РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ЭЛЕКТРОГЕНЕРАТОР
GG2200
АГ 85
2
СОДЕРЖАНИЕ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ................................................................................ 3
ВВЕДЕНИЕ ......................................................................................................................... 4
ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ .............................................................................. 5
МЕРЫ ПРЕДОСТОРОЖНОСТИ ........................................................................................ 5
РАБОЧАЯ ЗОНА ...................................................................................................................... 5
ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ ..................................................................................... 5
ЛИЧНАЯ БЕЗОПАСНОСТЬ ..................................................................................................... 6
ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ ................................................................... 7
РАСПОЛОЖЕНИЕ ОСНОВНЫХ УЗЛОВ И ОРГАНОВ УПРАВЛЕНИЯ ........................... 8
УСЛОВИЯ ИСПОЛЬЗОВАНИЯ ГЕНЕРАТОРА ................................................................. 9
УСТРОЙСТВО ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ ........................................................................ 9
ТРЕБОВАНИЯ ПО МОЩНОСТИ .......................................................................................... 10
ТИПЫ НАГРУЗОК И ПУСКОВОЙ ТОК.................................................................................. 10
ПРАВИЛА ПОДКЛЮЧЕНИЯ (ОТКЛЮЧЕНИЯ) ПОТРЕБИТЕЛЕЙ К ГЕНЕРАТОРУ ............11
РОЗЕТКА 12В .........................................................................................................................11
ПРОВЕРКА ПЕРЕД НАЧАЛОМ РАБОТЫ ....................................................................... 12
МОТОРНОЕ МАСЛО ............................................................................................................. 12
ПРОВЕРКА УРОВНЯ МАСЛА В КАРТЕРЕ .......................................................................... 12
ТОПЛИВО ...............................................................................................................................13
ЭКСПЛУАТАЦИЯ ГЕНЕРАТОРА ...................................................................................... 14
ЗАПУСК ДВИГАТЕЛЯ ............................................................................................................ 14
ОСТАНОВКА ДВИГАТЕЛЯ .................................................................................................... 14
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ................................................................................ 15
ТАБЛИЦА ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ......................................................... 15
РАБОТЫ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ...................................................... 16
ЗАМЕНА МОТОРНОГО МАСЛА ............................................................................................ 16
ОБСЛУЖИВАНИЕ ВОЗДУШНОГО ФИЛЬТРА ..................................................................... 16
ОБСЛУЖИВАНИЕ СВЕЧИ ЗАЖИГАНИЯ ............................................................................ 17
РЕГУЛИРОВКА КЛАПАНОВ .................................................................................................. 17
ХРАНЕНИЕ ............................................................................................................................. 18
ОКОНЧАНИЕ ХРАНЕНИЯ ..................................................................................................... 18
ТРАНСПОРТИРОВКА ............................................................................................................ 18
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ГЕНЕРАТОРА И МЕТОДЫ ИХ УСТРАНЕНИЯ ..... 19
ДВИГАТЕЛЬ ............................................................................................................................ 19
ГЕНЕРАТОР ........................................................................................................................... 20
ДЛЯ ЗАМЕТОК ................................................................................................................. 21
3
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МОДЕЛЬ GG2200
ДВИГАТЕЛЬ
Тип двигателя Бензиновый,
одноцилиндровый, четырехтактный,
с воздушным охлаждением
Мощность двигателя (кВт/л.с.) 3,4/4,6
Рабочий объем двигателя (см3) 196
Объем топл. бака (л) 1,1
Способ запуска ручной
Объем картера (л) 0,6
ГЕНЕРАТОР
Макс. мощность (кВт) 2
Ном. мощность (кВт) 1,8
Напряжение сети (В) 220
Кол-во фаз 1
Коэффициент мощности (cosФ) 1
Номинальная
Розетки 220В 2
Исполнение корпуса На раме с колесами
Вес нетто (кг) 37,3
частота сети (Гц) 50
ГЕНЕРАТОРНАЯ УСТАНОВКА
4
ВВЕДЕНИЕ
Уважаемый пользователь!
Благодарим за покупку продукции Champion. В данном руководстве приведены правила эксплуатации инструмента Champion. Перед началом работ внимательно прочтите руководство. Эксплуатируйте инструмент в соответствии с
правилами и с учетом требований безопасности, а так же руководствуясь здравым смыслом. Сохраните инструкцию, при необходимости Вы всегда можете
обратиться к ней.
Линейка техники
Продукция Champion отличается эргономичной конструкцией, обеспечивающей удобство её использования, продуманным дизайном, высокой мощностью
и производительностью.
В связи с изменениями в технических характеристиках содержание руководства может не полностью соответствовать приобретенному инструменту.
Производитель оставляет за собой право вносить изменения в конструкцию отдельных узлов и деталей, не
ного уведомления. Имейте это в виду, изучая руководство по эксплуатации.
Champion постоянно расширяется новыми моделями.
ухудшающих качество изделия, без предваритель-
ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ
5
Внимательно прочтите данное руководство. Ознакомьтесь с генератором и его работой, прежде чем приступать к эксплуатации. Ознакомьтесь с работой рычагов управления. Знайте, что делать в экстренных ситуациях. Обратите особое внимание на информацию, которой предшествуют следующие заголовки:
ПРЕДУПРЕЖДЕНИЕ!
Указывает на опасную ситуацию,
которая, если ее не предотвратить, может привести к смертельному исходу или получению
серьезных травм.
ОСТОРОЖНО!
Указывает на опасную ситуацию,
которая, если ее не предотвратить, может привести к получению травм средней тяжести.
ВНИМАНИЕ!
Обозначает вероятность повреждения оборудования при несоблюдении инструкций по эксплуатации изделия.
МЕРЫ ПРЕДОСТОРОЖНОСТИ
РАБОЧАЯ ЗОНА
• Соблюдайте чистоту и хорошее освеще-
ние в рабочей зоне. Беспорядок и плохое освещение являются причиной получения травмы.
• Не используйте генератор вблизи лег-
ковоспламеняющихся газов, жидкостей
или пыли. При работе детали выхлопной системы генератора сильно нагревается, что может вызвать воспламенение этих материалов или взрыв.
• Во
ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ
• Генератор вырабатывает электроэнер-
• Не эксплуатируйте генератор в услови-
время работы генератора не допускайте присутствия посторонних лиц,
детей или животных в рабочей зоне.
При необходимости обеспечьте ограждение рабочей зоны генератора.
гию, которая может вызвать электрический шок при несоблюдении инструкций
ях повышенной влажности. Храните генератор в сухом помещении.
• Избегайте прямого контакта с заземленными поверхностями, такими как трубы,
радиаторы и прочие.
• Не допускайте попадания влаги на генератор. Вода, попавшая
личивает опасность поражения электрическим током.
• Осторожно обращайтесь с силовым
проводом. Поврежденный провод заменяйте немедленно, так как это увеличивает опасность поражения электрическим током.
• При работе генератора на улице, используйте удлинитель, предназначенный для работы на открытом воздухе.
Такие удлинители снижают опасность
поражения электрическим
• Перед эксплуатацией генератор должен
быть подключен к защитному заземлению, выполненному в соответствии с
правилами электротехнической безопасности.
• Не пытайтесь подключать или отсоединять потребители электроэнергии, стоя
в воде или на влажной, сырой земле.
в генератор, уве-
током.
6
• Не касайтесь частей генератора, находящихся под напряжением.
• Храните всё электрическое оборудование чистым и сухим. Заменяйте провода
с поврежденной или испорченной изоляцией. Заменяйте контакты, которые
изношены, повреждены или заржавели.
• Изолируйте все соединения и разъединенные провода.
• Во избежание возгорания, во время работы держите генератор минимум в
метре от стен и другого оборудования.
1
ЛИЧНАЯ БЕЗОПАСНОСТЬ
• Будьте внимательны. Не используйте
генератор, если Вы устали, находитесь
под воздействием сильнодействующих
медицинских препаратов или алкоголя.
Во время работы с генератором, невнимание может стать причиной серьезных
травм.
• Во время работы не надевайте свободную одежду и украшения. Длинные волосы, украшения и свободная одежда
могут попасть в движущиеся части
ратора и привести к травме.
• Избегайте непроизвольного запуска.
При выключении генератора, убедитесь, что выключатель напряжения и
ключ зажигания находиться в положении Off(Выкл.).
• Перед включением убедитесь в отсутствии посторонних предметов на генераторе.
• Всегда сохраняйте устойчивое положение и равновесие при запуске генератора.
• Используйте
ния. Всегда надевайте защитные очки,
защитную маску, обувь на нескользящей подошве, защитный шлем, наушники или беруши.
защитные приспособле-
гене-
• Прежде, чем начать проверки перед
эксплуатацией, убедитесь, что генератор расположен на горизонтальной поверхности, выключатель напряжения и
ключ зажигания находится в положении Off (Выкл.). Перед заменой приспособлений или
соедините провод свечи зажигания. Эти
предохранительные меры безопасности
снижают риск непроизвольного запуска
генератора.
• Храните не работающий генератор в сухом, хорошо проветриваемом помещении, вне досягаемости посторонних лиц.
• Не перегружайте генератор. Используйте генератор только по назначению.
Правильное использование позволит генератору делать работу, для которой он
предназначен, лучше и безопаснее.
• Проверьте соединение движущихся частей, отсутствие поломок деталей, которые влияют на работу генератора. Если
генератор имеет повреждения, устраните их перед запуском в работу генератора.
• Оставьте ярлыки и наклейки на генераторе и двигателе. Они несут в себе важную информацию.
• Сервисное обслуживание
должно осуществляться только квалифицированным персоналом.
• При обслуживании генератора следуйте
всем соответствующим указаниям данного руководства. Использование несоответствующих деталей и несоблюдение указаний руководства могут создать
опасность поражения электрическим током и увеличить риск получения травмы.
хранением генератора от-
генератора
ТРЕБОВАНИЯ
ТЕХНИКИ БЕЗОПАСНОСТИ
7
Во избежание несчастных случаев во время
работы, обслуживания или ремонта генератора, соблюдайте данные правила.
• Не курите при заправке бака топливом.
• Вытирайте пролившееся топливо и хра-
ните в безопасном месте одежду, пропитанную топливом.
• Не заправляйте бак топливом на работающем двигателе.
• Не производите чистку, смазку на работающем
• Не прикасайтесь к горячим узлам агрегата, таким как выхлопная труба и не
кладите на них горючие материалы. Не
допускайте появления искр или источников огня вблизи аккумуляторной батареи, поскольку электролитный газ легко
воспламеним (особенно при заряде аккумуляторных батарей). Очень опасным
веществом при контакте с кожей и
бенно с глазами, является кислота.
• Избегайте контактов топлива с кожей. Используйте в работе защитные перчатки.
• Во избежание случайного запуска двигателя, перед выполнением ремонтных
работ отсоедините аккумуляторную батарею. Поместите на пульт управления
табличку с надписью: «Не запускать,
идут ремонтные работы!».
двигателе.
, осо-
• Не используйте бензин и другие лег
ковоспламеняющиеся жидкости для
очистки деталей генератора. Используйте только соответствующие негорючие растворители.
• Не используйте дефектные, плохо изолированные или временно соединенные кабели.
• Не прикасайтесь к оголенным проводам
или отсоединенным разъемам.
• Не используйте такие вспомогательные химические средства для запуска,
как «Пусковая аэрозоль», «Холодный
старт» или «Быстрый старт
• Масла являются токсичным и опасным
веществом. Не допускайте попадания
в желудочно-кишечный тракт. Избегайте длительных и повторяющихся контактов масла с кожей. Избегайте вдыхания
масляных паров этих веществ.
• Не допускайте попадания горячего масла на кожу. Перед выполнением любых
сервисных работ необходимо сбросить
избыточное давление в системе смазки.
Во избежание проливов масла не запускайте двигатель, если открыта крышка
маслоналивной горловины.
».
-
8

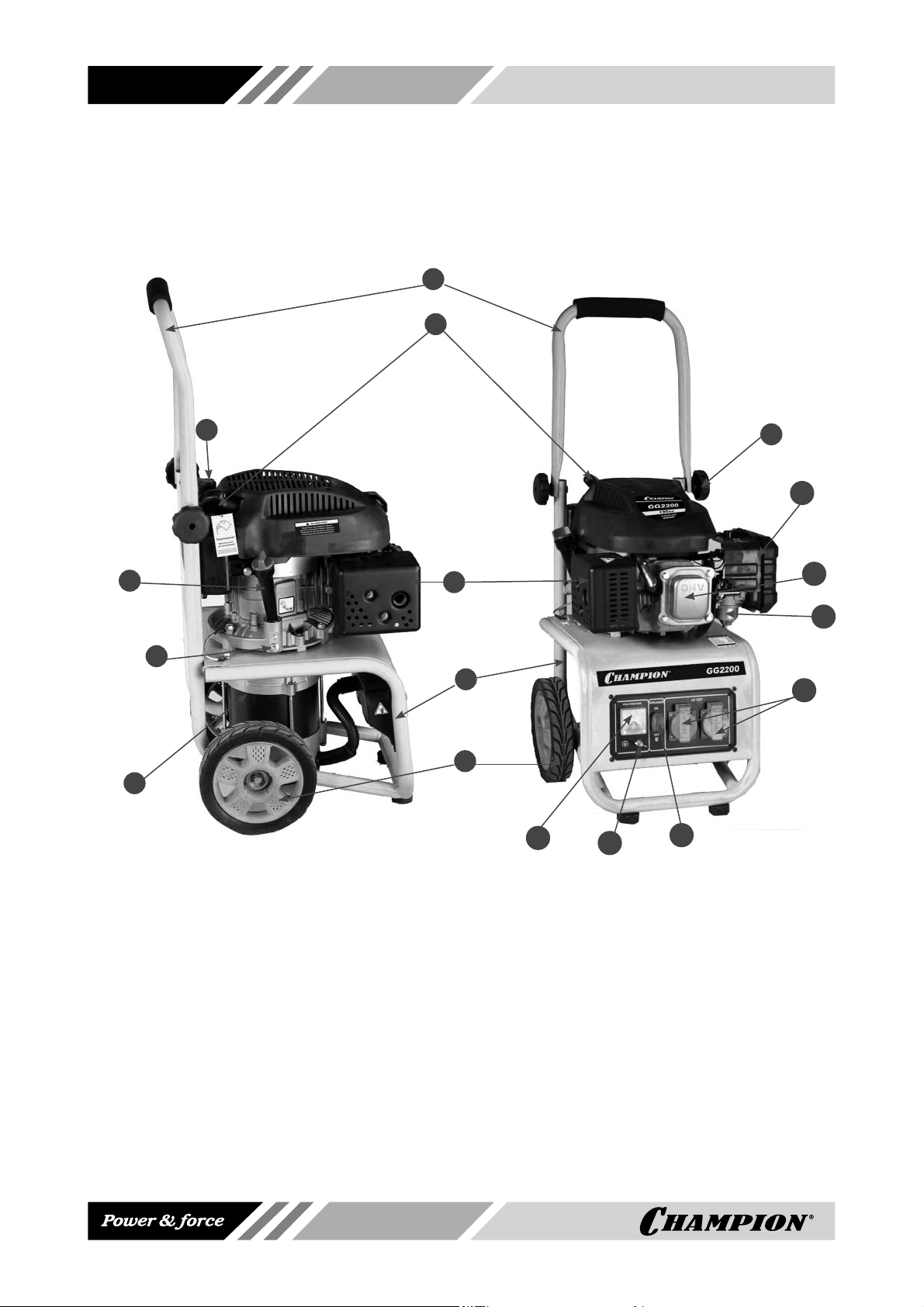

РАСПОЛОЖЕНИЕ ОСНОВНЫХ УЗЛОВ
И ОРГАНОВ УПРАВЛЕНИЯ
1
2
3
4
6
9
5
7
8
17
16
15
10
11
12
13
14
Рис.1
1.Рукоятка транспортная 2.Ручка стартера 3.Топливный бак 4.Масляная горловина и щуп 5.Глушитель
6.Маслосливное отверстие 7.Рама 8.Колеса 9.Альтернатор 10.Безынструментальные гайки 11. Воздуш-
ный фильтр 12.Крышка клапанов 13.Топливный фильтр 14.Розетки 220В 15.выключатель сети
16.Клема заземления 17.Вольтметр
УСЛОВИЯ ИСПОЛЬЗОВАНИЯ
ГЕНЕРАТОРА
9
Все рабочие характеристики генератора, заявленные заводом-изготовителем, сохраняются при работе в температурном интервале от -10°С до +40°С и относительной влажности воздуха до 90 %. Высота над уровнем
моря до 1000м.
Генератор предназначен для использования, как аварийный источник электроснабжения. Не используйте генератор длительное время в профессиональном режиме
превышайте номинальной мощности генератора. Всегда обязательно учитывайте суммарную мощность всех подключаемых приборов с учетом коэффициентов пусковых токов для каждого прибора. Не подключайте
два, или более генераторов, параллельно.
. Не
ВНИМАНИЕ!
Использование генератора в любых других целях, не предусмотренных настоящим руководством, является нарушением условий гарантийного обслуживания и
прекращает действие гарантийного обязательства поставщика. Производитель и поставщик
не несет ответственности за повреждения, возникшие вследствие
использования генератора не по
назначению.
ВНИМАНИЕ!
Подключение генераторной установки к источнику потребления
домашнего назначения в качестве
аварийного источника питания
должно быть выполнено дипломированным специалистом, имеющим лицензию и допуск на проведение данного вида работ.
ВНИМАНИЕ!
Подключайте к генератору только те потребители, которые соответствуют электрическим характеристикам и номинальной
мощности генератора.
ВНИМАНИЕ!
Используйте для ремонта и обслуживания генератора рекомендованное масло, топливо, сменные
фильтрующие элементы, рекомен-
дованные заводом-изготовителем
запчасти. Использование не рекомендованных смазочных материалов, не оригинальных расходных
материалов и запчастей лишает
Вас права на гарантийное обслуживание агрегата.
ВНИМАНИЕ!
После подключения нагрузки к генератору надо тщательно проверять надежность и безопасность
электрического соединения. Неправильное электрическое соединение может провести к повреждению генератора или пожару.
ВНИМАНИЕ!
Запрещается эксплуатация генератора без подключения нагрузки
более 2-3 минут. Минимальная нагрузка потребителя не менее 10%
от номинальной мощности генератора.
УСТРОЙСТВО
ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ
Для обустройства заземления на открытой
местности необходимо использовать один
из следующих заземлителей:
• металлический стержень диаметром не
менее 15 мм, длиной не менее 1500 мм;
• металлическую трубу диаметром не менее 50 мм, длиной не менее 1500 мм;
• лист оцинкованного железа размером
не менее 1000 х 500 мм.
Любой заземлитель должен быть погружен в
землю до
заземлителях должны быть оборудованы зажимы или другие устройства, обеспечивающие
надежное контактное соединение провода заземления с заземлителем. Противоположный
конец провода соединяется с клеммой заземления генератора. Сопротивление контура заземления должно быть не менее 4 Ом, причем
контур заземления должен располагаться в непосредственной близости от
При установке генератора на объектах, не
имеющих контура заземления, в качестве
постоянно влажных слоев грунта. На
генератора.
10
заземлителей могут использоваться находящиеся в земле металлические трубы системы водоснабжения, канализации или металлические каркасы зданий, имеющие соединение с землей. Категорически запрещается использовать в качестве заземлителей
трубопроводы горючих и взрывчатых газов и
жидкостей! Во всех случаях работа по заземлению должна выполняться специалистом!
ВНИМАНИЕ!
Категорически запрещается использовать генератор без заземления!
ТРЕБОВАНИЯ ПО МОЩНОСТИ
ВНИМАНИЕ!
При выборе генератора необходимо учитывать суммарную мощность всех подключаемых потребителей. Учитывается тип нагрузки, коэффициент пускового
тока каждого потребителя, порядок подключения и отключения потребителей.
При необходимости, для правильного выбора генератора, проконсультируйтесь со специалистом.
ВНИМАНИЕ!
Суммарная мощность подключаемых потребителей (с учетом коэффициентов пусковых токов) не
должна превышать номинальную
мощность генератора.
ВНИМАНИЕ!
Выход из строя генератора в результате перегрузки по току не
подлежит гарантийному ремонту.
ТИПЫ НАГРУЗОК
И ПУСКОВОЙ ТОК
Нагрузка (электроприбор, который подключается к генератору) обладает двумя составляющими – активной и реактивной.
Активная нагрузка - вся потребляемая энергия превращается в тепло (чайники, утюги,
лампы накаливания, электроплиты, обогреватели и т.п.).
Реактивная нагрузка - реактивная составляющая появляется у всех остальных приборов, которые имеют в своей конструкции катушки
денсаторы. Нагрузка, обладающая реактив-
индуктивности (двигатели) и/или кон-
ной составляющей – холодильник, дрель,
кондиционер, микроволновая печь и т.п.
В таких нагрузках часть энергии превращается в тепло (активная составляющая), а
часть тратится на образование электромагнитных полей (реактивная составляющая).
Все потребители, которые имеют электродвигатель, имеют реактивную составляющую.
При запуске электродвигателя кратковременно возникают пусковые токи, величина
которых зависит от конструкции двигателя и
назначения электроинструмента.
ВНИМАНИЕ!
Величину возникающих пусковых
токов при подключении таких потребителей необходимо учитывать при выборе мощности генератора.
Большинство электрических инструментов
имеют коэффициент пускового тока 2-3. Это
значит, что для подключения таких потребителей требуется генератор, мощность которого в 2-3 раза выше мощности подключаемой нагрузки. Самый большой коэффициент
пускового тока 5-7 у потребителей
не имеют фазы холостого хода (компрессоры, погружные насосы).
Таблица коэффициентов пусковых токов
(К), которые необходимо учитывать
при выборе генератора
лампа накаливания 1
кухонная плита 1
телевизор 1
тепловой обогреватель 1
люминесцентная лампа 1,5
ртутная лампа 2
микроволновая печь 2
цепная электрическая пила, рубанок,
сверлильный станок, шлифмашина,
газонокосилка, триммер, кассовый аппарат
бетономешалка, циркулярная пила 2-3
мойка высокого давления, дрель,
фрезерный станок, перфоратор
кондиционер 3
стиральная машина 4
холодильник, морозильник, компрессор 5-7
погружной насос 7
Данные, приведенные в таблице, являются усредненными и
конкретного случая. Точные значения коэффициента
пускового тока необходимо получить у производителя
инструмента.
не отражают реальной ситуации для каждого
, которые
2-3
3
11
Примерный расчет необходимой
мощности генератора:
Необходимо подключить ручной электрорубанок с мощностью двигателя Р=1000
Вт и cosφ=0,8. Полная мощность, которую
рубанок будет потреблять от генератора
1000:0.8=1250 ВА. Но любой генератор имеет свой собственный cosφ, который также необходимо учитывать. При средней величине
cosφ 0,85 ваш рубанок будет потреблять уже
1250:0,85=1470 ВА.
но необходимый запас в 25% и коэффициент пусковых токов, указанный в таблице, то
для работы электрорубанка необходим генератор с мощностью примерно Р=(1470+25%)
Х2=3674 ВА.
Вывод: для нормальной работы эл. рубанка мощностью 1000Вт, необходим генератор
мощностью 3700ВА.
Примерный расчет необходимой мощности
генератора для подключения простого сварочного
Сварочный ток x Напряжение сварки / 0,5 =
Выходная мощность генератора Вт.
Коэффициент (К) 0,5 соответствует среднему КПД сварочного аппарата.
Напряжение сварки обычно лежит в пределах 22В.
Например, для сварочного аппарата с максимальным сварочным током 180А, минимальная мощность генератора составит:
180А Х 22В /0,5= 7920Вт.
Емкостные нагрузки
(Конденсаторы, газоразрядные лампы,
рентгеновская аппаратура)
Особое внимание необходимо уделять при
подключении к генератору емкостных нагрузок.
Иногда такие устройства (стационарные
электронные сварочные установки, газоразрядные лампы, устройства плавного пуска),
с генератором несовместимы.
аппарата.
Если учесть минималь-
ВНИМАНИЕ!
Генератор может питать нагрузку с емкостной составляющей не
более 20% от полной мощности
генератора. Чисто емкостная нагрузка вызывает повышение напряжения за пределы допустимого, с последующим повреждением
генератора и не подлежит ремонту по гарантии.
ПРАВИЛА ПОДКЛЮЧЕНИЯ
(ОТКЛЮЧЕНИЯ) ПОТРЕБИТЕЛЕЙ
К ГЕНЕРАТОРУ
1. Первым подключается потребитель,
имеющий самый большой пусковой ток.
2. Далее подключаются потребители в по-
рядке убывания пусковых токов.
3. Последним подключается потреби-
тель с коэффициентом пускового тока
К=1(например лампа накаливания).
4. Отключение потребителей необходимо
производить в обратной последовательности.
ВНИМАНИЕ!
Выход генератора из строя в результате нарушения правил подключения/отключения потребителей, не подлежит гарантийному
ремонту.
РОЗЕТКА 12В
ВНИМАНИЕ!
Возможно использование розетки 12В для зарядки аккумуляторов
12В емкостью не более 40Ач.
Возможно одновременное использование
розетки 12В и 220В при условии, что суммарная мощность потребителей не превышает
номинальную мощность генератора.
12
ПРОВЕРКА ПЕРЕД НАЧАЛОМ РАБОТЫ
МОТОРНОЕ МАСЛО
ВНИМАНИЕ!
Каждый раз перед запуском двигателя необходимо проверить уровень масла в картере, при необходимости долить.
Моторное масло является важным фактором, влияющим на срок службы двигателя.
Необходимо своевременно производить замену масла в картере. ВНИМАНИЕ! Нельзя
применять масло для двухтактных двигателей.
Рекомендуется применять моторное масло для четырехтактного
теля SE и SFAPI по системе классификации
API, или SAE10W-30, что яв-ляется эквивалентом класса SG.. Вязкость масла выбирается в зависимости от температуры окружающего воздуха, при котором будет работать
генератор.
При выборе масла пользуйтесь таблицей,
показанной на Рис.2
ТАБЛИЦА ДЛЯ ВЫБОРА
НЕОБХОДИМОГО ТИПА МАСЛА
бензинового двига-
приведет к выходу из строя двигателя генератора и не подлежит
ремонту по гарантии.
ВНИМАНИЕ!
Первая замена масла производится через 8 часов работы двигателя. Вторая замена масла через 25
часов работы двигателя. Все последующие замены масла производятся через каждые 50 часов работы двигателя.
ПРОВЕРКА УРОВНЯ МАСЛА
В КАРТЕРЕ
МАКСИМУМ
1
МИНИМУМ
(1)- летние сорта масла, (2)- всесезонные сорта масла
Рис.2
ВНИМАНИЕ!
Несвоевременная замена масла,
работа на масле, отработавшем
свой ресурс, работа на постоянно
пониженном уровне масла, работа
на масле не соответствующем
температуре окружающей среды,
Рис.3
ВНИМАНИЕ!
Проверка уровня масла в картере
производится на неработающем
двигателе.
1. Установите генератор на ровной гори-
зонтальной поверхности. Если генератор перед этим работал, после остановки дайте двигателю постоять в течение
примерно 5 мин.
2. Очистите от мусора зону вокруг масло-
заливной горловины.
3. Извлеките щуп (1) Рис.3 и протрите его
чистой тряпкой. Установите
кручивая, в маслозаливную горловину.
его, не за-
13
4. Снова извлеките щуп и проверьте уровень масла. Он должен доходить до
верхней отметки, что соответствует нижнему краю отверстия горловины.
5. При необходимости долейте масло до
требуемого уровня.
6. Установите щуп на место.
ВНИМАНИЕ!
Перед запуском двигателя проверьте, правильно или нет, установлен щуп.
ТОПЛИВО
Используйте неэтилированный бензин, с
октановым числом 92. Никогда не используйте старый или загрязненный бензин или
смесь масло-бензин. Избегайте попадания
грязи или воды в топливный бак.
ВНИМАНИЕ!
Выход из строя двигателя по причине использования некачественного или старого топлива, а также топлива с несоответствующим октановым числом не подлежит гарантийному обслуживанию.
ВНИМАНИЕ!
Храните топливо в специально
предназначенных для этой цели
емкостях. Запрещается использовать для хранения канистры из пищевого пластика.
ПРЕДУПРЕЖДЕНИЕ:
Заправка топливом проводится при выключенном двигателе и
в местах с хорошим проветриванием. При работе с топливом запрещается курить и применять
открытый огонь. Не допускается
разлив топлива. Надо предотвращать многократное или долговременное касание кожи с топливом, а
также вдыхания топливных паров.
Запрещается доступ детей к топливу
.
Не заполняйте топливный бак полностью.
Заливайте бензин в топливный бак до уровня примерно на 25 мм ниже верхнего края
заливной горловины, чтобы оставить пространство для теплового расширения топлива. После заправки топливного бака убедитесь в том, что пробка заливной горловины
закрыта должным образом.
На Рис.4 показаны основные элементы
пливного бака.
1 2
Рис.4
1. Крышка топливного бака 2. Топливный бак
то-
14
ЭКСПЛУАТАЦИЯ ГЕНЕРАТОРА
ЗАПУСК ДВИГАТЕЛЯ
Запуск с помощью ручного стартера
1. Проверьте уровень масла в картере и
уровень топлива в топливном баке.
2. Отключите все потребители электроэнергии от генератора и установите выключатель сети в положение
OFF(выключено).
3. Закройте воздушную заслонку карбюра-
тора. Если двигатель теплый, воздушную заслонку не закрывать.
4. Откройте топливный кран.
5. Потяните
чувствуете сопротивление. Затем опустите ручку стартера вниз и произведите резкий рывок за ручку стартера.
6. После запуска откройте воздушную заслонку и прогрейте двигатель на холостых оборотах в течение 3-5 минут.
Если двигатель не запустился, повторный
запуск производите не ранее чем через 1
минуту
гатель с 3-4 попыток, обратитесь к таблице
поиска неисправностей или в уполномоченный сервисный центр.
Не отпускайте рукоятку стартера резко с верхнего положения, иначе шнур намотается на
маховик и произойдет поломка стартера. Отпускайте рукоятку медленно во избежание повреждения стартера. Невыполнение этих требований инструкции часто приводит к
стартера и не подлежит ремонту по гарантии.
за ручку стартера, пока не по-
. При невозможности запустить дви-
ВНИМАНИЕ!
При вводе в эксплуатацию нового
генератора рекомендуется первый запуск двигателя произвести
с помощью ручного стартера.
ВНИМАНИЕ!
Всегда строго выполняйте пункт
«2» во избежание динамического
удара на детали стартера и поломки стартера.
поломке
ОСТАНОВКА ДВИГАТЕЛЯ
Для остановки двигателя генератора в нормальном рабочем режиме необходимо выполнять следующие действия:
1. Отключите последовательно все потребители (Смотри раздел «Правила подключения потребителей»).
2. Переведите рычаг выключателя сети в
положение OFF(Выкл.).
3. Дайте генератору поработать без нагрузки в течение 3-5 минут.
ВНИМАНИЕ!
Не глушите двигатель сразу, так
как это может привести к резкому
повышению температуры внутри
двигателя и, как следствие, к выходу агрегата из строя.
4. Переведите ключ зажигания в положение OFF(Выкл.).
5. Закройте топливный кран.
ВНИМАНИЕ!
Запрещается останавливать
двигатель, если к генератору подключена нагрузка. После остановки двигателя ключ зажигания должен находиться в положение « Выключено».
ВНИМАНИЕ!
После остановки двигателя обязательно закрывайте топливный
кран подачи топлива.
ВНИМАНИЕ!
Мгновенную остановку двигателя
производить только в случае возникновения аварийной или опасной
для жизни ситуации.
ОБКАТКА ГЕНЕРАТОРА
Первые 20 часов работы генератора являются временем, в течение которого происходит приработка деталей друг к другу. Поэтому в период обкатки не подключайте нагрузку, мощность которой превосходит 50%
номинальной (рабочей) мощности агрегата.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
15
Для поддержания высокой эффективности
работы генератора необходимо периодически проверять его техническое состояние и
выполнять необходимые регулировки. В таблице, приведенной ниже, указана периодичность технического обслуживания и виды
выполняемых работ.
ВНИМАНИЕ!
График технического обслуживания применим к нормальным рабочим условиям. Если Вы эксплуатируете двигатель в экстремальных условиях, таких как длительная высокая нагрузка, работа при
высоких температурах, при сильной влажности или запыленности,
необходимо сократить сроки ТО.
ПРЕДУПРЕЖДЕНИЕ!
В выхлопных газах двигателя содержится окись углерода, поэтому обслуживание следует производить на неработающем двигателе. При необходимости произвести регулировки на работающем
двигателе, обеспечьте хорошее
проветривание в рабочей зоне.
ВНИМАНИЕ!
Используйте только оригинальные запасные части для выполнения технического обслуживания
и ремонта. Использование запасных частей, расходных материалов не соответствующих по качеству, а также использование неоригинальных запасных частей, могут повредить генератор.
ТАБЛИЦА ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
Каждое
использова-
ние
Проверить
Моторное масло
Воздушный фильтр
Фильтр бензобака
Искрогаситель
глушителя (если есть)
Камера сгорания Очистить 500 Моточасов(2)
Клапанный зазор
Топливопровод
Крепежные детали
Свеча зажигания
(1) Сервисное обслуживание должно осуществляться более часто, при работе в пыльных условиях
(2) Эти пункты должны осуществляться
уровень
Заменить
Проверить Х
Очистить Х(1)
Заменить Х(1) Х
Проверить Х
Очистить Х
Заменить Х
Очистить Х
Проверить /
настроить
Проверить /
заменить
Проверить /
подтянуть
Проверка /
замена
Х
Через 8 часов работы
ХХ(2)
ХХ
в специализированном сервисном центре.
25 часов
работы
Х
Каждые
50 часов
Х
Каждые
6 месяцев
или
100 часов
ХХ(2)
Каждый
год или
300
часов
Х(2)
При
необходи-
мости
16
РАБОТЫ ПО ТЕХНИЧЕСКОМУ
ОБСЛУЖИВАНИЮ
ЗАМЕНА МОТОРНОГО МАСЛА
1
2
Рис.5
Перед заменой масла прогрейте двигатель в
течение 3-5 минут. Это обеспечит быстрый и
полный слив масла.
Для замены масла необходимо:
1. Извлеките масляный щуп (1) из заливной горловины.
2. Открутите сливной болт (2) и слейте
масло в подходящую емкость.
3. Закрутите сливной болт.
4. Залейте рекомендованное масло до необходимого уровня.
5. Закрутите крышку-щуп
горловины.
ВНИМАНИЕ!
Своевременно производите замену масла в двигателе. Выход из
строя двигателя в результате
работы на отработавшем свой
ресурс масле, не подлежит гарантийному ремонту.
ВНИМАНИЕ!
Проверяйте надежность установки масляного щупа перед каждым
запуском двигателя.
ВНИМАНИЕ!
Не допускайте долговременного
контакта кожи рук с маслом. Всегда тщательно мойте руки чистой
водой с мылом. Храните отработанное масло в специальной емкости. Запрещается выливать отработанно масло на землю или в
канализацию.
маслозаливной
ОБСЛУЖИВАНИЕ ВОЗДУШНОГО
ФИЛЬТРА
1
1.Корпус фильтра 2.Бумажный фильтр 3.Паралоновый фильтр 4. Крышка воздушного фильтра
Загрязнение воздушного фильтра может
препятствовать проходу воздуха на образование топливной смеси. Для предотвращения неисправностей двигателя надо осуществлять регулярное обслуживание воздушного фильтра. При работе в условиях повышенной запыленности необходимо чаще
обслуживать воздушный фильтр.
2
Рис.6
ВНИМАНИЕ!
Запрещается работа двигателя
с грязным, поврежденным воздушным фильтром. Запрещается работа двигателя со снятым воздухоочистителем или без фильтрующего элемента. В противном
случае, попадание грязи и пыли
приведет к быстрому изнашиванию частей двигателя. Выход из
строя двигателя в этом случае не
подлежит гарантийному ремонту.
ПРЕДУПРЕЖДЕНИЕ!
Паралоновый воздушный фильтр
можно промывать теплым мыльным раствором. Запрещается использовать бензин или горючие
растворители.
1. Отожмите защелку и снимите крышку
воздушного фильтра (Рис.6)
2. Проверьте целостность и чистоту воздушных фильтров(бумажный и паралоновый).
3. При незначительном загрязнении поро-
3 4
17
лонового фильтра промойте его теплым
мыльным раствором и просушите, затем пропитайте фильтр моторным маслом, лишнее масло отожмите.
4. Грязный или поврежденный фильтр необходимо заменить.
7. Установите на место воздушные фильтры.
8. Закройте крышку воздушного фильтра.
ОБСЛУЖИВАНИЕ
СВЕЧИ ЗАЖИГАНИЯ
Рис.7
Рекомендованная свеча зажигания F7TC или её эквиваленты.
ВНИМАНИЕ!
Никогда не выкручивайте свечу, пока двигатель полностью не
остыл – опасность повреждения
резьбовой части головки цилиндра.
3. Проверьте свечу зажигания. Если электроды изношены или повреждена изоляция, замените её.
4. Измерьте зазор между электродами свечи зажигания специальным щупом. Зазор должен быть 0,7-0,8 мм. При увеличении, или уменьшении требуемого за
зора, рекомендуется заменить свечу, так
как регулировка зазора может привести
к изменению качества искрообразования.
5. Аккуратно закрутите свечу зажигания
руками.
6. После того, как свеча зажигания установлена на место, затяните её свечным
ключом. Установите на свечу колпак.
ВНИМАНИЕ!
При установке новой свечи зажигания для обеспечения требуемой затяжки, заверните свечу ключом на
1/2оборота после посадки буртика
свечи на уплотнительную шайбу.
При установке бывшей в эксплуатации свечи зажигания, для обеспечения требуемой затяжки заверните свечу ключом на 1/4- 1/8
часть оборота после посадки буртика свечи на уплотнительную
шайбу.
ВНИМАНИЕ!
Свеча зажигания должна быть надежно затянута. Не завернутая
должным образом или чрезмерно
затянутая свеча зажигания может привести к повреждению двигателя
-
ВНИМАНИЕ!
Выход из строя двигателя при использовании свечи зажигания, отличной по своим параметрам от
рекомендованной, не подлежит ремонту по гарантии.
1. Отсоедините колпачок свечи зажигания
и удалите грязь вокруг свечи зажигания.
2. Открутите свечу зажигания свечным
ключом.
РЕГУЛИРОВКА КЛАПАНОВ
ВНИМАНИЕ!
Зазор в клапанах необходимо проверять через каждые 100 часов работы.
Зазор в клапанах:
Впускной клапан 0,1± 0,02 мм
(холодный двигатель).
Выпускной клапан 0,15 ± 0,02 мм
(холодный двигатель).
18
ХРАНЕНИЕ
Если предполагается, что генератор не будет эксплуатироваться длительное время,
то необходимо выполнить специальные мероприятия по консервации. Место хранения
агрегата должно быть защищено от пыли и
атмосферных воздействий (дождь, снег, резкие перепады температур и т.д).
ПРИМЕЧАНИЕ!
Все работы по консервации проводятся на холодном двигателе.
1. Слейте топливо из топливного бака
2. При необходимости замените масло в
двигателе.
3. Выверните свечу зажигания и залейте в
цилиндр двигателя примерно одну столовую ложку чистого моторного масла.
Проверните вал двигателя ручным стартером несколько раз, чтобы масло растеклось по трущимся
тем вверните свечу зажигания руками
на место, не затягивая ключом.
4. Проверните вал двигателя с помощью
ручного стартера пока не почувствуете
сопротивление(клапана в этом положении закрыты).
5. Очистите ребра цилиндров от мусора,
обработайте все поврежденные места,
и покройте участки, которые могут заржаветь, тонким слоем масла. Смажьте
рычаги управления силиконовой смазкой.
ПРЕДУПРЕЖДЕНИЕ!
Бензин окисляется, и портится во
время хранения. Старое топливо
является причиной плохого запуска, и оно оставляет смолистые
отложения, которые загрязняют
топливную систему и могут быть
причиной выхода двигателя из
строя. Гарантия не распространяется на повреждения топливной
системы или двигателя, вызванные пренебрежительной подготовкой к хранению.
поверхностям, за-
ОКОНЧАНИЕ ХРАНЕНИЯ
Проверьте генератор, как указано в главе
«ПРОВЕРКА ПЕРЕД НАЧАЛОМ РАБОТЫ».
Если топливо было слито во время подготовки к хранению, заполните топливный бак свежим бензином. Если Вы храните контейнер с
бензином для дозаправки, убедитесь, что он
содержит свежий бензин. Бензин окисляется, и портится в течение времени, ухудшая
запуск
Если цилиндры был покрыты маслом во время подготовки к хранению, двигатель может
немного дымить во время запуска. Это нормально.
двигателя.
ТРАНСПОРТИРОВКА
При транспортировке генератора переведите выключатель генератора в положение
OFF (ВЫКЛ). Вытащите ключ из замка зажигания. Закройте топливный кран. Зафиксируйте генератор на ровной поверхности,
исключив возможность смещения или опрокидывания. Перед транспортировкой дайте
двигателю полностью остыть. Не наклоняйте генератор в сторону воздушного фильтра
более чем на 20º.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ
ГЕНЕРАТОРА И МЕТОДЫ
ИХ УСТРАНЕНИЯ
ДВИГАТЕЛЬ
Возможная причина Метод устранения
Двигатель не запускается
Некачественное топливо Заменить топливо
Не поступает топливо в карбюратор Проверить открыт или нет топливный кран
Нет искры на свече зажигания Проверить и заменить свечи или магнето
Пустой топливный бак Заполнить топливный бак
Двигатель останавливается
Засорен воздушный фильтр Заменить фильтр
Низкий уровень масла Проверить и долить масло
Засорен масляный фильтр Заменить
Засорен топливный фильтр Заменить топливный фильтр
Засорено отверстие в крышке топливного бака Прочистить или заменить крышку
Двигатель не развивает мощности
Засорен воздушный фильтр Заменить фильтр
Износ поршневых колец Заменить кольца
Двигатель дымит, выхлопные газы голубого цвета
Повышенный износ между стержнем клапана и
направляющей втулкой
Повышенный износ поршня, цилиндра Заменить изношенные детали
Повышенный износ поршневых колец Заменить кольца
Повышенный уровень масла в картере Проверить и отрегулировать уровень масла
Двигатель дымит, выхлопные газы черного цвета
Перегрузка двигателя Уменьшите отбор электрической мощности
Завышена подача топлива Отрегулируйте топливный насос
Засорен воздушный фильтр Заменить фильтр
Двигатель перегревается
Ребра цилиндра грязные Очистите ребра цилиндра
В картере увеличивается уровень масла
Не работает свеча зажигания Проверить и заменить свечу
Не полностью закрываются клапана Проверить, притереть, отрегулировать
Неустойчивая работа двигателя
Неисправность регулятора оборотов Найти и устранить причину
Повышенный расход масла
Повышенный зазор между стержнем клапана и
направляющей втулкой
Износ поршневых колец Заменить кольца
Износ цилиндра Заменить цилиндр
Заменить изношенные детали
Заменить изношенные детали
19
20
Стук в картере двигателя
Износ коренных подшипников или шатунных
вкладышей
Стук в головке цилиндра
Повышенный зазор в клапанном механизме
Повышенный зазор между шатуном и поршне-
вым пальцем
Отрегулировать зазор, при большом износе за-
ГЕНЕРАТОР
Возможная причина Метод устранения
Генератор не возбуждается
Маленькая частота вращения двигателя Отрегулировать частоту вращения двигателя
Неисправны диоды в обмотке возбуждения Заменить диоды
Неисправен блок AV R Заменить блок AVR
Неисправность конденсатора, обмотки Заменить конденсатор, проверить целостность
Размагничивание генератора вследствие дли-
тельного перерыва в работе или большой пере-
грузки
Слишком высокое напряжение
Большая частота вращения двигателя Отрегулировать
Низкое напряжение на холостом ходу
Маленькая частота вращения двигателя Отрегулировать частоту вращения двигателя
Неисправны диоды Заменить диоды
Неисправна обмотка Проверить и заменить
Неисправен блок AV R Заменить блок AVR
Нормальное напряжение на холостом ходу, но низкое под нагрузкой
Малая скорость под нагрузкой Отрегулировать скорость вращения двигателя
Слишком большая нагрузка Уменьшить нагрузку
Короткое замыкание диода Проверить и заменить диод
Нормальное напряжение на холостом ходу, но высокое под нагрузкой
Слишком высокая скорость под нагрузкой Отрегулировать скорость
Нестабильное напряжение
Плохие контакты Проверить контакты
Непостоянная скорость вращения двигателя Проверить регулировки двигателя
Шум при работе генератора
Неисправны подшипники ротора Заменить подшипники
Заменить изношенные детали
менить изношенные детали
Заменить изношенные детали
обмотки
Намагнитить
ДЛЯ ЗАМЕТОК
21
ПРОИЗВОДИТЕЛЬ
ОСТАВЛЯЕТ ЗА СОБОЙ ПРАВО
ВНОСИТЬ ИЗМЕНЕНИЯ В КОНСТРУКЦИЮ
ОТДЕЛЬНЫХ ДЕТАЛЕЙ И УЗЛОВ,
НЕ УХУДШАЮЩИХ КАЧЕСТВО ИЗДЕЛИЯ,
БЕЗ ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ.
ПОСЛЕ ПРОЧТЕНИЯ ИНСТРУКЦИИ СОХРАНИТЕ ЕЕ
В ДОСТУПНОМ НАДЕЖНОМ МЕСТЕ.
www.championtool.ru
Loading...
