Page 1

OWNER’S MANUAL & OPERATING INSTRUCTIONS

PORTABLE INVERTER GENERATOR

ENGLISH

SVENSKA

This manual covers the following models:

71001I (EU/SC) / 72301 (EU/SC) 72120I / 73001I (EU/SC) 73001I-P (EU/SC) / 73120I

DEUTSCH

NORSK

SUOMEN KIELI

EESTI

FRANÇAIS

POLSKI

SAVE THESE INSTRUCTIONS

Important Safety Instructions are included in this manual.

Page 2

INTRODUCTION

Introduction

Congratulations on purchasing your invertor generator. Please follow these instructions and maintain it correctly.

Accessories

CPE manufactures and supplies a series of accessories. See local dealer for more information.

This Booklet

Portable Power Generator

This unit is a petrol engine driven AC generator used for supply electrical power.

Record the model and serial numbers as well as date and place of purchase for future reference. Have this information available when ordering parts and when making technical or warranty inquiries.

We reserve the right to change, alter or improve the product and this manual without prior notice.

Champion Power Equipment Support

Model Number

Serial Number

Date of Purchase

Purchase Location

For Oil Typ e see ‘Add Engine Oil‘ section. For Fuel Type see ‘Add Fuel‘ section.

Page 3

MANUAL CONVENTIONS

Please familiarize yourself with the following symbols. The safety symbol and key words are safety warnings. Follow all safety messages to avoid accidents or injury.

DANGER

DANGER indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury.

WARNING

WARNING indicates a potentially hazardous situation which, if not avoided, could result in death or serious injury.

CAUTION

CAUTION indicates a potentially hazardous situation which, if not avoided, may result in minor or moderate injury.

CAUTION

CAUTION used without the safety alert symbol indicates a potentially hazardous situation which, if not avoided, may result in property damage.

NOTE

If you have questions regarding your generator, we can help. Please contact your local dealer.

Page 4

SAFETY RULES

WARNING

Read this manual thoroughly before operating your generator. Failure to follow instructions could result in serious injury or death.

WARNING

The engine exhaust from this product contains chemicals that are known to cause serious health problems and even death.

DANGER

Generator exhaust contains carbon monoxide, a colourless, odourless, poison gas. Breathing carbon monoxide will cause nausea, dizziness, fainting or death. If you start to feel dizzy or weak, get to fresh air immediately.

Operate generator outdoors only in a well ventilated area. DO NOT operate the generator inside any building, including garages, basements, crawlspaces and sheds, enclosure or compartment, including the generator compartment of a recreational vehicle. DO NOT allow exhaust fumes to enter a conﬁned area through windows, doors, vents or other openings. DANGER CARBON MONOXIDE: using a generator indoors CAN KILL YOU IN MINUTES.

DANGER

Rotating parts can entangle hands, feet, hair, clothing and/or accessories. Traumatic amputation or severe laceration can result.

DANGER

Generator produces powerful voltage.

DO NOT touch bare wires or receptacles. DO NOT use electrical cords that are worn, damaged or frayed. DO NOT operate generator in wet weather. DO NOT allow children or unqualiﬁed persons to operate or service the generator Use a ground fault circuit interrupter (GFCI) in damp areas and areas containing conductive material such as metal decking. Use approved transfer equipment to isolate generator from your electric utility and notify your utility company before connecting your generator to your power system.

WARNING

Sparks can result in ﬁre or electrical shock.

When servicing the generator:

Disconnect the spark plug wire and place it where it cannot contact the plug. DO NOT check for spark with the plug removed. Use only approved spark plug testers.

WARNING

Running engines produce heat. Severe burns can occur on contact. Combustible material can catch ﬁre on contact.

DO NOT touch hot surfaces. Avoid contact with hot exhaust gases. Allow equipment to cool before touching. Maintain at least 3 ft. (91.4 cm) of clearance on all sides to ensure adequate cooling. Maintain at least 5 ft. (1.5 m) of clearance from combustible materials.

WARNING

Keep hands and feet away from rotating parts. Tie up long hair and remove jewelry. Operate equipment with guards in place. DO NOT wear loose-ﬁtting clothing, dangling drawstrings or items that could become caught.

WARNING

This product contains a button battery. If swallowed, it could cause severe injury or death in just 2 hours. Seek medical attention immediately.

Medical and Life Support Uses.

In an emergency, call mergency services immediately. NEVER use this product to power life support devices or life support appliances. NEVER use this product to power medical devices or medical appliances. Inform your electricity provider immediately if you or anyone in your household depends on electrical equipment to live. Inform your electrical provider immediately if a loss of power would cause you or anyone in your household to experience a medical emergency.

Page 5

SAFETY RULES

DANGER

Fuel and fuel vapours are highly ﬂammable and extremely explosive. Unintentional start up can result in serious injury.

When adding or removing fuel:

Turn the generator off and let it cool for at least two minutes before removing the fuel cap. Loosen the cap slowly to relieve pressure in the tank. Only ﬁll or drain fuel outdoors in a well-ventilated area. DO NOT pump petrol directly into the generator at the petrol station. Use an approved container to transfer the fuel to the generator. DO NOT overﬁll the fuel tank. Always keep fuel away from sparks, open ﬂames, pilot lights, heat and other sources of ignition. DO NOT light or smoke cigarettes.

When starting the generator:

DO NOT attempt to start a damaged generator. Make certain that the petrol cap, air ﬁlter, spark plug, fuel lines & exhaust system are properly in place. Allow spilled fuel to evaporate fully before attempting to start the engine. Make certain that the generator is resting ﬁrmly on level ground.

When operating the generator:

DO NOT move or tip the generator during operation. DO NOT tip the generator or allow fuel or oil to spill.

When transporting or servicing the generator:

Make certain that the fuel shutoff valve is in the off position and the fuel tank is empty. Disconnect the spark plug wire.

When storing the generator:

Store away from sparks, open ﬂames, pilot lights, heat and other sources of ignition.

WARNING

Operation of this equipment may create sparks that can start ﬁres around dry vegetation.

A spark arrestor may be required. The operator should contact local ﬁre agencies for laws or regulations relating to ﬁre prevention requirements.

WARNING

Rapid retraction of the starter cord will pull hand and arm towards the engine faster than you can let go which can result in serious injury.

When starting engine, pull the starter cord slowly until resistance is felt and then pull rapidly to avoid kickback. DO NOT start or stop the engine with electrical devices plugged in.

CAUTION

Exceeding the generator’s running capacity can damage the generator and/or electrical devices connected to it.

DO NOT overload the generator. Start the generator and allow the engine to stabilize before connecting electrical loads. Connect electrical equipment in the off position, and then turn them on for operation. Turn electrical equipment off before stopping the generator. DO NOT tamper with the governed speed. DO NOT modify the generator in any way.

CAUTION

Improper treatment or use of the generator can damage it, shorten its life and void your warranty.

Use the generator only for intended uses. Operate only on level surfaces. DO NOT expose generator to excessive moisture, dust, or dirt. DO NOT allow any material to block the cooling slots. If connected devices overheat, turn them off and disconnect them from the generator. DO NOT use the generator if:

– Electrical output is lost – Equipment sparks, smokes or emits ﬂames – Equipment vibrates excessively

Page 6

ASSEMBLY

Your generator requires some assembly. This unit ships from our factory without oil. It must be properly serviced with fuel and oil before operation. If you have any questions regarding the assembly of your generator, call your local dealer. Please have your serial number and model number available.

Remove the Generator from the Shipping Carton

1. Set the shipping carton on a solid, ﬂat surface.

2. Remove everything from the carton except the generator.

3. Using the carrying handles of the unit, carefully remove the generator from the box. (two people lifting is recommended)

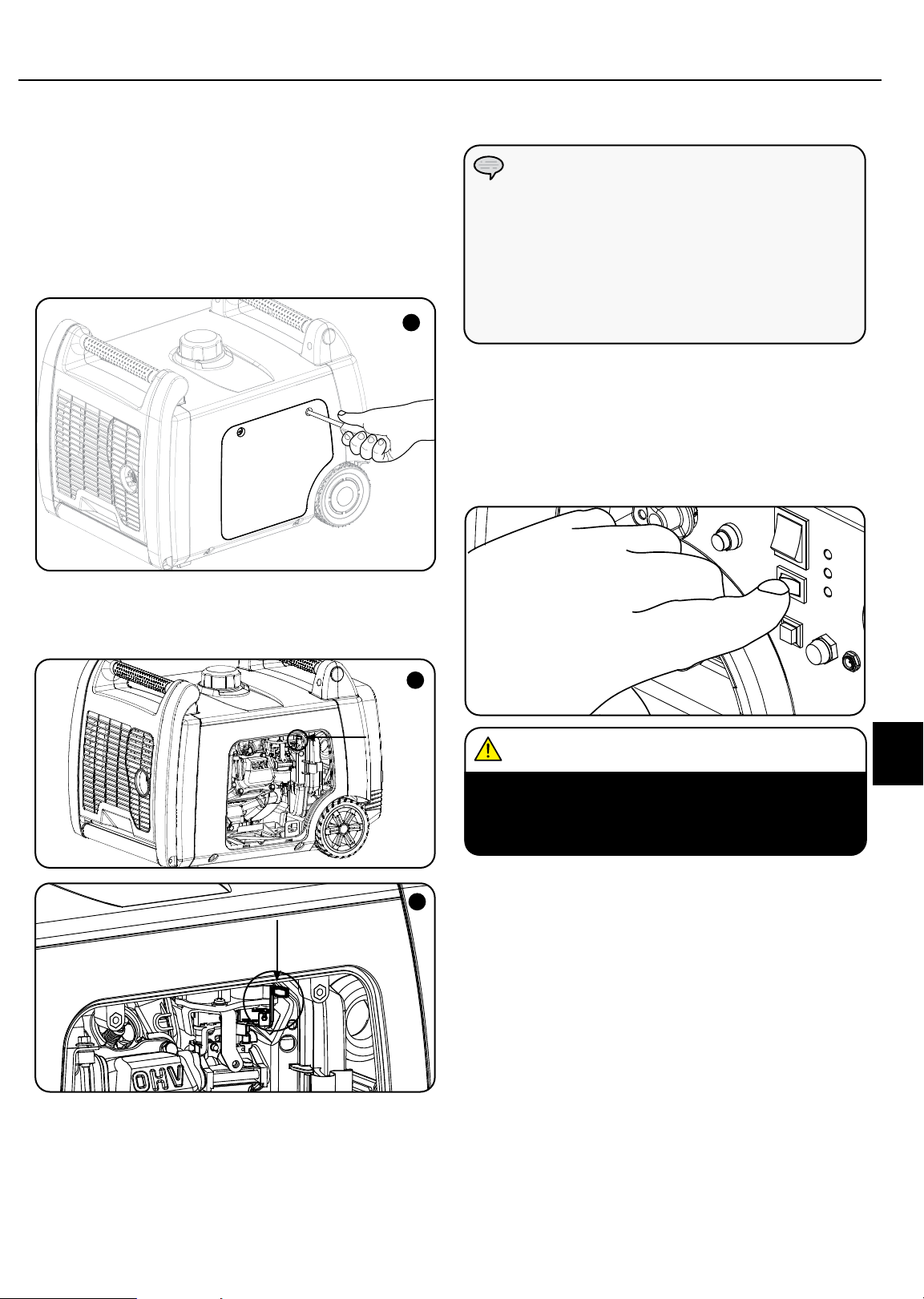

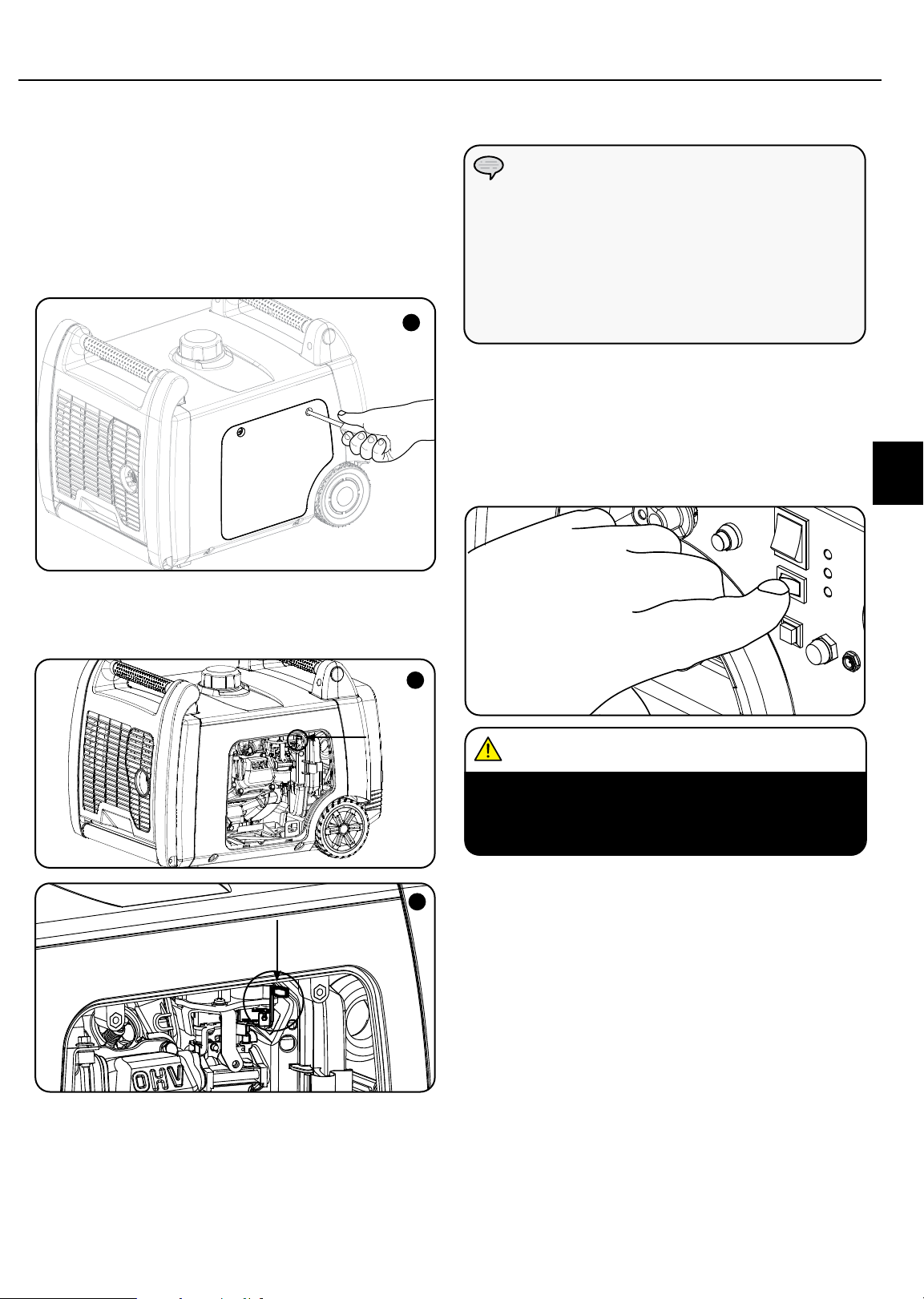

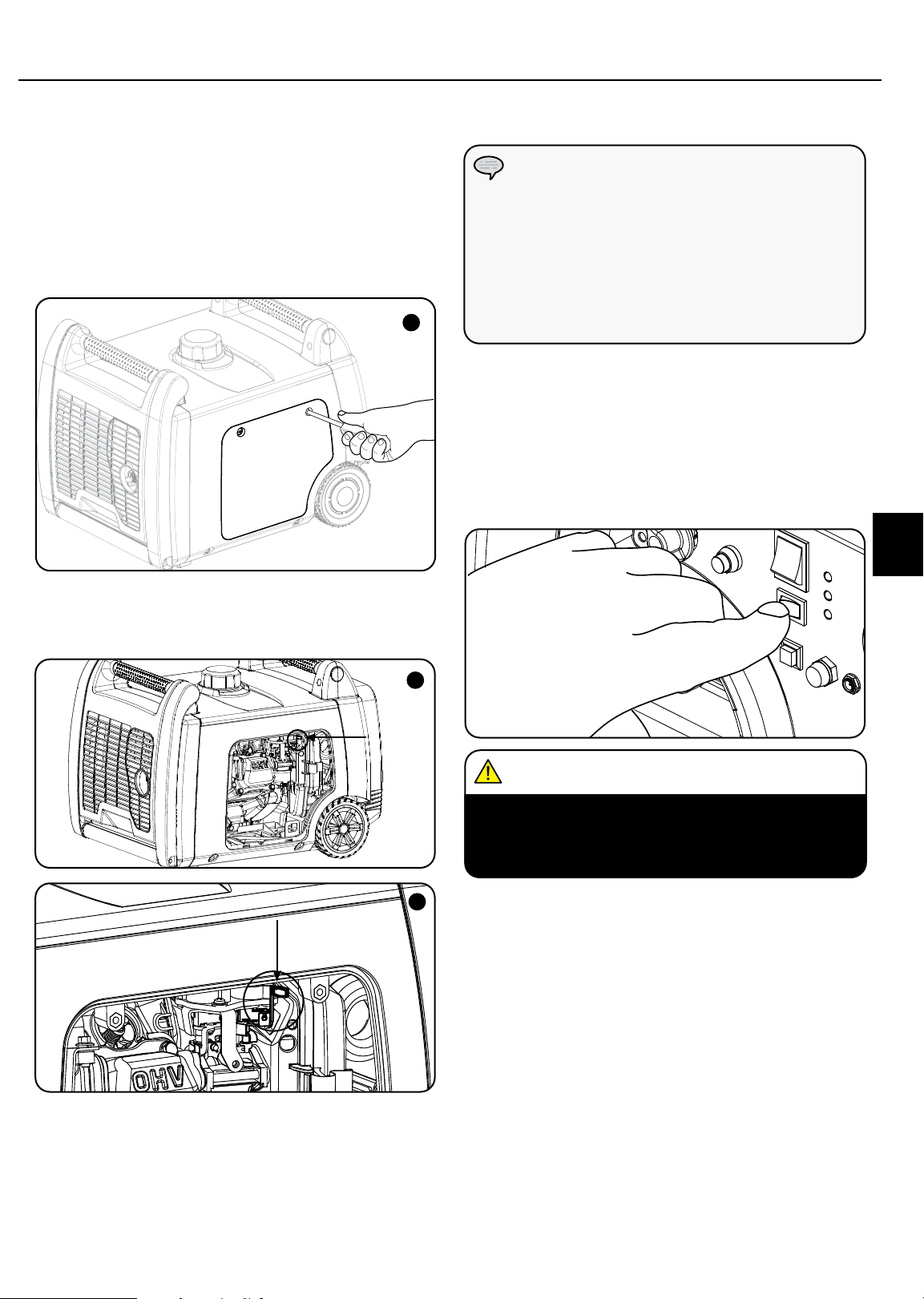

Connecting the Battery (Electric start models)

1. Using a screwdriver, remove the two (2)

maintenance cover screws from the battery maintenance cover.

2. Once the screws have been removed, the rubber

pull-tab on the cover can be pulled out to help loosen and dislodge the maintenance cover. (A)

3. Remove the battery maintenance cover. (A)

4. Cut zip tie that is binding the battery cables

together.

5. Using a screwdriver, unscrew the battery bolt in the

red, positive (+) battery terminal.

6. Connect the red, positive (+) wire lead to the

positive (+) terminal on the battery using the bolt.

7. Pull rubber sheath over battery cable connection

and battery terminal.

8. Repeat steps 5-7 for the black, negative (-) battery

wire lead and black, negative (-) battery terminal.

Connecting the Battery Cont’d.

NOTE

If the battery cables are not visible once the battery maintenance cover has been removed, please note that cables may be tucked up above the battery, not in plain view.

Page 7

ASSEMBLY

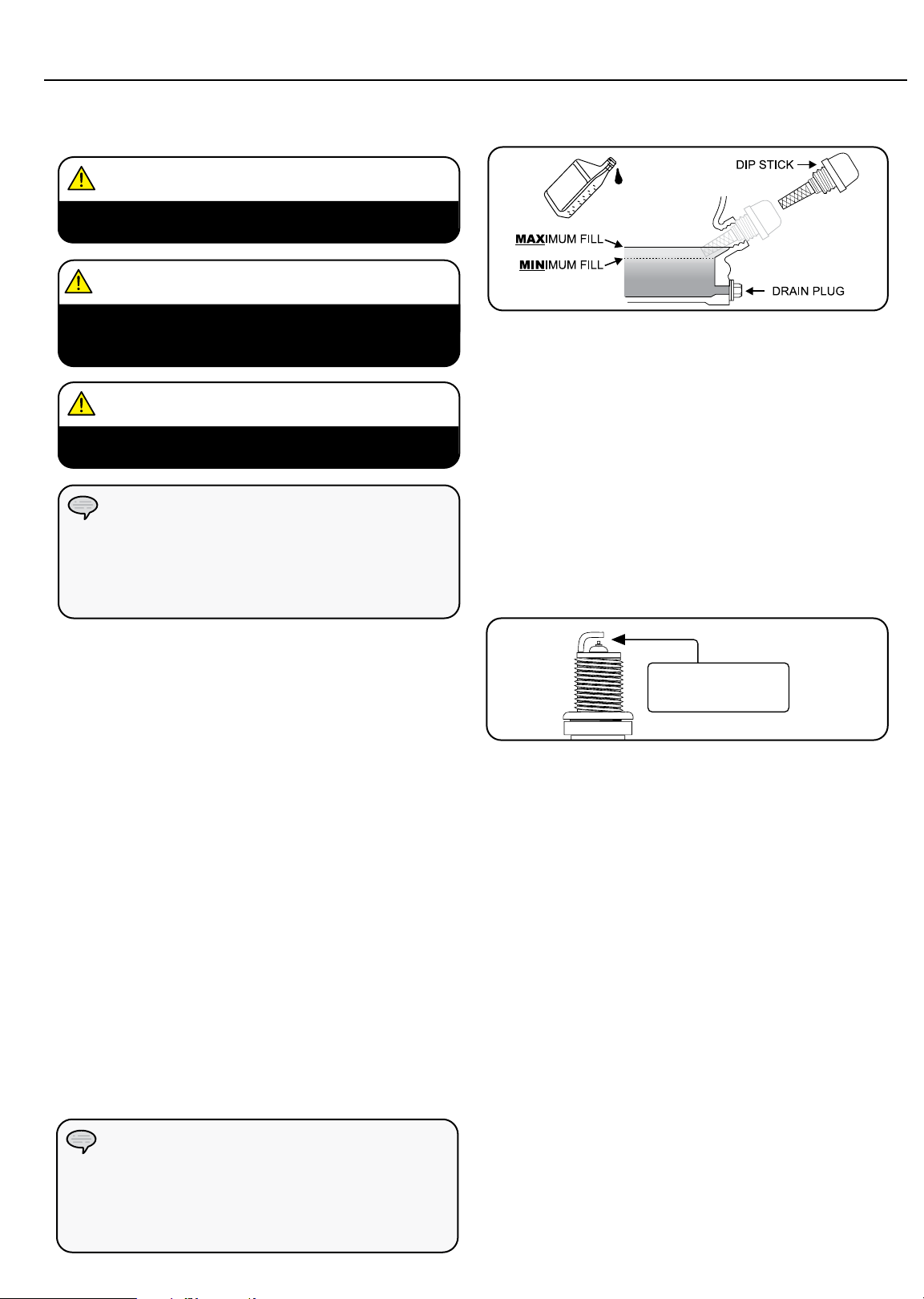

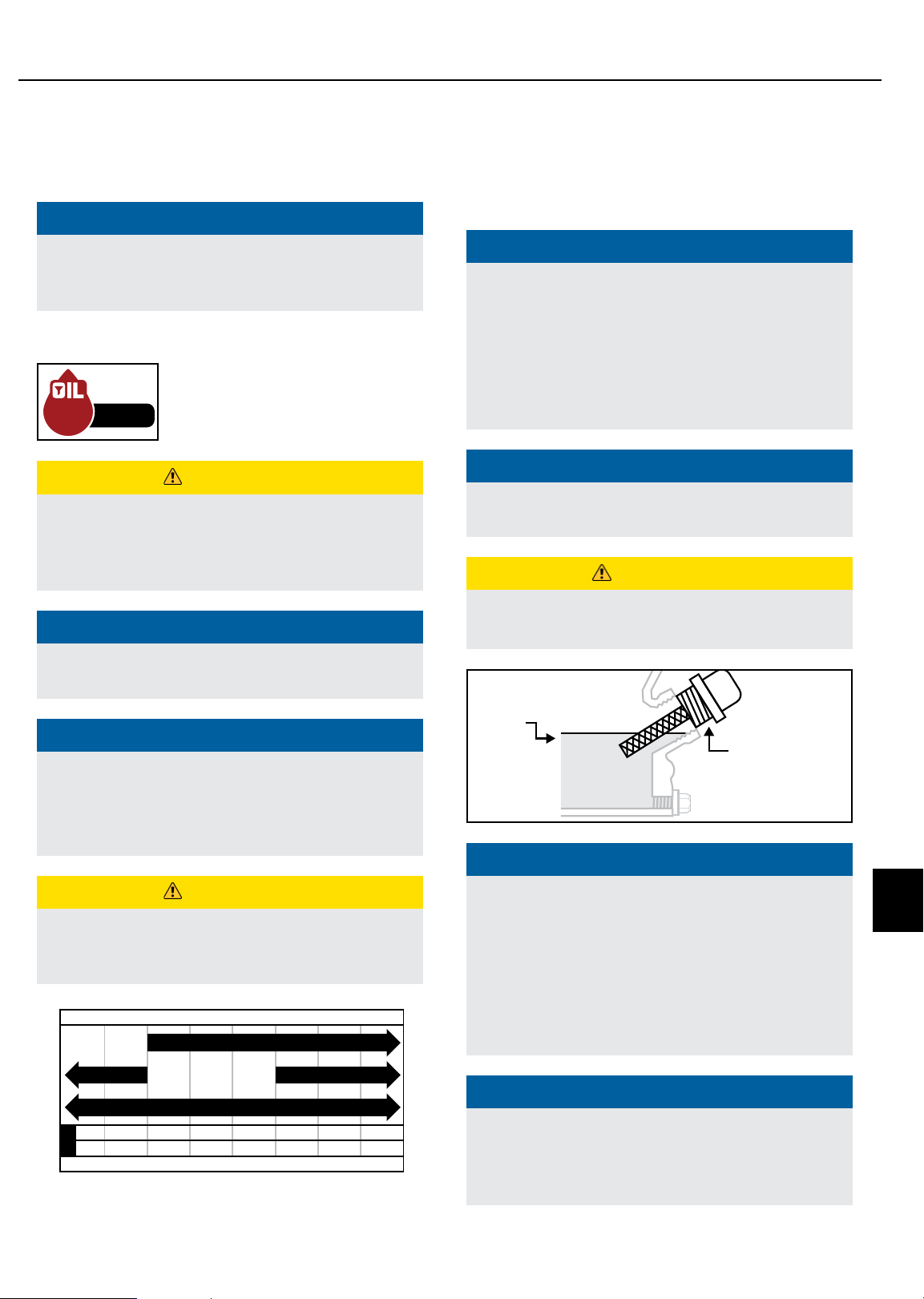

Add Engine Oil

CAUTION

DO NOT attempt to crank or start the engine before it has been properly ﬁlled with the recommended type and amount of oil. Damage to the generator as a result of failure to follow these instructions will void your warranty.

No oil in unit

The recommended oil type is 10W-30 automotive oil.

1. Place the generator on a ﬂat, level surface.

2. Loosen the cover screws and remove the maintenance cover.

NOTE

Once oil has been added, a visual check should show oil about 1-2 threads from running out of the ﬁll hole. If using the dipstick to check oil level, DO NOT screw in the dipstick while checking.

NOTE

Check oil often during the break-in period. Refer to the Maintenance section for recommended service intervals.

3. Remove oil ﬁll cap/dipstick to add oil.

4. Add oil and replace oil ﬁll cap/dipstick. DO NOT

OVERFILL.

5. Check engine oil level daily and add as needed.

Add Engine Oil Cont’d.

Degrees Celsiusº

Full Synthetic 5W-30

Degrees Fahrenheitº

(Outside)

CAUTION

The engine is equipped with a low oil shut-off and will stop when the oil level in the crankcase falls below the threshold level.

NOTE

The generator rotor has a sealed, pre-lubricated ball bearing that requires no additional lubrication for the life of the bearing.

NOTE

We consider the ﬁrst 5 hours of run time to be the breakin period for the unit. During the break in period stay at or below 50% of the running watt rating and vary the load occasionally to allow stator windings to heat and cool. Adjusting the load will also cause engine speed to vary and help seat piston rings. After the 5 hour break-in period, change the oil.

NOTE

Synthetic oil may be used after the 5 hour initial breakin period. Using synthetic oil does not increase the recommended oil change interval.

NOTE

Weather will affect engine oil and engine performance. Change the type of engine oil used based on weather conditions to suit the engine needs.

Page 8

ASSEMBLY

Add Fuel

1. Use clean, fresh, regular unleaded fuel with a minimum octane rating of 85 and an ethanol content of less than 10% by volume.

2. DO NOT mix oil with fuel.

3. Clean the area around the fuel cap.

4. Remove the fuel cap.

5. Slowly add fuel to the tank. DO NOT OVERFILL. Fuel can expand after ﬁlling. A minimum of 1/4 in. (6.4 mm) of space left in the tank is required for fuel expansion, more than 1/4 in. (6.4 mm) is recommended. Fuel can be forced out of the tank as a result of expansion if it is overﬁlled, and can affect the stable running condition of the product. When ﬁlling the tank, it is recommended to leave enough space for the fuel to expand.

6. Screw on the fuel cap and wipe away any spilled fuel.

CAUTION

Use regular unleaded petrol with a minimum octane rating of 85.

Do not mix oil and petrol. Fill tank to approximately 1/4 in. (6.4 mm) below the top of the tank to allow for fuel expansion. DO NOT pump petrol directly into the generator at the petrol station. Use an approved container to transfer the fuel to the generator. DO NOT ﬁll fuel tank indoors. DO NOT ﬁll fuel tank when the engine is running or hot. DO NOT overﬁll the fuel tank. DO NOT light cigarettes or smoke when ﬁlling the fuel tank.

Add Fuel Cont’d.

NOTE

Our engines work well with 10% or less ethanol blend fuels. When using blended fuels there are some issues worth noting:

– Ethanol-gasoline blends can absorb more water

than gasoline alone.

– These blends can eventually separate, leaving

water or a watery goo in the tank, fuel valve and carburetor.

– With gravity-fed fuel supplies, this compromised

fuel can be drawn into the carburetor and cause damage to the engine and/or potential hazards.

– There are only a few suppliers of fuel stabilizer

that are formulated to work with ethanol blend fuels.

– Any damages or hazards caused by using

improper fuel, improperly stored fuel, and/ or improperly formulated stabilizers, are not

covered by manufacture’s warranty. It is advisable to always shut off the fuel supply, run the engine to fuel starvation and drain the tank when the equipment is not in use for more than 30 days.

Grounding

Your generator must be properly connected to an appropriate ground to help prevent electric shock.

WARNING

Failure to properly ground the generator can result in electric shock.

WARNING

Pouring fuel too fast through the fuel screen may result in blow back of fuel at the operator while ﬁlling.

A ground terminal connected to the frame of the generator has been provided on the power panel. For remote grounding, connect of a length of heavy gauge (12 AWG minimum) copper wire between the generator ground terminal and a copper rod driven into the ground. We strongly recommend that you consult with a qualiﬁed electrician to ensure compliance with local electrical codes.

Page 9

OPERATION

Generator Location

Never operate the generator inside any building! (See safety warnings section). In some areas generators must be registered with the local utility company. Generators used on construction sites may be subject to local rules and regulations. Keep on a ﬂat, level surface. Generators must have at least 5 ft (1.5m) clearance from all combustible material. In addition they must have at least 3 ft (91.4cm) of clearance on all sides to allow for adequate cooling, maintenance and servicing. Generators should never be started or operated in ant location that will not allow for adequate cooling of the generator and/ or the mufﬂer. Allow generators to cool before storage or transportation. Do not place the generator near any vents or intakes. Carefully consider wind and air currents when placing generator.

Failure to follow proper safety precautions may void manufacturer’s warranty.

WARNING

Do not operate or store the generator in rain, snow, or wet weather.

Using a generator or electrical appliance in wet conditions, such as rain or snow, or near a pool or sprinkler system, or when your hands are wet, could result in electrocution.

WARNING

During operation the mufﬂer and exhaust fumes produced will become hot. If adequate cooling and breathing space are not supplied, or if the generator is blocked or contained, temperatures can become extremely heated and may lead to ﬁre.

Grounding

The generator system ground connects the frame to the ground terminals on the power panel.

– The generator (stator winding) is isolated from the

frame and from the AC receptacle ground pin.

– Electrical devices that require a grounded receptacle

pin connection will not function if the receptacle ground pin is not functional, unless the neutral wire is bonded to the frame.

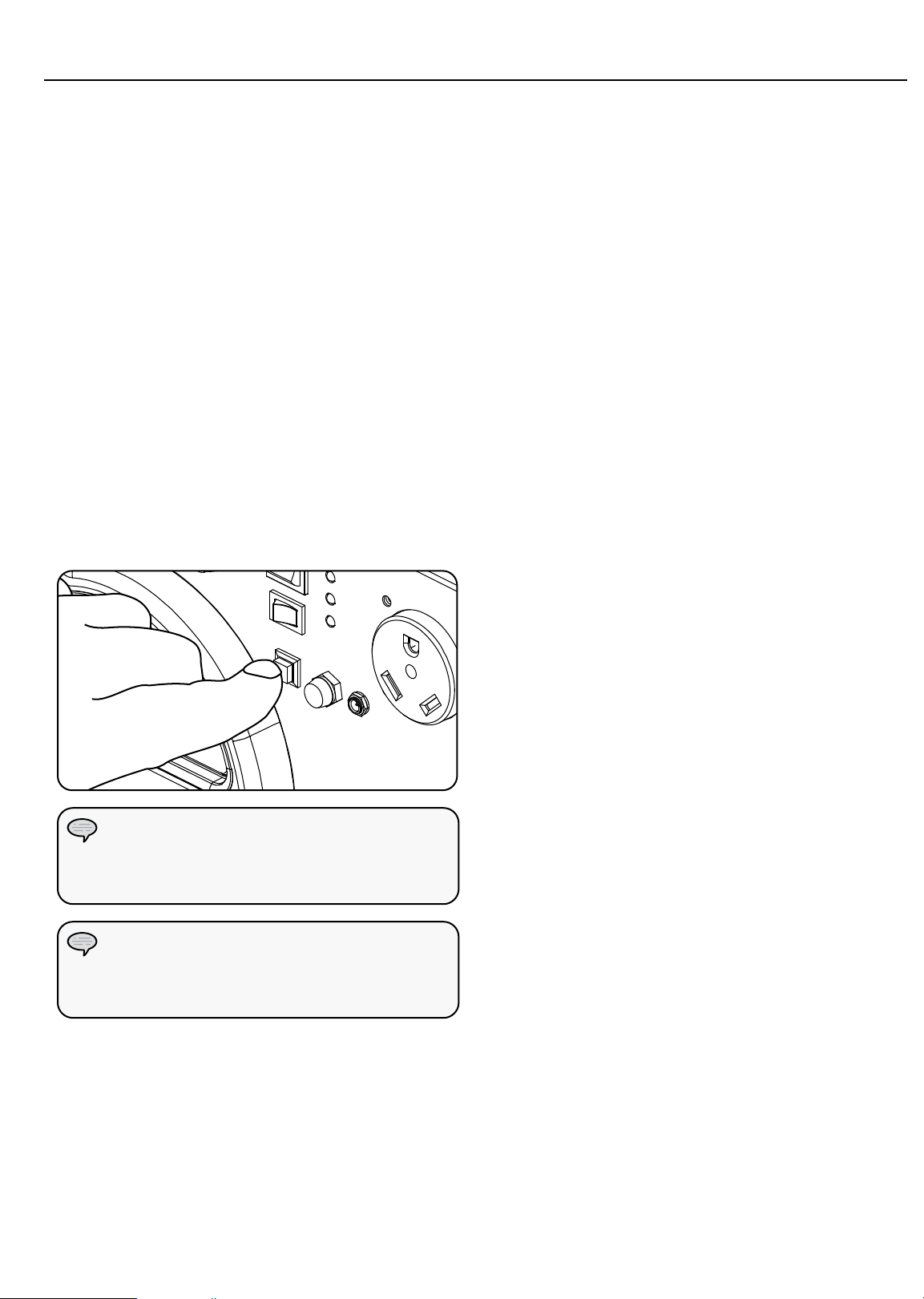

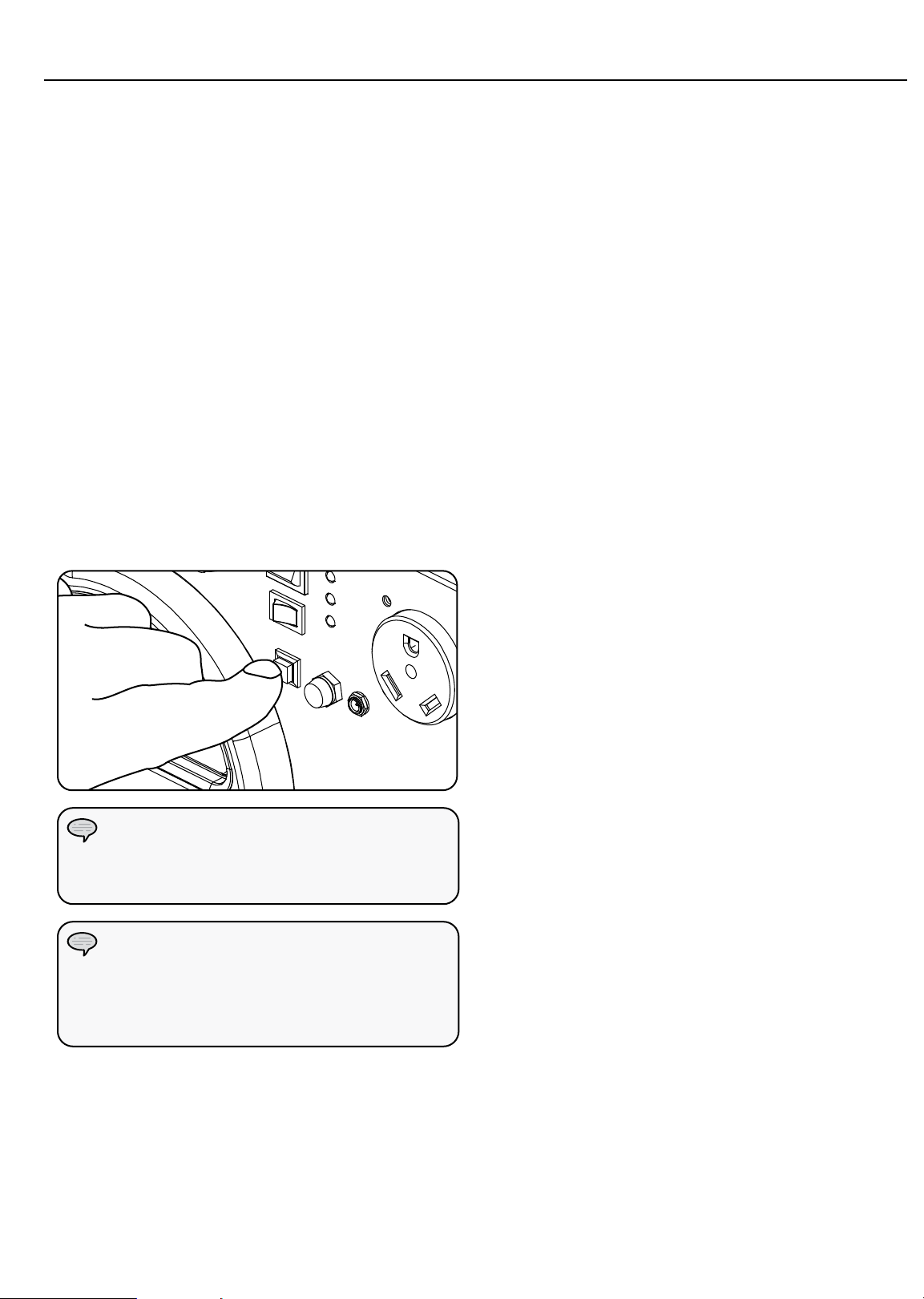

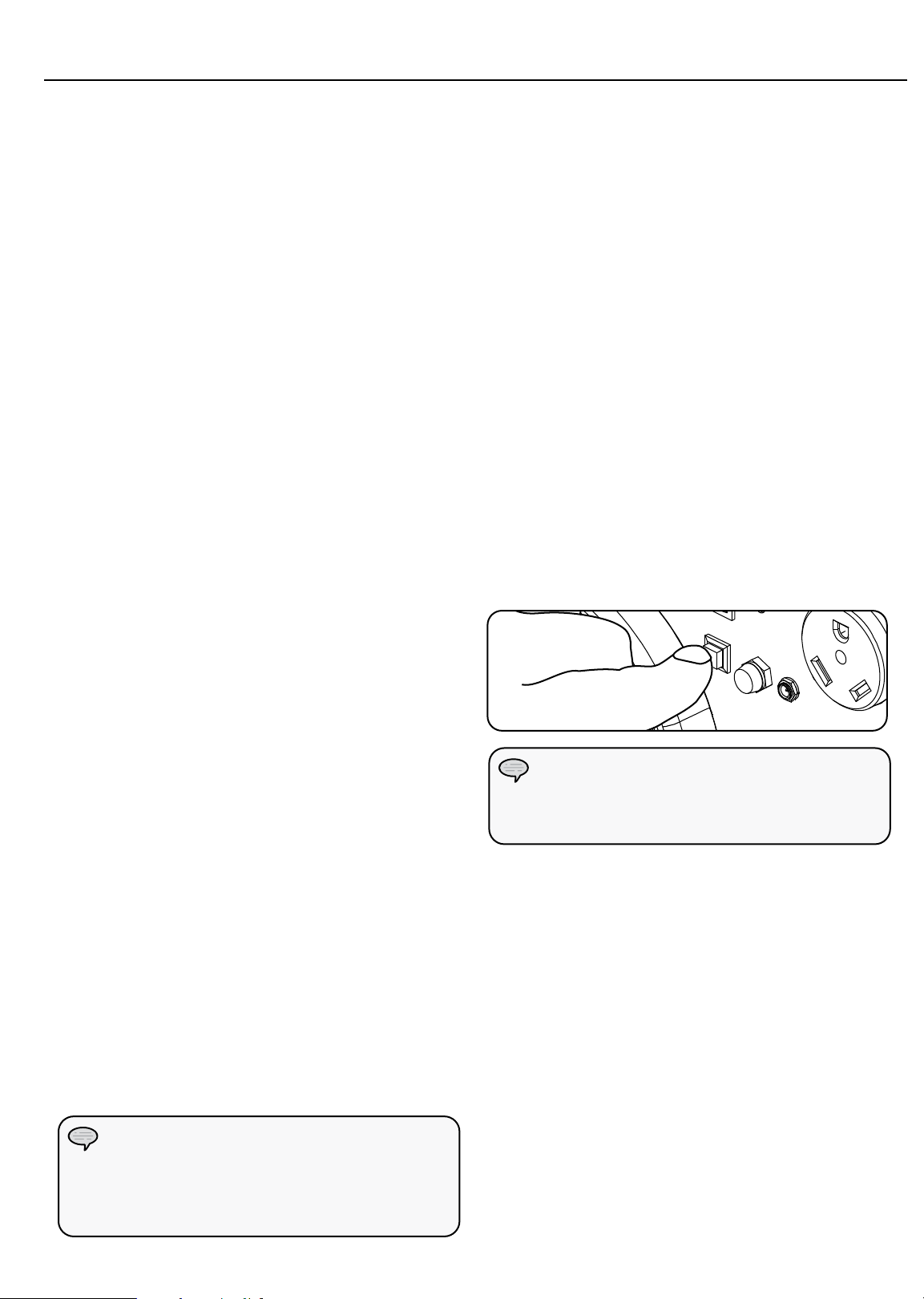

Wireless Remote Start (Optional Feature)

Wireless remote starting is only possible within 80 feet of the generator. (Wireless signal may not pass through some solid objects.) Do not attempt to adjust the carburetor choke. The remote and electric system will automatically close and open the choke.

1. Make certain the generator is on a ﬂat, level surface.

2. Turn off all electrical loads connected to the generator. Never start or stop the generator with electrical devices turned on.

3. Turn the Fuel Valve to the “ON” position.

4. Press the Battery Switch to “ON”.

5. Press the Ignition Switch to “ON”.

6. WIRELESS REMOTE START: press and release the “START” button on the handheld Remote Control device. DO NOT hold the button down, only press the button once. The engine will attempt to start six times.

7. If the generator fails to start, check the battery condition and cable connections.

NOTE

The supplied 12V 7AH battery does re-charge while the engine is running, but it is also recommended that the battery be fully charged at least once per month.

NOTE

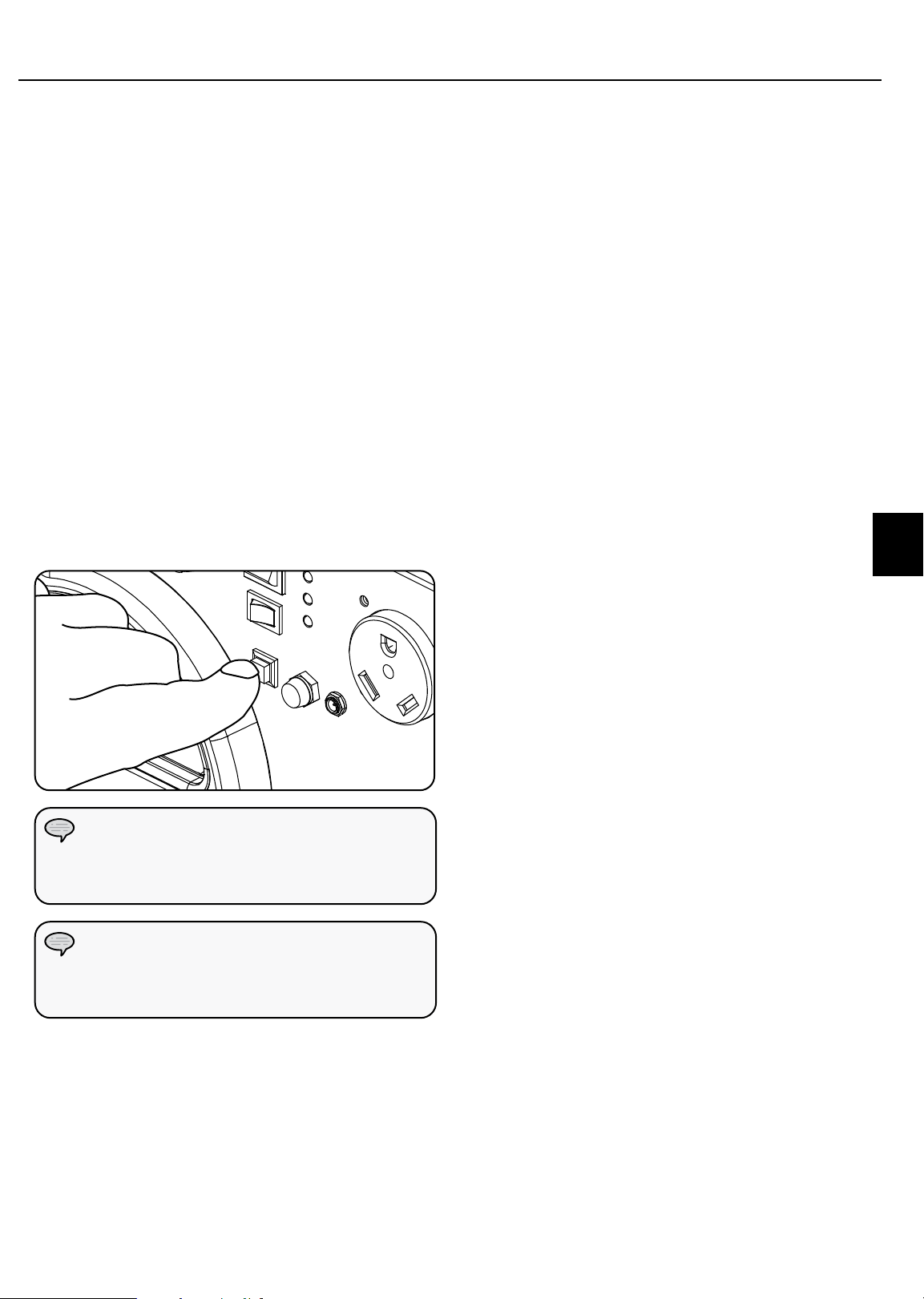

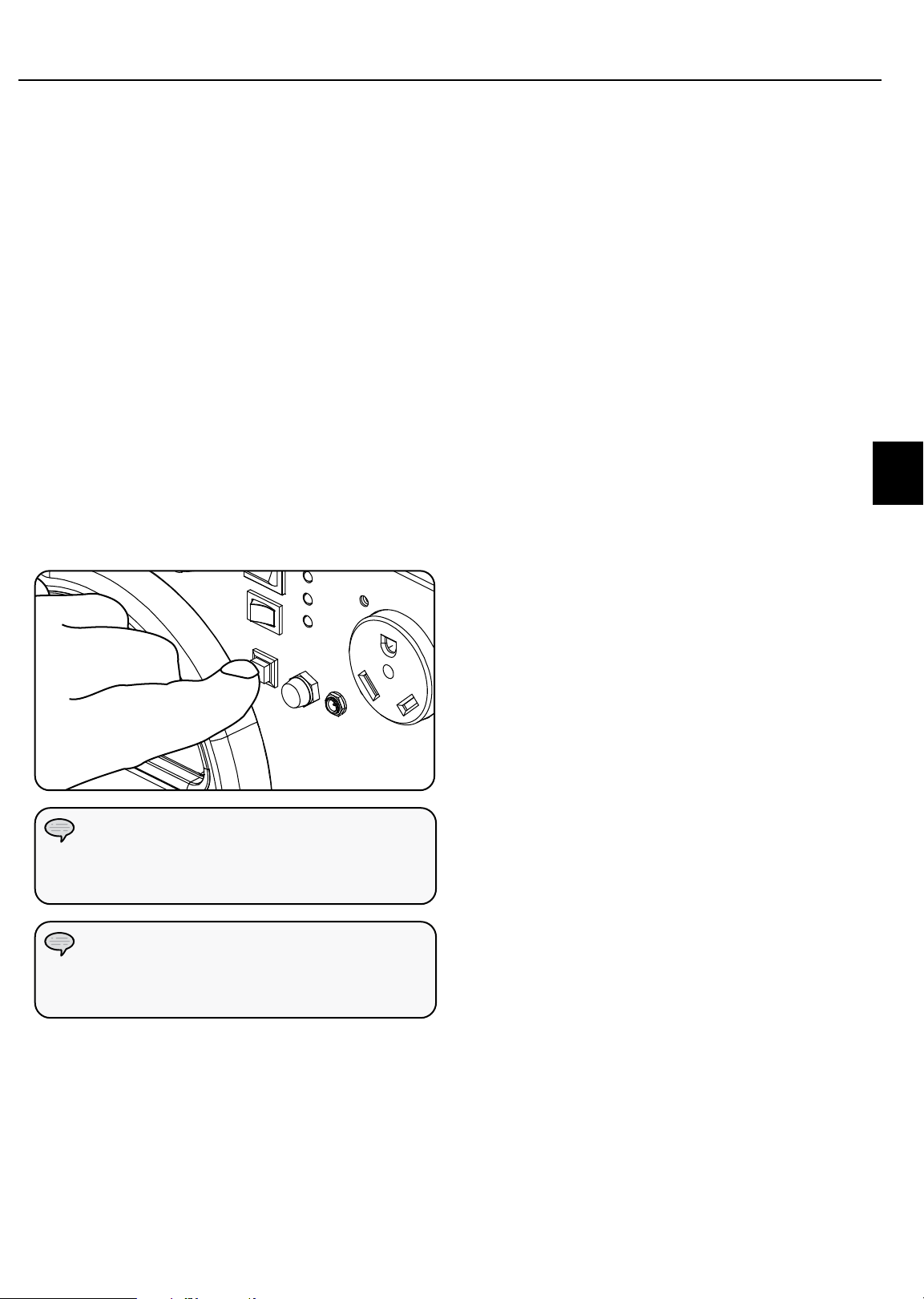

When the battery switch is in the “ON” position, the switch will light up if the battery is sending out a charge. If the switch does not light up while in the “ON” position, check that the battery connection is still good.

Page 10

OPERATION

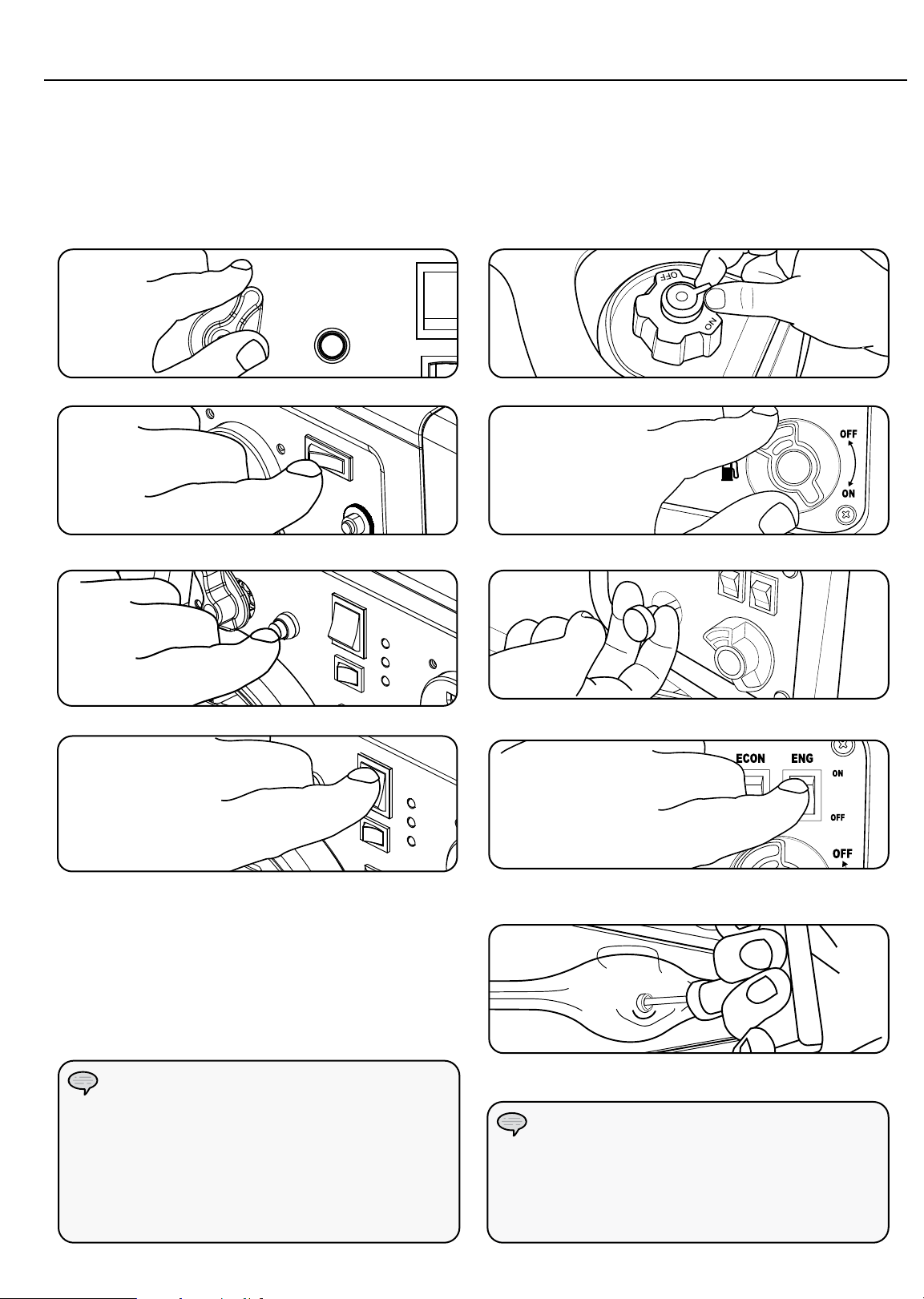

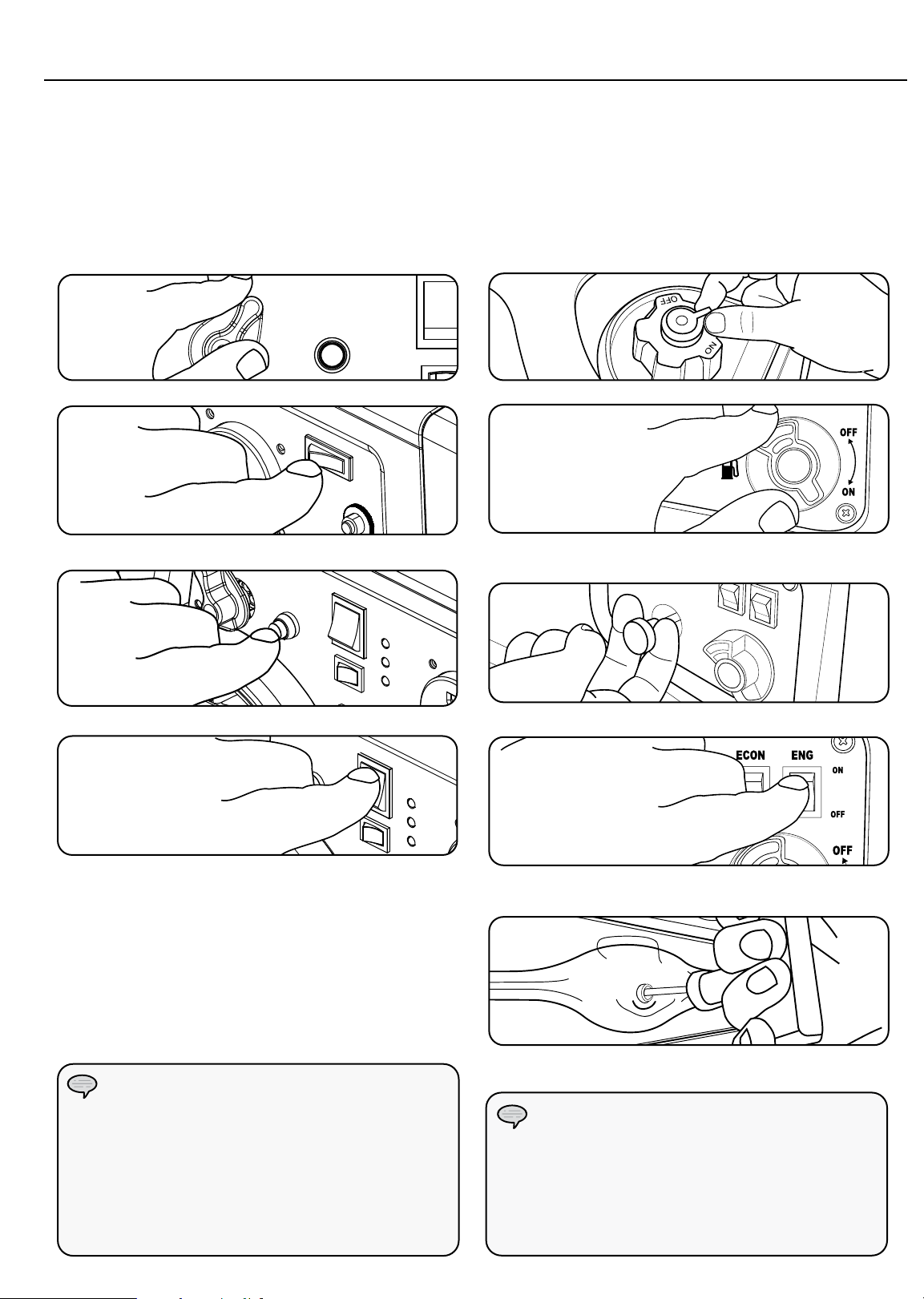

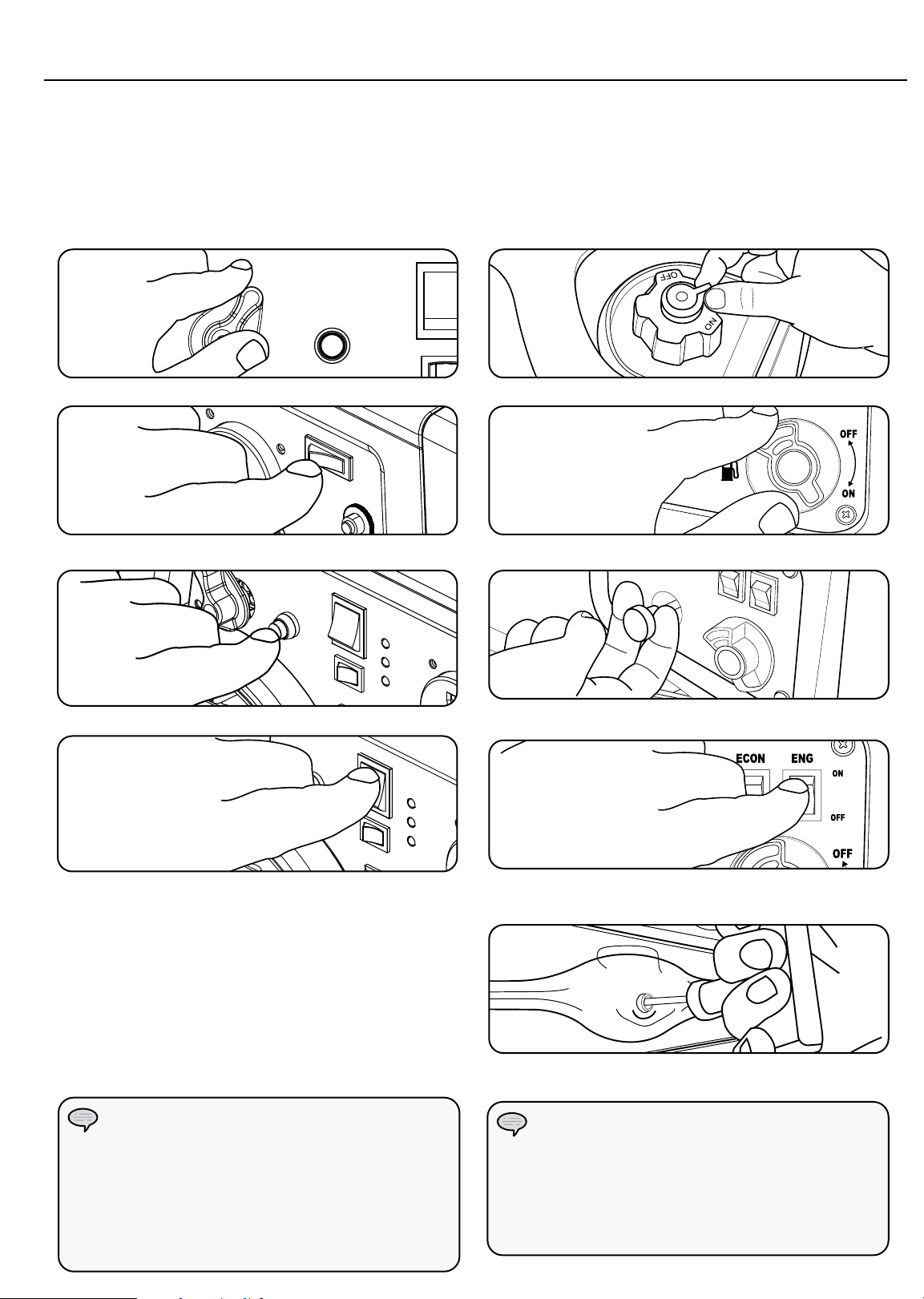

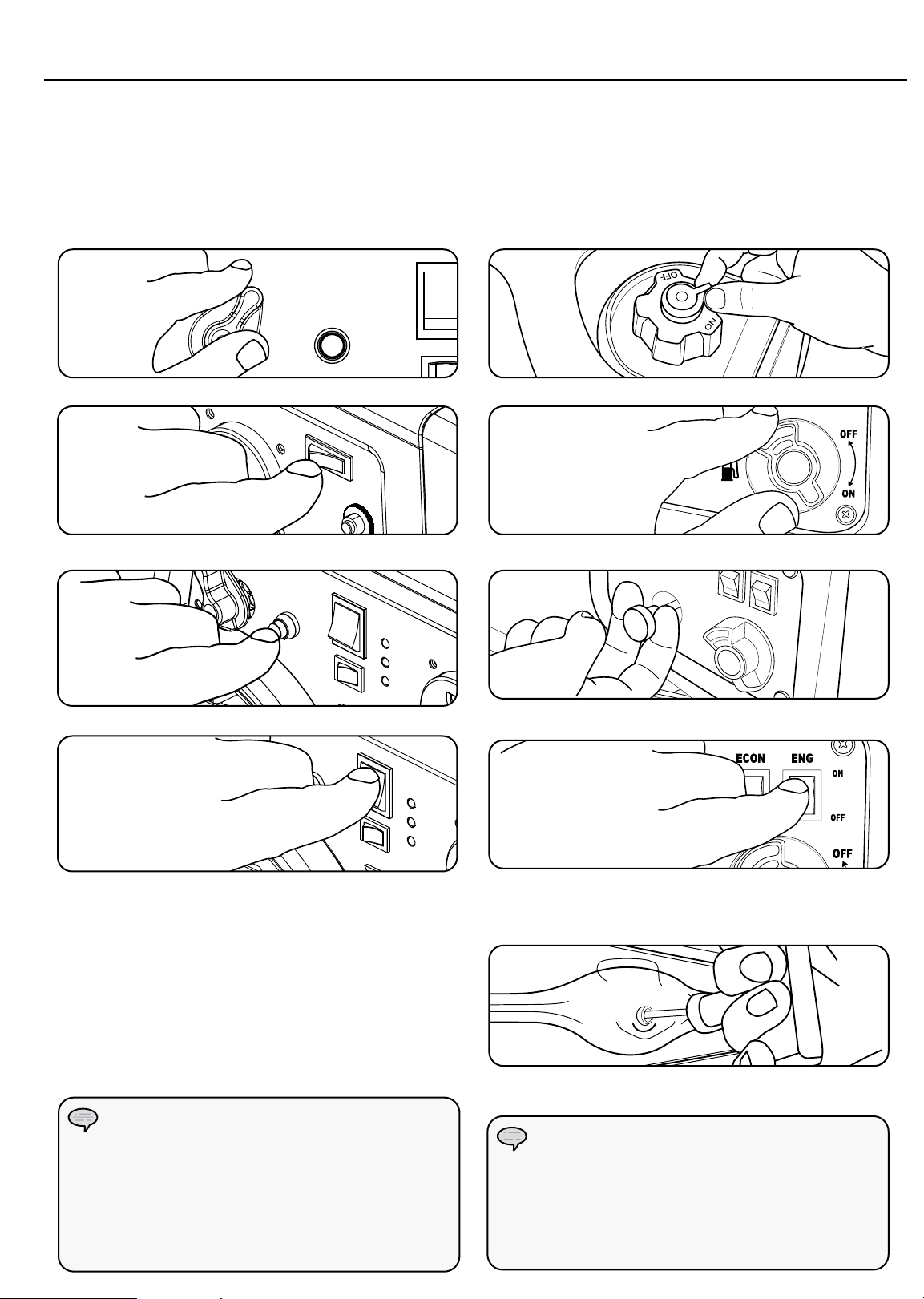

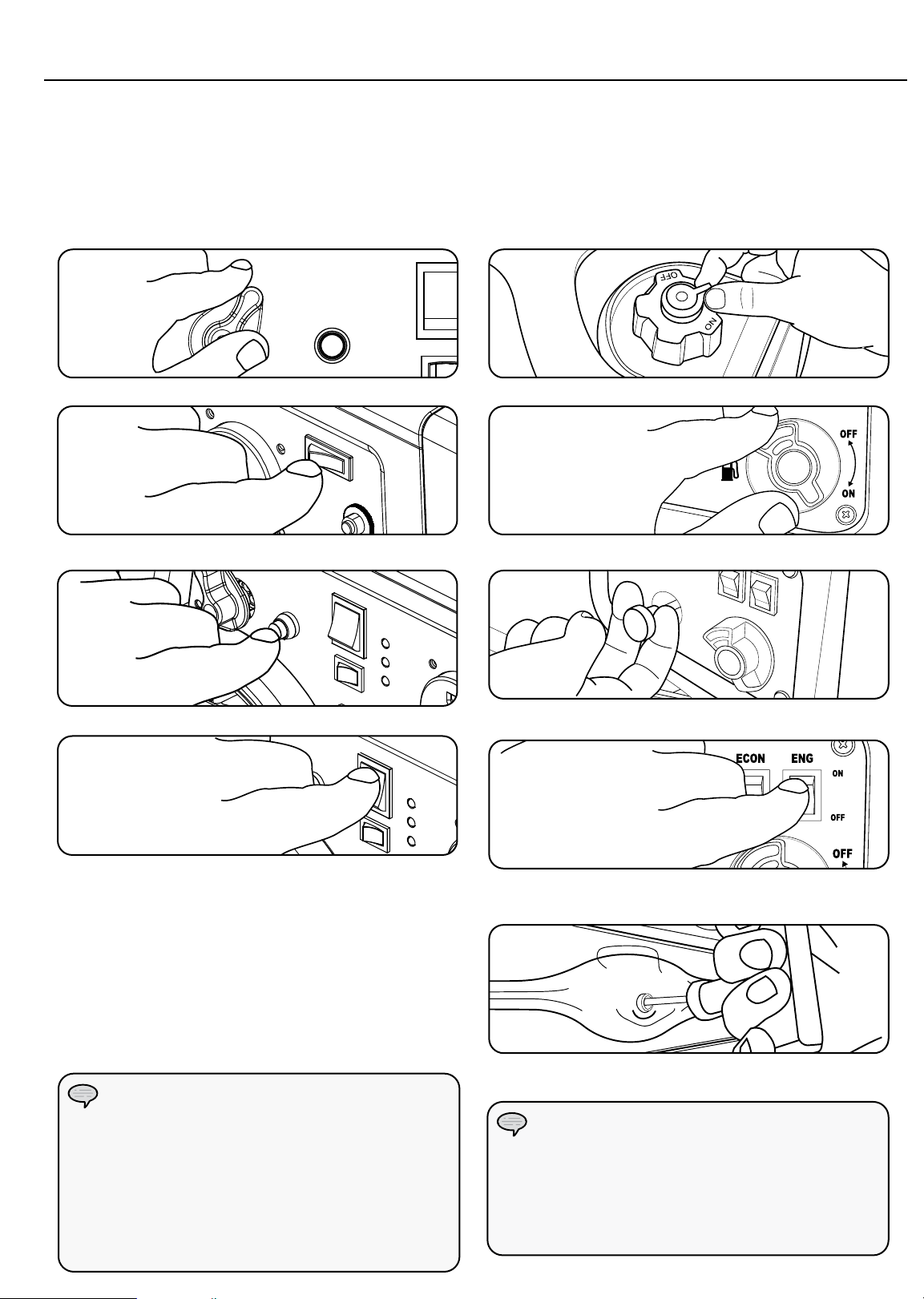

Electric (Optional) and Recoil Start

1. Make certain the generator is on a ﬂat, level surface.

2. Disconnect all electrical loads from the generator. Never start or stop the generator with electrical devices plugged in or turned on.

3. Turn the fuel valve to the “On” position.

4. Turn the battery switch to the “On” position. 4. Turn the fuel valve to the “On” position.

5. Push the Choke button in to the “Choke” position. 5. Pull the Choke lever out when starting the generator.

Recoil Start - Alternate Model

1. Make certain the generator is on a ﬂat, level surface.

2. Disconnect all electrical loads from the generator. Never start or stop the generator with electrical devices plugged in or turned on.

3. Turn the fuel cap vent lever to the “On”position.

6. Turn the ignition switch to the “On” position. 6. Turn the ignition switch to the “On” position.

7. ELECTRIC START: Press and hold the ignition switch to the “START” position. Release as the engine begins to roll over. If the engine fails to start within ﬁve seconds, release the switch and wait at least ten seconds before attempting to start the engine again.

8. RECOIL START: Pull the starter cord slowly until resistance is felt and then pull rapidly.

9. As engine warms up, push the choke button to the “Run” position.

NOTE

Keep choke button in “Choke” position for only 1 pull of the recoil starter. After ﬁrst pull, push choke button to the “Run” position for up to the next 3 pulls of the recoil starter. Too much choke leads to spark plug fouling/engine ﬂooding due to the lack of

incoming air. This will cause the engine not to start.

7. Pull the starter cord slowly until resistance is felt and then pull rapidly.

8. As engine warms up, push the choke button to the “Run” position.

NOTE

If the engine starts but does not continue to run make certain that the generator is on a ﬂat, level surface. The engine is equipped with a low oil sensor that will prevent the engine from running when the oil level falls below a critical threshold.

Page 11

OPERATION

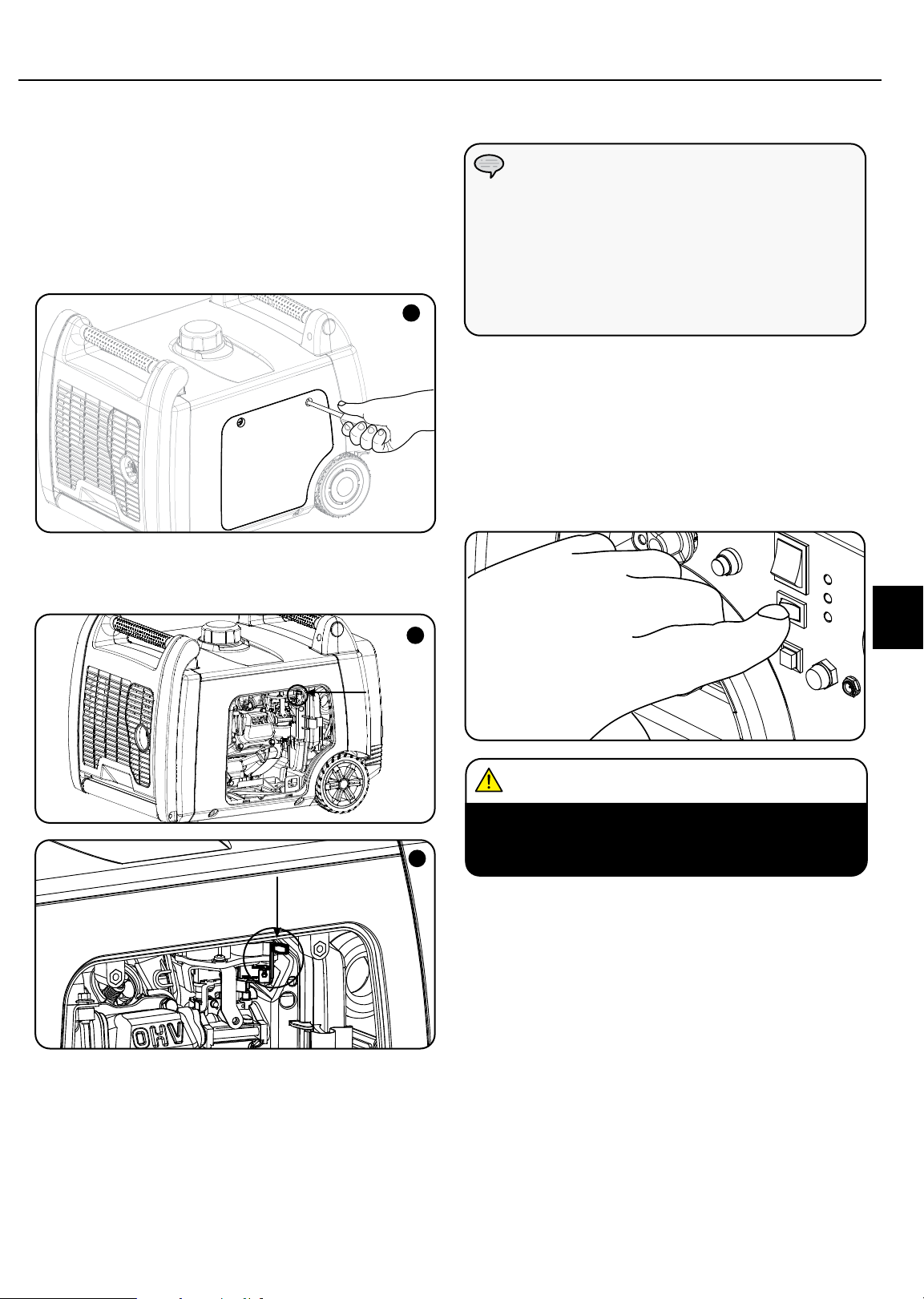

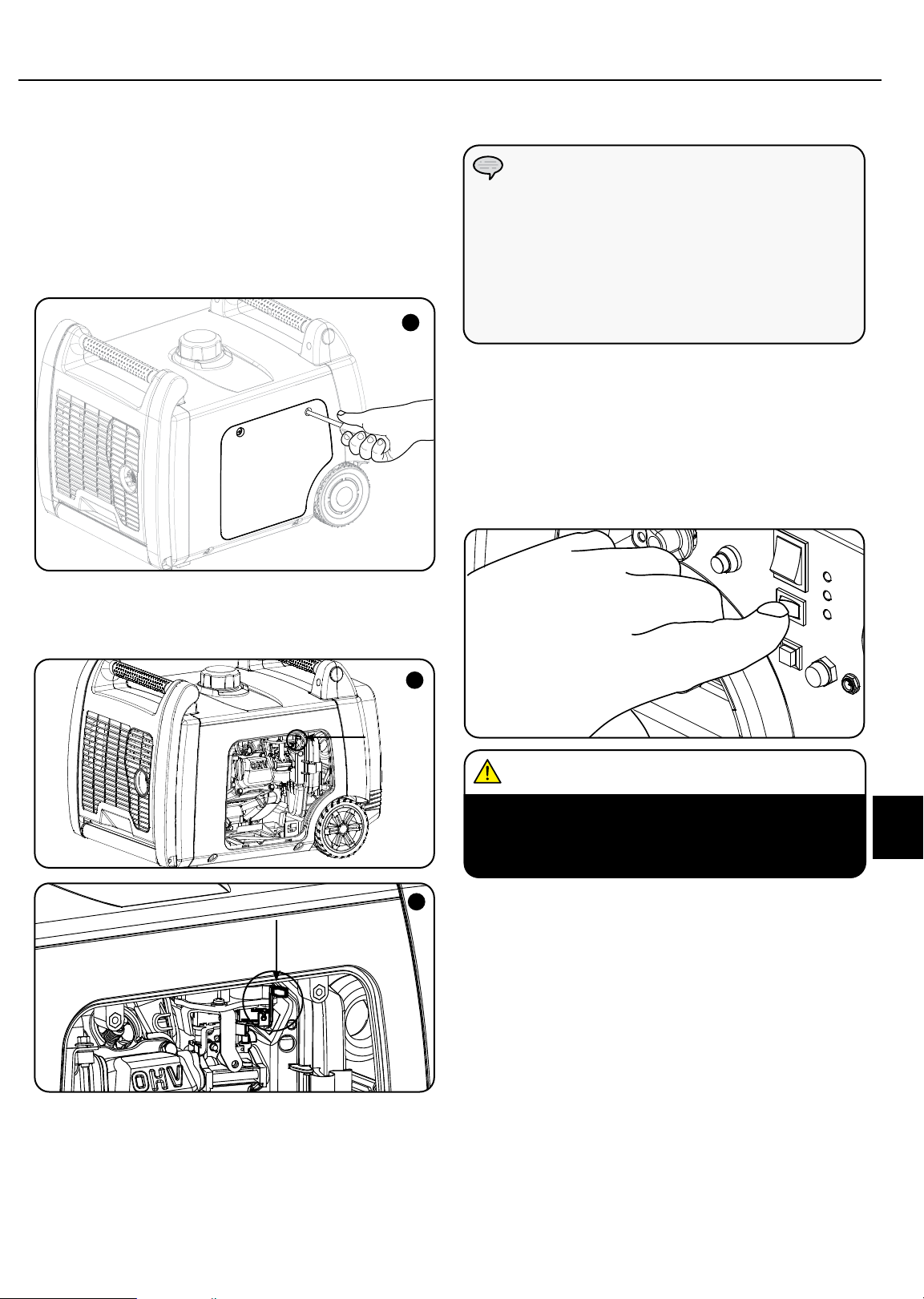

Manual Choke Start

If the battery is dead or not able to produce enough current to power the push button choke, the choke itself can be operated manually to help start the engine. To manually choke and start the inverter, follow these steps:

1. Loosen the screws and remove the maintenance cover. (A)

for the 73001i-P only.

Manual Choke Start Cont’d.

NOTE

Keep choke lever in “Choke” (right) position for only 1 pull of the recoil starter. After ﬁrst pull, move the choke lever to the “Run” (left) position for up to the next 3 pulls of the recoil starter. Too much choke leads to spark plug fouling/engine ﬂooding due to the lack of incoming air. This will cause the engine not to start.

Economy Control Switch

Using the Economy Control Switch will minimize fuel consumption and noise when the generator is not operating at full load. When the Economy Switch is off then the generator runs at normal speed continuously.

2. Locate the yellow manual choke lever. (B)

3. Turn the choke lever to the “CHOKE” (right) position. (B)

WARNING

For periods of high electrical load or momentary ﬂuctuations, the Economy Control Switch should be turned OFF.

4. Turn the fuel valve to the “ON” position.

5. Turn the engine switch to the “ON” position.

6. Pull the recoil rope until resistance is felt, then pull rapidly.

7. As the engine starts to roll over, move the choke lever to the “RUN” (left) position.

Page 12

OPERATION

Connecting Electrical Loads

1. Let the engine stabilize and warm up for a few minutes after starting

2. Plug in and turn on the desired 120/240 Volt AC single phase, 50 Hz electrical loads.

– DO NOT connect 3-phase loads to the generator. – DO NOT connect 60 Hz loads to the generator. – DO NOT overload the generator. – DO NOT use both AC & DC at the same time.

NOTE

Connecting a generator to your electric utility company’s power lines or to another power source may be against the law. In addition this action, if done incorrectly, could damage your generator and appliances and could cause serious injury or even death to you or a utility worker who may be working on nearby power lines. If you plan to run a portable electric generator during an outage, please notify your electric utility company immediately and remember to plug your appliances directly into the generator. Do not plug the generator into any electric outlet in your home. Doing so could create a connection to the utility company power lines. You are responsible for ensuring that your generator’s electricity does not feed back into the electric utility power lines. If the generator will be connected to a building electrical system, consult your local utility company or a qualiﬁed electrician. Connections must isolate generator power from utility power and must comply with all applicable laws and codes. When using 230v AC It is not recommended to use 12v DC together as this may damage generator or equipment.

12V DC Outlet

The 12V DC outlet can be used with the supplied charge cable and USB charger and other commercially available 12V DC automotive style plugs. The DC output is unregulated and can damage some products. Conﬁrm your accessory input voltage range is at least 12-24V DC. When using the DC outlet turn the Economy mode switch to the “OFF” position.

WARNING

Do not operate a device while it is plugged in to the 12V DC outlet.

Prolonged exposure to engine exhaust can cause serious injury or death.

WARNING

While charging a device do not place on the exhaust side of the generator. Extreme heat caused by exhaust can damage the device, and cause a potential ﬁre hazard.

Stopping the Engine

1. Turn off and unplug all electrical loads. Never start or stop the generator with electrical devices plugged in or turned on.

2. Let the generator run at no-load for several minutes to stabilize internal temperatures of the engine and generator.

3. Turn the fuel valve to the “OFF” position.

4. Let the engine run until fuel starvation has stopped the engine. This usually takes a few minutes.

5. Turn the ignition switch to the “OFF” position.

6. Turn the battery switch to “OFF” position if applicable.

Important: Always ensure that the Fuel Valve and the ignition switch and battery switch are in the “OFF” position when the engine is not in use.

NOTE

If the engine will not be used for a period of two (2) weeks or longer, please see the storage section for proper engine and fuel storage.

NOTE

If the generator has a battery, always turn the battery switch to the “OFF” position when unit is not in use, this will stop the battery from being drained. Follow the maintenance & storage instructions for the generator & battery when the unit will not be used for a period of 2 weeks or more.

Page 13

OPERATION

Do Not Overload Generator

Capacity

Follow these simple steps to calculate the running and starting watts necessary for your purposes.

1. Select the electrical devices you plan on running at the same time.

2. Total the running watts of these items. This is the amount of power you need to keep your items running.

3. Identify the highest starting wattage of all devices identiﬁed in step 1. Add this number to the number calculated in step 2. Surge wattage is the extra burst of power needed to start some electric driven equipment. Following the steps listed under “Power Management” will guarantee that only one device will be starting at a time.

Power Management

Use the following formula to convert voltage and amperage to watts:

Volts x Amps = Watts

To prolong the life of your generator and attached devices, follow these steps to add electrical load:

1. Start the generator with no electrical load attached.

2. Allow the engine to run for several minutes to stabilize.

3. Plug in and turn on the ﬁrst item. It is best to attach the item with the largest load ﬁrst.

4. Allow the engine to stabilize.

5. Plug in and turn on the next item.

6. Allow the engine to stabilize.

7. Repeat steps 5-6 for each additional item.

Operation at High Altitude

Be aware that engine efﬁciency can reduce and exhaust emissions increase when working at high altitude. Other high altitude issues can include hard starting, increased fuel consumption and spark plug fouling. This is a natural trend and cannot be altered by engine adjustment.

WARNING

Operation using the alternative main jet at elevations lower than the recommended minimum altitude can damage the engine. For operation at lower elevations, the standard main jet must be used. Operating the engine with the wrong engine conﬁguration at a given altitude may increase its emissions and decrease fuel efﬁciency and performance.

An Important Message About Temperature

Your Champion Power Equipment product is designed and rated for continuous operation at ambient temperatures up to 40°C (104°F). When your product is needed your product may be operated at temperatures ranging from -l5°C (5°F) to 50°C (122°F) for short periods. If the product is exposed to temperatures outside this range during storage, it should be brought back within this range before operation. In any event, the product must always be operated outdoors, in a wellventilated area and away from doors, windows and other vents.

NOTE

Never exceed the speciﬁed capacity when adding loads to the generator.

Overload Operation

The overload indicator light will turn on when the rated load is exceeded. When the maximum load is reached, the LED will blink and cut power to the receptacles. To recover the power, shut down the engine, wait until the light turns off and restart the generator.

Page 14

MAINTENANCE & STORAGE

The owner/operator is responsible for all periodic maintenance.

WARNING

Never operate a damaged or defective generator.

WARNING

Tampering with the factory set governor will void your warranty.

WARNING

Improper maintenance will void your warranty.

NOTE

Maintenance, replacement, or repair of emission control devices and systems may be performed by any non-road engine repair establishment or individual.

Oil Cont’d.

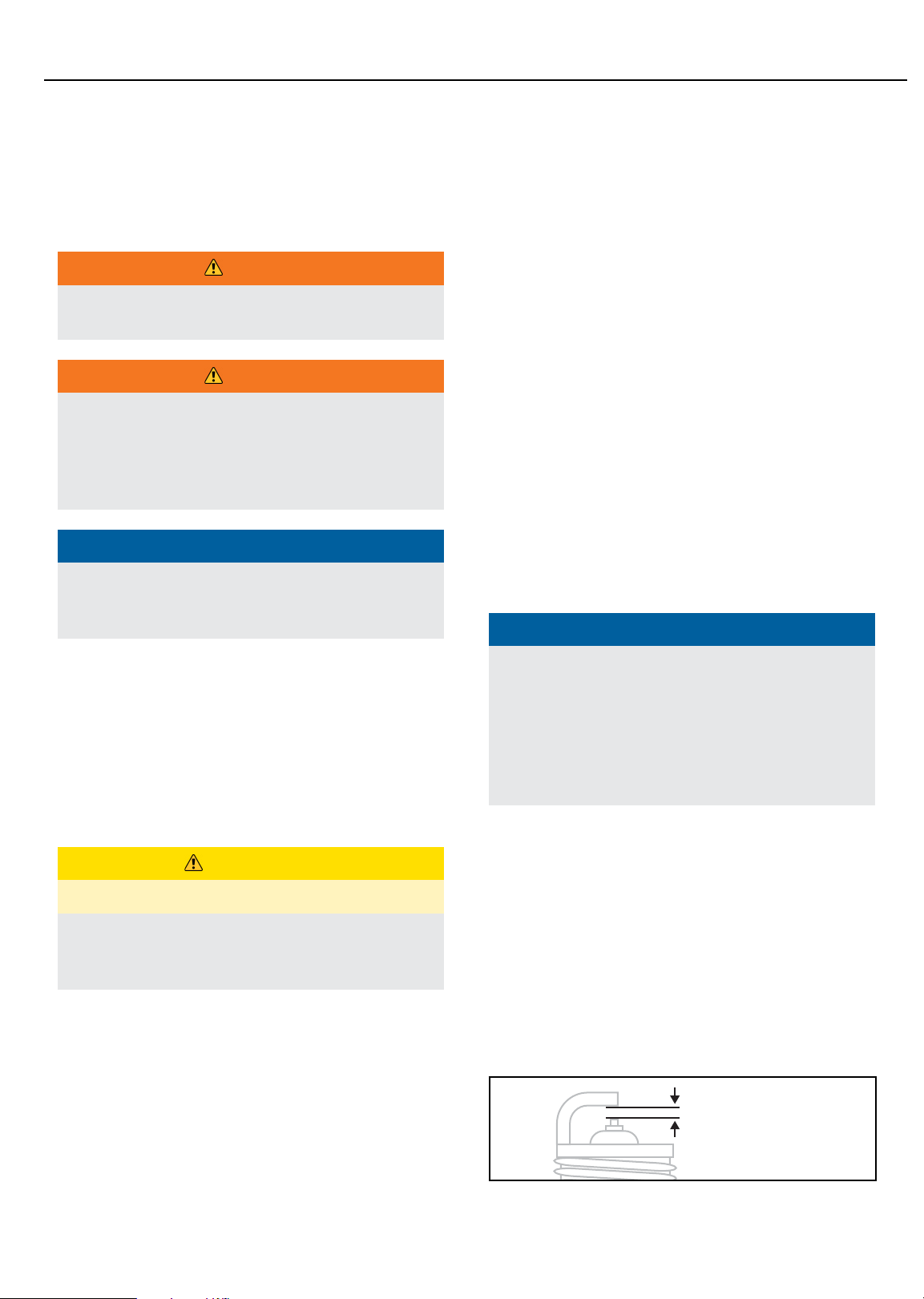

Spark Plugs

1. Remove the spark plug cable from the spark plug.

2. Use a spark plug socket tool (not included) to remove the plug.

3. Inspect the electrode on the plug. It must be clean and not worn to produce the spark required for ignition.

4. Refer to the spark plug recommendation chart when replacing the plug.

5. Carefully thread the plug into the engine.

6. Use the spark plug socket (not included) to ﬁrmly install the plug.

7. Attach the spark plug wire to the plug.

Complete all scheduled maintenance in a timely manner. Correct any issue before operating the generator.

Engine Maintenance

To prevent accidental starting, remove and ground spark plug wire before performing any service.

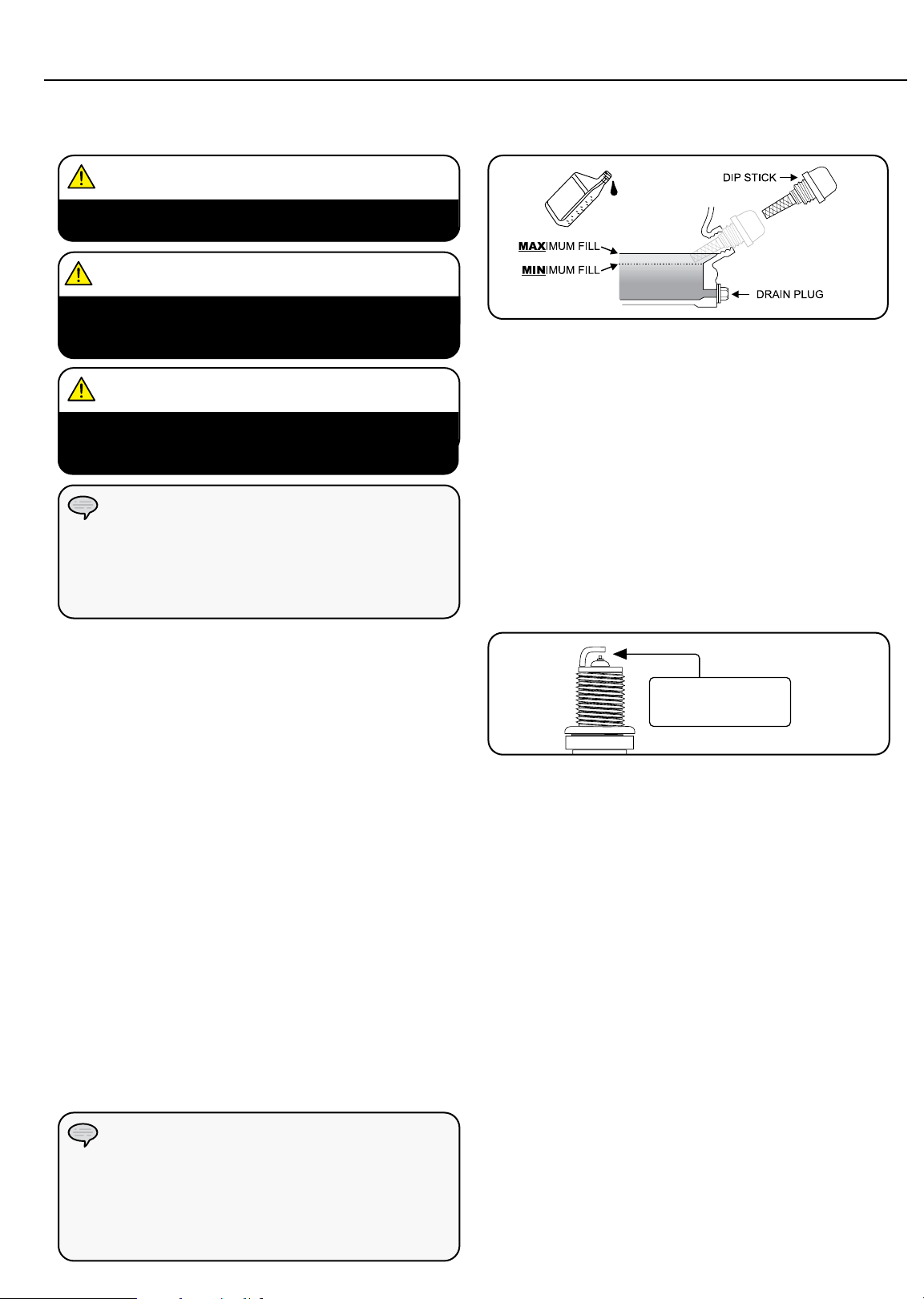

Oil

Change oil when the engine is warm. Refer to the oil speciﬁcation to select the proper grade of oil for your operating environment.

1. Remove oil ﬁll cap/dipstick.

2. Use pliers to slide the spring clamp down the oil drain hose and pull the hose off the plug bracket.

3. Point the hose into a drain pan and allow the oil to drain completely. Note: The hose end must be lower than the engine base to allow the oil to drain.

4. Replace oil drain hose onto plug bracket and slide spring clamp back into position.

5. Add oil and replace oil ﬁll cap/dipstick. DO NOT OVERFILL.

6. Dispose of used oil at an approved waste management facility.

NOTE

Once oil has been added, a visual check should show oil about 1-2 threads from running out of the ﬁll hole. If using the dipstick to check oil level, DO NOT screw in the dipstick while checking.

0.7-0.8 mm

Spark Plug Gap*

0.028-0.031 in.

For 73001i(EU), 73001i-P(EU)

OEM spark plug: F6RTC Replacement spark plug: NGK BPR6ES or equivalent Make certain the *spark plug gap is 0.7 - 0.8 mm or (0.028 - 0.031 in.).

Maintenance Valve Clearance

- Intake: 0.06 - 0.12 mm (0.002 - 0.005 in.)

- Exhaust: 0.08 - 0.14 mm (0.003 - 0.006 in.)

For 71001i(EU), 72301i(EU)

OEM spark plug: E6RTC Replacement spark plug: NGK BPR6HS or equivalent Make certain the *spark plug gap is 0.6 - 0.7 mm or (0.024 - 0.028 in.).

Maintenance Valve Clearance

- Intake: 0.1 mm (0.004 in.)

- Exhaust: 0.1 mm (0.004 in.)

Note: Tech bulletin regarding the valve adjustment procedure is on www.championpowerequipment.com

Page 15

MAINTENANCE AND STORAGE

Charge the Battery

For a generator equipped with batteries for electric starting, proper battery maintenance and storage should be followed. An automatic battery charger (not included) with automatic charging capability should be used to charge the battery. Maximum charging rate should not exceed 1.5 amps. Follow the instructions included with the battery charger. The battery should be fully charged at least once per month.

NOTE

A Float Charger will maintain the battery condition over long storage periods.

Disconnect the Battery

1. Remove the battery panel cover.

2. Remove the protective cover from the black/negative battery lead.

3. Disconnect the black/negative lead from the black/ negative terminal on the battery and store the cap screw and nut.

4. Repeat steps 1-2 for the red/positive battery lead.

5. Store the battery in a cool, dry place.

Remote Control Battery

NOTE

– Always purchase the correct size and grade of

battery most suitable for the intended use.

– Clean the battery contacts and also those of the

device prior to battery installation.

– Remove batteries from equipment which is not to

be used for an extended period of time.

– Remove batteries if consumed or if product is to

be left unused for a long time.

Generator Maintenance Cont’d.

Use a damp cloth to clean exterior surfaces of the generator. Use a soft bristle brush to remove dirt and oil. Use an air compressor (25 PSI) to clear dirt and debris from the generator. Inspect all air vents and cooling slots to ensure that they are clean and unobstructed.

Storage

The generator should be started at least once every 14 days and allowed to run for at least 20 minutes. For longer term storage, please follow these guidelines.

Generator Storage

1. Add a properly formulated fuel stabilizer to the tank.

2. Be sure all appliances are disconnected from the generator.

3. Run the generator for a few minutes so the treated fuel cycles through the fuel system and carburetor.

4. Turn the fuel valve to the “Off” position.

5. Let the generator run until fuel starvation has stopped the engine. This usually takes a few minutes.

6. The generator needs to cool completely before cleaning and storage.

7. Remove the spark plug cap, then pull the recoil grip 3 times to drain the gasoline from the carburetor jets.

8. Change the engine oil.

9. Remove the spark plug and pour about a tablespoon of oil into the cylinder. Crank the engine slowly to distribute the oil and lubricate the cylinder.

10. Reattach the spark plug.

11. Store the unit in a clean, dry place out of direct sunlight.

DANGER

Generator Maintenance

Make certain that the generator is kept clean and stored properly. Only operate the unit on a ﬂat, level surface in a clean, dry operating environment. DO NOT expose the unit to extreme conditions, excessive dust, dirt, moisture or corrosive vapours.

CAUTION

DO NOT use a garden hose to clean the generator.

Water can enter the generator through the cooling slots and damage the generator windings.

Generator exhaust contains odorless and colorless carbon monoxide gas.

To avoid accidental or unintended ignition of your remote start generator during periods of storage, the following precautions should be followed:

– When storing the generator for short periods of

time make sure that the Ignition Switch, the Fuel Valve and the Battery Switch are set in the OFF position.

– When storing the generator for extended periods of

time make sure that the Ignition Switch, the Fuel Valve and the Battery Switch are set in the the the OFF position and the battery leads have been disconnected from the battery.

Page 16

MAINTENANCE & STORAGE

Maintenance Schedule

Follow the service intervals indicated in the following maintenance schedule. Service your generator more frequently when operating in adverse conditions.

Every 8 hours or daily

Check oil level

Clean around air intake and mufﬂer

First 5 Hours

Change oil

Every 50 hours or every season

Clean air ﬁlter

Change oil if operating under heavy load or in hot environments

Every 100 hours or every season

Change oil

Clean/Adjust spark plug

Check/Adjust valve clearance*

Clean spark arrester

Clean fuel tank and ﬁlter*

Every 250 hours

Clean combustion chamber*

Every 3 years

Replace fuel line

*To be performed by knowledgeable, experienced owners or Champion Power Equipment certiﬁed dealers.

Page 17

TROUBLESHOOTING

Problem Cause Solution

Generator will not start No fuel Add fuel

Faulty spark plug Replace spark plug Unit loaded during start up Remove load from unit

Generator will not start; Generator starts but runs roughly

Generator will not start wirelessly Remote control battery is dead Replace remote control battery

Generator will not start electrically Generator battery is dead Recharge generator battery

Generator shuts down during operation Out of fuel Fill fuel tank

Generator cannot supply enough power or overheating

No AC output Cable not properly connected Check all connections

Repeated circuit breaker tripping Overload Review load and adjust. See “Power

Low oil level Fill crankcase to the proper level

Place generator on a ﬂat, level surface Choke in the wrong position Adjust choke Spark plug wire loose Attach wire to spark plug

Generator battery is dead Recharge generator battery Battery switch is in the “OFF” position Turn battery switch to “ON” position

Battery switch is in the “OFF” position Turn battery switch to “ON” position

Low oil level Fill crankcase to the proper level. Place

generator on a ﬂat, level surface Generator is overloaded Review load and adjust. See “Power

Management” Insufﬁcient ventilation Check for air restriction. Move to a well

ventilated area

Connected device is defective Replace defective device Circuit breaker is open Reset circuit breaker Loose wiring Inspect and tighten wiring connections Other Contact the help line

Management” Faulty cords or device Check for damaged, bare or frayed wires.

Replace defective device

Page 18

CONTROLS AND FEATURES

Wireless Remote Control

This generator is equipped with a wireless remote control system for starting and stopping. The system consists of (4) main components:

• Receiver Control Module (RCM)

• Wireless remote

• Battery switch (button)

• Ignition switch (button)

Both the ignition switch and the battery switch need to be turned on for the remote control functions to work. To start the generator press the “start” button once. The engine will attempt to start for up to 6 times. The RCM will engage the auto choke. If the generator does not start then call your local dealer. To stop the generator press the “stop” button once.

Remote Control Power Function

If the ignition switch (button) is left on then the battery can be completely drained. To prevent battery drain turn both the ignition switch and the battery switch to the off position.

Power Panel Load Management

When starting the generator by remote control there will be a 15 second delay before the power panel is operational. When using the remote control to stop the generator the power panel switches off immediately followed by the engine 5 seconds later. The on/off voltage delay at startup and shutdown only occurs when using the remote control. When using either the electric start button or the recoil start method the operator must ensure that all electrical loads (appliances) are turned off during start up and shut down. Failure to do so can damage the generator or attached appliances.

Page 19

CONTROLS AND FEATURES

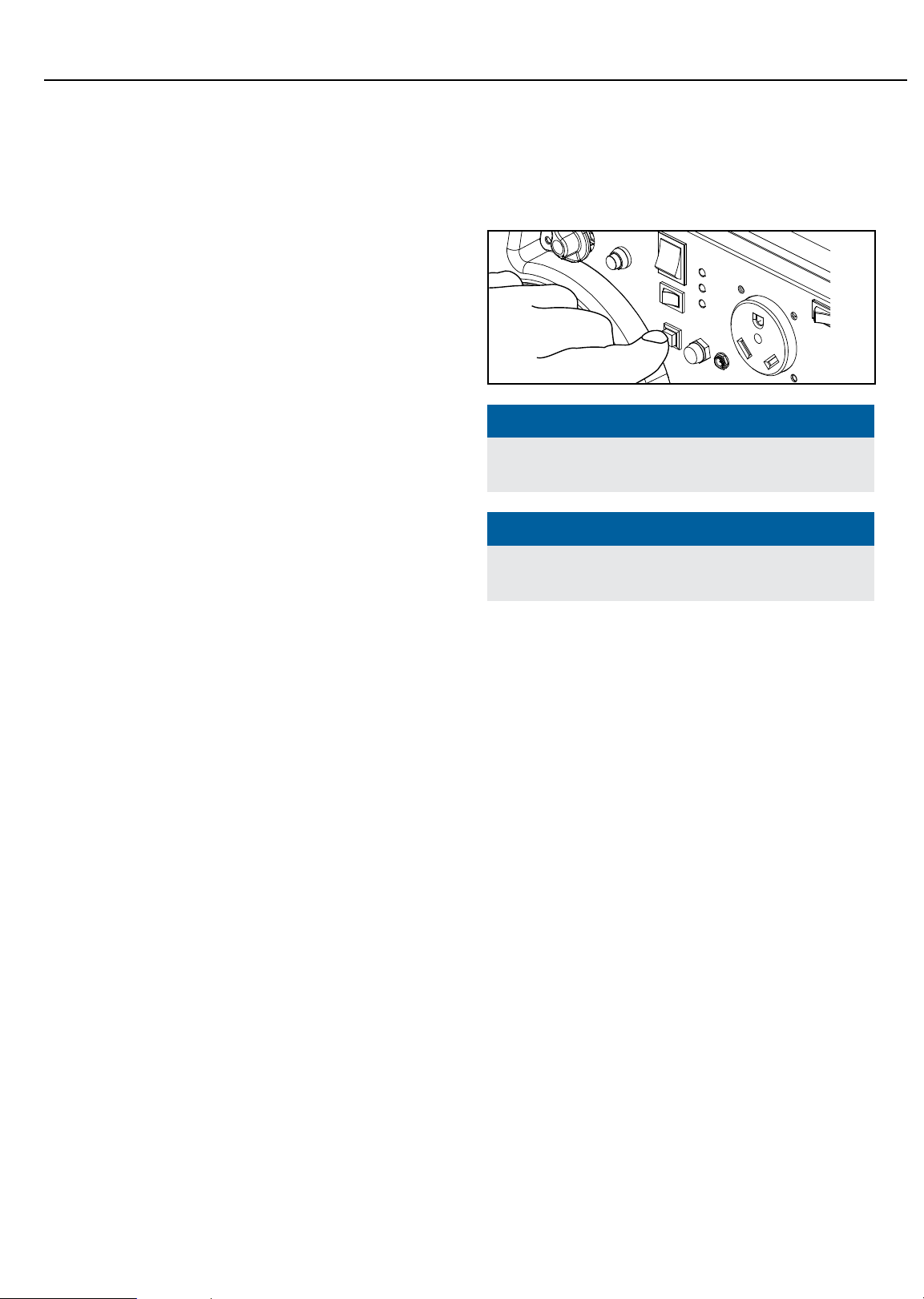

Wireless Set Button

The wireless set button is a feature that lets the user sync remotes to the generator. One can set up to two remote controls or reset a remote control with the generator. To reset a remote control or sync two remote controls follow these steps:

1. Turn the ignition switch to the “ON” position.

2. Turn the battery switch to the “ON” position.

3. Push and hold the wireless set button next to the red light (located on the front panel) for approximately three seconds; the red light will turn on.

4. Push and release the “STOP” button on the remote. The red light blinks once to erase the remote program.

5. Push and release the START button. The red light blinks once to program the remote.

6. Push and hold the programming button approximately three seconds until the red light turns off.

7. Test Start & Stop features

Parallel Operation

Two (2) Champion model generators can be operated in parallel to increase the total available electrical power. A Champion parallel kit (optional equipment) is required for parallel operation. For kit availability, visit www.championpowerequipment.co.uk

Detailed instructions for parallel kit installation, operation, and rating of the connected generators are provided in the parallel kit owner’s manual and operating instructions.

NOTE

Only two remote controls can be in sync with one generator at a time.

NOTE

Changing a remote control battery may not require the user to reset the remote control.

Page 20

INTRODUKTION

Introduktion

Grattis till att ha köpt denna invertergenerator. Vårda och ta hand om den korrekt.

Portabel strömgenerator

Denna enhet är en bensinmotordriven växelströmsgenerator som används för att generera elektrisk ström.

Notera modell- och serienummer samt datum och inköpsställe för framtida behov. Ha denna information tillgänglig vid beställning av reservdelar och vid tekniska eller garanti-förfrågningar.

Tillbehör

CPE tillverkar och tillhandahåller en mängd olika tillbehör. Se din lokala handlare för mer information.

Denna broschyr

Vi förbehåller oss rätten att ändra eller förbättra produkten eller denna manual utan vidare förvarning.

Champion Power Equipment support

Modellnummer

Serienummer

Inköpsdatum

Inköpsplats

För oljetyp, se avsnittet “Fyll på olja”. För bränsletyp, se avsnittet “Fyll på bränsle”.

Page 21

MANUALENS SYMBOLER

Vänligen gör dig bekant med följande symboler. Säkerhetssymbolen och nyckelorden är säkerhetsvarningar. Följ alla säkerhetsmeddelanden för att undvika olyckor eller personskador.

FARA

FARA anger en omedelbart farlig situation som, om den inte undviks, kommer att leda till död eller allvarlig personskada.

VARNING

FARA anger en potentiellt farlig situation som, om den inte undviks, kan leda till död eller allvarlig personskada.

FÖRSIKTIGHET

FARA anger en potentiellt farlig situation som, om den inte undviks, kan leda till mindre eller måttliga personskador.

FÖRSIKTIGHET

VARNING utan symbolen för säkerhetsvarning anger en potentiellt farlig situation som, om den inte undviks, kan leda till skador på egendom.

OBSERVERA

Om du har frågor om din generator kan vi hjälpa dig. Vänligen kontakta din lokala handlare.

Page 22

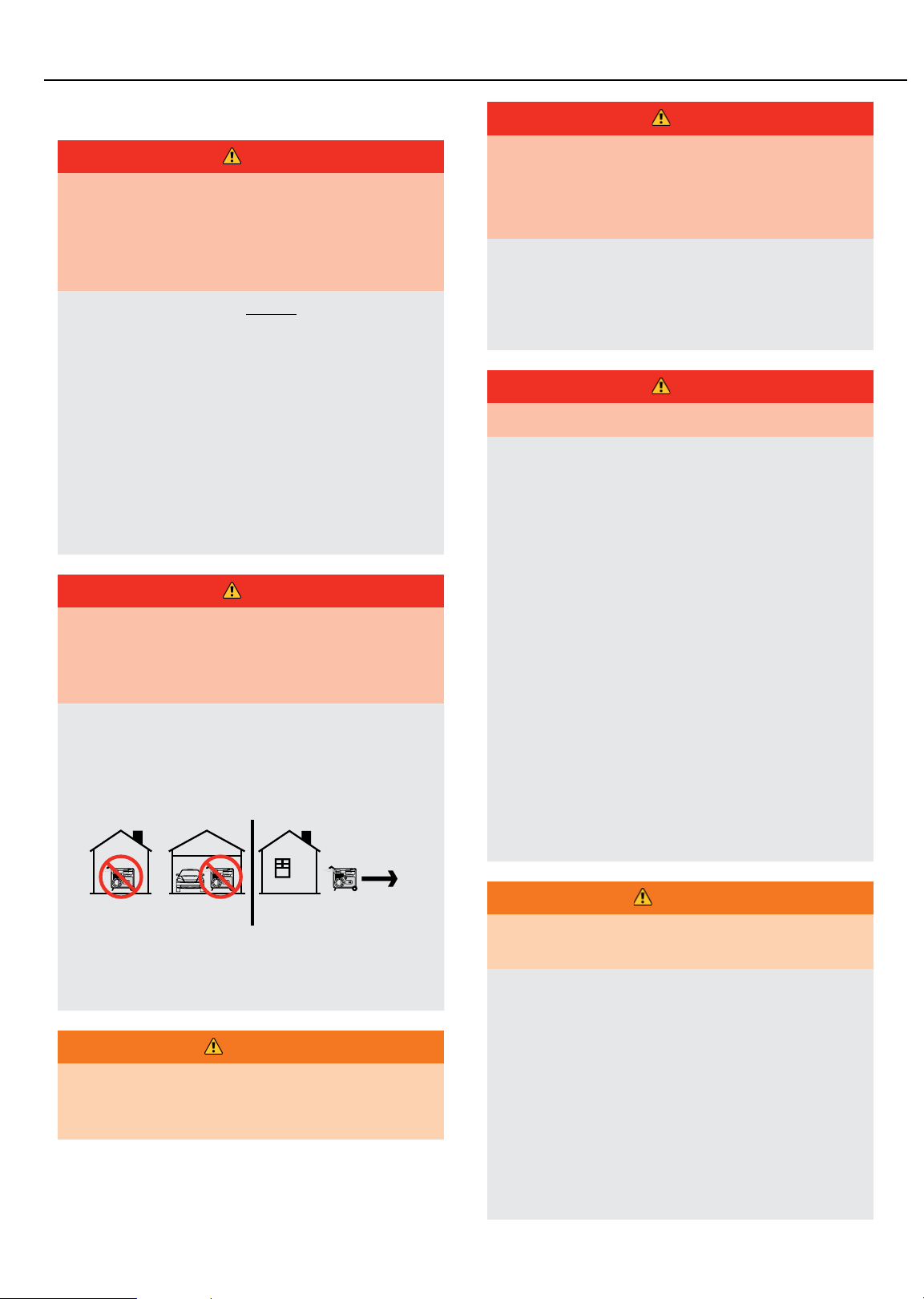

SÄKERHETSREGLER

VARNING

Läs denna manual noggrant innan du använder din generator. Att avvika från instruktionerna kan leda till allvarliga skador eller död.

VARNING

Avgaserna från den här produkten innehåller kemikalier som är dokumenterat skadliga för hälsan eller t.o.m. dödliga.

FARA

Generatoravgaser innehåller kolmonoxid som är en färglös, doftfri, giftig gas. Att andas in kolmonoxid kommer att orsaka illamående, yrsel, svimning eller död. Om du börjar känna dig yr eller svag, se till att få frisk luft omedelbart.

Använd generatorn utomhus och på en väl ventilerad plats. ANVÄND INTE generatorn inomhus. Detta inkluderar garage, källare, kryputrymmen, förråd, inhägnader eller avdelningar samt generatorutrymmen i husbilar eller husvagnar. LÅT INTE avgasångor tränga in i stängda utrymmen genom fönster, dörrar, ventiler eller andra öppningar. KOLMONOXIDVARNING: att använda en generator inomhus KAN DÖDA DIG PÅ ETT PAR MINUTER.

FARA

Roterande delar kan trassla in händer, fötter, hår, kläder och/eller accessoarer. Traumatiska amputationer eller allvarliga skärsår kan uppstå.

Se till att hålla händer och fötter borta från roterande delar. Sätt upp långt hår och ta bort smycken. Använd utrustning med skydd på plats. ANVÄND INTE löst sittande kläder, hängande snören eller andra saker som kan fastna eller ryckas in.

VARNING

Denna produkt innehåller ett knappbatteri. Om det sväljs kan det orsaka allvarlig skada eller död inom endast två timmar. Uppsök läkare omedelbart.

FARA

Generatorn producerar kraftfull spänning.

RÖR INTE nakna sladdar eller kärl. ANVÄND INTE elektriska sladdar som är slitna, skadade eller trasiga. ANVÄND INTE generatorn i vått väder. TILLÅT INTE barn eller okvaliﬁcerade personer att hantera eller genomföra underhåll på generatorn. Använd en säkerhetsbrytare på fuktiga ställen eller på ställen med strömförande material såsom metallunderlag. Använd godkänd överföringsutrustning för att isolera generatorn från dina elektriska verktyg och meddela ditt elbolag innan du ansluter din generator till elnätet.

VARNING

Gnistor kan resultera i brand eller elektriska stötar.

Vid underhåll av generatorn:

Koppla ifrån sladden till tändstiftet och placera den så att den inte kan komma i kontakt med tändstiftet. Undersök INTE om det bildas gnistor när tändstiftet är borttaget. Använd endast godkända testare av tändstift.

VARNING

Att köra motorer som producerar hetta. Allvarliga skador kan uppstå vid kontakt. Brännbart material kan fatta eld vid kontakt.

RÖR INTE heta ytor. Undvik kontakt med heta avgaser. Låt utrustning svalna av innan den vidrörs. Se till att hålla ett avstånd på minst 1 meter (ca 3 ft.) på alla sidor för att säkerställa tillräcklig avkylning. Se till att hålla ett avstånd på minst 1,5 meter (ca 5 ft.) från brännbart material.

VARNING

Medicinsk och livsuppehållande användning.

Kontakta larmassistans omedelbart i händelse av en olycka. ANVÄND ALDRIG den här produkten för att driva livsuppehållande enheter eller apparater. ANVÄND ALDRIG den här produkten för att driva medicinska enheter eller apparater. Informera din elleverantör omedelbart om någon iditt hushåll är beroende av elektrisk utrustning föratt överleva. Informera din elleverantör omedelbart om någon iditt hushåll skulle uppleva en medicinsk kris utan tillgänglig elektricitet.

Page 23

SÄKERHETSREGLER

FARA

Bränsle och bränsleångor är mycket brandfarliga och extremt explosiva. Oavsiktlig start kan resultera i allvarliga personskador.

Vid påfyllning eller tömning av bränsle:

Stäng av generatorn och låt den svalna i minst två minuter innan du tar bort locket till bränslet. Lossa försiktigt på locket för att släppa ut trycket ur tanken. Fyll eller töm endast utomhus på en väl ventilerad plats. PUMPA INTE bensin direkt in i generatorn på bensinstationen. Använd en godkänd behållare föratt fylla på bränslet i generatorn. ÖVERFYLL INTE bränsletanken. Se alltid till att hålla bränsle borta från gnistor, öppen eld, glöd, hetta eller andra antändningskällor. TÄND INTE eller rök cigaretter.

Vid start av generatorn:

Försök ALDRIG att starta en skadad generator. Se till att bensinlocket, luftﬁltret, tändstiften, bränsleslangar och avgassystem sitter ordentligt påplats. Låt utspillt bränsle att dunsta bort ordentligt innan du försöker starta motorn. Se till att generatorn står stadigt på platt mark.

VARNING

Den snabba rekylen av startsnöret kan slita med sig hand och arm mot motorn snabbare än du hinner släppa taget, vilket kan resultera i allvarliga skador.

När du ska starta motorn, dra startsnöret långsamt tills du känner motstånd och dra då snabbt för att undvika rekyl. STARTA eller STANNA INTE motorn med några elektriska enheter anslutna.

FÖRSIKTIGHET

Att överstiga generatorns driftkapacitet kan skada generatorn och/eller de elektriska enheter som är kopplade till den.

ÖVERBELASTA INTE generatorn. Starta generatorn och låt motorn stabiliseras innan du ansluter någon elektrisk belastning. Anslut elektrisk utrustning när den är avstängd och sätt sedan på den efter anslutning. Stäng av elektrisk utrustning innan du stänger av generatorn. MIXTRA INTE med den reglerade hastigheten. MODIFIERA INTE generatorn på något vis.

Vid användning av generatorn:

FLYTTA eller TIPPA INTE generatorn under användning. TIPPA INTE generatorn eller låt bränsle eller olja attspillas ut.

Vid transport eller underhåll av generatorn:

Se till att bränslets avstängningsventil är stängd och att bränsletanken är tom. Koppla ifrån sladden till tändstiftet.

Vid förvaring av generatorn:

Förvara borta från gnistor, öppen eld, glöd, hetta eller andra antändningskällor.

VARNING

Användning av den här utrustningen kan generera gnistor som kan starta brand i torr vegetation.

Ett gnistskydd kan krävas. Användaren bör kontakta den lokala brandskyddsmyndigheten beträffande gällande brandskyddsbestämmelser.

FÖRSIKTIGHET

Olämplig hantering eller användning av din generator kan skadad den, förkorta dess livslängd och göra garantin ogiltig.

Använd endast generatorn på avsett sätt. Använd endast på jämn, platt mark. UTSÄTT INTE generatorn för överdriven fukt, damm eller smuts. LÅT INTE något material blockera ventilationsöppningarna. Om anslutna enheter överhettas ska de stängas av och kopplas bort från generatorn. ANVÄND INTE generatorn om:

– Den inte alstrar någon elektricitet – Utrustningen ger gnistor, rök eller eld – Utrustningen vibrerar överdrivet

Page 24

MONTERING

Din generator kräver en viss montering. Denna enhet levereras från vår fabrik utan olja. Den måste underhållas ordentligt med bränsle och olja innan den används. Om du har några frågor om monteringen av din generator, vänligen kontakta din lokala handlare. Vänligen se till att ha ditt serienummer och modellnummer till hands.

Ta bort generatorn från leveransförpackningen.

1. Placera leveransförpackningen på en stabil platt yta.

2. Ta bort allting från kartongen förutom generatorn.

3. Använd bärhandtagen på enheten för att försiktigt lyfta ut generatorn ur lådan. (Det rekommenderas att två personer lyfter.)

Anslut batteriet (elektriska startmodeller)

1. Använd en skruvmejsel för att ta bort de två

skruvarna från batteriets underhållsskydd.

2. När skruvarna har tagits bort kan dragﬂiken av

gummi på skyddet dras ut för att hjälpa till att lossa och lösgöra underhållsskyddet. (A)

3. Ta bort batteriets underhållsskydd. (A)

4. Klipp av buntbandet som håller ihop batteriets

kablar.

5. Använd en skruvmejsel för att ta loss batteribulten

på den röda plusterminalen (+) på batteriet.

6. Anslut den röda pluspoolen (+) till den röda

plusterminalen (+) på batteriet med hjälp av bulten.

7. Dra gummiskyddet över batterikabelns anslutning

och batteriterminalen.

8. Upprepa steg 5-7 för den svarta minuspoolen (-)

och den svarta minusterminalen (-) på batteriet.

Ansluta batteriet, forts.

OBSERVERA

Om batteriets kablar inte syns när batteriets underhållsskydd har tagits bort så kan det innebära att kablarna har fästs upp ovanför batteriet och inte är direkt synliga.

Page 25

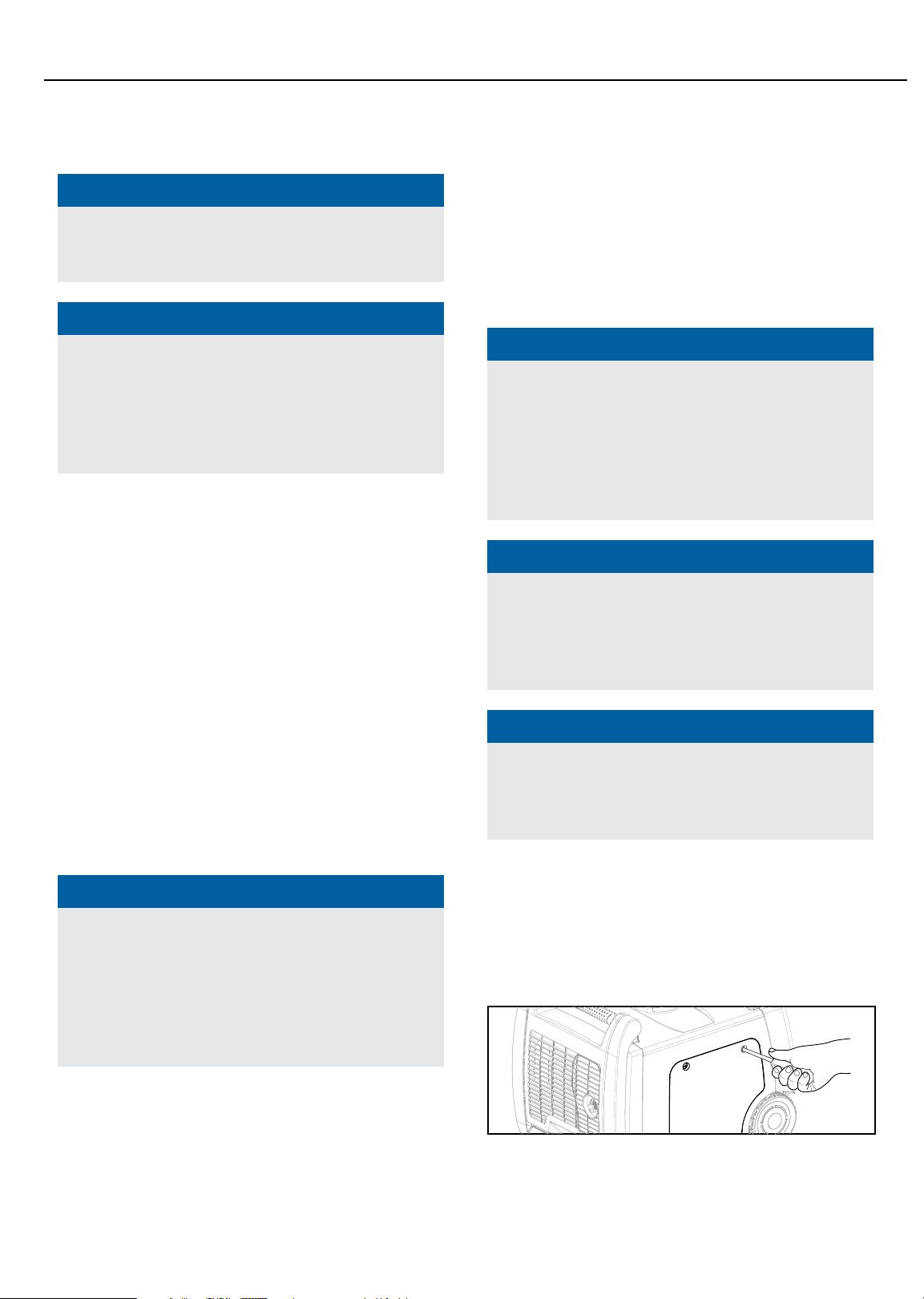

MONTERING

Fyll på motorolja.

FÖRSIKTIGHET

FÖRSÖK INTE starta eller dra igång motorn innan den har fyllts på ordentligt med rekommenderad mängd och typ av olja. Skador på generatorn till följd av att dessa instruktioner inte har följts gör garantin ogiltig.

OBSERVERA

Den rekommenderade oljetypen är 10W-30 motorolja. De fem första timmarna bör mineralolja användas. Efter första oljebytet kan även syntetisk olja användas.

1. Placera generatorn på en platt jämn yta.

2. Lossa på skyddets skruvar och ta bort underhållsskyddet.

OBSERVERA

När oljan har fyllts på bör en avsyning visa olja upp till ca. 1-2 gängor från att rinna ut ur påfyllningshålet. Om du använder en oljesticka för att kontrollera oljan ska du INTE skruva fast oljestickan när du gör kontrollen.

Fyll på motolja, forts.

Degrees Celsiusº

Full Synthetic 5W-30

Degrees Fahrenheitº

(Outside)

FÖRSIKTIGHET

Motorn är utrustad med en lågnivåavstängning och kommer att stanna när oljenivån i växellådan kommer under gränsnivån.

OBSERVERA

Generatorns rotor har ett förseglat, smörjt kullager som inte kräver någon ytterligare smörjning under kullagrets hela livslängd.

OBSERVERA

Kontrollera oljan ofta under inkörningsperioden. Se avsnittet om underhåll för rekommenderat underhållsintervall.

3. Ta bort oljelocket och oljestickan för att fylla på olja.

4. Fyll på olja och återställ oljestickan och oljelocket.

ÖVERFYLL INTE.

5. Kontrollera oljenivåerna dagligen och fyll på vid

behov.

OBSERVERA

Vi anser att de första fem körtimmarna är inkörningsperiod för enheten. Kör på eller under 50% av wattbelastningen under inkörningsperioden och variera belastningen då och då för att låta statorspiralerna hettas upp och svalna av. Att justera belastningen kommer också att låta motorhastigheten att variera, vilket hjälper kolvringarna att sätta sig. Efter de första 5 timmarnas inkörningsperiod, byt oljan.

OBSERVERA

Syntetisk olja får användas efter de första 5 timmarnas inkörningsperiod. Använd av syntetisk olja förlänger inte det rekommenderade intervallet för byte av olja.

OBSERVERA

Vädret kommer att påverka motoroljan och dess funktion. Byt oljetyp för att anpassa till rådande väderlek och för att passa motorns behov.

Page 26

MONTERING

Fyll på bränsle

1. Använd rent, nytt, standard oblyat bränsle med en lägsta oktanhalt på 85 och en etanolhalt på mindre än 10 % per volym. Bensin för bilar går bra men alkylatbensin är bättre för elverket.

2. BLANDA INTE olja och bränsle.

3. Rengör området runt bränslelocket.

4. Skruva av bränslelocket.

5. Fyll försiktigt på bränsle i tanken. ÖVERFYLL INTE. Bränsle kan expandera efter påfyllning. Minst 6,4 mm (¼ in.) av utrymme i tanken krävs för expansion och mer än 6,4 mm (¼ in.) rekommenderas. Bränsle kan tvingas ut ur tanke som en följd av expansion om det överfylls och det kan påverka en jämn drift av produkten. När tanken fylls på rekommenderas att lämna tillräckligt med utrymme för bränslet att expandera.

6. Skruva på bränslelocket och torka bort eventuellt spillt bränsle.

FÖRSIKTIGHET

Använd vanlig oblyad bensin med en lägsta oktanhalt på 85.

Blanda inte olja och bensin. Fyll upp tanken till ca. 6,4 mm (¼ in.) från tankens överdel för att tillåta att bränslet expanderar. PUMPA INTE bensin direkt in i generatorn på bensinstationen. Använd en godkänd behållare för att fylla på bränslet i generatorn. FYLL INTE på bränsletanken inomhus. FYLL INTE på bränsletanken när motorn är igång eller mycket varm. ÖVERFYLL INTE bränsletanken. TÄND INTE cigaretter eller rök när du fyller på bränsletanken.

VARNING

Att fylla på bränslet för fort genom bränslesilen kan leda till att bränslet slår tillbaks på användaren under påfyllning.

Fyll på bränsle, forts.

OBSERVERA

Våra motorer fungerar bra med 10 % eller mindre etanolblandat bränsle. Vid användning av bränsleblandningar är några saker värda att notera:

– Etanolbensinblandningar kan absorbera mer

vatten än enbart bensin.

– Dessa blandningar kan eventuellt separera och

lämna vatten eller en vattenliknande gegga itanken, bränsleventilen och förgasaren

– Med en bränsleförsörjning som matas genom

gravitation kan detta försämrade bränsle dras in i förgasaren och orsaka skada på motorn och/ eller orsaka potentiell fara.

– Det ﬁnns endast ett fåtal leverantörer

av bränslestabilisatorer som kan hantera etanolblandat bränsle.

– Alla skador eller faror som uppkommer genom

användning av olämpligt bränsle, dåligt förvarat bränsle och/eller dåligt fungerande stabilisatorer

täcks inte av tillverkarens garanti. Det rekommenderas att stänga av bränsletillförseln och sedan köra motorn tills bränslet helt tar slut och helt tömma tanken om utrustningen har stått oanvänd i mer än 30 dagar.

Jordning

Din generator måste vara korrekt ansluten till lämplig jordning för att förhindra elektrisk chock.

VARNING

Om generatorn inte jordas ordentligt kan det leda till elektrisk chock.

En jordningsterminal som är ansluten till ramen på generatorn ﬁnns på strömpanelen. För fjärrjordning, anslut en kraftig koppartråd (12 AWG minimum) mellan generatorns jordningsterminal och en kopparstång som körs ner i marken. Vi rekommenderar starkt att du talar med en kvaliﬁcerad elektriker för att säkerställa att detta tillvägagångssätt följer gällande lokala elektriska standarder.

Page 27

ANVÄNDNING

Placering av generatorn

Använd aldrig generatorn inomhus! (Se avsnittet om säkerhetsvarningar.) I vissa områden måste generatorer registreras hos det lokala elbolaget. Generatorer som används på byggplatser kan lyda under ytterligare lokala bestämmelser. Placera på en platt jämn yta. Generatorer måste ha minst 1,5 m (5 ft) fritt avstånd från allt brännbart material. Dessutom måste de ha minst 1 m (ca. 3 ft) fritt utrymme på alla sidor för att möjliggöra avkylning, underhåll och service. Generatorer bör aldrig startas eller användas på en plats som inte tillåter tillräcklig avkylning av generatorn och/eller ljuddämparen. Låt generatorer svalna innan de förvaras eller transporteras. Placera inte generatorn nära några ventiler eller luftintag. Undersök noggrant hur vind- och luftströmmar rör sig när du placerar generatorn.

Om korrekta säkerhetsåtgärder inte följs riskerar det att tillverkarens garanti blir ogiltig.

VARNING

Använd eller förvara inte generatorn i regn, snö eller våt väderlek.

Att använda en generator eller elektrisk apparat i våta omständigheter såsom regn och snö eller inärheten av en pool eller ett sprinklersystem eller när dina händer är våta kan leda till dödlig elektrisk chock.

VARNING

Under användning kommer ljuddämparen och avgaserna att bli heta. Om tillräcklig avkylning och luftutrymme inte ﬁnns eller om generatorn ärblockerad eller instängd kan temperaturerna bli extremt höga och leda till brand.

Jordning

Generatorns jordningssystem ansluter ramen till jordterminalerna på strömpanelen.

– Generatorn (statorspiralen) är isolerad från ramen

och från växelströmsuttagets jordningsstift.

– Elektriska enheter som kräver en anslutning som

har ett jordningsstift kommer inte att fungera om jordningsstiftet inte fungerar, om inte den neutrala kabeln är fäst vid ramen.

Trådlös fjärrstart (extra tillval)

Trådlös fjärrstart är endast möjlig inom 24 meter (80 feet) från generatorn. (Trådlösa signaler kanske inte kan

tränga igenom vissa täta objekt.) Försök inte att justera förgasarens choke. Det fjärrstyrda och elektriska systemet kommer automatiskt att stänga och öppna choken.

1. Se till att generatorn är placerad på en platt jämn yta.

2. Stäng av alla elektriska belastningar som är anslutna till generatorn. Starta eller stanna aldrig generatorn med några elektriska enheter påslagna.

3. Vrid bränsleventilen till läge ”ON”.

4. Tryck ner batteriomkopplaren till läge ”ON”.

5. Tryck ner tändningslås till läge ”ON”.

6. TRÅDLÖS FJÄRRSTART: Tryck ner och släpp upp ”START”-knappen på den handhållna fjärrkontrollen. HÅLL INTE knappen nedtryckt utan tryck endast på knappen en gång. Motorn kommer att försöka starta sex gånger.

7. Om generatorn inte startar, kontrollera batteriets skick och kablarnas anslutningar.

OBSERVERA

Det bifogade 12V 7AH-batteriet laddas när motorn körs, men det rekommenderas också att batteriet laddas helt åtminstone en gång i månaden.

OBSERVERA

När batteriomkopplaren är i läge ”ON” så tänds reglaget om batteriet skickar ut en laddning. Kontrollera att batteriet fortfarande är korrekt anslutet om reglaget inte tänds när batteriomkopplaren är i läge ”ON”.

Page 28

ANVÄNDNING

Elektrisk start (tillval) och start med dragsnöre

1. Se till att generatorn är placerad på en platt jämn yta.

2. Koppla ifrån all elektrisk belastning från generatorn. Starta eller stanna aldrig generatorn med några elektriska enheter anslutna eller påslagna.

3. Vrid bränsleventilen till läge ”ON”.

4. Vrid batteriomkopplaren till läge ”ON”.

5. Tryck choke-knappen till läge ”CHOKE”.

Start med dragsnöre - alternativ modell

1. Se till att generatorn är placerad på en platt jämn yta.

2. Koppla ifrån all elektrisk belastning från generatorn. Starta eller stanna aldrig generatorn med några elektriska enheter anslutna eller påslagna.

3. Vrid bränslelockets ventilationsspak till läge ”ON”.

4. Vrid bränsleventilen till läge ”ON”.

5. Dra ut choke-spaken när du startar generatorn.

6. Vrid tändningen till läge ”ON”.

7. ELEKTRISK START: Tryck ner och håll tändningen i läge ”START”. Släpp tändningen så fort som motorn går igång. Om motorn inte startar inom fem sekunder, släpp tändningen och vänta i minst tio sekunder innan du försöker starta motorn på nytt.

8. START MED DRAGSNÖRE: Dra i startsnöret långsamt tills du känner motstånd och dra då snabbt.

9. När motorn värms upp, tryck choke-knappen till läge”Run”.

OBSERVERA

Håll inne choke-knappen i läge ”Choke” för endast ett drag med dragsnöret. Efter det första draget, tryck på choke-knappen till läge ”Run” för de följande tre dragen med dragsnöret. För mycket choke leder till att tändstiften smutsas ner och motorn ﬂödas på grund av bristen på inkommande luft. Det kommer att göra att motorn inte startar.

6. Vrid tändningen till läge ”ON”.

7. Dra i startsnöret långsamt tills du känner motstånd och dra då snabbt.

8. När motorn värms upp, tryck choke-knappen till läge ”Run”.

OBSERVERA

Om motorn startar, men inte fortsätter att gå, se till att generatorn verkligen står på en platt jämn yta. Motorn är försedd med en sensor för låg oljenivå som förhindrar att motorn körs när oljenivån kommer under den kritiska nivån.

Page 29

ANVÄNDNING

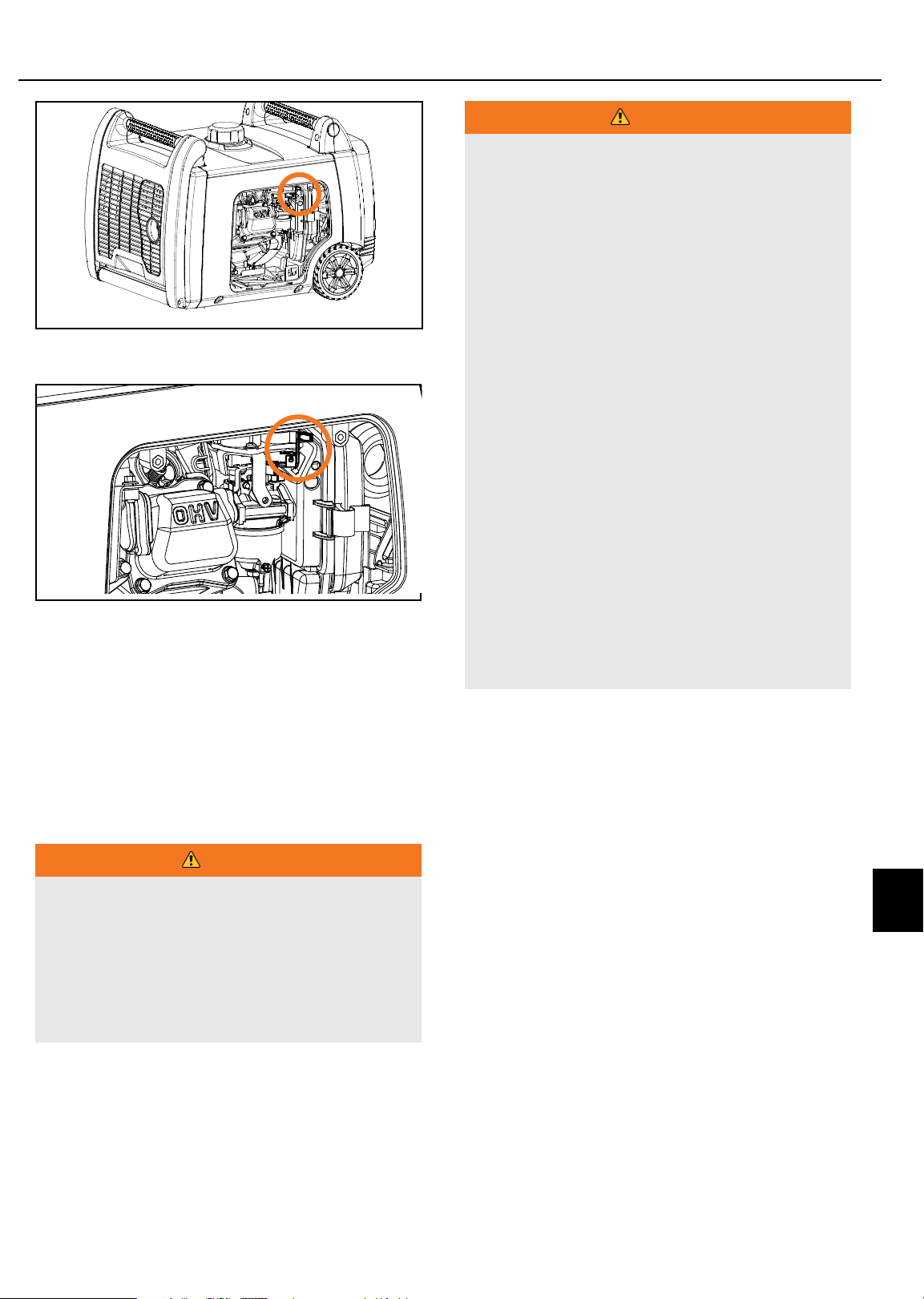

Start med manuell choke

Om batteriet är dött eller inte klarar att producera tillräckligt med spänning för att driva choke-knappen så kan choken hanteras manuellt för att hjälpa till att starta motorn. För att manuellt använda choken och starta omkopplaren, följ dessa steg:

1. Lossa på skruvarna och ta bort underhållsskyddet.

endast för 73001i-P-modellen.

Start med manuell choke, forts.

OBSERVERA

Håll inne choke-spaken i läge ”Choke” för endast ett drag med dragsnöret. Efter det första draget, ﬂytta choke-spaken till läge ”Run” (vänster) för de följande tre dragen med dragsnöret. För mycket choke leder till att tändstiften smutsas ner och motorn ﬂödas på grund av bristen på inkommande luft. Det kommer att göra att motorn inte startar.

Omkopplare för ekonomikontroll

Att använda omkopplaren för ekonomikontroll kommer att minimera bränsleförbrukning och buller när generatorn inte går för full belastning. När omkopplaren för ekonomikontroll stängs av körs generatorn i normal hastighet konstant.

(A)

2. Hitta den gula manuella choke-spaken. (B)

3. Flytta choke-spaken till läge ”CHOKE” (höger). (B)

(B)

VARNING

Under perioder med hög elektrisk belastning eller tillfälliga strömvariationer bör omkopplaren för ekonomikontroll stängas AV.

(B)

4. Vrid bränsleventilen till läge ”ON”.

5. Vrid motoromkopplaren till läge ”ON”.

6. Dra i dragsnöret till du känner motstånd och dra sedan snabbt.

7. När motorn går igång, ﬂytta choke-spaken till läge ”RUN” (vänster).

Page 30

ANVÄNDNING

Att ansluta elektrisk belastning

1. Låt motorn stabiliseras och värmas upp i några minuter efter start.

2. Koppla in och starta de önskade 240 volts, AC enkelfas, 50 Hz elektriska belastningarna.

– ANSLUT INTE trefas belastningar till generatorn. – ANSLUT INTE några trefas-belastningar till

generatorn.

– ÖVERBELASTA INTE generatorn.

OBSERVERA

Att ansluta en generator till ditt elnät eller till någon annan kraftkälla kan strida mot lagen. Förutom detta kan det, om det görs felaktigt, skada din generator och dina apparater och dessutom orsaka allvarlig skada eller t.o.m. död för dig eller eventuella elektriker eller andra som arbetar på närliggande kraftledningar. Om du tänker köra en portabel elektrisk generator under ett strömavbrott, vänligen meddela ditt elbolag omedelbart och kom ihåg att koppla in dina apparater direkt till generatorn. Koppla inte in generatorn i något uttag i ditt hem. Att göra detta kan skapa en koppling till elbolagets kraftledningar. Du är ansvarig att se till att din generators elektricitet inte kopplas tillbaks in i elbolagets kraftledningar. Om generatorn ska kopplas till en byggnads elektriska system ska du rådfråga ditt lokala elbolag eller en kvaliﬁcerad elektriker. Anslutningar måste isolera generatorkraften från kraften i elnätet och måste dessutom följa alla gällande lagar och regler.

12V likströmsuttag

Det 12V likströmsuttaget kan användas tillsammans med laddningskabeln och USB-laddaren och andra vanliga bilkontakter för 12V likström. Likströmsuttaget är oreglerat och kan skada vissa produkter. Bekräfta att ditt tillbehörs inkommande spänningsområde är minst 12-24V likström. Stäng av ekonomiläget när du använder likströmsuttaget.

VARNING

Använd inte enheten när den är inkopplad till ett 12V likströmsuttag.

Långvarig exponering för motoravgaser kan orsaka allvarliga skador och död.

VARNING

När en enhet laddas ska den inte placeras på den sidan där avgaserna kommer ut ur generatorn. Extrem hetta som orsakas av avgaser kan skada enheten och utgöra en möjlig brandrisk.

Att stänga av motorn

1. Stäng av och koppla ur alla elektriska belastningar. Starta eller stanna aldrig generatorn med några elektriska enheter anslutna eller påslagna.

2. Låt generatorn köras utan belastning i några minuter för att stabilisera den interna temperaturen på motorn och generatorn.

3. Vrid bränsleventilen till läge ”OFF”.

4. Låt motorn köras tills bristen på bränsle stoppar motorn. Detta tar vanligtvis några minuter.

5. Vrid tändningen till läge ”OFF”.

6. Vrid batteriomkopplaren till läge ”OFF” om tillämpligt.

Viktigt: Se alltid till att bränsleventilen, tändningen och batteriomkopplaren är i läge ”OFF” när motorn inte används.

OBSERVERA

Om motorn inte ska användas under period på två (2) veckor eller längre, vänligen se stycket ”Förvaring” för korrekt förvaring av motor och bränsle.

OBSERVERA

När enheten inte används, ställ alltid batteriomkopplaren till läge ”OFF” om generatorn har ett batteri. Detta förhindrar att batteriet laddas ur. Följ instruktionerna i avsnittet ”Underhåll och förvaring” för generatorn och batteriet när enheten inte ska användas på 2 veckor eller mer.

Page 31

ANVÄNDNING

Överbelasta inte generatorn

Kapacitet

Följ dessa enkla steg för att räkna ut vilken mängd watt som krävs för drift och start av de enheter du vill köra.

1. Välj de elektriska enheter som du tänker köra samtidigt.

2. Lägg ihop watt-talen för dessa enheter. Detta är den mängd watt som du behöver för att hålla dina enheter igång.

3. Notera det högsta watt-talet av de enheter som du valde i steg 1. Lägg till detta tal till summan du ﬁck ihop i steg 2. Spänningsökning (extra watt) är den extra effekt som behövs för att starta vissa elektriskt drivna komponenter. Följ stegen i stycket ”Strömhantering” för att säkerställa att endast en enhet i taget startas.

Strömhantering

Använd följande formel för att konvertera volt och ampere till watt:

Volt x Ampere = Watt

Följ dessa steg för att förlänga livslängden på din generator och på inkopplade enheter när du ökar på den elektriska belastningen:

1. Starta generatorn utan någon elektrisk belastning inkopplad.

2. Låt motorn köras i några minuter för att stabiliseras.

3. Koppla in och starta den första enheten. Det är bäst att koppla på den enhet som har högst belastning först.

4. Låt motorn stabilisera sig.

5. Koppla in och starta nästa enhet.

6. Låt motorn stabilisera sig.

7. Upprepa steg 5-6 för varje extra enhet.

Drift vid hög höjd

Var medveten om att motoreffekten kan minskas och avgaserna kan öka vid drift på hög höjd. Andra effekter av hög höjd kan vara svår start, ökad bränsleförbrukning och nedsmutsade tändstift. Detta är ett naturligt förlopp och kan inte ändras genom motorjustering.

VARNING

Att använda det alternativa huvudmunstycket vid höjder som är lägre än den rekommenderade minimihöjden kan skada motorn. För användning vid lägre höjder måste det vanliga huvudmunstycket användas. Att använda motorn med fel motorkonﬁguration på en given höjd kan öka dess utsläpp och minska bränsleeffektivitet och prestanda.

Underhåll av ventilspel

Din Champion Power Equipment produkt är designad och testad för kontinuerlig drift i omgivande temperaturer upp till +40°C (104F) När du har behov av din produkt kan den användas I temperaturer från

-l5°C (5°F) till 50°C (122°F) under kortare perioder. Om produkten förvaras I temperature utanför detta temperaturspann bör den återföras till det spannet innan den används. Oavsett temperature skall den alltid användas utomhus på en väl-ventilerad plats på säkert avstånd från dörrar, fönster och andra luftintag.

OBSERVERA

Överskrid aldrig den angivna kapaciteten när du lägger till ﬂer belastande källor till generatorn.

Hantering vid överbelastning

Indikatorlampan för överbelastning tänds när den tillåtna belastningen överskrids. När den maximala belastningen har uppnåtts blinkar LED-lampan och strömmen bryts till de anslutna enheterna. För att återfå strömmen, stäng av motorn och vänta tills lampan slocknar och starta sen om generatorn.

Page 32

UNDERHÅLL OCH FÖRVARING

Ägaren/användaren är ansvarig för allt periodiskt underhåll.

VARNING

Använd eller kör aldrig en skadad eller trasig generator.

VARNING

Att mixtra med den fabriksinställda regulatorn kommer att göra att garantin blir ogiltig.

VARNING

Olämpligt underhåll kommer att göra att garantin blir ogiltig.

OBSERVERA

Underhåll, byte av delar eller reparation av avgaskontrollanordningar kan göras av valfri reparationsverkstad eller individ.

Genomför allt underhåll på utsatt tid. Rätta till alla problem innan generatorn används.

Olja, forts.

Tändstift

1. Ta bort sladden till tändstiftet.

2. Använd en hylsnyckel (ingår inte) för att ta bort tändstiftet.

3. Kontrollera elektroden på tändstiftet. Den måste vara ren och inte sliten för att producera den gnista som krävs för tändning.

4. Se diagrammet över rekommenderade tändstift vid byte av tändstift.

5. Sätt försiktigt tillbaks tändstiftet i motorn.

6. Använd ett tändstiftsverktyg (ingår inte) för att installera tändstiftet ordentligt.

7. Fäst sladden till tändstiftet.

Motorunderhåll

För att förebygga oavsiktlig start av motorn, ta bort och jorda sladden till tändstiftet innan underhåll genomförs.

Olja

Byt olja när motorn är varm. Se oljespeciﬁkationen för att välja rätt oljekvalitet för din användningsmiljö.

1. Ta bort oljelocket/oljestickan.

2. Använd en tång för att föra fjäderklämman nerför oljetömningsslangen och dra ut slangen ur pluggfästet.

3. Rikta slangen i ett tömningsfat och låt oljan tömmas helt. Observera: Slangens ände måste beﬁnna sig nedanför motorn för att oljan ska tömmas ur.

4. Fäst tillbaks oljetömningsslangen på pluggfästet och för fjäderklämman tillbaks på plats.

5. Fyll på olja och återställ oljestickan och oljelocket. ÖVERFYLL INTE.

6. Kassera använd olja på en godkänd avfallshanteringsstation.

OBSERVERA

0.7-0.8 mm

Tändstiftets gap*

0.028-0.031 in.

73001i(EU), 73001i-P(EU)

OEM-Tändstift: F6RTC Utbyteständstift: NGK BPR6ES eller motsvarande Säkerställ att tändstiftets gap är 0,7-0,8 mm (0,028 – 0,031 in.)

Underhåll av ventilspel

- Inloppsventil: 0,06 – 0,12 mm (0,002 – 0,005 in.)

- Avgasventil: 0,08 – 0,14 mm (0,003 – 0,006 in.)

71001i(EU), 72301i(EU)

OEM-Tändstift: E6RTC Utbyteständstift: NGK BPR6HS eller motsvarande Säkerställ att tändstiftets gap är 0.6 - 0.7 mm or (0.024 - 0.028 in.).

Underhåll av ventilspel

- Inloppsventil:0.1 mm (0.004 in.)

- Avgasventil:0.1 mm (0.004 in.)

Page 33

UNDERHÅLL OCH FÖRVARING

Ladda batteriet

För generatorer som är utrustade med batterier för elektrisk start måste korrekt batteriunderhåll och batteriförvaring ske. En automatisk batteriladdare (ingår inte) med automatisk underhållsladdning bör användas för att ladda batteriet. Maximal laddningsstyrka bör inte överstiga 1,5 ampere. Följ de instruktioner som följer med batteriladdaren. Batteriet bör laddas fullt minst en gång i månaden.

OBSERVERA

En underhållsladdare kommer att bibehålla batteriet i gott skick under långa förvaringsperioder.

Koppla ifrån batteriet

1. Ta bort batteriets panelskydd.

2. Ta bort det skyddande höljet från den svarta minuspoolen (-).

3. Koppla ifrån den svarta minuspoolen (-) från den svarta minusterminalen (-) på batteriet och spara/ förvara lockskruven och låsbrickan.

4. Upprepa steg 1-2 för den röda pluspoolen (+).

5. Förvara batteriet på en sval torr plats.

Batteri till fjärrkontroll

OBSERVERA

– Köp alltid ett batteri av rätt storlek och kvalitet

som passar bäst för den avsedda användningen.

– Rengör batteriets kontakter och även de på

enheten som ska anslutas innan batteriet installeras.

– Ta bort batterierna ur utrustning som inte

kommer att användas under en längre tid.

– Ta bort tomma batterier eller om produkten inte

ska användas på en längre tid.

Generatorunderhåll

Se till att generatorn hålls ren och att den förvaras på lämpligt sätt. Använd endast enheten på en platt jämn yta i en ren, torr användningsmiljö. UTSÄTT INTE enheten för extrema omständigheter, överdrivet damm, smuts, fukt eller frätande ångor.

FÖRSIKTIGHET

ANVÄND INTE en trädgårdsslang för att rengöra generatorn.

Generatorunderhåll, forts.

Använd en fuktig trasa för att rengöra utsidan på generatorn. Använd en mjuk borste för att ta bort smuts och olja. Använd en luftkompressor (25 PSI) för att ta bort smuts och skräp från generatorn. Inspektera alla luftventiler och avkylningsslitsar för att säkerställa att de är rena och obehindrade.

Förvaring

Generatorn bör startas minst en gång var 14:e dag och köras i minst 20 minuter. För längre tids förvaring, vänligen följ dessa riktlinjer.

Generatorförvaring

1. Fyll på en lämplig bränslestabilisator i tanken.

2. Se till att alla apparater är frånkopplade från generatorn.

3. Kör generatorn ett par gånger så att det behandlade bränslet cirkulerar i bränslesystemet och förgasaren.

4. Vrid bränsleventilen till läge ”OFF”.

5. Låt motorn köras tills bristen på bränsle stoppar motorn. Detta tar vanligtvis några minuter.

6. Generatorn behöver kylas ned helt innan rengöring och förvaring.

7. Ta bort tändstiftslocket och dra sedan i dragsnöret tre gånger för att tömma förgasarmunstyckena på bensin.

8. Byt motoroljan.

9. Ta bort tändstiftet och häll i ca. en matsked olja i cylindern. Veva motorn försiktigt för att distribuera oljan och smörja cylindern.

10. Sätt tillbaks tändstiftet.

11. Förvara enheten på en ren, torr plats och inte i direkt solljus.

FARA

Generatoravgaser innehåller kolmonoxid som är en färglös, doftfri, giftig gas.

För att undvika oavsiktlig tändning av din elektriska startgenerator under förvaringsperioder bör följande förebyggande åtgärder tas:

– Se till att tändningen, bränsleventilen och batteriets

omkopplare är i läge ”OFF” när generatorn ska förvaras under kortare perioder.

– Se till att tändningen, bränsleventilen och batteriets

omkopplare är i läge ”OFF” och att batteriets pooler har kopplats bort från batteriet när generatorn ska förvaras under en längre tid.

Vatten kan komma in i generatorn via avkylningsslitsarna och skada generatorns spiraler.

Page 34

UNDERHÅLL OCH FÖRVARING

Underhållsschema

Följ de underhållsintervall som anges i följande underhållsschema. Genomför underhåll på din generator oftare om den används i ogynnsamma förhållanden.

Var åttonde timme eller dagligen

Kontrollera oljenivå

Rengör runt luftintag och ljuddämpare

De första fem timmarna

Byt olja

Var 50:e timme eller varje säsong

Rengör luftﬁlter

Byt olja om generatorn ska köras under tung belastning eller i het miljö.

Var 100:e timme eller varje säsong

Byt olja

Rengör/justera tändstift

Kontrollera/justera ventilavstånd*

Rengör gnistskydd

Rengör bränsletank och ﬁlter*

Var 250:e timme

Rengör förbränningskammare*

Vart tredje år

Ersätt bränsleslangen

*Ska utföras av kunniga, erfarna ägare eller av Champion Power Equipment-certiﬁerade återförsäljare.

Page 35

PROBLEMLÖSNING

Problem Orsak Lösning

Generatorn startar inte Inget bränsle Fyll på bränsle

Felaktigt tändstift Byt ut tändstiftet Enheten var belastad under uppstart Ta bort belastningen från enheten

Generatorn startar inte; Generatorn startar men går ojämnt

Generatorn startar inte med fjärrkontrollen Batteriet i fjärrkontrollen är dött Byt ut batteriet i fjärrkontrollen

Generatorn startar inte elektriskt Generatorbatteriet är dött Ladda upp generatorbatteriet

Generatorn stängs av under drift Slut på bränsle Fyll på bränsletanken

Generatorn alstrar inte tillräckligt med ström eller överhettas

Ingen växelström ges Sladdar inte korrekt anslutna Kontrollera alla anslutningar

Strömbrytaren utlöses upprepade gånger Överbelastning Kontrollera belastningen och justera. Se

Låg oljenivå Fyll på vevhuset till lämplig nivå

Placera generatorn på en platt jämn yta Choken står i fel läge. Justera choken. Sladden till tändstiftet är lös Fäst sladden till tändstiftet

Generatorbatteriet är dött Ladda upp generatorbatteriet Batteriomkopplaren står i läge ”OFF” Vrid batteriomkopplaren till läge ”ON”.

Batteriomkopplaren står i läge ”OFF” Vrid batteriomkopplaren till läge ”ON”.

Låg oljenivå Fyll på vevhuset till lämplig nivå Placera

generatorn på en platt jämn yta Generatorn är överbelastad Kontrollera belastningen och justera. Se

”Strömhantering” Otillräcklig ventilation Kontrollera om luften hindras. Flytta

generatorn till en väl ventilerad plats.

Ansluten enhet fungerar inte Byt ut den anslutna enheten Strömbrytaren är öppen Återställ strömbrytaren Lösa kablar Kontrollera och sätt fast kabelanslutningar Övrigt Kontakta hjälplinjen

”Strömhantering” Felaktiga sladdar eller enhet Kontrollera efter skadade, öppna eller

fransiga sladdar. Byt ut den anslutna

enheten

Page 36

KONTROLLER OCH EGENSKAPER

Trådlös fjärrkontroll

Den här generatorn är utrustad med ett trådlöst fjärrkontrollsystem för start och avstängning. Systemet består av följande (4) huvudkomponenter:

• Fjärrkontrollmodul (RCM)

• Trådlös fjärrkontroll

• Batteriomkopplare (knapp)

• Tändning (knapp)

Både tändningen och batteriomkopplaren behöver vara påslagna för att fjärrkontrollens funktioner ska fungera. För att starta generatorn, tryck in ”start”-knappen en gång. Motorn kommer att försöka starta sex gånger. Fjärrkontrollmodulen kommer att försöka starta den automatiska choken. Kontakta din lokala handlare om generatorn inte startar. För att stänga av generatorn, tryck på ”stop”-knappen en gång.

Fjärrkontrollens strömfunktion

Om tändningen (knapp) lämnas påslagen kan batteriet tömmas helt. För att förhindra att batteriet töms ska både tändningen och batteriomkopplaren vara iläge”OFF”.

Strömpanelens belastningshantering

När generatorn startas med fjärrkontrollen kommer det att vara en 15-sekunders fördröjning innan strömpanelen går att använda. När generatorn stängs av med fjärrkontrollen stängs strömpanelen av omedelbart och därefter motorn fem sekunder senare. Spänningsfördröjningen vid start och avstängning sker bara vid användning av fjärrkontrollen. När startknappen eller dragsnöret används för start måste användaren se till att all elektrisk belastning (anslutna apparater) är avstängda under start och avstängning. Om inte det görs kan generatorn eller anslutna apparater skadas.

Page 37

KONTROLLER OCH EGENSKAPER

Trådlös inställningsknapp

Den trådlösa inställningsknappen är en funktion som låter användaren synka fjärrkontroller med generatorn. Man kan ansluta upp till två fjärrkontroller eller återställa en fjärrkontroll med generatorn. För att återställa en fjärrkontroll eller synka två fjärrkontroller, följ följande steg:

1. Vrid tändningen till läge ”ON”.

2. Vrid batteriomkopplaren till läge ”ON”.

3. Tryck ner och håll knappen för trådlös inställning intill den röda lampan (på frampanelen) för ca. tresekunder. Den röda lampan tänds.

4. Tryck in och släpp upp ”STOP”-knappen på fjärrkontrollen. Den röda lampan blinkar en gång föratt radera fjärrprogrammet.

5. Tryck in och släpp upp ”START”-knappen. Den röda lampan blinkar en gång för att programmera fjärrkontrollen.

6. Tryck in och håll knappen för programmering i ca. tre sekunder tills den röda lampan slocknar.

7. Testa start- och stoppfunktioner

Parallell användning

Två (2) Champion-generatorer kan användas parallellt för att öka den totala mängden ström. Ett Championparallellpaket (extra utrustning) krävs för parallell användning. För tillgänglighet av parallellpaket, besök www.championpowerequipment.eu

Detaljerade instruktioner för installation av parallellpaket och gradering på de anslutna generatorerna ﬁnns iparallellpaketets ägarmanual och bruksanvisning.

NOTE

Endast två fjärrkontroller kan vara synkade med varje generator åt gången.

NOTE

Att byta ut fjärrkontrollens batteri behöver inte kräva någon återställning av fjärrkontrollen.

Page 38

EINLEITUNG

Einführung

Herzlichen Glückwunsch zum Kauf Ihres Stromerzeugers. Bitte und pﬂegen Sie korrekt.

Zubehör

CPE produziert und liefert eine Reihe von Zubehörteilen. Weitere Informationen erhalten Sie beim lokalen Händler.

Mobiler Stromerzeuger

Dieses Gerät ist ein benzinbetriebener Wechselstromgenerator, der zur Stromversorgung verwendet wird.

Notieren Sie sich die Modell- und Seriennummern sowie Datum und Ort des Kaufs zur späteren Verwendung. Halten Sie diese Informationen bei der Bestellung von Teilen und bei technischen und/ oder Garantieanfragen bereit.

Diese Broschüre

Wir behalten uns das Recht vor, das Produkt und dieses Handbuch ohne vorherige Ankündigung zu ändern, zu modiﬁzieren oder zu verbessern.

Champion Power Equipment Support

Modellnummer

Seriennummer

Kaufdatum

Kaufort

Für die Ölsorte siehe Abschnitt “Motoröl hinzufügen”. Für die Kraftstoffart siehe Abschnitt

“Kraftstoff hinzufügen”.

Page 39

HANDBUCHKONVENTIONEN

Bitte machen Sie sich mit den folgenden Symbolen vertraut. Das Sicherheitssymbol und die Schlüsselwörter sind Sicherheitshinweise. Befolgen Sie alle Sicherheitshinweise, um Unfälle und/ oder Verletzungen zu vermeiden.

GEFAHR

GEFAHR weist auf eine unmittelbar drohenden Gefahr hin, die, wenn sie nicht vermieden wird,zum Tod oder zu schweren Verletzungen führt.

WARNUNG

WARNUNG weist auf eine potenziell gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu Tod oder schweren Verletzungen führen kann.

VORSICHT

VORSICHT weist auf eine potenziell gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu leichten oder mittleren Verletzungen führen kann.

VORSICHT

VORSICHT, die ohne das Sicherheitswarnsymbol verwendet wird, weist auf eine potenziell gefährliche Situation hin, die, wenn sie nicht vermieden wird, zu Sachschäden führen kann.

HINWEIS

Wenn Sie Fragen zu Ihrem Generator haben, können wir Ihnen helfen. Bitte wenden Sie sich an Ihren Händler vor Ort.

Page 40

SICHERHEITSV ORSCHRIFTEN

WARNUNG

Lesen Sie diese Anleitung sorgfältig durch, bevor Sie Ihren Generator in Betrieb nehmen. Die Nichtbeachtung der Anweisungen kann zu schweren Verletzungen oder zum Tod führen.

WARNUNG

Der Motorabgase aus diesem Produkt enthalten Chemikalien, von denen bekannt ist, dass sie schwerwiegende Gesundheitsprobleme und sogar den Tod verursachen.

GEFAHR

Das Abgas des Generators enthält Kohlenmonoxid, ein farbloses, geruchloses Giftgas. Das Einatmen von Kohlenmonoxid verursacht Übelkeit, Schwindel, Ohnmacht oder Tod. Wenn Sie sich schwindelig oder schwach fühlen, gehen Sie sofort an die frische Luft.

GEFAHR

Der Generator erzeugt eine starke Spannung.

Berühren Sie KEINE blanken Drähte oder Buchsen. Verwenden Sie KEINE Stromkabel, die abgenutzt, beschädigt oder ausgefranst sind. Betreiben Sie den Generator NICHT bei nassem Wetter. Lassen Sie KEINE Kinder oder nicht qualiﬁzierte Personen den Generator bedienen oder warten. Verwenden Sie einen Fehlerstromschutzschalter (FI) in Feuchträumen und Bereichen, die leitfähiges Material enthalten, wie z. B. Metallböden. Verwenden Sie zugelassene Transfer-Geräte, um den Generator ins Stromnetz integrieren. Informieren Sie Ihr Versorgungsunternehmen, bevor Sie den Generator an Ihr Stromnetz anschließen.

WARNUNG

Funken können zu Bränden oder Stromschlägen führen.

Bei der Wartung des Generators:

Ziehen Sie das Zündkerzenkabel ab und legen Sie es dort ab, wo es die Kerze nicht berühren kann. Überprüfen Sie NICHT bei gezogener Kerze auf Zündung. Verwenden Sie nur zugelassene Zündkerzenprüfgeräte.

Betreiben Sie den Generator im Freien nur in einem gut belüfteten Bereich. Betreiben Sie den Generator NICHT in einem Gebäude, einschließlich Garagen, Kellern und Schuppen, einem Gehäuse oder Abteil, einschließlich des Stauraums eines Wohnmobils. Lassen Sie KEINE Abgase durch Fenster, Türen, Lüftungsschlitze oder andere Öffnungen gelangen.

GEFAHR CARBON MONOXID: Die Ver wendung eines Generators in Innenräumen kann Sie in wenigen Minuten töten.

GEFAHR

Rotierende Teile können Hände, Füße, Haare, Kleidung und/oder Accessoires verwickeln. Dies kann zu einer traumatischen Amputation oder schweren Platzwunden führen

Halten Sie Hände und Füße von rotierenden Teilen fern. Binden Sie lange Haare zusammen und entfernen Sie Schmuck. Betreiben Sie das Gerät mit installierten Schutzvorrichtungen. Tragen Sie KEINE lose sitzende Kleidung, baumelnde Kordeln oder Gegenstände, die sich verfangen könnten.

WARNUNG

Dieses Produkt enthält eine Knopfbatterie. Beim Verschlucken kann es innerhalb von nur 2 Stunden zu schweren Verletzungen oder zum Tod kommen. Sofort einen Arzt aufsuchen.

WARNUNG

Laufende Motoren erzeugen Wärme. Bei Kontakt können schwere Verbrennungen auftreten. Brennbare Materialien können bei Kontakt Feuer fangen.

Berühren Sie KEINE heißen Oberﬂächen. Vermeiden Sie den Kontakt mit heißen Abgasen. Lassen Sie das Gerät vor dem Berühren abkühlen. Halten Sie einen Abstand von 91,4 cm (3 ft.) auf allen Seiten ein, um eine ausreichende Kühlung zu gewährleisten. Halten Sie einen Abstand von mindestens 1,5m (5 ft.) zu brennbaren Materialien ein.

WARNUNG

Medizinische und lebenserhaltende Anwendungen.

Rufen Sie im Notfall sofort den Notfalldienst an. Verwenden Sie dieses Produkt NIEMALS zur Stromversorgung von lebenserhaltenden Geräten oder lebenserhaltenden Geräten. Verwenden Sie dieses Produkt NIEMALS zur Stromversorgung von Medizinprodukten oder medizinischen Geräten. Informieren Sie sofort Ihren Stromversorger, wenn Sie oder jemand in Ihrem Haushalt auf elektrische Geräte zum Leben angewiesen ist. Informieren Sie sofort Ihren Stromversorger, wenn ein Stromausfall dazu führen würde, dass Sie oder jemand in Ihrem Haushalt einen medizinischen Notfall erleidet.

Page 41

SICHERHEITSV ORSCHRIFTEN

DANGER

Kraftstoff und Kraftstoffdämpfe sind leicht entzündlich und extrem explosiv. Eine unbeabsichtigte Inbetriebnahme kann zu schweren Verletzungen führen.

Beim Hinzufügen oder Entfernen von Kraftstoff: Schalten Sie den Generator aus und lassen Sie ihn mindestens zwei Minuten abkühlen, bevor Sie den Tankdeckel entfernen. Lösen Sie die Kappe langsam, um den Druck im Tank abzubauen. Füllen oder entleeren Sie Kraftstoff nur im Freien in einem gut belüfteten Bereich. Füllen Sie KEIN Benzin direkt in den Generator an der Tankstelle. Verwenden Sie einen zugelassenen Behälter, um den Kraftstoff zum Generator zu transportieren.. Den Kraftstofftank NICHT überfüllen. Halten Sie den Kraftstoff immer fern von Funken, offenen Flammen, Kontrollleuchten, Hitze und anderen Zündquellen.. Zünden oder rauchen Sie keine Zigaretten.

Beim Starten des Generators: Versuchen Sie NICHT, einen beschädigten Generator zu starten. Vergewissern Sie sich, dass Tankdeckel, Luftﬁlter, Zündkerze, Kraftstofﬂeitungen und Abgassystem ordnungsgemäß angebracht sind. Lassen Sie verschütteten Kraftstoff vollständig verdunsten, bevor Sie versuchen, den Motor zu starten. Achten Sie darauf, dass der Generator fest auf ebenem Boden steht.

Beim Betrieb des Generators: Bewegen oder kippen Sie den Generator während des Betriebs NICHT. Den Generator NICHT kippen oder Kraftstoff oder Öl auslaufen lassen.

WARNUNG

Das schnelle Einziehen des Starterseils zieht Hand und Arm schneller zum Motor, als Sie loslassen können, was zu schweren Verletzungen führen kann.

Beim Anlassen des Motors das Starterseil langsam ziehen, bis ein Widerstand spürbar ist, und dann schnell ziehen, um Rückschläge zu vermeiden. Starten oder stoppen Sie den Motor NICHT, wenn elektrische Geräte angeschlossen sind.

VORSICHT

Eine Überschreitung der Betriebskapazität des Generators kann den Generator und/oder die daran angeschlossenen elektrischen Geräte beschädigen.

Überlasten Sie den Generator NICHT. Starten Sie den Generator und lassen Sie den Motor sich stabilisieren, bevor Sie elektrische Verbraucher anschließen. Schließen Sie die elektrischen Geräte in der Aus-Stellung an und schalten Sie sie dann zur Bedienung ein. Schalten Sie die elektrischen Geräte aus, bevor Sie den Generator stoppen. Manipulieren Sie NICHT die regulierte Geschwindigkeit. Nehmen Sie KEINE Modiﬁkationen am Gerät vor.

Beim Transport oder Wartung des Generators: Vergewissern Sie sich, dass sich das Kraftstoffabsperrventil in der Aus-Stellung beﬁndet und der Kraftstofftank leer ist. Ziehen Sie das Zündkerzenkabel ab.

Bei der Lagerung des Generators: Lagern Sie das Gerät fernab von Funken, offenen Flammen, Kontrollleuchten, Hitze und anderen Zündquellen.

WARNING

Der Betrieb dieses Geräts kann Funken erzeugen, die in der Umgebung von trockener Vegetation Brände auslösen können.

Gegebenenfalls ist eine Funkensperre erforderlich. Der Betreiber sollte sich für Gesetze oder Vorschriften in Bezug auf Brandschutzanforderungen an die örtlichen Brandschutzbehörden wenden.

VORSICHT

Unsachgemäße Behandlung oder Verwendung des Generators kann ihn beschädigen, seine Lebensdauer verkürzen und zum Erlöschen der Garantie führen.

Verwenden Sie den Generator nur für den bestimmungsgemäßen Gebrauch. Betreiben Sie das Gerät nur auf ebenen Flächen. Setzen Sie den Generator NICHT übermäßiger Feuchtigkeit, Staub oder Schmutz aus. Lassen Sie kein Material die Kühlschlitze blockieren. Wenn sich angeschlossene Geräte überhitzen, schalten Sie sie aus und trennen Sie sie vom Generator. Verwenden Sie den Generator NICHT, wenn:

– Elektrische Leistung verloren geht – Equipment Funken erzeugt, raucht oder brennt – Equipment übermäßig vibriert

Page 42

INBETRIEBNAHME

Ihr Generator benötigt eine gewisse Montage. Dieses Gerät wird ab Werk ohne Öl ausgeliefert. Vor dem Betrieb muss er ordnungsgemäß mit Kraftstoff und Öl gewartet werden. Wenn Sie Fragen zur Montage Ihres Generators haben, wenden Sie sich bitte an Ihren Händler vor Ort. Bitte halten Sie Ihre Seriennummer und Modellnummer bereit.

Entfernen Sie den Generator aus dem Versandkarton

1. Stellen Sie den Versandkarton auf eine feste, ebene Fläche.

2. Entfernen Sie alles aus dem Karton mit Ausnahme des Generators.

3. Entfernen Sie den Generator vorsichtig mit den Tragegriffen des Gerätes aus der Box. (es wird empfohlen, dass zwei Personen anheben)

Anschluss der Batterie (Elektrostartmodelle)

1. Entfernen Sie mit einem Schraubendreher die beiden (2) Schrauben der Batteriefachabdeckung.

2. Nach dem Entfernen der Schrauben kann an der Gummizuglasche gezogen werden, um die Batteriefachabdeckung zu lösen und zu entfernen. (A)

3. Entfernen Sie die Batteriefachabdeckung. (A)

4. Trennen Sie den Kabelbinder, der die Batteriekabel miteinander verbindet.

5. Lösen Sie mit einem Schraubendreher die Batterieschraube in der roten, positiven (+) Batterieklemme.

6. chließen Sie das rote, positive (+) Kabel mit der Schraube an den positiven (+) Pol der Batterie an.

7. Gummimantel über die Verbindung des Batteriekabels und der Batterieklemme ziehen.

8. Wiederholen Sie die Schritte 5-7 für das schwarze Batteriekabel negativen (-) und den schwarzen, negativen (-) Batterieanschluss.

Anschließen des Batterieanschlusses (Fortsetzung).

HINWEIS

Wenn die Batteriekabel nach dem Entfernen der Batterie-Wartungsabdeckung nicht sichtbar sind, beachten Sie bitte, dass die Kabel außerhalb Ihres Sichtbereichs über der Batterie verstaut sein können

Page 43

INBETRIEBNAHME

Motoröl hinzufügen

VORSICHT

Versuchen Sie NICHT, den Motor zu kurbeln oder zu starten, bevor er nicht ordnungsgemÃ¤ÃŸ mit der empfohlenen Art und Menge an Ã–l gefÃ¼llt wurde. SchÃ¤den am Generator, die durch Nichtbeachtung dieser Anweisungen verursacht werden, führen zum Erlöschen der Garantie.

HINWEIS

Die empfohlene Ölsorte ist 10W-30 Automobilöl.

1. Stellen Sie den Generator auf einen ﬂachen, ebenen Untergrund.

2. Lösen Sie die Abdeckungsschrauben und entfernen Siedie Wartungsabdeckung.

3. Öleinfülldeckel/Messstab entfernen, um Öl hinzuzufügen.

4. Öl nachfüllen und Öleinfülldeckel/Messstab wieder einsetzen. NICHT ÜBERFÜLLEN.

5. Den Motorölstand täglich überprüfen und bei Bedarf nachfüllen.

Motoröl hinzufügen Fortsetzung

Degrees Celsiusº

Full Synthetic 5W-30

Degrees Fahrenheitº

(Outside)

VORSICHT

Der Motor ist mit einer Niedrig-Öl-Abschaltung ausgestattet und stoppt, wenn der Ölstand im Kurbelgehäuse den Schwellenwert unterschreitet.

HINWEIS

Der Generatorrotor verfügt über ein abgedichtetes, vorgeschmiertes Kugellager, das während der gesamten Lebensdauer des Lagers keine zusätzliche Schmierung benötigt.

HINWEIS

Nach dem Einfüllen des Öls sollte eine Sichtkontrolle zeigen, dass das Öl ca. 1-2 Gewindegänge aus der Einfüllöffnung ausläuft. Wenn Sie den Ölmessstab zur Ölstandskontrolle verwenden, schrauben Sie den Ölmessstab während der Kontrolle NICHT ein.

HINWEIS

Überprüfen Sie das Öl regelmäßig während der Einlaufphase. Empfohlene Wartungsintervalle ﬁnden Sie im Abschnitt Wartung.

HINWEIS

Wir betrachten die ersten 5 Stunden der Betriebszeit als Einlaufzeit für das Gerät. Während der Einlaufzeit bleiben Sie bei oder unter 50% der Betriebsleistung und variieren Sie die Last gelegentlich, damit die Statorwicklungen heizen und kühlen können. Das Anpassen der Last führt auch dazu, dass sich die Motordrehzahl ändert und die Kolbenringe sich setzen können. Nach der 5-stündigen Einlaufzeit das Öl wechseln.

HINWEIS

Das Wetter wird sich auf das Motoröl und die Motorleistung auswirken. Ändern Sie die Art des verwendeten Motoröls je nach Wetterlage entsprechend den Anforderungen des Motors.

HINWEIS

Synthetisches Öl kann nach der anfänglichen Einarbeitungszeit von 5 Stunden verwendet werden. Die Verwendung von synthetischem Öl verlängert nicht das empfohlene Ölwechselintervall.

Page 44

INBETRIEBNAHME

Kraftstoff hinzufügen

1. Verwenden Sie sauberen, frischen, regelmäßigen bleifreien Kraftstoff mit einem Oktanzahl von mindestens 85 und einem Ethanolgehalt von weniger als 10 Vol.-%.

2. Mischen Sie KEIN Öl mit Kraftstoff.

3. Reinigen Sie den Bereich um den Tankdeckel.

4. Entfernen Sie den Tankdeckel.

5. Geben Sie den Kraftstoff langsam in den Tank. NICHT ÜBERFÜLLEN. Der Kraftstoff kann sich nach dem Befüllen ausdehnen. Ein Minimum von 1/4 Zoll. (6,4 mm) des im Tank verbleibenden Raums für die Kraftstoffausdehnung wird benötigt, mehr als 1/4 Zoll.(6,4 mm) wird empfohlen. Bei Überfüllung kann Kraftstoff durch Expansion aus dem Tank gedrückt werden und den stabilen Betriebszustand des Produkts beeinträchtigen. Beim Befüllen des Tanks wird empfohlen, genügend Platz für die Ausdehnung des Kraftstoffs zu lassen.

6. Schrauben Sie den Tankdeckel wieder auf und

wischen Sie ggf. verschütteten Kraftstoff ab.

VORSICHT

Verwenden Sie bleifreies Normalbenzin mit einer Oktanzahl von mindestens 85.

Mischen Sie kein Öl und Benzin. Füllen Sie den Tank auf ca. 1/4 Zoll. (6,4 mm) unter der Oberseite des Tanks, um eine Kraftstoffausdehnung zu ermöglichen. Pumpen Sie KEIN Benzin direkt in den Generator an der Tankstelle. Verwenden Sie einen zugelassenen Behälter, um den Kraftstoff zum Generator zu transportieren. Füllen Sie den Kraftstofftank NICHT im Innenbereich. Den Kraftstofftank NICHT füllen, wenn der Motor läuft oder heiß ist. Den Kraftstofftank NICHT überfüllen. Beim Befüllen des Kraftstofftanks KEINE Zigaretten anzünden oder rauchen.

Kraftstoff hinzufügen (Fortsetzung)

HINWEIS

Unsere Motoren funktionieren gut mit 10% oder weniger Ethanolmischkraftstoffen. Bei der Verwendung von Mischbrennstoffen gibt es einige Besonderheiten zu beachten::

– EEthanol-Benzin-Gemische können mehr Wasser

aufnehmen als Benzin allein.

– Diese Mischungen können sich schließlich trennen

und Wasser oder einen wässrigen Schmiere im Tank, Kraftstoffventil und Vergaser zurücklassen.

– Bei schwerkraftgespeisten Kraftstoffzuführungen

kann dieser gefährdete Kraftstoff in den Vergaser gesaugt werden und zu Schäden am Motor und/oder möglichen Gefahren führen.

– Es gibt nur wenige Anbieter von

Kraftstoffstabilisatoren, die für den Einsatz mit Ethanolmischkraftstoffen entwickelt wurden.

– Jegliche Schäden oder Gefahren, die durch die

Verwendung von unsachgemäßem Kraftstoff, unsachgemäß gelagertem Kraftstoff und/oder anderen Materialien verursacht werden.oder falsch formulierte Stabilisatoren, fallen nicht unter die

Herstellergarantie. Es ist ratsam, die Kraftstoffzufuhr immer abzuschalten, den Motor auf Kraftstoffmangel einzustellen und den Tank zu entleeren, wenn das Gerät länger als 30 Tage nicht benutzt wird.

Erdung

Ihr Generator muss ordnungsgemäß an eine geeignete Erdung angeschlossen sein, um einen elektrischen Schlag zu vermeiden.

WARNUNG

Eine unzureichende Erdung des Generators kann zu einem elektrischen Schlag führen.

WARNUNG

Wenn Sie den Kraftstoff zu schnell durch das Kraftstoffsieb gießen, kann es beim Befüllen zu einem Rückschlag in Richtung des Bedieners kommen..

Eine Erdungsklemme, die mit dem Rahmen des Generators verbunden ist, ist auf dem Fronpanel vorgesehen. Für die Fernerdung verbinden Sie einen Kupferdraht mit einer Länge von schwerem Durchmesser (mindestens 12 AWG) zwischen dem Generator- Masseanschluss und einer in die Erde eingetriebenen Kupferstange. Wir empfehlen dringend, dass Sie sich an einen qualiﬁzierten Elektriker wenden, um die Einhaltung der örtlichen Vorschriften zu gewährleisten.

Page 45

BETRIEB

Standort des Generators

Betreiben Sie den Generator niemals in einem Gebäude! (Siehe Abschnitt Sicherheitshinweise). In einigen Bereichen müssen Generatoren beim örtlichen Versorgungsunternehmen registriert werden. Generatoren, die auf Baustellen eingesetzt werden, können den örtlichen Vorschriften und Vorschriften unterliegen. Das Gerät auf einem ﬂachen, ebenen Untergrund aufstellen. Der Generator muss einen Mindestabstand von 1,5 m (5 ft) zu allen brennbaren Materialien aufweisen. Darüber hinaus müssen sie auf allen Seiten einen Freiraum von mindestens 91,4 cm (3 ft) gewährleisten, um eine ausreichende Kühlung, Wartung und Instandhaltung zu ermöglichen. Generatoren sollten niemals an einem Ort gestartet oder betrieben werden, der eine ausreichende Kühlung des Generators und/oder des Auspuffs nicht zulässt. Lassen Sie die Generatoren vor der Lagerung oder dem Transport abkühlen. Stellen Sie den Generator nicht in der Nähe von Lüftungsschlitzen oder Einlässen auf. Bei der Aufstellung des Generators sind Wind- und Luftströme sorgfältig zu berücksichtigen.

Bei Nichtbeachtung der entsprechenden Sicherheitsvorkehrungen kann die Herstellergarantie erlöschen.

WARNUNG

Betreiben oder lagern Sie den Generator nicht bei Regen, Schnee oder Nässe.

Die Verwendung eines Generators oder eines elektrischen Geräts bei nassen Bedingungen, wie Regen oder Schnee, oder in der Nähe eines Beckens oder einer Sprinkleranlage, oder wenn Ihre Hände nass sind, kann zu einem Stromschlag führen.

WARNUNG

Erdung

Die Masse des Generatorsystems verbindet den Rahmen mit den Erdungsklemmen auf dem Bedienpanel.

– Der Generator (Statorwicklung) ist vom Rahmen und

vom Erdungsstift der AC-Buchse isoliert.

– Elektrische Verbraucher, die eine geerdete Steckdosen-

Stiftverbindung erfordern, funktionieren nicht, wenn der Steckdosen-Massstift nicht funktionsfähig ist, es sei denn, der Nullleiter ist mit dem Rahmen verbunden.

Kabelloser Fernstart (optionale Funktion)

Der drahtlose Fernstart ist nur innerhalb von 80 Fuß vom Generator möglich. (Das drahtlose Signal kann nicht durch einige feste Objekte hindurchgehen.) Versuchen Sie nicht, die Vergaserdrossel einzustellen. Die Fernbedienung und das elektrische System schließen und öffnen die Drosselklappe automatisch.

1. Stellen Sie sicher, dass sich der Generator auf einem ﬂachen, ebenen Untergrund beﬁndet.

2. Schalten Sie alle an den Generator angeschlossenen elektrischen Verbraucher aus. Starten oder stoppen Sie den Generator niemals bei eingeschalteten elektrischen Geräten.

3. Drehen Sie das Kraftstoffventil in die Position “ON”.

4. Drücken Sie den Batterieschalter auf “EIN”.

5. Drücken Sie den Zündschalter auf “EIN”.

6. KABELLOSER FERNSTART: Drücken und lassen Sie die Taste “START” auf der Fernbedienung los. Halten Sie die Taste NICHT gedrückt, sondern drücken Sie die Taste nur einmal. Der Motor versucht, sechsmal zu starten.

7. Wenn der Generator nicht startet, überprüfen Sie den Batteriezustand und die Kabelverbindungen.

HINWEIS

Die mitgelieferte 12V 7AH-Batterie lädt sich bei laufendem Motor wieder auf, aber es wird auch empfohlen, die Batterie mindestens einmal im Monat vollständig aufzuladen.

Während des Betriebs werden der Schalldämpfer und die entstehenden Abgase heiß. Werden keine ausreichenden Kühl- und Atemräume zur Verfügung gestellt, oder ist der Generator blockiert oder eingedämmt, können sich die Temperaturen stark erwärmen und zu Bränden führen.

HINWEIS

Wenn sich der Batterieschalter in der Position “ON” beﬁndet, leuchtet der Schalter auf, wenn die Batterie eine Ladung abgibt. Wenn der Schalter in der Position “ON” nicht leuchtet, überprüfen Sie, ob der Batterieanschluss in Ordnung ist.

Page 46

BETRIEB

Elektrischer (optional) und Rückstoßstart

1. Vergewissern Sie sich, dass sich der Generator auf einer

ﬂachen, ebenen Fläche beﬁndet.

2. Trennen Sie alle elektrischen Verbraucher vom Generator. Starten oder stoppen Sie den Generator niemals, wenn elektrische Geräte angeschlossen oder eingeschaltet sind.

3. Drehen Sie den Entlüftungshebel des Tankdeckels in die Position “On”.

4. Drehen Sie den Batterieschalter in die Position “On”.

5. Drücken Sie die Choke-Taste in die Position “Choke”.

Seilzug Start - Alternatives Modell

1. Vergewissern Sie sich, dass sich der Generator auf einer ebenen, ebenen Fläche beﬁndet.

2. Trennen Sie alle elektrischen Verbraucher vom Generator. Starten oder stoppen Sie den Generator niemals, wenn elektrische Geräte angeschlossen oder eingeschaltet sind.

3. Drehen Sie den Entlüftungshebel des Tankdeckels in die Position “On”.

4. Drehen Sie das Kraftstoffventil in die Position “Ein”.

5. Ziehen Sie den Chokehebel heraus, wenn Sie den Generator starten.

6. Drehen Sie den Zündschalter in die Position “On”. 6. Drehen Sie den Zündschalter in die Position “On”.

7. ELEKTRISCHER START: Drücken und halten Sie den Zündschalter in die Position “START”. Lassen Sie sie los, wenn der Motor anfängt, sich zu drehen. Wenn der Motor innerhalb von fünf Sekunden nicht startet, lassen Sie den Schalter los und warten Sie mindestens zehn Sekunden, bevor Sie versuchen, den Motor erneut zu starten.

8. Seilzugstart: Ziehen Sie das Starterseil langsam, bis ein Widerstand spürbar ist, und ziehen Sie dann schnell.

9. Wenn sich der Motor erwärmt, drücken Sie den ChokeKnopf in die Position “Run”.

HINWEIS

Halten Sie die Choke in der Position “Choke” nur für 1 Zug des Seilzugstarters. Nach dem ersten Zug schieben Sie die Choke für die nächsten drei Züge des Seilzugstarters ein. Zu viel Choke führt zu Zündkerzenverschmutzung / Motorüberﬂutung aufgrund des Fehlens von Zuluft. Dadurch wird der Motor nicht gestartet.

7. Ziehen Sie das Starterseil langsam bis zum spürbaren Widerstand und ziehen Sie dann schnell.

8. Wenn sich der Motor erwärmt, drücken Sie den ChokeKnopf in die Position “Run”.

HINWEIS

Wenn der Motor startet, aber nicht weiterläuft, stellen Sie sicher, dass sich der Generator auf einer ebenen, ebenen Fläche beﬁndet. Der Motor ist mit einem ÖlmangelSensor ausgestattet, der verhindert, dass der Motor läuft, wenn der Ölstand einen kritischen Schwellenwert unterschreitet..

Page 47

BETRIEB

Manueller Choke-Start

Wenn die Batter

Strom für die Versorgung der Drucktastendrossel zu erzeugen, kann die Drossel selbst manuell betätigt werden, um den Motor zu starten. Um den Stromerzeuger manuell zu drosseln und zu starten, führen Sie diese Schritte aus:

1. Lösen Sie die Schrauben und entfernen Sie die Wartungsabdeckung. (A)

2. Suchen Sie den manuellen Chokehebel. (B)

3. Drehen Sie den Chokehebel in die Position “Choke” (rechts). (B)

ie leer ist oder nicht in der Lage ist, genügend

nur für den 73001i-P.

Manueller Choke-Start Fortsetzung

HINWEIS

Economy-Steuerschalter

Die Verwendung des Economy-Steuerschalters minimiert den Kraftstoffverbrauch und die Geräuschentwicklung, wenn der Generator nicht unter Volllast betrieben wird. Wenn der Economy-Schalter ausgeschaltet ist, läuft der Generator mit normaler Geschwindigkeit kontinuierlich.

4. Drehen Sie das Kraftstoffventil in die Position “ON”.

5. Schalten Sie den Motorschalter auf die Position “ON”.

6. Ziehen Sie am Seilzug, bis ein Widerstand spürbar wird, und ziehen Sie dann schnell.

7. Wenn der Motor anfängt, sich zu drehen, bewegen Sie den Chokehebel in die Position “RUN” (links).

WARNUNG

Für Zeiten mit hoher elektrischer Last oder kurzzeitigen Schwankungen sollte der EconomySteuerschalter ausgeschaltet werden.

Page 48

BETRIEB

Anschließen von elektrischen Verbrauchern

1. Lassen Sie den Motor nach dem Start für einige Minuten stabilisieren und erwärmen.

2. Stecken Sie die gewünschten, einphasigen 230V 50Hz Verbraucher ein und schalten Sie sie ein.

– Schließen Sie KEINE 3-phasigen Lasten an den

Generator an. – Schließen Sie KEINE 60 Hz Lasten an den Generator an – Den Generator NICHT überlasten.

WARNUNG

Betreiben Sie ein Gerät nicht, während es an die 12V DC-Steckdose angeschlossen ist.

Längere Einwirkung von Motorabgasen kann zu schweren Verletzungen oder zum Tod führen.

WARNUNG

HINWEIS

Der Anschluss eines Generators an die Stromleitungen Ihres Energieversorgungsunternehmens oder an eine andere Stromquelle kann rechtswidrig sein. Hinzu kommt, dass bei unsachgemäßer Anwendung der Generator sowie angeschlossene Geräte beschädigt werden können. Des Weiteren kann dies zu schweren Verletzungen oder sogar zum Tod für Sie oder einen Elektriker führen, der an nahegelegenen Stromleitungen arbeitet. Wenn Sie planen, einen tragbaren Stromerzeuger während eines Stromausfalls zu betreiben, benachrichtigen Sie bitte sofort Ihr Energieversorgungsunternehmen und denken Sie daran, Ihre Geräte direkt an den Generator anzuschließen. Schließen Sie den Generator nicht an eine Steckdose in Ihrem Haus an. Auf diese Weise könnte eine Verbindung zum Energieversorger hergestellt werden. Sie sind dafür verantwortlich, dass der Strom Ihres Generators nicht in die Stromleitungen der Elektrizitätswerke zurückgespeist wird. Wenn der Generator an eine gebäudetechnische Anlage angeschlossen wird, wenden Sie sich an Ihr örtliches Versorgungsunternehmen oder einen qualiﬁzierten Elektriker. Die Anschlüsse müssen die Generatorleistung von der Netzleistung trennen und alle geltenden Gesetze und Vorschriften einhalten.

12V DC Steckdose

Die 12V DC-Steckdose kann mit dem mitgelieferten Ladekabel und dem USB-Ladegerät und anderen handelsüblichen 12V DC Automotive-Steckern verwendet werden. Der DC-Ausgang ist ungeregelt und kann einige Produkte beschädigen. Vergewissern Sie sich, dass Ihr Zubehör-Eingangsspannungsbereich mindestens 1224V DC beträgt. Wenn Sie die DCSteckdose verwenden, stellen Sie den Economy-Modus- Schalter auf die Position “OFF”.

Platzieren Sie ein Gerät während des Ladevorgangs nicht auf der Abgasseite des Generators. Extreme Hitze, die durch Abgase verursacht wird, kann das Gerät beschädigen und eine potenzielle Brandgefahr darstellen.

Abstellen des Motors

1. Schalten Sie alle elektrischen Verbraucher aus und ziehen Sie den Netzstecker. Starten oder stoppen Sie den Generator niemals, wenn elektrische Geräte angeschlossen oder eingeschaltet sind.

2. Lassen Sie den Generator einige Minuten im Leerlauf laufen, um die Innentemperaturen von Motor und Generator zu stabilisieren.

3. Drehen Sie das Kraftstoffventil in die Position “OFF”.

4. Lassen Sie den Motor laufen, bis der Kraftstoffmangel den Motor gestoppt hat. Dies dauert in der Regel einige Minuten.

5. Drehen Sie den Zündschalter in die Position “OFF”.

6. Drehen Sie (wenn vorhanden) den Batterieschalter auf die Position “OFF”.

Wichtig: Stellen Sie immer sicher, dass sich das Kraftstoffventil, der Zündschalter und der Batterieschalter in der Position “AUS” beﬁnden, wenn der Motor nicht in Betrieb ist.

HINWEIS

Wenn der Motor für einen Zeitraum von zwei (2) Wochen oder länger nicht benutzt wird, lesen Sie bitte im Abschnitt Lagerung nach, wie Sie den Motor und den Kraftstoff ordnungsgemäß lagern können.

HINWEIS

Wenn der Generator über eine Batterie verfügt, drehen Sie den Batterieschalter immer auf die Position “AUS”, wenn das Gerät nicht verwendet wird, da dies die Entleerung der Batterie verhindert. Befolgen Sie die Wartungsund Lagerungsanweisungen für den Generator und die Batterie, wenn das Gerät für einen Zeitraum von 2 Wochen oder länger nicht benutzt wird.

Page 49

BETRIEB

Generator nicht überlasten

Kapazität

Befolgen Sie diese einfachen Schritte, um die für Ihre Zwecke erforderlichen Lauf- und Startwerte zu berechnen.

1. Wählen Sie die elektrischen Geräte aus, die Sie gleichzeitig betreiben möchten.

2. Addieren Sie die Lauﬂeistung in Watt dieser Geräte. Diese Wattleistung wird benötigt um die Verbraucher am laufen zu halten.

3. Identiﬁzieren Sie die höchste Anlauﬂeistung aller in Schritt 1 genannten Geräte. Fügen Sie diese Zahl zu der in Schritt 2 berechneten Summe hinzu. Die Spitzenleistung ist der zusätzliche Leistungsschub, der benötigt wird, um einige elektrisch betriebene Geräte zu starten. Wenn Sie die unter “Power Management” aufgeführten Schritte ausführen, wird sichergestellt, dass jeweils nur ein Gerät gestartet wird.

Energie Management

Verwenden Sie die folgende Formel, um Spannung und Stromstärke in Watt umzuwandeln:

Volt x Ampere = Watt

Um die Lebensdauer Ihres Generators und der angeschlossenen Geräte zu verlängern, führen Sie diese Schritte aus, um elektrische Verbraucher hinzuzufügen:

1. Starten Sie den Generator ohne angeschlossene elektrische Last.

2. Lassen Sie den Motor einige Minuten laufen, um sich zu stabilisieren.

3. Schließen Sie den Verbraucher mit der höchsten elektrischen Last zuerst an.

4. Lassen Sie den Motor stabilisieren.

5. Schließen Sie den nächsten Verbraucher an

6. Lassen Sie den Motor stabilisieren.

7. Wiederholen Sie die Schritte 5-6 für jede weiteren Verbraucher.

HINWEIS

Überlastbetrieb

Die Überlastanzeige leuchtet auf, wenn die Nennlast überschritten wird. Wenn die maximale Last erreicht ist, blinkt die LED und unterbricht die Stromversorgung zu den Steckdosen. Um die Leistung wiederherzustellen, schalten Sie den Motor ab, warten Sie, bis das Licht erlischt und starten Sie den Generator neu.

Betrieb in großer Höhe

Beachten Sie, dass der Motorwirkungsgrad bei Arbeiten in großer Höhe reduziert werden kann und die Abgasemissionen steigen. Andere Probleme in großer Höhe können erschwertes Starten, erhöhter Kraftstoffverbrauch und Verschmutzung der Zündkerze sein. Dies ist ein natürlicher Trend und kann durch die Motoreinstellung nicht verändert werden.

WARNUNG

Der Betrieb mit dem alternativen Vergaser in Höhenlagen, die unter der empfohlenen Mindesthöhe liegen, kann den Motor beschädigen. Für den Betrieb in niedrigeren Höhen muss der Standard Vergaser verwendet werden. Der Betrieb des Motors mit der falschen Motorkonﬁguration in einer bestimmten Höhe kann seine Emissionen erhöhen und die Kraftstoffefﬁzienz und -leistung verringern.

Eine wichtige Nachricht über die Temperatur

Ihr Champion Power Equipment Produkt ist für den Dauerbetrieb bei Umgebungstemperaturen bis zu 40°C (104°F) entwickelt und ausgelegt. Wenn Ihr Produkt benötigt wird, kann Ihr Produkt für kurze Zeit bei Temperaturen von -l5°C (5°F) bis 50°C (122°F) betrieben werden. Wenn das Produkt während der Lagerung Temperaturen außerhalb dieses Bereichs ausgesetzt ist, sollte es vor dem Betrieb wieder in diesen Bereich gebracht werden. In jedem Fall muss das Produkt immer im Freien, in einem gut belüfteten Bereich und fernab von Türen, Fenstern und anderen Lüftungsöffnungen betrieben werden.

Überschreiten Sie niemals die angegebene Kapazität, wenn Sie dem Generator Lasten hinzufügen.

Page 50

WARTUNG & LAGERUNG

Der Eigentümer/Betreiber ist für alle regelmäßigen Wartungsarbeiten verantwortlich.

WARNUNG

Betreiben Sie niemals einen beschädigten oder defekten Generator.

WARNUNG

Manipulationen am werkseitig eingestellten Regler führen zum Erlöschen der Garantie.

WARNUNG

Unsachgemäße Wartung führt zum Erlöschen der Garantie.

HINWEIS

Die Wartung, der Austausch oder die Reparatur von emissionsmindernden Vorrichtungen und Systemen darf nur von Fachleuten durchgeführt werden.

Führen Sie alle geplanten Wartungsarbeiten rechtzeitig durch. Beheben Sie alle Probleme, bevor Sie den Generator in Betrieb nehmen.

Motorwartung

Um ein versehentliches Starten zu verhindern, entfernen und erden Sie das Zündkerzenkabel, bevor Sie eine Wartung durchführen.

Öl

Wechseln Sie das Öl, wenn der Motor warm ist. Lesen Sie die Ölspeziﬁkation, um die richtige Ölsorte für Ihre Betriebsumgebung auszuwählen.

1. Öleinfülldeckel/Messstab entfernen.

2. Schieben Sie mit einer Zange die Federklemme über den Ölablassschlauch und ziehen Sie den Schlauch von der Steckerhalterung.

3. Richten Sie den Schlauch in eine Auffangwanne und lassen Sie das Öl vollständig ablaufen. Hinweis: Das Schlauchende muss niedriger als der Motorfuß sein, damit das Öl abﬂießen kann.

4. Setzen Sie den Ölablassschlauch wieder auf die Steckerhalterung und schieben Sie die Federklammer wieder in Position.

5. Öl nachfüllen und Öleinfülldeckel/Messstab wieder einsetzen. NICHT ÜBERFÜLLEN.

6. Entsorgen Sie das Altöl in einer zugelassenen Entsorgungseinrichtung.

Öl Fortsetzung

HINWEIS

Seicrhattokor.ntrolle zeigen, dass das Öl ca. 1-2 Gewindegänge aus der Einfüllöffnung ausläuft. Wenn Sie den Ölmessstab zur Ölstandskontrolle verwenden, schrauben Sie den Ölmessstab während der Kontrolle NICHT ein.

Zündkerze

1. Entfernen Sie das Zündkerzenkabel von der Zündkerze.

2. 2. Verwenden Sie ein Zündkerzenschlüsselwerkzeug (nicht im Lieferumfang enthalten), um die Kerze zu entfernen.

3. Überprüfen Sie die Elektrode am Stecker. Er muss sauber und nicht abgenutzt sein, um den für die Zündung erforderlichen Funken zu erzeugen.

4. Beachten Sie beim Austausch der Kerze die Empfehlungsliste für Zündkerzen.

5. Die Zündkerze vorsichtig in den Motor einschrauben.

6. Verwenden Sie die Zündkerzenstecker (nicht im Lieferumfang enthalten), um die Kerze festzuziehen.

7. Befestigen Sie das Zündkerzenkabel an der Kerze.

0.7-0.8 mm

Zündkerzenlücke*

0.028-0.031 in.

73001i(EU), 73001i-P(EU)

OEM-Zündkerze: F6RTC Ersatz-Zündkerze: NGK BPR6ES oder gleichwertig Stellen Sie sicher, dass die Zündkerzenlücke 0,7 - 0,8 mm oder (0,028 - 0,031 in.) beträgt.

Wartung Ventilspielraum

- Einlass 0.06 - 0.12 mm (0.002 - 0.005 in.)

- Auspuff: 0.08 - 0.14 mm (0.003 - 0.006 in.)

Page 51

71001i(EU), 72301i(EU)

OEM-Zündkerze: NHSP E6RTC Ersatz-Zündkerze: NGK BPR6HS oder gleichwertig Stellen Sie sicher, dass die Zündkerzenlücke 0.6 - 0.7 mm oder (0.024 - 0.028 in.) beträgt.

Wartung Ventilspielraum

- Einlass 0.1 mm (0.004 in.)

- Auspuff: 0.1 mm (0.004 in.) Hinweis: Das technische Merkblatt zum

Verfahren der Ventileinstellung ﬁnden Sie unter www.championpowerequipment.com

Laden der Batterie

Bei einem Generator, der mit Batterien für den elektrischen Start ausgestattet ist, ist die ordnungsgemäße Wartung und Lagerung der Batterie zu beachten. Zum Auﬂaden der Batterie sollte ein automatisches Ladegerät (im Lieferumfang enthalten) mit automatischer Ladefunktion verwendet werden. Die maximale Ladeleistung sollte 1,5 Ampere nicht überschreiten. Befolgen Sie die Anweisungen, die dem Batterieladegerät beiliegen. Die Batterie sollte mindestens einmal im Monat vollständig geladen werden.

WARTUNG & LAGERUNG

HINWEIS

Ein Batterieladeerhaltungsgerät hält den Batteriezustand über lange Lagerzeiten aufrecht.

Batterie abklemmen

1. Entfernen Sie die Abdeckung des Batteriefachs.

2. Entfernen Sie die Schutzabdeckung vom schwarzen/ negativen Batteriekabel.

3. Trennen Sie das schwarze/negative Kabel von der schwarzen/negativen Klemme der Batterie und bewahren Sie die Zylinderschraube und die Mutter auf.

4. Wiederholen Sie die Schritte 1-2 für das rot/positive Batteriekabel.

5. Bewahren Sie die Batterie an einem kühlen, trockenen Ort auf.

Batterie der Fernbedienung

HINWEIS

– Kaufen Sie immer die richtige Größe und Qualität

der Batterie, die für den jeweiligen Einsatzzweck am besten geeignet ist.

– Reinigen Sie die Batteriekontakte und auch die des

Gerätes vor der Batterieinstallation. – Entfernen Sie die Batterien aus dem Gerät, das über einen längeren Zeitraum nicht benutzt werden soll.

– Entfernen Sie die Batterien, wenn sie verbraucht

sind oder wenn das Produkt längere Zeit unbenutzt bleiben soll.

Wartung des Generators

Stellen Sie sicher, dass der Generator sauber gehalten und ordnungsgemäß gelagert wird. Betreiben Sie das Gerät nur auf einem ﬂachen, ebenen Untergrund in einer sauberen, trockenen Betriebsumgebung. Setzen Sie das Gerät NICHT extremen Bedingungen, übermäßigem Staub, Schmutz, Feuchtigkeit oder korrosiven Dämpfen aus.

VORSICHT

Verwenden Sie KEINEN Gartenschlauch zur Reinigung

Durch die Kühlschlitze kann Wasser in den Generator eindringen und die Generatorwicklungen beschädigen.

Verwenden Sie ein feuchtes Tuch, um die Außenﬂächen des Generators zu reinigen. Verwenden Sie eine weiche Borstenbürste, um Schmutz und Öl zu entfernen. Verwenden Sie einen Luftkompressor (25 PSI), um Schmutz und Ablagerungen aus dem Generator zu entfernen. Überprüfen Sie alle Lüftungsöffnungen und Kühlschlitze auf Sauberkeit und Unversehrtheit.

Page 52

WARTUNG & LAGERUNG

Wartung des Generators (Fortsetzung)

Lagerung

Der Generator sollte mindestens einmal alle 14 Tage gestartet und mindestens 20 Minuten laufen gelassen werden. Für eine längerfristige Lagerung beachten Sie bitte diese Richtlinien.

Lagerung des Generators

1. Fügen Sie einen Kraftstoffstabilisator in den Tank.

2. Stellen Sie sicher, dass alle GerÃ¤te vom Generator getrennt sind.

3. Lassen Sie den Generator für einige Minuten laufen, damit der behandelte Kraftstoff durch das Kraftstoffsystem und den Vergaser ﬂießt.

4. Drehen Sie das Kraftstoffventil in die Position “Aus”.

5. Lassen Sie den Generator laufen, bis der Kraftstoffmangel den Motor gestoppt hat. Dies dauert in der Regel einige Minuten.

6. Der Generator muss vor der Reinigung und Lagerung vollständig abgekühlt sein.

7. Entfernen Sie den Zündkerzenstecker und ziehen Sie dann 3 mal am Rückstoßgriff, um das Benzin aus den Vergaserdüsen abzulassen.

8. Wechseln Sie das Motoröl.

9. Entfernen Sie die Zündkerze und gießen Sie etwa einen Esslöffel Öl in den Zylinder. Starten Sie den Motor langsam, um das Öl zu verteilen und den Zylinder zu schmieren.

10. Setzen Sie die Zündkerze wieder ein.

11. Lagern Sie das Gerät an einem sauberen, trockenen Ort und vor direkter Sonneneinstrahlung geschüzt.

Wartungsplan

Befolgen Sie die in der folgenden WartungsÃ¼bersicht angegebenen Wartungsintervalle. Warten Sie Ihren Generator hÃ¤uﬁger, wenn Sie unter widrigen Bedingungen arbeiten.

Alle 8 Stunden oder täglich

Ölstand prüfen

Reinigen Sie den Lufteinlass und den Schalldämpfer.

Erste 5 Stunden

Ölwechsel

Alle 50 Stunden oder zu jeder Jahreszeit

Luftﬁlter reinigen

Ölwechsel, bei Betrieb unter hoher Last oder in heißer Umgebung

Alle 100 Stunden oder zu jeder Jahreszeit

Ölwechsel

Zündkerze reinigen/einstellen

Ventilspiel prüfen/einstellen*.

Funkenschutz reinigen

Kraftstofftank und Filter reinigen*.

Alle 250 Stunden

Brennkammer reinigen*

Alle 3 Jahre

Ersetzen Sie die Kraftstofﬂeitung und den LPG-Schlauch.

*Ausführung durch sachkundige, erfahrene Eigentümer oder von Champion Power Equipment zertiﬁzierte Händler.

GEFAHR

Das Abgas des Generators enthält geruchloses und farbloses Kohlenmonoxidgas.

Um ein versehentliches oder unbeabsichtigtes Zünden Ihres Fernstartgenerators während der Lagerung zu vermeiden, sollten die folgenden Vorsichtsmaßnahmen getroffen werden:

– Wenn Sie den Generator für kurze Zeit

aufbewahren, stellen Sie sicher, dass der Zündschalter, das Kraftstoffventil und der Batterieschalter auf AUS stehen.

– Bei längerer Lagerung des Generators ist

darauf zu achten, dass der Zündschalter, das Kraftstoffventil und der Batterieschalter auf AUS gestellt sind und die Batterieleitungen von der Batterie getrennt wurden.

Page 53

Problem Ursache Lösung

Kein Kraftstoff Kraftstoff hinzufügen

Der Generator startet nicht.

Der Generator startet nicht; Der Generator startet, läuft aber unrund.

Der Generator startet nicht per Funkstart.

Der Generator startet nicht elektrisch.

Der Generator schaltet sich während des Betriebs ab.

Der Generator kann nicht genügend Leistung liefern oder Überhitzt.

Keine AC-Leistung.

Wiederholtes Auslösen des Leistungsschalters.

Defekte Zündkerze Zündkerze ersetzen Verbraucher beim Start angeschlossen Verbraucher vom Gerät trennen

Kurbelgehäuse auf die richtige Höhe

Niedriger Ölstand

Choke in der falschen Position Choke korrekt einstellen Zündkerzenkabel lose Kabel an der Zündkerze befestigen Die Batterie der Fernbedienung ist leer. Batterie der Fernbedienung ersetzen Generatorbatterie ist leer Generatorbatterie auﬂaden Der Batterieschalter beﬁndet sich in der

Position “OFF” Generatorbatterie ist leer Generatorbatterie auﬂaden Der Batterieschalter beﬁndet sich in der

Position “OFF” Kein Kraftstoff mehr Kraftstofftank füllen

Niedriger Ölstand

Generator ist überlastet

Unzureichende Belüftung

Kabel nicht richtig angeschlossen Überprüfen Sie alle Verbindungen Angeschlossener Verbraucher ist defekt Defekten Verbraucher ersetzen Der Leistungsschalter ist ausgeschaltet Leistungsschalter zurücksetzen

Lose Verkabelung

Sonstiges Kontaktieren Sie die Hotline

Überlastung

Fehlerhafte Kabel oder Verbraucher

befüllen Stellen Sie den Generator auf einen

ﬂachen, ebenen Untergrund.

Batterieschalter auf die Position “ON” stellen.

Kurbelgehäuse bis zum richtigen Niveau befüllen. Stellen Sie den Generator auf einen ﬂachen, ebenen Untergrund.

Überprüfen Sie die Last und passen Sie sie an. Siehe “Energiemanagement”.

Überprüfen Sie die Lufteinschränkung. Stellen Sie den Generator in einen gut belüfteten Bereich.

Überprüfen und festziehen der Kabelverbindungen

Überprüfen Sie die Last und passen Sie sie an. Siehe “Energiemanagement”.

Überprüfen Sie, ob die Drähte beschädigt, blank oder ausgefranst sind. Defekte Verbraucher ersetzen

FEHLERSUCHE

Page 54

KONTROLLEN UND FUNKTIONEN

Kabellose Fernbedienung

Dieser Generator ist mit einer drahtlosen Fernbedienung für das Starten und Stoppen ausgestattet. Das System besteht aus (4) Hauptkomponenten:

• Empfängersteuermodul (RCM)

• Kabellose Fernbedienung

• Batterieschalter (Taste)

• Zündschalter (Taste)

Sowohl der Zündschalter als auch der Batterieschalter müssen eingeschaltet sein, damit die Fernbedienungsfunktionen funktionieren. Um den Generator zu starten, drücken Sie einmal die Taste “Start”. Der Motor versucht bis zu 6 Mal zu starten. Das RCM schaltet die Autodrossel ein. Wenn der Generator nicht startet, wenden Sie sich an Ihren örtlichen Händler. Um den Generator zu stoppen, drücken Sie einmal die Taste “stop”.

Fernbedienungsfunktion Stromversorgung

Wenn der Zündschalter (Taste) eingeschaltet bleibt, kann die Batterie vollständig entladen werden. Um einen Batteriewechsel zu vermeiden, drehen Sie sowohl den Zündschalter als auch den Batterieschalter in die AusPosition.

Wireless Set Button

Die Wireless-Set-Taste ist eine Funktion, mit der der Benutzer die Fernbedienungen mit dem Generator synchronisieren kann. Man kann bis zu zwei Fernbedienungen einrichten oder eine Fernbedienung mit dem Generator zurücksetzen. Um eine Fernbedienung zurückzusetzen oder zu synchronisieren, führen Sie diese Schritte aus:

1. Drehen Sie den Zündschalter in die Position “ON”.

2. Drehen Sie den Batterieschalter auf die Position “ON”.

3. Halten Sie die Funktaste neben dem roten Licht (auf der Frontplatte) ca. drei Sekunden lang gedrückt; das rote Licht leuchtet auf.

4. Drücken und lassen Sie die Taste “STOP” auf der Fernbedienung los. Das rote Licht blinkt einmal, um das Remote-Programm zu löschen.

5. Drücken und lassen Sie die START-Taste los. Das rote Licht blinkt einmal, um die Fernbedienung zu programmieren.

6. Halten Sie die Programmiertaste etwa drei Sekunden lang gedrückt, bis das rote Licht erlischt.

7. Testen Sie die Start & Stop Funktionen.

Power Panel Lastmanagement

Beim Start des Generators per Fernbedienung erfolgt eine Verzögerung von 15 Sekunden, bevor das Bedienfeld in Betrieb genommen wird. Wenn Sie den Generator mit der Fernbedienung stoppen, schaltet sich das Bedienfeld sofort ab, gefolgt vom Motor 5 Sekunden später. Die Verzögerung der Ein-/Ausschaltspannung beim An- und Abschalten tritt nur bei Verwendung der Fernbedienung auf. Bei Verwendung der elektrischen Starttaste oder des Rückstoßstartverfahrens muss der Bediener sicherstellen, dass alle elektrischen Verbraucher (Geräte) während des Start- und Stoppvorgangs ausgeschaltet sind. Andernfalls kann der Generator oder die angeschlossenen Geräte beschädigt werden.

HINWEIS

Das Wechseln einer Batterie der Fernbedienung erfordert nicht, dass der Benutzer die Fernbedienung zurücksetzt.

HINWEIS

Nur zwei Fernbedienungen können mit jeweils einem Generator synchronisiert werden.

Parallelbetrieb

Zwei (2) gleiche Champion-Modelle können parallel betrieben werden, um die verfügbare elektrische Gesamtleistung zu erhöhen. Für den Parallelbetrieb ist ein Champion-Parallel-Kit (Sonderausstattung) erforderlich. Für die Verfügbarkeit des Kits wenden Sie sich bitte an den Kundendienst oder besuchen Sie www. championpowerequipment.de.

Detaillierte Informationen für die Installation, den Betrieb und die Leistungsdaten der verbundenen Generatoren ﬁnden Sie in der Betriebsanleitung des Parallel-Kits.

Page 55

MANUAL CONVENTIONS

Gjør deg selv kjent med følgende symboler. Sikkerhetssymbolet og nøkkelordene er sikkerhetsadvarsler. Følg alle sikkerhetsmeldinger for å unngå ulykker eller personskade.

FARE

FARE indikerer en farlig situasjon som, hvis den ikke unngås, vil føre til død eller alvorlig personskade.

ADVARSEL

ADVARSEL indikerer en farlig situasjon som, hvis den ikke unngås, kan føre til død eller alvorlig personskade.

FORSIKTIG

FORSIKTIG indikerer en farlig situasjon som, hvis den ikke unngås, kan føre til en mindre eller moderat personskade.

FORSIKTIG

FORSIKTIG brukt uten symbolet for sikkerhetsvarsel indikerer en potensielt farlig situasjon, som hvis den ikke unngås, kan føre til skade på eiendom.

MERKNAD

Dersom du har spørsmål angående generatoren din, kan vi bistå. Kontakt din lokale forhandler.

Page 56

SAFETY RULES

ADVARSEL

Les denne håndboken grundig før du tar i bruk generatoren din. Unnlater du å følge instruksjonene kan det føre til alvorlig personskade eller død.

ADVARSEL

Motoravgassene fra dette produktet inneholder kjemikalier som er kjent for å forårsake alvorlige helseproblemer og død.

FARE

Generatorens eksos inneholder karbonmonoksid, en fargeløs, luktfri og giftig gass. Innånding av karbonmonoksid vil føre til kvalme, svimmelhet, besvimelse eller død. Hvis du begynner å føle deg svimmel eller svak, kom deg til frisk luft umiddelbart.

Generatoren skal kun brukes utendørs, på et godt ventilert område. IKKE bruk generatoren inne i eventuelle bygninger, inkludert garasjer, kjellere, krypkjellere og skur, lukkede rom eller liknende. Dette gjelder også generatorrommet i campingbiler. IKKE la eksosgasser trenge inn i trange rom via vinduer, dører, ventilasjonsluker eller andre åpninger. FARE KARBONMONOKSID: Å bruke en generator innendørs KAN TA LIVET AV DEG I LØPET AV MINUTTER.

FARE

Roterende deler kan ta tak i hender, føtter, hår, klær og/eller tilbehør. Det kan føre til alvorlige sårskader eller amputasjon.

FARE

Generatoren produserer kraftig spenning.

IKKE berør uisolerte ledninger eller kontakter. IKKE bruk elektriske ledninger som er slitt, skadet eller frynsete. IKKE bruk generatoren i fuktig vær. IKKE la barn eller ukvaliﬁsert personell betjene eller vedlikeholde generatoren Bruk en jordfeilbryter (GFCI) i fuktige områder og områder som inneholder ledende materiale, slik som metalldekke. Bruk godkjent overføringsutstyr til å isolere generatoren fra strømnettet, og gi beskjed til nettselskapet ditt før du kobler generatoren til strømsystemet ditt.

ADVARSEL

Gnister kan forårsake brann eller elektrisk støt.

Ved service på generatoren:

Koble fra tennpluggkabelen og plasser den et sted der den ikke kan komme i kontakt med pluggen. IKKE se etter gnist med tennpluggen tatt av. Bruk bare godkjente tennpluggtestere.

ADVARSEL

Motorer som går produserer varme. Alvorlige brannskader kan oppstå ved kontakt. Brennbare materialer kan ta fyr ved kontakt.

IKKE berør varme overﬂater. Unngå kontakt med varme avgasser. La utstyret avkjøles før berøring. Sørg for å holde minst 1 meters klaring på alle sider for å sikre tilstrekkelig kjøling. Sørg for å holde minst 1,5 meters avstand til brennbare materialer.

ADVARSEL

Hold hender og føtter vekk fra roterende deler. Sett opp langt hår og fjern smykker. Utstyret skal bare brukes med vern montert. IKKE ha på deg løstsittende plagg, hengende snorer eller ting som kan bli fanget.

ADVARSEL

Dette produktet inneholder et knappebatteri. Ved svelging kan det forårsake personskade eller død i løpet av bare 2 timer. Oppsøk lege umiddelbart.

Medisinsk bruk.

Ved nødstilfelle, ring nødetatene umiddelbart. ALDRI bruk dette produktet til å forsyne livreddende utstyr eller redningsapparater med strøm. ALDRI bruk dette produktet til å forsyne medisinsk utstyr med strøm. Informer strømleverandøren din umiddelbart hvis du eller andre i husholdningen din er avhengig av elektrisk utstyr for å holde seg i live. Informer strømleverandøren din umiddelbart dersom tap av strøm fører til at du eller andre i husholdningen din kan få et medisinsk nødstilfelle.

Page 57

SAFETY RULES

FARE

Drivstoff og dampene fra dette er svært lettantennelig og ekstremt eksplosivt. Utilsiktet oppstart kan føre til alvorlig personskade.

Ved påfylling eller fjerning av drivstoff:

Slå av generatoren og la den avkjøle seg i minst to minutter før bensinlokket fjernes. Løsne lokket sakte for å slippe ut trykket i tanken. Det skal bare fylles eller tappes bensin på steder som er godt ventilert. IKKE fyll bensin direkte på generatoren fra bensinstasjonen. Bruk en godkjent beholder til å fylle drivstoff på generatoren. IKKE fyll for mye på bensintanken. Drivstoff skal alltid holdes vekk fra gnister, åpne ﬂammer, gassbrennere, varme og andre antennelseskilder. IKKE tenn opp eller røyk sigaretter.

Ved oppstart av generatoren:

IKKE forsøk å starte en skadet generator. Påse at bensinlokket, luftﬁlteret, tennpluggen, drivstoffslangene og eksossystemet er på plass. Sørg for at bensinsøl får tid til å fordampe fullstendig før motoren blir forsøkt startet. Forsikre deg om at generatoren står på et jevnt underlag.

ADVARSEL

Rask tilbaketrekking av startsnoren trekker hånd og arm mot motoren raskere enn du klarer å slippe. Dette kan føre til alvorlig personskade.

Ved start av motoren, dra startsnoren sakte til motstand dannes, trekk deretter raskt for å unngå tilbakeslag. IKKE start eller stopp motoren med elektriske apparater tilkoblet.

FORSIKTIG

Overskridelse av generatorens driftskapasitet kan skade generatoren og/eller eventuelle elektriske apparater som er koblet til den.

IKKE overbelast generatoren. Start generatoren og la motoren stabilisere seg før tilkobling av elektrisk belastning. Koble til elektrisk utstyr i avslått posisjon, slå det deretter på for å bruke det. Slå elektrisk utstyr av før generatoren stoppes. IKKE tukle med den innstilte hastigheten. IKKE modiﬁser generatoren på noen som helst måte.

Ved bruk av generatoren:

IKKE beveg eller velt generatoren under drift. IKKE velt generatoren eller søl bensin eller olje.

Ved transport eller service på generatoren:

Sørg for at drivstoffventilen står i AV-posisjon og at bensintanken er tom. Koble fra tennpluggkabelen.

Ved oppbevaring av generatoren:

Oppbevares vekk fra gnister, åpne ﬂammer, gassbrennere, varme og andre antennelseskilder.

ADVARSEL

Drift av dette utstyret kan skape gnister som kan starte brann i tørr vegetasjon.

En gnistfanger kan være påkrevd. Brukeren bør kontakte det lokale brannvesenet for opplysninger om lover eller forskrifter relatert til brannvernstiltak.

FORSIKTIG

Feil behandling eller bruk av generatoren kan skade den, redusere levetiden eller gjøre at garantien blir ugyldig.

Generatoren skal bare brukes til tiltenkt bruk. Den skal bare brukes på jevne overﬂater. IKKE utsett generatoren for overdrevne mengder fukt, støv eller smuss. IKKE la noe blokkere kjølespaltene. Hvis tilkoblede apparater overopphetes, slå dem av og koble dem fra generatoren. IKKE bruk generatoren hvis:

– Elektrisk utgangsspenning forsvinner – Utstyret gnistrer, begynner å ryke eller avgir

ﬂammer

– Utstyret vibrerer overdrevent

Page 58

ASSEMBLY

Generatoren din krever noe montering. Enheten leveres fra fabrikken vår uten olje. Den må ha drivstoff og olje før den tas i bruk. Dersom du har noen spørsmål om montering av generatoren din, ring den lokale forhandleren din. Sørg for å ha serienummeret og modellnummeret tilgjengelig.

Fjern generatoren fra esken den ble levert i.

1. Plasser esken på en solid, ﬂatt underlag.

2. Fjern alt fra esken unntatt generatoren.

3. Ved hjelp av bærehåndtakene på enheten, tas generatoren ut av esken. (to personer som løfter er anbefalt)

Tilkobling av batteriet (modeller med elektrisk start)

1. Bruk en skrutrekker til å fjerne de to (2) skruene fra

vedlikeholdsdekselet til batteriet.

2. Når skruene er fjernet, kan man dra i gummisnoren

på dekselet for å hjelpe til med å løsne og fjerne vedlikeholdsdekselet. (A)

3. Fjern vedlikeholdsdekselet til batteriet. (A)

4. Skjær av stripsen som holder batterikablene

sammen.

5. Bruk en skrutrekker til å skru av batteribolten i den

røde, positive (+) batteriterminalen.

6. Koble den røde, positive (+) ledningen til den

positive (+) terminalen på batteriet ved hjelp av bolten.

7. Dra gummihylsen over batterikabeltilkoblingen og

batteriterminalen.

8. Gjenta trinn 5-7 for den sorte, negative (-)

batteriledningen og den sorte, negative (-) batteriterminalen.

Koble til batteriet (fortsatt)

MERKNAD

Hvis batterikablene ikke er synlige når batteriets vedlikeholdsdeksel er fjernet, må du være oppmerksom på at kablene kan ligge over batteriet, ute av syne.

Page 59

ASSEMBLY

Fyll på motorolje

FORSIKTIG

IKKE prøv å sveive eller starte motoren før den er korrekt fylt opp med anbefalt type og mengde olje. Skade på generatoren som følge av unnlatelse i å følge disse instruksjonene ugyldiggjør garantien din.

MERKNAD

Anbefalt oljetype er bilolje av typen 10W-30.

1. Plasser generatoren på et ﬂatt, jevnt underlag.

2. Løsne skruene til dekselet og fjern vedlikeholdsdekselet.

MERKNAD

Når olje er fylt på, skal det gjøres en visuell sjekk. Den skal vise olje omtrent 1-2 gjenger ned i påfyllingshullet. Hvis det benyttes en peilepinne til å kontrollere oljenivået, IKKE skru inn peilepinnen når du sjekker.

MERKNAD

Kontroller oljen ofte i innkjøringsperioden. Se i avsnittet for vedlikehold for anbefalte serviceintervaller.

3. Fjern oljepåfyllingslokket/peilepinnen for å fylle på

olje.

4. Fyll på olje og sett på oljepåfyllingslokket/

peilepinnen igjen. IKKE FYLL FOR MYE.

5. Kontroller motorens oljenivå daglig og etterfyll ved

behov.

Fyll på motorolje (fortsatt)

Degrees Celsiusº

Full Synthetic 5W-30

Degrees Fahrenheitº

(Outside)

FORSIKTIG

Motoren er utstyrt med oljevakt for lavt oljenivå, og slår seg av når oljenivået i veivhuset synker under terskelnivået.

MERKNAD

Generatorens rotor har et forseglet, forhåndssmørt kulelager som ikke trenger mer smøring i hele lagerets levetid.

MERKNAD

Vi anser de første 5 driftstimene som innkjøringstiden for enheten. I innkjøringsperioden skal kraftuttaket ligge på eller under 50 %. Varier belastningen innimellom for at statorviklingene får varmet og avkjølt seg. Justering av belastningen gjør også at motorhastigheten varierer og bidrar til at stempelringene setter seg. Etter at innkjøringstiden på 5 timer er over, bytt oljen.

MERKNAD

Syntetisk olje kan brukes etter den første innkjøringstiden på 5 timer. Bruk av syntetisk olje øker ikke den anbefalte intervalltiden for oljeskift.

MERKNAD

Værforholdene påvirker motoroljen og motorens ytelse. Bytt motoroljetype avhengig av værforhold, slik at motorens behov ivaretas.

Page 60

ASSEMBLY

Drivstoffpåfylling

1. Bruk ren, fersk vanlig blyfri bensin med et oktantall på minimum 85 og et etanolinnhold som er mindre enn 10 %, målt etter volum.

2. IKKE bland olje med drivstoff.

3. Rengjør området rundt påfyllingslokket.

4. Fjern påfyllingslokket.

5. Fyll drivstoff sakte på tanken. IKKE FYLL FOR MYE. Drivstoff kan ekspandere etter påfylling. Minimum ¼ tomme (6,4 mm) med ledig plass i tanken kreves for at bensinen skal kunne utvide seg, det anbefales imidlertid mer enn ¼ tomme (6,4 mm). Drivstoff kan tvinges ut av tanken som en konsekvens at det fylles for mye. Dette kan påvirke produktets stabile driftsvilkår. Ved fylling av tanken anbefales det å la det være nok plass til at bensinen kan utvide seg.

6. Skru på drivstoffpåfyllingslokket og tørk av eventuelt drivstoffsøl.

FORSIKTIG

Bruk vanlig blyfri bensin med et oktantall på minimum 85.

Ikke bland olje og bensin. Fyll tanken til omtrent ¼ tomme (6,4 mm) under toppnivå i tanken. Dette gjør at bensinen kan utvide seg. IKKE fyll bensin direkte på generatoren fra bensinstasjonen. Bruk en godkjent beholder til å fylle drivstoff på generatoren. IKKE fyll drivstofftanken innendørs. IKKE fyll drivstofftanken mens motoren går eller er varm. IKKE fyll for mye på bensintanken. IKKE tenn opp sigaretter eller røyk ved fylling av drivstofftanken.

ADVARSEL

Helling av drivstoff for raskt gjennom bensinsilen kan føre til tilbakeslag av drivstoff i retning av brukeren.

Påfylling av drivstoff (fortsatt)

MERKNAD

Motorene våre fungerer godt med drivstoff som er blandet med 10 % eller mindre etanol. Ved bruk av drivstoff blandet med etanol er det noen ting man må huske på:

– Bensin blandet med etanol kan absorbere mer

vann enn ren bensin.

– Disse blandingene kan til syvende og sist skille

seg og etterlate vann eller en vannaktig guffe i tanken, bensinventilen og forgasseren.

– Med falltilførsel kan det ødelagte drivstoffet

trekkes inn i forgasseren og forårsake skade på motoren og/eller føre til potensielle farer.

– Det er bare noen få leverandører som produserer

drivstoffstabilisatorer som er laget for å fungere sammen med bensin-etanolblandinger.

– Eventuelle skader eller farer som oppstår ved

bruk av feil drivstoff, drivstoff som er lagret feil, og/eller feilproduserte stabilisatorer dekkes ikke

av produsentens garanti. Det er tilrådelig å alltid slå av drivstofftilførselen, kjøre motoren til den stopper og tømme tanken når utstyret ikke skal brukes på mer enn 30 dager.

Jording

Generatoren din må kobles til en jording for å hindre elektrisk støt.

ADVARSEL

Å unnlate å jorde generatoren skikkelig kan føre til elektrisk støt.

Et jordingspunkt koblet til generatorens ramme er montert på strømpanelet. For fjernjording kobles det til en grov kobberkabel (12 AWG minimum) mellom jordingspunktet på generatoren og et kobberspyd som er stukket i jorden. Vi anbefaler på det sterkeste at du kontakter en kvaliﬁsert elektriker for å sikre samsvar med lokale elektriske forskrifter.

Page 61

OPERATION

Generatorens plassering

Bruk aldri generatoren inne i bygninger! (Se avsnittet med sikkerhetsadvarsler). I noen områder må generatorer være registrert hos det lokale strømselskapet. Generatorer som brukes på byggeplasser kan være underlagt lokale regler og forskrifter. La den stå på et ﬂatt, jevnt underlag. Generatorer skal ha minst 5 fot (1,5 meters) klaring til alle brennbare materialer. I tillegg må de ha minst 3 fot (91,4 cm) klaring på alle sider for tilstrekkelig kjøling, vedlikehold og service. Generatorer skal aldri startes eller brukes på steder der det ikke er tilstrekkelig kjøling for generatoren og/eller eksosanlegget.. La generatorer avkjøle seg før lagring og transport. Ikke plasser generatoren i nærheten av ventilasjonsluker eller inntak. Ta hensyn til vind og luftstrømmer ved plassering av generatoren.

Unnlatelse i å følge sikkerhetsforskriftene kan ugyldiggjøre produsentens garanti.

ADVARSEL

Ikke bruk eller oppbevar generatoren i regn, snø, eller fuktig vær.

Bruk av en generator eller et elektrisk apparat i fuktige forhold, slik som regn eller snø, i nærheten av et basseng eller et sprinklersystem, eller der hendene dine er våte, kan føre til elektrisk støt.

ADVARSEL

Under drift blir eksosanlegget og avgassene som produseres varme. Hvis ikke kjøling og lufting er tilstrekkelig, eller hvis generatoren blir blokkert eller stengt inne, kan temperaturen bli ekstremt opphetet, noe som kan føre til brann

Jording

Generatorsystemets jording kobler rammen til jordingskontaktene på strømpanelet..

– Generatoren (statorviklingene) er isolert fra

generatorrammen og fra jordingen i AC-kontakten.

– Elektriske apparater som krever en jording vil ikke

fungere hvis ikke jordingskoblingen fungerer, med mindre en nøytral ledning er festet til rammen.

Fjernstyrt start (tilleggsutstyr)

Fjernstyrt start er kun mulig innenfor en radius av 25 meter fra generatoren. (Det trådløse signalet kan ha

problemer med å trenge gjennom enkelte faste objekter) Ikke forsøk å justere choken på forgasseren. Fjernkontrollen og det elektriske systemet åpner og lukker choken automatisk.

1. Sørg for at generatoren står på et ﬂatt, jevnt underlag.

2. Slå av alle elektriske belastninger som er koblet til generatoren. Aldri start eller stopp generatoren med elektriske apparater slått på.

3. Vri drivstoffventilen til “PÅ”-posisjon.

4. Trykk batteribryteren til “PÅ”.

5. Trykk tenningsbryteren til “PÅ”.

6. TRÅDLØS FJERNSTART: Trykk og slipp “START”knappen på den håndholdte fjernkontrollen. IKKE hold knappen nede, bare trykk knappen inn en gang. Motoren forsøker å starte seks ganger.

7. Dersom generatoren ikke starter, sjekk batteritilstanden og kabeltilkoblingene.

MERKNAD

Det medfølgende 12V 7AH-batteriet lader seg opp mens motoren går, men det anbefales også at batteriet lades helt opp minst en gang i måneden.

MERKNAD

Når batteribryteren er i “PÅ”-stilling, lyser bryteren hvis batteriet sender ut spenning. Hvis lyset ikke lyser mens bryteren står i “PÅ”-stilling, kontroller batteritilstanden.

Page 62

OPERATION

Elektrisk (ekstrautstyr) og Snorstart

1. Sørg for at generatoren står på et ﬂatt, jevnt underlag.

2. Koble alle elektriske belastninger fra generatoren. Aldri start eller stopp generatoren med elektriske apparater tilkoblet eller slått på.

3. Vri drivstoffventilen til “PÅ”-posisjon. 3. Drei spaken for drivsofﬂufting til posisjonen “PÅ”.

4. Vri batteribryteren til “PÅ”-posisjon. 4. Vri drivstoffventilen til “PÅ”-posisjon.

Snorstart - Alternativ modell

1. Sørg for at generatoren står på et ﬂatt, jevnt underlag.

2. Koble alle elektriske belastninger fra generatoren. Aldri start eller stopp generatoren med elektriske apparater tilkoblet eller slått på.

5. Dra choken til “CHOKE”-stilling. 5. Dra chokehendelen ut når generatoren startes opp.

6. Drei tenningsbryteren til “PÅ”-posisjon.

7. ELEKTRISK START: Trykk og hold inne tenningsbryteren i “START”-posisjon. Slipp når motoren starter. Hvis motoren ikke starter innen fem sekunder, slipp bryteren og vent minst ti sekunder før du prøver å starte motoren igjen.

8. SNORSTART: Dra startsnoren sakte til motstand dannes, trekk deretter raskt.

9. Når motoren blir varmere, skyv choken til “Run”posisjon

6. Drei tenningsbryteren til “PÅ”-posisjon.

7. Dra startsnoren sakte til motstand dannes, trekk deretter raskt.

8. Når motoren blir varmere, skyv choken til “Run”posisjon

MERKNAD

Ikke ha chokeknappen i “CHOKE”-posisjon mer enn ett trekk i startsnoren. Etter det første draget, ﬂytt chokeknappen til “Run”-posisjon de neste 3 dragene i snorstarten. For mye choke fører til at pluggen jukser/motoren drukner på grunn av mangel på luft. Dette gjør at motoren ikke vil starte.

MERKNAD

Hvis motoren starter, men ikke fortsetter å gå, sørg for at generatoren står på et ﬂatt, jevnt underlag. Motoren er utstyrt med en sensor for lavt oljenivå. Denne hindrer motoren fra å starte hvis oljenivået faller under en kritisk terskelgrense.

Page 63

OPERATION

Manuell start med choke

Hvis batteriet er tomt eller ikke er i stand til å produsere nok strøm til å drive choken, kan choken betjenes manuelt for å hjelpe til med å starte motoren. For manuell choke og start av inverteren, følg disse trinnene:

1. Løsne skruene og fjern vedlikeholdsdekselet. (A)

2. Finn det gule håndtaket til den manuelle choken.

Kun for 73001i-P.

Manuell start med choke (fortsatt)

MERKNAD

Ikke ha chokehendelen i “CHOKE”-posisjon (til høyre) mer enn ett trekk i startsnoren. Etter det første draget, ﬂytt chokehendelen til “Run”-posisjon (til venstre) de neste 3 dragene i snorstarten. For mye choke fører til at pluggen jukser/motoren drukner på grunn av mangel på luft. Dette gjør at motoren ikke vil starte.

Bryter for økonomistyring

Aktivering av bryteren for økonomistyring minimerer drivstofforbruk og støy når generatoren ikke går på full belastning. Når økonomibryteren slås av, går generatoren på normal hastighet hele tiden.

(B)

3. Drei chokehendelen til “CHOKE”-stillingen (til høyre). (B)

ADVARSEL

I perioder med høy elektrisk belastning eller midlertidige svingninger, bør økonomistyring være avslått.

4. Vri drivstoffventilen til “PÅ”-posisjon.

5. Vri motorbryteren til “PÅ”-posisjon.

6. Dra i snorstarten til du føler motstand, deretter trekker du raskt.

7. Når motoren begynner å dra rundt, ﬂyttes chokehendelen til “RUN”-posisjonen (til venstre).

Page 64

OPERATION

Tilkobling av elektriske belastninger

1. La motoren stabilisere seg og varmes opp et par minutter etter oppstart.

2. Koble til og slå på ønsket elektrisk belastning på 120/240 AC i enkeltfase på 50 Hz.

– IKKE koble 3-fasede belastninger til generatoren. – IKKE koble belastninger på 60 hertz til generatoren. – IKKE overbelast generatoren.

MERKNAD

Tilkobling av en generator til kraftselskapets nett eller til en annen strømkilde kan stride mot lovverket. I tillegg kan denne handlingen, hvis den utføres på feil måte, skade generatoren din og apparatene dine, og forårsake alvorlig skade og død for deg eller en en ansatt i strømselskapet som jobber på kraftlinjer i nærheten. Hvis du har planer om å bruke en elektrisk generator ved et strømbrudd, gi beskjed til strømselskapet ditt umiddelbart og husk å koble apparatene dine rett inn i generatoren. Ikke koble generatoren til eventuelle stikkontakter i hjemmet ditt. Dette kan føre til at du kobler deg til strømselskapets kraftlinjer. Du er ansvarlig for å påse at elektrisiteten som generatoren din produserer ikke mates tilbake i strømnettet. Dersom generatoren skal kobles til det elektriske anlegget i en bygning, kontakt det lokale strømselskapet eller en kvaliﬁsert elektriker. Koblingene må isolere generatorstrømmen fra strømmnettet og må overholde alle gjeldende lover og forordninger.

12V DC-uttak

12V DC-uttaket kan brukes med den medfølgende ladekabelen og USB-laderen, samt andre kommersielt tilgjengelige 12V DC-plugger for biluttak. DC-utgangen i er ikke regulert og kan skade enkelte produkter. Bekreft at inngangsspenningen på tilbehøret ditt er minst 1224V DC. Ved bruk av DC-uttaket, slå økonomibryteren til “AV”-posisjon.

ADVARSEL

Ikke bruk en enhet mens den er koblet til 12V DCuttaket.

Langvarig eksponering for motorens eksos kan forårsake alvorlig personskade eller død.

ADVARSEL

Ved lading av en enhet, ikke plasser den på eksossiden av generatoren. Ekstrem varme fra eksosen kan skade enheten og være en mulig brannfare.

Stoppe motoren

1. Slå av og koble fra alle elektriske belastninger. Aldri start eller stopp generatoren med elektriske apparater tilkoblet eller slått på.

2. La generatoren gå uten belastning i noen minutter for å stabilisere den innvendige temperaturen på motoren og generatoren.

3. Vri drivstoffventilen til “Av”-posisjon.

4. La motoren gå til den stopper på grunn av drivstoffmangel. Dette tar som regel et par minutter.

5. Drei tenningsbryteren til “AV”-posisjon.

6. Vri batteribryteren til “AV”-posisjon der dette er aktuelt.

Viktig: Påse alltid at drivstoffventilen, tenningsbryteren og batteribryteren er i “AV”-posisjon når motoren ikke er i bruk.

MERKNAD

Hvis generatoren ikke skal brukes i mer enn to (2) uker eller mer, se avsnittet for lagring for riktig lagring av motor og drivstoff.

MERKNAD

Hvis generatoren er utstyrt med batteri, sett alltid batteribryteren i “AV”-posisjon når enheten ikke er i bruk. Dette hindrer at batteriet tappes. Følg vedlikeholds- og lagringsinstruksene for generatoren og batteriet når enheten ikke skal brukes på 2 uker eller mer.

Page 65

OPERATION

Ikke overbelast generatoren

Kapasitet

Følg disse enkle trinnene for å beregne drifts- og oppstartswatt til dine behov:

1. Velg de elektriske apparatene du skal bruke samtidig.

2. Slå sammen wattstyrken på disse. Dette er den mengden strøm du trenger for å holde enhetene dine i gang.

3. Kartlegg høyeste oppstartswatt fra alle enheter i trinn 1. Legg dette tallet til antallet beregnet i trinn

2. Oppstartswatt er den ekstra kraften som trengs akkurat i det øyeblikket enkelte elektriske apparater starter opp. Ved å følge trinnene som er listet opp under “Strømstyring” garanteres det at bare en enhet starter av gangen.

Strømstyring

Bruk følgende formel til å konvertere volt og ampere til watt:

Drift i stor høyde

Vær oppmerksom på at motorytelsen kan reduseres og avgassutslippet kan øke ved arbeid i stor høyde. Andre problemer som kan oppstå i stor høyde er startvansker, økt bensinforbruk og svikt i tennpluggen. Dette er naturlig og kan ikke endres på ved å justere på motoren.

ADVARSEL

Drift med bruk av alternativ hoveddyse i høyder som er lavere enn anbefalt minimumshøyde kan skade motoren. For drift ved lavere høyder, skal standard hoveddyse brukes. Hvis du bruker motoren med feil motorkonﬁgurasjon i en gitt høyde, kan det øke utslippene og redusere drivstoffeffektiviteten og ytelsen.

Volt x ampere = Watt

For å forlenge levetiden til generatoren din og de tilkoblede enhetene, følg disse trinnene for å legge til elektrisk belastning:

1. Start generatoren uten noen elektriske belastninger tilkoblet

2. La motoren gå i noen minutter slik at den får stabilisert seg.

3. Koble til og slå på det første apparatet. Det er best å koble til det apparatet som har den største belastningen først.

4. La motoren stabilisere seg.

5. Koble til og slå på det neste apparatet.

6. La motoren stabilisere seg.

7. Gjenta trinnene 5-6 for hvert ekstra apparat.

MERKNAD

Aldri overskrid den spesiﬁserte kapasiteten når generatoren belastes.

Overbelastning

Lyset for overbelastning slås på når angitt maksimal belastning overskrides. Når maksimal belastning nås, blinker LED-lampen og kutter strømmen til kontaktene. For å slå på strømmen igjen, slå av motoren, vent til lyset slår seg av og start generatoren på nytt.

Page 66

VEDLIKEHOLD OG LAGRING

Eieren/brukeren er ansvarlig for alt periodisk vedlikehold. Utfør alt planlagt vedlikehold på riktig måte. Korriger eventuelle feil før generatoren tas i bruk.

ADVARSEL

Aldri bruk en skadet eller defekt generator.

ADVARSEL

Tukling med den fabrikkinnstilte styringen for blanding av luft og drivstoff ugyldiggjør garantien din.

ADVARSEL

Feil vedlikehold gjør garantien din ugyldig.

MERKNAD

Vedlikehold, utskiftning eller reparasjon av styringsenheter for avgassutslipp og systemer kan utføres av alle motorverksteder eller individer som ikke driver med kjøretøy.

Motorvedlikehold

For å forhindre utilsiktet start, fjern og koble tennpluggen til jord før eventuell service utføres.

Olje

Bytt olje når motoren er varm. Se på oljespesiﬁkasjonen for å velge riktig oljeviskositet til akkurat ditt driftsmiljø.

1. Fjern oljepåfyllingslokket/peilepinnen.

2. Bruk en tang til å skyve fjærklemmen ned oljetappeslangen og dra slangen av pluggbraketten.

3. Pek slangen i et tappekar og la oljen renne ut. Merknad: Slangeenden må ligge lavere enn undersiden av motoren for at oljen skal renne ut.

4. Sett oljetappeslangen tilbake på pluggbraketten og skyv fjærklemmen tilbake i posisjon.

5. Fyll på olje og sett på oljepåfyllingslokket/ peilepinnen igjen. IKKE FYLL FOR MYE.

6. Avhend brukt olje på et godkjent oppsamlingssted.

Olje (fortsatt)

MERKNAD

Tennplugger

1. Fjern pluggledningen fra tennpluggen.

2. Bruk en tennpluggnøkkel (ikke inkludert) til å fjerne pluggen med.

3. Undersøk elektroden på pluggen. Den skal være ren og ikke slitt for å lage gnisten som kreves for tenning.

4. Se i oversikten over anbefalte tennplugger ved utskiftning av pluggen.

5. Skru pluggen forsiktig inn i motoren.

6. Bruk pluggnøkkelen (medfølger ikke) til å stramme pluggen med.

7. Fest pluggledningen på tennpluggen.

Page 67

MAINTENANCE AND STORAGE

Lading av batteriet

For en generator utstyrt med batterier for elektrisk start, bør prosedyrer for riktig batterivedlikehold og lagring følges. En automatisk batterilader (ikke inkludert) med automatisk lading bør brukes til å lade batteriet. Maksimal lading bør ikke overskride 1,5 ampere. Følg instruksjonene som følger med batteriladeren. Batteriet skal lades helt opp minst en gang i måneden.

MERKNAD

En vedlikeholdslader opprettholder batteriets tilstand over lengre lagringsperioder.

Frakobling av batteriet

1. Fjern paneldekselet til batteriet.

2. Fjern beskyttelsesdekselet fra den sorte/negative ledningen på batteriet.

3. Koble fra den sorte/negative ledningen fra den sorte/negative terminalen på batteriet og legg hetteskruen og mutteren til side.

4. Gjenta trinn 1-2 for den røde/positive batteriledningen.

5. Lagre batteriet på et kjølig, tørt sted.

Batteri til fjernkontroll

MERKNAD

– Kjøp alltid riktig størrelse og type batteri. – Rengjør batterikontaktene og kontaktene på

enhetene før batteriene installeres.

– Fjern batteriene fra utstyr som ikke skal brukes

på en stund.

– Fjern batterier som er brukt opp eller hvis

produktet ikke skal brukes på lang tid.

Vedlikehold av generatoren (fortsatt)

Bruk en fuktig klut for å rengjøre de utvendige ﬂatene på generatoren. Bruk en børste med myk bust til å fjerne smuss og olje. Bruk en luftkompressor (25 PSI) til å fjerne smuss og rusk fra generatoren. Inspiser alle luftventiler og kjølespalter for å sikre at de er rene og ikke tilstoppet av noe.

Lagring

Generatoren skal startes minst en gang hver 14. dag og la den gå i minst 20 minutter. For langtidslagring, følg disse retningslinjene.

Lagring av generatoren

1. Fyll en drivstoffstabilisator som er riktig formulert på tanken.

2. Sørg for at alle apparater er koblet fra generatoren.

3. Kjør generatoren i et par minutter slik at det behandlede drivstoffet går gjennom drivstoffsystemet og forgasseren.

4. Vri drivstoffventilen til “Av”-posisjon.

5. La generatoren gå til den stopper på grunn av drivstoffmangel. Dette tar som regel et par minutter.

6. Generatoren må avkjøles helt før rengjøring og lagring.

7. Fjern plugghetten, deretter drar du 3 ganger i snorstarten for å tømme bensin fra dysene i forgasseren.

8. Skifte motoroljen.

9. Fjern tennpluggen og hell omtrent en spiseskje med olje inn i sylinderen. Sveiv motoren sakte for å fordele oljen og smøre sylinderen.

10. Sett på tennpluggen igjen.

11. Oppbevar enheten på et rent, tørt sted, skjermet mot direkte sollys.

Vedlikehold av generatoren

Sørg for at generatoren holdes ren og lagres riktig. Enheten skal bare brukes på et ﬂatt, jevnt underlag i et rent, tørt driftsmiljø. IKKE utsett enheten for ekstreme forhold, overdrevne støvmengder, smuss, fukt eller etsende damp.

FORSIKTIG

IKKE bruk hageslangen til å rengjøre generatoren med.

Vann kan trenge inn i generatoren via kjølespaltene og skade generatorviklingene.

FARE

Generatoreksos inneholder karbonmonoksid, en fargeløs og luktfri gass.

For å hindre at den fjernstyrte generatoren din tenner utilsiktet ved lagring, bør følgende forhåndsregler følges:

– Ved lagring av generatoren i kortere tidsperioder,

sørg for at tenningsbryteren, drivstoffventilen og batteribryteren er i AV-stilling.

– Ved lagring av generatoren i lengre tidsperioder,

sørg for at tenningsbryteren, drivstoffventilen og batteribryteren er i AV-stilling, og at ledningene er koblet fra batteriet.

Page 68

FEILSØKING

Problem Årsak Løsning

Generatoren starter ikke Ikke noe drivstoff Fyll på drivstoff

Svikt i tennplugg Skift ut tennpluggen Enhet belastet under oppstart Fjern belastning fra enheten

Generatoren starter ikke: Generatoren starter, men går ujevnt.

Generatoren starter ikke trådløst Batteriet til fjernkontrollen er dødt Skift ut batteriet til fjernkontrollen

Generatoren starter ikke: Generatorbatteri er dødt Lad opp generatorbatteriet

Generatoren slår seg av under drift. Tomt for drivstoff Fyll tanken med drivstoff.

Generatoren klarer ikke å levere nok strøm eller den overopphetes

Ingen AC-strøm Kabel ikke skikkelig tilkoblet Kontroller alle tilkoblinger

Gjentatte utslag på effektbryter Overbelastning Se over belastningen og juster. Se

Lavt oljenivå. Fyll veivhuset til riktig nivå.

Plasser generatoren på et ﬂatt, jevnt

underlag. Choken er i feil posisjon. Juster choken. Pluggkabelen er løs. Fest ledningen til tennpluggen.

Generatorbatteri er dødt Lad opp generatorbatteriet Batteribryteren er i “AV”-posisjon. Vri batteribryteren til “PÅ”-posisjon.

Batteribryteren er i “AV”-posisjon. Vri batteribryteren til “PÅ”-posisjon.

Lavt oljenivå. Fyll veivhuset til riktig nivå. Plasser

generatoren på et ﬂatt, jevnt underlag. Generatoren er overbelastet. Se over belastningen og juster. Se

“Strømstyring” Utilstrekkelig ventilasjon Se etter luftblokkeringer. Flytt til et område

med god ventilasjon

Tilkoblet enhet er defekt Skift ut defekt enhet Effektbryter er åpen Tilbakestill effektbryter Løse kabler Inspiser og stram kabelkoblinger Annet Kontakt hjelpetelefonen

“Strømstyring” Svikt i ledninger eller enhet Se etter ødelagte, bare, eller frynsete

ledninger. Skift ut defekt enhet

Page 69

Trådløs fjernstyring

Denne generatoren er utstyrt med trådløs fjernstyring for start og stopp. Systemet består av (4) hovedkomponenter:

• Mottakermodul (RCM)

• Trådløs fjernstyring

• Batteribryter (knapp)

• Tenningsbryter (knapp)

Både tenningsbryteren og batteribryteren må slås på for at fjernstyringen skal virke. For å starte generatoren, trykk på “start”-knappen én gang. Motoren forsøker å starte opptil 6 ganger. RCM aktiverer den automatiske choken. Dersom generatoren ikke starter, kontakt din lokale forhandler. For å stoppe generatoren, trykk på “stopp”-knappen én gang.

Strømfunksjon på fjernkontroll

Hvis tenningsbryteren (knapp) står på, kan batteri tappe seg fullstendig. For å forhindre at batteriet tappes må både tenningsbryteren og batteribryteren slås av.

CONTROLS AND FEATURES

Strømstyring via strømpanelet

Når generatoren startes via fjernkontrollen er det 15 sekunders forsinkelse før strømpanelet er operativt. Når generatoren stoppes fra fjernkontrollen slår strømpanelet seg av umiddelbart, etterfulgt av motoren 5 sekunder senere. Spenningsforsinkelsen på/av oppstår bare når enheten slås på eller av med fjernkontrollen. Ved bruk av enten den elektriske startknappen eller snorstarten, må operatøren forsikre seg om at alle elektriske belastninger (apparater) er slått av ved oppstart og avstenging. Unnlatelse i å gjøre dette kan skade generatoren eller tilkoblede apparater.

Page 70

STYRINGER OG FUNKSJONER

Knapp for trådløs innstilling

Knappen for trådløs innstilling er en funksjon som lar brukeren synkronisere fjernkontroller sammen med generatoren. Man kan sette opp to fjernkontroller eller nullstille en fjernkontroll med generatoren. For å nullstille en fjernkontroll eller synkronisere to fjernkontroller, følg disse trinnene:

1. Drei tenningsbryteren til “PÅ”-posisjon.

2. Vri batteribryteren til “PÅ”-posisjon.

3. Trykk og hold inne knappen for trådløs innstilling ved siden av den røde lampen (på frontpanelet) i omtrent tre sekunder. Den røde lampen tennes.

4. Trykk og slipp “STOPP”-knappen på fjernkontrollen. Den røde lampen blinker en gang for å slette det fjernstyrte programmet.

5. Trykk inn og slipp START-knappen. Den røde lampen blinker en gang for å programmere fjernstyringen.

6. Trykk og hold inne programmeringsknappen i omtrent tre sekunder til den rød lampen slukkes.

7. Test start- og stoppfunksjoner

Parallelldrift

To (2) Champion-modell generatorer kan driftes parallelt for å øke den totale mengden tilgjengelig elektrisk kraft. Et Champion parallellsett (ekstrautstyr) kreves for parallelldrift. For tilgjengelighet, besøk www.championpowerequipment.eu

Detaljerte instruksjoner for installasjon av parallellsett, drift og effekt for de tilkoblede generatorene ﬁnnes i brukerhåndboken til parallellsettet.

MERKNAD

Kun to fjernkontroller kan være synkronisert med én generator på en gang.

MERKNAD

Utskiftning av et fjernkontrollbatteri betyr ikke nødvendigvis at brukeren må nullstille fjernkontrollen.

Page 71

MANUAL CONVENTIONS

Tutustu seuraaviin symboleihin. Turvasymbolit ja avainsanat ovat turvallisuusvaroituksia. Noudata kaikkia turvaohjeita onnettomuuksien tai loukkaantumisten välttämiseksi.

VAARA

VAARA tarkoittaa välitöntä vaaratilannetta, joka johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.

VAROITUS

VAROITUS tarkoittaa mahdollista vaaratilannetta, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen.

NOUDATA VAROVAISUUTTA

HUOMAUTUS tarkoittaa mahdollista vaaratilannetta, joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen.

NOUDATA VAROVAISUUTTA

HUOMAUTUS käytettynä ilman turvahälytyssymbolia tarkoittaa mahdollisesti vaarallista tilannetta, joka voi johtaa omaisuusvahinkoihin, jos sitä ei vältetä.

HUOMIO

Jos sinulla on kysymyksiä generaattoristasi, voimme auttaa. Ota yhteyttä paikalliseen jälleenmyyjään.

Page 72

SAFETY RULES

VAROITUS

Lue tämä opas huolellisesti ennen generaattorin käyttöä. Ohjeiden noudattamatta jättäminen voi johtaa vakaviin vammoihin tai kuolemaan.

VAROITUS

Tämän tuotteen moottorin pakokaasut sisältävät kemikaaleja, joiden tiedetään aiheuttavan vakavia terveysongelmia ja jopa kuoleman.

VAARA

Generaattorin pakokaasu sisältää hiilimonoksidia eli häkää, joka on väritöntä ja hajutonta yrkkykaasua. Hiilimonoksidin hengittäminen aiheuttaa pahoinvointia, huimausta, pyörtymisen tai kuoleman. Jos huomaat huimausta tai heikotusta, siirry heti raittiiseen ilmaan.

Käytä generaattoria ulkona hyvin tuulettuvassa tilassa. ÄLÄ käytä generaattoria rakennuksen sisällä, mukaan lukien autotallit, kellarit, ryömintätilat ja suojat, kotelot tai osastot, mukaan lukien huviajoneuvon generaattoritila. ÄLÄ päästä pakokaasuja umpinaiseen tilaan ikkunoiden, ovien, tuuletusaukkojen tai muiden aukkojen kautta. VAARALLISTA HÄKÄÄ: generaattorin käyttö sisätiloissa VOI TAPPAA MINUUTEISSA.

VAARA

Pyörivät osat voivat takertua käsiin, jalkoihin, hiuksiin, vaatteisiin ja/tai tarvikkeisiin. Seurauksena voi olla irti repeytyminen tai vakava avohaava.

VAARA

Generaattori tuottaa tehokasta jännitettä

ÄLÄ kosketa paljaita johtoja tai pistorasioita. ÄLÄ käytä sähköjohtoja, jotka ovat kuluneet, vaurioituneet tai rispaantuneet. ÄLÄ käytä generaattoria märällä säällä. ÄLÄ anna lasten tai epäpätevien henkilöiden käyttää tai huoltaa generaattoria. Käytä vikavirtasuojakytkintä (GFCI) kosteissa ja johtavaa materiaalia sisältävissä tiloissa, kuten metallikansilla. Käytä hyväksyttyjä siirtolaitteita eristämään generaattori sähkölaitteistasi ja ilmoita siitä sähköyhtiöllesi ennen generaattorin kytkemistä sähköjärjestelmään.

VAROITUS

Kipinät voivat aiheuttaa tulipalon tai sähköiskun.

Generaattoria huollettaessa:

Irrota sytytystulpan johto ja pistoke. ÄLÄ tarkista kipinää tulpan ollessa irrotettuna. Käytä vain hyväksyttyjä sytytystulppien testilaitteita.

VAROITUS

Käynnissä olevat moottorit tuottavat lämpöä. Kosketus voi aiheuttaa vakavia palovammoja. Palava materiaali voi syttyä kosketuksesta.

ÄLÄ kosketa kuumia pintoja. Vältä kosketusta kuumien pakokaasujen kanssa. Anna laitteen jäähtyä ennen sen koskettamista. Jätä vähintään 3 jalan (noin 90 cm:n) etäisyys laitteen ympärille ilmankierron varmistamiseksi. Jätä vähintään 5 jalan (1,5 metrin) etäisyys syttyviin materiaaleihin.

VAROITUS

Pidä kädet ja jalat kaukana pyörivistä osista. Sido pitkät hiukset kiinni ja riisu korut. Käytä laitteita, joissa suojukset ovat paikoillaan. ÄLÄ käytä löysästi istuvia vaatteita, roikkuvia hihnoja tai mitään, mikä voi tarttua kiinni.

VAROITUS

Tuote sisältää nappipariston. Nieltynä se voi aiheuttaa vakavan vamman tai kuoleman jopa 2 tunnissa. Hakeuduttava heti lääkärin hoitoon.

Lääketieteelliset ja elämää ylläpitävät käyttötarkoitukset

Soita hätätilanteissa heti hätänumeroon. ÄLÄ KOSKAAN käytä tätä tuotetta elämän ylläpitämiseen tai tukemiseen tarkoitettujen laitteiden virtalähteenä. ÄLÄ KOSKAAN käytä tätä tuotetta lääkinnällisten laitteiden tai varusteiden virtalähteenä. Ilmoita heti sähköntoimittajallesi, jos sinä tai joku kotitaloudestasi olette riippuvaisia sähkölaitteista. Ilmoita välittömästi sähkötoimittajallesi, jos virran katkeaminen aiheuttaisi sinulle tai kenellekään kotitaloudessasi hätätilanteen.

Page 73

SAFETY RULES

VAARA

Polttoaine ja polttoainehöyryt ovat helposti syttyviä ja erittäin räjähtäviä. Tahaton käynnistäminen voi johtaa vakaviin vammoihin.

Kun lisäät tai poistat polttoainetta:

Sammuta generaattori ja anna sen jäähtyä vähintään kaksi minuuttia ennen polttoainesäiliön korkin irrottamista. Avaa korkkia hitaasti paineen vähentämiseksi säiliössä. Täytä tai tyhjennä polttoainetta vain ulkona hyvin tuulettuvassa tilassa. ÄLÄ pumppaa bensiiniä huoltoasemalla suoraan generaattoriin. Käytä hyväksyttyä säiliötä polttoaineen siirtämiseksi generaattoriin. ÄLÄ täytä polttoainesäiliötä liikaa. Pidä polttoaine aina suojassa kipinöiltä, avotulelta, merkkivaloilta, lämmöltä ja muista syttymislähteistä. ÄLÄ sytytä tai polta savukkeita.

Generaattoria käynnistettäessä:

ÄLÄ yritä käynnistää vaurioitunutta generaattoria. Varmista, että bensiinikorkki, ilmansuodatin, sytytystulppa, polttoaineletkut ja pakojärjestelmä ovat kunnolla paikoillaan. Anna läikkyneen polttoaineen haihtua kokonaan ennen moottorin käynnistämistä. Varmista, että generaattori lepää tiukasti tasaisella pinnalla.

Generaattoria käytettäessä:

ÄLÄ siirrä tai kallista generaattoria käytön aikana. ÄLÄ kallista generaattoria tai anna polttoaineen tai öljyn vuotaa ulos.

Generaattoria kuljetettaessa tai huollettaessa:

Varmista, että polttoaineen sulkuventtiili on kiinni ja polttoainesäiliö on tyhjä. Irrota sytytystulpan johto.

Generaattoria varastoitaessa:

Varastoi suojassa kipinöiltä, avotulelta, merkkivaloilta, lämmöltä ja muista syttymislähteistä.

VAROITUS

Tämän laitteen käyttö voi aiheuttaa kipinöitä, jotka voivat aiheuttaa tulipalon kuivassa kasvillisuudessa.

VAROITUS

Käynnistysnarun nopea vetäminen vetää käsiä ja käsivarsia moottoria kohti nopeammin kuin voit vapauttaa narun, mikä voi johtaa vakavaan vammaan.

Käynnistäessäsi moottoria vedä käynnistysnarusta hitaasti, kunnes tuntuu vastusta, ja vedä sitten narusta nopeasti välttääksesi takaiskun. ÄLÄ käynnistä tai pysäytä moottoria, joka on kytkettynä sähkölaitteisiin.

NOUDATA VAROVAISUUTTA

Generaattorin käyttökapasiteetin ylittäminen voi vaurioittaa generaattoria ja/tai siihen kytkettyjä sähkölaitteita.

ÄLÄ ylikuormita generaattoria. Käynnistä generaattori ja anna moottorin vakautua ennen sähkökuormien kytkemistä. Kytke sähkölaitteet pois päältä ja kytke ne sitten takaisin päälle. Sammuta sähkölaitteet ennen generaattorin sammuttamista. ÄLÄ peukaloi säädeltyä nopeutta. ÄLÄ muuta generaattoria millään tavalla.

NOUDATA VAROVAISUUTTA

Virheellinen käsittely tai generaattorin käyttö voi vahingoittaa sitä, lyhentää sen käyttöikää ja mitätöidä takuun.

Käytä generaattoria vain sille osoitettuihin käyttötarkoituksiin. Käytä vain tasaisilla pinnoilla. ÄLÄ altista generaattoria liialliselle kosteudelle, pölylle tai lialle. ÄLÄ anna minkään materiaalin tukkia jäähdytysaukkoja. Jos kytketyt laitteet ylikuumenevat, sammuta ne ja irrota ne generaattorista. ÄLÄ käytä generaattoria, jos:

– Sähköä ei synny – Laite kipinöi, savuaa tai liekehtii – Laite tärisee voimakkaasti

Kipinäsuojaa voidaan tarvita. Käyttäjän on otettava yhteyttä paikalliseen palontorjuntaviranomaiseen saadakseen tietoja palontorjuntaa koskevista vaatimuksista.

Page 74

ASSEMBLY

Generaattori vaatii jonkin verran kokoonpanoa. Tämä yksikkö toimitetaan tehtaalta ilman öljyä. Se on täytettävä asianmukaisesti polttoaineella ja öljyllä ennen käyttöä. Jos sinulla on kysyttävää generaattorisi kokoonpanosta, ota yhteyttä paikalliseen jälleenmyyjään. Pidä sarjanumero ja mallinumero käsillä.

Poista generaattori pakkauksesta

1. Aseta toimituspakkaus tukevalle, tasaiselle alustalle.

2. Poista pakkauksesta kaikki paitsi generaattori.

3. Poista generaattori varovasti laatikosta laitteen

kantokahvoja käyttämällä. (Kahden ihmisen työpanos on suositeltavaa)

Akun kytkeminen (sähköstartilla varustetut mallit)

1. Irrota kaksi (2) huoltosuojuksen ruuvia ruuvitaltalla akun huoltokannesta.

2. Kun ruuvit on irrotettu, kannen kuminen vetolevy voidaan vetää ulos, jotta huoltokansi löystyy ja irtoaa. (A)

3. Irrota akun huoltokansi. (A)

4. Leikkaa nippuside, joka sitoo akkukaapelit toisiinsa.

5. Kierrä akun pultti ruuvimeisselillä irti punaisesta plusnavasta (+).

6. Kytke punainen plusjohdin (+) akun plusnapaan (+) pultilla.

7. Vedä kumisuoja akkukaapelin liitännän ja akun navan päälle.

8. Toista vaiheet 5-7 mustan miinuskaapelin (-) akkukaapelin johdon ja mustan akun miinusnavan (-) kohdalla.

Akun kytkentä, jatkoa

HUOMIO

Jos akkukaapelit eivät ole näkyvissä, kun akun huoltokansi on irrotettu, huomaa, että kaapelit voivat olla kiinnitettyinä akun yläpuolelle.

Page 75

ASSEMBLY

Moottoriöljyn lisääminen

NOUDATA VAROVAISUUTTA

ÄLÄ yritä pyörittää tai käynnistää moottoria ennen kuin sen öljymäärä on täynnä ja oikeaa, suositeltua tyyppiä. Näiden ohjeiden laiminlyönnistä generaattorille aiheutuvat vauriot mitätöivät takuun.

HUOMIO

Suosittelemme autojen moottoriöljyä 10W-30.

1. Sijoita generaattori tasaiselle alustalle.

2. Avaa kannen ruuveja ja irrota huoltokansi.

3. Irrota öljytäyttökorkki/mittatikku öljyn lisäämiseksi.

HUOMIO

Kun öljyä on lisätty, silmämääräisessä tarkastuksessa tulee näkyä öljyä noin 1-2 kierteen mitalta täyttöaukosta. Jos käytät mittatikkua öljytason tarkistamiseen, ÄLÄ ruuvaa mittatikkua tarkistuksen aikana.

HUOMIO

Tarkista öljyt usein sisäänajon aikana. Katso huoltoosiosta suositellut huoltovälit.

4. Lisää öljy ja aseta öljytäyttökorkki/mittatikku paikalleen. ÄLÄ TÄYTÄ LIIKAA.

5. Tarkista moottoriöljyn taso päivittäin ja lisää tarvittaessa.

Moottoriöljyn lisääminen, jatkoa

Degrees Celsiusº

Full Synthetic 5W-30

Degrees Fahrenheitº

(Outside)

NOUDATA VAROVAISUUTTA

Moottori sammuu öljyn määrän ollessa liian vähäinen, ja käynti pysähtyy, kun kampikammion öljymäärä laskee alle kynnystason.

HUOMIO

Generaattorin roottorissa on suljettu, esivoideltu kuulalaakeri, joka ei vaadi lisävoitelua koko laakerin eliniän aikana.

HUOMIO

Pidämme ensimmäisiä 5 käyttötuntia yksikön sisäänajojaksona. Taukojakson aikana tulee käyttää 50 % tai vähemmän käyttötehosta. Vaihda kuormaa ajoittain, jotta staattorin käämit voivat kuumentua ja jäähtyä. Kuorman säätäminen muuttaa myös moottorin nopeutta ja auttaa männänrenkaita asettumaan. Vaihda öljy 5 tunnin sisäänajojakson jälkeen.

HUOMIO

Viiden tunnin sisäänajojakson jälkeen voidaan käyttää synteettistä öljyä. Synteettisen öljyn käyttö ei pidennä suositeltua öljynvaihtoväliä.

HUOMIO

Sää vaikuttaa moottoriöljyyn ja moottorin suorituskykyyn. Vaihda käytettyä moottoriöljytyyppiä sääolosuhteiden perusteella moottorin tarpeisiin sopivaksi.

Page 76

ASSEMBLY

Polttoaineen lisääminen

1. Käytä puhdasta, tuoretta, normaalia lyijytöntä polttoainetta, jonka oktaaniarvo on vähintään 85 ja etanolipitoisuus alle 10 tilavuusprosenttia.

2. ÄLÄ sekoita öljyä polttoaineeseen.

3. Puhdista alue polttoainesäiliön korkin ympäriltä.

4. Irrota polttoainesäiliön korkki.

5. Lisää polttoainetta hitaasti säiliöön. ÄLÄ TÄYTÄ LIIKAA. Polttoaine voi laajentua täytön jälkeen. Vähintään 1/4 tuumaa (6,4 mm) jäljellä olevaa tilaa polttoainesäiliössä tarvitaan polttoaineen laajenemisen varalta. Suositus on yli 1/4 tuumaa (6,4 mm). Polttoaine voi tulla ulos säiliöstä laajenemisen seurauksena, jos se on liian täynnä, ja se voi vaikuttaa tuotteen käyttäytymiseen. Kun säiliötä täytetään, on suositeltavaa jättää tarpeeksi tilaa polttoaineen laajentumiselle.

6. Ruuvaa polttoainesäiliön korkki paikalleen ja pyyhi pois vuotanut polttoaine.

NOUDATA VAROVAISUUTTA

Käytä tavallista lyijytöntä bensiiniä, jonka oktaaniluku on vähintään 85.

Älä sekoita öljyä ja bensiiniä keskenään. Täytä säiliö noin 1/4 tuumaa (6,4 mm) ylärajasta, jotta polttoaineelle jää tilaa laajentua. ÄLÄ pumppaa bensiiniä huoltoasemalla suoraan generaattoriin. Käytä hyväksyttyä säiliötä polttoaineen siirtämiseksi generaattoriin. ÄLÄ täytä polttoainesäiliötä sisätiloissa. ÄLÄ täytä polttoainesäiliötä moottorin käydessä tai ollessa kuuma. ÄLÄ täytä polttoainesäiliötä liikaa. ÄLÄ sytytä savukkeita tai tupakoi polttoainesäiliötä täytettäessä.

Polttoaineen lisääminen, jatkoa

HUOMIO

Moottorimme toimivat hyvin 10 % tai sen alle olevilla etanolisekoitepolttoaineilla. Sekoitettua polttoainetta käytettäessä on huomioitava joitain asioita:

– Etanoli-bensiiniseokset voivat imeä enemmän

vettä kuin pelkkä bensiini.

– Nämä seokset voivat lopulta erottua ja

jättää vettä tai vetistä lietettä säiliöön, polttoaineventtiiliin ja kaasuttimeen.

– Painovoimalla toimivissa polttoainesyötöissä

tämä pilaantunut polttoaine voi imeytyä kaasuttimeen ja aiheuttaa vahinkoa moottorille ja/tai vaaratilanteita.

– On olemassa vain muutama polttoaineiden

stabilointiaineiden toimittaja, joiden tuotteet on suunniteltu toimimaan etanolisekoitepolttoaineiden kanssa.

– Valmistajan takuu ei kata vaurioita tai

vaaroja, jotka aiheutuvat väärän polttoaineen, väärin varastoidun polttoaineen ja/tai väärin

annosteltujen stabilointiaineiden käytöstä. Suosittelemme sammuttamaan polttoaineensyötön, ajamaan polttoaine tyhjiin ja tyhjentämään säiliön, jos laitetta ei käytetä yli 30 vuorokauteen.

Maadoitus

Generaattorisi on kytkettävä oikein asianmukaiseen maadoitukseen sähköiskun estämiseksi.

VAROITUS

Generaattorin maadoittamatta jättäminen voi johtaa sähköiskuun.

VAROITUS

Polttoaineen liian nopea kaataminen polttoainesuodattimen läpi voi johtaa polttoaineen takaisinvirtaukseen.

Maadoitusliitin, joka on kytketty generaattorin runkoon, on valmiiksi virtapaneelissa. Etämaadoitusta varten tulee kytkeä pitkä raskas (vähintään 12 AWG) kuparijohdin generaattorin maadoitusliittimen ja maadoituksessa kulkevien kuparitankojen väliin. Suosittelemme, että otat yhteyttä valtuutettuun sähköasentajaan varmistaaksesi paikallisten sähkömääräysten noudattamisen.

Page 77

OPERATION

Generaattorin sijoittaminen

Älä koskaan käytä generaattoria rakennuksen sisällä! (Katso kohta Turvavaroitukset). Joillakin alueilla generaattorit on rekisteröitävä paikallisella sähkölaitoksella. Rakennustyömailla käytettäviin generaattoreihin voidaan soveltaa paikallisia lisäsääntöjä. Sijoita tasaiselle alustalle. Generaattoreilla on oltava vähintään 1,5 m etäisyys kaikesta palavasta materiaalista. Lisäksi niillä on oltava vähintään 3 jalan (noin 3 cm:n) väli kaikilta sivuilta riittävän jäähdytyksen ja huollon mahdollistamiseksi. Generaattoreita ei saa koskaan käynnistää tai käyttää paikoissa, jotka eivät mahdollista generaattorin ja/tai äänenvaimentimen riittävää jäähdytystä. Anna generaattoreiden jäähtyä ennen varastointia tai kuljetusta. Älä sijoita generaattoria aukkojen tai imuaukkojen läheisyyteen. Ota huomioon tuuli- ja ilmavirrat generaattoria sijoittaessasi.

Asianmukaisten turvatoimenpiteiden noudattamatta jättäminen voi mitätöidä valmistajan takuun.

VAROITUS

Älä käytä tai säilytä generaattoria sateessa, lumessa tai märässä.

Generaattorin tai sähkölaitteen käyttö märissä olosuhteissa, kuten sateessa tai lumessa, uimaaltaan tai sprinklerijärjestelmän lähellä tai käsien ollessa märkä, voi johtaa sähköiskuun.

VAROITUS

Käytön aikana äänenvaimentimet ja syntyvät pakokaasut kuumenevat. Jos riittävää jäähdytys- ja ilmankiertotilaa ei ole saatavana tai jos generaattori on tukossa tai peitetty, lämpötilat voivat kuumentua erittäin voimakkaasti ja aiheuttaa tulipalon.

Maadoitus

Generaattorijärjestelmän maadoitus yhdistää rungon virtapaneelin maadoitusliittimiin.

– Generaattori (staattorin käämi) on eristetty rungosta

ja vaihtovirtapistokkeen maadoitustapista.

– Sähkölaitteet, jotka vaativat maadoitetun

pistokeliitännän, eivät toimi, jos pistorasian maadoitustappi ei ole toiminnassa, ellei nollajohtoa ole kytketty runkoon.

Langaton etäkäynnistys (valinnainen ominaisuus)

Langaton etäkäynnistys on mahdollista 80 metrin päässä generaattorista. (Langaton signaali ei välttämättä kulje joidenkin kiinteiden esineiden läpi.) Älä yritä säätää kaasuttimen rikastinta. Etä- ja sähköjärjestelmä sulkevat ja avaavat rikastimen automaattisesti.

1. Sijoita generaattori tasaiselle alustalle.

2. Sammuta kaikki generaattoriin kytketyt sähkökuormat. Älä koskaan käynnistä tai pysäytä generaattoria, joka on päällä.

3. Käännä polttoaineventtiili ON-asentoon.

4. Paina akkukytkin ON-asentoon.

5. Paina virta-avain ON-asentoon.

6. LANGATON ETÄKÄYNNISTYS: paina ja vapauta START-painike kämmenlaitteen kaukosäätimestä. ÄLÄ pidä painiketta painettuna, vaan paina painiketta vain kerran. Moottori yrittää käynnistyä kuusi kertaa.

7. Jos generaattori ei käynnisty, tarkista akun kunto ja kaapeliliitännät.

HUOMIO

Mukana toimitettu 12 V 7 AH -akku latautuu moottorin käydessä, mutta on myös suositeltavaa, että akku ladataan täyteen vähintään kerran kuukaudessa.

HUOMIO

Kun akkukytkin on ON-asennossa, kytkin syttyy, jos akku lähettää latausta. Jos kytkin ei syty, kun se on ON-asennossa, tarkista, että akkuliitäntä on edelleen kunnossa.

Page 78

OPERATION

Sähköinen (valinnainen) ja vetostartti

1. Sijoita generaattori tasaiselle alustalle.

2. Kytke irti kaikki sähkökuormat generaattorista. Älä koskaan käynnistä tai pysäytä generaattoria, joka on kytkettynä sähköverkkoon tai päällä.

3. Käännä polttoaineventtiili ON-asentoon.

4. Käännä akkukytkin ON-asentoon. 4. Käännä polttoaineventtiili ON-asentoon.

5. Työnnä rikastinvipu CHOKE-asentoon. 5. Vedä rikastinvipu ulos, kun käynnistät generaattorin.

Vetostartti - vaihtovirtamalli

1. Sijoita generaattori tasaiselle alustalle.

2. Kytke irti kaikki sähkökuormat generaattorista. Älä koskaan käynnistä tai pysäytä generaattoria, joka on kytkettynä sähköverkkoon tai päällä.

3. Käännä polttoainesäiliön korkin vipu ON-asentoon.

6. Käännä virta-avain ON-asentoon. 6. Käännä virta-avain ON-asentoon.

7. SÄHKÖSTARTTI: Pidä virta-avain painettuna STARTasentoon. Vapauta moottorin alkaessa pyöriä. Jos moottori ei käynnisty viiden sekunnin kuluessa, vapauta kytkin ja odota vähintään kymmenen sekuntia ennen kuin yrität käynnistää moottorin uudelleen.

8. VETOSTARTTI: Vedä käynnistysnarusta hitaasti, kunnes tuntuu vastusta, ja vedä sitten narusta nopeasti.

9. Kun moottori lämpenee, paina rikastinpainike Runasentoon.

HUOMIO

Pidä rikastinpainike Choke-asennossa vain yhden käynnistysvedon ajan. Paina ensimmäisen vedon jälkeen rikastinpainike Run-asentoon sisään enintään 3 vedon ajan. Liian paljon ryyppyä johtaa sytytystulpan kastumiseen/likaantumiseen tuloilman puuttumisen vuoksi. Tämän vuoksi moottori ei käynnisty.

7. Vedä käynnistysnarusta hitaasti, kunnes tuntuu vastusta, ja vedä sitten narusta nopeasti.

8. Kun moottori lämpenee, paina rikastinpainike Runasentoon.

HUOMIO

Jos moottori käynnistyy, mutta ei jatka käymistä varmista, että generaattori on tasaisella pinnalla. Moottori on varustettu öljytason anturilla, joka estää moottoria käymästä, jos öljymäärä laskee kriittisen kynnyksen alapuolelle.

Page 79

OPERATION

Manuaalisen rikastimen käynnistys

Jos akku on tyhjä tai se ei pysty tuottamaan tarpeeksi virtaa painikerikastimen käynnistämiseksi, itse rikastinta voidaan käyttää manuaalisesti moottorin käynnistämisen helpottamiseksi. Kun haluat rikastaa ja käynnistää taajuusmuuttajan manuaalisesti, toimi seuraavasti:

1. Löysää ruuveja ja irrota huoltokansi. (A)

Manuaalisen rikastimen käynnistys, jatkoa

HUOMIO

Pidä rikastinvipu (oikeassa) Choke-asennossa vetämällä vain kerran. Siirrä ensimmäisen vedon jälkeen rikastinvipu Run-asentoon (vasen) sisään enintään 3 vedon ajan. Liian paljon ryyppyä johtaa sytytystulpan kastumiseen/likaantumiseen tuloilman puuttumisen vuoksi. Tämän vuoksi moottori ei käynnisty.

Säästökytkin

Economy Control -kytkin eli säästökytkin voidaan aktivoida polttoaineenkulutuksen ja melun minimoimiseksi, kun laitetta ei käytetä täydellä kuormalla. Kun säästökytkin on pois päältä, moottori käy jatkuvasti normaalilla kierrosluvulla.

2. Paikanna keltainen manuaalinen rikastinvipu. (B)

3. Käännä rikastinvipu CHOKE-asentoon (oikea). (B)

4. Käännä polttoaineventtiili ON-asentoon.

VAROITUS

Jos sähkökuormitus on korkea tai hetkellinen vaihtelu suurta, säästökytkimen tulee olla kytkettynä pois päältä.

5. Käännä moottorin kytkin ON-asentoon.

6. Vedä narusta, kunnes tuntuu vastusta, ja vedä sitten nopeasti.

7. Kun moottori alkaa kääntyä, siirrä rikastinvipu asentoon RUN (vasen).

Page 80

OPERATION

Sähkökuormien kytkeminen

1. Anna moottorin vakautua ja lämmetä muutama minuutti käynnistyksen jälkeen.

2. Kytke pistoke ja kytke haluamasi 120/240 voltin yksivaiheinen vaihtovirta, 50 Hz.

– ÄLÄ kytke 3-vaiheisia kuormia generaattoriin. – ÄLÄ kytke 60 Hz kuormia generaattoriin. – ÄLÄ ylikuormita generaattoria.

HUOMIO

Generaattorin kytkeminen sähköyhtiösi linjoihin tai muuhun virtalähteeseen saattaa olla lain vastaista. Lisäksi tämä toimenpide, jos se tehdään väärin, voi vahingoittaa generaattoriasi ja laitteitasi ja aiheuttaa vakavia vammoja tai jopa kuoleman sinulle tai työntekijälle, tai hänelle, joka työskentelee läheisillä voimalinjoilla. Jos aiot käyttää kannettavaa sähkögeneraattoria seisokin aikana, ilmoita siitä välittömästi sähköyhtiöllesi ja muista kytkeä laitteet suoraan generaattoriin. Älä kytke generaattoria kotisi pistorasiaan. Se voi muodostaa yhteyden sähköyhtiön sähkölinjoihin. Olet vastuussa siitä, että generaattorisi sähkö ei johdu takaisin sähköverkkoihin. Jos generaattori kytketään rakennuksen sähköjärjestelmään, ota yhteys paikalliseen sähköyhtiöön tai valtuutettuun sähköasentajaan. Liitäntöjen on eristettävä generaattorin virta sähköverkosta ja niiden on noudatettava kaikkia sovellettavia lakeja ja määräyksiä.

12V DC pistorasia

12 V DC-pistorasiaa voidaan käyttää mukana toimitetun latauskaapelin ja USB-laturin sekä muiden kaupallisesti saatavien 12 V DC: n autopistokkeiden kanssa. DC-lähtö on sääntelemätön ja voi vahingoittaa joitain tuotteita. Varmista, että lisälaitteiden tulojännitealue on vähintään 12–24 V DC. Kun käytät tasavirtapistorasiaa, käännä säästökytkin OFF-asentoon.

VAROITUS

Älä käytä laitetta, jos se on kytketty 12 V:n tasavirtapistorasiaan.

Pitkäaikainen altistuminen moottorin pakokaasuille voi aiheuttaa vakavan vamman tai kuoleman.

VAROITUS

Älä lataa laitetta laturilla pakokaasun puolelta. Pakokaasujen aiheuttama voimakas lämpö voi vahingoittaa laitetta ja aiheuttaa mahdollisen tulipalon.

Moottorin pysäyttäminen

1. Sammuta ja irrota kaikki sähkökuormat. Älä koskaan käynnistä tai pysäytä generaattoria, joka on kytkettynä sähköverkkoon tai päällä.

2. Anna generaattorin käydä ilman kuormaa useita minuutteja moottorin ja generaattorin sisäisten lämpötilojen tasaamiseksi.

3. Käännä polttoaineventtiili OFF-asentoon.

4. Anna moottorin käydä, kunnes polttoaineen puute on pysäyttänyt moottorin. Tämä kestää yleensä muutaman minuutin.

5. Käännä virta-avain OFF-asentoon.

6. Käännä mahdollinen akkukytkin OFF-asentoon.

Tärkeää: Varmista aina, että polttoaineventtiili ja virta-avain sekä akkukytkin ovat OFF-asennossa, kun moottoria ei käytetä.

HUOMIO

Jos moottoria ei käytetä vähintään kahteen (2) viikkoon, katso kohdasta Varastointi lisätietoja moottorin ja polttoaineen asianmukaisesta varastoinnista.

HUOMIO

Jos generaattorissa on akku, käännä akkukytkin aina OFF-asentoon, kun yksikköä ei käytetä. Tämä estää akkua tyhjentymästä. Noudata generaattorin ja akun huolto- ja varastointiohjeita, kun laitetta ei käytetä vähintään kahteen viikkoon.

Page 81

OPERATION

Älä ylikuormita generaattoria

Kapasiteetti

Noudata näitä yksinkertaisia ohjeita laskeaksesi käyttötarkoituksesi kannalta tarpeellinen käyttö- ja käynnistysteho.

1. Valitse sähkölaitteet, joita aiot käyttää samanaikaisesti.

2. Näiden kohteiden käytönaikainen wattien kokonaismäärä. Tämä on se määrä tehoa, joka tarvitaan niiden pitämiseen käynnissä.

3. Tunnista kaikkien vaiheessa 1 yksilöityjen laitteiden suurin lähtöteho. Lisää tämä numero vaiheessa 2 laskettuun numeroon. Ylijännite on ylimääräinen virranpurkaus, jota tarvitaan joidenkin sähkökäyttöisten laitteiden käynnistämiseen. Kohdassa “Virranhallinta” lueteltujen vaiheiden noudattaminen takaa, että vain yksi laite käynnistyy kerrallaan.

Virranhallinta

Käytä seuraavaa kaavaa muuntaaksesi jännite ja ampeerit wateiksi:

Käyttö korkealla

Huomaa, että moottorin teho voi laskea ja pakokaasupäästöt kasvaa käytettäessä laitetta korkealla. Muita korkean ongelmia voivat olla kovat käynnistykset, lisääntynyt polttoaineenkulutus ja sytytystulppien likaantuminen. Tämä on luonnollista, eikä asiaa voida muuttaa säätämällä moottoria.

VAROITUS

Käyttö vaihtoehtoisella pääruiskulla suositellun minimikorkeuden alapuolella olevissa korkeuksissa voi vahingoittaa moottoria. Alemmissa korkeuksissa toimimiseksi on käytettävä vakiopääruiskua. Moottorin käyttäminen väärällä moottorin kokoonpanolla tietyllä korkeudella voi lisätä sen päästöjä ja vähentää polttoainetehokkuutta ja suorituskykyä.

Voltti x ampeeri = watti

Voit pidentää generaattorisi ja siihen liitettyjen laitteiden käyttöikää lisäämällä sähkökuormaa seuraavia ohjeita noudattaen:

1. Käynnistä generaattori ilman sähkökuormaa.

2. Anna moottorin käydä useita minuutteja tasaantumista varten.

3. Kytke virta ja käynnistä ensimmäinen laite. On parasta kiinnittää ensin laite, jolla on suurin kuorma.

4. Anna moottorin tasaantua.

5. Kytke virta ja käynnistä seuraava laite.

6. Anna moottorin tasaantua.

7. Toista vaiheet 5-6 jokaisen uuden laitteen kohdalla.

HUOMIO

Älä koskaan ylitä määritettyä kapasiteettia lisättäessä kuormia generaattoriin.

Ylikuormitussuoja

Ylikuormituksen merkkivalo syttyy, kun nimelliskuorma ylitetään. Kun maksimikuorma saavutetaan, LEDvalo vilkkuu ja katkaisee virran pistokkeisiin. Virran palauttamiseksi sammuta moottori ja odota, kunnes valo sammuu. Käynnistä sitten generaattori uudelleen.

Page 82

HUOLTO JA VARASTOINTI

Omistaja/käyttäjä on vastuussa kaikista määräaikaishuolloista.

VAROITUS

Älä koskaan käytä vaurioitunutta tai viallista generaattoria.

VAROITUS

Tehdasasetusten muuttaminen mitätöi takuun.

VAROITUS

Väärä huolto mitätöi takuun.

HUOMIO

Päästöjenrajoituslaitteiden ja -järjestelmien huoltoa, vaihtoa tai korjausta voi suorittaa kuka tahansa korjaamo tai luvan saanut henkilö.

Suorita kaikki määräaikaishuollot oikeaan aikaan. Korjaa kaikki ongelmat ennen generaattorin käyttöä.

Moottorin huolto

Tahattoman käynnistymisen estämiseksi pitää sytytystulpan johdin irrottaa ja maadoittaa ennen minkään huollon suorittamista.

Öljy

Vaihda öljy moottorin ollessa lämmin. Katso öljytiedoista sopiva öljylaatu käyttöympäristöllesi.

1. Irrota öljytäyttökorkki/mittatikku.

2. Liu'uta jousipuristin pihdeillä öljyn tyhjennysletkun alapuolelle ja vedä letku irti pistokekiinnikkeestä.

3. Osoita letku tyhjennysastiaan ja anna öljyn valua kokonaan pois. Huom: Letkun pään on oltava alempana kuin moottorin jalusta, jotta öljy pääsee valumaan pois.

4. Vaihda öljyn tyhjennysletku tulpan kiinnikkeeseen ja liu'uta jousipuristin takaisin paikalleen.

5. Lisää öljyä ja vaihda öljykorkki/mittatikku. ÄLÄ TÄYTÄ LIIK A A.

6. Hävitä käytetty öljy hyväksytyssä jätehuoltolaitoksessa.

Öljy, jatkoa

HUOMIO

Sytytystulpat

1. Irrota sytytystulpan johto.

2. Poista sytytystulppa sytytystulpan irrotustyökalulla (ei mukana).

3. Tarkasta tulpan elektrodi. Sen on oltava puhdas eikä se saa olla kulunut syttymiseen tarvittavan kipinän tuottamiseksi.

4. Katso sytytystulpan suosituksista lisätietoja tulpan vaihtamisesta.

5. Kierrä tulppa huolellisesti kiinni.

6. Asenna tulppa tukevasti sytytystulpan pistokkeeseen (ei sisälly toimitukseen).

7. Kiinnitä sytytystulpan johto pistokkeeseen.

Page 83

MAINTENANCE AND STORAGE

Akun lataaminen

Akulla varustetun generaattorin kohdalla sähkökäynnistyksessä on noudatettava akkujen asianmukaista huolto- ja varastointiohjeita. Automaattista akkulaturia (ei sisälly toimitukseen), jossa on automaattinen latausominaisuus, tulisi käyttää akun lataamiseen. Suurin latausnopeus ei saa ylittää 1,5 ampeeria. Noudata akkulaturin mukana toimitettuja ohjeita. Akku on ladattava täyteen vähintään kerran kuukaudessa.

HUOMIO

Kelluva laturi ylläpitää akun tilaa pitkiä varastointiaikoja.

Akun irrottaminen

1. Poista akkupaneelin suoja.

2. Poista suojakotelo akun mustasta miinusjohdosta.

3. Irrota musta / miinusjohto akun mustasta / miinusnavasta ja säilytä kantaruuvi ja mutteri.

4. Toista vaiheet 1-2 punaisen/plusjohdon kohdalla.

5. Säilytä akkua viileässä, kuivassa paikassa.

Etäohjaimen akku

HUOMIO

– Osta aina oikean kokoinen ja oikean luokan

akku, joka sopii parhaiten aiottuun käyttöön.

– Puhdista akun ja laitteen kontaktit ennen akun

asentamista.

– Poista akut laitteista, joita ei käytetä pitkään

aikaan.

– Irrota akut, jos ne ovat tyhjät tai jos tuotetta ei

ole tarkoitus käyttää pitkään aikaan.

Generaattorin huolto, jatkoa

Puhdista generaattorin ulkopinnat kostealla liinalla. Poista lika ja öljy pehmeällä harjalla. Puhdista lika ja roskat generaattorista kompressorilla (25 PSI). Tarkasta kaikki tuuletusaukot ja jäähdytysaukot varmistaaksesi, että ne ovat puhtaat ja esteettömät.

Varastointi

Generaattori on käynnistettävä vähintään kerran 14 päivässä ja annettava käydä vähintään 20 minuutin ajan. Noudata näitä ohjeita pidempään varastoitaessa.

Generaattorin varastointi

1. Lisää oikeaa polttoainetta säiliöön.

2. Varmista, että kaikki laitteet on irrotettu generaattorista.

3. Käytä generaattoria muutama minuutti, jotta käsitelty polttoaine ehtii kiertää polttoainejärjestelmän ja kaasuttimen läpi.

4. Käännä polttoaineventtiili OFF-asentoon.

5. Anna generaattorin käydä, kunnes polttoaineen puute on pysäyttänyt moottorin. Tämä kestää yleensä muutaman minuutin.

6. Generaattorin täytyy jäähtyä täysin ennen puhdistamista ja varastointia.

7. Irrota sytytystulpan korkki ja vedä sitten narun kahvaa 3 kertaa tyhjentääksesi bensiinin kaasuttimen suuttimista.

8. Vaihda moottoriöljy.

9. Irrota sytytystulppa ja kaada noin ruokalusikallinen öljyä sylinteriin. Kierrä moottoria hitaasti öljyn jakamiseksi tasaisesti ja sylinterin voitelemiseksi.

10. Kiinnitä sytytystulppa takaisin.

11. Säilytä laitetta puhtaassa, kuivassa paikassa, joka ei ole suorassa auringonvalossa.

Generaattorin huolto

Varmista, että generaattori pysyy puhtaana ja että sitä varastoidaan oikein. Käytä laitetta vain tasaisella alustalla puhtaassa ja kuivassa käyttöympäristössä. ÄLÄ altista laitetta ääriolosuhteille, liialliselle pölylle, lialle, kosteudelle tai syövyttäville höyryille.

NOUDATA VAROVAISUUTTA

ÄLÄ käytä puutarhaletkua generaattorin puhdistamiseen.

Vesi voi päästä generaattoriin jäähdytysaukkojen kautta ja vaurioittaa generaattorin käämejä.

VAARA

Generaattorin pakokaasu sisältää hajutonta ja väritöntä hiilimonoksidikaasua.

Seuraavia varotoimenpiteitä on noudatettava, jotta vältetään etäkäynnistysgeneraattorin vahingossa tapahtuva käynnistyminen varastoinnin aikana:

– Kun varastoit generaattoria lyhyemmän ajan varmista,

että virta-avain, polttoaineventtiili ja akkukytkin ovat OFF-asennossa.

– Kun varastoit generaattoria pidemmän ajan varmista,

että virta-avain, polttoaineventtiili ja akkukytkin ovat OFF-asennossa ja että akkukaapelit on irrotettu akusta.

Page 84

VIANMÄÄRITYS

Ongelma Syy Ratkaisu

Generaattori ei käynnisty Ei polttoainetta Lisää polttoainetta

Viallinen sytytystulppa Vaihda sytytystulppa Laitetta on ladattu käynnistyksen aikana Poista laitteen kuormitus

Generaattori ei käynnisty. Generaattori käynnistyy, mutta käy karkeasti.

Generaattori ei käynnisty etänä Etäohjaimen akku on tyhjä Vaihda etäohjaimen akku

Generaattori ei käynnisty sähköisesti Generaattorin akku on tyhjä Lataa generaattorin akku

Generaattori sammuu kesken käytön Polttoaine lopussa Täytä polttoainesäiliö

Generaattori ei pysty toimittamaan tarpeeksi virtaa tai ylikuumenee

Ei vaihtovirtasyöttöä Kaapeli on väärin kytketty Tarkista kaikki liitännät

Toistuva vikavirtasuojan laukeaminen Ylikuorma Tarkista kuorma ja säädä. Lue

Öljyn määrä alhainen Täytä kampikammio oikeaan tasoon

Sijoita generaattori tasaiselle alustalle Rikastin on väärässä asennossa Säädä rikastinta Sytytystulpan johdin löysällä Kiinnitä johdin sytytystulppaan

Generaattorin akku on tyhjä Lataa generaattorin akku Akkukytkin on OFF-asennossa Käännä akkukytkin ON-asentoon.

Akkukytkin on OFF-asennossa Käännä akkukytkin ON-asentoon.

Öljyn määrä alhainen Täytä kampikammio oikeaan tasoon. Sijoita

generaattori tasaiselle alustalle Generaattori on ylikuormittunut Tarkista kuorma ja säädä. Lue

“Virranhallinta” Ilmankierto ei riitä Tarkista ilmankierron esteet. Siirrä hyvin

tuuletettuun tilaan

Liitetty laite on viallinen Vaihda viallinen laite Vikavirtasuoja on avoinna Kuittaa vikavirtasuoja Johdotus löysällä Tarkista ja kiristä johtoliitokset Muu Ota yhteys tukeen

“Virranhallinta” Vialliset johdot tai laite Tarkista vaurioiden, paljaiden tai

kuluneiden johtojen varalta. Vaihda

viallinen laite

Page 85

Langaton (etä)ohjain

Tämä generaattori on varustettu langattomalla kaukosäätimellä käynnistystä ja pysäyttämistä varten. Järjestelmä koostuu neljästä (4) pääkomponentista:

• Vastaanottomoduuli (RCM)

• Langaton (etä)ohjain

• Akkukytkin (painike)

• Virtakytkin (painike)

Sekä virta- että akkukytkin on kytkettävä päälle, jotta kaukosäätimen toiminnot toimivat. Käynnistä generaattori painamalla kerran Start-painiketta. Moottori yrittää käynnistyä kuusi kertaa. RCM kytkee automaattirikastimen päälle. Jos generaattori ei käynnisty, ota yhteys paikalliseen jälleenmyyjään. Pysäytä generaattori painamalla kerran Stop-painiketta.

Etäohjaimen tehotoiminto

Jos virtakytkin (painike) jätetään päälle, akku voi tyhjentyä kokonaan. Akun tyhjenemisen estämiseksi käännä sekä virta- että akkukytkin OFF-asentoon.

CONTROLS AND FEATURES

Virtapaneelin kuormituksen hallinta

Käynnistäessäsi generaattoria kaukosäätimellä huomioi15 sekunnin viive ennen kuin virtapaneeli on toiminnassa. Kun käytät kaukosäädintä generaattorin pysäyttämiseen, virtapaneeli sammuu heti, ja moottori seuraa 5 sekuntia myöhemmin. On/off -jänniteviive käynnistyksen ja sammutuksen yhteydessä tapahtuu vain kaukosäädintä käytettäessä. Käytettäessä joko sähkökäynnistyspainiketta tai vetokäynnistystä käyttäjän on varmistettava, että kaikki sähkökuormat (laitteet) sammutetaan käynnistyksen ajaksi. Muutoin generaattori tai siihen liittyvät laitteet voivat vaurioitua.

Page 86

SÄÄTIMET JA OMINAISUUDET

Langaton asetuspainike

Langaton asetuspainike on ominaisuus, jonka avulla käyttäjä voi synkronoida kaukosäätimet generaattoriin. Voit asettaa kaksi kaukosäädintä tai nollata kaukosäätimen generaattorilla. Voit nollata kaukosäätimen tai synkronoida kaksi kaukosäädintä seuraavasti:

1. Käännä virta-avain ON-asentoon.

2. Käännä akkukytkin ON-asentoon.

3. Paina ja pidä langatonta asetuspainiketta punaisen valon vieressä (etupaneelissa) noin kolmen sekunnin ajan; punainen valo syttyy.

4. Paina kaukosäätimen STOP-painiketta ja vapauta se. Punainen valo vilkkuu kerran etäohjelman poistamiseksi.

5. Paina ja vapauta START-painike. Punainen valo vilkkuu kerran etäohjelmointia varten.

6. Pidä ohjelmointipainiketta painettuna noin kolme sekuntia, kunnes punainen valo sammuu.

7. Testaa Start & Stop-ominaisuudet

Rinnakkaiskäyttö

Kahta (2) Champion-mallia voidaan käyttää samanaikaisesti kokonaistuoton lisäämiseksi. Rinnakkaiskäyttöä varten tarvitaan Championrinnakkaissarja (lisävaruste). www.championpowerequipment.eu

Yksityiskohtaiset ohjeet kytkettyjen generaattoreiden rinnakkaisasennuksesta ovat sarjan omistajan käsikirjassa ja käyttöohjeissa.

NOTE

Vain kaksi kaukosäädintä voi olla yhden generaattorin käytössä kerrallaan.

NOTE

Kaukosäätimen akun vaihtaminen ei välttämättä edellytä, että käyttäjä nollaa kaukosäätimen.

Page 87

SISSEJUHATUS

OHUTUSE MÕISTED

Õnnitleme Champion Power Equipment (CPE) toote ostmise puhul. CPE kujundab, valmistab ja toetab kõiki tooteid rangete tehniliste andmete ja juhiste järgi. Nõuetekohaste teadmiste, ohutu kasutamise ja korrapäraste hoolduste korral peaks see toode teid pikaajaliselt rahuldama.

Tehtud on kõik endast olenev, et tagada käesolevas juhendis sisalduva teabe täpsus ja täielikkus avaldamise ajal ning me jätame endale õiguse muuta või täiustada toodet ja käesolevat dokumenti igal ajal ilma ette teatamata.

CPE hindab kõrgelt seda, kuidas meie tooted on disainitud, toodetud, käitatavad ja hooldatud ning pakkudes ohutust nii operaatorile kui ka generaatori ümbruses olevatele inimestele. Seetõttu on oluline põhjalikult läbi lugeda see kasutusjuhend ja muud tootematerjalid ning olla teadlik montaažist, toimimisest, ohtudest ja hooldusest enne toote kasutamist. Tutvuge täielikult ise ja veenduge, et ka teised, kes plaanivad toodet kasutada, teaksid ohutusnõudeid ja tööpõhimõtteid enne igat kasutamist. Alati kasutage tervet mõistust ja opereerige masinat ettevaatlikult, et vältida õnnetusi, vigastusi ja varakahjustusi. Soovime, et oleksite oma CPE tootega igati rahul ja jätkaksite selle kasutamisega veel aastaid.

Küsimuste korral CPE poole pöördudes, peate esitama oma toote täieliku mudeli ja seerianumbri. Kirjutage oma toote nimesildil olev teave allolevasse tabelisse

CPE TEHNILINE TUGI

Ohutussümbolite eesmärk on juhtida teie tähelepanu võimalikele ohtudele. Ohutussümbolid ja nende selgitused nõuavad teie hoolikat tähelepanu ja mõistmist. Ohutushoiatused ei kõrvalda iseenesest mingit ohtu. Kirjeldatud juhised või hoiatused ei asenda nõuetekohaseid õnnetuste vältimise meetmeid.

OHT

OHT tähistab ohtlikku olukorda, mille vältimise korral võib see põhjustada surma või raskeid vigastusi.

HOIATUS

HOIATUS tähistab potentsiaalselt ohtlikku olukorda, mille vältimise korral võib tagajärjeks olla surm või tõsine vigastus.

ETTEVAATUST

ETTEVAATUST tähistab potentsiaalselt ohtlikku olukorda, mille vältimine võib põhjustada kergeid või mõõdukaid vigastusi.

TEATIS

TEATIS näitab teavet, mida peetakse oluliseks, kuid mitte ohtlikuks (nt varalise kahjuga seotud sõnumid).

MUDELI NUMBER

SEERIANUMBER

OSTUKUUPÄEV

OSTU ASUKOHT

Page 88

TÄHTSAD OHUTUSJUHISED

OHT

Generaatori heitgaasid sisaldavad süsinikmonooksiidi, värvitut ja lõhnatut mürkgaasi. Süsinikmonooksiidi sissehingamine põhjustab iiveldust, pearinglust, minestust või surma. Kui teil hakkab pea ringi käima või tunnete end nõrgalt, minge kohe värske õhu kätte.

KASUTAGE GENERAATORIT VÄLJAS AINULT HÄSTI VENTILEERITUD KOHAS JA SUUNAKE HEITGAASID EEMALE.

ÄRGE kunagi kasutage generaatorit mis tahes hoones, sealhulgas garaažides, keldrites, tunnelites ja varjualustes, kambrites või ruumides, sealhulgas rahvarohketes kohtades.

VÄLTIGE heitgaaside sattumist kinnistesse ruumidesse akende, uste, tuulutusavade või muude avade kaudu.

ÄRGE lisage või paigaldage sellele generaatorile summutit/ heitgaasitoru või ﬁltreerimissüsteemi, kuna siis tühistatakse kõik antud garantiid.

OHT

Generaatori kasutamine siseruumides või mis tahes kinnistes ruumides VÕIB TEID MÕNE MINUTIGA TAPPA. Generaatori väljalase sisaldab süsinikmonooksiidi. See on mürk, mida te ei näe ja mille lõhna te ei tunne.

ÄRGE KUNAGI kasutage masinat hoonete või sõidukite sees, ISEGI KUI uksed ja aknad on avatud.

Kasutage AINULT ÕUES ja kaugel akendest, ustest ja tuulutusavadest.

Kasutage seadmeid, millele on kohaldatud kaitsevahendid. Käed, jalad, juuksed, riided ja tarvikud võivad takerduda

pöörlevatesse osadesse. Tulemuseks võib olla traumaatiline amputatsioon või raske rebenemine.

Hoidke käed ja jalad pöörlevatest osadest eemal. Siduge pikad juuksed kokku ja eemaldage ehted. ÄRGE kandke lahtiseid ja rippuvaid riideid või esemeid, mis

võivad kinni jääda.

OHT

Generaator toodab võimsat pinget.

ÄRGE puudutage lahtiseid juhtmeid ega pistikupesasid. ÄRGE kasutage kulunud ega kahjustatud elektrijuhtmeid.

Nõuetekohaseks kasutamiseks kasutage ainult Champion elektrijuhtmeid.

ÄRGE kasutage generaatorit märja ilmaga, sh vihma ja lumega.

ÄRGE lubage lastel või kvaliﬁtseerimata isikutel generaatorit kasutada või hooldada.

Kasutage maandusvoolukatkestajat (GFCI) niisketes ruumides ja ruumides, mis sisaldavad elektrit juhtivat materjali, nagu näiteks metallplaadid. Tuleb paigaldada eraldi.

Teie kodu elektrisüsteemiga ühendamiseks on vaja loetletud 100A ülekandelülitit, mille on paigaldanud litsentseeritud elektrik ja mille on heaks kiitnud kohalik omavalitsus. Ühendused peavad eraldama generaatori voolu elektrivõrgust ning vastama kõigile kohaldatavatele seadustele ja eeskirjadele.

Paigaldage patareiga süsinikmonooksiidi andurid või tagavaraaku pistikmonooksiidi andurid vastavalt tootja juhistele.

HOIATUS

Kuigi generaator sisaldab sädemepüüdjat, säilitage minimaalne kaugus 5 jalga. (1,5 m) kuivast taimestikust tulekahjude vältimiseks.

HOIATUS

Ärge kasutage generaatorit meditsiinilistel ja elutegevust toetavatel seadmetel.

Hädaolukorras helistage kohe hädaabiteenistusele. Ärge kunagi kasutage seda toodet elustamisaparaatide või

elustamisseadmete toiteallikana. Ärge kunagi kasutage seda toodet meditsiiniseadmete ja

meditsiini aparaatide toiteks. Teavitage viivitamatult oma elektritarnijat, kui teie või kellegi

teie leibkonnaliikme elu sõltub elektriseadmetest. Teavitage viivitamatult oma elektritarnijat, kui

voolukatkestus põhjustab teile või mõnele teie leibkonnaliikmele hädaabi.

Page 89

HOIATUS

ETTEVAATUST

Süüteküünla juhtme eemaldamisel võib tekkida säde, mis võib põhjustada tulekahju või elektrilöögi.

Generaatori hooldamisel:

Ühendage süüteküünla juhe lahti ja asetage see nii, et see ei saaks süüteküünlaga kokku puutuda.

ÄRGE kontrollige voolu olemasolu eemaldatud pistikuga. Kasutage ainult heakskiidetud süüteküünla testereid.

HOIATUS

Töötavad mootorid toodavad soojust. Kokkupuutel võivad tekkida rasked põletused. Kergestisüttiv materjal võib kokkupuutel süttida.

ÄRGE puudutage kuumasid pindu nagu mootor või väljalaske summuti.

Vältige kokkupuudet kuumade heitgaasidega. Laske seadmel enne puudutamist vähemalt 30 minutit

jahtuda. Hoidke vähemalt 3 jalga (91,4 cm) ruumi igast küljest, et

tagada piisav jahutus. Hoidke vähemalt 5 jalga (1,5 m) kaugust kergestisüttivatest

materjalidest.

Generaatori töövõimsuse ületamine võib kahjustada generaatorit ja/või sellega ühendatud elektriseadmeid.

ÄRGE koormake generaatorit üle. ÄRGE muutke reguleeritud kiirust. ÄRGE muutke generaatorit mingil viisil. ÄRGE lisage ega paigaldage sellele generaatorile summutit/

heitgaasitoru või ﬁltreerimissüsteemi

ETTEVAATUST

Käivitage generaator ja laske mootoril stabiliseeruda enne elektriliste koormuste ühendamist.

Ühendage elektriseadmed väljalülitatud asendis ja seejärel lülitage need tööks sisse.

Enne generaatori peatamist lülitage elektriseadmed välja ja ühendage need lahti.

ETTEVAATUST

Generaatori ebaõige modiﬁtseerimine või kasutamine võib seda kahjustada, lühendada selle eluiga või tühistada garantii.

Kasutage generaatorit ainult ettenähtud otstarbeks.

HOIATUS

Käivitusnööri tagasitõmbamine võib kätt kiiremini mootori poole tagasi tõmmata, kui olete suuteline lahti laskma. Ebateadlik käivitamine võib põhjustada käe takerdumist, traumaatilist amputatsiooni või rebenemist. Tulemuseks võivad olla luumurrud, mõrad, verevalumid või nihestused.

Mootori käivitamisel tõmmake tagasitõmbenööri aeglaselt, kuni tunnete vastupanu, vabastage juhe aeglaselt, ning kasutage ühte tugevat kiiret tõmmet, et vältida tagasilööki. Kui mootor ei käivitu, korrake protsessi. Ärge tirige käivitusnööri liiga jõuliselt, seda tehes kahjustate mehhanismi ja tühistate garantii.

ÄRGE käivitage ega peatage mootorit, kui sellega on ühendatud elektriseadmed.

Kasutage ainult tasastel, ühtlastel pindadel. Hoidke generaatorit liigse niiskuse, tolmu,

mustuse ja vee eest. ÄRGE laske ühelgi materjalil blokeerida jahutusavasid. Kui ühendatud seadmed kuumenevad üle, lülitage need välja

ja ühendage generaatorist lahti.

ÄRGE kasutage generaatorit, kui:

– Elektriline väljund on kadunud

– Seadmetest tuleb sädemeid, suitsu või leeke – Seade vibreerib liigselt

Kütuse ohutus

OHT

BENSIIN JA BENSIINIAURUD ON VÄGA TULE- JA PLAHVATUSOHTLIKUD.

Tulekahju või plahvatus võib põhjustada raskeid põletusi või surma.

Page 90

Bensiini ja bensiini aurud:

– Bensiin on väga tule- ja plahvatusohtlik.

Ärge hoidke generaatorit ja bensiini ahjude, veeboilerite või muude soojusttekitavate või automaatse süütega seadmete läheduses.

– Bensiin võib süütamisel põhjustada tulekahju või plahvatuse. – Bensiin on vedel kütus, kuid selle aurud võivad süttida. – Bensiin on nahka ärritav ja see tuleb kohe ära puhastada, kui

see satub nahale või riietele.

– Bensiinil on iseloomulik lõhn, mis aitab võimalikke lekkeid

kiiresti avastada.

– Bensiin paisub või tõmbub kokku vastavalt ümbritsevale

temperatuurile. Ärge kunagi täitke bensiinipaaki ääreni täis, sest bensiin vajab temperatuuri tõustes ruumi paisumiseks.

– Bensiinipõlengu korral ei tohi leeke kunagi kustutada, enne kui

kütusevarustus on välja lülitatud. Seda seetõttu, et võib tekkida plahvatusoht.

Bensiini lisamisel või eemaldamisel:

ÄRGE süüdake lahtist tuld ega suitsetage sigarette generaatori lähedal.

Enne bensiinikorgi eemaldamist lülitage generaator alati välja ja laske vähemalt 30 minutit jahtuda. Pärast seda vabastage bensiinikork, et bensiinipaagist rõhk välja lasta.

Täitke või tühjendage bensiini ainult väljas, hästi ventileeritud kohas. ÄRGE kunagi proovige tankida siseruumides.

HOIATUS

Ärge kunagi kasutage bensiinimahutit, bensiinipaaki või muud kütuseelementi, mis on purunenud, pragunenud, mõlkis või muul moel kahjustatud.

ÄRGE pumbake bensiini otse generaatorisse bensiinijaamas. Bensiini transportimiseks generaatorisse kasutage alati heakskiidetud kütusemahutit.

ÄRGE täitke bensiinipaaki üle. Hoidke bensiini alati eemal sädemetest, lahtisest leegist,

signaallampidest, kuumusest ja muudest süttimisallikatest.

Generaatori käivitamisel:

ÄRGE üritage kahjustatud generaatorit käivitada. Alati veenduge, et gaasikork, õhuﬁlter, süüteküünal,

kütusevoolikud ja väljalaskesüsteem on korralikult paigas. Enne mootori käivitamist laske alati välja voolanud bensiinil

täielikult aurustuda. Veenduge, et generaator seisab kindlalt tasasel pinnal.

Generaatori kasutamisel:

Ärge liigutage ega kallutage generaatorit töö ajal. ÄRGE kallutage generaatorit ega laske kütusel või õlil välja voolata.

Generaatori transportimisel või hooldamisel:

Veenduge, et kütuseklapp on asendis OFF ja bensiinipaak on tühi. Ühendage süüteküünla juhe lahti.

Generaatori ladustamisel:

Hoidke eemal sädemetest, lahtisest leegist, signaallampidest, kuumusest ja muudest süüteallikatest.

Page 91

Ohutussümbolid

Selle toote peal võidakse kasutada mõnda järgmistest sümbolitest. Palun uurige ja õppige nende tähendusi. Nende sümbolite nõuetekohane tõlgendamine võimaldab teil toodet ohutumalt kasutada.

SÜMBOL TÄHENDUS

Ettevaatust.

Enne kasutamist lugege Operaatori Kasutusjuhendit. Vigastusohu vähendamiseks peab operaator

enne selle toote kasutamist kasutusjuhendi läbi lugema ja sellest aru saama.

Ei ole mõeldud üldiseks jäätmekäitluseks.

Generaatorit ei tohi ühendada teiste toiteallikatega, näiteks elektriettevõtte toitevõrguga.

Elektriline oht. Märgades tingimustes kasutamine ja ohtlike tavade järgimine võib põhjustada elektrilöögi. Ebaõiged ühendused hoonega võivad võimaldada voolul tagasivoolu elektriliinidesse, tekitades elektrilöögi ohu. Hoonega ühendamisel tuleb kasutada ülekandelülitit.

Tuleoht. Kütus ja kütuseaurud on väga tule- ja plahvatusohtlikud. Tulekahju või plahvatus võib põhjustada raskeid põletusi või surma. Hoidke generaator vähemalt 5 jalga (1.5m) kaugusel teistest esemetest, et vältida põlemist.

Põletada saamise oht. Vigastuste või kahjustuste ohu vähendamiseks vältige kokkupuudet kuuma pinnaga.

Süsinikmonooksiidi (CO) oht.

Märgade tingimuste hoiatus. Ärge kasutage vihmastes, niisketes oludes, välja arvatud juhul:

Kui peate töötama vihmas või niisketes kohtades, ÄRGE kasutage generaatorit ilma elektriliste komponentide nõuetekohaste kaitsmeteta.

Kasutada võib tulekindlat turvakatet, mis tagab mootori heitgaasivoolule korraliku õhuventilatsiooni. Hoidke alati kõik objektid vähemalt 5 jalga (1,5 m) generaatorist eemal. Summutist ja heitgaasitorust tulenev kuumus võib sütitada kergestisüttivaid materjale.

Page 92

JUHTNUPUD

5. Vajutage ja vabastage nupp „START“. Kaujuhtimispuldi programmeerimisel vilgub punane tuli üks kord.

Juhtmevaba kaugjuhtimispult (valitud mudelid)

See generaator on käivitamiseks ja peatamiseks varustatud juhtmevaba kaugjuhtimissüsteemiga. Süsteem koosneb (4) põhikomponentidest:

– Vastuvõtja juhtmoodul (RCM) – Juhtmevaba kaugjuhtimispult – Aku lüliti (nupp) – Süütelüliti (nupp)

Nii süütelüliti kui ka aku lüliti tuleb sisse lülitada, et kaugjuhtimispuldi funktsioonid töötaksid. Generaatori käivitamiseks vajutage üks kord nuppu „start“. Mootor üritab käivituda kuni 6 korda. RCM tegeleb automaatse õhuklapiga. Kui generaator ei käivitu, siis helistage kohalikule edasimüüjale. Generaatori peatamiseks vajutage üks kord nuppu „stop“.

Kaugjuhtimispuldi toitefunktsioon

Kui süütelüliti (nupp) jääb sisse, siis aku võib täiesti tühjaks joosta. Aku tühjenemise vältimiseks lülitage nii süütelüliti kui ka aku lüliti välja.

6. Vajutage ja hoidke programmeerimisnuppu umbes kolm sekundit all, kuni punane tuli välja lülitub.

7. Testi Start & Stop funktsioone

TEATIS

Ühe generaatoriga saab korraga sünkroonis olla ainult kaks kaugjuhtimispulti.

TEATIS

Kaugjuhtimispuldi aku vahetamine ei pruugi kasutajalt nõuda kaugjuhtimispuldi lähtestamist.

Toitepaneeli koormuse haldamine

Generaatori käivitamisel kaugjuhtimispuldiga tekib 15 sekundiline viivitus enne toitepaneeli tööle hakkamist. Kui kasutate generaatori peatamiseks kaugjuhtimispulti, lülitub toitepaneel välja kohe, mootor aga 5 sekundit hiljem. Käivitamisel ja peatamisel tekib sisse/välja lülitamise viivitus ainult kaugjuhtimispuldi kasutamisel. Nii elektrilise kui ka käsitsi käivituse puhul peab operaator tagama, et kõik elektrilised koormused (seadmed) on käivitamise ja sulgemise ajal välja lülitatud. Selle eiramine võib kahjustada nii generaatorit, kui ka lisatud seadmeid.

Juhtmevaba seadistusnupp

Juhtmevaba seadistamisnupp on funktsioon, mis võimaldab kasutajal sünkroonida kaugjuhtimispuldid generaatoriga. Generaatori abil saab seadistada kuni kaks kaugjuhtimispulti või kaugjuhtimispulti lähtesdada. Kaugjuhtimispuldi lähtestamiseks või kahe kaugjuhtimispuldi sünkroonimiseks toimige järgmiselt:

1. Lükake süütelüliti (Ignition) asendisse „ON“.

2. Lükake aku lüliti (Battery) asendisse „ON“.

3. Vajutage ja hoidke juhtmevaba seadistamise nuppu punase tule kõrval (asub esipaneelil) ligikaudu kolm sekundit; punane tuli lülitub sisse.

4. Vajutage ja vabastage kaugjuhtimispuldi „STOP“ nupp. Punane tuli vilgub üks kord, mis viitab kaugprogrammi kustutamisele.

KOKKUPANEK

Teie generaator nõuab mõningast kokkupanekut. See seade saadetakse meie tehasest ilma õlita. Enne kasutamist tuleb seda nõuetekohaselt kütuse ja õliga hooldada.

Lahtipakkimine

8. Asetage transpordikarp kindlale, tasasele pinnale.

9. Eemaldage karbist kõik peale generaatori.

10. Kasutades seadme kandekäepidemeid, võtke generaator ettevaatlikult karbist välja (soovitatav on tõsta kahe inimesega).

Aku ühendamine (elektrilise käivitusega mudelid)

1. Eemaldage aku hoolduskattelt kruvikeeraja abil kaks (2) hoolduskatte kruvi.

2. Kui kruvid on eemaldatud, saab kaane kummist tõmbeklappi välja tõmmata, et soodustada hoolduskatte lahti saamist ja eemaldamist. (A)

3. Eemaldage aku hoolduskate. (A)

4. Lõika läbi kaabliside, mis seob akukaableid kokku.

5. Kruvikeerajaga keerake aku punase positiivse (+) klemmi aku polt lahti.

6. Ühendage punane, positiivne (+) juhe poldi abil aku positiivse (+) klemmi külge.

Page 93

7. Tõmmake kummist ümbris üle aku kaabliühenduse ja aku klemmi.

8. Korrake samme 5-7 musta, negatiivse (-) akujuhtme ja musta, negatiivse (-) akuklemmi jaoks.

TEATIS

Kui aku kaablid ei ole pärast aku hoolduskatte eemaldamist nähtavad, arvestage, et kaablid võivad olla aku kohal, mitte koheselt nähtaval.

3. Õli lisamiseks eemaldage õlikork/õlimõõtevarras.

4. Kasutades lehtrit lisage õli ja asetage kork/mõõtevarras tagasi. ÄRGE TÄITKE ÜLE.

5. Kontrollige mootoriõli taset iga päev ja lisage seda vastavalt vajadusele.

TEATIS

Kui õli on lisatud, peaks visuaalne kontroll näitama, et õli on umbes 1-2 keerme kaugusel täitmisavast.

Mootoriõli lisamine

NO OIL

IN UNIT

Add 10w30

Oil Before Use

ETTEVAATUST

TEATIS

SUPPLIED

ÄRGE üritage mootorit käivitada enne, kui see on eelnevalt täidetud õiget tüüpi ja õiges koguses õliga. Nende juhiste eiramise tagajärjel generaatorile tekitatud kahju muudab teie garantii kehtetuks.

Generaatori rootoril on kinnine, eelmääritud kuullaager, mis ei vaja laagri eluea jooksul täiendavat määret.

Soovitatav õli tüüp tavaliseks kasutamiseks on Champion

PowerX 10w30 õli.

Kui kasutate õlitaseme kontrollimiseks mõõtevarrast, ÄRGE keerake seda kontrollimise ajaks sisse. Üldreeglina, tasasel pinnal on õlitase normis, kui see ulatub täitetoru keskmise vindini. Ärge täitke üle, vastasel juhul halveneb mootori jõudlus ja (või) kahjustatakse mootor.

TEATIS

Sissetöötamisperioodi ajal kontrollige õli sagedasti. Soovituslikke hooldustähtaegu vt jaotisest Hooldus.

ETTEVAATUST

See mootor on varustatud madala õlitaseme sulguriga, mis peatab mootori, kui karteri õlitase langeb alla künnise.

MAX

OIL DIP STICK

Generaatorit äärmuslikel temperatuuridel kasutades, vaadake järgmist diagrammi soovitatud õli tüübi jaoks.

ETTEVAATUST

ÄRGE kallutage ega täitke generaatorit üle, muidu põhjustab see mootori jõudluse halvenemist ja (või) kahjustada mootorit, mille tulemuseks on garantii tühjendamine.

Recommended Oil Type / Tip o de aceite recomendado / Type d’huile recommandé

10W-30

10W- 405W-30

5W-30 Synthetic / Sintético / Synthétique

-20 0 20 40 60

°F

-28.9

°C -17. 8 -6.7 4.4 15.6 2 6.7 3 7.8 48.9

Ambient temperature / Temperatura ambiente / Température ambiante

1. Asetage generaator tasasele ja ühtlasele pinnale.

2. Vabastage katte kinnitused ja eemaldage hoolduskate.

80 100 120

TEATIS

Me loeme esimesed 5 tundi tööaega seadme sissetöötamisperioodiks. Sissetöötamisperioodi ajal püsige 50% koormuse juures või alla selle ja muutke aeg-ajalt koormust, et staatori mähised saaksid kuumeneda ja jahtuda. Koormuse reguleerimine põhjustab ka mootori pöörlemiskiiruse muutumist ja aitab kolvirõngastel kohale asetuda. Pärast 5-tunnist sissetöötamisperioodi vahetage õli.

TEATIS

Sünteetilist õli võib kasutada pärast 5-tunnist esialgset sissetöötamisperioodi. Sünteetilise õli kasutamine ei pikenda soovitatud õlivahetusintervalli. Täissünteetiline 5W30 õli aitab käivitada külmas keskkonnas <41º F (5º C)

Page 94

Kütuse lisamine (E5 või E10)

Kasutage puhast, värsket, tavalist pliivaba bensiini, mille miinimum oktaanarv on 85 ja mille etanoolisisaldus on kuni 10% kogumahust. bc

ÄRGE segage õli kütusega.

1. Eemaldage bensiini kork.

2. Lisage aeglaselt kütust paaki. ÄRGE TÄITKE ÜLE. Bensiin võib pärast täitmist paisuda. Vähemalt ¼ tolli (6,4 mm) ruumi on vaja jätta paaki bensiini paisumiseks, kuigi rohkem kui ¼ tolli (6,4 mm) on soovitatav. Ületäitmise korral võib bensiin paisumise tagajärjel paagist välja tungida ja mõjutada generaatori stabiilset tööseisundit.

3. Keerake bensiinikorki kinni, kuni kuulete „klõpsuvat“ heli. Pühkige väljavoolanud kütus lapiga puhtaks.

ETTEVAATUST

Kasutage pliivaba bensiini, mille minimaalne oktaanarv on 85 ja mille etanoolisisaldus on kuni 10% kogumahust.

Kütusepaagi täitmisel ÄRGE süüdake sigarette ega suitsetage.

ÄRGE segage õli ja bensiini. See on neljataktiline mootor ning vajab eraldi õli ja kütust.

TEATIS

Generaatori mootor töötab hästi 10% või vähem etanooliga segatud bensiiniga. Etanooli ja bensiini segude kasutamisel on mõned probleemid, mida tasub tähele panna:

– Etanooli ja bensiini segud võivad absorbeerida rohkem

vett kui puhas bensiin.

– Need segud võivad lõpuks eralduda, jättes paaki,

kütuseventiili ja karburaatorisse vett või vesist lima. Kahjustatud bensiin võib sattuda karburaatorisse ja põhjustada mootorikahjustusi ja/või võimalikke ohte.

– Kui kasutatakse kütuse stabilisaatorit, siis veenduge,

et see on mõeldud toimima ka etanoolist ja bensiinist valmistatud segudega.

– Tootja garantii ei hõlma mis tahes kahjustusi või ohte,

mis on põhjustatud ebasobiva bensiini kasutamisest, valesti ladustatud bensiinist ja/või valesti valmistatud stabilisaatorite kasutamisest.

Pärast igat kasutamist on soovitatav alati sulgeda bensiinivarustus ja lasta mootoril tühjaks joosta. Pikemaajalise mittekasutamise korral vaadake Ladustamise juhiseid.

ÄRGE täitke paaki üle. Täitke paak umbes ¼ tollini (6,4 mm) allpool paagi ülemist osa, et võimaldada bensiini paisumist.

ÄRGE pumbake bensiini otse generaatorisse bensiinijaamas. Bensiini transportimiseks generaatorisse kasutage alati heakskiidetud kütusemahutit.

ÄRGE täitke paaki siseruumides, hoonetes ja sõidukites. ÄRGE täitke paaki, kui mootor töötab või kuum. Laske sellel

jahtuda vähemalt 30 minutit.

HOIATUS

Kui bensiini valatakse liiga kiiresti, võib bensiin täitmisel pritsida generaatorile ja operaatorile.

Maandus

Teie generaator peab olema korralikult ühendatud maandusega, et vältida elektrilööki.

HOIATUS

Kui generaator ei ole korralikult maandatud, võib see põhjustada elektrilöögi.

Varustatud on generaatori raamiga ühendatud maandusklemm. Kaugmaandamiseks ühendage suuregabariidiline (vähemalt 12 AWG) vasktraat generaatori maandusklemmide ja maapinnale paigaldatud vaskvarda vahele. Soovitame tungivalt konsulteerida kvaliﬁtseeritud elektrikuga, et tagada vastavus kohalikele elektriseadustikele.

Neutraal maandus*

– Vooluring EI OLE elektriliselt ühendatud generaatori raami/

generaatori põhjaga.

– Generaator (staatori mähis) on isoleeritud raamist ja

vahelduvvoolu maandatud pistikupesast.

– Elektriseadmed, mis nõuavad maandatud pistikupesa

ühendust, ei tööta, kui pistikupesa maanduskontakt ei tööta.

Neutraal on raamiga seotud*

– VooluringON elektriliselt ühendatud generaatori raami/

generaatori põhjaga.

Page 95

– Generaatorisüsteemi maandus ühendab alumise raami

risttala generaatori all. Süsteemi maandus on ühendatud AC vahelduvvoolu neutraalse juhtmega.

* Teatud tüüpi maanduse kohta vaadake jaotist Tehnilised andmed.

TOIMINGUD

Generaatori asukoht

HOIATUS

Ärge kasutage ega hoiustage generaatorit vihma, lume või märja ilmaga.

Generaatori või elektriseadme kasutamine niisketes tingimustes, näiteks vihma või lume korral või basseini või vihmuti lähedal või kui teie käed on märjad, võib põhjustada elektrilöögi.

HOIATUS

ÄRGE kunagi kasutage generaatorit mis tahes hoones, sealhulgas garaažides, keldrites, tunnelites, kambrites ja varjualustes, sealhulgas rahvarohketes kohtades.

ÄRGE kunagi kasutage ega käivitage generaatorit maasturite, haagiste, veoautode tagakülgedel, treppide, seinte või hoonete kõrval või muus kohas, mis ei võimalda generaatori piisavat jahutamist ega heitgaasi nõuetekohast väljutamist summuti süsteemist.

ÄRGE kasutage ega hoidke generaatorit niisketes ilmastikutingimustes, näiteks vihma või lume käes. Generaatori kasutamine niisketes tingimustes võib elektrilöögi ohu tõttu põhjustada tõsiseid vigastusi või isegi surma.

Mõnes riigis peavad generaatorid olema registreeritud kohaliku kommunaalteenuse osutaja juures, kui neid kasutatakse ehitusplatsidel. Neile võidakse kohaldada täiendavaid eeskirju ja määrusi, seega konsulteerige oma kohaliku omavalitsusega.

Generaatorid peavad alati (ka töövälisel ajal) olema tasasel ja ühtlasel pinnal.

Generaatorid peavad olema vähemalt 1,5 m (5 jalga) kaugusel kergesti süttivatest materjalidest.

HOIATUS

Töötamise ajal muutuvad nii summuti kui ka tekkivad heitgaasid kuumaks. Kui puudub piisav jahutusruum või kui generaator on blokeeritud või suletud, võib temperatuur väga kuumaks minna ja põhjustada tulekahju.

Ärge muutke ega paigaldage väljalasketoru summuti väljatõmbe pikendust, vastasel juhul võib see põhjustada mootori jõudluse halvenemist või isegi mootori kahjustamist.

Liigpingekaitse

Elektroonikaseadmed, sealhulgas arvutid ja paljud teised programmeeritavad seadmed kasutavad komponente, mis on kavandatud töötama kitsas pingevahemikus ja mida võivad mõjutada hetkelised pingekõikumised. Kuigi pingekõikumisi pole võimalik vältida, võite võtta meetmeid tundlike elektroonikaseadmete kaitsmiseks.

– Paigaldage sertiﬁtseeritud pistikühendusega liigpinge

summutajad pistikupesadesse, mis toidavad teie tundlikke seadmeid. Liigpinge summutajad on saadaval ühe või mitme pistikupesaga. Need on loodud kaitsma peaaegu kõigi lühiajaliste pingekõikumiste eest.

Generaatoritel peab olema vähemalt 3 jalga (91,4 cm) vaba ruumi igast küljest, et tagada piisav jahutamine, juurdepääs hoolduseks ja teeninduseks.

Alati asetage generaator hästi ventileeritud kohta. ÄRGE paigutage generaatorit ventilatsiooniavade või sisselaskeavade lähedusse, kust heitgaasid võivad sattuda kinnistesse ruumidesse.

Generaatori paigutamisel arvestage hoolikalt tuule ja õhuvooludega.

Laske generaatoritel enne transportimist või ladustamist korralikult jahtuda.

Nõuetekohaste ohutusnõuete eiramine võib põhjustada vigastusi, generaatori kahjustamist ja tootja garantii tühistamise.

Mootori käivitamine:

Juhtmevaba kaugkäivitamine (valikuline funktsioon)

Juhtmevaba kaugkäivitamine on võimalik ainult 80 jala raadiuses generaatorist.

ÄRGE üritage õhuklapi reguleerida. Kaugsüsteem sulgub ja avab õhuklapi automaatselt.

1. Veenduge, et generaator on tasasel ja ühtlasel pinnal.

2. Ühendage kõik elektrilised koormused generaatorist lahti. ÄRGE käivitage ega peatage mootorit, kui sellega on ühendatud elektriseadmed.

3. Keerake bensiini kütuseklapp asendisse „ON“.

4. Keerake bensiini kütuseklapp asendisse „ON“.

5. Vajutage akulüliti (Battery) asendisse „ON“.

6. Vajutage mootori lüliti asendisse „ON“.

Page 96

7. Vajutage ja vabastage kaugjuhtimispuldi „START“ nupp. ÄRGE hoidke nuppu all, vajutage nuppu ainult üks kord. Mootor üritab käivituda kuni 6 korda.

4. Vajutage akulüliti (Battery) asendisse „ON“.

5. Vajutage mootori lüliti asendisse „ON“.

6. Tõmmake õhuklapi nupp välja „CHOKE“ asendisse.

TEATIS

Kui aku lüliti on asendis „ON“ ja akus on vool, siis tuluke põleb. Kui tuluke ei põle „ON“ asendis, kontrollige, et aku ühendus oleks endiselt korras.

TEATIS

Kaasasolev 12 V aku laeb uuesti ka mootori töötamise ajal, kuid soovitatav on ka akut vähemalt kord kuus täis laadida või hooldada aku hooldajaga (ei kuulu komplekti), eriti kui generaatorit regulaarselt ei kasutata. Tavalistele tarnitavatele akudele kehtib 1-aastane garantii ja need ei kuulu pikendatud 3-aastase garantii hulka.

Elektriline Käivitus (Mõned mudelid)

1. Veenduge, et generaator on tasasel ja ühtlasel pinnal.

2. Ühendage kõik elektrilised koormused generaatorist lahti. ÄRGE käivitage ega peatage mootorit, kui sellega on ühendatud elektriseadmed.

3. Keerake bensiini kütuseklapp asendisse „ON“.

4. Vajutage akulüliti (Battery) asendisse „ON“.

5. Vajutage mootori lüliti asendisse „ON“. .

7. Tõmmake käivitusnööri aeglaselt, kuni tunnete vastupanu, seejärel laske see tagasi. Järgmiseks kasutage käivitamiseks ühte tugevat ja kiiret tõmmet. Kui generaator ei käivitu, korrake protsessi. Ärge tirige käivitusnööri liiga jõuliselt, seda tehes kahjustate mehhanismi ja tühistate garantii.

8. Kui mootor soojeneb, lükake õhuklapp töörežiimi asendisse.

TEATIS

Taaskäivitamiseks kuuma bensiinimootoriga kuumas keskkonnas > 86 °F (30 °C): Kui generaator ei käivitu

pärast esimest tõmmet, vajutage õhuklapi nupp sisse töörežiimi asendisse järgmiseks 3 tõmbeks. Liiga palju lämmatamist (CHOKE) põhjustab sissetuleva õhu puudumise tõttu süüteküünla määrdumist/mootori üleujutamist. See põhjustab mootori mitte käivitumist.

TEATIS

Bensiinkäivitamiseks külmas keskkonnas < 59° F (15 °C): Käsitsi käivitamise protseduuride jaoks peab õhuklapp

olema 100% „CHOKE“ asendis. Ärge hoidke õhuklappi (CHOKE) liigselt kinni. Niipea kui mootor käivitub, lükake õhuklapi nupp töörežiimi asendisse.

6. Tõmmake õhuklapi nupp välja „CHOKE“ asendisse.

7. Vajutage ja hoidke süütelülitit (Ignition) asendis „START“. Vabastage, kui mootor hakkab käivituma. Kui mootor ei käivitu viie sekundi jooksul, vabastage lüliti ja oodake vähemalt kümme sekundit, enne kui proovite mootorit uuesti käivitada.

8. Kui mootor soojeneb, lükake õhuklapp töörežiimi asendisse.

TEATIS

Hoidke õhuklapi hooba „Choke“ asendis ainult üheks tõmbeks. Pärast esimest tõmmet liigutage õhuklapi nupp tagasitõmbekäiviti järgmiseks 3 tõmbeks töörežiimi asendisse. Liiga palju lämmatamist (CHOKE) põhjustab sissetuleva õhu puudumise tõttu süüteküünla määrdumist/ mootori üleujutamist. See põhjustab mootori mitte käivitumist.

Käsitsi käivitus

1. Veenduge, et generaator on tasasel ja ühtlasel pinnal.

2. Ühendage kõik elektrilised koormused generaatorist lahti. ÄRGE käivitage ega peatage mootorit, kui sellega on ühendatud elektriseadmed.

TEATIS

Kui mootor käivitub, kuid ei jätka töötamist, veenduge, et generaator on tasasel ja ühtlasel pinnal. Mootor on varustatud madala õlitaseme anduriga, mis takistab mootori töötamist, kui õlitase langeb alla kriitilise piirmäära.

Käsitsi õhuklapi käivitamine (ainult 73001i-p)

Kui aku on tühi või ei suuda toota piisavalt voolu õhuklapi liikumise toiteks, saab õhuklappi ennast mootori käivitamiseks käsitsi juhtida. Käsitsi õhuklapi reguleerimiseks ja inverteri käivitamiseks toimige järgmiselt:

1. Keerake kruvid lahti ja eemaldage hoolduskate.)

3. Keerake bensiini kütuseklapp asendisse „ON“.

Page 97

2. Leidke kollane käsitsi toimiv õhuklapi hoob.

3. Pöörake õhuklapi hoob asendisse „CHOKE“ (paremale).

4. Keerake bensiini kütuseklapp asendisse „ON“.

5. Keerake mootori lüliti asendisse „ON“.

HOIATUS

Pidage meeles, et ühendage seadmed otse generaatorisse ja ärge ühendage generaatori toitejuhet ühegi pistikupesaga ega ühendage oma kodu kaitselüliti paneeliga. Generaatori ühendamine oma kodu elektriettevõtte elektriliinidega või muu toiteallikaga on ohtlik tegevus, mis on paljudes osariikides ja omavalitsustes ebaseaduslik.

See toiming, kui seda tehakse valesti, võib kahjustada teie generaatorit, seadmeid ja võib põhjustada tõsiseid vigastusi või surma teile või elektriliini töötajale, kes üritab naabruses voolukatkestuse ajal elektrit taastada. Elektrik võib ootamatult kokku puutuda kõrgepingega ning saada eluohtlikult kannatada ja vigastus võib lõppeda surmava šokiga.

Olenemata sellest, kas vigastused tekivad või mitte, kui generaator on paigaldatud valesti ja seadustega vastuolus, võite saada trahvi ja teie elektri ettevõte võib teie kodus elektri kinni keerata.

Kui generaator ühendatakse hoone elektrisüsteemiga, peavad need ühendused isoleerima generaatori toite kommunaalvoolust. Te vastutate selle eest, et teie generaatori elekter ei satuks tagasi elektriliinidesse. Need ühendused peavad vastama kõikidele kehtivatele seadustele ja määrustele — Konsulteerige oma kohaliku kommunaalettevõtte või kvaliﬁtseeritud elektrikuga, et see ühendus korralikult installida.

6. Tõmmake käivitusnööri aeglaselt, kuni tunnete vastupanu, seejärel laske see tagasi. Järgmiseks kasutage käivitamiseks ühte tugevat ja kiiret tõmmet. Kui generaator ei käivitu, korrake protsessi.

7. Kui mootor hakkab käivituma, viige õhuklapi hoob asendisse „RUN“ (vasakule).

HOIATUS

Tõmmake käivitusnööri aeglaselt, kuni tunnete vastupanu, seejärel laske see tagasi. Järgmiseks kasutage käivitamiseks ühte tugevat ja kiiret tõmmet. Kui generaator ei käivitu, korrake protsessi.

Ärge tirige käivitusnööri liiga jõuliselt, seda tehes kahjustate mehhanismi ja tühistate garantii.

Elektriliste koormuste ühendamine

Laske mootoril pärast käivitamist paar minutit rahulikult töötada ja üles soojeneda.

Ühendage ja lülitage sisse soovitud 220 V AC (vahelduvvool) ühefaasiline ja 50 Hz elektrikoormusega seade.

– ÄRGE ühendage generaatoriga kolmefaasilisi koormusi. – ÄRGE koormake generaatorit üle.

Ärge koormake generaatorit üle.

Mahutavus

Järgige neid lihtsaid samme, et arvutada teie jaoks vajalikud algja töövõimsused.

1. Valige elektriseadmed, mida kavatsete samaaegselt kasutada.

2. Arvutage nende seadmete töövattide summa. See on energia hulk, mida vajate oma esemete töös hoidmiseks.

3. Määrake kõigi punktis 1 tuvastatud seadmete suurim algvõimsus. Lisage see arv punktis 2 arvutatud arvule. Mõne elektriga töötava seadme käivitamiseks on vaja lisavõimsust. Kui järgite jaotises „Toitejuhtimine“ loetletud samme, on tagatud, et korraga käivitub ainult üks seade.

4. Kui generaatori väljundvõimsus on katkestatud ülekoormuse tõttu, (mida näitab vahelduvvoolu ülekoormuse vilkuv tuluke), vähendage koormust ühe või mitme seadme väljalülitamise teel, seejärel vajutage enne taaskäivitamist vahelduvvoolu (AC overload) ülekoormuse lähtestamise nuppu.

Toitejuhtimine

Kasutage järgmist valemit, et teisendada pinge ja voolutugevus vattideks:

Page 98

Volt × Amper = Vatt

Et pikendada oma generaatori ja sellega ühendatud seadmete eluiga, järgige elektrilise koormuse lisamiseks järgmisi samme:

1. Käivitage generaator ilma elektrilise koormuseta.

2. Laske mootoril mitu minutit töötada, et temperatuur tõuseks.

3. Ühendage ja lülitage esimene seade sisse. Mõistlik on kõigepealt ühendada kõige suurema võimsusega seade.

4. Laske mootoril stabiliseeruda.

5. Ühendage ja lülitage järgmine seade sisse.

6. Laske mootoril stabiliseeruda.

7. Korrake samme 5-6 iga järgneva seadme puhul.

TEATIS

Ärge kunagi ületage ettenähtud võimsust, kui lisate generaatorile koormusi.

Säästurežiim (ökonoomne)

Säästurežiimi nuppu saab seadme töötamise ajal aktiveerida säästurežiimi sisselülitamiseks, et minimeerida kütusekulu ja müra vähenenud elektriväljundi ajal. Säästurežiim võimaldab mootoril mittekasutamise ajal töötada tühikäigul.

Mootori pöörlemiskiirus taastub normaalseks, kui elektriline koormus taas ühendada. Kui säästurežiimi nupp on välja lülitatud, töötab mootor pidevalt normaalpööretel.

ETTEVAATUST

Suure elektrikoormuse või hetkeliste kõikumiste korral tuleb säästurežiimi nupp välja lülitada.

HOIATUS

ÄRGE kasutage 12 V alalisvoolu seadet, kui see on ühendatud 220 V/240 V elektrilise koormusega, kuna mõlema vahelduvvoolu ja alalisvoolu koos kasutamine kahjustab seadet või generaatorit.

ÄRGE KUNAGI proovige käivitada 12V DC koormust, kui ECO (Säästurežiim) on sisse lülitatud, ECO PEAB olema OFF asendis.

ÄRGE kunagi kasutage ühtegi 12VDC koormust, kui see on pistikupesasse ühendatud.

Pikaajaline kokkupuude mootori heitgaasiga võib põhjustada tõsiseid vigastusi või surma.

ETTEVAATUST

Seadme laadimise ajal ei tohi generaatori väljalaskepoolsel küljele laaditavaid seadeid paigutada. Heitgaasist põhjustatud äärmuslik kuumus võib kahjustada seadet ja olla tuleohtlik.

Aku laadimine

1. Enne aku laadimiskaabli (pole kaasas) ühendamist sõidukisse paigaldatud akuga ühendage sõiduki aku maanduskaabel lahti negatiivsest (—) aku klemmist.

2. Ühendage aku laadimiskaabel generaatori 12 V alalisvoolu pistikupessa.

3. Ühendage punane (+) akulaadija ots punase (+) aku klemmiga.

4. Ühendage must (—) akulaadija ots musta (—) aku klemmiga.

12V DC auto toitepistiku stiilis

12 V alalisvoolu pistikupesa(d) saab kasutada koos kaasasolevate tarvikute ja muude kaubanduslikult kättesaadavate 12V alalisvoolu pistikutega. Alalisvoolu väljund on reguleerimata ja võib kahjustada mõningaid tooteid. Veenduge, et teie lisaseadme sisendpinge vahemik on vähemalt 12-24 V alalisvoolu. Alalisvoolu pistikupesa kasutamisel keerake säästurežiimi nupp asendisse „OFF“.

5. Käivitage generaator.

Tähtis: 12 V alalisvoolu pistikupesa on mõeldud kasutamiseks AINULT kaasasoleva 12 V alalisvoolu aku laadimiskaabliga. 12V alalisvoolu väljund on reguleerimata ja kahjustab teisi 12V alalisvoolu tooteid. 12V alalisvoolu pistikupesa kasutamisel keerake säästurežiimi nupp asendisse „OFF“. Enne generaatoriga ühendamist veenduge, et kõik elektriseadmed, kaasa arvatud juhtmed ja pistikuühendused, oleksid heas seisukorras.

ETTEVAATUST

Ärge käivitage sõidukit, kui aku laadimiskaabel on ühendatud ja generaator töötab. See ei suurenda aku võimsust. Sõiduk või generaator võib saada kahjustada. Laadige ainult pliiakusid. Muud tüüpi akud võivad lõhkeda, põhjustades vigastusi või kahjustusi.

Page 99

TEATIS

Enne generaatoriga ühendamist veenduge, et kõik elektriseadmed, kaasa arvatud juhtmed ja pistikuühendused, oleksid heas seisukorras.

Paralleelne ühenduvus

See mudel on ühendumisvalmis ja seda saab kasutada paralleelselt teise Champion-seadmega, et suurendada kogu olemasolevat elektrienergiat. Paralleelseks tööks on vajalik Championi paralleelset komplekti (valikvarustus). Ühilduvate mudelite loendi jaoks või paralleelkomplekti tellimiseks võtke ühendust kohaliku turustajaga.

Üksikasjalikud juhised generaatorite paralleelkomplekti paigaldamiseks ja tööks on esitatud komplekti operaatori käsiraamatus.

SMART nutilaadimine

Kui teie generaator on varustatud nutilaadimise funktsiooniga (73001i-P, 73001i-DF), saab seda funktsiooni kasutada pardaaku kiireks laadimiseks vooluvõrgust. Kaasasoleva nutilaadimise pistiku abil ühendage enne pistiku vooluvõrku ühendamist esipaneelil oleva 12DC pistikupesaga.

Kui seadet ei kasutata, lükake aku lüliti (Battery) alati asendisse „OFF“, see hoiab ära aku tühjenemise. Kui seadet ei kasutata 2 nädalat või kauem, järgige generaatori ja aku hooldus- ja hoiustamisjuhiseid,

Generaatori liigutamine

– Lülitage ALATI generaator välja ja veenduge, et kütuseklapp

on suletud.

– Enne generaatori ohutut käsitsemist veenduge ALATI, et

mootor ja summuti on maha jahtunud (tavaliselt 15-30 minutit).

– Tõstke generaator kandekäepidemest üles ja liikuge soovitud

asukohta.

– Ärge lööge ega kukutage seadet maha ning asetage seda

raskete esemete alla.

– Nende juhiste eiramine võib põhjustada kehalisi vigastusi või

generaatori kahjustusi.

Töötamine suurtel kõrgusel

HOIATUS

Ärge laadige järjestikku rohkem kui 4 tundi, vastasel korral võib nii generaator kui ka nutilaadija kahjustada saada.

Mootori seiskamine

1. Lülitage välja ja eemaldage kõik ühendatud elektrilised koormused. ÄRGE käivitage ega peatage mootorit, kui sellega on ühendatud elektriseadmed.

2. Laske generaatoril mitu minutit ilma koormuseta töötada, et stabiliseerida mootori ja generaatori sisetemperatuur.

3. Keerake kütuseklapp asendisse “OFF“ (KINNI).

4. Laske mootoril töötada, kuni kütuse puudus mootori seiskab. See võtab tavaliselt paar minutit.

5. Vajutage süütelüliti (Ignition) asendisse „OFF“.

6. Vajadusel lükake aku lüliti asendisse „OFF“.

Tähtis: Kui generaatorit ei kasutata, veenduge alati, et kütuselüliti ja kütusekorgi ventilatsioonihoob oleks kinnises asendis.

TEATIS

Õhu tihedus suurtel kõrgustel on väiksem kui merepinnal. Mootori võimsus väheneb, kui õhumass ja õhu-kütuse suhe vähenevad. Mootori ja generaatori võimsus väheneb umbes 3½% iga 1000 jalga merepinnast kõrgemal asuva kõrguse kohta. Suurtel kõrgustel võivad suurenenud heitgaaside kogused tuleneda ka õhu-kütuse suhte rikastumisest. Muude kõrgustes esinevate probleemide hulka võivad kuuluda raskendatud käivitamine, suurenenud kütusekulu ja süüteküünla määrdumine.

Suure kõrgusega seotud probleemide leevendamiseks peale loomuliku võimsuskadu võib CPE pakkuda kõrgmäestiku karburaatori düüse. Alternatiivdüüsid ja paigaldusjuhised saab meie käest, kontakteerudesTehnilise toe meeskond. Paigaldusjuhised on saadaval ka CPE veebisaidi jaotises Tehniline nimistu.

Varuosasa number ja soovitatav minimaalne kõrgus karburaatori düüside rakendamiseks on loetletud järgmises tabelis.

Õige suure kõrguse düüsi valimiseks on vaja esmalt kindlaks teha karburaatori mudel. Sel eesmärgil on karburaatori küljele kood trükitud. Valige õige suure kõrgusega düüsi varuosanumber, mis vastab teie karburaatorilt leitud karburaatori koodile.

HOIATUS

Kui generaatorit ei kasutata kahe (2) nädala jooksul või kauem, eemaldage alati kütus ja vaadake mootori ja kütuse nõuetekohast ladustamist jaotisest Ladustamine.

Alternatiivse düüsi kasutamine soovitatavast minimaalsest kõrgusest madalamal kõrgusel võib mootorit kahjustada. Madalamatel kõrgustel töötamiseks tuleb kasutada algselt tarnitud standardset põhidüüsi. Mootori töötamine vale mootorikonﬁguratsiooniga antud kõrgusel võib suurendada selle heitgaase ning vähendada kütusesäästlikkust ja jõudlust.

Page 100

HOOLDUS

Veenduge, et generaator hoitakse puhtana ja seda hoitakse nõuetekohaselt. Kasutage seadet ainult tasasel, ühtlasel pinnal puhtas ja kuivas töökeskkonnas. ÄRGE hoidke generaatorit äärmuslikes tingimustes, liigse tolmu, mustuse, niiskuse või söövitava auru sees.

HOIATUS

Mootoriõli vahetamine

(Soovitatav Champion PowerX 10w30 õli)

Vahetage õli, kui mootor on soe. Oma töökeskkonnale sobiva kvaliteetse õli valimiseks vaadake õli tehnilisi andmeid.

1. Asetage generaator tööpingile või lauale.

2. Vabastage katte kinnitused ja eemaldage hoolduskate.

3. Õli lisamiseks eemaldage õlikork/õlimõõtevarras.

Ärge kunagi kasutage kahjustatud või defektset generaatorit.

HOIATUS

Ebaõige hooldus muudab teie garantii kehtetuks. Omanik/ kasutaja vastutab generaatori hoolduse eest, sealhulgas õli, süüteküünalde, sädemepüüdja, ﬁltrite ja klappide reguleerimise eest. Selle generaatori vale hooldus tühistab igasuguse garantii.

TEATIS

Heitgaaside kontrolli seadmete ja süsteemide puhul lugege läbi ja mõistke oma hoolduskohustusi, mis on sätestatud käesoleva juhendi Heitkoguste Kontrolli Garantii Aruandes.

Omanik/operaator vastutab kogu perioodilise hoolduse eest. Viige kõik kavandatud hooldustööd õigeaegselt lõpule. Enne generaatori käivitamist kõrvaldage kõik probleemid. Teenuse või varuosade kohta abi saamiseks võtke ühendust

meieTehnilise toe meeskond aadressil+44 (0) 1942 715 407.

4. Libistage tangide abil vedruklamber õli äravooluvoolikust alla ja tõmmake voolik kinnituse küljest lahti.

5. Suunake voolik tühjendusnõusse ja laske õlil täielikult välja voolata. Märkus: Vooliku ots peab olema mootori alusest madalamal, et õli saaks välja voolata.

6. Asetage õli äravooluvoolik kinnituse külge tagasi ja lükake vedru klamber tagasi oma kohale.

7. Lisa õli vastavalt Mootoriõli lisamine Kokkupanek jaotises. ÄRGE TÄITKE ÜLE. Tavapäraseks hoolduseks ei ole õli kaasas.

8. Paigaldage hoolduskate tagasi.

9. Kõrvaldage kasutatud õli heakskiidetud jäätmekäitluskeskuses.

TEATIS

Kui õli on lisatud, peaks visuaalne kontroll näitama, et õli on umbes 1-2 keerme kaugusel täitmisavast. Kui kasutate õlitaseme kontrollimiseks mõõtevarrast, ÄRGE keerake seda kontrollimise ajaks sisse. Üldreeglina, tasasel pinnal on õlitase normis, kui see ulatub täitetoru keskmise vindini. Ärge täitke üle, vastasel juhul halveneb mootori jõudlus ja (või) kahjustatakse mootor.

Generaatori puhastamine

ETTEVAATUST

ÄRGE pihustage ega puhastage generaatorit ohtra veega.

Vesi võib siseneda generaatorisse läbi jahutusavade ja kahjustada generaatori mähiseid. See võib saastada ka kütusesüsteemi.

1. Mootori välispindade puhastamiseks kasutage niisket lappi.

2. Kasutage mustuse ja õli eemaldamiseks pehmet harja.

3. Kasutage mootorist mustuse ja tahma puhastamiseks õhukompressorit (25 PSI).

4. Kontrollige kõiki õhu- ja jahutusavasid, et need oleksid puhtad ja takistusteta.

Juhusliku käivitamise vältimiseks eemaldage ja maandage süüteküünlajuhe enne mis tahes hooldustöid.

100

Süüteküünla puhastamine ja reguleerimine

1. Eemaldage süüteküünla kaabel süüteküünalt.

2. Kasutage süüteküünla tööriista (pole kaasas) või13/16 in. (21 mm) padrunvõtit (pole kaasas, kuid saab eraldi osta).

3. Kontrollige pistiku elektroodi. See peab olema puhas ja mitte kulunud, et tekitada süütamiseks vajalik säde.

4. Veenduge, et süüteküünla vahe on0,024 - 0,031 in. (0,6-0,8 mm).

SPARK PLUG GAP

5. Küünla vahetamisel vaadake süüteküünalde tüüpe jaotises Tehnilised andmed.
