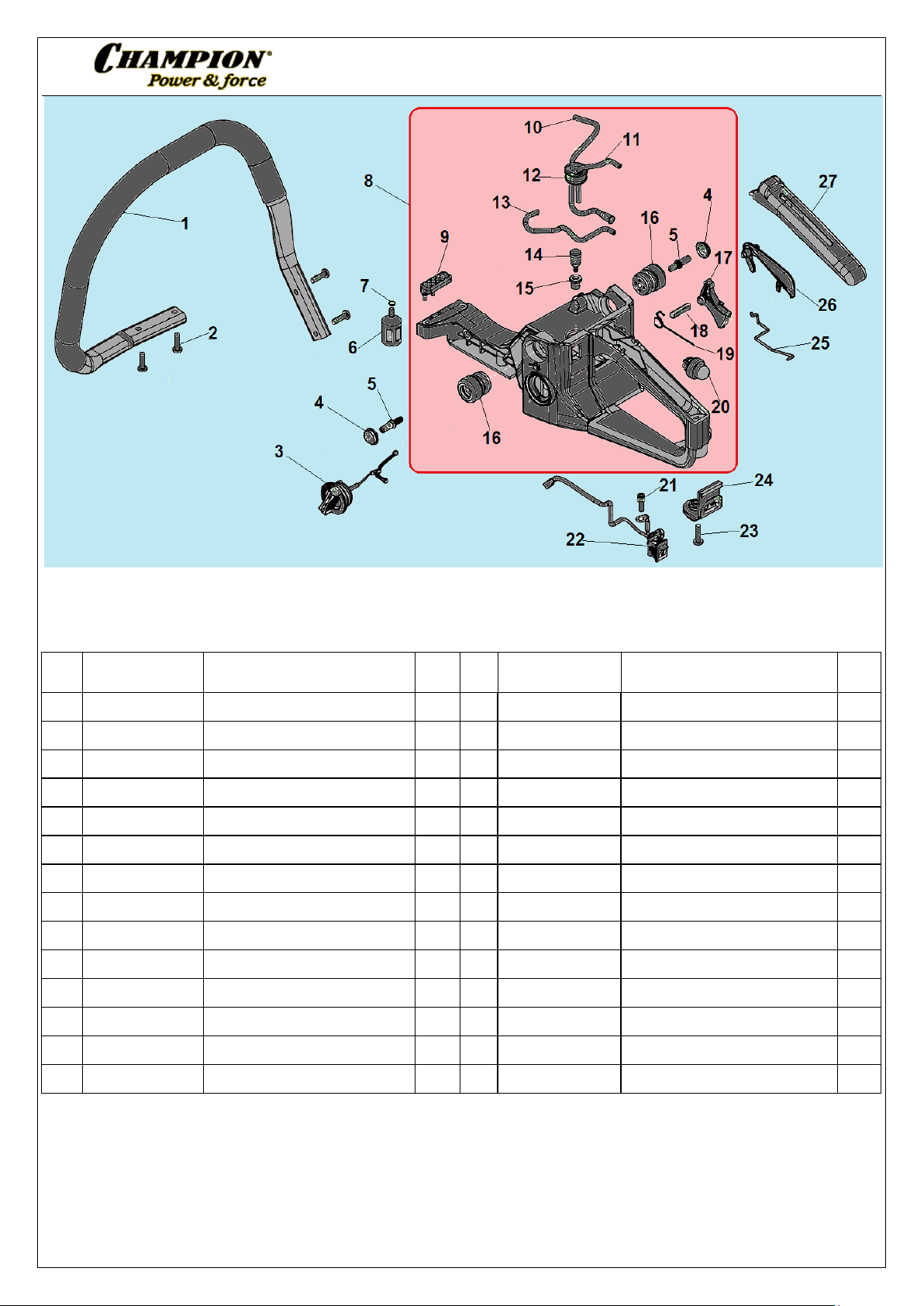

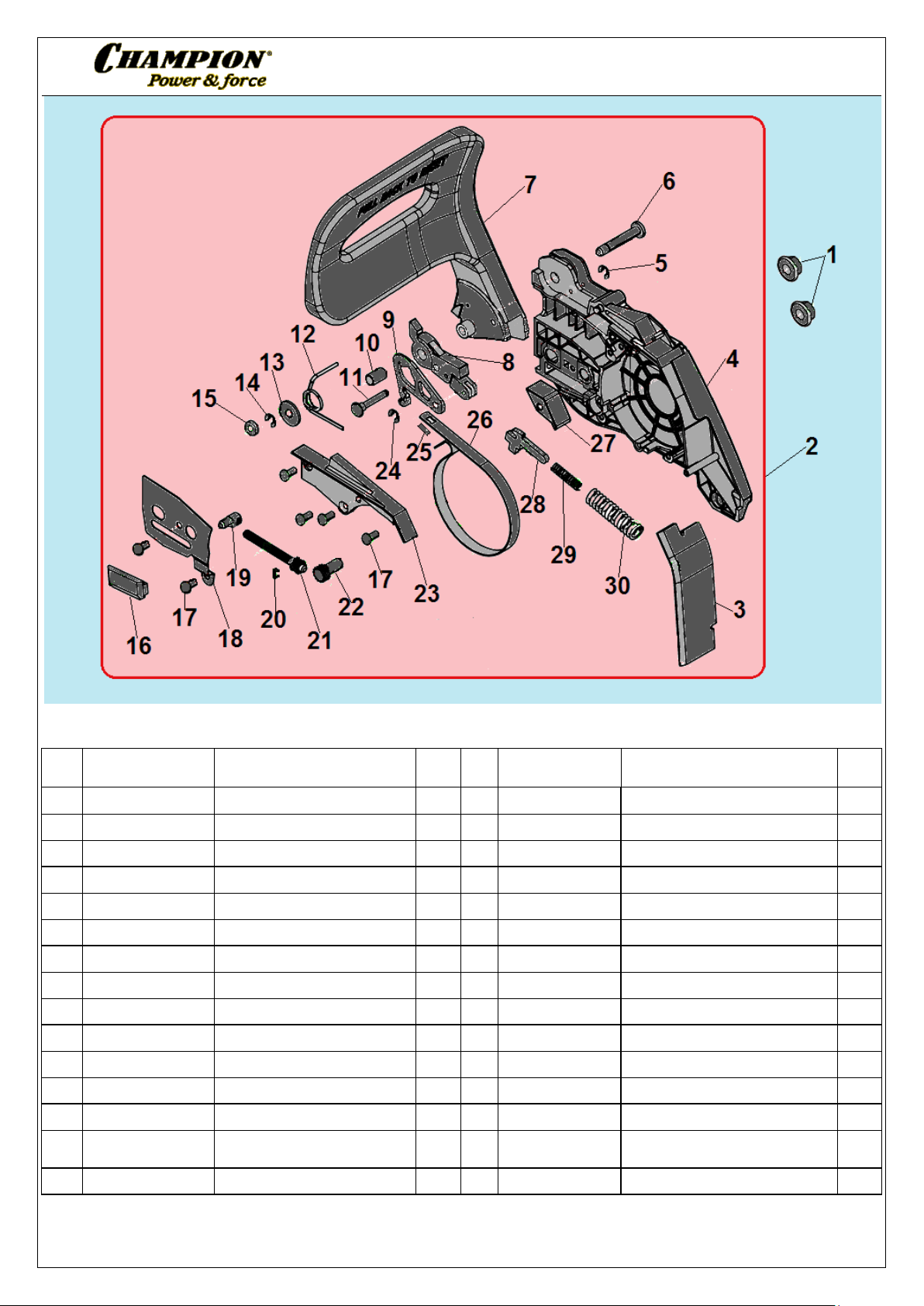

Иллюстрированный каталог запасных частей Модель: 251

№

№

К-во

1

YD2500-92402

Гайка М5

2

17

YD4500-18200

Карбюратор

1

2

YD4500-21101

Накладка глушителя

1

18

YD4600-16141

Опора воздушного фильтра

1

3

YD3800-90021

Болт 2 19

YD4500-16142

Упорный буфер

1 4 YD4500-21110

Глушитель

1

20

YD4500-90029

Болт крепления карбюратора

2

5

YD4500-21001

Прокладка глушителя

1

21

YD46008-162114

Уплотнение воздушного фильтра

1 6 YD4500-21002

Болт крепления глушителя

2

22

YD4500-161412

Шпилька крепления фильтра

1

7

YD3800-90024

Болт М5х20

8

23

YD4500-16211

Фильтр воздушный

1 8 L7T

Свеча зажигания

1

24

YD460011-16302

Гайка крепления фильтра

1

9

YD52007-12111

Цилиндр

1

25

YD520016-16301

Крышка фильтра

1

10

YD46007-16001

Прокладка под колено

1

26

YD46008-24111

Рычаг воздушной заслонки

1

11

YD46007-16111

Колено карбюратора

1

27

YD4500-24112

Уплотнительное кольцо

1

12

YD4500-90023

Болт М5х14

7

28

080213230200

Защелка крышки фильтра

1

13

YD4500-16121

Теплоизолятор

1

29

0107053002401

Палец защелки

1

14

YD4500-16132

Прокладка под фланец

1

30

YD520016-15201

Крышка цилиндра

1

15

YD4500-16131

Фланец карбюратора

1

31

YD520014-27402

Заглушка зима-лето

1

16

YD4500-16002

Гильза колена

1

Артикул Наименование К-во

Артикул Наименование

Иллюстрированный каталог запасных частей Модель: 251

№

№

К-во

1

089907240300

Поршневая группа

1 7 YD4500-14803

Шайба пальца

2

2

YD52007-12111

Цилиндр

1 8 YD52002-14001

Палец поршня

1 3 089907240200

Поршень комплект

1 9 YD4500-96126

Подшипник пальца 11х15х12,5

1

4

YD46007-12501

Прокладка цилиндра

1

10

YD52002-14210

Поршень

1 5 YD5200-14311

Поршневое кольцо

2

11

YD4500GF-14100

Коленвал

1

6

YD58007-14002

Стопорное кольцо

2

12

YD2500-94601

Шпонка 3х3,7х10

1

Артикул Наименование К-во

Артикул Наименование

Иллюстрированный каталог запасных частей Модель: 251

№

№

К-во

1

YD4500-90001

Болт крепления крышки

2

19

YD4500-27114

Суппорт амортизатора

1

2

YD4500-13801

Крышка сальника

1

20

YD4500-27113

Амортизатор

1

3

YD4500-95022

Сальник коленвала 15х35х5

1

21

YD4500-13001

Уловитель цепи

1

4

YD3800-17110

Пробка масляного бака

1

22

YD4500-90023

Болт М5х14

1

5

YD4500-90025

Болт М5х30

3

23

YD3800-13002A

Зубчатый упор

1

6

YD46006-13200

Картер, левая половина

1

24

YD3800-90021

Болт М5х10

2

7

YD3800-27112

Заглушка амортизатора

3

25

YD4500-18002

Теплоотражающий лист

1

Направляющая рычага воздушной

9

YD4500-27111

Амортизатор

2

27

YD45007-95021

Сальник коленвала

1

10

YD4500-13203

Упорный буфер картера

1

28

YD46006-13100

Картер правая половина

1

11

03090010016

Подшипник коленвала 6202

2

29

YD4500-17124

Фильтр масляный

1

12

YD4500-93212

Стопорное кольцо

1

30

YD4500-17128

Шланг масляный всасывающий

1

13

YD4500-94021

Штифт картера

3

31

YD4500-13105

Упорный буфер

1

14

YD4500-18021

Угловой соединитель шланга

1

32

YD4500-27111

Амортизатор

1

15

YD4500-18023

Хомут шланга

1

33

YD2500-17132

Стопорное кольцо

1

16

YD4500-18022

Импульсный шланг

1

34

YD2500-17133

Фильтр сапуна

1

17

YD4500-13090A

Прокладка картера

1

35

YD2500-17131

Клапан сапуна

1

18

YD2500-91333

Винт 4,8х16

1

Артикул Наименование К-во

8 YD2500-91333 Болт крепления амортизатора 3 26 YD4500-24113

Артикул Наименование

1

заслонки

Иллюстрированный каталог запасных частей Модель: 251

№

№

К-во

1

YD520016-24510

Трубчатая рукоятка

1

15

YD3800-18001

Уплотнение сапуна

1

2

YD2500-91333

Винт 4,8х16

4

16

YD3800-27211

Амортизатор

2

3

YD3800-18030

Пробка топливного бака

1

17

080206190204

Курок газа

1 4 YD3800-27112

Заглушка амортизатора

2

18

YD4500-94104A

Палец курка газа

1

5

YD4500--27212

Болт крепления амортизатора

2

19

YD3800-24212

Пружина курка газа

1 6 YD4500-18103

Топливный фильтр

1

20

YD2500-18410

Праймер

1

7

YD4500-18102

Хомут топливного шланга

1

21

YD3800-90021

Болт 1 8

YD5200-18299

Бак топливный, комплект

1

22

YD4500-26210B

Выключатель зажигания

1

9

YD4500-18301A

Упорный буфер

1

23

YD4500-91334

Винт 4,8х19

1

10

YD3800-18101A

Топливный шланг

1

24

YD4500-18006

Пыльник

1

11

YD3800-18432A

Шланг праймера

1

25

YD46008-24001

Тяга газа

1

12

YD3800-18104

Уплотнение шлангов

1

26

080206190202

Предохранитель курка газа

1

13

YD3800-18431

Шланг праймера, обратка

1

27

YD5200-24411

Накладка задней рукоятки

1

14

YD3800-18010

Сапун топливного бака

1

28

Артикул Наименование К-во

Артикул Наименование

Иллюстрированный каталог запасных частей Модель: 251

№

№

К-во

1

YD520016-25000

Стартер в сборе

1

13 Шнур стартера

1

2

YD4500-90023

Болт М5х14

4

14

080909050100

Пружина храповика

1 3 YD520016-25110

Крышка стартера

1

15

YD38002-25215

Храповик стартера

1

4

YD4500-18003

Направляющая шнура стартера

1

16

YD6200-93013

Шайба

1 5 YD2500-25318

Шайба

1

17

YD2500-91332

Винт крепления храповика

1

6

YD4500-25311

Ручка стартера

1

18

YD520014-15120

Кожух крыльчатки маховика

1 7 YD2500-25313

Пружина

1

19

YD2500-92102

Гайка М8х1

1

8

YD2500-25312

Втулка пружины

2

20

YD4600GF-15110

Маховик

1

9

YD4500-18003

Направляющая винтов

карбюратора

1

21

YD3800-90024

Болт М5х20

2

10

YD4500-25212

Возвратная пружина

1

22

YD4500-26110

Магнето

1

11

YD4500-25213

Корпус возвратной пружины

1

23

YD46008-26118

Защита свечи зажигания

1

12

YD45004-25211

Барабан стартера

1

Артикул Наименование К-во

Артикул Наименование

Иллюстрированный каталог запасных частей Модель: 251

№

№

К-во

1

YD2500-92101

Гайка крышки шины М8х1,25

2

16

YD4500-22223

Направляющая цепи

1

2

YD580016-2300

Крышка шины комплект

1

17

YD2500-91321

Винт 4,8х8,5

6

3

YD4500-27321

Накладка крышки шины

1

18

YD4500-22251

Боковой лист

1 4 YD580016-27301

Крышка шины

1

19

YD4500-22212

Палец натяжения цепи

1

5

YD4500-93221

Стопорная шайба

1

20

YD4500-23023

Опора болта натяжения цепи

1

6

YD4500-23032A

Палец ручки тормоза

1

21

YD4500-22201

Болт натяжения цепи

1 7 YD5200-23011

Ручка тормоза

1

22

YD4500-22211

Шестерня натяжения цепи

1

8

YD4500-23200

Рычаг тормозного механизма

1

23

YD4500-23108

Крышка тормозного механизма

1

9

YD4500-23022

Плата механизма тормоза

1

24

YD46008-27322

Стопорная шайба

1

10

YD4500-23033

Втулка

1

25

YD3800-94012

Штифт ленты тормоза

1

11

YD4500-23021A

Палец рычага тормоза

1

26

YD520016-23111

Лента тормоза

1

12

YD5200-23031

Пружина ручки тормоза

1

27

YD46008-27322

Плата крышки тормоза

1

13

YD4500-93021

Шайба

1

28

YD4500-23110

Фиксатор пружины тормоза

1

14

YD4500-93222

Стопорная шайба

1

29

YD4500-23114

Дополнительная пружина

тормоза

1

15

YD4500-23034

Эластичная шайба

1

30

YD3800-23113

Основная пружина тормоза

1

Артикул Наименование К-во

Артикул Наименование

Иллюстрированный каталог запасных частей Модель: 251

№

№

К-во

1

YD42008-22110

Сцепление комплект

1

10

YD4500-17002

Защитное уплотнение

1

2

YD46008-22113

Пружина сцепления

1

11

YD4500-17200A

Маслонасос

1

3

YD4500-22101

Шайба сцепления

1

12

YD3800-90004

Болт М4х14

2 4 YD4500-22121

Барабан сцепления

1

13

YD4500-17129

Напорный масляный шланг

1

5

1200001

Ведущая звездочка 0,325" 7Z

1

14

YD4500-22931

Боковой лист на картер

1

6

YD4500-17001

Червяк привода маслонасоса

1

15

YD4500-22223

Направляющая цепи

1 7 YD4500-96115

Подшипник 12х15х14

1

16

YD4500-12128

Шпилька шины М8х42

2

8

YD4500-9002

Болт М4х10

3

17

YD4500-9002

Болт М4х10

1

9

YD4500-17301

Крышка маслонасоса

1

Артикул Наименование К-во

Артикул Наименование
