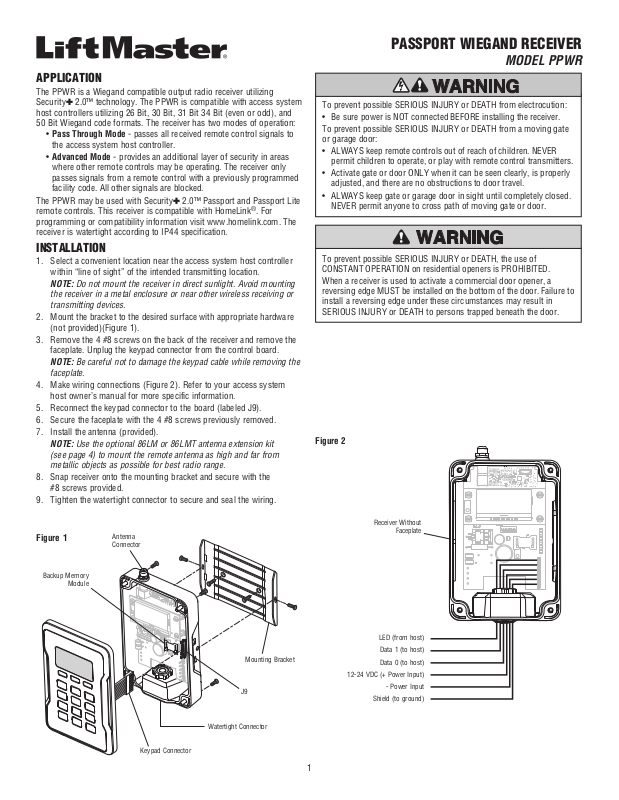

Page 1
APPLICATION
The PPWR is a Wiegand compatible output radio receiver utilizing
Security✚ 2.0™ technology. The PPWR is compatible with access system
host controllers utilizing 26 Bit, 30 Bit, 31 Bit 34 Bit (even or odd), and
50 Bit Wiegand code formats. The receiver has two modes of operation:
• Pass Through Mode - passes all received remote control signals to
the access system host controller.
• Advanced Mode - provides an additional layer of security in areas
where other remote controls may be operating. The receiver only
passes signals from a remote control with a previously programmed
facility code. All other signals are blocked.
The PPWR may be used with Security✚ 2.0™ Passport and Passport Lite
remote controls. This receiver is compatible with HomeLink
®
. For
programming or compatibility information visit www.homelink.com. The
receiver is watertight according to IP44 specification.
INSTALLATION
1. Select a convenient location near the access system host controller
within “line of sight” of the intended transmitting location.
NOTE: Do not mount the receiver in direct sunlight. Avoid mounting
the receiver in a metal enclosure or near other wireless receiving or
transmitting devices.
2. Mount the bracket to the desired surface with appropriate hardware
(not provided)(Figure 1).
3. Remove the 4 #8 screws on the back of the receiver and remove the
faceplate. Unplug the keypad connector from the control board.
NOTE: Be careful not to damage the keypad cable while removing the
faceplate.
4. Make wiring connections (Figure 2). Refer to your access system
host owner’s manual for more specific information.
5. Reconnect the keypad connector to the board (labeled J9).
6. Secure the faceplate with the 4 #8 screws previously removed.
7. Install the antenna (provided).
NOTE: Use the optional 86LM or 86LMT antenna extension kit
(see page 4) to mount the remote antenna as high and far from
metallic objects as possible for best radio range.
8. Snap receiver onto the mounting bracket and secure with the
#8 screws provided.
9. Tighten the watertight connector to secure and seal the wiring.
PASSPORT WIEGAND RECEIVER
MODEL PPWR
To prevent possible SERIOUS INJURY or DEATH from electrocution:
• Be sure power is NOT connected BEFORE installing the receiver.
To prevent possible SERIOUS INJURY or DEATH from a moving gate
or garage door:
• ALWAYS keep remote controls out of reach of children. NEVER
permit children to operate, or play with remote control transmitters.
• Activate gate or door ONLY when it can be seen clearly, is properly
adjusted, and there are no obstructions to door travel.
• ALWAYS keep gate or garage door in sight until completely closed.
NEVER permit anyone to cross path of moving gate or door.
To prevent possible SERIOUS INJURY or DEATH, the use of
CONSTANT OPERATION on residential openers is PROHIBITED.
When a receiver is used to activate a commercial door opener, a
reversing edge MUST be installed on the bottom of the door. Failure to
install a reversing edge under these circumstances may result in
SERIOUS INJURY or DEATH to persons trapped beneath the door.

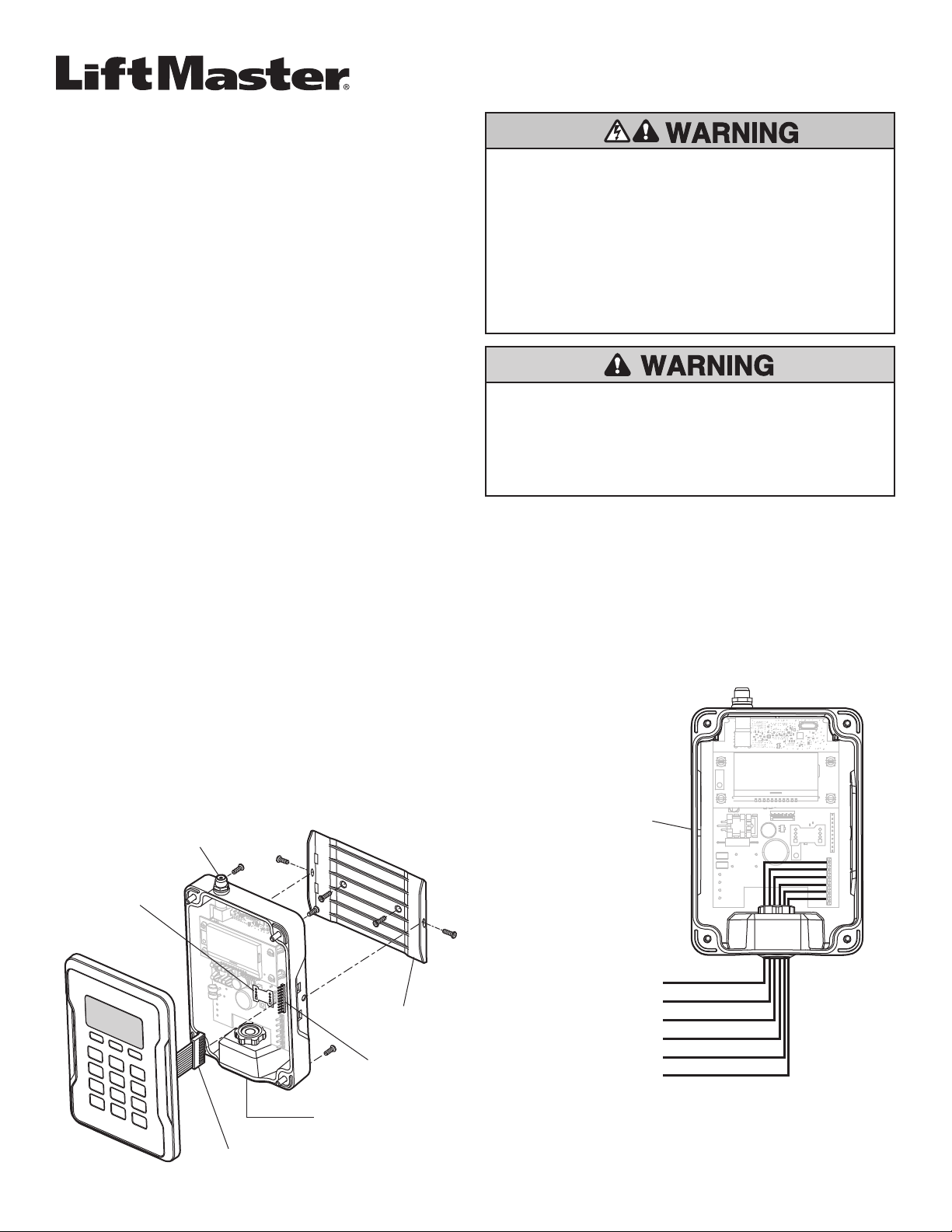

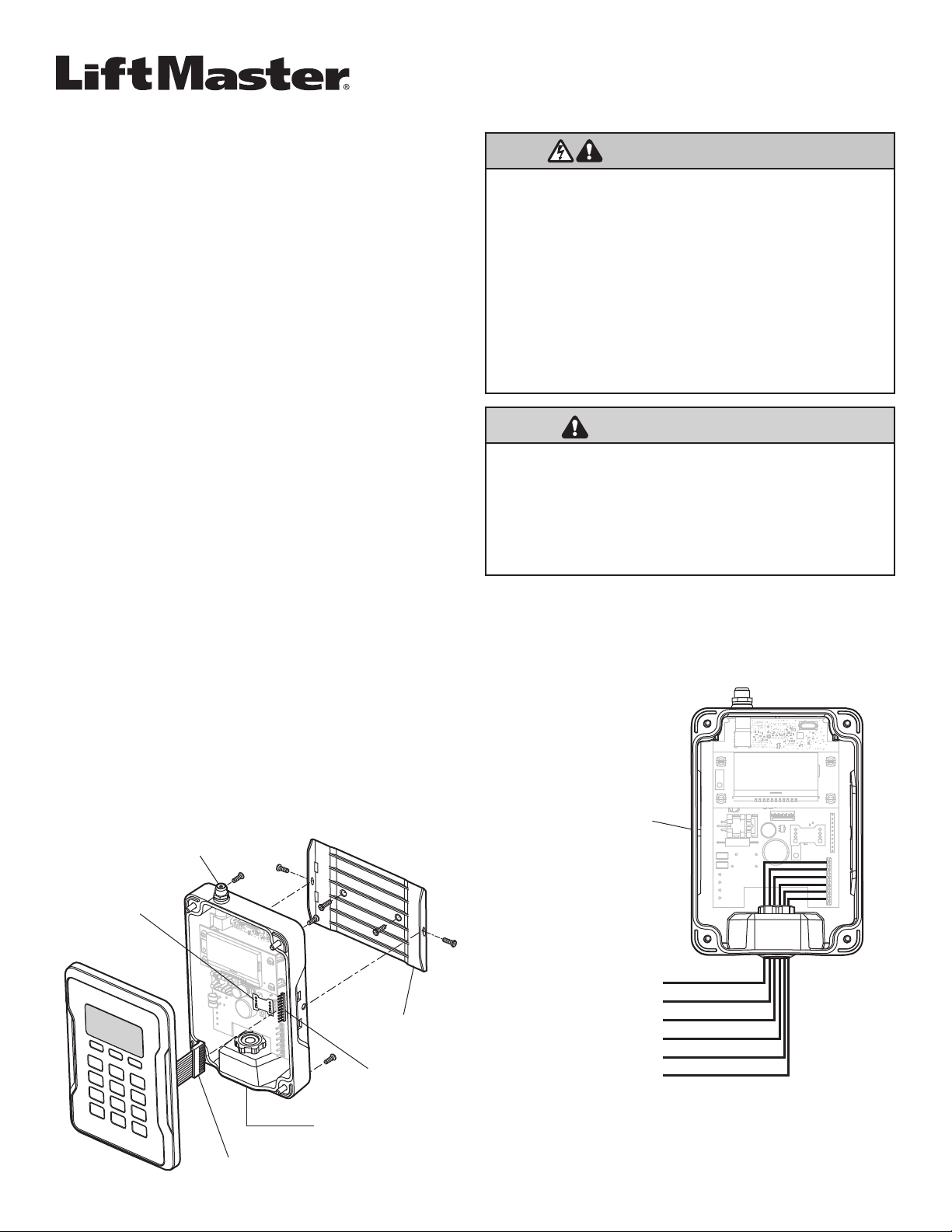

Figure 2
Figure 1
Backup Memory
Module
Antenna
Connector
Keypad Connector
Mounting Bracket
J9
Watertight Connector
Receiver Without
Faceplate
LED (from host)
Data 1 (to host)
Data 0 (to host)
12-24 VDC (+ Power Input)
- Power Input
Shield (to ground)
1
Page 2

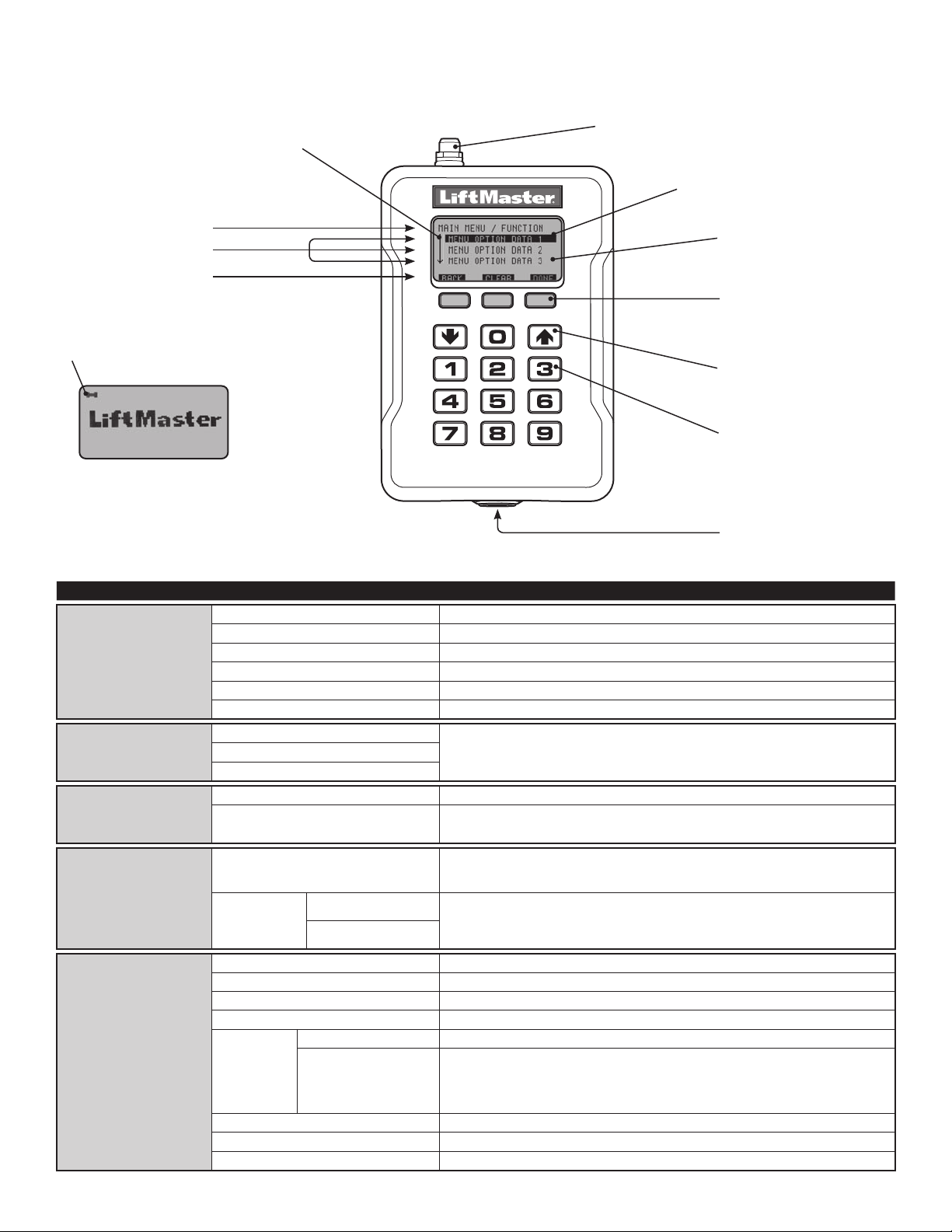

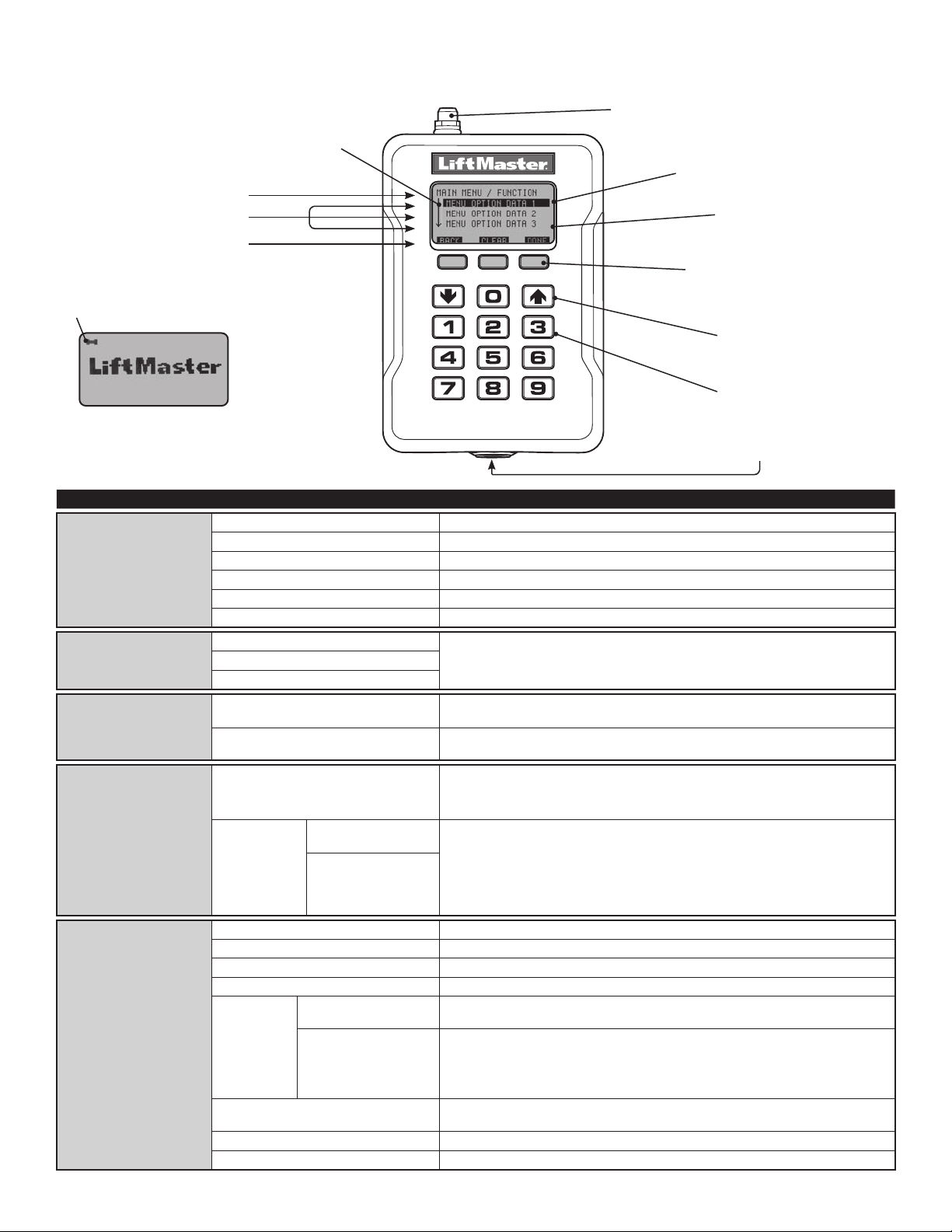

USER INTERFACE
The PPWR user interface consists of a 22 character by 5 line LCD display, 3 “soft keys”, Down/Up arrows and a numeric keypad.
Scroll Indicator
If more than 3 options exist, a scroll indicator appears on the
left margin of lines 2, 3, and 4. The scroll indicator shows the
relative position within the list.
Menu and function mode.
Lines 2, 3, and 4:
Menu selections and data.
Soft key function modes.
Backup memory module indicator
(LiftMaster
®
logo screen only)
Line 1:
Line 5:
PROGRAMMING COMMANDS
The table below describes the commands used to program the receiver.
MAIN MENU COMMAND DESCRIPTION
WIEGAND FORMAT
BUTTON FILTER
MODE SELECT
26 BIT (DEFAULT)
30 BIT
31 BIT
34 BIT EVEN
34 BIT ODD
50 BIT
BUTTON 1 IS ON
BUTTON 2 IS ON
BUTTON 3 IS ON
PASS THRU (DEFAULT)
ADVANCED
26 Bit Wiegand output code.
30 Bit Wiegand output code.
31 Bit Wiegand output code.
34 Bit EVEN Wiegand output code.
34 Bit ODD Wiegand output code.
50 Bit Wiegand output code.
Used when multiple receivers are within range of each other.
Passes all received remote control signals to the access system host controller.
Receiver only passes signals from a remote control with a previously programmed facility
code. All other signals are blocked.
Antenna Connection
For the direct antenna or the
antenna extension kit.
Menu/Data selection shown
in inverse font.
LCD Screen
System programming and status
display.
“SOFT” Keys
Soft key functions are defined by
the label on line 5 of the display.
The functions change according
to the menu selection.
Down/Up Keys
For navigation in the menus.
Numeric Keypad
Numeric data is entered
through the numeric keypad.
Insert wiring
SECURITY TABLE
If advanced mode is
turned off this option is
disabled and will appear
as NOT AVAILABLE FOR
PASS THRU MODE
SETTINGS
PROGRAM
LIST CHANGE FC OUT
DELETE
PIN
DEALER INFO
FIRMWARE VERSION
BEEP
MEMORY DUPLICATE MEMORY
RESTORE MEMORY
CONTRAST
LANGUAGE
FACTORY DEFAULT
Learn a facility code from any remote control in a batch that the PPWR will respond to.
Also used to resolve any conflicts in code translation.
Displays a list of all programmed facility codes showing facility code conflicts and facility
code changes. Options to delete or resolve facility code conflicts.
Change the 6-digit PIN number for the receiver.
Display and edit the dealer 10-digit phone number.
Displays the current firmware version.
Turn the audible feedback on or off.
Creates a memory backup. A memory module must be installed.
Restores a memory backup from a memory module. An indicator appears on the
LiftMaster
®
logo screen if a backup memory module is installed.
NOTE: Content of memory module will over-write any information already stored in the
receiver memory.
Press Down or Up arrows to adjust LCD contrast.
Sets language: English (Default), Spanish, and French.
Reset receiver settings to factory default.
2
Page 3
PROGRAMMING
The PPWR receiver has the ability to learn a combination of remote
control transmitters. See page 4 for a complete list of compatible
accessories. Audible and visual warnings occur when the receiver
capacity is exceeded. After 30 seconds of inactivity, the receiver times out
and the LiftMaster
master PIN to continue.
®
logo is displayed. Select “UNLOCK” and enter the
1 INITIAL PIN SET UP:
The PIN restricts access to authorized administrators only. If you omit
this step, anyone will be able to program the receiver. Upon initial power
up, the system firmware revision is displayed for 5 seconds followed
by the LiftMaster
is displayed.
1. Press “YES” to create PIN. If the PIN is lost you may request a reset
code by pressing “RESET”.
2. Enter a 6-digit PIN, and press “YES”; enter the 6-digit PIN a second
time and press “YES” to program the PIN. If you make a mistake,
press “CLEAR” to change your entry. To exit the enter PIN screen,
select “BACK”.
3. When your 6-digit PIN is programmed correctly, the LCD display
reads “KEYPAD UNLOCKED”. Select “OK” to continue to the Main
Menu. After 30 seconds of inactivity, the receiver times out and
the LiftMaster
to continue.
®
logo. When a key is pressed, “CREATE PIN?”
®
logo is displayed. Select “UNLOCK” and enter PIN
2 CHOOSE A MODE
The receiver has two modes of operation:
Pass Through Mode (Default)
Passes all received remote control credentials to the access system host
controller.
Advanced Mode
Advanced mode provides an additional level of security where sites may
have overlapping radio coverage such as large multi-building apartment
or industrial complexes. The PPWR uses the Max facility code (FC) found
in a remote control or batch of remote controls to determine which
signals to pass to the access system host. The PPWR only passes signals
from a remote control with a previously programmed facility code.
Unwanted signals from other remote controls are blocked.
TO CHOOSE A MODE:
1. Select “MODE SELECT” from the main menu. Press “OK”.
2. System responds with message showing current mode setting “PASS
THRU SET” or “ADVANCED SET”.
3. Press “EDIT”.
4. Select the mode that you want to use and press “YES”.
5. System responds with “WARNING THIS WILL ERASE MEMORY
PROCEED?”. Press “YES”.
6. System responds with “WARNING ARE YOU SURE?”. Press “YES”.
7. System responds with “UPDATING PLEASE WAIT”.
DO NOT disconnect power while updating.
8. System responds with a confirmation message that the selected
mode is saved.
9. If you chose PASS THROUGH MODE, press “OK”. No further setup is
required.
10. If you chose ADVANCED MODE, press “NEXT” to proceed to the
SECURITY TABLE menu.
NOTE: If a different mode is selected after a site has been in operation,
remote controls may initially require multiple button presses to work as
the rolling code “re-syncs” to the system.
DIAGNOSTICS
The PPWR receiver was designed to emit a series of audible beeps
dependent on programming and error conditions. The table below lists all
of the event conditions and related audible beep notifications. Audible
notifications may be disabled in the “BEEP SETTINGS” menu.
EVENT BEEP
Key press Single
Successful add/change Double
Successful delete Triple
Master PIN entry error Long
Programming error Long
Generic success Double
Generic error Long
3
Page 4
SPECIFICATIONS
System Capacity (Pass Through and Advanced). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12,000 devices
Supply Voltage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 -24 dc
Operating Current . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 250 mA Maximum
Stand By Current. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 mA Maximum
Surge Suppression . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.0kV Min
Operating Temperature Range . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -40°C to +65°C @ 50% Rh, (-40°F to +149°F @ 50% Rh)
Storage and Shipping Temperature Range . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -40°C to +85°C @ 50% Rh
Frequency . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Security✚ 2.0™ Only (310, 315, 390, 433.30, 433.92, 434.54,
Wiegand Data format . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 Bit, 30 Bit, 31 Bit, 34 Bit (Even or Odd), and 50 Bit
Wiegand Output . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Vdc, Open Collector
868.30, 868.95, 869.85 MHz)
COMPATIBLE ACCESSORIES
Remote Controls. . . . . . . . . . . . . . . . PPV1, PPV3, PPK1, PPK3, PPK1PH,
PPK3PH, PPLV1, PPLK1, AND PPLK1PH
Keypads . . . . . . . . . . . . . . . . . . . . . . 877LM, and 877MAX
Antenna Extension Kits:
15' Extension Kits. . . . . . . . . . . . . 86LM
25' Extension Kits. . . . . . . . . . . . . 86LMT
Transformer:
24 Vac . . . . . . . . . . . . . . . . . . . . . 95LM
ONE YEAR LIMITED WARRANTY
The Chamberlain Group, Inc. warrants to the first consumer purchaser of
this product that it is free from defect in materials and/or
workmanship for a period of 1 year from the date of purchase.
REPAIR PARTS
Straight Antenna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . K76-36681
Memory Module . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . K1D7530-3
Mounting Bracket . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . K13-36651-2
FOR TECHNICAL SUPPORT DIAL OUR TOLL FREE NUMBER:
1-800-528-2806
NOTICE: To comply with FCC and/or Industry Canada (IC) rules. adjustment or modifications of this
receiver are prohibited. THERE ARE NO USER SERVICEABLE PARTS.
This device complies with Part 15 of the FCC rules and IC RSS-210. Operation is subject to the
following two conditions: (1) this device may not cause harmful interference, and (2) this device
must accept any interference received, including interference that may cause undesired operation.
Page 5
APPLICATION
AVERTISSEMENT
AVERTISSEMENT
Le PPWR est un récepteur radio de sortie Wiegand qui utilise la technologie
Securit✚ 2.0™, et compatible avec les centrales de contrôle d'accès qui emploient
les formats Wiegand à 26 bits, 30 bits, 31 bits, 34 bits (pair ou impair) et 50 bits.
Le récepteur est muni de deux modes d'opération :
• Mode d'écriture directe – transmet tous les signaux reçus de la
télécommande à la centrale de contrôle d'accès.
• Mode étendu – ajoute un niveau de sécurité dans les endroits où d'autres
télécommandes peuvent être en fonction. Le récepteur ne transmet que les
signaux reçus d'une télécommande préprogrammée avec un code
d'installation. Tous les autres signaux sont bloqués.
Le PPWR est compatible avec les télécommandes Security✚ 2.0™ Passport et
Passport Lite et avec la technologie HomeLink®. Pour obtenir plus de
renseignements sur la programmation et la compatibilité, visitez le
www.homelink.com. Le récepteur est étanche à l'eau, conformément à l'indice de
protection IP44.
INSTALLATION
1. Choisissez un endroit approprié près de la centrale de contrôle d'accès à
l'intérieur d'un « rayon » qui permettra au récepteur de capter les signaux
transmis.
REMARQUE : Ne pas installer le récepteur dans un endroit où il sera en
contact avec la lumière directe. Évitez d'installer le récepteur dans une
enceinte métallique ou près de tout autre dispositif de transmission sans fi.
2. Installez le support de fixation sur la surface désirée au moyen de la
quincaillerie appropriée (non comprise) (Figure 1).
3. Retirez les quatre vis no 8 à l'arrière du récepteur, ainsi que le panneau
frontal. Débranchez le connecteur du clavier numérique du tableau de
commande.
REMARQUE : Prenez soin de ne pas endommager le câble du clavier
numérique lorsque vous retirez le panneau frontal.
4. Effectuez les branchements (Figure 2). Consultez le manuel d'instructions
pour de plus amples renseignements.
5. Rebranchez le connecteur du clavier au tableau de commande (marqué J9).
6. Fixez le panneau frontal avec les quatre vis no 8 déjà retirées.
7. Installez l'antenne (fournie).
REMARQUE : Utilisez la trousse de rallonge d'antenne facultative 86LM ou
86LMT (voir p. 8) pour installer l'antenne le plus haut possible et aussi loin
que possible d'objets métalliques afin d'assurer la meilleure portée d'émission.
8. Placez le récepteur sur le support de fixation et maintenez en place au moyen
des vis no 8 fournies.
9. Resserrez le connecteur étanche à l'eau pour sécuriser et sceller le câblage.
Figure 1
Connecteur d'antenne
RECEPTEUR POUR TÉLÉCOMMANDES
PASSPORT À TECHNOLOGIE WIEGAND
MODÈLE PPWR
AVERTISSEMENT
Pour prévenir d'éventuelles BLESSURES GRAVES, voire MORTELLES suite à
une électrocution :
• S'assurer que l'alimentation est COUPÉE AVANT d'installer le récepteur.
Pour prévenir d'éventuelles BLESSURES GRAVES ou LA MORT dues à un
portail ou une porte de garage en mouvement :
• Garder EN TOUT TEMPS les télécommandes hors de portée des enfants. NE
JAMAIS Permettre à un enfant d’utiliser ou de jouer avec des émetteurs de
télécommande.
• Actionner la barrière ou la porte UNIQUEMENT lorsqu’elle est clairement
visible, correctement ajustée et libre de toute entrave lorsqu’elle est en
mouvement.
• Garder EN TOUT TEMPS la barrière ou la porte dans votre champ visuel
jusqu’à la fermeture complète. NE JAMAIS permettre à quiconque de
franchir le chemin du mouvement d’une barrière ou d’une porte.
AVERTISSEMENT
Pour prévenir d'éventuelles BLESSURES GRAVES ou LA MORT, une
UTILISATION CONSTANTE des ouvre-portes ou barrières résidentielles est
INTERDITE.
Quand un récepteur est utilisé pour activer un ouvre-porte commercial, une
arête de renvoi DOIT être installeé au bas de la porte. Si vous n’installez pas
d’arête de renvoi dans ces circonstances, il s’en suit des risques de
BLESSURES GRAVES ou MORTELLES pour les personnes piégées sous
la porte.
Figure 2
Récepteur sans
panneau frontal
Module de
sauvegarde de
la mémoire
Connecteur du clavier numérique
Support de fixation
J9
Connecteur étanche à l'eau
DEL (de la centrale)
Data 1 (vers la centrale)
Data 0 (vers la centrale)
12-24 V c.c. (+ Énergie à l'arrivée)
- Branchement électrique
Commun (a la terre)
5
Page 6
INTERFACE UTILISATEUR
L'interface utilisateur du PPWR est muni d'un écran LCD de 22 caractères par 5 lignes, de 3 touches programmables, de flèches Vers le Bas/Vers le haut et
d'un clavier numérique.
Indicateur de défilement
Si plus de 3 options sont disponibles, un indicateur de défilement
apparaît dans la marge gauche des lignes 2, 3 et 4. Cet indicateur
affiche la position relative dans la liste.
Menu et mode fonctions.
Sélections de menus et données.
Modes de fonction des touches fonctions.
Indicateur de module de sauvegarde de la mémoire
(écran du logo LiftMaster
Ligne 1 :
Lignes 2, 3 et 4 :
Ligne 5 :
®
uniquement).
Prise d'antenne
Pour l’antenne directe ou le nécessaire
d’extension d’antenne.
Toute sélection de menu ou de données
s’affiche en caractères inversés.
Écran LCD
Programmation et affichage de
l’état du système de l’écran LCD.
Touches fonctions
Les fonctions des touches fonctions sont
définies par l’étiquette sur la ligne 5 de
l’affichage. Les fonctions changent selon
la sélection de menu.
Touches Haut/Bas
Pour naviguer dans les menus.
Clavier numérique
Les données numériques sont saisies
sur le clavier numérique.
COMMANDES DE PROGRAMMATION
Le tableau suivant décrit les commandes utilisées pour
programmer le récepteur.
MENU PRINCIPAL COMMANDE DESCRIPTION
FORMATS WIEGAND
FILTRE DES BOUTONS
26 BITS (PAR DÉFAUT)
30 BITS
31 BITS
34 BITS PAIR
34 BITS IMPAIR
50 BITS
BOUTON 1 EST EN FONCTION
BOUTON 2 EST EN FONCTION
Code de sortie Wiegand à 26 bits.
Code de sortie Wiegand à 30 bits.
Code de sortie Wiegand à 31 bits.
Code de sortie Wiegand à 34 bits PAIR
Code de sortie Wiegand à 34 bits IMPAIR
Code de sortie Wiegand à 50 bits
Utilisé lorsque des récepteurs multiples se trouvent dans la même portée de
transmission.
BOUTON 3 EST EN FONCTION
SÉLECTION DU MODE
MODE D'ÉCRITURE DIRECTE
(PAR DÉFAUT)
MODE ÉTENDU
Transmet tous les signaux télécommandés reçus à la centrale de contrôle d'accès.
Ne transmet que les signaux reçus d'une télécommande préprogrammée avec un code
d'installation. Tous les autres signaux sont bloqués.
TABLEAU DE SÉCURITÉ
Cette option n'est pas
disponible si le mode
étendu est désactivé. Le
message suivant sera alors
affiché : « NON
PROGRAMMATION
LISTE CHANGER LE CODE
D'INSTALLATION
SUPPRIMER
Peut mémoriser un code d'installation à partir de n'importe quelle télécommande faisant
partie d'un lot et qui sera reconnue par le PPWS. Également utilisé pour résoudre tout
conflit dans les codes de traduction.
Affiche une liste des codes d'installation préprogrammés conflictuels ainsi que les
changements effectués aux codes d'installation. Possibilité de supprimer ou de résoudre
les conflits de codes d'installation.
DISPONIBLE POUR LE
MODE D'ÉCRITURE
DIRECTE »
RÉGLAGES
NIP
RENSEIGNEMENTS SUR LE MARCHAND
VERSION DU COUPE-FEU
BEEP
MÉMOIRE MÉMOIRE DOUBLE
Permet de changer le NIP à 6 chiffres du récepteur.
Affiche et permet l'édition du numéro de téléphone à 10 chiffres du marchand.
Affiche la version courante du coupe-feu.
Active ou désactive les confirmations sonores.
Crée une sauvegarde de la mémoire. Un module mémoire doit être installé.
Insérer le câblage.
RESTITUIR MEMORIA
CONTRASTE
LANGUE
RÉGLAGES D'USINE
Réinitialise la sauvegarde de la mémoire à partir d'un module mémoire. Un indicateur
lumineux s'affiche sur l'écran du logo LiftMaster
®
si un module mémoire est installé.
REMARQUE : Le contenu du module mémoire effacera toute information déjà enregistrée
dans la mémoire du récepteur.
La regulación del contraste de la pantalla de LCD se realiza con las flechas ascendente y
descendente.
Permet de régler la langue : anglais (par défaut), espagnol ou français.
Rétablit les paramètres du récepteur selon les réglages d'usine.
6
Page 7
PROGRAMMATION
Le récepteur PPWR est capable de reconnaître une série d'émetteurs
télécommandés. Consultez la page 4 pour obtenir une liste complète des
accessoires compatibles. Des avertissements visuels et sonores sont donnés
lorsque le récepteur dépasse sa capacité. Après 30 secondes d'inactivité, le logo
LiftMaster® s'affiche. Sélectionnez « DÉVERROUILLER » et entrez le NIP illimité
pour continuer.
1 RÉGLAGE INITIAL DU NIP
Le NIP ne permet l'accès aux réglages du récepteur qu'aux utilisateurs autorisés.
Si vous omettez cette étape, tous pourront programmer le récepteur. Après la mise
en marche initiale, la version du coupe-feu est affichée pendant 5 secondes, suivie
du logo LiftMaster®. Lorsque l'utilisateur appuie sur une touche, le message
« CRÉATION DU NIP? » s'affiche.
1. Appuyez sur la touche « OUI » pour programmer votre NIP. Si vous l'oubliez, il
est possible d'obtenir un code de réinitialisation en appuyant sur la touche
« RÉINITIALISATION ».
2. Entrez un NIP à 6 chiffres, puis appuyez sur la touche « OUI »; entrez de
nouveau le NIP à 6 chiffres, puis appuyez sur la touche « OUI » pour le
programmer. Si vous faites une erreur, appuyez sur la touche « REMISE À
ZÉRO » pour effectuer le changement. Pour sortir de l'écran de création du NIP,
appuyez sur la touche « RETOUR ».
3. Lorsque le NIP à 6 chiffres est correctement programmé, l'affichage LCD
indique « CLAVIER NUMÉRIQUE DÉVERROUILLÉ ». Appuyez sur la touche
« OK » pour vous rendre au menu principal. Après 30 secondes d'inactivité, le
récepteur se met en mode de repos et et le logo LiftMaster® s'affiche. Appuyez
sur « DÉVERROUILLER », puis entrez votre NIP pour continuer.
2 SÉLECTION D'UN MODE
Le récepteur est muni de deux modes de fonctionnement :
Mode d'écriture directe (par défaut)
Transmet tous les signaux télécommandés reçus à la centrale de contrôle d'accès.
Mode étendu
Le mode étendu ajoute un niveau de sécurité additionnel là où les signaux
provenant de différents sites pourraient se chevaucher, comme dans des
immeubles à logements ou des complexes industriels. Le PPWR utilise le code
d'installation Max programmé dans une télécommande ou un lot de
télécommandes pour déterminer quels signaux doivent être transmis la centrale de
contrôle d'accès. Le PPWR ne transmet que les signaux reçus d'une
télécommande munie d'un code d'installation préprogrammé. Les signaux
indésirables sont bloqués.
POUR SÉLECTIONNER LE MODE :
1. Choisissez « SÉLECTION DU MODE » à partir du menu principal. Appuyez sur
la touche « OK ».
2. Le système affiche alors un message qui indique le réglage du mode courant,
soit « MODE D'ÉCRITURE DIRECTE » ou « MODE ÉTENDU ».
3. Appuyez sur la touche « ÉDITION ».
4. Sélectionnez le mode désiré et appuyez sur la touche « OUI ».
5. Le système affiche le message suivant : « AVERTISSEMENT. CECI EFFACERA
LA MÉMOIRE. SOUHAITEZ-VOUS CONTINUER? ». Appuyez sur la touche
« OUI ».
6. Le système affiche le message « AVERTISSEMENT. ÊTES-VOUS CERTAIN? ».
Appuyez sur la touche « OUI ».
7. Le système affiche le message « MISE À JOUR EN COURS. VEUILLEZ
PATIENTER ».
NE débranchez PAS l'alimentation électrique pendant la mise à jour.
8. Le système affiche un message qui confirme la sauvegarde du mode
sélectionné.
9. Si vous sélectionnez le MODE D'ÉCRITURE DIRECTE, appuyez sur la touche
« OK »; aucun autre réglage n'est nécessaire.
10. Si vous sélectionnez le MODE ÉTENDU, appuyez sur la touche « SUIVANT »
pour vous rendre au menu TABLEAU DE SÉCURITÉ.
REMARQUE : Si vous sélectionnez un mode différent après la mise en fonction
du site, les télécommandes pourraient nécessiter une pression multiple sur ce
bouton afin de déclencher le code roulant qui permettra de « resynchoriser » le
système.
DIAGNOSTIQUES
Le récepteur PPWR a été conçu pour émettre une série de bips selon la
programmation établie ou les erreurs qui surviennent. Le tableau ci-dessous
indique la notification sonore associée à un type d'évènement particulier. Les
notifications sonores peuvent être désactivées à partir du menu « RÉGLABE
DES BIPS ».
ÉVÈNEMENT BIP
Pression d'une touche Unique
Ajout ou changement réussi Double
Suppression réussie Triple
Erreur d'entrée du NIP illimité Long
Erreur de programmation Long
Succès générique Double
Erreur générique Long
7
Page 8
SPÉCIFICATIONS
Capacité du système (mode d'écriture directe ou mode étendu). . . . . . . . . . . . . . . . . . . . . . . . . . 12 000 dispositifs
Tension d'alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-24 c. c.
Courant de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 250 mA max.
Courant d'attente. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 mA, máx.
Suppresseur de tension . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6.0 KV, mín.
Intervalles de températures de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . -40 °C à +65 °C @ 50 % Rh, (-40 °F à +149 °F @ 50 % Rh)
Intervalles de températures pendant le remisage et l'expédition . . . . . . . .. . . . . . . . . . . . . . . . . . -40° C à +85 °C @ 50 % Rh
Fréquence . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Security✚ 2.0™ seulement (310, 315, 390, 433.30, 433.92, 434.54,
Format des données Wiegand . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 bits, 30 bits, 31 bits, 34 bits (pair ou impair) et 50 bits
Sortie Wiegand. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 V c.c. Collecteur ouvert
868.30, 868.95, 869.85 MHz)
ACCESSOIRES COMPATIBLES
Télécommandes . . . . . . . . . . . . . . . . PPV1, PPV3, PPK1, PPK3, PPK1PH,
PPK3PH, PPLV1, PPLK1, et PPLK1PH
Claviers numériques . . . . . . . . . . . . 877LM, et 877MAX
Trousses de rallonge d'antenne :
Rallonge de 15 pi . . . . . . . . . . . . . 86LM
Rallonge de 25 pi . . . . . . . . . . . . . 86LMT
Transformateur :
24 V c. a. . . . . . . . . . . . . . . . . . . . 95LM
GARANTIE LIMITÉE D’UN AN
La société Chamberlain Group, Inc. garantit à l’acheteur initial que le produit est
exempt de tout défaut de matériaux ou de fabrication pendant une période d’un an
à compter de la date d’achat.
PIÈCES DE REMPLACEMENT
Antenne droite . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . K76-36681
Module mémoire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . K1D7530-3
Support de fixation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . K13-36651-2
POUR L’ASSISTANCE TECHNIQUE, APPELER LE NUMÉRO
SANS FRAIS SUIVANT :
1-800-528-2806
AVIS : Conformément aux règlements de la FCC et d’Industrie Canada, il est interdit de modifier ce
récepteur ou ses réglages d’origine. CET APPAREIL NE COMPORTE AUCUNE PIÈCE POUVANT ÊTRE
RÉPARÉE PAR L’UTILISATEUR.
Cet appareil est conforme à la partie 15 des règlements de la FCC et à la norme RSS-210 d’Industrie
Canada. Son utilisation est subordonnée aux deux conditions suivantes : (1) l’appareil ne doit pas
causer d’interférences nuisibles et (2) l’appareil doit accepter toute interférence reçue, y compris
celles qui pourraient un fonctionnement indésirable.
© 2012, The Chamberlain Group, Inc.
All Rights Reserved
114A4492B Touts droits réservés
Loading...
