Chamberlain LSIAC, LSISC User Manual

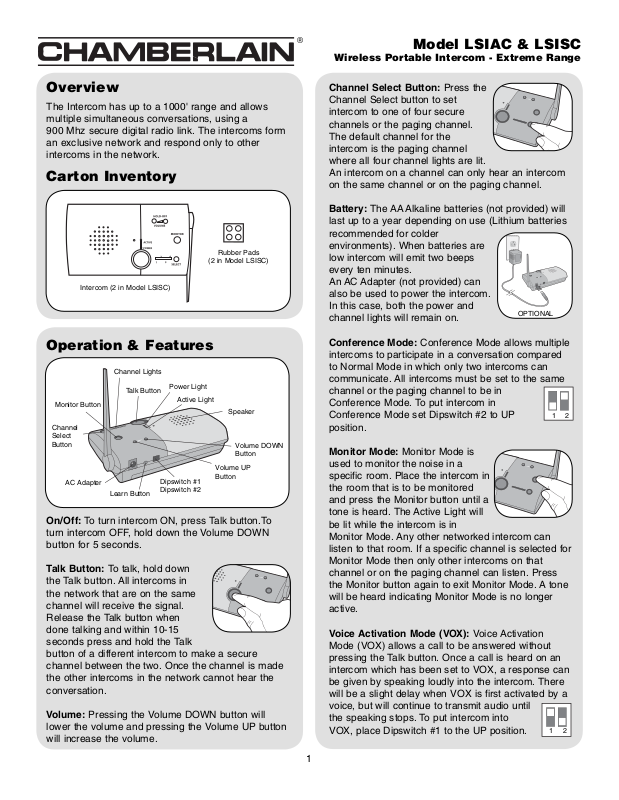

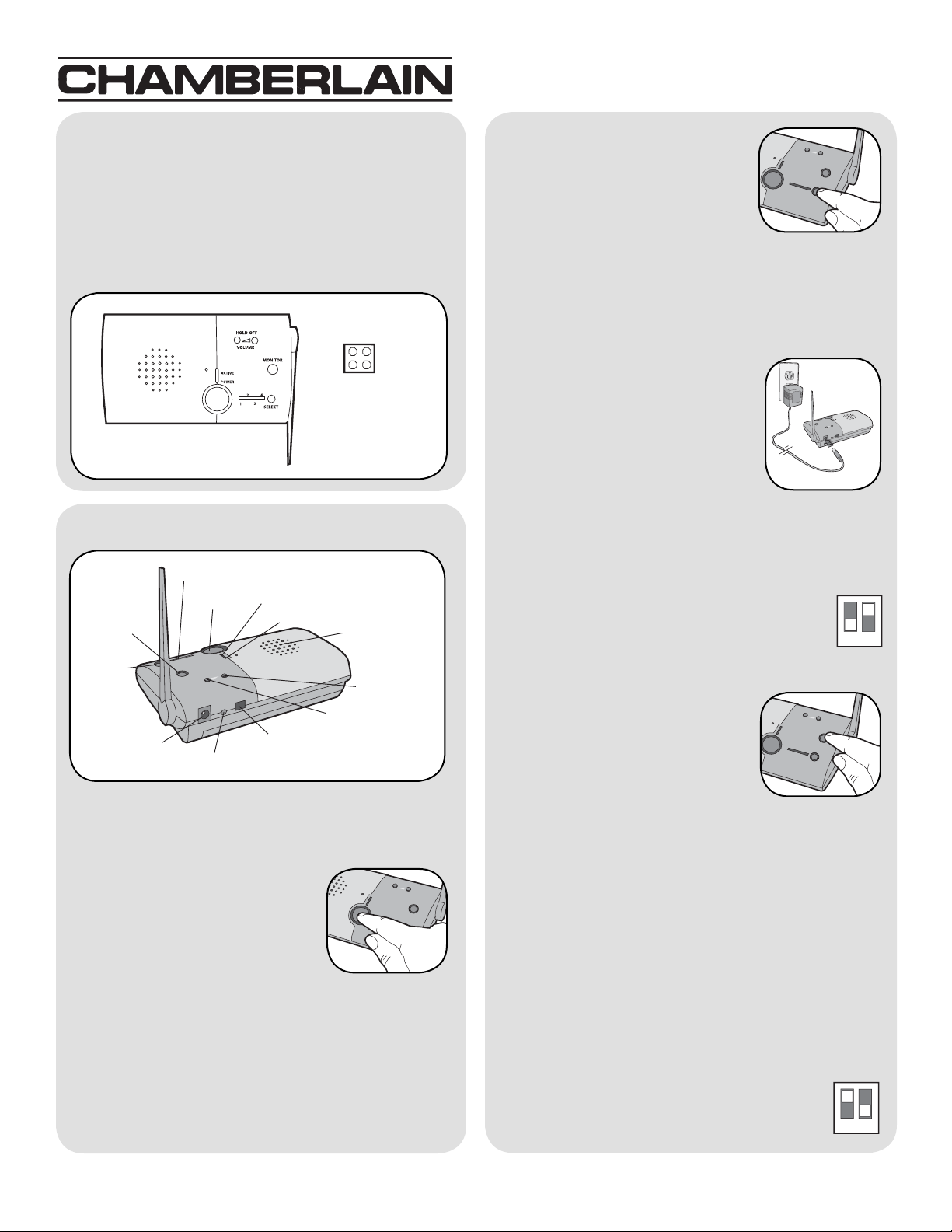

Page 1

Model LSIAC & LSISC

Wireless Portable Intercom - Extreme Range

Overview

The Intercom has up to a 1000' range and allows multiple simultaneous conversations, using a 900 Mhz secure digital radio link. The intercoms form an exclusive network and respond only to other intercoms in the network.

Carton Inventory

Rubber Pads

(2 in Model LSISC)

Intercom (2 in Model LSISC)

Operation & Features

Channel Lights

Talk Button

Monitor Button

Channel Select Button

AC Adapter

Learn Button

On/Off: To turn intercom ON, press Talk button.To turn intercom OFF, hold down the Volume DOWN button for 5 seconds.

Talk Button: To talk, hold down the Talk button. All intercoms in the network that are on the same channel will receive the signal. Release the Talk button when done talking and within 10-15 seconds press and hold the Talk button of a different intercom to make a secure channel between the two. Once the channel is made the other intercoms in the network cannot hear the conversation.

Volume: Pressing the Volume DOWN button will lower the volume and pressing the Volume UP button will increase the volume.

Power Light

Active Light

Dipswitch #1 Dipswitch #2

Speaker

Volume DOWN Button

Volume UP Button

Channel Select Button: Press the Channel Select button to set intercom to one of four secure channels or the paging channel. The default channel for the intercom is the paging channel where all four channel lights are lit. An intercom on a channel can only hear an intercom on the same channel or on the paging channel.

Battery: The AA Alkaline batteries (not provided) will last up to a year depending on use (Lithium batteries recommended for colder environments). When batteries are low intercom will emit two beeps every ten minutes. An AC Adapter (not provided) can also be used to power the intercom. In this case, both the power and channel lights will remain on.

OPTIONAL

Conference Mode: Conference Mode allows multiple intercoms to participate in a conversation compared to Normal Mode in which only two intercoms can communicate. All intercoms must be set to the same channel or the paging channel to be in Conference Mode. To put intercom in

Conference Mode set Dipswitch #2 to UP

position.

Monitor Mode: Monitor Mode is used to monitor the noise in a specific room. Place the intercom in the room that is to be monitored and press the Monitor button until a tone is heard. The Active Light will be lit while the intercom is in Monitor Mode. Any other networked intercom can listen to that room. If a specific channel is selected for Monitor Mode then only other intercoms on that channel or on the paging channel can listen. Press the Monitor button again to exit Monitor Mode. A tone will be heard indicating Monitor Mode is no longer active.

Voice Activation Mode (VOX): Voice Activation Mode (VOX) allows a call to be answered without pressing the Talk button. Once a call is heard on an intercom which has been set to VOX, a response can be given by speaking loudly into the intercom. There will be a slight delay when VOX is first activated by a voice, but will continue to transmit audio until the speaking stops. To put intercom into

VOX, place Dipswitch #1 to the UP position.

Page 2

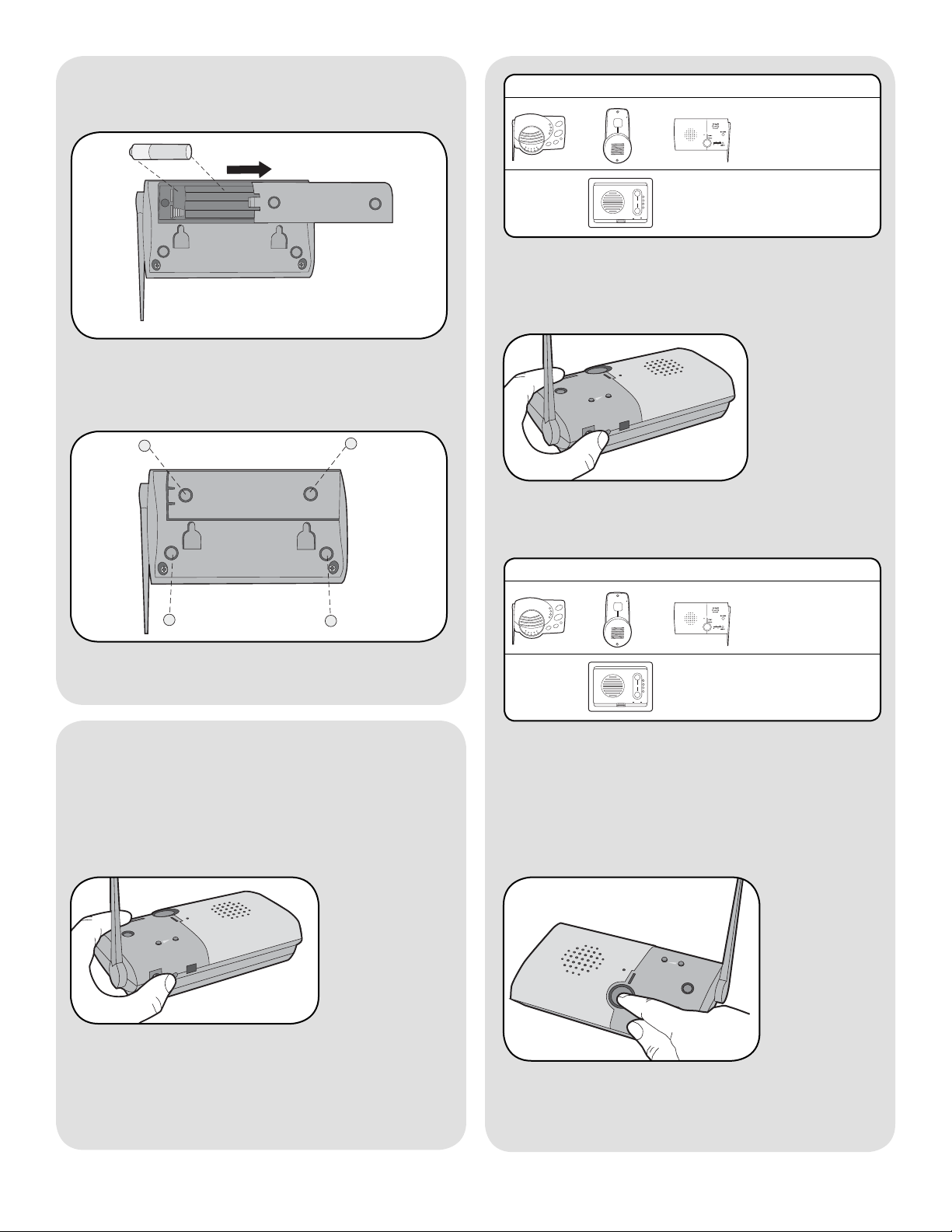

Assemble Intercom

Step 1

Install 4 AA Alkaline batteries (not provided). (Lithium batteries recommended for colder environments.)

Step 2

INTERCOM LEARN MODE

Press the Learn

Press and hold

Each intercom will emit a tone when programmed into network. Repeat for any additional intercoms.

button until a beep is heard.

both buttons for 5 seconds.

Add to an Existing Network

Press the Learn button on the new intercom until a beep is heard. Within 10 seconds put any networked intercom into Learn Mode (refer to table below).

Adhere rubber pads to bottom. Repeat Steps 1 and 2 for any additional intercoms.

Programming Intercom

The intercom must be programmed to at least one other intercom to become a network or it can be programmed into an existing network.

Create New Network

INTERCOM LEARN MODE

Press the Learn

Press and hold

Each intercom will emit a tone when programmed into network. Repeat for any additional intercoms.

NOTE: Do not program new intercoms to each other before adding them to the network or they will form a separate network and the memory will need to be cleared.

button until a beep is heard.

both buttons for 5 seconds.

Press the Learn button on the new intercom until a beep is heard. Within 10 seconds put the second intercom into Learn Mode (refer to the following table).

Press and release the Talk button to verify network is complete.

Page 3

Troubleshooting

Intercom does not function. Check batteries in intercom. If using an AC Adapter ensure that it is plugged in. Ensure intercom is connected to a network. See Programming Intercom. Ensure that intercoms are on the same channel. See Operation & Features.

Intercom is not getting expected transmission range.

Keep antenna vertical. Keep intercom away from trees, metal objects and electrical wiring. Cell phones, cordless phones, or other radio devices may also limit range.

Intercom beeps every ten minutes.

The battery is low in the intercom. Replace with AA Alkaline batteries or operate it with AC Adapter (not provided). A 9-12 volt, 500mA AC Adapter may be used (center positive polarity on the round plug).

Need to clear intercom’s memory.

Press and hold Learn button, an initial beep will be heard. Continue to hold until a second beep is heard (about 15 seconds). Ensure other intercoms are not activated during this time. Intercoms in the network that are on will signal during the clearing process. Once memory is clear the intercom can be programmed to a new network.

Static and feedback is heard in intercom.

The intercoms are too close to each other. A cordless phone, cell phone, or other radio devices can also cause static.

Intercom is sending audio while no buttons are pressed.

The sending intercom is set to Monitoring Mode or Voice Activation Mode and will activate when sound is heard. It can be taken out of Monitoring Mode by pressing the Talk button. It can be taken out of Voice Activation Mode by setting Dipswitch #1 to DOWN position. See Operation & Features.

Page 4

FOR TECHNICAL SUPPORT DIAL OUR TOLL FREE NUMBER:

1-800-528-9131

www.chamberlain-DIY.com

NOTICE: To comply with FCC and or Industry Canada rules (IC), adjustment or modifications of this receiver and/or transmitter are prohibited, except for changing the code setting or replacing the battery. THERE ARE NO OTHER USER SERVICEABLE PARTS.

Tested to Comply with FCC Standards FOR HOME OR OFFICE USE. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

Page 5

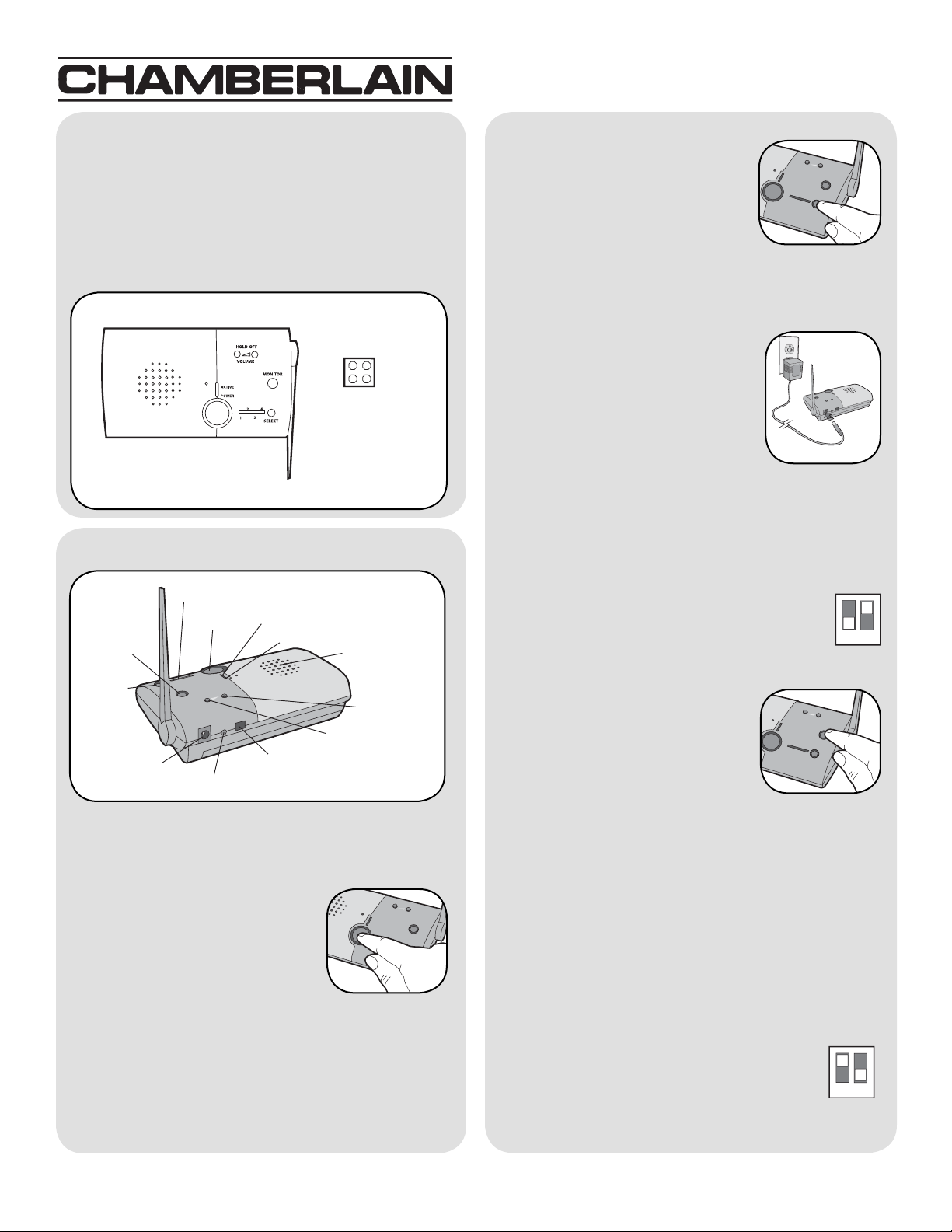

Modèles LSIAC et LSISC

Interphone portable sans fil - Portée extrême

Vue générale

L'interphone a une portée maximale de 300 mètres (1000 pi) et permet plusieurs conversations simultanées, en utilisant un lien radio numérique sécurisé sur 900 Mhz. Les interphones forment un réseau exclusif et répondent uniquement aux autres interphones du réseau.

Inventaire de l'emballage

Patins en caoutchouc

(2 pour le modèle LSISC)

Interphone (2 pour le modèle LSISC)

Utilisation et Caractéristiques

Voyants de canal

Touche pour

Touche de surveillance

Touche de sélection de canal

Adaptateur CA

Touche d'apprentissage

parler

Marche et arrêt : Appuyer sur n'importe quelle touche pour mettre l'interphone en marche. Appuyer sur la touche

Volume pendant 5 secondes pour éteindre l'interphone.

Touche pour parler : Appuyer sur la touche Talk pour parler. Tous les interphones du réseau qui sont sur le même canal reçoivent le signal. Relâcher la touche Talk après avoir terminé de parler et dans les 10 à 15 secondes suivantes, appuyer sur la touche Talk d'un autre interphone pour établir un canal sécurisé entre les deux. Après avoir établi le canal sécurisé, les autres interphones du réseau

ne peuvent pas entendre la conversation.

Volume : Appuyer sur la touche de réduction du volume pour baisser le volume et appuyer sur la touche

d'augmentation du volume pour augmenter le volume.

Voyant de tension

Voyant actif

Haut-parleur

Touche de réduction du volume

Touche d'augmentation du volume

Commutateur DIP N˚ 1 Commutateur DIP N˚ 2

Touche de sélection de canal : Appuyer sur la touche de sélection de canal pour mettre l'interphone sur un des quatre canaux sécurisés ou sur le canal d'appel. Sur l'interphone, le canal par défaut est le canal d'appel où les voyants des quatre canaux sont allumés. Un interphone sur un canal ne peut entendre qu'un interphone sur le même canal

ou sur le canal d'appel.

Piles : Les piles alcalines AA (pas fournies) durent environ un an, selon l'utilisation (des piles au lithium sont recommandées pour les environnements froids). L'appareil émet une tonalité toutes les 10 minutes quand les piles sont faibles. Il est aussi possible d'utiliser un

OPTIONNEL

adaptateur CA (pas fourni) pour alimenter l'interphone. Dans ce cas, les

voyants d'alimentation et de canal restent allumés.

Mode de conférence : Le mode de conférence permet à plusieurs interphones de participer à une conversation, à l'encontre du mode normal qui ne permet qu'à deux interphones de communiquer. Tous les interphones doivent être réglés sur le même canal ou le canal d'appel pour être en mode de conférence. Pour

mettre l'interphone en mode de conférence, mettre

le commutateur DIP n° 2 à la position UP (haut).

Mode d'écoute : Le mode d'écoute est utilisé pour écouter les bruits dans une pièce spécifique. Mettre l'interphone dans la pièce à surveiller et appuyer sur la touche de surveillance jusqu'à la tonalité. Le voyant actif est allumé alors que l'interphone est en mode de surveillance. N'importe quel interphone sur le réseau peut écouter ce qui se passe dans cette pièce. Si un canal spécifique est sélectionné pour le mode d'écoute, seuls les interphones sur ce canal ou le canal d'appel peuvent écouter. Appuyer de nouveau sur la touche de surveillance pour sortir du mode de surveillance. Une tonalité indique

que le mode de surveillance n'est plus actif.

Mode d'activation vocale (VOX) : Le mode d'activation vocale (VOX) permet de répondre à un appel sans appuyer sur la touche pour parler. Quand un appel est entendu sur l'interphone qui a été réglé sur VOX, il suffit de parler fort dans l'interphone pour donner une réponse. Il y a un léger délai d'activation de VOX par une voix, mais l'interphone continue à transmettre le son tant que la personne parle. Pour mettre l'interphone en mode VOX, placer le commutateur DIP n° 1 à

la position UP (haut).

Page 6

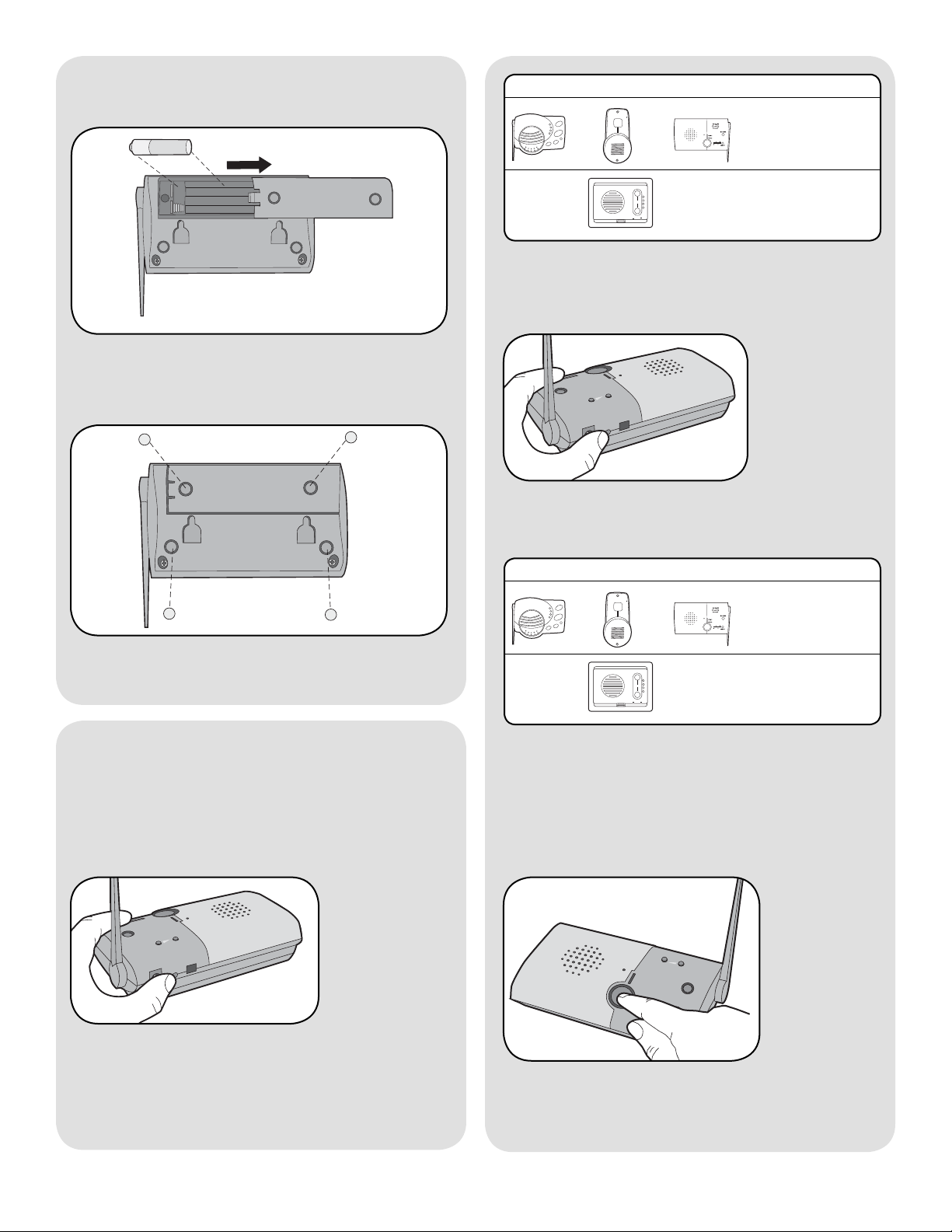

Assemblage de l'interphone

Étape 1

Installer 4 piles alcalines AA (pas fournies) (Des piles au lithium sont recommandées pour les environnements froids.)

Étape 2

INTERPHONE MODE D'APPRENTISSAGE

Appuyer sur la

touche d'apprentissage jusqu'à la tonalité.

Appuyer sur les

deux boutons pendant 5 secondes.

Chaque interphone émet une tonalité quand il est programmé dans le réseau. Répéter pour chaque interphone supplémentaire.

Addition à un réseau existant

Appuyer sur la touche d'apprentissage du nouvel interphone jusqu'à l'émission d'une tonalité. Dans les 10 secondes suivantes, mettre en mode d'apprentissage un interphone du réseau (consulter le tableau plus bas).

Coller les patins de caoutchouc sur le dessous. Répéter les étapes 1 et 2 pour les interphones supplémentaires.

Programmation de l'interphone

L'interphone doit être programmé avec au moins un autre interphone pour devenir un réseau ou il est possible de le programmer dans un réseau existant.

Création d'un nouveau réseau

INTERPHONE MODE D'APPRENTISSAGE

Appuyer sur la

touche d'apprentissage jusqu'à la tonalité.

Appuyer sur les

deux boutons pendant 5 secondes.

Chaque interphone émet une tonalité quand il est programmé dans le réseau. Répéter pour chaque interphone supplémentaire.

REMARQUE : Il ne faut pas programmer de nouveaux interphones ensemble avant de les ajouter sur le réseau, car ils formeraient un réseau séparé et il ne serait pas possible d'effacer la mémoire.

Appuyer sur la touche d'apprentissage du nouvel interphone jusqu'à l'émission d'une tonalité. Dans les 10 secondes suivantes, mettre le second interphone en mode d'apprentissage (consulter le tableau plus bas).

Appuyer momentanément sur la touche de parler pour vérifier que le réseau est établi.

Page 7

Dépannage

L'interphone ne fonctionne pas. Vérifier les piles de l'interphone. Si un adaptateur CA est utilisé, vérifier qu'il est branché. Vérifier que l'interphone est connecté à un réseau. Consulter Programmation d'un interphone. Vérifier que les interphones sont sur le même canal.

Consulter Utilisation et caractéristiques.

L'interphone n'obtient pas la portée de transmission attendue.

Maintenir l'antenne verticale. Maintenir l'interphone à l'écart des arbres, des objets métalliques et des fils électriques. Les téléphones cellulaires, les portables et autres appareils

radio peuvent limiter la portée.

L'interphone émet une tonalité toutes les 10 minutes.

Les piles de l'interphone sont faibles. Remplacer par des piles alcalines AA ou faire fonctionner avec un adaptateur CA (par fourni). Il est possible d'utiliser un adaptateur CA de

9 à 12 V, 500 mA (centre positif sur la fiche ronde).

Il faut nettoyer la mémoire de l'interphone.

Appuyer sur la touche d'apprentissage, une tonalité initiale est émise. Continuer à appuyer jusqu'à ce qu'une seconde tonalité soit émise (environ 15 secondes). Vérifier que les autres interphones ne sont pas activés pendant cette période. Les interphones du réseau qui sont en marche émettent un signal pendant l'effacement. Après avoir effacé la mémoire, il est possible de programmer l'interphone dans un nouveau réseau.

De la statique et du feedback sont entendus dans l'interphone.

Les interphones sont trop proches les uns des autres. Un téléphone portable, un téléphone cellulaire ou d'autres appareils radio peuvent causer de la statique.

L'interphone envoie de l'audio alors qu'aucune touche n'est activée.

L'interphone émetteur est réglé sur le mode de surveillance ou en mode d'activation vocale et est activé quand un son est entendu. Appuyer sur la touche pour parler pour l'enlever du mode de surveillance. Pour le sortir du mode d'activation vocale, mettre le commutateur DIP n° 1 en position DOWN (bas). Consulter Utilisation et caractéristiques.

Page 8

POUR OBTENIR DE L'ASSISTANCE TECHNIQUE, COMPOSER

NOTRE NUMÈRO GRATUIT :

1-800-528-9131

www.chamberlain-DIY.com

AVIS - Conformément aux réglementations de la FCC américaine et d'Industrie Canada, le réglage ou les modifications de ce récepteur ou émetteur sont interdits, sauf le changement du réglage du code ou le remplacement de la pile. IL N'EXISTE AUCUNE AUTRE PIÈCE RÉPARABLE PAR L'UTILISATEUR.

Soumis à des essais conformément aux normes de la FCC pour utilisation résidentielle ou dans un bureau. L'utilisation est soumise aux deux conditions suivantes : (1) ce dispositif ne doit pas causer d'interférences nocives et (2) ce dispositif doit tolérer toutes les interférences reçues, y compris les interférences qui peuvent causer un fonctionnement indésirable.
