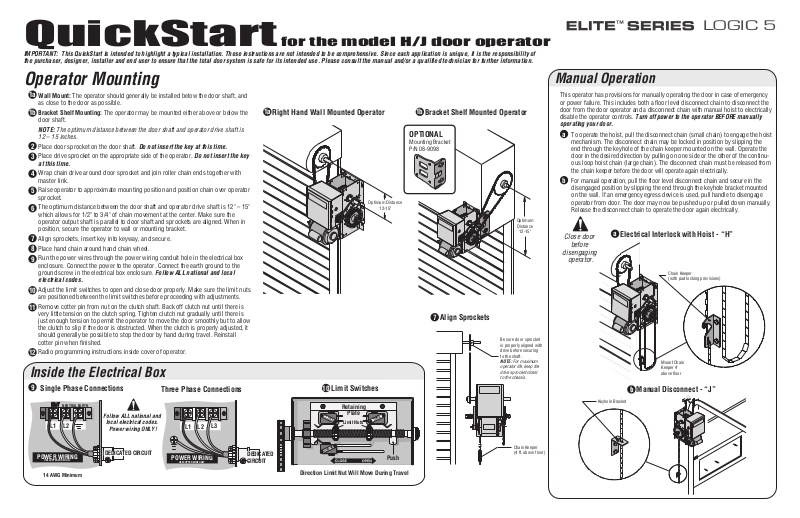

Chamberlain Logic 5 Quick Start Manual

QuickStart for the model H/J door operator

IMPORTANT: This QuickStart is intended to highlight a typical installation. These instructions are not intended to be comprehensive. Since each application is unique, it is the responsibility of
the purchaser, designer, installer and end user to ensure that the total door system is safe for its intended use. Please consult the manual and/or a qualified technician for further information.

LOGIC 5

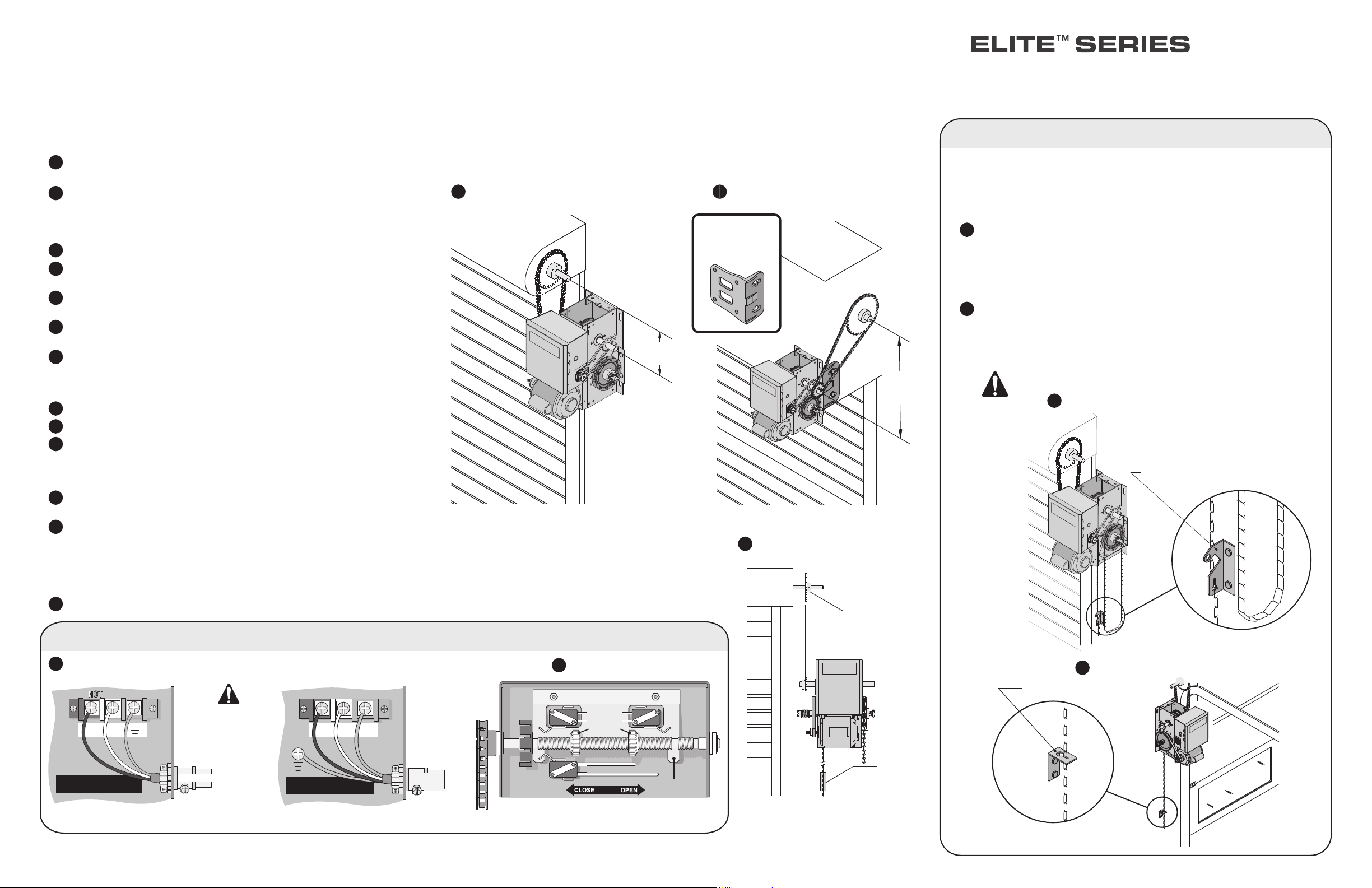

Operator Mounting

1a

Wall Mount: The operator should generally be installed below the door shaft, and

as close to the door as possible.

Bracket Shelf Mounting: The operator may be mounted either above or below the

1b

door shaft.

NOTE: The optimum distance between the door shaft and operator drive shaft is
12 – 15 inches.

2

Place door sprocket on the door shaft. Do not insert the key at this time.
Place drive sprocket on the appropriate side of the operator. Do not insert the key

3

at this time.

Wrap chain drive around door sprocket and join roller chain ends together with

4

master link.
Raise operator to approximate mounting position and position chain over operator

5

sprocket.
The optimum distance between the door shaft and operator drive shaft is 12" – 15"

6

which allows for 1/2" to 3/4" of chain movement at the center. Make sure the
operator output shaft is parallel to door shaft and sprockets are aligned. When in
position, secure the operator to wall or mounting bracket.

Align sprockets, insert key into keyway, and secure.

7

Place hand chain around hand chain wheel.

8

Run the power wires through the power wiring conduit hole in the electrical box

9

enclosure. Connect the power to the operator. Connect the earth ground to the
ground screw in the electrical box enclosure. Follow ALL national and local

electrical codes.

Adjust the limit switches to open and close door properly. Make sure the limit nuts

10

are positioned between the limit switches before proceeding with adjustments.
Remove cotter pin from nut on the clutch shaft. Back off clutch nut until there is

11

very little tension on the clutch spring. Tighten clutch nut gradually until there is
just enough tension to permit the operator to move the door smoothly but to allow
the clutch to slip if the door is obstructed. When the clutch is properly adjusted, it
should generally be possible to stop the door by hand during travel. Reinstall
cotter pin when finished.

Radio programming instructions inside cover of operator.

12

Inside the Electrical Box

9

Single Phase Connections

HOT

NEUTRAL EARTH

Follow ALL national and

L1 L2

local electrical codes.

Power wiring ONLY!

Three Phase Connections

L1 L2

L3

1a

Right Hand Wall Mounted Operator

Limit Switches

10

Retaining

CLOSE

Plate

Limit Nuts

Optimum Distance

12-15"

OPEN

1b

Bracket Shelf Mounted Operator

OPTIONAL

Mounting Bracket
P/N 08-9098

Align Sprockets

7

Optimum

Distance

12-15"

Be sure door sprocket
is properly aligned with
drive before securing
to the shaft.

NOTE: For maximum
operator life, keep the
drive sprocket closer
to the chassis.

Manual Operation

This operator has provisions for manually operating the door in case of emergency
or power failure. This includes both a floor level disconnect chain to disconnect the
door from the door operator and a disconnect chain with manual hoist to electrically
disable the operator controls. Turn off power to the operator BEFORE manually

operating your door.

To operate the hoist, pull the disconnect chain (small chain) to engage the hoist

a

mechanism. The disconnect chain may be locked in position by slipping the
end through the keyhole of the chain keeper mounted on the wall. Operate the
door in the desired direction by pulling on one side or the other of the continu­ous loop hoist chain (large chain). The disconnect chain must be released from
the chain keeper before the door will operate again electrically.

b

For manual operation, pull the floor level disconnect chain and secure in the
disengaged position by slipping the end through the keyhole bracket mounted
on the wall. If an emergency egress device is used, pull handle to disengage
operator from door. The door may now be pushed up or pulled down manually.
Release the disconnect chain to operate the door again electrically.

a

Close door

before

disengaging

operator.

Keyhole Bracket

Electrical Interlock with Hoist - “H”

Chain Keeper
(with pad locking provisions)

Mount Chain
Keeper 4'
above floor

b

Manual Disconnect - “J”

POWER WIRING

USE COPPER WIRE ONLY

14 AWG Minimum

DEDICATED CIRCUIT

POWER WIRING

USE COPPER WIRE ONLY

DEDICATED
CIRCUIT

SENSING

Push

Direction Limit Nut Will Move During Travel

Chain Keeper
(4 ft. above floor)

Board Selector Dial

Factory Setting is C2*

T

TS

E2

D1

C2

B2

FSTS

DIAG

OPTN

PROG

SBC

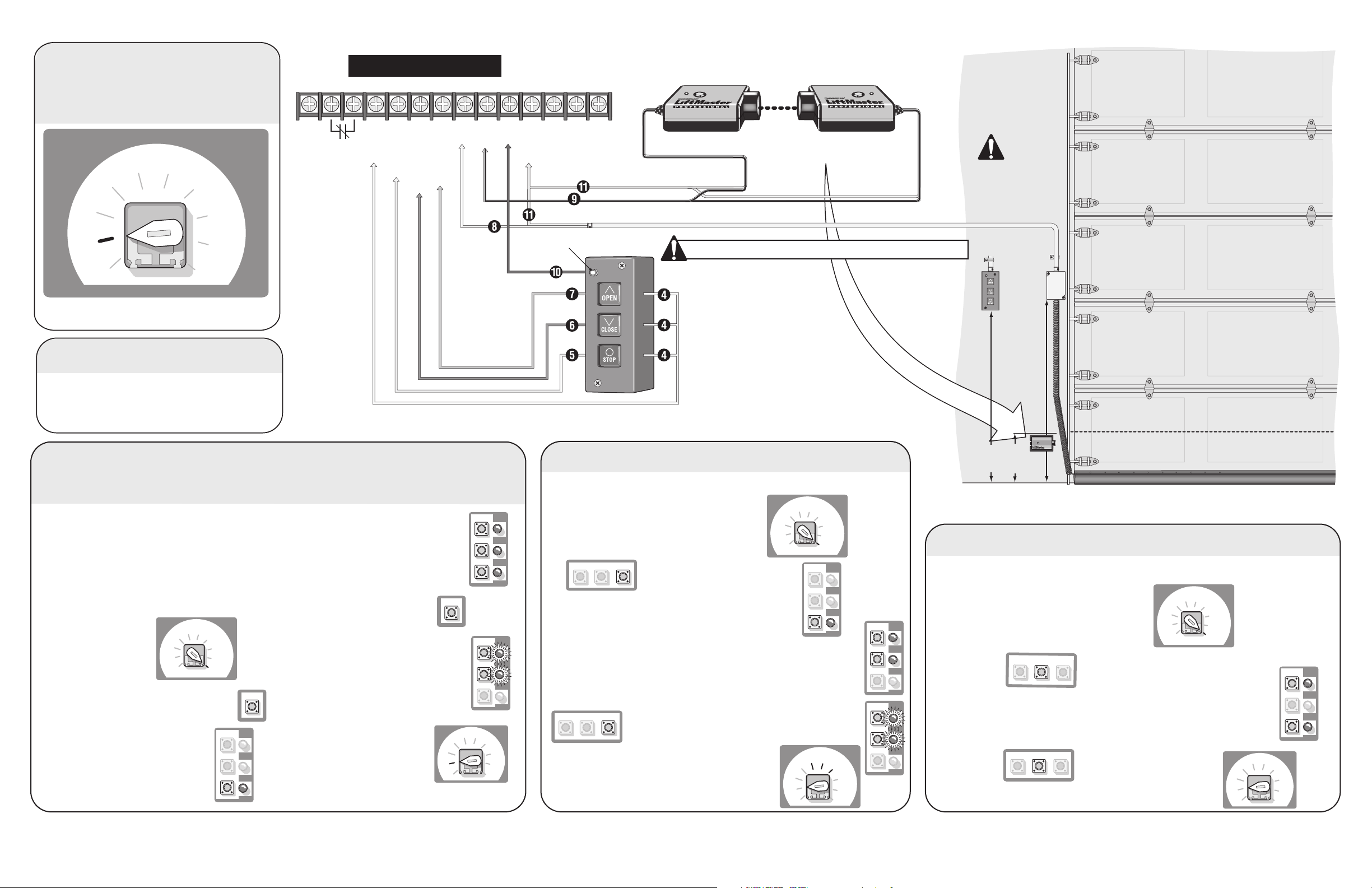

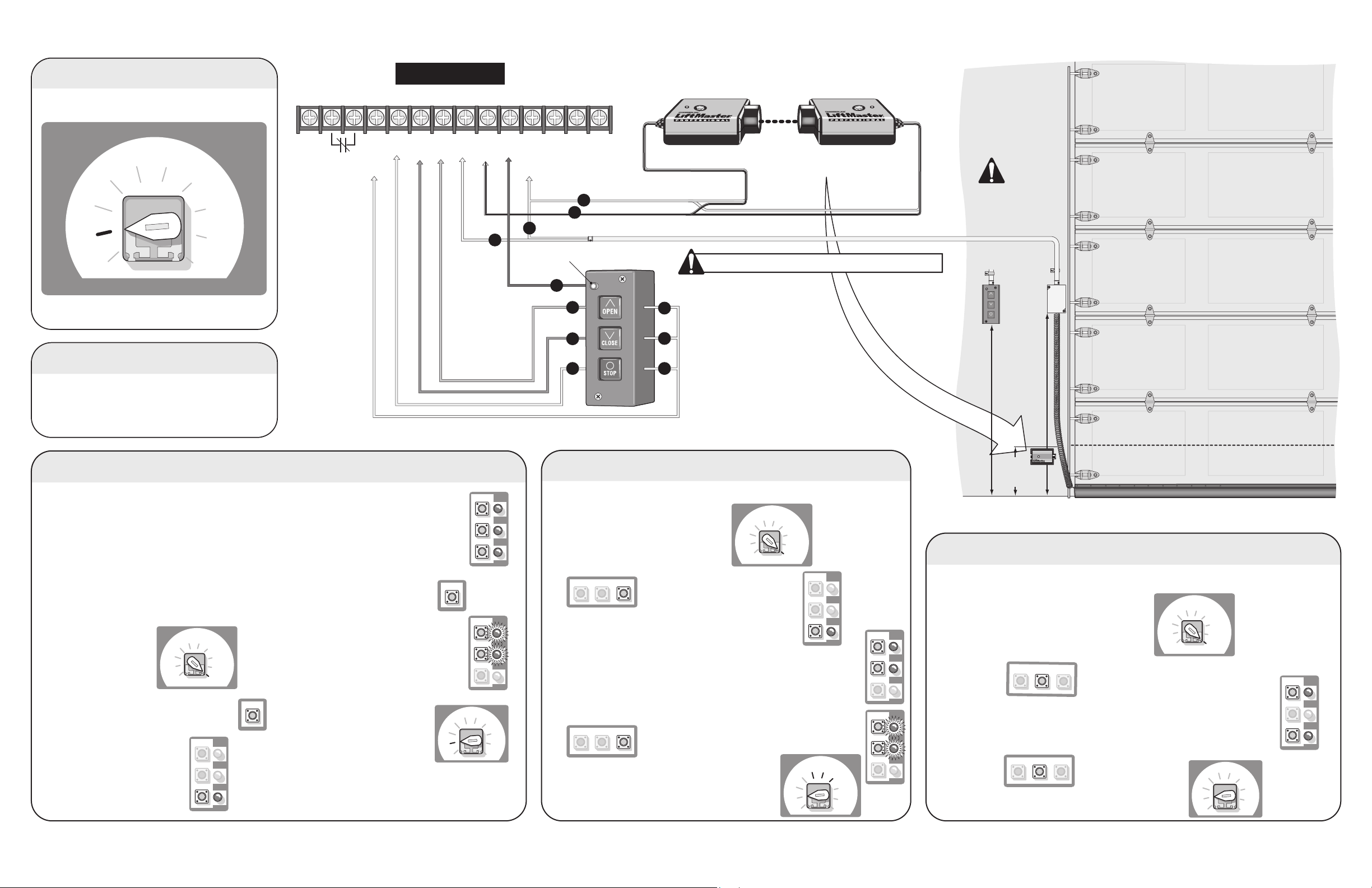

CONTROL WIRING

USE COPPER WIRE ONLY

Close

Stop

Common

Open

Edge

20 AWG or Greater

Common

MAS

LMEP

11

8

Maintenance Alert LED

1412345678910111213

24VAC

24VAC

Timer Defeat

11

White/Black

9

White

LiftMaster Monitored Entrapment Protection (LMEP)
is required for most programmable settings.
Thru-Beam Photoelectric Sensors (Shown)

NEVER run Control wiring

in same conduit as the

Power wiring!

Follow ALL national and local electrical codes

*See installation manual for full description
of modes.

Remote Controls

Built in 3-channel, Security 2.0
that allows you to add up to 90 remote control
devices and up to 30 keyless entry devices.

TM

radio receiver

MAS Programming (Maintenance Alert System)

D1

MAS

E2

B2

T

OPEN

CLOSE

STOP

OPEN

CLOSE

STOP

TS

1. The MAS assists the installing dealer in setting
up a routine maintenance program. Once
programmed, the MAS notifies the end user
(with a flashing LED on the 3 button station)
when a preset number of cycles/months has
elapsed and scheduled maintenance is due.

2. Close the Door.

T

TS

3. Turn the selector dial
to PROG.

E2

D1

C2

B2

FSTS

DIAG

OPTN

PROG

MAS

4. Press and release the MAS button.

OPEN

D20

CLOSE

STOP

D21

D13

5. Press the STOP button once
to clear the MAS counter.

6. Press the OPEN button once for
every 5,000 Cycles increments.
Press the CLOSE button once for
every 3 Month increments.
Press the STOP button once to

Clear the MAS Setting.

7. Press the MAS button to

complete the programming.
The on board LED will flash back
the programmed settings. The
OPEN LED will flash once for every
5,000 cycles. The CLOSE LED will
flash once for every 3 months.

8. Turn the selector dial back
to the desired wiring type.

C2

FSTS

PROG

D20

D21

D13

DIAG

OPTN

10

7

6

5 4

Push and Release to Open

4

(without Mid Stop programming)

4

Push and

Hold to Close

Push and Release to Stop

Timer-to-Close Programming

D20

D21

D13

Timer automatically closes door after a preset time.

T

1. Close the Door.

2. Turn selector to PROG.

3. Press and release the TIMER button.

TIMERMIDMRT

4. Press and release the STOP button to clear the timer.

TS

E2

D1

C2

B2

FSTS

DIAG

OPTN

PROG

OPEN

CLOSE

STOP

D20

D21

D13

5. Press and release the OPEN button once for every 1 seconds.
Press and release the CLOSE button once for every 15 seconds.

Example:

Push CLOSE + Push OPEN + Push OPEN = 17 seconds total
(15 seconds) (1 second) (1 second)

6. Press and release the TIMER button to complete programming.

TIMERMIDMRT

The OPEN LED will flash once for every 1 sec.
The CLOSE LED will flash once for every 15 sec.

T

TS

7. Turn selector to T, TS or FSTS wiring types.

NOTE: Must have at least one LiftMaster Monitored

Entrapment Protection (LMEP) device installed.

E2

D1

C2

B2

FSTS

PROG

DIAG

OPTN

OPEN

CLOSE

STOP

OPEN

CLOSE

STOP

The mid stop feature is to open the door to a preset point prior to the fully open position.

D20

D21

D13

D20

D21

D13

OPEN

CLOSE

STOP

Approximately 5 Feet

6" max

above the

floor.

Half the Height of the Door

Edge Sensor

Open Mid Stop Programming

1. Close the Door.

2. Turn selector to PROG.

3. Press and release the MID button.

MRT

MID

TIMER

4. Press the OPEN button, wait until the door reaches the desired
mid stop height, then press and release the STOP button.

5. Press and release the MID button to complete programming.

TIMERMIDMRT

6. Turn selector back to selected wiring type.

T

TS

E2

D1

C2

B2

D1

C2

E2

B2

FSTS

DIAG

OPTN

PROG

T

TS

FSTS

DIAG

OPTN

PROG

OPEN

CLOSE

STOP

D20

D21

D13

LOGIC 5

Installation rapide

IMPORTANT : Ce démarrage rapide est destiné à mettre en valeur une installation typique. Ces instructions ne se veulent pas exhaustives. C'est parce que chaque application est
unique qu'il incombe à l'acheteur, au concepteur, à l'installateur et à l'utilisateur final de s'assurer que le système complet de la porte est sans danger dans le cadre prévu de son
utilisation. Veuillez consulter le manuel et/ou un technicien qualifié pour de plus amples informations.

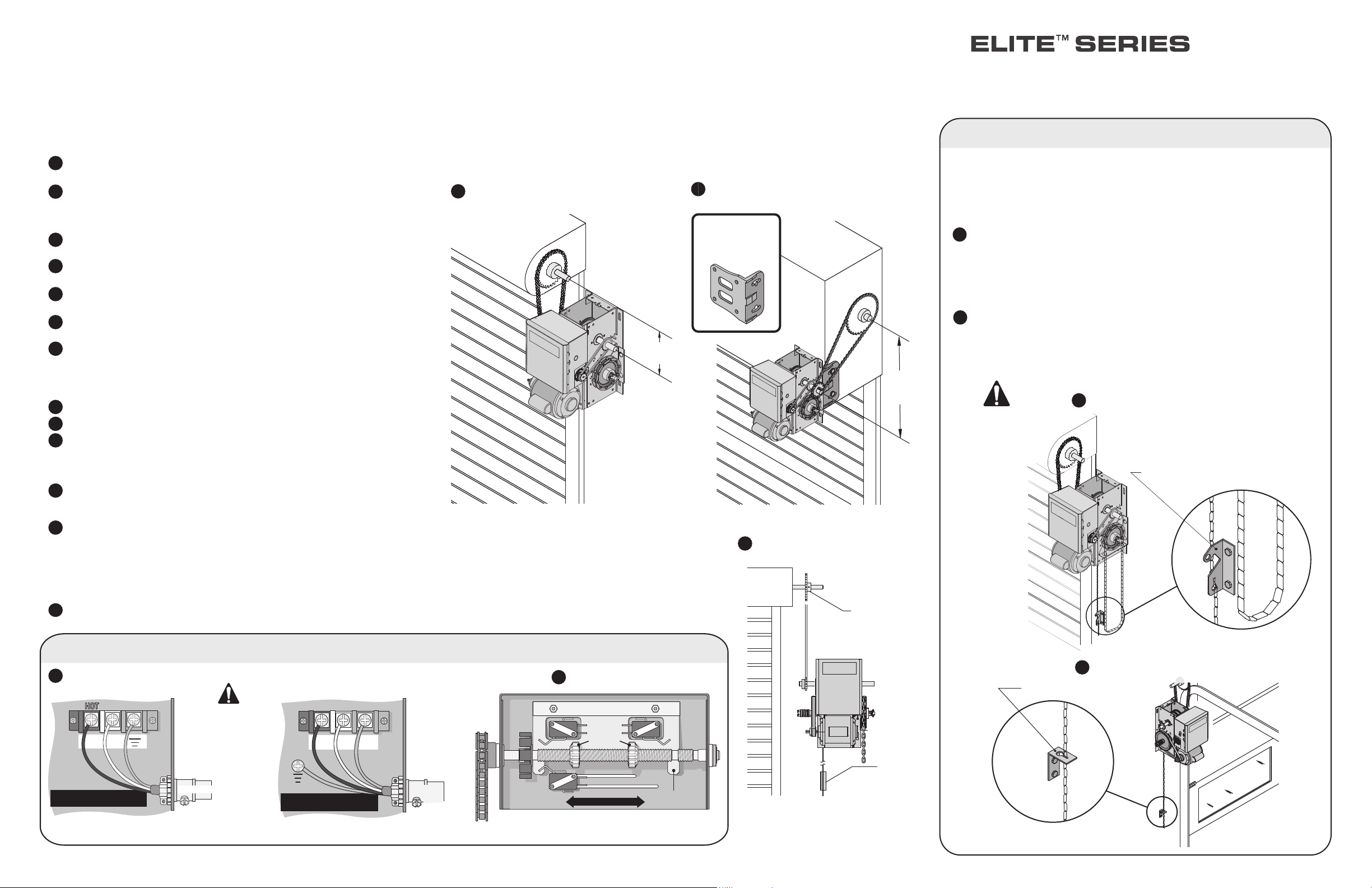

Pour l’ouvre-porte de Modèle H/J

Montage du dispositif

Montage mural : Le système de fermeture doit généralement être installé sous l'axe de la porte

1a

de garage et aussi près que possible de cette dernière.

Monture sur support : Le système de fermeture doit être monté au-dessus ou en dessous de

1b

l'arbre de la porte.

REMARQUE : La distance optimum entre l'arbre de la porte et l'arbre d'entraînement du
système de fermeture se situe entre 12 et 15 po.

Positionnez le pignon d'entraînement de la porte sur l'arbre de celle-ci. N'insérez pas la

2

clavette à ce moment.
Positionnez le pignon d'entraînement sur le côté approprié du système de fermeture. N'insérez

3

pas la clavette à ce moment.

Entourez la chaîne d'entraînement autour du pignon de la porte et réunissez les extrémités de la

4

chaîne de rouleau avec un maillon de raccordement.

Soulevez le système de fermeture jusqu'à sa position approximative de montage et positionnez

5

la chaîne par-dessus le pignon du système de fermeture.

La distance optimale entre l’axe de la porte et l’arbre d’entraînement de l’actionneur se situe

6

entre 30 et 38 cm (12 et 15 po), ce qui permet un mouvement de la chaîne au centre de 12,7 à
19 mm (1/2 à 3/4 po). Assurez-vous que l'arbre de sortie du système de fermeture est parallèle
à l'arbre de la porte et que les pignons sont alignés. Une fois en position, fixez le système de
fermeture au mur ou sur le support de montage.

7

Alignez les pignons, insérez la clavette dans la rainure de clavette et serrez l'ensemble.

Placez la chaîne manuelle autour de la roue pour chaîne manuelle.

8

Faites cheminer les câbles d'alimentation par l'orifice de la conduite des câbles d'alimentation

9

dans le boîtier électrique. Connectez l'alimentation au système de fermeture de porte.
Connectez la terre à la vis de terre dans le boîtier électrique. Respecter TOUS les codes

d'électricité nationaux et locaux.

Réglez le contacteur de fin de course pour ouvrir et fermer correctement la porte. Assurez-vous

10

que les écrous de limite sont positionnés entre les contacteurs de fin de course avant de
procéder aux réglages.

Déposez la goupille fendue sur l'écrou de l'axe d'enclenchement. Faites reculer l'écrou

11

d'enclenchement jusqu'à ce qu'une très faible tension soit appliquée au ressort
d'enclenchement. Serrez graduellement l'écrou d'enclenchement jusqu'à ce que la tension soit
suffisante pour permettre au dispositif de fermeture de déplacer la porte sans à-coups mais en
permettant à l'enclenchement de glisser en cas d'obstruction de la porte. Quand l’enclencheur
est correctement réglé, il doit être possible en général d’arrêter la porte manuellement pendant
sa course. Réinstallez la goupille fendue à la fin de l'opération.

Instructions de programmation de radio à l'intérieur du couvercle du système de fermeture.

12

Intérieur du coffret de branchement

9

Connexion monophasée

HOT

NEUTRAL EARTH

L1 L2

CÂBLAGE EN CUIVRE

UTILISER DU FIL DE CUIVRE SEULEMENT

Minimum 14 AWG

Respecter TOUS les

codes d'électricité

nationaux et locaux.

Câblage de
l’alimentation
SEULEMENT !

CIRCUIT RÉSERVÉ

Connexion triphasée

L1 L2

CÂBLAGE EN CUIVRE

UTILISER DU FIL DE CUIVRE SEULEMENT

L3

CIRCUIT
RÉSERVÉ

1a

Dispositif monté au mur à droite

Contacteurs de Limite

10

Plaque de maintien

FERMER

CAPTEUR

L'écrou de limite de direction se déplacera

pendant le mouvement

Écrou

de limite

FERMER

OUVERTURE

Distance optimale

12 à 15 po

(30 à 38 cm)

OUVERTURE

Pousser

1b

Dispositif monté sur tablette de support

EN OPTION

Support de montage
P/N 08-9098

Aligner les roues dentées

7

Distance optimale

12 à 15 po

(30 à 38 cm)

Assurez-vous que le
pignon de la porte est
correctement aligné avec
l’entraînement avant de
le fixer sur l’arbre.

REMARQUE : Pour
assurer une vie utile
maximale de l’actionneur,
garder le pignon
d’entraînement plus
proche du châssis.

Bride de retenue
de la chaîne
(4 pieds
au-dessus du sol)

Fonctionnement Manuel

Les dispositifs de fermeture sont équipés d’un système manuel de fonctionnement de la porte
en cas d’urgence ou d’une panne secteur. Cela comprend une chaîne de désaccouplement au
niveau du sol pour déconnecter la porte de l’actionneur de la porte et une chaîne de désac­couplement avec un appareil de levage manuel pour désactiver électriquement les commandes
de l’actionneur. Déconnectez l'alimentation électrique du système de fermeture AVANT de

faire fonctionner la porte manuellement.

Pour faire fonctionner le câble de levage, tirer sur la chaîne de dés accouplement (petite

a

chaîne) pour engager le mécanisme de levage. La chaîne de déconnexion peut être
verrouillée en position en glissant le bout à travers le trou du garde-chaine monté au mur.
Faites fonctionner la porte dans la direction désirée en tirant sur un côté ou l’autre de la
chaîne en boucle fermée du palan (la grande chaîne). La chaîne de déconnexion doit être
dégager du garde-chaîne avant que la porte puisse fonctionner de nouveau de façon
électrique.

Pour un fonctionnement manuel, tirer sur la chaîne de désaccouplement du sol et la fixer

b

en position désengagée en glissant l’extrémité de la chaîne par le support troué monté au
mur. Ou si le dispositif d’entrée d’urgence est utilisé, tirer la poignée pour désenclencher
le dispositif de fermeture de la porte. La porte peut désormais être ouverte ou fermée
manuellement. Relâcher la chaîne de déconnexion pour faire fonctionner de nouveau la
porte de façon électrique.

a

Verrouillage Électrique Avec Palan - “H”

Fermer la porte

avant de désengager

l’actionneur.

Bride de retenue de la chaîne
(avec possibilité de cadenas)

Bride de retenue de
la chaîne 4 pi (1,2 m)
au-dessus du sol)

b

Déconnexion Manuelle - “J”

Support à encoche

Le cadran du sélecteur

du tableau est réglé

CÂBLAGE DES CONTRÔLES

UTILISER DU FIL DE CUIVRE SEULEMENT

20 AWG ou plus

Le dispositif de protection surveillée contre l'emprisonnement de Liftmaster
(Liftmaster Monitored Entrapment Protection ou LMEP) est exigé pour la plupart
des paramètres programmables.Capteurs photoélectriques Thru-Beam (montrés).

1412345678910111213

en usine à C2*

T

TS

E2

D1

C2

B2

FSTS

DIAG

OPTN

PROG

* Consulter le manuel d’installation pour une
description complète des modes.

Télécommandes

Le récepteur radio à 3 canaux Security 2.0
permet de programmer jusqu’à 90 télécommandes
et jusqu’à 30 dispositifs d’entrée dans clé.

MC

vous

SBC

Stop (Arrêt)

Common

Edge

Open (Ouvrir)

Close (Fermer)

LMEP

24VAC

Timer Defeat

Common

MAS

DEL d'alerte d'entretien

24VAC

Blanc

Blanc/Noir

NE faites jamais transiter

le câblage de contrôle

et le câblage d’alimentation

dans la même conduite!

Respecter TOUS les codes d'électricité nationaux et locaux.

Enfoncer et Relâcher pour Ouvrir

(Sans programmation de mi-arrêt)

Enfoncer et Tenir pour Fermer

Enfoncer et Relâcher pour Ouvrir

Environ 5 pieds

La moitié de la hauteur de

la porte de garage

Programmation de système

d'alerte d'entretien (MAS)

1. Le Système d'alerte d'entretien (MAS) aide le

revendeurinstallateur à établir un programme
d'entretien de routine. Une fois programmé, le MAS
avise l'utilisateur final (avec une DEL clignotante sur
la station à 3 boutons) lorsqu'un nombre prédéfini de
cycles/mois est écoulé et que l'entretien prévu est dû.

2. Fermer la porte.

T

TS

E2

3. Tourner le cadran de
réglage à PROG.

D1

C2

B2

4. Appuyer et relâcher le bouton MAS.

5. Appuyez une fois sur la touche STOP

(Arrêt) pour réinitialiser lecompteur
MAS.

01-36818

FSTS

DIAG

OPTN

PROG

OPEN

CLOSE

STOP

MAS

D20

D21

D13

6. Appuyer sur le bouton OPEN (ouvrir)
une fois pour chaque incrément
de 5000 cycles. Appuyer sur le bouton
CLOSE (fermer) une fois pour
chaque incrément de 3 mois.
Appuyez une fois sur la touche STOP
pour effacer la mémoire MAS.

MAS

7. Appuyer et relâcher le bouton
MAS pour compléter la programmation.
La DEL sur la carte clignotera les réglages
programmés. La DEL OPEN (ouvrir)
clignotera une fois pour chaque 5000
cycles. La DEL CLOSE (fermer) clignotera
une fois pour chaque 3 mois.

8. Ramener le cadran de réglage
au type de câblage désiré.

E2

D1

C2

B2

6 po (15 cm)

Programmation de minuterie de fermeture

max au-dessus

du sol

Bordure de détecteur

La minuterie ferme automatiquement la porte après un temps prédéterminé.

T

TS

E2

D1

C2

B2

OPEN

FSTS

DIAG

OPTN

PROG

Programmation de ouverture à mi-course

D20

La fonction mi-course est pour ouvrir la porte à un point prédéterminé avant la position

OPEN

CLOSE

STOP

D20

D21

2. Tourner le cadran de réglage à PROG.

3. Appuyer et relâcher le bouton TIMER (minuterie).

1. Fermer la porte.

D13

TIMERMIDMRT

entièrement ouverte.

CLOSE

4. Appuyer et relâcher le bouton STOP (arrêt) pour vider la

D21

STOP

minuterie.

5. Appuyer et relâcher le bouton OPEN (ouvrir) pour chaque

OPEN

CLOSE

STOP

D20

D21

D13

seconde.
Appuyer et relâcher le bouton CLOSE (fermer) pour chaque 15 secondes.

Exemple :

Enfoncer CLOSE + Enfoncer OPEN + Enfoncer OPEN = 17 secondes au total

(15 secondes) (1 seconde)

(1 seconde)

6. Appuyer et relâcher le bouton TIMER (minuterie) pour compléter
la programmation.

La DEL OPEN (ouvrir) clignote une fois pour chaque

TIMERMIDMRT

T

TS

FSTS

DIAG

OPTN

PROG

7. Ramener le cadran de réglage au type de câblage
désiré pour la minuterie TS, T ou FSTS.

REMARQUE : Au moins un dispositif de Protection
contre le piégeage avec surveillance LiftMaster (LMEP)
doit être installé.

seconde.
La DEL CLOSE (fermer) clignote une fois pour chaque
15 secondes.

D1

C2

B2

© 2014, The Chamberlain Group Inc.

All Rights Reserved

Tous droits réservés.

D13

OPEN

D20

CLOSE

D21

STOP

D13

OPEN

D20

CLOSE

D21

STOP

T

TS

E2

FSTS

DIAG

OPTN

PROG

D13

1. Fermer la porte.

2. Tourner le cadran de réglage à PROG.

3. Appuyer et relâcher le bouton MID.

MRT

MID

TIMER

T

TS

E2

D1

C2

B2

FSTS

DIAG

OPTN

PROG

4. Appuyer sur le bouton OPEN (ouvrir), attendre que la porte atteigne la
hauteur de mi-course désirée, puis appuyer et relâcher le bouton
STOP (arrêt).

5. Appuyer et relâcher le bouton MID pour compléter la programmation.

TIMERMIDMRT

6. Ramener le cadran de réglage au type de câblage désiré.

T

E2

D1

C2

B2

OPEN

D20

CLOSE

D21

STOP

D13

TS

FSTS

DIAG

OPTN

PROG
