MONTAGE DER STEUERUNGSBOX

Die Steuerung ist für den Einbau in eine spezielle, wasserfeste Box
(041FA277BX) vorgesehen. Vor der Montage erforderliche Abstände
abmessen und passende Bohrlöcher bestimmen. Kunststoff mit Hilfe
eines Schraubendrehers aus den Löchern herausschlagen.
Kabelverschraubungen mit Zugentlastung einführen. Box gegen die
Fläche halten, an der sie montiert werden soll. Schrauben durch die
Befestigungslöcher in der Rückwand führen und festdrehen. Bei der
Motorsteuerung handelt es sich um eine mikroprozessor-gesteuerte
Elektronik mit modernster Technik. Sie hat alle für den sicheren Betrieb
notwendigen Anschlussmöglichkeiten und Funktionen. Feuchtigkeit und
Wasser zerstören die Steuerung. Stellen Sie unter allen Umständen
sicher, dass Wasser, Feuchtigkeit oder Staunässe nicht in die Steuerung
gelangen kann. Alle Öffnungen und Kabeldurchführungen müssen
unbedingt wasserdicht verschlossen sein. Die Steuerbox mit der
Motorsteuerung ist mit den Kabeldurchführungen nach unten zu
montieren. Sie darf direkter Sonneneinstrahlung nicht dauernd ausgesetzt
sein. Mit der Elektronik läßt sich die Zug- und Druckkraft sehr genau
einstellen. Das Tor läßt sich bei richtiger Montage/Einstellung von Hand
festhalten. Während des Laufes kann das Tor jederzeit per Funk, Taster
oder Schlüsselschalter gestoppt werden. Der Torflügel benötigt für die
„AUF“ und „ZU“ Positionen einen stabilen Anschlag, da die Torantriebe
keine Endschalter besitzen.

STROMVERTEILUNG

Das vom Antriebsarm führende Kabel muss in eine handelsübliche,
wasserdichte Verteilerdose geführt werden. Von der Verteilerdose bis
zur Steuerung kann dann eine feste Kabelverlegung erfolgen. Oftmals
ist es möglich, den Antrieb, der direkt neben der Steuerung befestigt
wird, direkt in die Box zu leiten. Legen Sie niemals Verteilerdosen
unter die Erde.

Folgende Kabelquerschnitte sollten generell nicht unterschritten
werden:

• 100-230Volt 1,5mm² oder grösser

• 0-24Volt 0,5mm² oder grösser
Tips: Klingeldrähte erweisen sich oft in der Praxis als problematisch,
weil Sie bei größeren Leitungslängen zu viel Spannung verlieren.
Trennen Sie die Kabel in Kabelkanälen d.h. Kabel Motor und Kabel
Lichtschranke, speziell bei Schlüsselschaltern, Start-Tasten (vom Haus
kommend), sonst kann es bei langen Leitungswegen zu Störungen
kommen.

D-1

TECHNISCHE DATEN

Spannung: 230V~ ±10% 50Hz
Verbrauch max.: 22mA
Antriebs max.: 230V~ 50Hz 1000W max
Versorgung Zubehör: 24V~ 0,5A max
Arbeitstemperatur: -25ºC ÷ 55ºC
Betriebsarten:
Standard/ Standard & keine Selbsthaltung (Totmann) in
Schließen/ keine Selbsthaltung (Totmann)
Max. Laufzeit: 80 sec
Pause Zeit: 0 ÷ 150sec
Abmessungen: 124x152mm (Ohne Box)

BEGINNEN SIE MIT LESEN DIESER WICHTIGEN SICHERHEITSREGELN

Solche Warnzeichen bedeuten “Vorsicht!”, eine Aufforderung zur Beachtung, da ihre Mißachtung Personen- bzw. Sachschäden
verursachen kann. Bitte lesen Sie diese Warnungen sorgfältig.

Dieser Torantrieb ist so konstruiert und geprüft, dass er bei Installation und Benutzung unter genauer Befolgung der
anschließenden Sicherheitsregeln angemessene Sicherheit bietet.

Die Nichtbeachtung der folgenden Sicherheitsregeln kann ernsthafte Personen- oder Sachschäden verursachen.

Elektrische Leitungen sind entsprechend den lokalen
Bau- und Elektroinstallationsvorschriften zu verlegen.
Das elektrische Kabel darf nur von einer autorisierten
Elektrofachkraft an ein ordnungsgemäß geerdetes
Netz angeschlossen werden.

Bei der Montage muß ein Einschließen zwischen dem
angetriebenen Teil und den umgebenden Teilen des
Gebäudes (z.B. eine Wand) aufgrund der Öffnungsbewegung
des angetriebenen Teils berücksichtigt werden.

Automatisch gesteuerte Geräte müssen vom Netz
getrennt werden, wenn Wartungsarbeiten wie zum
Beispiel Reinigung ausgeführt werden.

In der festverlegten Installation ist eine Trennvor­richtung vorzusehen, um ein allpoliges Abschalten
mittels Schalter (mind. 3mm Kontaktöffnungsweg) oder
separate Sicherung zu gewährleisten.

Beim Umgang mit Werkzeugen und Kleinteilen
Vorsicht walten lassen und weder Ringe, Uhren noch
lose Kleidungsstücke tragen, wenn Sie Installations­oder Reparaturarbeiten an einem Tor vornehmen.

Stellen Sie sicher, daß Personen, die den Antrieb
montieren, warten oder bedienen diesen Anleitungen
folgen. Bewahren Sie die Anleitung an einem Ort auf, an

dem schnell auf sie zurückgegriffen werden kann.

Entfernen Sie bitte alle am Tor angebrachten Schlösser
um Schaden am Tor zu vermeiden.

Es ist wichtig, das Tor immer gut gangbar zu halten.
Tore die steckenbleiben oder verklemmen, sind
unverzüglich zu reparieren. Versuchen Sie nicht das

Tor selbst zu reparieren. Bestellen Sie dafür einen
Fachmann.

Entfernen Sie zusätzliches Zubehör aus der Nähe von
Kindern. Erlauben Sie Kindern nicht, Drucktaster und

Fernbedienungen zu bedienen. Schwere Verletzungen
können durch ein sich schließendes Tor verursacht werden.

Nach der Installation ist zu prüfen, dass der
Mechanismus richtig eingestellt ist und dass der
Antrieb, das Sicherheitssystem und die
Notentriegelung richtig funktioniert.

Der endgültige Schutz vor Quetsch- und Scherstellen
muss nach der Montage des Antriebes mit dem Tor
gewährleistet sein.

Ist ein Gehtor im Tor vorhanden, darf der Antrieb nicht
starten oder weiter laufen, wenn das Tor nicht
ordnungsgemäss geschlossen ist.

WICHTIGE ANWEISUNGEN ZUR MONTAGE UND NUTZUNG

ACHTUNG

709441

MOTOREN:

Der Motor, der als erster öffnen soll ist Motor 1 "Master", der
andere Motor 2 "Second". Wird nur ein Motor verwendet bleibt
der Anschluss Motor 2 frei.

Die Kabel, der mit den Motoren gelieferten Kondensatoren,
müssen zusammen mit den Kabeln für die Drehrichtung
(Braun/Schwarz) in die Klemmen OP und CL geführt werden. Die
Kondensatoren können aus Platzgründen auch in den
Verteilerdosen untergebracht werden. Stellen Sie sicher, dass sie
richtig angeklemmt sind und eine gute elektrische Verbindung
haben. Die Kondensatoren sind verantwortlich für die Kraft, die
die Motoren später besitzen.

Schließen Sie erstmals die Motoren wie folgt an:
Motor 1
4 Braun & Kondensator 1
5 Blau
6 Schwarz & Kondensator 1

-----------------------------------------­Motor 2
7 Schwarz & Kondensator 2
8 Blau
9 Braun & Kondensator 2

Zur Inbetriebnahme siehe Abschnitt Erste Inbetriebnahme /
Grundeinstellung.

Hinweis: Während der ersten Inbetriebnahme müssen in der
ersten Fahrt die Torflügel ÖFFNEN. Sollte ein oder beide
Flügel Schließen, anstatt zu Öffnen muss an diesem Motor
das Braune mit dem Schwarzen Kabel getauscht werden!
Vorher ist die Stromzufuhr zu unterbrechen !

Typischer Aufbau einer Anlage:

1. Motor

2. Steuerung

3. Lichtschranke (aktiv in Schließen), Höhe max. 200mm
Erste Lichtschranke.

4. Lichtschranke (aktiv in Öffnen), Höhe max. 200mm
Zweite Lichtschranke.

5. Blinkleuchte (Optional)
Wichtiger optischer Hinweis auf die Bewegung des Tores.

6. Schlüsselschalter
Wird an der Aussenseite angebracht. Mittels Schlüssel oder
Eingabe einer Nummer wird das Tor geöffnet.

7. Kontaktleiste (Optional)
Sichert das Tor bei Berührung ab. Kontaktleisten können am Tor
angebracht werden oder an den Pfeilern. Kontaktleisten müssen,
wenn erforderlich, bis zu einer Höhe von 2,5m angebracht
werden.

8. Lichtschranke (aktiv in Öffnen/Schließen), Höhe max. 200mm
(Optional)

Die Steuerung erfüllt die neuesten geforderten EN­Richtlinien. Eine dieser Richtlinien schreibt vor dass die
Schließkräfte an der Torkante nicht über 400N (40kg) steigen
dürfen innerhalb der letzten 500mm vor Tor ZU. Größer 500mm
darf die maximale Kraft an der Torkante 1400N (140kg) betragen.
Kann dies nicht sichergestellt werden, ist unbedingt eine
Kontaktleiste ggfs bis in eine Höhe von 2,5m am Tor oder am
gegenüberliegenden Pfeiler anzubringen (EN12453).

D-2

709441

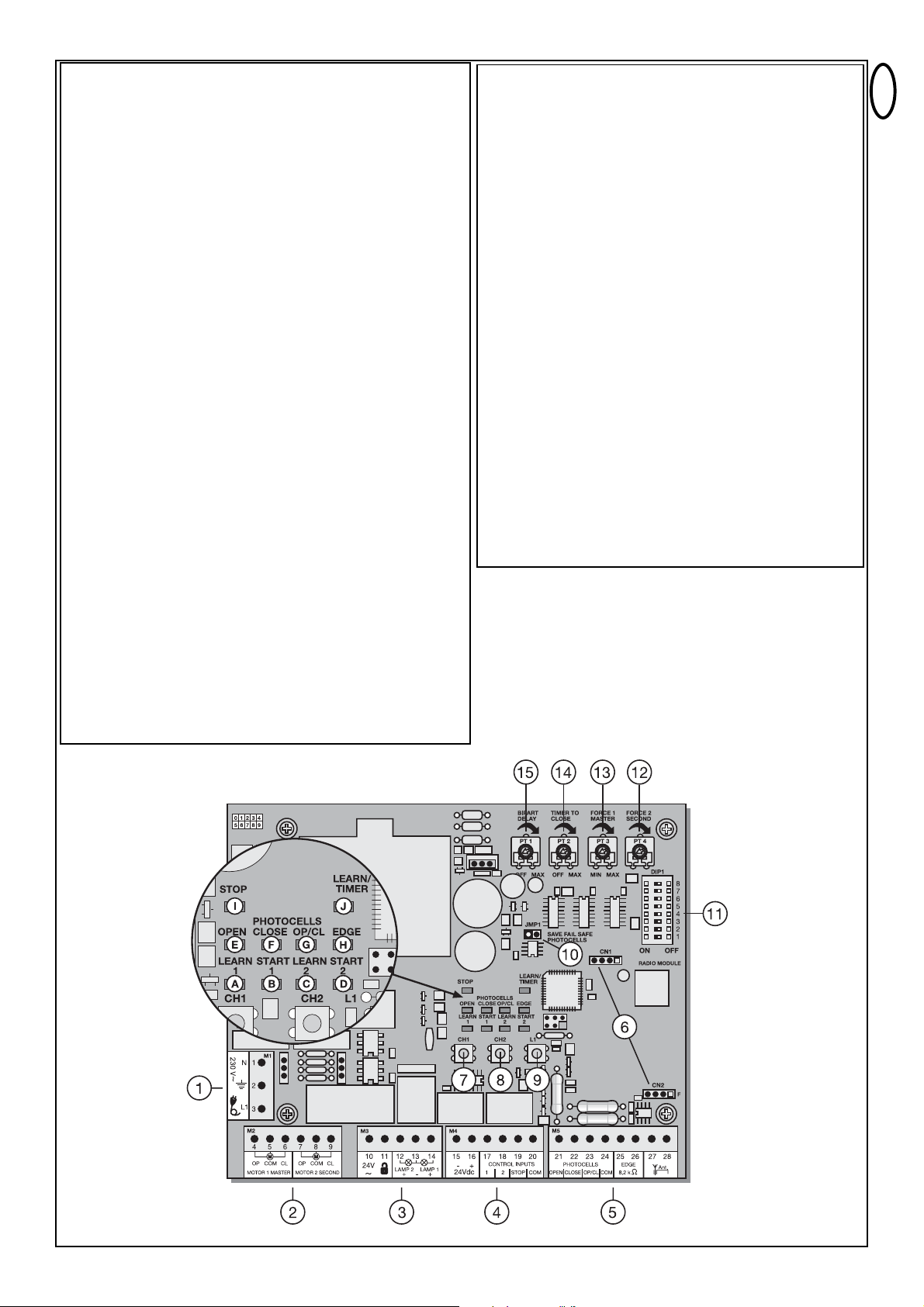

AUFBAU DER STEUERUNG

PUNKT BESCHREIBUNG FUNKTION

1 M1, Klemme:1,2,3 Zuleitung

2 M2, Klemme:4,5,6 Antrieb 1 (Master)

Klemme:7,8,9 Antrieb 2 (Second)

3 M3, Klemme:10,11 ohne Funktion

Klemme:12,13 ohne Funktion

Klemme:13,14 Blinklampe

4 M4, Klemme:15,16 Anschluß für Zubehör 24V

Klemme:17,20 Impulsgeber Kanal 1

Klemme:18,20 Impulsgeber Kanal 2

Klemme:19,20 Notstop-Taster / muss gebrückt

sein ohne angeschlossenen
Schalter

5 M5,Klemme:21,24 Lichtschranke aktiv AUF

Klemme:22,24 Lichtschranke aktiv ZU

Klemme:23,24 Lichtschranke aktiv AUF + ZU

Klemme:25,26 Kontaktleiste 8,2Kohm

Klemme:27,28 Antenne

6 CN1/CN2, Stecker Buchsen Funkmodul

7 CH1, Drucktaster Lernen/Löschen Funk Kanal 1

8 CH2, Drucktaster Lernen/Löschen Funk Kanal 2

9 L1, Drucktaster Einlernen Wegstrecke

10 JMP1, Steckbrücke Lichtschrankenprogrammierung

11 DIP1 Dip-Schalter Block

12 PT4, Potentiometer Krafteinstellung Antrieb 2

13 PT3, Potentiometer Krafteinstellung Antrieb 1

14 PT2, Potentiometer Automatisches Schliessen

15 PT1, Potentiometer Flügelverzögerung

D-3

BESCHREIBUNG DER LEDs

ROTE LEDs sollten ausgeschaltet sein. Deuten zu behebende
Fehler an; ausgenommen nicht angeschlossene Failsafe
Lichtschranken. (siehe Beschreibung „JUMPER“)

(Beispiel: Kurzschluss, Lichtschranken und/oder Kontaktleiste)

PUNKT BESCHREIBUNG

LED A ROT Lernen/Löschen Funk Kanal 1

LED B ROT Starten Impuls Kanal 1

LED C ROT Lernen/Löschen Funk Kanal 2

LED D ROT Starten Impuls Kanal 2

LED E ROT Lichtschranke aktiv in ÖFFNEN

LED F ROT Lichtschranke aktiv in SCHLIESSEN

LED G ROT Lichtschranke aktiv in ÖFFNEN/SCHLIESSEN

LED H ROT Kontaktleiste

LED I GRÜN Stop

LED J ROT Lernprogramm (Wegstrecke)

709441

D-4

PROGRAMME

Die Steuerung besitzt 3 Betriebsarten (Programme). Das
gewünschte Programm wird mittels der Dipschalter “ON” (EIN) bzw.
“OFF” (AUS) eingestellt.

DIP1

DIP2

DIP3

DIP4

DIP5

DIP6

DIP7

DIP8

EIN
AUS

EIN
AUS

EIN
AUS

EIN

AUS

EIN

AUS

EIN

AUS

Den verschiedenen Arbeitsweisen der Antriebe
zugeordnet (Siehe gesonderte Tabelle)

ohne Funktion

Einstellung für Chamberlain Lichtschranken (771EML),
entspricht EN60335-2-103.
Einstellung für relaisgesteuerte Lichtschranken
(263EML) oder andere Relaislichtschranken.

Vorblinkfunktion der Blinkleuchte 2 Sekunden bevor der
Antrieb startet.

Vorblinkfunktion deaktiv

Nachdem das Tor komplett geöffnet hat, drückt Antrieb
1 mit maximaler Kraft das Tor für 1 Sekunde in
Richtung „AUF“.

Funktion deaktiv

ohne Funktion

POTENTIOMETER
PT1 (Trimmer 1): Flügelverzögerung (Bipart Delay)

Steuert die Flügelverzögerung bei sich überlappenden Flügeln. In
AUF = 0 oder 3 sec. In ZU = 0-20sec. Motor 1 Master wird zuerst
geöffnet und als letzter geschlossen.Damit niemand zwischen zwei
sich schließenden Flügeln eingeklemmt werden kann, ist es
notwendig, dass immer die Flügelverzögerung eingestellt wird.
Linksanschlag: Flügelverzögerung AUS

PT2 (Trimmer 2): Automatisches Schließen (Timer to close)

Die Wartezeit des Tores in TOR AUF kann definiert werden. 0-150
sec. nachdem die eingestellte Zeit abgelaufen ist wird das Tor
geschlossen. Nur möglich bei angeschlossenen Failsafe-

Lichtschranke(n) 771EML.

Linksanschlag: Automatisches Schließen AUS

Die Steuerung erfüllt die neuesten geforderten EN­Richtlinien. Eine dieser Richtlinien schreibt vor, dass die Schließkräfte
an der Torkante nicht über 400N (40kg) steigen dürfen innerhalb der
letzten 500mm vor Tor ZU. Größer 500mm darf die maximale Kraft an
der Torkante 1400N (140kg) betragen. Kann dies nicht sichergestellt
werden, ist unbedingt eine Kontaktleiste ggfs bis in eine Höhe von
2,5m am Tor oder am gegenüberliegenden Pfeiler anzubringen
(EN12453).

PT3 (Trimmer 3): Krafteinstellung (Force 1 Master)

Es wird die Kraft definiert mit der der Motor 1 = Master arbeiten soll.
Die benötigte Kraft ist abhängig vom Gewicht und der Funktion des
Tores.

PT4 (Trimmer 4): Krafteinstellung ( Force 2 Second)

Es wird die Kraft definiert mit der der Motor 2 = Second arbeiten soll.
Die benötigte Kraft ist abhängig vom Gewicht und der Funktion des
Tores.

Änderungen immer stromlos
durchführen, sonst werden diese nicht
akzeptiert!!!

709441

Änderungen immer stromlos
durchführen, sonst werden diese nicht
akzeptiert!!!

D-5

Gesonderte Tabelle zur Einstellung der Arbeitsweisen

Tor geschlossen:

1. Impuls öffnet, der nächste
stoppt, der nächste schließt,
der nächste stoppt, der
nächste öffnet etc.

Tor geschlossen:

1. Impuls öffnet Flügel1(Fußgänger­funktion), der nächste stoppt, der
nächste schließt, der nächste
stoppt, der nächste öffnet etc.

Impuls während schließen
stoppt das Tor

Impuls während schließen stoppt
das Tor

Impuls während öffnen
stoppt das Tor

Impuls während öffnen stoppt das
Tor

Impuls während Pause
schließt das Tor umgehend

Impuls während Pause schließt
das Tor umgehend

Standard

Standard & keine Selbsthaltung
(Totmann) in Schließen

Tor geschlossen:

1. Impuls öffnet, der nächste
stoppt, der nächste schließt,
der nächste stoppt, der
nächste öffnet etc.

Tor offen:
Dauersignal für schließen
notwendig, loslassen bewirkt stopp

Impuls während schließen
stoppt das Tor

Funk deaktiv,
Sicherheitseinrichtungen deaktiv

Impuls während öffnen stoppt
das Tor
Impuls während Pause
schließt das Tor umgehend

DIP1

AN

AN

AUS

DIP2

AN

AUS

AUS

DIP3

AUS

AN

AUS

Impulsgeber/Kanal 1 Impulsgeber/Kanal 2

Keine Selbsthaltung (Totmann) Tor geschlossen:

Dauersignal notwendig,
loslassen bewirkt stopp

Tor offen:
Dauersignal notwendig,
loslassen bewirkt stopp

Funk deaktiv,
Sicherheitseinrichtungen deaktiv

Funk deaktiv,
Sicherheitseinrichtungen deaktiv

ZUBEHÖR

LICHTSCHRANKEN (OPTIONAL)

Die Lichtschranken dienen der Absicherung des Tores und müssen
verwendet werden. Der Montageort ist abhängig von der Bauweise
des Tores. Nach EN12453 muß ein Lichtschrankenpaar aussen in
einer Höhe von 200mm aktiv in „Schliessen“ installiert werden; ein
zweites Paar innen in einer Höhe von 200mm aktiv in „Öffnen“. Ein
drittes Paar Lichtschranken aktiv in „Schliessen“ und „Öffnen“ kann
optional installiert werden. Die Lichtschranken bestehen aus einem
Sender und einem Empfängerteil und müssen einander gegenüber
liegen. Mit einem Schraubenzieher läßt sich das
Lichtschrankengehäuse (Plastik) öffnen. Die Lichtschranke wird
mittels kleiner Schrauben und Dübel an der Wand befestigt. Es ist
möglich, zwei verschiedene Lichtschrankensysteme zu
betreiben.(siehe Dipschalter Beschreibung) Soll die Funktion
„Automatisches Schliessen“ möglich sein, muss die Chamberlain –
Failsafe Lichtschranke installiert sein. Eine Kombination der
Lichtschranken ist nicht möglich. Das Chamberlain –Failsafe System
(2-Kabel System) besitzt an beiden Seiten eine kleine von außen
einsehbare LED (Licht) um den Status der Lichtschranke anzuzeigen.
Zwei Modelle der Chamberlain –Failsafe Lichtschranke werden
angeboten. Die eine Variante eignet sich ideal zur Montage an
Wänden, die sich gegenüberliegen. Die andere ideal für die Montage
an der Innenseite des Tores, weil bereits die Beschläge zur Montage
enthalten sind.
Diagnose an der Chamberlain-Failsafe Lichtschranke
LED konstant = OK
LED blinkt = Lichtschranke sperrt Steuerung
LED aus = Kein Strom, falscher Anschluss oder verpolt

Diagnose an der Steuerung
LED aus = OK
LED konstant an = Steuerung sperrt
LED blinkt = OK keine Lichtschranke angechlossen

Kabelquerschnitt: 0,5mm2oder größer.
Spannung: 12/24Volt AC/DC.

Keine starren Kupferleitungen verwenden. Keine parallele Verlegung
von Kabeln mit 230Volt oder der Verlegung im gleichen Kabelkanal.

open/öffnen/ouvrir/open

close/schliessen/fermer/sluiten

close/schliessen/
fermer/sluiten

open/öffnen/
ouvrir/open

771EML

709441

JUMPER

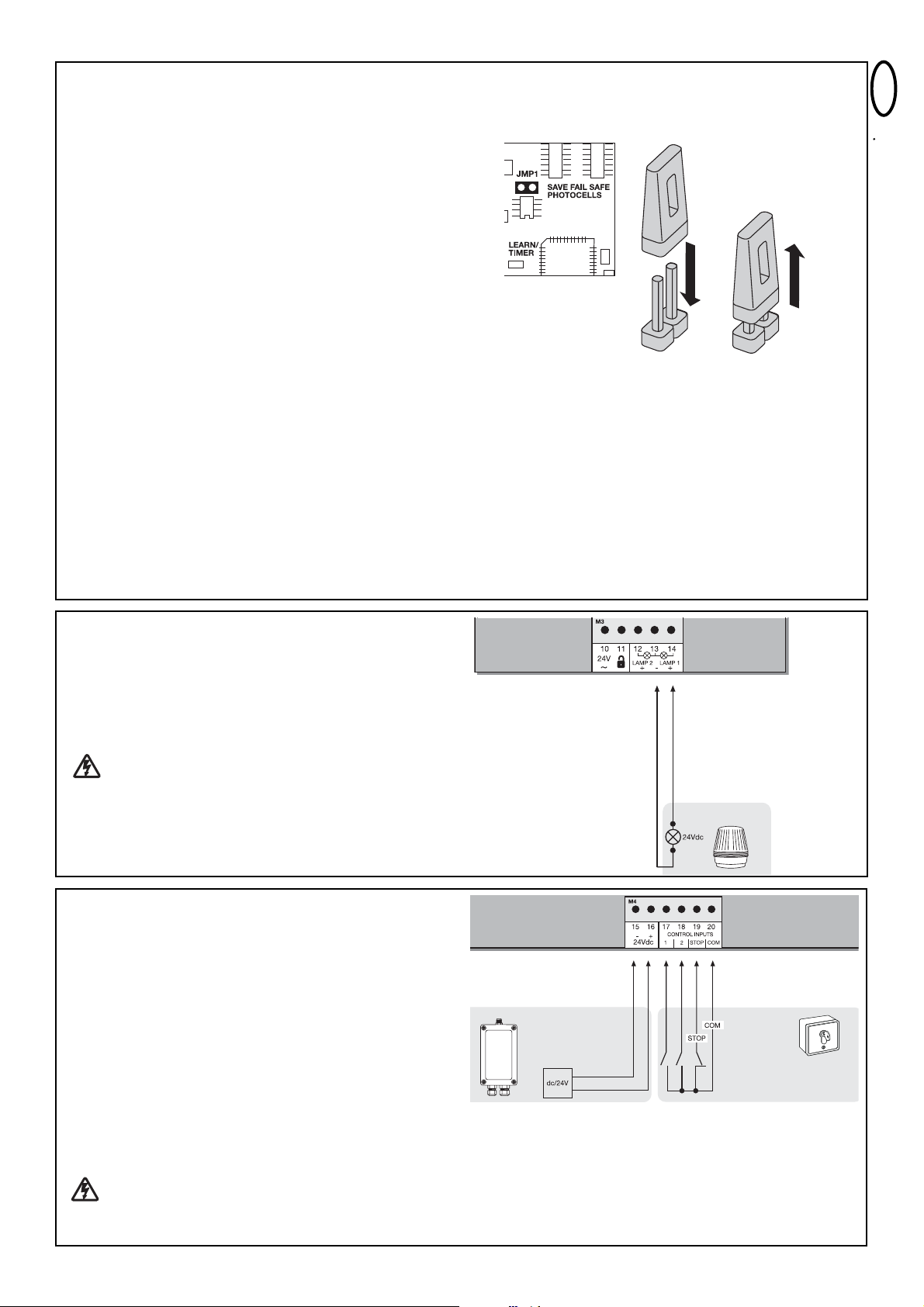

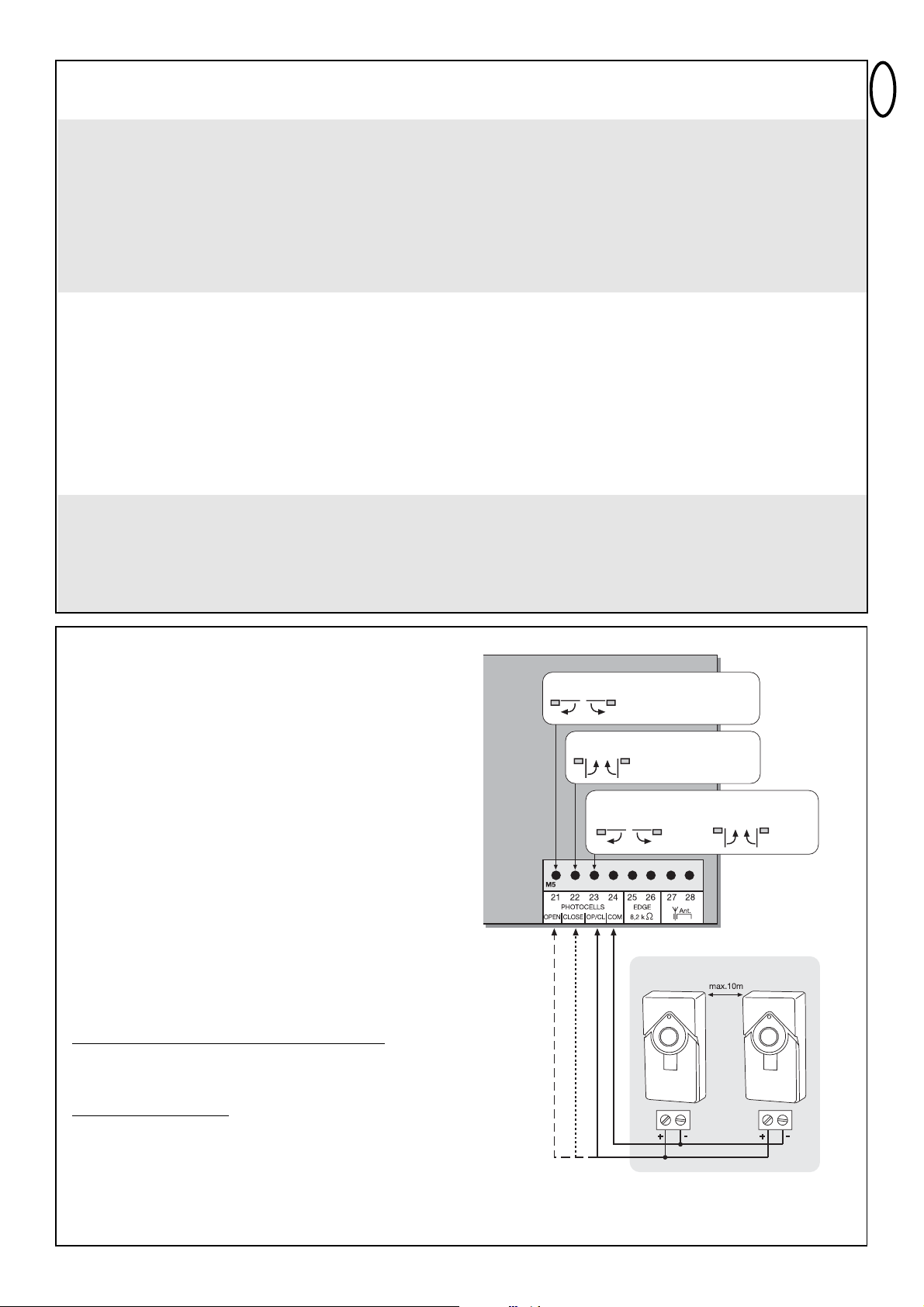

Programmierung der Failsafe Lichtschranke(n) Modell 771EML

1. Vor der ersten Inbetriebnahme.

2. Bei Anschluss/Entfernen einer neuen Lichtschranke

- Steuerung ausschalten (ohne Stromversorgung)

- Die Steckbrücke (Jumper) auf die beiden vorgesehenen Pins
stecken.

- Dipschalter 5 auf ON.

- Lichtschranke(n) gemäss Abbildung anklemmen.

- Steuerung einschalten und kurz warten.

- Steckbrücke ziehen

Fertig (Anzahl der angeschlossenen Lichtschranken wird gespeichert)

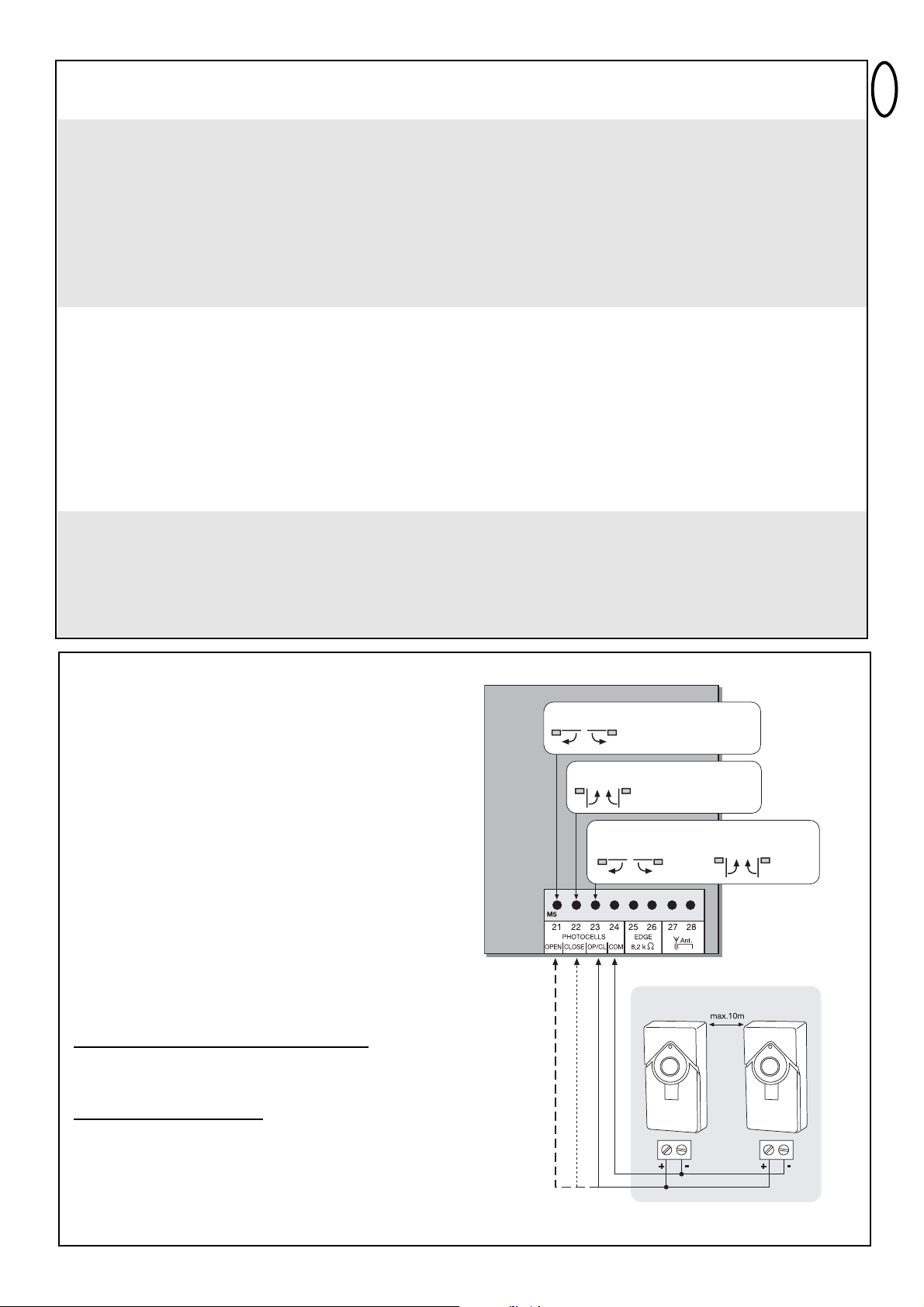

Programmierung der Relais-Lichtranken z.B. 263EML

Die Steuerung muss für einige Sekunden vom Netz getrennt werden.
Alle Klemmen, an die keine Lichtschranke angeschlossen ist müssen
mit COM gebrückt werden. (21-24, 22-24, 23-24). Die
Stromversorgung der Relaislichtschranke von Klemmen 15-16. Der
Dipschalter 5 muss auf OFF stehen. Der Jumper muss gezogen
werden.
Hinweis: Relais-Lichtschranken sind nach EN12978 für neue
Installationen nicht mehr zulässig, weil diese sich nicht selbst prüfen
(Failsafe).

Betrieb ohne Lichtschranken
GEFAHR: Nicht zulässig für normalen Betrieb. In diesem Fall müssen

Kontaktleisten das Tor absichern.
Die Steuerung muss für einige Sekunden vom Netz getrennt werden.
Klemmen 21-22-23-24 müssen alle gebrückt sein. Dipschalter 5 muss
auf OFF stehen. Der Jumper muss gezogen werden.
Hinweis: Lichtschranken unterschiedlicher Bauart können NICHT
kombiniert werden.

BLINKLAMPE (OPTIONAL)

Eine Blinkleuchte kann an die Steuerung angeschlossen werden. Sie
warnt Personen vor dem sich bewegendem Tor. Die Blinkleuchte
sollte möglichst hoch und deutlich sichtbar angebracht werden. Die
Steuerung gibt ein konstantes Signal, welches von der Lampe in ein
Blinken umgewandelt wird.

Kabelquerschnitt: 0,5mm2oder größer.
Spannung: 24V DC

Keine starren Kupferleitungen verwenden. Keine parallele
Verlegung von Kabeln mit 230Volt oder der Verlegung im gleichen
Kabelkanal.

34EML
41EML

TASTER / SCHLÜSSELSCHALTER (OPTIONAL)

Die Steuerung / der Antrieb kann mittels verschiedener Eingänge
aktiviert werden. Dies kann mittels Handsender oder
Schlüsselschalter (Anschluss: Klemmen 17 und 20) erfolgen.
Handsender = siehe Punkt “Einlernen der Handsender”.
Schalteingang 1 = Input Start 1 >> Normaler Betrieb
Schalteingang 2 = Input Start 2 >> Aktiv bei speziellen Einstellungen
(siehe Dipschalter –Beschreibung)

NOTSTOP (OPTIONAL)

Wird ein Schalter angeschlossen kann damit die Anlage gestoppt
oder gesperrt werden. Eine Bewegung der Flügel wird sofort
unterbrochen. Klemmen 19 und 20 müssen gebrückt sein, wenn
kein Schalter installiert ist

24VDC - AUSGANG

Für Relaislichtschranken oder andere Geräte (z.B. Empfänger)
max. 500mA

Keine starren Kupferleitungen verwenden. Keine parallele
Verlegung von Kabeln mit 230Volt oder der Verlegung im gleichen
Kabelkanal.

D-6

709441

D-7

EINLERNEN / LÖSCHEN DER HANDSENDER

Drücken Sie die Taste CH1. Die LED „Learn1“ leuchtet rot. Drücken
Sie nun eine Taste des Handsenders ca. 5 Sekunden. Die LED
„Learn 1“ blinkt jetzt. Fertig. Gehen Sie genauso für CH2 vor.
Drücken Sie aber jetzt eine noch nicht belegte Taste des
Handsenders. Es können so bis zu 128 Handsender eingelernt
werden.

Zum Löschen der eingelernten Handsender drücken Sie einfach die
Taste CH1 solange, bis die LED erlischt. Gehen Sie genauso für
CH2 vor.

ª

FUNKMODUL (VORMONTIERT)

Um die Steuerung mittels Funk zu betreiben, muß vorher ein
Funkmodul auf den Steckplätzen CN1/CN2 installiert werden.

KONTAKTLEISTE (OPTIONAL)

An die Steuerung kann eine Kontaktleiste, die nach dem 8,2K Ohm
Prinzip funktioniert, angeschlossen werden, d.h. ein 8,2K Ohm
großer Prüfwiderstand ist am Ende der Kontaktleiste befestigt. Er
gewährleistet die ständige Überprüfung des Stromkreises. Die
Steuerung wird mit einem eingebauten 8,2K Ohm Widerstand
ausgeliefert. Mehrere Kontaktleisten werden seriell angeschlossen.

Kabelquerschnitt: 0,5mm2oder größer.

ANTENNE (OPTIONAL) ANT4X-1EML

Die Steuerung ist serienmäßig mit einer Drahtantenne ausgestattet.
An die Klemmen 27 und 28 kann eine Außenantenne (Zubehör)
angeschlossen werden. So können größere Reichweiten (Funk)
erzielt werden. Die Antenne möglichst hoch montieren.

Keine starren Kupferleitungen verwenden. Keine parallele
Verlegung von Kabeln mit 230Volt oder der Verlegung im gleichen
Kabelkanal.

600046EML
600060EML

ERSTE INBETRIEBNAHME
GRUNDEINSTELLUNG

Gehen Sie Punkt für Punkt genau durch. Beginnen Sie im Zweifelsfall
wieder von vorne. Nehmen Sie sich für diese Einstellungen
ausreichend Zeit.

1. Ist alles notwendige für den Betrieb angeschlossen? Motoren,
Lichtschranken, Sicherheitskontaktleiste, Stop-Schalter.

2. Stellen Sie sicher, dass sich niemand im Torbereich aufhält oder
aufhalten kann.

3. Checken der LED’s (Lämpchen) auf OK oder ob diese eine
Funktion sperren. Rote LED´s (Lämpchen) sollten nicht konstant
leuchten. Die Grüne Led muss leuchten.

4. Einstellen der Dipschalter Programm Standard 1=“ON“, 2= „ON“,
3=„OFF“ Spätere Korrekturen können jederzeit vorgenommen
werden.

5. Kraft einstellen Potentiometer „FORCE 1“ „FORCE 2“ höchstens
auf 30% stellen. Bei sehr leichten Toren sogar geringer. Erst
probieren dann korrigieren! Nur in kleinen Schritten die Kraft
erhöhen.

6. Sind zwei Motoren angeschlossen muss die Flügelverzögerung
(„Bipart Delay“) eingestellt sein. Das Potentiometer auf ca. 50%
drehen. Spätere Korrekturen können jederzeit vorgenommen
werden.

7. Steuerung ausschalten ( von der Stromversorgung trennen)

7.1 Die Steckbrücke (Jumper) auf die beiden vorgesehenen Pins

stecken.

7.2 Dipschalter 5 auf ON stellen

7.3 Lichtschranke(n) gemäss Abbildung anklemmen

7.4 Steuerung einschalten und kurz warten

7.5 Steckbrücke ziehen, kurz warten.

Die LED der angeschlossenen Lichtschranke bleibt aus. Die LEDs
der nicht angeschlossenen Lichtschranke(n) blinken. Fertig!

709441

1

3

5

6

Programmierung der Zeit für die Wegstrecke Standard (ohne
Soft-Stop, Langsamlauf)

Hinweis: Wird nur ein Antrieb (1-Flügel Betrieb) verwendet sind die

Lernschritte die Flügel 2 betreffen verändert.
Bei Programmierung “Standard”: Hinweis siehe im Text.
Bei Programmierung "Advanced" Punkte 5,6,7,8 mittels drücken der
Taste L1 überspringen.

Die Taste L1 muss in diesem Programm 2x gedrückt werden.

1. Die Flügel sollen geschlossen und verriegelt sein.

2. Taste L1 kurz drücken (1 Sekunde), beide Flügel öffnen.

Hinweis: Sollte ein Flügel Schließen, anstatt zu Öffnen, muss an
diesem Motor das braune mit dem schwarzen Kabel getauscht
werden! Strom ausschalten (Neustart), dann wieder von vorne
mit der Programmierung beginnen.

3. Taste L1 wieder drücken, wenn beide Flügel den Endanschlag

erreicht haben (+ zwei Sekunden brummen lassen) Nur der Flügel 2
läuft jetzt an und schließt jetzt. Wenn der Flügel 2 geschlossen hat,
läuft Flügel 1 automatisch an und schließt.

Hinweis: Wird nur ein Flügel verwendet, bitte warten (ca.15
Sekunden) ohne eine Taste zu drücken, Flügel 1 läuft
automatisch an.

Weiter mit Fertigstellen der Installation

Fertigstellen der Installation/Programmierung:

Ist die Wegstrecke programmiert können die Handsender angelernt
(nicht erforderlich, bei Kits) oder auch gelöscht werden.

1. Starten Sie das Tor mittels des Handsenders oder eines

angeschlossenen Tasters und beobachten Sie den Ablauf. Schließen
Sie das Tor wieder, OHNE dass Sie eine Einstellung vorgenommen
haben.

2. Schließt das Tor von alleine nicht komplett, stellen Sie nun die

Potentiometer auf andere Werte ein, angepasst an den
Erfahrungswert aus dem Versuch. (z.B. Laufzeit erhöhen, Kraft
korrigieren. Flügelverzögerung) Achtung: Der Flügel muss

mindestens eine Sekunde am Anschlag laufen, damit er auch bei
Windlast (langsamer) den Anschlag erreicht . Es ist nicht
möglich dies mit erhöhter Kraft auszugleichen. Die
Laufzeitprogrammierung muss wiederholt werden.

3. Starten Sie jetzt einen zweiten Versuch und gehen Sie wieder wie

zu Beginn vor und schließen Sie das Tor zuerst bevor Sie wieder
Einstellungen vornehmen.

4. Sind alle Einstellungen getroffen worden, überprüfen Sie die

Funktion der Lichtschranken, Taster, Blinkleuchte, Handsender,
Zubehör etc. Sollten sie Automatisch Schließen wünschen, regeln Sie
das Potentiometer für die Pause in Tor AUF (“timer to close”) ein.

5. Zeigen Sie allen Personen, die Umgang mit dem Tor haben, wie

die Bewegungen des Tores ablaufen, wie die Sicherheitsfunktionen
arbeiten und wie der Antrieb von Hand betätigt werden kann.

ª

D-8

Häufig gestellte Fragen

Wie hoch ist die voraussichtliche Lebensdauer eines Torantriebs?

Ein korrekt installierter Torantrieb kann bei Verwendung im privaten
Einsatzbereich mehr als 10 Jahre einwandfrei arbeiten. Sowohl das Tor als
auch der Antrieb müssenregelmäßig kontrolliert und planmäßig gewartet
werden.

Wie lange dauert die Installation eines Torantriebs?

Je nach Ihren handwerklichen Fähigkeiten dürfte die Montage der
mechanischen Komponenten ca. 3 bis 4 Stunden in Anspruch nehmen.
Das Tor sollte vorbereitet werden, um installationsbereit zu sein. Der
elektrische Anschluss dauert ca. 1 bis 2 Stunden. Jeder Benutzer sollte
mindestens 30 Minuten in die Bedienung eingewiesen werden; dabei
müssen die Funktionen vorgeführt und Sicherheitsaspekte,
Schutzvorrichtungen, sowie die Vorgehensweise bei Stromausfall erklärt
werden.

Was passiert bei einem Stromausfall?

Alle Chamberlain Torantriebe verfügen über ein Entriegelungssystem, um
das Tor bei einem Stromausfall von Hand bedienen zu können.

Ist es möglich, nur einen Flügel zu öffnen? (Fußgängerfunktion) Ja, das ist möglich. Dieser Vorgang kann ferngesteuert (hierzu ist mind.

ein 2-Kanal Handsender notwendig) oder über Schalterbetrieb erfolgen.
(siehe Einstellung der Arbeitsweisen “Standard”)

Programmierung der Wegstrecke „Advanced“ (Individuell)

Die Taste L1 muss in diesem Progamm gesamt 9x gedrückt werden.
Mit jedem Mal wird eine Position (Zeit) gespeichert. Dadurch ist es
möglich Soft-Stop (Langsamlauf) zu speichern um sich dem Tor oder
der Anwendung indivudell anzupassen. Sehr lange Soft-Stop Phasen
oder fast gar keine sind möglich.
Flügel 1 = „Master“
Flügel 2 =“Second“

1. Die Flügel sollen geschlossen und verriegelt sein.

2. L1 drücken; für länger als 5 Sekunden = bis Flügel 1 startet (öffnet).
Taste Loslassen!!

3. L1 wieder drücken; Soft-Stop AUF für Flügel 1 beginnt ab dieser
Position.

4. L1 wieder drücken; Endanschlag erreicht (+2 Sekunden)
Automatisch startet jetzt Flügel 2.

5. L1 wieder drücken; Soft-Stop AUF für Flügel 2 beginnt ab dieser
Position.

6. L1 wieder drücken; Endanschlag AUF erreicht (+2 Sekunden)
Automatisch startet jetzt Flügel 2 wieder und schließt.

7. L1 wieder drücken; Soft-Stop ZU für Flügel 2 beginnt ab dieser
Position.

8. L1 wieder drücken; Endanschlag ZU erreicht (+2 Sekunden)
Automatisch startet jetzt Flügel 1

9. L1 wieder drücken; Soft-Stop ZU für Flügel 1 beginnt ab dieser
Position.

10. L1 wieder drücken; Endanschlag ZU erreicht (+2 Sekunden)
Fertig

709441

D-9

Antrieb funktioniert nicht / reagiert nicht auf
Betätigung des Tasters.

1.Anschluss Taster lose

2.STOP-Schalter Anschluss lose, STOP-LED
ist aus.

3.Hindernis blockiert Lichtschranke in
Bewegungsrichtung

4.Kontaktleiste ist beschädigt oder auf ein
Hinderniss getroffen.

5.Antrieb ist noch entriegelt

1.Taster- und COM-Anschlüsse überprüfen

2.Anschlüsse des STOP-Schalters (STOP und
COM) überprüfen.

3.Hinderniss entfernen

4.Hinderniss entfernen sowie Anschlüsse und
Drähte überprüfen.

5.Antrieb verriegeln

Direkt, nachdem sich das Tor in
Bewegung gesetzt hat, hält es an und
fährt zurück

Hindernis im Torbereich Torbereich auf Hindernisse prüfen

Der Antrieb öffnet das Tor nicht vollständig 1.Sind die Pfeilermaße A+B korrekt?

2.Ist die Laufzeit der Steuerung korrekt
programmiert?

3.Ist die Kraft korrekt eingestellt?

1.A+B Maß überprüfen

2.Evtl. neu programmieren, plus ca. 3
Sekunden

3.Kraft korrigieren (bei Wind läuft der
Antrieb etwas langsamer)

Tor läßt sich nur öffnen

1.Lichtschranke sperrt

2.Dipschaltereinstellung nicht nach Wunsch

3.Taster ist ständig aktiviert

1.Prüfung der Funktion und des
Anschlusses erforderlich

2.Dipschalter überprüfen

3.Taster überprüfen

Der Antrieb brummt zwar etwas, hat aber
keine Kraft

1.Kondensator ist nicht richtig mit dem
braunen und schwarzen Kabel verbunden.

2.Kraft wurde nicht eingestellt.

3.Antrieb ist entriegelt

1.Verkabelung Kondensator überprüfen

2.Potentiometer für Kraft im Uhrzeigersinn
drehen

3.Antrieb verriegeln

Die Steuerung reagiert nicht, wenn ich die DIP­Schalter verändere.

Steuerung stromlos schalten, dann die
DIP-Schalter verändern.

Der Antrieb läuft nur, wenn ich die Handsender
gedrückt halte.

1.Steuerung im Totmann-Betrieb

2.Eine Sicherheitseinrichtung
funktioniert nicht richtig. (Lichtschranke,
Kontaktleiste)

1.Steuerung stromlos schalten, dann die
DIP-Schalter verändern.

2.LEDs beobachten, Fehler finden und
beheben.

“Automatisch Schließen” funktioniert nicht 1.Funktioniert nur mit der 2-Kabel-

Lichtschranke 770E(ML) oder 771E(ML).

2.Dann Potentiometer für “Automatisch
Schließen” im Uhrzeigersinn drehen.

Der Antrieb reagiert gar nicht, obwohl die
Steuerung angeschlossen ist. (LEDs sind an)

1.Handsender nicht programmiert

2.LEDs zeigen Fehler an

3.Lichtschranke falsch angeschlossen

4.Brücke zwischen STOP und COM nicht
vorhanden

5.Klemme für Motoen evtl. nicht richtig
aufgesteckt

1.Handsender einlernen

2.Fehler finden und beheben (siehe
Beschreibung LEDs)

3.Anschluss/Programmierung Lichtschranke
überprüfen

4.Einfache Drahtbrücke anklemmen

5.Klemme und Anschlüsse überprüfen

Der Antrieb reagiert gar nicht, keine LED leuchtet Evtl.Stromausfall

1.Leiter und Nullleiter prüfen

2.Haussicherung prüfen

Der Antrieb stoppt plötzlich und funktioniert erst
nach einer längeren Pause wieder.

Motor ausreichend abkühlen lassen
(mind. 15 Minuten)

Wird das Tor dauernd betätigt, erreicht
der Motor die Abschalttemperatur.
Schutzeinrichtung, da der Antrieb nicht
für den Dauerbetrieb geeignet ist.

Der Antrieb ist so stark, daß er das Tor/den
Pfeiler verbiegt

1.A+B Maß korrekt?

2.Kraft zu hoch?

3.Tor verstärken?

1.A+B Maß überprüfen

2.Potentiometer für Kraft gegen den
Uhrzeigersinn drehen

3.Evtl. Antrieb auf eine Verstärkungsplatte
schrauben. (Pfeiler)
Evtl. am Zug- und Druckpunkt eine
Verstärkungsplatte anbringen. (Torflügel)
Geeignete Schrauben und Dübel verwenden

Steuerung funktioniert nicht mehr mit Handsender,
nur mehr mit Schalter und da nur solange eine
Taste gedrückt und gehalten wird.
Taster (1) Auf oder mit der Taster (2) ZU

1.Dipschaltereinstellung nicht nach Wunsch

2.Eine Sicherheits-lichtschranke, Kontaktleiste
oder der Stop sperren die Steuerung

3.Es wurde nur eine Lichtschranke für AUF
angeschlossen

1.Korrektur der Dipschalter, Beseitigen des
Fehlers erforderlich. Kann der Fehler nicht
repariert werden ist ein „reset“ und
Neuprogrammierung erforderlich (siehe
Lichtschranke).

2.Es muss mindestens eine Lichtschranke
aktiv in ZU oder AUF & ZU angeschlossen
sein.

709441

Die Anlage schließt nicht automatisch, sie
ÖFFNET automatisch

Die Motorenkabel sind verkehrt angeschlossen Tauschen der Motorkabel

(braun,schwarz) erforderlich

Steuerung funktioniert nicht mit Handsender 1.Handsender nicht programmiert

2.Eine Lichtschranke sperrt

1.Handsender programmieren

2.Lichtschranken prüfen

Die Steuerung läuft nicht

Kein Laufweg gelernt

Laufweg lernen.
Siehe erste Inbetriebnahme

Die Flügel öffnen nicht vollständig 1.Kraft zu gering bei hoher Windlast

(vollflächige Tore)

2.Tor schwergängig/schwer

1.Kraft neu einstellen ( erhöhen )

2.Leichtgängigkeit verbessern

3.Steuerung neu programmieren

© Chamberlain GmbH 2006, all rights reserved

Können unterschiedliche A+B Maße an beiden Seiten verwendet
werden?

Generell ja, aber die Flügel bewegen sich dann unterschiedlich schnell.
Werden die A+B Maße weit vom Standard verändert, kommt es zu einem
schlechten Lauf des Tores und einer höheren Belastung der Beschläge.
(deutlich geringere Lebensdauer der Anlage)

Das Tor muß einer Steigung folgen

Nicht empfohlen! Tor ändern! Das Tor kann sich unkontrolliert (gefährlich)
bewegen, wenn der Antrieb entriegelt ist. In der Steigungsrichtung wird
eine höhere Kraft benötigt; in entgegengesetzter Richtung hat der Antrieb
dann zuviel Kraft.

Die Krafteinstellung wurde verändert, es ist aber
kein Unterschied feststellbar.

Steuerung für einige Sekunden vom Netz trennen, um Selbst-Diagnose
der Platine auszulösen.

Die Reichweite des Senders ist zu gering Die Installation einer Aussenantenne ist empfehlenswert, da sich die

Steuerung mit der kurzen Kabelantenne in den meisten Fällen hinter dem
Pfeiler oder in Bodennähe befindet. Die optimale Antennenposition ist
immer so hoch wie möglich. Chamberlain bietet als Zubehör eine
entsprechende Antenne mit Montagesatz unter der Bezeichnung ANT4X­1EML an.

D-10

Der Torpfeiler ist so dick, daß ich die A+B Maße nicht einhalten kann

Pfeiler aussparen oder Tor versetzen

(Fremdfunk-) Universalempfänger funktioniert nicht Polarität beachten (Klemmen 15/16)

Kabel “+” und “-” tauschen

Konformitätserklärung

Automatische Torantriebe Modelle HC280ML, HC300ML/MLS, HC400ML/MLS,
HC600ML/MLS erfüllen die Anforderungen der geltenden Abschitte der
Normenvorschriften EN300220-3 • EN55014 • EN61000-3 • EN60555, EN60335-1 • ETS
300 683 • EN60335-1: 2002 • EN60335-2-103: 2003 • EN55014-1: 2000 + A1 + A2 •
EN55014-2: 2001 • EN61000-3-2: 2000 • EN61000-3-3: 1995 + A1 • EN 301 489-3,
V1.3.1 • EN 300 220-3 V1.1.1 • EN 13241-1
sowie die Bestimmungen und sämtliche Ergänzungen

der EU-Vorschriften ..................................................73/23/EEC, 89/336EEC, 1999/5/EG

Einschlußerklärung

Die automatischen Torantriebe, erfüllen die Bestimmungen der EU-Vorschrift 89/393/EEC
und ihre Ergänzungen, wenn sie gemäß den Anleitungen des Herstellers installiert und
gewartet werden und wenn sie mit einem Tor verwendet werden, das ebenfalls gemäß
Herstelleranleitungen installiert wurde und gewartet wird.

Die Unterzeichnende erklärt hiermit, dass das vorstehend

angegebenne Gerät sowie sämtliches im Handbuch aufgeführtes

Zubehör den oben genannten Vorschriften und Normen entspricht.

B.P.Kelkhoff
Manager, Regulatory Affairs
Chamberlain GmbH
D-66793 Saarwellingen
Januar, 2006

709441

MONTAGE DU BOÎTIER DE COMMANDE

La commande est prévue pour être installée dans un boîtier spécial
étanche (041FA277BX). Avant le montage, mesurez les distances
nécessaires et déterminez les trous de perçage correspondants.
Percez les trous pré-estampés à l’aide d’un tournevis. Introduisez les
presse-étoupes à vis avec décharge de traction, maintenez le boîtier
contre la surface sur laquelle il doit être monté. Introduisez les vis
dans les orifices de fixation de la paroi arrière et serrez-les. La
commande du moteur comporte un système électronique à
microprocesseur de la technologie la plus moderne. Elle possède toutes
les options de raccordement et fonctions nécessaires pour un
fonctionnement sûr. L’humidité et l’eau détruisent la commande. Veillez
en toutes circonstances à ce que l’eau, l’humidité ou la saturation
d’eau ne puissent pas pénétrer dans la commande. Tous les orifices et
toutes les traversées de câbles doivent impérativement être fermés de
manière étanche.Le boîtier de la commande avec commande du
moteur doit être monté de sorte que les presse-étoupes soient
orientées vers le bas. Il ne doit pas être exposé de manière prolongée
aux rayons du soleil. La force de traction et de pression peut être
réglée de manière très précise grâce au système électronique. Le
portail peut être stoppé à la main, si le réglage/montage a été effectué
correctement. Pendant la course, le portail peut être arrêté à tout
moment par une télécommande, un bouton ou un interrupteur à clé.
Le battant du portail nécessite une butée stable pour les positions
“OUVERTE” et “FERMEE” car les entraînements ne possèdent pas
d’interrupteur de fin de course.

DISTRIBUTION DE COURANT

Les câbles venant du bras d’entraînement doivent passer par une
boîte de dérivation étanche. On peut poser un câblage fixe entre la
boîte de dérivation et la commande. Il est souvent possible de
brancher directement l’entraînement dans le boîtier de commande,
lorsque l’entraînement est posé à proximité immédiate de la
commande. Ne posez jamais les boîtes de dérivation sous terre.

De manière générale, il convient d’utiliser des câbles de sections
minimum suivantes :

• 100-230 Volt 1,5 mm² ou plus

• 0-24 Volt 0,5 mm² ou plus
Conseils : En pratique les fils de sonnette occasionnent souvent des
problèmes de perte de tension importante sur les grandes longueurs
de câble. Répartir les câbles pour le moteur et pour les photocellules

F-1

dans des goulottes séparées, notamment lorsque l'installation
comporte un interrupteur à clé et un bouton-poussoir de
démarrage (provenant de la maison), sous peine de
perturbations électriques en cas de longueurs de câble très
importantes.

CARACTERISTIQUES TECHNIQUES

Tension: 230 V~ ±10 % 50 Hz
Consommation max.: 22 mA
Entraînement max.: 230 V~ 50 Hz 1000 W max
Alimentation accessoires: 24 V~ 0,5 A max
Température de service: -25 ºC ÷ 55 ºC
Modes de service:
Standard/ Standard & Homme mort (contact maintenu) en
fermeture/ Homme mort (contact maintenu)
Durée de course max.: 80 sec
Durée pause: 0 ÷ 150 sec
Dimensions: 124x152 mm (sans boîtier)

VEUILLEZ TOUT D'ABORD LIRE CES REGLES DE SECURITE IMPORTANTES

Ces pictogrammes appellent à la prudence et ont valeur d'avertissement, car leur non-respect peut entraîner un risque de
blessures corporelles ou de dommages matériels.

Veuillez lire attentivement ces avertissements. Cet ouvre-portail est conçu et testé de manière à offrir un service raisonnablement
sûr sous réserve d'être installé et utilisé strictement selon les règles de sécurité suivantes.

Le non-respect des règles de sécurité suivantes peut provoquer de sérieux dommages corporels ou matériels.

Les câbles électriques doivent être posés
conformément aux prescriptions locales relatives aux
systèmes et installations électriques. Le câble
électrique doit uniquement être raccordé à un réseau
électrique correctement relié à la terre.

Lors du montage, un confinement entre la pièce entraînée
et les pièces environnantes du bâtiment (par exemple une
paroi) doit être considéré en raison du mouvement
d'ouverture de la pièce entraînée..

Débranchez le courant de l’automatisme de portail avant de
commencer toute réparation ou d’ôter un couvercle.

Dans l’installation fixe, il convient de prévoir un
sectionneur afin de garantir une coupure sur tous les
pôles au moyen d’un interrupteur (avec une course
minimale d’ouverture des contacts de 3 mm) ou un
fusible séparé.

Une prudence particulière s'impose lors de l'utilisation
d'outils et de petites pièces. Ne pas porter de bagues,
de montres ou de vêtements amples lors des travaux
de montage ou de réparation d'un portail.

S'assurer que les personnes qui assurent le montage
ou la maintenance ainsi que celles qui utilisent
l'ouvre-portail respectent les présentes instructions.

Conserver ces instructions de sorte à pouvoir les
retrouver rapidement.

Déposer toutes les serrures montées sur le portail afin
d'éviter d'endommager ce dernier.

Il est important que le portail reste toujours
parfaitement opérationnel. Tout portail qui bloque ou
reste coincé doit être immédiatement réparé. Ne pas

essayer de le réparer soi-même, mais faire appel à un
spécialiste.

Tenir tous les accessoires supplémentaires hors de portée
des enfants. Ne pas laisser les enfants utiliser les boutons
ou les télécommandes. La fermeture d'un portail peut

provoquer de sérieuses blessures.

Après installation, il convient de vérifier l'ajustement
correct du mécanisme ainsi que le bon
fonctionnement de l'entraînement, du système de
sécurité et du dispositif de déverrouillage d'urgence
(le cas échéant).

La protection absolue des zones de pincement et de
cisaillement doit être garantie une fois le montage de
l'entraînement sur le portail terminé.

Si le portail possède un portillon pour piétons,
l'entraînement ne doit pas se déclencher ou continuer à
fonctionner si le portillon n'est pas fermé correctement.

INSTRUCTIONS IMPORTANTES POUR LE MONTAGE ET L’UTILISATION

ATTENTION

709441

MOTEURS:

Le moteur qui doit s’ouvrir le premier est le moteur 1 “Master”,
l’autre est le moteur 2 “Second”. Si seul un moteur est utilisé, les
bornes de raccordement du moteur 2 restent libre.

Les câbles des condensateurs livrés avec les moteurs doivent
être branchés avec les câbles du sens de rotation (marron/noir)
des moteurs dans les bornes OP et CL. Pour des raisons
d’espace, les condensateurs peuvent aussi être placés dans les
boîtes de dérivation. Veillez à ce qu’ils soient correctement
raccordés aux bornes et qu’ils aient un bon contact électrique.
Les condensateurs sont responsable de la force exercée par les
moteurs.

Raccordez tout d’abord les moteurs de la manière suivante:
Moteur 1
4 Marron & Condensateur 1
5 Bleu
6 Noir & Condensateur 1
—————————————————————
Moteur 2
7 Noir & Condensateur 2
8 Bleu
9 Marron & Condensateur 2

Pour la mise en service, voir la section Première mise en service
/ Réglages de base.

Remarque: Lors de la première mise en service, les battants
du portail doivent impérativement s’OUVRIR à la première
impulsion émise. Si l’un des battants ou les deux se ferment
au lieu de s’ouvrir, les câbles marron et noir du/des
moteur/sdoivent être intervertis sur la commande! Il faut
d’abord couper l’arrivée du courant!

Configuration typique d’une installation:

1. Moteur

2. Commande

3. Barrière photoélectrique (active en fermeture), hauteur max.
200 mm
Première barrière photoélectrique.

4. Barrière photoélectrique (active en fermeture), hauteur max.
200 mm
Deuxième barrière photoélectrique.

5. Clignotant (option)
Signal optique important signalant le mouvement du portail.

6. Interrupteur à clé
Est placé à l’extérieur. Le portail s’ouvre avec une clé ou à la
saisie d’un code.

7. Barre palpeuse (option)
Bloque la porte en cas de contact. Les barres palpeuses peuvent
être placées sur le portail ou sur les montants. Si nécessaires, les
barres palpeuses doivent être placées jusqu’à 2,5m de hauteur.

8. Barrière photoélectrique (active en ouverture/ fermeture),
hauteur max. 200 mm (option)

La commande satisfait aux directives EN exigées les
plus récentes. Une de ces directives stipule que les forces de
fermeture au bord du portail ne doivent pas excéder 400 N (40 kg)
dans les 500 mm avant la position portail FERME. Avant ces 500
mm, la force maximale admise au bord de portail est de 1400 N
(140 kg). Si cela n’est pas garanti, une barre palpeuse doit
impérativement être placée jusqu’à une hauteur de 2,5 m sur le
portail ou sur le montant d’en face (EN12453).

F-2

709441

CONFIGURATION DE LA COMMANDE

POINT DESCRIPTION FONCTION

1 M1, borne :1,2,3 Alimentation
2 M2, borne :4,5,6 Entraînement 1 (Master)

borne :7,8,9 Entraînement 2 (Second)

3 M3, borne :10,11 aucune fonction

borne :12,13 aucune fonction
borne :13,14 Clignotant

4 M4, borne:15,16 Raccordement pour accessoire

24V
borne :17,20 Générateur d’impulsions canal 1
borne :18,20 Générateur d’impulsions canal 2
borne :19,20 Bouton d’arrêt d’urgence/ doit être

ponté si interrupteur non raccordé

5 M5,borne:21,24 Barrière photoélectrique active

OUVERTURE

borne :22,24 Barrière photoélectrique active

FERMETURE
borne :23,24 Barrière photoélectrique active

OUVERTURE + FERMETURE
borne :25,26 Barre palpeuse 8,2 Kohm
borne :27,28 Antenne

6 CN1/CN2, connecteur Bornes module radio
7 CH1, bouton Programmer/Effacer

télécommande canal 1

8 CH2, bouton Programmer/Effacer

télécommande canal 2

9 L1, bouton Programmer course
10 JMP1, cavalier Programmation de barrière

photoélectrique

11 DIP1 Bloc commutateurs DIP
12 PT4, potentiomètre Réglage de force entraînement 2
13 PT3, potentiomètre Réglage de force entraînement 1
14 PT2, potentiomètre Temporisation fermeture auto.
15 PT1, potentiomètre Retard des battants

F-3

DESCRIPTION DES DEL

Les DIODES ROUGES doivent être éteintes. Toute diode rouge
allumée en permence indique une erreur devant être corrigée (sauf
pour les photocellules Failsafe non installées: voir description
“barrière photoélectrique”)

(exemple: court-circuit, photo-cellules activées/ou barre palpeuse)

POINT DESCRIPTION

DEL A ROUGE Programmer/effacer télécommande canal 1

DEL B ROUGE Démarrer impulsion canal 1

DEL C ROUGE Programmer/effacer télécommande canal 2

DEL D ROUGE Démarrer impulsion canal 2

DEL E ROUGE Barrière photoélectrique active en

OUVERTURE

DEL F ROUGE Barrière photoélectrique active en

FERMETURE

DEL G ROUGE Barrière photoélectrique active en

OUVERTURE/FERMETURE

DEL H ROUGE Barre palpeuse

DEL I VERT Stop

DEL J ROUGE Programme d’apprentissage (course)

709441

F-4

PROGRAMMES

La commande possède 3 modes de service (programmes). On règle le
programme souhaité au moyen du commutateur DIP “ON” (MARCHE) ou
“OFF” (ARRÊT).

DIP1

DIP2

DIP3

DIP4

DIP5

DIP6

DIP7

DIP8

MARCHE
ARRÊT

MARCHE
ARRÊT

MARCHE
ARRÊT

MARCHE

ARRÊT

MARCHE

ARRÊT

MARCHE

ARRÊT

Assigné aux différents modes de service des
entraînements (voir tableau séparé)

aucune fonction

Réglage des barrières photoélectriques Chamberlain
(771EML), conforme à EN60335-2-103.

Réglage des barrières photoélectriques commandées par
relais (263EML) ou d’autres barrières photoélectriques à
relais.

Fonction anticipée du clignotant 2 secondes avant le
démarrage de l’entraînement.

Fonction anticipée du clignotant désactivée

Une fois le portail entièrement ouvert, l’entraînement 1
pousse le portail avec force maximale pendant 1 seconde
en direction „OUVERTURE“.

Fonction désactivée

aucune fonction

POTENTIOMÈTRES
PT1 (POTENTIOMÈTRE 1): TEMPORISATION DES BATTANTS
(BIPART DELAY)

Commande le retard du second battant pour des battants à
recouvrement. En OUVERTURE = 0 ou 3 sec. En FERMETURE = 0-20
sec. Le moteur 1 Master s’ouvre en premier et se ferme en dernier. Il
est impératif de toujours régler le retard du second battant afin que
personne ne puisse être coincé entre deux battants se refermant.
Potentiomètre tourné complètement à gauche: Fonction Temporisation
des battants inactive

PT2 (POTENTIOMÈTRE 2): FERMETURE AUTOMATIQUE (TIMER
TO CLOSE)

Le temps d’attente du portail en position OUVERTE peut être défini:
0-150 sec. Après écoulement de la durée réglée, le portail se ferme.

Uniquement possible si les photocellules failsafe 771EML sont
branchées. Potentiomètre tourné complètement à gauche: Fermeture

automatique inactive

La commande satisfait aux directives EN exigées les plus
récentes. Une de ces directives stipule que les forces de fermeture au
bord du portail ne doivent pas excéder 400 N (40 kg) dans les 500 mm
précédant la position portail FERMEE. Avant ces 500 mm, la force
maximale admise au bord de portail est de 1400 N (140 kg). Si cela
n’est pas garanti, une barre palpeuse doit impérativement être placée
jusqu’à une hauteur de 2,5 m sur le portail ou sur le montant d’en face
(EN12453).

PT3 (POTENTIOMÈTRE 3): RÉGLAGE DE FORCE (FORCE 1
MASTER)

On définit la force avec laquelle le moteur 1 = Master doit travailler.
La force nécessaire dépend du poids et de la fonction du portail.

PT4 (POTENTIOMÈTRE 4): RÉGLAGE DE FORCE (FORCE 2
SECOND)

On définit la force avec laquelle le moteur 2 = Second doit travailler.
La force nécessaire dépend du poids et de la fonction du portail.

Coupez toujours l'alimentation
électrique de l'électronique de
commande avant de procéder à
toute modification, sinon elles ne
seront prises en compte!

709441

Coupez toujours l'alimentation
électrique de l'électronique de
commande avant de procéder à
toute modification, sinon elles ne
seront prises en compte!

F-5

Tableau séparé pour le réglage des modes de service

Portail fermé:

1. impulsion ouvre, la
suivante arrête, la suivante
ferme, la suivante arrête, la
suivante ouvre etc.

Portail fermé:

1. impulsion ouvre battant 1
(passage piéton), la suivante arrête,
la suivante ferme, la suivante arrête,
la suivante ouvre etc.

Une impulsion pendant la
fermeture arrête le portail

Une impulsion pendant la
fermeture arrête le portail

Une impulsion pendant
l’ouverture arrête le portail

Une impulsion pendant l’ouverture

arrête le portail
Une impulsion pendant la
pause ferme immédiatement
le portail

Une impulsion pendant la pause

ferme immédiatement le portail

Standard

Standard &
Homme mort en fermeture

Portail fermé:

1. impulsion ouvre, la
suivante arrête, la suivante
ferme, la suivante arrête, la
suivante ouvre etc.

Portail ouvert:
signal continu nécessaire pour la
fermeture, le relâchement entraîne
l’arrêt

Une impulsion pendant la
fermeture arrête le portail

Télécommande désactivée,

dispositifs de sécurité désactivés

Une impulsion pendant
l’ouverture arrête le portail

Une impulsion pendant la
pause ferme immédiatement
le portail

DIP1

MARCHE

MARCHE

ARRÊT

DIP2

MARCHE

ARRÊT

ARRÊT

DIP3

ARRÊT

MARCHE

ARRÊT

Impulsion/Canal 1 Impulsion/Canal 2

Homme mort

Portail fermé:
signal continu nécessaire, le
relâchement entraîne l’arrêt

Portail ouvert:
signal continu nécessaire, le

relâchement entraîne l’arrêt
Télécommande désactivée,
dispositifs de sécurité désactivés

Télécommande désactivée,

dispositifs de sécurité désactivés

ACCESSOIRES

BARRIERES PHOTOELECTRIQUES (OPTION)

Les barrières photoélectriques servent à sécuriser le portail et doivent
être utilisées. Leur emplacement de montage dépend de la
construction du portail. D’après EN12453, une paire de barrières
photoélectriques doit être installée à une hauteur de 200 mm, active
en „Fermeture“; une deuxième paire doit être placée à l’intérieur à
une hauteur de 200 mm, active en „Ouverture“. Une troisième paire
de barrières photoélectriques active en „Fermeture“ et en „Ouverture“
peut être installée en option. Les barrières photoélectriques se
constituent d’un émetteur et d’un récepteur et doivent se faire face.
Le boîtier des barrières photoélectriques (plastique) s’ouvre avec un
tournevis. La barrière photoélectrique se fixe au mur au moyen de vis
et de chevilles. Il est possible d’utiliser deux systèmes de barrières
photoélectriques différents (voir la description du commutateur DIP).
Si la fonction „Fermeture automatique“ doit être disponible, il faut
installer la barrière photoélectrique à sûreté intégrée Chamberlain. Il
n’est pas possible de combiner les barrières photoélectriques. Le
système à sûreté intégré Chamberlain (système à 2 câbles) possède
des deux côtés une petite DEL visible de l’extérieur (lumière) pour
indiquer l’état de la barrière photoélectrique. Il existe deux modèles
de barrière phototélectrique à sûreté intégrée Chamberlain. L’une des
variantes est parfaitement appropriée pour le montage sur des murs
qui se font face. L’autre est idéale pour le montage sur l’intérieur du
portail car les armatures sont déjà comprises pour le montage.
Diagnostic de la barrière photoélectrique à sûreté intégrée
Chamberlain
DEL allumée = OK
DEL clignote = la barrière photoélectrique bloque la commande
DEL éteinte = pas de courant, mauvais raccordement ou polarisation
incorrecte

Diagnostic de la commande
DEL éteinte = OK
DEL constamment allumée = commande verrouillée
DEL clignote = OK aucune barrière photoélectrique raccordée

Section de câble: 0,5 mm

2

ou plus.

Tension: 12/24 Volt CA/CC.

Ne pas utiliser de câbles rigides. Ne pas poser en parallèle avec des
câbles 230 V ou dans la même gaine.

open/öffnen/ouvrir/open

close/schliessen/fermer/sluiten

close/schliessen/
fermer/sluiten

open/öffnen/
ouvrir/open

771EML

709441

JUMPER

Programmation du photocellule(s) failsafe 771EML

1. A effectuer avant la première mise en service

2. A effectuer lors du branchement / retrait d'un jeu de photocellules

- Coupez l'alimentation électrique de l'électronique de commande.

- Placez le cavalier (Jumper) sur les deux broches prévues à cet effet.

- Placez le commutateur DIP5 sur ON.

- Connectez les photocellules conformément au schéma.

- Rebranchez l'alimentation de l'électronique de commande et
patientez quelques instants.

- Retirezle cavalier et attendez quelques secondes:

Programmation terminée! (Le nombre de photocellules raccordées est
enregistré)

Programmation du photocellules relais par ex. 263EML

La commande doit être coupée du secteur pendant quelques
secondes. Toutes les bornes auxquelles aucune photocellule n’est
raccordée, doivent être pontées avec COM. (21-24, 22-24, 23-24).
L’alimentation électrique de la photocellule relais vient des bornes 15-

16. Le commutateur DIP 5 doit être sur OFF. Le cavalier doit être

retiré.
Remarque: D’après EN12978, les photocellules relais ne sont plus
admises pour les nouvelles installations car elles ne se contrôlent plus
elles-mêmes (sécurité intégrée).

Service sans photocellules
DANGER: non admis pour le service normal. Dans ce cas les barres

palpeuses doivent sécuriser le portail.
La commande doit être coupée du secteur pendant quelques
secondes. Les bornes 21-22-23-24 doivent toutes être pontées. Le
commutateur DIP 5 doit être sur OFF. Le cavalier doit être tiré.
Remarque: des photocellules de types différents ne peuvent PAS être
combinées.

F-6

CLIGNOTANT (OPTION)

Il est possible de raccorder un clignotant à la commande. Elle avertit
les personnes que le portail est en mouvement. Le clignotant doit être
placé aussi haut et aussi visible que possible. La commande émet un
signal constant qui est transformé en clignotant par la lampe.

Section de câble: 0,5 mm2ou plus.
Tension: 24 V CC

Ne pas utiliser de câbles rigides. Ne pas poser en parallèle

avec des câbles 230 V ou dans la même gaine.

34EML
41EML

BOUTON-POUSSOIR / INTERRUPTEUR A CLE (OPTION)

La commande / l’entraînement peut être activé au moyen de
différentes entrées. Ceci peut être fait par un émetteur ou un
interrupteur à clé (Bornes: 17 et 20).
Emetteur = voir le point apprentissage de l’émetteur
Entrée 1 = Input St. 1 service normal
Entrée 2 = Input St. 2 Active pour les réglages spéciaux (voir la
description du commutateur DIP)

ARRET D’URGENCE (OPTION)

Un interrupteur coup-de-poing permet de stopper d’urgence ou de
verrouiller l’installation. Un mouvement des battants est
immédiatement interrompu. Les bornes 19 et 20 doit être pontées
quand aucun commutateur n’est installé.

24 V CC - SORTIE

Pour barrières photoélectriques ou autres appareils (par ex.
récepteurs)
max. 500 mA

Ne pas utiliser de câbles rigides. Ne pas poser en

parallèle avec des câbles 230 V ou dans la même gaine.

709441

F-7

BARRE PALPEUSE (OPTION)

Il est possible de raccorder une barre palpeuse fonctionnant selon
le principe 8,2 K Ohm à la commande, c’est-à-dire une résistance
d’essai de 8,2 KOhm est fixée à la fin de la barre palpeuse. Elle
assure le contrôle constant du circuit électrique. La commande est
fournie avec une résistance intégrée de 8,2K Ohm. Plusieurs

barres palpeuses sont raccordées en série.
Section de câble: 0,5 mm

2

ou plus.

ANTENNE (OPTION) ANT4X-1EML

La commande est équipée en série d’une antenne de fil.
Une antenne extérieure (accessoire) peut être raccordée aux
bornes 27 et 28. Ceci permet de couvrir de plus grandes portées
(télécommande). Montez l’antenne le plus haut possible.

Ne pas utiliser de câbles rigides. Ne pas poser en

parallèle avec des câbles 230 V ou dans la même gaine.

600046EML
600060EML

MODULE RADIO (PRÉMONTÉ)

Pour pouvoir faire fonctionner la commande par radio
(télécommande), il faut d’abord installer un module radio sur les
broches de connexion CN1/CN2.

PROGRAMMATION / EFFACEMENT DES EMETTEURS

Appuyez sur le bouton CH1. La DEL „Learn1“ s’allume en rouge.
Appuyez alors sur un touche de l’émetteur pendant environ 5
secondes. La DEL „Learn 1“ clignote. Terminé. Procédez de la
même manière pour CH2, mais appuyez à présent sur une touche
non encore attribuée de l’émetteur. Jusqu’à 128 émetteurs peuvent
être programmés.

Pour effacer un émetteur programmé, appuyez simplement sur la
touche CH1 jusqu’à ce que la DEL s’éteigne. Procédez de la même
manière pour CH2.

ª

PREMIERE MISE EN SERVICE
REGLAGES DE BASE

Suivez et effectuez exactement les points consécutifs. En cas de
doute, recommencez depuis le début. Prenez tout le temps
nécessaire pour procéder à ces réglages.

1. Avez-vous tout bien raccorder pour l’utilisation? Moteurs, barrières
photoélectriques, barre palpeuse de sécurité, interrupteur d’arrêt.

2. Assurez-vous que personne ne se trouve ni ne puisse se trouver
dans la zone du portail.

3. Vérifiez le statut les diodes DEL ou si elles indiquent une fonction
verouillée. Les DEL (diodes) rouges ne doivent pas être allumées de
façon permanente. La Del verte doit être allumée.

4. Réglage des commutateurs DIP Programme standard 1=“ON“, 2=
„ON“, 3=„OFF“. Des corrections ultérieures peuvent être faites à tout
moment.

5. Réglage de la force. Mettre les potentiomètres „FORCE 1“
„FORCE 2“ au maximum sur 30 %, voire même plus faible pour les
portails très légers. Essayez d’abord et corrigez ensuite!
N’augmentez la force que petit à petit.

6. Lorsque deux moteurs sont raccordés, il faut régler le retard du
second battant („Bipart Delay“). Tournez le potentiomètre sur environ
50 %. Des corrections ultérieures peuvent être effectuées à tout
moment.

7. Coupez l'alimentation électrique de l'électronique de commande.

7.1 Placez le cavalier (Jumper) sur les deux broches prévues à cet
effet.

7.2 Placez le commutateur DIP5 sur ON.

7.3 Connectez les photocellules conformément au schéma.

7.4 Rebranchez l'alimentation de l'électronique de commande et
patientez quelques instants.

7.5 Retirezle cavalier et attendez quelques secondes: les LEDs
correspondant aux photocellules connectées à l'électronique sont
éteintes; les LEDs correspondant aux bornes sur lesquelles aucun
jeu de photocellules n'est branché clignotent. Programmation
terminée!

1

3

5

6

709441

F-8

Programmation de la durée de la course standard (sans Soft­Stop, arrêt en douceur)

Remarque: Si un seul entraînement (portail à 1 battant) est utilisé,

les étapes de programmation concernant le battant 2 sont changées.
Pour la programmation “Standard”: voir les indications dans le texte.
Pour la programmation “Advanced” omettre les points 5,6,7,8 en
appuyant sur la touche L1.

Il faut appuyer 2x sur la touche L1 dans ce programme.

1. Les battants doivent être fermés et les moteurs verrouillés.

2. Appuyez brièvement sur la touche L1 (1 seconde), les deux
battants s’ouvrent.

Remarque: Si l’un des battants se ferme au lieu de s’ouvrir, les
câbles marron et noir doivent être intervertis sur ce moteur!
Coupez le courant (redémarrage) et recommencez la
programmation au début.

3. Appuyez à nouveau sur la touche L1, quand les deux battants ont
atteint la butée de fin de course (+ laisser ronfler les moteurs deux
secondes). Seul le battant 2 démarre et se ferme. Quand le battant 2
s’est fermé, le battant 1 se met automatiquement en marche et se
ferme.

Remarque: Si un seul battant est utilisé, veuillez attendre
(environ 15 secondes) sans actionner de touche, le battant 1 se
met automatiquement en marche.

Passez directement à la fin de l’installation

Fin de l’installation/programmation:

Lorsque la course est programmée, les émetteurs peuvent être
programmés (non obligatoire, pour les kits) ou effacés.

1. Démarrez le portail au moyen de l’émetteur ou d’un bouton
raccordé et observez ce qui se produit. Refermez le portail SANS
avoir fait de réglage.

2. Si le portail ne se ferme pas complètement de lui-même, réglez les
potentiomètres sur d’autres valeurs, adaptées à la valeur acquise lors
des essais. (par ex. augmenter la durée, corriger la force. Retard de
battant) Attention: Le battant doit continuer de marcher pendant

au moins une seconde lorsqu’il est contre la butée pour qu’il
l’atteigne également en cas de résistance dûe au vent
(ralentissement). Il n’est pas possible de compenser par une
augmentation de la force. La programmation de la durée doit
être répétée.

3. Faites maintenant un deuxième essai et procédez de la même
manière que précédemment et fermez d’abord le portail avant de
procéder à nouveau aux réglages.

4. Lorsque tous les réglages ont été effectués, vérifiez le
fonctionnement des barrières photoélectriques, boutons, clignotant,
émetteurs manuels, accessoires, etc. Si vous souhaitez la fermeture
automatique, réglez le potentiomètre pour qu’il fasse une pause en
position portail OUVERT (“timer to close”).

5.Expliquez à toute personne utilisant le portail les fonctionnements
de la motorisation et des dispositifs de sécurité et ainsi que le
débrayage de l’entraînement pour un actionnement manuel du portail.

ª

Quelle est la longévité prévisible d'un ouvre-portail ?

En cas d'installation correcte et d'utilisation à titre privé, un ouvre­portail peut fonctionner parfaitement pendant plus de 10 ans. Le portail
et l'entraînement doivent faire l'objet de contrôles réguliers et d'une
maintenance selon le planning indiqué.

Que se passe-il en cas de coupure de courant ? Tous les ouvre-portails Chamberlain disposent d'un dispositif de

déverrouillage permettant de manoeuvrer le portail à la main en cas de
coupure de courant.

Combien de temps dure l'installation d'un ouvre-portail ? Suivant votre habileté manuelle, le montage des composants mécaniques

devrait prendre de 3 à 4 heures. Le portail doit être préparé en vue de
l'installation. Le raccordement électrique dure environ 1 à 2 heures. La
manipulation de l'ouvre-portail doit être expliquée à chaque utilisateur

pendant au moins 30 minutes, avec présentation des fonctions et des
aspects de sécurité, des dispositifs de sécurité ainsi que de la procédure

à suivre en cas de coupure de courant.

Est-il possible d'ouvrir seulement un battant ? (fonction
piéton)

Oui, c'est possible. Cette opération peut être télécommandée (ce qui
nécessite au moins une télécommande à 2 canaux) ou déclenchée par le
biais d'un commutateur (voir réglage du mode de fonctionnement
"Standard").

Questions fréquemment posées

Programmation de la course „Advanced“ (individuel)

Il faut appuyer 9x sur la touche L1 dans ce programme. A chaque fois,
une position (durée) est enregistrée. Il est ainsi possible de mémoriser
le Soft-Stop (course lente) pour ajuster individuellement au portail ou à
l’installation. Il est possible de faire de très longues ou de très brèves
phases de Soft-Stop (ralentissement en fin de course).
Battant 1 = „Master“
Battant 2 = „Second“

1. Les battants doivent être fermés et les moteurs verrouillés.

2. Appuyez sur L1 pendant plus de 5 secondes jusqu’à ce que le
battant 1 démarre (s’ouvre). Relâchez le bouton!!

3. Appuyez à nouveau sur L1; la phase Soft-Stop OUVERTURE pour le
battant 1 commencera à partir de cette position du battant.

4. Appuyez à nouveau sur L1; Butée de fin de course atteinte (+ 2
secondes). Le battant 2 démarre alors automatiquement.

5. Appuyez à nouveau sur L1; la phase Soft-Stop OUVERTURE pour le
battant 2 commencera à partir de cette position du battant.

6. Appuyez à nouveau sur L1; Butée de fin de course OUVERTURE
atteinte (+2 secondes). Le battant 2 redémarre alors automatiquement
et se ferme.

7. Appuyez à nouveau sur L1; la phase Soft-Stop FERMETURE du
battant 2 commencera à partir de cette position du battant.

8. Appuyez à nouveau sur L1; Butée de fin de course FERMETURE
atteinte (+ 2 secondes). Le battant 1 démarre alors automatiquement.

9. Appuyez à nouveau sur L1; la phase Soft-Stop FERMETURE du
battant 1 commencera à partir de cette position du battant.

10. Appuyez à nouveau sur L1; Butée de fin de course FERMETURE
atteinte (+2 secondes)
Programmation terminée

709441

F-9

L'ouvre-portail ne fonctionne pas / ne réagit pas à
l'actionnement de la touche.

1. Branchement de la touche incorrect ou mal
vissé

2. Branchement du commutateur STOP
incorrect ou mal vissé, la DEL STOP est
éteinte.

3. Un obstacle bloque la barrière
photoélectrique dans le sens de déplacement

4. La tranche de sécurité (barre palpeuse) est
endommagée ou a rencontré un obstacle.

5. L'entraînement est encore verrouillé.

1. Contrôler le branchement de la touche
et de COM

2. Contrôler le branchement du
commutateur STOP (STOP et COM).

3. Retirer l'obstacle

4. Retirer l'obstacle et contrôler les
raccordements et les fils.

5. Déverrouiller l'entraînement.

L'entraînement n'ouvre pas complètement le
portail

1. Les cotes A+B des piliers sont-elles
correctes ?

2. La durée de course de la commande est­elle correctement programmée ?

3. La force est-elle correctement réglée ?

1. Contrôler les cotes A+B

2. Recommencer la programmation, en
laissant tourner le moteur env. 3
secondes une fois la fin de course
atteinte.

3. Corriger la force (en cas de vent,
l'ouvre-portail est un peu plus lent)

La commande ne réagit pas quand je modifie le
réglage des commutateurs multiples.

Couper le courant de l'alimentation avant
de modifier le réglage des commutateurs
multiples.

La "Fermeture automatique" ne fonctionne pas

1. Elle ne fonctionne que si la barrière
photoélectrique à 2 câbles 770E(ML) ou
771E(ML) est raccordée.

2. Tourner alors le potentiomètre de
"Fermeture automatique" dans le sens
des aiguilles d'une montre.

L'entraînement ne réagit pas du tout, aucune DEL
ne s'allume

Coupure éventuelle de courant

1. Contrôler la phase et le neutre

2. Contrôler le fusible de la maison

Juste après s'être mis en mouvement, le portail
s'arrête et revient en arrière.

Obstacle dans la zone du portail.

Contrôler la présence d'obstacles dans la
zone du portail.

L'entraînement ronfle légèrement, mais ne
développe aucune force

1. Le condensateur n'est pas correctement
raccordé avec le câble marron et le câble noir

2. La force n'a pas été réglée.

3. L'entraînement est verrouillé

1. Contrôler le câblage du condensateur

2. Tourner le potentiomètre de la force dans
le sens des aiguilles d'une montre

3. Déverrouiller l'entraînement

L'entraînement ne fonctionne que lorsque je
maintiens la télécommande enfoncée

1. Commande en mode homme mort

2. Un dispositif de sécurité ne fonctionne pas
correctement (barrière photoélectrique,
tranche de sécurité).

1. Couper le courant de la commande, puis
modifier les commutateurs multiples.

2. Observer les DEL, déterminer la panne et
y remédier.

L'entraînement ne réagit pas du tout, bien que la
commande soit raccordée (les DEL sont
allumées).

1. Télécommande non programmée

2. Les DEL signalent des défauts

3. Barrière photoélectrique mal branchée

4. Pas de pont entre STOP et COM

5. Bornier pour moteurs éventuellement pas
correctement enfiché

1. Programmer la télécommande

2. Déterminer le défaut et y remédier (voir
description des DEL)

3. Contrôler le raccordement/ la
programmation de la barrière
photoélectrique

4. Shunter le COM et le STOP

5. Contrôler la borne et les branchements

L'entraînement s'arrête brusquement et ne
fonctionne à nouveau qu'après une pause
prolongée

Lorsque le portail est actionné en permanence,
le moteur atteint la température de coupure. Le
système est équipé de ce dispositif de
protection de surchauffe, car l'entraînement
n'est pas prévu pour un fonctionnement en
continu.

Laisser le moteur refroidir suffisamment (au
moins 15 minutes).

L'entraînement est tellement puissant qu'il tord le
portail/le pilier

1. La cote A+B est-elle correcte ?

2. La force est-elle trop élevée ?

3. Faut-il renforcer le portail ?

1. Contrôler les cotes A+B

2. Tourner le potentiomètre de réglage de la
force dans le sens inverse des aiguilles
d'une montre

3. Visser éventuellement l'entraînement sur
une plaque de renfort (pilier).
Monter éventuellement une plaque de
renfort au niveau du point de traction et de
poussée (battant).
Utiliser des vis et des chevilles appropriées.

Est-il possible d'utiliser des cotes A+B différentes des deux côtés ? Oui, en règle générale, mais les deux battants se déplacent alors avec

des vitesses différentes. Une très forte modification des cotes A+B par
rapport aux valeurs standard entraîne un mauvais fonctionnement du
portail et une plus forte sollicitation au niveau des ferrures (nette
réduction de la longévité de l'installation).

709441

© Chamberlain GmbH 2006, all rights reserved

F- 10

La commande ne fonctionne plus par impulsion
avec la télécommande, mais uniquement avec
l'interrupteur lors qu’une des touches (1)
OUVERTURE ou (2) FERMETURE est maintenue
enfoncée

1.Mauvais réglage des commutateurs DIP.

2.Commande bloquée par une barrière
photoélectrique de sécurité, une tranche de
sécurité ou par l'arrêt

3.Seule une barrière photoélectrique active à
l'OUVERTURE a été raccordée

1.Corriger le réglage des
commutateurs DIP.

2.Supprimer impérativement le défaut.
S'il n'est pas possible de remédier au
défaut, procéder à un „reset“ et
recommencer la programmation (voir
barrière photoélectrique)

3.Il est nécessaire de raccorder au
moins une barrière photoélectrique
active à la FERMETURE ou bien une
barrière active en OUVERTURE et en
FERMETURE.

Le portail ne ferme pas automatiquement,
mais s’ouvre automatiquement

Les câbles du moteur sont mal raccordés

Permutation des câbles du moteur
(marron, noir)

La commande ne fonctionne pas avec
l’émetteur

1.Emetteur non programmé

2.Une barrière photoélectrique fait
obstacle

1.Programmer l’émetteur

2.Vérifier les barrières photoélectriques

Le portail peut être seulement ouvert

1.Une barrière photoélectrique fait obstacle

2.Mauvais réglage des commutateurs DIP

1.Vérification du fonctionnement et du
raccordement

2.Vérifier le commutateur DIP

La commande ne fonctionne pas

Aucune course enregistrée

Programmer la course.
Voir la première mise en service

Le battant ne s’ouvre/ ne se ferme pas
complètement

1.Force trop faible en cas de fort vent
(portails à surface pleine)

2.Portail lourd ou dur à manoeuvrer

1.Régler à nouveau la force (augmenter)

2.Vérifier l’état du portail

3.Programmer la commande

Le récepteur universel (radio) ne fonctionne pas Veiller à la polarité (bornes15/16) Permuter les câbles “+” et “-”

Le portail doit suivre une pente

Non recommandé ! Modifier le portail ! Le portail risque de se déplacer de
manière incontrôlée (dangereuse) lorsque l'entraînement est déverrouillé.
Dans le sens de la pente, il faut une force plus importante ; dans le sens
opposé, l'entraînement a alors trop de force.

Le réglage de la force a été modifié, mais on ne constate
aucune différence.

Débrancher la commande du secteur pendant quelques secondes pour
déclencher l'auto-diagnostic de la platine.

La portée de l'émetteur est trop faible

L'installation d'une antenne extérieure est recommandée, car la
commande avec le câble d'antenne court se trouve généralement derrière
le pilier ou à proximité du sol. L'antenne doit idéalement être toujours
positionnée aussi haut que possible. Chamberlain propose en accessoire
une antenne correspondante avec kit de montage sous la désignation
ANT4X-1EML.

Le pilier du portail est tellement gros que je ne peux pas respecter
les cotes A+B.

Faire une niche dans le pilier ou déplacer le portail.

D é c l a r a t i o n de c o nf or mi té

Les ouvre-portails automatiques modèles HC280ML, HC300ML/MLS, HC400ML/MLS,
HC600ML/MLS
satisfont aux exigences des sections applicables des normes
EN300220-3 • EN55014 • EN61000-3 • EN60555, EN60335-1 • ETS 300 683 •
EN60335-1: 2002 • EN60335-2-103: 2003 • EN55014-1: 2000 + A1 + A2 • EN55014-2:
2001 • EN61000-3-2: 2000 • EN61000-3-3: 1995 + A1 • EN 301 489-3, V1.3.1 • EN 300
220-3 V1.1.1 • EN 13241-1
ainsi qu'aux dispositions et à tous les compléments

des prescriptions communautaires............................73/23/EEC, 89/336EEC, 1999/5/EG

D é c l a r a t i o n d' in co rp or at io n

Les ouvre-portails automatiques satisfont aux dispositions de la prescription
communautaire 89/393/CEE et de ses compléments, sous réserve d'être installés et
entretenus conformément aux indications du fabricant et d'être utilisés en liaison avec un
portail lui aussi installé et entretenu conformément aux instructions du fabricant.

Le signataire déclare par la présente que l'appareil indiqué ci-dessus ainsi que tous les

accessoires indiqués dans le manuel satisfont aux prescriptions et normes précitées.

B.P.Kelkhoff
Manager, Regulatory Affairs
Chamberlain GmbH
D-66793 Saarwellingen
Januar, 2006

709441

INSTALLATION OF THE CONTROL BOX

The control board was designed for installation in a special, waterproof
box (041FA277BX). Before fitting, measure the required distances and
determine the correct holes. Use a screwdriver to force the plastic out
of the holes. Insert threaded cable connections with strain relief, hold
the box against the surface on which it is to be mounted. Insert screws
through the mounting holes in the rear panel and tighten. The motor
control unit is a highly modern electronic unit controlled by a
microprocessor. It has all wiring facilities and functions required for safe
operation. Moisture and water will destroy the control board. Make sure
under all circumstances that water, moisture or storage moisture cannot
penetrate the control board. Make sure that all openings and cable
entries are sealed watertight. The control box with the motor control unit
is mounted with the cable entries facing down. It must not be permanently
exposed to direct sunlight. The electronics can be used for the precise
adjustment of the push-pull torque. The gate can be held by hand if the
fitting/setting is correct. During operation, the gate can be stopped at all
times via remote control, push-button or key-operated switch. The gate
wing requires a firm stop for the “OPEN” and “CLOSED” positions,
because the gate drives have no limit switch.

CURRENT DISTRIBUTION

The cable coming from the drive arm must be inserted into a
commercial, waterproof distribution box. A firm cable connection can
then be established from the distribution box to the control board. It is
frequently possible to lead the drive, that is fixed directly next to the
control board, directly into the box. Never lay distribution boxes under
the ground.

The following minimum cable cross-sections should be used:

• 100-230 volts 1.5 mm² or more more

• 0-24 volts 0.5 mm² or more more
Tips: Bell wires often cause problems when used, because they lose
too much voltage if lines are long. Disconnect the cables in the cable
trunkings i.e. the motor cable and the cable for the photocell, in
particular for key-operated switches and start buttons (coming from the
house), otherwise malfunctions are possible if lines are long.

TECHNCAL DATA

Voltage: 230 V~ ±10 % 50 Hz
Max. consumption: 22 mA
Drive max.: 230 V~ 50 Hz 1000 W max
Power supply for accessories: 24 V~ 0.5 A max
Operating temperature: -25 ºC ÷ 55 ºC
Operating modes:
Standard/ standard & no self-hold (hold to run) for closing/
no self-hold (hold to run)
Max. running time: 80 sec
Rest time: 0 ÷ 150 sec
Dimensions: 124x152 mm (without box)

GB-1

PLEASE START BY READING THESE IMPORTANT SAFETY RULES • SAVE THESE INSTRUCTIONS

This safety alert symbol means "Caution" - failure to comply with such an instruction involves risk of personal injury or damage
to property. Please read these warnings carefully.

This gate drive mechanism is designed and tested to offer appropriately safe service provided it is installed and operated in
strict accordance with the following safety rules.

Incorrect installation and/or failure to comply with the following instructions may result in serious personal injury or property
damage.

Installation and wiring must be in compliance with
your local building and electrical installation codes.
Power cables must only be connected to a properly
earthed supply.

Any entrapment possibility by the moving wing between
wing & walls must be secured with safety edges or IR­sensors.

.

Disconnect electric power to the system before making
repairs or removing covers.

A disconnecting device must be provided in the
permanently-wired installation to guarantee all-pole
disconnection by means of a switch (at least 3mm
contact gap) or by a separate fuse.

When using tools and small parts to install or carry
out repair work on a gate exercise caution and do not
wear rings, watches or loose clothing.

Make sure that people who install, maintain or
operate the gate drive follow these instructions. Keep

these instructions in a safe place so that you can refer to
them quickly when you need to.

Please remove any locks fitted to the gate in order to
prevent damage to the gate.

It is important to make sure that the gate always runs
smoothly. Gates which stick or jam must be repaired
immediately. Employ a qualified technician to repair the

gate, never attempt to repair it yourself.

Keep additional accessories away from children. Do not
allow children to play with pushbuttons or remote controls.
A gate can cause serious injuries as it closes.

After the installation a final test of the full function of
the system and the full function of the safety devices
must be done.

The full protection against potential squeeze or
entrappment must work direct when the drive arms
are installed.

This drive cannot be used with a gate incorporating a
wicket door unless the drive cannot be operated with
the wicket door open.

IMPORTANT FITTING AND OPERATING INSTRUCTIONS

ATTENTION

709441

MOTORS:

The motor to open first is the “master “ motor 1, the other one is
the “second” motor 2. If only one motor is used, the connection
for motor 2 is held in reserve.

The cable for the capacitors supplied with the motors must be
inserted in terminals OP and CL together with the cables for the
direction of rotation (brown/black). For space reasons the
capacitors may also be installed in the distribution boxes. Make
sure that they are connected correctly and powered sufficiently.
The capacitors are responsible for the force that the motors will
have later on.

First connect the motors as follows:

Motor 1

4 Brown & capacitor 1

5 Blue

6 Black & capacitor 1

—————————————————————

Motor 2

7 Black & capacitor 2

8 Blue

9 Brown & capacitor 2

To start up see the section Initial operation / basic setting.

Note: During initial operation, the gate wings must OPEN for
the first run. If one or both wings close(s) instead of opening,
the brown and black cables must be swapped on this motor.
Disconnect from the power supply before doing so!

Typical configuration of a unit:

1. Motor

2. Control board

3. photocell (active for closing), max. height 200 mm
First photocell.

4. photocell (active for opening), max. height 200 mm
Second photocell.

5. Flashing light (optional)
Important visual information on the movement of the gate.

6. Key-operated switch
Is mounted on the outside. The gate is opened by key or by
entering a number.

7. Contact strip (optional)
Safeguards the gate on being touched. Contact strips can be
mounted on the gate or on the pillars. If required, contact strips
must be mounted at a height of up to 2.5m.

8. photocell (active for opening/closing), max. height 200 mm
(optional)

The control board complies with the latest EU
guidelines. One of these guidelines specifies that the closing
forces at the gate edge must not exceed 400 N (40 kg) for the last
500 mm before the door is CLOSED. Above 500 mm, the
maximum force at the gate edge must not exceed 1400 N (140
kg). If this cannot be ensured, a contact strip must be mounted on
the gate at a height up to 2.5 m or on the pillar on the opposite
side (EN12453).

GB-2

709441

CONTROL BOX CONFIGURATION

POINT DESCRIPTION FUNCTION

1 M1, terminals:1,2,3 Feeder cable

2 M2, terminals:4,5,6 Drive 1 (master)

Terminals:7,8,9 Drive 2 (second)

3 M3, terminals:10,11 no function

Terminals:12,13 no function

Terminals:13,14 Flashing lamp

4 M4, terminals:15,16 Connection for accessories 24V

Terminals:17,20 Impulse transmitter channel 1

Terminals:18,20 Impulse transmitter channel 2

Terminals:19,20 Emergency-stop push-button /

must be bridged without switch
connected

5 M5,terminals:21,24 photocell active OPEN

Terminals:22,24 photocell active CLOSED

Terminals:23,24 photocell active OPEN +

CLOSED

Terminals:25,26 Contact strip 8.2 kilo ohms

Terminals:27,28 Antenna

6 CN1/CN2, connector Radio module sockets

7 CH1, pushbutton Learn/Delete radio channel 1

8 CH2, pushbutton Learn/Delete radio channel 2

9 L1, pushbutton Learning the distance covered

10 JMP1, jumper Programming the photocell

11 DIP1 Dip switch block

12 PT4, potentiometer Force setting drive 2

13 PT3, potentiometer Force setting drive 1

14 PT2, potentiometer Automatic closing

15 PT1, potentiometer Bipart delay

GB-3

DESCRIPTION OF THE LEDs

RED LEDs should be switched off. Indication of faults to be
rectified; this does not apply to failsafe photocells not connected.
(see “JUMPER” description)

(Example: short circuit, photocells and/or contact strip)

POINT DESCRIPTION

LED A RED Learn/Delete radio channel 1

LED B RED Start impulse channel 1

LED C RED Learn/Delete radio channel 2

LED D RED Start impulse channel 2

LED E RED photocell active for OPEN

LED F RED photocell active for CLOSE

LED G RED photocell active for OPEN/CLOSE

LED H RED contact strip

LED I GREEN stop

LED J RED learn program (distance covered)

709441

GB-4

PROGRAMS

The control board has 3 operating modes (programs). The desired
program is set using the dip switch “ON” or “OFF”.

DIP1

DIP2

DIP3

DIP4

DIP5

DIP6

DIP7

DIP8

ON
OFF

ON
OFF

ON
OFF

ON

OFF

ON

OFF

ON

OFF

The various operating modes are assigned to the
drives (see separate table)

no function

Setting for Chamberlain photocells (771EML), complies
with EN60335-2-103.
Setting for relay-controlled photocells (263EML) or
other relay photocells.

Preflash function of flashing light 2 seconds before the
drive starts.

Preflash function disabled

Once the gate has fully opened, drive 1 moves the
gate with maximum force for 1 second in “OPEN”
direction.

Function disabled

no function

POTENTIOMETER
PT1 (TRIMMING POTENTIOMETER 1): BIPART DELAY

Controls the bipart delay if wings overlap. For OPEN = 0 or 3 sec. For
CLOSED = 0-20 sec. Motor 1 (master) is opened first and closed last.
It is necessary that the bipart delay is always set so that nobody is
caught between the wings when they close. Left stop: Bipart delay
OFF

PT2 (TRIMMING POTENTIOMETER 2): AUTOMATIC CLOSING
(TIMER TO CLOSE)

The waiting time for the gate for GATE OPEN can be defined. The
gate is closed 0-150 sec. after the set time expires.

Only working with failsafe photocell(s) 771EML installed.

Left stop: Automatic closing OFF

The control board complies with the latest EU guidelines.
One of these guidelines specifies that the closing forces at the gate
edge must not exceed 400 N (40 kg) for the last 500 mm before the
door is CLOSED. Above 500 mm, the maximum force at the gate
edge must not exceed 1400 N (140 kg). If this cannot be ensured, a
contact strip must be mounted on the gate at a height up to 2.5 m or
on the opposite pillar (EN12453).

PT3 (TRIMMING POTENTIOMETER 3): FORCE SETTING (FORCE
1 MASTER)

Definition of the force with which motor 1 = master is to operate. The
required force depends on weight and function of the gate.

PT4 (TRIMMING POTENTIOMETER 4): FORCE SETTING (FORCE
2 SECOND)

Definition of the force with which motor 2 = second is to operate. The
required force depends on weight and function of the gate.

709441

Only modify settings when control bord
is disconnected. Otherwise modifications will
not be accepted!!!

Only modify settings when control bord
is disconnected. Otherwise modifications will
not be accepted!!!

GB-5

Separate table for setting the operating modes

Gate closed:

1. impulse opens, the next
one stops, the next one
closes, the next one stops,
the next one opens etc.

Gate closed:

1. impulse opens gate 1
(pedestrian), the next one stops, the
next one closes, the next one stops,
the next one opens etc.

Impulse during closing stops
the gate

Impulse during closing stops the
gate

Impulse during opening stops
the gate

Impulse during opening stops the
gate

Impulse during the rest
closes the gate immediately

Impulse during the rest closes the
gate immediately

Standard

Standard &

no self-hold (hold to run) for closing

Gate closed:

1. impulse opens, the next
one stops, the next one
closes, the next one stops,
the next one opens etc.

Gate open:
Permanent signal required for
closing, letting go stops

Impulse during closing stops
the gate

Radio disabled, safety equipment
disabled

Impulse during opening stops
the gate
Impulse during the rest closes
the gate immediately

DIP1

ON

ON

OFF

DIP2

ON

OFF

OFF

DIP3

OFF

ON

OFF

Impulse transmitter/channel 1 Impulse transmitter/channel 2

No self-hold (hold to run)

Gate closed:
Permanent signal
required, letting go stops

Gate open:
Permanent signal required,
letting go stops

Radio disabled, safety
equipment disabled

Radio disabled, safety equipment
disabled

ACCESSORIES

PHOTOCELLS (OPTIONAL)

The photocells are for safeguarding the gate and must be used. The
fitting location depends on the gate’s design. EN12453 specifies that
a pair of photocells must be installed at a height of 200 mm and
activated to “Close”; a second pair must be installed at a height of
200 mm and activated to “Open”. A third pair of photocells can be
optionally installed and activated to “Close” and “Open”. The
photocells consist of a transmitter and a receiver and must be
opposite each other. The housing of the photocell (plastic) can be
opened using a screwdriver. The photocell is mounted on the wall
using small screws and wall plugs. It is possible to use two different
photocell systems (see Dip switch description). To enable the
“Automatic Closing” function, the Chamberlain failsafe photocell must
be installed. A combination of photocells is not possible. The
Chamberlain failsafe system (2-cable system) has small LEDs (light)
that can be seen from the outside on both sides to indicate the status
of the photocell. Two Chamberlain failsafe photocell models are
available. The one model is ideal for walls lying opposite. The other
model is ideal for the inside of the gate, because fittings are already
available.
Diagnosis at the Chamberlain failsafe photocell
LED constant = OK
LED flashes = photocell disables control board
LED off = no current, incorrect connection or polarity

Diagnosis on the control board
LED off = OK
LED on constantly = control board disables
LED flashes = OK no photocell connected

Cable cross-section: 0.5 mm2or more.
Voltage: 12/24 volts AC/DC.

Do not use any fixed copper lines. Do not lay any 230 volt cables in
parallel and do not lay any 2 cables in the same cable trunking.

open/öffnen/ouvrir/open

close/schliessen/fermer/sluiten

close/schliessen/
fermer/sluiten

open/öffnen/
ouvrir/open

771EML

709441

GB-6

JUMPERS

Programming of failsafe photocells model 771EML

1.Before the Initial Setup

2.When connecting or removing photocell(s)

- Switch off control board ( disconnect from current)

- Slip jumper on designated pins

- Dipswitch 5 to “ON”

- Connect photocell(s) according illustration

- Reconnect control board, wait short-time

- Pull jumper, wait short-time
Done! (The number of photocells connected are stored)

Programming of relay photocells such as 263EML

The control board must be disconnected from the mains for a few
seconds. All terminals to which no photocell is connected must be
bridged with COM. (21-24, 22-24, 23-24). The power supply for the
relay photocell of terminals 15-16. Dip switch 5 must be at OFF. The
jumper must be unplugged.
Note: Relay photocells are no longer permitted for new installations
as per EN12978, because they cannot perform self-checks (failsafe).

Operation without photocells
DANGER: Not permitted for normal operation. In this case contact

strips must safeguard the gate.
The control board must be disconnected from the mains for a few
seconds. Terminals 21-22-23-24 must all be bridged. Dip switch 5
must be at OFF. The jumper must be unplugged.
Note: It is not possible to combine different photocell models.

FLASHING LAMP (OPTIONAL)

A flashing lamp can be connected to the control board. It warns when
the gate is being moved. The flashing light should be fitted as high as
possible and in good clear view. The control board emits a constant
signal that the lamp converts to a flashing signal.

Cable cross-section: 0.5 mm2or more.
Voltage: 24 V DC

Do not use any fixed copper lines. Do not lay any 230 volt
cables in parallel and do not lay any 2 cables in the same cable
trunking.

34EML
41EML

PUSHBUTTON / KEY-OPERATED SWITCH (OPTIONAL)

The control board / drive can be activated using various inputs. This
can be done using a transmitter or keyswitch (terminals 17 and 20).
Transmitter = see “Teaching the transmitter”
Switch input 1 = input control 1 normal operation
Switch input 2 = input control 2 active for special settings
(see Dip switch description)

EMERGENCY STOP (OPTIONAL)

A switch can be connected to stop or disable the unit. The
movement of the wings is stopped immediately. Terminals 19 and
20 must be bridged if no switch is installed.

24 VDC - OUTPUT

For relay infrared senors or other devices (e.g. receivers)
max. 500 mA

Do not use any fixed copper lines. Do not lay any 230 volt
cables in parallel and do not lay any 2 cables in the same cable
trunking.

709441

GB-7

INITIAL OPERATION
BASIC SETTING

Proceed step by step. If you are not sure, start again at the
beginning. Take sufficient time to make these settings.

1. Are all components required for operation connected? Motors,
photocells, safety contact strip, stop switch.

2. Make sure that nobody is present in the range of the gates.

3. Check if the LEDs (lamps) are OK or whether they are blocking
any functions. Red LEDs (lamps) should not be on permanently. The
green LED must be on.

4. Set the dip switch program standard 1=”ON”, 2= “ON”, 3=”OFF”.
Later corrections can be made at all times.

5. Set force potentiometer “FORCE 1” “FORCE 2” to max. 30 %.
Even lower if the gates are very light. Try before correcting! Only
increase the force in small steps.

6. If two motors are connected, the bipart delay must be set. Turn the
potentiometer to approx. 50 %. Later corrections can be made at any
time.

7. Switch off control board ( disconnect from current)

7.1 Slip jumper on designated pins

7.2 Dipswitch 5 to “ON”

7.3 Connect photocell(s) according illustration

7.4 Reconnect control board, wait short-time

7.5 Pull jumper, wait short-time
Done! The LED(s) of the photocell(s) connected stay(s) out.
The LED(s) of the photocell(s) not connected will flash.

1

3

5

6

TEACHING / DELETING THE TRANSMITTERS

Press button CH1. The LED “Learn1” lights up red. Now press one
of the transmitter’s button for approx. 5 seconds. The LED “Learn 1”
flashes now. Finished. Proceed in exactly the same way for CH2.
However, now press one of the transmitter’s buttons that has not yet
been assigned. Up to 128 transmitters can be programmed in this
way.

To delete the programmed transmitter setting, simply press button
CH1 until the LED goes out. Proceed in the same way for CH2.

ª

RADIO MODULE (plugged)

To operate the control board via radio remote control, a radio
module must first be installed in slots CN1/CN2.

CONTACT STRIP (OPTIONAL)

A contact strip working according to the 8.2 kilo ohm principle can
be connected to the control board, i.e. a 8.2 kilo ohm test resistor is
attached to the end of the contact strip. It ensures that the electric
circuit is monitored permanently. The control board is supplied with
an 8.2 kilo ohm resistor installed. Several contact strips are
connected in series.

Cable cross-section: 0.5 mm2or more.

ANTENNA (OPTIONAL) ANT4X-1EML

The control board is standard-equipped with a wire antenna.
An external antenna (accessory) can be connected to terminals 27
and 28. A larger range (radio) can thus be achieved. Mount the
antenna as high as possible.

Do not use any fixed copper lines. Do not lay any 230 volt
cables in parallel and do not lay any 2 cables in the same cable
trunking.

600046EML
600060EML

709441

GB-8

Programming the time for the standard distance covered
(without soft-stop, slow run)

Note: If only one drive (1-wing operation) is used, the learning steps

for wing 2 are different.
For “standard” programming: See the text for information.

For “advanced” programming skip step 5,6,7 and 8 by pressing

button L1.

Button L1 must be pressed twice for this program.

1. The wings should be closed and locked.

2. Press button L1 briefly (1 second), both wings open.

Note: If one or both wings close instead of opening, the brown
and black cables must be swapped on this motor. Switch off the
power (restart), then start programming again from the
beginning.

3. Press L1 again when both wings have reached the limit stop (+ let
it buzz for two seconds). Only wing 2 is now running, it closes now.
When wing 2 has closed, wing 1 starts to run automatically and
closes.

Note: If only one wing is used, please wait (for about 15
seconds) without pressing any button, wing 1 starts to move
automatically.

Continue with the completion of the installation

Completion of the installation/programming:
Once the covered distance is programmed, the transmitters can
be programmed (not required for kits) or deleted.

1. Start the gate with the transmitter or a connected button and
observe the process. Close the gate again WITHOUT having made
any settings.

2. If the gate does not close completely by itself, adjust the
potentiometer to other values, adapted to fit the experience value
from the test. (e.g. increase running time, correct force. bipart delay)

Caution: The wing must run for at least one second at the stop
so that it reaches the stop in the even of wind loads (slower). It
is not possible to compensate this using increased force. The
programming of the running time must be repeated.

3. Now start a second attempt and proceed again as above. Close
the gate first before you make any settings.

4. Once all settings have been made, check the function of the
photocells, buttons, flashing lamp, transmitters, accessories etc. If
you desire automatic closing, set the potentiometer for the rest to
gate OPEN (“timer to close”).

5. Show all persons that use the gate how the gate moves, how the
safety functions work and how to operate the drive by hand.

ª

How long is the probable service life of a gate opener?

When used for private purposes, a correctly installed gate opener can
operate perfectly for in excess of 10 years. Both the gate and the gate
opener must be checked regularly and serviced in accordance with
their respective instructions.

What happens in case of power failure?

All Chamberlain gate openers are equipped with a release system by
means of which the gate can be operated manually in case of power
failure.

How long does it take to install a gate opener?

Depending on your specific technical skills, the installation of the
mechanical components can take approx. 3 to 4 hours. Firstly, the gate
needs to be properly prepared such that installation work can

commence. The electrical connection work takes approx. 1 to 2 hours.
Each user should be instructed for at least 30 minutes with regard to

the operation of the gate opener, whereby its functionality should be
demonstrated and safety aspects, protective facilities and procedure in
case of power failure should all be explained.

Is it possible to open just one wing of the gate (pedestrian mode)?

Yes, it is possible. This process can be operated via remote control (a
2-channel remote control is the minimum requirement here) or via
switch operation (see “Standard” operation mode setting).

Frequently asked questions

Programming the “Advanced” distance covered (individual)

Button L1 must be pressed 9x in all for this program. Each time this is
done a position (time) is saved. This makes it possible to save the soft
stop (slow run) for the individual adaptation of the gate or application.
Very long soft stop phases or almost none are possible.
Wing 1 = “master”
Wing 2 = “second”

1. The wings should be closed and locked.

2. Press L1; for more than 5 seconds = until wing 1 starts (opens). Let
go of button!!

3. Press L1 again; soft stop OPEN for wing 1 begins at this position.

4. Press L1 again; limit stop reached (+2 seconds) Wing 2 now starts
automatically.

5. Press L1 again; soft stop OPEN for wing 2 begins at this position.

6. Press L1 again; limit stop reached (+2 seconds) Wing 2 now restarts
automatically and closes.

7. Press L1 again; soft stop CLOSED for wing 2 begins at this position.

8. Press L1 again; limit stop CLOSED reached (+2 seconds) Wing 1
now starts automatically.

9. Press L1 again; soft stop CLOSED for wing 1 begins at this position.

10. Press L1 again; limit stop CLOSED reached (+2 seconds)
Finished

709441

GB-9

Gate opener does not function / does not respond
when button is pressed.

1. Connection to button is loose.

2. STOP switch connection is loose; STOP
LED is off.

3. Obstacle is blocking photocell in direction
of movement.

4. Safety edge is damaged or has
encountered an obstacle.

5. Gate opener is still released.

1. Check button and COM connections.

2. Check STOP switch connections
(STOP and COM).

3. Remove obstacle.

4. Remove obstacle and check
connections and wiring.

5. Lock gate opener.

The gate opener does not open the gate fully. 1. Are the post dimensions A+B correct?

2. Has the running time of the controller been
set correctly?

3. Has the force been set correctly?

1. Check A+B dimensions.

2. Reprogram as required – plus
approx. 3 seconds.

3. Correct force setting (gate opener
runs somewhat slower in windy
conditions).

The controller doesn’t respond when I alter the
Dip-switches.

Disconnect controller from power
supply, then alter Dip-switches.

“Timer to close” doesn’t work.

1. Only works if the 2-cable photocell
770E(ML) or 771E(ML) has been
installed.

2. Then turn “timer to close”
potentiometer in a clockwise direction.

The gate opener doesn’t respond at all; no LED is
on.

Possibly power failure.

1. Check conductor and zero conductor.

2. Check house fusing.

The gate opener is so strong that it bends the
gate and/or post.

1. A+B dimensions correct?

2. Force set too high?

3. Reinforce gate?

1. Check A+B dimensions.

2. Turn force potentiometer in an
anticlockwise direction.

3. Possibly screw gate opener to a
reinforcement plate (post).
Possibly fit reinforcement plate at point
of pull / push pressure (gate wing).
Use suitable screws and plugs

Immediately after the gate has started moving, it
stops and reverses.

Obstacle in area of gate.

Check area of gate for objects

The gate opener hums slightly but has no force

1. Capacitor is not correctly connected to the
brown and black cable.

2. Force has not been set.

3. The gate opener has been released.

1. Check wiring of capacitor.

2. Turn force potentiometer in a clockwise
direction.

3. Lock gate opener.

The gate opener only works when I press and
hold the button on the remote control.

1. Controller in ‘hold to run’ operating mode.

2. A safety facility is not working correctly
(photocell, safety edge).

1. Disconnect controller from power supply,
then alter Dip-switches.

2. Observe LEDs; find and rectify fault.

The gate opener doesn’t respond at all, although
the controller has been connected (LEDs are on).

1. Remote control has not been programmed.

2. LEDs indicate a fault.

3. Photocell connected incorrectly.

4. Jumper between STOP and COM missing.

5. Motor terminal possibly not connected
properly.

1. Programming remote control.

2. Find and rectify fault(s) (see description of
LEDs).

3. Check photocell connection / programming.

4. Connect simple jumper.

5. Check terminals and connections.

The gate opener stops suddenly and then restarts
only after a lengthy pause.

If the gate is operated constantly, the motor
will reach its cut-off temperature - protective
facility - as the gate opener is not designed
for permanent operation.

Allow motor sufficient time to cool (min. 15
minutes).

Can different A+B dimensions be used on the two

sides?

Generally speaking, yes, but the wings then open at different speeds. If the A+B dimensions
are altered significantly from the standard setting, the gate will run poorly and the fittings will
be subjected to greater stress (considerably reduced service life of installation).

The gate must follow a slope.

Not recommended! Change gate! The gate can move in an uncontrolled (dangerous) manner if
the gate opener has been released. A stronger force is needed in the upwards direction of the
slope and then, in the opposite direction, the gate opener’s force is too strong.

The force setting has been altered, but no
difference is apparent.

Disconnect the controller from the power supply for a few seconds in order to activate the
control board’s self-diagnosis functionality.

The remote control’s range is too short.

The installation of an external aerial is recommended as the controller with the short cable
aerial is located either behind the post or near ground level in most cases. The optimum
location of the aerial is as high as possible in all cases. An appropriate aerial with installation
kit can be obtained from Chamberlain as an accessory with the product ref. no. ANT4X-1EML.

The gate post is so thick that I am unable to
comply with the requisite A+B dimensions.

Reduce post thickness or shift gate location.

709441

GB-10

The control board does not work any more using
the transmitter, only with the switch and even then
only as long as a button is pressed and kept
pressed.
Open with push-button (1) or CLOSE with push­button (2)

1.Dip switch setting not as desired

2.A safety photocell, a contact strip or the
stop disables the control board

3.Only one photocell was connected for
OPEN

1.Correction of the dip switch,
elimination of fault required. If the fault
cannot be repaired, it will be necessary
to “reset” and reprogram (see photocell)

2.At least one photocell must be
connected and activated for CLOSED
or OPEN & CLOSED.

The unit does not close automatically, it
OPENS automatically

The motor cables are not connected correctly The motor cables (brown,black) must be

swapped

Control board does not work with transmitter 1.transmitter not programmed

2.An photocell blocks

1.Program transmitter

2.Check photocells

Gate can only be opened

1.photocell blocks

2.Dip switch setting not as desired

1.Function and connection must be
checked

2.Check dip switch

The control board is not running No covered distance learned Learn covered distance.

See Initial operation

The wings do not open completely. 1.Insufficient force in the event of high

wind loads
(entire gates)

2.Gate sluggish/heavy

1.Reset force ( increase )

2.Improve ease of movement

3.Program control board again

(Remote controlled) universal receiver does not work Observe polarity (terminals 15/16)

Swap “+” and “-” cables

© Chamberlain GmbH 2006, all rights reserved

D e c l a r a t io n of Co nf or mi ty

Automatic Gate Opener Models HC280ML, HC300ML/MLS, HC400ML/MLS,
HC600ML/MLS Series
are in conformity to the applicable
sections of StandardsEN300220-3 • EN55014 • EN61000-3 • EN60555, EN60335-1 • ETS
300 683 • EN60335-1: 2002 • EN60335-2-103: 2003 • EN55014-1: 2000 + A1 + A2 •
EN55014-2: 2001 • EN61000-3-2: 2000 • EN61000-3-3: 1995 + A1 • EN 301 489-3,
V1.3.1 • EN 300 220-3 V1.1.1 • EN 13241-1

per the provisions & all amendments

of the EU Directives ..................................................73/23/EEC, 89/336EEC, 1999/5/EG

D e c l a r a t io n of In co rp or at io n

Automatic Gate Opener Models when installed and maintained according to all the
Manufacturer’s instructions in combination with a Gate, which has also been installed and
maintained according to all the Manufacturer’s instructions, meets the provisions of EU
Directive 89/392/EEC and all amendments.

I, the undersigned, hereby declare that the equipment

specified above and any accessory listed in the manual

conforms to the above Directives and Standards.

B.P.Kelkhoff
Manager, Regulatory Affairs
Chamberlain GmbH
D-66793 Saarwellingen
Januar, 2006

709441

MONTAGE VAN DE BESTURINGSBOX

De besturing wordt in een speciale, waterdichte box (041FA277BX)
gemonteerd. De afstanden die voor de montage moeten worden
aangehouden uitmeten en boorgaten bepalen. Kunststof met behulp
van een schroevendraaier uit de gaten verwijderen. Kabelconnectoren
met trekontlasting naar binnen leiden. Box tegen het oppervlak,
waartegen het gemonteerd moet worden houden. Schroeven door de
bevestigingsgaten in de achterwand aan het oppervlak vastschroeven.
De motorbesturing bestaat uit microprocessorgestuurde elektronica en is
voorzien van de modernste techniek. De besturing beschikt voor een
veilig gebruik over alle noodzakelijk aansluitmogelijkheden en functies.
Door vocht en water raakt de besturing beschadigd. Voorkom te allen
tijde dat er water, vocht, of stuwwater in de besturing komt. Alle
openingen en kabeldoorvoeren moeten altijd waterdicht afgesloten zijn.
De besturingsbox met de motorbesturing moet met de kabeldoorvoeren
naar onderen gemonteerd worden. De box mag niet blootgesteld worden
aan direct zonlicht. Met de elektronica kan de trek- en duwkracht zeer
nauwkeurig ingesteld worden. De deur kan bij de juiste montage/instelling
met de hand vastgehouden worden. Tijdens gebruik kan de deur altijd
per afstandsbediening, toets of sleutelschakelaar stopgezet worden.
De deurvleugel moet voor de „OPEN”- en „DICHT”-posities een
stabiele aanslag hebben, aangezien de deuraandrijvingen niet over
een eindschakelaar beschikken.

STROOMVERDELING

De kabel die vanaf de aandrijfarm loopt, moet op een gangbare,
waterdichte verdeler worden aangesloten. De kabel van de verdeler
naar de besturing kan dan vast aangelegd worden. Het is vaak
mogelijk de aandrijving die direct naast de besturing bevestigd wordt,
direct naar de box te leiden. Leg de verdeler nooit onderaards aan!

Volgende kabeldoorsnedes mogen over het algemeen niet
onderschreden worden:

• 100-230 volt 1,5 mm² of groter

• 0-24 volt 0,5 mm² of groter
Tips: Deurbelkabel leveren in de praktijk vaak problemen op,
aangezien ze bij grotere lengtes te veel spanning verliezen. Leg de
kabels in verschillende kabelkanalen, d.w.z. kabel - motor en kabel ­fotocelbeveiliging, vooral bij sleutelschakelaars, starttoetsen (van de
behuizing), anders kunnen er bij langere kabellengtes storingen
ontstaan.

NL-1

TECHNISCHE GEGEVENS

Spanning: 230 V~ ±10 % 50 Hz
Verbruik max.: 22 mA
Aandrijving max.: 230 V~ 50 Hz 1000 W max
Stroomtoevoer toebehoren: 24 V~ 0,5 A max
Werktemperatuur: -25 ºC ÷ 55 ºC
Bedrijfsvormen:
standaard/standaard met dodeman in sluiten/ Dodeman
Max. looptijd: 80 sec
Pauze tijd: 0 ÷ 150 sec
Afmetingen: 124x152 mm (zonder box)

BEGIN MET HET LEZEN VAN DEZE BELANGRIJKE VEILIGHEIDSINSTRUCTIES!

Deze waarschuwingstekens betekenen ”voorzichtig!” en zijn een aansporing om goed op te letten, omdat het
veronachtzamen ervan lichamelijk letsel of materiële schade teweeg kan brengen. Lees deze instructies a.u.b. zorgvuldig.

Deze hekaandrijving is zo geconstrueerd en gecontroleerd dat deze tijdens installatie en gebruik bij nauwkeurige naleving
van de betreffende veiligheidsinstructies voldoende veilig is.

Het niet opvolgen van de onderstaande veiligheidsinstructies kan ernstig lichamelijk letsel of materiële schade veroorzaken.

Elektrische leidingen moeten worden aangelegd in
overeenstemming met lokale bouwvoorschriften en
reglementen met betrekking tot elektrische installaties.
De elektrische kabel mag alleen worden aangesloten
op een correct geaard net.

Bij de montage moet rekening worden gehouden met de
actieradius van de draaiende vleugel in relatie tot
omringende objecten (bijvoorbeeld de muur van een
gebouw) en het daarmee verbonden risico van beknelling..

Schakel de electriciteit naar de besturing uit voordat u
reparaties uitvoert of beschermingen verwijdert.In de

uiteindelijke configuratie van de installatie is een
scheidingsinrichting nodig, zodat alle polen kunnen
worden uitgeschakeld met behulp van een schakelaar
(contactopening minstens 3 mm) of een aparte
zekering.

Ga bij de omgang met gereedschap en kleine

onderdelen voorzichtig te werk en draag geen ringen,

horloges of loshangende kleding, als u bezig bent met

installatie- of reparatiewerkzaamheden aan een hek.

Zie er op toe dat deze aanwijzingen worden
opgevolgd door personen die de aandrijving
monteren, onderhouden of bedienen.

Bewaar de gebruiksaanwijzing op een plaats waar u
er snel bij kunt.

Verwijder alle aan het hek aangebrachte sloten om

schade aan het hek te voorkomen.

Het is van belang dat het hek altijd soepel kan
bewegen. Hekken die blijven steken of klemmen,
dienen onmiddellijk te worden gerepareerd. Probeer

niet het hek zelf te repareren. Roep daarvoor de hulp in
van een vakman.

Houd extra accessoires uit de buurt van kinderen. Sta
kinderen niet toe drukschakelaars en afstandsbedieningen
te bedienen. Een zich sluitend hek kan zwaar letsel

veroorzaken.

Na de installatie dient te worden gecontroleerd of het

mechanisme juist is ingesteld en of de aandrijving, het

veiligheidssysteem en de noodontgrendeling, indien

aanwezig, goed functioneren.

Na het monteren van de hekaandrijving mogen er
geen plekken zijn die gevaar van beknelling of
verwonding opleveren voor levende wezens.

Als zich een voetgangerspoortje in het hek bevindt,
mag de aandrijving niet starten of doorlopen wanneer
dit poortje niet correct is gesloten.

BELANGRIJKE INSTRUCTIES VOOR MONTAGE EN GEBRUIK

ATTENTIE

709441

MOTOREN:

Motor 1 “Master” moet als eerste opengaan, de andere motor
heet Motor 2 “Second”. Als er maar een motor gebruikt wordt,
blijft de aansluiting van motor 2 vrij.

De kabels van de condensatoren die bij de motoren meegeleverd
worden, moeten samen met de kabels voor de draairichting
(bruin/zwart) naar de contacten OP en CL geleid worden. De
condensatoren kunnen, om plaats te sparen, ook in de verdelers
ondergebracht worden. Zorg ervoor dat ze goed bevestigd zijn en
een goede elektrische verbinding maken. De condensatoren
zorgen voor de kracht van de motoren.

Sluit eerst de motoren als volgt aan:

Motor 1

4 bruin & condensator 1

5 blauw

6 zwart & condensator 1

—————————————————————

Motor 2

7 zwart & condensator 2

8 blauw

9 bruin & condensator 2

Voor de ingebruikname, zie paragraaf Eerste
ingebruikname/basisinstelling.

Aanwijzing: bij de eerste ingebruikname moeten tijdens de
eerste loop de deurvleugels OPENGAAN. Als een of beide
vleugels zich sluit, in plaats van open te gaan, moeten bij
deze motor de bruine en zwarte kabel omgewisseld worden!
Eerst moet de stroomtoevoer onderbroken worden!

Typische opbouw van een installatie:

1. Motor

2. Besturing

3. Fotocelbeveiliging (actief sluiten), hoogte max. 200 mm
Eerste fotocelbeveiliging.

4. Fotocelbeveiliging (actief openen), hoogte max. 200 mm
Tweede fotocelbeveiliging.

5. Knipperlicht (optioneel)
Belangrijke optische aanwijzing die wijst op bewegingen van de
deur.

6. Sleutelschakelaar/Codeslot
Wordt aan de buitenzijde aangebracht. Met een sleutel of door het
invoeren van een nummer wordt de deur geopend.

7. Contactlijsten (optie)
Beveiligt de deur bij aanraking. Contactlijsten kunnen op de deur
of aan de posten worden aangebracht. Contactlijsten moeten,
indien mogelijk, tot 2,5 m hoogte aangebracht worden.

8. Fotocelbeveiliging (actief openen/sluiten), hoogte max. 200 mm
(optioneel)

De besturing voldoet aan de meest recente EN­richtlijnen. Een van deze richtlijnen schrijft voor dat de
sluitkrachten aan de deurkant niet meer mogen zijn dan 400 N (40
kg) binnen de laatste 500 mm voor deur DICHT. Bij een
deuropening van 500 mm mag de maximale kracht aan de
deurkant 1400 N (140 kg) bedragen. Als dit niet gegarandeerd kan
worden, moet er altijd een contactlijst, indien mogelijk, tot een
hoogte van 2,5 m aan de deur of aan de tegenoverliggende post
worden aangebracht (EN12453).

NL-2

709441

OPBOUW VAN DE BESTURING

PUNT BESCHRIJVING FUNCTIE

1 M1, contact:1,2,3 Voedingskabel

2 M2, contact:4,5,6 Aandrijving 1 (Master)

Contact:7,8,9 Aandrijving 2 (Second)

3 M3, contact:10,11 niet actief

Contact:12,13 niet actief

Contact:13,14 Knipperlicht

4 M4, contact:15,16 Aansluiting voor toebehoren

24V

Contact:17,20 Impulsgever kanaal 1

Contact:18,20 Impulsgever kanaal 2

Contact:19,20 Noodstopschakelaar/moet

overbrugd worden, zonder
aangesloten schakelaar

5 M5,contact:21,24 Fotocelbeveiliging actief OPEN

Contact:22,24 Fotocelbeveiliging actief DICHT

Contact:23,24 Fotocelbeveiliging actief

OPEN+ DICHT

Contact:25,26 Contactlijst 8,2 kOhm

Contact:27,28 Antenne

6 CN1/CN2, stekker aansluiting radiomodule

7 CH1, druktoets Leren/wissen radiokanaal 1

8 CH2, druktoets Leren/wissen radiokanaal 2

9 L1, druktoets Aanleren traject

10 JMP1, jumper Programmering

fotocelbeveiliging

11 DIP1 Dipschakelaar blok

12 PT4, potentiometer Krachtinstelling aandrijving 2

13 PT3, potentiometer Krachtinstelling aandrijving 1

14 PT2, potentiometer Automatisch sluiten

15 PT1, potentiometer Vleugelvertraging

NL-3

BESCHRIJVING VAN DE LED’s

RODE LED’s moeten uitgeschakeld zijn. Duiden op storingen;
uitgezonderd niet-aangesloten Failsafe fotocelbeveiligingen. (zie
beschrijving „JUMPER“)

(voorbeeld: kortsluiting, fotocelbeveiligingen en/of contactlijst)

PUNT BESCHRIJVING

LED A ROOD leren/wissen radiokanaal 1

LED B ROOD starten impulskanaal 1

LED C ROOD leren/wissen radiokanaal 2

LED D ROOD starten impulskanaal 2

LED E ROOD fotocelbeveiliging actief OPEN

LED F ROOD fotocelbeveiliging actief SLUITEN

LED G ROOD fotocelbeveiliging actief OPEN/SLUITEN

LED H ROOD contactlijst

LED I GROEN stop

LED J ROOD leerprogramma (traject)

709441

NL-4

PROGRAMMA’S

De besturing beschikt over 3 modi (programma’s). Het gewenste
programma wordt met de dipschakelaar “ON” (AAN) of “OFF” (UIT)
ingesteld.

DIP1

DIP2

DIP3

DIP4

DIP5

DIP6

DIP7

DIP8

AAN
UIT

AAN
UIT

AAN
UIT

AAN

UIT

AAN

UIT

AAN

UIT

De verschillende werkwijzen van de aandrijvingen (zie
aparte tabel)

niet actief

Instelling voor Chamberlain fotocelbeveiligingen
(771EML), komt overeen met EN60225-2-103.
Instelling voor relaisgestuurde fotocelbeveiligingen
(263EML) of andere relais-fotocelbeveiligingen.

Voorknipperen van de knipperlichten gedurende 2
seconden voordat de aandrijving start.

Voorknipperen gedeactiveerd

Nadat de deur volledig geopend is, drukt aandrijving 1
met maximale kracht de deur gedurende 1 seconde in
richting „OPEN”.

Werking gedeactiveerd

niet actief

POTENTIOMETER
PT1 (TRIMMER 1): VLEUGELVERTRAGING (BIPART DELAY)

Stuurt de vleugelvertraging aan bij vleugels die elkaar overlappen. In
stand OPEN = 1 of 3 sec. In stand DICHT = 0-20 sec. Motor 1 Master
wordt eerst geopend en als laatste gesloten. Om te voorkomen dat er
niemand tussen de twee sluitende vleugels geklemd wordt, moet de
vleugelvertraging altijd ingesteld worden. Volledig naar links gedraaid:
vleugelvertraging UIT

PT2 (TRIMMER 2): AUTOMATISCH SLUITEN (TIMER TO CLOSE)

De wachttijd van de deur in de stand DEUR OPEN kan gedefinieerd
worden: 0-150 sec. nadat de ingestelde tijd afgelopen is, wordt de
deur gesloten. Alleen mogelijk met aangesloten failsafe fotocellen
771EML. Volledig naar links gedraaid: automatisch sluiten UIT

De besturing voldoet aan de meest recente EN-richtlijnen.
Een van deze richtlijnen schrijft voor dat de sluitkrachten aan de
deurkant niet meer mogen zijn dan 400 N (40 kg) binnen de laatste
500 mm voor de stand deur DICHT. Bij een deuropening van 500 mm
mag de maximale kracht aan de deurkant 1400 N (140 kg) bedragen.
Als dit niet gegarandeerd kan worden, moet er altijd een contactlijst,
indien mogelijk, tot een hoogte van 2,5 m aan de deur of aan de
tegenoverliggende post worden aangebracht (EN12453).

PT3 (TRIMMER 3): INSTELLING VAN KRACHT (FORCE 1
MASTER)

De werkkracht van de motor wordt gedefinieerd met motor 1 =
Master. De benodigde kracht is afhankelijk van het gewicht en de
functie van de deur.

PT4 (TRIMMER 4): INSTELLING VAN KRACHT (FORCE 2
SECOND)

De werkkracht van de motor wordt gedefinieerd met motor 2 =
Second. De benodigde kracht is afhankelijk van het gewicht en de
functie van de deur.

ALLE veranderingen/instellingen die U
aan de besturing voorneemt, ALTIJD stekker
uit het stopcontact, anders worden de nieuwe
veranderingen/instellingen niet door de
besturing geaccepteerd.

709441

ALLE veranderingen/instellingen die U
aan de besturing voorneemt, ALTIJD stekker
uit het stopcontact, anders worden de nieuwe
veranderingen/instellingen niet door de
besturing geaccepteerd.

NL-5

Aparte tabel voor de instelling van de werkwijzen

Deur gesloten:

1. impuls opent, de volgende
zet stop, de volgende sluit,
de volgende zet stop, de
volgende opent etc.

Deur gesloten:

1. impuls opent vleugel 1(voet­ganger functie), de volgende zet
stop, de volgende sluit, de volgende
zet stop, de volgende opent etc.

Impuls tijdens sluiten zet de
deur stop

Impuls tijdens sluiten zet de deur
stop

Impuls tijdens openen zet de
deur stop

Impuls tijdens openen zet de deur
stop

Impuls tijdens pauze sluit de
deur onmiddellijk

Impuls tijdens pauze sluit de deur
onmiddellijk

Standaard

Standaard &
Dodeman in sluiten

Deur gesloten:

1. impuls opent, de volgende
zet stop, de volgende sluit, de
volgende zet stop, de
volgende opent etc.

Deur open:
Continu signaal voor sluiten
noodzakelijk, loslaten
bewerkstelligt stopzetten

Impuls tijdens sluiten zet de
deur stop

Radiosignaal gedeactiveerd,
veiligheidsinrichtingen
gedeactiveerd

Impuls tijdens openen zet de
deur stop
Impuls tijdens automatisch
sluiten sluit de deur onmiddellijk

DIP1

AAN

AAN

UIT

DIP2

AAN

UIT

UIT

DIP3

UIT

AAN

UIT

Impulsgever/kanaal 1

Impulsgever/kanaal 2

Dodeman

Deur gesloten:
Continu signaal noodzakelijk,
loslaten bewerkstelligt
stopzetten

Deur open:
Continu signaal noodzakelijk,
loslaten bewerkstelligt stopzetten

Radiosignaal gedeactiveerd,
veiligheidsinrichtingen
gedeactiveerd

Radiosignaal gedeactiveerd,
veiligheidsinrichtingen
gedeactiveerd

TOEBEHOREN

FOTOCELBEVEILIGINGEN (OPTIONEEL)

De fotocelbeveiligingen zorgen voor het beveiligen van de deur en
moeten gebruikt worden. De montageplaats is afhankelijk van de
constructie van de deur. Overeenkomstig EN12453 moet één paar
fotocelbeveiligingen buiten op een hoogte van 200 mm actief in de
stand „Sluiten” geïnstalleerd worden; een tweede paar wordt binnen
op een hoogte van 200 mm actief in „Openen” geplaatst. Een derde
paar fotocelbeveiligingen is actief in de stand „Sluiten” en „Openen”
en kan optioneel geïnstalleerd worden. De fotocelbeveiligingen
bestaan uit een zender en een ontvangergedeelte en moeten
tegenover elkaar liggen. Met een schroevendraaier kan de behuizing
van het fotocelbeveiliging (kunststof) geopend worden. Het
fotocelbeveiliging wordt met kleine schroeven en pluggen aan de
wand bevestigd. Het is mogelijk twee verschillende
fotocelbeveiligingsystemen te gebruiken. (Zie beschrijving
dipschakelaar). Als de functie „Automatisch sluiten” beschikbaar moet
zijn, moet het Chamberlain-Failsafe fotocelbeveiliging geïnstalleerd
worden. Een combinatie van de fotocelbeveiligingen is niet mogelijk.
Het Chamberlain-Failsafe systeem (2-kabel systeem) beschikt aan
beide zijden over een kleine, van buiten waarneembare LED (lampje)
om de toestand van het fotocelbeveiliging aan te geven. Er zijn twee
modellen van het Chamberlain-Failsafe systeem verkrijgbaar. Het ene
systeem is ideaal voor montage aan wanden die tegenover elkaar
staan. Het andere systeem is ideaal voor montage aan de
binnenzijde van de deur, aangezien de beslagen voor de montage
ingesloten zijn.
Diagnose aan het Chamberlain-Failsafe fotocelbeveiliging
LED constant = OK
LED knippert = fotocelbeveiliging blokkeert besturing
LED uit = geen stroom, verkeerde aansluiting of polen verkeerd
aangesloten

Diagnose aan de besturing
LED uit = OK
LED constant aan = besturing blokkeert
LED knippert = OK geen fotocelbeveiliging aangesloten

Kabeldoorsnede: 0,5 mm2of groter.
Spanning: 12/24 volt AC/DC.

Geen onbuigzame koperen leidingen gebruiken. Kabels met 230 volt
niet parallel of in hetzelfde kanaal leggen.

open/öffnen/ouvrir/open

close/schliessen/fermer/sluiten

close/schliessen/
fermer/sluiten

open/öffnen/
ouvrir/open

771EML

709441

NL-6

JUMPER

PROGRAMMERING VAN DE FAILSAFE FOTOCELLE(N) 771EML

1. Vóór de eerste ingebruikname !!.

2. Bij aansluiting/verwijderen van een nieuwe fotocel.

- Besturing uitschakelen( stekker uit het stopcontact trekken).

- Het opsteekbruggetje (jumper) op de hiervoor voorgeziene pinnen
steken.

- Dipschakelaar 5 op ON zetten.

- Fotocel(len) volgens het schema aansluiten.

- Besturing aanzetten (stekker erin) en 30 sec. wachten.

- Het opsteekbruggetje (jumper) eraf trekken, even wachten.

(Antaal aangeslotene fotocellen worden onthouden)

PROGRAMMERING VAN RELAIS-FOTOCELLEN BIJV. 263EML

De besturing moet gedurende een paar seconden van het stroomnet
losgekoppeld worden. Alle contacten waaraan geen fotocelbeveiliging
aangesloten is, moeten met COM overbrugd worden. (21-24, 22-24,
23-24). De relais-fotocelbeveiligingen worden door de contacten 15­16 van stroom voorzien. Dipschakelaar 5 moet op OFF staan. De
jumper moet eraf getrokken worden.
Aanwijzing: relais-fotocelbeveiligingen mogen overeenkomstig
EN12978 niet meer voor nieuwe installatie gebruikt worden,
aangezien ze zichzelf niet kunnen testen (failsafe).

GEBRUIK ZONDER FOTOCELLEN
GEVAAR: niet toegestaan voor normaal gebruik. In dat geval moeten

contactlijsten de deur beveiligen.
De besturing moet gedurende een paar seconden van het stroomnet
losgekoppeld worden. De contacten 21-22-23-24 moeten allemaal
overbrugd worden. Dipschakelaar 5 moet op OFF staan. De jumper
moet eraf getrokken worden.
Aanwijzing: fotocelbeveiligingen van verschillende constructie mogen
NIET met elkaar gecombineerd worden.

KNIPPERLICHT (OPTIONEEL)

Er kan een knipperlicht op de besturing worden aangesloten. Dit
knipperlicht waarschuwt personen voor de bewegende deur. Het
knipperlicht moet hoog en duidelijk zichtbaar aangebracht worden. De
besturing geeft een constant signaal af, dat wordt omgezet in een
knipperlicht.

Kabeldoorsnede: 0,5 mm

2

of groter.

Spanning: 24 V DC

Geen onbuigzame koperen leidingen gebruiken. Kabels met

230 volt niet parallel of in hetzelfde kanaal leggen.

34EML
41EML

TOETS/SLEUTELSCHAKELAAR (OPTIONEEL)

De besturing/aandrijving kan over verschillende ingangen
geactiveerd worden. Dit kan met een handzender of
sleutelschakelaar (Contacten 17 +20) gedaan worden.
Handzender = zie punt Aanleren van de handzender
Schakelingang 1 = input besturing 1, Normaal gebruik
Schakelingang 2 = input besturing 2, Actief bij speciale instellingen
(zie beschrijving dipschakelaar)

NOODSTOP (OPTIONEEL)

Als er een schakelaar aangesloten wordt, kan hiermee de
installatie stopgezet of geblokkeerd worden. Een beweging van de
vleugels wordt onmiddellijk onderbroken. De contacten 19 en 20
moeten overbrugd worden als er geen schakelaar geïnstalleerd is.

24 VDC - UITGANG

Voor relais-fotocelbeveiligingen of andere apparatuur (bijv.
ontvanger)
max. 500 mA

Geen onbuigzame koperen leidingen gebruiken. Kabels met
230 volt niet parallel of in hetzelfde kanaal leggen.

709441

NL-7

EERSTE INGEBRUIKNAME
BASISINSTELLING

Voer de punten nauwkeurig één voor één uit. Begin in geval van
twijfel opnieuw. Neem voldoende tijd voor deze instellingen.

1. Zijn alle voor het gebruik noodzakelijke aansluitingen aangesloten?
Motoren, fotocelbeveiligingen, veiligheidscontactlijst, stopschakelaar.

2. Zorg ervoor dat zich niemand in de buurt van deur bevindt of kan
bevinden.

3. Controleer de LED’s (lampjes) op werking en ga na of ze functies
blokkeren. Rode LED’s (lampjes) mogen niet constant branden. De
groene LED moet branden.

4. Instellen van de dipschakelaar programma standaard 1=”ON”, 2=
„ON“, 3=„OFF“. Later kunnen er altijd correcties worden uitgevoerd.

5. Kracht instellen potentiometer „FORCE 1“ „FORCE 2“. Op
maximaal 30% instellen. Bij zeer lichte deuren zelfs minder. Eerst
proberen, dan corrigeren! Alleen in kleine stappen de kracht
verhogen.

6. Als er twee motoren aangesloten zijn, moet de vleugelvertraging
(„Bipart Delay“) ingesteld zijn. De potentiometer op ca. 50% zetten.
Latere correcties kunnen te allen tijde uitgevoerd worden.

7. Besturing uitschakelen( stekker uit het stopcontact trekken).

7.1 Het opsteekbruggetje (jumper) op de hiervoor voorgeziene pinnen
steken.

7.2 Dipschakelaar 5 op ON zetten.

7.3 Fotocel(len) volgens het schema aansluiten.

7.4 Besturing aanzetten (stekker erin) en 30 sec. wachten.

7.5 Het opsteekbruggetje (jumper) eraf trekken, even wachten. De
LED´s van de aangesloten fotocellen moeten UIT zijn, de LED´s van
de NIET aangesloten fotocellen KNIPPEREN. De fotocellen zijn nu
geactiveerd.

1

3

5

6

AANLEREN / WISSEN VAN DE HANDZENDER

Druk op de toets CH1. De LED „Learn1“ brandt rood. Druk
vervolgens gedurende ca. 5 seconden een toets van de handzender
in. De LED „Learn 1“ knippert nu. Klaar. Voer dezelfde stappen uit
voor CH2, maar druk nu een nog vrije toets van de handzender in.
Er kunnen maximaal 128 handzenders aangeleerd worden.

Druk voor het wissen van de aangeleerde handzenders de toets
CH1 in tot de LED uitgaat. Voer dezelfde stappen uit voor CH2.

ª

RADIOMODULE (voormonteerd)

Om de besturing via een radiografisch signaal te kunnen
gebruiken, moet er eerst een radiomodule op de insteekplaatsen
CN1/CN2 worden geïnstalleerd.

CONTACTLIJST (OPTIONEEL)

Op de besturing kan een contactlijst die volgens het 8,2-kOhm­principe werkt aangesloten worden. D.w.z. dat er aan het eind van
de contactlijst een testweerstand met 8,2 kOhm wordt aangesloten.
Deze zorgt voor de voortdurende controle van het stroomcircuit. De
besturing wordt geleverd met een ingebouwde 8,2 kOhm
weerstand. Er worden meerdere klemstroken in serie aangesloten.

Kabeldoorsnede: 0,5 mm2of groter.

ANTENNE (OPTIONEEL) ANT4X-1EML

De besturing is standaard met een draadantenne uitgerust.
Op de contacten 27 en 28 kan een buitenantenne (toebehoren)
worden aangesloten. Zo is de bereik groter. De antenne dient zo
hoog mogelijk gemonteerd te worden.

Geen onbuigzame koperen leidingen gebruiken. Kabels

met 230 volt niet parallel of in hetzelfde kanaal leggen.

600046EML
600060EML

709441

NL-8

Programmering van de tijd voor het traject standaard (zonder
Soft-Stop, langzaamloop)

Aanwijzing: als er maar een aandrijving (1-vleugel) gebruikt wordt,

dan zijn de leerstappen voor vleugel 2 anders.
Bij programmering “Standard”: aanwijzing zie in de tekst.
Bij programmering “Advanced” de punten 5,6,7,8 overslaan door
toets L1 in te drukken.

Toets L1 moet in dit programma 2x ingedrukt worden.

1. De vleugels moeten gesloten en vergrendeld zijn.

2. Toets L1 kort indrukken (1 seconde), beide vleugels gaan open.

Aanwijzing: als een vleugel zich sluit, in plaats van open te gaan,
moeten bij deze motor de bruine en zwarte kabel omgewisseld
worden! Stroom uitschakelen (opnieuw starten), vervolgens
opnieuw beginnen met de programmering.

3. Toets L1 weer indrukken zodra beide vleugels de eindaanslag
bereikt hebben (+ twee seconden laten brommen). Alleen vleugel 2
loopt nu aan en wordt gesloten. Als vleugel 2 gesloten is, loopt
vleugel 1 automatisch aan en wordt gesloten.
Aanwijzing: wacht, als er maar een vleugel gebruikt wordt, (ca. 15
seconden) zonder een toets in te drukken. Vleugel 1 loopt
automatisch aan.
Verder met het afronden van de installatie.

Voltooien van de installatie/programmering:
Als het traject geprogrammeerd is, kunnen de handzenders
geleerd (niet nodig bij kits) of gewist worden.

1. Start de deur met de handzender of een aangesloten toets en
observeer het verloop. Sluit de deur weer ZONDER dat u een
instelling geprogrammeerd heeft.

2. Als de deur niet volledig sluit, moet de potentiometer op een
waarde ingesteld worden die het resultaat is uit voorgaande
pogingen. (Bijv. looptijd verhogen, kracht corrigeren.
Vleugelvertraging) Attentie: de vleugel moet minstens een seconde
tegen de aanslag aankomen, zodat hij ook bij wind (langzamer) de
aanslag bereikt. Het is niet mogelijk dit met verhoogde kracht te
compenseren. Het programmeren van de looptijd moet herhaald
worden.

3. Doe nu een tweede poging, voer dezelfde stappen uit en sluit de
deur eerst, voordat u weer instellingen programmeert.

4. Controleer, als alle instellingen geprogrammeerd zijn, de werking
van de fotocelbeveiligingen, toetsen, knipperlichten, handzenders,
toebehoren etc. Als u Automatisch sluiten wilt, zet dan de
potentiometer voor de pauze op deur OPEN (“timer to close”).

5. Toon iedereen die met de deur om moet kunnen gaan welke
bewegingen de deur maakt, hoe de veiligheidsfuncties werken en hoe
de aandrijving met de hand bevestigd kan worden.

ª

Wat is de vermoedelijke levensduur van een hekaandrijving?

Een correct geïnstalleerde hekaandrijving kan bij gebruik voor
particuliere toepassingen meer dan10 jaar storingsvrij werken. Zowel het
hek als ook de aandrijving moeten regelmatig worden gecontroleerd en
volgens het schema worden onderhouden.

Wat gebeurt er tijdens een stroomonderbreking?

Alle Chamberlain-hekaandrijvingen beschikken over een
ontgrendelingssysteem om het hek tijdens een stroomonderbreking met
de hand te kunnen bedienen.

Hoe lang duurt de installatie van een hekaandrijving?

Afhankelijk van uw vaardigheden neemt de montage van de mechanische
onderdelen ca. 3 tot 4 uur in beslag. Het hek moet worden voorbereid,
zodat het gereed is voor installatie. De elektrische aansluiting duurt ca. 1
tot 2 uur. Elke gebruiker moet tenminste 30 minuten worden geïnstrueerd
in de bediening; hierbij moeten de functies worden getoond en
veiligheidsaspecten, beveiligingsvoorzieningen, alsmede de handelwijze
tijdens een stroomonderbreking worden uitgelegd.

Is het mogelijk om slechts een vleugel te openen?
(voetgangersfunctie)

Ja, dat is mogelijk. Dit proces kan radiografisch worden geactiveerd
(hiervoor is minimaal een 2-kanaals handzender noodzakelijk) of via het
indrukken van een knop. (Zie instelling van de functiewijzen “Standaard”)

Veel gestelde vragen

Programmering van het traject „Advanced” (individueel)

Toets L1 moet in dit programma in totaal 9x ingedrukt worden. Bij elke
druk op de toets wordt er een positie (tijd) opgeslagen. Daardoor is het
mogelijk soft-stop (langzaamloop) op te slaan, zodat de deur of de
toepassing individueel aangepast kan worden. Zeer lange of bijna
geen soft-stop-fases zijn ook mogelijk.
Vleugel 1 = „Master“
Vleugel 2 = „Second“

1. De vleugels moeten gesloten en vergrendeld zijn.

2. L1 indrukken; langer dan 5 seconden = tot vleugel 1 start
(opengaat). Toets loslaten!!

3. L1 weer indrukken; soft-stop OPEN voor vleugel 1 begint vanaf deze
positie.

4. L1 nogmaals indrukken nadat de eindaanslag OPEN al 2 sec.
bereikt is (windlast)
Vleugel 2 start nu automatisch.

5. L1 weer indrukken; soft-stop OPEN voor vleugel 2 begint vanaf deze
positie.

6. L1 nogmaals indrukken nadat de eindaanslag OPEN al 2 sec.
bereikt is (windlast)
Vleugel 2 start nu automatisch en sluit vervolgens.

7. L1 weer indrukken; soft-stop DICHT voor vleugel 2 begint vanaf
deze positie.

8. L1 nogmaals indrukken nadat de eindaanslag DICHT al 2 sec.
bereikt is (windlast)
Vleugel 1 start nu automatisch.

9. L1 weer indrukken; soft-stop DICHT voor vleugel 1 begint vanaf
deze positie.

10. L1 nogmaals indrukken nadat de eindaanslag DICHT al 2
sec.bereikt is (windlast)
Klaar.

709441

NL-9

De aandrijving opent het hek niet volledig

1. Zijn de pijlermaten A+B correct?

2. Is de looptijd van de besturing correct
geprogrammeerd?

3. Is de kracht correct ingesteld?

1. A+B-maat controleren

2. Eventueel opnieuw programmeren,
plus ca. 3 seconden

3. Kracht corrigeren (bij wind draait de
aandrijving iets langzamer)

De besturing reageert niet wanneer ik de DIP­schakelaars verander.

Besturing stroomloos schakelen, dan
DIP-schakelaars veranderen.

"Automatisch sluiten” werkt niet

1. Werkt alleen wanneer de fotocellen
met 2 kabels 770E(ML) of 771E(ML)
geïnstalleerd is.

2. Vervolgens potentiometer voor
“Automatisch sluiten” rechtsom draaien.

De aandrijving reageert helemaal niet, geen LED
brandt, eventueel stroomonderbreking

1. Stroomdraad en nulleider controleren

2. Zekeringenkast woning controleren

De aandrijving is zo sterk dat hij het hek/de pijler
verbuigt

1. A+B-maat correct?

2. Kracht te hoog?

3. Hek versterken?

1. A+B-maat controleren

2. Potentiometer voor kracht linksom
draaien

3. Eventueel aandrijving op een
versterkingsplaat schroeven. (pijler)
Eventueel bij trek- en drukpunt een
versterkingsplaat aanbrengen.
(hekvleugel)
Geschikte schroeven en pluggen
gebruiken

Aandrijving werkt niet / reageert niet op indrukken
van de knop.

1. Aansluiting knop los

2. Aansluiting STOP-schakelaar los, STOP­LED is uit.

3. Hindernis blokkeert fotocel in
bewegingsrichting

4. Contactlijst is beschadigd of heeft een
hindernis geraakt.

5. Aandrijving is nog ontgrendeld

1. Knoppen- en COM-aansluitingen
controleren

2. Aansluitingen van de STOP­schakelaar (STOP en COM)
controleren.

3. Hindernis verwijderen

4. Hindernis verwijderen, alsmede
aansluitingen en bedrading controleren.

5. Aandrijving vergrendelen

Direct nadat het hek zich in beweging heeft
gezet, stopt het en keert het terug.

Hindernis in het hekbereik

Hekbereik controleren op hindernissen

De aandrijving zoemt weliswaar maar heeft geen
kracht

1. Condensator is niet correct aangesloten op
bruine en zwarte kabel.

2. Kracht is niet ingesteld.

3. Aandrijving is ontgrendeld

1. Bedrading condensator controleren

2. Potentiometer voor kracht rechtsom
draaien

3. Aandrijving vergrendelen

De aandrijving werkt alleen wanneer ik de
handzender ingedrukt houdt.

1. Besturing in dodemansbedrijf

2. Een beveiligingsvoorziening functioneert niet
juist. (fotocel, contactlijst)

1. Besturing stroomloos schakelen, dan
DIP-schakelaars veranderen.

2. LED's bekijken, fouten zoeken en
verhelpen.

De aandrijving reageert niet hoewel de besturing
aangesloten is. (LED's branden)

1. Handzender niet geprogrammeerd

2. LED's geven fouten aan

3. Fotocel verkeerd aangesloten

4. Brug niet aanwezig tussen STOP en COM

5. Klem voor motoren eventueel niet correct
aangesloten

1. Handzender programmeren

2. Fouten zoeken en verhelpen (zie
beschrijving LED's)

3. Aansluiting/programmering fotocel
controleren

4. Eenvoudige draadbrug aansluiten

5. Klem en aansluitingen controleren

De aandrijving stopt plotseling en werkt pas weer
na een langere pauze.

Wordt het hek continu gebruikt, bereikt de
motor de uitschakeltemperatuur.
Beveiligingsvoorziening, omdat de aandrijving
niet geschikt is voor continubedrijf.

Motor voldoende laten afkoelen (min. 15
minuten).

Kunnen verschillende A+B-maten aan beide zijden
worden gebruikt?

Over het algemeen wel, maar de vleugels bewegen dan met verschillende snelheden.
Worden de A+B-maat sterk gewijzigd ten opzichte van de norm, dan resulteert dat in een
slecht bewegen van het hek en een hogere belasting van het beslag. (aanzienlijk lagere
levensduur van de installatie)

Het hek moet een stijging volgen Niet aanbevolen! Hek wijzigen! Het hek kan ongecontroleerd (gevaarlijk) bewegen, wanneer

de aandrijving ontgrendeld is. In de stijgingsrichting is een hogere kracht nodig; in
tegenovergestelde richting heeft de aandrijving dan teveel kracht.

De krachtinstelling is gewijzigd, er is echter geen
verschil vast te stellen.

Besturing gedurende enkele seconden van het lichtnet loskoppelen om de zelfcontrole van
de kaart te activeren.

709441

NL-10

Besturing werkt niet meer met handzender, alleen
nog met schakelaar en dan alleen zolang er een
toets ingedrukt wordt en vastgehouden wordt.
Toets (1) Open of met toets (2) DICHT

1.Instelling dipschakelaar niet naar wens

2.Een veiligheidsfotocelbeveiliging, contactlijst
of stop blokkeren de besturing

3.Er is slechts een fotocelbeveiliging voor
OPEN aangesloten

1.Correctie van de dipschakelaar.
Verhelpen van de storing noodzakelijk.
Als de storing niet gerepareerd kan
worden, dan moet er een “reset” en een
nieuwe programmering uitgevoerd
worden (zie fotocelbeveiliging).

2.Er moet ten minste een
fotocelbeveiliging actief op DICHT of
OPEN & DICHT aangesloten zijn.

De installatie wordt niet automatisch gesloten,
maar wordt automatisch GEOPEND

De motorkabels zijn verkeerd aangesloten Motorkabels (bruin,zwart) omwisselen.

Besturing werkt niet met handzender 1.Handzender niet geprogrammeerd

2.Een fotocelbeveiliging blokkeert

1.Handzender programmeren.

2.Fotocelbeveiligingen controleren.

Deur kan alleen geopend worden

1.Fotocelbeveiliging blokkeert

2.Instelling dipschakelaar niet naar wens

1.Controle van de werking en
aansluiting noodzakelijk.

2.Dipschakelaar controleren.

De besturing doet het niet Geen traject geleerd Traject aanleren.

Zie eerste ingebruikname.

De vleugels worden niet volledig geopend 1.Kracht te laag bij veel wind

(deuren over het volledige oppervlak)

2.Deur loopt stroef/zwaar

1.Kracht opnieuw instellen (verhogen).

2.Stroefheid verhelpen.

3.Besturing nieuw programmeren.

(Externe radiografische) universele ontvanger
werkt niet

Controleer of de polen in de juiste
richting liggen (contacten 15/16)

Kabel “+” en “-” omwisselen.

709441

© Chamberlain GmbH 2006, all rights reserved

Het bereik van de zender is te gering

De installatie van een buitenantenne wordt geadviseerd, omdat de besturing met de korte
kabelantenne zich in de meeste gevallen achter de pijler of vlak bij de grond bevindt. De
optimale antennepositie moet altijd zo hoog mogelijk zijn. Chamberlain biedt als toebehoren
een bijbehorende antenne met montageset aan onder de omschrijving ANT4X-1EML.

De hekpijler is zo dik dat ik niet kan voldoen aan
de A+B-maat.

Pijler uitsparen of hek verplaatsen

Conformiteitsverklaring

Automatische hekaandrijvingen modellen HC280ML, HC300ML/MLS, HC400ML/MLS,
HC600ML/MLS Series voldoen aan de eisen van de geldende secties van de
normenvoorschriften EN300220-3 • EN55014 • EN61000-3 • EN60555, EN60335-1 • ETS
300 683 • EN60335-1: 2002 • EN60335-2-103: 2003 • EN55014-1: 2000 + A1 + A2 •
EN55014-2: 2001 • EN61000-3-2: 2000 • EN61000-3-3: 1995 + A1 • EN 301 489-3,
V1.3.1 • EN 300 220-3 V1.1.1 • EN 13241-1
alsmede de bepalingen en alle aanvullingen

van de EU-voorschriften ...........................................73/23/EEC, 89/336EEC, 1999/5/EG

Inbouwverklaring

De automatische hekaandrijvingen voldoen aan de bepalingen van de EU-voorschrift
89/393/EEC en de aanvullingen ervan, wanneer deze conform de handleidingen van de
fabrikant worden geïnstalleerd en onderhouden en wanneer deze met een hek worden
gebruikt dat eveneens conform de fabrikanthandleidingen wordt geïnstalleerd en
onderhouden.

De ondergetekende verklaart hiermee dat het hier vermelde apparaat

alsmede alle in de handleiding vermelde toebehoren

voldoen aan de bovengenoemde voorschriften.

B.P.Kelkhoff
Manager, Regulatory Affairs
Chamberlain GmbH
D-66793 Saarwellingen
Januar, 2006

MONTAGGIO DELLA CENTRALINA DI COMANDO

La centralina è pensata per essere installata all’interno di uno speciale
alloggiamento resistente all’acqua (041FA277BX). Prima del montaggio,
misurare le distanze previste e stabilire la posizione dei rispettivi fori.
Rimuovere la plastica dai fori con l’ausilio di un giravite. Inserire i
passacavi a vite con scarico della trazione. Tenere la scatola contro la
superficie sulla quale deve essere montata. Inserire le viti nei fori di
fissaggio sul pannello posteriore e avvitarle. La centralina del motore è
costituita da un sistema elettronico con microprocessore basato sulle
tecnologie più moderne. Dispone di tutte le connessioni e le opzioni
necessarie per un funzionamento sicuro. Umidità e acqua possono
compromettere l’attività della centralina. Assicurarsi assolutamente che la
centralina sia protetta contro infiltrazioni d’acqua, umidità o ristagni. Tutte le
aperture e i passaggi di cavi devono essere isolati a prova d’acqua. La
centralina di comando con la centralina del motore deve essere montata con
i passaggi di cavi rivolti verso il basso. Evitare che sia esposta
continuamente ai raggi diretti del sole. Grazie alla sua elettronica, è possibile
impostare con estrema precisione la forza di trazione e di compressione. Se
il montaggio e/o la configurazione sono corretti, il cancello può essere
fermato a mano. Durante il funzionamento, il cancello può essere fermato
in qualsiasi momento tramite telecomando, pulsante o selettore a chiave.
Per le posizioni “APRI” e “CHIUDI”, il battente necessita di un arresto
stabile, dato che i motori del cancello non dispongono di finecorsa.
DISTRIBUZIONE DI CORRENTE
Il cavo guida del braccio meccanico deve essere condotto ad un
ripartitore d’uso comune e resistente all’acqua. Dal ripartitore può essere
poi effettuata la posa fissa dei cavi fino alla centralina. Spesso è possibile
convogliare il motore, collegato alla centralina, direttamente alla
centralina di comando. Non collocare mai un ripartitore sottoterra.

Di norma, non è consigliabile utilizzare cavi con sezioni trasversali
inferiori alle seguenti:

• 100-230 Volt 1,5 mm² o superiori

• 0-24 Volt 0,5 mm² o superiori
Consiglio: nella pratica, i fili da campanello si rivelano spesso
problematici, dato che, in presenza di cavi con lunghezze superiori,
disperdono troppa tensione. Suddividere i cavi in cunicoli per cavi, vale a
dire in cavo motore e cavo fotocellula, specialmente in caso di selettori a
chiave e pulsanti di avvio (provenienti dall’abitazione), altrimenti possono
verificarsi interferenze nelle vie di trasmissione più lunghe.

I-1

SPECIFICHE TECNICHE

Tensione: 230 V~ ±10 % 50 Hz
Consumo max.: 22 mA
Azionamento max.: 230 V~ 50 Hz 1000 W max
Alimentazione accessori: 24 V~ 0,5 A max
Temperatura di lavoro: -25 ºC ÷ 55 ºC
Tipi di funzionamento:
standard/ standard & nessun arresto automatico (Totmann) in fase
di chiusura/ nessun arresto automatico (uomo presente)
Tempo di transito max.: 80 sec
Tempo di pausa: 0 ÷ 150 sec
Dimensioni: 124x152 mm (senza alloggiamento)

PER PRIMA COSA LEGGERE QUESTE IMPORTANTI NORME DI SICUREZZA!

Questi segnali di pericolo significano "Attenzione!” ed esortano al rispetto delle norme di sicurezza in quanto la loro
inosservanza può provocare danni a persone e cose. Si prega di leggere attentamente queste avvertenze.

Questo attuatore per l'automazione di cancelli è stato costruito e collaudato in modo da offrire una sicurezza adeguata
nell'installazione e nell'uso, a condizione che le seguenti norme di sicurezza vengano osservate scrupolosamente.

La mancata osservanza delle seguenti norme di sicurezza può provocare gravi danni a persone o cose.

La posa in opera delle linee elettriche deve essere
eseguita in conformità alle norme nazionali in materia
edilizia e di impianti elettrici. Il cavo elettrico deve
essere collegato ad una rete dotata di regolare messa
a terra esclusivamente da un elettrotecnico utorizzato.

Al momento del montaggio è necessario prendere in
considerazione il rischio di intrappolamento tra la parte
motorizzata e le parti circostanti dell'edificio (ad es. una parete)
per il movimento di apertura della parte azionata. .

Gli apparecchi a comando automatico devono essere
scollegati dalla rete elettrica durante l'esecuzione di
interventi di manutenzione o di pulitura. Gli impianti a

posa fissa devono essere dotati di disgiuntore al fine di
assicurare una disinserzione onnipolare mediante
interruttore (distanza di apertura dei contatti di almeno
3 mm) o dispositivo di protezione separato.

Maneggiare con cautela utensili e minuterie; non
indossare anelli, orologi o indumenti larghi quando si
eseguono lavori di installazione o riparazione.

Assicurarsi che le persone addette al montaggio e
alla manutenzione di questo sistema di automazione
o le persone che ne fanno uso, seguano le presenti
istruzioni. Conservare le istruzioni in un luogo a portata

di mano.

Rimuovere tutte le serrature applicate sul cancello al fine
di evitare danni al cancello.

È importante mantenere sempre ben scorrevole il
cancello. Se un cancello si inceppa o si blocca deve
essere riparato immediatamente. Non provare a

riparare il cancello da soli, ma richiedere l'intervento di
un tecnico qualificato.

Tenere gli accessori supplementari fuori dalla portata dei
bambini. Non consentire ai bambini l'uso dei pulsanti e dei

telecomandi. Un cancello in fase di chiusura può provocare
lesioni gravi.

Dopo l'installazione è necessario verificare l'esatta
regolazione del meccanismo ed il corretto
funzionamento del sistema di automazione, del
sistema di sicurezza e dello sblocco di emergenza.

La protezione nei punti in cui sussistono pericoli di
schiacciamento e cesoiamento deve essere garantita
in modo definitivo dopo il montaggio dell'attuatore sul

cancello.

Se il cancello è dotato di porta pedonale, l'attuatore
non deve avviarsi o continuare a funzionare se il
cancello non è chiuso correttamente.

IMPORTANTI ISTRUZIONI PER IL MONTAGGIO E L’USO

ATTENZIONE

709441

MOTORI:

Il motore che deve aprirsi per primo è il “Motore 1 Master”. Il
secondo è il “Motore 2 Second”. Se viene utilizzato solo un
motore, il collegamento al motore 2 resta libero.

I cavi dei condensatori in dotazione con i motori devono essere
condotti nei morsetti OP e CL insieme ai cavi per il senso di
rotazione (marroni/neri). Per motivi di spazio, i condensatori
possono essere alloggiati anche all’interno dei ripartitori.
Assicurarsi che siano collegati correttamente ai morsetti e che
siano provvisti di un buon collegamento elettrico. I condensatori
sono responsabili della forza che avranno i motori
successivamente.

Dapprima collegare i motori nel modo seguente:
Motore 1
4 marrone & condensatore 1
5 blu
6 nero & condensatore 1
—————————————————————
Motore 2
7 nero & condensatore 2
8 blu
9 marrone & condensatore 2

Per l’azionamento, vedere il paragrafo “Prima attivazione /
Impostazioni di base”.

Nota: durante il primo azionamento, i battenti del cancello
devono dapprima APRIRSI. Se uno o entrambi i battenti
dovessero chiudersi, invece di aprirsi, su tale motore è
necessario invertire il cavo marrone col cavo nero! Staccare
prima la corrente!

Montaggio tipico di un impianto:

1. Motore

2. Centralina

3. Fotocellula (attiva in fase di chiusura), altezza max. 200mm
Prima fotocellula.

4. Fotocellula (attiva in fase di apertura), altezza max. 200mm
Seconda fotocellula.

5. Lampeggiatore (opzionale)
Importante avvertimento visivo del movimento del cancello.

6. Selettore a chiave
Viene installato sulla parte esterna. Utilizzando la chiave o
inserendo un codice è possibile aprire il cancello.

7. Coste sensibili di sicurezza (opzionali)
Garantiscono l’arresto del cancello in caso di contatto. Le coste di
sicurezza possono essere applicate al cancello o alle colonne. Se
necessario, le coste sensibili di sicurezza devono essere
posizionate fino a 2,5m di altezza.

8. Fotocellula (attiva in fase di apertura/chiusura), altezza max.
200mm
(opzionale)

La centralina è conforme alle più recenti direttive EN.
Una delle suddette direttive prescrive che la forza di chiusura al
bordo del cancello non debba superare 400N (40kg) nel raggio
degli ultimi 500mm prima della completa chiusura del cancello. A
più di 500mm, la forza massima misurata sul bordo del cancello
può essere di 1400N (140kg). Se ciò non può essere garantito, è
obbligatorio installare, sul cancello o sulla colonna di fronte, una
costa sensibile di sicurezza fino ad un’altezza di 2,5m (EN12453).

I-2

709441

MONTAGGIO DELLA CENTRALINA

PUNTO DESCRIZIONE FUNZIONE

1 M1, morsetti: 1, 2, 3 Alimentazione
2 M2, morsetti: 4, 5, 6 Azionamento 1 (Master)

Morsetti: 7, 8, 9 Azionamento 2 (Second)

3 M3, morsetti: 10, 11 nessuna funzione

Morsetti: 12, 13 nessuna funzione
Morsetti: 13, 14 Lampeggiatore

4 M4, morsetti: 15, 16 Collegamento per accessori 24 V

Morsetti: 17, 20 Generatore di impulsi canale 1
Morsetti: 18, 20 Generatore di impulsi canale 2
Morsetti: 19, 20 Tasto di arresto d’emergenza /

deve essere collegato senza
interruttore connesso

5 M5, morsetti: 21, 24 Fotocellula attiva APRI

Morsetti: 22, 24 Fotocellula attiva CHIUDI
Morsetti: 23, 24 Fotocellula attiva APRI +

CHIUDI
Morsetti: 25, 26 Costa sensibile 8,2 KOhm
Morsetti: 27, 28 Antenna

6 CN1/CN2, connettore Boccole modulo radio
7 CH1, pulsante Memorizzazione/Cancellazione

canale radio 1

8 CH2, pulsante Memorizzazione/Cancellazione

canale radio 2

9 L1, pulsante Autoapprendimento percorso
10 JMP1, ponticello Programmazione fotocellule
11 DIP1 Blocco interruttore DIP
12 PT4, potenziometro Impostazione forza motore 2
13 PT3, potenziometro Impostazione forza motore 1
14 PT2, potenziometro Chiusura automatica
15 PT1, potenziometro Chiusura differita battenti

I-3

DESCRIZIONE DEI LED

I LED ROSSI devono essere spenti. Indicano errori da eliminare;
fanno eccezione le fotocellule Failsafe collegate (vedere
descrizione “PONTICELLO”).

(Esempio: cortocircuito, fotocellule e/o costa sensibile)

PUNTO DESCRIZIONE

LED A ROSSO Memorizzazione/Cancellazione canale

radio 1

LED B ROSSO Avvio impulso canale 1

LED C ROSSO Memorizzazione/Cancellazione canale

radio 2

LED D ROSSO Avvio impulso canale 2

LED E ROSSO Fotocellula attiva in APERTURA

LED F ROSSO Fotocellula attiva in CHIUSURA

LED G ROSSO Fotocellula attiva in

APERTURA/CHIUSURA

LED H ROSSO Costa sensibile

LED I VERDE Arresto

LED J ROSSO Programma di autoapprendimento

(percorso)

709441

I-4

PROGRAMMI

La centralina è dotata di 3 tipi di funzionamento (programmi). Il
programma desiderato viene impostato tramite l’interruttore DIP “ON”
(ACCESO) e “OFF” (SPENTO).

DIP1

DIP2

DIP3

DIP4

DIP5

DIP6

DIP7

DIP8

ON
OFF

ON
OFF

ON
OFF

ON

OFF

ON

OFF

ON

OFF

Attribuzione a diverse modalità di funzionamento dei
motori (vedere tabella separata)

nessuna funzione

Impostazione per fotocellule Chamberlain (771EML), in
conformità alla norma EN60335-2-103.
Impostazione per fotocellule con uscita a relè
(263EML) o altre fotocellule con uscita a relè.

Funzione di lampeggiamento anticipato del
lampeggiatore, 2 secondi prima dell’azionamento.

Funzione di lampeggiamento anticipato disattivata

Una volta aperto completamente il cancello, il motore 1
spinge il cancello in direzione “APRI” per 1 secondo a
potenza massima.

Funzione disattivata

nessuna funzione

POTENZIOMETRO
PT1 (TRIMMER 1): CHIUSURA DIFFERITA DEI BATTENTI

Gestisce la chiusura differita dei battenti nel caso di battenti
sovrapposti. In direzione APRI = 0 o 3 sec. In direzione CHIUDI = 0­20 sec. Il motore 1 Master viene aperto per primo e chiuso per
ultimo. Per evitare che qualcuno possa restare chiuso tra i due
battenti in chiusura, è necessario impostare sempre questa funzione.
A sinistra: chiusura differita battenti disattivata

PT2 (TRIMMER 2): CHIUSURA AUTOMATICA (TIMER TO CLOSE)

È possibile impostare il tempo di pausa del cancello in modalità
CANCELLO APERTO. Trascorsi tra 0 e 150 sec. dopo il
completamento dell’apertura, il cancello si richiude.

Solo possible con le fotocellule collegate Failsafe modello
771EML

A sinistra: arresto automatico disattivato

La centralina è conforme alle più recenti direttive EN. Una
delle suddette direttive prescrive che la forza di chiusura al bordo del
cancello non debba superare 400 N (40 kg) nel raggio degli ultimi
500 mm prima della completa chiusura del cancello. A più di 500 mm,
la forza massima misurata sul bordo del cancello può essere di 1400
N (140 kg). Se ciò non può essere garantito, è obbligatorio installare,
sul cancello o sulla colonna di fronte, una costa sensibile di sicurezza
fino ad un’altezza di 2,5 m (EN12453).

PT3 (TRIMMER 3): IMPOSTAZIONE DELLA FORZA (FORCE 1
MASTER)

Si definisce la forza con la quale deve operare il motore 1 Master. La
forza necessaria dipende dal peso e dal funzionamento del cancello.

PT4 (TRIMMER 4): IMPOSTAZIONE DELLA FORZA (FORCE 2
SECOND)

Si definisce la forza con la quale deve operare il motore 2 Second.
La forza necessaria dipende dal peso e dal funzionamento del
cancello.

Eseguire i cambiamenti
senza corrente, altrimenti non
vengono accettati!

709441

Eseguire i cambiamenti
senza corrente, altrimenti non
vengono accettati!

I-5

Tabella separata per l’impostazione delle modalità di funzionamento

Cancello chiuso:

1. impulso apre, il seguente
arresta, il successivo chiude,
quello dopo arresta, il
prossimo apre, ecc.

Cancello chiuso:

1. impulso apre battente 1(per
pedoni), il seguente arresta, il
successivo chiude, quello dopo
arresta, il prossimo apre, ecc.

Impulso in fase di chiusura
blocca il cancello

Impulso in fase di chiusura
blocca il cancello

Impulso in fase di apertura
blocca il cancello

Impulso in fase di apertura blocca
il cancello

Impulso in fase di pausa
chiude immediatamente il
cancello

Impulso in fase di pausa chiude
immediatamente il cancello

Modalità standard

Modalità standard &
di nessun arresto automatico (uomo

presente) in fase di chiusura

Cancello chiuso:

1. impulso apre, il seguente
arresta, il successivo chiude,
quello dopo arresta, il
prossimo apre, ecc.

Cancello aperto:
Tenere premuto per chiusura,
rilasciare per arresto

Impulso in fase di chiusura
blocca il cancello

Radiosegnale disattivato, dispositivi
di sicurezza disattivati

Impulso in fase di apertura
blocca il cancello

Impulso in fase di pausa
chiude immediatamente il
cancello

DIP1

ON

ON

OFF

DIP2

ON

OFF

OFF

DIP3

OFF

ON

OFF

Generatore di impulsi/canale 1 Generatore di impulsi/canale 2

Nessun arresto automatico (uomo
presente)

Cancello chiuso:
tenere premuto,
rilasciare per arresto

Cancello aperto:
tenere premuto,
rilasciare per arresto

Radiosegnale disattivato,
dispositivi di sicurezza
disattivati

Radiosegnale disattivato,
dispositivi di sicurezza disattivati

ACCESSORI

FOTOCELLULE (OPZIONALI)

Le fotocellule servono per rendere sicuro il cancello e devono essere
sempre installate. La posizione di montaggio dipende dal modello del
cancello. Ai sensi della EN12453, una coppia di fotocellule deve
essere installata esternamente ad un’altezza di 200 mm, con
modalità attiva in fase di chiusura; un’altra coppia di fotocellule deve
essere installata internamente ad un’altezza di 200 mm, con modalità
attiva in fase di apertura. Un terzo paio di fotocellule, con modalità
attiva in fase di chiusura e apertura, può essere installata
facoltativamente. Le fotocellule sono composte da un trasmettitore e
da un componente di ricezione e devono essere poste l’una di fronte
all’altra. L’alloggiamento per le fotocellule (plastica) può essere aperto
con l’ausilio di un cacciavite. La fotocellula viene fissata al muro
tramite piccole viti e tasselli. È possibile azionare due sistemi di
fotocellule diversi (ved. descrizione interruttori DIP). Se si vuole
ammettere la funzione “chiusura automatica”, è necessario installare
la fotocellula Failsafe Chamberlain. Non è possibile utilizzare una
combinazione di fotocellule. Il sistema Failsafe Chamberlain (sistema
a 2 cavi) è dotato, su entrambe le estremità, di un piccolo LED (luce)
visibile da fuori, che mostra lo stato della fotocellula. Esistono due
modelli di fotocellule Failsafe Chamberlain. La prima variante è ideale
per essere montata su pareti che si fronteggiano. La seconda è
ideale per essere montata nella parte interna del cancello, dato che
contiene già le guarnizioni per il montaggio.
Segnali luminosi sulla fotocellula Failsafe Chamberlain
LED fisso = OK
LED lampeggiante = la fotecellula blocca la centralina
LED spento = mancanza di corrente, collegamento errato o poli
invertiti

Segnali luminosi sulla centralina
LED spento = OK
LED fisso = centralina bloccata
LED lampeggiante = OK, nessuna fotocellula collegata

Sezione trasversale cavi: 0,5 mm

2

o superiore.

Tensione: 12/24 Volt AC/DC.

Non utilizzare conduttori di rame rigidi. Non posare i cavi da 230 V
parallelamente o nello stesso cunicolo.

open/öffnen/ouvrir/open

close/schliessen/fermer/sluiten

close/schliessen/
fermer/sluiten

open/öffnen/
ouvrir/open

771EML

709441

I-6

PONTICELLO

Programmazione delle fotocellule Failsafe modello 771EML

1. Prima la messa in servizio

2. Collegando/ Staccando una nuova fotocellula

- Staccare la centralina ( separare dalla rete di alimentazione)

- Collegare il ponticello con le due Pin

- L'interruttore DIP 5 deve essere posizionato su ON.

- Collegare le fotocellule secondo l'illustrazione

- Accendere la centralina e attendere brevemente.

- Riportare la tensione del ponticello, attendere brevemente.Finito!
(quantità delle fotocellule collegate vengono memorizzate)

Programmazion delle fotocellule con uscita a relè, p.es. 263EML

Staccare per qualche secondo la centralina dalla rete di
alimentazione. Tutti i morsetti ai quali non è collegata alcuna
fotocellula devono essere collegati con ponticello tramite COM. (21­24, 22-24, 23-24). Alimentazione delle fotocellule con uscita a relè dei
morsetti 15-16. L’interruttore DIP 5 deve essere posizionato su OFF.
Tendere il ponticello.
Nota: ai sensi della EN12978, le fotocellule con uscita a relè non
sono più ammesse per nuove installazioni, dato che non effettuano
l’autodiagnosi (Failsafe).

Funzionamento senza fotocellule
PERICOLO: situazione non ammessa per un funzionamento

normale. In questo caso, il cancello deve essere protetto da coste
sensibili di sicurezza.
Staccare per qualche secondo la centralina dalla rete di
alimentazione. I morsetti 21-22-23-24 devono essere tutti collegati
con ponticello. L’interruttore DIP 5 deve trovarsi su OFF. Tendere il
ponticello.
Nota: NON è ammessa la combinazione di fotocellule di modelli
diversi.

LAMPEGGIATORE (OPZIONALE)

È possibile collegare un lampeggiatore alla centralina. Ha il compito
di avvisare che il cancello è in movimento. Il lampeggiatore deve
essere collocato in alto e in posizione visibile. La centralina emette un
segnale costante, che viene trasformato in una luce intermittente.

Sezione trasversale cavi: 0,5 mm2o superiore.
Tensione: 24 V DC

Non utilizzare conduttori di rame rigidi. Non posare i cavi da

230 V parallelamente o nello stesso cunicolo.

34EML
41EML

PULSANTI / SELETTORE A CHIAVE (OPZIONALE)

La centralina / Il motore possono essere attivati tramite diversi
input. Ciň puň avvenire a mezzo trasmettitore manuale o selettore a
chiave (Morsetti 17+20).
Trasmettitore manuale = vedere programmazione della
trasmissione manuale,
Input pulsante 1 = input centralina 1; funzionamento normale
Input pulsante 2 = input centralina 2; attivo per determinate
impostazioni (ved. descrizione interruttori DIP).

ARRESTO D’EMERGENZA (OPZIONALE)

Collegando un interruttore, č possibile arrestare o bloccare il
dispositivo. Il movimento dei battenti viene immediatamente
arrestato. Se non si installa alcun interruttore, i morsetti 19 e 20
devono essere collegati con ponticello.

24 VDC - USCITA

Per fotocellule a relè o altri dispositivi (p.es. ricevitori)
max. 500 mA

Non utilizzare conduttori di rame rigidi. Non posare i cavi da

230 V parallelamente o nello stesso cunicolo.

709441

I-7

COSTA SENSIBILE DI SICUREZZA (OPZIONALE)

Alla centralina è possibile collegare una costa sensibile di sicurezza
che funzioni in base al principio degli 8,2 KOhm, vale a dire che
all’estremità della costa è fissata una resistenza da 8,2 KOhm. In
questo modo, viene garantito il controllo costante del circuito
elettrico. La centralina viene fornita con una resistenza integrata di
8,2 KOhm. Alla centralina vengono collegate in serie diverse coste
di sicurezza.

Sezione trasversale cavi: 0,5 mm2o superiore.

ANTENNA (OPZIONALE) ANT4X-1EML

La centralina prevede un’antenna filare di serie.
È possibile collegare un’antenna esterna (accessorio) ai morsetti 27
e 28. In questo modo è possibile ottenere coperture maggiori
(radio). Montare l’antenna il più in alto possibile.

Non utilizzare conduttori di rame rigidi. Non posare i cavi

da 230 V parallelamente o nello stesso cunicolo.

MEMORIZZAZIONE / CANCELLAZIONE DELLA TRASMISSIONE
MANUALE

Premere il tasto CH1. Il LED “Learn 1” diventa rosso. Tenere
premuto per ca. 5 secondi un pulsante del trasmettitore manuale. Il
LED “Learn 1” inizia a lampeggiare. Finito. Procedere allo stesso
modo per CH2. Premere ora un tasto del trasmettitore ancora
libero. In questo modo, è possibile memorizzare fino a 128 canali
manuali.

Per cancellare i canali memorizzati, premere il pulsante CH1 finché
il LED non si spegne. Procedere allo stesso modo per CH2.

ª

MODULO RADIO (PRE-MONTATO)

Per azionare la centralina via radio, è necessario dapprima
installare un modulo radio agli alloggiamenti CN1/CN2.

PRIMA ATTIVAZIONE
IMPOSTAZIONI DI BASE

Seguire la procedura punto per punto. In caso di dubbio, ricominciare
da capo. Per queste impostazioni è necessario avere sufficiente
tempo a disposizione.

1. Sono stati effettuati tutti i collegamenti necessari per il

funzionamento? Motori, fotocellule, costa sensibile di sicurezza,
pulsante d’arresto.

2. Assicurarsi che non vi sia nessuno nei pressi del cancello.

3. Verificare che i LED (segnali luminosi) siano impostati su OK e

controllare che non blocchino una funzione. I LED rossi (segnali
luminosi) non devono essere sempre accesi. Il LED verde deve
essere illuminato.

4. Impostazione degli interruttori DIP. Modalità standard 1=”ON”,

2=”ON”, 3=”OFF”. È possibile apportare modifiche successive in
qualsiasi momento.

5. Impostazione forza. Impostare i potenziometri “FORZA 1” e

“FORZA 2” sul 30% come massimo. In caso di cancelli molto leggeri,
abbassare la percentuale. Si consiglia di provare prima di correggere!
Aumentare la potenza poco per volta.

6. Se sono stati collegati due motori, è necessario impostare la

chiusura differita dei battenti. Girare il potenziometro sul 50% ca.
Eventuali modifiche successive possono essere apportate in qualsiasi
momento.

7. Staccare la centralina ( separare dalla rete di alimentazione)

7.1 Collegare il ponticello con le due Pin

7.2 L'interruttore DIP 5 deve essere posizionato su ON.

7.3 Collegare le fotocellule secondo l'illustrazione

7.4 Accendere la centralina e attendere brevemente.

7.5 Riportare la tensione del ponticello, attendere brevemente. La

LED delle fotocellule collegate manca. Le LED delle fotocellule non
collegate lampeggiano. Finito!

1

3

5

6

709441

I-8

Programmazione del tempo per il percorso standard (senza Soft­Stop, andamento lento)

Nota: se si utilizza solo un motore (funzionamento ad un
battente), i passaggi per la programmazione del battente 2 sono
diversi.
Modalità standard: vedere testo.
Modalità avanzata: saltare i punti 5, 6, 7, 8 premendo il pulsante
L1.

Il pulsante L1 deve essere premuto 2 volte.

1. I battenti devono essere chiusi.

2. Premere brevemente il pulsante L1 (1 secondo) per aprire entrambi

i battenti.

Nota: se uno dei battenti dovesse chiudersi invece di aprirsi, su
questo motore è necessario invertire il cavo marrone col cavo
nero! Staccare la corrente (nuovo avvio), poi ricominciare con la
programmazione.

3. Premere nuovamente il tasto L1 quando entrambi i battenti hanno

raggiunto la posizione finale (lasciare in funzione per 2 secondi). Solo
il battente 2 viene avviato e chiuso. Una volta chiuso il battente 2, il
battente 1 si avvia automaticamente e si chiude.

Nota: se si utilizza solo un battente, attendere (ca. 15 secondi)
senza premere alcun pulsante; il battente 1 viene azionato
automaticamente.

Proseguire con l’installazione.

Completamento dell’installazione/della programmazione

Se il percorso è stato programmato, i canali manuali possono essere
memorizzati (procedura non necessaria nel caso di kit) oppure
cancellati.

1. Attivare il cancello a mezzo trasmissione manuale o pulsante

collegato ed osservarne il funzionamento. Richiudere il cancello
SENZA aver eseguito impostazioni.

2. Se il cancello non si chiude completamente da solo, cambiare

l’impostazione dei potenziometri in base al tentativo fatto (p.es.
aumentare il tempo di percorrenza, correggere la forza, configurare la
chiusura differita battenti). Attenzione: il battente deve continuare a

funzionare almeno per un secondo una volta fermo, affinché
raggiunga la fase di arresto anche in caso di resistenza del vento
(più lento). Ciò non può essere compensato con una maggiore
forza. Ripetere la programmazione del tempo di percorrenza.

3. Avviare un secondo tentativo e procedere come prima. Chiudere il

cancello prima di eseguire altre impostazioni.

4. Una volta terminate tutte le impostazioni, verificare il funzionamento

delle fotocellule, dei pulsanti, del lampeggiatore, del trasmettitore
manuale, degli accessori, ecc. Se si desidera che il cancello si chiuda
automaticamente, impostare il potenziometro per la pausa in fase di
APERTURA del cancello (“timer chiusura”).

5. Mostrare a tutte le persone che hanno a che fare col cancello il suo

funzionamento, il funzionamento dei dispositivi di sicurezza e
l’attivazione manuale.

ª

Qual è la durata in servizio prevista di un
attuatore?

Un attuatore correttamente installato può funzionare perfettamente per oltre
10 anni nell’uso in ambito privato. Tanto il cancello che l’attuatore devono
essere controllati regolarmente e la loro manutenzione deve essere effettuata
nel rispetto delle relative scadenze.

Che cosa succede se manca la corrente?

Tutti gli attuatori Chamberlain sono dotati di un sistema di sblocco che
consente di azionare manualmente il cancello in caso di mancanza di
corrente.

Quanto tempo richiede l’installazione di un attuatore?

A seconda delle proprie capacità tecnico-manuali, il montaggio dei componenti
meccanici dovrebbe richiedere dalle 3 alle 4 ore circa. Il cancello deve essere
predisposto in modo da consentire l’installazione dell’attuatore. Per
l’allacciamento elettrico ci vogliono da 1 a 2 ore circa. Ogni utilizzatore deve
essere istruito sull’uso per almeno 30 minuti, durante i quali devono essere
mostrate le diverse funzioni e spiegati gli aspetti di sicurezza e i dispositivi di
protezione, nonché la procedura da seguire in caso di mancanza di corrente.

È possibile aprire soltanto un’anta? (funzione pedonale)

Sì, è possibile. Questa funzione può essere attuata mediante telecomando (a
tale scopo è necessario disporre almeno di un telecomando a 2 canali) oppure
mediante interruttore (v. impostazione delle modalità operative “Standard”).

Domande frequenti

Programmazione del percorso ‘avanzato’ (individuale)

Nell’ambito di questo programma, il pulsante L1 deve essere premuto
in tutto 9 volte. Ad ogni attivazione del tasto, viene memorizzata una
posizione (un tempo). In questo modo è possibile memorizzare l’arresto
soft (andamento lento), per adeguare il cancello alle proprie esigenze.
Sono ammesse fasi di arresto soft molto lunghe o quasi assenti.
Battente 1 = “Master”
Battente 2 = “Second”

1. I battenti devono essere chiusi.

2. Premere L1 per più di 5 secondi, fino a quando viene azionato il
battente 1 (apertura). Rilasciare il pulsante!

3. Premere nuovamente L1. A partire da questa posizione, viene
avviato l’arresto soft in fase di APERTURA per il battente 1.

4. Premere nuovamente L1. Viene raggiunta la posizione finale (+2
secondi). Il battente 2 viene azionato automaticamente.

5. Premere nuovamente L1. A partire da questa posizione, viene
avviato l’arresto soft in fase di APERTURA per il battente 2.

6. Premere nuovamente L1. Viene raggiunta la posizione finale in fase
di APERTURA (+2 secondi). Il battente 2 viene riavviato
automaticamente e si chiude.

7. Premere nuovamente L1. A partire da questa posizione, viene
avviato l’arresto soft in fase di CHIUSURA per il battente 2.

8. Premere nuovamente L1. Viene raggiunta la posizione finale in fase
di CHIUSURA (+2 secondi). Il battente 1 viene azionato
automaticamente.

9. Premere nuovamente L1. A partire da questa posizione, viene
avviato l’arresto soft in fase di CHIUSURA per il battente 1.

10. Premere nuovamente L1. Viene raggiunta la posizione finale in fase
di CHIUSURA (+2 secondi).
Fine.

709441

I-9

L’attuatore non funziona / non risponde azionando
l’interruttore.

1. Il collegamento dell’interruttore è allentato.

2. Il collegamento dell’interruttore di STOP è
allentato, il LED di STOP è spento.

3. Un ostacolo blocca la fotocellula nella
direzione di movimento.

4. La costa sensibile è danneggiata o ha
incontrato un ostacolo.

5. L’attuatore è ancora sbloccato.

1. Controllare i collegamenti
dell’interruttore e COM.

2. Controllare i collegamenti
dell’interruttore di STOP (STOP e
COM).

3. Rimuovere l’ostacolo.

4. Rimuovere l’ostacolo e controllare
collegamenti e fili.

5. Bloccare l’attuatore.

Subito dopo che il cancello si è messo in
movimento, si ferma e torna indietro.

Ostacolo nell’area del cancello.

Verificare l’eventuale presenza di ostacoli
nell’area del cancello.

L’attuatore non apre completamente il cancello.

1. La misure A+B dei pilastri sono corrette?

2. Il tempo di movimento della centralina è
programmato correttamente?

3. La forza è impostata correttamente?

1. Controllare le misure A+B.

2. Effettuare eventualmente una nuova
programmazione aggiungendo 3
secondi circa.

3. Correggere la forza (in caso di vento
l’attuatore si muove un po’ più
lentamente).

La centralina non reagisce se si modificano gli
interruttori DIP.

Togliere l’alimentazione elettrica alla
centralina, quindi modificare gli
interruttori DIP.

La “Chiusura automatica” non funziona.

1. Funziona soltanto se è stata installata
la fotocellula a 2 cavi 770E(ML) o
771E(ML).

2. Quindi ruotare il potenziometro per la
“Chiusura automatica” in senso orario.

L’attuatore non risponde in alcun modo, nessun
LED è acceso.

Eventuale assenza di corrente.

1. Controllare conduttori e conduttore
neutro.

2. Controllare il fusibile domestico.

L’attuatore è così potente da curvare il cancello/il
pilastro.

1. La misura A+B è corretta?

2. La forza è troppo alta?

3. Il cancello deve essere rinforzato?

1. Controllare la misura A+B.

2. Ruotare il potenziometro per la forza
in senso antiorario.

3. Fissare eventualmente l’attuatore ad
una piastra di rinforzo mediante viti
(pilastro).
Applicare eventualmente una piastra di
rinforzo sul punto di trazione e
pressione (anta del cancello).
Utilizzare viti e tasselli adeguati.

L’attuatore ronza un po’, ma non ha forza.

1. Il condensatore non è collegato
correttamente con il cavo marrone e nero.

2. La forza non è stata impostata.

3. L’attuatore è sbloccato.

1. Controllare il cablaggio del condensatore.

2. Ruotare il potenziometro per la forza in
senso orario.

3. Bloccare l’attuatore.

L’attuatore si muove soltanto se si tiene
premuto il telecomando.

1. Centralina in modalità “uomo presente”.

2. Un dispositivo di sicurezza non funziona
correttamente (fotocellula, costa sensibile).

1. Togliere l’alimentazione elettrica alla
centralina, quindi modificare gli interruttori
DIP.

2. Osservare i LED, trovare l’errore ed
eliminarlo.

L’attuatore non risponde in alcun modo sebbene
la centralina sia collegata (i LED sono accesi).

1. Il telecomando non è programmato.

2. I LED segnalano errore.

3. La fotocellula non è collegata correttamente.

4. Manca ponticello tra STOP e COM.

5. Il morsetto per i motori non è stato inserito
correttamente.

1. Programmare il telecomando.

2. Trovare l’errore ed eliminarlo (v.
descrizione dei LED).

3. Controllare
collegamento/programmazione della
fotocellula.

4. Eseguire un semplice ponticello tra i
morsetti.

5. Controllare morsetto e collegamenti.

L’attuatore si ferma improvvisamente e riprende a
funzionare solo dopo una pausa prolungata.

Se il cancello viene azionato in continuazione,
il motore raggiunge la temperatura di arresto.
Si tratta di un dispositivo di protezione in
quanto l’attuatore non è adatto per il servizio
continuo.

Lasciare raffreddare il motore per un tempo
sufficiente (almeno 15 minuti).

Si possono utilizzare misure A+B diverse sui due
lati?

In generale è possibile, ma le ante si muovono allora ad una diversa velocità. Se le misure
A+B vengono modificate di molto rispetto allo standard, il movimento del cancello non risulta
ottimale e la ferratura è sottoposta a maggiori sollecitazioni (durata in servizio dell’impianto
sensibilmente più ridotta).

709441

I-10

La portata del telecomando è troppo limitata.

È consigliabile installare un’antenna esterna in quanto la centralina con l’antenna piccola nella
maggior parte dei casi si trova dietro il pilastro o vicino a terra. La posizione ottimale
dell’antenna è sempre più in alto possibile. Chamberlain offre come accessorio un’antenna
conforme con kit di montaggio (codice articolo: ANT4X-1EML).

Il dispositivo non si chiude automaticamente,
ma si apre automaticamente.

I cavi motore sono invertiti Invertire i cavi motore (marrone, nero)

La centralina non funziona con la trasmissione
manuale

1.Trasmissione manuale non programmata

2.Una fotocellula blocca l’alimentazione

1.Programmare trasmissione manuale

2.Controllare fotocellula

Il cancello può essere soltanto aperto

1.La fotocellula blocca l’alimentazione

2.L’impostazione degli interruttori DIP non è
quella prevista.

1.Controllare il funzionamento e il
collegamento.

2.Controllare interruttori DIP

La centralina non funziona Nessun percorso memorizzato Memorizzare percorso.

Ved. “Prima attivazione”.

I battenti non si aprono completamente. 1.Forza troppo bassa in presenza di

elevato carico del vento
(cancelli a superficie totale)

2.Cancello duro/pesante

1.Reimpostare la forza (aumentare)

2.Migliorare la scorrevolezza

3.Programmare la centralina

Il radioricevitore universale non funziona Rispettare la polarità (morsetti 15/16)

Invertire i simboli “+” e “-”

© Chamberlain GmbH 2006, all rights reserved

Il cancello deve seguire una pendenza.

Non consigliato! Cambiare il cancello!
Il cancello può muoversi in modo incontrollato (pericoloso) quando l’attuatore è sbloccato.
Nella direzione di pendenza è necessaria una forza maggiore e quindi nella direzione
opposta l’attuatore ha una forza eccessiva.

L’impostazione della forza è stata modificata ma
non si riscontra alcuna differenza.

Togliere l’alimentazione elettrica alla centralina per alcuni secondi per attivare l’autodiagnosi
della scheda.

Il pilastro del cancello è così spesso che non è
possibile attenersi alle misure A+B.

Incavare il pilastro o spostare il cancello.

D i c h i a r a z i o n e di c o nf or mi tà

Le automazioni per cancelli modelli HC280ML, HC300ML/MLS, HC400ML/MLS,
HC600ML/MLS sono conformi ai requisiti delle parti applicabili delle norme
EN300220-3 • EN55014 • EN61000-3 • EN60555, EN60335-1 • ETS 300 683 • EN60335­1: 2002 • EN60335-2-103: 2003 • EN55014-1: 2000 + A1 + A2 • EN55014-2: 2001 •
EN61000-3-2: 2000 • EN61000-3-3: 1995 + A1 • EN 301 489-3, V1.3.1 • EN 300 220-3
V1.1.1 • EN 13241-1
così come alle disposizioni e a tutte le integrazioni

delle Direttive Europee ..............................................73/23/EEC, 89/336EEC, 1999/5/EG

D i c h i a r a z i o n e di i n co rp or az io ne

Le automazioni per cancelli sono conformi alle disposizioni della Direttiva Europea
89/393/CEE e alle sue integrazioni se la loro installazione e manutenzione sono effettuate
in conformità alle istruzioni del costruttore, e se le automazioni vengono impiegate con un
cancello la cui installazione e manutenzione sono anch’esse effettuate in conformità alle
istruzioni del costruttore.

Il firmatario dichiara con la presente che l’apparecchiatura sopra

specificata e tutti gli accessori elencati nel manuale sono conformi

alle norme e direttive sopraccitate.

B.P.Kelkhoff
Manager, Regulatory Affairs
Chamberlain GmbH
D-66793 Saarwellingen
Januar, 2006

709441

MONTAJE DE LA CAJA DE MANDOS

El mando está concebido para ser montado en una caja especial
impermeable (041FA277BX). Antes de proceder al montaje mida las
distancias necesarias y determine las perforaciones que deberá realizar
con el taladro. Saque el plástico de los agujeros con ayuda de un
destornillador. Introduzca el atornillado para cables con tracción,
mantenga la caja contra la superficie sobre la que se montará. Realice
el atornillado en las perforaciones de sujeción de la pared y fije. El
mando del motor es un sistema electrónico controlado por
microprocessador con la técnica más moderna. Posee todas las
posibilidades de conexión y funciones necesaria para un funcionamiento
seguro. La humedad y el agua deterioran los mandos. Asegúrese en
cualquier circunstancia de que no haya agua, humedad ni saturación del
suelo de agua. Todas las aberturas y aisladores deben estar selladas a
prueba de agua. La caja de mandos junto con el mando del motor se
encuentran montados hacia abajo con los aisladores. No deberá estar
expuesto permanentemente al sol. Con el sistema electrónico se pueden
regular con mucha exactitud las fuerzas tractoras y de presión. Si el
montaje y el ajuste es correcto, la puerta puede detenerse manualmente.
Durante el funcionamiento se puede detener la puerta a distancia, por
medio de los botones o con la cerradura a llave externa. La hoja de la
puerta necesita un tope estable para las posiciones de “ABIERTO” Y
“CERRADO”, ya que el accionamiento de la puerta no tiene
interrruptores de fin de carrera.

DISTRIBUCIÓN DE CORRIENTE

El cable que llega del brazo motriz debe introducirse en una caja de
distribución de uso comercial e impermeable. De la caja de distribución
hasta los mandos puede ponerse un tendido de cables fijo. A menudo
es posible dirigir hacia la caja el mecanismo que se instala directamente
junto a los mandos. Nunca coloque bajo tierra la caja de distribución.

Las siguientes secciones de cables no deben normalmente quedar
por debajo:

• 100-230 voltios 1,5 mm² o mayor

• 0-24 voltios 0,5 mm² o mayor
Consejos: En la práctica los alambres del timbre suelen ser
problemáticos ya que pierden demasiada tensión en longitudes de línea
grandes. Separe los cables en canales, es decir, el cable del motor y el
cable de la fotocélula, sobre todo con las cerraduras a llave externa, el
interruptor de arranque (de fábrica); de lo contrario se
pueden producir fallos en recorridos de distancia largos.

E-1

DATOS TÉCNICOS

Voltaje: 230 V~ ±10 % 50 Hz
Consumo máximo: 22 mA
Mecanismo máximo: 230 V~ 50 Hz 1000 W max
Accesorio de abastecimiento: 24 V~ 0,5 A max
Temperatura de trabajo: -25 ºC ÷ 55 ºC
Regímenes de trabajo:
Estándar/ Estándar y no autoenclavamiento (dispositivo de
hombre presente) en Cierre/ No autoenclavamiento
(dispositivo de hombre presente)
Tiempo de recorrido máximo: 80 seg.
Tiempo de pausa: 0 ÷ 150 seg.
Dimensiones: 124x152 mm (Sin cuadro)

ANTES DE COMENZAR, LEA LAS NORMAS DE SEGURIDAD QUE RESULTAN FUNDAMENTALES

Este símbolo de advertencia sobre seguridad indica "Precaución”. En caso de no cumplirse supondrá un riesgo de lesión
personal o daño a la propiedad. Lea estas advertencias detenidamente.
El mecanismo de apertura de la puerta se ha diseñado y probado con el fin de proporcionar un servicio adecuadamente seguro
siempre y cuando sea instalado y operado ateniéndose estrictamente a las siguientes normas de seguridad.

La incorrecta instalación o no atenerse a las siguientes instrucciones puede causar graves lesiones personales o daños a la
propiedad.

La instalación y el cableado deberán efectuarse
respetando las regulaciones locales para instalaciones
eléctricas y de construcción. El cable de alimentación
sólo puede ser conectado a una toma con la correcta
puesta a tierra.

Cualquier posibilidad de quedarse aprisionado por la
hoja en movimiento entre la hoja y la pared se deberá
proteger mediante cantos protectores o sensores
infrarrojos.

.

Desconecte el sistema del suministro eléctrico antes de
realizar cualquier tipo de reparación o retirar las
cubiertas. Se deberá aportar un dispositivo de
desconexión en la instalación con cableado
permanente para garantizar la desconexión de todos los
polos, mediante un interruptor (un entrehierro de
contacto de 3 mm como mínimo) o por un fusible
separado.

Cuando utilice herramientas y piezas pequeñas para
la instalación o al efectuar una reparación en la
puerta, proceda con precaución y no lleve anillos,
relojes o ropa holgada.

Asegúrese de que quien instale, efectúe el
mantenimiento u opere el mecanismo de apertura de la
puerta, respete las presentes instrucciones. Consérvelas

en un lugar seguro para poder consultarlas rápidamente en

Retire los bloqueos montados en la puerta para prevenir
que ésta resulte deteriorada.

Es de suma importancia asegurarse de que la puerta
siempre se deslice suavemente. Las puertas que se
encajen o se atasquen deberán repararse
inmediatamente. Recurra a los servicios de un técnico
debidamente cualificado para reparar la puerta, nunca
intente repararla por su cuenta.

Mantenga los accesorios adicionales fuera del alcance de
los niños. No permita que los niños jueguen con pulsadores
o controles remotos. Una puerta puede generar graves
lesiones cuando se está cerrando.

Después de la instalación, se deberá realizar una
prueba final comprobando el funcionamiento del
sistema y que los dispositivos de seguridad funcionen
perfectamente.

Cuando se hayan instalado los brazos del mecanismo de
apertura, la protección completa contra un posible
aplastamiento o aprisionamiento deberá funcionar
inmediatamente.

El mecanismo de apertura no se puede utilizar con
una puerta que incorpore una portezuela a menos que
el mecanismo de apertura no se pueda operar con la
portezuela abierta.

INSTRUCCIONES IMPORTANTES PARA EL MONTAJE Y LA UTILIZACIÓN

PRECAUCIÓN

709441

MOTORES:

El motor que debe abrir primero es el Motor 1 “Master”, el otro es
el Motor 2 “Second”. Si sólo se utiliza un motor la conexión del
motor 2 queda libre.

Los cables de los condensadores enviados junto con los motores
deben introducirse juntos con los cables para el sentido de giro
(marrón/negro) en los bornes OP y CL. Por razones de espacio
los condensadores pueden alojarse también en la caja de
distribución. Asegúrese de que están bien conectados y disponen
de una buena conexión eléctrica. Los condensadores son
responsables de la fuerza de que luego dispondrán los motores.

En primer lugar conecte los motores del siguiente modo:
Motor 1
4 Marrón y Condensador 1
5 Azul
6 Marrón y Condensador 1
—————————————————————
Motor 2
7 Marrón y Condensador 2
8 Azul
9 Marrón y Condensador 2

Para la puesta en funcionamiento véase la sección “Primera
puesta en funcionamiento / Ajuste básico”.

Advertencia: Durante la primera puesta en funcionamiento
las hojas de la puerta deberán ABRIRSE en el primer
recorrido. Si una de las hojas o las dos se cierran en vez de
abrirse deberá intercambiarse el cable marrón por el negro.
Antes deberá interrumpirse la alimentación eléctrica.

Construcción típica de una instalación:

1. Motor

2. Mando

3. Fotocélula (activa en Cierre), altura máxima 200 mm.
Primera fotocélula.

4. Fotocélula (activa en Abertura), altura máxima 200 mm.
Segunda fotocélula.

5. Luz intermitente (Opcional)
Importante advertencia visual respecto al movimiento de las
puertas.

6. Cerradura a llave externa
Se fija en la parte externa. La puerta se abrirá con una llave o
introduciendo un número.

7. Regleta de contactos (opcional)
Protege por fusible la puerta en caso de contacto. Las regletas de
contacto pueden fijarse en la puerta o en las columnas. Si es
necesario las regletas de contacto deberán colocarse a una altura
de hasta 2,5 m.

8. Fotocélula (activa en Abertura/Cierre), altura máxima 200 mm.
(opcional)

Las mandos cumplen con las nuevas normativas de la
EN. Una de estas normativas especifica que las fuerzas de cierre
en los bordes de la puerta no deben superiores a los 400 N (40
Kg.) en los últimos 500 mm. antes de que la puerta llegue a la
posición CERRADO. Con más de 500 mm. la fuerza máxima en
los bordes de la puerta puede ascender a 1400 N (140 Kg.). Si no
se está completamente seguro, será imprescindible montar una
regleta de contacto a una altura de hasta 2,5 m en la puerta o
en la columna opuesta (EN12453).

E-2

709441

MONTAJE DE LOS MANDOS

PUNTO DESCRIPCIÓN FUNCIÓN

1 M1, Borne:1,2,3 Línea de alimentación
2 M2, Borne:4,5,6 Mecanismo 1 (Master)

Borne:7,8,9 Mecanismo 2 (Second)

3 M3, Borne:10,11 sin función

Borne:12,13 sin función
Borne:13,14 Lámpara intermitente

4 M4, Borne:15,16 Conexión para accesorio de 24 V

Borne:17,20 Generador de impulsos canal 1
Borne:18,20 Generador de impulsos canal 2
Borne:19,20 El interruptor de parada de

emergencia debe estar en modo
puente sin el interruptor
conectado

5 M5,Borne:21,24 fotocélula activa ABIERTO

Borne:22,24 fotocélula activa CERRADO
Borne:23,24 fotocélula activa ABIERTO

+ CERRADO
Borne:25,26 Regleta de contactos 8,2 kOhm
Borne:27,28 Antena

6 CN1/CN2, clavija Zócalos de conexión del módulo

de radio

7 CH1, pulsador Memorizar/borrar Radiocanal 1
8 CH2, pulsador Memorizar/borrar Radiocanal 2
9 L1, pulsador Memorizar distancia recorrida
10 JMP1, Puente enchufable Programación de fotocélulas
11 DIP1 Bloque del interruptor del DIP
12 PT4, Potenciómetro Mecanismo de ajuste de fuerza 2
13 PT3, Potenciómetro Mecanismo de ajuste de fuerza 1
14 PT2, Potenciómetro Cierre automático
15 PT2, Potenciómetro Retardador de las hojas

E-3

DESCRIPCIÓN DE LOS LEDs

Los LEDs ROJOS deben estar desconectados. Indican un fallo que
debe ser subsanado; excepto en el caso de fotocélulas de
seguridad total que no estén conectadas. (véase descripción
“CONMUTADOR DE DERIVACIÓN”)

(Ejemplo: Cortocircuito, fotocélulas y/o regleta de contactos)

PUNTO DESCRIPCIÓN

LED A ROJO memorizar/borrar Radiocanal 1

LED B ROJO Arranque de impulsos canal 1

LED C ROJO memorizar/borrar Radiocanal 2

LED D ROJO Arranque impulso canal 2

LED E ROJO fotocélula activa en ABRIR

LED F ROJO fotocélula activa en CERRAR

LED G ROJO fotocélula abierta en ABRIR/CERRAR

LED H ROJO Regleta de contactos

LED I VERDE Detener

LED J ROJO Programa de memorización (distancia

recorrida)

709441

E-4

PROGRAMAS

El control dispone de 3 modos de operación (programas). El
programa deseado se elije mediante el interruptor DIP “ON”
(ENCENDIDO) o “OFF” (APAGADO).

DIP1

DIP2

DIP3

DIP4

DIP5

DIP6

DIP7

DIP8

ON
OFF

ON
OFF

ON
OFF

ON

OFF

ON

OFF

ON

OFF

Ordenado según los diferentes modos de
funcionamiento del mecanismo (véase tabla especial)

sin función

El ajuste para las fotocélulas Chamberlain (771EML),
se corresponde con EN60335-2-103.

El ajuste para las fotocélulas con mando por relé
(263EML) u otras fotocélulas por relé.

Función de pre-parpadeo de las luces intermitentes 2
segundos antes de iniciarse el mecanismo.

Función de pre-parpadeo desactivada

Después de que la puerta se haya abierto por
completo, el mecanismo 1 empuja la puerta con la
fuerza máxima durante 1 segundo en dirección a la
posición “ABIERTO”.

Función desactivada

sin función

POTENCIÓMETRO
PT1 (AJUSTE 1): RETARDO DE LAS HOJAS (BIPART DELAY)

Controla el retardador de las hojas cuando las hojas se solapan. En
ABIERTO = de 0 a 3 seg. En CERRADO = 0-20 seg. El Motor 1
master se abre el primero y se cierra el último. Para que nadie pueda
quedar atrapado mientras se cierran las hojas, es imprescindible
activar el retardador de las hojas. Top izquierdo: Retardador de las
hojas DESCONECTADO

PT2 (AJUSTE 2). CIERRE AUTOMÁTICO (TIMER TO CLOSE)

Se puede determinar el tiempo de espera de la puerta para PUERTA
ABIERTA. 0-150 segundos después de transcurrido el tiempo
indicado se cerrará la puerta. Es solamente posible cuando la

célula fotoélectrica 771EML está conectada

Top izquierdo: Cierre automático DESCONECTADO

Las mandos cumplen con las nuevas normativas de la EN. Una
de estas recomendaciones especifica que las fuerzas de cierre en los
bordes de la puerta no deben ser superior a los 400 N (40 Kg.) en los
últimos 500 mm. antes de que la puerta se encuentre en posición
CERRADO. Con más de 500 mm. la fuerza máxima en los bordes de
la puerta puede ascender a 1400 N (140 Kg.). Si esto no se puede
asegurar, será imprescindible montar una regleta de contacto a una
altura de hasta 2,5 m en la puerta o en la columna opuesta
(EN12453).

PT3 (AJUSTE 3): AJUSTE DE LA FUERZA (FORCE 1 MASTER)

Se define la fuerza con la que tiene que trabajar el Motor 1 = Master.
La fuerza necesaria dependerá del peso y de la función de la puerta.

PT4 (AJUSTE 4): AJUSTE DE LA FUERZA (FORCE 2 SECOND)

Se define la fuerza con la que tiene que trabajar el Motor 2 =
Second. La fuerza necesaria dependerá del peso y de la función de
la puerta.

Hacer modificaciones
solamente cuando la luz
esté disconectado. Sino
no estarán aprobados.

709441

Hacer modificaciones
solamente cuando la luz
esté disconectado. Sino
no estarán aprobados.

E-5

Tabla especial para el ajuste del modo de funcionamiento

Puerta cerrada:

1. impulso abre, el siguiente
detiene, el siguiente cierra,
el siguiente detiene, el
siguiente abre, etc.

Puerta cerrada:

1. impulso abre el paso de
peatones, el siguiente detiene, el
siguiente cierra, el siguiente
detiene, el siguiente abre, etc.

Un impulso durante el cierre
detiene la puerta

Un impulso durante el cierre
detiene la puerta

Un impulso durante la
abertura detiene la puerta

Un impulso durante la abertura
detiene la puerta

Un impulso durante la pausa
detiene la puerta de
inmediato

Un impulso durante la pausa
detiene la puerta de inmediato

Estándar

Estándar y
no autoenclavamiento (dispositivo de
hombre presente) en el cierre

Puerta cerrada:

1. impulso abre, el siguiente
detiene, el siguiente cierra, el
siguiente detiene, el siguiente
abre, etc.

Puerta abierta:
La señal permanente para el cierre
es necesaria, al soltar se detiene

Un impulso durante el cierre
detiene la puerta

Radio desactivada, dispositivos de
seguridad desactivados

Un impulso durante la
abertura detiene la puerta

Un impulso durante la pausa
cierra la puerta de inmediato

DIP1

ON

ON

OFF

DIP2

ON

OFF

OFF

DIP3

OFF

ON

OFF

Generador de impulsos/canal 1 Generador de impulsos/canal 2

No autoenclavamiento (dispositivo
de hombre presente)

Puerta cerrada:
La señal permanente es
necesaria, al soltar se
detiene

Abrir puerta:
La señal permanente es
necesaria, al soltar se
detiene

Radio desactivada, dispositivos
de seguridad desactivados

Radio desactivada, dispositivos
de seguridad desactivados

ACCESORIO

FOTOCÉLULAS (OPCIONAL)

Las fotocélas sirven como protección para el fusible de la puerta y
deben utilizarse. El lugar de montaje dependerá del tipo construcción
de la puerta. Según la EN12453 deberá instalarse un par de
fotocélulas en el exterior a una altura de 200 mm activas en “cierre”;
un segundo par se instalará dentro a una altura de 200 mm. activas
en “Abrir” Un tercer par de fotocélulas activas se puede instalar
opcionalmente en “Cerrar” y “Abrir”. Las fotocélulas se componen de
un componente emisor y otro receptor y deben colocarse una frente
a la otra. Con un destornillador se abre la caja de las fotocélulas
(plástico). La fotocélula se fija al muro con un destornillador pequeño
y con clavijas. Es posible hacer funcionar dos sistemas de fotocélula
diferentes. (Véase “Descripción del interruptor del DIP”) Si está
disponible la función “Cierre automático”, deberá instalarse una
fotocélula de seguridad Chamberlain. No es posible combinar
fotocélulas. El sistema de seguridad Chamberlain (sistema de 2
cables) dispone en ambas partes de un pequeño LED (diodo de luz),
visible desde el exterior, que muestra el estado de la fotocélula. Se
ofrecen dos modelos de fotocélulas de seguridad Chamberlain. El
primer modelo es idóneo para montar en paredes opuestas una
respecto de la otra. El otro es idóneo para ser montado en la parte
interior de la puerta, porque ya lleva incluídos los herrajes para el
montaje.
Diagnóstico en las fotocélulas de seguridad Chamberlain
LED encendido fijo = OK
LED parpadea = la fotocélula bloquea el control
LED apagado = no hay corriente, la conexión o la polaridad es
incorrecta

Diagnóstico en los mandos
LED apagado = OK
LED fijo encendido = el control bloquea
LED parpadea = OK no hay ninguna fotocélula conectada

Sección de cable: 0,5 mm2o mayor.
Voltaje: 12/24 voltios AC/DC.

No utilizar conductos de cobre rígidos. No usar un tendido paralelo
de cables de 230 voltios o el tendido en el mismo canal de cables.

open/öffnen/ouvrir/open

close/schliessen/fermer/sluiten

close/schliessen/
fermer/sluiten

open/öffnen/

ouvrir/open

771EML

709441

E-6

CONMUTADOR DE DERIVACIÓN

Programación de las células fotoeléctricas (failsafe) 771EML

1.Antes de la primera puesta en marcha.

2. Al instalar/quitar de nuevas células fotoeléctricas.

- Desconectar el control ( sacar la electricidad)

- Conectar el puente enchufable (Jumper) sobre los dos conectores.

- Poner el interuptor Dip 5 sobre ON.

- Conectar las células fotoeléctricas según la ilustración.

- Encender el control y esperar un poco.

- Sacar el puente enchufable, esperar de nuevo un poco. Listo!
(La cantidad de la células fotoélectricas estará archivado.)

Programación de las fotocélulas de relé, por ejemplo, 263EML

El control debe desconectarse de la red durante unos segundos.
Todos los bornes a los que no se haya conectado ninguna fotocélula
deben tener un puente con COM. (21-24, 22-24, 23-24). El suministro
de corriente de la fotocélula por relé de los bornes 15-16. El
interruptor del DIP deben permanecer en OFF. El conmutador de
derivación debe desencajarse.
Advertencia: Según la EN12978 no se permiten las fotocélulas por
relé para instalaciones nuevas, ya que no éstas no se autoverifican
(Failsafe).

Funcionamiento sin fotocélulas
PELIGRO: No se permite para un funcionamiento normal. En este

caso la puerta debe estar protegida por fusibles con regletas de
contacto.El mando debe desconectarse de la red durante unos
segundos. Los bornes 21-22-23-24 deben estar en modo puente. El
interruptor del DIP debe estar 5 minutos en OFF. El conmutador de
derivación debe desencajarse.
Advertencia: NO pueden combinarse fotocélulas de construcción
diversa.

LUZ INTERMITENTE (OPCIONAL)

Puede conectarse una luz intermitente al mando. Advertirá a las
personas de que la puerta está en movimiento. La luz intermitente
deberá colocarse lo más alta y visible que se pueda. El mando
emite una señal constante que la lámpara reproduce con un
parpadeo.

Sección de cable: 0,5 mm2o mayor.
Voltaje: 24 V DC

No utilizar conductos de cobre rígidos. No usar un tendido
paralelo de cables de 230 voltios o el tendido en el mismo canal
de cables.

34EML
41EML

LLAVE / CERRADURA A LLAVE EXTERNA (OPCIONAL)

El mando / mecanismo puede activase con entradas diferentes.
Esto se puede conseguir con ayuda de un telemando o una
cerradura a llave externa (Bornes 17+ 20).
Telemando = véase punto memorización del telemando
Entrada del conmutador 1 = Input St. 1 funcionamiento normal
Entrada del conmutador 2 = Input St. 2 Activo en ajustes
especiales (véase descripción del interruptor del DIP)

PARADA DE EMERGENCIA (OPCIONAL)

Si hay un interruptor conectado la instalación puede detenerse o
bloquearse. Cualquier movimiento de las hojas se interrumpirá
inmediatamente. Los bornes 19 y 20 deben estar en modo puente
cuando no haya ningún interruptor instalado.

24 VDC - SALIDA

Para barreras de luz por relé u otros mecanismo (por ejemplo
receptores)
máx. 500 mA

No utilizar conductos de cobre rígidos. No usar un tendido
paralelo de cables con 230 voltios o el tendido en el mismo canal
de cables.

709441

E-7

PRIMERA PUESTA EN MARCHA
AJUSTE BÁSICO

Siga las instrucciones paso a paso. En caso de duda vuelva a
empezar desde el principio. Para realizar este ajuste tómese todo el
tiempo que sea necesario.

1. ¿Se han instalado todo los elementos necesarios para la puesta
en funcionamiento? Motores, barreras de luz, regletas de contacto,
interruptor de parada.

2. Asegúrese de que no haya nadie cerca de la puerta y de que
nadie se pueda acercar.

3. Compruebe que los LEDs (pilotos) están en OK o si éstas
bloquean alguna función. Los LEDs rojos no deben estar encendidos
con la luz fija. Los LEDs verde deben estar encendidos.

4. Ajuste del programa estándar del interruptor del DIP 1=”On”,
2=”ON”, 3=”OFF”. Más tarde podrán realizarse las correcciones que
sean necesarias.

5. Ajustar la fuerza. Ajustar el potenciómetro “FORCE 1” “FORCE 2”
como máximo al 30 %. O un porcentaje incluso menor con puertas
muy ligeras. Hacer primero una prueba y luego corregir. Aumentar la
fuerza a intervalos pequeños.

6. Si se conectan dos motores deberá ajustarse el retardador de las
hojas. Hacer girar el potenciómetro a aproximadamente el 50%. Más
tarde podremos realizar las correcciones oportunas.

7. Desconectar el control ( sacar la electricidad)

7.1 Conectar el puente enchufable (Jumper) sobre los dos
conectores.

7.2 Poner el interuptor Dip 5 sobre ON.

7.3 Conectar las células fotoeléctricas según la ilustración.

7.4 Encender el control y esperar un poco.

7.5 Sacar el puente enchufable, esperar de nuevo un poco. La LED
de las células fotoeléctricas no se enciende. Las LED’s de las células
fotoelétricas que no estan conectadas se encienden.

1

3

5

6

MEMORIZACION / BORRADO DEL TELEMANDO

Pulse la tecla CH1. El LED “Learn1” está en rojo. Pulse a
continuación una tecla del telemando durante 5 segundos. El LED
“Learn 1” parpadeará. Completado. Proceda del mismo modo con la
CH2. Pulse ahora una tecla de telemando que no esté ocupada. De
esta forma pueden memorizarse hasta 128 telemandos.

Para borrar el telemando memorizado sólo tiene que pulsar la tecla
CH1 hasta que el LED se apague. Proceda del mismo modo con la
CH2.

ª

MÓDULO DE RADIO (PREMONTADO)

Para accionar el control por medio de la radio debe instalarse
antes un módulo de radio en los enchufes CN1/CN2.

REGLETA DE CONTACTOS (OPCIONAL)

Puede conectarse al control una regleta de contactos que funcione
según el principio con 8,2 K Ohm, es decir, una resistencia de
ensayo 8,2 KOhm mayor se fija en el extremo de la regleta de
contactos. Con ello se garantiza comprobación contínua del circuito
eléctrico. El control viene acompañado de una resistencia de 8,2K
Ohm incorporada. Varias regletas de contacto se conectan en serie.

Sección de cable: 0,5 mm² o mayor.

ANTENA (OPCIONAL) ANT4X-1EML

El mando está equipado de serie con una antena de hilo.
A los bornes 27 y 28 puede conectarse una antena exterior
(accesorio). De este modo se consigue mayor cobertura (radio).
Montar las antenas en lo más alto.

No utilizar conductos de cobre rígidos. No usar un
tendido paralelo de cables con 230 voltios o el tendido en el mismo
canal de cables.

600046EML
600060EML

709441

E-8

Programación del tiempo para el recorrido estándar (sin soft­stop, funcionamiento lento)

Advertencia: Si solo se utiliza un mecanismo (1 hoja) se
cambiarán los pasos de memorización de la hoja 2.
Para la programación “estándar”: Advertencia véase en el texto.
Para la programación “Advanced” ignorar los puntos 5, 6, 7, 8
pulsando la tecla L1.

En este programa la tecla L1 debe pulsarse dos veces.

1. Las hojas deberán estar cerradas y enclavadas.

2. Pulsar un instante la tecla L1 (1 segundo), se abrirán las dos
hojas.

Advertencia: Si una de las hojas o las dos se cierran en vez de
abrirse deberá intercambiarse en este motor el cable marrón por
el negro. Desconectar la corriente eléctrica (Reiniciar), y
empezar la programación desde el principio.

3. Pulsar de nuevo la tecla L1 cuando las dos hojas hayan alcanzado
el tope (dejar que zumbe un par de segundos). Ahora se pondrá en
marcha la hoja 2 y se cerrará. Cuando se haya cerrado la hoja 2, la
hoja 1 se pone en marcha automáticamente y se cierra.

Advertencia: Si sólo se utiliza una hoja, espere (aprox. 15
segundos) sin pulsar ninguna tecla. La hoja 1 se pondrá en
marcha automáticamente.

Continúe con la instalación.

Ajuste de la instalación/programación:

Si el recorrido está programado pueden memorizarse los telemando
(no es necesario, con kits) o bien se pueden borrar.

1. Ponga en funcionamiento la puerta con el telemandos con una
tecla conectada y observe qué sucede. Cierre la puerta de nuevo SIN
llevar a cabo ningún ajuste.

2. Si la puerta no se cierra completamente por ella misma, ajuste el
potenciómetro con otro valor teniendo en cuenta el valor que haya
elegido en la prueba realizada. (por ejemplo, aumentar el tiempo de
recorrido, corregir la fuerza. retardadora de las hojas) Advertencia:

La hoja debe seguir funcionando durante como mínimo un
segundo cuando llegue al tope para que, cuando haya viento
(más lento), también llegue al tope. Esto no se puede compensar
aumentando la fuerza. Debe repetirse la programación del
tiempo de recorrido.

3. Haga una segunda prueba y siga el mismo procedimiento que
antes y cierre la puerta primero antes de llevar a cabo un nuevo
ajuste.

4. Si se han completado todos los ajuste, compruebe la función de
las barreras de luz, las teclas, las luces parpadeantes, los
telemandos, los accesorios, etc. Si desea un “Cierre Automático”
regule el potenciómetro para la pausa en puerta ABIERTO (“timer to
close”)

5. Enseñe a las personas que utilizarán la puerta cuales son los
movimientos de la puerta, cómo funcionan los dispositivos de
seguridad y cómo se acciona manualmente.

Programación del recorrido “Advanced” (individual)

En este programa la tecla L1 debe pulsarse un total de 9 veces.
Cada vez que se pulse se grabará un posición (tiempo). De este
modo es posible grabar el Soft-Stop (funcionamiento lento) para que
se adapte individualmente a la puerta o a la aplicación. Se permiten
fases de soft-stop muy largas o inexistentes.
Hoja 1 = “Master”
Hoja 2 = “Second”

1. Las hojas deberán estar cerradas y enclavadas.

2. pulsar L1; más de 5 segundos = hasta que la hoja 1 empiece a
abrirse. ¡Suelte la tecla!

3. Volver a pulsar L1; Soft-Stop ABIERTO para la hoja 1 empieza a
partir de esta posición.

4. Volver a pulsar L1; tope final alcanzado (+2 segundos) La hoja 2
empieza a moverse automáticamente.

5. Volver a pulsar L1; Soft-Stop ABIERTO para la hoja 2 empieza a
partir de esta posición.

6. Volver a pulsar L1; tope final ABIERTO alcanzado (+2 segundos)
La hoja 2 se mueve de nuevo automáticamente y se cierra.

7. Volver a pulsar L1; Soft-Stop CERRADO para la hoja 2 empieza a
partir de esta posición.

8. Volver a pulsar L1; tope final CERRADO alcanzado (+2 segundos)
La hoja 1 empieza a moverse automáticamente.

9. Volver a pulsar L1; Soft-Stop CERRADO para la hoja 1 empieza a
partir de esta posición.

10. Volver a pulsar L1; tope final CERRADO alcanzado (+2
segundos)
Ya hemos terminado.

¿Cuál es la vida útil previsible de un automatismo de puerta? Un automatismo de puerta correctamente instalado puede funcionar

perfectamente usándose a nivel particular durante más de 10 años. Tanto
la puerta como el automatismo se deberán controlar regularmente y
someter a un mantenimiento según lo previsto.

¿Qué ocurre en caso de un corte de corriente? Todos los automatismos de puerta Chamberlain disponen de un sistema de

desenclavamiento para poder operar la puerta manualmente en caso de
corte de corriente.

¿Cuánto tiempo se necesita para la instalación de un
automatismo de puerta?

Depende de su destreza, el montaje de los componentes mecánicos
debería llevarle de 3 a 4 horas aproximadamente. La puerta debería estar
preparada para ser instalada. La conexión eléctrica dura de 1 a 2 horas
aproximadamente. Cualquier usuario debería haber sido instruido en el
manejo durante un mínimo de 30 minutos; al hacerlo se deberán ejecutar
las funciones y aclarar las cuestiones en materia de seguridad,
dispositivos de protección, así como procedimiento a seguir en caso de
corte de corriente.

¿Se puede abrir sólo una hoja? (función de peatón) Sí, es factible. Este proceso se puede controlar a distancia (para ello se

necesita un telemando de 2 canales) o mediante un servicio con interruptor.
(véase ajuste del modo “estándar”)

Preguntas frecuentes

ª

709441

E-9

Automatismo no funciona / no reacciona al
accionar el pulsador.

1. Conexión del pulsador aflojada

2. Conexión del interruptor DE PARADA
aflojada, LED de PARADA
está desconectada.

3. Obstáculo bloquea sensor infrarrojo en
el sentido de desplazamiento

4. Regleta de contacto está dañada o
choca con un obstáculo.

5. Automatismo está todavía
desbloqueado

1. Comprobar conexiones del pulsador y COM

2. Comprobar conexiones del interruptor de
PARADA (PARADA y COM).

3. Retirar obstáculo

4. Retirar obstáculo así como comprobar
conexiones e hilos.

5. Bloquear automatismo

El automatismo no abre la puerta por completo. 1. ¿Son correctas las medidas de los pilares

A+B?

2. ¿Está programado el tiempo de ejecución
del control correctamente?

3. ¿Está fijada la fuerza correctamente?

1. Comprobar dimensión A+B

2. Quizás se deba reprogramar, añadir aprox. 3
segundos

3. Corregir fuerza (con viento el automatismo
funciona un poco más lento)

Aunque se aprecia levemente un murmullo del
automatismo, éste no tiene fuerza.

1. Condensador no está conectado
correctamente con los cables marrón y
negro.

2. No se ha ajustado la fuerza.

3. Automatismo está desbloqueado.

1. Comprobar cableado del condensador

2. Girar potenciómetro para fuerza en el sentido
de las agujas del reloj

3. Bloquear automatismo

El automatismo no reacciona, aunque el
control está conectado. (LEDs están encendidos)

1. Telemando no está programado

2. LEDs muestran errores

3. Sensor infrarrojo está conectado
erróneamente

4. Puente entre PARADA y COM no existe

5. Puede que borne para motores no esté
correctamente insertado

1. Registrar telemando

2. Localizar error y subsanar (véase descripción
LEDs)

3. Comprobar conexión/programación sensor
infrarrojo

4. Conectar puente sencillo al borne

5. Comprobar borne y conexiones

El automatismo funciona únicamente cuando el
telemando se mantiene pulsado.

1. Control en servicio hombre presente

2. Un dispositivo de seguridad no funciona
correctamente. (sensor infrarrojo, regleta
de contacto)

1. Dejar control sin corriente, después
modificar interruptores DIP.

2. Observar LEDs, localizar error y subsanar.

Directamente después que la puerta se ha
desplazado, se detiene y retrocede.

Obstáculo en zona de la puerta. Comprobar si existen obstáculos en zona de la

puerta.

La puerta sólo se puede abrir. 1.Bloqueo por sensor infrarrojo.

2. Ajuste de los interruptores DIP no se ha
efectuado según se requiere.

3. Pulsador se encuentra activo
continuamente.

1. Primer interruptor final de carrera puerta­ABIERTO. Se requiere comprobar el
funcionamiento y la conexión de los
interruptores finales de carrera

2. Comprobar interruptores DIP

3. Comprobar pulsador

El control no reacciona, cuando se modifican los
interruptores DIP.

Dejar control sin corriente, después modificar
interruptores DIP.

“Cierre automático” no funciona

1.Sólo funciona con el sensor infrarrojo de 2
cables 770E (ML) ó 771E (ML).

2. Girar entonces potenciómetro para “cierre
automático” en el sentido de las agujas del reloj.

El automatismo no reacciona, no se enciende
ningún LED.

1.Comprobar conductor y conductor neutro

2. Comprobar fusible doméstico

Puede que exista un corte de corriente

El automatismo se detiene de repente y sólo
vuelve a funcionar después de una larga pausa.

En caso que la puerta se accione
continuamente, el motor alcanza la
temperatura de desconexión.
Dispositivo de protección, ya que el
automatismo no es adecuado para el
servicio continuo.

Dejar enfriar el motor lo suficiente (mín. 15
minutos)

El automatismo es tan potente que dobla la
puerta/el pilar

1. ¿Dimensión A+B correcta?

2. ¿Fuerza demasiado alta?

3. ¿Reforzar puerta?

1. Comprobar dimensión A+B

2. Girar potenciómetro para fuerza en el sentido
contrario a las agujas del reloj

3. Puede que se deba atornillar el automatismo
en una placa de refuerzo.(pilar)
Puede que se deba colocar una placa de
refuerzo en el punto tracción y de compresión.
(hoja de puerta) Usar tornillos y tacos
adecuados

709441

E-10

El mando ya no funciona con el telemando,
solamente con el interruptor y en este caso sólo
cuando se pulse una tecla y ésta se mantenga
pulsada.
Llave (1) ABIERTO o con la llave (2) CERRADO

1.El ajuste del interruptor del DIP no es
aleatorio

2.Una fotocélula de seguridad, una regla de
contacto o el DETENER bloquean el mando.

3. Sólo se conectó una fotocélula en posición
ENCENDIDO

1. Corrección del interruptor del DIP. Es
necesario reparar el fallo. Si no se
puede reparar el error, será necesario
hacer un “reset” y hacer una nueva
programación (véase “fotocélula”)

2. Deberá haber por lo menos una
fotocélula activa conectada en
CERRADO o ABIERTO y CERRADO.

La instalación no se cierra automáticamente, se
ABRE automáticamente

Los cables de los motores están mal
conectados

Es necesario intercambiar los cables del
motor (marron, negro)

El mando no funciona con el telemando 1. El telemando no está programado

2. Una fotocélula bloquea

1. Programar el telemando

2.Comprobar la fotocélula

La puerta solamente se puede abrir

1. Una fotocélula bloquea

2.El ajuste del interruptor del DIP no es
aleatorio

1. Primer interruptor de fin de carrera
puerta-ABIERTO
Es necesario comprobar la función y la
conexión del interruptor de fin de carrera

2. Comprobar el interruptor del DIP

El mando no funciona No se ha memorizado ningún recorrido

Programar el recorrido.
Véase “Primera puesta en
funcionamiento”

En modo Soft-Stop las hojas no se abren
completamente

1.La fuerza es demasiado baja para
cargas fuertes de viento
(en toda la superficie de la puerta)

2.La puerta es pesada o rígida

1. Ajustar de nuevo la fuerza (aumentar)
Definir de nuevo la fase Soft-Stop.
(véase “Advanced Learning”)

2.Mejorar la suavidad

3.Programar el mando sin Soft-Stop

El radioreceptor universal o externo no funciona Controlar la polaridad (Bornes 15/16)

Intercambiar los cables “+” y “-”

© Chamberlain GmbH 2006, all rights reserved

¿Se pueden usar dimensiones A+B diferentes en ambos lados?

Generalmente sí, pero las hojas se desplazarán con una velocidad
diferente. Si se modifican las dimensiones A+B mucho en comparación
con el estándar, se provocará una marcha contraproducente de la puerta y
los herrajes serán sometidos a más carga.
(vida útil de la instalación claramente inferior)

La puerta debe adaptarse a una pendiente ¡No se recomienda! ¡Modificar puerta! La puerta se puede desplazar sin

control (peligroso) cuando el automatismo esté desbloqueado. En el
sentido de la pendiente se necesitará una fuerza mayor; en el sentido
contrario, el automatismo tendrá entonces demasiada fuerza.

El ajuste de fuerzas se ha modificado, pero no se puede apreciar
ninguna diferencia.

Desconectar control durante unos segundos de la red para iniciar
autodiagnóstico en la regleta para circuitos impresos.

El alcance del emisor es demasiado bajo Se recomienda instalar una antena exterior ya que, con la antena de

cable corta, el control se sitúa habitualmente detrás del pilar o cerca del
suelo. La posición óptima de la antena es siempre la más alta posible.
Entre sus accesorios, Chamberlain dispone de la antena correspondiente
con un kit de montaje, cuya designación es ANT4X-1EML.

El pilar de la puerta tiene un grosor que no se pueden respetar las
dimensiones A+B.

Hacer un hueco en pilar o cambiar posición de puerta

D e c la ra ci ón d e Co n f or mi da d

Los automatismos de puerta automáticos, modelos HC280ML, HC300ML/MLS,
HC400ML/MLS, HC600ML/MLS de las series cumplen las exigencias de los párrafos
vigentes de las normativas EN300220-3 • EN300220-3 • EN55014 • EN61000-3 •
EN60555, EN60335-1 • ETS 300 683 • EN60335-1: 2002 • EN60335-2-103: 2003 •
EN55014-1: 2000 + A1 + A2 • EN55014-2: 2001 • EN61000-3-2: 2000 • EN61000-3-3:
1995 + A1 • EN 301 489-3, V1.3.1 • EN 300 220-3 V1.1.1 • EN 13241-1,
disposiciones y todas las enmiendas de las directivas de la UE ..73/23/CEE, 89/336 CEE,
1999/5/CE

D e c la ra ci ón d e In c o rp or ac ió n

Los automatismos de puerta automáticos cumplen las disposiciones de la directiva
89/393/CEE de la UE y sus enmiendas, siempre que se hayan instalado y su
mantenimiento se haya efectuado de acorde a las instrucciones del fabricante y si se
emplean con una puerta, que así mismo se haya instalado y cuyo mantenimiento haya
sido efectuado respetando las instrucciones del fabricante.

Quien suscribe declara por la presente que el aparato indicado anteriormente así como

todos los accesorios detallados en el manual cumple las directivas y normas

mencionadas anteriormente.

B.P.Kelkhoff
Manager, Regulatory Affairs
Chamberlain GmbH
D-66793 Saarwellingen
Januar, 2006

709441
