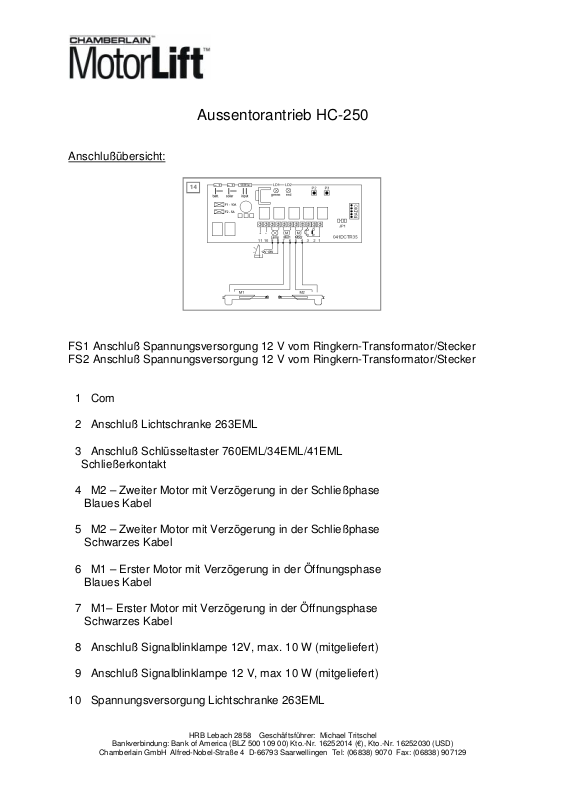

Chamberlain HC 250 Instructions Manual [de]

Aussentorantrieb HC-250

Anschlußübersicht:

FS1 Anschluß Spannungsversorgung 12 V vom Ringkern-Transformator/Stecker
FS2 Anschluß Spannungsversorgung 12 V vom Ringkern-Transformator/Stecker

1 Com

2 Anschluß Lichtschranke 263EML

3 Anschluß Schlüsseltaster 760EML/34EML/41EML
Schließerkontakt

4 M2 – Zweiter Motor mit Verzögerung in der Schließphase
Blaues Kabel

5 M2 – Zweiter Motor mit Verzögerung in der Schließphase
Schwarzes Kabel

6 M1 – Erster Motor mit Verzögerung in der Öffnungsphase
Blaues Kabel

7 M1– Erster Motor mit Verzögerung in der Öffnungsphase
Schwarzes Kabel

8 Anschluß Signalblinklampe 12V, max. 10 W (mitgeliefert)

9 Anschluß Signalblinklampe 12 V, max 10 W (mitgeliefert)

10 Spannungsversorgung Lichtschranke 263EML

Bankverbindung: Bank of America (BLZ 500 109 00) Kto.-Nr. 16252014 (€), Kto.-Nr. 16252030 (USD)

Chamberlain GmbH Alfred-Nobel-Straße 4 D-66793 Saarwellingen Tel: [phone] Fax: [phone]

HRB Lebach 2858 Geschäftsführer: Michael Tritschel

Handsender Taste CH1 auf der aufgesteckten Platine (Funkempfänger)

Fahrt, bei

11 Spannungsversorgung Lichtschranke 263EML

Aussentorantrieb HC-250

Inbetriebnahme:

Einflügeliges Tor Jumper (Mini-Stecker) am unteren Rand der Platine von
Position 2 auf Position 1 umstecken. Voreingestellt ist der
Betrieb an einem zweiflügeligen Tor

Programmierung

kurz drücken, dann Handsender kurz drücken
Zum Löschen aller Sender die Taste CH1 ca. 10 Sekunden
gedrückt halten

Krafteinstellung Torflügel von Hand oder elektrisch zur Hälfte öffnen
Taste P2 drücken, bis die rote LED angeht
Antrieb läuft nun 20 Sekunden lang selbsttätig und ermittelt
die benötigte Kraft
Die Krafteinstellung sollte zweimal im Jahr vorgenommen
werden, da Tore im Winter schwergängiger sind als in der
warmen Jahreszeit

Laufzeiteinstellung Wird vom Antrieb selbsttätig vorgenommen. Jede erste Fahrt
nach einer Stromunterbrechung ist eine sog. Lern­der die Elektronik die Laufzeit ermittelt, bis der Torflügel auf
den Anschlag läuft.

Automatisches
Schließen Ein: Taste P3 gedrückt halten, bis die rote LED aufleuchtet,
Taste loslassen, gewünschte Zeit (max. 120 Sekunden)
Abwarten, dann P3 noch einmal drücken
Aus: Taste P3 mindestens 10 Sekunden gedrückt halten
