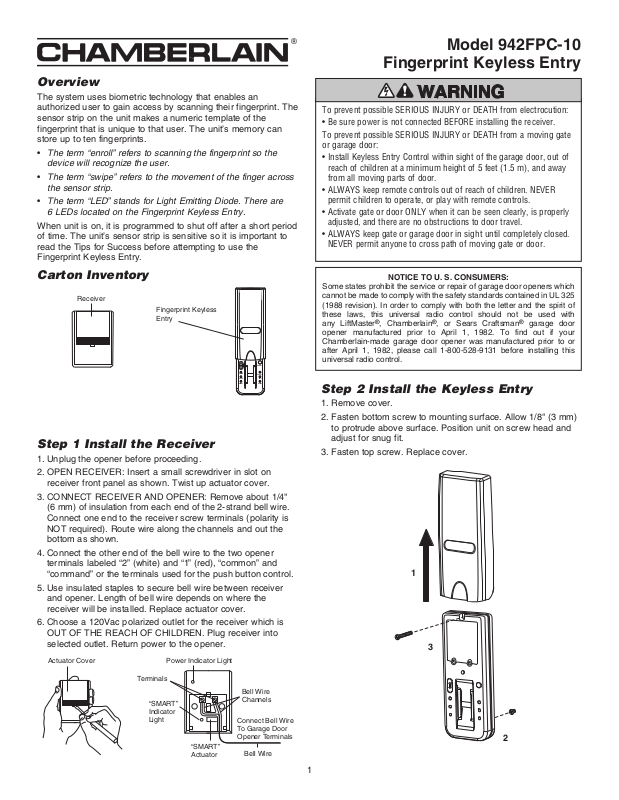

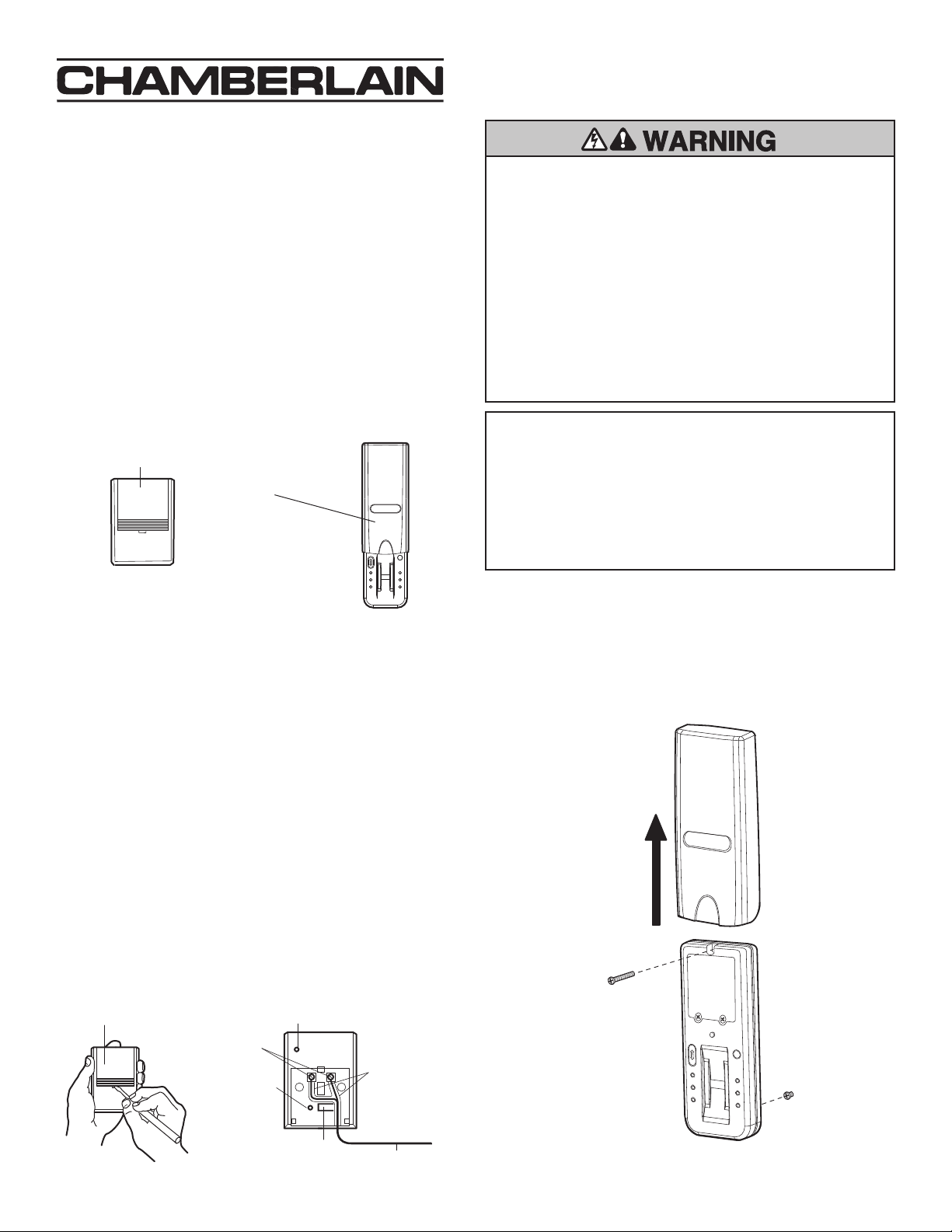

Page 1
®
Actuator Cover
“SMART”
Indicator
Light
“SMART”
Actuator
Terminals
Bell Wire
Channels
Connect Bell Wire
To Garage Door
Opener Terminals
Bell Wire
Power Indicator Light
ENROLL
FAIL
RETRY
SEND
PASS
READY
ENROLL
Receiver
Fingerprint Keyless Entry
Overview
The system uses biometric technology that enables an
authorized user to gain access by scanning their fingerprint. The
sensor strip on the unit makes a numeric template of the
fingerprint that is unique to that user. The unit’s memory can
store up to ten fingerprints.
• The term “enroll” refers to scanning the fingerprint so the
device will recognize the user.
• The term “swipe” refers to the movement of the finger across
the sensor strip.
• The term “LED” stands for Light Emitting Diode. There are
6 LEDs located on the Fingerprint Keyless Entry.
When unit is on, it is programmed to shut off after a short period
of time. The unit’s sensor strip is sensitive so it is important to
read the Tips for Success before attempting to use the
Fingerprint Keyless Entry.
Model 942FPC-10
Fingerprint Keyless Entry
To prevent possible SERIOUS INJURY or DEATH from electrocution:
• Be sure power is not connected BEFORE installing the receiver.
To prevent possible SERIOUS INJURY or DEATH from a moving gate
or garage door:
• Install Keyless Entry Control within sight of the garage door, out of
reach of children at a minimum height of 5 feet (1.5 m), and away
from all moving parts of door.
• ALWAYS keep remote controls out of reach of children. NEVER
permit children to operate, or play with remote controls.
• Activate gate or door ONLY when it can be seen clearly, is properly
adjusted, and there are no obstructions to door travel.
• ALWAYS keep gate or garage door in sight until completely closed.
NEVER permit anyone to cross path of moving gate or door.
Carton Inventory
Step 1 Install the Receiver
1. Unplug the opener before proceeding.
2. OPEN RECEIVER: Insert a small screwdriver in slot on
receiver front panel as shown. Twist up actuator cover.
3. CONNECT RECEIVER AND OPENER: Remove about 1/4"
(6 mm) of insulation from each end of the 2-strand bell wire.
Connect one end to the receiver screw terminals (polarity is
NOT required). Route wire along the channels and out the
bottom as shown.
4. Connect the other end of the bell wire to the two opener
terminals labeled “2” (white) and “1” (red), “common” and
“command” or the terminals used for the push button control.
5. Use insulated staples to secure bell wire between receiver
and opener. Length of bell wire depends on where the
receiver will be installed. Replace actuator cover.
6. Choose a 120Vac polarized outlet for the receiver which is
OUT OF THE REACH OF CHILDREN. Plug receiver into
selected outlet. Return power to the opener.
Some states prohibit the service or repair of garage door openers which
NOTICE TO U. S. CONSUMERS:
cannot be made to comply with the safety standards contained in UL 325
(1988 revision). In order to comply with both the letter and the spirit of
these laws, this universal radio control should not be used with
any LiftMaster®, Chamberlain®, or Sears Craftsman® garage door
opener manufactured prior to April 1, 1982. To find out if your
Chamberlain-made garage door opener was manufactured prior to or
after April 1, 1982, please call 1-800-528-9131 before installing this
universal radio control.
Step 2 Install the Keyless Entry
1. Remove cover.
2. Fasten bottom screw to mounting surface. Allow 1/8" (3 mm)
to protrude above surface. Position unit on screw head and
adjust for snug fit.
3. Fasten top screw. Replace cover.
1
3
2
1

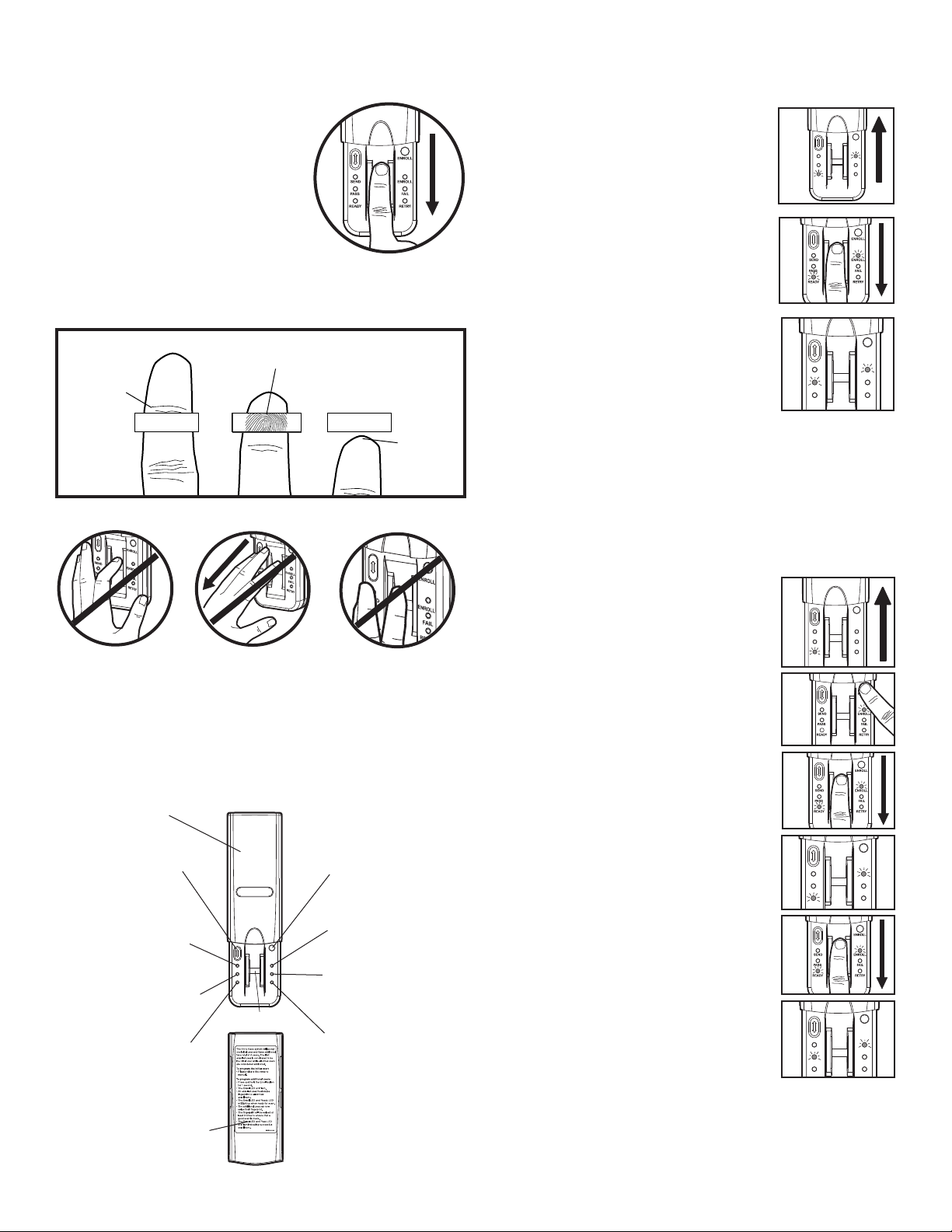

Page 2
ENROLL
FAIL
RETRY
SEND
PASS
READY
ENROLL
ENROLL
FAIL
RETRY
SEND
PASS
READY
ENROLL
Send LED (yellow): Lit
after a passed fingerprint
scan and indicates that the
Resend button is active
and can be used to stop
or reverse door travel.
Pass LED (green): Lit when
a scanned fingerprint
matches a stored print.
Ready LED (green): Lit
when unit is ready to scan
fingerprint.
Enroll button: When
pressed the unit will go
into Enroll mode.
Enroll LED (yellow):
Lit when the unit is in
Enroll mode.
Fail LED (red): Lit when
a scanned fingerprint
does not match a
stored print.
Retry LED (yellow): Lit
when another swipe is
required.
Cover
Sensor Strip
Resend button: When
pressed the door will stop if
moving up or reverse if
moving down.
Extra directions are located
on the inside of cover.
ENROLL
FAIL
RETRY
SEND
PASS
READY
ENROLL
ENROLL
FAIL
RETRY
SEND
PASS
READY
ENROLL
ENROLL
FAIL
RETRY
SEND
PASS
READY
ENROLL
ENROLL
FAIL
RETRY
SEND
PASS
READY
ENROLL
Tips for Success
Sensor Strip
Sensor Strip
Start swipe with
the top knuckle
above the
sensor strip.
The scan
should end
at the tip of
finger.
Swipe finger straight down
keeping firm contact with
the sensor.
CORRECT
1. Make sure finger is clean and dry.
Place finger flat above the sensor
strip with the top knuckle above the
sensor.
2. Swipe finger straight down keeping
firm contact with the sensor. The
swipe should be a slow, constant
speed.
SPECIAL NOTES: Use the same finger for every swipe. It is
important to swipe finger slowly and firmly as this is the reason
most swipes fail.
INCORRECT
Step 3 Enroll Initial User
NOTE: The unit requires 3 passed swipes to enroll a user.
1. Open cover to turn unit on. Wait until Enroll
LED and Ready LED are lit (not flashing).
1
2. Swipe finger slowly and firmly down the
sensor strip until three passed swipes are
2
made.
NOTE: The Pass LED will light for a passed
swipe. The Retry LED will light if another
swipe is needed. Swipe slowly and with
more pressure if this occurs.
3
3. After the third passed swipe, the Enroll and
Pass LED will flash. Enrollment is complete.
NOTE: If cover is already open, press either
the Resend or the Enroll button to turn unit on. If the Ready LED
is lit, refer to Factory Reset in the Erase/Reset section.
Step 4 Enroll Additional User(s)
NOTE: The device can store up to ten fingerprints at a time. An
enrolled user must swipe finger first to enroll new user.
1. Open cover and wait until Ready LED
is lit.
1
• Do not bend finger during swipe as this will only scan the tip of
your finger.
• Swipe finger straight down, not at an angle.
• Swipe flat, not tilted or rolled to one side.
Reference
2. Press and hold Enroll button until
2
Enroll LED starts to flash.
3. While the Enroll LED is flashing, an enrolled
3
user must slowly and firmly swipe finger.
4. The Enroll LED and Ready LED will
light when ready for new user to
4
swipe finger.
5. New user should swipe finger slowly and
5
firmly down the sensor strip until three
passed swipes are made.
6. The Enroll LED and Pass LED will
6
flash when new user is enrolled. Unit
will return to Ready mode.
NOTE: If cover is already open, press either the Resend or the
Enroll button to turn unit on. The Pass LED will light for a passed
swipe. The Retry LED will light if another swipe is needed.
2

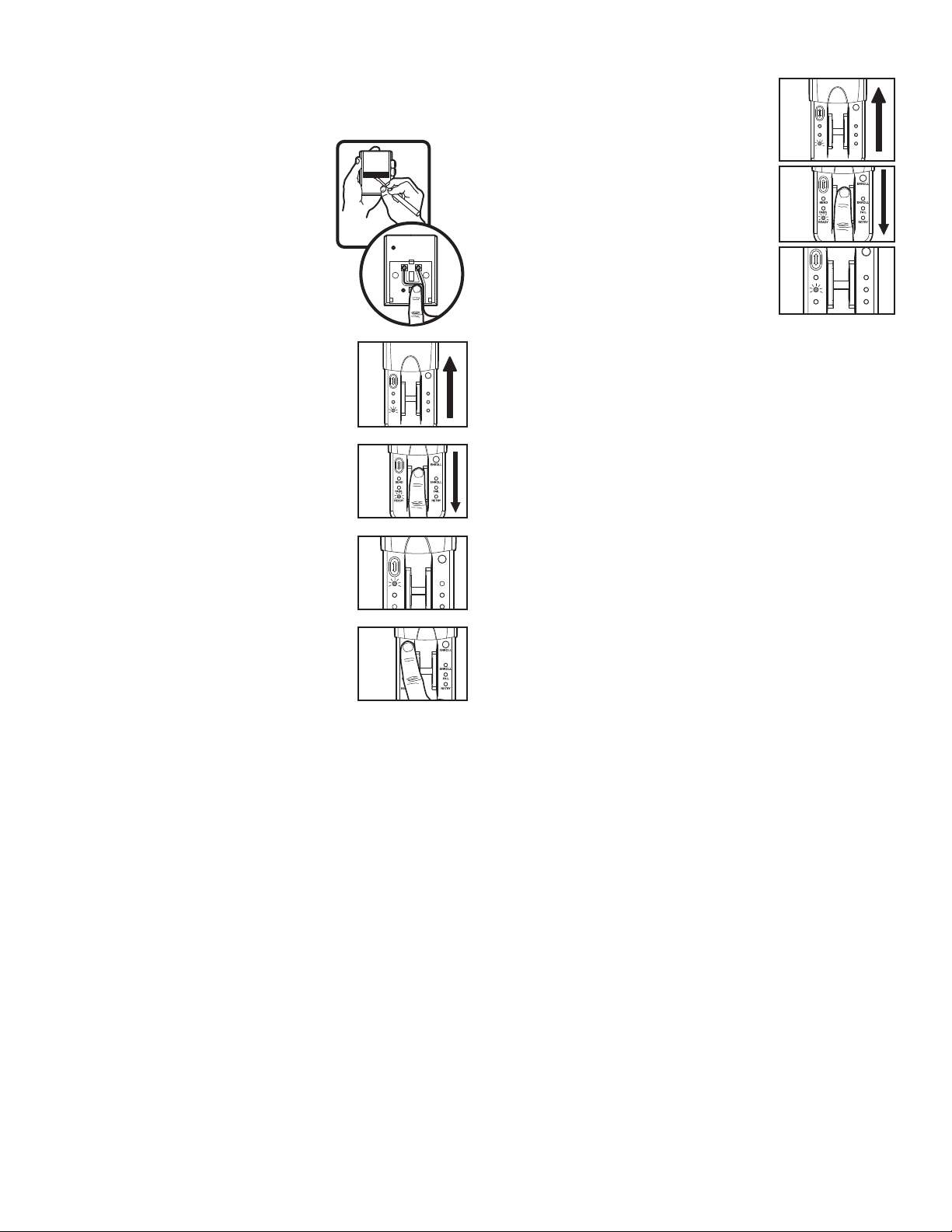

Page 3
ENROLL
FAIL
RETRY
SEND
PASS
READY
ENROLL
ENROLL
FAIL
RETRY
SEND
PASS
READY

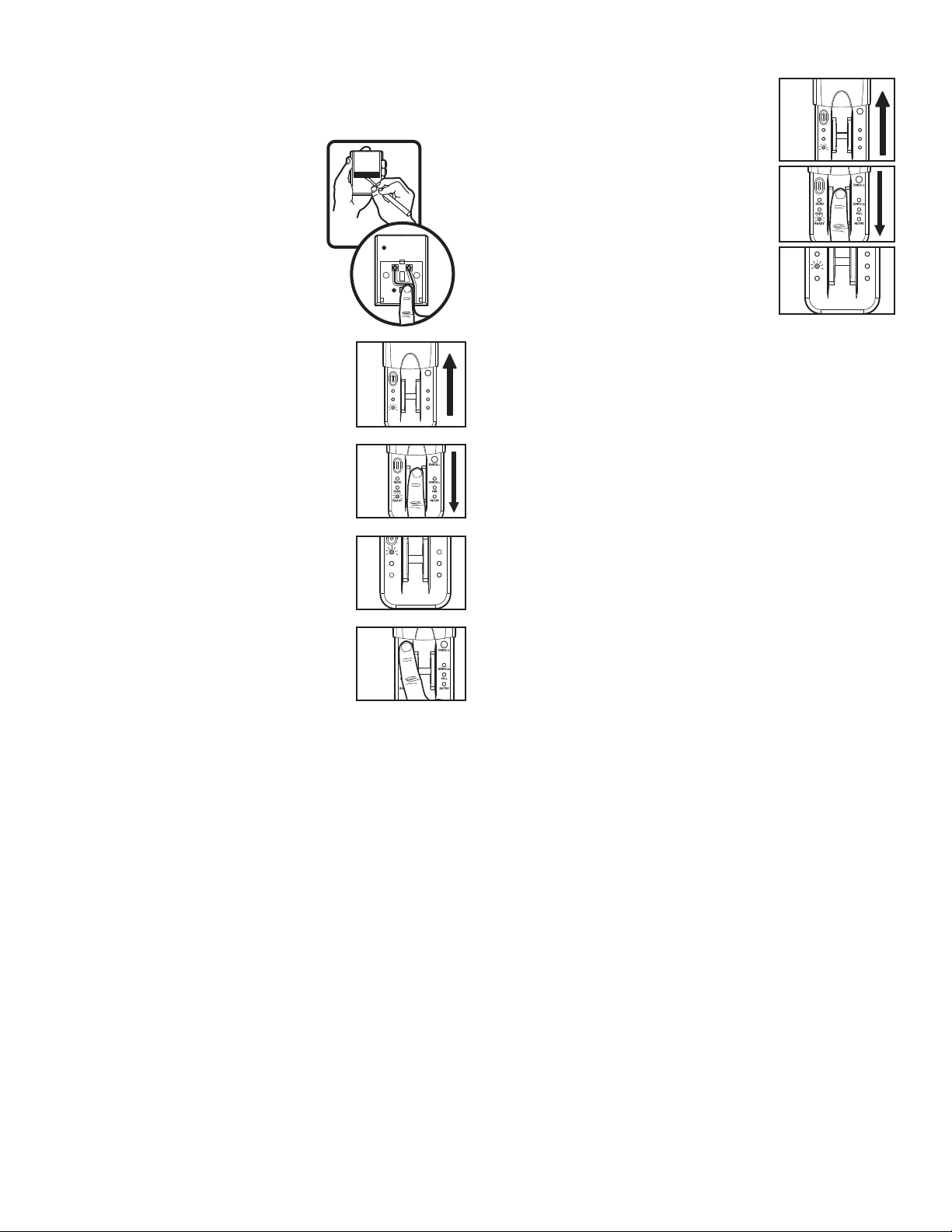

Step 5 Programming
ENROLL
FAIL
RETRY
SEND
PASS
READY
ENROLL
ENROLL
FAIL
RETRY
SEND
PASS
READY
NOTE: The unit must have an enrolled user before it can be
programmed to the receiver. Due to the 30 second time interval,
a second person may be needed to press the “SMART” actuator.
1. Remove the front panel of the receiver
case. Press and release the “SMART”
actuator on the receiver. The “SMART”
indicator light will glow steady for 30
seconds.
Step 6 Operation
1. Open cover and wait until Ready LED
is lit.
2. Swipe finger slowly and firmly down the
sensor strip.
1
2
2. Open the Fingerprint Keyless Entry
cover and wait for Ready LED to light.
3. Within 30 seconds of pressing the
“SMART” actuator, slowly and firmly swipe
enrolled finger.
NOTE: The Retry LED will light if another
swipe is needed.
4. After a passed swipe, the Pass LED will light
followed by a lit Send LED. Programming is
complete.
5. If the opener does not operate, press and
release the Resend button at 1 second
intervals for up to 5 seconds until the door
moves. Programming is complete.
NOTE: If unit will not program to opener,
repeat the steps above or refer to
Troubleshooting.
3. The Pass LED will flash and garage door
will either open or close.
2
NOTE: If cover is already open, press either the Resend or the
Enroll button to turn unit on. The Fail or Retry LED will light if
3
another swipe is needed. If this occurs, swipe slowly and with
more pressure. It may require multiple swipes to get a passed
swipe.
While the door is traveling, the Send LED will be lit. During this
3
time, the only way to reverse or stop the door is to press the
Resend button.
4
5
3

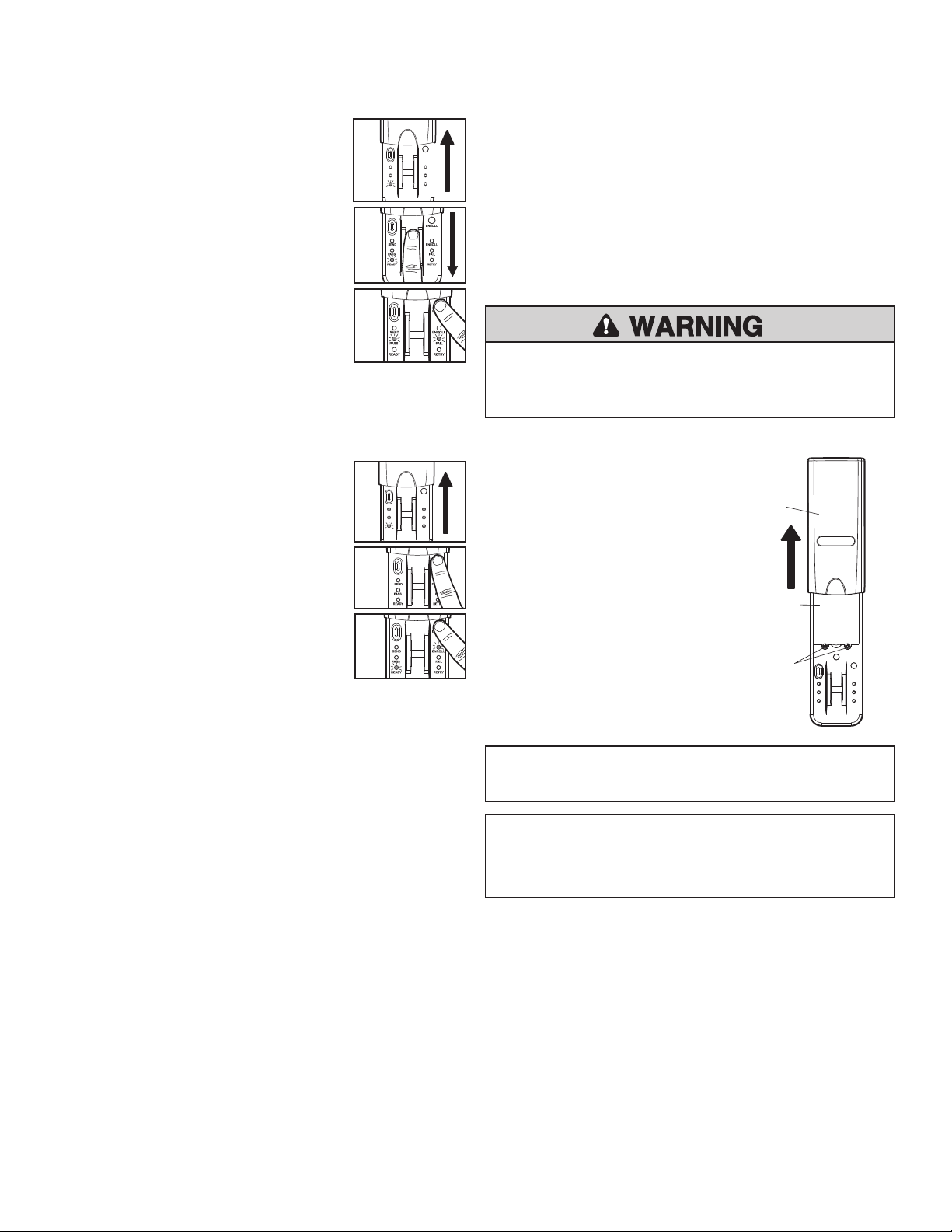

Page 4
ENROLL
FAIL
RETRY
SEND
PASS
READY
ENROLL
Screws
Cover
Battery
Cover
Erase/Reset
ENROLL
FAIL
RETRY
SEND
PASS
READY
ENROLL
ENROLL
FAIL
RETRY
SEND
PASS
READY
ENROLL
• To erase users:
NOTE: Erasing a user will erase ALL stored fingerprints. User
does NOT need to reprogram to opener.
1. Open cover and wait until Ready
LED is lit.
2. Enrolled user must slowly and firmly
swipe fingerprint.
3. Press and hold the Enroll button for at
least 6 seconds. The Pass LED and Fail
LED will flash for 15 seconds. During
this time the Resend button is active. After
15 seconds the Enroll and Ready LEDs
will light indicating fingerprints are erased.
The unit will return to Enroll mode.
• To return unit to Factory Reset state:
NOTE: Factory reset state will erase ALL stored fingerprints.
This method should be used ONLY when an enrolled user is not
available as it requires user to reprogram unit to opener.
1. Open cover and wait until Ready
LED is lit.
1
2
3
1
• If the unit does not wake:
— A button may be stuck. Press Enroll and Resend buttons to
ensure free movement.
— The batteries may need to be replaced.
• If the Fail LED flashes during use:
— The batteries need to be replaced.
NOTE: If sensor is dirty, user should wipe sensor with a clean
finger. It is recommended that the sensor be periodically cleaned
with a lint-free cloth dampened with alcohol.
The Battery
To prevent possible SERIOUS INJURY or DEATH:
• NEVER allow small children near batteries.
• If battery is swallowed, immediately notify doctor.
The batteries should produce power for
at least one year. Replace when the Fail
LED flashes during use. The unit
requires 4 AAA batteries.
Dispose of old batteries properly.
2. Press and hold the Enroll button
until all LEDs turn off. Release
2
button.
3. Again press and hold the Enroll
3
button until the Ready and Enroll
LEDs are lit and not flashing.
Troubleshooting
• If no known enrolled users are available:
— The memory must be erased using the Factory Reset
process.
• If the unit does not recognize a swiped fingerprint:
— Ensure that the Ready LED is lit before you swipe.
— Ensure that fingerprint is swiped correctly (See Tips for
Success).
— Ensure that fingerprint is enrolled.
— Ensure that sufficient pressure is being applied to sensor
strip (do not press too hard).
— Ensure that the sensor and finger are not wet.
• If the unit is in Enroll mode at power up:
— Complete enrollment process for initial user.
— The initial enroll process failed (signaled by a lit Enroll LED
and Fail LED) and must be repeated.
• If enrolling new user and all LEDs flash and unit returns to
Ready mode:
— The memory is full. In order to add new user, the memory
needs to be erased. Refer to Erase User or Factory Reset.
1. Slide cover completely off.
2. Unscrew the two screws and
remove the battery cover.
3. Replace the batteries. Screw the
battery cover back on.
4. Slide cover back into place.
Replacement parts:
Cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41A6481
NOTICE: To comply with FCC and or Industry Canada (IC) rules, adjustment or modifications of this
receiver and/or transmitter are prohibited, except for changing the code setting or replacing the
battery. THERE ARE NO OTHER USER SERVICEABLE PARTS.
Tested to Comply with FCC Standards FOR HOME OR OFFICE USE. Operation is subject to the
following two conditions: (1) this device may not cause harmful interference, and (2) this device
must accept any interference received, including interference that may cause undesired operation.
FOR SERVICE DIAL OUR TOLL FREE NUMBER:
1-800-528-9131
114A3732 All Rights Reserved
© 2008, The Chamberlain Group, Inc.
Page 5
®
Couvercle
d'actuateur
Témoin
«SMART»
Bouton «SMART»
(apprentissage)
Bornes
Circuits du
fil de sonnerie
Connecter le fil de
sonnerie aux bornes
de l'ouvre-porte
de garage
Fil de sonnerie
Témoin d'alimentation
AVERTISSEMENTAVERTISSEMENT
ENROLL
FAIL
RETRY
SEND
PASS
READY
ENROLL
Récepteur
Ouverture sans clé à
empreintes digitales
Caractéristiques
Le système utilise une technologie biométrique qui permet l’accès à un
utilisateur autorisé par vérification des empruntes digitales. Le capteur de
bande situé sur l’appareil effectue un modèle numérique de l’emprunte
digitale propre à cet utilisateur. La mémoire de l’appareil peut stocker
jusqu’à dix empreinte digitales.
• Le terme « enroll » (« inscrire ») se rapporte au scanner de l’empreinte
digitale pour que l’appareil reconnaisse l’utilisateur.
• Le terme « swipe » (« glisser ») se rapporte au mouvement du doigt
sur le capteur de bande.
• Le terme « LED » désigne Light Emitting Diode (diode
électroluminescente). Il y a 6 voyants lumineux sur le Système
d’Ouverture Sans Clé à Empreintes Digitales.
Lorsque l’appareil est en marche, il est programmé pour s’éteindre après
un court laps de temps. La bande de sensorimétrie de ce modèle étant
sensitive, il est important de lire les Tuyaux pour le Succès avant
d’essayer d’utiliser le Système d’Ouverture Sans Clé à Empreintes
Digitales.

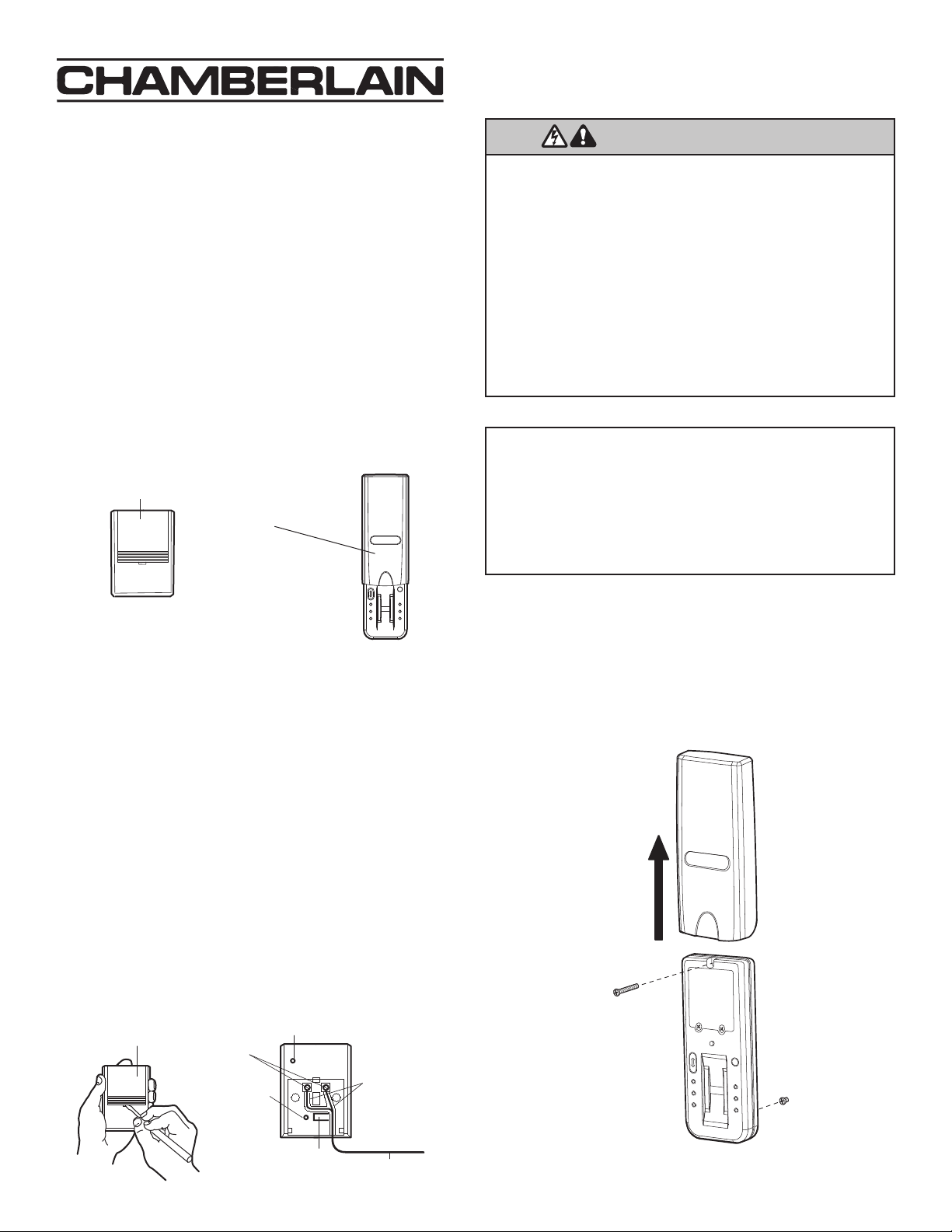

Modèle 942FPC -10
Ouverture sans clé à empreintes digitales
Pour prévenir d’éventuelles BLESSURES GRAVES ou la MORT par suite
d’électrocution :
• S’assurer qu’il n’y a pas de courant AVANT de poser la commande de porte.
Afin d’éliminer les risques de BLESSURES GRAVES ou de MORT découlant de
l’actionnement d’une clôture ou d’une porte de garage :
• Poser la commande de porte en vue de la porte de garage, hors de la portée
des enfants à une hauteur minimum de 5 pieds (1,5 m), et à l’écart de toutes
les pièces mobiles de la porte.
• TOUJOURS garder les télécommandes hors de la portée des enfants. NE
JAMAIS laisser un enfant manipuler une télécommande ni jouer avec elle.
• Actionner la clôture ou la porte UNIQUEMENT lorsqu’elle est clairement
visible, correctement ajustée et que le mécanisme est libre de toute entrave.
• TOUJOURS garder la clôture ou la porte de garage en vue jusqu’à sa
fermeture complète. NE permettez à quiconque de passer lorsqu’une clôture
ou une porte est en mouvement.
Inventaire de la boîte d’emballage
Étape 1 Installation de récepteur
1. Débrancher l’ouvre-porte de garage avant d’effectuer toute manœuvre.
2. OUVRIR LE RÉCEPTEUR : Insérer un petit tournevis dans la fente
du panneau avant du récepteur, comme indiqué. Tortiller le couvercle
de l'actuateur pour l'enlever.
3. RACCORDER LE RÉCEPTEUR ET L'OUVRE-PORTE : Enlever
environ 1/4 po (6 mm) d'isolant de chaque extrémité du fil de sonnerie
à deux brins. Connecter un bout aux bornes de la vis du récepteur (la
polarité n'est PAS requise). Passer le fil le long des circuits et faite le
sortir au bas comme indiqué.
4. Connecter l'autre bout du fil de sonnerie aux deux vis de borne de
l'ouvre-porte identifiées “2” ou “white” et “1” ou “red” (blanc ou rouge),
“common” and “command” (ligne commune et commande) des bornes
utilisées pour la commande à bouton-poussoir.
5. Utiliser des agrafes isolées pour fixer le fil de sonnerie entre le
récepteur et l'ouvre-porte. La longueur du fil de sonnerie dépendra de
l'endroit où on installera le récepteur. Réinstaller le couvercle de
l'actuateur.
6. Choisir une prise de courant polarisée de 120 Vcc. pour le récepteur et
qui est HORS DE LA PORTÉE DES ENFANTS. Brancher le récepteur
dans la prise choisie. Rétablir le courant de l'ouvre-porte de garage.
Certaines provinces interdisent le service ou la réparation d’ouvre-portes de
AVIS AUX CONSOMMATEURS :
garage qui ne peuvent se conformer aux normes de sécurité relatives au UL 325
(révision de 1988). Afin de se conformer à l’esprit et la lettre desdites normes, la
commande radio universelle ne devrait pas être utilisée avec tout ouvre-porte de
garage LiftMaster fabriqué avant le 1er avril 1982. Afin de savoir si votre
ouvre-porte de garage Chamberlain a été fabriqué avant le 1er avril 1982 ou après,
veuillez communiquer avec nous au 1-800-528-9131 avant de poser votre
commande radio universelle.
Étape 2 Installation d’ouverture sans clé
1. Retirez le couvercle.
2. Serrez la vis du bas sur la surface de montage. Laissez dépasser un
espace de 3 mm (1/8 po) au-dessus de la surface.
3. Serrez la vis du haut. Repositionnez le couvercle.
1
3
2
1
Page 6
ENROLL
FAIL
RETRY
SEND
PASS
READY
ENROLL

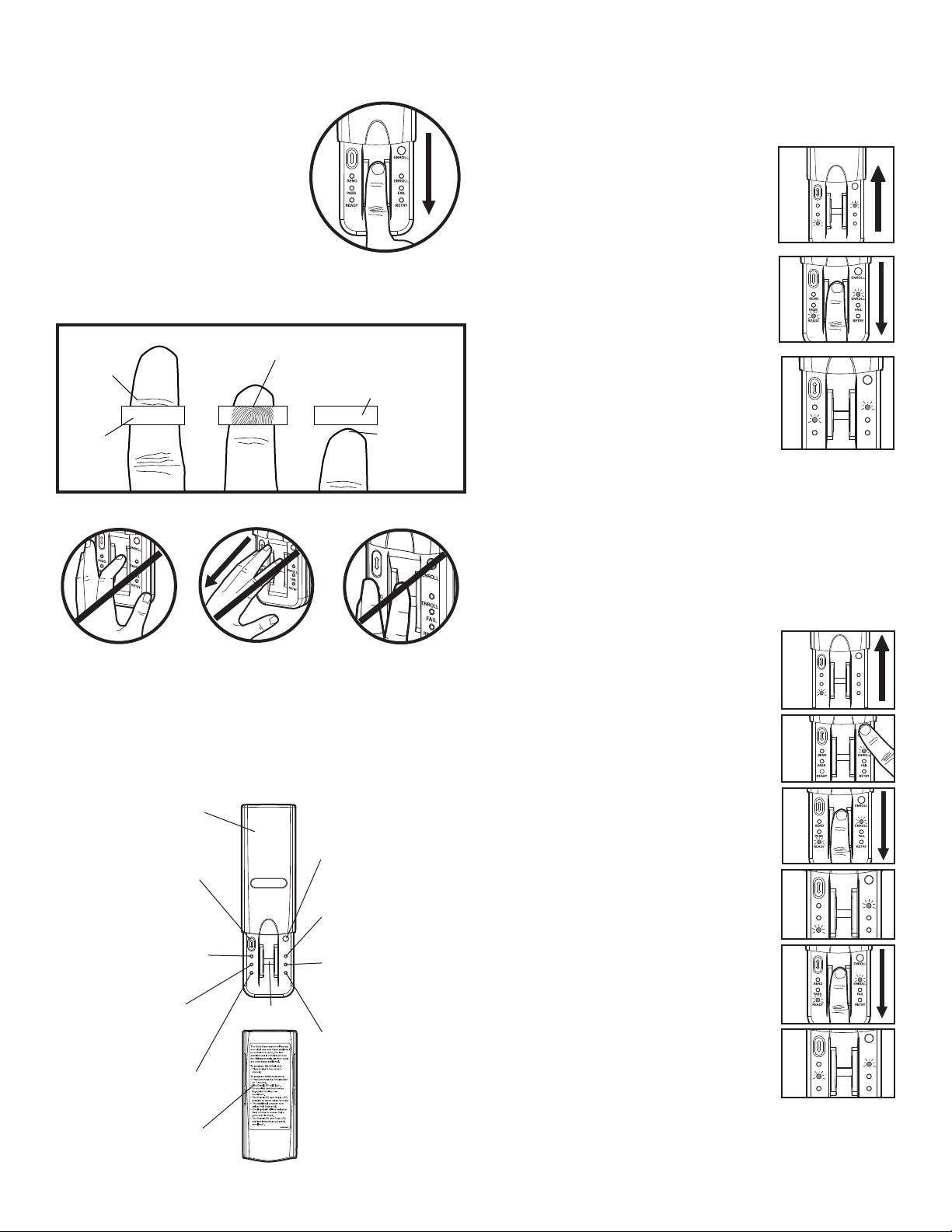

LED Send (Envoyer) (jaune) :
S’allume après une vérification
réussie de l’emprunte digitale ;
elle indique que le bouton Resend
(Renvoyer) est actif et peut être
utilisé pour arrêter ou inverser le
parcours de la porte.
LED Pass (Réussi) (vert) :
S’allume lorsqu’une emprunte
digitale scannée correspond à une
emprunte mémorisée.
LED Ready (Prêt) (vert) :
S’allume lorsque l’appareil est
prêt à scanner l’emprunte digitale.
Bouton Enroll (Inscrire) :
Lorsqu’il est appuyé,
l’appareil entre en mode
Enroll (Inscrire).
LED Enroll (Inscrire)
(jaune) : S’allume lorsque
l’appareil est en mode Enroll
(Inscrire).
LED Fail (Échec) (rouge) :
S’allume lorsque l’emprunte
digitale scannée ne
correspond pas à une
emprunte mémorisée.
LED Retry (Réessayer)
(jaune) : S’allume lorsqu’un
autre passage est nécessaire.
Couvercle
Bande de capteur
Bouton Resend (Renvoyer) :
Lorsqu’il est appuyé, la porte
s’arrête si elle monte ou s’inverse si
elle descend.
Des directions supplémentaires
sont situées à l’intérieur du
couvercle.
ENROLL
FAIL
RETRY
SEND
PASS
READY
ENROLL
ENROLL
FAIL
RETRY
SEND
PASS
READY
ENROLL
ENROLL
FAIL
RETRY
SEND
PASS
READY
ENROLL
ENROLL
FAIL
RETRY
SEND
PASS
READY
ENROLL
ENROLL
FAIL
RETRY
SEND
PASS
READY
ENROLL
Bande de
capteur
Commencer à faire glisser le doigt avec
l’articulation
supérieure située
au-dessus
du capteur
de bande.
La vérification se
termine par le
bout du doigt.
Faire glisser le doigt bien droit vers le bas en
maintenant un contact ferme avec le capteur.
Bande de capteur
Conseils utiles
CORRECT
1. Vérifiez que votre doigt est propre et sec.
Placez votre doigt au-dessus du capteur
de bande, votre l’articulation du haut
doit se trouver au-dessus du capteur.
2. Faites glisser votre doigt vers le bas en
maintenant un contact ferme avec le
capteur. Faites lentement glisser votre
doigt.
REMARQUES SPÉCIALES : Utilisez le même
doigt pour chaque passage. Il est important de faire glisser lentement et
fermement votre doigt car c’est la raison pour laquelle la plupart des
passages échouent.
ERRONÉ
Étape 3 Inscription de l’utilisateur
initial
REMARQUE : Pour inscrire un utilisateur, l’appareil requiert 3 passages
réussis.
1. Ouvrez le couvercle pour allumer l’appareil.
Patientez jusqu’à ce que les LED Enroll (Inscrire)
et Ready (Prêt) s’allument (elles ne doivent pas
clignoter).
2. Faites glisser votre doigt lentement et
fermement sur le capteur de bande jusqu’à
ce que trois passages réussis soient réalisés.
REMARQUE : La LED Pass (Réussi) s’allume
lorsqu’un passage est réussi. La LED Retry
(Réessayer) s’allume lorsqu’un autre passage est
nécessaire. Auquel cas, faites glisser lentement et
fermement avec plus de pression.
3. Après le troisième passage réussi, les LED Enroll
(Inscrire) et Pass (Réussi) s’allument. L’inscription
est terminée.
REMARQUE : Si le couvercle est déjà ouvert, appuyez sur le bouton
Resend (Renvoyer) ou sur le bouton Enroll (Inscrire) pour allumer
l’appareil. Si la LED Ready (Prêt) est allumée, reportez-vous à la
restauration des paramètres usine de la section Suppression/
Réinitialisation.
1
2
3
• Ne pliez pas votre doigt lorsque vous le faites glisser car seul le bout
de votre doigt sera scanné.
• Faites glisser votre doigt bien droit vers le bas, ne l’inclinez pas.
• Faites glisser votre doigt bien à plat et non incliné ou roulé vers
un côté.
Référence
Étape 4 Inscription d’utilisateur(s)
supplémentaire(s)
REMARQUE : L’appareil peut stocker jusqu’à dix empreintes digitales à
la fois. Un utilisateur inscrit doit faire glisser son doigt en premier pour
pouvoir inscrire un nouvel utilisateur.
1. Ouvrez le couvercle et patientez jusqu’à ce que la
LED Reday (Prêt) s’allume.
2. Appuyez et maintenez appuyé le bouton Enroll
(Inscrire) jusqu’à ce que la LED Enroll (Inscrire)
commence à clignoter.
3. Tandis que la LED Enroll (Inscrire) clignote, un
utilisateur inscrit doit faire glisser
lentement et fermement son doigt.
4. Les LED Enroll (Inscrire) et Ready (Prêt)
s’allument lorsque l’appareil est prêt pour qu’un
autre utilisateur fasse glisser son doigt.
5. Un nouvel utilisateur doit faire glisser lentement
et fermement son doigt de haut en bas du
capteur de bande jusqu’à ce que trois passages
réussis soient réalisés.
6. Les LED Enroll (Inscrire) et Pass (Réussi)
s’allument lorsque le nouvel utilisateur est inscrit.
L’appareil revient ensuite en mode Ready (Prêt).
REMARQUE : Si le couvercle est déjà ouvert,
appuyez sur le bouton Resend (Renvoyer) ou sur le
bouton Enroll (Inscrire) pour allumer l’appareil. La LED Pass (Réussi)
s’allume lorsqu’un passage réussi est réalisé. La LED Retry (Réessayer)
s’allume si un autre passage est nécessaire.
2
1
2
3
4
5
6
Page 7
ENROLL
FAIL
RETRY
SEND
PASS
READY
ENROLL
ENROLL
FAIL
RETRY
SEND
PASS
READY
ENROLL
Étape 5 Programmation
ENROLL
FAIL
RETRY
SEND
PASS
READY
ENROLL
ENROLL
FAIL
SEND
PASS
ENROLL
REMARQUE : L’appareil doit avoir un utilisateur inscrit avant d’être
programmé au dispositif de récepteur. Éttant donné l’intervalle de 30
secondes, une deuxième personne peut être nécessaire pour appuyer
sur le bouton « SMART ».
1. Retirez le panneau frontal du boîtier du
récepteur. Enfoncer et relâcher le bouton
« SMART » du récepteur. Le témoin lumineux
« SMART » s’allumera en continu pendant 30
secondes.
Étape 6 Fonctionnement
1. Ouvrez le couvercle et patientez jusqu’à ce que
la LED Ready (Prêt) s’allume.
2. Faites glisser votre doigt lentement et
fermement du haut vers le bas sur le capteur de
bande.
1
2
2. Ouvrez le couvercle et patientez jusqu’à ce que la
LED Ready (Prêt) s’allume.
3. Dans les 30 secondes après avoir appuyé
sur le bouton « SMART », faites glisser lentement
et fermement le doigt inscrit.
REMARQUE : La LED Retry (Réessayer) s’allume si
un autre passage est nécessaire.
4. Après un passage réussi, la LED Pass (Réussi)
puis la LED Send (Envoyer) s’allument. Les
lumières du dispositif d’ouverture clignotent. La
programmation est terminée.
5. Si les lumières du dispositif d’ouverture ne
clignotent pas, appuyez puis relâchez le bouton
Resend (Renvoyer) à 1 seconde d’intervalle
pendant 5 secondes jusqu’à ce que les lumières
du dispositif d’ouverture clignotent ou que la porte
bouge. La programmation est terminée.
3. La LED Pass (Réussi) clignote et la porte du
3
garage s’ouvre ou se ferme.
2
REMARQUE : Si le couvercle est déjà ouvert, appuyez sur le bouton
Resend (Renvoyer) ou sur le bouton Enroll (Inscrire) pour allumer
l’appareil. La LED Fail (Échec) ou Retry (Réessayer) s’allume si un autre
passage est nécessaire. Auquel cas, faites glisser lentement et
fermement avec plus de pression. Plusieurs passages sont parfois
nécessaires pour réussir un passage.
3
Lorsque la porte est en mouvement, la LED Send (Envoyer) s’allume. À
cet instant, la seule manière d’inverser ou d’arrêter la porte est d’appuyer
sur le bouton Resend (Renvoyer)
4
5
REMARQUE : Si l’appareil ne se programme pas au dispositif
d’ouverture, répétez les étapes ci-dessus ou reportez-vous à la section
Dépannage.
3
Page 8

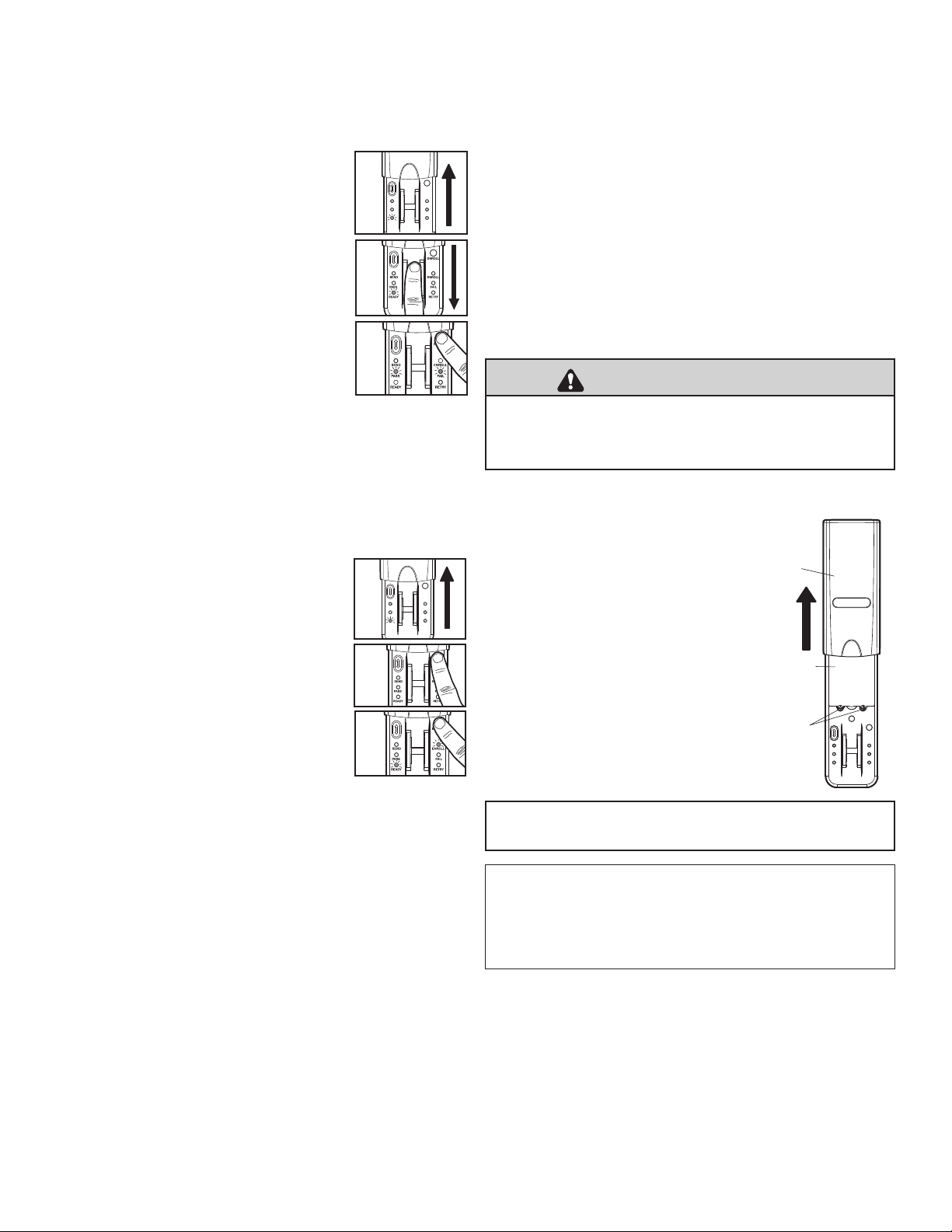

Suppression/Réinitialisation
ENROLL
FAIL
RETRY
SEND
PASS
READY
ENROLL
Vis
Couvercle du
compartiment de
la pile
Couvercle
AVERTISSEMENTAVERTISSEMENT
ENROLL
FAIL
RETRY
SEND
PASS
READY
ENROLL
ENROLL
FAIL
RETRY
SEND
PASS
READY
ENROLL
• Pour supprimer des utilisateurs :
REMARQUE : La suppression d’un utilisateur supprimera TOUTES les
empreintes digitales mémorisées. L’utilisateur ne doit PAS reprogrammer
au dispositif d’ouverture.
1. Ouvrez le couvercle et patientez jusqu’à ce que
la LED Ready (Prêt) s’allume.
2. L’utilisateur inscrit doit faire glisser lentement et
fermement son empreinte digitale.
1
2
• Si à l’inscription d’un nouvel utilisateur toutes les LED clignotent
et l’appareil revient en mode Ready (Prêt) :
— La mémoire est pleine. Pour ajouter un nouvel utilisateur, la
mémoire doit être effacée. Reportez-vous à l’étape Suppression
d’utilisateur ou Restauration des paramètres usine.
• Si l’appareil ne répond pas :
— Un bouton est peut-être bloqué. Appuyez sur les boutons Enroll
(Inscrire) et Resend (Renvoyer) pour assurer un mouvement libre.
— Les piles doivent être remplacées.
• Si la LED Fail (Échec) clignote durant l’utilisation :
— Les piles doivent être remplacées.
REMARQUE : Si le capteur est sale, l’utilisateur doit faire glisser un doigt
propre. Il est conseillé de nettoyer le capteur régulièrement à l’aide d’un
chiffon sans peluche humidifié avec de l’alcool.
3. Appuyez et maintenez appuyé le bouton
Enroll (Inscrire) pendant au moins 6 secondes.
3
Les LED Pass (Réussi) et Fail (Échec) clignotent
pendant 15 secondes. Pendant ce temps, le
bouton Resend (Renvoyer) est actif. Après 15
secondes les LED Enroll (Inscrire) et Ready
(Prêt) s’allument indiquant que les empruntes digitales ont été
supprimées. L’appareil revient ensuite en mode Enroll (Inscrire).
• Pour restaurer les paramètres usine de l’appareil :
REMARQUE : La restauration des paramètres usine supprimera
TOUTES les empreintes digitales mémorisées. Cette méthode doit être
utilisée UNIQUEMENT lorsqu’un utilisateur inscrit est indisponible étant
donné que l’utilisateur doit reprogrammer l’appareil au dispositif
d’ouverture.
1. Ouvrez le couvercle et patientez jusqu’à ce que
la LED Ready (Prêt) s’allume.
2. Appuyez et maintenez appuyé le bouton
1
2
Enroll (Inscrire) jusqu’à ce que toutes les LED
s’éteignent. Relâchez le bouton.
3. Appuyez et maintenez appuyé de nouveau
3
le bouton Enroll (Inscrire) jusqu’à ce que les
LED Ready (Prêt) et Enroll (Inscription)
s’allument mais ne clignotent pas.
Pile
Pour prévenir d’’eventuelles BLESSURES GRAVES ou la MORT :
• NE JAMAIS laisser de petits enfants à proximité des piles.
• Aviser immédiatement un médecin en cas d’ingestion de la pile.
La durée théorique des piles est d’au moins un an. Remplacez-les
lorsque la LED Fail (Échec) clignote durant l’utilisation. L’appareil
nécessite 4 piles AAA.
Jetez vos vieilles piles dans les centres de
récupérations prévus à cet effet.
1. Retirez le couvercle en le glissant
complètement.
2. Dévissez les deux vis et retirez le
couvercle des piles.
3. Remplacez les piles. Revissez le
couvercle des piles.
4. Repositionnez le couvercle en le faisant
glisser.
Dépannage
• Si aucun utilisateur inscrit connu n’est disponible :
— La mémoire doit être effacée à l’aide de la procédure de
restauration des paramètres usine.
• Si l’appareil ne reconnaît pas une emprunte digitale :
— Vérifiez que la LED Ready (Prêt) est allumée avant de faire glisser
votre doigt.
— Vérifiez que l’empreinte digitale est glissée correctement (Voir
Conseils utiles).
— Vérifiez que l’emprunte digitale est inscrite.
— Vérifiez qu’une pression suffisante est appliquée au capteur de
bande (n’appuyez par trop fort).
— Vérifiez que le capteur et le doigt ne sont pas mouillés.
• Si l’appareil est en mode Enroll (Inscrire) à l’allumage :
— Suivez la procédure d’inscription pour l’utilisateur initial.
— La procédure d’inscription initiale a échoué (signalé par les LED
Enroll (Inscrire) et Fail (Échec) qui s’allument) et doit être répétée.
© 2008, The Chamberlain Group, Inc.
114A3732 Tous droits réservés
Pièces de Reparation
:
Couvercle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41A6481
AVIS : Les règles de la FCC ou d’Industrie Canada (IC), ou les deux, interdisent tout ajustement ou
toute modification de ce récepteur et/ou de cet émetteur, sauf pour modifier le code ou pour
remplacer la pile. IL N’EXISTE AUCUNE AUTRE PIÈCE SUSCEPTIBLE D’ÊTRE ENTRETENUE PAR
L’UTILISATEUR.
Vérifié pour conformité avec les normes de la FCC POUR UTILISATION À LA MAISON OU AU
BUREAU. L’utilisation est sujette aux deux conditions ci-après : (1) ce dispositif ne peut causer des
interférences nuisibles, et (2) ce dispositif doit accepter toute interférence reçue, y compris une
interférence pouvant causer un fonctionnement non désiré.
POUR LE SERVICE, PRIÈRE DE COMPOSER NOTRE
NUMÉRO SANS FRAIS:
1-800-528-9131
Loading...
