Chamberlain 942FP-10 User Manual

WARNING

WARNING

Overview

P

The system uses biometric technology that enables an
authorized user to gain access by scanning their fi ngerprint.
The sensor strip on the unit makes a numeric template of the
fi ngerprint that is unique to that user. The unit’s memory can
store up to ten fi ngerprints.

• The term “enroll” refers to scanning the fi ngerprint so the
device will recognize the user.

• The term “swipe” refers to the movement of the fi nger across
the sensor strip.

• The term “LED” stands for Light Emitting Diode. There are 6
LEDs located on the Fingerprint Keyless Entry.

When unit is on, it is programmed to shut off after a short period
of time. The unit’s sensor strip is sensitive so it is important
to read the Tips for Success before attempting to use the
Fingerprint Keyless Entry.

®

Model 942FP-10

Fingerprint Keyless Entry

WARNING

To prevent possible SERIOUS INJURY or DEATH from electrocution:

• Be sure power is not connected BEFORE installing the receiver.
To prevent possible SERIOUS INJURY or DEATH from a moving gate
or garage door:

• Install Keyless Entry Control within sight of the garage door, out of
reach of children at a minimum height of 5 feet (1.5 m), and away
from all moving parts of door.

• ALWAYS keep remote controls out of reach of children. NEVER
permit children to operate, or play with remote control.

• Activate gate or door ONLY when it can be seen clearly, is properly
adjusted, and there are no obstructions to door travel.

• ALWAYS keep gate or garage door in sight until completely closed.
NEVER permit anyone to cross path of moving gate or door.

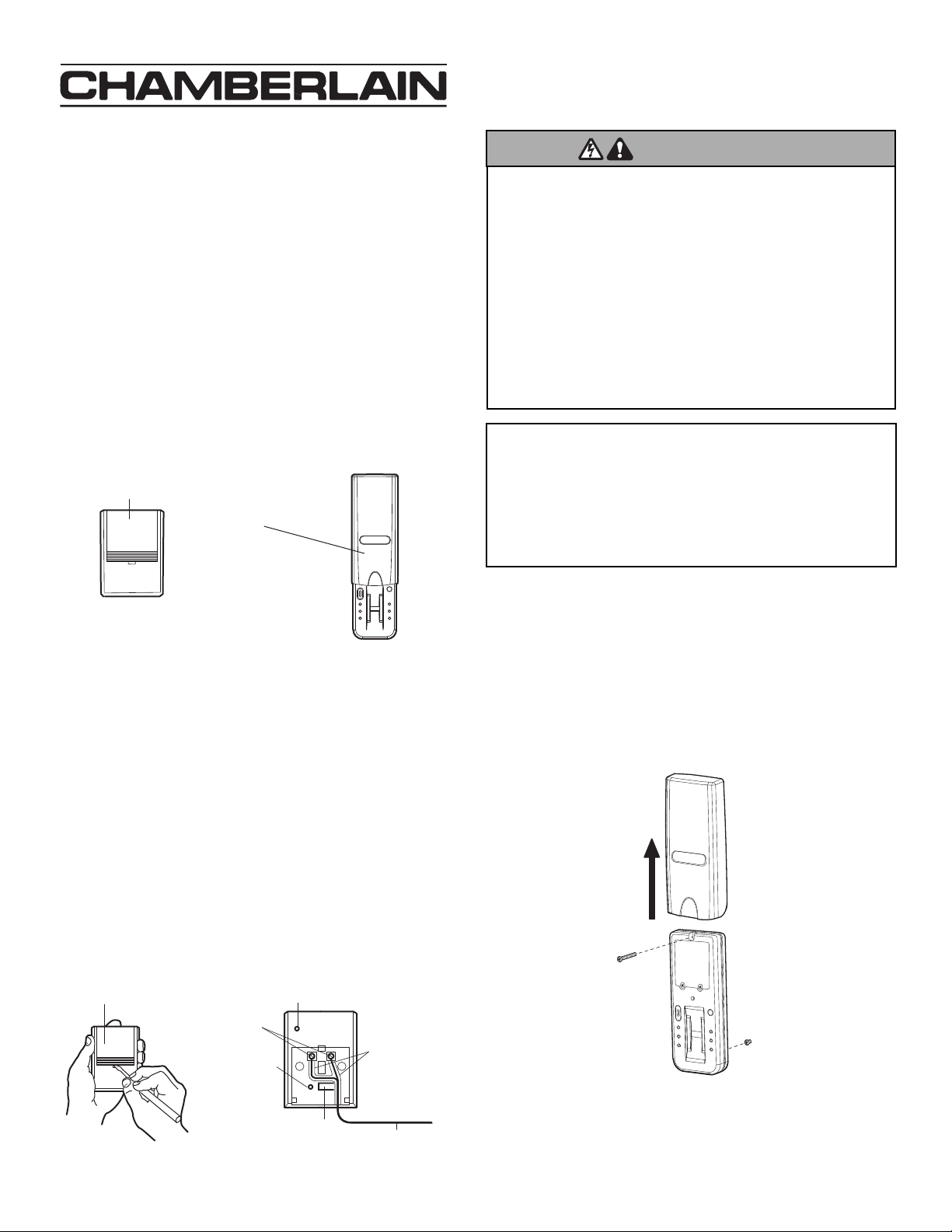

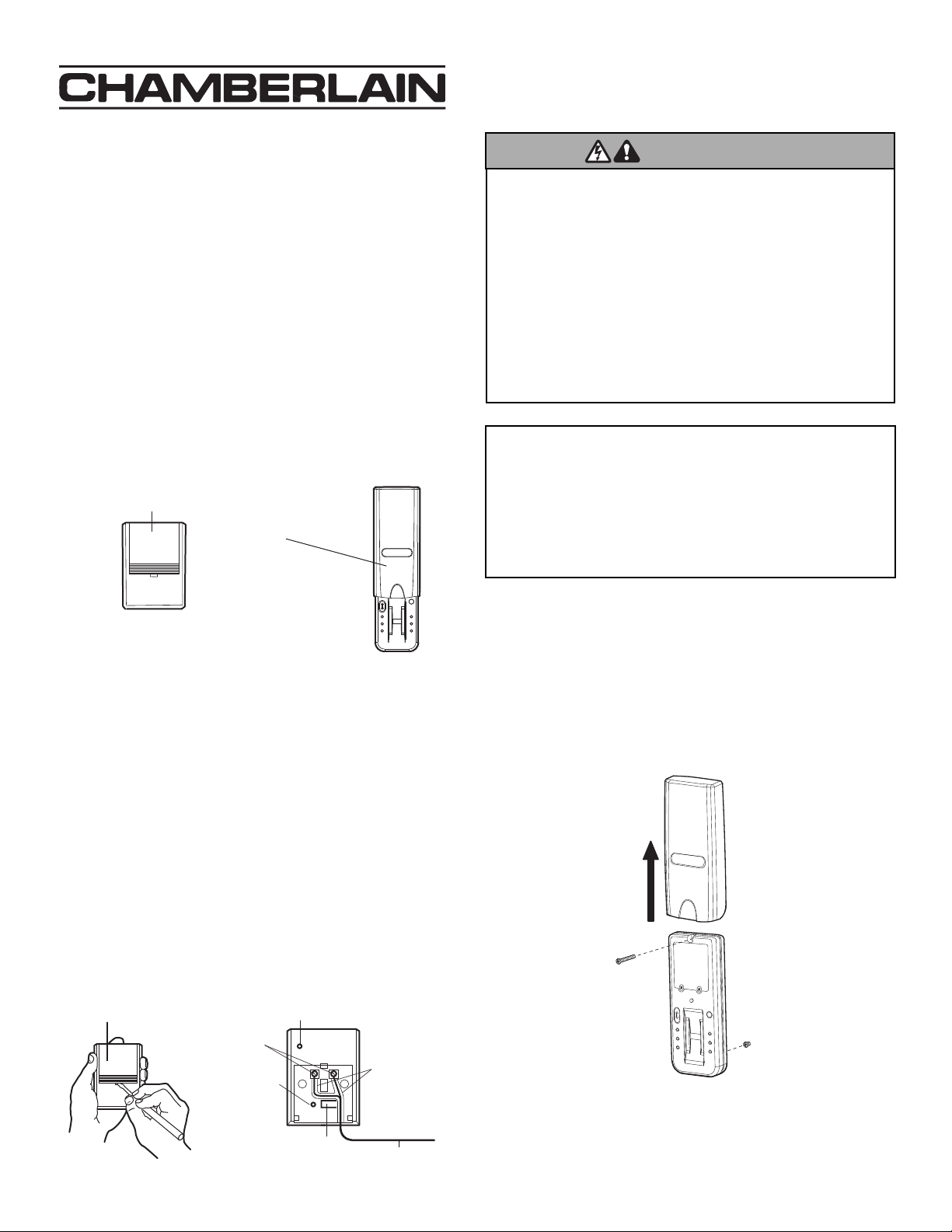

Carton Inventory

Receiver

Fingerprint Keyless
Entry

ENROLL

SEND

ENROLL

FAIL

PASS

RETRY

READY

Step 1 Install the Receiver

1. Unplug the opener before proceeding.

2. OPEN RECEIVER: Insert a small screwdriver in slot on
receiver front panel as shown. Twist up actuator cover.

3. CONNECT RECEIVER AND OPENER: Remove about 1/4”
(6 mm) of insulation from each end of the 2-strand bell wire.
Connect one end to the receiver screw terminals (polarity is
NOT required). Route wire along the channels and out the
bottom as shown.

4. Connect the other end of the bell wire to the two opener
terminals labeled “2” (white) and “1” (red), “common” and
“command” or the terminals used for the push button control.

5. Use insulated staples to secure bell wire between receiver and
opener. Length of bell wire depends on where the receiver will
be installed. Replace actuator cover.

6. Choose a 120Vac polarized outlet for the receiver which is
OUT OF THE REACH OF CHILDREN. Plug receiver into
selected outlet. Return power to the opener.

Some states prohibit the service or repair of garage door openers which

NOTICE TO U. S. CONSUMERS:

cannot be made to comply with the safety standards contained in UL 325
(1988 revision). In order to comply with both the letter and the spirit of these
laws, this universal radio control should not be used with any LiftMaster®,
Chamberlain®, or Sears Craftsman® garage door opener manufactured
prior to April 1, 1982. To fi nd out if your Chamberlain-made garage door
opener was manufactured prior to or after April 1, 1982, please call
1-800-528-9131 before installing this universal radio control.

Step 2 Install the Keyless Entry

1. Remove cover.

2. Fasten bottom screw to mounting surface. Allow 1/8" (3 mm)
to protrude above surface. Position unit on screw head and
adjust for snug fi t.

3. Fasten top screw. Replace cover.

1

3

Actuator Cover

ower Indicator Light

Terminals

“SMART”
Indicator
Light

“SMART”
Actuator

Bell Wire
Channels

Connect Bell Wire
To Garage Door
Opener Terminals

Bell Wire

2

1

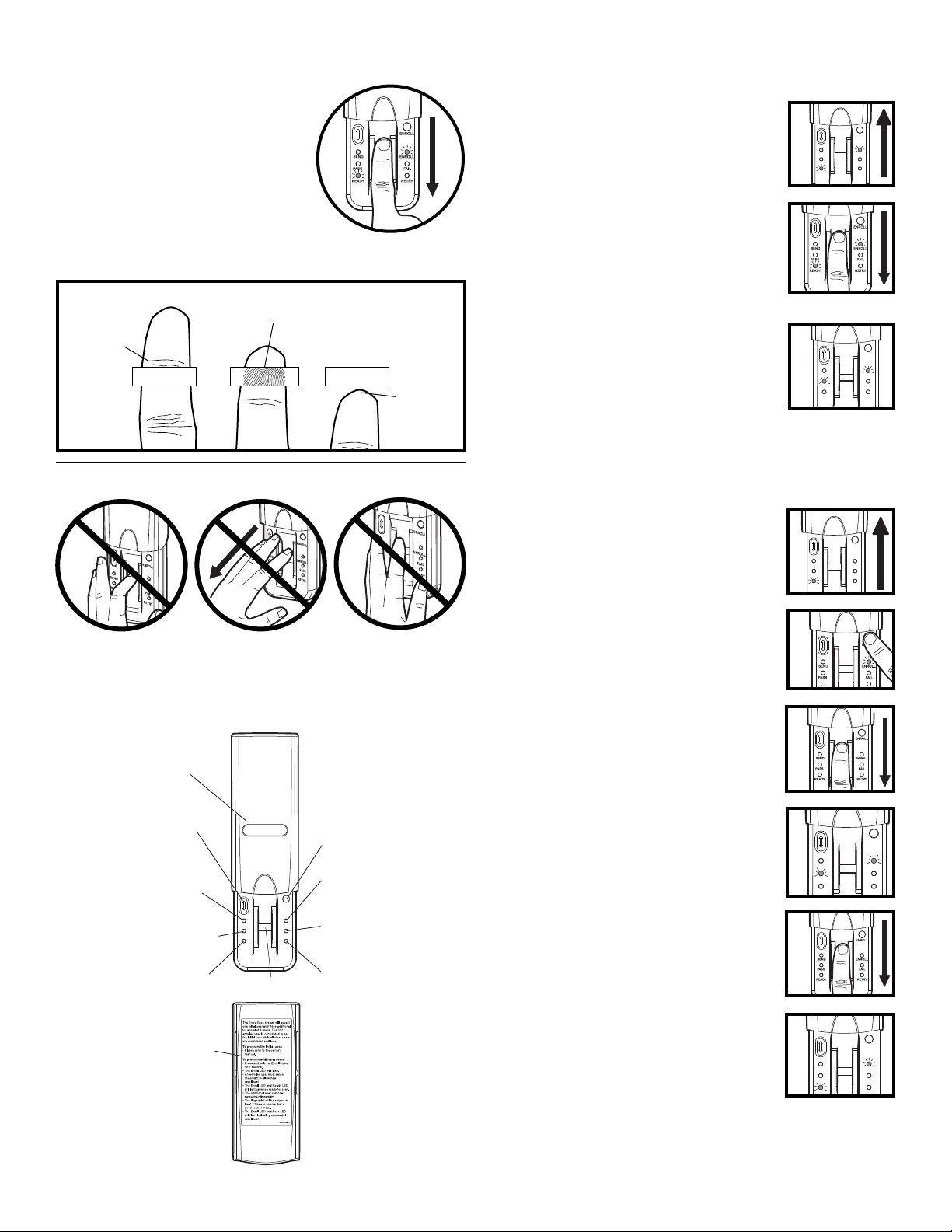

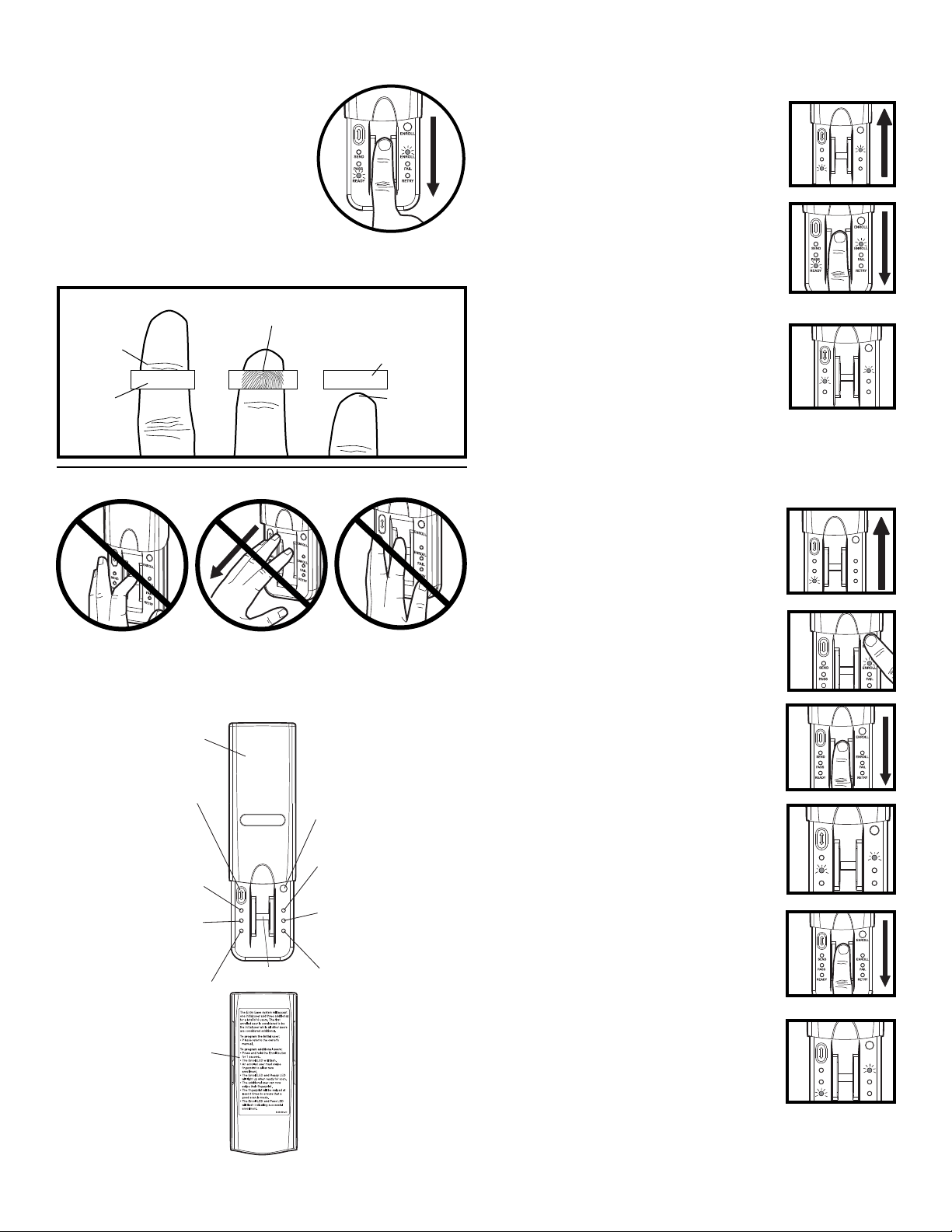

Tips for Success

CORRECT

1. Make sure fi nger is clean and dry.
Place fi nger fl at above the sensor strip
with the top knuckle above the sensor.

2. Swipe fi nger straight down keeping
fi rm contact with the sensor. The swipe
should be a slow, constant speed.

SPECIAL NOTES: Use the same fi nger
for every swipe. It is important to swipe
fi nger slowly and fi rmly as this is the reason most swipes fail.

Swipe finger straight down

keeping firm contact with
Start swipe with
the top knuckle
above the
sensor strip.

Sensor Strip

INCORRECT

the sensor.

Sensor Strip

The scan
should end
at the tip of
finger.

Step 3 Enroll Initial User

NOTE: The unit requires 3 passed swipes to enroll a user.

1. Open cover to turn unit on. Wait until Enroll
LED and Ready LED are lit (not fl ashing).

1

ENROLL

SEND

ENROLL

FAIL

PASS

RETRY

READY

2. Swipe fi nger slowly and fi rmly down the
sensor strip until three passed swipes are

2

made.

NOTE: The Pass LED will light for a passed
swipe. The Retry LED will light if another swipe
is needed. Swipe slowly and with more pressure
if this occurs.

3. After the third passed swipe, the Enroll and
Pass LED will fl ash. Enrollment is complete.

NOTE: If cover is already open, press either
the Resend or the Enroll button to turn unit on.
If the Ready LED is lit refer to Factory Reset in

3

ENROLL

SEND

ENROLL

FAIL

PASS

RETRY

READY

the Erase/Reset section.

Step 4 Enroll Additional User(s)

NOTE: The device can store up to ten fi ngerprints at a time. An
enrolled user must swipe fi nger fi rst to enroll new user.

• Do not bend fi nger during swipe as this will only scan the tip of
your fi nger.

• Swipe fi nger straight down, not at an angle.

• Swipe fl at, not tilted or rolled to one side.

Cover

Resend button: When
pressed the door will stop if
moving up or reverse if
moving down.

Send LED (yellow): Lit
after a passed fingerprint
scan and indicates that the
Resend button is active
and can be used to stop
or reverse door travel.

Pass LED (green): Lit when
a scanned fingerprint
matches a stored print.

Ready LED (green): Lit
when unit is ready to scan
fingerprint.

Extra directions are located
on the inside of cover.

SEND

PASS

READY

Sensor Strip

ENROLL

ENROLL

FAIL

RETRY

Enroll button: When
pressed the unit will go
into Enroll mode.

Enroll LED (yellow):
Lit when the unit is in
Enroll mode.

Fail LED (red): Lit when
a scanned fingerprint
does not match a
stored print.

Retry LED (yellow): Lit
when another swipe is
required.

1. Open cover and wait until Ready LED
is lit.

2. Press and hold Enroll button until Enroll
LED starts to fl ash.

3. While the Enroll LED is fl ashing an
enrolled user must slowly and fi rmly
swipe fi nger.

4. The Enroll LED and Ready LED will light
when ready for new user to swipe fi nger.

5. New user should swipe fi nger slowly and
fi rmly down the sensor strip until three
passed swipes are made.

6. The Enroll LED and Pass LED will fl ash
when new user is enrolled. Unit will return
to Ready mode.

1

ENROLL

SEND

ENROLL

FAIL

PASS

RETRY

READY

2

3

4

SEND

PASS

READY

ENROLL

ENROLL

FAIL

RETRY

5

6

ENROLL

SEND

ENROLL

PASS

READY

FAIL

RETRY

NOTE: If cover is already open, press either the Resend or the
Enroll button to turn unit on. The Pass LED will light for a passed
swipe. The Retry LED will light if another swipe is needed.

2

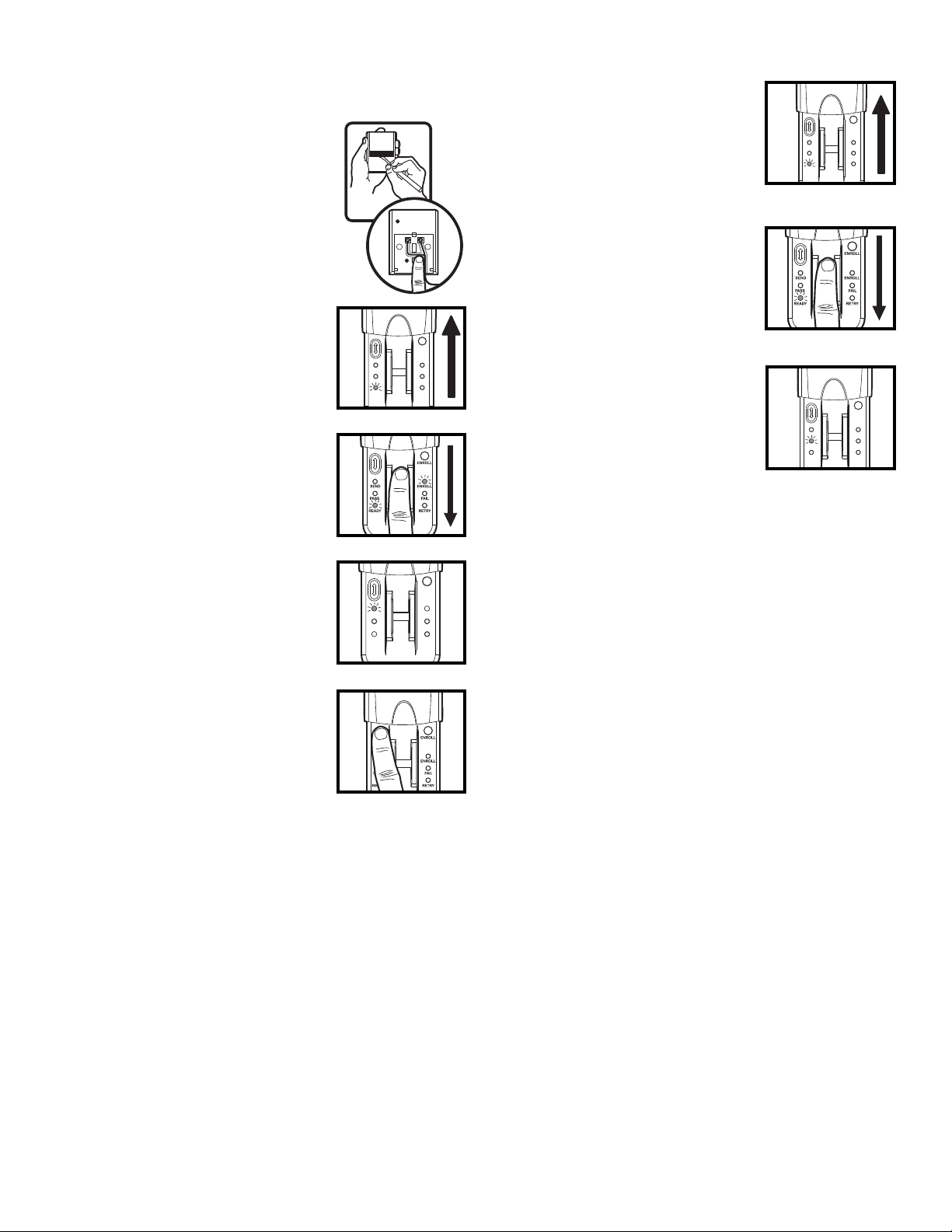

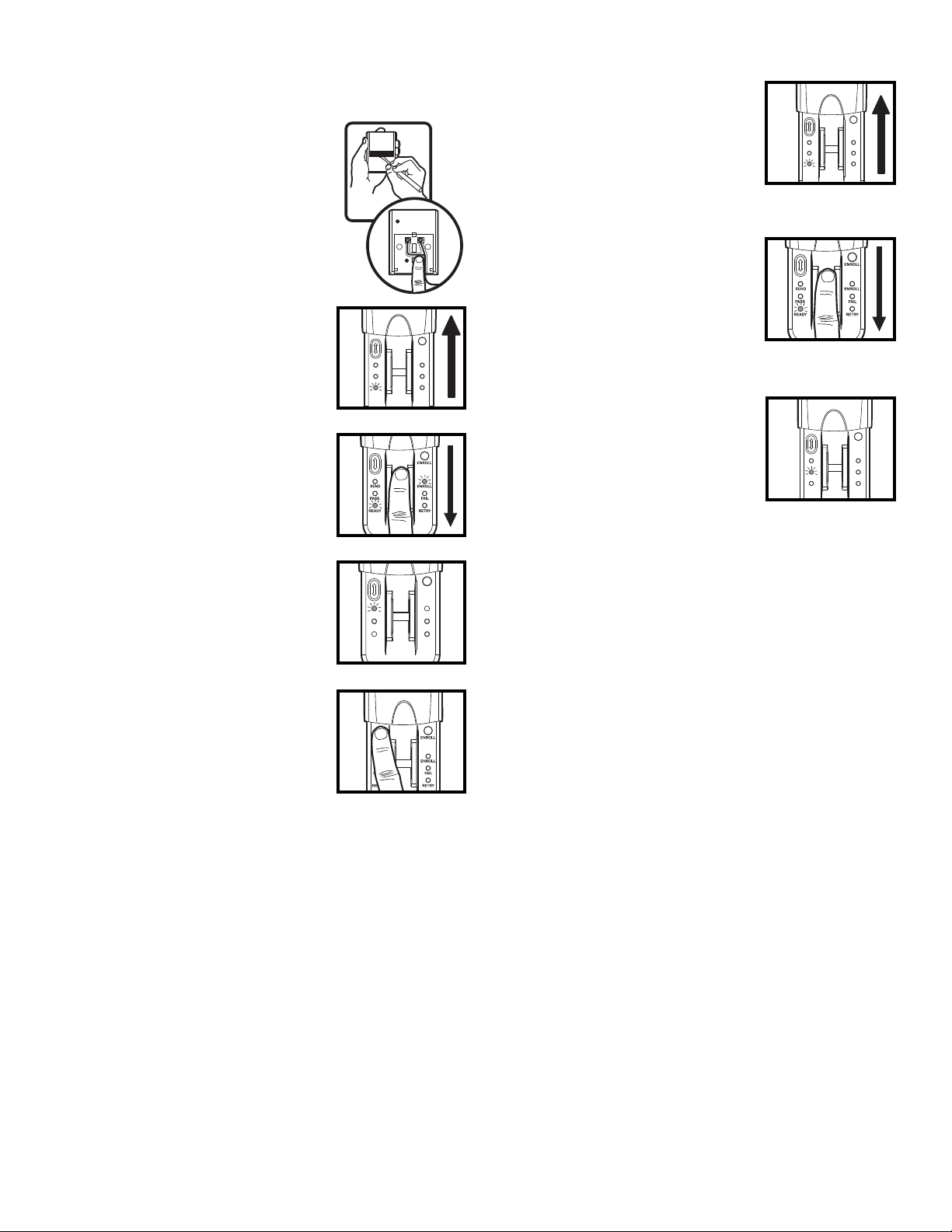

Step 5 Programming

NOTE: The unit must have an enrolled user before it can be
programmed to the receiver. Due to the 30 second time interval, a
second person may be needed to press the
“SMART” actuator.

1. Remove the front panel of the receiver
case. Press and release the “SMART”
actuator on the receiver. The “SMART”
indicator light will glow steady for 30
seconds.

Step 6 Operation

1. Open cover and wait until Ready LED is
lit.

2. Swipe fi nger slowly and fi rmly down the
sensor strip.

1

ENROLL

SEND

ENROLL

PASS

FAIL

READY

RETRY

2

2. Open the Fingerprint Keyless Entry cover
and wait for Ready LED to light.

3. Within 30 seconds of pressing the
“SMART” actuator, slowly and fi rmly
swipe enrolled fi nger.

NOTE: The Retry LED will light if another
swipe is needed.

4. After a passed swipe the Pass LED will
light followed by a lit Send LED.
Programming is complete.

5. If the opener does not operate, press and
release the Resend button at 1 second
intervals for up to 5 seconds until the door
moves. Programming is complete.

NOTE: If unit will not program to opener
repeat the steps above or refer to
Tro ubleshooting.

2

ENROLL

SEND

ENROLL

PASS

READY

3

FAIL

RETRY

3. The Pass LED will fl ash and garage door
will either open or close.

3

ENROLL

SEND

ENROLL

PASS

READY

FAIL

RETRY

NOTE: If cover is already open, press either the Resend or the

4

SEND

PASS

READY

ENROLL

ENROLL

FAIL

RETRY

Enroll button to turn unit on. The Fail or Retry LED will light if
another swipe is needed. If this occurs, swipe slowly and with
more pressure. It may require multiple swipes to get a passed
swipe.

While the door is traveling the Send LED will be lit. During this
time the only way to reverse or stop the door is to press the
Resend button.

5

3

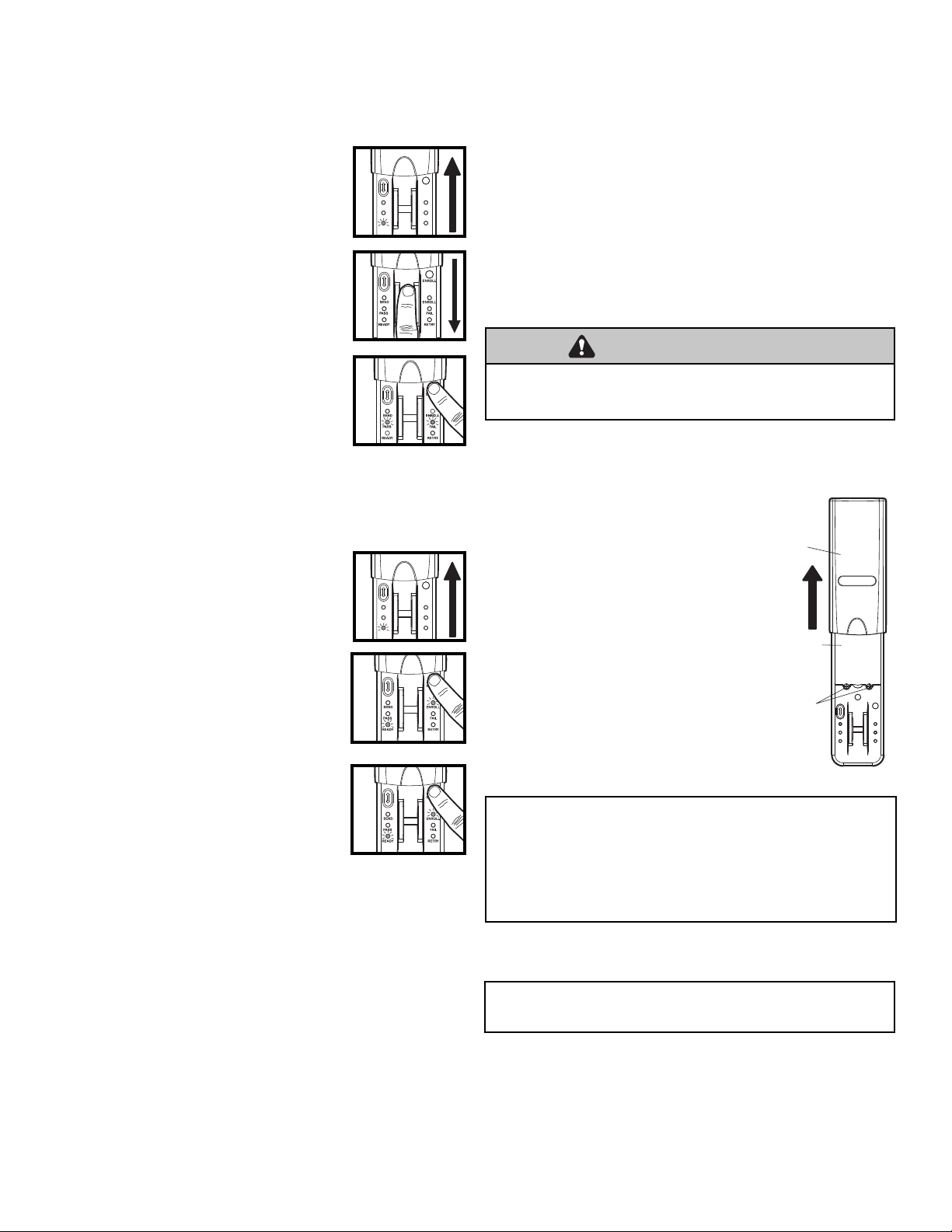

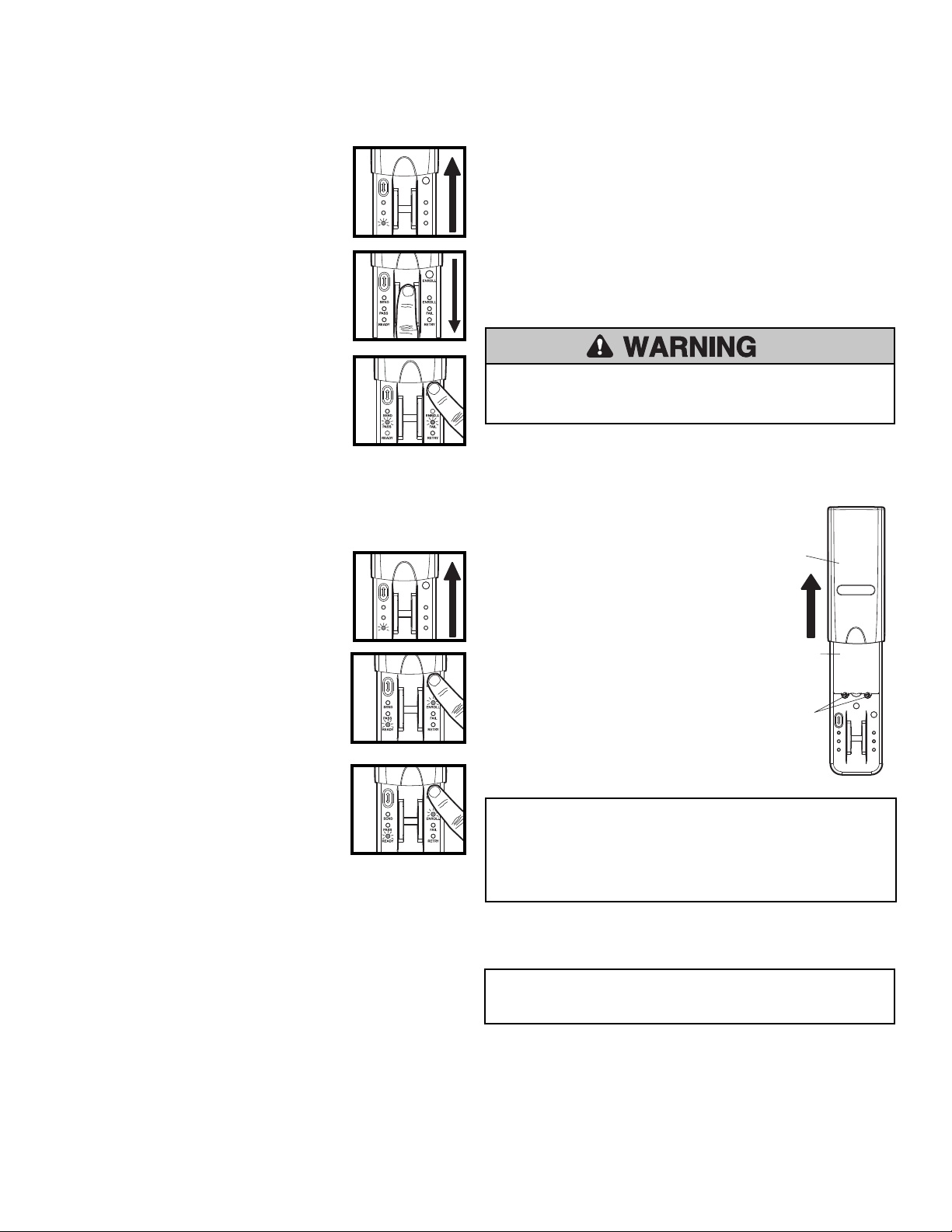

Erase/Reset

• To erase users:

NOTE: Erasing a user will erase ALL stored fi ngerprints. User
does NOT need to reprogram to opener.

1. Open cover and wait until Ready LED is lit.

2. Enrolled user must slowly and fi rmly
swipe fi ngerprint.

1

ENROLL

SEND

ENROLL

FAIL

PASS

RETRY

READY

2

• If enrolling new user and all LEDs fl ash and unit returns to
Ready mode:

— The memory is full. In order to add new user, the memory

needs to be erased. Refer to Erase User or Factory Reset.

• If the unit does not wake:

— A button may be stuck. Press Enroll and Resend buttons to

ensure free movement.

— The batteries may need to be replaced.

• If the Fail LED fl ashes during use:

— The batteries need to be replaced.

NOTE: If sensor is dirty, user should wipe sensor with a clean
fi nger. It is recommended that the sensor be periodically cleaned
with a lint-free cloth dampened with alcohol.

The Battery

3. Press and hold the Enroll button for at least

3

6 seconds. The Pass LED and Fail LED will
fl ash for 15 seconds. During this time the
Resend button is active.After 15 seconds the
Enroll and Ready LEDs will light indicating
fi ngerprints are erased. The unit will return to
Enroll mode.

• To return unit to Factory Reset state:

NOTE: Factory reset state will erase ALL stored fi ngerprints.
This method should be used ONLY when an enrolled user is not
available as it requires user to reprogram unit to opener.

1. Open cover and wait until Ready 1 LED is lit.

2. Press and hold the Enroll button until all

1

ENROLL

SEND

ENROLL

FAIL

PASS

RETRY

READY

2

LEDs turn off. Release button.

3. Again press and hold the Enroll 3 button

3

until the Ready and Enroll LEDs are lit and
not fl ashing.

Troubleshooting

• If no known enrolled users are available:
— The memory must be erased using the Factory Reset

process.

• If the unit does not recognize a swiped fi ngerprint:
— Ensure that the Ready LED is lit before you swipe.
— Ensure that fi ngerprint is swiped correctly

(See Tips for Success).
— Ensure that fi ngerprint is enrolled.
— Ensure that suffi cient pressure is being applied to sensor

strip (do not press too hard).
— Ensure that the sensor and fi nger are not wet.

• If the unit is in Enroll mode at power up:
— Complete enrollment process for initial user.
— The initial enroll process failed (signalled by a lit Enroll LED

and Fail LED) and must be repeated.

To prevent possible SERIOUS INJURY or DEATH:

• NEVER allow small children near batteries.

• If battery is swallowed, immediately notify doctor.

The batteries should produce power for at least one year.
Replace when the Fail LED fl ashes during use. The unit
requires 4 AAA batteries.

Dispose of old batteries properly.

1. Slide cover completely off.

2. Unscrew the two screws and remove the

Cover

battery cover.

3. Replace the batteries. Screw the battery
cover back on.

4. Slide cover back into place.

Battery
Cover

Screws

SEND

PASS

READY

NOTICE: To comply with FCC and or Industry Canada (IC) rules, adjustment or modifi cations
of this receiver and/or transmitter are prohibited, except for changing the code setting or
replacing the battery. THERE ARE NO OTHER USER SERVICEABLE PARTS.
Tested to Comply with FCC Standards FOR HOME OR OFFICE USE. Operation is subject to
the following two conditions: (1) this device may not cause harmful interference, and (2)
this device must accept any interference received, including interference that may cause
undesired operation.

FOR SERVICE DIAL OUR TOLL FREE NUMBER:
1-800-528-9131

Replacement parts:

Cover 41A6481

ENROLL

ENROLL

FAIL

RETRY

© 2008, The Chamberlain Group, Inc.
114A3596 All Rights Reserved

®

ADVERTENCIA

ADVERTENCIAADVERTENCIA

Generalidades

La sistema usa tecnología biométrica que permite a un usuario
autorizado tener acceso escaneando su huella digital. El sensor de la
unidad forma una plantilla numérica de la huella digital que es exclusiva
del usuario. La memoria de la unidad puede almacenar hasta diaz
huellas digitales.

• El término “registrar” se refi ere a escanear la huella digital de modo
que el dispositivo reconozca al usuario.

• El término “pasar” se refi ere al movimiento del dedo a través del
sensor.

• El término “LED” signifi ca diodo emisor de luz. Hay 6 LED en el llave
digital de huella digital.

Cuando se enciende la unidad, está programada para apagarse después
de un período corto. El sensor de la unidad es sensible, por lo que es
importante leer las Recomendaciones antes de tratar de usar el llave
digital de huella digital.

Modelo 942FP-10

Llave digital de huella digital

ADVERTENCIA

Para evitar una LESION GRAVE posible o la muerte por electrocución:

• Asegúrese que la electricidad no está conectada ANTES de instalar el
receptor.

Para evitar una LESION GRAVE posible o la muerte de una compuerta o puerta
de garaje, móvil:

• Instale la llave digital que quede a la vista desde la puerta de la cochera,
fuera del alcance de los niños a una altura mínima de 1.5 m (5 pies), y
alejado de las partes móviles de la puerta.

• SIEMPRE mantenga los controles remotos fuera del alcance de los niños.
NUNCA permita que los niños operen, o jueguen con los transmisores de
control remoto.

• Active la compuerta o puerta SOLO cuando pueda verse claramente, está
bien ajustada y no hay obstrucciones al recorrido de la puerta.

• SIEMPRE mantenga la compuerta o puerta del garaje a la vista hasta que
esté completamente cerrada. NUNCA permita que nadie cruce la trayectoria
de una compuerta o puerta móvil.

Inventario de la caja

Receptor

Llave digital de huella digital

ENROLL

SEND

ENROLL

FAIL

PASS

RETRY

READY

Paso 1 Instalar el receptor

1. Desenchufar el abridor antes de proceder.

2. ARBIR EL RECEPTOR: Inserto un destornillador entre el abertura
en el panal frontal de receptor como demostrar. Torcedura arriba el
cubierta de actuador.

3. CONECTAR EL RECEPTOR Y EL ABRIDOR: Quitar 6 mm
(1/4 de pulg.) de aislamindo de los extremos del cable de timbre.
Conectar un extremo al los tornillos terminados de receptor (polaridad
no es requerida). Recorrido el cable entre los canals y fuera de bajo
como demonstrar.

4. Conectar los otros extremos en los dos terminales del abridor marcado
“2” (blanco) y “1” (rojo), “común” y “mando” o los terminales usado para
los controles de botones.

5. Usar broches aislados para asegurar el cable del timbre entre el
receptor y el abridor. Longitud de alambra son dependiente de adonde
el receptor es instalada. Reconectar el cubierta de actuador.

6. Componer un tomacorriente de 120 Vca polarizadora el receptor
que es fuera del alcance de los niños. Enchufar el receptor al un
tomacorriente de 120 voltios. Reconectar la electricidad al abridor.

Tapa de Actuador

La Luz Indicadora de Electricidad

AVISO A LOS CONSUMIDORES ESTADOUNIDENSES:

Algunos estados prohiben el servicio o reparación de abridores de puertas
de cochera que no pueden cumplir las normas de seguridad contenidas en
UL 325 (revisión de 1988). A fi n de cumplir con el texto y la intención de estas
leyes, este control de radio universal no debe utilizarse con ningún abridor de
puertas de cochera Master Mechanic®, Lift-Master®, Chamberlain® o Sears
Craftsman® fabricado antes del 1 de abril de 1982. Para saber si el abridor de
puerta de cochera Chamberlain fue fabricado antes o después del 1 de abril de
1982, llamar al 1-800-528-9131 antes de instalar este control de radio universal.

Paso 2 Instale la unidad llave digital

1. Quite la tapa.

2. Enrosque el tornillo inferior a la superfi cie de montaje. Deje que
sobresalga 3 mm (1/8 de pulg.) de la superfi cie.

3. Enrosque el tornillo superior. Vuelva a colocar la tapa.

1

3

Terminales

La Luz
Indicadora “SMART”

Actuador
“SMART”

Canals de Cable
de Timbre

Conectar el alambre
de timbre a los
terminados del abridor

Cable de Timbre

2

1

Recomendaciones

CORRECTO

1. Asegúrese de que el dedo esté limpio y
seco. Ponga el dedo plano encima del
sensor con el nudillo superior por encima
del sensor.

2. Pase el dedo recto hacia abajo manteniendo
un contacto fi rme con el sensor. El paso
del dedo debe ser a una velocidad lenta
constante.

NOTAS ESPECIALES: Use el mismo dedo
para cada pasada. Es importante pasar el dedo lenta y fi rmemente,
ya que ésta es la razón por la que no son aceptadas la mayoría de las
pasadas.

Pase el dedo recto hacia abajo

Empiece a
pasar el dedo
con el nudillo
superior
por encima
del sensor.

Encima del
sensor

INCORRECTO

manteniendo un contacto firme con el sensor.

Encima del
sensor

El escaneo
debe terminar
en la punta
del dedo.

Paso 3 Registre al usuario inicial

NOTA: La unidad requiere 3 pasadas para registrar a un usuario.

1. Abra la tapa para encender la unidad. Espere a que
se enciendan el LED Enroll y el LED Ready (sin
destellar).

1

ENROLL

SEND

ENROLL

FAIL

PASS

RETRY

READY

2. Pase el dedo lenta y fi rmemente por el sensor
hasta que se acepten tres pasadas.

2

NOTA: El LED Pass se encenderá por cada pasada
aceptada. El LED Retry se encenderá si se necesita
otra pasada. Pase el dedo lentamente y haciendo más
fuerza si ocurre esto.

3. Después de la tercera pasada, destellarán los LED
Enroll y Pass. El registro está completo.

NOTA: Si la tapa ya está abierta, oprima el botón
Resend o Enroll para encender la unidad. Si se
enciende el LED Ready consulte Reajuste de fábrica

3

ENROLL

SEND

ENROLL

FAIL

PASS

RETRY

READY

en la sección de Borrar/Reajustar.

Paso 4 Registre a usuarios adicionales

NOTA: El dispositivo puede almacenar hasta diaz huellas dactilares de
una vez. Un usuario registrado debe pasar el dedo primero para registrar
a un usuario nuevo.

1. Abra la tapa y espere a que se encienda el LED
Ready.

1

ENROLL

SEND

ENROLL

FAIL

PASS

RETRY

READY

• No doble el dedo durante la pasada, ya que esto sólo escaneará la
punta del mismo.

• Pase el dedo recto hacia abajo, no en ángulo.

• Pase el dedo plano, sin inclinar ni hacer que ruede hacia un lado.

Tapa

Botón Resend (Reenviar): Cuando
se oprime este botón, la puerta se
parará si está subiendo o cambiará
de sentido de desplazamiento si
está bajando.

LED Send (Enviar) (amarillo):

Se enciende después de
escanear una huella dactilar
aceptada e indica que el botón
Resend está activo y que puede
usarse para detener o cambiar
de sentido el movimiento de la
puerta.

LED Pass (Aceptada) (verde):

Se enciende cuando una huella
dactilar escaneada coincide con
una huella almacenada.

LED Ready (Lista) (verde): Se
enciende cuando la unidad esté
lista para escanear la huella
dactilar.

Hay instrucciones adicionales en
el interior de la tapa.

SEND

PASS

READY

Sensor

Botón Enroll (Registrar):

Cuando se oprime, la unidad
se pondrá en la modalidad de
Registro.

LED Enroll (Registrar)
(amarillo): Se enciende

cuando la unidad está en la
modalidad de Registro.

ENROLL

LED Fail (No aceptada)
(rojo): Se enciende cuando

ENROLL

una huella dactilar escaneada

FAIL

no coincide con otra

RETRY

almacenada.

LED Retry (Repetir) (amarillo):

Se enciende cuando se requiere
otra pasada.

2. Oprima sin soltar el botón Enroll hasta que
empiece a destellar el LED Enroll.

3. Mientras destelle el LED Enroll, el usuario
registrado debe pasar el dedo lenta y fi rmemente.

4. El LED Enroll y el LED Ready se encenderán
cuando la unidad esté lista para que el nuevo
usuario pase el dedo.

5. El nuevo usuario debe pasar el dedo lenta y
fi rmemente por el sensor hasta que se efectúen
tres pasadas aceptadas.

6. El LED Enroll y el LED Pass destellarán cuando
se registre el nuevo usuario. La unidad volverá a
la modalidad Lista.

2

3

4

ENROLL

SEND

PASS

READY

ENROLL

FAIL

RETRY

5

6

ENROLL

SEND

ENROLL

PASS

READY

FAIL

RETRY

NOTA: Si la tapa ya está abierta, oprima el botón Resend o Enroll para
encender la unidad. El LED Pass se encenderá después de una pasada
aceptada. El LED Retry se encenderá si se necesita otra pasada.

2

Paso 5 Programación

NOTA: La unidad debe tener un usuario registrado antes de que pueda
programarse el receptor. Debido al intervalo de 30 segundos, tal vez sea
necesaria una segunda persona para oprimir el
botón de “SMART”.

1. Quite el panel delantro de la caja del receptor
con un destornillador. Oprimir y soltar el
actuador “SMART” en el receptor. La luz
indicadora “SMART” se ilumina continuamente
por 30 segundos.

Paso 6 Operación

1. Abra la tapa y espere a que se encienda el
LED Ready.

2. Pase el dedo lenta y fi rmemente por el
sensor.

1

ENROLL

SEND

ENROLL

PASS

FAIL

READY

RETRY

2

2. Abre la tapa de llave digital de huella digital y
espere a que se encienda el LED Ready.

3. Antes de que transcurran 30 segundos
después de haber oprimido el botón de
“SMART”, pase lenta y fi rmemente el dedo
registrado.

NOTA: El LED Retry se encenderá si se necesita

otra pasada.

4. Después de una pasada aceptada, se
encenderá el LED Pass y después se
encender á el LED Send. La programación
está completa.

5. Si el abridor no operer, oprima y suelte el botón
Resend a intervalos de 1 segundo hasta un
máximo de 5 segundos, hasta que mueva la
puerta. La programación está completa.

NOTA: Si la unidad no programa el abridor, repita
los pasos de arriba o consulte Resolución de
problemas.

2

ENROLL

SEND

ENROLL

PASS

READY

3

FAIL

RETRY

3. El LED Pass destellará y la puerta del
garaje se abrirá o se cerrará.

3

ENROLL

SEND

ENROLL

PASS

READY

FAIL

RETRY

NOTA: Si la tapa ya está abierta, oprima el botón Resend o Enroll para
encender la unidad. El LED Fail o Retry se encenderá si se necesita otra
pasada. Si ocurre esto, pase lentamente y haciendo más fuerza. Tal vez
sean necesarias múltiples pasadas para obtener una pasada aceptada.

4

SEND

PASS

READY

ENROLL

ENROLL

FAIL

RETRY

Mientras la puerta se mueva, estará encendido el LED Send. Durante este
tiempo la única forma de invertir el movimiento o detener la puerta es
oprimir el botón Resend.

5

3

Borrar/Reajustar

ADVERTENCIA

ADVERTENCIA

• Para borrar usuarios:

NOTA: Al borrar un usuario se borrarán TODAS las huellas digitales

almacenadas. El usuario NO necesita reprogramar el abridor.

1. Abra la tapa y espere a que se encienda el LED
Ready.

2. El usuario inscrito debe registrar lenta y
fi rmemente una huella dactilar.

1

ENROLL

SEND

ENROLL

FAIL

PASS

RETRY

READY

2

• Si se va a registrar a un usuario nuevo, destellan todos los LED y
la unidad vuelve a la modalidad Lista:

— La memoria está llena. Para añadir un nuevo usuario, es necesario

borrar la memoria. Consulte Borrar usuario o Reajuste de fábrica.

• Si la unidad no se activa:

— Puede haber un botón atascado. Oprima los botones Enroll y

Resend para asegurar un movimiento libre.

— Es posible que haya que reemplazar las pilas.

• Si el LED Fail destella durante el uso:

— Es necesario reemplazar las pilas.

NOTA: Si el sensor está sucio, el usuario debe limpiar el sensor con un
paño limpio. Se recomienda limpiar el sensor periódicamente con un paño
sin fi bras empapado en alcohol.

La Batería

3. Oprima sin soltar el botón Enroll durante al menos
6 segundos. Los LED Pass y Fail destellarán
durante 15 segundos. Durante este tiempo

3

el botón Resend estará activo. Después de
15 segundos se encenderán los LED Enroll y
Ready indicando que se han borrado las huellas
dactilares. La unidad volverá a la modalidad de

Registro.

• Para volver a poner la unidad en el estado de reajuste de fábrica:

NOTA: El estado de reajuste de fábrica borrará TODAS las huellas
dactilares almacenadas. Este método debe usarse SOLAMENTE cuando
no se disponga de un usuario registrado, ya que requiere que el usuario
reprograme el abridor.

1. Abra la tapa y espere que se encienda el LED
Ready.

1

ENROLL

SEND

ENROLL

FAIL

PASS

RETRY

READY

2. Oprima sin soltar el botón Enroll hasta que se
apaguen todos los LED. Suelte el botón.

3. Oprima nuevamente sin soltar el botón Enroll
hasta que se enciendan y dejen de destellar los

2

3

LED Ready y Enroll.

Resolución de problemas

• Si no se dispone de usuarios inscritos conocidos:

— Se debe borrar la memoria usando el proceso de reajuste de

fábrica.

• Si la unidad no reconoce una huella dactilar pasada:

— Asegúrese de que se encienda el LED Ready antes de pasar el

dedo.

— Asegúrese de que la huella digital se haya pasado correctamente

(vea Recomendaciones).

— Asegúrese de que la huella digital esté registrada.
— Asegúrese de hacer sufi ciente fuerza sobre el sensor (no haga

demasiada fuerza).

— Asegúrese de que el sensor y el dedo no estén mojados.

• Si la unidad está en la modalidad de Registro al encenderse:

— Complete el proceso de registro del usuario inicial.
— No se ha aceptado el proceso de registro inicial (indicado por un

LED Enroll LED y un LED Fail encendidos) y debe repetirse.

ADVERTENCIA

Para evitar la posibilidad de LESIONES GRAVES o INCLUSO LA MUERTE:

• NUNCA permita que los niños pequeños estén cerca de las baterías.

• Si alguien se traga una batería, llame al médico de inmediato.

Las pilas deben producir corriente al menos durante un año.
Reemplácelas cuando el LED Fail destelle durante el uso. La unidad
requiere 4 pilas AAA.

Deseche debidamente las pilas viejas.

1. Quite la tapa deslizándola completamente.

2. Desenrosque los dos tornillos y quite la tapa de
las pilas.

3. Reemplace las pilas. Enrosque la tapa de la
pilas.

4. Deslice la tapa de entrada en posición.

AVISO: Para cumplir con las reglas de la FCC y/o de Canadá (IC), las reglas,
ajustes o modifi caciones de este receptor y/o sensor están prohibidos, excepto
por el cambio de la graduación del código o el reemplazo de la pila. NO HAY
OTRAS PIEZAS REPARABLES DEL USUARIO.
Se ha probado para cumplir con las normas de la FCC para USO DEL HOGAR
O DE LA OFICINA. La operación está sujeta a las dos condiciones siguientes:(1)
este dispositivo no puede causar interferencia perjudicial, y (2) este dispositivo
debe aceptar cualquier interferencia recibida, incluyendo la interferencia que
puede causar una operación no deseable.

PARA SERVICIO, LLAME NOSOTROS SIN COSTO:
1-800-528-9131

Partes de repuesto:

Tapa 41A6481

Ta p a

Tapa de
batería

Tornillos

SEND

PASS

READY

ENROLL

ENROLL

FAIL

RETRY

©2008, The Chamberlain Group, Inc.

114A3596 Todos los Derechos Reservados
