Chamberlain 84LM User Manual

To prevent possible SERIOUS INJURY or DEATH from a moving gate or garage door:

• ALWAYS keep remote controls out of reach of children. NEVER permit children to operate, or play with remote control transmitters.

• Activate gate or door ONLY when it can be seen clearly, is properly adjusted, and there are no obstructions to door travel.

• ALWAYS keep gate or garage door in sight until completely closed. NEVER permit anyone to cross path of moving gate or door.

WARNING

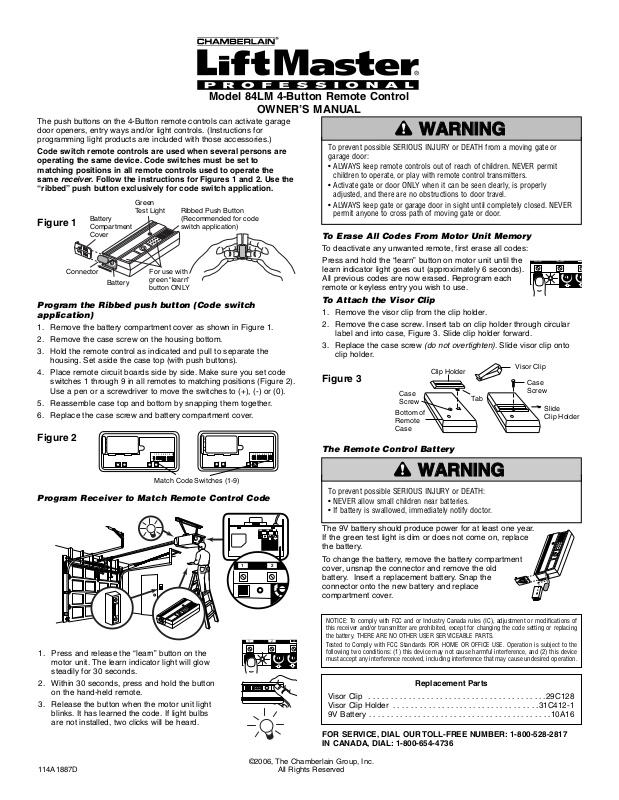

Model 84LM 4-Button Remote Control

OWNER’S MANUAL

The push buttons on the 4-Button remote controls can activate garage door openers, entry ways and/or light controls. (Instructions for programming light products are included with those accessories.)

Code switch remote controls are used when several persons are operating the same device. Code switches must be set to matching positions in all remote controls used to operate the same receiver. Follow the instructions for Figures 1 and 2. Use the “ribbed” push button exclusively for code switch application.

For use with green “learn” button ONLY

Connector

Battery

Battery Compartment Cover

Ribbed Push Button (Recommended for code switch application)

Green Test Light

Program the Ribbed push button (Code switch application)

1. Remove the battery compartment cover as shown in Figure 1.

2. Remove the case screw on the housing bottom.

3. Hold the remote control as indicated and pull to separate the housing. Set aside the case top (with push buttons).

4. Place remote circuit boards side by side. Make sure you set code switches 1 through 9 in all remotes to matching positions (Figure 2). Use a pen or a screwdriver to move the switches to (+), (-) or (0).

5. Reassemble case top and bottom by snapping them together.

6. Replace the case screw and battery compartment cover.

Match Code Switches (1-9)

2345678

1. Press and release the “learn” button on the motor unit. The learn indicator light will glow steadily for 30 seconds.

2. Within 30 seconds, press and hold the button on the hand-held remote.

3. Release the button when the motor unit light blinks. It has learned the code. If light bulbs are not installed, two clicks will be heard.

2 3

Program Receiver to Match Remote Control Code

To Erase All Codes From Motor Unit Memory

To deactivate any unwanted remote, first erase all codes: Press and hold the “learn” button on motor unit until the

learn indicator light goes out (approximately 6 seconds). All previous codes are now erased. Reprogram each remote or keyless entry you wish to use.

To Attach the Visor Clip

1. Remove the visor clip from the clip holder.

2. Remove the case screw. Insert tab on clip holder through circular label and into case, Figure 3. Slide clip holder forward.

3. Replace the case screw (do not overtighten). Slide visor clip onto clip holder.

2 3

Figure 2

Figure 1

Clip Holder

Tab

Case Screw

Slide Clip Holder

Visor Clip

Bottom of Remote Case

Figure 3

The Remote Control Battery

The 9V battery should produce power for at least one year. If the green test light is dim or does not come on, replace the battery.

To change the battery, remove the battery compartment cover, unsnap the connector and remove the old battery. Insert a replacement battery. Snap the connector onto the new battery and replace compartment cover.

Replacement Parts

Visor Clip . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29C128

Visor Clip Holder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31C412-1

9V Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10A16

FOR SERVICE, DIAL OUR TOLL-FREE NUMBER: 1-800-528-2817 IN CANADA, DIAL: 1-800-654-4736

To prevent possible SERIOUS INJURY or DEATH:

• NEVER allow small children near batteries.

• If battery is swallowed, immediately notify doctor.

WARNING

NOTICE: To comply with FCC and or Industry Canada rules (IC), adjustment or modifications of this receiver and/or transmitter are prohibited, except for changing the code setting or replacing the battery. THERE ARE NO OTHER USER SERVICEABLE PARTS.

Tested to Comply with FCC Standards FOR HOME OR OFFICE USE. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

WARNING

Afin d’éliminer les risques de BLESSURES GRAVES ou de MORT découlant de l’actionnement d’une clôture ou d’une porte de garage :

• TOUJOURS garder les télécommandes hors de la portée des enfants. NE JAMAIS laisser un enfant manipuler une télécommande, ni jouer avec elle.

• Actionner la clôture ou la porte UNIQUEMENT lorsqu’elle est clairement visible, correctement ajustée et que le mécanisme est libre de toute entrave.

• TOUJOURS garder la clôture ou la porte de garage en vue jusqu’à sa fermeture complète. NE PERMETTEZ à quiconque de passer lorsqu’une clôture ou une porte est en mouvement.

WARNING

CAUTION

WARNING

AVERTISSEMENT AVERTISSEMENT

Modèle 84LM Télécommande à quatre boutons

NOTICE D’UTILISATION

Les boutons-poussoirs des télécommandes à deux boutons peuvent actionner les ouvre-portes de garage, les entrées et/ou les commandes d’éclairage. (Des instructions pour la programmation des appareils d’éclairage sont fournies avec ces accessoires.)

Des télécommandes avec interrupteurs codés sont utilisées lorsque plusieurs personnes utilisent le même dispositif. Les interrupteurs codés doivent être mis aux mêmes positions dans toutes les télécommandes utilisées pour faire fonctionner le même récepteur. Suivre les instructions des Figures 1 et 2. Utiliser le bouton-poussoir “nervuré” exclusivement pour application de l’interrupteur codé.

Pour l’usage avec le bouton vert <learn> seulement

Connection

Pile

Couvercle du compartiment à pile

Bouton-poussoir nervuré

(Recommandé pour le code change de applications)

Lampe témoin verte

Programmer le bouton-pouissor nervuré pour applications de interrupteurs codes

1. Enlever le couvercle du compartiment à pile comme illustré dans la Figure 1.

2. Enlever la vis du boîtier sur le fond du boîtier.

3. Tenir la télécommande de la manière indiquée et tirer pour séparer le boîtier. Mettre le dessus du boîtier de côté (avec les boutons-poussoirs).

4. Placer les cartes de circuits de la télécommande l’une à côté de l’autre. S’assurer de mettre les interrupteurs codés 1 à 9 de toutes les télécommandes aux mêmes positions (Figure 2). Utiliser un stylo ou un tournevis pour mettre les interrupteurs à (+), (-) ou (0).

5. Rassembler les parties supérieure et inférieure du boîtier en les enclenchant ensemble.

6. Remettre la vis du boîtier et le couvercle du compartiment à pile ensemble.

1. Enfoncer et relâcher le bouton « learn » sur le moteur. Le témoin lumineux learn s’allumera en continu pendant 30 secondes.

2. Dans un délai de 30 secondes, enfoncer et tenir le bouton de la télécommande.

3. Relâcher le bouton lorsque l’éclairage du moteur clignote. Il a appris le code. Si les ampoules ne sont pas posées, deux clics se feront entendre.

2 3

Programmer le récepteur en fonction du code de la télécommande

Pour effacer tous les codes de la mémoire du moteur

Pour désactiver toute télécommande non désirée, effacer d’abord tous les codes : Enfoncer et tenir le bouton « learn » du moteur jusqu’à

ce que le témoin lumineux learn s’éteigne (environ 6 secondes). Tous les codes précédents sont maintenant effacés. Reprogrammer chaque télécommande ou entrée sans clé qu’on désire utiliser.

Pour attacher l’agrafe

1. Enlever l’agrafe pare-soleil de la monture d’agrafe.

2. Enlever la vis de boîtier. Insérer la patte de la monture d’agrafe à travers l’étiquette circulaire et dans le boîtier (Figure 3). Glisser la monture d’agrafe en avant.

3. Revisser la vis de boîtier (ne pas serrer trop fort). Glisser l’agrafe pare-soleil sur la monture d’agrafe.

2 3

Figure 2

Figure 1

Figure 3

Pile de la télécommande

La pile de 9 V devrait produire suffisamment de puissance pour au moins un an. Si le témoin lumineux vert est pâle ou ne s’allume pas, la pile doit être remplacée.

Pour changer de pile, enlever le couvercle du compartiment à pile et débrancher la connection. Enlever la pile et la remplacer seulement par une pile alkaline neuve de 9V. Rebrancher la connection à la nouvelle pile et remettre le couvercle du compartiment.

Pièces de rechange

Agrafe pare-soleil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29C128

Monture d’agrafe pare-soleil . . . . . . . . . . . . . . . . . . . . . . . .31C412-1

Pile de 9V . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10A16

BESOIN D’AIDE, AUX U.S.A., APPELEZ LE: 1-800-528-2817 AU CANADA, APPELEZ LE: 1-800-654-4736

114A1887D Touts droits réservés

Pour prévenir d’eventuelles BLESSURES GRAVES ou LA MORT :

• Ne JAMAIS laisser de petits enfants à proximité des piles.

• Aviser immédiatement un médecin en cas d’ingestion de la pile.

WARNING

CAUTION

WARNING

AVERTISSEMENT AVERTISSEMENT

AVIS : Les règles de la FCC ou d’Industrie Canada (IC), ou les deux, interdisent tout ajustement ou toute modification de ce récepteur et/ou de cet émetteur, sauf pour modifier le code ou pour remplacer la pile. IL N’EXISTE AUCUNE AUTRE PIÈCE SUSCEPTIBLE D’ÊTRE ENTRETENUE PAR L’UTILISATEUR.

Vérifié pour conformité avec les normes de la FCC POUR UTILISATION À LA MAISON OU AU BUREAU. L’utilisation est sujette aux deux conditions ci-après : (1) ce dispositif ne peut causer des interférences nuisibles, et (2) ce dispositif doit accepter toute interférence reçue, y compris une interférence pouvant causer un fonctionnement non désiré.

Interrupteurs de réglage de Combinaison (1-9)

2345678

AVERTISSEMENT

Monture d’agrafe

Vis de boîtier

Dessous de boîtier de télécommande

Patte

Agrafe pare-soleil

Vis de boîtier

Glisser la monture d’agrafe

AVERTISSEMENT
