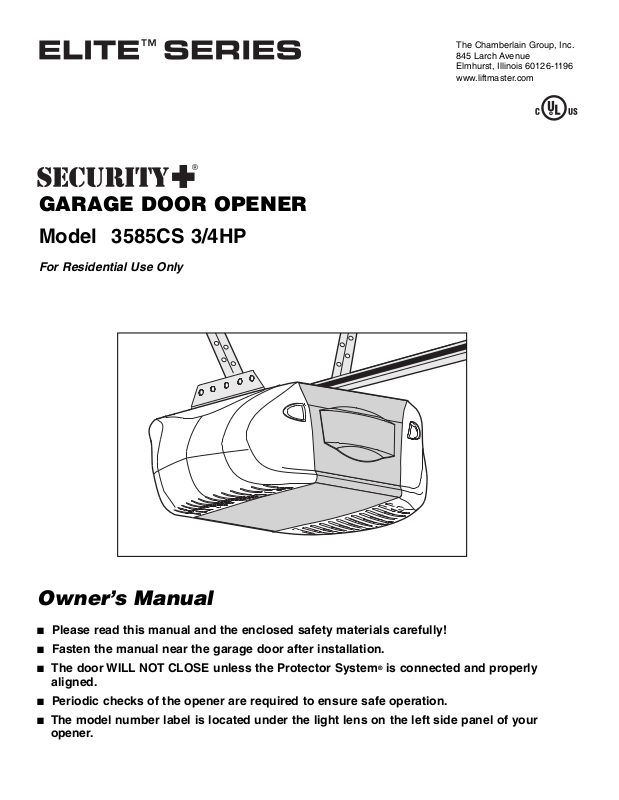

Page 1

GARAGE DOOR OPENER

Model 3585CS 3/4HP

For Residential Use Only

The Chamberlain Group, Inc. 845 Larch Avenue Elmhurst, Illinois 60126-1196

www.liftmaster.com

Owner’s Manual

■ Please read this manual and the enclosed safety materials carefully!

■ Fasten the manual near the garage door after installation.

■ The door WILL NOT CLOSE unless the Protector System

aligned.

■ Periodic checks of the opener are required to ensure safe operation.

■ The model number label is located under the light lens on the left side panel of your

opener.

is connected and properly

Page 2

Introduction 2-5

Safety symbol and signal word review ....................... 2

Preparing your garage door ....................................... 3

Tools needed .............................................................. 3

Planning .................................................................... 4

Carton inventory ......................................................... 5

Hardware inventory .................................................... 5

Assembly 6-7

Attach the rail to the motor unit .................................. 6

Set the belt tension .................................................... 6

Attach the belt cap retainer ........................................ 7

Installation 7-22

Installation safety instructions .................................... 7

Determine the header bracket location ...................... 8

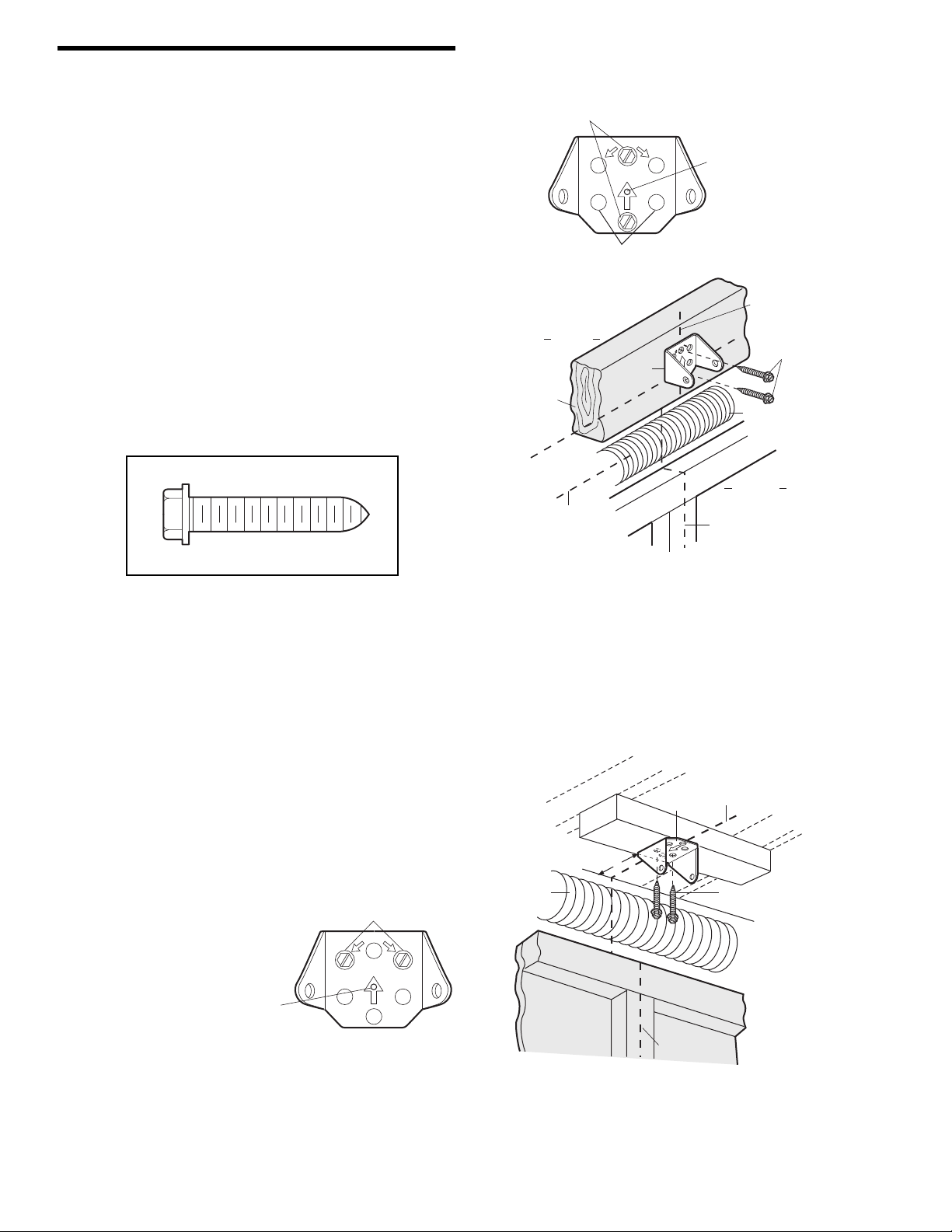

Install the header bracket ........................................... 9

Attach the rail to the header bracket ........................ 10

Position the opener ...................................................11

Hang the opener ....................................................... 12

Install the control console ......................................... 13

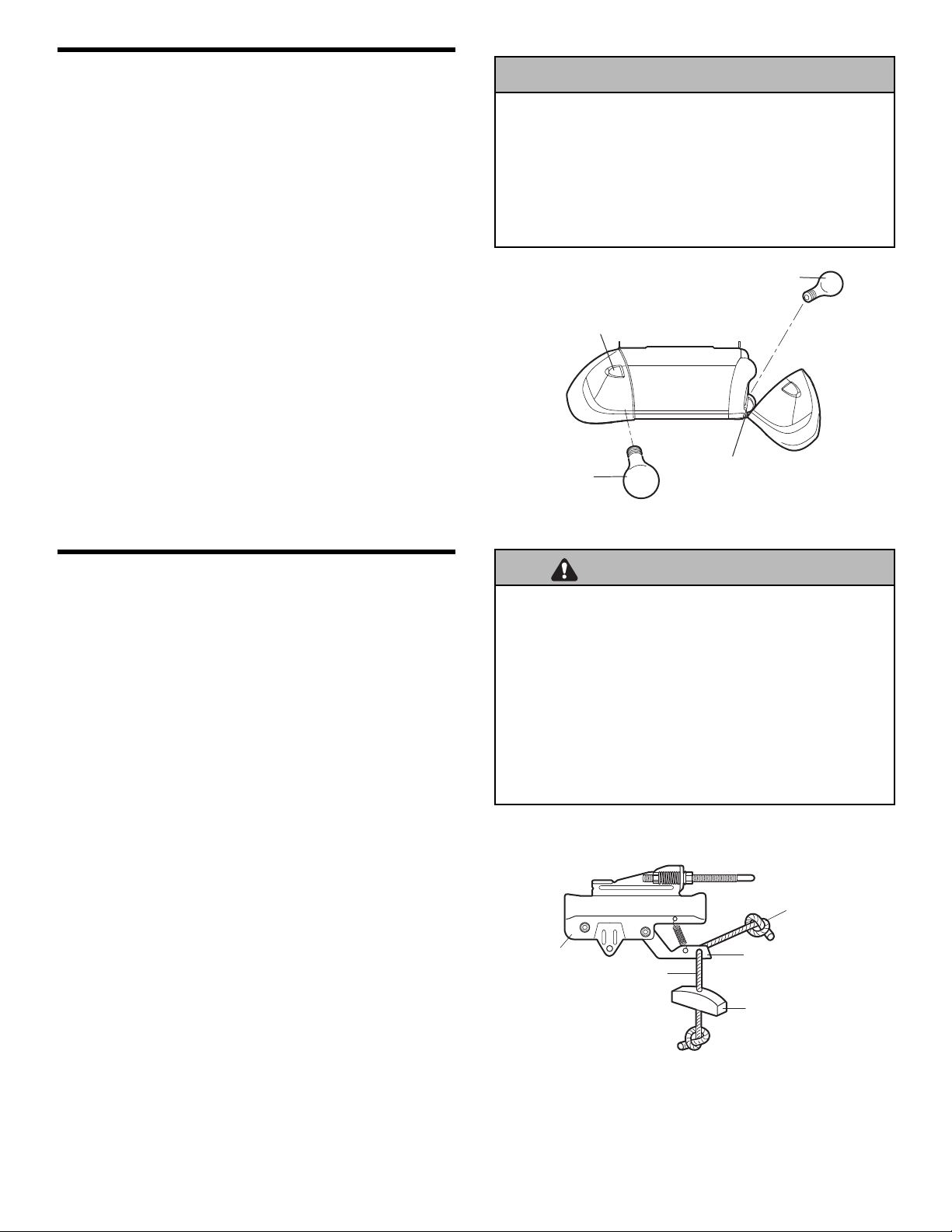

Install the light .......................................................... 14

Attach the emergency release rope and handle ...... 14

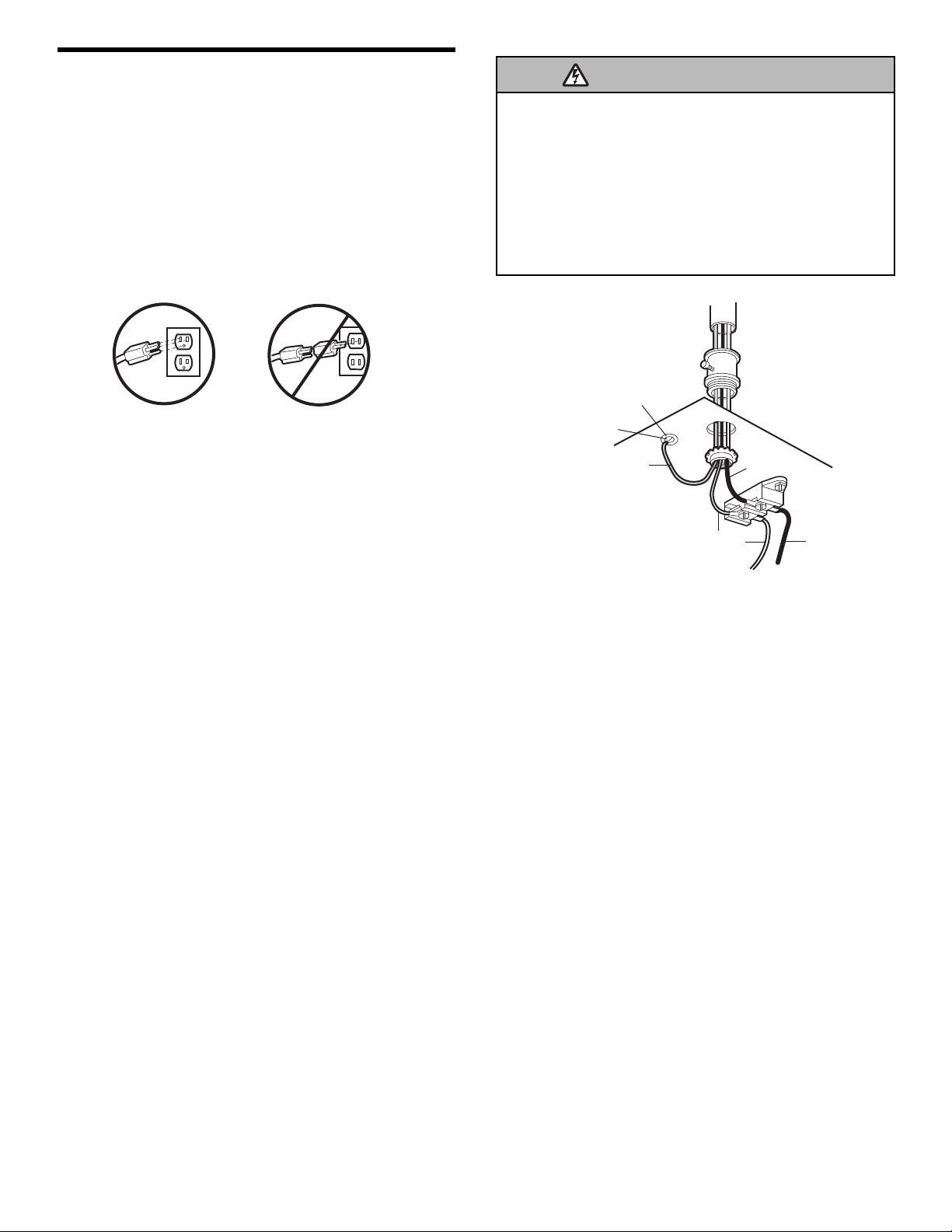

Electrical requirements ............................................. 15

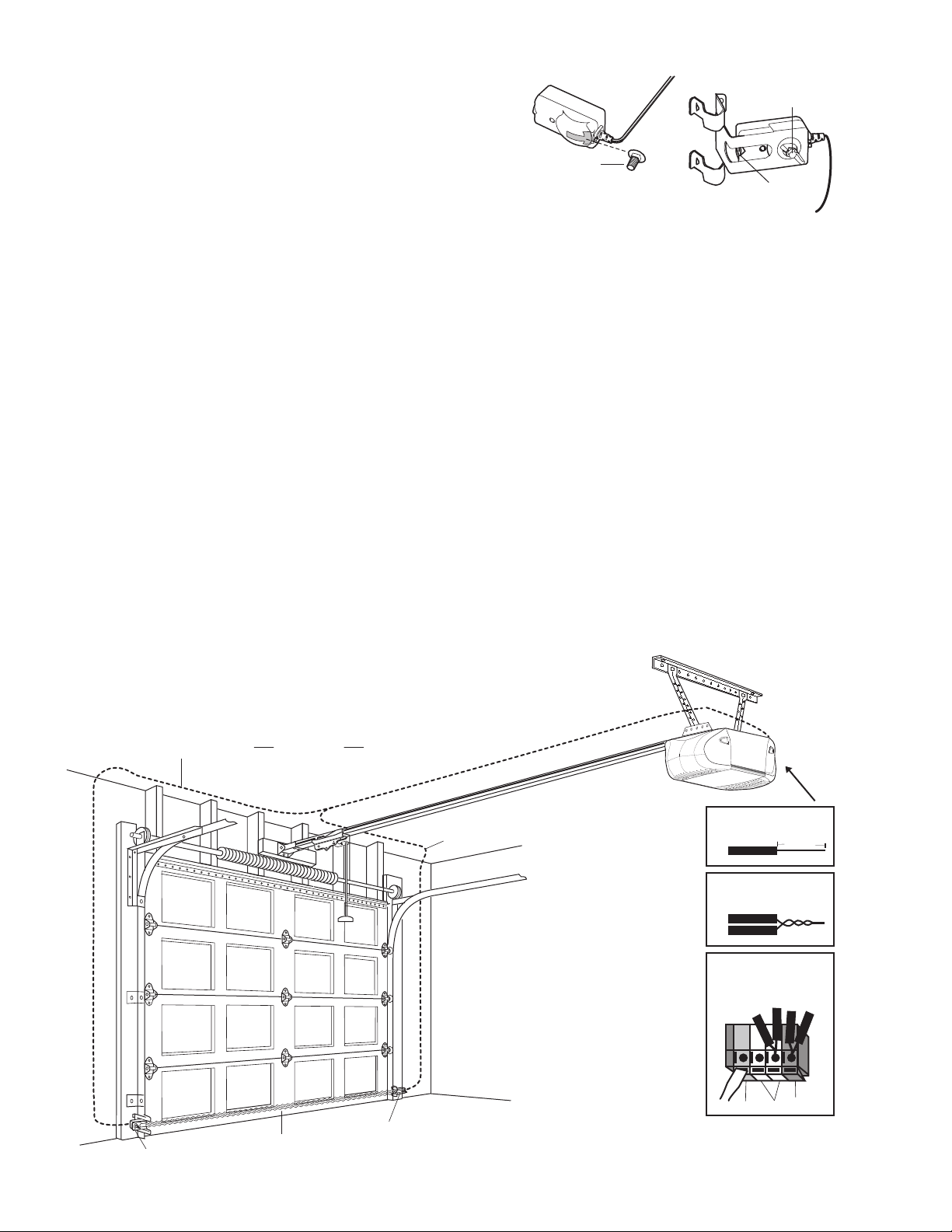

Install the Protector System® ............................... 16-18

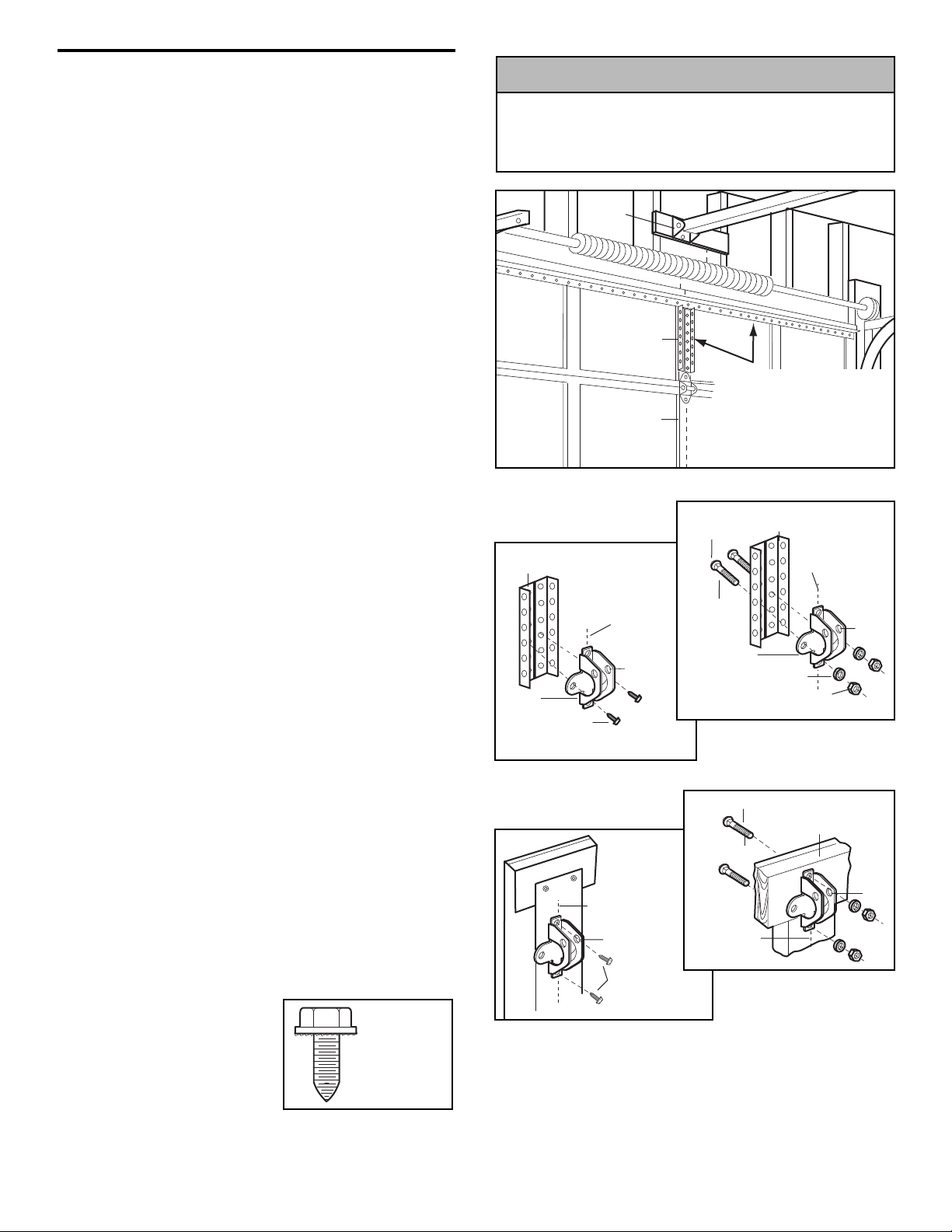

Fasten the door bracket ...................................... 19-20

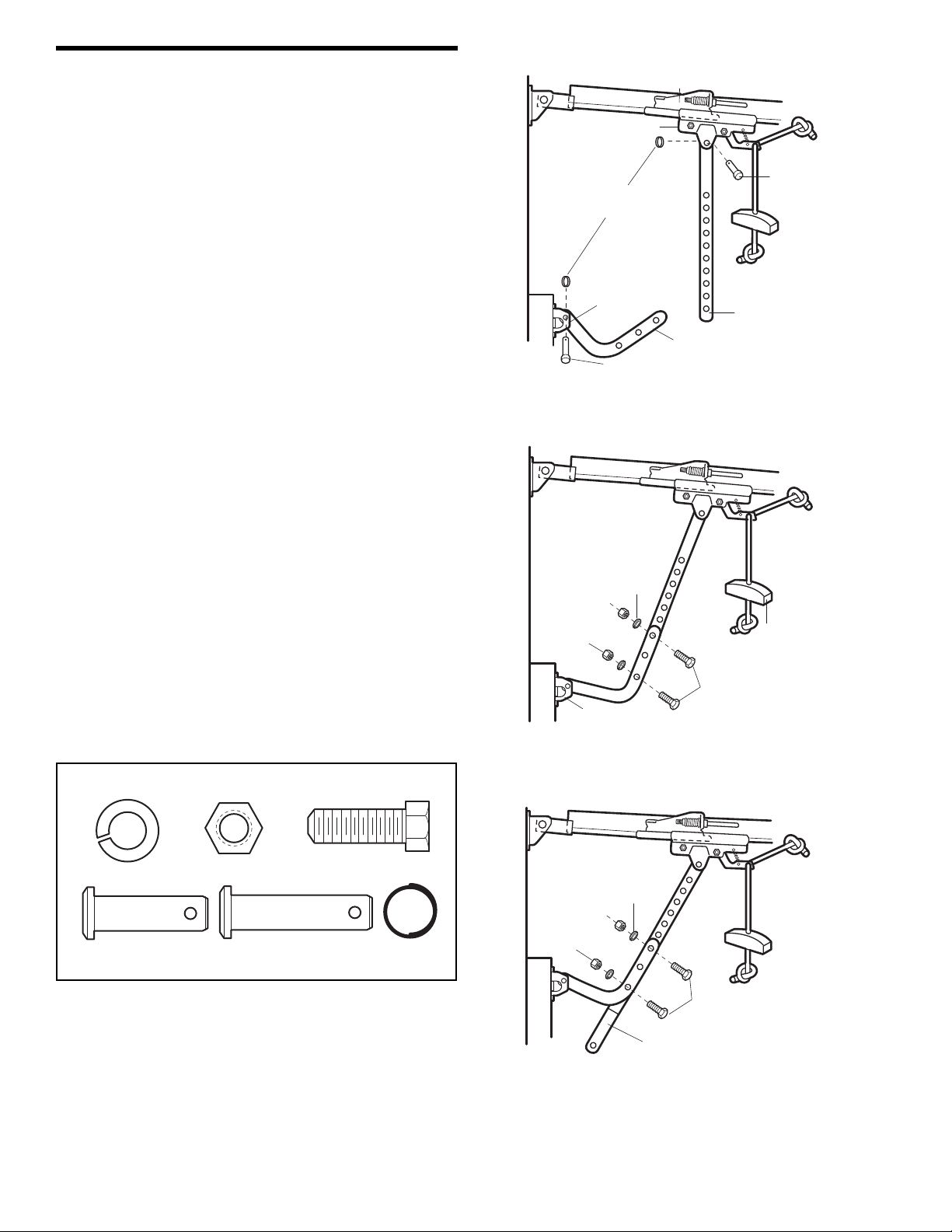

Connect the door arm to the trolley ..................... 21-22

Adjustment 23-25

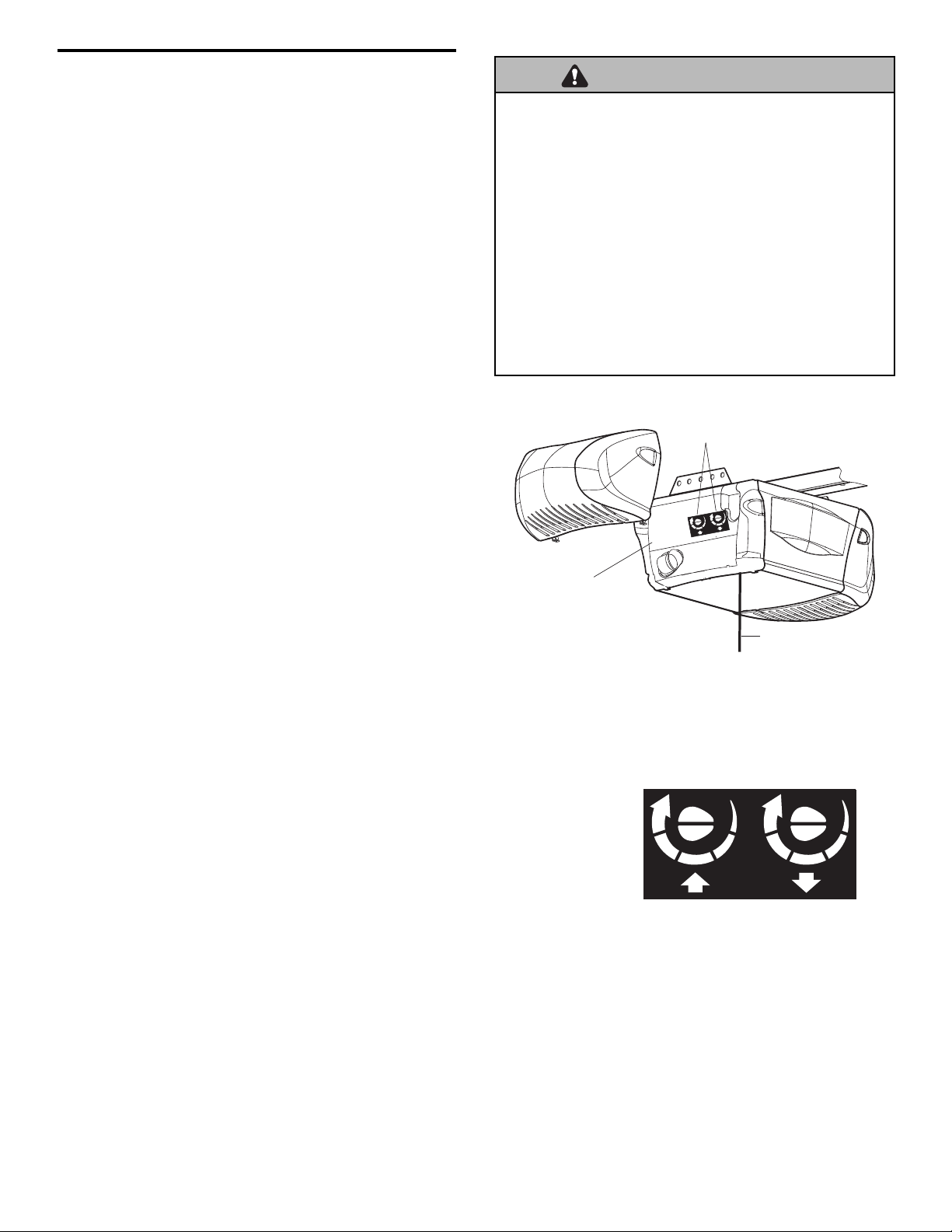

Adjust the travel limits .............................................. 23

Adjust the force ........................................................ 24

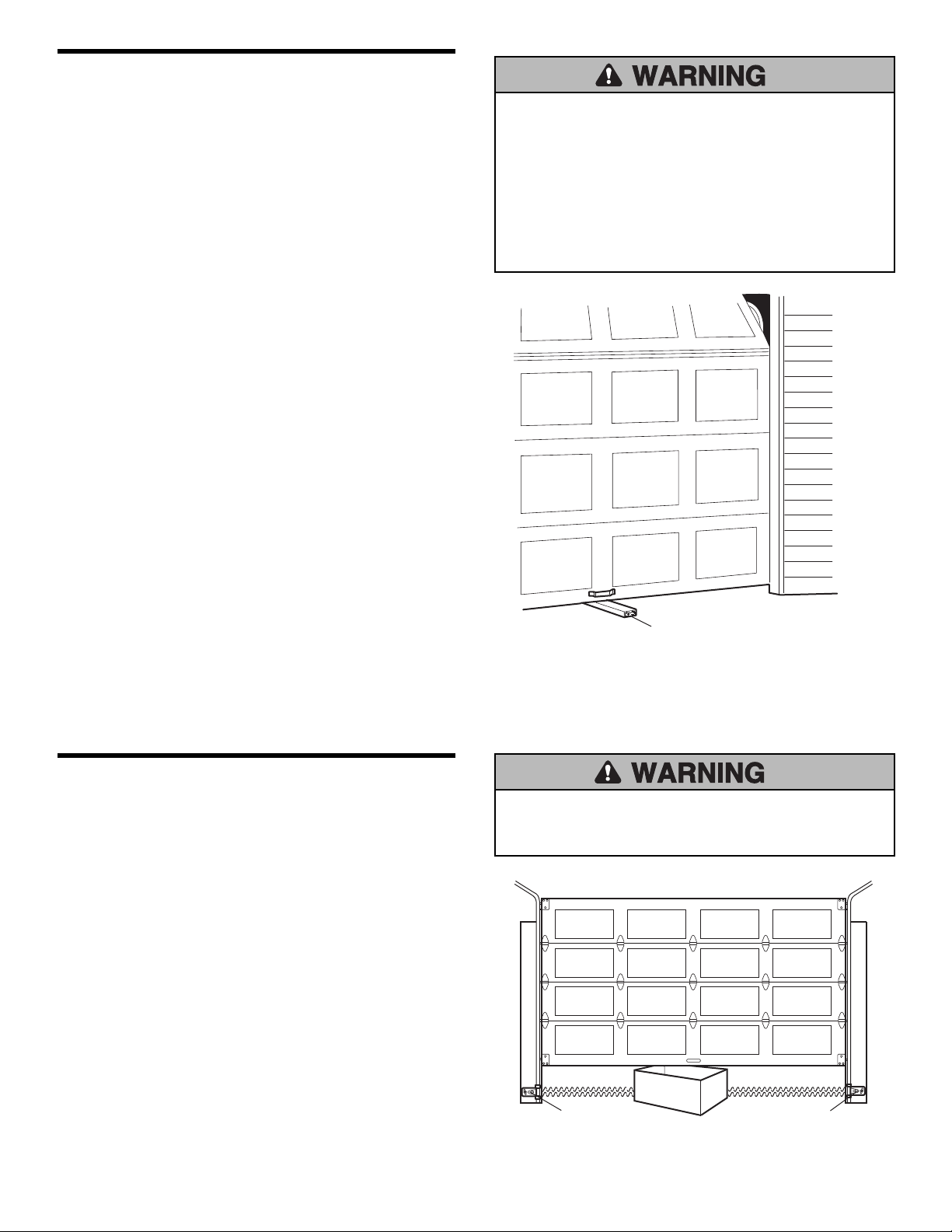

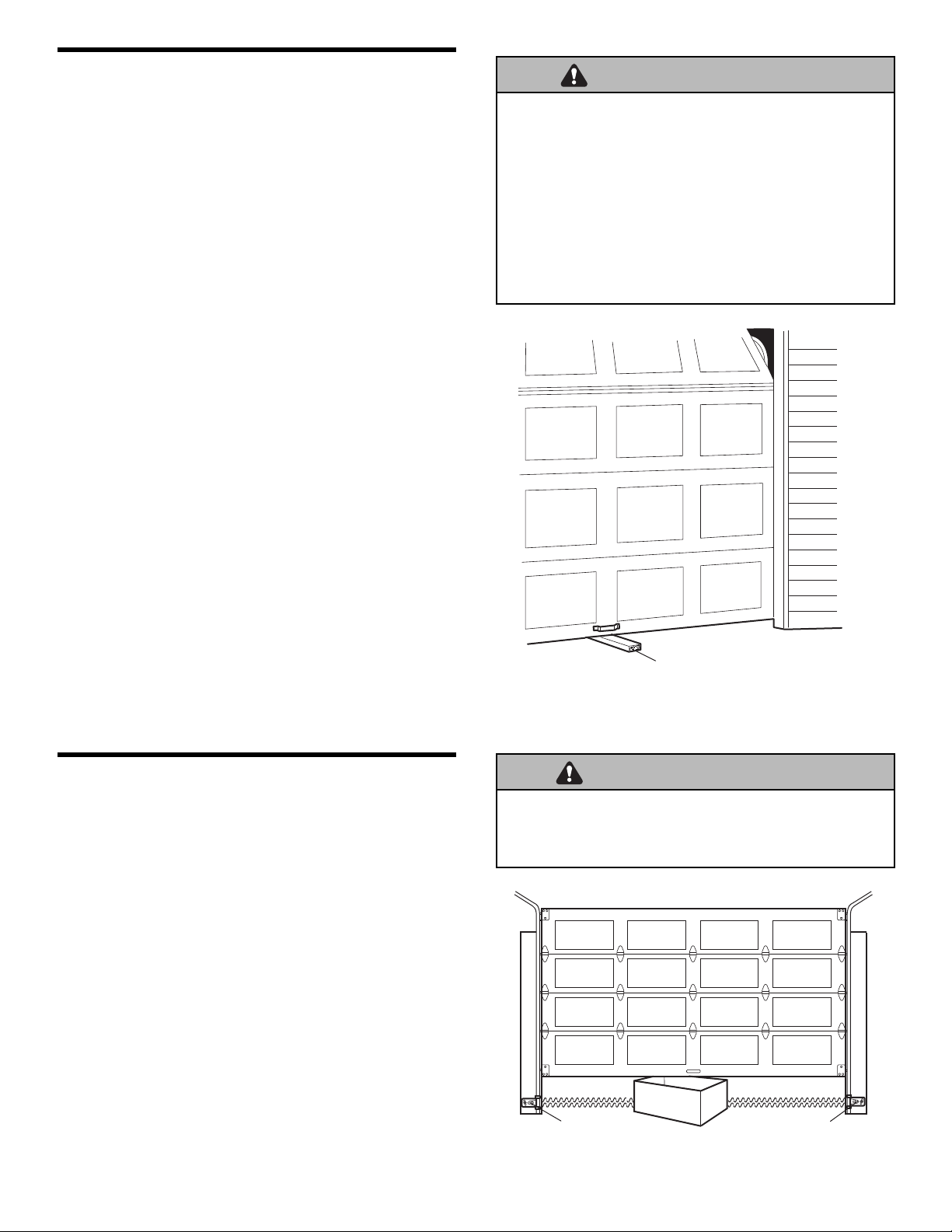

Test the safety reversal system ................................ 25

Test the Protector System

....................................... 25

Operation 26-30

Operation safety instructions .................................... 26

Using your garage door opener ............................... 26

Using the wall-mounted control console .................. 27

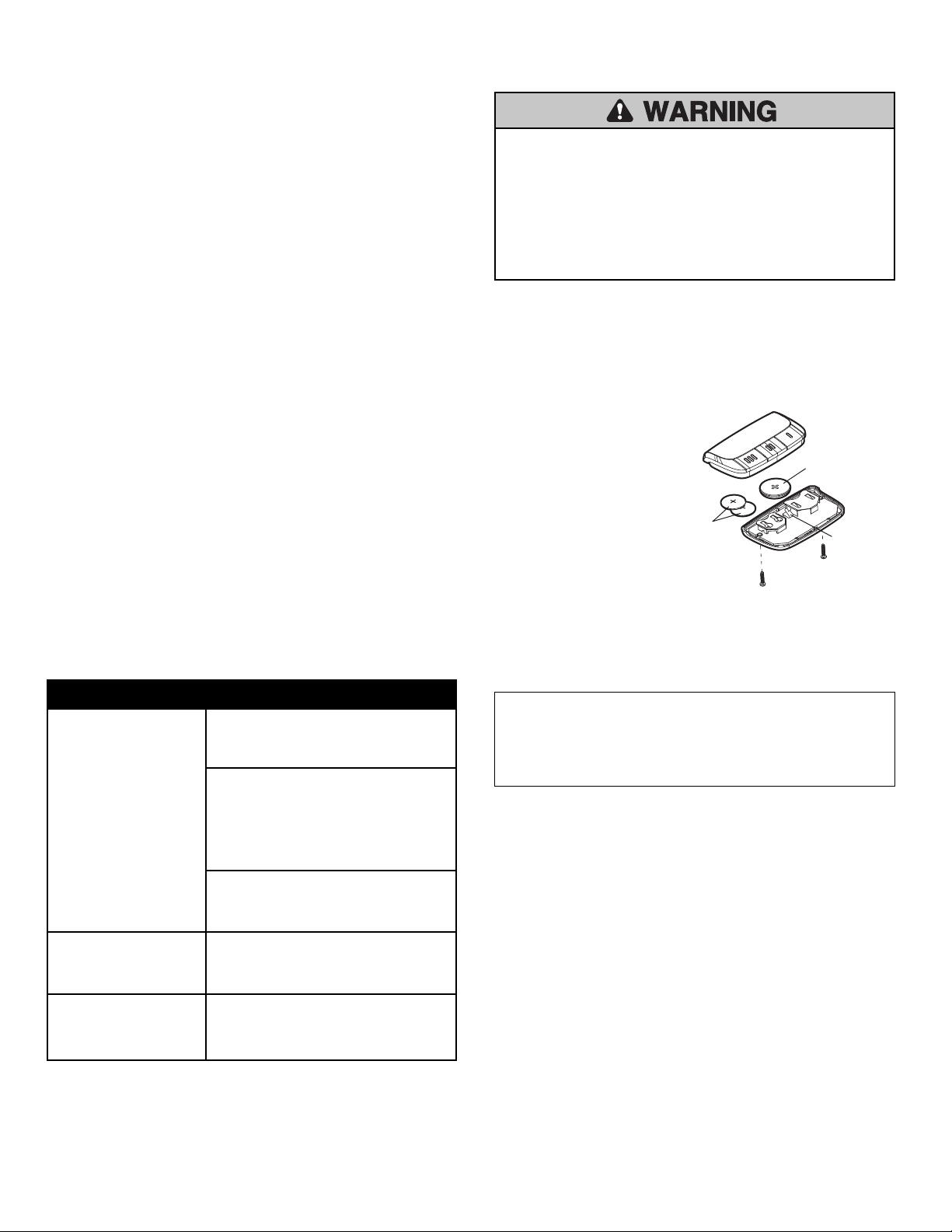

Using the remote control .......................................... 28

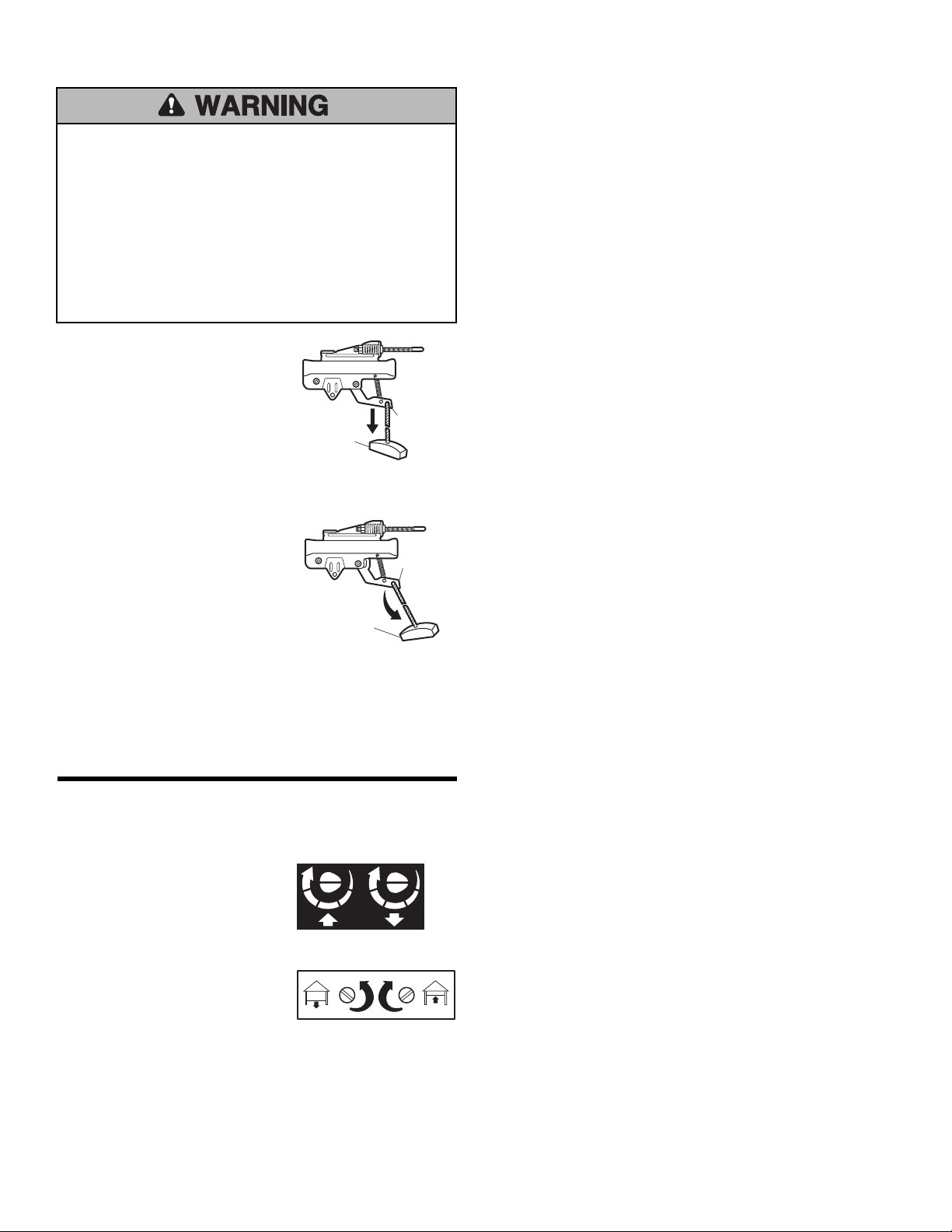

To open the door manually ....................................... 29

Care of your garage door opener ............................. 29

Having a problem? ................................................... 30

Diagnostic chart ........................................................ 31

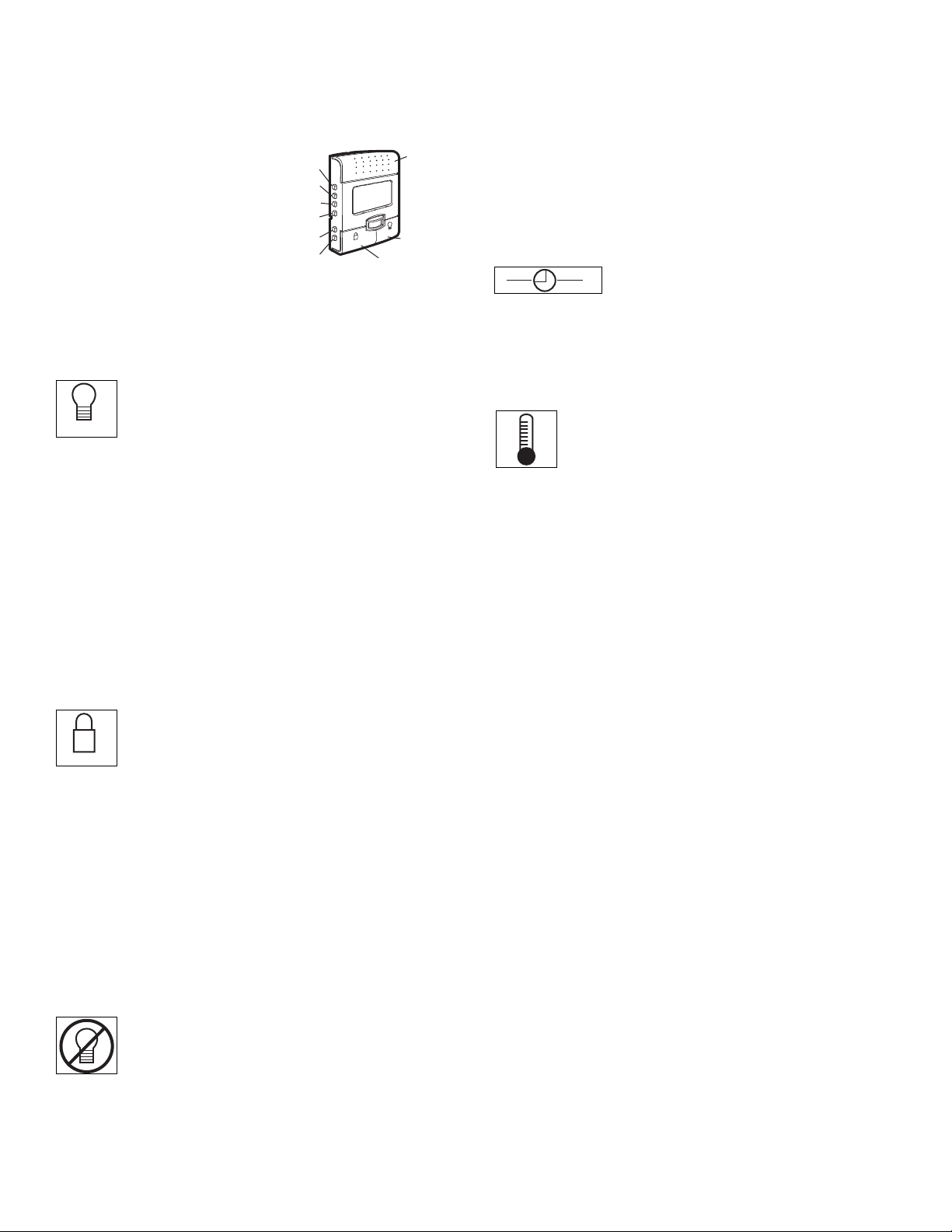

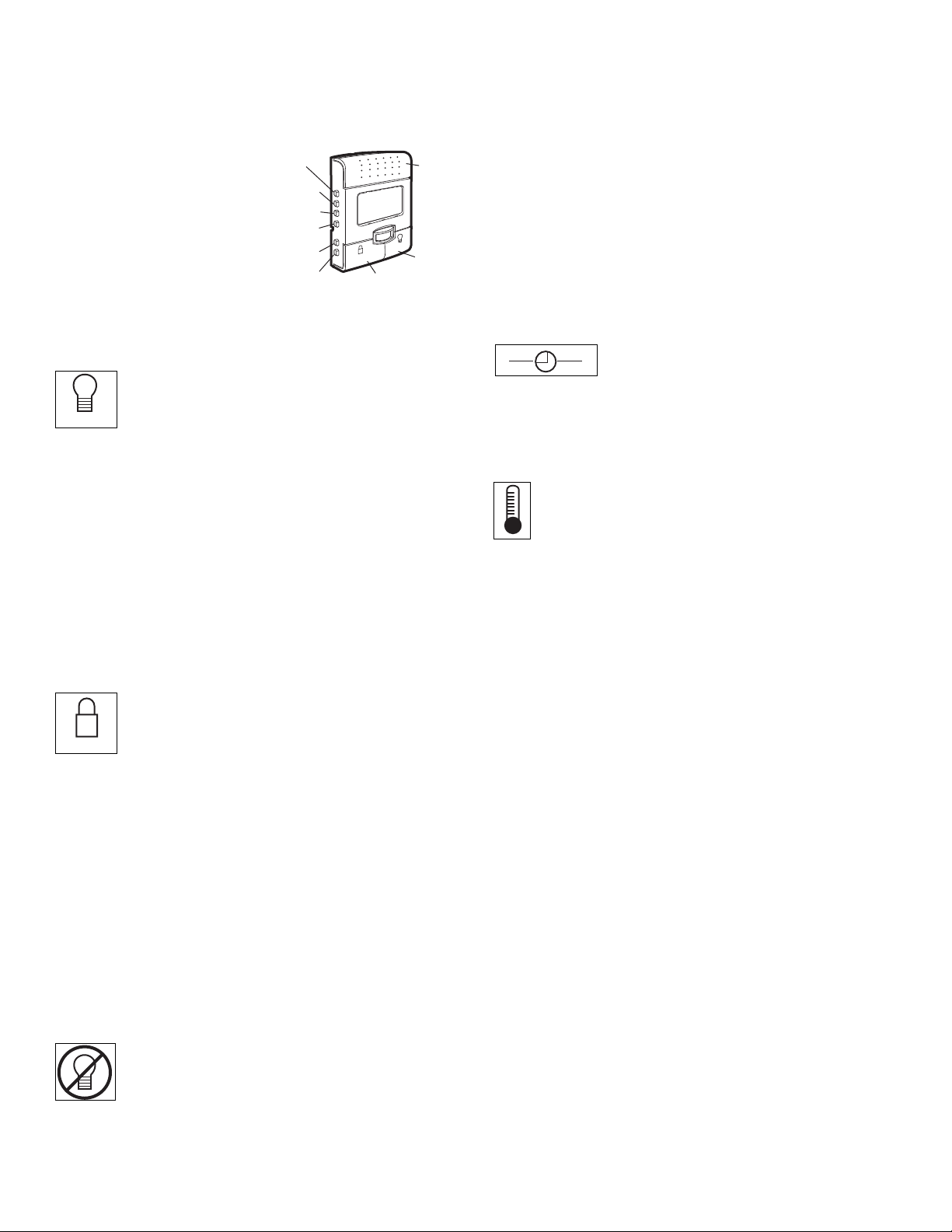

Smart Control Panel™ ............................................... 32

Programming 33-34

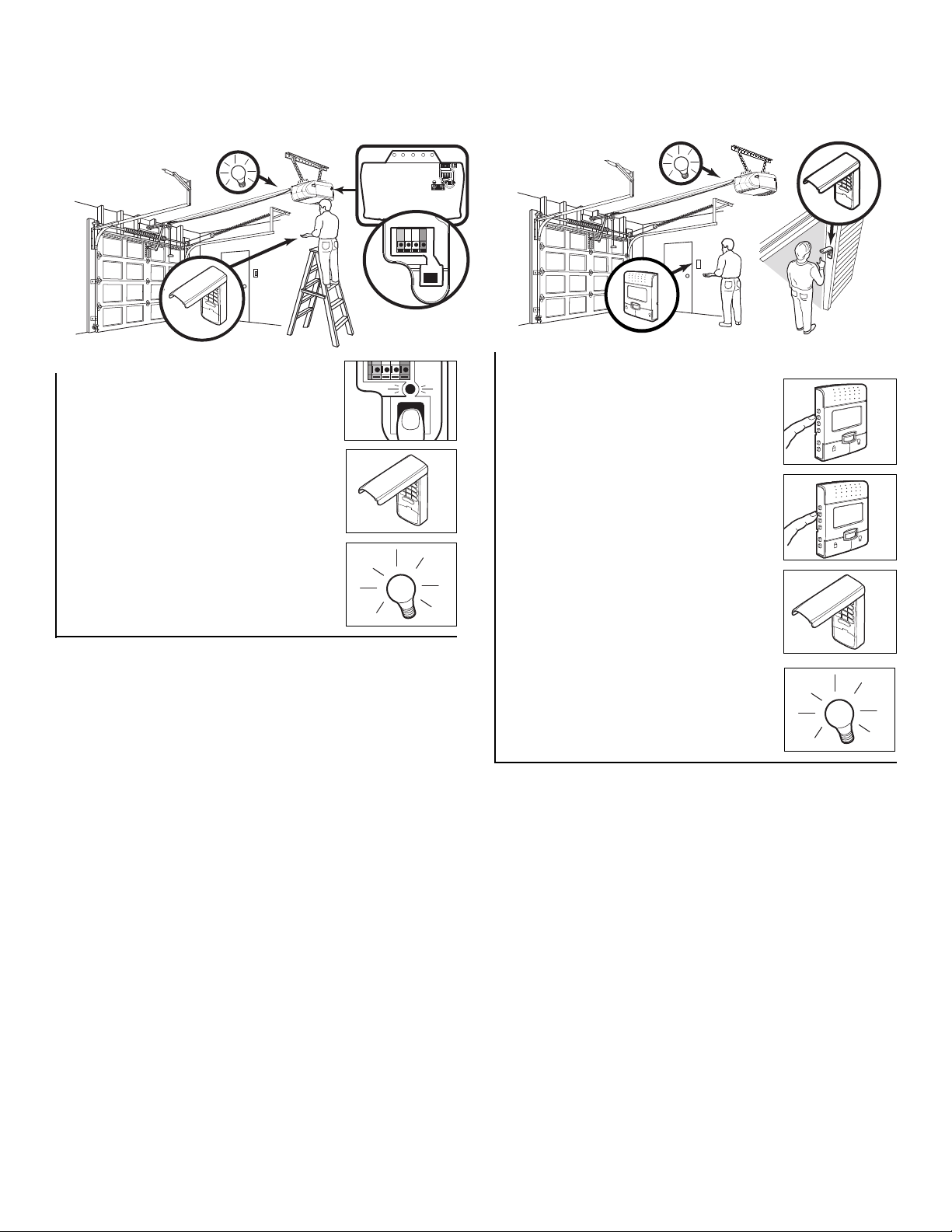

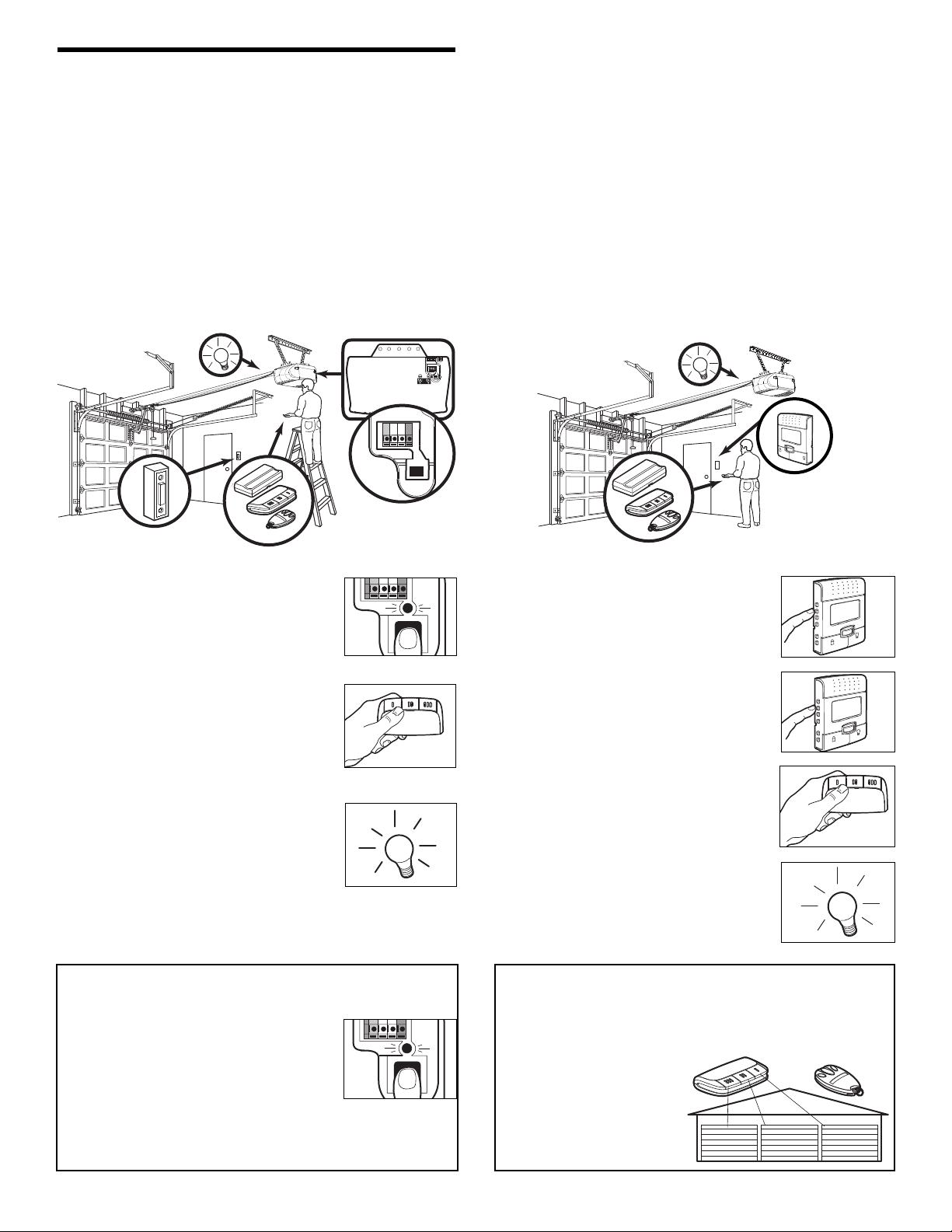

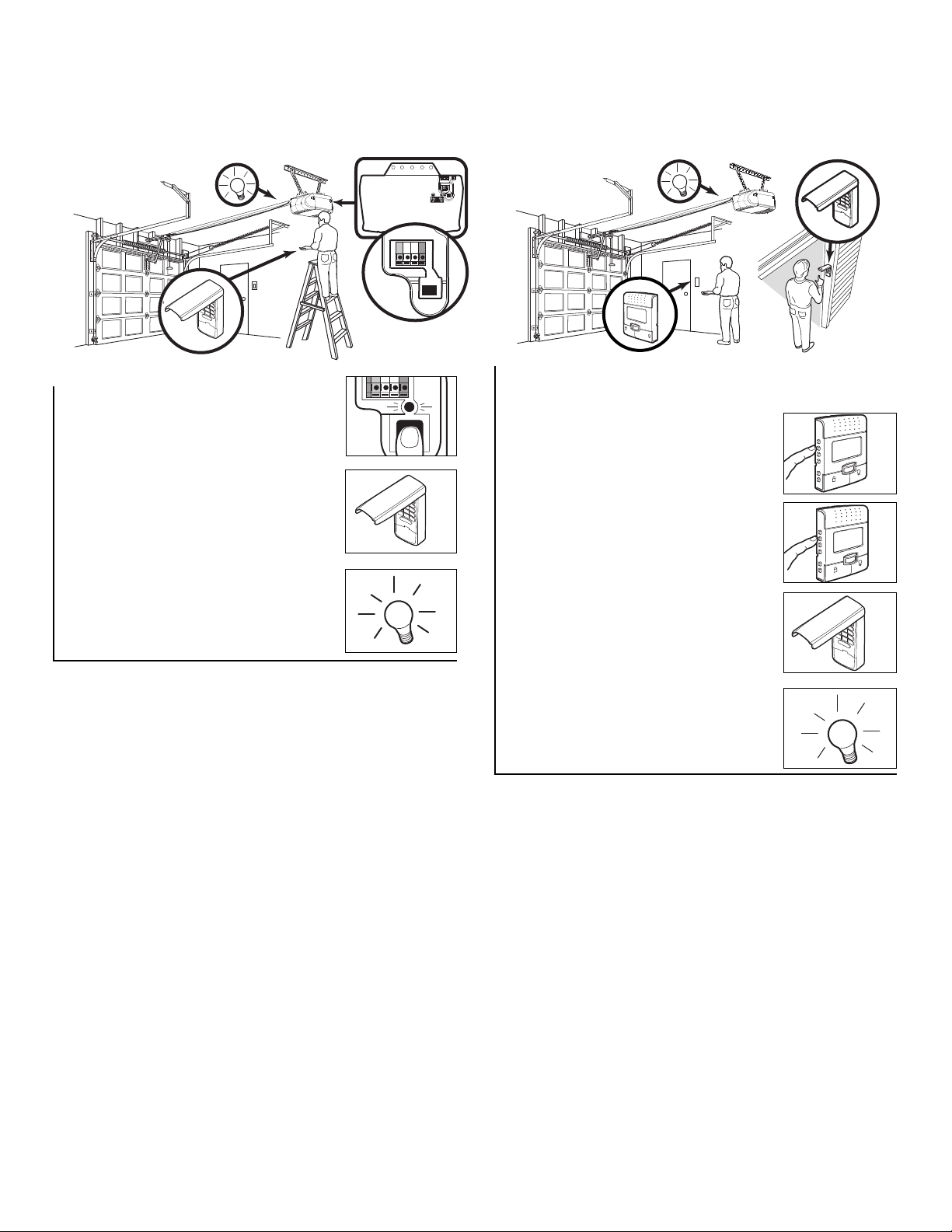

To add or reprogram a hand-held remote control .... 33

To erase all codes .................................................... 33

3-Button remotes ...................................................... 33

To add, reprogram or change

a Keyless Entry PIN ................................................. 34

Repair Parts 35-36

Rail assembly parts .................................................. 35

Installation parts ....................................................... 35

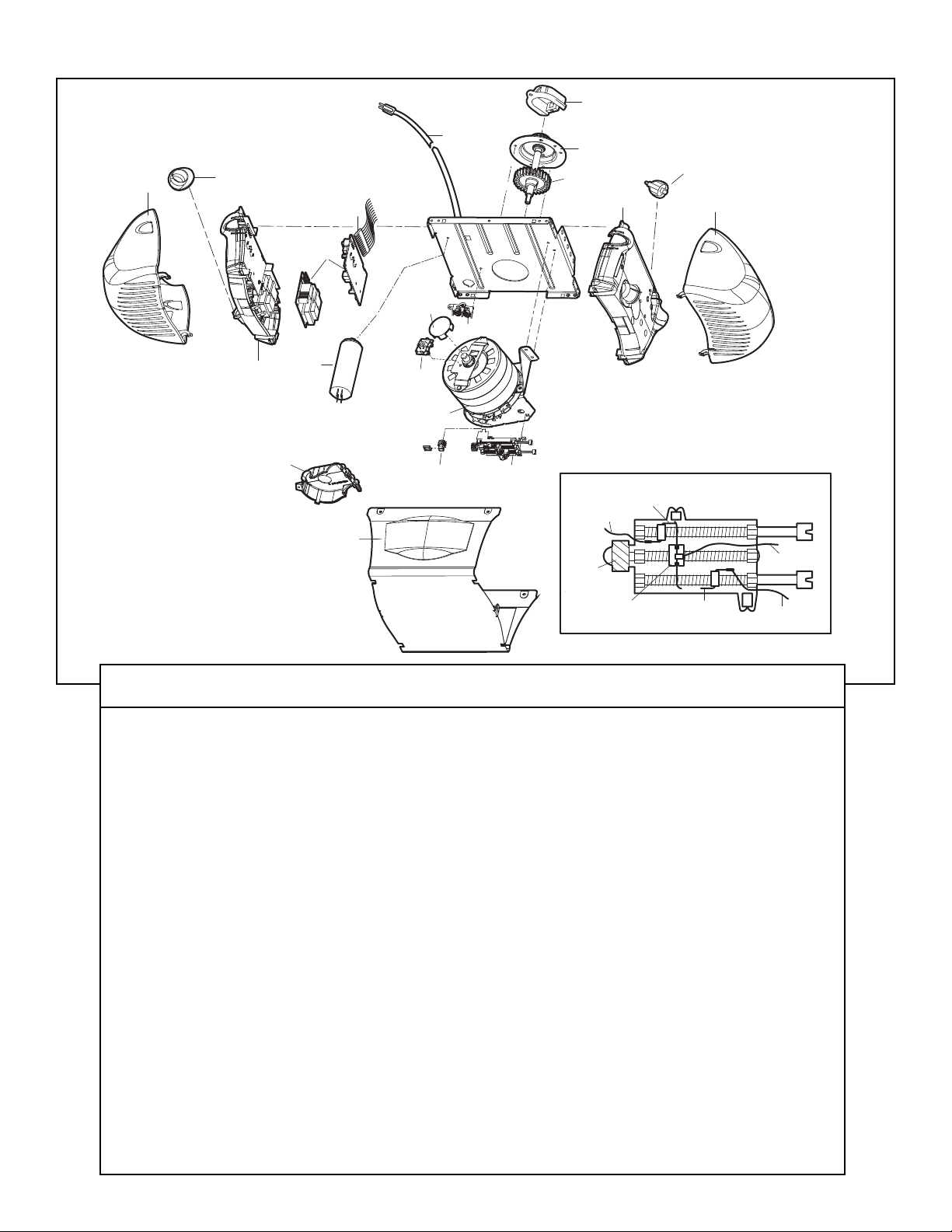

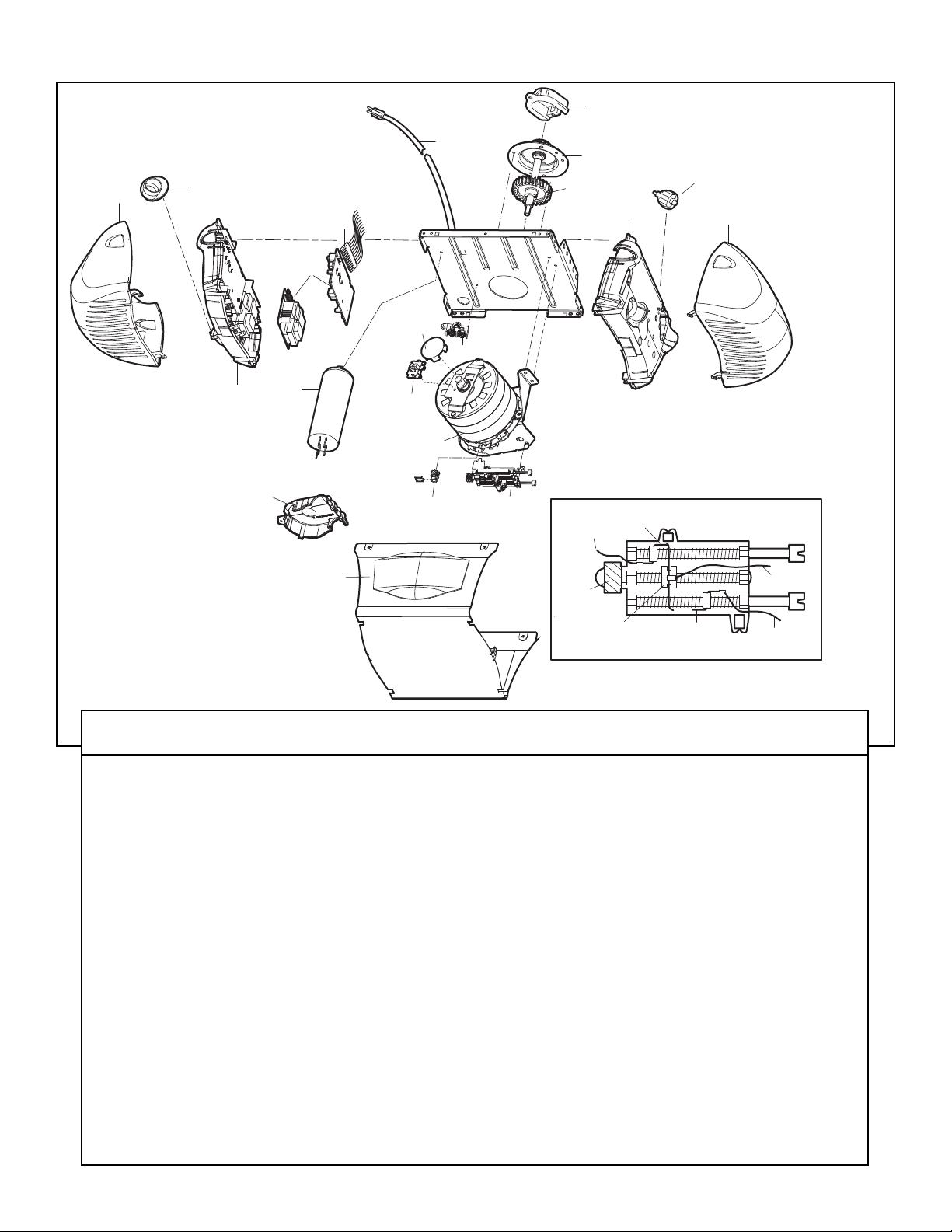

Motor unit assembly parts ........................................ 36

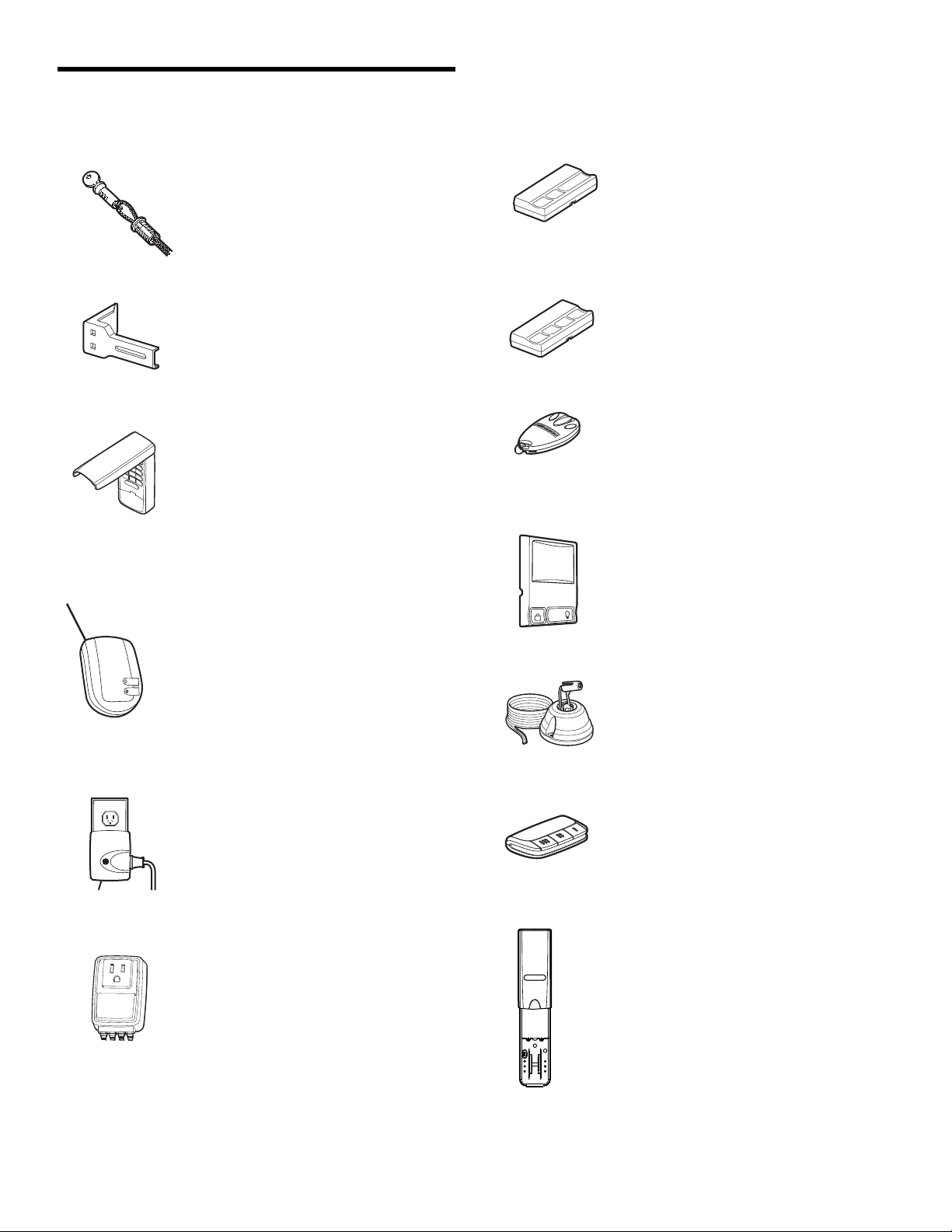

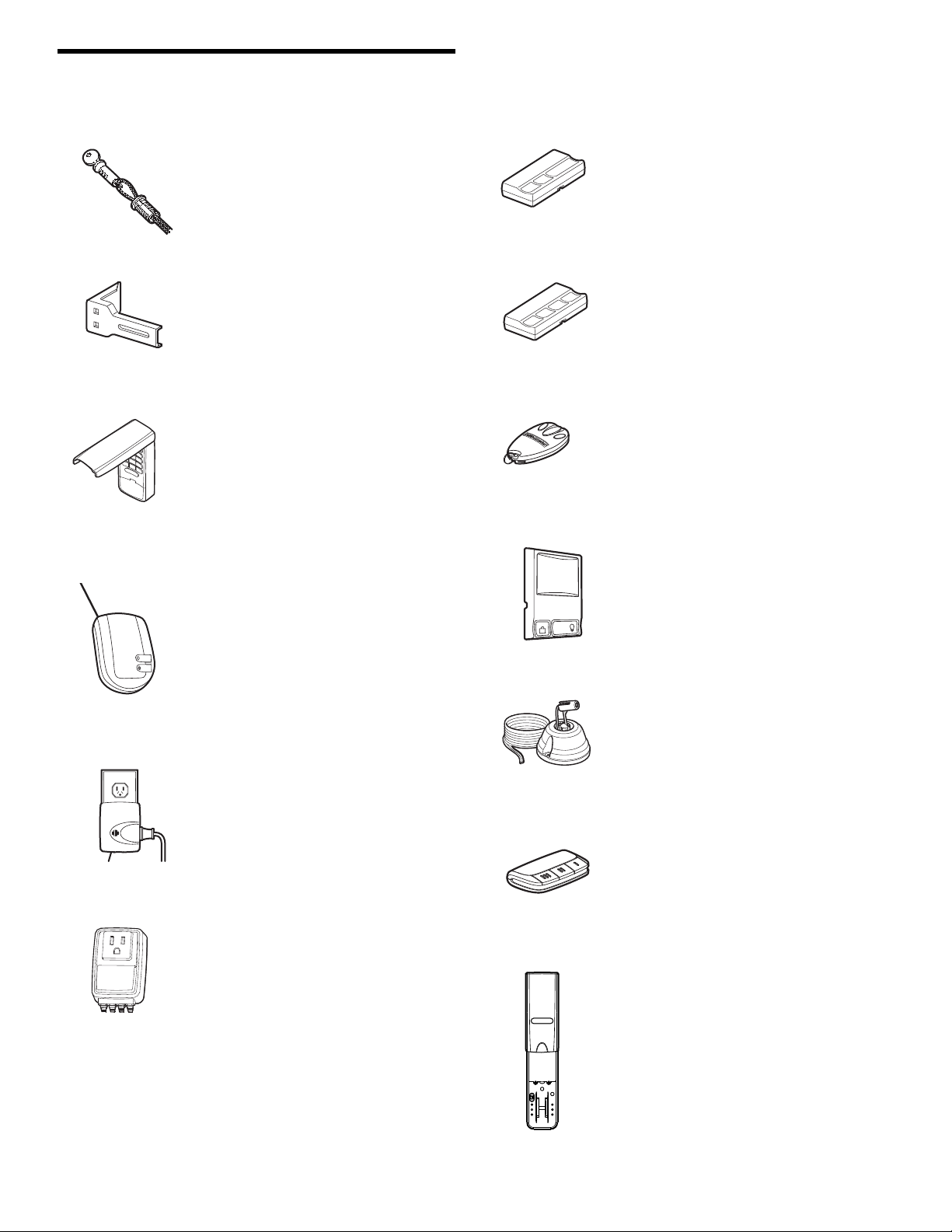

Accessories 37 Notes 38-39 Repair Parts and Service 40 Warranty 40

INTRODUCTION

Safety Symbol and Signal Word Review

This garage door opener has been designed and tested to offer safe service provided it is installed, operated, maintained and tested in strict accordance with the instructions and warnings contained in this manual.

When you see these Safety Symbols and Signal Words on the following pages, they will alert you to the

Mechanical

Electrical

possibility of serious injury or death if you do not comply with the warnings that accompany them. The hazard may come from something mechanical or from electric shock. Read the warnings carefully.

When you see this Signal Word on the following pages, it will alert you to the possibility of damage to your garage door and/or the garage door opener if you do not comply with the cautionary statements that accompany it. Read them carefully.

Page 3

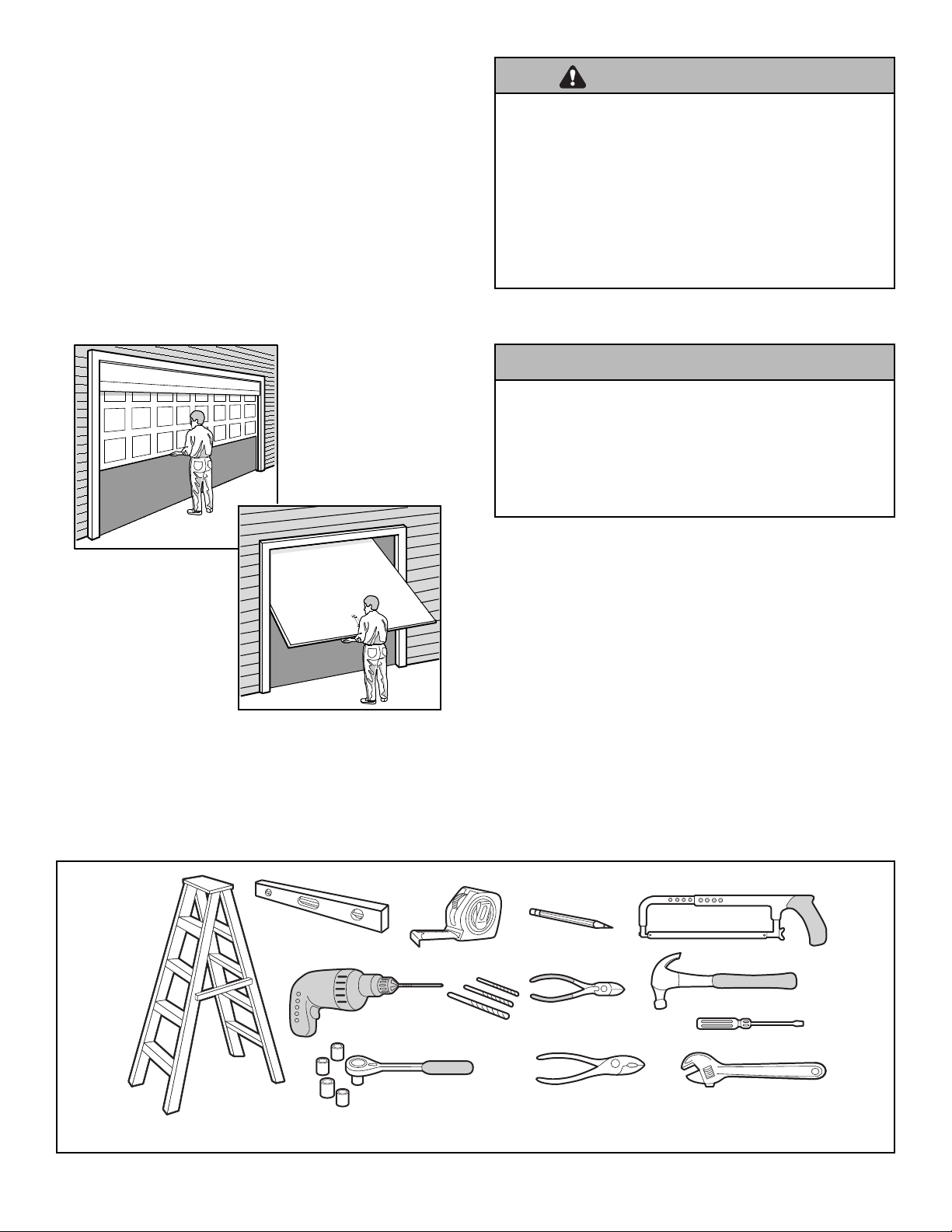

Preparing your garage door

Before you begin:

• Disable locks.

• Remove any ropes connected to garage door.

• Complete the following test to make sure your

garage door is balanced and is not sticking or binding:

1. Lift the door about halfway as shown. Release the door. If balanced, it should stay in place, supported entirely by its springs.

2. Raise and lower the door to see if there is any binding or sticking.

If your door binds, sticks, or is out of balance, call a trained door systems technician.

To prevent possible SERIOUS INJURY or DEATH:

• ALWAYS call a trained door systems technician if garage door binds, sticks, or is out of balance. An unbalanced garage door may not reverse when required.

• NEVER try to loosen, move or adjust garage door, door springs, cables, pulleys, brackets or their hardware, all of which are under EXTREME tension.

• Disable ALL locks and remove ALL ropes connected to garage door BEFORE installing and operating garage door opener to avoid entanglement.

To prevent damage to garage door and opener:

• ALWAYS disable locks BEFORE installing and operating the opener.

• ONLY operate garage door opener at 120V, 60 Hz to avoid malfunction and damage.

Sectional Door

One-Piece Door

Carpenter's Level (optional)

Drill

Tape Measure

Drill Bits 3/16", 5/16" and 5/32"

Tools needed

During assembly, installation and adjustment of the opener, instructions will call for hand tools as illustrated below.

Pencil

Hack Saw

Claw Hammer

Wire Cutters

Screwdriver

Stepladder

Sockets and Wrench 1/2", 5/8", 7/16", 9/16" and 1/4"

Pliers

Adjustable End Wrench

Page 4

FINISHED CEILING

Support bracket & fastening hardware is required. See page 12.

Safety Reversing Sensor

Header Wall

Access Door

Safety Reversing Sensor

Gap between floor and bottom of door must not exceed 1/4" (6 mm)

Wallmounted Door Control

Motor Unit

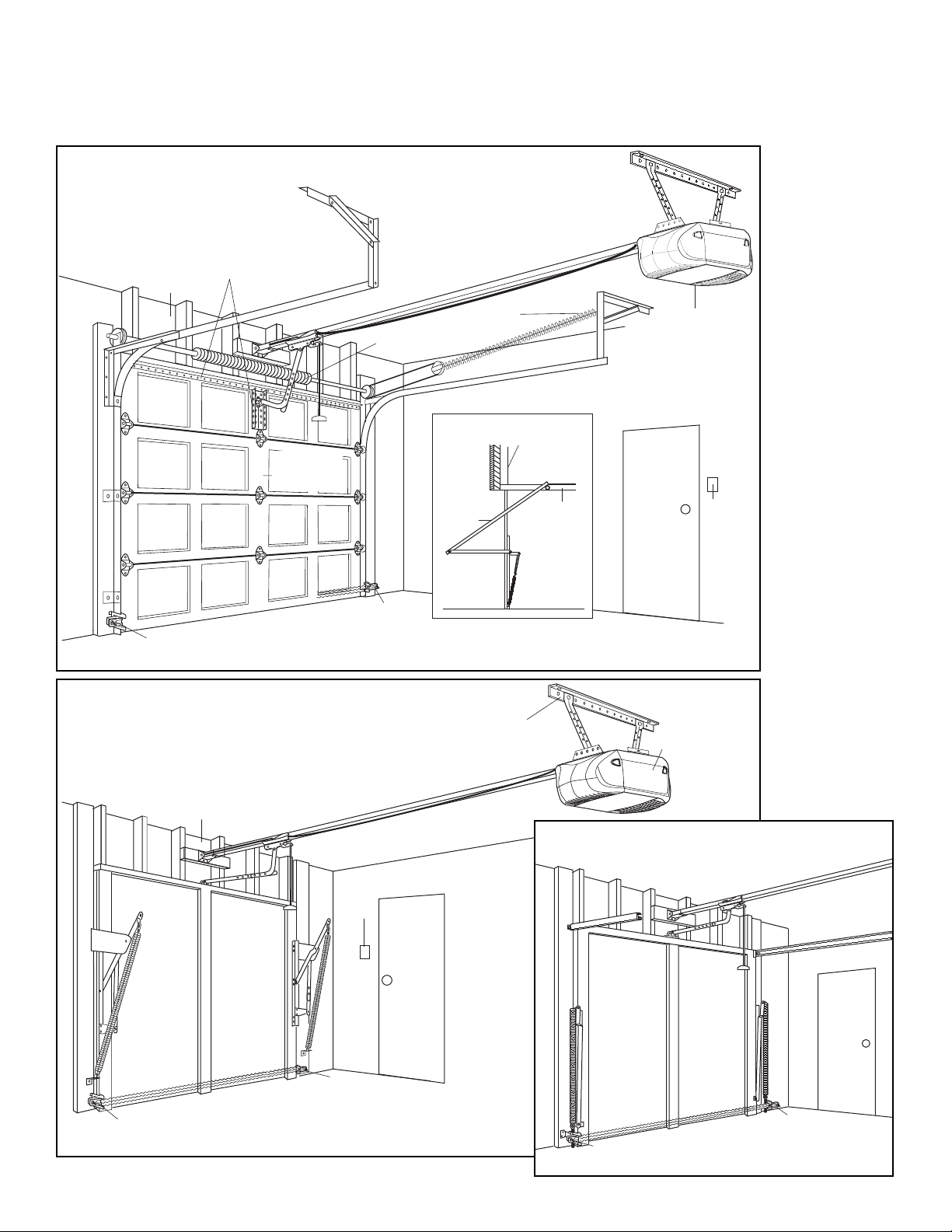

Planning

Access Door

Safety Reversing Sensor

Gap between floor and bottom of door must not exceed 1/4" (6 mm).

Safety Reversing Sensor

Support bracket & fastening hardware is required. See page 12.

— — — — — — — —

Header Wall

FINISHED CEILING

Torsion Spring

Extension Spring

Safety Reversing Sensor

Gap between floor and bottom of door must not exceed 1/4" (6 mm)

Access Door

Wallmounted Door Control

Horizontal and vertical reinforcement is needed for lightweight garage doors (fiberglass, steel, aluminum, door with glass panels, etc.). See page 19 for details.

Motor Unit

One-Piece Door-Extension Spring

Header Wall

Door

Track

Vertical Centerline of Garage Door

Identify the type and height of your garage door. Survey your garage area to see if any of the conditions below apply to your installation. Additional materials may be required. You may find it helpful to refer back to this page and the accompanying illustrations as you proceed with the installation of your opener.

SECTIONAL DOOR INSTALLATION

ONE-PIECE DOOR WITHOUT TRACK

ONE-PIECE DOOR WITH TRACK

Page 5

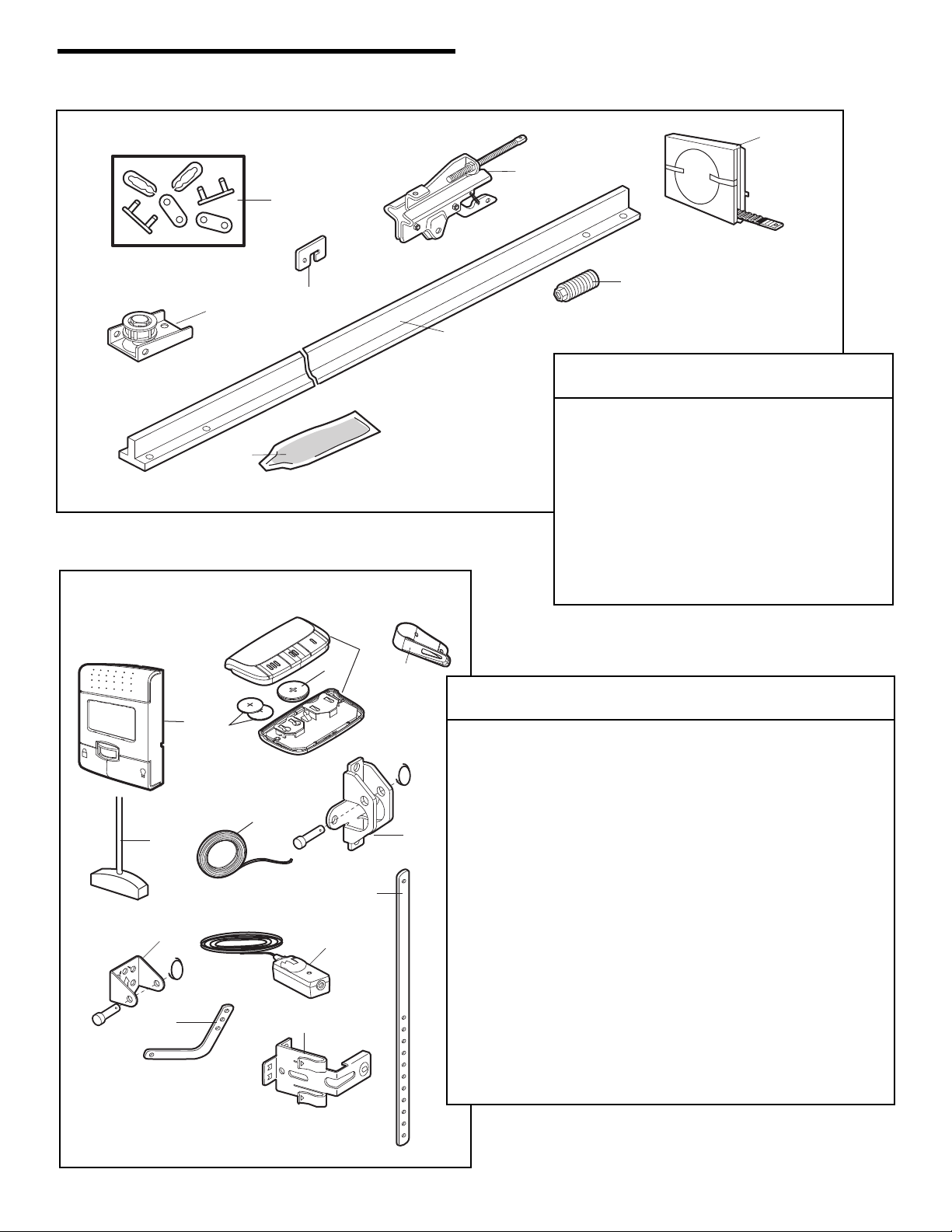

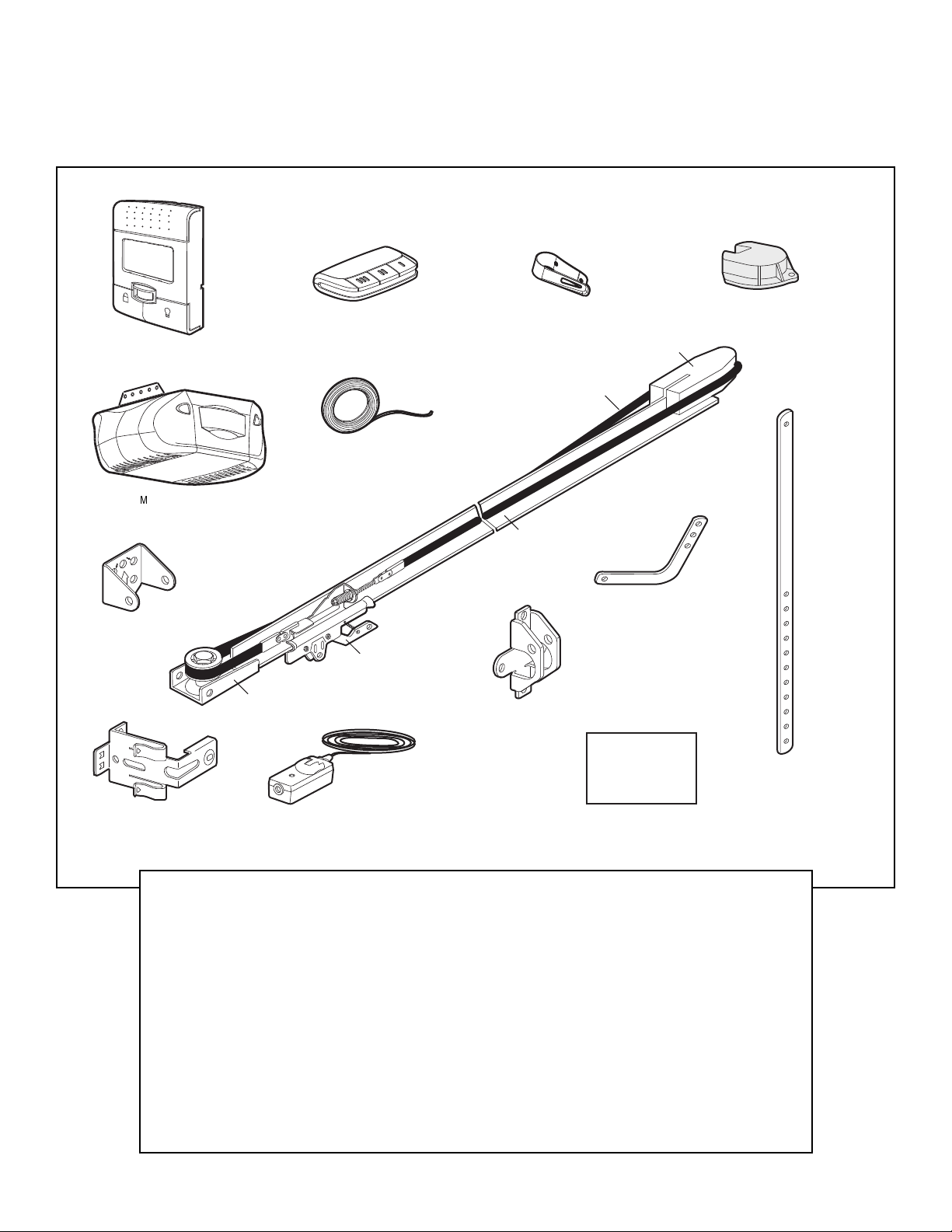

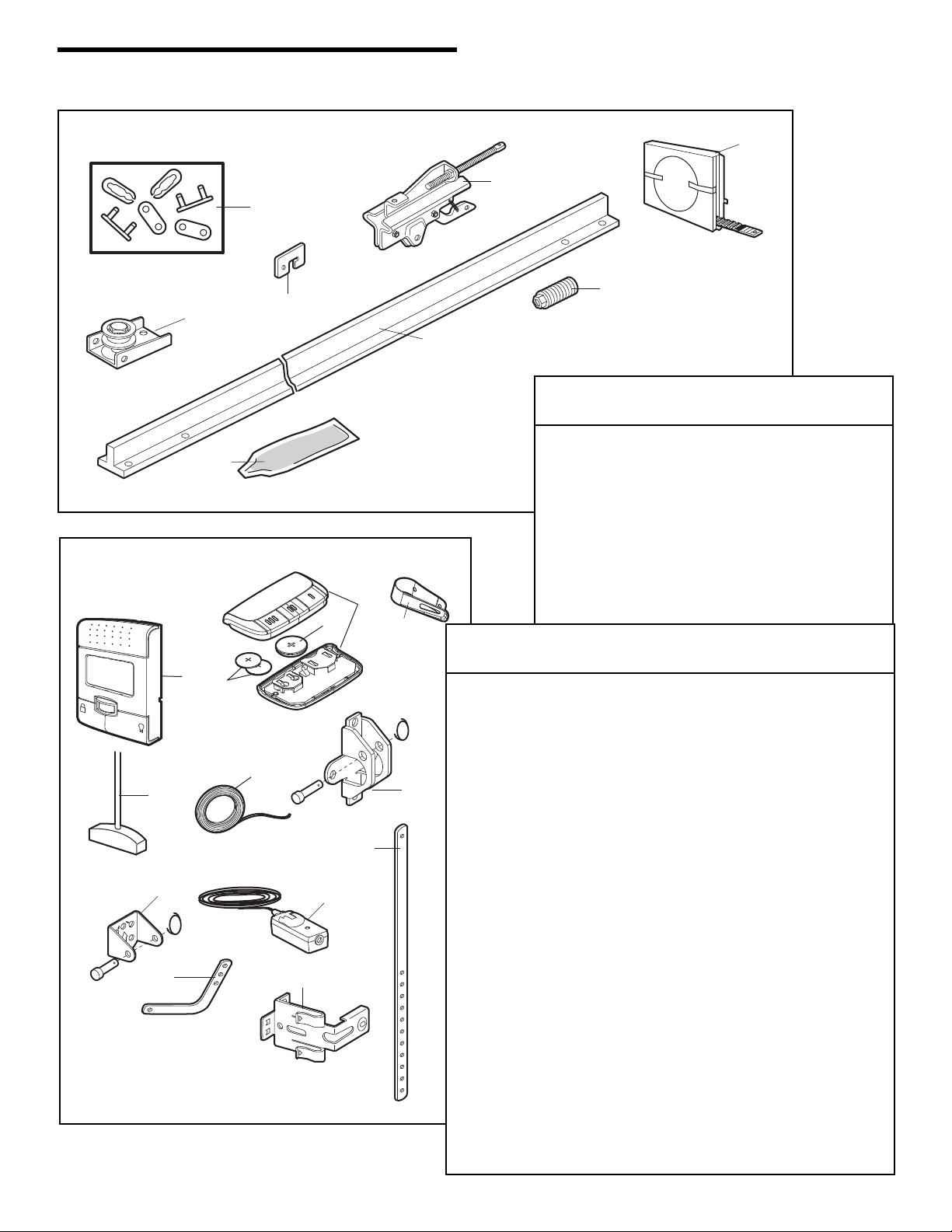

Carton Inventory

Straight Door Arm Section

Curved Door Arm Section

Safety Labels and Literature

Header Bracket

CEILING MOUNT

ONLY

Belt Cap Retainer

2-Conductor Bell Wire White & White/Red

Remote Control Transmitter Visor Clip

Door Bracket

One-Piece Rail

Styrofoam

Belt Pulley Bracket

Belt

Trolley

SECURITY

3-Button Remote Control

(2) Safety Reversing Sensors (1 Sending Eye and 1 Receiving Eye) with 2-Conductor White & White/Black Bell Wire attached

Safety Sensor Bracket (2)

LOCK

LIGHT

Motion Detecting Door Control Panel

Motor Unit w/Light Lenses

Smart Control Panel

LOCK

LIGHT

SECURITY

3-Button Remote Control

The Protector System

(2) Safety Reversing Sensors (1 Sending Eye and 1 Receiving Eye) with 2-Conductor White & White/Black Bell Wire attached

Your garage door opener is packaged in two cartons which contain the motor unit and all parts illustrated below. Accessories will depend on the model purchased.

If anything is missing, carefully check the packing material. Parts may be stuck in the foam. Hardware for installation is also listed below.

INSTALLATION HARDWARE

Hex Bolt 5/16"-18x7/8" (4) Hex Screw #8 x 3/8" (2) Lag Screw 5/16"-9x1-5/8" (2) Lag Screw 5/16"-18x1-7/8" (2) Clevis Pin 5/16"x2-3/4" (1) Clevis Pin 5/16"x1-1/4" (1) Clevis Pin 5/16"x1" (1) Nut 5/16"-18 (4) Lock Washer 5/16" (4) Screw 6ABx1-1/4" (2)

Self-Threading Screw 1/4"-14x5/8" (2) Screw 6-32x1" (2) Insulated Staples (30) Ring Fastener (3) Drywall Anchors (2) Rope Handle Rail Grease Carriage Bolt 1/4"-20x1/2" (2) Wing Nut 1/4”-20 (2)

Page 6

Trolley Threaded Shaft

Spring/Trolley Nut

Nut Ring

Trolley Threaded Shaft

Nut Ring Slots

Square End

Nut Ring Trolley

Nut Ring

Trolley

1" (2.5 cm) 1-1/4" (3.18 cm)

BEFORE AFTER RELEASE

ASSEMBLY STEP 1

USE ONLY THIS TYPE AND SIZE

BOLT

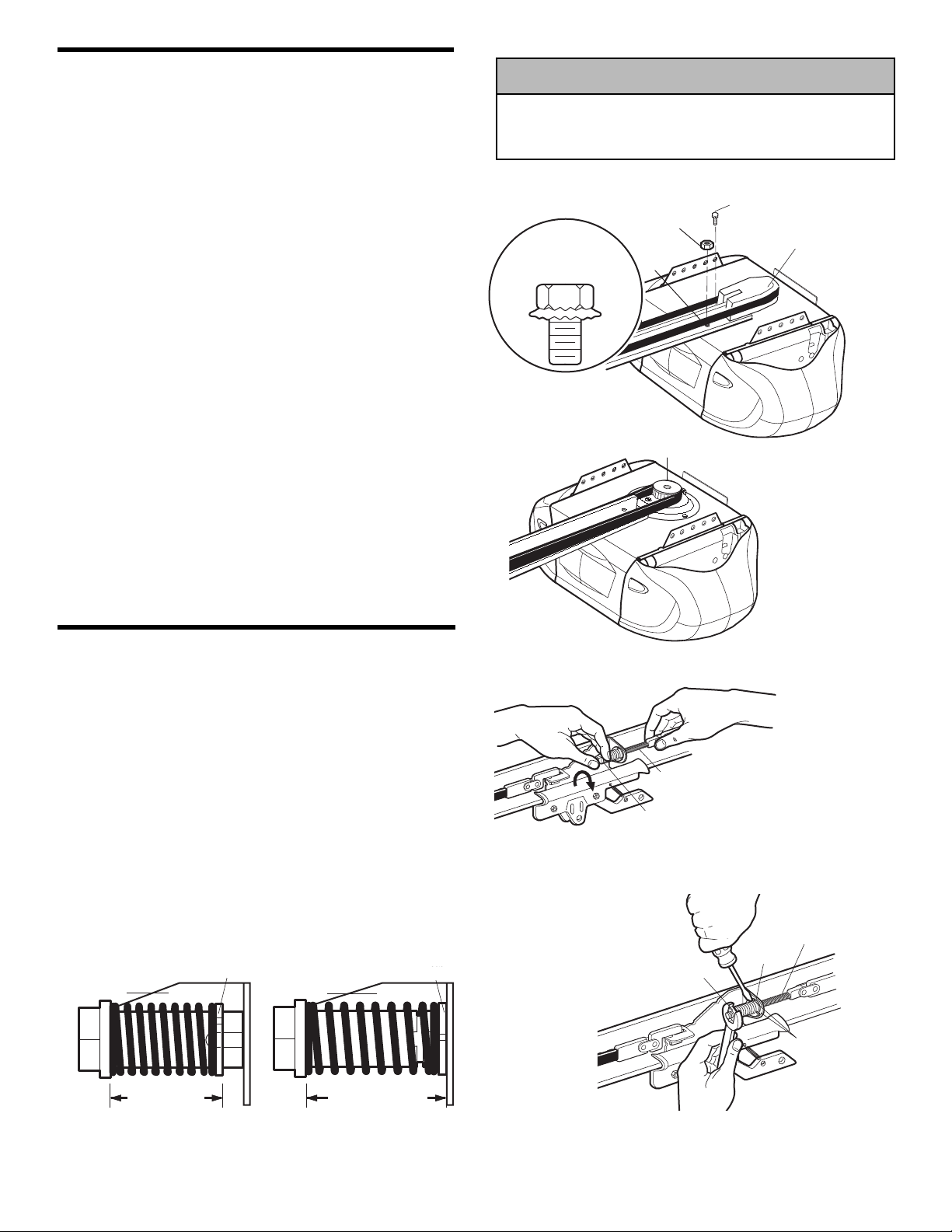

Attach the Rail to the Motor Unit

To avoid installation difficulties, do not run the garage door opener until instructed to do so.

• Remove the bolt and lock nut from the top of the motor unit.

• Place rail onto the bolt mounted on the motor unit and align the back hole with the hole in the top of the unit.

• Fasten rail with the washered bolt and lock nut previously removed. Tighten securely. Remember to

use only these bolts/fasteners! Any other bolts/ fasteners will cause serious damage to the opener.

• Cut tape from rail, belt and styrofoam.

• REMOVE STYROFOAM.

• Position belt over the motor unit sprocket.

To avoid SERIOUS damage to opener, ONLY use bolts/ fasteners mounted in top of motor unit.

Washered Bolt

Lock Nut

Rail Hole

Motor unit Sprocket

5/16"-18x1/2"

Styrofoam

ASSEMBLY STEP 2

Set the Belt Tension

• By hand, thread the spring trolley nut on the threaded shaft until it is finger tight against the trolley (Figure 1). Do not use any tools.

• Insert a screwdriver tip into one of the nut ring slots and brace it firmly against the trolley (Figure 2).

• Place a 7/16" open end wrench on the square end. Rotate about 1/4 turn until the spring releases and snaps the nut ring against the trolley (Figure 3).

This extends the spring for optimum belt tension.

Figure 3

Figure 1

Figure 2

Page 7

WARNING

WARNINGWARNING

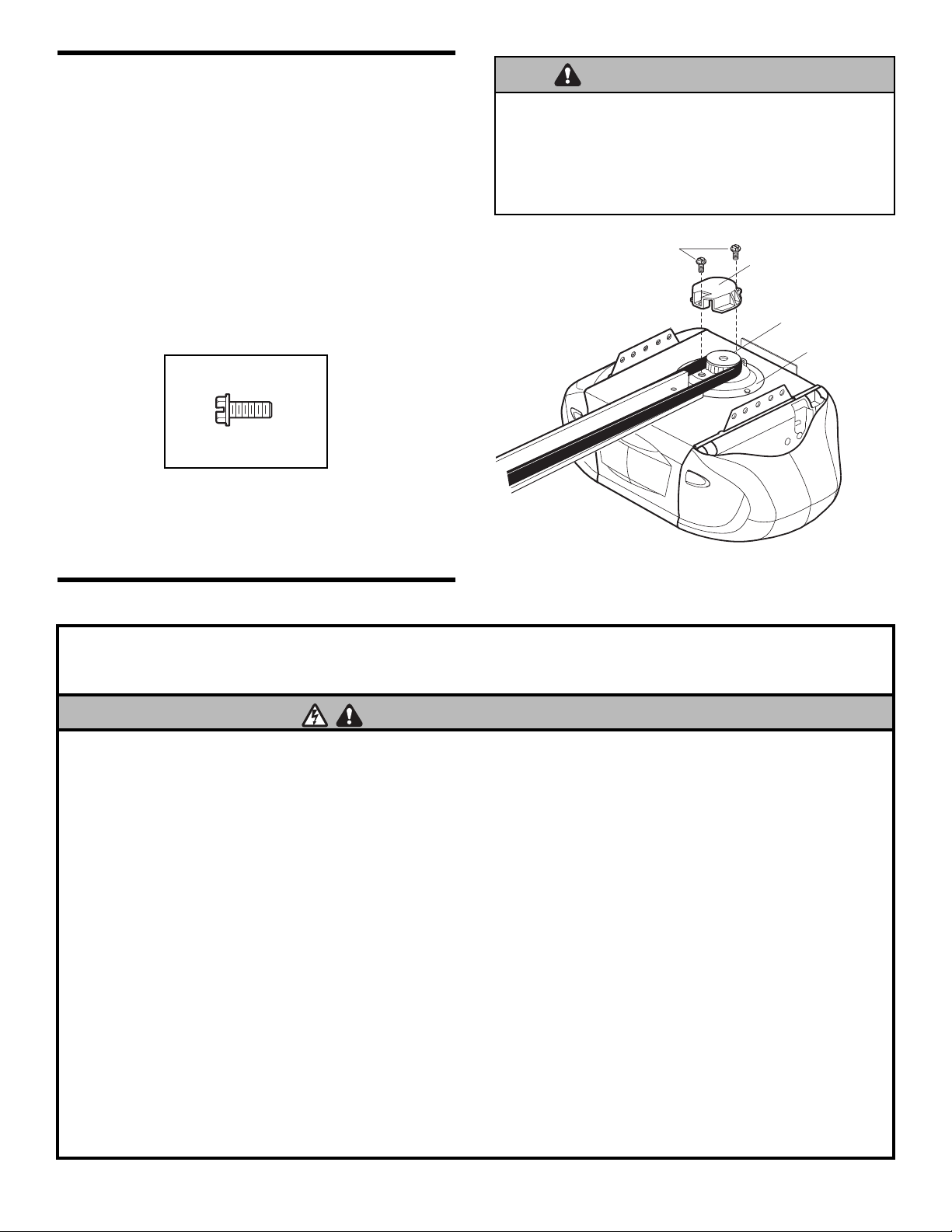

ASSEMBLY STEP 3

Hex Screw #8x3/8"

Motor Unit Sprocket

Mounting Plate

Hex Screws 8x3/8"

Belt Cap Retainer

Attach the Belt Cap Retainer

• Position the belt cap retainer over the motor unit

sprocket so the two holes in cap align with the two holes in mounting plate. Attach with 8x3/8" hex screws provided.

You have now finished assembling your garage door opener. Please read the following warnings before proceeding to the installation section.

HARDWARE SHOWN

ACTUAL SIZE

To avoid possible SERIOUS INJURY to fingers from moving garage door opener:

• ALWAYS keep hand clear of sprocket while operating opener.

• Securely attach sprocket cover BEFORE operating.

INSTALLATION

IMPORTANT INSTALLATION INSTRUCTIONS

To reduce the risk of SEVERE INJURY or DEATH:

1. READ AND FOLLOW ALL INSTALLATION WARNINGS AND INSTRUCTIONS.

2. Install garage door opener only on properly balanced and lubricated garage door. An improperly balanced door may not reverse when required and could result in SEVERE INJURY or DEATH.

3. All repairs to cables, spring assemblies and other hardware MUST be made by a trained door systems technician BEFORE installing opener.

4. Disable all locks and remove all ropes connected to

5. Install garage door opener 7 feet (2.13 m) or more

6. Mount emergency release handle 6 feet (1.83 m) above

7. NEVER connect garage door opener to power source

garage door BEFORE installing opener to avoid entanglement.

above floor.

floor.

until instructed to do so.

8. NEVER wear watches, rings or loose clothing while installing or servicing opener. They could be caught in garage door or opener mechanisms.

9. Install wall-mounted garage door control:

• within sight of the garage door.

• out of reach of children at minimum height of 5 feet

(1.5 m).

• away from ALL moving parts of the door.

10. Place entrapment warning label on wall next to garage door control.

11. Place manual release/safety reverse test label in plain view on inside of garage door.

12. Upon completion of installation, test safety reversal system. Door MUST reverse on contact with a 1-1/2" (3.8 cm) high object (or a 2x4 laid flat) on the floor.

Page 8

INSTALLATION STEP 1

Header Wall

Sectional door with curved track

Highest Point of Travel

Door

2" (5 cm)

One-piece door with horizontal track

Door

Track

Header Wall

Highest Point of Travel

2" (5 cm)

Track

Header Wall

Vertical Centerline of Garage Door

Level (optional)

2x4

Structural Supports

OPTIONAL CEILING MOUNT FOR HEADER BRACKET

Unfinished Ceiling

Door

Jamb Hardware

One-piece door without track: jamb hardware

8" (20 cm)

Highest Point of Travel

Door

Pivot

8" (20 cm)

One-piece door without track: pivot hardware

Highest Point of Travel

Header Wall

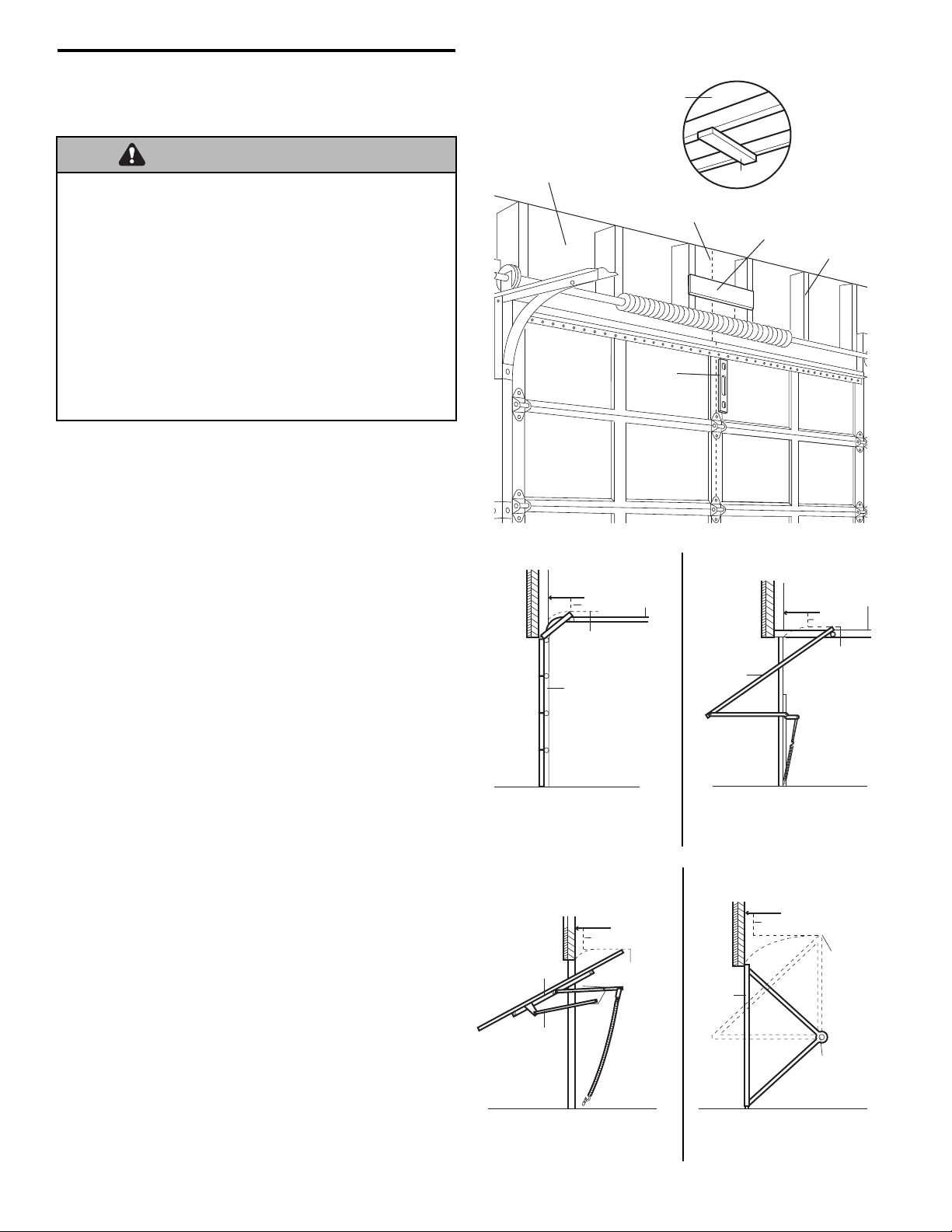

Determine the Header Bracket Location

To prevent possible SERIOUS INJURY or DEATH:

• Header bracket MUST be RIGIDLY fastened to structural support on header wall or ceiling, otherwise garage door might not reverse when required. DO NOT install header bracket over drywall.

• Concrete anchors MUST be used if mounting header bracket or 2x4 into masonry.

• NEVER try to loosen, move or adjust garage door, springs, cables, pulleys, brackets, or their hardware, all of which are under EXTREME tension.

• ALWAYS call a trained door systems technician if garage door binds, sticks, or is out of balance. An unbalanced garage door might not reverse when required.

Installation procedures vary according to garage door types. Follow the instructions which apply to your door.

1. Close the door and mark the inside vertical centerline of the garage door.

2. Extend the line onto the header wall above the door.

You can fasten the header bracket within 4 feet

(1.22 m) of the left or right of the door center only if a torsion spring or center bearing plate is in the way; or you can attach it to the ceiling (see page 9) when clearance is minimal. (It may be mounted on the wall upside down if necessary, to gain approximately 1/2" (1 cm).)

If you need to install the header bracket on a 2x4

(on wall or ceiling), use lag screws (not provided) to securely fasten the 2x4 to structural supports as shown here and on page 9.

3. Open your door to the highest point of travel as shown. Draw an inter secting horizontal line on the header wall above the high point:

• 2" (5 cm) above the high point for sectional door and

one-piece door with track.

• 8" (20 cm) above the high point for one-piece door

without track.

This height will provide travel clearance for the top

edge of the door.

NOTE: If the total number of inches exceeds the height

available in your garage, use the maximum height possible, or refer to page 9 for ceiling installation.

Page 9

INSTALLATION STEP 2

Lag Screws 5/16"-9x1-5/8"

Highest Point of Garage Door Travel

Vertical Centerline of Garage Door

Header Wall

Garage Door

CEILING MOUNT ONLY

Wall Mounting Holes

Optional Wall Mounting Holes

The nail hole is for positioning only. You must use lag screws to mount the header bracket.

CEILING MOUNT ONL

Door Spring

Header Bracket

2x4 Structural Support

Vertical Centerline of Garage Door

Horizontal Line

CEILING MOUNT ONLY

Ceiling Mounting Holes

The nail hole is for positioning only. You must use lag screws to mount the header bracket.

Lag Screws 5/16"-9x1-5/8"

Garage Door

Vertical Centerline of Garage Door

Header Wall

– Finished Ceiling –

Header

Bracket

6" (15 cm) Maximum

Vertical Centerline of Garage Door

Door Spring

Install the Header Bracket

You can attach the header bracket either to the wall above the garage door, or to the ceiling. Follow the instructions which will work best for your particular requirements. Do not install the header bracket over

drywall. If installing into masonry, use concrete anchors (not provided).

WALL HEADER BRACKET INSTALLATION

• Center the bracket on the vertical centerline with the bottom edge of the bracket on the horizontal line as shown (with the arrow pointing toward the ceiling).

• Mark the vertical set of bracket holes (do not use the holes designated for ceiling mount). Drill 3/16" pilot holes and fasten the bracket securely to a structural support with the hardware provided.

HARDWARE SHOWN ACTUAL SIZE

CEILING HEADER BRACKET INSTALLATION

• Extend the vertical centerline onto the ceiling as shown.

• Center the bracket on the vertical mark, no more than 6" (15 cm) from the wall. Make sure the arrow is pointing toward the wall. The bracket can be mounted flush against the ceiling when clearance is minimal.

• Mark the side holes. Drill 3/16" pilot holes and fasten bracket securely to a structural support with the hardware provided.

Lag Screw 5/16"-9x1-5/8"

Page 10

Header Wall

Header Bracket

Belt Pulley Bracket

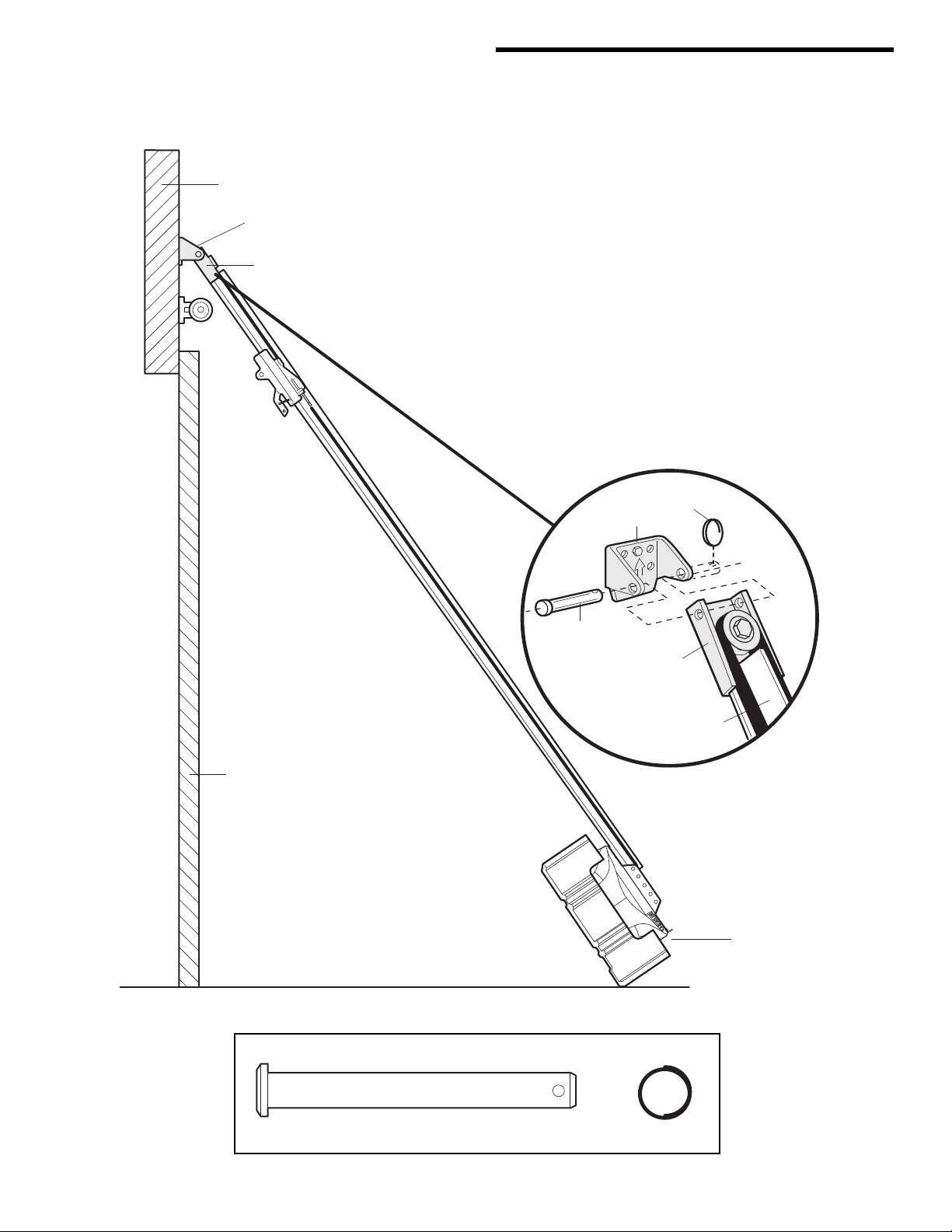

INSTALLATION STEP 3

Attach the Rail to the Header Bracket

• Position the opener on the garage floor below the header bracket. Use packing material as a protective base. NOTE: If the door spring is in the way you’ll

need help. Have someone hold the opener securely on a temporary support to allow the rail to clear the spring.

• Position the rail bracket against the header bracket.

• Align the bracket holes and join with a clevis pin as shown.

• Insert a ring fastener to secure.

Ring

Header Bracket

Fastener

Garage Door

Clevis Pin 5/16"x2-3/4"

Belt Pulley Bracket

Rail

Temporary Support

HARDWARE SHOWN ACTUAL SIZE

Clevis Pin 5/16"x2-3/4"

Ring Fastener

Page 11

INSTALLATION STEP 4

Rail

Door

2x4 is used to determine the correct mounting height from ceiling.

Top of Motor Unit

Header Bracket

Top of Door

2x4 is used to determine the correct mounting height from ceiling.

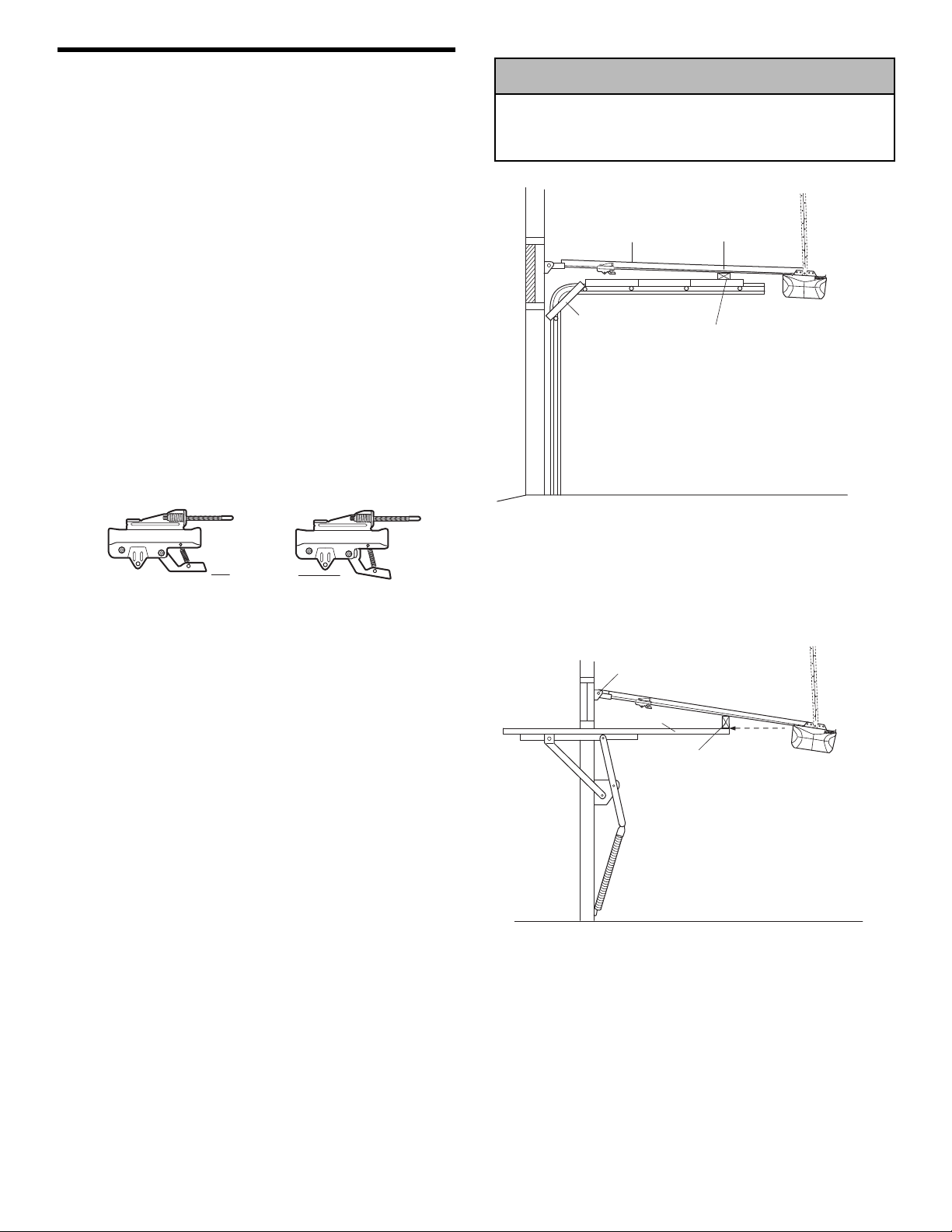

Position the Opener

Follow instructions which apply to your door type as illustrated.

SECTIONAL DOOR OR ONE-PIECE DOOR WITH TRACK

A 2x4 laid flat is convenient for setting an ideal door-to-rail distance.

• Remove foam packaging.

• Raise the opener onto a stepladder. You will need help at this point if the ladder is not tall enough.

• Open the door all the way and place a 2x4 laid flat on the top section beneath the rail.

• If the top section or panel hits the trolley when you raise the door, pull down on the trolley release arm to disconnect inner and outer sections. Slide the outer trolley toward the motor unit. The trolley can remain disconnected until Installation Step 12 is completed.

To prevent damage to garage door, rest garage door opener rail on 2x4 placed on top section of door.

Trolley Release Arm

ENGAGED

RELEASED

ONE-PIECE DOOR WITHOUT TRACK

A 2x4 on its side is convenient for setting an ideal doorto-rail distance.

• Remove foam packaging.

• Raise the opener onto a stepladder. You will need help at this point if the ladder is not tall enough.

• Open the door all the way and place a 2x4 on its side on the top section of the door beneath the rail.

• The top of the door should be level with the top of the motor unit. Do not position the opener more than 4" (10 cm) above this point.

Page 12

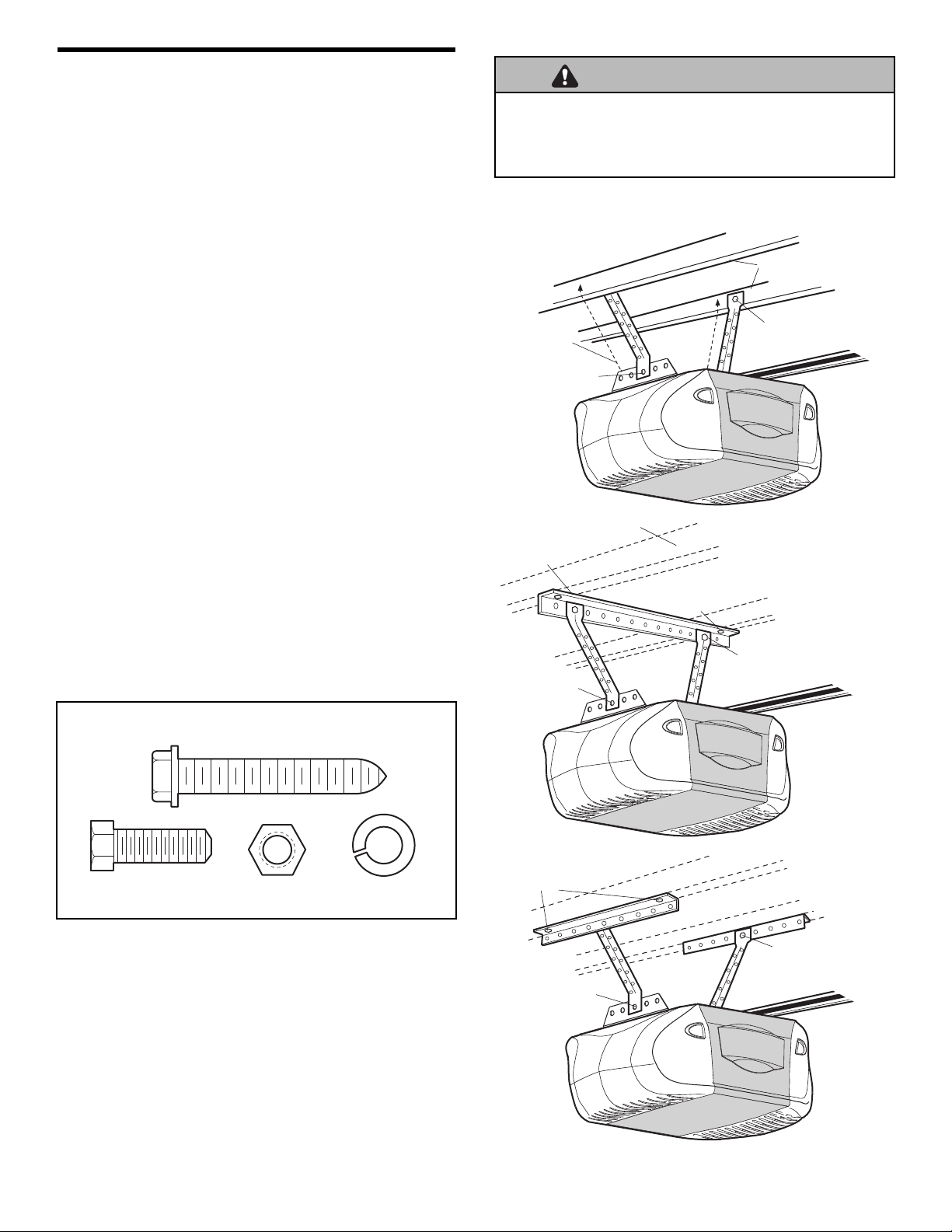

INSTALLATION STEP 5

Hang the Opener

Three representative installations are shown. Yours may be different. Hanging brackets should be angled (Figure 1) to provide rigid support. On finished ceilings (Figure 2 and Figure 3), attach a sturdy metal bracket to structural supports before installing the opener. This bracket and fastening hardware are not provided.

1. Measure the distance from each side of the motor unit to the structural support.

2. Cut both pieces of the hanging bracket to required lengths.

3. Drill 3/16" pilot holes in the structural supports.

4. Attach one end of each bracket to a support with 5/16"-18x1-7/8" lag screws.

5. Fasten the opener to the hanging brackets with 5/16"-18x7/8" hex bolts, lock washers and nuts.

6. Check to make sure the rail is centered over the door (or in line with the header bracket if the bracket is not centered above the door).

7. Remove the 2x4. Operate the door manually. If the door hits the rail, raise the header bracket.

8. Grease the top and underside of the rail surface where the trolley slides with rail grease.

NOTE: DO NOT connect power to opener at this time.

To avoid possible SERIOUS INJURY from a falling garage door opener, fasten it SECURELY to structural supports of the garage. Concrete anchors MUST be used if installing any brackets into masonry.

Figure 1

Structural Supports

Measure Distance

Bolt 5/16"-18x7/8" Lock Washer 5/16" Nut 5/16"-18

Lag Screws 5/16"-18x1-7/8"

Figure 2

Hidden

Bracket (Not Provided)

Support

FINISHED CEILING

Lag Screws 5/16"-18x1-7/8"

HARDWARE SHOWN ACTUAL SIZE

Hex Bolt 5/16"-18x7/8"

Lag Screw 5/16"-18x1-7/8"

Nut 5/16"-18

Lock Washer 5/16"

Bolt 5/16"-18x7/8" Lock Washer 5/16" Nut 5/16"-18

Figure 3

Lag Screws 5/16"-18x1-7/8"

Bolt 5/16"-18x7/8" Lock Washer 5/16" Nut 5/16"-18

(Not Provided) Bolt 5/16"-18x7/8" Lock Washer 5/16" Nut 5/16"-18

FINISHED CEILING

(Not Provided) Bolt 5/16"-18x7/8" Lock Washer 5/16" Nut 5/16"-18

Page 13

Drywall Anchors

Insulated Staples

Screw 6ABx1-1/4" (std installation)

Screw 6-32x1" (pre-wired)

Push Bar

Light Button

Lock Button

Door Control Terminal Screws

(BACK VIEW)

W 2

R 1

2-Conductor Bell Wire

LOCK

To release or insert wire, push in tab with screwdriver tip

Door Control Connections

7/16" (11 mm)

Strip wire 7/16" (11 mm)

Red

Grey

White

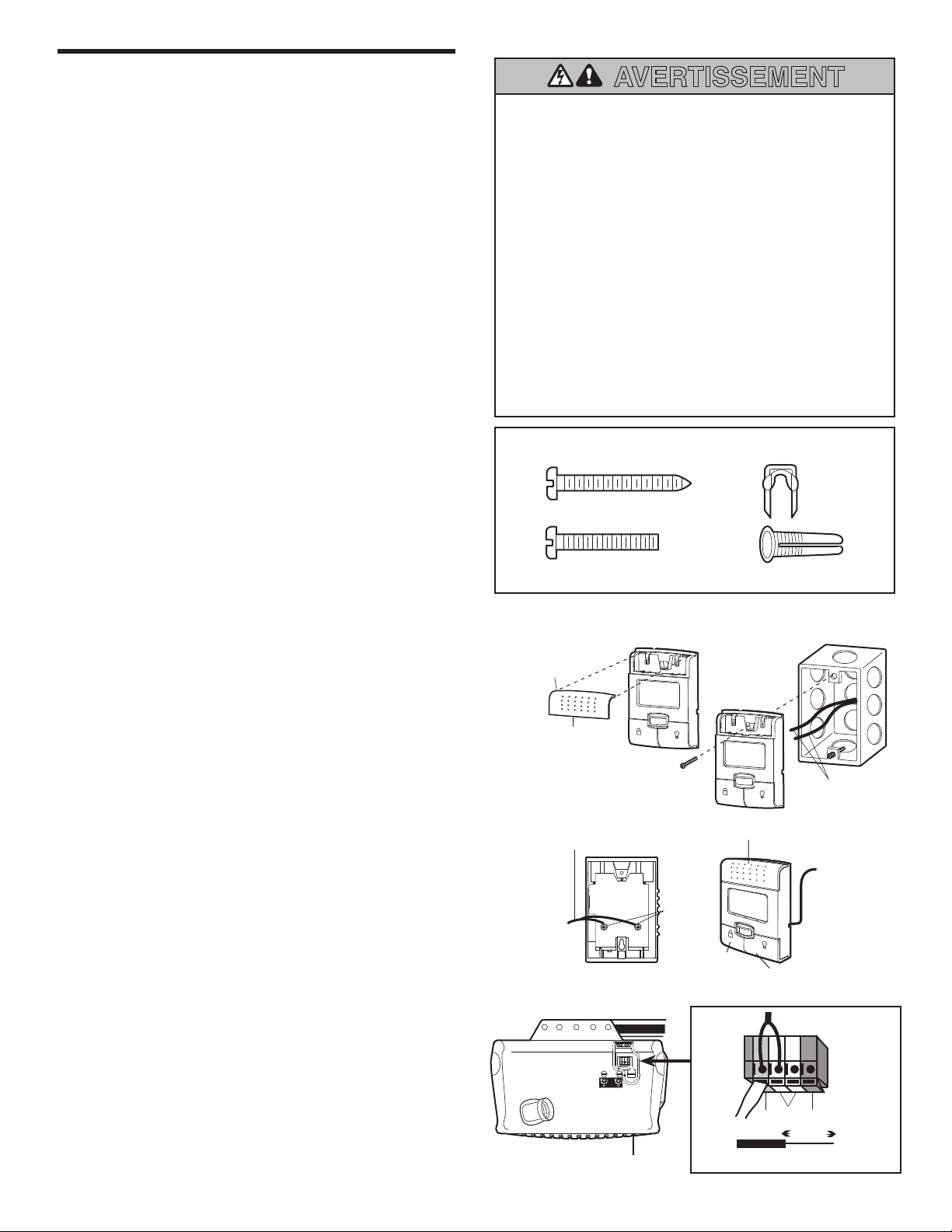

INSTALLATION STEP 6

Install the Control Console

Locate control console within sight of door, at a minimum height of 5' (1.5 m) where small children cannot reach, away from moving parts of door and door hardware. If installing into drywall, drill 5/32" holes and use the anchors provided. For pre-wired installations (as in new home construction), it may be mounted to a single gang box (Figure 1).

CAUTION: Continuous exposure of the control console to temperatures below –22° F (–30° C) may damage the LCD screen.

NOTE: The functional temperature range of the control console is between –4° F (–20° C) and 122° F (50° C). Scroll speed of the display is slower at lower temperatures although the control console remains fully functional.

SPECIAL NOTE: Only one 398LMC can be connected to each garage door opener. If additional wall controls are desired to operate the same garage door opener, it is recommended to use model 378LMC wireless wall control as the secondary control console.

1. Strip 7/16" (11 mm) of insulation from one end of bell wire and connect to the two screw terminals on back of control console by color: white wire to the W (2) and white/red wire to the R (1) (Figure 2).

2. Remove push bar cover by gently prying at the lower/ middle portion of the cover with a small flat-head screwdriver. Fasten with 6AB x 1-1/4" self-tapping screws (drywall installation) or 6-32 x 1" machine screws (into gang box) as follows:

• Install bottom screw, allowing 1/8" (3 mm) to protrude

above wall surface.

• Position bottom of control console on screw head and

slide down to secure. Adjust screw for snug fit.

• Drill and install top screw with care to avoid cracking

plastic housing. Do NOT overtighten.

• Replace cover by inserting top tabs first and then

snap cover in place.

3. (For standard installations ONLY) Run bell wire up wall and across ceiling to motor unit. Use insulated staples to secure wire in several places. Do NOT pierce wire with a staple, creating a short or open circuit.

4. Strip 7/16" (11 mm) of insulation from end of bell wire. Connect bell wire to the quick-connect terminals on the motor unit: white to white and white/red to red (Figure 3).

NOTE: If you have any trouble with the operation of the buttons, loosen the top mounting screw. DO NOT connect the power and operate the opener at this time. The trolley will travel to the full open position but will not return to the close position until the sensor beam is connected and properly aligned.

To prevent possible SERIOUS INJURY or DEATH from electrocution:

• Be sure power is not connected BEFORE installing door control.

• Connect ONLY to 24 VOLT low voltage wires.

To prevent possible SERIOUS INJURY or DEATH from a closing garage door:

• Install door control within sight of garage door, out of reach of children at a minimum height of 5 feet (1.5 m), and away from all moving parts of door.

• NEVER permit children to operate or play with door control push buttons or remote control transmitters.

• Activate door ONLY when it can be seen clearly, is properly adjusted, and there are no obstructions to door travel.

• ALWAYS keep garage door in sight until completely closed. NEVER permit anyone to cross path of closing garage door.

HARDWARE SHOWN ACTUAL SIZE

Figure 1

REMOVE & REPLACE COVER

To Replace Insert Top Tabs First

Push Bar Cover

LOCK

LIGHT

LOCK

PRE-WIRED INSTALLATION

24 Volt Bell Wire

LIGHT

Figure 2

Figure 3

Page 14

INSTALLATION STEP 7

Install the Light

• Press the release tabs on both sides of lens. Gently rotate lens back and downward until the lens hinge is in the fully open position. Do not remove the lens.

• Install up to a 100 watt maximum light bulb in each socket. Light bulb size should be A19, standard neck only. The light will turn ON and remain lit for approximately 4-1/2 minutes when power is connected. Then the lights will turn OFF.

• Reverse the procedure to close the lens.

• Use A19, standard neck garage door opener bulbs for replacement.

NOTE: Use only standard light bulbs. The use of short neck or speciality light bulbs may overheat the endpanel or light socket.

To prevent possible OVERHEATING of the endpanel or light socket:

• DO NOT use short neck or specialty light bulbs.

• DO NOT use halogen bulbs. Use ONLY incandescent. To prevent damage to the opener:

• DO NOT use bulbs larger than 100W.

• ONLY use A19 size bulbs.

100 Watt (Max) Standard Light Bulb

Release Tab

Lens

100 Watt (Max) Standard Light Bulb

Hinge

INSTALLATION STEP 8

Attach the Emergency Release Rope and Handle

• Thread one end of the rope through the hole in the top of the red handle so “NOTICE” reads right side up as shown. Secure with an overhand knot at least 1" (2.5 cm) from the end of the rope to prevent slipping.

• Thread the other end of the rope through the hole in the release arm of the outer trolley.

• Adjust rope length so the handle is 6 feet (1.83 m) above the floor. Ensure that the rope and handle clear the tops of all vehicles to avoid entanglement. Secure with an overhand knot.

NOTE: If it is necessary to cut the rope, heat seal the cut end with a match or lighter to prevent unraveling.

To prevent possible SERIOUS INJURY or DEATH from a falling garage door:

• If possible, use emergency release handle to disengage trolley ONLY when garage door is CLOSED. Weak or broken springs or unbalanced door could result in an open door falling rapidly and/or unexpectedly.

• NEVER use emergency release handle unless garage doorway is clear of persons and obstructions.

• NEVER use handle to pull door open or closed. If rope knot becomes untied, you could fall.

Overhand Knot

Trolley

Emergency Release Handle

Overhand Knot

NOTICE

Rope

Release Arm

Page 15

INSTALLATION STEP 9

RIGHT

WRONG

Ground Tab

Green Ground Screw

Ground Wire

Black Wire

PERMANENT WIRING CONNECTION

White Wire

Black Wire

Electrical Requirements

To avoid installation difficulties, do not run the opener at this time.

To reduce the risk of electric shock, your garage door opener has a grounding type plug with a third grounding pin. This plug will only fit into a grounding type outlet. If the plug doesn’t fit into the outlet you have, contact a qualified electrician to install the proper outlet.

If permanent wiring is required by your local code, refer to the following procedure.

To make a permanent connection through the 7/8" hole in the top of the motor unit:

• Remove the motor unit cover screws and set the cover aside.

• Remove the attached 3-prong cord.

• Connect the black (line) wire to the screw on the brass terminal; the white (neutral) wire to the screw on the silver terminal; and the ground wire to the green ground screw. The opener must be grounded.

• Reinstall the cover.

To avoid installation difficulties, do not run the opener at this time.

To prevent possible SERIOUS INJURY or DEATH from electrocution or fire:

• Be sure power is not connected to the opener, and disconnect power to circuit BEFORE removing cover to establish permanent wiring connection.

• Garage door installation and wiring MUST be in compliance with all local electrical and building codes.

• NEVER use an extension cord, 2-wire adapter, or change plug in ANY way to make it fit outlet. Be sure the opener is grounded.

Page 16

Invisible Light Beam Protection Area

Safety Reversing Sensor 6" (15 cm) max. above floor

INSTALLATION STEP 10

Install The Protector System

The safety reversing sensor must be connected and aligned correctly before the garage door opener will move in the down direction.

IMPORTANT INFORMATION ABOUT THE SAFETY REVERSING SENSOR

When properly connected and aligned, the sensor will detect an obstacle in the path of its electronic beam. The sending eye (with an amber indicator light) transmits an invisible light beam to the receiving eye (with a green indicator light). If an obstruction breaks the light beam while the door is closing, the door will stop and reverse to full open position, and the opener lights will flash 10 times.

The units must be installed inside the garage so that the sending and receiving eyes face each other across the door, no more than 6" (15 cm) above the floor. Either can be installed on the left or right of the door as long as the sun never shines directly into the receiving eye lens.

The mounting brackets are designed to clip onto the track of sectional garage doors without additional hardware.

Be sure power is not connected to the garage door opener BEFORE installing the safety reversing sensor.

To prevent SERIOUS INJURY or DEATH from a closing garage door:

• Correctly connect and align the safety reversing sensor. This required safety device MUST NOT be disabled.

• Install the safety reversing sensor so beam is NO HIGHER than 6" (15 cm) above garage floor.

If it is necessary to mount the units on the wall, the brackets must be securely fastened to a solid surface such as the wall framing. Extension brackets (see accessories) are available if needed. If installing in masonry construction, add a piece of wood at each location to avoid drilling extra holes in masonry if repositioning is necessary.

The invisible light beam path must be unobstructed. No part of the garage door (or door tracks, springs, hinges, rollers or other hardware) may interrupt the beam while the door is closing.

Facing the door from inside the garage

Page 17

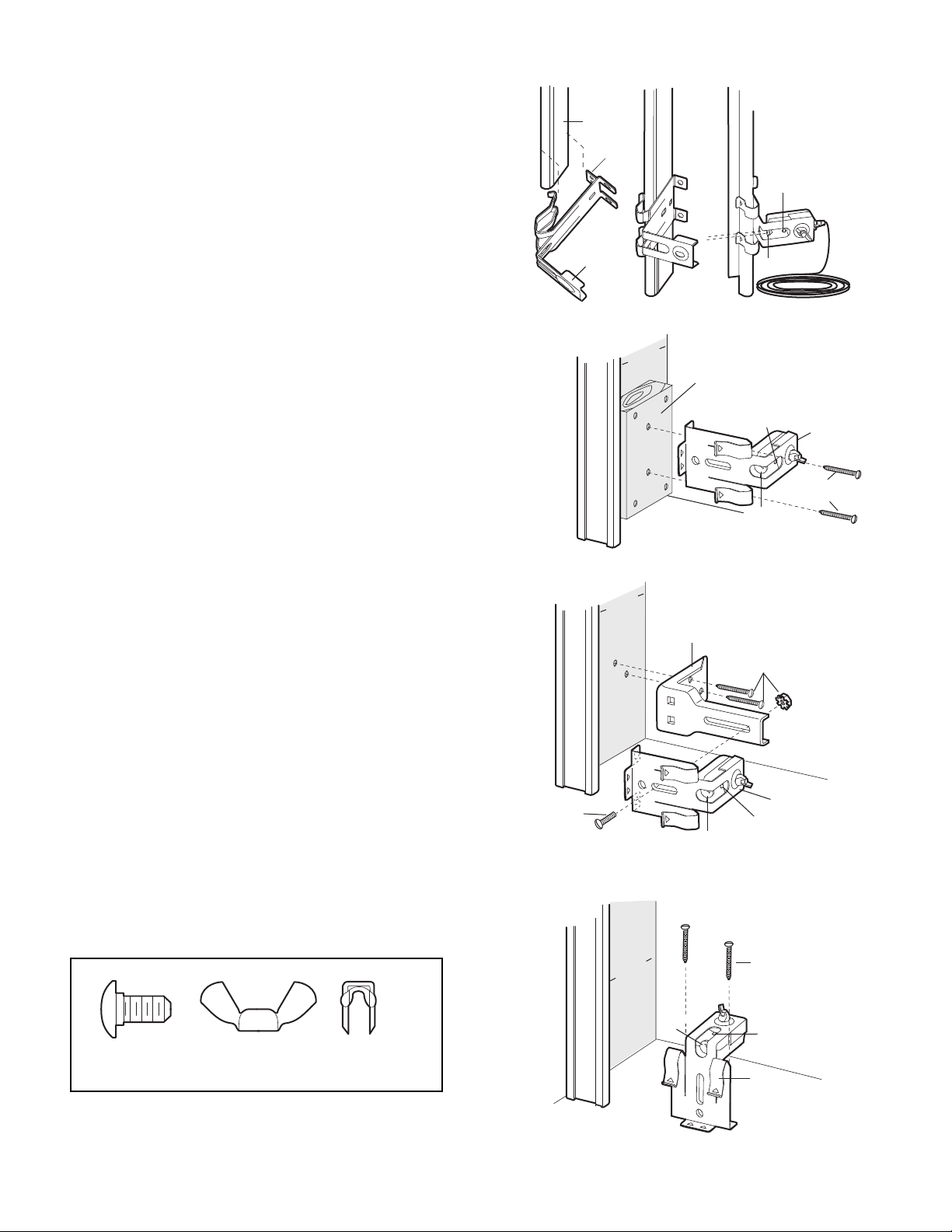

INSTALLING THE BRACKETS Be sure power to the opener is disconnected. Install

and align the brackets so the sensors will face each other across the garage door, with the beam no higher than 6" (15 cm) above the floor. They may be installed in one of three ways, as follows.

Garage door track installation (preferred):

• Slip the curved arms over the rounded edge of each door track, with the curved arms facing the door. Snap into place against the side of the track. It should lie flush, with the lip hugging the back edge of the track, as shown in Figure 1.

If your door track will not support the bracket securely, wall installation is recommended.

Wall installation (Figure 2 & 3):

• Place the bracket against the wall with curved arms facing the door. Be sure there is enough clearance for the sensor beam to be unobstructed.

• If additional depth is needed, an extension bracket (see accessories) or wood blocks can be used.

• Use bracket mounting holes as a template to locate and drill (2) 3/16" diameter pilot holes on the wall at each side of the door, no higher than 6" (15 cm) above the floor.

• Attach brackets to wall with lag screws (Not provided).

• If using extension brackets or wood blocks, adjust right and left assemblies to the same distance out from the mounting surface. Make sure all door hardware obstructions are cleared.

Floor installation (Figure 4):

• Use wood blocks or extension brackets (see accessories) to elevate sensor brackets so the lenses will be no higher than 6" (15 cm) above the floor.

• Carefully measure and place right and left assemblies at the same distance out from the wall. Be sure all door hardware obstructions are cleared.

• Fasten to the floor with concrete anchors as shown.

Figure 1

Figure 2

Figure 3

(Provided with Extension Bracket)

DOOR TRACK MOUNT (RIGHT SIDE)

Door Track

Lip

Sensor Bracket

WALL MOUNT (RIGHT SIDE)

Inside Garage Wall

WALL MOUNT (RIGHT SIDE)

Inside Garage Wall

Fasten Wood Block to Wall with Lag Screws (Not Provided)

Extension Bracket (See Accessories)

(Provided with Extension Bracket)

Lens

Indicator Light

Lens

Indicator Light

Sensor Bracket

Lag Screws (Not Provided)

Sensor Bracket

Carriage Bolt 1/4"-20x1/2"

HARDWARE SHOWN ACTUAL SIZE

Wing Nut 1/4"-20

Staples

Figure 4

FLOOR MOUNT (RIGHT SIDE)

Inside Garage

Wall

Lens

Attach with Concrete Anchors (Not Provided)

Indicator Light

Sensor Bracket

Page 18

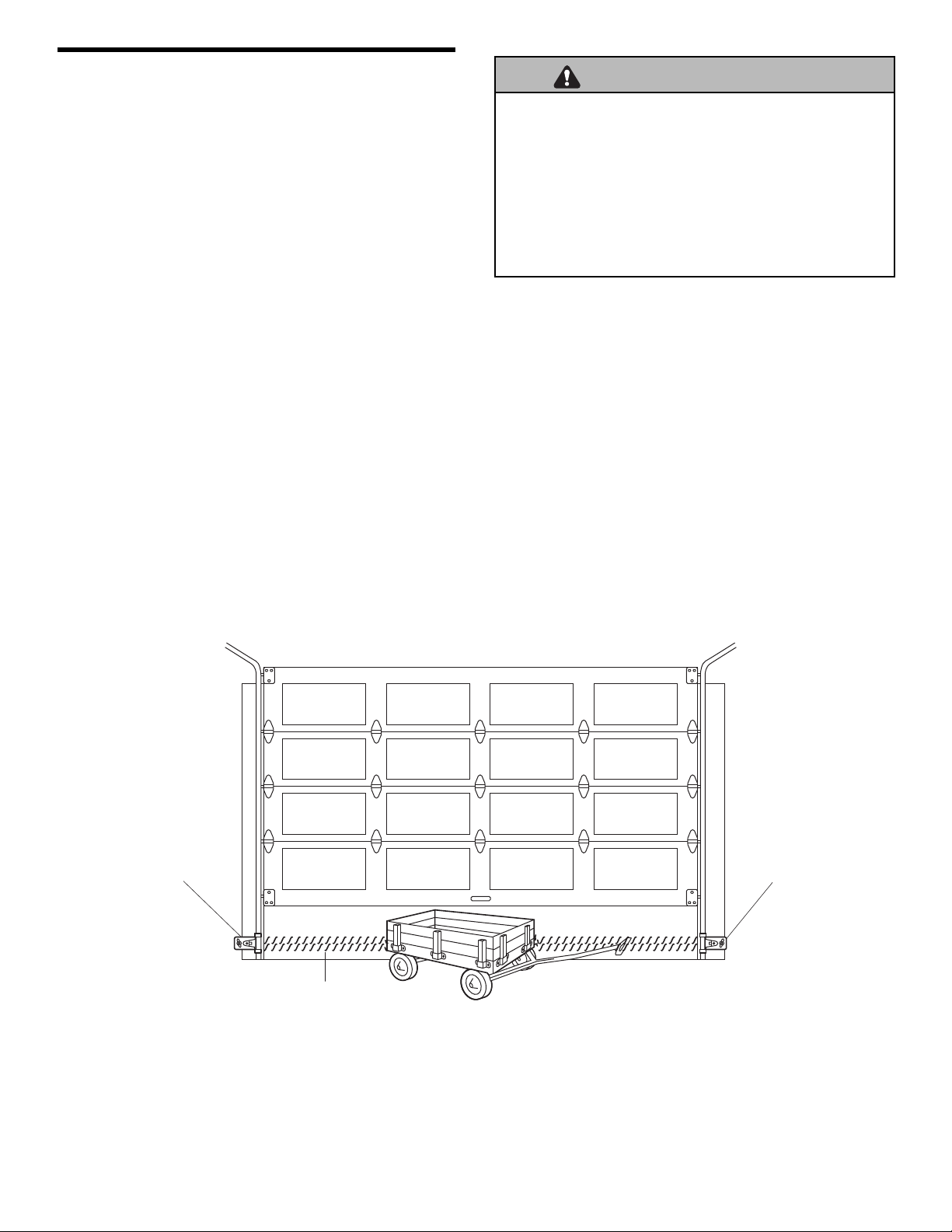

Invisible Light Beam Protection Area

Safety Reversing Sensor

Connect Wire to Opener Quick-Connect Terminals

Bell Wire

Finished Ceiling

1. Strip wire 7/16" (11 mm)

2. Twist like colored wires together

7/16" (11 mm)

Quick-Connect Terminals

3. To release or insert wire, push in tab with screwdriver tip

Red

Grey

White

Carriage Bolt 1/4"-20x1/2"

Lens

Wing Nut 1/4"-20

SENSORS

• Slide a 1/4"-20x1/2" carriage bolt head into the slot on each sensor. Use wing nuts to fasten sensors to brackets, with lenses pointing toward each other across the door. Be sure the lens is not obstructed by a bracket extension (Figure 5).

• Finger tighten the wing nuts.

• Run the wires from both sensors to the opener. Use insulated staples to secure wire to wall and ceiling.

• Strip 7/16" (11 mm) of insulation from each set of wires. Separate white and white/black wires sufficiently to connect to the opener quick-connect terminals. Twist like colored wires together. Insert wires into quickconnect holes: white to white and white/black to grey (Figure 6).

ALIGNING THE SAFETY REVERSING SENSORS

• Plug in the opener. The indicator lights in both the

sending and receiving eyes will glow steadily if wiring connections and alignment are correct.

The sending eye amber indicator light will glow regardless of alignment or obstruction. If the green indicator light in the receiving eye is off, dim, or flickering (and the invisible light beam path is not obstructed), alignment is required.

• Loosen the sending eye wing nut and readjust, aiming directly at the receiving eye. Lock in place.

• Loosen the receiving eye wing nut and adjust sensor until it receives the sender’s beam. When the green indicator light glows steadily, tighten the wing nut.

Figure 5MOUNTING AND WIRING THE SAFETY REVERSING

TROUBLESHOOTING THE SAFETY REVERSING SENSORS

1. If the sending eye indicator light does not glow steadily after installation, check for:

• Electric power to the opener.

• A short in the white or white/black wires. These can

occur at staples, or at opener connections.

• Incorrect wiring between sensors and opener.

• A broken wire.

2. If the sending eye indicator light glows steadily but the receiving eye indicator light doesn’t:

• Check alignment.

• Check for an open wire to the receiving eye.

3. If the receiving eye indicator light is dim, realign either sensor.

NOTE: When the invisible beam path is obstructed or misaligned while the door is closing, the door will reverse. If the door is already open, it will not close. The opener lights will blink 10 times. See page 16.

Figure 6

Page 19

INSTALLATION STEP 11

Vertical Centerline of Garage Door

Door Bracket Location

Header Bracket

HORIZONTAL AND VERTICAL REINFORCEMENT IS NEEDED FOR LIGHTWEIGHT GARAGE DOORS (FIBERGLASS, ALUMINUM, STEEL, DOORS WITH GLASS PANEL, ETC.). (NOT PROVIDED)

Door Bracket

Vertical Centerline of Garage Door

Vertical Reinforcement

Self-Threading Screw 1/4"-14x5/8"

Door Bracket

Nut 5/16"-18

Bolt 5/16"-18x2"

Lock Washer 5/16"

Vertical Reinforcement

(Not Provided)

Vertical Centerline of Garage Door

Self-Threading Screw 1/4"-14x5/8"

Vertical Centerline of Garage Door

Inside Edge of Door or Reinforcement Board

Bolt 5/16"x2"

(Not Provided)

Vertical Centerline of Garage Door

Fasten the Door Bracket

Follow instructions which apply to your door type as illustrated below or on the following page.

A horizontal reinforcement brace should be long enough to be secured to two or three vertical supports. A vertical reinforcement brace should cover the height of the top panel.

Figure 1 shows one piece of angle iron as the horizontal brace. For the vertical brace, 2 pieces of angle iron are used to create a U-shaped support. The best solution is to check with your garage door manufacturer for an opener installation door reinforcement kit.

NOTE: Many door reinforcement kits provide for direct attachment of the clevis pin and door arm. In this case you will not need the door bracket; proceed to Step 12.

SECTIONAL DOORS

1. Center the door bracket on the previously marked vertical centerline used for the header bracket installation. Note correct UP placement, as stamped inside the bracket.

2. Position the top edge of the bracket 2"-4" (5-10 cm) below the top edge of the door, OR directly below any structural support across the top of the door.

3. Mark, drill holes and install as follows, depending on your door’s construction:

Metal or light weight doors using a vertical angle iron brace between the door panel support and the door bracket:

• Drill 3/16" fastening holes. Secure the door bracket using the two 1/4"-14x5/8" self-threading screws. (Figure 2A)

• Alternately, use two 5/16" bolts, lock washers and nuts (not provided). (Figure 2B)

Metal, insulated or light weight factory reinforced doors:

• Drill 3/16" fastening holes. Secure the door bracket using the self-threading screws. (Figure 3)

Wood Doors:

• Use top and bottom or side to side door bracket holes. Drill 5/16" holes through the door and secure bracket with 5/16"x2" carriage bolts, lock washers and nuts (not provided). (Figure 4)

NOTE: The 1/4"-14x5/8" self-threading screws are not intended for use on wood doors.

Fiberglass, aluminum or lightweight steel garage doors will require reinforcement BEFORE installation of door bracket. Contact your door manufacturer for reinforcement kit.

Figure 1

Figure 2B

Figure 2A

HARDWARE SHOWN ACTUAL SIZE

Figure 4

Figure 3

Page 20

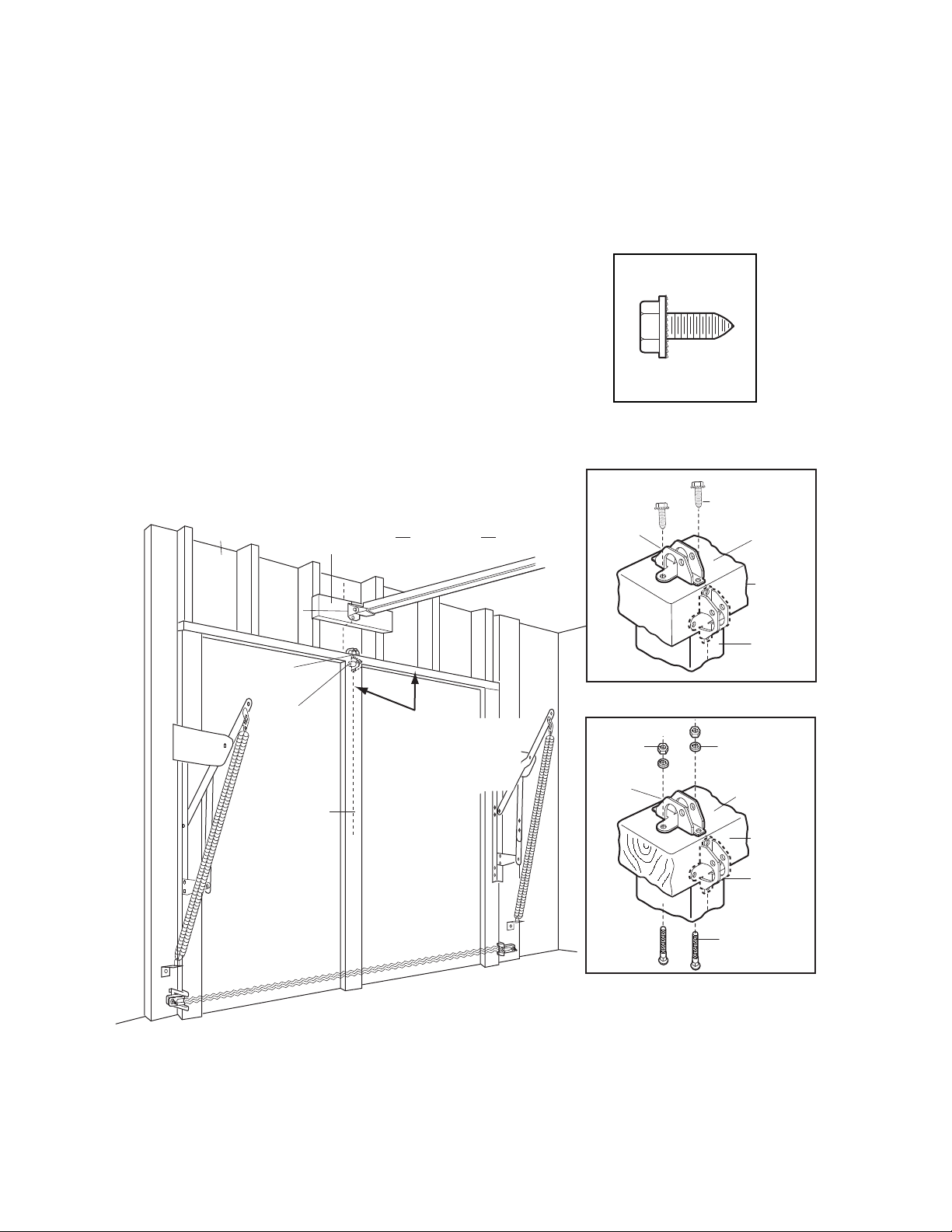

ONE-PIECE DOORS

Self-Threading Screw 1/4"-14x5/8"

Please read and comply with the warnings and reinforcement instructions on the previous page. They apply to one-piece doors also.

• Center the door bracket on the top of the door, in line with the header bracket as shown. Mark either the left and right, or the top and bottom holes.

• Metal Doors: Drill 3/16" pilot holes and fasten the bracket with the 1/4"-14x5/8" self-threading screws provided.

• Wood Doors: Drill 5/16" holes and use 5/16"x2" carriage bolts, lock washers and nuts (not provided) or 5/16"x1-1/2" lag screws (not provided) depending on your installation needs.

NOTE: The door bracket may be installed on the top edge of the door if required for your installation. (Refer to the dotted line optional placement drawing.)

Header Wall

Header Bracket

Door Bracket

Optional Placement of Door Bracket

Vertical Centerline of Garage Door

2x4 Support

Finished Ceiling

HORIZONTAL AND VERTICAL REINFORCEMENT IS NEEDED FOR LIGHTWEIGHT GARAGE DOORS (FIBERGLASS, ALUMINUM, STEEL, DOORS WITH GLASS PANEL, ETC.). (NOT PROVIDED)

HARDWARE SHOWN

ACTUAL SIZE

Door Bracket

Nut 5/16"-18

Door Bracket

Self-Threading Screw 1/4"-14x5/8"

Top of Door (Inside Garage)

Top Edge of Door

Optional Placement

METAL DOOR

Lock Washer 5/16"

Top of Door (Inside Garage)

Top Edge of Door

For a door with no exposed framing, or for the optional installation, use lag screws 5/16"x1-1/2" (Not Provided) to fasten door bracket.

Optional Placement

Carriage Bolt 5/16"x2" (Not Provided)

WOOD DOOR

Page 21

INSTALLATION STEP 12

Connect Door Arm to Trolley

Inner Trolley

Follow instructions which apply to your door type as illustrated below and on the following page.

SECTIONAL DOORS ONLY

• Make sure garage door is fully closed. Pull the emergency release handle to disconnect the outer trolley from the inner trolley. Slide the outer trolley back (away from the door) about 2" (5 cm) as shown in Figures 1, 2 and 3.

• Figure 1:

– Fasten straight door arm section to outer trolley with

the 5/16"x1" clevis pin. Secure the connection with a ring fastener.

– Fasten curved section to the door bracket in the

same way, using the 5/16"x1-1/4" clevis pin.

• Figure 2:

– Bring arm sections together. Find two pairs of holes

that line up and join sections. Select holes as far apart as possible to increase door arm rigidity.

• Figure 3, Hole alignment alternative:

– If holes in curved arm are above holes in straight

arm, disconnect straight arm. Cut about 6" (15 cm) from the solid end. Reconnect to trolley with cut end

down as shown. – Bring arm sections together. – Find two pairs of holes that line up and join with

bolts, lock washers and nuts.

• Pull the emergency release handle toward the opener

at a 45° angle so that the trolley release arm is horizontal. Proceed to Adjustment Step 1, page 23. Trolley will re-engage automatically when opener is operated.

Figure 1

Nuts 5/16"-18

Door Bracket

Outer Trolley

Ring Fastener

Door Bracket

Clevis Pin 5/16"x1-1/4"

Lock Washers 5/16"

Clevis Pin 5/16"x1"

Straight Door Arm

Curved Door Arm

Emergency Release Handle

Bolts 5/16"-18x7/8"

HARDWARE SHOWN ACTUAL SIZE

Nut 5/16"-18

Clevis Pin 5/16"x1" (Trolley)

Lock Washer 5/16"

Clevis Pin 5/16"x1-1/4" (Door Bracket)

Ring Fastener

Hex Bolt 5/16"-18x7/8"

Figure 2

Lock Washers 5/16"

Nuts 5/16"-18

Bolts 5/16"-18x7/8"

Cut This End

Figure 3

Page 22

ALL ONE-PIECE DOORS

Nuts 5/16"-18

Lock Washers 5/16"

Ring Fastener

Straight Arm

Bolts 5/16"-18x7/8

Door Bracket

Clevis Pin 5/16"x1-1/4"

Curved Door Arm

Door Arm

Door Arm Connector Hole

Closed Door

Outer Trolley

Emergency Release Handle

Inner Trolley

Outer Trolley

Open Door

Door Arm

Correct Angle

Door with Backward Slant (Incorrect)

Inner Trolley

1. Assemble the door arm, Figure 4:

• Fasten the straight and curved door arm sections together to the longest possible length (with a 2 or 3 hole overlap).

• With the door closed, connect the straight door arm section to the door bracket with the 5/16"x1-1/4" clevis pin.

• Secure with a ring fastener.

2. Adjustment procedures, Figure 5:

• On one-piece doors, before connecting the door arm to the trolley, the travel limits must be adjusted. Limit adjust ment screws are located on the left side panel as shown on page 23. Follow adjustment procedures below.

• Open door adjustment: decrease UP travel limit

- Turn the UP limit adjustment screw

counter-clockwise 4 turns.

- Press the Door Control push button. The trolley will

travel to the fully open position.

- Manually raise the door to the open position

(parallel to the floor), and lift the door arm to the trolley. The arm should touch the trolley just in back of the door arm connector hole. Refer to the fully open trolley/door arm positions in the illustration. If the arm does not extend far enough, adjust the limit further. One full turn equals 3" (7.5 cm) of trolley travel.

• Closed door adjustment: decrease DOWN travel limit

- Turn the DOWN limit adjustment screw clockwise

4 complete turns.

Figure 4

- Press the Door Control push button. The trolley will travel to the fully closed position.

- Manually close the door and lift the door arm to the trolley. The arm should touch the trolley just ahead of the door arm connector hole. Refer to the fully closed trolley/door arm positions in the illustration. If the arm is behind the connector hole, adjust the limit further. One full turn equals 3" (7.5 cm) of trolley travel.

3. Connect the door arm to the trolley:

• Close the door and join the curved arm to the

connector hole in the trolley with the remaining clevis pin. It may be necessary to lift the door slightly to make the connection.

• Secure with a ring fastener.

• Run the opener through a complete travel cycle. If the

door has a slight “backward” slant in full open position as shown in the illustration, decrease the UP limit until the door is parallel to the floor.

NOTE: When setting the up limit on the following page, the door should not have a “backward” slant when fully open as illustrated below. A slight backward slant will cause unnecessary bucking and/or jerking operation as the door is being opened or closed from the fully open position.

Figure 5

Page 23

ADJUSTMENT STEP 1

Left Side Panel

Cover Protection Bolt

2-4"

(5-10 cm)

Limit Adjustment Screws

Adjust the UP and DOWN Travel Limits

Limit adjustment settings regulate the points at which the door will stop when moving up or down.

To operate the opener, press the Door Control push bar. Run the opener through a complete travel cycle.

• Does the door open and close completely?

• Does the door stay closed and not reverse unintentionally when fully closed?

If your door passes both of these tests, no limit adjustments are necessary unless the reversing test fails (Adjustment Step 3, page 25).

Adjustment procedures are outlined below. Read the procedures carefully before proceeding to Adjustment Step 2. Use a screwdriver to make limit adjustments.

Run the opener through a complete travel cycle after each adjustment.

NOTE: Repeated operation of the opener during adjustment procedures may cause the motor to overheat and shut off. Simply wait 15 minutes and try again.

NOTE: If anything interferes with the door’s upward travel, it will stop. If anything interferes with the door’s downward travel (including binding or unbalanced doors), it will reverse.

Without a properly installed safety reversal system, persons (particularly small children) could be SERIOUSLY INJURED or KILLED by a closing garage door.

• Incorrect adjustment of garage door travel limits will interfere with proper operation of safety reversal system.

• If one control (force or travel limits) is adjusted, the

other control may also need adjustment.

• After ANY adjustments are made, the safety reversal system MUST be tested. Door MUST reverse on contact with 1-1/2" high (3.8 cm) object (or 2x4 laid flat) on floor.

To prevent damage to vehicles, be sure fully open door provides adequate clearance.

HOW AND WHEN TO ADJUST THE LIMITS

• If the door does not open completely but opens at least 5 feet (1.5 m):

Increase up travel. Turn the UP limit adjustment screw

clockwise. One turn equals 3" (7.5 cm) of travel.

NOTE: To prevent the trolley from hitting the cover

protection bolt, keep a minimum distance of 2-4" (5 cm - 10 cm) between the trolley and the bolt.

• If door does not open at least 5 feet (1.5 m):

Adjust the UP (open) force as explained in Adjustment

Step 2.

• If the door does not close completely:

Increase down travel. Turn the down limit adjustment

screw counterclockwise. One turn equals 3" (7.5 cm) of travel.

If door still won't close completely and the trolley

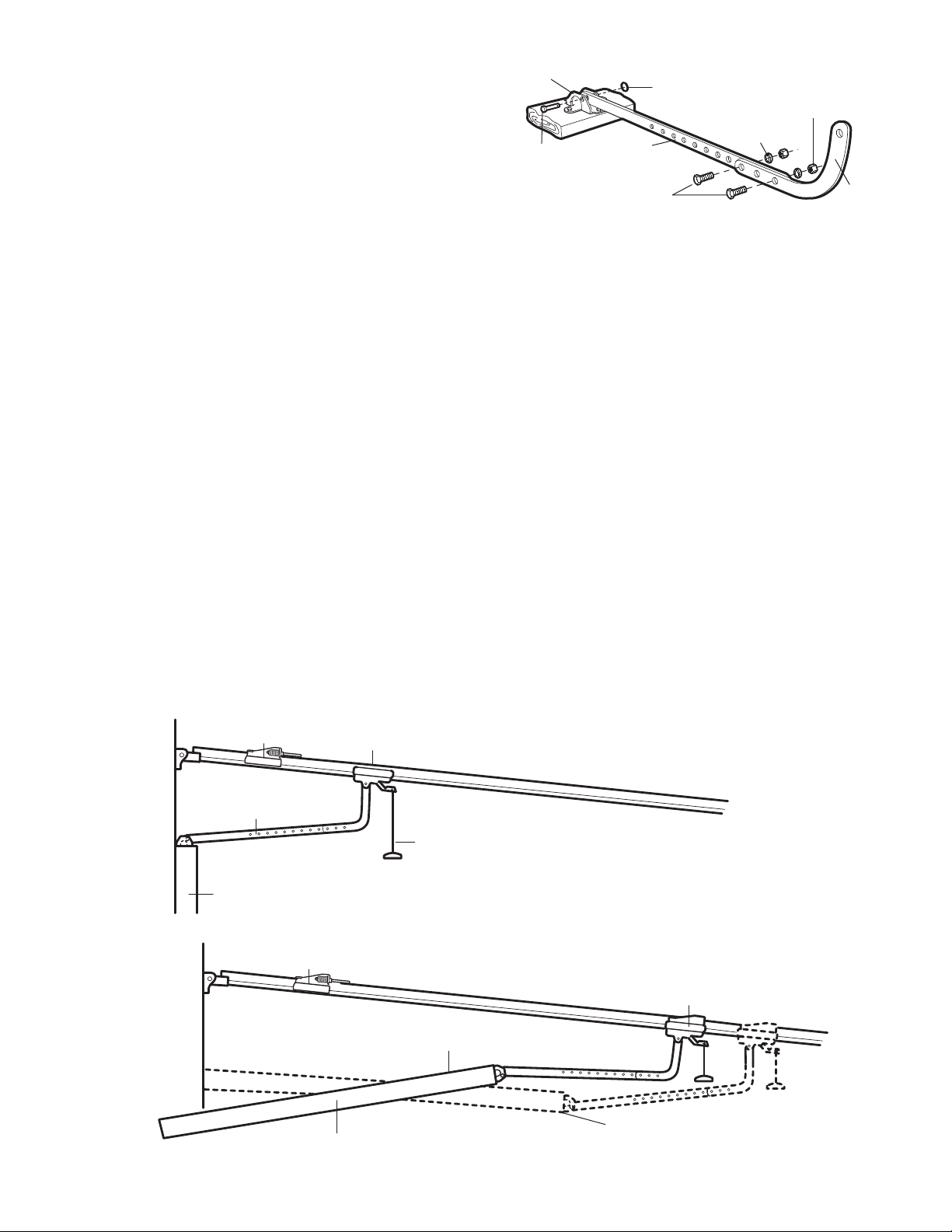

bumps into the pulley bracket (page 4), try lengthening the door arm (page 21) and decreasing the down limit.

• If the opener reverses in fully closed position:

Decrease down travel. Turn the down limit adjustment

screw clockwise. One turn equals 3" (7.5 cm) of travel.

• If the door reverses when closing and there is no visible interference to travel cycle:

If the opener lights are flashing, the Safety Reversing

Sensors are either not installed, misaligned, or obstructed. See Troubleshooting, page 18.

Test the door for binding: Pull the emergency release

handle. Manually open and close the door. If the door is binding or unbalanced, call for a trained door systems technician. If the door is balanced and not binding, adjust the DOWN (close) force. See Adjustment Step 2.

Page 24

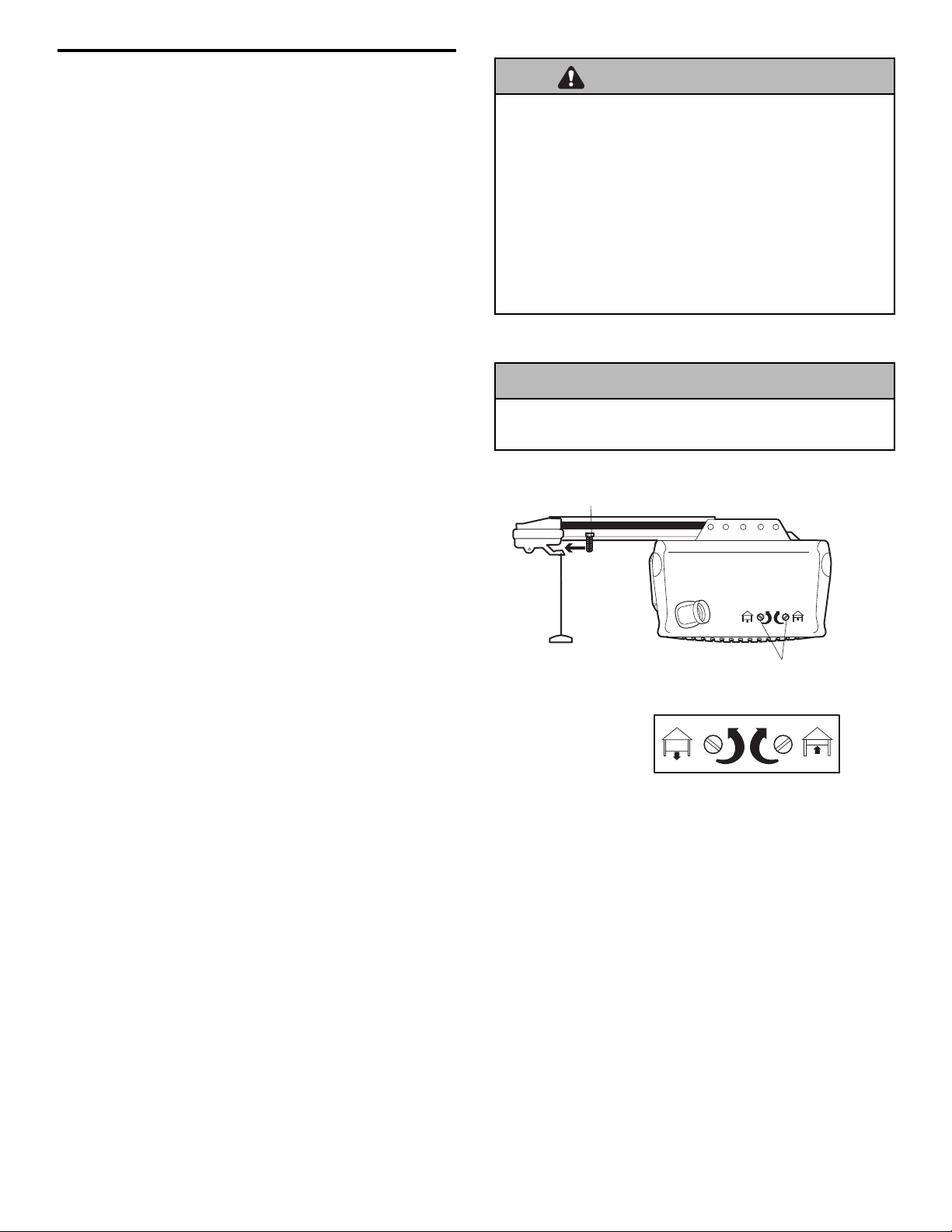

ADJUSTMENT STEP 2

Adjust the Force

Force adjustment controls are located on the right panel of the motor unit. Force adjustment settings regulate the amount of power required to open and close the door.

If the forces are set too light, door travel may be interrupted by nuisance reversals in the down direction and stops in the up direction. Weather conditions can affect the door movement, so occasional adjustment may be needed.

The maximum force adjustment range is about 3/4 of a complete turn. Do not force controls beyond that point. Turn force adjustment controls with a screwdriver.

NOTE: If anything interferes with the door’s upward travel, it will stop. If anything interferes with the door’s downward travel (including binding or unbalanced doors), it will reverse.

HOW AND WHEN TO ADJUST THE FORCES

1. Test the DOWN (close) force

• Grasp the door bottom when the door is about halfway through DOWN (close) travel. The door should reverse. Reversal halfway through down travel does

not guarantee reversal on a 1-1/2" (3.8 cm) obstruction. See Adjustment Step 3, page 25. If the door is hard

to hold or doesn’t reverse, DECREASE the DOWN (close) force by turning the control counterclockwise. Make small adjustments until the door reverses normally. After each adjustment, run the opener through a complete cycle.

• If the door reverses during the down (close) cycle and the opener lights aren’t flashing, INCREASE

DOWN (close) force by turning the control clockwise. Make small adjustments until the door completes a close cycle. After each adjustment, run the opener through a complete travel cycle. Do not increase the

force beyond the minimum amount required to close the door.

2. Test the UP (open) force

• Grasp the door bottom when the door is about halfway through UP (open) travel. The door should stop. If the door is hard to hold or doesn’t stop, DECREASE UP (open) force by turning the control counterclockwise. Make small adjustments until the door stops easily and opens fully. After each adjustment, run the opener through a complete travel cycle.

• If the door doesn’t open at least 5 feet (1.5 m),

INCREASE UP (open) force by turning the control clockwise. Make small adjustments until door opens completely. Readjust the UP limit if necessary. After each adjustment, run the opener through a complete travel cycle.

Without a properly installed safety reversal system, persons (particularly small children) could be SERIOUSLY INJURED or KILLED by a closing garage door.

• Too much force on garage door will interfere with proper operation of safety reversal system.

• NEVER increase force beyond minimum amount required to close garage door.

• NEVER use force adjustments to compensate for a binding

or sticking garage door.

• If one control (force or travel limits) is adjusted, the other control may also need adjustment.

• After ANY adjustments are made, the safety reversal system MUST be tested. Door MUST reverse on contact with 1-1/2" high (3.8 cm) object (or 2x4 laid flat) on floor.

Force Adjustment Controls

Right Panel

Antenna

FORCE ADJUSTMENT LABEL

Open Force

Close Force

Page 25

ADJUSTMENT STEP 3

Test the Safety Reversal System

TEST

• With the door fully open, place a 1-1/2" (3.8 cm) board (or a 2x4 laid flat) on the floor, centered under the garage door.

• Operate the door in the down direction. The door must reverse on striking the obstruction.

ADJUST

• If the door stops on the obstruction, it is not traveling far enough in the down direction. Increase the DOWN limit by turning the DOWN limit adjustment screw counterclockwise 1/4 turn.

NOTE: On a sectional door, make sure limit

adjustments do not force the door arm beyond a straight up and down position. See the illustration on page 21.

• Repeat the test.

• When the door reverses on the 1-1/2" (3.8 cm) board, remove the obstruction and run the opener through 3 or 4 complete travel cycles to test adjustment.

• If the unit continues to fail the Safety Reverse Test, call for a trained door systems technician.

Without a properly installed safety reversal system, persons (particularly small children) could be SERIOUSLY INJURED or KILLED by a closing garage door.

• Safety reversal system MUST be tested every month.

• If one control (force or travel limits) is adjusted, the other control may also need adjustment.

• After ANY adjustments are made, the safety reversal system MUST be tested. Door MUST reverse on contact with 1-1/2" high (3.8 cm) object (or 2x4 laid flat) on the floor.

IMPORTANT SAFETY CHECK:

Test the Safety Reverse System after:

• Each adjustment of door arm length, limits, or force controls.

• Any repair to or adjustment of the garage door (including springs and hardware).

• Any repair to or buckling of the garage floor.

• Any repair to or adjustment of the opener.

ADJUSTMENT STEP 4

Test The Protector System

• Press the remote control push button to open the door.

• Place the opener carton in the path of the door.

• Press the remote control push button to close the door. The door will not move more than an inch (2.5 cm), and the opener lights will flash.

The garage door opener will not close from a remote if the indicator light in either sensor is off (alerting you to the fact that the sensor is misaligned or obstructed).

If the opener closes the door when the safety reversing sensor is obstructed (and the sensors are no more than 6" (15 cm) above the floor), call for a trained door systems technician.

1-1/2" (3.8 cm) board (or a 2x4 laid flat)

Without a properly installed safety reversing sensor, persons (particularly small children) could be SERIOUSLY INJURED or KILLED by a closing garage door.

Safety Reversing Sensor

Page 26

OPERATION

WARNING

WARNINGWARNING

To reduce the risk of SEVERE INJURY or DEATH:

IMPORTANT SAFETY INSTRUCTIONS

1. READ AND FOLLOW ALL WARNINGS AND INSTRUCTIONS.

2. Always keep remote controls out of reach of children. Never permit children to operate or play with garage door control push buttons or remote controls.

3. Only activate garage door when it can be seen clearly, it is properly adjusted, and there are no obstructions to door travel.

4. Always keep garage door in sight until completely closed. No One should cross the path of the moving door.

5. NO ONE SHOULD GO UNDER A STOPPED, PARTIALLY OPEN DOOR.

6. If possible, use emergency release handle to disengage trolley only when garage door is closed. Weak or broken springs or unbalanced door could result in an open door falling rapidly and/or unexpectedly.

7. Never use emergency release handle unless garage doorway is clear of persons and obstructions.

8. never use handle to pull garage door open or closed. If rope knot becomes untied, you could fall.

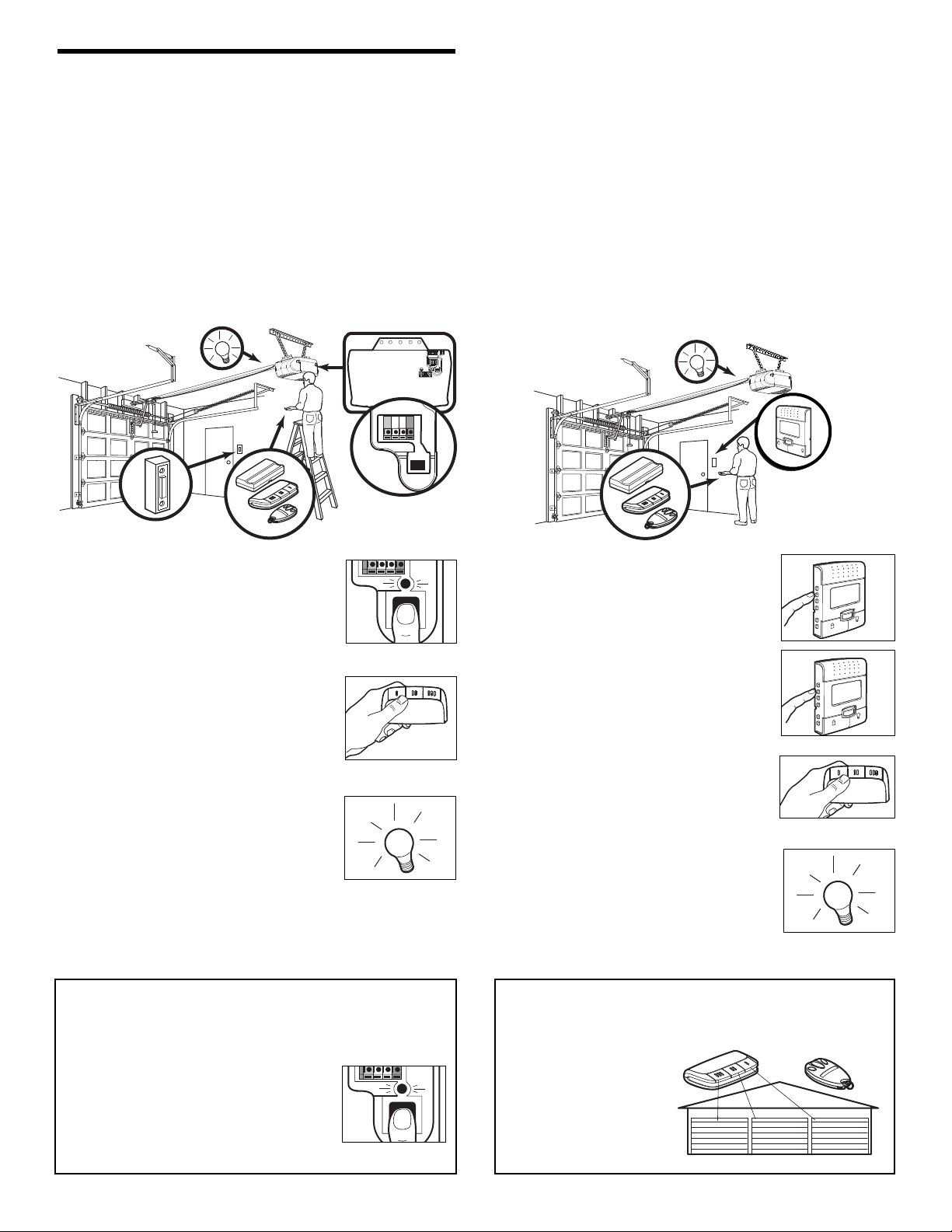

Using Your Garage Door Opener

Your Security✚® opener and hand-held remote control have been factory-set to a matching code which changes with each use, randomly accessing over 100 billion new codes. Your opener will operate with up to eight Security✚® remote controls and one Security✚® Keyless Entry System. If you purchase a new remote, or if you wish to deactivate any remote, follow the instructions in the Programming section.

Activate your opener with any of the following:

• The hand-held Remote Control: Hold the large push button down until the door starts to move.

• The wall-mounted Door Control: Hold the push button or bar down until the door starts to move.

• The Keyless Entry (See Accessories): If provided with your garage door opener, it must be programmed before use. See Programming.

When the opener is activated (with the safety reversing sensor correctly installed and aligned)

1. If open, the door will close. If closed, it will open.

2. If closing, the door will reverse.

3. If opening, the door will stop.

4. If the door has been stopped in a partially open position, it will close.

5. If obstructed while closing, the door will reverse. If the obstruction interrupts the sensor beam, the opener lights will blink for five seconds.

9. If one control (force or travel limits) is adjusted, the other control may also need adjustment.

10. After ANY adjustments are made, the safety reversal system must be tested.

11. Safety reversal system must be tested every month. Garage door must reverse on contact with 1-1/2" high (3.8 cm) high object (or a 2x4 laid flat) on the floor.

12. Always keep garage door properly balanced (see page 3). An improperly balanced door may not reverse when required and could result in SEVERE INJURY or DEATH.

13. All repairs to cables, spring assemblies and other hardware, all of which are under extreme tension, must be made by a trained door systems technician.

14. Always disconnect electric power to garage door opener BEFORE making any repairs or removing covers.

15.

SAVE THESE INSTRUCTIONS.

6. If obstructed while opening, the door will stop.

7. If fully open, the door will not close when the beam is broken. The sensor has no effect in the opening cycle.

If the sensor is not installed, or is misaligned, the door won’t close from a hand-held remote. However, you can close the door with the Door Control, the Outside Keylock, or Keyless Entry, if you activate them until down travel is complete. If you release them too soon, the door will reverse.

The opener lights will turn on under the following conditions: when the opener is initially plugged in; when power is restored after interruption; when the opener is activated.

They will turn off automatically after 4-1/2 minutes or provide constant light when the Light feature on the Motion Detecting Door Control is activated. Bulb size is A19. Bulb power is 100 watts maximum.

Security✚

someone walks through the open garage door. With an LCD Motion Detecting Door Control Console, this feature may be turned off as follows: With the opener lights off, press and hold the light button for 10 seconds, until the light goes on, then off again. To restore this feature, start with the opener lights on, then press and hold the light button for 10 seconds until the light goes off, then on again.

light feature: Lights will also turn on when

Page 27

Using the Wall-Mounted Control

Automatic Light

On/Off

Prog <Learn>

Hour

Minute

Language

Degrees (F/C)

Lock Button

Light Button

Push Bar

LIGHT

LOCK

LIGHT

LOCK

H M

Console

THE LCD MOTION DETECTING CONTROL CONSOLE

Press the push bar to open or close the door. Press again to reverse the door during the closing cycle or to stop the door while it's opening.

This door control contains a motion sensing detector that will automatically turn on the light when it detects a person entering the garage.

Light feature

Press the Light button to turn the opener light on or off. It will not control the opener lights when

the door is in motion. If you turn it on and then activate the opener, the light will remain on for 4-1/2 minutes. Press again to turn it off sooner. The 4-1/2 minute interval can be changed to 1-1/2, 2-1/2, or 3-1/2 minutes as follows: Press and hold the Lock button until the light blinks (about 10 seconds). A single blink indicates that the timer is reset to 1-1/2 minutes. Repeat the procedure and the light will blink twice, resetting the timer to 2-1/2 minutes. Repeat again for a 3-1/2 minute interval, etc., up to a maximum of four blinks and 4-1/2 minutes.

When using the opener lights as working lights, we recommend that you first disable the motion sensor. See Automatic Light Feature, below.

(PROG) Learn Feature

The control console is equipped with a Prog <LEARN> button to assist in learning remote controls to the unit. Press the Prog <LEARN> button once to initiate LEARN mode and the display will show ‘Learn Remote Control Press Learn Button Again to Confirm’. Press the Prog <LEARN> button a second time and the display will show ‘Learn Mode - Press Remote Control Button to Learn Remote.’ Press the button of the remote control to be learned and the worklight will blink to confirm the remote control has been learned.

Hour & Minute Feature

Press or hold either of these side buttons to increment the hour or minute displayed on the LCD display.

(LANG) Language Feature

Press this side button to toggle between the three languages - English, French and Spanish.

Degrees F/C Feature

Press this side button to toggle the temperature units between Fahrenheit and Celsius.

Display Contrast Adjustment

Press and hold the light button then push the hour button to increase the contrast or the minute button to decrease the contrast.

will open and close from the Door Control, the Outdoor Key Switch and the Keyless Entry Accessories.

To activate, press and hold the Lock button for 2 seconds.

To turn off, press and hold the Lock button again for 2 seconds. The Lock feature will also turn off whenever the “learn” button on the motor unit panel is activated.

Motion Sensing (Automatic Light Feature): The opener light will turn on automatically when a person enters the garage. When a person walks in front of the door control, the light will come on for five minutes, then shut off. This feature works by detecting body heat.

sensor when using the opener lights as working lights. Otherwise, they will turn off automatically if you are working beyond the sensors range.

Lock feature

Designed to prevent operation of the door from hand-held remote controls. However, the door

To disable this feature, push the motion sensing button on the side of the door control.

We recommend that you disable the motion

Page 28

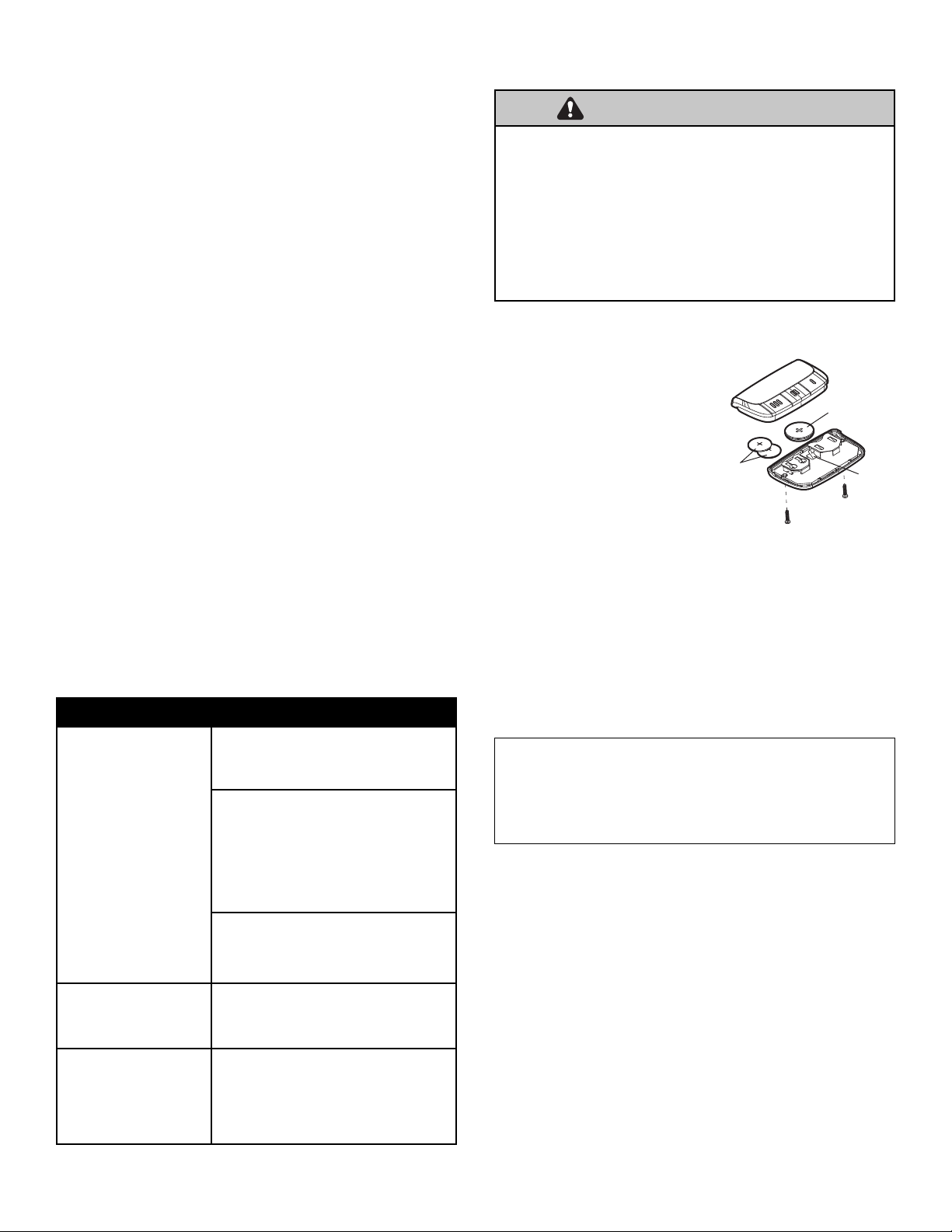

Using the Remote Control

Proximity Battery

LED and Opener Batteries

Spring Contact

NOTE: To activate the remote control functions, pull out the plastic pull tab protruding from the remote control housing.

This remote control is equipped with a proximity lighting feature. When moving a hand within close proximity to the remote control, the LED lights turn on for 3 seconds. Upon successful activation of a remote control button, the LED lights will blink rapidly.

Proximity Disable Feature

The remote control will turn off the proximity lighting feature if the proximity lighting is turned on 10 consecutive times without activation of a button. To re-enable the proximity lighting, simply press a button. This function conserves battery life.

To Control the Opener Lights

With 315MHz Security✚

remote controls, a remote push button can be programmed to operate the opener lights without opening the door.

1. With the door closed, press and hold the remote

button that you want to control the light.

2. Press and hold the Light button on the multi-function

control panel.

3. Press and hold the Lock button on the multi-function

control panel.

4. After the opener lights flash, release all buttons. Test by pressing the remote push button. The opener

lights should turn on or off but the door should not move.

Troubleshooting

The Remote Control Batteries

To prevent possible SERIOUS INJURY or DEATH:

• NEVER allow small children near batteries.

• If battery is swallowed, immediately notify doctor. To reduce risk of fire, explosion or chemical burn:

• Replace ONLY with 3V2032 coin batteries.

• Do NOT recharge, disassemble, heat above 100°C (212°F) or incinerate.

The 3V2016 lithium batteries for the opener and LED lights (marked “LED and Opener Battery”) should last 5 years. The 3V2450 lithium battery for the proximity lighting (marked “Proximity Battery”) should last 1-2 years. To replace the batteries, remove the two screws and open the remote control housing. Push the battery out of the holder for removal. Insert replacement batteries positive side up. Dispose of old batteries properly.

Replace the batteries with only 3V2016 or 3V2450 coin cell batteries.

CAUTION: Do not bend spring contact. If bent the proximity sensor will not work.

PROBLEM SOLUTION

Check if proximity lighting is disabled by pressing a button.

Reduced proximity sensing (does not activate by touching top of remote control)

The Proximity Sensor may be oversensitized. Sit remote control undisturbed for 60 seconds on a non-metallic surface. This allows the sensor to recalibrate itself.

Replace 3V2450 battery with same type 3V2450 coin cell.

Replace two 3V2016 batteries

Dim LED lights

with same type 3V2016 coin cells.

No rapid LED blinking after pressing a button

Replace two 3V2016 batteries with same type 3V2016 coin cells.

NOTICE: To comply with FCC and or Industry Canada (IC) rules, adjustment or modifications of this receiver and/or transmitter are prohibited, except for changing the code setting or replacing the battery. THERE ARE NO OTHER USER SERVICEABLE PARTS.

Tested to Comply with FCC Standards FOR HOME OR OFFICE USE. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

Page 29

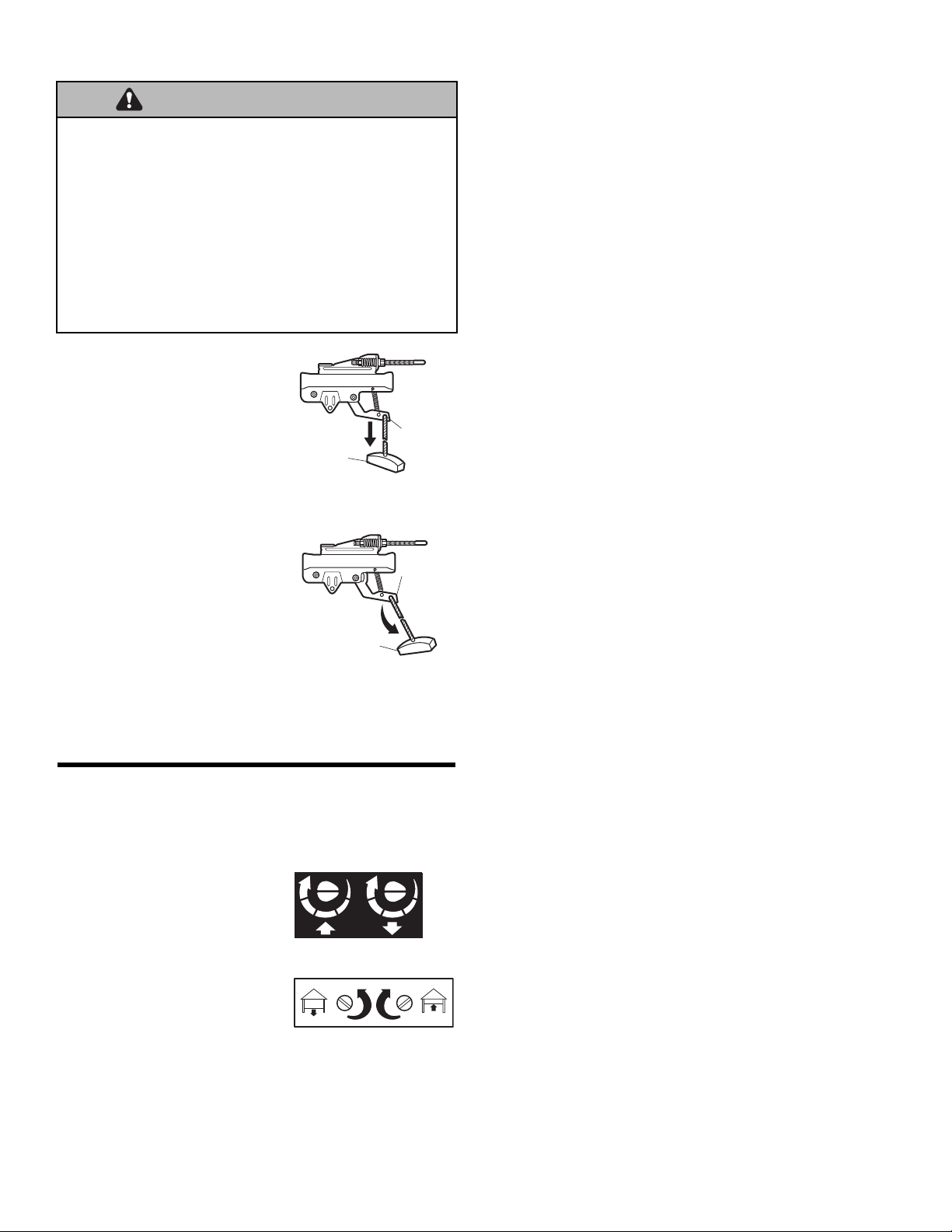

To Open the Door Manually

To prevent possible SERIOUS INJURY or DEATH from a falling garage door:

• NEVER use emergency release handle unless garage doorway is clear of persons and obstructions.

• NEVER use handle to pull door open or closed. If rope knot becomes untied, you could fall.

The door should be fully closed if possible. Pull down on the emergency release handle and lift the door manually. To reconnect the door to the opener, press the door control push bar.

The lockout feature prevents the trolley from reconnecting automatically. Pull the emergency release handle down and back (toward the opener). The door can then be raised and lowered manually as often as necessary. To disengage the lockout feature, pull the handle straight down. The trolley will reconnect on the next UP or DOWN operation, either manually or by using the door control or remote.

Emergency Release Handle (Pull Down)

MANUAL DISCONNECT

Emergency Release Handle (Down and Back)

LOCKOUT POSITION

NOTICE

POSITION

Trolley Release Arm

NOTICE

MAINTENANCE SCHEDULE

Once a Month

• Manually operate door. If it is unbalanced or binding, call a trained door systems technician.

• Check to be sure door opens and closes fully. Adjust limits and/or force if necessary. (See pages 23 and 24.)

• Repeat the safety reverse test. Make any necessary adjustments. (See Adjustment Step 3.)

Once a Year

• Oil door rollers, bearings and hinges. The opener does not require additional lubrication. Do not grease the door tracks.

CARE OF YOUR OPENER

LIMIT AND FORCE ADJUSTMENTS:

Weather conditions may cause some minor changes in door operation requiring some re-adjustments, particularly during the first year of operation.

Pages 23 and 24 refer to the limit and force adjustments. Only a screwdriver is required. Follow the instructions carefully.

Repeat the safety reverse test (Adjustment Step 3, page 25) after any adjustment of limits or force.

FORCE CONTROLS

LIMIT CONTROLS

Page 30

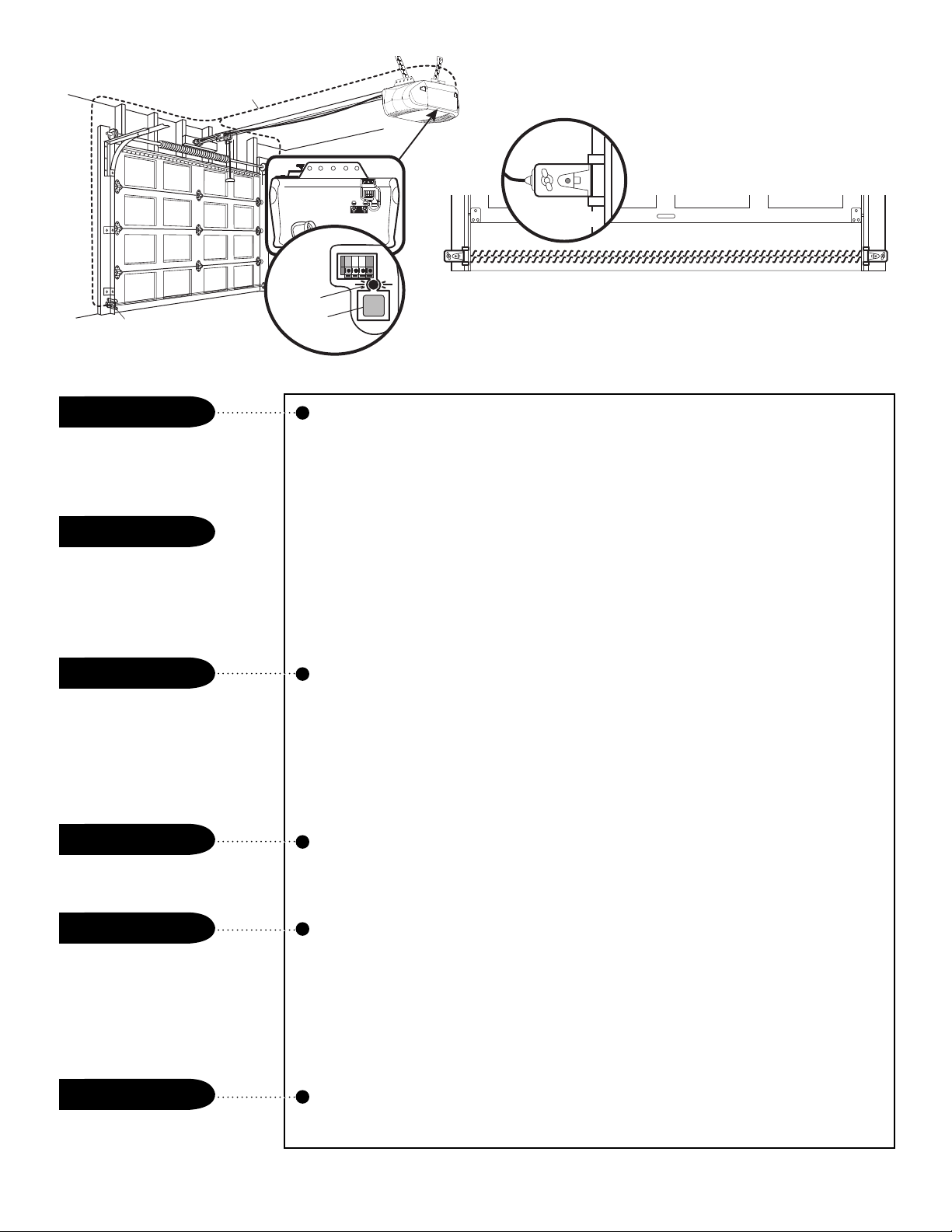

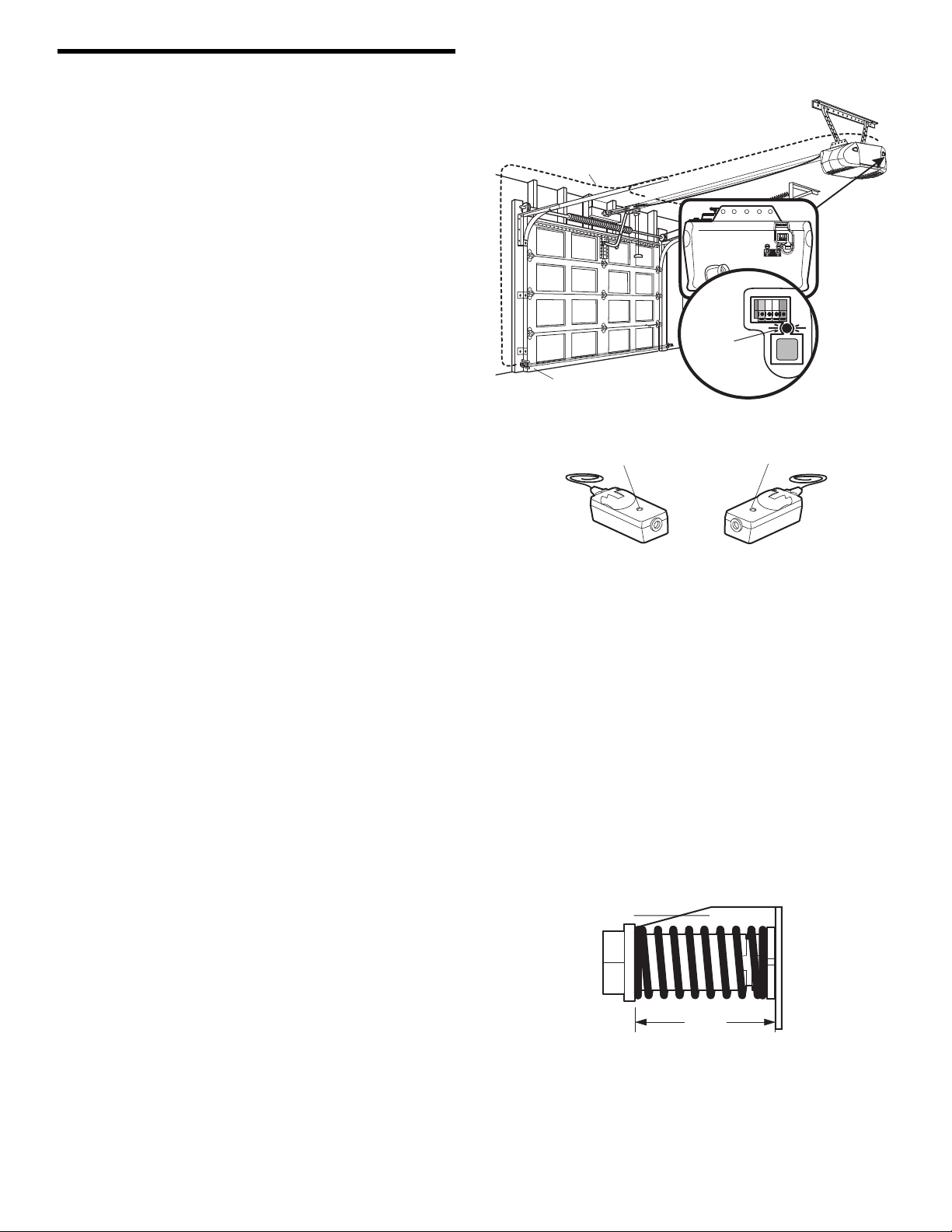

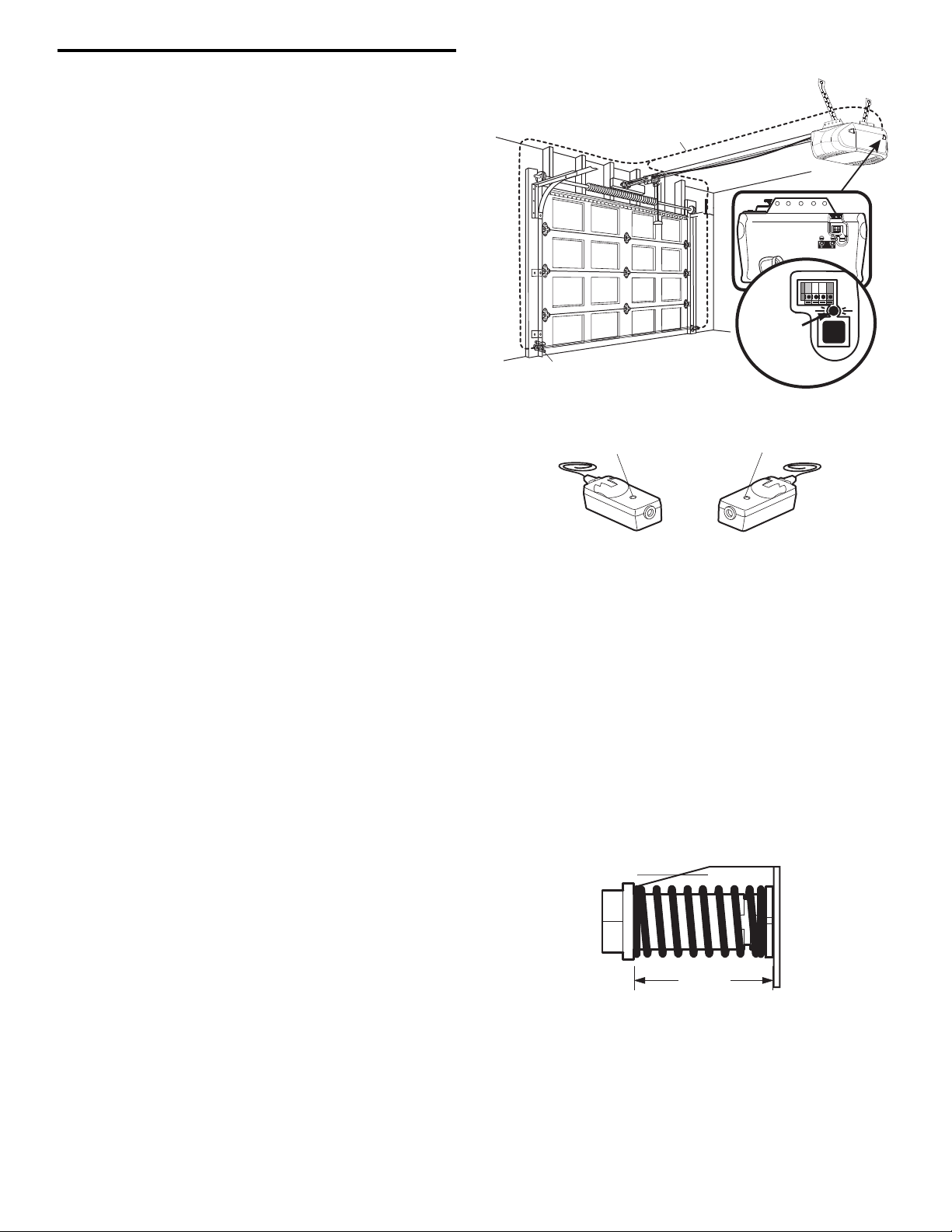

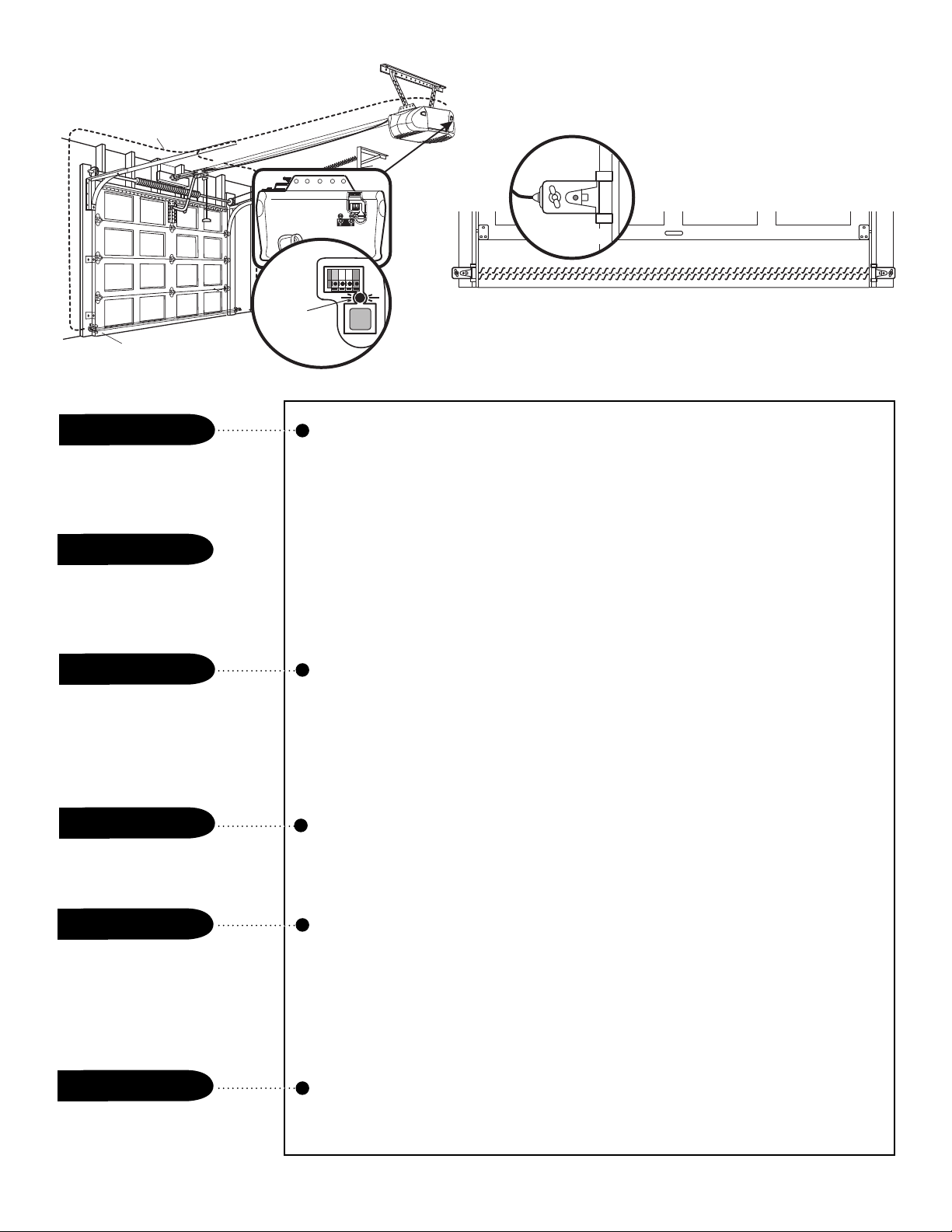

HAVING A PROBLEM?

1-1/4"

(3.18 cm)

Trolley

Bell Wire

Safety Reversing Sensor

"Learn" Button LED or Diagnostic LED

1. My door will not close and the light bulbs blink on my motor unit: The safety reversing sensor must be

connected and aligned correctly before the garage door opener will move in the down direction.

• Verify the safety sensors are properly installed,

aligned and free of any obstructions. Refer to

Installation Step 10: Install The Protector System®.

• Check diagnostic LED for flashes on the motor unit

then refer to the Diagnostic Chart on the following page.

2. My remotes will not activate the door:

• Verify your door control is not blinking. If it is blinking,

deactivate the Lock Mode following the instructions for Using the Wall Mounted Door Control.

• Reprogram remotes following the programming

instructions. Refer to Programming.

• If remote will still not activate your door, check

diagnostic LED for flashes on motor unit then refer to Diagnostic Chart on the following page.

Safety Reversing Sensor

Sending Eye Safety Reversing Sensor (Amber Indicator Light)

Receiving Eye Safety Reversing Sensor (Green Indicator Light)

3. My door reverses for no apparent reason: Repeat safety reverse test after adjustments to force or travel limits. The need for occasional adjustment for the force and limit settings is normal. Weather conditions in particular can affect door travel.

• Manually check door for balance or any binding

problems.

• Refer to Adjustment Step 2, Adjust the Force.

4. My door reverses for no apparent reason after fully closing and touching the floor: Repeat safety

reverse test after adjustments to force or travel limits. The need for occasional adjustment for the force and limit settings is normal. Weather conditions in particular can affect door travel.

• Refer to Adjustment Step 1, Adjust the UP and

DOWN Travel Limits. Decrease down travel by turning down limit adjustment screw clockwise.

5. My lights will not turn off when door is open:

• The garage door opener is equipped with a security

light feature. This feature activates the light on when the safety sensor beam has been obstructed. Refer to Operation section; Using the Wall Mounted Door

Control, Light Feature.

6. My motor unit hums briefly:

• First verify that the trolley is against the stop bolt.

• Release the door from the opener by pulling the Emergency Release Rope.

• Manually bring the door to a closed position.

• Loosen the belt by adjusting the outer nut 4 to 5 turns. This relieves the tension.

• Run the motor unit from the remote control or door control. The trolley should travel towards the door and stop. If the trolley re-engages with the door, pull the Emergency Release Rope to disengage.

• Decrease the UP travel by turning the UP Travel adjustment screw 2 full turns away from the arrow.

• Re-Tighten the outer nut until the trolley spring is approximately 1-1/4" (3.18 cm) in length.

• If the trolley does not move away from the bolt, repeat the steps above.

Page 31

Bell Wire

Safety Reversing Sensor

Diagnostics Located On Motor Unit

"Learn" Button LED or Diagnostic LED

Safety Reversing Sensor

Diagnostic Chart

Installed

Safety Reversing

Sensor

Your garage door opener is programmed with self-diagnostic capabilities. The “Learn” button/diagnostic LED will flash a number of times then pause signifying it has found a potential issue. Consult Diagnostic Chart below.

1 FLASH

Safety reversing sensors wire open (broken or disconnected).

2 FLASHES

Safety reversing sensors wire shorted or black/ white wire reversed.

3 FLASHES

Door control or wire shorted.

4 FLASHES

Safety reversing sensors slightly misaligned (dim or flashing LED).

Symptom: One or both of the Indicator lights on the safety sensors do not glow steady.

• Inspect sensor wires for a short (staple in wire), correct wiring polarity (black/white wires reversed), broken or disconnected wires, replace/attach as needed.

• Disconnect all wires from back of motor unit.

• Remove sensors from brackets and shorten sensor wires to 1-2 ft. (30-60 cm) from back each of sensor.

• Reattach sending eye to motor unit using shortened wires. If sending eye indicator light glows steadily, attach the receiving eye.

• Align sensors, if the indicator lights glow replace the wires for the sensors. If the sensor indicator lights do not light, replace the safety sensors.

Symptom: LED is not lit on door control.

• Inspect door control/wires for a short (staple in wire), replace as needed.

• Disconnect wires at door control, touch wires together. If motor unit activates, replace door control.

• If motor unit does not activate, disconnect door control wires from motor unit. Momentarily short across red and white terminals with jumper wire. If motor unit activates, replace door control wires.

Symptom: Sending indicator light glows steadily, receiving indicator light is dim or flashing.

• Realign receiving eye sensor, clean lens and secure brackets.

• Verify door track is firmly secured to wall and does not move.

5 FLASHES

Motor overheated or possible RPM sensor failure. Unplug to reset.

6 FLASHES

Motor Circuit Failure. Replace Receiver Logic Board.

Symptom: Motor has over heated; the motor unit does not operate or trolley is stuck on stop bolt = Motor unit hums briefly; RPM Sensor = Short travel 6-8" (15-20 cm).

• Unplug unit to reset. Try to operate motor unit, check diagnostic code.

• If it is still flashing 5 times and motor unit moves 6-8" (15-20 cm), replace RPM sensor.

• If motor unit doesn’t operate, motor unit is overheated. Wait 30 minutes and retry. If motor unit still will not operate replace logic board.

Symptom: Motor unit doesn’t operate.

• Replace logic board because motor rarely fails.

Page 32

Smart Contol Panel™ Messages

The following messages are contained within the Smart Control Panel™ and may appear during the operations of the unit:

Message

SAFETY SENSORS CHECK ALIGNMENT, BLOCKAGE OR MISWIRING. SEE OWNER’S MANUAL.

Message

SAFETY SENSORS MALFUNCTION. CHECK MISWIRING. SEE OWNER’S MANUAL.

Message

LEARN REMOTE CONTROL. PRESS LEARN BUTTON TO CONFIRM.

Meaning: This message will appear if the Safety Reversing Sensors are out of alignment, if they are blocked or if the wiring is disconnected. To clear message from Smart Control Panel™ do the following:

• Check to see that area is clear between the Safety Reversing Sensors.

• Check to see that the Safety Reversing Sensors are not misaligned.

• Realign receiving eye sensor, clean lens and secure brackets.

• Verify door track is firmly secured to wall and does not move.

• Check to see that the Safety Reversing Sensors’ wires are connected to the motor unit.

• If message has not cleared after the above checks, refer to message #2.

Meaning: This message will appear if the Safety Reversing Sensors are miswired. To clear the message, do the following:

• Inspect the safety sensor wires for a short (staple in wire), correct wiring polarity (black/ white wires reversed), replace/attach as needed.

• Disconnect all wires from back of motor unit.

• Remove safety sensors from brackets and shorten sensor wires to 1-2 ft. (30-60 cm) from back of each sensor.

• Reattach sending eye to motor unit using shortened wires. If sending eye indicator light glows steadily, attach the receiving eye.

• Align sensors, if the indicator lights glow replace the wires for the sensors. If the sensor indicator lights do not light, replace the safety sensors.

Meaning: This message will appear when the Prog <LEARN> button has been pressed on the Smart Control Panel™. Pressing the Prog <LEARN> button again will allow the user to program an additional remote control to the opener.

Message

LEARN MODE. PRESS REMOTE CONTROL BUTTON TO PROGRAM REMOTE.

Message

LOCK MODE. REMOTE CONTROL LOCKED OUT. PRESS LOCK BUTTON TO ENABLE REMOTE.

Message

ENGLISH, FRANÇAIS AND ESPAÑOL.

Message

MOTION SENSING ON, MOTION SENSING OFF.

Meaning: This message will appear when the Prog <learn> button has been pressed a second time on the Smart Control Panel™ or anytime on the opener. The opener is ready to program another remote control by simply pressing the remote control button. Once the opener has ‘LEARNED’ the remote control, the worklight will blink one time.

Meaning: This message will appear when the ‘Lock’ button has been pressed and held for more than one second. This feature will disable the opener from receiving remote control signals. To exit ‘LOCK’ mode, press and hold the button for more than one second.

Meaning: This message will appear when the ‘Language’ button has been pressed. Pressing the button will toggle to the next language.

Meaning: This message will appear when the ‘MOTION SENSING’ button is pressed. The Motion Detector will toggle on or off with each press of the button.

Page 33

PROGRAMMING

LIGHT

NOTICE: If this Security✚ the receiver of the garage door opener, which provides security against code-theft devices, will be circumvented. The owner of the copyright in the garage door opener does not authorize the purchaser or supplier of the non-rolling code transmitter to circumvent that technical measure.

Your garage door opener has already been programmed at the factory to operate with your hand-held remote control. The door will open and close when you press the large push button.

Below are instructions for programming your opener to operate with additional Security✚® remote controls.

USING THE “LEARN” BUTTON USING THE SMART CONTROL PANEL™

garage door opener is operated with a non-rolling code transmitter, the technical measure in

To Add or Reprogram a Hand-held Remote Control

1. Press and release the “learn” button on the motor unit. The learn indicator light will glow steadily for 30 seconds.

2. Within 30 seconds, press and hold the button on the hand-held remote* that you wish to operate your garage door.

3. Release the button when the motor unit lights blink. It has learned the code. If light bulbs are not installed, two clicks will be heard.

To Erase All Codes From Motor Unit

Memory

To deactivate any unwanted remote, first erase all codes: Press and hold the “learn” button on

motor unit until the learn indicator light goes out (approximately 6 seconds). All previous codes are now erased. Reprogram each remote or keyless entry you wish to use.

1. Press the Prog <Learn> button on the Smart Control Panel™

2. Press the Prog <Learn> button again to confirm Learn Mode.

3. Press the button on the hand-held remote that you wish to operate your garage door.

4. When the motor unit lights blink, it has learned the code. If light bulbs are not installed, two clicks will be heard.

*3-Button Remotes

If provided with your garage door opener, the large button is factory programmed to operate it. Additional buttons on any Security✚ remote or compact remote can be programmed to operate other Security✚ door openers.

3-Button

garage

Page 34

To Add, Reprogram or Change a Keyless Entry PIN

LIGHT

NOTE: Your new Keyless Entry must be programmed to operate your garage door opener.

USING THE “LEARN” BUTTON USING THE SMART CONTOL PANEL™

NOTE: This method requires two people if the Keyless Entry

1. Press and release the “learn” button on motor unit. The learn indicator light will glow steadily for 30 seconds.

is already mounted outside the garage.

1. Press the Prog <Learn> button on the Smart Control Panel™

2. Within 30 seconds, enter a four digit personal identification number (PIN) of your choice on the keypad. Then press and hold the ENTER button.

3. Release the button when the motor unit lights blink. It has learned the code. If light bulbs are not installed, two clicks will be heard.

To change an existing, known PIN

If the existing PIN is known, it may be changed by one person without using a ladder.

1. Press the four buttons for the present PIN, then press and hold the # button.

The opener light will blink twice. Release the # button.

2. Press the new 4-digit PIN you have chosen, then press Enter.

The motor unit lights will blink once when the PIN has been learned.

Test by pressing the new PIN, then press Enter. The door should move.

To set a temporary PIN

You may authorize access by visitors or service people with a temporary 4-digit PIN. After a programmed number of hours or number of accesses, this temporary PIN expires and will no longer open the door. It can be used to close the door even after it has expired. To set a temporary PIN:

1. Press the four buttons for your personal entry PIN (not the last temporary PIN), then press and hold the ✽ button.

The opener light will blink three times. Release the

button.

2. Press the Prog <Learn> button again to confirm Learn Mode.

3. Enter a four digit personal identification number (PIN) of your choice on the keypad. Then press enter.

4. When the motor unit lights blink, it has learned the code. If light bulbs are not installed, two clicks will be heard.

2. Press the temporary 4-digit PIN you have chosen, then press Enter.

The opener light will blink four times.

3. To set the number of hours this temporary PIN will

work, press the number of hours (up to 255), then press ✽.

3. To set the number of times this temporary PIN will

work, press the number of times (up to 255), then press #.

The opener light will blink once when the temporary PIN has been learned.

Test by pressing the four buttons for the temporary PIN, then press Enter. The door should move. If the temporary PIN was set to a certain number of openings, remember that the test has used up one opening.To clear the temporary password, repeat steps 1-3, setting the number of hours or times to 0 in step 3.

One Button Close: Opener can be closed by pressing only the ENTER button if the one button close feature has been activated. This feature has been activated at the factory. To activate or deactivate this feature press and hold buttons 1 and 9 for 10 seconds. The keypad will blink twice when the one button close is active. The keypad will blink four times when one button close is deactivated.

Page 35

REPAIR PARTS

NOTICE

CEILING MOUNT ONL

Rail Assembly Parts

Installation Parts

KEY PART NO. NO. DESCRIPTION

1 4A1008 Master link kit 2 41B5424 Belt pulley bracket 3 41B3869-1 Complete trolley assembly 4 109B33 Trolley clip 5 2777BD One-piece T-rail 7'(2.1m) 2778BD One-piece T-rail 8'(2.4m) 2770BD One-piece T-rail 10'(3m) 6 41A5434-11 Full belt assembly 7 41B4103 Tensioner assembly 8 83A11-2 Rail grease

KEY PART NO. NO. DESCRIPTION

1 398LMC Smart Control Panel™ 2 373PC 3-Button remote control 3 10A19 3V2016 Lithium Battery: LED and opener 4 10A33 3V2450 Lithium Battery: Proximity Switch 5 29C151 Remote control visor clip 6

41A2828 7 41B4494-1 2-Conductor bell wire, white & white/red 8 41A5047-1 Door bracket w/clevis pin & fastener 9 41A4353-1 Header bracket w/clevis pin & fastener 10 41A5034 Safety sensor kit (receiving and sending

11 178B34 Straight door arm section 12 178B35 Curved door arm section 13 41A5266-1 Safety sensor brackets (2)

NOT SHOWN

41A2770-5 Installation hardware bag

114A3634 Owner’s manual

Emergency Release rope & handle assembly.

eyes) with 3'(.9m) 2-conductor bell wire

(includes hardware listed on page 5)

Page 36

Motor Unit Assembly Parts

Brown Wire

Drive Gear

(Down) Contact

Center Limit Contact

LIMIT SWITCH ASSEMBLY

(Up) Contact

Grey Wire

Yellow Wire

KEY PART NO. NO. DESCRIPTION

1 41A4371 Belt Cap 2 41A4885-5 Gear and sprocket assembly

3 41A2817 Drive/worm gear kit w/grease,

4 41B4245-1 Line cord 5 41A5484 End panels w/all labels 6 4A1344 Light socket 7 108D79 Lens 8 30B652 Capacitor 9 41A3150 Terminal block w/screws 10 41D5563-1 Universal replacement motor &

Complete with: Spring washer, thrust washer, retaining ring, bearing plate, roll pins (2), drive gear and worm gear, helical gear w/retainer and grease

roll pins (2)

bracket assembly Complete with: Motor, worm, bracket, gear case, bearing assembly, RPM sensor

KEY PART NO. NO. DESCRIPTION

11 41A5633-6 Cover 12 41A2818 Limit switch drive & retainer 13 41D3452 Limit switch assembly 14 41A5532 Gear case 15 41A2822-1 Interrupter cup assembly 16 41C4398A RPM sensor assembly 17 41AB075-2S Receiver logic board assembly

18 41C5588 High voltage wire harness assembly 41C6661 Low voltage wire harness assembly

19 41D180-1 End panel w/all labels

NOT SHOWN

41A2826 Motor shaft bearing kit 41A2825 Opener assembly hardware kit

Complete with: Logic board, end panel w/all labels, light socket

(includes screws not designated by a number in illustration)

Page 37

ACCESSORIES

CLOSED

OPEN

1702LMC

41A5281

377LMC

915LMC

395LMC

Outside Quick Release:

Required for a garage with NO access door. Enables homeowner to open garage door manually from outside by disengaging trolley.

Extension Brackets:

(Optional) For safety sensor installation onto the wall or floor.

Security✚® Keyless Entry:

Enables homeowner to operate garage door opener from outside by entering a password on a specially designed keyboard. Also can add a temporary password for visitors or service persons. This temporary password can be limited to a programmable number of hours or entries.

Garage Door Monitor:

Securty for the largest door of your home! Tells you if your garage door is open or closed. Monitors up to 4 garage doors by adding additional sensor modules..

Remote Light Control:

Enables homeowner to turn on a lamp, television or other appliance from their car, bedside, or anywhere in the home with a remote.

373LMC

374LMC

370LMC

378LMC

975LMC

916LMC

3-Button Security✚® Remote Control:

Includes visor clip.

4-Button Security✚

Remote Control:

Includes visor clip.

3-Button Mini-Remote Control with Security✚®:

With key ring and fastening strip.

Wireless Door Control:

Push bar, light feature and auxiliary button. Includes battery.

Laser Park Assist:

Laser enambles homeowners to precisely park vehicles in the garage..

Security✚® 3-Button Remote Control:

Includes visor clip.

990LMC

Surge Protector:

The Garage Door Protector is designed to protect LiftMaster® garage door openers against damage from lightning and power surges.

379LMC-10

Finger Print Keyless Entry:

The system uses biometric technology that enables an authorized user to gain access by scanning their ﬁ ngerprint. The sensor strip on the unit makes a numeric template of the ﬁ ngerprint that is unique to that user. The unit’s memory can store up to ten ﬁ ngerprints.

Page 38

NOTES

Page 39

NOTES

Page 40

LIFTMASTER SERVICE IS

ON CALL

OUR LARGE SERVICE ORGANIZATION

SPANS AMERICA AND CANADA

INSTALLATION AND SERVICE INFORMATION IS AS NEAR

AS YOUR TELEPHONE. SIMPLY DIAL OUR

TOLL FREE NUMBER:

1-800-528-9131

www.liftmaster.com

For professional installation, parts and service, contact

your local LIFTMASTER/CHAMBERLAIN dealer. Look for

him in the Yellow Pages, or call our Service number for a list

of dealers in your area.

HOW TO ORDER

REPAIR PARTS

Selling prices will be furnished on request or parts will be

shipped at prevailing prices and you will be billed

accordingly.

WHEN ORDERING REPAIR PARTS, ALWAYS GIVE THE

FOLLOWING INFORMATION:

• PART NUMBER

• PART NAME

• MODEL NUMBER ADDRESS ORDERS TO:

THE CHAMBERLAIN GROUP, INC.

Technical Support Group

6050 S. Country Club Road

Tucson, Arizona 85706

SERVICE INFORMATION

TOLL FREE NUMBER:

1-800-528-9131

LIFTMASTER GARAGE DOOR OPENER FIVE-YEAR LIMITED WARRANTY

LIFETIME MOTOR AND BELT LIMITED WARRANTY

The Chamberlain Group, Inc. (“Seller”) warrants to the first retail purchaser of this product, for the residence in which this product is originally installed, that it is free from defect in materials and/or workmanship for a period of five years from the date of purchase and that the motor is free from defect in materials and/or workmanship for the lifetime of the product. The proper operation of this product is dependent on your compliance with the instructions regarding installation, operation, maintenance and testing. Failure to comply strictly with those instructions will void this warranty in its entirety.

If, during the limited warranty period, this product appears to contain a defect covered by this limited warranty, call 1-800-528-9131, toll free, before dismantling this product. Then send this product, pre-paid and insured, to our service center for warranty repair. You will be advised of shipping instructions when you call. Please include a brief description of the problem and a dated proof-ofpurchase receipt with any product returned for warranty repair. Products returned to Seller for warranty repair, which upon receipt by Seller are confirmed to be defective and covered by this limited warranty, will be repaired or replaced (at Seller’s sole option) at no cost to you and returned pre-paid. Defective parts will be repaired or replaced with new or factory-rebuilt parts at Seller’s sole option.

THIS LIMITED WARRANTY IS IN LIEU OF ANY OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE OR OTHERWISE, AND OF ANY OTHER OBLIGATIONS OR LIABILITY ON SELLER’S PART. THIS LIMITED WARRANTY DOES NOT COVER NON-DEFECT DAMAGE, DAMAGE CAUSED BY IMPROPER INSTALLATION, OPERATION OR CARE (INCLUDING, BUT NOT LIMITED TO ABUSE, MISUSE, FAILURE TO PROVIDE REASONABLE AND NECESSARY MAINTENANCE, UNAUTHORIZED REPAIRS OR ANY ALTERATIONS TO THIS PRODUCT), LABOR CHARGES FOR REINSTALLING A REPAIRED OR REPLACED UNIT, REPLACEMENT OF BATTERIES AND LIGHT BULBS OR UNITS INSTALLED FOR NON-RESIDENTIAL USE.

THIS LIMITED WARRANTY DOES NOT COVER ANY PROBLEMS WITH, OR RELATING TO, THE GARAGE DOOR OR GARAGE DOOR HARDWARE, INCLUDING BUT NOT LIMITED TO THE DOOR SPRINGS, DOOR ROLLERS, DOOR ALIGNMENT OR HINGES. ANY SERVICE CALL THAT DETERMINES THE PROBLEM HAS BEEN CAUSED BY ANY OF THESE ITEMS COULD RESULT IN A FEE TO YOU.

UNDER NO CIRCUMSTANCES SHALL SELLER BE LIABLE FOR CONSEQUENTIAL, INCIDENTAL OR SPECIAL DAMAGES ARISING IN CONNECTION WITH USE, OR INABILITY TO USE, THIS PRODUCT. IN NO EVENT SHALL SELLER’S LIABILITY FOR BREACH OF WARRANTY, BREACH OF CONTRACT, NEGLIGENCE OR STRICT LIABILITY EXCEED THE COST OF THE PRODUCT COVERED HEREBY. NO PERSON IS AUTHORIZED TO ASSUME FOR US ANY OTHER LIABILITY IN CONNECTION WITH THE SALE OF THIS PRODUCT.

Some Provinces do not allow the exclusion or limitation of consequential, incidental or special damages, so the above limitation or exclusion may not apply to you. This limited warranty gives you specific legal rights, and you may also have other rights which vary from province to province.

Page 41

OUVRE-PORTE DE GARAGE

Modèle 3585CS 3/4HP

Pour résidences seulement

The Chamberlain Group, Inc. 845 Larch Avenue Elmhurst, Illinois 60126-1196

www.liftmaster.com

Manuel d’instructions

■ Lire attentivement ce manuel ainsi que les consignes de sécurité!

■ Après la pose, accrocher ce manuel près de la porte de garage pour s’y reporter

ultérieurement.

■ La porte NE SE FERMERA PAS si le Système Protector

correctement.

■ Pour un bon fonctionnement en toute sécurité de cet ouvre-porte de garage, le vérifier et le

régler périodiquement.

■ L’étiquette du numéro de modèle est située sous le diffuseur sur le panneau gauche de

votre ouvre-porte.

n’est pas branché et réglé

Page 42

AVERTISSEMENTAVERTISSEMENT

ATTENTIONATTENTION

AVERTISSEMENT AVERTISSEMENT

AVERTISSEMENT

TABLE DES MATIÈRES

Introduction 2-5

Revue des symboles de sécurité et des mots

de signalement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Préparation de votre porte de garage . . . . . . . . . . . . . . . . 3

Outils nécessaires . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Planification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Inventaire de la boîte d’emballage . . . . . . . . . . . . . . . . . . . 5

Inventaire des fixations. . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Montage 6-7

Fixation du rail au moteur. . . . . . . . . . . . . . . . . . . . . . . . . . 6

Réglage de tension de la courroie . . . . . . . . . . . . . . . . . . . 6

Attachement du capuchon de maintien de la courroie. . . . 7

Pose 7-22

Instructions pour une pose en toute sécurité. . . . . . . . . . . . 7

Déterminer l’emplacement du support de linteau. . . . . . . . . 8

Pose du support de linteau . . . . . . . . . . . . . . . . . . . . . . . . 9

Fixation du rail sur le support de linteau . . . . . . . . . . . . . 10

Positionnement de l’ouvre-porte. . . . . . . . . . . . . . . . . . . . 11

Accrochage de l’ouvre-porte . . . . . . . . . . . . . . . . . . . . . . 12

Pose de la console de commande. . . . . . . . . . . . . . . . . . 13

Pose des l’ampoule . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Pose de la corde et de la poignée de

déclenchement d’urgence . . . . . . . . . . . . . . . . . . . . . . . . 14

Exigences électriques . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Pose du Système Protector

Fixation du support de la porte . . . . . . . . . . . . . . . . . 19-20

Fixation de la biellette au chariot . . . . . . . . . . . . . . . . 21-22

. . . . . . . . . . . . . . . . . . . 16-18

Réglages 23-25

Réglage des courses . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Réglage de la force . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Essai du système d’inversion de sécurité . . . . . . . . . . . . 25

Essai du Système Protector®. . . . . . . . . . . . . . . . . . . . . . 25

Fonctionnement 26-30

Instructions de fonctionnement en toute sécurité . . . . . . 26

Utilisation de votre ouvre-porte de garage. . . . . . . . . . . . 26

Utilisation de la commande de porte à montage murale . . . 27

Utilisation de la telecommande . . . . . . . . . . . . . . . . . . . . 28

Ouverture manuelle de la porte . . . . . . . . . . . . . . . . . . . . 29

Entretien de l’ouvre-porte de garage . . . . . . . . . . . . . . . . 29

Défauts de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . 30

Fiche diagnostique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Messages de la Smart Control Panel™ . . . . . . . . . . . . . . 32

Programmation 33-34

Pour ajouter ou reprogrammer

une télécommande à main supplémentaire . . . . . . . . . . . 33

Pour effacer tous les codes de la mémoire de moteur . . 33

Télécommandes à trois boutons . . . . . . . . . . . . . . . . . . . 33

Pour ajouter, reprogrammer

ou modifier un NIP d’entrée sans clé . . . . . . . . . . . . . . . . 34

Pièces de rechange 35-36

Pièces d’assemblage du rail . . . . . . . . . . . . . . . . . . . . . . 35

Pièces pour la pose . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

Pièces d’assemblage du moteur . . . . . . . . . . . . . . . . . . . 36

Accessoires 37 Remarque 38-39 Pièces de réparation et service 40 Garantie 40

INTRODUCTION

Revue des symboles de sécurité et des mots de signalement

Cet ouvre-porte de garage a été conçu et testé dans le but d’offrir un service sûr à condition qu’il soit installé, utilisé, entretenu et testé en stricte conformité avec les instructions et les avertissements contenus dans le présent manuel.

Lorsque vous verrez ces symboles de sécurité et ces mots de signalement sur les pages suivantes, ils vous aviseront de la possibilité de blessures graves ou de mort si vous ne vous

Mécanique

Électrique

conformez pas aux avertissements qui les accompagnent. Le danger peut provenir de source mécanique ou d’un choc électrique. Lisez attentivement les avertissements.

Lorsque vous verrez ce mot de signalement sur les pages suivantes, il vous avisera de la possibilité de dommages à votre porte de garage ou ouvre-porte de garage, ou les deux, si vous ne vous conformez pas aux énoncés de mise en garde qui l ’accompagnent. Lisez-les attentivement.

Page 43

Préparation de votre porte de garage

AVERTISSEMENTAVERTISSEMENT

ATTENTIONATTENTION

AVERTISSEMENT AVERTISSEMENT

AVERTISSEMENT

Avant de commencer :

• Désactiver les serrures.

• Retirer toute corde raccordée à la porte de garage.

• Réaliser le test suivant pour s’assurer que la porte de

garage est équilibrée et qu’elle ne force pas :

1. Soulever la porte à moitié, comme illustré, puis la relâcher. Si elle est équilibrée, elle devrait rester en place, entièrement supportée par ses ressorts.

2. Faire monter et descendre la porte pour s’assurer qu’elle ne force pas.

Si votre porte force ou est déséquilibrée, appeler un technicien formé en systèmes de porte.

Pour prévenir d’éventuelles BLESSURES GRAVES ou LA MORT :

• TOUJOURS appeler un technicien formé en systèmes de porte si la porte de garage force ou est déséquilibrée. Une porte de garage déséquilibrée peut ne pas remonter au besoin.

• Ne JAMAIS tenter de desserrer, déplacer ou régler la porte de garage ainsi que les ressorts, câbles, poulies, supports de porte ou leurs ferrures de montage, lesquels sont tous sous une tension EXTRÊME.

• Désactiver TOUTES les serrures et retirer TOUTES les cordes raccordées à la porte de garage AVANT de poser et d’utiliser l’ouvre-porte de garage afin d’éviter un emmêlement.

Pour prévenir les dommages à la porte de garage et à l’ouvre-porte :

• TOUJOURS désactiver les serrures AVANT de poser et d’utiliser l’ouvre-porte.

• Faire fonctionner l’ouvre-porte de garage UNIQUEMENT à une tension de 120 V, 60 Hz pour éviter les défauts de fonctionnement et les dommages.

Porte articulée

Porte rigide

Niveau de menuisier (facultatif)

Perceuse

Outils nécessaires

Lors de l’assemblage, de la pose et du réglage de l’ouvre-porte, les instructions feront appel aux outils à main illustrés ci-après.

Ruban à mesurer

Forets de 3/16 de po, de 5/16 de po et 5/32 de po

Crayon

Scie à métaux

Marteau

Pince coupante

Tournevis

Escabeau

Clé à douille et douilles de 1/2 de po, 5/8 de po, 7/16 de po, 9/16 de po et 1/4 de po

Pince universelle

Clé à molette

Page 44

Planification

Por te d'accès

L'espace entre le plancher et le bas de la porte ne doit pas être supérieur à 1/4 po (6 mm).

Détecteur inverseur de sécurité

Identifier le type et la hauteur de votre porte de garage. Examiner la région du garage pour noter si l’une des conditions ci-après s’applique à votre installation. Des matériaux supplémentaires peuvent être nécessaires. Il vous sera peut-être utile de vous reporter à cette page et aux illustrations qui l’accompagnent en procédant à la pose de l’ouvre-porte.

POSE DE PORTE ARTICULÉE

Il faudra poser des renforts horizontaux et verticaux dans le cas d'une porte de garage légère (en fibre de verre, en acier, en aluminium, en panneaux de verre, etc.). Se reporter à la page 19 pour plus de détails.

Linteau

— — — — — — — —

Ligne du centre vertical de la porte de garage

Ressort de torsion

PLAFOND FINI

Une cornière et des fixations peuvent être requises. Se reporter à la page 12.

Ressort de traction

Porte Rigide-Ressort de traction

Por te

Linteau

Guide

Porte d'accès

Moteur

Commande de porte murale

L'espace entre le plancher

et le bas de la porte ne doit Détecteur inverseur de sécurité

pas dépasser à 1/4 po (6 mm).

POSE DE PORTE RIGIDE SANS GUIDES

Linteau

L'espace entre le plancher et le bas de la porte ne doit

Détecteur inverseur de sécurité

pas dépasser à 1/4 po (6 mm).

Détecteur inverseur de sécurité

Commande de porte murale

Détecteur inverseur de sécurité

Por te d'accès

PLAFOND FINI

Une cornière et des fixations peuvent être requises. Se reporter à la page 12.

Moteur

PORTE RIGIDE AVEC GUIDES

Page 45

Inventaire de la boîte d’emballage

CEILING MOUNT ONL

Agrafe de pare-soleil pour télécommande

Fil de sonnerie blanc et blanc/rouge à 2 conducteurs

Support de linteau

Support de la porte

Biellette courbée

Mousse de polystyrène

Biellette droite

Documentation et étiquettes de sécurité

Support du détecteur de sécurité (2)

Protector System

(2) Capteurs d'inversion de sécurité (1 œil de transmission et 1 œil de réception) avec fil de sonnerie blanc et blanc/noir à deux conducteurs fixé

SECURITY

Télécommande à trois boutons

Moteur avec diffueurs

Rail rigide

Mousse de polystyrène

Support de poulie de courroie

Chariot

Courroie

Capuchon de maintien de la courroie

LOCK

LIGHT

Smart Control Panel™

SECURITY✚

Télécommande à trois boutons

Votre ouvre-porte de garage est emballé dans deux boîtes qui contiennent le moteur et toutes les pièces illustrées ci-après. Les accessoires dépendront du modèle acheté. S’il manque quoi que ce soit, vérifier soigneusement le matériel

d’emballage. Les pièces peuvent être coincées dans la mousse. Les ferrures de montage sont également indiquées ci-après.

FIXATIONS POUR LA POSE

Boulon hexagonal de 5/16 po-18 x 7/8 po (4) Vis à tête hexagonale no 8 x 3/8 po (2) Tire-fond de 5/16 po-9 x 1-5/8 po (2) Tire-fond de 5/16 po-18 x 1-7/8 po (2) Axe de chape de 5/16 po x 2-3/4 po (1) Axe de chape de 5/16 po x 1-1/4 po (1) Axe de chape de 5/16 po x 1 po (1) Écrou de 5/16 po-18 (4) Rondelle de blocage de 5/16 po (4) Vis 6AB x 1-1/4 de po (2) Vis autotaraudeuse 1/4 po-14 x 5/8 po (2)

Vis 6-32 x 1 de po (2) Agrafes isolées (30) Anneau d'arrêt (3) Chevilles à murs secs (2) Corde Poignée Graisse pour les rails Boulon à tête bombée et collet carré de

1/4 po-20 x 1/2 po (2) Écrou à oreilles 1/4 po-20 (2)

Page 46

Pignon du moteur

Mousse de polystyrène

Tr o u du rail

Boulon à rondelle de blocage de 5/16 po-18 x 1/2 po

Contre-écrou

MONTAGE - 1re OPÉRATION

ATTENTIONATTENTION

AVERTISSEMENT AVERTISSEMENT

AVERTISSEMENT

Tr o du

N'UTILISER QUE

CE TYPE ET QUE

CETTE GROSSEUR DE

BOULON

d'écrou

Chariot

1 pouce (2.5 cm)

1-1/4 pouce (3.18 cm)

Avant

Après le relâchement

eau

d'écrou

Arbre fileté du chariot

Écrou de chariot/ressort

Anneau d'écrou

Fentes d'anneau d'écrou

Extrémiite carrée

Arbre fileté de chariot

Fixation du rail au moteur

Pour éviter les difficultés pendant la pose, ne faire fonctionner l'ouvre-porte de garage que lorsque cela est expressément indiqué.

• Retirer le boulon et le contre-écrou du dessus du moteur.

• Mettre le rail sur le boulon monté sur le dessus du moteur et aligner le trou arrière avec le trou sur le dessus du moteur.

• Fixer le rail avec le bouton à rondelle de blocage et le contre-écrou retirés plus tôt. Bien serrer. Pour éviter

d’endommager l’ouvre-porte, utiliser uniquement les boulons et les pièces de fixation indiqués.

• Couper le ruban appliqué sur le rail, la courroie et la mousse de polystyrène.

• ENLEVER LA MOUSSE DE POLYSTYRÈNE.

• Positionner la courroie au-dessus du pignon du moteur.

Pour éviter des dommages SÉRIEUX à l’ouvre-porte, utiliser UNIQUEMENT les boulons et les fixations montés sur le dessus du moteur.

MONTAGE - 2e OPÉRATION

Réglage de tension de la courroie

• Visser et serrer à la main l’écrou de ressort du chariot sur

l’arbre fileté jusqu’à ce qu’il soit contre le chariot (Figure 1). Ne pas utiliser d’outils.

• Insérer le bout d’un tournevis dans l’une des fentes pour

bague et le tenir contre le chariot (Figure 2).

• Placer une clé ouverte de 7/16 de pouce sur l’extrémité

carrée. Tourner environ 1/4 de tour jusqu’à ce que le ressort se dégage et enclenche la bague contre le chariot (Figure 3).

Ceci étend le ressort pour une tension optimale de la courroie.

Figure 1

Figure 2Figure 3

Page 47

AVERTISSEMENTAVERTISSEMENT

MONTAGE - 3e OPÉRATION

AVERTISSEMENTAVERTISSEMENT AVERTISSEMENT

AVERTISSEMENT

Vis á tête hexagonale de n 8x3/8 de po

Capuchon de retenue de la courroie

Pignon du moteur

Plaque de montage

Vis á tête hexagonale de n

8 x 3/8 po

Attachement du capuchon de maintien de la courroie

• Placer le capuchon de maintien de la courroie

au-dessus du pignon de l’ouvre-porte de façon que les deux trous du capuchon soient alignés avec les deux trous de la plaque de butée.L’attacher avec les vis no 8x3/8 fournies.

Le montage de l'ouvre-porte de garage est maintenant terminé. Lire les avertissements suivants avant de procéder avec l'installation.

GRANDEUR RÉELLE

DES FIXATIONS

Pour éviter d’éventuelles LÉSIONS GRAVES aux doigts par suite du mouvement de l’ouvre-porte :

• TOUJOURS garder la main à l’écart du pignon en faisant fonctionner l’ouvre-porte.

• Fixer solidement le carter du pignon AVANT de faire fonctionner.

POSE

IMPORTANTES INSTRUCTIONS CONCERNANT

Pour réduire le risque de BLESSURES GRAVES

ou MORTELLES :

1. LIRE ET SUIVRE TOUS LES AVERTISSEMENTS ET INSTRUCTIONS DE POSE.

2. Poser l’ouvre-porte de garage uniquement sur une porte de garage bien équilibrée et lubrifiée. Une porte mal équilibrée peut ne pas remonter au besoin et pourrait provoquer des BLESSURES GRAVES ou la MORT.

3. Toutes les réparations aux câbles, ensembles de ressort et autres ferrures de montage DOIVENT être confiées à un technicien formé en systèmes de porte AVANT de poser l’ouvre-porte.

4. Désactiver toutes les serrures et retirer toutes les cordes raccordées à la porte de garage AVANT de poser l’ouvre-porte afin d’éviter un emmêlement.

5. Poser l’ouvre-porte de garage à au moins 7 pieds (2,13 m) au-dessus du sol.

6. Monter la poignée de déclenchement d’urgence à 6 pieds (1,83 m) au-dessus du sol.

7. Ne JAMAIS raccorder l’ouvre-porte de garage à une source de courant avant d’avoir reçu l’instruction de le faire.

LA POSE

8. Ne JAMAIS porter de montres, bagues ou vêtements amples durant la pose ou l’entretien de l’ouvre-porte. Ils pourraient être happés par la porte de garage ou les mécanismes de l’ouvre-porte.

9. Poser la commande de porte murale :

• en vue de la porte de garage

• hors de la portée des enfants à une hauteur minimum de 5 pieds (1,5 m)

• à l’écart de TOUTES les pièces mobiles de la porte.

10. Placer l’étiquette d’avertissement de prise au piège sur le mur à côté de la commande de la porte de garage.

11. Placer l’étiquette d’essai d’inversion de sécurité/ouverture manuelle bien en vue à l’intérieur de la porte de garage.

12. Au terme de la pose, faire l’essai du système d’inversion de sécurité. La porte DOIT remonter au contact d’une objet d’une hauteur de 1-1/2 po (3,8 cm) (ou un 2 x 4 posé à plat) sur le sol.

Page 48

POSE – 1re OPÉRATION

Porte articulée avec guide courbé

Porte rigide avec guide horizontal

Linteau

Guide

Point de course le plus haut

Por te

Guide

2 po (5 cm)

Linteau

Point de course le plus haut

2 po (5 cm)

Porte rigide sans guides : ferrure de montant

8 po (20 cm)

Porte rigide sans guides : basculant sur pivots

Por te

Point de course le plus haut

Pivot

Point de course le plus haut

Por te

Ferrure de montant

Linteau

AVERTISSEMENTAVERTISSEMENT

Déterminer l’emplacement du support de linteau

Plafond non fini

MONTAGE DU SUPPORT DE LINTEAU AU PLANFOND EN OPTION

Pour prévenir d’éventuelles BLESSURES GRAVES ou LA MORT :

• Le support de linteau DOIT être fixé DE MANIÈRE RIGIDE à la solive sur le linteau ou le plafond, sinon la porte de garage pourrait ne pas remonter au besoin. NE PAS poser le support de linteau sur des plaques de placoplâtre.

• On DOIT utiliser des ancrages de béton pour le montage du support de linteau ou d’un 2 x 4 dans la maçonnerie.

• TOUJOURS appeler un technicien formé en systèmes de porte si la porte de garage force ou est déséquilibrée. Une porte de garage déséquilibrée peut ne pas remonter au besoin.

Les méthodes de pose varient en fonction de la porte du garage. Suivre les instructions qui correspondent à la porte du garage sur laquelle on pose l’ouvre-porte.

1. Fermer la porte et marquer l’axe vertical intérieur de la porte du garage.

2. Prolonger cet axe sur le linteau au-dessus de la porte.

Ne pas oublier que l’on peut fixer le support du linteau à

moins de 4 pieds (1,22 m) à droite ou à gauche de l’axe de la porte seulement si un ressort de torsion ou une plaque d’appui centrale gêne; ce support peut également être fixé au plafond (se reporter à la page 9) si le dégagement n’est pas suffisant. (Il peut être monté à l’envers sur un mur, au besoin, pour gagner environ 1/2 po (1 cm).)

Si l’on doit poser le support de linteau sur un 2 x 4 (au mur

ou au plafond), utiliser des tire-fond (non fournis) pour s’assurer que le 2 x 4 est bien retenu sur les solives, comme montré sur cette page et à la page 9.

3. Ouvrir la porte à son point de course le plus haut, tel qu’ illustré. Tracer une ligne horizontale d’intersection sur le linteau au-dessus du point le plus haut :

• 2 po (5 cm) au-dessus du point le plus haut pour portes

articulées et portes rigides avec rail.

• 8 po (20 cm) au-dessus du point le plus haut pour portes

rigides sans rail.

Cette hauteur permettra d’obtenir un dégagement suffisant

pour le passage de la partie supérieure de la porte.

REMARQUE : Si le nombre total de pouces (centimètres)

dépasse la hauteur disponible dans le garage, utiliser la hauteur maximum ou se reporter à la page 9 pour la pose au plafond.

Linteau

Ligne du centre vertical de la porte de garage

Niveau de menuisier (Facultatif)

2x4

2 x 4

Solives

Page 49

POSE – 2e OPÉRATION

CEILING MOUNT ONLY

– Plafond fini –

Tire-fond de 5/16 po- 9 x 1-5/8 po

Linteau

Support de linteau

6 po (15 cm) maximum

Ressort de la porte

Porte de garage

Trous de fixation au plafond

Le trou du clou n'est prévu que pour le positionnement seulement. Des tire-fond doivent être utilisés pour fixer le support de linteau.

Axe vertical de la porte du garage

Ligne du centre vertical de la porte de garage

Pose du support de linteau

Le support de linteau peut être fixé soit sur le mur, au-dessus de la porte, soit au plafond. Suivre les instructions qui répondent le mieux aux besoins particuliers. Ne pas poser

le support de linteau sur des panneaux de placoplâtre. Utiliser des ancrages de béton (non fournis) pour la pose dans la maçonnerie.

POSE DU SUPPORT DE LINTEAU AU MUR

• Centrer le support par rapport à l’axe vertical, la partie inférieure du support étant alignée avec la ligne horizontale, comme illustré (la flèche du support doit être orientée vers le plafond).

• Marquer la série verticale des trous de support (ne pas utiliser les trous prévus pour le montage au plafond). Percer des avant-trous de 3/16 pouce et fixer fermement le support sur une solive avec les fixations fournies.

GRANDEUR RÉELLE DES FIXATIONS

Tire-fond de 5/16 de po-9 x 1-5/8 de po

Trous de fixation au mur

Trous de fixation au mur en option

Linteau

2 x 4 fixé sur les poteaux

Point de course le plus haut (de la porte du garage)

CEILING MOUNT ONLY

Support de linteau

Le trou du clou n'est prévu que pour le positionnement seulement. Des tire-fond doivent être utilisés pour fixer le support de linteau.

CEILING MOUNT ONL

Porte de garage

Ligne du centre vertical de la porte de garage

Axe vertical de la porte du garage

Tire-fond de 5/16 po- 9 x 1-5/8 po

Ressort de la porte

POSE DU SUPPORT DE LINTEAU AU PLAFOND

• Prolonger l’axe vertical sur le plafond, comme illustré.

• Centrer le support sur l’axe vertical à 6 pouces (15 mm) au maximum du mur. S’assurer que la flèche est orientée vers le mur. Le support peut être encastré dans le plafond si le dégagement n’est pas suffisant.

• Marquer les trous latéraux. Percer des avant-trous de 3/16 po et fixer fermement le support sur une solive du plafond à l’aide des fixations fournies.

Page 50

Linteau

Support de linteau

Support de la poulie de la chaîne

POSE - 3e OPÉRATION

Fixation du rail sur le support de linteau

• Positionner l’ouvre-porte de garage sur le plancher, juste sous le support de linteau. Utiliser une des boîtes d’emballage pour le protéger. REMARQUE : Si le ressort de

la porte gêne, il faudra demander de l’aide. Demander à une personne de bien retenir l’ouvre-porte sur un support temporaire de façon que le rail ne touche pas le ressort.

• Positionner le support du rail contre le support de linteau.

• Aligner les trous des supports et les raccorder avec un axe de chape, comme il est illustré.

• Introduire un anneau d’arrêt pour immobiliser.

Anneau d'arrêt

Support de linteau

Porte de garage

Axe de chape de 5/16 po x 2-3/4 po

GRANDEUR RÉELLE DES FIXATIONS

Support de la poulie de la chaîne

Rail

Support temporaire

Axe de chape de 5/16 po x 2-3/4 po

Anneau d'arrêt

Page 51

POSE - 4e OPÉRATION

ATTENTIONATTENTION

AVERTISSEMENT AVERTISSEMENT

AVERTISSEMENT

2 x 4 à plat

Por te

Rail

Le 2 x 4 est utilisé pour déterminer la hauteur de fixation correcte à partir du plafond.

Dessus de la porte

Support de linteau

Le 2 x 4 est utilisé pour déterminer la hauteur de fixation correcte à partir du plafond.

Positionnement de l’ouvre-porte

Suivre les instructions qui se rapportent à la porte de garage particulière, en se rapportant aux illustrations.

PORTE ARTICULÉE OU PORTE RIGIDE AVEC GUIDES

Un 2 x 4 posé à plat convient très bien pour obtenir l’espace qu’il faut entre la porte et le rail.

• Enlever l’emballage en mousse.

• Lever l’ouvre-porte et le faire reposer sur un escabeau. Si l’escabeau n’est pas assez haut, demander de l’aide.

• Ouvrir complètement la porte et mettre un 2 x 4 à plat sur sa partie supérieure, sous le rail.

• Si le panneau ou la section du dessus vient en contact avec le chariot lorsqu’on lève la porte, tirer sur la biellette de dégagement du chariot pour dégager le chariot intérieur du chariot extérieur. Faire glisser le chariot extérieur vers le moteur. Il ne sera pas nécessaire de réassembler le chariot avant la fin de l’opération 12.

Pour prévenir les dommages à la porte de garage, faire reposer le rail de l’ouvre-porte de garage sur un 2 x 4 placé sur la section supérieure de la porte.

Biellette de dégagement

ENGAGÉE

PORTE RIGIDE SANS GUIDES

Un 2 x 4 posé à plat convient très bien pour obtenir l’espace qu’il faut entre la porte et le rail.

• Enlever l’emballage en mousse.

• La porte étant entièrement ouverte et parallèle au sol, mesurer la distance qu’il y a entre le sol et la partie supérieure de la porte.

• En se servant d’un escabeau comme support, lever le haut de l’ouvre-porte à cette hauteur.

• Le haut de la porte doit être à la même hauteur que le dessus du moteur. Ne pas positionner l’ouvre-porte à plus de 4 pouces (10 cm) au-dessus de ce point.

du chariot

DÉGAGÉE

Page 52

POSE - 5e OPÉRATION

AVERTISSEMENTAVERTISSEMENT

Accrochage de l’ouvre-porte

Les illustrations représentent trois poses types. La pose peut toutefois être différente. Les supports de suspension doivent être inclinés (Figure 1) pour assurer un support rigide. Dans le cas d’un plafond fini (Figure 2 et Figure 3), fixer une cornière aux solives du plafond avant de poser l’ouvre-porte. La cornière et les fixations ne sont pas fournies.

1. Mesurer, de chaque côté de l’ouvre-porte, la distance entre l’ouvre-porte et les solives.

2. Couper les deux supports de suspension à la longueur requise.

3. Percer des avant-trous de 3/16 pouce dans les solives.

4. Fixer une extrémité de chaque support de suspension sur une solive avec des tire-fond de 5/16 po -18 x 1-7/8 po.

5. Fixer l’ouvre-porte aux supports de suspension à l’aide de boulons hexagonaux de 5/16 po-18 x 7/8 po, de rondellesfrein et d’écrous.

6. S’assurer que le rail est centré au-dessus de la porte (ou dans le prolongement du support de linteau si le support n’est pas centré au-dessus de la porte).

7. Retirer le 2 x 4. Faire fonctionner la porte manuellement. Si la porte frappe le rail, lever le support de linteau.

8. Graisser le dessus et le dessous de la surface du rail où glisse le chariot à l’aide de graisse à rail.

NE PAS mettre l’ouvre-porte sous tension à ce

REMARQ

stade.

UE :

Pour éviter d’éventuelles BLESSURES GRAVES par suite de la chute d’un ouvre-porte de garage, fixer l’ouvre-porte SOLIDEMENT aux solives du garage. On DOIT utiliser des ancrages de béton si les supports sont posés dans la maçonnerie.

Figure 1

Solives

Mesurer la distance

Boulon de 5/16 po-18 x 7/8 po, Rondelle-frein de 5/16 po, Écrou de 5/16 po-18

Figure 2

Cornière (Non fournie)

Solive cachée

Tire-fond de 5/16 po x18x1-7/8 po

Tire-fond de 5/16 po x 18 x 1-7/8 po

PLAFOND FINI

GRANDEUR RÉELLE DES FIXATIONS

Tire-fond de 5/16 de po-18 x 1-7/8 de po

Boulon hexagonal de 5/16 de po-18 x 7/8 de po

Écrou de 5/16 de po-18

Rondelle-frein de 5/16 de po

Boulon de 5/16 po-18 x 7/8 po, Rondelle-frein de 5/16 po, Écrou de 5/16 po-18

Figure 3

Tire-fond de 5/16 po x18x1-7/8 po

Boulon de 5/16 po-18 x 7/8 de po, Rondelle-frein de 5/16 po, Écrou de 5/16 po-18

(Non fournis) Boulon de 5/16 po-18 x 7/8 de po, Rondelle-frein de 5/16 po, Écrou de 5/16 po-18

PLAFOND FINI

(Non fournis) Boulon de 5/16 po-18 x 7/8 de po, Rondelle-frein de 5/16 po, Écrou de 5/16 po-18

Page 53

AVERTISSEMENT

Bornes filetées

Conducteurs

(VUE ARRIERE)

Bouton de blocage

Bouton d'éclairage

Barrepoussoir

W 2

R 1

LOCK

ÉCÂBLÉ

Pour relâcher ou insérer le enfoncer la languette

à l’aide de l’extré

du tournevis

Rouge

Gris

Blanc

Connexions de commande de porte

7/16 po (11 mm)

Dénuder le fil sur 7/16 po (11 mm)

POSE - 6e OPÉRATION

Pose de la console de commande

Poser la commande murale dans un endroit où on pourra la voir de la porte, à au moins 5 pieds (1,5 m) du sol, là où les enfants ne pourront pas l'atteindre et loin de toutes les pièces mobiles et fixations de la porte. Si les murs sont des murs secs, percer des trous de 5/32 de pouce et utiliser les chevilles fournies. Pour des installations pré-câblées (pour une nouvelle maison, par exemple), la commande murale peut être fixée à une boîte électrique simple standard (Figure 1).

ATTENTION : L’exposition continue de la console de commande à des températures inférieures à – 30 °C (– 22 °F) risque d’endommager l’écran ACL.

REMARQUE : La température de fonctionnement de la console est comprise entre – 20 °C (– 4 °F) et + 50 °C (+ 122 °F). La vitesse de défilement de la console de commande est plus lente à basse température mais la console reste entièrement opérationnelle.

REMARQUE IMPORTANTE : Seul le 398LMC peut être connecté à chaque ouvre-porte de garage. Si des commandes murales supplémentaires sont souhaitées pour l'utilisation du même ouvre-porte de garage, il est recommandé d'employer la commande murale sans fil 378LMC comme console de commande secondaire.

1. Dénuder 7/16 po (11 mm) d’isolation d’une extrémité du fil de sonnerie et le raccorder aux deux bornes filetées qui se trouvent à l’arrière de la commande murale : le fil blanc à W (2); et le fil blanc/rouge à R (1) (Figure 2).

2. Retirer le couvercle blanc en soulevant doucement à la fente dans la partie supérieure du couvercle à l’aide d’un petit tournevis à tête plate. Fixer à l’aide de vis autotaraudeuses 6AB x 1-1/4 po (pose dans des murs secs) ou de vis à métaux 6-32 x 1 po (dans la boîte simple) comme suit :

• Fixer la vis inférieure en la laissant dépasser de

1/8 po (3 mm) au-dessus de la surface.

• Placer le bas de la commande sur la tête de la vis et glisser

vers le bas. Ajuster la vis pour une pose solide.

• Percer et visser la vis supérieure en évitant de fendre le

boîtier en plastique. Ne PAS trop serrer.

• Insérer les languettes supérieures et enclencher le

couvercle.

3. (Installation standard SEULEMENT) Faire monter le fil de sonnerie le long du mur et du plafond jusqu’au moteur. Utiliser des agrafes isolées pour fixer le fil à plusieurs endroits. Ne PAS percer le fil avec une agrafe, ce qui créerait un court-circuit ou un circuit ouvert.

4. Dénuder 7/16 po (11 mm) d’isolation de l’extrémité du fil de sonnerie. Raccorder le fil de sonnerie aux bornes à raccordement rapide comme suit : le fil blanc à blanc et le fil blanc/rouge à rouge (Figure 3).

REMARQUE : En cas de difficulté quelconque à actionner les boutons, desserrer la vis de montage supérieure. Ne PAS brancher et faire fonctionner l’ouvre-porte pour le moment. Le chariot se déplacera jusqu’à la position complètement ouverte mais ne reviendra pas à la position fermée avant que le faisceau détecteur soit branché et correctement aligné.

Pour prévenir d’éventuelles BLESSURES GRAVES ou LA MORT par suite d’électrocution :

de porte.

.V 42 noisnet essab slif sed à TNEMEUQINU redroccaR •

Pour prévenir d’éventuelles BLESSURES GRAVES ou LA MORT par suite d’une porte de garage qui se ferme :

la portée des enfants à une hauteur minimum de 5 pieds (1,5 m), et à l’écart de toutes les pièces mobiles de la porte.

-snotuob sel rennoitcnof eriaf stnafne sed ressial SIAMAJ eN • poussoirs de la commande de porte ou les émetteurs de la télécommande, ni jouer avec ceux-ci.

ov al no’uqsrol TNEMEUQINU etrop al rennoitcA •

,tnemerialc ti

qu’elle est bien réglée et que rien n’en gêne la course.

complètement fermée. Ne JAMAIS laisser personne croiser le chemin d’une porte de garage qui se ferme.

GRANDEUR RÉELLE DES FIXATIONS

Vis 6AB x 1-1/4 po (installation standard)

Vis 6-32 x 1 po (installation précâblée)

Chevilles pour murs secs

Agrafe isolée

Figure 1

POUR ENLEVER ET REMETTRE LE COUVERCLE

Pour remettre le couvercle enplace, insérer les languettes supérieures en premier

Couvercle de barre-poussoir

LOCK

Figure 2

LIGHT

LOCK

INSTALLATION PR

LIGHT

Fil de sonnerie à conducteurs 24 V

Figure 3

ednammoc al resop ed TNAVA épuoc tse tnaruoc el euq rerussa’S •

ed sroh ,egarag ed etrop al ed euv ne etrop ed ednammoc al resoP •

tios elle’uq ec à’uqsuj euv ne egarag ed etrop al redrag SRUOJUOT •

Page 54

POSE - 7e OPÉRATION

NOTICE

Chariot

Levier de déclenchement du chariot

Poignée de déclenchement d'urgence

Nœud simple

Corde

AVERTISSEMENTAVERTISSEMENT

ATTENTIONATTENTION

AVERTISSEMENT AVERTISSEMENT

AVERTISSEMENT

Pose des l’ampoule

• Appuyer sur les languettes de dégagement des deux côtés du diffuseur. Faire pivoter le diffuseur délicatement vers l’arrière et le bas jusqu’à ce que la charnière du diffuseur soit complètement ouverte. Ne pas retirer le diffuseur.

• Visser une ampoule de 100 watts maximum dans chaque douille. La taille légère d’ampoule doit être A19, cou standard, seulement. La lumière s’allumera et restera allumée pendant environ 4-1/2 minutes aussitôt que le courant sera établi. La lumière s’éteindra ensuite.

• Inverser la procédure pour fermer le diffuseur.

• Pour remplacement, utilisez les lampes électriques standard A19 pour ouvre-porte de garage.

REMARQUE : Utiliser uniquement une ampoule standard. L’utilisation d’une ampoule à col court ou d’une ampoule spécialisée peut causer une surchauffe du panneau d’extrémité ou de la douille.

Pour éviter toute SURCHAUFFE éventuelle du panneau d’éclairage :

• NE PAS utiliser d’ampoules à col court ou de forme spéciale.

• NE PAS utiliser d’ampoules halogène. Utiliser UNIQUEMENT des ampoules incandescentes.

Pour empêcher des dommages à l’ouvre-boîte :

• NE PAS utiliser d’ampoule plus grandes que 100W.

• SEULEMENT utiliser A19 ampoules de taille.

Ampoule standard de 100 W (max.)

Languette de dégagement

POSE - 8e OPÉRATION

Pose de la corde et de la poignée de déclenchement d’urgence

• Faire passer une extrémité de la corde dans le trou supérieur de la poignée rouge de façon que le mot « NOTICE » puisse être lu à l’endroit. Fixer à l’aide d’un nœud simple à au moins 1 po (2.5 cm) de l’extrémité de la corde, pour empêcher le glissement.

• Passer l’autre extrémité de la corde dans le trou du levier de déclenchement du chariot extérieur.

• Ajuster la longueur de la corde de façon que la poignée soit à environ 6 pieds (1,83 m) du sol. S’assurer que la corde et la poignée ne risquent pas de toucher au capot d’aucun véhicule pour éviter qu’elle s’emmêle. Fixer la corde à l’aide d’un nœud simple.

REMARQUE : Si la corde doit être coupée, brûler légèrement l’extrémité coupée pour empêcher qu’elle ne s’effiloche.

Ampoule standard de 100 W (max.)

Pour prévenir d’éventuelles BLESSURES GRAVES ou LA MORT par suite de la chute d’une porte de garage :

• Si possible, utiliser la poignée de déclenchement d’urgence pour dégager le chariot UNIQUEMENT lorsque la porte de garage est FERMÉE. Des ressorts faibles ou brisés ou une porte déséquilibrée peuvent causer la chute rapide et/ou imprévue d’une porte ouverte.

• Ne JAMAIS utiliser la poignée de déclenchement d’urgence à moins que l’entrée de garage ne soit dégagée (absence de personnes et d’obstacle).

• Ne JAMAIS utiliser la poignée pour ouvrir ou fermer la porte. Il y a risque de chute si le nœud de la corde se défait.

Charnière de diffuseur

Page 55

POSE - 9e OPÉRATION

Patte de terre

Vis verte de terre

Fil de terre

Fil noir

BRANCHEMENT ÉLECTRIQUE PERMANENT

Fil blanc

Fil noir

BON MAUVAIS

Exigences électriques

Pour éviter les difficultés pendant la pose, ne pas faire fonctionner l’ouvre-porte pour le moment.

Afin de minimiser les risques de chocs électriques, le cordon d’alimentation de l’ouvre-porte de garage comporte une fiche à trois broches, dont une de mise à la terre. Cette fiche ne peut être branchée que dans une prise de courant mise à la terre. Si la fiche ne peut pas être branchée dans la prise de courant qui existe, s’adresser à un électricien qualifié pour faire poser une prise de courant adéquate.

Si les codes municipaux exigent une installation électrique permanente, procéder comme suit.

Pour procéder à un branchement permanent par le trou de 7/8 po pratiqué au-dessus du moteur :

• Retirer les vis du couvercle du moteur et mettre le couvercle

de côté.

• Débrancher le cordon à 3 fils.

• Brancher le fil noir (courant secteur) sur la vis de la borne en

laiton; le fil blanc (neutre) sur la vis de la borne en argent, puis le fil de terre sur la vis verte de terre. L’ouvre-porte doit

obligatoirement être mis à la terre.

• Reposer le couvercle.

Pour éviter les difficultés pendant la pose, ne pas faire fonctionner l’ouvre-porte pour le moment.

Pour prévenir d’éventuelles BLESSURES GRAVES ou LA MORT par suite d’électrocution ou d’un incendie :

• S’assurer que l’ouvre-porte est hors tension et couper le courant au circuit AVANT de retirer le couvercle pour procéder à un branchement permanent.

• La pose et le câblage de la porte de garage DOIVENT être conformes à tous les codes électriques et de construction locaux.

• Ne JAMAIS utiliser de cordon de rallonge ou d’adaptateur bifilaire ni modifier la fiche de quelque manière que ce SOIT pour l’insérer dans la prise. S’assurer que l’ouvre-porte est mis à la terre.

Page 56

POSE - 10e OPÉRATION

AVERTISSEMENTAVERTISSEMENT

Pose du Système Protector

Les détecteurs inverseurs de sécurité doivent être bien branchés et bien alignés avant que l’ouvre-porte de garage puisse fermer la porte.

INFORMATIONS IMPORTANTES AU SUJET DU DÉTECTEUR INVERSEUR DE SÉCURITÉ

Lorsqu’il est bien raccordé et aligné, le détecteur détecte un obstacle dans le parcours de son faisceau électronique. La cellule émettrice (avec un témoin lumineux ambre) transmet un faisceau de lumière invisible à la cellule réceptrice (avec un témoin lumineux vert). Si un obstacle brise le faisceau de lumière pendant que la porte se ferme, la porte s’arrêtera et remontera jusqu’à la position entièrement ouverte, et les lumières de l’ouvre-porte clignoteront 10 fois.

Les unités doivent être posées à l’intérieur du garage de manière à ce que la cellule émettrice et la cellule réceptrice se fassent face l’une l’autre de part et d’autre de la porte, à pas plus de 6 po (15 cm) au-dessus du sol. L’une ou l’autre peut être posée à gauche ou à droite de la porte pourvu que le soleil n’éclaire jamais directement la cellule réceptrice.

Les supports de montage sont conçus en vue de leur fixation par pince sur le guide des portes de garage articulées sans fixations supplémentaires.

S’assurer que l’ouvre-porte de garage est hors tension AVANT de poser le détecteur inverseur de sécurité.

Pour prévenir des BLESSURES GRAVES ou LA MORT par suite d’une porte de garage qui se ferme :

• Raccorder et aligner correctement le détecteur inverseur de sécurité. Ce dispositif de sécurité requis NE DOIT PAS être désactivé.

• Poser le détecteur inverseur de sécurité de manière à ce que le faisceau NE SOIT PAS À UNE HAUTEUR de plus de 6 po (15 cm) au-dessus du plancher du garage.

Si les unités doivent être montées sur le mur, les supports doivent être fixés fermement à une surface solide telle que la charpente du mur. On peut se procurer des supports de rallonge (se reporter à la section Accessoires), au besoin. Si la pose se fait dans une construction en maçonnerie, ajouter un morceau de bois à chaque endroit pour éviter de percer des trous supplémentaires dans la maçonnerie si un repositionnement est nécessaire.

Il ne doit y avoir aucun obstacle sur le parcours du faisceau de lumière invisible. Aucune partie de la porte de garage (ni les guides, les ressorts, les charnières, les rouleaux ou autres fixations de la porte) ne doit interrompre le faisceau pendant que la porte se ferme.

Détecteur inverseur de sécurité 6 po (15 cm) max au-dessus du sol

Zone de protection du faisceau lumineux invisible

Faisant face à la porte depuis l’intérieur du garage

Détecteur inverseur de sécurité 6 po (15 cm) max au-dessus du sol

Page 57

POSE DES SUPPORTS S’assurer que l’ouvre-porte est hors tension. Poser et

aligner les supports de manière à ce que les détecteurs se fassent face l’un l’autre de part et d’autre de la porte du garage, le faisceau n’étant pas à une hauteur de plus de 6 po (15 cm) au-dessus du sol. Ils peuvent être posés de trois façons, comme suit.

Pose aux guides de la porte de garage (mode préféré) :

• Faire glisser les bras courbés par-dessus le bord arrondi de chaque guide de porte, les bras courbés étant dirigés vers la porte. Enclencher en place contre le côté du guide. Il doit reposer à plat, avec le rebord embrassant le bord arrière du guide, comme illustré à la Figure 1.

Si votre guide de porte ne supporte pas solidement le support, une pose murale est recommandée.

Pose murale (Figure 2 et 3) :

• Placer le support contre le mur, les bras courbés étant dirigés vers la porte. S’assurer qu’il y a un dégagement suffisant et qu’aucun obstacle n’est dans le parcours du faisceau du détecteur.

• Si une profondeur supplémentaire est nécessaire, on peut employer un support de rallonge (se reporter à la section accessoires) ou des blocs de bois.

• Utiliser les trous de montage de support comme gabarits pour positionner et percer deux avant-trous de 3/16 po de diamètre sur le mur de chaque côté de la porte, à une hauteur maximale de 6 po (15 cm) du sol.

• Fixer les supports au mur à l’aide de tire-fond (non fournis).

• Si des supports de rallonge ou des blocs de bois sont employés, ajuster les ensembles droit et gauche à la même distance vers l’extérieur depuis la surface de montage. S’assurer qu’il n’y a aucune obstacle de ferrure de porte.

Pose au sol (Figure 4) :

• Utiliser des blocs de bois ou des supports de rallonge (se reporter à la section accessoires) pour élever les supports de détecteur de manière à ce que les diffuseurs ne soient pas à plus de 6 po (15 cm) au-dessus du sol.

• Mesurer soigneusement et placer les ensembles droit et gauche à la même distance vers l’extérieur depuis le mur. S’assurer qu’il n’y a aucune obstruction de ferrure de porte.

• Fixer au sol à l’aide des ancrages de béton, comme illustré.

Figure 1

Figure 2

Figure 3

(Fournis avec support de rallonge)

MONTAGE SUR GUIDES DE PORTE (CÔTÉ DROIT)

Guide de porte

Rebord

Support de détecteur

MONTAGE MURAL (CÔTÉ DROIT)

Mur intérieur du garage

MONTAGE MURAL (CÔTÉ DROIT)

Mur intérieur du garage

Attachez le morceau de bois au mur avec des tire-fond (Non fournis)

Support de rallonge (Voir Accessoires)

Diffuseur

Témoin lumineux

Diffuseur

(Fournis avec support de rallonge)

Témoin lumineux

Tire-fond de (Non fournis)

Support de détecteur

GRANDEUR RÉELLE DES FIXATIONS

Boulon à tête bombée et collet carré de 1/4 de po-20 x 1/2 de po

Écrou à oreilles 1/4 de po-20

Agrafes isolées

Figure 4

MONTAGE AU SOL (CÔTÉ DROIT)

Mur intérieur du

garage

Diffuseur

Fixer à l'aide d'ancrages de béton (Non Fournis)

Témoin lumineux

Support de détecteur

Page 58

MONTAGE ET CÂBLAGE DES DÉTECTEURS INVERSEURS DU SECURITIÉ

• Faire glisser un boulon à tête bombée et collet carré de 1/4

po-20 x 1/2 po dans la fente de chaque détecteur. Utiliser des écrous à oreilles pour fixer les détecteurs aux supports, avec les diffuseurs dirigés l’un vers l’autre de part et d’autre de la porte. S’assurer que le diffuseur n’est pas obstrué par une rallonge de support (Figure 5).

• Serrer les écrous à oreilles à la main.

• Acheminer les fils des deux détecteurs à l’ouvre-porte. Utiliser

des agrafes isolées pour fixer le fil au mur et au plafond.

• Enlever 7/16 po (11 mm) d’isolation de chaque série de fils.

Séparer les fils blanc et blanc/noir suffisamment pour leur raccordement aux vis des bornes á raccordement rapide de l’ouvre-porte. Torsader les fils de même couleur. Insérer les fils dans les trous à raccordement rapide : blanc à blanc et noir/blanc à gris (Figure 6).

ALIGNEMENT DES DÉTECTEURS INVERSEURS DU SECURITIÉ

• Brancher l’ouvre-porte dans la prise de courant. Les témoins

des cellules émettrice et réceptrice s’allumeront et resteront allumés si les connexions électriques sont bonnes et si l’alignement est bon.

Le témoin lumineux ambre de la cellule émettrice s’allumera indépendamment de l’alignement ou de l’obstruction. Si le témoin lumineux vert de la cellule réceptrice est éteint, faible ou clignotant (et que la trajectoire du faisceau lumineux invisible n’est pas obstruée), aligner les deux détecteurs.

• Desserrer l’écrou de la cellule émettrice et ajuster de façon à

ce qu’elle vise directement la cellule réceptrice. Serrer l’écrou.

• Desserrer l’écrou de la cellule réceptrice et régler le détecteur

jusqu’à ce qu’il reçoive le faisceau de la cellule émettrice. Lorsque le témoin vert reste allumé, serrer l’écrou.

Figure 5

Écrou à oreilles 1/4 de po x 20

Boulon à tête bombée et collet carré de 1/4 de po-20 x 1/2 de po

Diffuseur

DÉPANNAGE DES DÉTECTEURS INVERSEURS DU SÉCURITÉ

1. Si, lorsque la pose est terminée, le témoin de la cellule émettrice ne reste pas constamment allumé après

l’installation, s’assurer :

• Que le courant électrique parvient bien à l’ouvre-porte.

• Qu’il n’y a pas de court-circuit dans les fils blanc ou blanc/

noir. Ces court-circuits peuvent se produire sous les agrafes ou à la hauteur des branchements des bornes filetées.

• Le câblage est bien fait entre les détecteurs et

l’ouvre-porte.

• Qu’il n’y a pas de fil brisé.

2. Si le témoin de la cellule émettrice est allumé alors que le témoin de la cellule réceptrice est éteint :

• Vérifier l’alignement.

• Vérifier s’il y a un fil brisé dans la cellule réceptrice.

3. Si le témoin de la cellule réceptrice est faible, aligner l’un ou

l’autre des détecteurs.

REMARQUE : Lorsque le faisceau invisible est obstrué ou mal aligné quand la porte se ferme, cette dernière remontera. Si la porte est déjà ouverte, elle ne se fermera pas. La lumière de l’ouvre-porte clignotera 10 fois. Se reporter à la page 16.

Figure 6

Détecteur inverseur de sécurité

Fil de sonnerie

Détecteur inverseur du securité

Plafond fini

Aire de protection du faisceau du lumière invisible

Fil de sonnerie

Détecteur inverseur de

Détecteur inverseur

sécurité

du securité

Raccorder les fils sur bornes à raccordement rapide.

1. Dénuder le fil sur 7/16 po (11 mm).

2. Torsader les fils de même couleur.

3. Pour relâcher ou insérer le fil, enfoncer la languette à l’aide de l’extrémité du tournevis

Rouge

Bornes à raccordement rapide.

Blanc

7/16 po (11 mm)

Gris

Page 59

POSE - 11e OPÉRATION

ATTENTIONATTENTION

AVERTISSEMENT AVERTISSEMENT

AVERTISSEMENT

Ligne du centre vertical de la porte de garage

Situation du support de porte

Support de linteau

DES RENFORTS HORIZONTAUX ET VERTICAUX SONT REQUIS DANS LE CAS D'UNE PORTE DE GARAGE LÉGÈRE (EN FIBRE DE VERRE, EN ALUMINIUM, EN ACIER, EN PANNEAUX DE VERRE, ETC.).

(NON FOURNIS)

Support de la porte

Renforts verticaux

Vis autotaraudeuse 1/4 de po-14 x 5/8 de po

Ligne du centre vertical de la porte de garage

Boulon 5/16 po

-18 x 2 po

Rondelle de blocage de 5/16 de po

Support de la porte

Renforts verticaux

(Non fournis)

Écrou de 5/16 de po-18

Ligne du centre vertical de la porte de garage

Vis autotaraudeuse 1/4 de po-14 x 5/8 de po

Ligne du centre vertical de la porte de garage

Bord intérieur de la porte ou morceau de

bois de renfort Boulon 5/16 de po x 2 po

(Non fournis)

Ligne du centre vertical de la porte de garage

Vis autotaraudeuse 1/4 de po-14 x 5/8 de po

Fixation du support de porte

Suivre les instructions qui correspondent au type de porte, comme il est illustré ci-dessous ou à la page suivante.

Un renfort horizontal doit être suffisamment long pour être fixé à deux ou trois supports verticaux. Un renfort vertical doit couvrir la hauteur du panneau supérieur.

La figure 1 illustre un morceau de cornière utilisé en tant que renfort horizontal. Pour le renfort vertical, 2 morceaux de cornière sont utilisés de façon à créer un support en forme de U. La meilleure solution consiste à s’adresser au fabricant de la porte de garage pour obtenir un nécessaire de renforts de porte afin de pouvoir poser l’ouvre-porte de garage.

REMARQUE : Bon nombre de nécessaires de renforts de porte prévoient la fixation directe de l’axe de chape et de la biellette de porte. Le support de porte est alors inutile; procéder à l’étape 12.

PORTES ARTICULÉES

1. Centrer le support de la porte avec l’axe vertical précédemment tracé et utilisé pour la pose du support de linteau. Il convient de noter le positionnement correct de « UP » (vers le haut), comme estampillé à l’intérieur du support.

2. Positionner le bord supérieur du support de 2 à 4 pouces (5 cm - 10 cm) plus bas que le bord supérieur de la porte, OU directement sous toute solive à travers le haut de la porte.

3. Marquer, percer des trous et poser comme indiqué ci-après, selon la construction de votre porte :

Portes métalliques ou légères utilisant une ferrure angulaire verticale entre le support du panneau de porte et le support de porte :

• Percer des trous de fixation de 3/16 po. Fixer le support de porte à l’aide des deux vis autotaraudeuses de 1/4 po-14 x 5/8 po. (Figure 2A)

• On peut également utiliser deux boulons de 5/16 po, des rondelles de blocage et des écrous (non fournis). (Figure 2B)

Portes métalliques, isolées ou légères renforcées à l’usine :

• Percer des trous de fixation de 3/16 po. Fixer le support de porte à l’aide des vis autotaraudeuses (Figure 3).

Portes en bois :

• Utiliser les trous supérieurs et inférieurs ou latéraux de support de porte. Percer des trous de 5/16 po à travers la porte et fixer le support à l’aide de boulons à tête bombée et à collet carré de 5/16 po x 2 po, des rondelles de blocage et des écrous (non fournis). (Figure 4)

REMARQUE : Les vis autotaraudeuses de 1/4 po-14 x 5/8 po ne sont pas prévues pour être utilisées sur des portes en bois.

Les portes de garage en fibre de verre, en aluminium ou en acier léger ont BESOIN d’être renforcées AVANT la fixation du support de porte. Il est conseillé de s’adresser au fabricant de la porte pour obtenir un nécessaire de renforts.

Figure 1

Figure 2B

Figure 2A

Figure 4

GRANDEUR RÉELLE DES FIXATIONS

Figure 3

Page 60

Vis autotaraudeuse 1/4 de po-14 x 5/8 de po

PORTES RIGIDES

Prière de lire et de suivre les avertissements et les instructions de renforcements à la page précédente. Ils s’appliquent également aux portes rigides.

• Centrer le support de porte sur le dessus de la porte, en l’alignant avec le support de linteau, comme il est illustré. Repérer soit les trous de gauche et de droite, soit les trous du haut et du bas.

• Portes métalliques : Percer des avant-trous de 3/16 pouce, puis fixer le support de la porte à l’aide des vis autotaraudeuses de 1/4 po-14 x 5/8 po fournies.

• Portes en bois : Percer des trous de 5/16 po et utiliser des boulons à tête bombée et à collet carré de5/16 po x 2 po, des rondelles de blocage et des écrous (non fournis) ou des tire-fond de 5/16 po x 1-1/2 po (non fournis) suivant les besoins particuliers de l’installation.

REMARQUE : Le support de porte peut être posé sur le bord supérieur de la porte, si nécessaire pour une installation particulière. (Se reporter au dessin du positionnement facultatif à la ligne pointillée.)

Linteau

Support de linteau

Support de la porte

Placement facultatif du support de la porte

Axe vertical de la porte du garage

Support 2 x 4

DES RENFORTS HORIZONTAUX ET VERTICAUX SONT REQUIS DANS LE CAS D'UNE PORTE DE GARAGE LÉGÈRE (EN FIBRE DE VERRE, EN ALUMINIUM, EN ACIER, EN PANNEAUX DE VERRE, ETC.). (NON FOURNIS)

Plafond fini

Pour une porte sans cadre exposé, ou pour l'installation facultative, utiliser des tire-fonds de 5/16 po x 1-1/2 po (non fournis) pour fixer le support de la porte.

GRANDEUR RÉELLE DES FIXATIONS

Support de la porte

Écrou 5/16 po-18

Support de la porte

Vis autotaraudeuse de 1/4 po-14 x 5/8 po

Dessus de la porte (intérieur du garage)

Bord supérieur de la porte

Placement facultatif

PORTE MÉTALLIQUE

Rondelle de blocage de 5/16 po

Dessus de la porte (intérieur du garage)

Bord supér

ieur

de la por

Placement facultatif

Boulon à tête bombée et à collet carré de 5/16 po x 2 po (non fournis)

PORTE EN BOIS

Page 61

POSE - 12e OPÉRATION

Rondelle-frein de 5/16 po

Écrou de 5/16 po-18

Anneau d'arrêt

Boulon hexagonal de 5/16 po-18 x 7/8 de po

Axe de chape de 5/16 po x 1 po (Chariot)

Axe de chape de 5/16 po x 1-1/4 po (Support de la porte)

Fixation de la biellette au chariot

Chariot intérieur

Suivre uniquement les instructions se reportant à votre type de porte, comme illustré ci-dessous et à la page suivante.

PORTE ARTICULÉE SEULEMENT

• S’assurer que la porte du garage est complètement fermée. Tirer la poignée de déclenchement d’urgence pour détacher le chariot extérieur du chariot intérieur. Reculer le chariot extérieur (en l’éloignant de la porte) d’environ 2 pouces (5 cm) , comme illustré aux figures 1, 2 et 3.

• Figure 1 :

– Fixer la biellette droite sur le chariot extérieur à l’aide d’un

axe de chape de 5/16 po x 1 po. Faire tenir l’axe de chape en place avec un anneau d’arrêt.

– Fixer la biellette courbée au support de la porte de la même

manière, à l’aide d’un axe de chape de 5/16 po x 1-1/4 po.

• Figure 2 :

– Rapprocher les biellettes et aligner les trous. Choisir les

trous les plus éloignés étant donné qu’ils permettent aux biellettes d’être plus solides.

• Figure 3, Méthode alternative :

– Si les trous de la biellette courbée sont trop hauts,

démonter la biellette droite et couper 6 po (15 cm) du bout. Refixer la biellette droite sur le chariot en orientant la partie

coupée vers le bas, comme illustré. – Rapprocher les biellettes. – Aligner deux paires de trous et raccorder les deux biellettes

avec les boulons, les rondelles-frein et les écrous.

• Tirer sur la poignée de déclenchement d’urgence en direction

de l’ouvre-porte à un angle de 45° de façon que la biéllette de dégagement du chariot soit horizontale. Passer à la 1re opération des « réglages », page 23. Le chariot se réenclenchera automatiquement lorsque l'ouvre-porte fonctionnera.

Figure 1

Chariot extérieur

Anneau d'arrêt

Rondelle de blocage de 5/16 po

Écrous de 5/16 po-18

Support de la porte

Axe de chape de 5/16 po x 1-1/4 po

Biellette courbée

Boulons hexagonaux de 5/16 po-18 x 7/8 po

Biellette droite

Poignée de déclenchement d'urgence

Axe de chape de 5/16 po x 1 po

GRANDEUR RÉELLE DES FIXATIONS

Figure 2

Figure 3

Rondelle de blocage de 5/16 po

Écrous de 5/16 po-18

Boulons hexagonaux de 5/16 po18 x 7/8 po

Couper ce morceau

Page 62

Écrous de

5/16 de po-18 Rondelle-frein de 5/16 de po

Anneau d'arrêt

Biellette droite

Boulon de 5/16 de po18x7/8 de po

Support de la porte

Axe de chape de 5/16 de po x 1-1/4 de po

Biellette courbée

Biellette

Por te fermée

Chariot extérieur

Porte ouverte

Porte inclinée vers l'arriére (Incorrecte)

Angle correct

Poignée de déclenchement d'urgence

Chariot intérieur

Chariot extérieur

POUR TOUTES LES PORTES RIGIDES

1. Assemblage des biellettes, Figure 4 :

• Assembler les biellettes droite et courbée à leur plus grande longueur (2 ou 3 trous se chevauchant).

• La porte étant fermée, raccorder la biellette droite au

support de la porte à l’aide d’un axe de chape de 5/16 po x 1-1/4 po.

• Faire tenir l’axe de chape avec un anneau d’arrêt.

2. Méthodes de réglage, Figure 5 :

• Dans le cas d’une porte rigide, la course doit être réglée

avant de raccorder la biellette au chariot. Les vis de réglage de la course sont situées sur le panneau du côté gauche, comme illustré à la page 23. Suivre les méthodes de réglage détaillées ci-dessous.

• Réglage de l’ouverture de la porte : diminuer la course

d’ouverture

- Tourner la vis de réglage d’ouverture « UP » de 4 tours en

sens antihoraire.

- Appuyer sur le gros bouton-poussoir de la commande de

porte. Le chariot se déplacera jusqu’à la position entièrement ouverte.

- À la main, ouvrir complètement la porte (parallèle au

plancher), puis soulever la biellette jusqu’au chariot. La biellette doit toucher le chariot juste derrière son trou de raccordement. Se reporter à « Chariot entièrement ouvert/ positions de la biellette » dans l’illustration. Si la biellette est trop courte, diminuer la course d’ouverture. Un tour complet de la vis de réglage correspond à 3 pouces (7,5 cm) de course.

• Réglage de la fermeture de la porte : diminuer la course

de fermeture

- Tourner la vis de réglage de fermeture « DOWN » de 4

tours complets en sens horaire.

- Appuyer sur le bouton-poussoir de la commande de porte.

Le chariot se déplacera à la position de porte complètement fermée.

Figure 4

- À la main, fermer complètement la porte, puis soulever la

biellette jusqu’au chariot. La biellette doit toucher le chariot, juste devant son trou de raccordement. Se reporter à « Chariot complètement fermé/positions de la biellette » dans l’illustration. Si la biellette arrive plus loin que le trou de raccordement, raccourcir la course de fermeture. Un tour complet de la vis de réglage correspond à 3 pouces (7,5 cm) de course.

3. Raccordement de la biellette sur le chariot :

• La porte étant fermée, raccorder la biellette courbée au trou de raccordement du chariot avec le dernier axe de chape. Il sera peut-être nécessaire de soulever légèrement la porte pour procéder au raccordement.

• Faire tenir l’axe de chape avec un anneau d’arrêt.

• Faire faire un cycle de fonctionnement complet à l’ouvreporte. Si, en position complètement ouverte, la porte est légèrement inclinée vers l’arrière, comme illustré, diminuer la course de montée « UP » jusqu’à ce que la porte soit parallèle au sol.

REMARQUE : En réglant la course d’ouverture à la page suivante, la porte ne doit pas être inclinée vers l’arrière lorsqu’elle est entièrement ouverte, comme illustré ci-dessous. Une légère inclinaison arrière causera une résistance inutile ou un fonctionnement saccadé, ou les deux lorsque la porte est ouverte ou fermée depuis la position entièrement ouverte.

Figure 5

Page 63

RÉGLAGES - 1re OPÉRATION

AVERTISSEMENTAVERTISSEMENT

ATTENTIONATTENTION

AVERTISSEMENT AVERTISSEMENT

AVERTISSEMENT

Réglage des courses d’ouverture et de fermeture

Le réglage de ces courses fixe les points où la porte s’arrêtera lors de son ouverture ou de sa fermeture.

Pour faire fonctionner l’ouvre-porte, appuyer sur le bouton-poussoir de la commande de porte. Faire faire un cycle complet à l’ouvre-porte.

• La porte s’ouvre-t-elle et se ferme-t-elle complètement?

• Est-ce que la porte reste fermée sans remonter involontairement lorsqu’elle est complètement fermée?

Si la réponse est oui à ces deux questions, aucun réglage de la course n’est requis à moins que le test d’inversion n’échoue (se reporter à la 3e opération, page 25 des réglages).

Les procédures suivantes indiquent les réglages à effectuer dans chaque cas. Lire les procédures attentivement avant de procéder à la 2e opération des réglages. Utiliser un tournevis pour procéder aux réglages. Faire faire un cycle complet à

l’ouvre-porte après chaque réglage.

REMARQUE : Un fonctionnement répété de l’ouvre-porte pendant le réglage risque de faire surchauffer le moteur et de provoquer son arrêt. Dans ce cas, attendre environ 15 minutes avant de continuer.

REMARQUE : Si quoi que ce soit gêne l’ouverture de la porte, elle s’arrêtera. Si quoi que ce soit gêne la fermeture de la porte (y compris des portes qui forcent ou qui sont déséquilibrées), elle remontera.

COMMENT ET QUAND RÉGLER LES COURSES

• Si la porte ne s’ouvre pas complètement mais s’ouvre d’au moins 5 pieds (1,5 m) :

Augmenter la course d’ouverture en tournant la vis de

réglage « UP » à droite. Un tour complet de la vis correspond à 3 po (7,5 cm) de course.

REMARQUE : Pour empêcher le chariot de frapper le boulon

de protection du couvercle, garder une distance minimale de 2 po à 4 po (5 cm - 10 cm) entre le chariot et le boulon.

• Si la porte ne s’ouvre pas d’au moins 5 pieds :

Régler la force d’ouverture « UP », comme indiqué dans la

2e opération des réglages.

• Si la porte ne se ferme pas complètement :

Augmenter la course de fermeture en tournant la vis de

réglage « DOWN » dans le sens antihoraire. Un tour complet de la vis correspond à 3 po (7,5 cm) de course.

Si la porte ne se ferme toujours pas complètement et que le

chariot heurte le support de la poulie (page 4), essayer de rallonger le bras de la porte (page 21) et de diminuer la course de fermeture.

• Si l’ouvre-porte fait remonter la porte lorsqu’elle est complètement fermée :

Diminuer la course de fermeture. Tourner la vis de réglage

de fermeture (« DOWN ») dans le sens horaire. Un tour complet de la vis correspond à 3 po (7,5 cm) de course.

Sans un système d’inversion de sécurité bien installé, des personnes (plus particulièrement les petits enfants) pourraient être GRIÈVEMENT BLESSÉES ou TUÉES par une porte de garage qui se referme.

• Un réglage erroné des courses de la porte de garage gênera un fonctionnement approprié du système d’inversion de sécurité.

• Après avoir réglé une commande (force ou course), il peut être nécessaire de régler l’autre commande.

• Après avoir effectué quelque réglage que ce soit, on DOIT faire l’essai du système d’inversion de sécurité. La porte de garage DOIT remonter au contact d’un objet d’une hauteur de 1-1/2 po (3,8 cm) (ou un 2 x 4 posé à plat) sur le sol.

Pour prévenir les dommages aux véhicules, s’assurer que la porte entièrement ouverte offre un dégagement suffisant.

Boulon de protection du couvercle

2-4 po (5-10 cm)

• Si la porte remonte en cours de fermeture sans qu’il n’y ait d’obstacles visibles qui la gênent :

Si les lumières de l’ouvre-porte clignotent, ceci signifie que

les détecteurs inverseurs de sécurité ne sont pas installés, sont mal alignés ou sont obstrués. Se reporter à la section « Dépannage » à la page 18.

Vérifier si la porte force : Tirer la poignée de déclenchement

d’urgence. Ouvrir et fermer manuellement la porte. Si la porte force, appeler un technicien formé en systèmes de porte. Si la porte est équilibrée et ne force pas, ajuster la force de fermeture. Se reporter à la 2e opération des réglages.

Panneau côté gauche

Vis de réglage de course

ÉTIQUETTE DE RÉGLAGE

Page 64

RÉGLAGES - 2e OPÉRATION

AVERTISSEMENTAVERTISSEMENT

Réglage de la force

Les commandes de réglage de la force sont situées sur le panneau droit du moteur. Elles servent à régler la puissance du courant nécessaire à l’ouverture et à la fermeture de la porte.

Si la force réglée est trop faible, la porte aura tendance à s’arrêter à l’ouverture et à remonter à la fermeture. Les variations saisonnières peuvent modifier le fonctionnement de la porte; il faudra donc occasionnellement procéder à un réglage.

Le réglage maximum de la force est de 3/4 de tour de vis. Ne pas forcer la vis au-delà de cette limite. Utiliser un

tournevis pour régler la force.

• Une trop grande force sur la porte de garage gênera un fonctionnement approprié du système d’inversion de sécurité.

• Ne JAMAIS augmenter la force au-delà du niveau nécessaire à la fermeture de la porte.

• Ne JAMAIS utiliser les réglages de force pour compenser une porte qui force ou qui adhère.

• Après avoir réglé une commande (force ou course), il peut être nécessaire de régler l’autre commande.

COMMENT ET QUAND RÉGLER LES FORCES

1.Vérification de la force de fermeture (DOWN)

• Pendant que la porte est environ à mi-chemin de sa course de fermeture, essayer de l’arrêter à la main. La porte doit remonter. L’inversion du mouvement de fermeture de la porte

à mi-chemin ne garantit pas l’inversion lorsqu’il s’agit d’une obstacle de 1-1/2 po (3,8 cm). Se reporter à la 3e opération des réglages, page 25. S’il est difficile de retenir la porte

ou si la porte ne remonte pas, DIMINUER LA FORCE DE FERMETURE (DOWN) en tournant la vis dans le sens antihoraire. Effectuer de petits réglages jusqu’à ce que la porte remonte normalement. Après chaque réglage, faire faire un cycle complet à l’ouvre-porte.

• Si la porte remonte durant le cycle de fermeture et que

les lumières de l’ouvre-porte ne clignotent pas,

AUGMENTER LA FORCE DE FERMETURE (DOWN) en tournant la vis de réglage dans le sens horaire. Effectuer de petits réglages jusqu’à ce que la porte fasse un cycle de fermeture complet. Après chaque réglage, faire faire un cycle complet à l’ouvre-porte. Ne pas augmenter la force au-delà

du niveau nécessaire pour fermer la porte.

2.Vérification de la force d’ouverture (UP)

• Pendant que la porte est environ à mi-chemin de sa course d’ouverture, essayer de l’arrêter à la main. La porte doit s’arrêter. S’il est difficile de retenir la porte ou si la porte ne s’arrête pas, DIMINUER LA FORCE D’OUVERTURE (UP) en tournant la vis de réglage dans le sens antihoraire. Effectuer de petits réglages jusqu’à ce que la porte s’arrête facilement et s’ouvre entièrement. Après chaque réglage, faire faire un cycle complet à l’ouvre-porte.

• Si la porte ne s’ouvre pas d’au moins 5 pieds (1,5 m), AUGMENTER LA FORCE D’OUVERTURE (UP), en tournant la vis de réglage dans le sens horaire. Effectuer de petits réglages jusqu’à ce que la porte s’ouvre complètement. Au besoin, régler de nouveau la course d’ouverture (UP). Après chaque réglage, faire faire un cycle complet à l’ouvreporte.

Panneau droit

Vis de reglage de la force

Antenne

ÉTIQUETTE DE RÉGLAGE DE LA FORCE

Force d'ouverture

Force de fermeture

Page 65

RÉGLAGES - 3e OPÉRATION

Détecteur inverseur de sécurité

AVERTISSEMENTAVERTISSEMENT

Essai du système d’inversion de sécurité

ESSAI

• La porte étant entièrement ouverte, placer une planche de 1-1/2 po (3,8 cm) d’épaisseur (ou un 2 x 4 à plat) sur le plancher, centrée sous la porte de garage.

• Fermer la porte. La porte doit remonter dès qu’elle touche l’obstacle.

RÉGLAGE

• Si la porte s’arrête sur l’obstacle, sa course de fermeture n’est pas suffisante. Augmenter la course de fermeture (DOWN) en tournant la vis de réglage « DOWN » de 1/4 de tour dans le sens antihoraire.

REMARQUE : Dans le cas d’une porte articulée, s’assurer

que les réglages ne forcent pas sur la biellette, ni à l’ouverture ni à la fermeture. Se reporter aux illustrations de la page 21.

• Répéter l’essai.

• Lorsque la porte remonte sur la planche de 1-1/2 po (3,8 cm),

retirer l’obstacle et faire faire 3 ou 4 cycles complets à l’ouvre-porte afin de vérifier le réglage.

• Si l’essai du système d’inversion de sécurité échoue, appeler

un technicien formé en systèmes de porte.

• On DOIT procéder à une vérification mensuelle du système d’inversion de sécurité.

• Après avoir réglé une commande (force ou course), il peut être nécessaire de régler l’autre commande.

VÉRIFICATION DE SÉCURITÉ IMPORTANTE :

Faire l’essai du système d’inversion de sécurité après :

• Chaque fois que l’on modifie la longueur des biellettes, et chaque fois que l’on procède à un réglage de la force et de la course de la porte.

• Chaque fois que l’on répare ou que l’on règle la porte du garage (y compris les ressorts et les fixations).

• Chaque fois que l’on répare le plancher du garage ou après un soulèvement de celui-ci.

• Chaque fois que l’on procède à une réparation ou à un réglage de l’ouvre-porte.

RÉGLAGES - 4e OPÉRATION

Essai du Système Protector

• Appuyer sur le bouton-poussoir de la télécommande pour

ouvrir la porte.

• Mettre la boîte en carton de l’ouvre-porte dans la course de

la porte.

• Appuyer sur le bouton-poussoir de la télécommande pour

fermer la porte. La porte ne se déplacera pas de plus d’un pouce (2,5 cm), et les lumières de l’ouvre-porte clignoteront.

La porte de garage ne se fermera pas à l’aide d’une télécommande si le témoin lumineux d’un des deux détecteurs est éteint (ce qui avertit que le détecteur est mal aligné ou est obstrué).

Si l’ouvre-porte ferme la porte lorsque le détecteur inverseur de sécurité est obstrué (et que les détecteurs ne sont pas à plus de 6 po (15 cm) au-dessus du sol), appeler un technicien formé en systèmes de porte.

Planche de 1-1/2 de po (3,8 cm) (ou 2 x 4 à plat)

Page 66

FONCTIONNEMENT

AVERTISSEMENTAVERTISSEMENT

IMPORTANTES CONSIGNES DE SÉCURITÉ

Pour réduire le risque de BLESSURES GRAVES ou

de MORT :

1. LIRE ET SUIVRE TOUS LES AVERTISSEMENTS ET INSTRUCTIONS.

2. TOUJOURS garder les télécommandes hors de la portée des enfants. Ne JAMAIS laisser les enfants faire fonctionner les télécommandes ou les boutons-poussoirs de la commande de porte ou jouer avec ceux-ci.

3. Actionner la porte de garage UNIQUEMENT lorsqu’on peut la voir clairement, qu’elle est bien réglée et qu’il n’y a aucune obstacle à la course de la porte.

4. TOUJOURS garder la porte de garage en vue jusqu’à sa fermeture complète. PERSONNE NE DOIT TRAVERSER LE PARCOURS DE LA PORTE EN MOUVEMENT.

5. PERSONNE NE DOIT PASSER SOUS UNE PORTE ARRÊTÉE EN COURS D’OUVERTURE.

6. Si possible, utiliser la poignée de déclenchement d’urgence pour dégager le chariot UNIQUEMENT lorsque la porte de garage est FERMÉE. Des ressorts faibles ou brisés ou une porte déséquilibrée peuvent causer la chute rapide et/ou imprévue d’une porte ouverte.

7. Ne JAMAIS utiliser la poignée de déclenchement d’urgence à moins que l’entrée de garage ne soit dégagée (absence de personnes et d’obstacles).

Utilisation de votre ouvre-porte de garage

Votre télécommande à main et ouvre-porte Security✚® ont été réglés en usine à un code compatible qui change avec chaque usage, accédant de manière aléatoire à plus de 100 milliards de nouveaux codes. Votre ouvre-porte fonctionnera avec un nombre allant jusqu’à huit télécommandes Security✚ d’entrée sans clé. Si vous achetez une nouvelle télécommande ou que vous désirez désactiver toute télécommande, suivez les instructions de la section Programmation.

Actionner l’ouvre-porte suivant l’une des méthodes ci-après :

• La télécommande à main : Appuyer sur le bouton-poussoir jusqu’à ce que la porte commence à se déplacer.

• La commande de porte murale : Tenir la barre ou le bouton- poussoir enfoncé jusqu’à ce que la porte commence à se déplacer.

• Le système d’entrée sans clé : (Se reporter à la section Accessoires) s’il est fourni avec votre ouvre-porte de garage, il doit être programmé avant usage. Se reporter à la section Programmation.

Lorsque l’on actionne l’ouvre-porte de garage et que les détecteurs inverseurs de sécurité sont correctement installés et alignés

1. Si la porte est ouverte, elle se fermera. Si elle est fermée, elle s’ouvrira.

2. Si la porte est en course de fermeture, elle remontera.

3. Si la porte est en course d’ouverture, elle s’arrêtera.

4. Si on l’a arrêtée en position partiellement ouverte, elle se fermera.

et un Système

8. Ne JAMAIS utiliser la poignée pour ouvrir ou fermer la porte. Il y a risque de chute si le nœud de la corde se défait.

9. Après avoir réglé une commande (force ou course), il peut être nécessaire de régler l’autre commande.

10. Après avoir effectué quelque réglage que ce soit, on DOIT faire l’essai du système d’inversion de sécurité.

11. On DOIT procéder à une vérification mensuelle du système d’inversion de sécurité. La porte de garage DOIT remonter au contact d’un objet d’une hauteur de 1-1/2 po (3,8 cm) (ou un 2 x 4 posé à plat) sur le sol.

12. TOUJOURS GARDER LA PORTE DE GARAGE BIEN ÉQUILIBRÉE (se reporter à la page 3). Une porte mal équilibrée peut ne pas remonter au besoin et pourrait provoquer des BLESSURES GRAVES ou LA MORT.

13. Toutes les réparations aux câbles, ensembles de ressort et autres ferrures de montage, qui sont tous sous une tension EXTRÊME, DOIVENT être confiées à un technicien formé en systèmes de porte.

14. TOUJOURS mettre l’ouvre-porte de garage hors tension AVANT d’effectuer quelque réparation que ce soit ou d’enlever des couvercles.

CONSERVER CES INSTRUCTIONS.

15.

5. Si la fermeture de la porte est gênée, la porte remontera. Si l’obstacle interrompt le faisceau du détecteur, les lumières de l’ouvre-porte clignoteront pendant 5 secondes.

6. Si l’ouverture de la porte est gênée, la porte s’arrêtera.

7. Si la porte est complètement ouverte, elle ne se fermera pas tant que le faisceau lumineux sera interrompu. Le détecteur n’a aucun effet lors du cycle d’ouverture.

Si le détecteur n’est pas installé ou est mal aligné, la porte ne se fermera pas à partir d’une télécommande à main. Cependant, vous pouvez fermer la porte avec la commande de porte, la clé

de verrouillage extérieur, ou l’entrée sans clé, si vous les activez jusqu’à ce que la fermeture soit complète. Si vous les relâchez

trop tôt, la porte s’inversera. L’éclairage de l’ouvre-porte de garage s’allumera dans les cas

suivants : lorsque l’on branche l’ouvre-porte de garage pour la première fois sur le courant; lorsque le courant est interrompu; lorsque l’ouvre-porte est actionné. Cet éclairage s’éteint automatiquement après 4-1/2 minutes ou il assure un éclairage constant lorsqu’on actionne la fonction d’éclairage sur la commande de porte de détection de mouvement. La taille d’ampoule est A19. Le pouvoir d’ampoule est 100 maximum de watts.

Éclairage Security

lorsqu’une personne franchira la porte de garage ouverte. Sur la console de commande ACL de porte avec détection de mouvement, cette fonction d’éclairage peut être désactivée de la façon suivante : les lumières fermées, enfoncer et tenir le bouton d’éclairage pendant 10 secondes jusqu’à ce que les lumières s’éteignent, puis s’allument de nouveau. Pour rétablir cette fonction, commencer avec le dispositif d’éclairage de l’ouvreporte allumé, puis enfoncer et tenir le bouton d’éclairage pendant 10 secondes, jusqu’à ce que les lumières s’éteignent, puis s’allument à nouveau.

✚

: Les lumières s’allumeront également

Page 67

Utilisation de la commande de porte à

Prog <Learn>

Heure

Minute

Langue

Degrés (F/C)

Bouton

d'éclairage Bouton de verrouillage

Barrepoussoir

Détecteur de mouvement

(actvée / désactivée)

LOCK

LIGHT

H M

LOCK

montage murale

COMMANDE DE PORTE MURALE AVEC DÉTECTEUR DE MOUVEMENT

Appuyer sur le boutonpoussoir éclairé pour ouvrir ou fermer la porte. Appuyer à nouveau pour inverser la porte durant le cycle de fermeture ou pour arrêter la porte pendant son ouverture.

Cette console de commande contient un détecteur de mouvement, le témoin duquel s'allumera dès la détection de l'entrée d'une personne dans la garage.

Fonction d'éclairage

porte, l'éclairage demeurera allumé pendant 4-1/2 minutes. Appuyez à nouveau sur ce bouton pour l’éteindre plus tôt. L’intervalle de 4-1/2 minutes peut être changé à 1-1/2, 2-1/2 ou 3-1/2 minutes comme suit : Enfoncer et tenir le bouton de blocage jusqu’à ce que l’éclairage clignote (environ 10 secondes). Un seul clignotement indique que la minuterie est réglée à 1-1/2 minute. Répéter la procédure et l’éclairage clignotera deux fois, réglant ainsi la minuterie à 2-1/2 minutes. Répéter à nouveau pour un intervalle de 3-1/2 minutes, etc., jusqu’à un maximum de quatre clignotements pour 4-1/2 minutes.

Il est recommandé de désactiver le détecteur de mouvement en cas d'usage de l'éclairage de l'ouvre-porte comme éclairage de travail. Voir fonction d'éclairage automatique ci-dessous.

Fonction de verrouillage

l’interrupteur à clé extérieur ou du système d’entrée sans clé en accessoire.

Pour actionner, appuyer sur le bouton de verrouillage et le tenir pendant 2 secondes.

Pour arrêter, appuyer à nouveau sur le bouton de verrouillage et le tenir pendant 2 secondes. La fonction de verrouillage sera également neutralisée chaque fois que le bouton « learn » se trouvant sur le panneau de l'ouvre-porte sera actionné.

Fonctionnalité de l’éclairage du détecteur de mouvement :

L’éclairage de l’ouvre-porte s’active automatiquement lorsqu’une personne passe devant la console de commande murale. Cette fonctionnalité est activée par la détection du mouvement et de la chaleur du corps humain. L’éclairage de l’ouvre-porte fonctionnera pendant cinq minutes puis s’arrêtera si aucun mouvement supplémentaire ou si aucun différentiel de chaleur n’est détecté.

Il est recommandé de désactiver le détecteur de mouvement en cas d'usage de l'éclairage de l'ouvre-porte comme éclairage de travail. Sinon, l'éclairage s'éteindra automatiquement si les travaux s'effectuent au-delà de la portée du détecteur.

Appuyez sur le bouton d'éclairage pour allumer ou éteindre l’éclairage de l’ouvre-porte. Il ne contrôle pas l’éclairage de l’ouvre-porte pendant que la porte est en mouvement. Si vous allumez, puis activez l’ouvre-

La fonction de verrouillage est conçue de manière à empêcher le fonctionnement de la porte à l'aide de télécommandes à main. Cependant, la porte s'ouvrira et se fermera à partir de la commande de porte, de

Pour désactiver cette fonctionnalité, appuyer sur le bouton ON/OFF (marche-arrêt) d’éclairage automatique sur le côté gauche de la console de commande.

(PROG) Fonction Learn

La console de commande est équipée d'un bouton Prog <LEARN> (Reconnaissance) qui facilite la reconnaissance de la télécommande par le dispositif. Appuyer une fois sur le bouton Prog <LEARN> pour activer le mode LEARN ; le message suivant s'affiche sur l'écran : « Learn Remote Control

- Press Learn Button Again to Confirm. » (Reconnaissance de la télécommande – Appuyer de nouveau sur le bouton Prog <LEARN> pour confirmer). Appuyer une deuxième fois sur le bouton Prog <LEARN> ; le message suivant s'affiche sur l'écran : « Learn Mode - Press Remote Control Button to Learn Remote. » (Mode Learn – Appuyer sur le bouton de la télécommande pour sa reconnaissance). Appuyer sur le bouton de la télécommande à programmer et le projecteur de travail clignotera pour confirmer que la télécommande a été reconnue par le dispositif.

Fonction Heure et Minute

Appuyer sans relâcher sur l'un de ces boutons latéraux pour augmenter le nombre d'heures

ou de minutes affichées sur l'écran ACL.

(LANG) Fonction Langue

Appuyer sur ce bouton latéral pour basculer entre trois langues disponibles – anglais, espagnol et français.

Degrés Fahrenheit / Celsius

Appuyer sur ce bouton latéral pour basculer entre l'échelle Fahrenheit et l'échelle Celsius.

Réglage du contraste de l'affichage

Appuyer sans relâcher sur le bouton d'éclairage puis appuyer sur le bouton de réglage de l'heure pour augmenter le contraste ou sur le bouton de réglage des minutes pour diminuer le contraste.

Page 68

Utilisation de la Telecommande

AVERTISSEMENTAVERTISSEMENT

Pile de proximité

Piles des témoins lumineux à DEL et de l’ouvre-porte

Contact à ressort

REMARQUE : Pour activer les fonctions de la commande à distance, tirer sur l’onglet en plastique faisant saillie sur le boîtier de la commande à distance.

Cette commande à distance est dotée d’une fonctionnalité d’éclairage de proximité. Les témoins à DEL s’allument pendant trois secondes en agitant la main à proximité immédiate de la commande à distance. Les témoins à DEL clignotent rapidement après avoir activé un des boutons de la commande à distance.

Désactivation de L’éclairage de Proximité

La commande à distance désactivera la fonction d’éclairage de proximité si celle-ci est activée 10 fois consécutivement sans avoir appuyé sur un bouton. Pour ré-activer l’éclairage de proximité, appuyer simplement sur un bouton. Cette fonction préserve l’autonomie de la batterie.

Commande de L’éclairage de L’ouvre-porte

Grâce aux commandes à distance de l’ouvre-porte Security✚® de 315 MHz, un bouton-poussoir de la commande à distance peut être programmé pour faire fonctionner l’éclairage de l’ouvre-porte sans ouvrir la porte.

1. La porte étant fermée, enfoncer et tenir un bouton de la télécommande auquel on attribuera le contrôle de l’éclairage.

2. Appuyer sans relâcher sur le bouton Light (Éclairage) du panneau de commande multifonction.

3. Appuyer sans relâcher sur le bouton Lock (Verrouillage) du panneau de commande multifonction.

4. Lorsque les lumières de l’ouvre-porte clignotent, relâcher tous les boutons.

Effectuer un essai en appuyant sur le bouton-poussoir de la commande à distance. L’éclairage de l’ouvre-porte doit s’allumer et s’éteindre mais la porte ne doit pas bouger.

Dépannage

PROBLÈME SOLUTION

Les Piles de Télécommande

Pour prévenir d’éventuelles BLESSURES GRAVES ou LA MORT :

• NE JAMAIS laisser de petits enfants à proximité des piles.

• Aviser immédiatement un médecin en cas d’ingestion d’une pile. Pour réduire le risque d'incendie, d'explosion ou de brûlure

chimique:

• Remplacer les piles UNIQUEMENT par des piles capsules 3V2032.

• NE PAS recharger, ni démonter, ni chauffer à une température supérieure à 100 °C (212 °F), ni incinérer..

Les piles 3V2016 au lithium pour l’ouvre-porte et les témoins à DEL (marquées « LED and Opener Battery ») devraient durer cinq ans. La pile 3V2450 au lithium pour l’éclairage de proximité (marquée « Proximity Battery ») devrait durer d’un à deux ans. Pour remplacer les piles, retirer les deux vis et ouvrir le boîtier de la commande à distance. Pour retirer la pile, la faire sortir de son logement. Insérer des piles neuves, côté positif vers le haut. Mettre les piles usagées au rebut de façon appropriée.

Ne remplacer les piles qu’avec des piles de type capsule 3V2016 ou 3V2450.

ATTENTION : Ne pas plier le contact à ressort. Le capteur de proximité ne fonctionnera pas si le contact est plié.

Vérifier si l’éclairage de proximité est désactivé en appuyant sur un bouton.

Détection de proximité réduite (ne s’active pas en touchant la partie supérieure de la commande à distance)

La sensibilité du capteur de proximité est peut être trop importante. Laisser la commande à distance se reposer pendant 60 secondes sur une surface non métallique. Ceci permet au capteur de s’auto-étalonner.

Remplacer la pile 3V2450 par une pile capsule 3V2450 neuve du même type.

Réduire l’intensité lumineuse des témoins à DEL

Aucun clignotement des témoins lumineux à DEL après avoir appuyé sur un bouton

Remplacer les deux piles 3V2016 par des piles capsules 3V2016 du même type.

AVIS : Les règles de la FCC ou d’Industrie Canada (IC), ou les deux, interdisent tout ajustement ou toute modification de ce récepteur et/ou de cet émetteur, sauf pour modifier le code ou pour remplacer la pile. IL N’EXISTE AUCUNE AUTRE PIÈCE SUSCEPTIBLE D’ÊTRE ENTRETENUE PAR L’UTILISATEUR.

Vérifié pour conformité avec les normes de la FCC POUR UTILISATION À LA MAISON OU AU BUREAU. L’utilisation est sujette aux deux conditions ci-après : (1) ce dispositif ne peut causer des interférences nuisibles, et (2) ce dispositif doit accepter toute interférence reçue, y compris une interférence pouvant causer un fonctionnement non désiré.

Page 69

AVERTISSEMENTAVERTISSEMENT

NOTICE

Poignée de déclenchement d'urgence (tirer vers le bas et l'arrière en direction de l'ouvre-porte)

Levier de déclenchement du chariot

NOTICE

Levier de déclenchement du chariot

Poignée de déclenchement d'urgence (à tirer)

Ouverture manuelle de la porte

Pour prévenir d’éventuelles BLESSURES GRAVES ou LA MORT par suite de la chute d’une porte de garage :

• Ne JAMAIS utiliser la poignée de déclenchement d’urgence à moins que l’entrée de garage ne soit dégagée (absence de personnes et d’obstacles).

• Ne JAMAIS utiliser la poignée pour ouvrir ou fermer la porte. Il y a risque de chute si le nœud de la corde se défait.

Dans la mesure du possible, la porte doit être complètement fermée. Tirer la poignée de déclenchement d’urgence et lever la porte manuellement. Pour rattacher la porte à l’ouvre-porte, appuyer sur la barre-poussoir de la commande de porte.

PÉRIODICITÉS D’ENTRETIEN

Une fois par mois

• Faire fonctionner la porte à la main. Si elle est déséquilibrée ou si elle force, appeler un technicien formé en systèmes de porte.

• S’assurer que la porte s’ouvre et se ferme complètement. Au besoin, régler les commandes de course et/ou de force. (Se reporter aux pages 23 et 24.)

• Répéter le contrôle du dispositif d’inversion de sécurité. Procéder à tous les réglages nécessaires (voir réglages - 3e opération).

Une fois par année

• Huiler les rouleaux, les roulements et les charnières de la porte. Il n’est pas nécessaire de lubrifier l’ouvre-porte de garage. Ne pas graisser les guides de la porte.

La fonction de verrouillage empêche le chariot de se réenclencher

POSITION DE DÉCLENCHEMENT

MANUEL

automatiquement. Tirer la poignée de déclenchement d’urgence vers le bas et l’arrière (vers l’ouvre-porte de garage). Il sera alors possible d’ouvrir et de fermer la porte à la main autant de fois qu’on le désirera. Pour inhiber le verrouillage, tirer la poignée droit vers le bas. Le chariot se réenclenchera lors de la prochaine ouverture ou fermeture de la porte.

POSITION DE VERROUILLAGE

ENTRETIEN DE L’OUVRE-PORTE DE GARAGE

RÉGLAGES DE COURSE ET DE FORCE :

Les conditions climatiques risquent de causer de petites modifications dans le fonctionnement de la porte qui devra alors être réglée, en particulier après la première année d’utilisation.

Se reporter aux pages 23 et 24 pour les réglages des courses d’ouverture et de fermeture et de la force. Seul un tournevis est requis. Suivre attentivement les instructions.

Procéder toujours au contrôle de l’inversion de sécurité (réglages - 3e Opération, page 25) après avoir procédé à un réglage des courses ou de la force.

COMMANDES DE FORCE

COMMANDES DE COURSE

Page 70

DÉFAUTS DE FONCTIONNEMENT

Détecteur inverseur de sécurité

Fil de sonnerie

«Learn » Bouton Voyant LED ou LED diagnostic

1. Ma porte ne se ferme pas et les ampoules de l’éclairage du moteur clignotent : Le détecteur inverseur de sécurité

doit être raccordé et aligné correctement avant que l’ouvreporte de garage n’entame la procédure de fermeture.

• Vérifier que les détecteurs inverseurs de sécurité sont bien

installés et dépourvus d’obstruction. Se reporter à la 10e

étape de pose : Pose du Système Protector

• Vérifier le diagnostic du voyant LED concernant les éclairs

sur le moteur, puis se reporter à la fiche diagnostic à la page suivante.

2. Mes télécommandes ne font pas fonctionner la porte :

• Vérifier que votre commande murale ne clignote pas. Si

elle clignote, désactiver le mode de verrouillage en suivant les instructions du passage consacré à l’Utilisation de la

commande de porte à montage murale.

• Reprogrammer les télécommandes en suivant les

instructions de programmation. Se reporter au chapitre Programmation.

• Si la télécommande ne fait toujours pas fonctionner votre

porte, examiner le voyant LED diagnostique et observer, le cas échéant, les éclairs sur le moteur, puis se reporter à la

fiche diagnostic à la page suivante.

Détecteur inverseur de sécurité

Cellule émettrice de détecteur inverseur de sécurité (Témoin lumineux ambre)

Cellule réceptrice de détecteur inverseur de sécurité (Témoin lumineux vert )

3. La porte inverse sa course sans raison apparente :

Après avoir procédé au réglage de la force ou des limites de course, répéter le contrôle de l’inversion de sécurité. Le besoin de procéder à des réglages occasionnels des limites de courses et de la force est normal. Les variations saisonnières en particulier peuvent altérer la course de la porte.

• Vérifier manuellement que la porte est bien équilibrée et

qu’il n’y a pas de problèmes d’adhésion.

• Se reporter à la 2e opération de réglage, Réglage de la

force.

4. Après fermeture complète et après contact avec le sol, la porte inverse sa course sans raison apparente :

Répéter le contrôle de l’inversion de sécurité après avoir procédé au réglage de la force ou des limites de course. Le besoin de procéder à des réglages occasionnels des limites de courses et de la force est normal. Les variations saisonnières en particulier peuvent altérer la course de la porte.

• Se reporter à la 1

ère

opération de réglage, Réglage des

courses d’OUVERTURE et de FERMETURE. Diminuer la

course de fermeture en tournant les vis de réglage dans le sens des aiguilles de la montre.

5. L’éclairage ne s’éteint pas quand la porte est ouverte :

• L’ouvre-porte de garage est équipé d’un éclairage de

sécurité. Cette caractéristique allume la lumière quand le faisceau lumineux de sécurité a été obstrué. Se reporter à la section Fonctionnement ; Utilisation de la commande de

porte murale, Fonction d’éclairage.

6. Le moteur de l’ouvre-porte ronfle brièvement :

• Vérifier d’abord si le chariot appuie contre le boulon d’arrêt.

• Détacher la porte de l’ouvre-porte en tirant sur la cordon de déverrouillage d’urgence.

• Fermer la porte manuellement.

• Détendre la courroie en tournant l’écrou extérieur de 4 à 5 tours. Ceci relâchera la tension.

• Mettre le moteur en marche au moyen de la télécommande ou de la commande de porte. Le chariot devrait se diriger vers la porte puis s’arrêter. Si le chariot se réengage avec la porte, tirer sur le cordon de déverrouillage d’urgence pour le libérer.

• Réduire la course d’OUVERTURE en donnant deux tours complets à la vis de réglage de la course d’OUVERTURE dans le sens opposé à la flèche.

Chariot

1-1/4 de po. (3,18 cm)

• Resserrer l’écrou extérieur jusqu’à ce que le ressort du chariot ait environ 1-1/4 po (3,18 cm) de longueur.

• Si le chariot ne s’éloigne pas du boulon, répéter les étapes ci-dessus.

Page 71

Voyant LED ou LED diagnostic

Diagnostic situé sur le moteur

Fil de sonnerie

Détecteur inverseur de sécurité

Bouton « Learn »

Détecteur inverseur de sécurité

Fiche Diagnostique

Montage du

détecteur inverseur

du sécurité

Des fonctions d’autodiagnostic ont été programmées dans votre ouvre-porte de garage. Le bouton « learn » ou le voyant LED de diagnostic émettra un certain nombre d’éclairs avant de faire une pause pour indiquer la découverte d’un problème potentiel. Consulter la fiche diagnostique ci-dessous.

1 ÉCLAIR

Cassure du fil des détecteurs de sécurité (coupé ou déconnecté).

2 ÉCLAIRS

Court-circuit du fil des détecteurs de sécurité ou inversion des fils noir/blanc.

3 ÉCLAIRS

Court-circuit de la commande de porte ou du fil.

4 ÉCLAIRS

Léger mésalignement des détecteurs de sécurité (témoin LED faible ou clignotant).

5 ÉCLAIRS

Surchauffe du moteur ou éventuelle panne du capteur de régime. Débrancher pour le réarmer.

6 ÉCLAIRS

Panne du circuit moteur. Remplacer la carte logique du récepteur.

Symptôme : Un des témoins lumineux des détecteurs de sécurité, ou les deux, n’émet pas une lumière constante.

• Inspecter les fils du détecteur pour détecter un court-circuit (agrafe dans le fil), corriger la polarité des branchements (fils noir/blanc inversés), les fils cassés ou débranchés ; remplacer / relier si nécessaire.

• Déconnecter tous les fils de la plaque arrière du moteur.

• Retirer les détecteurs de leurs supports et raccourcir les fils des détecteurs à une longueur de 1-2 pieds (30 à 60 cm) à partir de l’arrière de chaque détecteur.

• Rattacher la cellule de transmission au moteur à l’aide des fils raccourcis. Si le témoin lumineux de la cellule de transmission brille de manière constante, fixer la cellule de réception.

• Aligner les détecteurs, si les témoins lumineux sont allumés, remplacer les fils des détecteurs. Si les témoins lumineux de détection ne s’allument pas, remplacer les détecteurs de sécurité.

Symptôme : Le témoin LED n’est pas allumé sur la commande de porte.

• Inspecter la commande de porte / les fils pour détecter un court-circuit (agrafe dans le fil)—remplacer si nécessaire.

• Déconnecter les fils au niveau de la commande de porte, toucher les fils l’un à l’autre. Si le moteur se met en marche, remplacer la commande de porte.

• Si le moteur ne se met pas en marche, déconnecter les fils de la commande de porte du moteur. Court-circuiter momentanément les terminaux rouge et blancs à l’aide d’un câble de raccord. Si le moteur se met en marche, remplacer les fils de la commande de porte.

Symptôme : Le témoin lumineux émetteur est allumé en continu alors que le témoin lumineux récepteur donne une lumière faible ou clignote.

• Réaligner la cellule réceptrice, nettoyer le diffuseur et bien fixer les supports.

• Vérifier que le guide de la porte est bien ancré au mur et ne bouge pas.

Symptôme : Le moteur a surchauffé ; le moteur ne fonctionne pas ou le chariot est coincé sur le boulon d’arrêt = le moteur ronfle brièvement = capteur de régime ; Course courte de 6-8 po (15 à 20 cm).

• Débrancher le moteur pour le réarmer. Essayer de mettre le moteur en marche, vérifier le code de diagnostic.

• S’il émet encore 5 éclairs et que le moteur se déplace de 6-8 po (15 à 20 cm), remplacer le capteur de régime.

• Si le moteur ne fonctionne pas, le moteur a surchauffé. Attendre 30 minutes et essayer à nouveau. Si le moteur ne se met toujours pas en marche, remplacer la carte logique.

Symptôme : Le moteur ne fonctionne pas.

• Remplacer la carte logique car les pannes de moteur sont rares.

Page 72

Messages de la Smart Control Panel™

Les messages suivant sont contenus dans la Smart Control Panel™ et peuvent s’afficher au cours du fonctionnement du dispositif :

Message

ÉRIFIER L’ALIGNEMENT DES DÉTECTEURS DE SÉCURITÉ, OBSTRUCTION OU CÂBLAGE DÉFECTUEUX. VOIR MANUEL DU PROPRIÉTAIRE.

Message

ANOMALIE DE FONCTIONNEMENT DES DÉTECTEURS DE SÉCURITÉ. VÉRIFIER LE CÂBLAGE. VOIR MANUEL DU PROPRIÉTAIRE.

Message

RECONNAISSANCE DE LA TÉLÉCOMMANDE. APPUYER SUR LE BOUTON LEARN POUR CONFIRMER.

Signification : Ce message apparaît si les détecteurs d’inversion de sécurité sont hors alignement, obstrués ou si les câbles sont débranchés. Pour effacer le message de la Smart Control Panel™, effectuer les opérations suivantes :

• Vérifier que la zone entre les détecteurs d’inversion de sécurité est exempte d’obstacles.

• Vérifier que les détecteurs d’inversion de sécurité ne sont pas hors alignement.

• Réaligner la cellule réceptrice, nettoyer le diffuseur et bien fixer les supports.

• Vérifier que le guide de la porte est bien ancré au mur et ne bouge pas.

• Vérifier que les fils des détecteurs d’inversion de sécurité sont connectés au moteur.

• Si le message n’est pas effacé après les vérifications ci-dessus, se reporter au message n° 2.

Signification : Ce message apparaît si le câblage des détecteurs d’inversion de sécurité est erroné. Pour effacer le message, effectuer les opérations suivantes :

• Inspecter les fils des détecteurs d’inversion de sécurité pour détecter un court-circuit (agrafe dans le fil), corriger la polarité des branchements (fils noir/blanc inversés), remplacer / relier si nécessaire.

• Déconnecter tous les fils de la plaque arrière du moteur.

• Retirer les détecteurs d’inversion de sécurité de leurs supports et raccourcir les fils des détecteurs à une longueur de 1-2 pieds (30 à 60 cm) à partir de l’arrière de chaque détecteur.

• Rattacher la cellule de transmission au moteur à l’aide des fils raccourcis. Si le témoin lumineux de la cellule de transmission brille de manière constante, fixer la cellule de réception.

• Aligner les détecteurs ; si les témoins lumineux sont allumés, remplacer les fils des détecteurs. Si les témoins lumineux de détection ne s’allument pas, remplacer les détecteurs d’inversion de sécurité.

Signification : Ce message apparaît lorsque le bouton Prog <LEARN> a été appuyé sur la Smart Control Panel™. Appuyer de nouveau sur le bouton Prog <LEARN> permet à l’utilisateur de programmer une télécommande supplémentaire pour l’ouvre-porte.

Message

MODE LEARN. APPUYER SUR LE BOUTON DE LA TÉLÉCOMMANDE POUR LA PROGRAMMATION.

Message

MODE VERROUILLAGE. TÉLÉCOMMANDE VERROUILLÉE. APPUYER SUR LE BOUTON LOCK [VERROUILLAGE] POUR ACTIVER LA TÉLÉCOMMANDE.

Message

ANGLAIS, FRANÇAIS ET ESPAGNOL.

Message

DÉTECTION DE MOUVEMENT ACTIVÉE / DÉSACTIVÉE.

Signification : Ce message apparaît lorsque le bouton Prog <LEARN> a été appuyé une seconde fois sur la Smart Control Panel™ ou n’importe quand sur l’ouvre-garage. L’ouvreporte est prêt à programmer une autre télécommande en appuyant simplement sur le bouton de la télécommande. Après que l’ouvre-porte a « reconnu » la télécommande, le projecteur de travail clignote une fois.

Signification : Ce message apparaît lorsque le bouton « LOCK » a été appuyé et maintenu enfoncé pendant plus d’une seconde. Cette fonction désactive l’ouvre-porte en ce qu’il ne peut plus recevoir des signaux de la télécommande. Pour quitter le mode « LOCK », appuyer sans relâcher sur le bouton pendant plus d’une seconde.

Signification : Ce message apparaît lorsque le bouton « Language » a été appuyé. Appuyer sur le bouton pour basculer sur la langue suivante disponible.

Signification : Ce message apparaît lorsque le bouton de détection de mouvement est appuyé. La fonction de détection de mouvement est activée / désactivée à chaque pression du bouton.

Page 73

PROGRAMMATION

LIGHT

REMARQUE : Si cet ouvre-porte de garage Security✚® est utilisé avec une télécommande émettrice à code fixe, le dispositif technique que contient le récepteur de l’ouvre-porte et qui procure une protection contre les vols de code, se trouvera contourné. Le détenteur des droits d’auteur de cet ouvre-porte de garage n’autorise pas l’acheteur ni le fournisseur de la télécommande émettrice à code fixe à contourner ce dispositif technique.

L’ouvre-porte de garage a été programmé en usine de manière à fonctionner avec la télécommande à main fournie. La porte s’ouvrira et se fermera lorsqu’on appuiera sur le gros bouton-poussoir.

Ci-après se trouvent des instructions pour programmer votre ouvre-porte en vue du fonctionnement avec d’autres télécommandes Security✚

UTILISATION DU BOUTON « LEARN » UTILISATION DE LA SMART CONTROL PANEL™

Pour ajouter ou reprogrammer une télécommande à main supplémentaire

1. Enfoncer et relâcher le bouton « learn » sur le moteur. Le témoin lumineux learn s’allumera en continu pendant 30 secondes.

2. Dans un délai de 30 secondes, enfoncer et tenir le bouton de la télécommande* qui fera fonctionner votre porte de garage.

3. Relâcher le bouton lorsque l’éclairage du moteur clignote. Il a appris le code. Si les ampoules ne sont pas posées, deux clics se feront entendre.

Pour effacer tous les codes de la

mémoire du moteur

Pour désactiver toute télécommande non désirée, effacer d’abord tous les codes :

Enfoncer et tenir le bouton « learn » du moteur jusqu’à ce que le témoin lumineux learn s’éteigne (environ 6 secondes). Tous les codes précédents sont maintenant effacés. Reprogrammer chaque télécommande ou entrée sans clé qu’on désire utiliser.

1. Appuyer sur le bouton Prog « LEARN » de la Smart Control Panel™

2. Appuyer de nouveau sur le bouton Prog « LEARN » pour confirmer la sélection du mode « LEARN ».

3. Appuyer sur le bouton de la télécommande qui contrôlera le fonctionnement de la porte de garage.

4. L'éclairage du moteur clignote quand il a reconnu le code. Si les ampoules ne sont pas vissées, deux déclics se feront entendre.

* Télécommandes à trois boutons

Programmé en usine, le gros bouton dont pourrait être munie votre télécommande sert au fonctionnement de l’ouvre-porte de garage. Les boutons supplémentaires sur n’importe quelle télécommande ou télécommande miniature trois boutons Security✚ programmés pour faire fonctionner d’autres ouvreportes de garage Security✚

peuvent être

Page 74

Pour ajouter, reprogrammer ou modifier un NIP d’entrée sans clé

LIGHT

REMARQUE : Votre nouvelle entrée sans clé doit être programmée de manière à faire fonctionner votre ouvre-porte de garage.

UTILISATION DU BOUTON « LEARN »

1. Enfoncer et tenir le bouton « learn » sur le moteur. Le témoin lumineux learn s’allumera en continu pendant 30 secondes.

2. Dans un délai de 30 secondes, introduire un numéro d’identification personnelle (NIP) à quatre chiffres de son choix sur le pavé numérique. Enfoncer et tenir ensuite le bouton ENTER.

UTILISATION DE LA SMART CONTROL PANEL™

REMARQUE : Cette méthode nécessite deux personnes si le pavé pour l’entrée sans clé est déjà monté à l’extérieur du garage.

1. Appuyer sur le bouton Prog « LEARN » de la Smart control Panel™

2. Appuyer de nouveau sur le bouton Prog « LEARN » pour confirmer la sélection du mode « LEARN ».

3. Relâcher le bouton lorsque l’éclairage du moteur clignote. Il a appris le code. Si les ampoules ne sont pas posées, deux clics se feront entendre.

Pour modifier un NIP connu, existant

Si le NIP existant est connu, il peut être modifié par une seule personne sans devoir utiliser d’échelle.

1. Appuyer sur les quatre boutons correspondant au NIP actuel, puis enfoncer et tenir le bouton #.

L’éclairage de l’ouvre-porte clignotera deux fois. Relâcher le

bouton #.

2. Introduire le nouveau NIP à 4 chiffres choisi, puis appuyer

sur ENTER.

’éclairage du moteur clignotera une fois lorsque le NIP

aura

été appris. Faire un essai en introduisant sur le nouveau NIP, puis appuyer

sur ENTER. La porte devrait bouger.

Pour définir un NIP temporaire

Vous pouvez autoriser l’accès aux visiteurs ou aux techniciens de service à l’aide d’un NIP temporaire à 4 chiffres. Après un nombre programmé d’heures ou un nombre programmé d’utilisations, ce NIP temporaire vient à expiration et n’ouvre plus la porte. On peut l’utiliser pour fermer la porte une fois qu’il a expiré. Pour définir un NIP temporaire :

1. Appuyer sur les quatre boutons correspondant à son NIP d’entrée personnelle (non le dernier NIP temporaire), puis enfoncer et tenir le bouton ✽.

L’éclairage de l’ouvre-porte clignotera trois fois. Relâcher le

bouton.

3. Introduire un numéro d’identification personnelle (NIP) à quatre chiffres de son choix sur le pavé numérique. Enfoncer et tenir ensuite le bouton « ENTER ».

4. L'éclairage du moteur clignote quand il a reconnu le code. Si les ampoules ne sont pas vissées, deux déclics se feront entendre.

2. Introduire le NIP temporaire à 4 chiffres choisi, puis appuyer sur ENTER.

L’éclairage de l’ouvre-porte clignotera quatre fois.

3. Pour définir le nombre d’heures de validité de ce NIP temporaire, appuyer sur le nombre d’heures (jusqu’à 255), puis appuyer sur ✽.

3. Pour définir le nombre de fois de validité de ce NIP temporaire, appuyer sur le nombre de fois (jusqu’à 255), puis appuyer sur #.

L’éclairage de l’ouvre-porte clignotera une fois lorsque ce NIP temporaire aura été appris.

Faire un essai en entrant les quatre chiffres correspondant à ce NIP temporaire, puis appuyer sur ENTER. La porte devrait bouger. Si le NIP temporaire a été défini pour un certain nombre d’ouvertures, ne pas oublier que le test a utilisé une ouverture. Pour effacer le mot de passe temporaire, répéter les étapes 1 à 3, en définissant le nombre d’heures ou de fois à 0 lors de l’étape 3.

Un bouton fermé: L’ouvreur peut être fermé en appuyant sur le bouton ENTER si le dispositif du bouton fermé a été activé. Ce dispositif a été activé par le fabricant. Afin d’activer ou de désactiver ce dispositif, appuyez et maintenez les boutons 1 et 9 enfoncés pendant 10 secondes. Le bloc de touches clignotera deux fois lorsque le bouton fermé sera activé. Le bloc de touches clignotera quatre fois lorsque le bouton fermé sera désactivé.

Page 75

PIÈCES DE RECHANGE

NOTICE

CEILING MOUNT ONL

Pièces d’assemblage du rail

Pièces pour la pose

N° DE RÉF. PIÈCE DÉSIGNATION

1 4A1008 Maillon de raccord 2 41A5424 Support de poulie de courroie 3 41B3869-1 Chariot complet 4 109B33 Pince de chariot 5 2777BD Rail rigide 7 pi (2,1m) 2778BD Rail rigide 8 pi (2,4m) 2770BD Rail rigide 10 pi (3m) 6 41A5434-11 Ensemble courroie complet 7 41B4103 Ensemble tendeur 8 83A11-2 Graisse à rail

N° DE RÉF. PIÈCE DÉSIGNATION

1 398LMC Smart Control Panel™ 2 373PC Télécommande à trois boutons 3 10A19

DEL et ouvre-porte 4 10A33

proximité 5 29C151 Agrafe de pare-soleil de la télécommande 6 41A2828 Poignée et corde pour fonctionnement

7 41B4494-1 Fil de sonnerie blanc et blanc/rouge à

8 41A5047-1 Support de porte avec axe de chape et

9 41A4353-1 Support de linteau avec axe de chape et

10 41A5034 Nécessaire de capteur de sécurité (cellules de

11 178B34 Biellette droite 12 178B35 Biellette courbée 13 41A5266-1 Supports de détecteurs inverseurs de

NON ILLUSTRÉS

41A2770-5 Sachet des fixations de pose (comprend les

114A3634 Manuel d’instructions

Pile au lithium

Pile au lithium 3V2450 :

d’urgence

2 conducteurs

fixation

réception et de transmission) avec fil de sonnerie à deux conducteurs de 3 pi (0,9m)

sécurité (2)

fixations à la page 5)

3V2016 Témoins lumineux

Contacteur de

Page 76

Pièces d’assemblage du moteur

Fil brun

Pignon menant

Contact de fin de course central

Contact (fermeture)

INTERRUPTEUR DE FIN

Contact (d'ouverture)

DE COURSE

Fil gris

Fil jaune

N° DE RÉF. PIÈCE DÉSIGNATION

1 41A4371 Capuchon de retenue

de la courroie

2 41A4885-5 Pignon et engrenage

Comprend : Rondelle de blocage, rondelle de butée, jonc d’arrêt, plaque de butée, goupille cylindrique (2), pignon menant et vis sans fin, pignon hélicoïdal avec flasque et graisse

3 41A2817 Vis sans fin/pignon menant

avec graisse, goupille

cylindrique (2) 4 41B4245-1 Cordon électrique 5 41D5484 Panneau d’extrémité avec

toutes les étiquettes 6 4A1344 Douille d'ampoule 7 108D79 Diffuseur 8 30B652 Capacitor 9 41A3150 Bornier à vis 10 41D5563-1 Moteur de rechange universel

et support, Comprend :

Moteur, vis sans fin, support,

roulement, carter

d’engrenage, capteur de

régime

N° DE RÉF. PIÈCE DÉSIGNATION

11 41A5633-6 Couvercle-3585C

12 41A2818 Entraînement et dispositif de

13 41D3452 Interrupteur de fin de course 14 41A5532 Carter d’engrenage 15 41A2822-1 Coupelle d’interrupteur 16 41C4398A Capteur de régime 17 41AB075-2S Plaque logique du récepteur

18 41C5588 Harnais de fils haute tension 41C6661 Harnais de fils basse tension 19 41D180-1 Panneau d'extrémité avec

NON ILLUSTRÉ 41A2826 Roulement d’arbre 41A2825 Sachet des fixations de

41A5642-5 Couvercle-3585C-100

retenue d’interrupteur de fin de course

Comprend avec plaque logique

toutes les étiquettes

l’ouvre-porte (comprend les vis non montrées dans l’illustration ci-dessus).

Page 77

CLOSED

OPEN

ACCESSOIRES

1702LMC

41A5281

377LMC

915LMC

Détachement rapide d'extérieur :

Nécessaire pour un garage SANS porte d'accès. Permet au propriétaire d'ouvrir la porte de garage manuellement à partir de l'extérieur en déconnectant le chariot.

Supports de rallonge :

(Facultatif) Pour la pose du détecteur inverseur de sécurité au mur ou au sol.

Entrée sans clé SECURITY✚®:

Permet d'ouvrir la porte de l’extérieur en entrant un code sur le clavier de conception spéciale. Peut également ajouter un code temporaire pour les visiteurs ou les préposés au service. Ce code programmable peut être limité à un nombre programmable d’heures ou d’entrées.

Système de détection d’ouverture de porte de garage :

Permet de surveiller la plus grande porte de votre domicile! Indique si la porte du garage est ouverte ou fermée. Peut surveiller jusqu’à 4 portes de garage avec des moniteurs supplémentaires.

373LMC

374LMC

370LMC

378LMC

975LMC

Télécommande à 3 boutons avec

✚

Security

Comprend l'agrafe de pare-soleil.

Télécommande à 4 boutons avec

✚

Security

Comprend l'agrafe de pare-soleil.

Mini-télécommande à 3 boutons avec

✚

Security

Avec porte-clé et ruban d’attache.

Commande de port sin fil :

Barre-poussoir, fonction d'eclairage et bouton auxiliary. Batterie incluse.

Laser assistance de garage :

Le laser permet á des propriétaires d'une maison de garer avec précision des véhicules dans le garage .

395LMC

990LMC

Commande d’éclairage :

Permet d’allumer une lampe, un téléviseur ou un autre appareil à partir de la voiture avec l’ouvre-porte ou à partir de n’importe où dans la maison avec une autre télécommande.

Protecteur de montée :

Le protecteur de montée subite d'ouvreur de porte de garage estconcu pour protéger des ouvereurs de porte de LiftMaster

®. contre des dommages

contre des montées subites de foudre et de puissance.

373PC

379 LMC-10

Télécommande à 3 boutons avec

✚

Security

Comprend l'agrafe de pare-soleil.

Système d’Ouverture Sans Clé à Empreintes Digitales :

Le système utilise une technologie biométrique qui permet l’accès à un utilisateur autorisé par vérification des empruntes digitales. Le capteur de bande situé sur l’appareil effectue un modèle numérique de l’emprunte digitale propre à cet utilisateur. La mémoire de l’appareil peut stocker jusqu’à dix empreinte digitales.

Page 78

REMARQUE

Page 79

REMARQUE

Page 80

SERVICE LIFTMASTER À

VOTRE DISPOSITION

NOTRE IMPORTANT ORGANISATION DE SERVICE

APRÈS-VENTE COUVRE TOUTE LES ÉTATS-UNIS ET

CANADA.

COMMENT COMMANDER DES

PIÈCES DE RECHANGE

Les prix de vente seront fournis sur demande, ou bien les pièces seront expédiées au prix en vigueur et vous seront

facturées en conséquence.

VOUS POUVEZ OBTENIR PAR TÉLÉPHONE DES

INFORMATIONS SUR L'INSTALLATION ET LE SERVICE

APRÈS-VENTE: COMPOSEZ SIMPLEMENT NOTRE

NUMÉRO DE SERVICE:

1-800-528-9131

www.liftmaster.com

Pour une installation, des pièces et un service

professionnels, communiquez avec votre dépositaire local

LIFTMASTER/CHAMBERLAIN. Recherchez son numéro

dans les pages jaunes ou appelez notre numéro de service.

Vous obtiendrez la liste des concessionnaires de votre

région.

LORSQUE VOUS COMMANDEZ DES PIÈCES DE

RECHANGE, DONNEZ TOUJOURS LES

RENSEIGNEMENTS SUIVANTS:

• NUMÉRO DE LA PIÈCE

• NOM DE LA PIÈCE

• NUMÉRO DE MODÈLE PASSEZ VOS COMMANDES À:

THE CHAMBERLAIN GROUP, INC.

Technical Support Group

6050 S. Country Club Road

Tucson, Arizona 85706

NOTRE NUMÉRO DE SERVICE:

1-800-528-9131

GARANTIE LIMITÉE DE CINQ ANS SUR L'OUVRE-PORTE DE GARAGE LIFTMASTER

GARANTIE LIMITÉE À VIE SUR LE COURROLE ET LE MOTEUR

The Chamberlain Group, Inc. (le « Vendeur ») garantit au premier acheteur au détail de ce produit, pour la résidence dans laquelle ce produit est originalement installé, que ce produit est exempt de vice de matériaux et/ou de main-d’œuvre pour une période de cinq ans à compter de la date d'achat et que le courrole est exempt de vice de matériaux et/ou de main-d’œuvre pour une période de dies ans et le moteur est exempt de vice de matériaux et/ou de main-d’œuvre pour le vie de produit.

Si, au cours de la période de garantie limitée, ce produit semble contenir un défaut couvert par la présente garantie limitée, appeler le 1-800-528-9131, sans frais, avant de démonter le produit. Envoyer ensuite le produit, en port payé et assuré, à notre centre de service pour que la réparation soit couverte par la garantie. On vous indiquera les directives d’expédition lorsque vous appellerez. Une brève description du problème et un reçu daté prouvant l’achat devront être joints à tout produit retourné pour une réparation sous garantie. Lorsque le Vendeur aura reçu les produits qui lui sont retournés pour réparation, s’il s’avère que les produits étaient effectivement défectueux et couverts par la présente garantie limitée, ils seront réparés ou remplacés (à la seule discrétion du Vendeur) sans frais pour l’acheteur, puis retournés en port payé. Les pièces défectueuses seront réparées ou remplacées par de nouvelles pièces ou des pièces remises à neuf en usine, à la seule discrétion du Vendeur.

TOUTES GARANTIES TACITES RELATIVES À CE PRODUIT DONT, SANS TOUTEFOIS S’Y LIMITER, TOUTE GARANTIE TACITE DE QUALITÉ MARCHANDE ET D’ADAPTATION À UN USAGE PARTICULIER, SONT LIMITÉES EN DURÉE À LA PÉRIODE DE GARANTIE LIMITÉE DE CINQ ANS TELLE QUE DÉCRITE CI-DESSUS [EXCEPTION FAITE DES GARANTIES TACITES RELATIVES AU COURROLE, QUI SONT LIMITÉES EN DURÉE À LA PÉRIODE DE GARANTIE LIMITÉE DE POUR LE COURROLE ET LE MOTEUR, QUI SONT LIMITÉES EN DURÉE À VIE SUR LE PRODUIT, ET AUCUNE GARANTIE TACITE N’EXISTERA NI NE S’APPLIQUERA APRÉS LADITE PÉRIODE. Certains provinces ne reconnaissent pas les limitations de la durée de validité des garanties implicites. Par conséquent, la limitation susmentionnée peut ne pas s'appliquer à l'utilisateur. LA PRÉSENTE GARANTIE LIMITÉE NE COUVRE PAS LES DOMMAGES NON LIÉS À UN VICE QUELCONQUE, NI LES DOMMAGES RÉSULTANT D'UNE INSTALLATION, D'UN FONCTIONNEMENT OU D'UN ENTRETIEN INCORRECTS (NOTAMMENT : ABUS, USAGE ABUSIF, MANQUE D’ENTRETIEN RAISONNABLE ET NÉCESSAIRE, RÉPARATIONS OU MODIFICATIONS QUELCONQUES NON AUTORISÉES DUDIT PRODUIT), LES FRAIS DE MAIN-D'ŒUVRE POUR LA RÉINSTALLATION D'UNE UNITÉ RÉPARÉE OU DE REMPLACEMENT, LE REMPLACEMENT DES PILES ET DES AMPOULES OU D’UNITÉS INSTALLÉES POUR UN USAGE NON RÉSIDENTIEL.

LA PRÉSENTE GARANTIE LIMITÉE NE COUVRE PAS LES PROBLÈMES RELATIFS OU CONNEXES À LA PORTE DU GARAGE OU À LA QUINCAILLERIE DE LA PORTE DU GARAGE, NOTAMMENT LES RESSORTS DE LA PORTE, LES GALETS DE PORTE, L’ALIGNEMENT DE LA PORTE OU LES CHARNIÈRES. LA PRÉSENTE GARANTIE LIMITÉE NE COUVRE PAS NON PLUS TOUS PROBLÈMES CAUSÉS PAR DES INTERFÉRENCES.

LE VENDEUR NE SERA EN AUCUN CAS TENU RESPONSABLE DES DOMMAGES SPÉCIAUX OU INDIRECTS RÉSULTANT DE L’UTILISATION OU DE L’IMPOSSIBILITÉ D’UTILISER CE PRODUIT. EN AUCUN CAS LA RESPONSABILITÉ DU VENDEUR POUR L’INOBSERVATION DE GARANTIE, LA RUPTURE DE CONTRAT, LA NÉGLIGENCE OU LA RESPONSABILITÉ OBJECTIVE NE POURRA EXCÉDER LE COÛT DU PRODUIT GARANTI AUX PRÉSENTES. NUL N’EST AUTORISÉ À ASSUMER POUR NOUS D’AUTRES RESPONSABILITÉS RELATIVEMENT À LA VENTE DE CE PRODUIT.

Certaines provinces n’acceptant pas l’exclusion ou les restrictions relatives aux dommages spéciaux ou indirects, les restrictions ou exclusions figurant dans la présente garantie pourraient ne pas s’appliquer. La présente garantie limitée accorde certains droits légaux spécifiques à l’acheteur et il se peut qu’il ait d’autres droits qui varient d’une province à l’autre.

Chamberlain 3585CS 3-4HP User Manual [fr, en]

TABLE OF CONTENTS

INTRODUCTION

Safety Symbol and Signal Word Review

Preparing your garage door

Tools needed

Planning

Carton Inventory

Attach the Rail to the Motor Unit

Set the Belt Tension

Attach the Belt Cap Retainer

INSTALLATION

Determine the Header Bracket Location

Install the Header Bracket

Attach the Rail to the Header Bracket

Position the Opener

Hang the Opener

Install the Control Console

Install the Light

Attach the Emergency Release Rope and Handle

Electrical Requirements

IMPORTANT INFORMATION ABOUT THE SAFETY REVERSING SENSOR

ALIGNING THE SAFETY REVERSING SENSORS

TROUBLESHOOTING THE SAFETY REVERSING SENSORS

Fasten the Door Bracket

Connect Door Arm to Trolley

Adjust the UP and DOWN Travel Limits

Adjust the Force

Test the Safety Reversal System

OPERATION

Using Your Garage Door Opener

Using the Remote Control

Troubleshooting

The Remote Control Batteries

To Open the Door Manually

CARE OF YOUR OPENER

HAVING A PROBLEM?

Diagnostic Chart

Smart Contol Panel™ Messages

PROGRAMMING

To Add or Reprogram a Hand-held Remote Control

*3-Button Remotes

To Add, Reprogram or Change a Keyless Entry PIN

REPAIR PARTS

Rail Assembly Parts

Installation Parts

Motor Unit Assembly Parts

ACCESSORIES

REPAIR PARTS
