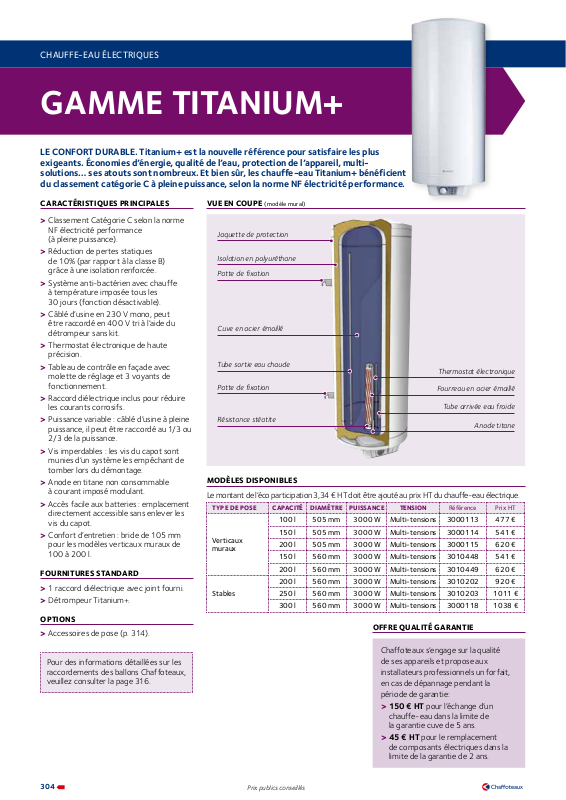

CHAFFOTEAUX & MAURY TITANIUM PLUS User Manual

CHAUFFE-EAU ÉLECTRIQUES

GAMME TITANIUM+

LE CONFORT DURABLE. Titanium+ est la nouvelle référence pour satisfaire les plus
exigeants. Économies d’énergie, qualité de l’eau, protection de l’appareil, multi­solutions… ses atouts sont nombreux. Et bien sûr, les chauffe-eau Titanium+ bénéficient
du classement catégorie C à pleine puissance, selon la norme NF électricité performance.

CARACTÉRISTIQUES PRINCIPALES

> Classement Catégorie C selon la norme

NF électricité performance
(à pleine puissance).

> Réduction de pertes statiques

de 10% (par rapport à la classe B)
grâce à une isolation renforcée.

> Système anti-bactérien avec chauffe

à température imposée tous les
30 jours (fonction désactivable).

> Câblé d’usine en 230 V mono, peut

être raccordé en 400 V tri à l’aide du
détrompeur sans kit.

> Thermostat électronique de haute

précision.

> Tableau de contrôle en façade avec

molette de réglage et 3 voyants de
fonctionnement.

> Raccord diélectrique inclus pour réduire

les courants corrosifs.

> Puissance variable : câblé d’usine à pleine

puissance, il peut être raccordé au 1/3 ou
2/3 de la puissance.

> Vis imperdables : les vis du capot sont

munies d’un système les empêchant de
tomber lors du démontage.

> Anode en titane non consommable

à courant imposé modulant.

> Accès facile aux batteries : emplacement

directement accessible sans enlever les
vis du capot.

> Confort d’entretien : bride de 105 mm

pour les modèles verticaux muraux de
100 à 200 l.

FOURNITURES STANDARD

> 1 raccord diélectrique avec joint fourni.
> Détrompeur Titanium+.

OPTIONS

> Accessoires de pose (p. 314).

VUE EN COUPE (modèle mural)

Jaquette de protection

Isolation en polyuréthane

Patte de fixation

Cuve en acier émaillé

Tube sortie eau chaude

Patte de fixation

Résistance stéatite

MODÈLES DISPONIBLES

Le montant de l’éco participation 3,34 € HT doit être ajouté au prix HT du chauffe-eau électrique.

TYPE DE POSE CAPACITÉ DIAMÈTRE PUISSANCE TENSION Référence Prix HT

100 l 505 mm 3 000 W Multi-tensions 3000113 477 €

Verticaux
muraux

Stables

150 l 505 mm 3 000 W Multi-tensions 3000114 541 €
200 l 505 mm 3 000 W Multi-tensions 3000115 620 €
150 l 560 mm 3 000 W Multi-tensions 3010448 541 €
200 l 560 mm 3 000 W Multi-tensions 3010449 620 €
200 l 560 mm 3 000 W Multi-tensions 3010202 920 €
250 l 560 mm 3 000 W Multi-tensions 3010203 1 011 €
300 l 560 mm 3 000 W Multi-tensions 3000118 1 038 €

OFFRE QUALITÉ GARANTIE

Thermostat électronique

Fourreau en acier émaillé

Tube arrivée eau froide

Anode titane

Pour des informations détaillées sur les
raccordements des ballons Chaffoteaux,
veuillez consulter la page 316.

304

Chaffoteaux s’engage sur la qualité
de ses appareils et propose aux
installateurs professionnels un forfait,
en cas de dépannage pendant la
période de garantie:

> 150 € HT pour l’échange d’un

chauffe-eau dans la limite de
la garantie cuve de 5 ans.

> 45 € HT pour le remplacement

de composants électriques dans la
limite de la garantie de 2 ans.

Prix publics conseillés

CARACTÉRISTIQUES TECHNIQUES

F

F

Capacité

100-300 l

Résistance

STÉATITE

GAMME TITANIUM+

TYPE
DE POSE

CAPACITÉ DIAMÈTRE

100 l 505 mm 3 000 W Multi-tensions

150 l 505 mm 3 000 W Multi-tensions
Verticaux
muraux

200 l 505 mm 3 000 W Multi-tensions

150 l 560 mm 3 000 W Multi-tensions

200 l 560 mm 3 000 W Multi-tensions

200 l 560 mm 3 000 W Multi-tensions
Stables

250 l 560 mm 3 000 W Multi-tensions

300 l 560 mm 3 000 W Multi-tensions

(1)

Câblé d’usine en 230 V mono et commutables en 400 tri sans kit - n.c. : non concerné

* 3/3 : puissance maxi, 2/3 : puissance 2000 W, 1/3 : puissance 1000 W

PUISSANCE

MAXI

TENSION

(1)

(1)

(1)

(1)

(1)

(1)

(1)

(1)

TEMPS DE CHAUFFE*

∆T=50°C

3/3 2/3 1/3

PRODUCTION

D’EAU CHAUDE

40°C

1h56 2h35 4h22 175 l 1,20 0,25
2h54 4h22 n.c. 273 l 1,50 0,21
3h53 5h49 n.c. 387 l 1,85 0,19
2h54 4h22 n.c. 298 l 1,41 0,20
3h53 5h49 n.c. 370 l 1,85 0,20
4h26 6h26 n.c. 360 l 1,88 0,20
5h00 n.c. n.c. 454 l 2,17 0,18
5h54 n.c. n.c. 538 l 2,40 0,17

PERTES

STATIQUES

(kWh /24h)

À 65°C

CONSTANTE DE

REFROIDISSEMENT

(Wh/l.K.24h)

DIMENSIONS (en mm)

TYPE DE POSE CAPACITÉ POIDS A B K C D E F G H L M N

100 l 34,5 kg 560 - 270 830 230 175 505 510 G ¾ - - -

150 l 45,5 kg 1 050 800 100 1 150 230 175 505 510 G ¾ - 250 ­Verticaux
muraux

200 l 58 kg 1 050 800 430 1 480 230 175 505 510 G ¾ - 250 -

150 l 40 kg 750 500 260 1 010 230 175 560 575 G ¾ - 250 -

200 l 48 kg 1 050 800 220 1 270 230 175 560 575 G ¾ - 250 -

200 l 54 kg - - - 1 300 - - 560 - G ¾ 390 - 625
Stables

250 l 64 kg - - - 1 540 - - 560 - G ¾ 365 - 625

300 l 75 kg - - - 1 800 - - 560 - G ¾ 365 - 625

Verticaux muraux

K

B

A

M

H

D

440

C

G

E

Stables

H

C

H

L

N

45°

LCIE 103-14 C

305

Chauffe-eau

ÉLECTRIQUES
