C
CHAUDIERE MURALE GAZ
DOUBLE SERVICE
accumulation intégrée
Modèle étanche à flux forcé
Notice d'installation et d'emploi
C
NIAGARA DELTA 2.28 FF NIAGARA DELTA 2.30 FF
BE
Cette notice d’installation et d’emploi est destinée aux appareils installés en France en Belgique et au
Luxembourg.
R
E
H
T
E
G
R
U
O
L
A
M
T
I
O
N
MODE
MAN
AUTO
TEMP
E
L
B
I
T
C
A
O
P
M
2
Page
1 - description.......................................................................................................... 3
2 - caractéristiques dimensionnelles ....................................................................... 4
3 - caractéristiques hydrauliques............................................................................. 5
4 - conditions d’installation ...................................................................................... 6
5 - pose de la chaudière.......................................................................................... 7
6 - démontage et montage de l’habillage - maintenance......................................... 8
7 - raccordements électriques ................................................................................. 9
8 - mise en service .................................................................................................. 10
9 - menu installateur................................................................................................ 11
10 - incidents de fonctionnement............................................................................... 16
11 - transformation de gaz......................................................................................... 17
Instructions destinées à l’installateur
Instructions destinées à l’usager
Page
12 - commande.......................................................................................................... 18
13 - conduite.............................................................................................................. 18
14 - entretien ............................................................................................................. 20
15 - sécurité d’évacuation des produits de combustion............................................. 20
16 - garantie .............................................................................................................. 21
17 - conseils pratiques............................................................................................... 21
18 - changement de gaz............................................................................................ 21
19 - caractéristiques techniques................................................................................ 22
20 - incidents de fonctionnement............................................................................... 23
Sommaire
3
Fig.1
1
2
3
4
5
6
8
10
11
13
14
12
15
16
18
7
19
22
23
24
26
28
25
29
27
30
17
31
9
Fig.2
21
20
Instructions destinées à l’installateur
32
K
1. Description
1. - châssis en tôle d’acier
2. - vase d’expansion sous pression
3. - hotte d’extraction
4. - échangeur principal en cuivre
5. - caisson étanche
6. - brûleur multigaz en acier inoxydable comportant :
• une nourrice démontable équipée des injecteurs
• deux électrodes d’allumage
• une électrode de détection de flamme
7. - vanne gaz
8. - dégazeur automatique
9. - ballon eau chaude sanitaire inox
10. - circulateur
11. - boîtier électronique (fig. 2)
12. - allumeur
13. - sécurité de surchauffe
14. - pressostat de contrôle des produits de combustion
15. - sonde de température ballon
16. - sonde de sortie d’échangeur principal
17. - sonde d’entrée d’échangeur principal
18. - vanne distributrice
19. - échangeur sanitaire à plaques inox
20. - débistat sanitaire
21. - sonde de température sanitaire
K. - fixation du kit d’évacuation (voir notice du kit)
22. - bouton de mise en marche de la
fonction chauffage et de réglage de
la température chauffage
23. - bouton de mise en marche de la
fonction sanitaire et de réglage de la
température sanitaire
24. - voyant vert de mise sous tension
25. - voyant orange de fonctionnement
brûleur
26. - voyant vert de fonction chauffage
27. - voyant vert de fonction sanitaire
28. - voyant rouge de verrouillage
29. - bouton poussoir de réarmement
(RESET)
30. - manomètre circuit chauffage
31. - afficheur
32. - boutons poussoirs de réglage en
mode installateur.
195
4
Fig. 3
Poids à vide
• 28 kW : 60 kg
• 30 kW : 60 kg
39 Arrivée gaz
40 Retour chauffage
41 Départ chauffage
42 Arrivée eau froide
43 Départ eau chaude ballon
38 Soupape ballon
44 Soupape chauffage
3 solutions de raccordement au choix :
• type C 12 ou C 42
• type C 32 xx
• type C 32 xy, CVL ou C 52
Type C 32xy, CVL ou C 52
Type C 12 ou C 42
Type C 32xx
2. Caractéristiques dimensionnelles
126
495
470
180
82
Ø 100
143
Ø 60
950
450 mini pour entretien
595
58
135
317
Ø 80
Ø 125
54
43
42
54 145
172 54
80
38
40
39
41
44
280
Ø 80
250
925
57
188
120
Ø 80
250
Type C 12
Type C 32 xx
Type C 32 xy
5
Fig. 5
C
Pf
Diagramme de contenance en eau.
Fig. 4
La chaudière est livrée de série avec un by-pass automatique et un ciculateur 2 vitesses.
Le diagramme (fig. 4) indique la courbe de fonctionnement de la pression disponible en fonction du débit (en sortie de
chaudière).
Le débit minimal de l’installation pour assurer un bon fonctionnement doit être de 300 l/h. (Robinets thermostatiques fermés).
Capacité en eau de l’installation.
La chaudière est équipée d’un vase d’expansion sous pression.
Volume maxi du vase d’expansion : 7,1 litres.
Pression de gonflage : 0,7 bar.
Note : - Pf = Pression du vase d’expansion, en bar
- C = Capacité de l'installation, en litres.
La capacité d’expansion du vase d’une installation sous pression varie avec (fig. 5):
- la température moyenne de fonctionnement en °C,
- la hauteur statique qui correspond à la différence de niveau en mètres, entre le point le plus haut de l’installation et l’axe du
vase d’expansion
La pression de remplissage devra toujours être supérieure à la hauteur statique (exprimée en mètres) divisée par 10
(préconisée entre 1 et 1,5 bars).
3. Caractéristiques hydrauliques
Pression disponible
mCE
Débit mini (robinets thermostatiques fermés)
6
5
4
3
2
1
0
100
200
GV
PV
700
500
300
400
800
600
1100
900
1000
1200
l/h
Pression à froid pour le circuit chauffage (en bar)
2,0
1,9
1,8
1,7
1,6
1,5
1,4
1,3
1,2
1,1
1,0
0,9
0,8
0,7
20 40 60 80 100 120Pf140 160 180 200 220 240
70°C
80°C
Capacité maximale de l'installation (en litres)
50°C
60°C
40°C
260
6
4.1 RÉGLEMENTATION
Seul un installateur qualifié peut installer et mettre en
service cet appareil, en se conformant aux règles de l’art.
Notre garantie est subordonnée à cette condition.
L’installation des chaudières à gaz est régie par les normes
NBN D 51-003 et D 30-003 concernant les installations de
gaz.
Lors de l’installation, il y a lieu de prévoir immédiatement en
amont de l’appareil un robinet d’arrêt gaz agréé AGB (non
fourni).
Dans le cas d’installation d’une chaudière dans une salle de
bain ou dans une salle d’eau, elle doit être installée en
dehors du gabarit de sécurité, se conformer au R.G.I.E.
Recommandation : si la région est exposée aux orages et
si les risques de foudre sont prévisibles (région réceptive
aux orages, installation isolée en bout de ligne, etc.), prévoir
une protection spécifique de l’installation car notre garantie
ne peut s’appliquer aux composants électroniques que si
l’installation est munie d’un parafoudre ou d’un régulateur
de tension.
Remarque importante pour les appareils destinés à être
installés en Belgique
L’expérience nous a révélé que des surpressions
intervenaient régulièrement dans les circuits hydrauliques
en Belgique, notamment suite à des coups de bélier. Il est
donc impératif, lors de l’installation de notre matériel, de
monter en amont de nos boilers ou chaudières, un
réducteur de pression limitant cette pression au maximum
prévu dans la notice, une marge d’un bar n’étant d’ailleurs
pas superflue.
Par ailleurs, il y a également impérativement lieu d’installer
un clapet anti-retour cf règlement Belgaqua).
A noter qu’en cas ou les présentes recommandations
n’auraient pas été suivies à la lettre, ni la garantie, ni la
responsabilité de notre firme en tant que constructeur ou
importateur des appareils en question, ne pourraient être
invoquées, en cas de problème consécutif à toute forme de
surpression.
Les mesures préconisées rentrent de plain-pied dans les
“règles de l’art” à suivre lors de l’installation de la chaudière.
Protection du réseau d’eau potable
Une protection conforme à l'article 27 du règlement
BELGAQUA est à prévoir.
Cette chaudière est équipée d'un disconnecteur à zones de
pressions différentes répondant aux exigences
fonctionnelles de la norme, destiné à éviter les retours d'eau
du chauffage vers le réseau d'eau potable.
Ce disconnecteur doit faire l’objet d'un contrôle annuel
d’entretien.
Il est recommandé de manoeuvrer une fois par mois le
robinet de remplissage de la chaudière afin d’éviter un
éventuel gommage du mécanisme.
4.2 IMPLANTATION DE LA CHAUDIERE
L’axe de la ventouse extérieure doit être placé à une
distance de 0,50 m au moins de toute baie ouvrante et à
une distance de 0,60 m minimum de tout orifice de
ventilation (selon le type de sortie choisi, se reporter à la
notice du kit d’évacuation et réglementations locales et
normes en vigueur).
- ne pas installer la chaudière au dessus des plaques de
cuisson, du four, et en général au dessus de tout
équipement produisant des vapeurs grasses qui
risqueraient, par encrassement, d’en altérer le
fonctionnement.
- Prévoir une paroi et des fixations permettant de supporter
le poids de la chaudière (poids : 145 kg environ).
- Prendre des précautions pour limiter les nuisances
acoustiques.
4.3 CONCEPTION ET RÉALISATION DE
L'INSTALLATION
Circuit d’eau chaude sanitaire
Eviter les pertes de charge excessives.
Dans le cas d'une dureté de l'eau supérieure à 20 °F,
prévoir un traitement de l'eau.
Circuit de chauffage central
Débit de circulation : lors du dimensionnement, bien veiller
au respect du débit minimal : 300 I/h, robinets
thermostatiques fermés.
Précautions contre la corrosion
Des incidents de fonctionnement, dûs à la corrosion sont
susceptibles de se produire lorsque l’installation est réalisée
avec des éléments hétérogènes.
Pour éviter ces problèmes il est souhaitable d’utiliser un
inhibiteur de corrosion.
En cas de traitement, prendre toute précaution pour éviter
que l’eau traitée ne devienne agressive.
Installation ancienne : placer un pot de décantation sur le
retour et au point bas, et prévoir un traitement approprié du
circuit.
Recommandation : prévoir des purgeurs sur tous les
radiateurs et aux points hauts de l’installation ; ainsi que
des robinets de vidange aux points bas.
Les conduits d’évacuation et de prise d’air
homologués par Chaffoteaux & Maury sont les
seuls autorisés.
4. Conditions d’installation
7
5. Pose de la chaudière
Fig. 6
F2
44
38
45
46
F3
GABARIT DE POSE
- présenter le gabarit papier fourni pour la préfabrication à l'endroit retenu et suivre les recommandations de celui-ci.
- tenir compte des conditions d’installation § 4.
RACCORDEMENT DES CANALISATIONS
Les douilles de raccordement sont fournies dans un colis séparé de l’appareil.
Divers jeux de raccords sont disponibles chez les grossistes.
- 1ère installation
- remplacement de chaudières Chaffoteaux & Maury
- remplacement de chaudières autres marques
- kit d’écartement mural (dans le cas de passage des tubes par l’arrière)
- Mettre en place (fig. 6) :
- les différents robinets : les robinets 3/4 sur l’entrée gaz (robinet manette jaune, couple de serrage mini 10 mN) et sur les
départ et retour chauffage, les robinets 1/2 sur l’eau froide sanitaire, et sur la durit de sortie de ballon 46,
- les joints et les douilles de raccordement : les douilles 3/4 sur le gaz et sur les départ et retour chauffage, les douilles 1/2
sur l’eau froide et sur l’eau chaude sanitaire,
- un filtre eau F2 sur l’alimentation d’eau froide sanitaire et un filtre chauffage F3 sur le bloc chauffage.
Remarque
: les tuyaux de vidange de la soupape de sécurité 44 (tube translucide), de la soupape ballon 38 et du
disconnecteur 45 doivent obligatoirement être raccordés à une canalisation d'eau usée.
KIT D’ÉVACUATION
- terminer par le montage du dispositif d’évacuation, à l’emplacement K (fig. 1), selon le type de raccordement choisi, en se
reportant à la notice de montage livrée avec le kit.
NETTOYAGE ET TRAITEMENT DE L’INSTALLATION
Les raccordements hydrauliques terminés, il est indispensable de procéder au nettoyage de l’installation avec un
produit approprié (dispersant) afin d'éliminer les limailles, soudures, huiles d'usinage et graisses diverses. Proscrire
tout solvant ou hydrocarbure aromatique (essence, pétrole...).
Le traitement complet de l’installation est conseillé dès la mise en service afin de maintenir un PH entre 9 et 9,5.
Le montage de l’habillage est impératif pour un fonctionnement correct de l’appareil.
Pour la pose de la chaudière, il n’est pas nécessaire d’enlever l’habillage.
1/4
8
6. Démontage et montage de l’habillage - maintenance
Démontage de l’habillage
- dévisser les 4 vis A de fixation de l’habillage (fig. 7),
- dégager les clips,
- enlever l’habillage.
Montage de l’habillage
- retirer le film protecteur,
- présenter l’habillage (fig. 8),
- engager les 2 clips dans l'habillage (voir
détail),
- visser les 4 vis de fixation A de la façade.
Fig. 7
détail
Fig. 8
Fig. 9
Maintenance
Pour la maintenance de l’appareil, il y a possibilité de
déplacer le boîtier électrique sans avoir à effectuer de
déconnexion et de le cliper sur le tube de sortie échangeur ou sur le fond inférieur du châssis - (fig. 9).
A
A
A
A
A
A
A
A
9
7. Raccordements électriques
THERMOSTAT AMBIANCE
ROOM THERMOSTAT
Fig. 10
B
Fig. 11
Fig. 12
C
Réglementation :
- Conformément à la réglementation, un dispositif
de séparation omnipolaire, ayant une distance
d'ouverture des contacts d'au moins 3 mm doit
être prévu dans l'installation fixe d'alimentation
électrique de la chaudière.
- La chaudière doit être raccordée à un boitier fixe à
l'aide du câble fourni.
Important : Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente
ou une personne de qualification similaire afin d’éviter un danger.
- Thermostat d'ambiance.
Ouvrir le boîtier B (fig. 11) situé sous la chaudière, sur la tôle de fond (fig. 10) à l’aide d’un tournevis.
Le raccordement du thermostat d’ambiance se fait sur ce bornier à vis (fig. 12) :
Pour effectuer le raccordement :
- ôter le shunt S,
- raccorder le thermostat à la place du shunt S.
Raccordement du programmateur optionnel (fig. 12a)
- Ouvrir le boîtier électrique,
- Raccorder le programmateur sur le connecteur J12 (fig. 12a).
J12
Fig. 12a
Emplacement des câbles de raccordements :
- Les arrivées des câbles d'alimentation 230 V et du
thermostat d'ambiance doivent être prévues au
mur à la hauteur définie par le gabarit de pose.
- Prévoir pour le câble du TA une longueur libre de
50 cm minimum.
Raccordement à la chaudière
- Alimentation 230 V et terre.
Le raccordement s’effectue avec un câble 2 P + T.
fourni avec l’appareil.
Ce câble 3 conducteurs C est déjà raccordé côté
boîtier électrique de l’appareil. Raccorder ce câble
au réseau de distribution 230 V protégé (fig. 10).
S
Raccordement côté
boîtier électrique
pré-cablé
J12
J1
10
Mise en pression (fig. 13)
Circuit sanitaire
- ouvrir le robinet d’eau froide 42
- purger le ballon et l’installation en puisant aux différents robinets d’eau chaude
Circuit chauffage
- vérifier que les robinets départ chauffage 41 et retour chauffage 40 sont ouverts
- ouvrir les robinets de remplissage 37
- refermer ces robinets lorsque l’aiguille du manomètre 30 est supérieure à la pression déterminée au § 3
- purger l'installation et rétablir la pression à 1,5 bar
Circuit gaz
- ouvrir le robinet gaz 39
- purger le circuit gaz
- vérifier les étanchéités sur toute la ligne gaz de la chaudière
Fig. 13
30
37
42
41
40
39
8. Mise en service
11
L’appareil en sortie d’usine est préréglé. La valeur de ces réglages est spécifiée dans les menus 3 et 4
Tous les réglages peuvent être modifiés par l’installateur ou par notre service technique uniquement. Les réglages et
informations sur la chaudière sont accessibles en basculant la porte P du boîtier électrique vers l’avant et après avoir retiré le
cache D (fig. 14).
AFFICHEUR
Elément 1
Elément 2
Elément 3
Touche menu Touche - Touche +
Touche réglage
Afficheur
Fig. 15
D
Fig. 14
P
9. Menus installateur
Pour accéder aux menus, appuyer sur les touches et simultanement pendant environ 5 secondes (fig.15). Le menu 1
s’affiche.
Changement de menu
:
Appuyer sur la touche Menu (fig.15). Le numéro du menu s’affiche pendant 3 secondes . Pour accéder au
menu suivant, appuyer de nouveau sur la touche Menu
.
Changement de rubriques à l’intérieur d’un menu
:
Appuyer sur la touche pour passer à la rubrique suivante ou sur la touche pour passer à la rubrique précédente.
Remarque
: lorsqu’on est sur la dernière rubrique, on reboucle sur la 1
ère
si on exécute un +, et lorsqu’on est sur la
première, on reboucle sur la dernière si on exécute un -.
Modification des paramètres d’une rubrique
(
ne concerne que les menus 3, 4 et 6
) :
Appuyer sur la touche Réglage pour passer en mode de réglage : les éléments 2 et 3 clignotent. Appuyer ensuite sur
ou pour modifier les paramètres de réglage. Appuyer sur la touche Réglage pour valider les modifications et
sortir du mode Réglage, les éléments 2 et 3 s’arrêtent de clignoter .
Retour à la configuration de sortie usine
:
Se positionner dans les menus 3, 4 ou 6 et appuyer sur la touche et Réglage
simultanément
pendant
5 secondes. L’afficheur indique CM en clignotant lorsque cela est effectué.
Remise à zéro de l’historique des défauts
:
Se positionner dans le menu 1 et appuyer sur la touche et Réglage
simultanément
pendant 5 secondes.
L’afficheur indique CM en clignotant lorsque cela
est effectué.
Nota : Pour sortir du mode installateur :
- l’afficheur rebascule en mode utilisateur au bout d’1 minute environ après le dernier appui sur les touches,
12
5 ”
Menu - 1 - Historique Défaut
indique les 10 derniers défauts
x fois
Menu - 2 - Etat Chaudière
indique l’état ou la configuration de la chaudière
1 fois
x fois
AFFICHEUR
ACTION ETAT
Remarque : L’afficheur indique -- s’il n’y a pas eu de code défaut enregistré
Rubrique Elément 1 Elément 2 et 3
Dernier défaut apparu
0
•
code de -- à 99
Avant dernier défaut apparu
1
•
code de -- à 99
... ...
code de -- à 99
Dernier défaut apparu avant le précédent
9
•
code de -- à 99
Rubrique Elément 1 Elément 2 et 3
Version du logiciel de la carte d’affichage 0
•
10 à 99
Version du logiciel de la carte principale 1
•
10 à 99
Type d’évacuation des fumées 2
•
1 : FF
Vitesse du ventilateur (en centaine de tours par
minute)
3
•
de 01 à 99
Position théorique de la vanne distributrice
4
•
4
•
0 : sanitaire
1 : chauffage
Température départ Sanitaire (en °C) 5
•
de 0 à 99
Température ballon (en ° C) 6
•
de 0 à 99
Température sortie échangeur principal
(en ° C)
7
•
de 0 à 99
Température entrée échangeur principal
(en ° C)
8
•
de 0 à 99
Température extérieure 9
•
de 0 à 99
Clignotant si
température
négative
x x
x x
x x
x x
x x
x x
x x
x x
13
1 fois
x fois
Menu - 3 - Réglages chaudière
AFFICHEUR
ACTION ETAT
Réglage
usine
Rubrique Elément 1 Elément 2 et 3
Non actif 0 --
Température de sécurité sanitaire
Consigne ECS fixe à 60°
1
1
0 : non
1 : oui
Action du programmateur optionnel
2
2
2
0 : sur les 2
1 : sur le réchauffage
ballon
2 : sur le chauffage
Non actif 3 --
Non actif 4 --
Non actif 5 --
Temporisation sur débistat sanitaire
(Anti-rebond)
6
0 à 20
(en secondes)
Courant d’allumage 7
0 à 99
(en pourcentage)
Rubrique Elément 1 Elément 2 et 3
Fonctionnement coupe pompe
0
0
0 : non
1 : oui
Vitesse de pompe
1
1
0 : grande
1 : adaptative
Durée de la post-circulation de
pompe
2
0 à 5 mn par pas
de 1/2 minute
Non actif 3
--
Seuil maximal de consigne
chauffage
4
50° à 90°
Seuil minimal de consigne
chauffage
5
35° à 50°
Non actif 6
--
Fonctionnement chauffage
7
7
0 : normal
1 : tout ou rien
Temporisation anticycle chauffage
(TAC)
8
0 à 7 mn par pas
de 1/2 minute
Niveau de la puissance gaz
maximale en chauffage
9
Valeur de 0 à 10
Pmin à P*
1 fois
x fois
ACTION
Menu - 4 - Réglages pour le chauffage
Réglage
usine
ETAT
AFFICHEUR
* Pn = Puissance Nominale
14
Nota :
Pour effectuer un bon réglage de ces paramètres, se reporter au document
“Aide à la thermorégulation”
joint avec la pochette
documentation.
Menu - 6 - Réglage des paramètres de thermorégulation
Réglage
usine
AFFICHEUR
ETAT
Rubrique Elément 1 Elément 2 et 3
Type de régulation 0
0 : Consigne chauffage réglable
par l’utilisateur
1 : Consigne chauffage variable
en fonction de la T° extérieure
2 : Consigne chauffage variable
en fonction de la T° ambiante
3 : Consigne chauffage variable
en fonction des T° extérieure et
ambiante
La compensation 1
Si ou
00 à 20 par pas de 1
sinon --
La pente 2
Si ou
0.3
0.5
1.0
1.2
1.5
2.0
2.5
3.0
sinon --
Le décallage parallèle 3
Si ou
de - 20 à 20 par pas de 1
point de l’élément 1 sur
l’afficheur clignote si négatif
sinon --
Non actif 4
--
Non actif 5 0
Non actif 6
--
Non actif 7
--
Non actif 8
--
Non actif 9
--
1 fois
x fois
ACTION
15

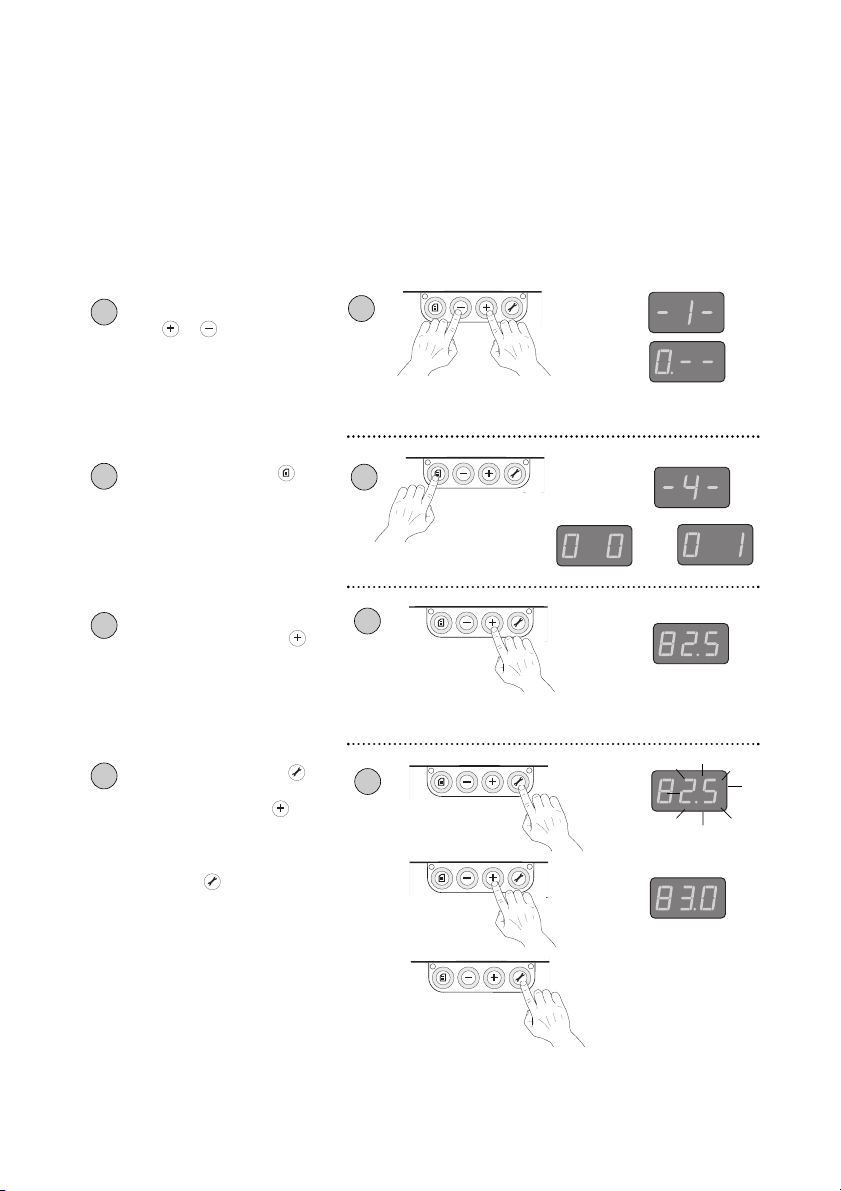

Réglage du TAC:
Si l’on veut modifier le réglage du TAC (Temporisation Anti Cycle chauffage) à 3 minutes.
(rappel : réglage d’usine à 2 mn 30 s / voir tableau installateur menu 4 rubrique 8).
Procéder comme suit :
- passer en mode installateur,
touche et appuyée pendant
5 secondes, l’afficheur indique :
-1- puis 0
•
-- s’il n’y a pas de défaut ou
un code correspondant au dernier
défaut
-
appuyer sur la touche menu
trois fois pour arriver au menu
-4-,
l’afficheur indique :
-4- puis le réglage de la rubrique 0
soit 0 0 ou 0 1
- passer à la rubrique 8 (réglage du
TAC) en appuyant sur la touche 8
fois , l’afficheur indique :
82.5
(ce qui correspond au réglage
usine 2 mn 30 s)
8
= rubrique 8
2.5
= 2,5 mn - soit 2 mn 30 secondes
- appuyer sur la touche réglage
une fois, les éléments 2 et 3
clignotent, puis sur la touche
jusqu’à faire apparaître 3.0 sur les
éléments 2 et 3, l’afficheur indique :
83.0
valider en appuyant sur la
touche réglage une fois. Les
éléments 2 et 3 ne clignotent plus.
Le réglage est terminé.
L’afficheur rebascule en mode
utilisateur au bout de 1 minute
environ.
Une fois les différents réglages
terminés, remettre le cache D et
refermer la porte P (fig.14).
1
Afficheur
5 ”
2
x 3
1
2
ou
3
3
x 8
4
4
Exemple de réglage
16
Réglage de la puissance gaz au brûleur
Les valeurs figurant dans les tableaux ci-dessous sont données à titre indicatif pour une pression gaz nominale de distribution,
pour effectuer un ajustement éventuel de la puissance chauffage de la chaudière en fonction des besoins de l’installation.
Elles ne peuvent servir à calculer la puissance exacte réglée de la chaudière.
Réglage pression gaz d’allumage : 50 % de la pression nominale.
10. Incidents de fonctionnement
En cas d’anomalie de fonctionnement ou d’information, l’afficheur indique un code sur 2 chiffres en clignotant. Se reporter au
tableau ci-dessous pour diagnostiquer le problème.
Pour les défauts 01 et 03 l’appareil se verrouille, voyant rouge 28 allumé (fig.16).
Pour déverrouiller l’appareil, il faut appuyer sur la touche de réarmement (RESET) 29 (fig. 16).
28
Fig. 16
Exemple : Verrouillage par surchauffe
DEFAUT
29
Codage
afficheur
Intitulé du défaut Information
01 Verrouillage par surchauffe
03 Verrouillage par défaut d’allumage
06 Hors-gel
07 Absence circulation d’eau primaire
08 Défaut de circulation d’eau primaire
09 Sonde sanitaire ouverte
10 Sonde sanitaire court-circuitée
11 Sonde de sortie d’échangeur principal ouverte
12 Sonde de sortie d’échangeur principal court-circuitée
13 Sonde d’entrée d’échangeur principal ouverte
14 Sonde d’entrée d’échangeur principal court-circuitée
18 Tentative de réallumage
20 Problème de cablage (FF) ou fusible 1,25 A
21 Absence de débit d’extraction (FF)
22 Défaillance du dispositif de détection d’extraction (FF)
23 Vitesse d’extracteur faible (FF)
24 Défaut du dispositif de contrôle de vitesse de l’extracteur (FF)
25 Sonde ballon ouverte
26 Sonde ballon court-circuitée
27 Température ballon hors limite (interdiction de réchauffage ballon)
28 Carte “Module Counter” Clima Manager défaillante
29 Sonde d’ambiance du Clima Manager ouverte
30 Sonde d’ambiance du Clima Manager court-circuitée
31 Problème sur la carte d’affichage
32 Défaut de communication entre les cartes principale et affichage
17
De gaz naturel (2E+) en gaz butane-propane (3+) ou inversement.
L’adaptation à un autre gaz doit être effectuée par notre service technique uniquement.
11. Transformation de gaz
Niagara delta 2.28 FF
Gaz
P. Utile
(kW)
G20
Pression nourrice
(mm CE)
G25
Pression nourrice
(mm CE)
Propane
Pression nourrice
(mm CE)
Butane
Pression nourrice
(mm CE)
8 13 19 25 20
10 19 28 40 31
12 27 40 58 44
14 36 53 78 60
16 46 68 103 79
18 57 85 130 100
20 69 103 160 123
22 83 124 194 149
24 98 146 231 178
26 114 170 271 209
28 132 196 315 242
Niagara delta 2.30 FF
Gaz
P. Utile
(kW)
G20
Pression nourrice
(mm CE)
G25
Pression nourrice
(mm CE)
Propane
Pression nourrice
(mm CE)
Butane
Pression nourrice
(mm CE)
8 10 16 22 20
10 13 20 40 30
12 20 27 58 40
14 25 35 70 52
16 33 46 88 70
18 42 60 120 90
20 50 73 150 114
22 61 87 180 135
24 72 105 210 158
26 84 120 250 184
28 95 136 280 210
30 110 160 320 242
Réglage de la puissance nominale
• retirer le capuchon de protection des vis de
réglage (fig. a).
• dévisser la vis 2 et placer sur la prise de pression
un tube raccordé à un manomètre (fig. a).
• mettre la chaudière en fonctionnement à la
puissance maxi (robinet d’eau chaude grand
ouvert) et consigne maxi.
• agir sur l’écrou 3 à l’aide d’une clé plate de 10
(fig. b) tout en maintenant fixe la vis 4 et ajuster
la pression à la valeur prévue du tableau
Réglage de la puissance mini
• débrancher un cable d’alimentation de
l’électrovanne modulante (fig. c)
• agir sur la vis 4 tout en maintenant l’écrou 3
(fig. c) et ajuster la pression à la valeur prévue du
tableau
• le réglage terminé, revisser la vis 2 et contrôler
l’étanchéité.
• remettre le capuchon de protection des vis de
réglage.
Fig. a
Fig. b
Fig. c
2
4
3
4
3
18
31
22
24 26
23
27
25 28 2930
Fig. 17
Instructions destinées à l’usager
Mise en route (fig. 17)
1. Vérifier que la pression dans le circuit de chauffage est suffisante : I’aiguille du manomètre au minimum 0,8 bar avec 1,5
bar maxi. Dans le cas contraire voir § 3.
2. S’assurer que le robinet gaz de l’installation est ouvert et que la chaudière est sous tension,
le voyant vert 24 s’allume.
3. Ouvrir le robinet gaz 39 (fig.13).
Votre chaudière est prête à fonctionner.
Attention : lors de la mise en marche après un arrêt prolongé, une présence d’air dans la canalisation de gaz peut contrarier
les premiers allumages. Voir § 20 “Incidents de fonctionnement”.
12. Commandes
13. Conduite
Tableau de bord (fig. 17)
22. - bouton de mise en marche de la fonction chauffage et
de réglage de la température chauffage
23. - bouton de mise en marche de la fonction sanitaire et
de réglage de la température sanitaire
24. - voyant vert de mise sous tension
25. - voyant orange de fonctionnement brûleur
26. - voyant vert de fonction chauffage
27. - voyant vert de fonction sanitaire
28. - voyant rouge de verrouillage
29. - bouton poussoir de réarmement (RESET)
30. - manomètre circuit chauffage
31. - afficheur
19
Mode chauffage seul
Le commutateur chauffage 22 est positionné entre mini et maxi et le commutateur sanitaire 23 sur O.
Le voyant 26 est allumé et l’afficheur indique la température de la sonde de sortie d’échangeur
principal chauffage , ex.
.
Le commutateur 22 permet d’ajuster la température de l’eau du circuit de chauffage en fonction
des besoins saisonniers :
- vers maxi par temps froid
- vers mini par temps doux
Pendant ce réglage, l’afficheur indique cette température en clignotant.
La demande du thermostat d’ambiance est visualisée par un point en bas à droite de l’afficheur
.
Mode sanitaire seul
Le commutateur sanitaire 23 est positionné entre mini et maxi et le commutateur chauffage 22 sur O.
Le voyant 27 est allumé et l’afficheur indique :
1er cas : pas de puisage et pas de réchauffage ballon
en fixe
2ème cas : réchauffage ballon
défilement des segments dans le sens horaire
3ème cas : puisage
défilement des segments dans le sens horaire
Le commutateur 23 permet d’ajuster la température de l’eau sanitaire entre les positions mini et confort.
Pendant ce réglage, l’affichage clignote et indique la température moyenne de consigne de stockage de
l’eau chaude sanitaire.
Lorsque le commutateur est réglé dans la zone comprise entre Delta Safe (ballon à 60°C
minimum) et confort, le risque de développement de bactéries de type légionnelle est évité.
Mode veille
Segment milieu fixe + voyant de mise sous tension 24 allumé
Les commutateurs chauffage 22 et sanitaire 23 sont sur la position O.
Les voyants verts 26 et 27 sont éteints.
Dans ce mode, seuls la fonction hors-gel et les antigommages sont autorisés.
20
L’entretien annuel de votre chaudière est obligatoire aux termes de la législation en vigueur.
Faites effectuer, une fois par an, une vérification, par un professionnel qualifié.
Pour toutes les opérations d’entretien de votre chaudière, des formules de contrat d’entretien annuel peuvent vous être proposées par des prestataires de services. Consultez votre installateur ou nos services commerciaux.
La garantie du constructeur, qui couvre les défauts de fabrication, ne doit pas être confondue avec les opérations d'entretien.
Cette chaudière est équipée d’un système de détection du débit d’extraction des gaz brûlés qui autorise le fonctionnement du
brûleur. En cas d’insuffisance prolongée de débit, la chaudière est mise en arrêt de sécurité; afficheur code défaut 21
.
Attention : ce dispositif de contrôle de l’évacuation des produits de la combustion ne doit pas être mis hors service ; ni faire
l'objet d'interventions intempestives. En cas de remplacement, seules les pièces d’origine peuvent être employées.
14. Entretien
15. Sécurité d’évacuation des produits de combustion
Arrêt complet de la chaudière
- placer les commutateurs 22 et 23 en position O (extinction des voyants verts 26 et 27),
- couper l’alimentation électrique de l’appareil à l’aide du commutateur externe (extinction du voyant vert 24),
- fermer le robinet gaz 39 (fig. 13).
Nota : dans cette position la fonction hors-gel n’est pas assurée.
Fonction hors-gel
La chaudière est équipée d'un dispositif qui allume le brûleur à la puissance minimale lorsque la température de sortie
d’échangeur principal est inférieure à 4°C et s’arrête lorsqu’elle est redevenue supérieure à 30°C.
Ce dispositif ne s'enclenche que si la chaudière est en parfait état de fonctionnement et que :
- la pression d’eau de l'installation est suffisante,
- la chaudière est alimentée en électricité et en gaz.
Nota : Pour assurer la fonction hors-gel du thermostat d’ambiance, laisser la chaudière en position chauffage.
Fonction antigommages
Pendant ce mode, 1 minute de fonctionnement du circulateur et un basculement de la vanne distributrice
interviennent toutes les 23 heures.
Mode sanitaire et chauffage
Les deux commutateurs 22 et 23 sont positionnés entre mini et maxi.
Les voyants 26 et 27 sont allumés et l’afficheur indique :
1er cas : pas de puisage et pas de réchauffage ballon
la température de sortie échangeur principal
2ème cas : réchauffage ballon
défilement des segments dans le sens horaire
3ème cas : puisage
défilement des segments dans le sens horaire.
21
Fig. 18
Votre chaudière est garantie pendant une période spécifiée sur le certificat de garantie qui vous précise les modalités : assurez-vous que le volet détachable de ce certificat a bien été retourné à MTS Group.
Pour bénéficier de la garantie, un professionnel qualifié doit avoir installé, réglé et opéré la mise en service de votre installation. C’est pour vous l’assurance qu’il s’est conformé à la notice d’installation et que les conditions réglementaires et de sécurité ont été respectées.
Le premier contrôle technique de votre chaudière peut être fait gracieusement à votre demande par un professionnel qualifié
membre du service après-vente intégré de MTS Group.
38
41
De gaz naturel (2E+) en gaz butane-propane (3+) ou inversement.
L’adaptation à un autre gaz doit être effectuée par notre service technique uniquement.
16. Garantie
17. Conseils pratiques
18. Changement de gaz
Précautions en cas de gel
Nous vous conseillons de consulter votre installateur ou votre service après-vente qui vous indiqueront les mesures les plus
adaptées à votre situation.
• Circuit sanitaire
La vidange du circuit sanitaire de la chaudière s'effectue après avoir fermé, au compteur d’eau, le robinet d’eau froide de
l'installation, puis :
- ouvrir un robinet d'eau chaude,
- actionner la vanne d’évacuation de la soupape ballon 38 (fig. 18). L’eau s’écoule par l’orifice de vidange.
• Circuit chauffage
Prendre l'une des dispositions suivantes :
- Vidanger le circuit de l'installation de chauffage.
- Protéger l'installation de chauffage avec un produit antigel. La vérification périodique du niveau de protection apporté par cet
antigel est une garantie supplémentaire.
- Laisser tourner votre installation au ralenti en mettant la chaudière en position chauffage et en réglant le thermostat
d’ambiance sur la position “hors-gel” (entre 5 et 10°C).
- Laisser la chaudière en veille, elle est munie d’une fonction hors-gel qui met en route le brûleur.
22
Modèle.................................................................... Niagara delta 2.28 FF Niagara delta 2.30 FF
Puissance chauffage ....................................................... 8,2 à 28 kW 10,1 à 30 kW
Puissance eau chaude sanitaire variable ..............maxi : 28 kW 30 kW
Niveau de performance :........................Haut rendement B 300 B 300
Pertes à l’arrêt..............................................inférieures à 300 W 300 W
Classe I
Catégories........................................................................ I 2E+ (BE), I 3+ (BE), I 2E (LU) I 2E+ (BE), I 3+ (BE), I 2E (LU)
Type étanche à flux forcé.
- C12 ou C42 en sortie horizontale concentrique Ø 100/60 mm
- C32 «xx» en sortie verticale concentrique Ø 125/80 mm
- C32 «xy», CVL ou C52 en sortie verticale parallèle bi flux Ø 80/80 mm
Débit d'air neuf requis pour l'alimentation en air de
combustion....................................................................... 56 m
3
/h 59 m3/h
Débit spécifique eau chaude sanitaire (ΔT: 30 K) ........... 21 I/min. 22,3 l/min.
Débit d’allumage eau chaude sanitaire ........................... 1,9 l/min. 1,9 l/min.
Débit minimal du circuit chauffage central ...................... 300 I/h 300 I/h
Pression minimale d’enclenchement sanitaire ................ 0,5bar 0,5bar
Pression maximale circuit sanitaire ................................. 7 bar 7 bar
Pression maximale circuit chauffage .............................. 3 bar 3 bar
Température au départ chaudière réglable ..................... de 40 à 85°C de 40 à 85°C
Température E-C-S moyenne de stockage .................... de 45 à 70°C de 45 à 70°C
Contenance circuit sanitaire............................................. 60 litres 60 litres
Tension électrique............................................................ 230 volts mono - 50 Hz 230 volts mono - 50 Hz
Puissance électrique absorbée........................................ 150 W 150 W
Protection électrique ........................................................ IP 44 IP 44
Débit nominal de gaz (15°C-1013 mbar) ....................... Débit maxi. Débit mini. Débit maxi. Débit mini.
......................................................................................... 31,1 kW 9,5 kW 33,3 kW 11,3 kW
G 20 (GN H - Lacq) ..............34,02 MJ/m
3
sous 20 mbar 3,29 m3/h 1,00 m3/h 3,52 m3/h 1,2 m3/h
G 25 (GN L - Groningue)......29,25 MJ/m
3
sous 25 mbar 3,50 m3/h 1,06 m3/h 3,74 m3/h 1,27 m3/h
G 30 (butane) ..................45,6 MJ/kg sous 28-30 mbar 2,46 kg/h 0,74 kg/h 2,62 kg/h 0,89 kg/h
G 31 (propane) .....................46,4 MJ/kg sous 37 mbar 2,41 kg/h 0,72 kg/h 2,58 kg/h 0,88 kg/h
......................................................................................... Nat Prop Nat Prop
Repérage nourrice ......................................................... G20-G25 G30-G31 G20-G25 G30-G31
Injecteurs en 1/100 de mm......................................... 123 72 123 74
Nb d’injecteurs............................................................ 18 18 18 18
Diaphragme sortie vanne gaz
Diamètre/repérage ..................................................... 6,7 6,7 6,7 6,7
19. Caractéristiques techniques
23
Si toutefois ces solutions restaient sans résultat, faites appel à un professionnel qualifié.
20. Incidents de fonctionnement
Incidents Causes Solutions
La chaudière ne se met pas en marche.
Absence de gaz. Absence d’eau,
Absence d’électricité.
Faire les vérifications qui s’imposent
(arrivée de gaz, présence d’eau,
disjoncteurs, fusibles...).
Présence d’air dans le circuit gaz.
Peut survenir après un arrêt prolongé.
Recommencer les opérations de mise en
service, voir § 8.
Coupure par le thermostat d’ambiance. Régler le thermostat d’ambiance.
Voyant rouge allumé : verrouillage.
Attendre quelques minutes.
Appuyer sur le bouton de réarmement 29
(fig. 17) : le voyant rouge s’éteint, le cycle
d’allumage recommence.
En cas de persistance de mise en
“sécurité”, faire intervenir un professionnel
qualifié.
Bruits dans l’installation de chauffage. Présence d’air ou pression insuffisante.
Purger l’installation de chauffage ou
rétablir la pression, voir § 8.
Réchauffage des radiateurs avec la
fonction chauffage arrêtée.
Phénomène de thermosiphon au départ
du circuit chauffage.
En été, fermer le robinet départ chauffage
41 (fig. 18). Ne pas oublier de le rouvrir
en début de saison.
Avenue W.A Mozart 1A
1620 DROGENBOS
Tel. 02/331 22 66
Fax. 02/331 03 30
http://www.chaffoteaux.be
C
Loading...
