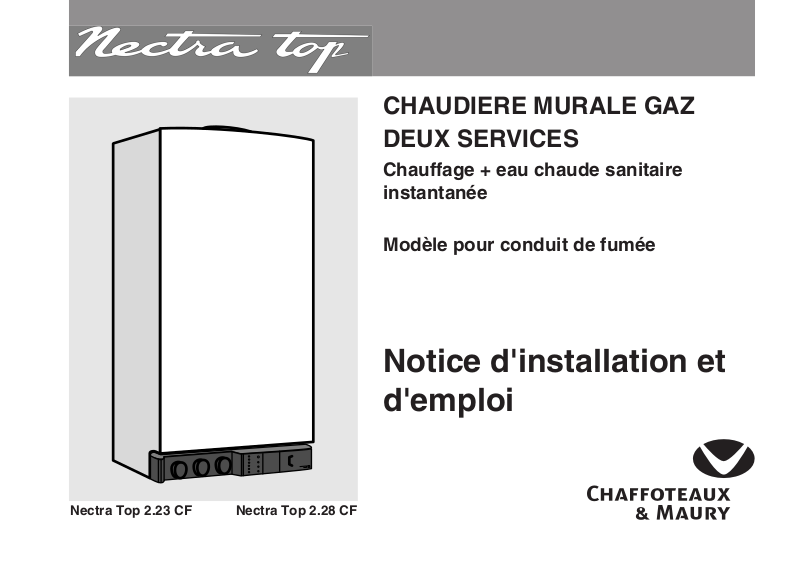

Page 1
CHAUDIERE MURALE GAZ
DEUX SERVICES
Chauffage + eau chaude sanitaire
instantanée
Modèle pour conduit de fumée
C
Notice d'installation et
d'emploi
Nectra Top 2.23 CF Nectra Top 2.28 CF
Page 2
2
Dénomination de la chaudière :
Nectra Top 2.23 CF
Nectra Top 2.28 CF
Cette notice d’installation et d’emploi est destinée aux appareils installés en France
Page 3
3
Sommaire
Page
1- Description générale ................................................................................................ 4
2- Caractéristiques dimensionnelles............................................................................. 6
3- Caractéristiques hydrauliques.................................................................................. 7
4- Conditions d’installation............................................................................................ 8
5- Pose de la barrette robinetterie................................................................................ 11
6- Pose de la chaudière................................................................................................ 12
7- Raccordements électriques...................................................................................... 13
8- Mise en service ........................................................................................................ 15
9- Montage de l’habillage ............................................................................................. 20
10- Commandes............................................................................................................. 21
11- Conduite ................................................................................................................... 22
12- Entretien...................................................................................................................24
13- Sécurité de débordement......................................................................................... 24
14- La garantie ............................................................................................................... 24
15- Conseils pratiques.................................................................................................... 25
16- Changement de gaz................................................................................................. 25
17- Caractéristiques techniques..................................................................................... 26
18- Incidents de fonctionnement ..................................................................... en dernière page
Page 4
4
1 - Description
La chaudière est livrée en 2 colis :
- l'un constitué du kit de préfabrication,
- l'autre, de la chaudière.
Sous son habillage monobloc, la chaudière comprend :
1. - Châssis en tôle d’acier.
2. - Vase d’expansion sous pression (derrière le chassis)
3. - Coupe-tirage antirefouleur
4. - Echangeur principal en cuivre
5. - Chambre de combustion
6. - Brûleur multigaz en acier inoxydable comportant :
• une nourrice démontable équipée des injecteurs
• deux électrodes d’allumage
• une électrode de détection de flamme
7. - Partie gaz comprenant :
• deux électrovannes de sécurité
• une électrovanne de régulation
• une prise de pression
8. - Dégazeur automatique
9. - Débistat chauffage
10. - Débistat eau chaude sanitaire
11. - Circulateur 2 vitesses
12. - Boîtier électronique
Fig.1
1
2
3
4
5
6
8
10
11
12
13
14
7
9
Page 5
5
13. - Sécurité de surchauffe
14. - Sécurité de débordement
15. - Thermistance eau chaude sanitaire
16. - Thermistance chauffage
17. - Vanne 3 voies
18. - Echangeur sanitaire à plaques en acier inoxydable.

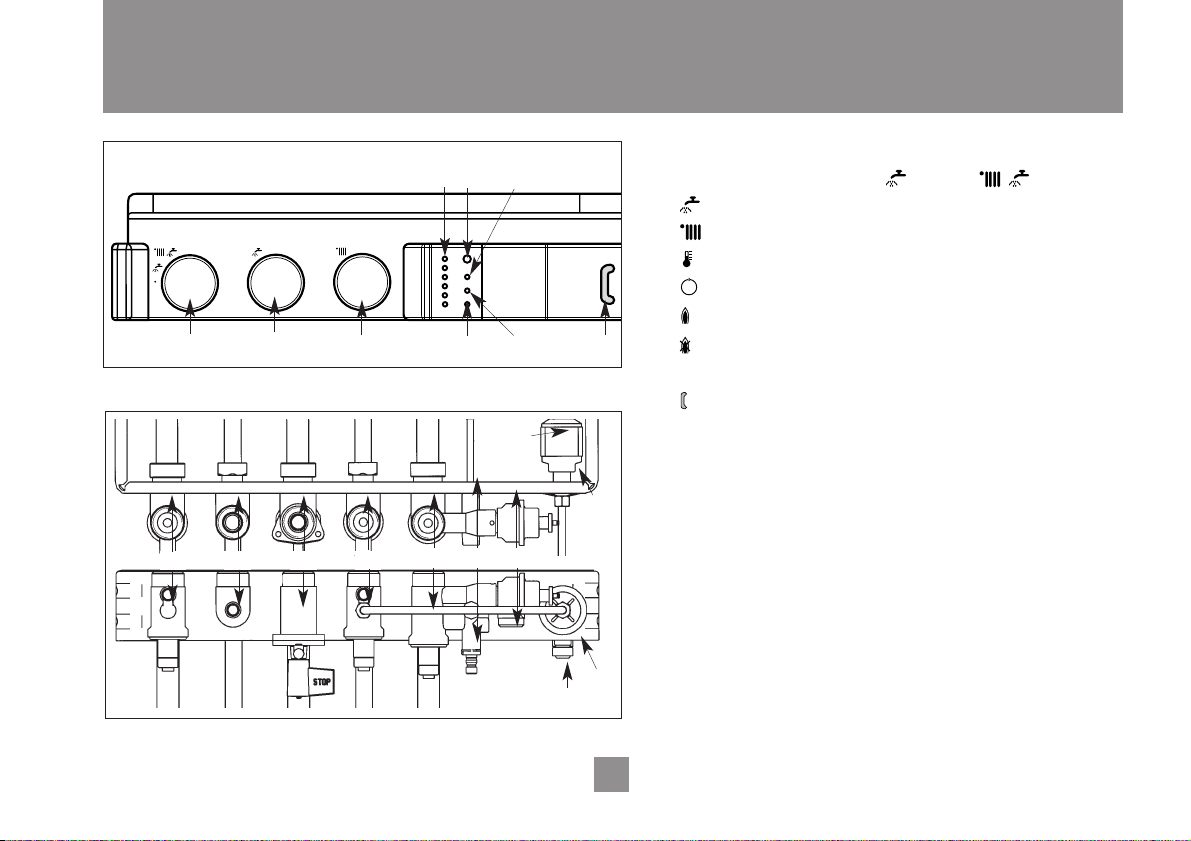

19. - Commutateur ARRÊT «
•
»/ ETE « » /
HIVER « ».
20. - Bouton de réglage température eau chaude sanitaire
21. - Bouton de réglage température chauffage
22. - Indicateur de température chauffage
23. - Voyant vert de mise sous tension
24. - Voyant orange de fonctionnement brûleur
25. - Voyant rouge de mise en sécurité
26. - Bouton poussoir de réarmement
27. - Manomètre circuit chauffage
28. - Barrette robinetterie.
Description (suite)
Fig.3
19 20 21 23
25
22
26
24
27
15
16
17
18
28
Fig.2
mini maxi mini maxi
¢·™
Page 6
6
2 - Caractéristiques dimensionnelles
Fig. 4
Nectra Top CF
A 850
B 125
C 380
D 440
E 683
F 245
G
(23 kW) ø125
G (28 kW)
ø139
H 368
O 270
P 130
(mini)
Q 190
R 105
Poids vide 23 kW : 34 kg
28 kW : 35 kg
I Evacuation soupape sécurité
J Départ chauffage
K Départ eau chaude sanitaire
L Arrivée gaz
M Arrivée eau froide sanitaire
N Retour chauffage
axe soupape
Page 7
7
3 - Caractéristiques hydrauliques
Fig. 5
Fig. 6
Diagramme de la pression disponible en
fonction du débit (en sortie de chaudière).
Diagramme de contenance en eau.
La chaudière est livrée de série avec un circulateur 2 vitesses et
un by-pass réglable.
Sur le diagramme (fig. 5) GV et PV indiquent les courbes de fonctionnement à grande et petite vitesse du circulateur, O et F correspondent à by-pass ouvert ou fermé.
Réglages : voir page 16, § 8.2.
Le débit minimal nécessaire pour assurer le fonctionnement correct
du circuit chauffage central est de 100 l/h. (Robinets thermostatiques fermés).
Capacité en eau de l’installation.
La chaudière est équipée d’un vase d’expansion sous pression.
Volume maxi du vase d’expansion : 7,1 litres.
Pression de gonflage : 0,7 bar.
Note : - Pf = Pression à froid, en bar
- C = Capacité de l'installation,en litres.
La capacité en eau d’une installation sous pression varie avec :
- la température moyenne de fonctionnement en °C,
- la hauteur statique (qui correspond à la différence de niveau en
mètres, entre le point le plus haut de l’installation et l’axe du
vase d’expansion).
Par exemple : Pour une maison ayant une hauteur statique de 8 m, il
faudra remplir à froid l'installation à une pression minimale de 0,8 bar.
Dans ce cas et pour une température moyenne de 70° C dans l'installation,
la capacité maximale de l’installation sera de 165 litres.
La pression minimale de remplissage à froid de l’installation est de
0,7 bar. Elle devra toujours être supérieure à la hauteur statique
(exprimée en mètres) divisée par 10.
0
0
0
2
P
)
C
Pf
GVF
PVF
GVO
PVO
100 200 300
400
500
600
700 800
900
1000
1100
Débit
l/h
ression à froid pour le circuit chauffage (en bar
,0
1,9
1,8
1,7
1,6
1,5
1,4
1,3
1,2
1,1
1,0
,9
,8
,7
20 40 60 80 100 120Pf140 160 180 200 220 240
80°C
70°C
60°C
50°C
40°C
260
Page 8
8
4 - Conditions d'installation
4.1 RÉGLEMENTATION
BATIMENTS D'HABITATION
CONDITIONS REGLEMENTAIRES D'INSTALLATION ET D'EN-
TRETIEN
L’installation et l'entretien de l'appareil doivent être effectués
par un professionnel qualifié conformément aux textes réglementaires et règles de l'art en vigueur, notamment :
- Arrêté du 2 août 1977
Règles Techniques et de Sécurité applicables aux installations de gaz combustibles et d'hydrocarbures liquéfiés
situées à l'intérieur des bâtiments et de leur dépendances.
Notamment : le local doit posséder :
- un volume d'au moins 8 m
3
- un ouvrant de 0,40 m2mini.
- des orifices obligatoires d’aération à maintenir en bon
état de fonctionnement.
- Arrêté du 5 février 1999 modificatif de l’arrêté du 2 août
1977
Après remplacement d’une chaudière à l’identique ( axe et
emprise de l’appareil antérieur ), l’installateur est tenu
d’établir un certificat de conformité « modèle 4 ».
- Norme DTU P 45-204 - Installations de gaz (anciennement
DTU n°61-1 - Installations de gaz - Avril 1982 + additif n°1
de juillet 1984).
- Règlement Sanitaire Départemental.
Protection du réseau d’eau potable
La présence sur l’installation d’une fonction de disconnec-
tion du type CB à zones de pressions différentes non
contrôlables répondant aux exigences fonctionnelles de la
norme NF P 43-011, destinée à éviter les retours d’eau de
chauffage vers le réseau d’eau potable est requise par les
articles 16-7 et 16-8 du Règlement Sanitaire Départemental.
Un disconnecteur NF est placé sur la barrette robinetterie
de la chaudière (voir page 11, fig. 8, repère 40).
- Norme NF C 15-100 - Installations électriques à basse ten-
sion - Règles.
Page 9
9
Conditions d'installation (suite)
ETABLISSEMENTS RECEVANT DU PUBLIC
CONDITIONS REGLEMENTAIRES D'INSTALLATION
L’installation et l'entretien de l'appareil doivent être effectués par un professionnel qualifié conformément aux textes
réglementaires et règles de l'art en vigueur, notamment :
- Règlement de sécurité contre l'incendie et la panique
dans les établissements recevant du public :
a) Prescriptions générales
pour tous les appareils :
- Articles GZ
Installations aux gaz combustibles et hydrocarbures
liquéfiés.
- Articles CH
Chauffage, ventilation, réfrigération, conditionnement
d'air et production de vapeur et d'eau chaude sanitaire.
b) Prescriptions particulières à chaque type d'établissements recevant du public (hôpitaux, magasins,
etc...).
Recommandation :
Si la région est exposée aux risques de foudre (installation
isolée en bout de ligne EDF,...) prévoir un parafoudre.
Notre garantie est subordonnée à cette condition.
4.2 IMPLANTATION DE LA CHAUDIERE
- placer la chaudière à proximité du conduit d’évacuation
des produits de combustion.
- ne pas installer la chaudière au dessus des plaques de
cuisson, du four, et en général au dessus de tout équipement produisant des vapeurs grasses qui risqueraient, par encrassement, d’en altérer le fonctionnement.
- Prévoir une paroi et des fixations permettant de supporter
le poids de la chaudière (poids : 38 kg environ).
- Prendre des précautions pour limiter les nuisances acoustiques.
4.3 CONCEPTION ET RÉALISATION DE L'INSTALLATION
Circuit d’eau chaude sanitaire
Eviter les pertes de charge excessives.
Dans le cas d'une dureté de l'eau supérieure à 25°TH, pré-
voir un traitement de l'eau.
En cas de présence d’un clapet anti-retour, un dispositif
permettant l’expansion est nécessaire (disponible en
option).
Page 10
10
Conditions d'installation (suite)
Circuit de chauffage central
Débit de circulation : lors du dimensionnement, bien veiller au respect du débit minimal : 100 I/h, robinets thermostatiques fermés.
Précautions contre la corrosion
Des incidents de fonctionnement, dûs à la
corrosion sont susceptibles de se produire
lorsque l’installation est réalisée avec des
éléments hétérogènes.
Pour éviter ces problèmes il est souhaitable d’utiliser un inhibiteur de corrosion.
En cas de traitement, prendre toute précaution pour éviter que l’eau traitée ne
devienne agressive.
Installation ancienne : placer un pot de
décantation sur le retour et au point bas, et
prévoir un traitement approprié du circuit.
Recommandation : prévoir des purgeurs
sur tous les radiateurs et aux points hauts
de l’installation ; ainsi que des robinets de
vidange aux points bas.
Evacuation de gaz brûlés
Voir DTU 24-6 et règles techniques
Cette chaudière ne peut être raccordée
que sur un conduit à tirage naturel
Le raccordement est prévu pour l’emboîte-
ment du tuyau Ø 125 mm pour 23 kW ou
Ø 139 mm pour 28 kW, à l’intérieur de la
buse de sortie de l’antirefouleur.
Prévoir un pot de purge afin d’éviter que la
condensation éventuelle du conduit ne
tombe dans l’appareil (fig. 7).
Fig. 7
Ø 125
Page 11
11
5 - Pose de la barrette robinetterie
5.1 PRÉFABRICATION
Pour la pose de la barrette robinetterie et des pattes d’accrochage
- Présenter le gabarit fourni pour la préfabrication à l'endroit
retenu.
- Tenir compte des préconisations d’installation.
5.2 RACCORDEMENT DES CANALISATIONS
Lors de la fourniture, les douilles de raccordement ne sont
pas incluses dans le kit de préfabrication.
Divers jeux de raccords (pour 1ère installation, pour remplacement de chaudières Chaffoteaux et Maury ou autres
marques) sont disponibles chez les grossistes.
Vérifier la présence du limiteur de débit “L” (fig. 10a) sur
l’entrée du robinet d’eau froide.
Soupape de sécurité et disconnecteur (fig. 8)
L’orifice de vidange de la soupape de sécurité "37” et celui du
disconnecteur “40” placés sur la barrette robinetterie doivent
obligatoirement être raccordés à une canalisation d'eau usée.
Nettoyage de l’installation
Les raccordements hydrauliques terminés, il est indispensable de procéder au nettoyage de l’installation avec un produit approprié (dispersant) afin d'éliminer les limailles, soudures, huiles d'usinage et graisses diverses.
Proscrire tout solvant ou hydrocarbure aromatique (essence,
pétrole...).
31. Robinet départ chauffage.
32. Départ eau chaude sani-
taire.
33. Robinet gaz.
34. Robinet d’alimentation
eau-froide avec limiteur
de débit.
35. Robinet retour chauffage.
36. Robinet de remplissage et
d’isolement du circuit
chauffage.
37. Soupape de sécurité
chauffage.
38. Vis de vidange.
39. Douilles de raccorde
ment.
40. Disconnecteur.
Description de la barrette robinetterie
31
32
33
34
35
36
37
36
40
39
38
38
Fig. 8
Page 12
12
6 - Pose de la chaudière
- Dévisser les 4 vis “A” (fig. 9) de fixation de l’habillage ;
- Enlever l’habillage.
- Présenter la chaudière au dessus de la barrette, la laisser descendre en appui sur
celle-ci (fig. 10).
- Mettre en place les différents joints, “G” (caoutchouc) sur le gaz, plus le filtre
eau “F” sur l’eau froide, et serrer les raccords des tubes de liaison en commençant par le tube gaz (fig. 10 a).
- Terminer par le raccordement au conduit de fumée :
- Utiliser un tuyau ou un coude de raccordement agréé ”spécial-gaz” (en aluminium de pureté 99,5 % ou en acier inoxydable).
- Le raccordement est prévu pour emboîtement du tuyau ou du coude à l’intérieur de la buse de sortie de l’antirefouleur de la chaudière (voir fig. 7 page 10).
Fig.10 aFig. 9
A
A
A
A
G
F
L
Fig. 10
Page 13
13
7 - Raccordements électriques
Fig. 11
Emplacement des raccordements :
Les raccordements électriques s'effectuent à l'arrière du boîtier
électronique de la chaudière, à l'aide d'un connecteur.
Les arrivées des câbles rigides d'alimentation secteur et du thermostat d'ambiance doivent être prévues au mur à la hauteur de
la barrette robinetterie près de la vis de fixation droite.
Prévoir entre l'arrivée au mur des câbles et le connecteur une
longueur libre de 50 cm minimum.
• l’alimentation secteur de la chaudière s’effectue avec un
câble 3 conducteurs (mono 230 volts - Phase, Neutre et
terre).
• un thermostat d’ambiance 2 fils ou 3 fils (modèle à résistance anticipatrice, alimentée par le circuit 24 volts continu de la
chaudière).
Accès aux raccordements électriques de la chaudière :
- Abaisser le boîtier électronique en libérant les pions de verrouillage latéraux «P», pour accéder à la face arrière,
- Dévisser les deux vis “A” (fig.11) de fixation du capot de protection, ôter le capot.
Les différents raccordements sont alors accessibles.
A
P
Recommandation :
Conformément à la réglementation, un dispositif de
séparation omnipolaire, ayant une distance d'ouverture
des contacts d'au moins 3 mm doit être prévu dans l'installation fixe d'alimentation de la chaudière.
La chaudière doit être raccordée à une canalisation fixe
à l'aide de câbles rigides.
Page 14
14
Raccordements électriques (suite)
La terre doit être raccordée à la vis “T ” prévue à cet effet
sur le boîtier électronique (voir fig. 13).
Raccordement secteur
Raccorder sur le connecteur, l'alimentation 230 V.du secteur
(voir schéma fig. 12), le fil de phase en PH, le neutre en N.
Raccordement d'un thermostat d'ambiance
A sa sortie d'usine, la chaudière est réglée pour fonctionner sans
thermostat d'ambiance : un shunt est placé entre 1 et 2 sur le
connecteur.
Le raccordement d'un thermostat d’ambiance 2 fils ou 3 fils
(modèle à résistance anticipatrice, alimentée par le circuit 24
volts continu de la chaudière) se fait sur le connecteur :
- raccorder le thermostat d'ambiance selon le schéma (fig. 12) :
- ôter le shunt “S” (placé entre 1 et 2).
- Thermostat 2 fils : entre 1 et 2 ;
- Thermostat 3 fils : entre 1 et 2, résistance anticipatrice en 3.
- le fil de terre du T.A. doit être raccordé à la vis (T) sur le
boîtier électronique
- brancher le connecteur en (C)
Raccordement d'un programmateur optionnel :
Consulter la notice du programmateur.

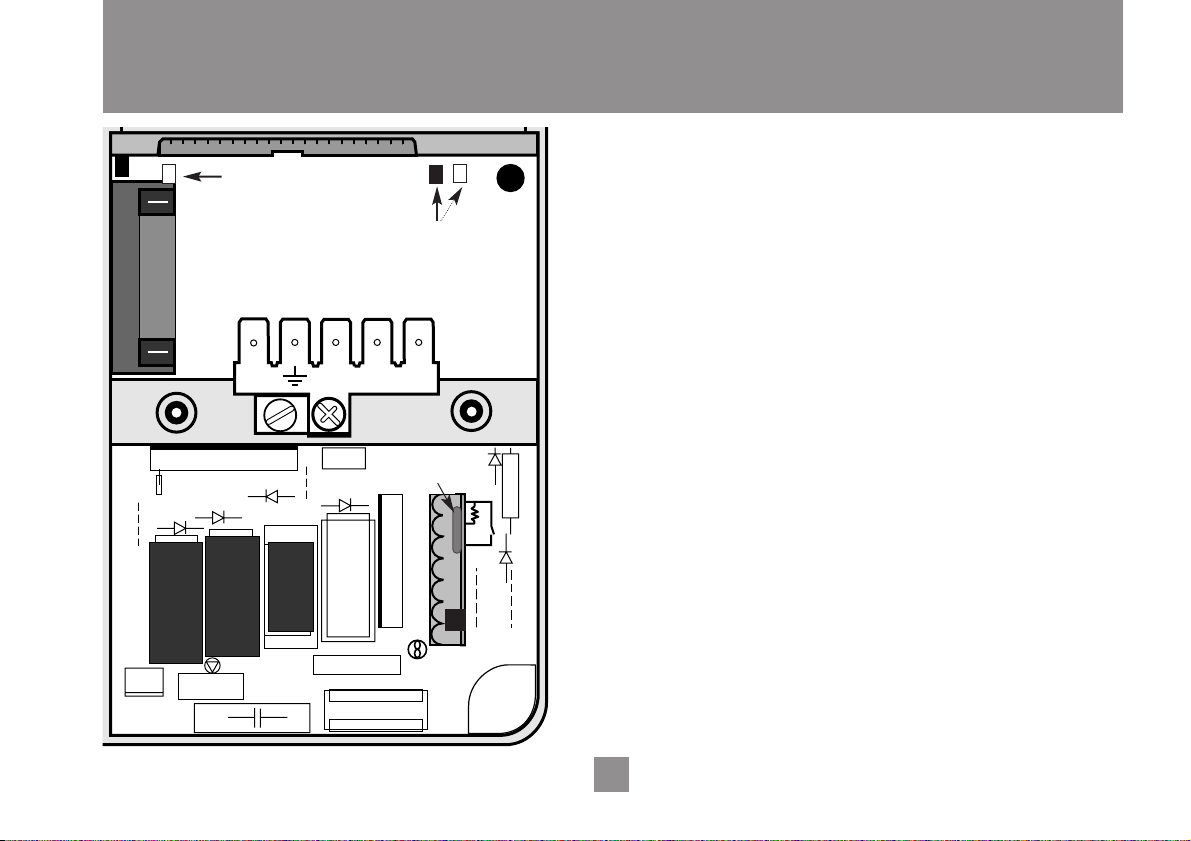

Fig. 13
Fig. 12
schéma
connecteur
C
C
T
GV PV
THERMOSTAT
PH
D'AMBIANCE
S
R. ACC
SECTEUR
N
230V
J3
D23
ST4
J8
PV
1
SURCH
RL8
VMC
D22
D24
J7
C2
TTB
RL8
ANTI GEL
1
ST2
RL9
Fuse 2 A.
D21
J2
R C T
PRESSOSTAT
L
PH
230V
N
N
ALL
F1
J1
THERMOSTAT
STR5
1
D2
STR1
D1
R1
R. ACC
STR2
Page 15
15
8 - Mise en service
Fig. 14
8.1 - Mise en pression
Circuit sanitaire
Ouvrir le robinet d’eau froide “34” (fig. 14) sur la barrette
robinetterie ;
- Purger l’installation en puisant aux différents robinets
d’eau chaude.
Circuit chauffage
- Vérifier que les robinets départ chauffage “31” (fig. 14),
retour chauffage “35” (fig. 14) sont bien ouverts ;
- Ouvrir les 2 robinets de remplissage et d’isolement “36”
(fig. 14) ;
- Refermer ces robinets lorsque l’aiguille du manomètre
“27” (fig. 14) est supérieure à la pression déterminée en
page 7 ;
- Purger l'installation et la chaudière et rétablir la pression à
1,5 bar.
Circuit gaz
- Ouvrir le robinet d’arrivée de gaz “33” (fig. 14) ;
- Vérifier les étanchéités, sur toute la ligne gaz de la
chaudière.
- Purger le circuit gaz.
33
31
34
35
36
27
Page 16
16
Mise en service (suite)
Fig. 15
Fig. 16
Fig. 17
GV
PV
8.2 - REGLAGES
La chaudière est livrée réglée pompe GV, by-pass ouvert 4 tours, TA
coupe brûleur, puissance maxi, fonctionnement modulant. Si l'installation le nécessite, il est possible d'effectuer des réglages particuliers.
DÉBIT DU CIRCUIT CHAUFFAGE
Sélection de la vitesse du circulateur :
Le circulateur comporte 2 vitesses de fonctionnement, sélectionner la
vitesse désirée à l'aide du commutateur “2” (fig. 18) :
- Commutateur “2” à gauche : GV, courbes fig. 16, (réglage d’usine).
- Commutateur “2” à droite : PV, courbes fig. 17.
Réglage du by-pass circuit chauffage
La chaudière est équipée d'un by-pass réglable qui permet d'ajuster
le débit du circuit chauffage en fonction des caractéristiques de
l'installation.
Agir sur la vis “d” (fig.15) de réglage du by-pass, visible sous la barrette hydraulique (dévisser pour ouvrir) afin d'adapter la hauteur
manométrique disponible aux pertes de charge de l'installation, selon
les courbes des diagrammes GV ou PV (fig. 16 ou 17).
Repérage des courbes sur les diagrammes :
- GVF : circulateur sur grande vitesse, by-pass fermé.
- 2T, 4T : réglages intermédiaires en dévissant de 2 et 4 tours
- GVO : circulateur sur grande vitesse, by-pass ouvert en grand.
- PVF : circulateur sur petite vitesse, by-pass fermé.
- PVO : circulateur sur petite vitesse, by-pass ouvert en grand.
d
Débit mini. (robinets thermostatiques fermés)
m CE
5
4
3
2
1
0
m CE
5
4
3
2
1
0
0
0
G
V
F
2T
4T
G
V
O
300 400 500 600 700 800 900 1000 1100 l/h
200100
Débit mini. (robinets thermostatiques fermés)
P
V
F
2T
4T
P
V
O
300 400 500 600 700 800 900 1000 1100 l/h
200100
Page 17
17
Mise en service (suite)
Pour ces réglages, intervenir à l’arrière du boîtier électronique (en
l'ayant fait pivoter pour l'abaisser).
Mettre la chaudière hors tension.
Choix du mode de régulation :
- Fonctionnement sans thermostat d’ambiance, le shunt “S” est placé
sur le connecteur “C”.
- Fonctionnement avec thermostat d’ambiance :
Le shunt “S” est retiré et le T.A. est raccordé (voir raccordements
électriques page 14).
• T.A. en coupure du gaz et du circulateur (le circulateur s’arrête
après une temporisation de 3 min) (Réglage d’usine), le commutateur “1” est placé sur la gauche.
• T.A. en coupure électrovannes, le circulateur restant en fonction, placer le commutateur “1” sur la droite.
Remarque :
Pour améliorer le confort sanitaire, une temporisation de 3 minutes
intervient après chaque puisage sanitaire : il est donc normal que le
chauffage ne redémarre qu’après ce laps de temps.
Pour la maintenance, cette temporisation peut être annulée manuellement en appuyant sur le bouton de réarmement “26” (fig. 3).
Fig. 18
C
2
1
commutateurs des
réglages électriques
S
GV PV
J3
D23
ST4
J8
PV
1
SURCH
RL8
VMC
D22
D24
J7
C2
TTB
RL8
ANTI GEL
1
ST2
RL9
Fuse 2 A.
D21
J2
R C T
PRESSOSTAT
L
PH
230V
N
N
ALL
F1
J1
THERMOSTAT
1
STR5
D2
STR1
R. ACC
D1
R1
STR2
Page 18
18
Mise en service (suite)
Choix du mode de fonctionnement
du brûleur :
Pour accéder à ce réglage, il est nécessaire de démonter le bandeau esthétique de la chaudière :
- retirer l’habillage et faire basculer le
boitier électrique.
- retirer le clip de fixation du manomètre.
- replacer le boitier en position verticale.
- retirer les 2 vis de fixation du bandeau
et le dégrafer du boitier.
Les réglages se trouvent derrière le
bouchon en caoutchouc.
Fig. 19
Réglages sur la carte (fig. 19) :
• réglage d’usine :
- le potentiomètre P3 est réglé sur
puissance nominale (
+
),
- le potentiomètre P4 est réglé sur
puissance nominale (
PNOM),
- SW4A est placé sur 3 min,
- SW4B est placé sur 3 min,
- SW4C est placé sur NOR,
- SW4D est placé sur CF,
- P3 :
potentiomètre permettant de limiter la
puissance chauffage (voir tableau cicontre).
- P4 : potentiomètre permettant d’ajuster la
puissance nominale de la chaudière (voir
tableau ci-contre).
- SW4A : Temporisation Anti-Cycle chauffa-
ge - TAC 3 min ou 30 s.
- SW4B : Temporisation Inter-Cycle diffère
le démarrage en mode chauffage après un
puisage sanitaire - TIC 3 min ou 30 s.
- SW4C : permet le fonctionnement en
mode chauffage modulant (position NOR)
ou en “tout ou rien” (position TUR).
- SW4D : permet de sélectionner entre une
chaudière CF et une chaudière FF.
Le connecteur P.O. représenté fig. 19
muni d’un shunt, est prévu pour raccorder un programmateur optionnel (voir la
notice correspondante s’il y a lieu).
Les réglages effectués, replacer bouchon en caoutchouc et remonter en procédant en sens inverse.
Page 19
19
Nectra Top 23 CF
Gaz : G20 G25 PROPANE BUTANE
P. utile Pression Pression Pression Pression
(kW) embase embase embase embase
(mm CE) (mm CE) (mm CE) (mm CE)
7,75 18,5 21,7 48,1 35,6
9 23,4 27,7 58,6 43,8
12 37,4 44,5 91,3 69,2
15 54,8 65,1 134,5 102,6
18 75,7 89,3 188,2 144,0
21 100,0 117,1 252,4 193,5
23,25 120,4 140,4 307,4 235,8
Mise en service (suite)
Réglage de la puissance chauffage
Les valeurs figurant dans les tableaux ci-dessous sont données à titre indicatif, pour effectuer un décalage éventuel de la
puissance chauffage de la chaudière en fonction des besoins de l’installation.
Elles ne peuvent servir à calculer la puissance exacte réglée de la chaudière.
Nectra Top 28 CF
Gaz : G20 G25 PROPANE BUTANE
P. utile Pression Pression Pression Pression
(kW) embase embase embase embase
(mm CE) (mm CE) (mm CE) (mm CE)
7,75 17,0 20,6 40,3 31,1
9 22,1 27,0 50,9 38,6
12 36,8 44,9 82,2 61,7
15 54,8 66,6 121,7 92,1
18 76,2 92,1 169,2 129,8
21 100,9 121,4 224,9 174,7
24 129,0 154,6 288,8 227,0
26 149,6 178,8 335,8 265,8
Page 20
20
9 - Montage de l'habillage
Montage de l'habillage
Retirer le film protecteur de l'habillage.
- Présenter l’habillage (fig. 20) ;
- Engager les 2 encoches de coté sur les tenons “T” du chassis ;
- Vérifier que le centrage et l'aplomb sont corrects ;
- Visser les 4 vis “A” de fixation de l’habillage, situées en partie
inférieure (fig. 20a).
Fig. 20
Fig. 20a
A
1
T
2
A
A
A
Page 21
21
10 - Commandes
Tableau de bord (fig. 21)
19 : Commutateur : •= Arrêt / = ETE / = HIVER.
20 := Réglage de la température eau chaude sanitaire.
21 := Réglage de la température chauffage.
22 : Indicateur de température chauffage.
23 : Voyant vert de mise sous tension
24 : Voyant orange : brûleur en fonction.
25 : Voyant rouge de mise en sécurité.
26 : “RESET” Bouton poussoir de réarmement.
27 : manomètre du circuit chauffage.
Barrette robinetterie (fig. 22)
31 : Robinet départ chauffage.
32 : Départ eau chaude sanitaire.
33 : Robinet gaz.
34 : Robinet d'alimentation eau-froide.
35 : Robinet retour chauffage.
36 : Robinets de remplissage et d'isolement du circuit
chauffage.
37 : Soupape de sécurité chauffage.
40 : Disconnecteur.
Fig. 21
19
20
21
22
Fig. 22 - vues de dessus et de face
23
24
2526
27
31
32 33 34
35 36 37
36
36
40
40
mini maxi mini maxi
Page 22
22
11 - Conduite
Fig. 23
Mise en route
1. Assurez-vous que le robinet du compteur à gaz est ouvert et
que votre chaudière est sous tension.
2. Vérifiez que la pression dans le circuit de chauffage est suffisante : I’aiguille du manomètre « » au minimum 0,7 bar avec
2,5 bar maxi.
Dans le cas contraire voir § 8.1 page 15.
3. Ouvrez l’arrivée du gaz en tournant le robinet gaz “33” (fig.
22, page 21), sur la position « ».
Votre chaudière est prête à fonctionner.
Attention :
Lors de la mise en marche après un arrêt prolongé, une présence d’air dans la canalisation de gaz peut contrarier les premiers allumages.
Voir § “Incidents de fonctionnement” en dernière page.
Pour obtenir de l’eau chaude
Placez le commutateur “19” en position « » voyant vert “23”
allumé ; le voyant orange “24” s’allume chaque fois que le brûleur entre en fonction.
Le bouton de réglage sanitaire “20” « » permet de limiter la
température de l’eau chaude.
19
20
21
mini maxi mini maxi
Page 23
23
Conduite (suite)
Fig. 24
Pour obtenir de l’eau chaude et du chauffage
- Placez le commutateur “19” (fig. 23) en position « »
voyant vert “23” allumé ; le voyant orange “24” (fig. 24)
s’allume chaque fois que le brûleur entre en fonction.
Le bouton de réglage du chauffage “21”« » (fig. 23)
donne la possibilité d’ajuster la température de l’eau du circuit de chauffage en fonction des besoins saisonniers.
Tournez le bouton “21”:
- vers «Maxi» par temps froid,
- vers «Mini» par temps doux,
L'indicateur “22” (fig. 24) affiche cette température.
De plus si votre habitation est équipée d’un thermostat
d’ambiance, réglez-le à la température intérieure désirée.
Arrêt du chauffage
- Placez le commutateur “19” en position “ ”. La chaudière
produit alors uniquement de l’eau chaude.
Arrêt complet de la chaudière
- Placez le commutateur “19” en position arrêt «•» (extinction du voyant vert “23” (fig. 24).
- Coupez l’arrivée du gaz en tournant le robinet “33” (fig. 22,
page 21), sur la position «STOP».
22
23
24
27
Remarque:
Dans certains cas d’installation, il est possible qu’il se
produise, après puisage d’eau chaude, un léger
réchauffement de la canalisation (et éventuellement d’un
radiateur). Pour l’éviter, il suffit de fermer le robinet départ
chauffage “31” (fig. 8, page 11).
Ne pas oublier de le rouvrir en début de saison de
chauffage, lorsque l’on replace le commutateur “19” (fig. 23)
en position « ».
¢·™
Page 24
24
14 - La garantie
Votre chaudière est garantie pendant une période de deux ans. Le certificat de garantie vous précise les modalités: assurezvous que le volet détachable de ce certificat a bien été retourné à Chaffoteaux et Maury.
Pour bénéficier de la garantie, un professionnel qualifié doit avoir installé, réglé et opéré la mise en service de votre installation.
C’est pour vous l’assurance qu’il s’est conformé à la notice d’installation et que les conditions réglementaires et de sécurité ont
été respectées.
Le premier contrôle technique de votre chaudière peut être fait gracieusement à votre demande par un professionnel qualifié
«station technique Chaffoteaux et Maury».
12 - Entretien
L’entretien annuel de votre chaudière est obligatoire aux termes de la législation en vigueur.
Faites effectuer, une fois par an, une vérification, par un professionnel qualifié.
Pour toutes les opérations d’entretien de votre chaudière, des formules de contrats d’entretien annuels peuvent vous être pro-
posées par des prestataires de services. Consultez votre installateur ou nos services commerciaux.
La garantie du constructeur, qui couvre les défauts de fabrication, ne doit pas être confondue avec les opérations d'entretien.
13 - Sécurité de débordement
Cette chaudière, de type B11BS, est équipée d’une sonde (placée dans le coupe-tirage antirefouleur) qui interrompt l’arrivée du
gaz en cas de perturbations de l’évacuation des produits de la combustion.
Ce dispositif met la chaudière en position de veille, voyant rouge “25” allumé faiblement.
Le redémarrage automatique intervient après un délai d'environ 15 minutes, le voyant rouge “25” s’éteint.
Important : en cas de mise à l’arrêt répétée de la chaudière, il faut remédier au défaut d’évacuation en faisant contrôler par un
spécialiste la vacuité du conduit car il existe une probabilité de bouchage total ou partiel du conduit d’évacuation des produits
de combustion. S’assurer que le débit d’air neuf requis pour l’alimentation en air de combustion est bien obtenu.
Attention : ce dispositif de contrôle de l’évacuation des produits de la combustion ne doit pas être mis hors service ; ni faire
l'objet d'interventions intempestives. En cas de remplacement, seules les pièces d’origine peuvent être employées.
Page 25
25
15 - Conseils pratiques
Précautions en cas de gel
Nous vous conseillons de consulter votre installateur ou votre
service après-vente qui vous indiquera les mesures les plus
adaptées à votre situation.
• Circuit sanitaire
La vidange du circuit sanitaire de la chaudière s'effectue après
avoir fermé le compteur d’eau et le robinet d’eau froide de
l'installation.
- ouvrir un robinet d'eau chaude,
- dévissez les 2 vis “38” de vidange du circuit sanitaire.
• Circuit chauffage
Prendre l'une des dispositions suivante :
- 1) Vidanger le circuit de l'installation de chauffage
- 2) Faire mettre par un professionnel qualifié un produit antigel
dans le circuit de chauffage. La vérification périodique du
38
38
Fig. 25
niveau de protection apporté par cet antigel est une
garantie supplémentaire.
- 3) Laisser tourner votre installation au ralenti en réglant
le thermostat d’ambiance sur la position “hors-gel”
(entre 5 et 10°C).
16 - Changement de gaz
En cas d’adaptation à un gaz autre que celui pour lequel la chaudière est équipée, il sera procédé au remplacement des pièces
suivantes :
- La nourrice et son joint ;
- Le diaphragme gaz, l’ ensemble électrovanne et les joints correspondants.
(voir page 27, le tableau des caractéristiques techniques).
Cette opération doit être effectuée par un professionnel qualifié.
Page 26
26
17 - Caractéristiques techniques
Modèle Nectra Top 2.23 CF Nectra Top 2.28 CF
Puissance chauffage .................................................. 7,75 à 23,25 kW 7,75 à 26 kW
Puissance eau chaude sanitaire variable .........maxi : 23,25 kW 26 kW
Niveau de performance : ...................Haut rendement B 500 B 500
Pertes à l’arrêt : .......................................inférieures à 500 W 500 W
Classe I - Type B
11BS
(tirage naturel - cheminée - sécurité de débordement).
Débit d'air neuf requis pour l'alimentation en air de
combustion .................................................................. 57 m
3
/h 60 m3/h
Débit massique des produits de combustion............... 20 g/s 23 g/s
Température moyenne des produits de combustion ... 110 °C 120 °C
Débit spécifique eau chaude sanitaire (∆T: 30 K) ...... 11 I/min. 12,4 I/min.
Débit d’allumage eau chaude sanitaire ...................... 2 l/min. 2 l/min.
Débit minimal du circuit chauffage central .................. 100 I/h 100 I/h
Pression minimale d’enclenchement sanitaire ........... 0,1bar 0,1bar
Pression maximale circuit sanitaire ............................ 10 bar 10 bar
Pression maximale circuit chauffage .......................... 3 bar 3 bar
Température au départ chaudière réglable ................ de 35 à 85°C de 35 à 85°C
Température E-C-S réglable ...................................... de 40 à 60°C de 40 à 60°C
Page 27
27
Caractéristiques techniques (suite)
Modèle Nectra Top 2.23 CF Nectra Top 2.28 CF
Tension électrique ....................................................... 230 volts mono - 50 Hz 230 volts mono - 50 Hz
Puissance électrique absorbée ................................... 90 W 90 W
Protection électrique.................................................... IP 44 IP 44
Débit nominal de gaz (15°C-1013 mbar)................... Débit maxi. Débit mini. Débit maxi. Débit mini.
G 20 (GN H - Lacq)............35,9 MJ/m
3
sous 20 mbar 2,76 m3/h 1,00 m3/h 3,09 m3/h 1,00 m3/h
G 25 (GN L - Groningue) ...30,9 MJ/m
3
sous 25 mbar 2,93 m3/h 1,06 m3/h 3,28 m3/h 1,06 m3/h
G 30 (butane) ...................45,6 MJ/kg sous 28 mbar 2,06 kg/h 0,74 kg/h 2,30 kg/h 0,74 kg/h
G 31 (propane) .................46,4 MJ/kg sous 37 mbar 2,02 kg/h 0,72 kg/h 2,27 kg/h 0,72 kg/h
Modèle Nectra Top 2.23 CF Nectra Top 2.28 CF
Nat Prop Nat Prop
Repérage nourrice G20-G25 G30-G31 G20-G25 G30-G31
Marquage............................................................... 1010030 NAT 1010175 PRO 1010030 NAT 1011617 PRO
Injecteurs en 1/100 de mm .................................... 118 70 118 72
Nb d’injecteurs ....................................................... 16 16 16 16
Diaphragme
Diamètre/repérage....................................................... 6,7 6,7 sans sans
Ensemble électrovanne
Repérage ............................................................... GAZ NAT BUT/PROP GAZ NAT BUT/PROP
Couleur du siège de clapet .................................... noir jaune noir jaune
Page 28
BP 64 - 78403 - CHATOU CEDEX
Tél. : 01 34 80 59 00
Fax. Services commerciaux : 01 34 80 59 28
Fax. Services techniques : 01 34 80 57 07
Ref. : 92 210-327c - 07/1999
A 9592 E 07 R 00b
18 - Incidents de fonctionnement
Si toutefois ces solutions restaient sans résultat, faites appel à un professionnel qualifié.
Incidents
La chaudière ne se met pas en marche
Bruits dans l’installation de chauffage
Réchauffage des radiateurs en
fonctionnement ÉTÉ
Causes
Absence de gaz
Absence d’eau
Absence d’électricité
Présence d’air dans le circuit gaz
Coupure par le thermostat d’ambiance
Présence d’air ou pression insuffisante
Phénomène de thermosiphon au
départ du circuit chauffage
Solutions
Faîtes les vérifications qui s’imposent
(arrivée de gaz, présence d’eau,
disjoncteurs, fusibles...)
Peut survenir après un arrêt prolongé.
Recommencez les opérations de
mise en service, voir § 8.1. p. 15.
Réglez le thermostat d’ambiance.
Attendre quelques minutes,
Appuyez sur le bouton de réarmement
“26”(fig. 3 p.5): le voyant rouge s’éteint,
le cycle d’allumage recommence.
Purgez l’installation de chauffage ou
rétablissez la pression, voir § 8.1.
page 15.
En été, fermer le robinet départ
chauffage «31»(fig. 8 p. 11), ne pas
oublier de le rouvrir en début de saison.
Dès que la chaudière détecte une anomalie, elle se met en position “sécurité”
voyant rouge “25” allumé ; en cas de persistance de mise en “sécurité”, faîtes
intervenir un professionnel qualifié
CHAFFOTEAUX & MAURY
Loading...
