Page 1
Эта инструкция предназначена для оборудования, устанавливаемого в России
Acest manual este destinat numai aparatelor instalate în Romania
PIGMA EVO
PIGMA EVO SYSTEM
CENTRALA TERMICA MURALA
RU
RO
V00
25 FF
30 FF
35 FF
on/off
R
reset
esc
menu/ok
mode
sra
comfort
Page 2
.....................................................................................3
Правила безопасности ..............................................................................3
Generalităţi ..................................................................................................... 3
Norme de siguranţă .......................................................................................3
....................................................................................... 4
Предупреждения перед установкой ...................................................4
Расположение котла ...................................................................................5
Промывка контура отопления ...............................................................6
Маркировка CE ..............................................................................................6
Подсоединение дымохода .......................................................................7
Подключение дымохода/воздуховода ...............................................7

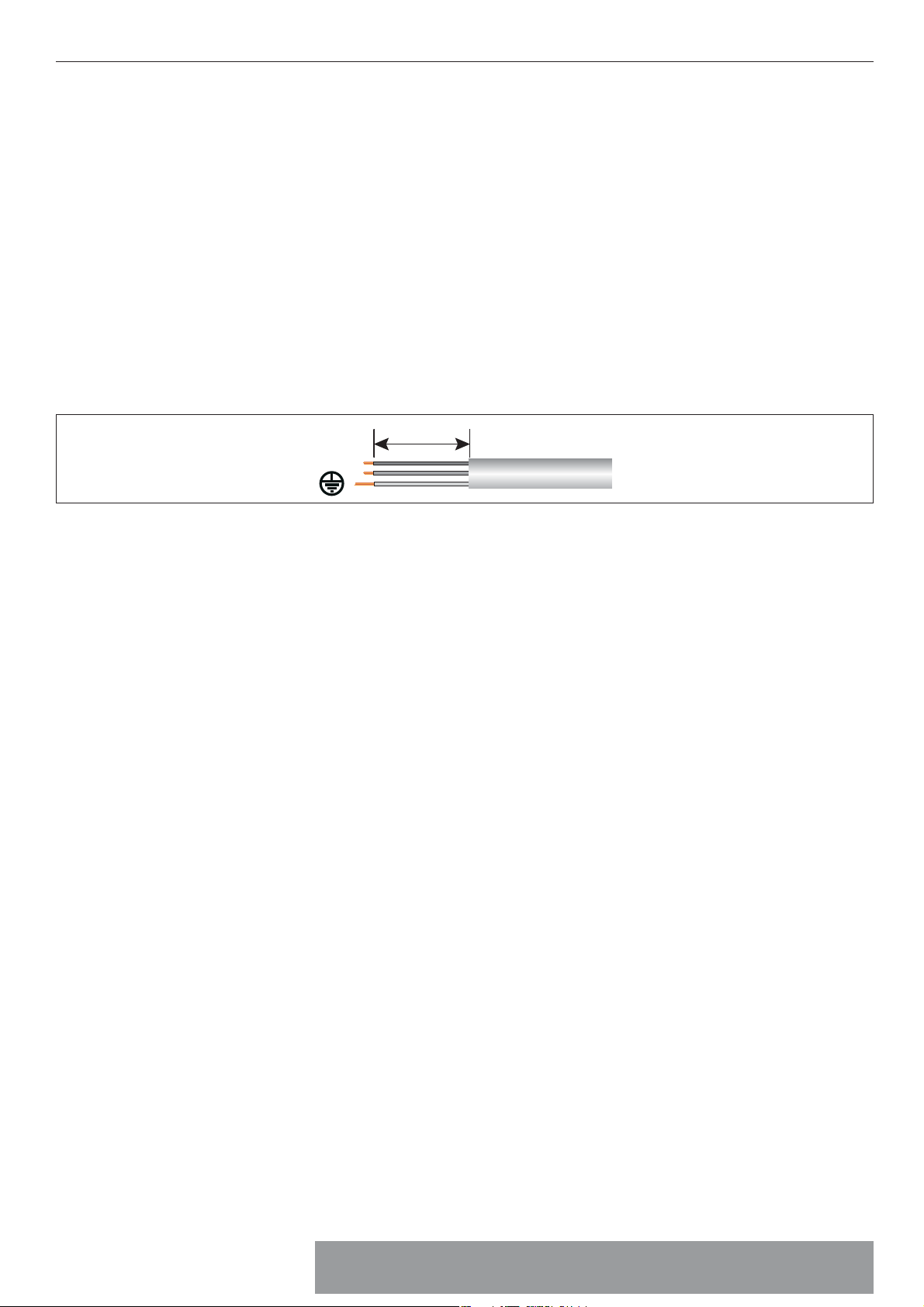

Подключение к электрической сети ...................................................8
...........................................................................................9
Размеры ......................................................................................................... 9

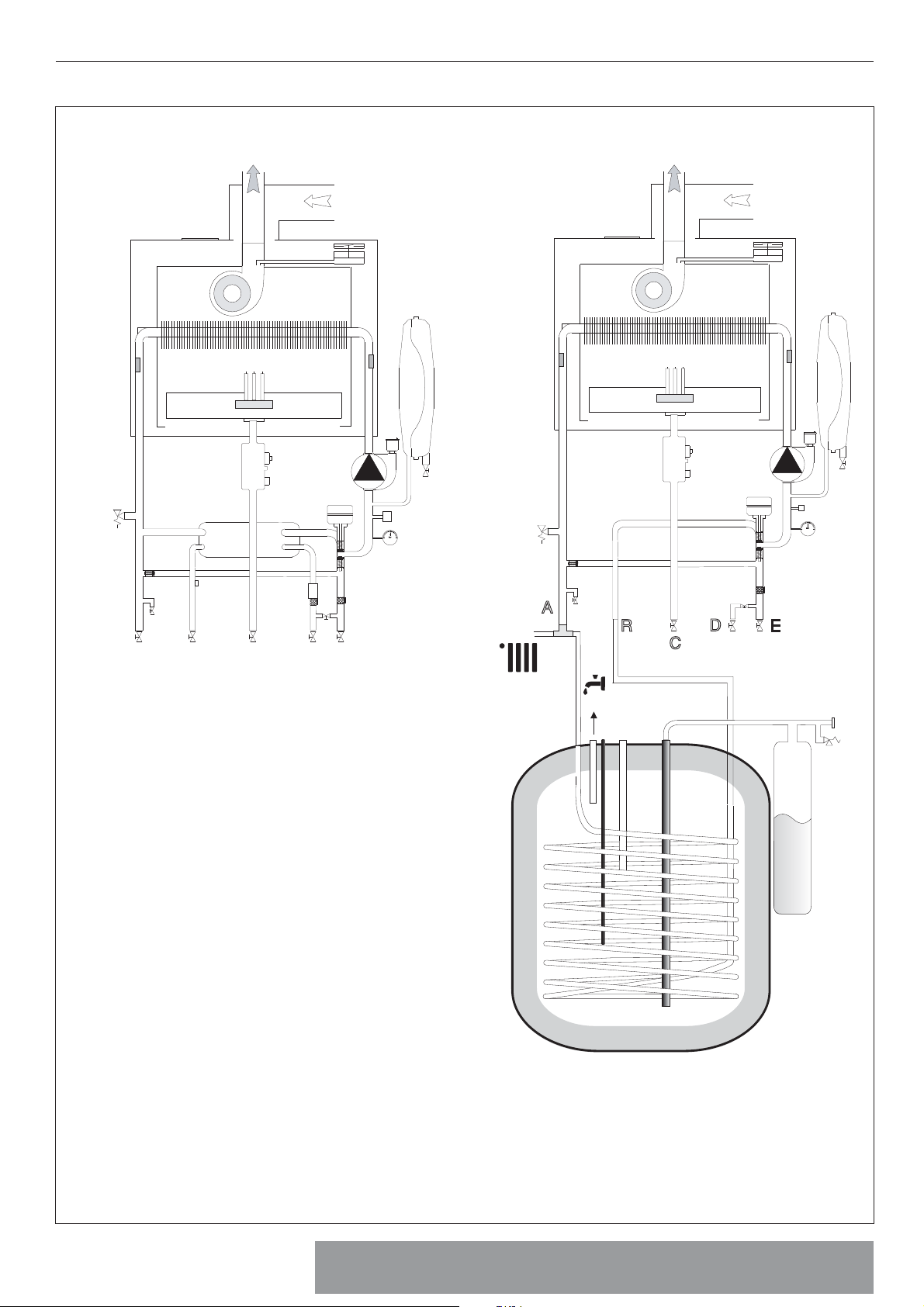

Гидравлическая схема..............................................................................10

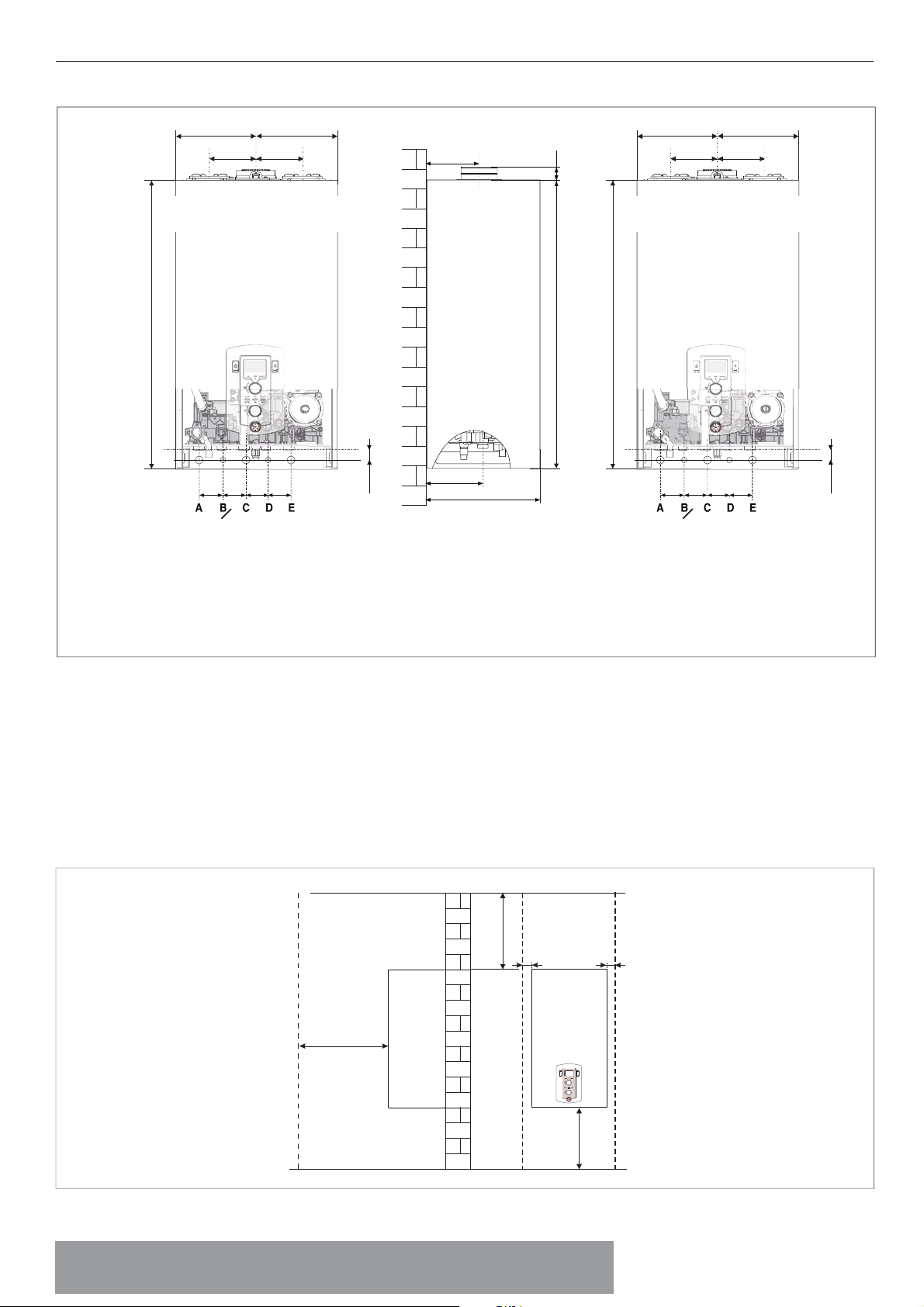

Габаритные размеры ................................................................................11
Минимальные расстоянияДля .............................................................11

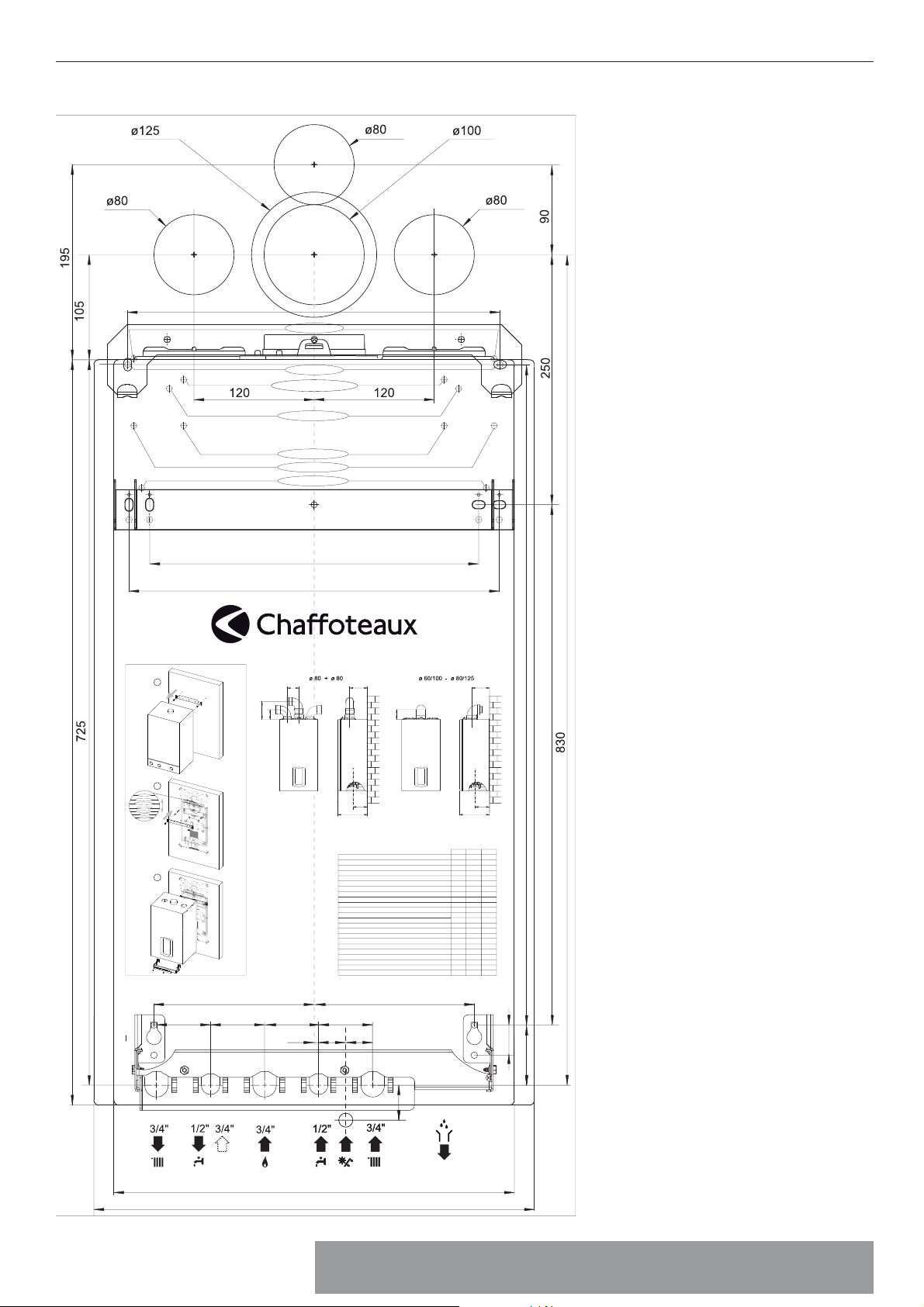

Монтажный шаблон .................................................................................12
.......................................................................................................13
Гидравлические соединения ................................................................13

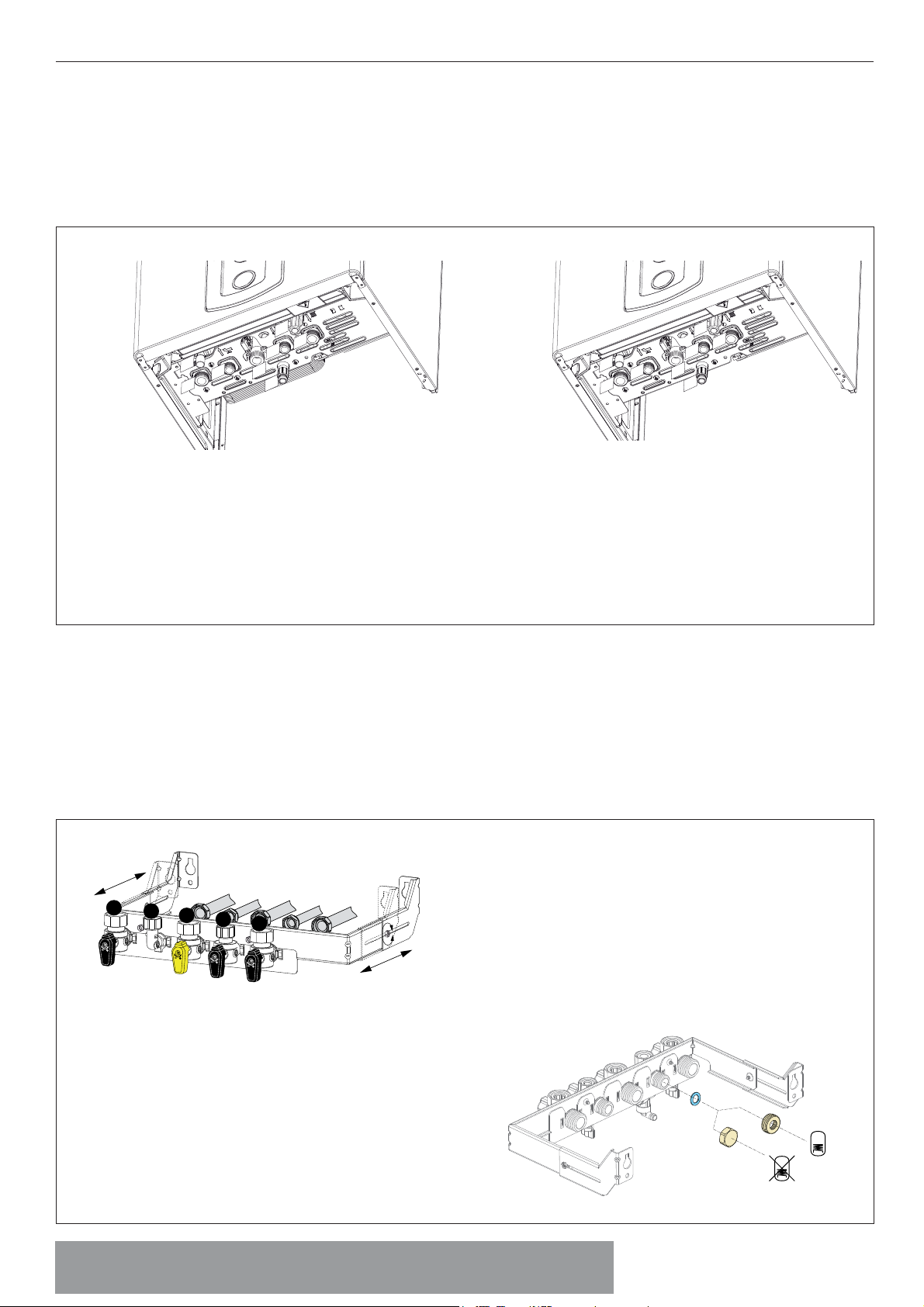

Монтаж гидравлического бруска .......................................................13
Промывка контура отопления .............................................................13

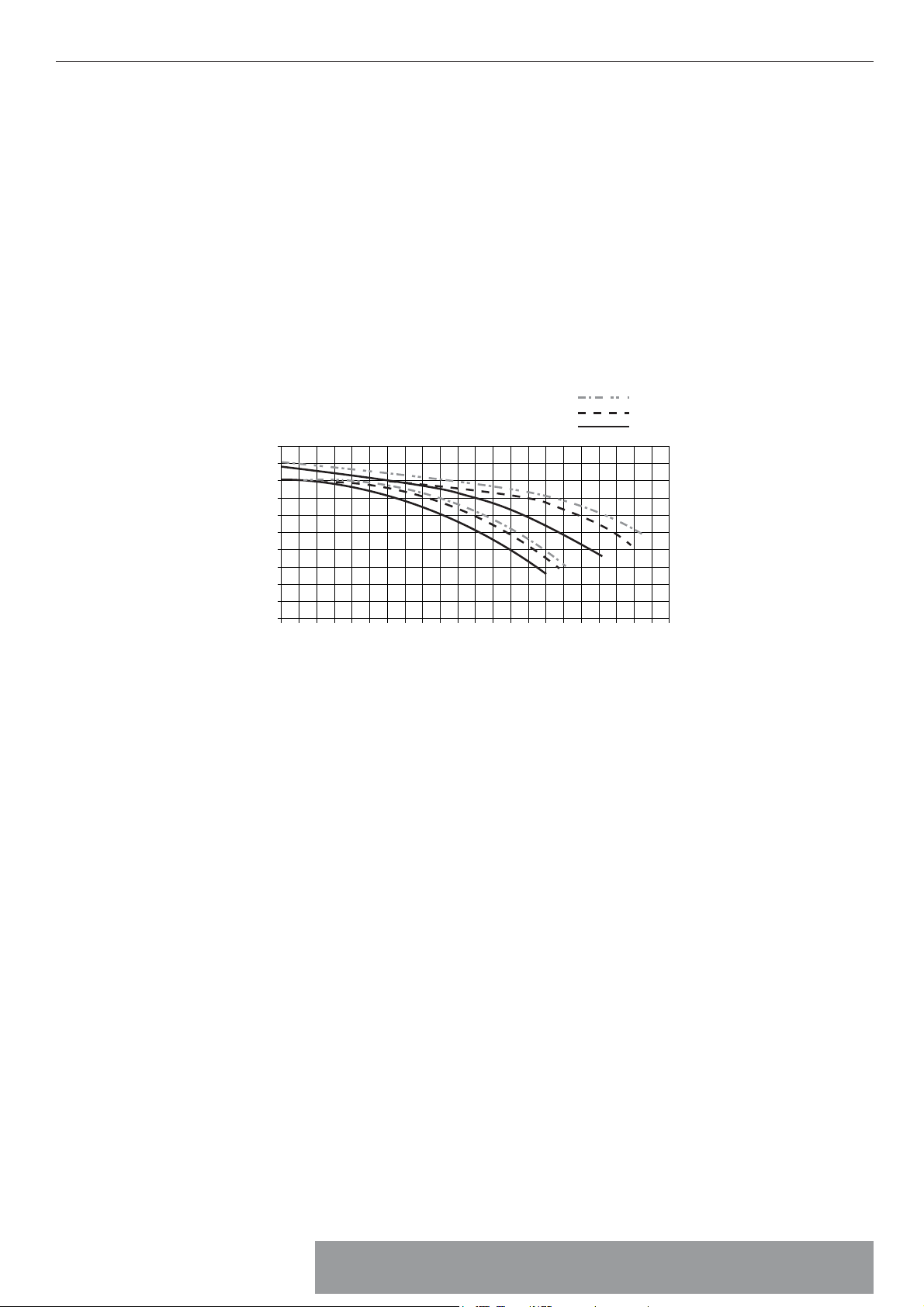

Остаточное давление при T 20 °C .....................................................14
Подключение косвенного бойлера ...................................................14

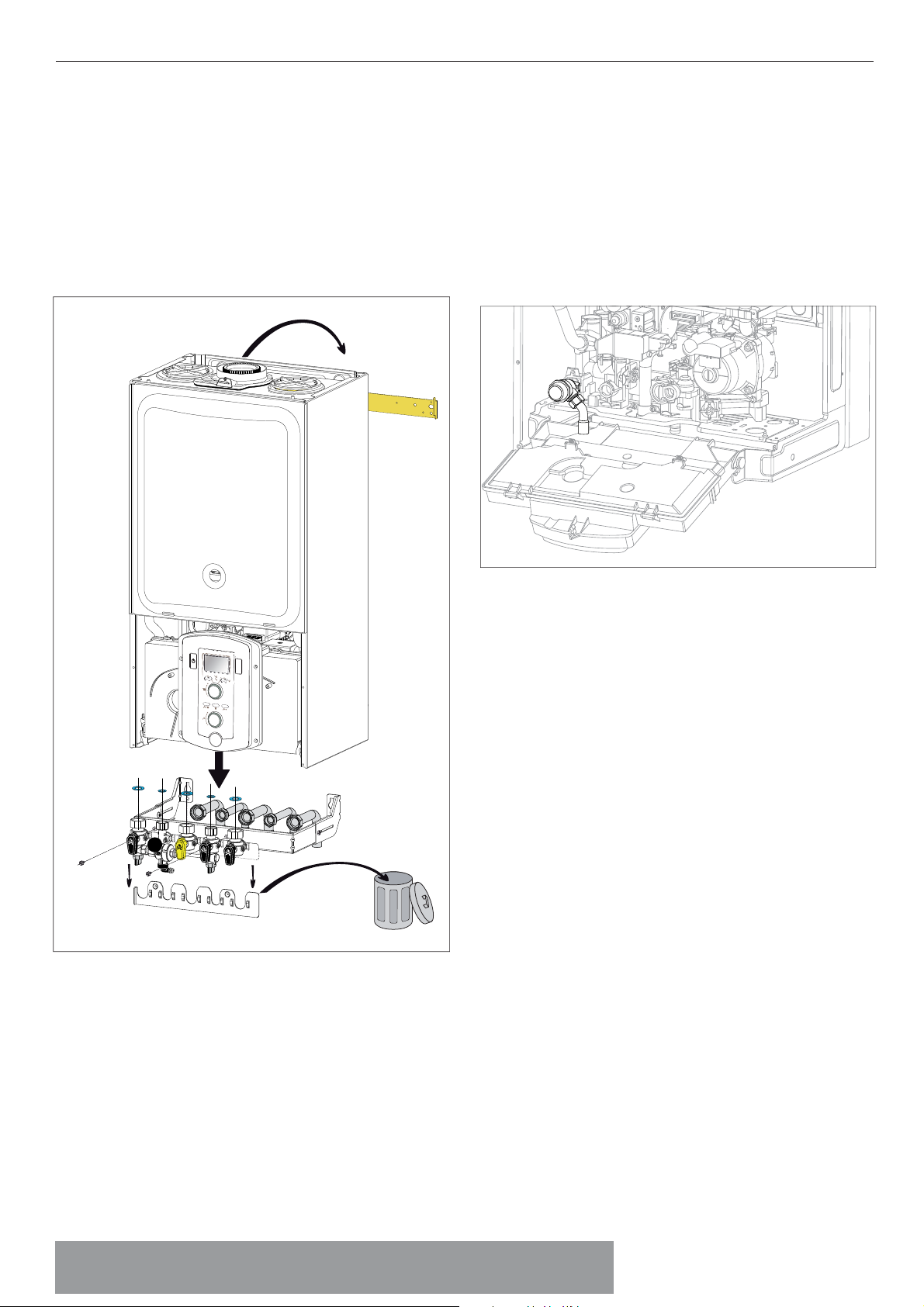

Монтаж котла ...............................................................................................15
Предохранительный клапан .................................................................15
Присоединение дымохода .....................................................................16

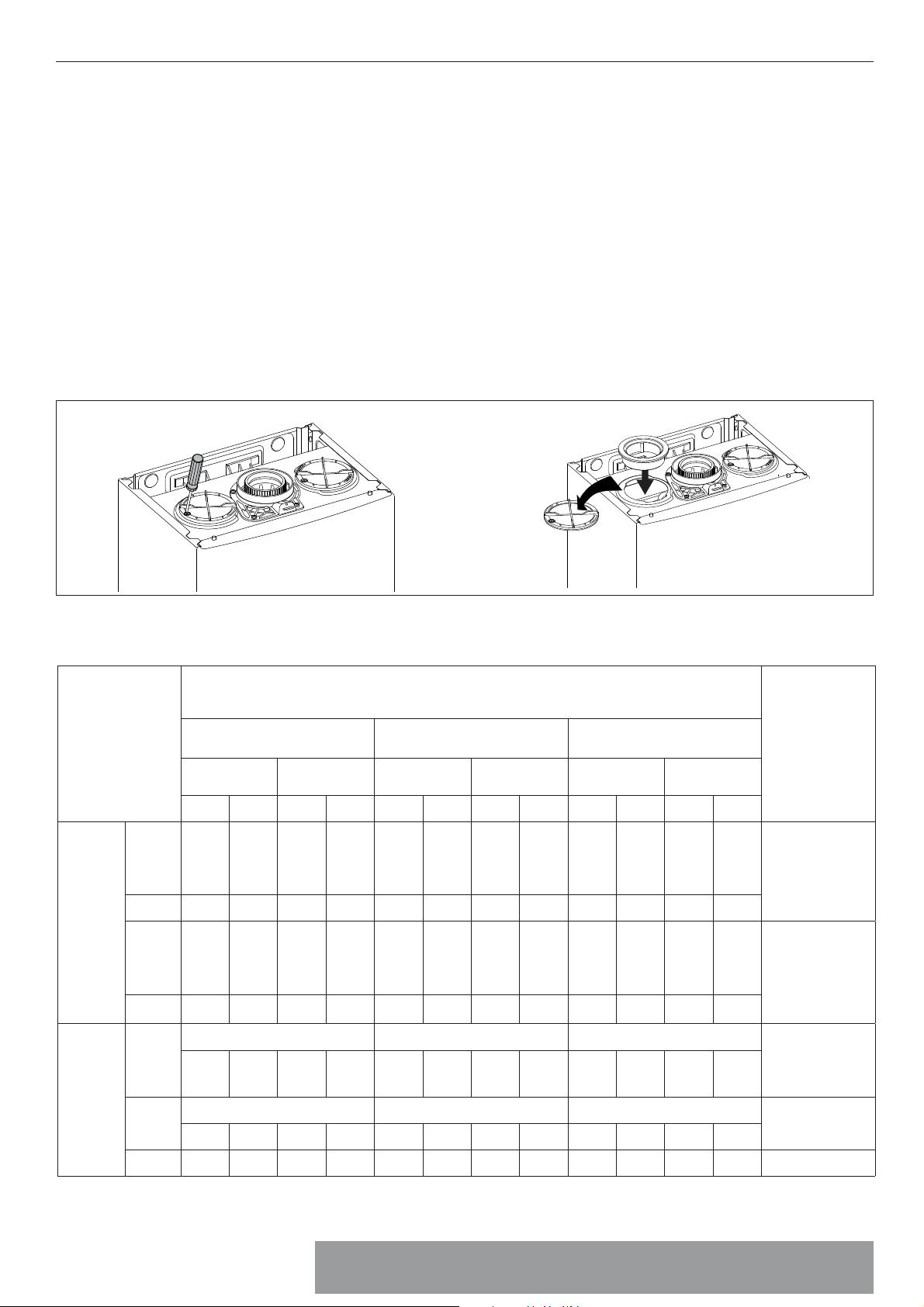

Типы и длины трубопроводов подачи воздуха и отвода
продуктов сгорания ..................................................................................16

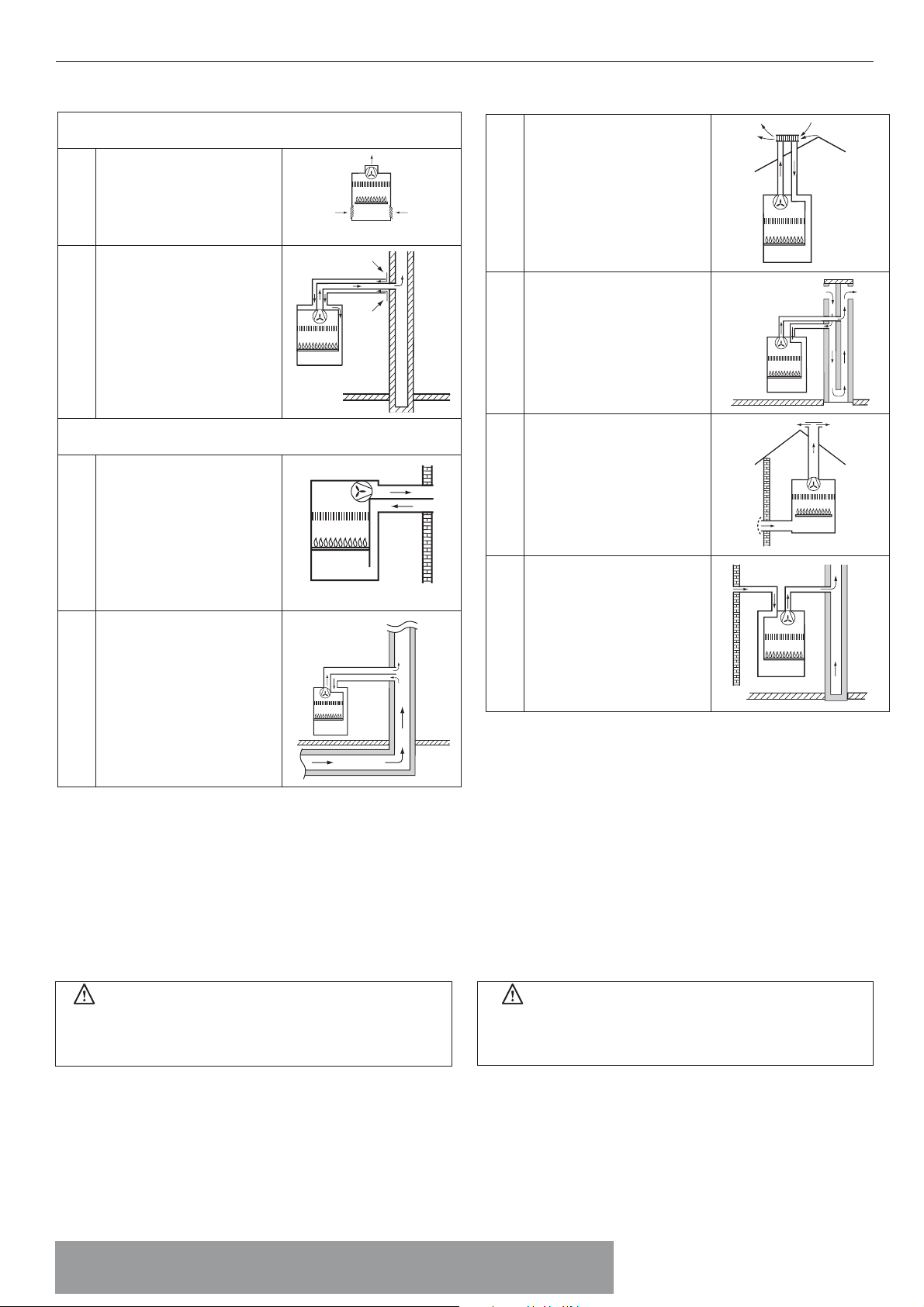

Типы дымоходов/воздуховодов ..........................................................17

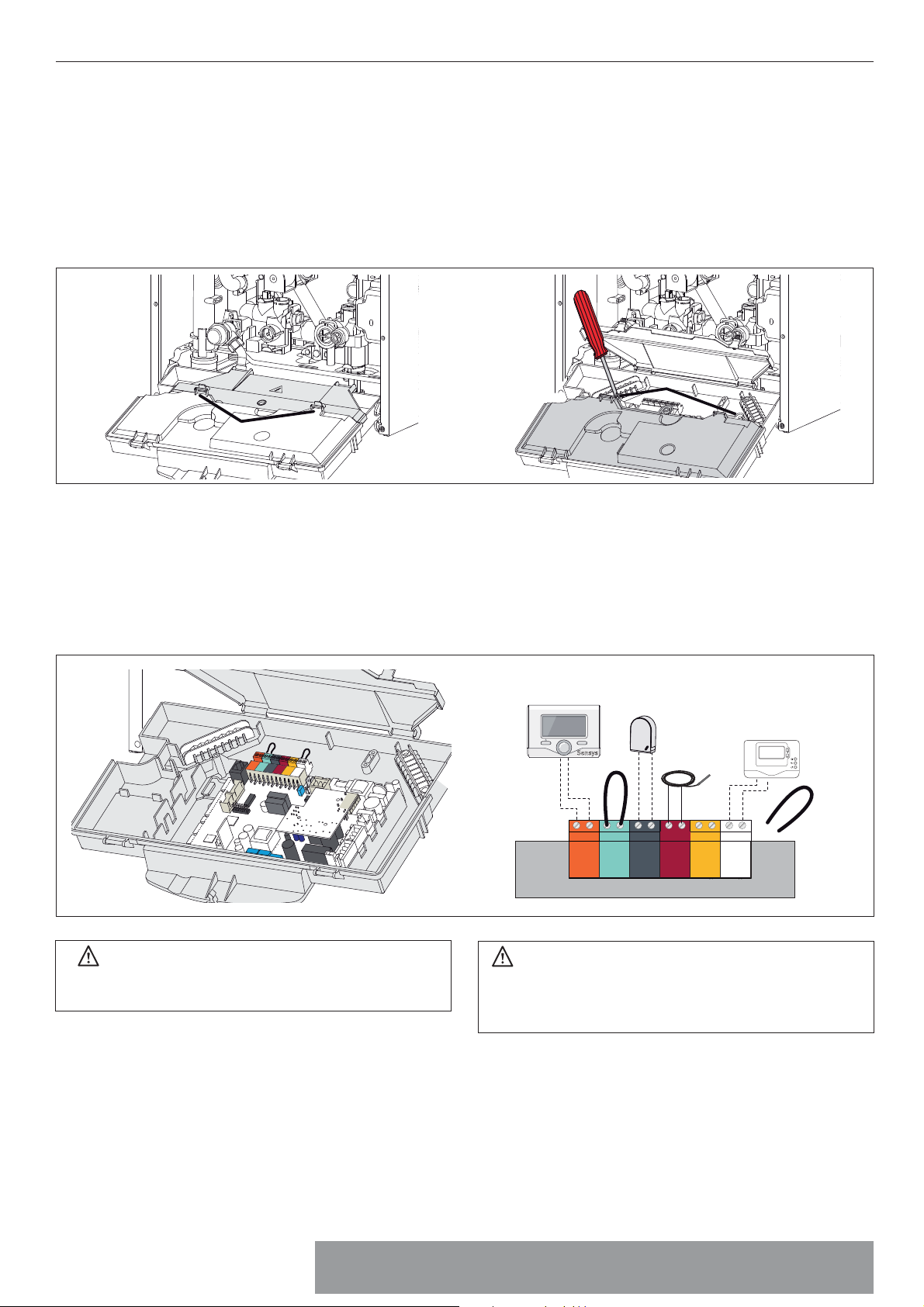

Подключение к электрической сети ................................................17
Подключение дополнительных устройств .....................................18
Подключение комнатного термостата .............................................18

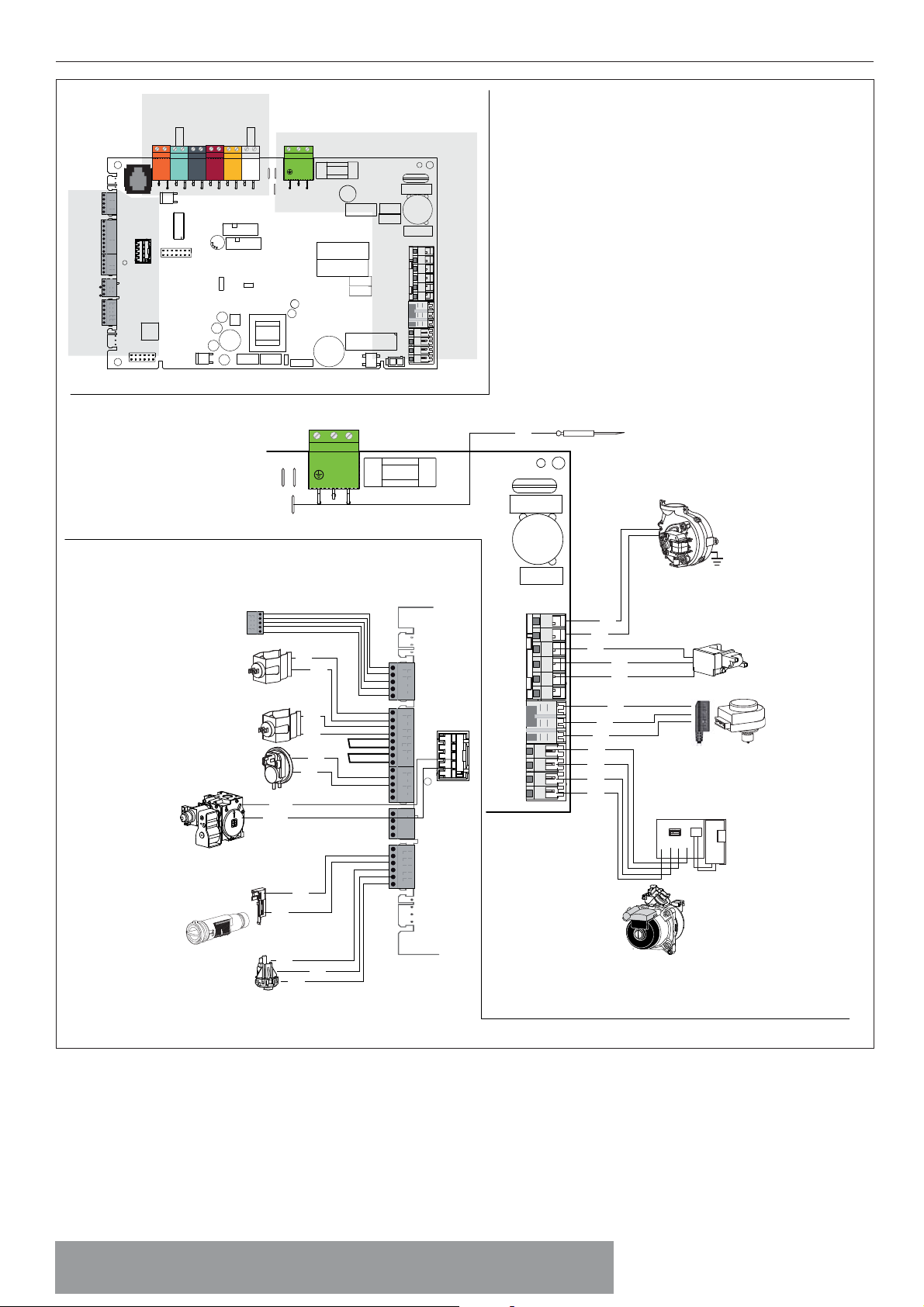

Электрическая схема ................................................................................19
Avertizări ................................................................................... 4
Recomandări (avertizări) pentru instalare .............................................4
Amplasarea cazanului ...................................................................................5
Curăţarea instalaţiei de încălzire ...............................................................6
Marcarea CE ......................................................................................................6
Racordarea conductelor de Aspiraţie şi Evacuare gaze arse ...........7
Tipologia de conectare a centralei la coşulde fum.............................7
Conectările electrice .....................................................................................8
Descrierea produsului ...............................................................................9
Vedere de Ansamblu ....................................................................................9
Schema hidraulică ........................................................................................10
Dimensiuni cazan .........................................................................................11
Distanţe minime pentru instalare ..........................................................11
Şablon instalare.............................................................................................12
Instalare .......................................................................................................13
Racordarea la apă/gaze ..............................................................................13
Montarea setului cu baretă .......................................................................13
Curăţarea instalaţiei de încălzire .............................................................13
Reprezentarea gra că a debitului rezidual pompa de recirculare...14
Racordare recipient .....................................................................................14
Instalarea cazanului .....................................................................................15
Dispositivul de suprapresiune .................................................................15
Conectarea conductelor de aspiraţie şi de evacuare
a gazelor de ardere ......................................................................................16
Tabel lungimi tuburi de aspirare şi de evacuare gaze arse ............16
Tipologie de aspiraţie/evacuare fum ....................................................17
Racordare electrică ......................................................................................17
Conectarea componentelor periferice .................................................18
Racordarea termostatului de ambianţă ...............................................18
Schema electrică ..........................................................................................19
.............................................................................20
Начальные процедуры ............................................................................20

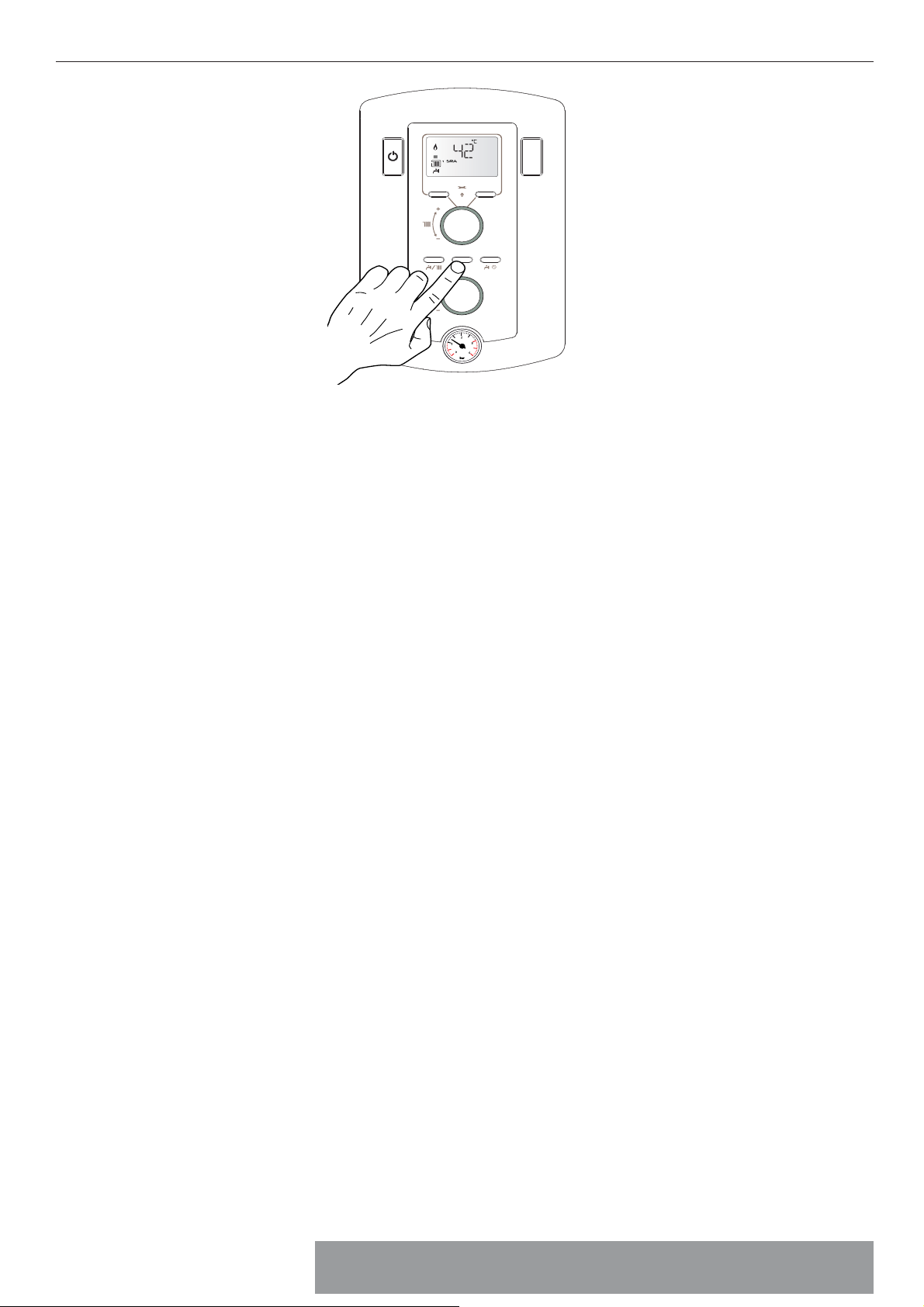

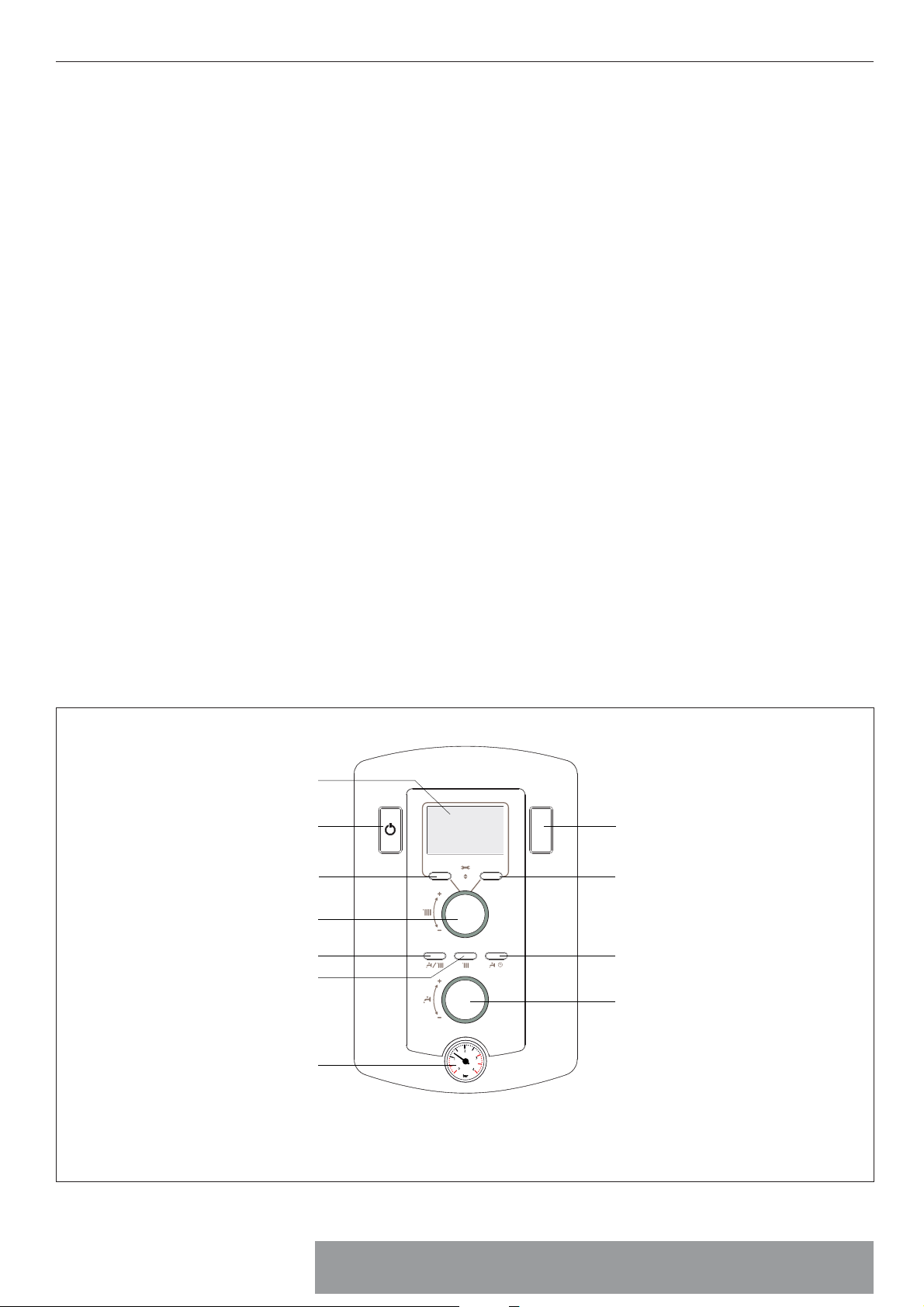

Панель управления ...................................................................................20

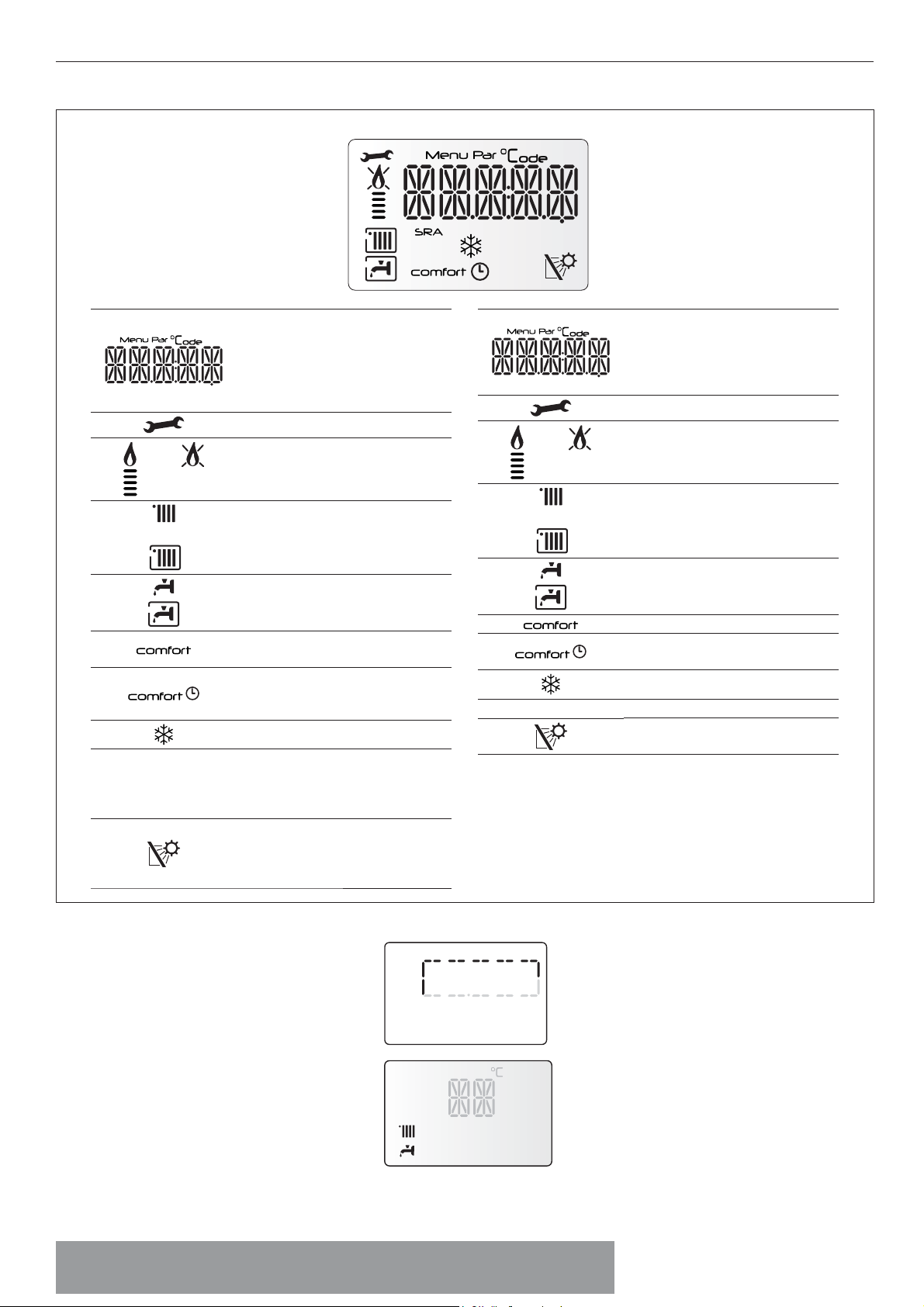

Дисплей .......................................................................................................21
Порядок пуска в эксплуатацию ............................................................21
Первый пуск в эксплуатацию ................................................................22
P ..........................................................................................23

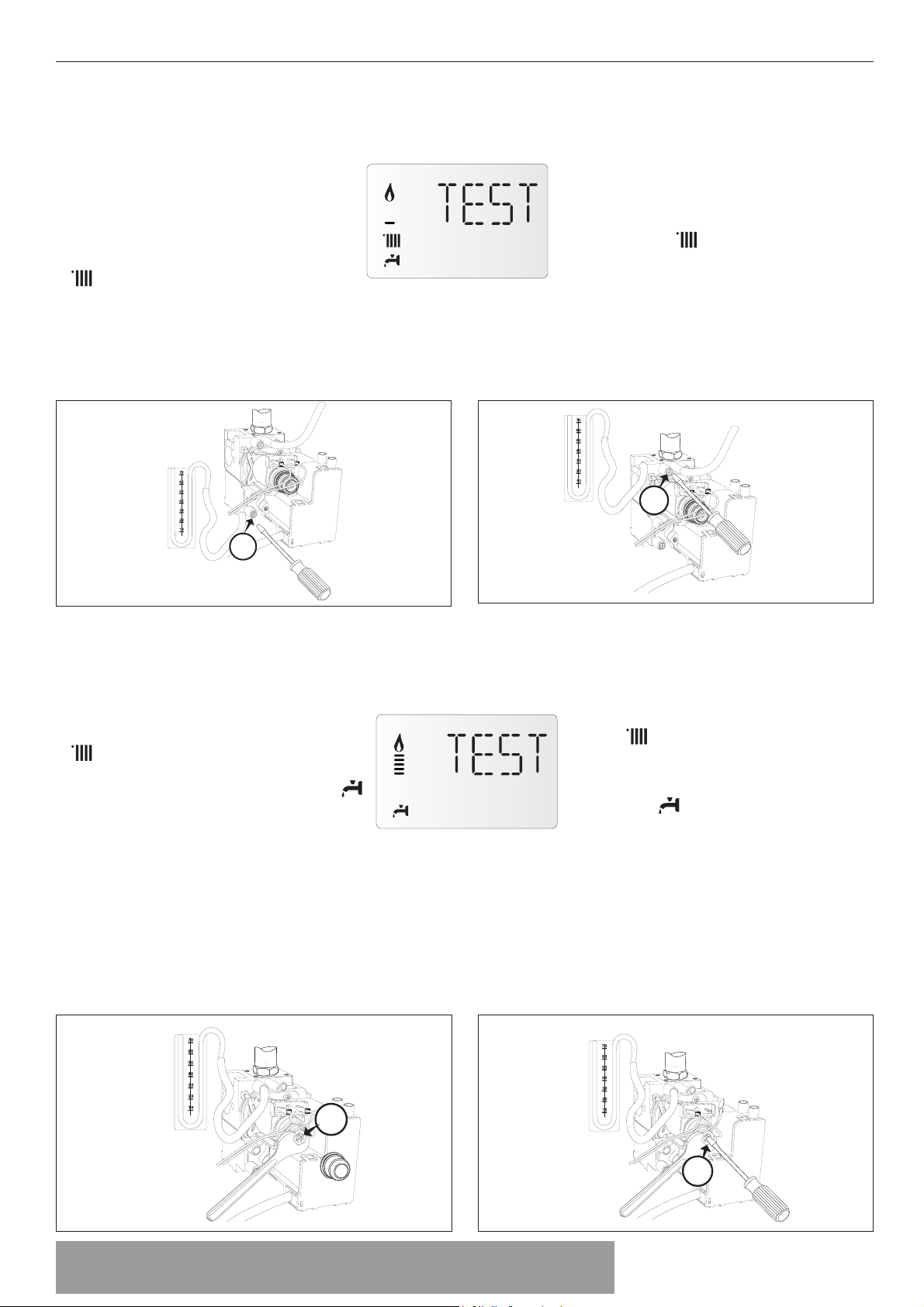

Проверка параметров газа ....................................................................23
Регулировка максимальной мощности системы отопления .24
Проверка мощности в режиме розжига ..........................................24
Регулировка задержки розжига ..........................................................24
Регулировка максимальной абсолютной мощности в режиме
отопления ......................................................................................................25
Сводная таблица параметров потипам газа ..................................26
Переход на другой тип газа ...................................................................26

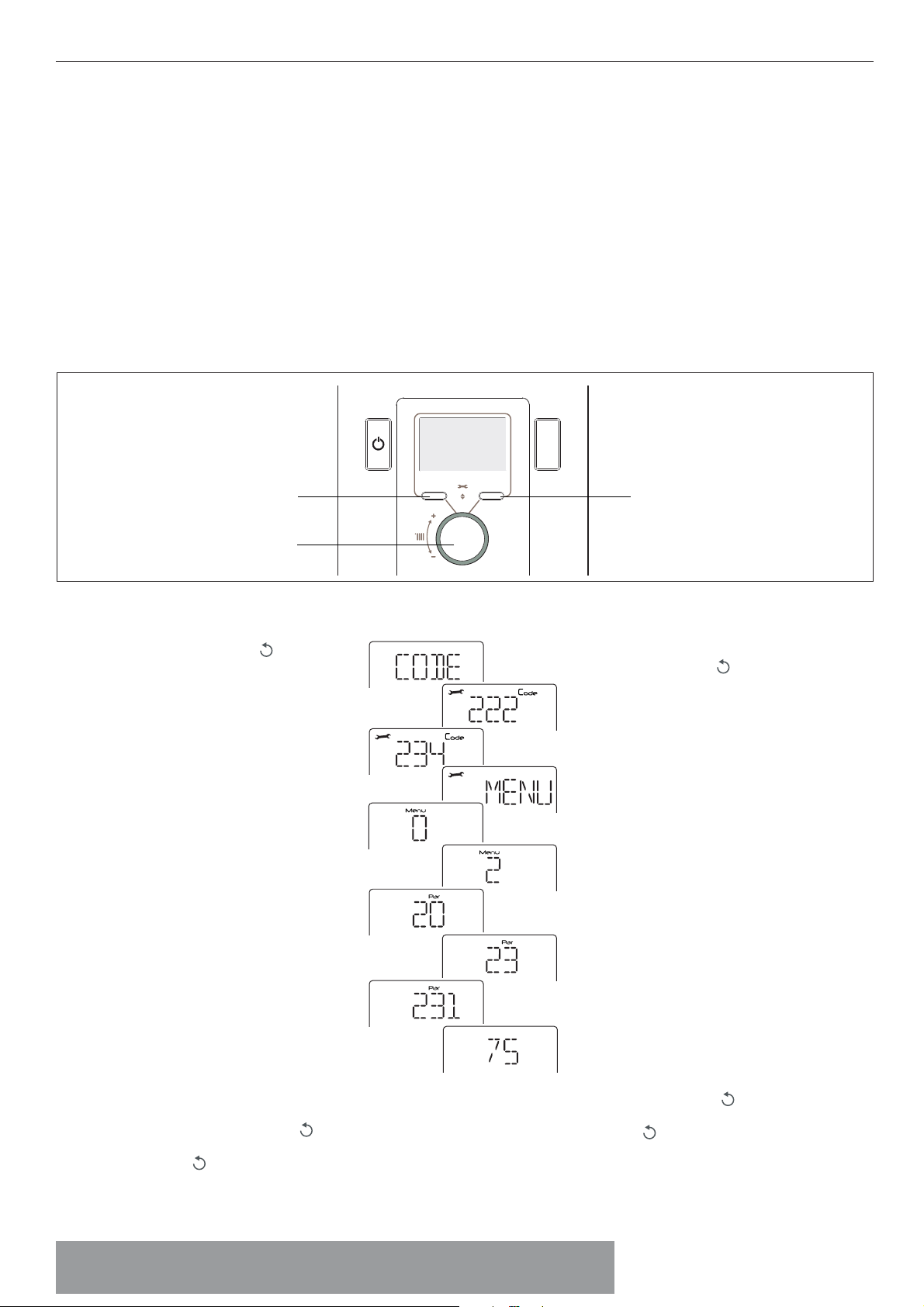

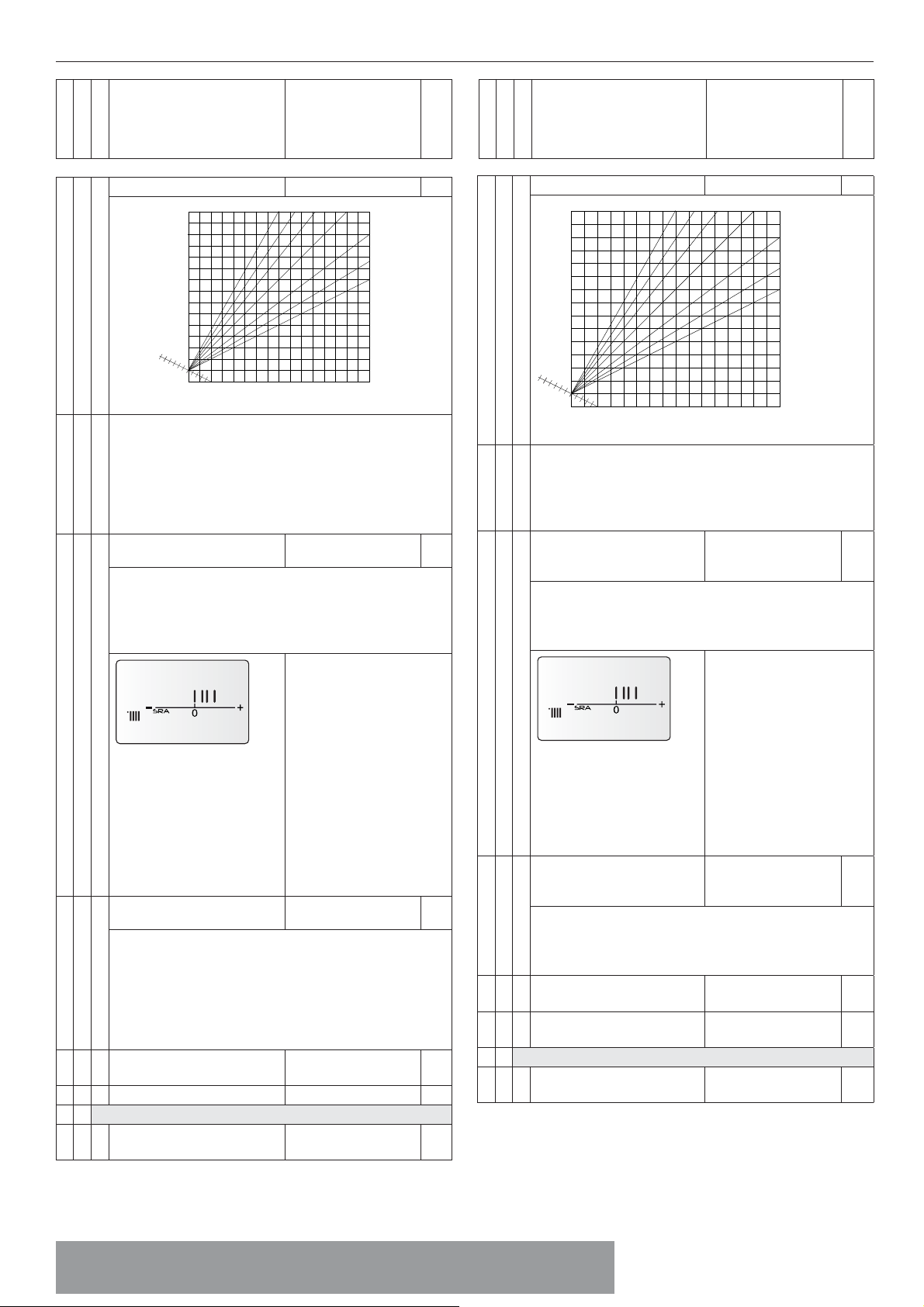

Отображение - регулировка - диагностика ...................................27
Режим SRA .....................................................................................................38
...................................................................39
Защитное выключение ............................................................................39
Аварийное выключение .........................................................................39

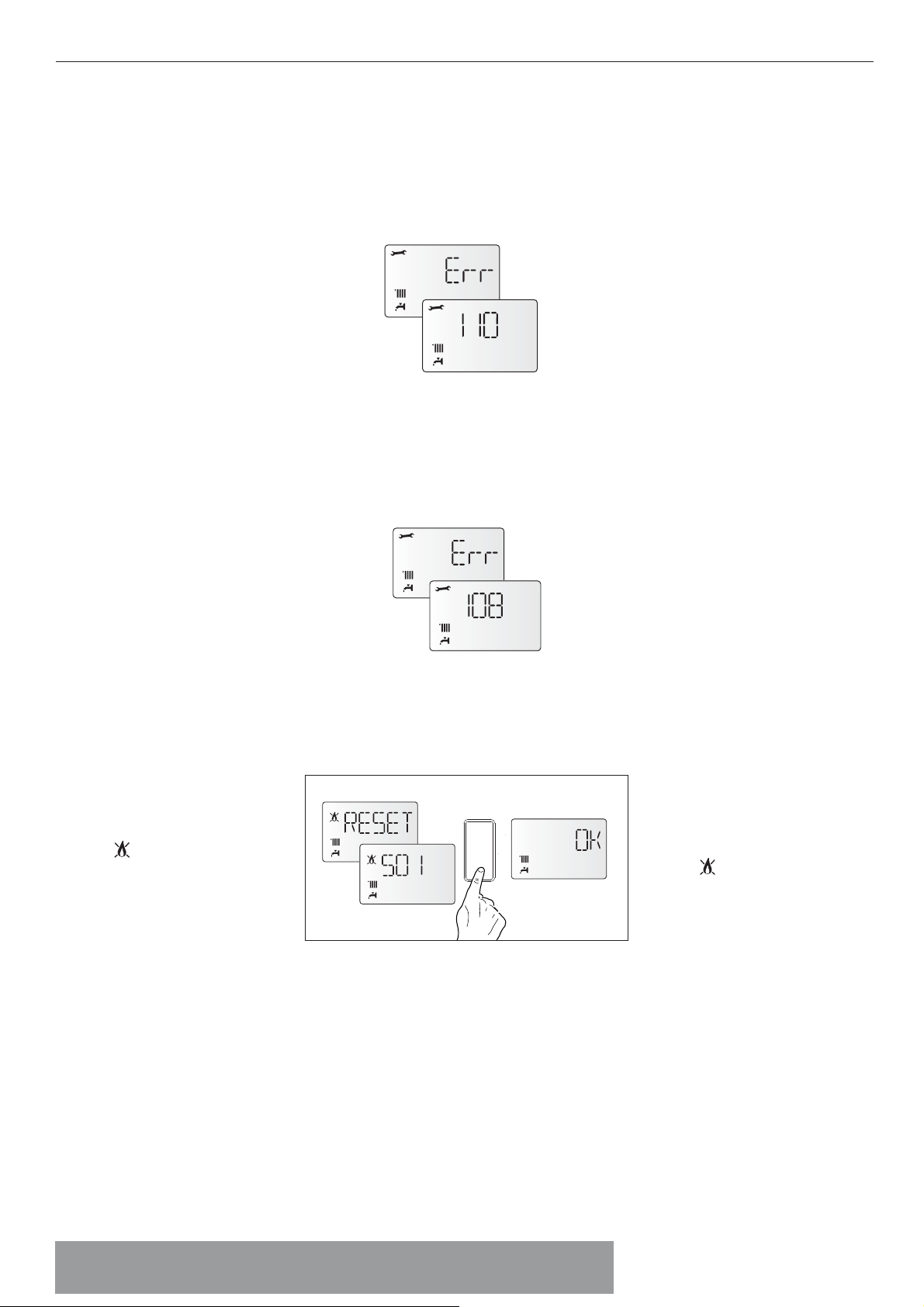

Таблица кодов неисправностей ..........................................................40
Защита от замерзания ..............................................................................41
Анализ продуктов сгорания (режим «Трубочист») .....................41
Контроль удаления продуктов сгорания ........................................41
T ..............................................................42

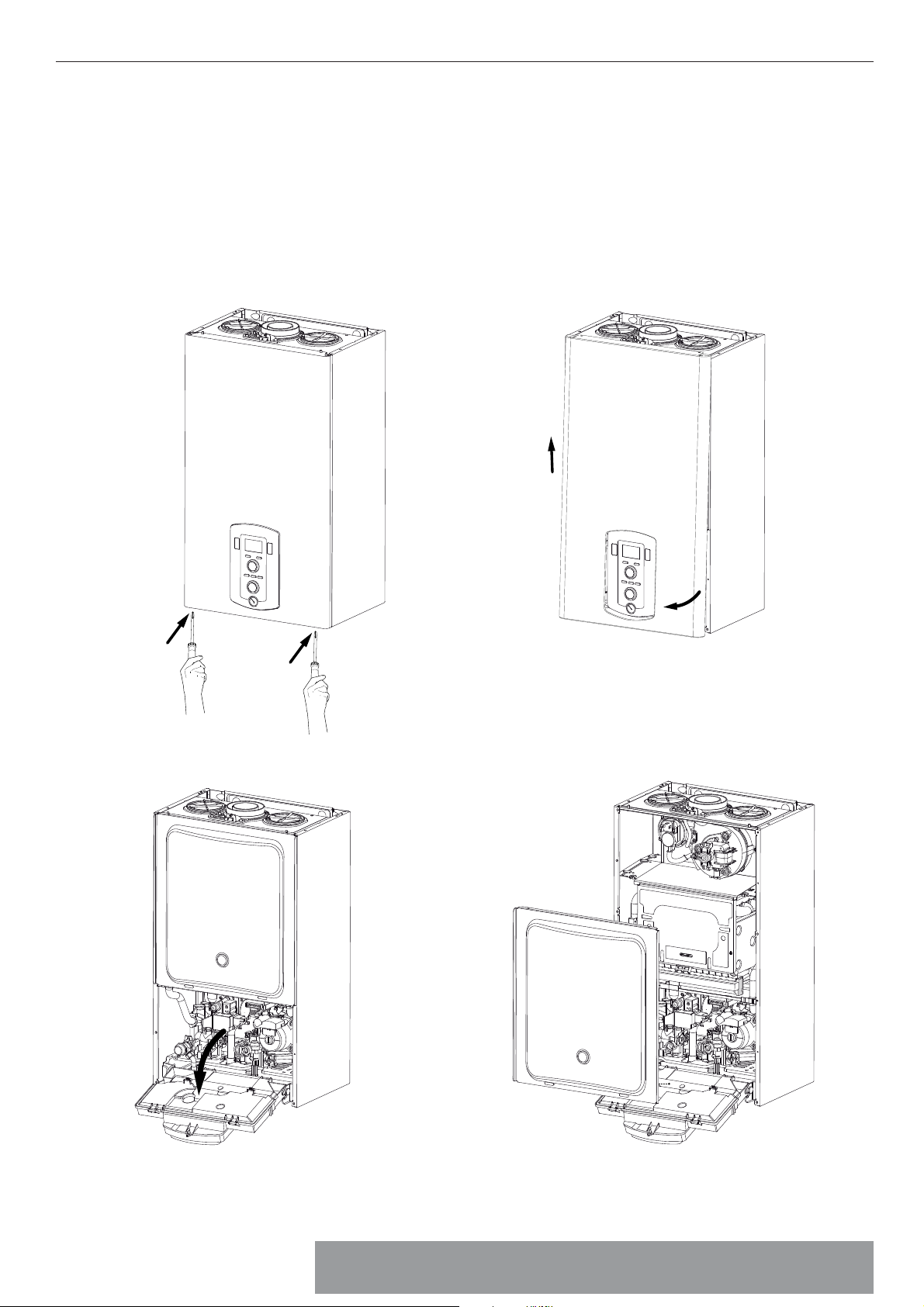

Доступ к внутренним элементам ........................................................42
Общие рекомендации ..............................................................................43
Проверка работы .......................................................................................43
Операции по опорожнению и использованию антифриза ....44
Слив системы горячего водоснабжения .........................................44
Обучение пользователя ..........................................................................44
Обозначения на заводской табличке................................................45
Punere în funcţiune ..................................................................................20
Pregătireapentru punerea în funcţiune ...............................................20
Panoul de comenzi ......................................................................................20
Display .......................................................................................................21
Procedura de aprindere .............................................................................22
Prima pornire .................................................................................................22
Reglaje .......................................................................................................23
Veri carea reglărilor pe partea de gaz ..................................................23
Reglaj al puterii de încălzire maxime ....................................................24
Aprindere lenta .............................................................................................24
Reglaj al întârzierii la aprindere încălzire .............................................24
Controlul puterii maxime absolute pe circuitul de încălzire .........25
Tabel reglare gaz ...........................................................................................26
Schimbare gaz ...............................................................................................26
Accesul la Meniurile de setare-reglare-diagnostic ...........................27
Funcţia SRA .....................................................................................................38
Sisteme de protecţie centrală ..............................................................39
Oprire de siguranţă ......................................................................................39
Oprire blocată ................................................................................................39
Tabel recapitulativ cu codurile de eroare ............................................40
Funcţia anti – îngheţ ...................................................................................41
Funcţia Coşar şi analiza combustiei .......................................................41
Controlul evacuării gazelor .......................................................................41
Întreţinere .....................................................................................................42
Instrucţiuni pentru demontarea carcasei şi inspecţia aparatului ......
Note generale ................................................................................................43
Proba de funcţionare ..................................................................................43
Golirea circuitului de încălzire sau utilizarea de produs antigel ..44
Golirea instalaţiei sanitare .........................................................................44
Informaţii pentru utilizator .......................................................................44
Placa de timbru caracteristici ...................................................................45
42
...........................................................46
Date tehnice .................................................................................................47
Page 3
Generalităţi
Перечень условных обозначений:
Несоблюдение этого предупреждения может привести к несчастным
случаям, в определенных ситуациях даже смертельным.
Несоблюдение этого предупреждения может привести к
повреждениям имущества, в определенных ситуациях даже
серьезным, и нанести ущерб домашним животным и растениям.
,
не подверженную вибрациям
.
Удар током при контакте с проводами под напряжением
Взрыв, пожар или отравление газом в случае его утечки из поврежденного газопровода.
Повреждение существующих систем.
Затопление – утечка воды из поврежденных труб.
.
Возгорание из-за перегрева при проходе тока по проводам меньшего сечения.
.
Удар током при контакте с проводами под напряжением.
Взрыв, пожар или отравление газом в случае его утечки из поврежденного газопровода.
Затопление – утечка воды из поврежденных труб.
, , ,
, .
Удар током при контакте с неправильно установленными проводами под напряжением.
Взрыв, пожар или отравление токсичными газами из-за неправильно установленной вентиляции
или дымохода.
Повреждение агрегата из-за неправильных условий его эксплуатации.
(
, ,
), , ,
.
Несчастные случаи от отлетающих осколков или кусков, вдыхание пыли, удары, порезы, уколы,
царапины.
Повреждение агрегата или расположенных рядом предметов отлетающими осколками, ударами,
порезами.
(
, ,
, ,
), ,
, ,
.
Несчастные случаи от отлетающих осколков или кусков, вдыхания пыли, ударов, порезов, уколов,
царапин, шума, вибраций.
Повреждение агрегата или расположенных рядом предметов отлетающими осколками, ударами,
порезами.
, ,
,
, ,
- .
Падение или защемление (раскладные лестницы).
, ,
,
;
.
Опасность падения
, (
)
, ,
,
.
Опасность падения
,
: , , .
Опасность ударов, падения и т.д.
.
Повреждение агрегата или расположенных рядом предметов отлетающими осколками, ударами,
порезами.
.
Повреждение агрегата или расположенных рядом предметов ударами, порезами, сжатием.
. .
Несчастные случаи от ударов током, от отлетающих осколков или кусков, вдыхания пыли, ударов,
порезов, уколов, царапин, шума, вибраций.
,
, ,
.
Повреждение агрегата или расположенных рядом предметов ударами, порезами, сжатием.
.
Опасность порезов, уколов, царапин.
,
, .
Взрыв, пожар или отравление токсичными газами из-за утечек газа или из-за неправильного
удаления продуктов сгорания.
Повреждение или блокировка агрегата из-за его функционирования без контрольных устройств.
,
.
Взрыв или пожар из-за утечек газа из поврежденного /отсоединенного газопровода или из-за
поврежденных/отсоединенных комплектующих.
,
.
Взрыв или пожар из-за утечек газа из поврежденного /отсоединенного газопровода или из-за
поврежденных/отсоединенных комплектующих.
, .
Взрыв, пожар или отравление токсичными газами из-за утечек газа или из-за неправильной
вентиляции или удаления продуктов сгорания.
, .
Отравление токсичными газами из-за неправильного удаления продуктов сгорания.
, ,
.
Опасность ожегов.
, ,
.
, , ,
.
Повреждение кожи и глаз при контакте с кислотосодержащими веществами, отравление при
попадании в дыхательные пути или в пищевод токсичных химических веществ.
Повреждение агрегата или расположенных рядом с ним предметов кислотосодержащими
веществами.
, .
Взрыв, пожар или отравление токсичными газами из-за утечек газа из открытых отверстий.
, .
Повреждение агрегата по причине неправильного процесса горения.
,
, .
Ожеги, отравление токсичными газами.
,
.
Взрыв, пожар или отравление токсичными газами.
Norme de siguranţă
Legendă simboluri:
Nerespectarea indicaţiilor de avertizare prezintă riscul provocării
de leziuni, în anumite circumstanţe chiar mortale, pentru
persoane.
Nerespectarea indicaţiilor de avertizare prezintă riscul provocării
daunelor, în anumite circumstanţe chiar foarte grave, pentru
obiecte, plante şi animale.
Instalaţi aparatul pe un perete solid, nesupus vibraţiilor.
Zgomot în timpul funcţionării
Nu deterioraţi, atunci când găuriţi peretele, cablurile electrice sau tuburile
(conductele) existente.
Electrocutare la contactul cu conductorii sub tensiune. Explozii, incendii sau
intoxicaţii din cauza pierderilor de gaz prin conductele deteriorate. Deteriorarea
instalaţiilor deja existente. Inundaţii din cauza pierderilor de apă prin conductele
deteriorate.
Efectuaţi conectările electrice cu conductori cu secţiune adecvată.
Incendiu prin supraîncălzire din cauza trecerii curentului electric în cabluri
subdimensionate.
Protejaţi tuburile şi cablurile de conectare astfel încât să evitaţi deteriorarea
lor.
Electrocutare la contactul cu conductorii sub tensiune. Explozii, incendii sau
intoxicaţii din cauza pierderilor de gaz prin conductele deteriorate. Deteriorarea
instalaţiilor deja existente. Inundaţii din cauza pierderilor de apă prin conductele
deteriorate.
Asiguraţi-vă că mediul de instalare şi instalaţiile la care trebuie să se
conecteze aparatul sunt în conformitate cu normele în vigoare.
Electrocutare la contactul cu conductorii sub tensiune, incorect instalaţi.
Deteriorarea aparatului din cauza condiţiilor improprii de funcţionare.
Folosiţi ustensile şi aparaturi manuale adecvate uzului (în mod special
asiguraţi-vă că ustensila nu s-a deteriorat şi că mânerul este întreg şi corect
xat), utilizaţi-le în mod corect, asiguraţi-vă că nu vor cădea de la înălţime,
după utilizare puneţi-le la locul lor.
Leziuni din cauza proiectărilor de schije sau de fragmente, inhalare praf, lovituri,
tăieri, înţepături, zgârieturi. Deteriorarea aparatului sau obiectelor din jurul
acestuia din cauza proiectării schijelor, loviturilor, tăieturilor.
Folosiţi aparaturi electrice adecvate uzului (în mod special asiguraţi-vă
că priza şi cablul electric de alimentare sunt întregi şi că părţile dotate cu
motor rotativ sau alternativ sunt corect xate), utilizaţi-le în mod corect, nu
încrucişaţi conductele cu cablul de alimentare, asiguraţi-vă că nu vor cădea
de la înălţime, deconectaţi-le şi după utilizare puneţi-le la locul lor.
Leziuni din cauza proiectărilor de schije sau de fragmente, inhalare praf, lovituri,
tăieri, înţepături, zgârieturi, zgomot, vibraţii. Deteriorarea aparatului sau
obiectelor din jurul acestuia din cauza proiectării schijelor, loviturilor, tăieturilor.
Asiguraţi-vă că scările portabile sunt bine sprijinite (sunt stabile), că sunt
rezistente, că treptele sunt întregi şi nu sunt alunecoase, că nu vor mutate
cu cineva pe ele, că cineva le supraveghează.
Leziuni din cauza căderilor de la înălţime sau din cauza tăieturilor (scări duble).
Asiguraţi-vă că scările castel sunt bine sprijinite (sunt stabile), că sunt
rezistente, că treptele sunt întregi şi nu sunt alunecoase, că au balustrade
de-a lungul rampei şi parapete pe platformă.
Leziuni din cauza căderilor de la înălţime.
Asiguraţi-vă că în cazul efectuării lucrărilor la o anumită înălţime (în
general, mai mult de doi metri peste nivel) au fost prevăzute bare de
susţinere (parapete) în zona de lucru sau centuri de siguranţă individuale
apte să prevină căderea, că în spaţiul parcurs la o eventuală cădere nu există
obstacole periculoase, că eventual impact va atenuat de suprafeţe de
oprire semirigide sau deformabile.
Leziuni din cauza căderilor de la înălţime.
Asiguraţi-vă că locul de muncă dispune de condiţii igienice şi sanitare
adecvate în ceea ce priveşte iluminatul, ventilarea, soliditatea.
Leziuni provocate de loviri, împiedicări etc.
Protejaţi aparatul şi zonele din apropierea locului de muncă cu material
adecvat.
Deteriorarea aparatului sau obiectelor din jurul acestuia din cauza proiectării
schijelor, loviturilor, tăieturilor.
Manevraţi aparatul cu protecţiile adecvate, cu grijă şi precauţie maximă.
Deteriorarea aparatului sau obiectelor din jurul acestuia din cauza loviturilor,
tăieturilor, zdrobirilor.
În timpul lucrărilor dotaţi-vă cu echipamentul individual de protecţie
adecvat.
Leziuni din cauza proiectărilor de schije sau de fragmente, inhalare praf, lovituri,
tăieri, înţepături, zgârieturi, zgomot, vibraţii.
Organizaţi dezmembrarea materialului şi aparaturilor astfel încât
manevrarea acestora să e uşoară şi sigură, evitând grămezile care pot
provoca căderi sau prăbuşiri.
Deteriorarea aparatului sau obiectelor din jurul acestuia din cauza loviturilor,
tăieturilor, zdrobirilor.
Operaţiunile în interiorul aparatului trebuie să e efectuate cu maximă
precauţie astfel încât să se evite contactele bruşte cu părţile ascuţite.
Leziuni din cauza tăierilor, înţepăturilor, zgârieturilor.
Faceţi operabile toate funcţiile de siguranţă şi control pe care le necesită o
intervenţie la aparat şi, înainte de punerea în funcţiune, asiguraţi-vă că ele
funcţionează corect.
Explozii, incendii sau intoxicaţii din cauza scurgerilor de gaz sau din cauza unei
evacuări a fumului necorespunzătoare. Deteriorarea sau blocarea aparatului din
cauza funcţionării necontrolate.
Goliţi componentele care ar putea conţine apă caldă, activând evacuările
respective, înainte de manevrarea lor.
Leziuni din cauza arsurilor.
Efectuaţi îndepărtarea depunerilor de calcar de pe componente respectând
speci caţiile din şa de siguranţă a produsului utilizat; în plus aerisiţi
încăperea, folosiţi echipament de protecţie adecvat şi evitaţi amestecarea
cu produse diverse, protejând aparatul şi obiectele din jur.
Leziuni din cauza contactului pielii şi ochilor cu substanţe acide, inhalare sau
ingestie de agenţi chimici nocivi. Deteriorarea aparatului sau obiectelor din jurul
lui din cauza coroziunii la substanţe acide.
În cazul în care se simte miros de ars sau se vede fum ieşind din aparat,
întrerupeţi alimentarea electrică, deschideţi ferestrele şi anunţaţi
tehnicianul.
Leziuni personale datorate arsurilor, inhalării de fum, intoxicaţiilor.
PIGMA EVO / PIGMA EVO SYSTEM
3
Page 4
Avertizări
.
, ,
, ,
,
.
Котел следует подключить к контурам отопления и горячего
водоснабжения (ГВС), которые должны соответствовать
техническим характеристикам котла.
Строго запрещается использовать котел в целях, не указанных в
данной инструкции.
Производитель не несет ответственности за повреждения,
являющиеся следствием ненадлежащей эксплуатации котла или
несоблюдения требований данного руководства.
Установка, техническое обслуживание и все прочие действия
должны производиться в полном соответствии с действующими
нормами и правилами, а также указаниями производителя.
Неправильная установка может привести к травмам людей
и домашних животных, повреждению имущества; компанияизготовитель за причинённые неправильной установкой убытки
ответственности не несёт.
Котел поставляется в картонной упаковке. После снятия
упаковки убедитесь в отсутствии повреждений и проверьте
комплектность. О нарушениях известите поставщика данного
оборудования.
Не позволяйте детям играть с упаковочным материалом (скрепки,
пластиковые пакеты, пенополистирол и пр.) - это опасно.
В случае неисправности и/или нарушения нормальной
работы отключите котел, закройте газовый кран и вызовите
квалифицированного специалиста.
Прежде чем производить техническое обслуживание или
ремонт котла, убедитесь, что его электропитание отключено
(внешний двухполюсный выключатель находится в положении
«OFF» (ВЫКЛ)).
ЗАПРЕЩАЕТСЯ ВЫПОЛНЯТЬ РЕМОНТ КОТЛА САМОСТОЯТЕЛЬНО.
Обратитесь к квалифицированному специалисту.
Запрещается выполнять ремонт котла самостоятельно. Все
ремонтные работы, должны проводиться квалифицированными
специалистами, только с использованием оригинальных
запасных частей.
ПРИ НЕСОБЛЮДЕНИИ ТРЕБОВАНИЙ ДАННОЙ ИНСТРУКЦИИ
СУЩЕСТВЕННО СНИЖАЕТСЯ БЕЗОПАСНОСТЬ ЭКСПЛУАТАЦИИ
КОТЛА И АННУЛИРУЮТСЯ ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
ПРОИЗВОДИТЕЛЯ.
При проведении технического обслуживания или любых работ
в непосредственной близости от воздуховодов, дымоходов
или их принадлежностей, следует выключить котел (установите
внешний двухполюсный выключатель в положение «OFF» (ВЫКЛ))
и перекрыть газовый кран. По завершении работ привлеките
квалифицированного специалиста для проверки эффективности
функционирования дымоходов и воздуховодов и прочего
оборудования.
Перед внешней очисткой котла выключите его и установите
внешний двухполюсный выключатель в положение «OFF» ВЫКЛ).
Чистку следует проводить с помощью ткани, смоченной в
мыльной воде. Не используйте агрессивные моющие средства,
инсектициды или другие токсичные вещества.
Не используйте и не храните легковоспламеняющиеся вещества
в помещении, в котором установлен котел.
Instalaţia şi prima punere în funcţiune (prima pornire) a
centralei trebuie să e efectuate numai de către personal
cali cat în conformitate cu normele naţionale de instalare
in vigoare şi cu eventualele dispoziţii ale autorităţilor
locale şi ale instituţiilor de sănătate publică.
După instalarea centralei, instalatorul trebuie să înmâneze
utilizatorului nal, declaraţia de conformitate şi manualul
de utilizare şi să-l informeze cu privire la funcţionarea
centralei şi asupra dispozitivelor de siguranţă.
Acest aparat este destinat producerii apei calde pentru uz casnic.
Trebuie să e racordat la o instalaţie de încălzire şi la reţeaua de
distribuire apă caldă menajeră compatibile cu capacităţile şi puterile
sale.
Este interzisă folosirea în scopuri diferite de cele speci cate.
Constructorul nu este responsabil pentru eventualele defecţiuni
apărute din cauza folosirii improprii, greşite şi neadecvate sau pentru
nerespectarea instrucţiunilor din prezentul manual.
Instalaţia, întreţinerea (revizia) şi orice altă intervenţie trebuie să
e efectuate în conformitate cu normele în vigoare şi conform
instrucţiunilor furnizate de către constructor. O instalare greşită
poate provoca daune persoanelor, animalelor şi lucrurilor şi pentru
care rma constructoare nu este responsabilă.
Centrala este furnizată pe un palet, într-un ambalaj de carton, după
ce aţi scos ambalajul veri caţi integritatea aparatului şi asiguraţi-vă
că elementele furnizate sunt complete. În cazul unor neconformităţi
adresaţi-vă furnizorului.
Elementele de ambalaj (benzile de plastic, saci de plastic, polistiren
expandat, etc.) nu trebuie să e lăsate la îndemâna copiilor, deoarece
sunt surse de pericole.
În cazul defecţiunilor şi /sau unei proaste funcţionări opriţi aparatul,
închideţi robinetul de gaz şi nu încercaţi să îl reparaţi singur, adresaţivă personalului cali cat.
Înainte de orice intervenţie de întreţinere (revizie) /reparaţie la
centrală, trebuie să întrerupeţi alimentarea electrică a centralei
aşezând întrerupătorul bipolar extern în poziţia “OFF”.
Eventualele reparaţii efectuate, folosind exclusiv piese de schimb
originale, trebuie să e executate doar de tehnicieni cali caţi.
Nerespectarea indicaţiilor de mai sus poate compromite siguranţa
aparatului şi pentru aceasta constructorul nu este responsabil.
În cazul lucrărilor sau reviziilor structurilor aşezate în apropierea
conductelor sau dispozitivelor de evacuare gaze arse şi a accesoriilor
lor, scoateţi aparatul din funcţiune aşezând întrerupătorul bipolar
extern în poziţia “OFF” şi închizând robinetul de gaz. La terminarea
lucrărilor puneţi personalul cali cat să veri ce e cienţa conductelor
sau dispozitivelor.
Pentru curăţarea componentelor externe, opriţi centrala şi aşezaţi
întrerupătorul extern în poziţia “OFF”.
Curăţaţi cu o cârpă umezită cu apă şi săpun.
Nu folosiţi detergenţi agresivi, insecticide sau produse toxice.
Respectarea normelor în vigoare permite o funcţionare sigură,
ecologică şi o economie de energie.
În cazul folosirii unui kit sau unui opţional trebuie să e folosite cele
originale.
4
PIGMA EVO / PIGMA EVO SYSTEM
Page 5
Avertizări
:
• не допускать размещения котла в зонах, где воздух,
используемый для сгорания топлива, имеет повышенное
содержание хлора (помещения типа бассейнов), и/или других
вредных веществ, таких как аммиак (парикмахерские салоны),
щелочи (прачечная) и т. д.
• проверить соответствие комплектации котла работе на
имеющемся газе (прочитайте указания на этикетке на упаковке
и на табличке с характеристиками котла)
• проверить по этикеткам на упаковке и по заводской табличке на
аппарате, что котел предназначен для использования в стране,
в которой он должен быть установлен, и что категория газа, на
которую рассчитан котел, соответствует одной из категорий,
разрешенных к использованию в стране эксплуатации котла.
• Контур подачи газа должен быть выполнен по специальным
стандартов и иметь соответствующие размеры. Необходимо
также определить максимальную мощность котла и убедиться,
что размеры и присоединения запорного крана соответствуют
его мощности.
• Перед установкой рекомендуется тщательно очистить подвод
газа, чтобы удалить загрязнения, которые могли бы нарушить
нормальную работу котла.
• Важно также проверить, что давление поступающего к котлу
газа соответствует норме.
• Убедитесь, что максимальное давление подачи воды не
превышает 5 бар. В противном случае необходимо установить
редукционный клапан.
• Если жесткость воды превышает 20°f, необходимо
предусмотреть ее специальную обработку.
Avertismente înainte de instalare
- Evitaţi montarea aparatului în locuri unde aerul de ardere conţine
un procent ridicat de clor (spaţii piscină) sau de alte substanţe
nocive ca de exemplu amoniac (coafor) sau agenţi alcalini
(spălătorii).
- Veri caţi dispunerea centralei pentru funcţionarea cu tipul de
gaz disponibil la domiciliul dvs. (citiţi indicaţiile de pe eticheta
ambalajului şi de pe plăcuţa de caracteristici din interiorul
cazanului).
- Veri caţi plăcile de caracteristici aplicate pe ambalaj şi pe aparat
pentru a observa dacă modelul conţinut în acesta este destinat
respectivei ţări, dacă gazul pentru care cazanul a fost proiectat
corespunde categoriei admise în ţara de destinaţie.
- Ţevile de alimentare cu gaz gaz trebuie să e realizate şi
dimensionate conform normelor speci ce, în baza puterii
maxime a cazanului; de asemenea trebuie să vă asiguraţi şi de
dimensionarea şi conectarea corectă a robinetului de interceptare.
- Înainte de instalare se recomandă curăţarea ţevilor de gaz pentru
a îndepărta eventualele reziduuri care ar putea compromite
funcţionarea cazanului.
- Este important să se veri ce dacă presiunea gazului (metan
sau GPL) ce urmează a utilizat pentru alimentarea centralei, in
cazul in care este insu cientă, ar putea duce la reducerea puterii
generatorului cu consecinţe neplăcute asupra utilizatorului.
- Veri caţi ca presiunea maximă a instalaţiei de apă să nu
depăşească 6 bari; în caz contrar este necesar să instalaţi un
reductor de presiune.
- Dacă apa conţine foarte mult calcar (grad peste 20°f ), montaţi un
dispozitiv de dedurizare a apei.
,
,
:
Если зона подвергается риску поражения молнией
(изолированный монтаж на линии ENEL...), обеспечьте систему
защиту от молнии.
Наша гарантия зависит от соблюдения этого условия.
- Никогда не устанавливайте котел над кухонными варочными
панелями, духовыми шкафами и, в целом, над какимилибо источниками жирных паров, которые могут нарушить
исправную работу котла по причине возможного засорения.
- Предусмотрите, чтобы стена и крепления были расчитаны на
вес котла (вес: приблизительно 45 кг)
- Примите необходимые меры для сокращения шумового
уровня
:
Для исправной работы котла необходимо выбрать подходящее
место для его монтажа в соответствии с предельной рабочей
температурой и защитите место монтажа от прямого воздействия
атмосферных осадков.
.
Если степень жесткости воды превышает ТН 25, необходимо
предусмотреть систему смягчения воды.
.
Объем контура отопления: при расчете трубопроводов
необходимо учесть минимальный расход 300 л/час с закрытыми
кранами.
Recomandări:
Dacă zona este expusă riscurilor de fulgerare (instalaţie izolată în
apropierea centralelor ENEL) montaţi un paratrăznet.
Garanţia noastră depinde de conformarea la această cerinţă.
AMPLASAREA CAZANULUI
- Nu instalaţi niciodată cazanul deasupra blaturilor aragazurilor,
cuptoarelor şi în general deasupra surselor de orice fel de vapori,
care pot afecta funcţionarea cazanului din cauza unei eventuale
înfundări.
- Aveţi grijă ca peretele şi elementele de xare să e solide şi
să asigure o rezistenţă su cientă pentru a face faţă greutăţii
cazanului (greutate: 45 kg circa)
- Luaţi toate măsurile de rigoare pentru a limita zgomotele nedorite.
Avertisment:
Pentru a nu afecta funcţionarea cazanului în c.n., locul de montare
trebuie să e apt din punct de vedere al temperaturii limită de
funcţionare şi protejat a.î. cazanul să nu intre în contact direct cu
agenţii atmosferici.
PROIECTAREA ŞI REALIZAREA INSTALAŢIEI
Circuitul de apă caldă menajeră
Dacă apa este foarte calcaroasă (duritate peste TH 25) montaţi în
circuit un dispozitiv de dedurizare.
Circuit de încălzire principal
Debit circuit încălzire: în momentul dimensionării conductelor, este
necesar să ţineţi cont de debitul minim de 300 l/min, cu robinetele
închise.
PIGMA EVO / PIGMA EVO SYSTEM
5
Page 6
Avertizări
.
Исправная работа агрегата может быть нарушена по причине
коррозии, если трубопровод состоит из неоднородных
материалов.
.Во избежание этой проблемы рекомендуется использовать
ингибитор коррозии.
Необходимо принять все меры во избежание приобретения
обработанной водой агрессивных свойств.
Старые установки: установите отстойный резервуар на обратной
линии и в нижней точке, затем произведите надлежащую
обработку трубопровода.
Рекомендуется : предусмотреть устройства очистки на всех
батареях и в верхних точках оборудования, а также сливные
краны в нижней части.
Если котел подключается к существующему контуру отопления,
в воде могут иметься различные примеси, способные оказать
вредное воздействие на котел, приводящее к сокращению
срока его службы. Перед демонтажем старого котла обязательно
обеспечьте тщательную промывку системы от загрязнений,
способных оказать вредное воздействие на котел. Обязательно
убедитесь, что объем расширительного бака соответствует
объему воды в контуре отопления.
Precauţii pentru evitarea coroziunii
Pot apărea probleme de funcţionare care pot cauzate de coroziune,
când instalaţia este realizată cu elemente
neomogene.
Pentru a evita aceste probleme, se recomandă folosirea unui inhibitor
de coroziune.
Luaţi toate precauţiile necesare pentru a evita ca apa tratată să
devină agresivă.
Instalaţiile vechi: aşezaţi un decantor pe circuitul de retur şi în punctul
inferior al acestuia, apoi începeţi tratarea apei din circuit.
Se recomandă: montarea unor ventile de aerisire pe toate caloriferele
şi în punctele superioare ale instalaţiei precum şi a unor robinete de
golire în punctele inferioare.
Curăţarea instalaţiei de încălzire
În cazul instalării la instalaţii vechi deseori este sesizată prezenţa
substanţelor şi aditivilor în apă şi care ar putea in uenţa in mod
negativ funcţionarea şi durata de viaţă a noii centrale. Înainte de
înlocuire este necesari să se efectueze o spălare atentă a instalaţiei
pentru a îndepărta eventualele reziduuri sau murdăriile care pot
compromite corecta funcţionare a centralei. Veri caţi dacă vasul de
expansiune are o capacitate adecvată conţinutului de apă al centralei.
.
, ,
, , ,
,
.
, ,
/ ,
.
CE
Знак CE гарантирует соответствие этого аппарата следующим
директивам:
- 2009/142/CEE относительно газового оборудования
- 2004/108/EC относительно электромагнитной совместимости
- 92/42/CEE относительно энергетической отдачи
- 2006/95/EC относительно электрической безопасности
ATENŢIE
În apropierea centralei nu trebuie să existe obiecte
in amabile.
Asiguraţi-vă că ambientul de instalare şi instalaţiile la care
trebuie să e racordat aparatul sunt în conformitate cu
normele în vigoare.
Dacă în încăperea de instalare este praf şi/sau sunt vapori
agresivi, aparatul trebuie să funcţioneze în mod independent
faţă de aerul din încăpere.
Marcaje CE
Marca CE garantează conformitatea aparatului la următoarele
directive:
- 2009/142/CEE cu privire la aparatele pe gaz
- 2004/108/EC cu privire la compatibilitatea electromagneti
- 92/42/CEE cu privire la randamentul energetic
- 2006/95/EC cu privire la siguranţa electrică.
6
PIGMA EVO / PIGMA EVO SYSTEM
Page 7
Avertizări
Поставляются котлы класса В (забор воздуха из помещения) и
класса С (забор наружного воздуха).Во избежание попадания
отработавших газов в систему воздуховодов тщательно
выполните монтаж уплотнителей тракта удаления продуктов
сгорания. Во избежание образования конденсата горизонтальные
участки трубопроводов должны быть проложены с уклоном не
менее 3 %.
Установка по типу B допускается в помещениях с надлежащей
вентиляцией и подачей воздуха, в соответствии с действующими
нормами и правилами. В помещениях, в которых возможно
присутствие коррозионноактивных паров в воздухе (например,
прачечные, парикмахерские, гальваноучастки и т.д.) следует
использовать только установку типа C (с подачей воздуха извне
помещения). Это обеспечивает защиту котла от коррозии.
Котлы типа C, с герметичной (закрытой) камерой сгорания и
подачей воздуха извне помещения не налагают ограничений на
вентиляцию и размеры помещения, в котором их устанавливают.
Для обеспечения нормального функционирования котел следует
защитить от атмосферных воздействий, температура воздуха на
месте монтажа должна быть в пределах рабочего диапазона.
Котел следует монтировать на прочной, несущей стене,
выполненной из негорючего материала, способной выдержать
его вес.
При определении места установки котла следует выдерживать
минимальные расстояния от корпуса котла до близлежащих
поверхностей, для доступа к элементам при техническом
обслуживании.
Racordarea conductelor de aspiraţie şi evacuare gaze arse
Centrala este adecvată pentru funcţionarea in modalitatea B luând
aer din ambient şi in modalitatea C luând aer din exterior.
La instalarea unui sistem de evacuare ţi atenţi la izolări pentru a
evita in ltrările de gaze arse în circuitul de aer.
Kitul orizontal trebuie să e înclinat cu o pantă descendentă de 3%
spre centrală pentru a evacua condensul.
În cazul instalării de tip B încăperea în care centrala este instalată
trebuie să e ventilată de o priză de aer adecvată şi in conformitate
cu normele în vigoare.
În încăperile cu riscuri de vapori corozivi (de exemplu: spălătorii,
saloane de coafură, medii pentru procese galvanice, etc.) este foarte
important să se utilizeze instalarea de tip C cu alimentare (luare) de
aer din exterior, pentru combustie.
În acest mod se protejează centrala de efectele coroziunii.
Aparatele de tip C, a căror cameră de combustie şi circuit de alimentare cu aer sunt izolate (etanşe) faţă de mediu, nu au limite datorate
condiţiilor de aerisire şi volumului încăperii.
Pentru a nu compromite funcţionarea normală (regulată) a centralei,
locul de instalare trebuie să e adecvat în raport cu valoarea temperaturii limită de funcţionare şi să e protejat astfel încât centrala să nu
intre în contact direct cu agenţii atmosferici. Centrala este proiectată
pentru instalarea pe pardoseală, deci nu poate instalată la perete.
Centrala trebuie să e instalată pe o podea (o pardoseală) adecvată
ca să susţină greutatea acesteia.
La crearea unei încăperi tehnice se impune respectarea distanţelor
minime care garantează accesibilitatea la componentele centralei.
При монтаже коаксиальной (сдвоенной) системы
дымоудаления/подачи воздуха необходимо использовать
только оригинальные принадлежности.Дымоход не должен
соприкасаться или проходить в непосредственной близости
от легковоспламеняемых материалов, а также проходить
через конструкции здания, изготовленные с использованием
легковоспламеняемых материалов. Соединение должно
быть выполнено так, чтобы обеспечить защиту от попадания
конденсата в котел.При замене старого котла также следует
заменить элементы системы вентиляции и отвода продуктов
сгорания.
/
- коаксиальная система (по типу «труба в трубе»),
предназначенная для подачи воздуха и отвода продуктов
сгорания;
- раздельная система для отвода продуктов сгорания и подачи
воздуха снаружи помещения;
- одноканальный дымоход для удаления продуктов Для
соединения котла с дымоходом необходимо использовать
материалы стойкие к конденсации.
Длина дымохода и изменение направления соединительных
узлов см. таблицу, в которой приведены различные схемы
дымоходов.
Комплекты соединительных элементов для подвода воздуха
и отвода продуктов сгорания поставляются отдельно в
соответствии с требованиями, предъявляемыми к установке.
Котел рассчитан на соединение с коаксиальной системой
подвода воздуха и отвода продуктов сгорания.
При потере давления в газоходах см. каталог принадлежностей.
Дополнительное сопротивление должно учитываться в
соответствии с их размерами.
Методика расчета, значения эквивалентных длин и примеры
приведены в каталоге принадлежностей
Pentru realizarea unui sistem de aspirare /evacuare de tip coaxial este
obligatorie folosirea accesoriilor originale.
Conductele de evacuare gaze arse nu trebuie sa intre în contact cu
materiale in amabile si nici nu trebuie sa e instalate în apropierea
acestora, si nici nu trebuie sa strabata structuri sau pereti din
materiale in amabile.
Joncţiunea (racordarea) tuburilor de evacuare gaze arse este realizată
cu racord (mufă) tată/mamă şi garnitură de etanşeizare. Racordurile
trebuie să e puse împotriva sensului de scurgere a condensului.
Tipologia de conectare a centralei la coşul de fum
- conectarea coaxială a centralei la coşul de fum de aspirare/
evacuare,
- conectarea dublă a centralei la coşul de fum de evacuare cu
aspirarea aerului din exterior,
- conectarea dublă a centralei la coşul de fum de evacuare cu
aspirarea aerului din ambient.
La conectarea centralei la coşul de fum trebuie să e folosite produse
rezistente la condens. Pentru lungimi şi schimbări de direcţie a
conectărilor consultaţi tabelul tipologiei de evacuare.
Kit-urile de conectare aspirare (evacuare gaze arse sunt furnizate
separat de aparat în funcţie de diferitele soluţii de instalare.
Centrala este prevăzută pentru racordarea la un sistem de aspirare şi
evacuare gaze arse coaxial.
Pentru pierderile de sarcină ale conductelor consultaţi catalogul
gaze arse. Rezistenţa suplimentară trebuie luată in consideraţie la
dimensiunea de mai sus.
Pentru metoda de calcul, valorile lungimilor echivalente şi exemplele
de instalare consultaţi catalogul gaze arse.
!
,
.
PIGMA EVO / PIGMA EVO SYSTEM
ATENTIE
Asigurati-va ca nu sunt obstructionate conductele de
evacuare si ventilare.
Asigurati-va ca nu prezinta scapari de gaze conductele de
evacuare gaze arse
7
Page 8
Avertizări
С целью обеспечения безопасности поручите
квалифицированному специалисту тщательно проверить
все электрические соединения котла.Производитель не
несёт ответственности за ущерб, причиненный отсутствием
надлежащего заземления или ненадлежащими параметрами
сети электропитания.Убедитесь, что система рассчитана на
максимальную мощность, потребляемую котлом (см. паспортную
табличку). Убедитесь, что используются проводники сечением не
менее 0,5 мм2.Для правильной и безопасной работы котел должен
быть ОБЯЗАТЕЛЬНО надежно заземлён.Питание осуществляется
от сети 230 В, 50 Гц (L, N + PE) с соблюдением полярности и
заземляющим проводником.При необходимости замены
кабеля электропитания обращайтесь к квалифицированному
специалисту. Заземляющий провод (желтый или зеленый)
должен иметь большую длину, чем фазный провод или нейтраль.
Внимание! Заменять кабель электропитания допускается только
кабелем такого же типа.Кабель электропитания
Внимание!
60
N
L
Conectările electrice
Pentru o mai mare siguranţă adresaţi-vă personalului cali cat ca să
facă o veri care atentă a instalaţiei electrice.
Constructorul nu este responsabil pentru eventualele daune cauzate
de lipsa împământării instalaţiei sau de anomaliile de alimentare
electrică.
Veri caţi dacă instalaţia este adecvată pentru puterea maximă
absorbită de la centrală şi indicată pe placa de timbru.
Controlaţi dacă secţiunea cablurilor este potrivită, oricum nu mai
mică de 0,75 mm2.
Corecta conectare cu o e cientă împământare a instalaţiei este
indispensabilă pentru a garanta siguranţa aparatului.
Cablul de alimentare trebuie conectat la o reţea de 230V-50Hz
respectând polarizarea L-N şi împământarea.
În cazul în care schimbaţi cablul electric de alimentare adresaţi-vă
personalului cali cat, pentru racordarea centralei folosiţi rul galben
/ verde de împământare, mai lung decât rele de alimentare (N-L).
H05V2V2-F
Подключение котла к сети электропитания следует выполнять
через постоянное соединение (не допускается использование
штепсельной вилки) через двухполюсный выключатель с
минимальным расстоянием между контактами не менее 3 мм.
Строго запрещается использовать многовыводные штекеры,
удлинители и/или переходники.
Котел не имеет средств грозозащиты.
При необходимости замены предохранителей используйте
быстродействующие плавкие предохранители 2 А.
Important!
Conectările la reţeaua electrică trebuie efectuate cu conectare
(legătură) xă (nu cu ştecher mobil) şi dotate cu întrerupător
bipolar cu o distanţă de deschidere a contactelor de cel puţin 3
mm.
Sunt interzise prize multiple, prelungitoare sau adaptoare.
Este interzisă folosirea tuburilor instalaţiei sanitare, de încălzire şi de
gaz pentru realizarea instalaţiei de împământare a aparatului.
Centrala nu este protejată împotriva efectelor fulgerelor.
În cazul în care este necesară înlocuirea siguranţelor de reţea, folosiţi
siguranţe de 2A rapide.
8
PIGMA EVO / PIGMA EVO SYSTEM
Page 9
Descrierea produsului

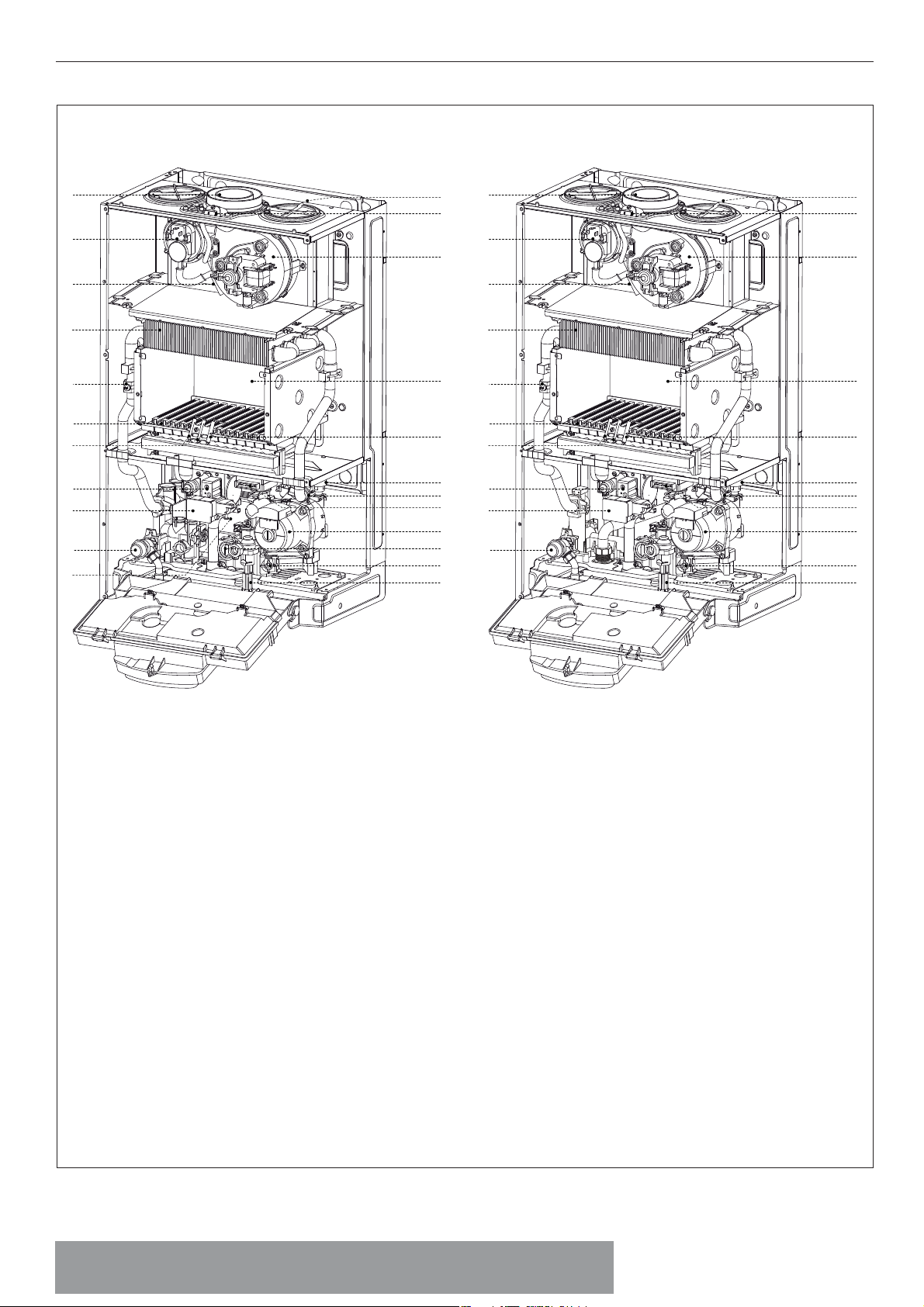

VEDERE DE ANSAMBLU
PIGMA EVO
1
2
3
4
6
7
8
9
10
12
13
26
25
24
23
22
21
20
19
18
17
16
15
1
2
3
4
6
7
8
9
10
12
PIGMA EVO SYSTEM
26
25
24
23
22
21
20
19
18
16
15
1. Патрубок выхода продуктов сгорания
2. Пневмореле
3. Конденсатосборник
4. Первичный теплообменник
6. Датчик температуры на подаче в контур отопления
7. Горелка
8. Электроды розжига
9. Газовый клапан
10. Устройство розжига
12. Предохранительный клапан контура отопления (3 бара)
13. Вторичный теплообменник
15. Кран подпитки
16. Фильтр контура отопления
17. Датчик расхода в контуре гвс
18. Циркуляционный насос с воздухоотводчиком
19. Привод трехходового клапана
20. Реле мин. Давления
21. Датчик температуры на возврате из контура отопления
22. Электрод контроля пламени
23. Камера сгорания
24. Расширительный бак
25. Вентилятор
26. Точка анализа продуктов сгорания
Legenda
1. Racord metalic evacuare gaze arse
2. Presostat aer
3. Recipient colectare apă condens
4. Schimbator principal
6. Sonda tur încalzire
7. Arzator
8. Electrod de aprindere
9. Valva gaz
10. Aprinzator
12. Supapa de siguranta 3 bar
13. Schimbator de caldura secundar in placi
15. Robinet umplere
16. Filtru circuit încălzire
17. Fluxmetru c. Sanitar
18. Pompa de recirculare cu ventil aerisire
19. Vana cu 3 cai motorizata
20. Presostat de sarcină minimă
21. Sonda retur încalzire
22. Electrod aprindere acără
23. Camera di combustione
24. Vas de expansiune
25. Ventilator
26. Prize pentru analiza gaze arse (fum)
PIGMA EVO / PIGMA EVO SYSTEM
9
Page 10
Descrierea produsului
PIGMA EVO
SCHEMA HIDRAULICĂ
PIGMA EVO SYSTEM
AB
A
R
C
DE
D
E
C
A. Патрубок подающей линии контура отопления
B. Патрубок подачи в контур ГВС - PIGMA EVO
C. Вход газа
D. Патрубок подвода холодной воды контура ГВС
E. Патрубок обратной линии контура отопления
R. Возврат из бойлера - PIGMA EVO SYSTEM
10
A. Tur Instalatie
B. Iesire apa calda - PIGMA EVO
C. Intrare gaz
D. Intrare apa rece
E. Retur Instalatie
R. Retur boiler - PIGMA EVO SYSTEM
PIGMA EVO / PIGMA EVO SYSTEM
Page 11
Descrierea produsului
200
120 120
200
PIGMA EVO 25/30 FF
PIGMA EVO SYSTEM 25/30 FF
745
54 5454 54
R
28
DIMENSIUNI CAZAN
180
166
319
25745
220
120 120
PIGMA EVO 35 FF
PIGMA EVO SYSTEM 35 FF
745
54 5454 54
R
220
28
A. Патрубок подающей линии контура отопления
B. Патрубок подачи в контур ГВС - PIGMA EVO
C. Вход газа
D. Патрубок подвода холодной воды контура ГВС
E. Патрубок обратной линии контура отопления
R. Возврат из бойлера - PIGMA EVO SYSTEM
Для легкого доступа к котлу при техническом обслуживании
следует обеспечить соответствующие минимально допустимые
расстояния (свободное пространство) от корпуса котла до
близлежащих предметов и поверхностей.
Устанавливать котел следует в соответствии с действующими
нормами и правилами, а также в соответствии с требованиями
производителя.
При установке обязательно используйте уровень, котел должен
находиться в строго горизонтальном положении.
A. Tur Instalatie
B. Iesire apa calda - PIGMA EVO
C. Intrare gaz
D. Intrare apa rece
E. Retur Instalatie
R. Retur boiler - PIGMA EVO SYSTEM
Distanţe minime pentru instalare
Pentru a permite o desfăşurare uşoară a operaţiunilor de întreţinere
(revizie) la centrală, este necesar să se respecte distanţele minime
indicate în schemă.
Aşezaţi centrala în conformitate cu regulile tehnice, folosind o nivelă
cu bulă.
053
50 50
450
PIGMA EVO / PIGMA EVO SYSTEM
esc menu/ok
0 0 3
11
Page 12
Descrierea produsului
372 (URBIA / SERELIA)
ŞABLON INSTALARE
Saunier Duval
E.L.M. Leblanc GVM
Nectra /Elexia Centora
Compy /Mira
Celtic FF
Celtic 220
Vaillant
745
REMPLACEMENT
Saunier Duval
E.L.M. Leblanc GVM
Nectra /Elexia Centora
Compy /Mira
Celtic FF
Celtic 220
Vaillant
330 (ALIXIA EVO / PIGMA EVO)
370 (TALIA GREEN EVO SYSTEM)
1
2
3
195*
105
*3CEP=315
120
A
105
B
C
PIGMA/PIGMA GREEN 25kW 180 166 319
PIGMA GREEN 30kW 180 166 388
MIRA C/MIRA C GREEN 25kW 180 166 319
MIRA C GREEN 30kW 180 166 388
ALIXIA 25kW 180 166 319
INOA 25/30kW 246 232 385
TALIA SYSTEM/TALIA GREEN SYSTEM 12/15/18/25kW (FR-BE) 246 232 388
TALIA SYSTEM/TALIA GREEN SYSTEM 12/15/18/25kW 180 166 322
TALIA SYSTEM 30/35kW (FR-BE) 246 232 388
TALIA SYSTEM 30/35kW 180 166 322
TALIA SYSTEM GREEN 30/35kW (FR-BE) 246 232 458
TALIA SYSTEM GREEN 30/35kW 180 166 392
TALIA/TALIA GREEN 25kW (FR-BE) 246 232 388
TALIA/TALIA GREEN 25kW 180 166 322
TALIA 30/35kW (FR-BE)
TALIA 30/35kW
TALIA GREEN 30/35kW (FR-BE)
TALIA GREEN 30/35kW
URBIA/URBIA GREEN 25kW 246 232 388
URBIA 30/35kW 246 232 388
URBIA GREEN 30/35kW 246 232 458
SERELIA/SERELIA GREEN 25kW 339 325 481
SERELIA 30/35kW 339 325 481
C
246 232 388
180 166 322
246 232 458
180 166 392
A
520
660
B
CBA
160 160
5454
4,5 = =
5454
30
60
35
SYSTEM
400 (ALIXIA EVO / PIGMA EVO)
440 (TALIA GREEN EVO SYSTEM/ URBIA EVO / SERELIA EVO)
12
420020093600
PIGMA EVO / PIGMA EVO SYSTEM
Page 13
Instalare
/
У наших дилеров имеются различные виды Комплектов,
соответствующих разным требованиям установки:
- Первый монтаж
- Замена старого котла Cha oteaux
- Замена котлов других марок
Подробности смотрите в каталоге фурнитуры CHAUFFOTEAUX.
Racordarea la apă/gaze
Agenţii de vânzare şi reprezentanţă au diferite seturi de racordare, în
funcţie de exigenţe:
- Prima instalare
- Înlocuirea unui cazan vechi Cha oteaux
- Înlocuirea cazanelor vechi (mărci diferite)
Informaţii detaliate se găsesc în Catalogul de Accesorii
CHAUFFOTEAUX.
PIGMA EVO PIGMA EVO SYSTEM
G
E
F
B
A
A. Патрубок подачи в контур отопления
B. Патрубок подачи в контур ГВС - PIGMA EVO
C. Подвод газа
D. Подвод холодной воды
E. Возврат из контура отопления
F. Трубка слива предохранительного клапана
G. Кран подпитки
H. Сливной кран
R. Возврат из бойлера - PIGMA EVO SYSTEM
D
C
H
A. Tur Instalatie
B. Iesire apa calda - PIGMA EVO
C. Intrare gaz
D. Intrare apa rece
E. Retur Instalatie
F. Evacuare dispozitiv suprapresiune
G. Robinet de umplere
H. Robinet de golire
I. Retur boiler - PIGMA EVO SYSTEM
G
E
F
R
A
D
C
H
(. )
Для установки гидравлического комплекта подключения с
кронштейном необходимо использовать бумажный шаблон и
подводные трубы воды/газа, входящие в комплект.
Закрепите гидравлический комплект на стене и отрегулируйте,
если необходимо, два кронштейна и боковые стенки двумя
винтами. Подсоедините переходники гидравлического комплекта
к котлу и перейдите к заполнению системы теплоносителем,
контролируя уплотнение водного и газового контура.
30
31
32
33
34
30. Кран подачи отопления
31. Переходник выхода горячей воды - PIGMA EVO
Возврат из бойлера - PIGMA EVO SYSTEM
32. Кран газа (желтая ручка)
33. Кран входа холодной воды
34. Кран возврат оборудования в исходное положение
Montarea setului cu baretă (opţional)
Pentru montarea baretei este necesar un şablon de hârtie şi tuburile
de racord apă/gaz din set.
Fixaţi bareta pe zid şi reglaţi dacă este cazul cele două bride de
prindere laterale cu cele două şuruburi. Cuplaţi conductele de pe
baretă la cazan şi umpleţi instalaţia veri când etanşeitatea circuitelor
de apă şi gaz.
Set Baretă
30. Robinet tur încălzire
31. Racord debitare apă caldă - PIGMA EVO
Retur boiler (dacă este prezent) - PIGMA EVO SYSTEM
32. Robinet gaz (manetă galbenă)
33. Robinet alimentare cu apă rece
34. Robinet retur instalaţie
PIGMA EVO SYSTEM
PIGMA EVO / PIGMA EVO SYSTEM
13
Page 14
Instalare
Если котел подключается к существующему контуру отопления,
в воде могут иметься различные примеси, способные оказать
вредное воздействие на котел, приводящее к сокращению
срока его службы. Перед демонтажем старого котла обязательно
обеспечьте тщательную промывку системы от загрязнений,
способных оказать вредное воздействие на котел. Обязательно
убедитесь, что объем расширительного бака соответствует
объему воды в контуре отопления.
Для расчета размеров трубопроводов и нагревательных
приборов контура отопления остаточное давление следует
рассчитывать как функцию от требуемого расхода воды,
принимая во внимание характеристику циркуляционного насоса.
5
4,5
4
3,5
3
2,5
[mCA]
2
1,5
высота (м) - MCA
1
0,5
0
0 100 200 300 400 500 600 700 800 900 1000 1100
Curăţarea instalaţiei de încălzire
În cazul instalării la instalaţii vechi deseori este sesizată prezenţa
substanţelor şi aditivilor în apă şi care ar putea in uenţa in mod
negativ funcţionarea şi durata de viaţă a noii centrale. Înainte de
înlocuire este necesari să se efectueze o spălare atentă a instalaţiei
pentru a îndepărta eventualele reziduuri sau murdăriile care pot
compromite corecta funcţionare a centralei. Veri caţi dacă vasul de
expansiune are o capacitate adecvată conţinutului de apă al centralei.
Utilizarea solvenţilor sau hidricarburilor aromatice (benzină, petrol,
etc) este interzisă.
Reprezentarea gra că a debitului rezidual pompa de recirculare T 20 °C
Pentru dimensionarea tuburilor şi a radiatoarelor instalaţiei de
încălzire se evaluează valoarea de nivel rezidual in funcţie de debitul
(capacitatea) cerut/ă, în funcţie de valorile prezentate pe gra cul
pompei de recirculare.
35
30
24
л/час. - l/h
.
PIGMA EVO SYSTEM
Котел может быть подключен к внешнему косвенному бойлеру
для производства горячей воды.
Температура регулируется NTC-датчиком (в соответствии с
электрической диаграммой). Если температура контролируется
термостатом, необходимо внести поправки в версии котла
(только для емкости для нагрева) с помощью меню2/подменю/
параметр 8.
[l\h]
Racordare recipient
PIGMA EVO SYSTEM
Centrala termică este prevăzută pentru gestionarea producţiei
de apă caldă menajeră cu un recipient. Reglarea temperaturii este
efectuată de către o sondă NTC (consultaţi schema electrică).
În caz de control al temperaturii cu termostat, este necesară
modi carea versiunii centralei termice (de la recipient la Sistem) din
meniul 2/submeniul 2/parametrul 8.
Pentru mai multe informaţii, consultaţi manualul conţinut în kit.
14
PIGMA EVO / PIGMA EVO SYSTEM
Page 15
Instalare
- закрепите опорный кронштейн котла на стене и выравняйте его
- прицепите котел к кронштейну
- снимите передний кожух
- в случае установки с гидравлическим монтажным комплектом:
отпустите два винта B и снимите прихват 37. Соедините краны и
переходники гидравлического бруска на котле
- в случае установки с гидравлическим комплектом, перед тем
как устанавливать оборудование, выполните соединение
- проверьте уплотнение водных и газовых соединений и
устраните возможные утечки.
Instalarea cazanului
- Fixaţi brida de susţinere a cazanului pe perete şi veri caţi
planeitatea
- Prindeţi cazanul de bridă
- Îndepărtaţi panoul frontal
- În caz de montare cu set baretă (opţional): Deşurubaţi cele două
şuruburi B şi scoateţi brida de xare 37. Montaţi robinetele şi
racordurile baretei la cazan
- În caz de instalare cu set pentru prima instalare: faceţi legăturile,
apoi
- Veri caţi etanşeitatea racordurilor de apă şi gaz şi eliminaţi
eventualele pierderi.
12
on/off
R
reset
esc menu/ok
mode
sra
comfort
35
B
35
B
37
Присоедините дренажную трубку (входящую в комлект поставки)
к выходу предохранительного клапана 12 (см. рисунок).
Дренажный патрубок предохранительного клапана (см. рисунок)
следует соединить с дренажным сифоном так, чтобы можно было
визуально убедиться в работоспособности предохранительного
клапана. В противном случае может быть причинен вред людям,
домашним животным и имуществу. За указанные травмы и ущерб
производитель ответственности не несёт.
Dispozitivul de suprapresiune
Fixati teava de scurgere pentru supapa de siguranta 12 inclusa in
pachetul cu manualul de utilizare si instalare.
Evacuarea dispozitivului de suprapresiune trebuie să e conectată
la un sifon de purjare care poate controlat cu ochiul liber, pentru
a evita - în cazul intervenţiei acestuia - vătămarea persoanelor,
animalelor şi deteriorarea bunurilor, de care constructorul nu este
responsabil.
PIGMA EVO / PIGMA EVO SYSTEM
15
Page 16
Instalare
Котел должен устанавливаться только при условии наличия устройства
подачи свежего воздуха и вывода дымовых газов. Эти комплекты
поставляются отдельно от оборудования, с целью удовлетворить
различные решения, применяемые к оборудованию.
Подробности смотрите в Руководстве по эксплуатации и инструкциях,
поставляемых вместе с различными комплектами.
Котел предназначен для подсоединения к системе всасывания и
вывода дымовых газов коаксиального и двухпоточного типа.
При монтаже дымохода из раздельных труб следует использовать
только одно воздухозаборное отверстие.
Снимите фиксатор, открутив винты, и вставьте патрубок
приточного воздуховода. Зафиксируйте его с помощью
поставляемых в комплекте винтов.
Conectarea conductelor de aspiraţie şi de evacuare
a gazelor de ardere
Centrala termică trebuie instalată numai cu un dispozitiv de aspiraţie
a aerului proaspăt şi de ieşire a fumului, furnizat de constructorul
centralei termice.
Aceste kituri sunt furnizate separat de aparat pentru a putea răspunde
la diferite soluţii de instalare. Pentru informaţii suplimentare vizând
accesoriile de intrare/ieşire, consultaţi catalogul de accesorii şi
instrucţiunile de instalare care se a ă în interiorul acestor kituri.
Centrala termică este pregătită pentru racordarea la un sistem de
aspiraţie şi de ieşire a fumului, coaxial şi tiraj dublu.
Centrala termică este prevăzută pentru racordarea la un sistem de
aspiraţie şi de evacuare a fumului coaxial 60/100. Pentru utilizarea
aspiraţiei şi evacuării tiraj dublu, este necesar să utilizaţi una din cele
două prize de aer.
Scoateţi buşonul deşurubând şuruburile şi introduceţi racordul
pentru priză de aer xând-o cu şuruburile furnizate.
/, spalin
Lungimea maximă tuburi aspirare /evacuare (m)
Tipologie de
evacuare
C12
C22
C32
C42
B32 0,5 0,75 0,75 4 0,5 0,75 0,75 4 0,5 0,75 0,75 2
C12
C22
C32
Sisteme coaxiale
C42
B32 0,5 3 3 11 0,5 3 3 11 0,5 2 2 7
C12
C22
C32
C42
C52
C82
Sisteme duble
B22 0,5 24 24 45 0,5 27 27 50 0,5 17 17 35 ø 80
PIGMA EVO 25 FF
PIGMA EVO SYSTEM 25 FF
Диафрагма
Diafragma
ø 44
Без диафрагмы
Fără diafragmă
PIGMA EVO 30 FF
PIGMA EVO SYSTEM 30 FF
Диафрагма
Diafragma
ø 44
MIN MAX MIN MAX MIN MAX MIN MAX MIN MAX MIN MAX
0,5 0,75 0,75 4 0,5 0,75 0,75 4 0,5 0,75 0,75 2
0,5 3 3 11 0,5 3 3 11 0,5 2 2 7
S1 = S2 S1 = S2 S1 = S2
0,5/0,5
9/9 9/9
20/20
0,5/0,5
11/11 11/11 24/24
S1 + S2 S1 + S2 S1 + S2
1,5 23 23 44 1,5 27 27 50 1,5 17 17 34
Tabel lungimi tuburi de aspirare şi de evacuare gaze arse
,
Diametru
Conducte
(mm)
ø 60/100
ø 80/125
ø 80/80
ø 80/80
Без диафрагмы
Fără diafragmă
PIGMA EVO 35 FF
PIGMA EVO SYSTEM 35 FF
Диафрагма
Diafragma
0,5/0,5
Без диафрагмы
ø 47
Fără diafragmă
6/6 6/6
15/15
S1 – подача воздуха; S2 = отвод продуктов сгорания
16
S1 = aspirare aer - S2 = evacuare gaze arse
PIGMA EVO / PIGMA EVO SYSTEM
Page 17
Instalare
/
B - ( )
Aer de combustie provenit din ambient
Отвод продуктов сгорания
B22
наружу; подача воздуха из
помещения
Evacuarea gazelor arse în exterior.
Aspirare aer din ambient
Отвод продуктов сгорания
B32
через индивидуальный или
общий встроенный дымоход
здания; подача воздуха из
помещения.
Evacuarea gazelor arse în coşul
de fum singur sau colectiv
integrat in clădire.
Aspirare aer din ambient.
- ( )
Aer de combustie provenit din exterior
Система для отвода продуктов
C12
сгорания и подвода воздуха
через внешнюю стену здания
(одинаковый диапазон
давлений)
Evacuarea gazelor arse prin
peretele extern în acelaşi câmp
de presiune.
Подача воздуха и отвод
C22
продуктов сгорания через
индивидуальный или общий
встроенный дымоход здания
Evacuarea gazelor arse şi aspirare
aer prin coşul de fum singur sau
colectiv integrat in clădire.
Tipologie de aspiraţie/evacuare fum
Система для отвода продуктов
C32
сгорания и подвода воздуха
через кровлю здания
(одинаковый диапазон
давлений)
Evacuarea gazelor arse şi aspirare
aer din exterior cu terminal la
acoperiş extern în acelaşi câmp
de presiune.
Подача воздуха и отвод
C42
продуктов сгорания через
индивидуальный или общий
встроенный дымоход здания
Evacuarea gazelor arse şi aspirare
aer prin coşul de fum singur sau
colectiv integrat in clădire.
Система для отвода продуктов
C52
сгорания через кровлю здания
и подвода воздуха через
наружную стену
Evacuarea gazelor arse în exterior
şi aspirare aer prin peretele
extern în acelaşi câmp de
presiune.
Отвод продуктов сгорания
C82
через индивидуальный или
общий встроенный дымоход
здания; подача воздуха через
наружную стену
Evacuarea gazelor arse prin
coşul de fum singur sau colectiv
integrat in clădire.
Aspirare aer prin peretele extern.
!
( «OFF» ()).
Питание 230 В + земляное соединение
Соединение осуществляется при помощи кабеля 2 P + T,
предоставленного вместе с котлом, который соединяется с
главной платой внутри панели управления.
PIGMA EVO / PIGMA EVO SYSTEM
Racordare electrică
Înainte de orice intervenţie în centrala termică,
întrerupeţi alimentarea electrică plasând întrerupătorul
bipolar exterior pe “OFF”.
Alimentare 230 V + împământare Racordarea se efectuează cu un cablu 2 P+ T furnizat împreună cu aparatul, conectat pe placa principală
a compartimentului electric.
17
Page 18
Instalare
Подключение дополнительных устройств осуществляется в
следующем порядке:
- отключите электропитание котла;
- снимите переднюю крышку котла
-
потяните на себя панель управления.
- ослабив две защелки “а” поднимите крышку панели для доступа к
клеммам внешних соединений
- открутите 2 самореза “с” и снимите крышку “d” для доступа к
основной электронной плате.
b
a
Доступ к электронному блоку (см. рисунок) обеспечивает
подключение таких устройств:
BUS - Подключение приборов терморегуляции
(плавного регулирования)
TA2 - Комнатный термостат зоны отопления 2
TANK - Датчик NTC бойлера - PIGMA EVO SYSTEM
SE - Наружный датчик температуры
TA1 - Комнатный термостат зоны отопления 1
Conectarea componentelor periferice
Pentru a avea acces la conexiunile elementelor periferice, procedaţi
astfel:
- opriţi alimentarea electrică a cazanului
- indepartati capacul
- rotiţi panoul de comandă şi trageţi-l spre voi
- scoateti cele 2 clipsuri “a”, ridicati capacul “b” pentru a avea acces la
conexiunile periferice
- desurubati cel 2 suruburi “c” si scoateti capacul “d” pentru a avea
acces la placa electronica principala a centralei
c
d
Astfel, aveţi acces la cutia cu borne (vezi g) pentru a conecta:
BUS - = conexiune senzor de camera (dispozitiv modulant)
TA2 - termostatul de ambianţă 2
TNK - Sondă boiler - PIGMA EVO SYSTEM
SE - Sonda Externă
TA1 - Termostatul de ambianţă 1
TB
BUS
TA2
SE
TNK SOL TA1
.
.
− Освободите с помощью отвертки фиксатор провода и
подключите провода термостата по одному.
− Снимите с клемм перемычку и подключите провода, как
показано на рисунке.
− Убедитесь, что провода подключены надежно и не
натягиваются при открытии и закрытии крышки панели
управления.
− Закройте дверцу, установите на место панель управления и
декоративную панель.
Блок дистанционного
управления
Comandă la distanţă
Датчик температуры
солнечного коллектора
Temperaturi Sonde Solar
OK
Sensys
TB
BUS
(*) = PIGMA EVO SYSTEM
SE TNK SOL TA1
TA2
Датчик NTC бойлера(*)
Sondă recipient (*)
Комнатный термостат 1
Termostatul de ambianţă 1
1234567
CN1
Atenţie!
Pentru racordarea şi poziţionarea cablurilor perifericelor
opţionale vedeţi recomandările referitoare la instalarea
acestora.
Conectarea termostatului de ambianţă
- introduceţi cablul termostatului;
- slăbiţi opritorul de cablu cu o şurubelniţă şi să introduceţi, unul
câte unul, toate cablurile de la termostat;
- conectaţi cablurile la borne, după indicaţiile din gură,
îndepărtând puntea;
- asiguraţi-vă că papucii sunt bine strânşi pe cabluri şi că acestea
nu vor suferi şocuri de tracţiune, la deschiderea sau închiderea
panoului port-instrumente;
- închideţi uşa interioară, uşa port-instrumente şi mantaua frontală.
18
PIGMA EVO / PIGMA EVO SYSTEM
Page 19
Instalare
Dispozitive periferice
BUSTBTA2 SE TNK SOL TA1
1
CN14
1
CN13
1
CN9
1
CN6
1
CN8
Pазъемы
Conexiuni Tensiune Joasa
Pазъемы
Conexiuni Tensiune Inalta
Pазъемы
Conexiuni Tensiune Joasa
CN1
1
FLAME
CN19
N
N
CN19
FLAME
Nr = черный / negru
Bi = белый / alb
Bl = синий / albastru
L
L
1
CN11
Pазъемы
Conexiuni Tensiune Joasa
Gr
N
L
N
L
Mr = коричневый / maro
Rs = красный / roşu
Gr = серый / gri
Электрод розжига
Electrod aprindere acără
Вентилятор
Ventilator
Дисплей
Display
Датчик t на возврате из отопления
Sonda de retur
Датчик t на подаче в отопление
Sonda de tur
Пневмореле
Presostat aer
Газовый клапан
Valva gaz
Датчик расхода ГВС
Fluxmetru c. sanitar
PIGMA EVO
Реле давления
Presostat de sarcină minimă
Wh
Wh
Bk
Bk
1
CN2
Bl
Bl
Rd
Rd
1
CN14
1
CN3
1
CN11
Br
Br
1
CN9
Wh
Rd
Br
Bk
Bl
Br
Bl
Bk
Bk
Bk
Bk
Bk
1
CN25
1
2
1
3
Генератор зажигания
Aprinzator
Трехходовой клапан с
электроприводом
Valva comutatoare (cu 3 cai )
motorizată
4
CN8
Bk
Циркуляционный насос
Pompa de recirculare
Bl
Br
PIGMA EVO / PIGMA EVO SYSTEM
19
Page 20
Punere în funcţiune
Безопасность и работоспособность котла обеспечиваются только
при условии его ввода в эксплуатацию специалистом, имеющим
квалификацию в соответствии с действующими нормами и
правилами.
− Убедитесь, что напряжение и частота в сети электропитания
соответствуют указанным на заводской табличке котла;
− Убедитесь, что котел надежно заземлен.
Действуйте следующим образом:
- Откройте воздушные клапаны радиаторов контура отопления.
- Поднимите колпачок автоматического воздухоотводчика
циркуляционного насоса.
- Постепенно открывайте кран подпитки котла и перекрывайте
воздушные клапаны на радиаторах контура отопления, пока не
начнет выходить вода.
- Когда давление по показаниям манометра достигнет 0,1 – 0,15
МПа (1 – 1,5 бар), перекройте кран подпитки котла.
Действуйте следующим образом:
- Убедитесь, что тип газа в системе соответствует указанному на
заводской табличке котла.
- Откройте окна и двери.
- Убедитесь в отсутствии открытого огня и источников искр.
- Проверьте газогорелочную часть котла на герметичность. Для
этого при перекрытом (выключенном) клапане подачи газа
перекройте и снова откройте основной газовый вентиль. В
течение 10 мин счетчик не должен регистрировать расхода
газа.
Pregătirea pentru punerea în funcţiune
Pentru a garanta siguranţa şi buna funcţionare a centralei, punerea
în funcţiune trebuie să e efectuată de către un tehnician cali cat şi
care să e autorizat de lege, în acest sens.
Alimentarea Electrică
- Veri caţi dacă tensiunea şi frecvenţa de alimentare coincid cu datele înscrise pe placa de timbru a centralei;
- veri caţi e cienţa împământării.
Umplerea instalaţiei cu apă
Procedaţi după cum urmează:
- deschideţi robinetul de pe circuitul de tur (alimentare cu apă rece);
- desfaceţi capacul valvei automate de suprapresiune, de pe pompa
de circulaţie;
- deschideţi treptat robinetul de umplere şi închideţi valvele de aerisire
de pe calorifere, imediat după ce iese apa
- închideţi robinetul de umplere al centralei când presiunea indicată
pe hidrometru este de 1 bar.
Alimentare Gaz
Procedaţi în următorul mod:
- veri caţi dacă tipul de gaz furnizat corespunde cu cel indicat pe
placa de timbru a centralei;
- deschideţi uşile şi ferestrele;
- evitaţi apariţia scânteilor şi ăcărilor libere;
- veri caţi etanşeitatea instalaţiei de combustibil cu robinetul de
interceptare al centralei pus pe închis şi ulterior deschis, iar valva
de gaz închisă (dezactivată), timp de 10 minute contorul (sesizorul
de gaz) nu trebuie să indice nici o trecere de gaz.
PANOUL DE COMENZI
Обозначения:
1. Дисплей
2. Кнопка ON/OFF (ВКЛ/ВЫКЛ)
1
3. Кнопка ESC (отмена)
4. Ручка-регулятор для
задания температуры
в контуре отопления –
поворотный переключатель
для программирования
2
on/o
3
esc menu/ok
R
reset
11
10
котла и перемещения по
строкам меню.
5. Кнопка MODE (выбор
режима “летний / зимний”)
6. Кнопка SRA (автоматический
режим)
7. Манометр
4
5
6
mode
comfortsra
9
8
8. Ручка-регулятор для
задания температуры в
контуре ГВС
9. Кнопка активации функции
7
Comfort
10. Кнопка MENU/OK
(меню/ввод – кнопка
настройки параметров и
программирования)
11. Кнопка RESET (сброс)
Legenda:
1. Display
2. Tasta ON/OFF
3. Tasta ESC
4. Buşon reglare temperatură
încălzire
- “encoder” programmazione
5. Tasta MODE - selectare
modalitate de funcţionare
(vară / iarnă)
6. Tasta SRA (Activare
Termoreglare)
7. Hidrometru
8. Buşon reglare temperatură
c. sanitar
9. Tasta de activare a funcţiei
Comfort
10. Tasta MENU/OK
11. Tasta RESET
20
PIGMA EVO / PIGMA EVO SYSTEM
Page 21
Punere în funcţiune
DISPLAY
SRA
Цифровые индикаторы:
- состояние котла и уставка
температуры (°C)
- отображение кодов
неисправностей (Err)
- настройки меню
Необходима техническая помощь
Индикатор наличия пламени или
отключения котла горелки
Настройка режима отопления
Режим отопления активен
Настройки режима ГВС
Режим ГВС активен
Активирована функция “Комфорт”
(контур ГВС)
Активирована функция “Комфорт”
с программированием времени
работы
Работает функция антизамерзания
Работа в АВТОМАТИЧЕСКОМ режиме
(активен режим автоматического
регулирования температуры функция SRA)
Подключен датчик солнечного
коллектора (опция)
(для отображения на дисплее см.
инструкцию)
SRA
Cifre pentru indicaţii:
- stare cazan şi temperaturi
detectate (°C)
- semnalare coduri eroare (Err)
- reglări meniu
Cerere intervenţie asistenţă tehnică
Semnalare fl acără sau blocare
funcţionare
Setare mod incalzire
Modul incalzire activ
Setare mod ACM
Mod ACM activ
Confort circuit sanitar activa
Fonction sanitaire Comfort avec
programmation horaire
Functia anti-inghet activata
Termoreglare activată
Clip-in solar connected (optional)
Нажмите кнопку ON/OFF (2) на панели управления
для включения котла. Дисплей должен начать
светиться.
Происходит процедура инициализации
программного обеспечения.
На дисплее отображается:
● в рабочем режиме
● на дисплее отражаются значения:
- установленная температура отопления
- установленная температура ГВС di mandata
PIGMA EVO / PIGMA EVO SYSTEM
Procedura de aprindere
Apasati butonul ON/OFF (2) de pe panoul de
comanda pentru a porni centrala : displayul se va
lumina.
Incepeti procedura de initializare.
Displayul va a sa:
● mod de functionare
● cifrele indica :
- temperatura setata pe incalzire
- temperatura setata pe apa calda menajera
21
Page 22
Punere în funcţiune

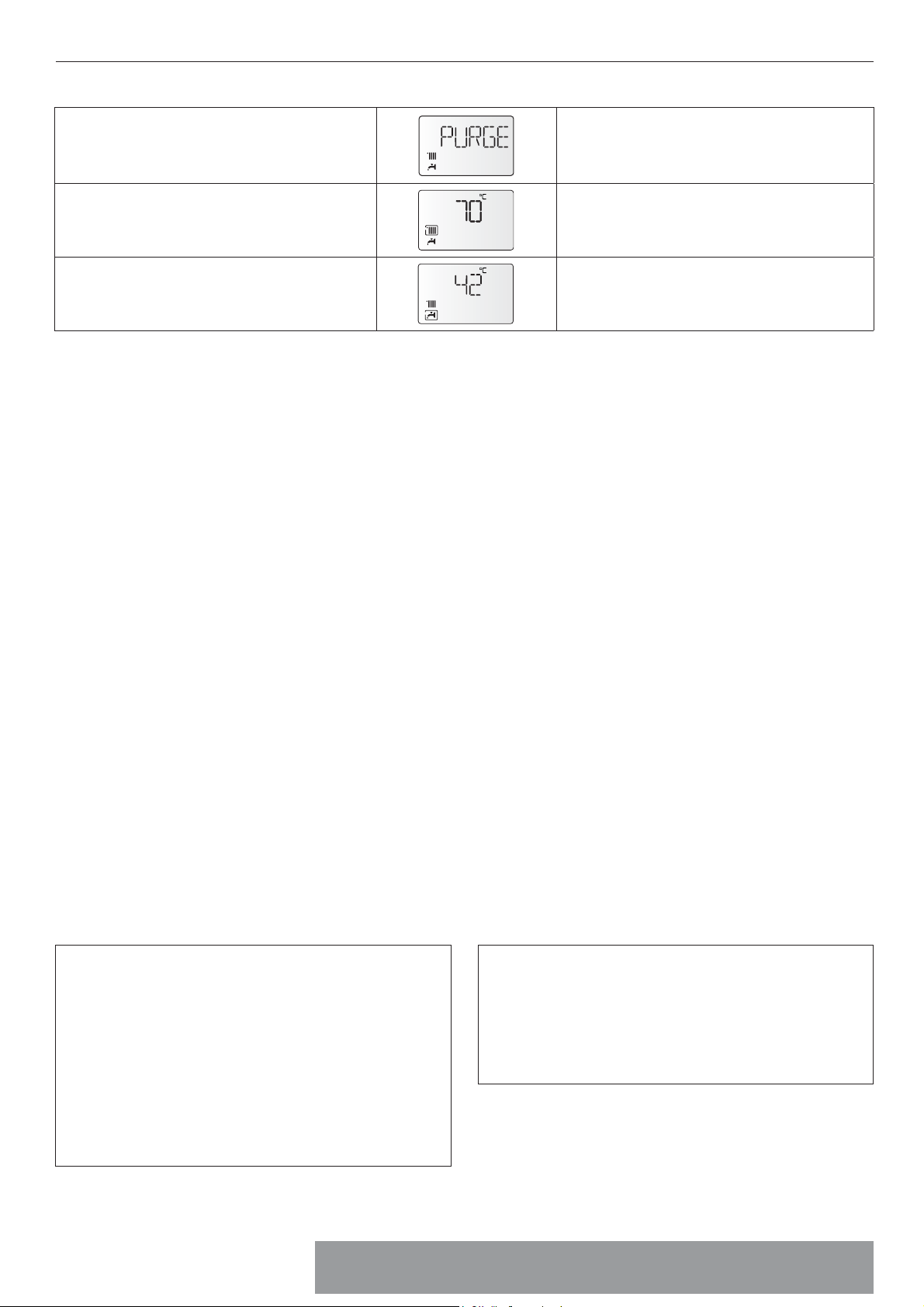

Indeplinirea anumitor functii este prezentata :Показывают действие сервисных функций:
Работу функции “антивоздух” Ciclul de dezaerare pornit
Пост-циркуляцию отопления
Пост-циркуляцию гвс
1. Убедитесь, что:
- Главный газовый кран перекрыт.
- Электрические соединения выполнены. Еще раз убедитесь,
что зеленый (желтый) провод подключенк надежному
заземлению.
- Поднимите колпачок автоматического воздухоотводчика
циркуляционногонасоса с помощью отвертки.
2. Включите котел, нажав кнопку ON/OFF (ВКЛ/ОТКЛ). С
помощью кнопки MODE (режим) выберите режим ожидания,
при котором отсутствует запрос на включение в режиме
отопления или ГВС.
3. Запустите цикл принудительного автоматического удаления
воздуха из контура отопления (“Антивоздух”), для чего
нажмите и удерживайте 5 с кнопку ESC. Запустится цикл
продолжительностью примерно 7 мин. Для отключения этого
режима, нажмите кнопку ESC (отмена).
По окончании проверьте, полностью ли удален воздух из
контура отопления, если нет, повторите цикл.
4. Стравите воздух из радиаторов.
5. Проверьте показания манометра, достаточное давление
лежит в пределах 1-1.5 Бар; в противном случае дисплей
будет сигнализировать потребность в подпитке.
Восстановите давление, открыв кран подпитки
расположенный под котлом.
6. Дымоход должен быть надлежащих размеров и не содержать
препятствий для удаления продуктов сгорания.
7. Убедитесь в том, что открыты необходимые вентиляционные
отверстия в помещении (они должны быть при установке по
типу B).
8. Откройте газовый кран, проверьте на герметичность все
уплотнения: счетчик не должен показывать расхода газа. При
наличии утечек устраните их.
9. Включите котел, с помощью кнопки MODE (режим), выбрав
режим отопления или ГВС.
Post-circulatie incalzire
Post-circulatie apa calda menajera
Prima pornire
1. Asiguraţi-vă că:
- robinetul de gaz este închis;
- racordarea electrică este efectuată în mod corect. Asiguraţi-vă în
orice caz că rul de împământare verde/galben este racordat la o
instalaţie de împământare bună;
- ridicaţi, cu ajutorul unei şurubelniţe, dopul valvei de suprapresiune,
automată;
2. puneţi în funcţiune cazanul (apăsând tasta On/O ) şi selectaţi cu
tasta MODE modalitatea stand-by; cazanul nu primeşte nici o cerere,
nici de la circuitul de încălzire, nici de la cel sanitar.
3. activaţi ciclul de aerisire apăsând tasta ESC timp de 5 secunde.
Cazanul va începe un ciclu de dezaerare care va dura cam 7
minute; în caz de necesitate, acesta poate întrerupt apăsând
tasta ESC.
La terminarea acestuia, veri caţi să nu mai existe aer în instalaţie;
în caz contrar, repetaţi operaţia;
4. aerisiţi caloriferele;
5. Veri cati daca dispozitivul de masura al presiunii din instalatie
indica o su cienta presiune (intre 1 si 1,5 mbar ). Daca nu,
displayul va a sa semnalul ca este nevoie de restabilire a
presiunii . Restabiliti presiunea , deschizand robinetul de umplere
al centralei , situat dedesubtul acesteia .
Restabiliti presiunea , deschizand robinetul de umplere.
6. conducta de evacuare a gazelor de ardere trebuie să e adecvată
şi fără nici un obstacol
7. asiguraţi-vă că toate fantele de aerisire / ferestrele din încăpere
sunt deschise (instalarea tip B).
8. Deschideţi robinetul de gaz şi veri caţi etanşeitatea racordurilor,
inclusiv cele ale centralei, veri când ca aparatul de măsură să nu
semnaleze nici o trecere de gaz. Eliminaţi eventualele scăpări de
gaz.
9. Puneţi în funcţiune cazanul selec tând cu Tasta MODE funcţionarea
(încălzire sau apă caldă menajeră).
(“”)
При первичном заполнении контура отопления водой или
при появлении большого количества воздуха в системе
можно включить режим принудительного автоматического
удаления воздуха. Для этого нажмите и удерживайте
кнопку ESC (отмена) в течение 5 секунд. Котел будет
функционировать в этом режиме в течение 7 минут. После
завершения цикла дисплей вернется в исходное состояние.
Цикл можно повторить, или отключить, нажав кнопку ESC
(отмена). Нажимайте кнопку ESC до тех пор, пока дисплей не
вернется в исходное состояние.
22
Funcţia de Aerisire
Apăsând tasta ESC timp de 5 secunde cazanul va începe un ciclu
de aerisire care va dura aproximativ 7 minute. Funcţia poate
întreruptă apăsând din nou tasta ESC. Dacă este necesar, puteţi
activa un nou ciclu. Veri caţi ca şi cazanul să e în modalitatea
Stand-by (nicio cerere de la circuitul de încălzire sau de la cel
sanitar).
PIGMA EVO / PIGMA EVO SYSTEM
Page 23
P Reglaje
Демонтируйте переднюю декоративную панель и опустите
панель управления.
1. Ослабьте винт «1» (рис. a) и вставьте
соединительную трубку манометра в патрубок
отбора давления.
2. Запустите котел на максимальной мощности в
режиме «Трубочист»

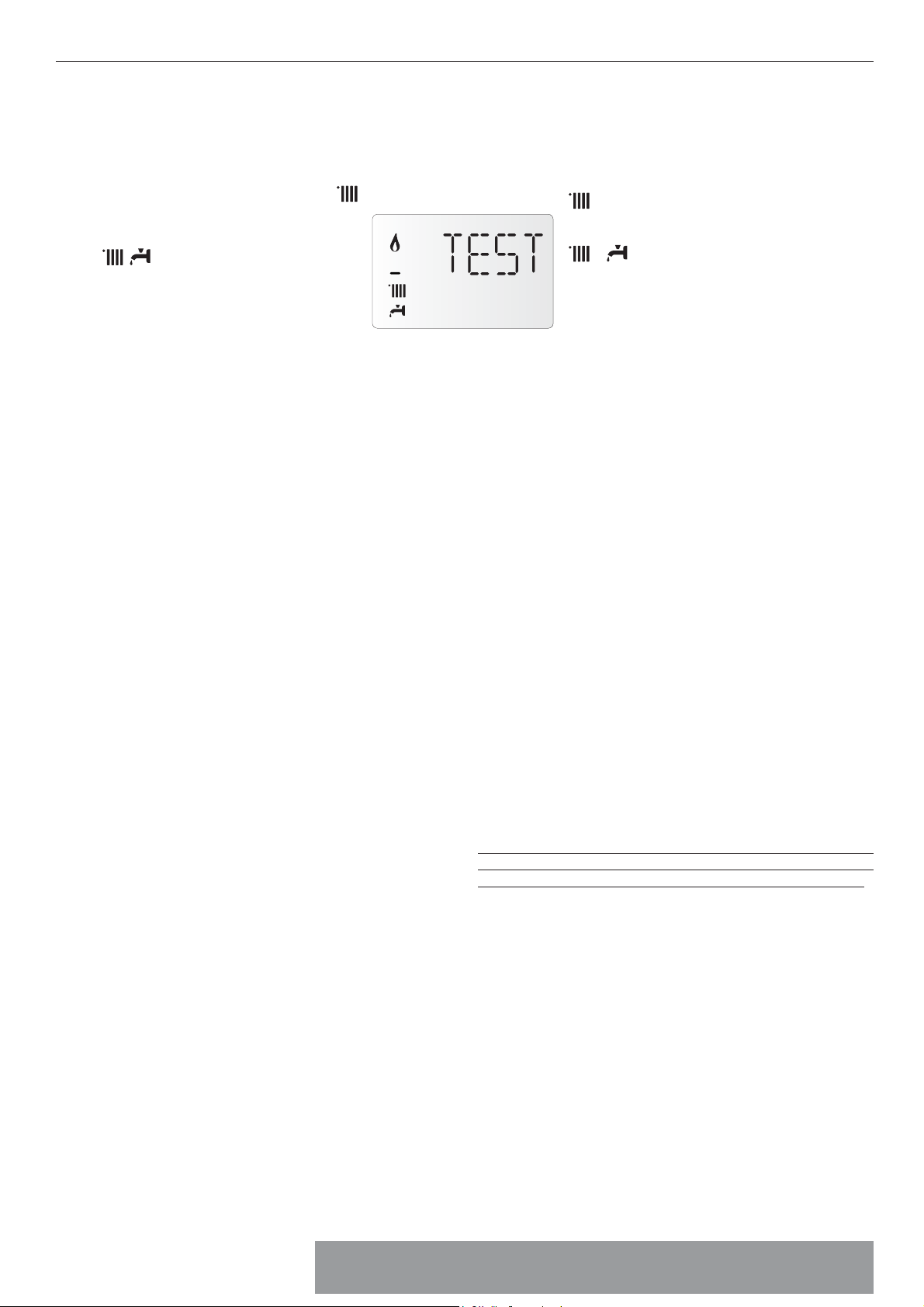

Нажмите кнопку RESET и удерживайте 10 с,
дисплее появляется надпись «TEST» и символ
.
Давление газа на входе должно соответствовать
номинальному для данного типа газа.
3. По окончании проверки затяните винт “1” и убедитесь, что он
затянут плотно.
4. Через 30 мин или при повторном нажатии на кнопку RESET
котел выходит из режима «Трубочист».
на
(a)
Verificarea reglărilor pe partea de gaz
Scoateţi din faţă haina şi se procedează ca mai jos.
Controlul presiunii de alimentare.
1. Desfaceţi şurubul “1” ( g. a) şi introduceţi tubul de
racord al manometrului în priza de presiune.
2. Puneţi cazanul în funcţiune la puterea
maximă activând “funcţia coşar”.
Apăsai butonul RESET 10 sec., pe display apare
TEST si semnul
Presiunea de alimentare trebuie să corespundă
celei prevăzute pentru tipul de gaz pentru care
cazanul a fost predispus.
3. La sfârşitul controlului strângeţi şurubul “1” .
4. Funcţia coşar se dezactivează automat după 30 minute sau prin
apăsarea tastei RESET.
.
(b)
2
1
1. Для проверки максимальной мощности ослабьте винт «2» (рис.
b) и подключите трубку манометра к штуцеру отбора давления.
2. Отсоедините трубку-компенсатор камеры сгорания.
3. Включите котел в режиме максимальной мощности, используя
режим “Трубочист”.
Нажмите кнопку RESET и удерживайте 10 с, на
дисплее появляется надпись «TEST» и символ
. Котел работает на максимальной мощности
отопления. Поверните рукоятку (4) а дисплее
появляется символ водоразборного крана
котел работает на максимальной мощности ГВС.
Давление газа на входе должно соответствовать
указанному для данного типа газа в сводной
таблице параметров в зависимости от типа газа. В противном
случае снимите защитный колпак и подтяните или отпустите
регулировочный винт «3» (рис. c).
4. По окончании проверки затяните винт «2» и убедитесь, что он
затянут плотно.
5. Установите на место защитный колпак регулятора.
6. Подключите трубку-компенсатор.
7. Котел выходит из режима «Трубочист» автоматически через 30
мин или немедленно по нажатии кнопки RESET.
,
Controlul puterii maxime sanitar
1. Pentru a controla puterea maximă, slăbiţi şurubul “2” ( g.b) şi
introduceţi tubul de racord al manometrului în priza de presiune.
2. Scoateţi tubul de compensare al camerei de aer.
3. Puneţi în funcţiune cazanul la puterea maximă (circ. sanitar)
activând funcţia „coşar”.
Apăsai butonul RESET 10 sec., pe display apare TEST
si semnul
putere maxima pe incalzire.
Rotiti butonul encoder (4) pentru a forta centrala sa
functioneze la putere maxima pe ACM .Pe display va
aparea semnul .
Presiunea de alimentare trebuie să corespundă celei
prevăzute în tabelul “Reglare Gaz” pentru tipul de gaz
pentru care cazanul a fost predispus. Dacă nu corespunde scoateţi
învelişul de protecţie şi acţionaţi asupra şurubului de reglare “3”
( g. c).
4. La sfârşitul testului strângeţi şurubul “2” şi veri caţi etanşarea.
5. Repuneţi învelişul de protecţie al modulatorului.
6. Reconectaţi tubul de compensare.
7. Funcţia coşar se dezactivează automat după 10 minute sau prin
apăsarea tastei RESET.
. Centrala este fortata sa functioneze la
(c)
3
PIGMA EVO / PIGMA EVO SYSTEM
(d)
4
23
Page 24
P Reglaje
1. Для проверки минимальной мощности ослабьте винт «2» (рис.
b) и подключите трубку манометра к штуцеру отбора давления.
2. Отсоедините трубку-компенсатор камеры сгорания.
3. Включите котел в режиме максимальной мощности, используя
режим “Трубочист”.
Нажмите кнопку RESET и удерживайте 10 с, на дисплее
появляется надпись «TEST» и символ
. Котел работает на максимальной мощности
отопления. Поверните рукоятку (4) пока на
дисплее не появятся символы: радиатор и
кран
режиме минимальной мощности.
Отсоедините провод от регулятора давления
(модулятора). Давление газа на входе должно
соответствовать указанному для дан¬ного
типа газа в сводной таблице параметров в
зависимости от типа газа. В противном случае
отрегулируйте его винтом «4» (рис. d).
4. По окончании проверки затяните винт «2» и убедитесь, что он
затянут плотно.
5. Подключите провод к регулятору давления.
6. Подключите трубку-компенсатор.
7. Котел выходит из режима «Трубочист» через 30 мин
автоматически либо немедленно по нажатии кнопки RESET .
Меню 2 - параметры котла Подменю 3 - параметр 1
Максимальная тепловая мощность, устанавливаемая
регулятором давления (модулятором) на газовом клапане
Подменю 2 - параметр 0 Режим плавного розжига
давление при розжиге)
Подменю 3 - параметры 5 и 6
Режим задержки розжига (защита от частых включений)
Максимальная мощность в режиме отопления может быть
задана в диапазоне от минимально допустимого до максимально
допустимого значения мощности данного котла.
Для контроля максимальной мощности в режиме отопления
войдите в меню 2, подменю 3, параметр 1, выполните необходимую
проверку и, при необходимости, измените значения параметров
в соответствии с таблицей “Сводная таблица параметров по
типам газа”.
. В этом режиме котел работает в
(пониженное
Controlul puterii minime
1. Pentru a controla puterea maximă, slăbiţi şurubul “2” ( g.b) şi
introduceţi tubul de racord al manometrului în priza de presiune.
2. Scoateţi tubul de compensare al camerei de aer.
3. Puneţi în funcţiune cazanul la puterea maximă activând funcţia
„coşar”
Apăsai butonul RESET 10 sec.,
. Centrala este fortata sa functioneze la putere
maxima pe incalzire.
Rotiti butonul encoder (4) pentru a selecta semnul
si .
Scoateţi un cablu al modulatorului ( g.d) presiunea
trebuie să corespundă celei prevăzute în tabelul
“Reglare Gaz” pentru tipul de gaz pentru care cazanul
a fost predispus. Dacă nu corespunde acţionaţi
asupra şurubului de reglare “4” ( g. d).
4. La sfârşitul testului strângeţi şurubul “2” şi veri caţi etanşarea.
5. Reconectaţi cablul modulatorului.
6. Reconectaţi tubul de compensare.
7. Funcţia coşar se dezactivează automat după 10 minute sau prin
apăsarea tastei RESET.
submeniu 3 - parametru 1
Reglaj putere încălzire maximă
submeniu 2 - parametru 0
Reglaj aprindere lentă
submeniu 3 - parametru 5
Reglaj întârziere aprindere încălzire
Reglarea puterii maxime de încălzire
Este posibilă reglarea puterii maxime de încălzire între cea maximă
admisă a aparatului şi cea minima. La putere maximă pe display va
vizualizat 100, la putere minimă pe display va vizualizat 0.
Pentru a controla puterea maximă a circuitului de încălzire accesaţi
meniul 2 /sub-meniul 3/ parametrul 1 şi veri caţi (sau modi caţi,
dacă este necesar) valoarea, aşa cum este indicat în tabelul “Reglare
Gaz”.
pe display apare TEST si semnul
Данный параметр позволяет ограничить полезную тепло¬вую
мощность котла в процессе розжига.
Его значение в процентах соответствует потребляемой полезной
мощности и находится между минимальным (0) и максимальным
(100) значениями.
ДАННЫЙ ПАРАМЕТР СЛЕДУЕТ РЕГУЛИРОВАТЬ, ТОЛЬКО ЕСЛИ
ЗНАЧЕНИЕ ДАВЛЕНИЯ НА ВЫХОДЕ ГАЗОВОГО КЛАПАНА В
ПРОЦЕССЕ РОЗЖИГА (ИЗМЕРЯЕТСЯ ПРИ РАБОТЕ КОТЛА В РЕЖИМЕ
ГВС) НЕ СООТВЕТСТВУЕТ УКАЗАННОМУ В СВОДНОЙ ТАБЛИЦЕ
ПАРАМЕТРОВ В ЗАВИСИМОСТИ ОТ ТИПА ГАЗА.
Для проверки мощности в режиме розжига используется меню 2,
подменю 2, параметр 0.
При необходимости изменяйте значение параметра до
достижения требуемого давления.
Первый параметр (меню 2, подменю 3, параметр 5) позволяет
задавать ручной (0) или автоматический (1) режим установки
времени задержки очередного розжига горелки после
достижения заданной температуры по датчику температуры на
подаче в контур отопления.
В ручном режиме можно выбрать значение времени задержки в
минутах от 0 до 7 (меню 2, подменю 3, параметр 6).
В автоматическом режиме (при активированной функции AUTO)
время задержки устанавливается автоматически в зависимости
от установленной температуры.
Reglarea aprinderii lente.
Este posibilă reglarea aprinderii lente între puterea maximă şi cea
minima.
Acest parametru trebuie să e modi cat numai dacă presiunea pe
circuitul de retur al valvei de gaz, în faza de aprindere (măsurată cu
circuitul sanitar activat) nu corespunde cu valorile indicate în tabel.
Pentru a controla puterea la aprinderea lentă, accesaţi meniul 2/submeniul2/ parametrul 0.
Dacă este necesar, modi caţi valoarea parametrului până când
presiunea este corectă.
Reglarea întârzierii de pornire a încălzirii
Acest parametru - meniul 2/sub-meniul 3/parametrul 5 - vă permite
să introduceţi, manual (0) sau automat (1) timpul de aşteptare înainte
de pornirea succesivă a arzătorului, după ce acesta s-a stins ca urmare
a atingerii temperaturii stabilite pe termostat.
Selectând modalitatea manuală, puteţi regla întârzierea în minute,
de la parametrul următor – meniul 2/sub-meniul 3/parametrul 6;
sunt posibile valorile de la 0 la 7 (minute).
În modul automat, cazanul va stabili timpul corespunzător, în baza
temperaturii stabilite (set-point).
24
PIGMA EVO / PIGMA EVO SYSTEM
Page 25
P Reglaje
Осуществляется только в случае перехода на другой тип газа или
замены электронного блока управления.
Для проверки или изменения абсолютной максимальной
тепловой мощности действуйте следующим образом.
1. Ослабьте винт «2» (рис. b) и подключите трубку манометра к
штуцеру отбора давления.
2. Отсоедините трубку-компенсатор камеры сгорания.
3. Запустите котел в режиме «Трубочист». Нажмите кнопку RESET
и удерживайте 10 с, на дисплее появляется надпись «TEST» и
символ .
Давление газа на входе должно соответствовать указанному
для данного типа газа в сводной таблице параметров в
зависимости от типа газа. В противном случае войдите в
меню 2, подменю 3, выберите параметр 0 и, поворачивая
ручку-регулятор-регулятор, измените его значение так, чтобы
привести давление в соответствие с указанным в таблице.
4. По окончании проверки затяните винт «2» и убедитесь, что он
затянут плотно.
5. Котел выходит из режима «Трубочист» автоматически через
30 мин или немедленно при нажатии кнопки RESET .
Таблица иллюстрирует зависимость между давлением газа на
горелке и мощностью в режиме отопления
Presiune gaz pentru incalzire
Gas/Gaz (kBT) / Putere utila (kW) 9,8 12,5 14,5 16,5 20,0 22,0 24,2
G20 мбар / mbar 2,3 3,7 5,0 6,5 8,0 9,7 11,7
Максимальная установленная мощность в режиме
отопления (*)
Reglare putere incalzire (*)
G30 мбар / mbar 5,5 8,9 12,0 15,6 17,7 21,4 25,9
Максимальная установленная мощность в режиме
отопления (*)
PIGMA EVO 25 FF
G31 мбар / mbar 6,8 11,1 14,9 19,3 22,5 27,3 33,0
PIGMA EVO SYSTEM 25 FF
Gas/Gaz (kBT) / Putere utila (kW) 11,6 14 16 18 20 24 26 28
G20 мбар / mbar 2,3 3,4 4,4 5,5 6,8 8,9 10,4 12,1
G30 мбар / mbar 5,1 7,4 9,7 12,3 15,2 19,1 22,4 26,0
PIGMA EVO 30 FF
G31 мбар / mbar 6,2 9,0 11,8 14,9 18,4 24,4 28,6 33,2
PIGMA EVO SYSTEM 30 FF
Gas/Gaz (kBT) / Putere utila (kW) 13,2 16 19 22 25 28 30 32,2
G20 мбар / mbar 2,0 2,9 4,1 5,6 7,2 7,8 8,9 10,3
G30 мбар / mbar 5,2 7,6 10,8 14,4 17,9 19,1 22,0 25,3
PIGMA EVO 35 FF
G31 мбар / mbar 6,8 10,0 14,1 18,9 23,4 25,0 28,6 33,0
PIGMA EVO SYSTEM 35 FF
Reglare putere incalzire (*)
Максимальная установленная мощность в режиме
отопления (*)
Reglare putere incalzire (*)
Максимальная установленная мощность в режиме
отопления (*)
Reglare putere incalzire (*)
Максимальная установленная мощность в режиме
отопления (*)
Reglare putere incalzire (*)
Максимальная установленная мощность в режиме
отопления (*)
Reglare putere incalzire (*)
Максимальная установленная мощность в режиме
отопления (*)
Reglare putere incalzire (*)
Максимальная установленная мощность в режиме
отопления (*)
Reglare putere incalzire (*)
Максимальная установленная мощность в режиме
отопления (*)
Reglare putere incalzire (*)
Controlul puterii maxime absolute pe circuitul de încălzire
(
NUMAI ÎN CAZUL SCHIMBĂRII TIPULUI DE GAZ SE VA ÎNLOCUI PLACA)
Pentru a controla sau modi ca puterea maximă absolută în circuitul
de încălzire accesaţi valva de gaz şi procedaţi astfel:
1. slăbiţi şurubul “2” (Fig. b) şi introduceţi tubul de racord al
manometrului în priza de presiune.
2. Scoateţi tubul de compensare al camerei de aer.
3. Puneţi cazanul în funcţiune la puterea maximă activând “funcţia
coşar” . Apăsai butonul RESET 10 sec.,
semnul
Presiunea de alimentare trebuie să corespundă celei prevăzute în
tabelul “Reglare Gaz” pentru tipul de gaz pentru care cazanul a fost
predispus. Dacă nu corespunde, accesaţi meniul 2/sub-meniul 3/
parametrul 0 şi rotiţi encoderul pentru a modi ca valoarea, până
la atingerea presiunii indicate în tabelul “Reglare Gaz”.
4. La sfârşitul testului strângeţi şurubul “2” şi veri caţi etanşarea.
5. Funcţia “coşar” se dezactivează automat după 30 minute sau prin
apăsarea tastei RESET.
Tabelul indica relatia dintre presiunea de gaz la arzator si nivelul de
putere al cazanului in modul de functionare pe incalzire
.
0 434955596469
0 627077808590
0 687682869298
0 36414549576164
0 51576269768184
0 54616773838995
0 36424752545761
0 54626974768083
0 61687783848993
pe display apare TEST si
PIGMA EVO / PIGMA EVO SYSTEM
25
Page 26
P Reglaje
Tabel reglare gaz
PIGMA EVO 25 FF
PIGMA EVO SYSTEM
25 FF
G20 G30 G31 G20G30G31 G20 G30 G31
Низшее число Воббе(15 °C, 1013 мбар)
Indice Wobbe inferior (15°C, 1013 mbari
Входное давление газа
Presiunea de intrare gaz
Давление газа на горелке / Presiune la ieşire a valvei de gaz
Максимальное в режиме ГВС
Putere max sanitara
Максимальное в режиме отопления мощность (параметр 230)
Max Putere Încălzire Absolut
(Parametru 230)
Минимальное
Putere minima
При розжиге мбар
(параметр 220)
Presiunea de aprindere lentă
(parametrul 220)
Максимальная заданная мощность в режиме отопления (параметр 231)
Puterea maxima pe incalzire Încălzire ajustabilă (parametrul 231)
Задержка розжига (параметр 235)
Întârzierii aprinderii (parametrul 235)
Количество форсунок
Nr. duze arzător
Диаметр форсунок,
Duze diametru (
Потребление газа(15 °C, 1013 мбар)
(натуральный газ, м3/ч; сжиженный газ, кг/ч)
Consum max./min. (15°C, 1013 mbar)
(G.N.= m
3
/h) (GPL = Kg/h)
абсолютная
Максимальное
(режим ГВС)
maximum A.C.M.
Максимальное
(режим отопление)
maximum incalzire
Минимальное
minimum
МДж/м3
3
MJ/m
мбар
mbar
мбар
mbar
мбар
mbar
мбар
mbar
мбар
mbar
nr.
мм
mm
45,67 80,58 70,69 45,67 80,58 70,69 45,67 80,58 70,69
28/30
20
12,7 28,1 35,7 12,4 27,7 35,7 11,3 28 35,8
12,0
25,9
(62)
(90)
2,3 5,5 7,2 2,5 5,1 7,2 2,3 5,2 6,8
6,3
10,0
(50)
(65)
74 71 79 77 66 78 80 62 70
Автоматический
выбор
automatico
1,32 0,8 0,8 1,32 0,8 0,8 1,32 0,78 0,78
2,86 2,13 2,10 3,31 2,47 2,43 3,81 2,84 2,80
2,73 2,03 2,00 3,17 2,37 2,33 3,65 2,72 2,68
1,16 0,87 0,85 1,38 1,03 1,01 1,59 1,18 1,17
37 20
34,5
(93)
12,7
(65)
11 13 16
PIGMA EVO 30 FF
PIGMA EVO SYSTEM
30 FF
28/30
12,0
26,0
(63)
(85)
5,1
9,51
(50)
(58)
Автоматический
выбор
automatico
37 20
35,3
(92)
13,7
(66)
PIGMA EVO 35 FF
PIGMA EVO SYSTEM
35 FF
28/30
10,3
25,3
(59)
(83)
4,9
(45)
(56)
Автоматический
выбор
automatico
7,7
37
33,0
(93)
8,2
(56)
Колонка может быть переоснащена с газа метана (G20) на жидкий
газ (G30 - G31) или наоборот. Переоснащение колонки должно
выполняться квалифицированным техником при помощи
специального комплекта.
Порядок переоснащения:
1. обесточить изделие
2. перекрыть газовый кран
3. отсоединить колонку от сети электропитания
4. открыть камеру сгорания, как описано в параграфе «Порядок
снятия кожуха и внутринних проверок».
5. заменить форсунки и наклеить этикетки, как показано в
инструкциях к комплекту.
6. проверить газовые уплотнения
7. включить колонку
8. настроить газ согласно инструкциям, описанным в параграфе
(“Проверка настройки газа”):
- максимальная температура БГВ
- минимальная
- абсолютная максимальная температура отопления
- настраиваемая максимальная температура отопления
- плавное зажигание
- задержка зажигания
9. выполнить анализ продуктов сгорания.
26
Adaptarea la alt tip de gaz
Cazanul poate funcţiona şi cu gaz lichid; trecerea de la gaz metan
(G20) la gazul lichid (G30 - G31) sau invers se va face de un Instalator
Cali cat, utilizând setul special furnizat.
Operaţiunile de efectuat sunt următoarele:
1. debranşaţi aparatul de la alimentarea electrică.
2. închideţi robinetul de gaz.
3. opriţi alimentarea electrică a cazanului
4. accesaţi camera de ardere după instrucţiunile furnizate în
paragraful “instrucţiuni pentru îndepărtarea mantalei şi
controlarea interiorului centralei”
5. înlocuiţi duzele apoi lipiţi etichetele de identi care aşa cum vi se
arată în foia de instrucţiuni furnizată cu setul
6. veri caţi etanşeitatea la gaz
7. puneţi în funcţiune aparatul.
8. reglaţi gazele după indicaţiile din paragraful “Veri carea reglării
gazelor”, urmărind valorile:
- maximă circuit menajer
- minimă
- maximă absolută încălzire
- maximă reglabilă încălzire
- aprindere Lentă
- întârziere la aprindere.
9. faceţi analiza gazelor de ardere.
PIGMA EVO / PIGMA EVO SYSTEM
Page 27
P Reglaje
,
Котел дает возможность регулировать все параметры контура
отопления и горячего водоснабжения. Использование
меню позволяет настроить котел и подключенные к нему
дополнительные устройства так, чтобы обеспечить максимум
комфорта при минимуме затрат. Кроме того, с помощью
меню можно получить важную информацию о надлежащем
функционировании котла. Имеются следующие меню.
Перед доступом в меню на дисплее появится несколько “быстрых
настроек” для прямого доступа к некоторым параметрам.
Чтобы просмотреть все доступные параметры перейдите в
ПОЛНОЕ МЕНЮ.
Далее описаны параметры, доступ к которым осуществляется
через отдельные меню.
К различным параметрам можно получить доступ и изменить их пр
помощи кнопки MENU/OK и рукоятки (см. рис. ниже).
MIRA C
on/o
3. кнопка ESC
3
esc menu/ok
4. рукоятка
(программирование)
10. кнопка MENU/OK
4
(программирование)
Accesul la Meniurile de setare-reglare - diagnostic
Cazanul vă permite gestionarea completă a instalaţiei de încălzire şi
apă caldă menajeră.
Navigarea în interiorul meniurilor vă permite să personalizaţi
funcţionarea instalaţiei şi a perifericelor aferente acesteia, optimizând
astfel confortul şi consumul energetic. În plus, meniurile vă pot da
multe informaţii utile cu privire la buna funcţionare a cazanului.
Inainte de accesarea meniurilor, pe display apare textul “ reglari
rapide” pentru a avea acces la toti parametrii .Pentru a vedea toti
parametrii valabili si meniul accesati MENIU COMPLET .
Parametrii referitori la ecare meniu sunt speci caţi în paginile care
urmează.
Diferiti parametri pot accesati si modi cati utilizand butonul MENU/OK
si butonul encoder ( vezi gura de mai jos).
R
reset
10
3. Tasta ESC
4. “encoder” programmazione
10. Tasta MENU/OK
Пример:
Модификация параметра 2.3.1 Макс мощность отопления
Продолжите двигаться следующим образом:
1. Одновременно нажмите ESC
и MENU/OK в
течение 5 секунд; но дисплее появится надпись
CODE
и
222
.
! Доступ в некоторые меню разрешен
только квалифицированному специалисту по
коду доступа.
Поверните рукоятку вправо и выберите код
2.
234
3. Нажмите кнопку MENU/OK; на дисплее появится
МЕНЮ -
4. Нажмите кнопку MENU/OK; на дисплее будет
показан раздел меню
5. Поверните рукоятку по часовой стрелке для
выбора меню
6. Нажмите кнопку MENU/OK для доступа в меню.
На дисплее появится подменю
7. Поверните рукоятку для выбора подменю 23;
8. Нажмите кнопку
параметра; на дисплее отобразится
9. Поверните рукоятку, чтобы выбрать
параметр
10. Нажмите кнопкуMENU/OK для доступа к
параметру. На дисплее появится текущее
значение, например “
11. Поверните рукоятку для изменения значения
параметра, например “
Нажмите кнопку, чтобы сохранить введенное значение.
12.
MENU
0
.
2
20
MENU/OK для доступа в меню
231
70
”.
75
”.
230
(Чтобы выйти из параметра без сохранения введенного
ранее значения, нажмитекнопку ESC
).
EXEMPLU :
Modi carea parametrulu 2.3.1 Reglare putere
maxima pe incalzire
Procedati dupa cum urmeaza :
1. Apasati simultan ESC
displayul a seaza
Atenţie! Meniurile speciale, care pot modi cate
numai de instalatorii specializaţi, pot accesate
numai după introducerea codului de acces.
Rotiti butonul encoder si selectati codul
2.
3. Apasati butonul MENU/OK; Displaul va a sa
4. Apasati butonul MENU/OK; displayul va a sa
0
meniul
5. Rotiti butonul encoder in sesnul acelor de ceasornic
pentru a selecta meniul
6. Apasati MENU/OK pentru a accesa meniul displayul
arata submeniul
7. Rotiti butonul encoder pentru a selecta submeniul
23
8. Apasati butonul
submeniul parametrii ; displayul va a sa
9. Rotiti butonul encoder pentru a selecta parametrul
231
10. Apasati MENU/OK pentru a accesa parametrul;
displayul va a sa valoarea , de ex. “
11. Rotiti butonul encoder
valoare , de ex. “
Apasati MENU/OK pentru salvarea valorii
12.
.
;
75
si MENU/OK pentru 5 sec;
CODE
si
222
.
234
MENU
2.
20
MENU/OK pentru a accesa
230
70
”.
pentru a selecta noua
”.
modi cate . (Pentru a iesi din meniu fara a salva
valoarea , apasati ESC
Apasati ESC
pentru a reveni la a sajul normal.
)
Нажмите кнопку ESC
, чтобы возвратиться к предыдущему
виду дисплея или главное меню.
PIGMA EVO / PIGMA EVO SYSTEM
27
Page 28
P Reglaje
-
0
2
4 1
5 2
6 3
8
VAL - Прямой доступ к параметрам индикации на дисплее
режимов работы котла
821 - 822 - 824 - 825 - 827 - 830 - 831 - 832 - 833835 - 840
Доступ к последним 10 кодам неисправностей,
ERR -
отображаемых от err 0 до err 9. Поверните рукоятку для
прокрутки всего списка.
PCB - Прямой доступ к настройкам основной электронной
платы при ее замене
220 - 228 - 229 - 231- 232- 233 - 234 - 247
- 250 - 253
Прямой доступ к параметру выбора типа используемого газа,
GAS -
изменения настроек мощности,настройки плавного розжига и т.Д.
220 - 231- 232- 233 - 234 - 270
смотрите таблицу на следующих страницах
0 2 Рабочая сеть
04
20Основные настройки
22Настройки
23Система отопления , часть1
24Система отопления , часть 2
25Контур горячего водоснабжения
26Параметры настройки котла
27Тестовые и сервисные функции
28Сброс параметров меню 2
40Зона отопления 1
42Настройки зоны отопления 1
43Диагностика зоны отопления 1
50Зона отопления 2
52Настройки зоны отопления 2
53Диагностика зоны отопления 2
60Заданная температура
62Настройки зоны отопления 3
63Диагностика зоны отопления 3
81Статистические параметры котла
82Котел
83Отображение температуры в котле
84Бойлер и солнечная система
85Сервисные параметры
86Журнал неисправностей
Настройка дисплея
COD TEHNIC
MENIU - vedeti tabelul pe urmatoarele pagini
0 Retea
0 2 retea bus
04
2 Parametri cazan
20Setari generale
22Setari
23Incalzire
24Incalzire-2
25Parametru apă caldă menajeră
26Setari centrala in modul manual
27Test si utilitati
28Reset menu
4 Parametri zona 1
40Setare temperatura
42Setari zona 1
43Diagnostic zona 1
5 Parametri zona 2
50Set-point zone2
52Setari zona 2
53Diagnostic zona 2
6 Parametri zona 3
60Setare temperatura
62Setari zona 3
63Diagnostic zona 3
8 Parametru pentru asistenţă tehnică
81Statistici centrala
82Cazan
83Temperatura cazan
84Solar si acumulare
85Service
86Istoric erori
VAL - Acces direct la parametrii pentru a sarea modului de
functionare a centralei
821 - 822 - 824 - 825 - 827 - 830 - 831 - 832 - 833- 840
- 835
A sarea ultimelor 10 erori de la eroarea 0 la eroarea 9.
ERR -
Rotiti butonul encoder pentru a derula erorile
PCB - Acces direct la parametrii pentru veri care/schimbare in
cazul schimbarii PCB
220 - 228 - 229 - 231- 232- 233 - 234 - 247
- 250 - 253
Acces direct la parametrii pentru veri care/schimbare in
GAS -
cazul reglarii sau schimbarii tipului de gaz
220 - 231- 232- 233 - 234 - 270
Display centrala
Прямой доступ к настройкам мощности котла,
SET -
изменению настроек для первого пускаe
220 - 223 - 231 - 245 - 246
TIME -
-см. страницу 36
HOUR - для установки часов
DATE - для настройки даты
TIMER - выбрать одну из предустановленных программ
для функции КОМФОРТА
28
SET -
Acces direct la parametrii pentru veri care/schimbare in
cazul setarii/punerii in functiune a centralei
220 - 231- 223 - 245 - 246
TIME -
- vezi pagina 36
HOUR - introduceti ora
DATE - introduceti data
TIMER - pentru selectarea unuia din programele prede ni-
te pentru functia CONFORT
PIGMA EVO / PIGMA EVO SYSTEM
Page 29
P Reglaje
meniu
submeniu
parametru
descriere valoare
reglaj din
uzină
222
Вращайте ручку-регулятор по часовой стрелке до
отображениякода 234 и нажмите кнопку OK
0
0 2
0 4 0 Зона отопл.на дисплее 0 = Котёл
1 = Основной интерфейс
Солнечный контроллер
2 =
9 = Комнатный датчик
10 = Зональный модуль
0 4
0 41Время подсветки дисплея от 0 до 10 (минуты)
или 24(часы)
0 42Откл.кнопки терморегул. 0 = отключение
2
2 0
2 00Установка температуры
ГВС - PIGMA EVO
Установка температуры
ГВС - PIGMA EVO SYSTEM
Настройки ГВС кнопка 2
22
220 Плавный розжиг от 0 до 100
См. раздел «Настройка и проверка газовой части»
221< Не доступно>
223 < Не доступно>
224Терморегуляция 0 = Отсутствует
терморегуляция может быть активирована
нажатием кнопки AUTO.
225 Задержка старта
отопления
226 Тип камеры сгорания от 0 до 6
ТОЛЬКО ДЛЯ СПЕЦИАЛИСТА - Используется только
при замене электронной платы управления
228 Версия котла - PIGMA EVO
НЕ ИЗМЕНЯТЬ!!!
Версия котла
- PIGMA EVO SYSTEM
ВНИМАНИЕ!
Устанавливайте значение
1 вместо 2 только в случае
использования термостата
бойлера (Вкл/Выкл)
ТОЛЬКО ДЛЯ СПЕЦИАЛИСТА - Используется только
при замене электронной платы управления
229 Номинальная мощность
котла
ТОЛЬКО ДЛЯ СПЕЦИАЛИСТА - Используется только
при замене электронной платы управления
кнопки SRA
1= включение
кнопки SRA
от 36 до 60 (°C)
от 40 до 60 (°C)
1 = Присутствует
0= Отключена
1= 10 секунд
2= 90 секунд
3= 210 секунд
2 = Раздельн.
теплообм. FF FIX
от 0 до 5 0
Значения от 0 до 5
НЕ ИСПОЛЬЗУЮТСЯ
0 =
1 = С внешним
бойлером и
датчиком NTC
2 = С внешним
бойлером и
термостатом
3-4-5 = НЕ ИСПОЛЬЗУЮТСЯ
24
0
0
2
1
INTRODUCERE COD 222
Rotiţi codi catorul în sens orar pentru a selecţiona 234
şi apăsaţi pe tasta OK
0 RETEA
0 2 RETEA BUS
0 2 0 retea bus prezenta 0 = Cazan
1 = Interfata sistem
2 =
Gestionare instalatie solara
9 = Senzor de camera
10 =
Gestiune zone multiple
0 4 DISPLAY CENTRALA
0 41
0 42Dezactivare buton
2 PARAMETRI CAZAN
2 0 SETARI GENERALE
2 00Setare temperatura sanitara
22SETARI
220 Aprindere lentă de la 0 până la 99
221<nedisponibil>
223 <nedisponibil>
224Termoreglare 0 = Absent
225 Întârziere aprindere încălzire 0 = Dezactivată
226 Con gurare centrale
228 Vers. Centrala - PIGMA EVO
229 Putere nominala centrala
Temporizare lumina fundal de la 0 la 10 (minute)
sau 24 (ore)
0= activare functie
termoreglare
PIGMA EVO
Setare temperatura sanitara
PIGMA EVO SYSTEM
Setari cu butonul de ACM 2
REZERVAT SAT
Termoreglarea poate activata prin apasarea butonului
AUTO.
conventionale
DOAR PENTRU SERVICE – a se folosi doar ca înlocuitor al
P.C.B.
NU SE POATE MODIFICA
Vers. Centrala
PIGMA EVO SYSTEM
NU SE POATE MODIFICA
Atenţie!
Modi carea de la 1 la 2 în
cazul legării la un boiler
extern, cu ajutorul unui set
ARISTON.
DOAR PENTRU SERVICE – a se folosi doar ca înlocuitor al
P.C.B.
REZERVAT SAT Exclusiv în caz de schimbare a gazului sau
a plăcii electronice
1= dezactivare functie
SRA
36 la 60 (°C)
de la
de la 40 la 60 (°C)
1 = Prezent
1 = 10 secunde
2 = 90 secunde
3 = 210 secunde
de la 0 până la 6
2= tiraj FF ventilator
turatie xa
de la 0 la 5 0
de la 0 la 5
0 = A NU SE UTILIZA
1 = acumulare exter-
na cu sonda NTC
2 = acumulare exter-
na cu Termostat
3 - 4 - 5 = A NU SE
UTILIZA
SRA
24
0
0
2
1
PIGMA EVO / PIGMA EVO SYSTEM
29
Page 30
P Reglaje
meniu
submeniu
parametru
descriere valoare
reglaj din
uzină
2 3 , 1
2 30Макс.мощность от 0 до 100
ТОЛЬКО ДЛЯ СПЕЦИАЛИСТА - используется в случае
замены типа газа или электронной платы управления
2 3 1 Максимальная
установленная мощность в
режиме отопления
См. раздел «Настройка и проверка газовой части»
2 3 2 < Не доступно>
2 33< Не доступно>
2 3 4 < Не доступно>
2 35Тип задержки старта
отопления
См. раздел «Настройка и проверка газовой части»
2 36Время задержки розжига
(режим защиты от частых
включений)
2 37Постциркуляция в режиме
отопления
2 38Скорость насоса 0 = Низкая скорость
2 39∆T для перекл.скорости
насоса
Параметр доступен для изменения, если в пункте
меню 238 выбран подпункт Автоматическое
управление
ΔT (подача - обратка) - разница температур для
управления скоростью циркуляционного насоса
в режиме Автоматического управления. Этот
параметр используется для установки разницы
температур теплоносителя - ΔT на входе (обратка)
и выходе (подача) из котла, которая определяет
автоматическое переключение циркуляционного
насоса между низкой и высокой скоростями работы.
Например, если Вы в пункте меню 239 установили
ΔT = 20 °C, а при работе котла Тпод-Тобр > 20°C,
то циркуляционный насос автоматически будет
переключен на высокую скорость.
Если Тпод-Тобр < (20 - 2) °С, то циркуляционный насос
будет переключен на низкую скорость. Минимальное
время ожидания между переключением скорости
составляет 5 минут.
24 , 2
243 Поствентиляция
отопления
244Шаг времени повыш/
пониж t
Можно установить только в случае использования
комнатного термостата (ВКЛ/ВЫКЛ) и при
определенных температурных настройках (в меню 421
или 521 должен быть выбран пункт 4)
Этот параметр используется для установки времени
задержки перед автоматическим повышением
температуры в подающей линии котла, с шагом 4°C
(максимум 12°C). Если значение данного параметра
установлено на 00, то функция не активна.
245 < Не доступно>
246 < Не доступно>
от 0 до 100
0 = Ручно
1 = Автоматический
от 0 до 7 3
от 0 до 15 (минут) 3
1 = Высокая
скорость
2 = модуляция
от 10 до 30 (°C) 20
0 = Отключена
1 = Включена
от 0 до 60 (минут)
2 3 INCALZIRE
2 30Putere maxima absoluta pe
incalzire
REZERVAT SAT Exclusiv în caz de schimbare a gazului sau
a plăcii electronice consultaţi tabelul reglare gaz
2 3 1 Reglare putere încălzire
max.
consultaţi tabelul reglare gaz paragraful Punere în
funcţiune
2 3 2 <nedisponibil>
2 33<nedisponibil>
1
2
0
2 3 4 <nedisponibil>
2 35Selectare Tip întârziere a
aprinderii la încălzire
consultaţi paragraful Reglare gaz
2 36Reglare temporizare
întârziere a aprinderii la
încălzire
2 37Postcirculare la încălzire de la 0 până la 15
2 38Control viteza pompa 0 = Viteza mica
2 39Delta T modulare pompa de la 10 până la 30
Parametrul va setat dacă este setat pe modulaţie controlul
vitezei pompei (238)
Acest parametru se poate folosi pentru a stabili diferenţa
dintre temperaturile turului şi ale returului, care determină
comutarea de pe viteză redusă pe viteză mare la pompa
de circulaţie. Ex: param. 239 = 20 dacă Ttur - Tretur > 20°C;
pompa de circulaţie va activată la viteza maximă. Dacă
Ttur- Tretur < 20 - 2°C; pompa de circulaţie se va activa la
viteza minimă.
Timpul minim de aşteptare între schimbarile vitezei este de
5 minute.
24INCALZIRE2
243 Postventilare după solicitare
încălzire
244Temporizare după creşterea
temperaturii de încălzire
activat doar cu TA On/O (Pornit/Oprit) şi termoreglare
activată (parametru 421 sau 521 = 01
Acest parametru permite stabilirea timpului de aşteptare
înainte de creşterea automată a temperaturii de tur
calculată cu pas de 4°C (max 12°C). Dacă acest parametru
rămâne la valoarea 00, această funcţie nu este activă.
245 <nedisponibil>
246 <nedisponibil>
de la 0 până la 100
de la 0 până la 100
0 = Manual
1 = automat
de la 0 până la 7 min 3
minute sau CO (în
continuu).
1 = Viteza mare
2 = Modulanta
(°C)
0 = OPRIT
1 = PORNIT
de la 0 până la 60
minute
1
3
2
20
0
30
PIGMA EVO / PIGMA EVO SYSTEM
Page 31
P Reglaje
meniu
submeniu
parametru
descriere valoare
reglaj din
uzină
247 Тип контроля
теплоносителя
ТОЛЬКО ДЛЯ СПЕЦИАЛИСТА - Используется только
при замене электронной платы управления
249 Коррекция уличной
температуры
активно только с внешним датчиком температуры
2 5
2 50Режим «КОМФОРТ» 0 = Отключена
PIGMA EVO SYSTEM - Активируется, если котел
управляет внешним бойлером с датчиком NTC.
Режим “КОМФОРТ” необходим для повышения
уровня комфорта во время пользования горячей
водой.С помощью этого режима котел поддерживает
вторичный теплообменник (в режиме ожидания) в
нагретом состоянии (в режиме ожидания).
Это позволяет при водоразборе очень быстро
получить горячую воду.
Когда режим активен на дисплее появляется надпись
КОМФОРТ (COMFORT).
Эта функция может быть активирована или
отключена пользователем в соответствие с
инструкцией по эксплуатации.
2 5 1 Задержка повт.вкл
“Комфорт”
2 5 2 Задержка старта режима
ГВС
2 53Логика горелки в реж.ГВС 0 = Режим
2 5 4 Постциркуляция в режиме
ГВС
OFF = 3 минуты после оборота и вентиляции и
санитарного забора, если этого требует температура
котла.
ON = всегда активн. 3 минуты после оборота и
вентиляции, после каждого санитарного забора.
2 55Задержка включения котла
в режиме отопления после
работы в режиме ГВС
2 57Функция “Антилегионелла” 0 = ВЫКЛ
PIGMA EVO SYSTEM - Активируется, если котел
управляет внешним бойлером с датчиком NTC.
Благодаря данной функции, можно предупредить
образование бактерий легионелла, которые иногда
появляются в трубах и бойлерах при температуре
между 20 и 40°C. В активном состоянии, когда
температура бойлера держится более 100 часов ниже
59 °C, котел обеспечивает нагрев воды бойлера до
достижения 65 °C на протяжении 30 минут.
0 = Датчики
температуры
1 = Реле давления
2 = Датчик давления
от -3 до 3 (°C) 0
1 = Включена
временно
2 = Включена
постоянно
от 0 до 120 (минут) 0
от 5 до 200
(от 0,5 до 20 секунд)
“Антинакипь”
(при температуре 67°C)
1 = заданная
мпература ГВС +4°C
0 = ВЫКЛЮЧЕНО
1 = ВКЛЮЧЕНО
от 0 до 30 (минут) 0
1 = ВКЛ
1
0
5
0
247 Indicare dispozitiv pentru
presiune circuit încălzire
REZERVAT SAT Exclusiv în caz de schimbare a plăcii
electronice
249 Corectie temperatura
externa
Activa numai cu un senzor extern conectat
2 5 PARAMETRU APĂ CALDĂ MENAJERĂ
2 50Funcţie CONFORT 0 = Dezactivată
PIGMA EVO SYSTEM - Activ cu centrala conectată la un
boiler extern cu sondă NTC.
Aparatul permite creşterea confortului apei calde
menajere prin intermediul funcţiei “CONFORT”.
Această funcţie menţine la temperatură constantă
schimbătorul secundar (sau boiler extern) într-o perioadă
de inactivitate a centralei termice.
Când funcţia este activă, pe a şaj apare COMFORT
Nota : aceasta functie poate activata sau dezactivata de
utilizator - consultand Manualul de utilizare .
2 5 1 Întârziere de aprindere în
timpul unui ciclu COMFORT
2 5 2 Întârziere tur apă caldă
menajeră
Antilovitură de berbec
2 53Stingere a arzătorului
în regim de apă caldă
menajeră
2 5 4 Postcirculare şi postventilare
după o captare apă caldă
menajeră
OFF = 3 minute de postcirculare şi postventilare după
o captare de apă caldă menajeră dacă temperatura
măsurată în centrala termică o impune.
ON = întotdeauna activat la 3 minute de postcirculare şi
de postventilare după o captare de apă caldă menajeră.
2 55Temporizare apă caldă
menajeră
2 57Functia anti-legionella 0 = OPRIT
PIGMA EVO SYSTEM - Activ cu centrala conectată la un
boiler extern cu sondă NTC.
Funcţia împiedică apariţia bacteriilor de legionela care
pot apărea de obicei în conductele şi tuburile boilerelor,
la temperatură redusă (între 20 şi 40 °C).
Dacă funcţia este activată, iar temperatura boilerului
rămâne sub 59 °C peste 100 de ore, funcţia de încălzire a
apei se transferă cazanului, care încălzeşte apa din boiler
timp de 30 minute, până aceasta atinge temperatura de
65 °C.
0 = numai sondă
temperatură
1 = presostat la
minim
2 = senzor de
presiune
de la -3 până la 3 (°C) 0
1 = Temporizată
2 = Totdeauna activa
de la 5 la 120 minute 0
de la 5 la 200
(de la 0,5 până la 20
secunde)
0 = anticalcar
(oprire la > 67°C)
1 = + 4°C /reglare
0 = OPRIT
1 = PORNIT
de la 0 până la 30
minute
1 = PORNIT
1
0
5
0
0
0
PIGMA EVO / PIGMA EVO SYSTEM
31

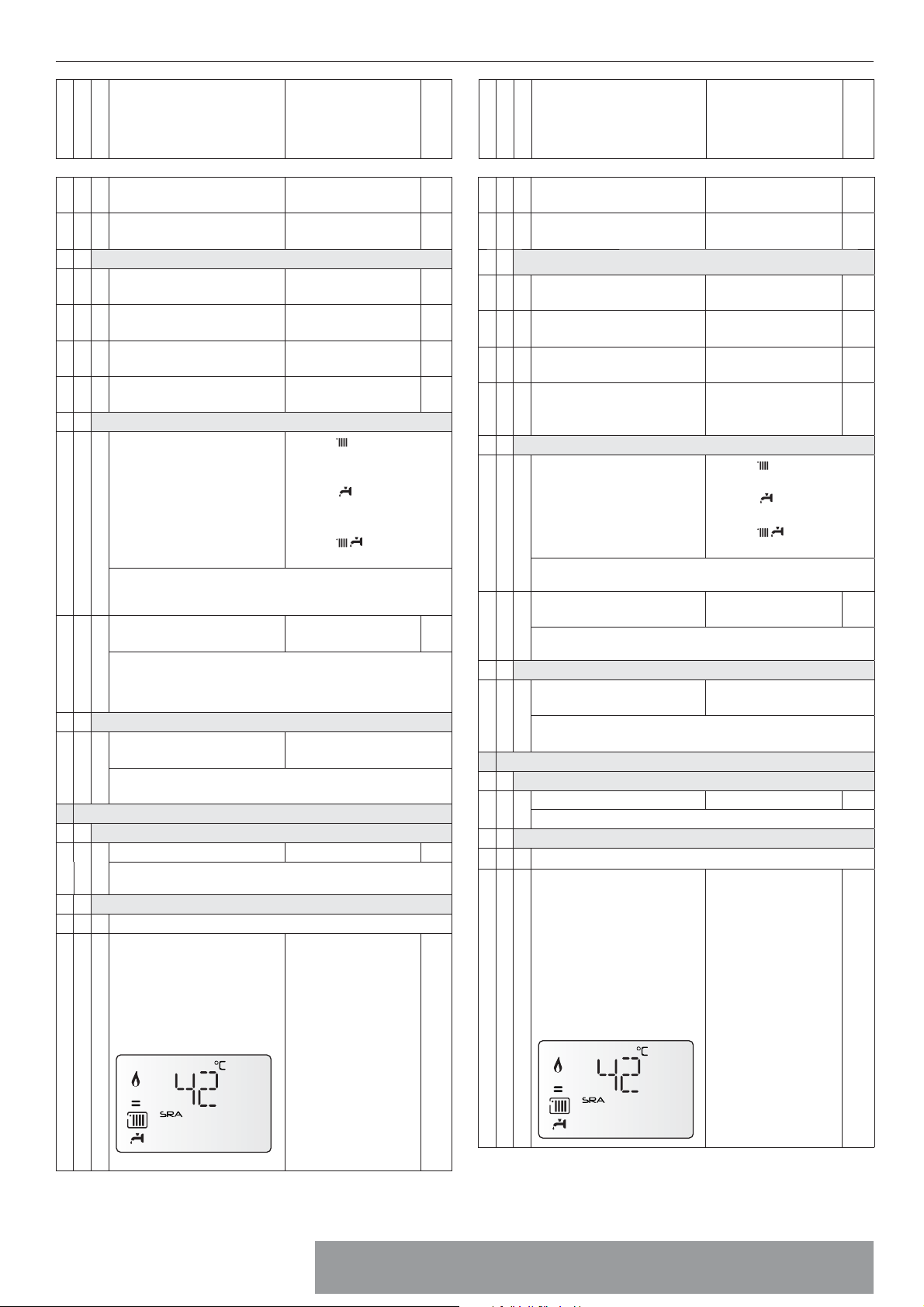

Page 32
P Reglaje
meniu
submeniu
parametru
descriere valoare
reglaj din
uzină
2 5 8 Антилегионела
(частота включения)
2 5 9 Антилегионела
(температурный режим)
2 6
2 60Активация ручного
режима
2 6 1 Управление насосом котла 0 = ВЫКЛ
2 6 2 Управление вентилятором 0 = ВЫКЛ
2 63Управление 3-ходовым
клапаном
2 7
2 70Режим “Трубочист” TEST+ =
Возможно активировать Функцию “ТРУБОЧИСТ”можно
активировать и с панели управления, нажимая и
удерживая кнопку сброса в течение 10 секунд.
2 7 1 Функция “Антивоздух” 0 = ВЫКЛ
поворачивайте рукоятку в положение ВКЛ. и
нажмите ОК. Функция “АНТИВОЗДУХ” может быть
активирована с панели управления, путем нажатия
кнопки ESC течение 5 сек.
2 8 2
2 80Сброс настроек меню Сброс?
Для сброса всех параметров начальных заводских
установок нажмите кнопку OK
4 1
4 0 1
4 0 2 Установленн. t зоны 1 от 35 до 82 (°C) 70
для установки фиксированной температуры подачи
отопления см. параметр 421.
42 1
420 < Не доступно>
42 1 Вид терморегуляции
Для включения
терморегуляции нажмите
кнопку «SRA». На дисплее
высвечивается символ
от 24 до 720 (руд) 100
от 60 до 70 (°C) 66
0 = ВЫКЛ
1 = ВКЛ
1 = ВКЛ
1 = ВКЛ
0 = ГВС
1 = Отопление
Максимальная мощность
в режиме отопления
TEST+ =
Максимальная мощность
в режиме ГВС
TEST+ =
Минимальная мощность
1 = ВКЛ
ОК=Да, ESC=Нет
0 = Постоянная
температура на
подаче
1= Базовая
терморегуляция
2 = Датчик
комнатной
температуры
3 = Датчик уличной
температуры
4 = Датчик
комнатной
и уличной
температуры
2 58Trecventa antilegionella de la 24 până la 720
(oră)
2 59Temperatura tinta
antilegionella
2 6 SETARI CENTRALA IN MODUL MANUAL
0
0
0
0
0
1
2 60Activare mod manual 0 = Oprit
2 6 1 Control pompa de circulatie
centrala
2 6 2 Control ventilator 0 = Oprit
2 63Control vana cu cai 0 = Apa calda
2 7 TEST SI UTILITATI
2 70Modul test
(analiza gaze arse )
Este posibila activarea functiei de curatare a cosului ( functia
de analiza gaze arse ) apasand butonul RESET 10 sec.
2 7 1 Functia de aerisire 0 = Oprit
Rotiti butonul encoder pentru a selecta ON si apasati OK.
Ciclul de aerisire poate activat apasand ESC 5 sec.
2 8 RESET MENU
2 80Revenire la setarile din
fabrica
Pentru a reseta toţi parametrii de reglare din uzină,
apăsaţi pe tasta MENU
4 PARAMETRI ZONA 1
4 0 SETARE TEMPERATURA
4 0 2 Setare T zona 1 de la 35 până la 82°C 70
se va seta numai cu termoreglare xa (on/o ) ( vezi 421).
42SETARI ZONA 1
420 <nedisponibil>
421Selectare tip de
termoreglare de bază în
funcţie de perifericele
conectate
Pentru a activa
termoreglarea, apăsaţi pe
tasta SRA.
A şajul prezintă simbolul
de la 60 până la 70
(°C)
1 = Pornit
0 = Oprit
1 = Pornit
1 = Pornit
menajera
1 = Incalzire
TEST+ = putere
maximă de încălzire
TEST+ = putere
maximă DHW
TEST+ = putere
minimă
1 = Pornit
Reset ?
Ok=da, ESC=nu
0 = temperatură de
tur xă
1 = dispozitiv On/O
2 = numai sonda de
interior
3 = numai sonda de
exteriior
4 = sonda de interior
si sonda externa
100
66
0
0
0
0
0
1
32
PIGMA EVO / PIGMA EVO SYSTEM
Page 33
P Reglaje
meniu
submeniu
parametru
descriere valoare
reglaj din
uzină
422Выбор наклона терморег. от 1.0 до 3.5 1.5
2.5 3.0 3.5 2.0
1.5
1.2
1.0
контура отопления
Температура в подающей линии
Параллельный
сдвиг кривой
100 °C
90
80
70
60
50
40
30
10
5 0 -5 -10 -15 -20 °C
Температура на улице
Если используется датчик уличной температуры, то
теплоноситель на выходе из котла имеет температуру,
которая зависит от температуры на улице и типа
контура отопления, т.е. от типа кривой нагрева.
Кривая нагрева должна быть выбрана в соответствии с
расчетной температурой контура отопления и свойств
ограждающих конструкций, т.е. свойств помещения.
423 Сдвиг кривой терморег.
от -14 до 14 (°C) 0
функция SRA включена
Параллельный сдвиг кривой нагрева предназначен
для адаптации котла под параметры контура
отопления, и позволяет корректировать температуру
в подающей линии контура отопления в соответствии
с комнатной температурой.
Получая доступ
к параметру и
поворачивая рукоятку,
возможно сдвинуть
кривую параллельно
направлении. Перемена
значения может быть
прочитана на дисплее:
от-14 до +14 для
высокотемпературного
устройства. Каждый
шаг соответствует 1°C
увеличение/уменьшение
температуры
подачи отопления
относительно заданного
значения.
424Влияние комн.датчика
от 0 до 20 20
функция SRA включена
Если установлено = 0, то комнатная температура
не влияет на расчет температуры теплоносителя.
Если установлено = 20, то комнатная температура
максимально влияет на расчет температуры
теплоносителя, возможно, только если подсоединено
дополнительное устройство посредством шины
данных
425 Максимальная
от 35 до 82 (°C) 82
температура
426 Минимальная температура от 35 до 82 °C 35
4 3 1
4 3 4 Запрос на отопление зона
1
0 = ВЫКЛ
1 = ВКЛ
422Curba de termoreglare de la 1.0 până la 3.5 1.5
100 °C
90
80
70
60
50
temperatura di mandata all’impianto
40
30
5 0 -5 -10 -15 -20 °C
10
temperatura esterna
2.5 3.0 3.5 2.0
1.5
1.2
alta tempertaura
1.0
În caz de utilizare a sondei exterioare, centrala termică
calculează temperatura de tur cea mai potrivită ţinând
cont de temperatura exterioară şi de tipul de instalaţie.
Tipul de curbă trebuie să e ales în funcţie de tipul de
emiţător al instalaţiei şi de izolaţia locuinţei.
423 Decalare paralela curba
de la - 14 până la 14 0
temp.
Functia SRA activa
Pentru a adapta curba termică la nevoile instalaţiei, este
posibil să decalaţi paralel curba astfel încât să modi caţi
temperatura de tur calculată şi deci temperatura
ambiantă.
Prin accesarea parametrului
si rotirea butonului encoder,
este posibil sa deplasam
paralel curba de caldura
.Valoare deplasarii poate
citita pe display : de la -14
la +14 pentru dispozitivele
de temperatura inalta.
Fiecare pas corespunde cu
o crestere/descrestere cu 1
°C a temperaturii agentului
termic cu respectarea valorii
tinta setate .
424In uenta proportionala
de la 0 până la + 20 20
ambient
Functia SRA activa
dacă reglarea = 0, temperatura măsurată de sonda
ambiantă nu afectează calculul reglării. Dacă reglarea =
20, temperatura măsurată are o in uenţă maximă asupra
reglării.
425 Reglare temperatură
de la 35 până la 82 °C
82
maximă încălzire zona 1
426 Reglare temperatură
de la 35 până la 82 °C
35
minimă încălzire zona 1
4 3 DIAGNOSTIC ZONA 1
4 3 4 Cerere de caldura zona 1 0 = OPRIT
1 = PORNIT
PIGMA EVO / PIGMA EVO SYSTEM
33
Page 34
P Reglaje
meniu
submeniu
parametru
descriere valoare
reglaj din
uzină
5 2
5 0
502 Установленн. t зоны 2 от 35 до 82 (°C) 70
для установки фиксированной температуры подачи
отопления см. параметр 521.
5 2 2
5 2 0 < Не доступно>
5 21Вид терморегуляции
Для включения
терморегуляции нажмите
кнопку «SRA». На дисплее
высвечивается символ
5 22Выбор наклона терморег. от 1.0 до 3.5 1.5
см. параметр 422
Если используется датчик уличной температуры, то
теплоноситель на выходе из котла имеет температуру,
которая зависит от температуры на улице и типа
контура отопления, т.е. от типа кривой нагрева.
Кривая нагрева должна быть выбрана в соответствии с
расчетной температурой контура отопления и свойств
ограждающих конструкций, т.е. свойств помещения.
5 2 3 Сдвиг кривой терморег.
функция SRA включена
Параллельный сдвиг кривой нагрева предназначен
для адаптации котла под параметры контура
отопления, и позволяет корректировать температуру
в подающей линии контура отопления в соответствии
с комнатной температурой.
Получая доступ к параметру и поворачивая рукоятку,
возможно сдвинуть кривую параллельно направлении.
Перемена значения может быть прочитана на
дисплее: от-14 до +14 для высокотемпературного
устройства. Каждый шаг соответствует 1°C
увеличение/уменьшение температуры подачи
отопления относительно заданного значения.
5 24Влияние комн.датчика
функция SRA включена
Если установлено = 0, то комнатная температура
не влияет на расчет температуры теплоносителя.
Если установлено = 20, то комнатная температура
максимально влияет на расчет температуры
теплоносителя, возможно, только если подсоединено
дополнительное устройство посредством шины
данных
5 2 5 Максимальная
температура
5 2 6 Минимальная температура от 35 до 82 °C 35
5 3 2
534 Запрос на отопление зона
2
0 = Постоянная
температура на
подаче
1= Базовая
терморегуляция
2 = Датчик
комнатной
температуры
3 = Датчик уличной
температуры
4 = Датчик
комнатной
и уличной
температуры
от -14 до 14 (°C) 0
от 0 до 20 20
от 35 до 82 (°C) 82
0 = ВЫКЛ
1 = ВКЛ
1
5 PARAMETRI ZONA 2
5 0 SETARE TEMPERATURA
502 Setare T zona 2 de la 35 până la 82°C 70
se va seta numai cu termoreglare xa (on/o ) ( vezi 521).
5 2 SETARI ZONA 2
5 2 0 <nedisponibil>
5 21Selectare tip de
termoreglare de bază în
funcţie de perifericele
conectate
Pentru a activa
termoreglarea, apăsaţi pe
tasta SRA.
A şajul prezintă simbolul
5 22Curba de termoreglare de la 1.0 până la 3.5 1.5
vezi parametru 422
În caz de utilizare a sondei exterioare, centrala termică
calculează temperatura de tur cea mai potrivită ţinând
cont de temperatura exterioară şi de tipul de instalaţie.
Tipul de curbă trebuie să e ales în funcţie de tipul de
emiţător al instalaţiei şi de izolaţia locuinţei.
5 2 3 Decalare paralela curba
temp.
Functia SRA activa
Pentru a adapta curba termică la nevoile instalaţiei, este
posibil să decalaţi paralel curba astfel încât să modi caţi
temperatura de tur calculată şi deci temperatura
ambiantă.
Prin accesarea parametrului si rotirea butonului encoder,
este posibil sa deplasam paralel curba de caldura .Valoare
deplasarii poate citita pe display : de la -14 la +14 pentru
dispozitivele de temperatura inalta.Fiecare pas corespunde
cu o crestere/descrestere cu 1 °C a temperaturii agentului
termic cu respectarea valorii tinta setate .
5 24In uenta proportionala
ambient
Functia SRA activa
dacă reglarea = 0, temperatura măsurată de sonda
ambiantă nu afectează calculul reglării. Dacă reglarea =
20, temperatura măsurată are o in uenţă maximă asupra
reglării.
5 2 5 Reglare temperatură
maximă încălzire zona 2
5 2 6 Reglare temperatură
minimă încălzire zona 2
5 3 DIAGNOSTIC ZONA 2
534 Cerere de caldura zona 2 0 = OPRIT
0 = temperatură de
tur xă
1 = dispozitiv On/O
2 = numai sonda de
interior
3 = numai sonda de
exteriior
4 = sonda de interior
si sonda externa
de la - 14 până la 14 0
de la 0 până la + 20 20
de la 35 până la 82 °C 82
de la 35 până la 82 °C
1 = PORNIT
35
1
34
PIGMA EVO / PIGMA EVO SYSTEM
Page 35
P Reglaje
meniu
submeniu
parametru
descriere valoare
reglaj din
uzină
6 2
6 0
602 Установленн. t зоны 2 от 35 до 82 (°C) 70
6 2 2
6 2 0 < Не доступно>
6 21Вид терморегуляции
Для включения
терморегуляции нажмите
кнопку «SRA». На дисплее
высвечивается символ
6 22Выбор наклона терморег. от 1.0 до 3.5 1.5
см. параметр 422
Если используется датчик уличной температуры, то
теплоноситель на выходе из котла имеет температуру,
которая зависит от температуры на улице и типа
контура отопления, т.е. от типа кривой нагрева.
Кривая нагрева должна быть выбрана в соответствии с
расчетной температурой контура отопления и свойств
ограждающих конструкций, т.е. свойств помещения.
6 2 3 Сдвиг кривой терморег.
функция SRA включена
Параллельный сдвиг кривой нагрева предназначен
для адаптации котла под параметры контура
отопления, и позволяет корректировать температуру
в подающей линии контура отопления в соответствии
с комнатной температурой.
Получая доступ к параметру и поворачивая рукоятку,
возможно сдвинуть кривую параллельно направлении.
Перемена значения может быть прочитана на
дисплее: от-14 до +14 для высокотемпературного
устройства. Каждый шаг соответствует 1°C
увеличение/уменьшение температуры подачи
отопления относительно заданного значения.
6 24Влияние комн.датчика
функция SRA включена
Если установлено = 0, то комнатная температура
не влияет на расчет температуры теплоносителя.
Если установлено = 20, то комнатная температура
максимально влияет на расчет температуры
теплоносителя, возможно, только если подсоединено
дополнительное устройство посредством шины
данных
6 2 5 Максимальная
температура
6 2 6 Минимальная температура от 35 до 82 °C 35
6 3 2
634 Запрос на отопление зона
2
0 = Постоянная
температура на
подаче
1= Базовая
терморегуляция
2 = Датчик
комнатной
температуры
3 = Датчик уличной
температуры
4 = Датчик
комнатной
и уличной
температуры
от -14 до 14 (°C) 0
от 0 до 20 20
от 35 до 82 (°C) 82
0 = ВЫКЛ
1 = ВКЛ
1
6 PARAMETRI ZONA 3
6 0 SETARE TEMPERATURA
602 Setare T zona 3 de la 35 până la 82°C 70
6 2 SETARI ZONA 3
6 2 0 <nedisponibil>
6 21Selectare tip de
termoreglare de bază în
funcţie de perifericele
conectate
Pentru a activa
termoreglarea, apăsaţi pe
tasta SRA.
A şajul prezintă simbolul
6 22Curba de termoreglare de la 1.0 până la 3.5 1.5
vezi parametru 422
În caz de utilizare a sondei exterioare, centrala termică
calculează temperatura de tur cea mai potrivită ţinând
cont de temperatura exterioară şi de tipul de instalaţie.
Tipul de curbă trebuie să e ales în funcţie de tipul de
emiţător al instalaţiei şi de izolaţia locuinţei.
6 2 3 Decalare paralela curba
temp.
Functia SRA activa
Pentru a adapta curba termică la nevoile instalaţiei, este
posibil să decalaţi paralel curba astfel încât să modi caţi
temperatura de tur calculată şi deci temperatura
ambiantă.
Prin accesarea parametrului si rotirea butonului encoder,
este posibil sa deplasam paralel curba de caldura .Valoare
deplasarii poate citita pe display : de la -14 la +14 pentru
dispozitivele de temperatura inalta.Fiecare pas corespunde
cu o crestere/descrestere cu 1 °C a temperaturii agentului
termic cu respectarea valorii tinta setate .
6 24In uenta proportionala
ambient
Functia SRA activa
dacă reglarea = 0, temperatura măsurată de sonda
ambiantă nu afectează calculul reglării. Dacă reglarea =
20, temperatura măsurată are o in uenţă maximă asupra
reglării.
6 2 5 Reglare temperatură
maximă încălzire zona 3
6 2 6 Reglare temperatură
minimă încălzire zona 3
6 3 DIAGNOSTIC ZONA 2
634 Cerere de caldura zona 3 0 = OPRIT
0 = temperatură de
tur xă
1 = dispozitiv On/O
2 = numai sonda de
interior
3 = numai sonda de
exteriior
4 = sonda de interior
si sonda externa
de la - 14 până la 14 0
de la 0 până la + 20 20
de la 35 până la 82 °C
de la 35 până la 82 °C
1 = PORNIT
82
35
1
PIGMA EVO / PIGMA EVO SYSTEM
35
Page 36
P Reglaje
meniu
submeniu
parametru
descriere valoare
reglaj din
uzină
8
8 1
8 1 0 Время работы:”Отопл”(чх10)
8 11Время работы :”ГВС”(чх10)
8 12Кол-во сбоев по розжигу(чх10)
8 1 3 Кол-во циклов розжига(чх10)
8 14Общая продолжительн. Работы
8 2
8 2 0
Модуляция от 0 до 165 мA
8 21Состояние вентилятора 0 = ВЫКЛЮЧЕН
1 = ВКЛЮЧЕН
8 22< Не доступно>
8 2 3 Скорость
циркуляционного насоса
0 = ВЫКЛ
1 = Низкая скорость
2 = Высокая
скорость
8 24Позиция 3-х ходового
клапана
0 = ГВС
1 = Отопление
8 2 5 Расход горячей воды л/мин
8 2 6
Состояние контактов
прессостата
0 = Замкнуты
1 = Разомкнуты
8 2 7 < Не доступно>
8 2 8 Мощность котла
8 3
830Заданная температура отопления (°C)
831 Температура подачи отопления (°C)
832 Температура возврата отопления (°C)
833Температура ГВС (°С)
835Температура на улице
8 4
8 4 0 Температура воды во внешнем бойлере (°C)
8 42Температура холодной воды (°C)
ТОЛЬКО при подключенном комплекте солнечного
коллектора
8 5
850Время до следующего
от 0 до 60 (месяцев) 24
технического
обслуживания
Если установлено, то котел будет выводить на дисплей
сообщение,
в котором сообщит, когда нужно провести
техническое обслуживание
851 Включить функцию
предупреждения
0 = ВЫКЛЮЧЕН
1 = ВКЛЮЧЕН
о необходимости
технического
обслуживания
852 Сброс времени до
следующего технического
Сбросить? Ok=Да
Esc=Нет
обслуживания
Для сброса напоминания о предстоящем
техническом обслуживании
853< Не доступно>
854 Верс ПО дисплея
855Верс ПО платы
8 PARAMETRU PENTRU ASISTENŢĂ TEHNICĂ
8 1 CENTRALĂ TERMICĂ
8 1 0
8 11
8 12
8 1 3
8 14
Functionare pe incalzire (h x10)
Functionare arzator acm (hx10)
Nr de detasari de acara (n x10)
Nr de cicluri de aprindere
Durata medie de cerere de caldura
8 2 CENTRALĂ TERMICĂ
8 2 0
Modulare Arzător De la 0 la 165 MA
8 21Stare ventilator 0 = OFF
1 = ON
8 22<nedisponibil>
8 2 3 Viteză pompă 0 = OFF
1 = Viteza redusa
2 = Viteza mare
8 24Pozitie vana cu 3 cai 0 = sanitar
1 = incalzire
8 2 5 Debit apă caldă menajeră (l/min)
8 2 6
Statut Presostat de aer 0 = Deschis
1 = închis
8 2 7 <nedisponibil>
8 2 8 Putere instantanee gaz
8 3 TEMPERATURĂ CENTRALĂ TERMICĂ
830Temperatură reglare încălzire (°C)
831 Temperatură tur încălzire (°C)
832 Temperatură retur încălzire (°C)
833Temperatură apă caldă menajeră (°C)
835Temperatură externa (°C)
8 4 SOLARĂ ŞI RECIPIENT
8 4 0 Temperatură măsurată acumulată (°C)
8 42Temperatură intrare apă caldă menajeră solară (°C)
Activat exclusiv cu kitul solar conectat sau cu recipient
extern
8 5 SERVICE - ASISTENŢĂ TEHNICĂ
850Luni pana la urmatoare
veri care
de la 0 până la 60
(luni)
Odată ce parametrul a fost reglat, centrala termică va
semnala utilizatorului scadenţa viitoarei operaţiuni de
întreţinere
851 Activare avizare veri care 0 = Oprit
1 = Pornit
852 Anulare avizare veri care Resetare
OK = da
ESC = nu
după efectuarea operaţiunii de întreţinere, reglaţi
parametrul pentru a şterge avertismentul
853<nedisponibil>
854 Versiune SW interfata
855SW versiune placa electronica
24
0
36
PIGMA EVO / PIGMA EVO SYSTEM
Page 37
P Reglaje
meniu
submeniu
parametru
descriere valoare
reglaj din
uzină
8 6
860Последние 10
неисправностей
Эта функция позволяет увидеть последние 10
неисправностей, отображая дополнительную
информацию: день, месяц и год, когда произошла
неисправность.
Каждой новой неисправности присваивается номер в
диапазоне от E00 до E99.
Следующие данные отображаются для каждой
неисправности:
E - 0 - номер неисправности
1 08 - код неисправности
--/-- : день/ месяц(*)
---- : год (*)
(*) = только если предварительно было настроено
текущее время!
861 Сброс журнала
неисправностей
- TIME
(
Expert Control)
HOUR - для - настройки часов- нажмите кнопку меню/ОК и
поверните рукоятку (4) для выбора нужного часа.
DATE - date - нажмите кнопку меню/ОК
DAY - для настройки дней- нажмите кнопку меню/ОК и
поверните рукоятку(4) для выбора нужного дня.
MONTH - для настройки месяц- нажмите кнопку меню/
ОК и поверните рукоятку (4) для выбора нужного года.
YEAR - для настройки года- нажмите кнопку меню/ОК и
поверните рукоятку (4) для выбора нужного года.
TIMER - для настройки таймера- нажмите кнопку
меню/ОК и поверните рукоятку (4) для выбора нужной
предустановленой программы.
PROG1 -
предустановленная программа 1
PROG2
предустановленная программа 2
PROG3
предустановленная программа 3
Нажмите кнопку menu/ok для сохранения введенной программы.
Нажмите кнопку esc для выхода из меню и возврата к предыдущей
индикации.
Регулирование Меню ТАЙМЕРА позволяет визуализировать дату
любой ошибки, показанной в меню 86.
от Err 0 до Err 9
Сбросить?
OK = Да
ESC = Нет
06:00 -22:00
06:00 - 8:00
12:00 -14:00
17:00 - 2:00
06:00 - 8:00
16:00 - 2:00
8 6 ISTORIC ERORI
860Ultimele 10 erori de la Err 0 până la
Err 9
Acest parametru permite vizionarea ultimelor 10 erori ale
boilerului, precum şi ziua, luna şi anul de referinţă.
Accesaţi parametrul pentru a obţine secvenţa erorilor de la
numărul E-0 la numărul E-9.
Următoarele date sunt indicate în secvenţă pentru ecare
greşeală individual:
E -0 - număr eroare
1 08 - cod eroare
--/-- : ziua/ luna(*)
---- : anul (*)
(*) = Reglarea programelor din meniul PROGRAMARE
permite vizualizarea in meniul 86 a datei oricarei erori
a sate .
861 Resetare listă de erori Resetare
OK = da
ESC = nu
Meniu PROGRAMARE - TIME
(Nu este activ cu telecomanda EXPERT CONTROL conectata)
HOUR - ora - apasati butonul MENIU/OK si rotiti butonul 4 pentru
selectarea orei
DATE - data - apasati butonul MENIU/OK si rotiti butonul 4
pentru selectarea zilei
DAY - ziua - apasati butonul MENIU/OK si rotiti butonul 4
pentru selectarea zilei
MONTH - luna - apasati butonul MENIU/OK si rotiti butonul
4 pentru selectarea lunii
YEAR - anul - apasati butonul MENIU/OK si rotiti butonul 4
pentru selectarea anului
TIMER - PROGRAMARE- apasati butonul MENIU/OK si rotiti
butonul 4 pentru selectarea programului
PROG1 -
programul de confort 1 , prede nit
PROG2
programul de confort 2 , prede nit
PROG3
programul de confort 3 , prede nit
Apasati butonul MENIU/OK pentru salvarea programului selectat.
Apasati butonul ESC pentru a iesi din meniu si pentru a va intoarce la
a sajul normal.
Reglarea programelor din meniul PROGRAMARE permite vizualizarea
in meniul 86 a datei oricarei erori a sate.
06:00 -22:00
06:00 - 8:00
12:00 -14:00
17:00 - 2:00
06:00 - 8:00
16:00 - 2:00
PIGMA EVO / PIGMA EVO SYSTEM
37
Page 38
P Reglaje
SRA ( )
В данном режиме котел автоматически
подстраивает рабочие параметры
(температуру в контуре отопления и
мощность котла) под условия помещения,
чтобы обеспечивать максимальный уровень
комфорта, поддерживая постоянную
температуру в помещении.
Котел автоматически регулирует
температуру воды на подаче в контур
отопления в зависимости от показаний
подключенных дополнительных устройств
и количества зон.
При установке дополнительных устройств,
установщик должен задать соответственные
устройствам значения параметров в меню.
Чтобы перевести котел в режим SRA,
нажмите кнопку .
Подробнее см. Учебное пособие «SRA и
терморегуляция»
1
Одна обслуживаемая зона (высокая температура) с комнатным
термостатом (ВКЛ/ВЫКЛ).
В этом случае следует задать следующие параметры:
Одна зона (высокая температура), подключен комнатный
термостат (ВКЛ/ВЫКЛ). Следует задать параметры:
4 2 1 - включение регулирования температуры по показаниям
дополнительных датчиков; выберите 01 - базовое
регулирование температуры (SRA).
2 4 4 - период ожидания: имеется возможность задать
длительность периода ожидания перед автоматическим
подъемом температуры воды в подаче контура отопления
на 4 °С, до следующего размыкания контактов термостата.
Значение зависит от типа котла и варианта установки. При
значении данного параметра 00 функция не действует.
2
Одна зона (высокая температура), подключены комнатный
термостат (ВКЛ/ВЫКЛ) и датчик уличной температуры
Следует задать параметры:
4 2 1 – включение регулирования температуры по показаниям
датчиков; выберите 03 – по показаниям датчика уличной
температуры.
4 2 3 – параллельный сдвиг кривой нагрева; при необходимости,
позволяет уменьшить или увеличить значение
установленной температуры в контуре отопления
(установщик также имеет возможность изменить это
значение вручную с помощью регулятора температуры
отопления на панели управления; однако в режиме SRA это
достигается с помощью сдвига кривой терморегуляции).
3
Одна зона (высокая температура), подключены пульт
дистанционного управления EXPERT CONTROL и датчик
температуры на улице. Следует задать параметры:
4 2 1 – включение регулирования температуры по показаниям
датчиков; выберите 4 – по показаниям уличного датчика
температуры и комнатного регулятора температуры.
4 2 2 – выбор кривой регулирования температуры: выберите
нужный график в соответствии с типом котла, установки,
теплоизоляции здания и т.п.
4 2 3 – параллельный сдвиг кривой нагрева; при необходимости,
позволяет уменьшить или увеличить значение
установленной температуры в контуре отопления
(установщик также имеет возможность изменить это
значение вручную с помощью регулятора температуры
отопления на панели управления; однако в режиме SRA это
достигается с помощью сдвига кривой терморегуляции).
4 2 4 – учет влияния комнатного датчика температуры:
позволяет регулировать степень влияния комнатного
датчика температуры на расчет температуры воды на
подаче в контур отопления (значение от 0 до 20).
on/o
esc menu/ok
mode
Funcţia SRA
Funcţia permite cazanului să se adapteze
automat la modul de funcţionare (temperatura
caloriferelor) şi la condiţiile exterioare, în scopul
R
reset
comfortsra
Exemplul 1:
Instalaţie cu o singură zonă (temperatură ridicată) cu termostat
ambianţă on/o :
în acest caz este necesar să introduceţi parametrii:
421 - Activare Termoreglare cu senzori
- selectaţi 04 - Termoreglare de bază
2 44 - Boost Time (opţional)
poate reglat numai timpul de aşteptare (mărirea temperaturii
în circuitul de tur cu câte 4°C). Valoarea diferă în funcţie de
tipul aparatului şi instalaţiei.
Dacă Boost Time = 00, funcţia nu este activă
Exemplul 2:
Instalaţie cu o singură zonă (temperatură ridicată) cu termostat
ambianţă on/o şi sondă externă:
în acest caz este necesar să introduceţi parametrii:
421 - Activare Termoreglare cu senzori
- selectaţi 01 = numai sonda externă
422 - Selectaţi curba de termoreglare
- selectaţi curba care vă interesează în baza tipului instalaţiei,
aparatului, izolării termice a edi ciului, etc.
423 - Deplasarea paralelă a curbei - dacă e este cazul - vă poate
permite să micşoraţi sau să măriţi temperatura de set-point
(poate modi cată şi de utilizator, cu buşonul de reglare
a temperaturii de încălzire, care, dacă funcţia SRA este
dezactivată, are rolul de a deplasa paralel curba).
Exemplul 3:
Instalaţie cu o singură zonă (temperatură ridicată) cu control
telecomandat + sondă externă
în acest caz este necesar să introduceţi parametrii:
421 - Activare Termoreglare cu senzori
- selectaţi 0=sonda externă + sonda ambianţă
422 - Selectaţi curba de termoreglare
- selectaţi curba care vă interesează în baza tipului instalaţiei,
aparatului, izolării termice a edi ciului, etc.
423 - Deplasarea paralelă a curbei - dacă e este cazul - vă poate
permite să micşoraţi sau să măriţi temperatura de set-point
(poate modi cată şi de utilizator, cu encoderul, care, dacă
funcţia SRA este dezactivată, are rolul de a deplasa paralel
curba).
424 - In uenţa senzorului de ambianţă
- vă permite să reglaţi in uenţa pe care senzorul de ambianţă
o are asupra calculării temperaturii de set-point pe circuitul
de tur (20 = maximă, 0 = minimă).
de a atinge şi menţine constantă temperatura
ambiantă stabilită.
În funcţie de elementele periferice conectate,
precum şi de numărul zonelor comandate,
cazanul reglează automat temperatura pe
circuitul de tur.
Stabiliţi deci parametrii care vă interesează (vezi
meniu reglaje).
Pentru a activa funcţia păsaţi tasta SRA.
Pentru informaţii detaliate, consultaţi Manualul
de termoreglare CHAFFOTEAUX.
38
PIGMA EVO / PIGMA EVO SYSTEM
Page 39
Sisteme de protecţie centrală
Защита котла в случае возникновения неисправностей
осуществляется с помощью постоянных внутренних проверок,
проводимых электронным блоком управления, который
выключает котел при необходимости. В случае выключения
котла после такой проверки на дисплее отобразится код
неисправности, указывающий на тип и причину выключения.
Существует два типа выключения котла:
Осуществляется в случае отклонения от
нормальной работы, которое может быть устранено
без вмешательства специалиста.
На дисплее мигает «Err» (Ошибка) и код ошибки
(например, Err/110).
Как только причина неисправности будет устранена,
котел снова включится и продолжит работу.
При таком выключении можно попытаться
восстановить нормальную работу котла, выключив
его и включив снова с помощью кнопки ВКЛ/ВЫКЛ с
панели управления.
Если на дисплее остается символ неисправности, то выключите
котел. Убедитесь, что внешний двухполюсный выключатель
находится в положении ВЫКЛ, закройте газовый кран и
обратитесь к квалифицированному специалисту.
-
При недостаточном давлении воды в контуре
отопления котел производит защитное отключение.
На дисплее мигает «
недостаточной циркуляции
Err
» (Ошибка) и код ошибки при
108 (например, Err/108)
.
Проверьте давление воды по показаниям манометра
на панели управления; при холодной системе
значение должно быть от 0,6 до 1,5 бар.
Если давление незначительно меньше минимального
допустимого,
для восстановления давления откройте кран в
нижней части
котла. Если давление падает часто, возможно, в системе имеется
утечка. Обратитесь к специалисту для ее уcтранения.
Condiţii de oprire a aparatului
Cazanul este protejat de funcţionarea necorespunzătoare prin placa
electronica ce execută anumite controale interne, care declanşează,
dacă este necesar, un dispozitiv de blocare, de siguranţă. În caz de
blocare, pe display-ul panoului de comandă este a şat un cod care
se referă la tipul de oprire şi la cauza care a generat oprirea.
Se pot veri ca două tipuri de opriri.
Oprire de siguranţă
Această eroare este de tip “volatil” adică dispare automat,
imediat după încetarea cauzei care a provocat oprirea.
Pe display apare intermitent mesajul Err împreună cu
codul anomaliei (de ex. Err/110)
Imediat ce cauza a fost eliminată, centrala porneşte din
nou, reluându-şi funcţionarea obişnuită.
În timp ce cazanul este în oprirea de siguranţă puteţi să
îl repuneţi în funcţiune, oprind şi repornind aparatul de
la tasta ON/OFF de pe panoul de comandă.
Dacă centrala semnalează oprirea de siguranţă şi după
restartare, opriţi centrala. Poziţionaţi întrerupătorul electric extern pe
OFF, închideţi robinetul de gaz şi apelaţi un instalator cali cat.
Oprire de siguranţă pentru circulaţie apă insu cientă
Dacă apa nu circulă în mod e cient în circuitul de încălzire, cazanul
va semnala oprirea de siguranţă.
Pe display apare intermitent mesajul Err împreună cu
codul anomaliei (de ex. Err/108)
Veri caţi presiunea pe higrometru şi în caz de
necesitate completaţi nivelul de apă deschizând
robinetul de sub cazan. Închideţi robinetul imediat ce
presiunea se ridică la 1 - 1,5 mbari.
Dacă cererea de completare a nivelului este frecventă,
opriţi centrala, poziţionaţi întrerupătorul electric
extern în poziţia OFF, închideţi ,robinetul de gaz şi
apelaţi un instalator cali cat pentru a veri ca eventualele pierderi
de apă.
При выключении этого типа сброс не
происходит автоматически.
На дисплее мигает надпись RESET и
код ошибки ( например RESET/501)
вместе с символом перечеркнутого
пламени
.
В этом случае повторный пуск котла
необходимо осуществлять вручную,
нажав кнопку RESET (сброс).
Если осуществить повторный пуск
не удается, то следует обратиться к
квалифицированному специалисту.
!
, .
RESET () 5 15 .
, .
Blocarea funcţionării
Această eroare este de tip “nevolatil”,
ceea ce înseamnă că nu dispare nici după
eliminarea cauzei care a determinat
oprirea centralei.
Pe display clipeste RESET si codul de
R
reset
eroare ( ex. RESET/501) , si apare
simbolul..
.
În acest caz, cazanul nu reporneşte
automat, dar va putea deblocat prin
apăsarea tastei RESET.
După câteva încercări de deblocare,
dacă problema se repetă, este necesar
să intervină un instalator cali cat.
Important
Dacă oprirea se repetă frecvent, vă recomandăm să apelaţi la un Centru
de Asistenţă Tehnică autorizat. Din motive de siguranţă, centrala va
permite în orice caz un număr maxim de 5 încercări de rearmare în 15
minute (prin apăsarea tastei RESET ). Dacă centrala se opreşte rar, acest
lucru nu constituie o problemă.
PIGMA EVO / PIGMA EVO SYSTEM
39
Page 40
Sisteme de protecţie centrală
Tabel recapitulativ cu codurile de eroare
101
103
104
105
106
107
108
110
112
114
118
1P1
1P2
1P3
203
205
209
301
302
303
304
305
306
307
3P9
411
412
413
501
502
504
5P1
5P2
5P3
.
607
608
6P1
6P2
701
702
703
711
712
713
722
723
750
Перегрев
Нарушение циркуляции
Недостаточное давление в контуре отопления
(требуется подпитка)
Короткое замыкание или обрыв цепи датчика
температуры в подающей линии контура отопления
Короткое замыкание или обрыв цепи датчика
температуры в обратной линии контура отопления
Короткое замыкание или обрыв цепи внешнего
датчика температуры
Неисправность датчика температуры на подаче
контура отопления
Недостаточная циркуляция
Обрыв датчика бойлера PIGMA EVO SYSTEM
Обрыв датчика ГВС бойлера (солнечный коллектор)
Перегрев бойлера
Неисправность дисплея
Сбой связи между дисплеем и основной платой
Неисправность основной платы
Слишком большое количество нажатий кнопки "RESET"
Неисправность главной платы управления
Неисправность главной платы управления
Неисправность основной платы
Необходимость Т.О.- обратитесь в сервисную службу
Неисправность датчика t 1 зоны
Неисправность датчика t 2 зоны
Неисправность датчика t 3 зоны
Нет пламени
Обнаружено пламя при закрытом газовом клапане
Отрыв пламени
Неудачное первое зажигание
Неудачное второе зажигание
Отрыв пламени
Пневмореле ВКЛ (вентлятор НЕ работает)
Пневморел ВЫКЛ (вентлятор работает)
Задержка срабатывания реле давления продуктов
сгорания
Размыкание контактов реле давления продуктов
сгорания при нормальной работе вентилятора
Датчик t подачи зоны 1 неисправен
Датчик t подачи зоны 2 неисправен
Датчик t подачи зоны 3 неисправен
Датчик температуры возврата зоны 1 неисправен
Датчик температуры возврата зоны 2 неисправен
Датчик температуры возврата зоны 3 неисправен
Перегрев зоны отопления 2
Перегрев зоны отопления 3
Неизвестная гидравл. схема зонального модуля
PIGMA EVO
SYSTEM
Circuitul Primar
1 01
1 03
1 04
1 05
1 06
1 07
1 08
1 10
1 12
1 14
1 16
1 18
1 P1
1 P2
1 P3
Circuitul Sanitar
2 03
2 05
2 09
Partea Electronică internă
3 01
3 02
3 03
3 04
3 05
3 06
3 07
3 P9
Partea Electronică externă
4 11
4 12
4 13
Aprindere şi Detectare
5 01
5 02
5 04
5 P1
5 P2
5 P3
Alimentare cu aer – Evacuare gaze ardere
607
608
6P1
6P2
Încălzire Multizonală (Modul Gestionare Zonă - opţional)
701
702
703
711
712
713
722
723
750
Temperatură excesivă
Circulaţie insu cientă
Lipsă de apă (necesară umplerea)
Circuit deschis/ Scurtcircuit sondă tur încălzire
Circuit deschis/ Scurtcircuit sondă retur încălzire
Circuit deschis/ Scurtcircuit sondă externă încălzire
Termostat pardoseală deschisă
Problemă la sonda circuit primar
Semnalare circulaţie insu cientă
Sonda superioara boiler circuit deschis
SYSTEM
Sonda de integrare acm circuit deschis
(Kit solar opţional)
Supratemperatura boiler
Eroare Display EEPR
GP-GIU eroare de comunicare
Eroare placa electronica
Prea multe RESET
Eroare placa principală
Eroare placa principală
Eroare placa principală
Intretinere programata - chemati asistenta tehnica
Senzor de camera 1 indisponibil
Senzor de camera 2 indisponibil
Senzor de camera 3 indisponibil
Lipsă acără
Detectare acără cu valvă gaz închisă
Detaşare acără
Prima încercare de aprindere eşuată
Prima încercare de aprindere eşuată
Detaşare acără
Aprobare presostat evacuare gaze de ardere precedent
aprinderii.
Lipseşte aprobarea presostatului pt evacuarea gazelor
(ventilatorul este activ).
Întârziere aprobare presostat gaze ardere
Deschidere presostat gaze în timpul funcţionării
obişnuite
Sonda tur z1 defecta
Sonda tur z2 defecta
Sonda tur z3 defecta
Sonda retur z1 defecta
Sonda retur z2 defecta
Sonda retur z3 defecta
Supratemperatura zona 2
Supratemperatura zona 3
Schema hidraulica nede nita
PIGMA EVO
PIGMA EVO
SYSTEM
40
PIGMA EVO / PIGMA EVO SYSTEM
Page 41
Sisteme de protecţie centrală

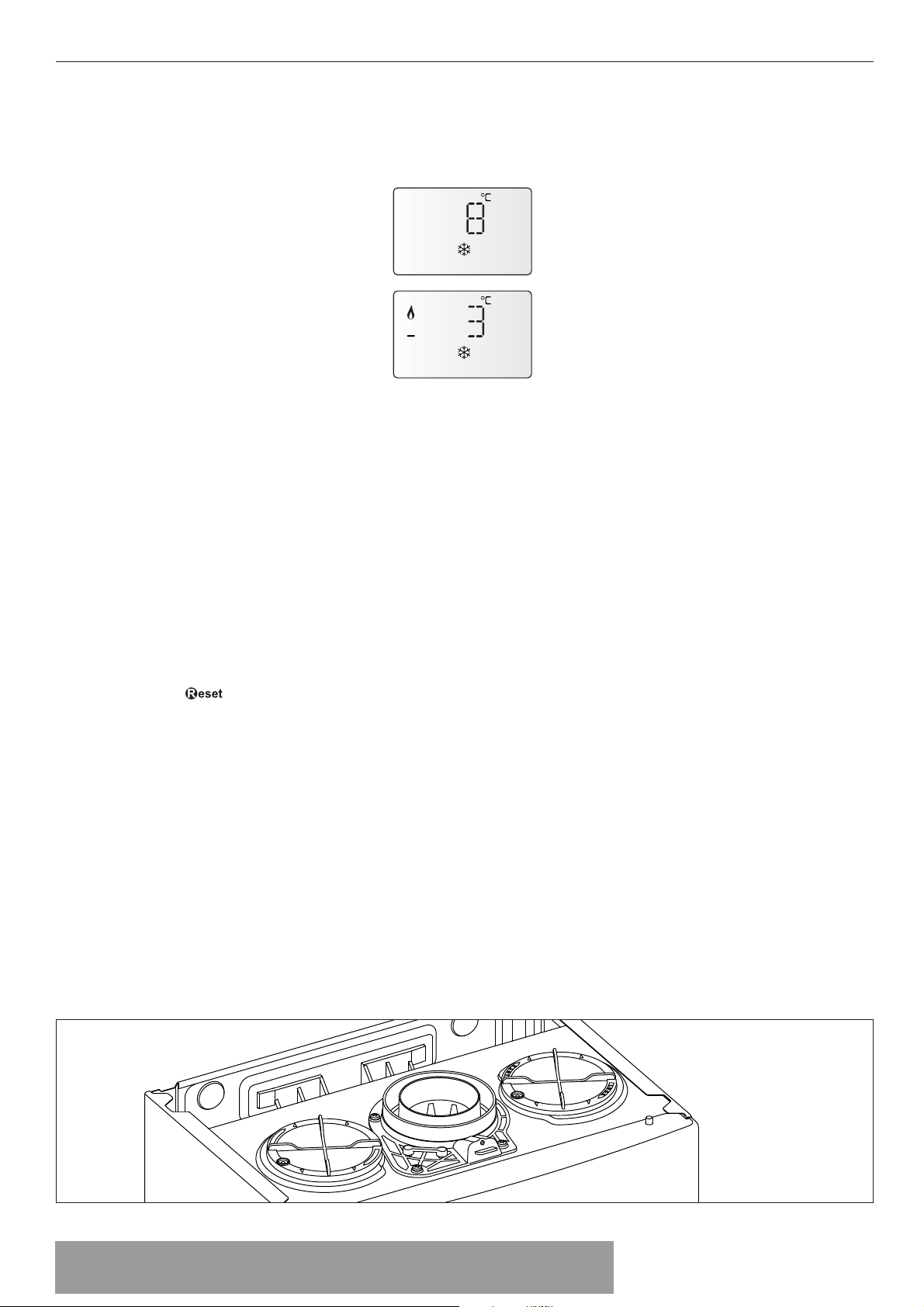

Режим защиты от замерзания включается по сигналу от датчика
температуры в подающей линии контура отопления и не зависит
от других устройств управления, но при этом котел должен быть
подключен к сети электропитания.
В случае понижения температуры в контуре отопления ниже 8 °С на
2 минуты включится насос.
По истечении двух минут работы насоса, выполнятся
следующие операции:
a) если температура в контуре отопления > 8 °С, то насос
отключится;
б) если температура в контуре отопления от 4 до 8 °С, то
насос будет работать еще две минуты;
в) если температура в контуре отопления < 4 °C, то
включится горелка (в режиме отопления) и будет
работать на минимальной мощности до тех пор, пока
температура не поднимется до 33 °С, после этого
горелка отключится, а насос будет работать в течение
двух минут.
Режим защиты от замерзания включается только в
следующих случаях (при нормальном функционировании
котла):
- давление в контуре соответствует норме;
- котел подключен к сети электропитания, на панели управления
подсвечивается индикатор ;
- к котлу осуществляется подача газа.
!! SYSTEM.
(
),
3- ,
.
Antigel (Anti-îngheţ)
Centrala este prevăzută cu o protecţie împotriva îngheţului care se bazează
pe controlul temperaturii de tur a centralei: dacă această temperatura
coboară sub 8°C se activează pompa de recirculare (circulaţia în instalaţia de
încălzire) timp de 2 minute.
După două minute de circulaţie placa electronică veri că următoarele:
- dacă centrala este alimentată la curent electric
- dacă gazul este furnizat.
ATENTIE : NUMAI PENTRU MODELELE SYSTEM : DACA CENTRALA
NU ESTE RACORDATA LA UN BOILER EXTERN ( CI FOLOSITA
NUMAI PENTRU INCALZIRE ) ESTE NECESAR SA SCOATETI
MOTORUL VALVEI CU 3 CAI , ALTFEL FUNCTIA ANTI-INGHET NU
ESTE ACTIVA .
a - dacă temperatura de tur este > de 8°C, pompa se opreşte;
b - dacă temperatura de tur este > 3°C şi < de 8°C, pompa
se activează pentru încă 2 minute;
c - dacă temperatura de tur este < de 3°C se aprinde arzătorul
(pe mod încălzire la putere minimă) până ce ajunge la
temperatura de 33°C. Odată atinsă această temperatură
arzătorul se stinge şi pompa de recirculare continuă să
funcţioneze pentru încă două minute.
Este posibilă funcţionarea continuă a pompei de recirculare cu
ajutorul parametrului P din Meniul de reglări
Protecţia anti - îngheţ se activează doar dacă centrala este în
perfectă stare de funcţionare:
- dacă presiunea în instalaţie este su cientă;
;
( «»)
В котле в месте присоединения дымохода/воздуховода
имеется два отверстия, с помощью которых можно определять
температуру продуктов сгорания и подаваемого в камеру
воздуха, содержание O2, CO2 и т.д.
Для доступа следует отвернуть передний винт и демонтировать
металлическую пластину с уплотнительной прокладкой.
Для перехода в режим анализа дымовых газов нажмите и
удерживайте кнопку 10 секунд. В этом режиме котел будет
работать на максимально возможной мощности. Через 10 мин
котел возвращается в обычный режим работы. Чтобы перевести
котел в обычный режим немедленно, выключите и повторно
включите его.
По окончании анализа установите металлическую пластину на
место и убедитесь в плотности прилегания уплотнения.
Котел позволяет контролировать исправность системы удаления
продуктов сгорания путём измерения общего перепада давления.
С помощью дифференциального манометра, подключенного к
штуцерам камеры сгорания, можно контролировать перепад ∆P
срабатывания реле давления дымовых газов.
Чтобы котел устойчиво и надлежащим образом работал,
измеренное на максимальной тепловой мощности значение
должно быть не менее 0,47 мбар (для моделей 24 кВт) или 0,70
мбар (для моделей 28/32 кВт).
Funcţia Coşar şi analiza combustiei
Centrala are, în partea exterioară a colectorului de evacuare a gazelor
de ardere, două prize care servesc la măsurarea temperaturii gazelor
de ardere şi a aerului necesar arderii, precum şi a concentraţiei de
O2 şi CO2, etc.
Pentru a accesa prizele este necesar să desfaceţi şurubul frontal şi să
scoateţi talerul metalic dotat cu garnitură de etanşare.
Condiţiile optime de probă – la puterea maximă de încălzire – se
realizează cu funcţia « coşar » activată; apăsaţi tasta RESET timp
de 5 secunde. Pe display apare mesajul “Coşar”. Cazanul va relua
funcţionarea obişnuită, automat, după 10 minute, sau efectuând un
ON/OFF.
La sfârşit, montaţi din nou talerul metalic şi veri caţi etanşarea.
Controlul evacuării gazelor
În cazan se poate controla realizarea corectă a aspiraţiei/ evacuării,
veri când pierderile de sarcină generate de sistemul adoptat. Cu un
manometru diferenţial conectat la “prizele de testare” ale camerei de
combustie este posibilă relevarea a DP de acţionare a presostatului
de gaze.
Valoarea obţinută nu trebuie să e mai mică de 0,47 mbar (pentru
24 FF) - 0,70 mbar (pentru 28/32 FF) în condiţiile de putere maximă
termică, pentru a avea o funcţionare corectă şi stabilă a cazanului.
PIGMA EVO / PIGMA EVO SYSTEM
41
Page 42
Întreţinere
Перед работой с котлом отключите его электропитание
(переведите внешний двухполюсный выключатель в положение
OFF (ВЫКЛ)) и перекройте газовый кран.
Для доступа к внутренним элементам котла выполните
следующее:
1. Ослабьте два винта (a), потяните их вперед и снимите переднюю
облицовочную панель с верхних завес (b).
2. Поверните панель камеры сгорания, наклоняя её вперёд (c).
3. Отсоедините два фиксатора, крепящие панель камеры сгорания.
Потяните панель вперед и снимите с верхних завес (d).
a
Instrucţiuni pentru deschiderea carcasei şi controlarea
interiorului centralei
Înainte de a executa o operaţie pe cazan, decuplaţi-l de la alimentarea
electrică, închizând întrerupătorul bipolar extern şi robinetul de gaz.
Pentru a avea acces în interiorul cazanului este necesar să:
1. deşurubaţi cele două şuruburi de pe panoul frontal (a), să îl trageţi
în faţă şi să îl desprindeţi din cârligele superioare (b);
2. rotiţi panoul de comandă şi trageţi-l spre voi (c);
3. decuplaţi cele două cârlige de pe panoul de închidere al camerei
de ardere. Trageţi-l spre voi şi desprindeţi-l de cârligele superioare
(d).
b
c
d
42
PIGMA EVO / PIGMA EVO SYSTEM
Page 43
Întreţinere
Техническое обслуживание (ТО) – важная составляющая
обеспечения безопасности, эффективной работы котла и залог
его длительной эксплуатации. Производите ТО в соответствии
с действующими нормами и правилами, а также требованиями
производителя, не реже 1 раза в год. Регулярно производите
анализ продуктов сгорания с целью контроля к.п.д. котла и
недопущения нарушения действующих норм по выбросам
в окружающую среду.Прежде чем начать техническое
обслуживание:− Отключите котел от электросети, для чего
установите внешний двухполюсный выключатель в положение
«OFF» (ВЫКЛ);− Перекройте газовый кран и краны отопления
и ГВС. По окончании работ котел восстанавливает параметры,
предшествовавшие отключению.
Рекомендуется производить следующие проверки котла НЕ
МЕНЕЕ 1 раза в год:
1. Проверьте на герметичность гидравлическую систему и,
при необходимости, замените уплотнения и добейтесь
герметичности.
2. Проверьте на герметичность газовую систему и, при
необходимости, замените уплотнения и добейтесь
герметичности.
3. Произведите визуальный осмотр общего состояния котла.
4. Произведите визуальный осмотр и при необходимости
произведите разборку и очистку горелки.
5. По результатам осмотра по п. “3” при необходимости
произведите разборку и очистку камеры сгорания.
6. По результатам осмотра по п. “4” при необходимости
произведите разборку и очистку горелки и форсунок.
7. При необходимости, очистите/промойте первичный
теплообменник.
8. Убедитесь, что следующие защитные устройства работают
надлежащим образом:− термостат перегрева.
9. Убедитесь, что следующие защитные устройства газовой
части работают надлежащим образом:− электрод контроля
пламени (ионизации).
10. Проверьте эффективность процесса нагрева воды для ГВС
(проверьте расход и температуру).
11. Произведите проверку основных параметров
функционирования котла.
После технического обслуживания заполните систему отопления
до установления в ней рекомендуемого давления и удалите
воздух из системы.
Întreţinerea(veri carea, revizia) este esenţială pentru siguranţa, buna
funcţionare şi durata centralei.
Se efectuează în baza celor prevăzute de normele în vigoare.
Se recomandă efectuarea periodică a analizei gazelor arse (combustiei) pentru a controla randamentul şi emisiile de substanţe poluante, în conformitate cu normele în vigoare.
Înainte de începerea operaţiunilor de întreţinere:
- deconectaţi electric centrala şi aşezaţi întrerupătorul bipolar
extern în poziţia OFF
- închideţi robinetul de gaz şi robinetele de apă ale instalaţiilor termice şi sanitare;
La sfârşit se redau (se reiau) reglările iniţiale.
Note generale
Este recomandabil, să se efectueze asupra aparatului, cel puţin o dată
pe an, următoarele controale (veri cări):
1. Controlul garniturilor de izolare (susţinere) pe partea de apă cu
eventuala înlocuire a garniturilor şi redarea etanşeităţii.
2. Controlul garniturilor de izolare pe partea de gaz cu eventuala
înlocuire a garniturilor şi redarea etanşeităţii.
3. Controlul cu ochiul liber al stării în ansamblu a aparatului.
4. Controlul cu ochiul liber al arderii şi eventual demontarea şi
curăţarea arzătorului.
5. Ca urmare a veri cării de la punctul 3, eventuala demontare şi
curăţarea camerei de combustie
6. Ca urmare a veri cării de la punctul 4, eventuala demontare şi
curăţarea arzătorului şi injectorului
7. Curăţarea schimbătorului principal de căldură.
8. Veri carea funcţionării sistemelor de siguranţă încălzire:
- siguranţă temperatura limită.
9. Veri carea funcţionării sistemelor de siguranţă pe partea de gaz:
- siguranţă lipsă gaz sau acără (ionizare).
10. Controlul e cienţei producţiei de apă menajeră (veri carea debi-
tului si a temperaturii).
11. Controlul general al funcţionării aparatului.

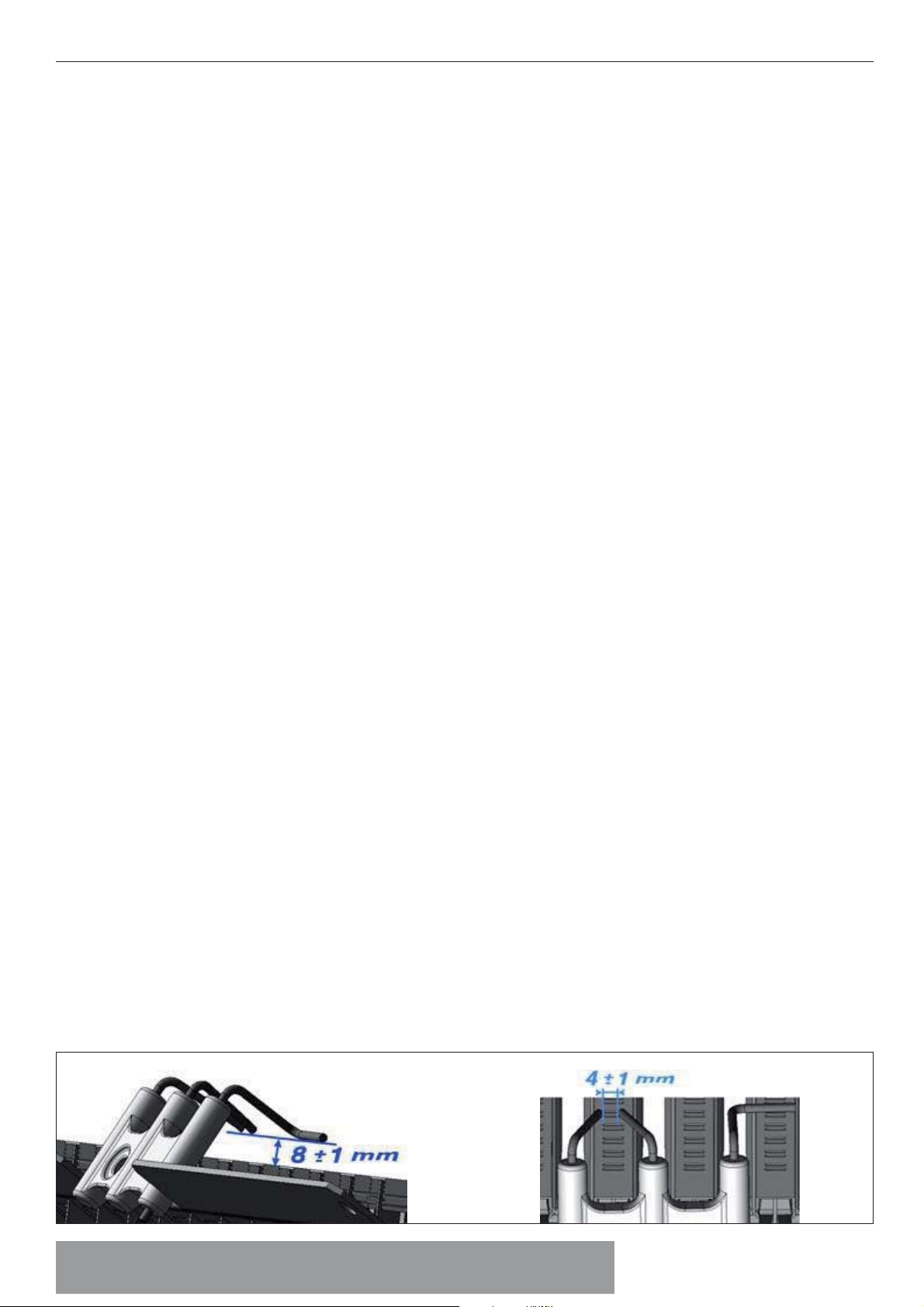

12. Îndepărtarea oxidului de la electrodul de sesizare cu ajutorul
şmirghelului.
Proba de funcţionare
După ce aţi efectuat operaţiunile de întreţinere şi veri care, reumpleţi
circuitul de încălzire la presiune de circa 1,0 bar şi aerisiţi instalaţia.
Reumpleţi şi instalaţia de apă menajeră.
- Puneţi în funcţiune aparatul.
- Dacă este necesar aerisiţi din nou instalaţia de încălzire.
- Veri caţi setările şi buna funcţionare a tuturor dispozitivelor de
comandă, reglare şi control.
- Veri caţi izolarea (etanşeitatea) şi buna funcţionare a instalaţiei de
evacuare gaze arse / alimentare aer necesar arderii (comburent).
PIGMA EVO / PIGMA EVO SYSTEM
43
Page 44
Întreţinere
Дренаж системы отопления выполняется в следующем порядке:
- выключите котлоагрегат и переместите внешний
двухполярный рубильник в положение ВЫКЛ, после чего
закройте кран газа;
- ослабьте автоматический вантузный клапан;
- откройте кран опорожнения, используя фигурный ключ 8
- слейте воду из самых нижних точек системы (где они
предусмотрены).
Если неработающая установка находится в регионах, где
наружная температура может в зимний период опускаться ниже
0 °C, рекомендуется добавлять в воду в системе антифриз, чтобы
избежать необходимости многократных сливов и заполнений
системы. В случае применения антифриза проверьте его
совместимость с нержавеющей сталью, из которой выполнен
главный теплообменник котла.
Рекомендуется использовать антикоррозийные антифризы
ПРОПИЛЕНОВОЙ серии, содержащие ГЛИКОЛЬ (например состав
CILLICHEMIE CILLIT cc 45, который не токсичен и в то же время
препятствует замерзанию, образованию накипи и коррозии) в
концентрациях, предписанных производителем, в соответствии
с ожидаемой минимальной температурой.
Периодически проверяйте показатель концентрации
водородных ионов в смеси воды с антифризом в системе и
заменяйте ее, если измеренное значение становится ниже
предела, предписанного производителем антифриза.
.
Производитель не несет ответственности в случаях причинения
повреждений котлу или системе из-за использования
ненадлежащих антифризов или добавок.
Operaţiuni de golire instalaţie
Golirea instalaţiei de încălzire trebuie efectuată în modul următor:
- opriţi (stingeţi) centrala şi aşezaţi întrerupătorul bipolar extern în
poziţia OFF şi închideţi robinetul de gaz;
- slăbiţi (desfaceţi) valva automata de evacuare aer;
- deschideţi robinetul de evacuare al instalaţiei strângând apa care
se scurge într-un rezervor pentru apă;
- evacuaţi de la punctele cele mai de jos ale instalaţiei (unde sunt
prevăzute).
Dacă este prevăzut ca instalaţia să se ţină oprită în zonele unde temperatura ambient poate coborî în perioada de iarnă sub 0°C, este
recomandabil să se adauge lichid antigel în apa din instalaţia de
încălzire pentru a evita golirile repetate; în cazul folosirii unui astfel
de lichid, veri caţi cu atenţie compatibilitatea cu oţelul inox din care
este făcut corpul centralei.
Se recomandă folosirea produselor antigel ce conţin GLICOL de tip
PROPILENIC contra coroziune (cum ar de exemplu CILLICHEMIE CILLIT CC 45, care nu este toxic şi care în acelaşi timp are şi calităţile unui
antigel, antincalcar şi anticoroziv) în dozele prescrise de producător,
în funcţie de temperatura minimă prevăzută.
Veri caţi în mod periodic pH-ul amestecului apă – antigel din circuitul centralei şi înlocuiţi amestecul atunci când valoarea măsurată este
mai mică decât limita prescrisă de producător.
NU AMESTECAŢI TIPURI DIFERITE DE ANTIGEL.
Constructorul nu este responsabilă pentru defecţiunile cauzate aparatului sau instalaţiei şi provocate din cauza folosirii de substanţe antigel sau aditivi neadecvaţi
При наличии опасности замерзания системы горячего
водоснабжения, вода из нее должна быть слита следующим
образом:
- закройте кран подачи воды в систему,
- откройте все краны горячей и холодной воды,
- слейте воду в самых нижних точках системы (если такие сливы
предусмотрены).
!
Перед перемещением котла опорожните все внутренние объемы,
в которых может содержаться горячая вода , остерегайтесь
ожогов.Удаление накипи с элементов котла производите в
соответствии с указаниями мер безопасности, в проветриваемом
помещении, используя спецодежду, избегая смешения различных
реагентов и обеспечив защиту котла, окружающих предметов,
людей и животных.Все соединения, используемые для измерения
давления газа и регулировки газовой части котла, должны быть
надёжно закрыты.Убедитесь, что котел может работать на газе
имеющегося типа и что диаметр форсунок соответствующий.
При появлении запаха гари или дыма из котла, а также запаха
газа, отсоедините котел от электросети, перекройте газовый
кран, откройте все окна и обратитесь за технической помощью к
квалифицированному специалисту.
Проинформируйте владельца (пользователя) о порядке работы
с котлом.Передайте владельцу «Руководство по эксплуатации» и
предупредите о необходимости хранить его в непосредственной
близости от котла.Изложите владельцу следующее:
− Необходимость периодически проверять давление воды в
контуре отопления; порядок подпитки и удаления воздуха из
контура отопления.
− Порядок установки температуры в контуре отопления и
использования регулирующих устройств для обеспечения
надлежащего и экономичного режима работы.
− Необходимость периодического технического обслуживания
котла в соответствии с действующими нормами и правилами,
а также требованием производителя (не реже 1 раза в год).
− Запрещено вносить какие бы то ни было изменения в
настройки соотношения подачи воздуха и газа.
− Запрещено производить ремонт самостоятельно.
Golirea instalaţiei sanitare
Ori de câte ori există pericolul de îngheţ, trebuie golită instalaţia
sanitară în felul următor:
- Închideţi robinetul de la reţeaua de apă,
- deschideţi toate robinetele de apă caldă şi rece,
- goliţi de la punctele de jos (unde sunt prevăzute).
ATENŢIE
Goliţi componentele ce ar putea conţine apă calda, activând eventualele ventile de evacuare, înainte de manevrarea lor.
Efectuaţi desfundarea (dez-incrustrare) de calcar a componentelor respectând speci caţiile din şa de siguranţă a produsului utilizat, aerisind ambientul, folosind echipament de protecţie, evitând
să amestecaţi produse diferite, protejând aparatul şi obiectele
înconjurătoare.
Închideţi ermetic deschiderile folosite pentru a efectua citirea presiunii gazului sau a reglărilor de gaz.
Asiguraţi-vă că duza este compatibilă cu gazul de alimentare.
În cazul în care se simte miros de ars sau se vede ieşind fum din
aparat sau se simte miros puternic de gaz, întrerupeţi alimentarea
electrică, închideţi robinetul de gaz, deschideţi ferestrele şi informaţi
tehnicianul.
Informaţii pentru utilizator
Informaţi utilizatorul cu privire la modalităţile de funcţionare ale
instalaţiei.
În special, livraţi utilizatorului toate manualele de instrucţiuni şi
avertizaţi-l să le păstreze împreună cu aparatul.
Avertizaţi utilizatorul să:
- Controleze periodic presiunea apei în instalaţie; informaţi-l cu
privire la umplerea instalaţiei cu apă şi la aerisirea caloriferelor.
- Controleze şi să regleze temperatura precum şi să comande
dispozitivele de reglare, în scopul gestionării economice şi
corecte ale instalaţiei.
- Execute, conform normelor, operaţiile de întreţinere ale
instalaţiei.
- Nu modi ce, în nici un caz, valorile setate, de alimentare cu aer
necesar arderii şi de evacuare a gazelor de ardere.
44
PIGMA EVO / PIGMA EVO SYSTEM
Page 45
Întreţinere
X
10
Placa de timbru caracteristici
2
1
6
7
Q
P
60/80°C
4
MA
5
MIN
14
15
16
17
18
20
21
22
3
3
8
9
12
13
11
19
1. Марка
2. Производитель
3. Модель – Серийный номер
4. Торговый код
5. № утверждения
6. Страна эксплуатации – категория газа
7. Заводская настройка газа
8. Тип установки
9. Электрические данные
10. Максимальное давление санитарной горячей воды
11. Максимальное давление системы отопления
12. Тип котла
13. Класс NOx / Производительность
14. Расход тепла макс. – мин.
15. Тепловая мощность макс. – мин.
16. Удельный расход
17. Тарирование мощности котла
18. Номинальный объем санитарной воды
19. Используемые газы
20. Рабочая минимальная температура среды
21. Максимальная температура отопления
22. Максимальная температура сантехники
1. Marca
2. Producător
3. Mode- Nr de serie
4. Cod comercial
5. Nr omologare
6. Ţări de destinaţie – categorie gaz
7. Predispunere Gaz
8. Tip instalaţie
9. Date electrice
10. Presiune maximă sanitară
11. Presiune maximă încălzire
12. Tip cazan
13. Clasă NOx / E cienţă
14. Capacitate termică max – min
15. Putere termică max – min
16. Debit speci c
17. Calibrare putere cazan
18. Debit nominal în circ.sanitar
19. Gaz utilizabil
20. Temperatura ambiantă minimă de funcţionare
21. Temperatura maximă încălzire
22. Temperatura maximă circ. sanitar
PIGMA EVO / PIGMA EVO SYSTEM
45
Page 46
Модель
Сертификация CE (№)
Тип котла
Общие сведения
Номинальная тепловая мощность для контура отопления,
не более/не менее (Hi)
Номинальная тепловая мощность для контура отопления,
не более/не менее (Hs)
Номинальная тепловая мощность для ГВС, не более/не менее (Hi)
Номинальная тепловая мощность для ГВС, не более/не менее (Hs)
Тепловая мощность на выходе (режим отопления), не более/не менее
Тепловая мощность на выходе (режим ГВС), не более/не менее
К.П.Д. сгорания топлива (по замеру на выходе продуктов сгорания),
Hi/Hs
КПД при номинальной мощности (60/80 °C), Hi/Hs
КПД при мощности 30 % от номинальной (47 °C), Hi/Hs
КПД на минимальной мощности, Hi/Hs
Энергетические характеристики
Класс по К.П.Д. (директива 92/42/EEC)
Классификация по Sedbuk
Максимальное потери тепла через корпус при T = 50 °C
Потери тепла через дымоход при включенной горелке
Остаточный напор вентилятора
Класс по NOx
Температура продуктов сгорания (G20)
Содержание СО2 (G20)
Содержание СО (0 % О2)
Выбросы
Содержание О2 (G20)
Количество продуктов сгорания, не более (G20)
Избыток воздуха
Максимальное гидравлическое сопротивление (T=20°C)
Остаточное давление в контуре
Давление в расширительном баке
Максимальное давление в контуре
Отопление
Объем расширительного бака
Температура воды в контуре отопления, не более/не менее
Температура воды в контуре ГВС, не более/не менее PIGMA
Температура воды в контуре ГВС, не более/не менее PIGMA SYSTEM
Расход в контуре ГВС (через 10 мин при ∆T=30 °C)
Расход в контуре ГВС при ∆T=25 °C
ГВС
Расход в контуре ГВС при ∆T=35 °C
Класс комфорта по ГВС (EN13203)
Расход воды в контуре ГВС, не менее
Давление в контуре ГВС, не более
Напряжение и частота
Потребляемая мощность
Температура воздуха, не менее
ЭЛЕКТРИЧЕСКИЕ
Класс защиты
ХАРАКТЕ¬РИСТИКИ
Масса
PIGMA EVO / PIGMA EVO SYSTEM
25 FF 30 FF 35 FF
1312BR4793 1312BR4924
C12-C22-C32-C42-C52-C62-C82-B22-B22p-B32 -
C12X-C32X-C42X-C52X-C82X
кВт 25,8 / 11,0 30,0 / 13,0 34,5/15,0
кВт 28,7 / 12,2 33,3 / 14,4 38,3/16,7
кВт 27 / 11,0 31,3 / 13,0 36,0/15
кВт 30 / 12,2 34,8 / 14,4 40,0/16,7
кВт 24,2 / 9,8 28,1 / 11,6 32,3/14,0
кВт 25,3 / 9,8 29,3 / 11,6 33,7/14,0
% 94,5 93,9 93,9
% 93,8 / 84,5 93,6 / 84,3 93,6/84,3
% 93,6 / 84,3 93,2 / 83,9 92,6/83,4
% 89,2 / 80,3 89,3 / 80,4 93,3/84,0
*** *** ***
DDD
% 0,7 0,3 0,3
% 5,5 6,1 6,1
Па 100 104 90
333
°C 105 114 116
% 6,5 6,4 6,6
млн-1 50 92 97
% 8,8 8,9 8,6
м3/ч 57,4 67,5 74,7
%72 74 69
мбар 200 200 200
бар 0,25 0,25 0,25
бар 1 1 1
бар 3 3 3
л888
°C 82 / 35 82 / 35 82 / 35
°C 60 / 36 60 / 36 60 / 36
°C 60 / 40 60 / 40 60 / 40
л/мин 12,5 14,1 16,0
л/мин 14,5 16,8 19,3
л/мин 10,4 12,0 13,8
333
л/мин 1,7 1,7 1,7
бар 7 7 7
В/Гц 230/50 230/50 230/50
Вт 112 129 152
°C +5 +5 +5
IP X5D X5D X5D
кг
46
PIGMA EVO / PIGMA EVO SYSTEM
Page 47
Date tehnice
Nume model
PIGMA EVO / PIGMA EVO SYSTEM
25 FF 30 FF 35 FF
Certi care CE (pin) 1312BR4793 1312BR4924
NOTE GEN.
Tip cazan
C12-C22-C32-C42-C52-C62-C82-B22-B22p-B32 -
C12X-C32X-C42X-C52X-C82X
Putere termică nominală max/min (Hi=putere calori ca inferioara ) kW 25,8 / 11,0 30,0 / 13,0 34,5/15,0
Putere termică nominală max/min (Hs=putere calori ca superioara) kW 28,7 / 12,2 33,3 / 14,4 38,3/16,7
Putere termică nominală sanitar max/min (Hi=putere calori ca inferioara ) kW 27 / 11,0 31,3 / 13,0 36,0/15
Putere termică nominală sanitar max/min (Hs=putere calori ca superioara) kW 30 / 12,2 34,8 / 14,4 40,0/16,7
Putere termică utila max/min kW 24,2 / 9,8 28,1 / 11,6 32,3/14,0
Putere termică utila sanitar max/min kW 25,3 / 9,8 29,3 / 11,6 33,7/14,0
Randament de ardere Hi/Hs % 94,5 93,9 93,9
Randament la putere termică nominală (60/80°C)Hi/Hs % 93,8 / 84,5 93,6 / 84,3 93,6/84,3
Randament la 30% la 47°C Hi/Hs % 93,6 / 84,3 93,2 / 83,9 92,6/83,4
PRESTAŢII ENERGETICE
Randament la sarcina minimă Hi/Hs % 89,2 / 80,3 89,3 / 80,4 93,3/84,0
Stele de randament (dir. 92/42/EEC) *** *** ***
Clasa SEDBUK DDD
Pierdere maximă de căldură pin manta (∆T=50°C) % 0,7 0,3 0,3
Pierderi la coş cu arzatorul pornit % 5,5 6,1 6,1
Pierderi reziduale la evacuare Pa 100 104 90
Clasa Nox 333
Temperatură fum pentru G20 °C 105 114 116
Conţinut de CO
EMISII
Conţinut de CO (0%O
Conţinut de O
pentru G20 % 6,5 6,4 6,6
2
) ppm 50 92 97
2
2
% 8,8 8,9 8,6
Debit maxim de fum la evacuare pentru G20 Kg/h 57,4 67,5 74,7
Exces de aer % 72 74 69
Pierderi de sarcină (max) ∆T=20°C mbar 200 200 200
Pierderi reziduale pentru instalaţie bar 0,25 0,25 0,25
Presiune de incarcare vas de expansiune bar 1 1 1
Presiune maximă pe circuitul de încălzire bar 3 3 3
Capacitate vas de expansiune l 8 8 8
CIRCUIT ÎNCĂLZIRE
Temperatură de încălzire max/min (domeniul de temperatură înaltă) °C 82 / 35 82 / 35 82 / 35
Temperatura în c sanitar max/min - PIGMA °C 60 / 36 60 / 36 60 / 36
Temperatura în c sanitar max/min - PIGMA SYSTEM °C 60 / 40 60 / 40 60 / 40
Capacitate speci că (în 10 minute/DT 30°C) - PIGMA l/min 12,5 14,1 16,0
Cantitate apă caldă DT=25°C PIGMA l/min 14,5 16,8 19,3
Cantitate apă caldă DT=35°C PIGMA l/min 10,4 12,0 13,8
CIRCUIT SANITAR
EN13203 - PIGMA stars 3 3 3
Debitare minimă apă caldă - PIGMA l/min 1,7 1,7 1,7
Presiune apă în c sanitar max/min - PIGMA bar 7 7 7
Tensiune/frecvenţă de alimentare V/Hz 230/50 230/50 230/50
Putere electrică totală absorbită W 112 129 152
Temperatura minima de functionare ( in camera) °C +5 +5 +5
DATE ELECTR
Grade de protecţie instalaţie electrică IP X5D X5D X5D
Greutate kg
