Instrukcje technicznedotyczące instalacji obsługi
Niniejsza instrukcja przeznaczona jest dla urządzeń instalowanych we Włoszech.
PL
Instrucţiuni tehnice pentru instalare şi întreţinere
Acest manual este destinat numai aparatelor instalate în Romania
KOCIOŁ GAZOWY WISZĄCY
CAZAN MURAL GAZ
PIGMA
25 FF - 30 FF
RO
Page 2
CUPRINS
Generalităţi ..................................................... 38
Norme de siguranţă
Avertismente ..................................................39
Recomandări (avertizări) pentru instalare
Amplasarea cazanului ................................................. 40
Proiectarea şi realizarea instalaţiei
Curăţarea instalaţiei de încălzire ............................. 41
Marcarea CE
Placa de timbru caracteristici
Racordarea conductelor de Aspiraţie
şi Evacuare gaze arse............................................... 42
Tipologia de conectare a centralei la
coşul defum
Conectările electrice
Descrierea produsului .................................... 43

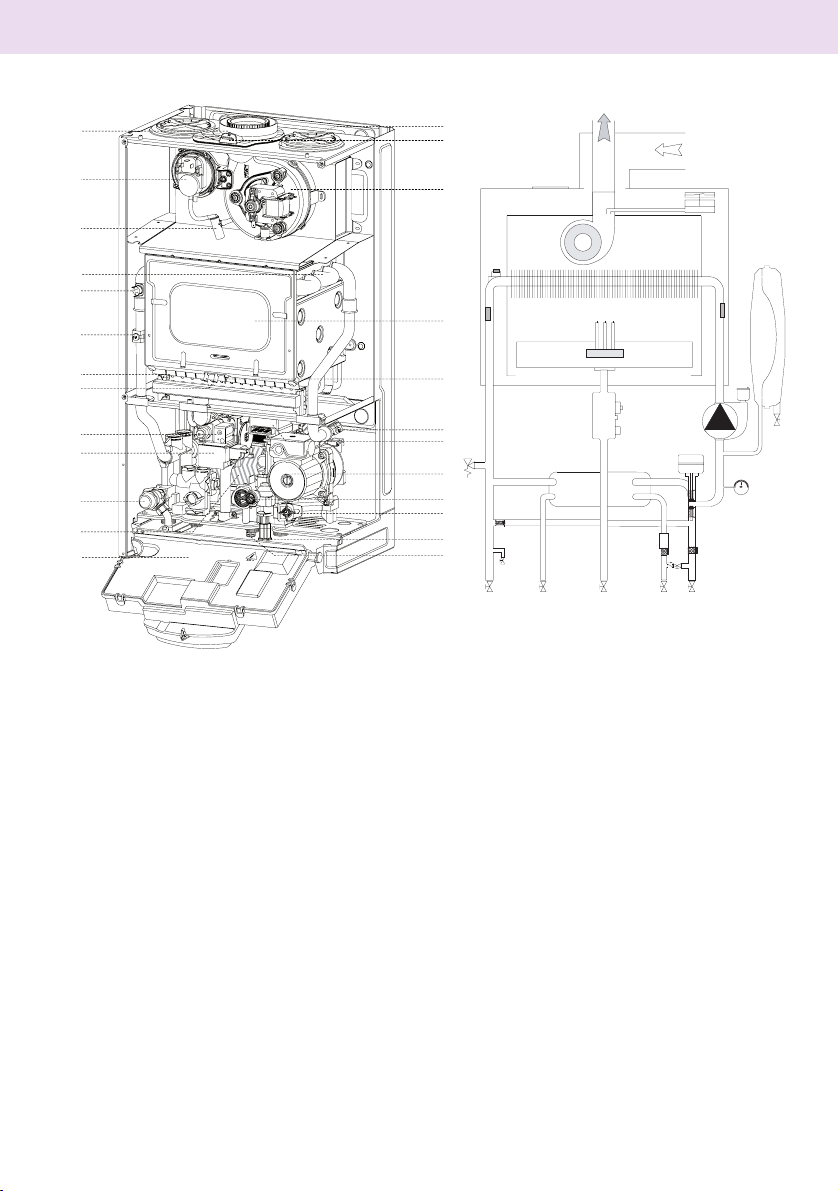

Vedere de Ansamblu
Schema hidraulică
Dimensiuni cazan ......................................................... 44
Distanţe minime pentru instalare
Şablon pentru instalare .............................................. 45
Instalare...........................................................46
Racordarea la apă/gaze
Montarea setului cu baretă (opţional)
Curăţarea instalaţiei de încălzire

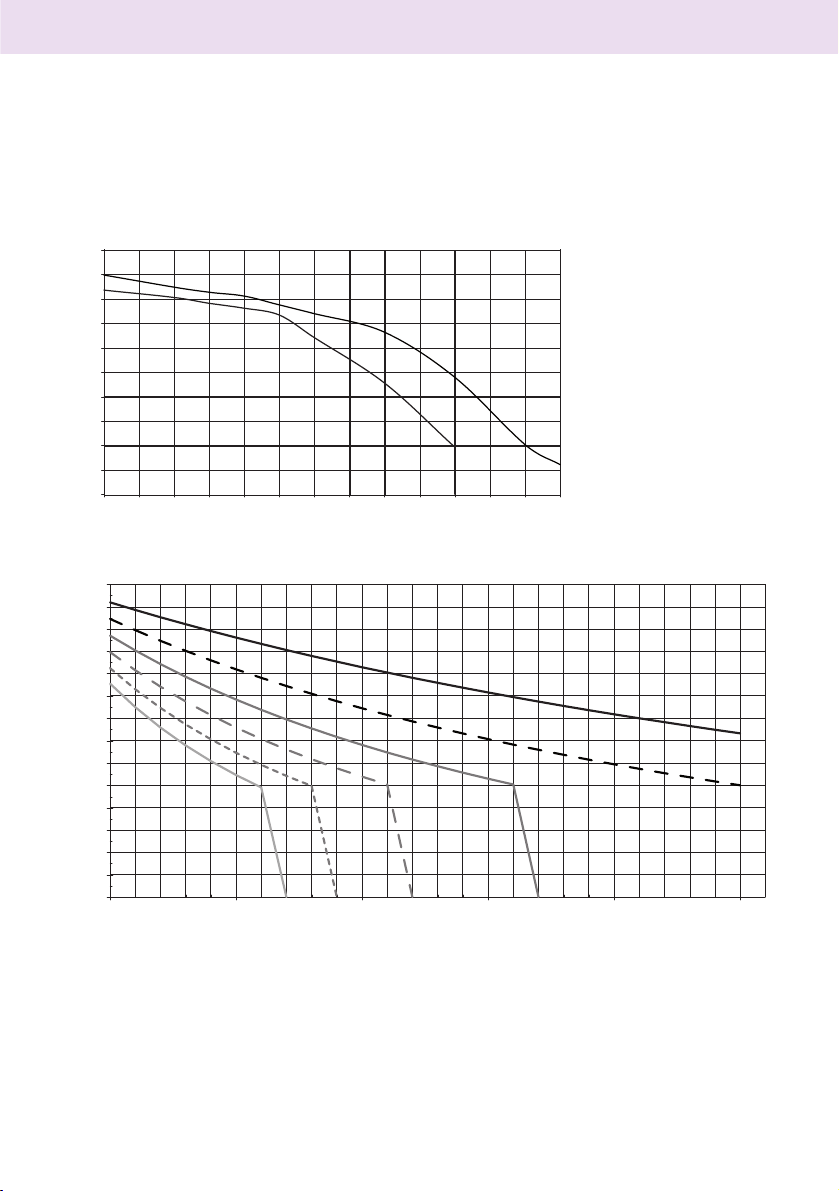

Reprezentarea grafi că a debitului rezidual
pompa de recirculare .............................................. 47
Grafi cul conţinutului de apă în instalaţie
Instrucţiuni pentru deschiderea carcasei şi
controlarea interiorului centralei ........................ 48
Instalarea cazanului ..................................................... 49
Dispozitivul de suprapresiune
Conectarea conductelor de aspiraţie şi de
evacuare a gazelor de ardere ............................... 50
Tabel lungimi tuburi de aspirare şi de evacuare
gaze arse
Tipologie de aspiraţie/evacuare fum ....................51
Conectările electrice .................................................. 52
Conectarea termostatului de ambianţă
Schema electrică .......................................................... 53
Punerea în funcţiune ......................................54
Pregătirea pentru punerea în funcţiune
Umplerea instalaţiei cu apă
Alimentare Gaz
Alimentarea Electrică
Panoul de comenzi
Procedura de aprindere ............................................. 55
Prima pornire
Funcţia de Aerisire
Reglarea ..........................................................56
Verificarea reglărilor pe partea de gaz
Controlul presiunii de alimentare.
Controlul puterii maxime sanitar
Controlul puterii minime
Reglarea puterii maxime de încălzire .................... 57
Reglarea aprinderii lente.
Reglarea întârzierii de pornire a încălzirii
Funcţia Coşar
Controlul puterii maxime absolute pe circuitul
de încălzire ...................................................................... 58
Adaptarea la alt tip de gaz
Tabel rezumativ transformare gaz .......................... 59
Accesul la Meniurile de setare-reglare
- diagnostic ................................................................. 60
MENU 2 ............................................................................ 62
MENU 3 ............................................................................ 64
MENU 7
MENU 8
Sisteme de protecţie centrală .............................. 66
Oprire de siguranţă
Blocarea funcţionării
Tabel recapitulativ cu codurile de eroare ............67
Funcţia anti – îngheţ
Funcţia Coşar şi analiza combustiei ....................... 68
Controlul evacuării gazelor
Întreţinere ..................................................................... 69
Note generale
Operaţiuni de golire instalaţie ................................. 70
Informaţii pentru utilizator
Caracteristici tehnice ...................................... 71
Page 3
Generalităţi
Norme de siguranţă
Legendă simboluri:
Nerespectarea indicaţiilor de avertizare prezintă riscul
provocării de leziuni, în anumite circumstanţe chiar mortale, pentru persoane.
Nerespectarea indicaţiilor de avertizare prezintă riscul
provocării daunelor, în anumite circumstanţe chiar foarte
grave, pentru obiecte, plante şi animale.
Instalaţi aparatul pe un perete solid, nesupus
vibraţiilor.
Zgomot în timpul funcţionării
Nu deterioraţi, atunci când găuriţi peretele, cablurile
electrice sau tuburile (conductele) existente.
Electrocutare la contactul cu conductorii sub tensiune.
Explozii, incendii sau intoxicaţii din cauza pierderilor de
gaz prin conductele deteriorate. Deteriorarea instalaţiilor
deja existente. Inundaţii din cauza pierderilor de apă prin
conductele deteriorate.
Efectuaţi conectările electrice cu conductori cu
secţiune adecvată.
Incendiu prin supraîncălzire din cauza trecerii curentului
electric în cabluri subdimensionate.
Protejaţi tuburile şi cablurile de conectare astfel încât
să evitaţi deteriorarea lor.
Electrocutare la contactul cu conductorii sub tensiune.
Explozii, incendii sau intoxicaţii din cauza pierderilor de
gaz prin conductele deteriorate. Deteriorarea instalaţiilor
deja existente. Inundaţii din cauza pierderilor de apă prin
conductele deteriorate.
Asiguraţi-vă că mediul de instalare şi instalaţiile la
care trebuie să se conecteze aparatul sunt în conformitate cu normele în vigoare.
Electrocutare la contactul cu conductorii sub tensiune, incorect instalaţi. Deteriorarea aparatului din cauza
condiţiilor improprii de funcţionare.
Folosiţi ustensile şi aparaturi manuale adecvate
uzului (în mod special asiguraţi-vă că ustensila nu sa deteriorat şi că mânerul este întreg şi corect xat),
utilizaţi-le în mod corect, asiguraţi-vă că nu vor cădea
de la înălţime, după utilizare puneţi-le la locul lor.
Leziuni din cauza proiectărilor de schije sau de fragmente, inhalare praf, lovituri, tăieri, înţepături, zgârieturi. Deteriorarea aparatului sau obiectelor din jurul acestuia din
cauza proiectării schijelor, loviturilor, tăieturilor.
Folosiţi aparaturi electrice adecvate uzului (în mod
special asiguraţi-vă că priza şi cablul electric de alimentare sunt întregi şi că părţile dotate cu motor
rotativ sau alternativ sunt corect xate), utilizaţi-le în
mod corect, nu încrucişaţi conductele cu cablul de alimentare, asiguraţi-vă că nu vor cădea de la înălţime,
deconectaţi-le şi după utilizare puneţi-le la locul lor.
Leziuni din cauza proiectărilor de schije sau de fragmente, inhalare praf, lovituri, tăieri, înţepături, zgârieturi, zgomot, vibraţii. Deteriorarea aparatului sau obiectelor din
jurul acestuia din cauza proiectării schijelor, loviturilor,
tăieturilor.
Asiguraţi-vă că scările portabile sunt bine sprijinite (sunt stabile), că sunt rezistente, că treptele sunt
întregi şi nu sunt alunecoase, că nu vor mutate cu
cineva pe ele, că cineva le supraveghează.
Leziuni din cauza căderilor de la înălţime sau din cauza
tăieturilor (scări duble).
Asiguraţi-vă că scările castel sunt bine sprijinite (sunt
stabile), că sunt rezistente, că treptele sunt întregi
38
şi nu sunt alunecoase, că au balustrade de-a lungul
rampei şi parapete pe platformă.
Leziuni din cauza căderilor de la înălţime.
Asiguraţi-vă că în cazul efectuării lucrărilor la o
anumită înălţime (în general, mai mult de doi metri
peste nivel) au fost prevăzute bare de susţinere (parapete) în zona de lucru sau centuri de siguranţă individuale apte să prevină căderea, că în spaţiul parcurs
la o eventuală cădere nu există obstacole periculoase,
că eventual impact va atenuat de suprafeţe de oprire semirigide sau deformabile.
Leziuni din cauza căderilor de la înălţime.
Asiguraţi-vă că locul de muncă dispune de condiţii
igienice şi sanitare adecvate în ceea ce priveşte iluminatul, ventilarea, soliditatea.
Leziuni provocate de loviri, împiedicări etc.
Protejaţi aparatul şi zonele din apropierea locului de
muncă cu material adecvat.
Deteriorarea aparatului sau obiectelor din jurul acestuia
din cauza proiectării schijelor, loviturilor, tăieturilor.
Manevraţi aparatul cu protecţiile adecvate, cu grijă şi
precauţie maximă.
Deteriorarea aparatului sau obiectelor din jurul acestuia
din cauza loviturilor, tăieturilor, zdrobirilor.
În timpul lucrărilor dotaţi-vă cu echipamentul individual de protecţie adecvat.
Leziuni din cauza proiectărilor de schije sau de fragmente, inhalare praf, lovituri, tăieri, înţepături, zgârieturi, zgomot, vibraţii.
Organizaţi dezmembrarea materialului şi aparaturilor astfel încât manevrarea acestora să e uşoară şi
sigură, evitând grămezile care pot provoca căderi sau
prăbuşiri.
Deteriorarea aparatului sau obiectelor din jurul acestuia
din cauza loviturilor, tăieturilor, zdrobirilor.
Operaţiunile în interiorul aparatului trebuie să e
efectuate cu maximă precauţie astfel încât să se evite
contactele bruşte cu părţile ascuţite.
Leziuni din cauza tăierilor, înţepăturilor, zgârieturilor.
Faceţi operabile toate funcţiile de siguranţă şi control pe care le necesită o intervenţie la aparat şi,
înainte de punerea în funcţiune, asiguraţi-vă că ele
funcţionează corect.
Explozii, incendii sau intoxicaţii din cauza scurgerilor de gaz sau din cauza unei evacuări a fumului
necorespunzătoare. Deteriorarea sau blocarea aparatului
din cauza funcţionării necontrolate.
Goliţi componentele care ar putea conţine apă caldă,
activând evacuările respective, înainte de manevrarea lor.
Leziuni din cauza arsurilor.
Efectuaţi îndepărtarea depunerilor de calcar de
pe componente respectând speci caţiile din şa
de siguranţă a produsului utilizat; în plus aerisiţi
încăperea, folosiţi echipament de protecţie adecvat
şi evitaţi amestecarea cu produse diverse, protejând
aparatul şi obiectele din jur.
Leziuni din cauza contactului pielii şi ochilor cu substanţe
acide, inhalare sau ingestie de agenţi chimici nocivi. Deteriorarea aparatului sau obiectelor din jurul lui din cauza
coroziunii la substanţe acide.
În cazul în care se simte miros de ars sau se vede fum
ieşind din aparat, întrerupeţi alimentarea electrică,
deschideţi ferestrele şi anunţaţi tehnicianul.
Leziuni personale datorate arsurilor, inhalării de fum,
intoxicaţiilor.
Page 4
Avertismente
Recomandări (avertizări) pentru instalare
Instalaţia şi prima punere în funcţiune
(prima pornire) a centralei trebuie să e
efectuate numai de către personal cali cat
în conformitate cu normele naţionale
de instalare in vigoare şi cu eventualele
dispoziţii ale autorităţilor locale şi ale
instituţiilor de sănătate publică.
După instalarea centralei, instalatorul trebuie
să înmâneze utilizatorului nal, declaraţia de
conformitate şi manualul de utilizare şi să-l
informeze cu privire la funcţionarea centralei
şi asupra dispozitivelor de siguranţă.
Acest aparat este destinat producerii apei calde
pentru uz casnic.
Trebuie să fi e racordat la o instalaţie de încălzire
şi la reţeaua de distribuire apă caldă menajeră
compatibile cu capacităţile şi puterile sale.
Este interzisă folosirea în scopuri diferite de cele
specifi cate. Constructorul nu este responsabil
pentru eventualele defecţiuni apărute din
cauza folosirii improprii, greşite şi neadecvate
sau pentru nerespectarea instrucţiunilor din
prezentul manual.
Instalaţia, întreţinerea (revizia) şi orice
altă intervenţie trebuie să fi e efectuate în
conformitate cu normele în vigoare şi conform
instrucţiunilor furnizate de către constructor.
O instalare greşită poate provoca daune
persoanelor, animalelor şi lucrurilor şi pentru
care fi rma constructoare nu este responsabilă.
Centrala este furnizată pe un palet, într-un
ambalaj de carton, după ce aţi scos ambalajul
verifi caţi integritatea aparatului şi asiguraţi-vă
că elementele furnizate sunt complete. În cazul
unor neconformităţi adresaţi-vă furnizorului.
Elementele de ambalaj (benzile de plastic, saci
de plastic, polistiren expandat, etc.) nu trebuie
să fi e lăsate la îndemâna copiilor, deoarece sunt
surse de pericole.
În cazul defecţiunilor şi /sau unei proaste
funcţionări opriţi aparatul, închideţi robinetul de
gaz şi nu încercaţi să îl reparaţi singur, adresaţivă personalului califi cat.
Înainte de orice intervenţie de întreţinere (revizie)
/reparaţie la centrală, trebuie să întrerupeţi
alimentarea electrică a centralei aşezând
întrerupătorul bipolar extern în poziţia “OFF”.
Eventualele reparaţii efectuate, folosind
exclusiv piese de schimb originale, trebuie
să fi e executate doar de tehnicieni califi caţi.
Nerespectarea indicaţiilor de mai sus poate
compromite siguranţa aparatului şi pentru
aceasta constructorul nu este responsabil.
În cazul lucrărilor sau reviziilor structurilor aşezate
în apropierea conductelor sau dispozitivelor de
evacuare gaze arse şi a accesoriilor lor, scoateţi
aparatul din funcţiune aşezând întrerupătorul
bipolar extern în poziţia “OFF” şi închizând
robinetul de gaz. La terminarea lucrărilor
puneţi personalul califi cat să verifi ce efi cienţa
conductelor sau dispozitivelor.
Pentru curăţarea componentelor externe, opriţi
centrala şi aşezaţi întrerupătorul extern în
poziţia “OFF”.
Curăţaţi cu o cârpă umezită cu apă şi săpun.
Nu folosiţi detergenţi agresivi, insecticide
sau produse toxice. Respectarea normelor în
vigoare permite o funcţionare sigură, ecologică
şi o economie de energie.
În cazul folosirii unui kit sau unui opţional
trebuie să fi e folosite cele originale.
Avertismente înainte de instalare
- Evitaţi montarea aparatului în locuri unde
aerul de ardere conţine un procent ridicat
de clor (spaţii piscină) sau de alte substanţe
nocive ca de exemplu amoniac (coafor) sau
agenţi alcalini (spălătorii).
- Verifi caţi dispunerea centralei pentru
funcţionarea cu tipul de gaz disponibil la
domiciliul dvs. (citiţi indicaţiile de pe eticheta
ambalajului şi de pe plăcuţa de caracteristici
din interiorul cazanului).
- Verifi caţi plăcile de caracteristici aplicate
pe ambalaj şi pe aparat pentru a observa
dacă modelul conţinut în acesta este
destinat respectivei ţări, dacă gazul pentru
care cazanul a fost proiectat corespunde
categoriei admise în ţara de destinaţie.
- Ţevile de alimentare cu gaz gaz trebuie să fi e
realizate şi dimensionate conform normelor
specifi ce, în baza puterii maxime a cazanului;
de asemenea trebuie să vă asiguraţi şi de
dimensionarea şi conectarea corectă a
robinetului de interceptare.
- Înainte de instalare se recomandă curăţarea
39
Page 5
Avertismente
ţevilor de gaz pentru a îndepărta eventualele
reziduuri care ar putea compromite
funcţionarea cazanului.
- Verifi caţi ca presiunea maximă a instalaţiei
de apă să nu depăşească 6 bari; în caz
contrar este necesar să instalaţi un reductor
de presiune.
- Dacă apa conţine foarte mult calcar (grad
peste 20°f), montaţi un dispozitiv de
dedurizare a apei.
Recomandări:
Dacă zona este expusă riscurilor de fulgerare
(instalaţie izolată în apropierea centralelor
ENEL) montaţi un paratrăznet.
Garanţia noastră depinde de conformarea la
această cerinţă.
AMPLASAREA CAZANULUI
- Nu instalaţi niciodată cazanul deasupra
blaturilor aragazurilor, cuptoarelor şi în
general deasupra surselor de orice fel de
vapori, care pot afecta funcţionarea cazanului
din cauza unei eventuale înfundări.
- Aveţi grijă ca peretele şi elementele de
fi xare să fi e solide şi să asigure o rezistenţă
sufi cientă pentru a face faţă greutăţii
cazanului (greutate: 45 kg circa)
- Luaţi toate măsurile de rigoare pentru a
limita zgomotele nedorite.
PROIECTAREA ŞI REALIZAREA INSTALAŢIEI
Circuitul de apă caldă menajeră
Dacă apa este foarte calcaroasă (duritate
peste TH 25) montaţi în circuit un dispozitiv de
dedurizare.
Circuit de încălzire principal
Debit circuit încălzire: în momentul
dimensionării conductelor, este necesar să
ţineţi cont de debitul minim de 300 l/min, cu
robinetele închise.
Precauţii pentru evitarea coroziunii
Pot apărea probleme de funcţionare care pot
fi cauzate de coroziune, când instalaţia este
realizată cu elemente
neomogene.
Pentru a evita aceste probleme, se recomandă
folosirea unui inhibitor de coroziune.
Luaţi toate precauţiile necesare pentru a evita
ca apa tratată să devină agresivă.
Instalaţiile vechi: aşezaţi un decantor pe circuitul
de retur şi în punctul inferior al acestuia, apoi
începeţi tratarea apei din circuit.
Se recomandă: montarea unor ventile de aerisire
pe toate caloriferele şi în punctele superioare
ale instalaţiei precum şi a unor robinete de
golire în punctele inferioare.
Avertisment:
Pentru a nu afecta funcţionarea cazanului în c.n.,
locul de montare trebuie să fi e apt din punct de
vedere al temperaturii limită de funcţionare şi
protejat a.î. cazanul să nu intre în contact direct
cu agenţii atmosferici.
40
Page 6
Avertismente
Curăţarea instalaţiei de încălzire
În cazul instalării la instalaţii vechi deseori este
sesizată prezenţa substanţelor şi aditivilor în
apă şi care ar putea infl uenţa in mod negativ
funcţionarea şi durata de viaţă a noii centrale.
Înainte de înlocuire este necesari să se
efectueze o spălare atentă a instalaţiei pentru a
îndepărta eventualele reziduuri sau murdăriile
care pot compromite corecta funcţionare a
centralei. Verifi caţi dacă vasul de expansiune
are o capacitate adecvată conţinutului de apă
al centralei.
ATENŢIE
În apropierea centralei nu trebuie să
existe obiecte in amabile.
Asiguraţi-vă că ambientul de instalare
şi instalaţiile la care trebuie să e racordat aparatul sunt în conformitate
cu normele în vigoare.
Dacă în încăperea de instalare este praf
şi/sau sunt vapori agresivi, aparatul
trebuie să funcţioneze în mod independent faţă de aerul din încăpere.
Marcaje CE
Marca CE garantează conformitatea aparatului
la următoarele directive:
- 90/396/CEE cu privire la aparatele pe gaz
- 2004/108/EC cu privire la compatibilitatea
electromagnetică
- 92/42/CEE cu privire la randamentul
energetic
- 2006/95/EC cu privire la siguranţa electrică.
Placa de timbru caracteristici
1
4
5
6
7
MAX
MIN
12
13
19
14
15
16
17
Gas
mbar
Gas
mbar
3
8
9
11
10
Legenda:
1. Marca
2. Producător
3. Mode- Nr de serie
4. Cod comercial
5. Nr omologare
6. Ţări de destinaţie – categorie gaz
7. Predispunere Gaz
8. Tip instalaţie
9. Date electrice
10. Presiune maximă sanitară
11. Presiune maximă încălzire
12. Tip cazan
13. Clasă NOx / Efi cienţă
14. Capacitate termică max – min
15. Putere termică max – min
16. Debit specifi c
17. Calibrare putere cazan
18. Debit nominal în circ.sanitar
19. Gaz utilizabil
20. Temperatura ambiantă minimă de
funcţionare
21. Temperatura maximă încălzire
22. Temperatura maximă circ. sanitar
2
18
20
21
22
41
Page 7
Avertismente

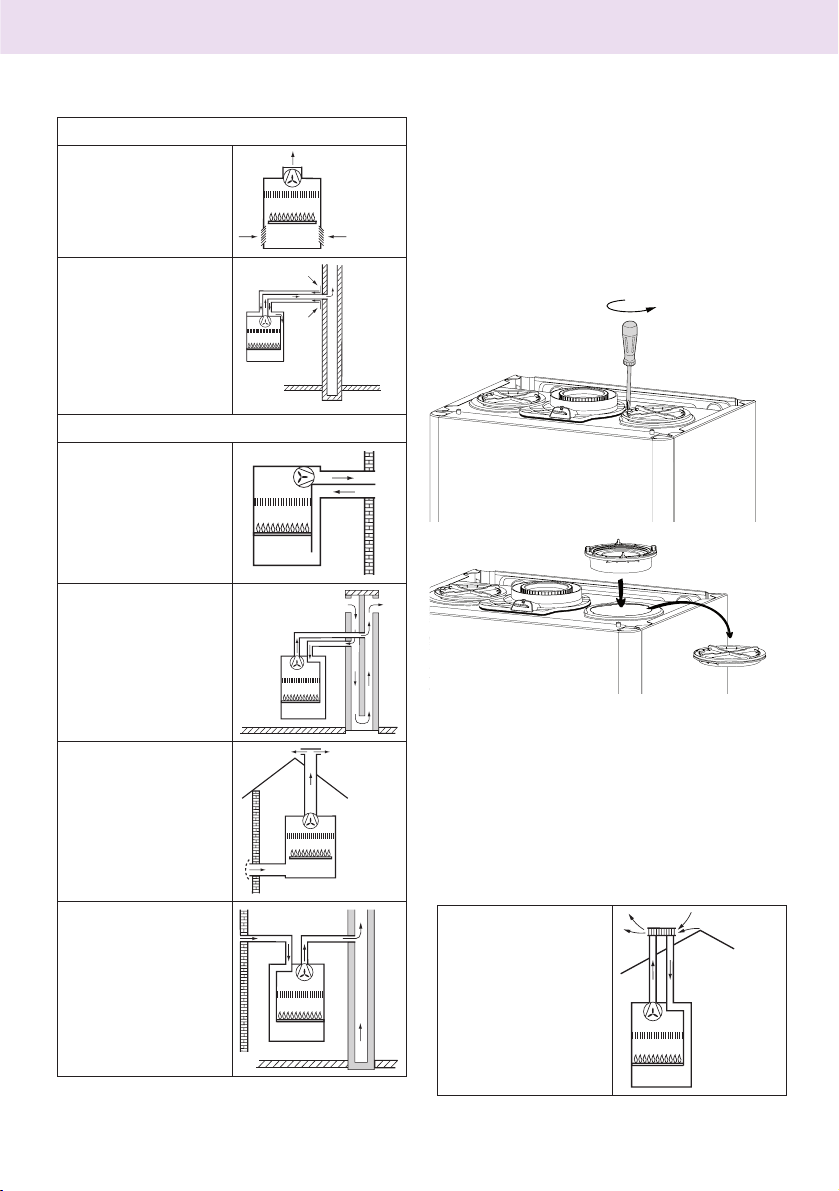

Racordarea conductelor de Aspiraţie şi Evacuare gaze arse
Centrala este adecvată pentru funcţionarea in
modalitatea B luând aer din ambient şi in modalitatea C luând aer din exterior.
La instalarea unui sistem de evacuare fi ţi atenţi
la izolări pentru a evita infi ltrările de gaze arse în
circuitul de aer.
Tuburile instalate orizontal trebuie să aibă o
înclinare (3%) în sus pentru a evita stagnarea
condensului.
În cazul instalării de tip B încăperea în care centrala este instalată trebuie să fi e ventilată de
o priză de aer adecvată şi in conformitate cu
normele în vigoare. În încăperile cu riscuri de
vapori corozivi (de exemplu: spălătorii, saloane
de coafură, medii pentru procese galvanice, etc.)
este foarte important să se utilizeze instalarea
de tip C cu alimentare (luare) de aer din exterior,
pentru combustie. În acest mod se protejează
centrala de efectele coroziunii.
Pentru realizarea unui sistem de aspirare /evacuare de tip coaxial este obligatorie folosirea accesoriilor originale.
Conductele de evacuare gaze arse nu trebuie sa
intre în contact cu materiale infl amabile si nici
nu trebuie sa fi e instalate în apropierea
acestora, si nici nu trebuie sa strabata structuri
sau pereti din materiale infl amabile.
Joncţiunea (racordarea) tuburilor de evacuare
gaze arse este realizată cu racord (mufă) tată/
mamă şi garnitură de etanşeizare. Racordurile trebuie să fi e puse împotriva sensului de
scurgere a condensului.
Tipologia de conectare a centralei la coşul de
fum
- conectarea coaxială a centralei la coşul de fum de
aspirare/ evacuare,
- conectarea dublă a centralei la coşul de fum de
evacuare cu aspirarea aerului din exterior,
- conectarea dublă a centralei la coşul de fum de
evacuare cu aspirarea aerului din ambient.

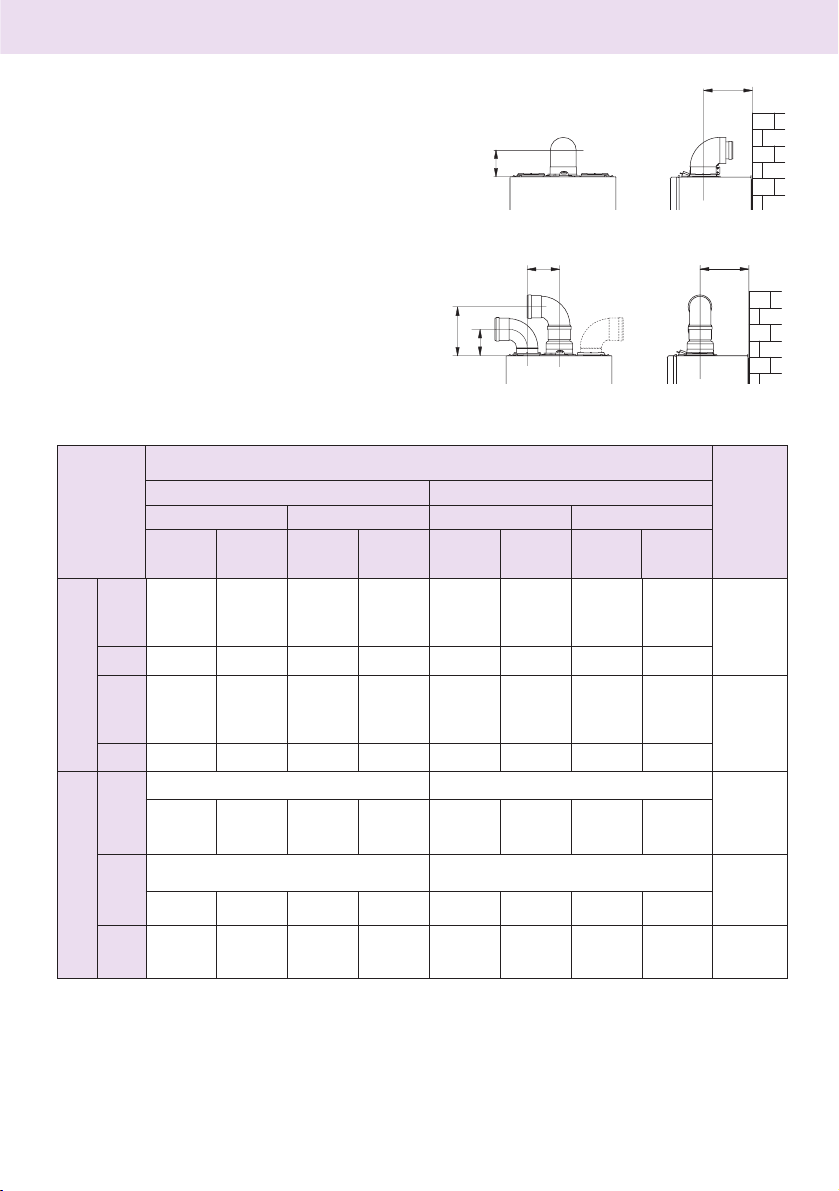

La conectarea centralei la coşul de fum trebuie să fi e folosite produse rezistente la condens. Pentru lungimi şi schimbări de direcţie
a conectărilor consultaţi tabelul tipologiei de
evacuare.
Kit-urile de conectare aspirare (evacuare gaze
arse sunt furnizate separat de aparat în funcţie
de diferitele soluţii de instalare. Centrala este
prevăzută pentru racordarea la un sistem de aspirare şi evacuare gaze arse coaxial.
Racordarea centralei la coşul de fum este
efectuată la toate aparatele cu tuburi coaxiale
Ø80/80.
Pentru pierderile de sarcină ale conductelor
consultaţi catalogul gaze arse. Rezistenţa
suplimentară trebuie luată in consideraţie la di-
mensiunea de mai sus.
Pentru metoda de calcul, valorile lungimilor
echivalente şi exemplele de instalare consultaţi
catalogul gaze arse.
ATENTIE
Asigurati-va ca nu sunt obstructionate conductele
de evacuare si ventilare.
Asigurati-va ca nu prezinta scapari de gaze
conductele de evacuare gaze arse
Conectările electrice
Pentru o mai mare siguranţă adresaţi-vă
personalului califi cat ca să facă o verifi care
atentă a instalaţiei electrice.
Constructorul nu este responsabil pentru
eventualele daune cauzate de lipsa împământării
instalaţiei sau de anomaliile de alimentare
electrică.
Verifi caţi dacă instalaţia este adecvată pentru
puterea maximă absorbită de la centrală şi
indicată pe placa de timbru.
Controlaţi dacă secţiunea cablurilor este
potrivită, oricum nu mai mică de 0,75 mm2.
Corecta conectare cu o efi cientă împământare a
instalaţiei este indispensabilă pentru a garanta
siguranţa aparatului.
Cablul de alimentare trebuie conectat la o reţea
de 230V-50Hz respectând polarizarea L-N şi
împământarea.

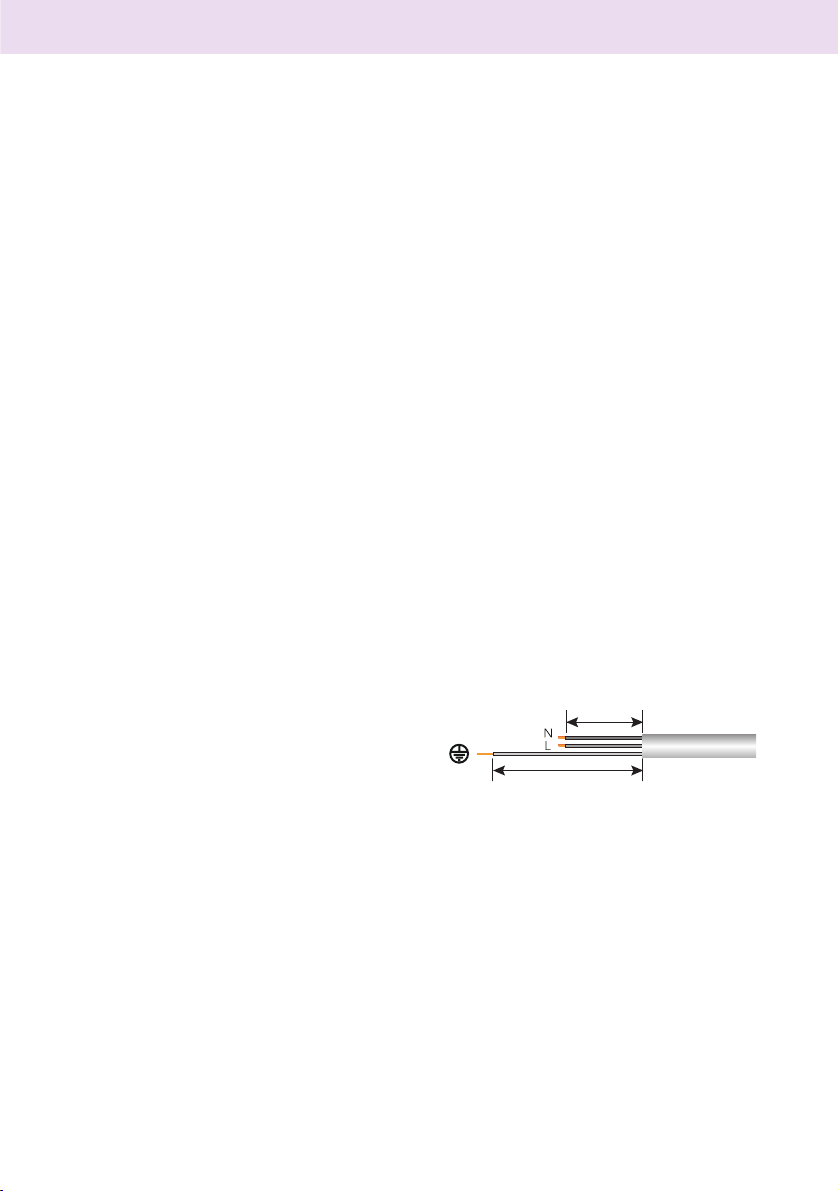

În cazul în care schimbaţi cablul electric de
alimentare adresaţi-vă personalului califi cat,
pentru racordarea centralei folosiţi fi rul galben /
verde de împământare, mai lung decât fi rele de
120
140
H05V2V2-F
alimentare (N-L).
Important!
Conectările la reţeaua electrică trebuie
efectuate cu conectare (legătură) xă (nu
cu ştecher mobil) şi dotate cu întrerupător
bipolar cu o distanţă de deschidere a
contactelor de cel puţin 3 mm.
Sunt interzise prize multiple, prelungitoare sau
adaptoare.
Este interzisă folosirea tuburilor instalaţiei
sanitare, de încălzire şi de gaz pentru realizarea
instalaţiei de împământare a aparatului.
Centrala nu este protejată împotriva efectelor
fulgerelor.
În cazul în care este necesară înlocuirea
siguranţelor de reţea, folosiţi siguranţe de 2A
rapide.
42
Page 8
Descrierea produsului
Vedere de Ansamblu
1
2
3
4
5
6
7
8
9
10
12
13
14
Legenda
1. racord metalic evacuare gaze arse
2. presostat aer
3. recipient colectare apă condens
4. schimbator principal
5. termostat supratemperatură
6. sonda tur încalzire
7. arzator
8. electrod de aprindere
9. valva gaz
10. aprinzator
12. supapa de siguranta 3 bar
13. schimbator de caldura secundar in placi
14. panoul de comenzi
15. robinet de umplere
16. Robinet de golire
17. fi ltru circuit încălzire
18. fl uxmetru c. sanitar
19. pompa de recirculare cu ventil aerisire
20. vana cu 3 cai motorizata
21. sonda retur încalzire
22. electrod aprindere fl acără
23. camera di combustione
24. ventilator cu modulaţie
25. prize pentru analiza gaze arse (fum)
26. vas de expansiune
Schema hidraulică
26
25
24
23
22
21
20
19
18
17
16
15
AB
Legenda:
A = Tur Instalatie
B = Lesire apa calda
C = Intrare gaz
D = Inrare apa rece
E = Retur Instalatie
C
DE
43
Page 9
Descrierea produsului

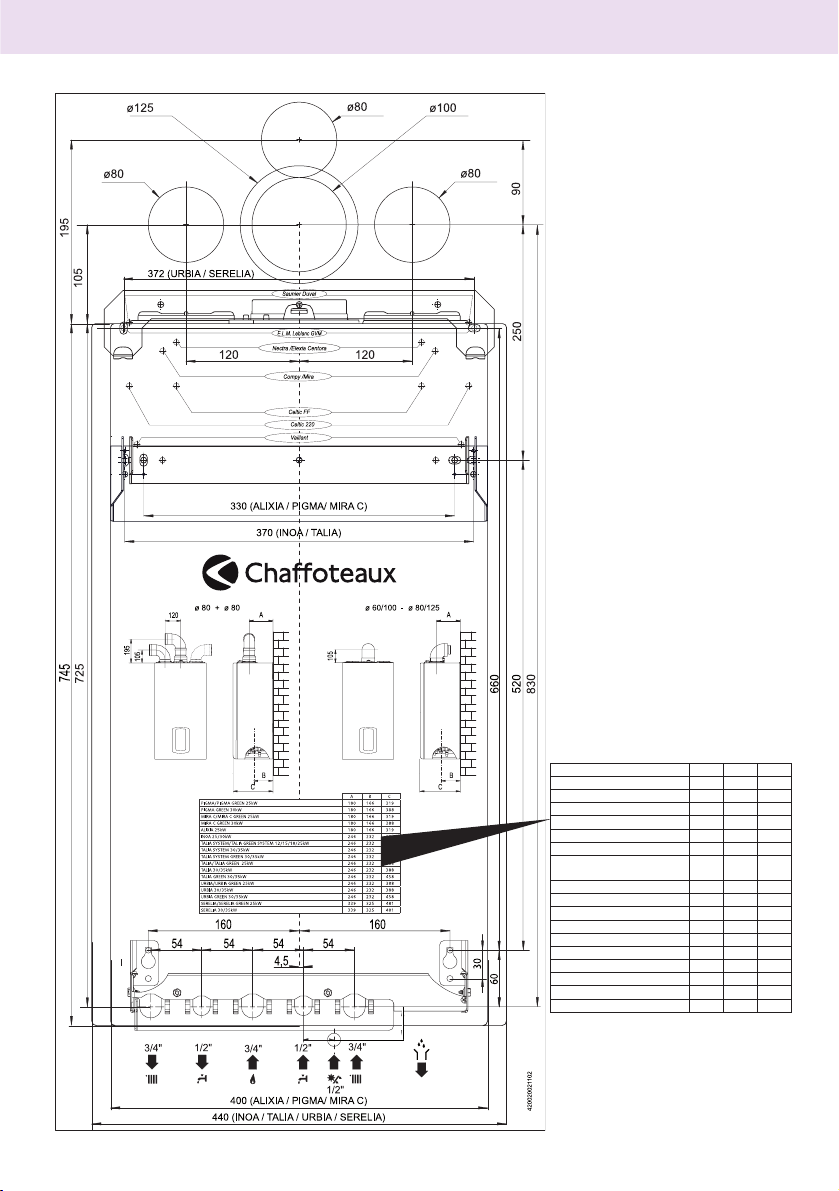

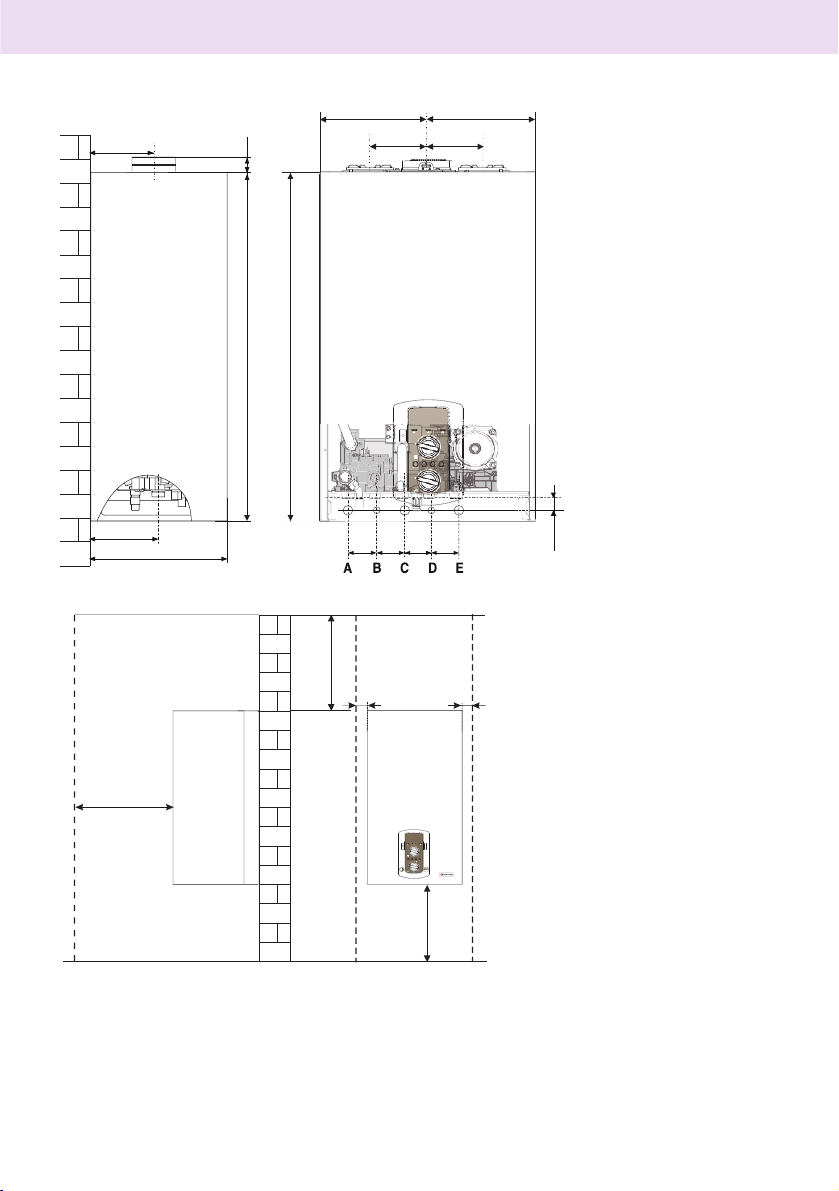

Dimensiuni cazan
180
166
450
319
25745
745
200
54 5454 54
053
50 50
120 120
2
R
3
1
4
6
5
MENU / OK ESC
2
3
1
4
C
6
5
200
Legenda:
A = Tur Instalatie
B = Lesire apa calda
C = Intrare gaz
D = Inrare apa rece
E = Retur Instalatie
28
Distanţe minime pentru instalare
Pentru a permite o desfăşurare
uşoară a operaţiunilor de întreţinere
(revizie) la centrală, este necesar
să se respecte distanţele minime
indicate în schemă.
Aşezaţi centrala în conformitate cu
regulile tehnice, folosind o nivelă
cu bulă.
44
2
R
3
1
4
6
5
MENU / OK ESC
2
3
1
2
3
4
1
C
bar
6
5
003
Page 10
Şablon pentru instalare
Descrierea produsului
PIGMA / PIGMA GREEN 25 180 166 319
PIGMA GREEN 30 180 166 388
MIRA C / MIRA C GREEN 25 180 166 319
MIRA C GREEN 30 180 166 388
ALIXIA 180 166 319
INOA 246 232 385
TALIA SYSTEM
TALIA GREEN SYSTEM 12/15/18/25
TALIA SYSTEM 30/35 246 232 388
TALIA SYSTEM GREEN 30/35 246 232 458
TALIA / TALIA GREEN 25 246 232 388
TALIA 30/35 246 232 388
TALIA GREEN 30/35 246 232 458
URBIA / URBIA GREEN 25 246 232 388
URBIA 30/35 246 232 388
URBIA GREEN 30/35 246 232 458
SERELIA / SERELIA GREEN 25 339 325 481
32,5
35
SERELIA GREEN 30/35 339 325 481
ABC
246 232 388
45
Page 11
Instalare
Racordarea la apă/gaze
Agenţii de vânzare şi reprezentanţă au
diferite seturi de racordare, în funcţie de
exigenţe:
- Prima instalare
- Înlocuirea unui cazan vechi Chaff oteaux
- Înlocuirea cazanelor vechi (mărci diferite)
Informaţii detaliate se găsesc în Catalogul
de Accesorii CHAUFFOTEAUX.
Montarea setului cu baretă (opţional)
Pentru montarea baretei este necesar un
şablon de hârtie şi tuburile de racord apă/
gaz din set.
Fixaţi bareta pe zid şi reglaţi dacă este
cazul cele două bride de prindere laterale
cu cele două şuruburi. Cuplaţi conductele
de pe baretă la cazan şi umpleţi instalaţia
verifi când etanşeitatea circuitelor de apă şi
gaz.
Curăţarea instalaţiei de încălzire
În cazul instalării la instalaţii vechi deseori este
sesizată prezenţa substanţelor şi aditivilor în
apă şi care ar putea infl uenţa in mod negativ
funcţionarea şi durata de viaţă a noii centrale.
Înainte de înlocuire este necesari să se
efectueze o spălare atentă a instalaţiei pentru a
îndepărta eventualele reziduuri sau murdăriile
care pot compromite corecta funcţionare a
centralei. Verifi caţi dacă vasul de expansiune
are o capacitate adecvată conţinutului de apă
al centralei.
Utilizarea solvenţilor sau hidricarburilor
aromatice (benzină, petrol, etc) este
interzisă.
Verifi caţi că vasul de expansiune are o
capacitate corespunzătoare cu volumul de
apă din instalaţie.
G
E
F
A
D
C
B
H
Legenda:
A = Tur Instalatie
B = Lesire apa calda
C = Intrare gaz
D = Inrare apa rece
E = Retur Instalatie
F = Evacuare dispozitiv suprapresiune
G = Robinet de umplere
H = Robinet de golire

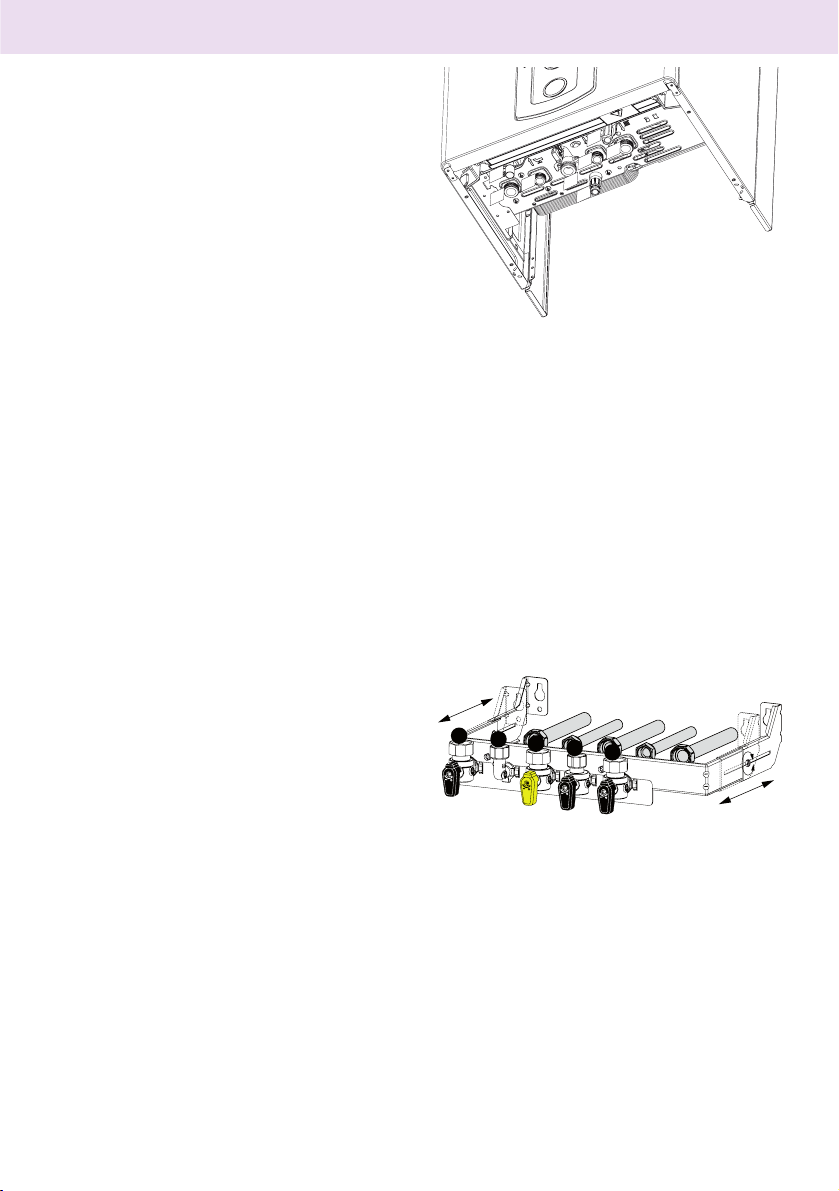

Set Baretă
(robinete reprezentate în poz. deschisă)
30
31
32
33
34
30. Robinet tur încălzire
31. Racord debitare apă caldă
32. Robinet gaz (manetă galbenă)
33. Robinet alimentare cu apă rece
34. Robinet retur instalaţie
46
Page 12
Pentru dimensionarea tuburilor şi a radiatoarelor
instalaţiei de încălzire se evaluează valoarea de
nivel rezidual in funcţie de debitul (capacitatea)
cerut/ă, în funcţie de valorile prezentate pe
grafi cul pompei de recirculare.
Reprezentarea gra că a debitului rezidual pompa de recirculare
mCE
5.0
4.5
4.0
3.5
3.0
2.5
2.0
1.5
1.0
0.5
0.0
0 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300
Gra cul conţinutului de apă în instalaţie
2.8
2.6
2.4
2.2
2
1.8
1.6
1.4
1.2
1
Pressione impianto (bar)
0.8
Presiune instalaţie (bari)
0.6
0.4
0.2
0
90 °C
80 °C
70 °C
Conţinutul apei în instalaţie (l)
Contenuto d’acqua nell’impianto (l)
60 °C
Instalare
l/h
40 °C
50 °C
0720220710210702
47
Page 13
Instalare

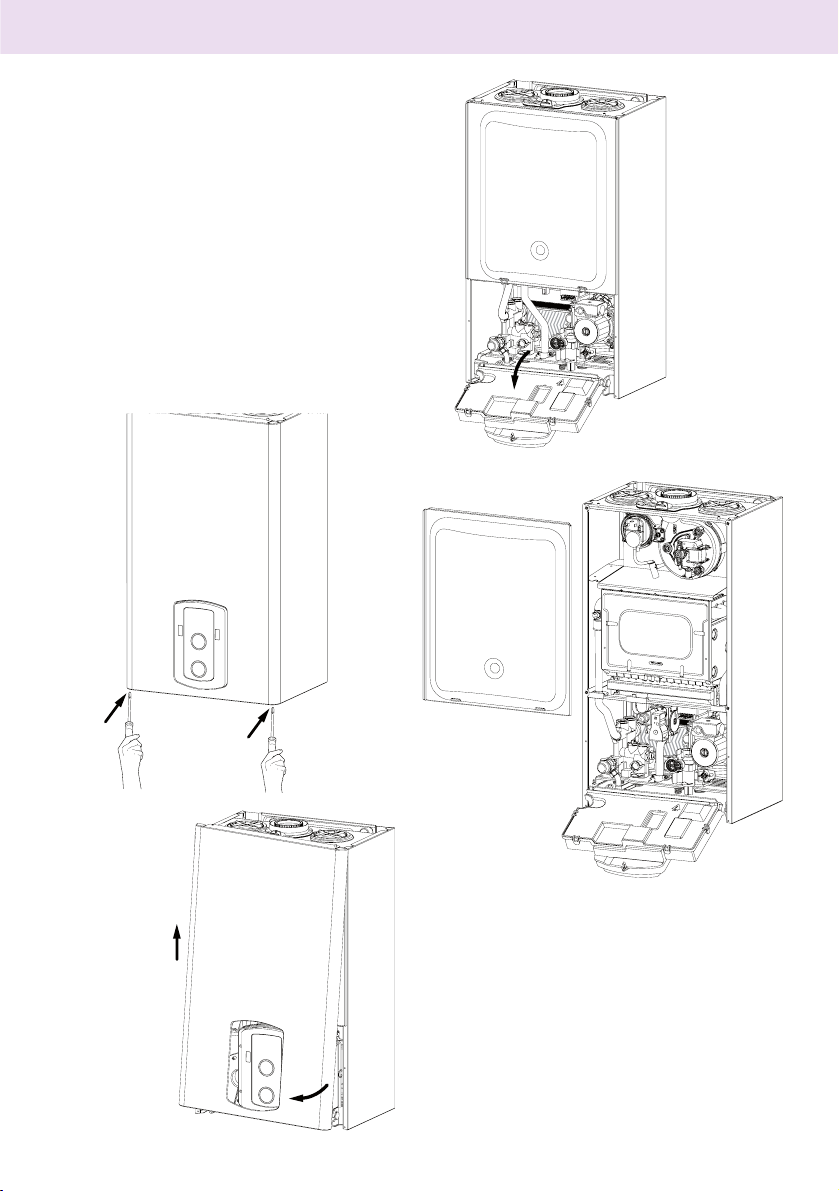

Instrucţiuni pentru deschiderea carcasei şi
controlarea interiorului centralei
Înainte de a executa o operaţie pe cazan,
decuplaţi-l de la alimentarea electrică, închizând
întrerupătorul bipolar extern şi robinetul de
gaz.
Pentru a avea acces în interiorul cazanului este
necesar să:
1. deşurubaţi cele două şuruburi de pe panoul
frontal (a), să îl trageţi în faţă şi să îl desprindeţi
din cârligele superioare (b);
rotiţi panoul de comandă şi trageţi-l spre voi (c);
2.
3. decuplaţi cele două cârlige de pe panoul de
închidere al camerei de ardere. Trageţi-l spre
voi şi desprindeţi-l de cârligele superioare (d);
a
c
d
48
b
Page 14
Instalare

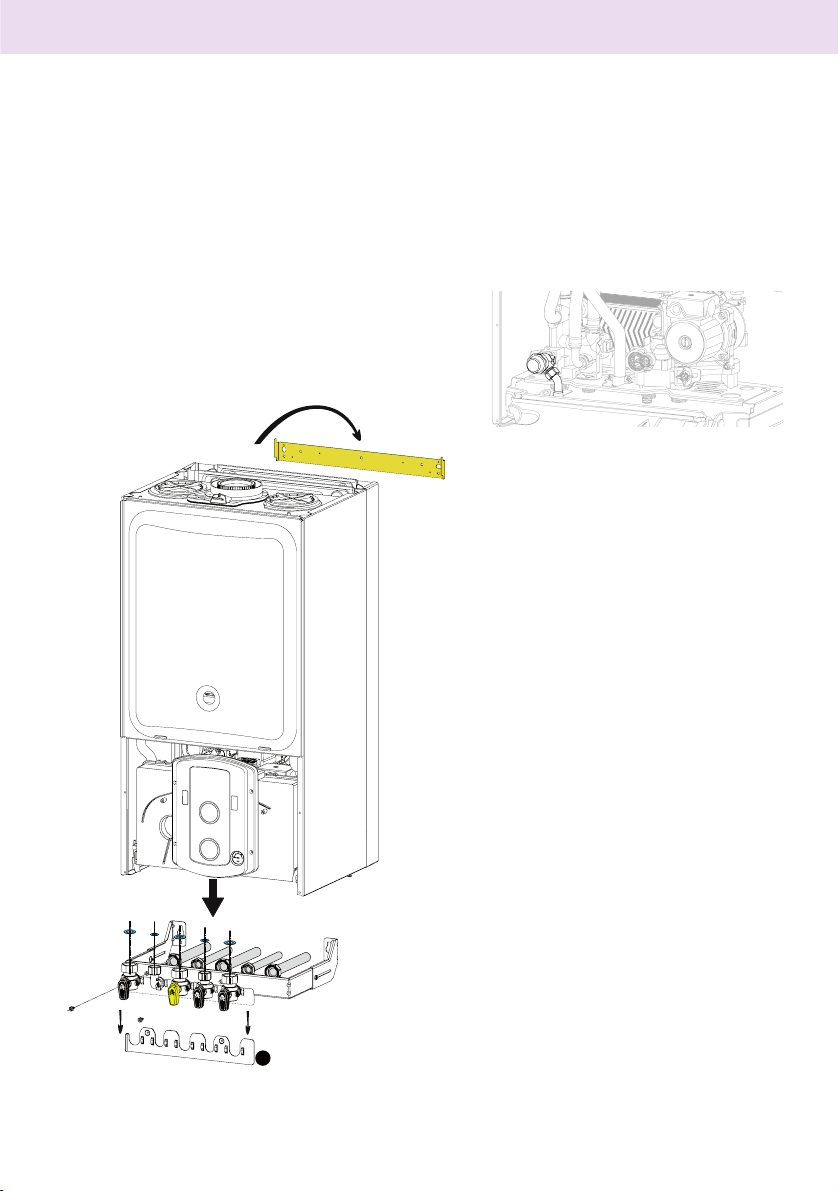

Instalarea cazanului
- Fixaţi brida de susţinere a cazanului pe
perete şi verifi caţi planeitatea
- Prindeţi cazanul de bridă
- Îndepărtaţi panoul frontal
- În caz de montare cu set baretă (opţional):
Deşurubaţi cele două şuruburi B şi scoateţi
brida de fi xare 37. Montaţi robinetele şi
racordurile baretei la cazan
- În caz de instalare cu set pentru prima
instalare: faceţi legăturile, apoi
- Verifi caţi etanşeitatea racordurilor de apă şi
gaz şi eliminaţi eventualele pierderi.
Dispozitivul de suprapresiune
Fixati teava de scurgere pentru supapa de
siguranta F inclusa in pachetul cu manualul de
utilizare si instalare.
Evacuarea dispozitivului de suprapresiune
trebuie să fi e conectată la un sifon de purjare
care poate fi controlat cu ochiul liber, pentru a
evita - în cazul intervenţiei acestuia - vătămarea
persoanelor, animalelor şi deteriorarea bunurilor,
de care constructorul nu este responsabil.
F
B
B
37
49
Page 15
Instalare
Conectarea conductelor de aspiraţie şi de eva-
Sisteme coaxiale
cuare a gazelor de ardere
Cazanul trebuie să fi e instalat numai cu un dispozitiv care să asigure intrarea aerului curat şi eliminarea gazelor de ardere. Aceste seturi sunt furnizate
105
separat de aparat, pentru a putea răspunde tuturor
cerinţelor de montaj, aplicabile instalaţiei.
Pentru informaţii suplimentare, citiţi vă rugăm Manualul de Accesorii şi Instrucţiunile conţinute în di-
Sisteme duble
120 180
feritele seturi.
Cazanul este pregătit pentru legarea la un sistem de
aspiraţie forţată şi de ieşire a gazelor de ardere, de
tip coaxial şi bifl ux. Pentru cazanele cu condensaţie,
conductele trebuie să aibă o înclinare de 3% (în jos)
195
105
pentru a evita stagnarea condensului.
Tabel lungimi tuburi de aspirare şi de evacuare gaze arse
Lungimea maximă tuburi aspirare /evacuare (m)
PIGMA 25 FF PIGMA 30 FF
Diafragma ø 44 Fără diafragmă Diafragma ø 44 Fără diafragmă
evacuare
Tipologie de
MIN
MAX MIN MAX MIN MAX MIN MAX
C12
C32
0,5 0,75 0,75 4 0,5 0,75 0,75 4
C42
B32 0,5 0,75 0,75 4 0,5 0,75 0,75 4
C12
C32
C42
Sisteme coaxiale
0,5 3 3 11 0,5 3 3 11
B32 0,5 3 3 11 0,5 3 3 11
C12
C32
0,5/0,5 9/9 9/9 21/21
C42
S1 = S2 S1 = S2
0,5/0,5
11/11 11/11 25/25
180
Diametru
(mm)
conducte
ø 60/100
ø 80/125
ø 80/80
C52
C82
1/0,5 1/23 1/23 1/44 1/0,5 1/27 1/27 1/51
1 + S2 1 + S2
Sisteme duble
B22 0,5 23 23 45 0,5 28 28 52
S1 = aspirare aer - S2 = evacuare gaze arse
50
ø 80/80
ø 80
Page 16
Instalare
Tipologie de aspiraţie/evacuare fum
Aer de combustie provenit din ambient
B22 Evacuarea gazelor
arse în exterior.
Aspirare aer din ambient
B32 Evacuarea gazelor
arse în coşul de fum
singur sau colectiv
integrat in clădire.
Aspirare aer din
ambient.
Aer de combustie provenit din exterior
C12
Evacuarea gazelor
arse prin peretele extern
în acelaşi câmp de
presiune.
C32 Evacuarea gazelor
arse şi aspirare aer din
exterior cu terminal
la acoperiş extern
în acelaşi câmp de
presiune.
Centrala este dispusă pentru a fi racordată la
un sistem de aspirare şi evacuare a gazelor de
ardere coaxial, 60/100.

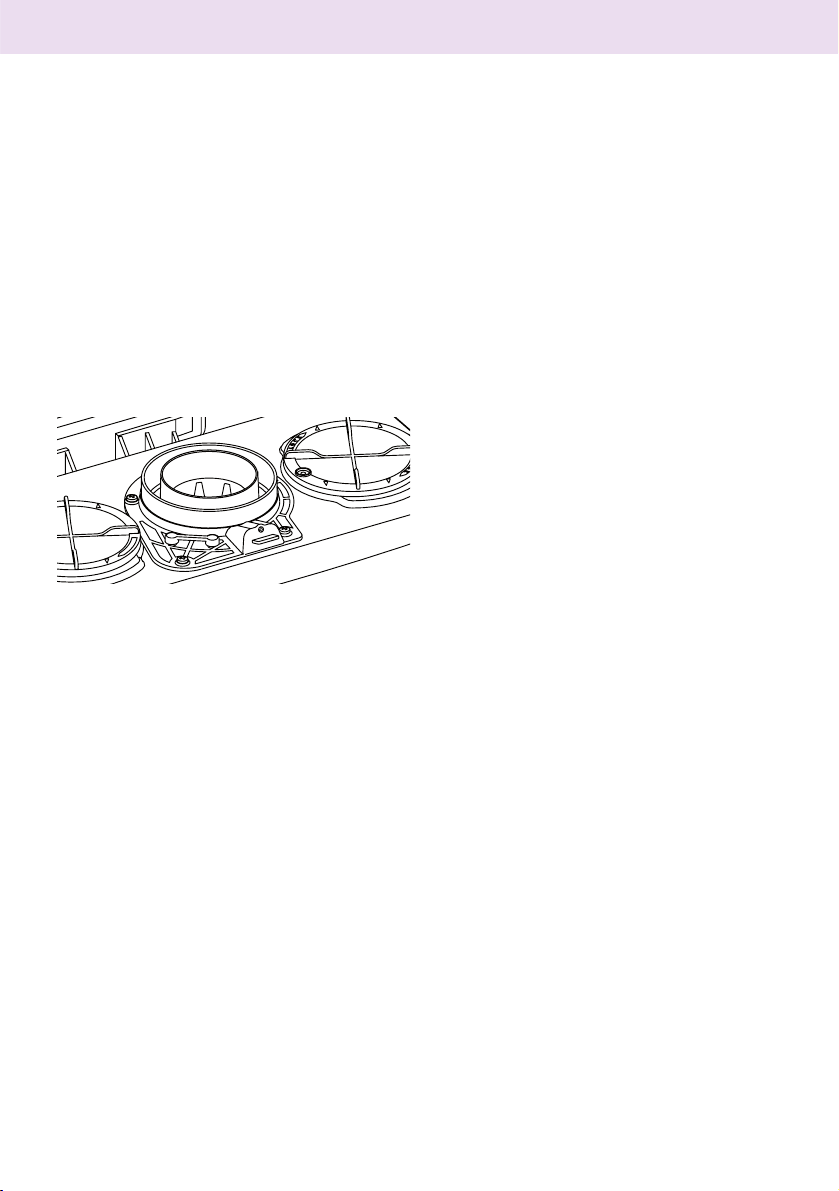

Pentru a utiliza tipul de montaj cu două
conducte separate (una de aspiraţie şi alta de
evacuare), este necesar să folosiţi una din cele
două prize de aer.
Îndepărtaţi capacul deşurubând şurubul şi
introduceţi racordul pentru priza de aer, fi xândo cu şurubul din dotare.
C42 Evacuarea gazelor
arse şi aspirare aer prin
coşul de fum singur
sau colectiv integrat in
clădire.
C52 Evacuarea gazelor
arse în exterior şi
aspirare aer prin
peretele extern în
acelaşi câmp de
presiune.
C82 Evacuarea gazelor
arse prin coşul de fum
singur sau colectiv
integrat in clădire.
Aspirare aer prin
peretele extern.
51
Page 17
Instalare
Conectările electrice
ATENŢIE
Înainte de orice intervenţie la centrală,
întrerupeţi alimentarea electrică cu
ajutorul întrerupătorului bipolar extern.
Alimentare 230 V +împământare
Legăturile se vor face cu un cablu de tip 2P+T
(masă) din dotarea cazanului, de cuplat la placa
principală din panoul de comandă.

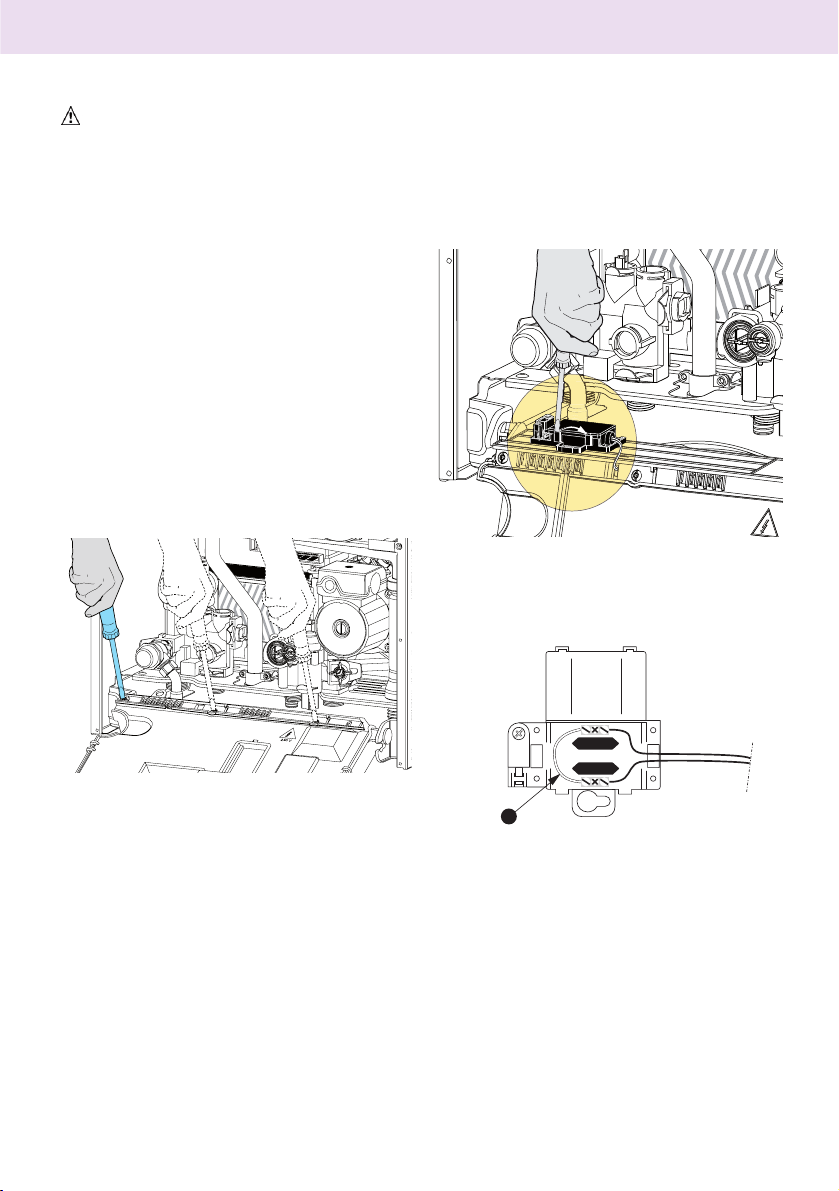

Conectarea Componentelor Periferice
Pentru a avea acces la conexiunile elementelor
periferice, procedaţi astfel:
- opriţi alimentarea electrică a cazanului
- rotiţi panoul de comandă (a se vedea
paragraful “Instrucţiuni pentru deschiderea
mantalei şi inspectarea interiorului
cazanului).
- deşurubaţi ambele şuruburi ale capacului
posterior al locaşului de instrumente.
Conectarea termostatului de ambianţă
Legarea termostatului de ambianţă se face în
interiorul cutiei de sub panoul de comandă, după
procedeul:
- opriţi alimentarea electrică a cazanului
- rotiţi panoul de comandă (a se vedea paragraful
“Instrucţiuni pentru deschiderea mantalei şi
inspectarea interiorului cazanului).
- deschideţi cutia cu o şurubelniţă
- legaţi cablurile termostatului de ambianţă
eliminând puntea S.
- închideţi uşa, panoul port-instrumente şi
panoul frontal.
Aveţi posibilitatea de a introduce fi şe opţionale
pentru instalaţii solare.
Pentru informaţii detaliate, consultaţi Manualul
de Termoreglare Chauff oteaux.
Pentru racordarea şi poziţionarea cablurilor
perifericelor opţionale vedeţi recomandările
referitoare la instalarea acestora.
52
S
Page 18

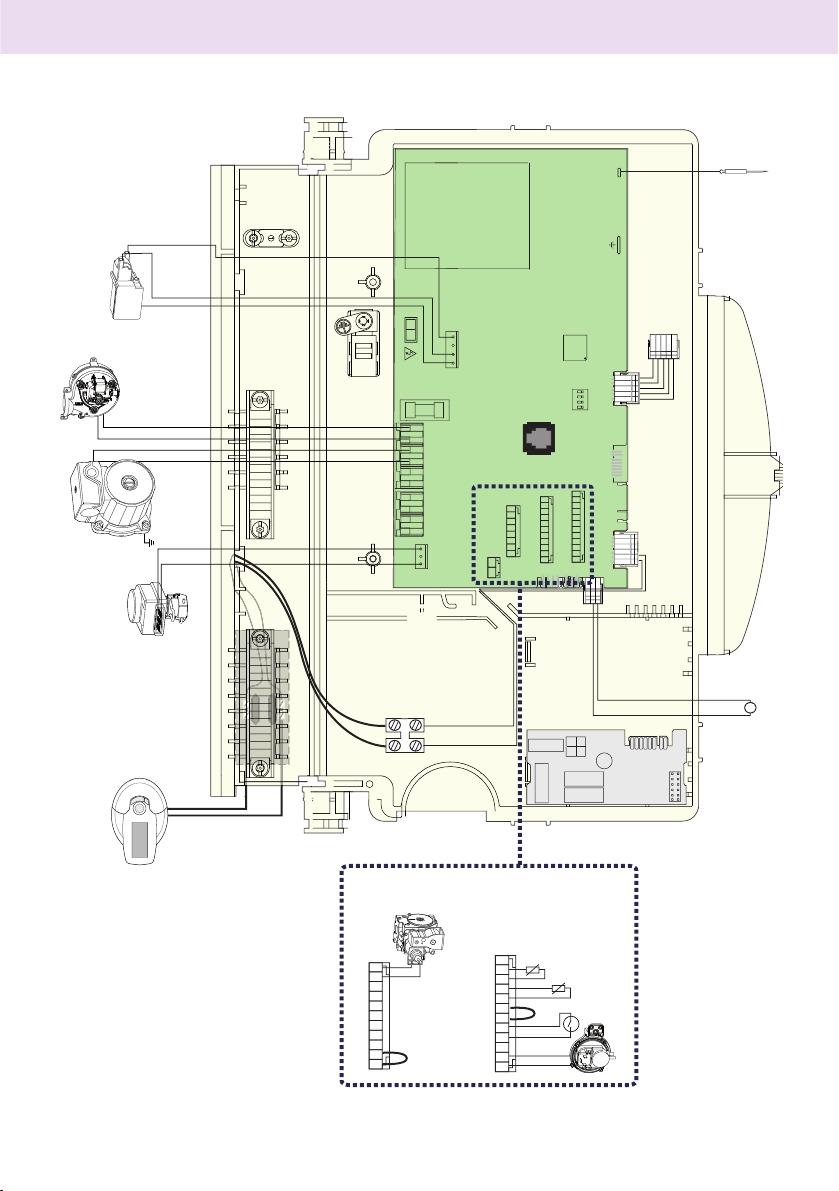

Schema electrică
Aprinzător
FLAME
Instalare

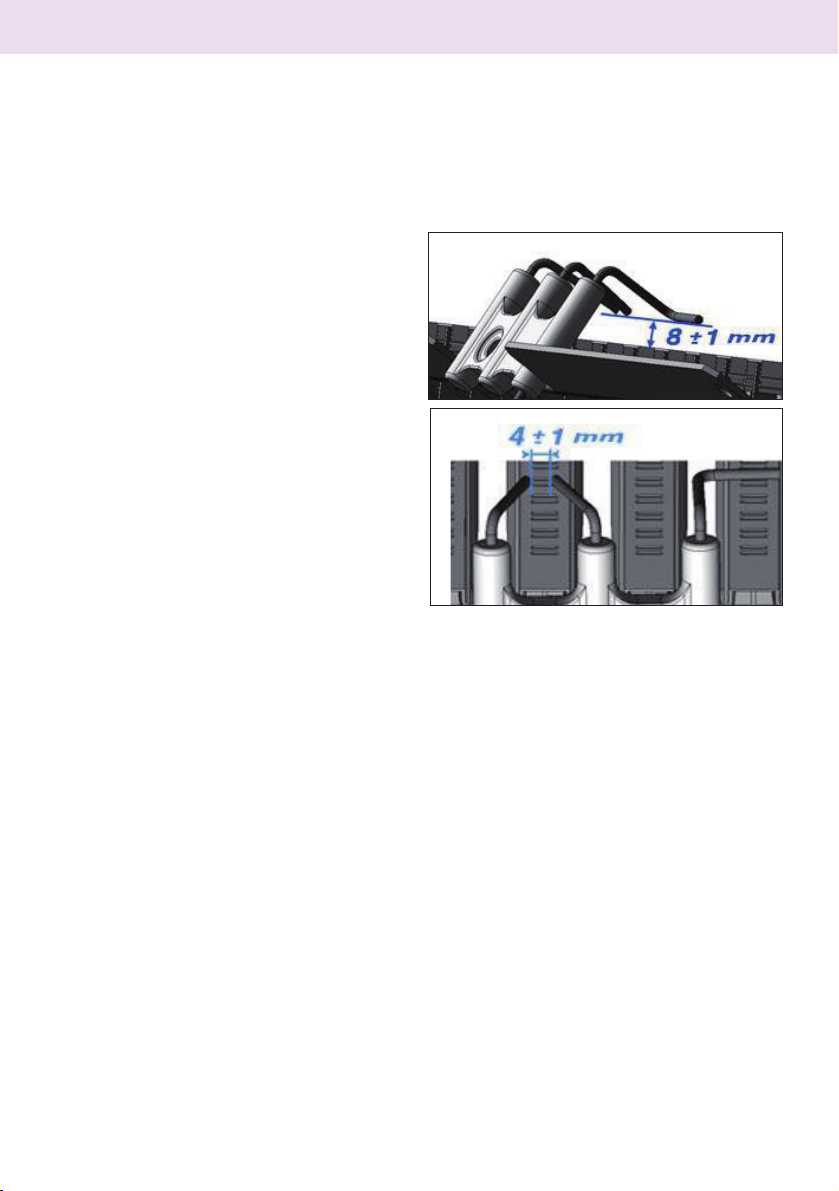

electrod
EARTH
aprindere acără
LN
1
234
ALLUMEUR
VANNE
GAZ
Electroventilator
Pompa de recirculare
Valva comutatoare
(cu 3 cai ) motorizată
Termostatului
de ambianţă
TA1
1 23 4 1 23 456
1
FAN
PUMP
PUMP
FUSE 2AT
SPEED
CN17
987654321
987654321
CN04
10
11
10
12
11
CN22
FLOW
Temperaturi Sonde Solar
87654321
CN07
1
2
Display
1
Display
1
1
Optional P.C.
c. sanitar
Fluxmetru
CN04
Modulatore
Valvola Gas
Sonda de tur
Sonda de retur
Termostat supratemperatură
CN22
987654321
10
11
12
987654321
10
11
Presostat aer
53
Page 19
punerea în funcţiune
Pregătirea pentru punerea în funcţiune
Pentru a garanta siguranţa şi buna funcţionare
a centralei, punerea în funcţiune trebuie să fi e
efectuată de către un tehnician califi cat şi care
să fi e autorizat de lege, în acest sens.
Umplerea instalaţiei cu apă
Procedaţi după cum urmează:
- deschideţi robinetul de pe circuitul de tur
(alimentare cu apă rece);
- desfaceţi capacul valvei automate de
suprapresiune, de pe pompa de circulaţie;

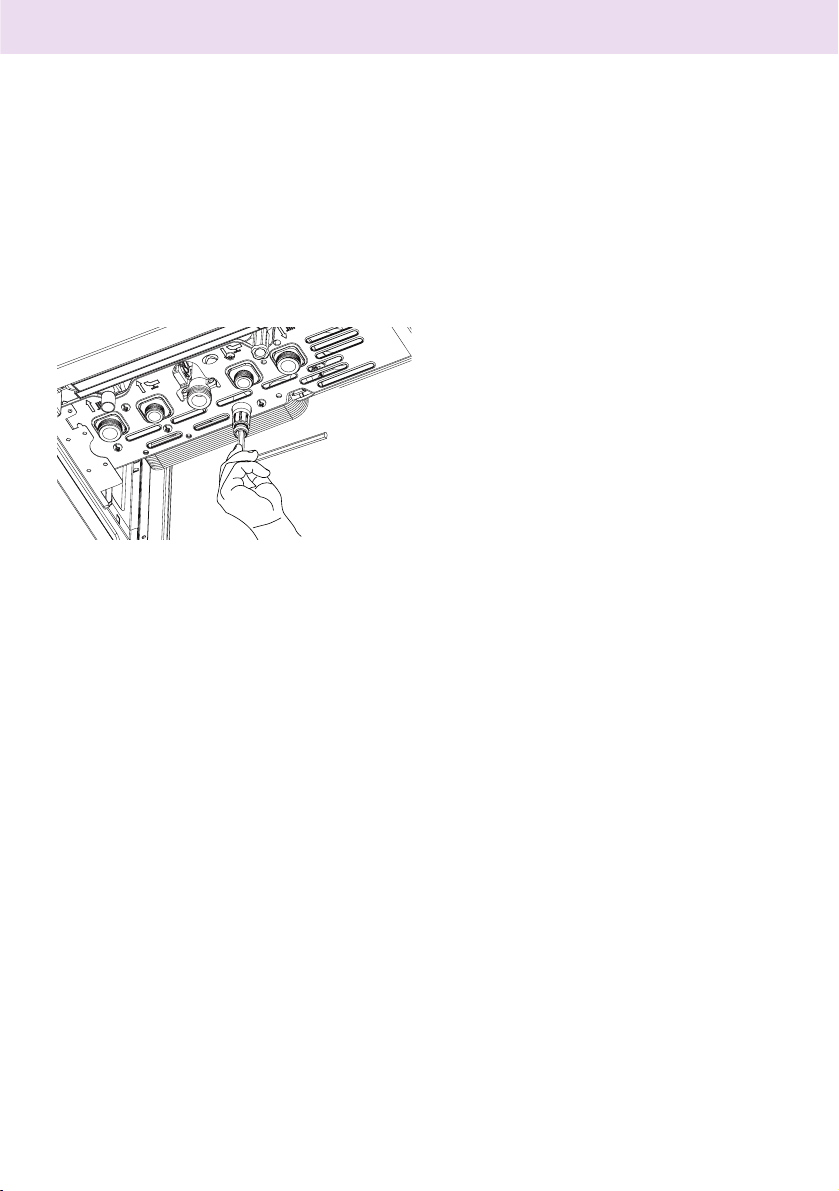

- deschideţi treptat robinetul de umplere al
cazanului şi închideţi valvele de aerisire de pe
calorifere, imediat după ce iese apa;
- închideţi robinetul de umplere al centralei
când presiunea indicată pe hidrometru este
între 1 şi 1,5 bari.
Alimentare Gaz
Procedaţi în următorul mod:
- verifi caţi dacă tipul de gaz furnizat core-
spunde cu cel indicat pe placa de timbru a
centralei;
- deschideţi uşile şi ferestrele;
- evitaţi apariţia scânteilor şi fl ăcărilor libere;
- verifi caţi etanşeitatea instalaţiei de combu-
stibil cu robinetul de interceptare al centralei pus pe închis şi ulterior deschis, iar valva
de gaz închisă (dezactivată), timp de 10 minute contorul (sesizorul de gaz) nu trebuie
să indice nici o trecere de gaz.
Alimentarea Electrică
- Verifi caţi dacă tensiunea şi frecvenţa de ali-
mentare coincid cu datele înscrise pe placa
de timbru a centralei;
- verifi caţi efi cienţa împământării.

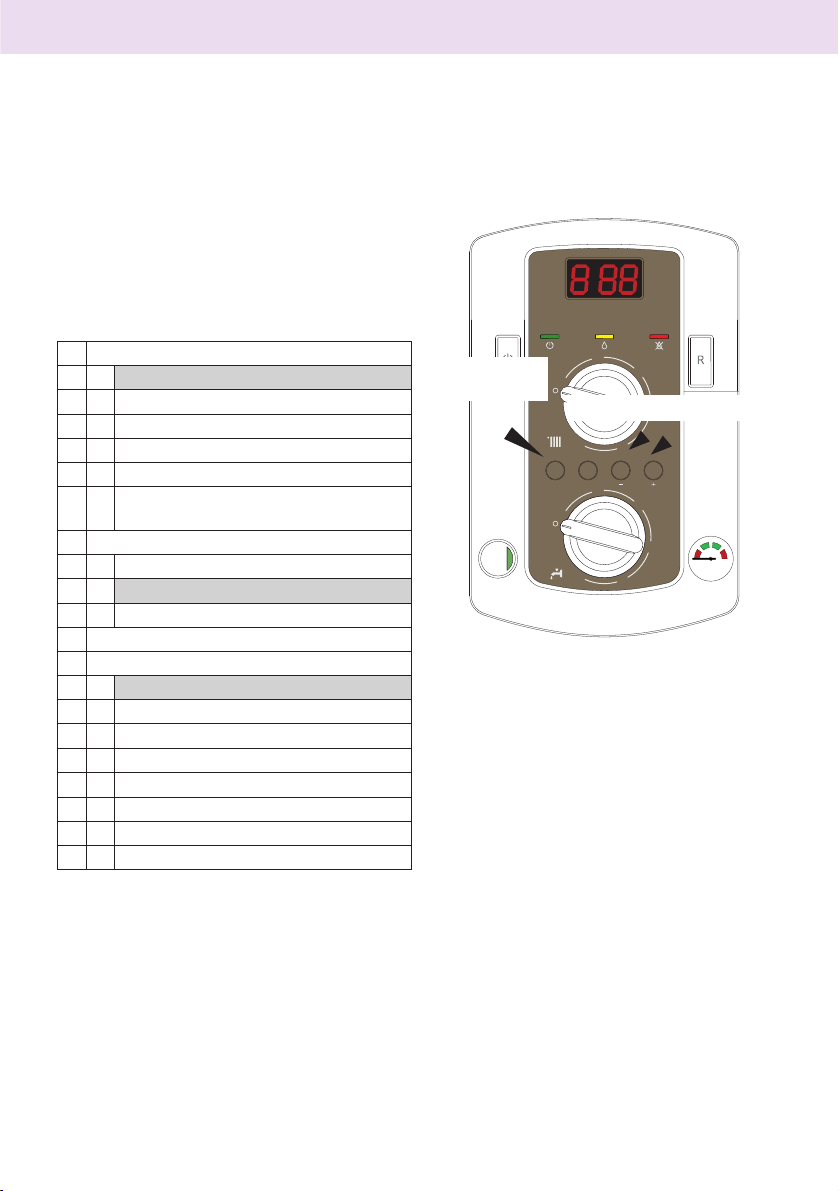

Panoul de comenzi
1
2
3
4
5
6
7
8
C
1
MENU / OK ESC
1
2
3
4
6
5
2
3
4
6
5
14
13
R
12
11
10
2
3
1
9
bar

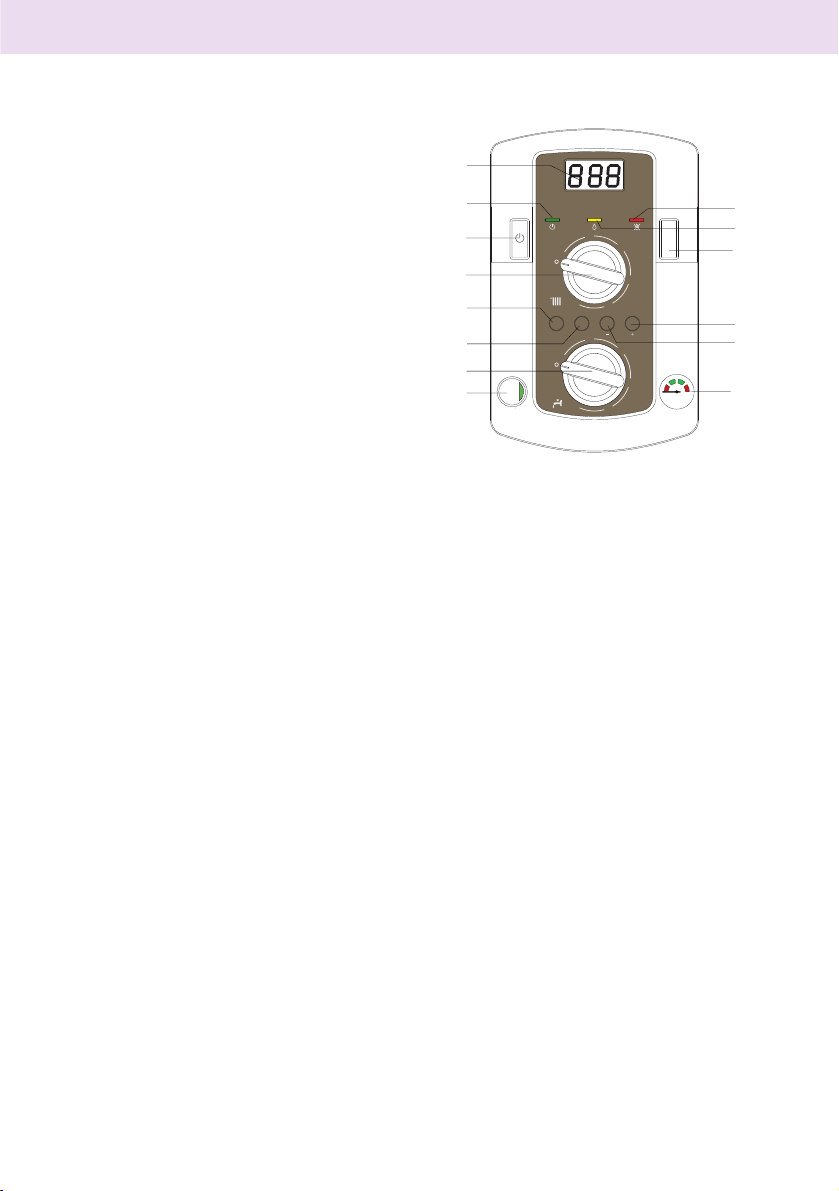

1. Display
2. Led verde ON/OFF
3. Tasta ON/OFF
4. Buton selectare funcţionare vară/iarnă
- reglare temperatură de încălzire
5. Tasta M
ENU/OK
6. Tasta ESC
7. Buşon reglare temperatură c. sanitar
8. Tasta C
OMFORT + led verde
9. Manometru
10. Tastă programare “-”
11. Tastă programare “+”
12. Tasta R
ESET
13. Led galben indicare prezenţă fl acără
14. Led roşu de intrare în siguranţă
54
Page 20
punerea în funcţiune
Reglare şi punere în funcţiune
Procedura de aprindere

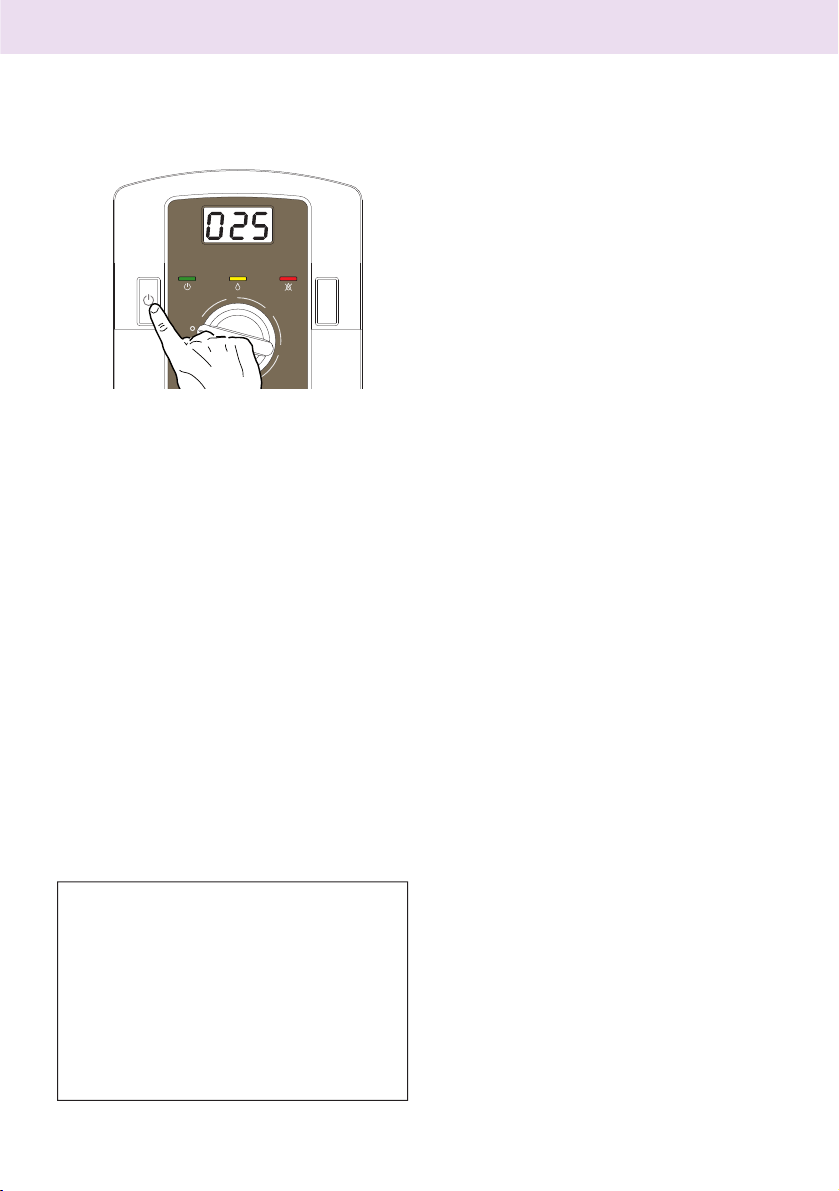

Apăsaţi tasta ON/OFF de pe panoul de comenzi
pentru a aprinde cazanu:
2
1
6
5
R
3
4
Modul de funcţionare este indicat de cele 3
cifre evidenţiate în desenul de mai sus:
prima cifră indică modalitatea de funcţionare:
0XX = Aşteptare, nicio cerere
CXX = Cerere încălzire
cXX = Post-circulare încălzire
dXX = cerere apă caldă menajeră
XX = Post-circulare după un consum
de apă caldă menajeră
F XX = pompa circulare ptr protecţie la
îngheţ activă
= arzător protecţie la îngheţ activ
a doua şi a treia cifră indică:
- temperatura pe tur, dacă nu este activă nici
o cerere
- temperatura de tur, în modalitatea de
încălzire
- temperatura apei calde sanitare, în
modalitatea circuit sanitar
- temperatura de tur, în modalitatea
antiîngheţ
Prima pornire
1. Asiguraţi-vă că:
- robinetul de gaz este închis;
- racordarea electrică este efectuată în mod
corect. Asiguraţi-vă în orice caz că fi rul de
împământare verde/galben este racordat la
o instalaţie de împământare bună;
- ridicaţi, cu ajutorul unei şurubelniţe, dopul
valvei de suprapresiune, automată;
- puneţi în funcţiune cazanul (apăsând tasta
On/Off ) şi selectaţi modalitatea de standby; cazanul nu primeşte nici o cerere, nici
de la circuitul de încălzire, nici de la cel
sanitar.
- activaţi ciclul de aerisire apăsând tasta
SC timp de 5 secunde. Cazanul va începe
E
un ciclu de dezaerare care va dura cam 7
minute; în caz de necesitate, acesta poate fi
întrerupt apăsând tasta ESC.
- la terminarea acestuia, verifi caţi să nu
mai existe aer în instalaţie; în caz contrar,
repetaţi operaţia;
- aerisiţi caloriferele;
- conducta de evacuare a gazelor de ardere
trebuie să fi e adecvată şi fără nici un
obstacol
- asiguraţi-vă că toate fantele de aerisire
/ ferestrele din încăpere sunt deschise
(instalarea tip B).
2. Deschideţi robinetul de gaz şi verifi caţi
etanşeitatea racordurilor, inclusiv cele ale
centralei, verifi când ca aparatul de măsură
să nu semnaleze nici o trecere de gaz.
Eliminaţi eventualele scăpări de gaz.
3. Puneţi în funcţiune cazanul activând
modalitatea „iarnă” sau „vară”.
Funcţia de Aerisire
Apăsând tasta Esc timp de 5 secunde
cazanul va începe un ciclu de aerisire care
va dura aproximativ 7 minute. Funcţia
poate fi întreruptă apăsând din nou tasta
E
SC. Dacă este necesar, puteţi activa un
nou ciclu. Verifi caţi ca şi cazanul să fi e în
modalitatea Stand-by (nicio cerere de la
circuitul de încălzire sau de la cel sanitar).
55
Page 21
reglarea
VERIFICAREA REGLĂRILOR PE PARTEA DE
GAZ
Controlul presiunii de alimentare.

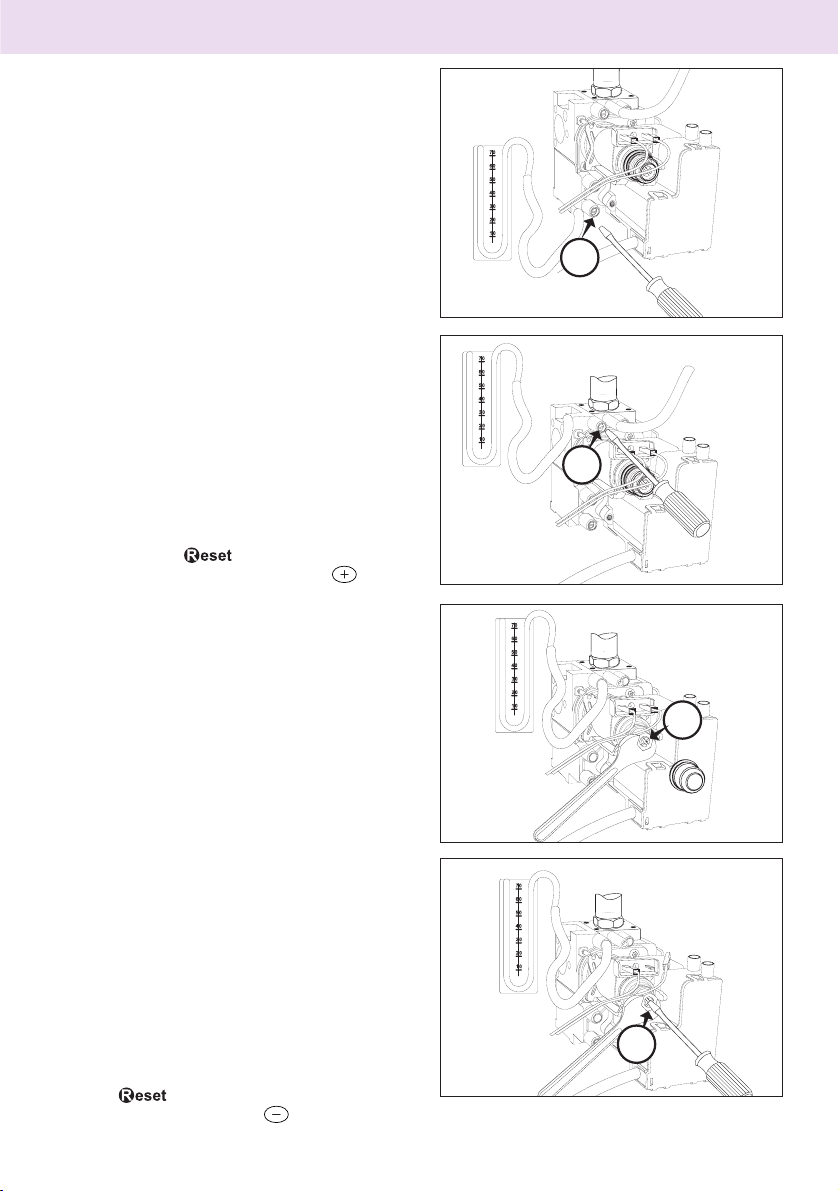

1. Desfaceţi şurubul “1” (fi g. a) şi introduceţi
tubul de racord al manometrului în priza de
presiune.
2. Puneţi cazanul în funcţiune la puterea
maximă (activând “funcţia coşar”apăsaţi
tasta RESET timp de 5 secunde: pe display,
apare t --). Presiunea de alimentare trebuie
să corespundă celei prevăzute pentru tipul
de gaz pentru care cazanul a fost predispus.
3. La sfârşitul controlului strângeţi şurubul “1” .
4. Funcţia coşar se dezactivează automat după
10 minute
Controlul puterii maxime sanitar
1. Pentru a controla puterea maximă, slăbiţi
şurubul “2” (fi g.b) şi introduceţi tubul de
racord al manometrului în priza de presiune.
2. Scoateţi tubul de compensare al camerei de
aer.
3. Puneţi în funcţiune cazanul la puterea
maximă (circ. sanitar) activând funcţia „coşar”
(apăsaţi tasta
ecran va apărea t --); apăsaţi tasta
a activa funcţionarea la puterea maximă
sanitară.
Pe display, apare t --.
Presiunea de alimentare trebuie să
corespundă celei prevăzute în tabelul
“Reglare Gaz” pentru tipul de gaz pentru care
cazanul a fost predispus. Dacă nu corespunde
scoateţi învelişul de protecţie şi acţionaţi
asupra şurubului de reglare “3” (fi g. c).
4. La sfârşitul testului strângeţi şurubul “2” şi
verifi caţi etanşarea.
5. Repuneţi învelişul de protecţie al
modulatorului.
6. Reconectaţi tubul de compensare.
7. Funcţia coşar se dezactivează automat după
10 minute.
timp de 5 secunde; pe
pentru
(a)
1
2
(b)
3
(c)
Controlul puterii minime
1. Pentru a controla puterea maximă, slăbiţi
şurubul “2” (fi g.b) şi introduceţi tubul de
racord al manometrului în priza de presiune.
2. Scoateţi tubul de compensare al camerei de
aer.
3. Puneţi în funcţiune cazanul la puterea
maximă activând funcţia „coşar” (apăsaţi
tasta
apărea t --); apăsaţi tasta
56
timp de 5 secunde; pe ecran va
pentru a activa
(d)
4
Page 22
reglarea
funcţionarea la puterea minimă. Pe display,
apare t__ .
Scoateţi un cablu al modulatorului (fi g.
d) presiunea trebuie să corespundă celei
prevăzute în tabelul “Reglare Gaz” pentru
tipul de gaz pentru care cazanul a fost
predispus. Dacă nu corespunde acţionaţi
asupra şurubului de reglare “4” (fi g. d).
4. La sfârşitul testului strângeţi şurubul “2” şi
verifi caţi etanşarea.
5. Reconectaţi cablul modulatorului.
6. Reconectaţi tubul de compensare.
7. Funcţia coşar se dezactivează automat după
10 minute.
Reglarea puterii maxime de încălzire
Cu acest parametru se limitează puterea utilă a
centralei.
Pentru a controla puterea maximă a circuitului
de încălzire accesaţi meniul 2 /sub-meniul 3/
parametrul 1 şi verifi caţi (sau modifi caţi, dacă
este necesar) valoarea, aşa cum este indicat în
tabelul “Presiune Gaz Încălzire”.
Reglarea aprinderii lente.
Cu acest parametru se limitează puterea utilă a
centralei în faza de aprindere.
Acest parametru trebuie să fi e modifi cat numai
dacă presiunea pe circuitul de retur al valvei de
gaz, în faza de aprindere (măsurată cu circuitul
sanitar activat) nu corespunde cu valorile
indicate în tabelul recapitulativ.
Pentru a verifi ca puterea de aprindere lentă,
accesaţi meniul 2/submeniul 2/parametrul 0.
Dacă este necesar, modifi caţi valoarea
parametrului până când presiunea este
corectă.

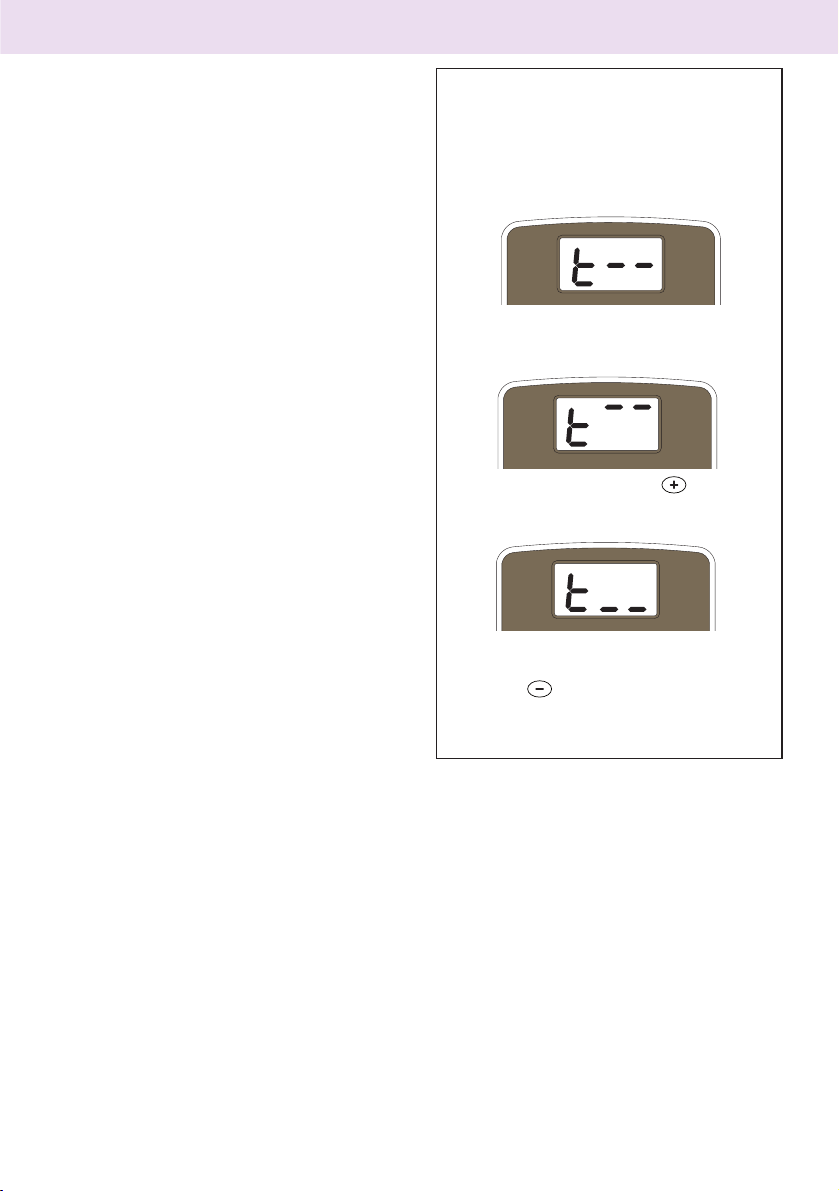

Funcţia “Coşar”
Placa electronică permite forţarea aparatului la
un regim maxim sau minim de funcţionare.
Activând funcţia “Coşar”, prin apăsarea tastei
Reset timp de 5 secunde, cazanul va fi forţat
să lucreze la puterea maximă pe circuitul de
încălzire; pe ecran va apărea:
Pentru a selecta funcţionarea la puterea maximă
(circuitul sanitar) apăsaţi tasta
apărea:
Pentru a selecta funcţionarea la puterea minimă
apăsaţi tasta
Funcţia se dezactivează automat după 10 minute
; pe ecran va apărea:
; pe ecran va
Reglarea întârzierii de pornire a încălzirii
Acest parametru - meniul 2/sub-meniul 3/
parametrul 5 - vă permite să introduceţi,
manual (0) sau automat (1) timpul de aşteptare
înainte de pornirea succesivă a arzătorului,
după ce acesta s-a stins ca urmare a atingerii
temperaturii stabilite pe termostat.
Selectând modalitatea manuală, puteţi regla
întârzierea în minute, de la parametrul următor
– meniul 2/sub-meniul 3/parametrul 6; sunt
posibile valorile de la 0 la 7 (minute).
În modul automat, cazanul va stabili timpul
corespunzător, în baza temperaturii stabilite
(set-point).
57
Page 23
reglarea
Controlul puterii maxime absolute pe circuitul
de încălzire
(NUMAI ÎN CAZUL SCHIMBĂRII TIPULUI DE GAZ SE VA ÎNLOCUI PLACA)
Pentru a controla sau modifi ca puterea maximă
absolută în circuitul de încălzire accesaţi valva
de gaz şi procedaţi astfel:
1. slăbiţi şurubul “2” (Fig. b) şi introduceţi
tubul de racord al manometrului în priza de
presiune.
2.
Scoateţi tubul de compensare al camerei de aer.
3. Puneţi cazanul în funcţiune la puterea
maximă activând “funcţia coşar” (apăsaţi
tasta
timp de 5 secunde: pe display va
apărea t --).
Presiunea de alimentare trebuie să
corespundă celei prevăzute în tabelul
“Reglare Gaz” pentru tipul de gaz pentru
care cazanul a fost predispus. Dacă nu
corespunde, accesaţi meniul 2/sub-meniul
3/parametrul 0 şi rotiţi encoderul pentru a
modifi ca valoarea, până la atingerea presiunii
indicate în tabelul “Reglare Gaz”.
4. La sfârşitul testului strângeţi şurubul “2” şi
verifi caţi etanşarea.
5. Funcţia “coşar” se dezactivează automat după
10 minute sau prin apăsarea tastei R
ESET.
Tabelul indica relatia dintre presiunea de gaz
la arzator si nivelul de putere al cazanului in
modul de functionare pe incalzire
Adaptarea la alt tip de gaz
Cazanul poate funcţiona şi cu gaz lichid; trecerea de la gaz metan (G20) la gazul lichid (G30
- G31) sau invers se va face de un Instalator Califi cat, utilizând setul special furnizat.
Operaţiunile de efectuat sunt următoarele:
1. debranşaţi aparatul de la alimentarea
electrică.
2. închideţi robinetul de gaz.
3. opriţi alimentarea electrică a cazanului
4. accesaţi camera de ardere după instrucţiunile
furnizate în paragraful “instrucţiuni pentru
îndepărtarea mantalei şi controlarea
interiorului centralei”
5. înlocuiţi duzele apoi lipiţi etichetele de
identifi care aşa cum vi se arată în foia de
instrucţiuni furnizată cu setul
6. verifi caţi etanşeitatea la gaz
7. puneţi în funcţiune aparatul.
8. reglaţi gazele după indicaţiile din paragraful
“Verifi carea reglării gazelor”, urmărind
valorile:
- maximă circuit menajer
- minimă
- maximă absolută încălzire
- maximă reglabilă încălzire
- aprindere Lentă
- întârziere la aprindere.
9. faceţi analiza gazelor de ardere.
Presiune gaz pentru incalzire
Gas
Putere utila (kW)
mbar
G20
Reglare putere incalzire
mbar
G30
Reglare putere incalzire
PIGMA 25 FF
mbar
G31
Reglare putere incalzire
Gas
Putere utila (kW)
mbar
G20
Reglare putere incalzire
mbar
G30
Reglare putere incalzire
PIGMA 30 FF
mbar
G31
Reglare putere incalzire
12,1 14 16 18 20 24 26 28
(*) Reglabil cu / 231-es paraméterben beállítható
58
9,8 12,5 14,5 16,5 20,0 22,0 24,2
2,3 3,7 5,0 6,5 8,0 9,7 11,7
0 434955596469
5,5 8,9 12,0 15,6 17,7 21,4 25,9
0 627077808590
6,8 11,1 14,9 19,3 22,5 27,3 33,0
0 687682869298
2,3 3,4 4,4 5,5 6,8 8,9 10,4 12,1
0 36414549576164
5,1 7,4 9,7 12,3 15,2 19,1 22,4 26,0
0 51576269768184
6,2 9,0 11,8 14,9 18,4 24,4 28,6 33,2
0 54616773838995
Page 24
reglarea
Tabel rezumativ transformare gaz
PIGMA 25 FF PIGMA 30 FF
G20 G30 G31 G20 G30 G31
Indice Wobe inf. (15°C, 1013 mbar) (MJ/
3
m
)
Presiunea de intrare gaz mbar 20 28/30 37 20 28/30 37
resiune la ieşire a valvei de gaz (mbar)
Putere max sanitara 12,5 28,1 34,4 12,9 27,7 35,8
45,67 80,58 70,69 45,67 80,58 70,69
Max Putere Încălzire Absolut
(meniul 2/sub-meniul3/ parametrul 0)
11,7
(69)
25,9
(90)
33,0
(98)
12,2
(64)
26,0
(85)
33,5
(95)
Putere minima 2,3 5,5 6,8 2,3 5,1 6,0
Presiunea de aprindere lentă
(meniul 2/sub-meniul2/ parametrul 0)
Maks. poziom regulowanej mocy ogrzewania menu 2- podmenu 3 - parametr 1
întârzierii aprinderii
(meniul 2/sub-meniul3/ parametrul 5)
4,5
(47)
10,0
(65)
10,0
(65)
5,49
(47)
9,51
(58)
52 71 78 49 66 71
automatico automatico
9,51
(58)
Nr. duze arzător 11 13
ø rozmiar dyszy (mm) 1,32 0,8 0,8 1,32 0,8 0,8
Consum max./min.
Fogyasztas max/min
(15°C, 1013 mbar)
(G.N.= m
3
/h) (GPL = Kg/h)
maximum
A.C.M.
maximum
incalzire
minimum 1,16 0,87 0,85 1,38 1,03 1,01
2,86 2,13 2,10 3,31 2,47 2,43
2,73 2,03 2,00 3,17 2,37 2,33
59
Page 25
reglarea
Accesul la Meniurile de setare-reglare - diagnostic
Cazanul vă permite gestionarea completă a
instalaţiei de încălzire şi apă caldă menajeră.
Navigarea în interiorul meniurilor vă permite
să personalizaţi funcţionarea instalaţiei şi a
perifericelor aferente acesteia, optimizând
astfel confortul şi consumul energetic. În plus,
meniurile vă pot da multe informaţii utile cu
privire la buna funcţionare a cazanului.
Meniurile disponibile sunt următoarele:
2 Parametri centrală
Cod Service (acces rezervat tehnicianului cali cat)
21
22Confi guraţie generală
2 3 Parametri Incalzire - Partea 1
2 4 Parametri Incalzire - Partea 2
2 5 Apă caldă menajeră
2 9 Meniu 2 Revenire la confi guraţia din
fabrică
3 Solar & Boiler
30Confi guraţie generală
Cod Service (acces rezervat tehnicianului cali cat)
31
3 2 Reglaje Speciale
7 Test & Utilităţi
8 Parametru de Service
Cod Service (acces rezervat tehnicianului cali cat)
81
8 2 Centrala
8 3 Temperatură centrala
8 4 Solar & Acumulare
8 5 Service
8 6 Statistică
8 7 NE ACTIVE
8 8 Evidenţă erori
Parametrii referitori la fi ecare meniu sunt
specifi caţi în paginile care urmează.
Accesarea şi modifi carea parametrilor se face
apăsând tasta M
ENU/OK şi rotind encoderul (vezi
fi g de mai jos). Pe display va apărea descrierea
meniurilor şi a fi ecărui parametru.
Tasta
MENU/OK
C
2
1
Tastă programare
MENU / OK ESC
1
3
4
6
5
2
3
4
6
5
2
3
1
bar
60
Page 26
reglarea
0
Pe ecran, informaţiile cu privire la meniuri şi
la fi ecare parametru sunt indicate de cifrele
evidenţiate în desen şi de textul care apare.
Pentru a avea acces la Meniul 2, deschideţi uşa
şi procedaţi astfel:
1. apăsaţi tasta M
ENU/OK pe ecran va apărea,
intermitent, cifra 000
2. apăsaţi tastele de PROGRAMARE şi
2
pentru a selecta meniul, de ex.,
00
3. apăsaţi tasta MENU/OK pe ecran vor apărea
primele două cifre şi vi se va cere codul de
acces “2110”
Atenţie! Meniurile speciale, care pot fi
modifi cate numai de instalatorii specializaţi,
pot fi accesate numai după introducerea
codului de acces.
4. apăsaţi tasta MENU/OK pe ecran va apărea
222
5. apăsaţi tastele de PROGRAMARE şi ,
pentru a alege codul
234
.
6. apăsaţi tasta MENU/OK pentru a alege
sub-meniul dorit; pe ecran vor apărea,
intermitent, primele două cifre “222
0 ”
7. apăsaţi tastele de PROGRAMARE şi
pentru a selecta un submeniu, de ex., 2330
8. apăsaţi tasta MENU/OK pentru a accesa
parametrii sub-meniului; vor apărea –
intermitent – cifrele “230”
9. apăsaţi tastele de PROGRAMARE şi
pentru a selecta un parametru, de ex., 231
10. apăsaţi tasta MENU/OK pentru a accesa acest
parametru; pe ecran va apărea valoarea, de
ex. “
76”
Notă: Valoarea parametrului va fi afi şată
20 de secunde, după care, alternativ, vor
apărea indicaţiile despre parametru de ex
“70 > 231
231”
11. apăsaţi tastele de PROGRAMARE şi
pentru a introduce o nouă valoare, de ex.,
75
12. apăsaţi tasta MENU/OK pentru a memora
modifi carea sau tasta ESC pentru a anula
modifi carea.
Pentru a accesa celelalte meniuri, care nu au
nevoie de codul de acces, trecerea de la meniuri
la sub-meniuri este directă.
Legenda de reprezentare a cifrelor pe ecran:
0, număr aprins (stabil)
, număr intermitent
Apăsaţi ESC pentru a vă întoarce la pagina
obişnuită.
61
Page 27
reglarea
meniu
submeniu
parametru
Descriere interval
2 PARAMETRI CENTRALĂ
2 1 COD SERVICE
2 2 SETĂRI GENERALE ALE CENTRALEI
220Aprindere uşoară De la 0 la 99 Vezi paragraful Setări gaz
221NEACTIVATA
222NEACTIVATA
223NEACTIVATA
224NEACTIVATA
225Aprindere cu întârziere încălzire 0= Dezactivata
226NEACTIVATA
227NEACTIVATA
228Vers. Centrala – NU SE POATE
MODIFICA
2 3 PARAMETRII CENTRALEI TERMICE PARTEA 1
230Putere maximă absoluta pe
incalzire
231Puterea maxima pe incalzire
Încălzire ajustabilă
232NEACTIVATA
233NEACTIVATA
234NEACTIVATA
235Modul timp anticiclu 0 = Manual
236Timp anticiclu (dacă 235 = 0) De la 0 la 7 (minute) 3
1= 10 ssecunde
2= 90 secunde
3= 210 secunde
da 0 a 5 0 DOAR PENTRU SERVICE
De la 0 la 99 DOARPENTRUSERVICE
De la 0 la 99 Vezi paragraful Setări gaze
1 = automat
Setare din
fabrică
222
apăsaţi tastele de
programare şi
pentru a selecta 234,
după care apăsaţi tasta
MENU/OK
0 activ numai cu kitul 2 zone
Clip-in conectat
– a se folosi doar ca
înlocuitor al P.C.B.
– a se folosi doar
ca substituent al P.C.B.
Vezi paragraful Setări gaze
1 Vezi paragraful Setări gaze
237Postcirculatie pompă pe
incalzire
238Control viteză pompă 0 = viteză redusă
239Setare Delta T pompă De la 10 la 30 (°C) 20
Parametrul va fi setat dacă este setat pemodulaţie controlul vitezei pompei (237)
Acest parametru se poate folosi pentru a stabili diferenţa dintre temperaturile turului şi
ale returului, care determină comutarea de pe viteză redusă pe viteză mare la pompa de
circulaţie. Ex: param. 239 = 20 dacă Ttur - Tretur > 20°C; pompa de circulaţie va fi activată
la viteza maximă. Dacă Ttur- Tretur < 20 - 2°C; pompa de circulaţie se va activa la viteza
minimă. Timpul minim de aşteptare între schimbarile vitezei este de 5 minute.
De la 0 la 15 (minutes) o
CO (continuu)
1 = viteză mare
2 = Modulaţie
62
3
2
Page 28
meniu
submeniu
parametru
Descriere interval
2 4 PAR AMETRI INCALZIRE PARTEA 2
240NEACTIVATA
241NEACTIVATA
242NEACTIVATA
243Postventilaţia de după
solicitareade incalzire
244Timp de functionare intensa De la 0 la 60 (minutes)
Activată doar cu termostatul de cameră on/off şi reglarea temperaturii activată
(parametrii 421 sai 521 pe 04 = reglarea de bază a temperaturii)
Acest parametru poate fi folosit pentru setarea temporizării înainte de creşterea automată
a temperaturii debitului în trepte de câte 4°C (max. 12°C). Dacă valoarea acestui parametru
rămâne la 00 funcţia nu este activată.
245 NEACTIVATA
246NEACTIVATA
247Dispozitiv de detectare a
presiunii centralei
248NEACTIVATA
2 5 APĂ CALDĂ MENAJERĂ
250NEACTIVATA
251Timp Anticiclaj Confort da 0 a 120 (minute) 0
252Întârz. START Sanit. da 5 a 200
253Funcţia comutare D.H.W. 0 = Anticalcar (oprită la
254Postcirculaţia şi postventilaţia
după cererea de apa calda
menajera
OFF= 3 minute de postcirculaţie şi postventilaţie după un consum de apă caldă menajeră
dacă temperatura din cazan vă demonstrează că este necesar.
ON= 3 minute de postcirculaţie şi postventilaţie, în permanenţă active, după fi ecare consum
de apă menajeră.
255Ritardo partenza in
riscaldamento dopo prelievo
sanitario
256Funcţia Celectic 0 = OFF - 1 = ON 0
Fucţia Celectic permite cazanului să gestioneze un boiler extern.
Activând funcţia, cazanul va furniza boilerului apa caldă, la o temperatură constantă, de
60°C. Atenţie! Activaţi funcţia numai cu cazanul racordat la un boiler Celectic.
2 9 MENIU 2 RESETARE
290Restabilirea automată a setărilor
din fabrică ale meniului 2
Pentru a restabili toţi parametrii la setările iniţiale din fabrică, apăsaţi tasta MENU/OK.
0 = OFF
1 = ON
0 = numai sonde de
temperatură
1 = buton presiune
2 = senzor presiune
(da 0,5 a 20 secondi)
> 67°C)
1 = la 4°C peste punctul
setat
0 = OFF
1 = ON (= 3 minuti)
da 0 a 30
(minuti)
Resetaţi toţi parametrii
OK = Da - ESC = NU
reglarea
Setare din
fabrică
0 0 = (durata 5 secondi)
1 = (durata 3 minuti)
2 DOAR PENTRU SERVICE – a
se folosi
dar la înlocuirea P.C.B.
5
0
0
0
63
Page 29
reglarea
meniu
submeniu
parametru
Descriere interval
3 CENTRALE CU BOILER INTERIOR SAU EXTERIOR ŞI CENTRALĂ CU KIT SOLAR
REGLAJE GENERALE
3 0
3 0 0 Reglare Temp Acumulare - neactivata
301
Reglare DeltaT Acumulare-Ieşire
da 0 a 25 (°C) 0 activ numai cu kitul solar
- neactivata
302Reglare Temp Redusă Acumulare NEACTIVATA
3 1 COD SERVICE 222
apăsaţi tastele de programare şi pentru a selecta 234, după care apăsaţi tasta MENU/OK
3 2 REGLAJE SPECIALE
320Funcţie Anti Legionela - neactivata
321NEACTIVATA
322NEACTIVATA
323DeltaT Colect. x Activ. Pompă da 0 a 30 (°C) 8
324DeltaT Colect. x Stop Pompă da 0 a 30 (°C) 4
325Min. Colect. Temp x Activ.
da 10 a 90 (°C) 30
Pompă
326Input Colector 0
327Funcţie Recooling 0
328Delta la Setpoint Acumulare cu
da 0 a 20°C 10
Gaz
329Temp Antig. Colector da -20 a +5 (°C) -20
7 TESTE ŞI UTILITĂŢI
700Modul test
rotiţi codorul pentru a selecta
diferite moduri
de test
t -- = putere maximă de
încălzire
--
t
= putere maximă
DHW
t
= putere minimă
--
701Funcţia purjare aer Apăsaţi tasta Menu/Ok pen-
tru a activa
8 PARAMETRI SERVICE
8 1 COD SERVICE 222
apăsaţi tastele de programare şi pentru a selecta 234, după care apăsaţi tasta MENU/OK
82CAZAN
820Modulare Arzător De la 0 la 165 MA
821Stare ventilator 0 = OFF (oprit)
1 = ON (pornit)
822Viteză ventilator (x100) rpm
823Viteză pompă 0 = OFF
1 = Viteza redusa
2 = Viteza mare
824Pozitie valva deviatoare 0 = D.H.W.
1 = Centrală termică
64
Setare din
fabrică
Clip-in conectat
Activ numai cu kitul solar
Clip-in conectat
Activ numai cu kitul solar
Clip-in conectat
t -- Se activează şi ţinând
apăsată 10
secunde tasta Reset.
Această funcţie
se dezactivează automat
după 10
minute, sau prin apăsarea
tastei Esc.
vezi pag.
Page 30
meniu
submeniu
parametru
Descriere interval
825Debit D.H.W. (l/min)
826Statut Presostat de aer 0 = Deschis
8 3 TEMPERTURĂ CAZAN
830Setare temperatura incalzire (°C)
831Temperatură încălzire tur (°C)
832Temperatură încălzire retur (°C)
833Temperatură apă caldă menajeră (°)
SOLAR ŞI BOILER
84
840Temperatură de stocare (°C) - neactivat
841Temperatură colector solar
842Temp Intr. Sanit.
843Sonda Inf. Boiler
844Regl. Temp Aprind.
845Temporiz. pompă solară (óra/10)
846Temporiz. Supraîncălz. Colect. (óra/10)
8 5 SERVICE
850NEACTIVATA
851NEACTIVATA
852NEACTIVATA
853NEACTIVATA
854Versiunea hardware P.C.B
855Versiunea software P.C.B
856
8 6 STATISTICI
860Ore arzător aprins (Incalzire) (óra/10)
861Ore arzător aprins (Apă caldă menajeră) (óra/10)
862Număr rateuri fl acără (nr/10)
863Număr cicluri aprindere (nr/10)
864NEACTIVATA
865Durată solicitare încălzire (minuti)
8 7 DEZACTIVAT
8 8 ISTORIC ERORI
880Ultimele 10 erori De la E0 la E9
881Reset lista errori Resettare tutti
Versiunea software P.C.B BUS - activă doar dacă dispozitivul BUS este conectat
Acest parametru permite vizionarea ultimelor 10 erori ale boilerului, precum şi ziua, luna şi
anul de referinţă.
Accesaţi parametrul pentru a obţine secvenţa erorilor de la numărul E-0 la numărul E-9.
Următoarele date sunt indicate în secvenţă pentru fi ecare greşeală individual:
E -0 - număr eroare
1 08 - cod eroare
1 = închis
OK = Sii / ESC = No
Setare din
fabrică
activ numai cu kitul solar
conectat
reglarea
65
Page 31
Sisteme de protecţie centrală
Centrala este protejată împotriva proastelor
funcţionări (defecţiunilor) prin controalele
interne ce sunt făcute de placa electronică,
care operează, dacă este necesar, o blocare
de siguranţă. In caz de blocare a aparatului pe
display-ul panoului de comandă este vizualizat
(apare) un cod care se referă la tipul de oprire şi
la cauza care a generat-o.
Pot exista două tipologii:
Oprire de siguranţă
Acest tip de eroare se numeşte “volatilă” ceea ce
înseamnă că încetează imediat după eliminarea
cauzei care a provocat-o. Pe display va apărea
intermitent mesajul “Err” urmat de codul
anomaliei (de ex.,
Imediat după încetarea cauzei care a provocat
această oprire aparatul se reporneşte şi începe
să funcţioneze în mod normal.
În timp ce cazanul este în oprire de siguranţă
este posibil să încercaţi să îl repuneţi în
funcţiune, oprind şi repornind aparatul cu ON/
OFF de pe panoul de comandă.
Oprire de siguranţă pentru circulaţie apă
insu cientă
Dacă apa nu circulă în mod efi cient în circuitul
de încălzire, cazanul va semnala oprirea de
siguranţă.
Pe display va apărea unul din codurile de la
103 la 107.
Verifi caţi presiunea pe hidrometru şi închideţi
robinetul imediat ce presiunea atinge 1 - 1,5
bar.
Puteţi restabili funcţionarea corectă a instalaţiei
umplând bazinul cazanului cu apă, prin
deschiderea robinetului de sub cazan.
Dacă cererea de completare a nivelului
este frecventă, opriţi centrala, poziţionaţi
întrerupătorul electric extern în poziţia OFF,
închideţi robinetul de gaz şi apelaţi un instalator
califi cat pentru a verifi ca eventualele pierderi
de apă.
Err /
110).
anomaliei (de ex.,
se va aprinde.
În acest caz, cazanul nu reporneşte automat, dar
va putea fi deblocat prin apăsarea tastei
. După câteva încercări de deblocare, dacă
problema se repetă, este necesar să intervină
un instalator califi cat.
Prima cifră a codului de eroare (de ex., 1 01) vă
arată grupul în care a intervenit anomalia:
1 - Circuitul Primar
2 - Circuitul Sanitar
3 - Partea Electronică internă
4 - Partea Electronică externă
5 - Aprindere şi Detectare
6 - Alimentare cu aer - Evacuare gaze ardere
Avertisment la funcţionare greşită
Acest anunţ apare pe display în forma
următoare: 5 P3
prima cifră (care arată grupul unde a intervenit
anomalia) este urmată de litera P (anunţ) şi de
codul referitor la acel anunţ.
Important
În cazul în care centrala se blochează în mod
frecvent se recomandă să vă adresaţi Serviciului
nostru Autorizat de Asistenţă Tehnică. Din
motive de siguranţă, centrala va permite un
număr maxim de 5 reporniri în 15 minute
(apăsând tasta de RESET), la a şasea tentativă
in interval de 15 minute, centrala se blochează,
in acest caz o puteţi debloca deconectând-o
de la curentul electric. Blocarea sporadică sau
izolată nu constituie o problemă.
Err /
501) iar ledul roşu 14
Blocarea funcţionării
Acest tip de eroare, numită “nevolatilă”, nu
poate fi eliminată automat. Pe display va
apărea intermitent mesajul “Err” urmat de codul
66
Page 32
Sisteme de protecţie centrală
Tabel recapitulativ cu codurile de eroare
Circuitul Primar
1 01
1 03
1 04
1 05
1 06
1 07
1 10
Temperatură excesivă
Circulaţie insufi cientă
Circuit deschis/ Scurtcircuit
sondă tur încălzire
1 12
Circuit deschis/ Scurtcircuit
sondă retur încălzire
1 14
Circuit deschis/ Scurtcircuit
sondă externă încălzire
1 P1
1 P2
1 P3
Semnalare circulaţie insufi cientă
Circuitul Sanitar
2 01
Circuit deschis/ Scurtcircuit
sonda c. sanitar
2 02
Sonda Aprind. Joasă
Defectă
2 04
Sonda Colector Solar
Defectă
2 07
2 08
Temp. Colect. Solar Max.
Colect. Solar Anti-inghet
Partea Electronică internă
3 01
3 02
3 03
3 05
3 06
3 07
Eroare EEPROM
Eroare de comunicare GU-GIU
Eroare placa principală
Eroare placa principală
Eroare placa principală
Eroare placa principală
Partea Electronică externă
4 07
Circuit deschis/ Scurtcircuit
sondă ambiantă (se presente)
Aprindere şi Detectare
5 01
5 02
Lipsă fl acără
Detectare fl acără cu valvă gaz
închisă
5 P3
Detaşare fl acără
Alimentare cu aer – Evacuare gaze ardere
6 04
6 07
Viteză ventilator insufi cientă
Aprobare presostat evacua-
re gaze de ardere precedent
aprinderii.
6 P1
Întârziere aprobare presostat
gaze ardere
Funcţia anti – îngheţ
Dacă sonda NTC tur centrală măsoară o
temperatură sub 8°C pompele de recirculare
rămân în funcţiune timp de 2 minute şi valva cu trei
căi (dacă există boiler) în timpul acestei perioade
este comutată pe modul sanitar (apă menajeră)
şi încălzire la intervale de un minut. Pe display
este afi şat simbolul F cu valoarea temperaturii de
tur. După primele două minute de circulaţie pot
apărea următoarele situaţii:
A) dacă temperatura de tur este mai mare de
8°C, circulaţia este întreruptă;
B) dacă temperatura de tur este cuprinsă între
3°C şi 8°C se va efectua o altă circulaţie de
două minute; în cazul in care se efectuează
mai mult de 10 cicluri centrala ajunge în
situaţia C.
C) dacă temperatura de tur este mai mică de 3°C
se aprinde arzătorul la puterea minima până
Pentru cazan cu
kitul solar conectat
când temperatura ajunge la 33°C.
Cu boilerul,dacă temperatura apei menajere este
mai mică de 8°C valva cu trei căi este comutată
pe mod sanitar până când temperatura apei
menajere ajunge la 12°C, după care timp de două
minute se efectuează o post – circulaţie.
Funcţia este activă mereu, cu excepţia cazurilor
de opriri de sigurnaţă care împiedică funcţionarea
pompei de recirculare şi a sondei NTC de tur.
Protecţia anti - îngheţ se activează doar dacă
centrala este în perfectă stare de funcţionare:
- dacă presiunea în instalaţie este sufi cientă;
- dacă centrala este alimentată la curent electric;
- dacă gazul este furnizat.
67
Page 33
Sisteme de protecţie centrală
Funcţia Coşar şi analiza combustiei
Centrala are, în partea exterioară a colectorului de
evacuare a gazelor de ardere, două prize care servesc
la măsurarea temperaturii gazelor de ardere şi a
aerului necesar arderii, precum şi a concentraţiei de
O2 şi CO2, etc.
Pentru a accesa prizele este necesar să desfaceţi
şurubul frontal şi să scoateţi talerul metalic dotat cu
garnitură de etanşare.
Condiţiile optime de probă – la puterea maximă de
încălzire – se realizează cu funcţia « coşar » activată;
apăsaţi tasta RESET timp de 5 secunde. Pe display
apare mesajul “Coşar”. Cazanul va relua
obişnuită, automat, după 10 minute, sau efectuând
un ON/OFF.
La sfârşit, montaţi din nou talerul metalic şi
verifi caţi etanşarea.
Controlul evacuării gazelor
În cazan se poate controla realizarea corectă
a aspiraţiei/ evacuării, verifi când pierderile de
sarcină generate de sistemul adoptat. Cu un
manometru diferenţial conectat la “prizele de
testare” ale camerei de combustie este posibilă
relevarea a DP de acţionare a presostatului de
gaze.
Valoarea obţinută nu trebuie să fi e mai mică de
0,46 mbar (pentru 25 FF) - 0,70 mbar (pentru
30 FF- 35 FF) în condiţiile de putere maximă
termică, pentru a avea o funcţionare corectă şi
stabilă a cazanului.
funcţionarea
68
Page 34
Întreţinere
Întreţinerea(verifi carea, revizia) este esenţială
pentru siguranţa, buna funcţionare şi durata
centralei.
Se efectuează în baza celor prevăzute de normele în vigoare.
Se recomandă efectuarea periodică a analizei
gazelor arse (combustiei) pentru a controla randamentul şi emisiile de substanţe poluante, în
conformitate cu normele în vigoare.
Înainte de începerea operaţiunilor de
întreţinere:
- deconectaţi electric centrala şi aşezaţi
întrerupătorul bipolar extern în poziţia OFF
- închideţi robinetul de gaz şi robinetele de
apă ale instalaţiilor termice şi sanitare;
La sfârşit se redau (se reiau) reglările iniţiale.
Note generale
Este recomandabil, să se efectueze asupra aparatului, cel puţin o dată pe an, următoarele controale (verifi cări):
1. Controlul garniturilor de izolare (susţinere)
pe partea de apă cu eventuala înlocuire a
garniturilor şi redarea etanşeităţii.
2. Controlul garniturilor de izolare pe partea
de gaz cu eventuala înlocuire a garniturilor
şi redarea etanşeităţii.
3. Controlul cu ochiul liber al stării în ansam-
blu a aparatului.
4. Controlul cu ochiul liber al arderii şi eventual
demontarea şi curăţarea arzătorului.
5. Ca urmare a verifi cării de la punctul 3, even-
tuala demontare şi curăţarea camerei de
combustie
6. Ca urmare a verifi cării de la punctul 4, even-
tuala demontare şi curăţarea arzătorului şi
injectorului
7. Curăţarea schimbătorului principal de
căldură.
8. Verifi carea funcţionării sistemelor de
siguranţă încălzire:
- siguranţă temperatura limită.
9. Verifi carea funcţionării sistemelor de
siguranţă pe partea de gaz:
- siguranţă lipsă gaz sau fl acără (ionizare).
10. Controlul efi cienţei producţiei de apă
menajeră (verifi carea debitului si a temperaturii).
11. Controlul general al funcţionării aparatului.
12. Îndepărtarea oxidului de la electrodul de sesizare cu ajutorul şmirghelului.
Poziţionarea electrozilor
69
Page 35
Întreţinere
Operaţiile de golire sau utilizarea tipurilor
diferite de antigel
Golirea instalaţiei de încălzire trebuie să fi e
efectuată după cum urmează:
- opriţi cazanul şi aduceţi întrerupătorul bipolar
extern în poziţia OFF şi închideţi robinetul de
gaz;
- slăbiţi valva automată de suprapresiune;
- deschideţi robinetul de golire cu ajutorul une
chei hexagonale inbus de 8.
- goliţi instalaţia, deschizând toate robinetele
(dacă sunt prevăzute).
Dacă este prevăzut ca instalaţia să se ţină oprită
în zonele unde temperatura ambient poate
coborî în perioada de iarnă sub 0°C, este recomandabil să se adauge lichid antigel în apa
din instalaţia de încălzire pentru a evita golirile
repetate; în cazul folosirii unui astfel de lichid,
verifi caţi cu atenţie compatibilitatea cu oţelul
inox din care este făcut corpul centralei.
Se recomandă folosirea produselor antigel ce
conţin GLICOL de tip PROPILENIC contra coroziune (cum ar fi de exemplu CILLICHEMIE CILLIT
CC 45, care nu este toxic şi care în acelaşi timp
are şi calităţile unui antigel, antincalcar şi anticoroziv) în dozele prescrise de producător, în
funcţie de temperatura minimă prevăzută.
Verifi caţi în mod periodic pH-ul amestecului apă
– antigel din circuitul centralei şi înlocuiţi amestecul atunci când valoarea măsurată este mai
mică decât limita prescrisă de producător.
NU AMESTECAŢI TIPURI DIFERITE DE ANTIGEL.
Constructorul nu este responsabilă pentru
defecţiunile cauzate aparatului sau instalaţiei şi
provocate din cauza folosirii de substanţe antigel sau aditivi neadecvaţi.
Golirea instalaţiei sanitare
Ori de câte ori există pericolul de îngheţ, trebuie
golită instalaţia sanitară în felul următor:
- Închideţi robinetul de la reţeaua de apă,
- deschideţi toate robinetele de apă caldă şi
rece,
- goliţi de la punctele de jos (unde sunt
prevăzute).
ATENŢIE
Goliţi componentele ce ar putea conţine apă
calda, activând eventualele ventile de evacuare,
înainte de manevrarea lor.
Efectuaţi desfundarea (dez-incrustrare) de calcar
a componentelor respectând specifi caţiile din
fi şa de siguranţă a produsului utilizat, aerisind
ambientul, folosind echipament de protecţie,
evitând să amestecaţi produse diferite, protejând aparatul şi obiectele înconjurătoare.
Închideţi ermetic deschiderile folosite pentru a
efectua citirea presiunii gazului sau a reglărilor
de gaz.
Asiguraţi-vă că duza este compatibilă cu gazul
de alimentare.
În cazul în care se simte miros de ars sau se vede
ieşind fum din aparat sau se simte miros puternic de gaz, întrerupeţi alimentarea electrică,
închideţi robinetul de gaz, deschideţi ferestrele
şi informaţi tehnicianul.
Informaţii pentru utilizator
Informaţi utilizatorul cu privire la modalităţile
de funcţionare ale instalaţiei.
În special, livraţi utilizatorului toate manualele
de instrucţiuni şi avertizaţi-l să le păstreze
împreună cu aparatul.
Avertizaţi utilizatorul să:
- Controleze periodic presiunea apei în
instalaţie; informaţi-l cu privire la umplerea
instalaţiei cu apă şi la aerisirea caloriferelor.
- Controleze şi să regleze temperatura
precum şi să comande dispozitivele de
reglare, în scopul gestionării economice şi
corecte ale instalaţiei.
- Execute, conform normelor, operaţiile de
întreţinere ale instalaţiei.
- Nu modifi ce, în nici un caz, valorile setate,
de alimentare cu aer necesar arderii şi de
70
Page 36
Date tehnice
Nume model
Certifi care CE (pin)
Tip cazan
NOTE GEN.
Putere termică nominală max/min
(Hi=putere calorifi ca inferioara )
Putere termică nominală max/min
(Hs=putere calorifi ca superioara)
Putere termică nominală sanitar max/min (Hi=putere calorifi ca
inferioara )
Putere termică nominală sanitar max/min (Hs=putere calorifi ca
superioara)
Putere termică utila max/min
Putere termică utila sanitar max/min
Randament de ardere Hi/Hs
Randament la putere termică nominală (60/80°C) Hi/Hs
Randament la 30% la 47°C Hi/Hs
PRESTAŢII ENERGETICE
Randament la sarcina minimă Hi/Hs
Stele de randament (dir. 92/42/EEC)
Clasa SEDBUK
Pierdere maximă de căldură pin manta (∆T=50°C)
Pierderi la coş cu arzatorul pornit
Pierderi la coş cu arzătorul oprit
Pierderi reziduale la evacuare
Clasa Nox
Temperatură fum pentru G20
Conţinut de CO2 pentru G20
Conţinut de CO (0%O2)
EMISII
Conţinut de O
Debit maxim de fum la evacuare pentru G20
Exces de aer
Pierderi de sarcină (max) ∆T=20°C
Pierderi reziduale pentru instalaţie
Presiune de incarcare vas de expansiune
Presiune maximă pe circuitul de încălzire
Capacitate vas de expansiune
Temperatură de încălzire max/min (domeniul de temperatură
CIRCUIT ÎNCĂLZIRE
înaltă)
Temperatura în c sanitar max/min
Capacitate specifi că (în 10 minute/DT 30°C)
Cantitate apă caldă DT=25°C
Cantitate apă caldă DT=35°C
EN13203
Debitare minimă apă caldă
CIRCUIT SANITAR
Presiune apă în c sanitar max/min
Tensiune/frecvenţă de alimentare
Putere electrică totală absorbită
Temperatura minima de functionare ( in camera)
DATE ELECTR
Grade de protecţie instalaţie electrică
Greutate
Dimensiuni (L x A x P)
2
caracteristici tehnice
PIGMA 25 FF PIGMA 30 FF
1312BR4793 1312BR4793
C12-C32-C42-C52-B22-B32
kW
25,8 / 11,0
kW
28,7 / 12,2
kW
27 / 11,0
kW
30 / 12,2
kW
24,2 / 9,8
kW
26,2 / 9,8
%
94,5
%
93,8 / 84,5
%
93,6 / 84,3
%
89,2 / 80,3
stars
class
Pa
class
ppm
Kg/h
mbar
bar
bar
bar
l/min
l/min
l/min
stars
l/min
bar
V/Hz
kg
mm
%
%
%
°C
%
%
%
l
°C
85 / 35
°C
60 / 36
230/50
W
°C
IP
400/770/315
***
D
0,4
5,5
0,4
100
3
105
6,5
50
8,8
57,4
72
200
0,25
1
3
8
12,5
15,0
10,7
3
1,7
7
124
+5
X5D
30
30,0 / 13,0
33,3 / 14,4
31,3 / 13,0
34,8 / 14,4
28,1 / 11,6
29,5 / 11,6
93,9
93,6 / 84,3
93,2 / 83,9
89,3 / 80,4
***
D
0,3
6,1
0,4
104
3
114
6,4
92
8,9
67,5
74
200
0,25
1
3
8
85 / 35
60 / 36
14,1
16,9
12,1
3
1,7
7
230/50
136
+5
X5D
31
400/770/319
71
Page 37
ARISTON THERMO GROUP
Ariston Thermo Romania S.R.L.
Str. Giacomo Puccini Nr. 8A, sector 2
020194, Bucuresti
+40. 21.231.95.21
Tel :
Fax : +40.21.231.75.04
www.aristonheating.ro
www.chaffoteaux.ro
e-mail : [email protected]
Serviciul Clienti :
021.231.95.21- Departamentul Tehnic
021.231.95.10- Departamentul Comercial
8
0
02
/
1
0
100
0
0
101
0
0
24
Loading...
