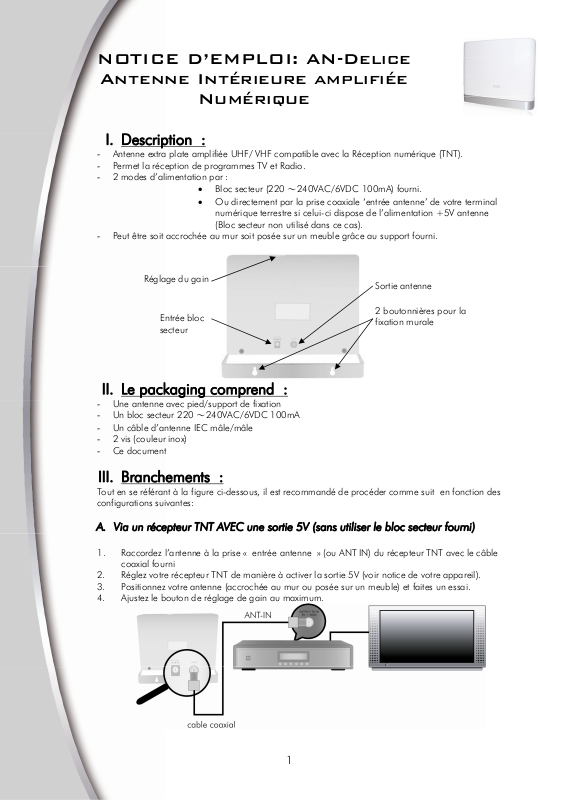

NOTICE D’EMPLOI: AN-Delice
Antenne Intérieure amplifiée
Numérique
I. Description :
- Antenne extra plate amplifiée UHF/ VHF compatible avec la Réception numérique (TNT).
- Permet la réception de programmes TV et Radio.
- 2 modes d’alimentation par :
• Bloc secteur (220 ～240VAC/6VDC 100mA) fourni.
• Ou directement par la prise coaxiale ‘entrée antenne’ de votre terminal
numérique terrestre si celui-ci dispose de l’alimentation +5V antenne
(Bloc secteur non utilisé dans ce cas).
- Peut être soit accrochée au mur soit posée sur un meuble grâce au support fourni.
Réglage du gain
Entrée bloc
secteu
Sortie antenne
2 boutonnières pour la
fixation murale
II. Le packaging comprend :
- Une antenne avec pied/support de fixation
- Un bloc secteur 220 ～240VAC/6VDC 100mA
- Un câble d’antenne IEC mâle/mâle
- 2 vis (couleur inox)
- Ce document
III. Branchements :
Tout en se référant à la figure ci-dessous, il est recommandé de procéder comme suit en fonction des
configurations suivantes:
A. Via un récepteur TNT AVEC une sortie 5V (sans utiliser le bloc secteur fourni)
1. Raccordez l’antenne à la prise « entrée antenne » (ou ANT IN) du récepteur TNT avec le câble
coaxial fourni
2. Réglez votre récepteur TNT de manière à activer la sortie 5V (voir notice de votre appareil).
3. Positionnez votre antenne (accrochée au mur ou posée sur un meuble) et faites un essai.
4. Ajustez le bouton de réglage de gain au maximum.
1
Page 2

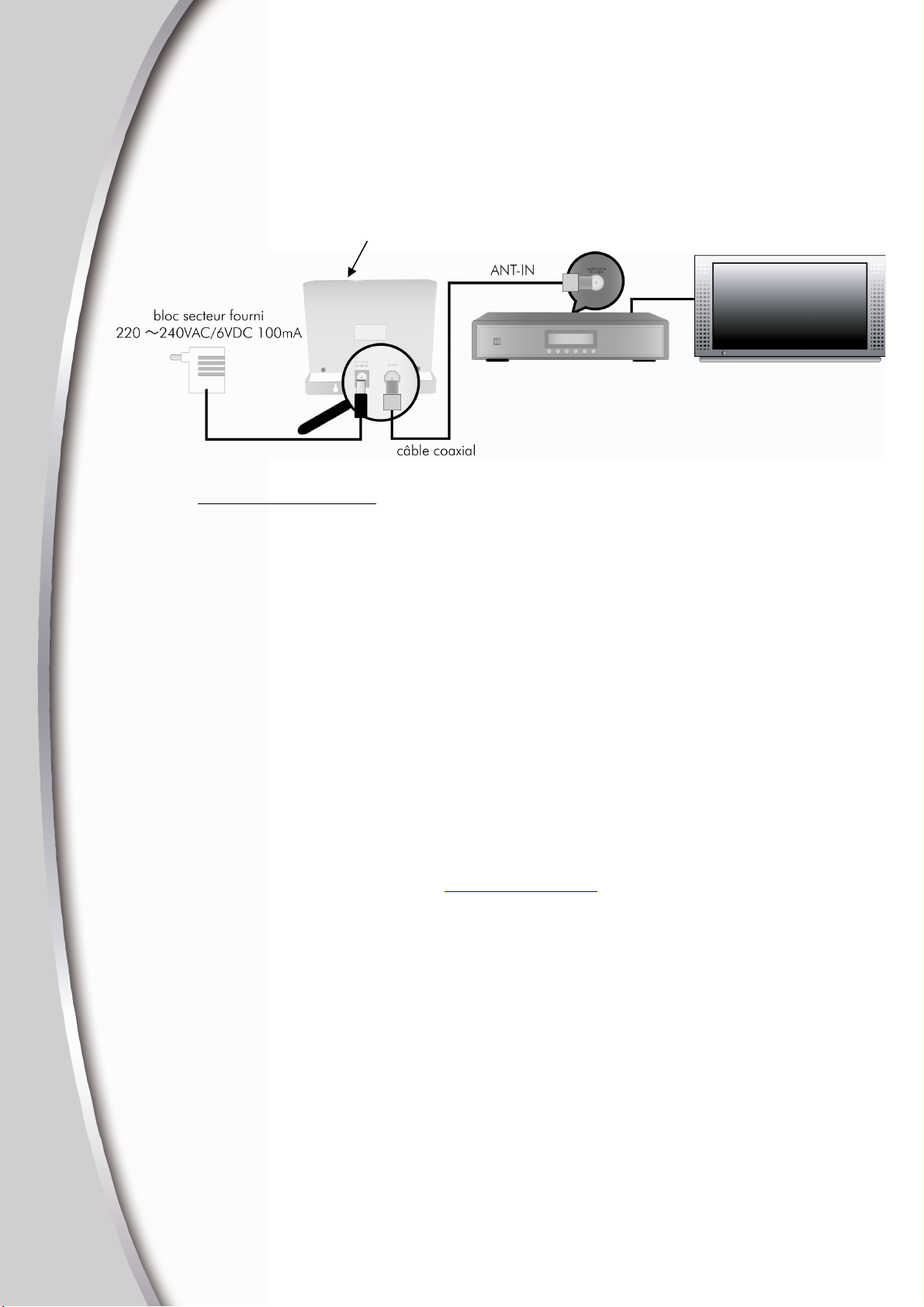

B. Via un récepteur TNT SANS sortie 5V (en utilisant le bloc secteur fourni)
1. Raccordez l’antenne à la prise « entrée antenne » (ou ANT IN) du récepteur TNT avec le câble
coaxial fourni.
2. Raccordez le bloc secteur (220 ～240VAC/6VDC 100mA) fourni.
3. Ajustez le bouton de réglage de gain au maximum.
Bouton de réglage de gain
IV. Positionnement :
Voici 2 différentes méthodes pour positionner, orienter votre antenne et ainsi capter les chaînes de la TNT :
A. 1ere méthode : vous avez déjà un récepteur TNT branché sur une antenne de toit
dans l’une des pièces de votre maison :
1. Branchez votre 2eme récepteur TNT, qui n’a aucune chaîne TNT mémorisée, à la place du 1
TNT, qui est relié à l’antenne de toit, et effectuer une recherche des chaînes.
2. Une fois les chaînes trouvées sur le 2eme récepteur, débranchez le et rebranchez-le dans la pièce ou
vous souhaitez le faire fonctionner avec l’antenne AN-DELICE.
3. Allumez la TV ainsi que le récepteur TNT, vérifiez que l’antenne est correctement alimentée (suivre les
indications de branchement ci-dessus).
4. Orientez l’antenne dans la pièce jusqu'à ce que la chaîne TNT sélectionnée s’affiche correctement sur
votre TV.
B. 2eme méthode : aucune des pièces de votre maison ne possède une arrivée
d’antenne de toit :
1. Prendre connaissance des canaux TNT utilisés dans votre région à l’aide du manuel d’utilisation de
votre adaptateur TNT ou du site internet http://www.matnt.tdf.fr/
2. Allumez la TV ainsi que le récepteur TNT, vérifiez que l’antenne est correctement alimentée (suivre les
indications de branchement ci-dessus).
3. Rendez-vous dans le menu de recherche des chaînes de votre récepteur TNT, rubrique recherche
manuelle.
4. Entrez l’un des numéros de canal utilisé dans votre région, exemple le canal 47, et observez les
indications de niveau de signal et de qualité.
5. Orientez l’antenne dans la pièce, très lentement, et observez l’indication de qualité. Cherchez le
positionnement qui vous donnera le meilleur niveau de qualité et effectuez une recherche manuelle sur
le canal sélectionné. Si le niveau de qualité est suffisamment élevé, vous trouverez les chaînes se
trouvant sur le canal sélectionné (le 47 dans notre exemple).
6. Essayez en suite de lancer une recherche automatique pour trouver la totalité des chaînes TNT ou
recommencez les étapes de 1 à 5 avec un autre canal utilisé dans votre région.
.
er
récepteur
2
Page 3
m
V. Fixation :
Voici 2 possibilités de fixation:
1. Posé sur une table

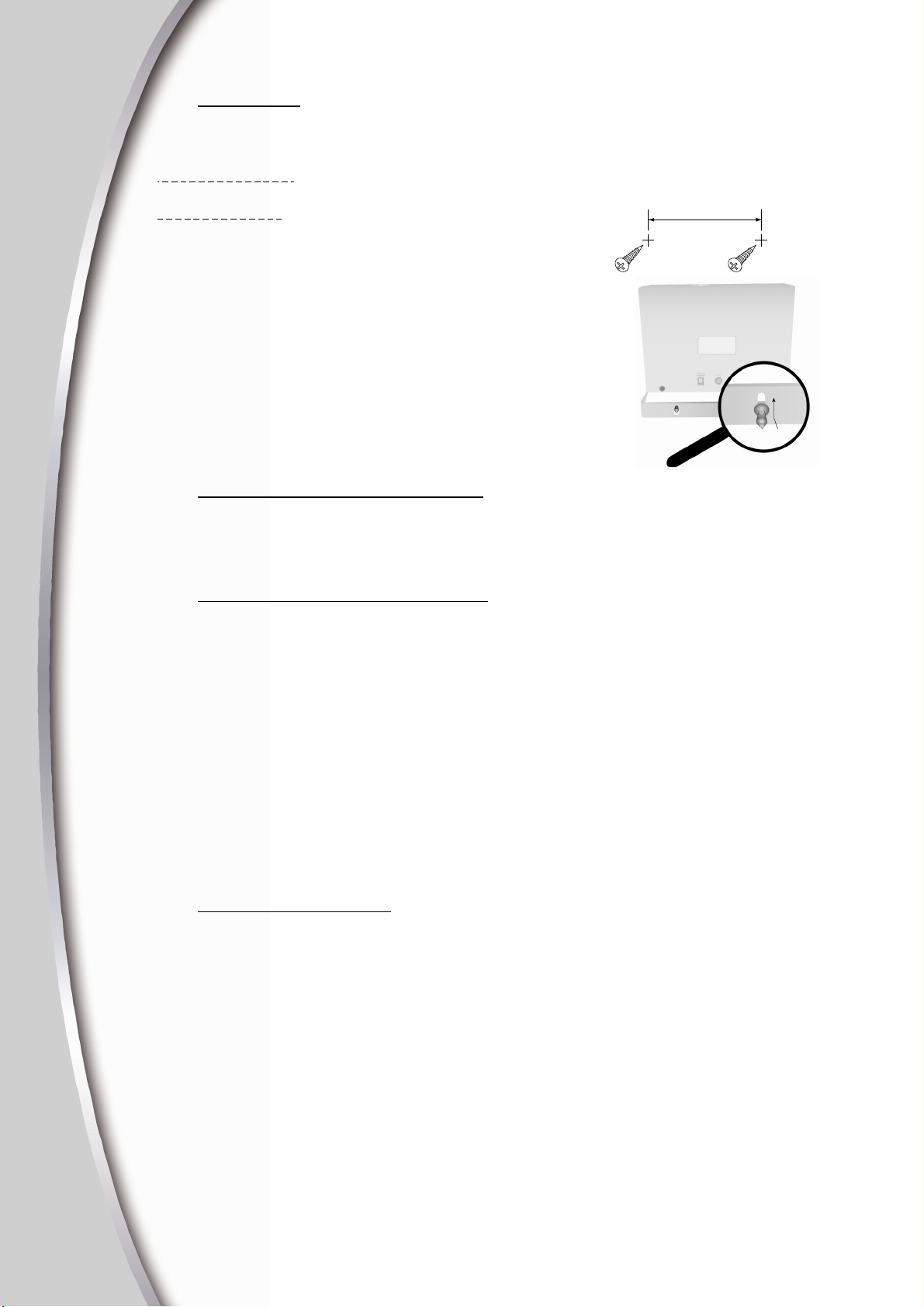

2. Fixation au mur:
- Percez deux trous dans le mur en respectant un écart
de 106mm entre les deux trous, puis y
insérer deux chevilles (non fournies). Visser les deux vis
de couleur inox en prenant soin de ne pas visser les vis
au maximum, il doit y avoir un espace de ~3mm entre
la tête de la vis et le mur.
- Accrochez le support/pied en passant les 2 vis dans les
boutonnières.
106 m
fig.1
fig.2
VI. Bouton de réglage de gain:
Ce bouton permet de faire varier le gain de votre antenne. Ajustez le pour améliorer la qualité d’image
et de son.
VII. Caractéristiques techniques:
- Utilise un filtre à réjecteur de bande pour réduire les interférences causées par les GSM
- Très faible facteur de bruit
- Plage de fréquence : VHF 174 à 240MHz et UHF 470 à 862MHz
- Antenne dite active à gain (amplification) réglable : VHF:46dB UHF:15dB
- Connecteur : Fiche IEC femelle
- Impédance : 75 Ohms
- Câble coaxial fourni : livré avec une fiche IEC mâle (coudé) et l’autre fiche IEC mâle (droite).
Longueur ~1,8m
- Alimentation : 5VDC/100mA par le récepteur TNT ou via le bloc secteur fourni 220 ～240VAC/6VDC
100mA
- Dimensions : 55/30 (Profondeur avec/sans support) x 200 (Largeur) x170 (Hauteur) mm
- Poids net : 0,3 Kg.
- Garantie 1 an Pièces et Main d’œuvre.
VIII. SAV et Fabriquant:
CGV- Compagnie Générale de Vidéotechnique
Rue Théodore Monod
ZA la Vigie BP04
67541 OSTWALD Cedex
Malgré le soin apporté à la fabrication de nos produits, vous rencontrez peut-être des difficultés. N’hésitez
pas à contacter nos spécialistes qui sont à votre écoute pour vous conseiller et vous dépanner :
Service Hotline :
De 8h00 à 12h00 et de 13h15 à 17h00 du lundi au jeudi.
De 8h00 à 12h00 et de 13h00 à 15h00 le vendredi.
Fax : 03 88 26 13 94
0892 020 009 (1,34€/appel puis 0,34€/ minute)
3
Page 4
COMPAGNIE GENERALE DE VIDEOTECHNIQUE
www.cgv.fr
4
AN-Delice 1d -janvier 2010
