Cepra 4600 Operating Manual [es, en]

Download

Page 1

Page 2

• Presione la tecla para situarnos en la pantalla principal.

• Presione la tecla. El día de la semana aparecerá parpadeando.

• Usar los pulsadores para ajustar el día actual.

• Presionar la tecla. La hora actual empieza a parpadear.

• Usar los pulsadores para ajustar el día actual.

• Presionar la tecla. Los minutos empiezan a parpadear.

• Usar los pulsadores para ajustar los minutos actuales.

• Presionar la tecla para terminar la operación y regresar a la pantalla principal.

SET Y

PANT PRINT

SET Y

PANT PRINT

DÍA Y HORA

CEPRA 4600 MANUAL DE INSTRUCCIONES

IMPORTANTE: Enhorabuena. Ha elegido un cronotermostato que debido

a su sencillez le permitirá, con un ajuste adecuado de sus funciones, aprovechar al máximo las posibilidades de su instalación.

AJUSTE DEL DÍA Y LA HORA ACTUAL

REVISIÓN DE LOS AJUSTES ACTUALES DEL CRONOTERMOSTATO En el cronotermostato se pueden realizar 3 bloques de

programación independientes, establecidos de antemano. — Primer bloque: días laborales, para lunes, martes, miér-

coles, jueves y viernes. — Segundo bloque: sábado, para el sábado. — Tercer bloque: domingo, para el domingo.

De fábrica el cronotermostato trae la siguiente programación:

Bloque laboral:

20º 14º 20º 14º 20º 14º

06:00 08:00 12:00 14:00 17:00 22:00

P1 P2 P3 P4 P5 P6

x x x x x x

Lu Ma

X X X X X X

Mi Ju Vi

Posición

memoria

Hora inicio

Temperatura

consigna

MANUAL-4600.qxd 21/10/02 16:21 PÆgina 1

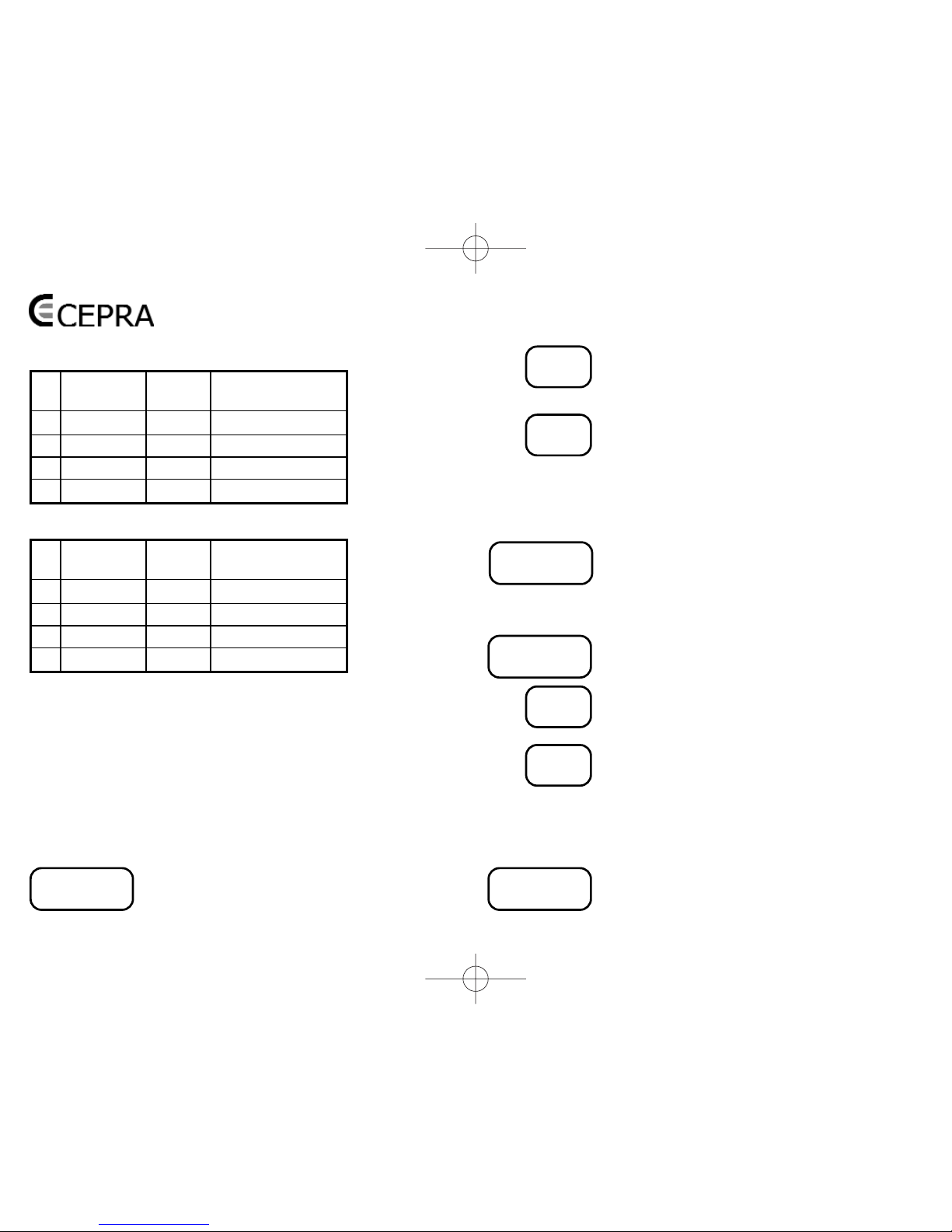

Page 3

20º 20º 20º 14º

07:00 09:00 16:00 22:00

P1 P2 P3 P4

x x x x

Posición

memoria

Hora inicio

Temperatura

consigna

Bloque sábado:

20º 20º 20º 14º

07:00 09:00 16:00 22:00

P1 P2 P3 P4

x x x x

Posición

memoria

Hora inicio

Temperatura

consigna

Bloque domingo:

Bloque laboral:

Las horas de comienzo y las temperaturas deseadas de dichos programas pueden ser cambiadas si se desea.

Si se realiza un reset en el aparato las modificaciones se pierden y en su lugar aparecen los valores ajustados de fábrica.

Cuando se desee ver los ajustes introducidos en los siguientes bloques proceder de la siguiente forma:

• Presione la tecla para situarnos en la pantalla principal.

SET Y

PANT PRINT

Bloque sábado:

• Presione la tecla para situarnos en la pantalla principal.

• Presione la tecla. En la pantalla aparecerá la temperatura y la hora de inicio de la posición de memoria 1 (P1).

• Presiones de nuevo la tecla. En la pantalla aparecerá la temperatura y la hora de inicio de la posición de memoria 2 (P2).

• Repetir el proceso para las posiciones de memoria P3 y P4.

• Presione la tecla para terminar.

SET Y

PANT PRINT

SET Y

PANT PRINT

SET Y

PANT PRINT

• Presione la tecla. En la pantalla aparecerá la temperatura y la hora de inicio de la posición de memoria 1 (P1).

• Presiones de nuevo la tecla. En la pantalla aparecerá la temperatura y la hora de inicio de la posición de memoria 2 (P2).

• Repetir el proceso para las posiciones de memoria P3, P4, P5 y P6.

• Presione la tecla para terminar.

PROG LU-VI

PROG

sab

PROG

sab

MANUAL-4600.qxd 21/10/02 16:21 PÆgina 2

Page 4

Bloque domingo:

• Presione la tecla para situarnos en la pantalla principal.

• Presione la tecla. En la pantalla aparecerá la temperatura y la hora de inicio de la posición de memoria 1 (P1).

• Presiones de nuevo la tecla. En la pantalla aparecerá la temperatura y la hora de inicio de la posición de memoria 2 (P2).

• Repetir el proceso para las posiciones de memoria P3 y P4.

• Presione la tecla para terminar.

SET Y

PANT PRINT

SET Y

PANT PRINT

PROG

DOM

PROG

DOM

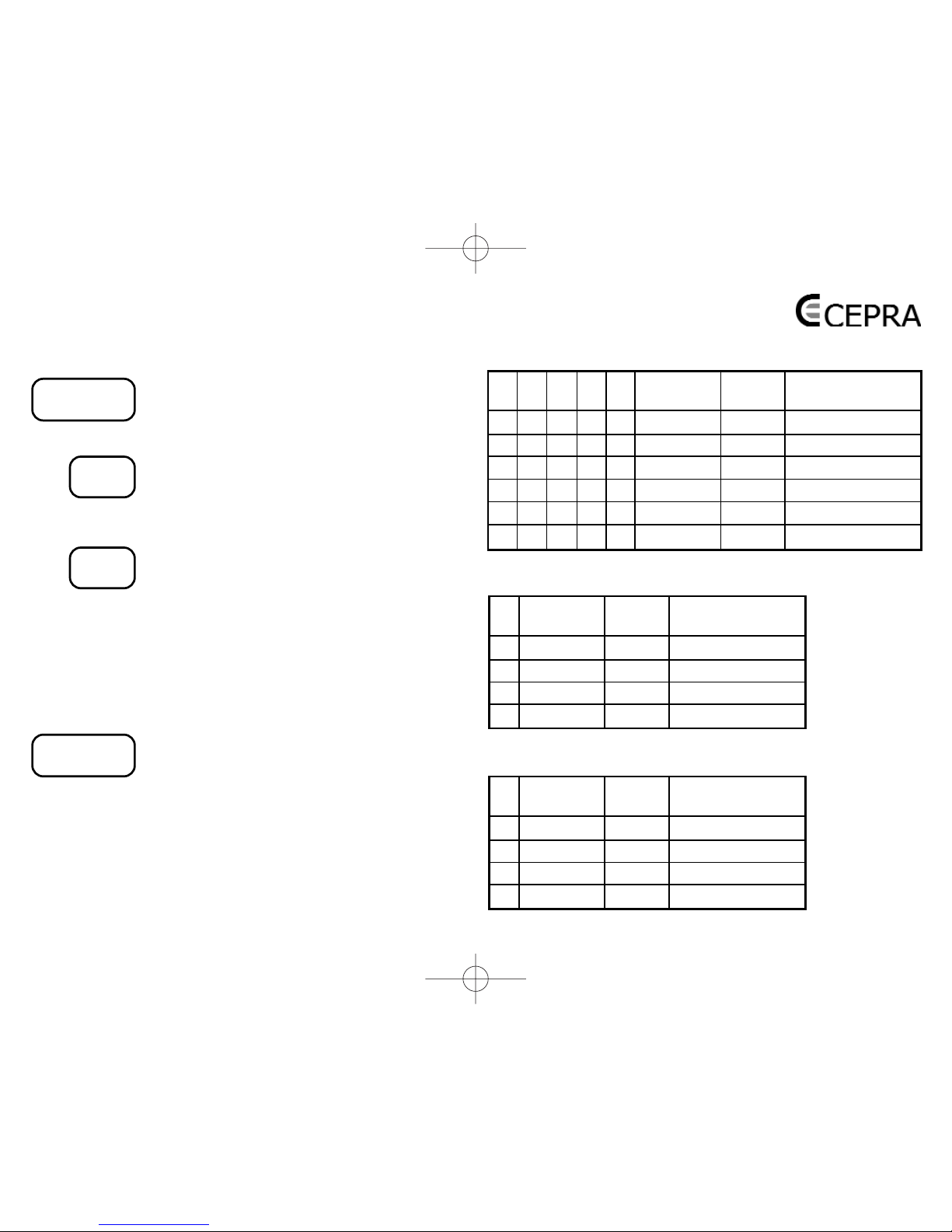

CAMBIOS EN LA PROGRAMACIÓN El primer paso recomendado a efectuar es ajustar los cam-

bios deseados en el siguiente cuadro:

Bloque laboral:

P1 P2 P3 P4 P5 P6

x x x x x x

Lu Ma

X X X X X X

Mi Ju Vi

Posición

memoria

Hora

inicio

Temperatura

consigna

20º 20º 20º 14º

07:00 09:00 16:00 22:00

P1 P2 P3 P4

x x x x

Posición

memoria

Hora inicio

Temperatura

consigna

Bloque sábado:

20º 20º 20º 14º

07:00 09:00 16:00 22:00

P1 P2 P3 P4

x x x x

Posición

memoria

Hora inicio

Temperatura

consigna

Bloque domingo:

MANUAL-4600.qxd 21/10/02 16:21 PÆgina 3

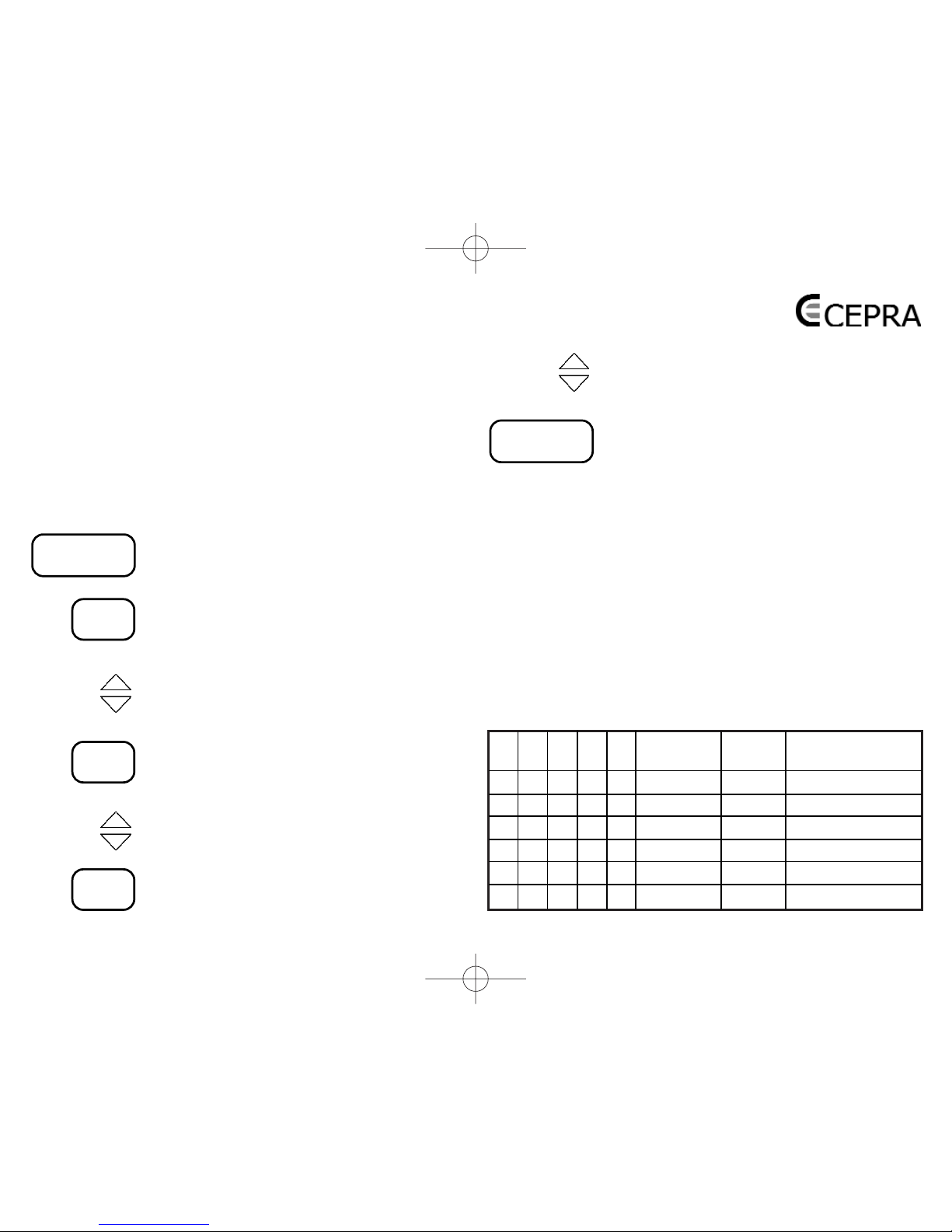

Page 5

Una vez anotados los cambios efectuados proceder de la siguiente forma:

CAMBIOS EN EL BLOQUE LABORAL

• Presione la tecla para situarnos en la pantalla principal.

SET Y

PANT PRINT

• Presione las teclas para acceder a la posición de memoria P1.

SET Y

PANT PRINT

SET Y

PANT PRINT

PROG

LU-VI

PROG

LU-VI

PROG

LU-VI

• Ajustar la hora deseada con ayuda de las teclas.

• Presione la tecla para confirmar.

• Ajustar la temperatura deseada con ayuda de las teclas.

• Presionar la tecla para confirmar y pasar a la posición de memoria P2.

• Repetir el proceso anterior secuencialmente hasta terminar el ajuste en la posición de memoria P6.

• Presione la tecla para terminar.

CAMBIOS EN EL BLOQUE SÁBADO

CAMBIOS EN EL BLOQUE DOMINGO

• Presione las teclas para acceder a la posición de memoria P1.

SET Y

PANT PRINT

SET Y

PANT PRINT

PROG

SAB

• Presione las teclas para acceder a la posición de memoria P1.

SET Y

PANT PRINT

PROG

DOM

PROG

SAB

PROG

SAB

• Ajustar la hora deseada con ayuda de las teclas.

• Presione la tecla para confirmar.

• Ajustar la temperatura deseada con ayuda de las teclas.

• Presionar la tecla para confirmar y pasar a la posición de memoria P2.

• Repetir el proceso anterior secuencialmente hasta terminar el ajuste en la posición de memoria P4.

• Presione la tecla para terminar.

MANUAL-4600.qxd 21/10/02 16:21 PÆgina 4

Page 6

SET Y

PANT PRINT

PROG

DOM

PROG

DOM

DIA Y

HORA

• Ajustar la hora deseada con ayuda de las teclas.

• Presione la tecla para confirmar.

• Ajustar la temperatura deseada con ayuda de las teclas.

• Presionar la tecla para confirmar y pasar a la posición de memoria P2.

• Repetir el proceso anterior secuencialmente hasta terminar el ajuste.

• Presione la tecla para terminar.

CAMBIO MANUAL DE LA TEMPERATURA DE CONSIGNA La variación manual de la temperatura de consigna se

puede realizar de tres formas diferentes: — Hasta el siguiente periodo horario. — Durante un número de horas definidas (seleccionables

entre 1 y 9 horas).

— De modo permanente. CAMBIOS DE LA CONSIGNA HASTA EL SIGUIENTE

PERIODO HORARIO

• Presione la tecla para situarnos en la

pantalla principal.

• Presione la tecla para aumentar el valor

de consigna.

SET Y

PANT PRINT

• Presione la tecla para situarnos en la pantalla principal.

• Presione la tecla para aumentar el valor de consigna.

• Presione la tecla para disminuir el valor de consigna.

• Presione la tecla para elegir el número de horas durante el cual se desea tener la variación de consigna realizada.

SET Y

PANT PRINT

• Presione la tecla para disminuir el valor de consigna.

NOTA: para cancelar la variación manual

de la temperatura y regresar a la temperatura ajustada en el programa presionar la tecla.

NOTA: para cancelar la variación manual

de la temperatura y regresar a la temperatura ajustada en el programa presionar la tecla.

SET Y

PANT PRINT

SET Y

PANT PRINT

Cuando se hace la variación de consigna, de forma manual, en el display aparece de forma alternante, el tiempo que resta para el siguiente periodo horario con la forma actual.

Cuando se ha producido una variación manual, hasta el siguiente programa horario, en el display aparece al lado de la temperatura de consigna la indicación “MANUAL”.

CAMBIO DE LA CONSIGNA DURANTE UN NÚMERO DE HORAS DEFINIDAS

MANUAL-4600.qxd 21/10/02 16:21 PÆgina 5

Page 7

FIJAR

• Presione la tecla para situarnos en la pantalla principal.

• Presione la tecla para aumentar el valor de consigna.

• Presione la tecla para disminuir el valor de consigna.

• Presione la tecla para mantener la temperatura de forma permanente.

SET Y

PANT PRINT

• Presione la tecla para situarnos en la pantalla principal.

• Al pulsar la primera vez la tecla, aparece en la pantalla la información de las horas de funcionamiento del día en el que se hace la consulta.

• Al pulsar la segunda vez la tecla, aparece en la pantalla la información de las horas de funcionamiento del día anterior al que se hace la consulta.

• Al pulsar la tercera vez la tecla, aparece en la pantalla la información de las horas de funcionamiento de la semana en la que se hace la consulta.

• Al pulsar la cuarta vez la tecla, aparece en la pantalla la información de las horas de funcionamiento de la semana anterior a la que se hace la consulta.

SET Y

PANT PRINT

TIEMPO

FUNC.

TIEMPO

FUNC.

TIEMPO

FUNC.

TIEMPO

FUNC.

Cuando se hace la variación de consigna, de forma manual, en el display aparece de forma alternante, el tiempo que resta para el cambio de la temperatura de consigna con la hora actual.

Cuando se ha producido una variación manual, por un número de horas determinadas, en el display aparece al lado de la temperatura de consigna la indicación “CONFORT”.

CAMBIO DE LA CONSIGNA DE MODO PERMANENTE

Cuando se hace la variación de consigna en el display aparece la palabra FIJAR indicando que la consigna actual se mantendrá de forma permanente hasta que se produzca una variación manual.

TIEMPO DE FUNCIONAMIENTO El cronotermostato ofrece diferentes históricos de horas de

funcionamiento. — Tiempo de funcionamiento durante el día actual. — Tiempo de funcionamiento durante el día anterior. — Tiempo de funcionamiento durante la semana actual. — Tiempo de funcionamiento durante la semana anterior.

NOTA: para cancelar la variación manual

de la temperatura y regresar a la temperatura ajustada en el programa presionar la tecla.

SET Y

PANT PRINT

MANUAL-4600.qxd 21/10/02 16:21 PÆgina 6

Page 8

IMPORTANTE:

TIEMPO

FUNC.

Si se mantiene pulsada esta tecla durante más de tres segundos se produce la puesta a cero del controlador.

BORRADO DE LA PROGRAMACIÓN DEL CONTADOR

AJUSTE DEL DIFERENCIAL DE CONMUTACIÓN

Presionando sobre la tecla se produce el borrado de todos los datos introducidos en el cronotermostato. Cuando esto ocurre el cronotermostato recupera el programa básico de fábrica y el reloj se ajusta a las 00:00 horas.

• Presione la tecla para situarnos en la pantalla principal.

• Presionar la tecla para revisar los ajustes del diferencial de conmutación actual ajustado.

• Presionar las teclas.

• Pulsar las teclas para ajustar el límite superior (Hi).

SET Y

PANT PRINT

TEMP.

INTERV.

SET Y

PANT PRINT

TEMP.

INTERV.

RESET

TEMP.

INTERV.

• Presionar la tecla.

• Pulsar las teclas para ajustar el límite inferior (Lo).

• Presionar la tecla para terminar.

SET Y

PANT PRINT

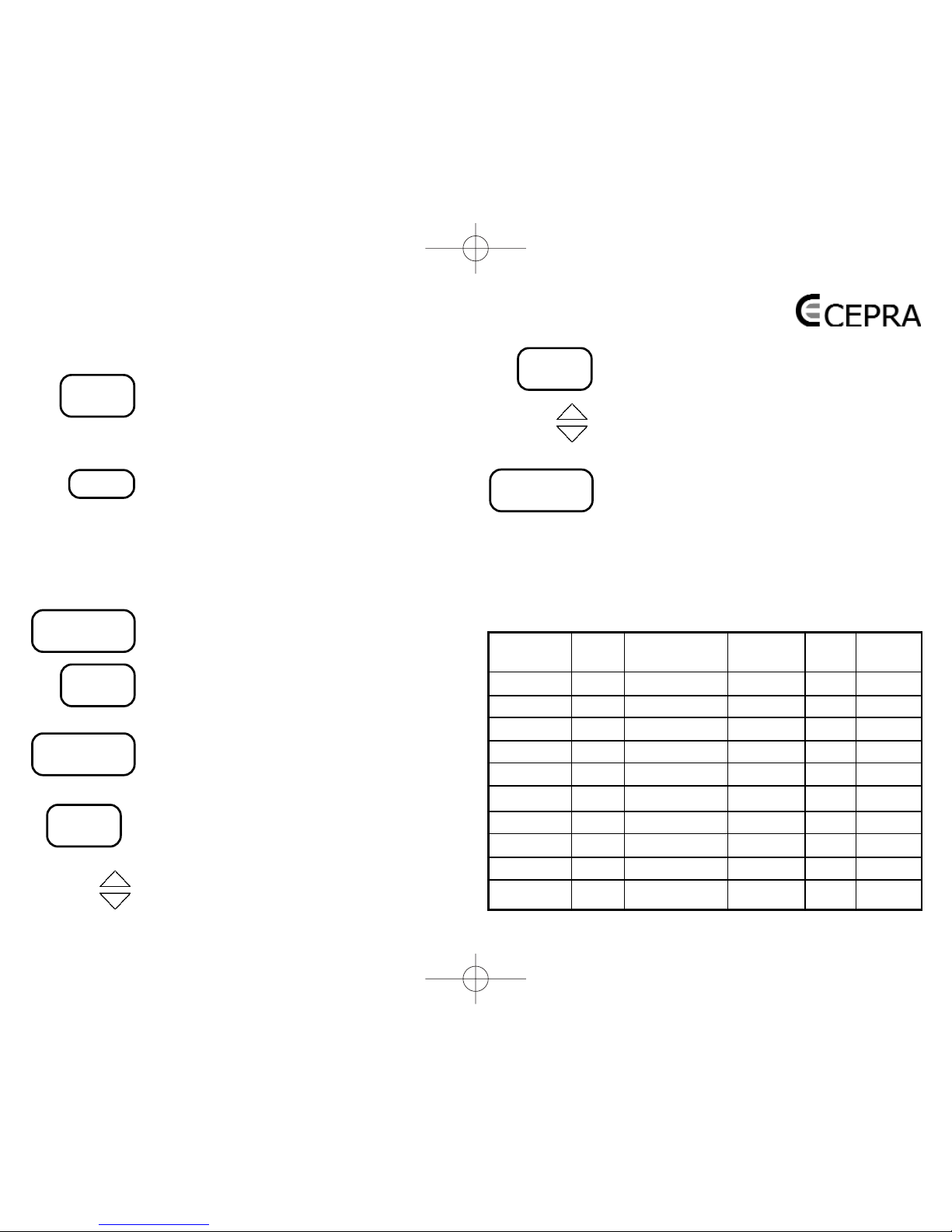

Tabla de equivalencia entre los valores de ajuste para Hi y Lo y la temperatura correspondiente para el ajuste del diferencial de conmutación.

-0,5

-1,0

-1,5

-2,0

-2,5

-3,0

-3,5

-4,0

-4,5

0 +0,5 +1,0 +1,5 +2,0 +2,5 +3,0 +3,5 +4,0 +4,5

-1

-2

-3

-4

-5

-6

-7

-8

-9

Lo 0 Lo 1 Lo 2 Lo 3 Lo 4 Lo 5 Lo 6 Lo 7 Lo 8 Lo 9

Hi 0 Hi 1 Hi 2 Hi 3 Hi 4 Hi 5 Hi 6 Hi 7 Hi 8 Hi 9

Equivalencia

Límite

inferior

Límite

superior

Valor

0 +1 +2 +3 +4 +5 +6 +7 +8 +9

Valor

Límite

superior

MANUAL-4600.qxd 21/10/02 16:21 PÆgina 7

Page 9

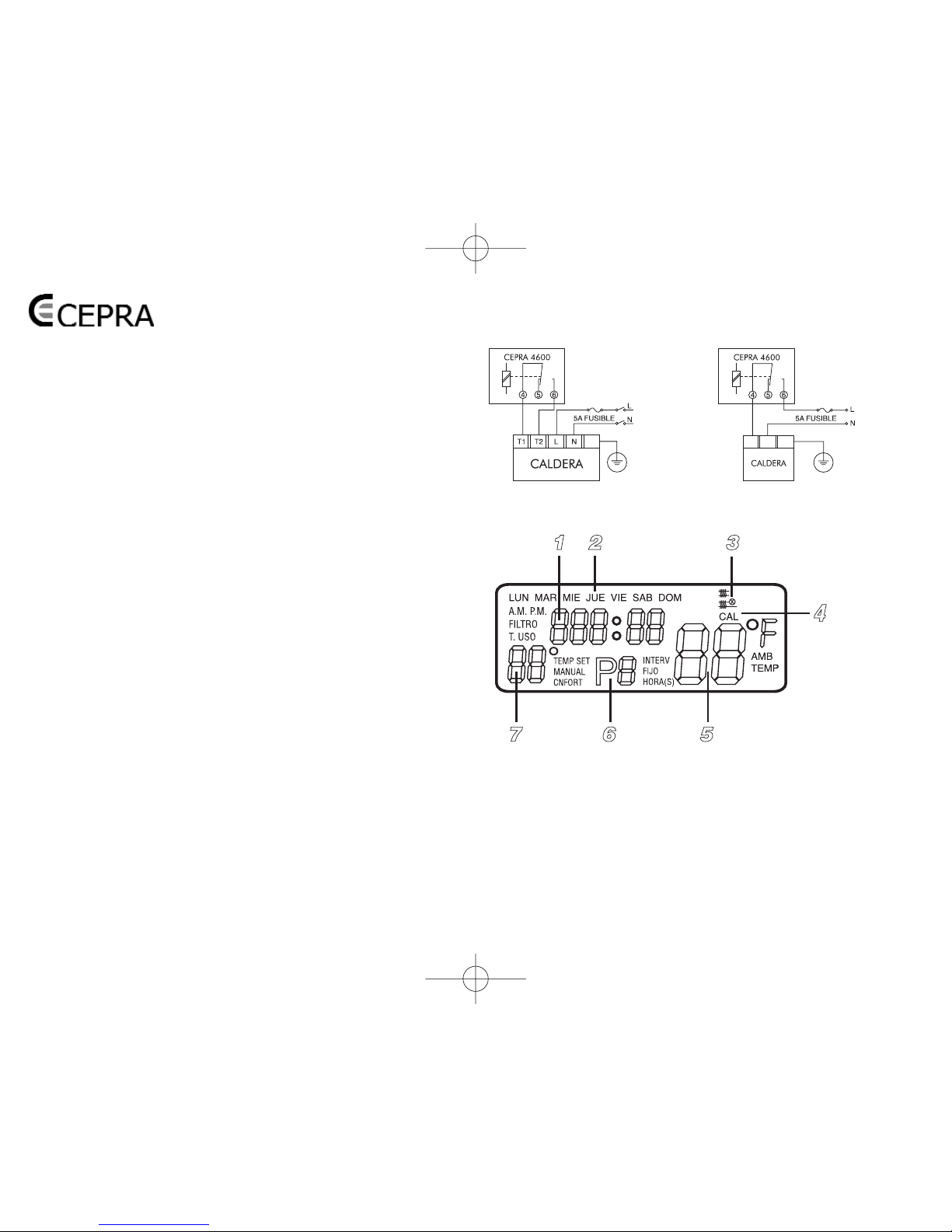

INSTALACIÓN El cronotermostato debe ser instalado por personal cualifi-

cado siguiendo las normas de instalación locales. Busque una ubicación que tenga una temperatura repre-

sentativa de la vivienda. Lejos de focos de aclor, corrientes de aire o influencia directa de las radiaciones solares o del sistema de calefacción.

Antes de la conexión eléctrica asegúrese de que se ha desconectado el suministro eléctrico.

Presione la pestaña de la parte frontal inferior de la carcasa, tirar de la parte frontal de la carcasa a la vez que se introducen los dedos de la otra mano en los agujeros existentes en la parte trasera del cronotermostato.

Fijar la base del cronotermostato a la pared con ayuda de dos tornillos y dos tacos.

Realizar la conexión eléctrica de la instalación quitando la carcasa de protección de los bornes de conexión y cableando en los bornes previstos de acuerdo con el esquema eléctrico adecuado. Asegúrese de que el cableado es correcto.

Coloque la carcasa de protección de nuevo para proteger los bornes de conexión y colocar la parte frontal del cronotermostato sobre la base.

Restablezca el suministro eléctrico de la instalación.

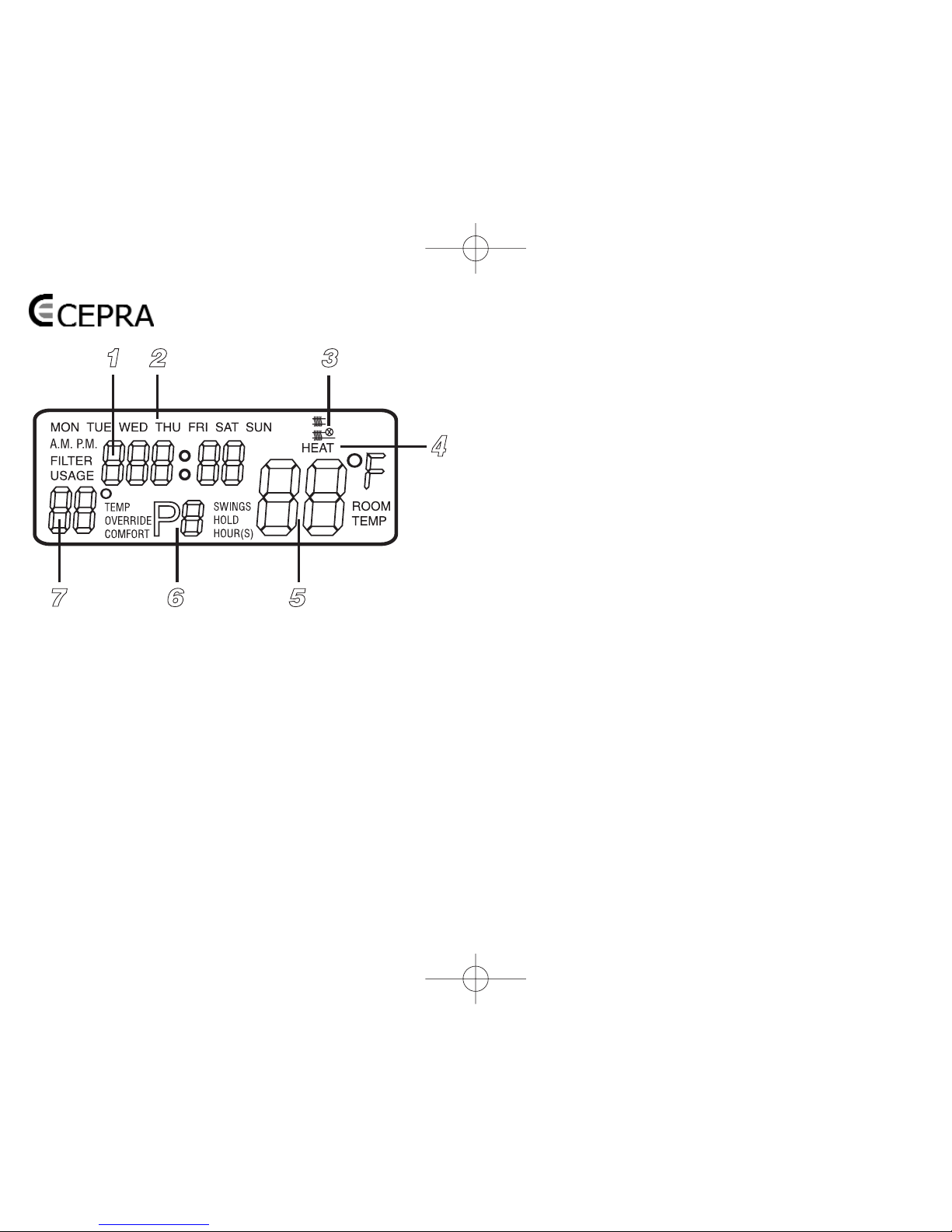

1. Indicación hora actual (tiempo de funcionamiento).

2. Indicación día de la semana.

3. Símbolo de indicación calefacción conectada.

4. Indicación de modo de funcionamiento.

5. Indicación temperatura ambiente. (Indica la necesidad del cambio de batería con el símbolo “Lo” parpadeante).

6. Indicación de programa activo. (Esta lectura se alterna con la de horario de confort cada 30 segundos).

7. Indicación de temperatura de consigna.

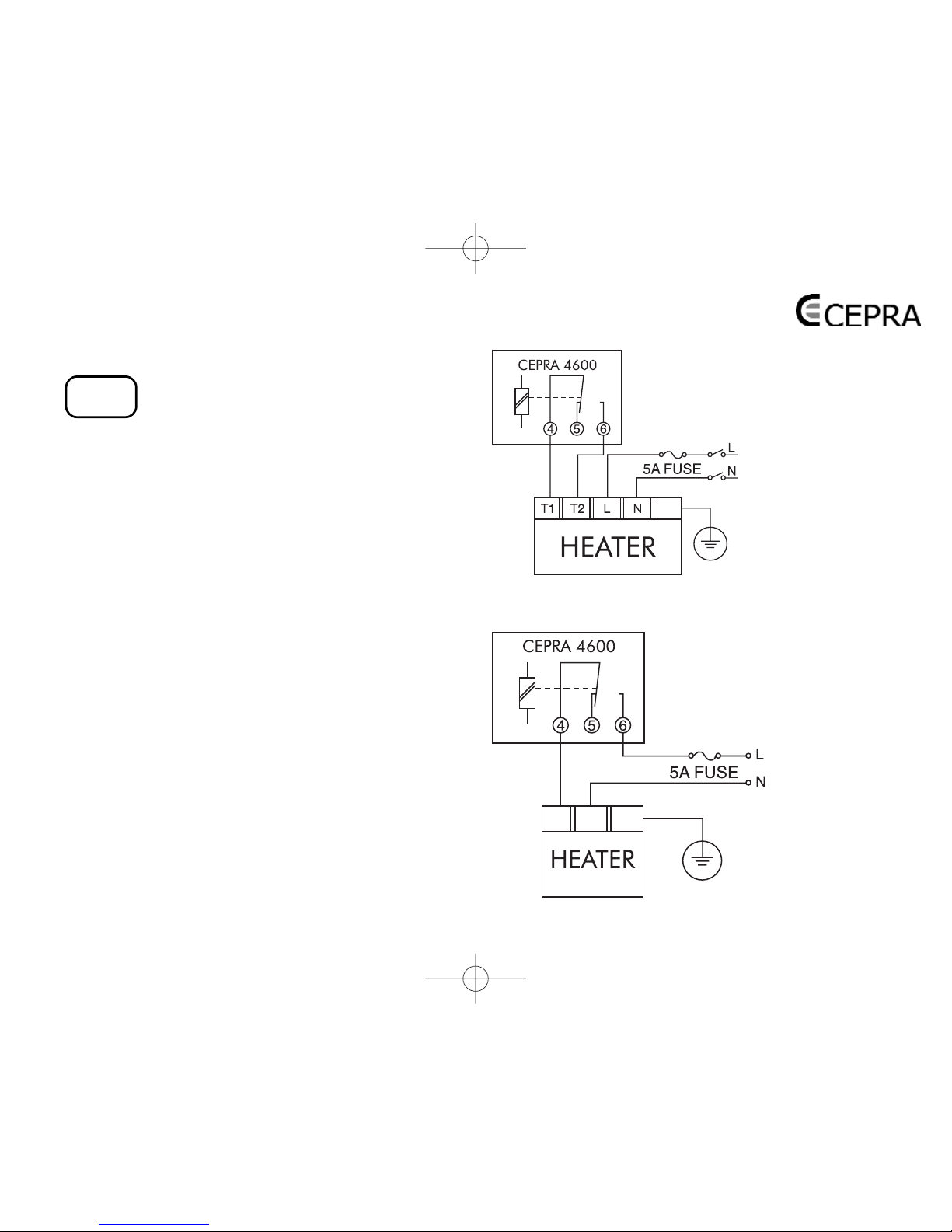

Control sobre caldera.

Control sobre bomba de circu-

lación o válvula.

MANUAL-4600.qxd 21/10/02 16:21 PÆgina 8

Page 10

• Press

• Then for DAY, repeat for TIME

• Then

• Press to raise temperature.

• Press to lower temperature.

• Temporary Manual Override will keep the temperature until next program.

CEPRA 4600 INSTRUCTIONS MANUAL

SETTING THE TIME AND DAY OF WEEK

REVIEW PROGRAM

MANUAL OVERRIDE OF PROGRAM

TEMPORARY MANUAL OVERRIDE

CHANGING PROGRAMS

DAY &

TIME

• Press to review the pre-set factory Weekday program. Repat for P2, P3, P4, P5, P6 program.

• Press to review the pre-set factory Saturday program. Repat for P2, P3, P4, program.

• Press to review the pre-set factory Weekday program. Repat for P2, P3, P4, P5, P6 program.

• Press

PROG

W-DAY

• Press to change the Programmed Time.

• Press to select the programmed temperature.

• Press to change the Programmed Time.

PROG

W-DAY

PROG

W-DAY

PROG

W-DAY

PROG

sat

PROG

sat

PROG

sun

PROG

sun

PROG

sat

PROG

sun

SET &

RETURN

SET &

RETURN

MANUAL-4600.qxd 21/10/02 16:21 PÆgina 9

Page 11

• Press to review the pre-set temperature span.

• Press

• Press to change higher limit and lower limit of temperature span.

• Press to set into memory the Hi. or Lo. span.

• Press to raise temperature.

• Press to lower temperature.

• Press to choose CONFORT time 1-9 hours.

MANUAL CONFORT OVERRIDE

DAY &

TIME

TEMP

SWING

TEMP

SWING

• Press to raise temperature.

• Press to lower temperature.

• Press to maintain override setting indefinitely.

• Press to choose CONFORT time 1-9 hours.

MANUAL CONFORT OVERRIDE

TEMPERATURE SWING

USAGE MONITOR

HOLD

• Press to display amount of time system has run today.

• Press to display amount of time system has run yesterday.

• Press to display amount of time system has run this week.

• Press to display amount of time system has run last week.

• Press after 3 seconds. The counter is reset to zero.

USAGE

SET &

RETURN

SET &

RETURN

SET &

RETURN

The following is a Temperature Span code table wich you can select form the temperature span function.

-0,5

-1,0

-1,5

-2,0

-2,5

-3,0

-3,5

-4,0

-4,5

0 +0,5 +1,0 +1,5 +2,0 +2,5 +3,0 +3,5 +4,0 +4,5

-1

-2

-3

-4

-5

-6

-7

-8

-9

Lo 0 Lo 1 Lo 2 Lo 3 Lo 4 Lo 5 Lo 6 Lo 7 Lo 8 Lo 9

Hi 0 Hi 1 Hi 2 Hi 3 Hi 4 Hi 5 Hi 6 Hi 7 Hi 8 Hi 9

ºC

Code

number

Code

number

ºF

0 +1 +2 +3 +4 +5 +6 +7 +8 +9

ºF ºC

MANUAL-4600.qxd 21/10/02 16:21 PÆgina 10

Page 12

• Press for resetting computer back to factory program & clock to 0:00.

RESET

INSTALLATION The equipment may only be installed and / or mounted by

an expert according to the existing safety regulations. The installing possitioning should be aprox. 1.5m above

floor level, avoiding external walls and draughts from windows and doors. Ensure normal air circulation can reach the controller. Avoid heat from other sources e.g direct sunlight, central heating pipes, radios and TV an any other source of heat whch could produce unrepresentative conditions.

Please asure that before installing the termostat, the main power is turned off.

Press the hook situated on the bottom of the front cover, simultaneously pull the front cover and introducing the fingers into the holes on the back side of the base.

Fix the base onto the wall with two screws. In order to do the electrical connection, unscrew the cover

protecting terminals. Conect the wires exactly according to the wiring is correct.

Put the cover back fixing the screws and afterwards do the same with the front cover. Make sure that the hooks of the base are looked.

Now you can turn on the main power again.

HEATER REGULATION

REGULATION OF PUMPS CIRCULATING AND VALVES

MANUAL-4600.qxd 21/10/02 16:21 PÆgina 11

Page 13

1. Indicators showing time of day. (Indicates timing of filter or usage monitor).

2. Day of week.

3. Symbols indicating system in heating ON.

4. System mode indicator.

5. Room temperature display. (Indicates LO when battery needs to be replaced -LO flashing-).

6. Indicates program P1, P2, P3 or P4 (P5-P6 option) in wichtle thermostat is controlling.

Current program number and confort hoursaltering at 30 seconds intervals).

Current program number and override timing alternating at 30 seconds intervals.

7. The set temperature is show here.

MANUAL-4600.qxd 21/10/02 16:21 PÆgina 12
