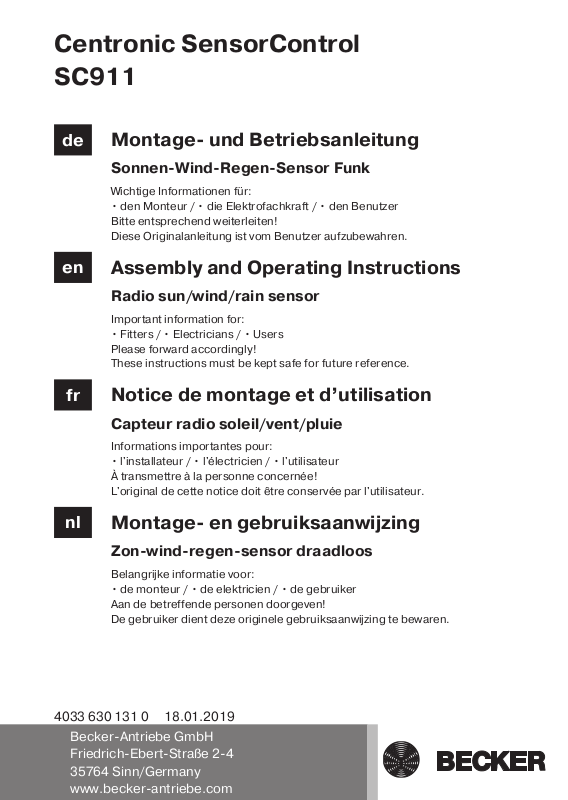

Centronic SensorControl SC911 Assembly And Operating Instructions Manual

Centronic SensorControl
SC911

de

Montage- und Betriebsanleitung

Sonnen-Wind-Regen-Sensor Funk

Wichtige Informationen für:

• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.

en

Assembly and Operating Instructions

Radio sun/wind/rain sensor

Important information for:

• Fitters / • Electricians / • Users
Please forward accordingly!
These instructions must be kept safe for future reference.

fr

Notice de montage et d’utilisation

Capteur radio soleil/vent/pluie

Informations importantes pour:

• l'installateur / • l'électricien / • l'utilisateur
À transmettre à la personne concernée!
L'original de cette notice doit être conservée par l'utilisateur.

nl

Montage- en gebruiksaanwijzing

Zon-wind-regen-sensor draadloos

Belangrijke informatie voor:

• de monteur / • de elektricien / • de gebruiker
Aan de betreffende personen doorgeven!
De gebruiker dient deze originele gebruiksaanwijzing te bewaren.

4033 630 131 018.01.2019

Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
www.becker-antriebe.com

Inhaltsverzeichnis

Allgemeines............................................................................................. 3

Gewährleistung........................................................................................ 3

Sicherheitshinweise ................................................................................. 4

Bestimmungsgemäße Verwendung ........................................................... 5

Anzeigen- und Tastenerklärung................................................................. 6

Funktionserklärung .................................................................................. 6

Einlernen des Funks ................................................................................. 7

Montage ................................................................................................. 8

Anschluss................................................................................................ 9

Reinigung................................................................................................ 9

Technische Daten ...................................................................................10

Was tun wenn...?.....................................................................................10

Vereinfachte EU-Konformitätserklärung....................................................11

2-de

Allgemeines

Mit dem Sensor können Sie eine oder mehrere Sonnenschutzanlagen steuern.
Die Schwellwerte für Sonnenschutz und Windüberwachung können mit den
Centronic SunWindControl Sendern eingestellt werden.
Eine einfache Bedienung zeichnet dieses Gerät aus.

Erklärung Piktogramme

VORSICHT

ACHTUNG

VORSICHT kennzeichnet eine Gefahr, die
zu Verletzungen führen kann, wenn sie
nicht vermieden wird.

ACHTUNG kennzeichnet Maßnahmen zur
Vermeidung von Sachschäden.

Bezeichnet Anwendungstipps und andere
nützliche Informationen.

Gewährleistung

Bauliche Veränderungen und unsachgemäße Installationen entgegen dieser
Anleitung und unseren sonstigen Hinweisen können zu ernsthaften Verletzun­gen von Körper und Gesundheit der Benutzer, z.B. Quetschungen, führen,
sodass bauliche Veränderungen nur nach Absprache mit uns und unserer Zu­stimmung erfolgen dürfen und unsere Hinweise, insbesondere in der vorlie­genden Montage- und Betriebsanleitung, unbedingt zu beachten sind.
Eine Weiterverarbeitung der Produkte entgegen deren bestimmungsgemäßen
Verwendung ist nicht zulässig.
Endproduktehersteller und Installateur haben darauf zu achten, dass bei Ver­wendung unserer Produkte alle, insbesondere hinsichtlich Herstellung des
Endproduktes, Installation und Kundenberatung, erforderlichen gesetzlichen
und behördlichen Vorschriften, insbesondere die einschlägigen aktuellen
EMV-Vorschriften, beachtet und eingehalten werden.

3-de

Sicherheitshinweise

Allgemeine Hinweise

• Bitte bewahren Sie die Anleitung auf!

• Verwenden Sie nur unveränderte Originalteile des Steuerungsherstellers.

• Halten Sie Kinder von Steuerungen fern.

• Beachten Sie Ihre landesspezifischen Bestimmungen.

VORSICHT

• Verletzungsgefahr durch Stromschlag.

• Anschlüsse an 230 V Netz müssen durch eine autorisierte

Fachkraft erfolgen.

• Schalten Sie vor der Montage die Anschlussleitung span-

nungsfrei.

• Halten Sie Personen aus dem Fahrbereich der Anlagen

fern.

• Wird die Anlage durch einen oder mehrere Sender ge-

steuert, muss der Fahrbereich der Anlage während des
Betriebes einsehbar sein.

• Für den Anschluss von Steuerleitungen (Schutzkleinspan-

nungen) dürfen nur Leitungstypen mit ausreichender
Spannungsfestigkeit verwendet werden.

• Beachten Sie die Spezifikationen der Sonnenschutzan-

lage.

4-de

Bestimmungsgemäße Verwendung

Der Sensor in der vorliegenden Anleitung darf ausschließlich für die Ansteue­rung von Centronic kompatiblen Funk-Antrieben und Funk-Steuerungen ver­wendet werden. Der Sensor ist ausschließlich für den Betrieb von Sonnen­schutzanlagen bestimmt. Eine andere oder eine darüber hinausgehende Be­nutzung gilt nicht als bestimmungsgemäß.

• Bitte beachten Sie, dass Funkanlagen nicht in Bereichen mit erhöhtem
Störungsrisiko betrieben werden dürfen (z. B. Krankenhäuser, Flughä­fen).

• Die Fernsteuerung ist nur für Geräte und Anlagen zulässig, bei denen ei­ne Funktionsstörung im Sender oder Empfänger keine Gefahr für Perso­nen, Tiere oder Sachen ergibt oder dieses Risiko durch andere Sicher­heitseinrichtungen abgedeckt ist.

• Der Betreiber genießt keinerlei Schutz vor Störungen durch andere Fern­meldeanlagen und Endeinrichtungen (z. B. auch durch Funkanlagen, die
ordnungsgemäß im gleichen Frequenzbereich betrieben werden).

• Funkempfänger nur mit vom Hersteller zugelassenen Geräten und An­lagen verbinden.

• Achten Sie darauf, dass die Steuerung nicht im Bereich

metallischer Flächen oder magnetischer Felder installiert
und betrieben wird.

• Funkanlagen, die auf der gleichen Frequenz senden, kön-

nen zur Störung des Empfangs führen.

• Es ist zu beachten, dass die Reichweite des Funksignals

durch den Gesetzgeber und die baulichen Maßnahmen
begrenzt ist.

5-de

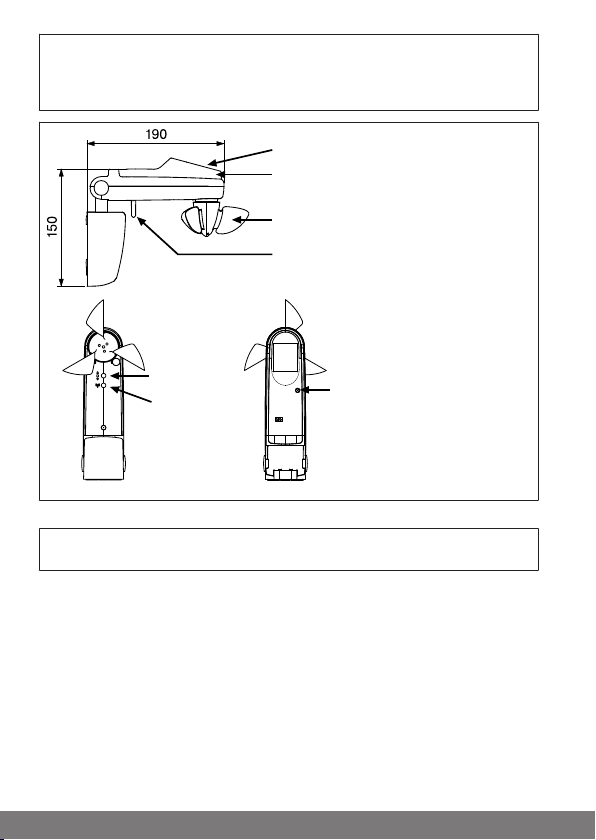

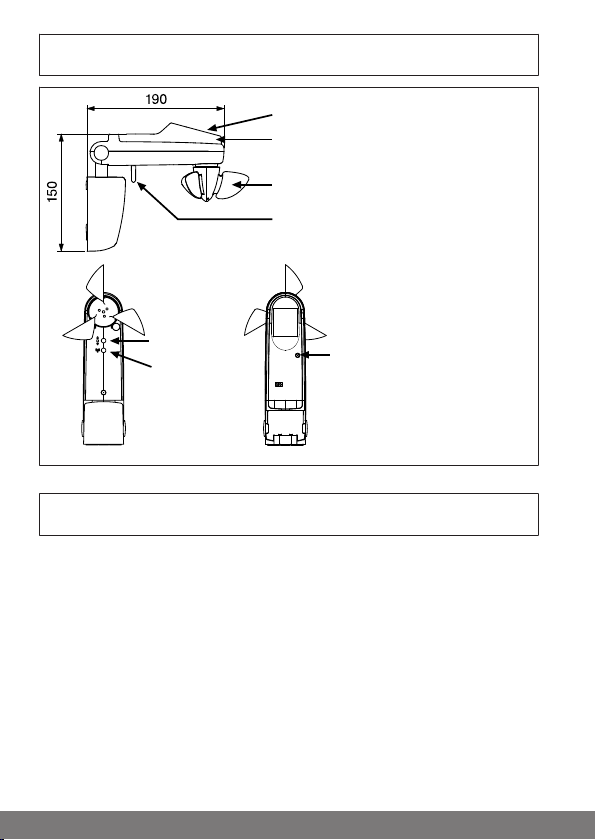

Anzeigen- und Tastenerklärung

Sonnensensor

Windsensor

Sendekontrollleuchte

Bedientaste

Einlerntaste

Regensensor (blau)

Referenzsensor

Funktionserklärung

Sendekontrollleuchte

Ein Funksignal wird durch das Aufleuchten der Sendekontrollleuchte signali­siert.

Bedientaste

Die Tastenbefehle werden nacheinander in der Befehlsfolge EINFAHREN ­STOPP - AUSFAHREN - STOPP usw. umgesetzt.

6-de

Einlernen des Funks

Bevor der Sensor eingelernt wird, muss ein zur Sensorein­stellung geeigneter Mastersender im Funkempfänger einge­lernt und die Endlagen programmiert sein.
Es können bis zu 3 Sensoren in die Funkempfänger einge­lernt werden.

ACHTUNG
Achten Sie darauf, dass beim Einlernen des Funks der Fahr­bereich der Sonnenschutzanlage frei ist, da diese unmittel­bar ausfahren kann.

1) Mastersender einlernen

a) Empfänger in Lernbereitschaft bringen

Beachten Sie die Montage- und Betriebsanleitung des Emp­fängers.

• Schalten Sie die Spannungsversorgung des Empfängers aus und nach 5
Sekunden wieder ein.

oder

• Betätigen Sie die Einlerntaste bzw. den Funkschalter des Empfängers.

Der Empfänger befindet sich nun für 3 Minuten in Lernbereitschaft.

b) Mastersender einlernen

Drücken Sie die Einlerntaste des Mastersenders innerhalb der Lernbereit­schaft, bis der Empfänger das erfolgreiche Einlernen quittiert.
Damit ist der Einlernvorgang beendet.

2) Sensor einlernen

1. Drücken Sie die Einlerntaste des Mastersenders, bis der Empfänger
quittiert.

2. Drücken Sie nun die Einlerntaste des Sensors, bis der Empfänger quit­tiert.

3. Jetzt drücken Sie die Einlerntaste des Sensors noch einmal.

4. Der Empfänger quittiert das erfolgreiche Einlernen.

7-de

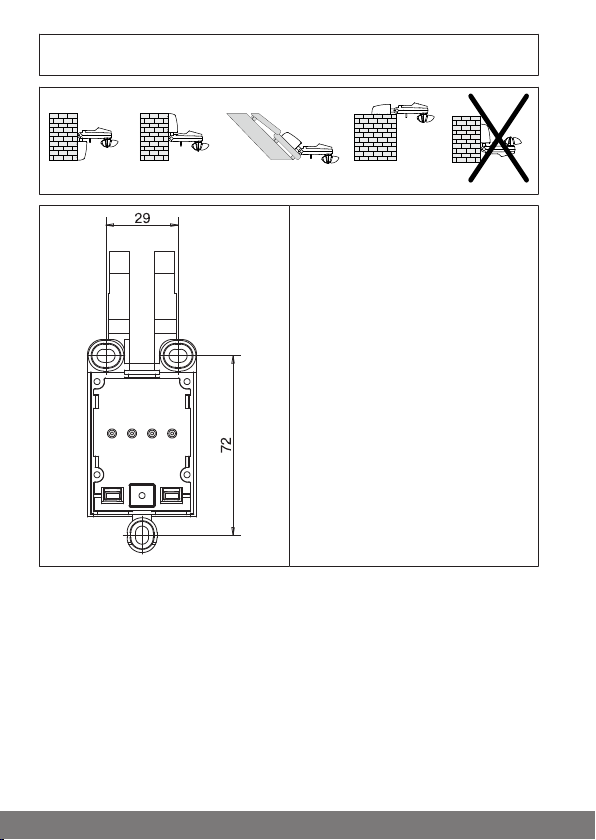

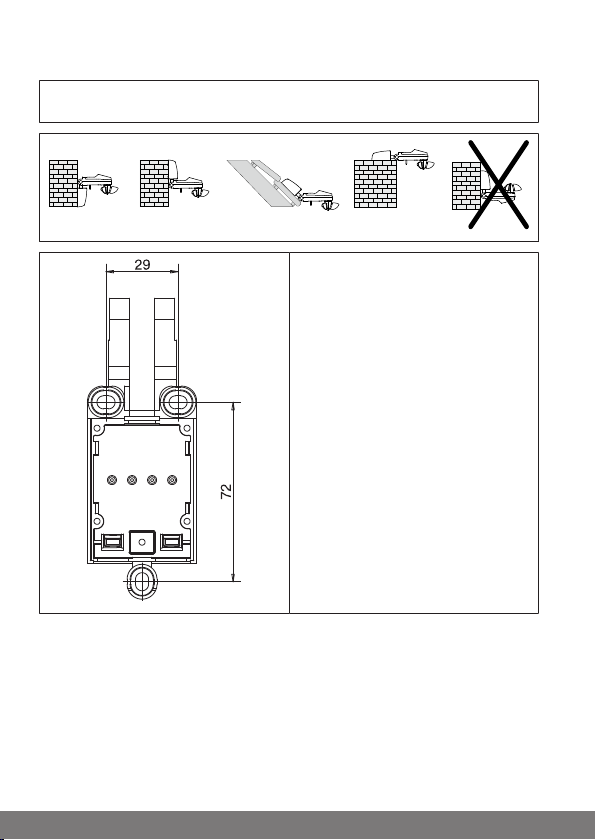

Montage

• Prüfen Sie vor der Montage an
der gewünschten Position die
einwandfreie Funktion von Sen­der und Empfänger.

• Befestigen Sie den Sensor mit
den drei beigelegten Schrau­ben an der Wand.

8-de

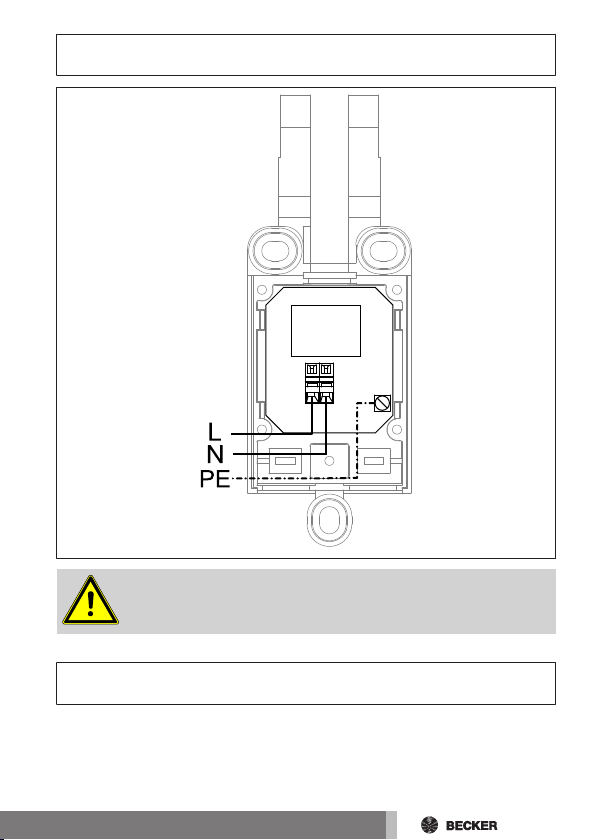

Anschluss

VORSICHT
Sichern Sie die Anschlussleitung gegen Herausrutschen mit
der Zugentlastung.

Reinigung

Reinigen Sie das Gerät nur mit einem geeigneten Tuch. Verwenden Sie keine
Reinigungsmittel, die die Oberfläche angreifen können.

9-de

Technische Daten

Nennspannung 230-240 V AC / 50-60 Hz

Schutzart IP 44

Zulässige Umgebungstemperatur -25 bis +55 °C

Abgestrahlte maximale Sendeleis­tung

Funkfrequenz 868,3 MHz

Die maximale Funkreichweite beträgt am und im Gebäude bis zu 25 m und im
freien Feld bis zu 350 m.

≤ 25 mW

Was tun wenn...?

Problem Abhilfe

Der Antrieb läuft nicht.

Die Sendekontrollleuchte am Sensor
leuchtet.

Die automatischen Fahrbefehle wer­den nicht ausgeführt.

Anlage fährt nicht automatisch aus
bei Schiebeschalterstellung „ “.

Anlage fährt nicht manuell aus bei
Schiebeschalterstellung „ “ oder „
“.

Anlage fährt trotz Regensensor bei
Regen aus.

Die Entfernung zum Empfänger ver­ringern.

Den Sensor in den Empfänger einler­nen.

Schiebeschalter des Hand-/Wand­senders auf „ “ stellen.

Warten bis der Regensensor abge­trocknet ist.

Sonnenschwellwert am Sender an­passen.

Abflauen des Windes abwarten.

Abflauen des Windes abwarten.

Anschluss prüfen.

10-de

Vereinfachte EU-

Konformitätserklärung

Hiermit erklärt Becker-Antriebe GmbH, dass diese Funkanlage der Richtlinie
2014/53/EU entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden In­ternetadresse verfügbar:
www.becker-antriebe.de/ce

Technische Änderungen vorbehalten.

11-de

Table of contents

General..................................................................................................13

Warranty ................................................................................................13

Safety instructions ..................................................................................14

Intended use ..........................................................................................15

Explanation of displays and buttons..........................................................16

Explanation of functions ..........................................................................16

Programming the transmitter ...................................................................17

Assembly ...............................................................................................18

Wiring ....................................................................................................19

Cleaning.................................................................................................19

Technical data ........................................................................................20

What to do if...?.......................................................................................20

Simplified EU declaration of conformity.....................................................21

12-en

General

You can control one or more sun protection systems with the sensor. The
thresholds for sun protection and wind monitoring can be set with the
Centronic SunWindControl transmitters.
This device is exceptionally easy to use.

Explanation of pictograms

CAUTION

ATTENTION

CAUTION indicates a hazardous situation
which, if not avoided, could result in in­jury.

ATTENTION indicates measures that must
be taken to avoid damage to property.

Denotes user tips and other useful in­formation.

Warranty

Structural modifications and incorrect installation which are not in accordance
with these and our other instructions can result in serious injuries, e.g., crush­ing of limbs. Therefore, structural modifications may only be carried out with
our prior approval and strictly in accordance with our instructions, particularly
the information contained in these Assembly and Operating Instructions.
Any further processing of the products which does not comply with their inten­ded use is not permitted.
The end product manufacturer and fitter have to ensure that all the relevant
current statutory, official and, in particular, EMC regulations are adhered to
during utilisation of our products, especially with regard to end product manu­facture, installation and customer advice.

13-en

Safety instructions

General information

• Please keep the instruction manual safe!

• Only use unmodified original parts from the control unit manufacturer.

• Keep children away from control units.

• Observe all pertinent country-specific regulations.

Caution

• Risk of injury due to electric shock.

• Connections to the 230 V mains must always be per-

formed by an authorised specialist.

• Disconnect the connecting cable from the power prior to

installation.

• Keep people out of the system’s range of travel.

• If the system is controlled by one or more transmitters,

the system’s range of travel must always be visible during
operation.

• When connecting the control cables (protected extra-low

voltages), only use cables with sufficient electrical
strength.

• Observe the specifications for the sun protection system.

14-en

Intended use

The sensor described in this instruction manual must only be used for operat­ing Centronic-compatible radio drives and radio control units. The sensor is in­tended solely for the operation of sun protection systems. Use for other pur­poses or for purposes beyond the above constitutes improper use.

• Please note that radio-controlled systems may not be used in areas with
a high risk of interference (e.g. hospitals, airports).

• The remote control is intended solely for use with equipment and sys­tems in which malfunctions in the transmitter or receiver would not pose
any risk to persons, animals or property, or which contain safety devices
to eliminate such risks.

• The operator is not protected from interference from other telecommu­nications systems and terminal equipment (e.g. even from radio-con­trolled systems which are properly operated in the same frequency
range).

• Only connect radio receivers to devices and systems approved by the
manufacturer.

• Ensure that the control unit is not installed or operated

close to metal surfaces or magnetic fields.

• Radio-controlled systems transmitting on the same fre-

quency may cause reception interference.

• Note that the range of the radio signal is limited by legis-

lation as well as by design.

15-en

Explanation of displays and buttons

Sun sensor

Wind sensor

Transmission pilot light

Control button

Programming
button

Rain sensor (blue)

Reference sensor

Explanation of functions

Transmission pilot light

A radio signal is indicated by the transmission pilot light lighting up.

Control button

The button commands are executed in the following order RETRACT - STOP ­EXTEND - STOP, etc.

16-en

Programming the transmitter

Before programming the sensor, a master transmitter suit­able for adjusting sensors must be programmed into the ra­dio receiver and the limit positions must be programmed.
Up to three sensors can be programmed into the radio re­ceiver.

Attention
When programming the transmitter, ensure that the range of
travel of the sun protection system is unobstructed, as it may
extend immediately.

1) Programming the master transmitter

a) Putting the receiver into programming mode

Follow the Assembly and Operating Instructions for the re­ceiver.

• Switch off the power supply to the receiver for 5seconds, then switch it
back on.

or

• Operate the programming button or the radio switch of the receiver.

The receiver is now in programming mode for 3minutes.

b) Programming the master transmitter

Press the programming button on the master transmitter while in program­ming mode until the receiver confirms that programming has been successful.
Programming is now complete.

2) Programming the sensor

1. Press the programming button on the master transmitter until the re­ceiver confirms.

2. Then press the programming button on the sensor until the receiver con­firms.

3. Now press the programming button on the sensor again.

4. The receiver confirms successful programming.

17-en

Assembly

• Check that the transmitter and
receiver are functioning per­fectly prior to installation in the
desired location.

• Fix the sensor to the wall using
the three enclosed screws.

18-en

Wiring

Caution
Secure the connecting cable against slipping out with the
strain relief.

Cleaning

Only clean the device with a suitable cloth. Do not use aggressive cleaning
agents that may damage the surface.

19-en

Technical data

Rated voltage 230-240 V AC / 50-60 Hz

Degree of protection IP44

Permissible ambient temperature -25 to +55°C

Maximum emitted transmission out­put

Radio frequency 868.3 MHz

The maximum transmitter range on and in the building is up to 25m, and up to
350m in the open.

≤ 25 mW

What to do if...?

Problem Remedy

The drive is not functioning.

The transmission pilot light on the
sensor lights up.

Automatic drive commands are not
executed.

System does not extend automatic­ally when slide switch is set to “ ”.

System does not extend manually
when slide switch is set to “ ” or “ ”.

System extends when it is raining
despite rain sensor.

Reduce the distance from the re­ceiver.

Program the sensor in the receiver.

Set the slide switch of the hand-held/
wall transmitter to “ ”.

Wait until the rain sensor has dried.

Adjust the sun threshold on the
sensor.

Wait for the wind to die down.

Wait for the wind to die down.

Check connection.

20-en

Simplified EU declaration of

conformity

Becker-Antriebe GmbH hereby declares that this radio control system com­plies with Directive 2014/53/EU.
The full text of the EU declaration of conformity is available at the following
web address:
www.becker-antriebe.com/ce

Subject to technical changes without notice.

21-en

Sommaire

Généralités.............................................................................................23

Garantie.................................................................................................23

Consignes de sécurité.............................................................................24

Utilisation conforme ................................................................................25

Description des affichages et des touches ................................................26

Description du fonctionnement ................................................................26

Programmation radio ..............................................................................27

Montage ................................................................................................28

Branchement..........................................................................................29

Nettoyage ..............................................................................................29

Caractéristiques techniques ....................................................................30

Que faire si... ..........................................................................................30

Déclaration de conformité UE simplifiée....................................................31

22-fr

Généralités

Ce capteur permet de gérer une ou plusieurs protections solaires. Les valeurs
seuils pour la protection solaire et le contrôle du vent peuvent être réglées
avec l’émetteur Centronic SunWindControl.
Cet appareil se caractérise par une utilisation simple.

Explication des pictogrammes

PRUDENCE

ATTENTION

PRUDENCE signale un risque pouvant en­traîner des blessures s'il n'est pas évité.

ATTENTION signale des mesures à
prendre pour éviter des dommages maté­riels.

Indique des conseils d’utilisation et autres
informations utiles.

Garantie

Toute modification du moteur et toute installation inappropriée allant à l’en­contre de cette notice et de nos autres consignes peuvent causer des bles­sures corporelles graves ou représenter un risque pour la santé des utilisa­teurs, par ex. des contusions. C’est pourquoi, toute modification de la
construction ne peut être effectuée qu’après nous en avoir informés et après
obtention de notre accord. Nos consignes, notamment celles mentionnées
dans la présente notice de montage et d’utilisation, doivent être respectées
impérativement.
Toute modification des produits allant à l’encontre de leur utilisation conforme
n’est pas autorisée.
Lorsqu’ils utilisent nos produits, les fabricants des produits finis et les installa­teurs doivent impérativement tenir compte et respecter toutes les dispositions
légales et administratives nécessaires, en particulier les dispositions relatives
à la compatibilité électromagnétique actuellement en vigueur, notamment en
ce qui concerne la production du produit fini, l’installation et le service clien­tèle.

23-fr

Consignes de sécurité

Remarques générales

• Veuillez conserver la présente notice!

• Utilisez uniquement des pièces d’origine du fabricant de commandes

n’ayant subi aucune modification.

• Tenez les enfants à l’écart des commandes.

• Respectez les directives spécifiques de votre pays.

Prudence

• Risque de blessure pouvant être provoquée par des dé-

charges électriques.

• Les branchements au réseau 230V doivent obligatoire-

ment être effectués par un électricien agréé.

• Débranchez le câble de connexion avant de procéder au

montage.

• Veillez à ce que personne ne se tienne dans la zone de dé-

ploiement des installations.

• Lorsque l’installation est pilotée par un ou plusieurs

émetteurs, la zone de déploiement de l’installation doit
être visible pendant le fonctionnement.

• Seuls des câbles présentant une résistance électrique

suffisante doivent être utilisés pour le branchement de
câbles de connexion (basses tensions de protection).

• Respectez les spécifications de la protection solaire.

24-fr

Utilisation conforme

Le capteur décrit dans la présente notice est conçu uniquement pour le pilo­tage de moteurs et de commandes radio compatibles avec Centronic. Le cap­teur est exclusivement destiné au fonctionnement de protections solaires.
Toute autre utilisation est considérée comme non conforme.

• Sachez qu’il est interdit d’utiliser les installations radio dans des zones
où le risque de perturbations est élevé (par ex. hôpitaux, aéroports).

• La commande à distance n’est autorisée que pour les appareils et instal­lations pour lesquels une perturbation fonctionnelle dans l’émetteur ou
dans le récepteur ne constitue aucun danger pour les personnes, les
animaux ou les choses ou pour lesquels ce risque est éliminé grâce à
d’autres dispositifs de sécurité.

• L’exploitant n’est en aucun cas protégé contre les perturbations provo­quées par d’autres installations de télécommunication et de dispositifs
terminaux (par ex. par des installations radio qui sont utilisées de ma­nière conforme dans la même plage de fréquence).

• Combinez les récepteurs radio uniquement avec des appareils et des
installations autorisés par le fabricant.

• Veillez à ce que la commande ne soit pas installée ni utili-

sée à proximité de surfaces métalliques ou de champs
magnétiques.

• Les installations radio qui émettent sur la même fré-

quence peuvent causer une perturbation de la réception.

• Sachez que la portée du signal radio est limitée par la lé-

gislation et par les mesures relatives à la construction.

25-fr

Description des affichages et des

Capteur de soleil

Capteur de vent

Voyant de contrôle
d’émission

Bouton de
commande

Touche de
programmation

Capteur de pluie (bleu)

Capteur de référence

touches

Description du fonctionnement

Voyant de contrôle d’émission

Le voyant de contrôle d’émission s’allume lorsqu’un signal radio est émis.

Bouton de commande

Les actionnements de l’auxiliaire de commande sont convertis en ordres selon
la séquence MONTÉE- ARRÊT- DESCENTE- ARRÊT, etc.

26-fr

Programmation radio

Avant de programmer le capteur, il est impératif de program­mer un émetteur maître adapté au réglage du capteur dans
le récepteur radio ainsi que les positions finales.
Jusqu’à 3capteurs peuvent être programmés dans le récep­teur radio.

Attention
Veillez à ce que la zone de déploiement de la protection so­laire soit libre lors de la programmation radio, car celle-ci
peut descendre immédiatement.

1) Programmation de l’émetteur maître

a) Mise en mode de programmation du récepteur

Respectez la notice de montage et d’utilisation du récep­teur.

• Coupez le courant du récepteur puis remettez-le sous tension après
5secondes.

ou

• Actionnez la touche de programmation ou le commutateur radio du ré­cepteur.

Le récepteur se trouve maintenant en mode de programmation pendant 3mi­nutes.

b) Programmation de l’émetteur maître

Appuyez sur la touche de programmation de l’émetteur maître en mode de
programmation, jusqu’à acquittement par le récepteur de la réussite de la
programmation.
Le processus de programmation est ainsi terminé.

2) Programmation du capteur

1. Appuyez sur la touche de programmation de l’émetteur maître jusqu’à
acquittement par le récepteur.

2. Appuyez ensuite sur la touche de programmation du capteur jusqu’à ac­quittement par le récepteur.

3. Appuyez maintenant une nouvelle fois sur la touche de programmation
du capteur.

27-fr

4. Le récepteur acquitte la programmation avec succès.

Montage

• Avant de les monter dans les
positions souhaitées, assurez­vous du bon fonctionnement de
l’émetteur et du récepteur.

• Fixez le capteur au mur à l’aide
des troisvis fournies.

28-fr

Branchement

Prudence
Empêchez le câble de connexion de glisser à l’aide du serre­câbles.

Nettoyage

Nettoyez l’appareil uniquement avec un chiffon adapté. N’utilisez pas de pro­duits de nettoyage qui risqueraient d’attaquer la surface.

29-fr

Caractéristiques techniques

Tension nominale 230-240V CA/ 50-60Hz

Indice de protection IP44

Température ambiante admissible -25 à +55°C

Puissance d’émission maximale
émise

Fréquence radio 868,3MHz

La portée radio maximale peut aller jusqu’à 25m en intérieur et jusqu’à 350m
en extérieur.

≤ 25 mW

Que faire si...

Problème Comment y remédier

Le moteur ne fonctionne pas.

Le voyant de contrôle d’émission du
capteur s’allume.

Les ordres de déplacement automa­tiques ne sont pas exécutés.

L’installation ne se déplace pas auto­matiquement lorsque le curseur est
placé sur « ».

L’installation ne se déplace pas ma­nuellement lorsque le curseur est
placé sur « » ou « ».

Réduisez l’éloignement avec le ré­cepteur.

Programmez le capteur dans le ré­cepteur.

Réglez le curseur de la télécom­mande/de l’émetteur mural sur «
».

Attendez que le capteur de pluie soit
sec.

Adaptez la valeur seuil pour le soleil
de l’émetteur.

Attendez que le vent se calme.

Attendez que le vent se calme.

30-fr

Problème Comment y remédier

L’installation se déploie en cas de
pluie et ce, malgré le capteur de
pluie.

Contrôlez le branchement.

Déclaration de conformité UE

simplifiée

La société Becker-AntriebeGmbH atteste par la présente que cette installa­tion radio satisfait aux exigences de la directive 2014/53/UE.
Le texte intégral de la déclaration de conformité UE est disponible sur Internet
à l’adresse suivante:
www.becker-antriebe.com/ce

Sous réserve de modifications techniques.

31-fr

Inhoudsopgave

Algemeen...............................................................................................33

Garantieverlening ...................................................................................33

Veiligheidsaanwijzingen...........................................................................34

Doelmatig gebruik...................................................................................35

Verklaring van aanduidingen en toetsen....................................................36

Functiebeschrijving .................................................................................36

Draadloze besturing programmeren.........................................................37

Montage ................................................................................................38

Aansluiting .............................................................................................39

Schoonmaken ........................................................................................39

Technische gegevens .............................................................................40

Wat doen, wanneer...?.............................................................................40

Vereenvoudigde EU-verklaring van overeenstemming................................41

32-nl

Algemeen

Met deze zender kunt u één of meerdere zonweringen besturen. De drempel­waarden voor zonwering en windbeveiliging kunnen met de Centronic Sun­WindControl-zenders worden ingesteld.
Dit apparaat kenmerkt zich door een eenvoudige bediening.

Verklaring pictogrammen

VOORZICHTIG

OPGELET

VOORZICHTIG markeert een gevaar dat
tot letsel kan leiden, wanneer dit niet
wordt vermeden.

OPGELET markeert maatregelen voor het
vermijden van materiële schade.

Duidt op gebruikstips en andere nuttige
informatie.

Garantieverlening

Constructieve wijzigingen en ondeskundige installatie die in strijd zijn met deze
gebruiksaanwijzing en andere instructies onzerzijds, kunnen leiden tot ernstig
lichamelijk letsel van de gebruiker en kunnen een ernstig risico vormen voor
diens gezondheid, zoals kneuzingen. Constructieve wijzigingen mogen derhal­ve uitsluitend na overleg met ons en met onze toestemming plaatsvinden,
waarbij onze instructies en vooral de instructies in de voorliggende montage­en gebruiksaanwijzing beslist in acht moeten worden genomen.
Afwijkend gebruik, toepassingen en/of verwerking van de producten die in
strijd is met het bedoelde gebruik, is niet toegestaan.
De fabrikant van het eindproduct en de installateur dienen erop te letten dat bij
gebruik van onze producten aan alle noodzakelijke wettelijke en officiële voor­schriften aandacht wordt besteed en dat deze worden opgevolgd. Dit betreft
de fabricage van het eindproduct, de installatie en het advies aan de klant en
geldt vooral voor de daarop betrekking hebbende actuele EMC-voorschriften.

33-nl

Veiligheidsaanwijzingen

Algemene aanwijzingen

• Bewaar deze gebruiksaanwijzing!

• Gebruik uitsluitend ongewijzigde originele onderdelen van de besturings-

fabrikant.

• Houd kinderen uit de buurt van besturingen.

• Neem de bepalingen in acht die specifiek voor uw land van toepassing

zijn.

Voorzichtig

• Gevaar voor verwondingen door elektrische schok.

• Aansluitingen op het 230V net moeten door een erkende

elektricien worden uitgevoerd.

• Schakel voorafgaand aan de montage de aansluitkabel

spanningsvrij.

• Houd personen uit de buurt van het bewegingsgebied van

de installaties.

• Wanneer de installatie door één of meerdere zenders

wordt bestuurd, dan moet het bewegingsgebied van de
installatie gedurende de bediening zichtbaar zijn.

• Voor het aansluiten van stuurkabels (veilige laagspannin-

gen) mogen uitsluitend leidingtypes met voldoende door­slagvastheid worden gebruikt.

• Let op de specificaties van het zonweringssysteem.

34-nl

Doelmatig gebruik

De sensor in deze gebruiksaanwijzing mag uitsluitend worden gebruikt voor de
aansturing van Centronic compatibele draadloze buismotoren en draadloze
besturingen. De sensor is uitsluitend voor de bediening van zonweringen be­stemd. Ander of verdergaand gebruik is in strijd met het bedoelde gebruik.

• Let erop dat draadloze installaties niet in gebieden met een verhoogd ri­sico op storingen gebruikt mogen worden (bijv. ziekenhuizen, luchtha­vens).

• De afstandsbediening is uitsluitend toegestaan voor apparaten en instal­laties waarbij een functiestoring in de zender of ontvanger geen gevaar
voor personen, dieren of goederen oplevert of waar dit risico door ande­re veiligheidsvoorzieningen is afgedekt.

• De gebruiker geniet geen enkele bescherming tegen storingen door an­dere telecommunicatie-installaties en eindapparatuur (bijv. ook door
draadloze installaties die volgens de regels in hetzelfde frequentiebereik
werken).

• Verbind draadloze ontvangers uitsluitend met door de fabrikant goedge­keurde apparaten en installaties.

• Let erop dat de besturing niet in het bereik van metalen

oppervlakken of magnetische velden wordt geïnstalleerd
en gebruikt.

• Draadloze installaties die op dezelfde frequentie zenden,

kunnen aanleiding geven tot storing van de ontvangst.

• Houd er rekening mee dat de reikwijdte van het radiosig-

naal door de wetgever en door bouwkundige maatregelen
is beperkt.

35-nl

Verklaring van aanduidingen en

Zonnesensor

Windsensor

Zendcontrolelampje

Bedieningstoets

Programmeer­toets

Regensensor (blauw)

Referentiesensor

toetsen

Functiebeschrijving

Zendcontrolelampje

Een radiosignaal wordt gesignaleerd door het oplichten van het zendcontrole­lampje.

Bedieningstoets

De toetscommando’s worden achtereenvolgens in de commandovolgorde IN­LOPEN - STOP - UITLOPEN - STOP enz. omgezet.

36-nl

Draadloze besturing programmeren

Voordat de sensor wordt geprogrammeerd, moeten een voor
de sensorinstelling geschikte masterzender in de draadloze
ontvanger en de eindposities geprogrammeerd zijn.
Er kunnen in totaal 3sensoren in de draadloze ontvanger
worden geprogrammeerd.

Opgelet
Let erop dat bij het programmeren van het radiosignaal het
bewegingsgebied van de zonwering vrij is, aangezien deze
direct kan uitlopen.

1) Masterzender programmeren

a) Ontvanger in de programmeermodus zetten

Neem goed nota van de montage- en gebruiksaanwijzing van
de ontvanger.

• Schakel de spanningsvoorziening van de ontvanger uit en na 5seconden
weer in.

of

• Bedien de programmeertoets of de zwarte schakelaar (antennesymbool)
van de ontvanger.

De ontvanger bevindt zich nu gedurende 3minuten in de programmeermodus.

b) Masterzender programmeren

Druk binnen de programmeermodus op de programmeertoets van de master­zender tot de ontvanger het succesvol programmeren bevestigt.
Daarmee is het programmeren beëindigd.

2) Sensor programmeren

1. Druk op de programmeertoets van de masterzender tot de ontvanger dit
bevestigt.

2. Druk op de programmeertoets van de sensor tot de ontvanger dit beves­tigt.

3. Druk nu nog eens op de programmeertoets van de sensor.

4. De ontvanger bevestigt het succesvol programmeren.

37-nl

Montage

• Controleer vóór de montage op
de gewenste positie of de zen­der en ontvanger correct func­tioneren.

• Bevestig de sensor met de drie
meegeleverde schroeven aan
de muur.

38-nl

Aansluiting

Voorzichtig
Beveilig de motorkabel met de trekontlasting tegen eruit glij­den.

Schoonmaken

Maak het apparaat alleen met een geschikte doek schoon. Gebruik geen
schoonmaakmiddelen die het oppervlak kunnen aantasten.

39-nl

Technische gegevens

Nominale spanning 230-240VAC / 50-60Hz

Beschermklasse IP 44

Toegestane omgevingstemperatuur -25 tot +55 °C

Uitgezonden maximaal zendvermo­gen

Radiofrequentie 868,3 MHz

De maximale reikwijdte van het radiosignaal bedraagt bij en in het gebouw tot
25 m en in het vrije veld tot 350 m.

≤ 25 mW

Wat doen, wanneer...?

Probleem Verhelpen

De buismotor loopt niet.

Het zendcontrolelampje op de sen­sor brandt.

De automatische commando's wor­den niet uitgevoerd.

Zonwering loopt niet automatisch uit
bij schuifschakelaarstand " ".

Zonwering loopt niet handmatig uit
bij schuifschakelaarstand " " of " ".

Installatie loopt ondanks regensen­sor bij regen uit.

De afstand tot de ontvanger verklei­nen.

De sensor in de ontvanger program­meren.

Schuifschakelaar van de hand-/
wandzender op " " instellen.

Wachten tot de regensensor droog
is.

Zondrempelwaarde van zender aan­passen.

Wachten tot wind afneemt.

Wachten tot wind afneemt.

Aansluiting controleren.

40-nl

Vereenvoudigde EU-verklaring van

overeenstemming

Hierbij verklaart Becker-Antriebe GmbH dat deze draadloze installatie voldoet
aan de richtlijn 2014/53/EU.
De volledige tekst van de EU-verklaring van overeenstemming is beschikbaar
op het volgende internetadres:
www.becker-antriebe.com/ce

Technische wijzigingen voorbehouden.

41-nl

42

43
