Page 1

GENERAL CATALOGUE

Page 2

Wir über uns

Who we are

DER URSPRUNG CEME S.p.A. wurde 1974 von Ing. h.c. Renzo Miotti gegründet.

Die dann folgende Firmengeschichte ist typisch für ein italienisches Unternehmen dieser Zeit. Am Anfang stand ein Handwerksbetrieb, welcher Magnetventile für Dieselöl fertigte; erst allmählich erweiterte man die Produktpalette der bis dahin noch in Kleinserien hergestellten Artikel. Die Leitmotive lauteten schon damals wie auch heute: hoher Qualitätsstandard bei wettbewerbsfähigen Preisen sowie die ständige Erweiterung neuer Produktgruppen mit einem Höchstmaß an Herstellungsautonomie.

DIE MÄRKTE UND DIE VERKAUFSLEISTUNGEN

Durch seinen marktorientierten Verkaufsstil gelang es CEME S.p.A., besondere Produkte zu schaffen, welche neue innovative Märkte eröffneten. Dabei wurden stets die traditionellen Fertigungsbereiche wie die Herstellung von Branchenlösungen in Schweißindustrie, Kälte technik bzw. Wasser und Dampfanwendung beibehalten. Vor allem in Letzterem ist die heutige CEME Gruppe weltweit führend und exportiert in mehr als 80 Länder. Trotz der Globalisierung und des dadurch gestiegenen Konkurrenzdrucks konnte CEME S.p.A. seinen Umsatz in den letzten Jahren verdoppeln. Um einen mehrstufigen Vertriebsweg zu gewährleisten, unterhält CEME heute in vielen Ländern Werksniederlassungen. Speziell die deutsche Tochter CEME GmbH sorgt mit ihrem großen Werk in Süddeutschland für eine hervorragende Marktpräsenz am deutschen bzw. im deutschsprachigen Raum.

UNSER ERKLÄRTES ZIEL: KONTROLLE DER EINGESETZTEN MEDIEN

Neben einer Vielzahl von Magnetventil-Baureihen bietet CEME S.p.A. heute, nach dreißigjähriger kundenorientierter Spezialisierung, eine in der Firmengeschichte vorher noch nie verfügbare Bandbreite von Produkten an: Neben Schwingkolben- und Kleinkreiselpumpen gehören Druckschalter, Schwimmerschalter, Durchflusswächter und Sicherheitsventile zu unseren Regelungs- und Kontrollkomponenten. Wichtigstes Kriterium ist und bleibt dabei, die Medien zu kontrollieren, in denen die Produkte zum Einsatz kommen. Egal, ob Standardprodukt oder Sonderausführung – die Philosophie bleibt stets die gleiche: beste Qualität bei niedrigst möglichem Preis. Dank Umsetzung dieser Ziele genießt CEME einen hervorragenden Ruf bei international renommierten Unternehmen. Selbstverständlich befassen wir uns gerne mit kundenspezifischen Lösungen und verhelfen unseren Partnern zu entscheidenden technologischen und preislichen Vorteilen.

INNOVATIONEN UND KONSTANT HOHE QUALITÄT

Durch die ISO-9001-Zertifizierung hat CEME S.p.A. ein wichtiges langfristiges Entwicklungsprogramm zur Produktverbesserung abgeschlossen. Aufgrund eines hohen Qualitätsmanagements garantiert CEME für Edelstahle mit hoher Korrosionsbeständigkeit, zuverlässige Elastomere, Plastikumhüllungen und emaillierte Drähte für die Spulen. Bei CEME ist geprüfte Qualität und dokumentierte Sicherheit Bestandteil der Fertigungsaufgabe; internationale Warenzeichen und Zulassungen sind die Ergebnisse dieser Bemühungen.

EINE FIRMENGRUPPE IM DRITTEN JAHRTAUSEND

Der durch die Globalisierung hervorgerufene Wettbewerb motivierte CEME S.p.A., neue Strategien zu einer effektiveren Organisation zu entwickeln. So entstand 1995 CEME Engineering S.p.A. mit vier eige- nen Produktionszentren, welche in der Firmengruppe ein Ultimo an automatisierter Fertigung darstellen. Dieser Teil der CEME Gruppe produziert selbstständig für die Haushaltsgeräte-Industrie, beliefert aber auch entsprechend der Firmenphilosophie die Mutterfirma in Millionenhöhe.

THE ORIGINS CEME S.p.A was established in 1974 by the initiative of ENG. h.c. Renzo

Miotti. Its history is one of a typical italian company: artisan concepts at the beginning and limited business (solenoid valves for diesel oil) progressing to an extension of products and application fields. A trend which has continued to serve and satisfy market demand with products of high quality at competive prices, in a context of innovation and continuous improvement.

THE MARKETS AND SALES PERFORMANCE

A sales strategy dedicated to the market encouraged CEME S.p.A. to manufacture products for specific market segments. This has led to CEME S.p.A. becoming undisputed market leader in industries such as welding, refrigeration, steam and water applications as well as maintaining a very strong presence in the general purpose markets.The company exports to approximately 80 countries and in the most recent years, CEME S.p.A has doubled its turnover in spite of global competition becoming stronger and more aggressive.

THE MISSION: FLUID CONTROL COMPONENTS

Despite the wide range of solenoid valves produced by CEME S.p.A., after almost thirty years of knowledge aquired in many hundreds of applications and intergrated into the product, the range has been enhanced still further with rotary and solenoid pumps, pressure switches, level switches,flow sensors and safety valves in hine with its own future: Fluid Control Components. A dynamic technical staff develops dedicated products specific to the customers requirements. The philosophy on the standard catalogue products or the customised one is consistant: offer the best quality at the lowest cost.

QUALITY STABILITY AND INNOVATION

For CEME S.p.A., ISO 9001 certification was attained some years ago and completed the first stage development and improvement of the product. Due to the high quality of materials used such as high grade corrosion resistant stainless steels, highly reliable elastomers, plastics and enamelled copper wire for the coils, the acquisition of many international approvals have been achieved. This stage of the process has added strength and greater technologican knowledge for the future direction of the company.

A GROUP IN THE THIRD MILLENIUM

The big challenges of global competition in the market encouraged CEME group to adopt a diversification in the organizational strategy. In 1995, an important productive and commercial structure of the group, CEME Engineering S.p.A., dis-incorporated from CEME S.p.A.. Fully equipped with four production plants and automated assembly lines, CEME Engineering S.p.A. directly supplies components for the household appliance industry and systematically in a group philosophy also supplies the founder group CEME S.p.A with a volume of tens of millions of component pieces per year.

Page 3

Chi siamo

LE ORIGINI CEME S.p.A nasce nel 1974 per iniziativa dell’Ing. h.c. Renzo Miotti. La sua storia è quella di

una tipica azienda italiana: dimensioni artigianali all’inizio ed un business limitato (elettrovalvole per gasolio) e poi via via un’estensione progressiva dei campi applicativi e dei prodotti. Un unico filo conduttore: servire il mercato e soddisfarlo con prodotti di alta qualità, a prezzi competitivi in un contesto di innovazione e miglioramento continui.

I MERCATI E LE PERFORMANCE COMMERCIALI

Uno stile di vendita fortemente orientato verso il mercato ha spinto CEME S.p.A. alla realizza- zione di prodotti sempre più particolari, fermo restanti i settori tradizionali e più propri della saldatura, della refrigerazione, dell’acqua e di tutto ciò che è vapore dove CEME S.p.A. è leader indiscusso. L’azienda esporta in circa 80 paesi del mondo. Negli ultimi anni CEME S.p.A. ha raddoppiato il fatturato nonostante che la competizione globale si sia fatta più forte.

LA MISSIONE: IL CONTROLLO DEI FLUIDI

Oltre alla vasta gamma di elettrovalvole (intercettazione), la CEME S.p.A. oggi, dopo circa un trentennio di specializzazione acquisita per centinaia di applicazioni e riversata sui prodotti, arricchisce l’offerta con pompe a solenoide e rotative (movimentazione), pressostati, regolatori di livello, flussostati e valvole di sicurezza (regolazione e controllo) in linea con la strategia del proprio futuro: componenti per il controllo dei fluidi. Un dinamico staff tecnico elabora prodotti personalizzati su richiesta del Cliente. La filosofia per il prodotto standard a catalogo o personalizzato è comunque identica: garantire il massimo della qualità al minor costo possibile.

Chi siamo AZIENDA

QUALITA’ COSTANTE E INNOVAZIONE

Per CEME S.p.A. la certificazione ISO 9001 ha completato un primo programma di sviluppo e miglioramento del prodotto che era in atto da tempo. Acciai ad alta resistenza contro la corrosione, l’alta affidabilità degli elastomeri, e dei rivestimenti plastici ed il filo smaltato delle bobine, l’acquisizione di numerosi marchi ed approvazioni internazionali sono alcuni dei passi in questa direzione che hanno reso più forte il bagaglio tecnologico maturato nel corso dei decenni.

UN GRUPPO NEL TERZO MILLENNIO

Le grandi sfide della competizione globale hanno spinto il gruppo CEME a diversificare le proprie strategie organizzative. Nel 1995, da CEME S.p.A. si è scorporata un’importante struttura produttiva e commerciale: CEME Engineering S.p.A. Dotata di quattro unità produttive e di linee di montaggio automatizzate progettate e realizzate al proprio interno, CEME Engineering S.p.A. alimenta con i propri componenti l’industria dell’elettrodomestico e, sinergicamente in una filosofia di gruppo, anche la capostipite CEME S.p.A., per un volume di decine di milioni di pezzi all’anno.

Page 4

FLUID CONTROL COMPONENTS

SORVEGLIANZA

SAFETY

VALVOLE DI SICUREZZA

SAFETY VALVES

INTERCETTAZIONE

INTERCEPTING

ELETTROVALVOLE

SOLENOID VALVES

AZIONE DIRETTA

DIRECT ACTING

2/2

SERVOCOMANDATE

PILOT OPERATED

MOVIMENTAZIONE

MOTION

ELETTROPOMPE

ELECTROPUMPS

PRESSOSTATO

PRESSURE SWITCH

3/2

SOLENOIDE

SOLENOID

AZIONE DIRETTA

DIRECT ACTING

PERIFERICHE

PERIPHERAL

REGOLAZIONE

CONTROL

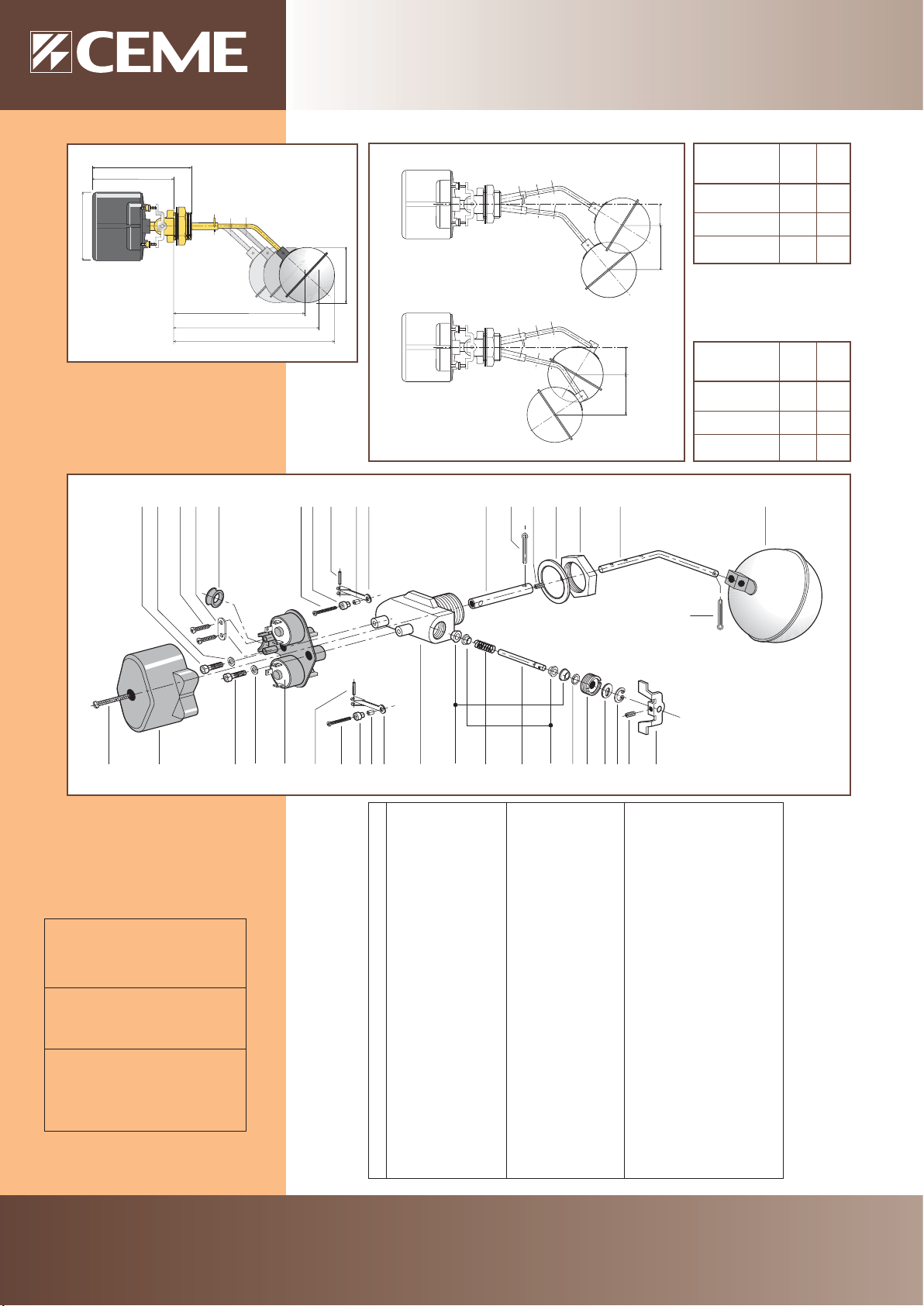

REGOLATORE DI LIVELLO

LEVEL SWITCH

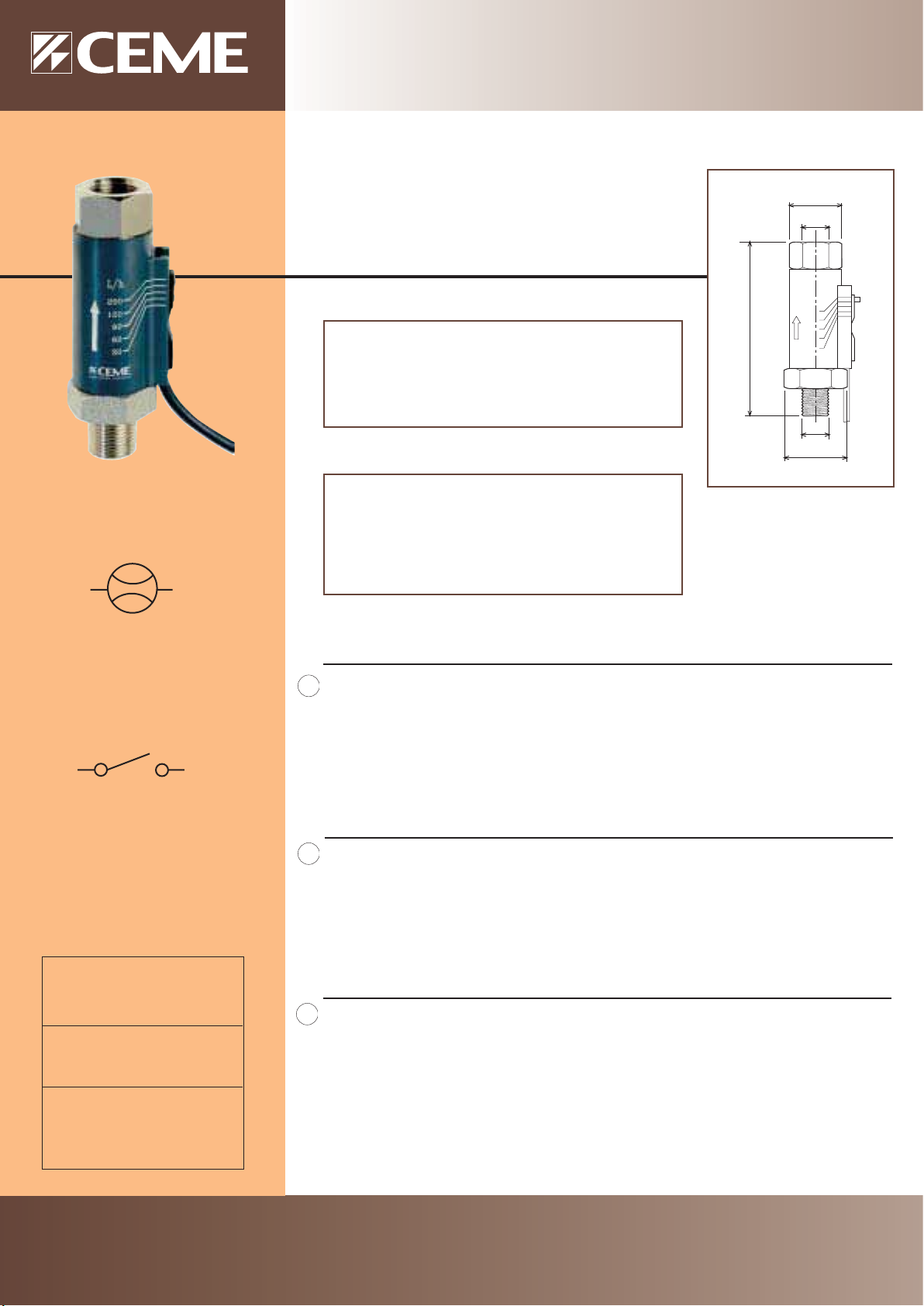

FLUSSOSTATO

FLOW CONTROL

FLUID CONTROL COMPONENTS

Page 5

CHI SIAMO / WHO WE ARE / WIR ÜBER UNS pag. 2

INTERCETTAZIONE Elettrovalvole / INTERCEPTING Solenoid Valves / STEÜRUNG Magnetventile

GUIDA ALLA SELEZIONE / GUIDE TO SELECT / ERLÄUTERUNGEN ZUR WAHL pag. 6

SERIE 52 Azione Diretta / Direct Acting / Direktgesteuert 2/2VIE N.C. pag.10 SERIE 53 Azione Diretta / Direct Acting / Direktgesteuert 3/2VIE N.C. pag.12 SERIE 55 Azione Diretta / Direct Acting / Direktgesteuert 2/2VIE N.C. pag.14 SERIE 59 Azione Diretta / Direct Acting / Direktgesteuert 2/2VIE N.C. pag.18 SERIE 61 Azione Diretta / Direct Acting / Direktgesteuert 3/2VIE N.0. pag.20 SERIE 62 Azione Diretta / Direct Acting / Direktgesteuert 3/2VIE N.C. pag.22 SERIE 65 Azione Diretta / Direct Acting / Direktgesteuert 2/2VIE N.O. pag.24 SERIE 66 Azione Diretta / Direct Acting / Direktgesteuert 2/2VIE N.C. pag.26 SERIE 67 Azione Diretta / Direct Acting / Direktgesteuert 2/2VIE N.C. pag.30 SERIE 68 AD Azione Diretta / Direct Acting / Direktgesteuert 2/2VIE N.C. pag.32 SERIE 68 SC Servocomandata / Pilot Operated / Servogesteuert 2/2VIE N.C. pag.34 SERIE 83 Servocomandata / Pilot Operated / Servogesteuert 2/2VIE N.C. pag.36 SERIE 84 Servoassistita / Servo-Actuated / Zwangsgesteuert 2/2VIE N.C. pag.38 SERIE 85 Servocomandata / Pilot Operated / Servogesteuert 2/2VIE N.C. pag.40 SERIE 86 Servocomandata / Pilot Operated / Servogesteuert 2/2VIE N.C. pag.42 SERIE 87 Servocomandata / Pilot Operated / Servogesteuert 2/2VIE N.O. pag.44 SERIE 88 SERIE 90 Servocomandata / Pilot Operated / Servogesteuert 2/2VIE N.C. pag.48 SERIE 93 Azione Diretta / Direct Acting / Direktgesteuert 2/2VIE N.C. pag.50 SERIE 93 CM A. D. Comando Manuale / Manual Override / Handbetätigt 2/2VIE N.C. pag.52 SERIE 99 Azione Diretta / Direct Acting / Direktgesteuert 2/2VIE N.C. pag.54 SERIE 99 RM A.D.Regolazione Man. / Manual Flow Regulation / Durchfluß-regulierung 2/2VIE N.C. pag.56

BISTABILE

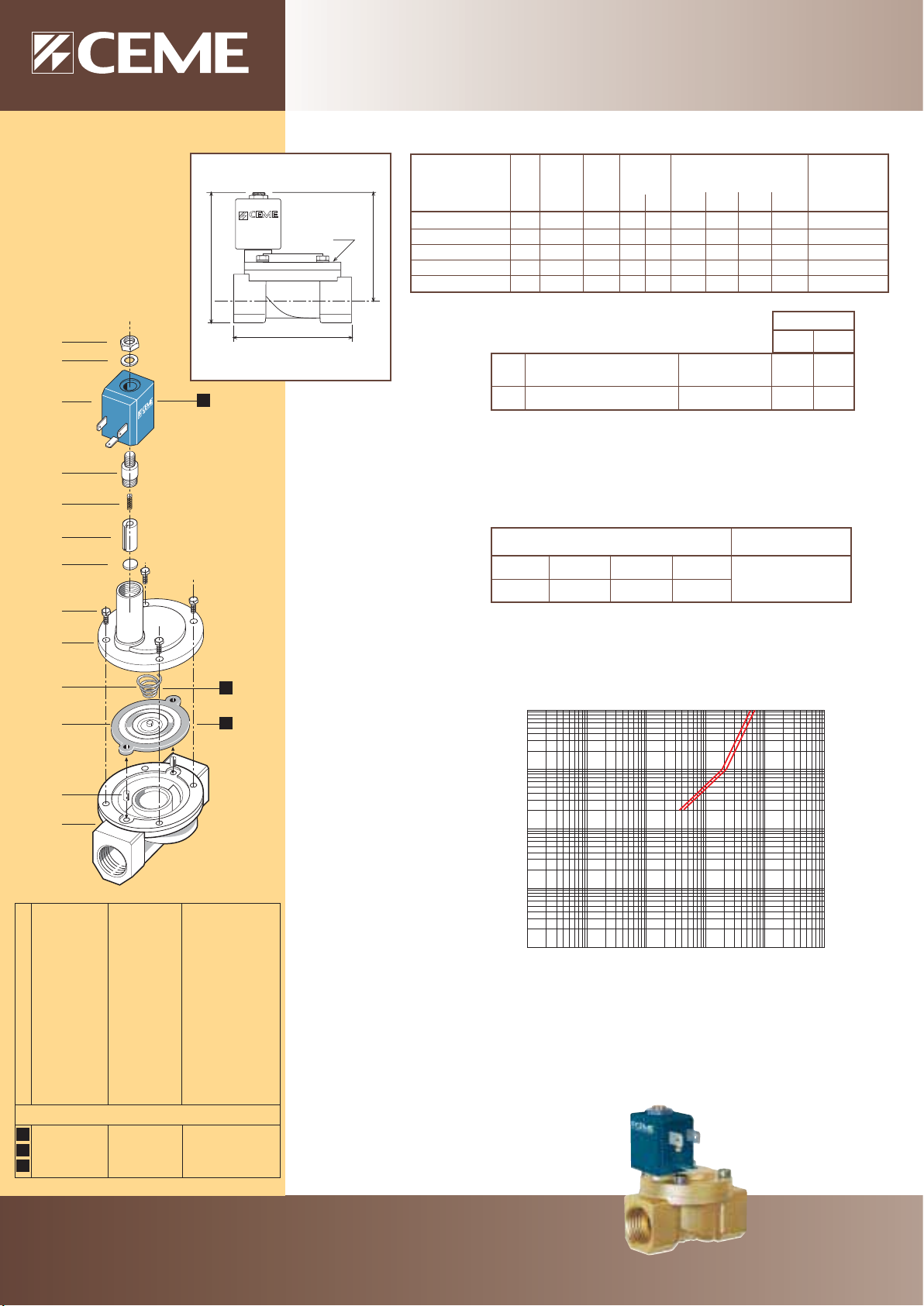

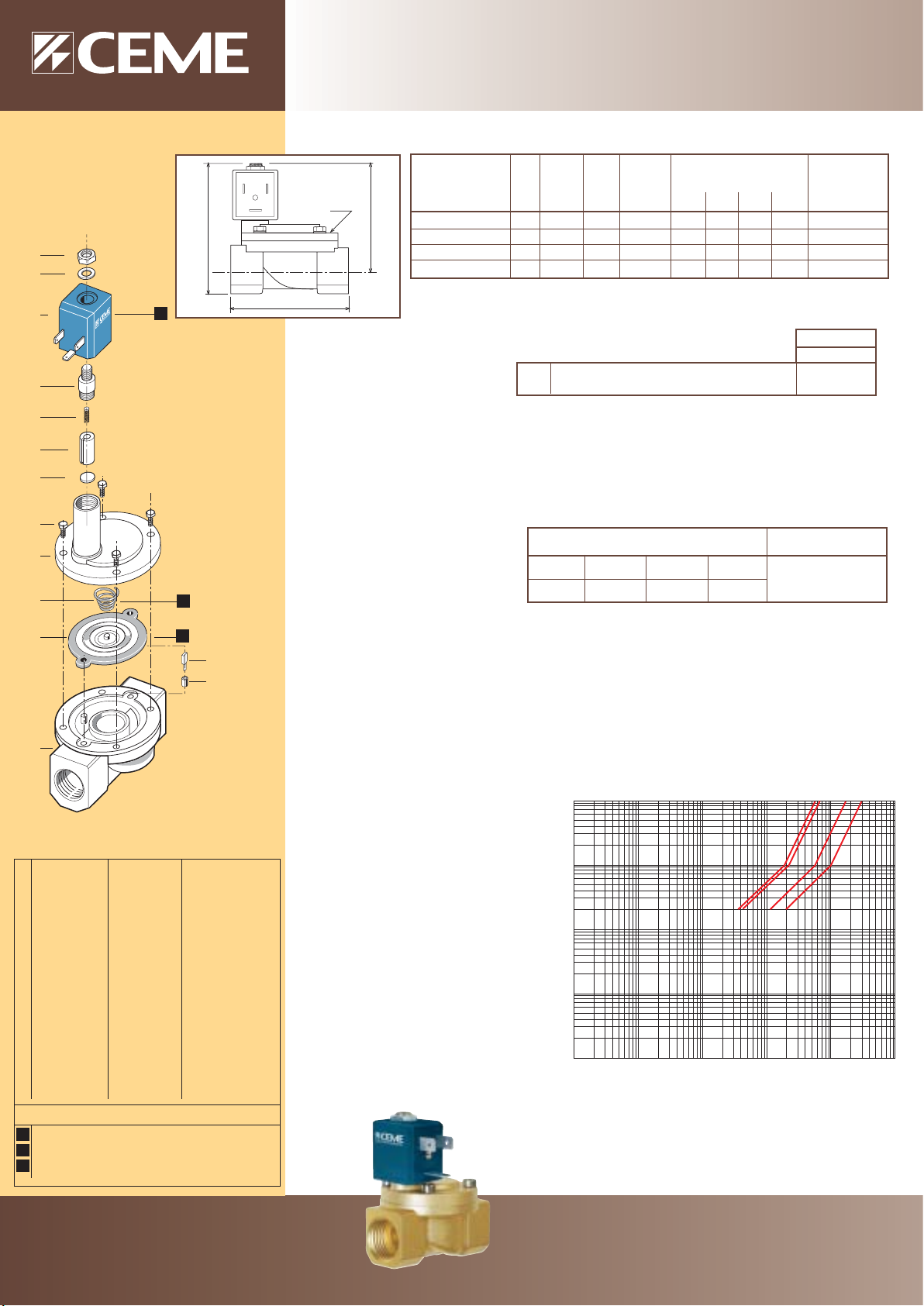

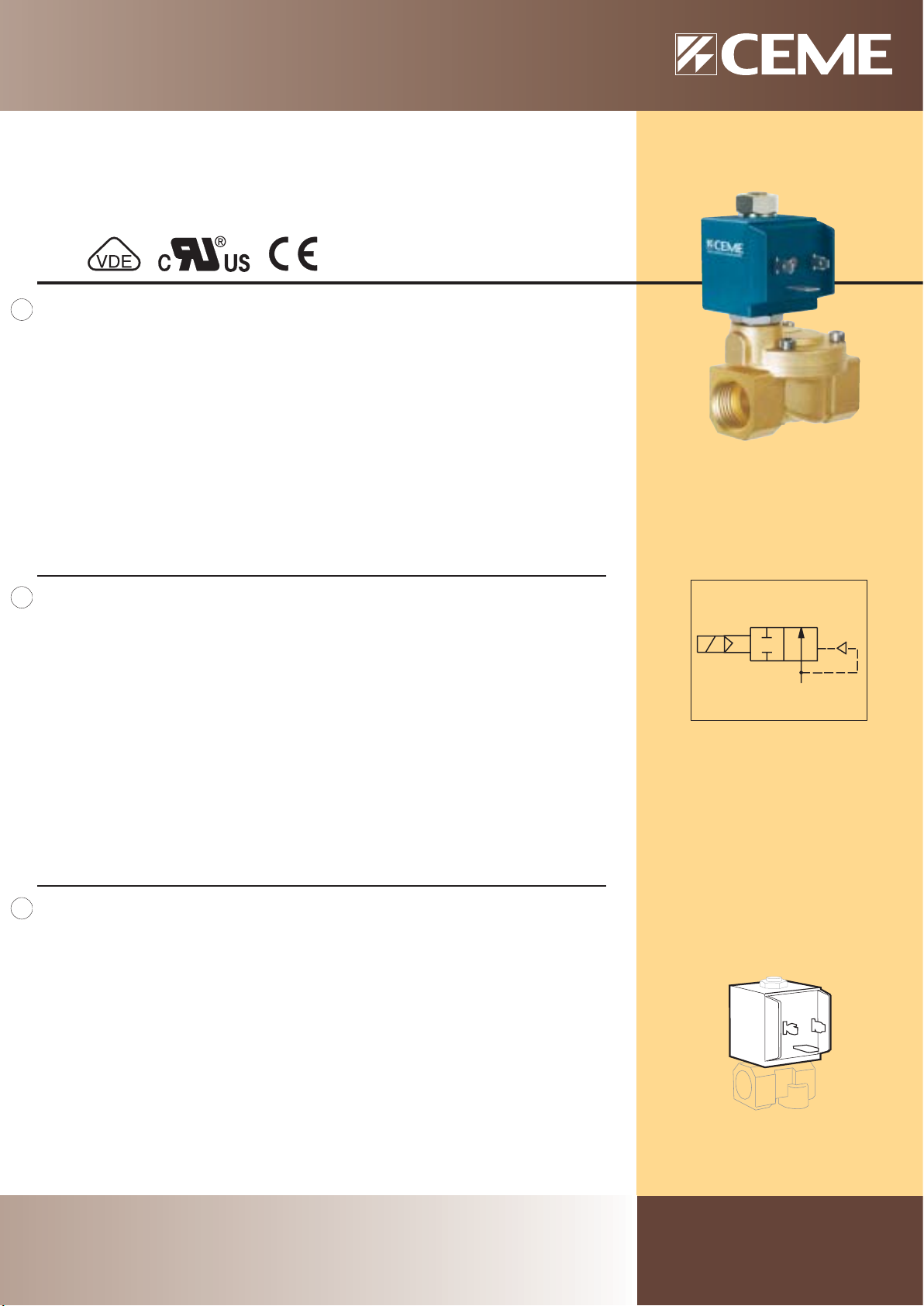

Servocomandata / Pilot Operated / Servogesteuert 2/2VIE N.C. pag.46

Indice

INFORMAZIONI DI PROGETTO / PROJECT INFORMATION / TECHNISCHE INFORMATIONEN pag.58

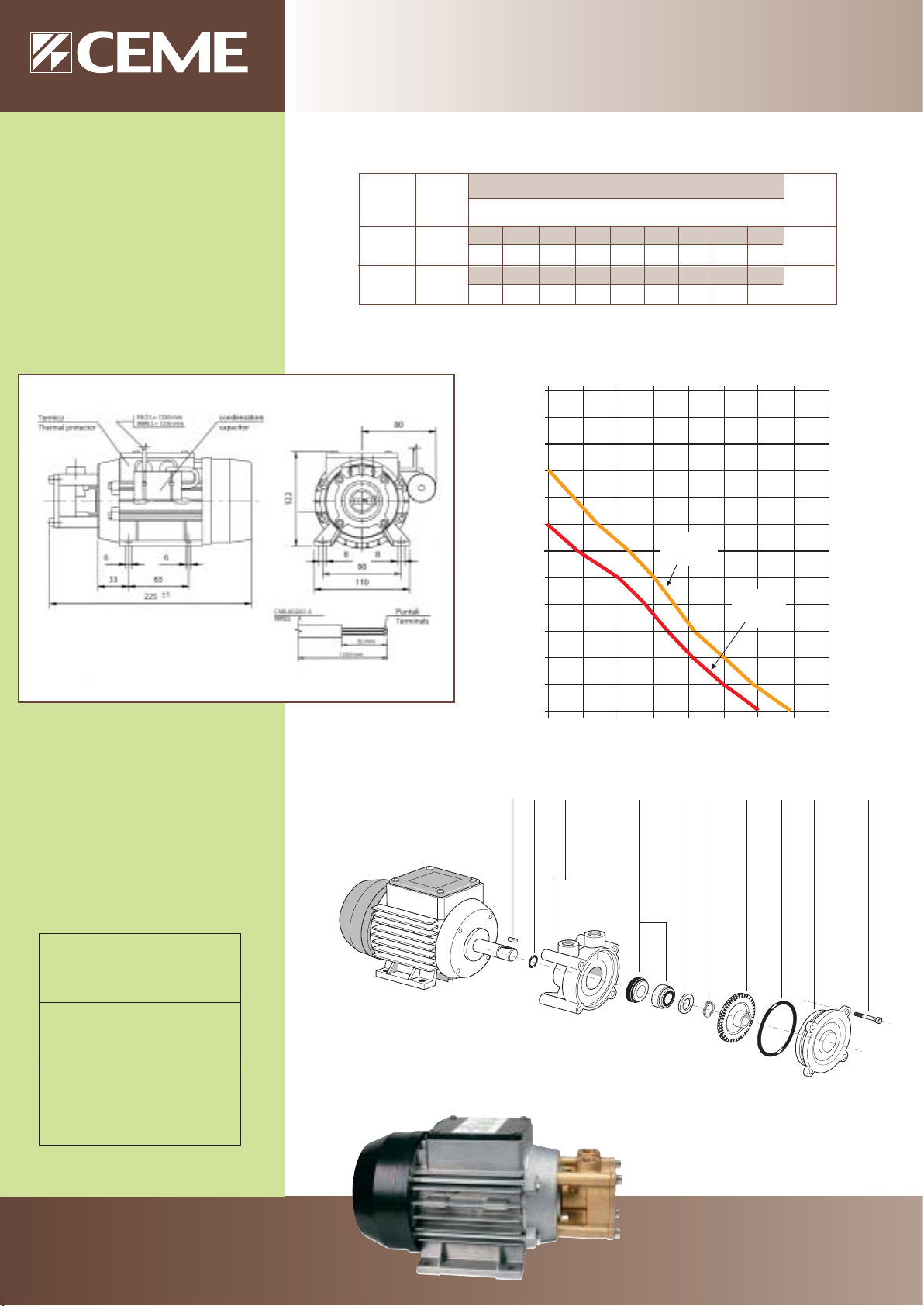

MOVIMENTAZIONE Elettropompe / MOTION Electropumps / FÖRDERUNG Elektropumpen

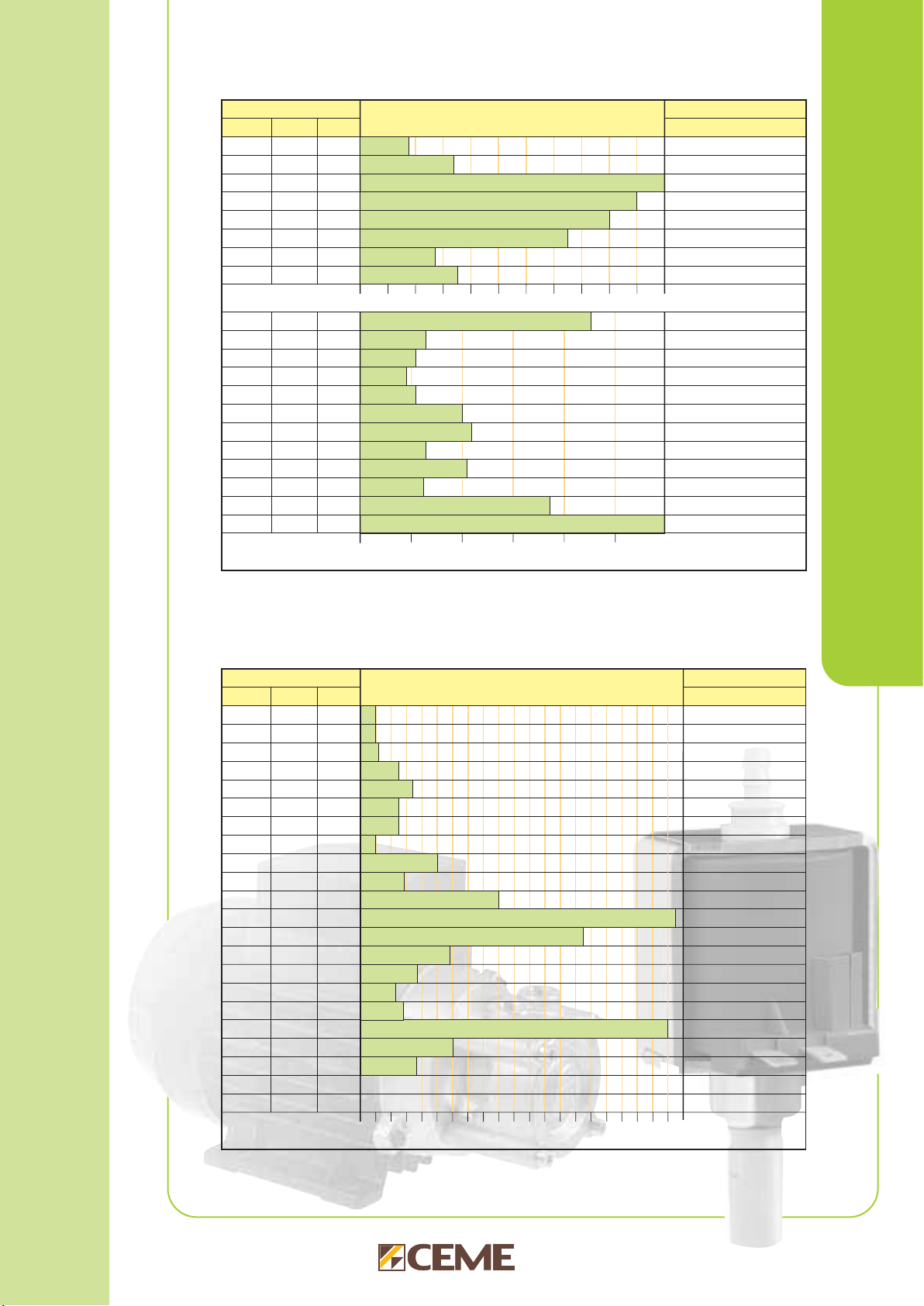

GUIDA ALLA SELEZIONE / GUIDE TO SELECT / ERLÄUTERUNGEN ZUR WAHL pag.72

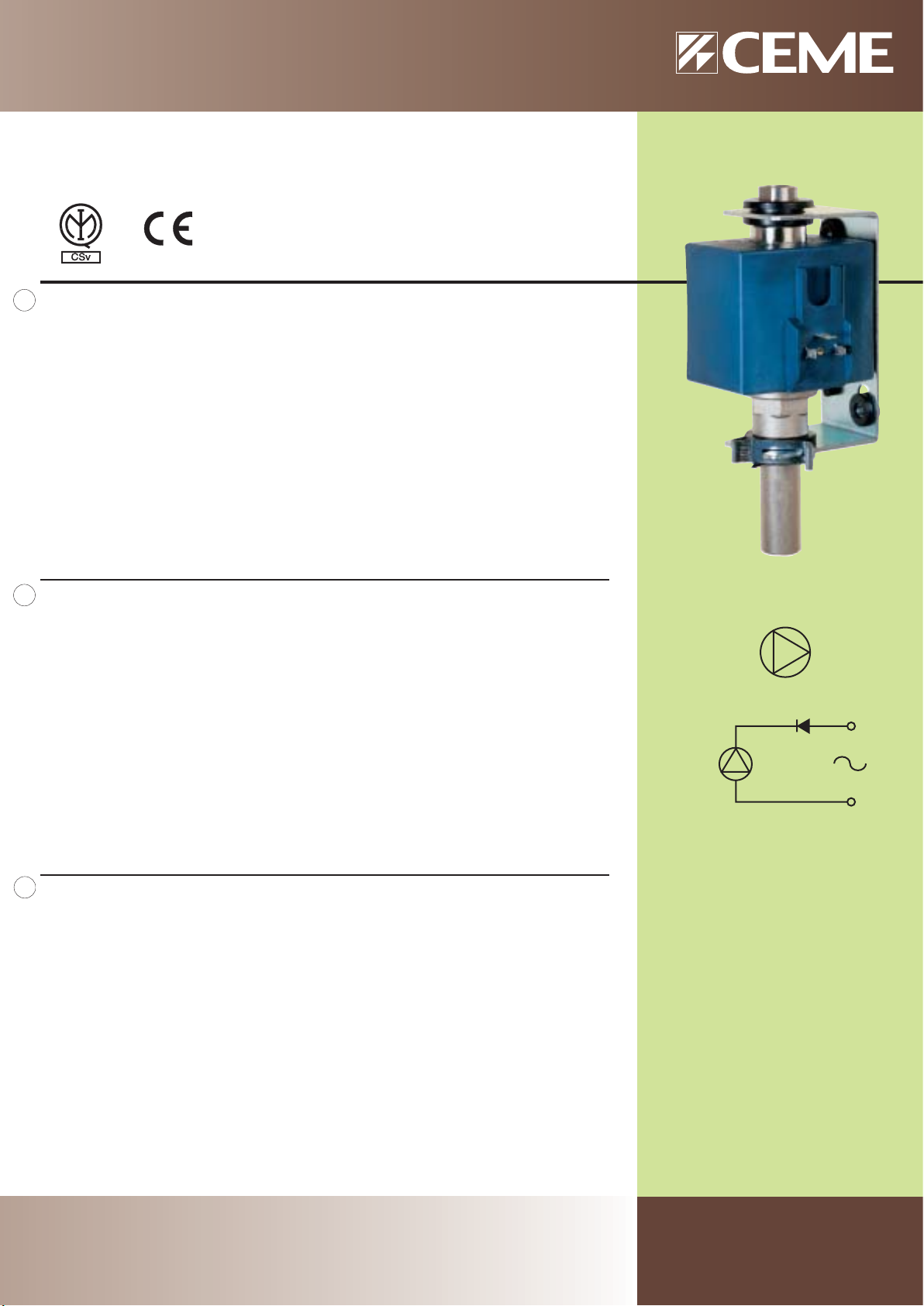

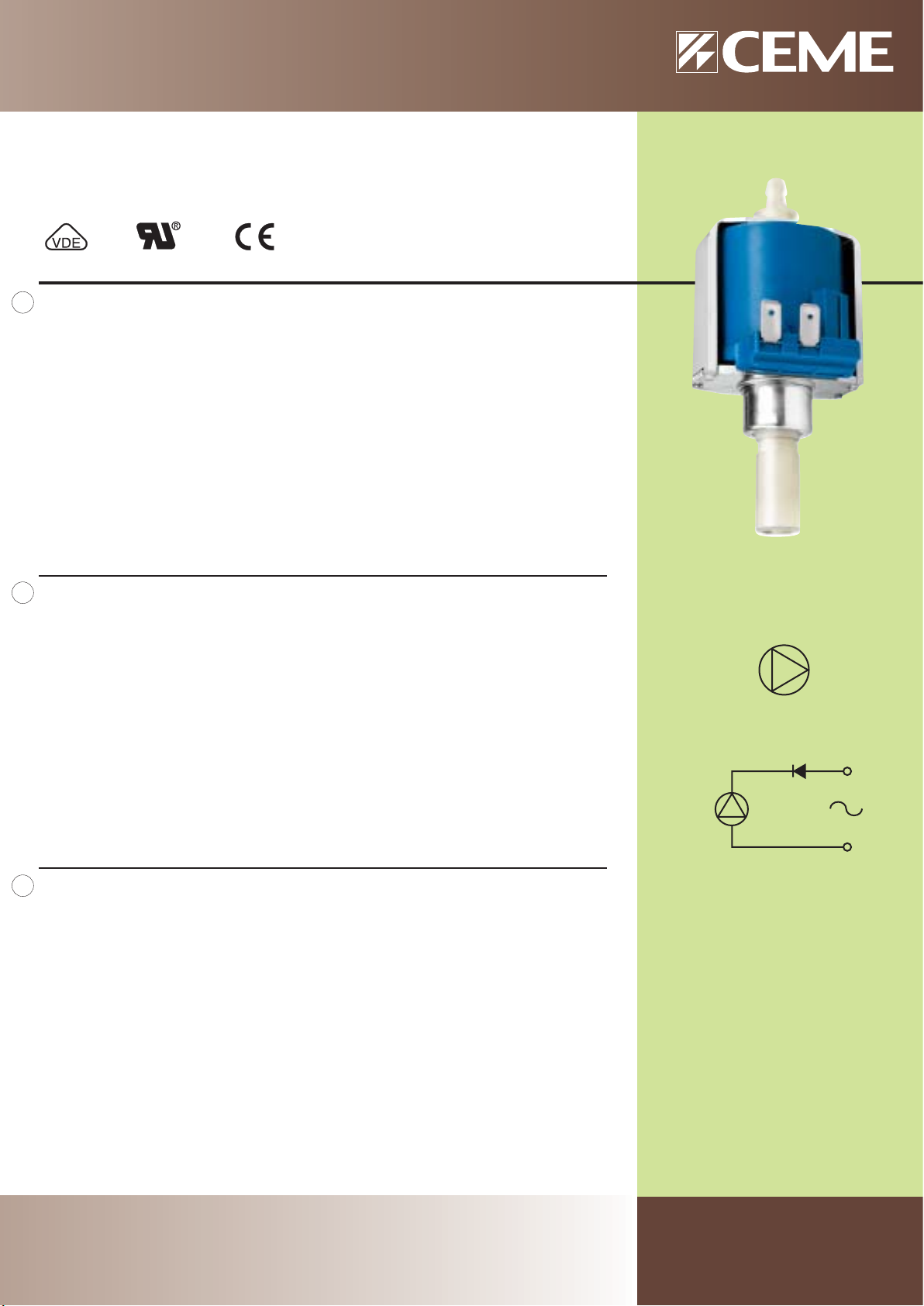

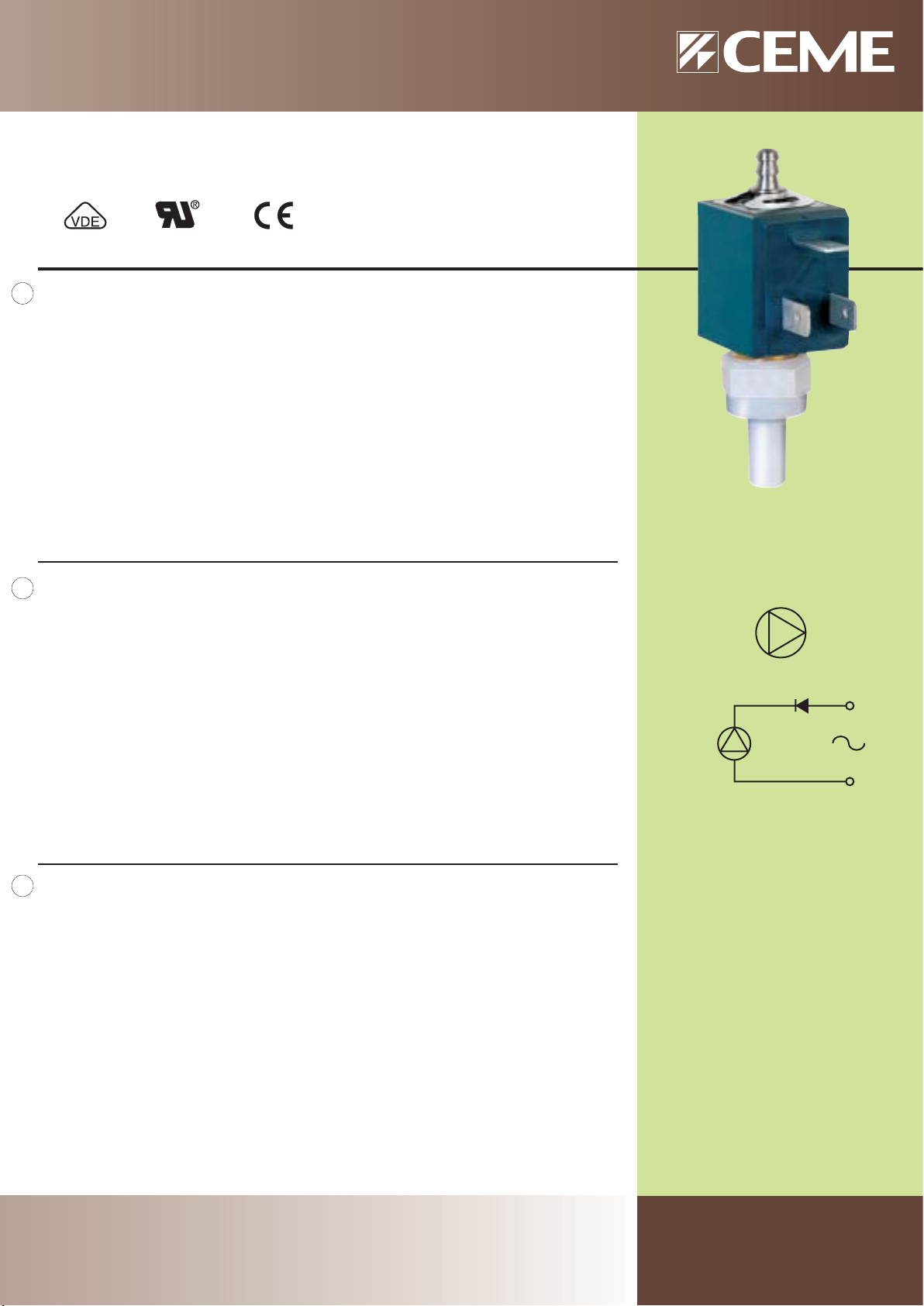

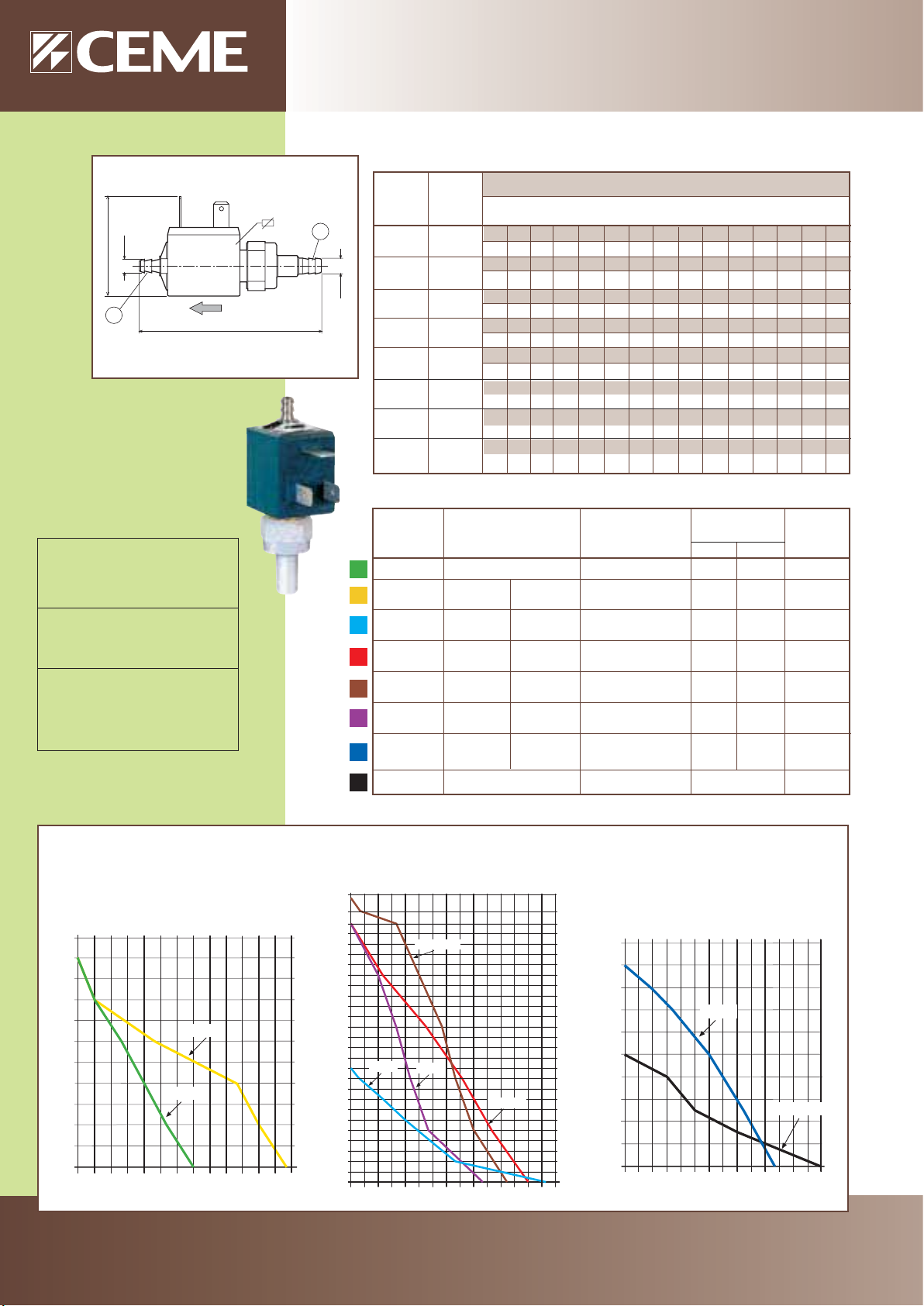

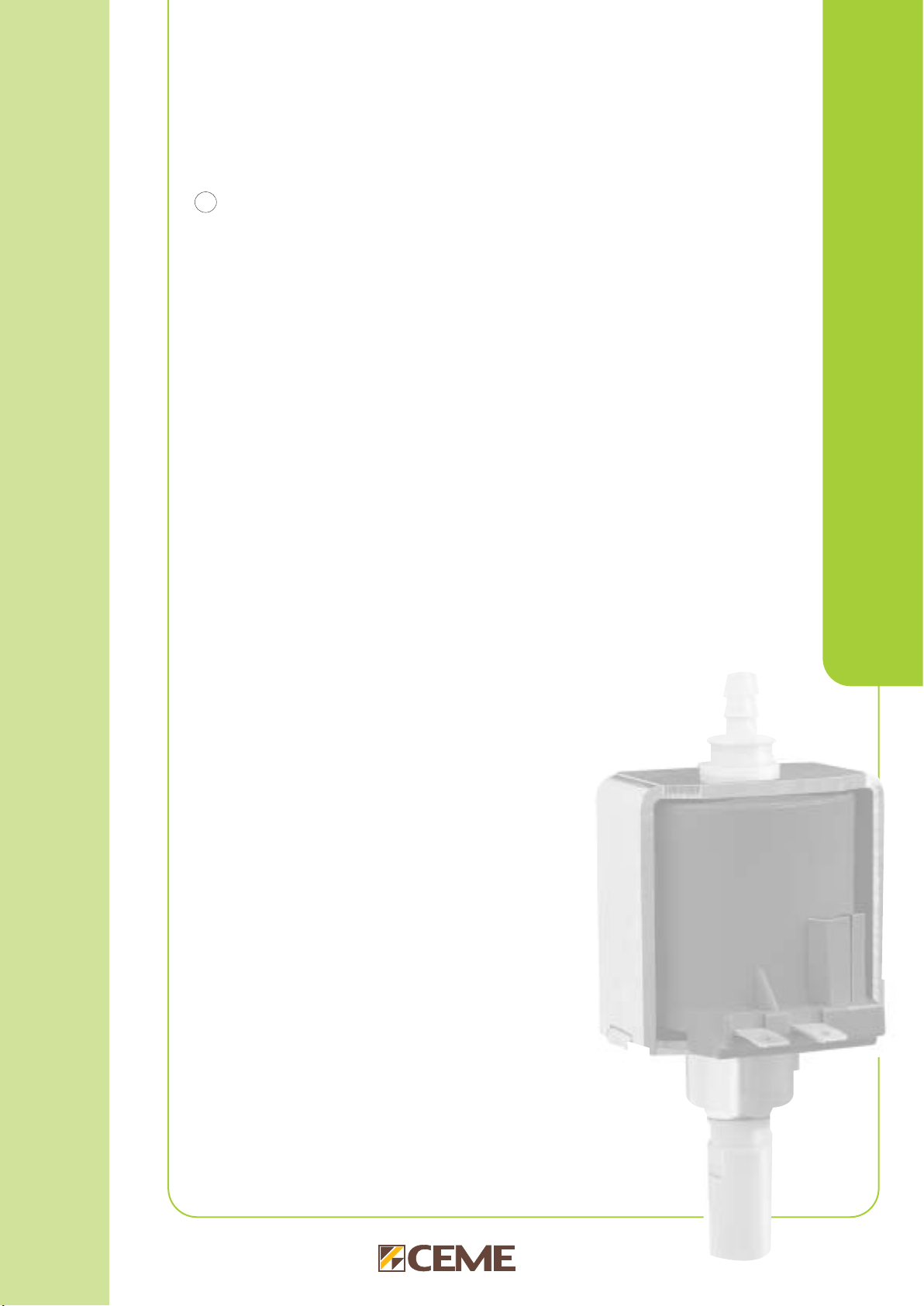

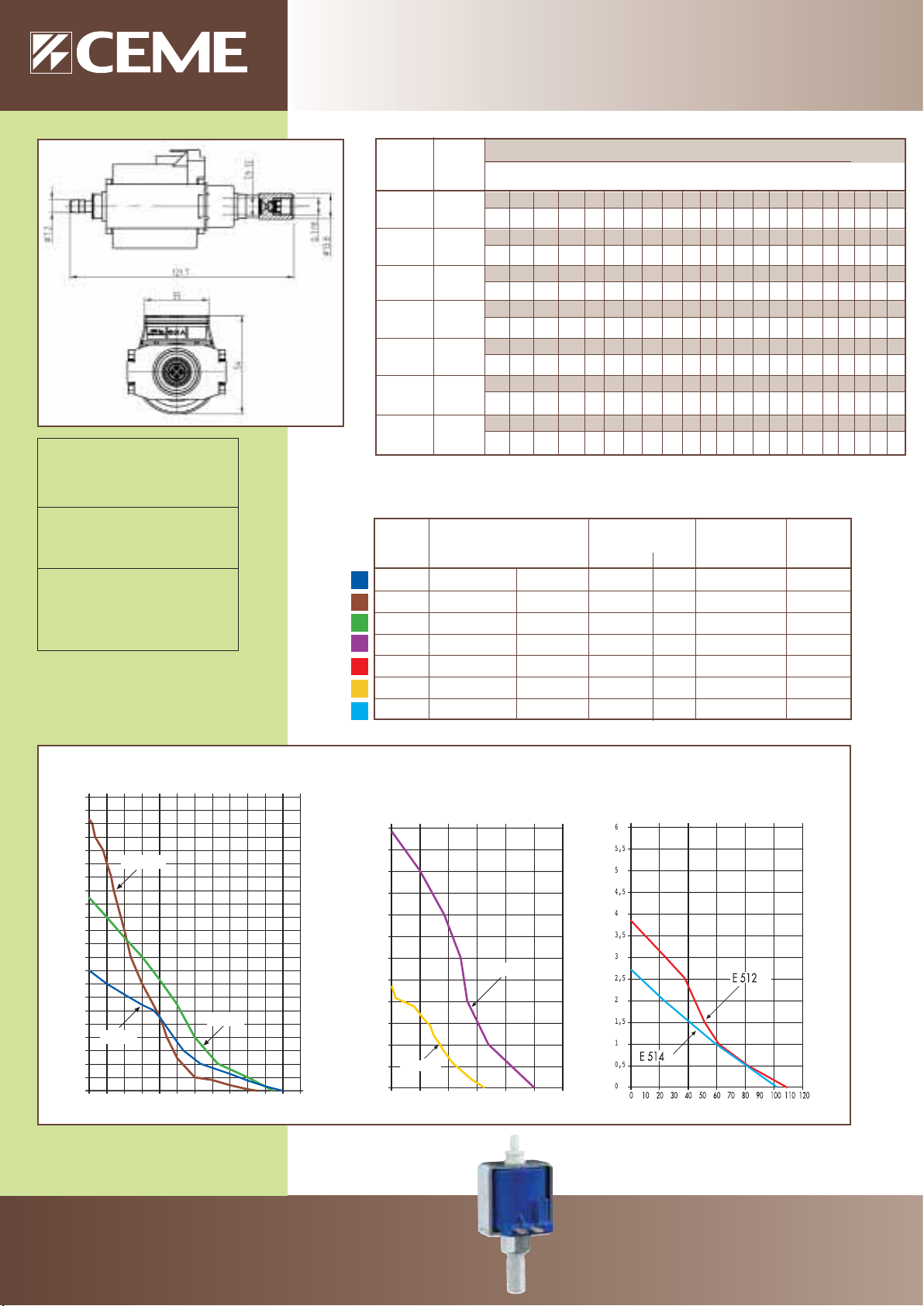

SERIE E 2.. POMPE solenoide / Solenoid Pumps / Schwingkolbenpumpen pag.76 SERIE

E 3.. - E 4.. SERIE E 5.. POMPE solenoide / Solenoid Pumps / Schwingkolbenpumpen pag.80 SERIE ET 30.. POMPE solenoide / Solenoid Pumps / Schwingkolbenpumpen pag.82 MTP 600 POMPE periferiche / Peripheral electrical Pumps / Peripheralradkreiselpumpen pag.84

SORVEGLIANZA Valvole di sicurezza / SAFETY Safety Valves / ÜBERWACHUNG Sicherheitsventil

SERIE 3-4 Valvole di sicurezza / Safety valves / Sicherheitsventil pag.86

REGOLAZIONE / CONTROL / REGELUNG

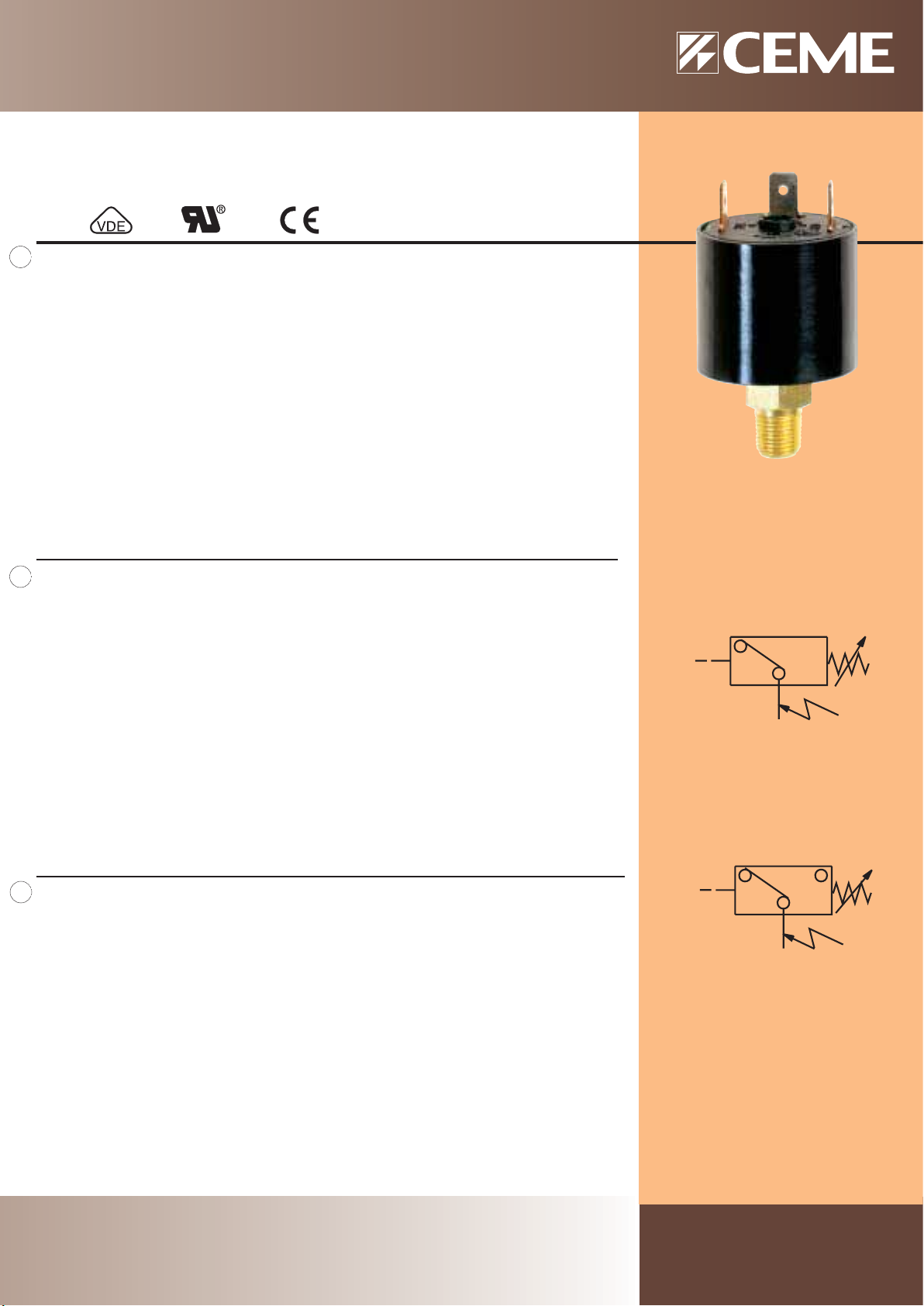

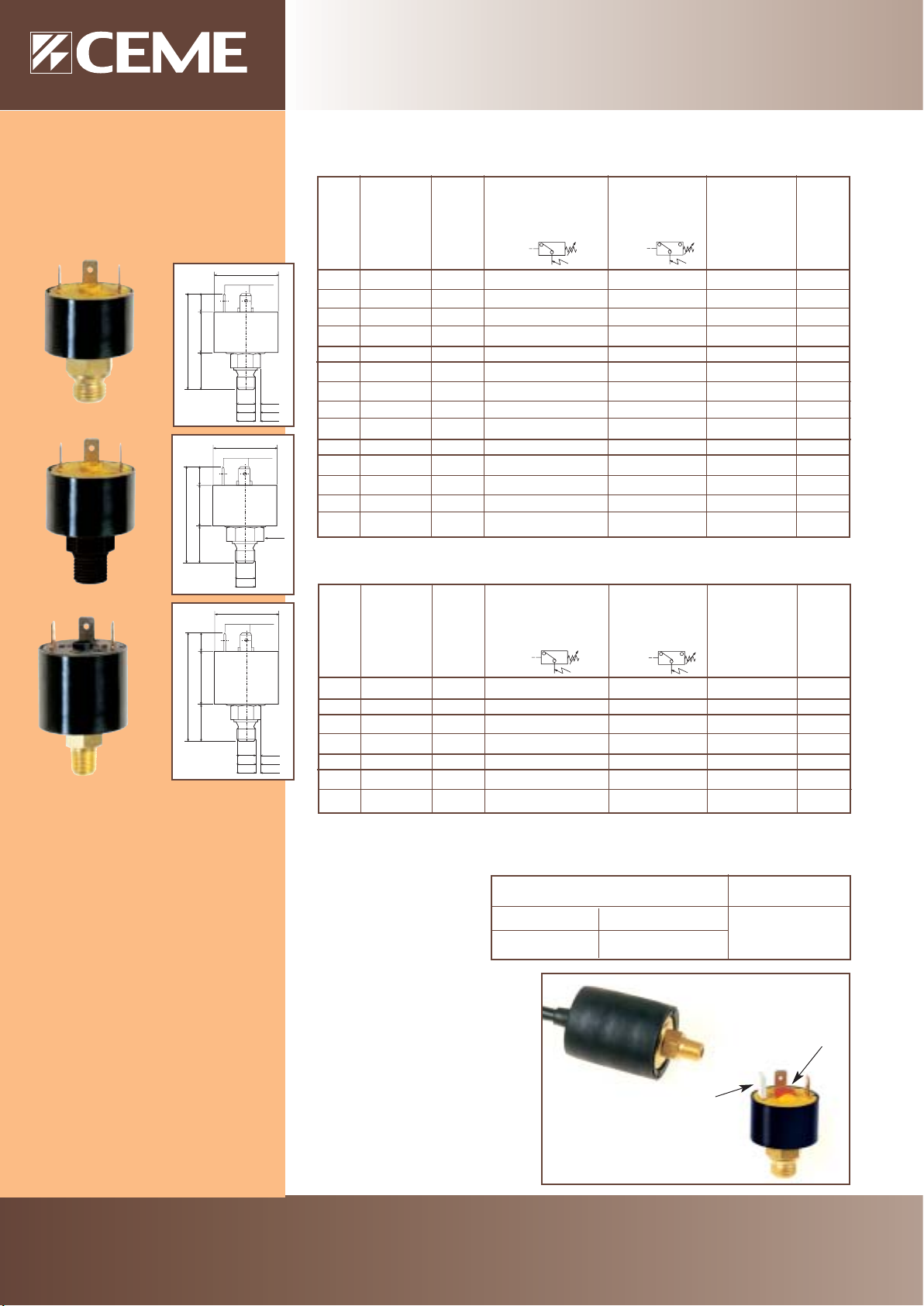

SERIE PN/PC/PB Pressostato / Pressure switches / Druckschalter pag.88 SERIE RL Regolatore di livello / Level regulator / Schwimmerschalter pag.90 SERIE FL-2000 Flussostato / Flow control / Durchflusswaechter pag.92

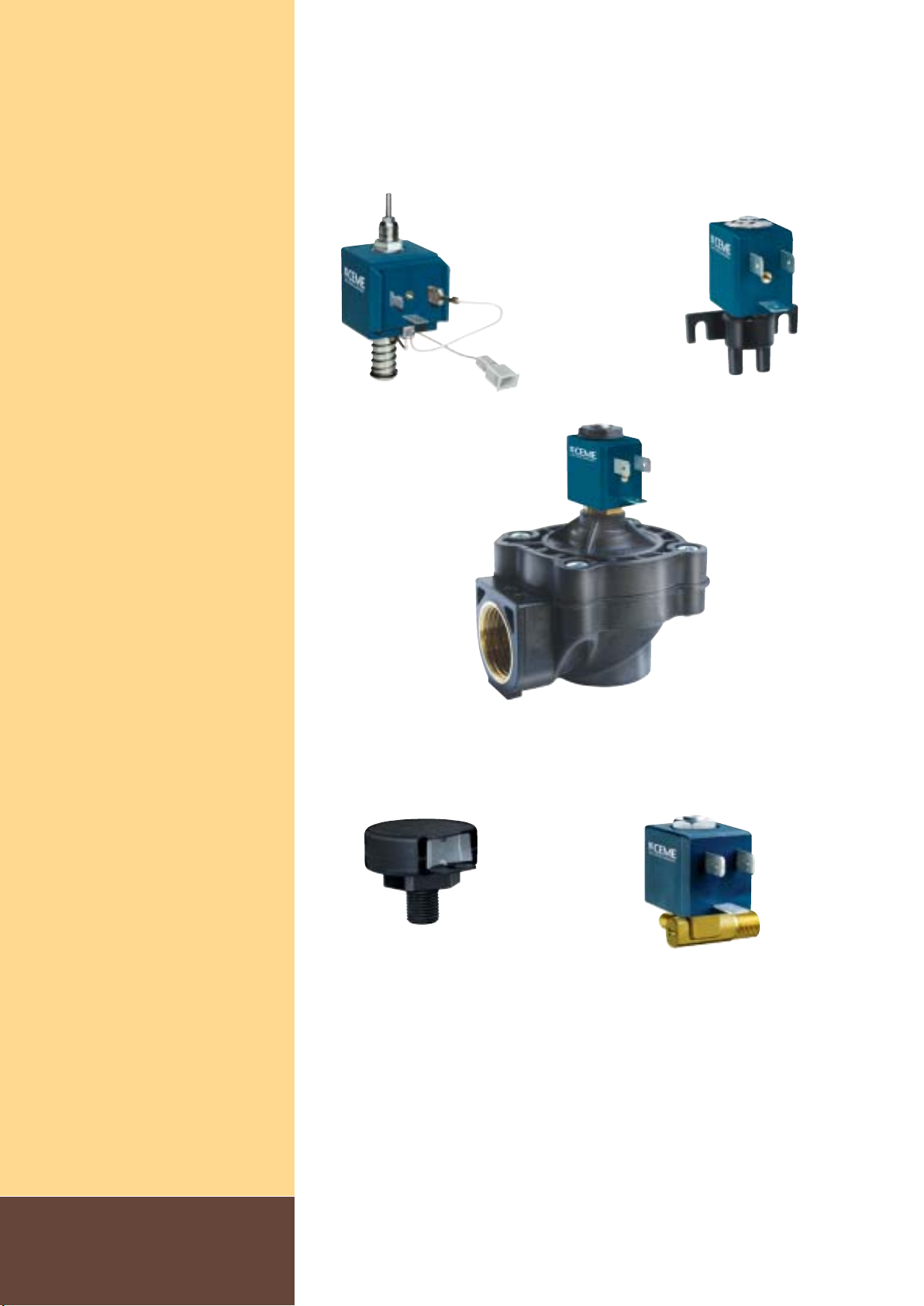

ESECUZIONI SPECIALI / SPECIAL EXECUTIONS / SONDERAUSFUEHRUNGEN pag.93

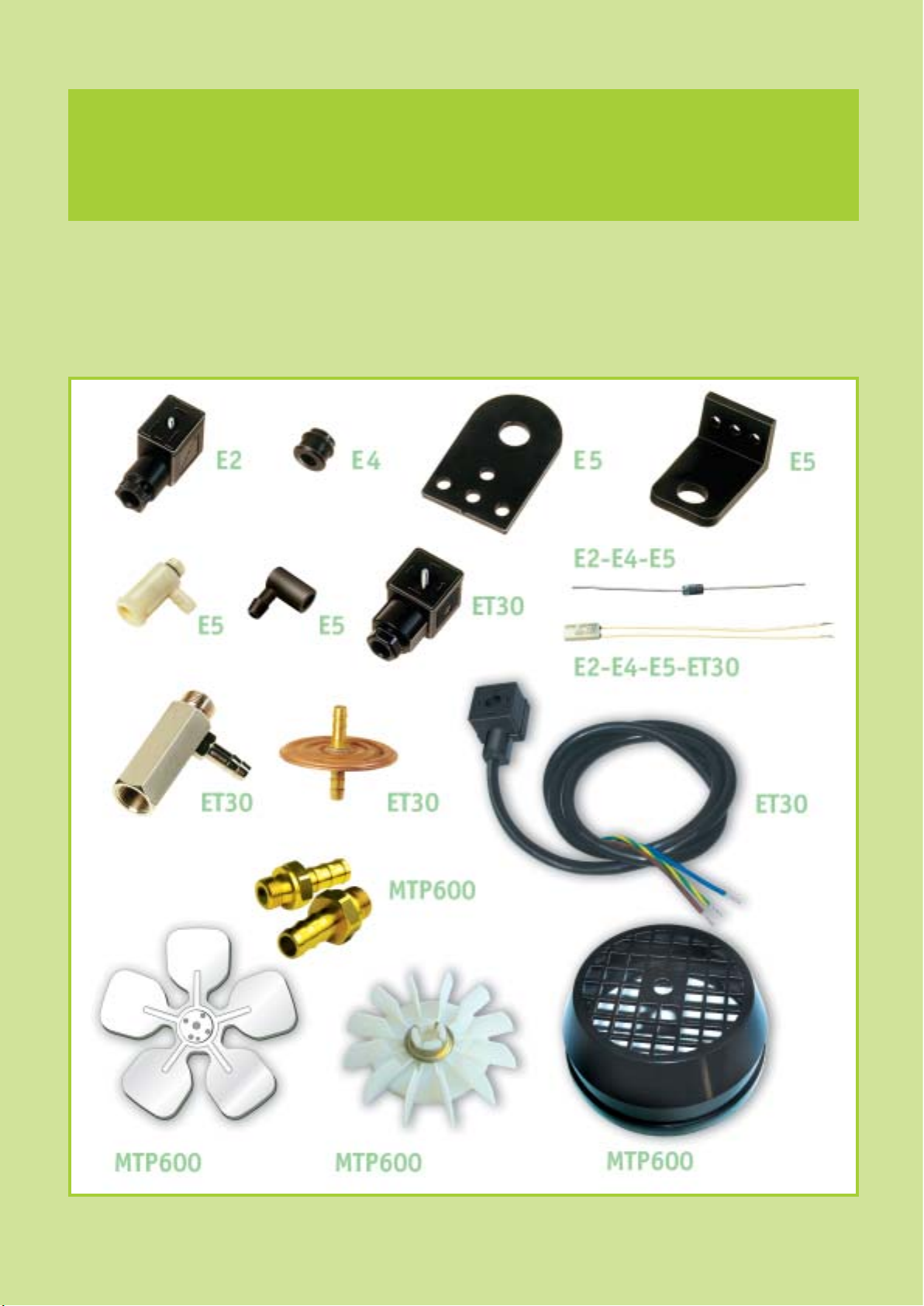

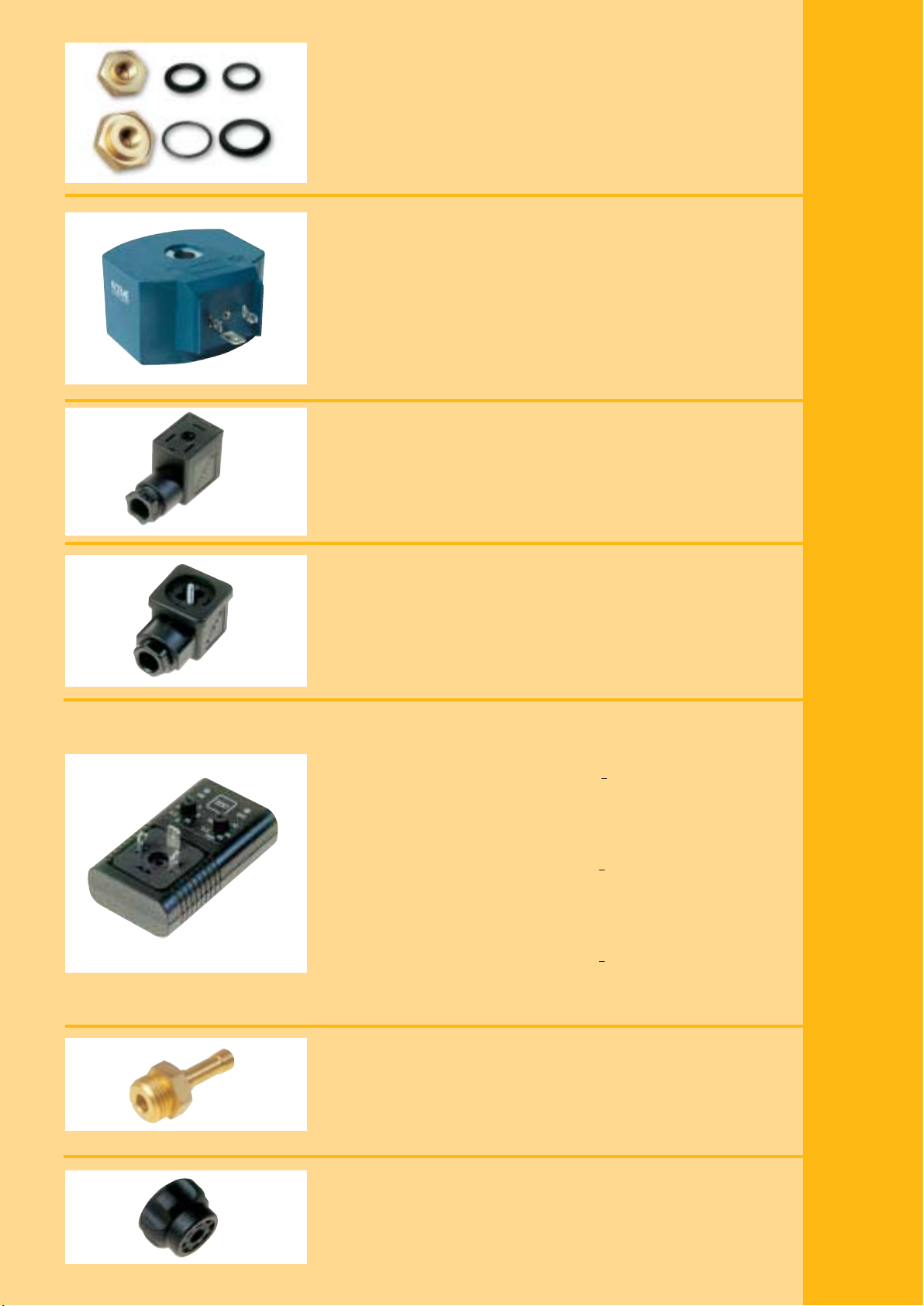

ACCESSORI / ACCESSORIES / ZUBEHÖR

Accessori Elettrovalvole / Accessories Solenoid valves / Zubehör Magnetventile Accessori Pompe / Accessories Pumps / Zuberhör Elektropumpen Accessori Pressostato / Accessories Pressure switch / Zubehör Druckschalter

POMPE solenoide / Solenoid Pumps / Schwingkolbenpumpen pag.78

pag.95 pag.96 pag.88

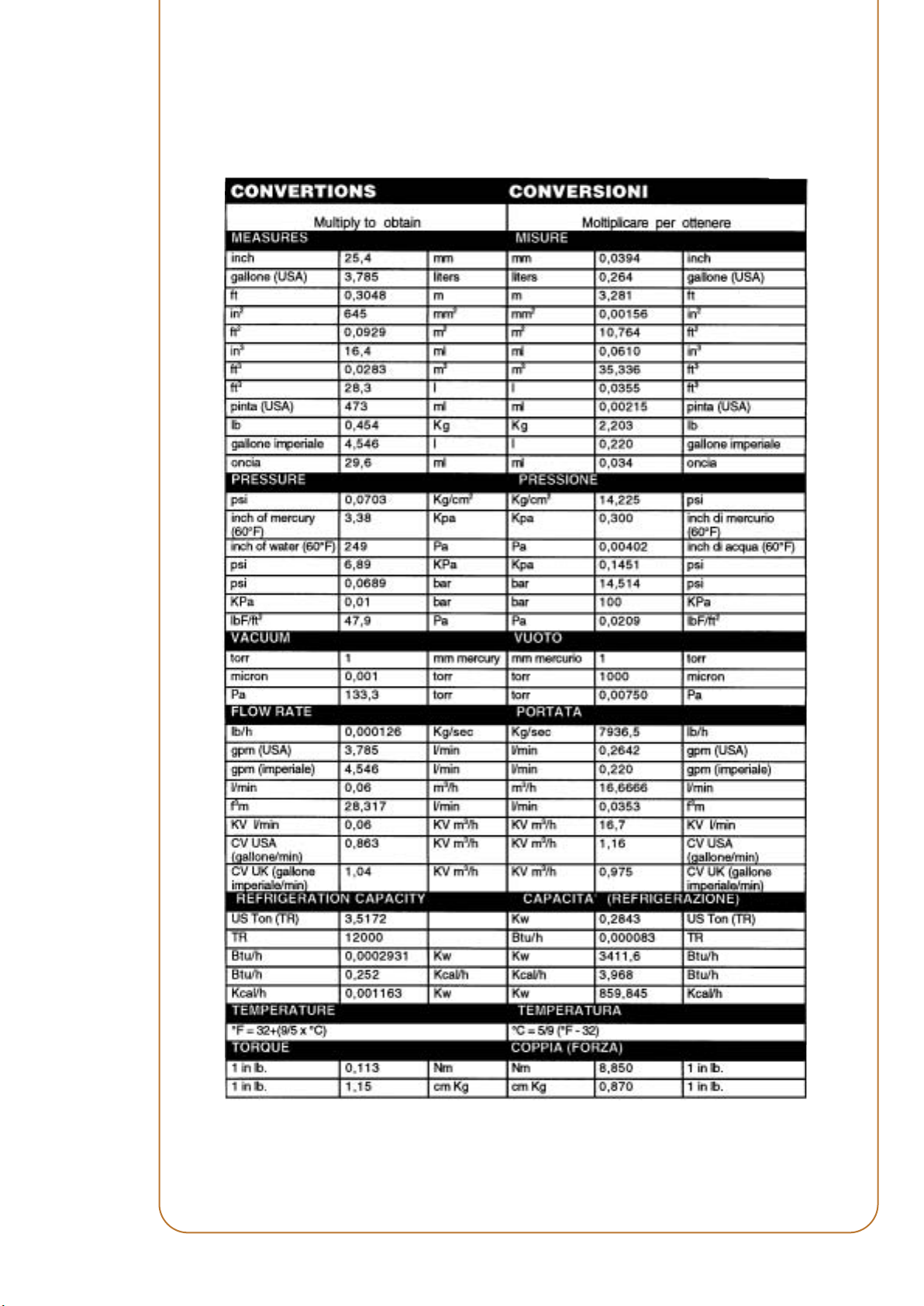

UNITA’ DI MISURA / UNIT OF MEASURE / MASSEINHEITEN - CONVERSIONI / CONVERTIONS / UMRECHNUNG

pag.98

Page 6

guida alla selezione

ELETTROVALVOLE

Le informazioni tecniche contenute in questo paragrafo Vi aiuteranno a selezionare la giusta valvola per la Vs. applicazione. Ovviamente in questo catalogo sono raccolte solo le elettrovalvole standard, tutte le esecuzioni speciali, studiate e progettate per e con il cliente non sono state inserite. Nel caso non doveste trovare la giusta soluzione per Voi, Vi consigliamo di contattare direttamente la nostra azienda.

DEFINIZIONE

Una elettrovalvola è la combinazione di due parti funzionali fondamentali:

-un solenoide (elettromagnete)

-un corpo valvola con uno o più passaggi Serve per chiudere od aprire un passaggio di un fluido in un circuito tramite un comando elettrico.

CLASSIFICAZIONE

Tutte le caratteristiche descritte in questo capitolo sono raccolte in modo dettagliato per ogni modello nell'indice generale. Le elettrovalvole vengono classificate secondo le seguenti caratteristiche:

-NUMERO DI VIE

-POSIZIONI

-STATO A RIPOSO

-PRINCIPIO DI FUNZIONAMENTO

-NUMERO DI VIE Le vie sono i punti di collegamento con il circuito: 2 VIE - 2/: una entrata ed una uscita 3 VIE - 3/: una entrata, una uscita ed uno scarico oppure le 3 VIE possono essere utilizzate in altre combinazioni per avere una deviazione del fluido oppure una miscelazione di più fluidi. La quasi totalità della produzione è ripartita in valvola a 2 e 3 VIE anche se per alcuni progetti speciali si sono eseguite valvole a 4 VIE (5935).

-POSIZIONI /2 Questa caratteristica si riferisce al tipo passaggio, se a portata fissa o regolabile. Tutta la nostra produzione è eseguita nella versione a due posizioni ON/OFF, aperto/chiuso. Le uniche varianti esistenti sono delle regolazioni di tipo "manuale", vengono cioè ottenute delle variazioni di flusso tramite rubinetti applicati direttamente sulle elettrovalvole (vedi modelli 5584, 6660, 6724, 9934, 9922)

-STATO A RIPOSO Verificare se la valvola deve rimanere più tempo APERTA (con passaggio del fluido) oppure CHIUSA senza passaggio.

N.C. Normalmente chiusa: la valvola quando non c'è alimentazione elettrica ai capi del solenoide, è chiusa; N.A. Normalmente aperta: viceversa la valvola è aperta nelle suddette condizioni.

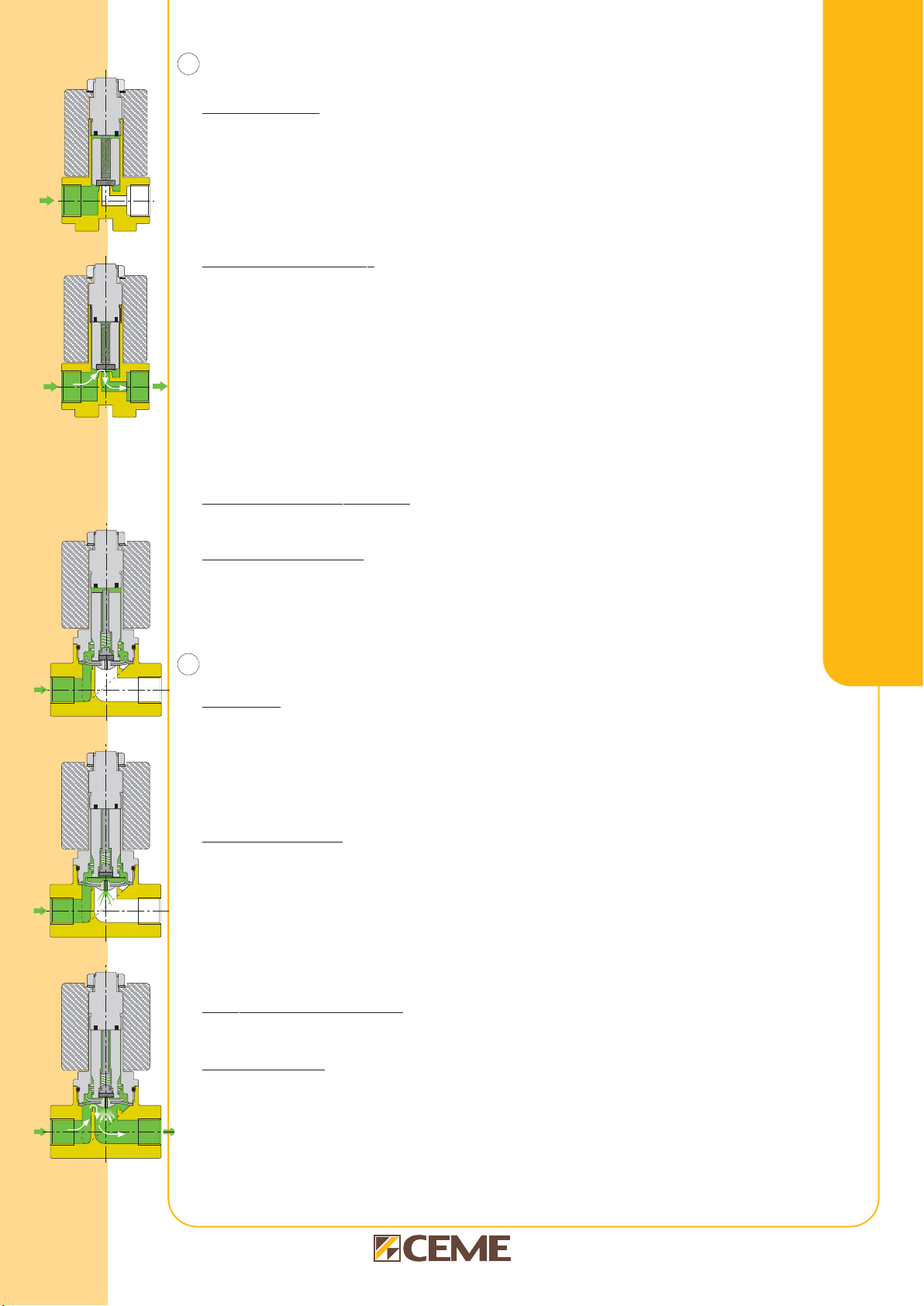

-PRINCIPIO DI FUNZIONAMENTO A seconda del valore minimo di pressione che deve essere intercettato, uguale a 0 o maggiore di 0, ci sono due grandi famiglie di valvole ad azione diretta o ad azione servocomanda. Secondo il principio di funzionamento le valvole si suddividono in due categorie:

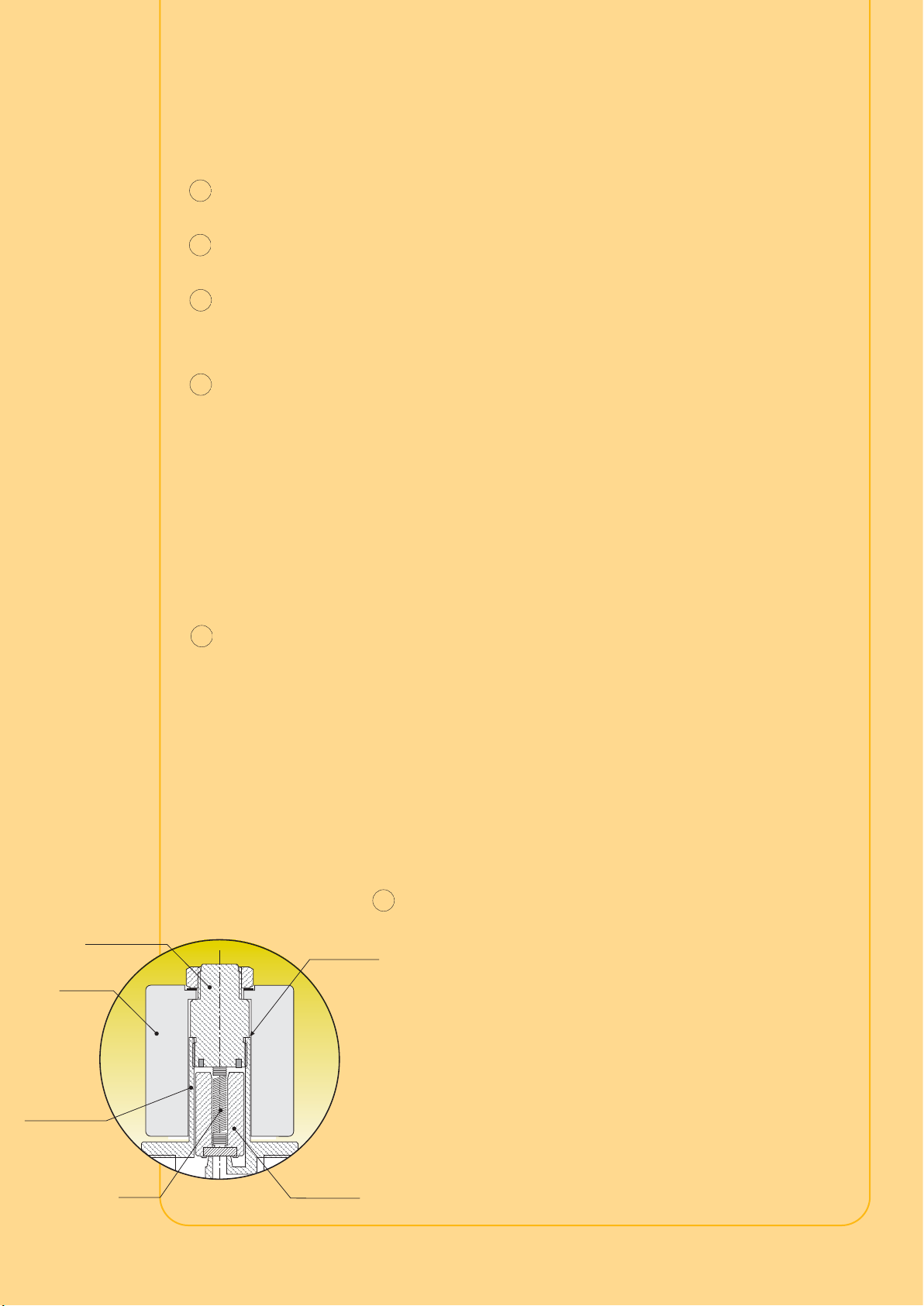

AZIONE DIRETTA: significa che il passaggio viene aperto o chiuso da una tenuta montata direttamente sul nucleo magnetico che viene azionato dalla bobina. La pressione di funzionamento è quindi legata direttamente al diametro di passaggio e alla potenza della bobina, e la minima pressione di funzionamento è uguale a 0.

AZIONE SERVO COMANDATA: esiste un orifizio pilota e un orifizio principale, il magnete andrà ad aprire e chiudere solo il pilota quindi la massima e la minima pressione di funzionamento non dipenderanno dalla potenza dell'elettromagnete ma dalle caratteristiche costruttive della tenuta sull'orifizio principale (membrana, pistone..) Per questo tipo di valvola è una caratteristica fondamentale la minima pressione di funzionamento che è sempre diversa e maggiore di 0.

2 VIE N.C. - R.M.

Esempi: 5511.. 2/2 N.C. AZIONE DIRETTA

A questo punto abbiamo descritto le caratteristiche fondamentali di una valvola, tutte queste sono state raccolte nell' INDICE GENERALE.

Le informazioni di progetto che seguiranno sono più dettagliate, sarà quindi possibile verificarle solo consultando la specifica pagina di catalogo.

6724.. 2/2 N.C. AZIONE DIRETTA

6212.. 3/2 N.C AZIONE DIRETTA

8614.. 2/2 N.C. AZIONE SERVO COMANDATA

Page 7

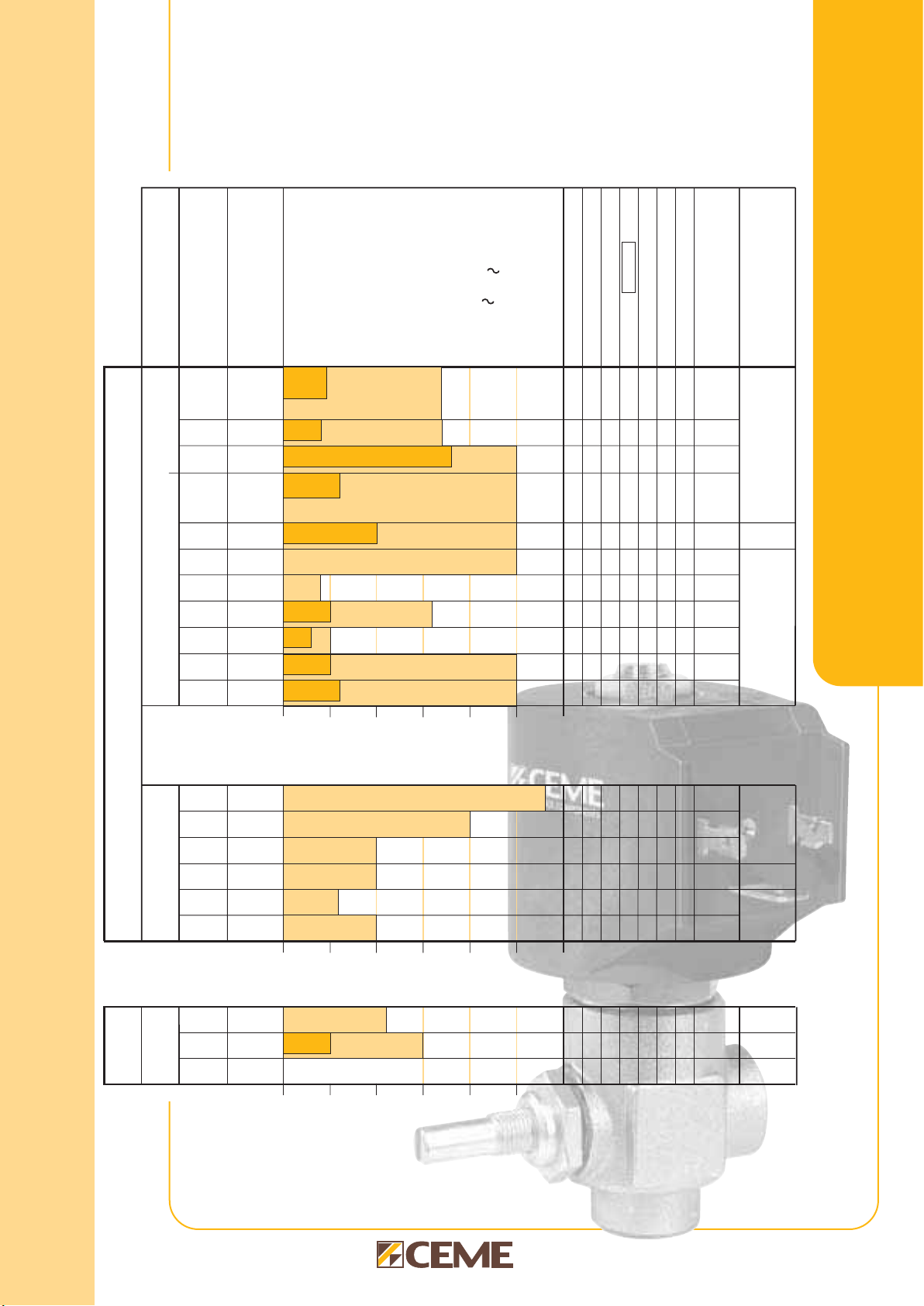

PRESSIONE -

PRESSURE

SERIES

SERIE /

PRESSIONE MIN.

MIN. PRESSURE

DIRECT ACTING

68AD

AZIONE DIRETTA /

93CM

99RM

2/2

PIPES

ATTACCHI /

MIN - MAX

G 1/8

DIAMETRO-PRESSIONE - bar ( C.A.)

DIAMETER-PRESSURE - bar ( A.C.)

Ø 2,8

Ø 1,5

R 1/8 G 1/8 G 1/4 G 1/8

Ø 3,3

Ø 4,0

Ø 1,5

Ø 2,5

R 1/8

G 1/8-G 1/4

Ø 3,3

G 1/4-G 3/8

G 3/8-G 2

G 1/4-G 1/2

G 3/8-G 1

G 1/4-G 1/4

G 1/4

Ø 51

Ø 5,0

Ø 5,7

bar

0 5 10 15 20 25 30

Ø 19

Ø 7,0

Ø 5,5

Ø 2,8

Ø 1,5

Ø 2,0

Ø 1,7

Ø 3,0

Ø 2,8

AIR

ARIA /

••

•

INNERT GAS

WATER

ACQUA /

STEAM

GAS INERTI /

GAS CE GAS

VAPORE /

•

LIGHT OILS

PAGE

PAG. /

OLI LEGGERI /

FREON

•

30 32 38 50 52 58 60

VERSIONE (N.A.)

VERSION (N.O.)

PAG.24

guida ELETTROVALVOLE

0,1

PILOT OPERATED

0,1

0,25

0,3

0,25

SERVOCOMANDATA /

3/2

68SC

83 85 86

53 62

G 3/8-G 1/2 G 1/4-G 1/2 G 1/4-G 1/2

G 3/8-G 3

G 3/8-G 1/2

G 3/8-G 2

bar

0 5 10 15 20 25 30

G 1/8

G 1/8-G 1/4

bar

Ø 2,8

0 5 10 15 20 25 30

Ø 12

Ø 75

Ø 50

Ø 1,5

Ø 11

Ø 10

•

•••••••

•

36 40 42

PAG.44

•

PAG. 20

FLUID CONTROL COMPONENTS

Page 8

guide to select

SOLENOID VALVES

The technical features shown in this chapter will assist in selecting the correct valve for your application.

The solenoid valves shown in this catalogue are standard production valves only, for non-standard valves or special applications, please contact our sales/ technical department who will be pleased to help.

DEFINITION

A solenoid valve is a combination of two functional,essential parts:

-a solenoid (electromagnet)

-a valve body with two or three ways (passages) It is used to open and close a fluid path controlled by an electrical circuit

CLASSIFICATION

All the features described in this chapter are illustrated in detailed form for each model in the general index.

The solenoid valves were classified according to the following features:

-NUMBER OF WAYS

-POSITIONS

-CONDITION OF PERFORMANCE

-FUNCTIONING PRINCIPLE

-NUMBER OF WAYS The ways are the connection points with the circuit: 2 WAY - 2/: one inlet, one outlet 3 WAY - 3/: one inlet, one outlet and one exhaust or the three ways could be used differently combined to obtain a fluid deflecting or a blending of fluids. Almost the whole of the production is shared in two or three WAY valves although for some special projects four WAY valves (5935) have been produced.

-POSITIONS /2 This feature refers to the type of passage, if constant or regulable flow rate. All our production is executed in the two position version ON/OFF, open/close. The only variables are represented by the regulation type "manual override", the variations of the flow rate were obtained through a regulator device built directly into the solenoid valve (see models 5584, 6660, 6724, 9934, 9922)

-CONDITIONS OF PERFORMANCE Verify if the valve remains for more time OPENED (with fluid path) or CLOSED (without fluid path).

N.C. Normally closed: The valve is closed by no power supply to the terminals of the coil; N.O. Normally opened: On the contrary the valve is opened by above-mentioned conditions

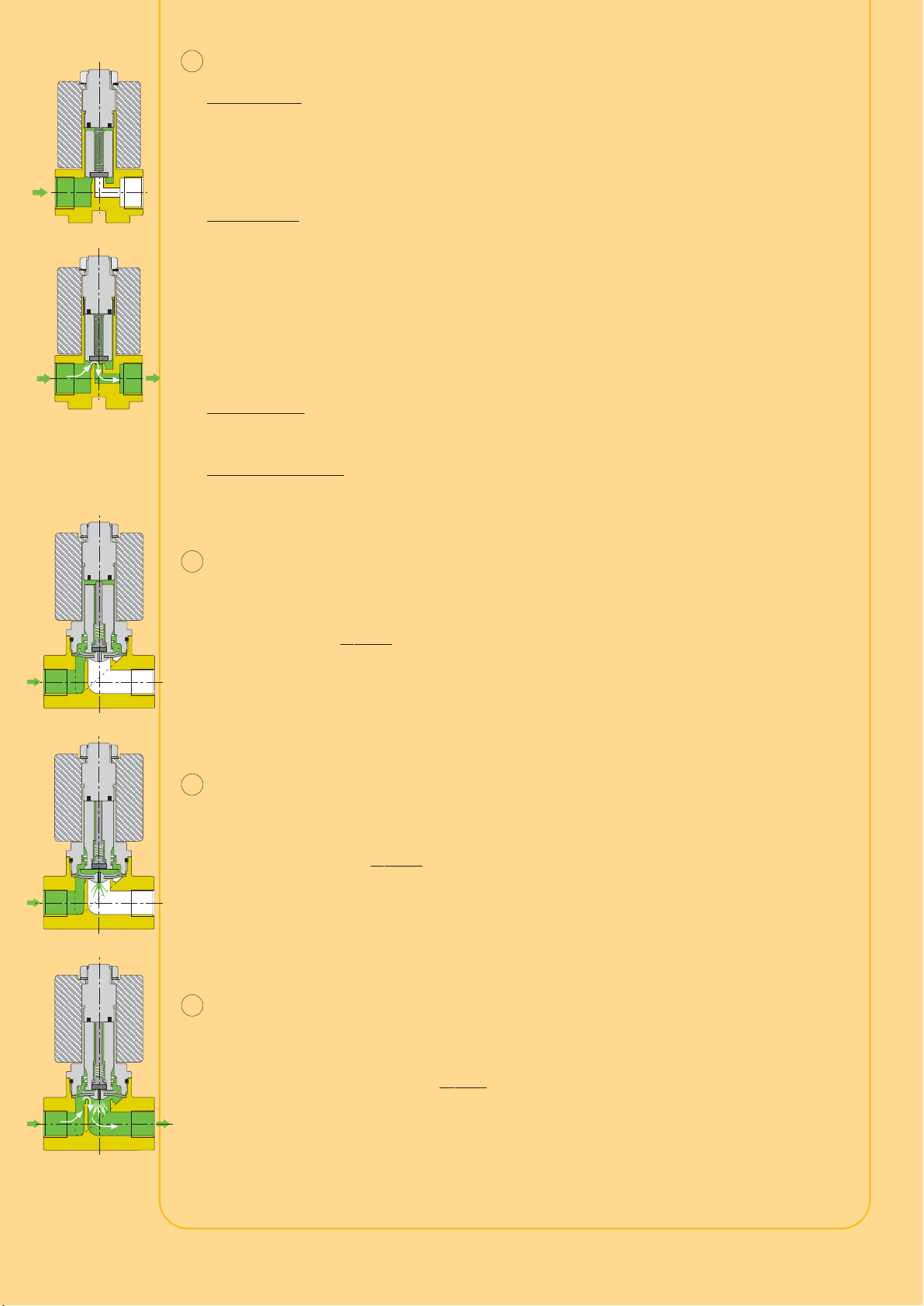

-FUNCTIONING PRINCIPLE Depending on the minimum pressure that has to be intercepted, equal to 0 or more than 0, there are two large valve families, direct acting or servo piloted. Depending on the functioning principle, the valves were divided in two categories :

DIRECT ACTING: Means that the fluid passage becomes opened or closed by a sealing mounted directly on the magnetic plunger actuated by the coil. The working pressure is directly connected to the orifice diameter and to the power of the coil, and the minimum working pressure is 0.

SERVO PILOTED: It exists of a pilot orifice and a master orifice , the magnetic unit opens and closes only the pilot orifice so the maximum and minimum working pressure doesn’t depend upon the coil power but from the sealing constructive features on the master orifice (diaphragm, piston..) For this type of valve the minimum working pressure is a fundamental feature and is always different and more than 0.

example: 5511.. 2/2 N.C. DIRECT ACTING

6724.. 2/2 N.C. DIRECT ACTING

6212.. 3/2 N.C DIRECT ACTING

8614.. 2/2 N.C. SERVO PILOTED

2 WAY N.C. - M.O.

Now we have described the fundamental features of a valve, all these are illustrated in the “ GENERAL INDEX”.

The project information that follows are more detailed, therefore it would be possible to verify them only by consulting the specific catalogue page.

Page 9

Erläuterung zur Artikelwahl

MAGNETVENTILE

Die hier gelisteten technischen Informationen werden Ihnen bei der Wahl des fuer Ihre

Anwendung richtigen Artikels helfen. Sollten Sie trotz unseres großen Produktsortiments eine für Sie wichtige Sonderlösung nicht abgebildet finden, möchten wir Sie bitten sich mit unserem Hause direkt in Verbindung zu setzten. Unsere Technischer Verkauf im Innen und Außendienst berät Sie gerne.

FUNKTIONSPRINZIP

Ein Magnetventil ist eine Kombination zweier elementarer Bestandteile:

-Ein Elektromagnet

-Ein Ventilkoerper mit einem oder mehreren Anschlüssen Es ermöglicht das Schließen und wieder Öffnen eines Durchganges, mittels einer elektrischen Betaetigung, zur Steuerung von Medien.

KLASSIFIZIERUNG

Alle in diesem Abschnitt beschriebenen Merkmale sind in detallierter Form im Abschnitt “ GENERALINDEX” zu finden.

Die Magnetventile werden nach folgenden Merkmalen klassifiziert :

-ANZAHL DER SCHALT-WEGEN

-ANZAHL DER SCHALT-POSITIONEN

-RUHESTELLUNGSPOSITION

-STEUERUNGSARTEN

-ANZAHL DER SCHALT-WEGE Die Schalt - Wege sind die Verbindungspunkte eines Kreislaufes: 2 WEGE - 2/: Ein Eingang und ein Ausgang 3 WEGE - 3/: Ein Eingang, ein Ausgang und ein Auslass oder die drei Wege koennen in verschiedenen Kombinationen verwendet werden um eine Abweisung der Medien bzw. eine Mischung verschiedener Medien zu erreichen. Der Großteil der Produktion besteht aus 2 und 3 Wege Magnetventilen auch wenn fuer Spezialprojekte, 4 WEGE Magnetventile (5935) gefertigt werden.

-ANZAHL DER SCHALT - POSITIONEN /2 Diese Eigenschaft bezieht sich auf die Art des Durchflußverhaltens im Ventilquerschnit und gibt an ob die Foerdermenge konstant oder regelbar ist. C.E.M.E. fertigt ausschließlich Ventile mit zwei Schalt - Positionen ON/OFF, geoeffnet/geschlossen. Die einzig existierenden Varianten sind Baureihen mit "manuelle" Regeleinheit, d.h. eine Aenderung der Durchflussmenge wird durch eine direkt am Magnetventil angebrachte Regeleinheit, erreicht. (Siehe Modelle 5584, 6660, 6724, 9934, 9922)

-RUHESTELLUNGSPOSITION Die Entscheidung nach der Ruhestellungsposition richtet sich Hauptsächlich nach dem größeren Verweilzustand des Ventils. Ueberpruefen Sie ob das Ventil in Ihrem Anwendungsfall laenger GEOEFFNET (Mit Mediumdurchfluss) oder GESCHLOSSEN (Ohne Mediumdurchfluss) bleiben soll.

S.G. stromlos geschlossen: Das Ventil ist ohne Stromzufuhr geschlossen. S.O. stromlos offen: Das Ventil ist ohne Stromzufuhr geoeffnet.

-FUNKTIONSPRINZIP In Abhaengigkeit vom minimalen Druck der eingesetzten Medien, gleich 0 bar bzw. hoeher als 0 bar, gibt es zwei grosse Ventilfamilien. Man unterteilt Sie gemäß Ihrem Fuktionsprinzip in direkt gesteuerte und servo gesteuerte Ventile.

2 WEGE S.G.

SOLENOID VALVES MAGNETVENTILEPS

DIREKTGESTEUERT: Bedeutet dass der Durchfluss mittels einer, direkt auf dem magnetischen Plunger befestigten Dichtung, geoffnet b.z.w. geschlossen wird.Dieser Plunger wird von der Spule betaetigt. Der Betriebsdruck haengt direkt vom Durchflussdurchmesser und von der Leistung der Spule ab. Der minimaler Arbeitsdruck ist gleich 0.

SERVOGESTEUERT: Hier existiert eine Steuerbohrung und eine Hauptbohrung. Die Magnetspule offnet und schliesst nur die Steuerbohrung somit hängt der minimale bzw. der maximale Arbeitsdruck nicht von der Spulenkraft ab, sondern von den Konstruktionseigenschaften der Hauptbohrungs Dichtung (Membrane, Plunger..). Fuer diese Ventilserie ist eine fundamentale Voraussetztung, das erstens der minimale Eingangsdruck immer groesser 0 bar sein und zweitens der Differenzdruck von Eingangs zu Ausgangsseite ebenfals größer 0 bar sein muß.

Beispiel: 5511.. 2/2 N.C. DIREKTGESTEUERT

6724.. 2/2 N.C. DIREKTGESTEUERT

6212.. 3/2 N.C DIREKTGESTEUERT

8614.. 2/2 N.C. SERVOGESTEUERT

Um Ihre Artikelauswahl zu vereinfachen haben wir die nun folgenden Katalogseiten nach den bisher beschriebenen Einteilungsmöglichkeiten gegliedert.

FLUID CONTROL COMPONENTS

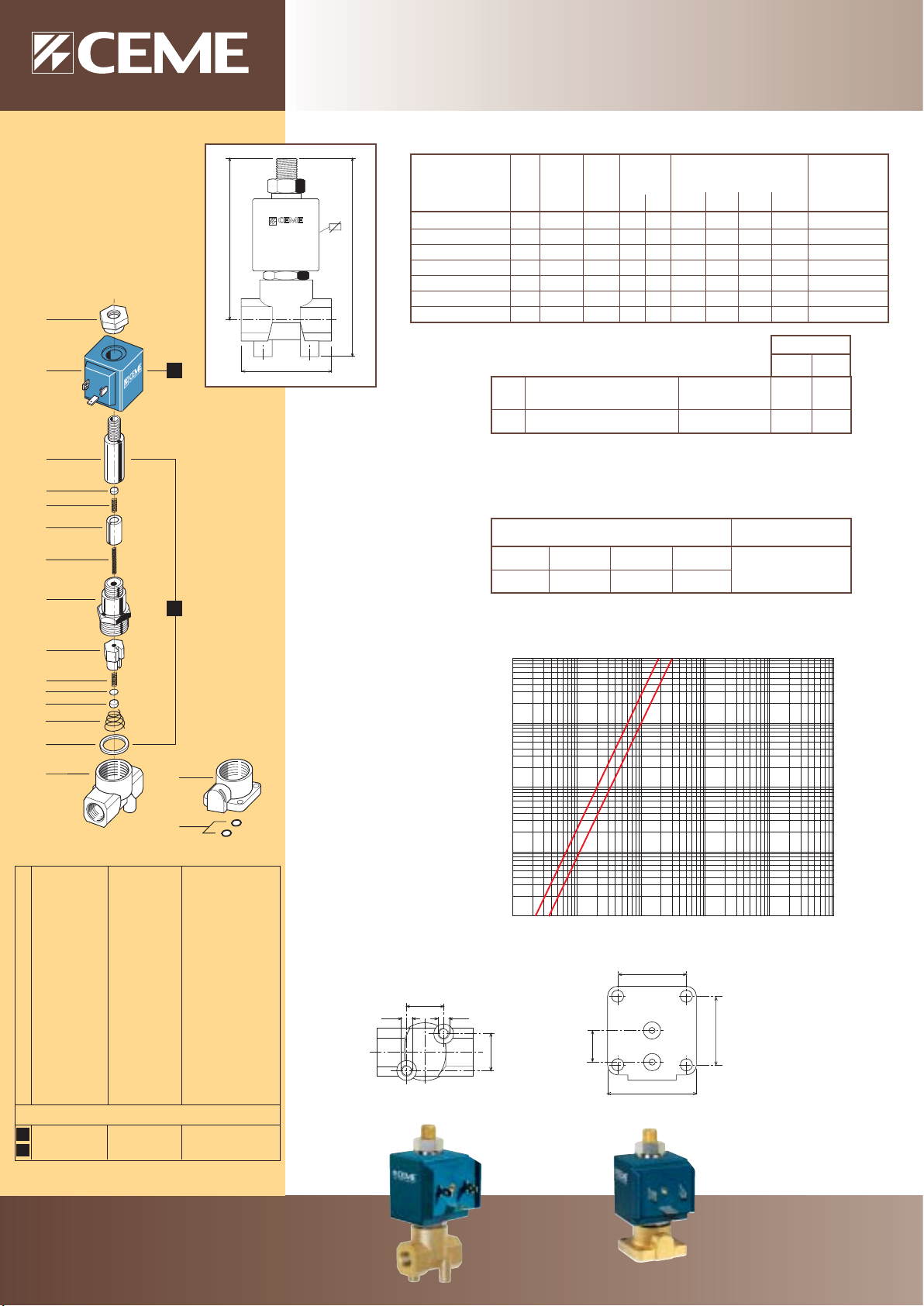

Page 10

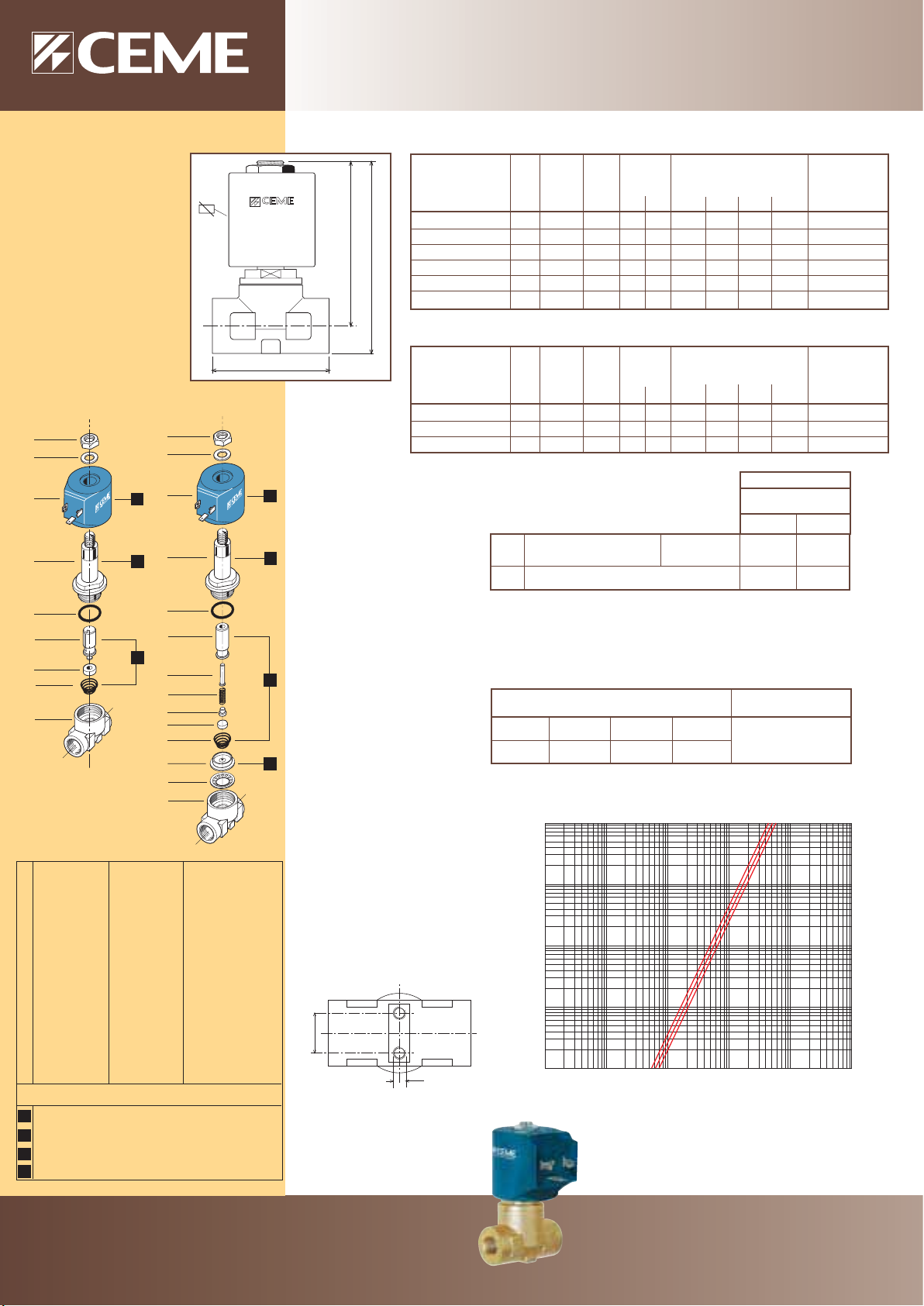

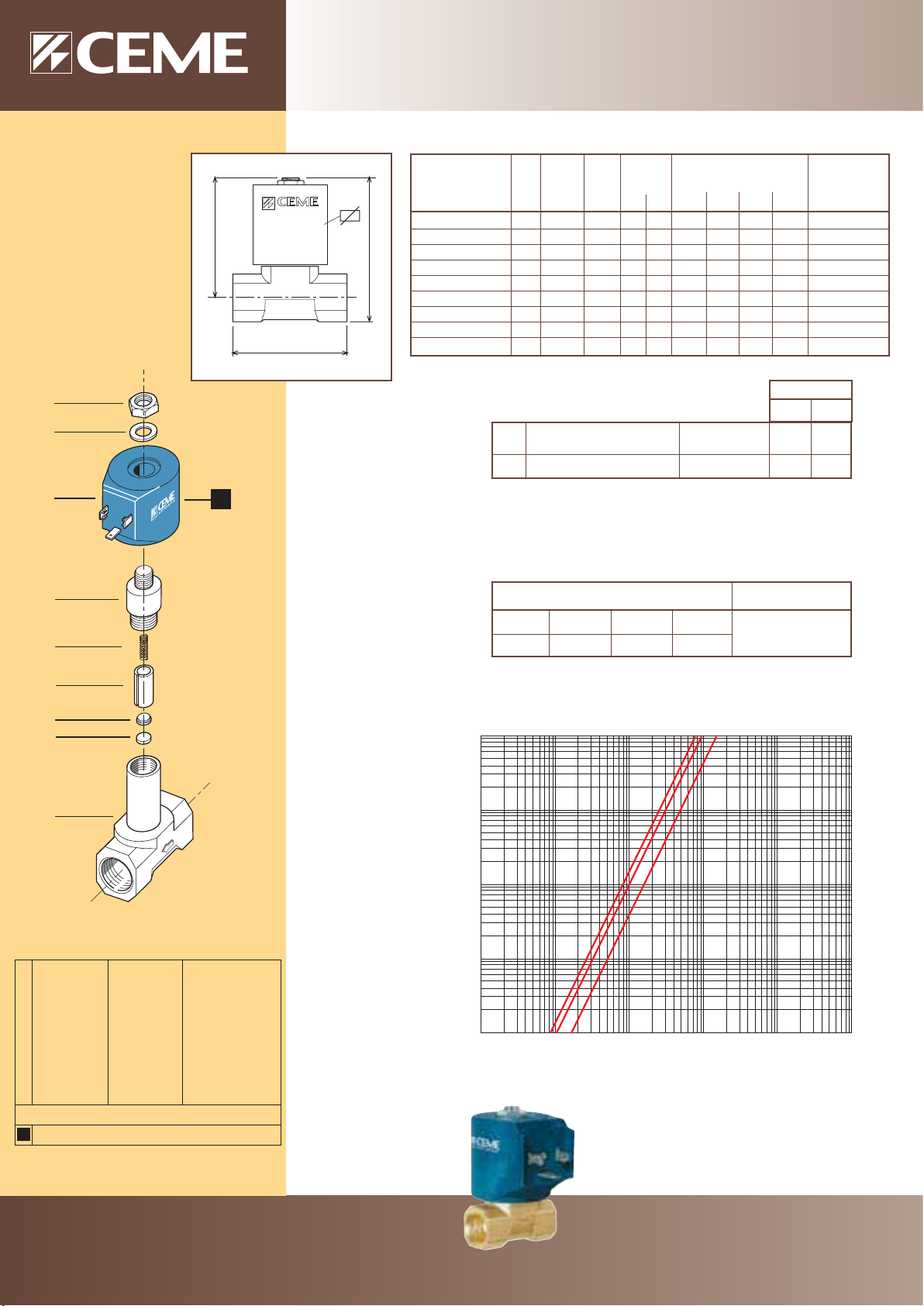

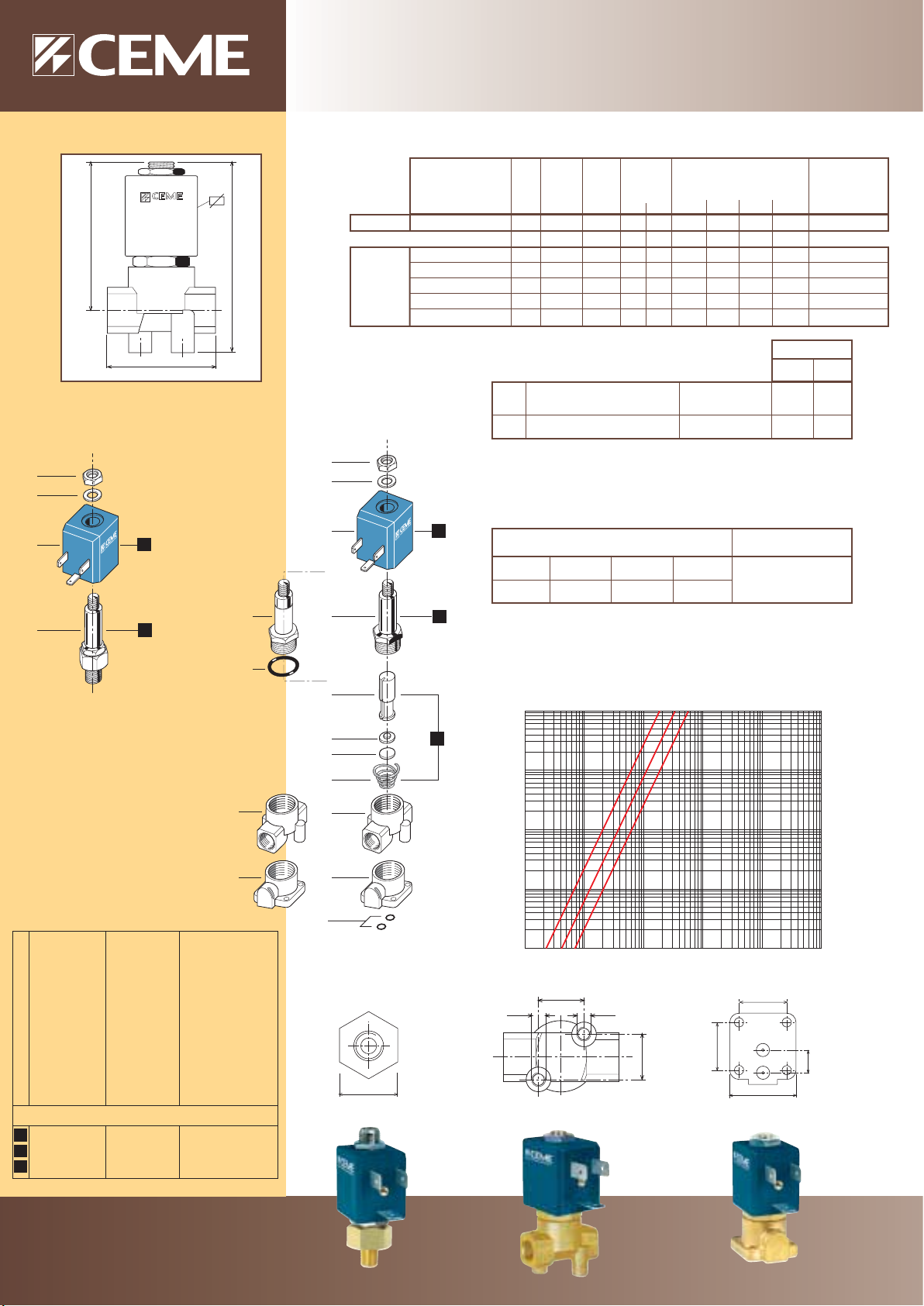

FLUID CONTROL COMPONENTS

CH 25

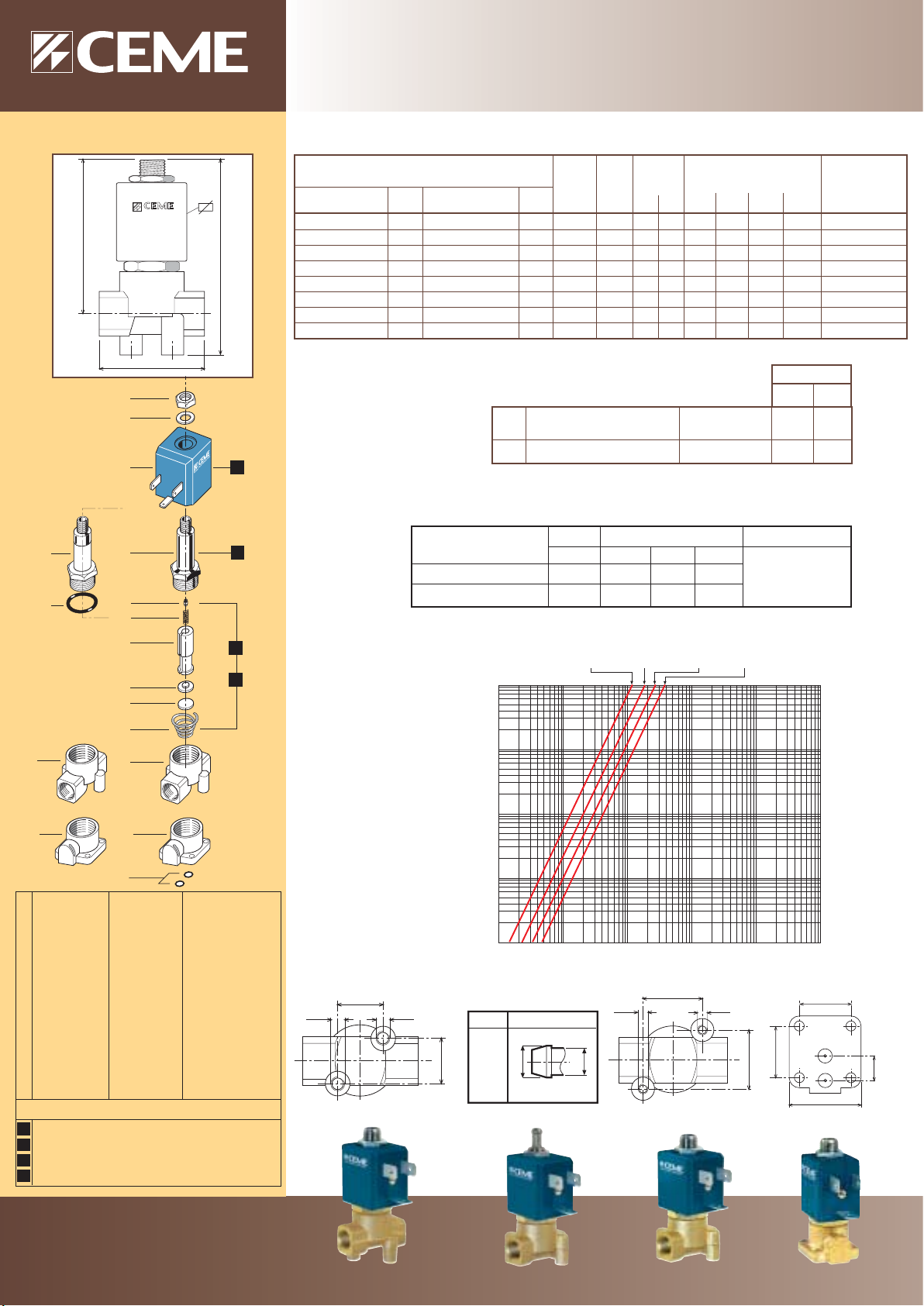

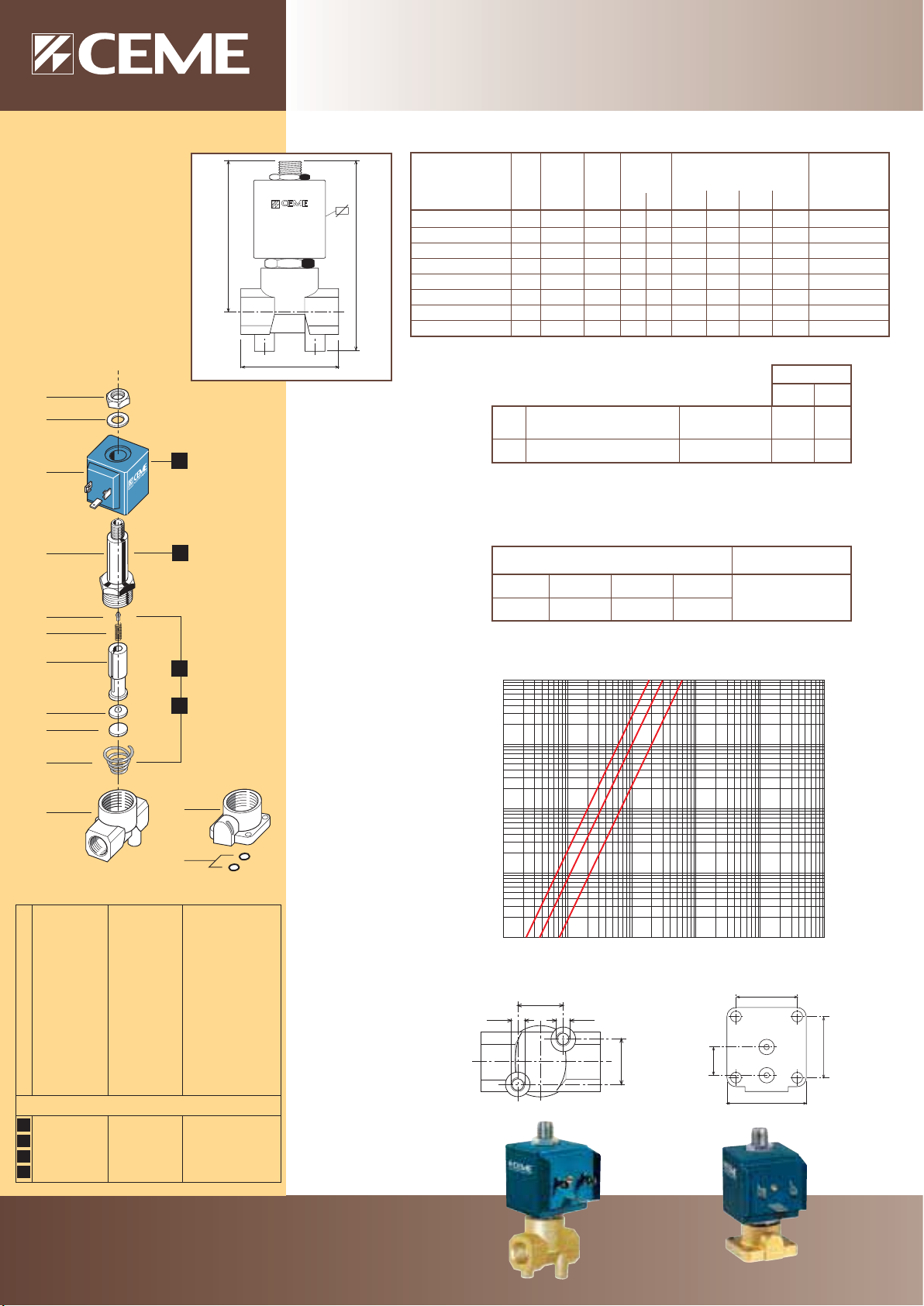

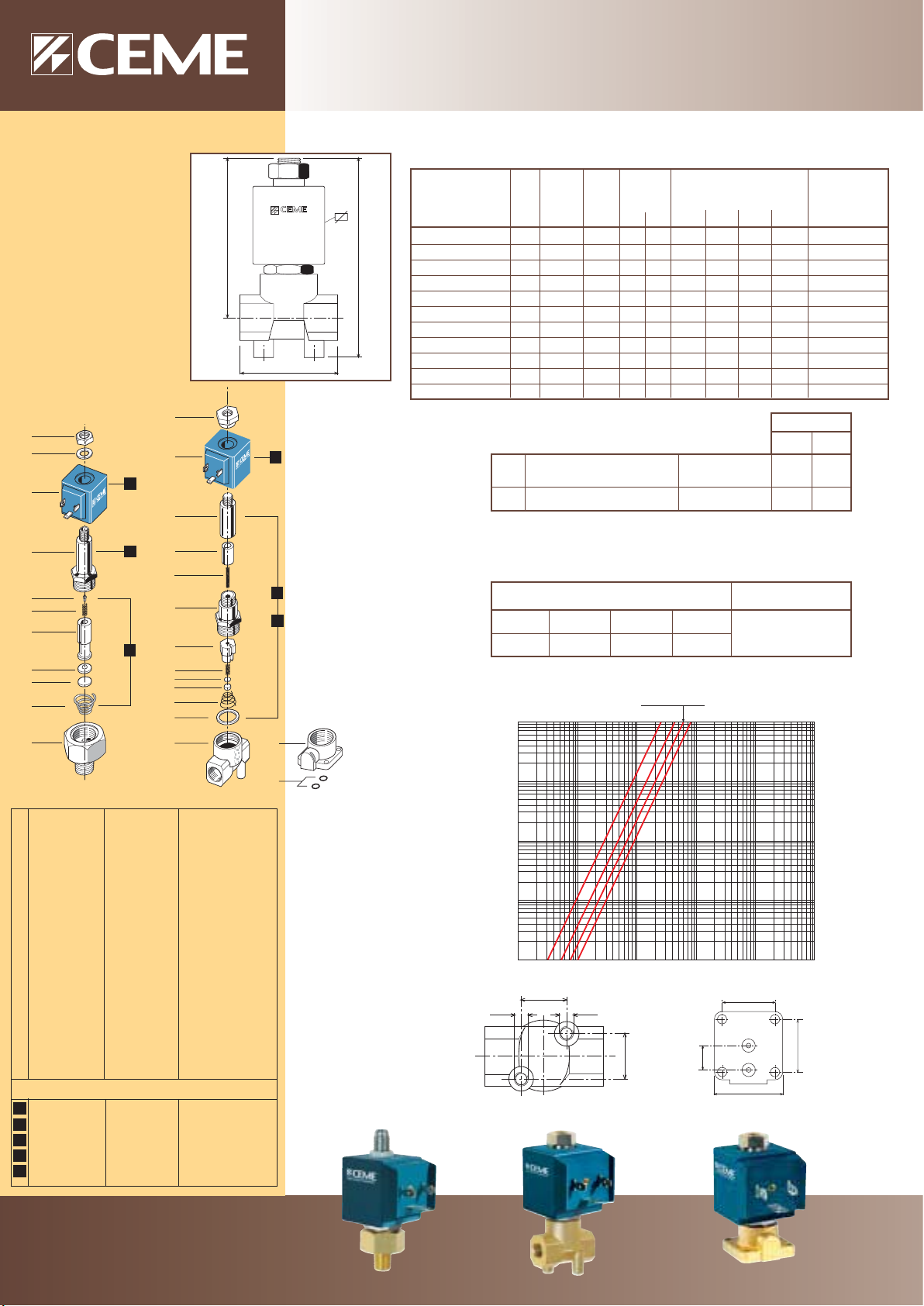

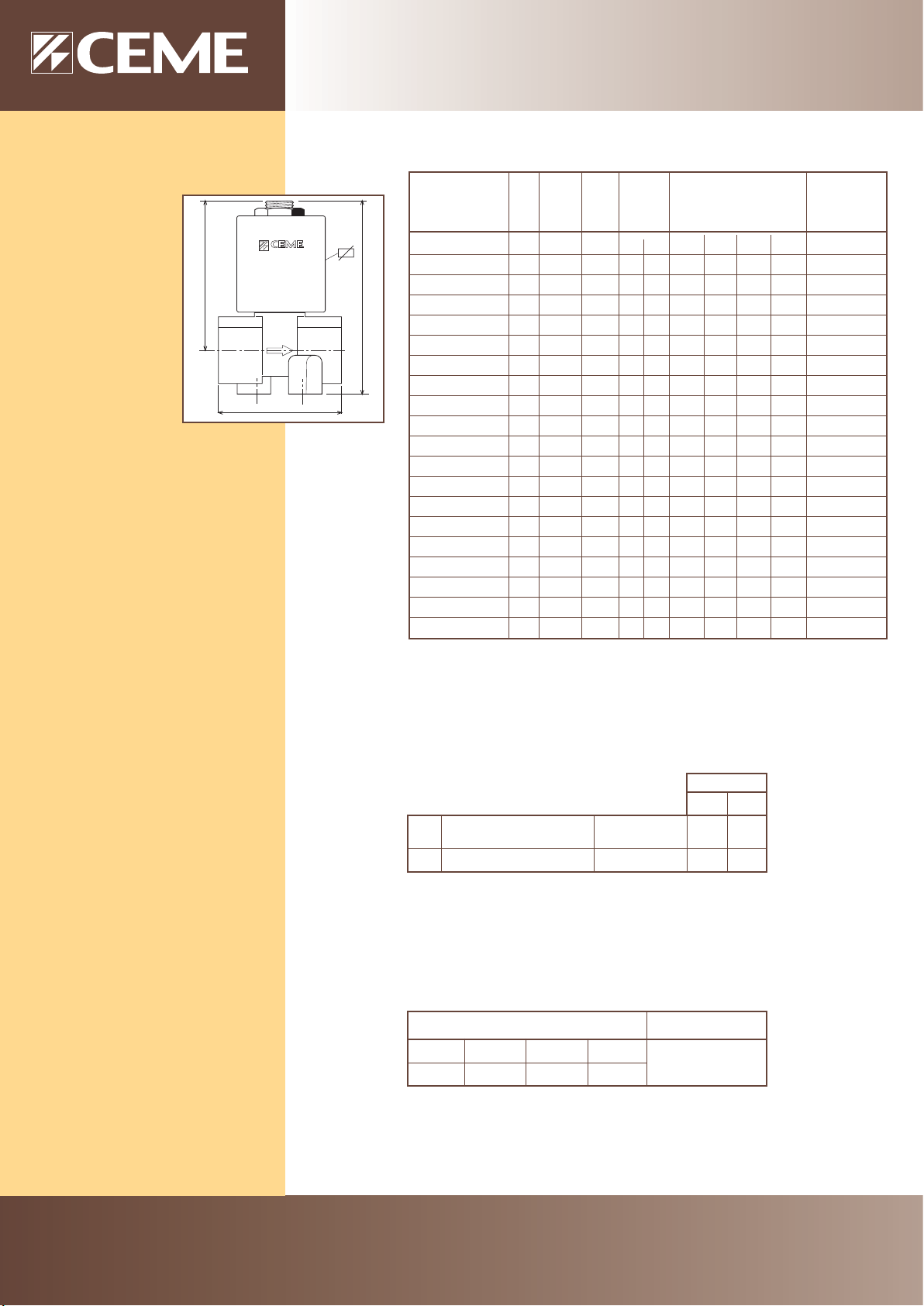

CARATTERISTICHE SPECIFICATIONS

ELETTROVALVOLE

ATTACCHI

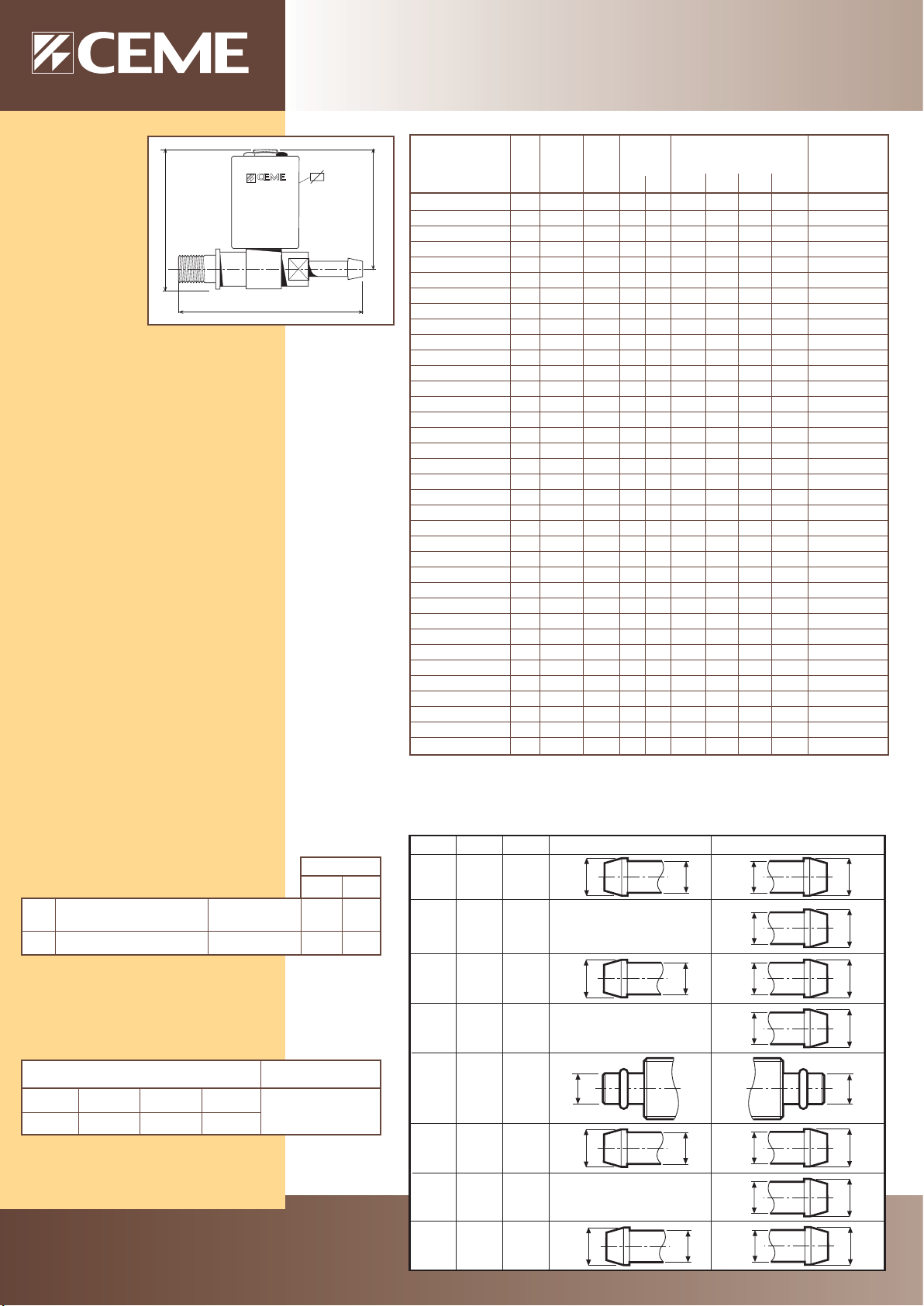

PIPES mm CODE m3/h bar mm Kg

in ––> out AC DC A B C D

N.A. - N.O.

R 1/8 - G 1/8 1,5 5201 0.070 20 22 22 62,5 40 - 0.120

CODICE KV M.O.P.D. DIMENSIONI/DIMENSIONS PESO/WEIGHT

N.C.

G 1/8 1,5 5211 0.070 17 10 33 63 40 52 0.135 G 1/8 1,6 5252 0.075 25 12 30 63.6 40 50.6 0.135 G 1/8 2,0 5252 0.110 17 10 30 63.6 40 50.6 0.135 G 1/8 2,8 5252 0.180 4.5 1.5 30 63.6 40 50.6 0.135

FLANGIA / FLANGE 1,5 5270 0.070 17 10 29 56 40 - 0.130

5201

5211

5252

5270

CARATTERISTICHE ELETTRICHE

ELECTRICAL INFORMATION

12 24 48 110 230 400 50 60 Hz 11VA 15VA

V= 12 24 48 110 9W

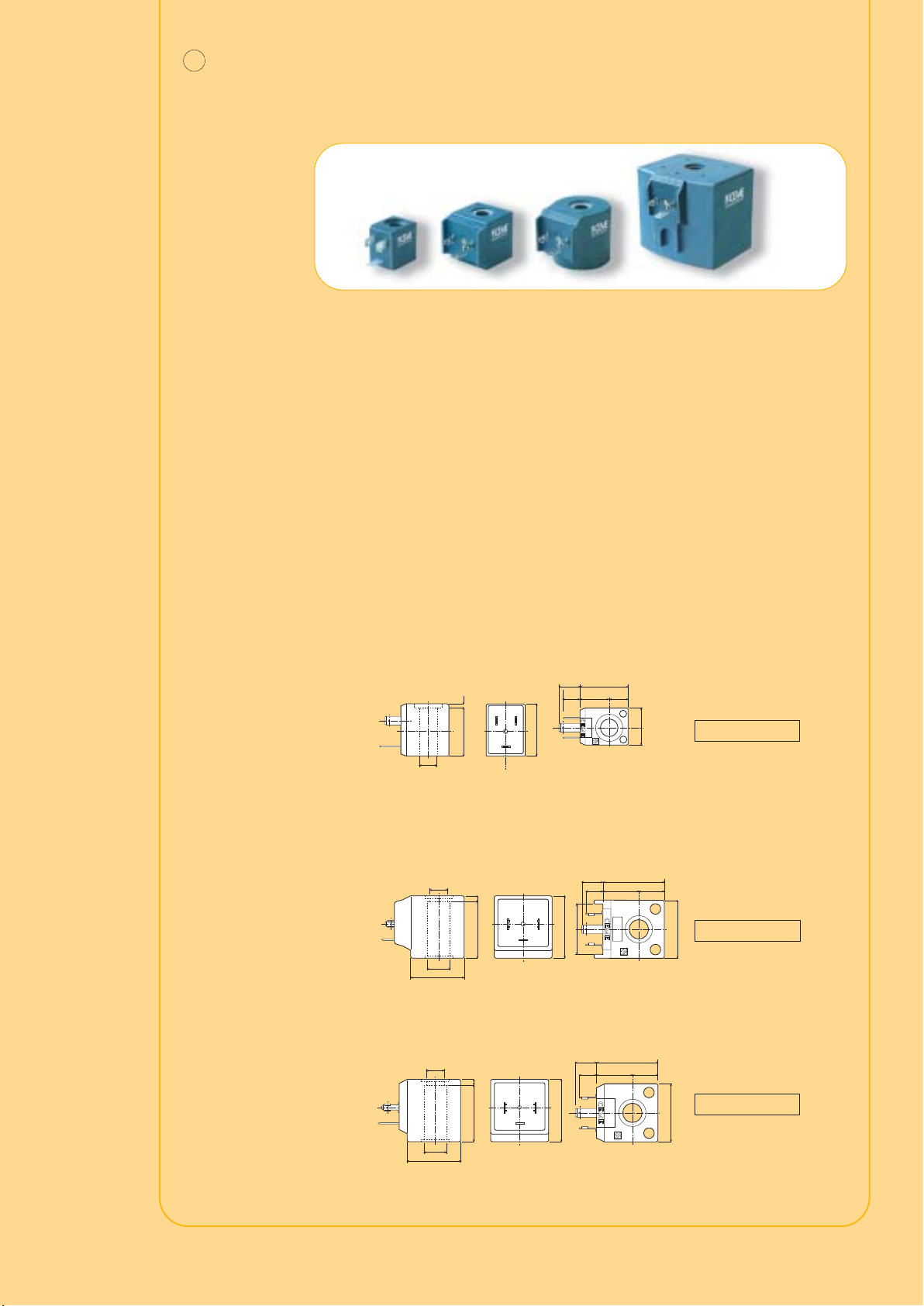

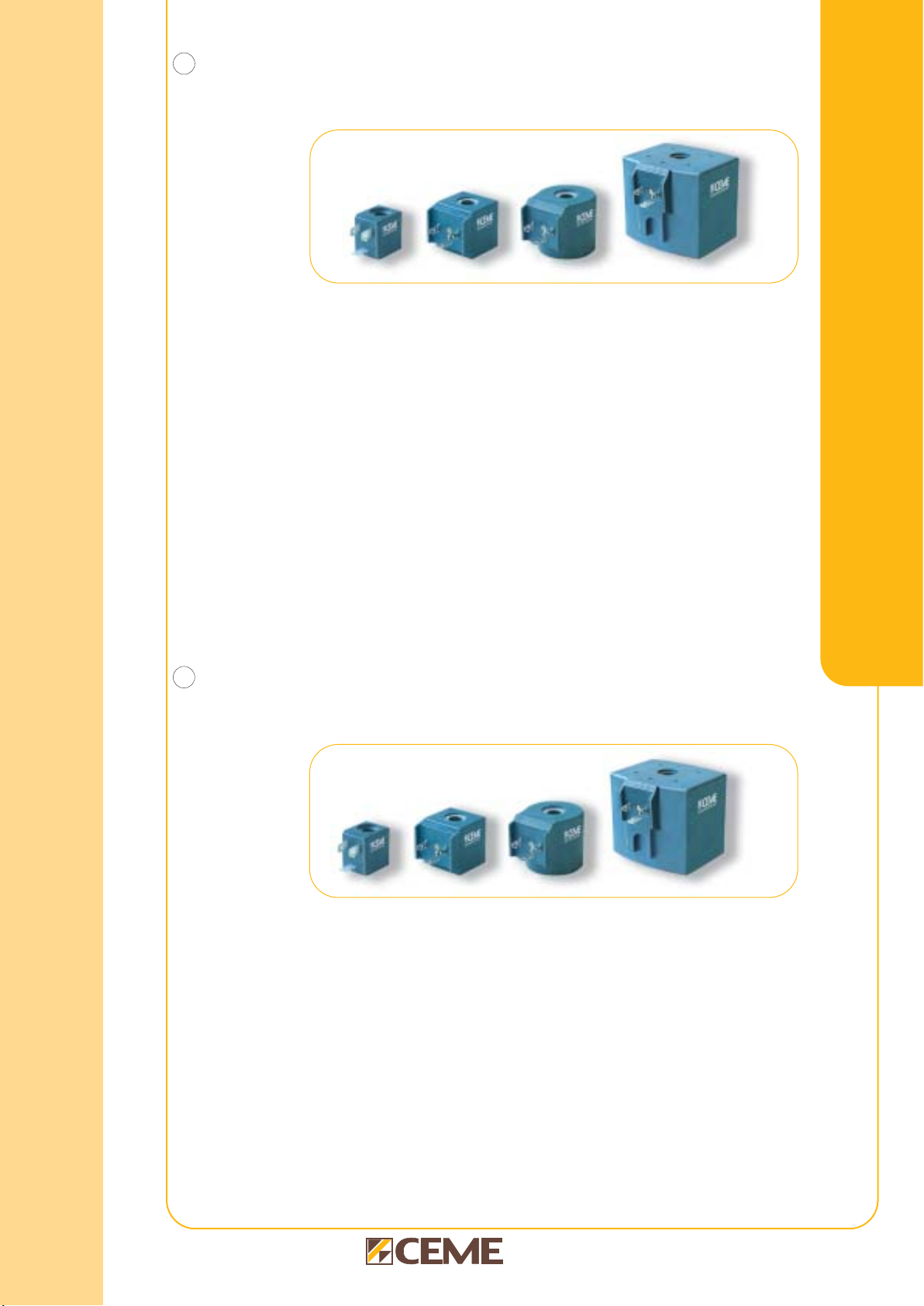

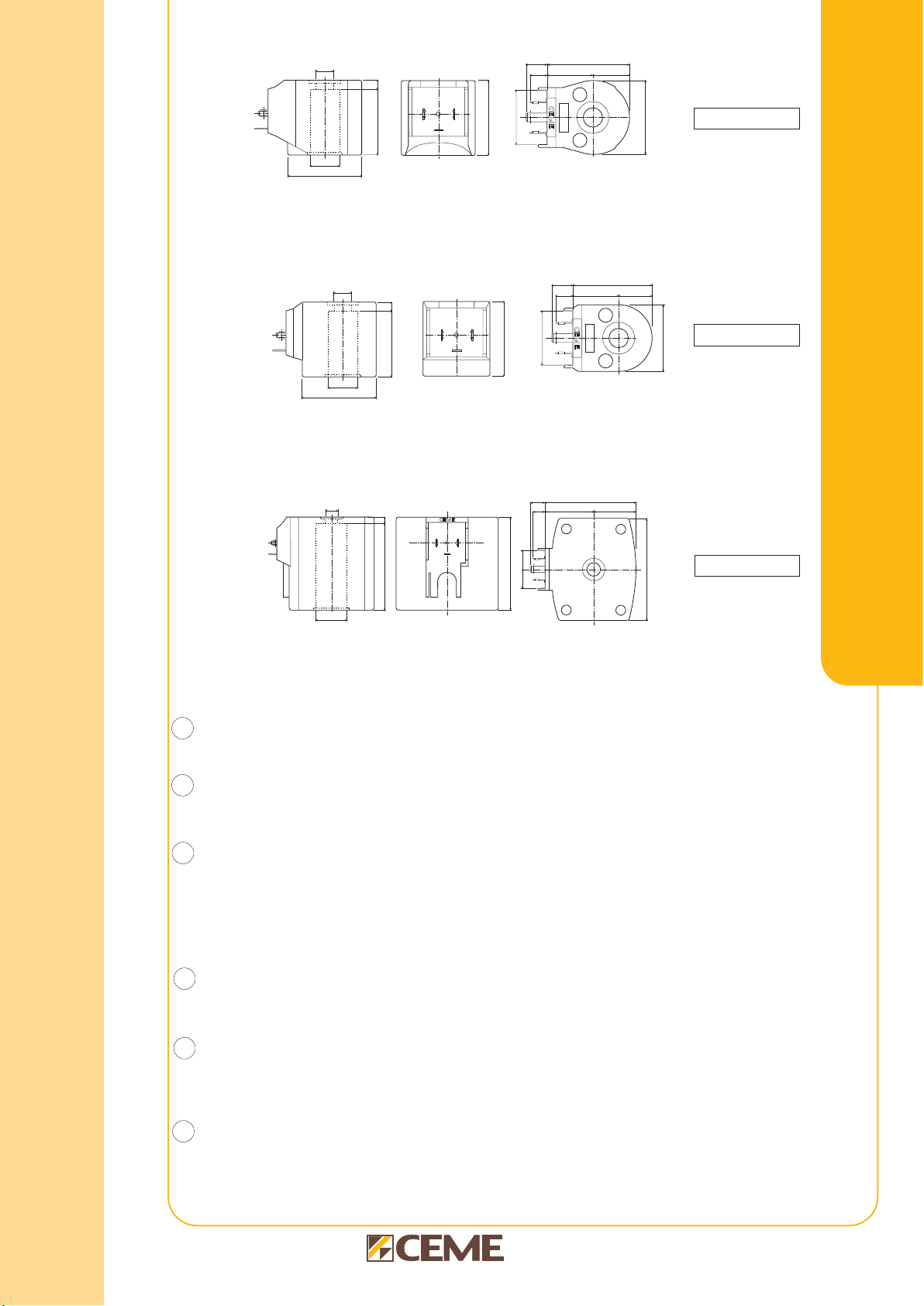

Per dettagli costruttivi sulle bobine vedi capitolo “INFORMAZIONI DI PROGETTO”

For construction details of the coils see chapter “PROJECT INFORMATION” Ausführliche Daten über die Ventilspulen finden Sie unter Abschnitt “TECHNISCHE INFORMATIONEN””

POTENZA/POWER

NOMINALE

SPUNTO

HOLDING IN RUSH

MAX TEMPERATURA MAX TEMPERATURE

4 A

NBR EPDM FPM HNBR

90°C 140°C 150°C 110°C

Disponibili bobine per temperature ambienti fino a 120°C

Coils available for ambient temperatures until 120°C Spulen verf

ügbar für Umgebungstemperaturen bis zu 120°C

FLUIDI/FLUIDS AMBIENTE/AMBIENT

80°C

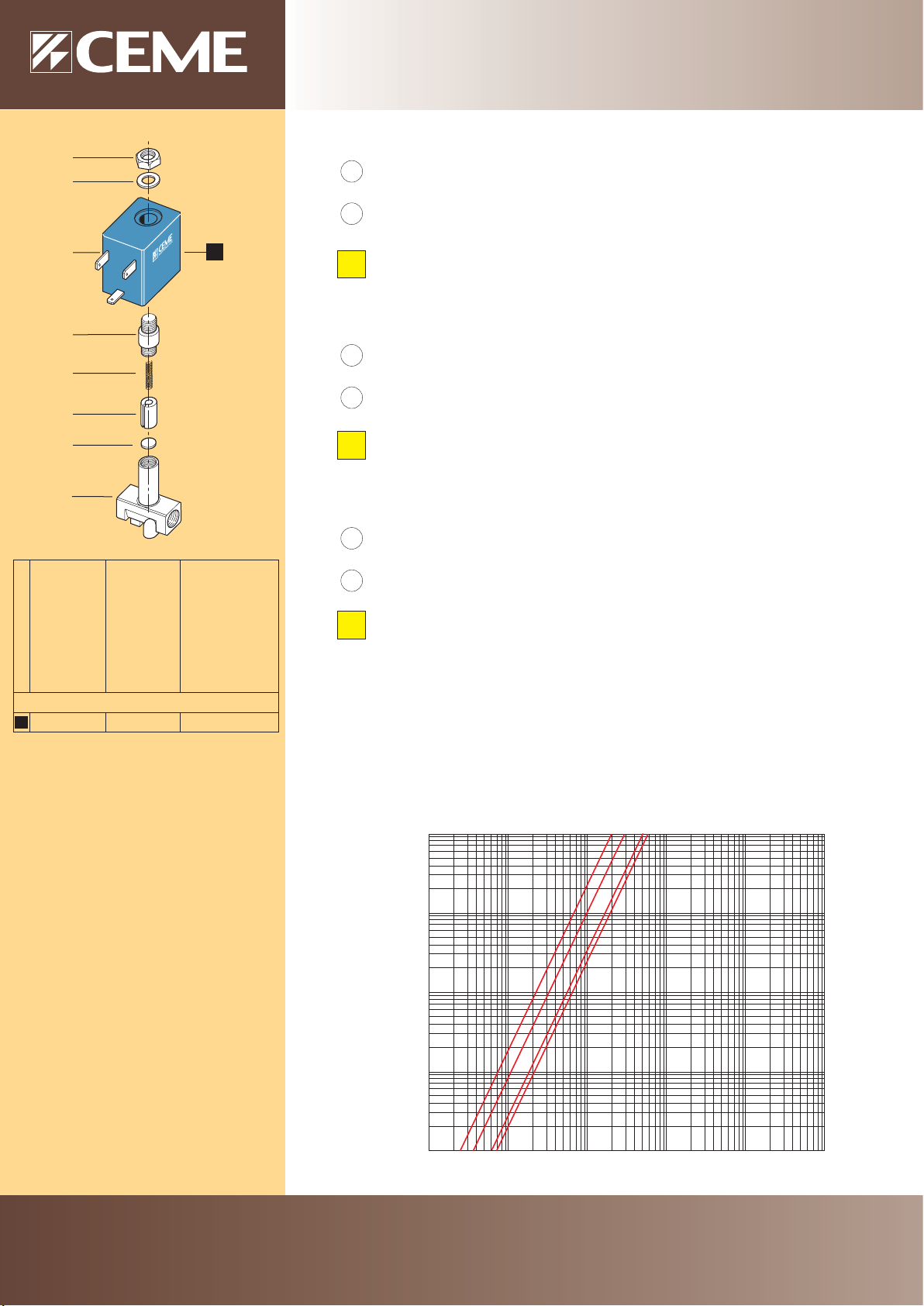

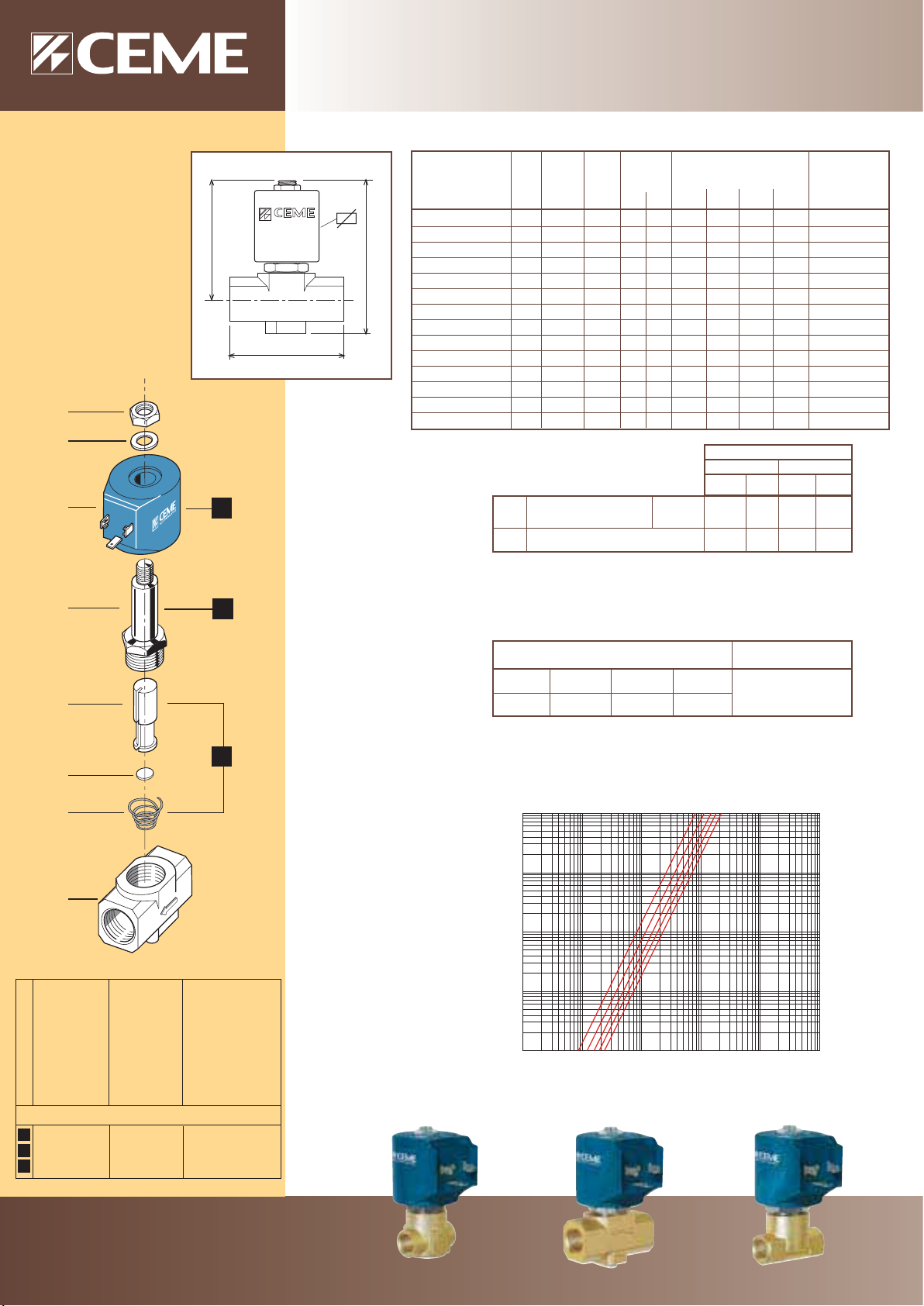

Dado

Rondella

Bobina

Cannotto

Nucleo mobile

Piattello

Pastiglia

Molla

Corpo

O-Ring

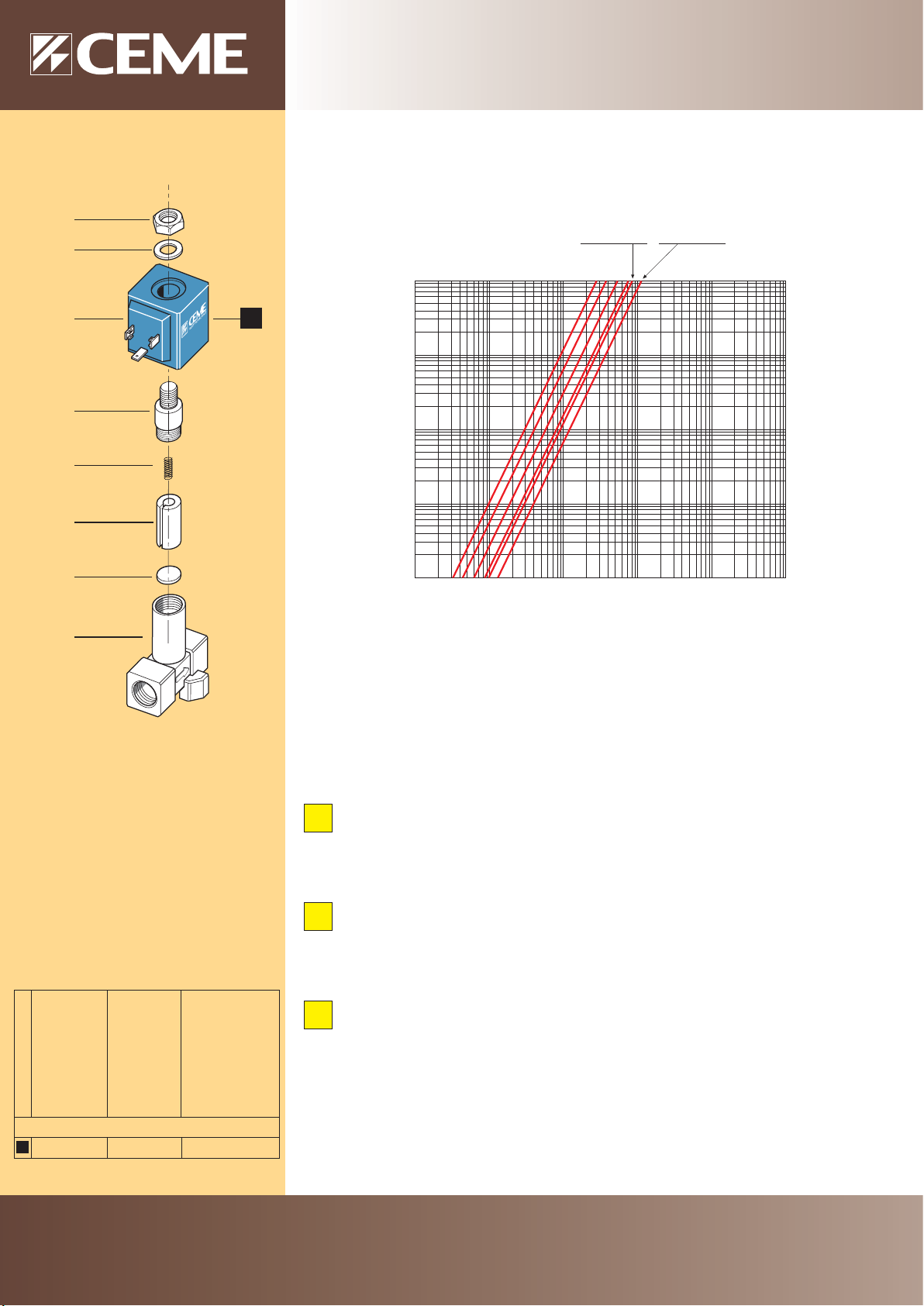

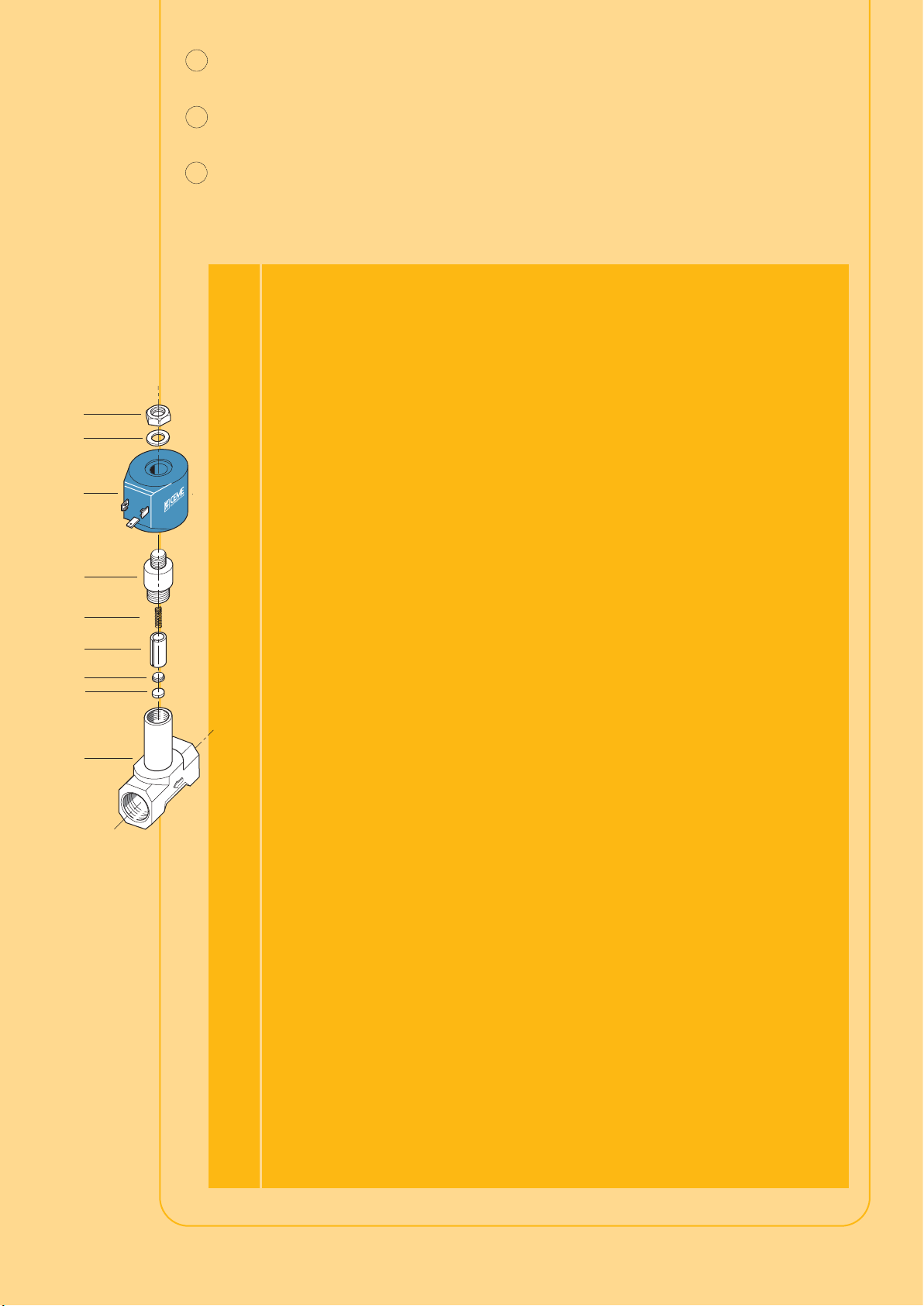

RICAMBI

Bobina

Cannotto

Nucleo mobile

Lock nut Washer Coil Tube guide Plunger Support Seal Spring Valve body base O-Ring

O-Ring

SPARE PARTS

Coil Tube guide Plunger

9 A

Mutter Beilagscheibe Magnetspule Plungerrohr Plunger Scheibe Dichtung Feder Grundkörper

O-Ring O-Ring

ERSATZTEILE

Magnetspule Plungerrohr Plunger

6 7

DIAGRAMMA PERDITA DI CARICO PRESSURE LOSS DIAGRAM

0.1

0.01

Perdita di carico/Pressure loss/Druckverlust (bar)

0.001

0.001 0.01 0.1 1 10 100

D.N. 1,5 - 2,0 - 2,8

Portata/Delivery/Durchflussmenge (m3/h)

M4M4

CH 22

5201

52705211

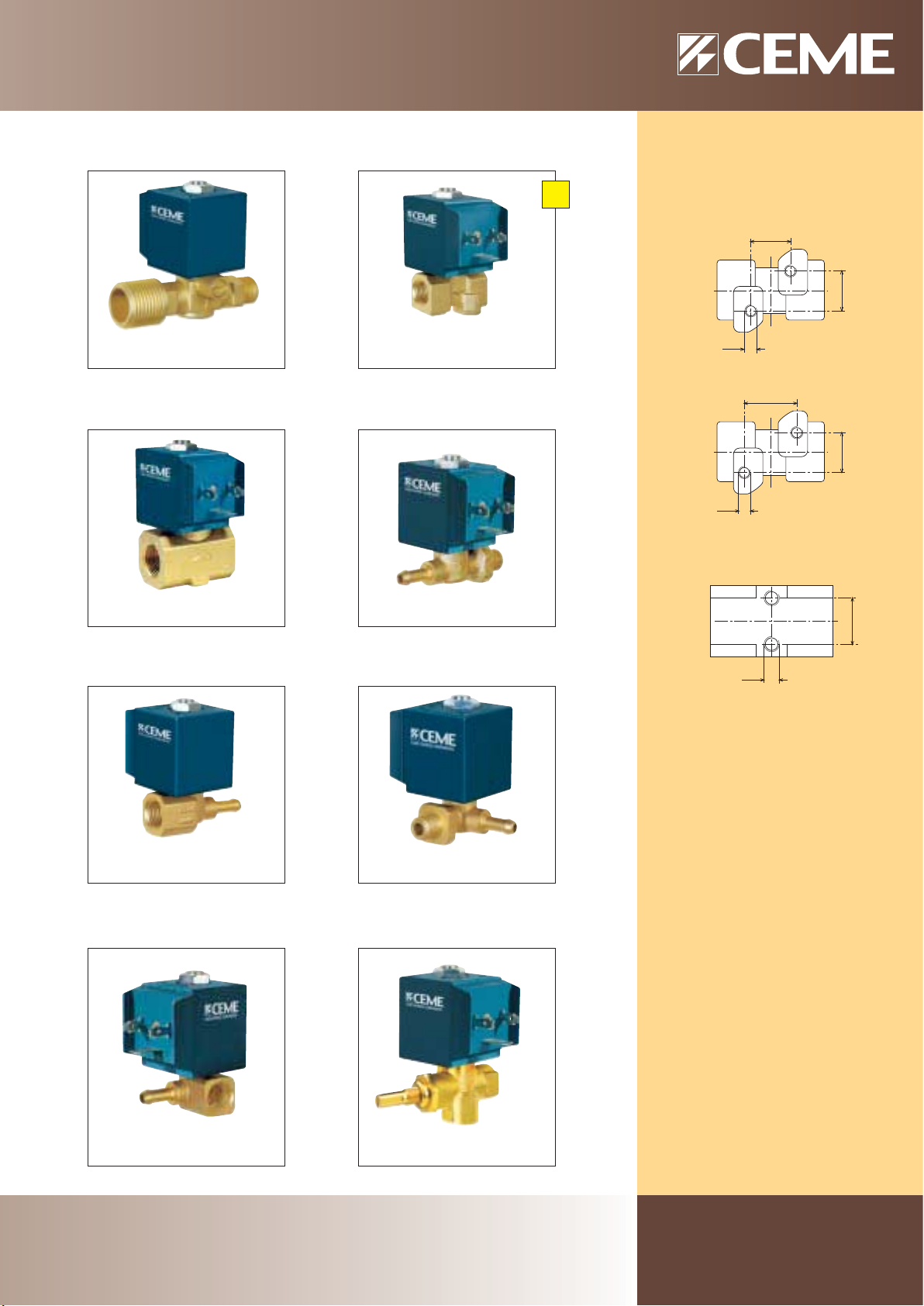

serie 52

Page 11

FLUID CONTROL COMPONENTS

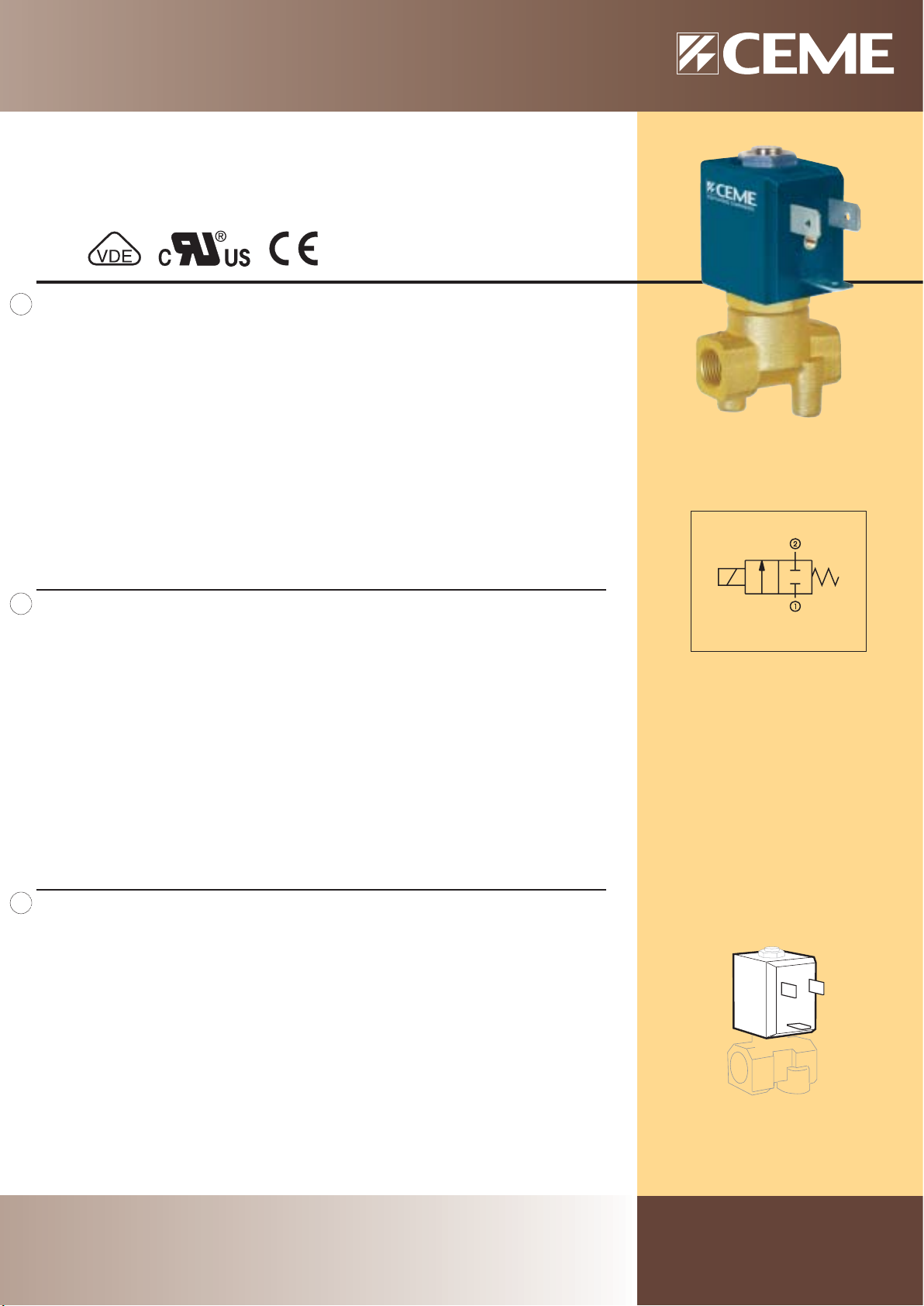

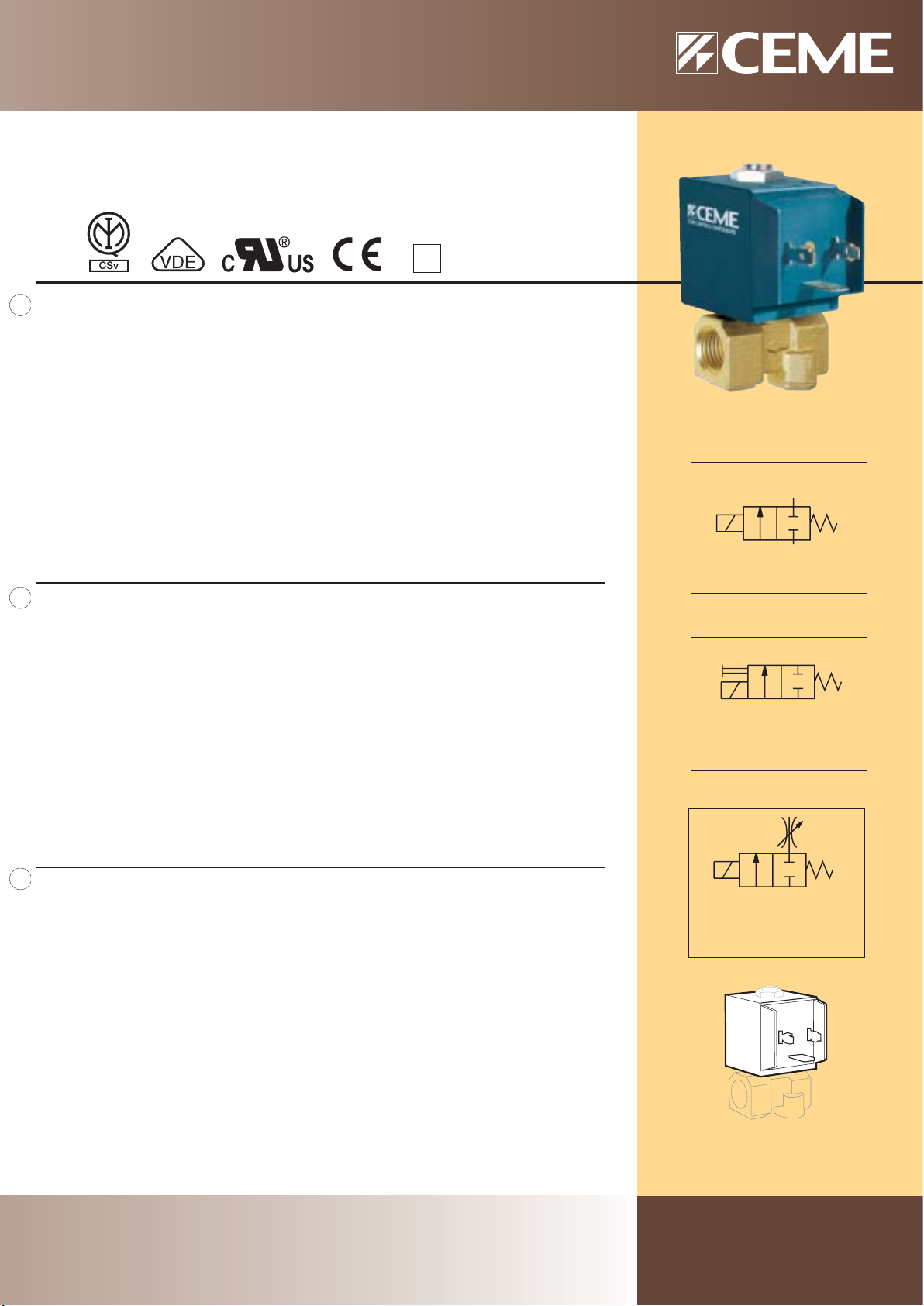

ELETTROVALVOLA AZIONE DIRETTA 2/2 vie N.C. (5201 N.A.) SOLENOID VALVE DIRECT ACTING 2/2 WAY N.C. (5201 N.O.) DIREKTGESTEUERTES MAGNETVENTIL 2/2 WEGE S.G. (5201 S.O.)

CARATTERISTICHE GENERALI

PRESSIONE MINIMA DI FUNZIONAMENTO 0 bar PARTI A CONTATTO CON IL FLUIDO TENUTA EPDM ALIMENTARE - HNBR - NBR - FPM CORPO OTTONE ORGANI INTERNI ACCIAIO INOX VALVOLA FORNITA CON TUBO GUIDA OTTONE (5201, 5211, 5270)

FLUIDI ACQUA - ARIA - VAPORE - GAS - OLII LEGGERI - GASOLIO VALVOLA UNIDIREZIONALE VALVOLA ISPEZIONABILE POSIZIONE DI MONTAGGIO Qualsiasi; sconsigliata quella con bobina rivolta verso il basso. TEMPERATURA AMBIENTE 80°C, in D.C. per temperature superiori a 40°C, le performance (M.O.P.D.) potrebbero diminuire.

TUBO GUIDA INOX (solo per serie 5252) CON LE SEGUENTI CARATTERISTICHE:

- Tenuta metallica con il corpo per tenute sicure anche ad alte temperature di impiego.

- Migliore resistenza alla corrosione.

- SEDE DI TENUTA INOX.

- Particolarmente indicata per vapore fino a 155°C.

ESECUZIONI SPECIALI NICHELATURA sul corpo ACCESSORI CONNETTORE TRIPOLARE UNI ISO 6952 (DIN 43650B) - IP65

GENERAL FEATURES

MINIMUM WORKING PRESSURE 0 bar PARTS IN CONTACT WITH THE FLUID SEALING FOOD GRADE EPDM - HNBR - NBR - FPM BODY BRASS INTERNAL PARTS STAINLESS STEEL VALVE SUPPLIED WITH BRASS TUBE GUIDE (5201, 5211, 5270)

FLUIDS WATER - AIR - STEAM - GAS– LIGHT OILS- DIESEL OIL ONE WAY DIRECTION VALVE SERVICEABLE VALVE MOUNTING POSITION Any, the position with the coil downwards is not recommended. AMBIENT TEMPERATURE 80°C, in D.C. for temperatures higher than 40°C, the performances (M.O.P.D) could decrease.

STAINLESS STEEL TUBE GUIDE (only for series 5252) WITH THE FOLLOWING CHARACTERISTICS:

- Metallic sealing with the body for safety sealing also for high temperature applications.

- Improved corrosion resistance.

- BODY SEALING SEAT IN STAINLESS STEEL.

- Particularly suitable for steam up to 155°C

SPECIAL EXECUTIONS NICKEL-PLATED VALVE BODY ACCESSORIES THREE POLE PLUG CONNECTOR UNI ISO 6952 (DIN 43650B)-IP65

ALLGEMEINE MERKMALE

MINIMALER ARBEITSDRUCK 0 bar MEDIUMS BERUEHRTE TEILE DICHTUNG EPDM FUER LEBENSMITTELANWENDUNGEN- HNBR - NBR - FPM KOERPER MESSING INNERE ELEMENTE EDELSTAHL LIEFERUMFANG PLUNGERROHR AUS MESSING (5201, 5211, 5270)

MEDIUM WASSER - LUFT - DAMPF - GAS – LEICHTE OELE - DIESEL OEL UNIDIREKTIONALES VENTIL VENTIL WARTUNGSFREUNDLICH MONTAGEPOSITION Keine Einschraenkungen. Fuer Montage mit dem Spulenkopf senkrecht nach unten, auf

UMGEBUNGSTEMPERATUR 80°C .Im D.C.- Betrieb koennen Temperaturen ueber 40°C, die Schaltkraefte (M.O.P.D.) des

PLUNGERROHR AUS EDELSTAHL (nur für Serie 5252) MIT DEN FOLGENDEN EIGENSCHAFTEN:

- Metallische Dichtung fuer einen sicheren Einsatz auch bei hohen Medium Temperaturen.

- Bessere Korrosionsbestaendigkeit.

- VENTILSITZ AUS EDELSTAHL

- DIE EDELSTAHLVERSION IST SPEZIELL GEEIGNET FUER DAMPF BIS ZU 155°C

Anfrage.

Ventils beeintraechtigen

SONDERAUSFUEHRUNGEN Vernickelter Ventilkoerper. ZUBEHOER DREIPOLIGER STECKER UNI ISO 6952 (DIN 43650B)-IP65

BOBINA TIPO B4

COIL TYPE B4 SPULE TYP B4

serie 52

Page 12

CH 25

FLUID CONTROL COMPONENTS

CARATTERISTICHE SPECIFICATIONS

11 A

4 A

5311 5370 5315 5316

ELETTROVALVOLE

ATTACCHI / PIPES CODICE KV M.O.P.D.

in ––> out

mm 3a via-3rd wayømm AC DC A B C D

CODE m3/h bar mm Kg

DIMENSIONI/DIMENSIONS PESO/WEIGHT

G 1/8 1,5 G 1/8 1,5 5311 0.080 11 9 33 68 40 55 0.125 G 1/8 1,5 G 1/8 1,5 5313 0.060 11 9 30 68 40 55 0.130

G 1/8 2,0 G 1/8 1,5 5313 0.090 6,5 5,5 30 68 40 55 0.130 G 1/8 2,5 G 1/8 1,5 5313 0.130 4,5 3,5 30 68 40 55 0.130 G 1/8 1,0 (*) 1,5 5315 0.040 20 15 30 68 40 60 0.125 G 1/8 1,5 (*) 1,5 5315 0.080 11 9 30 68 40 60 0.125 G 1/8 1,5 G 1/8 1,5 5316 0.080 11 9 30 63 40 55 0.125

FLANGIA / FLANGE

5313

(*) Vedi tabella

1,5 G 1/8 1,5 5370 0.065 11 9 29 59 40 - 0.130

Diametro sede 3

via - Seat Diameter 3rdway - ø 1,5

CARATTERISTICHE ELETTRICHE

ELECTRICAL INFORMATION

12 24 48 110 230 400 50 60 Hz 11VA 15VA

POTENZA/POWER

NOMINALE

SPUNTO

HOLDING IN RUSH

V= 12 24 48 110 9W

5 6

8 9

Per dettagli costruttivi sulle bobine vedi capitolo “INFORMAZIONI DI PROGETTO”

For construction details of the coils see chapter “PROJECT INFORMATION” Ausführliche Daten über die Ventilspulen finden Sie unter Abschnitt “TECHNISCHE INFORMATIONEN”

MAX TEMPERATURA MAX TEMPERATURE

NBR EPDM FPM HNBR

5311-5315-5316-5370 90°C 140° 140° 110° 80°C

5313 - 155° 150° -

FLUIDI/FLUIDS

AMBIENTE/AMBIENT

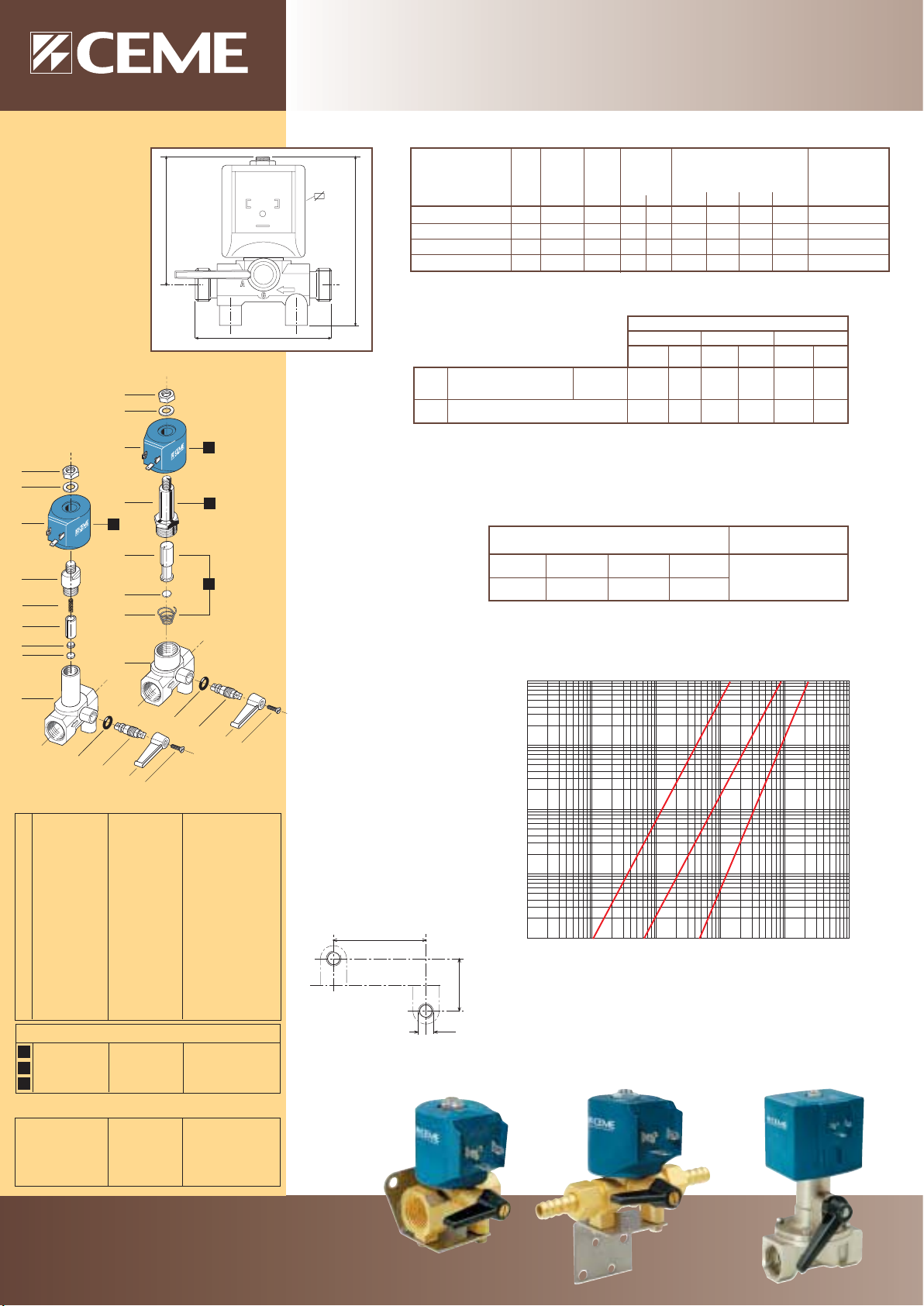

DIAGRAMMA PERDITA DI CARICO PRESSURE LOSS DIAGRAM

D.N. 1,0

D.N. 1,5

D.N. 2,0 D.N. 2,5

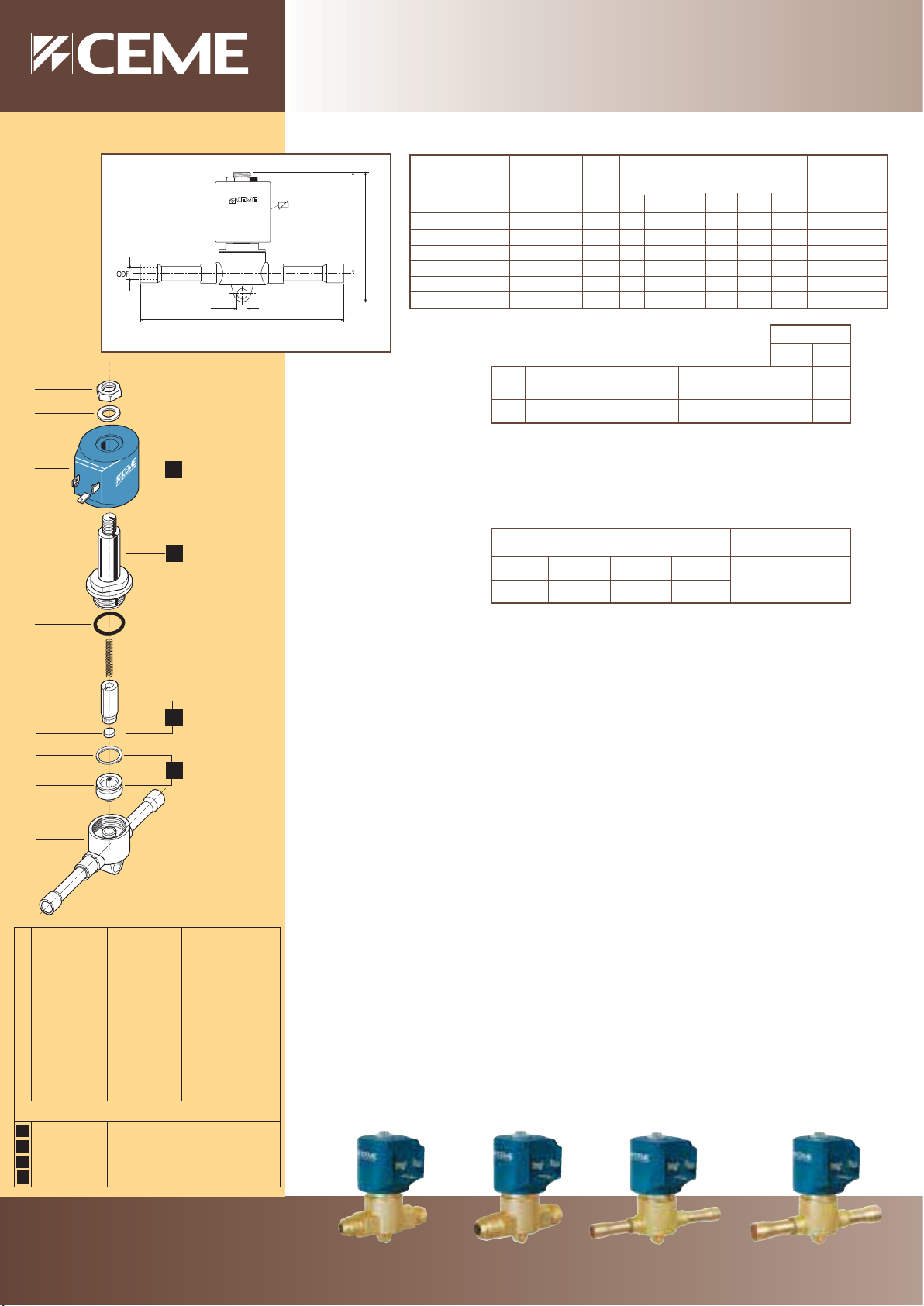

11C

Dado

Rondella

Bobina

Cannotto

Gommino di tenuta

Molla

Nucleo mobile

Piattello

Pastiglia

Molla

Corpo

O-ring

RICAMBI

Bobina

Cannotto

Nucleo mobile (C.A.)

Nucleo mobile (C.C.)

serie 53

11B

Lock nut Washer Coil Tube guide Rubber seal Spring Plunger Support Seal Spring Valve body base O-ring O-ring

SPARE PARTS

Coil Tube guide Plunger (A.C.) Plunger (D.C.)

Mutter Beilagscheibe Magnetspule Plungerrohr Dichtung Feder Plunger Scheibe Dichtung Feder Grundkörper O-Ring O-Ring

ERSATZTEILE

Magnetspule Plungerrohr Plunger (A.C.) Plunger (D.C.)

M4M4

5311 - 5313

0.1

0.01

Perdita di carico/Pressure loss/Druckverlust (bar)

0.001

0.001 0.01 0.1 1 10 100

Portata/Delivery/Durchflussmenge (m3/h)

CODE 3a via - 3rd way

5315

Ø6

Ø5

5315

5316

5370

Page 13

FLUID CONTROL COMPONENTS

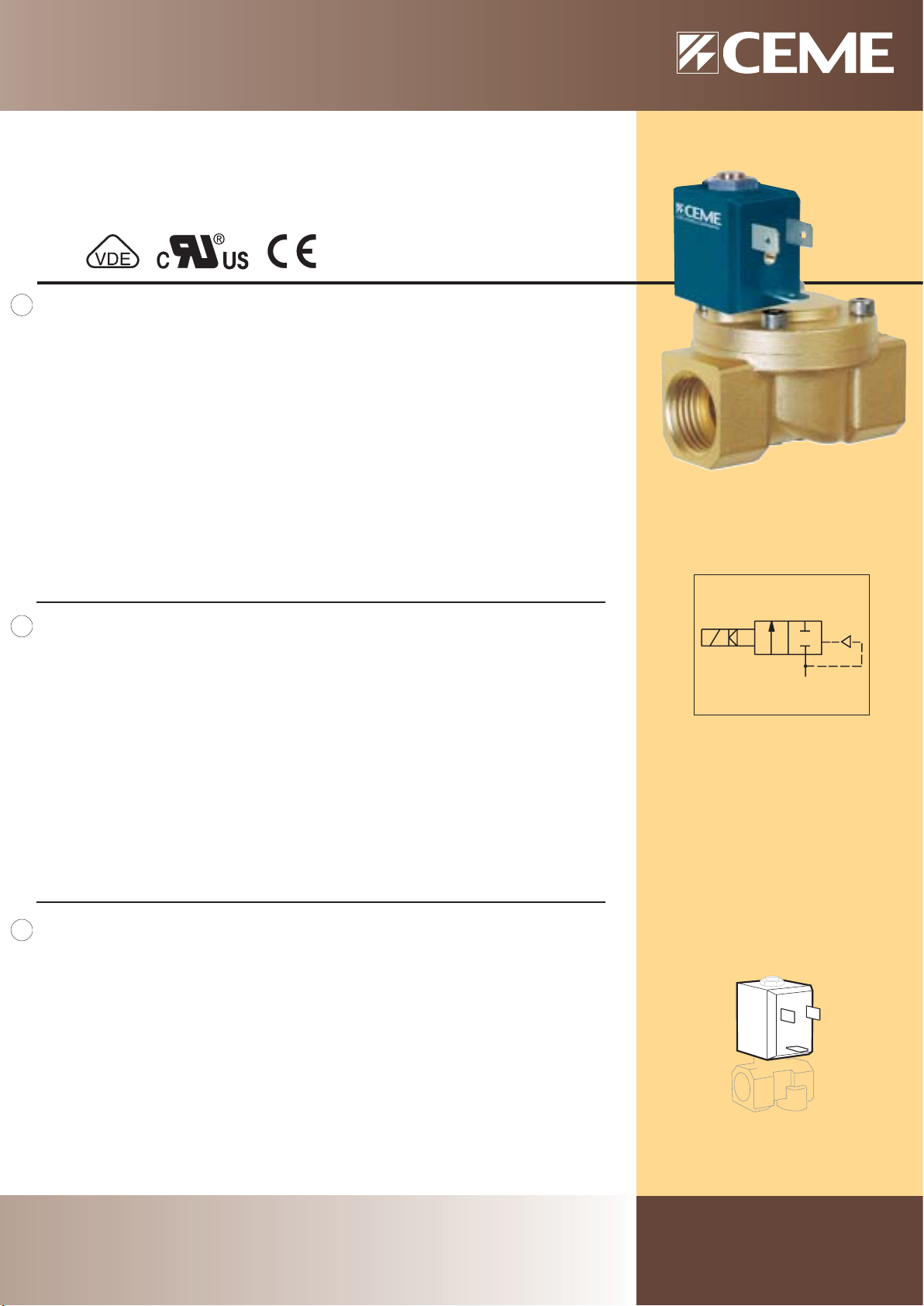

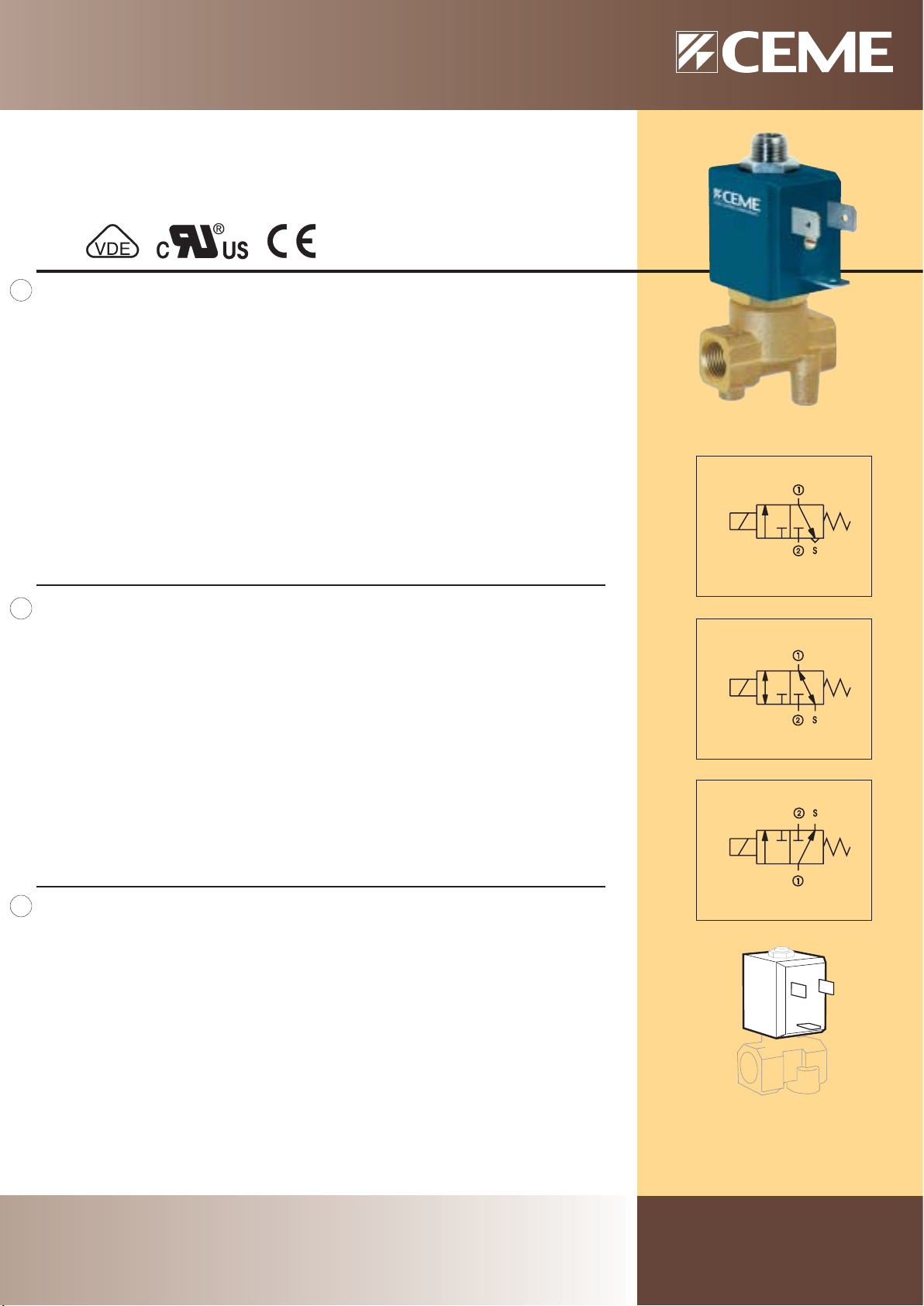

ELETTROVALVOLA AZIONE DIRETTA 3/2 VIE N.C. SOLENOID VALVE DIRECT ACTING 3/2 WAY N.C. DIREKTGESTEUERTES MAGNETVENTIL 3/2 WEGE S.G.

CARATTERISTICHE GENERALI

PRESSIONE MINIMA DI FUNZIONAMENTO 0 bar PARTI A CONTATTO CON IL FLUIDO TENUTA HNBR - NBR - FPM - EPDM CORPO OTTONE ORGANI INTERNI ACCIAIO INOX VALVOLA FORNITA CON TUBO GUIDA OTTONE (5311, 5315, 5316, 5370)

FLUIDI ACQUA – ARIA - VAPORE – GAS – OLII LEGGERI - GASOLIO VERSIONE STANDARD N.C. con ingresso da attacco n°2 VALVOLA ISPEZIONABILE POSIZIONE DI MONTAGGIO Qualsiasi. TEMPERATURA AMBIENTE 80°C, in D.C. per temperature superiori a 40°C, le performance (M.O.P.D.) potrebbero

ESECUZIONI SPECIALI NICHELATURA sul corpo

ACCESSORI CONNETTORE TRIPOLARE UNI ISO 6952 (DIN 43650B) - IP65

TUBO GUIDA INOX (5313)

- Tenuta metallica con il corpo per tenute sicure anche ad alte temperature di impiego.

- Migliore resistenza alla corrosione.

- SEDE DI TENUTA INOX.

- Particolarmente indicata per vapore fino a 155°C.

diminuire. TUBO GUIDA INOX: Tenuta metallica con il corpo per tenute sicure anche ad alte temperature

di impiego. Migliore resistenza alla corrosione. SEDE DI TENUTA INOX LA VALVOLA PUÒ ESSERE USATA OLTRE ALLA VERSIONE STANDARD, RIPORTATA A CATALOGO NORMALMENTE CHIUSA (INGRESSO DA 2), ANCHE COME: DEVIATRICE (INGRESSO DA 1) UNIVERSALE

STANDARD

GENERAL FEATURES

MINIMUM WORKING PRESSURE 0 bar PARTS IN CONTACT WITH THE FLUID SEALING HNBR - NBR – FPM- EPDM BODY BRASS INTERNAL PARTS STAINLESS STEEL VALVE SUPPLIED WITH BRASS TUBE GUIDE (5311, 5315, 5316, 5370)

FLUIDS WATER – AIR - STEAM – GAS – LIGHT OILS – DIESEL OIL STANDARD VERSION Normally closed, inlet from port 2 SERVICEABLE VALVE MOUNTING POSITION Any. AMBIENT TEMPERATURE 80°C ,in D.C. for temperatures higher than 40°C, the performances ( M.O.P.D.) could decrease.

SPECIAL EXECUTIONS NICKEL-PLATED VALVE BODY

temperature applications

2), the valve can also be used as a diverter ( inlet from port 1) or universal .

ACCESSORIES THREE POLE PLUG CONNECTOR UNI ISO 6952 (DIN 43650B)-IP65

ALLGEMEINE MERKMALE

MINIMALER ARBEITSDRUCK 0 bar MEDIUMS BERUEHRTE TEILE DICHTUNG HNBR - NBR – FPM- EPDM KOERPER MESSING INNERE ELEMENTE EDELSTAHL LIEFERUMFANG PLUNGERROHR AUS MESSING (5311, 5315, 5316, 5370)

MEDIUM WASSER– LUFT- DAMPF – GAS – LEICHTE OELE ,DIESEL OEL STANDARD AUSFUEHRUNG Stromlos geschlossen Eingang 2 VENTIL WARTUNGSFREUNDLICH MONTAGEPOSITION Keine Einschraenkungen. UMGEBUNGSTEMPERATUR 80°C, im D.C.- Betrieb koennen Temperaturen ueber 40°C, die Schaltkraefte ( M.O.P.D.) des

Ventils beeintraechtigen.

SONDERAUSFUEHRUNGEN Vernickelter Ventilkoerper.

hohen Medium Temperaturen.

ZUBEHOER DREIPOLIGER STECKER UNI ISO 6952 (DIN 43650B)-IP65

STAINLESS STEEL TUBE GUIDE (5313)

- Metallic sealing with the body for safety sealing also for high temperature applications.

- Improved corrosion resistance.

- BODY SEALING SEAT IN STAINLESS STEEL.

- Particularly suitable for steam up to 155°C

STAINLESS STEEL TUBE GUIDE: Metallic sealing with the body for safety sealing also for high Improved corrosion resistance.

BODY SEALING SEAT IN STAINLESS STEEL In addition to the standard version shown in the catalogue (normally closed inlet from port

PLUNGERROHR AUS EDELSTAHL (5313)

- Metallische Dichtung fuer einen sicheren Einsatz auch bei hohen Medium Temperaturen.

- Bessere Korrosionsbestaendigkeit.

- VENTILSITZ AUS EDELSTAHL

- DIE EDELSTAHLVERSION IST SPEZIELL GEEIGNET FUER DAMPF BIS ZU 155°C

PLUNGERROHR AUS EDELSTAHL: Metallische Dichtung fuer einen sicheren Einsatz auch bei Bessere Korrosionsbestaendigkeit.

VENTILSITZ AUS EDELSTAHL ANSCHLUSSMOEGLICHKEITEN: Dieser Ventiltyp ermoeglicht eine freie Anschlusswahl: In Ruhestellung ( S.G.) befindet sich Eingang 1 zu 3 in Verbindung.

BOBINA TIPO B4

COIL TYPE B4 SPULE TYP B4

serie 53

Page 14

FLUID CONTROL COMPONENTS

CARATTERISTICHE SPECIFICATIONS

ELETTROVALVOLE

PIPES mm CODE m3/h bar mm Kg

in ––> out AC DC A B C D

1/8 NPT 1,5 5503 0.065 17 8 31 48 40 41 0.105

ATTACCHI

( * ) 2,0 5504 0,090 13 7 66 54 40 41 0,130

1/4 NPT 1,5 5505 0.065 17 8 38 56 40 42 0.100

G 1/8 2,8 5509 0,160 7 2 31 56 40 41 0.100 G 1/8 1,5 5510 0.065 17 8 31 54 40 41 0.100 G 1/8 2,0 5510 0.090 13 7 31 54 40 41 0.100

G 1/8 2,5 5510 0.150 9 2 31 54 40 41 0.100 G 1/8 2,7 5510 0.160 8 2 31 54 40 41 0.100 G 1/8 3,3 5510 0.190 4 1 31 54 40 41 0.100 G 1/8 1,5 5511 0.065 17 8 31 48 40 41 0.100 G 1/8 2,0 5511 0.090 13 7 31 48 40 41 0.100 G 1/8 2,7 5511 0.160 8 2 31 48 40 41 0.100 G 1/8 3,3 5511 0.190 4 1 31 48 40 41 0.100 G 1/4 1,5 5512 0.065 17 8 38 56 40 42 0.120 G 1/4 2,0 5512 0.090 13 7 38 56 40 42 0.120

( * ) 2,0 5522 0.090 13 7 49 45 40 39 0.105 ( * ) 2,7 5522 0.160 8 2 49 45 40 39 0.105 ( * ) 2,0 5523 0.090 13 7 35 44 40 39 0.090 ( * ) 2,0 5524 0.090 13 7 35 44 40 39 0.090 ( * ) 2,0 5525 0.090 13 7 32 61 40 39 0.090 ( * ) 2,0 5532 0.090 13 7 63 54 40 41 0.125 ( * ) 2,2 5534 0.105 10 3 56 54 40 44 0.125 ( * ) 2,0 5535 0.090 13 7 70 51 40 41 0.130

( * ) 2,0 5536 0.090 13 7 66 54 40 41 0.130 G 1/8 2,0 5537 0.090 13 7 26 51 40 43.5 0.110 G 1/8 2,5 5537 0.150 9 2 26 48 40 41 0.110 G 1/8 2,0 5540 0.090 13 7 39 54 40 41 0.110

( * ) 1,5 5541 0.065 17 8 58.5 51 40 41 0.125

( * ) 2,0 5541 0.090 13 7 58.5 51 40 41 0.125

G 1/8 - M8x1 2,0 5543 0.090 13 7 31 54 40 41 0.105

1/8 NPT 2,0 5545 0.090 13 7 26 48 40 41 0.110

(*) VEDI TABELLA ATTACCHI PORTAGOMMA /

SEE SCHEDULE "HOSE BIB CONNECTION" /

SIEHE TABELLE "SCHLAUCHNIPPELANSCHLUSS

1/8 NPT 3,0 5545 0.175 5 1 26 48 40 41 0.110 1/8 NPT 2,0 5546 0.090 13 7 26 51 40 43.5 0.105

( * ) 2,3 5572 0.090 10 3 70 47 40 40 0.130

( * ) 2,3 5573 0.090 10 3 70 47 40 40 0.130

G 1/8 - M8x1 2,0 5584 0.090 13 7 79 56 40 43 0.150

CODICE KV M.O.P.D. DIMENSIONI/DIMENSIONS PESO/WEIGHT

CARATTERISTICHE ELETTRICHE

ELECTRICAL INFORMATION

12 24 48 110 230 400 50 60 Hz 11VA 15VA

POTENZA/POWER

NOMINALE

HOLDING IN RUSH

V= 12 24 48 110 9W

Per dettagli costruttivi sulle bobine vedi capitolo “INFORMAZIONI DI PROGETTO”

For construction details of the coils see chapter “PROJECT INFORMATION” Ausführliche Daten über die Ventilspulen finden Sie unter Abschnitt “TECHNISCHE INFORMATIONEN””

MAX TEMPERATURA MAX TEMPERATURE

FLUIDI/FLUIDS AMBIENTE/AMBIENT

NBR EPDM FPM HNBR

90°C 140°C 140°C 110°C

Disponibili bobine per temperature ambienti fino a 120°C

Coils available for ambient temperatures up to 120°C Spulen verf

ügbar für Umgebungstemperaturen bis zu 120°C

80°C

serie 55

SPUNTO

ATTACCHI PORTAGOMME HOSEBIB PIPES

CODE IN OUT IN OUT

5504

5522 5523 5524 5525

5532

5534

5535

PG PG

R 1/8” PG

PG PG

1/4” PG

PG/M12x1 M12x1/PG

5536 PG PG

5541 1/4” PG

5572 5573

7,5

6,5

5,5

6,5

5,5

5,7

5,5

7,5

6,2

6,5

Page 15

FLUID CONTROL COMPONENTS

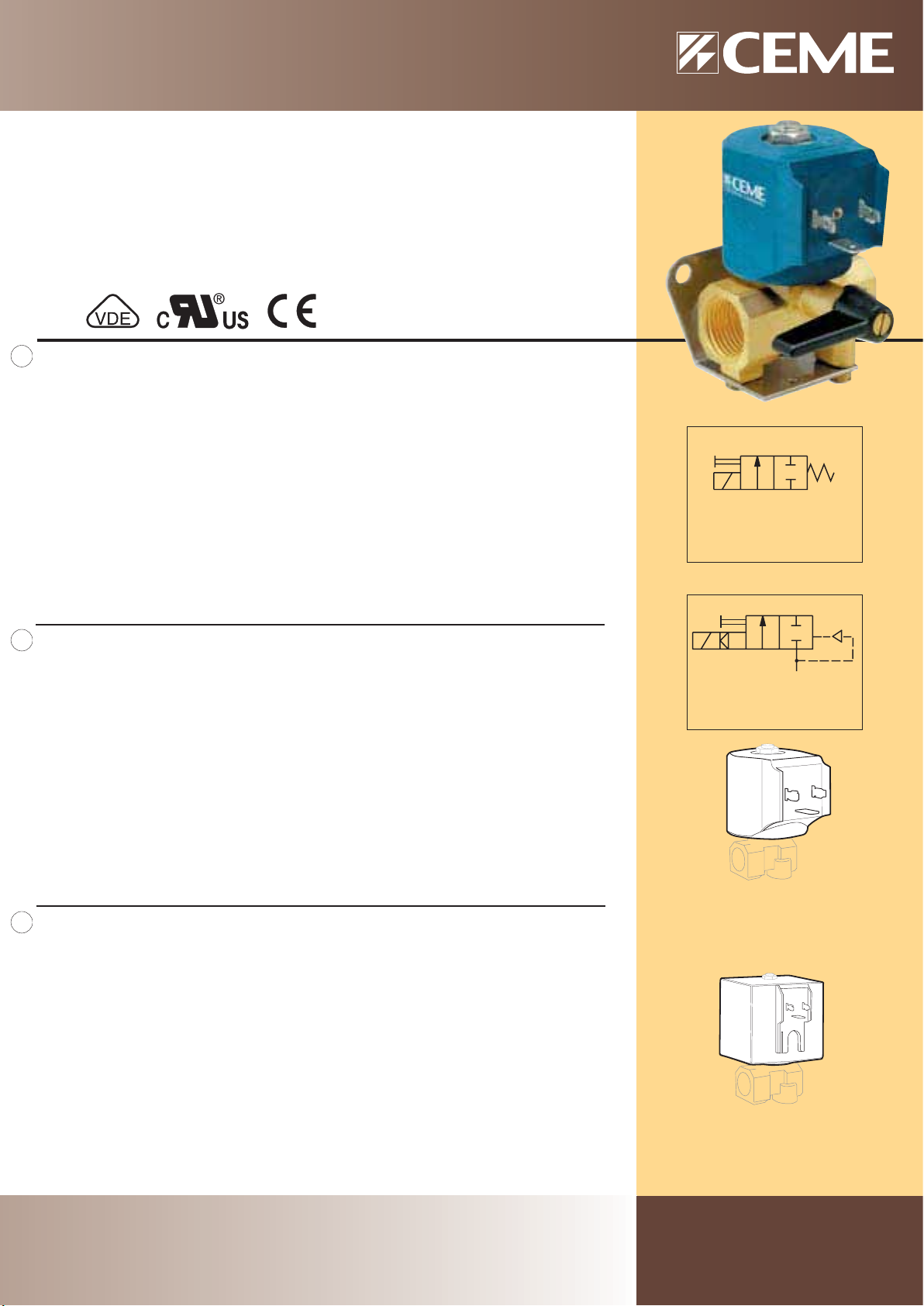

ELETTROVALVOLA AZIONE DIRETTA 2/2 VIE N.C. SOLENOID VALVE DIRECT ACTING 2/2 WAY N.C. DIREKTGESTEUERTES MAGNETVENTIL 2/2 WEGE S.G.

GAS

CARATTERISTICHE GENERALI

PRESSIONE MINIMA DI FUNZIONAMENTO 0 bar PARTI A CONTATTO CON IL FLUIDO TENUTA EPDM – NBR –FPM CORPO OTTONE ORGANI INTERNI ACCIAIO INOX FLUIDI ACQUA – ARIA – VAPORE – GAS INFIAMMABILE - GAS INERTI VALVOLA UNIDIREZIONALE VALVOLA NON ISPEZIONABILE POSIZIONE DI MONTAGGIO Qualsiasi; sconsigliata quella con bobina rivolta verso il basso TEMPERATURA AMBIENTE 80°C, in D.C. per temperature superiori a 40°C, le performance (M.O.P.D.) potrebbero

diminuire

ESECUZIONI SPECIALI NICHELATURA SUL CORPO

BYPASS = FORO DI COMUNICAZIONE TRA INGRESSO E USCITA PER CONSENTIRE IL PASSAGGIO RIDOTTO MA CONTINUO DEL FLUIDO

ACCESSORI CONNETTORE TRIPOLARE UNI ISO 6952 (DIN 43650B) - IP65

FILTRO MECCANICO IN INGRESSO (5505-5510-5511-5512-5535-5536-5537)

GENERAL FEATURES

MINIMUM WORKING PRESSURE 0 bar PARTS IN CONTACT WITH THE FLUID SEALING EPDM – NBR - FPM BODY BRASS INTERNAL PARTS STAINLESS STEEL FLUIDS WATER – AIR – STEAM – INFLAMMABLE GAS- INERT GAS ONE WAY DIRECTION VALVE NON-SERVICEABLE VALVE MOUNTING POSITION Any, the position with the coil downwards is not recommended. AMBIENT TEMPERATURE 80°C, in D.C. for temperatures higher than 40°C, the performances ( M.O.P.D.) could

decrease.

SPECIAL EXECUTIONS NICKEL-PLATED VALVE BODY

BY-PASS= COMMUNICATION HOLE BETWEEN INLET AND OUTLET TO ALLOW A REDUCED BUT CONSTANT PASSAGE OF FLUID

ACCESSORIES THREE POLE PLUG CONNECTOR UNI ISO 6952 (DIN 43650B) -IP65

MECHANICAL FILTER ON THE INLET SIDE (5505-5510-5511-5512-5535-5536-5537)

ALLGEMEINE MERKMALE

MINIMALER ARBEITSDRUCK 0 bar MEDIUMS BERUEHRTE ELEMENTE DICHTUNG EPDM – NBR –FPM KOERPER MESSING INNERE ELEMENTE EDELSTAHL MEDIEN WASSER – LUFT – DAMPF – ENTZUENDBARE GASE - EDELGASE UNIDIREKTIONALES VENTIL VENTIL WARTUNGSFREI MONTAGEPOSITION Keine Einschraenkungen. Fuer Montage mit dem Spulenkopf senkrecht nach unten, auf

UMGEBUNGSTEMPERATUR 80°C, im D.C-Betrieb koennen Temperaturen ueber 40°C die Schaltkraefte( M.O.P.D.) des

Anfrage.

Ventils beeintraechtigen.

SONDERAUSFUEHRUNGEN

VERNICKELTER GRUNDKOERPER BYPASS= VERBINDUNGSBOHRUNG ZWISCHEN EINGANGS-AUSGANGSSEITE UM EINEN GERINGEN ABER KONSTANTEN DURCHFLUSS ZUERMOEGLICHEN

ZUBEHOER DREIPOLIGER STECKER UNI ISO 6952 (DIN 43650B) - IP65

MECHANISCHER FILTER AUF EINGANGSSEITE (5505-5510-5511-5512-5535-5536-5537)

5584

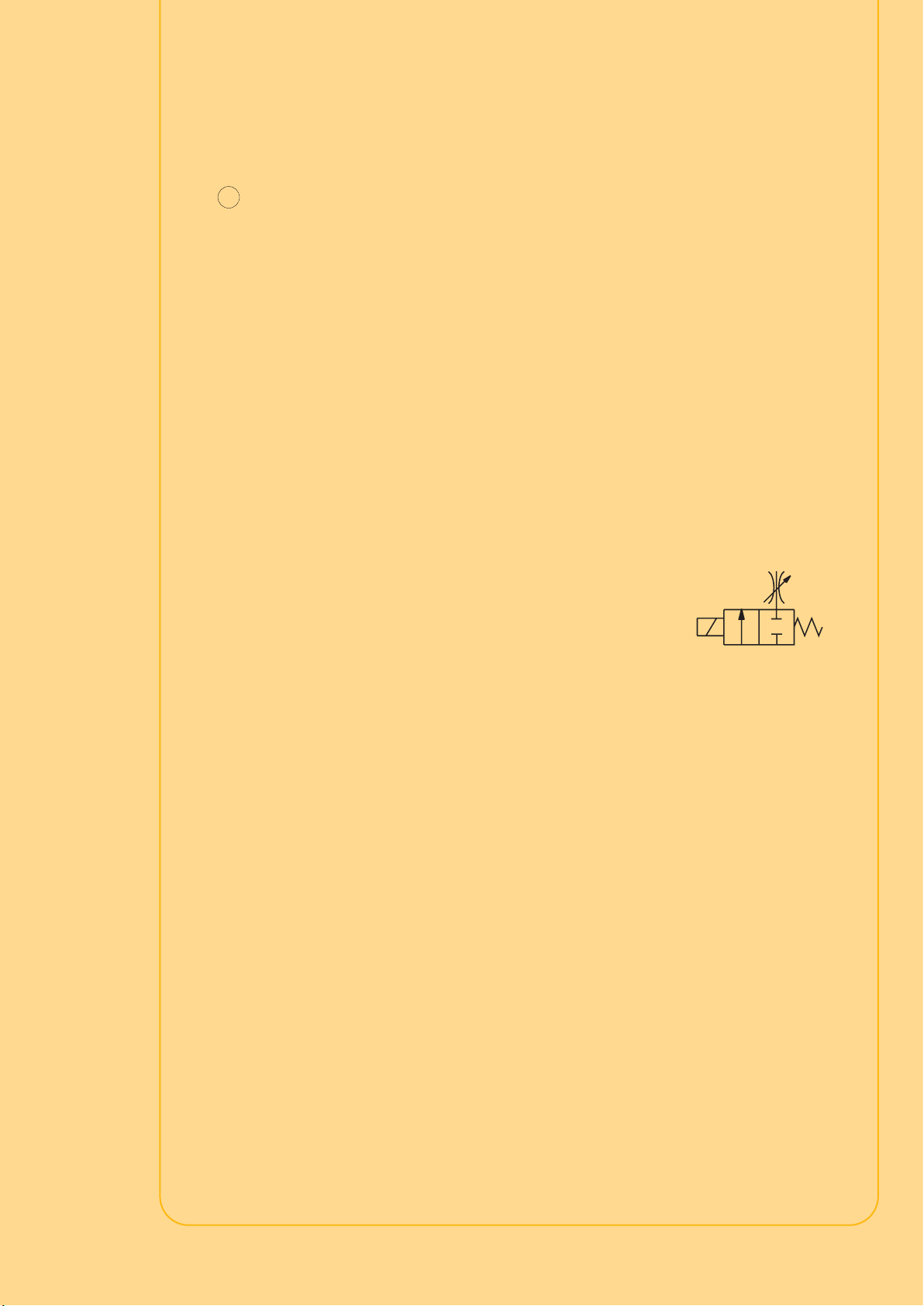

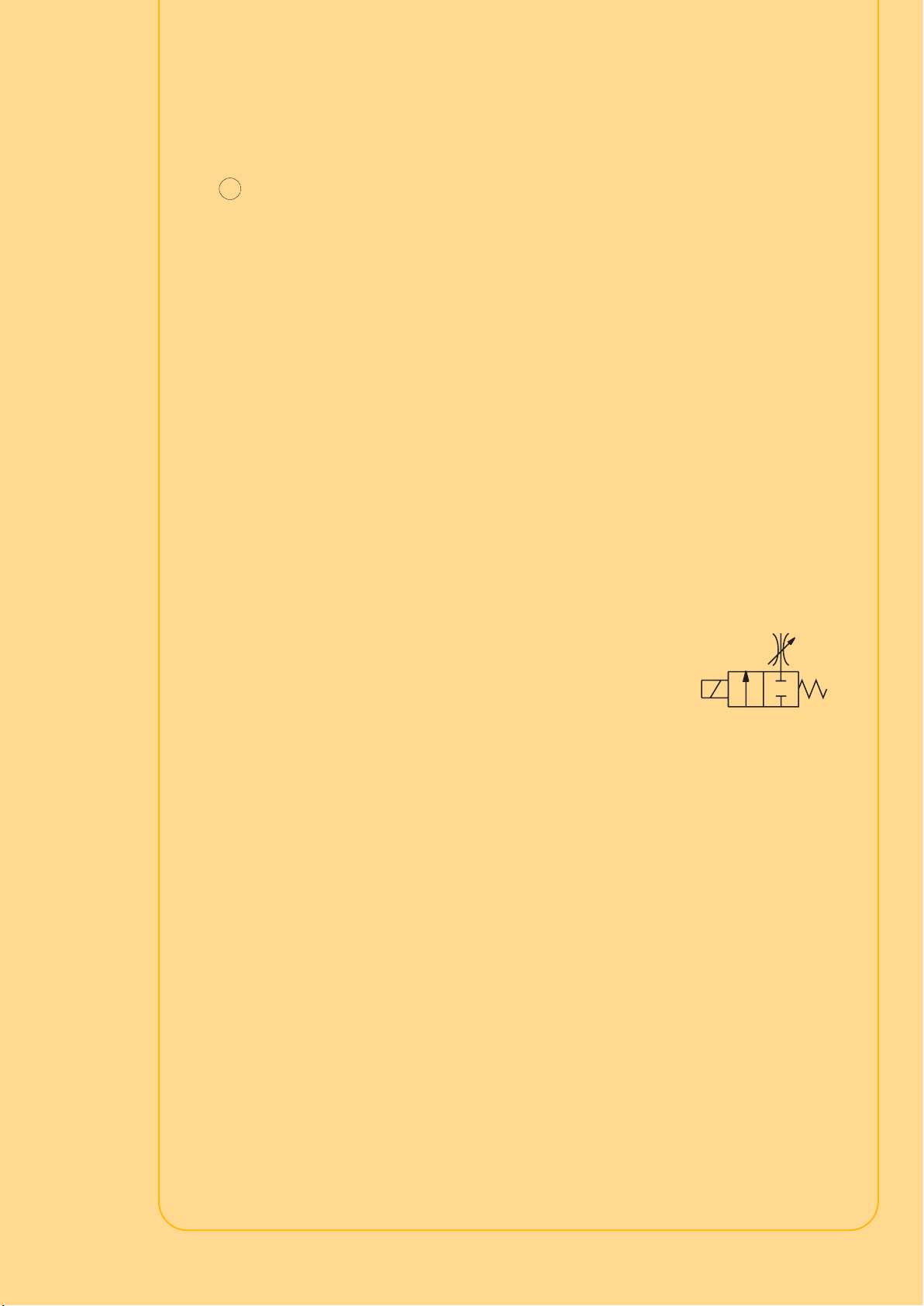

REGOLAZIONE DI PORTATA MANUALE

MANUAL FLOW RATE REGULATOR MIT INTEGRIERTER MANUELLER DURCHFLUßREGULIERUNG

BOBINA TIPO B4

COIL TYPE B4 SPULE TYP B4

serie 55

Page 16

FLUID CONTROL COMPONENTS

2,0 2,5 - 3,0 D.N. 1,5 - 2,2 - 2,8 - 3,3

0.001 0.01 0.1 1 10 100

0.001

0.01

0.1

Portata/Delivery/Durchflussmenge (m3/h)

Perdita di carico/Pressure loss/Druckverlust (bar)

Dado

Rondella

Bobina

Nucleo fisso

Molla

Nucleo mobile

Pastiglia

Corpo

RICAMBI

Bobina

Lock nut Washer Coil Tube top Spring Plunger Seal Valve body base

SPARE PARTS

Coil

Mutter Beilagscheibe Magnetspule Kern Feder Plunger Dichtung Grundkörper

ERSATZTEILE

Magnetspule

FILTRO MECCANICO IN INGRESSO NON ISPEZIONABILE PER EVITARE L’INTRODUZIONE DI SPORCIZIA NELLA VALVOLA

(5532, 5540, 5543, 5545, 5534, 5541, 5544, 5584).

DADO E GUARNIZIONE DI FISSAGGIO DELLA VALVOLA DIRETTAMENTE SULLA CARPENTERIA DI UNA MACCHINA (INDICA-

TO PER INDUSTRIA SALDATRICI) (5504, 5534, 5535, 5536, 5541, 5544, 5584).

QUESTA SERIE DI VALVOLE E’ IDONEA ALL’INTERCETTAZIONE DI GAS INFIAMMABILE, OLTRE A TUTTI GLI ALTRI FLUIDI

DESCRITTI NELLE CARATTERISTICHE GENERALI PAG.15. ALCUNI MODELLI SONO STATI SOTTOPOSTI ALL’ESAME DI TIPO

GAS

RICHIESTO DALLA DIRETTIVA EUROPEA CEE 90/396 (APPARECCHI A GAS E SUOI COMPONENTI) (5510, 5511, 5512, 5540, 5543, 5584) E SONO CONFORMI AI REQUISITI DELLA CLASSE A SECONDO UNI EN 161.

VALVE SUPPLIED WITH:

NON-SERVICEABLE MECHANICAL FILTER ON INLET, TO DETER PARTICLE INTRODUCTION IN THE VALVE (5532-5534-

5540-5541-5543-5544- 5545-5584).

NUT AND GASKET TO MOUNT THE VALVE DIRECTLY ONTO A BULKHEAD OF A MACHINE (INDICATED FOR WELDING

INDUSTRY) (5504, 5534, 5535, 5536, 5541, 5544, 5584).

BESIDES ALL OTHER KIND OF MEDIUMS POINTED OUT IN THE GENERAL FEATURES OF PAGE NO. 15, THIS SERIES OF

VALVES ARE SUITABLE FOR INTERCEPTION OF INFLAMMABLE GAS, CERTAIN MODELS HAVE BEEN SUBMITTED FOR THE

GAS

TESTING REQUIRED FROM THE EEC DIRECTIVE CEE 90/ 396 (GAS APPARATUS AND THEIR COMPONENTS) (5510, 5511, 5512, 5540, 5543, 5584) AND COMPLY TO THE REQUIREMENTS OF CLASS A VALVES ACCORDING TO UNI EN 161.

LIEFERUMFANG:

WARTUNGSFREIER MECHANISCHER FILTER AUF VENTILEINGANGSSEITE UM DAS EINDRINGEN VON SCHMUTZ ZU

VERMEIDEN (5532, 5534, 5540, 5541, 5543, 5544, 5545, 5584).

MUTTER UND DICHTUNG UM DAS VENTIL DIREKT AN GEHAEUSEWAENDEN DER MASCHINEN ZU MONTIEREN (z.B.

SCHWEISSMASCHINEN) (5504, 5534, 5535, 5536, 5541, 5544, 5584).

AUSSER DEN BEREITS AUF SEITE 15 IN DEN ALLGEMEINE MERKMALEN ANGEGEBEN MEDIEN, WURDEN DIESE

GAS

VENTILSERIEN SPEZIELL FUER DIE VERWENDUNG MIT ENTZUENDBAREN GASEN GEPRUEFT.EIN GROSSTEIL DER BAUSERIEN WURDE GEMAESS EUROPAEISCHER GAS RICHTLINIE CEE 90/396 GEPRUEFT UND UNTERLIEGEN SOMIT EINER 100%TIGER DICHTIGKEITSPRUEFUNG. IM SPEZIELLEN DIE TYPEN (5510, 5511, 5512, 5540, 5543, 5584) SIE WERDEN IN ÜBEREINSTIMMUNG MIT DEM UNI EN 161 GEPRÜFT, STUFEN SIE EINE DIREKTIVE EIN.

VALVOLA FORNITA CON

DIAGRAMMA PERDITA DI CARICO PRESSURE LOSS DIAGRAM

serie 55

Page 17

FLUID CONTROL COMPONENTS

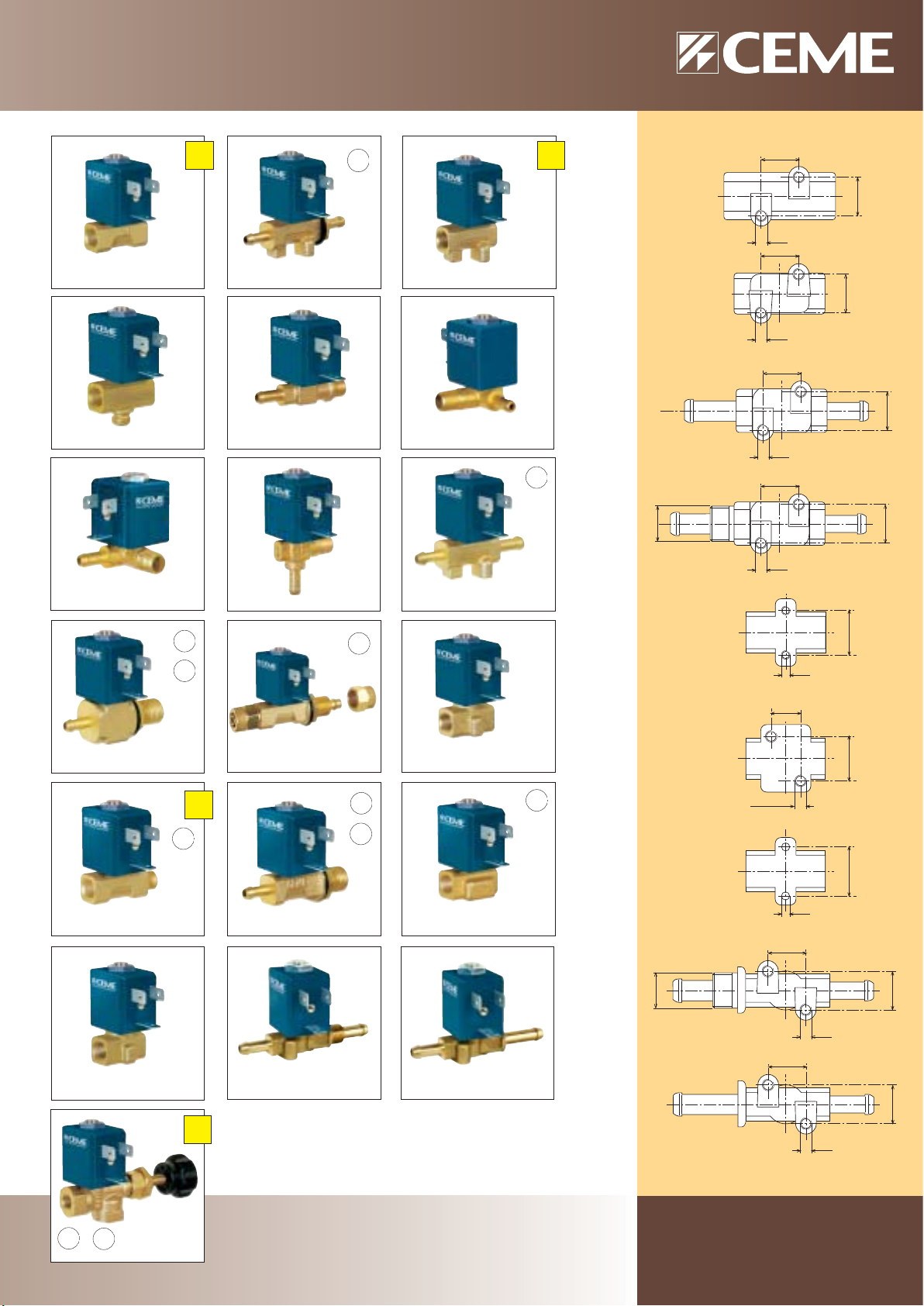

5503 5511 5543

5509

5524

GAS

5504 5536

5522

5525

5505 5510 5512

5523

5532

GAS

M12x1

5505 5512

5510 5543

5532

5536 5504

5534

5540

5546

GAS

5535

5541

5572

5537

5545

5573

10,15

M10x1

8-32 UNC

Ø 3,7

5537

15,5

5545

16,7

5546

5572

5573

5584

serie 55

Page 18

FLUID CONTROL COMPONENTS

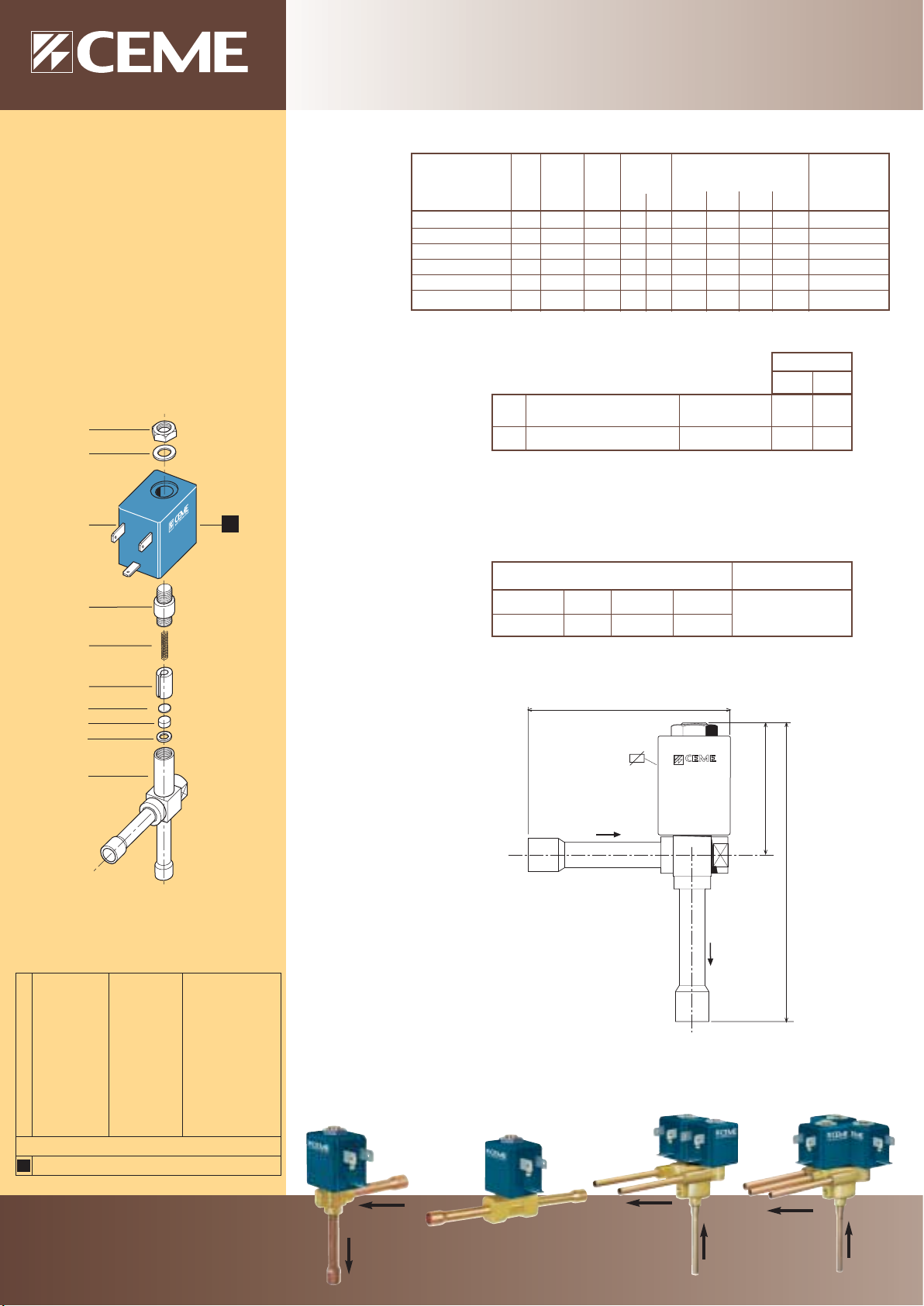

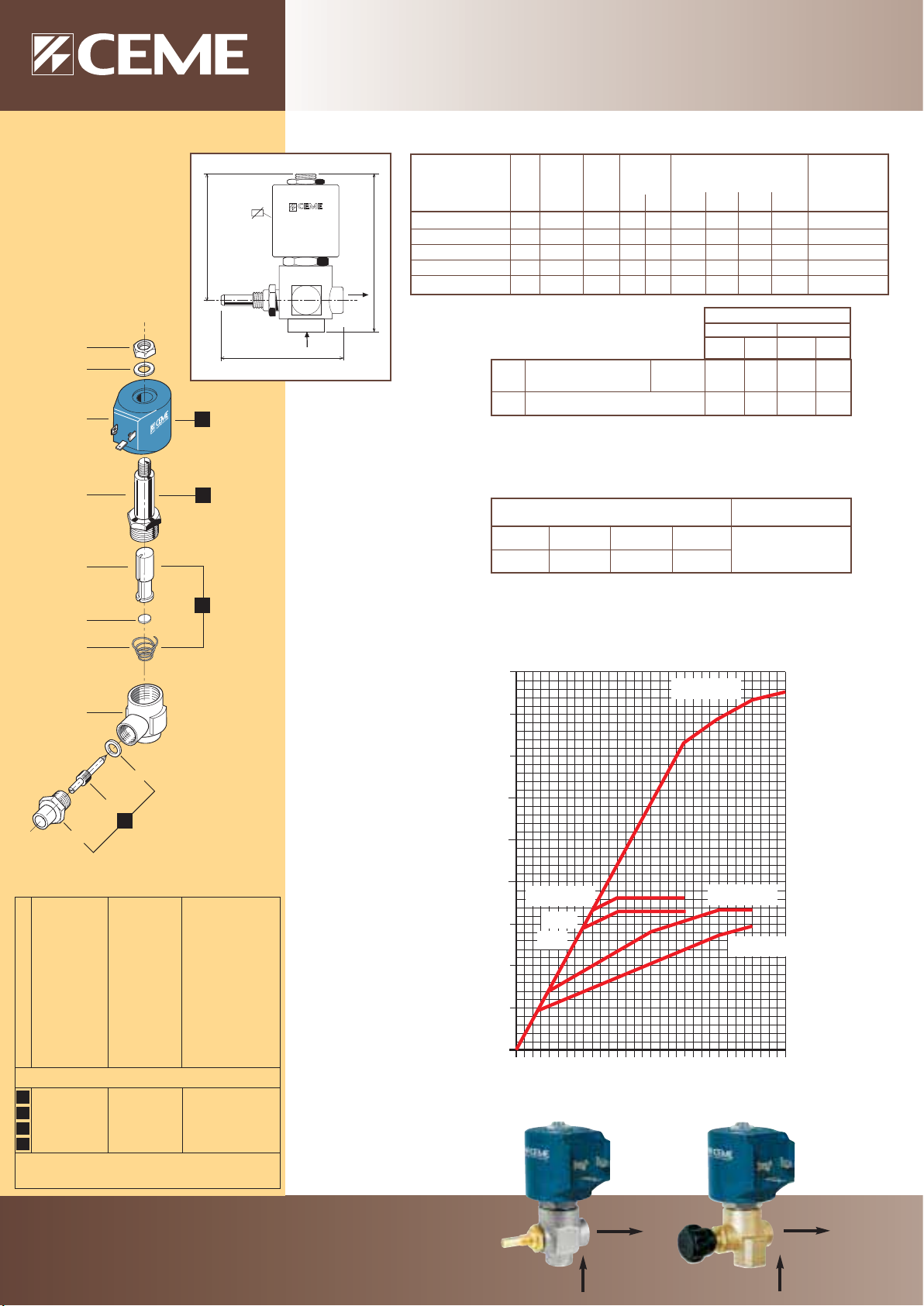

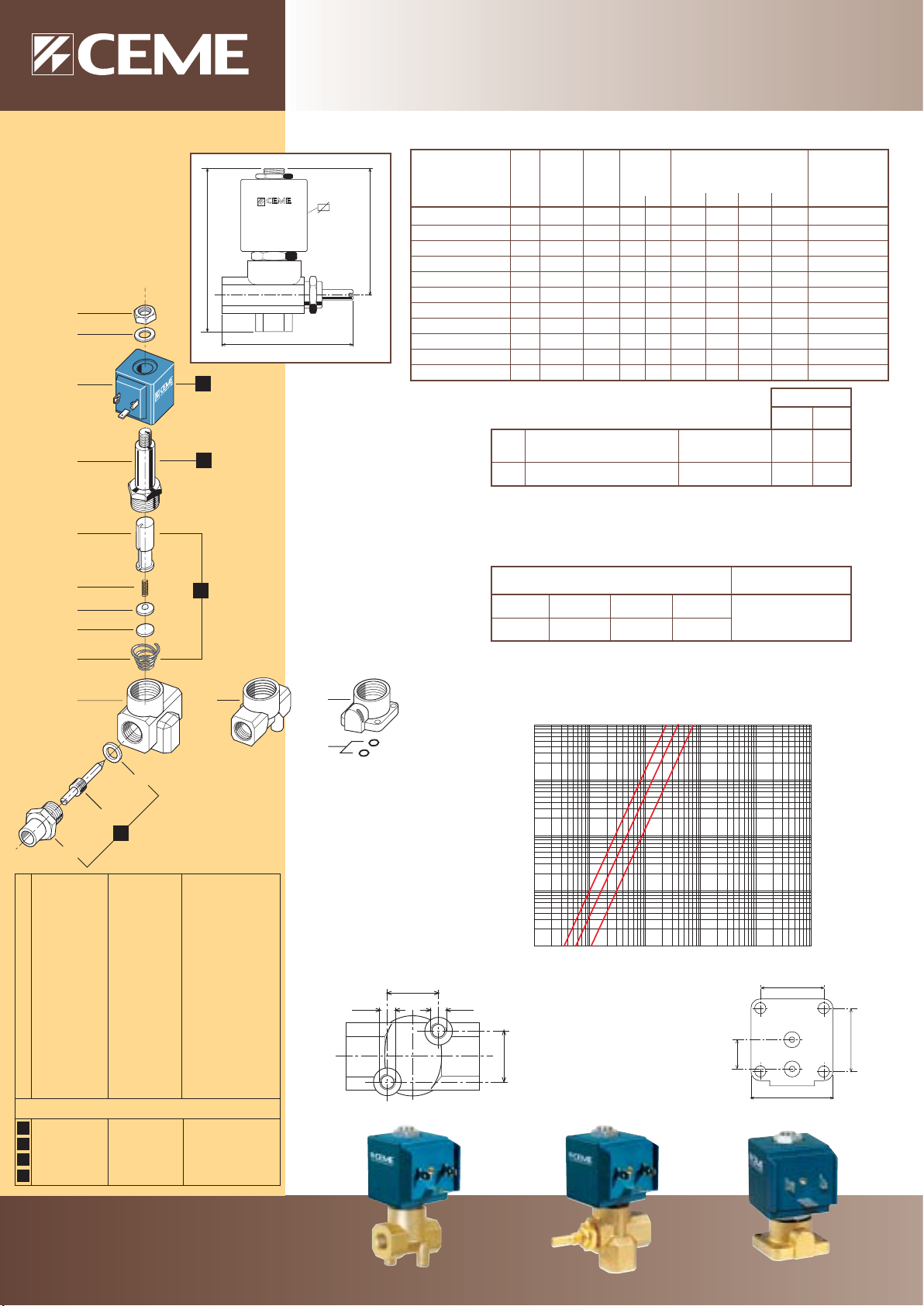

CARATTERISTICHE SPECIFICATIONS

ATTACCHI

CODICE KV M.O.P.D. DIMENSIONI/DIMENSIONS PESO/WEIGHT

PIPES mm CODE m3/h bar mm Kg

in ––> out AC DC A B C D

ODF 6 mm 1,5 5906 0.080 25 15 107 48 40 41 0.120 ODF 1/4 2,5 5907 0,160 18 5 107 48 40 41 0,120 ODF 6 mm 1,5 5925 0.080 25 15 59 86.5 40 38.5 0.100 ODF 6 mm 2,0 5925 0.120 25 8 59 86.5 40 38.5 0.100 ODM 5 mm 1,5 5934 0.065 28 15 116 114 49 39.5 0.308 ODM 5 mm 1,5 5935 0.065 28 15 122 114 53.5 39.5 0.382

CARATTERISTICHE ELETTRICHE

ELECTRICAL INFORMATION

12 24 48 110 230 400 50 60 Hz 13VA

V= 12 24 48 110 10W

Per dettagli costruttivi sulle bobine vedi capitolo “INFORMAZIONI DI PROGETTO”

For construction details of the coils see chapter “PROJECT INFORMATION” Ausführliche Daten über die Ventilspulen finden Sie unter Abschnitt “TECHNISCHE INFORMATIONEN”

POTENZA/POWER

NOMINALE

SPUNTO

HOLDING IN RUSH

14,5VA

MAX TEMPERATURA MAX TEMPERATURE

FLUIDI/FLUIDS AMBIENTE/AMBIENT

PTFE

-45+125°C

80°C

Dado

Rondella

Bobina

Nucleo fisso

Molla

Nucleo mobile

Piattello

Pastiglia

Rondella

Corpo

RICAMBI

Bobina

7 8 9

Lock nut Washer Coil Tube top Spring Plunger Support Seal Washer Valve body base

SPARE PARTS

Coil

Mutter Beilagscheibe Magnetspule Kern Feder Plunger Scheibe Dichtung Spindeldichtung Grundkîrper

ERSATZTEILE

Magnetspule

5925

5906 - 5907

ELETTROVALVOLE

OUT

5934 5935

serie 59

OUT

Page 19

FLUID CONTROL COMPONENTS

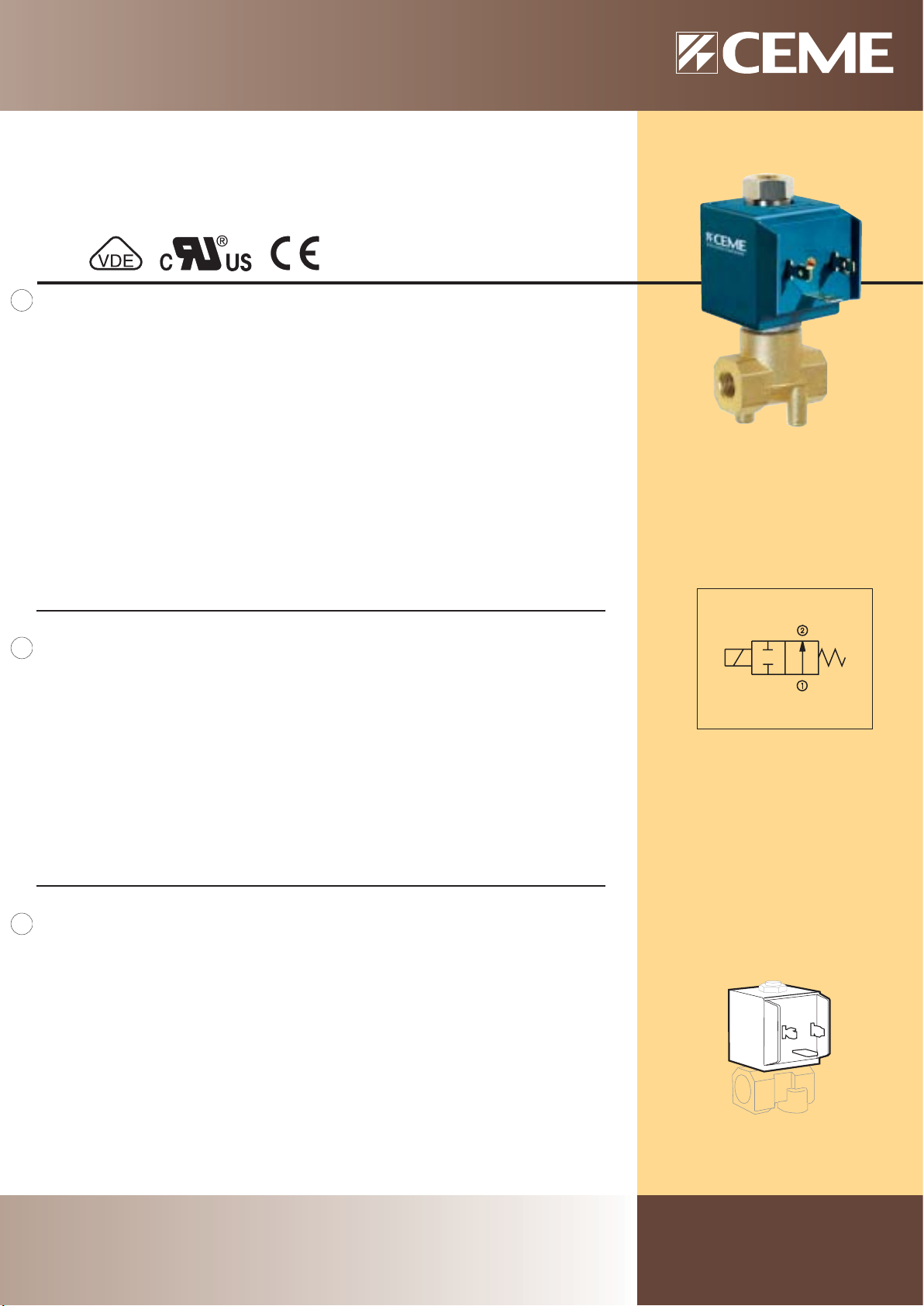

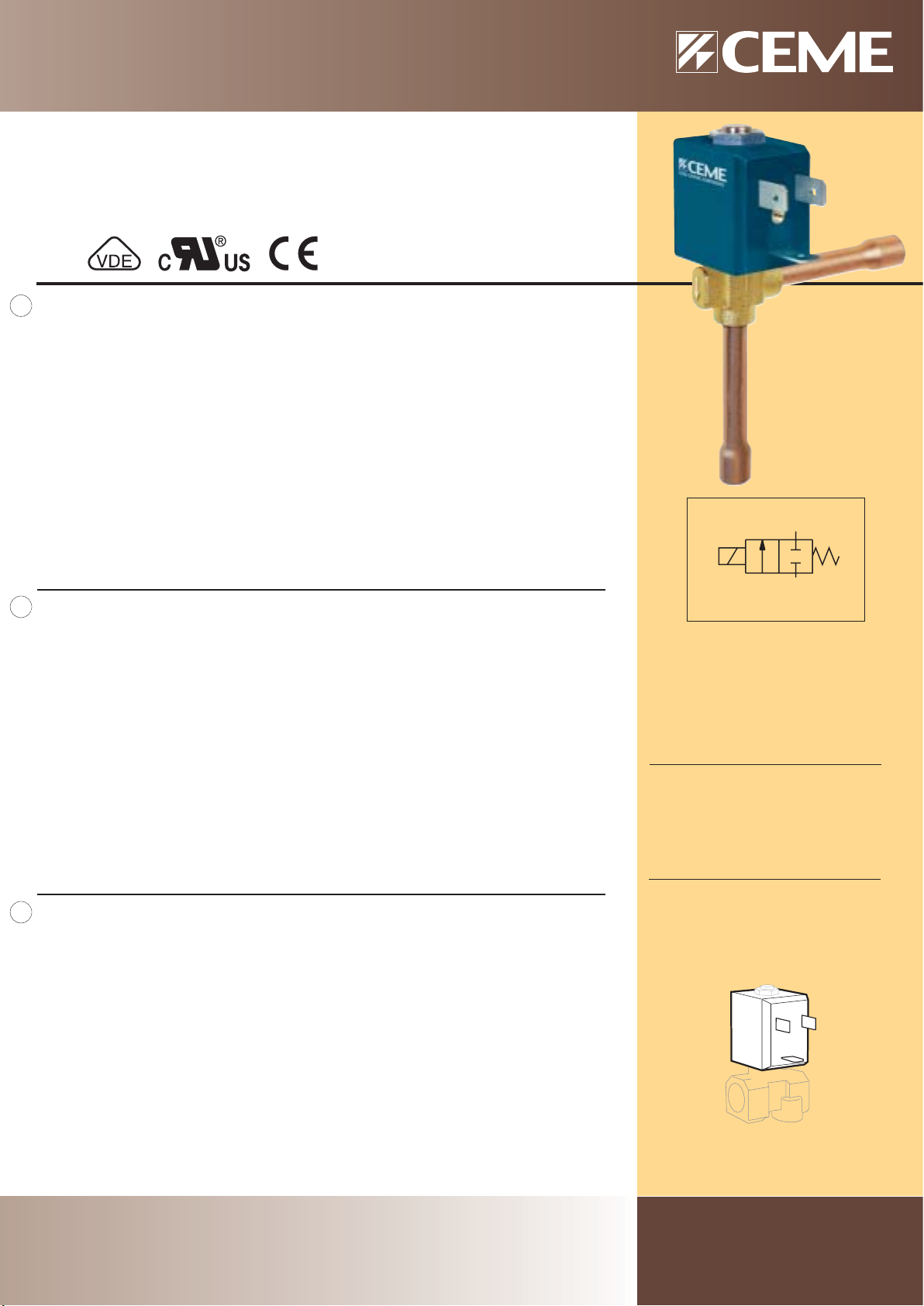

ELETTROVALVOLA AZIONE DIRETTA 2/2 VIE N.C. SOLENOID VALVE DIRECT ACTING 2/2 WAY N.C. DIREKTGESTEUERTES MAGNETVENTIL 2/2 WEGE S.G.

CARATTERISTICHE GENERALI

PRESSIONE MINIMA DI FUNZIONAMENTO 0 bar PARTI A CONTATTO CON IL FLUIDO TENUTA PTFE CORPO OTTONE ORGANI INTERNI ACCIAIO INOX FLUIDI TUTTI I TIPI DI FLUIDI REFRIGERANTI ESCLUSA AMMONIACA (NH3) VALVOLA UNIDIREZIONALE VALVOLA NON ISPEZIONABILE POSIZIONE DI MONTAGGIO Qualsiasi. Per ottenere le massime prestazioni le valvole devono essere montate con la

TEMPERATURA AMBIENTE 80°C, In D.C. per temperature superiori a 40°C, le performance (M.O.P.D.) potrebbero

ESECUZIONI SPECIALI TENUTA IN NEOPRENE

bobina rivolta verso l'alto; si sconsiglia quella con bobina rivolta verso il basso

diminuire

ACCESSORI CONNETTORE TRIPOLARE UNI ISO 6952 (DIN 43650B) - IP65

GENERAL FEATURES

MINIMUM WORKING PRESSURE 0 bar PARTS IN CONTACT WITH THE FLUID SEALING PTFE BODY BRASS INTERNAL PARTS STAINLESS STEEL FLUIDS ALL TYPES OF REFRIGERANT FLUIDS EXCEPT AMMONIA (NH3) ONE WAY DIRECTION VALVE NON-SERVICEABLE VALVE MOUNTING POSITION Any; to obtain the best performances the valves has to be installed with the coil vertical;

AMBIENT TEMPERATURE 80°C , in D.C. for temperatures higher than 40°C, the performances ( M.O.P.D.) could

SPECIAL EXECUTIONS SEALING IN NEOPRENE ACCESSORIES THREE POLE PLUG CONNECTOR UNI ISO 6952 (DIN 43650B)-IP65

ALLGEMEINE MERKMALE

MINIMALER ARBEITSDRUCK 0 bar MEDIUMS BERUEHRTE ELEMENTE DICHTUNG PTFE KOERPER MESSING INNERE ELEMENTE EDELSTAHL MEDIEN ALLE ARTEN VON KUEHLMITTEL AUSSER AMMONIAK (NH3) UNIDIREKTIONALES VENTIL VENTIL WARTUNGSFREI MONTAGEPOSITION Keine Einschraenkungen, um beste Leistungen zu erreichen, muessen die Ventile mit der

UMGEBUNGSTEMPERATUR 80°C, im D.C- Betrieb, koennen Temperaturen ueber 40°C, die Schaltkraefte( M.O.P.D.)des

the position with the coil downwards is not recommended

decrease.

Spule senkrecht nach oben eingebaut werden. Fuer Montage mit dem Spulenkopf senkrecht nach unten, auf Anfrage.

Ventils beeintraechtigen.

NEW

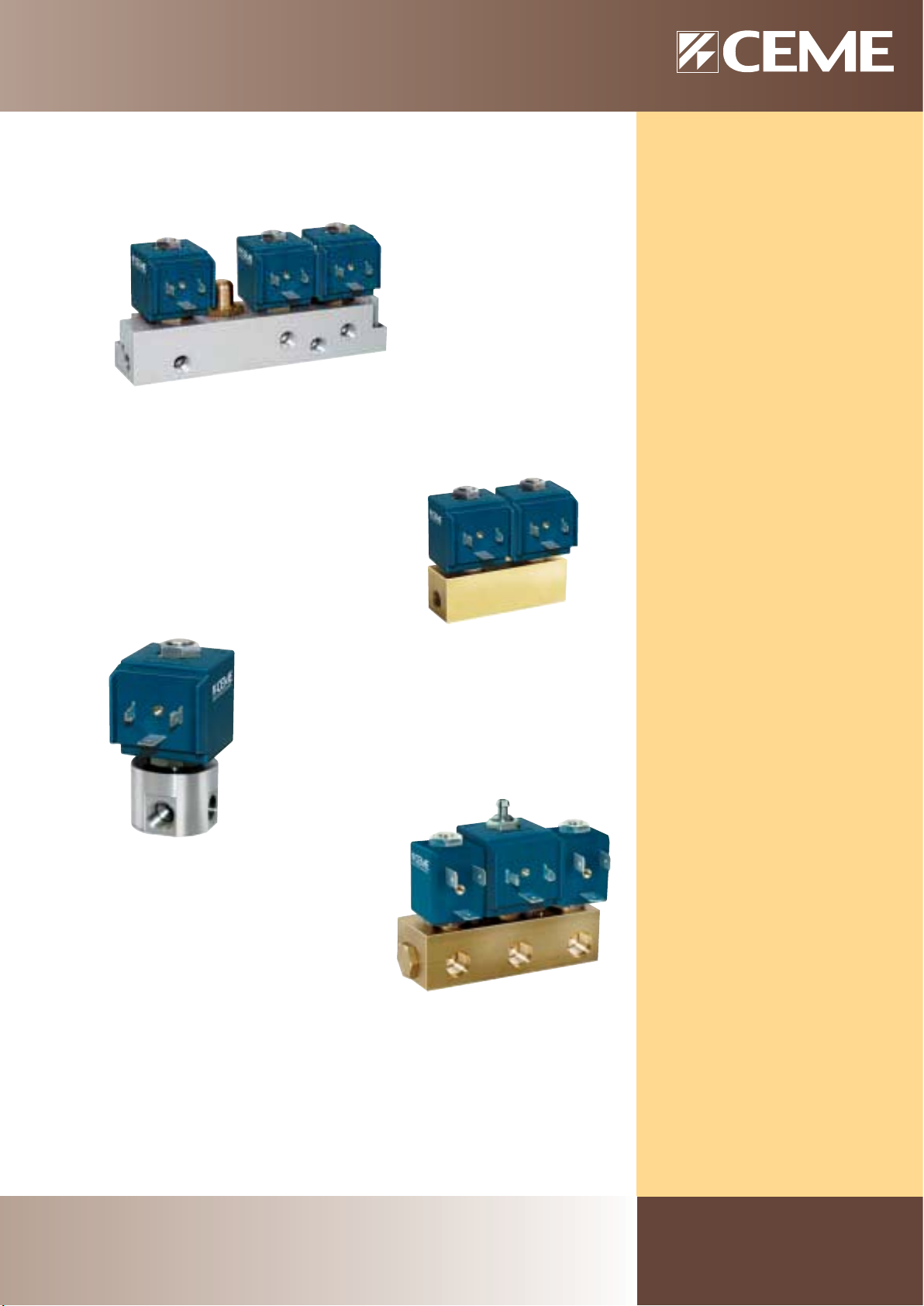

TRA LE PIÙ PICCOLE E COMPATTE ELETTROVALVOLE SUL MERCATO ALTE PRESTAZIONI

5934, 5935

UNICO CORPO UN INGRESSO, DUE O TRE USCITE RIDUZIONE COSTI E TEMPI D'INSTALLAZIONE

ONE OF THE SMALLEST AND COMPACT VALVES PRESENT ON THE MARKET HIGH PERFORMANCES

5934,5935

ONE BODY WITH SINGLE INLET, TWO OR THREE OUTLETS REDUCTION OF COST AND INSTALLATION TIME

KLEINE KOMPAKTE BAUFORM HOHEN LEISTUNGEN

5934, 5935

EIN KOERPER MIT EINEM EINGANGSANSCHLUSS, ZWEI BZW. DREI AUSGANGSANSCHLUESSEN KOSTENERSPARNISS DURCH MONTAGEZEIT REDUZIERUNG

SONDERAUSFUEHRUEHRUNGEN

DICHTUNG AUS NEOPRENE

ZUBEHOER DREIPOLIGER STECKER UNI ISO 6952 (DIN 43650B)-IP65

BOBINA TIPO B4

COIL TYPE B4 SPULE TYP B4

serie 59

Page 20

FLUID CONTROL COMPONENTS

CARATTERISTICHE SPECIFICATIONS

ATTACCHI

CODICE KV M.O.P.D. DIMENSIONI/DIMENSIONS PESO/WEIGHT

PIPES mm CODE m3/h bar mm Kg

in ––> out AC DC A B C D

ELETTROVALVOLE

G 1/8 1,5 6111 0.067 15 10 35 91 47 76 0.270 G 1/8 2,0 6111 0.122 10 7 35 91 47 76 0.270 G 1/4 1,5 6112 0.067 15 10 35 91 47 76 0.260 G 1/4 2,0 6112 0.122 10 7 35 91 47 76 0.260 G 1/4 2,8 6112 0.210 5 3 35 91 47 76 0.260

FLANGIA / FLANGE 1,5 6170 0.067 15 10 33 74 47 - 0.235 FLANGIA / FLANGE 2,0 6170 0.122 10 7 33 74 47 - 0.235

CARATTERISTICHE ELETTRICHE

ELECTRICAL INFORMATION

12 24 48 110 230 400 50 60 Hz 15VA 25VA

POTENZA/POWER

NOMINALE

SPUNTO

HOLDING IN RUSH

V= 12 24 48 110 16W

Per dettagli costruttivi sulle bobine vedi capitolo “INFORMAZIONI DI PROGETTO”

4 5

For construction details of the coils see chapter “PROJECT INFORMATION” Ausführliche Daten über die Ventilspulen finden Sie unter Abschnitt “TECHNISCHE INFORMATIONEN””

MAX TEMPERATURA MAX TEMPERATURE

FLUIDI/FLUIDS AMBIENTE/AMBIENT

NBR EPDM FPM

90°C 140°C 140°C

80°C

DIAGRAMMA PERDITA DI CARICO PRESSURE LOSS DIAGRAM

10 11

Dado

Bobina

Cannotto

Pastiglia

Molla

Nucleo mobile

Molla

Cannotto-Nucleo fisso

Otturatore

Molla

Piattello

Molla

Rondella

Corpo

O-ring

RICAMBI

Bobina

Gruppo pilota

14A

Lock nut Coil Tube guide Seal Spring Plunger Spring Tube guide-Tube top Shutter Spring Support Spring Washer Valve body base O-ring

SPARE PARTS

Coil Pilot unit

Mutter Magnetspule Plungerrohr Dichtung Feder Plunger Feder Plungerrohr-Kern Verschluss Feder Scheibe Feder Beilagscheibe Grundkörper O-Ring

ERSATZTEILE

Magnetspule

Verschleissteilsatz Komplett

6111-12

0.1

0.01

Perdita di carico/Pressure loss/Druckverlust (bar)

D.N. 1,5 - 2,0

0.001

0.001 0.01 0.1 1 10 100

Portata/Delivery/Durchflussmenge (m3/h)

M4M4

10,25

CH 32

6170

serie 61

Page 21

FLUID CONTROL COMPONENTS

ELETTROVALVOLA AZIONE DIRETTA 3/2 VIE N.A. SOLENOID VALVE DIRECT ACTING 3/2 WAY N.O. DIREKTGESTEUERTES MAGNETVENTIL 3/2 WEGE S.O.

CARATTERISTICHE GENERALI

PRESSIONE MINIMA DI FUNZIONAMENTO 0 bar PARTI A CONTATTO CON IL FLUIDO TENUTA EPDM - NBR - FPM CORPO OTTONE ORGANI INTERNI ACCIAIO INOX FLUIDI ACQUA - ARIA - VAPORE - GAS - OLII LEGGERI VERSIONE STANDARD N.A. con ingresso da attacco n°2 VALVOLA ISPEZIONABILE POSIZIONE DI MONTAGGIO Qualsiasi. TEMPERATURA AMBIENTE 80°C, in D.C. per temperature superiori a 40°C, le performance (M.O.P.D.) potrebbero

diminuire

ACCESSORI CONNETTORE TRIPOLARE UNI ISO 4400 (DIN 43650A) IP65

GENERAL FEATURES

MINIMUM WORKING PRESSURE 0 bar PARTS IN CONTACT WITH THE FLUID SEALING EPDM - NBR - FPM BODY BRASS INTERNAL PARTS STAINLESS STEEL FLUIDS WATER - AIR - STEAM - GAS – LIGHT OILS STANDARD VERSION Normally opened, inlet from port 2 SERVICEABLE VALVE MOUNTING POSITION Any. AMBIENT TEMPERATURE 80°C, in D.C. for temperatures higher than 40°C, the performances (M.O.P.D.)

ACCESSORIES THREE POLE PLUG CONNECTOR UNI ISO 4400 (DIN 43650A)-IP65

ALLGEMEINE MERKMALE

MINIMALER ARBEITSDRUCK 0 bar MEDIUMS BERUEHRTE TEILE DICHTUNG EPDM - NBR - FPM KOERPER MESSING INNERE ELEMENTE EDELSTAHL MEDIUM WASSER - LUFT- DAMPF - GAS – LEICHTE OELE STANDARD VERSION Stromlos offen, Eingang 2. VENTIL WARTUNGSFREUNDLICH MONTAGEPOSITION Keine Einschraenkungen. UMGEBUNGSTEMPERATUR 80°C, im D.C.- Betrieb koennen Temperaturen ueber 40°C, die Schaltkraefte (M.O.P.D.) des

BASETTE COMPONIBILI DI DISTRIBUZIONE-MANIFOLDS

could decrease.

FLANGED BASE WHICH ALLOWS MANIFOLD MOUNTING.

Ventils beeintraechtigen.

ZUBEHOER DREIPOLIGER STECKER UNI ISO 4400 (DIN 43650A) IP65

ZUSAMMENSETZBARE MONTAGEPLATTFORMEN (FLANSCHE) FUER MEHRFACHVERTEILUNG.

BOBINA TIPO B6 NA

COIL TYPE B6 NA SPULE TYP B6 NA

serie 61

Page 22

FLUID CONTROL COMPONENTS

CH 32

10,25

CARATTERISTICHE SPECIFICATIONS

ATTACCHI

CODICE KV M.O.P.D. DIMENSIONI/DIMENSIONS PESO/WEIGHT

PIPES mm CODE m3/h bar mm Kg

ELETTROVALVOLE

in ––> out AC DC A B C D

G 1/8 1,5 6211 0.070 15 10 35 84,5 47 69 0.250

G 1/8 2,0 6211 0.120 10 7 35 84,5 47 69 0.250 G 1/8 2,8 6211 0.210 5 3 35 84,5 47 69 0.250 G 1/4 1,5 6212 0.070 15 10 35 84,5 47 69 0.230

G 1/4 2,0 6212 0.120 10 7 35 84,5 47 69 0.230 G 1/4 2,8 6212 0.210 5 3 35 84,5 47 69 0.230

FLANGIA / FLANGE 1,5 6270 0.065 15 10 33 67 47 - 0.220 FLANGIA / FLANGE 2,0 6270 0.110 10 7 33 67 47 - 0.220

Diametro sede 3Avia - Seat Diameter 3rdway - ø 1,9

CARATTERISTICHE ELETTRICHE

ELECTRICAL INFORMATION

12 24 48 110 230 400 50 60 Hz 12VA 23VA

V= 12 24 48 110 16W

Per dettagli costruttivi sulle bobine vedi capitolo “INFORMAZIONI DI PROGETTO”

For construction details of the coils see chapter “PROJECT INFORMATION” Ausführliche Daten über die Ventilspulen finden Sie unter Abschnitt “TECHNISCHE INFORMATIONEN””

POTENZA/POWER

NOMINALE

SPUNTO

HOLDING IN RUSH

MAX TEMPERATURA MAX TEMPERATURE

5 6

8 9

NBR EPDM FPM HNBR

90°C 150°C 150°C 110°C

FLUIDI/FLUIDS AMBIENTE/AMBIENT

80°C

DIAGRAMMA PERDITA DI CARICO PRESSURE LOSS DIAGRAM

D.N. 1,5 - 2,0 - 2,8

11A

Dado

Rondella

Bobina

Cannotto

Gommino di tenuta

Molla

Nucleo mobile

Piattello

Pastiglia

Molla

Corpo

O-ring

RICAMBI Bobina

Cannotto

Nucleo mobile (C.A.)

Nucleo mobile (C.C.)

serie 62

Lock nut Washer Coil Tube guide Rubber seal Spring Plunger Support Seal Spring Valve body base O-ring

SPARE PARTS Coil Tube guide Plunger (A.C.) Plunger (D.C.)

Mutter Beilagscheibe Magnetspule Plungerrohr Dichtung Feder Plunger Scheibe Dichtung Feder Grundkörper O-ring

ERSATZTEILE Magnetspule Plungerrohr Plunger (A.C.) Plunger (D.C.)

0.1

0.01

Perdita di carico/Pressure loss/Druckverlust (bar)

0.001

0.001 0.01 0.1 1 10 100

Portata/Delivery/Durchflussmenge (m3/h)

M4M4

62706211-12

Page 23

FLUID CONTROL COMPONENTS

ELETTROVALVOLA AZIONE DIRETTA 3/2 VIE N.C. SOLENOID VALVE DIRECT ACTING 3/2 WAY N.C. DIREKTGESTEUERTES MAGNETVENTIL 3/2 WEGE S.G.

CARATTERISTICHE GENERALI

PRESSIONE MINIMA DI FUNZIONAMENTO 0 bar PARTI A CONTATTO CON IL FLUIDO TENUTA EPDM - NBR - FPM - HNBR CORPO OTTONE CON SEDE DI TENUTA INOX TUBO GUIDA INOX - Tenuta metallica con il corpo per tenute sicure anche ad alte temperature di impiego.

ORGANI INTERNI ACCIAIO INOX FLUIDI ACQUA - ARIA - VAPORE - GAS - OLII LEGGERI - GASOLIO VERSIONE STANDARD N.C. con ingresso da attacco n°2 VALVOLA ISPEZIONABILE POSIZIONE DI MONTAGGIO Qualsiasi. TEMPERATURA AMBIENTE 80°C, in D.C. per temperature superiori a 40°C, le performance (M.O.P.D.) potrebbero

ESECUZIONI SPECIALI NICHELATURA sul corpo

ACCESSORI CONNETTORE TRIPOLARE UNI ISO 4400 (DIN 43650A) IP65

- Migliore resistenza alla corrosione.

diminuire.

LA VALVOLA PUÒ ESSERE USATA OLTRE ALLA VERSIONE STANDARD, RIPORTATA A CATALOGO NORMALMENTE CHIUSA (INGRESSO DA 2), ANCHE COME:

- DEVIATRICE (INGRESSO DA 1)

- UNIVERSALE

BASETTE COMPONIBILI DI DISTRIBUZIONE-MANIFOLDS (6270)

STANDARD

GENERAL FEATURES

MINIMUM WORKING PRESSURE 0 bar PARTS IN CONTACT WITH THE FLUID

SEALING EPDM - NBR - FPM - HNBR BODY BRASS WITH SEALING SEAT IN STAINLESS STEEL STAINLESS STEEL TUBE GUIDE

INTERNAL PARTS STAINLESS STEEL FLUIDS WATER- AIR - STEAM - GAS – LIGHT OILS – DIESEL OIL STANDARD VERSION N.C. with inlet from port 2 SERVICEABLE VALVE MOUNTING POSITION Any. AMBIENT TEMPERATURE 80°C, in D.C. for temperatures higher than 40°C, the performances (M.O.P.D.) could

SPECIAL EXECUTIONS NICKEL-PLATED VALVE BODY

ACCESSORIES THREE POLE PLUG CONNECTOR UNI ISO 4400 (DIN 43650A) IP65

ALLGEMEINE MERKMALE

MINIMALER ARBEITSDRUCK 0 bar MEDIUMS BERUEHRTE TEILE

DICHTUNG EPDM - NBR - FPM - HNBR KOERPER MESSING MIT VENTILSITZ AUS EDELSTAHL PLUNGERROHR AUS EDELSTAHL

INNERE ELEMENTE EDELSTAHL MEDIEN WASSER - LUFT- DAMPF - GAS – LEICHTE OELE – DIESEL OEL STANDARDAUSFUEHRUNG S.G. Eingang 2 VENTIL WARTUNGSFREUNDLICH MONTAGEPOSITION Keine Einschraenkungen. UMGEBUNGSTEMPERATUR 80°C, im D.C. –Betrieb koennen Temperaturen ueber 40°C, die Schaltkraefte (M.O.P.D.) des

SONDERAUSFUEHRUNGEN VERNICKELTER VENTILKOERPER.

ZUBEHOER DREIPOLIGER STECKER UNI ISO 4400 (DIN 43650A) IP65

- Metallic sealing with the body for safety sealing also for high temperature applications.

- Improved corrosion resistance.

decrease.

- IN ADDITION TO THE STANDARD VERSION, SHOWN IN THE CATALOGUE (NORMALLY CLOSED INLET FROM PORT 2), THE VALVE CAN ALSO BE USED AS A DIVERTER (INLET FROM PORT 1) OR UNIVERSAL.

FLANGED BASE WHICH ALLOWS MANIFOLD MOUNTING (6270)

- Metallische Dichtung fuer einen sicheren Einsatz auch bei hohen Medien Temperaturen.

- Bessere Korrosionsbestaendigkeit.

Ventils beeintraechtigen. ANSCHLUSSMOEGLICHKEITEN:

-DIESER VENTILTYP ERMOEGLICHT EINE FREIE ANSCHLUSSWAHL: IN RUHESTELLUNG (S.G.) BEFINDET SICH EINGANG 1 ZU 3 IN VERBINDUNG

ZUSAMMENSETZBARE MONTAGEPLATTFORMEN (FLANSCHE) FUER MEHRFACHVERTEILUNG (6270)

DEVIATRICE - DIVERTER

UNIVERSALE - UNIVERSAL

BOBINA TIPO B6

COIL TYPE B6 SPULE TYP B6

serie 62

Page 24

FLUID CONTROL COMPONENTS

CH 32

10,25

CARATTERISTICHE SPECIFICATIONS

ATTACCHI

ELETTROVALVOLE

PIPES mm CODE m3/h bar mm Kg

in ––> out AC DC A B C D G 1/8 M-M 1,9 6500 0.100 25 25 33 73.5 47 - 0.190

G 1/8 M-M 2,5 6500 0.130 10 10 33 73.5 47 - 0.190

G 1/8 1,5 6511 0.080 22 17 35 85 47 69 0.270 G 1/8 2,0 6511 0.125 20 10 35 85 47 69 0.270 G 1/8 2,8 6511 0.265 10 7 35 85 47 69 0.270 G 1/4 1,5 6512 0.080 22 17 35 85 47 69 0.260 G 1/4 2,0 6512 0.125 20 10 35 85 47 69 0.260

G 1/4 2,8 6512 0.265 10 7 35 85 47 69 0.260

FLANGIA / FLANGE 1,5 6570 0.080 22 17 33 67 47 - 0.235 FLANGIA / FLANGE 2,0 6570 0.125 20 10 33 67 47 - 0.235 FLANGIA / FLANGE 2,8 6570 0.265 10 7 33 67 47 - 0.235

16 17

11 12

13A

DIAGRAMMA PERDITA DI CARICO PRESSURE LOSS DIAGRAM

CODICE KV M.O.P.D. DIMENSIONI/DIMENSIONS PESO/WEIGHT

CARATTERISTICHE ELETTRICHE

ELECTRICAL INFORMATION

12 24 48 110 230 400 50 60 Hz 15VA 25VA

POTENZA/POWER

NOMINALE

SPUNTO

HOLDING IN RUSH

V= 12 24 48 110 16W

Per dettagli costruttivi sulle bobine vedi capitolo “INFORMAZIONI DI PROGETTO”

For construction details of the coils see chapter “PROJECT INFORMATION” Ausführliche Daten über die Ventilspulen finden Sie unter Abschnitt “TECHNISCHE INFORMATIONEN”

MAX TEMPERATURA MAX TEMPERATURE

FLUIDI/FLUIDS AMBIENTE/AMBIENT

NBR EPDM FPM

90°C 150°C 150°C

D.N. 1,5 - 2,0 - 2,8

6500 D.N. 1,9

80°C

Dado

Bobina

Cannotto

Nucleo mobile

Molla

Cannotto-Nucleo fisso

Otturatore

Molla

Piattello

Pastiglia

Molla

Rondella

Corpo

O-ring

Rondella

Gommino di tenuta

Molla

RICAMBI

Bobina

Gruppo pilota (C.A.)

Gruppo pilota (C.C.)

Cannotto

Nucleo mobile

Lock nut Coil Tube guide Plunger Spring Tube guideShutter Spring Support Seal Spring Washer Valve body base O-ring Washer Rubber seal Spring

SPARE PARTS

Coil Pilot unit (A.C.) Pilot unit (D.C.) Tube guide Plunger

Mutter Magnetspule Plungerrohr Plunger Feder

Tube top

Plungerrohr-Kern Verschluss Feder Scheibe Dichtung Feder Beilagscheibe Grundkörper O-Ring Beilagscheibe Dichtung Feder

ERSATZTEILE

Magnetspule

Verschleissteilsatz Komplett (A.C.)

Verschleissteilsatz Komplett (D.C.)

Plungerrohr Plunger

0.1

0.01

Perdita di carico/Pressure loss/Druckverlust (bar)

0.001

0.001 0.01 0.1 1 10 100

Portata/Delivery/Durchflussmenge (m3/h)

M4M4

65706511 - 65126500

serie 65

Page 25

FLUID CONTROL COMPONENTS

ELETTROVALVOLA AZIONE DIRETTA 2/2 VIE N.A. SOLENOID VALVE DIRECT ACTING 2/2 WAY N.O. DIREKTGESTEUERTES MAGNETVENTIL 2/2 WEGE S.O.

CARATTERISTICHE GENERALI

PRESSIONE MINIMA DI FUNZIONAMENTO 0 bar PARTI A CONTATTO CON IL FLUIDO TENUTA EPDM - NBR - FPM (6500 SOLO NBR) CORPO OTTONE CON SEDE DI TENUTA INOX ORGANI INTERNI ACCIAIO INOX FLUIDI ACQUA - ARIA - VAPORE - OLII LEGGERI - GASOLIO VALVOLA UNIDIREZIONALE VALVOLA ISPEZIONABILE POSIZIONE DI MONTAGGIO Qualsiasi; sconsigliata quella con bobina rivolta verso il basso. TEMPERATURA AMBIENTE 80°C, in D.C. per temperature superiori a 40°C, le performance (M.O.P.D.) potrebbero

VALVOLA FORNITA CON CONNETTORE TRIPOLARE UNI ISO 4400 (DIN 43650A) - IP65

diminuire.

GENERAL FEATURES

MINIMUM WORKING PRESSURE 0 bar PARTS IN CONTACT WITH THE FLUID

SEALING EPDM - NBR - FPM (only NBR for 6500) BODY BRASS WITH SEALING SEAT IN STAINLESS STEEL

INTERNAL PARTS STAINLESS STEEL FLUIDS WATER – AIR – STEAM – LIGHT OILS – DIESEL OIL

ONE WAY DIRECTION VALVE SERVICEABLE VALVE MOUNTING POSITION Any, the position with the coil downwards is not recommended. AMBIENT TEMPERATURE 80°C, in D.C. for temperatures higher than 40°C, the performances (M.O.P.D.) could decrease.

VALVE SUPPLIED WITH THREE POLE PLUG CONNECTOR UNI ISO 4400 (DIN 43650A) -IP65

ALLGEMEINE MERKMALE

MINIMALER ARBEITSDRUCK 0 bar MEDIUMS BERUEHRTE TEILE

DICHTUNG EPDM - NBR - FPM (fuer 6500 nur NBR ) KOERPER MESSING MIT VENTILSITZ AUS EDELSTAHL INNERE ELEMENTE EDELSTAHL

MEDIEN WASSER – LUFT – DAMPF – LEICHTE OELE – DIESEL OEL UNIDIREKTIONALES VENTIL

VENTIL WARTUNGSFREUNDLICH MONTAGEPOSITION Keine Einschraenkungen. Fuer Montage mit dem Spulenkopf senkrecht nach unten, auf Anfrage. UMGEBUNGSTEMPERATUR 80°C, im D.C.- Betrieb koennen Temperaturen ueber 40°C, die Schaltkraefte (M.O.P.D.) des

LIEFERUMFANG DREIPOLIGER STECKER UNI ISO 4400 (DIN 43650A)-IP65

Ventils beeintraechtigen.

BOBINA TIPO B6 NA

COIL TYPE B6 NA SPULE TYP B6 NA

serie 65

Page 26

FLUID CONTROL COMPONENTS

CARATTERISTICHE SPECIFICATIONS

ATTACCHI

PIPES mm CODE m3/h bar mm Kg

in ––> out AC DC A B C D

ELETTROVALVOLE

G 1/2-G 1/4 M-M 4,0 6601 0.250 6 4 72.5 61 47 52 0.260

1/4 NPT 4,0 6604 0.260 6 4 35 62.5 47 50 0.225 1/4 NPT 3,2 *6605 0.220 8 5 35 63 47 50 0.220 3/8 NPT 4,0 *6606 0.390 6 4 40 70 47 57 0.310 1/2 NPT 4,0 *6607 0.390 6 4 46 70 47 57 0.300

G 1/8 3,0 *6609 0.170 9 5 35 63 47 50 0.220 G 1/4 2,0 *6610 0.085 25 12 35 63 47 50 0.220 G 1/4 3,0 *6610 0.170 9 5 35 63 47 50 0.220 G 1/4 4,0 *6610 0.250 6 4 35 63 47 50 0.220 G 1/8 2,0 6611 0.085 25 12 35 63 47 50 0.220 G 1/8 3,0 6611 0.170 9 5 35 63 47 50 0.220 G 1/4 2,0 6612 0,085 25 12 35 63 47 50 0,220 G 1/4 3,0 6612 0.170 9 5 35 63 47 50 0.220 G 3/8 4,0 *6613 0.390 6 4 40 70 47 57 0.310

G 1/2 4,0 *6614 0.390 6 4 46 70 47 57 0.300 R 1/8-P.G. 2,0 6622 0.085 25 12 55 58 47 50 0.240 G 1/4-P.G. 2,2 6625 0.115 23 11 46 59 47 50 0.230 R 1/8-P.G. 2,0 6628 0.085 25 12 44 58 47 50 0.190 G 1/4-P.G. 2,0 6630 0.085 25 12 34 58 47 50 0.190

G 1/4 3,0 6660 0.170 9 5 57 73.5 47 55 0.265

CODICE KV M.O.P.D. DIMENSIONI/DIMENSIONS PESO/WEIGHT

P.G.=PORTAGOMMA Ø 5.4 - HOSEBIB Ø 5.4 - SCHLAUCHNIPPEL Ø 5.4

* UNICHE VERSIONI CON FORI DI FISSAGGIO - ONLY THESE EXECUTIONS AVAILABLE WITH FIXING HOLES

NUR DIESE AUSFUEHRUNGEN ERHAELTLICH MIT BEFESTIGUNGSFUESSE

CARATTERISTICHE ELETTRICHE

ELECTRICAL INFORMATION

12 24 48 110 230 400 50 60 Hz 17VA 24VA

POTENZA/POWER

NOMINALE

SPUNTO

HOLDING IN RUSH

V= 12 24 48 110 16W

Per dettagli costruttivi sulle bobine vedi capitolo “INFORMAZIONI DI PROGETTO”

For construction details of the coils see chapter “PROJECT INFORMATION” Ausführliche Daten über die Ventilspulen finden Sie unter Abschnitt “TECHNISCHE INFORMATIONEN””

MAX TEMPERATURA MAX TEMPERATURE

FLUIDI/FLUIDS AMBIENTE/AMBIENT

NBR EPDM FPM

90°C 150°C 150°C

80°C

serie 66

Disponibili bobine per temp. ambienti fino a 120°C

Coils available for ambient temperatures up to 120°C Spulen verfügbar für Umgebungstemperaturen bis zu 120°C

Page 27

FLUID CONTROL COMPONENTS

ELETTROVALVOLA AZIONE DIRETTA 2/2 VIE N.C. SOLENOID VALVE DIRECT ACTING 2/2 WAY N.C. DIREKTGESTEUERTES MAGNETVENTIL 2/2 WEGE S.G.

GAS

CARATTERISTICHE GENERALI

PRESSIONE MINIMA DI FUNZIONAMENTO 0 bar PARTI A CONTATTO CON IL FLUIDO TENUTA EPDM - NBR - FPM CORPO OTTONE ORGANI INTERNI ACCIAIO INOX FLUIDI ACQUA - ARIA - VAPORE - GAS - GASOLIO - NAFTA VALVOLA UNIDIREZIONALE VALVOLA NON ISPEZIONABILE POSIZIONE DI MONTAGGIO Qualsiasi; sconsigliata quella con bobina rivolta verso il basso TEMPERATURA AMBIENTE 80°C, in D.C. per temperature superiori a 40°C, le performance (M.O.P.D.) potrebbero

ESECUZIONI SPECIALI - VALVOLA OMOLOGATA CE GAS (CEE 90/396) PER GAS INFIAMMABILI (CE-0085AS0422)

ACCESSORI CONNETTORE TRIPOLARE UNI ISO 4400 (DIN 43650A) - IP65

diminuire

- ESECUZIONE ANTIRUMORE (PER CORRENTE CONTINUA)

- ESECUZIONE PER FLUIDI AD ALTA VISCOSITA'

- ESECUZIONE ISPEZIONABILE (6610)

- FORO BY-PASS PER SALDATRICI

- MODELLI DISPONIBILI IN VERSIONE SPECIALE PER INCREMENTO DELLE PRESTAZIONI MOPD

MANOPOLA (6660) RACCORDO 1/4” M- PORTAGOMMA (6660)

STANDARD

GENERAL FEATURES

MINIMUM WORKING PRESSURE 0 bar PARTS IN CONTACT WITH THE FLUID

SEALING EPDM - NBR - FPM BODY BRASS

INTERNAL PARTS STAINLESS STEEL FLUIDS WATER - AIR - STEAM - GAS – DIESEL OIL- NAFTA ONE WAY DIRECTION VALVE NON-SERVICEABLE VALVE MOUNTING POSITION Any, the position with the coil downwards is not recommended. AMBIENT TEMPERATURE 80°C ,in D.C. for temperatures higher than 40°C, the performances (M.O.P.D) could

SPECIAL EXECUTIONS - VALVE CERTIFIED CE GAS( CEE 90/396) for INFLAMMABLE GAS (CE-0085AS0422)

ACCESSORIES THREE POLE PLUG CONNECTOR UNI ISO 4400 (DIN 43650A)-IP65

ALLGEMEINE MERKMALE

MINIMALER ARBEITSDRUCK 0 bar MEDIUMS BERUEHRTE TEILE DICHTUNG EPDM - NBR - FPM KOERPER MESSING INNERE ELEMENTE EDELSTAHL MEDIUM WASSER - LUFT - DAMPF - GAS – DIESEL OEL - NAFTA UNIDIREKTIONALES VENTIL VENTIL WARTUNGSFREI MONTAGEPOSITION Keine Einschraenkungen. Fuer Montage mit dem Spulenkopf senkrecht nach unten, auf

UMGEBUNGSTEMPERATUR 80°C, im D.C.- Betrieb koennen Temperaturen ueber 40°C, die Schaltkraefte (M.O.P.D.) des

decrease.

- NOISE DECREASING EXECUTION (for CONTINUOUS CURRENT)

- EXECUTION FOR HIGH DENSITY FLUIDS

- INSPECTIONABLE EXECUTION (6610)

- BY-PASS HOLE for WELDING MACHINES

- MODELS AVAILABLE IN SPECIAL EXECUTION TO INCREASE THE PERFORMANCE MOPD KNOB (6660)

CONNECTION 1/4” M-HOSE BIB (6660)

Anfrage.

Ventils beeintraechtigen

SONDERAUSFUEHRUNGEN - VENTIL ZERTIFIZIERT NACH GASRICHTLINIE CE GAS (CEE 90/396) FUER ENTZUENDBARE GAASE

(CE-0085AS0422)

- GERAEUSCHGEDAEMPFTE VERSION (fuer GLEICHSTROM)

- AUSFUEHRUNG FUER MEDIEN MIT HOHER VISCOSITAET

- AUSFUEHRUNG ZERLEGBAR (6610)

- BYPASSBOHRUNG fuer SCHWEISSGERAETE

- MODELLE ERHAELTLICH IN SONDERAUSFUEHRUNGEN UM DIE MOPD LEISTUNG ZU ERHOEHEN

ZUBEHOER DREIPOLIGER STECKER UNI ISO 4400 (DIN 43650A)-IP65 - DREHKNOPF (6660) - ANSCHLUSS

1/4” M-SCHLAUCHNIPPEL (6660)

6601

COMANDO MANUALE

MANUAL OVERRIDE MANUELLE BETÄTIGUNG

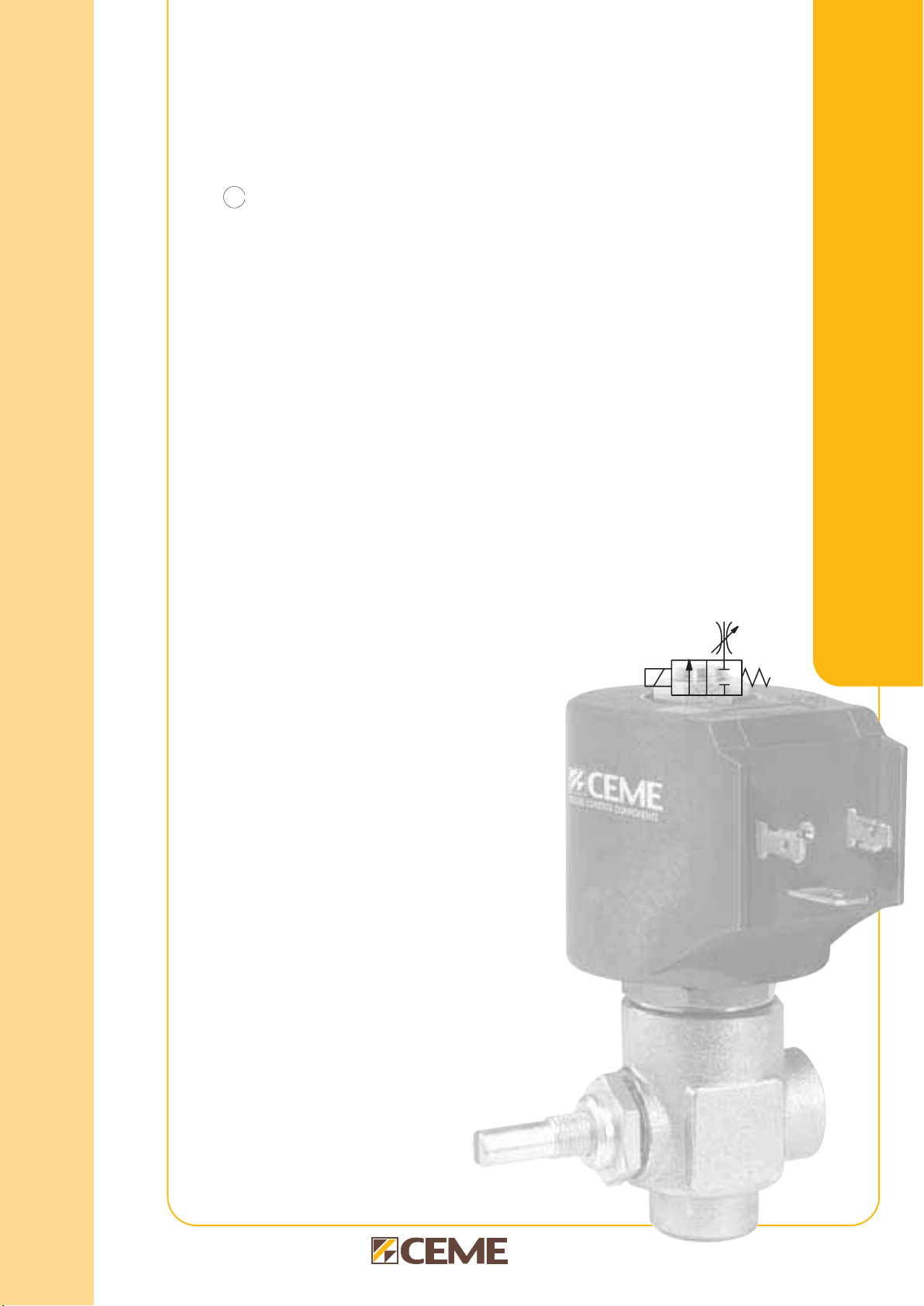

6660

REGOLAZIONE DI PORTATA MANUALE

MANUAL FLOW RATE REGULATOR MIT INTEGRIERTER MANUELLER DURCHFLUßREGULIERUNG

BOBINA TIPO B6

COIL TYPE B6 SPULE TYP B6

serie 66

Page 28

FLUID CONTROL COMPONENTS

DIAGRAMMA PERDITA DI CARICO PRESSURE LOSS DIAGRAM

6601 6604 6610

D.N. 4,0

D.N. 2,0 - 2,2 - 3,0 - 3,2

6606 6607 6613 6614

D.N. 4,0

0.1

0.01

Perdita di carico/Pressure loss/Druckverlust (bar)

0.001

0.001 0.01 0.1 1 10 100

Portata/Delivery/Durchflussmenge (m3/h)

Dado

Rondella

Bobina

Nucleo fisso

Molla

Nucleo mobile

Pastiglia

Corpo

RICAMBI

Bobina

Lock nut Washer Coil Tube top Spring Plunger Seal Valve body base

SPARE PARTS

Coil

Mutter Beilagscheibe Magnetspule Kern Feder Plunger Dichtung Grundkörper

ERSATZTEILE

Magnetspule

VALVOLA FORNITA CON

QUESTA SERIE DI VALVOLE E’ IDONEA ALL’INTERCETTAZIONE DI GAS INFIAMMABILE, OLTRE A TUTTI GLI ALTRI FLUIDI

DESCRITTI NELLE CARATTERISTICHE GENERALI PAG.27. ALCUNI MODELLI SONO STATI SOTTOPOSTI ALL’ESAME DI TIPO

GAS

RICHIESTO DALLA DIRETTIVA EUROPEA CEE 90/396 (APPARECCHI A GAS E SUOI COMPONENTI) (6609-6610-6611-6612) E SONO CONFORMI AI REQUISITI DELLA CLASSE A SECONDO UNI EN 161

VALVE SUPPLIED WITH:

BESIDES ALL OTHER KIND OF MEDIUMS POINTED OUT IN THE GENERAL FEATURES OF PAGE NO. 27, THIS SERIES OF

VALVES ARE SUITABLE FOR INTERCEPTION OF INFLAMMABLE GAS, CERTAIN MODELS HAVE BEEN SUBMITTED FOR THE

GAS

TESTING REQUIRED FROM THE EEC DIRECTIVE CEE 90/ 396 (GAS APPARATUS AND THEIR COMPONENTS) (6609-66106611-6612) AND COMPLY TO THE REQUIREMENTS OF CLASS A VALVES ACCORDING TO UNI EN 161.

LIEFERUMFANG:

AUSSER DEN BEREITS AUF SEITE 27 IN DEN ALLGEMEINE MERKMALEN ANGEGEBEN MEDIEN, WURDEN DIESE

VENTILSERIEN SPEZIELL FUER DIE VERWENDUNG MIT ENTZUENDBAREN GASEN GEPRUEFT. EIN GROSSTEIL DER

GAS

BAUSERIEN WURDE GEMAESS EUROPAEISCHER GAS RICHTLINIE CEE 90/396 GEPRUEFT UND UNTERLIEGEN SOMIT EINER 100% TIGER DICHTIGKEITSPRUEFUNG. IM SPEZIELLEN DIE TYPEN (6609-6610-6611-6612) SIE WERDEN IN ÜBEREINSTIMMUNG MIT DEM UNI EN 161 GEPRÜFT, STUFEN SIE EINE DIREKTIVE EIN.

serie 66

Page 29

FLUID CONTROL COMPONENTS

6606 6607 6613 6614

GAS

6601

6606 - 6607 - 6613 - 6614

6604 - 6605 - 6609 - 6610 -

6611 - 6612

6622

8/32 UNC

16,9

6604 6609 6610

6605

6625

6630

6628

6660

serie 66

Page 30

FLUID CONTROL COMPONENTS

CH 32

10,25

CARATTERISTICHE SPECIFICATIONS

ATTACCHI

CODICE KV M.O.P.D. DIMENSIONI/DIMENSIONS PESO/WEIGHT

PIPES mm CODE m3/h bar mm Kg

ELETTROVALVOLE

in ––> out AC DC A B C D

G 1/8 1,5 6711 0.080 25 17 35 77 47 62 0.250

G 1/8 2,0 6711 0.130 22 10 35 77 47 62 0.250 G 1/8 2,8 6711 0.265 10 7 35 77 47 62 0.250 G 1/4 1,5 6712 0.080 25 17 35 77 47 62 0.230 G 1/4 2,0 6712 0.130 22 10 35 77 47 62 0.230 G 1/4 2,5 6712 0.210 12 8 35 77 47 62 0.230

G 1/4 2,8 6712 0.265 10 7 35 77 47 62 0.230

G 1/4 2,8 6724 0.265 10 7 59 80 47 61 0.270 FLANGIA / FLANGE 1,5 6770 0.070 25 17 33 60 47 - 0.220 FLANGIA / FLANGE 2,0 6770 0.110 22 10 33 60 47 - 0.220

FLANGIA / FLANGE 2,8 6770 0.180 10 7 33 60 47 - 0.220

CARATTERISTICHE ELETTRICHE

ELECTRICAL INFORMATION

12 24 48 110 230 400 50 60 Hz 12VA 21VA

POTENZA/POWER

NOMINALE

SPUNTO

HOLDING IN RUSH

V= 12 24 48 110 16W

Per dettagli costruttivi sulle bobine vedi capitolo “INFORMAZIONI DI PROGETTO”

For construction details of the coils see chapter “PROJECT INFORMATION” Ausführliche Daten über die Ventilspulen finden Sie unter Abschnitt “TECHNISCHE INFORMATIONEN””

MAX TEMPERATURA MAX TEMPERATURE

10A

10B

NBR EPDM FPM

90°C 155°C 150°C

Disponibili bobine per temp. ambienti fino a 120°C

Coils available for ambient temperatures up to 120°C Spulen verfügbar für Umgebungstemperaturen bis zu 120°C

DIAGRAMMA PERDITA DI CARICO PRESSURE LOSS DIAGRAM

FLUIDI/FLUIDS AMBIENTE/AMBIENT

80°C

D.N. 1,5 - 2,0 - 2,8

Dado

Rondella

Bobina

Cannotto

Nucleo mobile

Molla

Piattello

Pastiglia

Molla

Corpo

Rondella

Spillo

Dado di regolazione

O-ring

RICAMBI

Bobina

Cannotto

Nucleo mobile

Gruppo di regolazione

Lock nut Washer Coil Tube guide Plunger Spring Support Seal Spring Valve body base Washer Plunger Regular lock nut O-ring

SPARE PARTS

Coil Tube guide Plunger Regulator unit

Mutter Beilagscheibe Magnetspule Plungerrohr Plunger Feder Scheibe Dichtung Feder Grundkörper Spindeldichtung Spindel Haltemutter-Spindel O-Ring

ERSATZTEILE

Magnetspule Plungerrohr Plunger Spindel

serie 67

0.1

0.01

Perdita di carico/Pressure loss/Druckverlust (bar)

0.001

0.001 0.01 0.1 1 10 100

Portata/Delivery/Durchflussmenge (m3/h)

M4M4

67706711 - 6712 6724

Page 31

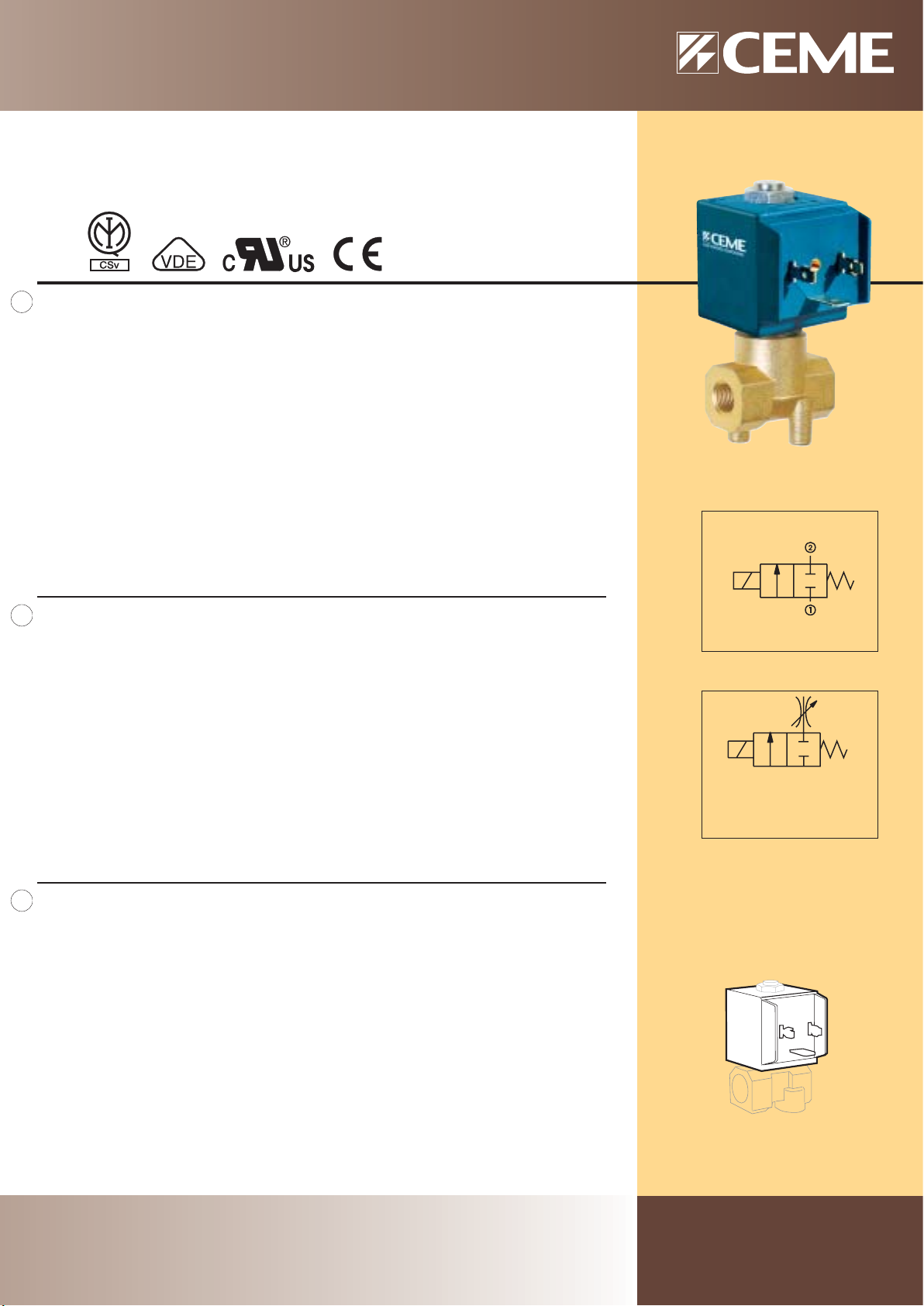

FLUID CONTROL COMPONENTS

ELETTROVALVOLA AZIONE DIRETTA 2/2 VIE N.C. SOLENOID VALVE DIRECT ACTING 2/2 WAY N.C. DIREKTGESTEUERTES MAGNETVENTIL 2/2 WEGE S.G.

CARATTERISTICHE GENERALI

PRESSIONE MINIMA DI FUNZIONAMENTO 0 bar PARTI A CONTATTO CON IL FLUIDO TENUTA EPDM - NBR - FPM CORPO OTTONE CON SEDE DI TENUTA INOX TUBO GUIDA INOX - Tenuta metallica con il corpo per tenute sicure anche ad alte temperature di impiego.

ORGANI INTERNI ACCIAIO INOX FLUIDI ACQUA - ARIA - VAPORE - OLII LEGGERI

VALVOLA UNIDIREZIONALE VALVOLA ISPEZIONABILE VALVOLA FORNITA CON CONNETTORE TRIPOLARE UNI ISO 4400 (DIN 43650A) - IP65 (TRANNE PER 6724) POSIZIONE DI MONTAGGIO Qualsiasi; sconsigliata quella con bobina rivolta verso il basso TEMPERATURA AMBIENTE 80°C, in D.C. per temperature superiori a 40°C, le performance (M.O.P.D.) potrebbero

ESECUZIONI SPECIALI CORPO VALVOLA INOX (AISI 303) ACCESSORI -MANOPOLA (6724)

- Migliore resistenza alla corrosione.

(GAS PER 6711- 6712)

diminuire

-CONNETTORE TRIPOLARE UNI ISO 4400 (DIN 43650A) - IP65 (6724)

-RACCORDO 1/4" M- PORTAGOMMA

GENERAL FEATURES

MINIMUM WORKING PRESSURE 0 bar PARTS IN CONTACT WITH THE FLUID

SEALING EPDM - NBR - FPM BODY BRASS WITH SEALING SEAT IN STAINLESS STEEL STAINLESS STEEL TUBE GUIDE

INTERNAL PARTS STAINLESS STEEL FLUIDS WATER - AIR - STEAM- LIGHT OILS

ONE WAY DIRECTION VALVE SERVICEABLE VALVE VALVE SUPPLIED WITH THREE POLE PLUG CONNECTOR UNI ISO 4400 (DIN 43650A) -IP65 (EXCEPT FOR 6724) MOUNTING POSITION Any, the position with the coil downwards is not recommended. AMBIENT TEMPERATURE 80°C, in D.C. for temperatures higher than 40°C, the performances (M.O.P.D.) could decrease.

SPECIAL EXECUTIONS VALVE BODY STAINLESS STEEL (AISI 303)

- Metallic sealing with the body for safety sealing also for high temperature applications.

- Improved corrosion resistance.

(GAS FOR 6711- 6712)

ACCESSORIES -KNOB (6724)

-THREE POLE PLUG CONNECTOR UNI ISO 4400 (DIN 43650A) –IP 65 (6724)

-CONNECTION 1/4” M-HOSE BIB

ALLGEMEINE MERKMALE

MINIMALER ARBEITSDRUCK 0 bar MEDIUMS BERUEHRTE TEILE

DICHTUNG EPDM - NBR - FPM KOERPER MESSING MIT VENTILSITZ AUS EDELSTAHL PLUNGERROHR AUS EDELSTAHL

INNERE ELEMENTE EDELSTAHL MEDIEN WASSER - LUFT - DAMPF – LEICHTE OELE

UNIDIREKTIONALES VENTIL VENTIL WARTUNGSFREUNDLICH LIEFERUNFANG DREIPOLIGER STECKER UNI ISO 4400 (DIN 43650A)-IP65 (AUSSER FUER 6724) MONTAGEPOSITION Keine Einschraenkungen. Fuer Montage mit dem Spulenkopf senkrecht nach unten, auf Anfrage. UMGEBUNGSTEMPERATUR 80°, im D.C-Betrieb koennen Temperaturen ueber 40°C, die Schaltkraefte (M.O.P.D.) des Ventils

SONDERAUSFUEHRUNGEN VENTILKOERPER AUS EDELSTAHL (AISI 303)

- Metallische Dichtung fuer einen sicheren Einsatz auch bei hohen Medien Temperaturen.

- Bessere Korrosionsbestaendigkeit.

(GAS FUER 6711- 6712)

beeintraechtigen.

ZUBEHOER -DREHKNOPF (6724)

-DREIPOLIGER STECKER UNI ISO 4400 (DIN 43650A) –IP 65 (6724)

-ANSCHLUSS 1/4” M- SCHLAUCHNIPPEL

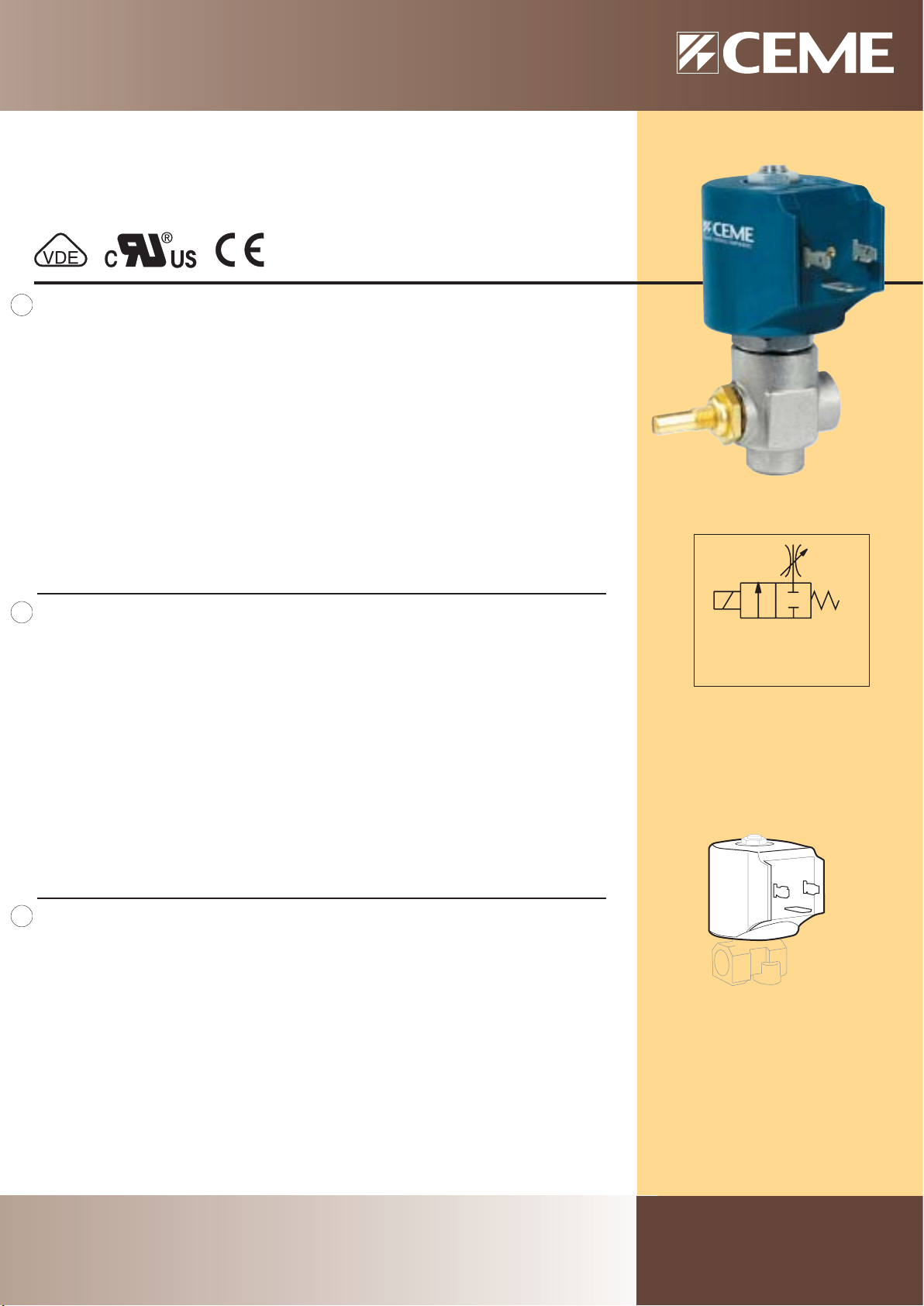

6724

REGOLAZIONE DI PORTATA MANUALE

MANUAL FLOW RATE REGULATOR MIT INTEGRIERTER MANUELLER DURCHFLUßREGULIERUNG

BOBINA TIPO B6

COIL TYPE B6 SPULE TYP B6

serie 67

Page 32

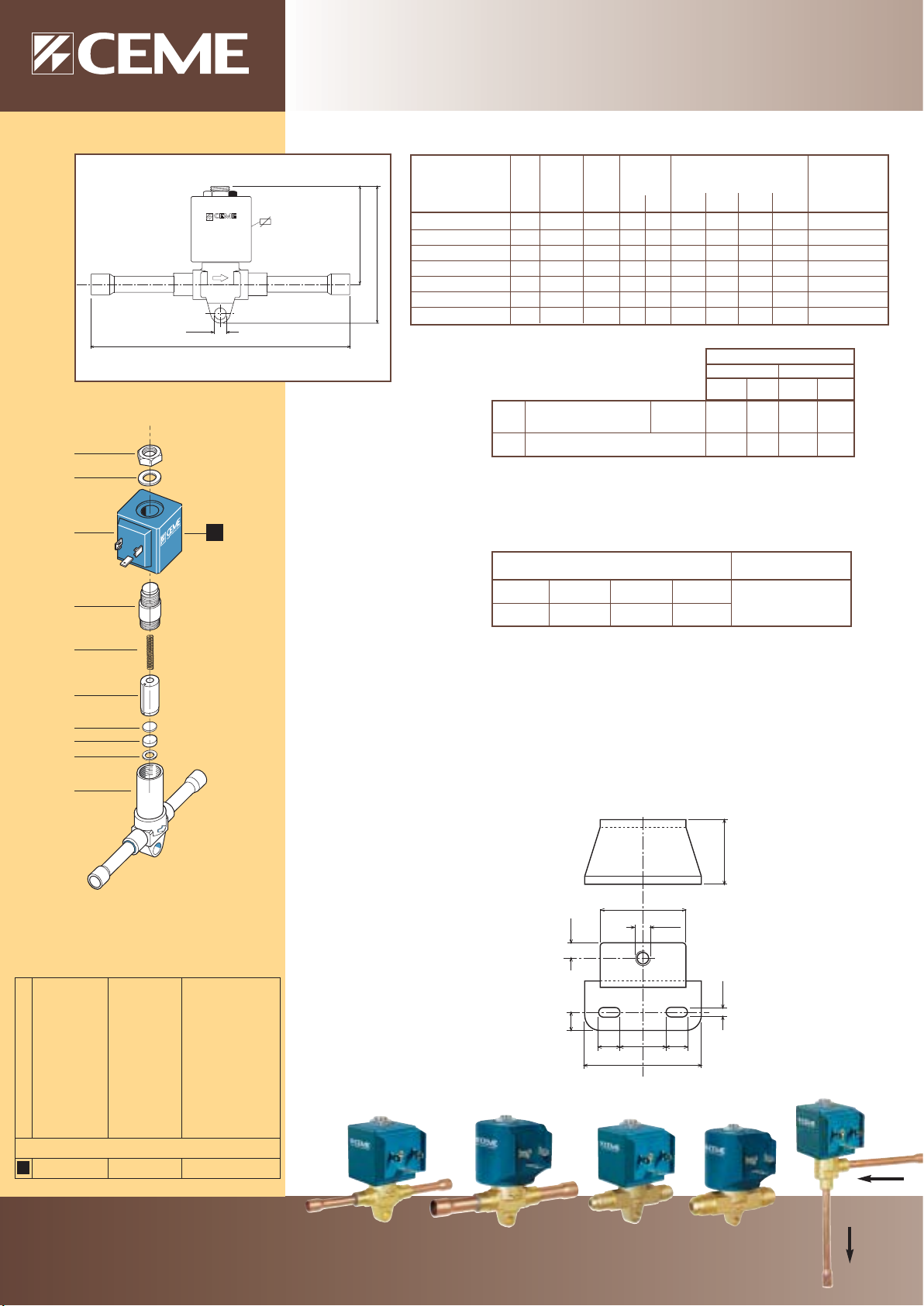

FLUID CONTROL COMPONENTS

CARATTERISTICHE SPECIFICATIONS

ATTACCHI

CODICE KV M.O.P.D. DIMENSIONI/DIMENSIONS PESO/WEIGHT

PIPES mm CODE m3/h bar mm Kg

ELETTROVALVOLE

in ––> out AC DC A B C D

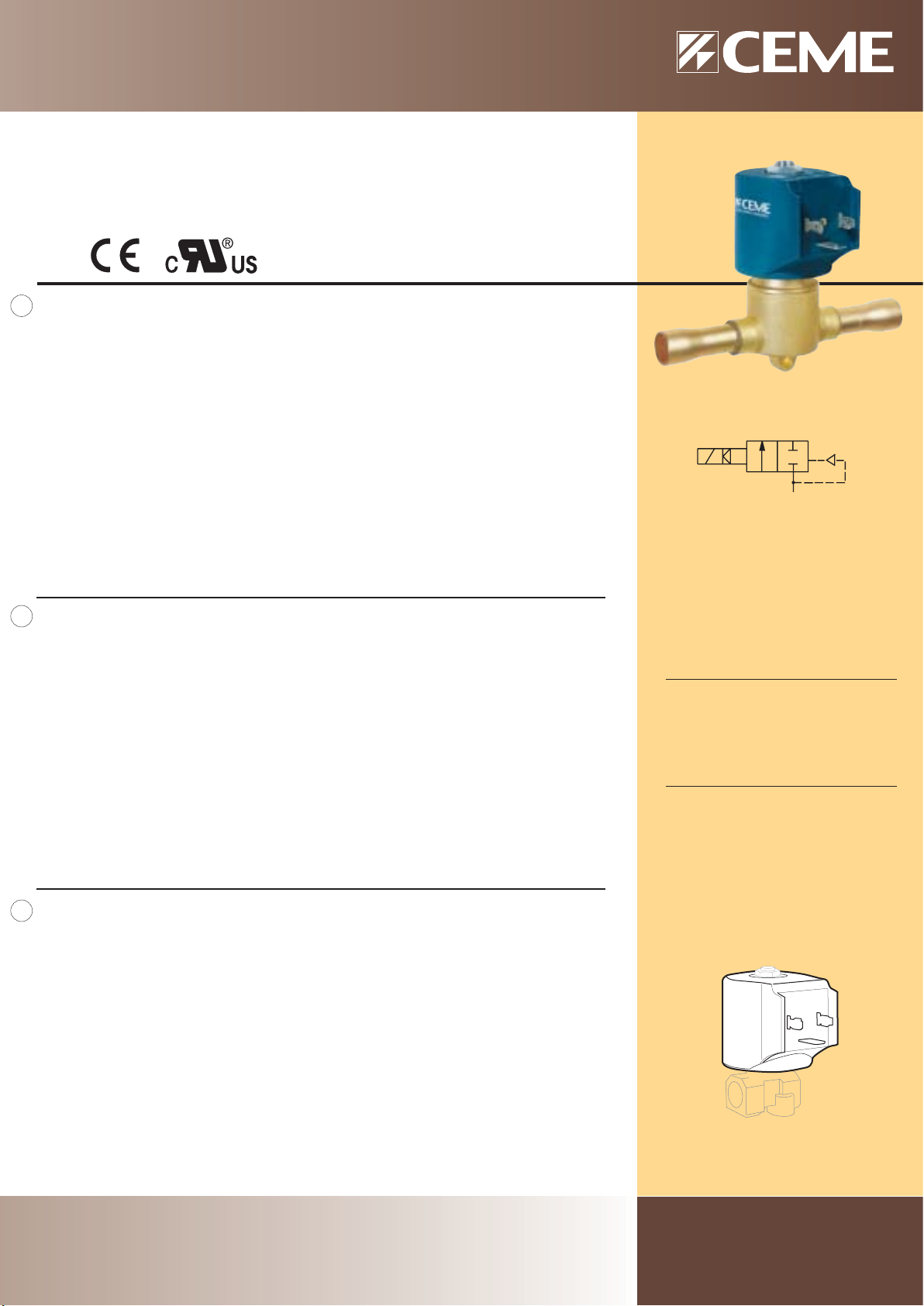

ODF 6 mm 2,5 6806 0.170 25 17 111 67 47 50 0.220 ODF 1/4 2,5 6807 0.170 25 17 111 67 47 50 0.220 ODF 10 mm 3,0 6810 0.230 25 17 116 78 60 59 0.360 ODF 3/8 3,0 6811 0.230 25 17 116 78 60 59 0.360 1/4 SAE - (UNF 7/16) 3/8 SAE - (UNF 5/8)

Ø 5,2

ODF 6 mm 2,5 6825 0.170 25 17 105 136 47 49 0.210

2,5 6812 0.170 25 17 65 67 47 50 0.220 3,0 6813 0.230 25 17 71 78 60 59 0.395

CARATTERISTICHE ELETTRICHE

ELECTRICAL INFORMATION

12 24 48 110 230 400 50 60 Hz

POTENZA/POWER

6806-07-12-25 6810-11-13

NOMINALE SPUNTO NOMINALE SPUNTO

HOLDING IN RUSH HOLDING IN RUSH

17,5VA 28VA 23VA 33VA

V= 12 24 48 110 16W 21W

Per dettagli costruttivi sulle bobine vedi capitolo “INFORMAZIONI DI PROGETTO”

For construction details of the coils see chapter “PROJECT INFORMATION” Ausführliche Daten über die Ventilspulen finden Sie unter Abschnitt “TECHNISCHE INFORMATIONEN””

MAX TEMPERATURA MAX TEMPERATURE

FLUIDI/FLUIDS AMBIENTE/AMBIENT

-45+125°C -35+100°C

PTFE NEOPRENE

-30+80°C

Dado

Rondella

Bobina

Nucleo fisso

Molla

Nucleo mobile

Piattello

Pastiglia

Rondella

Corpo

RICAMBI

Bobina

DIAGRAMMA PERDITA DI CARICO

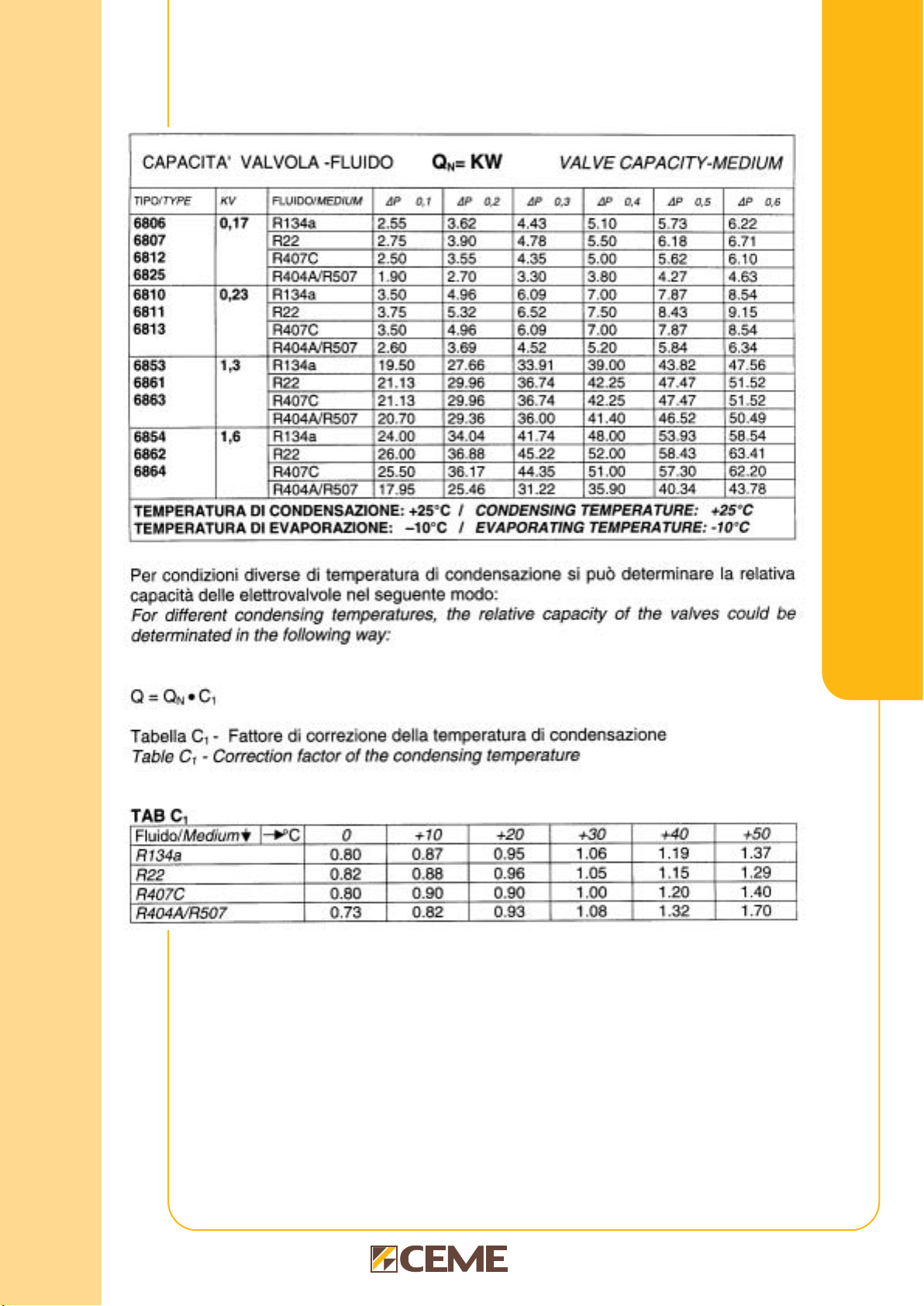

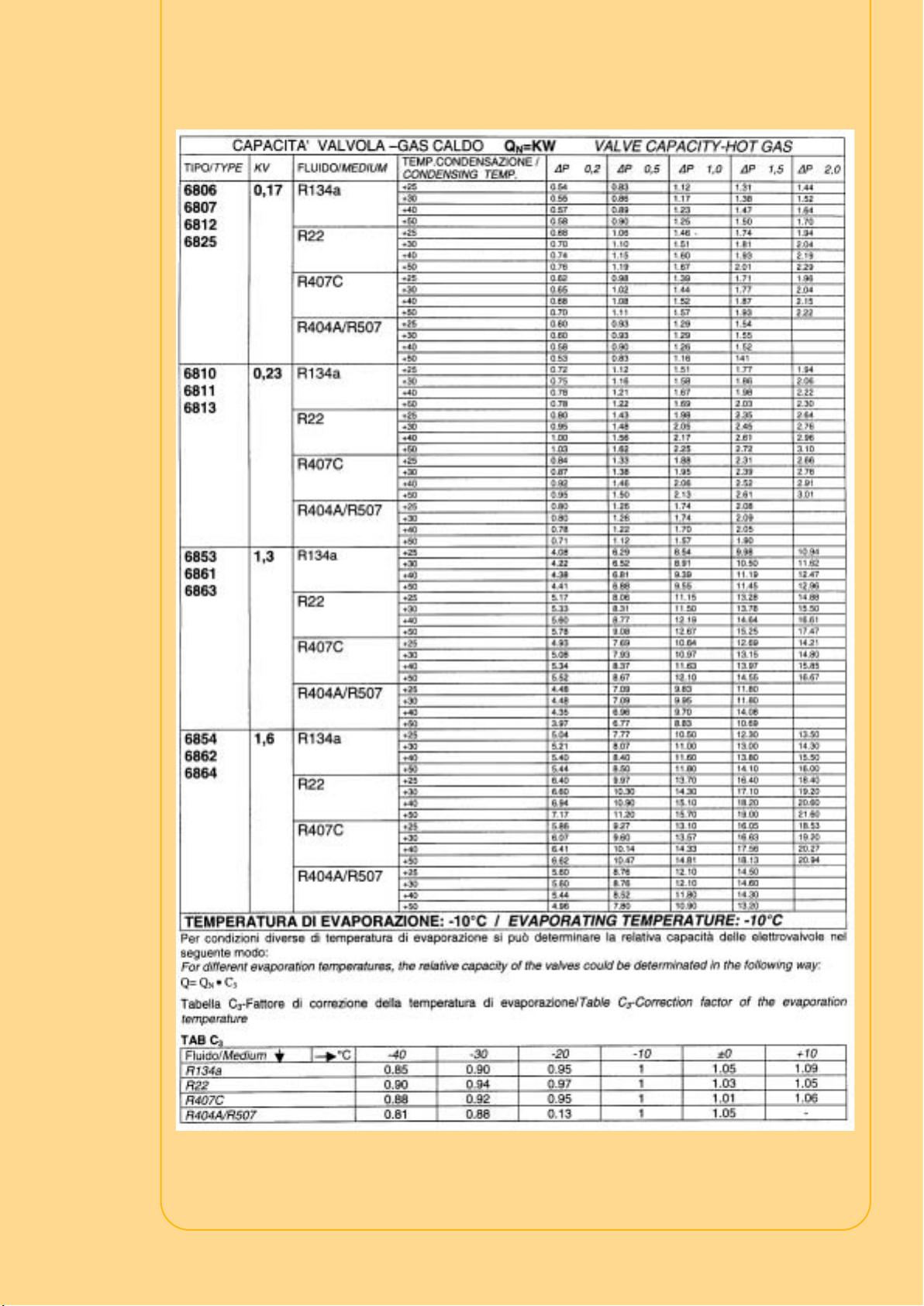

Per informazioni dettagliate sulle capacità di portata per i diversi fluidi refrigeranti,

vedi capitolo “INFORMAZIONI DI PROGETTO”.

PRESSURE LOSS DIAGRAM

7 8

Detailed information on the flow rate capacity for the various “refrigeration fluids” are available under chapter “PROJECT INFORMATION”.

DRUCK-DURCHFLUSS DIAGRAMM

Ausführliche Informationen über spezifische Kühlmittel Eigenschaften finden Sie unter “TECHNISCHE INFORMATIONEN”.

= =

M 5

5,5

Lock nut Washer Coil Tube top Spring Plunger Support Seal Washer Valve body base

SPARE PARTS

Coil

Mutter Beilagscheibe Magnetspule Kern Feder Plunger Scheibe Dichtung Spindeldichtung Grundkörper

ERSATZTEILE

Magnetspule

6806 6807

6810 6811

4,5

15,5 = =

= =

6813

6825

6812

serie

OUT

68 AD

Page 33

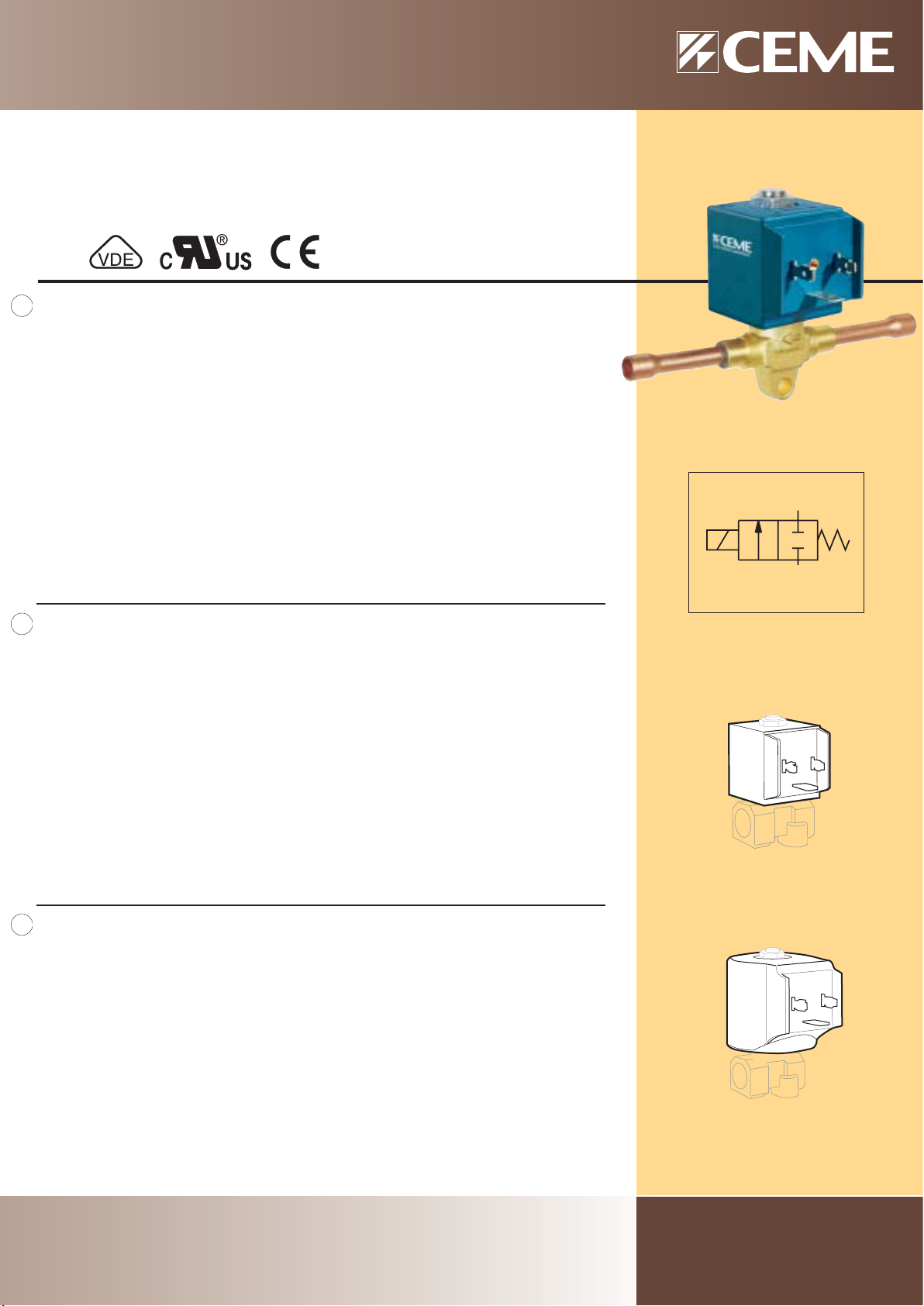

FLUID CONTROL COMPONENTS

ELETTROVALVOLA AZIONE DIRETTA 2/2 VIE N.C. SOLENOID VALVE DIRECT ACTING 2/2 WAY N.C. DIREKTGESTEUERTES MAGNETVENTIL 2/2 WEGE S.G.

CARATTERISTICHE GENERALI

PRESSIONE MINIMA DI FUNZIONAMENTO 0 bar PARTI A CONTATTO CON IL FLUIDO TENUTA PTFE CORPO OTTONE ORGANI INTERNI ACCIAIO INOX FLUIDI TUTTI I TIPI DI FLUIDI REFRIGERANTI ESCLUSA AMMONIACA (NH3) VALVOLA UNIDIREZIONALE VALVOLA NON ISPEZIONABILE VALVOLA FORNITA CON - CONNETTORE TRIPOLARE UNI ISO 4400 (DIN 43650A) - IP65

POSIZIONE DI MONTAGGIO Qualsiasi. Per ottenere le massime prestazioni le valvole devono essere montate con la

TEMPERATURA AMBIENTE -30°C +80°C

ESECUZIONI SPECIALI TENUTA IN NEOPRENE (6806 - 6812)

- STAFFA E VITE PER IL FISSAGGIO (ESCLUSA LA SERIE 6825)

bobina rivolta verso l'alto; si sconsiglia quella con bobina rivolta verso il basso.

In D.C. per temperature superiori a 40°C, le performance (M.O.P.D.) potrebbero diminuire

ACCESSORI DADO E GUARNIZIONI ANTI UMIDITA' PER LA BOBINA

GENERAL FEATURES

MINIMUM WORKING PRESSURE 0 bar PARTS IN CONTACT WITH THE FLUID SEALING PTFE BODY BRASS INTERNAL PARTS STAINLESS STEEL FLUIDS ALL TYPE OF REFRIGERANT FLUIDS EXCEPT AMMONIA (NH3) ONE WAY DIRECTION VALVE NON-SERVICEABLE VALVE VALVE SUPPLIED WITH - THREE POLE PLUG CONNECTOR UNI ISO 4400 (DIN 43650A) -IP 65

MOUNTING POSITION Any;to obtain the best performances the valves has to be installed with the coil vertical;

AMBIENT TEMPERATURE

SPECIAL EXECUTIONS SEALING IN NEOPRENE(6806-6812)

ACCESSORIES NUT AND GASKET TO AID AGAINST HUMIDITY FOR THE COIL

ALLGEMEINE MERKMALE

MINIMALER ARBEITSDRUCK 0 bar MEDIUMS BERUEHRTE ELEMENTE DICHTUNG PTFE KOERPER MESSING INNERE ELEMENTE EDELSTAHL MEDIEN ALLE ARTEN VON KUEHLMITTEL AUSSER AMMONIAK (NH3) UNIDIREKTIONALES VENTIL VENTIL WARTUNGSFREI LIEFERUMFANG - DREIPOLIGER STECKER UNI ISO 4400 (DIN 43650A) -IP 65

MONTAGEPOSITION

UMGEBUNGSTEMPERATUR

SONDERAUSFUEHRUNGEN DICHTUNG AUS NEOPRENE (6806-6812) ZUBEHOER MUTTER UND DICHTUNG GEGEN FEUCHTIGKEIT FUER DIE SPULE

BOCCHETTONI SAE PER CONNESSIONE TUBO DI RAME

- SCREW AND MOUNTING BRACKET, (EXCEPT FOR SERIES 6825)

the position with the coil downwards is not recommended.

- 30 °C +80°C, in D.C. for temperatures higher than 40°C, the performances (M.O.P.D.) could decrease.

SAE NUT FOR COPPER TUBE CONNECTION

- SCHRAUBE UND BEFESTIGUNGSBUEGEL (AUSSER FUER 6825) Keine Einschraenkungen. Um beste Leistungen zu erreichen, muessen die Ventile mit der Spule senkrecht nach oben eingebaut werden.Fuer Montage mit dem Spulenkopf senkrecht nach unten, auf Anfrage.

-30°C +80°C, im D.C.-Betrieb koennen Temperaturen ueber 40°C, die Leistungen (M.O.P.D.) des Ventils beeintraechtigen.

MUTTER MIT SAE GEWINDE FUER KUPFERROHR ANSCHLUSS

6806-6807-6812-6825

BOBINA TIPO B6

COIL TYPE B6 SPULE TYP B6

6810-6811-6813

BOBINA TIPO B12

COIL TYPE B12 SPULE TYP B12

AD serie 68

Page 34

FLUID CONTROL COMPONENTS

CARATTERISTICHE SPECIFICATIONS

ELETTROVALVOLE

ATTACCHI

PIPES mm CODE m3/h bar mm Kg

in ––> out AC DC A B C D

3/8 SAE - (UNF 5/8)

1/2 SAE - (UNF 3/4)

CODICE KV M.O.P.D. DIMENSIONI/DIMENSIONS PESO/WEIGHT

8 6853 1.300 28 17 84 91,5 60 73.5 0.520

10 6854 1.600 28 17 84 91,5 60 73.5 0.520 ODF 10 mm 8 6861 1.300 28 17 118 91,5 60 73.5 0.460 ODF 12 mm 10 6862 1.600 28 17 118 91,5 60 73.5 0.460 ODF 3/8 8 6863 1.300 28 17 118 91,5 60 73.5 0.460

Ø 5,2

ODF 1/2 10 6864 1.600 28 17 118 91,5 60 73.5 0.460

CARATTERISTICHE ELETTRICHE

ELECTRICAL INFORMATION

12 24 48 110 230 400 50 60 Hz 30VA 51VA

POTENZA/POWER

NOMINALE

SPUNTO

HOLDING IN RUSH

V= 12 24 48 110 20W

Per dettagli costruttivi sulle bobine vedi capitolo “INFORMAZIONI DI PROGETTO”

For construction details of the coil see chapter “PROJECT INFORMATION” Ausführliche Daten über die Ventilspulen finden Sie unter Abschnitt “TECHNISCHE INFORMATIONEN”

MAX TEMPERATURA MAX TEMPERATURE

PTFE

-45+125°C

FLUIDI/FLUIDS AMBIENTE/AMBIENT

-30+80°C

Dado

Rondella

Bobina

Nucleo fisso

O-ring

Molla

Nucleo mobile

Pastiglia

Fascia elastica

Otturatore

Corpo

RICAMBI

Bobina

Cannotto

Nucleo mobile

Otturatore

Lock nut Washer Coil Tube top O-ring Spring Plunger Seal Piston rings Shutter Valve body base

SPARE PARTS

Coil Tube guide Plunger Shutter

Mutter Beilagscheibe Magnetspule Kern O-ring Feder Plunger Dichtung Kolbenring Verschluss Grundkörper

ERSATZTEILE

Magnetspule Plungerrohr Plunger Verschluss

DIAGRAMMA PERDITA DI CARICO

Per informazioni dettagliate sulle capacità di portata per i diversi fluidi refrigeranti, vedi capitolo “INFORMAZIONI DI PROGETTO”.

PRESSURE LOSS DIAGRAM

Detailed information on the flow rate capacity for the various “refrigeration fluids” are available under chapter “PROJECT INFORMATION”.

DRUCK-DURCHFLUSS DIAGRAMM

Ausführliche Informationen über spezifische Kühlmittel Eigenschaften finden Sie unter “TECHNISCHE INFORMATIONEN”.

68626853 6854 6861

serie 68 SC

Page 35

FLUID CONTROL COMPONENTS

ELETTROVALVOLA SERVOCOMANDATA 2/2 VIE N.C. SOLENOID VALVE PILOT OPERATED 2/2 WAY N.C. SERVOGESTEUERTES MAGNETVENTIL 2/2 WEGE S.G.

CARATTERISTICHE GENERALI

PRESSIONE MINIMA DIFFERENZIALE DI FUNZIONAMENTO 0,1 bar PARTI A CONTATTO CON IL FLUIDO: TENUTA PTFE CORPO OTTONE ORGANI INTERNI ACCIAIO INOX FLUIDI TUTTI I TIPI DI FLUIDI REFRIGERANTI ESCLUSA AMMONIACA (NH3). VALVOLA UNIDIREZIONALE VALVOLA ISPEZIONABILE VALVOLA FORNITA CON - CONNETTORE TRIPOLARE UNI ISO 4400 (DIN 43650A) - IP65

POSIZIONE DI MONTAGGIO: Qualsiasi; sconsigliata quella con bobina rivolta verso il basso. TEMPERATURA AMBIENTE: -30°C +80°C

- STAFFA E VITE PER IL FISSAGGIO

In D.C. per temperature superiori a 40°C, le performance (M.O.P.D.) potrebbero diminuire.

ACCESSORI - BOBINA B20 (30W) PER AUMENTARE LE PERFORMANCE (M.O.P.D.) IN D.C.

GENERAL FEATURES

MINIMUM DIFFERENTIAL WORKING PRESSURE 0,1 bar PARTS IN CONTACT WITH THE FLUID: SEALING PTFE BODY BRASS INTERNAL PARTS STAINLESS STEEL FLUIDS ALL TYPE OF REFRIGERANT FLUIDS EXCEPT AMMONIA (NH3) ONE WAY DIRECTION VALVE SERVICEABLE VALVE VALVE SUPPLIED WITH - THREE POLE PLUG CONNECTOR UNI ISO 4400 (DIN 43650A)- IP 65

MOUNTING POSITION: Any, the position with the coil downwards is not recommended. AMBIENT TEMPERATURE:

ACCESSORIES - A SPECIAL COIL B20 (30W) IS AVAILABLE TO INCREASE PERFORMANCES (M.O.P.D.) IN D.C.

ALLGEMEINE MERKMALE

MINIMALER DIFFERENTIALARBEITSDRUCK 0,1 bar MEDIUMS BERUEHRTE ELEMENTE: DICHTUNG PTFE KOERPER MESSING INNERE ELEMENTE EDELSTAHL FLUESSIGKEITEN ALLE ARTEN VON KUEHLMITTEL AUSSER AMMONIAK (NH3) UNIDIREKTIONALES VENTIL VENTIL WARTUNGSFREUNDLICH LIEFERUMFANG - DREIPOLIGER STECKER UNI ISO 4400 (43650A) –IP 65

MONTAGEPOSITION: UMGEBUNGSTEMPERATUR: -30°C+80°C, im D.C-Betrieb koennen Temperaturen ueber 40°C die Schaltkraefte (M.O.P.D.)

- BOCCHETTONI SAE PER CONNESSIONE TUBO DI RAME.

- DADO E GUARNIZIONI ANTI UMIDITÀ PER LA BOBINA.

- SCREW AND MOUNTING BRACKET

-30°C +80°C, in D.C. for temperatures higher than 40°C, the performances (M.O.P.D.) could decrease.

- SAE NUT FOR COPPER TUBE CONNECTION.

- NUT AND GASKET TO AID AGAINST HUMIDITY FOR THE COIL.

- SCHRAUBE UND BEFESTIGUNGSBUEGEL Keine Einschraenkungen. Fuer Montage mit dem Spulenkopf senkrecht nach unten, auf Anfrage.

des Ventils beeintraechtigen.

NEW

APERTURA CON MASSIMA PORTATA ANCHE CON BASSISSIME PRESSIONI DIFFERENZIALI. VALVOLA CON UN SOLO PUNTO DI GIUNZIONE PER UNA TENUTA PIÙ SICURA VERSO L'ESTERNO. PESI E DIMENSIONI RIDOTTE GRAZIE AL COMANDO A PISTONE.

LOW MINIMUM OPERATING DIFFERENTIAL PRESSURE TO ACHIEVE MAXIMUM FLOW RATE VALVE WITH SINGLE JUNCTION POINT FOR SAFETY SEALING AGAINST ATMOSPHERE REDUCED SIZE/WEIGHT ACHIEVED DUE TO PISTON CONTROL

OEFFNET, ZU MAXIMALEM DURCHFLUSS, AUCH BEI GERINGSTEN DIFFERENTIALDRUECKEN VENTIL MIT NUR EINER DICHTSTELLE ZUR SICHEREN DICHTUNG NACH AUSSEN GERINGES GEWICHT UND GERINGE ABMESSUNGEN DANK KOLBENSTEUERUNG

SONDERAUSFUEHRUNGEN ES BESTEHT DIE MOEGLICHKEIT, MITTELS EINER SONDERSPULE B20 (30W), DIE SCHALTKRAEFTE

(M.O.P.D.) IN D.C. ZU ERHOEHEN, MUTTER MIT SAE GEWINDE FUER KUPFERROHR ANSCHLUSS MUTTER UND DICHTUNG GEGEN FEUCHTIGKEIT FUER DIE SPULE

SC serie 68

BOBINA TIPO B12

COIL TYPE B12 SPULE TYP B12

Page 36

FLUID CONTROL COMPONENTS

CARATTERISTICHE SPECIFICATIONS

10A

11A

ATTACCHI

ELETTROVALVOLE

PIPES mm CODE m3/h bar mm Kg

in ––> out AC DC A B C D

CODICE KV M.O.P.D. DIMENSIONI/DIMENSIONS PESO/WEIGHT

1/4 NPT 11 8302 1.40 20 20 55 91 60 78 0.560

3/8 NPT 11 8303 1.50 20 20 55 91 60 78 0.535 1/2 NPT 11 8304 1.60 20 20 55 91 60 78 0.500

G 1/4 11 8322 1.40 20 20 55 91 60 78 0.560 G 3/8 11 8323 1.50 20 20 55 91 60 78 0.535 G 1/2 11 8324 1.60 20 20 55 91 60 78 0.500

AZIONE DIRETTA - DIRECT ACTING - DIREKTGESTEUERTES P. MIN. = 0 bar

8332

8333 8334

ATTACCHI

PIPES mm CODE m3/h bar mm Kg

in ––> out AC DC A B C D

G 1/4 11 8332 1.50 0.5 0.3 55 91 60 78 0.560 G 3/8 11 8333 1.60 0.5 0.3 55 91 60 78 0.535 G 1/2 11 8334 1.70 0.5 0.3 55 91 60 78 0.500

CODICE KV M.O.P.D. DIMENSIONI/DIMENSIONS PESO/WEIGHT

CARATTERISTICHE ELETTRICHE

ELECTRICAL INFORMATION

12 24 48 110 230 400 50 60 Hz

POTENZA/POWER

8322-23-24 8332-33-34

NOMINALE SPUNTO

HOLDING IN RUSH

22VA 41VA

V= 12 24 48 110 21W

Per dettagli costruttivi sulle bobine vedi capitolo “INFORMAZIONI DI PROGETTO”

For construction details of the coils see chapter “PROJECT INFORMATION” Ausführliche Daten über die Ventilspulen finden Sie unter Abschnitt “TECHNISCHE INFORMATIONEN””

MAX TEMPERATURA MAX TEMPERATURE

FLUIDI/FLUIDS AMBIENTE/AMBIENT

NBR FPM EPDM

90°C 150°C 130°C

80°C

DIAGRAMMA PERDITA DI CARICO PRESSURE LOSS DIAGRAM

D.N. 11

1/4” - 3/8” - 1/2”

Dado

Rondella

Bobina

Nucleo fisso

O-ring

Nucleo mobile

Ammortizzatore

Molla

Piattello

Pastiglia

Molla

Membrana

Piattello

Corpo

RICAMBI

Bobina

Cannotto

Nucleo mobile

Membrana

Lock nut Washer Coil Tube top O-ring Plunger Shock-absorber Spring Support Seal Spring Diaphragm Support Valve body base

SPARE PARTS

Coil

Tube guide

Plunger

Diaphragm

Mutter Beilagscheibe Magnetspule Kern O-ring Plunger DÑmpfer Feder Scheibe Dichtung Feder Membrane Scheibe Grundkörper

ERSATZTEILE

Magnetspule

Plungerrohr

Plunger

Membrane

serie 83

0.1

0.01

Perdita di carico/Pressure loss/Druckverlust (bar)

0.001

0.001 0.01 0.1 1 10 100

Portata/Delivery/Durchflussmenge (m3/h)

Page 37

FLUID CONTROL COMPONENTS

ELETTROVALVOLA SERVOCOMANDATA 2/2 VIE N.C. SOLENOID VALVE PILOT OPERATED 2/2 WAY N.C. SERVOGESTEUERTES MAGNETVENTIL 2/2 WEGE S.G.

CARATTERISTICHE GENERALI

PRESSIONE MINIMA DIFFERENZIALE DI FUNZIONAMENTO 0,1 bar (modelli 8332-33-34 0 bar) PARTI A CONTATTO CON IL FLUIDO: TENUTA FPM, NBR per 8332-8333-8334 CORPO OTTONE ORGANI INTERNI ACCIAIO INOX FLUIDI ARIA - ACQUA - GAS INERTI - OLII LEGGERI VALVOLA UNIDIREZIONALE VALVOLA ISPEZIONABILE Valvola fornita con CONNETTORE TRIPOLARE UNI ISO 4400 (DIN 43650A)-IP65 POSIZIONE DI MONTAGGIO: Qualsiasi; sconsigliata quella con bobina rivolta verso il basso TEMPERATURA AMBIENTE: 80°C, in D.C. per temperature superiori ai 40°C, le performance (M.O.P.D.) potrebbero diminuire.

ESECUZIONI SPECIALI TENUTA IN EPDM, NBR

ACCESSORI TIMER PER REGOLAZIONE TEMPI D’INTERVENTO

VERSIONE AD AZIONE DIRETTA: 8332, 8333, 8334 PER I MODELLI 8332, 8333, 8334 E' DISPONIBILE UNA BOBINA SPECIALE PER AUMENTARE LA PRESTAZIONE IN D.C. (M.O.P.D.) A. 0,5 bar

(vedi accessori a pagina 95)

GENERAL FEATURES

MINIMUM DIFFERENTIAL WORKING PRESSURE 0,1 bar (models 8332-33-34 0 bar) PARTS IN CONTACT WITH THE FLUID: SEALING FPM, NBR for 8332-8333-8334 BODY BRASS INTERNAL PARTS STAINLESS STEEL FLUIDS AIR – WATER - INERT GAS - LIGHT OILS ONE WAY DIRECTION VALVE SERVICEABLE VALVE VALVE SUPPLIED WITH THREE POLE PLUG CONNECTOR UNI ISO 4400 (DIN 43650A)-IP65 MOUNTING POSITION Any, the position with the coil downwards is not recommended. AMBIENT TEMPERATURE 80°C, in D.C. for temperatures higher than 40°C, the performances (M.O.P.D.) could decrease.

SPECIAL EXECUTIONS SEALING IN EPDM, NBR

DIRECT ACTING VERSION (8332,8333,8334) FOR MODELS 8332,8333,8334, A SPECIAL COIL IS AVAILABLE TO INCREASE PERFORMANCES (M.O.P.D.) IN D.C. TO 0,5 BAR

ACCESSORIES ADJUSTABLE TIMER TO PRESET DUTY CYCLE.

(see accessories at page 95)

ALLGEMEINE MERKMALE

MINIMALER DIFFERENTIALARBEITSDRUCK 0,1 bar (Modelle 8332-33-34 0 bar) MEDIUMS BERUEHRTE ELEMENTE DICHTUNG FPM, NBR fuer 8332-8333-8334 KOERPER MESSING INNERE ELEMENTE EDELSTAHL MEDIEN LUFT-WASSER -EDELGAS—LEICHTE OELE UNIDIREKTIONALES VENTIL VENTIL WARTUNGSFREUNDLICH LIEFERUMFANG DREIPOLIGER STECKER UNI ISO 4400 (DIN 43650A)-IP65 MONTAGEPOSITION Keine Einschraenkungen. Fuer die Montage mit dem Spulenkopf senkrecht nach unten,

UMGEBUNGSTEMPERATUR 80°C, im D.C-Betrieb koennen Temperaturen ueber 40°C, die Schaltkraefte ( M.O.P.D.) des

auf Anfrage.

Ventils beeintraechtigen.

SONDERAUSFUEHRUNGEN DICHTUNG AUS EPDM, NBR

DIREKTGESTEUERTE VERSION: 8332,8333,8334 FUER DIE MODELLE 8332,8333,8334 BESTEHT DIE MOEGLICHKEIT, MITTELS EINER SONDERSPULE DIE SCHALTKRAEFTE ( M.O.P.D.) IM D.C.-BEREICH AUF 0.5 BAR ZU ERHOEHE-

ZUBEHOER TIMER FUER REGELUNG DER SCHALTZEITEN

(Siehe Zubehoer auf Seite 95)

ALTA FREQUENZA D’INTERVENTO SCARICO CONDENSA COMPRESSORI

HIGH FREQUENCY APPLICATIONS CONDENSATE DRAIN FOR COMPRESSORS

ANWENDUNGEN MIT HOHER SCHALTHÄUFIGKEIT ABLASS KONDENSWASSER DER KOMPRESSOREN

BOBINA TIPO B12 M

COIL TYPE B12 M SPULE TYP B12 M

serie 83

Page 38

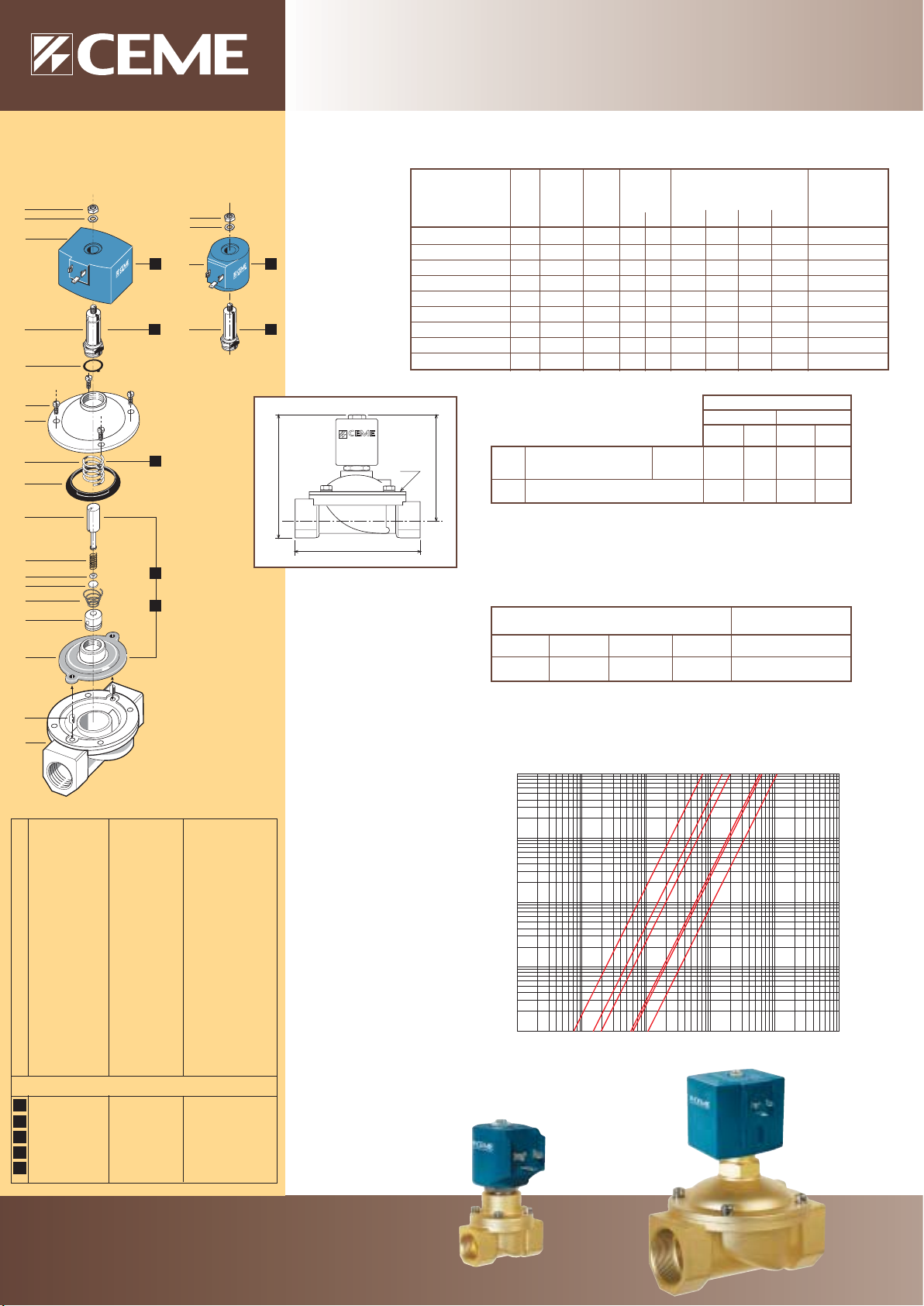

FLUID CONTROL COMPONENTS

8417 8418 8419

1 2

8413 8414 8415 8416

1 2

CARATTERISTICHE SPECIFICATIONS

ATTACCHI

PIPES mm CODE m3/h bar mm Kg

in ––> out AC DC A B C D

G 3/8 12 8413 2.20 5 5 61 105 48 92 0.680 G 1/2 12 8414 2.20 5 5 61 105 48 92 0.660 G 3/4 20 8415 5.50 4 2 100 110 80 93 1.100

CODICE KV M.O.P.D. DIMENSIONI/DIMENSIONS PESO/WEIGHT

G 1 25 8416 7.50 4 2 100 116 80 96 1.200 G 1 1/4 36 8417 17.50 4 2 146 200 128 170 5.200 G 1 1/2 39 8418 19.00 4 2 146 200 128 170 5.000

G 2 51 8419 32.40 4 2 174 216 146 180 6.500

3/8 NPT 12 8423 2.20 5 5 61 105 48 92 0.680

12 13

ELETTROVALVOLE

1/2 NPT 12 8424 2.20 5 5 69 105 48 92 0.670

Ø C

CARATTERISTICHE ELETTRICHE

ELECTRICAL INFORMATION

12 24 48 110 230 400 50 60 Hz

POTENZA/POWER

8413-14-15-16 8417-18-19

NOMINALE SPUNTO NOMINALE SPUNTO

HOLDING IN RUSH HOLDING IN RUSH

18VA 47VA 140VA 430VA

V= 12 24 48 110 21W 43W

Per dettagli costruttivi sulle bobine vedi capitolo “INFORMAZIONI DI PROGETTO”

For construction details of the coils see chapter “PROJECT INFORMATION” Ausführliche Daten über die Ventilspulen finden Sie unter Abschnitt “TECHNISCHE INFORMATIONEN””

MAX TEMPERATURA MAX TEMPERATURE

FLUIDI/FLUIDS AMBIENTE/AMBIENT

NBR EPDM EPDM-KTW FPM

130°C 130°C 150°C 90°C 80°C

Dado

Rondella

Bobina

Cannotto

O-ring

Vite

Coperchio

Molla

Anello

Nucleo mobile

Molla

Piattello

Pastiglia

Molla

Bussola

Membrana

Bussola

Corpo

RICAMBI

Bobina

Cannotto

Molla

Gruppo membrana (C.A.)

Gruppo membrana (C.C.)

Lock nut Washer Coil Tube guide O-ring Screw Valve body top Spring Ring Plunger Spring Support Seal Spring Bush Diaphragm Bush Valve body base

SPARE PARTS

Coil Tube guide Spring Diaphragm unit (A.C.) Diaphragm unit (D.C.)

Mutter Beilagscheibe Magnetspule Plungerrohr O-ring Schraube Deckel Feder Ring Plunger Feder Scheibe Dichtung Feder Buchse Membrane Buchse Grundkörper

ERSATZTEILE

Magnetspule Plungerrohr Feder Membrane Aggregat (A.C.) Membrane Aggregat (D.C.)

8413 8414 8415 8416 8423 8424

DIAGRAMMA PERDITA DI CARICO PRESSURE LOSS DIAGRAM

D.N. 12 - 20 - 25 - 36 - 39 -51

0.1

0.01

Perdita di carico/Pressure loss/Druckverlust (bar)

0.001

0.01 0.1 1 10 100 1000

Portata/Delivery/Durchflussmenge (m3/h)

8417 8418 8419

serie 84

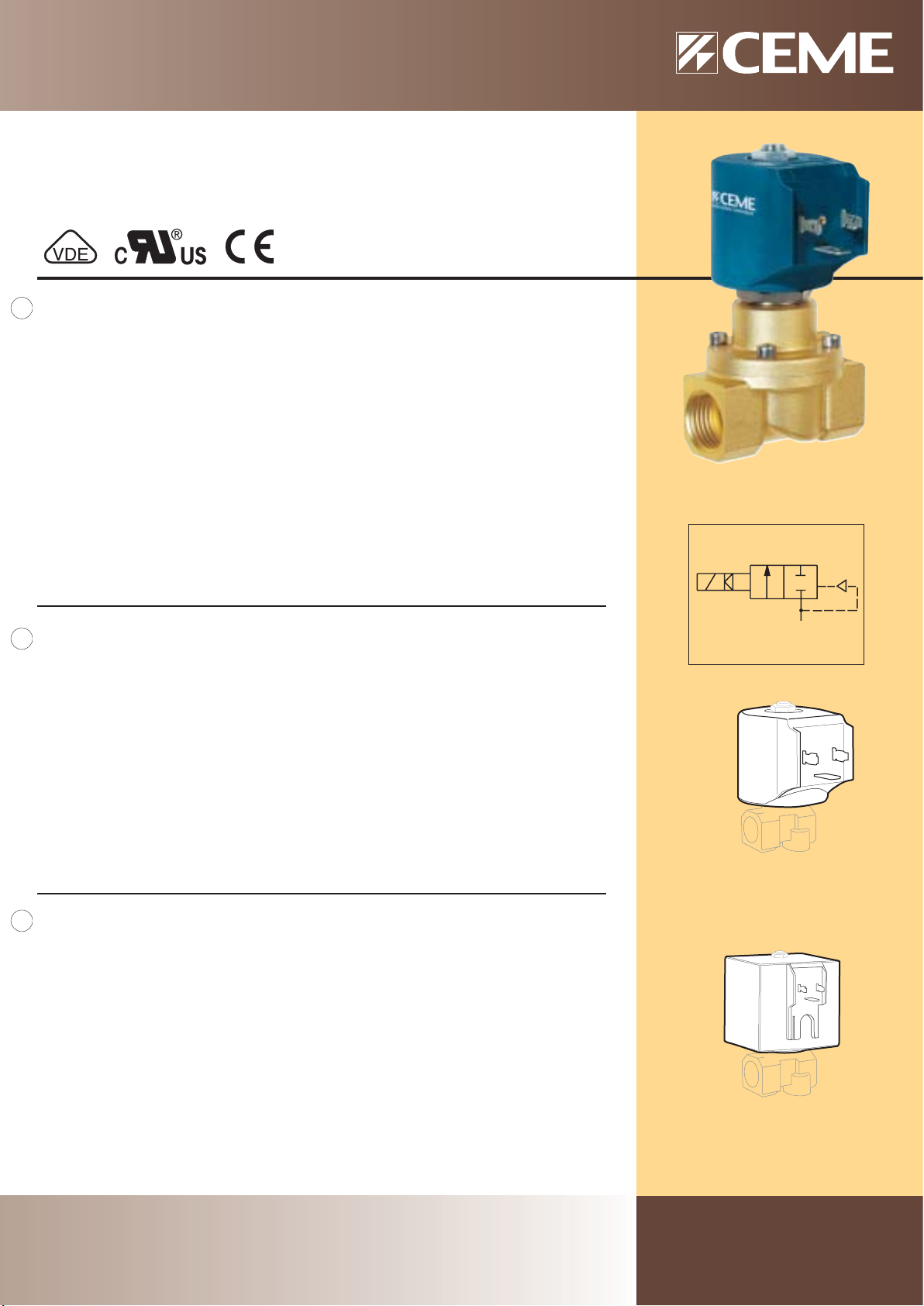

Page 39

FLUID CONTROL COMPONENTS

ELETTROVALVOLA SERVOASSISTITA 2/2 VIE N.C. SOLENOID VALVE SERVO-ACTUATED 2/2 WAY N.C. ZWANGSGESTEUERTES MAGNETVENTIL 2/2 WEGE S.G.

KTW

CARATTERISTICHE GENERALI

PRESSIONE MINIMA DIFFERENZIALE DI FUNZIONAMENTO 0 bar PARTI A CONTATTO CON IL FLUIDO TENUTA NBR a richiesta FPM - EPDM

CORPO OTTONE ORGANI INTERNI ACCIAIO INOX FLUIDI ACQUA - ARIA - OLII LEGGERI VALVOLA UNIDIREZIONALE VALVOLA ISPEZIONABILE VALVOLA FORNITA CON CONNETTORE TRIPOLARE UNI ISO 4400 (DIN 43650A) - IP65. POSIZIONE DI MONTAGGIO Si consiglia di montare la valvola con la bobina rivolta verso l'alto. I modelli 8417, 8418,

TEMPERATURA AMBIENTE 80°C, in D.C. per temperature superiori a 40°C, le performance (M.O.P.D.) potrebbero

EPDM-KTW tenuta adatta e certificata DVGW per l’intercettazione di acqua potabile.

8419 devono essere installati in posizione orizzontale con bobina rivolta verso l'alto.

diminuire.

ESECUZIONI SPECIALI - VERSIONE ANTI COLPO D'ARIETE CON TEMPO DI CHIUSURA + PIU' LENTO.

GENERAL FEATURES

MINIMUM DIFFERENTIAL WORKING PRESSURE: 0 bar PARTS IN CONTACT WITH THE FLUID

SEALING NBR on request FPM - EPDM

BODY BRASS INTERNAL PARTS STAINLESS STEEL

FLUIDS WATER- AIR - LIGHT OILS ONE WAY DIRECTION VALVE SERVICEABLE VALVE VALVE SUPPLIED WITH THREE POLE PLUG CONNECTOR UNI ISO 4400 (DIN 43650A)-IP65 MOUNTING POSITION We advice installation of the valve with the coil vertical. Models 8417,8418,8419 must be

AMBIENT TEMPERATURE 80°C, in D.C. for temperatures higher than 40°C, the performances (M.O.P.D.) could decrease.

SPECIAL EXECUTIONS - VERSION WITH WATER HAMMER DEVICE FOR SLOWER CLOSING TIME

ALLGEMEINE MERKMALE

MINIMALER DIFFERENTIALARBEITSDRUCK 0 bar MEDIUMS BERUEHRTE TEILE

DICHTUNG NBR auf Nachfrage FPM - EPDM

KOERPER MESSING INNERE ELEMENTE EDELSTAHL

MEDIEN WASSER - LUFT- LEICHTE OELE UNIDIREKTIONALES VENTIL VENTIL WARTUNGSFREUNDLICH LIEFERUMFANG DREIPOLIGER STECKER UNI ISO 4400 (DIN 43650A)-IP65 MONTAGEPOSITION Es wird empfohlen das Ventil mit der Spule senkrecht nach oben einzubauen.

UMGEBUNGSTEMPERATUR 80°C, im D.C.- Betrieb koennen Temperaturen ueber 40°C, die Schaltkraefte (M.O.P.D.) des

SONDERAUSFUEHRUNGEN - AUSFUEHRUNG LANGSAM SCHLIESSEND

- PER I MODELLI 8415 e 8416 E' DISPONIBILE LA BOBINA B20 (30 W) PER AUMENTARE LA PRESTAZIONE IN D.C. (M.O.P.D.) A 4 BAR.

- VERSIONE CON OMOLOGAZIONE KTW.

EPDM-KTW sealing approved and DVGW certified for interception of potable water

mounted in the horizontal position with the coil vertical .

- FOR MODELS 8415 AND 8416 , COIL TYPE B20 (30 W) IS AVAILABLE TO INCREASE PERFORMANCES (M.O.P.D.) IN D.C. TO 4 BAR.

- VERSION WITH KTW HOMOLOGATION.

EPDM-KTW Dichtung DVGW-KTW zertifiziert fuer den Trinkwassereinsatz.

Die Modelle 8417,8418,8419 muessen mit der Spule senkrecht nach oben eingebaut werden. Ventils beeintraechtigen.

- FUER DIE MODELLE 8415 UND 8416 IST DIE SPULE B20 (30 W) VERFUEGBAR UM DIE SCHALTKRAEFTE (M.O.P.D.) IN D.C. AUF 4 BAR ZU ERHOEHEN.

- VERSION MIT HOMOLOGATION KTW.

8413-8414-8415-8416-8423-8424

BOBINA TIPO B12

COIL TYPE B12 SPULE TYP B12

8417-8418-8419

BOBINA TIPO B60

COIL TYPE B60 SPULE TYP B60

serie 84

Page 40

FLUID CONTROL COMPONENTS

CARATTERISTICHE SPECIFICATIONS

ATTACCHI

CODICE KV M.O.P.D. DIMENSIONI/DIMENSIONS PESO/WEIGHT

PIPES mm CODE m3/h bar mm Kg

in ––> out AC DC A B C D

ELETTROVALVOLE

Ø C

G 1/4 10 8512 1.86 10 10 61 73 48 60 0.500 G 3/8 12 8513 1.86 10 10 61 73 48 60 0.450

G 1/2 12 8514 2.10 10 10 61 73 48 60 0.400 3/8 NPT 12 8523 1.86 10 10 61 73 48 60 0.450 1/2 NPT 12 8524 2.10 10 10 69 73 48 60 0.410

ELECTRICAL INFORMATION

12 24 48 110 230 400 50 60 Hz 11VA

V= 12 24 48 110 9W

Per dettagli costruttivi sulle bobine vedi capitolo “INFORMAZIONI DI PROGETTO”

For construction details of the coil see chapter “PROJECT INFORMATION” Ausführliche Daten über die Ventilspulen finden Sie unter Abschnitt “TECHNISCHE INFORMATIONEN”

MAX TEMPERATURA MAX TEMPERATURE

FLUIDI/FLUIDS AMBIENTE/AMBIENT

NBR EPDM EPDM/KTW FPM

90°C 130°C 130°C 150°C

CARATTERISTICHE ELETTRICHE

POTENZA/POWER

NOMINALE

SPUNTO

HOLDING IN RUSH

14,5VA

80°C

Dado

Rondella

Bobina

Nucleo fisso

Molla

Nucleo mobile

Pastiglia

Vite

Coperchio

Molla

Membrana

Bussola

Corpo

RICAMBI

Bobina

Molla

Membrana

DIAGRAMMA PERDITA DI CARICO PRESSURE LOSS DIAGRAM

Lock nut Washer Coil Tube top Spring Plunger Seal Screw Valve body top Spring Diaphragm Bush Valve body base

SPARE PARTS

Coil Spring Diaphragm

Mutter Beilagscheibe Magnetspule Kern Feder Plunger Dichtung Schraube Deckel Feder Membrane Buchse Grundkörper

ERSATZTEILE

Magnetspule Feder Membrane

0.1

0.01

D.N. 10 - 12

Perdita di carico/Pressure loss/Druckverlust (bar)

0.001

0.001 0.01 0.1 1 10 100

Portata/Delivery/Durchflussmenge (m3/h)

serie 85

Page 41

FLUID CONTROL COMPONENTS

ELETTROVALVOLA SERVOCOMANDATA 2/2 VIE N.C. SOLENOID VALVE PILOT OPERATED 2/2 WAY N.C. SERVOGESTEUERTES MAGNETVENTIL 2/2 WEGE S.G.

KTW

CARATTERISTICHE GENERALI

PRESSIONE MINIMA DIFFERENZIALE DI FUNZIONAMENTO 0,25 bar PARTI A CONTATTO CON IL FLUIDO TENUTA NBR a richiesta FPM - EPDM

CORPO OTTONE ORGANI INTERNI ACCIAIO INOX FLUIDI ARIA - ACQUA - OLII LEGGERI VALVOLA UNIDIREZIONALE VALVOLA ISPEZIONABILE VALVOLA FORNITA CON CONNETTORE TRIPOLARE UNI ISO 6952 (DIN 43650B)- IP65. POSIZIONE DI MONTAGGIO Qualsiasi; sconsigliata quella con bobina rivolta verso il basso. TEMPERATURA AMBIENTE 80°C, in D.C. per temperature superiori a 40°C, le performance (M.O.P.D.) potrebbero

EPDM-KTW tenuta adatta e certificata DVGW per l'intercettazione di acqua potabile.

diminuire.

ESECUZIONI SPECIALI - VERSIONE ANTI COLPO D'ARIETE CON TEMPO DI CHIUSURA PIU' LENTO.

- VERSIONE CON OMOLOGAZIONE KTW.

GENERAL FEATURES

MINIMUM DIFFERENTIAL WORKING PRESSURE 0,25 bar PARTS IN CONTACT WITH THE FLUID SEALING NBR on request FPM - EPDM

BODY BRASS INTERNAL PARTS STAINLESS STEEL FLUIDS AIR - WATER – LIGHT OILS ONE WAY DIRECTION VALVE SERVICEABLE VALVE VALVE SUPPLIED WITH THREE POLE PLUG CONNECTOR UNI ISO 6952 (DIN 43650B)-IP65 MOUNTING POSITION Any, the position with the coil downwards is not recommended. AMBIENT TEMPERATURE 80°C, in D.C. for temperatures higher than 40°C,the performances (M.O.P.D.) could decrease.

EPDM-KTW sealing approved and DVGW certified for interception of potable water

SPECIAL EXECUTIONS - VERSION WITH WATER HAMMER DEVICE FOR SLOWER CLOSING TIME.

- VERSION WITH KTW HOMOLOGATION.

ALLGEMEINE MERKMALE

MINIMALER DIFFERENTIALARBEITSDRUCK 0,25 bar MEDIUMS BERUEHRTE TEILE DICHTUNG NBR auf Nachfrage FPM - EPDM

KOERPER MESSING INNERE ELEMENTE EDELSTAHL MEDIEN LUFT - WASSER – LEICHTE OELE UNIDIREKTIONALES VENTIL VENTIL WARTUNGSFREUNDLICH LIEFERUMFANG DREIPOLIGER STECKER UNI ISO 6952 (DIN 43650B) -IP65 MONTAGEPOSITION UMGEBUNGSTEMPERATUR 80°C, im D.C.- Betrieb koennen Temperaturen ueber 40°C, die Schaltkraefte (M.O.P.D.) des

EPDM-KTW Dichtung DVGW-KTW zertifiziert fuer den Trinkwassereinsatz.

Keine Einschraenkungen. Fuer Montage mit dem Spulenkopf senkrecht nach unten, auf Anfrage.

Ventils beeintraechtigen.

SONDERAUSFUEHRUNGEN - VERSION LANGSAM SCHLIESSEND.

- VERSION MIT HOMOLOGATION KTW.

BOBINA TIPO B4

COIL TYPE B4 SPULE TYP B4

serie 85

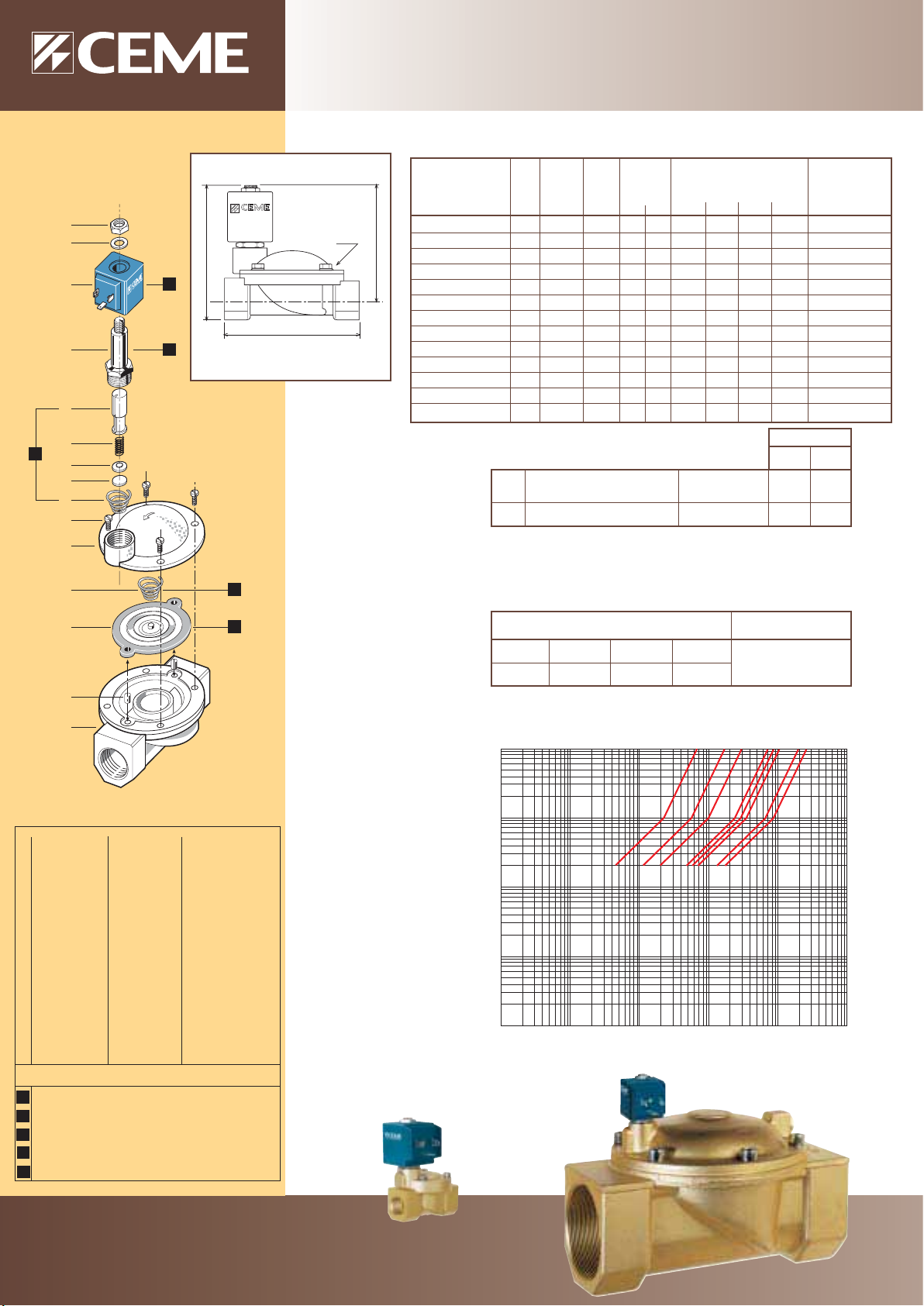

Page 42

FLUID CONTROL COMPONENTS

CARATTERISTICHE SPECIFICATIONS

ATTACCHI

CODICE KV M.O.P.D. DIMENSIONI/DIMENSIONS PESO/WEIGHT

PIPES mm CODE m3/h bar mm Kg

ELETTROVALVOLE

Ø C

in ––> out AC DC A B C D

G 3/8 10 8613 1.86 10 10 61 89 48 77 0.540

G 1/2 12 8614 2.10 10 10 61 89 48 77 0.500

G 3/4 20 8615 5.70 10 10 87 101 69 84 0.800

G 1 25 8616 9.60 10 10 100 106 80 86 1.100 G 1 1/4 32 8617 22.00 10 10 131 122 112 95 2.500 G 1 1/2 39 8618 27.00 10 10 146 128 128 98 3.000

G 2 51 8619 35.00 10 10 174 145 146 108 4.600 G 2 1/2 65 8620 63.00 10 10 245 180 184 134 9.400

G 3 75 8621 83.00 10 10 250 190 184 139 11.230

3/8 NPT 12 8623 2.10 10 10 61 89 48 77 0.540 1/2 NPT 12 8624 2.10 10 10 69 89 48 77 0.510 3/4 NPT 20 8625 5.70 10 10 87 101 69 84 0.800

7 8 9

1 NPT 25 8626 9.60 10 10 108 106 80 86 1.130

CARATTERISTICHE ELETTRICHE

ELECTRICAL INFORMATION

12 24 48 110 230 400 50 60 Hz 11VA 24VA

POTENZA/POWER

NOMINALE

SPUNTO

HOLDING IN RUSH

V= 12 24 48 110 16W

Per dettagli costruttivi sulle bobine vedi capitolo “INFORMAZIONI DI PROGETTO”

For construction details of the coils see chapter “PROJECT INFORMATION” Ausführliche Daten über die Ventilspulen finden Sie unter Abschnitt “TECHNISCHE INFORMATIONEN”

MAX TEMPERATURA MAX TEMPERATURE

Dado

Rondella

Bobina

Cannotto

Nucleo mobile

Molla

Piattello

Pastiglia

Molla

Vite

Coperchio

Molla

Membrana

Bussola

Corpo

RICAMBI

Bobina

Cannotto

Nucleo mobile

Molla

Membrana

NBR EPDM EPDM-KTW FPM

90°C 130°C 130°C 150°C

Lock nut Washer Coil Tube guide Plunger Spring Support Seal Spring Screw Valve body top Spring Diaphragm Bush Valve body base

SPARE PARTS

Coil

Tube guide

Plunger

Spring

Diaphgram

Mutter Beilagscheibe Magnetspule Plungerrohr Plunger Feder Scheibe Dichtung Feder Schraube Deckel Feder Membrane Buchse Grundkörper

ERSATZTEILE

Magnetspule

Plungerrohr

Plunger

Feder

Membrane

DIAGRAMMA PERDITA DI CARICO PRESSURE LOSS DIAGRAM

0.1

0.01

Perdita di carico/Pressure loss/Druckverlust (bar)

0.001

0.01 0.1 1 10 100 1000

FLUIDI/FLUIDS AMBIENTE/AMBIENT

80°C

D.N. 12 - 20 - 25 - 32 - 39 - 51 - 65 - 75

Portata/Delivery/Durchflussmenge (m3/h)

serie 86

Page 43

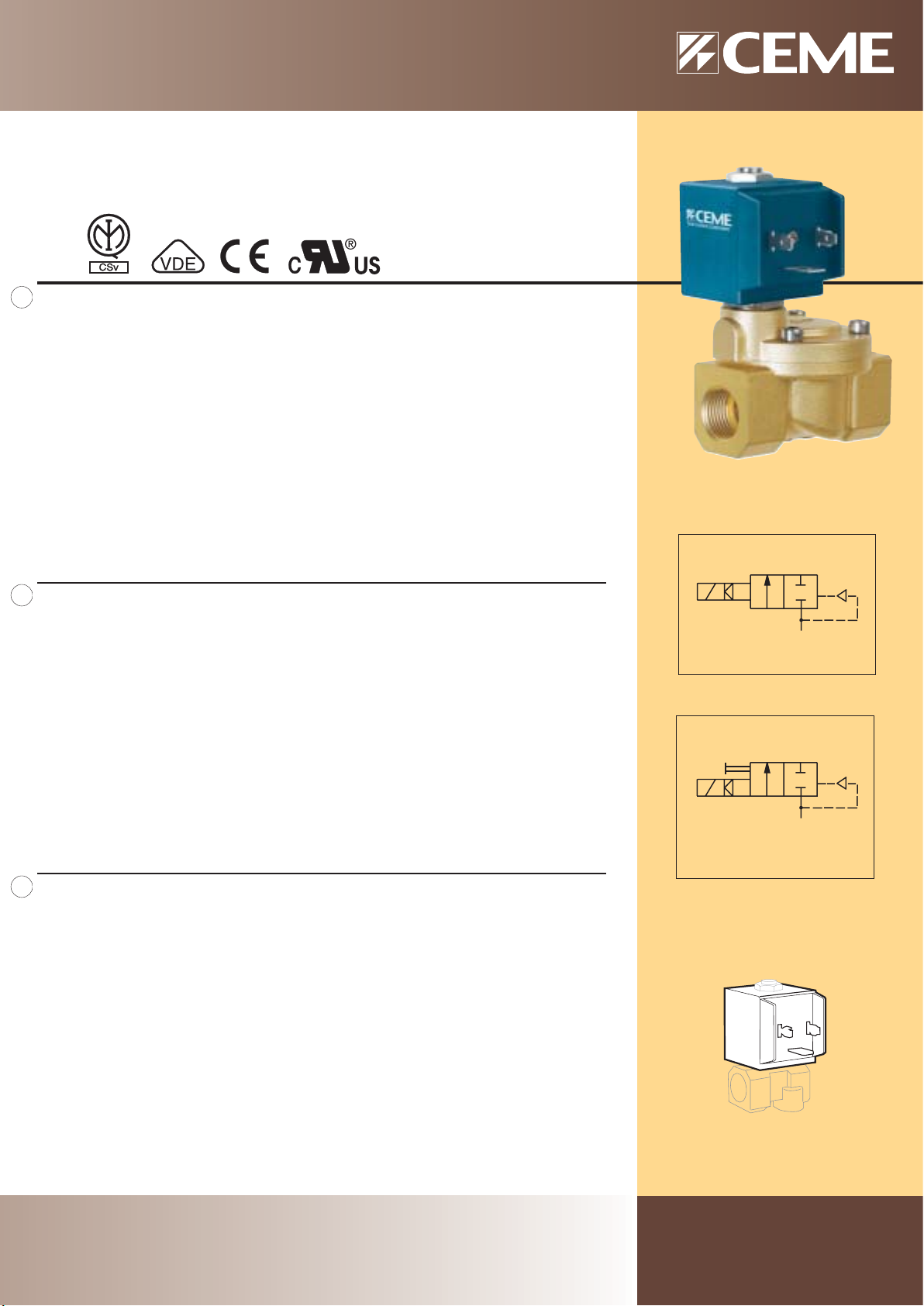

FLUID CONTROL COMPONENTS

ELETTROVALVOLA SERVOCOMANDATA 2/2 VIE N.C. SOLENOID VALVE PILOT OPERATED 2/2 WAY N.C. SERVOGESTEUERTES MAGNETVENTIL 2/2 WEGE S.G.

KTW

CARATTERISTICHE GENERALI

PRESSIONE MINIMA DIFFERENZIALE DI FUNZIONAMENTO 0,3 bar PARTI A CONTATTO CON IL FLUIDO TENUTA NBR a richiesta FPM - EPDM

CORPO OTTONE TUBO GUIDA INOX - Tenuta metallica con il corpo per tenute sicure anche ad alte temperature di impiego.

ORGANI INTERNI ACCIAIO INOX FLUIDI ARIA, ACQUA, OLII LEGGERI VALVOLA UNIDIREZIONALE VALVOLA ISPEZIONABILE VALVOLA FORNITA CON CONNETTORE TRIPOLARE UNI ISO 4400 (DIN 43650A) - IP65. POSIZIONE DI MONTAGGIO Qualsiasi; sconsigliata quella con bobina rivolta verso il basso. TEMPERATURA AMBIENTE 80°C, in D.C. per temperature superiori a 40°C, le performance (M.O.P.D.) potrebbero diminuire

ESECUZIONI SPECIALI - VERSIONE ANTI COLPO D'ARIETE CON TEMPO DI CHIUSURA PIÙ LENTO.

EPDM-KTW tenuta adatta e certificata DVGW per l'intercettazione di acqua potabile.

- Migliore resistenza alla corrosione.

- VERSIONE CON COMANDO MANUALE APERTURA/CHIUSURA (DISPONIBILE PER I MODELLI 8616 - 8617 - 8618 - 8619 - 8620 - 8621).

- VERSIONE CON MEMBRANA RINFORZATA PER UTILIZZO AD ALTA PRESSIONE E ALTA FREQUENZA D'INTERVENTO (DISPONIBILE PER I MODELLI 8615 - 8616 - 8617 - 8618 - 8619).

- VERSIONE CON OMOLOGAZIONE KTW.

GENERAL FEATURES

MINIMUM DIFFERENTIAL WORKING PRESSURE 0,3 bar PARTS IN CONTACT WITH THE FLUID SEALING NBR on request FPM - EPDM

BODY BRASS STAINLESS STEEL TUBE GUIDE

INTERNAL PARTS STAINLESS STEEL FLUIDS AIR, WATER, LIGHT OILS ONE WAY DIRECTION VALVE SERVICEABLE VALVE VALVE SUPPLIED WITH THREE POLE PLUG CONNECTOR UNI ISO 4400(DIN 43650A) -IP65 MOUNTING POSITION Any, the position with the coil downwards is not recommended. AMBIENT TEMPERATURE 80°C in D.C. for temperatures higher than 40°C, the performances (M.O.P.D.) could decrease.

EPDM-KTW sealing approved and DVGW certified for interception of potable water

- Metallic sealing with the body for safety sealing also for high temperature applications.

- Improved corrosion resistance.

SPECIAL EXECUTIONS - VERSION WITH WATER HAMMER DEVICE FOR SLOWER CLOSING TIME.

- VERSION WITH MANUAL OVERRIDE (AVAILABLE FOR MODELS 8616-8617-8618-8619-8620

8621).

- VERSION WITH REINFORCED DIAPHRAGM FOR HIGH PRESSURE USE AND HIGH FREQUENCY APPLICATIONS (AVAILABLE for MODELS 8615-8616-8617-8618-8619).

- VERSION WITH KTW HOMOLOGATION.

ALLGEMEINE MERKMALE

MINIMALER DIFFERENTIALARBEITSDRUCK 0,3 bar MEDIUMS BERUEHRTE TEILE DICHTUNG NBR auf Nachfrage FPM - EPDM

KOERPER MESSING PLUNGERROHR AUS EDELSTAHL

INNERE ELEMENTE EDELSTAHL MEDIEN LUFT, WASSER, LEICHTE OELE UNIDIREKTIONALES VENTIL VENTIL WARTUNGSFREUNDLICH LIEFERUMFANG DREIPOLIGER STECKER UNI ISO 4400 (DIN 43650A) -IP65 MOUNTING POSITION Keine Einschraenkungen. Fuer Montage mit dem Spulenkopf senkrecht nach unten, auf

UMGEBUNGSTEMPERATUR 80°C ,im D.C- Betrieb koennen Temperaturen ueber 40°C, die Schaltkraefte (M.O.P.D.) des

EPDM-KTW Dichtung, DVGW-KTW zertifiziert fuer den Trinkwassereinsatz.

- Metallische Dichtung fuer einen sicheren Einsatz auch bei hohen Medien- temperaturen.

- Bessere Korrosionsbestaendigkeit.

Anfrage.

Ventils beeintraechtigen.

SONDERAUSFUEHRUNGEN - VERSION LANGSAM SCHLIESSEND.

- VERSION MIT HANDBETAETIGUNG (VERFUEGBAR FUER MODELLE 8616-8617-8618-8619-8620-8621).

- VERSION MIT VERSTAERKTER MEMBRANE FUER DEN EINSATZ MIT HOHEN DRUECKEN UND HOHER SCHALTHAEUFIGKEIT (VERFUEGBAR FUER MODELLE 8615-8616-8617-8618-8619).

- VERSION MIT HOMOLOGATION KTW

ESECUZIONE SPECIALE

COMANDO MANUALE

MANUAL OVERRIDE MANUELLE BETÄTIGUNG

BOBINA TIPO B6

COIL TYPE B6 SPULE TYP B6

serie 86

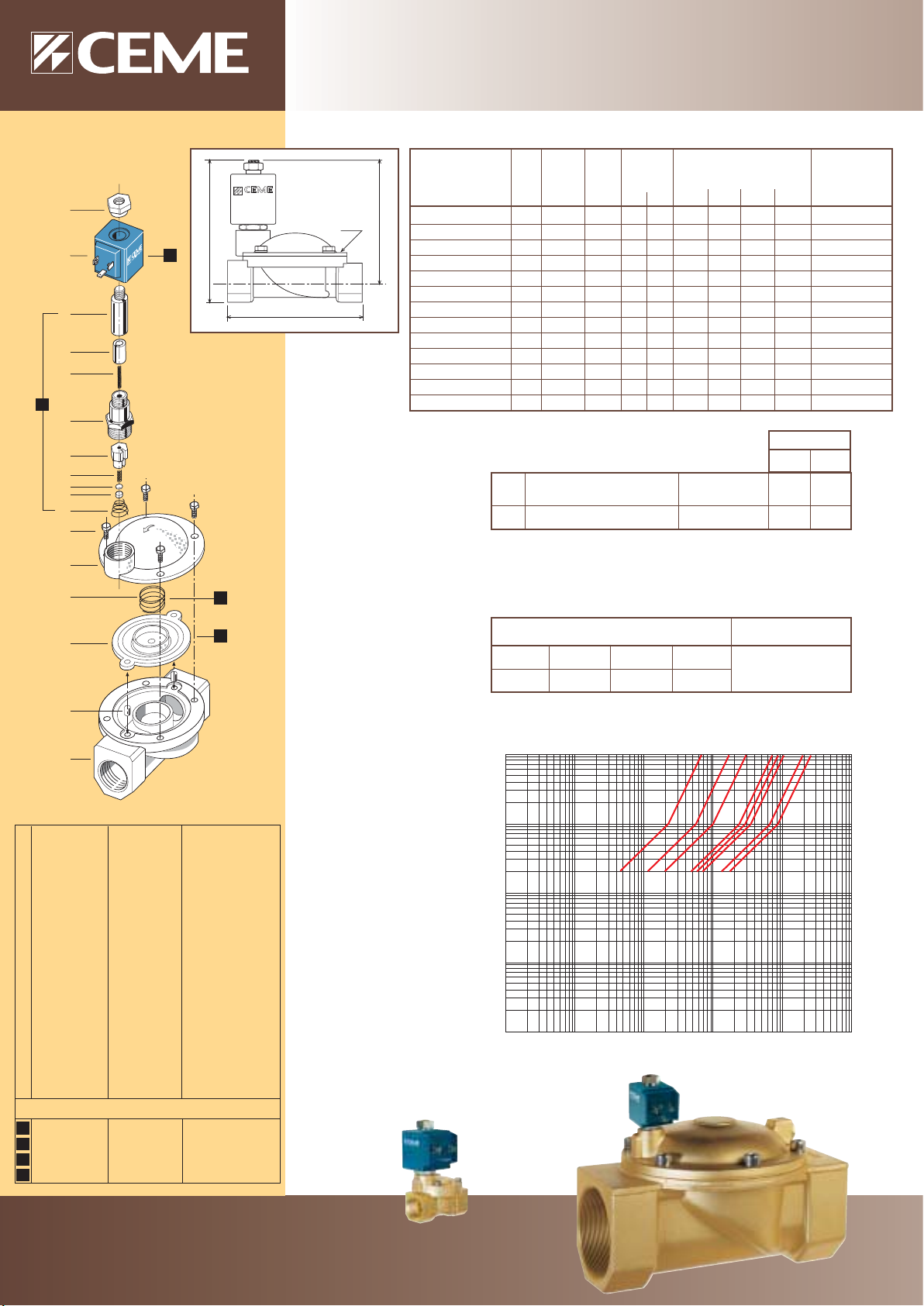

Page 44

FLUID CONTROL COMPONENTS

CARATTERISTICHE SPECIFICATIONS

ATTACCHI

ELETTROVALVOLE

Ø C

PIPES mm CODE m3/h bar mm Kg

in ––> out AC DC A B C D

G 3/8 10 8713 1.86 10 10 61 95 48 83 0.600 G 1/2 12 8714 2.10 10 10 61 95 48 83 0.550 G 3/4 20 8715 5.70 10 10 87 107 69 91 0.850

G 1 25 8716 9.60 10 10 100 113 80 93 1.100

CODICE KV M.O.P.D. DIMENSIONI/DIMENSIONS PESO/WEIGHT

G 1 1/4 32 8717 22.00 10 10 131 128 112 101 2.700

G 1 1/2 39 8718 27.00 10 10 146 135 128 105 3.000

G 2 51 8719 35.00 10 10 174 151 146 114 4.500 G 2 1/2 65 8720 63.00 10 10 245 186 184 140 9.500

G 3 75 8721 83.00 10 10 250 196 184 145 11.230

3/8 NPT 12 8723 2.10 10 10 61 95 48 83 0.600 1/2 NPT 12 8724 2.10 10 10 61 95 48 83 0.560 3/4 NPT 20 8725 5.70 10 10 87 107 69 91 0.850

8 9

10 11

1 NPT 25 8726 9.60 10 10 108 113 80 93 1.130

CARATTERISTICHE ELETTRICHE

ELECTRICAL INFORMATION

12 24 48 110 230 400 50 60 Hz 15VA 25VA

POTENZA/POWER

NOMINALE

SPUNTO

HOLDING IN RUSH

V= 12 24 48 110 16W

Per dettagli costruttivi sulle bobine vedi capitolo “INFORMAZIONI DI PROGETTO”

For construction details of the coils see chapter “PROJECT INFORMATION” Ausführliche Daten über die Ventilspulen finden Sie unter Abschnitt “TECHNISCHE INFORMATIONEN””

MAX TEMPERATURA MAX TEMPERATURE

Dado

Bobina

Cannotto

Nucleo mobile

Molla

Cannotto-Nucleo fisso

Otturatore

Molla

Piattello

Pastiglia

Molla

Vite

Coperchio

Molla

Membrana

Bussola

Corpo

RICAMBI

Bobina

Gruppo pilota

Molla

Membrana

Lock nut Coil Tube guide Plunger Spring

Tube guide-Tube top

Shutter Spring Support Seal Spring Screw Valve body top Spring Diaphragm Bush Valve body base

SPARE PARTS

Coil Pilote unit Spring

Mutter Magnetspule Plungerrohr Plunger Feder Plungerrohr-Kern Verschluss Feder Scheibe Dichtung Feder Schraube Deckel Feder Membrane Buchse Grundkörper

ERSATZTEILE

Magnetspule

Verschleissteilsatz Komplett

Feder Membrane

FLUIDI/FLUIDS AMBIENTE/AMBIENT

NBR EPDM EPDM-KTW FPM

90°C 130°C 130°C 150°C

80°C

DIAGRAMMA PERDITA DI CARICO PRESSURE LOSS DIAGRAM

D.N. 12 - 20 - 25 - 32 - 39 - 51 - 65 - 75

0.1

0.01

Perdita di carico/Pressure loss/Druckverlust (bar)

0.001

0.01 0.1 1 10 100 1000

Portata/Delivery/Durchflussmenge (m3/h)

serie 87

Page 45

FLUID CONTROL COMPONENTS

ELETTROVALVOLA SERVOCOMANDATA 2/2 VIE N.A. SOLENOID VALVE PILOT OPERATED 2/2 WAY N.O SERVOGESTEUERTES MAGNETVENTIL 2/2 WEGE S.O.

CARATTERISTICHE GENERALI

PRESSIONE MINIMA DIFFERENZIALE DI FUNZIONAMENTO 0,3 bar

PARTI A CONTATTO CON IL FLUIDO

KTW

TENUTA NBR a richiesta FPM EPDM

CORPO OTTONE ORGANI INTERNI ACCIAIO INOX FLUIDI ACQUA - ARIA - OLII LEGGERI VALVOLA UNIDIREZIONALE VALVOLA ISPEZIONABILE VALVOLA FORNITA CON CONNETTORE TRIPOLARE UNI ISO 4400 (DIN 43650A)-IP 65 POSIZIONE DI MONTAGGIO Qualsiasi; sconsigliata quella con bobina rivolta verso il basso. TEMPERATURA AMBIENTE

EPDM-KTW tenuta adatta e certificata DVGW per l'intercettazione di acqua potabile.

80°C, in D.C. per temperature superiori a 40°C, le performance (M.O.P.D.) potrebbero diminuire.

ESECUZIONI SPECIALI - VERSIONE ANTI COLPO D'ARIETE CON TEMPO DI CHIUSURA PIU' LENTO.

- VERSIONE CON MEMBRANA RINFORZATA X UTILIZZO AD ALTA PRESSIONE E ALTA FREQUENZA DI INTERVENTO (DISPONIBILE X MODELLI 8715 - 8716 - 8717 - 8718 - 8719).

- VERSIONE CON OMOLOGAZIONE KTW.

GENERAL FEATURES

MINIMUM WORKING PRESSURE 0,3 bar PARTS IN CONTACT WITH THE FLUID SEALING NBR, on request FPM - EPDM

BODY BRASS INTERNAL PARTS STAINLESS STEEL FLUIDS WATER - AIR – LIGHT OILS ONE WAY DIRECTION VALVE SERVICEABLE VALVE VALVE SUPPLIED WITH THREE POLE PLUG CONNECTOR UNI ISO 4400(DIN 43650A)-IP65 MOUNTING POSITION Any, the position with the coil downwards is not recommended. AMBIENT TEMPERATURE 80°C, in D.C. for temperatures higher than 40°C, the performances( M.O.P.D.) could decrease.

EPDM - KTW sealing approved and sealing approved and DVGW certified for interception of potable water

SPECIAL EXECUTIONS - VERSION WITH WATER HAMMER DEVICE FOR SLOWER CLOSING TIME.

- VERSION WITH REINFORCED DIAPHRAGM FOR HIGH PRESSURE USE AND HIGH FREQUENCY APPLICATIONS (AVAILABLE for MODELS 8715-8716-8717-8718-8719).

- VERSION WITH KTW HOMOLOGATION.

ALLGEMEINE MERKMALE

MINIMALER ARBEITSDRUCK 0,3 bar MEDIUMS BERUEHRTE ELEMENTE DICHTUNG NBR, auf Nachfrage FPM -EPDM

KOERPER MESSING INNERE ELEMENTE EDELSTAHL MEDIEN WASSER – LUFT - LEICHTE OELE UNIDIREKTIONALES VENTIL VENTIL WARTUNGSFREUNDLICH LIEFERUMFANG DREIPOLIGER STECKER UNI ISO 4400 (DIN 43650A) -IP65 MONTAGEPOSITION Keine Einschraenkungen. Fuer Montage mit dem Spulenkopf senkrecht nach unten, auf Anfrage. UMGEBUNGSTEMPERATUR 80°C, im D.C- Betrieb koennen Temperaturen ueber 40°C ,die Schaltkraefte (M.O.P.D.) des

EPDM - KTW Dichtung DVGW-KTW zertifiziert fuer den Trinkwassereinsatz.

Ventils beeintraechtigen.

SONDERAUSFUEHRUNGEN - VERSION LANGSAM SCHLIESSEND.

- VERSION MIT VERSTAERKTER MEMBRANE FUER DEN EINSATZ MIT HOHEN DRUECKEN UND HOHER SCHALTHAEUFIGKEIT (VERFUEGBAR FUER MODELLE 8715-8716-8717-8718-8719).

- VERSION MIT HOMOLOGATION KTW

BOBINA TIPO B6 NA

COIL TYPE B6 NA SPULE TYP B6 NA

serie 87

Page 46

FLUID CONTROL COMPONENTS

CARATTERISTICHE SPECIFICATIONS

8813 8814 8823

8824

Ø C

ATTACCHI

CODICE KV M.O.P.D. DIMENSIONI/DIMENSIONS PESO/WEIGHT

PIPES mm CODE m3/h bar mm Kg

in ––> out DC A B C D

G 3/8 10 8813 1.86 6 61 73.5 48 61 0.430

G 1/2 12 8814 2.10 6 61 73.5 48 61 0.500 3/8 NPT 10 8823 2.10 6 61 73.5 48 61 0.430 1/2 NPT 12 8824 2.10 6 69 73.5 48 61 0.510

Dado

Rondella

Bobina

Nucleo fisso

Molla

Nucleo mobile

Pastiglia

Vite

Coperchio

Molla

Membrana

Bussola

Corpo

Spillo

O-ring

Lock nut Washer Coil Tube top Spring Plunger Seal Screw Valve body top Spring Diaphragm Bush Valve body base Plunger O-ring

Mutter Beilagscheibe Magnetspule Kern Feder Plunger Dichtung Schraube Deckel Feder Membrane Buchse Grundkörper Spindel O-ring

BISTABILE

ALIMENTAZIONE:

- GENERATORE IN D.C. OPPURE PILE ELETTRICHE DI TIPO COMUNE

- IMPULSO IN D.C. >20 millisecondi

COLLEGAMENTO: I DUE FASTON LINEA (L1, L2) SONO INTERCAMBIABILI

FUNZIONAMENTO: TRAMITE UN CIRCUITO OSCILLANTE SI DEVE INVERTIRE LA POLARITA' (+ e -) SUI TERMINALI DELLA BOBINA PER CAMBIARE LA POSIZIONE DELLA VALVOLA DA APERTA A CHIUSA E VICEVERSA. QUESTO CIRCUITO OSCILLANTE NON E' INTEGRATO NELLA VALVOLA. LA VALVOLA QUINDI NON RIMANE SOTTO ALIMENTAZIONE DURANTE IL FUNZIONAMENTO.

BI-STABLE

POWER SUPPLY:

- GENERATOR IN D.C. OR STANDARD CELL

- IMPULSE IN D.C. >20 milliseconds

CONNECTION: THE TWO LINE FASTONS (L1, L2) ARE INTERCHANGEABLE

FUNCTIONING: ALTHOUGH AN OSCILLATING CIRCUIT THE POLARITY (+/-) HAS TO BE CHANGED ON THE COIL TERMINALS TO CHANGE THE WORKING OF THE VALVE FROM OPEN TO CLOSE AND THE REVERSE, THIS OSCILLATING CIRCUIT IS NON INTEGRATED ON THE VALVE AND DOES NOT REQUIRE POWER TO BE MAINTAINED DURING FUNCTIONING.

BISTABILES

STROMVERSORGUNG:

- IMPULSE IN D.C.>20 MILLISEKUNDEN

- GLEICHSPANNUNGSQUELLE IN FORM EINES GENERATORS ODER EINER BATTERIE.

ANSCHLUSS: DIE ZWEI FLACHSTECKER(L1, L2) POLARITAET WECHSELBAR

BETRIEB: UM DEN SCHALTZUSTAND DES VENTILS VON GEOEFFNET AUF GESCHLOSSEN ZU VERAENDERN, MUSS DIE POLARITAET( + UND -) DER GLEICHSPANNUNGSQUELLE UMGEKEHRT WERDEN. HAT DAS VENTIL DURCH EINEN SPANNUNGSIMPULS SEINEN SCHALTZUSTAND ERREICHT, VERBRAUCHT ES KEINE LEISTUNG MEHR.

CARATTERISTICHE ELETTRICHE

ELECTRICAL INFORMATION

POTENZA/POWER

NOMINALE/HOLDING

V= 6 9 12 24 2,5W

Per dettagli costruttivi sulle bobine vedi capitolo “INFORMAZIONI DI PROGETTO”

For construction details of the coils see chapter “PROJECT INFORMATION” Ausführliche Daten über die Ventilspulen finden Sie unter Abschnitt “TECHNISCHE INFORMATIONEN””

MAX TEMPERATURA MAX TEMPERATURE

FLUIDI/FLUIDS AMBIENTE/AMBIENT

NBR EPDM

90°C 130°C

DIAGRAMMA PERDITA DI CARICO PRESSURE LOSS DIAGRAM

D.N. 10 - 12 - 20 - 25

0.1

0.01

Perdita di carico/Pressure loss/Druckverlust (bar)

0.001

0.001 0.01 0.1 1 10 100

Portata/Delivery/Durchflussmenge (m3/h)

40°C

A B C

RICAMBI

Bobina Molla Membrana

SPARE PARTS

Coil Spring Diaphragm

ERSATZTEILE

Magnetspule Feder Membrane

serie 88

8813 8814 8823 8824

Page 47

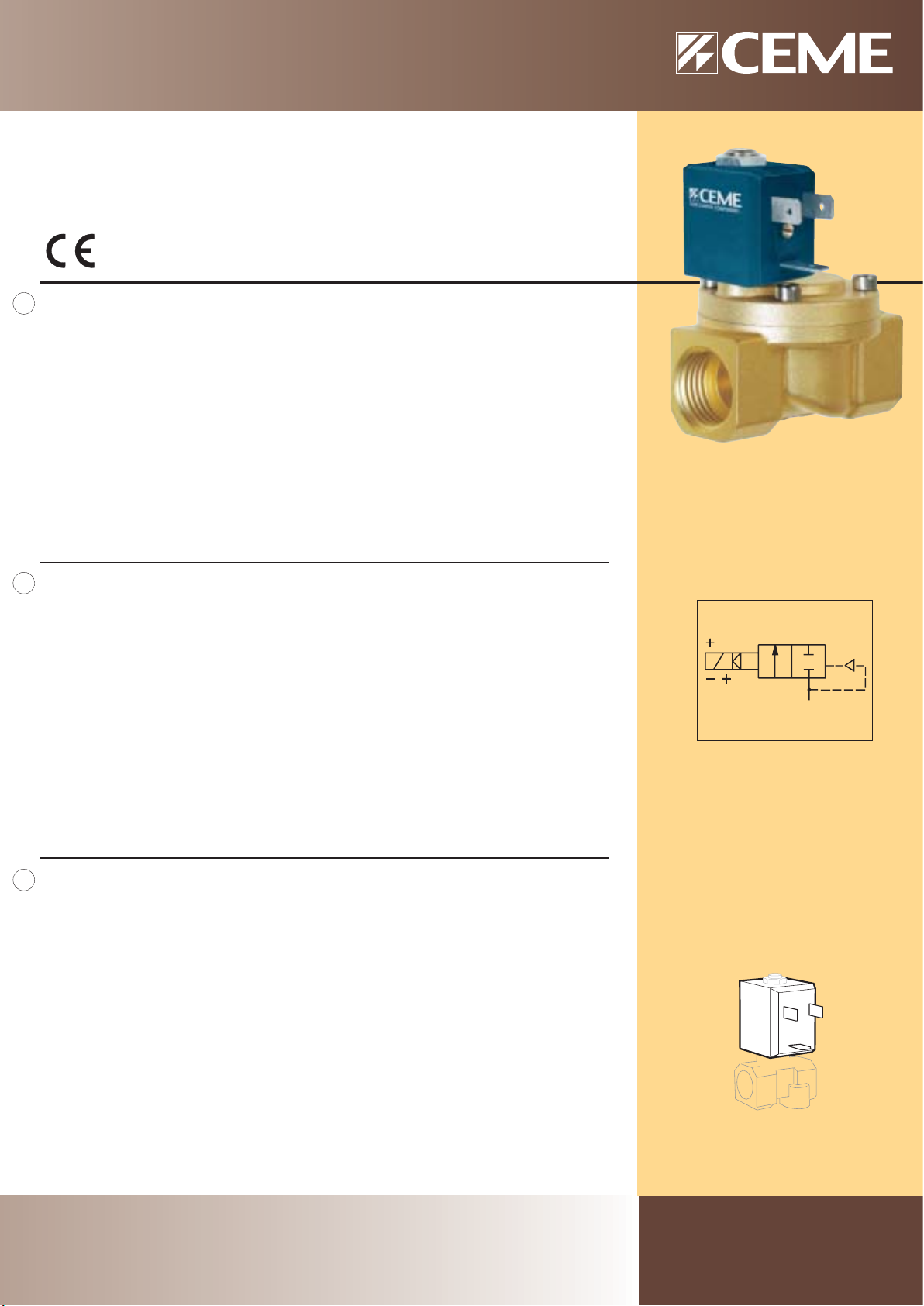

FLUID CONTROL COMPONENTS

ELETTROVALVOLA BISTABILE SERVOCOMANDATA 2/2 VIE N.C. BI-STABLE SOLENOID VALVE PILOT OPERATED 2/2 WAY N.C. BISTABILES SERVOGESTEUERTES MAGNETVENTIL 2/2 WEGE S.G.

CARATTERISTICHE GENERALI

PRESSIONE MINIMA DIFFERENZIALE DI FUNZIONAMENTO 0,25 bar PARTI A CONTATTO CON IL FLUIDO TENUTA NBR su richiesta FPM, EPDM, EPDM-KTW. CORPO OTTONE ORGANI INTERNI ACCIAIO INOX FLUIDI ACQUA - ARIA VALVOLA UNIDIREZIONALE VALVOLA ISPEZIONABILE VALVOLA CON SISTEMA ANTI COLPO D'ARIETE, TEMPO DI CHIUSURA LENTO VALVOLA FORNITA CON CONNETTORE TRIPOLARE UNI ISO 6952 (DIN 43650B)-IP65 POSIZIONE DI MONTAGGIO Qualsiasi. Per ottenere le massime prestazioni le valvole devono essere montate con la bobina

TEMPERATURA AMBIENTE 40°C

rivolta verso l'alto; si sconsiglia quella con bobina rivolta verso il basso, ed il montaggio su apparecchi che possano subire forti urti o vibrazioni.

BISTABILE BI-STABLE

BISTABILES

GENERAL FEATURES

MINIMUM DIFFERENTIAL WORKING PRESSURE 0,25 bar PARTS IN CONTACT WITH THE FLUID SEALING NBR on request FPM, EPDM, EPDM-KTW. BODY BRASS INTERNAL PARTS STAINLESS STEEL FLUIDS WATER-AIR ONE WAY DIRECTION VALVE SERVICEABLE VALVE VALVE WITH WATER HAMMER DEVICE FOR SLOWER CLOSING TIME VALVE SUPPLIED WITH THREE POLE PLUG CONNECTOR UNI ISO 6952 (DIN 43650B)-IP65 MOUNTING POSITION Any, to obtain the best performance the valve has to be installed with the coil vertical.

AMBIENT TEMPERATURE 40°C

CARATTERISTICHE GENERALI

MINIMALER DIFFERENTIALARBEITSDRUCK 0,25 bar MEDIUMS BERUEHRTE ELEMENTE DICHTUNG NBR FPM auf Anfrage, EPDM, EPDM-KTW . KOERPER MESSING INNERE ELEMENTE EDELSTAHL MEDIEN WASSER- LUFT UNIDIREKTIONALES VENTIL VENTIL WARTUNGSFREUNDLICH VENTIL LANGSAM SCHLIESSEND LIEFERUMFANG DREIPOLIGER STECKER UNI ISO 6952 (DIN 43650B) -IP65 MONTAGEPOSITION Keine Einschraenkungen. Um beste Leistungen zu erreichen muessen die Ventile mit der

The position of the coil downwards and the mounting on machines subject of strong shocks and vibrations, is not recommended.

Spule senkrecht nach oben eingebaut werden.Von Montagen mit dem Spulenkopf senkrecht nach unten b.z.w. auf Geraeten die starken Schlaegen oder Vibrationen ausgesetzt sind, wird abgeraten.

UMGEBUNGSTEMPERATUR 40°C

BOBINA TIPO B4

COIL TYPE B4 SPULE TYP B4

serie 88

Page 48

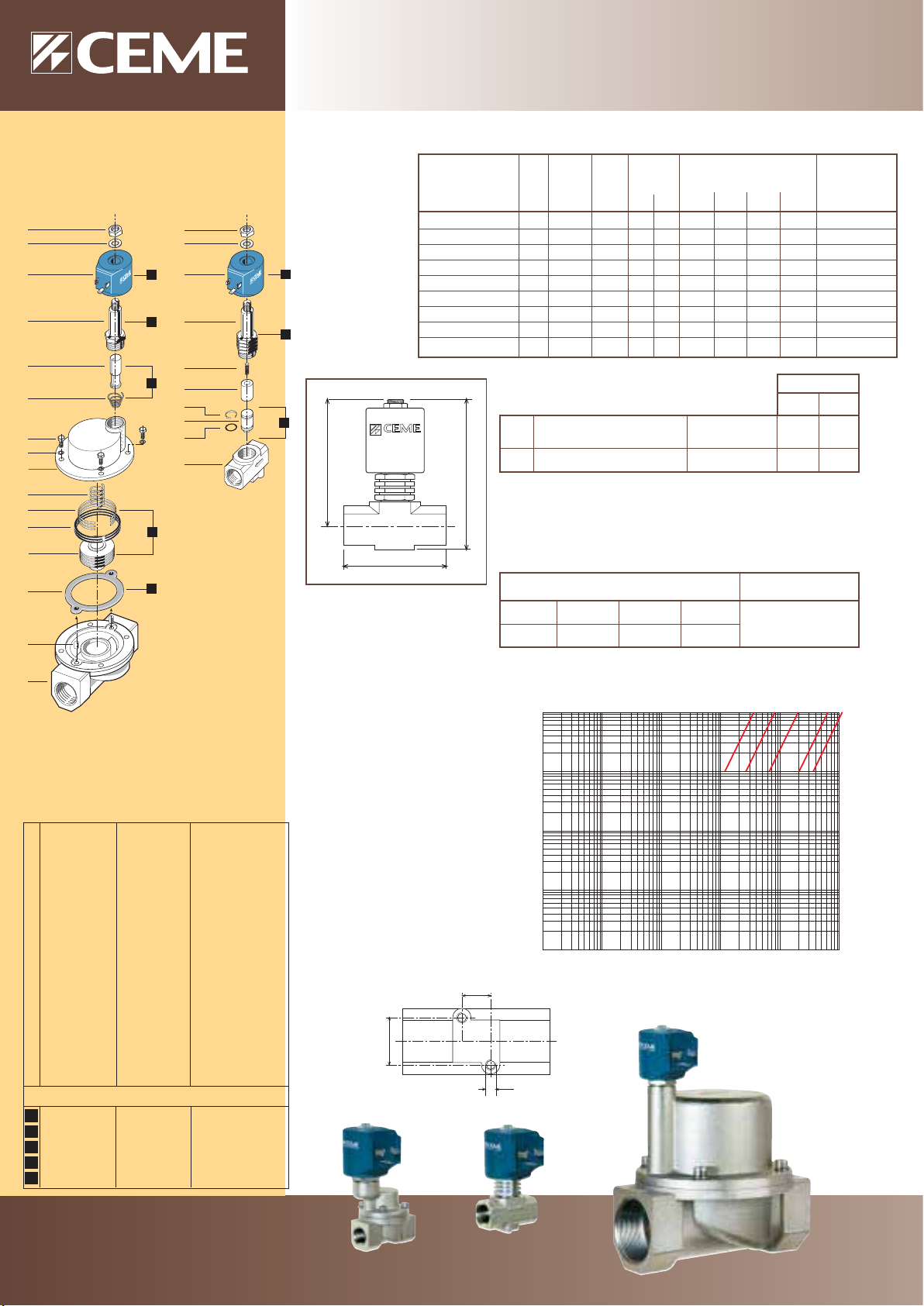

FLUID CONTROL COMPONENTS

CARATTERISTICHE SPECIFICATIONS

ATTACCHI

CODICE KV M.O.P.D. DIMENSIONI/DIMENSIONS PESO/WEIGHT

PIPES mm CODE m3/h bar mm Kg

in ––> out AC DC A B C D

G 3/8 12 9003 2,4 10 5 73 118 48 105,5 0.750 G 1/2 12 9004 2,4 10 5 73 118 48 105,5 0.730 G 3/8 8,0 9013 1,08 10 5 56 99 60 81 0.470 G 1/2 8,0 9014 1,08 10 5 56 99 60 81 0.500 G 3/4 21 9015 6,3 10 5 100 134 80 116 1.450

G 1 21 9016 6,3 10 5 100 139 80 119 1.480

12A

14A

13A

17A

ELETTROVALVOLE

G 1 1/4 38 9017 20,4 10 5 146 184 128 154 4.500 G 1 1/2 38 9018 20,4 10 5 146 184 128 154 4.300

G 2 50 9019 34,8 10 5 174 219 146 184 7.200

CARATTERISTICHE ELETTRICHE

ELECTRICAL INFORMATION

12 24 48 110 230 400 50 60 Hz 20VA 38VA

V= 12 24 48 110 14W

Per dettagli costruttivi sulle bobine vedi capitolo “INFORMAZIONI DI PROGETTO”

For construction details of the coil see chapter “PROJECT INFORMATION” Ausführliche Daten über die Ventilspulen finden Sie unter Abschnitt “TECHNISCHE INFORMATIONEN”

POTENZA/POWER

NOMINALE

SPUNTO

HOLDING IN RUSH

MAX TEMPERATURA MAX TEMPERATURE

FLUIDI/FLUIDS AMBIENTE/AMBIENT

PTFE

180°C

80°C

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16 17

Dado Rondella Bobina Cannotto Molla Nucleo mobile Molla Vite Rondella spaccata Coperchio Molla Molla Fascia elastica Otturatore Guarnizione Bussola Corpo

RICAMBI

Bobina Cannotto Nucleo mobile Otturatore Guarnizione

Lock nut Washer Coil Tube guide Spring Plunger Spring Screw Split washer Valve body top Spring Spring Piston rings Piston Gasket Bush Valve body base

SPARE PARTS

Coil Tube guide Plunger Piston Gasket

Mutter Beilagscheibe Magnetspule Plungerrohr Feder Plunger Feder Schraube Gebrochene Scheibe Deckel Feder Feder Kolbenring Verschluss Dichtung Buchse Grundkîrper

ERSATZTEILE

Magnetspule Plungerrohr Plunger Verschluss Dichtung

9003

DIAGRAMMA PERDITA DI CARICO PRESSURE LOSS DIAGRAM

0.1

0.01

Perdita di carico/Pressure loss/Druckverlust (bar)

0.001

0.001 0.01 0.1 1 10 100

9014

D.N. 8 - 12 - 21 - 38 - 50

Portata/Delivery/Durchflussmenge (m3/h)

9019

serie 90

Page 49

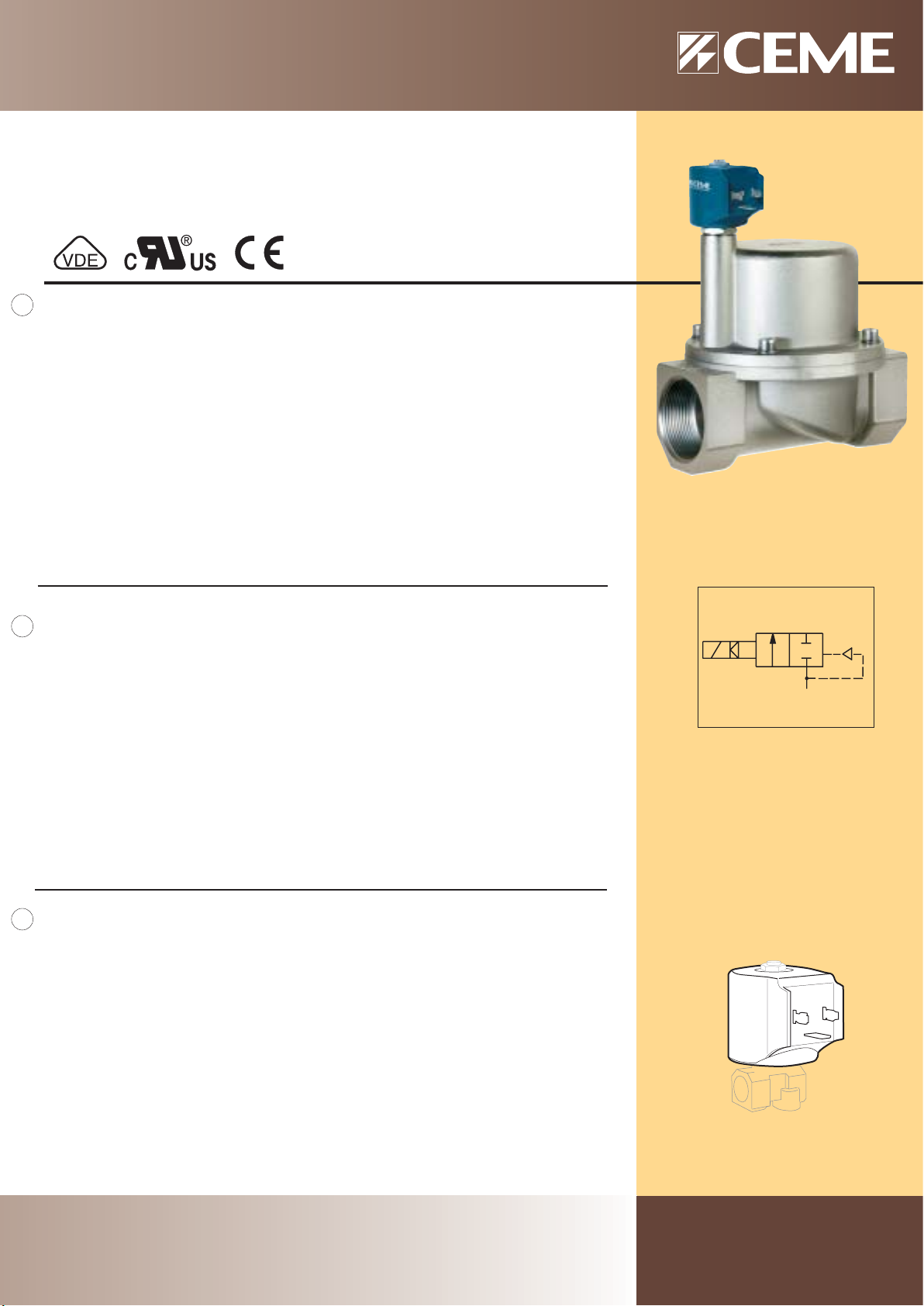

FLUID CONTROL COMPONENTS

ELETTROVALVOLA SERVOCOMANDATA 2/2 VIE N.C. SOLENOID VALVE PILOT OPERATED 2/2 WAY N.C. SERVOGESTEUERTES MAGNETVENTIL 2/2 WEGE S.G.

CARATTERISTICHE GENERALI

PRESSIONE MINIMA DIFFERENZIALE DI FUNZIONAMENTO 1 bar PARTI A CONTATTO CON IL FLUIDO TENUTA PTFE L'otturatore principale è un pistone in PTFE con fasce di

CORPO OTTONE NICHELATO CON SEDE DI TENUTA INOX ORGANI INTERNI ACCIAIO INOX FLUIDI VAPORE VALVOLA UNIDIREZIONALE VALVOLA ISPEZIONABILE VALVOLA FORNITA CON CONNETTORE TRIPOLARE UNI ISO 4400 (DIN 43650A) - IP65 POSIZIONE DI MONTAGGIO Qualsiasi; sconsigliata quella con bobina rivolta verso il basso. Per i modelli 9017, 9018,

TEMPERATURA AMBIENTE 80°C, in D.C. per temperature superiori a 40°C, le performance (M.O.P.D.) potrebbero

tenuta radiale in PTFE caricato grafite autolubrificante

9019 si consiglia di montare la valvola con bobina rivolta verso l'alto

diminuire

GENERAL FEATURES

MINIMUM DIFFERENTIAL WORKING PRESSURE 1 bar PARTS IN CONTACT WITH THE FLUID SEALING PTFE The principal closing is via a PTFE piston with PTFE radial

BODY NICKEL-PLATED BRASS WITH SEALING SEAT IN STAINLESS STEEL. INTERNAL PARTS STAINLESS STEEL FLUIDS STEAM ONE WAY DIRECTION VALVE SERVICEABLE VALVE VALVE SUPPLIED WITH THREE POLE PLUG CONNECTOR UNI ISO 4400

MOUNTING POSITION Any, the position with the coil downwards is not recommended. For the models

AMBIENT TEMPERATURE 80°C ,in D.C. for temperatures higher than 40°C, the performances (M.O.P.D.) could

ALLGEMEINE MERKMALE

MINIMALER DIFFERENTIALARBEITSDRUCK 1 bar MEDIUMS BERUEHRTE ELEMENTE DICHTUNG PTFE Der Hauptverschluss besteht aus einem PTFE-Kolben mit

KOERPER VERNICKELTES MESSING MIT VENTILSITZ AUS EDELSTAHL INNERE ELEMENTE EDELSTAHL MEDIEN DAMPF UNIDIREKTIONALES VENTIL VENTIL WARTUNGSFREUNDLICH LIEFERUMFANG DREIPOLIGER STECKER UNI ISO 4400 (DIN 43650A)-IP65 MONTAGEPOSITION Keine Einschraenkungen, ausser fuer Montage mit dem Spulenkopf senkrecht nach unten

UMGEBUNGSTEMPERATUR 80°C, im D.C.- Betrieb koennen Temperaturen ueber 40°C, die Schaltfraefte (M.O.P.D.) des

seal bands , graphite loaded, self-lubricating.

(DIN 43650A)-IP65

9017,9018,9019 we advice to install the valve with the coil vertical.

decrease.

PTFE Radialkolbenringen, graphitiert, selbstschmierend.

nur auf Anfrage. Fuer die Modelle 9017,9018,9019 wird die Montage des Ventils mit dem Spulenkopf senkrecht nach oben empfohlen.

Ventils beeintraechtigen.

BOBINA TIPO B12

COIL TYPE B12 SPULE TYP B12

serie 90

Page 50

FLUID CONTROL COMPONENTS

CARATTERISTICHE SPECIFICATIONS

ATTACCHI

CODICE KV M.O.P.D. DIMENSIONI/DIMENSIONS PESO/WEIGHT

PIPES mm CODE m3/h bar mm Kg

ELETTROVALVOLE

in ––> out AC DC A B C D

1/2 NPT 3,5 9309 0.30 15 7 56 76 60 63 0.435

G 1/4 2,8 9312 0.23 20 10 42 69 60 60 0.350 G 1/4 3,5 9312 0.27 15 7 42 69 60 60 0.350 G 3/8 2,8 9313 0.23 20 10 47 73 60 62 0.380 G 3/8 3,5 9313 0.30 15 7 47 73 60 62 0.380 G 3/8 5,0 9313 0.48 5 3 47 73 60 62 0.380 G 1/2 2,8 9314 0.23 20 10 56 76 60 63 0.435 G 1/2 3,5 9314 0.30 15 7 56 76 60 63 0.435

G 1/2 5,0 9314 0.48 5 3 56 76 60 63 0.435

CARATTERISTICHE ELETTRICHE

ELECTRICAL INFORMATION

12 24 48 110 230 400 50 60 Hz 27VA 38VA

POTENZA/POWER

NOMINALE

SPUNTO

HOLDING IN RUSH

V= 12 24 48 110 14W

Per dettagli costruttivi sulle bobine vedi capitolo “INFORMAZIONI DI PROGETTO”

For construction details of the coils see chapter “PROJECT INFORMATION” Ausführliche Daten über die Ventilspulen finden Sie unter Abschnitt “TECHNISCHE INFORMATIONEN””

MAX TEMPERATURA MAX TEMPERATURE

FLUIDI/FLUIDS AMBIENTE/AMBIENT

EPDM EPDM-KTW FPM

155°C 130°C 150°C

80°C

7 8

Dado

Rondella

Bobina

Nucleo fisso

Molla

Nucleo mobile

Piattello

Pastiglia

Corpo

RICAMBI

Bobina

Lock nut Washer Coil Tube top Spring Plunger Support Seal Valve body base

SPARE PARTS

Coil

Mutter Beilagscheibe Magnetspule Kern Feder Plunger Scheibe Dichtung Grundkrper

ERSATZTEILE

Magnetspule

DIAGRAMMA PERDITA DI CARICO PRESSURE LOSS DIAGRAM

D.N. 2,8 - 3,5 - 5,0

0.1

0.01

Perdita di carico/Pressure loss/Druckverlust (bar)

0.001

0.001 0.01 0.1 1 10 100

Portata/Delivery/Durchflussmenge (m3/h)

serie 93

Page 51

FLUID CONTROL COMPONENTS

ELETTROVALVOLA AZIONE DIRETTA 2/2 VIE N.C. SOLENOID VALVE DIRECT ACTING 2/2 WAY N.C. DIREKTGESTEUERTES MAGNETVENTIL 2/2 WEGE S.G.

CARATTERISTICHE GENERALI

PRESSIONE MINIMA DI FUNZIONAMENTO 0 bar PARTI A CONTATTO CON IL FLUIDO TENUTA EPDM - FPM - EPDM-KTW CORPO OTTONE CON SEDE DI TENUTA INOX (esclusa la sede Ø 5). ORGANI INTERNI ACCIAIO INOX FLUIDI ACQUA - ARIA - GAS - VAPORE - GASOLIO - NAFTA VALVOLA UNIDIREZIONALE VALVOLA NON ISPEZIONABILE VALVOLA FORNITA CON CONNETTORE TRIPOLARE UNI ISO 4400 (DIN 43650A)-IP65. POSIZIONE DI MONTAGGIO Qualsiasi; sconsigliata quella con bobina rivolta verso il basso. TEMPERATURA AMBIENTE 80°C, in D.C. per temperature superiori a 40°C, le performance (M.O.P.D.) potrebbero

diminuire.

ACCESSORI - FILTRO MECCANICO IN INGRESSO (9314).

GENERAL FEATURES

MINIMUM WORKING PRESSURE 0 bar PARTS IN CONTACT WITH THE FLUID SEALING EPDM - FPM - EPDM-KTW BODY BRASS WITH SEALING SEAT IN STAINLESS STEEL (except for valve Ø 5). INTERNAL PARTS STAINLESS STEEL FLUIDS WATER - AIR- GAS - STEAM – DIESEL OIL - NAFTA ONE WAY DIRECTION VALVE NON-SERVICEABLE VALVE VALVE SUPPLIED WITH THREE POLE PLUG CONNECTOR UNI ISO 4400 (DIN 43650A)-IP65. MOUNTING POSITION Any, the position with the coil downwards is not recommended. AMBIENT TEMPERATURE 80°C, in D.C. for temperatures higher than 40°C, the performances (M.O.P.D.) could

ACCESSORIES - MECHANICAL FILTER ON THE INLET SIDE (9314).

ALLGEMEINE MERKMALE

MINIMALER ARBEITSDRUCK 0 bar MEDIUMS BERUEHRTE ELEMENTE DICHTUNG EPDM - FPM - EPDM-KTW KOERPER MESSING MIT VENTILSITZ AUS EDELSTAHL (ausser fuer Ventil Ø 5). INNERE ELEMENTE EDELSTAHL MEDIEN WASSER - LUFT - GAS - DAMPF – DIESEL OEL - NAFTA UNIDIREKTIONALES VENTIL VENTIL WARTUNGSFREI LIEFERUMFANG DREIPOLIGER STECKER UNI ISO 4400 (DIN 43650A) -IP65. MONTAGEPOSITION Keine Einschraenkungen. Fuer Montage mit dem Spulenkopf senkrecht nach unten, auf

UMGEBUNGSTEMPERATUR 80°C, im D.C- Betrieb koennen Temperaturen ueber 40°C, die Schaltkraefte (M.O.P.D.) des

decrease.

Anfrage.

Ventils beeintraechtigen.

ZUBEHOER - MECHANISCHER FEINFILTER AN DER EINGANGSSEITE (9314).

BOBINA TIPO B12

COIL TYPE B12 SPULE TYP B12

serie 93

Page 52

FLUID CONTROL COMPONENTS

CARATTERISTICHE SPECIFICATIONS

9300 9301

7 8

9300 - 9301 - 9950

Dado

Rondella

Bobina

Nucleo fisso

Molla

Nucleo mobile

Piattello

Pastiglia

Corpo

O-ring

Perno di regolazione

Manopola

Vite

RICAMBI

Bobina

Cannotto

Nucleo mobile

Lock nut Washer Coil Tube top Spring Plunger Support Seal Valve body base O-ring Regulation bolt Knob Screw

SPARE PARTS

Coil Tube guide Plunger

9399

RICAMBI

Rivolgersi al nostro

SERVIZIO TECNICO

SPARE PARTS

Please contact our

TECHNICAL SERVICE

9950

Mutter Beilagscheibe Magnetspule Kern Feder Plunger Scheibe Dichtung Grundkîrper O-ring Einstellungsbolzen Handrad Schraube

ERSATZTEILE

Magnetspule Plungerrohr Plunger

ERSATZTEILE

Bitte wenden Sie sich an unsere TECHNISCHE DIENSTABTEILUNG

ATTACCHI

PIPES mm CODE m3/h bar mm Kg

in ––> out AC DC A B C D

CODICE KV M.O.P.D. DIMENSIONI/DIMENSIONS PESO/WEIGHT

G 1/2 5,7 9300 0.415 2.5 1.5 56 83.5 65 62.5 0.500

G 3/8 5,7 9301 0.415 2.5 1.5 62 79 65 59.5 0.440 G 1/2 10 9950 0.800 1.5 1 56 97 67 76 0.570

G 1 19 9399 8.400 5 4 100 190 105 170 3.000

CARATTERISTICHE ELETTRICHE

ELECTRICAL INFORMATION

12 24 48 110 230 400 50 60 Hz

9300-9301

NOMINALE SPUNTO NOMINALE SPUNTO NOMINALE SPUNTO

HOLDING IN RUSH HOLDING IN RUSH HOLDING IN RUSH

27VA 38VA 140VA 430VA - -

POTENZA/POWER

9399 9950

V= 12 24 48 110 14W 43W 14W

9300 9301 9950

Per dettagli costruttivi sulle bobine vedi capitolo “INFORMAZIONI DI PROGETTO”

For construction details of the coils see chapter “PROJECT INFORMATION” Ausführliche Daten über die Ventilspulen finden Sie unter Abschnitt “TECHNISCHE INFORMATIONEN”

MAX TEMPERATURA MAX TEMPERATURE

FLUIDI/FLUIDS AMBIENTE/AMBIENT

FPM

150°C

DIAGRAMMA PERDITA DI CARICO PRESSURE LOSS DIAGRAM

D.N. 5,7

0.1

0.01

Perdita di carico/Pressure loss/Druckverlust (bar)

9300 - 9950

0.001

0.001 0.01 0.1 1 10 100

Portata/Delivery/Durchflussmenge (m3/h)

9301

80°C

D.N. 19D.N. 10

9399

serie 93 CM

Page 53

FLUID CONTROL COMPONENTS

ELETTROVALVOLA COMANDO MANUALE AZIONE DIRETTA 2/2 VIE N.C.

SOLENOID VALVE MANUAL OVERRIDE DIRECT ACTING 2/2 WAY N.C.

ELEKTROMAGNETISCHES BZW. HANDBETAETIGTES DIREKTGESTEUERTES MAGNETVENTIL 2/2 WEGE S.G.

CARATTERISTICHE GENERALI

PRESSIONE MINIMA DI FUNZIONAMENTO 0 bar PARTI A CONTATTO CON IL FLUIDO TENUTA FPM CORPO OTTONE

ORGANI INTERNI ACCIAIO INOX FLUIDI GASOLIO, ACQUA, OLII LEGGERI VALVOLA UNIDIREZIONALE VALVOLA ISPEZIONABILE COMANDO MANUALE DI APERTURA/CHIUSURA VALVOLA FORNITA CON CONNETTORE TRIPOLARE UNI ISO 4400 (DIN 43650A)-IP65 (9300, 9301, 9399, 9950)

POSIZIONE DI MONTAGGIO Qualsiasi; sconsigliata quella con bobina rivolta verso il basso

TEMPERATURA AMBIENTE 80°C, in D.C. per temperature superiori a 40°C, le performance (M.O.P.D.)

OTTONE NICHELATO (9399)

STAFFA E VITE DI FISSAGGIO (9300, 9301, 9950) RACCORDO PER TUBO RAME (9301) RACCORDO PORTAGOMMA (9301)

potrebbero diminuire

9300 - 9301 - 9950

COMANDO MANUALE

MANUAL OVERRIDE MANUELLE BETÄTIGUNG

9399

GENERAL FEATURES

MINIMUM WORKING PRESSURE 0 bar PARTS IN CONTACT WITH THE FLUID: SEALING FPM BODY BRASS

INTERNAL PARTS STAINLESS STEEL FLUIDS DIESEL OIL, WATER, LIGHT OILS ONE WAY DIRECTION VALVE SERVICEABLE VALVE MANUAL CONTROL FOR OPENING/CLOSING VALVE SUPPLIED WITH - THREE POLE PLUG CONNECTOR UNI ISO 4400 (DIN 43650A) -IP65 (9300,9301,9399,9950)

MOUNTING POSITION Any, the position with the coil downwards is not recommended. AMBIENT TEMPERATURE

ALLGEMEINE MERKMALE

MINIMALER ARBEITSDRUCK 0 bar MEDIUMS BERUEHRTE ELEMENTE DICHTUNG FPM KOERPER MESSING

INNERE ELEMENTE EDELSTAHL MEDIEN DIESEL OEL, WASSER, LEICHTE OELE UNIDIREKTIONALES VENTIL VENTIL WARTUNGSFREUNDLICH STELLHAN ZUR MANUELLEN BETAETIGUNG LIEFERUMFANG DREIPOLIGER STECKER UNI ISO 4400 (DIN 43650A) -IP65 (9300, 9301, 9399, 9950)

MONTAGEPOSITION Keine Einschraenkungen. Fuer Montage mit dem Spulenkopf senkrecht nach unten, auf

UMGEBUNGSTEMPERATUR 80°C, im D.C-Betrieb koennen Temperaturen ueber 40°C die Schaltkraefte (M.O.P.D.) des

NICKEL-PLATED BRASS (9399)

SCREW AND MOUNTING BRACKET(9300, 9301, 9950) COPPER TUBE CONNECTION(9301) HOSE BIB CONNECTION (9301)

80°C, in D.C. for temperatures higher than 40°C, the performances (M.O.P.D.) could decrease.

VERNICKELTES MESSING (9399)

SCHRAUBE UND BEFESTIGUNGSBUEGEL (9300, 9301, 9950) KUPFERROHRANSCHLUSS (9301) SCHLAUCHNIPPELANSCHLUSS (9301)

Anfrage.

Ventils beeintraechtigen.

COMANDO MANUALE

MANUAL OVERRIDE MANUELLE BETÄTIGUNG

9300-9301-9950

BOBINA TIPO B12

COIL TYPE B12 SPULE TYP B12

9399

BOBINA TIPO B60

COIL TYPE B60 SPULE TYP B60

CM serie 93

Page 54

FLUID CONTROL COMPONENTS

CARATTERISTICHE SPECIFICATIONS

ATTACCHI

CODICE KV M.O.P.D. DIMENSIONI/DIMENSIONS PESO/WEIGHT

PIPES mm CODE m3/h bar mm Kg

ELETTROVALVOLE

in ––> out AC DC A B C D

1/4 NPT 2,8 9902 0.250 11 6 37 82 60 73 0.410

G 1/4 2,8 9912 0.250 11 6 37 82 60 73 0.410 G 1/4 4,0 9912 0.370 10 4 37 82 60 73 0.410 G 1/4 5,5 9912 0.560 6 2 37 82 60 73 0.410 G 3/8 3,5 9913 0.360 10 5 56 87 60 69 0.540 G 3/8 4,0 9913 0.470 10 4 56 87 60 69 0.540 G 3/8 5,5 9913 0.560 6 2 56 87 60 69 0.540 G 1/2 4,0 9914 0.470 10 4 56 87 60 69 0.505

G 1/2 5,5 9914 0.560 6 2 56 87 60 69 0.505 G 1/2 7,0 9914 0.730 5 1.5 56 87 60 69 0.505 G 1/4 2,8 9942 0.240 25 8 42 82 60 73 0.400 G 1/4 4,0 9942 0.420 12 5 42 82 60 73 0.400

G 1/4 6,0 9942 0.650 6 2 42 82 60 73 0.400

1/4 NPT 6,0 9947 0.650 6 2 42 82 60 73 0.400

CARATTERISTICHE ELETTRICHE

ELECTRICAL INFORMATION

12 24 48 110 230 400

50 60 Hz

POTENZA/POWER

9902-12-13-14 9942

NOMINALE SPUNTO NOMINALE SPUNTO

HOLDING IN RUSH HOLDING IN RUSH

20VA 34VA 18,5VA 32VA

V= 12 24 48 110 14W 14W

Per dettagli costruttivi sulle bobine vedi capitolo “INFORMAZIONI DI PROGETTO”

For construction details of the coils see chapter “PROJECT INFORMATION” Ausführliche Daten über die Ventilspulen finden Sie unter Abschnitt “TECHNISCHE

INFORMATIONEN””

MAX TEMPERATURA MAX TEMPERATURE

Dado

Rondella

Bobina

Cannotto

Nucleo mobile

Pastiglia

Molla

Corpo

RICAMBI

Bobina

Cannotto

Nucleo mobile

FLUIDI/FLUIDS AMBIENTE/AMBIENT

EPDM FPM PTFE RULON

155°C 150°C 180°C 180°C

Disponibili bobine per temperature ambienti fino a 120°C

Coils available for ambient temperatures up to 120°C Spulen verf

ügbar für Umgebungstemperaturen bis zu 120°C

DIAGRAMMA PERDITA DI CARICO PRESSURE LOSS DIAGRAM

D.N. 2,8 - 3,5 - 4,0 - 5,5 - 6,0

80°C

0.1

Lock nut Washer Coil Tube guide Plunger Seal Spring Valve body base

SPARE PARTS

Coil Tube guide Plunger

Mutter Beilagscheibe Magnetspule Plungerrohr Plunger Dichtung Feder Grundkîrper

ERSATZTEILE

Magnetspule Plungerrohr Plunger

9902 - 9912

0.01

Perdita di carico/Pressure loss/Druckverlust (bar)

0.001

0.001 0.01 0,1 1 10 100

Portata/Delivery/Durchflussmenge (m3/h)

9913 - 9914

9942-9947

serie 99

Page 55

FLUID CONTROL COMPONENTS

ELETTROVALVOLA AZIONE DIRETTA 2/2 VIE N.C. SOLENOID VALVE DIRECT ACTING 2/2 WAY N.C. DIREKTGESTEUERTES MAGNETVENTIL 2/2 WEGE S.G.

CARATTERISTICHE GENERALI

PRESSIONE MINIMA DI FUNZIONAMENTO 0 bar PARTI A CONTATTO CON IL FLUIDO TENUTA EPDM - PTFE - RULON® - FPM CORPO OTTONE CON SEDE DI TENUTA INOX (9912, 9913, 9914) TUBO GUIDA INOX - Tenuta metallica con il corpo per tenute sicure anche ad alte temperature di impiego.

ORGANI INTERNI ACCIAIO INOX FLUIDI ACQUA - ARIA - VAPORE - GAS - OLII LEGGERI VALVOLA UNIDIREZIONALE VALVOLA ISPEZIONABILE VALVOLA FORNITA CON CONNETTORE TRIPOLARE UNI ISO 4400 (DIN 43650A)-IP65 POSIZIONE DI MONTAGGIO Qualsiasi; sconsigliata quella con bobina rivolta verso il basso TEMPERATURA AMBIENTE 80°C, in D.C. per temperature superiori a 40°C, le performance (M.O.P.D.) potrebbero

- Migliore resistenza alla corrosione.

diminuire

ESECUZIONI SPECIALI FORI FILETTATI PER IL FISSAGGIO DELLA VALVOLA (9912)

GENERAL FEATURES

MINIMUM WORKING PRESSURE 0 bar PARTS IN CONTACT WITH THE FLUID SEALING EPDM - PTFE - RULON® - FPM BODY BRASS WITH SEALING SEAT IN STAINLESS STEEL (9912,9913,9914) STAINLESS STEEL TUBE GUIDE:

INTERNAL PARTS STAINLESS STEEL FLUIDS WATER- AIR - STEAM - GAS – LIGHT OILS ONE WAY DIRECTION VALVE SERVICEABLE VALVE VALVE SUPPLIED WITH THREE POLE PLUG CONNECTOR UNI ISO 4400 (DIN 43650A) -IP65 MOUNTING POSITION Any, the position with the coil downwards is not recommended. AMBIENT TEMPERATURE 80°C, in D.C. for temperatures higher than 40°C, the performances (M.O.P.D.) could decrease.

SPECIAL EXECUTIONS VALVE FIXING HOLES (9912)

ALLGEMEINE MERKMALE

MINIMALER ARBEITSDRUCK 0 bar MEDIUMS BERUEHRTE ELEMENTE DICHTUNG EPDM - PTFE - RULON® - FPM KOERPER MESSING MIT VENTILSITZ AUS EDELSTAHL (9912,9913,9914) PLUNGERROHR AUS EDELSTAHL

INNERE ELEMENTE EDELSTAHL MEDIEN WASSER - LUFT - DAMPF - GAS – LEICHTE OELE UNIDIREKTIONALES VENTIL VENTIL WARTUNGSFREUNDLICH LIEFERUMFANG DREIPOLIGER STECKER UNI ISO 4400 (DIN 43650A) -IP65 MONTAGEPOSITION Keine Einschraenkungen. Fuer Montage mit dem Spulenkopf senkrecht nach unten, auf

UMGEBUNGSTEMPERATUR 80°C, im D.C- Betrieb koennen Temperaturen ueber 40°C, die Schaltkraefte (M.O.P.D.) des

- Metallic sealing with the body for safety sealing also for high temperature applications

- Improved corrosion resistance

- Metallische Dichtung fuer einen sicheren Einsatz auch bei hohen Medien- temperaturen.

- Bessere Korrosionsbestaendigkeit .

Anfrage.

Ventils beeintraechtigen.

9902-9912-9913-9914-9947

BOBINA TIPO B12

COIL TYPE B12 SPULE TYP B12

SONDERAUSFUEHRUNGEN BEFESTIGUNGSGEWINDE AM GRUNDKOERPER (9912)

9942-9947

BOBINA TIPO B12 M

COIL TYPE B12 M SPULE TYP B12 M

serie 99

Page 56

FLUID CONTROL COMPONENTS

CARATTERISTICHE SPECIFICATIONS

ATTACCHI

CODICE KV M.O.P.D. DIMENSIONI/DIMENSIONS PESO/WEIGHT

PIPES mm CODE m3/h bar mm Kg

ELETTROVALVOLE

in ––> out AC DC A B C D

G 1/4 2,8 9922 0.200 11 6 57 91 60 73 0.430

G 1/4 3,5 9922 0.220 10 5 57 91 60 73 0.430 G 1/4 5,5 9922 0.510 6 2 57 91 60 73 0.430 G 1/4 2,4 9934 0.170 25 20 66 91 60 73 0.470

OUT

G 1/4 2,8 9934 0.200 25 8 66 91 60 73 0.470

CARATTERISTICHE ELETTRICHE

ELECTRICAL INFORMATION

12 24 48 110 230 400 50 60 Hz

POTENZA/POWER

9922 9934

NOMINALE SPUNTO NOMINALE SPUNTO

HOLDING IN RUSH HOLDING IN RUSH

20VA 34VA 18,5VA

32VA

V= 12 24 48 110 14W 14W

Per dettagli costruttivi sulle bobine vedi capitolo “INFORMAZIONI DI PROGETTO”

For construction details of the coils see chapter “PROJECT INFORMATION” Ausführliche Daten über die Ventilspulen finden Sie unter Abschnitt “TECHNISCHE INFORMATIONEN””

MAX TEMPERATURA MAX TEMPERATURE

FLUIDI/FLUIDS AMBIENTE/AMBIENT

EPDM PTFE RULON

155°C 180°C 180°C

Disponibili bobine per temperature ambienti fino a 120°C

Coils available for ambient temperatures until 120°C Spulen verf

ügbar für Umgebungstemperaturen bis zu 120°C

80°C

DIAGRAMMA REGOLAZIONE MANUALE DI PORTATA

MANUAL OVERIDE FLOW RATE REGULATION DIAGRAM

9922 Ø5,5

Dado

Rondella

Bobina

Cannotto

Nucleo mobile

Pastiglia

Molla

Corpo

Rondella

Spillo

Dado di regolazione

RICAMBI

Bobina

Cannotto

Nucleo mobile

Gruppo di regolazione

Le parti di ricambio della E.V. 9934 non sono intercambiabili con quelle della EV 9922. The spare parts of valve type 9934 are not compatible for use with valve type 9922. Die ersatzteile des ventils 9934 sind nicht als ersatzteile fuer das ventil 9922 verwendbar.

Lock nut Washer Coil Tube guide Plunger Seal Spring Valve body base Washer Plunger Regulator lock nut

SPARE PARTS

Coil Tube guide Plunger Regulator unit

Mutter Beilagscheibe Magnetspule Plungerrohr Plunger Dichtung Feder Grundkîrper Spindeldichtung Spindel Haltemutter-Spindel

ERSATZTEILE

Magnetspule Plungerrohr Plunger Spindel

O (Druck 1 Bar)

O (Pressure 1 bar) Liter/Min. H

9922 Ø3,5

9922

Ø2,8

O (Pressione 1 bar) Liters/min H

Litri/min H

N° giri regolazione/Number of rotations of regulation unit/Umdrehungen des handrades

9934 Ø2,8

9934 Ø2,4

99349922

serie 99 RM

OUT

Page 57

FLUID CONTROL COMPONENTS

ELETTROVALVOLA AZIONE DIRETTA CON REGOLAZIONE DI PORTATA 2/2 VIE N.C. SOLENOID VALVE WITH FLOW RATE REGULATION DIRECT ACTING 2/2 WAY N.C. DIREKTGESTEUERTES REGELMAGNETVENTIL MIT DURCHFLUSSREGELEINHEIT 2/2 WEGE S.G.

CARATTERISTICHE GENERALI

PRESSIONE MINIMA DI FUNZIONAMENTO 0 bar PARTI A CONTATTO CON IL FLUIDO TENUTA EPDM - PTFE - RULON® CORPO 9922 OTTONE NICHELATO CON SEDE DI TENUTA INOX

ORGANI INTERNI ACCIAIO INOX TUBO GUIDA INOX - Tenuta metallica con il corpo per tenute sicure anche ad alte temperature di impiego.

REGOLAZIONE MANUALE DI PORTATA CON TENUTA TEFLON FLUIDI VAPORE - ACQUA - ARIA - OLII LEGGERI VALVOLA UNIDIREZIONALE VALVOLA ISPEZIONABILE VALVOLA FORNITA CON - CONNETTORE TRIPOLARE UNI ISO 4400 (DIN 43650A)-IP65

POSIZIONE DI MONTAGGIO Qualsiasi; sconsigliata quella con bobina rivolta verso il basso TEMPERATURA AMBIENTE 80°C, in D.C. per temperature superiori a 40°C, le performance (M.O.P.D.) potrebbero

9934 OTTONE

- Migliore resistenza alla corrosione.

- MANOPOLA SULLA REGOLAZIONE (9934)

diminuire

ACCESSORI RACCORDO 1/4"M-PORTAGOMMA

MANOPOLA PER REGOLAZIONE (9922)

GENERAL FEATURES

MINIMUM WORKING PRESSURE 0 bar PARTS IN CONTACT WITH THE FLUID SEALING EPDM - PTFE - RULON® BODY 9922 NICKEL PLATED BRASS WITH SEALING SEAT IN STAINLESS STEEL

INTERNAL PARTS STAINLESS STEEL STAINLESS STEEL TUBE GUIDE

MANUAL FLOW REGULATOR WITH TEFLON SEALING FLUIDS STEAM - WATER – AIR - LIGHT OILS ONE WAY DIRECTION VALVE SERVICEABLE VALVE VALVE SUPPLIED WITH THREE POLE PLUG CONNECTOR UNI ISO 4400 (DIN 43650A) -IP65

MOUNTING POSITION Any, the position with the coil downwards is not recommended. AMBIENT TEMPERATURE 80°C, in D.C. for temperatures higher than 40°C, the performances (M.O.P.D.) could decrease.

9934 BRASS

- Metallic sealing with the body for safety sealing also for high temperature applications.

- Improved corrosion resistance

- KNOB ON THE REGULATOR (9934)

ACCESSORIES CONNECTION 1/4”M- HOSETAIL

KNOB FOR REGULATION (9922)

ALLGEMEINE MERKMALE

MINIMALER ARBEITSDRUCK 0 bar MEDIUMS BERUEHRTE ELEMENTE DICHTUNG EPDM - PTFE - RULON® KOERPER 9922 MESSING VERNICKELT, MIT VENTILSITZ AUS EDELSTAHL

INNERE ELEMENTE EDELSTAHL PLUNGERROHR AUS EDELSTAHL

MANUELLE REGELEINHEIT MIT TEFLON- DICHTUNG MEDIEN DAMPF - WASSER - LUFT – LEICHTE OELE UNIDIREKTIONALES VENTIL VENTIL WARTUNGSFREUNDLICH LIEFERUMFANG DREIPOLIGER STECKER UNI ISO 4400 (DIN 43650A)- IP65

MONTAGEPOSITION UMGEBUNGSTEMPERATUR

9934 MESSING

- Metallische Dichtung fuer einen sicheren Einsatz auch bei hohen Medien-temperaturen.

- Bessere Korrosionsbestaendigkeit.

HANDRAD FUER REGELEINHEIT (9934) Keine Einschraenkungen. Fuer Montage mit dem Spulenkopf senkrecht nach unten, auf Anfrage. 80°C, im D.C.- Betrieb koennen Temperaturen ueber 40°C, die Schaltkraefte (M.O.P.D.) des Ventils beeintraechtigen.

ZUBEHOER ANSCHLUSS 1/4” AUSSENGEWINDE - SCHLAUCHNIPPEL

HANDRAD FUER REGELEINHEIT (9922)

REGOLAZIONE DI PORTATA MANUALE

MANUAL FLOW RATE REGULATOR MIT INTEGRIERTER MANUELLER DURCHFLUßREGULIERUNG

9922

BOBINA TIPO B12

COIL TYPE B12 SPULE TYP B12

9934

BOBINA TIPO B12 M

COIL TYPE B12 M SPULE TYP B12 M

RM serie 99

Page 58

informazioni di

PROJECT

TECHNISCHE

PROGETTO

La progettazione delle valvole con idee innovative al servizio del cliente è stato il punto di forza del nostro sviluppo. Per

questo motivo, nel presente capitolo specifichiamo le nozioni tecniche più importanti, affinché i nostri clienti siano i primi collaboratori nella progettazione dei nuovi prodotti.

The designing of valves with innovative ideas to be placed at the customer’s service has always been a strong point of our development competence. For this reason, the present chapter specifies the main technological notions, enabling our customers to become the first collaborators in the designing of new products.

Der Entwurf der Ventile mittels innovativer Ideen zum Dienst am Kunden war der Schwerpunkt unserer Entwicklung. Aus diesem Grund spezifizieren wir im vorliegenden Kapitel die wichtigsten technischen Hinweise, damit unsere Kunden die ersten Mitarbeiter beim Entwurf neuer Produkte sein können.

PRICIPIO DI FUNZIONAMENTO

Una elettrovalvola come già visto è la combinazione di due parti fondamentali, uno è l'elettromagnete, composto da un solenoide e il suo nucleo mobile, e il secondo è il corpo valvola con i relativi attacchi per il circuito, con uno o più orifizi.

L’elettrovalvola a solenoide bobina è tale perché ha come caratteristica fondamentale un solenoide infilato sul tubo guida, all’interno del quale scorre un otturatore che può essere quello principale o di comando, che effettua quindi una totale oppure parziale intercettazione del fluido. Nel solenoide lo spazio interno è occupato da un materiale ferromagnetico che ne costituisce il nucleo (nucleo mobile e nucleo fisso).

Quando la bobina è percorsa da corrente elettrica si genera un campo magnetico che permetterà il movimento del nucleo mobile libero di scorrere nel tubo guida (di materiale amagnetico) verso il nucleo fisso, bloccato sullo stesso tubo tramite una saldatura o un fissaggio con filetto più sigillante.

Nella versione di valvola normalmente chiusa, il nucleo mobile viene mantenuto staccato dal nucleo fisso (in posizione di chiusura) da una molla, che lo riporterà nella stessa posizione dopo che cesserà l’azione del campo magnetico.

information

informationen

Solenoide

Tubo Guida

Tube Guide

Nucleo Fisso

Fixed Core

Solenoid

OPERATION PRINCIPLES

As already mentioned, a solenoid valve is the combination of two main parts: one is the electromagnet, made up by a solenoid and its movable core, and the second is the valve’s body with the relative circuit connections, with one or more orifices.

The solenoid coil valve is defined as such since it has the basic characteristic of a solenoid mounted in the guide housing into which a plunger operates. This can be the main one or it can in turn give the command for performing the partial or total fluid intercepting. In the solenoid, the internal space is occupied by ferromagnetic material which constitutes the core (mobile core and fixed core).

When the coil is energised by an electrical current, a magnetic field is generated that will cause the movement of the mobile core, which is free to slide in the guide (made out of nonmagnetic material) towards the fixed core which in turn is fixed in the same housing by way of welding or through a finer sealing thread.

In the normally-closed valve version, the mobile core is kept apart from the fixed core (in closed position) by a spring that will return it to the same position after the action of the magnetic field will have ceased.

FUNKTIONSPRINZIP

Saldatura o Sigillante

Connection Point

Welded or Sealed

Ein Magnetventil ist, wie bereits festgestellt wurde, eine Kombination aus zwei wesentlichen Teilen: einer ist der Elektromagnet, der aus einer Magnetspule und seinem beweglichen Kern besteht, das zweite Bauteil ist der Ventilkörper mit den entsprechenden Anschlüssen für die Leitung mit einer oder mehreren Öffnungen.

Das Magnetventil ist derart ausgeführt, weil es als grundlegende Eigenschaft eine auf das Führungsrohr aufgesteckte Magnetspule besitzt. Im Inneren dieses Rohres gleitet der Verschluß, welcher der Hauptverschluß oder der Steuerverschluß sein kann. Diese Verschlüsse nehmen eine vollständige bzw. teilweise Absperrung der Flüssigkeit vor. Der Innenraum der Magnetspule ist mit einem ferromagnetischen Material ausgefüllt, das den Kern des Magneten bildet (beweglicher und fester Kern).

Wird die Spule von elektrischer Energie durchströmt wird ein Magnetfeld erzeugt, das die freie Bewegung des beweglichen Kerns im Führungsrohr (aus nichtmagnetischem Material) in Richtung des festen Kerns ermöglicht. Der feststehende Kern ist auf dem Führungsrohr mittels einer Schweißnaht oder einer Schraubbefestigung mit Dichtmittel befestigt ist.

Molla

Spring

Nucleo Mobile

Plunger

In der Version des normalerweise geschlossenen Ventils, wird der bewegliche Kern vom festen Kern durch eine Feder entfernt gehalten (in geschlossener Position), die diesen in die gleiche Position zurückführt, nachdem die Wirkung des Magnetfeldes verlischt.

Page 59

FIG. 1A

FIG. 1B

FIG. 2A

TIPI DI FUNZIONAMENTO

A seconda del funzionamento possiamo parlare delle seguenti categorie di elettrovalvole:

AMENTO DIRETTO

AZION

POSIZIONE CHIUSA (FIG. 1A) In posizione di riposo l’avvolgimento non è percorso da corrente, la molla del nucleo spinge, con l’aiuto della pressione del fluido, la pastiglia di tenuta sulla sede (orifizio) della valvola mantenendo la chiusura della valvola.

POSIZIONE APERTA (FIG. 1B) Quando si eccita l’elettrovalvola, il nucleo mobile viene attratto dal nucleo fisso permettendo il passaggio del fluido e l’apertura dell’elettrovalvola. La massima differenza di pressione (M.O.P.D.) consentita diminuisce all’aumentare del diametro della sede.

AMENTO SERVO COMANDATO

AZION

POSIZIONE CHIUSA (FIG. 2A) In posizione di riposo, il fluido, attraverso il foro di equalizzazione, esercita una pressione sull'otturatore dell’orifizio principale (membrana). L’otturatore rimane in posizione di chiusura perché a parità di pressione del fluido, la superficie superiore è maggiore di quella inferiore.

POSIZIONE APERTA (FIG. 2B) Quando si eccita l’elettrovalvola, si apre il foro di scarico. Si provoca una caduta di pressione del fluido sulla superficie superiore della membrana principale e quindi il sollevamento della stessa tramite la pressione del fluido sulla sua superficie inferiore. (FIG. 2C)

Per un funzionamento corretto è necessario che il foro di scarico abbia un diametro maggiore di quello di equalizzazione. Questa tipologia di valvole prevede quindi un minimo valore di pressione per garantire il funzionamento.

AMENTO SERVO ASSISTITO O MISTO

AZION Sono della stessa tipologia di quelle servocomandate con la differenza che l’otturatore di comando (nucleo mobile) è agganciato alla membrana garantendo così una funzionalità già da 0 bar.

ALVOLE NORMALMENTE APERTE

V Esiste la possibilità di avere anche la versione normalmente aperta. Questo si ottiene andando ad invertire la posizione del nucleo mobile rispetto al fisso.(vedi SERIE 61, 65, 87) Il nucleo mobile viene mantenuto in posizione aperta da una molla; quando viene alimentata la bobina, il nucleo mobile, attirato verso la sede dal nucleo fisso, chiude il passaggio.

informazioni di PROGETTO

FIG. 2B

FIG. 2C

TYPES OF OPERATION

According to the type of operation carried out, the following categories of solenoid valves can be classified:

CTION

DIRECT A CLOSED POSITION (FIG. 1A)

In rest position the coil is not energised by a current; with the help of the fluid pressure, the core’s spring pushes the sealing pad against the valve seat (orifice), thus keeping the valve closed.

OPEN POSITION (FIG. 1B) When the solenoid valve is energised the mobile core is attracted by the fixed core, thus allowing the fluid to flow through the solenoid valve opening. The maximum pressure difference allowed (M.O.P.D.) is reduced with the increasing of the seat’s diameter.

O-CONTROLLED ACTION

SERV CLOSED POSITION (FIG. 2A)

In rest position, through the equalising opening, the fluid exercises a pressure on the sealing pad of the main orifice (membrane). The sealer pad remains in closed position since, at even fluid pressure, the upper surface is greater than the lower one.

OPEN POSITION (FIG. 2B) When the solenoid valve is energised, the outlet hole is opened. A drop in fluid pressure is caused on the upper surface of the main membrane, which causes its lifting by way of the fluid’s pressure on the lower surface. (FIG. 2C)

For correct operation it is mandatory for the outlet opening to be of a diameter greater than the equalising one. Therefore, this typology of valve foresees a minimum pressure value for correct operation to be guaranteed.

O-ASSISTED OR MIXED OPERATION

SERV These are of the same type as those servo-controlled, with the difference that the control seal element (mobile core)

is close-coupled to the membrane, thus already guaranteeing proper operation from 0 bar.

ORMALLY OPEN VALVES

N There is also the possibility of having the normally open version.

This is obtained by inverting the position mobile core in relation to the fixed one (see SERIES 61, 65, 87) The mobile core is kept in the open position by a spring; when the coil is energised, the mobile core is drawn towards the seat of the fixed core, thus shutting off the outlet

information

PROJECT

FLUID CONTROL COMPONENTS

TECHNISCHE informationen

Page 60

ABB. 1A

ABB. 1B

ABB. 2A

BETRIEBSWEISEN

Entsprechend der Betriebsweise kann von einer der folgenden Arten von Magnetventilen gesprochen werden: DIREK

TER BETRIEB

GESCHLOSSENE POSITION (ABB. 1A) In der Ruhestellung wird die Wicklung nicht von Strom durchflossen, die Feder des Kerns drückt mit Hilfe des Druckes der Flüssigkeit, die Dichtungsmembrane an ihren Platz (Öffnung) am Ventil, wobei das Ventil geschlossen bleibt.

OFFENE POSITION (ABB. 1B) Wird das Magnetventil betätigt, wird der bewegliche Kern durch den festen Kern angezogen, somit wird ein Strömen der Flüssigkeit durch öffnen des Magnetventils ermöglicht .

O-GESTEUERT

SERV GESCHLOSSENE POSITION (ABB. 2A)

In der Ruhestellung übt die Flüssigkeit über die Ausgleichsöffnung einen Druck auf den Verschluß der Hauptöffnung aus. (Membran). Der Verschluß verbleibt in der geschlossenen Position, weil bei gleichem Flüssigkeitsdruck, die obere Deckfläche größer ist als die der untere Deckfläche.

POSITION GEÖFFNET (ABB. 2B) Wird das Magnetventil betätigt, muß die Entleerungsbohrung geöffnet werden. Somit ergibt sich ein Druckabfall der Flüssigkeit an der oberen Deckfläche der Hauptmembran, diese wird mittels des Flüssigkeitsdrucks auf der unteren Deckfläche angehoben. (ABB. 2C)

Für eine richtige Funktionsweise ist es erforderlich, daß die Entleerungsbohrung einen größeren Durchmesser als die Ausgleichsöffnung hat. Diese Art von Ventilen sieht somit einen minimalen Druckwert vor, um die Funktionsweise zu garantieren.

ANGSGESTEUERT

ZW Diese Ventile sind von der gleichen Typologie, wie die servogesteuerten, mit dem Unterschied, daß die Steueröffnung (beweglicher Kern) mit der Membran verbunden ist, (Zwangs Verbindung) um so eine Funktionsfähigkeit bereits ab 0 bar. zu garantieren.

TROMLOS OFFENE VENTILE Es besteht die Möglichkeit auch die Version stromlos offen zu erhalten. Dies erfolgt durch Umkehrung der Positionen des beweglichen Kerns in Bezug auf den festen (siehe SERIE 61, 65, 87). Der Kern wird in geöffneter Position durch eine Feder gehalten. Wird die Spule unter Strom gesetzt, wird der bewegliche Kern vom festen Kern angezogen und somit die Betätigung erreicht.

ABB. 2B

ABB. 2C

PRESSIONE

La caratteristica di pressione fondamentale per la definizione di una valvola è il 6P cioè la pressione differenziale tra ingresso e uscita della stessa. Questa caratteristica si compone di due valori fondamentali la minima e la massima pressione differenziale di funzionamento.

Massima pressione differenziale di funzionamento (M.O.P.D.) E' il valore massimo della dif cettare e dipende direttamente dal diametro di passaggio e dalla potenza della bobina per le valvole ad azione diretta. Più l'orifizio è piccolo e maggiore è M.O.P.D. Per le valvole servocomandate invece il valore massimo di M.O.P.D. si determina nella maggior parte dei casi dai limiti costruttivi dell'organo di tenuta dell'orifizio, o di altri componenti della valvola.

Minima pressione differenziale di funzionamento Per tutte le valvole ad azione diretta è uguale a 0. Per le valvole servocomandate dipende ancora dai limiti costruttivi dell'organo di tenuta sull'orifizio principale (valvole a membrana SERIE 86 è uguale a 0,3 bar, valvole a pistone SERIE 90 è uguale a 1 bar). Questa diversità risulterà più chiara dopo aver letto il paragrafo principio di funzionamento.

PRESSURE

The pressure specifications, crucial for the definition of a valve, is 6P, in other words the pressure differential between its inlet and outlet. This specification is made up of two fundamental values which express the minimum and maximum operating pressure differential.

Maximum operating pressure differential (M.O.P.D.) It is the maximum value of the dif valve is able to intercept and depends directly on the flow through diameter and the power of the direct action valves coil. The smaller this orifice the greater the M.O.P.D. For servo-controlled valves instead, the maximum of M.O.P.D. value is controlled in the majority of cases by the manufacturing ties of the orifice pump seal or of other components of the valve.

Minimum operating pressure differential For all direct-action valves this is equal to 0. For servo-controlled valves, it again depends on the manufacturing ties of the pump seal for the main orifice (for membrane valves of SERIES 86 it is equal to 0.3 bar, for piston valves of SERIES 90 it is equal to 1 bar). This difference will become clearer after having read the paragraph dealing with the operation principles.

DRUCK

Die wesentliche Eigenschaft des Drucks zur Definition eines Ventils ist das 6P, d.h. der Differenzdruck zwischen Ein- und Ausgang des Ventils. Diese Eigenschaft setzt sich aus zwei grundlegenden Werten, dem minimalen und dem maximalen Betriebsdifferenzdruck, zusammen.

Maximaler Betriebsdifferentialdruck (M.O.P.D.) Es handelt sich um den Maximalwert aus der Dif des Ventils abgesperrt werden kann. Dieser Wert ist bei direktem Antrieb unmittelbar von der Leistung der Spule bzw. vom Durchflußdurchmesser abhängig. Je kleiner die Öffnung ist desto größer ist der M.O.P.D. Bei den servogesteuerten Ventilen wird der Maximalwert des M.O.P.D. im Großteil der Fälle durch die Konstruktionsgrenzen des Dichtungsorgans oder anderen Bauteilen des Ventils bestimmt.

Minimaler Betriebsdifferentialdruck Bei allen Ventilen mit direktem Antrieb ist dieser Wert gleich 0. Bei den servogesteuerten Ventilen hängt dies noch von den baulichen Grenzen des Hauptöffnungsdichtungsorgans ab.(bei Membranventil SERIE 86 gleich 0,3 bar, bei Kolbenventilen SERIE 90 1 bar) Diese Unterschiede werden deutlicher, wenn der Abschnitt über die Betriebsweise gelesen wird.

ferenza tra la pressione del fluido in ingresso e di quello in uscita che la valvola riesce ad inter-

ference between the pressure of the fluid at the inlet and of that at the outlet, which the

ferenz zwischen dem Druck der Flüssigkeit am Ein- und Ausgang, der mittels

Page 61

PORTATA

Tra il raccordo ed il Ø di passaggio (flusso) c'è una relazione: il fattore KV serve a stabilire se la valvola "porta" abbastanza flusso. Per coefficiente di flusso KV si intende la portata Q in metri cubi ora di acqua a 20°C che genera una perdita di carico ΔP= 1 bar per una determinata apertura della valvola. I valori KV indicati in tabella si intendono per valvola completamente aperta e sono stati determinati secondo i parametri della norma VDI/VDE 2173. Il KV viene quindi espresso in m3/h ed è una caratteristica internazionale per la comparazione delle elettrovalvole. Tuttavia per tradizione o altro esistono anche ulteriori coefficienti di portata dei quali riportiamo di seguito le rispettive conversioni:

KV l/min. o 0,06 = KV m3/h KV m3/h o 16,7 = KV l/min. CV USA (gallone/min.) o 0,863= KV m3/h KV m3/h o 1,16 = CV USA (gallone/min.)

CV UK (gallone imperiale/min.) o 1,04 =

Su tutti i modelli è riportato un grafico (DIAGRAMMA PERDITA DI CARICO) che mostra la relazione tra pressione e portata, cosicché possiate individuare la valvola giusta per il punto di lavoro richiesto. Tutti i valori di portata sono quindi determinati per acqua oppure fluidi liquidi con viscosità fino a 3° ENGLER. Per altri tipi di fluidi contattare il nostro servizio tecnico. Sulle valvole adatte per fluidi refrigeranti (SERIE 59, 68) sono state calcolate le varie capacità di portata in funzione delle diverse applicazioni sul circuito frigorifero (aspirazione, gas caldo, fluido). Vedi tabelle alla fine di questo capitolo.

FLOW-RATE

Between the connection and the flow through Ø there is a ratio: factor KV serves to define whether the valve "carries" enough flow. The KV flow coefficient defines the flow rate Q in cubic meters an hour of water at 20°C which generates a loss load ΔP = 1 bar for a determined opening of the valve. The KV values indicated in the table are intended to refer to a totally open valve and have been determined according to the parameters of norm VDI/VDE 2173.The KV is therefore expressed in m3/h and is an international specification for the comparison of solenoid valves. Nevertheless, due to tradition or other pertinent factors, there are also further flow-rate coefficients, listed as follows with the relative conversion values:

KV l/min. o 0.06 = KV m3/h KV m3/h o 16.7 = KV l/min. CV USA (gallon/min.) o 0.863 = KV m3/h KV m3/h o 1.16 = CV USA (gallon/min.) CV UK (imperial gallon /min.) o 1.04 = KV m3/h KV m3/h o 0.975= CV UK (imperial gallon/min.)

KV m3/h KV m3/h o 0,975= CV UK (gallone imperiale/min.)

informazioni di PROGETTO

For all models a diagram is provided (PRESSURE DROP DIAGRAM) showing the ratio between pressure and flow-rate, so that the correct valve for the correct work point can be defined. All the flow-rate values for water or fluids with viscosity up to 3° ENGLER are therefore determined. For other types of fluids our service engineer should be contacted. For valves suitable for refrigeration fluids (SERIES 59, 68), the various flow-rate capacity values relative to the different applications on the refrigeration circuit (suction, hot gas, fluids), have been calculated. Refer to the tables at end of this chapter.

LEISTUNG

Zwischen dem Anschluß und dem Ø des Durchflusses (Strömung) besteht eine Beziehung: der Faktor KV dient zur Feststellung, ob das Ventil ausreichend Strömung "leistet". Unter dem Flußkoeffizienten KV wird die Leistung Q in Kubikmeter Wasser pro Stunde bei 20°C verstanden, wodurch ein Energiegefälle ΔP = 1 bar bei einer bestimmten Ventilöffnung hervorgerufen wird. Die in der Tabelle angegebenen Werte für KV gelten für ein vollständig offenes Ventil und werden entsprechend den Parametern der Vorschrift VDI/VDE 2173 festgelegt. KV wird somit in m3/h ausgedrückt und stellt eine internationale Eigenschaft für den Vergleich von Magnetventilen dar. Jedoch bestehen aus traditionellen oder anderen Gründen auch noch weitere Leistungskoeffizienten, von denen wir hier die entsprechenden Umrechnungsverhältnisse angeben:

KV l/Min. o 0,06 = KV m3/h KV m3/h o 16,7 = KV l/Min. CV USA (Gallone/Min.) o 0,863 = KV m3/h KV m3/h o 1,16 = CV USA (Gallone/Min.) CV UK (Kaisergallone /Min.) o 1,04 =

Zu allen Modellen ist eine graphische Darstellung vorhanden (DIAGRAMM ENERGIEGEFÄLLE), die das Verhältnis zwischen Druck und Leistung zeigt, so daß man das richtige Ventil für den geforderten Einsatzort bestimmen kann. Alle Werte für die Leistung gelten somit für Wasser oder flüssige Stoffe mit einer Viskosität bis zu 3° ENGLER. Für andere Arten von Flüssigkeiten setzen Sie sich mit unserem Technischen Service in Verbindung. Bei den für Kühlflüssigkeiten geeigneten Ventilen (SERIE 59, 68) wurden die verschiedenen Leistungen in Abhängigkeit von den verschiedenen Anwendungsbereichen des Kühlkreislaufes berechnet (Ansaugen, warmes Gas, Flüssigkeit). Siehe Tabellen am Ende dieses Kapitels.

KV m3/h KV m3/h o 0,975= CV UK (Kaisergallone/Min.)

information

PROJECT

FLUID CONTROL COMPONENTS

TECHNISCHE informationen

Page 62

7 8

MATERIALI

Abbiamo già visto come i diversi componenti dell'elettrovalvola debbano avere una certa natura per permettere il funzionamento quindi, di seguito riportiamo i materiali costituenti:

MATERIALS

We have already seen that the different components of the solenoid valve must be made out of certain materials to permit their operation. The following is a list of the materials used for this purpose:

MATERIAL

Wir haben bereits gesehen, daß die einzelnen Bauteile des Magnetventils eine bestimmte Eigenschaft haben müssen um den Betrieb zu ermöglichen und führen im Folgenden die zur Betriebsweise nötigen Materialien an:

N° DENOMINAZIONE SPECIFICATIONS

1 Dado per bobina: Acciaio al piombo con zincatura bianca

Nut for coil: Lead steel with white zinc coating

2 Rondella elastica per bobina: Acciaio per molle con zincatura bianca

Spring washer for coil: Spring steel with white zinc coating

3 Bobine: Servizio continuo 100% ED Classe F-H-N

Coils: 100% continuous service and Class F-H-N

4-6 Nuclei (fisso e mobile): Acciaio Inox AISI 430 F CEME 1822 Ferritico

Cores (fixed and movable): Stainless steel AISI 430 F CEME 1822 Ferritic

5 Molle per nucleo: Acciaio Inox AISI 302

Springs for core: Stainless steel AISI 302

7 Piattello per pastiglia: Acciaio inox AISI 303 - Ottone

Plate for pad: Stainless steel AISI 303 - Brass

8 Organi di tenuta (guarnizioni-pastiglie -membrane): NN = NBR NERO

Sealing elements (washers-pads -membranes): NN = NBR BLACK

NB = NBR BIANCO NB = NBR WHITE

ND = NBR OMOL.DVGW ND = NBR OMOL.DVGW

HN = H-NBR IDROGENATO HN = H-NBR HYDROGENATED

EN = EPDM NERO EN = EPDM BLACK

EA = EPDM ALIMENTARE EA = EPDM FOODSTUFFS

EK = EPDM OMOL.KTW PER ACQUA POTABILE EK = EPDM OMOL.KTW FOR DRINKABLE WATER

VN = VITON NERO VN = VITON BLACK

9 Corpo valvola: Ottone stampato

Valve body: Brass printed

VV = VITON VERDE VV = VITON GREEN

SN = SILICONE NEUTRO SN = NEUTRAL SILICONE

SH = SILICONE ALTA TEMP. SH = HIGH TEMP. SILICONE

CN = NEOPRENE NERO CN = BLACK NEOPRENE

TE = TEFLON TE = TEFLON

RW = RULON NERO RW = BLACK RULON

RU = RUBINO RU = RUBY

UNI EN 12165-CW617N

Page 63

TEMPO DI RISPOSTA

Il tempo di risposta di una valvola è equivalente al tempo che impiega la pressione, a monte della valvola, a raggiungere il 90% della differenza tra pressione a valvola chiusa e aperta.

Di seguito alcuni valori di riferimento in funzione delle diverse tipologie e dimensioni di valvola.

DIAMETRI PICCOLI 0÷4 mm -AZIONE DIRETTA 10÷15 millisecondi DIAMETRI MEDI 4÷7 mm -AZIONE DIRETTA 20÷40 millisecondi DIAMETRI MEDI 0÷25 mm -AZIONE SERVOCOMANDATA 20÷60 millisecondi DIAMETRI GRANDI 25÷75 mm -AZIONE SERVOCOMANDATA 50÷80 millisecondi DIAMETRI GRANDI 20÷50 mm -AZIONE SERVOCOMANDATA (PISTONE) 100÷200 millisecondi

I tempi di risposta suddetti, sono però solo indicativi dato che oltre alle caratteristiche costruttive della valvola, un ruolo fondamentale nella variazione di questi tempi è dato dalle diverse caratteristiche di applicazione (fluido, densità, temperatura, pressione, etc.)

RESPONSE TIME

The valve response time is equivalent to the time taken by the pressure upstream from the valve, to reach 90% of the difference between the pressure of the closed and open valve.

The following are reference values relating to the different typologies and dimensions of valves.

SMALL DIAMETERS 0÷4 mm -DIRECT ACTION 10÷15 milliseconds MEDIUM DIAMETERS 4÷7 mm -DIRECT ACTION 20÷40 milliseconds MEDIUM DIAMETERS 0÷25 mm -SERVO-CONTROLLED ACTION 20÷60 milliseconds LARGE DIAMETERS 25÷75 mm -SERVO-CONTROLLED ACTION 50÷80 milliseconds LARGE DIAMETERS 20÷50 mm -SERVO-CONTROLLED ACTION (PISTON) 100÷200 milliseconds

The above response times are however only indicative, since over and above the valve’s manufacturing specifications, an important role in the variation of these times is played by the different specifications pertaining to the application (fluid, density, temperature, pressure, etc.).

RÜCKKOPPLUNGSZEIT

Die Rückkopllungszeit eines Ventils ist gleich der Zeit, die der Druck oberhalb des Ventils benötigt, um 90% der Druckdifferenz zwischen geschlossenem und offenem Ventil zu erreichen.

Im folgenden werden einige Bezugswerte in Abhängigkeit von den verschiedenen Arten und Abmessungen der Ventile angegeben.

informazioni di PROGETTO

KLEINE DURCHM. 0÷4 mm -DIREKTER BETRIEB 10÷15 ms MITTLERE DURCHM. 4÷7 mm -DIREKTER BETRIEB 20÷40 ms MITTLERE DURCHM. 0÷25 mm -SERVOGESTEUERTER BETRIEB 20÷60 ms GROßE DURCHM. 25÷75 mm -SERVOGESTEUERTER BETRIEB 50÷80 ms GROßE DURCHM. 20÷50 mm -SERVOGESTEUERTER BETRIEB (KOLBEN) 100÷200 ms

Die oben genannten Rückkopplungszeiten sind jedoch nur indikativ, da außer den baulichen Eigenschaften des Ventils, eine wesentliche Rolle bei der Veränderung dieser Zeiten durch die verschiedenen Anwendungseigenschaften gegeben wird (Flüssigkeit, Dichte, Temperatur, Druck, etc.)

COMPATIBILITA'/FLUIDI

La molteplicità delle tenute e le diverse conformazioni meccaniche-applicative anche per lo stesso tipo di mescola, rendono difficile dare una completa e valida informazione di compatibilità delle valvole con i diversi fluidi. Quindi riteniamo più opportuno dare una breve descrizione delle caratteristiche generali delle varie tenute, rimandando ad un contatto diretto con il nostro Servizio Tecnico qualsiasi ulteriore informazione a riguardo di specifiche compatibilità con le nostre valvole. ATTENZIONE: l’utilizzo con composti azotati (es. Ammoniaca) può causare la corrosione e la frattura dei componenti in Ottone.

NBR Elastomero. La tenuta più utilizzata per le sue buone performance meccaniche comparate alle BUNA ottime caratteristiche di compatibilità con la maggior parte dei fluidi (acqua, olii, grassi e gas).

EPDM Elastomero. L'alto valore di resistenza alla temperatura lo hanno reso indispensabile nell'interETILENE cettazione di vapore e acqua calda. Sconsigliato l'uso per fluidi con presenza di olii. PROPILENE Temperatura di esercizio standard -30°C +155°C

FPM Elastomero. Per le sue ottime caratteristiche di compatibilità e resistenza alle alte temperature è FLUORO la soluzione giusta per le applicazioni dove rispettivamente EPDM ed NBR non sono adeguati. ELASTOMERO Temperatura di esercizio standard -10°C +150°C (VITON®)

Temperatura di esercizio standard -20°C +90°C

information

PROJECT

PTFE Materiale solido ed inerte, per questo motivo è praticamente compatibile con tutti i tipi di fluidi. POLITETRA Nella produzione CEME è stato adottato per garantire, tramite un sistema personalizzato, una FLUORO ETILENE "perfetta" tenuta nelle valvole per fluidi frigorigeni oltre al classico utilizzo in vapore.

Temperatura di esercizio standard -40°C +200°C

Le indicazioni di compatibilità con i fluidi riportati per ogni singolo modello s'intendono per una viscosità max. di 3° ENGLER.

FLUID CONTROL COMPONENTS

TECHNISCHE informationen

Page 64

COMPATIBILITY/FLUIDS

The multiple natures of the sealing modalities required for the different mechanical and application structures, even in relation to the same type of material mix, make it difficult to give complete and valid information on the compatibility of valves with the different fluids. We therefore judge it more effective to provide a brief description of the general specifications of the various sealing elements, referring any further requests for information concerning the compatibility specifications of valves, directly to our Technical service.

ATTENTION: the use with nitrogen compounds (for ex. Ammoniaca) can cause the corrosion and breaking of the brass components.

NBR Elastomer. The most utilised sealing element, due to its good mechanical performance coupled BUNA with optimal compatibility specifications with the greater part of fluids (water, oils, greases and gas).

EPDM Elastomer. The high value of resistance to temperature have made it indispensable for intercep ETHYLENE ting steam and hot water. The use is not advised for fluids in which oils are present. PROPYLENE Standard operative temperature -30°C+155°C

FPM Elastomer. For its optimum specifications of compatibility and resistance to high temperatures, FLUORINE this is the correct solution for applications in which EPDM and NBR are respectively not suitable. ELASTOMER Standard operative temperature -10°C+150°C (VITON®)

PTFE Solid and inert material; for this reason is practically compatible with all the types of fluids. POLITETRA Aside from the “classical” use in steam, by way of a personalised system within CEME productions, FLUORINE it was adopted for guaranteeing "perfect" sealing in valves for refrigerating fluids. ETHYLENE Standard operative temperature -40°C+200°C

The indications of compatibility with the fluids listed for each single model are intended to cover a max. viscosity of 3° ENGLER.

KOMPATIBILITÄT / FLÜSSIGKEITEN

Die Vielfältigkeit der Dichtungen und die verschiedenen mechanisch-applikativen Beschaffenheiten auch bei der gleichen Art des Gemisches, erschweren eine vollständige und zutreffende Information über die Kompatibilität der Ventile zu den verschiedenen Medien. Wir halten es deshalb für erforderlich, eine kurze Beschreibung der allgemeinen Eigenschaften der verschiedenen Dichtungen zu geben und verweisen auf einen direkten Kontakt mit unserem Kundendienst für jegliche weiteren Informationen in Bezug auf die spezifische Kompatibilität mit unseren Ventilen.

Standard operative temperature -20°C+90°C

ACHTUNG: die Verwendung mit Stickstoffverbindungen (z. B. Ammoniak) kann die Korrosion und den Bruch der Messingteile verursachen.

NBR Elastomer. Die auf Grund ihrer guten mechanischen Leistungen am häufigsten verwendete BUNA Dichtung, die optimale Kompatibilitätseigenschaften mit dem Großteil der Flüssigkeiten aufweist

EPDM Elastomer. Die hohe Widerstandsfähigkeit gegenüber der Temperatur haben sie bei der ÄTHYLEN Absperrung von Dampf und Heißwasser unerläßlich werden lassen. Abgeraten wird von einem PROPYLEN Einsatz bei Flüssigkeiten mit Ölgehalt.

FPM Elastomer. Auf Grund seiner optimalen Kompatibilitäts- und Widerstandseigenschaften bei hohen FLUOR Temperaturen ist sie die richtige Lösung für Anwendungen wo die jeweiligen EPDM und NBR nicht ELASTOMER geeignet sind. (VITON®) Standardbetriebstemperatur -10°C+150°C

PTFE Festes und beständiges Material, aus diesem Grund ist es mit allen Flüssigkeitsarten kompatibel. POLYTETRA Bei der Produktion von CEME wurde es eingesetzt, um außer seiner klassischen Anwendung bei FLUOR ÄTHYLEN Dampf mittels eines personalisierten Systems eine "perfekte" Abdichtung der Ventile für

Die Angaben zur Kompatibilität für die bei jedem einzelnen Modell aufgeführten Flüssigkeiten beziehen sich auf eine maximale Viskosität von 3° ENGLER.

ISPEZIONABILITÀ

Ispezionabilità significa che l'operazione di smontaggio della valvola può essere effettuato senza compromettere la funzionalità del prodotto. Se nell'applicazione è necessario poter smontare l'elettrovalvola per pulizia o manutenzione, si deve verificare che nelle caratteristiche generali del modello scelto non sia riportato "valvola non ispezionabile".

INSPECTION EASE

Inspection ease means that the operation of dismantling the valve can be carried out without compromising the functions of the product. If the application makes it necessary to dismantle the solenoid valve for cleaning or maintenance reasons, one must check that in the general specifications for the selected model, the caption "non-serviceable valves", should not be present.

(Wasser, Öle, Fette und Gas). Standardbetriebstemperatur -20°C+90°C

Standardbetriebstemperatur -30°C+155°C

Kühlflüssigkeiten zu garantieren. Standardbetriebstemperatur -40°C+200°C

WARTUNGSFREUNDLICHKEIT

Wartungsfreundlich bedeutet, daß die Demontage des Ventils vorgenommen werden kann, ohne daß die Funktionsfähigkeit des Produktes gefährdet wird. Ist es bei der Anwendung notwendig das Ventil für Reinigungs- oder Wartungsarbeiten ausbauen zu können, muß sichergestellt werden, daß unter den allgemeinen Eigenschaften des Modells nicht "Wartungsfrei" angegeben ist.

Page 65

CARATTERISTICHE ELETTRICHE

I solenoidi sono costruiti secondo le direttive europee e le normative internazionali, per funzionare in servizio continuo ED 100%.

COLORE BLU

Frequenza: Le valvole vengono fornite in versione standard a 50 Hz, i dati riportati a catalogo come

Tolleranze: -15% +6% V nom. AC

Classe termica F (155°C), H (180°C), N (200°C):

Materiali: -filo di rame smaltato in classe H (180°C) oppure N (200°C)

Esecuzioni speciali: Per ogni prodotto sono riportate a catalogo le prestazioni con le bobine di tipo standard per ED 100%. Sono disponibili per lotti consistenti, bobine speciali a consumo ridotto oppure bobine potenziate, per servizi discontinui.

ELECTRICAL SPECIFICATIONS

The solenoids are manufactured in observance of European directives and international norms, to operate in 100% continuous service.

COLOUR BLUE

M.O.P.D. si riferiscono all’utilizzo della valvola con questo tipo di bobina. A richiesta le valvole possono essere fornite anche in versione 50/60 Hz, in questo caso i valo ri di M.O.P.D. dovranno essere richiesti al nostro servizio tecnico:

- 5% +10% V nom. DC

-rocchetto ed inglobamento

• CLASSE F: polibutilentereftalato (PBT) + 30% fibre di vetro

• CLASSE H: corto periodo 5000 H (PBT) lungo periodo 20000 H (PPS)

• CLASSE N: solfuro di polifenilene (PPS)

-FAST-ON TERRA: acciaio PO2 + stagnatura

-FAST-ON LINEA: ottone + stagnatura

-ARMATURA MAGNETICA:

steel PO4 + zincatura

informazioni di PROGETTO

information

Frequency: The valves are supplied in standard version at 50 Hz. Mopd data on catalogue refer to 50 Hz

coils. On request, the valves can be sopplied with 50/60 Hz or just 60 Hz coils. In this case, the Mopd data must be requested to our technical office.

Tolerances: -15% +6% V nom. AC

- 5% +10% V nom. DC

Thermal Class F (155°C), H (180°C), N (200°C):

Materials: - varnished copper wire in class H (180°C) or N (200°C)

- encapsulated coil

• CLASS F: polibutilentereftalate (PBT) + 30% glass fibre

• CLASS H: short period 5000 H (PBT) long period 20000 H (PPS)

• CLASS N: polifenilene sulphide (PPS)

- FAST-ON EARTH: PO2 steel + tinning

- FAST-ON LINE: brass + tinning

- MAGNETIC ARMATURE: PO4 steel + zinc plating

Special implementations: For each product, the catalogue lists the performance with standard-type coils for 100%. For sizeable lots, special low-consumption coils for non-continuous services are available.

FLUID CONTROL COMPONENTS

PROJECT

TECHNISCHE informationen

Page 66

ELEKTRISCHE EIGENSCHAFTEN

Die Magnetspulen werden entsprechend den europäischen Richtlinien und den internationalen Vorschriften gebaut, um unter Dauerbetrieb ED 100% zu funktionieren.

FARBE BLAU

Frequenz: Die Magnetventile werden als Standardausfuehrung in 50 Hz verwendet. Die M.O.P.D. Daten, die im

Katalog angegeben werden, beziehen sich auf solche Spule. Wuenschgemaess werden die Ventile in Version 50/60 Hz bzw, 60 Hz verwendet. In diesem Fall soll man die M.O.P.D. Werte an unserer Technische Abtelong angefragt werden.

Toleranzen: -15% +6% V nom. AC

- 5% +10% V nom. DC

Temperaturlasse F (155°C), H (180°C), N (200°C):

Materialien: - emailierter Kupferdraht der Klasse H (180°C) oder N (200°C)

- Spule und Anziehvorrichtung

• KLASSE F: Polybutylentereftalat (PBT) + 30% Glasfaser

• KLASSE H: kurzzeitig 5000 H (PBT) langzeitig 20000 H (PPS)

• KLASSE N: Polyäthylensulfid (PPS)

- FAST-ON ERDE: Stahl PO2 + Verzinnung

- FAST-ON LEITUNG: Messing + Verzinnung

- MAGNETKERN: Stahl PO4 + Verzinkung

Spezialausführungen: Für jedes Produkt werden im Katalog die Leistungen bei Standardspulen ED 100% angegeben. Für umfangreiche Produktionslose sind Spezialspulen mit niedrigem Verbrauch oder Spulen mit gesteigerter Leistung für Dauerbetrieb erhältlich.

27,5

16,5

Ø 10,25

27,5 2

29,5

Peso/Weight: 50gr

ALETTE

WINGS

FLÜGEL

Ø 10

Ø 13,3

30,5

Ø 10

Ø 13,3

30,5

3,2

32,2

3,2

32,2

20,5

35,4

30,4

20,510 14,5

35,4

-A richiesta

-On request

-Sonderzubehör

14,5

Peso/Weight: 115gr

3512

Peso/Weight: 115gr

Page 67

Ø 10

B12

B 12 M

Ø 16,8

Ø 10

Ø 16,8

37,5

68,5

37,5

42,5

30,4

75,5

30,4

39,5

2610

34,5

Peso/Weight: 220gr

informazioni di PROGETTO

Peso/Weight: 1350gr

B60

Note

Per ruotare la posizione della bobina è necessario allentare il dado. Nella fase di rifissaggio del dado non superare una forza di serraggio pari a 3 Nm per la serie 55, 59, 85 ed 88, 4 Nm per tutte le altre serie.

Note

To turn the coil position, it is necessary to slack the lock nut. When you lock again the nut. don’t overcome a force of 3 Nm for the series 55, 59, 85, 88, and a force of 4 Nm for all other series has not to be overcome.

Hinweis

Fuer die Serien 55/66/85, im Falle einer Drehung der Spule, Mutter lockern. Beim festziehen der Mutter soll die Anzugskraft von 3 Nm fuer die Serien 55, 59, 85 und 88, und die Anzugskraft von 4 Nm fuer alle andere Reiheserie nicht ueberschritten werden.

Ø 25,5

AFFIDABILITA'

Le elettrovalvole sono progettate e costruite per soddisfare i requisiti nelle varie applicazioni per lungo tempo. Per verificare ciò la CEME ha predisposto circuiti di prova professionali per i diversi tipi di fluidi: aria, acqua, vapore,

freon in condizioni normali o estreme (camera climatica).

RELIABILITY

The solenoid valves are designed and manufactured to satisfy requisites in various applications for long operating times. To prove this, CEME has made available professional testing circuits for the different types of fluids: air, water, steam and freon under normal or extreme conditions (climatic chamber).

ZUVERLÄSSIGKEIT

Die Magnetventile wurden zur langzeitigen Befriedigung der Anforderungen bei den verschiedenen Anwendungen entwickelt und gebaut. Um dies zu überprüfen, hat CEME professionelle Testkreisläufe für die verschiedenen Flüssigkeitsarten bereitgestellt: Luft, Wasser, Dampf, Freon unter normalen und extremen Bedingungen (Klimakammer).

information

PROJECT

TECHNISCHE informationen

FLUID CONTROL COMPONENTS

Page 68

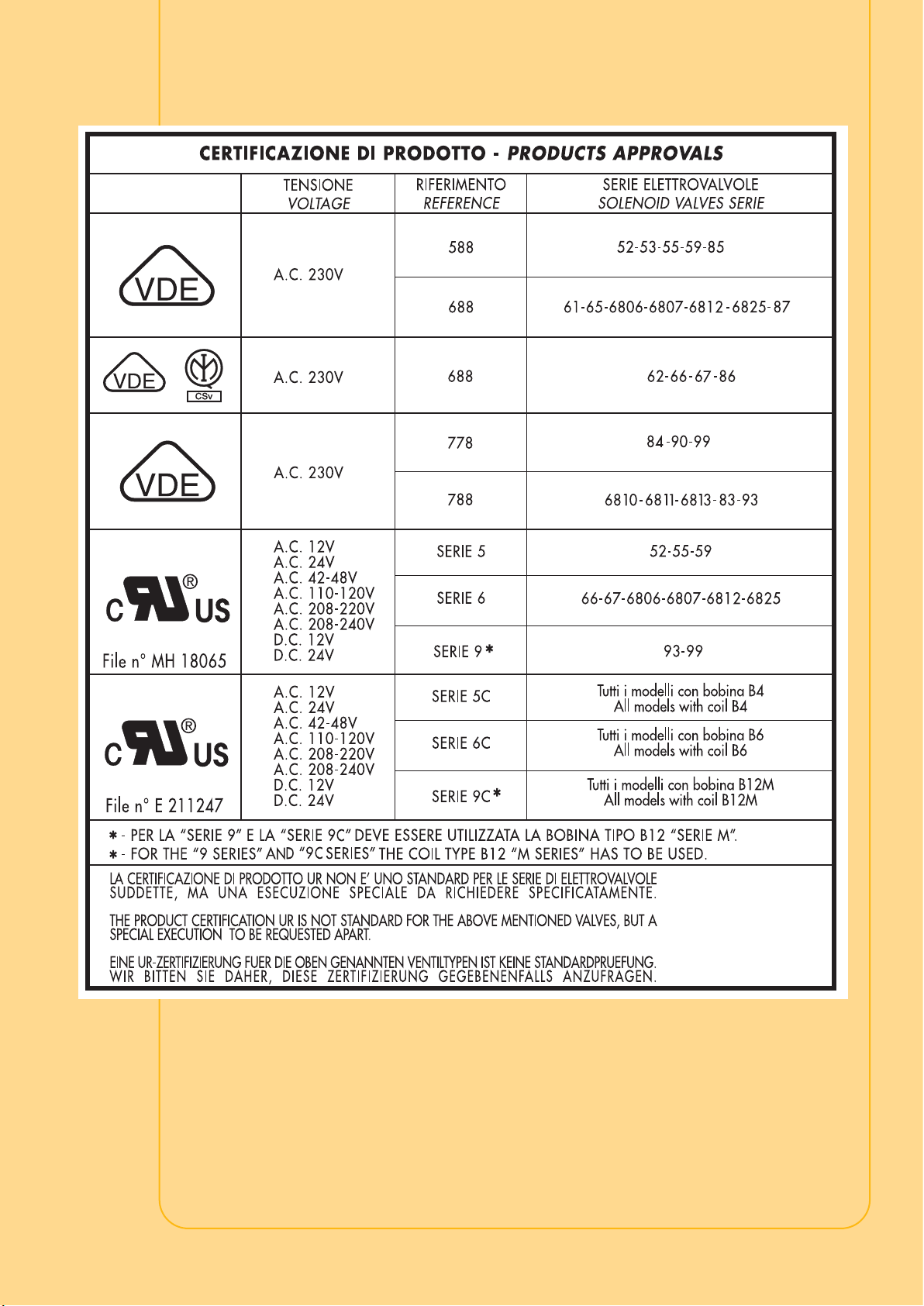

Page 69

informazioni di PROGETTO

information

PROJECT

FLUID CONTROL COMPONENTS

TECHNISCHE informationen

Page 70

Page 71

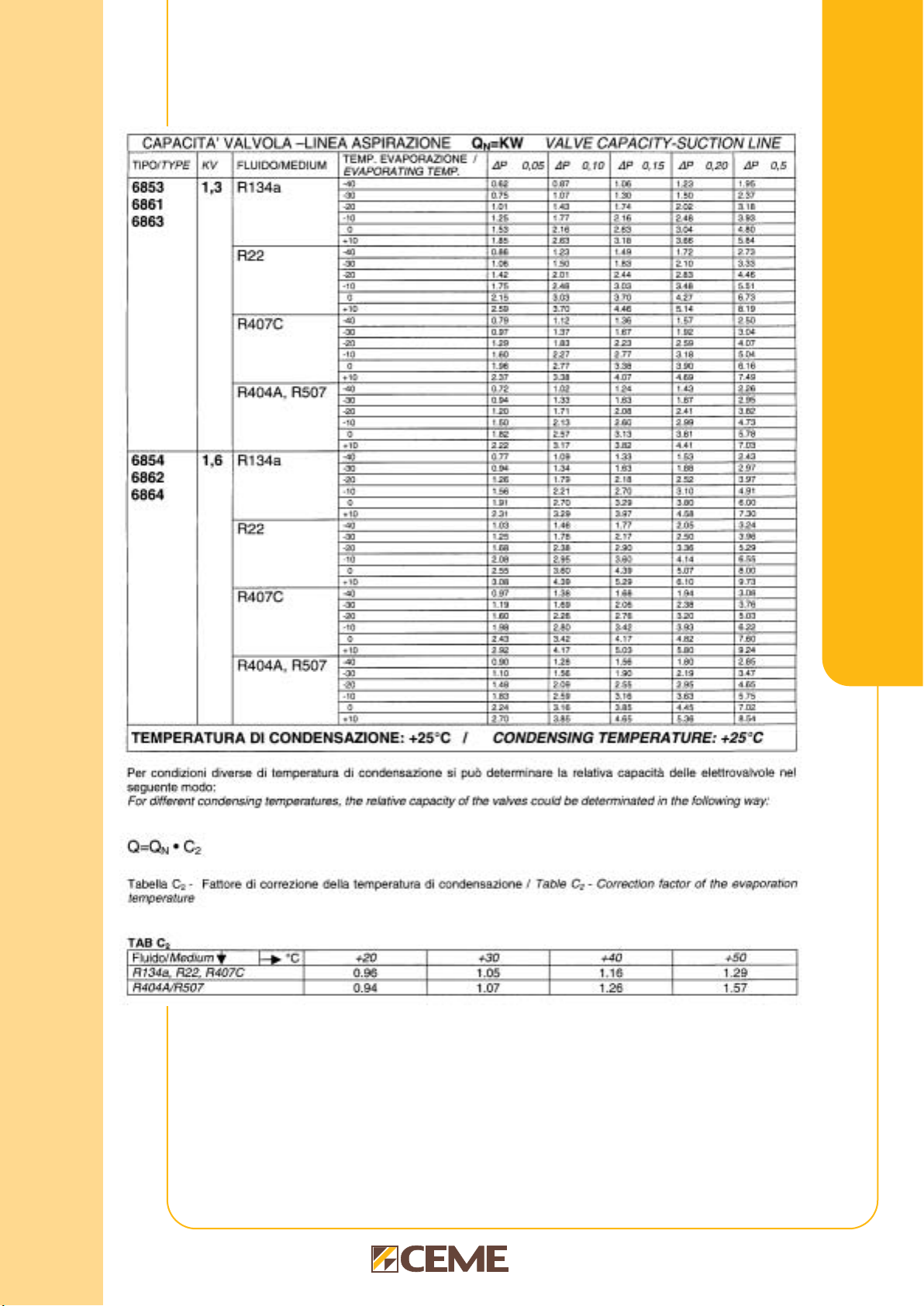

informazioni di PROGETTO

information

PROJECT

FLUID CONTROL COMPONENTS

TECHNISCHE informationen

Page 72

guida alla selezione

ELETTROPOMPE

DEFINIZIONE E PRINCIPIO DI FUNZIONAMENTO

La produzione CEME è composta principalmente da due diversi modelli di elettropompe:

1. -POMPE A SOLENOIDE CON PISTONE OSCILLANTE

2. -POMPE A MOTORE ELETTRICO DI TIPO PERIFERICO

1. Le pompe elettromagnetiche a solenoide funzionano tramite un’oscillazione del pistone generata dal campo magnetico della bobina, collegata in serie ad un diodo. Il movimento oscillatorio associato all’impiego di due valvole di ritenuta crea delle fasi di compressione e decompressione tali da generare lo spostamento del liquido o, dell’aria nella fase di autoinnesco.

2. Nelle pompe periferiche, tramite una girante, messa in movimento da un motore elettrico, il fluido viene portato in pressione dall’ingresso verso l’uscita.

Entrambe servono per la MOVIMENTAZIONE di liquidi non aggressivi. Maggiori dettagli sulle particolarità di costruzione e diversità di funzionamento si possono trovare nelle pagine successive. Di seguito riportiamo invece le caratteristiche principali di queste elettropompe che possono servire per una corretta identificazione del modello più idoneo al proprio utilizzo.

CLASSIFICAZIONE

Le elettropompe vengono classificate secondo le seguenti caratteristiche:

-ALIMENTAZIONE ELETTRICA

-TIPO DI SERVIZIO

-AUTOADESCANTE

-PORTATA-PRESSIONE

-ALIMENTAZIONE ELETTRICA Le pompe a solenoide sono disponibili solo nella versione in corrente alternata. Dato il tipo di funzionamento, in corrente continua sarebbe indispensabile alimentare la pompa con un generatore di impulsi. Le pompe periferiche sono disponibili anche in versione corrente continua.

-TIPO DI SERVIZIO S'intende la durata del servizio, cioè se c'è la possibilità di far funzionare la pompa ininterrottamente, oppure se è necessario avere dei tempi di riposo. Per ED 50% s'intende che può funzionare per 1 minuto quindi deve rimanere ferma per 1 minuto come tempi standard. Per alcune pompe a servizio discontinuo questi tempi possono anche essere più lunghi, previa consultazione del nostro Servizio Tecnico.

-AUTOADESCANTE E' la caratteristica che permette alla pompa di partire senza nessuna precauzione di "invasamento" della stessa con il fluido da movimentare. Ovviamente questa caratteristica dipende dalla differenza di livello esistente tra la pompa e il serbatoio (vedi valore max in tabella).

-PORTATA E PRESSIONE Sono le grandezze caratteristiche di una pompa per liquidi. La portata è la quantità di liquido pompato nell'unità di tempo. La pressione, detta anche prevalenza, è l'altezza massima alla quale può sollevare il liquido pompato.

Page 73

SERVIZIO -

ED100% ED66% ED50%

E201 E202 E210 E211 E212 E213 E214

E300 E410 E503

E512 E513 E514

ET3009 MTP600

DUTY

E215

cc/min.

E504 E505 E507

ET3000

L/H

PORTATA BOCCA LIBERA -

0 20 40 60 80 100 120 140 160 180 200 220

0 50 100 150 200 400 600

FREE FLOW

POTENZA/

POWER CONSUM.

WAT T

19 19 19 19 19 19 19 27

20 27 32 47 47 47 32 42 32

110

300

guida ELETTROPOMPE

SERVIZIO -

ED100% ED66% ED50%

E201 E202 E210 E211 E212 E213 E214

E300 E410 E503

E512 E513 E514

ET3009 MTP600

DUTY

E215

E504 E505 E507

ET3000

bar

PRESSIONE -

0 1 2 3 4 5 6 7 8 9 1011121314151617181920

PRESSURE

POTENZA/

POWER CONSUM.

WAT T

19 19 19 19 19 19 19 27 20 27 32 47 47 47 32 42 32

110

300

FLUID CONTROL COMPONENTS

Page 74

guide to select

ELECTROPUMPS

DEFINITION AND OPERATION PRINCIPLE

CEME’s production is mainly made up by two different models of electropumps:

1. – SOLENOID-DRIVEN PUMPS WITH OSCILLATING PISTON

2. – PERIPHERAL-TYPE ELECTRICAL MOTOR PUMPS

1. The solenoid-driven electromagnetic pumps operate by way of a piston stroke generated by the coil’s magnetic field. The oscillating movement associated with the action of two retaining valves generates compression and de-compression phases, in this way causing the movement of the liquid or air during the self-priming phase.

2. In peripheral pumps, by way of a rotor operated by an electrical motor, the fluid is brought to pressure from the inlet towards the outlet.

Both of these are used for the FLOW of non-aggressive liquids. Further details on the manufacturing specifications and on the different operation aspects, are found in the next few pages. The following points instead, outline the main specifications of these electropumps, which can be used for the correct identification of the model most suited to one’s own requirements.

CLASSIFICATION

Electropumps are classified according to the following specifications:

- ELECTRICAL POWER SUPPLY

- TYPE OF SERVICE

- SELF-PRIMING

- FLOW RATE-PRESSURE

- ELECTRICAL POWER SUPPLY Solenoid pumps are available only in the alternate current version. According to the operation type in direct current, it would be indispensable to supply the pump through an impulse generator. Peripheral pumps are also available in the direct current version.

- TYPE OF SERVICE This means the duration of the service, in other words if there is the possibility of operating the pump uninterruptedly, or if it is necessary to provide rest times. A 50% definition implies that the device can operate for 1 minute after which it must be stopped for 1 minute, as far as standard times are concerned. By prior consultation with our technical department, for some pumps these discontinuous times could be longer.

- SELF-PRIMING This is the specification that allows the pump to start without having to "prime" it with the fluid to be pumped. Obviously this specification item depends on the height level difference existing between the pump and the tank (see max. values in table).

- FLOW-RATE AND PRESSURE These are the specification values pertaining to pumps for liquids. The flow-rate is the quantity of liquid pumped in the time unit. The pressure, also called head, is the maximum height to which the pumped liquid can be raised.

Page 75

Erläuterung zur Artikelwahl

FLUID CONTROL COMPONENTS

ELEKTROPUMPEN

DEFINITION UND FUNKTIONSWEISE

Die Firma CEME stellt im Wesentlichen zwei verschiedenen Funktionsprinzipien von Elektropumpen her:

1. – SCHWINGKOLBEN PUMPEN (Magnetkolben Antrieb)

2. – ELEKTROMOTOR PUMPEN (Flügelzellen Laufrad)

1. Die Funktionsweise der Schwingkolben Pumpe basiert auf einem durch die Magnetspule hervorgerufenen Kraftfeld, welches den Magnetkolben gegen eine Feder spannt und dann wieder entläßt. Dieser Vorgang wiederholt sich entsprechend der angelegten Frequenz mit der Herzzahl des Netzes, wobei eine vorgeschaltete Diode eine Sinus Halbwelle der Versorgungsspannung eliminiert. Zwei im Inneren der Pumpe befindliche Ventile steuern diesen Pulsationsprozeß und verhindert ein Rückströmen des Mediums.

2. Bei einer Elektromotor Pumpe wird die Flüssigkeit mittels eines Laufrades, in unserer Produktionsform peripherale Geometrie, welches durch einen Elektromotor in Bewegung versetzt wird, unter Druck vom Einzum Ausgang geleitet.

Beide Funktionsprinzipien dienen der BEWEGUNG von nicht aggressiven bzw. abrasiven Flüssigkeiten. Weitere Details über die Besonderheiten dieser Pumpentypen, sowie Unterschiede in Ihrer Betriebsweise sind auf den folgenden Seiten erklärt. Nachfolgend aufgeführt finden Sie die Standardmerkmale beider Pumpentypen was Ihnen zur leichteren Produktwahl verhelfen soll.

KLASSIFIZIERUNG

Die Elektropumpen werden entsprechend den folgenden Eigenschaften charakterisiert:

-STROMVERSORGUNG

-EINSCHLATDAUER (Betriebszeit ohne Unterbrechung)

-ANSAUGLEISTUNG (SELBST bzw. Zwangsweise)

-LEISTUNGSKARAKTERISTIK (DRUCK bzw. Durchfluß)

-STROMVERSORGUNG Die Schwingkolbenpumpen sind nur in Wechselspannungsausführung erhältlich. Auf Grund der Funktionsweise wäre es bei Gleichspannung erforderlich, die Pumpe über einen Impulsgenerator zu speisen. Die Elektromotorpumpen sind auch für den Betrieb mit Gleichspannung erhältlich.

-EINSCHALTDAUER Unter dem Begriff Einschaltdauer versteht man die Zeit die eine Pumpe ohne Ruhephase betrieben werden kann. Grundsätzlich bestehen zwei Belastbarkeits-typen, ED100% diese Pumpe benötigt keine Sillstandsphasen und einen Typ 50% welcher nach einer Minute Betrieb eine Minute Stillstandszeit benötigt. Bei Pumpen deren Einschaltdauer mit ED50% angegeben sind bitten wir Sie, sich bei Einschaltzyklen abweichend von der obigen Angabe, mit unserer technischen Abteilung in Verbindung zu setzten.

-ANSAUGLEISTUNG Man unterscheidet hier zwischen selbst saugend und Zwangsbefüllung. Eine selbst saugende Pumpe hat die Eigenschaft, eine Flüssigkeitssäule, durch Erzeugung eines Vakuums, auf Ihr Geodätrisches Niveau saugen zu können. Bei manchen Peripheralrad Pumpen ist zur Unterstützung diese Vorganges ein einmaliges befüllen nötig. (Siehe Maximalwerte in Tabelle).

ELEKTROPUMPEN ELECTROPUMPS

-LEISTUNG UND DRUCK Dabei handelt es sich um die charakteristischen Größen einer Flüssigkeitspumpe. Die Leistung und die Menge der gepumpten Flüssigkeit pro Zeiteinheit. Der Druck, auch als Förderhöhe bezeichnet, ist die maximale Höhe bis zu der die gepumpte Flüssigkeit angehoben werden kann.

Page 76

P.G.

Ø 5,2

FLUID CONTROL COMPONENTS

CARATTERISTICHE SPECIFICATIONS

ATTACCHI CODICE PORTATA / FLOW cc/min

PIPES CODE

P.G.

in ––> out PRESSIONE / PRESSURE bar

35 27 20 13 5 0

0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1

63 55 48 23 5 0

0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1

220 120 87 60 35 8 0

E 210

E 211

E 212

E 213

E 214

E 215

0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 1,1

200 160 127 83 50 0

0 0,5 1 1,5 2 2,5

180 140 120 100 75 50 10 0

0 0,5 1 1,5 2 2,5 3 3,4

150 85 65 50 30 0

0 0,5 1 1,5 2 2,5

53 42 30 22 10 0

0 0,5 1 1,5 2 2,5

70 40 25 15 0

0 0,3 0,5 0,8 1

Ø 6,5

P.G. - P.G. E 201

P.G. - P.G. E 202

P.G. - P.G.

CARATTERISTICHE ELETTRICHE ELECTRICAL INFORMATION

RICAMBI

RIVOLGERSI AL NOSTRO SERVIZIO TECNICO

SPARE PARTS

PLEASE CONTACT OUR TECHNICAL SERVICE

ERSATZTEILE

BITTE WENDEN SIE SICH AN UNSERE TECHNISCHE DIENSTABTEILUNG

E 201 - E 202

“Dosatrici”

“Dosing pump”

BAR

1,1

0,9

0,8

0,7

0,6

0,5

0,4

0,3

0,2

0,1

0 5 10 15 20 25 30 35 40 45 50 55 60 65

E 202

E 201

cc/min

“Scarico condensa”

“Condenses discharge”

CODICE TENSIONE TEMPO DI LAVORO CONSUMO PESO

CODE VOLTAGE DUTY CONSUMPTION WEIGHT

220v÷240V 120V

E 201 AC 220V÷240V/50Hz 100% 19W 15W 0.080 E 202 100% 19W 15W 0.080

E 210 100% 19W 15W 0.080

E 211 100% 19W 15W 0.080

E 212 100% 19W 15W 0.080

E 213 100% 19W 15W 0.080

E 214 100% 19W 15W 0.080

AC 220V÷240V

50Hz 60Hz

AC 220V÷240V

50Hz 60Hz

AC 220V÷240V

50Hz 60Hz

AC 220V÷240V

50Hz 60Hz

AC 220V÷240V

50Hz 60Hz

AC 220V÷240V

50Hz 60Hz

AC 120V

E 215 AC 220V÷240V/50Hz 50% 27W 0.080

DIAGRAMMA PORTATA/PRESSIONE FLOW RATE/PRESSURE DIAGRAM

E 211 - E 212 - E 213E 210

“Stiro”

“Steam gun”

BAR

3,5

3 2,5 2,4 2,3 2,2 2,1 2 1,9 1,8 1,7 1,6 1,5 1,4 1,3 1,2 1,1

E 210

1 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0

0 15 30 45 60 75 90 115 125 140 155 170 185 200 215 230

E 212

E 213

E 211

cc/min

BAR

2,5

1,5

1,2

0,8

0,6

0,4

0,2

E 214 - E 215

“Stiro”

“Steam gun”

E 214

0 5 10 15 20 25 30 35 40 45 50 55 60 65 70

E 215

cc/min

serie E 2..

Page 77

POMPA A SOLENOIDE SOLENOID PUMP SCHWINGKOLBENPUMPE

FLUID CONTROL COMPONENTS

201 - 202 - 210 - 211

212 - 213 - 214

CARATTERISTICHE GENERALI

COLLEGAMENTO ELETTRICO - (C.A. ~) tramite un diodo. Il collegamento deve essere effettuato come da schema a lato.

BOBINA - polibutilentaraftalato con fibra vetro

INSTALLAZIONE in qualsiasi posizione TUBO GUIDA ottone PISTONE E MOLLA acciaio inossidabile alta resistenza alla corrosione GUARNIZIONI SILICONE GUIDA DI SCORRIMENTO NBR TEMPERATURA AMBIENTE 80°C (VDE), 25°C (UR) TEMP. FLUIDO 35°C FLUIDI acqua e liquidi non corrosivi PREVALENZA DI ASPIRAZIONE 50 cm TOLLERANZA tutte le prestazioni sono da intendersi con una tolleranza del ± 15%

201 - 202 - 210 - 211

212 - 213 - 214

- (C.C. =) è richiesto l'uso di un convertitore per impulsi ad onde quadre.

- CONNETTORE TRIPOLARE UNI ISO 4400 (DIN 43650B) - IP 65

- classe di isolamento: I

- classe termica: H (180°C: VDE), F (155°C: UR)

ACCESSORI VEDI CAPITOLO ACCESSORI

GENERAL FEATURES

ELECTRICAL CONNECTION - (A.C. ~) through a diode. The connection has to be made as shown on the diagram.

COIL - polybutylene terephtalate glassfibre loaded

MOUNTING POSITION any TUBE GUIDE brass PISTON AND SPRING stainless steel high corrosion resistance SEALINGS SILICONE SLIDING GUIDE NBR AMBIENT TEMPERATURE 80°C (VDE), 25°C (UR) FLUID TEMPERATURE 35°C FLUIDS water and non corrosive media SUCTION PREVALENCE 50 cm TOLERANCE all the performances apply whithin a tolerance of ± 15%

- (D.C. =) requires the use of a square waves impulse converter

- THREE POLE PLUG CONNECTOR UNI ISO 4400 (DIN 43650B) - IP 65

- insulation class: I

- thermic class: H (180°C: VDE), F (155°C: UR)

ACCESSORIES SEE CHAPTER ACCESSORIES

ALLGEMEINE MERKMALE

ELEKTRISCHER ANSCHLUSS - (A.C. ~) Das Verwenden einer Diode ist für das Funktionsprinzip zwingend. Bitte beachten

SPULE - Polybutylenterephthalat mit Glasfaseranteilen

MONTAGEPOSITION Keine Einschraenkungen FUEHRUNGSROHR Messing KOLBEN UND FEDER Edelstahl mit hoher Korrosionsbestaendigkeit DICHTUNGEN SILIKON GLEITUNGSFUEHRUNG NBR UMGEBUNGSTEMPERATUR 80°C (VDE), 25°C (UR) MEDIENTEMPERATUR 35°C FÖRDERMEDIEN Wasser und nicht korrosive bzw. abrasive Fluessigkeiten ANSAUGFOERDERHOEHE 50 cm TOLERANZ Alle Leistungsdaten sind mit einer Serientoleranz von ± 15 % angegeben.

Sie bei der Verschaltung der Diode den auf dieser Seite abgebildeten Schaltplan.

- (D.C. =) Die zur Verfügung stehende Gleichspannung muss mittels eines Impulskonverters in eine der Wechselspannung ähnlichen Rechteck- spannung gebracht werden.

- DREIPOLIGER STECKER UNI ISO 4400 (DIN 43650B) - IP 65

- Isolationsklasse: I

- Thermische Klasse: H (180°C: VDE), F (155°C: UR)

ZUBEHOER SIEHE ABSCHNITT ZUBEHOER

serie E 2..

Page 78

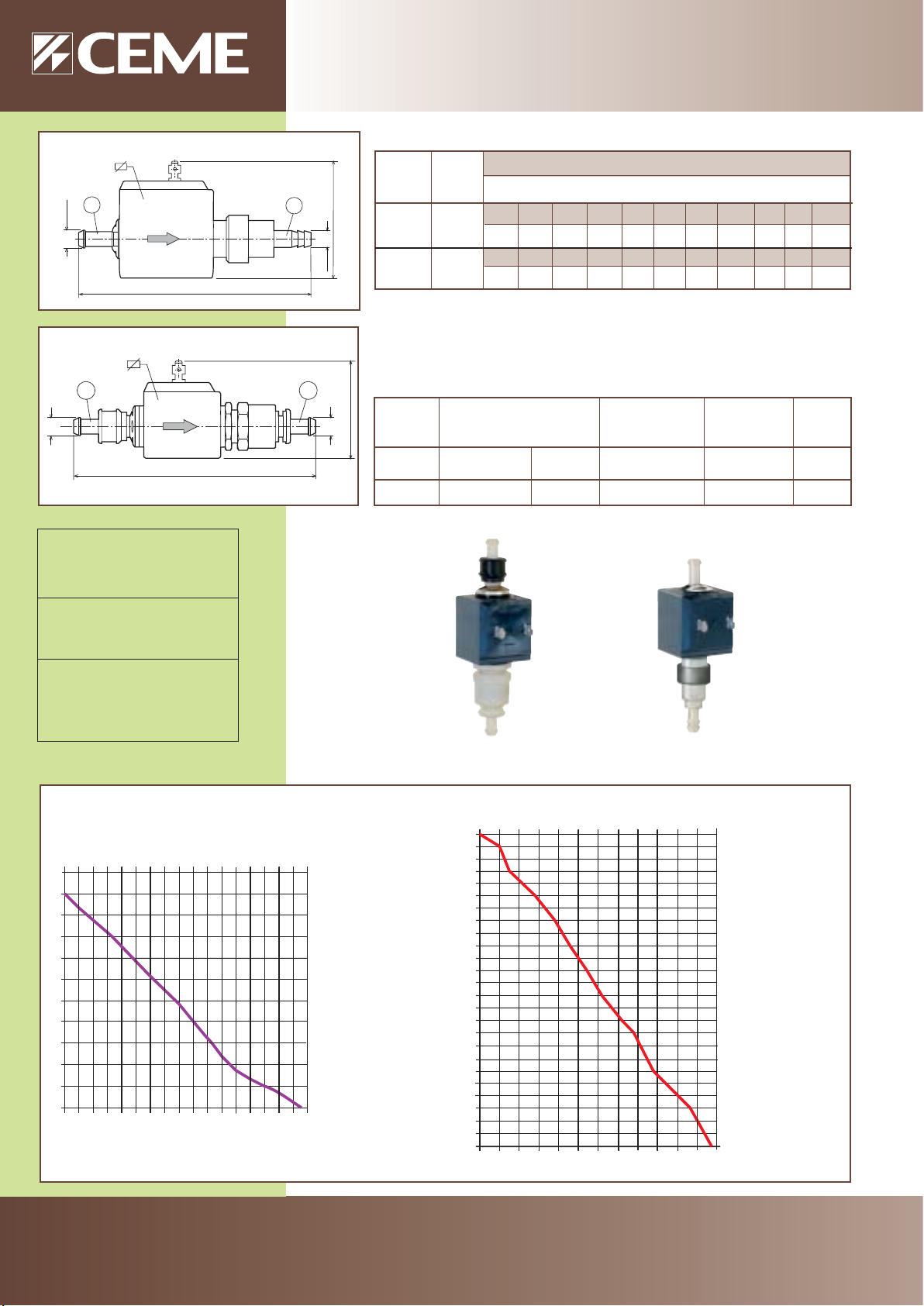

FLUID CONTROL COMPONENTS

P.G.

Ø 7,7

87,9

Ø 8

112

RICAMBI

RIVOLGERSI AL NOSTRO SERVIZIO TECNICO

E 300

E 410

P.G.

CARATTERISTICHE SPECIFICATIONS

ATTACCHI CODICE PORTATA / FLOW LpH

PIPES CODE

Ø 6,4

P.G.P.G.

Ø 8

in ––> out PRESSIONE / PRESSURE bar

P.G. - P.G. E 300

P.G. - P.G. E 410

20,0 17,0 14,0 12,5 11,0 9,25 7,5 5,25 4,0 2,0 0

0 0,5 1 1,5 2 2,5 3 3,5 4 4,5 5

64,0 56,0 50,0 44,0 39,0 36,0 23,0 19,0 14,0 7,5 0

0 0,2 0,4 0,6 0,8 1 1,6 1,8 2,0 2,2 2,5

CARATTERISTICHE ELETTRICHE ELECTRICAL INFORMATION

CODICE TENSIONE TEMPO DI LAVORO CONSUMO PESO

44,5

CODE VOLTAGE DUTY CONSUMPTION WEIGHT

E 300

E 410

AC 220V÷240V/50Hz -

100% 20W 0.155

100% 27W 0.155

SPARE PARTS

PLEASE CONTACT OUR TECHNICAL SERVICE

ERSATZTEILE

BITTE WENDEN SIE SICH AN UNSERE TECHNISCHE DIENSTABTEILUNG

DIAGRAMMA PORTATA/PRESSIONE FLOW RATE/PRESSURE DIAGRAM

E 300 E 410

BAR

5,5

4,5

3,5

2,5

1,5

0,5

0 20 40 60 80 100 120 140 160 180 200 220 240 260 280 300 320 340

±15

cc/min’

E 410

BAR

0 80 167 250 334 417 500 584 6 66 75 0 834 918 1002 2,5 2,4 2,3 2,2 2,1

1,9

1,8 1,7 1,6 1,5 1,4 1,3 1,2 1,1

1 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1

0 5 10 15 20 25 30 35 40 45 50 60 65

cc/min

E 300

LpH

serie E 3..-E 4..

Page 79

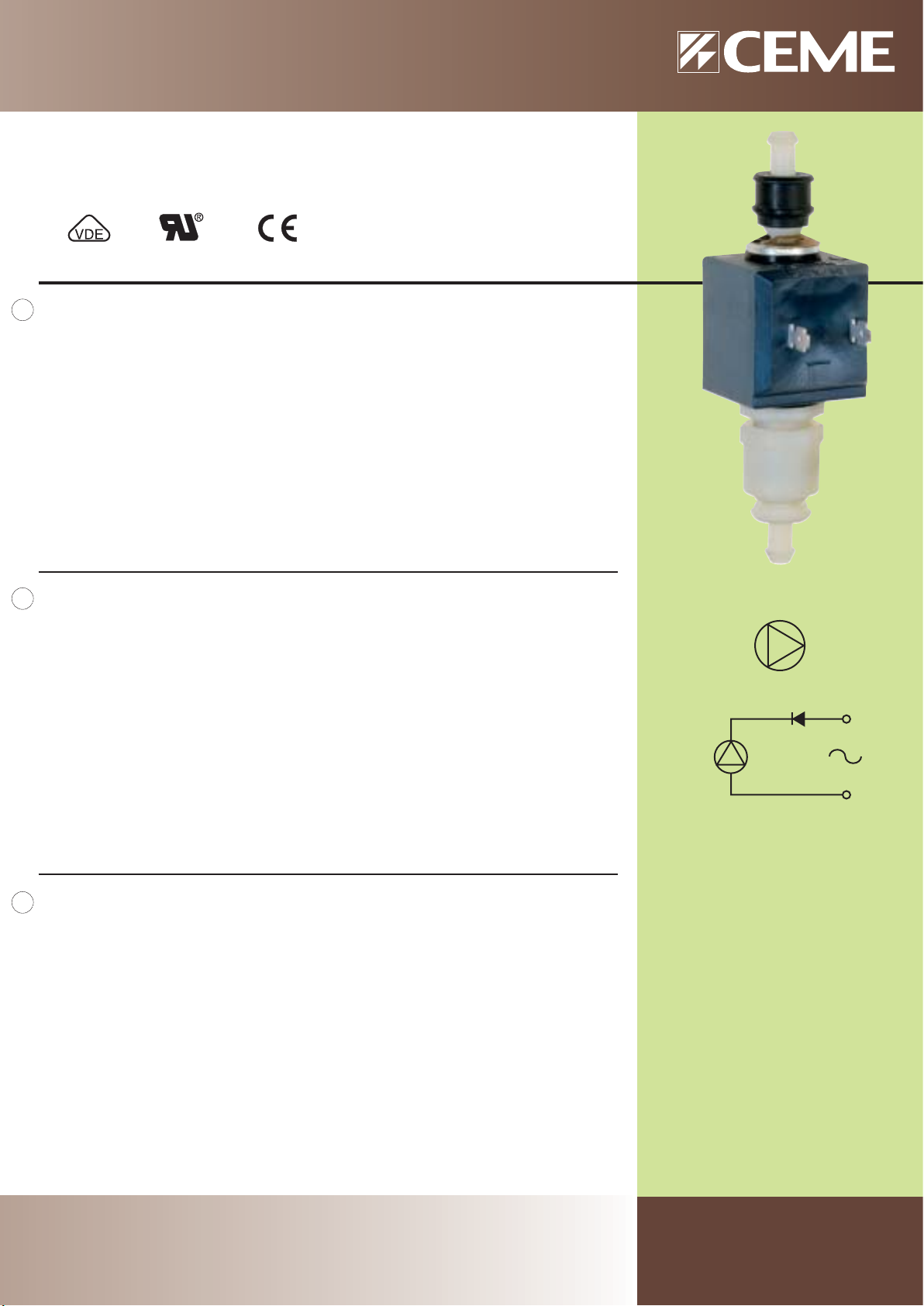

POMPA A SOLENOIDE SOLENOID PUMP SCHWINGKOLBENPUMPE

FLUID CONTROL COMPONENTS

E 300 - E41O

CARATTERISTICHE GENERALI

COLLEGAMENTO ELETTRICO - (C.A. ~) tramite un diodo. Il collegamento deve essere effettuato come da schema a lato.

BOBINA - polibutilentaraftalato (PBT)

INSTALLAZIONE in qualsiasi posizione TUBO GUIDA poliammide (PA) PISTONE E MOLLA acciaio inossidabile alta resistenza alla corrosione GUARNIZIONI NBR GUIDA DI SCORRIMENTO PTFE o NBR TEMPERATURA AMBIENTE 70°C TEMP. FLUIDO 60°C FLUIDI acqua e liquidi non corrosivi PREVALENZA DI ASPIRAZIONE 1 m TOLLERANZA tutte le prestazioni sono da intendersi con una tolleranza del ± 15%

E 300 - E41O

- (C.C. =) è richiesto l'uso di un convertitore per impulsi ad onde quadre.

- classe di isolamento: II

- classe termica: F (155°C)

ACCESSORI VEDI CAPITOLO ACCESSORI

GENERAL FEATURES

ELECTRICAL CONNECTION - (A.C. ~) through a diode. The connection has to be made as shown on the diagram.

COIL - polybutylene terephtalate (PBT)

MOUNTING POSITION any TUBE GUIDE polyamide (PA) PISTON AND SPRING stainless steel high corrosion resistance SEALINGS NBR SLIDING GUIDE PTFE or NBR AMBIENT TEMPERATURE 70°C FLUID TEMPERATURE 60°C FLUIDS: water and non corrosive media SUCTION PREVALENCE 1 meter TOLERANCE all the performances apply within a tolerance of ± 15%

- (D.C. =) requires the use of a square waves impulse converter

- insulation class: II

- thermic class: F (155°C)

ACCESSORIES SEE CHAPTER ACCESSORIES

ALLGEMEINE MERKMALE

ELEKTRISCHER ANSCHLUSS - (A.C. ~) Das Verwenden einer Diode ist für das Funktionsprinzip zwingend. Bitte beachten

SPULE - Polybutylenterephthalat (PBT)

MONTAGEPOSITION Keine Einschraenkungen FUEHRUNGSROHR Polyamid (PA) KOLBEN UND FEDER Edelstahl mit hoher Korrosionsbestaendigkeit DICHTUNGEN NBR GLEITUNGSFUEHRUNG PTFE bzw. NBR UMGEBUNGSTEMPERATUR 70 °C MEDIENTEMPERATUR 60 °C FÖRDERMEDIEN Wasser und nicht korrosive bzw. abrasive Fluessigkeiten ANSAUGFOERDERHOEHE 1 Meter TOLERANZ Alle Leistungsdaten sind mit einer Serientoleranz von ± 15 % angegeben.

Sie bei der Verschaltung der Diode den auf dieser Seite abgebildeten Schaltplan.

- (D.C. =) Die zur Verfügung stehende Gleichspannung muss mittels eines Impulskonverters in eine der Wechselspannung ähnlichen Rechteck- spannung gebracht werden.

- Isolationsklasse: II

- Thermische Klasse: F (155°C)

ZUBEHOER SIEHE ABSCHNITT ZUBEHOER

serie E3..-E4..

Page 80

RICAMBI

RIVOLGERSI AL NOSTRO SERVIZIO TECNICO

SPARE PARTS

PLEASE CONTACT OUR TECHNICAL SERVICE

ERSATZTEILE

BITTE WENDEN SIE SICH AN UNSERE TECHNISCHE DIENSTABTEILUNG

E 503 - E 504 - E 505

BAR

0 83 167 250 333 417 500 583 667 750 833 917 1000

22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0

E 504

E 505

E 503

0 5 10 15 20 25 30 35 40 45 50 55 60

cc/min

LpH

FLUID CONTROL COMPONENTS

CARATTERISTICHE SPECIFICATIONS

ATTACCHI CODICE PORTATA / FLOW LpH

PIPES CODE

in ––> out PRESSIONE / PRESSURE bar

P.G. - G 1/8 E 503

P.G. - G 1/8 E 504

P.G. - G 1/8 E 505

P.G. - G 1/8 E 507

P.G. - G 1/8 E 512

P.G. - G 1/8 E 513

P.G. - G 1/8 E 514

CARATTERISTICHE ELETTRICHE ELECTRICAL INFORMATION

CODICE TENSIONE TEMPO DI LAVORO CONSUMO PESO

CODE VOLTAGE DUTY CONSUMPTION WEIGHT

AC 220÷240V/50Hz AC 120V/60Hz

E 503

AC 220÷240V/50Hz AC 120V/60Hz

E 504

AC 220÷240V/50Hz AC 120V/60Hz

E 505

AC 220÷240V/50Hz AC 120V/60Hz

E 507

AC 220÷240V/50Hz AC 120V/60Hz

E 512

AC 220÷240V/50Hz AC 120V/60Hz

E 513

AC 220÷240V/50Hz AC 120V/60Hz

E 514

DIAGRAMMI PORTATA/PRESSIONE FLOW RATE/PRESSURE DIAGRAMS

E 507 - E 513

BAR

0 333 667 1000 1333 1667 2000

5,5

4,5

3,5

2,5

1,5

0,5

E 513

0 20 40 60 80 100 120

55 42 32 27 24 21 18 11 5 0

0 0.5 1 1.5 2 2.5 2.8 3 3.2 4 5 6 7 8 9

48 30 26 24 22 21 19 17 15 13 12 11 10 9 8 7 6,3 5,2 4 1,8 0,8 0

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 20,5

52 45 37 33 30 28 26 24 21 18 15 12 9 5 0

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14,5

100 68 52 44 38 20 0

0 1 2 3 4 5 5,9

110 82 61 52 44 3 8 2 4 0

0 0,5 1 1,5 2 2,5 3 3,8

64 56 48 42 35 34 30 27 22 16,5 8 4 1,5 0

0 0,2 0,4 0,6 0,9 1,0 1,2 1,4 1,6 1,8 2,0 2,1 2,2 2,3

102 59 23 0

0 1 2 2,7

VDE UR Kg

100% 40% 32W 0.95

66% 33% 47W 0.95 66% 33% 47W 0.95 66% 33% 47W 0.95

100% 40% 32W 0.95

66% 33% 42W 0.95

100% 40% 32W 0.95

cc/min

E 507

LpH

BAR

E 512 - E 514

cc/min

0 333 667 1000 1333 1667 2000

LpH

serie E 5..

Page 81

FLUID CONTROL COMPONENTS

POMPA A SOLENOIDE SOLENOID PUMP SCHWINGKOLBENPUMPE

CARATTERISTICHE GENERALI

COLLEGAMENTO ELETTRICO - (C.A. ~) tramite un diodo. Il diodo può essere già incorporato nella bobina

BOBINA - poliammide (PA) o polibutilentaraftalato (PBT) o poliestere (PET)

INSTALLAZIONE in qualsiasi posizione TUBO GUIDA poliammide + fibra vetro PISTONE E MOLLA acciaio inossidabile alta resistenza alla corrosione GUARNIZIONI EPDM, NBR (514) GUIDA DI SCORRIMENTO PTFE, EPDM (503, 504, 505) TEMPERATURA AMBIENTE 70°C (VDE - UR), 50°C (VDE - UR: 504, 505, 507) TEMP. FLUIDO 60°C (VDE - UR), 35°C (VDE - UR: 504, 505, 507) FLUIDI acqua e liquidi non corrosivi PREVALENZA DI ASPIRAZIONE 1 m TOLLERANZA tutte le prestazioni sono da intendersi con una tolleranza del ± 15%

ESECUZIONI SPECIALI ACCESSORI VEDI CAPITOLO ACCESSORI

GENERAL FEATURES

ELECTRICAL CONNECTION - (A.C. ~) through a diode. The diode could already be incorporated in the coil

COIL - polyamide( PA) or polybutylene terephtalate (PBT) or polyester (PET)

MOUNTING POSITION any TUBE GUIDE polyamide (PA) glass fibre PISTON AND SPRING stainless steel high corrosion resistance SEALINGS EPDM, NBR (514) SLIDING GUIDE PTFE, EPDM (503, 504, 505) AMBIENT TEMPERATURE 70°C (VDE - UR), 50°C (VDE - UR: 504, 505, 507) FLUID TEMPERATURE 60°C (VDE - UR), 35°C (VDE - UR: 504, 505, 507) FLUIDS water and non corrosive media SUCTION PREVALENCE 1 meter TOLERANCE all the performances apply within a tolerance of ± 15%

SPECIAL EXECUTIONS outlet tube in brass ACCESSORIES SEE CHAPTER ACCESSORIES

- (C.C. = ) è richiesto l'uso di un convertitore per impulsi ad onde quadre.

- classe di isolamento: II

- classe termica: F (155°C: VDE), A (105°C: UR) La bobina è dotata di tasca per termoprotettore che collegato in serie al faston linea previene surriscaldamenti della stessa.

tubo in uscita in ottone

- (D.C. = ) requires the use of a square waves impulse converter.

- insulation class: II

- thermic class: F (155°C: VDE), A (105°C: UR) The coil is provided with a pocket for the thermoswitch in series connected to the line terminal to prevent overheating of the coil

ALLGEMEINE MERKMALE

ELEKTRISCHER ANSCHLUSS - (A.C. ~) Das Verwenden einer Diode ist fuer das Funktionsprinzip zwingend. Die Diode kann

SPULE - Polyamid (PA) oder Polybutylenterephthalat (PBT) oder Polyester (PET)

MONTAGEPOSITION Keine Einschraenkungen FUEHRUNGSROHR Glasfaser Polyamid (PA) KOLBEN UND FEDER Edelstahl mit hoher Korrosionsbestaendigkeit DICHTUNGEN EPDM, NBR (514) GLEITUNGSFUEHRUNG PTFE, EPDM (503, 504, 505) UMGEBUNGSTEMPERATUR 70°C (VDE - UR), 50°C (VDE - UR: 504, 505, 507) MEDIENTEMPERATUR 60°C (VDE - UR), 35°C (VDE - UR: 504, 505, 507) MEDIEN Wasser und nicht korrosive bzw. abrasive Fluessigkeiten ANSAUGFOERDERHOEHE 1 m TOLERANZ Alle Leistungsdaten sind mit einer Serientoleranz von ± 15% angegeben.

SONDERAUSFUEHRUNGEN

bereits in der Pumpenspule vergossen sein.

- (D.C. =) Die zur Verfuegung stehende Gleichspannung muss mittels eines Impulskonverters in eine der Wechselspannung aehnliche Rechteckspannung gebracht werden.

- Isolationsklasse: II

- Thermische Klasse: F (155°C: VDE), A (105°C: UR) Die Spule ist mit einer Tasche fuer den Thermoschutz ausgeruestet. Dieser muss in Reihe mit der Spannungsversorgung an der Pumpe angeschlossen werden, um eine Ueberhitzung der Spule zu vermeiden.

Ausgangsrohr aus Messing.

ZUBEHOER SIEHE ABSCHNITT ZUBEHOER

serie E 5..

Page 82

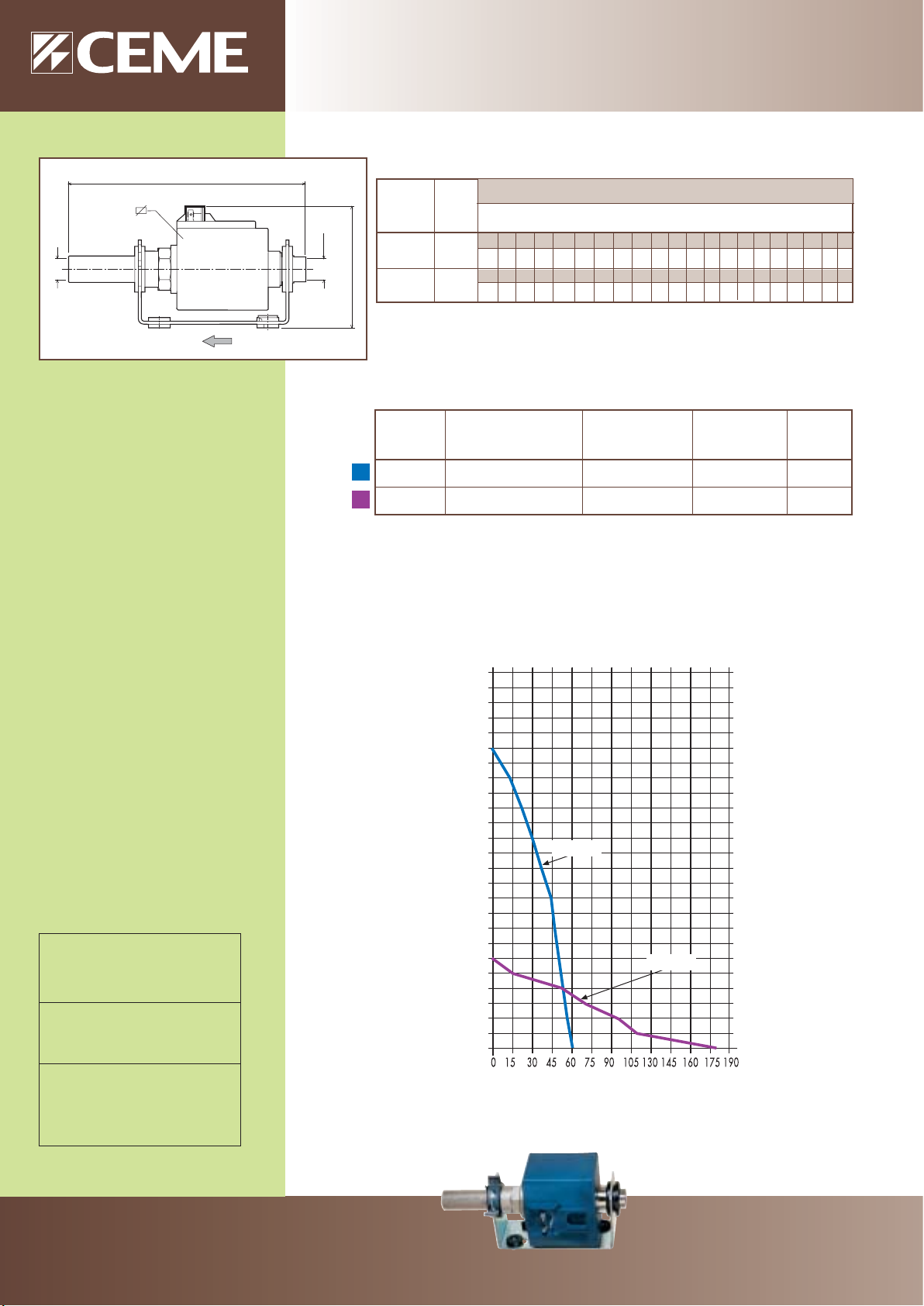

FLUID CONTROL COMPONENTS

G 3/8”

197

G 3/8”

CARATTERISTICHE SPECIFICATIONS

ATTACCHI CODICE PORTATA / FLOW LpH

PIPES CODE

in ––> out PRESSIONE / PRESSURE bar

G 3/8" ET 3000

101

G 3/8" ET 3009

60 56 54 51 48 45 39 30 21 13 0

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

180 108 94 70 50 15 0

012345 6

CARATTERISTICHE ELETTRICHE ELECTRICAL INFORMATION

CODICE TENSIONE TEMPO DI LAVORO CONSUMO PESO

CODE VOLTAGE DUTY CONSUMPTION WEIGHT

Kg ET 3000 AC 230V/50Hz ED 50% 110W 2.200 ET 3009 AC 230V/50Hz ED 100% 60W 2.200

DIAGRAMMA PORTATA/PRESSIONE FLOW RATE/PRESSURE DIAGRAM

RICAMBI

RIVOLGERSI AL NOSTRO SERVIZIO TECNICO

SPARE PARTS

PLEASE CONTACT OUR TECHNICAL SERVICE

ERSATZTEILE

BITTE WENDEN SIE SICH AN UNSERE TECHNISCHE DIENSTABTEILUNG

BAR

25 24 23 22 21 20 19 18 17 16 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0

ET 3000

ET 3009

LpH

serie ET 30..

Page 83

FLUID CONTROL COMPONENTS

POMPA A SOLENOIDE SOLENOID PUMP SCHWINGKOLBENPUMPE

3009

CARATTERISTICHE GENERALI

COLLEGAMENTO ELETTRICO - (C.A. ~) tramite un diodo

BOBINA - polibutilentaraftalato (PBT)

INSTALLAZIONE in qualsiasi posizione, preferibilmente in orizzontale TUBO GUIDA acciaio inossidabile PISTONE E MOLLA acciaio inossidabile alta resistenza alla corrosione GUARNIZIONI FKM, H-NBR GUIDA DI SCORRIMENTO PTFE, FKM (3000) TEMPERATURA AMBIENTE 50°C (3000), 70°C (3009) TEMP. FLUIDO 25°C (3000), 60°C (3009) FLUIDI acqua e liquidi non corrosivi PREVALENZA DI ASPIRAZIONE 1 m TOLLERANZA tutte le prestazioni sono da intendersi con una tolleranza del ± 15%

ESECUZIONI SPECIALI ACCESSORI VEDI CAPITOLO ACCESSORI

GENERAL FEATURES

ELECTRICAL CONNECTION - (A.C. ~) through a diode

COIL - polybutylene terephtalate (PBT)

MOUNTING POSITION in any position, preferable the horizontal one TUBE GUIDE stainless steel PISTON AND SPRING stainless steel high corrosion resistance SEALINGS FKM, H-NBR SLIDING GUIDE PTFE, FKM (3000) AMBIENT TEMPERATURE 50°C (3000), 70°C (3009) FLUID TEMPERATURE 25°C (3000), 60°C (3009) FLUIDS water and non corrosive media SUCTION PREVALENCE 1 meter TOLERANCE all the performances apply within a tolerance of ± 15%

SPECIAL EXECUTIONS VOLTAGE 120V 60 HZ ACCESSORIES SEE CHAPTER ACCESSORIES

ALLGEMEINE MERKMALE

ELEKTRISCHER ANSCHLUSS - (A.C. ~) Das Verwenden einer Diode ist fuer das Funktionsprinzip zwingend

SPULE - Polybutylenterephthalat (PBT)

MONTAGEPOSITION Keine Einschraenkungen, bevorzugt horizontal FUEHRUNGSROHR Edelstahl KOLBEN UND FEDER Edelstahl mit hoher Korrosionsbestaendigkeit DICHTUNGEN FKM, H-NBR GLEITUNGSFUEHRUNG PTFE, FKM (3000) UMGEBUNGSTEMPERATUR 50 °C (3000), 70 °C (3009) MEDIENTEMPERATUR 25 °C (3000), 60°C (3009) FÖRDERMEDIEN Wasser und nicht korrosive bzw. abrasive Fluessigkeiten ANSAUGFOERDERHOEHE 1 Meter TOLERANZ Alle Leistungsdaten sind mit einer Serientoleranz von ± 15% angegeben.

SONDERAUSFUEHRUNGEN ZUBEHOER SIEHE ABSCHNITT ZUBEHOER

- (C.C. =) è richiesto l'uso di un convertitore per impulsi ad onde quadre.

- viene fornito il CONNETTORE TRIPOLARE UNI ISO 4400 (DIN 43650A)-IP 65, che incorpora il diodo.

- classe di isolamento: I

- classe termica: H (180°C) La bobina è dotata di tasca per termoprotettore che collegato in serie al faston linea previene surriscaldamenti della stessa.

VOLTAGGIO 120V 60Hz

- (D.C. =) requires the use of a square waves impulse converter

- supplied with THREE POLE PLUG CONNECTOR UNI ISO 4400 (DIN 43650A) - IP 65 with included diode.

- insulation class: I

- thermic class: H (180°C) The coil is provided with a pocket for the thermoswitch in series connected to the line terminal to prevent overheating of the coil

- (D.C. =) Die zur Verfügung stehende Gleichspannung muss mittels eines Impulskonverters in eine der Wechselspannung ähnlichen Rechteckspannung gebracht werden.

- Ausgeliefert mit DREIPOLIGEM STECKER UNI ISO 4400 (DIN 43650A) - IP 65. Der Stecker ist mit Diode ausgeruestet.

- Isolationsklasse: I

- Thermische Klasse: H (180 °C) Die Spule ist mit einer Tasche fuer den Thermoschutz ausgeruestet. Dieser muss in Reihe mit der Spannungsversorgung an der Pumpe angeschlossen werden, um eine Ueberhitzung der Spule zu vermeiden.

SPANNUNG 120V 60 HZ

serie ET 30..

Page 84

FLUID CONTROL COMPONENTS

CARATTERISTICHE SPECIFICATIONS

ATTACCHI CODICE PORTATA / FLOW LpH PESO

PIPES CODE WEIGHT

in ––> out PRESSIONE / PRESSURE bar Kg

G 1/4 4.000

MTP 600 540 500 410 340 280 200 90 0

230/50 0 0,5 1 1,5 2 2,5 3 3,5

MTP 600 680 580 500 420 360 300 230 145 0

120/60 0 0,5 1 1,5 2 2,5 3 3,5 4,5

DIAGRAMMA PORTATA/PRESSIONE FLOW RATE/PRESSURE DIAGRAM

BAR

5,5

4,5

RICAMBI

RIVOLGERSI AL NOSTRO SERVIZIO TECNICO

3,5

2,5

1,5

0,5

0 100 200 300 400 500 600 700 800

MTP 600

60 Hz

MTP 600

50 Hz

LpH

70008

70004

70011-EN

70009 UNI 6604-69

70010

70007

70006

70001

70002-EN

70012 UNI 5931

SPARE PARTS

PLEASE CONTACT OUR TECHNICAL SERVICE

ERSATZTEILE

BITTE WENDEN SIE SICH AN UNSERE TECHNISCHE DIENSTABTEILUNG

serie MTP 600

Page 85

FLUID CONTROL COMPONENTS

POMPA PERIFERICA PERIPHERAL ELECTRICAL PUMP PERIPHERALRADKREISELPUMPE

CARATTERISTICHE GENERALI

VOLTAGGIO STANDARD 120V 60Hz, 230V 50-60Hz, 400V 50Hz, 100V 50-60Hz CLASSE TERMICA F (155°C) COLLEGAMENTO ELETTRICO IP44 Cavo standard lunghezza 120 cm. Esecuzioni speciali su richiesta. INSTALLAZIONE orizzontale MOTORE monofase o trifase 2 poli ad induzione ESECUZIONE con ventola, MEC 56 - con condensatore (5 μF) montato - protezione termica inserita (140°C) MATERIALI albero: acciaio inossidabile con alta resistenza alla corrosione

GUARNIZIONI EPDM TENUTA MECCANICA grafite ceramica - EPDM IMPIEGO 100%ED TEMPERATURA AMBIENTE 50°C TEMP. FLUIDO 60°C PREVALENZA DI ASPIRAZIONE 0 FLUIDI acqua e liquidi non corrosivi PRESSIONI E PORTATE vedi diagrammi ALIMENTAZIONE C.A. (~)

ESECUZIONI SPECIALI POTENZA 50 Hz 180W (O bar) - 250W (3,5 bar)

POTENZA 60 Hz 200W (O bar) - 320W (4 bar)

GENERAL FEATURES

STANDARD VOLTAGES 120V 60Hz, 230V 50-60Hz, 400V 50Hz, 100V 50-60Hz THERMIC CLASS F (155°C) ELECTRICAL CONNECTION IP44 Standard cable lenght 120 cm. Special executions on request. MOUNTING POSITION horizontal MOTOR singlephase or threephase,2 pole induction EXECUTION with fan, MEC 56 - with mounted capacitor (5 μF) - built-in overload motor protection (140°C) MATERIALS shaft: stainless steel with improved corrosion resistance

SEALINGS EPDM MECHANICAL SEALING graphite-ceramic-EPDM EMPLOYMENT 100% ED AMBIENT TEMPERATURE 50°C FLUID TEMPERATURE 60°C SUCTION PREVALENCE 0 FLUIDS water and non corrosive media PRESSURE AND FLOW RATE see diagram POWER SUPPLY A.C. (~)

SPECIAL EXECUTIONS - LENGHT OF THE CABLE, FAN DIAMETERS. POWER 50 Hz 180W (O bar) - 250W (3,5 bar)

POWER 60 Hz 200W (O bar) - 320W (4 bar)

ALLGEMEINE MERKMALE

STANDARD SPANNUNG 120V 60Hz, 230V 50-60Hz, 400V 50Hz, 100V 50-60Hz THERMISCHE KLASSE F (155°C) ELEKTRISCHER ANSCHLUSS IP44 Kabellaenge Standard 120 cm. Sonderausfuehrungen auf Anfrage. MONTAGEPOSITION Waagerecht MOTOR 2 poliger ,Einphasenmotor oder Drehstrommotor AUSFUEHRUNG Mit Luefterrad, MEC 56 - Mit eingebautem Kondensator (5 μF)

WERKSTOFFE Welle: Edelstahl mit hoher Korrosionsbestaendigkeit DICHTUNGEN EPDM

GLEITRINGDICHTUNG Graphit-Keramik - EPDM EINSATZ 100%ED UMGEBUNGSTEMPERATUR 50°C MEDIENTEMPERATUR 60°C ANSAUGFOERDERHOEHE 0 MEDIEN Wasser und nicht korrosive bzw. abrasive Fluessigkeiten DRUECKE UND FOERDERMENGEN STROMVERSORGUNG

SONDERAUSFUEHRUNGEN - KABELLAENGE, VENTILATORENGROESSE. FUER WEITERE

LEISTUNGSAUFNAHME 50 Hz LEISTUNGSAUFNAHME 60 Hz

girante: ottone trattato nichel - teflon

- LUNGHEZZA VARIABILE DEL CAVO, DIAMETRO VENTOLE. PER ULTERIORI ESECUZIONI SPECIALI CONTATTARE IL NOSTRO UFFICIO TECNICO.

impeller: brass nickel –teflon loaded

FOR OTHERS PLEASE CONTACT OUR TECHNICAL OFFICE.

- Eingebautem Ueberlastungsschutz (140°C) Laufrad: Nickel –Teflon behandeltes Messing

Siehe Diagramm A.C. (~)

SONDERAUSFUEHRUNGEN SETZEN SIE SICH BITTE MIT UNSEREM TECHNISCHEN BUERO IN VERBINDUNG. 180W (O bar) - 250W (3,5 bar) 200W (O bar) - 320W (4 bar)

APPLICAZIONI E VANTAGGI

Queste elettropompe periferiche, con un motore relativamente piccolo, riescono a raggiungere un’alta portata. Grazie alle loro dimensioni ridotte sono particolarmente indicate per essere collocate in apparecchi e macchine per aumento di pressione, raffreddamento temperature. Facilmente ispezionabili con la possibilità di riparare la pompa ed il motore separatamente. La parte pompante può essere ruotata di 90° in 90°. Possono essere utilizzate per acque pulite, liquidi chimicamente non abrasivi e senza solidi.

APPLICATIONS AND ADVANTAGES

These peripheral pumps are made to reach a high flow, even with a relatively small motor. Thanks to their reduced dimensions, they’re particularly suitable to be set on apparatus and machines to increase pressure, cooling of temperatures. Easy to be examined, there’s the possibility to repair the pump and the motor separately. The pumping part can be turned 90° in 90°. These pumps are made to handle clean water only, chemically non abrasive liquids and without solids.

ANWENDUNGEN UND VORTEILE

Diese Peripheralradkreiselpumpen koennen mit einem relativ kleinen Motor einen hohen durchflussmenge erreichen. Dank der geringen Abmessungen sind sie fuer den Einsatz in jegliche Apparaten und Maschinen wo Druckerhoehung oder Kuehlung des Mediums erforderlich ist, besonders geeignet. Sie sind sehr wartungsfreundlich da die Moeglichkeit besteht die Pumpe separat vom Motor zu reparieren. Der Pumpenkopf ist jeweils um 90° drehbar. Die Pumpen koennen mit sauberem Wasser und mit chemisch nicht korrosiven bzw. abrasiven partikelfreien Fluessigkeiten eingesetzt werden.

serie MTP 600

Page 86

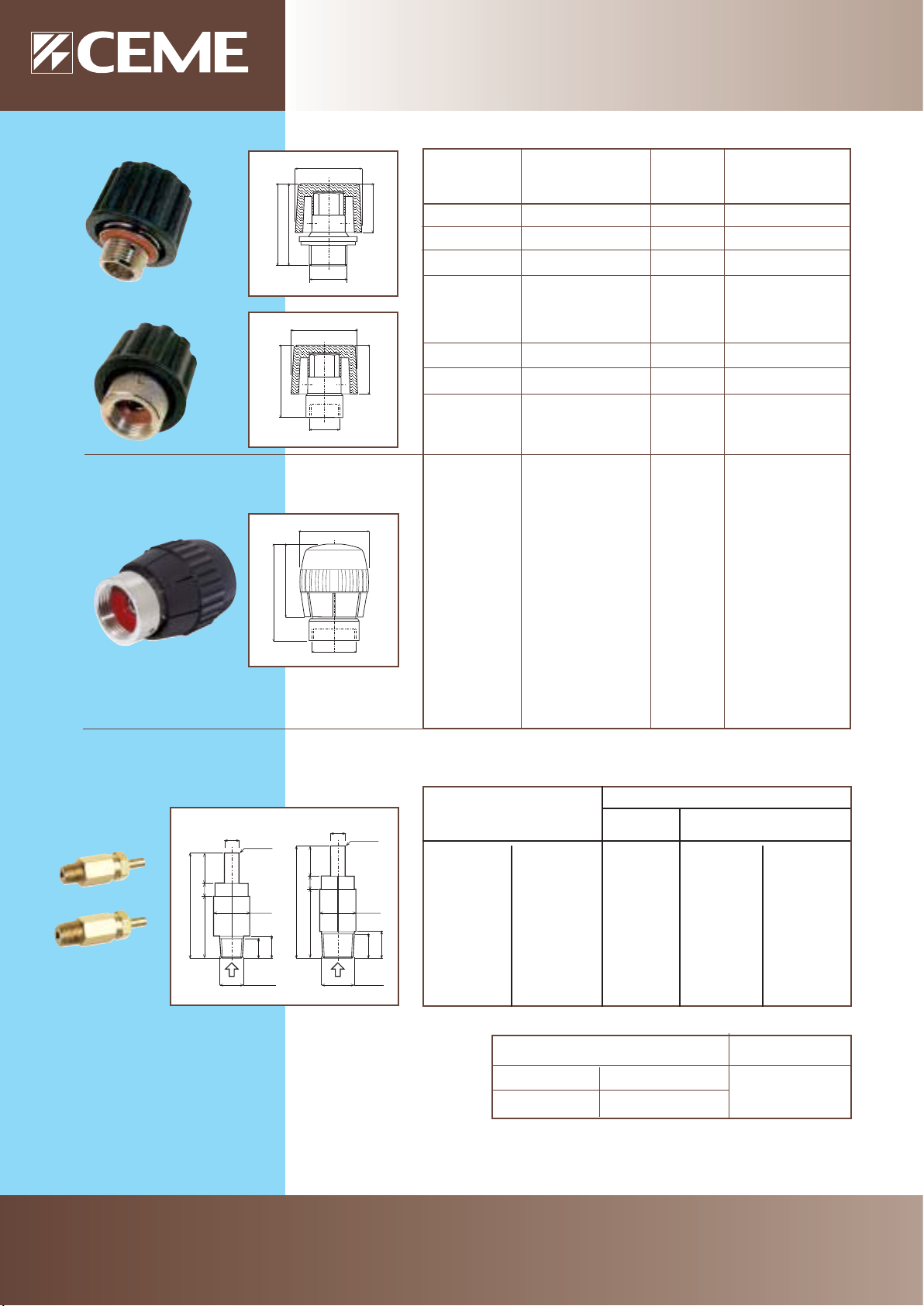

FLUID CONTROL COMPONENTS

CARATTERISTICHE SPECIFICATIONS

57 (5/8”)

48 (3/8” -

Ø 44

G ...

Ø 44

G ...

Ø 45,5

ATTACCHI CODICE PESO

PIPES CODE Ø WEIGHT

G 3/8” M 3113 7 mm 0.090 G 1/2” M 3114 7 mm 0.110 G 5/8” M 3117 7 mm 0.145

G 1/2” F 3214 7 mm 0.120

G 3/4” F 3215 7 mm 0.130

G 3/4” F 3915 7 mm 0,150

TAM

±0,3

44,5

+0,1

13 (5)

±0,1

26,5

Ø 7

+0,1 0

R. 0,5

CH. 14

R 1/8”

UNI ISO 7/1

G ...

VALORI DI TARATURA

+0,1

Ø 7

R. 0,5

+0,1

13 (5)

±0,3

46,5

±0,1

28,5

CH. 14

9,5

R 1/4”

UNI ISO 7/1

11300-2/3 11450-2/3 2 2,1 3 11300-2,5/3,5 11450-2,5/3,5 2,5 2,6 3,5 11300-3/4 11450-3/4 3 3,1 4 11300-3,5/4,5 11450-3,5/4,5 3,5 3,6 4,5 11300-4/5 11450-4/5 4 4,1 5 11300-4,5/5,5 11450-3,5/4,5 4,5 4,6 5,5

11300-5/6 11450-5/6 5 5,1 6

11300-5,5/6,5 11450-5,5/6,5 5,5 5,6 6,5

CODICI

Tenuta (bar) P minimo (bar) P Massimo (bar)

APERTURA (inizio o completa)

MAX TEMPERATURA MAX TEMPERATURE

FLUIDI/FLUIDS AMBIENTE/AMBIENT

MVQ-SR MVQ-N 55

130°C 160°C

80°C

serie 3-4

Page 87

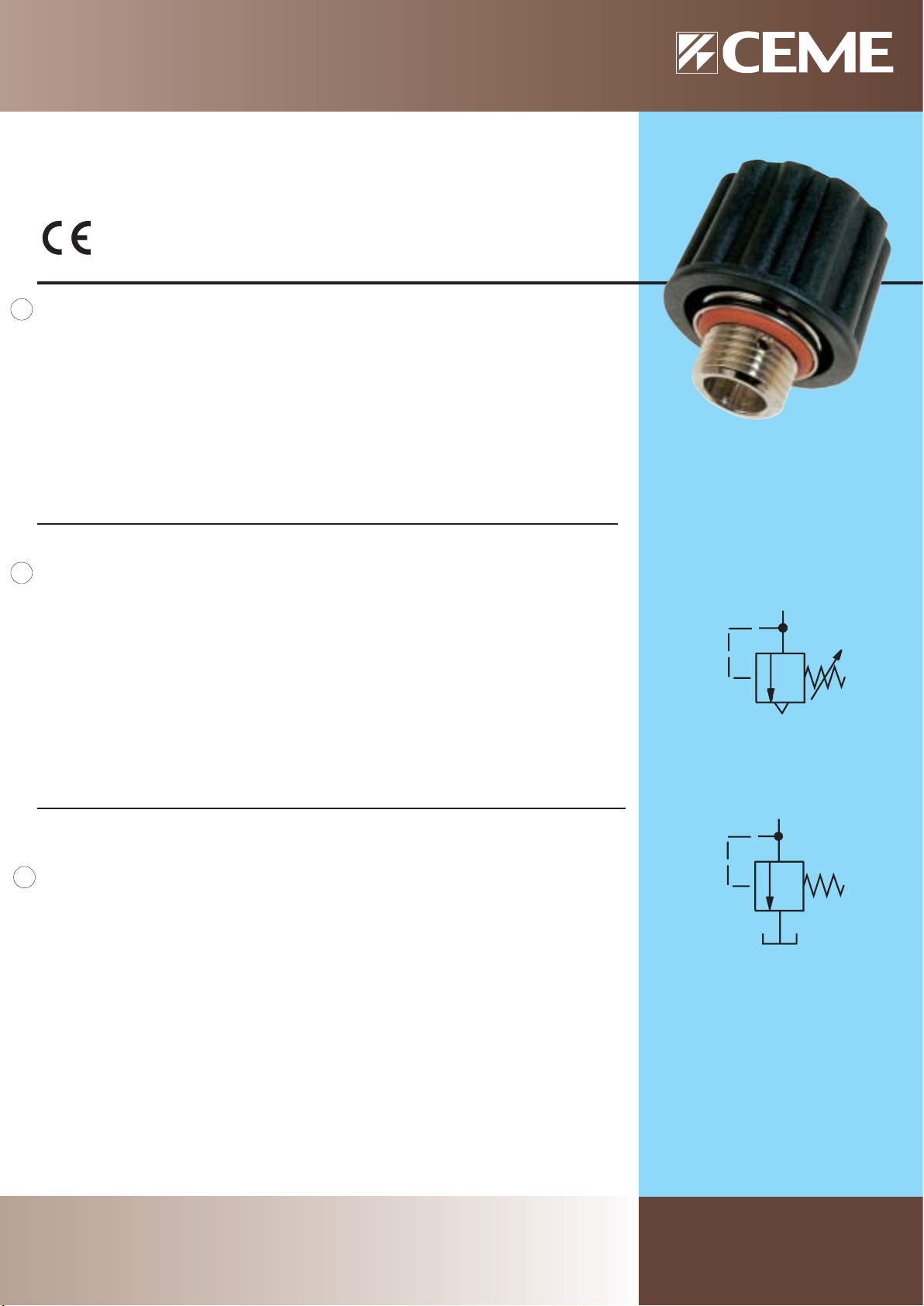

FLUID CONTROL COMPONENTS

VALVOLE DI SICUREZZA SAFETY VALVES SICHERHEITSVENTIL

Marcatura CE in conformità alla DIRETTIVA 97/23/CE (PED) CE marked in conformity to the EUROPEAN DIRECTIVE 97/23/CE (PED)

0497

CARATTERISTICHE GENERALI

PRESSIONE TARATURA 3 ÷ 5,5 bar PARTI A CONTATTO CON IL FLUIDO • TENUTA: silicone

FLUIDI vapore - acqua - aria (serie 4)

VALVOLA UNIDIREZIONALE POSIZIONE DI MONTAGGIO Qualsiasi.

• CORPO: ottone

• MOLLA: acciaio inox AISI 302

• MANOPOLA (SERIE 3): poliestere con fibra vetro, poliammide colore nero

vapore aria (serie 3)

APPLICAZIONI Valvola atta a scaricare il vapore che genera una caldaia con una resistenza di

3500 W.

GENERAL FEATURES

SETTING PRESSURE from 3 up to 5,5 bar PARTS IN CONTACT WITH THE FLUID • SEALING: silicon

FLUIDS steam - water – air (serie 4)

ONE WAY DIRECTION VALVE MOUNTING POSITION any

• BODY : brass

• SPRING : stainless steel AISI 302

• KNOB (SERIES 3): Polyester glassfibre loaded, Polyamide color black

steam- air (serie 3)

APPLICATIONS Valve suitable to discharge the steam generated by a boiler with a resistance of

3500 W

ALLGEMEINE MERKMALE

EICHUNGSDRUCK Von 3 bis 5,5 Bar MEDIUMS BERUEHRTE ELEMENTE • DICHTUNG: Silikon

MEDIEN Dampf - Wasser - Luft (Serie 4)

UNIDIREKTIONALES VENTIL MONTAGEPOSITION Keine Einschraenkungen

• KOERPER : Messing

• FEDER : Edelstahl AISI 302

• DREHKNOPF (SERIE 3): Polyester mit Glasfaser, Polyamid Farbe: schwarz

Dampf- Luft (Serie 3)

SERIE 3

SERIE 4

SONDERAUSFUEHRUNGEN Ventil geeignet fuer das Abblasen von Dampf, erzeugt von einem Dampfkessel mit

Spannungswiderstand von 3500W

serie 3-4

Page 88

51,5

FLUID CONTROL COMPONENTS

CARATTERISTICHE SPECIFICATIONS

Pressostati per applicazioni a vapore Switches for steam applications

TIPO CODICE ATTACCO PRESSOSTATO PRESSOSTATO TARATURA PESO TYPE CODE INTERRUTTORE DEVIATORE CALIBRATION WEIGHT

Ø 34

6,3x0,8

PC 54100N000 R 1/8” PN 56100N000 R 1/8” PC 53100N000 R 1/8”

PN 58100N000 R 1/8”

PRESSURE PRESSURE Kg

SWITCH COMMUTATION

N.C.

INT

COM

VAP

•

N.O.

N.C.

COM

Da 0.5 a 3,5 bar ±0,1 Da 0.5 a 4,5 bar ±0,2 Da 0.5 a 3,5 bar ±0,1 Da 0.5 a 4,5 bar ±0,2

0,045 0,050 0,045 0,050

51,5

59,5

19,5

R 1/8 G 1/8 G 1/4

Ø 34

G 1/8 G 1/4

Ø 34

R 1/8 G 1/8 G 1/4

6,3x0,8

CH 14 CH 14 CH 17

CH 17

PC 54110N000 G 1/8” PN 56110N000 G 1/8” PC 53110N000 G 1/8” PN 58110N000 G 1/8”

PC 54120N000 G 1/4” PN 56120N000 G 1/4” PC 53120N000 G 1/4” PN 58120N000 G 1/4”

•

Da 0.5 a 3,5 bar ±0,1 Da 0.5 a 4,5 bar ±0,2 Da 0.5 a 3,5 bar ±0,1 Da 0.5 a 4,5 bar ±0,2

0,045 0,050 0,045 0,050

0,055 0,060 0,055 0,060

Pressostati per applicazioni ad acqua Switches for water applications

TIPO CODICE ATTACCO PRESSOSTATO PRESSOSTATO TARATURA PESO

TYPE CODE INTERRUTTORE DEVIATORE WEIGHT

PRESSURE PRESSURE Kg

PC 5410*N000 R 1/8”

PC 5411*N000 G 1/8”

PB 6011*N000 G 1/8”

PC 5412*N000 G 1/4”

PB 5612*N000 G 1/4”

SWITCH COMMUTATION

N.C.

INT

COM

VAP

•

N.O.

N.C.

COM

Da 0.2 a 6 bar ±0,1

Da 0.2 a 6 bar ±0,1 Da 0.2 a 6 bar ±0,1

0,045

0,045 0,025

0,055 0,030

* = 0 per diff. Fisso * = 2 per diff. reg. 0,2 * = 3 per diff. reg. 0,3 * = 4 per diff. reg. 0,4 * = 5 per diff. reg. 0,5 * = 6 per diff. reg. 0,6 * = 7 per diff. reg. 0,7 * = 8 per diff. reg. 0,8

ACCESSORI

1- CAPPUCCIO IN GOMMA COPRICONTATTI COD. 3335 2- PROTEZIONE COPRIFASTON IN PLASTICA COD. 20009 3- COPRIVITE DI PROTEZIONE E IDENTIFICAZIONE TARATURA.

ACCESSORIES

1- RUBBER CAP TO COVER CONNECTIONS COD. 3335 2- PLASTIC PROTECTIONS TO COVER FASTONS COD. 20009 3- PROTECTION SCREW COVER AND CALIBRATION IDENTIFICATION.

ZUBEHOER

1- GUMMIKAPPEN FUER STECKKONTAKTE COD. 3335 2- PLASTIKSCHUTZ FUER FLACHSTECKER COD. 20009 3- SCHUTZKAPPE SUER DRUCKEINSTELLSCHRAUBE.

serie PN/PC/PB

MAX TEMPERATURA MAX TEMPERATURE

FLUIDI/FLUIDS AMBIENTE/AMBIENT

PB PC/PN

120°C

90°C 155°C

Page 89

N.C.

COM

FLUID CONTROL COMPONENTS

PRESSOSTATO PRESSURE SWITCHES DRUCKSCHALTER

CARATTERISTICHE GENERALI

PRESSIONE DI TARATURA da 0,2÷6 bar STATICA 12 bar

ISTERESI ΔP fisso 0,1 ÷ 0,4 - ΔP regolabile 0,2 ÷ 0,8 PARTI A CONTATTO CON IL FLUIDO FLUIDI acqua - olio- aria - vapore (serie PC, PN) • acqua - aria (serie PB) DATI ELETTRICI faston 6,3x0,8

POSIZIONE DI MONTAGGIO Qualsiasi. Consigliata quella con i faston rivolti verso l'alto

ESECUZIONI SPECIALI - TARATURA 0,2÷10 bar (MEMBRANA RINFORZATA)

NOTA: L’uso del pressostato in apparecchi dotati di elettropompa a pistone per ricariche automatiche (generatori di vapore, ferri da stiro, lavapavimenti e macchine da caffé espresso) prevede il montaggio in posizione idonea affinché le vibrazioni generate dalla pompa non compromettano le caratteristiche del pressostato.

La taratura viene eseguita durante la fabbricazione sul valore richiesto dal cliente.

membrana acciaio inox AISI 301 - raccordo ottone (PN, PC) - poliarilammide (PB) - Rivetto interno ottone

microinterruttore: N.C. ≤ 15 A carico resistivo ≤ 1,5 Induttivo/250V

N.O. ≤ 9 A carico resistivo ≤ 0,9 Induttivo/250V

vita dei contatti elettrici: 100.000 cicli

- MATERIALE IGNIFUGO (AUTOESTINGUENTE)

- ATTACCHI O FILETTI SPECIALI

- CONTATTI TRATTATI CON BIOSSIDO DI STAGNO

- LOGO PERSONALIZZATO (esente marchi di qualità)

- COPRIVITE DI PROTEZIONE E IDENTIFICAZIONE TARATURA

- SIGILLO ANTIMANOMISSIONE

- TIMBRO DELLA DATA DI PRODUZIONE O NUMERO LOTTO

GENERAL FEATURES

RATING PRESSURE from 0,2÷6 bar STATIC 12 bar

HYSTERESIS ΔP fixed 0,1 ÷ 0,4 - ΔP adjustable 0,2 ÷ 0,8 PARTS IN CONTACT WITH THE FLUID FLUIDS water - oil- air - steam (series PC, PN) • water - air (series PB) ELECTRICAL DATA faston 6,3x0,8

MOUNTING POSITION Any. Prefered the position with the fastons upwards

The switching adjustment range is pre-set during production to the customers specification

diaphragm in stainless steel AISI 301 - brass connection (PN, PC) - poliarilammid connection (PB) - Internal rivet brass

microswitch: N.C. ≤ 15 A resistance load ≤ 1,5 inductive/250V

N.O. ≤ 9 A resistance load ≤ 0,9 inductive/250V

Life of the electrical contacts: 100.000 cycles

SPECIAL EXECUTIONS - RATING 0,2÷10 bar (REINFORCED DIAPHRAGM)

- FIRE-PROOF MATERIAL (SELF-EXTINGUISHING)

- SPECIAL THREADS OR CONNECTIONS

- CONNECTIONS TIN DIOXIDE TREATED

- CUSTOMISED MARK (exclusion of quality marks)

- PROTECTION SCREW COVER AND CALIBRATION IDENTIFICATION

- SEAL AGAINST TAMPERING

NOTE: The use of the pressure switch on machines which use solenoid pumps for continuous refilling (steam generators, steam irons, vacuum cleaners, espresso coffee makers) foresees the mounting in a correct position to avoid that the vibrations generated by the pump will not compromise the pressure switch performance.

ALLGEMEINE MERKMALE

DRUCKEINSTELLBEREICH von 0,2÷6 bar BERSTDRUCK 12 Bar

HYSTERESE ΔP fest 0,1 ÷ 0,4 - ΔP einstellbar 0,2 ÷ 0,8 MEDIUMS BERUEHRTE ELEMENTE MEDIEN Wasser - Oel - Luft - Dampf (Serie PC, PN) • Wasser - Luft (Serie PB) ELEKTRISCHE DATEN Flachstecker 6,3x0,8

MONTAGEPOSITION Keine Einschraenkungen. Die Montage mit den Flachsteckern nach oben, wird empfohlen.

- PRODUCTION DATE STAMP OR BATCH NUMBER

Der Schaltpunkt wird waehrend der Produktion auf Kundenwunsch eingestellt

Edelstahlmembrane AISI 301 - Anschluss aus Messing (PN, PC) - oder Poliarilammid (PB) - Innere Niet aus Messing

Mikroschalter: S.G. ≤ 15 A Ohmsche Last ≤ 1,5 Induktive Last/250V

S.O. ≤ 9 A Ohmsche Last ≤ 0,9 Induktive Last/250V

Lebensdauer der elektrischen Kontakte: 100.000 Schaltungen

SONDERAUSFUEHRUNGEN - DRUCKEINSTELLBEREICH 0,2÷10 Bar (VERSTAERKTE MEMBRAN)

- FEUERHEMMENDES MATERIAL (SELBSTVERLOESCHEND)

- SONDERANSCHLUESSE-GEWINDE

- ZINNDIOXYD BEHANDELTE ELEKTRISCHE KONTAKTE

- KUNDENBEZOGENES WARENZEICHEN (Ausgeschlossen sind Qualitaetsmarken)

- SCHUTZKAPPE SUER DRUCKEINSTELLSCHRAUBE

- SIEGELLACK ZUM SICHERN DER VOREINSTELLUNG

HINWEIS: Beim Einsatz des Druckschalters in Verbindung mit einer Schwingkolbenpumpe (Dampfgeneratoren, Buegeleisen, Bodenreiniger und Kaffee Maschinen) ist auf eine geeignete Einbauposition zu achten, um Pulsationseinfluesse auf das Ansprechverhalten des Druckschalters zu vermeiden.

- STEMPEL MIP PRODUKTIONSDATUM ODER PRODUKTIONSLOS

PRESSOSTATO INTERRUTTORE

PRESSURE SWITCH

DRUCKSCHALTER

N.C.

COM

N.O.

PRESSOSTATO DEVIATORE

PRESSURE COMMUTATION

WECHSELSCHALTER

serie PN/PC/PB

Page 90

FLUID CONTROL COMPONENTS

115

Ø 70

162 Max

182 Max

205 Max

POS. SPINA

CLIP POSITION A B

X2856 Y3253 Z3550

POS. SPINA

CLIP POSITION A B

X3653 Y3357 Z3361

1113 12109 28 29 30

25 26

3143

RICAMBI

RIVOLGERSI AL NOSTRO SERVIZIO TECNICO

SPARE PARTS

PLEASE CONTACT OUR TECHNICAL SERVICE

ERSATZTEILE

BITTE WENDEN SIE SICH AN UNSERE TECHNISCHE DIENSTABTEILUNG

18 16

10329

Vite autofilettante

Coperchio

Vite

Rondella

Passacavo

Vite autofilettante

Piastrina fissacavo

Base-Microinterruttore

Vite

Boccola

Bussola

Leva

Spina

Corpo

Cono teflon

Rondella

Molla

Perno inox

Rondella

Tappo

Rondella

Anello

Grano

Braccio

Tubo guida asta

Copiglia

Grano

Guarnizione alluminio

Dado

Asta piegata

Sfera galleggiante

17 19 20

Self-tapping Cover Screw Washer Core hitch Self-tapping Core hitch plate Plate-Micro switch Screw Bushing Bushing Lever Pin Valve body base Teflon cone Washer Spring Inox pin Washer Plug Washer O-Ring Grain Overarm Stem housing Split pin Grain Aluminium sealing Lock nut Folder rod Floating ball

2115111312 14

Selbstschneidende Schraube Abdeckhülse Schraube Beilagscheibe Verschraubung mit Zugentlastung Selbstschneidende Schraube Kabelhalterung Grundplatte-Mikroschalter Schraube Buchse Buchse Hebel Stift Grundkörper Teflonkegel Beilagscheibe Feder Bolzen aus rostfreiem Stahl Beilagscheibe Buchse Beilagscheibe O-Ring Stift Schaltarm Spindelführung Splint Stift Aluminium dichtung Mutter Schalthebel Schwimmerkugel

serie RL

Page 91

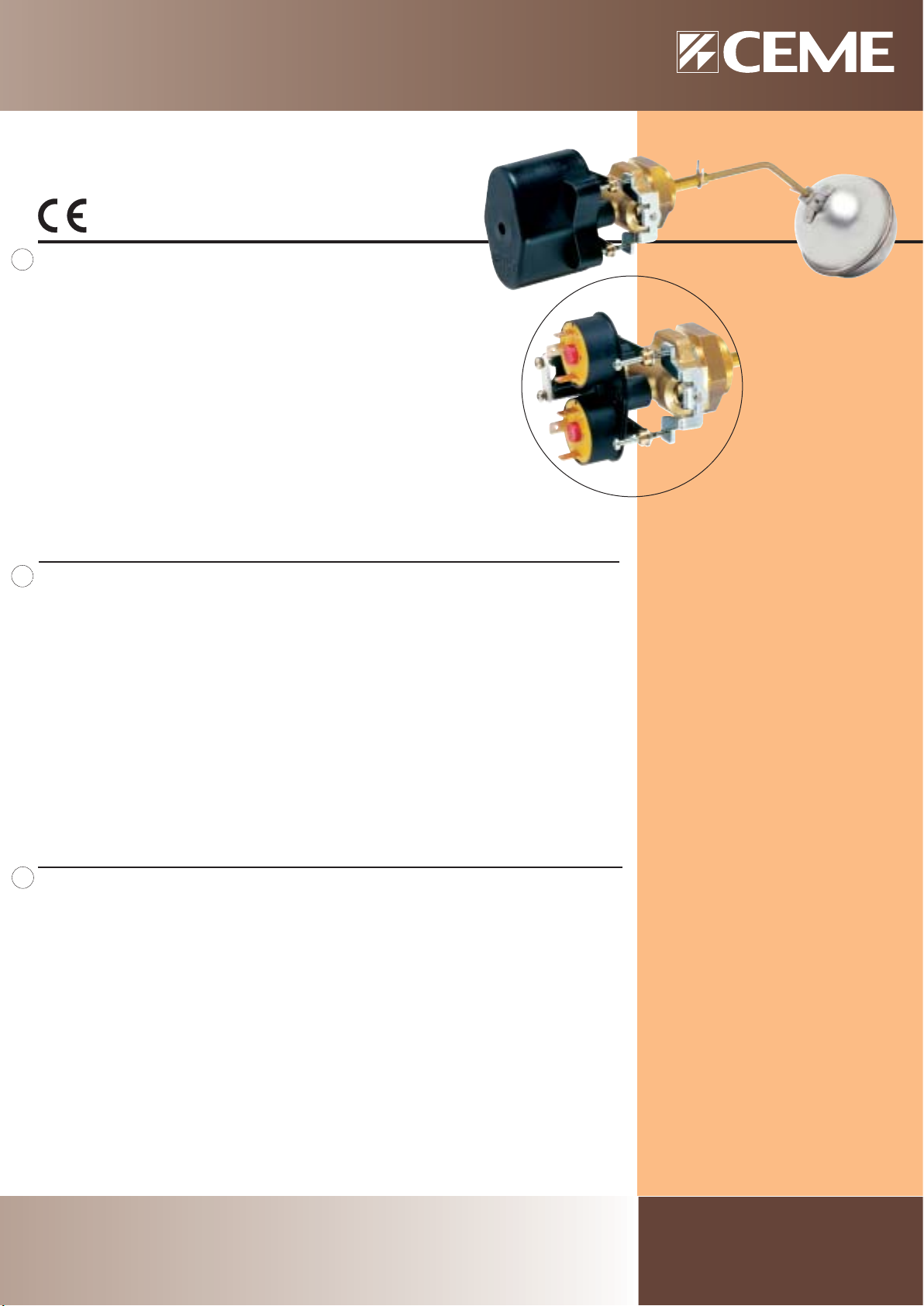

FLUID CONTROL COMPONENTS

REGOLATORE DI LIVELLO SERIE RL 21 LEVEL REGULATOR SERIE RL 21 SCHWIMMERSCHALTER SERIE RL 21

CARATTERISTICHE GENERALI

FLUIDI MATERIALI Base: PTB

PARTI A CONTATTO CON IL FLUIDO Corpo: Ottone stampato

DATI ELETTRICI Contatto N.C.: 15(1,5)A

REALIZZATO IN CONFORMITÀ norma CEI EN 60730 -2 -15/A1 VITA MECCANICA Circa 10 PESO 1,950 Kg

ESECUZIONI SPECIALI

APPLICAZIONI Da montare su flange attacco 1" con dado di bloccaggio.

Vapore, acqua, liquidi non corrosivi, liquidi non infiammabili. Supporto micro Poliarilammide

Contatti elettrici: Cu Ag Tenuta dei leverismi: Coni in teflon

Sfera: Acciaio inossidabile AISI 304 Contatto N.A.: 9(0,9)A

Attacchi (fast-on): 6,30 x 0,8 Vita elettrica: Circa 50.000 manovre

manovre

- CON ASTA PIEGATA IN ACCIAIO

- CONNETTORE A CAPPUCCIO IN GOMMA 90°

- CONNETTORE A CAPPUCCIO IN GOMMA DIRITTO

- CORPO NICHELATO La regolazione è data dall’avvitamento/svitamento di due viti (una per micro)

Il materiale PBT caricato vetro, è atto a resistere ad alte temperature con alto grado di isolamento Il gruppo dispone di un pressacavo a norme di sicurezza.

NUOVO MECCANISMO DI REGOLAZIONE NEW REGULATION SYSTEM NEUE REGELEINHEIT

GENERAL FEATURES

FLUIDS Steam, water, non corrosive media, non-flammable fluides. MATERIALS Base: PBT

PARTS IN CONTACT WITH THE FLUIDS Body: Printed brass

ELECTRICAL DATA N.C. contact: 15(1,5)A

MADE ACCORDING TO standard CEI EN 60730 -2 -15/A1 MECHANICAL LIFE about 10 WEIGHT 1,950 Kg

SPECIAL EXECUTIONS

APPLICATIONS To be set up on 1” flanges with a fastening nut.

ALLGEMEINE MERKMALE

MEDIEN MEDIUMSUNBERÜHRTE TEILE Gehaeuse: PBT

MEDIUMSBERÜHRTE TEILE Grundkörper: Messing

ELEKTRISCHE DATEN Kontakt normal geschlassen:15(1,5)A

PRODUZIERT GEMÄSS Normen: DIN EN 60730 -2 –15/A1 MECHANISCHE SCHALTHÄUFIGKEIT ca. 10 GEWICHT 1,950 Kg

Micro support Polyarylamide Electric contacts: Cu Ag

Levers sealing: Teflon cones Sphere: Stainless steel AISI 304

N.O. contact: 9(0,9)A Connection (fast-on): 6,30 x 0,8 Electrical life: Approx. 50.000 impulses

operations

- WITH FOLDED ROD IN STAINLESS STEEL

- RUBBER CUP 90° FOR FAST-ON CONNECTION

- RUBBER CUP FOR FAST-ON CONNECTION

- NICKEL-PLATED BRASS The regulation is done by screwing/unscrewing two screws (one per each microswitch).

The PBT material is able to withstand high temperatures with a high degree of insulation. The regulator has a fastener for the cable as a precautionary measure.

Dampf, Wasser, nicht korrosive bzw. abrasive Fluessigkeiten, nicht entzuendbare Fluessigkeiten .

Mikroschalterhalterung Polyarylamide Elektrische Kontakte: Cu Ag

Dichtung: Teflonkegel Schwimmerkugel: Edelstahl AISI 304

Kontakt normal offen: 9(0,9)A Anschluesse (Fast-on): 6,30 x 0,8 Elek.Schalthaeufigkeit: ca. 50.000 Schaltungen

Schaltungen

SONDERAUSFUEHRUNGEN

- VERSION MIT SCHWIMMERARM AUS EDELSTAHL

- GUMMISTECKER 90°C

- GUMMISTECKER GERADE

BESONDERHEITEN/EIGENSCHAFTEN

- VERNIKELTES MESSING Auf Flansche mit 1” Befestigungsmutter montieren.

Die Regelung ergibt sich vom Einschrauben/Ausschrauben zwei Schrauben (eine Schraube je Mikro). Der Werkstoff Mikroschalter besitz eine Kabelbefestigung mit Zugentlastung.

serie RL

Page 92

FLUID CONTROL COMPONENTS

FLUSSOSTATO FLOW CONTROL DURCHFLUSSWAECHTER

CH 24

G 3/8”

N.O.

RICAMBI

SENSORE FLUSSO COD. 11020

SPARE PARTS

FLOW SENSOR COD. 11020

ERSATZTEILE

STRÖMUNG SMEßWERTGEBER COD. 11020

CARATTERISTICHE ELETTRICHE

ELECTRICAL INFORMATION

A.C. Tensione/Voltage: 0-250 Volt D.C. Tensione/Voltage: 0-250 Volt Corrente a 25°C/Current: 3 Amp. Carico induttivo/Inductive load: 15 VA Carico resistivo/Resistance load: 50 Watt Vita elettrica/Electrical life: 107impulsi Resistenza di contatto/Contact resistance: 0,1 1

CARATTERISTICHE IDRAULICHE

HYDRAULIC FEATURES

CAMPO DI LAVORO/OPERATION RANGE

Q MIN = 30 LpH Q MAX = 200 LpH TOLL./TOLERANCE = ± 15 LpH ISTERESI/HYSTERESIS = 10 LpH

PERDITE DI CARICO/PRESSURE LOSS DIAGRAM

0.0 bar ÷ 0.45 bar

PRESSIONE DI SCOPPIO =

200 bar

92,5

L/h

200 120 90 60 30

G 3/8”

CH 27

BURSTING PRESSURE = 200 bar

CARATTERISTICHE GENERALI

INSTALLAZIONE - montare verticalmente lontano almeno 50 mm da eventuali campi magnetici

MATERIALI Corpo: Ottone nichelato

CONNESSIONE

- impiegare fluidi scevri da impurità

Otturatore: PTFE Molla: Acciaio inossidabile O-ring: EPDM 3/8" G maschio-femmina

APPLICAZIONI I flussostati vengono normalmente impiegati per controllare il passaggio di un fluido in

un circuito e trasmettere un allarme elettrico a distanza in caso si registri una variazione dell'entità del flusso.

GENERAL FEATURES

MOUNTING POSITION - to be installed vertically at least 50 mm. position as far as possible from magnetic fields

MATERIALS Body: Nickel plated brass

CONNECTION 3/8" G male-female

- use fluids excempt from impurities

Shutter: PTFE Spring: Stainless steel O-ring: EPDM

APPLICATIONS The flow controls are normally used to control the passage of a fluid in a circuit and to

transmit an electrical signal when a change in flow rate is detected.

ALLGEMEINE MERKMALE

MONTAGEPOSITION - Senkrecht einbauen mit eimem Abstand von mindestens

WERKSTOFFE Koerper: Vernickeltes Messing

ANSCHLUSS 3/8" G Innen-Aussengewinde

50 mm von eventuell vorhandenen Magnetfeldern.

- Fuer Einsatz mit partikelfreien Fluessigkeiten

Verschluss: PTFE Feder: Edelstahl O-Ring: EPDM

EINSATZBEREICHE Die Durchflusswaechter werden normalerweise zur Gewaehrleistung einer

Mindestduchflussmenge eingesetzt. Ein elektrisches Signal wird freigegeben bei Unterschreitung der gewuenschten Durchflussmenge.

serie FL-2000

Page 93

6002

- BLOCCHETTO FREON

- MANIFOLD FREON

FLUID CONTROL COMPONENTS

6006

- BLOCCHETTO PER STERILIZZATORI

- MANIFOLD FOR STERILIZERS

6790

- VALVOLA IN ACCIAO

- STEEL VALVE

6005

- BLOCCHETTO VENDING

- MANIFOLD VENDING

CEME

FABBRICAZIONE DI PRODOTTI SPECIALI.

CEME

AND PRODUCTION OF SPECIAL PRODUCTS.

CEME

NEUENTWICKLUNG VON SONDERPRODUKTEN.

COLLABORA CON I CLIENTI NELLA PROGETTAZIONE E NELLA

WORKS TOGETHER WITH THE CUSTOMERS IN THE DEVELOPMENT

ENTWICKELT IN ZUSAMMENARBEIT MIT DEN KUNDEN BEI DER

ESECUZIONI SPECIALI

SPECIAL EXECUTIONS-SONDERAUSFUEHRUNGEN

Page 94

P6W

- MAGNETE DI TIRO

- PUSHING VALVE

8215-8216-8218

- VALVOLA DI SOFFIAGGIO

- DUST BUG SOLENOID VALVE

5902

- VALVOLA PER VUOTO

- VACUUM VALVE

51..

- TRASDUTTORE ELETTRONICO PER ACQUA

- WATER TRANSDUCER

CEME

FABBRICAZIONE DI PRODOTTI SPECIALI.

CEME

AND PRODUCTION OF SPECIAL PRODUCTS.

CEME

ESECUZIONI SPECIALI

SPECIAL EXECUTIONS-SONDERAUSFUEHRUNGEN

NEUENTWICKLUNG VON SONDERPRODUKTEN.

COLLABORA CON I CLIENTI NELLA PROGETTAZIONE E NELLA

WORKS TOGETHER WITH THE CUSTOMERS IN THE DEVELOPMENT

ENTWICKELT IN ZUSAMMENARBEIT MIT DEN KUNDEN BEI DER

44..

- ELETTROVALVOLA PER VAPORE - 4,5 BAR

- STEAM SOLENOID VALVE - 4,5 BAR

Page 95

Rif.

Rif.2

Rif.3

-DADO E GUARNIZIONI ANTI UMIDITA’ PER LA BOBINA.

-NUT AND GASKETS TO AID AGAINST HUMIDITY FOR THE COIL.

-MUTTER UND DICHTUNGEN GEGEN FEUCHTIGKEIT FUER DIE SPULE.

PESO/WEIGHT: B6=20 gr. - B12= 30 gr.

Rif.

A: Cod.3294

Rif.

D: Cod.3293

-BOBINA B20 (30W). PER MAGGIORI DETTAGLI VEDI CAPITOLO “INFORMAZIONI DI PROGETTO”.

-COIL B20 (30W). FOR FURTHER DETAILS SEE CHAPTER “PROJECT INFORMATION”.

-SPULE B20 (30W). AUSFUEHRLICHE DATEN UEBER DIE VENTILSPULEN FINDEN SIE UNTER ABSCHNITT

“TECHNISCHE INFORMATIONEN”.

PESO/WEIGHT: 550 gr.

Cod. 122-09-N

-CONNETTORE TRIPOLARE UNI ISO 6952 (DIN 43650 B)- IP65.

-THREE POLE PLUG CONNECTOR UNI ISO 6952 (DIN 43650 B)-IP65.

-DREIPOLIGER STECKER UNI ISO 6952 (DIN 43650 B)-IP65.

PESO/WEIGHT: 20 gr.

Rif.

B: Cod.3298

Rif.

E: Cod.3300

Rif.

C: Cod.3299

Rif.

F: Cod.3295

Rif.4

Cod. 182-09-N

-CONNETTORE TRIPOLARE UNI ISO 4400 (DIN 43650 A)- IP65.

-THREE POLE PLUG CONNECTOR UNI ISO 4400 (DIN 43650 A)-IP65.

-DREIPOLIGER STECKER UNI ISO 4400 (DIN 43650 A)-IP65.

PESO/WEIGHT: 27 gr.

Cod. TEMP/AEC13

-TIMER PER REGOLAZIONE TEMPI D’INTERVENTO. TEMPO: OFF 0,5÷45 minuti REGOLABILI

VOLTAGGIO: 24V÷240V D.C., A.C. 50/60Hz + CONSUMO: 4mA MAX TEMPERATURA: -40°C +60°C PROTEZIONE: IP65 CON CONNETTORE TRIPOLARE UNI ISO 4400 (DIN43650 A)-IP65

-ADJUSTABLE TIMER TO PRESET DUTY CYCLE. TIME: OFF 0,5÷45 minutes ADJUSTABLE

VOLTAGES: 24V÷240V D.C., A.C. 50/60Hz + POWER CONSUMPTION: 4mA MAX TEMPERATURE: -40°C +60°C PROTECTION CLASS: IP65 WITH THREE POLE PLUG CONNECTOR UNI ISO 4400 (DIN43650 A)-IP65

-TIMER FUER REGELUNG DER SCHALTZEITEN. SCHALTZEITEN: OFF 0,5÷45 Minuten EINSTELLBAR

SPANNUNGEN: 24V÷240V D.C., A.C. 50/60Hz + STROMVERBRAUCH: 4mA MAX TEMPERATUR: -40°C +60°C ISOLATIONSKLASSE: IP65 MIT DREIPOLIGEM STECKER UNI ISO 4400 (DIN43650 A)-IP65

PESO/WEIGHT: 550 gr.

ON 0,5÷10 secondi REGOLABILI

ON 0,5÷10 seconds ADJUSTABLE

ON 0,5÷10 Sekunden EINSTELLBAR

10%

Cod. 0858

-RACCORDO 1/4”M PORTAGOMMA.

-CONNECTION 1/4”M- HOSETAIL.

-ANSCHLUSS 1/4” AUSSENGEWINDE- SCHLAUCHNIPPEL.

PESO/WEIGHT: 25 gr.

Cod. 0562

-MANOPOLA PER REGOLAZIONE. ADATTA PER MODELLI 6660, 6724, 9922.

-KNOB FOR REGULATION. QUALIFIED FOR MODELS 6660, 6724, 9922.

-DREHKNOPF GEEIGNET FUER MODELLE 6660, 6724, 9922.

PESO/WEIGHT: 10 gr.

ACCESSORI ELETTROVALVOLE - ACCESSORIES SOLENOID VALVES

ZUBEHÖR MAGNETVENTILE

Page 96

ACCESSORI ELETTROPOMPE - ELECTRICAL PUMPS ACCESSORIES

ZUBEHÖR ELEKTROPUMPEN

Rif.

Page 97

SERIE E 2..

Cod. 122-09-N

CONNETTORE

CONNECTOR STECKER

Rif. 1

SERIE E 4..

Cod. 10814-EN60

ADATTATORE PER SUPPORTO

MOUNTING BRACKETS ADAPTER ANPASSUNG FÜR HALTERUNG

Rif. 2 Rif. 3

SERIE E 5..

Cod. 12480

SUPPORTO STANDARD

STANDARD MOUNTING BRACKETS STANDARD HALTERUNG

Rif. 3

Cod. 10277

CONNETTORE CON DIODO

CONNECTOR WITH DIODE STECKER MIT DIODE

Rif. 1

Cod. 10019

SUPPORTO SPECIALE

SPECIALMOUNTING BRACKETS SPEZIELL HALTERUNG

Rif. 3

Cod. 10023

DIODO 1A

DIODE 1A DIODE 1A

Cod. 10413

SUPPORTO STANDARD

STANDARD MOUNTING BRACKETS STANDARD HALTERUNG

Cod. 12479

SUPPORTO STANDARD

STANDARD MOUNTING BRACKETS SANDARD HALTERUNG

Rif. 4

Cod. 10023-3A

DIODO 3A per pompe 12V A.C.

DIODE 3A for 12V A.C. pumps DIODE 3A für 12V A.C. Pumpen

Rif. 8 Rif. 8

Cod. 10330-1

SUPPORTO STANDARD

STANDARD MOUNTING BRACKET STANDARD HALTERUNG

Rif. 4

Cod. 10330

SUPPORTO SPECIALE

SPECIAL MOUNTING BRACKETS SPEZIELL HALTERUNG

Cod. 10330

TERMOPROTETTORE

THERMAL PROTECTOR THERMOSCHUTZ

Rif. 4

Rif. 9

Cod. 10023-6A

DIODO 6A per pompe 24V A.C.

DIODE 6A for 24V A.C. pumps DIODE 6A für 24V A.C. Pumpen

SERIE ET 30..

Cod. DEA 300

DEAREATORE

DEAREATOR ENTLÜFTER

Rif. 10

MTP 600

ASM 70024

KIT PER FISSAGGIO

FIXING KIT MONTAGEKIT LÜFTERRAD

Rif. 8

Cod. 10148-110C

TERMOPROTETTORE

THERMAL PROTECTOR THERMOSCHUTZ

Rif. 9

VENTOLE IN ALLUMINIO / ALLUMINIUM FANS /LÜFTERRAD AUS ALLUMINIUM

Cod. DEACAL

DEAREATORE

DEAREATOR ENTLÜFTER

Rif. 5

Cod. 10206

CONNETTORE CON DIODO

CONNECTOR WITH DIODE STECKER MIT DIODE

Rif. 7

ASPIRANTE Cod. 70018 Ø 150

SUCKING Cod. 70019 Ø 170 SAUGEND Cod. 70020 Ø 200

Rif. 14 Rif. 14

Cod. PA-23427

POLMONE ANTIVIBRAZIONE

VIBRATIONN ABSORBER DÄMPFUNGSDOSE

Rif. 11

Cod. 10801

RACCORDO PER INGRESSO

INLET CONNECTION ANSCHLUSSTÜCK FÜR EINGANGSSEITE

Rif. 6

Cod. E 352

CONNETTORE CABLATO CON DIODO

WIRED CONNECTOR WITH DIODE VERDRAHTETER STECKER MIT DIODE

Rif. 12

PREMENTE Cod. 70021 Ø 150

BLOWING Cod. 70022 Ø 170 DRÜCKEND Cod. 70023 Ø 200

Cod. 11750

RACCORDO G 1/4 M PORTAGOMMA

CONNECTION G 1/4 M- HOSETAIL ANSCHLUSS G 1/4 AUSSENGEWINDE- SCHLAUCHNIPPEL

Rif. 13

Cod. 4757

VENTOLA IN PLASTICA Ø 90

PLASTIC FAN Ø 90 LÜFTERRAD AUS PLASTIK Ø 90

Rif. 15

Cod. 4708

COPRI VENTOLA IN PLASTICA

PLASTIC FAN COVER PLASTIK VENTILATOR ABDECK

Rif. 16

Page 98

UNITA’ DI MISURA - UNIT OF MEASURE

MASSEINHEITEN

Page 99

I dati del presente prospetto sono forniti in buona fede. La CEME si riserva di apportarvi qualsiasi modifica.

The data given in this leaflet are offered in good faith. CEME reserve the right to carry out any modification.

Die Daten dieses Kataloges sind nach bestem Wissen und Gewissen angegeben worden. Die Firma CEME behält sich vor Änderungen jederzeit vonzunehmen.

STAMPATO 02.2008 - REV. 07

Page 100

INDUSTRIAL DIVISION

FLUID CONTROL COMPONENTS GENERAL CATALOGUE

CEME S.p.a

Uffici e Stabilimento: Via Garibaldi, 63 20061 CARUGATE (MI) ITALY Tel. +39.02921568.1 Fax +39.0292150220 e-mail: [email protected] www.cemegroup.com

REV. 07
