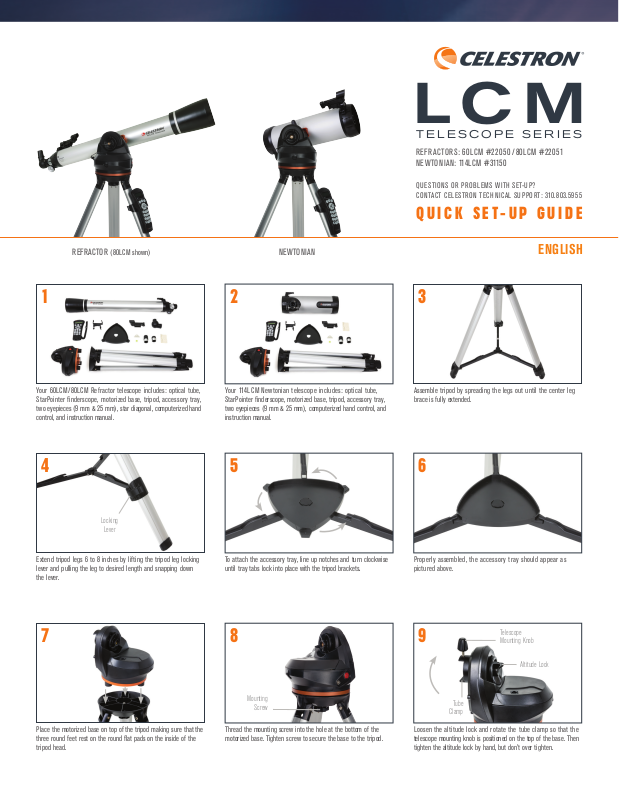

Celestron LCM Series, 60LCM, 80LCM, 114LCM Quick Setup Manual

LCM

TELESCOPE SERIES

REFRACTORS: 60LCM #22050 /80LCM #22051
NEWTONIAN: 114LCM #31150

QUESTIONS OR PROBLEMS WITH SET-UP?
CONTACT CELESTRON TECHNICAL SUPPORT: 310.803.5955

QUICK SET-UP GUIDE

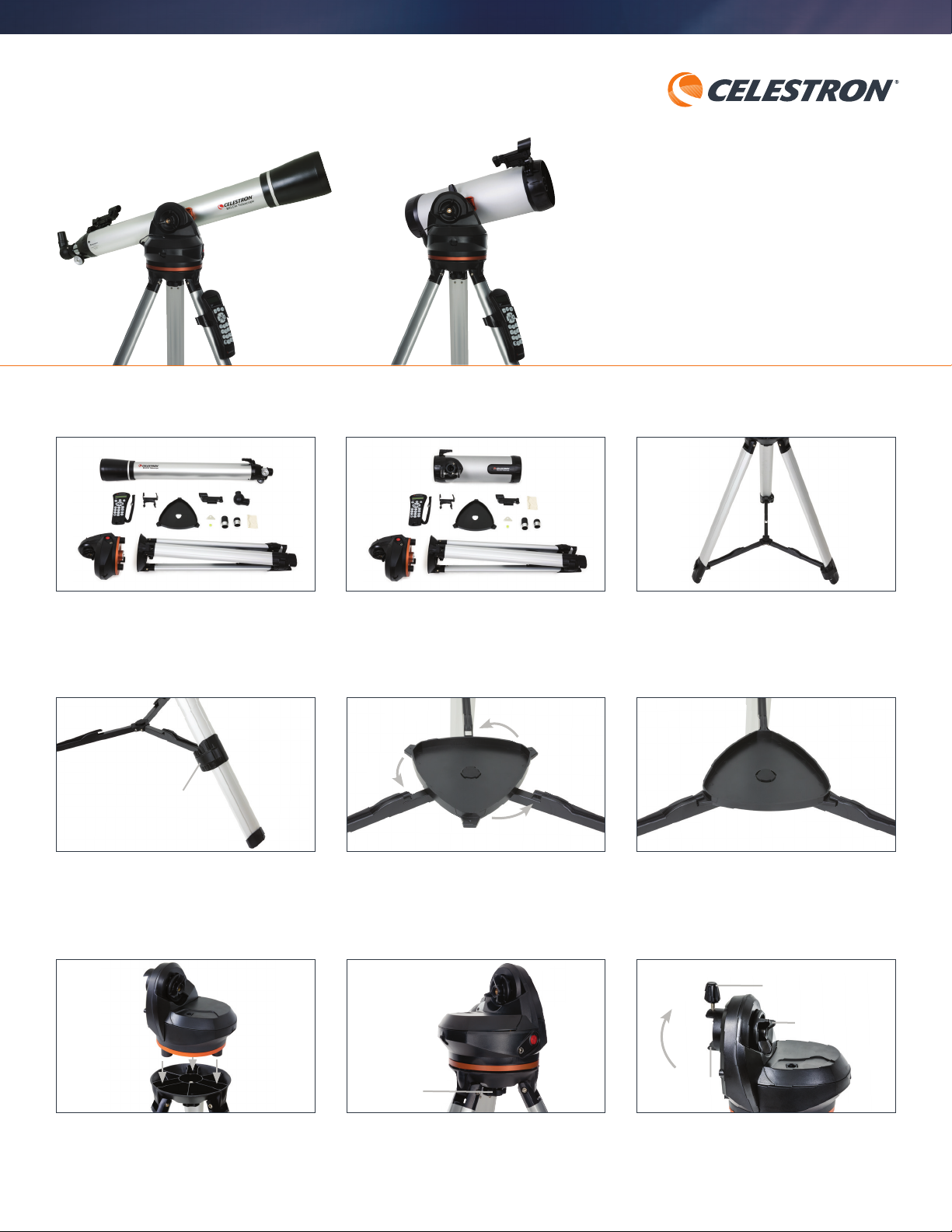

REFRACTOR (80LCM shown)

1 2

Your 60LCM/80LCM Refractor telescope includes: optical tube,
StarPointer finderscope, motorized base, tripod, accessory tray,
two eyepieces (9 mm & 25 mm), star diagonal, computerized hand
control, and instruction manual.

4

Locking

Lever

NEWTONIAN

Your 114LCM Newtonian telescope includes: optical tube,
StarPointer finderscope, motorized base, tripod, accessory tray,
two eyepieces (9 mm & 25 mm), computerized hand control, and
instruction manual.

5

ENGLISH

3

Assemble tripod by spreading the legs out until the center leg
brace is fully extended.

6

Extend tripod legs 6 to 8 inches by lifting the tripod leg locking
lever and pulling the leg to desired length and snapping down
the lever.

7

Place the motorized base on top of the tripod making sure that the
three round feet rest on the round flat pads on the inside of the
tripod head.

To attach the accessory tray, line up notches and turn clockwise
until tray tabs lock into place with the tripod brackets.

8

Mounting

Screw

Thread the mounting screw into the hole at the bottom of the
motorized base. Tighten screw to secure the base to the tripod.

Properly assembled, the accessory tray should appear as
pictured above.

9

Tube

Clamp

Loosen the altitude lock and rotate the tube clamp so that the
telescope mounting knob is positioned on the top of the base. Then
tighten the altitude lock by hand, but don’t over tighten.

Telescope
Mounting Knob

Altitude Lock

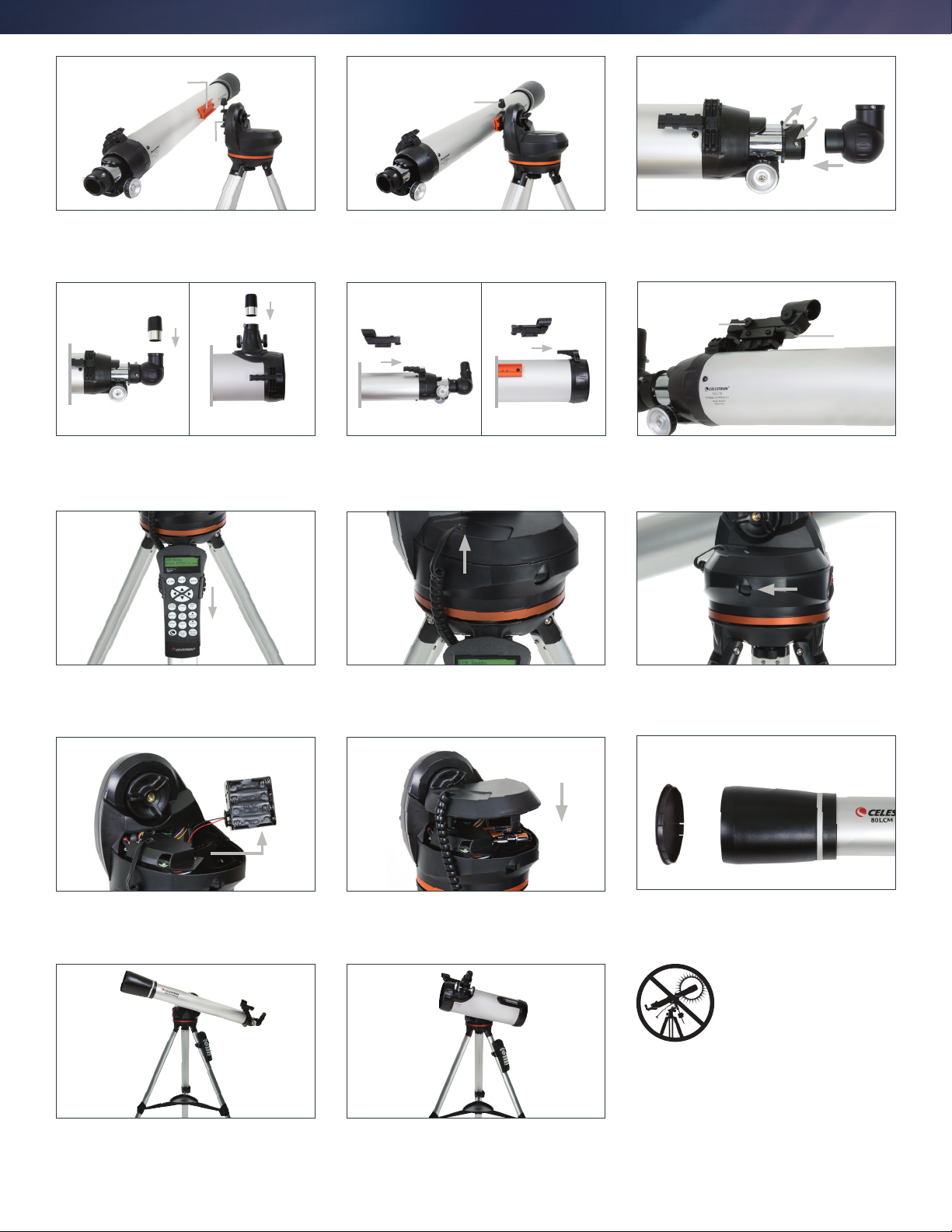

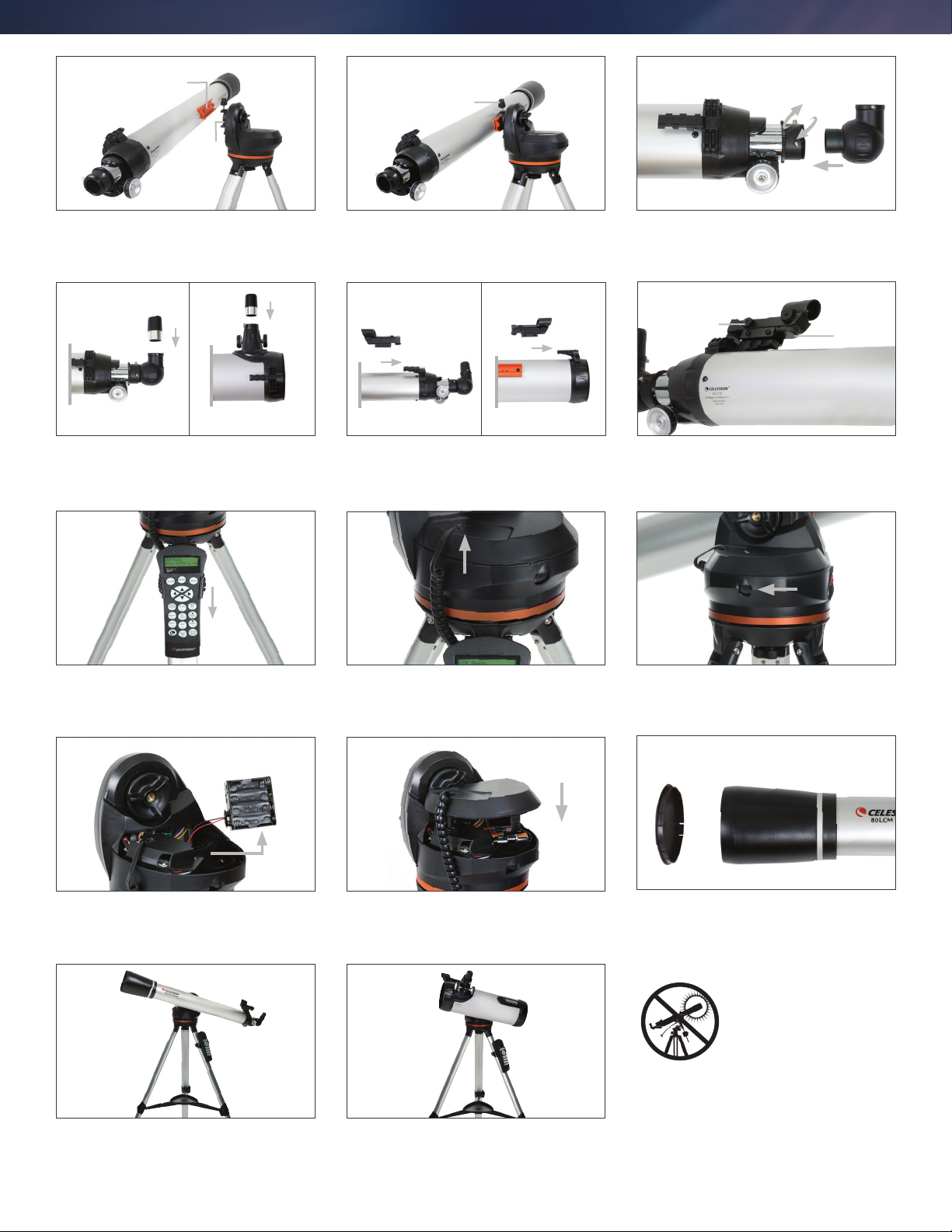

10

Dovetail

Fork
Arm

11

Telescope

Mounting Knob

12

Slide the optical tube dovetail into the fork arm as shown.

Refractor shown, the Newtonian mounts the same way.

13

NEWTONIANREFRACTOR

Select the low power (25 mm) eyepiece and insert it as shown
above. Tighten silver screw to secure.

16

Secure the tube to the base by tightening the telescope mounting
knob on the top of the base.

Insert the chrome barrel of the star diagonal into the focuser on
your Refractor and tighten the two silver screws to secure in place.

The Newtonian telescope does not use this diagonal, skip this step.

14

REFRACTOR NEWTONIAN

Loosen the two Philips-head screws on the side of the fi nderscope
and slide the clamp over the dovetail bracket. Secure the fi nderscope
in place by tightening the two Philips-head screws.

Remove the small plastic tab under the battery cover by pulling it
straight out. For longer battery life be sure to turn off fi nderscope
when not in use.

17 18

15

On/Off
Switch

Battery
Cover

Attach the plastic hand control holder to the tripod leg and slide
the computerized hand control into the hand control holder.

19

Gently remove the battery holder from inside the battery compartment.

22

You are now ready to start using your LCM Refractor telescope.

Plug Computerized Hand Control into the “hand control” port on
the fork arm.

20

Place 8-AA batteries (user supplied) inside the battery holder. Return
the battery holder back inside the base and replace the cover.

23

You are now ready to start using your LCM Newtonian telescope.

Press the tab on the front of the battery compartment and remove
the cover.

21

Remove the lens cap from the front of the telescope before you
begin observing.

SOLAR WARNING: Never attempt

to view the sun through any
telescope without a proper solar fi lter.

BEFORE YOU CAN BEGIN OBSERVING, YOU MUST SETUP
YOUR HAND CONTROL, ALIGN YOUR FINDERSCOPE AND
ALIGN YOUR TELESCOPE. STEP BY STEP INSTRUCTIONS
ARE INCLUDED IN THE INSTRUCTION MANUAL.

LCM

SÉRIE DE TÉLESCOPES

RÉFRACTEURS : 60LCM #22050 /80LCM #22051
NEWTONIEN : 114LCM #31150

QUESTIONS OU PROBLÈMES AVEC L'INSTALLATION?
CONTACTEZ LE SUPPORT TECHNIQUE CELESTRON : 310.803.5955

GUIDE DE DÉMARRAGE RAPIDE

REFRACTEUR (80LCM illustré)

1 2

Votre télescope réfracteur 60LCM/80LCM inclus : un tube optique,
un chercheur StarPointer, une base motorisée, un trépied, un
plateau pour accessoires, deux oculaires (9 mm et 25 mm), une
diagonale en étoile, une commande à main électronique et un
mode d’emploi.

4

Verrouillage

Levier

NEWTONIEN

Votre télescope Newtonien 114LCM inclus : un tube optique, un
chercheur StarPointer, une base motorisée, un trépied, un plateau
pour accessoires, deux oculaires (9 mm et 25 mm), une commande
à main électronique et un mode d’emploi.

5

FRANÇAIS

3

Assemblez le trépied en écartant les pieds jusqu'à ce que l’entretoise
centrale soit totalement étendue.

6

Étendez les pieds de 6 à 8 pouces en soulevant les leviers de
verrouillage, puis en les étendant à la longueur désirée. Abaissez
les leviers pour conserver le réglage.

7

Placez la base motorisée sur le dessus du trépied en vous assurant
que les trois pieds ronds reposent sur les tampons plats ronds à
l'intérieur de la tête de trépied.

Pour attacher le plateau pour accessoires, faites correspondre les
encoches puis faites-le pivoter dans le sens des aiguilles d'une
montre jusqu’à ce que les pattes soient verrouillées sur les supports
du trépied.

8

Vis de

fixation

Insérez la vis dans le trou situé en dessous de la base motorisée.
Serrez la vis pour sécuriser la base sur le trépied.

La photo ci-dessus illustre le positionnement correct du plateau
à accessoires.

9

Pince du

tube

Desserrez le bouton de verrouillage d'altitude d'un quart de tour et
faire tourner la pince du tube afin que la molette de monture soit
positionnée sur le dessus de la base. Resserrez le verrou d'altitude
à la main, mais ne pas trop serrer.

Vis de
montage du télescope

Verrou d’altitude

10

Queue d'aronde

Bras en
fourche

11

montage du télescope

Molette de

12

Faites glisser la queue d’aronde dans le bras en fourche comme
illustré. Réfracteur illustré, le modèle Newtonien s’installe de la

même manière.

13

NEWTONIENRÉFRACTEUR

Sélectionnez l'oculaire basse puissance (25 mm) et insérez-le, tel
qu'illustré ci-dessus. Serrez la vis argentée pour fi xer.

16

Sécurisez le tube sur la base en serrant la molette de montage du
télescope sur le dessus de la base.

Insérez le barillet chromé de la diagonale en étoile dans le foyer
du réfracteur puis serrez les deux vis argentées pour le fixer.

Le télescope Newtonien d’utilise pas cette diagonale, ignorez
cette étape.

14

RÉFRACTEUR NEWTONIEN

Desserrez les deux vis cruciformes présente sur le côté du chercheur
Et faites glisser la pince sur le support de queue d’aronde. Fixer le
chercheur En serrant les deux vis cruciformes.

Retirez la petite languette de plastique entre la pile et le terminal
de la pile En tirant dessus. Pour préserver la durée de vie de la pile,
assurez-vous d'éteindre le chercheur lorsque vous ne l'utilisez pas.

17 18

15

Bouton

Marche/Arrêt

Cache
De la pile

Attachez le support de la commande à main sur le pied du trépied
et glissez-y la commande.

19

Retirez délicatement le support de la pile de l'intérieur du compartiment
à piles.

22

Vous êtes maintenant prêt à commencer à utiliser vous télescope
réfracteur LCM.

Branchez la commande à main électronique dans le port « Commande
à main » du bras en fourche.

20

Placer 8 piles AA (non fournies) à l'intérieur du support de
batterie. Remettez le porte-pile à l'intérieur de la base et replacez
le couvercle.

23

Vous êtes maintenant prêt à commencer à utiliser vous télescope
Newtonien LCM.

Appuyez sur la languette sur le devant du compartiment à piles et
retirez le cache.

21

Enlevez le protège-objectif de l'avant du télescope avant de
commencer à observer.

AVERTISSEMENT SUR LE SOLEIL :

N'essayez jamais d'observer le Soleil
à l'aide d'un télescope sans utiliser un
filtre solaire adéquat.

AVANT DE POUVOIR COMMENCER, VOUS DEVREZ CONFIGURER
VOTRE COMMANDE À MAIN ÉLECTRONIQUE ET ALIGNER VOTRE
CHERCHEUR ET LE TÉLESCOPE. LES INSTRUCTIONS ÉTAPE
PAR ÉTAPE SONT DÉCRITES DANS LE MODE D’EMPLOI.

LCM

TELESKOP SERIE

REFRAKTOR 60LCM #22050 /80LCM #22051
NEWTON: 114LCM #31150

FRAGEN ODER PROBLEME ZUM SETUP?
WENDEN SIE SICH AN DEN TECHNISCHEN KUNDENDIENST
VON CELESTRON: 310.803.5955

SCHNELLSTARTANLEITUNG

REFRAKTOR (80LCM abgebildet)

1 2

Ihr 60LCM/80LCM Refraktor-Teleskop beinhaltet: Optischen Tubus,
StarPointer-Sucher, motorisierte Basis, Stativ, Zubehörablage, zwei
Okulare (9 mm und 25 mm), Zenitspiegel, computergesteuerte
Handsteuerung und Bedienungsanleitung.

4

Sperr-

Hebel

NEWTON

Ihr 114LCM Newton-Teleskop beinhaltet: Optischen Tubus,
Starpointer-Sucher, motorisierte Montageplattform, Stativ,
Zubehörablage, zwei Okulare (9 mm u nd 25 mm), Zenitspiegel,
computergesteuerte Handsteuerung und Bedienungsanleitung.

5

DEUTSCH

3

Montieren Sie das Stativ, in dem Sie die Stativbeine spreizen, bis
die mittlere Beinstrebe ganz ausgestreckt ist.

6

Lösen Sie den Arretierhebel des Stativbeines und das Innenteil
jedes Beins ca. 15 bis 20 cm nach unten, bis zur gewünschten
Länge und lassen den Arretierhebel wieder einschnappen.

7

Setzen Sie die motorisierte Montageplattform auf das Stativ,
vergewissern Sie sich, dass die drei runden Füße auf den runden
flachen Pads auf der Innenseite des Stativkopfs aufliegen.

Um die Zubehörablage zu befestigen, achten Sie darauf, dass die
Kerben richtig sitzen und drehen sie im Uhrzeigersinn, bis die
Ablagesicherungen in die Stativhalterungen einrasten.

8

Fixierschraube

Setzen Sie die Befestigungsschraube in das Loch an der Unterseite
der motorisierten Plattform ein. Ziehen Sie die Schraube fest, um
die Montageplattform am Stativ zu befestigen.

Die Zubehörablage sollte wie oben gezeigt, ordnungsgemäß
montiert werden.

9

Tubusklemme

Lösen Sie die Höhenverriegelung und drehen Sie die Tubusklemme
so, dass der Teleskop-Befestigungsknopf auf der Oberseite
der Montageplattfom positioniert ist. Dann ziehen Sie die
Höhenverriegelung von Hand fest, aber nicht überdrehen.

Teleskop
Befestigungsknopf

Höhenverriegelung

10

Schwalbenschwanz

Gabel

Arm

11

Teleskop

Befestigungsknopf

12

Schieben Sie, wie abgebildet, die Schwalbenschwanz-Montagestange

des Teleskoptubus in die Gabelarmklemme. Refraktor ist

abgebildet, das Newton wird auf die gleiche Weise montiert.

13

NEWTONREFRAKTOR

Wählen Sie das Okular mit niedriger Brennweite (25 mm) und
legen Sie es wie oben gezeigt ein. Ziehen Sie die silberfarbene
Schraube zum Sichern fest.

16

Sichern Sie den Tubus auf dem Montageplattform, indem Sie den
Teleskop-Befestigungsknopf auf der Plattform festziehen.

Schieben Sie das Chromteil des Zenitspiegels in den Okularadapter
auf Ihrem Refraktor und ziehen Sie die zwei silbernen Schrauben
zum Sichern fest. Beim Newton Teleskop wird der Zenitspiegel

nicht verwendet, überspringen Sie diesen Schritt.

14

REFRAKTOR NEWTON

Lösen Sie die beiden Kreuzschlitzschrauben an der Seite des
Sucherfernrohrs und schieben die Klemme über die Schwalben­schwanzhalterung. Sichern Sie das Sucherfernrohr, indem Sie
die beiden Kreuzschlitzschrauben anziehen.

Entfernen Sie die kleine Kunststofflasche unter dem Batterie­fachdeckel, indem Sie sie gerade herausziehen. Für eine längere
Batterielebensdauer sollten Sie das Sucherfernrohr ausschalten,
wenn es nicht verwendet wird.

17 18

15

An/Aus

Schalter

Akku
Fachdeckel

Lösen Sie die beiden Kreuzschlitzschrauben auf der Seite des
Sucherfernrohrs und schieben die Klemme über die Schwalben­schwanzhalterung.

19

Nehmen Sie vorsichtig den Akkuhalter aus dem Batteriefach.

22

Jetzt können Sie mit dem Refraktor AstroMaster-Teleskop anfangen.

Schließen Sie die computergesteuerte Handsteuerung in den
Anschluss der 'Handsteuerung' am Gabelarm.

20

Legen Sie 8-AA-Akkus (mitgeliefert) in den Akkuhalter. Setzen
Akkuhalter wieder in das Akkufach zurück und schließen es mit
der Abdeckung.

23

Jetzt können Sie mit dem Newton AstroMaster-Teleskop anfangen.

Drücken Sie auf die Lasche an der Vorderseite des Akkufachs und
entfernen Sie die Abdeckung.

21

Entfernen Sie vor dem Beobachten die Linsenkappe vorne am
Teleskop.

WARNHINWEIS BEI
SONNENBEOBACHTUNG:

Versuchen Sie niemals, die Sonne
durch irgendein Teleskop ohne einen
geeigneten Sonnenfilter zu sehen.

BEVOR SIE MIT DEM BEOBACHTEN BEGINNEN MÜSSEN SIE
IHRE HANDSTEUERUNG VORBEREITEN, IHR SUCHERFERNROHR UND
IHR TELESKOP AUSRICHTEN. SCHRITT FÜR SCHRITTANLEITUNGEN
SIND IN DER BEDIENUNGSANLEITUNG INBEGRIFFEN.

LCM

SERIE DE TELESCOPIO

REFRACTORES: 60LCM #22050 /80LCM #22051
NEWTONIANO: 114LCM #31150

¿PREGUNTAS O PROBLEMAS CON LA INSTALACIÓN?
CONTACTE CON EL SOPORTE TÉCNICO DE CELESTRON: 310.803.5955

GUÍA RÁPIDA DE INSTALACIÓN

REFRACTOR (MOSTRADO EL 80LCM)

1 2

Su telescopio refractor 60LCM/80LCM incluye: tubo óptico,
localizador StarPointer, base motorizada, trípode, bandeja de
accesorios, dos oculares (9 mm y 25 mm), diagonal estelar,
mando manual informatizado, y manual de instrucciones.

4

Bloqueo

Palanca

NEWTONIANO

Su telescopio Newtoniano 114LCM incluye: tubo óptico, localizador
StarPointer, base motorizada, trípode, bandeja de accesorios, dos
oculares (9 mm y 25 mm), mando manual informatizado, y manual
de instrucciones.

5

ESPAÑOL

3

Monte el trípode separando las patas hasta que el soporte de patas
central esté totalmente extendido.

6

Extienda las patas del trípode entre 6 y 8 pulgadas (aprox. 30 cm)
levantando la palanca de bloqueo de patas del trípode, tirando de
la pata a la longitud deseada y bajando la palanca.

7

Coloque la base motorizada sobre el trípode, asegurándose de que
las tres patas redondas se apoyen sobre las almohadillas redondas
planas del interior del cabezal del trípode.

Para instalar la bandeja de accesorios, alinee las muescas y gírela
en sentido de las agujas del reloj hasta que las pestañas encajen
en posición con los soportes del trípode.

8

Tornillo

de montaje

Pase el tornillo de fijación por el agujero del fondo de la base
motorizada. Apriete el tornillo para asegurar la base al trípode.

Correctamente montada, la bandeja de accesorios debe verse como
se muestra arriba.

9

Fijación

del tubo

Afloje el bloqueo de altitud y gire la fijación del soporte del tubo
de forma que el mando de montaje del telescopio esté colocado
en la parte superior de la base. Apriete el bloqueo de altitud con la
mano, pero no lo apriete en exceso.

Mando de montaje
del telescopio

Bloqueo de altitud

10

Machihembrado

Horquilla

Brazo

11

Mando de montaje

del telescopio

12

Deslice el machihembrado del tubo óptico en la horquilla del modo
indicado. Mostrado el refractor, el soporte Newtoniano funciona

del mismo modo.

13

NEWTONIANOREFRACTOR

Seleccione el ocular de baja potencia (25 mm) e introdúzcalo como
se indica anteriormente. Apriete el tornillo plateado para asegurarlo.

16

Asegure el tubo a la base apretando los mandos de montaje del
telescopio en la parte superior de la base.

Introduzca el cañón cromado de la diagonal estelar en el enfoque
de su refractor y apriete los dos tornillos plateados para fi jarlo en
posición. El telescopio Newtoniano no usa esta diagonal, sáltese

este paso.

14

REFRACTOR NEWTONIANO

Afl oje los dos tornillos de cabezal Phillips del lateral del localizador
y deslice la fi jación sobre el soporte machihembrado. Asegure el
localizador en posición apretando los dos tornillos de cabezal Philips.

Saque la pequeña pestaña de plástico bajo la tapa de la batería
tirando de ella hacia fuera. Para conservar batería, asegúrese de
apagar el localizador cuando no lo use.

17 18

15

Encender/Apagar

Interruptor de

Tapa de la
Batería

Fije el soporte de plástico del mando manual a la pata del trípode
y deslice el mando manual informatizado en el soporte del mando.

19

Retire con suavidad el soporte de baterías del interior del compartimiento
de baterías.

22

Ahora está listo para comenzar a usar su telescopio Refractor LCM.

Conecte el mando manual informatizado al puerto «mando manual»
del brazo en horquilla.

20

Ponga 8 baterías AA (proporcionadas por el usuario) en el soporte
de baterías. Vuelva a colocar el soporte de baterías en la base y
vuelva a colocar la tapa.

23

Ahora está listo para comenzar a usar su telescopio Newtoniano LCM.

Presione la pestaña de la parte anterior del compartimiento de
baterías y retire la tapa.

21

Saque la tapa de la lente de la parte anterior del telescopio antes
de comenzar a observar.

AVISO SOLAR: No intente nunca

observar el sol por un telescopio sin
un fi ltro solar adecuado.

ANTES DE PODER COMENZAR A OBSERVAR, DEBE CONFIGURAR
SU MANDO MANUAL, ALINEAR SU LOCALIZADOR Y ALINEAR SU
TELESCOPIO. SE INCLUYEN INSTRUCCIONES PASO A PASO EN EL
MANUAL DE INSTRUCCIONES.

LCM

SERIE DI TELESCOPIO

RIFRATTORI: 60LCM #22050 /80LCM #22051
NEWTONIANO: 114LCM #31150

DOMANDE O PROBLEMI CON LA CONFIGURAZIONE?
CONTATTARE IL SUPPORTO TECNICO CELESTRON: 310.803.5955

GUIDA RAPIDA

RIFRATTORE (IN FIGURA 80LCM)

1 2

Il telescopio rifrattore 60LCM/80LCM comprende quanto segue:
tubo ottico, cercatore StarPointer, base motorizzata, treppiede,
vano accessori, due oculari (9 mm e 25 mm), diagonale stellare,
comando manuale computerizzato e manuale di istruzioni.

4

Manopola di

bloccaggio

NEWTONIANO

Il telescopio Newtoniano 114LCM comprende quanto segue:
tubo ottico, cercatore StarPointer, base motorizzata, treppiede,
vano accessori, due oculari (9 mm e 25 mm), comando manuale
computerizzato e manuale di istruzioni.

5

ITALIANO

3

Assemblare il treppiede allargando le gambe dello stesso fino
a quando il supporto centrale delle gambe non sarà esteso
completamente.

6

Estendere le gambe del treppiede da 15 cm a 20 cm (da 6 a 8
pollici) allentando la manopola di bloccaggio della gamba del
treppiede, tirando la gamba alla lunghezza desiderata e serrando
nuovamente la manopola.

7

Sistemare la base motorizzata in cima al treppiede assicurandosi
che i tre piedini rotondi poggino sui cuscinetti piatti rotondi
all'interno della testa del treppiede.

Per fissare il vano accessori allineare le tacche e ruotare in senso
orario fino a quando i dispositivi di bloccaggio del vassoio non
scatteranno in posizione con le staffe del treppiede.

8

Vite di

montaggio

Avvitare la vite di montaggio nel foro posto sulla parte inferiore
della base motorizzata. Serrare la vite per fissare la base al
treppiede.

Una volta assemblato correttamente, il vano accessori deve apparire
come mostrato nella figura sopra.

9

Morsetto del

tubo

Allentare il blocco dell'altezza e ruotare il morsetto del tubo in
modo che la manopola di montaggio del telescopio sia posizionata
in cima alla base. Quindi serrare a mano il blocco altezza, senza
serrare eccessivamente.

Manopola di montaggio
telescopio

Blocco altezza

10

Coda di rondine

Braccio

a forcella

11

Manopola di

montaggio telescopio

12

Far scorrere la coda di rondine del tubo ottico nel braccio a
forcella come mostrato in fi gura. In fi gura un telescopio rifrattore,

il Newtoniano si monta nello stesso modo.

13

NEWTONIANORIFRATTORE

Selezionare l'oculare a bassa potenza (25 mm) e inserirlo come
mostrato sopra. Serrare la vite argentata per fi ssare.

16

Fissare il tubo alla base serrando la manopola di montaggio del
telescopio in cima alla base.

Inserire la canna cromata della diagonale stellare nel focheggiatore
del telescopio rifrattore e serrare le due viti argentate per fi ssarla
in posizione. Il telescopio Newtoniano non usa la diagonale, quindi

saltare questo passaggio.

14

RIFRATTORE NEWTONIANO

Allentare le due viti con testa a croce sul lato del cercatore e far
scorrere il morsetto sulla staffa a coda di rondine. Fissare il cercatore
in posizione serrando le due viti con testa a croce.

Rimuovere la piccola linguetta di plastica sotto il coperchio della
batteria tirandola verso l'esterno. Per una maggiore durata della
batteria, assicurarsi di spegnere il cercatore quando non in uso.

17 18

15

Interruttore

On/Off

Coperchio
batteria

Fissare il supporto in plastica del comando manuale alla gamba del
treppiede e farvi scorrere il comando manuale computerizzato.

19

Rimuovere delicatamente il supporto della batteria dall'interno del
vano batteria.

22

È ora possibile iniziare a utilizzare il telescopio Rifrattore LCM.

Collegare il comando manuale computerizzato alla porta "Comando
manuale" posta sul braccio a forcella.

20

Sistemare le 8 batterie di tipo AA (fornite dall'utente) all'interno
del supporto della batteria. Inserire nuovamente all'interno della
base il supporto della batteria e riposizionare il coperchio.

23

È ora possibile iniziare a utilizzare il telescopio Newtoniano LCM.

Premere la linguetta sulla parte anteriore del vano batteria e
rimuovere il coperchio.

21

Rimuovere il tappo delle lenti dalla parte frontale del telescopio
prima di cominciare l’osservazione.

AVVERTENZA SOLARE: Non tentare

di osservare il sole attraverso un
qualsiasi tipo di telescopio senza un
fi ltro solare adatto.

PRIMA DI INIZIARE L'OSSERVAZIONE, È NECESSARIO
IMPOSTARE IL COMANDO MANUALE, ALLINEARE IL
CERCATORE E IL TELESCOPIO. LE ISTRUZIONI PASSO PER
PASSO SONO INCLUSE NEL MANUALE DI ISTRUZIONI.
