primo | primo easy

GEBRAUCHSANWEISUNG | OPERATING INSTRUCTIONS | MANUAL DE INSTRUCCIONES

MODE D’EMPLOI | ISTRUZIONI PER L’USO | GEBRUIKERSHANDLEIDING

BRUKSANVISNING | INSTRUÇÕES DE UTILIZAÇÃO | KÄYTTÖOHJEET

Art. nr: 1562.2003/01

DEUTSCH 4

ENGLISH 15

ESPAÑOL 25

FRANÇAIS 35

ITALIANO 46

NEDERLANDS 56

NORSK 66

PORTUGUÊS 76

SUOMI 87

GEBRAUCHSANWEISUNG - DEUTSCH

Stimulator und Zubehör . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

CEFAR PRIMO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

CEFAR PRIMO EASY . . . . . . . . . . . . . . . . . . . . . . . . . . . .5

Übergreifende Informationen . . . . . . . . . . . . . . . . . . . . . . . .6

Praktische Anwendung des CEFAR PRIMO . . . . . . . . . . . . .7

Praktische Anwendung des CEFAR PRIMO EASY . . . . . . . .9

Austausch der Batterien . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Pflegeanweisungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Vorsichtsmaßnahmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Fehlersuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Zeichenerklärungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

STIMULATOR UND ZUBEHÖR CEFAR PRIMO

CEFAR PRIMO ist ein Nervenstimulator mit zwei Stimulationskanälen (vier Elektroden) für die TENSBehandlung – transkutane ElektroNervenstimulation. Die beiden separaten Kanäle des Stimulators ermöglichen die gleichzeitige Behandlung mit zwei verschiedenen Stimulationsprogrammen. Zur Auswahl stehen 9 vorgegebene Programme. Neben der konventionellen Hochfrequenzstimulation (P1), der niederfrequenten Stimulation in Impulsfolgen (P2) und der impulsdauermodulierten Hochfrequenzstimulation (P3) bietet CEFAR PRIMO auch eine Stimulation mit gemischter F requenz, 2 Hz/15 Hz (P4) bzw. 2 Hz/80 Hz (P5). Bei Mischfrequenzstimulation werden die Muskelnerven aktiviert (2 Hz) und gleichzeitig die groben Berührungsnerven stimuliert (15 Hz bzw. 80 Hz). Auf diese Weise lässt sich der Behandlungseffekt erhöhen. Da bei Mischfrequenzstimulation die Stromstärke

CEFAR PRIMO EASY

CEFAR PRIMO EASY ist ein TENSStimulator mit zwei S timulationskanälen (vier Elektroden), wobei die Kanäle nicht separat sind. Zur Auswahl stehen 3 vorgegebene Programme; konventionelle Hochfrequenzstimulation (P1), niederfrequente Stimulation in Impulsfolgen (P2) und impulsdauermodulierte Hochfrequenzstimulation (P3). Ein für beide Kanäle geltender Timer kann aktiviert werden. In dem Fall arbeitet der Stimulator 30 Minuten und schaltet sich dann automatisch ab.

separat für die jeweilige Frequenz eingestellt werden kann, erzielt man eine angenehme Stimulation. Programm 6 stimuliert mit 10 Hz, was sich bei der Behandlung von Übelkeit als optimal erwiesen hat. Programm 7 bietet eine Hochfrequenzstimulation mit kurzer Impulsdauer (60 µs), die besonders für Gesichtsstimulation geeignet ist. Zwei der neun Programme sind mit einem vorprogrammierten Timer versehen (P8 und P9).

ÜBERGREIFENDE INFORMATIONEN

Dank der einfachen und präzisen Amplitudeneinstellung lässt sich die Stromstärke des Stimulators in kleinen Schritten von 0,5 mA erhöhen bzw . senken. Eine Tastensperre verhindert eine unbeabsichtigte Änderung der Einstellungen, so dass auch bei körperlicher Aktivität eine sichere Stimulation gewährleistet ist.

Der Stimulator wird von zw ei 1,5 V AA Batterien angetrieben. Auf einer B atterieanzeige lässt sich ablesen, wann die Batterien ausgewechselt werden müssen. Nach Beendigung einer Behandlung schaltet sich der Stimulator nach 5 Minuten automatisch ab, um die Batterien zu schonen.

Wird der Stimulator nicht benutzt, können die Anschlusskabel um den Stimulator gewickelt und mit einer Kabelklemme

befestigt werden. Die Kabelklemme wird mit dem seitlich am Stimulator angebrachten Griff geöffnet (siehe Seite 97).

Der Stimulator wir d mit Hautelektroden für Nerven- und M uskelstimulation verwendet, die entweder aus leitfähigem Gummi (in Verbindung mit Leitgel und Klebeband bzw . Haftgel) oder aus selbstklebendem Material gefertigt sind. Die Elektroden sind in verschiedenen Größen erhältlich. Ihre Leitfähigkeit verschlechtert sich nach und nach, weswegen Elektroden aus leitfähigem Gummi nach vier- bis sechsmonatigem Gebrauch ausgetauscht werden sollten. Die Lebensdauer von mehrmals verwendbaren selbstklebenden Elektroden hängt in hohem Maße von der Pflege ab, beträgt jedoch normalerweise ca. 1Monat. Anweisungen für den Gebrauch finden Sie auf der Elektrodenbzw. Gelverpackung.

3 Sek. 3 Sek.

Konventionelle TENS (Einzelimpulse).

Modulierte Impulsdauer (Einzelimpulse mit modulierter Impulsdauer).

Burst TENS (Impulsfolgen).

Mischfrequenz (2 Hz 3 Sek. lang/15 Hz oder 80 Hz 3 Sek. lang). Nur bei CEFAR PRIMO.

Impulsform:

Asymmetrischer ZweiphasenImpuls, 100 % kompensiert.

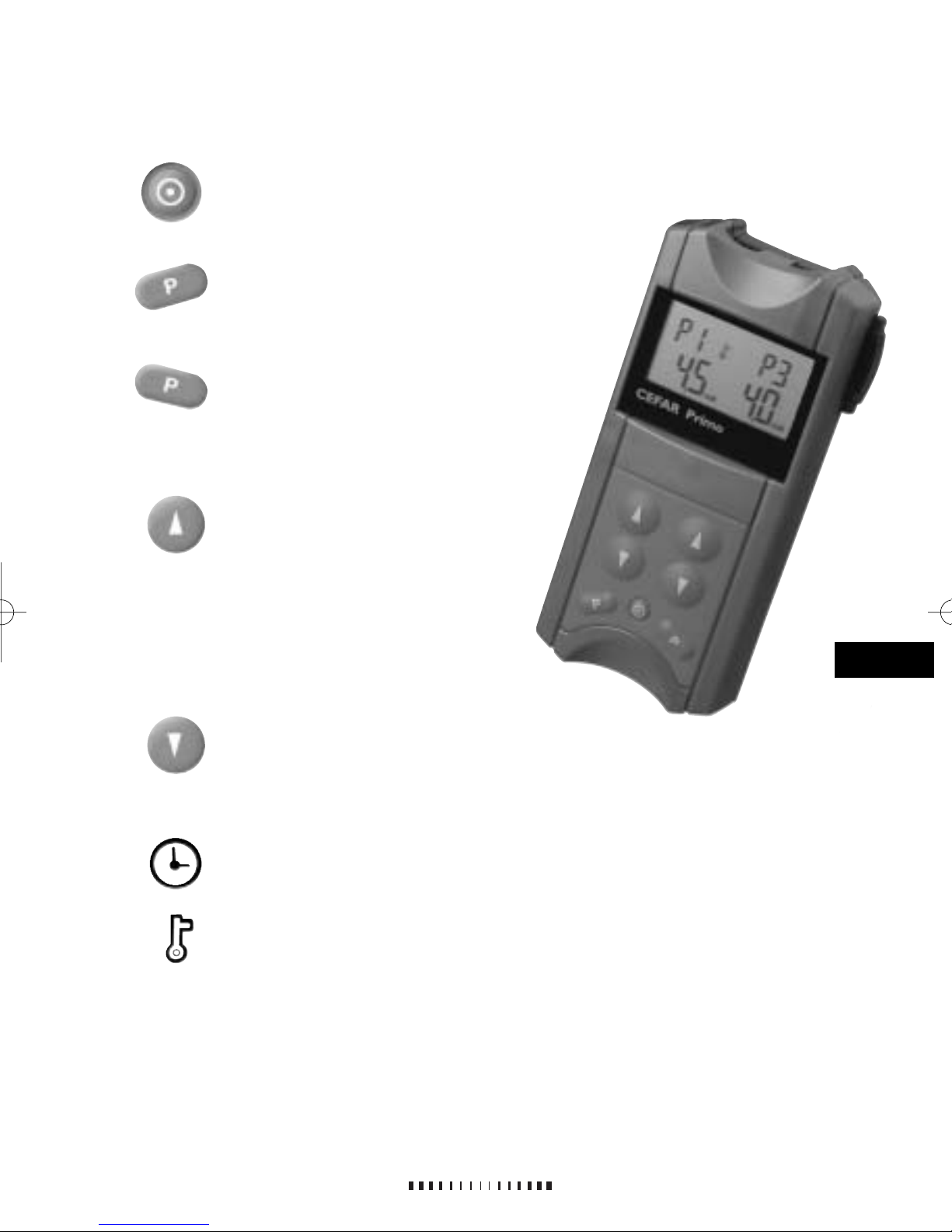

PRAKTISCHE ANWENDUNG DES CEFAR PRIMO

Ein- und Ausschalten des Stimulators. Der Stimulator kann auch bei aktivierter Tastensperre ausgeschaltet werden.

Wahl der Programme 1–9 für den linken Kanal. Kann nur geändert werden, wenn beide Kanäle auf 0,0 mA stehen.

Wahl der Programme 1–9 für den rechten Kanal. Kann nur geändert werden, wenn beide Kanäle auf 0,0 mA stehen.

Erhöhung der Amplitude für den entsprechenden Kanal. Wird die Taste niedergedrückt gehalten, erhöht sich die Stromstärke kontinuierlich. ACHTUNG! Bei Amplitudenerhöhung vorsichtig vorgehen. Jede Stufe entspricht 0,5 mA.

Senkung der Amplitude für den entsprechenden Kanal. Wird die Taste niedergedrückt gehalten, verringert sich die Stromstärke kontinuierlich. Aufhebung der Tastensperre.

Bei Behandlung mit timergesteuerten Programmen erscheint im Display eine Uhr als Symbol.

Ein Schlüsselsymbol erscheint im Display, wenn die Tastensperre aktiviert ist.

1. Schließen Sie die Elektroden an die

Kabel an. Falls Elektroden aus leitfähigem Gummi verwendet werden, streichen Sie eine gleichmäßige Schicht Leitgel auf die Auflagefläche. Vor dem Aufsetzen der Elektroden die Haut sorgfältig waschen und trocknen.

2. Schalten Sie den Stimulator mit

der Taste ein. Falls Sie mit denselben Einstellungen arbeiten möchten wie bei der letzten Stimulation, können Sie mit der Stimulation direkt beginnen, indem Sie für den jeweiligen Kanal die gewünschte Amplitude mit einstellen.

3. Zur Wahl des Programms die

Taste für den jeweiligen Kanal so lange drücken, bis Sie zum gewünschten Programm gelangen. Beachten Sie, dass dies nur möglich ist, wenn die Stimulation abgeschaltet ist, d.h. wenn beide Kanäle 0,0 mA anzeigen.

4. Beginnen Sie mit der Stimulation,

indem Sie für den jeweiligen Kanal die gewünschte Amplitude mit einstellen.

Hinweis:

• Die Tastensperre wird 20 Sekunden nach Einstellung der Amplitude automatisch aktiviert. Die Tastensperre lässt sich durch Drücken von einer der beiden -Tasten aufheben.

Hinweis für die Behandlung mit Mischfr equenzstimulation (P4 und P5):

Für jede Frequenz wird eine Amplitude eingestellt, damit die Stimulation als angenehm empfunden wird.

Gehen Sie wie folgt vor: Stellen Sie zunächst die Amplitude für die hochfrequente Stimulation (15 Hz oder 80 Hz) ein. Wenn der Stimulator dann nach 3 Sekunden auf niederfrequente Stimulation (2 Hz) umschaltet, stellen Sie die Amplitude für diese ein. Die mAAnzeige leuchtet bei hochfrequenter Stimulation konstant und blinkt bei niederfrequenter Stimulation.

Programm: Stimulationsart: Frequenz: Impulsdauer: Timer:

P1 Konventionelle TENS 80 Hz 180 µs - - - P2 Burst TENS 2 Hz 180 µs - - - P3 Modulierte Impulsdauer TENS 80 Hz 70–180 µs - - - P4 Mischfrequenz TENS 15 Hz/2Hz 180 µs - - - P5 Mischfrequenz TENS 80 Hz/2 Hz 180 µs - - - P6 Behandlung von Übelkeit 10 Hz 180 µs - - - P7 Gesichtsbehandlung 80 Hz 60 µs - - - P8 Konventionelle TENS 80 Hz 180 µs 30 min P9 Burst TENS 2 Hz 180 µs 30 min

PRAKTISCHE ANWENDUNG DES CEFAR PRIMO EASY

Ein- und Ausschalten des Stimulators. Der Stimulator kann auch bei aktivierter Tastensperre ausgeschaltet werden.

Wahl der Programme 1–3. Gilt für beide Kanäle. Kann nur geändert werden, wenn beide Kanäle auf 0,0 mA stehen.

Senkung der Amplitude für den entsprechenden Kanal. Wird die Taste niedergedrückt gehalten, verringert sich die Stromstärke kontinuierlich. Aufhebung der Tastensperre.

Der Timer gilt für beide Kanäle. Bei aktiviertem Timer arbeitet der Stimulator 30 Minuten und schaltet sich anschließend automatisch ab. Im Display erscheint eine Uhr als Symbol, wenn der Timer aktiviert ist.

Ein Schlüsselsymbol erscheint im Display, wenn die Tastensperre aktiviert ist.

Programm: Stimulationsart: Frequenz: Impulsdauer:

P1 Konventionelle TENS 80 Hz 180 µs P2 Burst TENS 2 Hz 180 µs P3 Modulierte Impulsdauer TENS 80 Hz 70–180 µs

1. Schließen Sie die Elektroden an die

2. Schalten Sie den Stimulator mit der

Taste ein. Falls Sie mit denselben Einstellungen arbeiten möchten wie bei der letzten Stimulation, können Sie mit der Stimulation dir ekt beginnen, indem Sie für den jeweiligen Kanal die gewünschte Amplitude mit einstellen.

3. Zur Wahl des Programms die

Taste so lange drücken, bis Sie

AUSTAUSCH DER BATTERIEN

Wann? Auf der Batterieanzeige im Display ist abzulesen, wenn die Batterien anfangen, schwach zu werden. So lange die Stimulation wie gewöhnlich empfunden wird, kann die Behandlung fortgesetzt werden. Wenn die Stimulation allerdings nachlässt oder der Stimulator sich abschaltet, müssen die Batterien ausgetauscht werden. Bei Verwendung von Akkus sind diese zu laden, wenn die Batterieanzeige aufleuchtet oder der Stimulator sich abschaltet.

ACHTUNG! Gewöhnliche Batterien dürfen nicht geladen werden. Es besteht Explosionsgefahr.

Wie? Schalten Sie den Stimulator aus. Entfernen Sie den Deckel vom Batteriefach, indem Sie ihn zunächst nach unten schieben und dann abnehmen. Entfernen Sie nun die Batterien aus dem Batteriefach. Achten Sie beim Einsetzen der neuen Batterien auf die richtige Ausrichtung im Batteriefach (beachten Sie die Plus (+)- und Minus (-)Markierungen). Siehe Seite 97.

ACHTUNG! Akkus/Batterien nicht wegwerfen, sondern vorschriftsmäßig entsorgen.

zum gewünschten Programm gelangen. Beachten Sie, dass dies nur möglich ist, wenn die Stimulation abgeschaltet ist, d.h. wenn beide Kanäle 0,0 mA anzeigen.

4. Beginnen Sie mit der Stimulation, indem Sie für den jeweiligen Kanal die gewünschte Amplitude mit einstellen.

Hinweis:

• Die Tastensperre wird 20 Sekunden

nach Einstellung der Amplitude automatisch aktiviert. Die Tastensperre lässt sich durch Drücken von einer der beiden -Tasten aufheben.

VORSICHTSMASSNAHMEN

1. WARNUNG! Patienten mit Herz- schrittmacher dürfen nicht mit TENS behandelt werden.

2. Gehen Sie bei der Behandlung von Angina Pectoris mit Vorsicht vor.

3. Nicht in der Nähe des Glomus caroticum (Karotisdrüse am Hals) oder der Karotisarterie stimulieren, weil dadurch ein Blutdruckabfall ausgelöst werden kann.

4. Schwangere Frauen sollten währ end der ersten drei Monate der Schwangerschaft nicht mit TENS behandelt werden und sich vor der Anwendung von TENS medizinisch beraten lassen.

5. Vor der Anwendung des S timulators die Ausrüstung kontrollieren.

6. Den Stimulator immer außerhalb der Reichweite von Kindern aufbewahren.

7. Die TENS-Behandlung wird individuell vom Arzt verschrieben. Verleihen Sie deshalb nicht Ihren Stimulator an andere.

8. Die Elektroden dürfen nur auf gesunder Haut positioniert angebracht werden. Vermeiden Sie Hautreizungen, indem Sie zwischen Elektroden und Haut einen guten Kontakt herstellen: Bei Elektroden aus leitfähigem Gummi reichlich

PFLEGEANWEISUNGEN

Die Pflege und Reinigung der CEFARAusrüstung ist bei Beachtung folgender Anweisungen sehr einfach:

1. Verwahren Sie Stimulator und Zubehör in der Originaltasche, wenn Sie das Gerät nicht benutzen. Es kann jedoch manchmal aus praktischen Gründen angebracht sein, die Elektroden zwischen den Behandlungen auf der Haut zu belassen. Elektroden aus leitfähigem Gummi können im Allgemeinen 2-3 Stunden auf der Haut sitzen, ohne dass das Leitgel eintrocknet (gilt nicht für Haftgel). Anschließend die Elektroden abnehmen, abspülen und abtrocknen, bevor sie wieder aufgesetzt werden. Besonders wichtig ist dies bei P ersonen mit empfindlicher Haut. Achten Sie bei der Stimulation auf den ordentlichen Sitz der Elektroden.

2. Nach Gebrauch Gummielektroden und Haut mit lauwarmem Wasser reinigen. Keine Reinigungsmittel für die Elektroden verwenden.

3. Selbstklebende Elektroden für mehrmaligen Gebrauch bei Nichtbenutzung zur Wiederherstellung der Haftfähigkeit mit etwas Wasser befeuchten und mit aufgesetzter Schutzfolie in einer luftdichten Plastiktüte aufbewahren.

4. Stimulator nicht mit Wasser in Berührung bringen. Gerät bei Bedarf mit einem feuchten Tuch abwischen.

5. An Kabeln oder Anschlüssen nicht gewaltsam ziehen.

6. Lassen Sie die Kabel zwischen den einzelnen Behandlungen am Stimulator angeschlossen. So werden sie am besten geschützt.

Leitgel verwenden und ein Austrocknen durch das Anbringen von Klebeband rund um sämtliche Elektroden vermeiden (gilt nicht für Haftgel).

9. Bei Auftreten von Hautreizungen sollte die Behandlung vorübergehend eingestellt werden. Bleiben die Beschwerden bestehen, konsultieren Sie den für die Behandlung zuständigen Arzt. In einzelnen Fällen kann es zu einer Überempfindlichkeit gegen Klebeband oder Gel kommen. Im Allgemeinen gehen die Beschwerden zurück, wenn diese Artikel gegen Produkte eines anderen Fabrikats ausgetauscht werden.

10. Verwenden Sie keine Elektroden mit einer Fläche von weniger als 5 cm

, da die Gefahr besteht, dass Hautverbrennungen auftreten. Bei S tromdichten von > 2 mA/cm

ist grund-

sätzlich Vorsicht angesagt.

11. Vor dem Entfernen der Elektroden von der Haut Stimulation abschalten.Falls eine Elektrode herunterfällt, vor dem Aufheben Stimulation abschalten. Das Anfassen der Elektroden mit den Fingern bei laufender Elektrostimulation is unangenehm, aber nicht gefährlich.

12. N ach der Behandlung kann M uskelkater auftreten, der im Allgemeinen innerhalb von einer Woche vorübergeht.

13. Öffnen Sie die Akkuabdeckung nicht während der Stimulation.

14. Wird der Stimulator über einen längeren Zeitraum (ca. 3 Monate) nicht verwendet, sollten die Akkus/ Batterien aus dem Gerät herausgenommen werden.

15. Verwenden Sie den Stimulator nicht in der Nähe von Kurzwellen- oder Mikrowellengeräten (z.B. Mobiltelefonen), da dies die Wirkung beeinflussen könnte.

16. Eine S timulation nicht bei P atienten durchführen, die gleichzeitig an, in der Chirurgie verwendeten Hochfrequenzgeräten, angeschlossen sind. Dies kann zu Hautverbrennungen unter den Elektroden oder zu Schäden am Stimulator führen.

17. Verwenden Sie nur Zubehör von CEFAR für Ihren Stimulator.

18. Der Stimulator darf nur, wie in der Gebrauchsanweisung angegeben, verwendet werden.

19. Der S timulator erfüllt die Anforderungen gemäß MDD 93/42/EEC sowie der EMC-Richtlinien. Dies ist jedoch keine Garantie dafür , dass das Gerät gegen elektromagnetische Störungen unempfindlich ist.

FEHLERSUCHE

Die Stimulation wird nicht wie gewöhnlich empfunden

Kontrollieren Sie, ob alle Parameter korrekt eingestellt sind (siehe Praktische Anwendung, Seite 7-9) und die Elektroden ordnungsgemäß aufsitzen.

Die Stimulation wir d als unangenehm empfunden

1. Die Haut ist gereizt. Beachten S ie die Hinweise zur Hautpflege, siehe Vorsichtsmaßnahmen, Seite 11.

2. Die Elektroden sind zu alt und müssen ausgetauscht werden.

3. Zu wenig Leitgel auf den Gummielektroden.

Die Stromstöße werden als schwach empfunden oder sind überhaupt nicht wahrnehmbar

1. Müssen die Batterien ausgetauscht werden? Siehe Austausch der Batterien, Seite 10.

2. Wird der geschlossene Stromkreis z.B. aufgrund eines Drahtbruchs unterbrochen, schaltet sich die Amplitude für den jeweiligen Kanal automatisch ab und die Anzeige 0,0 mA beginnt zu blinken. Prüfen Sie das Kabel auf Drahtbruch, indem Sie die Elektrodenstifte des Kabels gegeneinander legen und die Amplitude für den jeweiligen Kanal bis auf ca. 10 mA erhöhen. Schaltet

sich die Amplitude nun ab und die Anzeige 0,0 mA beginnt zu blinken, muss das Anschlusskabel ausgetauscht werden.

3. Es wurde ein zu hoher Widerstand gemessen wobei die Stromstärke auf 0,0 mA zurückgenommen wird und die 0,0 mA Anzeige blinkt.

4. Die Elektroden sind zu alt und müssen ausgetauscht werden.

Die Wartung des Stimulators soll einmal pro Jahr von CEFAR bzw. CEFARs Vertragshändlern durchgeführt werden. Cefar übernimmt nur die Verantwortung für Wartungs- und Reparaturarbeiten, wenn diese von Cefar oder einem CefarVertriebshändler ausgeführt wurden.

TECHNISCHE DATEN

CEFAR PRIMO ist ein Nervenstimulator (TENS) mit zwei separaten Kanälen und neun vorgegebenen Behandlungsprogrammen.

Mit den am Stimulator befindlichen Tasten kann für jeden Kanal das Programm gewählt und die Stromstärke eingestellt werden. Eine automatische Tastensperre wird 20 Sekunden nach der Amplitudeneinstellung aktiviert.

CEFAR PRIMO EASY ist ein Nervenstimulator (TENS) mit zwei nicht separaten Kanälen und drei vorgegebenen Behandlungsprogrammen. Der Stimulator ist mit Tasten zur Einstellung des Programms, der Stromstärke und des Timers versehen. Eine automatische

Tastensperre wird 20 Sekunden nach der Amplitudeneinstellung aktiviert.

Die Stimulatoren werden entweder von zwei gewöhnlichen 1,5 V AA Batterien (nicht aufladbar) oder von Akkus angetrieben, die in einem separaten Ladegerät aufgeladen werden können.

Bei der Elektrostimulation muss der Stimulationsstrom in der Lage sein, den Haut- und Elektrodenwiderstand von ca.

1.500 Ohm zu überwinden. Die

Stimulatoren von CEFAR erreichen bei dieser Belastung eine Leistung von bis zu 60 mA. Bei einer Belastungsänderung von 100–1.500 Ohm weicht der Stimulationsstrom um weniger als 5 % von dem eingestellten Wert ab.

CEFAR PRIMO CEFAR PRIMO EASY

Anz. Kanäle 2 (separate) 2 (nicht separate) Stimulationsausgänge Stromkonstant bis zu 1500 Ohm Widerstand Stimulationsstrom/Kanal 0-60 mA 0-60 mA Impulsform Asymmetrischer Zweiphasenimpuls, 100% kompensiert Anz. vorgegebener Programme 93 Stimulationsart Konventionell Konventionell

Burst Burst Modulierte Impulsdauer Modulierte Impulsdauer Mischfrequenz - - -

Impulsdauer Siehe Programm S. 8. Siehe Programm S. 10. Frequenz Siehe Programm S. 8. Siehe Programm S. 10. Timer Siehe Programm S. 8. 30 min Bedingungen bei Aufbewahrung, Gebrauch Temperatur 10°C–40°C • Luftfeuchtigkeit 30%–75% • Luftdruck und Transport 700 hPa–1060 hPa Stromversorgung 2 gewöhnliche Batterien à 1,5 V AA (nicht aufladbar) oder 2 Akkus à

1,2 V AA (aufladbar)

Stromverbrauch bei 1 Kanal, 80 Hz, 30 mA 100 mA 100 mA Effektiver Strom max/Kanal 10 mA 10 mA Abmessungen 120 x 53 x 33 mm 120 x 53 x 33 mm Gewicht ca. 185 g ca. 185 g

Zeichenerklärungen Vor Inbetriebnahme Gebrauchsanweisung lesen. Anwendungsteil Typ BF – Body Floating.

Erfüllt die Anforderungen gemäß MDD 93/42/EEC. Von SEMKO AB geprüft und zugelassen. Eine Referenzliste erhalten Sie auf Wunsch von Cefars Referenzbibliothek, www.cefar.se.

OPERATING INSTRUCTIONS – ENGLISH

Equipment and accessories . . . . . . . . . . . . . . . . . . . . . . . . . .16

CEFAR PRIMO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

CEFAR PRIMO EASY . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Information concerning both CEFAR PRIMO and

CEFAR PRIMO EASY . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Practical use CEFAR PRIMO . . . . . . . . . . . . . . . . . . . . . . . .18

Practical use CEFAR PRIMO EASY . . . . . . . . . . . . . . . . . . .20

Replacement of batteries . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Care instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Precautionary measures . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Key to the symbols . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

EQUIPMENT AND ACCESSORIES CEFAR PRIMO

CEFAR PRIMO is a two-channel stimulator (four electrodes) intended for TENS treatment – transcutaneous electrical nerve stimulation. The stimulator has independent channels, i.e., two different forms of stimulation may be used simultaneously. You can choose between 9 pre-set programs. Besides conventional (P1), burst (P2) and modulated pulse duration stimulation (P3), CEFAR PRIMO offers mixed frequency stimulation, 2 Hz/15 Hz (P4) and 2 Hz/80 Hz (P5). With mixed frequency stimulation activation of both coarse and muscle based nerve fibres is possible, offering the patient potentially a more effective treatment. With mixed frequency stimulation one amplitude for each respective frequency is set to make the treatment comfortable. Program 6

CEFAR PRIMO EASY

CEFAR PRIMO EASY is a two-channel stimulator (four electrodes) with nonindependent channels. You can choose between 3 pre-set programs; conventional (P1), burst (P2) and modulated pulse duration stimulation (P3). A timer , connected to both channels, can be activated. If the timer is activated the stimulator automatically switches off after 30 minutes.

(10 Hz) is a program optimized for treating nausea. Program 7 is a conventional stimulation with narrow pulse duration (60 µs), which is suitable for facial stimulation. Program 8 and 9 have a pre-set timer.

Precise amplitude setting allows exact adjustment of current in steps of 0.5 mA. A key lock which prevents unintentional changes in settings, ensures safe treatment.

The stimulator runs on two 1.5 V AA batteries. A battery indicator shows when the batteries need to be replaced. If not used, the stimulator automatically switches off after 5 minutes.

When the stimulator is not in use the cables may conveniently be stored directly on the unit with a belt clip to hold them in place (see picture p. 97).

The stimulator should be used with skin electrodes for nerve and muscle stimulation. These ar e either conductive carbon rubber (used with gel and tape or adhesive gel) or self-adhesive and come in various sizes. Their conductive pr operties deteriorate gradually and the carbon rubber electrodes should be changed after 4–6 months of use. The service life of the self-adhesive multi-use electrodes is strongly dependent upon their care and they normally last about one month. For instructions on use see electrode and gel packages.

3 sec. 3 sec.

Conventional TENS (single pulses).

Modulated pulse duration TENS (single pulses with modulated pulse duration).

Burst TENS (pulse train).

Mixed frequency TENS (2 Hz in 3 sec./15 Hz or 80 Hz in 3 sec.). Only available in CEFAR PRIMO.

Wave form:

Asymmetrical biphasic pulse, 100% compensated.

INFORMATION CONCERNING BOTH CEFAR PRIMO AND CEFAR PRIMO EASY

PRACTICAL USE CEFAR PRIMO

Turns the stimulator on and off. The stimulator can be switched off even when the key lock is activated.

Selection between programs 1–9 for the left channel. Changing of programs can only be done when both channels are set to 0.0 mA.

Selection between programs 1–9 for the right channel. Changing of programs can only be done when both channels are set to 0.0 mA.

Amplitude increase for each channel. The button can be held in for a continuous increase of amplitude. NOTE! Increase the current strength cautiously.

Amplitude decrease for each channel. The button can be held in for a continuous reduction of amplitude. Deactivation of key lock.

When using a program that has an integrated timer (P8 and P9) a clock symbol is shown.

A key symbol is shown when the key lock is activated.

1. Attach the electrodes to the cables.

If carbon rubber electrodes are being used, spread on an even layer of gel. Wash and dry the skin well before attaching the electrodes.

2. Turn the stimulator on with .

If you wish to use the same settings as last time you stimulated, you can start stimulation directly by setting the desired amplitude with for each channel.

3. To choose program press for

each channel until the wanted program is shown. NOTE!This can only be done when both channels are set to 0.0 mA.

4. Start stimulation by selecting the

desired amplitude with for each channel.

NOTE!

20 seconds after the amplitude has been set the key lock is automatically activated. Deactivate the key lock by pressing one of the buttons.

Note with mixed frequency TENS (P4 and P5):

One amplitude for each frequency is being set, to make the stimulation comfortable. Instructions: First set one amplitude for conventional stimulation (15 Hz or 80 Hz) and then, when the stimulator after 3 seconds switches over to burst stimulation (2 Hz), set the amplitude for this frequency. mA is lit with conventional stimulation and blinking with burst stimulation.

Program: Stimulation form: Frequency: Pulse duration: Timer:

P1 Conventional TENS 80 Hz 180 µs --- P2 Burst TENS 2 Hz 180 µs --- P3 Modulated pulse duration TENS 80 Hz 70–180 µs --- P4 Mixed frequency TENS 15 Hz/2 Hz 180 µs --- P5 Mixed frequency TENS 80 Hz/2 Hz 180 µs --- P6 Nausea treatment 10 Hz 180 µs --- P7 Facial treatment 80 Hz 60 µs --- P8 Conventional TENS 80 Hz 180 µs 30 minutes P9 Burst TENS 2 Hz 180 µs 30 minutes

PRACTICAL USE CEFAR PRIMO EASY

Turns the stimulator on and off. The stimulator can be switched off even when the key lock is activated.

Selection between programs 1–3 for both channels. Changing of programs can only be done when both channels are set to 0.0 mA.

Amplitude increase for each channel. The button can be held in for a continuous increase of amplitude. NOTE! Increase the current strength cautiously.

Amplitude decrease for each channel. The button can be held in for a continuous reduction of amplitude. Deactivation of key lock.

The timer works for both channels. If the timer is activated the stimulator works for 30 minutes and is then automatically switched off. A clock symbol is shown when the timer is activated.

A key symbol is shown when the key lock is activated.

NOTE!This can only be done when both channels are set to 0.0 mA.

4. Start stimulation by selecting the desired amplitude with for each channel.

NOTE!

20 seconds after the amplitude has been set the key lock is automatically activated. Deactivate the key lock by pressing one of the buttons.

Program: Stimulation form: Frequency: Pulse duration:

P1 Conventional TENS 80 Hz 180 µs P2 Burst TENS 2 Hz 180 µs P3 Modulated pulse duration TENS 80 Hz 70–180 µs

1. Attach the electrodes to the cables. If carbon rubber electrodes are being used, spread on an even layer of gel. Wash and dry the skin well before attaching the electrodes.

2. Turn the stimulator on with . If you wish to use the same settings as last time you stimulated, you can start stimulation directly by setting the desired amplitude with for each channel.

3. To choose programs press until the wanted program is shown.

How? Turn off the stimulator. Remove the battery cover by sliding it downwards and then lifting it upwards and take out the batteries. Make sure the new batteries are placed correctly with respect to the polarity (note marks for + and –). See p.

97. NOTE! Do not thro w the batteries out,

but recycle appropriately.

REPLACEMENT OF BATTERIES

When? A battery indicator is lit on the display when the batteries are almost empty. As long as stimulation feels the same as usual you can continue the treatment. It is time to replace the batteries when stimulation starts diminishing or the stimulator turns off.

NOTE!Non-rechargeable batteries may not be charged due to the risk of explosion.

CARE INSTRUCTIONS

Taking care of and cleaning the Cefar equipment is simple with the following instructions:

1. Keep stimulator and accessories in the original case when they are not in use. It may, however, be practical to allow the electrodes to remain on the body between treatments. Carbon rubber electrodes can generally remain for 2–3 hours without the electrode gel drying out (does not apply to adhesive gel). They must then be taken off, washed and dried before being applied again. This is especially important for persons with sensitive skin. In connection with stimulation, make sure that the electrodes are firmly in place.

2. The carbon rubber electrodes and the skin are rinsed with water after use. Do not use detergent for the electrodes.

3. Self-adhesive multi-use electrodes are re-moistened if necessary with a few drops of water and kept air-tight (in a plastic bag) on protective paper when they are not in use.

4. Do not expose the stimulator to water. Dry with a damp cloth if necessary.

5. Do not jerk cords or connections.

6. The leads are best preserved if left attached to the stimulator between sessions.

PRECAUTIONARY MEASURES

1. Warning! Patients with pacemakers must not be treated with TENS.

2. Stimulate with precaution while treating angina pectoris.

3. Do not stimulate near the glomus caroticum or near the carotid arteries on the neck since a drop in blood pressure can occur.

4. Pregnant women should not be treated with TENS during the first trimester and should seek medical advice prior to using TENS.

5. Inspect the equipment prior to use.

6. The stimulator should be kept out of reach of children.

7. The treatment is a personalized medical prescription; therefore, do not lend the stimulator to anyone else.

8. The electrodes are only to be placed on healthy skin. Avoid skin irritation by ensuring that good contact is achieved between electrodes and skin: When using carbon rubber electrodes use plenty of electrode gel and avoid drying out by applying tape around all the edges of the electrodes (does not apply to the adhesive gel).

9. If skin irritation should occur, treatment should be temporarily discontinued. If problems continue, contact the health care provider who ordered treatment. Hypersensitivity to tape and gel can occur in isolated cases. The problem usually disappears when the tape or gel is changed to another type.

10. Do not use electrodes with a surface of less than 5 cm

, as there may be

risk for suffering a burn injury. Caution should always be exercised with current densities > 2 mA/cm

11. Switch off stimulation before removing the electrodes from the skin. If an electrode comes off, shut off the stimulation before picking it up. Getting electrical stimulation through the fingers is unpleasant but not harmful.

12. Training aches can occur after stimulation but usually disappear within a week.

13. Never open the battery lid during stimulation.

14. If the stimulator is not used for some time (approximately 3 months), the non-rechargeable batteries should be removed from the stimulator.

15. Do not use the stimulator in the

vicinity of short-wave or microwave equipment (mobile telephones, for example), since this may affect the output power.

16. Stimulation should not take place while the patient is connected to high frequency surgical equipment. It may cause burn injuries on the skin under the electrodes, as well as problems with the stimulator.

17. Only Cefar accessories may be used with the stimulator.

18. Use the stimulator only as stated in the operating instructions.

19. The stimulator meets the requirements of MDD 93/42/EEC, including the EMC requirements. This, however, is no guarantee that the equipment will not be affected by electromagnetic disturbances.

TROUBLESHOOTING

Stimulation does not feel the same as usual.

Check that all settings are correct (see Practical use p. 18-20) and make sure that the electrodes are right in place.

Stimulation current feels unpleasant.

1. Skin is irritated. Advice on skin care, see Precautionary measures p. 22.

2. Electrodes are too old and need replacement.

3. Insufficient electrode gel on the carbon rubber electrodes.

Current pulses are weak, or missing.

1. Do the batteries need replacement? See Replacement of batteries p. 21.

2. If the circuit is not closed, due to a cable breakage for example, the

amplitude for this channel is automatically turned off and 0.0 mA starts blinking. Cable breakage can be checked by pressing the cable´s pins against one another while increasing the amplitude for this channel to about 10 mA. If the amplitude now turns off and 0.0 mA blinks the cable needs to be replaced.

3. A too high resistance is indicated by the amplitude dropping to 0.0 mA and 0.0 mA starts blinking.

4. Electrodes are too old and need replacement.

Service of the stimulator should be performed by Cefar or Cefar´s distributors and should be carried out once per year. Cefar will only be responsible for service and repairs performed by Cefar or a distributor appointed by Cefar.

TECHNICAL DATA

CEFAR PRIMO is a nerve stimulator (TENS) with two independent channels and 9 pre-set treatment programs. The stimulator has buttons for setting of program and amplitude for each channel. An automatic key lock is activated 20 sec. after the amplitude has been set.

CEFAR PRIMO EASY is a nerve stimulator (TENS) with two nonindependent channels and 3 pre-set treatment programs. The stimulator has buttons for setting of program, amplitude and timer. An automatic key lock is

activated 20 sec. after the amplitude has been set.

The stimulators run on either two nonrechargeable 1.5 V AA batteries or two rechargeable batteries, recharged in a separate charger . Treatment with electrical stimulation requires the stimulation current to penetrate the resistance of the skin and the electrode, about 1500 ohms. CEFAR PRIMO and CEFAR PRIMO EASY can penetrate this resistance and maintain a current of up to 60 mA. With a change in load from 100 to 1500 ohms, the stimulation current changes less than 5% from the set value.

CEFAR PRIMO CEFAR PRIMO EASY

No. of channels 2 (independent) 2 (non-independent) Constant current ohm Up to a resistance of 1500 ohm Up to a resistance of 1500 Stimulation current/channel 0-60 mA 0-60 mA Wave form Asymmetrical biphasic pulse, 100% compensated No. of pre-set programs 93 Stimulation forms Conventional Conventional

Burst Burst Modulated pulse duration Modulated pulse duration Mixed frequency - - -

Pulse duration See program p. 19. See program p. 21. Frequency See program p. 19. See program p. 21. Timer See program p. 19. 30 minutes/OFF Environment for storage, use and shipping Temperature 10º C–40º C • Air humidity 30%–75% • Air pressure

700hPa–1060 hPa

Power source 2 pcs 1.5 V AA non-rechargeable or 2 pcs 1.2 V AA rechargeable

batteries

Current consumption for one channel, 80 Hz, 30 mA 100 mA 100 mA I r.m.s. max/channel 10 mA 10 mA Size 120 x 53 x 33 mm 120 x 53 x 33 mm Weight c. 185 g c. 185 g

Key to the symbols Read the operating instructions prior to use. Patient part type BF – Body Floating.

Complies with MDD 93/42/EEC requirements. Notified body SEMKO AB. A reference library is available on Cefar’s home page, www.cefar.se.

MANUAL DE INSTRUCCIONES – ESPAÑOL

Equipo y accesorios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

CEFAR PRIMO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

CEFAR PRIMO EASY . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Información concerniente a ambos, CEFAR PRIMO y

CEFAR PRIMO EASY . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Uso práctico CEFAR PRIMO . . . . . . . . . . . . . . . . . . . . . . .28

Uso práctico CEFAR PRIMO EASY . . . . . . . . . . . . . . . . . .30

Cambio de Pilas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Cuidados . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Precauciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33

Datos técnicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

Clave de Símbolos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

EQUIPO Y ACCESORIOS CEFAR PRIMO

CEFAR PRIMO es un estimulador de doble canal (cuatro electrodos) creado para tratamientos TENS – Estimulación Eléctrica Nerviosa Transcutánea. El estimulador tiene canales independientes, o sea que pueden usarse simultáneamente dos tipos distintos de estimulación. Ud. Puede elegir entre 9 programas preestablecidos. Junto a la estimulación convencional (P1), burst (P2) e impulso de duración modulada (P3), CEFAR PRIMO ofrece estimulaciones de frecuencia mixta, 2 Hz/15 Hz (P4) y 2 Hz/80 Hz (P5). Con la estimulación de frecuencia mixta se puede estimular la base del nervio, ofreciendo al paciente un tratamiento potencialmente más efectivo. Con la estimulación de frecuencia mixta, se ajusta una amplitud para cada frecuencia respectiva, de manera que el tratamiento resulte más confortable. El programa 6 (10 Hz) es un programa optimizado para el trata-

CEFAR PRIMO EASY

CEFAR PRIMO EASY es un estimulador a doble canal (cuatro electrodos), con los canales no independientes. Ud. P uede elegir entre 3 programas pre-establecidos; convencional (P1), burst (P2) y estimulación de duración de impulso modulada (P3). Se puede activar un temporizador, conectado a ambos canales. Si el temporizador se activa el estimulador se apaga automáticamente a los 30 minutos.

miento de la náusea. El Programa 7 es una estimulación convencional con una duración de impulso más corta (60 µs), que es adecuado para la estimulación facial. Los programas 8 y 9 tienen un tiempo pre-establecido.

TENS Convencional (impulsos simples)

TENS de duración de impulso modulado (impulsos simples de duración modulada)

TENS Burst (tren de impulsos)

3 seg. 3 seg.

Tipo de onda:

Impulso bifásico asimétrico, 100 % compensada.

El ajuste preciso de la amplitud permite un ajuste preciso de corriente en pasos de 0.5 mA. Hay una llave bloqueo que previene de cambios no intencionados en los ajustes y nos facilita un tratamiento seguro.

El estimulador funciona con baterías de 1.5 V AA. Con indicador de carga que muestra cuando estas se han de cambiar . Si el estimulador no es utilizado durante 5 minutos, se apaga automáticamente.

Cuando el estimulador no está siendo utilizado, los cables deben ser guardados directamente en el clip del cinturón para

mantenerlos en su sitio (ver figura p. 97) El Estimulador debe ser usado con

electrodos cutáneos para estimulación nerviosa y muscular.

Estos son, tanto los de goma recubiertos de carbón (usados con gel y cinta adhesiva o gel adhesivo) o autoadhesivos de varios tamaños. Las propiedades adhesivas se van deteriorando gradualmente y los de goma se han de cambiar cada 4 – 6 meses. La vida media de los electrodos autoadhesivos multi-uso depende del cuidado que se les de y es aproximadamente de un mes. Ver instrucciones del gel y electrodos.

TENS frecuencia mixta (2 Hz en 3 seg./15 Hz o 80 Hz en 3 seg.) Sólo disponible en CEFAR PRIMO.

INFORMACION CONCERNIENTE A AMBOS, CEF AR PRIMO Y CEFAR PRIMO EASY

USO PRACTICO CEFAR PRIMO

Enciende y apaga el estimulador. El estimulador puede ser apagado incluso cuando está activado el botón de bloqueo.

Selecciona entre los programas 1 a 9 para el canal izquierdo. El cambio de programas sólo se puede hacer cuando ambos canales están a 0.0 mA.

Selecciona entre los programas 1 a 9 del canal derecho. El cambio de programas sólo se puede hacer cuando ambos canales están a 0.0 mA.

Aumenta la amplitud de cada canal. El botón se puede mantener apretado para un incremento continuo de la amplitud. ATENCION! El aumento de la intensidad se debe hacer con cuidado.

Reduce la amplitud de cada canal. El botón se puede mantener apretado para una reducción continua de la amplitud. Desactivación de la llave bloqueo.

Cuando se está usando un programa con temporizador integrado (P8 y P9) aparece el símbolo de reloj.

Aparece un símbolo de una llave cuando el bloqueo está activado.

1. Conecte los electrodos a los cables.

Si son electrodos de goma, extienda una capa de gel. Lave y seque la piel antes de colocar los electrodos.

2. Encienda el estimulador con el

botón . Si desea usar los mismos parámetros que en la última estimulación, puede empezar la estimulación directamente sólo ajustando la amplitud deseada con en cada canal.

3. Para elegir el programa presione

para cada canal hasta que aparece el programa deseado. ATEN- CION! Esto sólo puede hacerse cuando ambos programas están en

0.0 mA.

4. Empiece la estimulación seleccionando la amplitud deseada con para cada canal.

ATENCION!

20 segundos después de que se haya ajustado la amplitud, el bloqueo se activa automáticamente. Para desactivarlo debe presionar uno de los botones de .

A tener en cuenta con los programas de frecuencia mixta (P4 y P5)

Para hacer la estimulación más confortable, se puede ajustar una amplitud para cada frecuencia.

Instrucciones: Primero ajuste una amplitud para la estimulación convencional (15 Hz o 80 Hz) y entonces cuando el estimulador después de 3 segundos cambia a estimulación Burst (2 Hz), ajuste la amplitud para esta frecuencia. Se ilumina mA con la estimulación Convencional y parpadea con estimulación Burst.

Programa: Tipo de estimulación: Frecuencia: Duración de impulso: Temporizador:

P1 TENS Convencional 80 Hz 180 µs --- P2 TENS Burst 2 Hz 180 µs --- P3 TENS de duración modulada 80 Hz 70-180 µs --- P4 TENS Frecuencia mixta 15 Hz/2 Hz 180 µs --- P5 TENS Frecuencia mixta 80 Hz/2 Hz 180 µs --- P6 Tratamiento náusea 10 Hz 180 µs --- P7 Tratamiento facial 80 Hz 60 µs --- P8 TENS Convencional 80 Hz 180 µs 30 minutos P9 TENS Burst 2 Hz 180 µs 30 minutos

USO PRACTICO DE CEFAR PRIMO EASY

Enciende y apaga el estimulador. El estimulador puede ser apagado incluso cuando está activado el botón de bloqueo.

Selecciona entre los programas 1 a 3 para ambos. El cambio de programas sólo se puede hacer cuando ambos canales están a 0.0 mA.

Aumenta la amplitud de ambos canales. El botón se puede mantener apretado para un incremento continuo de la amplitud. ATENCION! El aumento de la intensidad se debe hacer con cuidado.

Reduce la amplitud de cada canal. El botón se puede mantener apretado para una reducción continua de la amplitud. Desactivación de la llave bloqueo.

El temporizador trabaja para ambos canales. Si está activado, el estimulador funciona durante 30 minutos y se apaga automáticamente. Cuando está activado aparece el símbolo de reloj.

Aparece un símbolo de una llave cuando el bloqueo está activado.

1. Conecte los electrodos a los cables. Si son electrodos de goma, extienda una capa de gel. Lave y seque la piel antes de colocar los electrodos.

2. Encienda el estimulador con el botón

. Si desea usar los mismos parámetros que en la última estimulación, puede empezar la estimulación directamente sólo ajustando la amplitud deseada con en cada canal.

3. Para elegir el programa presione para cada canal hasta que

aparece el programa deseado.

ATENCION! Esto sólo puede hacerse cuando ambos programas están en

0.0 mA.

4. Inicie la estimulación seleccionando la amplitud deseada con en cada canal.

ATENCION! 20 segundos después de que se haya

ajustado la amplitud, el bloqueo se activa automáticamente. Para desactivarlo debe presionar uno de los botones de .

Programa: Tipo de estimulación: Frecuencia: Duración de impulso:

P1 TENS Convencional 80 Hz 180 µs P2 TENS Burst 2 Hz 180 µs P3 TENS de duración modulada 80 Hz 70-180 µs

CAMBIO DE PILAS

¿Cuándo? El indicador de baterías se ilumina en la pantalla cuando las pilas están casi vacías. Mientras la estimulación siga sintiéndose igual, puede continuar el tratamiento. El momento de cambiar las pilas es cuando nota que la estimulación disminuye o el estimulador se apaga. ¡ATENCION! Las pilas no recargables NO pueden recargarse debido al peligro de explosión.

¿Cómo? Apague el estimulador. Quite la cubierta de las pilas deslizándola hacia abajo y arriba y saque las pilas. Asegúrese de que las nuevas pilas están colocadas en posición correcta según su polaridad (vea los signos + y -) ver pag. 97.

¡Atención! No tire las pilas, recíclelas.

CUIDADOS

El cuidado y limpieza de un equipo Cefar es muy sencillo siguiendo las instrucciones siguientes:

1. Guarde el estimulador y sus accesorios en su bolsa original cuando no los esté usando. No obstante debe ser practico y mantener los electrodos en el cuerpo entre tratamientos. Los electrodos de goma pueden permanecer hasta 2-3 horas sin que el gel se seque (esto no es aplicable al gel adhesivo). Se deben quitar , lavar y secar antes de una nueva aplicación. Esto es especialmente importante en pacientes de piel sensible. Cuando conecte los electrodos al estimulador, asegúrese de que están firmemente colocados en su sitio.

2. Los electrodos de caucho y la piel deben ser aclarados con agua después de su utilización. No use detergente para limpiar los electrodos.

3. Los electrodos autoadhesivos reutilizables se pueden volver a humedecer si es necesario con unas cuantas gotas de agua. Es también importante guardar los electrodos pegados en el papel protector y dentro de la bolsita cuando no se utilizen.

4. No exponer el estimulador al agua. Secar con un paño limpio y seco si fuese necesario.

5. No tirar de los cables o conectores.

6. La mejor manera de conservar los cables es dejarlos conectados al estimulador entre tratamientos.

PRECAUCIONES

1. ¡Cuidado! Los pacientes con marcapasos no deben ser tratados con TENS.

2. La estimulación debe realizarse con precaución cuando se trata una angina de pecho.

3. No estimular cerca de las arterias carótidas en el cuello ya que puede darse una bajada de la presión sanguínea.

4. Mujeres embarazadas no deberían ser tratadas con TENS durante el primer trimestre de embarazo. Se debe consultar al médico antes de usar TENS.

5. Inspeccione el aparato antes de usarlo.

6. El estimulador no debe estar al alcance de los niños.

7. El tratamiento es una prescripción médica personalizada, así pues no ceda el estimulador a nadie más.

8. Los electrodos sólo deben colocarse

en piel sana. Evite la irritación de la piel asegurándose de que existe un buen contacto entre el electrodo y la piel: cuando use electrodos de caucho aplique gran cantidad de gel y evite que este se seque colocando tape alrededor de los bordes del electrodo. (no aplicar al gel adhesivo).

9. Si aparece irritación en la piel, debe cesar el tratamiento temporalmente. Si los problemas continúan, contacte con el servicio de salud que le recomendó el tratamiento. Pueden darse casos aislados de hipersensibilidad al tape o al gel. El problema suele desaparecer cuando el tape o gel se cambia por otro tipo o marca.

10. No use electrodos con una superficie menor a 5 cm

, ya que puede haber riesgo de sufrir una quemadura. Una buena medida puede ser usar corrientes de densidades inferiores a 2 mA/cm

11. Antes de quitar los electrodos de la piel, debe desactivarse la estimulación. Si un electrodo no transmite la corriente, debe pararse la estimulación antes de sacarlo de la piel. La estimulación eléctrica puede resultar molesta si pasa por los dedos, pero no es dañina.

12. Pueden aparecer dolores musculares tras la estimulación que desaparecen al cabo de una semana.

13. No abrir nunca la tapa de la pila durante la estimulación.

14. Si el estimulador no es usado durante algún tiempo (aproximadamente 3 meses), las pilas no recargables se deben sacar del aparato.

15. No use el estimulador cerca de aparatos de onda corta o microondas (por ejemplo, teléfonos móviles), ya que esto

puede afectar a la corriente de salida.

16. La estimulación no debería tener lugar mientras el paciente esté conectado a equipos quirúrgicos de alta frecuencia. Puede causar quemaduras en piel bajo los electrodos, así como problemas con el estimulador .

17. Sólo se pueden utilizar electrodos Cefar con este estimulador .

18. Use el estimulador sólo como está establecido en el manual de instrucciones.

19. El estimulador cumple los requerimientos de MDD 93/42/EEC, incluyendo los del EMC. Esto, no obstante no es garantía de que el aparato no esté afectado por distorsiones electromagnéticas.

SOLUCION DE PROBLEMAS

La estimulación no se siente como habitualmente.

Compruebe que todos los parámetros son correctos (ver instrucciones de uso pag. 28-30) y asegúrese que los electrodos estén en el lugar correcto.

La estimulación se siente de forma desagradable.

1. La piel está irritada. Tenga cuidado con la piel, ver precaución pag. 32.

2. Los electrodos son demasiado viejos y necesitan ser cambiados.

3. Hay gel de contacto insuficiente en los electrodos de caucho.

Los impulsos son débiles o inexistentes.

1. ¿Necesitan las baterías ser cargadas o reemplazadas? Ver Cambio de pilas, pag. 31.

2. Si el circuito no está cerrado, debido

a una rotura de cable, por ejemplo, la amplitud para este canal se vuelve automáticamente a 0.0 mA y empieza a parpadear . La rotura de un cable se puede comprobar, presionando los extremos rotos entre ellos mientras se incrementa la amplitud de este canal alrededor de 10 mA. Si la amplitud se vuelve a 0.0 mA y esta parpadea el cable necesita ser cambiado.

3. Una resistencia demasiado alta se indica cuando la intensidad cae a

0.0mA y el símbolo 0.0 mA empieza a parpadear.

4. Los electrodos son demasiado viejos y necesitan cambiarse.

El servicio técnico de este estimulador se debe hacer a través de Cefar o sus distribuidores y debe realizarse una vez al año. Cefar sólo se responsabiliza de los servicios de mantenimiento y reparaciones efectuados por Cefar o por un concesionario nombrado por Cefar.

DATOS TECNICOS

CEFAR PRIMO es un estimulador nervioso (TENS) con dos canales independientes y 9 programas de tratamiento preajustados. El estimulador tiene botones para ajustar el programa y amplitud para cada canal. Se activa un bloqueo automático a los 20 segundos de haberse ajustado la amplitud.

CEFAR PRIMO EASYes un estimulador nervioso (TENS) con dos canales no independientes y 3 programas de tratamiento pre-programados. El estimulador tiene botones para ajustar el programa, ampli-

tud y temporizador. El bloqueo automático se activa después de 20 seg. de haber ajustado la amplitud.

Ambos estimuladores funcionan con dos baterías no recargables de 1.5 V AA o dos baterías recargables, que pueden ser cargadas en cargador aparte. El tratamiento con estimulación eléctrica requiere que la corriente penetre la resistencia de la piel y el electrodo, alrededor de 1.500 ohms. CEFAR PRIMO y CEFAR PRIMO EASY pueden penetrar esta resistencia y mantener la corriente hasta 60 mA. Con un cambio en la carga de 100 a 1500 ohms, la corriente cambia menos del 5% del valor fijado.

CEFAR PRIMO CEFAR PRIMO EASY

Nº de canales 2 (independientes) 2 (no independientes) Corriente constante Hasta una resistencia de 1500 ohms Hasta una resistencia de 1500 ohms Corriente de estimulación/canal 0-60 mA 0-60 mA Tipo de onda Impulso bifásico asimétrico compensado 100% Nº de Programas preprogramados 93 Forma de estimulación Convencional Convencional

Burst Burst Duración de impulso modulado Duración de impulso modulado Frecuencia Mixta - - -

Duración de impulso Ver programa p. 29 Ver programa p. 31 Frecuencia Ver programa p. 29 Ver programa p. 31 Temporizador Ver programa p. 29 30 min/OFF Condiciones de almacenaje, empleo y transporte Temperatura 10ºC-40ºC • Humedad 30%-75% • Presión atmosférica 700

hPa-1060 hPa

Batería 2 x 1.5 V AA no recargables o 2 x 1.2 V AA recargables Consumo de corriente por canal a 80 Hz, 30 mA 100 mA 100 mA I r.m.s. max/canal 10 mA 10 mA Tamaño 120 x 53 x 33 mm 120 x 53 x 33 mm Peso 185 g aproximadamente 185 g aproximadamente

Clave de Símbolos Lea el manual de instrucciones antes de utilizar el aparato. Paciente tipo BF – Equipo para uso corporal.

Cumple con la normativa MDD 93/42/EEC. Notificado por SEMKO AB. Hay una biblioteca de referencia en la página web de Cefar www.cefar.se.

MODE D’EMPLOI – FRANÇAIS

Equipement et accessoires . . . . . . . . . . . . . . . . . . . . . . . . . . .36

CEFAR PRIMO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

CEFAR PRIMO EASY . . . . . . . . . . . . . . . . . . . . . . . . . . .36

Information commune . . . . . . . . . . . . . . . . . . . . . . . . . . . .37

Mode d’emploi du CEFAR PRIMO . . . . . . . . . . . . . . . . . . .38

Mode d’emploi du CEFAR PRIMO EASY . . . . . . . . . . . . . .40

Remplacement des piles . . . . . . . . . . . . . . . . . . . . . . . . . . . .41

Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

Précautions à prendre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42

Recherche de pannes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43

Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . .44

Signification des symboles . . . . . . . . . . . . . . . . . . . . . . . . . . .45

EQUIPEMENT ET ACCESSOIRES CEFAR PRIMO

Le CEFAR PRIMO est un stimulateur à deux canaux (quatre électrodes) destiné au traitement antalgique et utilisant la technique TENS – stimulation nerveuse électrique transcutanée. Les canaux sont séparés, ce qui permet de combiner deux programmes de stimulation à la fois. Vous pouvez choisir entre 9 pr ogrammes préréglés. Outre le mode de stimulation à haute fréquence, continu (P1), à basse fréquence, burst (P2) et à haute fréquence modulée (P3), le CEFAR PRIMO permet d’utiliser la stimulation à fréquence mixte 2 Hz/15 Hz (P4) et 2 Hz/80 Hz (P5). Lorsque cette fréquence mixte est utilisée, les fibres musculaires sont activées (2 Hz) en même temps que les grosses fibres nerveuses sont stimulées (15 Hz et 80 Hz), ce qui permet un traitement plus efficace. L’intensité du courant à la fréquence mixte étant réglée séparément pour la fréquence respective,

CEFAR PRIMO EASY

Le CEFAR PRIMO EASY est un stimulateur TENS à deux canaux (quatre électrodes) non séparés. Vous pouvez choisir entre 3 programmes préréglés; stimulation à haute fréquence, continu (P1), stimulation à basse fréquence, burst (P2) et stimulation à haute fréquence avec modulation de la largeur d’impulsion (P3). Une minuterie, destinée aux deux canaux, peut être activée. Le stimulateur fonctionne alors pendant 30 minutes et s’éteint ensuite automatiquement.

la stimulation est plus confortable. Le programme 6 permet de stimuler avec une fréquence de 10 Hz, ce qui semble être une fréquence optimale dans le traitement des nausées. Le programme 7 permet la stimulation à haute fréquence avec une petite largeur d’impulsion (60 µs), ce qui est idéal pour la stimulation faciale. Deux des programmes sont dotés d’une minuterie préréglée (P8 et P9).

INFORMATION COMMUNE

Un réglage d’amplitude exact et simple vous permet de régler l’intensité du courant avec précision et par échelons de 0,5 mA. Un verrou de sécurité, qui permet un réglage définitif, assure une stimulation en toute sécurité, même pendant l’utilisation.

Le stimulateur fonctionne avec deux piles de 1,5 V AA. Un témoin s’allume lorsque les piles doivent être remplacées. U ne fois le traitement terminé, le stimulateur s’éteint automatiquement après 5 minutes (l’écran s’éteint) pour économiser les piles.

Lorsque le stimulateur n ’a pas besoin d’être utilisé, les câbles de raccordement peuvent être enroulés autour du stimulateur et maintenus en place à l’aide du clip de ceinture, lequel s’ouvre au moyen de

la poignée située sur le côté du stimulateur (voir figure p. 97).

Le stimulateur doit être utilisé avec les électrodes destinées à la stimulation neuromusculaire. Les électrodes sont en caoutchouc conducteur (utilisées avec du gel d’électrodes et une bande adhésive ou du gel de contact) ou auto-adhésives et sont disponibles en différentes tailles. Les propriétés conductrices des électrodes diminuant avec le temps, on recommande de les remplacer après 4 à 6 mois d’utilisation. La durée de vie des électrodes auto-adhésives réutilisables dépend largement de leur entretien mais est généralement d’un mois. Pour le mode d’emploi des électrodes, se reporter aux instructions apparaissant sur l’emballage des électrodes et du gel.

3 sec. 3 sec.

Haute fréquence, continu (impulsions isolées).

Largeur d´impulsion modulée (impulsions isolées avec modulation de la largeur d´impulsion).

Basse fréquence, burst (trains d´impulsions).

Fréquence mixte (2 Hz en 3 sec/15 Hz ou 80 Hz en 3 sec). N`existe pas dans CEFAR PRIMOEASY .

Forme d´impulsion:

Impulsion biphasique asymétrique, 100 % compensée.

MODE D’EMPLOI DU CEFAR PRIMO

Arrêt et mise en marche du stimulateur. Le stimulateur peut être éteint même lorsque le bouton de verrouillage est activé.

Choix du programme 1 à 9 pour le canal de gauche. Peut être modifié seulement lorsque les deux canaux sont à 0,0 mA.

Choix du programme 1 à 9 pour le canal de droite. Peut être modifié seulement lorsque les deux canaux sont à 0,0 mA.

Augmentation de l’amplitude pour chaque canal respectif. Le bouton peut être maintenu enfoncé pour une augmentation continue de l’intensité du courant. N.B. Augmenter doucement l’amplitude. Chaque échelon vaut 0,5 mA.

Diminution de l’amplitude pour chaque canal respectif. Le bouton peut être maintenu enfoncé pour une augmentation continue de l’intensité du courant. Désactivation du verrouillage.

Lors du traitement avec un programme doté d’une minuterie, (P8 et P9), un symbole d’horloge apparaît à l’écran.

Un symbole de clé apparaît à l’écran lorsque le bouton de verrouillage est activé.

Programme : Mode de stimulation : Fréquence : Largeur d ’impulsion : Minuterie :

P1 TENS à haute fréquence, continu 80 Hz 180 µs - - - P2 TENS à basse fréquence, burst 2 Hz 180 µs - - - P3 TENS à haute fréquence modulée 80 Hz 70-180 µs - - - P4 TENS à fréquence mixte 15 Hz/2Hz 180 µs - - - P5 TENS à fréquence mixte 80 Hz/2 Hz 180 µs - - - P6 Traitement des nausées 10 Hz 180 µs - - - P7 Traitement facial 80 Hz 60 µs - - - P8 TENS à haute fréquence, continu 80 Hz 180 µs 30 min P9 TENS à basse fréquence, burst 2 Hz 180 µs 30 min

1. Fixer les électr odes aux câbles. Dans le

cas d’électrodes en caoutchouc, appliquer une couche de gel uniforme. Laver et sécher soigneusement la peau avant de coller les électrodes.

2. Mettre le stimulateur en marche à

l’aide du bouton . Si vous désir ez utiliser les mêmes réglages que lors de la dernière stimulation, vous pouvez commencer directement à stimuler en réglant l’amplitude désirée à l’aide de la fonction pour chaque canal respectif.

3. P our choisir le programme, appuy er

sur pour chaque canal jusqu'à ce que vous atteigniez le programme désiré. Il est à noter que cette opération peut être effectuée seulement lorsque la stimulation est en mode d’arrêt, c’est-à-dire, lorsque les deux canaux indiquent 0,0 mA.

4. Commencer la stimulation en

réglant d’abord l’amplitude désirée à l’aide de la fonction pour chaque canal respectif.

N.B. :

Le verrouillage est activé automatiquement dans les 20 secondes suivant le réglage de l’amplitude. Il est désactivé par une pression sur un des boutons .

Mise en garde lors du traitement à fréquence mixte (P4 et P5) :

Pour assurer un traitement confortable, régler une amplitude pour chaque fréquence.

Procéder comme suit : régler d’abord l’amplitude pour la stimulation à haute fréquence (15 Hz ou 80 Hz) et lorsque le stimulateur passe ensuite à la stimulation à basse fréquence, (2 Hz), après 3 secondes, régler alors l’amplitude pour cette fréquence. Lors de la stimulation à haute fréquence, mA demeure allumé, mais clignote lors de la stimulation à basse fréquence.

MODE D’EMPLOI DU CEFAR PRIMO EASY

Arrêt et mise en marche du stimulateur. Le stimulateur peut être éteint même lorsque le bouton de verrouillage est activé.

Choix du programme 1 à 3. S’applique aux deux canaux. Peut être modifié seulement lorsque les deux canaux sont à 0,0 mA.

Diminution de l’amplitude pour chaque canal respectif. Le bouton peut être maintenu enfoncé pour une diminution continue de l’intensité du courant. Désactivation du verrouillage.

La minuterie s’applique aux deux canaux. Lorsque la minuterie est activée, le stimulateur fonctionne pendant 30 minutes et s’éteint ensuite automatiquement. Un symbole d’horloge apparaît à l’écran lorsque la minuterie est activée.

Un symbole de clé apparaît à l’écran lorsque le bouton de verrouillage est activé.

que cette opération peut être effectuée seulement lorsque la stimulation est en mode d’arrêt, c’est-à-dire, lorsque les deux canaux indiquent 0,0 mA.

4. Commencer la stimulation en réglant d’abord l’amplitude désirée à l’aide de la fonction pour chaque canal respectif.

N.B. :

Le verrouillage est activé automatiquement dans les 20 secondes suivant le réglage de l’amplitude. Il est désactivé par une pression sur un des boutons .

1. Fixer les électr odes aux câbles. Dans le cas d’électrodes en caoutchouc, appliquer une couche de gel uniforme. Laver et sécher soigneusement la peau avant de coller les électrodes.

2. Mettre le stimulateur en marche à l’aide du bouton . Si vous désir ez utiliser les mêmes réglages que lors de la dernière stimulation, vous pouvez commencer directement à stimuler en réglant l’amplitude désirée à l’aide de la fonction pour chaque canal respectif.

3. P our choisir le programme, appuy er sur jusqu’à ce vous atteigniez le programme désiré. Il est à noter

Programme : Mode de stimulation : Fréquence : Largeur d’impulsion :

P1 TENS à haute fréquence, continu 80 Hz 180 µs P2 TENS à basse fréquence, burst 2 Hz 180 µs P3 TENS à haute fréquence modulée 80 Hz 70–180 µs

REMPLACEMENT DES PILES

Quand? Un indicateur de batterie est visible sur l'écran lorsque la batterie est presque vide. Cependant, tant que la stimulation semble être la même que d'habitude, vous pouvez continuer le traitement. Il faut remplacer la batterie lorsque la stimulation commence à diminuer ou lorsque le stimulateur ne peut plus être mis sous tension.

N.B. Les batteries NON rechargeables ne doivent jamais être rechargées. Il y aurait risque dramatique d'explosion.

Comment? Arrêter le stimulateur. Retirer le couvercle des piles en le poussant d’abord vers le bas puis en le soulevant. Sortir les piles. Bien s'assurer que les piles sont placées correctement en respectant la polarité (noter les marques pour + et –). Se reporter p. 97.

N.B. Assurez-vous de ne jamais jeter vos piles aux ordures. Déposez-les plutôt dans des points de recyclage.

ENTRETIEN

L’entretien et le nettoyage du CEFAR PRIMO/PRIMO EASY sont simples, sous réserve de suivre les instructions suivantes :

1. Toujours ranger le stimulateur et ses accessoires dans sa valise d’origine lorsqu’il n’est pas utilisé. Cependant, il peut parfois être pratique de laisser les électrodes sur le corps entre les traitements. On peut généralement laisser les électrodes en caoutchouc sur la peau pendant 2 à 3 heures sans que le gel d’électrodes ne sèche (ne s’applique pas au gel de contact). On doit ensuite les retirer, les laver et les sécher avant de les appliquer de nouveau. Cette procédure est particulièrement importante pour les personnes qui ont la peau sensible. Lors de la stimulation, s’assurer que

les électrodes sont bien en place.

2. Laver les électrodes en caoutchouc et la peau à l’eau tiède après usage. Ne jamais utiliser d’agent nettoyant.

3. Humecter les électrodes autoadhésives réutilisables avec un peu d’eau pour leur redonner leur adhésion. Les conserver dans un sac en plastique hermétique et les recouvrir d’un papier de protection lorsqu’elles ne sont pas utilisées.

4. Ne jamais exposer le stimulateur à l’eau. L’essuyer avec un linge humide au besoin.

5. Ne pas tirer brusquement sur les fils ou les câbles.

6. Pour assurer une meilleure protection des câbles, les laisser branchés au stimulateur entre les séances.

PRECAUTIONS A PRENDRE

1. Attention! Les patients porteurs de stimulateurs cardiaques (pacemakers) ne doivent pas être traités avec le TENS.

2. Stimuler avec précautions lors du traitement de l’angine de poitrine.

3. N’utilisez jamais le stimulateur à proximité du sinus carotidien, ni sur le cou, à proximité de l’artère carotide. Vous risqueriez de provoquer une chute de la tension artérielle.

4. Les femmes enceintes ne doivent pas utiliser le TENS pendant le premier trimestre de leur grossesse, et sans avis médical pendant toute la durée de la grossesse.

5. Vérifiez toujours le stimulateur avant de l’utiliser.

6. Gardez toujours le stimulateur hors de la portée des enfants.

7. Chaque traitement avec le TENS étant individuel, ne prêtez jamais le stimulateur à quelqu’un d’autre.

8. Ne placez les électrodes que sur une peau saine. Évitez d’irriter la peau en établissant un bon contact entre les électrodes et la peau : utilisez abondamment le gel d’électrodes sur les électrodes en caoutchouc et pour empêcher qu'elles sèchent, collez les bords des électrodes avec une bande adhésive (ne s’applique pas au gel de contact).

9. En cas d’irritation cutanée, il est préférable d’interrompre temporairement le traitement. Si l’irritation

persiste, contactez la personne responsable du traitement. Des réactions peuvent être provoquées, dans certains cas isolés, par le gel ou la bande adhésive. Ce type de problème disparaît généralement lorsqu’on change de marque de gel ou de bande adhésive.

10. N’utilisez pas d’électrodes dont la surface est inférieure à 5 cm

car elles pourraient entraîner des brûlures cutanées. Soyez toujours extrêmement prudent en présence d’intensités de courant > 2 mA/cm

11. Avant de retirer les électrodes de la peau, mettez le stimulateur en position OFF. Si une électrode se décolle, éteindre le stimulateur avant de toucher l’électrode. Les impulsions de courant du stimulateur ne présentent toutefois aucun danger.

12. Des courbatures peuvent apparaître après la stimulation, mais elles disparaissent généralement au bout d’une semaine.

13. N’ouvrez jamais le couvercle des piles pendant la stimulation.

14. Si vous prévoyez de ne pas utiliser le stimulateur pendant une période prolongée, (env. 3 mois), retirez les piles ordinaires jetables du stimulateur.

15. N’utilisez jamais le stimulateur à proximité d’appareils à ondes courtes ou à ondes ultracourtes (p. ex., les téléphones cellulaires), lesquels pourraient influencer la puissance utile.

16. N’utilisez jamais le stimulateur lorsque le patient est branché à un équipement chirurgical à haute fréquence. Ceci pourrait causer des brûlures cutanées sous les électrodes et endommager le stimulateur.

17. N’utilisez que les accessoires Cefar qui accompagnent le stimulateur.

18. Utilisez toujours le stimulateur selon le mode d’emploi.

19. Le stimulateur est testé et homologué selon la directive médicale 93/42 CEE et de la CEM. Ceci ne garantit pas pour autant que l’équipement n’est pas perturbé par des champs électromagnétiques.

RECHERCHE DE PANNES

Le stimulateur ne provoque pas la sensation habituelle.

Vérifier que tous les paramètres sont correctement réglés (se reporter à la section Mode d’emploi, p. 38-40) et que les électrodes sont bien mises en place.

La stimulation cause de l’inconfort.

1. La peau est irritée. Se reporter à la section Précautions à prendre, p . 42.

2. Les électrodes sont usées et doivent être remplacées.

3. Il n’y a pas assez de gel sur les électrodes en caoutchouc.

Les impulsions de courant sont faibles ou inexistantes.

1. Les piles ont-elles besoin d’être remplacées? Se reporter à la section Remplacement des piles, p . 41.

2. Si le courant de stimulation est coupé en raison d’une rupture de câble, par exemple, l’amplitude du canal utilisé s’éteint automatiquement et la valeur 0,0 mA se met à clignoter. Pour vérifier s’il y a une rupture de câble, mettre

CARACTERISTIQUES TECHNIQUES

Le CEFAR PRIMO est un neurostimulateur (TENS) doté de deux canaux séparés et de neuf programmes de traitement préréglés. Le stimulateur est muni de boutons destinés au réglage des programmes et de l’intensité du courant pour chaque canal respectif. Il est également muni d'un bouton de verrouillage automatique qui est activé dans les 20 secondes suivant le réglage de l’amplitude.

Le CEFAR PRIMO EASY est un stimulateur nerveux (TENS) doté de deux canaux non séparés et de trois programmes de traitement préréglés. Le stimulateur est doté de boutons destinés au réglage des programmes, de l’intensité du courant et de la minuterie. Il est également muni d’un verrouillage auto-

matique qui est activé dans les 20 secondes suivant le réglage de l’amplitude.

Les stimulateurs sont alimentés soit par deux piles ordinaires jetables de 1,5 V AA, soit par des piles rechargeables dans un chargeur séparé.

Le traitement par stimulation électrique exige que le courant de stimulation puisse pénétrer la résistance naturelle de la peau par les électrodes à une résistance d’environ 1 500 ohms. Les stimulateurs Cefar sont capables de pénétrer cette résistance en conservant la même intensité jusqu'à 60 mA. Lors d’un changement de résistance de 100 à 1500 ohms, la variation du courant de stimulation est inférieure à 5 % seulement par rapport à la valeur préréglée.

les deux fiches du câble en contact et augmenter l’amplitude du canal utilisé jusqu'à environ 10 mA. Si l’amplitude s’éteint et que la valeur 0,0 mA se met à clignoter, le câble de raccordement doit être remplacé.

3. Une résistance trop élevée est indiquée par une chute d’amplitude à 0,0 mA et lorsque 0,0 mA se met à clignoter .

4. Les électrodes sont usées et doivent être remplacées.

L’entretien du stimulateur doit être effectué par Cefar ou ses distributeurs, une fois par an. Cefar n’est pas responsable de l’entretien et des réparations effectués par des distributeurs autres que les siens ou qui n’ont pas été choisis par Cefar .

Signification Lire le mode d’emploi avant d’utiliser le stimulateur. Partie patient type BF – Body Floating. des symboles Testé et homologué selon la directive médicale 93/42/CEE. Organisme certifié SEMKO AB.

Pour obtenir la liste complète des références, veuillez communiquer avec Cefar.

CEFAR PRIMO CEFAR PRIMO EASY

Nombre de canaux 2 (séparés) 2 (non séparés) Courant constant Jusqu’à une résistance de 1500 ohm Courant de stimulation /canal 0–60 mA 0–60 mA Forme d’impulsion Impulsion biphasique asymétrique, 100 % compensée Nombre de programmes préréglés 93 Modes de stimulation Haute fréquence, continu (C) Haute fréquence, continu (C)

Basse fréquence, burst (B) Basse fréquence, burst (B) Impulsion modulée (MO) Impulsion modulée (MO) Fréquence mixte (MF) - - -

Largeur d’impulsion Voir programme p. 39. Voir programme p. 41. Fréquence Voir programme p. 39. Voir programme p. 41. Minuterie Voir programme p. 39. 30 min Conditions de transport, de usage et de stockage Température 10°C–40°C • Humidité de l’air 30%–75% •

Pression atmosphérique 700 hPa–1 060 hPa

Alimentation 2 piles ordinaires jetables de 1,5 V AA ou 2 piles rechargeables

de 1,2 V AA

Consommation de courant avec 1 canal, 80 Hz, 30 mA 100 mA 100 mA I r.m.s. max/canal 10 mA 10 mA Dimensions externes 120 x 53 x 33 mm 120 x 53 x 33 mm Poids env. 185 g env. 185 g

ISTRUZIONI PER L’USO – ITALIANO

Apparecchio e accessori . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

CEFAR PRIMO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47

CEFAR PRIMO EASY . . . . . . . . . . . . . . . . . . . . . . . . . . .47

Informazioni relative sia a CEFAR PRIMO che a

CEFAR PRIMO EASY . . . . . . . . . . . . . . . . . . . . . . . . . . .48

Uso pratico CEFAR PRIMO . . . . . . . . . . . . . . . . . . . . . . . .49

Uso pratico CEFAR PRIMO EASY . . . . . . . . . . . . . . . . . . .51

Sostituzione delle batterie . . . . . . . . . . . . . . . . . . . . . . . . . . .52

Manutenzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52

Precauzioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53

Risoluzione di problemi . . . . . . . . . . . . . . . . . . . . . . . . . . . .54

Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54

Appendice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55

APPARECCHIO E ACCESSORI CEFAR PRIMO

CEFAR PRIMO è uno stimolatore a 2canali (quattro elettrodi) studiato per il trattamento TENS – neurostimolazione elettrica transcutanea. I due canali indipendenti permettono il trattamento simultaneo con due diversi profili di stimolazione. E’ possibile scegliere tra 9programmi prefissati. Oltre alla stimolazione convenzionale (P1), alla stimolazione burst (P2) e alla stimolazione con durata modulata degli impulsi (P3), CEFAR PRIMO offre la stimolazione a frequenza mista, 2 Hz/15 Hz (P4) e 2 Hz/80 Hz (P5). La stimolazione a frequenza mista consente di attivare sia le fibre nervose che quelle muscolari rendendo il trattamento più efficace. P er un trattamento più confortevole, con la stimolazione a frequenza mista è possibile impostare un ’intensità per ogni frequenza. Il programma 6 è particolarmente

indicato per il trattamento della nausea. Il programma 7 è una stimolazione convenzionale con durata ridotta degli impulsi (60 µs), ed è indicato per la stimolazione facciale. Nei programmi 8 e 9 il timer è preimpostato.

CEFAR PRIMO EASY

CEFAR PRIMO EASY è uno stimolatore a 2 canali non indipendenti (4 elettrodi). E’ possibile scegliere tra 3 programmi prefissati; stimolazione convenzionale (P1), burst (P2) e con durata modulata degli impulsi (P3). Attivando il timer , v alido per entrambi i canali, lo stimolatore si spegne automaticamente dopo 30 minuti.

La regolazione precisa dell’intensità permette di selezionare la corrente in steps da 0,5 mA. Il blocco di sicurezza previene variazioni indesiderate della regolazione.

Lo stimolatore funziona con due batterie da 1,5 V AA ed è provvisto di un indicatore che segnala quando è necessario sostituire la batteria. L’apparecchio si spegne automaticamente se non viene utilizzato per più di 5 minuti.

I cavi, quando non vengono utilizzati, possono essere comodamente alloggiati sull’apparecchio e fissati con la clip per aggancio alla cintura. (vedere figura a pag. 97.)

Lo stimolatore deve essere utilizzato con elettrodi studiati per la stimolazione nervosa e muscolare, siano essi in gomma conduttiva (usati con gel e nastro o gel adesivo) o autoadesivi, disponibili in diverse misure. La loro proprietà conduttiva diminuisce gradualmente con l’uso e gli elettrodi in gomma conduttiva dovrebbero essere sostituiti dopo 4-6 mesi di utilizzo. La durata degli elettrodi adesivi riutilizzabili, strettamente dipendente dalla cura nell’utilizzo, normalmente è di circa un mese. P er le istruzioni per l’uso vedere le indicazioni sulla confezione degli elettrodi e del gel.

3´´. 3´´.

TENS convenzionale (impulsi individuali)

TENS con durata modulata degli impulsi (impulsi individuali con durata modulata degli impulsi)

TENS burst (treno di impulsi)

TENS a frequenza mista (2 Hz in 3 sec./15 Hz o 80 Hz in 3 sec.). Disponibile solo per CEFAR PRIMO.

Forma dell´onda:

Impulsi asimmetrici bifasici, compensata 100 %.

INFORMAZIONI RELA TIVE SIA A CEF AR PRIMO CHE A CEFAR PRIMO EASY

USO PRATICO CEFAR PRIMO

Accende e spegne lo stimolatore. L’apparecchio può essere spento anche quando è stato attivato il blocco di sicurezza.

Impostazione del programma, da 1 a 9, per il canale sinistro. Il programma può essere modificato solo quando entrambi i canali sono a 0,0 mA.

Impostazione del programma, da 1 a 9, per il canale destro. Il programma può essere modificato solo quando entrambi i canali sono a 0,0 mA.

Incremento dell’intensità per ogni canale. Tenendo premuto il pulsante il valore aumenta continuamente. NOTA: aumentare la potenza di corrente con cautela!

Diminuzione dell’intensità per ogni canale. Tenendo premuto il pulsante il valore diminuisce continuamente. Disattivazione del blocco di sicurezza.

Un orologio viene visualizzato quando si utilizza un programma con il timer integrato (P8 e P9).

Una chiave viene visualizzata quando viene attivato il blocco di sicurezza.

Programma: Profilo di stimolazione: Frequenza: Durata dell’impulso: Timer:

P1 TENS convenzionale 80 Hz 180 µs --- P2 TENS burst 2 Hz 180 µs --- P3 TENS durata modulata degli impulsi 80 Hz 70–180 µs --- P4 TENS frequenza mista 15 Hz/2 Hz 180 µs --- P5 TENS frequenza mista 80 Hz/2 Hz 180 µs --- P6 Trattamento della nausea 10 Hz 180 µs --- P7 Trattamento facciale 80 Hz 60 µs --- P8 TENS convenzionale 80 Hz 180 µs 30 minuti P9 TENS burst 2 Hz 180 µs 30 minuti

1. Collegare gli elettrodi ai cavi. Se

vengono utilizzati elettrodi in gomma conduttiva, spalmare uno strato di gel. Lavare ed asciugare accuratamente la pelle prima di applicare gli elettrodi.

2. Accendere lo stimolatore con . S e

si desidera effettuare un trattamento con le medesime impostazioni dell’ultima stimolazione, iniziare direttamente regolando con l’intensità desiderata per ogni canale.

3. Per impostare il programma premere

per ogni canale fino a visualizzare il programma desiderato. NOTA: l’impostazione può essere modificata solo quando entrambi i canali indicano 0,0 mA.

4. Iniziare la stimolazione selezionando l’intensità desiderata con per ogni canale.

NOTA!

20 secondi dopo avere impostato l’intensità, il blocco di sicurezza si attiva automaticamente. Per disattivare il blocco di sicurezza premere uno dei pulsanti .

Nota per TENS a frequenza mista (P4 e P5)

Per rendere confortevole la stimolazione, impostare un’intensità per ogni frequenza. Istruzioni: impostare l’intensità per la stimolazione convenzionale (15 Hz o 80 Hz) e, dopo 3 secondi, quando lo stimolatore si converte sulla stimolazione burst (2 Hz), impostare l’intensità per questa frequenza. Il simbolo mA rimane acceso durante la stimolazione convenzionale mentre lampeggia durante la stimolazione burst.

USO PRATICO CEFAR PRIMO EASY

Accende e spegne lo stimolatore. L’apparecchio può essere spento anche quando è stato attivato il blocco di sicurezza.

Impostazione del programma, da 1 a 3, per entrambi i canali. Il programma può essere modificato solo quando entrambi i canali sono a 0,0 mA.

Incremento dell’intensità per ogni canale. Tenendo premuto il pulsante il valore aumenta continuamente. NOTA: aumentare la potenza di corrente con cautela!

Diminuzione dell’intensità per ogni canale. Tenendo premuto il pulsante il valore diminuisce continuamente. Disattivazione del blocco di sicurezza.

Il timer è valido per entrambi i canali. Quando viene attivato l’apparecchio funziona per 30 minuti e poi si spegne automaticamente. Un orologio viene visualizzato quando viene impostato il timer.

Una chiave viene visualizzata quando viene attivato il blocco di sicurezza.

Programma: Profilo di stimolazione: Frequenza: Durata dell’impulso:

P1 TENS convenzionale 80 Hz 180 µs P2 TENS burst 2 Hz 180 µs P3 TENS durata modulata degli impulsi 80 Hz 70–180 µs

SOSTITUZIONE DELLE BATTERIE

Quando? Un indicatore segnala sul display quando le batterie si stanno esaurendo. Se la stimolazione risulta invariata, si può proseguire il trattamento. Quando la stimolazione diminuisce o l’apparecchio si spegne è necessario sostituire le batterie.

NOTA: le batterie non ricaricabili non devono essere ricaricate a causa del rischio di esplosione.

Come? Spegnere lo stimolatore. Rimuovere il coperchio delle batterie facendolo scorrere verso il basso e sollevandolo ed estrarre le batterie. Reinserire le batterie facendo attenzione alla polarità (+ e –). Vedere pag. 97.

Non disperder e le batterie nell’ambiente dopo l’uso, smaltirle secondo le disposizioni vigenti.

MANUTENZIONE

La manutenzione e la pulizia dell’apparecchio Cefar risulta estremamente semplice se ci si attiene alle seguenti istruzioni:

1. Riporre lo stimolatore e gli accessori nella custodia originale quando non

vengono utilizzati. P otrebbe esser e pratico mantenere gli elettrodi sul corpo nell’intervallo tra due trattamenti. Gli elettrodi in gomma conduttiva possono restare in posizione per circa 2-3

1. Collegare gli elettrodi ai cavi. Se vengono utilizzati elettrodi in gomma conduttiva, spalmare uno strato di gel. Lavare ed asciugare accuratamente la pelle prima di applicare gli elettrodi.

2. Accendere lo stimolatore con . S e si desidera effettuare un trattamento con le medesime impostazioni dell’ultima stimolazione, iniziare direttamente regolando con l’intensità desiderata per ogni canale.

3. Per impostare il programma premere fino a visualizzare il

programma desiderato. NOTA: l’impostazione può essere modificata solo quando entrambi i canali indicano 0,0 mA.

4. Iniziare la stimolazione selezionando l’intensità desiderata con per ogni canale.

NOTA!

20 secondi dopo avere impostato l’intensità, il blocco di sicurezza si attiva automaticamente. Per disattivare il blocco di sicurezza premere uno dei pulsanti .

ore prima che il gel si asciughi (non vale per il gel adesivo). Successivamente devono essere rimossi, lavati e asciugati prima di una nuova applicazione. Questo è molto importante per soggetti con pelli molto sensibili. Prima di iniziare una nuova stimolazione assicurarsi che gli elettrodi siano perfettamente posizionati.

2. Dopo l’uso risciacquare pelle ed elettrodi con acqua. Non usare detergenti per pulire gli elettrodi.

3. Se necessario, gli elettrodi autoadesivi

riutilizzabili possono essere reidratati con alcune gocce di acqua. Quando non vengono utilizzati, questi elettrodi devono essere conservati al riparo dall’aria (in una busta di plastica) su una carta protettiva.

4. Non bagnare lo stimolatore. Se necessario usare un panno umido.

5. Non strappare i cavi o i contatti.

6. I cavi si preservano meglio lasciandoli collegati allo stimolatore tra le varie sessioni.

PRECAUZIONI

1. Attenzione! I pazienti con pacemaker non devono essere sottoposti a trattamenti con TENS.

2. Procedere alla stimolazione con la massima cautela durante il trattamento dell’angina pectoris.

3. Non stimolare nell’area in prossimità degli occhi e vicino alle arterie carotidee sul collo per evitare abbassamenti della pressione del sangue.

4. Le donne in gravidanza non devono essere trattate con la TENS nei primi 3 mesi di gravidanza, quindi devono consultare un medico prima di utilizzare la TENS.

5. Controllare l’apparecchio prima dell’uso.

6. Tenere l’apparecchio fuori dalla portata dei bambini.

7. Il trattamento è una prescrizione medica personalizzata: non prestare lo stimolatore ad altre persone.

8. Gli elettrodi devono essere posizionati solo su pelle sana. P er evitare irritazioni, assicurarsi del perfetto contatto tra pelle e elettrodi. Nel caso di impiego di elettrodi in gomma conduttiva, usare una adeguata quantità

di gel e, per evitare che questo si asciughi, applicare nastro lungo tutti i bordi (non vale per il gel adesivo).

9. Nel caso di insorgere di irritazioni alla pelle sospendere temporaneamente il trattamento. Se il problema persiste contattare il medico che ha prescritto il trattamento. In alcuni casi isolati può manifestarsi ipersensibilità verso il nastro o il gel. Normalmente il problema può essere risolto cambiando il tipo di prodotto.

10. Non utilizzare elettrodi con superficie inferiore a 5 cm

per evitare il rischio di bruciature. Agire sempre con cautela quando si utilizzano densità di corrente > di 2 mA/cm

11. Interrompere la stimolazione prima di rimuovere gli elettrodi dalla pelle. Qualora si stacchi un elettrodo, interrompere la stimolazione prima di ricollegarlo. L’elettrostimolazione nelle dita può essere spiacevole, ma non è pericolosa.

12. La stimolazione può causare indolenzimenti che solitamente spariscono entro una settimana.

13. Durante l’elettrostimolazione non aprire mai lo sportellino del vano batterie.

14. Se lo stimolatore non viene utilizzato per un lungo periodo (circa 3 mesi) le batterie non ricaricabili devono essere rimosse dall’apparecchio.

15. Non utilizzare lo stimolatore nelle vicinanze di apparecchi a onde corte o microonde (es.: telefoni cellulari) che potrebbero influire sul funzionamento.

16. La stimolazione dovrebbe essere interrotta quando il paziente è connesso ad altre apparecchiature chirurgiche ad

alta frequenza, in quanto si potrebbero provocare ustioni sulla pelle sotto gli elettrodi e danni allo stimolatore.

17. Usare solo accessori Cefar.

18. Usare lo stimolatore solo come indicato nelle istruzioni.

19. Lo stimolatore è conforme alla normativa 93/42/CEE per i dispositivi medici, incluse le disposizioni EMC. Questo, comunque, non garantisce che l’apparecchio non subisca interferenze elettromagnetiche.

RISOLUZIONE DI PROBLEMI

La stimolazione sembra essere differente dal solito.

Controllare l’esattezza di tutte le impostazioni (vedi Uso P ratico a pag. 49-51) e assicurarsi che gli elettrodi siano posizionati correttamente.

La corrente di stimolazione risulta fastidiosa.

1. La pelle è irritata. Vedere P recauzioni a pag. 53.

2. Gli elettrodi sono troppo vecchi e devono essere sostituiti.

3. Gli elettrodi in gomma conduttiva non sono stati sufficientemente gellati.

Gli impulsi sono deboli o inesistenti.

1. E’ necessario sostituire le batterie? Vedere Sostituzione delle batterie a pag. 52.

2. Se il circuito non è chiuso, per esempio a causa di un cavo danneggiato, l’intensità di questo canale viene automaticamente azzerata e il simbolo 0,0 mA inizia a lampeggiare. Il danno ad un cavo può essere rilevato premendo uno contro l’altro gli spinotti dei cavi incrementando l’intensità di questo canale fino a 10 mA. Se il valore si azzera e il simbolo 0,0 mA lampeggia, il cavo deve essere sostituito.

3. Una resistenza eccessiva è indicata dalla diminuzione dell’intensità a 0,0 mA e dal lampeggio di 0,0 mA.

4. Gli elettrodi sono troppo vecchi e devono essere sostituiti.

La manutenzione dello stimolatore deve essere eseguita annualmente da Cefar o dal distributore Cefar. Cefar è responsabile soltanto degli interventi di assistenza e delle riparazioni eseguiti da Cefar e dai distributori autorizzati Cefar.

DATI TECNICI

CEFAR PRIMOè un neurostimolatore (TENS) con due canali indipendenti separati e con 9 programmi prefissati. L’apparecchio è dotato di pulsanti per

l’impostazione del programma e per la regolazione dell’intensità per ogni canale. Un blocco di sicurezza si attiva automaticamente 20 secondi dopo avere impostato l’intensità.

CEFAR PRIMO CEFAR PRIMO EASY

Numero di canali 2 (independenti) 2 (non independenti) Corrente costante fino ad una resistenza di 1500 ohm Intensità di corrente per canale 0-60 mA 0-60 mA Forma dell’onda impulso asimmetrico bifasico, compensata 100 % Numero di programmi prefissati 93 Profilo stimolazione Convenzionale Convenzionale

Burst Burst Durata modulata degli impulsi Durata modulata degli impulsi Frequenza mista - - -

Durata impulso Vedere programmi a p. 50 Vedere programmi a p. 52 Frequenza Vedere programmi a p. 50 Vedere programmi a p. 52 Timer Vedere programmi a p. 50 30 minuti/OFF Condizioni di conservazione,Temperatura 10 ºC–40 ºC • Umidità 30 %–75 % • Pressione utilizzo e trasporto 700 hPa–1060 hPa Alimentazione 2 batterie da 1,5 V AA non ricaricabili o 2 batterie da

1,2 V AA ricaricabili

Consumo per ogni canale 80 Hz, 30 mA 100 mA 100 mA I r.m.s. max/canale 10 mA 10 mA Dimensioni 120 x 53 x 33 mm 120 x 53 x 33 mm Peso 185 g circa 185 g circa

CEFAR PRIMO EASY è un neurostimolatore (TENS) con due canali non indipendenti e con 3 programmi prefissati. L’apparecchio è dotato di pulsanti per l’impostazione del programma, dell’intensità e del timer. Un blocco di sicurezza si attiva automaticamente 20 secondi dopo avere impostato l’intensità.

Lo stimolatore funziona con due batterie da 1,5 V AA non ricaricabili o ricaricabili, per mezzo di un caricabatterie

esterno. Un efficace trattamento TENS necessita di una corrente di stimolazione in grado di penetrare la resistenza della pelle e degli elettrodi (circa 1500 ohm). CEFAR PRIMO e CEFAR PRIMO EASY possono penetrare questa resistenza e mantenere una corrente fino a 60 mA. Modificando il carico da 100 a 1500 ohms, la corrente di stimolazione subisce una variazione inferiore a 5 % del valore impostato.

Appendice Leggere le istruzioni prima dell’uso. Dispersione BF paziente - Flottante.

Conforme alle norme CEE 93/42. Ente certificatore SEMKO AB. Letteratura di riferimento disponibile sul sito www.cefar.se.

GEBRUIKERSHANDLEIDING – NEDERLANDS

Toestel en toebehoren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57

CEFAR PRIMO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .57

CEFAR PRIMO EASY . . . . . . . . . . . . . . . . . . . . . . . . . . .57

Informatie betreffende CEFAR PRIMO en

CEFAR PRIMO EASY . . . . . . . . . . . . . . . . . . . . . . . . . . .58

Gebruikershandleiding CEFAR PRIMO . . . . . . . . . . . . . . .59

Gebruikershandleiding CEFAR PRIMO EASY . . . . . . . . . .61

Het vervangen van de batterijen . . . . . . . . . . . . . . . . . . . . . .62

Onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62

Voorzorgsmaatregelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .63

Problemen oplossen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64

Technische gegevens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65

Sleutelgegevens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65

TOESTEL EN TOEBEHOREN CEFAR PRIMO

CEFAR PRIMO is een tweekanalige stimulator (vier elektrodes) voor TENS behandeling – transcutaneous electrical nerve stimulation. De stimulator heeft afzonderlijke kanalen, d.w.z., twee verschillende stimulatievormen kunnen gelijktijdig gebruikt worden. U kan kiezen tussen 9 voorgeprogrammeerde instellingen. Naast conventionele (P1), burst (P2) en gemoduleerde puls duur stimulatie (P3), CEFAR PRIMO biedt de mogelijkheid tot gemixte frequentie, 2 Hz/15 Hz (P4) en 2 Hz/80 Hz (P5). Met MF stimulatie van zowel de ruwe vezels als de spiereigen vezels is het mogelijk de patiënt een meer efficiënte behandeling te bieden. Voor iedere frequentie in MF kan de stroomsterkte apart ingesteld worden om de behandeling zo comfortabel mogelijk te maken. Programma 6 (10 Hz) is speciaal ontwik-

keld voor de behandeling van misselijkheid. Programma 7 is een conventionele stimulatie met kleine pulsduur (60 µs), dit wordt gebruik bij stimulaties in het aangezicht. Programma 8 en 9 hebben een vooringestelde timer.

CEFAR PRIMO EASY

CEFAR PRIMO EASY is een tweekanalige stimulator (vier elektrodes) voor TENS behandeling – transcutaneous electrical nerve stimulation. De stimulator heeft twee niet-onafhankelijk kanalen, d.w .z. één stimulatievorm wor dt over beide kanalen gelijktijdig gebruikt. U kan kiezen tussen 3 voorgeprogrammeerde instellingen conventioneel (P1), burst (P2) en gemoduleerde puls duur stimulatie (P3). Een timer, kan worden geactiveerd. Wanneer de timer is ingesteld, stopt de stimulatie na 30 minuten.

Nauwkeurige stroomsterkte regelingen in stappen van 0,5 mA zorgen voor de juiste instellingen. Een toetsenbord vergrendelaar voorkomt ongewenste stroomsterkte wisselingen.

Het toestel werkt met twee 1.5 V AA batterijen, zowel oplaadbare als standaard. Een speciale indicator verwittigt wanneer de batterijen dienen worden opgeladen of vervangen. Wanneer het toestel niet in gebruik is, schakelt het zichzelf uit na 5 minuten.

Wanneer de stimulator niet in gebruik is, kan je de kabels gemakkelijk opbergen achter de bevestigingsclip. blz. 97. De stimulator gebruikt speciale elektrodes

voor spier- en zenuwstimulatie. Deze elektrodes bestaan in koolstof (worden met gel en kleefband of kleefgel aangebracht) of zijn zelfklevend in verschillende maten en typen. De geleidende eigenschappen verminderen voortduren, De koolstof elektrodes dienen te worden vervangen tussen 4 en 6 maanden. De levensduurte van zelfklevende elektrodes is sterk afhankelijk van het juiste gebruik, onder goede omstandigheden dienen ze te worden vervangen tussen 3 en 4 weken. Zie hiervoor op de verpakking van de elektrodes.

Conventioneell TENS (enkelvoudige puls).

Gemoduleerde pulsduur (enkelvoudige puls met gemoduleerde pulsduur).

Burst TENS (pulstrein).

Gemixte frequentie TENS (2 Hz gedurende 3 sec./15 Hz of 80 Hz gedurende 3 sec.). Enkel beschikbaar bij CEFAR PRIMO.

3 sec. 3 sec.

Stroomvorm:

Asymmetrische biphase puls, 100 % compenserent.

INFORMATIE BETREFFENDE CEFAR PRIMO EN CEFAR PRIMO EASY

GEBRUIKERSHANDLEIDING CEFAR PRIMO

Het aan- en uitschakelen van de stimulator. De stimulator kan worden uitgeschakeld wanneer het toetsenbordslot aan staat.

Keuze voor de programma’s 1 tot 9 voor het linker kanaal. De programma’s kunnen enkel veranderd worden wanneer beide kanalen op 0,0 mA. staan.

Keuze voor de programma’s 1 tot 9 voor het rechter kanaal. De programma’s kunnen enkel veranderd worden wanneer beide kanalen op 0,0 mA. staan.

Verhogen van de stroomsterkte van ieder kanaal. De toets kan continu worden ingehouden. OPGELET: verhoog de stroomsterkte voorzichtig.

Verminderen van de stroomsterkte van ieder kanaal. De toets kan continu worden ingehouden. Het deactiveren van het toetsenbordslot.

Wanneer P8 en P9 gebruikt worden, verschijnt het kloksymbool.

Een sleutelsymbool verschijnt wanneer het toetsenbordslot geactiveerd is.

1. Verbindt de elektrodes met de kabels.

Wanneer u koolstof elektrodes gebruikt, smeer er dan eerst een laagje gel over . Alvor ens de elektrodes op de huid te kleven, dient de huid zuiver en droog te zijn.

2. Start de stimulator . Wanneer je

dezelfde instelling wenst te gebruiken als de laatste keer , start de stimulator door onmiddellijk de stroomsterkte te regelen.

3. Om een programma te kiezen,

druk op ieder kanaal tot uw programmakeuze verschijnt. OPGELET! Dit kan enkel wanneer beide kanalen op 0,0 mA staan.

4. Start de stimulatie door de gewenste

stroomsterkte voor ieder kanaal te kiezen.

OPGELET!

20 seconden nadat de stroomsterkte gekozen is, wordt het toetsenbord automatisch vergrendeld. Om het toetsenbord terug te activeren drukt u één van de knoppen.

Opmerking voor de gemixte frequentie (P4 en P5):

Om de stimulatie aangenaam te maken, dient u voor ieder kanaal de stroomsterkte in te stellen.

Instructies: Kies eerst de stroomsterkte voor conventionele stimulatie (15 Hz of 80 Hz) en wanneer de stimulator na 3 seconden verandert naar burst stimulatie (2 Hz), kiest u de stroomsterkte voor deze frequentie. mA brandt continue bij conventionele stimulatie en knippert bij burst stimulatie.

Programma: Stimulatievorm: Frequentie: Puls duur: Timer:

P1 Conventionele TENS 80 Hz 180 µs --- P2 Burst TENS 2 Hz 180 µs --- P3 Gemoduleerde puls duur TENS 80 Hz 70–180 µs --- P4 Gemixte frequentie TENS 15 Hz/2 Hz 180 µs --- P5 Gemixte frequentie TENS 80 Hz/2 Hz 180 µs --- P6 Misselijkheid 10 Hz 180 µs --- P7 Aangezicht 80 Hz 60 µs --- P8 Conventionele TENS 80 Hz 180 µs 30 minuten P9 Burst TENS 2 Hz 180 µs 30 minuten

GEBRUIKERSHANDLEIDING CEFAR PRIMO EASY

Het aan- en uitschakelen van de stimulator. De stimulator kan worden uitgeschakeld wanneer het toetsenbordslot aan staat.

Keuze voor de programma’s 1 tot 3 voor het beide kanalen. De programma’s kunnen enkel veranderd worden wanneer beide kanalen op 0,0 mA. staan.

Verhogen van de stroomsterkte van ieder kanaal. De toets kan continu worden ingehouden. OPGELET: verhoog de stroomsterkte voorzichtig.

Verminderen van de stroomsterkte van ieder kanaal. De toets kan continu worden ingehouden. Het deactiveren van het toetsenbordslot Timeren gjelder for begge kanalene.

De timer werkt voor beide kanalen. Wanneer de timer geactiveerd is, werkt deze voor 30 minuten en schakelt automatisch de stimulator uit. Het kloksymbool verschijnt wanneer de timer gebruikt wordt.

Het sleutel symbool verschijnt wanneer het toetsenbordslot geactiveerd is.

1. Verbindt de elektrodes met de kabels.

Wanneer u koolstof elektrodes gebruikt, smeer er dan eerst een laagje gel over . Alvor ens de elektrodes op de huid te kleven, dient de huid zuiver en droog te zijn.

2. Start de stimulator . Wanneer je

dezelfde instelling wenst te gebruiken als de laatste keer , start de stimulator door onmiddellijk de stroomsterkte te regelen.

3. Om een programma te kiezen,

druk op ieder kanaal tot

uw programmakeuze verschijnt. OPGELET! Dit kan enkel wanneer beide kanalen op 0,0 mA staan.

4. Start de stimulatie door de gewenste stroomsterkte voor ieder kanaal te kiezen.

OPGELET!

20 seconden nadat de stroomsterkte gekozen is, wordt het toetsenbord automatisch vergrendeld. Om het toetsenbord terug te activeren drukt u één van de knoppen.

Programma: Stimulatievorm: Frequentie: Puls duur:

P1 Conventionele TENS 80 Hz 180 µs P2 Burst TENS 2 Hz 180 µs P3 Gemoduleerde puls duur TENS 80 Hz 70–180 µs

HET VERVANGEN V AN DE BATTERIJEN

Wanneer? Het batterijwaarschuwingslampje verwittigt u wanneer de batterijen bijna leeg zijn. Zolang de stimulatie hetzelfde aanvoelt, kunt u verder gaan met de behandeling. U dient de batterijen te vervangen wanneer het toestel uitvalt of wanneer er onvoldoende stimulatie is.

OPGELET: niet-oplaadbare batterijen mogen nooit worden opgeladen, dit op risico van ontploffingsgevaar.

Hoe?Schakel het toestel uit, verwijder de batterijsluiting door deze naar beneden te schuiven en vervolgens opwaarts te tillen, en haal tenslotte de batterijen uit het toestel. Zorg ervoor dat de nieuwe batterijen juist zijn geplaatst (controleer + en -). Zie Blz. 97.

OPGELET:Werp nooit de batterijen bij het vuilnis, maar recycleer.

ONDERHOUD

Om gedurende vele jaren uw Cefar product te kunnen gebruiken, dient u het toestel als volgt te onderhouden:

1. Bewaar het toestel en toebehoren steeds in de originele verpakking. Indien gewenst, mag u de elektrodes

op de huid gekleefd laten. Koolstof elektroden kunnen gemiddeld 2 à 3 uur op de huid blijven zonder dat de gel uitdroogt (dit geldt niet voor kleefgel). Nadien dient u de elektrodes te reinigen met water en

vervolgens te drogen. Dit is uiterst belangrijk voor patiënten met een gevoelige huid. Zorg ervoor dat tijdens de stimulatie de elektrodes steeds goed in contact blijven met de huid.

2. Reinig de huid en de koolstofelektrodes na gebruik steeds met water. Gebruik nooit zeep voor het reinigen van de elektrodes.

3. Zelfklevende herbruikbare elektrodes mag u, wanneer nodig, herbevoch-

tigen met enkele druppels water. Kleef de elektrodes steeds op de beschermende folie en bewaar ze in een luchtdichte verpakking (plastiek zakje).

4. Vermijd dat het toestel in contact komt met water. Reinig het toestel eventueel met een vochtige doek.

5. Behandel de kabels en aansluitingen met voldoende voorzichtigheid.

6. Na gebruik laat u de kabels best aan toestel gekoppeld, alzo worden ze beter beschermd tegen beschadiging.

VOORZORGSMAATREGELEN

1. Waarschuwing! Patiënten met een pacemaker mogen niet behandeld worden met TENS.

2. Stimuleer met voorzichtigheid tijdens behandeling van angina pectoris.

3. Stimuleer niet in de beurt van de glomus caroticum of van de halsslagader omdat dit een bloeddrukdaling kan veroorzaken.

4. Gedurende het eerste trimester van de zwangerschap gebruikt u best geen TENS. A dviseer steeds een arts, alvorens een TENS behandeling te starten.

5. Inspecteer het toestel alvorens in gebruik te nemen.

6. Houd het toestel buiten het bereik van kinderen.

7. De behandeling gebeurt steeds op medisch voorschrift, leen uw toestel nooit uit.

8. De elektroden mogen enkel op gezonde huid aangebracht worden. Vermijd huidirritatie door een goed contact van de elektrodes op de huid: wanneer koolstof elektrodes gebruikt worden, zorg er dan voor dat er voldoende gel gebruikt wordt en dat

de elektrodes niet uitdrogen door deze aan al de zijden af te kleven met tape (dit is niet van toepassing bij klevende gel).

9. Wanneer er huidirritatie optreedt, dient u de behandeling tijdelijk te stoppen. Wanneer de problemen aanhouden, contacteer de persoon die de behandeling heeft aangeraden. Overgevoeligheid aan tape en gel kan in uitzonderlijke gevallen optreden. Dit verschijnsel verdwijnt meestal na het kiezen van een andere tape of gel.

10. Gebruik geen elektrodes met een oppervlakte kleiner dan 5 cm

; hierdoor kunnen kleine brandwonden ontstaan. Voorzichtigheid is steeds geboden bij stroomsterktes > 2 mA/cm

11. Schakel het toestel uit alvorens de electroden van de huid te verwijderen. Wanneer een elektrode los komt van de huid, schakel het toestel dan onmiddellijk uit alvorens de elektrode op te rapen. De elektrische stimulatie van de vingers is niet prettig, doch ongevaarlijk.

12. Gedurende de eerste dagen na stimulatie kan er spierpijn ontstaan,

meestal verdwijnt die na een korte periode.

13. Open het batterijdeksel nooit tijdens de stimulatie.

14. Wanneer het toestel gedurende een langere periode niet gebruikt wordt (ong. 3 maanden) verwijder dan steeds de batterijen.

15. Gebruik het toestel niet in de buurt van korte golf (mobiele telefoon, bv), of microgolven, dit kan de stroomsterkte beïnvloeden.

16. Voer geen stimulatie uit wanneer de patiënt verbonden is aan een hoog frequentie chirurgisch apparaat. Dit

kan brandwonden veroorzaken onder de elektrodes en er kunnen problemen met de stimulator ontstaan.

17. Enkel Cefar toebehoren en onderdelen mogen gebruikt worden.

18. Gebruik het toestel enkel zoals beschreven wordt in de handleiding.

19. De stimulator voldoet aan de CE normen van MDD 93/42/EEC, en de EMC voorwaarden. Dit is geen garantie dat het toestel niet beïnvloed wordt door elektromagnetische storing.

PROBLEMEN OPLOSSEN

De stimulatie voelt anders aan.

Controleer of al de instellingen juist zijn (zie hiervoor gebruikershandleiding blz. 59-61) en inspecteer de elektrodes.

De stimulatie is onprettig.

1. De huid is geïrriteerd. Zie hiervoor in het hoofdstuk van de voorzorgsmaatregelen blz. 63.

2. De elektrodes zijn te oud en moeten vervangen worden.

3. Er is niet voldoende elektrodegel op de koolstofelektrodes.

Te zwakke of geen stroomsterkte.

1. Dienen de batterijen vervangen of opgeladen te worden. Zie hiervoor bij het vervangen van de batterijen blz. 62.

2. Als het stroomcircuit onderbroken is, door een kapotte kabel vb., dan

springt het toestel automatisch op

0.0 mA en begint te knipperen. Een kabelbreuk kan gecontroleerd worden door de twee pinnen met elkaar te verbinden en de stroomsterkte te verhogen tot ong. 10 mA. Als nu de stroomsterkte uitvalt en op de display 0.0 mA knippert, dan dient de kabel vervangen te worden.

3. Bij een te hoge weerstand valt het toestel terug naar 0,0 mA knippert.

4. De Elektrodes zijn te oud en dienen vervangen te worden.

Het onderhoud van het toestel dient te gebeuren door Cefar of door een Cefar´s erkende verdeler en dit eens per jaar. Cefar is enkel verantwoordelijk voor service en herstellingen wanneer dit gebeurt door Cefar of een erkende dealer.

TECHNISCHE GEGEVENS

CEFAR PRIMOis een zenuwstimulator (TENS) met twee onafhankelijke kanalen met 9 geprogrammeerde behandelingen. De stimulator heeft knoppen voor de keuze van de programma’s en voor het regelen van de stroomsterkte van ieder kanaal. Een automatisch toetsenbordslot wordt geactiveerd 20 sec. nadat de stroomsterkte is ingesteld.

CEFAR PRIMO EASY is een zenuwstimulator (TENS) met twee onafhankelijke kanalen met 3 geprogrammeerde behandelingen. De stimulator heeft knoppen voor de keuze van het programma, de stroomsterkte en de

timer. Een automatisch toetsenbordslot wordt geactiveerd 20 sec. nadat de stroomsterkte is ingesteld.

De stimulator gebruikt 2 (oplaadbare)

1.5 V AA batterijen. De oplaadbare batterijen kunnen opgeladen worden in een aparte batterijlader. Voor een elektrische stimulatie is een minimum stroomsterkte nodig om de huidweerstand te overbruggen. Om de weerstand van de huid en de elektrode te overwinnen is een weerstand van 1500 ohms. nodig. CEFAR PRIMO en CEFAR PRIMO EASY ov erbruggen deze weerstand aan een stroomsterkte van 60 mA. Met een variabele lading van 100 tot 1500 ohms, schommelen de stroomwaarden minder dan 5%.

CEFAR PRIMO CEFAR PRIMO EASY

Aantal kanalen 2 (onafhankelijk) 2 (niet onafhankelijk) Onveranderlijke stroom tot een weerstand van 1500 ohm tot een weerstand van 1500 ohm Stimulatie stroom/kanaal 0–60 mA 0–60 mA Stroomvorm Asymmetrische biphase puls, 100% gecompenseerd Aantal Programma’s 93 Stimulatie vormen Conventioneel Conventioneel

Burst Burst Gemoduleerde puls duur Gemoduleerde puls duur Gemixte frequentie - - -

Puls duur Zie programma blz. 60. Zie programma blz. 62. Frequentie Zie programma blz. 60. Zie programma blz. 62. Timer Zie programma blz. 60. 30 minuten/OFF Bewaring, Verzending en Gebruik Temperatuur 10º C–40º C • Luchtvochtigheid 30%–75% •

Luchtdruk 700 hPa–1060 hPa

Voeding 2 st. 1.5 V AA niet oplaadbare of 2 st. 1.2 V AA oplaadbare batterijen Stroomverbruik per kanaal, 80 Hz, 30 mA 100 mA 100 mA I r.m.s. max/kanal 10 mA 10 mA Afmetingen 120 x 53 x 33 mm 120 x 53 x 33 mm Gewicht ca. 185 g ca. 185 g

Sleutelgegevens Lees de handleiding alvorens het toestel te gebruiken. Patiënten toestel type BF – Body Aflating.

Overeenkomstig met MDD 93/42/EEC noodzakelijk. Gerapporteerd bij SEMKO AB. Een referentie bibliotheek is beschikbaar op de Cefar website, www.cefar.se.

BRUKSANVISNING – NORSK

Apparater og tilbehør . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67

CEFAR PRIMO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67

CEFAR PRIMO EASY . . . . . . . . . . . . . . . . . . . . . . . . . . .67

Felles informasjon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .68

Praktisk bruk av CEFAR PRIMO . . . . . . . . . . . . . . . . . . . . .69

Praktisk bruk av CEFAR PRIMO EASY . . . . . . . . . . . . . . . .71

Bytte av batterier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72

Vedlikehold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73

Forhåndsregler. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73

Feilsøking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74

Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .75

Tegnforklaringer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .75

APPARATER OG TILBEHØR CEFAR PRIMO

CEFAR PRIMO er en tokanals stimulator (fire elektroder) spesielt for behandling med TENS – transkutan elektrisk nervestimulering. Kanalene er separate, og gjør det derfor mulig og behandle med to ulike stimuleringsprogram samtidig. Du kan velge mellom 9 forhåndsinnstilte programmer . I tillegg til tradisjonell høyfrekvent stimulering (P1), lavfrekvent stimulering i pulstog (P2) og pulsbreddemodulert høyfrekvent stimulering (P3) tilbyr CEFAR PRIMO blandet frekv ensstimulering, 2 Hz/15 Hz (P4) og 2 Hz/80 Hz (P5). Ved blandet frekvensstimulering aktiveres muskelnerver (2 Hz) samtidig som grove berøringsnerver stimuleres (15 Hz resp. 80 Hz), noe som kan gi en mer effektiv behandling. Ved at strømstyrken ved blandet frekvensstimulering kan stilles inn separat for respektive frekvens, beholdes en behagelig stimulering.

Program 6 stimulerer med 10 Hz, som har vist seg å være optimalt ved behandling av kvalme. Program 7 er høyfrekv ent stimulering med smal pulsbredde (60 µs), som passer til ansiktsstimulering. To av programmene har forhåndsinnstilt timer (P8 og P9).

CEFAR PRIMO EASY

CEFAR PRIMO EASY er en tokanals TENS-stimulator (fire elektroder) uten separate kanaler . Du kan velge mellom 3 forhåndsinnstilte programmer; tradisjonell høyfrekvent stimulering (P1), lavfrekvent stimulering i pulstog (P2) og pulsbreddemodulert høyfrekvent stimulering (P3). En timer, som gjelder begge kanalene, kan aktiveres. Da arbeider stimulatoren i 30 minutter og deretter slås den automatisk av.

FELLES INFORMASJON

Stimulatoren har enkel eksakt amplitudeinnstilling som gir deg muligheten til å finjustere strømstyrken i steg på 0,5 mA. Tastelåsen forhindrer uforskyldt endring av satte innstillinger og muliggjør en sikker stimulering selv under aktivitet.

Stimulatoren drives av to 1,5 V AA batterier. En indikator varsler når det er behov for å bytte batteriene. Stimulatoren slås automatisk av 5 min etter endt behandling, dette for å spare batteriene.

Når stimulatoren ikke brukes kan elektrodekablene praktisk oppbevares rundt stimulatoren og holdes på plass

med belteklipsen, som åpnes med håndtaket på siden av stimulatoren (se bilde s.

97). Hudelektroder spesielt egnet for nerve-og

muskelstimulering skal brukes. Disse er enten laget av ledende kullgummi (brukes med elektrodegele og tape alt. klistergele) eller selvklebende, disse finnes i ulike størrelser . Gummielektrodene bør byttes etter 4-6 måneders bruk på grunn av at ledeegenskapene i gummielektrodene avtar etter hvert. Levetiden på de selvklebende elektrodene avhenger veldig av hvordan de blir oppbevart, men de fungerer vanligvis i ca. 1 mnd. For instruksjon vedrørende bruk av elektrodene se forpakningen.

Høyfrekvent TENS (enkle pulser)

Pulsbreddemodulert TENS (enkle pulser med modulert pulsbredde).

Lavfrekvent TENS (pulstog).

Blandet frekvensstimulering (2 Hz i 3 sek. / 15 Hz alt. 80 Hz i 3 sek.). Finnes ikke på CEF AR PRIMO EASY.

Pulsform:

Asymmetrisk bifasisk puls, 100 % kompensert.

3 sek. 3 sek.

PRAKTISK BRUK AV CEFAR PRIMO

Slår av og på stimulatoren. Stimulatoren kan slås av selv om tastelåsen er på.

Valg av program 1-9 for venstre kanal. Kan bare endres når begge kanalene står på 0,0 mA.

Valg av program 1-9 for høyre kanal. Kan bare endres når begge kanalene står på 0,0 mA.

Amplitudeøkning for respektive kanal. Knappen kan holdes inne for en kontinuerlig økning av strømstyrken. OBS! Øk amplituden forsiktig. Hvert steg er 0,5 mA.

Amplitudereduksjon for respektive kanal. Knappen kan holdes inne for en kontinuerlig reduksjon av strømstyrken. Avaktivering av tastelås.

Ved behandling med program som har timer (P8 og P9) vises et klokkesymbol i displayet. OBS! Timeren gjelder bare for den kanal som står på P8 eller P9.

Et nøkkelsymbol vises i displayet når tastelåsen er aktivert.

1. Sett elektrodene fast til elektrode-

kablene. Bruker man gummielektroder skal man smøre et jevnt lag med gele på elektrodene. Vask og tørk huden godt før elektrodene plasseres på huden.

2. Slå på stimulatoren med . Ønsker

du å bruke de samme innstillinger som sist gang du brukte stimulatoren, kan du starte stimuleringen direkte ved å sette ønsket amplitude med for respektive kanal.

3. For å velge et program trykk på

for respektive kanal til du kommer til ønsket program. Noter at dette kan kun gjøres når stimuleringen er avskrudd, dvs. begge kanalene viser 0,0 mA.

4. Start stimuleringen ved å sette ønsket amplitude med for respektive kanal.

Notèr:

• Tastelåsen aktiveres automatisk 20 sekunder etter at amplituden er stilt inn. Tastelåsen oppheves ved å trykke på en av

-knappene.

Merk ved behandling med blandet frekvensstimulering (P4 og P5):

En amplitude for respektive frekvens stilles inn for at stimuleringen skal bli behagelig.

Gjør slik: Still først inn amplituden for den høyfrekvente stimuleringen (15 Hz eller 80 Hz) og når stimulatoren etter 3 sekunder slår over til lavfrekvent stimulering (2 Hz) stiller du inn amplituden for denne. mA lyser fast ved høyfrekvent stimulering og blinker ved lavfrekvent stimulering.

Program: Stimuleringsmåte: Frekvens: Pulsbredde: Timer:

P1 Høyfrekvent TENS 80 Hz 180 µs --- P2 Lavfrekvent TENS (pulstog) 2 Hz 180 µs --- P3 Pulsbreddemodulert TENS 80 Hz 70-180 µs --- P4 Blandet frekvensstimulering 15 Hz/2 Hz 180 µs --- P5 Blandet frekvensstimulering 80 Hz/2 Hz 180 µs --- P6 Kvalme behandling 10 Hz 180 µs --- P7 Behandling av ømfindtlig hudområde 80 Hz 60 µs --- P8 Høyfrekvent TENS 80 Hz 180 µs 30 min. P9 Lavfrekvent TENS 2 Hz 180 µs 30 min.

PRAKTISK BRUK AV CEFAR PRIMO EASY

Slår av og på stimulatoren. Stimulatoren kan slås av selv om tastelåsen er på.

Valg av program 1-3. Gjelder begge kanalene. Kan bare endres når begge kanalene står på 0,0 mA.

Amplitudeøkning for respektive kanal. Knappen kan holdes inne for en kontinuerlig økning av strømstyrken. OBS! Øk amplituden forsiktig. Hvert steg er 0,5 mA.

Amplituderedusering for respektive kanal. Knappen kan holdes inne for en kontinuerlig redusering av strømstyrken. Avaktivisering av tastelås.

Timeren gjelder for begge kanalene. Med timeren aktivert arbeider stimulatoren i 30 minutter og slås deretter av automatisk. Et klokkesymbol vises i displayet når timeren er aktivisert.

Et nøkkelsymbol vises i displayet når tastelåsen er aktivert.

1. Sett elektrodene fast til elektrodekablene. Bruker man gummielektroder skal man smøre et jevnt lag med gele på elektrodene. Vask og tørk huden godt før elektrodene plasseres på huden.

2. Slå på stimulatoren med . Ønsker du å bruke de samme innstillinger som sist gang du brukte stimulatoren, kan du starte stimuleringen direkte ved å sette ønsket amplitude med for respektive kanal.

3. For å velge et program trykk på til du kommer til ønsket

program. Noter at dette kan kun gjøres når stimuleringen er avskrudd, dvs. begge kanalene viser 0,0 mA.

4. Start stimuleringen ved å sette ønsket amplitude med for respektive kanal.

Merk:

• Tastelåsen aktiveres automatisk 20

sekunder etter at amplituden stilles inn. Tastelåsen oppheves ved å trykke på en av -knappene.

Program: Stimuleringsmåte: Frekvens: Pulsbredde:

P1 Høyfrekvent TENS 80 Hz 180 µs P2 Lavfrekvent (pulstog) 2 Hz 180 µs P3 Pulsbreddemodulert TENS 80 Hz 70-180 µs

BYTTE AV BATTERIER

Når? En batteriindikator vises i displayet når batteriene begynner å bli dårlige. Så lenge stimuleringen kjennes som vanlig kan du fortsette behandlingen. Når stimuleringen begynner å avta eller stimulatoren stenges av er det på tide å bytte batteriene. Hvis oppladbare batterier brukes, trenger disse og lades når batteriindikatoren lyser eller stimulatoren stenges av. OBS! Ikke oppladbare batterier må ikke lades, på grunn av eksplosjonsfare.

Hvordan? Slå av stimulatoren. Ta av batterilokket ved og først skyve det ned for så og løfte det opp. Ta så ut batteriene. Kontroller at de nye batterienesettes inn

på rett sted i stimulatoren (noter markeringer for + og -). Se s. 97. Når de oppladbare batteriene blir gamle må de lades oftere. Vanligvis må de byttes etter 2 år . Hvis stimulatoren brukes store deler av døgnet kan det være lurt å ha ett ekstra sett batterier.

OBS! Kast ikke batteriene - lever dem til anviste plasser.

VEDLIKEHOLD

Og ta vare på og rengjøre Cefar-apparatet er enkelt, se instruksjonene som følger:

1. Oppbevar stimulatoren med tilbehør i originalvesken når den ikke brukes. Dog kan det være praktisk og la elektrodene sitte igjen på kroppen mellom behandlingene. Gummielektroder kan som regel sitte på 2-3 timer uten at elektrodegeleen tørker inn (gjelder ikke klister gele). De må siden tas av , vaskes, tørkes og påsettes på nytt. For personer med sart hud er dette spesiellt viktig. Ved stimulering sjekk at elektrodene sitter ordentlig.

2. Gummielektroder og hud rengjøres med lunkent vann etter bruk. Bruk

ikke vaskemiddel på elektrodene.

3. Selvklebende flergangselektroder fuktes med litt vann for og få tilbake klebefunksjonen og oppbevares lufttett (i plastpose) på plast når de ikke brukes.

4. Utsett ikke stimulatoren for vann. Tørk av den med fuktig klut ved behov.

5. Dra ikke i kabler og ledninger.

6. Kablene holder lengere hvis de blir sittende i stimulatoren mellom behandlingene.

FORHÅNDSREGLER

1. Pass på! Pasienter med pacemaker (”batterihjerte”) må ikke behandles med TENS.

2. Stimuler med forsiktighet ved behandling av angina pectoris.

3. Stimuler ikke nær glomus caroticus eller på halsen nær carotisårene, da blodtrykksfall kan oppstå.

4. Gravide skal ikke behandles med TENS under de første tre månedene og skal ha legens godkjennelse før bruk av TENS.

5. Kontroller utstyret før bruk.

6. Stimulatoren bør oppbevares utilgjengelig for barn.

7. TENS-behandling er en personlig medisinsk ordinasjon. Lån derfor ikke ut stimulatoren til noen andre.

8. Elektrodene skal bare plasseres på intakt hud. Unngå hudirritasjon ved

og sørge for god kontakt mellom elektroder og hud. Ved bruk av gummielektroder bruk rikelig med elektrodgelé og unngå uttørkning ved og tape rundt samtlige elektrodekanter (gjelder ikke klistrende gelé).

9. Hvis hudirritasjon skulle oppstå bør behandlingen midlertidig avbrytes. Hvis problemet vedvarer kontakt den ansvarlige for behandlingen. Overfølsomhet kan i enkelte tilfeller oppstå mot tapen og geléen. Normalt forsvinner dette problemet når tapen eller geléen byttes til en annen type.

10. Elektroder med en størrelse mindre enn 5 cm

bør ikke brukes, da risikoen for brannskader kan foreligge. Forsiktighet bør alltid brukes ved strømtettheter > 2 mA/cm

11. Slå av stimulatoren før elektrodene fjernes fra huden. Hvis en elektrode

løsner, slå av stimulatoren før elektroden berøres. Det er ubehagelig å få strøm gjennom fingerne, men helt ufarlig.

12. Treningsverk kan oppstå etter lavfrekvent stimulering, men forsvinner vanligvis innen en uke.

13. Åpn aldri batterilokket under stimulering.

14. Om stimulatoren ikke er i bruk på lenger tid (ca. 3 måneder), bør de ikke oppladbare batteriene tas ut av stimulatoren.

15. Bruk ikke stimulatoren i nærheten av kortbølge- eller mikrobølge produkter (for eksempel mobiltelefon), effekten av stimulatoren kan da påvirkes av dette.

16. Stimuleringen bør ikke skje samtidig som pasienten er oppkoblet til høyfrekvenskirurgiapparater, da dette kan forårsake brannskader på huden under elektrodene. Feil kan også oppstå på stimulatoren.

17. Bare CEFAR tilbehør må brukes sammen med stimulatoren.

18. Stimulatoren må bare brukes slik det er angitt i bruksanvisningen.

19. Stimulatoren oppfyller kravene i MDD 93/42/ECC inkl. EMCkravene. Dette er dog ingen garanti for at stimulatoren ikke kan bli forstyrret av elektromagnetiske felt.

FEILSØKING

Stimuleringen kjennes ikke som vanlig.

Kontroller at alle parametrene er riktig innstilt (se Praktisk bruk s. 69-71) og at elektrodene sitter riktig.

Stimuleringsstrømmen kjennes ubehagelig.

1. Huden er irritert. Råd om hudstell, se Forhåndsregler s. 73.

2. Elektrodene er for gamle og må byttes.

3. Det er ikke tilstrekkelig nok med elektrodegele på gummielektrodene.

Stimuleringsstrømmen er for svak eller mangler helt.

1. Behøver batteriene byttes? Se Bytte av batterier s. 72.

2. Om den sluttede strømkretsen brytes, for eksempel på grunn av

kabelbrudd, stenges amplituden for den aktuelle kanalen automatisk av og 0,0 mA begynner å blinke. Kabelbrudd kan konstateres ved at kablenes stifter legges mot hverandre og amplituden for den aktuelle kanalen økes til 10 mA. Om amplituden nå stenges av og 0,0 mA begynner å blinke, behøver kabelen byttes ut.

3. En for høy motstand gjør at amplityden faller til 0,0 mA og 0,0 mA begynner å blinke.

4. Elektrodene er for gamle og behøver byttes.

Service av stimulatoren skal utføres av CEFAR og CEFAR distributører, og bør gjøres en gang per år . Cefar er kun ansv arlig for service og reparasjoner utført av Cefar eller av Cefars distributører.

TEKNISKE DATA

CEFAR PRIMO er en nervestimulator (TENS) med to separate kanaler og 9 forhåndsinnstilte programmer. Stimuatoren er utstyrt med knapper for innstilling av program og strømstyrke for respektive kanal. Automatisk tastelås som aktiveres 20 sekunder etter at amplituden er stilt inn.

CEFAR PRIMO EASY er en nervestimulator (TENS) med to ikke separate kanaler og tre forhåndsinnstilte programmer. Stimulatoren er utstyrt med knapper for innstilling av program,

strømstyrke og timer. Automatisk tastelås som aktiveres 20 sekunder etter at amplituden er stilt inn.

Stimulator ene drives enten av to 1,5 V AA ikke ladbare batterier , eller av oppladbar e batterier som lades i en separat lader .

Ved behandling med el-stimulering kreves det at stimuleringsformen kan penetrere huden og elektrodens motstand, ca. 1500 ohm. Cefars stimulatorer kan penetrere denne motstanden med kontinuerlig strøm-styrke opp til 60 mA. Ved en belastningsforandring fra 100 til 1500 ohm endres stimuleringsstrømmen mindre enn 5% fra innstilt verdi.

CEFAR PRIMO CEFAR PRIMO EASY

Antall kanaler 2 (separate) 2 (ikke separate) Konstantstrøm Opp til en motstand på 1500 ohm Stimuleringsstrøm/kanal 0-60 mA 0-60 mA Pulsform Asymmetrisk bifasisk puls, 100% kompensert Antall forhåndsinnstillte program 93 Stimuleringsmåter Tradisjonell (C) Tradisjonell (C)

Lavfrekvent (B) Lavfrekvent (B) Pulsbreddemodulert (MO) Pulsbreddemodulert (MO) Blandet frekvens -------

Pulsbredde Se program s. 70 Se program s. 72 Frekvens Se program s. 70 Se program s. 72 Timer Se program s. 70 30 min. Miljø ved oppbevaring, bruk og transport Temperatur 10°C-40°C• Luftfuktighet 30%-75% • Lufttrykk

700 hPa-1060 hPa

Strømbehov 2 stk. 1,5 V AA ikke oppladbare batterier alt. 2 stk.

1,2 V AA oppladbare batterier

Strømforbruk ved 1 kanal, 80 Hz, 30 mA 100 mA 100 mA I r.m.s. max/kanal 10 mA 10 mA Størrelse 120 x 53 x 33 mm 120 x 53 x 33 mm Vekt ca. 185 g ca. 185 g

Tegnforklaringer Les bruksanvisningen før bruk. Pasientdel type BF – Body Floating.

Oppfyller kravene i MDD 93/42/EEC. Notified body SEMKO AB. Referansebibliotek finnes på Cefars hjemmeside, www.cefar.se.

INSTRUÇÕES DE FUNCIONAMENTO – PORTUGUÊS

Equipamento e acessórios . . . . . . . . . . . . . . . . . . . . . . . . . . .77

CEFAR PRIMO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .77

CEFAR PRIMO EASY . . . . . . . . . . . . . . . . . . . . . . . . . . .77

Informação acerca do CEFAR PRIMO e do

CEFAR PRIMO EASY . . . . . . . . . . . . . . . . . . . . . . . . . . .78

Utilização prática do CEFAR PRIMO . . . . . . . . . . . . . . . . .79

Utilização prática do CEFAR PRIMO EASY . . . . . . . . . . . .81

Substituição das pilhas . . . . . . . . . . . . . . . . . . . . . . . . . . . . .82

Instruções de manutenção . . . . . . . . . . . . . . . . . . . . . . . . . . .83

Medidas de precaução . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .83

Resolução de problemas . . . . . . . . . . . . . . . . . . . . . . . . . . . .84

Dados técnicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .85

Chave dos símbolos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .86

EQUIPAMENTO E ACESSÓRIOS CEFAR PRIMO

O CEFAR PRIMO é um estimulador de dois canais (quatro eléctrodos) destinado ao tratamento TENS – estimulação eléctrica de nervos transcutânea. O estimulador tem canais separados, ou seja, podem ser utilizados dois tipos diferentes de estimulação, simultaneamente. Pode escolher entre 9 programas pré-definidos. Para além do convencional (P1), “burst ” (P2) e estimulação por duração modulada de impulsos (P3), o CEFAR PRIMO oferece-lhe a possibilidade de estimulação de frequência mista, 2 Hz/15 Hz (P4) e 2 Hz/80 Hz (P5). Com a activação da estimulação de frequência mista é possível a activação das fibras nervosas grossas e com base muscular, oferecendo ao doente um tratamento potencialmente mais eficaz. Com a estimulação de frequência mista é definida uma amplitude para cada frequência respectiva, para tornar o

tratamento confortável. O programa 6 (10 Hz) é um programa optimizado para o tratamento das náuseas. O programa 7 corresponde à estimulação convencional com uma duração de impulsos restrita (60 µs), o que se adequa à estimulação facial. Os programas 8 e 9 incluem um temporizador pré-definido.

CEFAR PRIMO EASY

O CEFAR PRIMO EASY é um estimulador de dois canais (quatro eléctrodos) com canais não separados. P ode escolher entre 3 programas pré-definidos; convencional (P1), “burst“ (P2) e estimulação por duração modulada de impulsos (P3). É possível activar um temporizador ligado a ambos os canais. Se o temporizador for activado, o estimulador desliga-se automaticamente após 30 minutos.

A definição precisa da amplitude permite um ajuste exacto da corrente, em etapas de 0,5 mA. O bloqueio das teclas, que impede alterações não intencionais nas definições, garante um tratamento seguro.

O estimulador funciona com duas pilhas de 1,5 V AA. Um indicador do estado das pilhas mostra quando é necessário substituí-las. Se não estiver a ser utilizado, o estimulador desliga-se automaticamente após 5 minutos.

Quando o estimulador não estiver a ser utilizado, os cabos deverão ser convenientemente guardados directamente na unidade com uma fita de fixação para os manter no lugar. (consulte a figura da pág. 97).

O estimulador deve ser utilizado com eléctrodos de pele destinados à estimulação de nervos e de músculos. Estes são quer de borracha de carbono condutora (utilizados com gel e fita ou gel adesivo) quer auto-adesivos, e vêm em vários tamanhos. As suas propriedades condutoras deterioram-se gradualmente e os eléctrodos de borracha de carbono devem ser mudados após 4–6 meses de utilização. A vida útil dos eléctrodos multiusos auto-adesivos depende fortemente dos cuidados que se têm e duram normalmente cerca de um mês. Relativamente às instruções sobre a utilização, veja nas embalagens do eléctrodo e do gel.

TENS Convencional (impulsos simples)

TENS de duração modulada de impulsos (impulsos simples com duração modulada)

TENS de frequência mista (2 Hz em 3 seg./15 Hz ou 80 Hz em 3 seg.). Apenas disponível no CEF AR PRIMO.

3 seg. 3 seg.

Forma de onda:

Impulso bifásico assimétrico, 100 % compensado.

TENS "Burst" (trem de impulsos)

INFORMAÇÃO ACERCA DO CEFAR PRIMO E DO CEFAR PRIMO EASY

UTILIZAÇÃO PRÁTICA DO CEFAR PRIMO

Liga e desliga o estimulador. É possível desligar o estimulador mesmo quando o bloqueio das teclas está activado.

Selecção entre os programas 1 a 9 para o canal da esquerda. A mudança de programas só pode ser efectuada quando ambos os canais estão definidos para 0,0 mA.

Selecção entre os programas 1 a 9 para o canal da direita. A mudança de programas só pode ser efectuada quando ambos os canais estão definidos para 0,0 mA.

Aumento da amplitude para cada canal. O botão pode ser mantido pressionado para um aumento contínuo NOTA! Aumente cuidadosamente a força da corrente.

Diminuição da amplitude para cada canal. O botão pode ser mantido pressionado para uma diminuição contínua da amplitude. Desactivação do bloqueio das teclas.

Quando se utiliza um programa com um temporizador integrado (P8 e P9) é apresentado um símbolo de relógio.

Quando o bloqueio das teclas está activado, é apresentado um símbolo de chave.

1. Ligue os eléctrodos aos cabos. Se

estiver a utilizar eléctrodos de borracha de carbono, espalhe uma camada uniforme de gel. Lave e seque bem a pele antes de ligar os eléctrodos.

2. Ligue o estimulador através de .

Se deseja utilizar as mesmas definições da última vez que estimulou, pode começar directamente a estimulação definindo a amplitude desejada através de para cada canal.

3. Para escolher o programa pressione

para cada canal, até aparecer o programa pretendido. NO TA! Este procedimento só é possível se ambos os canais estiverem definidos para 0,0 mA.

4. Inicie a estimulação seleccionando a amplitude desejada através de

para cada canal.

NOTA! 20 segundos após a amplitude ter sido

definida, o bloqueio das teclas é automaticamente activado. Desactive o bloqueio das teclas pressionando um dos botões de .

Nota acerca do TENS de frequência mista (P4 e P5):

É definida uma amplitude para cada frequência, para tornar a estimulação confortável. Instruções: Primeiro, defina uma amplitude para a estimulação convencional (15 Hz ou 80 Hz) e depois, quando o estimulador passar à estimulação “burst” passado 3 segundos (2 Hz), defina a amplitude para esta frequência. mA acende com a estimulação convencional e fica intermitente com a estimulação “burst”.

Programa: Forma de Estimulação: Frequência: Duração do impulso: Temporizador:

P1 TENS Convencional 80 Hz 180 µs --- P2 TENS “Burst” 2 Hz 180 µs --- P3 TENS de duração modulada

de impulsos 80 Hz 70–180 µs --- P4 TENS de frequência mista 15 Hz/2 Hz 180 µs --- P5 TENS de frequência mista 80 Hz/2 Hz 180 µs --- P6 Tratamento de náuseas 10 Hz 180 µs --- P7 Tratamento facial 80 Hz 60 µs --- P8 TENS Convencional 80 Hz 180 µs 30 minutos P9 TENS “Burst“ 2 Hz 180 µs 30 minutos

UTILIZAÇÃO PRÁTICA DO CEFAR PRIMO EASY

Liga e desliga o estimulador. É possível desligar o estimulador mesmo quando o bloqueio das teclas está activado.

Selecção entre os programas 1 a 3 para ambos os canais. A mudança de programas só pode ser efectuada quando ambos os canais estão definidos para 0,0 mA.

Aumento da amplitude para cada canal. O botão pode ser mantido pressionado para um aumento contínuo da amplitude. NOTA! Aumente cuidadosamente a força da corrente.

Diminuição da amplitude para cada canal. O botão pode ser mantido pressionado para uma diminuição contínua da amplitude. Desactivação do bloqueio das teclas.

O temporizador funciona para ambos os canais. Se o temporizador estiver activado, o estimulador funciona durante 30 minutos e depois desliga-se automaticamente. Quando o temporizador está activado, é apresentado um símbolo de relógio.

Quando o bloqueio das teclas está activado, é apresentado um símbolo de chave.

Programa: Forma de Estimulação: Frequência: Duração do impulso:

P1 TENS Convencional 80 Hz 180 µs P2 TENS “Burst” 2 Hz 180 µs P3 TENS de duração modulada de impulsos 80 Hz 70–180 µs

1. Ligue os eléctrodos aos cabos. Se estiverem a ser utilizados eléctrodos de borracha de carbono, espalhe uma camada uniforme de gel. Lave e seque bem a pele antes de ligar os eléctrodos.

2. Ligue o estimulador através de . Se desejar utilizar as mesmas definições da última vez que estimulou, pode começar directamente a estimulação definindo a amplitude desejada através de para cada canal.

3. Para escolher o programa pressione

até aparecer o programa pretendido. NOTA! Este procedi- mento só é possível se ambos os

canais estiverem definidos para 0,0 mA.

4. Inicie a estimulação seleccionando a amplitude desejada através de para cada canal.

NOTA!

20 segundos após a amplitude ter sido definida, o bloqueio das teclas é automaticamente activado. Desactive o bloqueio das teclas pressionando um dos botões de .

SUBSTITUIÇÃO DAS PILHAS

Quando? Um indicador acende quando as pilhas estão quase vazias. Enquanto a estimulação sentida for o habitual, pode continuar o tratamento. Quando a estimulação diminuir ou o estimulador se desligar , é necessário substituir as pilhas.

NOTA! As pilhas não-recarregáveis não podem ser carregadas devido ao risco de explosão.

Como? Desligue o estimulador . Retir e a tampa das pilhas, deslizando-a para baixo

e depois levantando-a, e retire as pilhas. Certifique-se de que as pilhas novas estão colocadas na posição correcta no estimulador (note as marcas de + e –). Veja pág. 97.

NOTA! Não deite as pilhas fora, mas recicle-as adequadamente.

INSTRUÇÕES DE MANUTENÇÃO

Cuidar e limpar o equipamento Cefar é simples, com as seguintes instruções:

1. Mantenha o estimulador e os acessórios no estojo original, quando não estiverem a ser utilizados. No entanto, pode ser prático deixar os eléctrodos no corpo entre os tratamentos. Os eléctrodos de borracha de carbono geralmente podem ficar durante 2–3 horas sem que o gel dos eléctrodos seque (não se aplica a gel adesivo). Depois terão que ser retirados, lavados e secos antes de serem novamente aplicados. Isto é especialmente importante para pessoas com pele sensível. Relativamente à estimulação, certifique-se de que os eléctrodos estão colocados firmemente na sua posição.

2. Os eléctrodos de borracha de carbono e a pele deve ser enxaguados com água após a utilização. Não utilize detergente nos eléctrodos.

3. Os eléctrodos multiusos autoadesivos são re-humedecidos, se necessário, com algumas gotas de água e mantidos estanques (num saco de plástico), em papel de protecção, quando não estiverem a ser utilizados.

4. Não exponha o estimulador a água. Seque com um pano húmido, se necessário.

5. Não puxe cabos nem ligações.

6. A melhor forma de conservar os cabos é deixá-los ligados ao estimulador entre as sessões de tratamento.

MEDIDAS DE PRECAUÇÃO

1. Aviso! Os doentes com pacemakers não podem ser tratados com TENS.

2. Durante o tratamento de angina de peito, aplique o estimulo com precaução.

3. Não estimule próximo do glomo carótico nem próximo das artérias carótidas no pescoço pois pode ocorrer uma queda de tensão arterial.

4. As mulheres grávidas não devem ser tratadas com TENS durante os primeiros três meses de gravidez e devem aconselhar-se com um médico antes de usar TENS.

5. Inspeccione o equipamento antes de utilizar.

6. O estimulador deve ser mantido fora do alcance das crianças.

7. O tratamento é uma prescrição médica personalizada; portanto, não empreste o estimulador a ninguém.

8. Os eléctrodos só devem ser aplicados sobre pele sã. Evite a irritação da pele assegurando um bom contacto entre os eléctrodos e a pele: Quando utilizar eléctrodos de borracha de carbono utilize muito gel de eléctrodos e evite que seque aplicando adesivo à volta das extremidades dos eléctrodos (não aplique ao gel adesivo).

9. Se ocorrer irritação da pele, o tratamento deverá ser temporariamente

interrompido. Se os problemas persistirem, contacte o fornecedor de cuidados de saúde que prescreveu o tratamento. P ode ocorrer hipersensibilidade ao adesivo e ao gel, em casos isolados. O problema normalmente desaparece quando se muda de tipo de adesivo ou de gel.

10. Não utilize eléctrodos com uma superfície inferior a 5 cm

, pois pode existir o risco de sofrer uma queimadura. Deve-se ter sempre cuidado com densidades de corrente > 2 mA/cm

11. Deve-se desligar a estimulação antes de remover os eléctrodos da pele. Se um eléctrodo se desprender , desligue a estimulação antes de lhe pegar. A passagem de estímulo eléctrico através dos dedos é desagradável mas não perigosa.

12. Após a estimulação podem ocorrer dores provocadas por fadiga muscular , mas estas desaparecem geralmente no espaço de uma semana.

13. Não abra nunca a tampa do compartimento das pilhas durante a estimulação.

14. Se o estimulador não for utilizado durante algum tempo (aproximadamente 3 meses), as pilhas nãorecarregáveis devem ser retiradas do estimulador.

15. Não utilize o estimulador na proximidade de equipamento de ondas curtas ou de microondas (telefones móveis, por exemplo), pois isso pode afectar a potência de saída.

16. A estimulação não deve ocorrer enquanto o doente estiver ligado a equipamento cirúrgico de alta frequência. P ode causar queimaduras na pele sob os eléctrodos, assim como problemas no estimulador.

17. Só podem ser utilizados acessórios Cefar com o estimulador.

18. Utilize o estimulador apenas conforme descrito nas instruções de utilização.

19. O estimulador está em conformidade com as exigências de MDD 93/42/CEE, incluindo as exigências EMC. No entanto, isto não é garantia de que o equipamento não possa ser afectado por perturbações electromagnéticas.

RESOLUÇÃO DE PROBLEMAS

A estimulação não está igual ao costume.

Verifique se todas as definições estão correctas (veja a secção Utilização prática pág. 79-81) e certifique-se de os eléctrodos estão correctamente posicionados.

A corrente da estimulação é desagradável.

1. A pele está irritada. Relativamente a conselhos sobre os cuidados a ter

com a pele, veja a secção Medidas de precaução pág. 83.

2. Os eléctrodos estão muito velhos e precisam de ser substituídos.

3. Gel de eléctrodos insuficiente nos eléctrodos de borracha de carbono.

Os impulsos de corrente estão fracos ou não existem.

1. As pilhas precisam de ser substituídas? Veja a secção Substituição das pilhas p. 82.

2. Se o circuito não estiver fechado, devido a uma falha no cabo, por exemplo, a amplitude para este canal é automaticamente desligada e 0,0 mA começa a piscar . A falha no cabo pode ser verificada, pressionando os pinos do cabo um contra o outro enquanto se aumenta a amplitude para este canal para cerca de 10 mA. Se a amplitude desligar agora e 0,0 mA piscar é porque o cabo precisa de ser substituído.

3. Uma resistência demasiado elevada é indicada pela queda da amplitude para 0,0 mA e quando 0,0 mA começar a piscar.

4. Os eléctrodos estão muito velhos e precisam de ser substituídos.

A assistência técnica do estimulador deve ser realizada pela Cefar, ou pelos distribuidores da Cefar, e deve ser efectuada uma vez por ano. A Cefar responsabiliza-se apenas por serviços e reparações efectuados por Cefar ou por concessionários nomeados por Cefar.

DADOS TÉCNICOS

O CEF AR PRIMOé um estimulador de nervos (TENS) com dois canais separados e 9 programas de tratamento prédefinidos. O estimulador tem botões de definição do programa e da amplitude para cada canal. 20 segundos após a amplitude ter sido definida, o bloqueio das teclas é automaticamente activado.

O CEF AR PRIMO EASYé um estimulador de nervos (TENS) com dois canais não separados e 3 programas de tratamento pré-definidos. O estimulador tem botões de definição do programa, da amplitude e do temporizador . 20 segundos após a amplitude ter sido definida, o bloqueio das teclas é automaticamente activado.

Os estimuladores funcionam quer com duas pilhas de 1,5 V AA não-recarregáveis ou duas pilhas recarregáveis, quer carregados num carregador separado.

O tratamento com estimulação eléctrica exige que a corrente de estimulação, cerca de 1500 ohms, penetre na resistência da pele e do eléctrodo. O CEFAR PRIMO e o CEFAR PRIMO EASY podem penetrar nesta resistência e manter uma corrente até 60 mA. Com uma alteração na carga de 100 para 1500 ohms, a corrente de estimulação muda menos de 5 % do valor definido.

CEFAR PRIMO CEFAR PRIMO EASY

N.º de canais 2 (separados) 2 (não separados) Corrente constante Até uma resistência de 1500 ohm Até uma resistência de 1500 ohm Corrente/canal de estimulação 0-60 mA 0-60 mA Forma de onda Impulso bifásico assimétrico, 100 % compensado N.º de programas pré-definidos 93 Formas de estimulação Convencional Convencional

“Burst” “Burst” Duração modulada de impulsos Duração modulada de impulsos Frequência mista - - -

Duração do impulso Consulte o programa na pág. 80. Consulte o programa na pág. 82. Frequência Consulte o programa na pág. 80. Consulte o programa na pág. 82. Temporizador Consulte o programa na pág. 80. 30 minutos/DESLIGADO Condições ambientais de armazenagem e transporte Temperatura 10 ºC–40 ºC • H umidade do ar 30 %–75 % • Pressão do

ar 700 hPa–1060 hPa

Fonte de alimentação 2 pilhas de 1,5 V AA não-recarregáveis ou 2 pilhas de

1,2 V AA recarregáveis

Consumo de corrente para um canal, 80 Hz, 30 mA 100 mA 100 mA I r.m.s. máx./canal 10 mA 10 mA Dimensões 120 x 53 x 33 mm 120 x 53 x 33 mm Peso aproximadamente 185 g aproximadamente 185 g

Chave dos Leia as instruções de utilização antes de colocar em funcionamento. símbolos Tipo da parte do doente BF – Corpo Flutuante.

Está em conformidade com as exigências MDD 93/42/CEE. Organismo notificado SEMKO AB. Há uma biblioteca de referência na página web da Cefar www.cefar.se

KÄYTTÖOHJEET – SUOMI

Laitteet ja lisävarusteet . . . . . . . . . . . . . . . . . . . . . . . . . . . . .88

CEFAR PRIMO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .88

CEFAR PRIMO EASY . . . . . . . . . . . . . . . . . . . . . . . . . . .88

Yhteiset ohjeet CEFAR PRIMOlle ja

CEFAR PRIMO EASYlle . . . . . . . . . . . . . . . . . . . . . . . . . .89

CEFAR PRIMOn käyttö . . . . . . . . . . . . . . . . . . . . . . . . . . .90

CEFAR PRIMO EASYn käyttö . . . . . . . . . . . . . . . . . . . . . .92

Paristojen vaihto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .93

Huolto-ohjeet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .94

Huomioitavaa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .94

Ongelman etsintää . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .95

Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .96

Symbolien avain . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .96

LAITTEET JA LISÄVARUSTEET CEFAR PRIMO

CEFAR PRIMO on 2-kanavainen stimulaattori (neljä elektrodia) TENShoitoon – transcutaneous electrical nerve stimulation. Stimulaattorissa on kaksi itsenäistä kanavaa, jolloin kahta erityyppistä hoitovirtaa voidaan käyttää yhtaikaa. Laitteessa on 9 eri ohjelmaa. Konventionaalisen (P1), burstin (P2) ja moduloidun stimulaation (P3) lisäksi CEFAR PRIMOssa on vaihtelevataajuuksiset stimulaatiot, 2 Hz/15 Hz (P4) ja 2 Hz/80 Hz (P5). Vaihtelevataajuuksinen stimulaatio vaikuttaa sekä ohuisiin että paksuihin hermosäikeisiin tehostaen hoitovaikutusta. Tässä stimulaatiomuodossa molemmille taajuuksille säädetään erikseen virran voimakkuus, mikä tekee hoidosta miellyttävän. Kuudes ohjelma (P6) on ihanteellinen

pahoinvoinnin hoitoon(10 Hz). Seitsemäs ohjelma (P7) on konventionaalinen stimulaatio lyhyellä pulssinpituudella (60 µs) ja se soveltuu kasvojen hoitoon. Ohjelmissa 8 ja 9 on ajastin.

CEFAR PRIMO EASY

CEFAR PRIMO EASY on 2-kanavainen stimulaattori (neljä elektrodia). Hoitolaitteessa on kolme eri ohjelmaa: konventionaalinen (P1), bursti (P2) ja moduloitu stimulaatio (P3). Molempiin kanaviin liitetty ajastin voidaan aktivoida. Jos ajastin aktivoidaan, hoitolaitteen virta kytkeytyy pois päältä automaattisesti 30 minuutin kuluttua.

Tarkat virran voimakkuuden asetukset mahdollistavat virran voimakkuuden säädön 0,5 mA välein. Näppäinten lukitus estää tahattomat asetusten muutokset varmistaen hoidon turvallisuuden.

Stimulaattori toimii kahdella 1,5 V AA paristolla. Näytölle ilmestyy pariston kuva, kun on aika vaihtaa paristot. Jos stimulaattoria ei käytetä, virta sammuu automaattisesti pois päältä 5 minuutin kuluttua.

Kun stimulaattoria ei käytetä, kaapelit voidaan käytännöllisesti kietoa laitteen ympäri vyöpidikkeen pitäessä ne paikoillaan. (kts. kuva s. 97)

Stimulaattorissa tulee käyttää ihoelektrodeja, jotka on tarkoitettu hermo- ja lihasstimulaatioon. Nämä ovat joko johtavaa hiilikumia (käytetään geelin ja teipin tai kiinnittävän geelin kanssa) tai itsekiinnittyvää materiaalia, ja niitä on useita eri kokoja. Niiden johtava ominaisuus heikkenee asteittain, ja hiilikumielektrodit tuleekin vaihtaa 4-6 kuukauden käytön jälkeen. Itsekiinnittyvien, monikäyttöisten elektrodien käyttöikä vaihtelee suuresti riippuen niiden käyttötavasta; normaalisti ne kestävät n. 10-50 hoitokertaa. Katso tarkemmat käyttöohjeet elektrodien ja geelien pakkauksista.

3 sek. 3 sek.

Konventionaalinen TENS (yksittäiset pulssit)

Moduloitu TENS (yksittäiset pulssit, joissa pituus vaihtelee)

Bursti TENS (pulssijono)

Vaihtelevatajuuksinen TENS (2 Hz 3 sek. / 15 Hz tai 80 Hz 3 sek.). (Ainoastaan CEFAR PRIMOssa)

Pulssimuoto:

Asymmetrinen bifaasinen pulssi, 100 % kompensoitu.

YHTEISET OHJEET CEFAR PRIMOLLE JA CEFAR PRIMO EASYLLE

CEFAR PRIMON KÄYTTÖ

Virta päälle ja pois. Laite voidaan kytkeä pois päältä myös silloin kun näppäimien lukitus on päällä.

Ohjelman valinta 1–9 vasemmalle kanavalle. Ohjelma voidaan vaihtaa ainoastaan, kun molempien kanavien virran voimakkuus on 0,0 mA.

Ohjelman valinta 1–9 oikealle kanavalle. Ohjelma voidaan vaihtaa ainoastaan, kun molempien kanavien virran voimakkuus on 0,0 mA.

Virran voimakkuuden lisäys kummallekin kanavalle. Näppäintä voidaan pitää alhaalla, jolloin virran voimakkuus kasvaa jatkuvasti. HUOM! Lisää virtaa varovasti.

Virran voimakkuuden pienentäminen kummallekin kanavalle. Näppäintä voidaan pitää alhaalla, jolloin virran voimakkuus vähenee jatkuvasti. Näppäinlukituksen vapautus.

Käytettäessä ajastimella varustettua ohjelmaa (P8 ja P9) näytöllä kellon kuva.

Näytöllä avaimen kuva kun näppäimet on lukittu.

1. Kiinnitä elektrodit kaapeleihin. Jos

käytät hiilikumielektrodeja, levitä niille tasainen kerros geeliä. Pese ja kuivaa iho hyvin ennen elektrodien kiinnittämistä.

2. Laita virta päälle virtakytkimestä .

Jos haluat samat asetukset kuin edellisellä käyttökerralla, voit aloittaa hoidon suoraan asettamalla halutun virran voimakkuuden näppäimillä kummallekin kanavalle.

3. Valitse ohjelma kummallekin kana-

valle painamalla näppäimiä kunnes näytöllä on haluttu ohjelma. HUOM! Ohjelma voidaan valita ainoastaan, kun virran voimakkuus molemmilla kanavilla on 0.0 mA.

4. Aloita hoito valitsemalla haluttu

virran voimakkuus -näppäimillä kummallekin kanavalle.

HUOM! Näppäimien lukitus aktivoituu automaattisesti 20 sekunnin kuluttua virran voimakkuuden säädöstä. Vapauta lukitus painamalla jompaa kumpaa näppäintä.

Huomaa vaihtelevatajuuksisissa ohjelmissa (P4 ja P5)

Molemmille taajuuksille säädetään erikseen virran voimakkuus, jotta hoito olisi miellyttävää. Ohjeet: Säädä ensin virran voimakkuus konventionaaliseen stimulaatioon (15 Hz tai 80 Hz) ja kun stimulaattori 3 sekunnin kuluttua vaihtaa burstiin (2 Hz), säädä virran voimakkuus tälle taajuudelle. mA näkyy paikoillaan konventionaalisen taajuuden aikana ja vilkkuu burstin aikana.

Ohjelma: Hoitomuoto: Taajuus: Pulssin kesto: Ajastin:

P1 Konventionaalinen TENS 80 Hz 180 µs ----- P2 Bursti TENS 2 Hz 180 µs ----- P3 Moduloitu TENS 80 Hz 70-180 µs ----- P4 Vaihtelevataajuuksinen TENS 15 Hz/2 Hz 180 µs ----- P5 Vaihtelevataajuuksinen TENS 80 Hz/2 Hz 180 µs ----- P6 Pahoinvoinnin hoito 10 Hz 180 µs ----- P7 Kasvojen hoito 80 Hz 60 µs ----- P8 Konventionaalinen TENS 80 Hz 180 µs 30 min P9 Bursti TENS 2 Hz 180 µs 30 min

CEFAR PRIMO EASYN KÄYTTÖ

Virta päälle ja pois. Laite voidaan kytkeä pois päältä myös silloin kun näppäimien lukitus on päällä.

Ohjelman valinta 1–3 molemmille kanaville. Ohjelma voidaan vaihtaa ainoastaan, kun molempien kanavien virran voimakkuus on 0,0 mA.

Virran voimakkuuden lisäys kummallekin kanavalle. Näppäintä voidaan pitää alhaalla, jolloin virran voimakkuus kasvaa jatkuvasti. HUOM! Lisää virtaa varovasti.

Virran voimakkuuden pienentäminen kummallekin kanavalle. Näppäintä voidaan pitää alhaalla, jolloin virran voimakkuus vähenee jatkuvasti. Näppäinlukituksen vapautus.

Ajastin koskee molempia kanavia. Kun ajastin on aktivoitu, stimulaattori toimii 30 minuutin ajan ja kytkeytyy sitten pois päältä. Käytettäessä ajastinta näytöllä näkyy kellon kuva. Ajastin voidaan aktivoida ainoastaan, kun molemmat kanavat on säädetty 0,0 mA:n.

Näytöllä näkyy avaimen kuva kun näppäimet on lukittu.

1. Kiinnitä elektrodit kaapeleihin. Jos

käytät hiilikumielektrodeja, levitä niille tasainen kerros geeliä. Pese ja kuivaa iho hyvin ennen elektrodien kiinnittämistä.

2. Laita virta päälle virtakytkimestä .

Jos haluat samat asetukset kuin edellisellä käyttökerralla, voit aloittaa hoidon suoraan asettamalla halutun virran voimakkuuden kummallekin kanavalle.

3. Valitse ohjelma painamalla

näppäintä kunnes näytöllä on haluttu

ohjelma. HUOM!Ohjelma voidaan valita ainoastaan, kun molemmat kanavat on säädetty 0.0 mA:n.

4. Aloita hoito valitsemalla haluttu virran voimakkuus -näppäimillä kummallekin kanavalle. HUOM! Näppäimien lukitus aktivoituu automaattisesti 20 sekunnin kuluttua virran voimakkuuden säädöstä. Vapauta lukitus painamalla jompaa kumpaa -näppäintä.

Ohjelma: Hoitomuoto: Taajuus: Pulssin kesto:

P1 Konventionaalinen TENS 80 Hz 180 µs P2 Bursti TENS 2 Hz 180 µs P3 Moduloitu TENS 80 Hz 70–180 µs

PARISTOJEN VAIHTO

Milloin? Näytölle ilmestyy pariston kuva, kun paristojen virta on lähes lopussa. Niin kauan kuin stimulaatio tuntuu normaalilta, hoitoa voi jatkaa. Jos stimulaatioteho alkaa heiketä tai laite lakkaa toimimasta, on paristot vaihdettava/ ladattava välittömästi. HUOM! Ei - ladattavia paristoja ei koskaan saa ladata. Ne voivat räjähtää.

Kuinka? Sammuta laitteen virta. Poista paristokotelon kansi liu’uttamalla sitä alaspäin ja nosta se ylös. Ota paristot pois. Varmista, että uudet paristot ovat oikein päin stimulaattorissa. (huomaa + ja – -merkit). Kts. kuva s. 97.

HUOM! Älä heitä käytettyjä paristoja roskiin, vaan hävitä ne asianmukaisesti.

HUOLTO-OHJEET

Cefar-laitteiden huolto ja puhdistus on helppoa seuraavin ohjein:

1. Säilytä stimulaattoria lisävarusteineen alkuperäisessä kotelossa, kun et käytä laitetta. Voi kuitenkin olla käytännöllistä antaa elektrodien jäädä iholle hoitojen välissä. Hiilikumielektrodit pysyvät iholla yleensä 2–3 tuntia, jonka jälkeen geeli kuivuu (ei koske kiinnittävää geeliä). Tällöin elektrodit tulee irrottaa, pestä ja kuivata ennen uutta käyttöä. Tämä on erityisen tärkeää herkkäihoisille potilaille. Pidä huolta hoidon aikana, että elektrodit ovat tiukasti paikoillaan.

2. Hiilikumielektrodit ja iho tulee huuhdella vedellä käytön jälkeen. Älä

käytä puhdistusaineita elektrodeja puhdistaessasi.

3. Itsekiinnittyvät monikäyttöelektrodit voidaan tarpeen mukaan kostuttaa uudelleen muutamalla vesipisaralla. Ne tulee säilyttää ilmatiiviissä paikassa (muovipussissa) suojapaperin päällä, kun niitä ei käytetä.

4. Stimulaattori ei saa kastua. Pyyhi nihkeällä rätillä tarvittaessa.

5. Älä kisko johtoja tai liittimiä.

6. Kaapelit kestävät paremmin, jos ne saavat jäädä kiinni laitteeseen hoitojen välillä.

HUOMIOITAVAA

1. Varoitus! Potilaita, joilla on sydämen tahdistin, ei saa hoitaa TENSillä.

2. Ole erityisen varovainen hoitaessasi angina pectorista.

3. Älä stimuloi lähellä glomus caroticumia tai kaulavaltimoita, koska tämä voi laskea verenpainetta.

4. Raskauden aikana on syytä kysyä terveydenhuoltoalan ammattilaisen neuvoa ennen TENSin käyttöä ja neljän ensimmäisen kuukauden aikana ei TENSiä tulisi käyttää ollenkaan.

5. Tarkista laite ennen käyttöä.

6. Stimulaattoria ei saa jättää lasten ulottuville.

7. Hoitoa annetaan yksilöllisen lähetteen mukaisesti, älä siis lainaa stimulaattoria kenellekään.

8. Elektrodit saa asettaa ainoastaan

terveelle iholle. Ehkäise ihon ärsytystä varmistamalla, että elektrodien kontakti ihoon on hyvä: Käyttäessäsi hiilikumielektrodeja, laita runsaasti geeliä ja estä geelin kuivuminen teippaamalla elektrodien reunat (ei koske kiinnittyvää geeliä).

9. Jos ihon ärsytystä ilmenee, hoito tulee toistaiseksi lopettaa. Jos ongelmat jatkuvat, ota yhteyttä hoidon määränneeseen henkilöön. Yksittäisissä tapauksissa kyse voi olla yliherkkyydestä teipille ja geelille. Ongelma yleensä häviää kun teippi tai geeli vaihdetaan toiseen merkkiin.

10. Älä käytä elektrodeja, joiden pinta on pienempi kuin 5 cm

, koska ne voivat aiheuttaa palovammoja. Aina tulee olla varovainen, kun virran voimakkuus on > 2 mA/cm

11. Sammuta laitteen virta ennen kuin irrotat elektrodit iholta. Jos elektrodi irtoaa itsestään, sammuta virta ennen

elektrodiin tarttumista. Sähköstimulaatio sormissa tuntuu epämiellyttävältä mutta on vaaratonta.

12. Harjoituksesta johtuvaa kipua voi ilmetä, mutta se häviää yleensä viikon sisällä.

13. Älä koskaan avaa paristokoteloa hoidon aikana.

14. Jos stimulaattoria ei käytetä pitkään aikaan (n. 3 kk), ei-ladattavat paristot tulee poistaa laitteesta.

15. Älä käytä stimulaattoria lyhyt- tai mikroaaltolaitteiden läheisyydessä (esim. matkapuhelimet), koska tämä voi vaikuttaa ulostulovirtaan.

16. Stimulaatiota ei saa käyttää, kun potilas on liitettynä korkeataajuuk-

siseen leikkauslaitteeseen. Tämä voi aiheuttaa sekä palovammoja elektrodien alla olevalle iholla että häiriöitä stimulaattoriin.

17. Käytä vain Cefar-lisävarusteita.

18. Käytä stimulaattoria vain käyttöohjeiden mukaisesti.

19. Stimulaattori täyttää MDD 93/42/EEC -vaatimukset, sisältäen myös EMC-vaatimukset. Tämä ei kuitenkaan takaa, etteivät elektromagneettiset häiriöt vaikuttaisi laitteeseen.

ONGELMAN ETSINTÄÄ

Stimulaatio ei tunnu samalta kuin ennen.

Tarkista, että kaikki asetukset ovat entiset (Kts. Käyttö s. 90-92) ja varmista, että elektrodit ovat kunnolla oikealla paikallaan.

Stimulaatiovirta tuntuu epämiellyttävältä.

1. Iho on ärtynyt. Pidä ihosta huolta, kts. Huomioitavaa s. 97.

2. Elektrodit ovat liian vanhat ja ne tulee vaihtaa.

3. Hiilikumielektrodeissa on liian vähän geeliä.

Virran pulssit ovat heikkoja tai puuttuvat kokonaan.

1. Täytyykö paristot ladata/vaihtaa?

Kts. Paristojen vaihto s. 93.

2. Jos virtapiiri ei ole suljettu esim. rik-

koutuneen kaapelin vuoksi, kyseisen

kanavan virran voimakkuus nollautuu automaattisesti ja 0.0 mA alkaa vilkkua. Kaapelin rikkoutuminen voidaan tarkistaa painamalla kaapelien päitä yhteen lisäämällä samalla virtaa tällä kanavalla noin 10 mA:iin. Jos virta nyt sammuu ja 0.0 mA vilkkuu, kaapeli tulee vaihtaa.

3. Liian suuri vastus saa aikaan virran voimakkuuden putoamisen 0,0 mA:n ja mA alkaa vilkkua.

4. Elektrodit ovat liian vanhat ja ne tulee uusia.

Stimulaattoria saa huoltaa vain Cefarin valtuuttama huoltohenkilö. Huoltoa suositellaan kerran vuodessa. Cefar vastaa ainoastaan Cefarin ja sen valtuuttaman huoltohenkilön tekemistä huolloista ja korjauksista.

TEKNISET TIEDOT

CEFAR PRIMO on hermostimulaattori (TENS), jossa on kaksi itsenäistä kanavaa ja 9 hoito-ohjelmaa. Stimulaattorissa on molemmille kanaville ohjelman ja virran voimakkuuden asetuspainikkeet. Näppäimien lukitus aktivoituu 20 sekunnin kuluttua virran voimakkuuden säädöstä.

CEFAR PRIMO EASY on hermostimulaattori (TENS), jossa on kaksi kanavaa ja 3 hoito-ohjelmaa. Stimulaattorissa on seuraavat asetuspainikkeet: ohjelma, virran voimakkuus ja ajastin. Näppäimien lukitus aktivoituu 20 sekun-

nin kuluttua virran voimakkuuden säädön jälkeen.

Stimulaattorit toimivat joko kahdella 1,5 V AA paristolla tai kahdella ladattavalla akkuparistolla, jotka ladataan erillisellä latauslaitteella. Sähköstimulaatiohoidon tehokkuuden edellytyksenä on, että hoitovirta voittaa ihon ja elektrodin ylimenovastuksen, n. 1500 ohmia. CEF AR PRIMO ja CEFAR PRIMO EASY pystyvät ylittämään tämän vastuksen ja ylläpitämään hoitovirran 60 mA:n asti. Kuormituksen vaihdellessa 100:sta 1500:aan ohmiin, stimulaatiovirta vaihtelee vähemmän kuin 5% perusasetuksesta.

CEFAR PRIMO CEFAR PRIMO EASY

Kanavien lukumäärä 2 (itsenäistä) 2 (epäitsenäistä) Lähtötehot aina 1500 ohmin ylimenovastukseen saakka Hoitovirran teho/kanava 0-60 mA 0-60 mA Pulssimuoto Asymmetrinen bifaasinen pulssi, 100% kompensoitu Ohjelmien lukumäärä 93 Stimulaatiomuodot Konventionaalinen Konventionaalinen

Bursti Bursti Moduloitu Moduloitu Vaihtelevataajuuksinen - -

Pulssin pituus kts ohjelmat s. 91 kts. ohjelmat s. 93 Taajuus kts ohjelmat s. 91 kts. ohjelmat s. 93 Ajastin kts ohjelmat s. 91 30 min. / OFF Säilytys-, käyttö- ja kuljetusolosuhteet. Lämpötila 10ºC–40ºC • Ilman kosteus 30%–75% • Ilmanpaine 700

hPa–1060 hPa

Virtalähde 2 kpl 1,5 V AA paristoja tai 2 kpl 1,2 V AA ladattavia akkuparistoja Virran kulutus yhdellä kanavalla, 80 Hz, 30 mA 100 mA 100 mA I r.m.s. max/kanava 10 mA 10 mA Koko 120 x 53 x 33 mm 120 x 53 x 33 mm Paino n. 185 g n. 185 g

Symbolien avain Lue käyttöohjeet ennen laitteen käyttöönottoa. Turvallisuusluokitus BF.

Täyttää MDD 93/42/EEC -vaatimukset. SEMKOn AB hyväksymä. Referenssikirjasto Cefarin kotisivuilla, www.cefar.se.

ABOUT CEFAR

CEFAR Medical has conducted research and product development in electrical nerve and muscle stimulation since its establishment in 1975, and is globally represented through a network of subsidiaries and distributors.

Cefar’s stimulators are used for TENS, NMES, electroacupuncture and iontophoresis and send electrical impulses via electrodes placed on a chosen body part. Electrical nerve and muscle stimulation has no side effects.

Business areas

 Medical - Professional healthcare - (pain relief, wound healing, nausea

treatment, muscle and movement rehabilitation, non-invasive transdermal drug delivery and incontinence treatment)

 Sport/Fitness/Well-being - Consumer healthcare - (warm-up, muscle

training, muscle relaxation, recovery, rehabilitation, pain relief, aesthetics, toning and massage)

 Pain Assessment (pain assessment and pain analysis)

References The areas of application for electrical nerve and muscle stimulation within the

medical field are developed through clinical research. Electrical nerve and muscle stimulation as an active method for training and recovery is further developed through a close cooperation with medical experts and top athletes.

CEFAR Medical AB | Ideon Science Park | Scheelevägen 19A | SE-223 70 Lund | Sweden

Tel +46 (0)46-3840 50 | Fax +46 (0)46-38 4060 | E-mail info@cefar.se | www.cefar.se

Art. nr: 1562.2003/01

TENS | NMES REHAB | NMES SPORT

IONTOPHORESIS | ELECTROACUPUNCTURE

cefar PRIMO EASY, PRIMO Operating Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
