CDATC GER-I User Manual

GER-I 型广播式自动相关监视系统地面站

操
作
手
册

成都民航空管科技发展有限公司

版本修订记录：

日期

版本

作者

修订描述

2011-05-13

1.0

吕培培

首次创建操作手册

2011-11-24

1.1

赵猛

增加监控部分内容

2012-1-6

1.2

王伟

修改接收机软件部分

2012-04-10

1.3

赵猛

完善监视控制的部分内容

2012-04-24

1.4

刘云

修改第六章内容

2012-08-14

1.5

刘云

调整部分字体及格式

2014-06-25

1.6

肖乐

增加 DF4、DF5 处理

2016-09-12

1.7

肖乐、赵
猛

增加定向天线和测试信标说
明，修改部分软件处理流程

2017-3-2

1.8

吕培培

修改定向天线系统结构

2017-09-14

1.9

刘志海

增加 TSD 数据记录软件描述，
修改监控终端主视图描述

目 录

前言 .........................................................................................................................................................1

第一章 系统概述 ............................................................................................................................. 4

1.1 功能简介 ............................................................................................................................. 4

1.2 技术指标 ............................................................................................................................. 5

1.3 工作环境 ............................................................................................................................. 7

第二章 系统配置 ............................................................................................................................. 8

2.1 系统架构 ............................................................................................................................. 8

2.2 系统组成 ........................................................................................................................... 12

2.3 ADS-B 接收机硬件组成 ....................................................................................................... 14

2.3.1

2.3.2

2.3.3

2.3.4

2.3.5

2.3.6

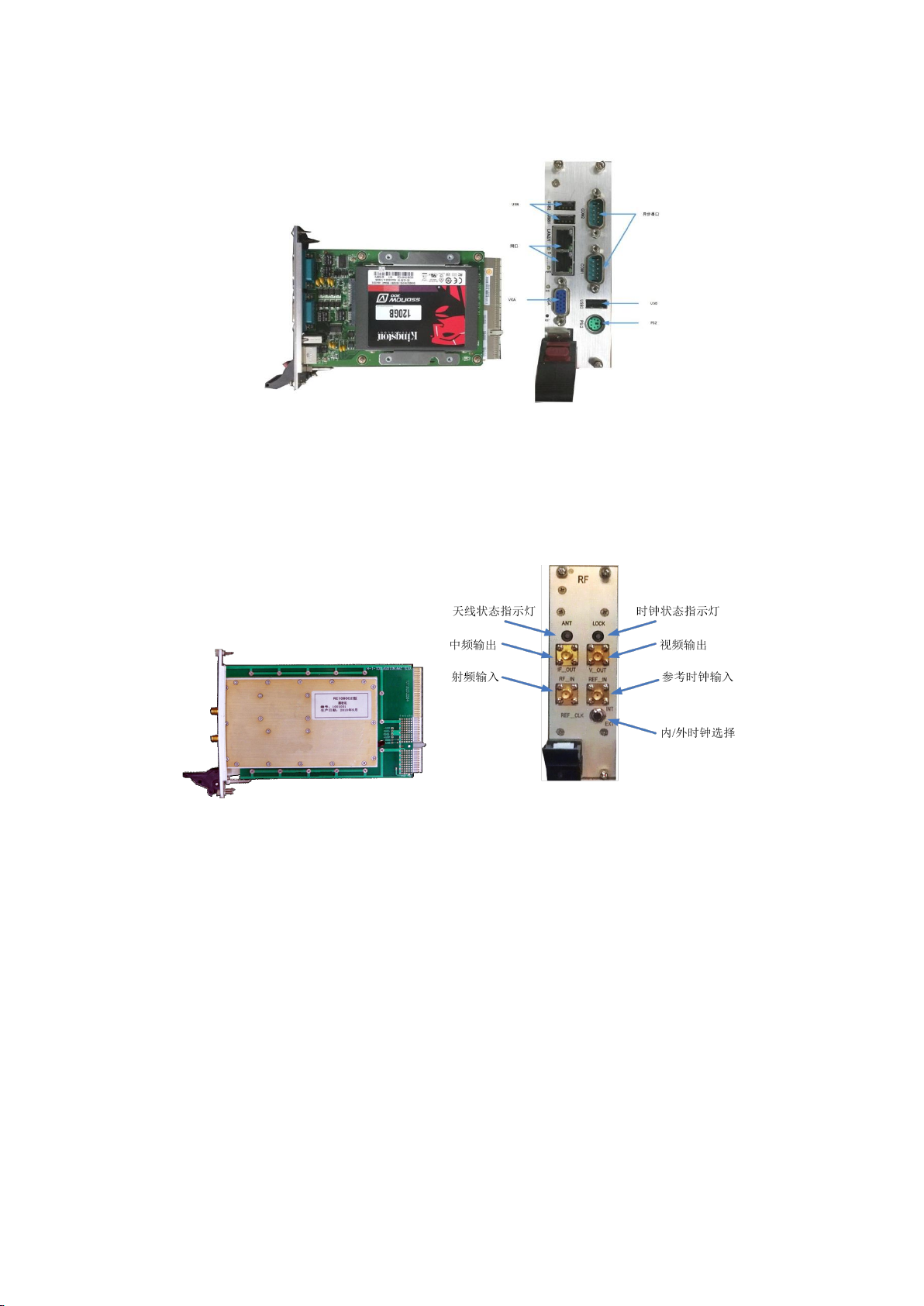

主控模块
射频接收模块
信号处理模块
时钟模块
监控模块

.......................................................................................................................14

...............................................................................................................15

...............................................................................................................16

.......................................................................................................................17

.......................................................................................................................17

交直流冗余电源模块

...................................................................................................18

第三章 系统安装及运行 ............................................................................................................... 20

3.1 环境及供电要求 ............................................................................................................... 20

3.2 电缆要求 ........................................................................................................................... 20

3.3 安装前准备 ....................................................................................................................... 20

3.3.1

3.3.2

3.4 机柜安装 ........................................................................................................................... 21

3.5 设备安装 ........................................................................................................................... 22

3.5.1

3.5.2

3.6 软件安装 ........................................................................................................................... 25

3.6.1

3.6.2

3.6.3 TSD

3.7 系统配置 ........................................................................................................................... 27

3.7.1 ADS-B

3.7.2

3.7.3

3.7.4 TSD

开箱检查
安装工具

线缆连接
天线安装

接收机软件安装

.......................................................................................................................20

.......................................................................................................................21

.......................................................................................................................22

.......................................................................................................................23

...........................................................................................................25

监控终端软件安装

数据记录软件安装

接收机应用软件配置

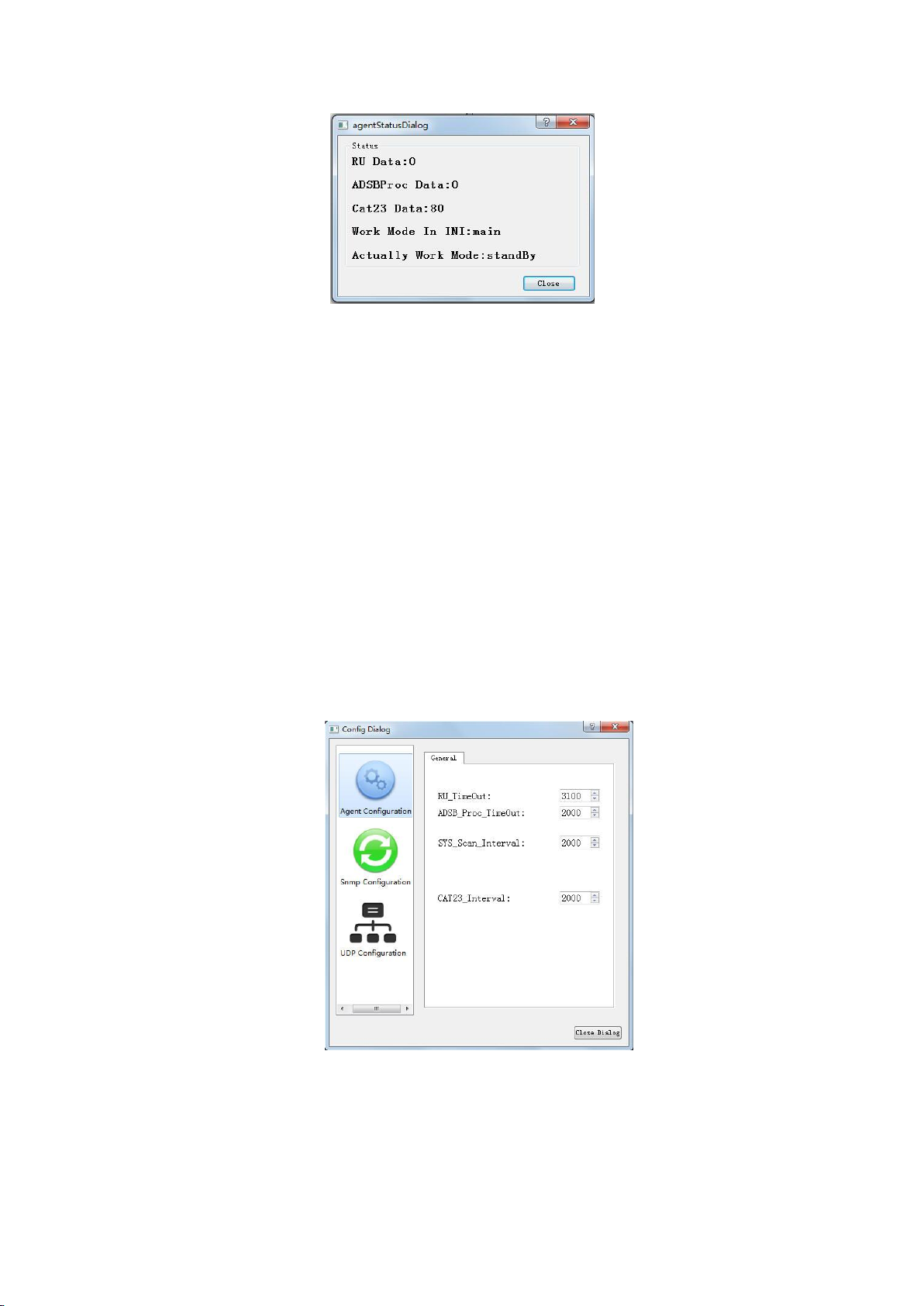

监控代理程序（
监控终端配置

Agent

...............................................................................................................37

数据记录软件配置

.......................................................................................................26

...............................................................................................26

.......................................................................................27

）配置

..................................................................................... 32

...............................................................................................37

第四章 监视控制 ........................................................................................................................... 38

4.1 功能简介 ........................................................................................................................... 38

4.2 运行环境 ........................................................................................................................... 42

I

II

4.2.1

4.2.2

4.3 界面介绍 ........................................................................................................................... 43

4.3.1

4.3.2

4.3.3

4.3.4

4.4 基本操作 ........................................................................................................................... 46

4.4.1

4.4.2

4.4.3

4.4.4

4.4.5

4.4.6

4.4.7

4.4.8

第五章 使用和维护 ....................................................................................................................... 70

5.1 系统使用 ........................................................................................................................... 70

5.1.1

5.1.2

5.1.3

5.2 系统维护 ........................................................................................................................... 72

5.2.1

5.2.2

硬件

...............................................................................................................................42

软件

...............................................................................................................................42

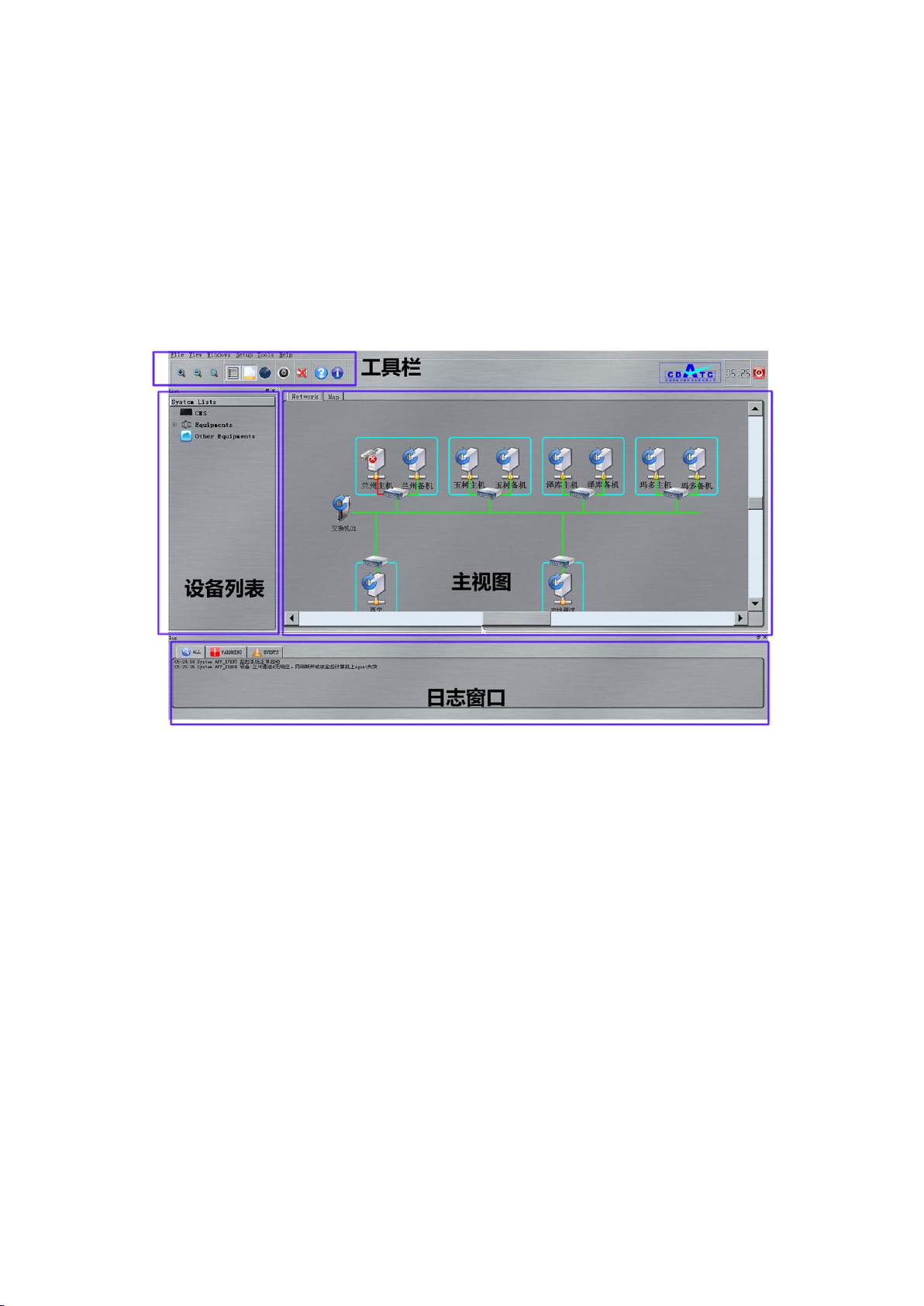

主视图

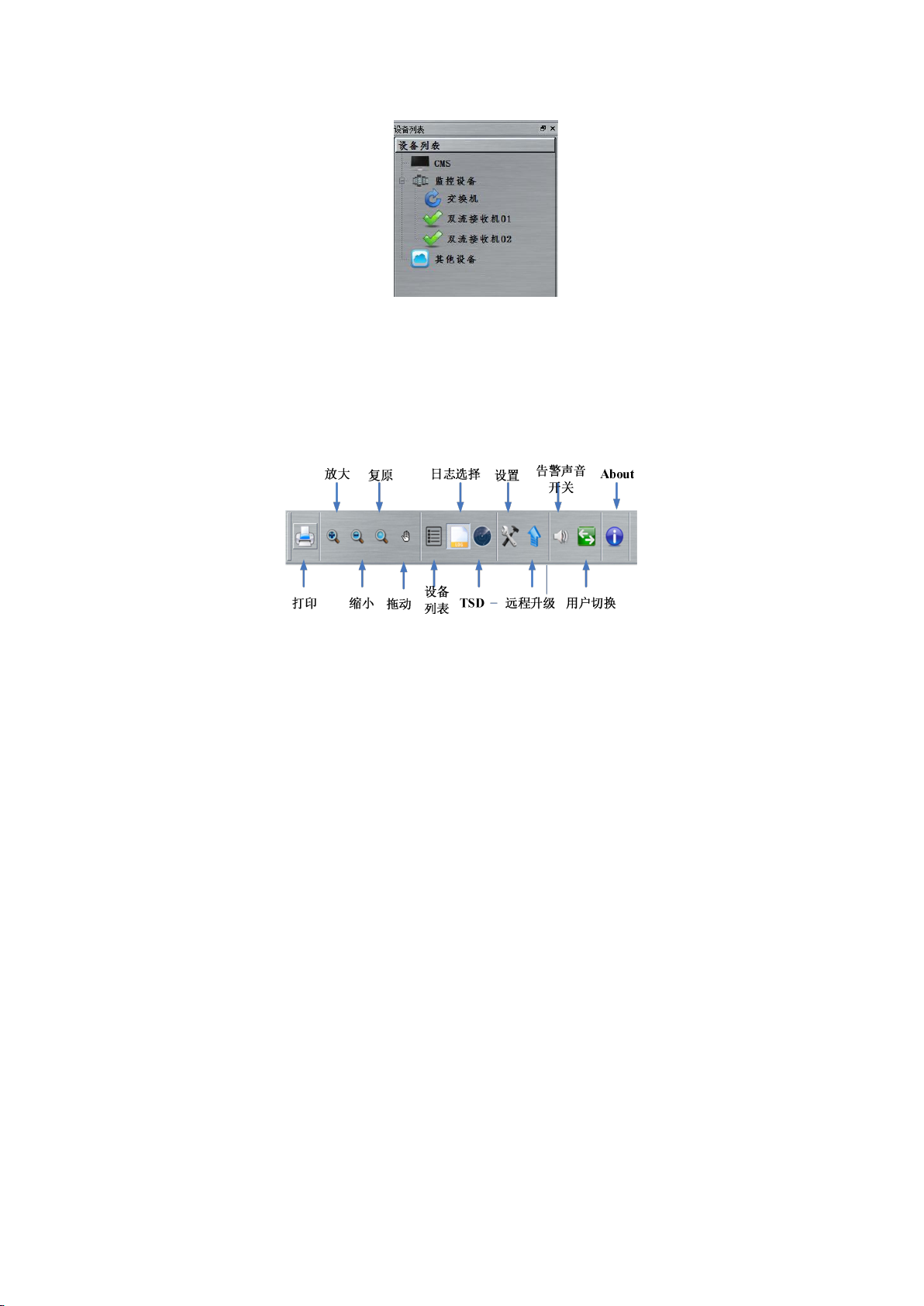

设备列表
工具栏
日志窗体

接收机工作状态显示
接收机配置

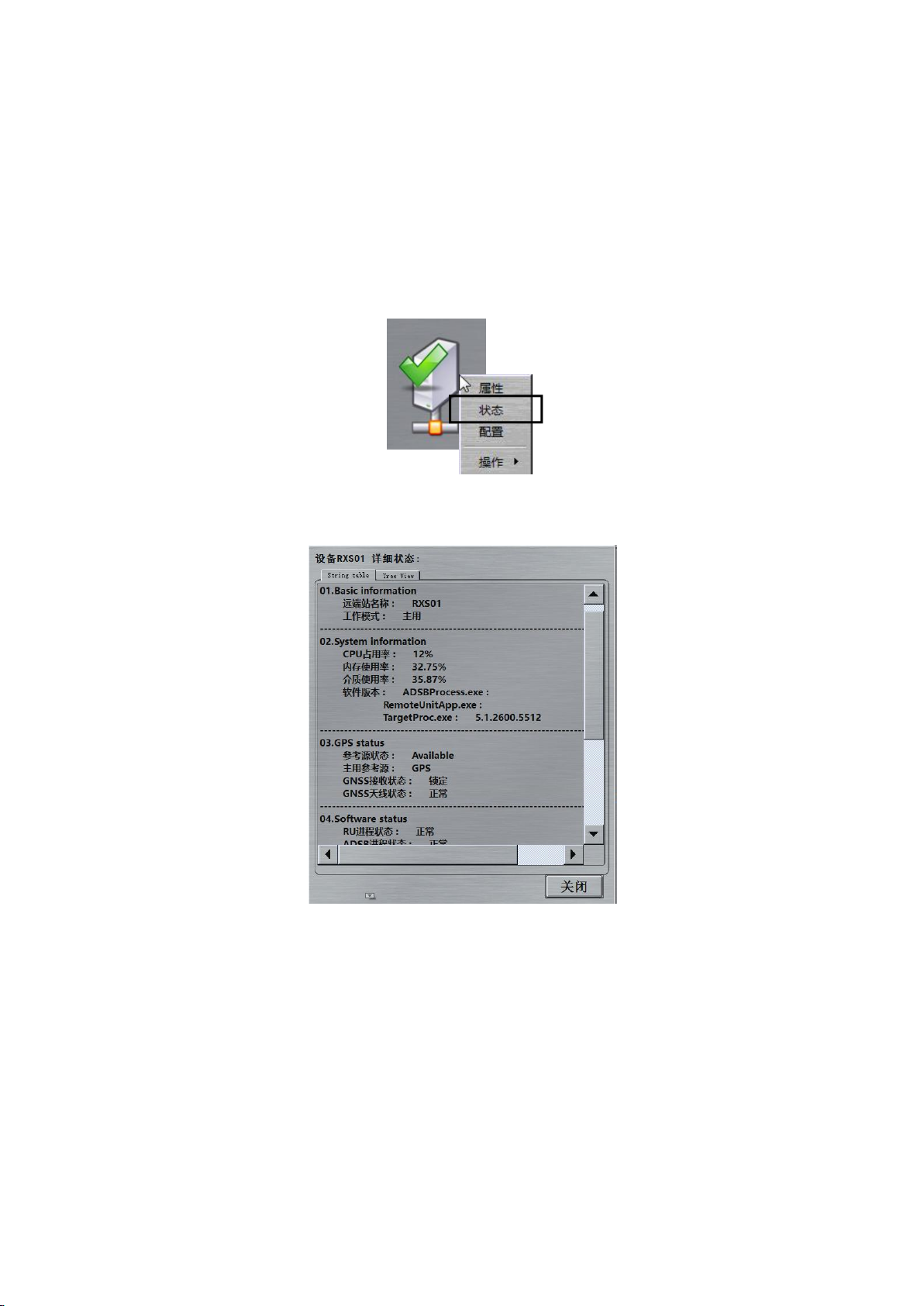

接收机状态显示
远程控制
监控终端设置
数据显示、记录及回放
设备状态信息打印
接收机软件远程升级

面板状态显示
监控终端的使用
常见问题说明

维护人员要求
维护任务

...........................................................................................................................43

.......................................................................................................................44

...........................................................................................................................45

.......................................................................................................................46

...................................................................................................46

...................................................................................................................47

...........................................................................................................51

.......................................................................................................................52

...............................................................................................................53

...............................................................................................57

.......................................................................................................62

...................................................................................................63

...............................................................................................................70

...........................................................................................................70

...............................................................................................................70

...............................................................................................................72

.......................................................................................................................73

1

前言

0.1 版权声明

在你使用本产品前，请仔细阅读本条款，当你使用本产品时，表明你已经接

受了本条款。

成都民航空管科技发展有限公司是版权的发布者，许可你使用发布者提供的

程序介质。程序介质包括以各种形式提供的所有文档资料、执行代码和源码。

程序介质是受版权法保护，限定于被授权者在特定的产品上使用，为了便于

系统备份和阅读，你有权复制、打印、保存本程序介质。

在没有书面授权下，你无权公开发布程序介质中涉及的所有文字、数据、图

表、执行代码和源代码；无权修改、反编译、翻译；无权在非成都民航空管科技

发展有限公司特定的产品上使用；无权向第三方提供本介质中的任何内容。

0.2 本手册的范围对象

本手册是 GER-I 型广播式自动相关监视系统地面站（简称 ADS-B 地面站）

的操作手册。

本手册适用于设备监视部门的系统操作人员使用。

系统维护人员能够通过本手册了解到系统的结构、特点和功能，这些知识有

助于操作人员处理实际的系统参数配置和监视控制。

0.3 背景

GER-I 型 ADS-B 地面站是由成都民航空管科技发展有限公司开发生产的基

于 ADS-B 技术的地面接收系统，公司对提供的设备、软件、文档等均拥有全部

的知识产权。

GER-I 型 ADS-B 地面站通过接收飞机广播的飞行状态信息，实现对飞行器

的监视，可用于空管、航空公司、机场等一线生产部门。

2

0.4 文档结构

 “前言”描述本文档的版权申明、目的、适用对象、背景等信息，便于用户

初步了解系统的基本情况；

 “系统概述”描述 GER-I 型 ADS-B 地面站的主要功能和详细技术指标；

 “系统配置”描述 GER-I 型 ADS-B 地面站的总体结构和系统组成；

 “系统安装及运行”描述 GER-I 型 ADS-B 地面站的硬件安装、软件安装所

需的要求和安装过程；

 “监视控制”描述 GER-I 型 ADS-B 地面站监控终端的使用、操作、以及配

置等；

 “使用和维护”描述 GER-I 型 ADS-B 地面站的使用步骤和方法、常用的维

护手段及使用中可能出现问题的解决办法等。

0.5 参考资料及缩略语

由成都民航空管科技发展有限公司提供的参考材料包括：

 《GER-I 型广播式自动相关监视系统地面站维护手册》；

 《GER-I 型广播式自动相关监视系统地面站技术手册》；

其他参考材料包括：

 Minimum Operational Performance Standards for 1090 MHz Extended Squitter

ADS-B and TIS-B, RTCA/DO-260A, 2003；

 CPCI 规范 PICMIG 3.0。

上述材料有助于维护人员了解 ADS-B 相关的背景、技术特点，了解 ADS-B

地面站系统的结构、特点、功能等。

——缩略语

 ADS-B：Automatic dependent surveillance-broadcast 广播式自动相关监视；

 GNSS：Global Navigation Satellite System 全球卫星导航系统；

 GPS：Global Positioning System 全球定位系统；

 ATC：Air Traffic Control 空中交通管理，也指空管自动化系统；

 TCP/IP：Transmission Control Protocol/Internet Protocol 传输控制协议/因特网

3

互联协议；

 HDLC：High-Level Data Link Control 高级数据链路控制协议；

 CPCI：Compact Peripheral Component Interconnect 紧凑型 PCI；

 FPGA：Field－Programmable Gate Array 现场可编程逻辑门阵列；

 SMA：Sub-Miniature-A 一种标准无线射频连接装置；

 TOA：Time of Arrival 一种测距方式，通过到达时间进行距离测量；

 FIFO：First Input First Output 先入先出队列；

 CPU：Central Processing Unit 中央处理器；

 SNMP：Simple Network Management Protocol 简单网络管理协议；

 UDP：User Datagram Protocol 用户数据包协议；

 CRC：Cyclic Redundancy Check 循环冗余校验。

4

第一章 系统概述

1.1 功能简介

ADS-B

航向、意图等内容的数据报文，获得目标的精确定位信息，并以标准的

格式输出监视数据，形成空地一体化的协同监视能力。

GER-I型ADS-B



支持



可接收

ADS-B



可对



具有



可处理信标信号；



支持



具备抗同频干扰、多径干扰、去交织等抗干扰能力，具备防欺骗能力；



输出符合

地面站可接收由航空器自动生成的飞机位置、高度、识别号、速度、

地面站系统主要功能如下：

1090ES

1090MHz的Mode S

CRC

GPS

地空数据链下行数据通信；

ADS-B

数据均能正确处理；

应答信号，对《

校验能力，并可根据实际需要配置保守纠错或蛮力纠错功能；

、北斗、

CAT21

GLONASS、Galileo等GNSS

ADS-B

的

DO-260》《DO-260A》《DO-260B

信号进行前导码检测和报文实时解码；

信号的接收；

报文，支持

0.26、1.4、2.1

版本，版本可由用户

》中规定的

CAT21

通过本地/远程监控终端进行配置，数据项可通过用户自定义是否发送；



地面站数据输出支持数据驱动模式和周期驱动模式，其中数据驱动报告模式

采用位置数据驱动报告模式，周期驱动模式下可由用户自行设置输出周期值；









TCP/IP

支持

输出物理接口，其中接收机的2个完全隔离的网络接口可独立配置IP地址

和通讯端口；提供不小于4路的

置内外时钟，可支持的最大传输数率不小于

的扩展性；

DF4、DF5、DF17、DF18、DF20和DF21

支持

支持以

计数据的三种类型信息；

地面站支持主备冗余配置，具备自动/手动切换能力，也可由用户配置为单机

网络数据输出和

CAT023

格式发送

HDLC

ADS-B

同步串行输出，提供不小于4路的网络

HDLC

地面站的状态、

同步串行输出，每路接口均可独立配

512Kbps

；以上接口均具有一定

原始脉冲数据输出能力；

ADS-B

服务状态、服务统

5

输出、双机并行输出；

 支持完全独立的双网运行模式；

 交直流电源模块独立并联供电设计，自动切换，无间断时间,交流优先,既能

同时对设备供电，也能单独对设备供电，并具备过流过压保护能力；

 地面站主要设备可通过网络实现本地或远程监控；

 硬件模块均具有相应的 BITE 自检功能，并具备正常与故障的状态显示；

 可通过网络对接收机软件进行远程配置、升级等维护工作；

 监控终端具有数据记录、存储、回放功能，存储时间可根据用户实际需要灵

活配置，其中设备状态报告和故障报告日志存储时间不少于 1 年，输出的

ADS-B 报文存储时间不少于 30 天，且可多倍速回放；

 可对 DF17 等原始数据循环记录，循环周期可配置；

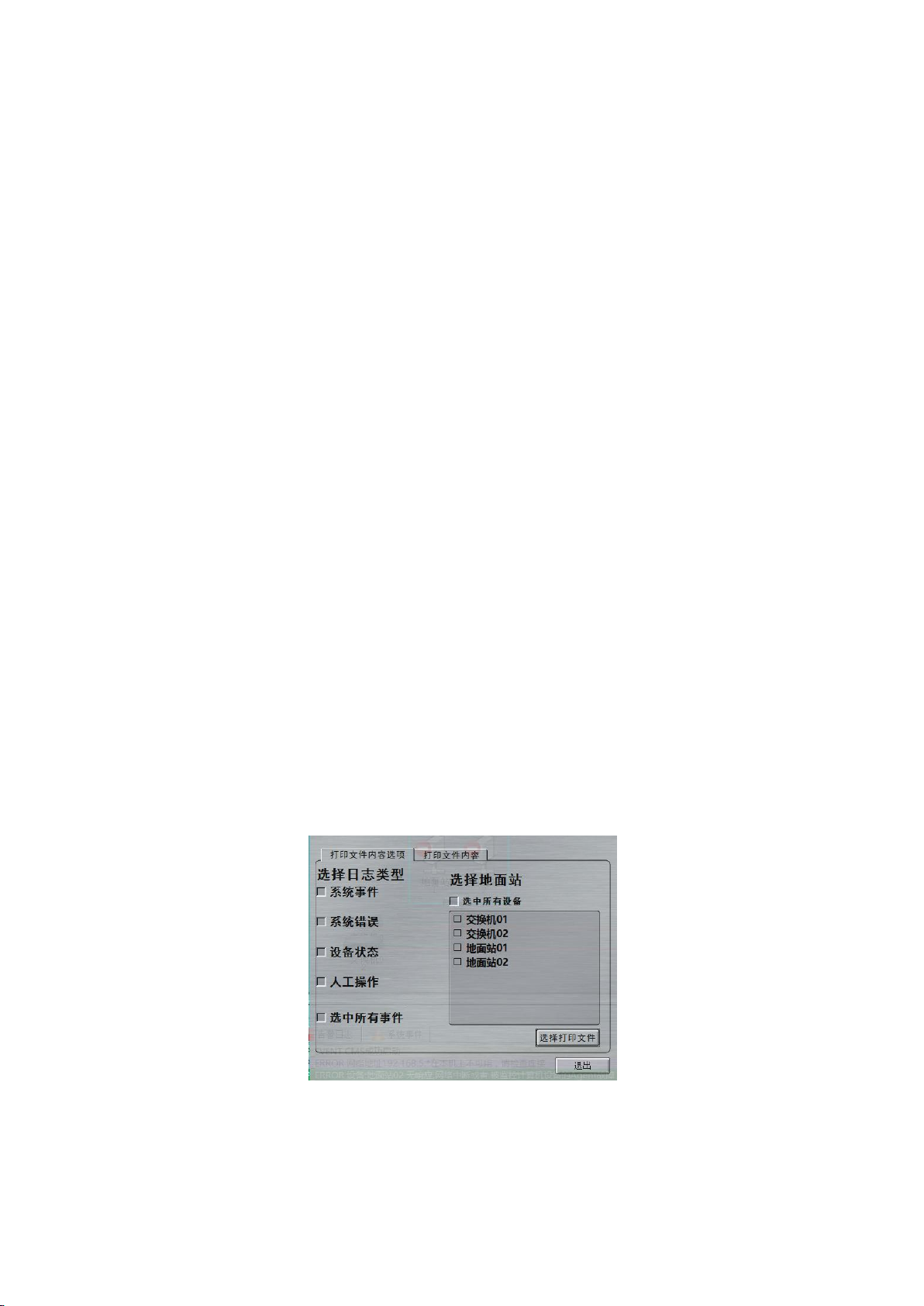

 具备地面站状态、故障信息、ADS-B 数据打印功能；

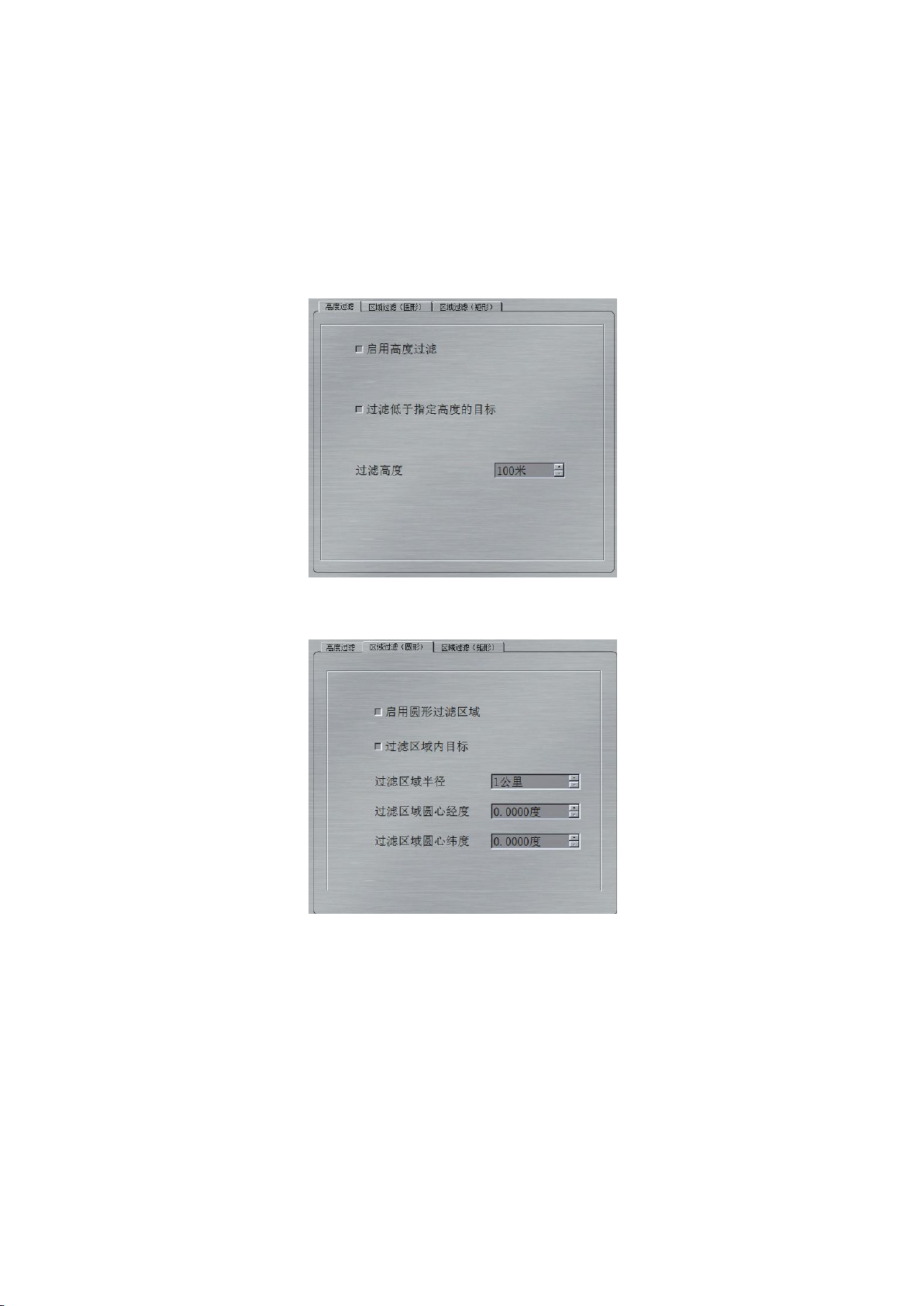

 具备输出数据地理滤波器及代码滤波器功能；

 可对目标输出报文高度最小单位进行设置；

 具备抗雷击能力；

 具备在雷雨、高原、冰雪、沙暴等各种极端地理及气候条件下正常工作的能

力。

1.2 技术指标

 最大作用距离：不小于 200Nm；

 目标处理能力：大于 600 批目标/秒（均匀分布）；

 处理延时：不大于 50ms，延时波动不大于 30ms；

 系统启动时间：不大于 90s；

 设备从供电开始到正确输出数据的时间为 50～60 秒之间；当供电中断时，在

无人干预的情况下，供电恢复后设备能自动重新启动，启动时间在 50～60

秒之间；

 工作频率：1090MHz±1MHz；

 动态范围：不小于 75dB；

 可接收信号格式：可接收处理 Mode S 的 DF17、DF18、DF4、DF5、DF20、

6

DF21 格式信号；

 满足 ICAO 附件 10 中对 1090MHz 接收机频谱及性能要求；

 目标报告错误率不大于 5*10-6个/小时；

 接收机带内接收特性：

——在 1089MHz 到 1091MHz 范围内 ，ADS-B 地面站 接收机 的 MTL 不大 于

-85dBm。

——在没有干扰和重叠的情况下，输入信号电平在 MTL+3dBm 到接收机动态范

围上限之间时，ADS-B 地面站接收机正确探测解码率不小于 99.9%。

——在没有干扰和重叠的情况下，输入信号电平为-88dBm 时，ADS-B 地面站接

收机正确探测解码率大于 90%。

——在没有干扰和重叠的情况下，输入信号电平为-91dBm 时，ADS-B 地面站接

收机正确探测解码率大于 15%。

 数据传输协议包括：TCP/IP、HDLC。TCP/IP 物理接口为 RJ45，10M/100M

自适应；HDLC 数据接口物理接口为 RS-232，最大传输速率为 512kbps；

 GNSS 模块主要技术指标：水平定位精度<10 米，垂直定位精度<12 米，ADS-B

地面站输出报文的精密时钟精度误差及地面站各接收机之间输出的精密时钟

差均不大于 200ns，具有 GNSS 位置、时标接收和 GNSS L1 干扰检测/减弱功

能；

 地面站各接收机之间具备时钟源冗余备份能力，当丧失 GNSS 时间同步时，

采用接收机之间时钟同步模式，所输出的本机时标与标准 UTC 时标之间的偏

差在 24 小时内不大于 1 秒；

 平均无故障时间：大于 20,000 小时；

 平均故障修复时间：室内设备小于 0.5 小时，室外设备小于 2 小时；

 设计寿命：设备能 7×24 小时连续工作，设备的设计寿命大于 15 年，具备

全年 365 天，每天 24 小时不间断运行能力；

 单个接收机平均功耗不大于 80W。

测试信标机的技术指标：

 工作频率：1090MHz±1MHz；

7

 发射功率：功率可调，小于 2W；

 可发射 S 模式 DF18 应答格式，可自动生成 ID、位置、状态等报文，发送间

隔可设置；

 支持交直流冗余供电，交流优先,既能同时对设备供电，也能单独对设备供电，

并具备过流过压保护能力；

 测试信标配置 5dB 增益全向天线，天线型号为 SL13300A；

 可根据需要配置为单机或主备冗余双机，当配置为双机时，可实现手动切换

或自动切换。

1.3 工作环境

室内工作条件：

温度范围：-40℃~60℃；

相对湿度：95%以下（非冷凝）。

室外工作条件：

温度：-50℃~+70℃；

湿度：98%以下（非冷凝）；

最高工作高度：不低于 5000 米；

风速：0～160km/h；

降雨：小于 60mm/h；

冰雹：直径小于 25mm，风速低于 18m/s；

盐雾：能在海岸区域工作。

电特性：

交流：220V±44V，45Hz～63Hz；

直流：24V。

8

第二章 系统配置

2.1 系统架构

GER-I型ADS-B

完成对目标各类报文的分析、跟踪，实现对飞机运动态势的准确感知，并将处理

之后的目标运行态势通过传输网络传送给

系统。

GER-I型ADS-B

换机、监控终端、防雷器、机柜等部分组成，可根据用户需要配置直流屏或

其中天馈系统可支持全向天线和定向天线两种系统结构。



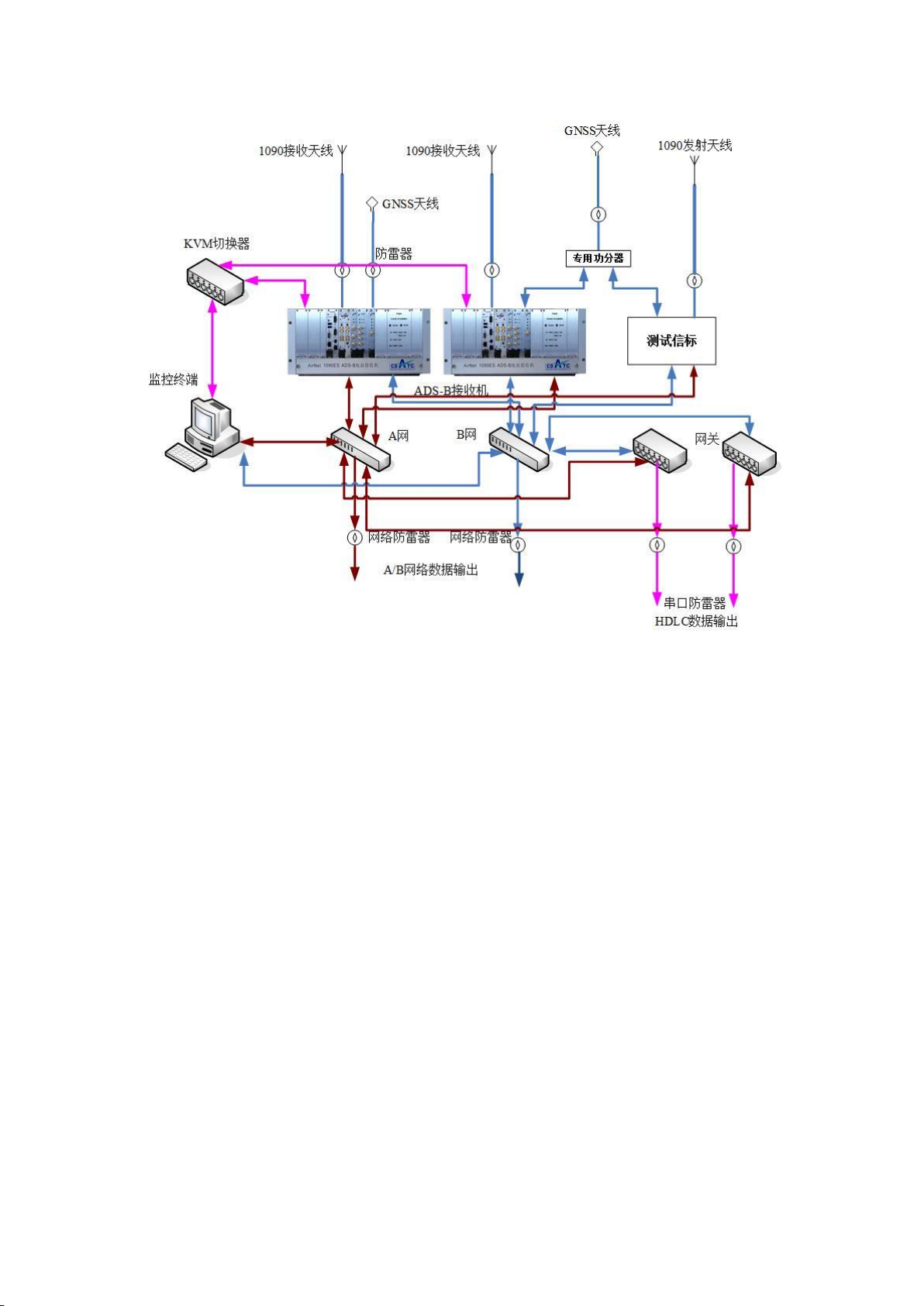

当采用全向天线时，接收机配置为主备双机冗余，单机单通道，具有自

动和手动切换功能，支持交直流供电，标配 1 根 12dB 增益 1090Mhz 天

线和 1 根 GNSS 接收天线，其中 1 个单通道接收机与测试信标共用一套

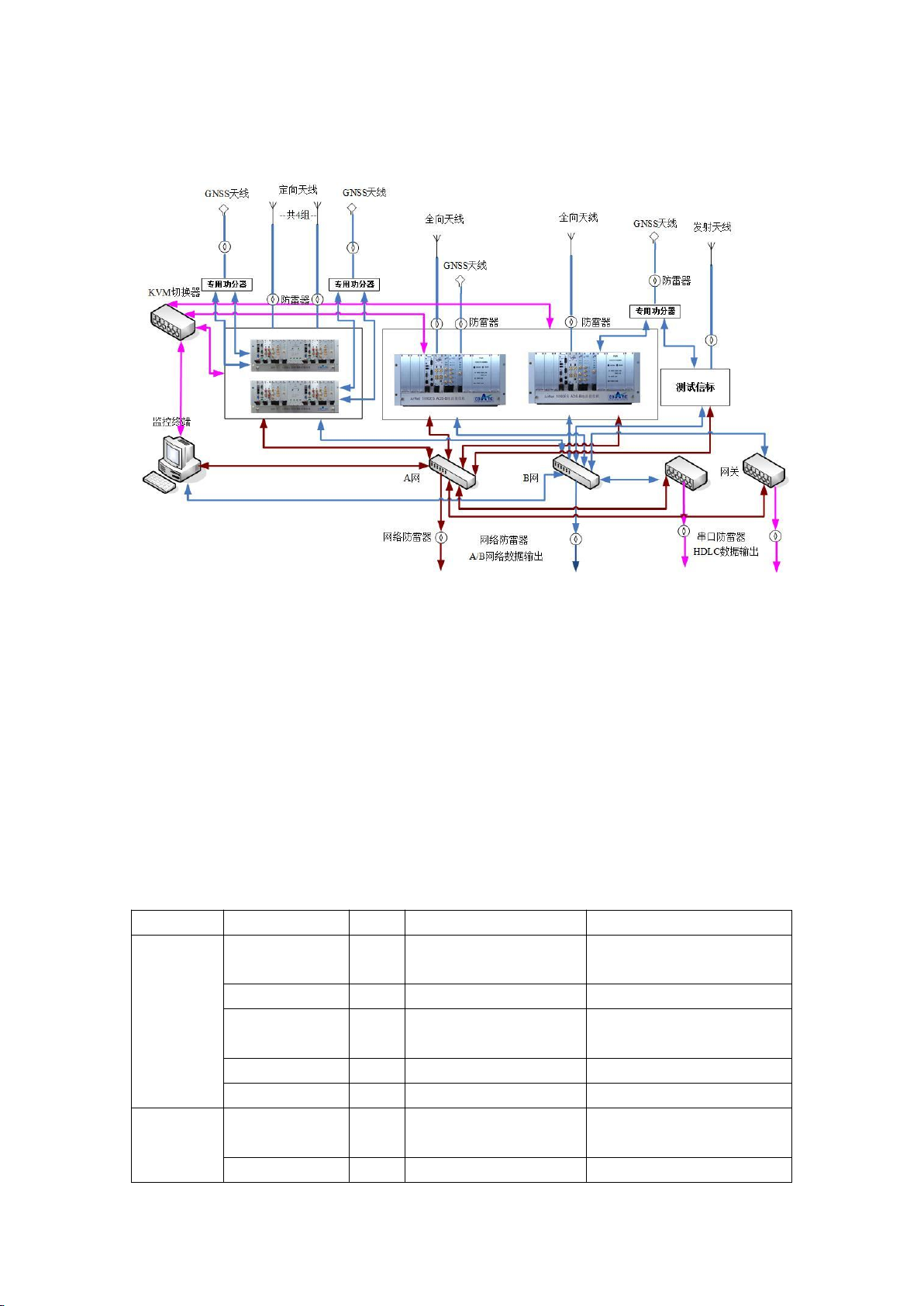

GNSS 天线。采用全向天线的 ADS-B 地面站系统架构图如图 2-1 所示，系

统标准配置如表 2-1 所示；



当采用定向天线时，接收机配置为 2 个单通道接收机和 2 个双通道接收

地面站对机载

地面站由天馈系统、

ADS-B

设备广播的信号进行正确接收和解码，

ATC

系统或其它需使用

ADS-B

接收机、测试信标机、网络交

ADS-B

信息的

UPS

，

机模式，具备分别输出和融合输出目标信号的能力，支持交直流供电，

其中单通道接收机连接 1 个全向天线和 1 个 GNSS 接收天线，另 2 个双

通道接收机分别各连接 1 个 90 度定向天线和 1 个 GNSS 接收天线。采用

定向天线的 ADS-B 地面站系统架构图如图 2-2 所示，系统标准配置如表

2-2 所示。

9

图 2-1 采用全向天线的 ADS-B 地面站系统架构图

双机配置：当系统配置为仅使用全向天线的地面站系统时，GER-I 型 ADS-B

地面站可配置主备冗余、单机输出和并行输出 3 种模式，当系统为主备冗余模式

时，主机和备机均同时接收 1090MHz 数据并进行处理，区别是主机输出处理后

的 ASTERIX CAT021 版本数据而备机不输出，当主机发生故障时，能自动切换

到备机输出数据，由于备机也同时在处理，因此切换后不会影响数据输出的连续

性和稳定性；当系统配置为单机输出时，系统只有 1 路选定的接收机输出

ASTERIX CAT021 版本数据；当系统配置为并行输出时，系统 2 台接收机同时

输出 ASTERIX CAT021 版本数据。主备模式、单机输出和并行输出均可在监控

终端上由用户进行手动设置。

为了保证数据的连续性，系统将故障的状态进行了基于权重的分级管理，即

权重较高的接收机自动成为主用设备。这是由于不同的故障状态会导致接收机处

于不同的工作状态，例如主机 GNSS 天线故障的同时，备机 1090MHz 天线故障，

此时主机仍可正常输出数据但时标的精度下降，而备机则完全不能输出数据，在

10

此情况下原来的主机仍将正常输出数据。

项目

组成

数量

主要功能

备注

天馈部分

全向天线

2

接收 1090MHz 射频信

号

标配为 12dB 高增益天线

GNSS 天线

2

接收多模 GNSS 信号

全向天线

1

发射 1090MHz 射频信

号

标配为 5dB 天线

专用功分器

1

优化 GNSS 配置

天馈防雷器

5

天馈部分的雷击防护

安德鲁防雷器

室内部分

单通道 ADS-B

接收机

2

接收 1090 信号，封装为

CAT21 报文

主/备热冗余

测试信标机

1

发射 1090MHz 射频信

2-2

图

采用定向天线的 ADS-B 地面站系统架构图

当系统由定向子系统和全向子系统组成时，可配置定向子系统和全向子系统

分别输出或系统数据融合后输出 2 种方式。当选择各子系统分别输出时，全向子

系统和定向子系统可独立配置，分别输出 ASTERIX CAT021 版本数据；当选择

系统融合输出时，系统通过其中一台接收机上的融合程序处理全向子系统和定向

子系统输出的数据，程序以到达时间和 24 地址码为筛选条件，过滤重复数据并

输出融合后的数据。输出方式可由用户通过本地和远端维护终端进行设置。

表 2-1 采用全向天线的 ADS-B 地面站标准配置表

11

号

网络交换机

1

地面站网络连接设备

可按照用户要求配置 1 台

或 2 台

多协议数据通

信网关

1

数据传输转换设备

可按照用户要求配置 1 台

或 2 台

监控维护终端

1

接收机的监控、配置、

远程升级等

最大可配置 2 台，用于远程

监控和本地监控

机柜

1

19 英寸标准机柜（含电

源防雷器）

可配置高 1.2 米、2 米等

KVM 切换器

1

切换显示界面

线路防雷器

2

网络接口防雷

1

串口线路防雷

表

项目

组成

数量

主要功能

备注

天馈部分

全向天线

2

接收 1090MHz 射频信

号

标配为 12dB 高增益天线

定向天线

4

接收 1090MHz 射频信

号

标配为 90°定向天线

全向天线

1

发射 1090MHz 射频信

号

标配为 5dB 天线

GNSS 天线

4

接收多模 GNSS 信号

专用功分器

2

优化 GNSS 配置

天馈防雷器

11

天馈部分的雷击防护

安德鲁防雷器

室内部分

单通道 ADS-B

接收机

2

接收 1090 信号，封装为

CAT21 报文

主/备热冗余

双通道 ADS-B

接收机

2

接收 1090 信号，封装为

CAT21 报文

测试信标机

1

发射 1090MHz 射频信

号

网络交换机

1

地面站网络连接设备

可按照用户要求配置 1 台

或 2 台

多协议数据通

信网关

1

数据传输转换设备

可按照用户要求配置 1 台

或 2 台

监控维护终端

1

接收机的监控、配置、

远程升级等

最大可配置 2 台，用于远程

监控和本地监控

机柜

1

19 英寸标准机柜（含电

源防雷器）

可配置高 1.2 米、2 米等

KVM 切换器

1

线路防雷器

2

网络接口防雷

1

串口线路防雷

2-2

采用定向天线的

ADS-B

地面站标准配置表

12

2.2 系统组成

GER-I 型 ADS-B 地面站主要设备包括：

 ADS-B 接收机；

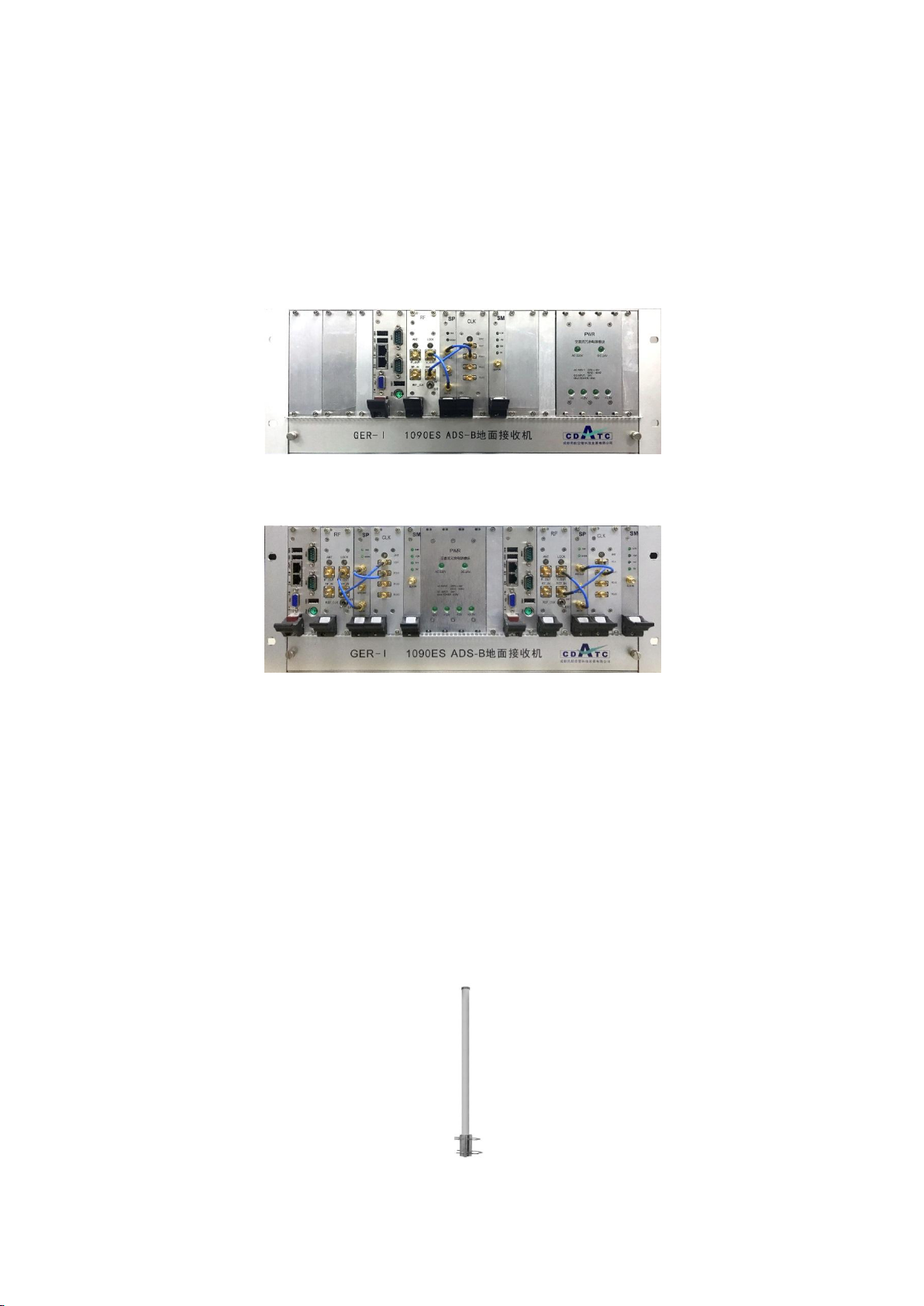

图 2-3 单通道 ADS-B 接收机外观图

图 2-4 双通道 ADS-B 接收机外观图

单通道接收机与双通道接收机除了电源模块外，其余部分是完全一致的，且

单通道/双通道间模块具备互换性。单通道接收机采用独立电源模块供电，双通

道接收机的电源模块外观与单通道一致，但该模块具备两路电源输出，可分别为

2 个通道的接收机供电。

 天馈系统及防雷设施（包括 12dB 全向天线、5dB 全向天线、90°定向天线

和 GNSS 天线）；

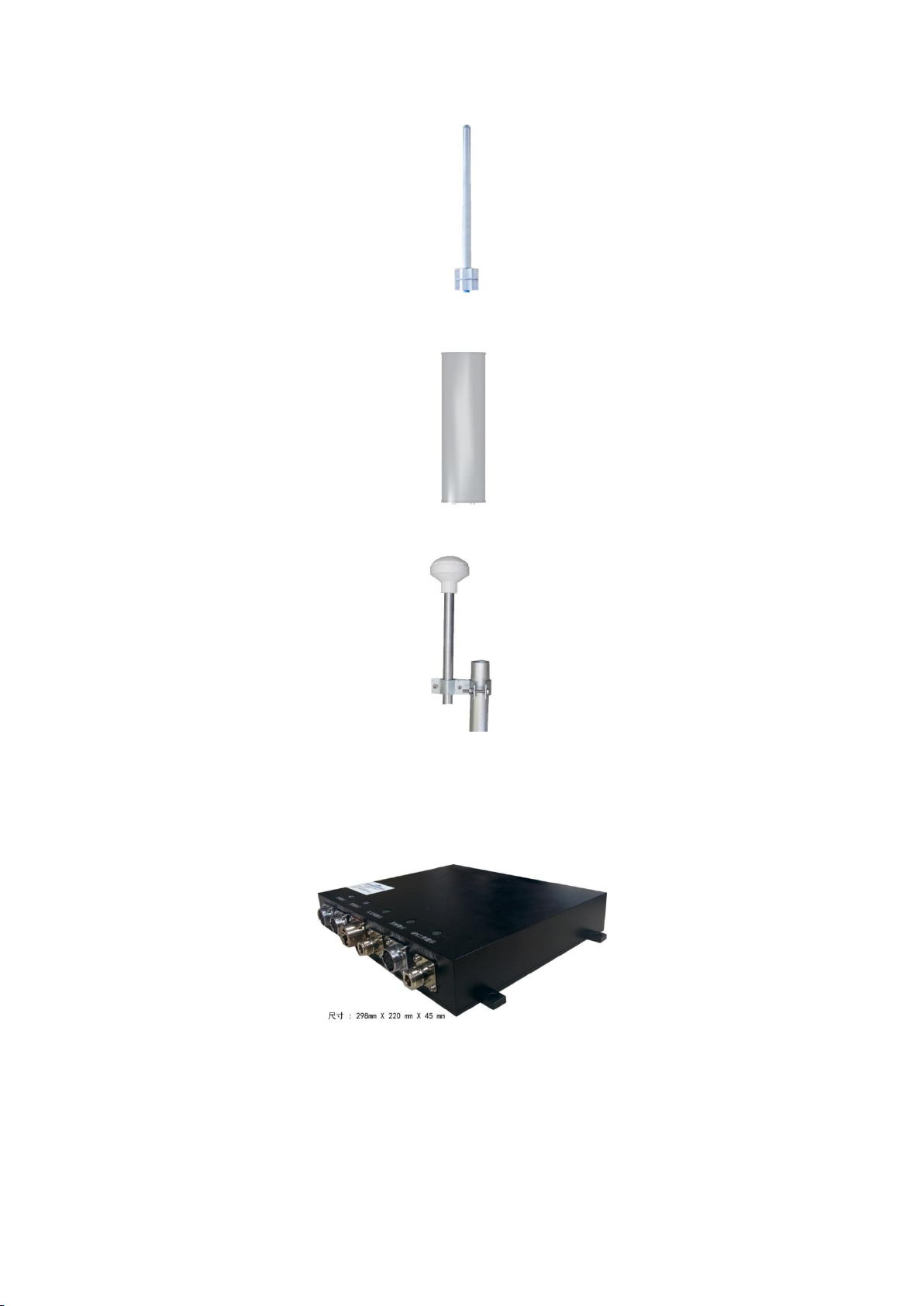

图 2-5 12dB 全向天线，型号为：SL13260A

13

2- 6 5dB

图

图 2-7 90°定向天线，型号为: SL12570B

图 2-8 GNSS 授时天线，型号为：SL10602J

全向天线，型号为：

SL13300A

 测试信标机；

测试信标型号为 TBE-I 型，其设备外观如图 2-9 所示：

2-9

图

测试信标外观图，型号为 TBE-I

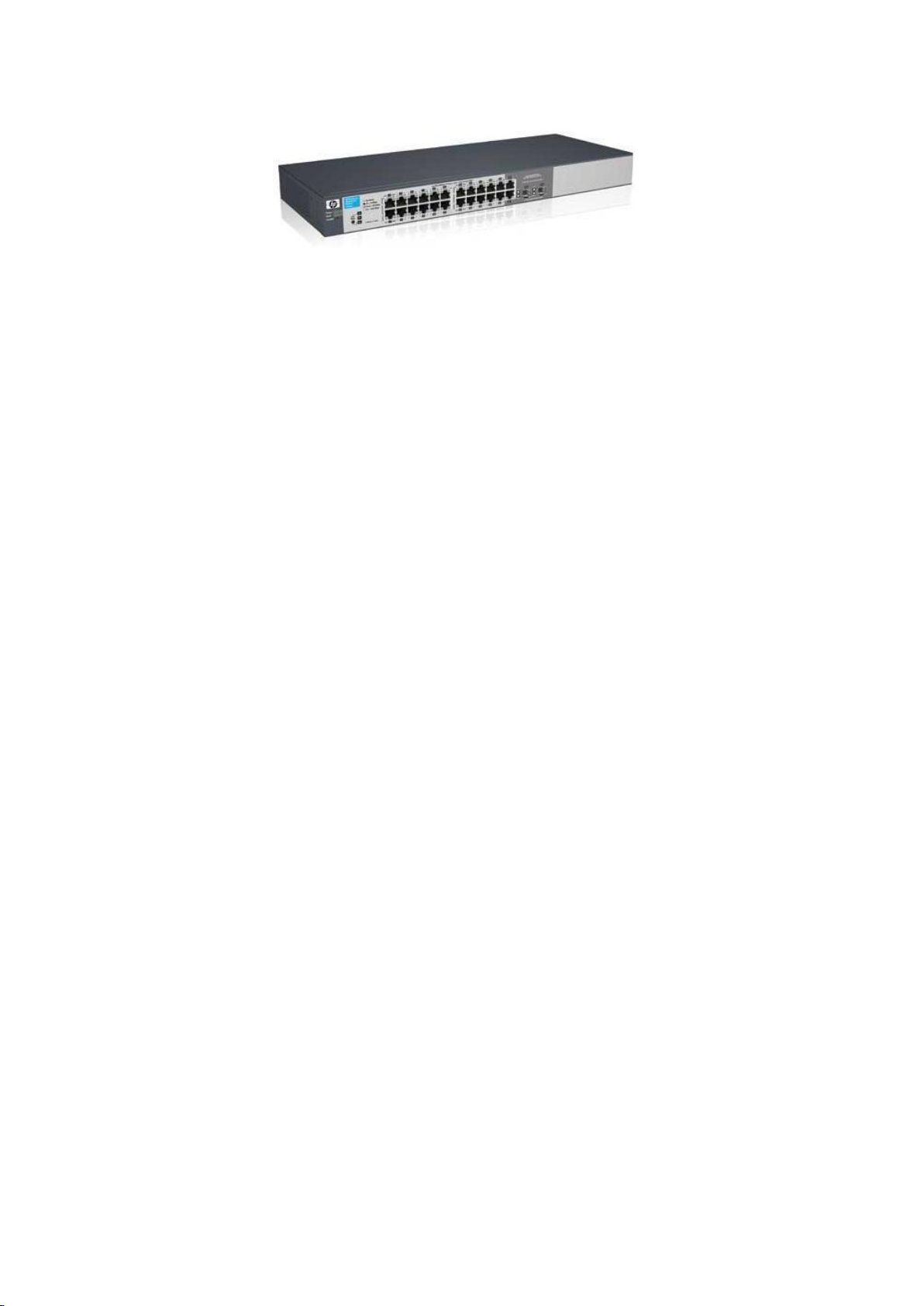

 网络交换机；

14

2-10

图

网络交换机外观图

 监控终端

监控终端硬件为普通计算机，运行 Windows 操作系统和监控软件。

 标准 19 英寸机柜

选配件：

多协议数据通信网关（MPDC-I/MPDC-II）。

说明：

（1）1090MHz 全向天线组件包括：

——5dB 增益鞭状天线，高度为 1 米；

——12dB 高增益鞭状天线，高度为 3.5 米。

用户可根据现场实际情况进行选配。

（2）90°定向天线组件包括：

——12dB 增益定向板型天线，高度为 1 米；

（3 ）如 现 场不 能提 供 以太 网 络传 输方 式 ，则 可 配置 多 协议 数据 通 信网 关

（MPDC-I/MPDC-II），提供 HDLC 协议的同步串行数据输出；

2.3 ADS-B 接收机硬件组成

单通道/双通道 ADS-B 接收机的硬件除电源模块略有差异外，其余均完全一

致。GER-I 型 ADS-B 接收机采用 CPCI 工业架构，其硬件组成包括主控模块、

射频接收模块、信号处理模块、时钟模块、监控模块和交直流冗余电源模块。

2.3.1 主控模块

GER-I型ADS-B

块，该模块提供2个

接收机采用高性能

USB

接口、2个

MIC-3325 3U Compact PCI

10/100M

自适应的网络接口、2个异步通

系统

CPU

模

15

信串口、1 个 VGA 接口，其外观和接口如图 2-11 所示。

2-11

图

主控模块外观及接口示意图

2.3.2 射频接收模块

图 2-12 射频接收模块

射频接收模块的主要功能是将天线接收到的 1090MHz 高频信号通过多次处

理，转换为视频信号输出给信号处理模块进行 ADS-B 信号的解码。外观如图 2-12

所示。

射频接收模块的输入输出接口为：

 REF_IN：基准时钟输入口，接收机可工作在内时钟或外时钟模式下，

当选择外时钟时，即从该接口输入时钟信号；

 RF_IN：1090MHz 射频信号输入口；

 IF_OUT：中频信号输出口，目前未使用；

 V_OUT：视频信号输出口，输出视频信号到信号处理模块。

16

射频接收模块前面板指示灯定义：

 ANT：天线状态显示，以阻抗检测方式检测天线状态是否正常；

绿色——表示正常，红色——表示故障；

 LOCK：射频接收模块的时钟是否处于失锁状态；

绿色——表示正常，红色——时钟失锁；

当射频接收模块处于失锁状态时，不能正常工作。

2.3.3 信号处理模块

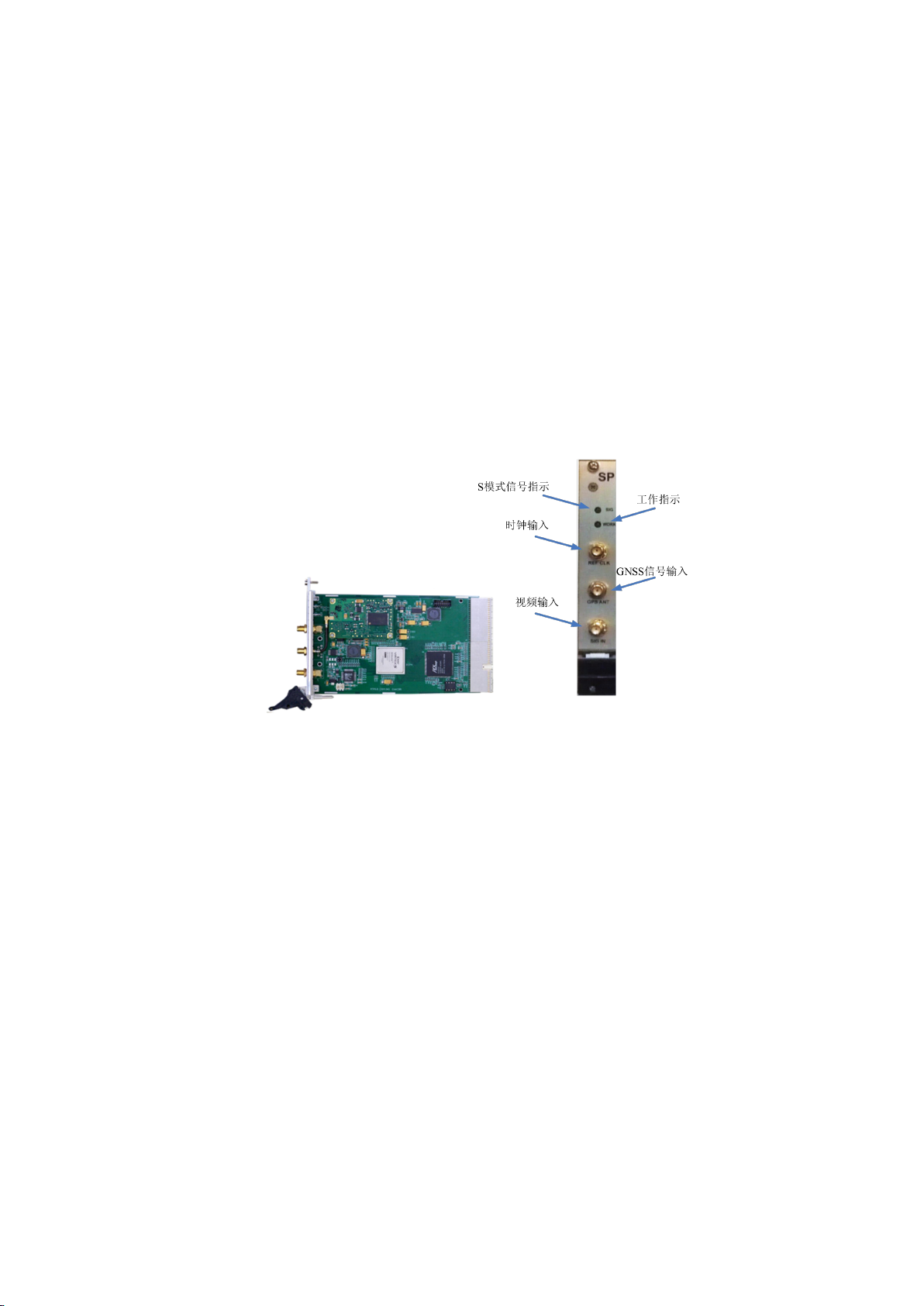

图 2-13 信号处理模块外观及接口示意图

信号处理模块是 ADS-B 接收机的核心部件，其外观如图 2-13 所示。

信号处理模块的输入输出接口为：

 REF_CLK：20MHz 时钟信号输入；

 GNSS_ANT：GNSS 天线接口；

 SIG_IN：视频信号输入口。

信号处理模块前面板指示灯含义：

 SIG：当信号处理模块接收到射频接收模块提供的 S 模式视频输入时，

指示灯闪烁；

 WORK：间隔 1 秒闪烁，表示卡上 GNSS 模块 PPS 信号和 FPGA 均工作

正常。

17

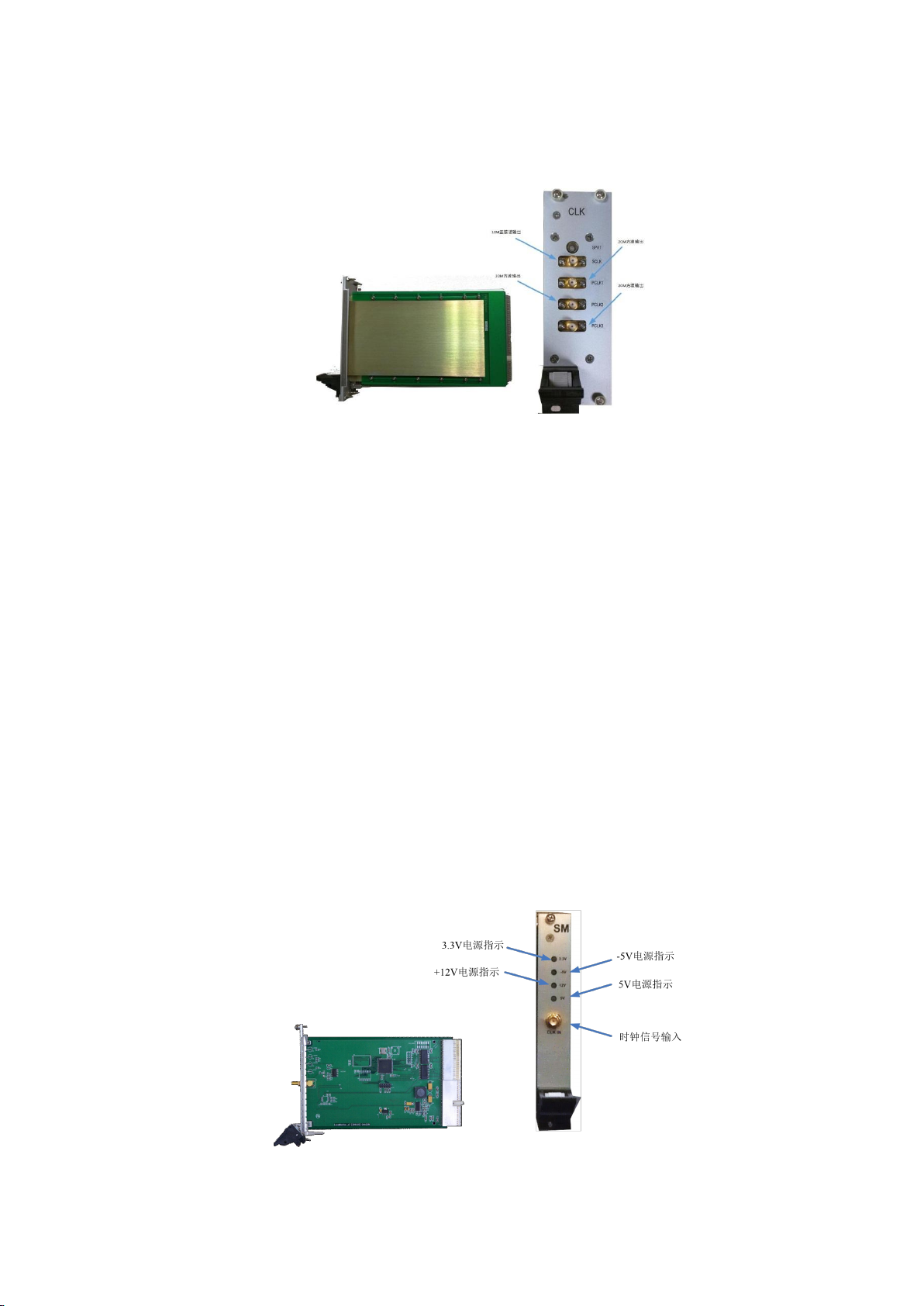

2.3.4 时钟模块

图

2-14

时钟模块外观及接口示意图

时钟模块给

号处理模块提供

2-14

图

所示。

时钟模块的输入输出接口：

 SCLK：10MHz

 PCLK1：20MHz

 PCLK2：20MHz

 PCLK3：20MHz

时钟模块前面板指示灯含义：

 SPAT

ADS-B

20M

时钟，为射频接收模块提供

：时钟模块电源是否正常。

2.3.5 监控模块

地面站系统内的其他模块提供各类时钟信号，例如为信

10M

时钟等，其外观及接口如

正弦波输出接口；

方波输出接口；

方波输出接口；

方波输出接口。

图 2-15 监控模块外观及接口示意图

18

系统监控模块采集接收机内各模块的工作状态，并将采集的信息输出到 CPU

主控模块的监控代理程序，统一向监控终端报告。其外观及接口如图 2-15 所示。

监控模块的输入输出接口：

 CLK_IN：监控时钟信号输入，保留未使用。

监控模块前面板指示灯含义：

 3.3V：3.3V 电源状态；

 -5V：-5V 电源状态；

 12V：12V 电源状态；

 5V：5V 电源状态；

2.3.6 交直流冗余电源模块

机箱内配置一个电源模块，可同时提供交流和直流供电，优先使用交流供

电，交、直流互为冗余备份，具备 0 秒切换能力，切换时可保证 ADS-B 接收机

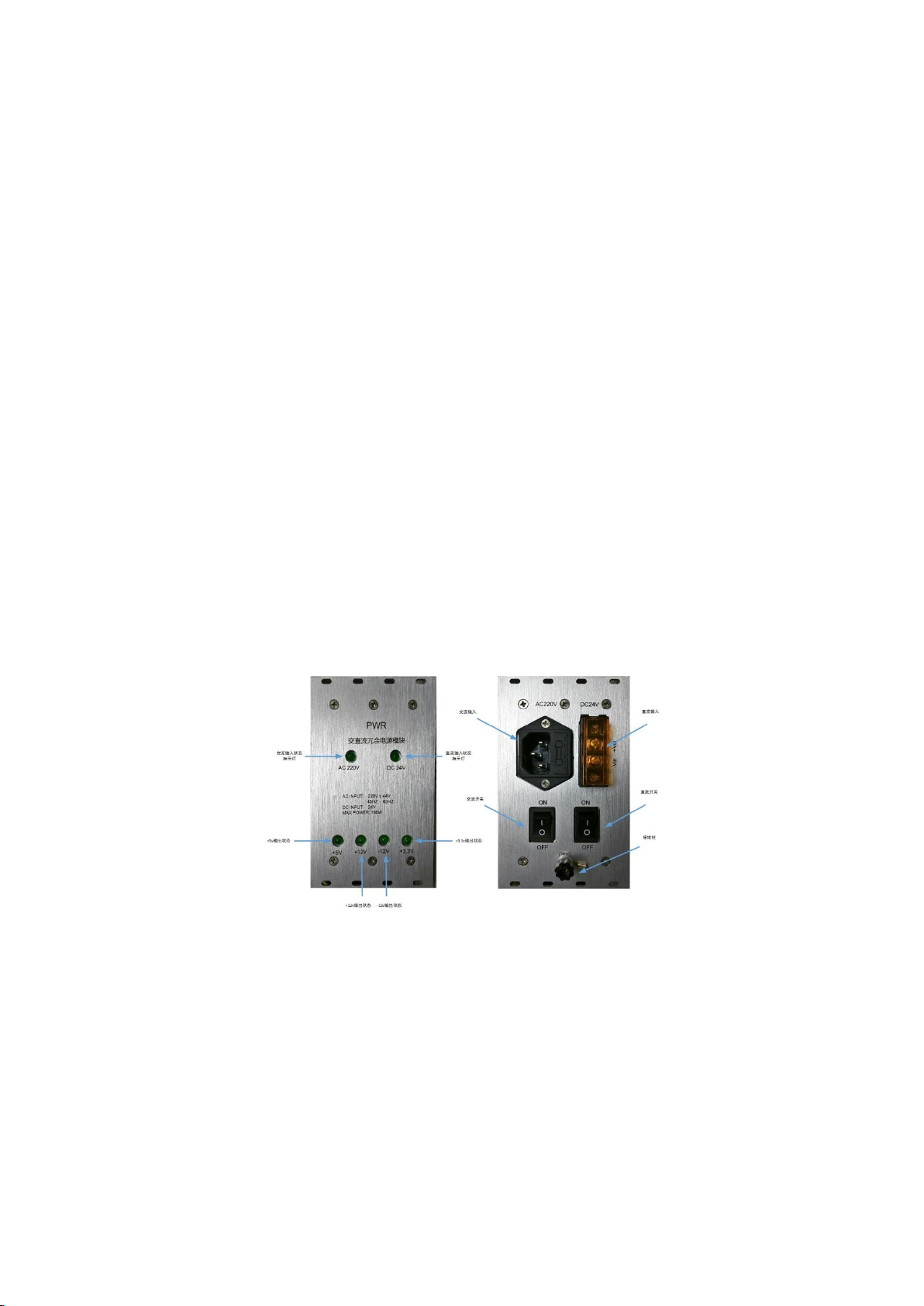

内的其他模块正常工作，大大提高系统的可靠性。电源模块的外观及接口如图

2-16 所示：

图 2-16 电源模块外观及接口示意图

电源模块输入输出接口：

 AC220V：交流输入接口

 DC24V：直流输入接口

 ON/OFF: 电源输入开关

电源模块前面板指示灯含义：

 AC220V：交流输入状态

19

 DC24V：直流输入状态

 +5V：+5V 输出状态

 +12V：+12V 输出状态

 -12V：-12V 输出状态

 +3.3V：+3.3V 输出状态

注：正常使用情况下，交流和直流指示灯都亮，默认采用交流供电方式，当

交流供电故障时，交流指示灯不亮，而直流指示灯亮，表示当前采用的是直流供

电方式，若两个指示灯都不亮，检查电源模块控制开关是否按下，或者电源模块

故障。单通道电源模块具备一路 5V、±12V 和 3.3V 直流输出，双通道的电源模

块具备两路直流输出。

20

第三章 系统安装及运行

建议本系统的安装调试由接受过专门培训的技术人员进行，并遵守相关的安

全标准和要求，以保证安装过程中人员和设备安全。

3.1 环境及供电要求

本系统的安装环境要求和供电要求可参考 1.3 节“工作环境”的描述，单通

道 ADS-B 地面站（不含监控终端）的总功耗不大于 70W，双通道 ADS-B 地面

站（不含监控终端）的总功耗不大于 100W。

3.2 电缆要求



机柜电源电缆

——

交流电源电缆：建议采用

——

直流电源电缆：建议采用

——

设备接地电缆：建议采用

——

机柜接地电缆：建议采用不小于



射频电缆

——ADS-B

馈线长度大于50米时，可采用

——GNSS



信号线

——

网络连接线：不低于5类网络线标准；

——

同步串行数据线：不低于5类网络线标准。

射频电缆：馈线长度小于50米时，可采用

射频电缆：建议采用

3.3 安装前准备

BRV 3×2.5mm

BRV 2×4mm

BVR 2.5mm

10mm

7/8

低损铠装电缆；

1/2

射频电缆。

2

2

接地线；

2

2

专用复套线；

电缆；

专用接地线。

1/2

铠装电缆；

3.3.1 开箱检查

安装前检查步骤包括：

21

 是否具有适用的工具；

设备/工具

数量

用途

备注

射频信号源

1 台

测试 ADS-B 接收机指标

用户如要求配置需单

独购买

网络矢量分析仪

1 台

测试天馈部分指标

用户如要求配置需单

独购买

万用表

1 台

测试电源及线缆

扳手

1 套

制作射频接头

螺丝刀

1 套

机柜安装

电烙铁

1 套

制作接头、接地线

其他常用工具

1 套

天线固定、制作标签等

包括标签机、拉绳等

 设备包装箱是否完好；

 打开包装箱，检查设备外观是否完好，包装箱内配件是否齐全；

 检查包装箱内的文档资料是否齐全；

 检查各类线缆是否满足安装要求。

3.3.2 安装工具

安装所需基本工具如表 3-1 所示：

表 3-1 系统安装常用工具

3.4 机柜安装

米机柜为例，说明机柜的安装过程。

4 个滑轮上的固定装置顺时钟转动，使机柜固定在地板上；

电缆连接到机柜内的 220V 交流接线板上，将直流电源通过配置的直流电源电缆

连接到机柜内部 ADS-B 接收机直流电源接线端子上；；

定在机柜内部的后方（如馈线从机柜顶部进入机柜，则支架可安装在机柜上方，

根据用户要求和现场实际情况，可分别提供 1.2 米或 2 米机柜。下面以 1.2

第一步：打开机柜包装箱，并将机柜抬到设备机房选定的位置，将机柜下方

第二步：将外部的交流电源（一般从机房的配电箱内）通过配置的交流电源

第三步：如配置了防雷器安装支架，则将防雷器安装在支架上，并将支架固

22

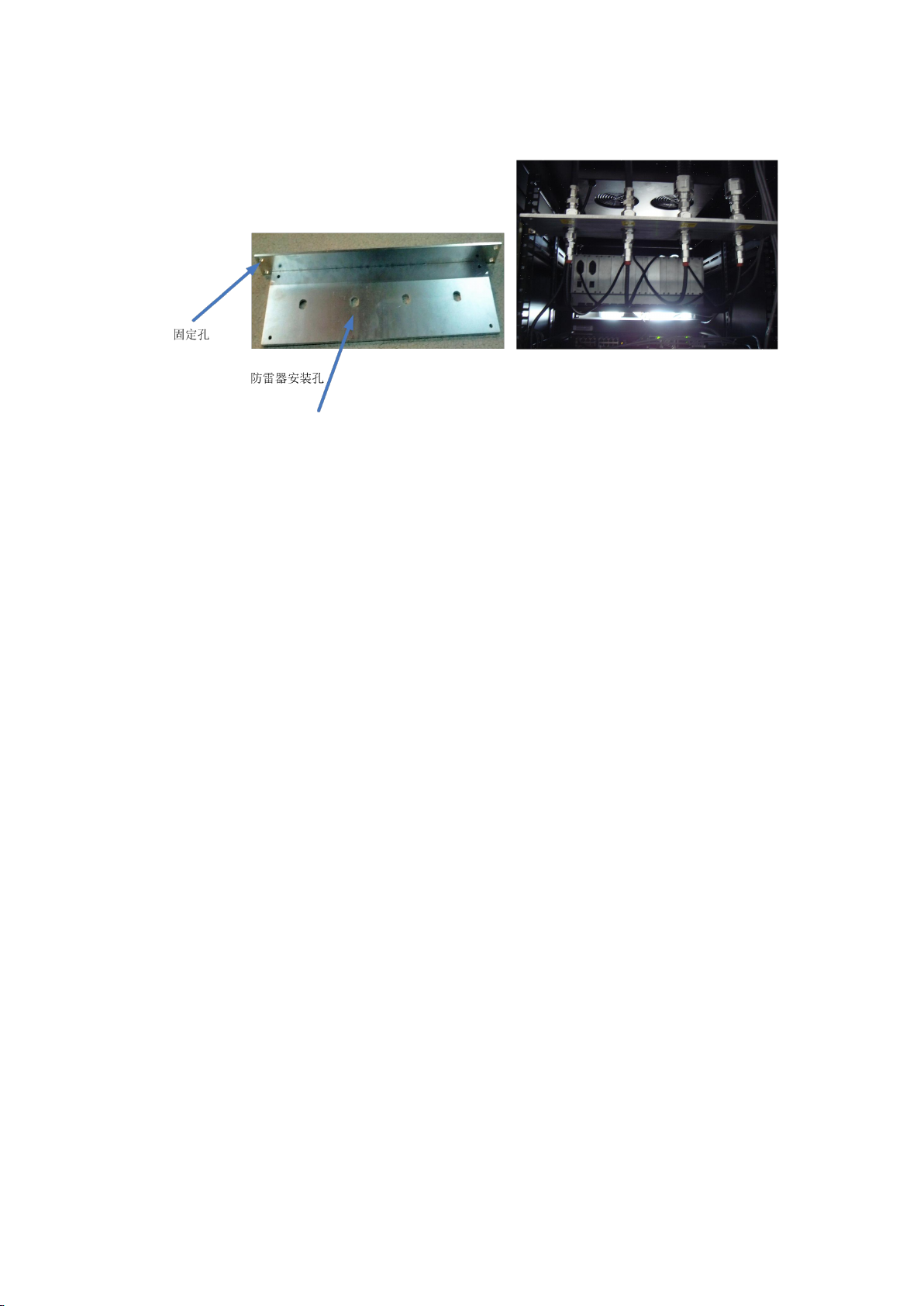

反之则安装在机柜下方），具体安装位置如图 3-1 所示。

3-1

图

防雷器支架安装示意图

第四步：机柜接地——将配置的接地线从机柜内部的接地点连接到机房内的

接地排上。

3.5 设备安装

3.5.1 线缆连接

 电源线连接

——220V 交流电接入：标准 220V 交流电源线公头插入机柜内的 220V 交流

接线板上，母头接到设备交流电源输入端；

——直流电源接入：分别将引接到机柜内的直流电源直接连接到 ADS-B 接

收机的直流输入端；

——接地线连接：通过接地线将所有设备外壳的接地点连接到机柜接地铜排

上，保证设备的可靠接地。

 信号线连接

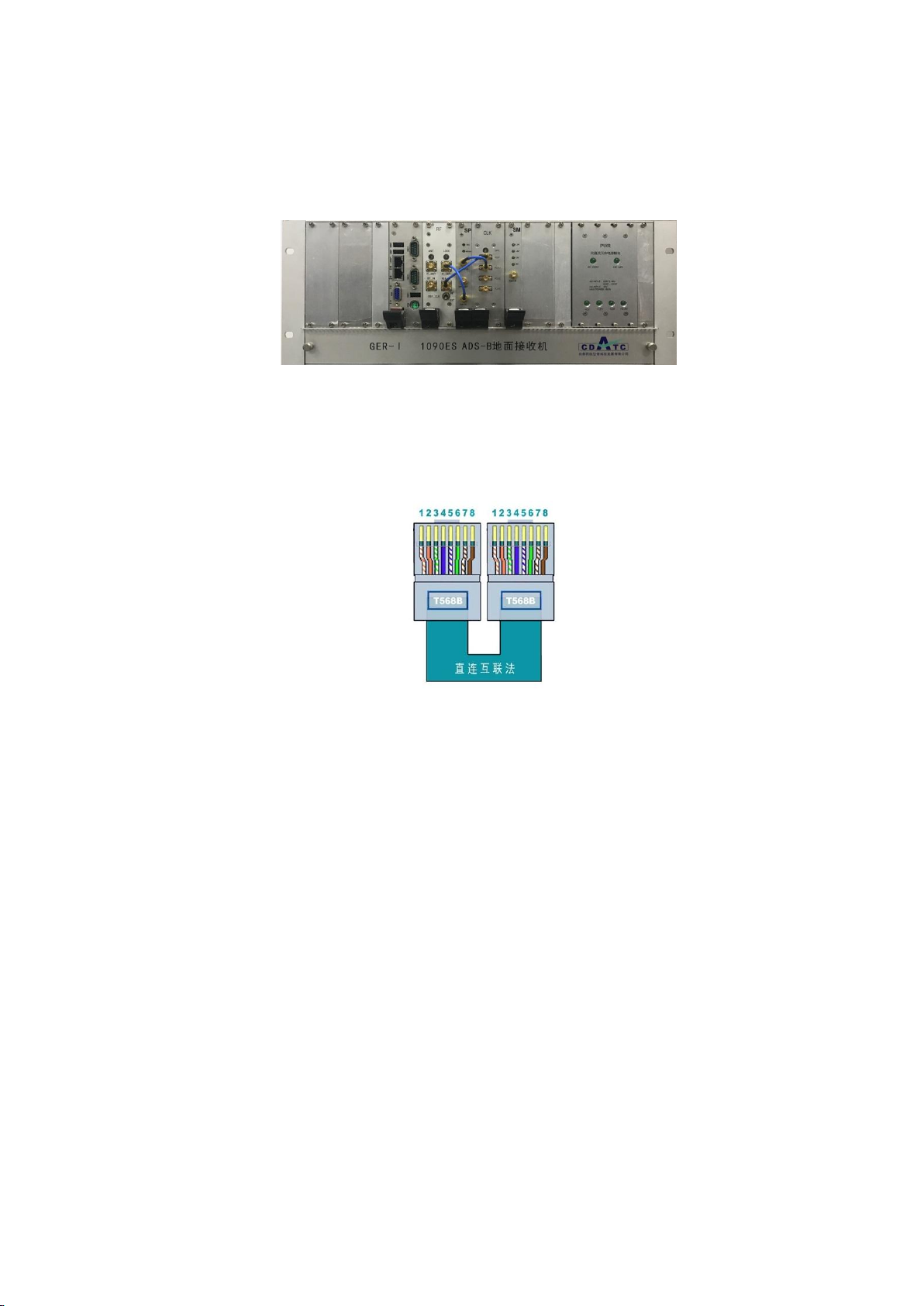

——ADS-B 接收机模块间连线（包含在配件中，出厂时已连接），如图 3-2

所示：

射频信号线：射频接收模块的射频输出（V_OUT）到信号处理模块的信号输

入（SIG IN）；
信号时钟线：信号处理模块的参考输入（REF CLK）到时钟模块第二路 20M

23

方波（PCLK1）；

射频时钟线：射频接收模块的射频时钟输入（

REF_IN

）到时钟模块的第一路

10M 正弦波（SCLK），在 ADS-B 地面站施工过程中可不安装；

3-2 ADS-B

图

——

网线连接：从每个

ADS-B

线连接到交换机上。网线的制作方式如图

接收机模块间连线

接收机主控模块的网络接口通过标准直通网

3-3

所示。

3-3

图

直通网线制作示意图

3.5.2 天线安装

 天线安装

天线支架制作：安装现场没有现成的天线安装位置，则需要制作天线支架，

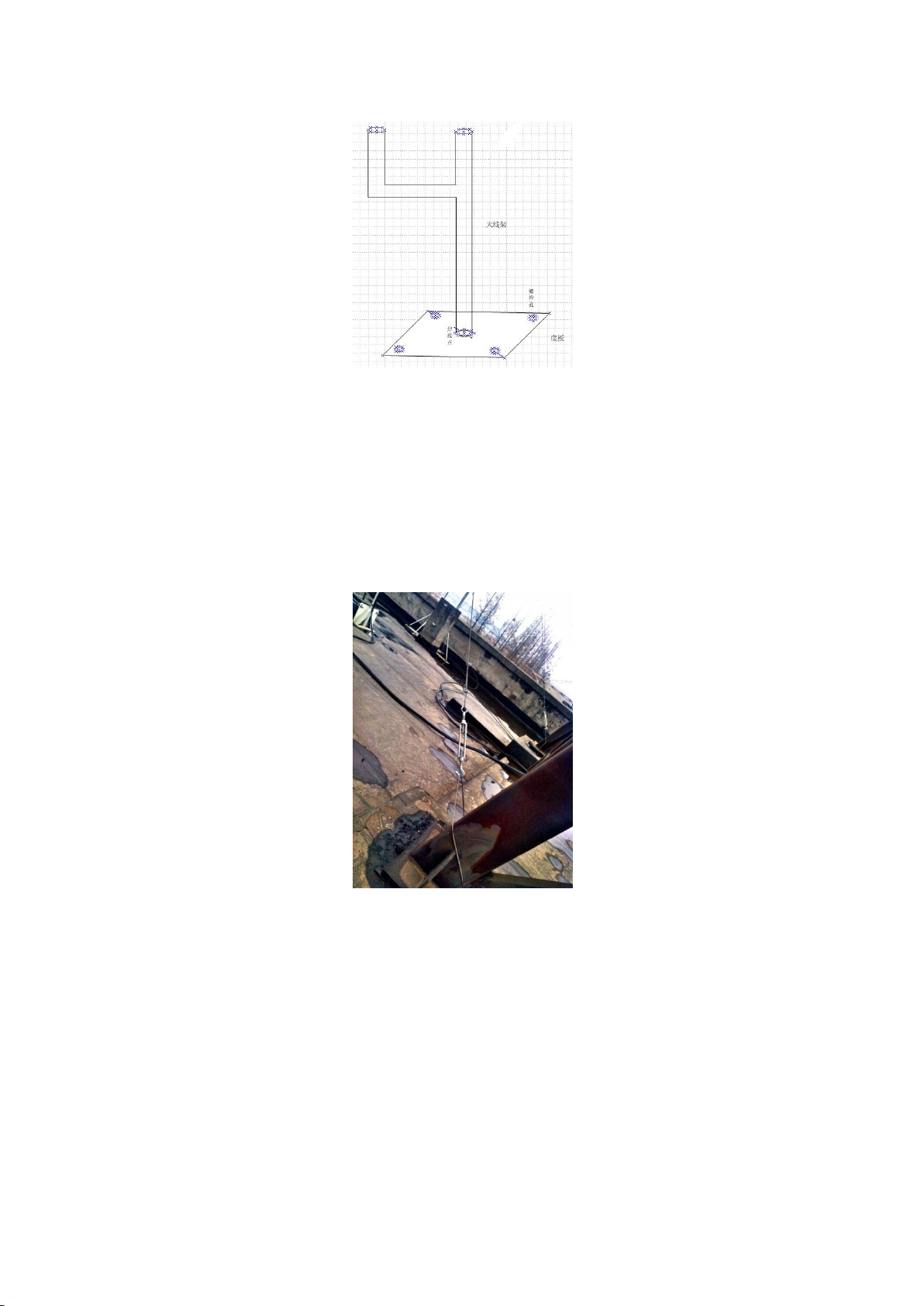

如图 3-4 所示，定向天线的安装支架根据现场实际情况制作：

24

3- 4

图

全向天线支架示意图

支架抱杆可采用 50mm 的钢管，ADS-B 天线和 GNSS 天线底部均有抱箍，

可直接通过配置的 U 型条固定在抱杆上，支架底部通过螺钉固定在地面。

拉绳固定：天线安装好后，需要固定钢丝拉绳。如图 3-5 所示（可根据现场

环境固定）：

3-5

图

钢丝绳地面部分固定示意图

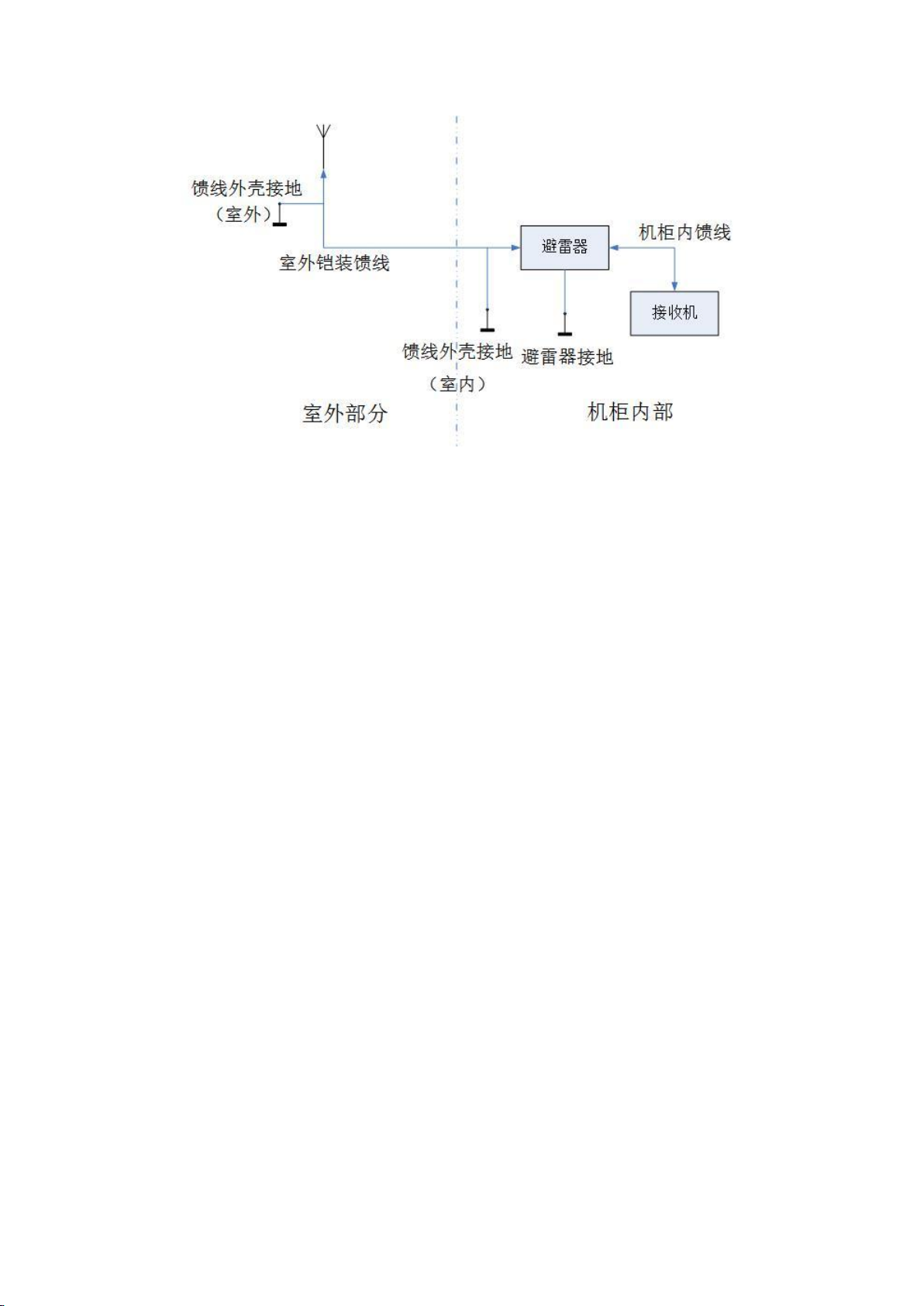

馈线连接：馈线天线端以 N 型公头连接到天线上，并就近采用专用接地卡

将馈线屏蔽层接地，馈线机柜端连接到防雷器上。馈线连接如图 3-6 所示：

25

3-6

图

馈线连接示意图

设备安装的要求包括：

1) 天线安装的位置以满足覆盖要求为准；

2) 天线安装时，天线支架、U 型条及螺栓螺母等须做好防锈、防腐处理。

3) 天线安装的高度必须小于附近避雷针的高度，且在其防护范围内；

4) 天线安装时，应保证天线的垂直，以获得最好的接收效果；

5) 清晰的电缆标识：在每根电缆的适宜位置进行标识，便于用户的维护；

6) 合理的走线：例如采用 7/8 射频电缆时，尽量避免过多的拐弯，馈线两端连

接天线和避雷器时，建议使用小口径的跳线电缆连接。

3.6 软件安装

软件安装包括两部分，分别是 ADS-B 接收机软件和监控终端软件。

3.6.1 接收机软件安装

ADS-B

接收机的操作系统为

RemoteUnite、snmpAgent和targetFilter

接收机中），上述系统和软件在出厂时已正确安装到接收机上。在运行过程中如

需重新安装应用软件，接收机的C盘上有一个“

下存放了接收机软件的安装程序，直接运行该目录下的“

Windows XPE

，运行的软件包括

（该程序仅安装在用于定向系统的

ADSB_Install

”的目录，该目录

ADSBStationSetup.exe

ADSBProc

ADS-B

、

”

26

文件，按照默认配置即可完成接收机软件的安装。

3.6.2 监控终端软件安装

安装监控终端应用软件之前，请首先在计算机上安装操作系统（WindowsXP

或 Windows7，安装过程请参阅 Windows 自带说明书）。

本软件包括一张光盘或 U 盘（内含系统文件和应用程序），安装方法如下：

1、首先将光盘放入光驱或插入 U 盘；

2、双击光盘盘符或打开 U 盘目录，进入“ADS-B 监控系统”目录，双击目

录中的 Setup.EXE，启动安装程序；

3、遵循安装程序的指引安装系统软件（建议程序以默认目录 C:\ CMS 安装）。

3.6.3 TSD 数据记录软件安装

TSD

监视数据记录程序以

1

、安装

2

、安装时将

3

、以管理员身份运行

4

、在当前控制台窗口中用cd命令切换到软件解压目录；

5

、运行

RECORD

6

、打开

入“允许应用通过

中。

7

、打开软件安装目录下的

VC2015的32

DR

软件解压到一个目录；

regsvc.bat

”；

Windows

注册和启动服务，服务名称“

防火墙，将安装目录下的“

Windows

Windows

位运行库；

admin_cmd.bat

防火墙进行通信”，将“专用”和“公用”两列都选

config.ini

服务的形式运行，安装步骤如下：

文件，打开一个控制台窗口；

TSD_DATA_RECORD.exe

文件，配置

00_CDATC_TSD_DATA_

[net_config]

：将

ethA_ip

”加

配置

成软件所在主机的A网IP地址

改网配置信息，需要重启服务。其它配置保持默认即可；

8

、待

CMS

运行稳定（

;ethB_ip

FTPdir

配置成软件所在主机的B网IP地址。修

目录获取回各个通道的配置信息文件）后，打

27

开 Windows 任 务 管 理 器 ， 并 展 开 “ 详 细 信 息 ”， 在“ 服 务 ” 页启 动 服 务

“00_CDATC_TSD_DATA_RECORD”，之后服务开机会自动运行。

3.7 系统配置

在首次运行前，由经过专业培训的技术人员对系统配置文件进行修改，以满

足系统现场配置要求。系统配置分为 3 个部分，分别是 ADS-B 接收机应用程序

配置、ADS-B 接收机监控代理程序配置和监控终端程序配置。

3.7.1 ADS-B 接收机应用软件配置

每个通道的

(RemoteUnite.exe)

snmpAgent.exe

（

安装调试时根据实际需要，确定是否开启该程序。接收机内共包括5个配置文件，

分别针对

C:\Pub

（1）

下：

—————————————————————————————

[RU_WORKMODE]——

System=Active ——Active

Swtich_Mode=Auto Switch

—————————————————————————————

ADS-B

目录下。

ADSBSystem.ini

ADS-B

、 信 号 处 理 程 序

）、数据融合程序（

地面站的系统级应用和4个数据处理程序，这些配置文件位于

接收机上共运行了4个应用程序，分别是信号采集程序

(ADSBProc.exe)

targetFilter.exe

：本配置文件主要针对地面站的系统级应用，详细说明如

设置地面站工作模式

：主用，

Standby

），其中数据融合程序在现场

：备用

、 监 控 代 理 程 序

[RU_GPS]——GNSS

Longitude=103度57分17.1013

Latitude=30度34分39.9916

Height=52482 ——

—————————————————————————————

[ADSB_DATA_SOURCE_ID]——

SAC=0 ——

地面站区域码（

参数

秒

秒

system area code

——

地面站经度

——

地面站经纬度

地面站海拔高度，单位

地面站ID及版本参数

），由系统或用户分配

cm

28

SIC=1 ——地面站识别码（system identity code），由系统或用户分配

注：不同站点不能重复设置 SAC 和 SIC，用于向后端应用系统标示 CAT21 数据

报来源。

CAT21Vision=0.26——地面站输出 CAT21 版本，0.26、1.4 或 2.1

—————————————————————————————

[ADSB_NET_DATA]——地面站网络参数

CAT21_IP_A=127.0.0.1——UDP 通信方式下 CAT21 数据报输出 IP 地址一

CAT21_PORT_A=1212——UDP 通信方式下输出 CAT21 数据报端口一

CAT21_IP_B=127.0.0.1——UDP 通信方式下 CAT21 数据报输出 IP 地址二

CAT21_PORT_B=1212——UDP 通信方式下输出 CAT21 数据报端口二

CAT247_IP_A=127.0.0.1——UDP 通信方式下输出 CAT247 报文的 IP 地址一

CAT247_PORT_A=2002——UDP 通信方式下输出 CAT247 数据报端口一

CAT247_IP_B=127.0.0.1——UDP 通信方式下输出 CAT247 报文的 IP 地址二

CAT247_PORT_B=2002——UDP 通信方式下输出 CAT247 数据报端口二

LOCAL_IP_A=192.168.0.229——接收机本地 IP 地址一

LOCAL_IP_B=192.168.1.219——接收机本地 IP 地址二

（注：本配置项中，不同的 IP 地址配置可对应不同的网络通信方式，双网可以

配置不同通讯方式。主要应用方式，说明如下：

127.0.0.1——数据只发给本接收机（一般在调试时使用）

192.168.0.255——数据在该网段内全网广播

192.168.0.xxx——数据固定发给该 IP 地址对应的处理机）

—————————————————————————————

[ADSB_SYS_DATA]——地面站系统参数

SysAnswerCheck=true——地面站是否检测信标，true：检测，false：不检测

SysAnswerInterval=2000——地面站检测信标间隔，单位毫秒

SysAnswerAddress=16773412——被检测信标的地址码，将 24bit 的地址码直接转

换为十进制数，有关信标地址码的配置可参考信标的用户手册

SysPeriodSend=true——地面站是否采用周期驱动模式

SysPeriodSendTime=0——地面站周期发送时间（单位 ms）。0，事件驱动。大于

29

0 使用周期发送。一般建议使用 1000ms 或者 2000ms。

SysGlobeDecode=false——地面站对地面目标经纬度解码方式。true：采用全球经

纬度解码算法，false：采用本地经纬度解码算法。除非两个机场挨着很近设置该

参数为 true，一般使用 false

SysSurfuceAlt=false——地面站是否输出地面目标高度 0 。true：输出高度 0，false：

不输出高度数据项。

CAT247PeriodicReportInterval=1000——CAT247 报文的发送时间间隔

SysMaxDistance=400——地面站接收机处理距离设置

SysSurfuceVector=true——是否发送地面速度和角度

SysAltFlag=25 ——输出 FL 最小单位

（2）ADSBdebug.ini：ADSBProc 程序 的配置 文件， 该配置 文件主 要说明 了

ADSBProc 程序与 RU 程序和 Agent 程序之间通过本机 UDP 通信方式实现数据交

互时的网络参数，以及其他一些基本参数。说明如下：

[ADSB_NET_DATA]

STATUS_IP=127.0.0.1 ——Proc 程序输出数据 IP，只能为 127.0.0.1

RecvDataPort=1000 ——Proc 程序接收 RU 程序数据的端口

RecvCMDPort=1003 ——Proc 程序接收 Agent 程序数据的端口

STATUS_PORT=2002 ——Proc 程序向 Agent 程序发送数据的端口

STATUSPeriodicReportInterval=2000——Proc 程序输出数据间隔

NLOSProcess=true ——是否多径处理（调试时修改）

NeedTrackStatus=false ——是否需要目标锁定才输出（调试时使用）

SysAnswerRefTime=0 ——ADS-B 服务报文数据的计数起点（0 表示在每天午夜

清零并重新计数；1 表示从上次清零到目前为止的计数统计）

TargetStatusComplexMode=false——目标状态处理输出模式（复杂和简单）

（3）ADSBArea.ini：地面站过滤方式及范围设置

[ALTITUDE]高度过滤信息

Altitude=false ——是否采用高度过滤

Blow_Altitude=true——高度过滤条件，拟定高度之上还是之下

Altitude_high=1000——高度范围设置

30

[CIRCULAR]圆形过滤信息

Circular=false——是否采用圆形过滤

Inside=true——过滤的范围圆外还是圆内

Circular_R=10——过滤圆的半径范围

Circular_Lon=116.53——过滤圆的圆心经度

Circular_Lat=40.01——过滤圆的圆心纬度

[SQUARE] 方形过滤信息

Square=false——是否采用方形过滤

Inside=true——过滤的范围方形外还是方形内

Square_X1_Lat=39.24——方形的四个点的坐标

Square_X2_Lat=40.24——方形的四个点的坐标

Square_Y1_Lon=115.4310——方形的四个点的坐标

Square_Y2_Lon=115.6310——方形的四个点的坐标

（4）RUdebug.ini：RU 程序的配置文件，该配置文件主要说明了 RU 程序与

ADSBProc 程序和 Agent 程序之间通过本机 UDP 通信方式实现数据交互时的网

络参数，以及其他一些基本参数。说明如下：

[RU_NET_CMD]——RU 与 Agent 之间的 UDP 通信参数

SendIP=127.0.0.1——RU 程序数据输出 IP，只能为 127.0.0.1

SendPort=6001 ——RU 程序数据输出端口

RecvPort=6000 ——RU 程序接收 agent 数据端口

—————————————————————————————

[RU_NET_DATA]——RU 与 ADSBProc 之间的 UDP 通信参数

SendIP=127.0.0.1——RU 程序数据输出 IP，只能为 127.0.0.1

SendPort=5555 ——RU 程序数据输出端口

（注：RU 程序只发送数据到 ADSBProc，不接收数据，因此只配置发送端口即

可）

SendTimeIP=192.168.0.255 ——GPS 状态同步 IP

SendTimePort=2030 ——GPS 状态同步端口

time=1000 ——RU 程序数据输出间隔

31

ConservativeCorrection=1 ——是否采用保守纠错算法

manliCorrection=false ——是否使用蛮力纠错

RFANTENNA=-0xd508 ——接收机检测门限

STOREDAY=7 ——RU 日志保存时间

DATALOG=true ——是否打开 RU 日志记录功能

（注：RU 程序只是负责将设定的接收机门限值通过 PCI 总线写到 FPGA 寄存器

中，实际的检测过程在 FPGA 内完成）

enableExportData=true ——原始脉冲是否输出标志

BindIP_A=192.168.5.10 ——本地 A 网 IP

exportIP_A=192.168.5.255——本地 A 网发送 IP 地址

exportPort_A=55——本地 A 网发送端口

BindIP_B=192.168.6.10——本地 B 网 IP

exportIP_B=192.168.6.255——本地 B 网发送 IP 地址

exportPort_B=22——本地 B 网发送端口

（5）targetProc.ini：

[general]

bootFromStart=true——开机启动项

[backup_params]

AntennaType="dir"——定向系统标志

GroupNum=1——定向系统所在组号

priorityNum=4——定向系统配置的地面站数量

[NET_CON]

cmdIp=127.0.0.1——监控绑定 IP

sendCmdPort=2233——监控信息发送端口

recCmdPort=1212——监控信息接收端口

CAT21Version=0.26——CAT21 版本号

[device1]

dataIp=192.168.5.255——A 网 CAT21 接收数据 IP

recDataPort=12113——A 网 CAT21 接收数据端口

32

sendDataIp=192.168.5.255——A 网 CAT21 发送数据 IP

sendDataPort=5577——A 网 CAT21 发送数据端口

valid=true——是否采用双网结构

[device2]

dataIp=192.168.6.255——B 网 CAT21 接收数据 IP

recDataPort=12121——B 网 CAT21 接收数据端口

sendDataIp=192.168.6.255——B 网 CAT21 发送数据 IP

sendDataPort=5577——B 网 CAT21 发送数据端口

valid=true——是否采用双网结构

注：

（1）RUdebug.ini 和 ADSBdebug.ini 配置文件在一般情况下不建议用户修改，除

非 RU、ADSBProc 和 Agent 程序之间数据交互的 UDP 端口被网络内的其他应用

程序占用；

（2）如要修改 RUdebug.ini 和 ADSBdebug.ini 配置文件中的 UDP 端口，应保证

参数的一致性，例如：RU 程序发送数据到 ADSBProc 的 UDP 端口应与 ADSBProc

程序的接收端口一致；

（3）Agent 程序的 UDP 通信参数在 Agent 程序的界面上可直接配置，有关该部

分的配置请参考 3.7.2 节。

3.7.2 监控代理程序（Agent）配置

监控代理程序的操作有两种方式：

 直接通过 ADS-B 接收机：ADS-B 接收机的主控模块有 VGA 接口和 PS2 接

口，可连接显示器和键盘、鼠标，直接在系统主界面上进行操作；

 在 ADS-B 接收机与监控终端网络连接正常时，可通过监控终端运行的 VNC

软件，远程登录 ADS-B 接收机系统界面（有关 VNC 软件的使用方法请参考

该软件的相关技术文档）。

两种操作的方法均相同。

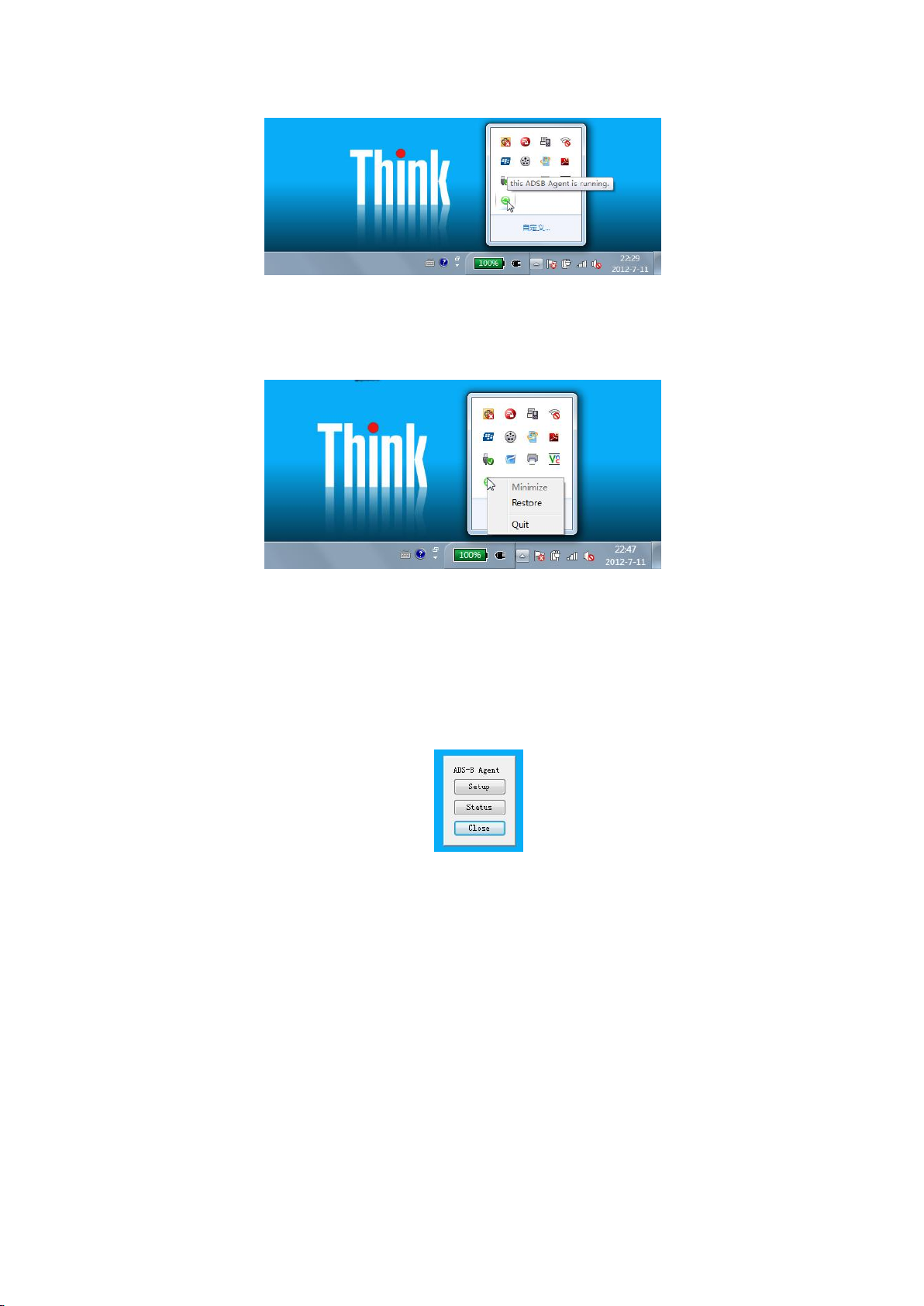

Agent 程序开机运行后，自动缩小为 Windows 桌面右下角的圆形图标，如图

3-7 所示（以 Windows 7 操作系统为例）。

33

3-7 Agent

图

程序图标

鼠标右键点击 Agent 图标时，显示界面如图 3-8 所示：

3-8 Agent

图

程序鼠标右键显示图

此界面上可选择的操作分别是“Quit（退出 Agent 程序）”和“Restore（弹出

程序状态和设置界面）”。当选择了“Restore”操作后，程序显示如图 3-9 所示界

面：

3-9 Agent

图

程序控制主界面

在此界面上，可分别对 Agent 程序进行配置（Setup），查看 Agent 程序状态

（Status），或者关闭该界面（Close）。

——当选择“Status”选项后，程序显示状态界面，显示如图 3-10 所示：

34

3-10 Agent

图

程序状态界面

在地面站工作过程中，本对话框的参数值会根据运行情况自动刷新，用户可

通过该界面了解地面站的部分工作情况。

RU Data： Agent 程序接收到 RU 程序的数据帧数；

ADSBProc Data： Agent 程序收到 ADSBProc 程序的数据帧数；

Cat23 Data： Agent 程序向外发送 Cat23 报文数量；

Work Mode In INI：本接收机在配置文件中设定的主/备模式；

Actually Work Mode：本接收机实际的主/备工作模式。

注：由于接收机在工作过程中可能会发生切换，因此可能存在配置文件中说明的

本接收机主备模式与实际不一致的情况，但并不影响使用。

——当选择“Setup”选项后，程序显示设置界面，如图 3-11 所示：

3-11 Agent

图

程序设置主界面

配置界面包括三部分，分别是“Agent Configuration（Agent 基本配置）”、

“SNMP Configuration（SNMP 配置）”和“UDP Configuration（UDP 配置）”。其

35

中：

 Agent Configuration 配置界面如图 3-11 所示，主要设置一些 Agent 程序的常

用参数，说明如下：

——RU_TimeOut：RU 程序的超时，RU 程序定时向 Agent 程序发送心跳信

号，超过该设定的时间没收到即认为 RU 程序故障；

——ADSB_Proc_TimeOut：ADSBProc 程序的超时，ADSBProc 程序定时向

Agent 程序发送心跳信号，超过该设定的时间没收到即认为 ADSBProc 程序故障；

——SYS_Scan_Interval：获取系统状态（CPU、内存等）的间隔时间；

——Cat23_Interval：Cat23 报发送间隔时间。

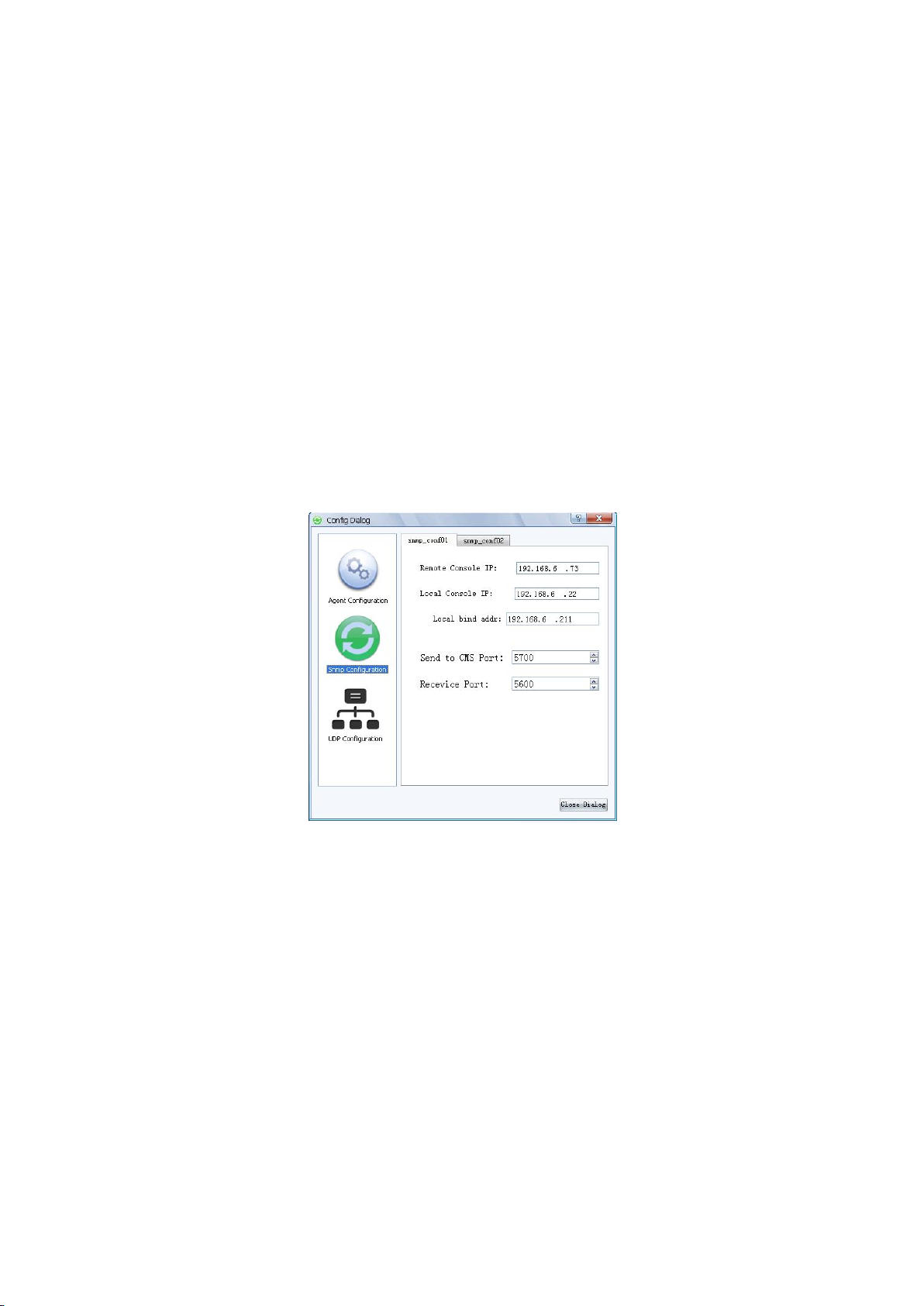

 SNMP Configuration 配置界面如图 3-12 所示，包括：

3-12 SNMP

图

配置界面

——Remote Console IP：远程监控终端的 IP 地址；

——Local Console IP：本地监控终端的 IP 地址；

——Local bind Addr：绑定本接收机的 IP 地址（由于接收机上有 2 个网卡，

需明确绑定到哪个网卡）；

——Send to CMS Port：向监控终端发送数据的 UDP 端口；

——Receive Port：接收监控终端数据的 UDP 端口。

 UDP 配置界面如图 3-13 所示，UDP 配置采用了相对灵活的 UDP 组方式进行

管理，程序设计了 5 组 UDP 通信端口设计（预处理器心跳信号和核心处理

36

器信息不适用 ADS-B 地面站系统），包括：

——RU 程序与 Agent 程序的 UDP 通信参数；

——Cat23 的 UDP 通信参数；

——保留的 UDP 通信参数（一般不使用）；

——ADSBProc 程序与 Agent 程序的 UDP 通信参数；

——本接收机 Agent 与另一接收机 Agent 的 UDP 通信参数；

——融合程序与 Agent 的 UDP 通信参数。

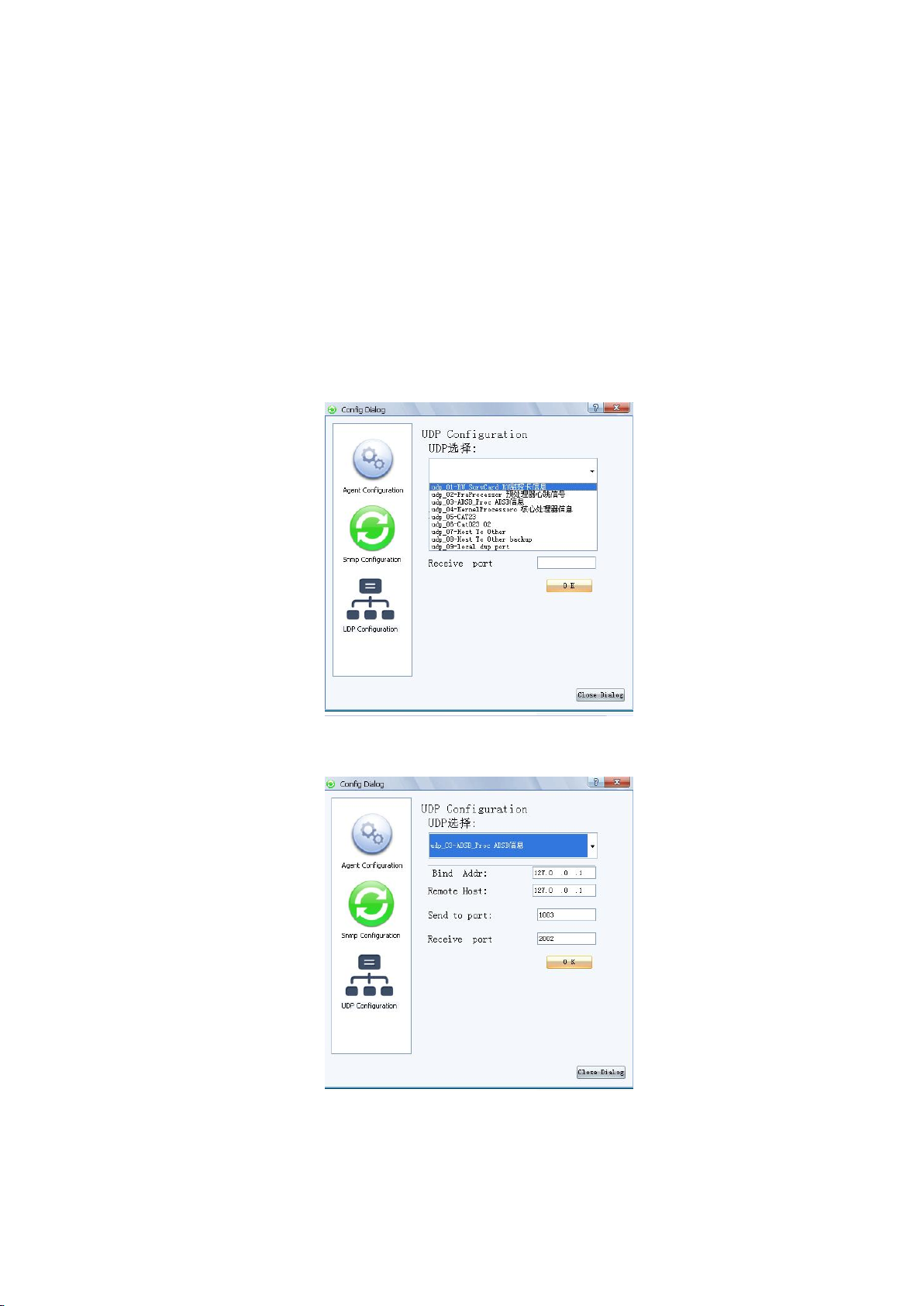

3-13 UDP

图

3-14 UDP

图

配置界面（1）

配置界面（2）

每组 UDP 端口包括 Bind Addr、Remote Host、Send to port、Receive port 等 4

37

个参数。其中由于 Agent 程序只接收 RU 和 ADSBProc 程序的数据，如图 3-14

所示。

注：UDP 配置项应与 RU、ADSBProc 以及另一接收机的 Agent 程序配置相

对应。

3.7.3 监控终端配置

监控终端的配置分为两步，首先是应用程序配置，其次是站点配置。有关监

控终端配置请参考本文档第四章“监视控制”。

3.7.4 TSD 数据记录软件配置

[net_config] //本机网络配置
ethA_ip=169.1.5.9 //A 网网卡 IP 地址
ethB_ip=169.1.69.9 //B 网网卡 IP 地址

[ini_file_info] //ADSB 通道配置
cms_config_file_path=c:/cms //CMS 安装目录
cms_config_file_name=cms_sys.ini //CMS 配置文件名称
target_proc_file_name=targetProc.ini //ADSB 融合程序配置文件名称
adsb_system_file_name=ADSBSystem.ini //ADSB 全向通道配置文件名称

[data] //数据存储配置
data_path=c:/TSD_DATA2/ //数据存储目录
max_days=100 //数据最大保存天数

[log] //日志相关配置
log_path= //程序日志保存目录,为空表示安装目录下的 log 子目录
max_days=90 //程序自身日志最大保存天数

38

第四章 监视控制

项目名称

项目状态

备注

RU 程序状态

正常

软件状态

故障

ADSBProc 程序状态

正常

故障

ADSBProc 程序过载

正常

过载

软件版本

RU 程序

版本号

ADSBProc 程

序

版本号

CPU 占用率

0%～100%，255 表

示未取到或故障

系统信息

内存使用率

0%～100%

存储介质使用率

0%～100%

GNSS 状态

参考源

数值

GNSS 状态

GNSS 模块

状态值

GNSS 天线状态

正常

ADS-B 地面站可通过监控终端实现远程监视操作和控制，本章节描述系统

监控终端的功能、运行要求、基本操作等内容。

4.1 功能简介

监控终端子系统（简称 CMS 系统）作为 ADS-B 地面站系统的重要组成部分，

能对设备的主要工作状态进行数据采集、分析，其主要功能包括：

 能够对安装区域内全部 ADS-B 地面站进行集中监控，通过网络数据测算，

本系统可以支持 128 个地面站或信标的监控。具有本地或远程监控地面站或

信标的能力。

 监视：通过主动查询及接收 ADS-B 接收机或信标的不定期状态报告，获取

接收机和信标的当前工作状况，其监视内容包括了接收机的 CPU 占用率、

内存占用率、存储设备使用情况、天线状态等，具体监控内容见表 4-1、4-2。

4-1 ADS-B

表

地面站监控状态列表

39

OVER CURRENT

UNDER CURRENT

ADS-B 天线状态

正常

硬件状态

故障

射频时钟锁定

正常

失锁

时钟模块状态

正常

故障

测试信标

正常

未检测到

电源状态

交直流输入

正常/故障

电源

使用的电源

交流/直流

交流过压

正常/过压

交流欠压

正常/欠压

直流过压

正常/过压

直流欠压

正常/欠压

表 4-2 信标监控状态列表

项目名称

项目状态

备注

CPU

使用百分比

字符串（RO）

硬件状态

内存使用百分比

字符串（RO）

交流电源状态

整数（RO）整形数 0 表示
故障，1 表示正常

直流电源状态

整数（RO）整形数0表示
故障，1表示正常

功放状态

整数（RO）整形数 0 表示
故障，1 表示正常

射频时钟锁定

整数（RO）整形数 0 表示
故障，1 表示正常

设备内部温度显示

整数（RO）整形数0表示
故障，1表示正常

RF 天线状态

整数（RO）整形数 0 表示
故障，1 表示正常

GNSS 天线状态

整数（RO）整形数 0 表示
故障，1 表示正常

操作系统版本

字符串（RO）

软件状态

应用程序版本

字符串（RO）

Bootloader 版本

字符串（RO）

GNSS

模块版本

字符串（RO）

GNSS 工作状态

整数（RO）整形数 0 表示
故障，1 表示正常

GNSS 状态

40

目标运动状态

整数（RO）整形数0表示
故障，1表示正常

可见卫星信息

字符串（RO）

纬度

字符串（RO）

经度

字符串（RO）

高度(单位米

)

字符串（RO）

速度（单位公里每小
时）

字符串（RO）

UTC

字 符 串 （

RO

）

（

DDMMYYhhmmss.ss

日

月年时分秒）

MAC

地址

字符串（RW）

系统配置

子网掩码

字符串（RW）

DNS

地址

字符串（RW）

设备IP地址

字符串（RW）

Snmptrap 服务器 IP 地
址

字符串（RW）

主备选项

整数（RW）0为主机，1为
备机

配对 IP

字符串（RW）

发射功率控制

整数（RW）0,3,6,9 四档，
对应

S

模式ID码

字符串（RW）

信标机ID码

字符串（RW）

ID 报 发 送 时 间 间 隔
（单位 ms）

整数（RW）

ID

报摆动时间（单位

ms）

整数（RW）

状态报发送时间间隔
（单位 ms）

整数（RW）

状态报摆动时间（单
位 ms）

整数（RW）

位置报发送时间间隔
（单位 ms）

整数（RW）

位置报摆动时间（单
位 ms）

整数（RW）
发射开关

整数（RW）

自定义模式下报文发
射时间间隔（单位 ms）

整形（RW）

自定义模式发射摆动
时间（单位 ms）

整形（RW）

发送模式

整形（RW）（2测试、1自

41

定义、0自动）



状态显示：将地面站的工作状态转化为图形符号及相应文本在主界面上进行

显示，以不同的颜色或其他效果表现每一监控数据的不同工作状态。



以网络拓扑的方式显示多个地面站信息。



地面站运行错误或线路断开等状态进行图形或声音告警，告警内容包括：



地面站软件或硬件故障；



设备与监控系统之间的网络连接发生错误；



设备出现问题，降级工作；



用户试图进行未授权的操作；

声光告警功能可分级提示，告警声音的大小及内容可由用户定制。



集中监控系统可划分使用者权限，不同权限用户可使用功能不同；并且在日

志中记录当前用户和用户权限级别。



具备对系统整体及单个模块进行停止、重启功能，包括：



采集程序重启；



数据处理程序重启；



代理程序（



接收机整机重启；



接收机整机停止；



信标整机重启；



信标整机停止；



能对重启、软件远程操作进行提醒与确认。



系统提供

ADS-B

 Asterix CAT021



背景地图编辑显示



航迹和标牌显示，标牌内容包括目标的唯一代码，高度，速度等信息，

Agent

）重启；

数据显示功能，包括：

数据实时显示

航迹可人工调节显示数量



测距测向（包括地图点间、目标与指定点及目标间测距测向）



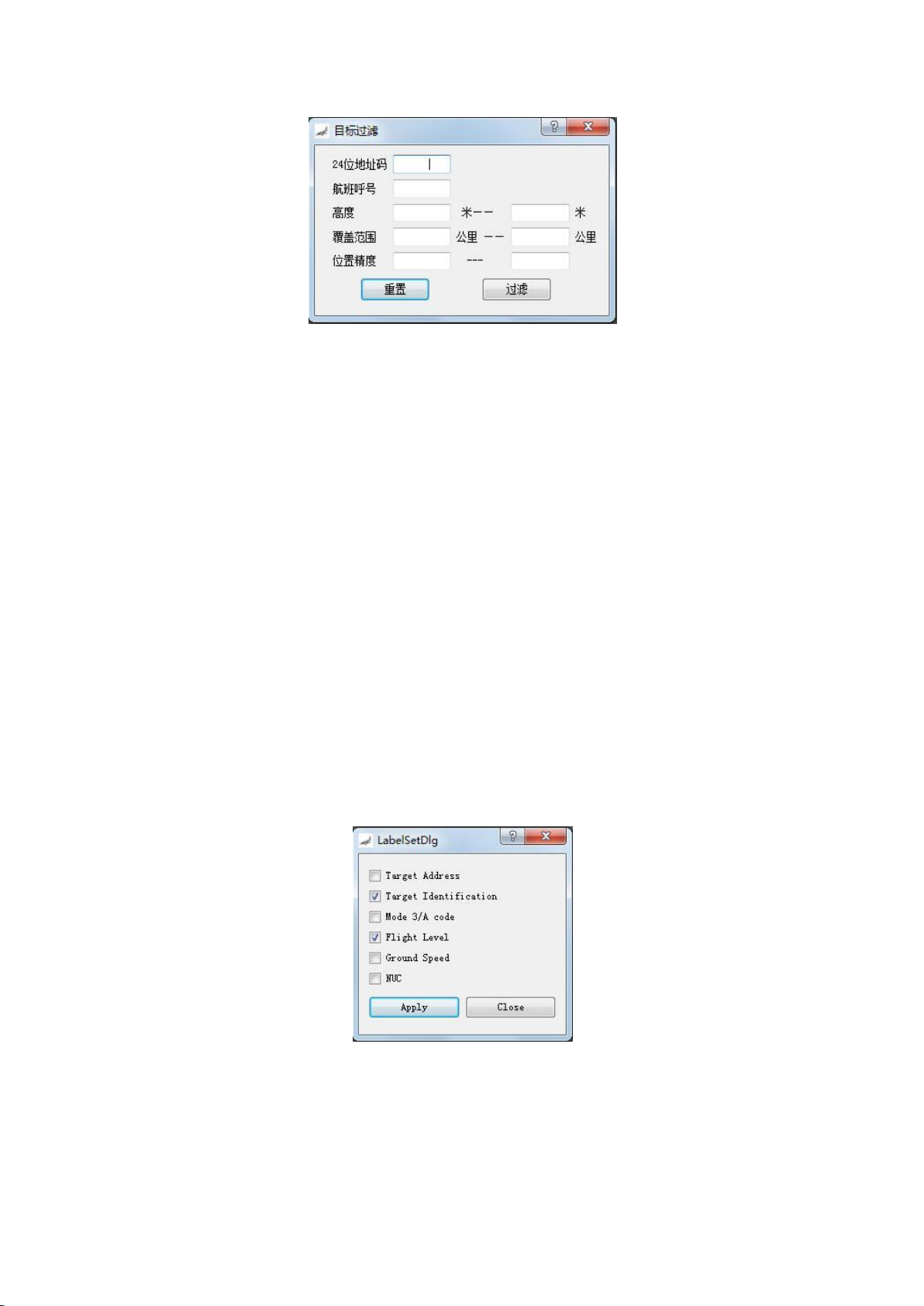

目标过滤（通过飞行高度层，距离范围等信息对目标进行过滤显示）

42

 系统提供 ADS-B 数据记录、存储及回放功能

 系统可对接收到的 Asterix 数据进行记录及储存，储存时间在 1 年以上。

 系统可对储存的 Asterix 记录数据进行回放，可进行多倍速回放；

 系统故障报告日志会在本地保存两年，超过两年将删除最早生成的日志后，

继续记录。

 系统提供对地面站软件进行远程升级和更新功能，并提供地面站软件、软件

参数备份及回退功能，此外系统还提供在线修改地面站数据处理程序系统配置的

功能。

 随系统附带的文档包括了全部设备的 snmp 接口 OID 说明，用户可以通过该

接口对系统进行远程控制，控制内容包括主备机或通道切换，单机停止/重启，

模块停止/重启，软件进程停止/重启等等。

4.2 运行环境

4.2.1 硬件

——PC 机一台，配置如下：

 配备 CPU 为 pentium 4（2.4GHz 主频）以上单核或多核处理器；

 具有支持 DirectX 的声卡（独立声卡或集成声卡皆可）；

 至少具有 2G 或以上的内存容量和 10G 以上的硬盘空闲空间；

 具备至少一块百兆或千兆以太网卡；

——辅助硬件：

 以太网交换机（视当地网络情况，可选配路由器或网关等网络转接设备）；

4.2.2 软件

 操作系统为：Microsoft Windows（WindowsXP，Windows7 专业版）

 辅助软件：DirectX

 监控维护程序：CMS 程序，安装在 C:\CMS 目录下。该程序内嵌了一个 ADS-B

数据显示软件 ADS-B_TSD.exe（简称 TSD），用户可在 CMS 程序的界面上直

43

接调用 TSD，直观查看 ADS-B 数据显示，同时 TSD 软件也可单独运行。

4.3 界面介绍

监控终端系统主界面可分为主视图、设备列表、日志窗体及工具栏几部分，

如图 4-1 所示。

图 4-1 监控终端软件主界面

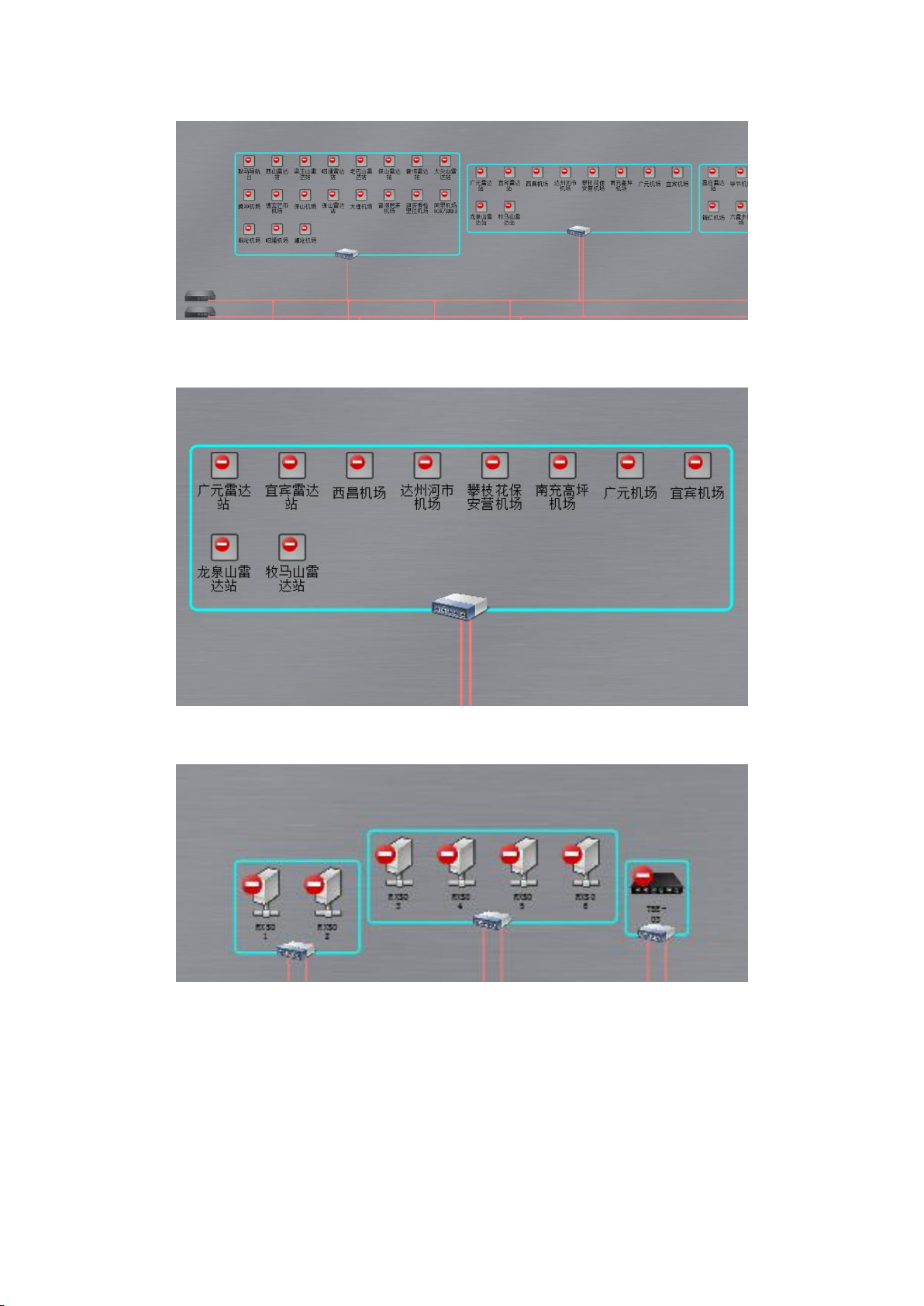

4.3.1 主视图

主视图采用以网络拓扑结构显示设备的网络（

所示。

ADS-B

系统的网络拓扑结构，根据监控区域不同又分为集中

4-3

）。站点视图主要显示站点具体设备状态和配置信

主要用于显示当前

视图和站点视图，集中视图可以根据配置为西南地区全局监视视图（如图

或某分局站监控视图（如图

息，如图

4-4

NETWORK

）视图，网络视图

4-2

）

44

图

图

4-2

西南地区监控视图

4-3

四川地区监控视图

4-4

图

站点视图

4.3.2 设备列表

设备列表是窗体左边的树形列表，可以显示系统的状态，如图 4-5 所示。

45

4-5

图

设备列表

4.3.3 工具栏

工具栏的外观和功能如图 4-6 所示。

图 4-6 工具栏

打印按钮可弹出文件打印对话框，有关文件打印功能可参考 4.4.9 节中相关

章节的描述。

视图放大、缩小、复原视图三个按钮，可以针对网络和地图视图起作用，在

用鼠标单击了相应视图后，单击该按钮可以实现视图的放大，缩小和回到缺省中

心点尺寸的功能。而拖动试图按钮，单击后可以让用户按下鼠标左键拖拽视图。

设备列表开关和日志窗口开关，可以打开或关闭设备列表或日志窗口，在比

较小的屏幕上可以通过关闭以上窗口，来获得更大的可视空间。

数据显示终端按钮（TSD）用于启动数据显示程序，具体操作请参阅后面

4.4.8 数据显示、记录和回放一节。

46

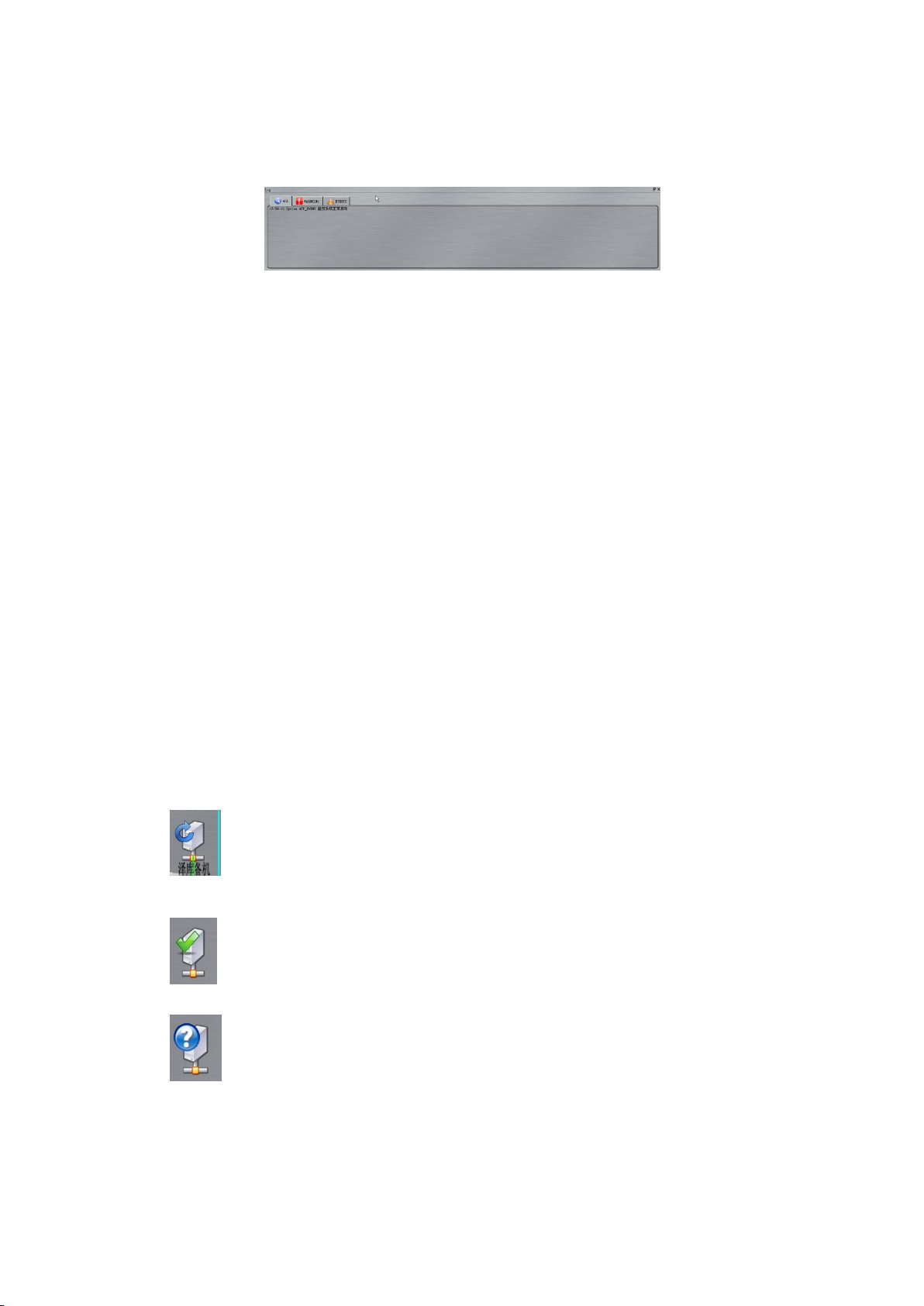

4.3.4 日志窗体

4-7

图

主窗体下方为日志记录窗体，日志窗体中会记录系统自启动时起的重要事件、

日志记录窗体

错误等信息，可作为用户检查错误的参考。日志信息分为系统事件（

错误或故障（

型，通过手动切换可查看相关内容。

部的日志将会存储在

件，以日期为文件名，用户可根据自己需要进行查询。

ERROR

）、设备状态（

CMS

安装目录的

STATUS

CMS

主界面上可记录的日志数量有限，全

syslog

）、人工操作（

目录下，平均每天生成1个日志文

USER_OPT

4.4 基本操作

4.4.1 接收机工作状态显示

网络视图是系统的缺省视图，在该视图上以图标形式显示各

主要信息和工作状态，各状态图形含义如下：

ADS-B

EVENT

）四种类

地面站的

）、

等待连接状态，该状态下，

正常工作状态，该状态下，设备正常工作；

设备状态信息不完整，即

CMS

系统未能获得全部状态信息；

CMS

还在向接收机请求网络连接；

CMS

系统与接收机间网络连接是通的，但是

47

设备工作状态错误，表示当前接收机可能出现硬件或软件故障，具体

故障将在设备提示字符串或系统日志中进行说明；

设备网络断开，表示 CMS 系统与图标指定接收机之间的通讯线路有问

题或接收机上的监控客户端未能正常工作。

在地面站或线路发生故障的情况下，CMS 系统将以声音方式提示用户注意观

察地面站状态。如果需要暂时关闭声音告警，只要单击工具栏上的“告警语音开

关”按钮即可，当有新的告警出现时，系统再次发出声音告警。

4.4.2 接收机配置

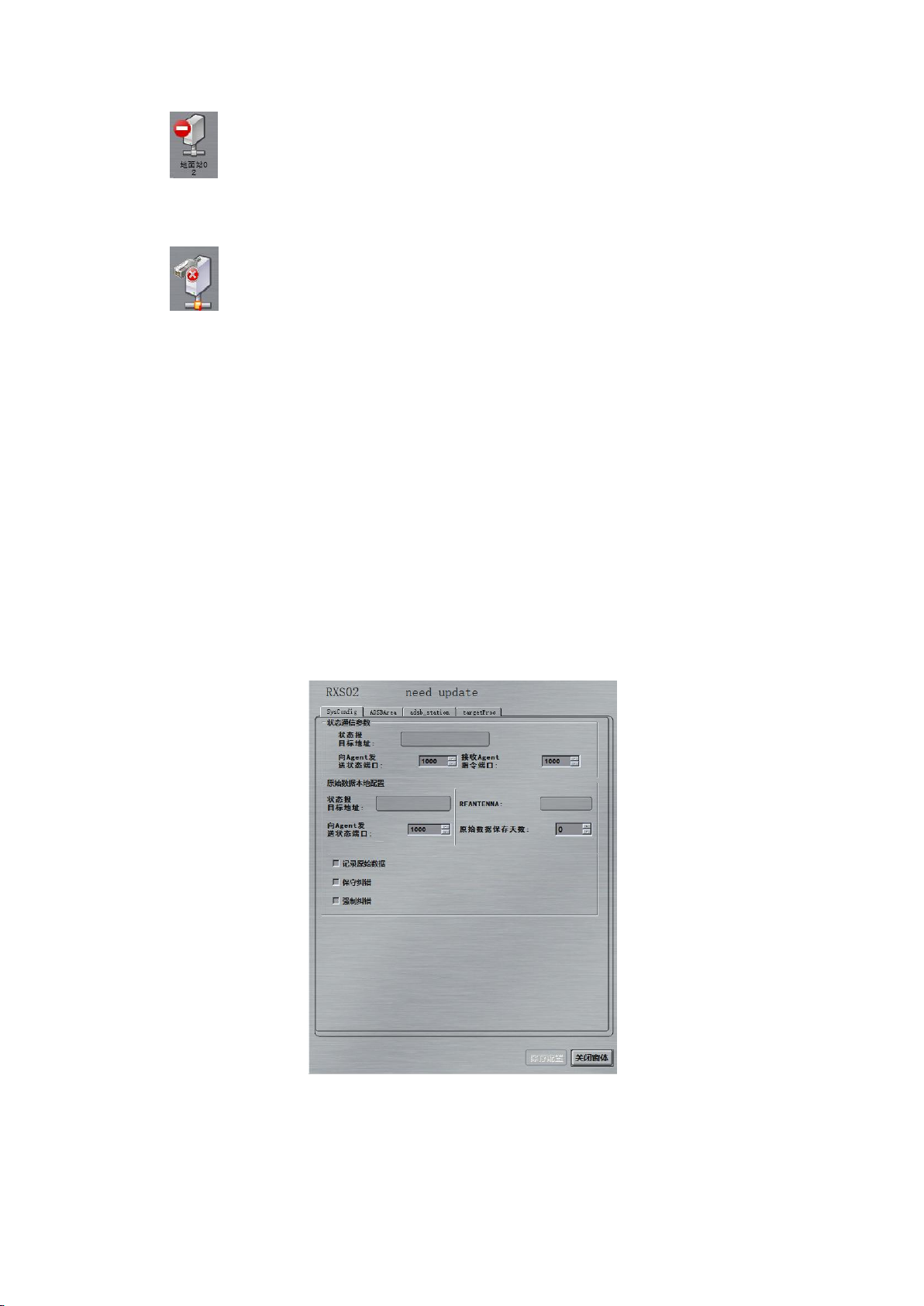

鼠标右键单击设备图标，在弹出菜单中选择“配置”。将会弹出如下图所示

的设备配置窗体：

图 4-8 远端接收机配置界面

该配置界面可对 3.7.1 小节所列的 ADS-B 接收机参数进行修改，其余显示灰

色的项不能由用户自行修改。

48

SysConfig 页面为 RU 程序的配置页，能够设置 RU 日志保存时间、是否纠错

以及与 Agent 的通信端口，如图 4-8 所示。

ADSBArea 页面为区域过滤配置页，该配置页面根据过滤条件的不同分为高

度过滤（图 4-9），圆形区域过滤（图 4-10），矩形区域过滤（图 4-11）三个配置

页面。

图

图

4-10

4-9

高度过滤

圆形区域过滤

49

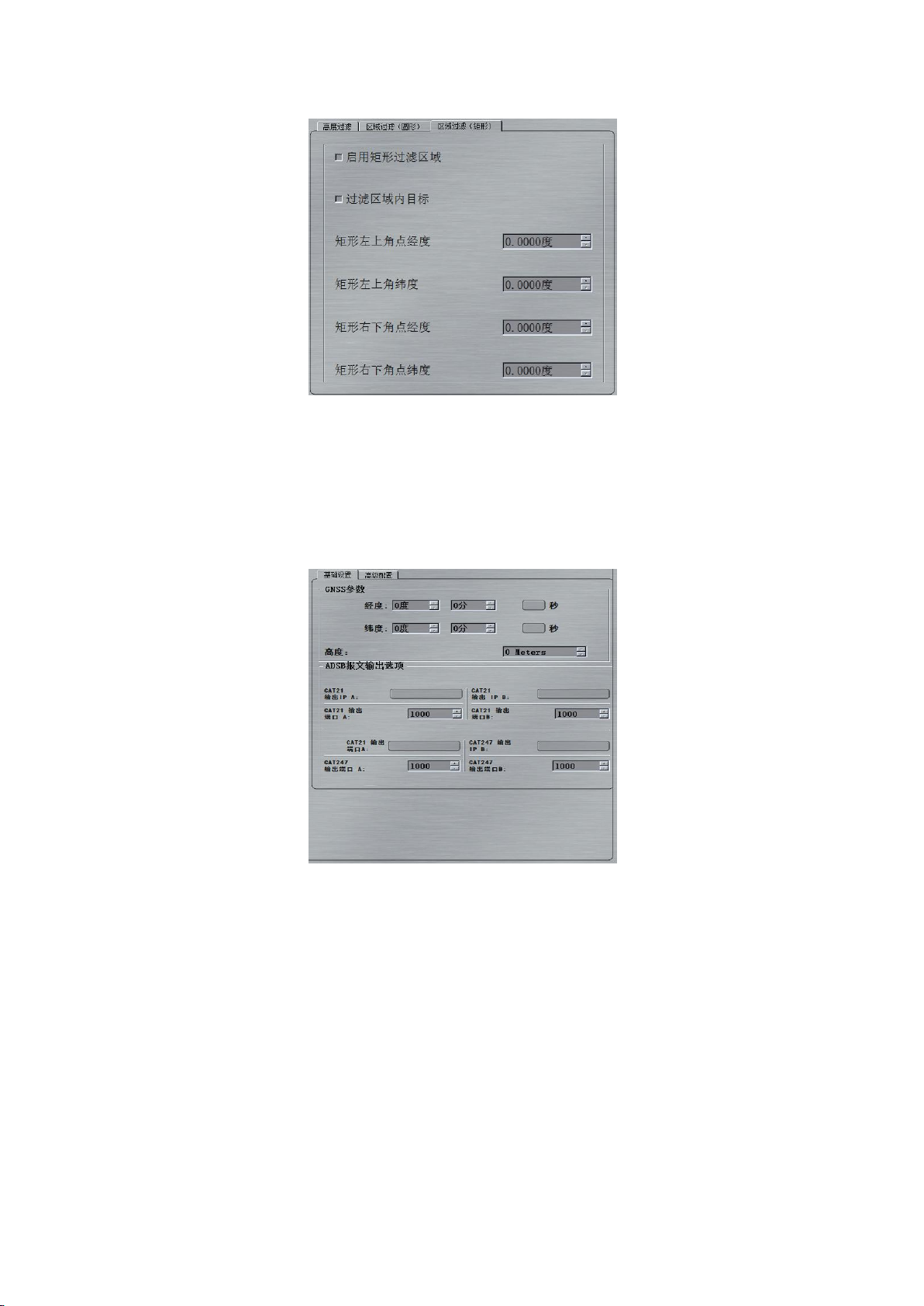

4-11

图

矩形区域过滤

Adsb_station 输 出配 置 界 面 分 为基 本 配 置 与 高级 配 置 两 页 ， 能 够 设 置

AdsbProc 程序的输出端口，输出方式、作用范围、信标检测等相关参数，如图

4-12 和图 4-13 所示。

4-12 ADSB_STATION

图

基础设置

50

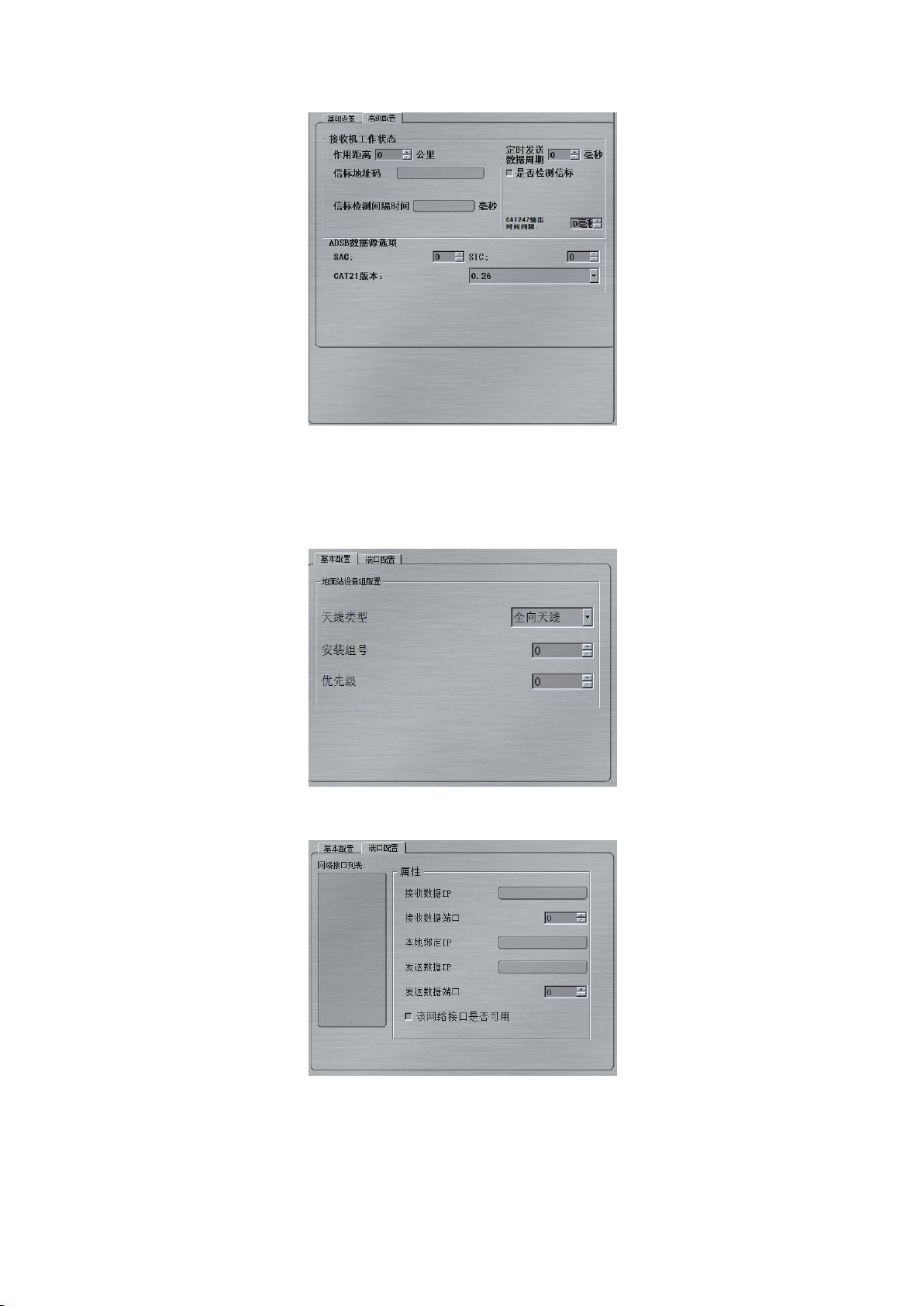

4-13 ADSB_STATION

图

高级设置

TargetProc 的配置页面主要完成 3.7.1 小节中融合程序的配置，如图 4-14 和

图 4-15 所示。

4-14

图

融合程序设置——基本设置

图

4-15

融合程序设置——端口设置

51

4.4.3 接收机状态显示

图

4-16

选择状态选项

单击网络视图地面站图标，将弹出菜单，选中第二项“状态”选项如图

会弹出详细状态窗体，在该窗体中显示了当前地面站的全部状态，如图

示。

4-16

4-17

，

所

据项。

4-17

图

详细状态窗体

本界面上显示接收机的详细状态信息，主要内容包括

4.1

节表格中的所有数

52

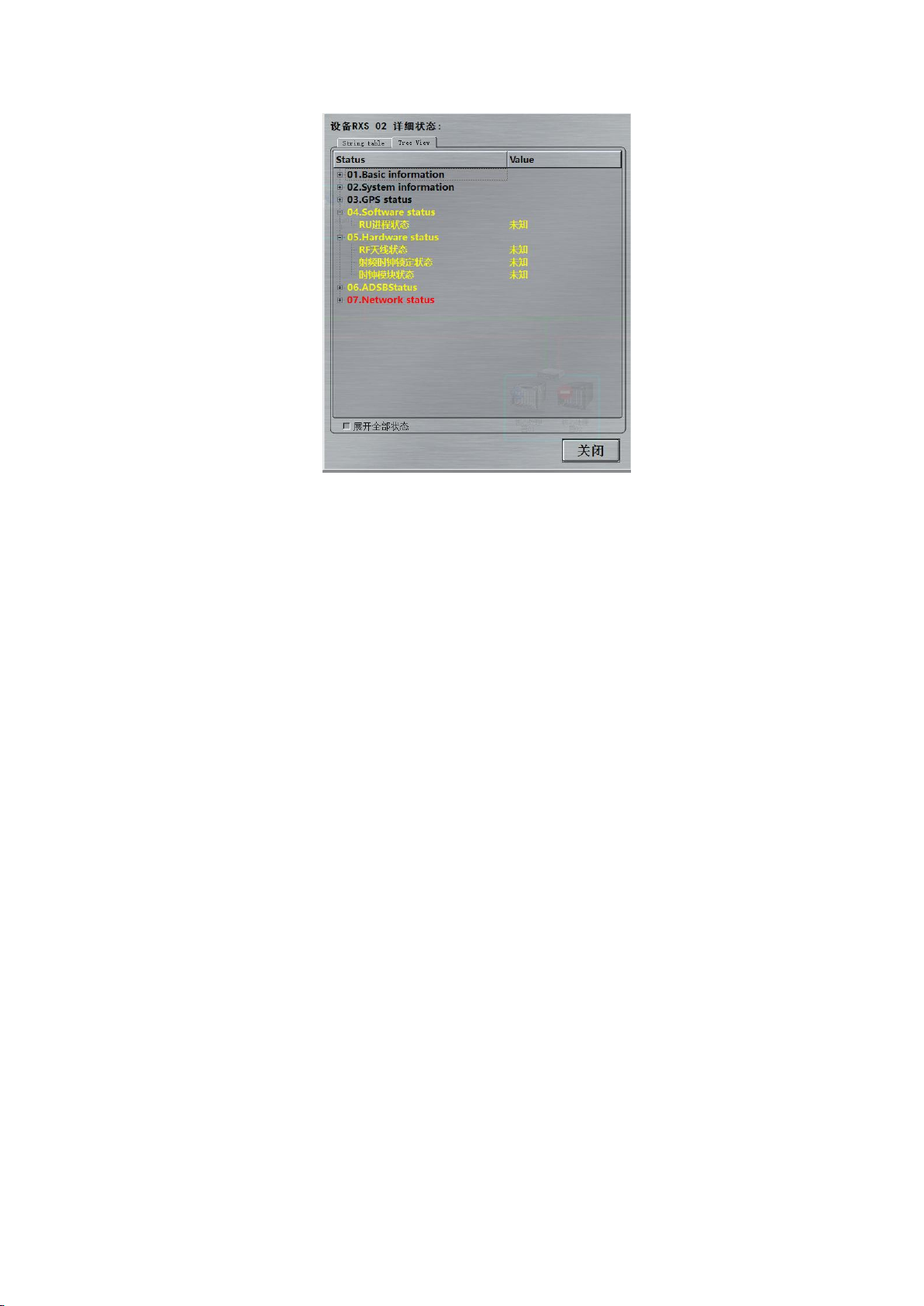

4-18

图

设备状态树状图窗体

除了第一页的全部状态窗体外，系统还提供设备状态树状图，如图 4-18 所示。

该窗体在平时以缩进的树状图显示设备状态的种类，每一种类还可以点击左边的

树状标记展开。显示标题下面的各个详细状态。

在该窗体中显示当前设备的工作状态，并以不同颜色的字体及显示内容表示

当前设备工作状态。一般设备的工作状态都有：未知，降级（caution），故障（failure），

正常四种状态，分别以不同颜色的字体进行显示，方便用户辨认状态。

如上图所示，未知及降级的状态将使用黄色字体进行显示，而如网络断开等

故障状态用红色字体显示。

4.4.4 远程控制

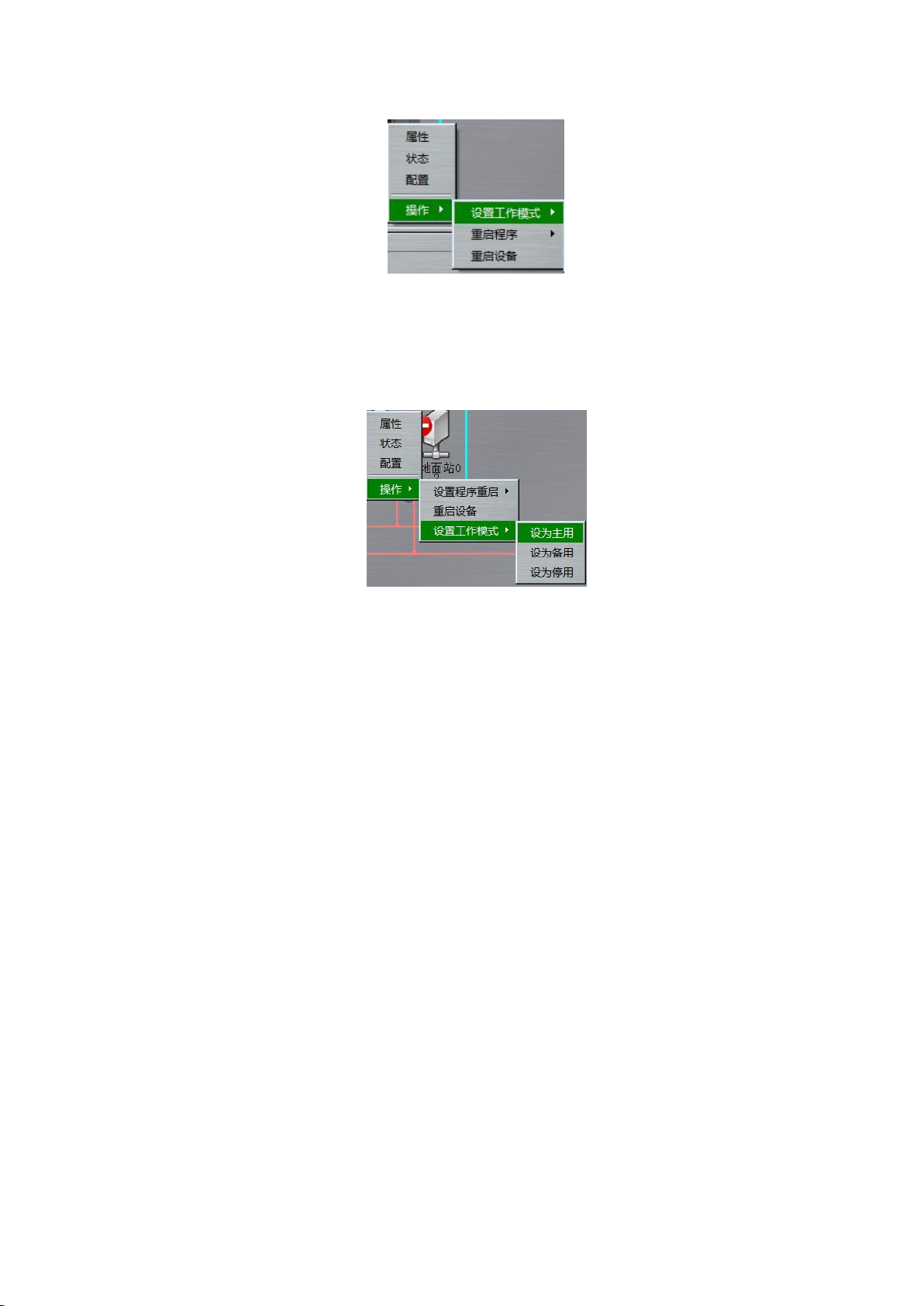

单击网络视图接收机图标，将弹出菜单，选中第四项“操作”，弹出菜单的形

式将变为图 4-19 所示的状态：

53

4-19

图

操作菜单

操作菜单上提供了对 ADS-B 站点的几项操作，包括：

设置工作模式：设置对应接收机为主用/备用/停用模式；

4-20

图

设置工作模式

重启 程 序 ： 重 启 接 收 机上 的 软 件 处 理 进 程， 用 户 可 分 别 对 RU 程 序 和

ADSBProc 程序进行重启操作；

重启设备：接收机系统重启。

4.4.5 监控终端设置

工具栏上监控终端设置按钮用于启动软件设置程序，单击该按钮后，将会弹

出如下图所示的窗体。

54

4-21

图

监控终端配置页面

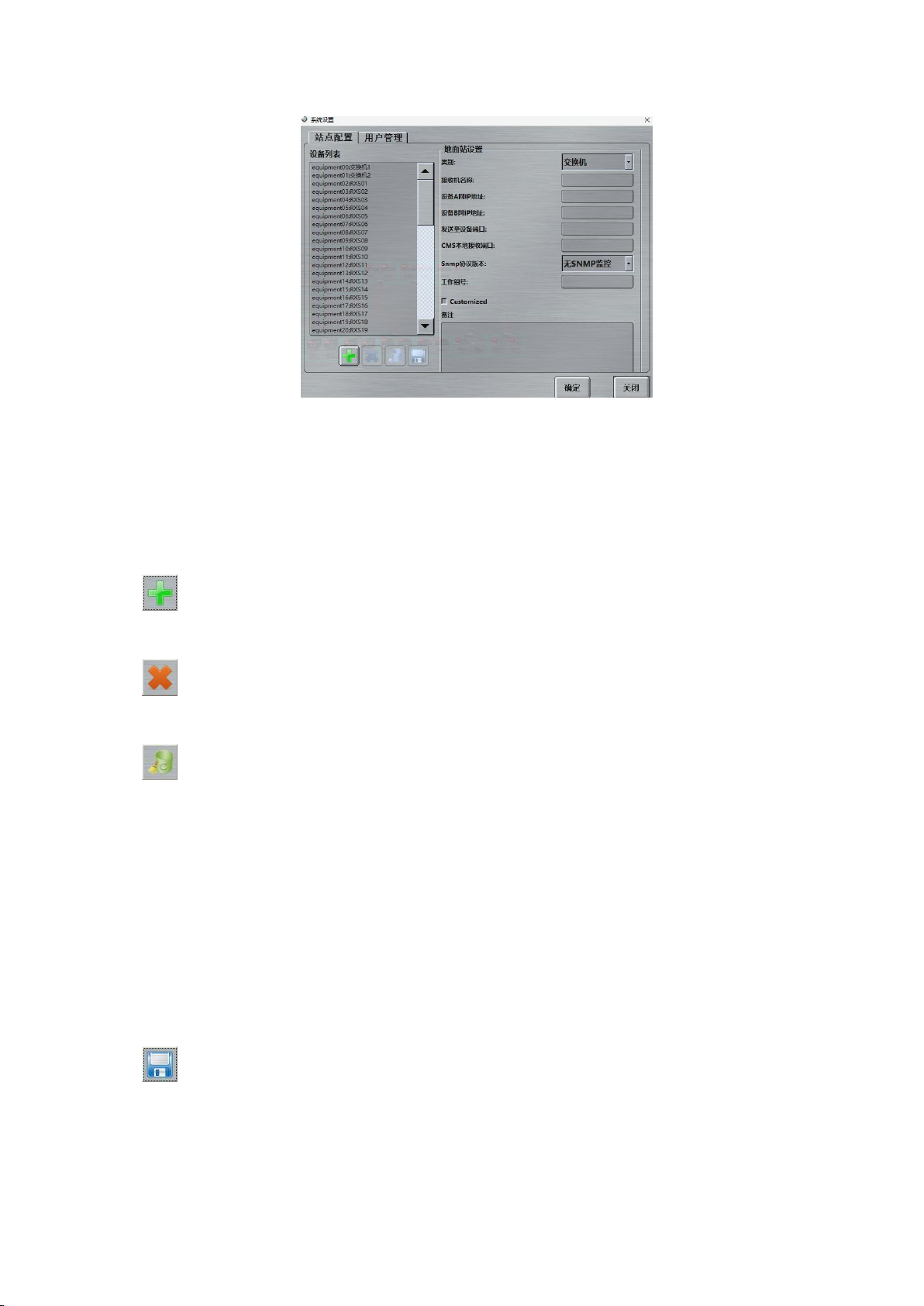

监控终端配置程序分为以下几个页面：

——站点设置页面，用于添加、删除、修改接收机以及其他设备的信息。

左下方 4 个操作按钮功能分别为：

增加设备：点击后左边列表中将出现

equipment01

，双击选中该选项，在右

边的窗体中编辑其对应属性。

删除设备：删除某一设备时，首先在设备列表上双击选中某一设备，然后单

击删除按钮。

清空设备：用于清空整个设备列表，单击后仍然是询问窗体，选中“是”以

后所有设备将被移除。

在上图中的接收机名称栏中填写共同的名称前缀，如上图输入的接收机名称

为 ADSB 地面站，则地面站名称格式为 ADSB 地面站 01（02，03）等等，然后

在下面的两个 IP 输入框内输入 IP 地址范围（如上图中显示添加设备 IP 地址为

192.168.0.2 到 192.168.0.190）之间。默认情况下批量生成的设备共用同一工作组

号。输入完成后单击确定完成添加过程，然后保存配置，重启监控终端，即可批

量将设备添加至系统。

保存配置：对用户的编辑和修改进行保存。

可设置的接收机属性包括：

 接收机名称：标识本接收机的名字；

55

 接收机 IP 地址：说明接收机的 IP 地址；

 发送至接收机端口：CMS 向接收机发送 SNMP 数据的 UDP 端口；

 本地接收端口：CMS 接收远端接收机 SNMP 数据的 UDP 端口；

 工作组号：同一工作组号的接收机为一个地面站的设备。（由于每个地面站

可能会有主、备接收机，因此同一个组号的接收机最多只有 2 个）

SAC、SIC 参数和经纬度坐标是在接收机与 CMS 建立通信后，由接收机传回

CMS 的，此处只做显示，用户不能在此修改。如需修改上述参数，可参考 4.4

小结接收机配置及属性显示和修改。

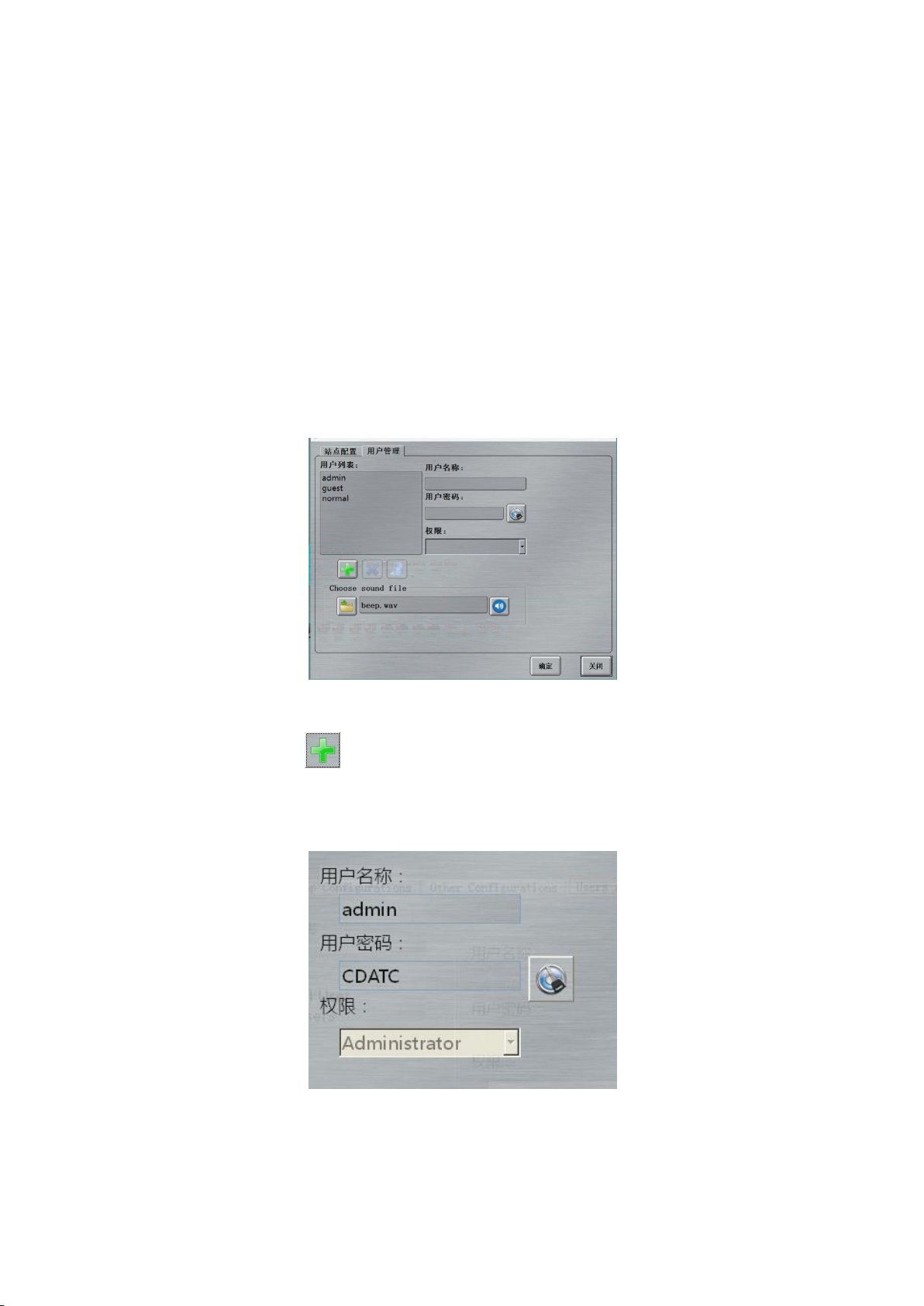

——用户管理页面，如图 4-22 所示。

4-22

图

用户管理

在该页面上单击 按钮，则会在左边的用户列表中新建一个用户，双击左

边任意一个用户名，则会在右边的用户属性部分显示该用户的用户名称，用户密

码及权限：

4-23

图

用户密码和权限

具有管理员权限的用户可以直接在界面上修改用户属性，修改用户名的方法

56

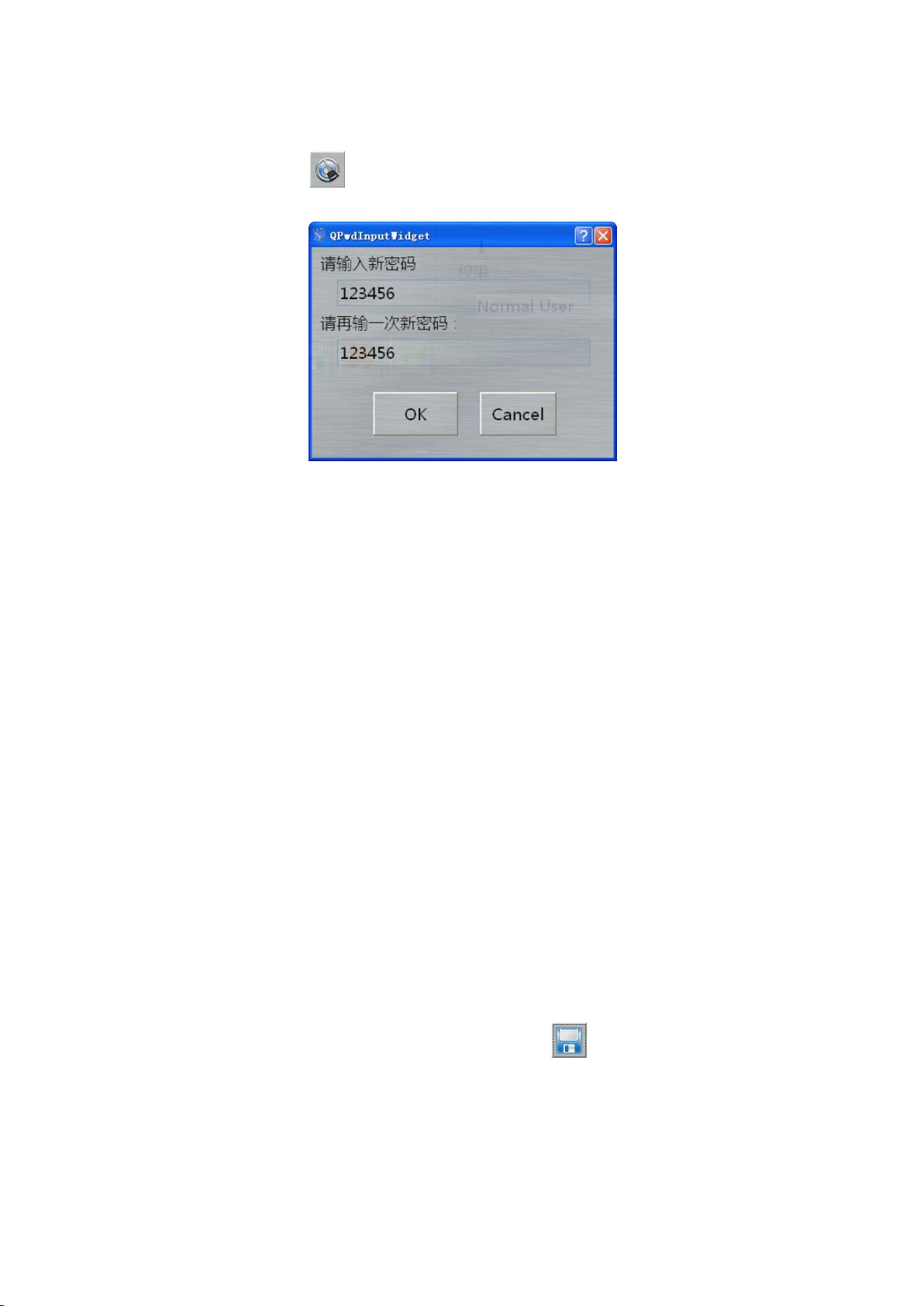

是直接在用户名称编辑框中输入新的用户名称，修改密码的方法是单击密码右边

的“修改密码”按钮 ，将弹出如图 4-24 对话框：

4-24

图

修改密码

按照提示输入两次新密码后单击“OK”按钮，该用户的新密码就显示于

界面之上了。

用户的权限则是直接点击“用户权限”下拉列表，在弹出的下拉列表中选

择所需要的权限。支持的权限包括“Not Authority”，“Guest”, “Normal User”,

“Administrator”。

其中：“Not Authority”为禁止权限，即禁止用户登录及使用一切功能，当

新建一个用户时，其初始设置的权限即为“Not Authority”。；

“Guest”为浏览权限，即用户可登录进入，可查看接收机状态，并可调

用 TSD 查看实时数据显示。除此以外，任何可能导致参数修改的操作均不能执

行，包括关闭 CMS 程序，修改配置，修改站点属性等等；

“Normal User”为普通用户权限，即用户可登录并浏览站点状态，可对

站点进行日常操作，包括修改接收机参数等，但不能修改 CMS 配置（即不能执

行本节描述的功能），以及不能执行接收机软件升级的操作。

“Administrator”为管理员权限，可以执行全部操作。

在完成用户管理的编辑后，单击保存按钮， 提示用户是否保存参数，

点选“是”以后，监控终端将保存当前修改的参数至配置文件。

57

4.4.6 数据显示、记录及回放

CMS

在

程序内嵌入了数据显示终端程序和地图编辑程序，其中数据显示

”，“

CMS

”和“

graphics

”。

终端程序安装在

地图编辑程序安装在

分别是“

件“

件为“

config

sdd.xml

graphics.exe

目录的

TSD

graphics

TSD

子目录下，可执行文件为

目录下的“

”，“

”目录下安装了可执行文件和运行环境，其中可执行文

graphics

config

”目录下，该目录又包含两个目录，

”目录下安装了地图编辑程序的配置文

ADS-B_TSD.exe

4.4.6.1 数据显示、记录及回放

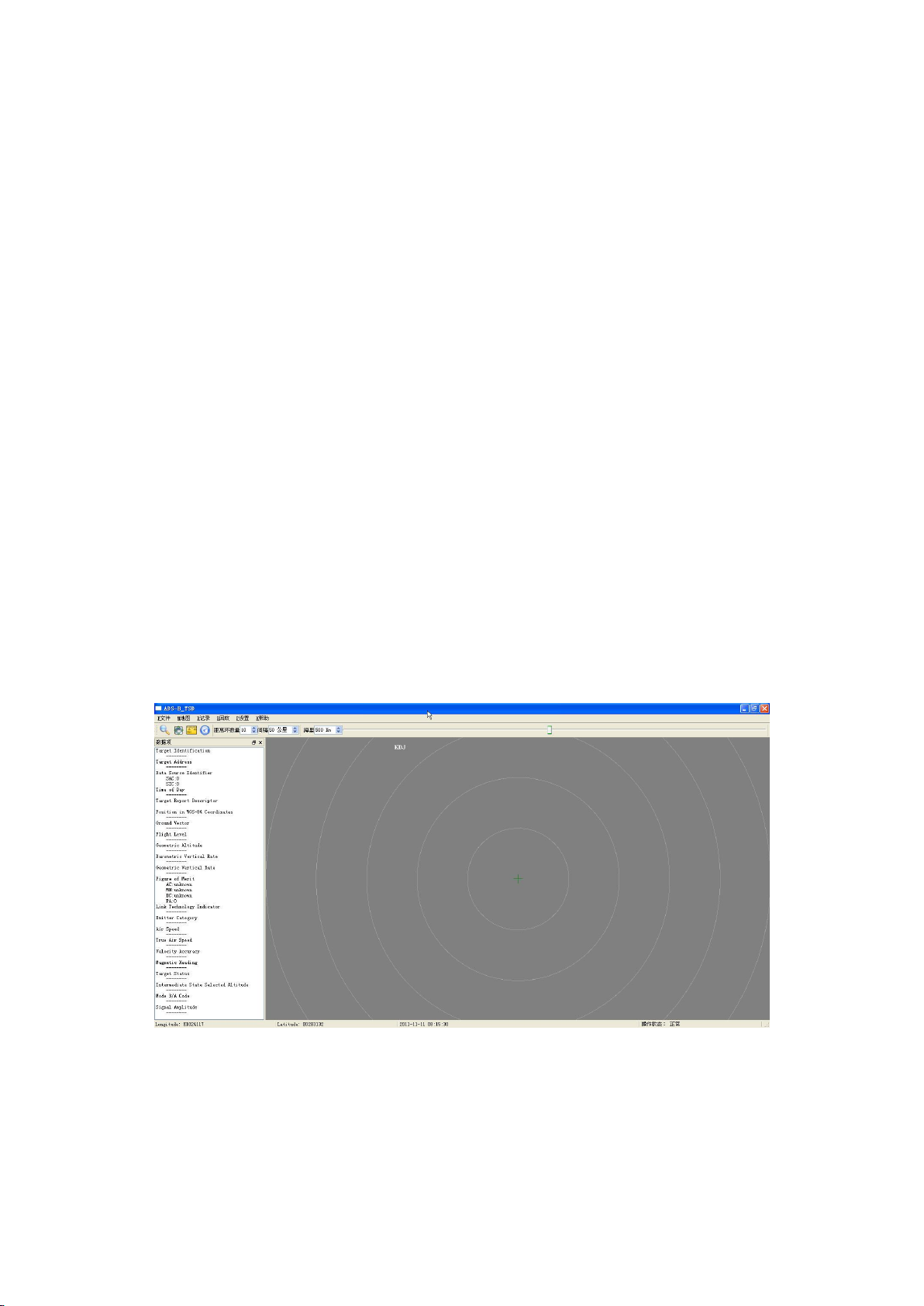

用鼠标左键单击工具栏上的显示终端按钮，弹出如图 4-25 所示窗体。程序

可实现以下主要功能：

 实时显示 ADS-B 地面站侦测到的目标轨迹

 记录 ADS-B 数据

 回放记录的 ADS-B 数据

，

图 4-25 数据记录及显示回放窗体

程序界面由菜单和工具栏、航迹显示区、数据显示区和状态栏 4 部分组成。

各地面站传回的 Cat21 报目标数据通过本程序的融合处理，在航迹显示区可实时

58

显示目标状态信息。当用户选中某个目标时，其 Cat21 报的详细数据项均可在数

据显示区内显示出来。

本程序的主要操作有：

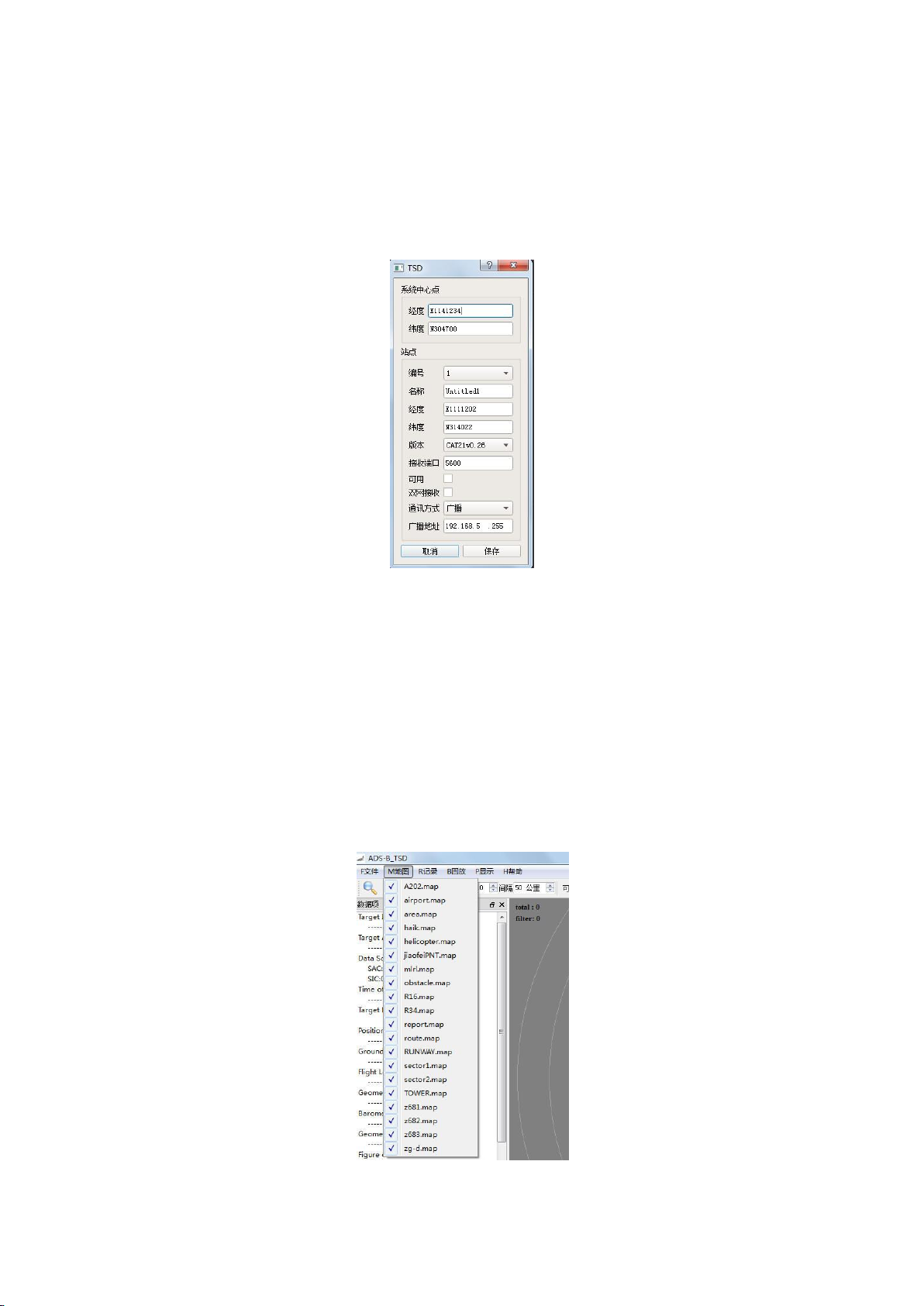

 配置：——选择“文件”菜单下的“配置”选项，弹出如图 4-26 所示界面：

4-26

图

TSD 程序配置界面

配置界面中包括设置中心点经纬度坐标，每个站点的配置信息，该程序接收

监视数据的类型和格式，接收数据端口，网络通信方式以及是否支持双网接收等。

本显示程序可支持 CAT0.26、1.4 和 2.1 版本的 ADS-B 数据，以及 CAT10 的多点

定位数据显示。其中最大站点支持 16 个，每个站点可分别设置编号、经纬度、

接收站点数据的 UDP 端口等信息。

 地图加载：——选择菜单栏的“地图”选项，如图 4-27 所示。

图

4-27

TSD 地图加载界面

59

本程序启动时，将程序所在路径下的“map”子目录下的所有地图文件加载

进来，用户可在“地图”菜单下选择是否显示对应的地图。地图文件可由 4.4.7.2

节描述的地图编辑软件生成。

 数据记录：

在菜单上选择“记录”菜单，选择“开始”,待需要结束记录时选择“结束”，

记录的数据保存在 TSD 目录下的 DATA 目录中，文件名是站点+编号+记录开始时

间，如：Station01_2012111109（无扩展名），每 1 小时生成 1 个记录文件。

 数据回放：

在系统菜单上选择“回放”菜单，选择：“开始”，此时系统会弹出记录文件

选择框，在该选择框中选中需要回放的文件即可开始回放。单击“回放”菜单上

的“结束”可结束回放。（注：回放时不能再显示实时的目标数据；数据全部回

放完后，界面上没有目标显示，此时点击“回放”下的“结束”菜单选项，退出

回放操作。）

 显示设置

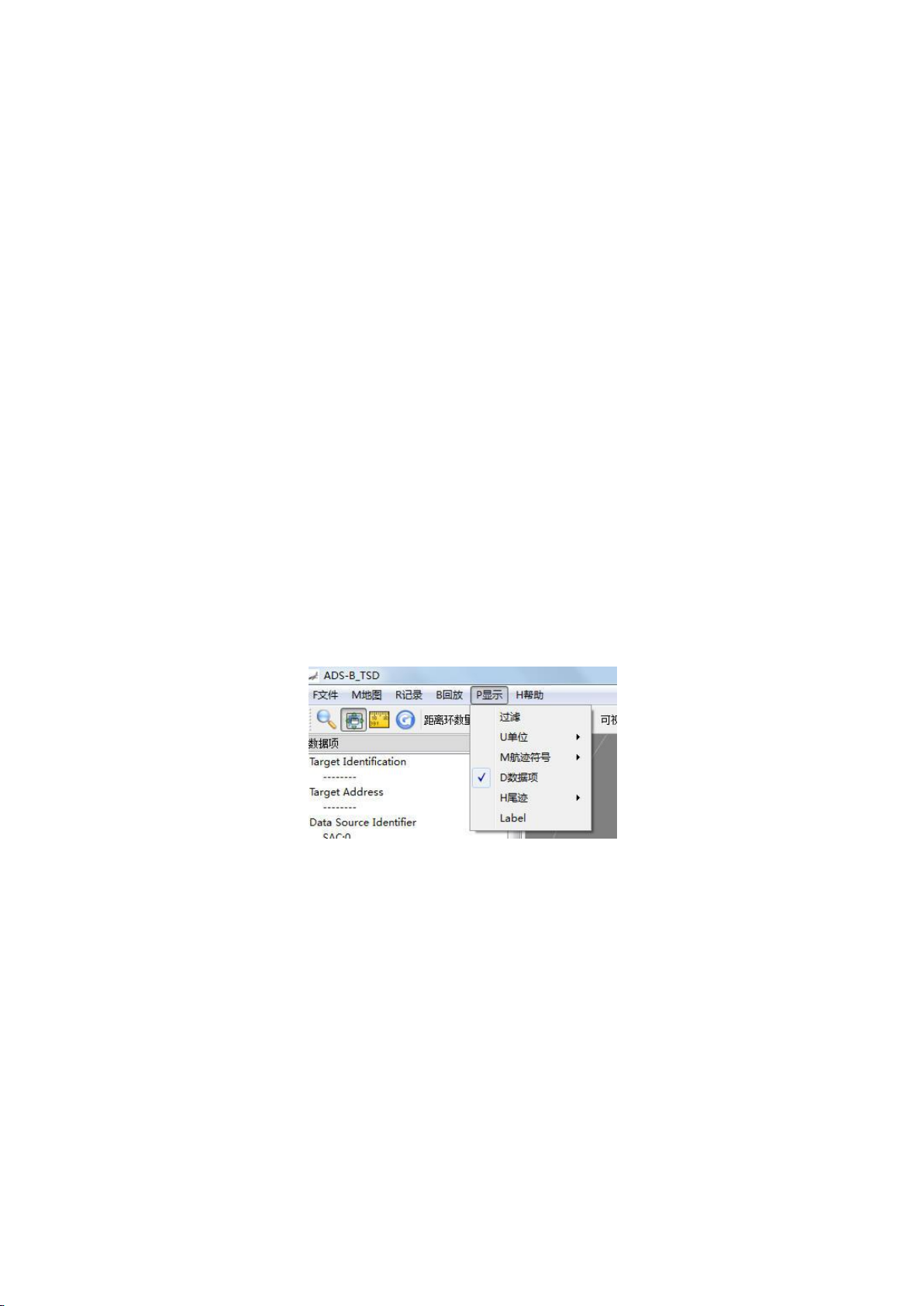

菜单栏上的“显示”主要设置与显示相关的一些参数，如图 4-28 所示。

4-28

图

TSD 显示操作界面示意图

——过滤

当选择了“显示”菜单下的“过滤”操作后，显示如图 4-29 所示界面，用

于设置用户需要的过滤条件：

60

4-29

图

TSD 过滤设置界面示意图

过滤条件包括 24 位地址码、航班呼号、高度、覆盖范围、位置精度等。用

户可多重条件选择。

——单位

本项设置选择显示时采用的距离单位，可设置为“公制”或“英制”。

——航迹符号

本项设置选择标牌显示的大小，可供选择的有大、中、小三种选项。

——数据项

是否显示目标的详细数据项。

——尾迹

目标消失后尾迹保留时间，有“10 秒”、“10 分钟”、“内存限制”三个选项。

——label

设置显示的标牌信息，当选择该项后，显示界面如图 4-30 所示。

4-30

图

TSD 标牌显示界面示意图

其中航班号和高度信息为必选项，目标地址码、二次雷达目标识别码、速度、NUC

值等可由用户自行选择。

61

 工具栏操作

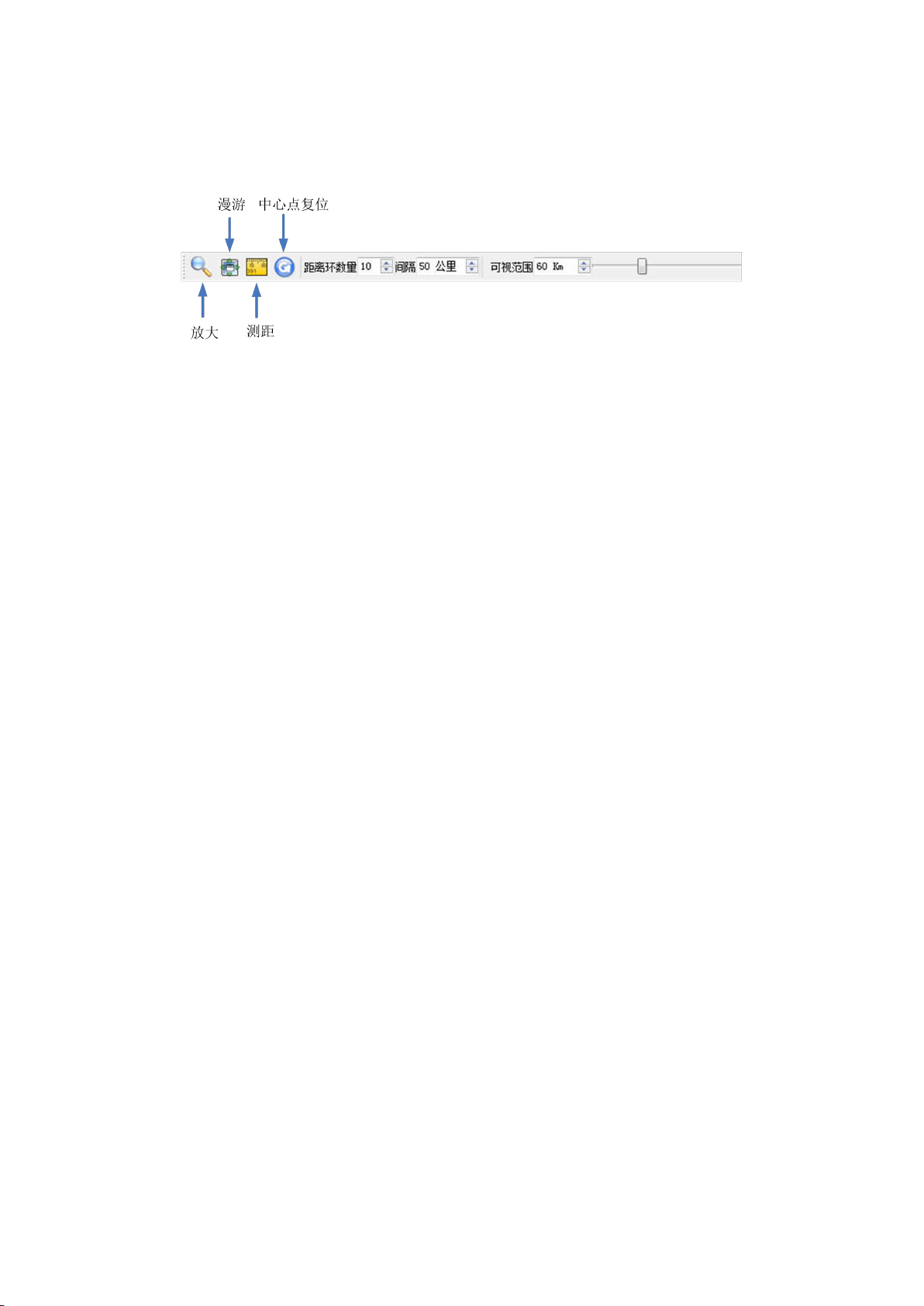

程序工具栏如图 4-31 所示。

4-31

图

TSD 程序工具栏界面

具体操作说明如下：

——可视范围缩放

在主窗体顶部拖动滑动块即可实现

——距离测量

单击窗体顶部左侧的“测距”按钮，然后在显示主界面上单击左键，选择第

一点，拖动鼠标到待测点位置，再点击左键，可以实现测量显示窗体内两点间距

离的功能，两点间的距离将在显示界面上显示出来；在显示距离的文字上点击鼠

标右键即可消除测距。

——视图漫游

单击窗体顶部左侧的“漫游”按钮，然后以鼠标左键按住显示视图不放，移

动鼠标，可以改变当前视图的中心点，用以实现视图漫游。如果需要回到缺省中

心点，单击“复位”按钮即可。

——放大视图

单击“放大”按钮，然后以鼠标单击显示视图上某一点然后按住不放，拖动

形成矩形至需要的范围，松开鼠标后，系统将会放大显示该矩形内的目标。

4.4.6.2 TSD 记录软件

DR 开机自动启动。可以在 Windows 任务管理器的“详细信息”视图中的“服

务”页停止、启动、重启服务。

如果 DR 安装前，CMS 尚未正常工作，DR 不能正确获取 ADSB 通道信息，启动

服务会报错：“无法完成该操作。服务没有及时响应启动或控制请求。”。可以查

62

看 DR 日志查找详细原因。

DR 启动时会在日志目录记录启动信息，并且在数据存储目录记录监视数据。

查看相关目录确认数据开始正常记录。可以使用 TSD 回放记录数据，查看数据记

录情况。

如果每个数据记录文件（一小时数据）大约 10MB，四个通道 100 天的数据量

大约是：10MB*24 小时*100 天*4 通道 ≈ 96GB。

4.4.6.3 地图编辑程序

地图编辑程序为一个独立运行的程序，其功能是根据用户的要求，生成 TSD

所需的背景地图。有关地图编辑程序的详细说明请参考“graphics 操作手册

_ADSB”。

4.4.7 设备状态信息打印

打印功能的前提条件是正确安装了打印机驱动程序，正确连接了打印机，并

保证打印机正常通电启动。

单击菜单中的“文件”下的“打印”选项，或者工具栏上的打印按钮，显示

界面如图 4-32 所示。

4-32

图

打印选择界面示意图

所有的信息均记录在日志文件中，在需要打印时，用户选择需要查看的内容

63

（事件、错误、状态、操作等）、查看的设备、对应的时间等选项，程序即在日

志文件中根据用户的选择提取相关的信息，生成新的文件并打印出来。选择日志

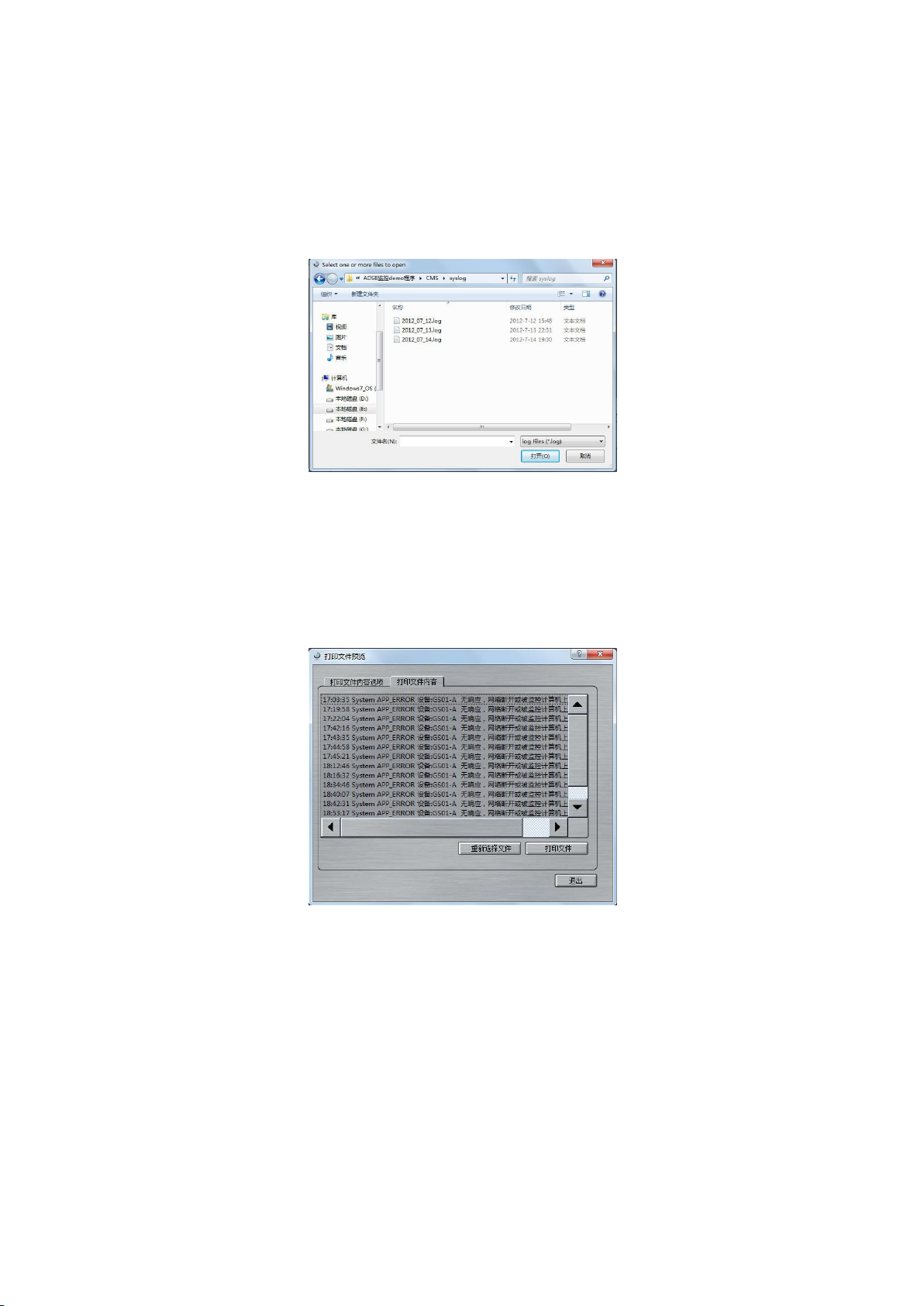

类型和地面站后（均可复选），点击“选择打印文件”按钮，弹出对话框如图 4-33

所示。

4-33

图

打印文件选择界面

在 syslog 目录下，存放所有的日志文件。进入该目录后，用户可根据文件名

表示的时间，选择一个或多个日志文件，打开后即生成一个预览界面，如图 4-34

所示。

4-34

图

打印预览界面示意图

在此界面上选择“打印文件”，即可将文件打印出来。

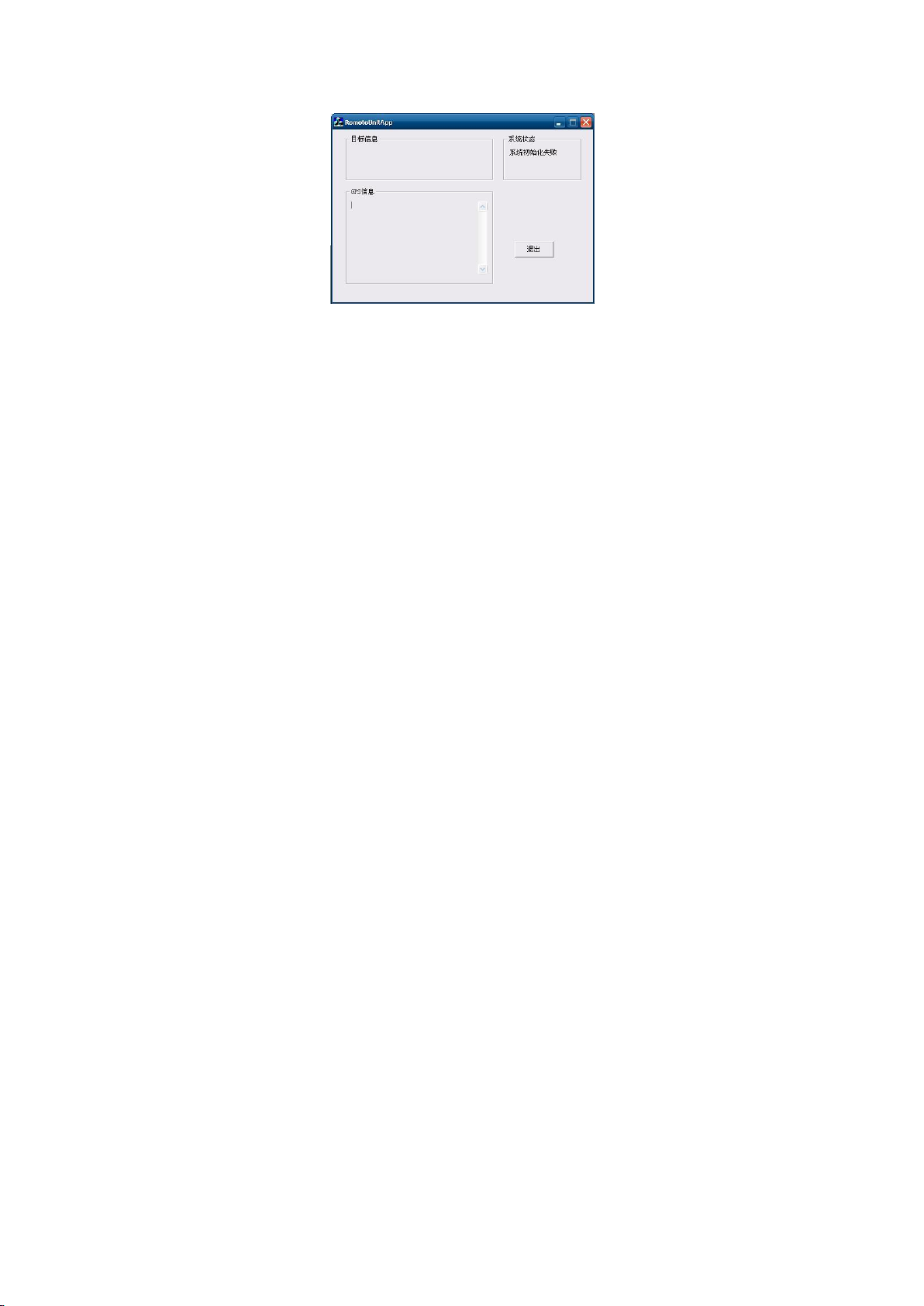

4.4.8 接收机软件远程升级

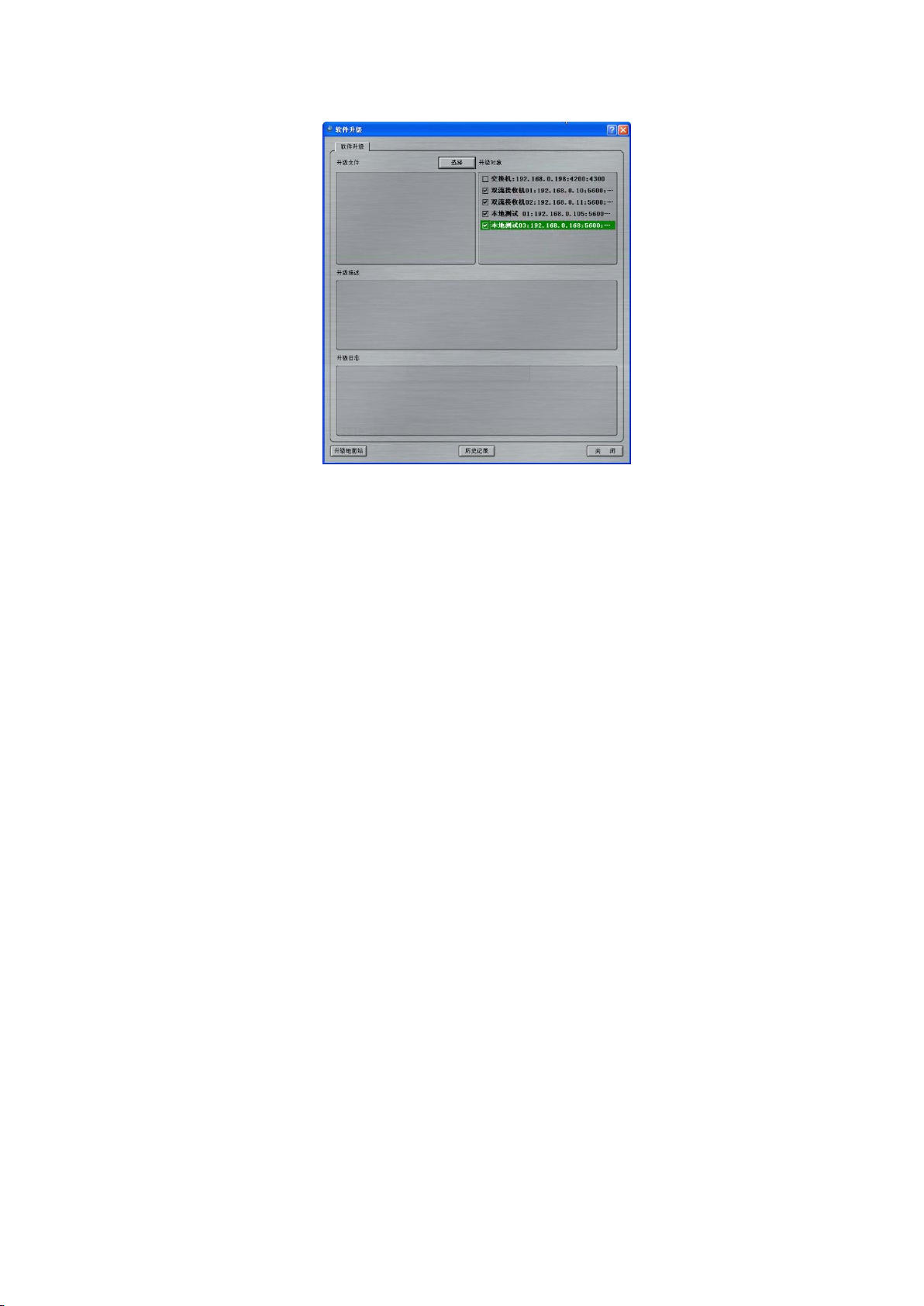

通过菜单项“工具”下的“远程升级”或者工具栏上的“远程升级”按钮，

可弹出对接收机进行软件远程升级的操作界面，如图 4-35 所示。

64

4-35

图

接收机软件升级操作界面示意图

在“软件升级”页面上，用户通过“选择”按钮选择升级的文件，在“升级

对象”列表中选择需升级的接收机，确认无误后，点击“升级地面站”按钮，相

应的文件即会传输到选定的台站上，并将对应的程序重启，完成软件升级的过程。

升级前，用户可在“升级描述”编辑框中描述本次升级的一些相关背景信息，程

序将用户输入的信息和升级的情况统一记录在 UpdateLog.log 日志文件中（该文

件位于 CMS\syslog\目录下）。

页面上的“升级日志”编辑框显示本次升级过程中的信息。

备注：软件升级所需的文件传输采用 FTP 方式，监控终端上采用了开源的 FTP

服务器软件 FileZilla 搭建 FTP 服务器。

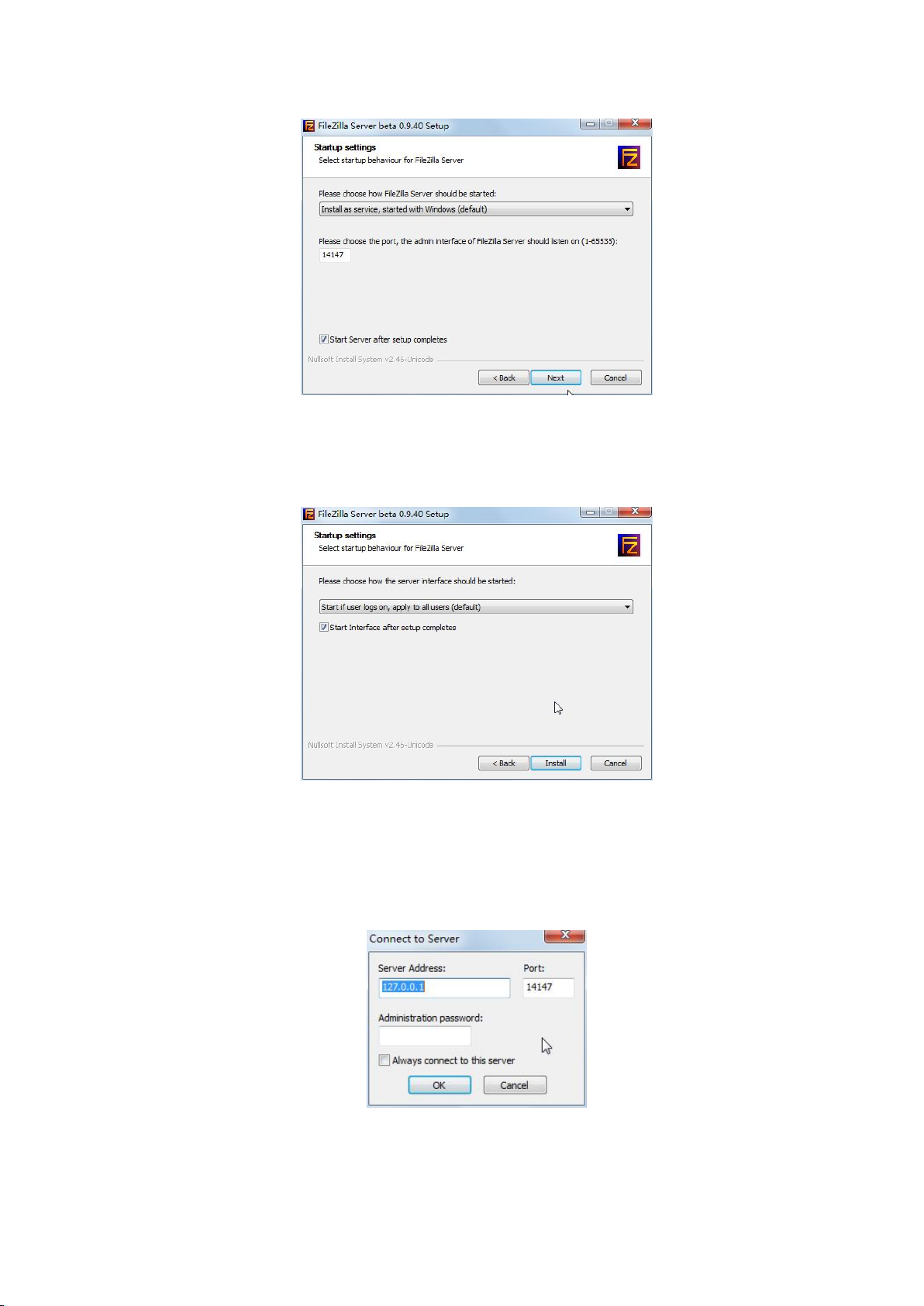

FileZilla 软件的安装界面如图 4-36 所示。

在安装时需要定义其服务启动方式，均选择缺省设置即可：

65

4-36 FileZilla

图

软件安装界面

选取有效用户，同样使用缺省设置：所有用户，如图 4-37 所示。

4-37

图

有效用户选择界面

安装完成后，在系统开始菜单中选择：程序FileZilla ServerFileZilla Server

Interface.，显示如图 4-38 所示。

4-38

图

服务器选择

66

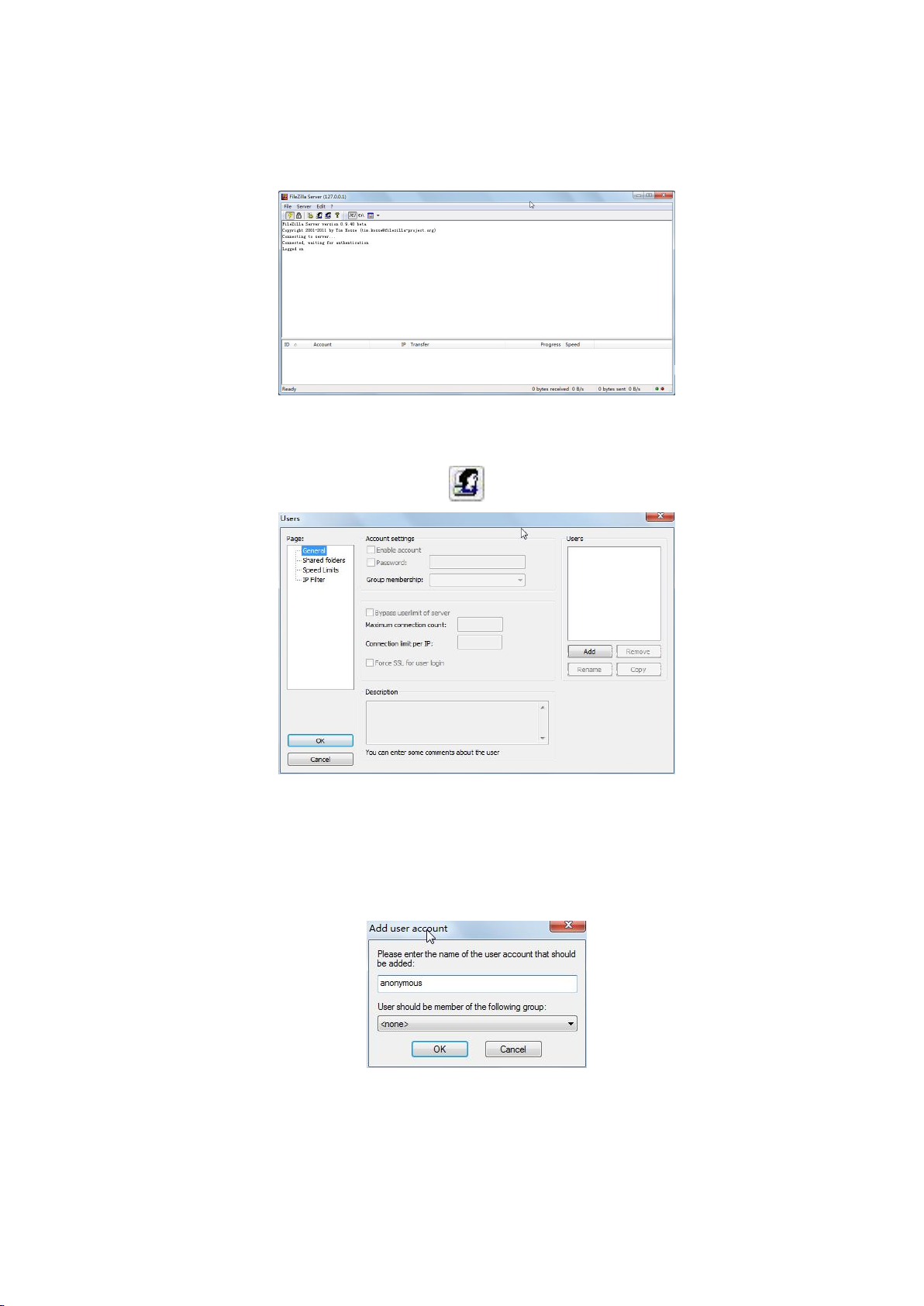

选中 Always connect to this server 然后点击确认，弹出管理窗体，如图 4-39

所示。

4-39

图

服务器连接示意图

选取管理窗口工具栏上的管理按键 ，弹出选项设置窗体，如图

4-40

图

选项设置示意图

4-40

在 page 树状列表中先选择“general”，然后在右边的 Users 组中单击“Add”

按钮，弹出添加用户对话框，如图 4-41 所示。

所示。

4-41

图

增加用户示意图

在第一个编辑框中输入用户名 anonymous（匿名），下面的属组选择框选择

67

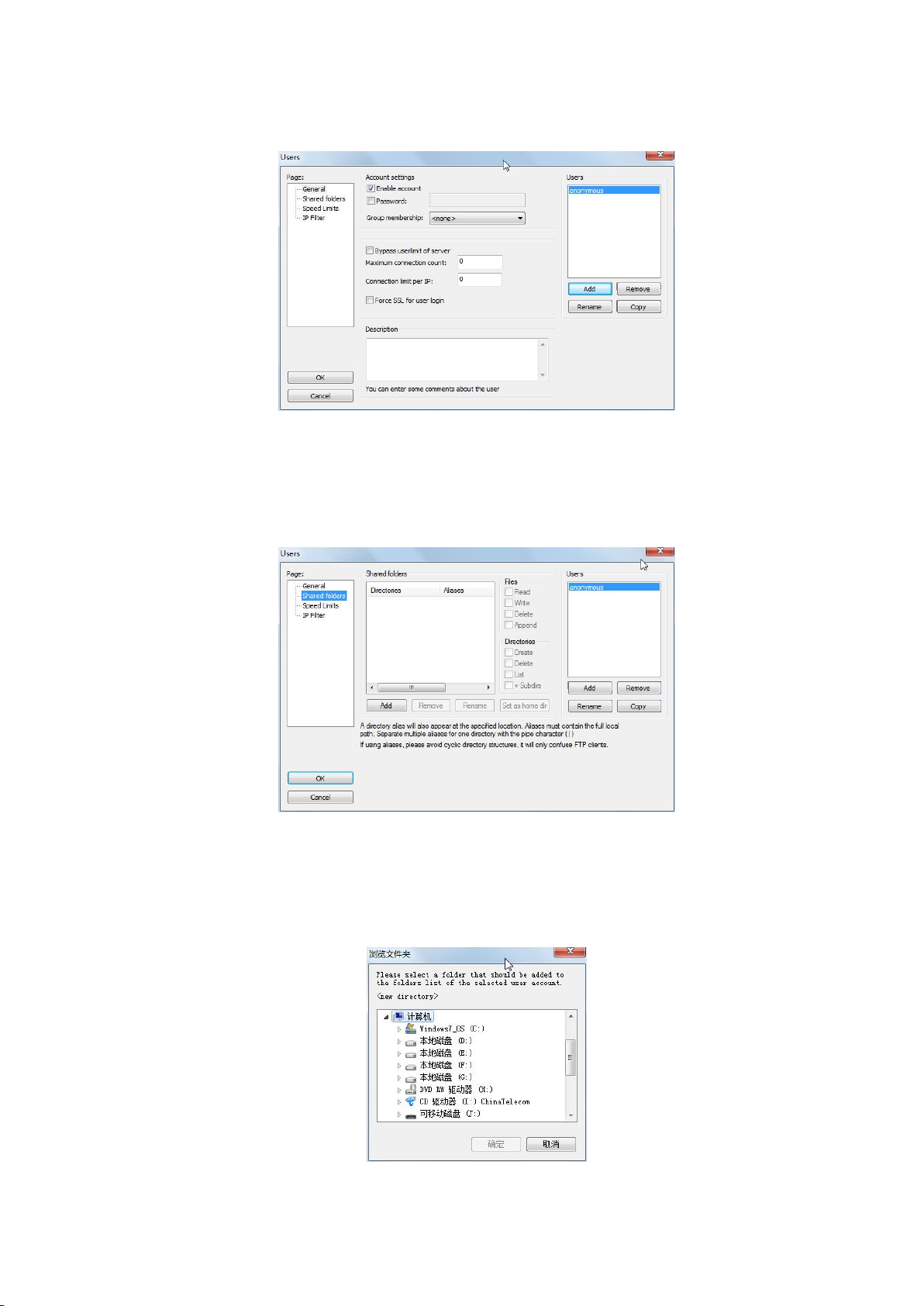

none，单击 ok，添加用户。添加用户完成后，选项设置窗体如图 4-42 所示：

4-42

图

用户设置界面

然后单击 pages 里面的 shared folders，选项设置窗体变为目录设置模式，如

图 4-43 所示。

4-43

图

目录设置界面示意图

单击 shared folders 列表框下的 Add 按钮，弹出目录选择对话框，如图 4-44

所示。

4-44

图

文件存储目录选择界面示意图

68

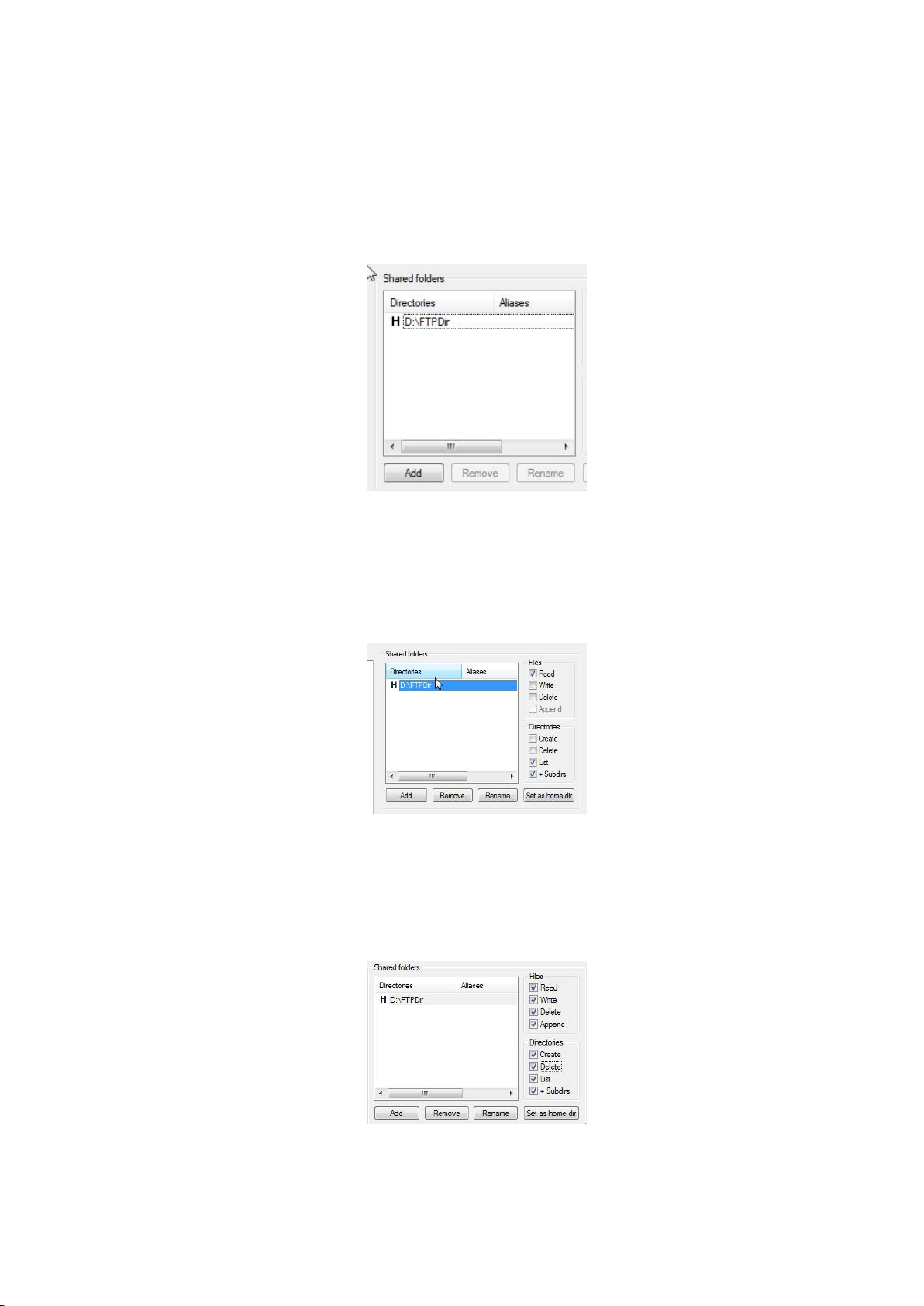

一般情况下在程序安装的盘符下建立一个名为 FTPDir 的目录保存升级文件。

建立好了以后在上面的窗体中选择该目录。选择完成的 shared folder 组如图 4-45

所示：

4-45

图

文件目录

鼠标左键单击上面列表框内的目录名称则 shared folder 组右边的目录权限复

选框变为可用，如图 4-46 所示：

4-46

图

共享目录选项

由于本软件需要建立目录存放上传下载软件，所以权限复选框全部勾选令其

选中，如图 4-47 所示。

4-47

图

共享目录选项选择

69

完成以上两部后，单击选项设置窗体左下角的 OK 按钮，退出配置，然后重

启计算机，则监控终端的软件升级 FTP 服务器即搭建完成。

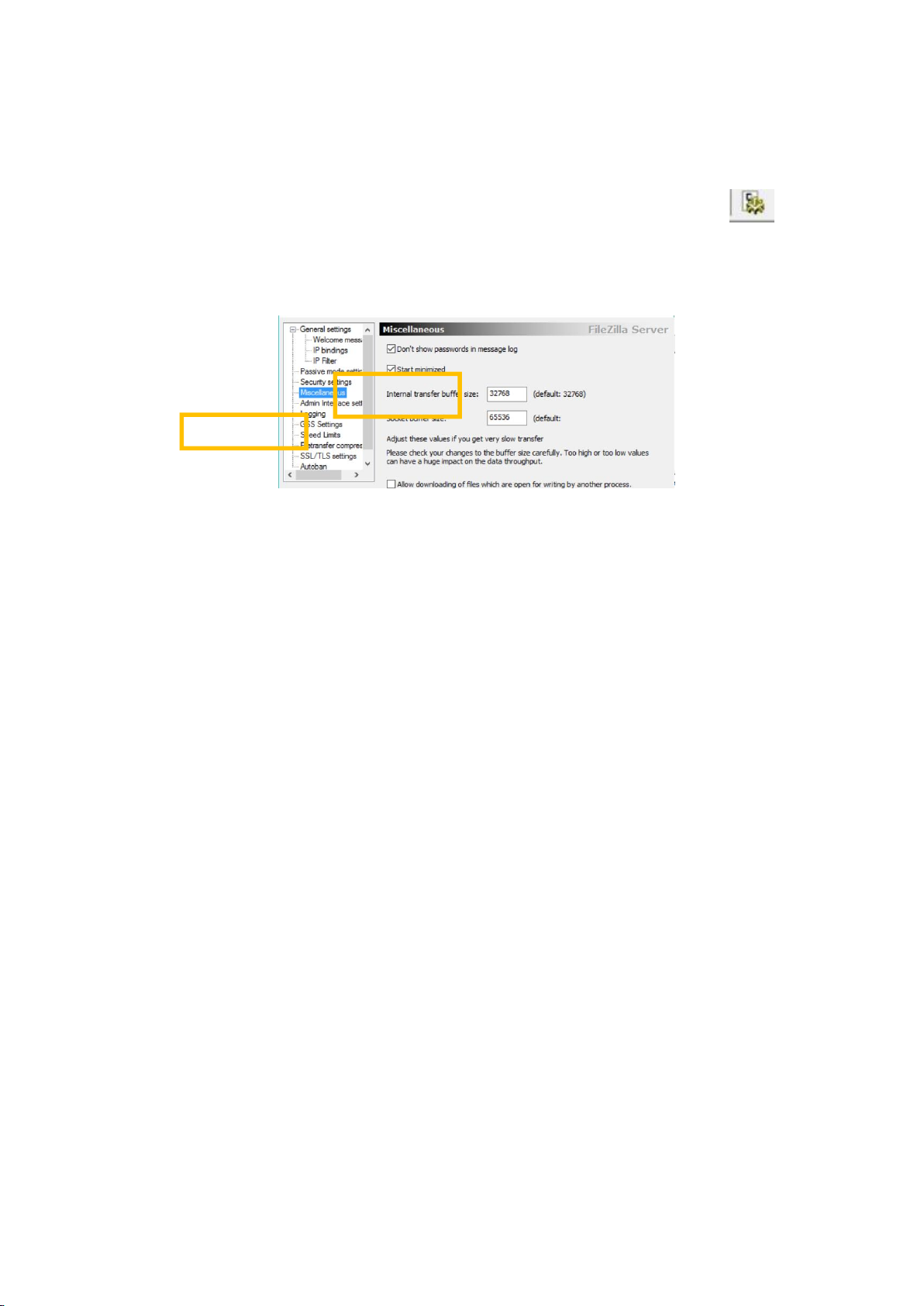

此外，如果需要在开机时

FTP

服务器启动后自动最小化，请单击按钮

，在弹出的系统配置窗体中选择 Miscellaneous 选项，然后在右边的窗体中选择

Start minimize。如下图所示：

图

4-48

Start minimize

选择

完成安装后，FTP 服务器在软件升级的操作中是在后台运行的，用户不需要

操作 FTP 服务器。

70

第五章 使用和维护

5.1 系统使用

在完成所有的硬件安装和参数配置后，地面站即可正常运行。本系统的使用

是全自动的，在运行过程中不需要人为干预，只需按照规则进行相关的检查和维

护即可。在日常维护中，注意观察

的信息，以此判断设备的工作情况。

ADS-B

接收机的面板指示灯显示及监控终端

5.1.1 面板状态显示

有关 ADS-B 接收机所有面板指示灯的含义可参考本文档 2.3 节“ADS-B 接

收机硬件组成”。

5.1.2 监控终端的使用

在正常安装及配置后，监控终端能实现对设备运行状态的监视和参数的修改，

是地面站运行维护的重要手段。有关监控终端的详细操作可参考本文档第四章

“监视控制”。

5.1.3 常见问题说明

——

射频接收模块

 ANT



——

 SIG

指示灯红色：检查

议更换射频接收模块。

锁定指示灯红色：射频接收模块使用的时钟与外部参考选择时钟不一致，建

议改变参考时钟选择；若与时钟模块连接正常且参考时钟选择外时钟，则可

能是不能锁定时钟模块提供的时钟信号，建议检查时钟模块是否工作正常。

信号处理模块

指示灯没有闪烁：信号处理模块不能收到射频接收模块的视频输出，检

查天馈及射频接收模块是否工作正常；检查射频接收模块与信号处理卡连接

1090MHz

天馈部分工作是否正常，如天馈正常，建

71

线是否稳固。

 Work 指示灯没有闪烁：GNSS 模块未正常工作或 FPGA 未正常工作，重启接

收机，如仍没有闪烁，建议更换信号处理模块。

——时钟模块

 SPAT 指示灯不亮：时钟模块电源供电异常；

——监控模块

 3.3V 指示灯：熄灭状态表示接收机内部电源无 3.3V 输出，反之输出正常；

 5V 指示灯：熄灭状态表示接收机内部电源无 5V 输出，反之输出正常；

 +12V 指示灯：熄灭状态表示接收机内部电源无 12V 输出，反之输出正常；

 -5V 指示灯：熄灭状态表示接收机内部电源无-5V 输出，反之输出正常。

——电源模块

 AC 220V 指示灯不亮：交流电源没有工作，检查 220V 交流电是否正确接入，

交流电源开关是否正确按下；

 DC 24V 指示灯不亮：直流电源没有工作，检查 24V 直流电是否正确接入，

直流电源开关是否正确按下。

 3.3V 指示灯：熄灭状态表示电源模块无 3.3V 输出，反之输出正常；

 5V 指示灯：熄灭状态表示电源模块无 5V 输出，反之输出正常；

 +12V 指示灯：熄灭状态表示电源模块无 12V 输出，反之输出正常；

 -12V 指示灯：熄灭状态表示电源模块无-12V 输出，反之输出正常。

——信号采集软件

 信号采集软件初始化失败：在安装调试过程中可外接显示器，运行程序

RemoteUnit.exe，程序启动时若弹出如图 5-1 所示界面，在系统状态框中显示

“系统初始化失败”，表示信号采集软件运行错误。建议检查信号处理模块

与 GNSS 天线连接、信号处理模块与时钟模块的连接是否正常，或检查信号

处理模块是否牢固安装在机箱内。如上述现象都正常，可能是信号处理模块

CPCI 接口故障，驱动程序无法正确识别，建议更换信号处理模块。

72

图 5-1 信号处理模块初始化失败界面

——监控代理软件

 无法与监控终端建立连接：检查 SNMP 网络通信参数是否与 CMS 端参数匹

配；检查网络连接是否正常，例如可用“ping”指令，查看接收机与监控终

端之间的网络连接情况；

 监控代理软件无法获取其他软件的监控数据：检查监控代理软件与 RU、

ADSBProc 程序的网络通信参数是否匹配。

——监控终端软件

 监控系统显示的地面站为中断状态：检查网络连接状态是否正常，并确认

CMS 配置的地面站 IP 地址与实际安装的地面站 IP 是否相符，SNMP 网络通

信参数是否一致；

 监控系统显示非法操作后退出：可能是系统故障，请将监控系统显示的错误

信息及当天的日志记录发送给维护人员进行分析；

 监控系统长时间无响应：请将任务管理器打开，观察系统中是否有进程占用

了过多 CPU 或内存，记录下来后与当天日志一起发送给维护人员进行分析。

5.2 系统维护

5.2.1 维护人员要求

根据维护工作的不同，维护人员的技能要求一般包括三类：

 维护培训人员：进行了维护的培训，简单了解系统的结构、连接方式、使用

情况等；

 系统培训人员：进行了系统的培训，对 ADS-B 地面站工作原理、内部组成、

73

系统配置、硬件/软件工作流程等非常了解；

 无培训要求人员：某些维护工作不需要培训即可进行。

5.2.2 维护任务

系统维护工作主要包括：

 地面站运行状态检查：在监控终端上检查各地面站运行状态，建议每天进行；

 监控终端日志文件检查：通过检查监控终端日志文件，判断地面站工作状态

是否正常，建议每周一次；

 监控终端配置文件备份：建议在修改监控终端配置前进行；

 天馈系统检查：检查天馈部分的连接、防水、固定装置等，测试天馈的驻波

比、衰减等指标，建议每 3 个月一次；

 ADS-B 接收机自检：检查接收机的各连接、断电除尘、电源输入、接收机重

启等操作，建议每 6 个月一次；

 接收机风扇除尘：建议每 3 个月一次；

 机柜风扇除尘：建议每 6 个月一次；

 监控终端电脑及显示器除尘：建议每周一次。

有关设备维护的详细内容，可参考《GER-I 型广播式自动相关监视系统地面

站-维护手册》。
