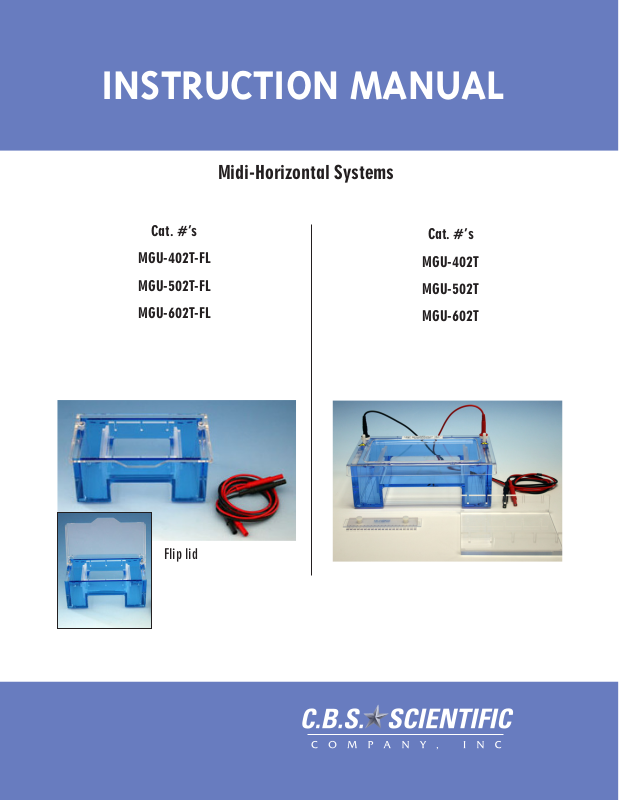

C.B.S. Scientific MGU-602T User Manual

INSTRUCTION MANUAL

Midi-Horizontal Systems

Cat. #’s

MGU-402T-FL

MGU-502T-FL

MGU-602T-FL

Cat. #’s

MGU-402T

MGU-502T

MGU-602T

Flip lid

TABLE OF CONTENTS

Page

Important User Information 2-3

Section 1 General Information

1.1 Introduction 4

1.2 Specifications 4

1.3 Safety 4

Section 2 Description of parts

2.1 Unpacking 5

2.2 Components/Assembly 5

Section 3 Instructions for Use

3.1 Midi-Gel Unit Preparation and Gel Casting 6-8

3.2 Running the Gel 7-8

3.3 Removing the Gel 8

3.4 Maximum Well/Comb volumes 9

Section 4 Running Conditions

4.1 Recommended Power 9

4.2 Recommended Buffers 9-10

Section 5 Maintenance of Equipment

5.1 Care and Handling 10

5.2 Maintenance 10

Section 6 Equipment and Accessories 11-12

www.cbsscientific.com Tel# [phone]

2

IMPORTANT USER INFORMATION

This Instruction Manual will explain how to use this product safely and effectively. Please read and
carefully follow the instruction manual in its entirety.

The triangle/exclamation mark symbol alerts the user of the product to important
operational, maintenance, and/or warranty requirements.

The triangle/lighting bolt symbol alerts the user of the product to potentially hazardous
electrical exposure.

Failure to adhere to the instructions could result in personal and/or laboratory hazards,
as well as invalidate any warranty. Always turn off the DC power source prior to disconnecting

power cords from the product. Disconnect power cords from the power source first, and then
from the product. For maximum safety, always operate this system in an isolated, low traffic area,
not accessible to unauthorized personnel. Never operate damaged or leaking equipment.

WARRANTY AND LIABILITY

This product was produced utilizing the highest practical standards of materials, workmanship, and
design. C.B.S. Scientific warrants that the product has been tested and will meet or exceed published
specifications. This warranty is valid only if the product has been operated and maintained according to
the instructions provided.

C.B.S. Scientific warrants this product to be free from defects in materials and workmanship under normal
service for one year from date of shipment. If the product proves defective during this period, C.B.S.
Scientific will repair or replace it at our option, free of charge, if returned to us postage prepaid. This
warranty does not cover: damage in transit, damage caused by carelessness, misuse or neglect, normal
wear through frequent use, damage caused by solvent corrosion, damage caused by improper handling
or user alteration, nor unsatisfactory performance as a result of conditions beyond our control. C.B.S.
Scientific shall in no event be liable for incidental nor consequential damages, including without limitation,
lost profits, loss of income, loss of business opportunities, loss of use and other related damages,
however caused, nor any damage arising from the incorrect use of the product.

ENGLISH

www.cbsscientific.com Tel# [phone]

3

FRANÇAIS INFORMATION IMPORTANTE À L'USAGE DES UTILISATEURS

Le présent manuel d'utilisation explique la manière de se servir efficacement du produit en conditions

de sécurité. Il est recommandé de soigneusement lire la totalité du manuel, avec ses consignes
et ses instructions.

Le triangle avec poin t d'exclamation est u n symbole destiné à avertir l'utilisateur du produit

de l'importance de certaines exigences relatives au fonctionnement, à l'entretien et/ou à la
garantie.

Le triangle avec flèche en zigzag est un symbole destiné à avertir l'utilisateur du produit de la
possibilité d'exposition à des décharges avec danger de secousses électriques.

Tout manquement à l'observation des consignes et des instructions peut exposer les personnes
et les biens à des dommages corporels et/ou matériels et peut annuler toute garantie. Il faut toujours
interrompre l'alim entation de courant continu av ant de déconn ecter les cordon s d'alimentation d u
produit. Déconnecter d'abord les cordons d'alimentation branchés sur la source de tension
(alimentation de secteur) puis ceu x branchés sur le produit. Pour un e sécurité maximum, il faut
toujours faire fonctionn er ce système da ns un lieu isolé, peu fréq uenté, où le person nel non autorisé
n'a pas accès. Ne jamais faire fonctionner un matériel endommagé ou affecté par des fuites.

GARANTIE ET RESPONSABILITÉ

Le produit a été fabriqué conformément aux normes applicables les plus exigentes en matière de
matériaux, de main d'oeuvre, de conception et d'ingéniérie. C.B.S. Scientific garantit que le produit a
subi des essais et que ses performances rempliront les conditions des spécifications publiées ou leu r
seront même supérieures. La présente garantie n'est valide que si le produit a fonctionné et a été
entretenu conformément aux consignes et instructions fournies.

C.B.S. Scientific garantit que le produit sera dépourvu de vices de matériaux et de main d'oeuvre, en
conditions de service normales, pendant un an à compter de la date d'expédition. Au cas où le produit
s'avérerait défectueux pendant cette période de garantie, C.B.S. Scientific réparera ou remplacera le
produit, à sa discrétion et gratuitement, si le produit lui est retourné po rt payé d'avance. La garantie n e
couvre pas les dommages de transport; les dommages causés par l'imprudence, le manque de soins,
l'abus ou la nég ligence; l'usure n ormale résultan t d'une utilisation fré quente; les dommages causés par
la corrosion des solvants; et les d ommages ca usés par la ma nipulation inadéq uate ou des
changements apportés par l'utilisateur. La garantie ne couvre pas non plus les performances non
satisfaisantes résultant de conditions hors du contrôle de C.B.S. Scientific. C.B.S. Scientific ne pourra
en aucun cas être tenue responsable de dommages indirects, y compris, de manière non limitative, la
perte de bénéfices, le manque à gagner, la perte d'occasions d'affaires, l'impossibilité d'usage ou tous
autres dommages associés, quelle qu'en soit la cause, ni de dommages résultant de l'usage incorrect
du produit.

ESPAÑOL INFORMACIÓN IMPORTANTE PARA EL USUARIO

El presente instructivo explica la manera de usar este producto en forma segura y efectiva. Sírvase
leerlo en su totalid ad y seguir detenidamente la s indicaciones q ue contiene.

El símbolo del triángulo con exclamación llama la atención del usuario a requisitos
importantes pa ra el uso y man tenimiento del p roducto, así como para la validez de la
garantía.

El símbolo del triángulo con rayo llama la atención del usuario a la posibilidad de
riesgos eléctricos.

El incumplimiento de las instrucciones aquí señaladas podría dar lugar a riesgos a la persona, al
laboratorio o a am bos y podría anular toda garantía. Sie mpre apague la fu ente de corriente con tinua
antes de desenchufar los cables eléctricos del producto. Primero desconecte los cables de la fuente
de energía y después del producto. Para mayor seguridad, siempre use este sistema en un área
aislada, de poco movimiento de personas e inaccesible a personal no autorizado. Jamás use equipo
que presenta algún daño o fuga.

GARANTÍA Y RESPONSABILIDAD

Este producto fue fabricado de acuerdo con las normas más estrictas que sean factibles en cuanto a
materiales, mano de obra y diseño. C.B.S Scientific garantiza que se sometió el producto a pruebas y
que cumplirá o excederá las especificaciones publicadas. Esta garantía será válida únicamente si se
usa y se da servicio de mantenimiento al producto de acuerdo con las instruccione s señaladas.

C.B.S. Scientific garantiza que este producto se encontrará libre de defectos de materiales y mano de
obra por un período de servicio normal de un año a partir de la fecha de embarque. Si el producto
resulta defectuoso durante este período, C.B.S. Scientific lo reparará o lo re pondrá, a criterio de
C.B.S., libre de cargos, si se devuelve el producto a C.B.S. porte pagado. Esta garantía no cubre
daños sufridos en tránsito, daños provocados por descuido, mal uso o negligencia, desga ste normal
como consecuencia del uso excesivo, daños atribuibles a corrosión provocada por solventes, daños
causados por el uso indebido o alteraciones realizadas por el usuario ni rendimiento insatisfactorio
atribuible a circunstancias fuera del control de C.B.S. Scientific. C.B.S. Scientific en ningún caso
asumirá responsabilidad por daños incidentales o subsecuentes, incluyendo, en forma no limitativa, la
pérdida de utilidades, de ingresos, de oportunidades comerciales o del uso del producto y otros daños
afines, fuere cual fuere su origen, ni por daños derivados del uso incorrecto del producto.

DEUTSCH WICHTIGE INFORMATION FÜR DEN BENUTZER

Diese Bedienungsanleitung beschreibt wie man dieses Produkt sicher und wirksam ben utzt. Bitte
lesen und befo lgen Sie alle Anw eisungen in dieser Anleitung.

Das Dreieck mit Ausrufezeichen weist den Benutzer des Produktes darauf hin, daß
wichtige Bedienungs-, Wartungs- und/ode r Garantievorschriften zu beachten sind.

Das Dreieck mit Zickzackblitz warnt den Benutzer des Produktes vor möglichen
Gefahren durch elektrische Spannungen.

Nichtbeachtung dieser Anweisungen kann zu persönlichen und/oder labortechnischen Schäden
führen und gleichze itig alle Garantien als n ichtig erklären. Die DC Stromz ufuhr muß imm er, vor dem
Entfernen der Stromkabel vom Produkt, abgeschaltet werden. Die Stromzufuhrkabel müssen zuerst
von der Steckdose und erst dann vom Produkt entfernt werden. Um höchste Sicherheit zu
gewährleisten sollte dieses System in einem abgesonderten und besonders ruhigen Bereich eingesetzt
werden und vor Unbefugten sicher sein.

GARANTIE UND HAFTUNG

Dieses Produkt wurde unter Anwendung von Produkten mit höchster Qualität und aus Materialien mit
bester Verarbeitung und modernstem Design hergestellt. C.B.S Scientific garantiert, daß das Produkt
getestet wurde und alle publizierten Spezifikationen übertrifft. Diese Garantie ist jedoch nur gültig,
wenn das Produkt nach der beigefügten Bedienungsanleitung bedient und gewartet wurde.

C.B.S. Scientific garantiert, daß dieses Produkt bei normaler Bedienung aus fehlerfreiem Material
besteht und fehlerfrei in der Ausführung ist. Diese Garantie gilt für ein Jahr ab Lieferdatum. Sollte das
Produkt in diesem Zeiraum fehlerhaft werden, bietet C.B.S . Scientific eine kosten lose Reparatur bzw .
kostenlosen Ersatz, einschließlich freiem Rückporto. Diese Garantie schließt folgendes aus:
Transportschaden, Schaden durch Nachlässigkeit, Mißbrauch oder Vernachlässigung, normale
Abnützung durch regelmäßigen Gebrauch, Schaden durch Säureangriff, Schaden durch falsche
Handhabung, Veränderung des Produktes durch den Benutzer, oder unzureichende Leistungen die
sich nicht im Verantwortungsbereich von C.B.S. Scientific befinden. C.B.S. Scientific kommt unter
keinen Umständen für folgende Schäden auf: Sachschadensverlust, Einkommensverlust, Verlust von
Geschäftsmöglichkeiten, Verlust der Anwendung und andere damit verbundene Schäden die auf
irgend eine Art u nd Weise ents tanden sind, oder Schäden die aus falscher Anwendung des Produktes
entstanden sind.

ITALIANO INF ORMAZIONI IM PORTANTI PER L’UTENTE

Questo manuale spiega come utilizzare questo prodotto in maniera sicura ed efficiente. Si pregai di
leggere e segu ire con cautela le istruzioni di ogni parte di questo manuale.

Il triangolo contenete il s imbolo di un punto e sclamativo avverte l’utente di importanti
requisiti relativi al funzionamento, man utenzione e/o garanzia del prodo tto.

Il triangolo contenete il s imbolo di un lam po avverte l’uten te del prodotto d ella
possibilità di pericoli dovuti a corrente elettrica.

La mancata osservanza delle istruzioni può essere causa di pericolo alla propria persona ed al
laboratorio, oltre a poter annullare la garanzia. Prim a di distaccare il cordone d’alimentazione dal
prodotto, spegnere sempre la sorgente di corrente continua. Distaccare i cordoni d’alimentazione
prima dal lato della sorgente di tensione e poi dal lato del prodotto. Per maggior sicurezza, mettere
sempre in funzione il prodotto in un ’area isolata con poc o traffico che non sia a ccessibile al persona le
non autorizzato. Non mettere mai in funzione un’apparecchiatura che sia danneggiata o abbia
perdite.

GARANZIA E RESPONSABILITÀ

Questo prodotto è stato fabbricato seguendo gli stan dard più elevati per i m ateriali, la manodop era e la
progettazione. La C.B.S. Scientific garantisce il prodotto è stato sottoposto a prova e raggiunge o
supera i valori pubblicati per i dati tecnici. Questa garanzia è valida solo se il prodotto è messo in
esercizio e soggetto a manutenzione secondo le istruzioni fornite.

La C.B.S. Scientific garantisce che questo prodotto è libero di difetti di materiali e manodopera, in
normali condizioni d’esercizio, per la durata di un anno dalla data di spedizione. Se, in questo periodo,
il prodotto si dimo strerà difettoso, la C.B.S. Scientific , a suo giudizio, lo riparerà o sostitu irà. Questa
garanzia non copre danni in transito, danni causati da negligenza, uso improprio, trascuratezza,
normale consumo derivante da uso frequente, o danni causati da solventi corrosivi, danni causati da
maltrattamento o da modifiche apportate dall’utente e non copre prestazioni insoddisfacenti che siano il
risultato di condizioni al di fuori del controllo del fabbric ante. La C.B.S. Scientific non sarà in ogni caso
responsabile per danni inciden tali o consequenziali, incluso, senza lim itazioni, perdite di profitto,
perdita di entrate, perdita di opportunità d’affari e altri danni relativi, comunque causati, e per danni
risultati da uso incorretto del prodotto.

www.cbsscientific.com Tel# [phone]

4

SECTION 1
General Information

1.1 Introduction

The mid-range Horizontal Midi-Gel units, effectively allow rapid separation and identification of
various fragments from DNA, RNA, PCR products and synthetic oligonucleotides. When used
in combination with two or more sample combs, designed for multi-channel pipette loading,
multiple screening of large sample numbers can be easily facilitated. The unique tapered baffle
system allows immediate gel casting directly onto removable trays without having to seal with
agarose plugs or tape. The extensive variety of comb formats and material types ensure a fast
and easy method of identifying critically important samples while using minimal quantities of
expensive reagents.

1.2 Specifications
Constructions:

Buffer chamber Acrylic
Safety Cover Acrylic

Electrodes Platinum wire .010" diameter
Power cords FR Polypropylene/Silicone rated

7500VDC, 200mA, 65°C

Tapered baffles Acrylic
Combs Polycarbonate or Teflon-coated
Aluminum
Adjustable comb backing Acrylic
UVT Gel Tray UV transparent acrylic
Safety Certification EN61010-1-1993 (IEC1010-1)

MGU-402T(-FL)

MGU-502T(-FL)

MGU-602T(-FL)

Shipping weight

4lb.

6lb.

7lb.

Overall Size
(l)x(w)x(h) cm

22.5 x 13 x 14

21.5 x 16.7 x 14

27.5 x 16.7 x 14

Gel Size cm (L x W)
Gel Bed cm (L x W)

11 x 9

11 x 10.5

10 x 12.8

10 x 14

16 x 12.7

16x14

Recommended buffer
volume:

with gel tray

550 ml

700 ml

750 ml

Distance between
electrodes

20 cm

19 cm

25 cm

Voltage limit

250VDC

250VDC

250VDC

1.3 Safety

Power to the Horizontal Midi-Gel unit is to be supplied by an external DC voltage power supply
that must be ground isolated, so that the DC voltage output floats with respect to ground. For any
power supply used, the maximum specified operating parameters for the units are:
Maximum Limits

250VDC voltage
15 watts power
60 mA current

55°C ambient temperature

Current to the unit, provided from the external power supply, must enter the unit through the lid
assembly, providing a safety interlock to the user. Current to the unit is broken when the lid is
removed. Do not attempt to use the unit without the safety lid in place, and always turn

the power supply off before removing the lid, or when working with the unit in any way.
Follow safety precautions specified

by the power supply manufacturer.
