ВЕСЫ БЫТОВЫЕ НАПОЛЬНЫЕ
HE-5
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
ОГЛАВЛЕНИЕ
1. МЕРЫ ПРЕДОСТОРОЖНОСТИ .......................................................................................................4
2. КОМПЛЕКТ ПОСТАВКИ ..................................................................................................................4
3. ОБОЗНАЧЕНИЯ И ФУНКЦИИ.........................................................................................................4
3.1. ОБЩИЙ ОБЗОР...........................................................................................................................4
3.2. ДИСПЛЕЙ ....................................................................................................................................5
4. ПОДГОТОВКА ВЕСОВ К РАБОТЕ..................................................................................................5
4.1. УСТАНОВКА ВЕСОВ ................................................................................................................5
4.2. ВКЛЮЧЕНИЕ ВЕСОВ................................................................................................................5
5. ВЗВЕШИВАНИЕ.................................................................................................................................5
6. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ............................................................................................6
2
Благодарим за покупку бытовых напольных весов типа HE-5 производства фирмы CAS
Corp. (Корея). Просим ознакомиться с настоящим руководством прежде, чем приступить к работе с этими весами. Обращайтесь к нему по мере необходимости.
Бытовые напольные весы типа HE-5 (далее – весы) относятся к весам среднего класса точности. Они предназначены для взвешивания людей в бытовых условиях. Весы обладают следующими основными функциями:
• определение массы человека;
• автоматическая установка нуля;
• диагностика неисправностей.
Электропитание весов: от батареи.
Гарантийный срок эксплуатации – 12 месяцев, но не более 18 месяцев с даты изготовления.
Представительство фирмы-изготовителя: 123308, Москва, пр-кт маршала Жукова, 1, офис 523.
Тел.: 784-7704
Техническая служба CAS: тел.: 123308, Москва, пр-кт маршала Жукова, 1, офис 131. Тел.:
786-2606
Internet: www.cas.ru
3
1. МЕРЫ ПРЕДОСТОРОЖНОСТИ
• Устанавливайте весы на ровную и устойчивую поверхность;
• Не используйте весы при сильном колебании температуры, а также при большой влажно-
сти;
• Не устанавливайте весы на мокром месте и не подвергайте их воздействию влаги;
• Не допускайте сильных ударов по платформе;
• Избегайте установки весов в места, где возможно появление электромагнитных помех.
2. КОМПЛЕКТ ПОСТАВКИ
Таблица 1 – Комплект поставки
Наименование Кол-во (шт.)
Весы HE-5 1
Элемент питания 9В 1
Руководство по экс-
плуатации
Гарантийный талон 1
1
3. ОБОЗНАЧЕНИЯ И ФУНКЦИИ
3.1. ОБЩИЙ ОБЗОР
Тензодатчик
Дисплей
Платформа
Рис. 1 – Основные конструктивные элементы
4
Тензодатчик и датчик
включения
K
K
Тензодатчик используется для измерения величины нагрузки на платформу. В этих весах
используются 4 тензодатчика. При этом два из них совмещены с датчиком для включения весов
(см. рис. 1). Платформа предназначена для размещения взвешиваемой нагрузки, а дисплей – для
отображения показаний массы.

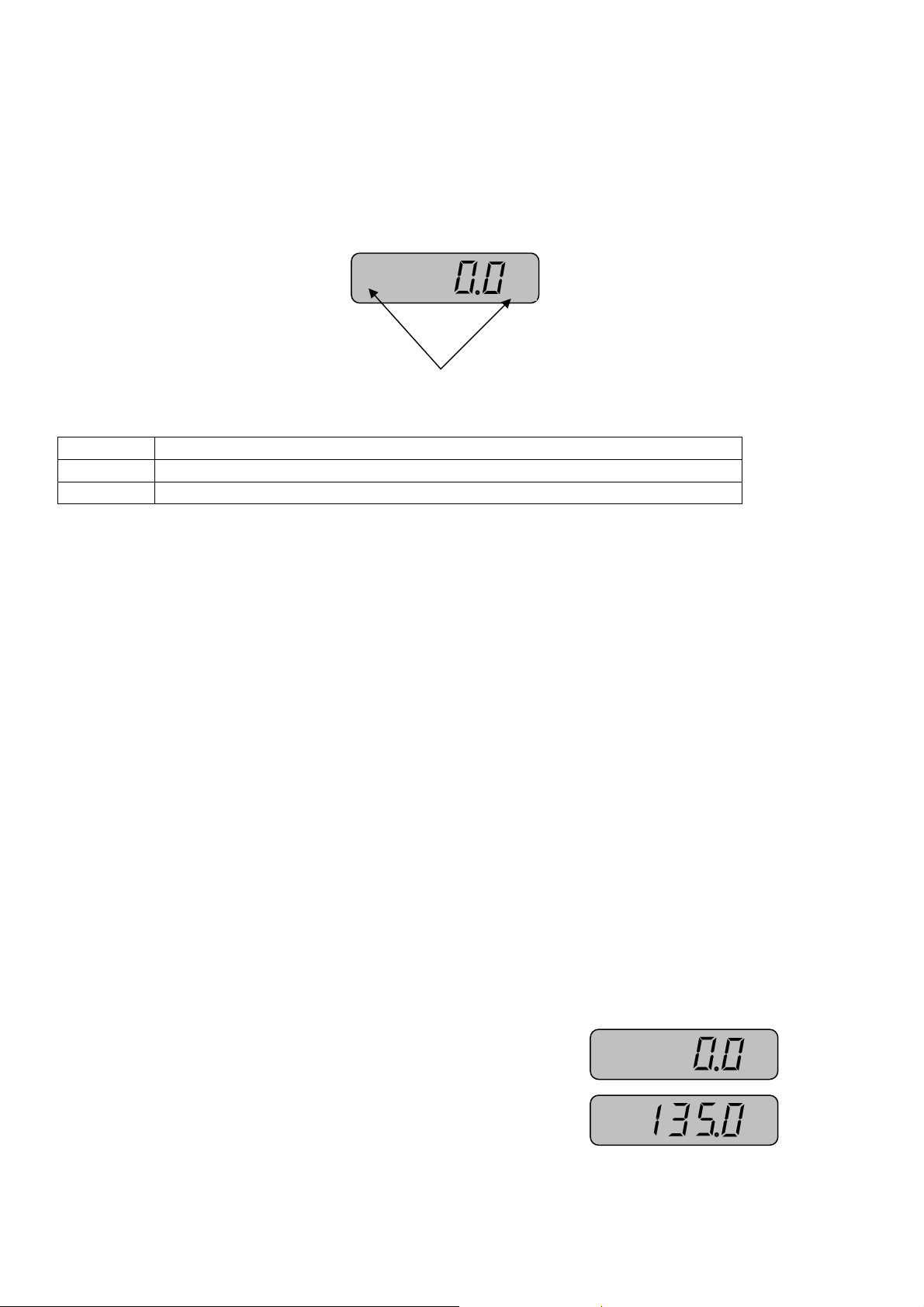

3.2. ДИСПЛЕЙ
Таблица 2 – Назначение указателей дисплея
Указатель Когда включен
OK Весы находятся в стабильном состоянии (можно считывать показания).
kg Установлена единица измерения массы – килограмм.
OK
kg
Указатели
4. ПОДГОТОВКА ВЕСОВ К РАБОТЕ
4.1. УСТАНОВКА ВЕСОВ
Установите весы на ровную и устойчивую поверхность, учитывая при этом меры предосто-
рожности (см. п. 1).
4.2. ВКЛЮЧЕНИЕ ВЕСОВ
Перед первым включением проверьте установку элемента питания, открыв крышку в ниж-
ней части весов. Если элемент питания не установлен, вставьте его, плотно прижав контакты.
Убедитесь в том, что на платформе отсутствует груз.
Включите весы легким нажатием на один из тензодатчиков с датчиком включения (см. п.3.1 и
рис.1).
5. ВЗВЕШИВАНИЕ
Включите весы (см. п. 4.2.).
Убедитесь в том, что показания массы на дисплее
равны нулю и включен указатель «ОK».
Встаньте на платформу весов и считайте показа-
ния массы, например 135 кг.
• Через несколько секунд произойдет автоматическое отключение весов.
Для следующего взвешивания выполните все действия с начала пункта.
O
O
kg
kg
5
6. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 3 – Технические характеристики
Модель весов HE-5
Наибольший предел взвешивания, кг 150
Наименьший предел взвешивания, кг 2
Дискретность индикации и цена поверочного
деления (d=e), кг
Дисплей Жидкокристаллический, 5-ти разрядный
Единица измерения массы Грамм
Диапазон рабочих температур 10 ~ 35 C
Источник питания Батарея типа «Крона», 9В
Размер платформы, мм 300 х 312
Высота, мм 45
Масса, кг 2,3
0,1
