Cas DB-II 60, DB-II 150, DB-II 300, DB-II 600 User manual

ВЕСЫ НАПОЛЬНЫЕ
МОДЕЛИ DB-II
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
1
СОДЕРЖАНИЕ:
4.1 ОБЩИЙ ВИД .............................................................................................................. 10
4.2 ДИСПЛЕЙ И КЛАВИАТУРА ................................................................................... 11
5.1 РАСПАКОВКА ........................................................................................................... 13
5.2 СБОРКА ВЕСОВ СО СТОЙКОЙ.............................................................................. 14
5.3 СБОРКА ВЕСОВ БЕЗ СТОЙКИ ............................................................................... 15

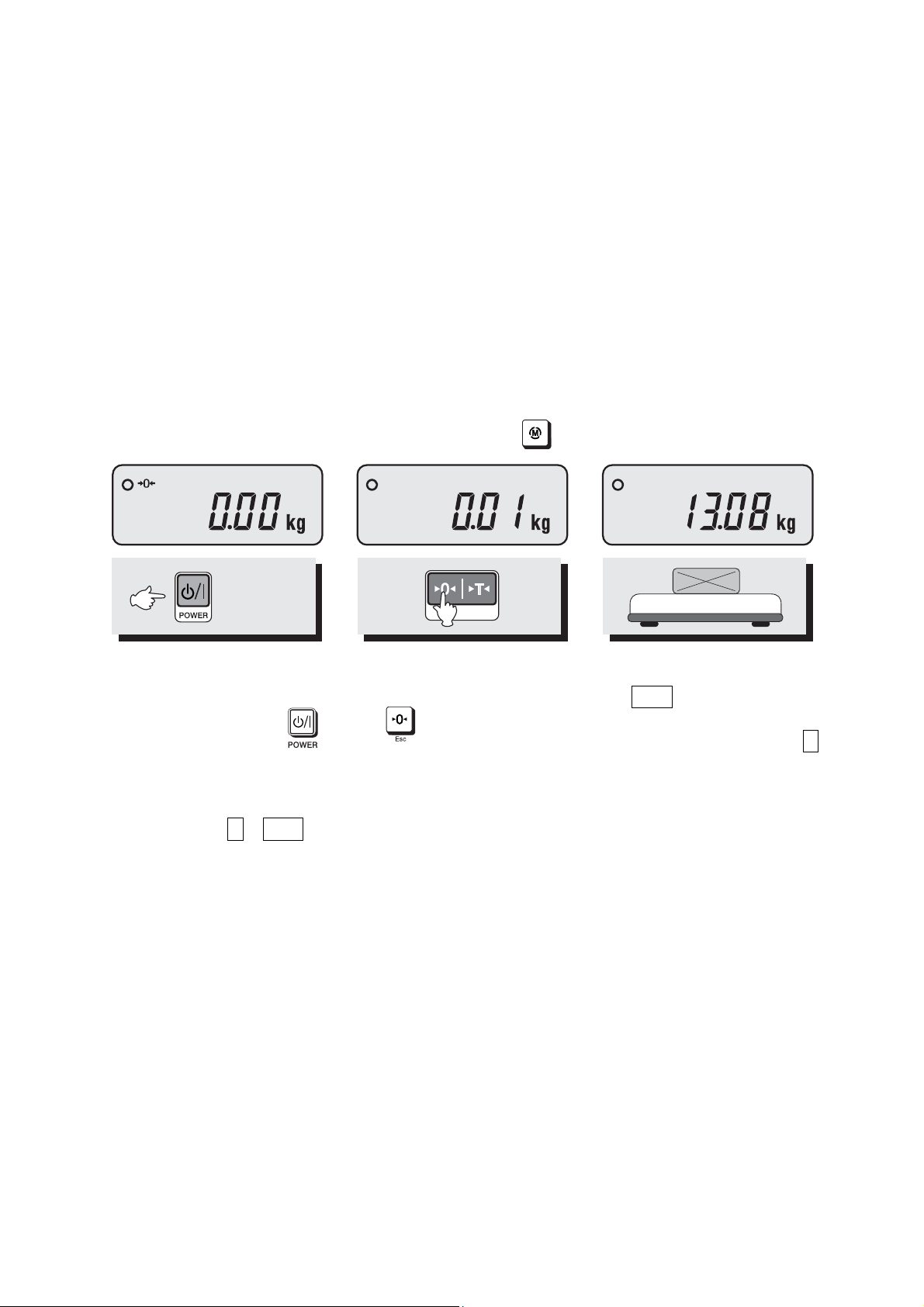

6.1 ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ВЕСОВ................................................................. 16
6.2 ОБНУЛЕНИЕ .............................................................................................................. 16

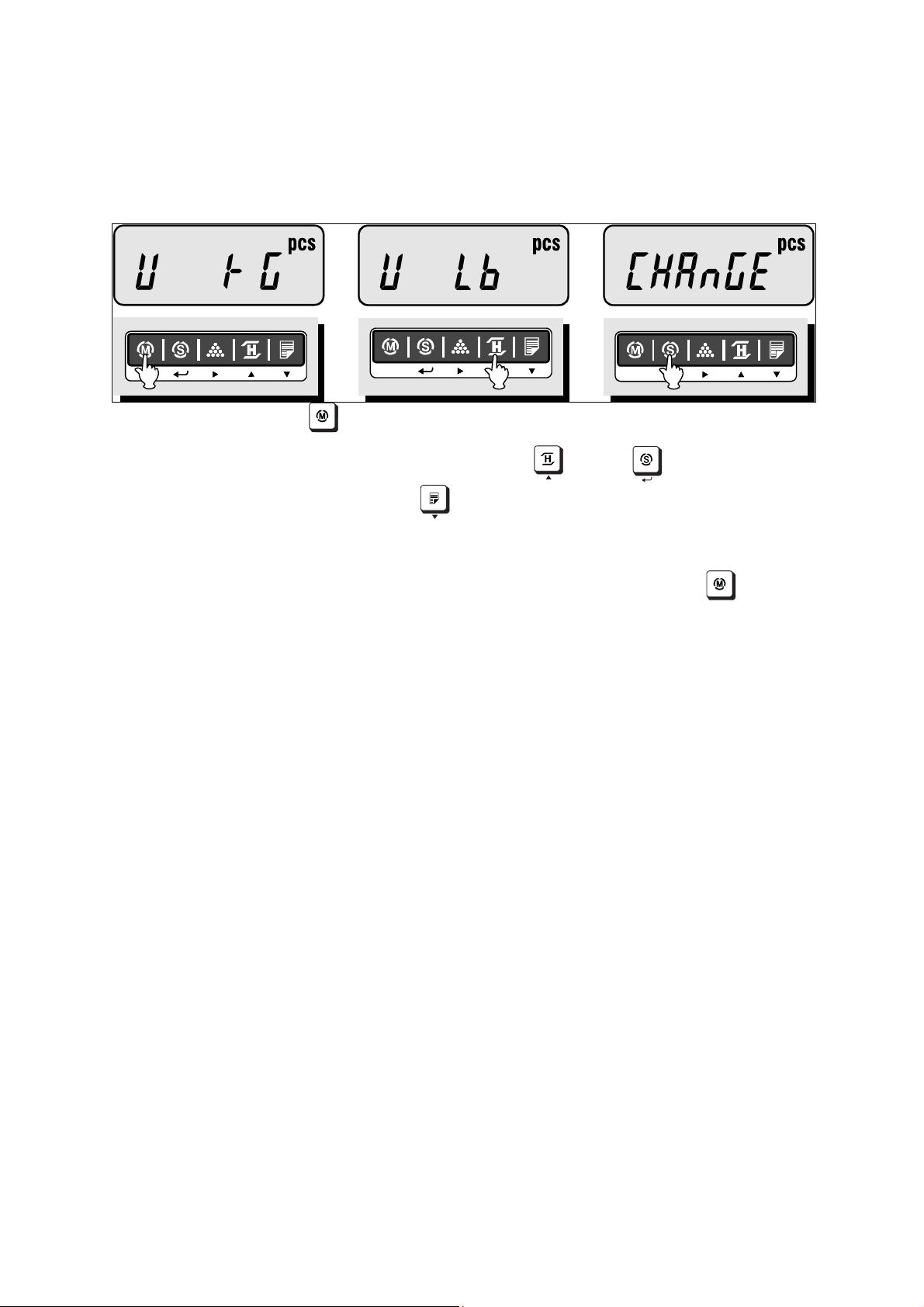

6.3 УСТАНОВКА ЕДИНИЦЫ ИЗМЕРЕНИЯ МАССЫ ............................................... 17
6.4 РЕЖИМЫ ВЗВЕШИВАНИЯ..................................................................................... 18
6.4.1 ВЗВЕШИВАНИЕ ГРУЗА................................................................................... 18

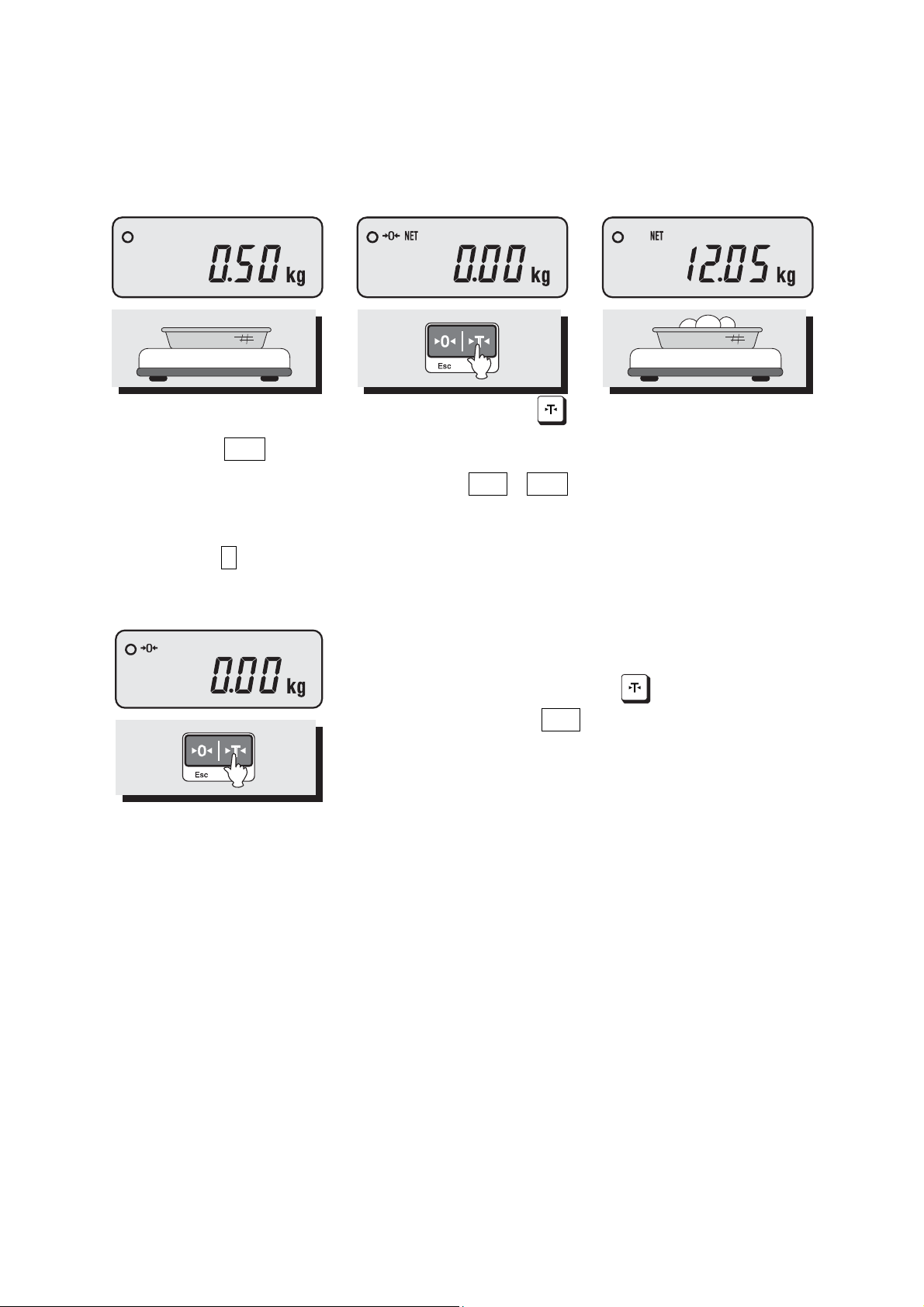

6.4.2 ВЗВЕШИВАНИЕ ГРУЗА С ТАРОЙ................................................................. 19

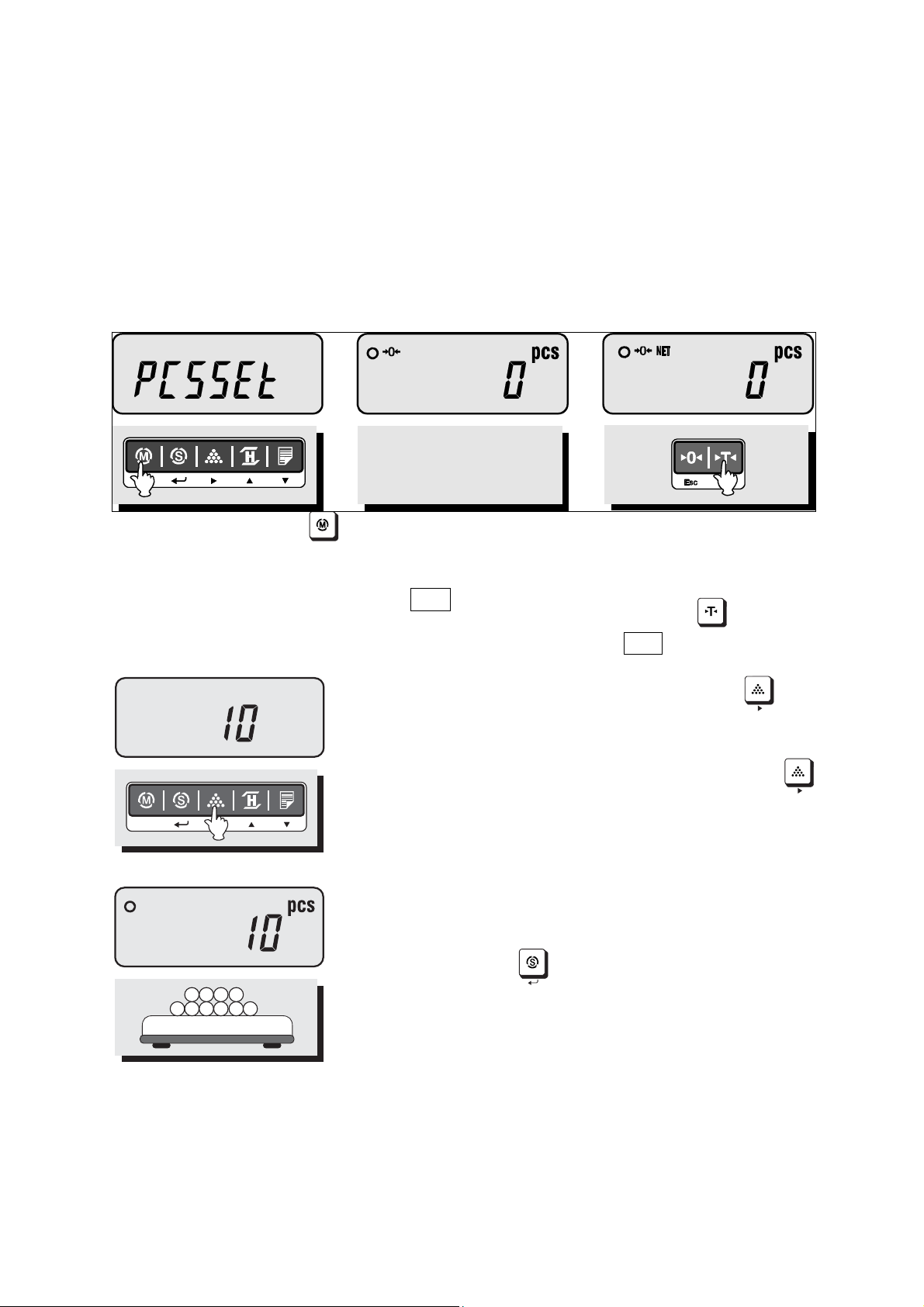

6.4.3 СЧЕТНЫЙ РЕЖИМ ........................................................................................... 20

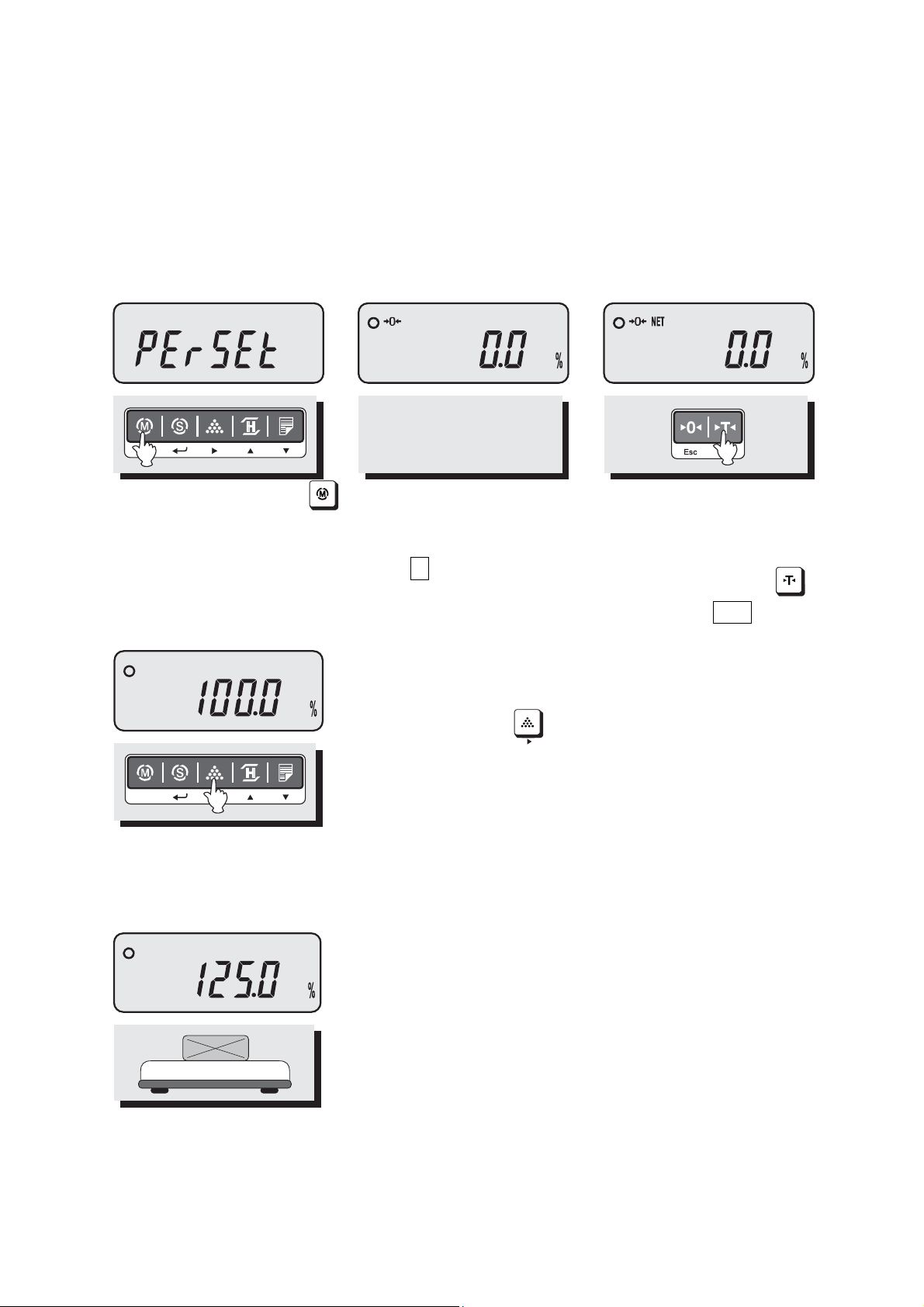

6.4.4 ВЗВЕШИВАНИЕ В ПРОЦЕНТАХ................................................................... 22

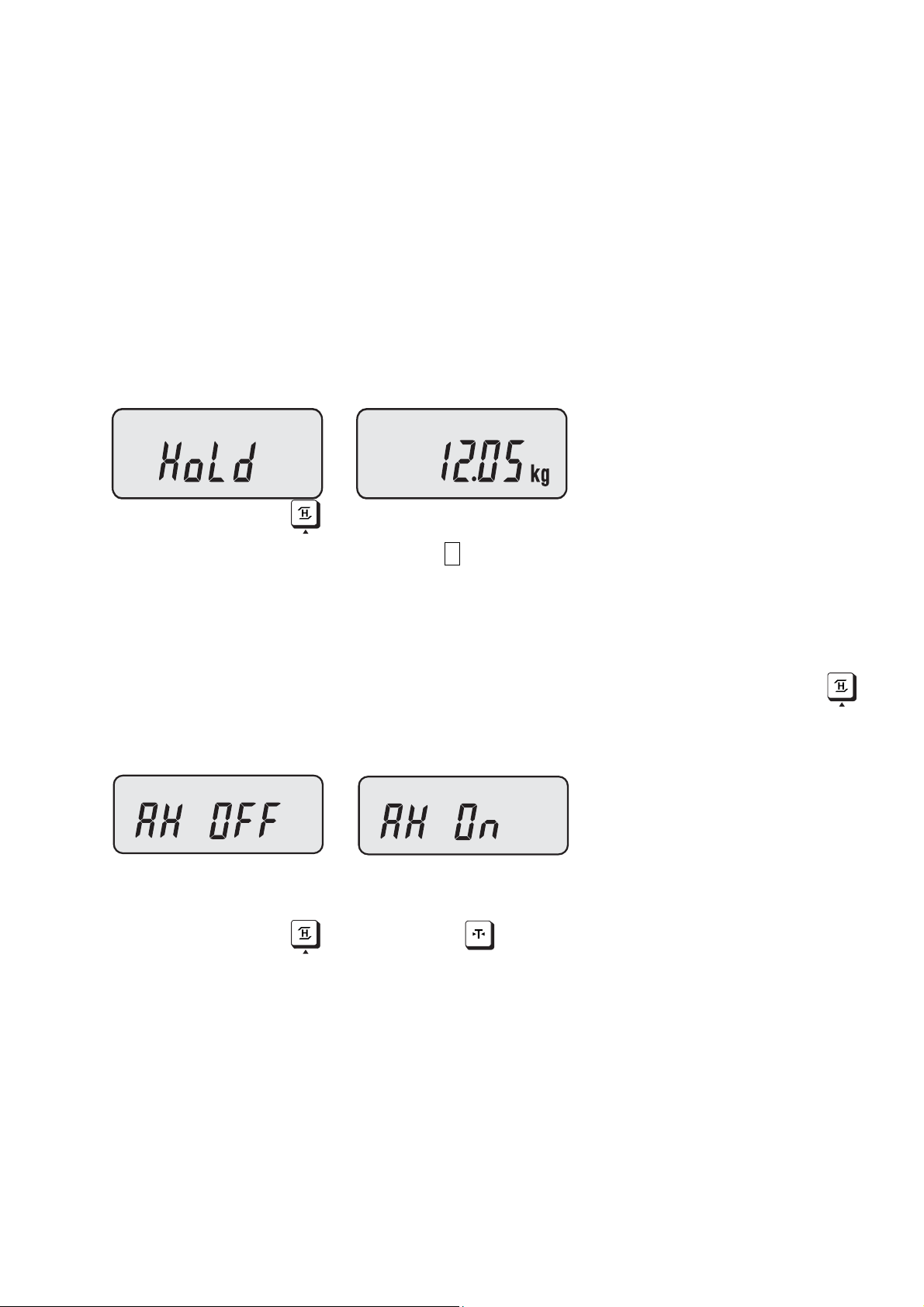

6.4.5 ВЗВЕШИВАНИЕ НЕСТАБИЛЬНЫХ ГРУЗОВ .............................................. 23

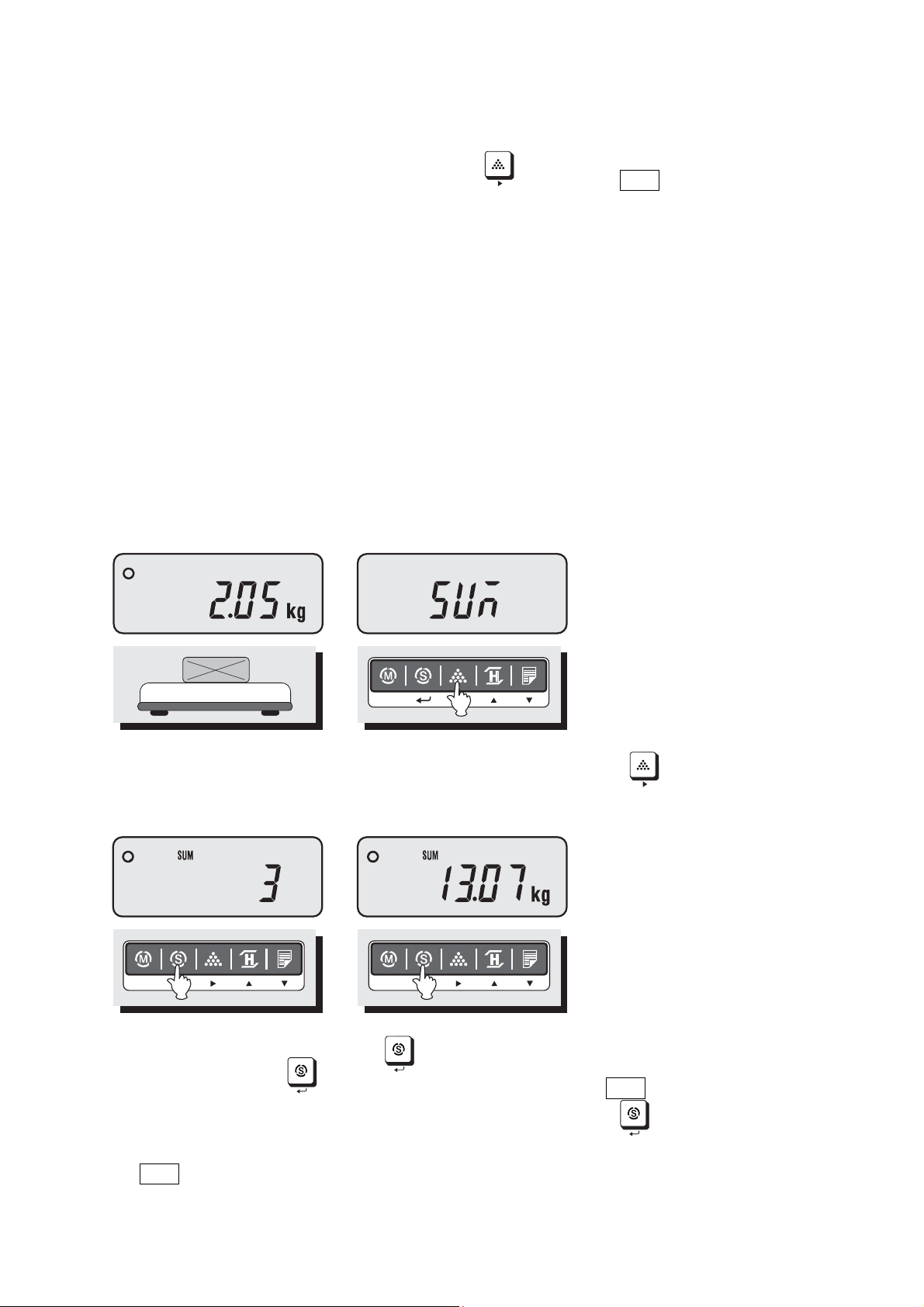

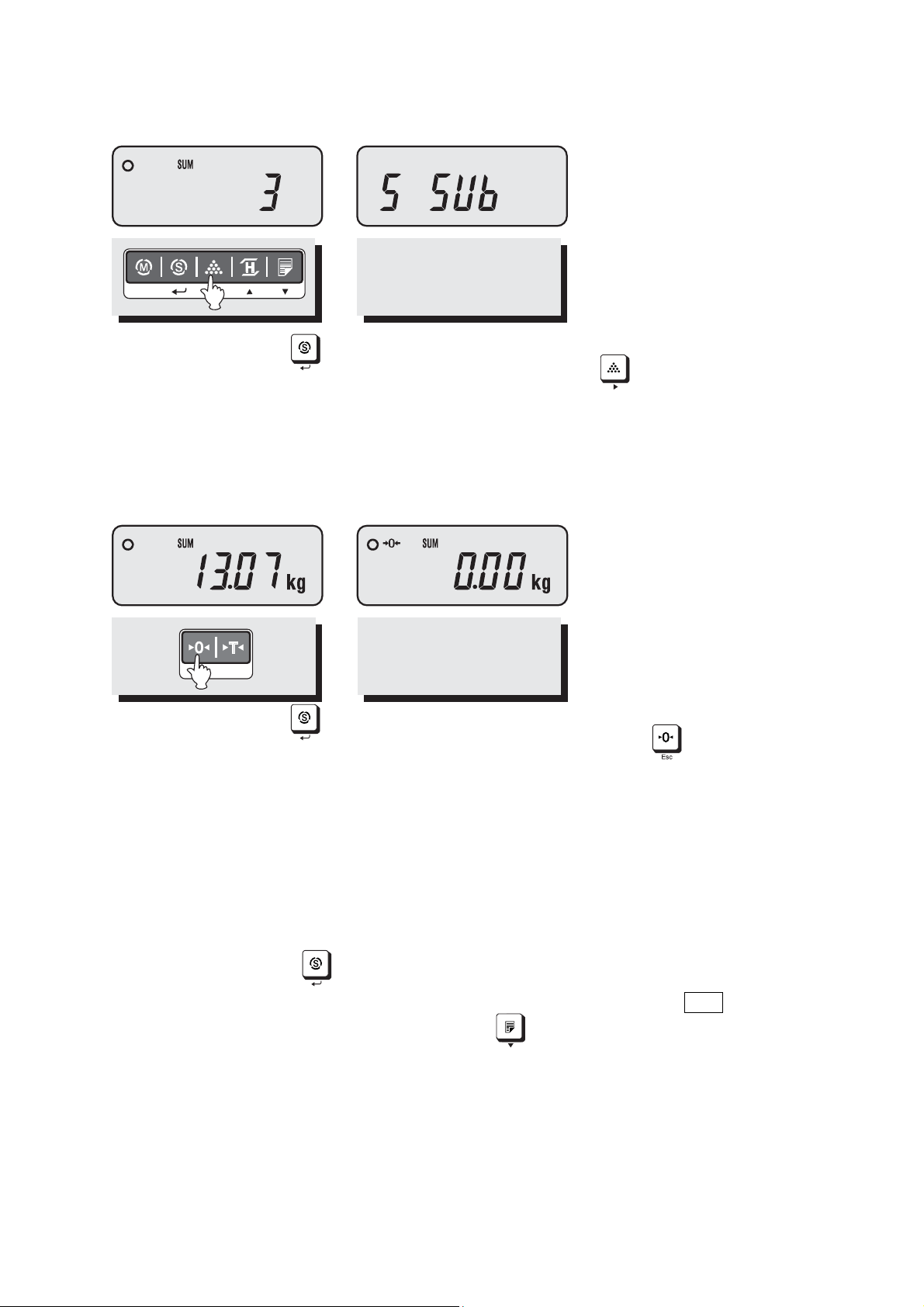

6.4.6 СУММИРОВАНИЕ ПОКАЗАНИЙ .................................................................. 25

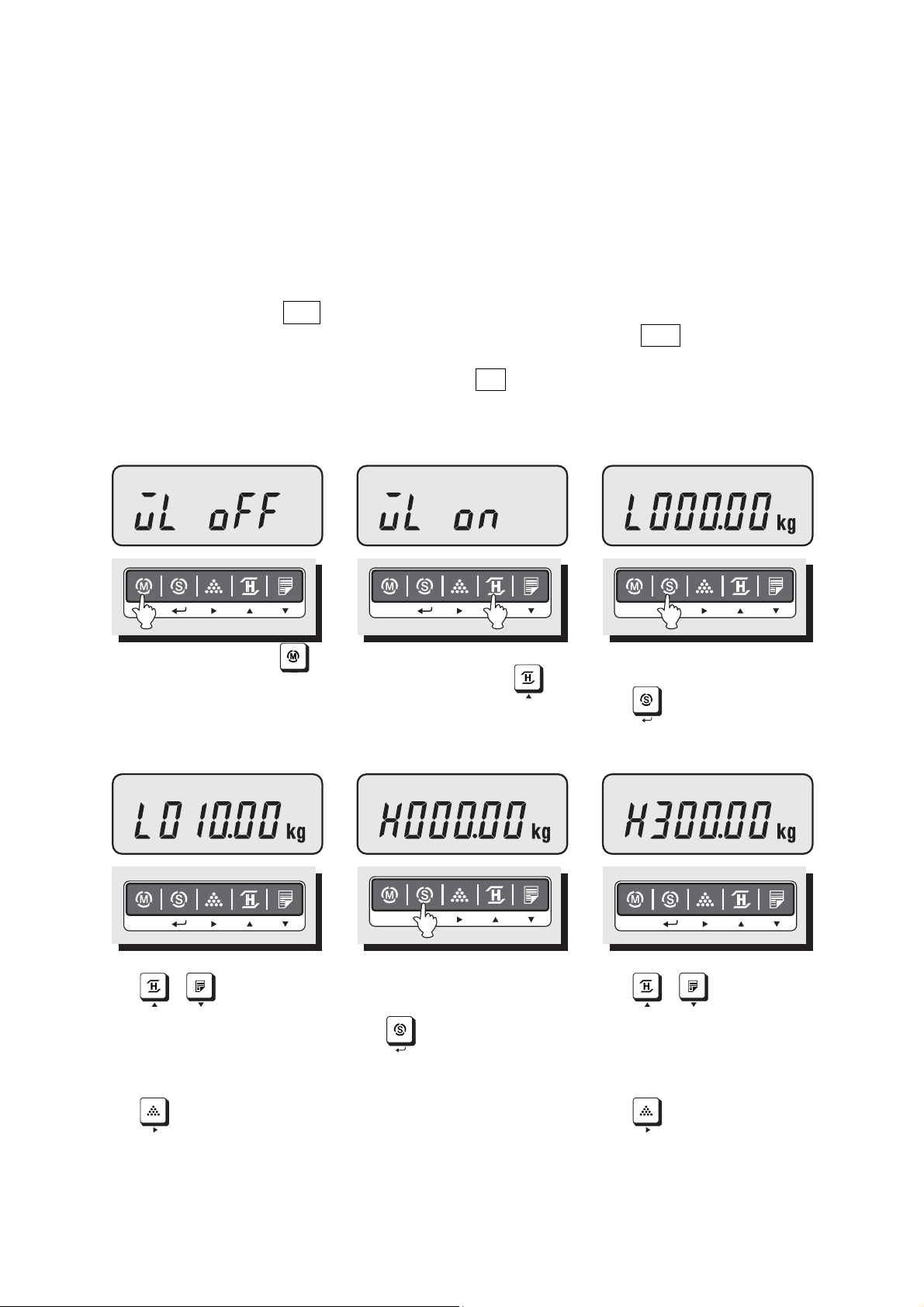

6.4.7 ВЗВЕШИВАНИЕ В ЗАДАННЫХ ПРЕДЕЛАХ .............................................. 27

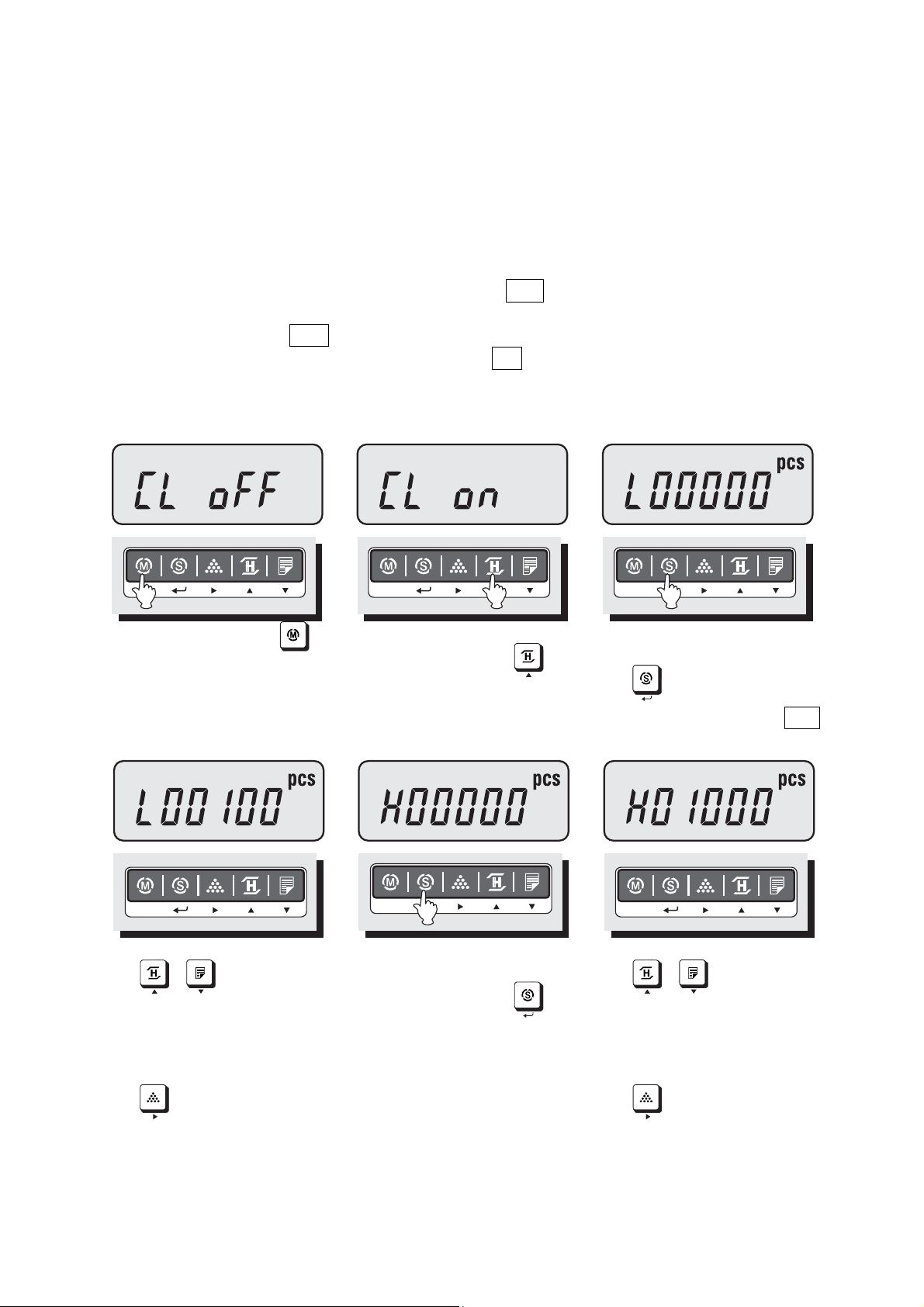

6.4.8 ВЗВЕШИВАНИЕ В ЗАДАННЫХ ПРЕДЕЛАХ ПРИ СЧЕТЕ ИЗДЕЛИЙ .... 29
7.1 ВХОД В МЕНЮ НАСТРОЕК.................................................................................... 31

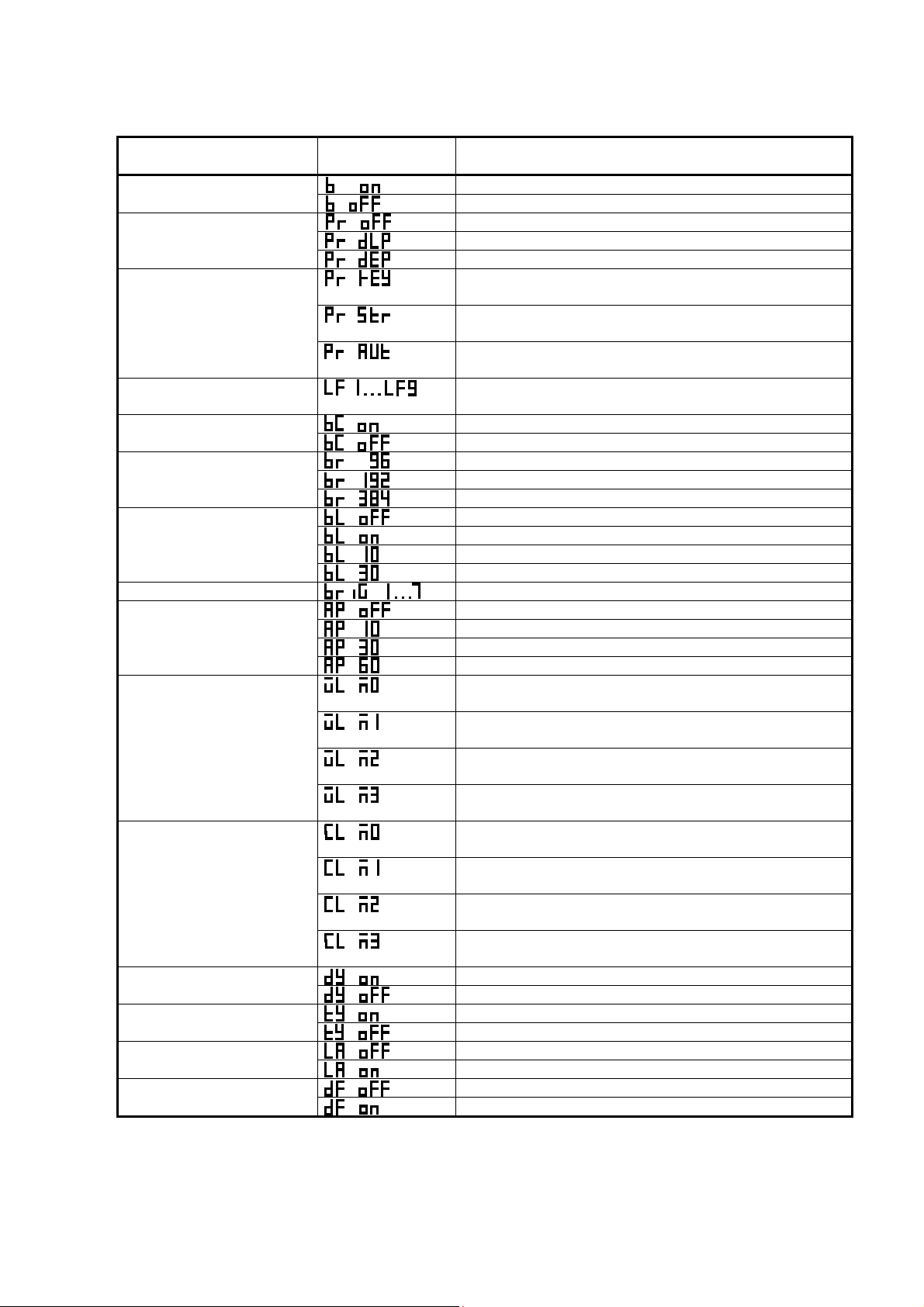

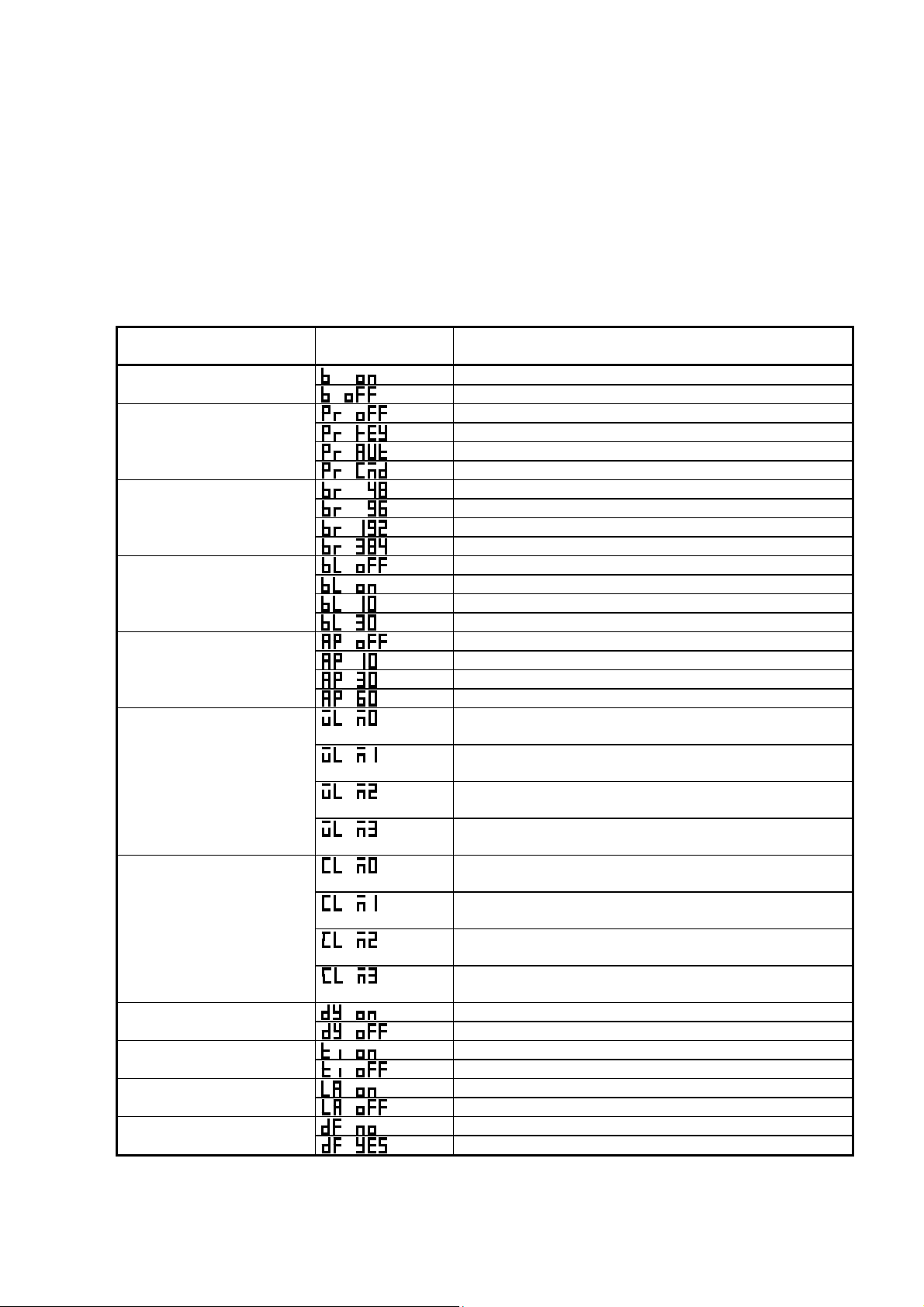

7.2 ПЕРЕЧЕНЬ НАСТРАИВАЕМЫХФУНКЦИЙ ........................................................ 32
7.3 НАСТРОЙКА ПЕЧАТИ............................................................................................. 34

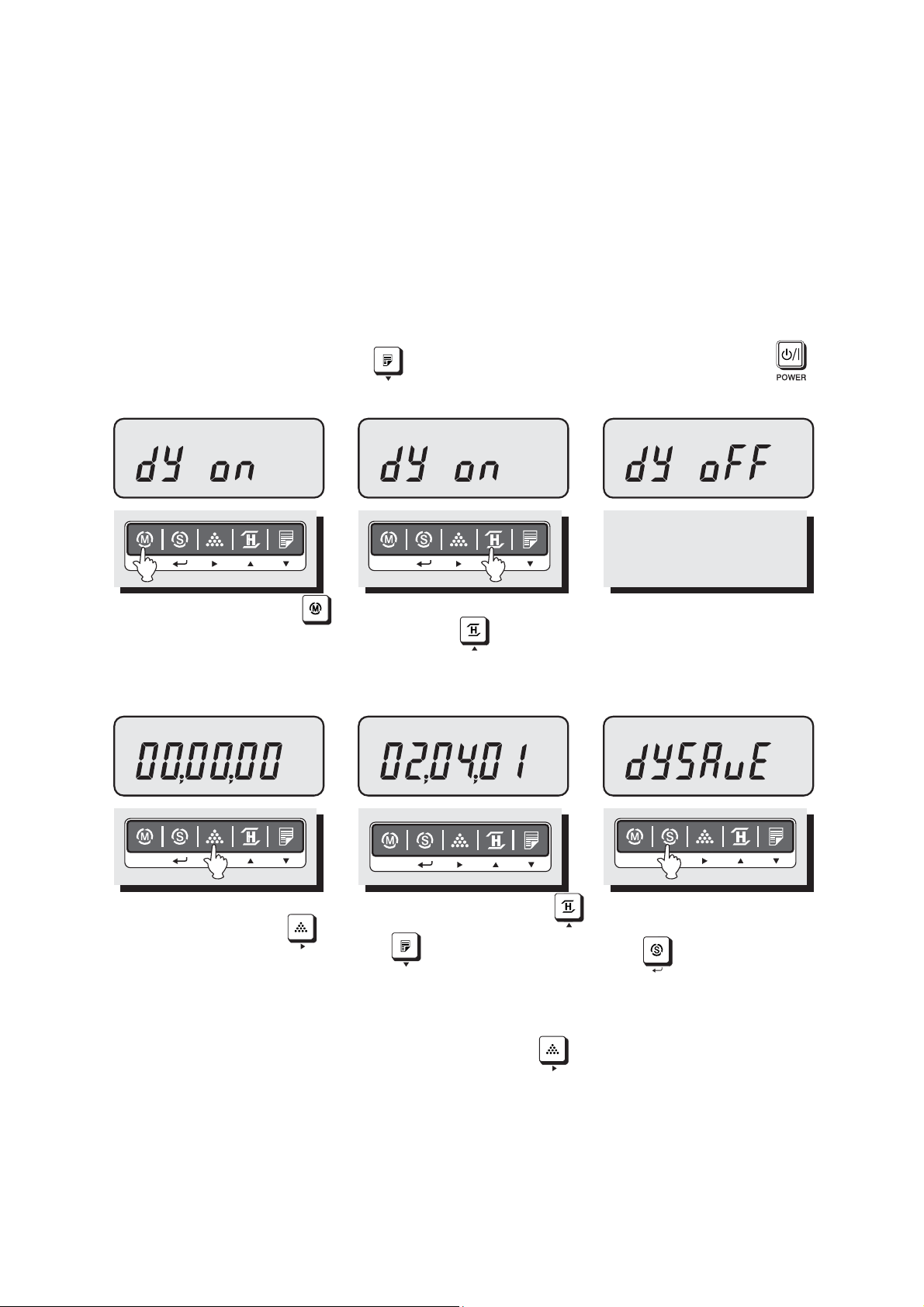

7.3.1 НАСТРОЙКА ДАТЫ.......................................................................................... 34

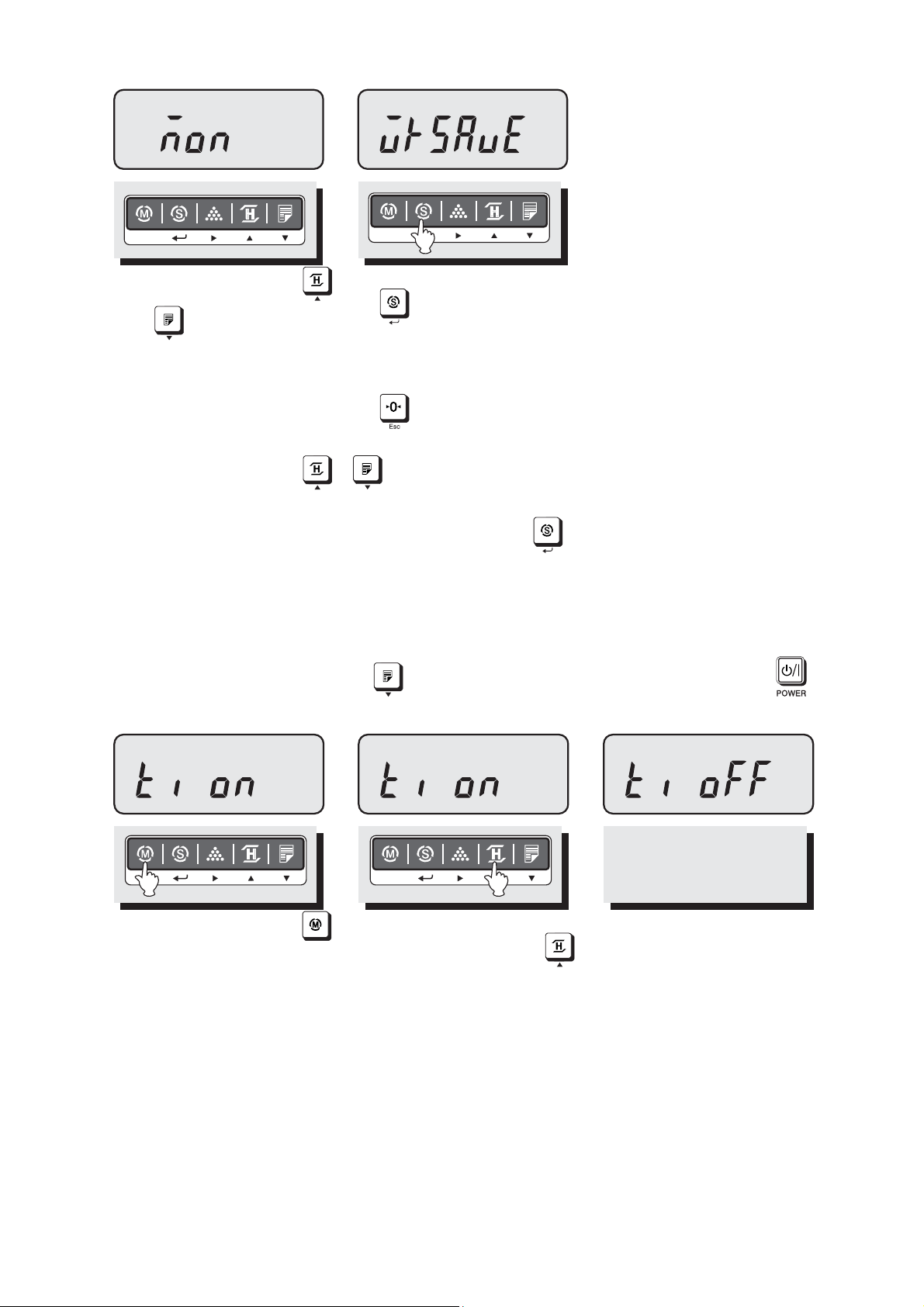

7.3.2 НАСТРОЙКА ВРЕМЕНИ.................................................................................. 35
7.3.3 НАСТРОЙКА ЗАГОЛОВКА ............................................................................. 36

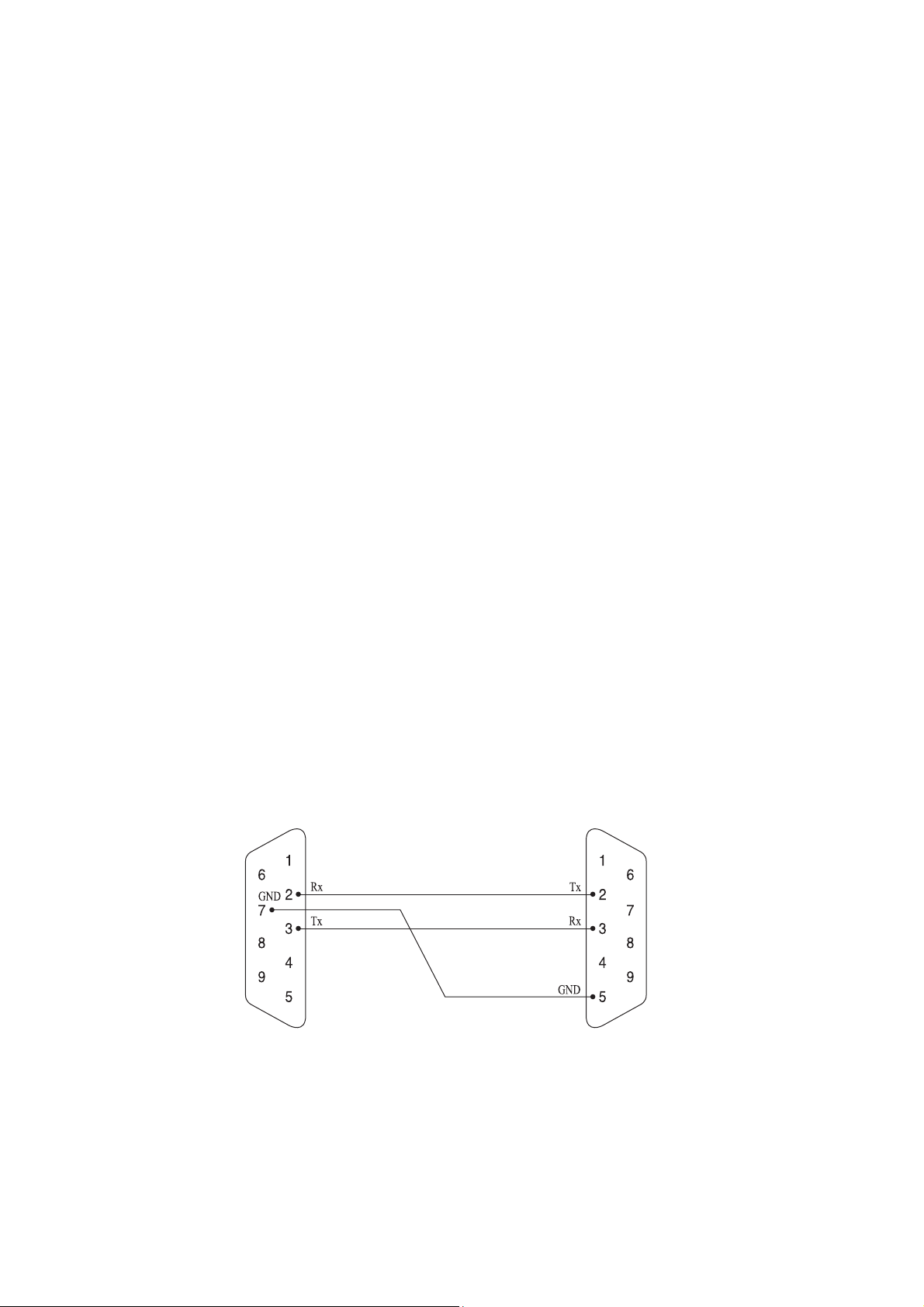

8 ИНТЕРФЕЙС RS-232 ......................................................................................................... 38

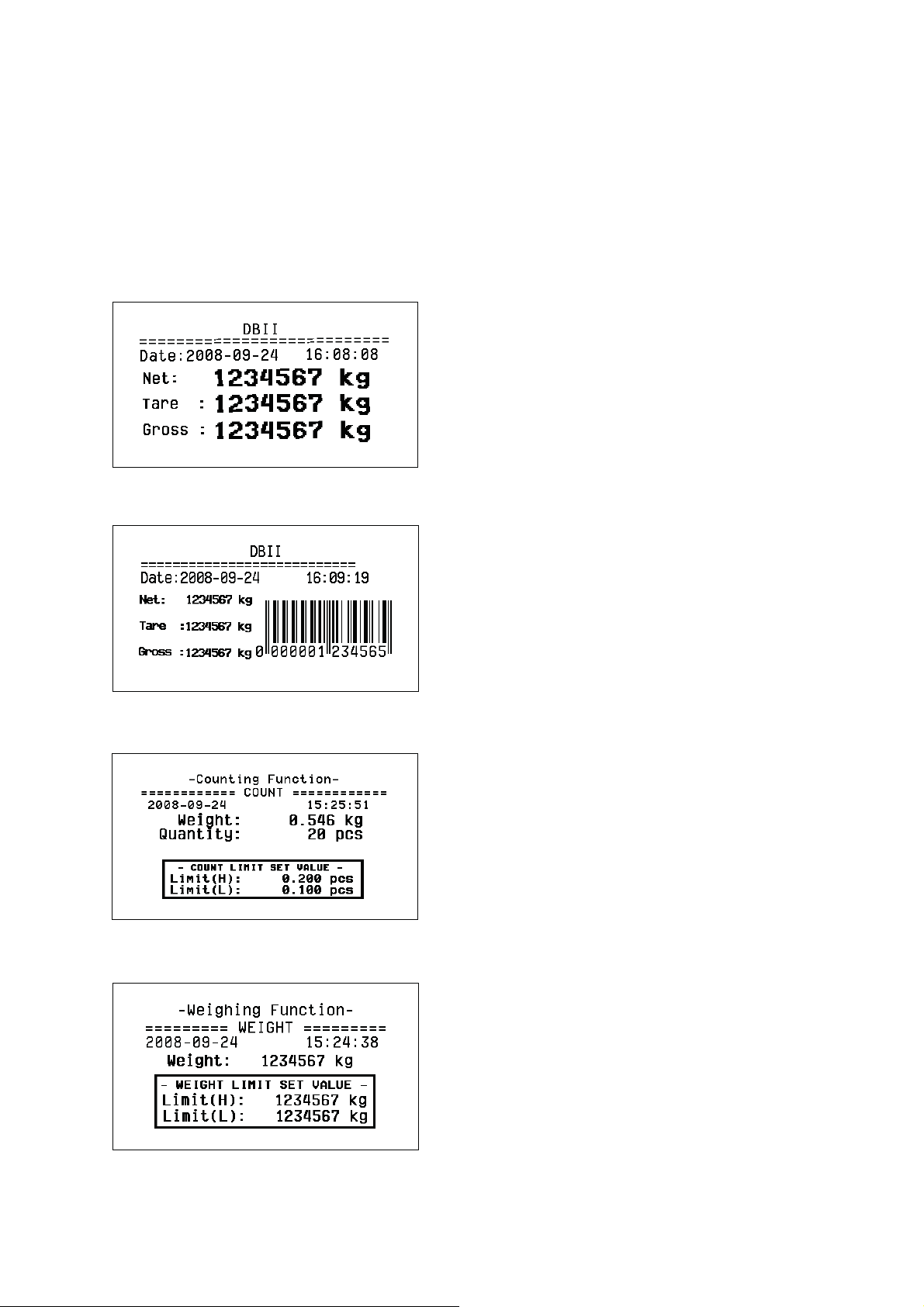

9.1 ПЕЧАТЬ ДАННЫХ НА ПРИНТЕРЕ DEP-50 .......................................................... 39
9.2 ПЕЧАТЬ ДАННЫХ НА ПРИНТЕРЕ DLP-50 .......................................................... 40
12 ВОЗМОЖНЫЕ ОШИБКИ, ИХ ВЕРОЯТНЫЕ ПРИЧИНЫ И РЕКОМЕНДАЦИИ ПО
2
В тексте Руководства введены условные обозначения типовых элементов в виде
кружков:
клавиши обозначены соответствующими значками: ;  надписи, появляющиеся на дисплее, выделены угловыми скобками: <SUM>; указатели дисплея выделены рамкой: РCS .
В перечне практических действий, которые Вам необходимо будет выполнять в работе
с весами, используются значки-прямоугольники:
 - это первый шаг.  - это второй шаг.  - это третий шаг.
3
Благодарим за покупку напольных весов модели DB-II (с жидкокристаллическим дисплеем) производства фирмы CAS Corp. (Корея). Просим ознакомиться с настоящим руководством прежде, чем приступить к работе с этими весами. Обращайтесь к нему по мере необходимости.
Напольные весы модели DB-II (далее – весы) относятся к весам для статического взвешивания среднего класса точности. Они предназначены для взвешивания материалов, полуфабрикатов и готовой сельскохозяйственной или промышленной продукции. Весы могут применяться и в других отраслях народного хозяйства.
Весы DB-II производятся в двух модификациях по расположению индикатора: на стойке, закрепленной на весах, или отдельно на кронштейне, который может быть закреплен на горизонтальной или вертикальной плоскости.
Весы обладают следующими особенностями:
определение массы груза;  выбор единицы измерения массы (килограмм, фунт, унция)*;  выборка массы тары;  счетный режим;  режим взвешивания в процентах; взвешивание нестабильных грузов;  суммирование результатов измерений;  взвешивание груза в заданных пределах;  счет изделий в заданных пределах;  диагностика неисправностей; индикация низкого уровня заряда батареи; двунаправленный интерфейс «RS-232C» для связи с внешним устройством.
*Установка единицы измерения «унция» доступна только для моделей весов DB-II-60, DB-II-150 и DB-II-300 с размером платформы 370x500 мм, 400x520 мм и 500х640 мм.
Платформа весов изготовлена из нержавеющей стали.
В модификации весов DB-II со стойкой, индикаторная головка может поворачиваться в двух плоскостях.
Электропитание весов: от аккумулятора или от адаптер.
сети переменного тока 220 В через
4
1 МЕРЫ БЕЗОПАСНОСТИ
Не разбирайте весы. При любой неисправности сразу обращайтесь в техническую службу CAS.
Не вытаскивайте вилку из розетки за провод. Поврежденный провод может вызвать поражение электрическим током и привести к пожару.
Не нагружайте весы сверх допустимого.
Для предупреждения возникновения пожара не следует использовать весы вблизи легковоспламеняющихся жидкостей и газов.
Весы должны быть заземлены.
Не допускайте попадания воды на весы. Не устанавливайте весы в помещениях с высокой относительной влажностью.
Не размещайте весы вблизи источников тепла и под прямыми солнечными лучами.
5
Следите, чтобы был надежный контакт вилки и розетки. Неплотное соединение может вызвать поражение электрическим током.
Используйте только оригинальный адаптер.
Регулярно проводите обслуживание весов.
Не допускайте резких ударов по весам во избежание повреждения внутренних устройств.
При перемещении весов держите их не за платформу, а за нижнюю часть корпуса.
Не располагайте весы вблизи высоковольтных кабелей, радиопередатчиков и других источников электромагнитных помех.
Устанавливайте весы только на ровной поверхности. Избегайте резких перепадов температуры.
После перемещения весов проверьте их горизонтальность и при необходимости отрегулируйте ее по уровню.
Не вставайте на платформу весов мокрыми ногами. Следите, чтобы платформа всегда была сухой. Мокрая платформа становится скользкой.
Не нажимайте сильно на клавиши.  Следите, чтобы платформа и взвешиваемый груз не касались сетевого шнура или других
посторонних предметов.
Не подвергайте весы сильной вибрации, избегайте сильного ветра от вентиляторов.  Отключайте весы от источника электропитания перед чисткой или техническим
обслуживанием.
Не пользуйтесь для протирки индикатора растворителями и другими летучими
веществами.
Храните весы в сухом месте. 6
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
Метрологические данные весов приведены в таблице 2.1. Технические данные весов DB-II приведены в таблице 2.2.
Таблица 2.1 – Метрологические данные Модель Максималь
ная нагрузка, кг
DB-II-60 30/60 29,99
DB-II-150 60/150 59,98
DB-II-300 150/300 149,95
DB-II-600 300/600 299,9
Максимальн ая масса тары, кг
Цена поверочного деления е, дискретность индикации d, г;
e=d
10 (до 30 кг) 20 (свыше 30 кг)
20 (до 60 кг) 50 (свыше 60 кг)
50 (до 150 кг) 100 (свыше 150 кг)
100 (до 300 кг) 200 (свыше 300 кг)
Пределы допускаемой погрешности при эксплуатации, г
10 (до 5 кг вкл.) 20 (св.5 кг до 20 кг вкл.) 30 (св. 20 кг до 30 кг вкл.) 40 (св. 30 кг до 40 кг вкл.) 60 (св. 40 кг) 20 (до 10 кг вкл.) 40 (св. 10 кг до 40 кг вкл.) 60 (св.40 кг до 60 кг вкл.) 100 (св.60 кг до 100 кг вкл.) 150 (св. 100 кг) 50 (до 25 кг вкл.) 100 (св. 25 кг до 100 кг вкл.) 150 (св. 100 кг до 150 кг вкл.) 200 (св. 150 кг до 200 кг вкл.) 300 (св. 200 кг) 100 (до 50 кг вкл.) 200 (св. 50 кг до 200 кг вкл.) 300 (св. 200 кг до 300 кг вкл.) 400 (св. 300 кг до 400 кг вкл.) 600 (св. 400 кг)
7
Таблица 2.2 – Технические данные
Модель DB-II 60 DB-II 150 DB-II 300 DB-II 600
Тип измерения Тензометрический Тип дисплея Жидкокристаллический Количество разрядов дисплея Указатели дисплея
O, 4O, HOLD, NET, HI, OK, LO,
Lb, kg, Oz, %, PCS, SUM,
6
Интерфейсы RS-232C Электропитание: От аккумулятора (только для моделей с ЖК дисплеем): 6 В
Через адаптер от сети переменного тока: 220 В, 50 Гц Минимальное напряжение аккумулятора, В Время работы от аккумулятора, часов
100…140 (при выключенной подсветке)
Время заряда аккумулятора, часов Диапазон рабочих температур, °С Размер платформы, мм 370х500 500х640
5,6
12
-10…+40
600х700 700х800
600х700 700х800 800х900
800х900
Габаритные размеры, мм 420х680х800 520x780x800
600x825x865 700x925x965
600x825x865 700x925x965
800x1025x965
800x1025x965
Масса, кг, не более 12,7 23,4
31,6 42,1
31,6 42,1 47,5
47,5
Примечание. Допускаются отклонения от приведенных технических характеристик (за исключением метрологических) в сторону их улучшения без предварительного уведомления.
8
3 КОМПЛЕКТ ПОСТАВКИ
Перечень поставляемых компонентов приведен в таблице 3.1.
Таблица 3.1 – Комплект поставки
Наименование Кол-во (шт.) Весы DB-II 1 Руководство по эксплуатации 1 Адаптер питания (9 В; 1,5 А) 1 Шестигранный ключ (3 мм) 1 Стойка индикатора (только для модификации со стойкой) 1 Кронштейн индикатора (только для модификации без стойки) 1 Крепление индикатора в сборе 1 комплект
9
4 ОБОЗНАЧЕНИЯ И ФУНКЦИИ
4.1 ОБЩИЙ ВИД
Весы DB-II бывают двух модификаций по расположению индикатора: на стойке, закрепленной на весах, или отдельно на кронштейне, который может быть закреплен на горизонтальной или вертикальной плоскости. На рисунке 4.1 представлены обе модификации и обозначение основных элементов весов.
Рисунок 4.1 – Общий вид весов DB-II и обозначение основных элементов
РЕГУЛИРОВОЧНАЯ
ОПОРА-ВИНТ
ПЛАТФОРМА
ДИСПЛЕЙ
КЛАВИАТУРА
УРОВЕНЬ
10
4.2 ДИСПЛЕЙ И КЛАВИАТУРА
Д
Дисплей служит для визуального отображения информации: измеренной массы, указателей, а также дополнительной информации (например, в режиме настроек). Общий вид дисплея и клавиатуры представлен на рисунке 4.2. Расположение указателей и разрядов дисплея представлено на рисунке 4.3.
Клавиатура служит для управления работой весов. Основное назначение клавиш описано в таблице 4.1. После нажатия на клавишу звучит короткий сигнал, подтверждающий ее срабатывание, или три коротких сигнала, если клавиша заблокирована.
Кроме этого, информация о работе весов передается с помощью указателей дисплея (указатели расположены на дисплее – сверху, слева и справа от индикаторных разрядов), включаемых только при определенных условиях (режимах), смотрите таблицу 4.2.
ИСПЛЕЙ
Рисунок 4.2 – Общий вид дисплея и клавиатуры
Указатели
0 NET SUM HOLD LOW OK HI
O
-
 
Разряды дисплея с децимальными точками
Рисунок 4.3 – Расположение указателей и разрядов дисплея
КЛАВИАТУРА
PCS lbOZ kg %
11
Таблица 4.1 – Основное назначение клавиш
КЛАВИША НАЗНАЧЕНИЕ
Обнуление показаний массы в случае дрейфа при пустой платформе. В режиме настроек – отмена сохранения изменений.
Выборка массы тары и выход из режима выборки массы тары.
Выбор режима взвешивания.
Вход в режим ввода значений верхнего и нижнего пределов. Просмотр количества взвешиваний и суммарной массы (в режиме взвешивания).
Суммирование результатов взвешивания (в режиме взвешивания). Выбор объема пробы (при работе в счетном режиме). Переключение текущего разряда (при вводе пределов взвешивания). Взвешивание нестабильных грузов. Увеличение значения текущего разряда (при вводе пределов взвешивания).
Передача данных в порт. Печать (при подключении принтера). Уменьшение значения текущего разряда (при вводе пределов взвешивания).
Включение / выключение весов.
Таблица 4.2 – Указатели дисплея
УКАЗАТЕЛИ КОГДА ВКЛЮЧЕН
O
4O
NET
SUM
HOLD
PCS
LO
OK
HI
Lb
kg
Oz
%
Состояние стабильности На платформе отсутствует груз Активен режим выборки массы тары Активен режим суммирования Активен режим взвешивания нестабильных грузов Активен счетный режим Нагрузка меньше заданного нижнего предела (в режиме дозирования) Нагрузка между верхним и нижним пределами (в режиме дозирования) Нагрузка больше заданного верхнего предела (в режиме дозирования) Низкий уровень заряда батареи Показания в фунтах Показания в килограммах Показания в унциях* Показания в процентах
*Установка единицы измерения «унция» доступна только для моделей весов DB-II-60, DB-II-150 и DB-II-300 с размером платформы 370x500 мм, 400x520 мм и 500х640 мм.
12
5 ПОДГОТОВКА К РАБ О Т Е
5.1 РАСПАКОВКА
Аккуратно извлеките весы из коробки. Обратите внимание, что индикатор подключен к весоизмерительному датчику.
Проверьте комплектность согласно комплекту поставки (см. Раздел 3).  Убедитесь в отсутствии наружных повреждений.
На случай транспортировки весов в будущем или их хранения рекомендуется не выбрасывать коробку и упаковочный материал. После перевозки или хранения при низких отрицательных температурах весы можно включать не раньше, чем через два часа пребывания в рабочих условиях. Схема снятия транспортировочных болтов представлена на рисунке 5.1.
Примечание. Транспортировочные болты присутствуют только на платформах размером 600х700 мм, 700х800 мм или 800х900 мм.
Выверните транспортировочные болты, используя шестигранный ключ (5 мм) и
плоскогубцы (см. рисунок 5.1).
① и ② – Транспортировочные болты
Рисунок 5.1 – Расположение транспортировочных болтов
13
5.2 СБОРКА ВЕСОВ СО СТОЙКОЙ
Д
При помощи винтов, входящих в комплект поставки, соедините крепление индикатора с
самим индикатором.
Проденьте шнур в стойку и вставьте его в гнездо индикатора.  Закрепите заземляющий провод на стойке или на платформе весов (крепление
заземляющего провода зависит от модели весов).
Закрепите стойку в гнезде при помощи 2-х винтов, используя 6-ти гранный ключ,
входящий в комплект поставки (см. вид 1, рисунок 5.2).
Примечание. При установке стойки в гнездо крепления и в крепление индикатора следите, чтобы не пережать шнур индикатора острыми краями металлической стойки.
Спрячьте провод, выходящий наружу, в стойку (см. вид 2 и 3, рисунок 5.2).  Установите весы на ровную поверхность.  Проверьте уровень весов и при необходимости отрегулируйте его, вращая
регулировочные опоры-винты и контролируя положение воздушного пузырька в ампуле уровня.
ТРУБА
СТОЙКИ
ИКАТОР
КРЕПЛЕНИЕ
ИНДИКАТОРА
СТОЙКА
ВИНТ
(М6 х 12)
ПЛАТФОРМА
ИН
ШНУР
ВЕСОИЗМЕРИТЕЛЬНО
КРЕПЛЕНИЕ СТОЙКИ
УРОВЕНЬ
ВИД 1
КРЕПЛЕНИЕ
СТОЙКИ
ШНУР
ВЕСОИЗМЕРИТЕЛЬНОГО
ВИД 2
РЕГУЛИРОВОЧНЫЕ ОПОРЫ-ВИНТЫ
ВИД 3
Рисунок 5.2 – Схема сборки весов со стойкой
14
5.3 СБОРКА ВЕСОВ БЕЗ СТОЙКИ
Закрепите кронштейн на задней стороне индикатора при помощи винтов, входящих в
комплект поставки (см. вид 1, рисунок 5.2).
Подсоедините концы заземляющего провода и кабеля платформы к контактам на задней
стороне индикатора (см. вид 2, рисунок 5.2).
Установите весы на ровную поверхность, где они будут использоваться.  Проверьте уровень платформы и при необходимости отрегулируйте его, вращая
регулировочные опоры-винты и контролируя положение воздушного пузырька в ампуле уровня.
КАБЕЛЬ ВЕСОИЗМЕРИТЕЛЬНОГО
ДАТЧИКА
ПРИЖИМНОЙ ВИНТ (М4х10)
Рисунок 5.2 – Схема сборки весов без стойки
ПРОВОД ЗАЗЕМЛЕНИЯ
КРОНШТЕЙН
ВИД 1
ВИД 2
15
