Cas CI-5010A User manual

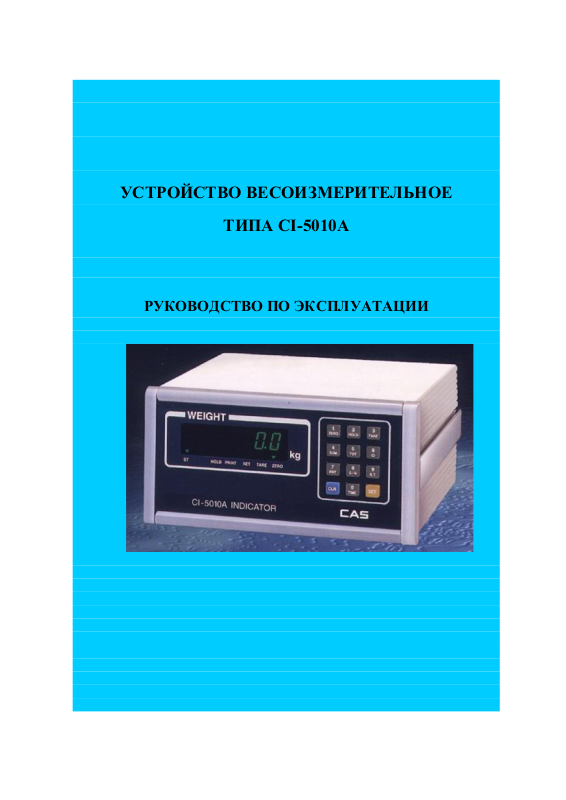

УСТРОЙСТВО ВЕСОИЗМЕРИТЕЛЬНОЕ

ТИПА CI-5010A

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ОГЛАВЛЕНИЕ

1 ОБОЗНАЧЕНИЯ И ФУНКЦИИ.........................................................5

1.1 ОБЩИЙ ВИД....................................................................................................5

1.2 РАЗМЕРЫ........................................................................................................5

1.3 ПЕРЕДНЯЯ ПАНЕЛЬ ......................................................................................6

1.4 ЗАДНЯЯ ПАНЕЛЬ ...........................................................................................7

2 МЕРЫ БЕЗОПАСНОСТИ................................................................. 8

3 ПОРЯДОК РАБОТЫ ........................................................................9

3.1 ВКЛЮЧЕНИЕ...................................................................................................9

3.2 РЕЖИМ НАЛАДКИ (SET) ................................................................................9

3.2.1 ОБЩИЕ ФУНКЦИИ ........................................................................................................... 9

3.2.2 ПРИНТЕРНЫЕ ФУНКЦИИ .............................................................................................11

3.2.3 ИНТЕРФЕЙСНЫЕ ФУНКЦИИ........................................................................................ 13

3.2.4 ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ................................................................................... 13

3.3 УСТАНОВКА НУЛЯ .......................................................................................13

3.4 СВЯЗЬ С ВНЕШНИМИ УСТРОЙСТВАМИ...................................................14

3.4.1 ТОКОВАЯ ПЕТЛЯ (OP-1) ............................................................................................... 14

3.4.2 ИНТЕРФЕЙС RS-422C (OP-2) ....................................................................................... 14

3.4.3 ИНТЕРФЕЙС BCD (OP-3) ..............................................................................................14

3.4.4 ИНТЕРФЕЙС АНАЛОГОВОГО ВЫХОДА 4 ~ 20 мА (OP-4)......................................... 15

3.4.5 СВЯЗЬ ЧЕРЕЗ ИНТЕРФЕЙС RS-232C (OP-5)............................................................. 16

3.4.6 ИНТЕРФЕЙС АНАЛОГОВОГО ВЫХОДА 0 ~ 10 В (OP-6) ...........................................18

3.4.7 ПАРАЛЛЕЛЬНЫЙ ПРИНТЕРНЫЙ ВЫХОД (OP-7) ......................................................18

3.4.8 ВНЕШНИЙ РЕЛЕЙНЫЙ ВХОД ЧЕРЕЗ РАЗЪЕМ CONTROL I/O ................................18

3.5 РЕЖИМ ВЗВЕШИВАНИЯ ............................................................................. 18

3.5.1 ВХОД В РЕЖИМ ВЗВЕШИВАНИЯ ................................................................................ 18

3.5.2 ВЗВЕШИВАНИЕ С ИСПОЛЬЗОВАНИЕМ ТАРЫ.......................................................... 19

4 ПОДКЛЮЧЕНИЕ ДАТЧИКОВ........................................................ 19

5 РЕЖИМЫ ТЕСТИРОВАНИЯ И КАЛИБРОВКИ............................ 21

5.1 РАБОТА В РЕЖИМЕ ТЕСТИРОВАНИЯ (test) .............................................21

5.2 РАБОТА В РЕЖИМЕ КАЛИБРОВКИ (cal) ....................................................22

6 ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ

УСТРАНЕНИЯ....................................................................................... 24

7 КОМПЛЕКТ ПОСТАВКИ ................................................................25

8 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА ............................................26

9 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ............................................ 27

10 ЛИСТ ПОВЕРКИ УСТРОЙСТВА ................................................29

В тексте Руководства обозначение типовых элементов выделено различными

шрифтами. Для перечисления однотипных пунктов используется кружки:

• указатели дисплея выделены курсивом: НУЛЬ;

• клавиши выделены жирным шрифтом: TARE;

• название режима работы выделено прописью: CAL, TEST, SET;

• надписи, появляющиеся на дисплее, выделены угловыми скобками: <Err-5>.

2

Благодарим за покупку устройства весоизмерительного типа CI-5010A фир­мы CAS. Просим ознакомиться с настоящим руководством прежде, чем присту­пить к работе. Обращайтесь к нему по мере необходимости.

Устройство весоизмерительное типа CI-5010A (далее – устройство) предназна­чено для измерения, управления и индикации электрических сигналов от весоизме­рительных тензорезисторных датчиков. В комплекте с платформенными весами оно
используется как весоизмерительная система при взвешивании материалов и управ­лении различными технологическими процессами на предприятиях промышленности,
сельского хозяйства и транспорта. При этом используются любые платформенные
весы, выпускаемые фирмой CAS (A, D, Hercules HFS и R, СFS) или фирмой ООО
«КАСцентр» (Геркулес А, С, П, Пл, Т) и др. Такая комплектация позволяет
использовать весы в качестве автомобильных, бункерных или упаковочных весов, для
контроля уменьшения веса и проверки веса в заданных пределах.

Основные характеристики устройства:

• автоматическая компенсация тарной нагрузки и ввод веса тары в память;

• автоматическая калибровка коэффициента усиления за один проход;

• установка НПВ и дискрета отсчета;

• выбор рабочей точки нагружения при калибровке от 10 до 100 % от НПВ;

• цифровая фильтрация результатов измерений с различной скоростью;

• связь с принтерами различных типов через интерфейс RS-232C;

• выбор диапазона измерения и дискрета отсчета (масштабирование);

• количество отображаемых десятичных знаков

• количество параллельно включаемых 350Ω-ных датчиков, не более

• параметры тензорезисторных датчиков:

- напряжение питания, номинальное, В

- ток, мА, не более

• количество релейных входов

• количество встроенных функций самодиагностики (режим TEST)

• внешняя разрешающая способность АЦП

• скорость АЦП, Гц

7
8

10
300
3
9
1/10000
20

При работе устройства для реализации различных функциональных возможно-

стей могут использоваться наладочные функции в количестве:

• общие функции

• принтерные функции

• интерфейсные функции

• функции по дополнительному заказу

12
4
2
2

3

Тип весоизмерительных устройств CI утвержден (сертификат № 23646 от

26.04.2006 г., выдан Федеральным Агентством по техническому регулированию и
метрологии), зарегистрирован в Государственном реестре средств измерений за №
17605-06 и допущен к применению на территории Российской Федерации.

Интернет-сайт производителя: www.globalcas.com

Интернет-сайт производителя для стран СНГ: www.cas-cis.com

Представительство производителя по странам СНГ:

125373, г. Москва, Походный пр-д, д. 8, оф. 203, тел.: [phone]

Реализация продукции на территории Российской Федерации производится

дистрибьютором «CAS Corporation» - ООО «КАСцентр»:

125373, г. Москва, Походный пр-д, д. 8, оф. 203, тел.: [phone]

Интернет-сайт ООО «КАСцентр»: www.cas.ru

Обслуживание и ремонт продукции осуществляет

ООО «Техническая служба КАС»:

123308, г. Москва, ул. Зорге, д. 3а, тел.: [phone]

Реализация и ремонт продукции в других регионах осуществляются региональными

партнерами, с перечнем которых Вы можете ознакомиться на интернет-сайте

www.cas.ru

4

1 ОБОЗНАЧЕНИЯ И ФУНКЦИИ

1.1 ОБЩИЙ ВИД

1.2 РАЗМЕРЫ

5

1.3 ПЕРЕДНЯЯ ПАНЕЛЬ

ФУНКЦИИ КЛАВИШ:

Клавиши устройства многофункциональны, т.е. помимо ввода с их помощью
числовых параметров, они выполняют также 1 – 2 функции, используемых при взве­шивании и при наладке устройства.

КЛА-

ФУНКЦИИ
ВИШ
А

1
ZERO

2
HOLD

3
TARE
4
SUM
5
TOT

1. Обнуление веса в случае дрейфа при пустой платформе

2. Переход к режиму работы TEST

1. Измерение среднего или пикового значения при нестабильной нагрузке

2. Переход к режиму работы SЕT

1. Выборка веса тары из диапазона взвешивания

2. Переход к режиму работы CAL

Распечатка общего веса грузов и их числа, взвешенных устройством с

данным номером ID; после этого данные обнуляются

Распечатка общего веса грузов и их числа, измеренного любым устройст-

вом безотносительно к номеру ID. Для обнуления данных следует нажать

эту клавишу, а затем - CLR

6

Ввод номера устройства ID

ID

7

Клавиша печати в формате, задаваемом функцией F12

PRT
8

Переключение между взвешиванием веса нетто и брутто

G/N

9

Ввод известного веса тары с помощью цифровой клавиатуры

K.T

CLR

1. Обнуление числа, введенного с помощью цифровой клавиатуры

2. Ввод десятичной точки

0

Проверка даты или времени

TIME
SET

1. Запоминание текущего условия или введенного значения

2. Выбор режима работы CAL, TEST, SET

УКАЗАТЕЛИ ДИСПЛЕЯ:

6

УКАЗАТЕЛЬ КОГДА ВКЛЮЧЕН

ST
HOLD
PRINT
GROSS
TARE
ZERO

Нагрузка стабильна
Измеряемый груз нестабилен
Автоматический режим печати (функция F03 в режиме SET)
Измерение полного веса груза (брутто)
Выборка веса тары из диапазона взвешивания
На платформе отсутствует груз

1.4 ЗАДНЯЯ ПАНЕЛЬ

• CONTROL I/O – внешний вход (функции клавиш ZERO, TARE, PRINT).

• SERIAL - последовательный интерфейсный выход (RS-232C/422/485/Токовая

петля по дополнительному заказу).

• FUSE - предохранитель 160 мА, 250 В.

• LOADCELL - разъем для подключения тензодатчика.

• РRINTER – параллельный принтерный выход.

• OPTION - разъем для выхода в двоично-десятичном коде и в аналоговом виде (4 ~

20 мА или 0 ~ 10 В).

• POWER - выключатель электрической

сети.

• AC 85/240 V- разъем сетевого шнура.

• GND – общий вывод.

7

2 МЕРЫ БЕЗОПАСНОСТИ

• Не работайте с незаземленным устройством.

• Не пользуйтесь для протирки устройства растворителями и другими летучими

веществами.

• Предохраняйте дисплей от действия прямых солнечных лучей и не работайте в
запыленных и влажных местах.

• Храните устройство в сухом месте.

• Не подвергайте устройство сильной вибрации.

• Избегайте резких перепадов температуры.

• Не работайте вблизи от высоковольтных кабелей, двигателей, радиопередатчиков и

других источников электромагнитных помех.

• При работе не нажимайте сильно на клавиши.

• После перевозки или хранения при низких отрицательных температурах устройс-

тво можно включать не раньше, чем через 2 часа пребывания в рабочих условиях.

8

3 ПОРЯДОК РАБО Т Ы

3.1 ВКЛЮЧЕНИЕ

θ Проверьте отсутствие груза на платформе весов.
θ Вставьте вилку сетевого шнура в розетку сети.
θ Включите питание, установив переключатель POWER на задней панели в

положение ON. После высвечивания на дисплее надписи <5010А> весы перейдут в
режим взвешивания.

3.2 РЕЖИМ НАЛАДКИ (SET)

Данное весовое устройство обладает многими функциями и для правильного
функционирования перед проведением взвешивания их необходимо наладить. Это
достигается благодаря тому, что то или иное выполнение каждой функции опреде­ляется числовым параметром, который предварительно задается с помощью циф­ровых клавиш 0 ~ 9. В устройстве запрограммировано 20 функций с двухзначными
номерами 01 ~ 16, 22 и 24 ~ 26 (кодами).

Для входа в режим наладки SET из выключенного состояния устройства следует
включить питание, установив переключатель POWER на задней панели в положение
ON и одновременно нажимая клавишу 2/HOLD. Если устройство уже включено и
находится в режиме взвешивания, то достаточно просто нажать клавишу 2/HOLD и
удерживать ее в течение ~ 3 секунд. Сначала на дисплее высветится трижды надпись
<SЕt>, а затем - <01 - 26>. После этого надо цифровыми клавишами набрать код на­лаживаемой функции согласно нижеприведенным таблицам и новое значение ее па­раметра. Далее нажимают клавишу SET; новое значение параметра введется в память
устройства и будет использоваться в дальнейшей работе при вызове данной функции.
На дисплее вновь высветится надпись <01 - 26>, означающая, что можно переходить к
перепрограммированию следующей функции.

В случае, когда высвечиваемое значение параметра изменять не требуется, на­жимается клавиша CLR; и в этом случае высвечивается <01 - 26>. По завершении
наладки всех требуемых функций нажатием клавиши SET возвращаются в режим
взвешивания.

Если при вводе кода функции пауза между нажатиями клавиш превысит неско­лько секунд, на дисплее высветится надпись <rЕtrY> , означающая что надо повто­рить ввод

кода.

Далее программируемые функции будут рассматриваться по группам.

3.2.1 ОБЩИЕ ФУНКЦИИ

В эту группу входят функции, связанные с цифровой фильтрацией, обнуле-

нием, контролем стабильности взвешиваемого груза и т.д.

КОД НАИМЕНОВАНИЕ ПАРАМЕТР РЕЗУЛЬТАТ

F04 Цифровая фильтрация

1 ∼ 9

Слабая фильтрация

⋅

Сильная фильрация

9

F05 Контроль успокоения по

указателю ST

1 ∼ 9

Слабые колебания

⋅

Сильные колебания

F06 Автоматическая установка нуля

00 ∼ 99

oFF Выкл. F07 Защита данных при отключении

питания

on Вкл.

0 Средн. F10 Способ усреднения данных
1 Пик.

0 4 % F11 Диапазон обнуления
1 10 %

Блокировка клавиш ZERO и
TARE

oFF Выкл. F13

on Вкл.

Прокомментируем эти функции.
Функции фильтрации.

Фильтрация данных используется при нестабильной нагрузке, например если
взвешиваются живые объекты. Подбор параметра цифровой фильтрации (F04) поз­воляет регистрировать медленные (при малом значении параметра) или быстрые (при
большом значении параметра) изменения веса путем усреднения данных за
определенный промежуток времени.

Результат фильтрации может выбираться как по среднему значению веса за
период усреднения, так и по пиковому значению (F10).

Контроль стабильности.

Проверка условия стабильности осуществляется с помощью указателя ST. Его
работа задается функцией F05, параметр которой указывает на допустимое изменение

веса в единицах d за период усреднения.

В некоторых случаях требуется, чтобы при нестабильных условиях клавиши
ZERO и ТАRЕ нельзя было использовать. Для этого вводится функция F13, имеющая
два значения: <oFF>, соответствующее отключенной блокировке, и <on> - при
включенной блокировке. Переход от одного значения к другому при вводе функции
выполняется нажатием любой клавиши, кроме SET.

Обнуление.

Необходимость обнуления возникает вследствие медленного дрейфа показаний
со временем. Для его компенсации в устройстве предусмотрено автоматическое
обнуление показаний, или захват нуля, при незначительном уходе показаний. Данная
функция F06 программируется с помощью двузначного параметра, в котором первая
цифра показывает амплитуду дрейфа, т.е. на сколько допустим уход нуля в единицах

d, а вторая – период ухода в секундах (примерно). Например, параметр, равный 23,

допускает дрейф показаний в пределах двух делений за время примерно 3 сек.
Пределы изменения параметра – от 00 (без компенсации) до 99.

Обнуление с помощью клавиши ZERO зависит от функции F11, которая оп­ределяет диапазон, в пределах которого возможно обнуление: 4 или 10 % от НПВ.

Защита данных.

С помощью функции F07 можно ввести страховочный режим сохранения ре­зультатов измерения веса, даты и времени при внезапном отключении питания в сети.
Функция имеет два значения: <oFF>, соответствующее отключенной защите, и <on> ­при включенной защите. Переход от одного значения к другому при вводе функции
выполняется нажатием любой клавиши, кроме SET.

10

3.2.2 ПРИНТЕРНЫЕ ФУНКЦИИ

Д

П

Д

№

Д

В

В

Д

В

Д

№

Д

П

В эту группу входят функции, связанные с условиями работы устройства с
принтером и с видом данных, распечатываемых принтером.

КОД НАИМЕНОВАНИЕ ПАРАМЕТР РЕЗУЛЬТАТ

F01 Дата XX.YY.ZZ Год/месяц/число
F02 Время XX.YY.ZZ Часы/минуты/секунды

0 Ручной режим F03 Автоматический режим

работы принтера

1 Автоматич. режим

F08 Выбор типа принтера 0 Без принтера
1 EPSON
2 FS-7000D, 7040P

параллельный выход

3 EPSON (LQ-550H, LQ-1550H )
4 FS-7000D, 7040P

последовательный выход

F12 Формат печати

0

ата
орядковый №, № устройства, Вес нетто

1

ата

груза, Вес нетто

2

ата, время
ес брутто

Тара

ес нетто

3

ата
ремя, Вес нетто

4

ата

устройства, Вес нетто

5

ата, Время
орядковый №, Вес нетто

oFF Выкл. F15 Инициализация №

груза

F16 Ввод дополнительных

on Вкл.

надписей в распечатку

F24 № устройства 00 ~ 99

Первые две функции предназначены для распечатки принтером даты и времени
измерения. Их использование отличается от обычного. После ввода кода функции 01
(02) для даты (времени) на дисплее сначала высвечивается надпись <dAtE> (<timE>),
а затем - ранее установленное значение даты (времени) в формате XX.YY. ZZ, где XX
– год (часы), YY – месяц (минуты), ZZ – день (секунды). Следует заметить, что один
из разрядов параметра, самый правый, высвечивается с миганием. Это означает, что
данный разряд может быть изменен на правильное значение нажатием соответствую­щей цифровой клавиши. Переход к другим разрядам, расположенным левее, осущест­вляется клавишей CLR: каждое ее нажатие смещает изменяемый разряд на одну по­зицию влево.

В случае, когда высвечиваемую дату или время изменять не требуется, как
обычно, сразу нажимается клавиша SET.

11

Функция F12 позволяет выбрать один из 6 вариантов распечатки данных. Здесь
Порядковый № - это номер взвешивания, возрастающий от 1 до 999 с каждым
нажатием клавиши PRT; его переустановка на 1 осуществляется после нажатия
клавиши ТОТ или отключения от сети. № груза возрастает от 1 до 999 с каждым
нажатием клавиши PRT; при отключении от сети не переустанавливается. Для
переустановки на 1 используется функция F15, имеющая два значения: <oFF>,
соответствующее распечатке текущего номера груза, и <on>, когда производится пе­реустановка. Переход от одного значения к другому при вводе функции выполняется
нажатием любой клавиши, кроме SET.

№ устройства означает его код в локальной сети; он задается функцией F24 в

пределах от 00 до 99.

С помощью функции F16 можно программировать дополнительные надписи в
распечатываемом тексте, используя ASCII–код. Это может быть наименование пре­дприятия, телефон, адрес и т.д. Длина сообщения – до 72 алфавитно-цифровых сим­волов, причем оно обязательно должно начинаться символом пробела EMPTY (код

032), а заканчиваться – END (код 255). Кодовое значение текущего символа задается
по обычной таблице ASCII–кодов с помощью цифровой клавиатуры, как при вводе
числовых данных; для перехода же к следующему символу надо нажать на клавишу
ТОТ. Для контроля каждого символа на дисплее выводится надпись в формате,
например, «Р12-065» для символа А (его код равен 65) на 12-ом месте.

Например, чтобы принтер распечатал название CAS, вводят следующие данные:

• <P00-032> - начало сообщения;

• <P01-067> - буква С;

• <P02-065> - буква А;

• <P03-083> - буква S;

• <P04-255> - конец сообщения.

Приведем для справки таблицу кодов.

ЗНАК КОД ЗНАК КОД ЗНАК КОД ЗНАК КОД ЗНАК КО

Д

ПРОБЕЛ 32 4 52 H 72 \ 92 p 112

! 33 5 53 I 73 ] 93 q 113
“ 34 6 54 J 74 ^ 94 r 114
# 35 7 55 K 75 _ 95 s 115
$ 36 8 56 L 76 ` 96 t 116

% 37 9 57 M 77 a 97 u 117
& 38 : 58 N 78 b 98 v 118

' 39 ; 59 O 79 c 99 w 119
( 40 < 60 P 80 d 100 x 120
) 41 = 61 Q 81 e 101 y 121
* 42 > 62 R 82 f 102 z 122

+ 43 ? 63 S 83 g 103 { 123

, 44 @ 64 T 84 h 104 ¦ 124

- 45 A 65 U 85 i 105 } 125

. 46 B 66 V 86 j 106 ~ 126

/ 47 C 67 W 87 k 107

0 48 D 68 X 88 l 108
1 49 E 69 Y 89 m 109

12

2 50 F 70 Z 90 n 110
3 51 G 71 [ 91 o 111

КОНЕЦ 255

3.2.3 ИНТЕРФЕЙСНЫЕ ФУНКЦИИ

КОД НАИМЕНОВАНИЕ ПАРА-

МЕТР

F09 Скорость передачи дан-

ных (в бодах)

РЕЗУ-

ПРИМЕЧАНИЕ

ЛЬТАТ

0 1200
1 4800
2 9600
3 19200

F14 Выбор условий передачи

данных

0 Данные не передаются
1 Непрерывный режим
2 Передача после успокоения
3 Передача данных в ждущем режиме

oFF 0 На реле подается нулевой сигнал F22 Нулевой уровень по реле

on 0,1% Нулевой сигнал – в пределах от

максимального

Для правильной передачи данных (функция F14) значение F08 не должно ра­вняться 4. Ждущий режим данной функции означает, что команда на исполнение
приходит от утройства, номер которого в локальной сети задается функцией F24.

С помощью функции F22 можно задать (или отменить) отсчет уровня релей­ного нулевого сигнала в процентах от максимального. Для переустановки использу­ются два значения этой функции: <oFF> или <on>. Переход от одного значения к
другому при вводе функции выполняется нажатием любой клавиши, кроме SET.

F25 Выбор

дополнительных
возможностей

Логика передачи

F26

данных в двоично­десятичном коде

Данные функции вводятся по дополнительному заказу пользователя.

3.2.4 ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ

0
1
2
3

4
0
1

Без дополнений
Токовая петля
Интерфейс RS-422/485
Передача данных в двоично-

десятичном коде

Аналоговый выход
Положительная логика
Отрицательная логика

3.3 УСТАНОВКА НУЛЯ

θ Проверьте отсутствие груза на платформе.
Если указатель ZЕRО не включен, нажмите
клавишу ZЕRО.

13

3.4 СВЯЗЬ С ВНЕШНИМИ УСТРОЙСТВАМИ

Для выбора типа связи устройства CI-5010A с внешними устройствами служит
функция F25. По дополнительному заказу можно установить 7 различных типов
устройств OP-1 ~ OP-7.

3.4.1 ТОКОВАЯ ПЕТЛЯ (OP-1)

Связь через токовую петлю (разъем SERIAL) осуществляется в том же режиме
передачи, что и через интерфейс RS-232C, см. ниже, с помощью функций F09 и F14.

Формат сигнала, соответствующий RS-232C: единичный параметр при 20 mA­сигнале и нулевой параметр – при нулевом.

Формат данных совпадает с RS-232C.

Наименование контактов разъема D-типа, 9-контактного, вилки:

№ контакта Наименование

4 Выход токовой петли
5 Корпус
6 Выход токовой петли
7 Корпус
8 Вход токовой петли

3.4.2 ИНТЕРФЕЙС RS-422C (OP-2)

Связь через интерфейс RS-422C (разъем SERIAL) осуществляется в том же
режиме передачи, что и через интерфейс RS-232C, см. ниже, с помощью функций F09
и F14.

Формат сигнала соответствует RS-232C.

Формат данных совпадает с RS-232C.

Схема соединения через разъем RS-422 D-типа, 9-контактного, вилки

IN(+) 1 2 Передача данных(+) 25-контактный
OUT(-)4 15 Прием данных (-) разъем
IN(-) 5 14 Передача данных(-) компьютера
OUT(+)6

3 Прием данных (+) (последова-

GND 7 1 Нуль сигнала тельный)
7 Нуль сигнала

Разъем RS-422C 4,5,6,8 контакты
устройства 16,17,18,19 контакты

3.4.3 ИНТЕРФЕЙС BCD (OP-3)

Параллельный интерфейс BCD позволяет выводить на дисплей показания веса
в двоично-десятичном коде. Внутренняя схема входа-выхода имеет гальваническую
развязку с помощью фотопары.

С помощью функции F14 программируется стабильный или нестабильный
режим передачи, а с помощью F25 – выходная логика сигналов.

Используемая логика сигналов:

• двоично-десятичные данные – положительная или отрицательная логика;

• ЗНАК – «+» по верхнему уровню;

• ПЕРЕГРУЗКА – “OVER” (перегрузка) по верхнему уровню;

14

• состояние занятости – “BUSY” (занято) по верхнему уровню.

Сигналы передаются через 50-контактный разъем типа CHAMP 57-405000
(Amphenol), гнезда:

№

Наименование №

п/п

1 Нуль сигнала 18 1х104 35 N.C.
2 1х100 19 2х104 36 N.C.
3 2х100 20 4х104 37 внеш. Vcc
4 4х100 21 8х104 38 N.C.
5 8х100 22 1х105 39 внеш. Vcc
6 1х101 23 2х105 40 N.C.
7 2х101 24 4х105 41 N.C.
8 4х101 25 8х105 42 верх/нетто;ниж./брутто
9 8х101 26 верх/нетто;ниж./брутто 43 Десятич.точка 101
10 1х102 27 N.C. 44 Десятич.точка 102
11 2х102 28 N.C. 45 Десятич.точка 103
12 4х102 29 N.C. 46 Перегрузка
13 8х102 30 N.C. 47 N.C.
14 1х103 31 N.C. 48 N.C.
15 2х103 32 N.C. 49 Занято
16 4х103 33 N.C. 50 N.C.
17 8х103 34 N.C.

Диаграмма весовых данных:

Данные веса

Занято

Схема вывода двоично-десятичных данных
коллектором

Наименование №

п/п

Наименование

п/п

относится к типу с открытым

Напряжение 30 В (макс.)
Ток 30 mA (макс).
Выход при вкл. 0,2 В Тхр

3.4.4 ИНТЕРФЕЙС АНАЛОГОВОГО ВЫХОДА 4 ~ 20 мА (OP-4)

Технические характеристики интерфейса:

15

• токовый выход от 4 мА при нулевом показании веса до 20 мА – при мак-

симальном;

• разрешающая способность не хуже 1/1000;

• температурный коэффициент 0,01 %/оС;

• максимальное нагрузочное сопротивление 500 Ω.

Выходное напряжение подстраивается потенциометрами VR1 при нулевом
показании веса и VR2 – при максимальном.

Если добавить сопротивление 250 Ω, выходное напряжение будет изменяться в
пределах от 1 до 5 В.

3.4.5 СВЯЗЬ ЧЕРЕЗ ИНТЕРФЕЙС RS-232C (OP-5)

Параметры связи устанавливаются функциями F09 и F14. Данные обмена в
ждущем режиме поступают только после передачи на устройство его номера (F24).

Протокол обмена: 8 бит данных, 1 стоп-бит, 0 бит проверки четности.

Код данных ASCII.

Данные форматируются в сообщение длиной 22 байта:

,

,

,

данные (8 байт) K G CR LF

GS (вес брутто)
NT (вес нетто)
US (Нестабильно)
ST (Cтабильно)
OL (Перегрузка) Пустой
№ устройства
Байт Весовые
указателей единицы

Байт указателей: сообщает о состоянии (включен или выключен) каждого из
указателей на дисплее.
бит7 бит6 Бит5 бит4 Бит3 бит2 бит1 бит0

1 Stable High Low HOLD GROSS TARE ZERO

Байт данных: величина веса включает в себя десятичную точку и знак "-".
Пример - требуется передать величину -13.5 кг. В коде ASCII ей соответствуют 8 байт

"-", "", "", "", "1", "3", ".", "5".

Схемы соединений с компьютером (SERIAL):

RXD 1 2 Передача данных 25-контактный

TXD 2 3 Прием данных разъем

GND 5 7 Нуль сигнала компьютера

4 Запрос посылки (последо

Разъем RS-232C 5 Очистка посылки вательный)

устройства 6 Файл данных

8 Наличие переноса

20 Данные готовы

RXD 1 3 Передача данных 9-контактный

TXD 2 2 Прием данных разъем

16

GND 5 5 Нуль корпуса компьютера

1 Наличие переноса (последо

Разъем RS-232C 4 Данные готовы вательный)

устройства 6 Файл данных

7 Запрос посылки

8 Очистка посылки

Схема соединения с дополнительным дисплеем (SERIAL):

RXD 1 3 Передача данных 9-контактный

TXD 2 2 Прием данных разъем

GND 5 5 Нуль корпуса дисплея

Разъем RS-232C

устройства

Схема соединения с принтером CAS TOP P-202:

RXD 1 9 Передача данных 9-контактный

TXD 2 5 Прием данных разъем

GND 5 1 Нуль корпуса принтера

Разъем RS-232C

устройства

Схема соединения с принтером серии СР-7000:

RXD 1 2 Передача данных 15-контактный

TXD 2 3 Прием данных разъем

GND 5 14Нуль корпуса принтера

Разъем RS-232C

устройства

Программа передачи данных на язы­ке Бейсик:

Программа передачи данных на языке C:

#include <bios.h>

10 OPEN "COM1: 9600, N, 8, 1" AS #1

0 IF LOC(1) = 0 THEN 60
0 A$ = INPUT$(1, 1)
0 PRINT A$; '' ";
0 GOTO 20
0 B$ = INKEY$ : IF B$ = " " THEN 20
0 PRINT B$ ; " " ;
0 PRINT #1, B$
0 GOTO 20

#include <conio.h>

#define COM1 0
#define DATA_READY Ox100
#define TRUE 1
#define FALSE 0

#define SETTING ( 0x00 ⎪ 0xE0 ⎪ 0x00 ⎪ 0x03 )

int main(void)
{
int in, out, status, DONE = FALSE;
bioscom(0, SETTING, COM1);
cprintf(". . . BIOSCOM [ESC] to exit . . .\n);
while(!DONE)
{

17

status = bioscom(3, 0, com1);
if (status & DATA_READY)
if (( out = bioscom(2, 0, com1) & 0x7F) ! = 0)
putch(out);
if ( kbhit())
{
if ((in =getch()) == '\x1B')
DONE = TRUE;
bioscom(1, in, COM1);
}
}
return 0;
}

3.4.6 ИНТЕРФЕЙС АНАЛОГОВОГО ВЫХОДА 0 ~ 10 В (OP-6)

Технические характеристики интерфейса:

• выходное напряжение изменяется от 0 В при нулевом показании веса до 10 В – при
максимальном;

• разрешающая способность не хуже 1/1000;

• температурный коэффициент 0,01 %/оС.

Выходное напряжение подстраивается потенциометрами VR1 при нулевом

показании веса и VR2 – при максимальном.

3.4.7 ПАРАЛЛЕЛЬНЫЙ ПРИНТЕРНЫЙ ВЫХОД (OP-7)

Разъем PRINTER для подключения принтера с параллельным интерфейсом к
устройству расположен на задней панели устройства. Тип принтера устанавливается с
помощью функции F08, а формат печати – функцией F12.

3.4.8 ВНЕШНИЙ РЕЛЕЙНЫЙ ВХОД ЧЕРЕЗ РАЗЪЕМ CONTROL I/O

Для дистанционного управления работой устройства на его задней панели
имеется 9-контактный разъем CONTROL I/O (штыри). Он представляет собой ре­лейный вход, с помощью которого реализуются функции клавиш ZERO, TARE,

PRINT. Схема подсоединения к внешнему устройству имеет вид:

ZERO клавиша
TARE клавиша

PRINT клавиша

Общий вывод

Разъем CONTROL I/O

3.5 РЕЖИМ ВЗВЕШИВАНИЯ

3.5.1 ВХОД В РЕЖИМ ВЗВЕШИВАНИЯ

Режим взвешивания устанавливается сразу после включения весов.

18

3.5.2 ВЗВЕШИВАНИЕ С ИСПОЛЬЗОВАНИЕМ ТАРЫ

Выборка веса тары из диапазона взвешивания выполняется, когда для взве­шивания груза необходима тара. При этом допускается взвешивать лишь грузы ме­ньшего веса, так чтобы сумма веса нетто груза и веса тары, т.е. вес брутто, не пре­вышала наибольший предел взвешивания.

θ Проверьте отсутствие груза на платформе. Если указатель ZERO не включен,
нажмите клавишу ZERO.

θ Поставьте тару на весы; указатель ZERO выключится.
θ Нажмите клавишу TARE. Указатели ZERO, NET и TARE включатся.
θ Положите груз в тару. Дисплей покажет вес нетто груза.
θ Чтобы узнать вес брутто, нажмите клавишу NET;.при этом включится указатель

GROSS,

θ а чтобы вновь вывести показания веса нетто, нажмите клавишу NET еще раз.
θ Если убрать груз из тары, показание дисплея обнулится,
θ а если убрать все с весов, дисплей покажет вес тары со знаком минус.
θ Для обнуления показания дисплея и прекращения работы с тарой нажмите вновь

клавишу TARE. Указатели NET и TARE выключатся.

4 ПОДКЛЮЧЕНИЕ ДАТЧИКОВ

Разъем для подключения датчиков расположен на задней панели устройства.

Схема соединения имеет вид:

19

Разрешающую способность рекомендуется устанавливать в зависимости от
выходного сигнала датчиков согласно таблице:

Макс. сигнал для питания 10 В Рекомендуемая разреша-

4 мВ 1/4000 (макс.)
8 мВ 1/8000 (макс.)

10 мВ 1/10000 (макс.)

Разъем тензодатчика

ющая способность

20

5 РЕЖИМЫ ТЕСТИРОВАНИЯ И КАЛИБРОВКИ

5.1 РАБОТА В РЕЖИМЕ ТЕСТИРОВАНИЯ (TEST)

Для входа в режим тестирования из выключенного состояния устройства
следует включить питание, установив переключатель POWER на задней панели в
положение ON и предварительно нажав клавишу 1/ZERO. Сначала на дисплее вы­светится трижды надпись <tЕSt>, а затем - <1 - 9>. Последняя надпись является
исходной для выбора требуемого теста с номером № от 1 до 9. После нажатия соот­ветствующей цифровой клавиши на дисплее получают надпись <tЕSt №>, где вместо
№ стоит номер теста. Это означает, что осуществлен вход в данный тест.

Выход из этого теста выполняется клавишей SET, после чего вновь высветится
исходная надпись <1 - 9>, и можно будет переходить к следующему тесту. По
завершении всех проверок нажатием клавиши SET возвращаются в режим взвеши­вания.
θ <tESt 1> - НАЧАЛЬНОЕ СОСТОЯНИЕ ПРИ ТЕСТИРОВАНИИ КЛАВИШ. Тести­рование выполняется в ждущем режиме. Нажимая какую-либо из клавиш, контроли­руйте высвечивание ее номера в левом разряде дисплея и ее кода – в правом в соот­ветствии с таблицей

Клавиша Номер Код Клавиша Номер Код

1/ZERO
2/HOLD
3/TARE
4/SUM
5/TOT
6/ID

Учтите, что после нажатия клавиши SET и высвечивания ее номера и кода происхо­дит автоматический переход к исходному состоянию <1 - 9>.
θ <tESt 2> - ТЕСТИРОВАНИЕ ДИСПЛЕЯ. После нажатия какой-либо клавиши на
дисплее высвечиваются все сегменты 7 разрядов дисплея, а затем или вновь устана­вливается надпись <tESt 2>, если была нажата любая клавиша, кроме SET, или тест
завершается

SET.

θ <tESt 3> - ТЕСТИРОВАНИЕ АЦП (аналогово-цифрового преобразователя). После
высвечивания этого начального состояния происходит автоматический переход к
тестированию. При этом высветится показание текущего веса на выходе АЦП.
Проверьте, изменяется ли высвеченное значение при изменении текущего веса. Если
оно фиксировано или нулевое, проверьте
θ <tESt 4> - ТЕСТИРОВАНИЕ ИНТЕРФЕЙСА RS-232C (ОР-5). Предварительно
подключите компьютер через разъем SERIAL устройства и выберите в режиме
наладки скорость передачи данных с помощью функции F09. После высвечивания на
дисплее начального состояния <tESt 4> устанавливается ждущий режим с сооб­щением <- - - - ->. Наберите на клавиатуре компьютера число и проверьте, что оно
высвечивается на дисплее слева; аналогично, передавайте с помощью цифровых
клавиш индикатора числа на компьютер и контролируйте их высвечивание на дисплее
справа.

с возвращением в исходное состояние <1 - 9>, если была нажата клавиша

1 1
2 0
3 2
4 5
5 4
6 6

7/PRT
8/G-N
9/K.T
0/TIME
CLR
SET

правильность подсоединения датчика.

7 9
8 8
9 10

0 12
11 13
48 14

21

θ <tESt 5> - ТЕСТИРОВАНИЕ ПРИНТЕРА (ОP-7). Предварительно установите свя­занные с принтером функции, см. стр. 10. Тест выполняется нажатием любой кла­виши, кроме SET. Если после этого появляется сообщение <Good>, подключение
принтера и соответствующие установки выполнены
правильно. Кроме того, принтер распечатает
подтверждение правильности.
В противном случае появится сообщение об
ошибке <Err 06>.
θ <tESt 6> - ТЕСТИРОВАНИЕ ОПЕРАТИВНОЙ ПАМЯТИ. Тест выполняется на­жатием любой клавиши, кроме SET. Если после этого на дисплее появляется сооб­щение <Good>, внутренняя память находится в нормальном состоянии. В противном
случае появляется сообщение вида <1А34> с указанием адреса ошибки (здесь 1А34).
Для окончания данного теста, как обычно, нажимается клавиша SET.

θ <tESt 7> - ТЕСТИРОВАНИЕ ВНЕШНЕГО ВХОДА. После перехода к этому тесту
(на дисплее высвечена надпись <tESt 7>) закорачивают один из выводов разъема
CONTROL I/O с общим выводом № 9. В соответствии со схемой этого разъема на

стр.18 при закорачивании контактов № 6, 7 и 9 будет тестироваться управление
клавишами ZERO, TARE и PRT. Соответственно, на дисплее будут высвечиваться
надписи <1 ZEro>, <2 tArE> и <3 Print>.). Для окончания данного теста, как обычно,
нажимается клавиша SET.

θ <tESt 8> - ТЕСТИРОВАНИЕ ВЫХОДА В ДВОИЧНО-ДЕСЯТИЧНОМ КОДЕ (ОР-

3). После перехода к этому тесту (на дисплее высвечена надпись <tESt 8>) проверяют

режим включенного и выключенного выхода. Для этого при каждом нажатии
клавиши CLR контролируют попеременное появление на дисплее надписей < on >
(выход подсоединен) или < oFF > (выход отключен). Для окончания данного теста,
как обычно, нажимается клавиша SET.
θ <tESt 9> - ТЕСТИРОВАНИЕ АНАЛОГОВОГО ВЫХОДА (ОР-4, ОР-6). После пе­рехода к этому тесту (на дисплее высвечена надпись <tESt 9>) проверяют аналоговый
выход при максимальном (соответствующей 20 мА) и нулевом (4 мА) выходе. Для
этого при каждом нажатии клавиши CLR контролируют попеременное появление на
дисплее надписей < HiGH > (выход максимальный) или < ZEro > (выход
минимальный). Для окончания данного теста, как обычно, нажимается клавиша SET.

5.2 РАБОТА В РЕЖИМЕ КАЛИБРОВКИ (CAL)

Процедура перекалибровки выполняется в следующих случаях:

• при первой установке весов;

• после замены какой-либо части весов;

• при обнаружении какого-либо дрейфа показаний;

• при высвечивании на дисплее сообщения об ошибке <Err 13>.

θ Для входа в режим калибровки из выключенного состояния устройства сле-

дует включить питание, установив переключатель POWER на задней панели в
положение ON и предварительно нажав клавишу 3/ТАRЕ. Сначала на дисплее вы­светятся надписи <CAL> и <VEr 1.19>, а затем - <1 - 7>. Последняя надпись является
исходной для выбора требуемой калибровки с номером № от 1 до 7. После нажатия
соответствующей цифровой клавиши на дисплее получают надпись <CAL №>, где
вместо № стоит номер калибровки. Это означает, что осуществлен переход к данной
калибровке.

22

По ее окончании для перехода к следующей калибровке нажимается клавиша

SET. Выход из данной калибровки выполняется клавишей CLR, после чего высве-

чивается исходная надпись <1 - 7>, и можно будет переходить к любой калибровке.
После завершения всех калибровок нажатием клавиши CLR возвращаются в режим
взвешивания.
θ < CAL 1> - УСТАНОВКА НПВ (наибольшего предела взвешивания). Диапазон НПВ
может выбираться в интервале 1 ~ 99999. Сначала на дисплее высвечивается надпись
< C= 1000>, где число справа – это установленное ранее значение НПВ. Ус­танавливаемое значение НПВ не должно превышать предела, соответствующего
внешней разрешающей способности весов, см. стр. 19.

θ < CAL 2> - УСТАНОВКА ДИСКРЕТА. Дискрет d может выбираться в интервале

0.001 ~ 500. Сначала на дисплее высвечивается надпись < d = 0,5>, где число справа –

это установленное ранее значение d. Децимальная точка вводится нажатием клавиши
CLR. Допустимые при вводе цифры – только 1, 2, 5, и 0; если нажать какую-либо

другую цифру, прозвучит сигнал ошибки. При выборе d необходимо учитывать, что
внешняя разрешающая способность весов не должна быть лучше, чем указано на стр.

19.

θ < CAL 3> - ВЫБОР РАБОЧЕЙ ТОЧКИ НА НАГРУЗОЧНОЙ ХАРАКТЕРИСТИКЕ
ВЕСОВ. При выборе коэффициента усиления электронной схемы может оказаться,
что число эталонных гирь не достаточно для калибровки при наибольшем пределе
взвешивания. Тогда можно сместить рабочую точку на нагрузочной характеристике
весов и калибровать при меньших нагрузках. Конечно, при этом цена поверочного
деления изменяется и после этого весы необходимо поверять. Рабочая точка может
выбираться в интервале от 10% до 100% (с выбором позиции децимальной точки).
Сначала на дисплее высвечивается надпись < L= 1000>, где число справа – это
установленное ранее значение нагрузки в абсолютных величинах. Если введенное
значение находится вне указанного интервала, на дисплее высветится сообщение об
ошибке<Err 22> или <Err 23>.

θ < CAL 4> - КАЛИБРОВКА НУЛЯ. Сначала на дисплее высвечивается надпись
<UnLoAd >, указывающая на необходимость освободить платформу весов от груза и

нажать клавишу SET. При успешном прохождении калибровки на дисплее появляется
промежуточное сообщение < - - - - >, затем завершающее сообщение <SUCCESS >,
после чего происходит автоматический переход к следующей калибровке. Если
положение нулевой точки на характеристике было выбрано слишком низко, на
дисплее появляется сообщение об ошибке < Err 27 >, а если слишком высоко - то < Err

26 >.

θ < CAL 5> - КАЛИБРОВКА УСИЛЕНИЯ. Сначала на дисплее высвечивается
надпись < LoAd >, указывающая на необходимость установить на платформу весов
груз согласно < CAL 3> и нажать клавишу SET. При успешном прохождении
калибровки на дисплее появляется промежуточное сообщение < - - - - >, затем
завершающее сообщение <SUCCCESS >, после чего будет показан вес установлен­ного на платформе груза. Если показания правильные, разгрузите весы. Если сигнал
слишком мал, появится сообщение < Err 24 >; установите меньшее разрешение и
откалибруйте вновь.

23

6 ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ

ИХ УСТРАНЕНИЯ

Наименование
неисправности

Устройство не
включается

Осмотры и все виды ремонта выполняются изготовителем или специализиро­ванными предприятиями, имеющими с изготовителем договор. При эксплуатации
потребителем должно выполняться ежедневное (межосмотровое) обслуживание уст­ройства.

После настройки или ремонта, связанного со снятием пломбы, весы должны
быть предъявлены представителю Госстандарта для поверки. Вызов представителя
производится потребителем.

Поверка производится в соответствии с ГОСТ 8.453.

В процессе работы устройства выполняется самостестирование с выводом на
дисплей (в случае какого-либо сбоя) сообщения об ошибке.

СООБ­ЩЕНИЕ

Err 01 При включении пульта платформа

Err 02 Неисправен АЦП или неправильно

Err 03 Не правильно установлены параме-

Err 04 Ошибочны показания времени или

Err 06 Не подсоединен принтер Проверьте подсоединение принтера

Err 07 Номер устройства установлен вне

Err 08

Err 09 Нет автоматической установки нуля Выполните установку функции F11 в

Err 10 Превышение допустимого веса

Err 11 Децимальная точка установлена

Err 12 Выбранный формат печати не Переустановите формат печати с

ОПИСАНИЕ НЕИСПРАВНОСТИ РЕКОМЕНДАЦИИ

испытывает вибрацию

подсоединен тензодатчик

тры функций в режиме наладки

даты

допустимого диапазона
Клавиши ZER0 или TARE не блоки­руются при нестабильной нагрузке

тары

так, что младший разряд оказался
меньше введенного дискрета

Вероятная причина Метод устранения Приме-

чание

1. Отсутствует напряжение в
сети

2. Плохо вставлена сетевая
вилка в розетку

3. Перегорел сетевой
предохранитель

ОШИБКИ В РЕЖИМЕ ВЗВЕШИВАНИЯ

Проверьте наличие
напряжения
Вставьте правильно
вилку в розетку
Замените сетевой
предохранитель

Установите платформу на ровное
место
Проверьте полярность подсоединения
тензодатчика
Выполните необходимую переустано­вку
Выполните переустановку F45 или F46
в режиме наладки

или обратитесь к дилеру
Переустановите номер устройства

Выполните установку функции F13 в
режиме наладки

режиме наладки
Уменьшите вес тары или измените
предел в режиме калибровки
Переустановите децимальную точку в
вводимом значении

24

включает номер устройства, хотя он
был установлен при наладке

Err 13 Номер устройства установлен вне

допустимого диапазона

OvEr Перегрузка весов При повреждении датчика обратитесь

No LC Тензодатчики не подключены к

устройству или подключены
неправильно

no Prt Вызов принтерной функции, хотя

тип принтера (функция F08) не был
установлен

ОШИБКИ В РЕЖИМЕ CAL

Err 21 Разрешающая способность весов

установлена вне допустимого диа­пазона

Err 22 Для калибровки выбран слишком

малый груз (менее 10 % от НПВ)

Err 23 Для калибровки выбран слишком

большой груз (более 100 % от НПВ)

Err 24 Выходной сигнал от тензодатчика

при калибровке коэффициента уси­ления слишком мал

Err 25 Выходной сигнал от тензодатчика

при калибровке коэффициента уси­ления слишком велик

Err 26 Выходной сигнал от тензодатчика

при калибровке нуля слишком ве­лик

Err 27 Выходной сигнал от тензодатчика

при калибровке нуля слишком мал

Err 28 Вес не стабилен Проверьте правильность подключения

ОШИБКИ В РЕЖИМЕ TEST

Err 06 Вес не стабилен Проверьте подсоединение принтера.

Err 41 Внутренняя память устройства

дефектная

ОШИБКИ В РЕЖИМЕ SET

Err 51 Ошибка при установке даты Переустановите дату
Err 52 Ошибка при установке времени Переустановите время

номером устройства

Переустановите номер устройства

к дилеру для его замены
Проверьте подключение датчиков к
устройству

Выберите тип принтера и подключите
его к устройству

Уменьшите наибольший предел взве­шивания (CAL 1) или увеличьте диск­рет (CAL 2), так чтобы d/НПВ>0.0001
Установите рабочую точку при калиб­ровке не менее 10% от НПВ
Установите рабочую точку при калиб­ровке не более 100% от НПВ
Откалибруйте при меньшей разрешаю­щей способности согласно таблице на
стр. 19
Откалибруйте при большей разрешаю­щей способности согласно таблице на
стр. 19
Проверьте отсутствие груза на платфо­рме

Проверьте отсутствие паразитного во­здействия на платформу.

тензодатчика

Обратитесь к дилеру
Заменить память

7 КОМПЛЕКТ ПОСТАВКИ

Устройство весоизмерительное типа CI-5010A 1 шт

25

Руководство по эксплуатации 1 шт

8 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Завод-изготовитель гарантирует соответствие устройства техническим харак-

теристикам и его безвозмездный ремонт при соблюдении потребителем условий

26

эксплуатации, транспортировки и хранения. Гарантийный срок эксплуатации 12
месяцев со времени продажи, но не более 18 месяцев со времени его изготовления.

9 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель CI-5010A

Метрологические характеристики

27

Диапазон измеряемых значений рабочего коэффициента
передачи (РКП) тензорезисторных датчиков, мВ/В
Максимальное число поверочных делений весов, в которых
может применяться устройство
Класс точности весов, в которых используется устройство III
Пределы допускаемой погрешности устройства, приведенные ко
входу:

-при первичной поверке в интервале
до 500 е вкл.
свыше 500 до 2000 е
свыше 2000 е;

-при эксплуатации в интервале

- до 500 е вкл.

свыше 500 до 2000 е
свыше 2000 е

Аналоговая схема и АЦП

Питание 350Ω-ных тензодатчиков (до 8 шт.)
Диапазон регулировки нуля, мВ 0,05 ~ 30
Входная чувствительность, мкВ/дел, не менее 0,06
Нелинейность, % от полной шкалы 0,01
Внутренняя разрешающая способность АЦП-преобразователя 1/200000
Внешняя разрешающая способность, максимально 1/10000
Скорость АЦП-преобразования, Гц 20

Цифровая схема

Калибровка коэффициента усиления 1-проходная,

Установка НПВ и дискрета отсчета
Частота высвечивания данных, Гц 5 или 20
Входные шумы, мкВрр, не более 0,3
Входное сопротивление, МΩ, не менее
Количество отображаемых десятичных знаков 7
Высота знаков, мм 13
Шкала дискретов х2, х5, х10, х20,

Высвечивание отрицательных данных “-” знак
Допустимый диапазон выборки тары из диапазона взвешивания До НПВ

Общие характеристики
Напряжение питания, В
частота, Гц
Диапазон рабочих температур, °C
Размеры, мм 192х199х96
Вес, кг 2,4

Функции
Количество релейных входов для внешнего управления 3
Количество встроенных функций самодиагностики (режим

TEST)
Количество общих функций наладки 12

3

5000

± 0,25
± 0,5
± 0,75

± 0,5
± 1
± 1,5

10В, 300мА

автоматическая

10

х50

86 ~ 264
49 ~ 51

-10 ~ +40

9

28

Количество принтерных функций 4

Функции по дополнительному заказу
Последовательный интерфейс: токовая петля ОР-1
Последовательный интерфейс: RS-422/485 ОР-2
Выход в двоично-десятичном коде ОР-3
Аналоговый выход (ток: 4 ~ 20мА) ОР-4
Интерфейс RS-232С ОР-5
Аналоговый выход (напряжение 0 ~ 10В) ОР-6
Параллельный принтерный выход ОР-7

Примечания:

• На показания устройства оказывает влияние широтный эффект, т.е. зависимость

массы груза от географической широты места, где производится взвешивание.
Поэтому при покупке весов потребитель должен указать место предполагаемой
эксплуатации для соответствующей калибровки.

10 ЛИСТ ПОВЕРКИ УСТРОЙСТВА

Периодичность поверки: один раз в год. Заводской
№ устройства

№ п/п Дата Фамилия поверителя Подпись и печать Примечание

29

30
