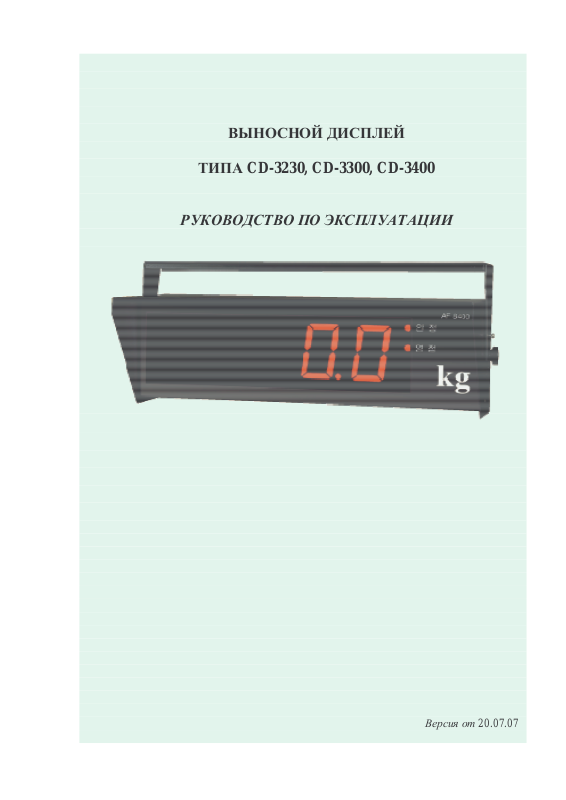

Cas CD-3230, CD-3300, CD-3400 User manual

ВЫНОСНОЙ ДИСПЛЕЙ

ТИПА CD-3230, CD-3300, CD-3400

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Версия от 20.07.07

2

1. МЕРЫ БЕЗОПАСНОСТИ ...........................................................................................3

2. ТЕХНИЧЕСКИЕ ДАННЫЕ ........................................................................................... 4

3. КОМПЛЕКТ ПОСТАВКИ ............................................................................................ 4

4. ОБОЗНАЧЕНИЯ И ФУНКЦИИ.................................................................................... 5

5. ПОДКЛЮЧЕНИЕ К ВЕСОВОЙ СИСТЕМЕ................................................................. 6

в работе с устройством, используются значки-прямоугольники:





В перечне последовательных действий, которые Вам необходимо будет выполнять

это первый шаг;
это второй шаг;
это третий шаг.

3

Благодарим за покупку выносного дисплея типа CD-3230 (CD-3300, CD-3400). Про­сим ознакомиться с настоящим руководством прежде, чем приступить к работе с этим
устройством. Обращайтесь к нему по мере необходимости.

Выносной дисплей типа CD-3230 (CD-3300, CD-3400) предназначен для работы в

составе весовой системы как дополнительный дублирующий дисплей.

Передача данных от весовой системы происходит по интерфейсу RS-232, опцио-

нально – по радиоканалу.

Интернет-сайт производителя:

www.globalcas.com

Интернет-сайт производителя для стран СНГ: www.cas-cis.com

Представительство производителя по странам СНГ:

125373, г. Москва, Походный пр-д, д. 8, оф. 203, тел.: [phone]

Реализация продукции на территории Российской Федерации производится дистрибью-

тором «CAS Corporation» - ООО «КАСцентр»:

125373, г. Москва, Походный пр-д, д. 8, оф. 203, тел.: [phone]

Интернет-сайт ООО «КАСцентр»: www.cas.ru

Обслуживание и ремонт продукции осуществляет

ООО «Техническая служба КАС»:

123308, г. Москва, ул. Зорге, д. 3а, тел.: [phone]

Реализация и ремонт продукции в других регионах осуществляются региональными

партнерами, с перечнем которых Вы можете ознакомиться на интернет-сайте

www.cas.ru

1. МЕРЫ БЕЗОПАСНОСТИ

• Избегайте прямого попадания воды на компоненты весовой системы.

• Храните дисплей в сухом месте.

• Не подвергайте дисплей сильной вибрации.

• Избегайте нахождения дисплея при резких перепадов температуры.

• Дисплей следует устанавливать вдали от высоковольтных кабелей, двигателей, ра-

диопередатчиков и других источников электромагнитных помех.

• После перевозки или хранения при низких отрицательных температурах индикатор
можно включать не раньше, чем через 6 часов пребывания в рабочих условиях.

4

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

Основные технические данные приведены в таблице 2.1.

Таблица 2.1 – Технические характеристики
Модель CD-3230 CD-3300 CD-3400
Род тока, напряжение пита­ния, В, и частота, Гц
Габаритные размеры, мм 400х152х193 560х152х193 600x180x200
Размеры цифр, мм 33х57 43х76 71x101
Количество разрядов 5
Диапазон рабочих темпера­тур, ºС
Масса, кг, не более 6 7 8

Переменный, 80~240, 50~60

-10 ~ + 40

3. КОМПЛЕКТ ПОСТАВКИ

Комплект поставки приведен в таблице 3.1.
Таблица 3.1 – Комплект поставки

Наименование Кол-во (шт.)
Дисплей CD-3230 (CD-3300,

CD-3400)

Провод питания 2,8 м 1
Соединительный провод 6 м 1
Руководство по эксплуатации 1

1

5

4. ОБОЗНАЧЕНИЯ И ФУНКЦИИ

Общий вид и габаритные размеры дисплея представлены на рисунке 4.1 и в табли-

це 4.1.

Рисунок 4.1 Общий вид и габаритные размеры дисплея

Модель Размер A Размер B Размер C

CD-3230 400 152 193
CD-3300 500 152 193
CD-3400 600 180 200

Рисунок 4.2 – Вид с фронтальной стороны

Кроме высвечивания цифр на дисплее высвечиваются указатели: «STABLE» и
«ZERO». Указатель «STABLE» включен, когда установилось состояние стабильности и
можно считывать показания. Указатель «ZERO» включен, когда платформа весоизмери­тельного устройства пуста.

6

5. ПОДКЛЮЧЕНИЕ К ВЕСОВОЙ СИСТЕМЕ



Установите дисплей в месте постоянного использования.



Используя входящий в комплект провод питания, подключите его к дисплею.



Используя входящий в комплект поставки соединительный провод, подключите его к
весовой системе, а затем к дисплею*. При этом питание всех устройств должно быть
отключено.



Подключите провод питания к питающей сети напряжением 220 В.

* Если длины входящего в комплект соединительного провода недостаточно или же он

непригоден для использования в конкретной сфере, допускается соединить дисплей с ве­совогой системой соответствующим проводом. При этом контакт 1 (RxD) разъема дисплея
соединяется с контактом 2 (Передача данных) передающего устройства, а контакт 2 (Зем­ля) разъема дисплея соединяется с контактом 7 (Земля) разъема передающего устройства.

После подключения и включения питания устройств соединение должно устано­виться автоматически. Если этого не произошло, причины могут быть следующие: невер­ная распайка соединительного провода, неверное подключение провода, различный фор­мат данных.

При необходимости подключения табло (CD 3300 и др.) нужно учитывать одну
особенность, которая связана с автоматической настройкой табло на установленную в
компьютере скорость передачи данных. Собственно процесс настройки хорошо виден на
табло сменой значений скорости передачи (2400, 4800 и 9600) и занимает некоторое вре­мя. Пока табло не завершит процедуру настройки, оно не будет отображать вес вообще.
Для выполнения этой процедуры табло требуются данные. Достаточно отправить в табло
приблизительно шестьдесят стандартных посылок с любым значением веса, скажем рав­ным нулю, и задержкой около шестидесяти миллисекунд между посылками.
Этого должно быть вполне достаточно для завершения настройки табло и отображения
веса. Появление веса на табло означает успешное завершение процедуры настройки (ото­бражается последний полученный вес). В качестве посылки данных используется стан­дартная посылка длиной 22 байта, которую можно получить от любого весового индика­тора.
