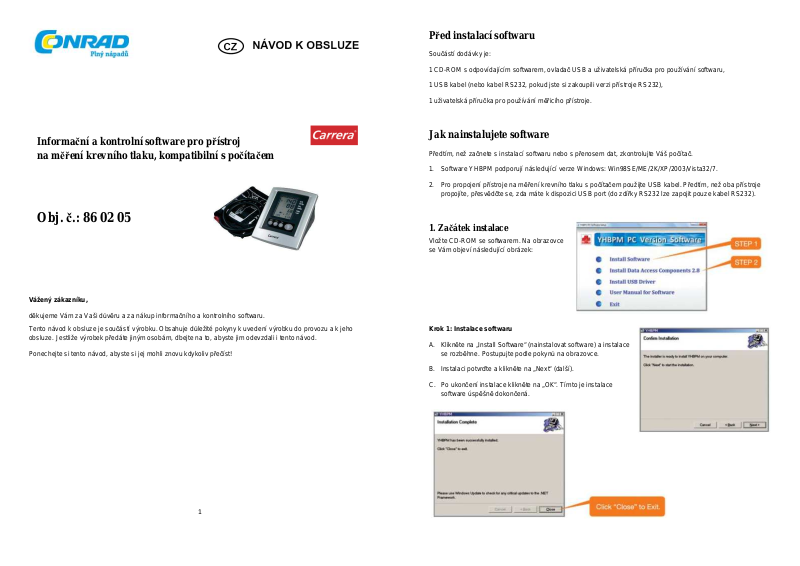

Před instalací softwaru
Informační a kontrolní software pro přístroj
na měření krevního tlaku, kompatibilní s počítačem
Obj. č.: 86 02 05
Vážený zákazníku,
děkujeme Vám za Vaši důvěru a za nákup informačního a kontrolního softwaru.
Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho
obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod.
Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst!
Součástí dodávky je:
1 CD-ROM s odpovídajícím softwarem, ovladač USB a uživatelská příručka pro používání softwaru,
1 USB kabel (nebo kabel RS232, pokud jste si zakoupili verzi přístroje RS232),
1 uživatelská příručka pro používání měřicího přístroje.
Jak nainstalujete software
Předtím, než začnete s instalací softwaru nebo s přenosem dat, zkontrolujte Váš počítač.
1. Software YHBPM podporují následující verze Windows: Win98SE/ME/2K/XP/2003/Vista32/7.
2. Pro propojení přístroje na měření krevního tlaku s počítačem použijte USB kabel. Předtím, než oba přístroje
propojíte, přesvědčte se, zda máte k dispozici USB port (do zdířky RS232 lze zapojit pouze kabel RS232).
1. Začátek instalace
Vložte CD-ROM se softwarem. Na obrazovce
se Vám objeví následující obrázek:
Krok 1: Instalace softwaru
A. Klikněte na „Install Software“ (nainstalovat software) a instalace
se rozběhne. Postupujte podle pokynů na obrazovce.
B. Instalaci potvrďte a klikněte na „Next“ (další).
C. Po ukončení instalace klikněte na „OK“. Tímto je instalace
software úspěšně dokončená.
1
2
Krok 2: Instalace Data Access Components 2.8
Pokud máte starší verzi Windows než XP Service Pack 2 (např. XP Service Pack 1, 2K nebo 98), musíte
při instalaci pokračovat krokem 2.
2. Spuštění programu YHBMP
Když je instalace zcela dokončená,
na obrazovce se automaticky zobrazí
ikona YHBPM. Klikněte na ni a spusťte
na Vašem počítači aplikaci YHBPM 2.1.
3. Instalace USB ovladače
Vraťte se zpět na úvodní obrazovku
softwaru. Klikněte na „Install USB-Driver“
(nainstalovat USB ovladač). Klikněte na
„CD Autorun“ (automaticky) a ovladač
nainstalujte. Ovladač je kompatibilní
s Win98SE/ME/2K/XP/2003/Vista32/7.
(USB ovladač nainstalujte ještě před přenosem dat do počítače.)
Pokyny pro verze Windows starší než Vista: Máte na výběr mezi dvěma USB ovladači. Zvolte správný USB
ovladač podle modelu Vašeho přístroje. Máte-li například model BP-700U, zvolte USB ovladač pro BP-220, 230,
BP-700 series.
Máte-li v počítači Windows Vista nebo Windows 7, musíte instalovat USB ovladač pomocí administrátora.
Stiskněte pravé tlačítko myši. Objeví se dialog. Zvolte „Run as administrator“ (spustit administrátora). Nato se
spustí instalace USB ovladače.
Po dokončení instalace se na obrazovce objeví toto
zobrazení (vpravo).
Pokud jste dosud ještě neinstalovali žádný software
YHBPM a žádný USB ovladač, zvolte „Yes, I want to
restart my computer now“ (ano, chci restartovat počítač
nyní).
Pokud jste již před instalací k počítači připojili kabel,
nyní ho odpojte. Připojte ho znovu po dalším zapnutí /
restartu počítače.
Lokalizace com portu
Některé modely provádějí zřízení com portu automaticky: všechny modely YA HORNG v USB provedení umějí
lokalizovat a automaticky zřídit com port. Ovšem u verze RS232 je třeba zřídit com port ručně.
1. Automatické zřízení com portu
Před přenosem dat do počítače je třeba zřídit com port. Na výchozí obrazovce klikněte na „Data“ – tím iniciujete
zřízení com portu. Poté klikněte na „Check communication“ (prověřit komunikaci). Com port lze lokalizovat
a automaticky zřídit.
3
4
2. Verze RS232 nebo přechod od verze RS232 k USB verzi
(1) Pokud je Váš měřicí přístroj vybavený zdířkou a kabelem RS232, není třeba instalovat USB ovladač.
Přejděte do správce přístroje a přímo zkontrolujte com port.
(Zkontrolujte com port adaptér, abyste mohli zřídit správný com port.)
(2) Pokud používáte namísto RS232 adaptéru USB port
Máte přístroj ve verzi RS232 a chtěli byste přejít na USB verzi – v takovém případě si v odborné prodejně nebo
u prodejce počítačů kupte kompatibilní adaptér (USB-UART-Bridge). Poté musíte zkontrolovat com port – držte se
pokynů uvedených v následující kapitole (Lokalizace správného com portu).
Informace k ikonám na výchozí
obrazovce
Pokud myší najedete nad následující symboly,
automaticky se Vám zobrazí popis jejich funkce.
Můžete na ikony kliknout a dozvědět se o dalších
funkcích tohoto programu.
Přenos dat do počítače a jejich zpracování

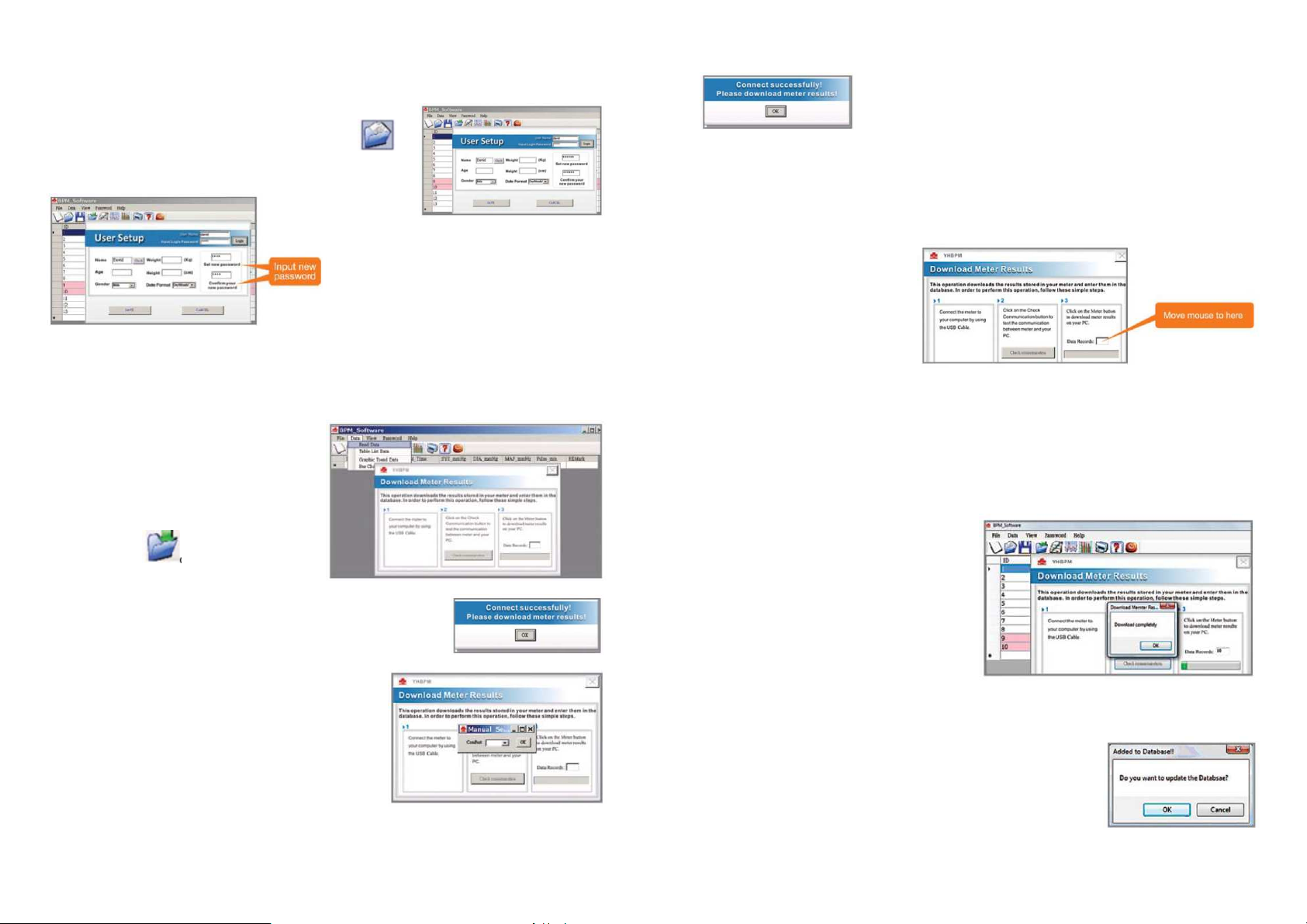

1. Používání softwaru (včetně založení nového uživatele)
Po dokončení instalace kliknutím na symbol spusťte program
ve Vašem počítači. Objeví se následující dialog:
Při prvním použití musíte kliknout na „OK“
a jako další krok se zobrazí „User Setup“
(nastavení uživatelského účtu). Vložte
Vaše osobní data: Jméno je povinný údaj.
Všechny ostatní položky můžete
ignorovat, pokud je nechcete mít
vyplněné. Abyste zajistili ochranu soukromí a dat, můžete vložit přístupové heslo a potvrdit je. Poté klikněte
na „SAVE“ (uložit).
3. Lokalizace správného com portu
Pokud Váš měřicí přístroj není v USB verzi a Vy přenášíte data z portu RS232 do USB prostřednictvím adaptéru
(USB-UART-Bridge), musíte com port lokalizovat a zřídit ručně. Nejprve jděte ve Windows na „Control Panel“, poté
klikněte na „Administrative Tools“, poté na „Computer management“ a nakonec na „Device Manager“. Poté musíte
zvolit možnost „Ports (com & lpt)“ na pravé straně panelu, abyste mohli přezkoušet paměť com portu. Na konci se
v závorce objeví „Profilic USB-to-Serial COM port“ společně s názvem com portu. Pokud si přejete, můžete na
tento název portu kliknout pravým tlačítkem myši, zvolit „Properties“ (vlastnosti) a přesvědčit se, zda přístroj
funguje správně. Tyto čtyři důležité kroky, které je třeba provést, jsou znázorněny níže. Je důležité, abyste si
zapamatovali číslo zadaného com portu, aby bylo možné přenášet data z přístroje na měření krevního tlaku do
počítače přes USB kabel. V našem příkladu používáme COM4.
[Krok 1: Control Panel/Administrative Tools]
[Krok 2: Administrative Tools/Computer Management]
[Krok 3: Computer Management/Device]
[Krok 4: Ports (COM & LPT)]
5
6
2. Změna jména nebo hesla
Chcete-li změnit Vaše přístupové heslo, postupujte následovně:
Změna přístupového hesla
Krok 1: Klikněte na políčko „CHANGE“ (změnit) nebo na ikonku .
Krok 2: Vložte nové heslo a potvrďte je.
3. Zapomenuté heslo
Pokud jste zapomněli Vaše přístupové heslo, můžete se zapsat jako nový uživatel nebo můžete software
odinstalovat a nainstalovat znovu.
4. Stahování dat a zřízení com portu
Krok 1: Kontrola přenosu dat
Předtím, než začnete stahovat data, propojte USB
kabel s přístrojem na měření krevního tlaku
a s počítačem (pokud máte verzi přístroje
s konektorem RS232, použijte příslušný kabel).
Klikněte na symbol nebo jděte přes „Data“ na
„Read Data“ (načíst data). Klikněte na „Check
Communication“ (prověřit komunikaci), abyste zjistili, zda došlo k automatickému
zřízení com portu.
Pokud je com port již zřízený, objeví se následující dialog (vpravo). Klikněte
jednoduše na „OK“ a přejděte k dalšímu kroku.
Krok 2: Zřízení com portu
Pokud nebyl com port zřízen automaticky, objeví se následující
dialog s výzvou ke zřízení com portu.
Zvolte com port, který lokalizoval správce přístroje. Prosím, řiďte se
pokyny uvedenými výše v kapitole Lokalizace com portu. Klikněte
na „OK“.
Pokud je com port již zřízený, objeví se následující dialog:
Pokud ne, znovu zkontrolujte správný com port pomocí správce přístroje a kroky zopakujte.
5. Přenos dat
Krok 1: Kontrola čísla modelu
(1) Model: AK-3000T / AK-4000T(TU) / BP-410R(U) / BP-600R(RB) / BP-600U(UB)
Pokud měřicí přístroj disponuje pouze
jednou jedinou pamětí, klikněte na „T“
poté, co jste přístroj připojili k počítači
pomocí RS232 nebo USB kabelu.
Dojde k vyvolání dat. Pokud měřicí přístroj
disponuje dvěma paměťmi, označte
pravou paměť (M1 nebo M2), aniž byste
přitom pustili tu první, a potom stiskněte
„T“ na cca 2 sekundy – tím data přenesete.
Chcete-li data uložit, klikněte po stažení na „OK“. Pokud kliknete na nápis „CANCEL“, data se neuloží.
(2) Model: BP-220U / BP-220QU / BP-230QU /
BP-700 series
Pokud měřicí přístroj disponuje pouze jednou pamětí, stiskněte tlačítko „MODE“ (modus, režim) a zvolte režim
přenosu dat do počítače – „PC“. Stiskněte tlačítko (↵). Chcete-li data přenést, ještě jednou stiskněte tlačítko (↵).
Pokud přístroj disponuje zdvojenou pamětí, stiskněte
tlačítko „SET“ pro potvrzení výběru. Stiskněte tlačítko
„Adjust“ pro paměť, kterou jste zvolili pro přenesená
data (např. M1 nebo M2). Následně stiskněte tlačítko
„SET“ – tím data přenesete do počítače.
Po úspěšném přenosu dat se zobrazí obrazovka
vpravo. Klikněte poté na „OK“. Pokud se tato
obrazovka neobjevila, zkontrolujte spojení nebo com
port a přesvědčte se, zda je zapojení a nastavení
v pořádku.
Krok 2: Sestava dat po stažení z měřicího přístroje
Po stažení dat se objeví výzva „Do you want to update the Database?“ (přejete si aktualizovat databázi?).
Chcete-li data uložit, klikněte na „OK“. Pokud kliknete na nápis „CANCEL“, data
se neuloží.
7
8

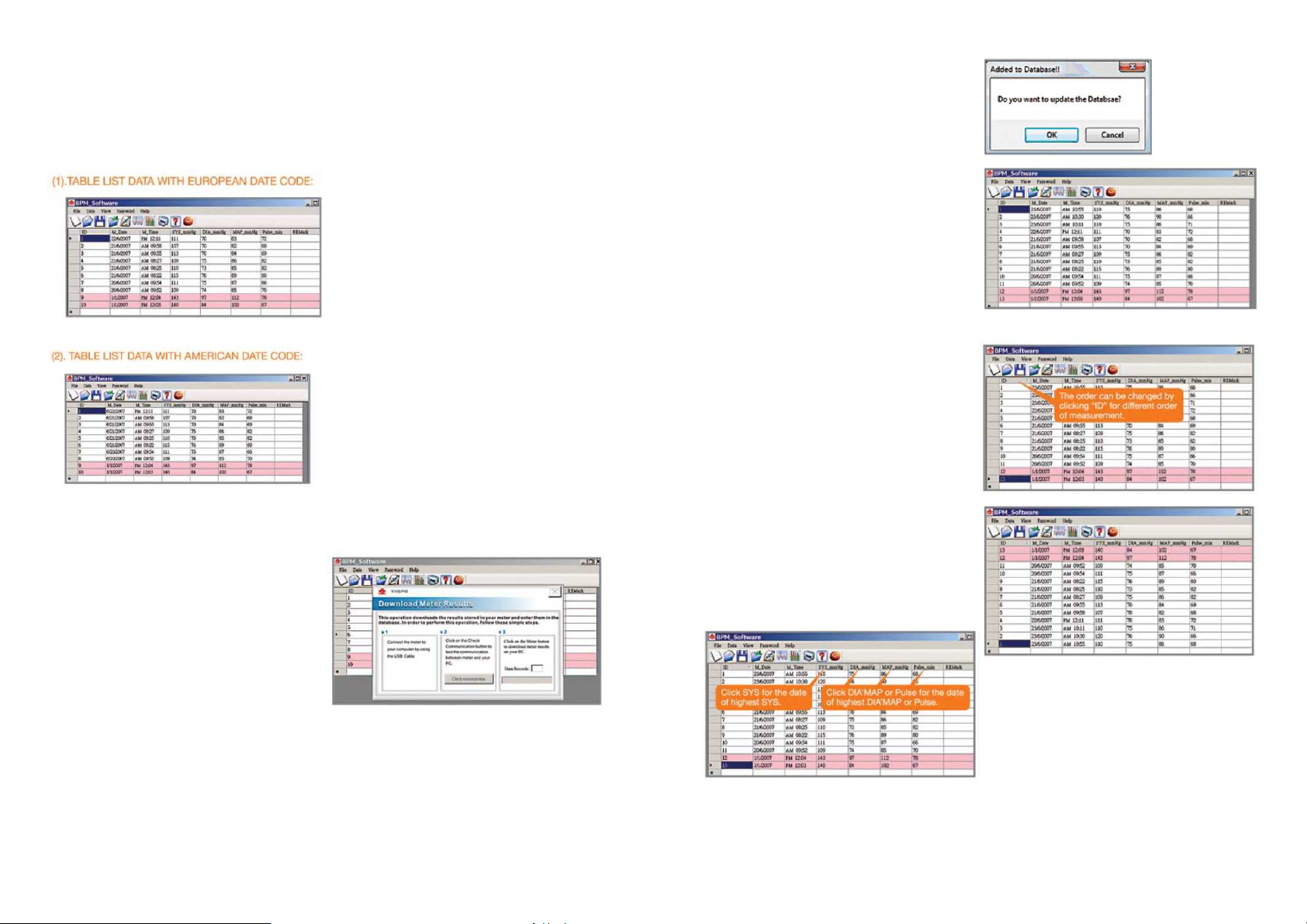

6. Volba jazyka
Zvolte: Tools -> Language Setup. Na výběr máte tyto jazyky: angličtina, tradiční čínština, němčina, španělština,
francouzština a italština.
Poznámky:
(1) Zobrazení data se může lišit v závislosti na nastavení počítače.
8. Přidání nových dat
Pokud chcete do počítače přenést další nová data,
postupujte podle pokynů uvedených výše. Držte se
pokynů platných pro Váš model přístroje a opakujte
jednotlivé kroky. Po dokončení stahování se objeví
následující hlášení: Chcete-li data uložit, klikněte na
„OK“. Pokud kliknete na nápis „CANCEL“, data se
neuloží.
9. Změna pořadí (sestavy) dat
Pokud nebylo pořadí dat změněno ručně, ta nejnovější
data se vždy zobrazují na začátku. Chcete-li pořadí
změnit, klikněte jednoduše na záhlaví sloupců
„M_Date“, „M_Time“, „SYS_mmHg“, „DIA_mmHg“,
„MAP_mmHg“ a „Pulse_min“.
(2) Pokud jsou hodnoty vyšší než obvykle, jsou zvýrazněny růžovou barvou.
7. Přidání dalších dat do databáze
Pokud chcete po přenesení dat v budoucnosti ještě
přidávat další data, postupujte následovně:
Krok 1: Otevřete starší, již uložená data a ujistěte se,
že je USB kabel správně připojený k měřicímu přístroji
i k počítači. Původní data, která již jsou v souboru
uložená, se zobrazí na obrazovce.
Krok 2: Klikněte na „Data“, abyste mohli načíst data. Poté klikněte na „Check Communication“ (prověřit
komunikaci), abyste se přesvědčili, je používáte stále tentýž com port. Pokud ano, objeví se hlášení „Connect
Successfully“ (úspěšně připojeno). Klikněte poté na „OK“.
9
Pořadí sloupců SYS, DIA, MAP a Pulse (tep) si můžete
také změnit, chcete-li se dozvědět datum, kdy jste měli
nejvyšší hodnotu SYS, DIA, MAP a tepu. Klikněte
jednoduše na SYS, DIA, MAP nebo Pulse (tep) pro
uspořádání podle nejvyšší hodnoty.
10
10. Přidání dalších dat do tabulky
Kromě sloupců pro systolický a diastolický tlak a pro počet tepů máte ještě k dispozici další kolonku označenou
jako „MAP“. Zde se jedná o speciální hodnoty určené pro profesionální vyhodnocení. Jedná se o výsledek rovnice
2 × DIA + 1 × SYS/3. Tato hodnota může posloužit nemocnicím nebo klinikám.

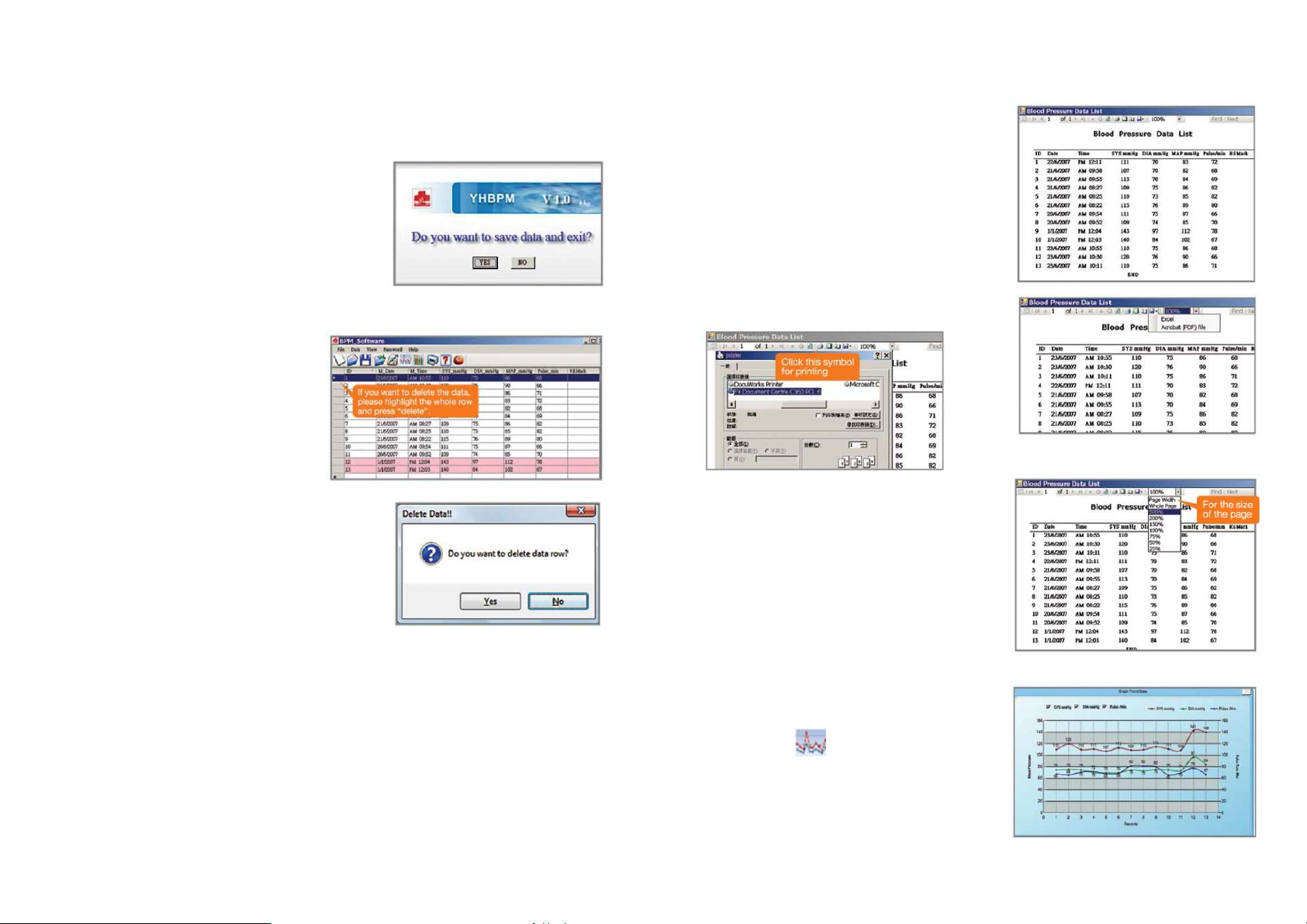

11. Ukončení programu
Chcete-li program zavřít, klikněte na políčko „YES“. Pokud nechcete
z programu odejít, klikněte na „NO“.
12. Vymazání dat a připojení poznámek
(1) Vymazání dat
Chcete-li po přenosu data vymazat, přejděte na
odpovídající řádek a klikněte pravým tlačítkem myši.
Zvolte „Delete Data“ (vymazat data) a data budou
vymazána.
(2) Potvrďte, zda chcete data vymazat.
(3) Připojení poznámek
Klikněte na tlačítko „REMARK“ (poznámka) a napište poznámku. určitým datům, přejděte na odpovídající řádek
a klikněte pravým tlačítkem myši.

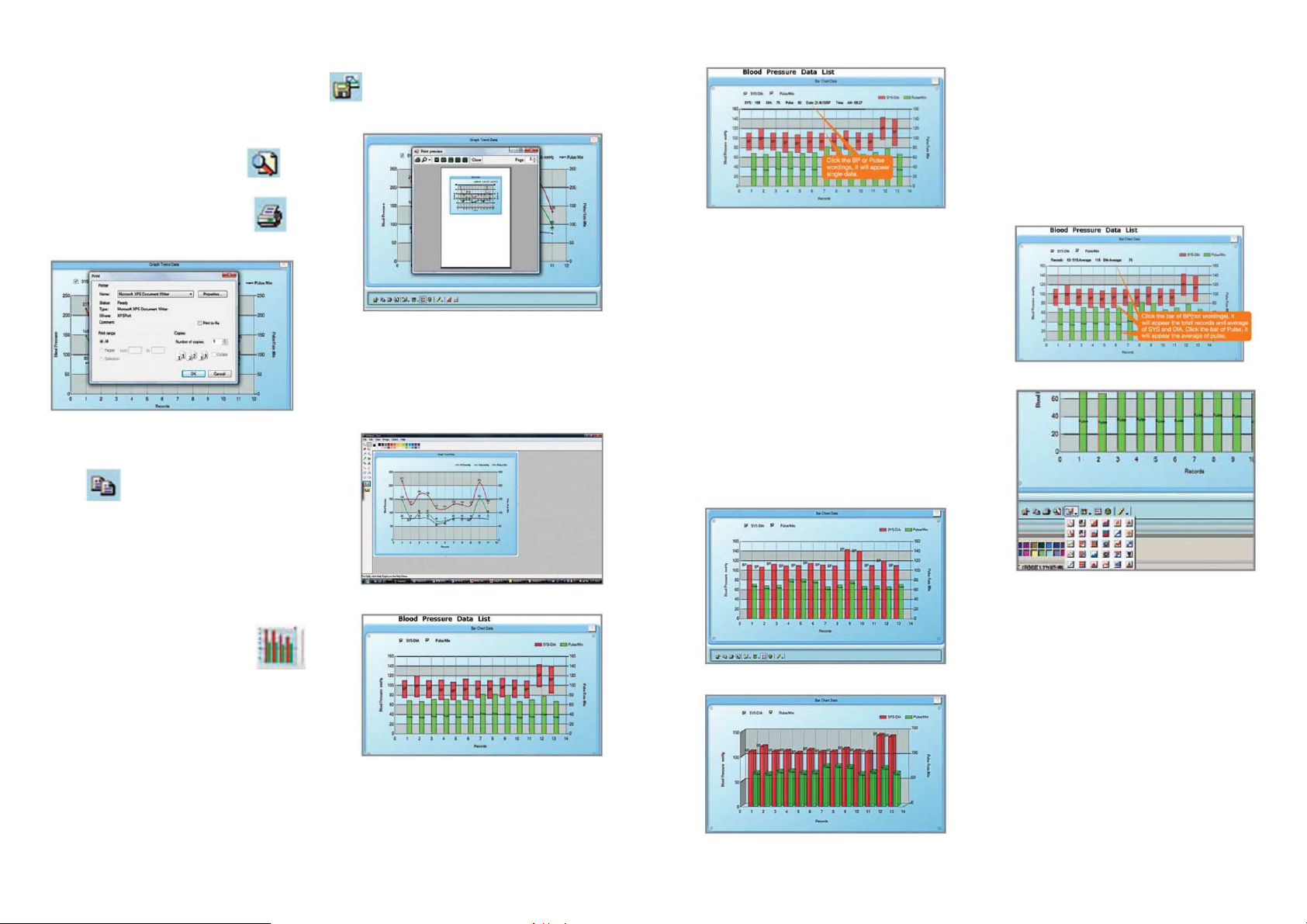

13. Znázornění dat ve formě tabulky (včetně uložení a tisku)
1. Znázornění dat ve formě tabulky zahrnuje: ID, M_DATE, M_TIME, SYS, DIA, MAP a Pulse (tep).
2. Pokud 2x zadáte stejná data nebo pokud jsou nová data
totožná s již existujícími daty, nejsou tato nová data
přijata.
3. Uložení dat jako tabulky Excel nebo jako souboru ve
formátu pdf: Chcete-li data uložit v Excelu nebo jako
soubor pdf, klikněte na symbol diskety.
4. Poté se Vám otevře nabídka, ve které můžete zvolit
odpovídající formát.
5. Chcete-li vytisknout data, klikněte na symbol tiskárny.
6. Zvolte velikost náhledu.

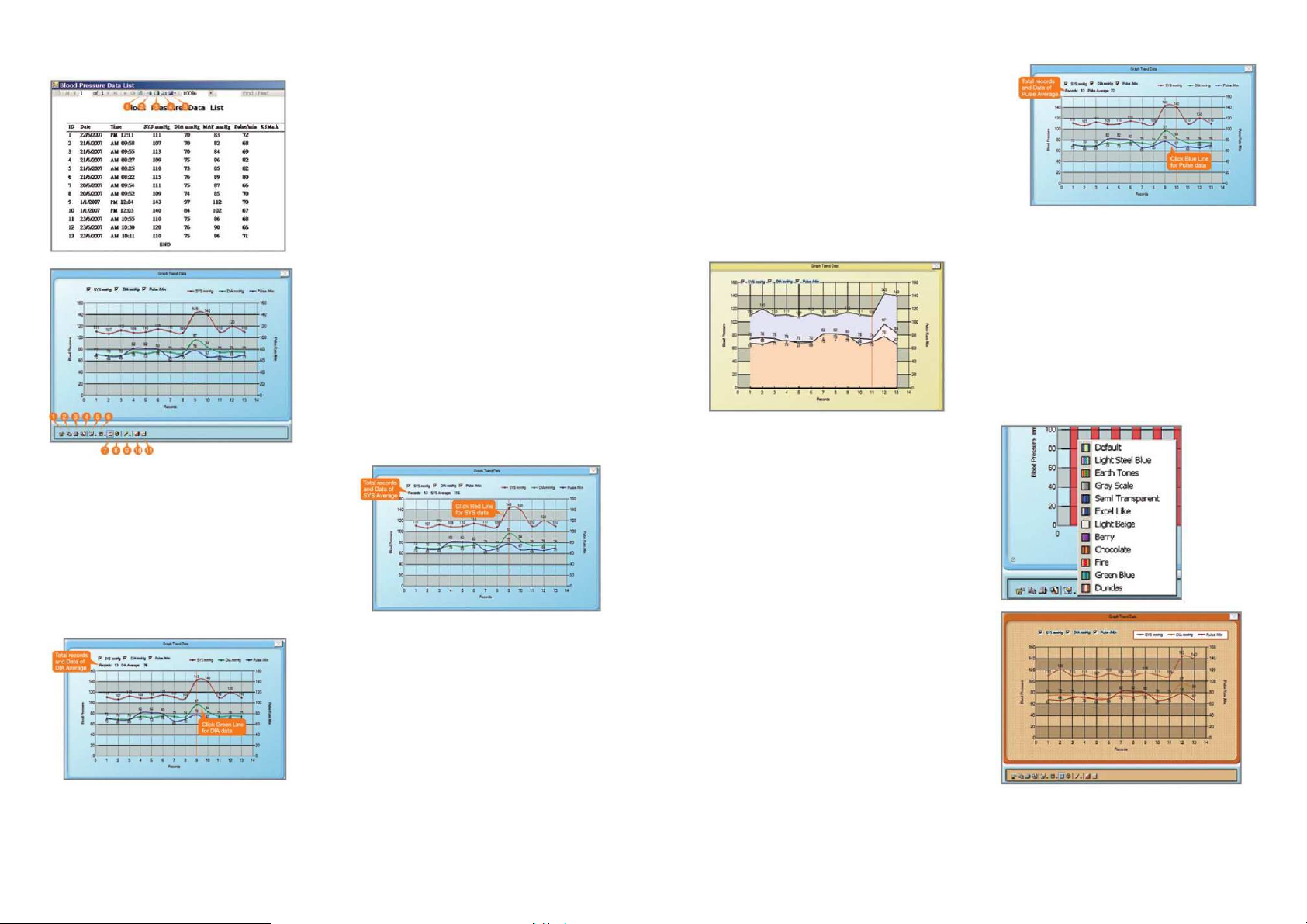

14. Grafické znázornění průběhu
(včetně popisu funkcí ikon)
Klikněte na symbol na úvodní obrazovce.
Zobrazí se průběhový diagram.
11
12

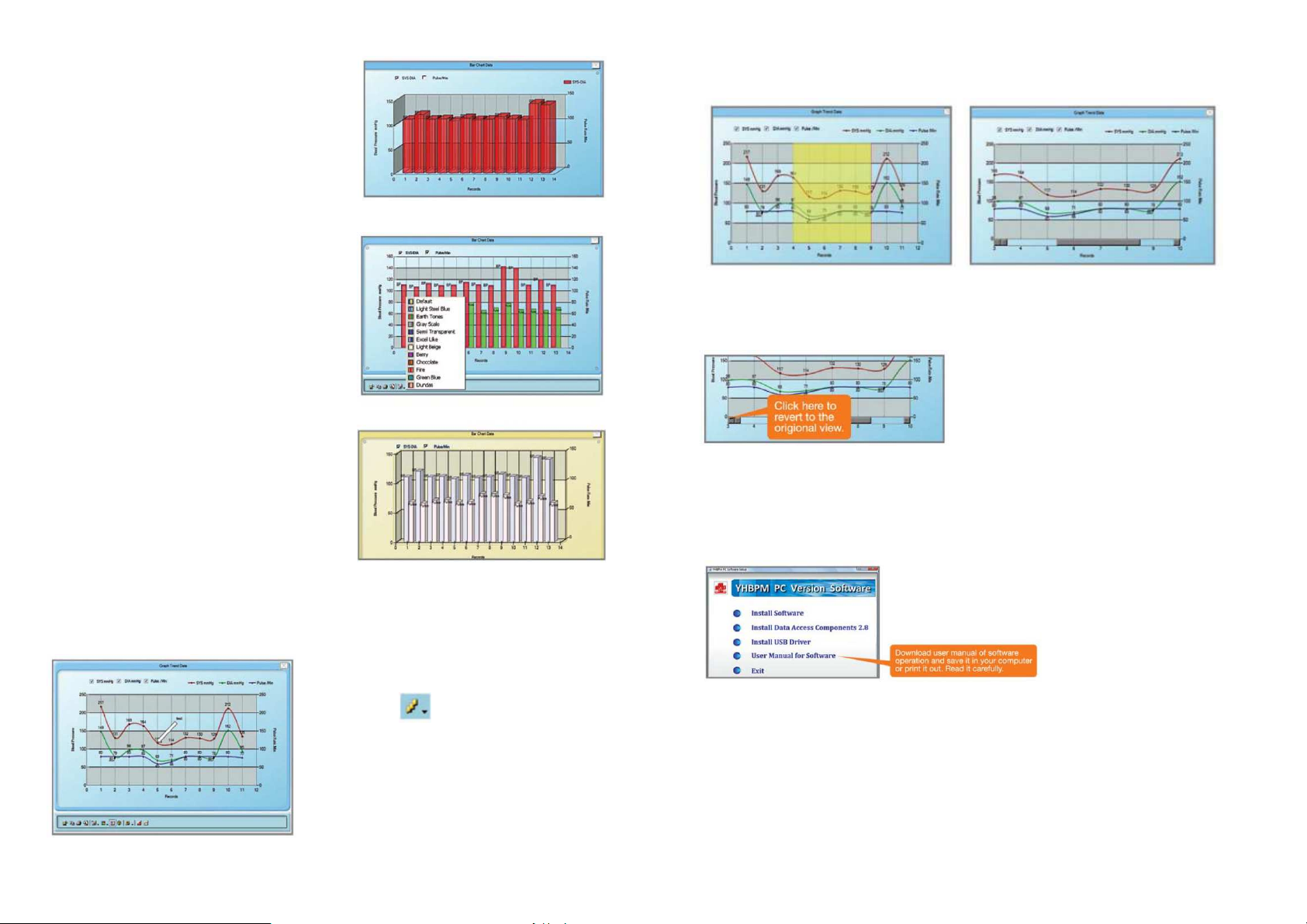

Popis funkcí ikon průběhového diagramu:
Klikněte na červenou křivku, chcete-li znát průměrnou
hodnotu systolického tlaku:
(Celkový počet měření a průměrný systolický tlak)
(Klikněte na červenou křivku pro zobrazení údajů
o systolickém tlaku)
(1) Uložit graf
(2) Kopírovat
(3) Vytisknout
(4) Zobrazit náhled
(5) Zvolit diagram
(6) Zvolit barvu
(7) Přepnout diagram
(8) Přepnout do zobrazení ve 3D
(9) Přidat
(10) Segmenty
(11) Křivky
Klikněte na zelenou křivku, chcete-li znát průměrnou hodnotu
diastolického tlaku:
(Celkový počet měření a průměrná hodnota diastolického
tlaku)
(Klikněte na zelenou křivku pro zobrazení údajů
o diastolickém tlaku)
Klikněte na modrou křivku, chcete-li znát průměrný tep:
(Celkový počet měření a průměrný počet tepů)
(Klikněte na modrou křivku pro zobrazení údajů o tepu)
Další možné znázornění pomocí grafu:
Poznámky:
Můžete si nechat zobrazit pouze samotné údaje SYS, DIA
nebo Pulse (tep), nebo jen dvě hodnoty, nebo kompletní
sestavu dat.
Změnit barvu:
Barvu můžete změnit kliknutím na tlačítko „select color
symbol“ (vybrat barvu). Prosím, postupujte podle
uvedených pokynů.
13
14
15. Uložení a tisk grafu, náhled grafu, kopírování grafu
Uložení a vytištění grafu: Graf uložíte kliknutím na symbol . Pokud graf uložíte pomocí tohoto symbolu,
můžete si vybrat mezi několika formáty. Jedná se o formáty png, bmp, jpg, gif, tit a emf.
Zobrazit náhled: Před tiskem si můžete nechat zobrazit
náhled celé stránky – klikněte na symbol .
Tisk: Graf vytisknete kliknutím na symbol .
Kopírování grafu: Chcete-li graf použít ještě jinak, např. při
sestavování nějaké publikace nebo prezentace, klikněte na
symbol vlevo dole. Poté můžete graf zkopírovat např.
do programu Kreslení. Tuto funkci můžete využít rovněž
u sloupcového diagramu.
16. Sloupcový diagram
Klikněte na symbol sloupcového diagramu .
Zobrazí se standardní sloupcový diagram:
Klikněte na „BP“ nebo „Pulse“ (tep), abyste si mohli jednotlivě
zobrazit odpovídající data:
(Klikněte na slova „BP“ nebo „Pulse“ (tep) a zobrazí se Vám
samostatná data)
Klikněte na sloupec „BP“ nebo „Pulse“ (tep), chcete-li znát
průměrné hodnoty a celkový počet měření:
(Klikněte na sloupec „BP“ nebo „Pulse“ – ne na slova).
(Zobrazí se celkový počet měření a průměrné hodnoty pro
SYS, DIA nebo Pulse (tep).)
(1) Změnit sloupcový diagram
Zvolte některý sloupcový diagram: Můžete si zvolit sloupcový
diagram podle následujících symbolů:
Další sloupcové diagramy:
15
16
Poznámky:
Můžete si vybrat zobrazení obou hodnot „SYS-DIA“ a „Pulse
(tep) / min.“ nebo pouze jednu hodnotu.
(2) Změnit barvu
Sloupcový diagram v jiných barvách:
(3) Uložit a vytisknout data, další funkce
Uložení a tisk grafu: Sloupcový diagram si můžete uložit i vytisknout.
Další funkce:
(A) Připojení poznámek k průběhovému nebo sloupcovému diagramu:
Chcete-li k diagramu připojit poznámky nebo komentáře,
klikněte na symbol . Spolu s poznámkami můžete
soubor uložit pod libovolným názvem. Pokud nechcete
připojovat poznámky, diagram jednoduše zavřete. Příště se
otevře ve stejné podobě.
(B) Označení části dat, pokud je k dispozici příliš mnoho dat:
Požadovaný úsek označte stisknutým levým tlačítkem myši. Tlačítko pak uvolněte.
(C) Návrat k předchozímu zobrazení:
Chcete-li se po označení části dat vrátit zpět k předchozímu zobrazení, klikněte na symbol, který se nachází vlevo
dole. Tím se obnoví původní zobrazení.
(Sem klikněte, chcete-li se vrátit k předchozímu zobrazení.)
Zavřít uživatelskou příručku pro software
Uživatelskou příručku si můžete stáhnout přímo z DC-ROMu (pouze v angličtině!). Prosím, předtím, než začnete
software používat, pečlivě si přečtěte uživatelskou příručku.
(Uživatelskou příručku pro použití softwaru si stáhněte a uložte do Vašeho počítače nebo si ji vytiskněte.) Pozorně
si ji pročtěte.
Odchod z aplikace
Aplikaci zavřete, pokud ji nechcete používat.
17
18
Import dat
Chcete-li importovat data ve formátu xml nebo soubor ve formátu xml ze starší verze programu YHBPM 1.0,
klikněte na políčko „File“ (soubor) na výchozí obrazovce a zvolte „Import File“ (importovat soubor). Data lze
potom aktualizovat v počítačové databázi.

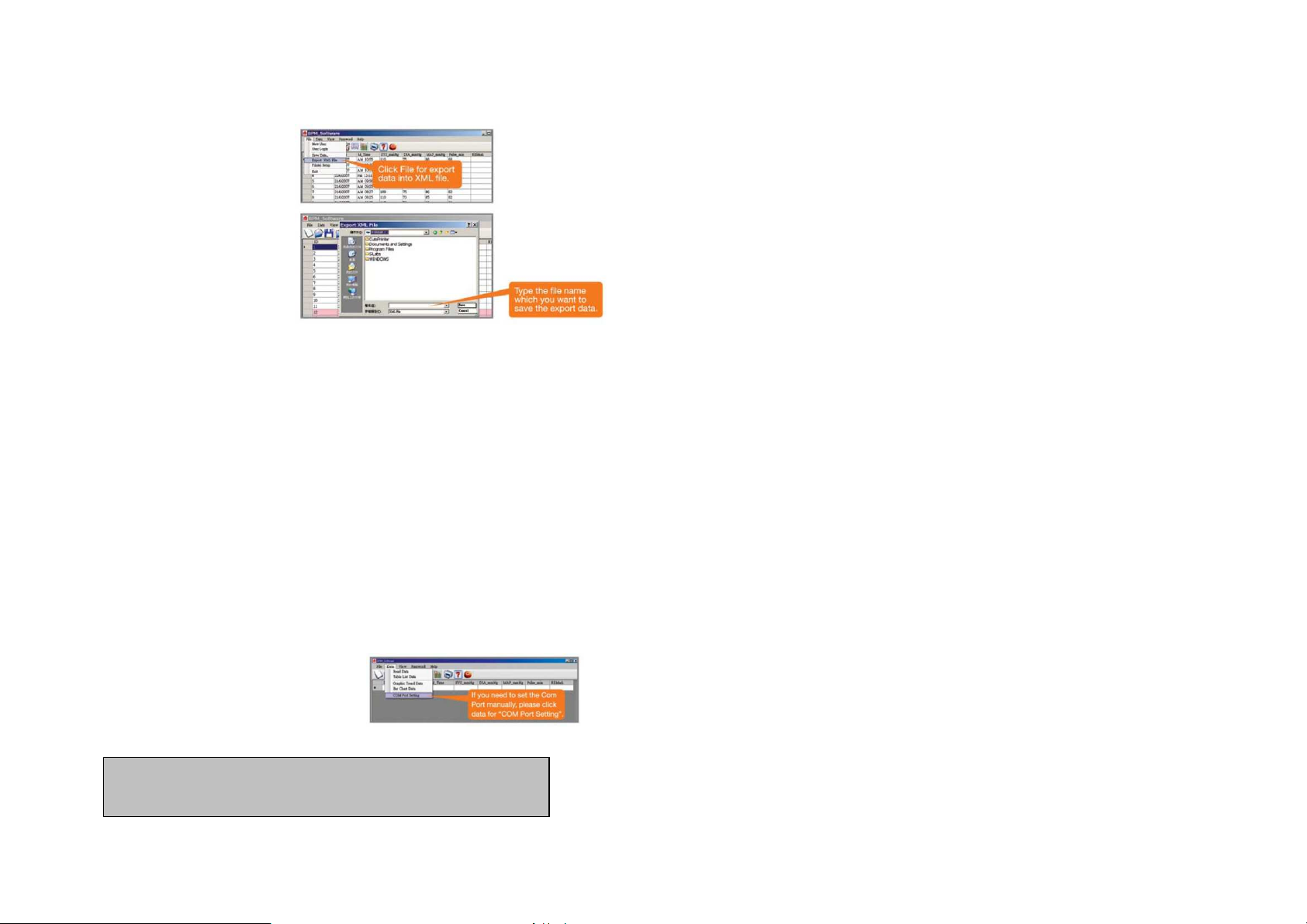

Export dat
Chcete-li exportovat data ve formátech xml, html
nebo csv, klikněte na políčko „File“ (soubor) na
výchozí obrazovce a zvolte „Export File“
(exportovat soubor). Data pak můžete ukládat na
USB flash disk, do počítače nebo na CD-ROM.
Odeslání dat e-mailem
Chcete-li zaslat data Vašemu lékaři, klikněte na tlačítko „File“ (soubor) na výchozí obrazovce a zvolte „Send by
Email“ (odeslat e-mailem). Poté můžete zaslat data lékaři.
Odstraňování chyb
1. Program YHBPM nelze nainstalovat
Zkontrolujte, zda v počítači už není nainstalovaná starší verze YHBPM.
Pokud ano, tuto starší verzi odinstalujte a pak nainstalujte novou.
2. Nefunguje přenos dat
(1) Máte nainstalovaný USB ovladač?
Zkontrolujte, zda je v počítači nainstalovaný USB ovladač. Pokud ne, vložte CD-ROM a USB ovladač nainstalujte.
(2) Pracuje com port správně? (ruční nastavení com portu)
Pokud máte některý z modelů AK-3000T/AK-4000T(TU)/BP-410R(U)/BP-600R(U)/BP-600RBN(UB) a používáte
na Vašem počítači Windows Vista nebo některou novější verzi, musíte com port zřídit ručně. Pokud jste se při
výběru com portu neřídili pokyny, může se stát, že je nastavený nesprávně. Počítač se při dalším spuštění
softwaru rozpomene na nesprávný com port. Pokud nemůžete přenášet data, zkontrolujte správce přístrojů
a pokuste se správně lokalizovat com port. Otevřete pole
„Data“ pro ruční nastavení com portu „Com Port Setting“
(nastavení com portu).
Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o.
Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti
Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny!
© Copyright Conrad Electronic Česká republika, s. r. o. MIH/08/2011
19
Loading...
