Page 1
SHERWOOD 7-FT AIR HOCKEY
TABLE SET WITH BENCHES
ASSEMBLY INSTRUCTIONS
Ver. 05166
Please Do Not Hesitate to
Contact Our Consumer Hotline
at
800-759-0977
with
Any Questions That May
Arise During Assembly or
Use of This Product!
NG2422H
Page 2
THANK YOU!
Thank you for purchasing this product. We work around the clock and around the globe to ensure
that our products maintain the highest possible quality. However, in the rare case of issues during
assembly or use of this product, please contact our Consumer Hotline at 800-759-0977 for immediate
assistance before contacting your retailer. Please read the warranty information at the back of these
assembly instructions for further details.
ASSEMBLY TIPS
IMPORTANT! PLEASE READ THESE ASSEMBLY INSTRUCTIONS
IN ENTIRETY BEFORE ASSEMBLING YOUR PRODUCT.
1. Find a clean, level surface to begin the assembly of your game table. We recommend that two adults
work together to assemble this game. You may want to carefully cut or tear the four corners of the box
so that the bottom of the box can be used as your work surface.
2. Remove all of the contents from box and verify that you have all of the parts shown on the Parts
List before you begin assembly. Note: Some parts may be pre-installed or pre-assembled.
3. Some figures or drawings may not look exactly like product.
4. When installing parts that have more than one screw or bolt, hand tighten all screws or bolts
in place before final tightening with screwdriver or wrench.
5. Electric screwdrivers may be helpful during assembly; however, please set a low torque and use
extreme caution because screws may be stripped or overtightened, resulting in damaged parts, if the
electric screwdriver’s torque is set too high.
WARNINGS!
READ AND FOLLOW ALL ASSEMBLY, OPERATION AND SAFETY INSTRUCTIONS CAREFULLY.
CHOKE HAZARD - THIS ITEM MAY CONTAIN SMALL BALLS AND PARTS
NOT SUITABLE FOR CHILDREN UNDER 3 YEARS OF AGE.
CARE AND USE
1. This product is intended for INDOOR use only.
2. Do NOT drag the chair when moving it, as this will damage the legs.
2
Page 3
SHERWOOD 7-FT AIR HOCKEY TABLE SET - NG2422H
Parts List
STRAP
HARDWARE PACK - NGP2090
18
9
10
10
11,12
8
3
#3 NGP50785 #8 NGP2091 #9 NGP2092 #10 NGP2093 #11 NGP2094
LEG LEVELER
X4 X1
TABLE BODY
TABLE TOP A
X1
TABLE TOP B
#14 NGP2096 #15 NGP2097 #16 NGP5773 #17 NGP5774
X4 X4 X4
BENCH ENDS
BENCH
SUPPORTING
PLATE
STRIKER
PUCK
#6 NGP2098
Part of Table Body
X1
#18 NGP59451
NGP5951
X1
X4
TABLE TENNIS
NET & POSTS
LEG
X2
14
#12 NGP5956
X4
CONNECTING
#19 NGP5138
TABLE TENNIS
PLATE
RACKET
9
15
13
#13 NGP2095
X8
BENCH
#20 NGP5029
X2
TABLE TENNIS
BALL
X2
X2
X1 set
BLOWER MOTOR
#1 #2 #4 #5
5/16” x 1-1/4” BOLT
5/16
X32
5/16” BLACK FLAT
WASHER
X32 X52 X52
1/4” BLACK FLAT
1/4” x 1-1/8” BOLT
WASHER
#7
HEX WRENCH
For replacement parts please call 800-759-0977.
X1
Illustrations Not to Scale
3
Page 4
ASSEMBLY INSTRUCTIONS
#3
#11
#11
#15
#12
#11
#12
#8
#14
#1
#2
#11

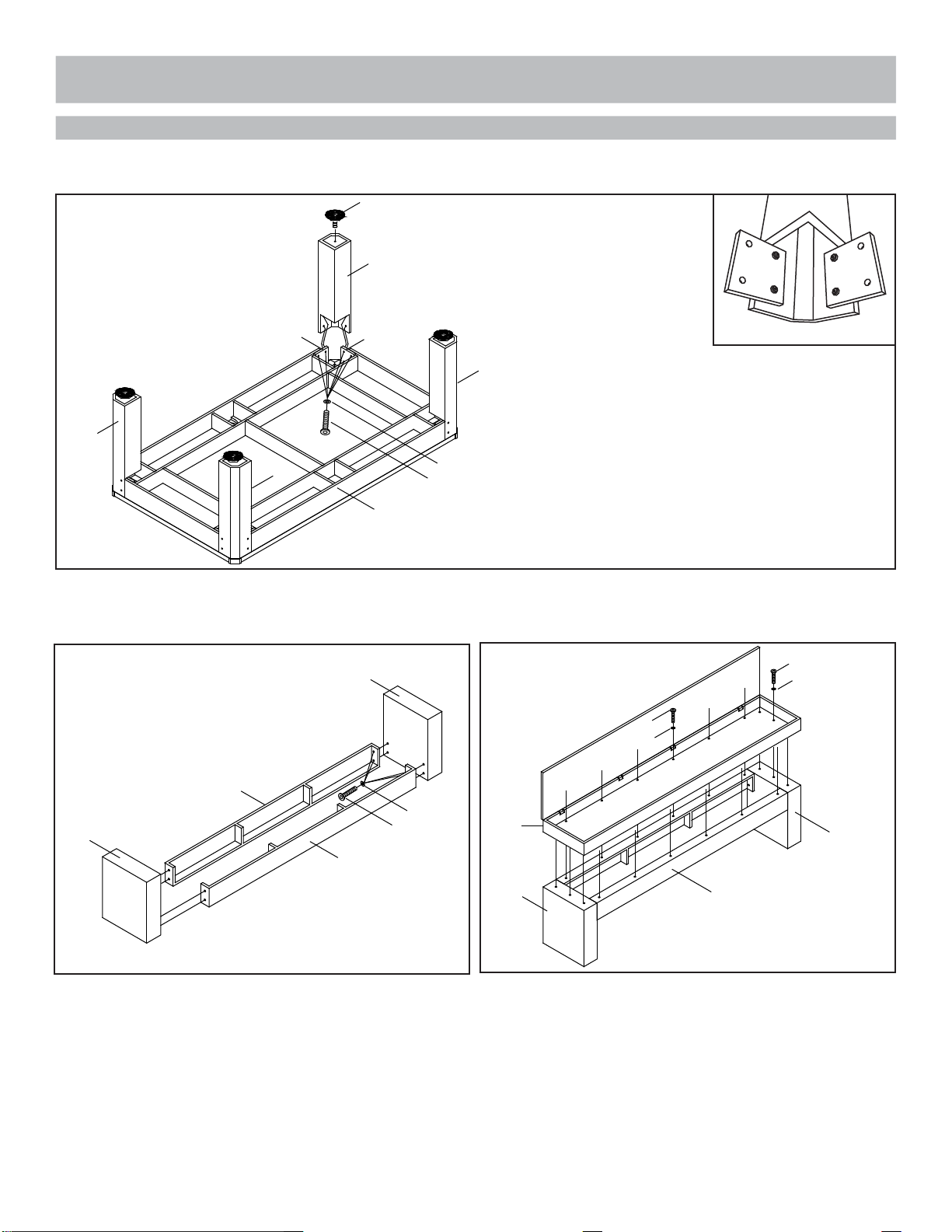

Fig. 1
Alternative Leg Attachment (Fig. 1)
Attach the CONNECTING PLATES #12 to
the LEGS #11 with BOLTS #1 & WASHERS
#2 through only the two inside holes of
plates as shown. Then slide this assembly
down onto table corner and secure to
table with four bolts and washers using
outer holes. Using this method will avoid
removing and replacing ball baskets.
#4
#5
#4
#5
#14
#5
#4
#15
#13
#14
#14
#15
WARNING: To prevent injury, exercise caution when opening and closing bench lid. Do NOT let bench lid drop shut. Do NOT let
but may cause tipping on carpeting. Lift bench ends to move.
4
Page 5

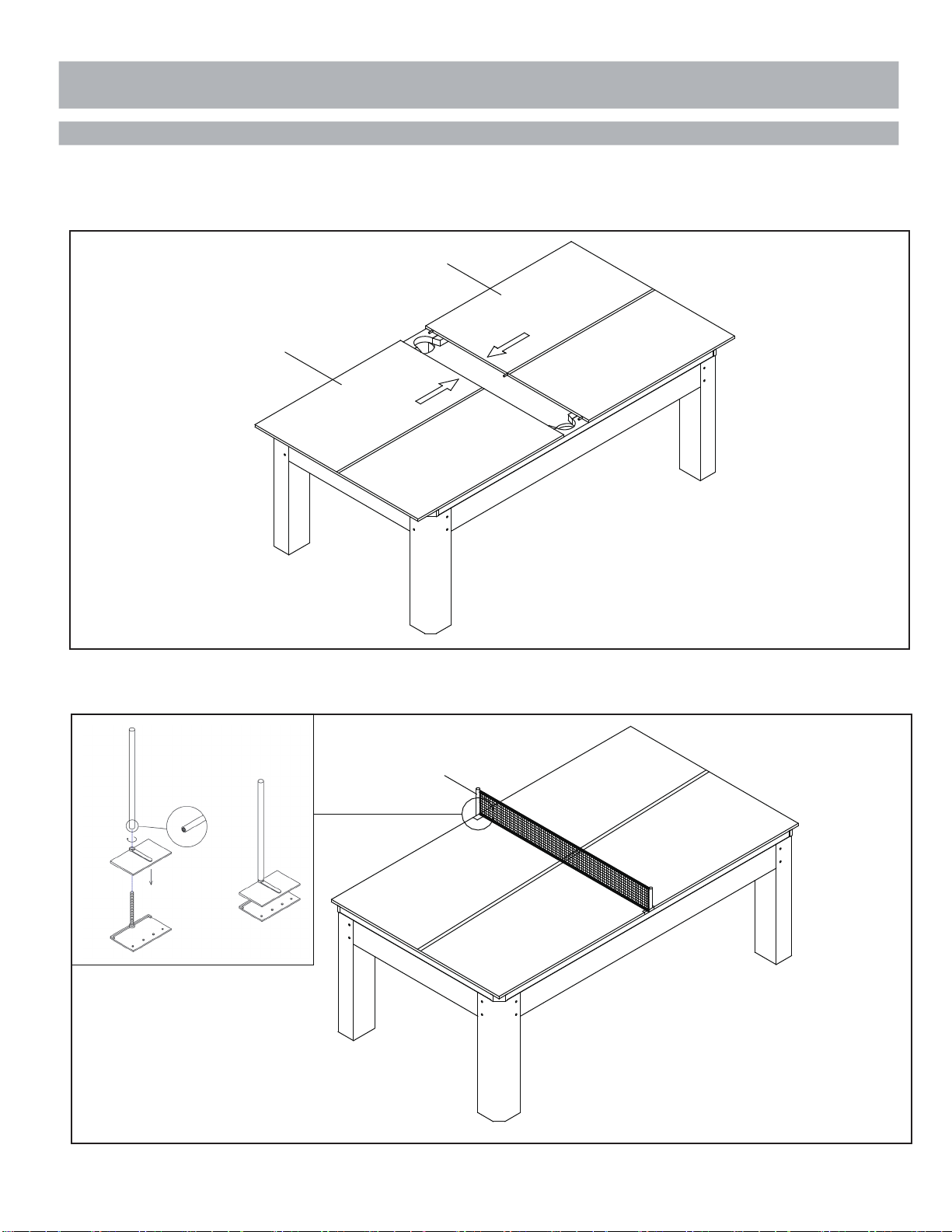

ASSEMBLY INSTRUCTIONS (CONT.)
#9
#10
#18
5
Page 6

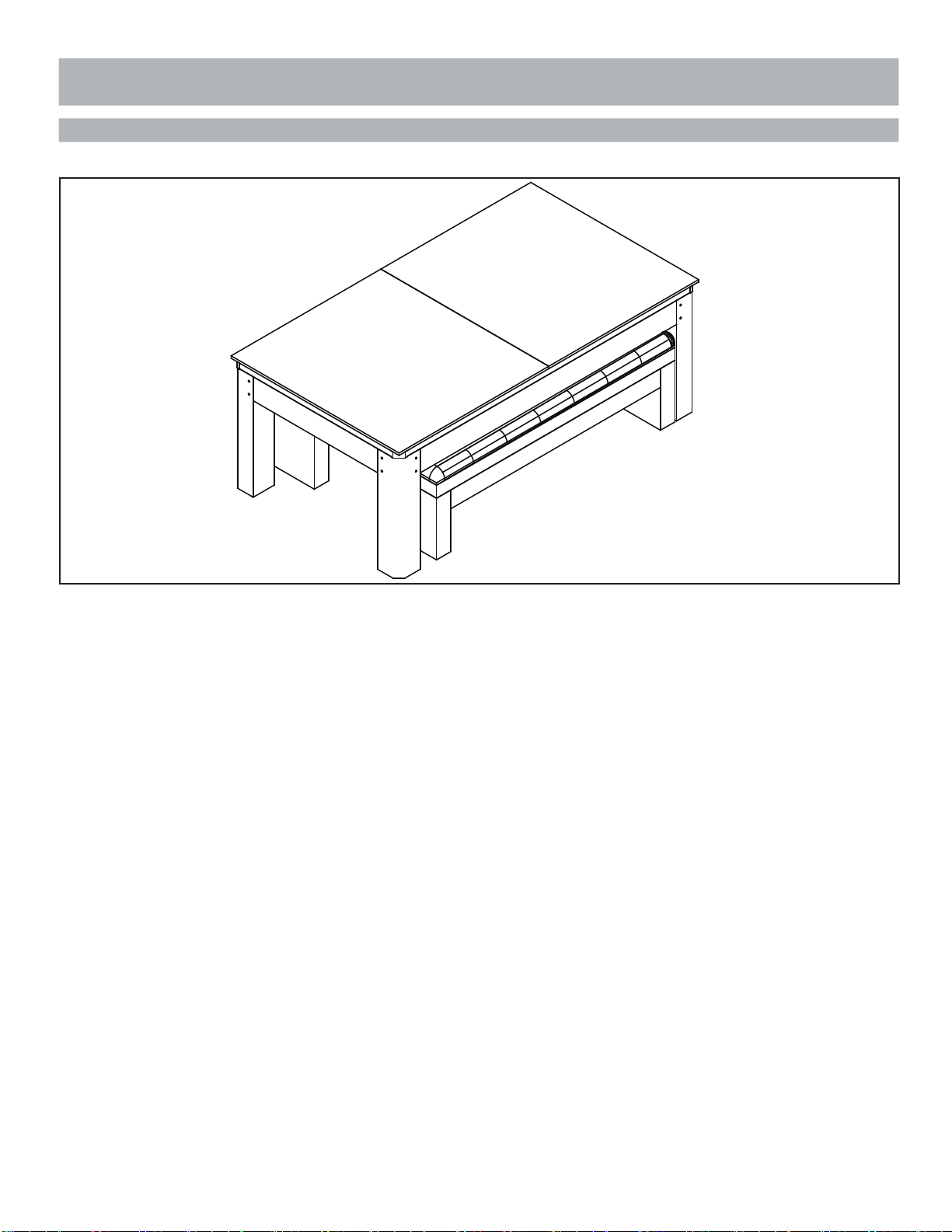

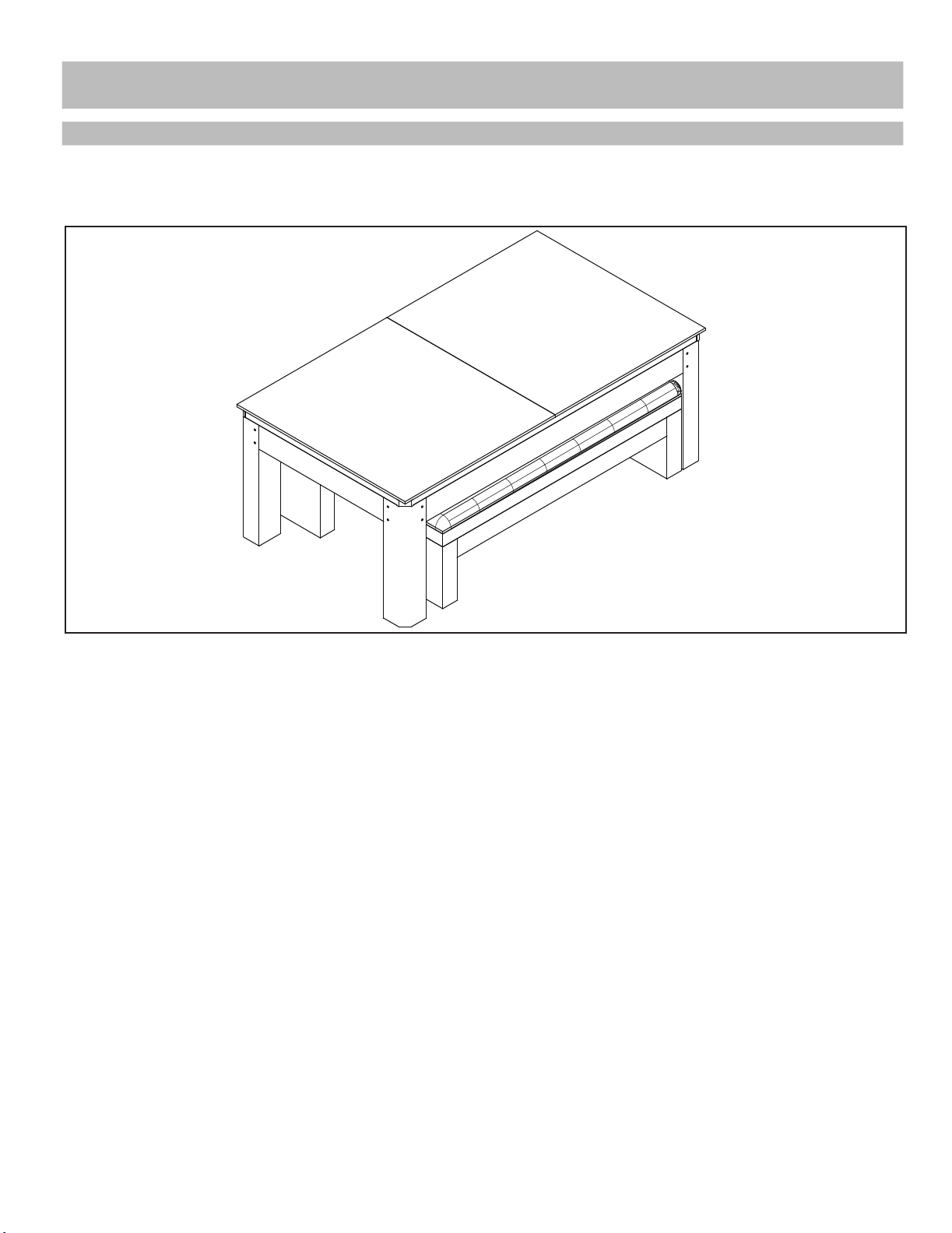

ASSEMBLY INSTRUCTIONS (CONT.)
6
Page 7
180-DAY LIMITED WARRANTY
This product is warranted to the original purchaser to be free from defects in material or workmanship
for a period of 180 days from the date of the original retail purchase.
This warranty does not cover defects or damage due to improper installation, alteration, accident or
any other event beyond the control of the manufacturer. Defects or damage resulting from misuse,
abuse or negligence will void this warranty. This warranty does not cover scratching or damage that
may result from normal usage.
This product is not intended for institutional or commercial use; the manufacturer does not assume
any liability for such use. Institutional or commercial use will void this warranty.
This warranty is nontransferable and is expressly limited to the repair or replacement of the defective
product. During the warranty period, the manufacturer shall repair or replace defective parts at no
cost to the purchaser. Shipping charges and insurance are not covered and are the responsibility of
the purchaser. Labor charges and related expenses for removal, installation or replacement of the
product or components are not covered under this warranty.
The manufacturer reserves the right to make substitutions to warranty claims if parts are unavailable
or obsolete.
The manufacturer shall not be liable for loss of use of the product or other consequential or incidental
costs, expenses or damages incurred by the consumer of any other use. The user assumes all risk of
injury resulting from the use of this product.
This warranty is expressly in lieu of all other warranties, expressed or implied, including warranties of
merchantability or tness for use to the extent permitted by Federal or state law. Neither the manufacturer nor any of its representatives assumes any other liability in connection with this product.
All warranty claims must be made through the retailer where the product was originally
purchased. A purchase receipt or other proof of date of purchase will be required to process
all warranty claims. The model number and part numbers found within the assembly
instructions will be required when submitting any parts requests or warranty claims.
For further warranty information or inquiries, please call 800-759-0977
7
Page 8
TABLE DE BILLARD et TENNIS DE
TABLE AVEC BANCS SHERWOOD 2,13m
INSTRUCTIONS D’ASSEMBLAGE
Ver. 05166
Contactez
service à la clientèle au
800-759-0977
avec des questions sur le montage
ou l'utilisation de ce produit.
notre
NG2422H
Page 9
MERCI!
Merci d’avoir acheté notre produit. Nous travaillons 24 heures sur 24, partout dans le monde, à garantir
que nos produits sont de la meilleure qualité possible. Toutefois, dans les rares cas de problèmes lors
du montage ou de l'utilisation de ce produit, se il vous plaît communiquer avec notre service à la clientèle
au 800-759-0977 pour une aide immédiate avant de contacter votre revendeur. Pour obtenir de plus amples
renseignements, veuillez lire l'information relative à la garantie au verso de ce guide d’instructions.
INSTRUCTIONS D’ASSEMBLAGE
IMPORTANT! VEUILLEZ LIRE, EN ENTIER, TOUTES LES
INSTRUCTIONS AVANT D’ASSEMBLER VOTRE PRODUIT.
1. Trouver une surface propre et plane, pour commencer le montage de votre table de jeu. La table
s’assemble à l’envers pour être ensuite retournée sur ses pieds, une fois l’assemblage complété.
Cette table est lourde et nécessite au moins deux adultes forts pour la soulever et la retourner.
2. Retirez le contenu de la boîte, avant de commencer l’assemblage, assurez-vous d’avoir toutes
les pièces telles que listées et illustrées au tableau d’identification. Avis : certaines pièces sont
préassemblées ou préinstallées.
3. Certaines illustrations ou dessins peuvent ne pas ressembler au produit que vous avez acheté.
4. Quand vous fixez en place une pièce avec plus d’une vis ou écrou, veuillez, en premier, les
visser à la main et terminer la fixation avec un tournevis ou une clé.
5. Un tournevis électrique peut être utile lors de l’assemblage, mais veuillez le régler à basse torque
et l’utiliser avec prudence; si la torque est trop élevée, la vis peut se défaire ou être trop serrée.
AVERTISSEMENTS!
LIRE TOUTES LES INSTRUCTIONS D’ASSEMBLAGE ET LES CONSIGNES DE SÉCURITÉ ATTENTIVEMENT.
RISQUE D’ÉTOUFFEMENT – CERTAINS ÉLÉMENTS DU PRODUIT CONTIENNENT
DE PETITES PIÈCES - NE CONVIENT PAS À UN ENFANT DE MOINS DE TROIS ANS.
ENTRETIEN ET USAGE
1. Ce produit doit être utilisé À L’INTÉRIEUR seulement.
2. NE JAMAIS déplacer la table en la traînant, cela pourrait endommager les pieds.
2
Page 10

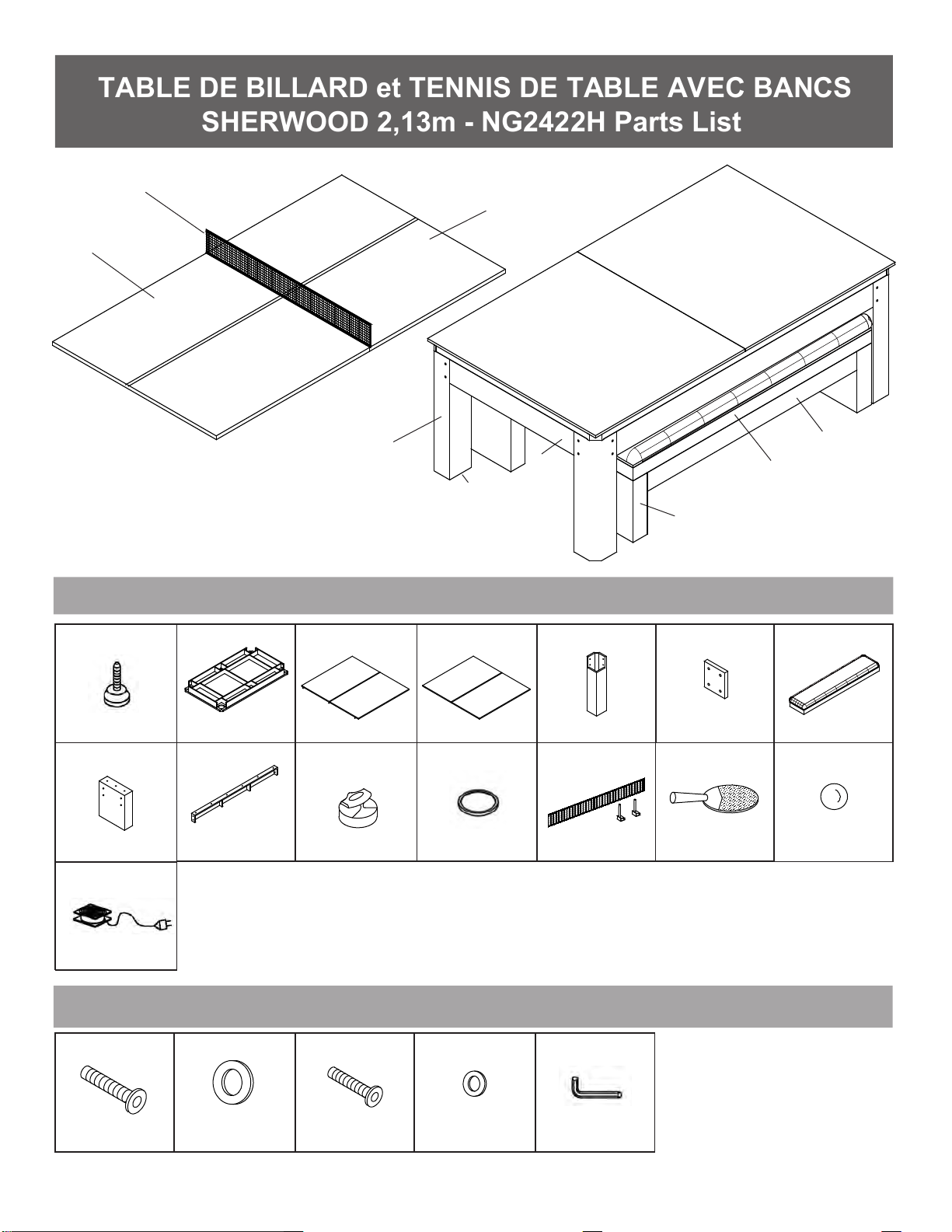

TABLE DE BILLARD et TENNIS DE TABLE AVEC BANCS
SHERWOOD 2,13m - NG2422H Parts List
18
9
10
10
11,12
8
3
14
PIÈCES
#3 NGP50785 #8 NGP2091 #9 NGP2092 #10 NGP2093 #11 NGP2094 #12 NGP5956
X2
X4
PLAQUE DE
RACCORDEMENT
#19 NGP5138
RAQUETTE DE
TENNIS DE TABLE
PIED NIVELEUR
X4 X1
STRUCTURE
PRINCIPALE
DESSUS DE TABLE (A)
X1
DESSUS DE TABLE (B)
#14 NGP2096 #15 NGP2097 #16 NGP5773 #17 NGP5774
X4 X4 X4
EXTRÉMITÉS DE BANC
#6 NGP2098
(élément de la surface de jeu)
PLAQUE DE
SUPPORT
POUR BANC
POUSSOIR PALET
X1
PIED
#18 NGP59451
NGP5951
X1
X4
FILET ET SUPPORTS
DE TENNIS DE TABLE
9
15
13
#13 NGP2095
X8
BANC
#20 NGP5029
X2
BALLE DE
TENNIS DE TABLE
X2
X2
VENTILATEUR
ÉLECTRIQUE
X1 set
illustrations non à l'échelle
SAC DE QUINCAILLERIE – NGP2090
#1 #2 #4 #5
Boulon 3,1 cm x 90 mm
X32
Rondelle plate noire
90 mm
X32 X52 X52
Boulon 2,9 cm x 63 mm
Rondelle plate noire
63 mm
#7
clé hexagonale
X1
5/16
Pour commander une pièce de remplacement, veuillez téléphoner au 1 800 759-0977
3
Page 11
INSTRUCTIONS D’ASSEMBLAGE
#3
#11
#11
#15
#12
#11
#14
#12
#8
#1
#2
11#
Procédé d'assemblage de la pied alternative :
Fixez les PLAQUES DE RACCORDEMENT #12 sur les
PIEDS #11 avec des BOULONS # 1 et RONDELLES #2
par seulement les deux trous à l'intérieur de plaques
comme indiqué. Ensuite, faites glisser vers le bas
sur tableau coin et attacher à tableau avec quatre
boulons et rondelles en utilisant les trous extérieurs.
En utilisant cette méthode permettra d'éviter la
suppression et le remplacement des poches.
#4
#5
#4
#5
Figure 1
#14
#5
#4
#15
#13
#14
#14
#15
AVERTISSEMENT: Pour éviter les blessures, faire preuve de prudence lors de l'ouverture et de fermer le couvercle de banc. NE LAISSEZ
pas le couvercle du banc arrêt de chute. NE LAISSEZ pas enfants fonctionnent couvercle du banc. Soyez prudents en se déplaçant
sur le sol banc. Pavé EVA permettra banc pour glisser sur un sol dur, mais peuvent entraîner basculement sur un tapis.
Ascenseur banc termine à déplacer.
4
Page 12
INSTRUCTIONS D’ASSEMBLAGE (suite)
#9
#10
#18
5
Page 13
INSTRUCTIONS D’ASSEMBLAGE (suite)
6
Page 14
ASSEMBLY TIPS
GARANTIE LIMITÉE DE 180 JOURS
La garantie du produit est valide pour l'acheteur original en ce qui a trait aux pièces défectueuses ou
à la main-d’œuvre pour une période de 180 jours de la date d’achat.
Cette garantie n’est couvre pas les dommages causés par accident, par modification, par une
installation défectueuse ou tout autre événement hors du contrôle du fabricant. Tout défaut ou
dommage résultant de la négligence ou d’une mauvaise utilisation annule cette garantie. La présente
garantie ne couvre pas les égratignures ou les dommages attribuables à un usage normal.
Ce produit n'est pas destiné à un usage institutionnel ou commercial; le fabricant décline toute
responsabilité pour une telle utilisation. Un usage institutionnel ou commercial annule cette garantie.
Cette garantie est non transférable et est expressément limitée à la réparation ou au remplacement
du produit défectueux. Au cours de la période de garantie, le fabricant s’engage à remplacer et à
réparer les pièces défectueuses sans frais pour l’acheteur. Les frais d’assurance et d'expédition ne
sont pas couverts et sont à la charge de l'acheteur. Les frais de main-d'œuvre et les dépenses liées
au déplacement, à l’installation ou au remplacement du produit ou de ses composantes ne sont pas
couverts par cette garantie.
Le fabricant se réserve le droit de faire des substitutions de recours en garantie si la pièce n'est pas
disponible ou obsolète.
Le fabricant décline toute responsabilité liée à la perte d'utilisation ainsi que tous les autres coûts
directs ou indirects, frais ou dommages encourus par le consommateur qui aurait été causés par une
autre utilisation. L'utilisateur assume tous les risques de dommage résultant de l'utilisation de ce
produit.
Cette garantie tient lieu expressément de toute autre garantie, exprimée ou implicite, y compris les
garanties de qualité marchande ou d'adaptation à un emploi particulier dans la mesure permise par
les lois fédérales ou provinciales. Ni le fabricant, ni aucun de ses représentants n'assument aucune
autre responsabilité en rapport avec ce produit.
Toute réclamation doit être faite par le détaillant où le produit a été acheté. Une facture ou
autre preuve d'achat est nécessaire pour traiter toutes les réclamations de garantie. Le
numéro de modèle et les numéros de référence figurant dans les instructions d'assemblage
seront exigés lors de la soumission de demande de pièces ou de recours en garantie.
Pour plus d’information ou pour toute question, veuillez téléphoner au 1 800 759-0977.
7
Loading...
