Page 1
MERLOT 9' & 12'
SHUFFLEBOARD TABLE
ASSEMBLY INSTRUCTIONS
Please Do Not Hesitate to
Contact Our Consumer Hotline
at
800-759-0977
with
Any Questions That May
Arise During
Use of This Product!
Assembly or
Ver. 0616
NG1305/NG1312
Page 2
THANK YOU!
Thank you for purchasing this product. We work around the clock and around the globe to ensure
that our products maintain the highest possible quality. However, in the rare case of issues during
assembly or use of this product, please contact our Consumer Hotline at 800-759-0977 for immediate
assistance before contacting your retailer. Please read the warranty information at the back of these
assembly instructions for further details.
ASSEMBLY TIPS
IMPORTANT! PLEASE READ THESE ASSEMBLY INSTRUCTIONS
IN ENTIRETY BEFORE ASSEMBLING YOUR PRODUCT.
1. Find a clean, level surface to begin the assembly of your game table. We recommend that two adults
work together to assemble this game. You may want to carefully cut or tear the four corners of the box
so that the bottom of the box can be used as your work surface.
2. Remove all of the contents from box and verify that you have all of the parts shown on the Parts
List before you begin assembly. Note: Some parts may be pre-installed or pre-assembled.
3. Some figures or drawings may not look exactly like product.
4. When installing parts that have more than one screw or bolt, hand tighten all screws or bolts
in place before final tightening with screwdriver or wrench.
5. Electric screwdrivers may be helpful during assembly; however, please set a low torque and use
extreme caution because screws may be stripped or overtightened, resulting in damaged parts, if the
electric screwdriver’s torque is set too high.
WARNINGS!
READ AND FOLLOW ALL ASSEMBLY, OPERATION AND SAFETY INSTRUCTIONS CAREFULLY.
CHOKE HAZARD - THIS ITEM MAY CONTAIN SMALL BALLS AND PARTS
NOT SUITABLE FOR CHILDREN UNDER 3 YEARS OF AGE.
CARE AND USE
1. This product is intended for INDOOR use only.
2. Do NOT drag the table when moving it, as this will damage the legs.
2
Page 3
MERLOT 9' SHUFFLEBOARD TABLE - NG1305
HARDWARE PACK - NGP2219
STRAP
3
1
2
1
2
3
3
2
1
2
1
3
Parts List
1B
1A
28
9
10
5
X2
23
END FRAME
PANEL
X2 X2
CROSS FRAME
PANEL
4
26
1 A. NGP2210
B. NGP2211
Cradle
Playfield
TABLE BODY
18 NGP2223 20 NG1221 23 NGP2216 26 NGP22131 28 NGP2218
2 NGP2213 3 NGP2214 4 NGP2212 5 NGP22123
X1
LEG LEG SHELF
3
X4
6 NG22124
SIDE FRAME
PANEL
29 NGP1222
18
9 R. NGP2606
B. NGP2607
X2
SHUFFLEBOARD
PUCKS
6
2
Illustrations Not to Scale
10 NG2215
X4 ea.
SLIDE SCORER
X2
X4
LEG LEVELER LEG PANEL
7 8 11 12 13
WRENCH
17 19 21 22 24
CAM LOCK
NUT
SHUFFLEBOARD
X1 X4 X4 X1
5/16” WASHER
X8 X18 X18 X9
5/16” BOLT
6/16
WAX
X1
CLIMATIC
ADJUSTER TUBE
X12
1-1/2” SCREW
X12
1/4” WASHER
For replacement parts please call 800-759-0977.
X3
WOOD CAP
1/4” NUT
X2
EVA BUMPER
WRENCH
1/4” STUD BOLT
X2
SHUFFLEBOARD
BRUSH
14
BRACKET
25
STUD BOLT
WRENCH
X1
X36
X1
15
3/4” SCREW
27
1-1/4” SCREW
16
X72
CAM LOCK
ADDITIONAL EQUIPMENT
X6
REQUIRED:
PHILLIPS HEAD
SCREWDRIVER
X8
SCREW
3
Page 4
MERLOT 12' SHUFFLEBOARD TABLE - NG1312
HARDWARE PACK - NGP22191
STRAP
3
1
2
1
2
3
3
2
1
2
1
3
Parts List
1B
1A
28
9
10
5
X2
23
END FRAME
PANEL
X2 X2
CROSS FRAME
PANEL
4
26
1 A. NGP2220
B. NGP2221
Cradle
Playfield
TABLE BODY
18 NGP2223 20 NG1221 23 NGP2216 26 NGP22131 28 NGP2218
2 NGP2213 3 NGP2214 4 NGP2222 5 NGP22223
X1
LEG LEG SHELF
3
X4
6 NG22224
SIDE FRAME
PANEL
29 NGP1222
18
9 R. NGP2606
B. NGP2607
X2
SHUFFLEBOARD
PUCKS
6
2
Illustrations Not to Scale
10 NG2215
X4 ea.
SLIDE SCORER
X2
X4
LEG LEVELER LEG PANEL
7 8 11 12 13
WRENCH
17 19 21 22 24
CAM LOCK
NUT
SHUFFLEBOARD
X1 X4 X4 X1
5/16” WASHER
X8 X24 X24 X12
5/16” BOLT
6/16
WAX
X1
CLIMATIC
ADJUSTER TUBE
X12
1-1/2” SCREW
X12
1/4” WASHER
For replacement parts please call 800-759-0977.
X4
WOOD CAP
1/4” NUT
X2
EVA BUMPER
WRENCH
1/4” STUD BOLT
X2
SHUFFLEBOARD
BRUSH
14
BRACKET
25
STUD BOLT
WRENCH
X1
X40
X1
15
3/4” SCREW
27
1-1/4” SCREW
16
X80
CAM LOCK
ADDITIONAL EQUIPMENT
X6
REQUIRED:
PHILLIPS HEAD
SCREWDRIVER
X8
SCREW
4
Page 5
1
25
6
4
5
5
15
14
15
1
4
24
THANK YOU!ASSEMBLY INSTRUCTIONS

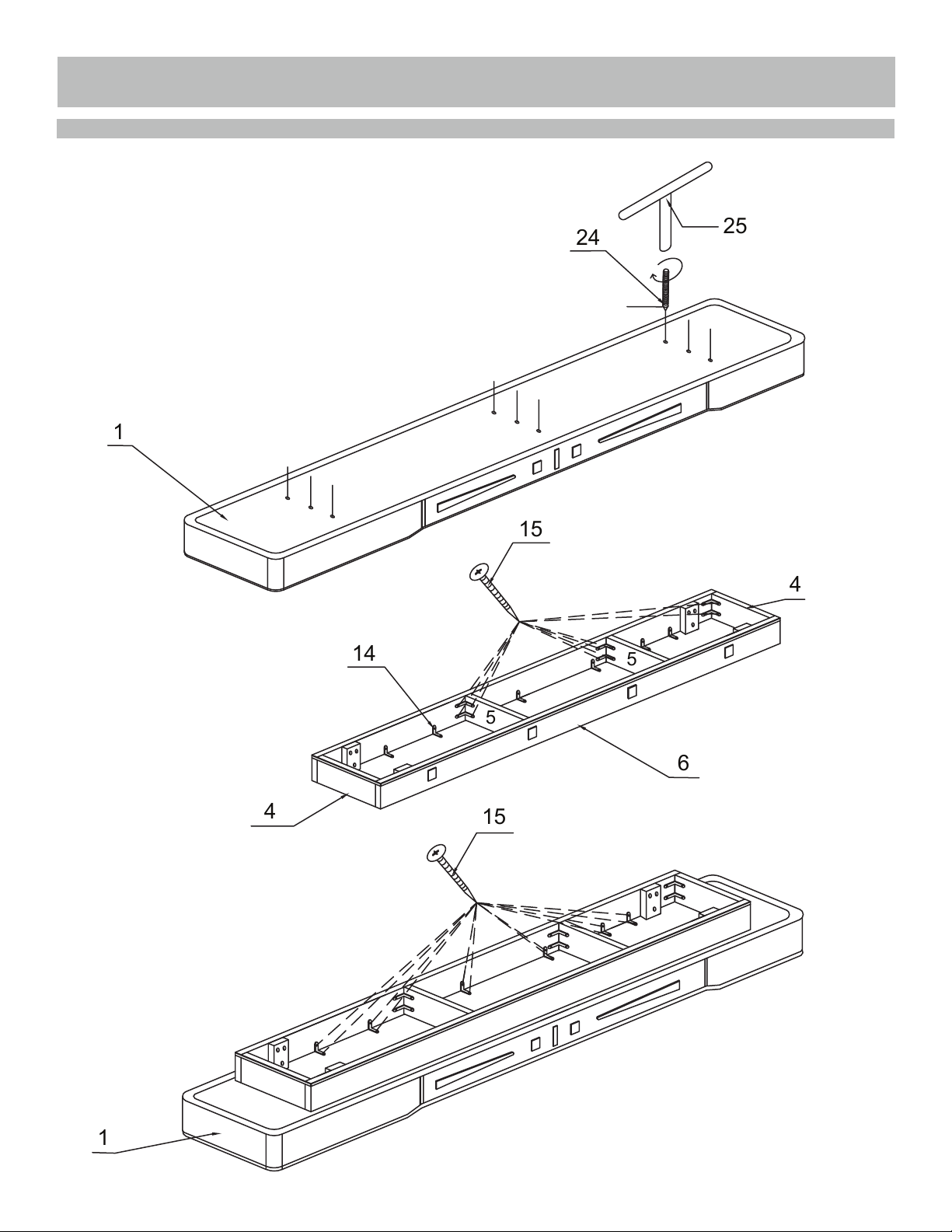

STEP 1
Place table body upside down. Screw climatic adjuster
bolts into playfield.
Note: NG1312 will have four sets of holes
Point
down
STEP 2
Assemble table frame
STEP 3
Attach table frame to bottom of table body
5
Page 6
22
21
23
27
2
3
16
26
17
2
21
22
24

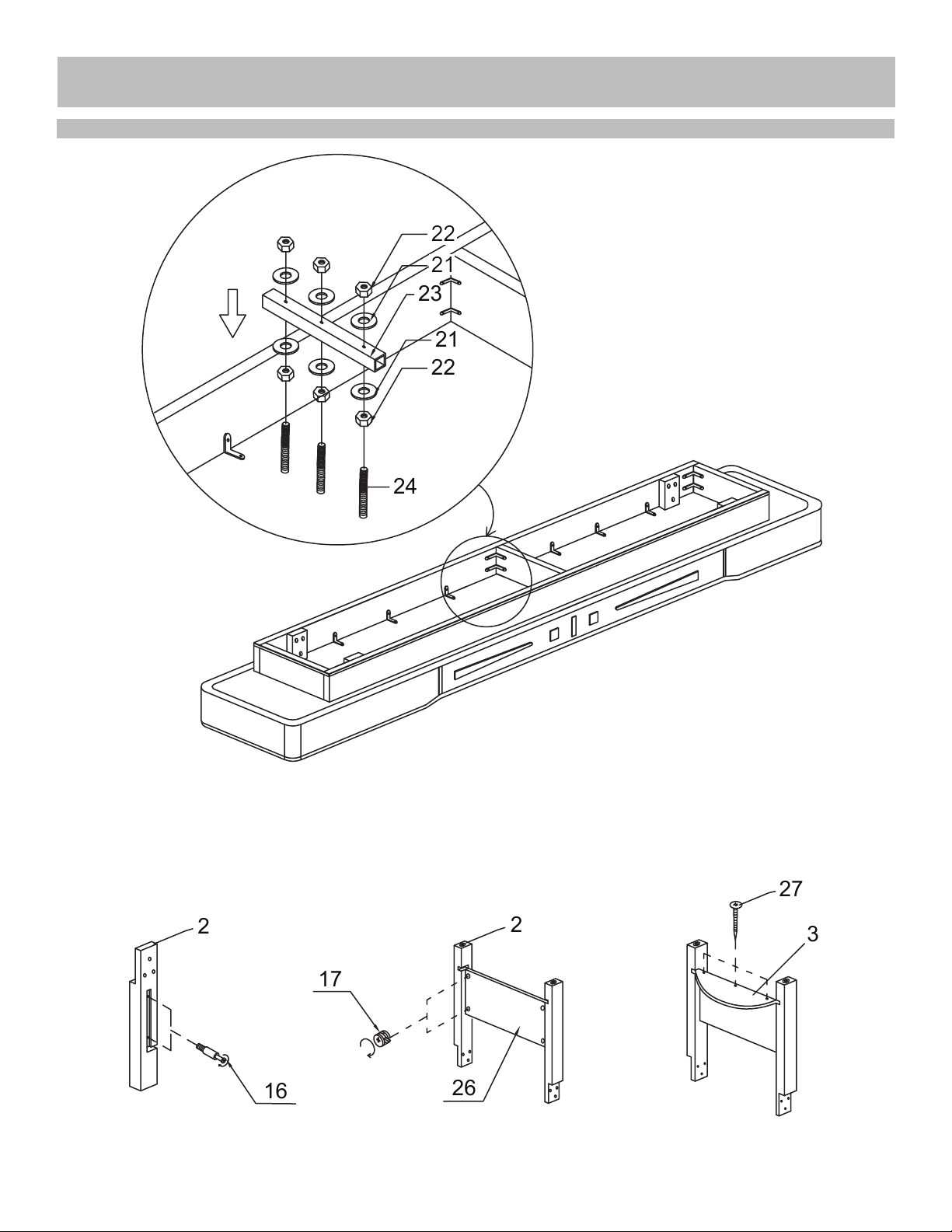

THANK YOU!ASSEMBLY INSTRUCTIONS (CONT.)
STEP 4
Assemble climatic adjusters as shown
STEP 5
Assemble legs to leg panel and attach shelf
6
Page 7
THANK YOU!ASSEMBLY INSTRUCTIONS (CONT.)
1
3
2
1
2
3
10
121118
19
8
19
8
28
28

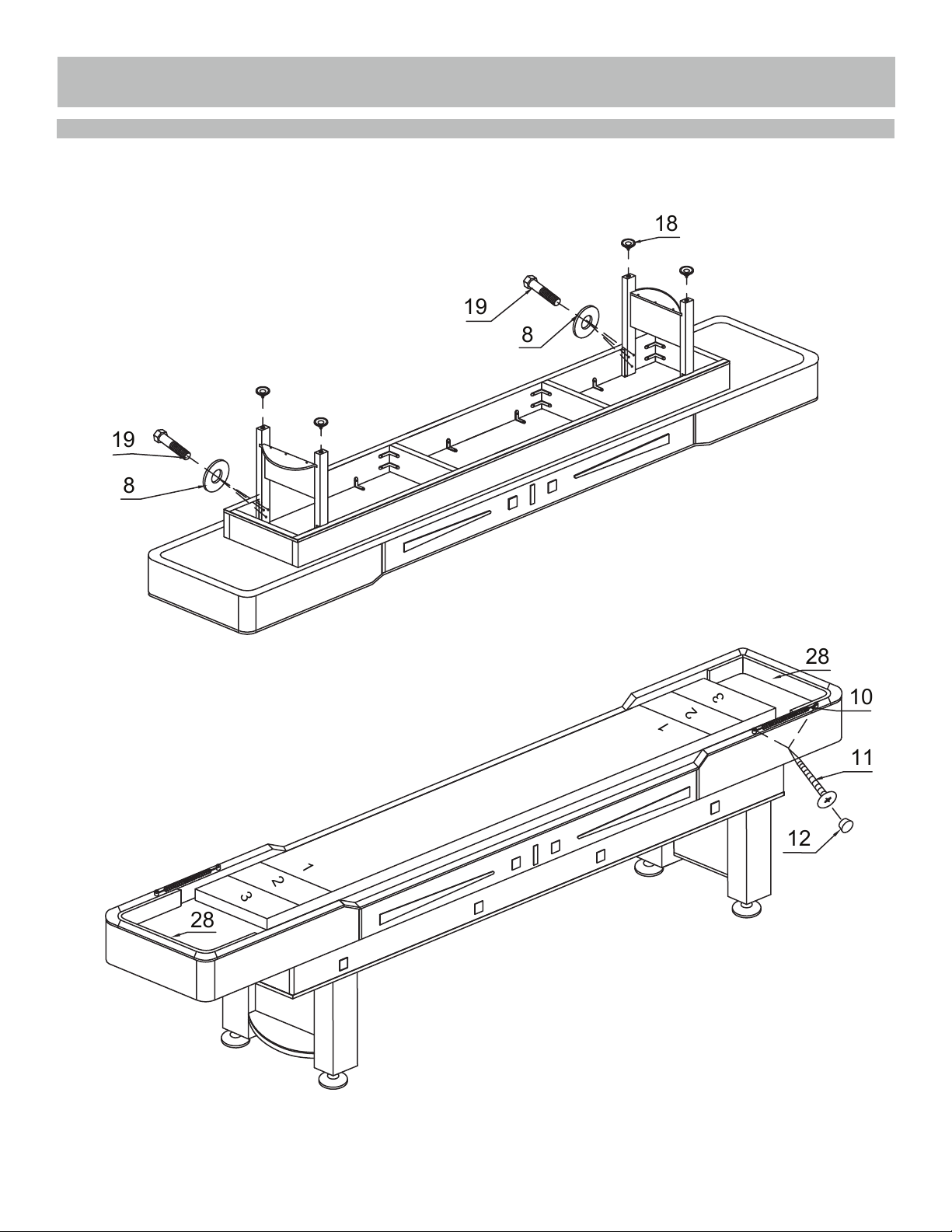

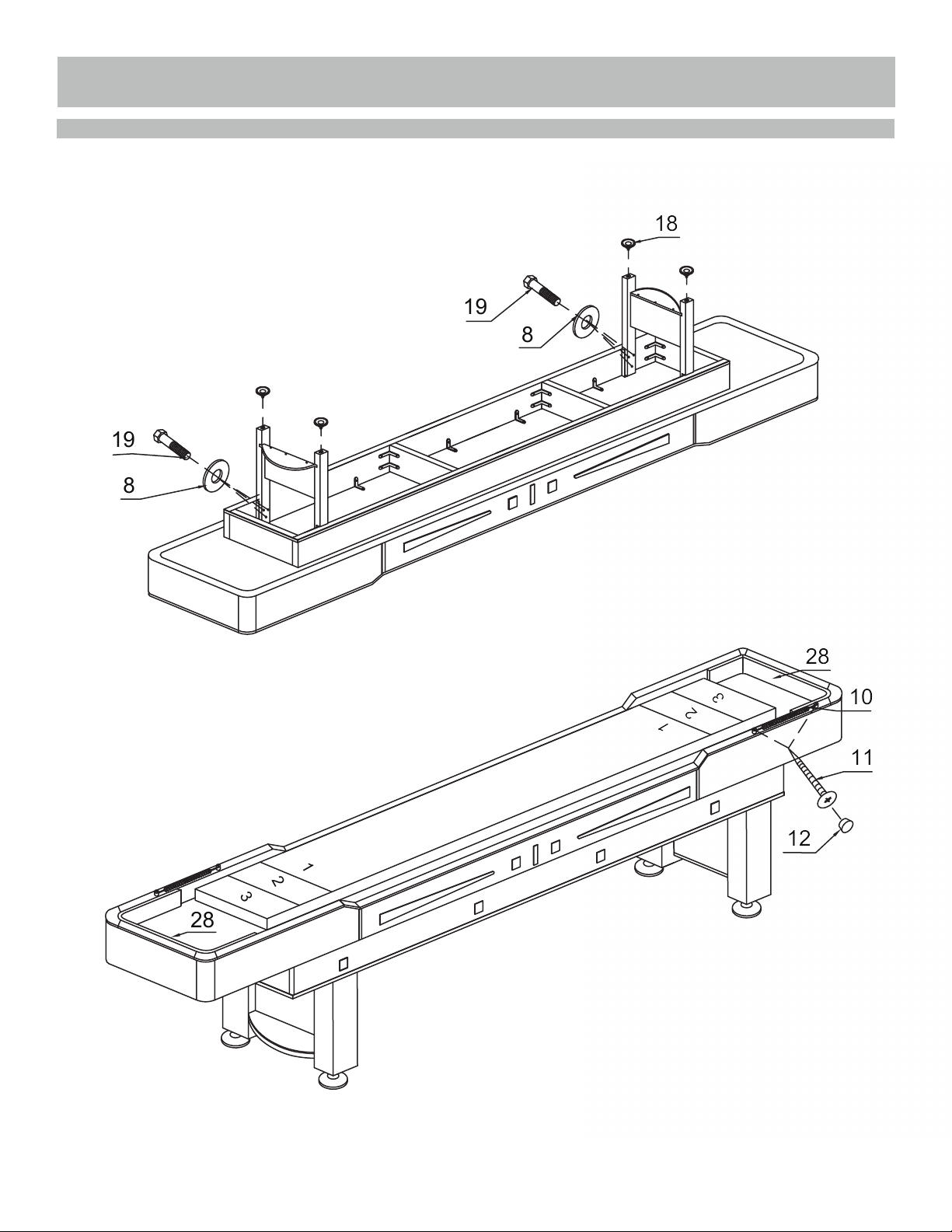

STEP 6
Bolt legs to table frame and add leg levelers
STEP 7
Turn table over, attach slide scorers and
wood caps. Place EVA bumpers on both ends.
Place in use location and level table.
7
Page 8

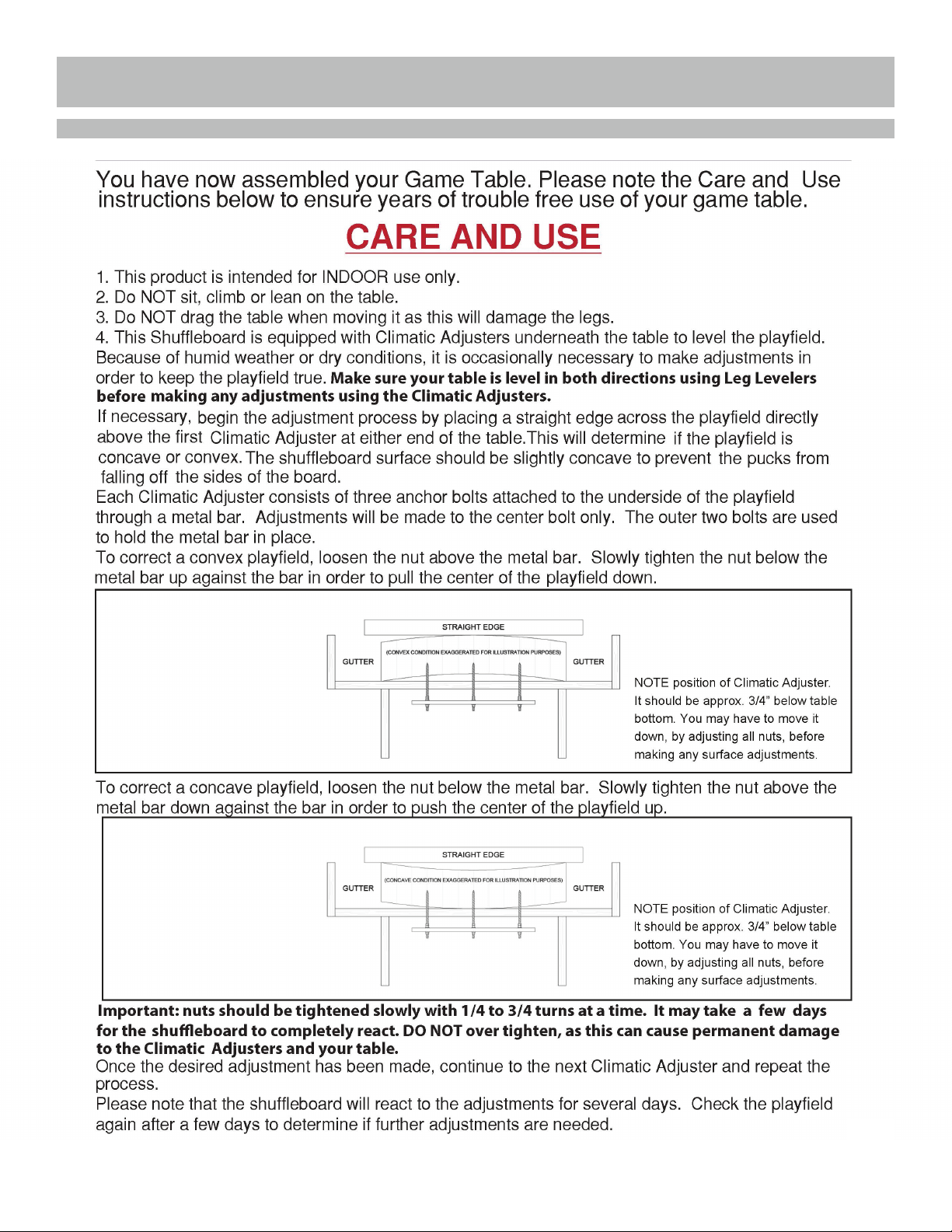

THANK YOU!ASSEMBLY INSTRUCTIONS (CONT.)
8
Page 9
180-DAY LIMITED WARRANTY
This product is warranted to the original purchaser to be free from defects in material or workmanship
for a period of 180 days from the date of the original retail purchase.
This warranty does not cover defects or damage due to improper installation, alteration, accident or
any other event beyond the control of the manufacturer. Defects or damage resulting from misuse,
abuse or negligence will void this warranty. This warranty does not cover scratching or damage that
may result from normal usage.
This product is not intended for institutional or commercial use; the manufacturer does not assume
any liability for such use. Institutional or commercial use will void this warranty.
This warranty is nontransferable and is expressly limited to the repair or replacement of the defective
product. During the warranty period, the manufacturer shall repair or replace defective parts at no
cost to the purchaser. Shipping charges and insurance are not covered and are the responsibility of
the purchaser. Labor charges and related expenses for removal, installation or replacement of the
product or components are not covered under this warranty.
The manufacturer reserves the right to make substitutions to warranty claims if parts are unavailable
or obsolete.
The manufacturer shall not be liable for loss of use of the product or other consequential or incidental
costs, expenses or damages incurred by the consumer of any other use. The user assumes all risk of
injury resulting from the use of this product.
This warranty is expressly in lieu of all other warranties, expressed or implied, including warranties of
. Neither the manufac-
turer nor any of its representatives assumes any other liability in connection with this product.
All warranty claims must be made through the retailer where the product was originally
purchased. A purchase receipt or other proof of date of purchase will be required to process
all warranty claims. The model number and part numbers found within the assembly
instructions will be required when submitting any parts requests or warranty claims.
For further warranty information or inquiries, please call 800-759-0977
9
Page 10
TABLE DE SHUFFLEBOARD
MERLOT 2,74 m et 3,66 m
INSTRUCTION D’ASSEMBLAGE
Contactez
service à la clientèle au
notre
avec des questions sur le montage
ou l'utilisation de ce produit.
800-759-0977
Ver. 0616
NG1305/NG1312
Page 11
MERCI!
Merci d’avoir acheté notre produit. Nous travaillons 24 heures sur 24, partout dans le monde, à garantir
que nos produits sont de la meilleure qualité possible. Toutefois, dans les rares cas de problèmes lors
du montage ou de l'utilisation de ce produit, se il vous plaît communiquer avec notre service à la clientèle
au 800-759-0977 pour une aide immédiate avant de contacter votre revendeur. Pour obtenir de plus amples
renseignements, veuillez lire l'information relative à la garantie au verso de ce guide d’instructions.
INSTRUCTIONS D’ASSEMBLAGE
IMPORTANT! VEUILLEZ LIRE, EN ENTIER, TOUTES LES
INSTRUCTIONS AVANT D’ASSEMBLER VOTRE PRODUIT.
1. Trouver une surface propre et plane, pour commencer le montage de votre table de jeu. La table
s’assemble à l’envers pour être ensuite retournée sur ses pieds, une fois l’assemblage complété.
Cette table est lourde et nécessite au moins deux adultes forts pour la soulever et la retourner.
2. Retirez le contenu de la boîte, avant de commencer l’assemblage, assurez-vous d’avoir toutes
les pièces telles que listées et illustrées au tableau d’identification. Avis : certaines pièces sont
préassemblées ou préinstallées.
3. Certaines illustrations ou dessins peuvent ne pas ressembler au produit que vous avez acheté.
4. Quand vous fixez en place une pièce avec plus d’une vis ou écrou, veuillez, en premier, les
visser à la main et terminer la fixation avec un tournevis ou une clé.
5. Un tournevis électrique peut être utile lors de l’assemblage, mais veuillez le régler à basse torque
et l’utiliser avec prudence; si la torque est trop élevée, la vis peut se défaire ou être trop serrée.
AVERTISSEMENTS!
LIRE TOUTES LES INSTRUCTIONS D’ASSEMBLAGE ET LES CONSIGNES DE SÉCURITÉ ATTENTIVEMENT.
RISQUE D’ÉTOUFFEMENT – CERTAINS ÉLÉMENTS DU PRODUIT CONTIENNENT
DE PETITES PIÈCES - NE CONVIENT PAS À UN ENFANT DE MOINS DE TROIS ANS.
ENTRETIEN ET USAGE
1. Ce produit doit être utilisé À L’INTÉRIEUR seulement.
2. NE JAMAIS déplacer la table en la traînant, cela pourrait endommager les pieds.
2
Page 12
TABLE DE SHUFFLEBOARD MERLOT 2,74 m - NG1305
TROUSSE DE QUINCAILLERIE - NGP2219
PIÈCES
3
1
2
1
2
3
3
2
1
2
1
3
Liste des pièces
1B
1A
28
9
10
4
26
1 A. NGP2210
B. NGP2211
caisson
surface de jeu
structure principale
18 NGP2223 20 NG1221 23 NGP2216 26 NGP22131 28 NGP2218
2 NGP2213 3 NGP2214 4 NGP2212 5 NGP22123
X1
3
X4
pied étagère pied
23
X2
panneau de
cadre d'extrémité
X2 X2
panneau de
cadre transversal
6
2
18
5
llustrations non à l'échelle
6 NG22124
panneau de
châssis latéral
29 NGP1222
9 R. NGP2606
X2
rondelles de
shuffleboard
B. NGP2607
X4 ea.
10 NG2215
X2
compteur manuel
X3
X4
patin de
nivellement
7 8 11 12 13
clé
17 19 21 22 24
cam écrou
de blocage
6/16
X1 X4 X4 X1
X8 X18 X18 X9
Pour commander une pièce de remplacement, veuillez téléphoner au 1 800 759-0977
cire de
shuffleboard
rondelle 8mm
boulon 8mm
X1
tube de
ajusteur climatique
X12
X12
rondelle 6mm
panneau pied
capuchon à visvis 38mm tasseauclé
écrou 6mm
X2
EVA pare-chocs
X2
brosse de pallets
14
25
clé à goujon
X36
X1
X1
15
vis 19mm
27
vis 32mmgoujon de vis 6mm
16
X72
équipement
X6
additionnel requis
X8
cam vis
de blocage
tournevis
cruciforme
3
Page 13
TABLE DE SHUFFLEBOARD MERLOT 3,66 m - NG1312
3
1
2
1
2
3
3
2
1
2
1
3
Liste des pièces
1B
1A
28
9
10
4
26
3
23
PIÈCES
1 A. NGP2220
B. NGP2221
caisson
surface de jeu
structure principale
18 NGP2223 20 NG1221 23 NGP2216 26 NGP22131 28 NGP2218
2 NGP2213 3 NGP2214 4 NGP2222 5 NGP22223
X1
X4
pied étagère pied
X2
panneau de
cadre d'extrémité
X2 X2
panneau de
cadre transversal
6
2
18
5
llustrations non à l'échelle
6 NG22224
panneau de
châssis latéral
29 NGP1222
9 R. NGP2606
X2
rondelles de
shuffleboard
B. NGP2607
X4 ea.
10 NG2215
X2
compteur manuel
X4
patin de
nivellement
X4
cire de
shuffleboard
X1
tube de
ajusteur climatique
panneau pied
X2
EVA pare-chocs
X2
brosse de pallets
X1
TROUSSE DE QUINCAILLERIE - NGP22191
7 8 11 12 13
clé
17 19 21 22 24
cam écrou
de blocage
6/16
X1 X4 X4 X1
rondelle 8mm
X8 X24 X24 X12
boulon 8mm
Pour commander une pièce de remplacement, veuillez téléphoner au 1 800 759-0977
X12
X12
vis 38mm
rondelle 6mm
capuchon à vis
écrou 6mm
clé
goujon de vis 6mm
14
tasseau
25
clé à goujon
X40
X1
15
vis 19mm
27
vis 32mm
16
X80
équipement
X6
additionnel requis
X8
cam vis
de blocage
tournevis
cruciforme
4
Page 14
1
25
6
4
5
5
15
14
15
1
4
24
THANK YOU!
INSTRUCTIONS D’ASSEMBLAGE
étape 1
Placez le structure principale à l'envers. Vissez ajusteurs
climatiques boulons dans surface de jeu.
Note: NG1312 aura quatre séries de trous
pointer vers
le bas
étape 2
Assembler cadre de la table
étape 3
Fixer cadre de la table vers le bas
du corps de table
5
Page 15
22
21
23
27
2
3
16
26
17
2
21
22
24
THANK YOU!
INSTRUCTIONS D’ASSEMBLAGE (suite)
étape 4
Assembler ajusteurs climatiques comme indiqué
étape 5
Assembler les pieds à au panneau pied et attacher étagère
6
Page 16
THANK YOU!
1
3
2
1
2
3
10
121118
19
8
19
8
28
28
INSTRUCTIONS D’ASSEMBLAGE (suite)
étape 6
Pêne pieds à cadre de table et ajouter des patin de nivellement
étape 7
Tournez la table sur, fixez les compteur manuel
et capuchon à vis. Placer l'EVA pare-chocs sur
les deux extrémités. Position à l'emplacement
d'utilisation et table de niveau.
7
Page 17
THANK YOU!
INSTRUCTIONS D’ASSEMBLAGE (suite)
Vous avez assemblé votre Table de Jeu. Afin de conserver votre table de shuffleboard longtemps, veuillez consulter les instructions en matière d’entretien et d’utilisation ci-dessous.
ENTRETIEN ET UTILISATION
1. Ce produit doit être utilisé à l’INTÉRIEUR seulement.
2. NE PAS s’asseoir, grimper ou s’appuyer sur la table de jeu.
3. NE PAS tirer sur la table pour la déplacer, cela risque d’endommager les pieds de la table.
4. Cette table de shuffleboard est équipée avec régulateurs climatiques sous la table pour niveler le terrain de jeu. En
raison de temps sec ou humide, il est parfois nécessaire de faire des ajustements afin de garder l’aspect d’un terrain de
jeu. Assurez-vous que votre table est de niveau dans les deux directions à l'aide de patins de nivellement avant de
procéder aux réglages en utilisant les régulateurs climatiques. Si nécessaire, commencez le processus d'ajustement en
plaçant une règle droite sur l'aire de jeu directement au-dessus des régulateurs climatiques situés aux deux extrémités
de la table. Ceci déterminera si l'aire de jeu est concave ou convexe. La surface de jeu doit être légèrement concave pour
empêcher les rondelles de tomber dans le dalot. Chaque régulateur climatique se compose de trois tiges de scellement
fixées au-dessous de l'aire de jeu à travers une barre de fer. Effectuez des ajustements en utilisant le boulon central
seulement. Les deux autres boulons servent à maintenir la barre métallique en place.
Pour corriger une surface convexe, desserrez l'écrou au-dessus de la barre métallique. Serrez doucement l'écrou sous la
barre de métal contre la barre afin d'abaisser le centre de la surface de jeu.
BORD DROIT
GOUTTIÈRE GOUTTIÈRE
Pour corriger un terrain concave, desserrez l'écrou sous la barre de métal et serrez lentement l'écrou au-dessus de la
barre métallique vers le bas contre la barre afin de pousser le centre de la surface de jeu vers le haut.
GOUTTIÈRE GOUTTIÈRE
Important : les écrous doivent être serrés lentement d’un ¼ de tour et de ¾ de tour à la fois. Il peut prendre
quelques jours pour le surface de jeu ne réagisse complètement. NE pas trop serrer, car ceci peut causer des
dommages permanents aux régulateurs climatiques et à votre table.
(condition convexe exagérée à des fins d'illustration)
NOTE position de les régulateurs
climatiques. Il devrait être env. 19mm
tableau ci-dessous bas. Vous pourriez
avoir à le déplacer vers le bas, en
ajustant tous les écrous, avant effectuer
des réglages de surface.
BORD DROIT
(condition concave exagérée à des fins d'illustration)
NOTE position de les régulateurs
climatiques. Il devrait être env. 19mm
tableau ci-dessous bas. Vous pourriez
avoir à le déplacer vers le bas, en
ajustant tous les écrous, avant effectuer
des réglages de surface.
Une fois le réglage désiré est effectué, déplacez-vous vers l’autre régulateur climatique et répétez le processus.
Veuillez noter que la table de shuffleboard réagira aux ajustements pendant plusieurs jours. Vérifiez de nouveau la
surface de jeu après quelques jours pour déterminer si d’autres ajustements sont nécessaires.
8
Page 18
ASSEMBLY TIPS
GARANTIE LIMITÉE DE 180 JOURS
La garantie du produit est valide pour l'acheteur original en ce qui a trait aux pièces défectueuses ou
à la main-d’œuvre pour une période de 180 jours de la date d’achat.
Cette garantie n’est couvre pas les dommages causés par accident, par modification, par une
installation défectueuse ou tout autre événement hors du contrôle du fabricant. Tout défaut ou
dommage résultant de la négligence ou d’une mauvaise utilisation annule cette garantie. La présente
garantie ne couvre pas les égratignures ou les dommages attribuables à un usage normal.
Ce produit n'est pas destiné à un usage institutionnel ou commercial; le fabricant décline toute
responsabilité pour une telle utilisation. Un usage institutionnel ou commercial annule cette garantie.
Cette garantie est non transférable et est expressément limitée à la réparation ou au remplacement
du produit défectueux. Au cours de la période de garantie, le fabricant s’engage à remplacer et à
réparer les pièces défectueuses sans frais pour l’acheteur. Les frais d’assurance et d'expédition ne
sont pas couverts et sont à la charge de l'acheteur. Les frais de main-d'œuvre et les dépenses liées
au déplacement, à l’installation ou au remplacement du produit ou de ses composantes ne sont pas
couverts par cette garantie.
Le fabricant se réserve le droit de faire des substitutions de recours en garantie si la pièce n'est pas
disponible ou obsolète.
Le fabricant décline toute responsabilité liée à la perte d'utilisation ainsi que tous les autres coûts
directs ou indirects, frais ou dommages encourus par le consommateur qui aurait été causés par une
autre utilisation. L'utilisateur assume tous les risques de dommage résultant de l'utilisation de ce
produit.
Cette garantie tient lieu expressément de toute autre garantie, exprimée ou implicite, y compris les
garanties de qualité marchande ou d'adaptation à un emploi particulier dans la mesure permise par
les lois fédérales ou provinciales. Ni le fabricant, ni aucun de ses représentants n'assument aucune
autre responsabilité en rapport avec ce produit.
Toute réclamation doit être faite par le détaillant où le produit a été acheté. Une facture ou
autre preuve d'achat est nécessaire pour traiter toutes les réclamations de garantie. Le
numéro de modèle et les numéros de référence figurant dans les instructions d'assemblage
seront exigés lors de la soumission de demande de pièces ou de recours en garantie.
Pour plus d’information ou pour toute question, veuillez téléphoner au 1 800 759-0977.
9
Loading...
