BeDieNuNgSANleituNg
OPeRAtiNg iNStRuCtiONS
Digital Movie 9
1
DeutschDeutsch
Willkommen in der Welt der pure music
Wir freuen uns, dass Sie sich für ein Produkt aus dem Hause Canton entschieden haben. Es vereint
hochwertige Bauteile mit unserer langjährigen Entwicklungserfahrung und der sorgfältigen Produktion.
Damit es Ihnen einen unbeschwerten Klanggenuss bietet, haben Sie nur wenige Dinge zu beachten.
Diese Bedienungsanleitung erklärt die Grundfunktionen und die umfangreichen Sonderfunktionen
Ihres DM Systems.
Wir wünschen Ihnen viel Klangvergnügen!
Inhalt
Sicherheitshinweise ..................................... Seite 3
Auspacken ................................................... Seite 8
Aufstellung .................................................. Seite 8
Einspielen .................................................... Seite 8
Inbetriebnahme der Fernbedienung ............ Seite 9
Anschluss-Terminal ...................................... Seite 9
Anschluss .................................................. Seite 10
Bedienung ................................................. Seite 11
Wiedergabe über Bluetooth
®
..................... Seite 12
Displayanzeigen ........................................ Seite 13
Erweiterte Funktionen ............................... Seite 14
IR-Lernfunktion ......................................... Seite 15
Fehlersuche ............................................... Seite 16
Konformitätserklärung .............................. Seite 19
Weitere wichtige Informationen ................ Seite 20
Garantie .................................................... Seite 41
2
Lizenzhinweise .......................................... Seite 43
Sachgemäße Aufstellung und Anschluss des
DM Systems fallen in die Verantwortung des
Anwenders. Canton kann keine Verantwortung für Schäden oder Unfälle übernehmen,
die durch unsachgemäße Aufstellung oder
unsachgemäßen Anschluss verursacht werden.

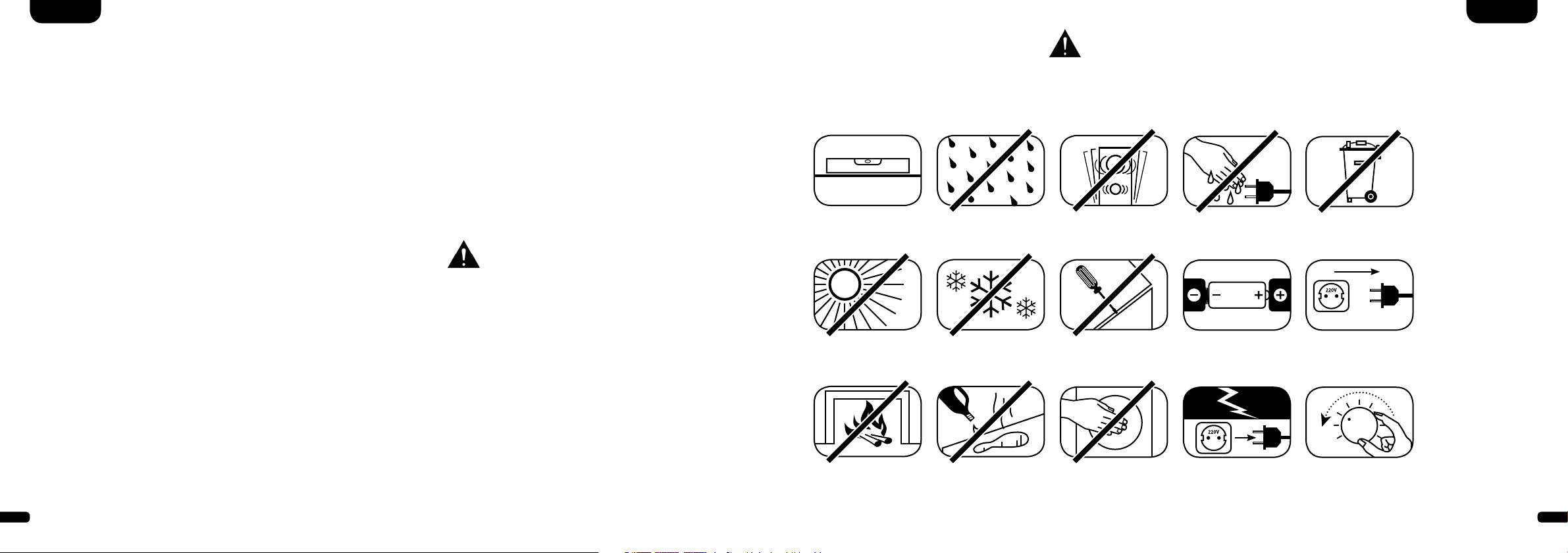

Sicherheitshinweise
Bitte beachten Sie die Sicherheitshinweise bei der Wahl des richtigen
Platzes für Ihr DM System und bei dessen Pflege und Bedienung!
Wählen Sie einen
ebenen Untergrund
Direkte
Sonneneinstrahlung
vermeiden
Abstand zu
Wärmequellen
Feuchtigkeit
vermeiden
Vor extremer Kälte
schützen
Zur Reinigung
keine aggressiven,
alkoholhaltigen oder
scheuernden Mittel
einsetzen
Erschütterungen
vermeiden
Gehäuse nicht öffnen
Nicht in die
Gehäuseöffnung greifen
Netzkabel nicht mit
nassen Händen anfassen
Bei Batterie und
Fernbedienung auf
richtige Polung achten
Netzstecker bei
Gewitter ziehen
Nicht in den
Hausmüll werfen
Freien Zugang
zum Netzstecker
gewährleisten
Bei Überlastung
System leiser drehen
3
Wichtige Sicherheitsunterweisung
DeutschDeutsch
Hinweis
ACHTUNG
Gefahr eines elektrischen Schlages.
Nicht öffnen!
Zur Vermeidung eines Brandes oder eines elektrischen
Das Gerä t enthält keine vo m Benutzer zu w artenden Teile .
Lassen Si e Wartungs- und R eparaturar beiten nur von qual izierte n
Fachkräften (Servicepersonal) durchführen.
ACHTUNG:
Schlages das Gerät nicht öffnen.
Auswechselbare Lithium-Batterien! Achtung: Bei unsachgemäßem
Austausch besteht Explosionsgefahr. Batterien nur durch den selben
ACHTUNG
Explosionsgefahr!
ACHTUNG:
oder einen Vergleichs-Typ ersetzen.
ACHTUNG
Lebensgefahr!
Knopfzelle (Batterie) nicht verschlucken. Gefahr innerer chemischer
Verbrennungen. Es besteht Lebensgefahr!
ACHTUNG:
Lesen und befolgen Sie alle Anweisungen.
Bewahren Sie diese Anweisungen auf.
Beachten Sie alle Warn- und Sicherheitshinweise.
Betreiben Sie dieses Gerät nur in gemäßigtem Klima (nicht in tropischem Klima).
Betreiben Sie dieses Gerät nur im Innenbereich, nicht im Außenbereich oder in Feuchträumen.
Um die Gefahr eines Brandes oder Stromschlages zu vermeiden, darf das Gerät weder Regen noch Nässe ausgesetzt werden.
Betreiben Sie dieses Gerät nicht in der Nähe von Wasser.
Setzen Sie dieses Gerät keinem Tropf- oder Spritzwasser aus.
Starke Temperaturschwankungen führen zu Kondensniederschlag (Wassertröpfchen) im Gerät. Warten Sie mit der Inbetrieb nahme,
bis sich die entstandene Feuchtigkeit verflüchtigt hat (mind. drei Stunden).
Stellen Sie keine Gegenstände auf das Gerät, die mit Flüssigkeiten gefüllt sind (wie z. B. Vasen).
Stellen Sie kein offenes Feuer, wie z. B. brennende Kerzen, auf oder in die Nähe des Gerätes.
Stellen Sie das Gerät nicht in die Nähe von Wärmequellen wie z. B. Heizkörpern, Wärmespeichern, Öfen oder sonstigen Geräten
(auch Verstärkern), die Wärme erzeugen.
Verhindern Sie direkte Sonneneinstrahlung.
Halten Sie einen Freiraum von wenigstens 5 cm um das Gerät herum ein.
Verhindern Sie in keinem Fall die Schutzfunktion von gepolten oder geerdeten Steckern: Ein gepolter Stecker hat zwei Stifte, von denen
einer breiter ist als der andere. Ein geerdeter Stecker hat einen dritten Erdungsstift. Der breite bzw. dritte Stift dient Ihrer Sicherheit. Falls
der Stecker nicht in Ihre Steckdose passt, wenden Sie sich an einen qualifizierten Elektriker, um die veraltete Steckdose auszutauschen.
Zur Vermeidung eines elektrischen Schlages, verbinden Sie den Netzstecker nur mit Steckdosen oder Verlängerungen,
bei denen die Kontaktstifte vollständig eingesteckt werden können, um freiliegende Kontaktstifte zu unterbinden.
Berühren Sie Signal- und Netzkabel nie mit nassen Händen.
Treten Sie nicht auf das Netzkabel und klemmen Sie es nicht ein, insbesondere nicht im Bereich der Stecker, Steckdosen und an der Stelle,
an der das Kabel aus dem Gerät geführt wird.
Bei Geräten ohne Netzschalter, bei denen der Netzstecker bzw. die Geräte-Netzbuchse als Trenneinrichtung dient, muss der Stecker des
Netzkabels bzw. die Geräte-Netzbuchse jederzeit frei zugänglich sein.
Trennen Sie bei Gewittern oder längerem Nichtgebrauch das Gerät vom Stromnetz.
Um das Gerät komplett vom Stromnetz zu trennen, ziehen Sie das Netzkabel aus der Steckdose.
Schalten Sie das Gerät vor dem Anschließen oder Abziehen von Anschlussleitungen immer aus.
Immer an den Steckern und nicht an den Leitungen ziehen.
Stellen Sie das Gerät gemäß den Herstellerhinweisen auf.
Wählen Sie immer einen ebenen Untergrund. Das Gerät muss lotrecht stehen.
4
5
Deutsch Deutsch
Wichtige Sicherheitsunterweisung
Hinweis
Üben Sie keine Gewalt auf Bedienelemente, Anschlüsse und Leitungen aus.
Das Gerät darf nur mit der auf dem Gerät oder dem Typenschild spezifizierten Spannung und Frequenz betrieben werden.
Stecken Sie keine Gegenstände oder Körperteile in die Öffnungen des Gerätes. Stromführende Teile im Innern des Gehäuses könnten
berührt und/oder beschädigt werden. Dies kann zu Kurzschlüssen, elektrischen Schlägen und Feuerentwicklung führen.
Verwenden Sie nur Befestigungsmaterial und Zubehör, welches vom Hersteller zugelassen ist und/oder mit dem Gerät mitgeliefert wird.
Verwenden Sie nur Rollwagen, Ständer, Stative, Halter oder Tische, die vom Hersteller spezifiziert oder mit dem Gerät verkauft
werden. Wenn Sie einen Rollwagen verwenden, bewegen Sie den Rollwagen/Geräte-Verbund nur vorsichtig, um Schäden und
Verletzungen durch Umkippen zu vermeiden.
Reinigen Sie dieses Gerät nur mit einem sauberen, trockenen Tuch.
Verwenden Sie zur Reinigung keine aggressiven, alkoholhaltigen oder scheuernden Mittel.
Zur Vermeidung eines elektrischen Schlages das Gehäuse nicht öffnen! Das Gerät enthält keine vom Benutzer zu wartenden Teile.
Wenden Sie sich bei allen Reparatur- und Wartungsarbeiten an qualifizierte Fachkräfte. Dies ist dann erforderlich, wenn das Gerät in
irgendeiner Weise beschädigt ist, wie z. B. bei Beschädigungen von Netzkabeln oder Steckern, wenn Flüssigkeiten oder Gegenstände in
das Gerät gelangt sind, dieses Regen oder Feuchtigkeit ausgesetzt wurde, nicht ordnungsgemäß funktioniert oder fallen gelassen wurde.
Nehmen Sie keine Veränderungen am Gerät oder Zubehör vor. Nicht autorisierte Veränderungen können die Sicherheit, die Einhaltung
von Gesetzen oder die Systemleistung beeinträchtigen. In diesem Fall kann die Betriebserlaubnis /Garantie erlöschen.
Falls bei der Wiedergabe Tonverzerrungen wie z. B. unnatürliches Klopfen, Pochen oder hochfrequentes Klicken auftreten,
ist der Lautstärkepegel umgehend zu reduzieren.
Um mögliche Gehörschäden zu vermeiden, hören Sie nicht über einen längeren Zeitraum bei hohen Pegeln.
Neue sowie gebrauchte Batterien sind von Kindern fernzuhalten. Geräte, bei denen das Batteriefach nicht sicher geschlossen werden
kann, dürfen nicht weiter verwendet werden und sind von Kindern fernzuhalten.
Die mit diesem Gerät gelieferte Fernbedienung enthält eine Knopfzelle als Batterie. Ein Verschlucken der Knopfzelle kann in nur 2 Stunden
zu ernsthaften inneren Verbrennungen und damit zum Tod führen!
Bei Verdacht auf verschluckte oder in sonstige Körperöffnungen eingeführte Knopfzellen ist umgehend ein Arzt aufzusuchen.
Achten Sie bei der Batterie-Entsorgung auf Ihre Umwelt. Batterien müssen bei einer Batterie-Sammelstelle entsorgt werden.
Batterien dürfen keinen hohen Temperaturen ausgesetzt werden, wie z. B. direkter Sonneneinstrahlung, Feuer oder Ähnlichem.
Batterien müssen entsprechend dem Polaritätsaufdruck korrekt eingelegt werden. Falsches Einsetzen kann zu Beschädigungen führen.
Verwenden Sie ausschließlich die für das Gerät spezifizierten Batterien oder Akkus.
Bei den mitgelieferten Batterien handelt es sich nicht um Akkus, d. h. diese Batterien dürfen nicht wieder aufgeladen werden.
Das Gerät und/oder der Beipack kann Kleinteile enthalten, die verschluckt werden können. Daher nicht geeignet für Kinder
unter drei Jahren.
Dieses Symbol weist Sie auf nicht isolierte, gefährliche Spannungen im Inneren des Gehäuses hin, die eine ausreichende Stärke
(Amplitude) haben um einen Brand oder elektrischen Schlag zu verursachen.
Dieses Symbol weist Sie auf wichtige Bedienungs- und Instandhaltungsanweisungen in den mitgelieferten Begleitunterlagen
(Anleitung) hin.
Dieses Symbol kennzeichnet Schutzklasse II – Geräte, bei denen der Schutz vor einem elektrischen Schlag während
des bestimmungsgemäßen Betriebs durch eine doppelte oder verstärkte Isolation gewährleistet wird und daher kein
Schutzleiteranschluss erforderlich ist.
6
7
DeutschDeutsch
Auspacken
Packen Sie den Karton vorsichtig aus und überprüfen Sie,
ob alle hier aufgeführten Teile enthalten sind:
• 1x Canton Soundbar DM 9
• 1x Fernbedienung inkl. Batterie
• 1x Netzkabel
• 1x optisches digitales Audiokabel
• 1x Stereo Cinch-Kabel
• 1x Digital Cinch-Kabel

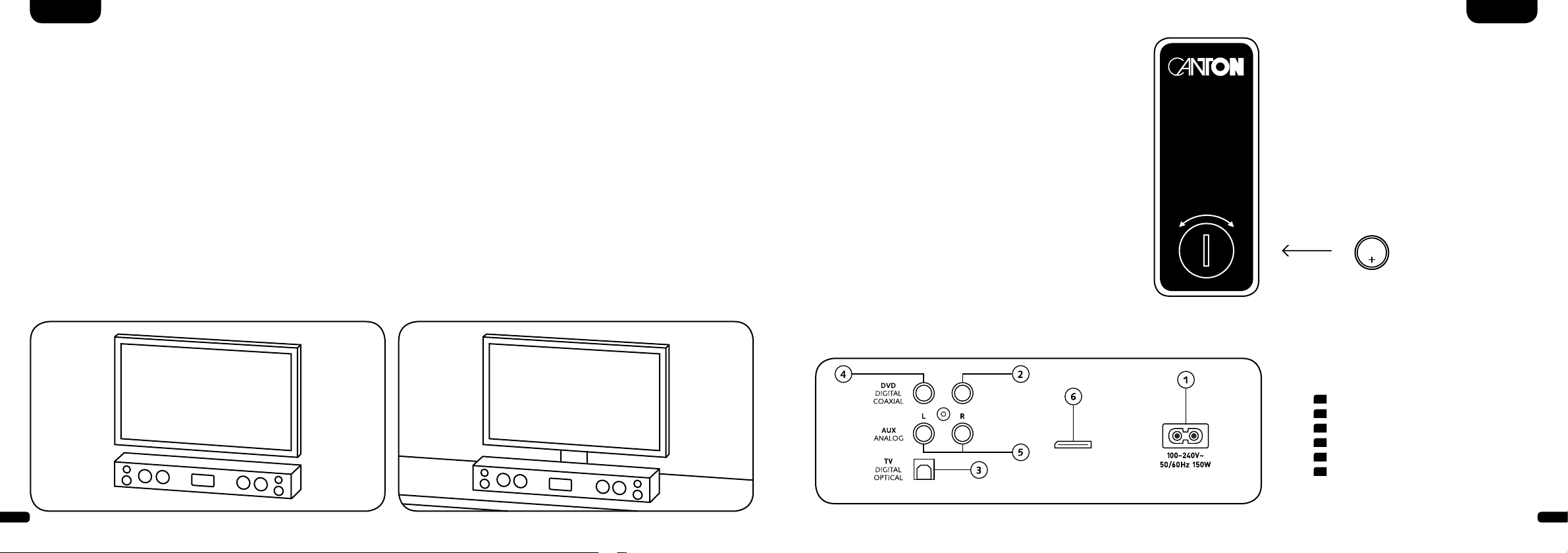

Aufstellung
Das Canton Digital Movie sollte bei Wandmontage unterhalb des
Bildschirms, in Verbindung mit einem stehenden Bildschirm davor
platziert werden.
Einspielen
Einspielphase bis zur Entfaltung der maximalen
Klang eigen schaften: 15 – 20 Betriebsstunden.
• Bitte in dieser Zeit in normaler Lautstärke hören
• Extrem hohe Pegel vermeiden
• Unterschiedlichstes Tonmaterial hören
Inbetriebnahme
der Fernbedienung
Die mitgelieferte Batterie ist bereits in die Fernbedienung
eingelegt. Zur Inbetriebnahme enfernen Sie lediglich die
Schutzfolie. Achten Sie bei einer Ersatzbatterie darauf, dass
diese entsprechend den Polaritätsmarkierungen (+/–) korrekt
eingelegt wird. Verwenden Sie ausschließlich die für dieses
System spezifizierte Batterie (CR 2032).
Hinweis
Die mitgelieferte Batterie ist für den Probegebrauch vorgesehen und hat daher eventuell eine geringere Lebensdauer.
Anschluss-Terminal
SUB OUT
Serv ice
DM Soundbar
AUF ZU
Fernbedienung
Fernbedienung
CR 2032
Anschlüsse DM
1
Buchse Stromversorgung
2
Ausgang – Ext. Subwoofer
3
Eingang – TV (optisch)
4
Eingang – DVD (koaxial)
5
Eingang – AUX (analog)
6
Buchse Service (Canton)
8
DM 9
9
DeutschDeutsch
Anschluss
Bitte achten Sie darauf, dass vor dem Anschließen alle elektrischen Komponenten ausgeschaltet sind. Ihr Digital Movie System verfügt über drei
frei wählbare Eingänge. Grundsätzlich genügt es, wenn Sie einen dieser Eingänge mit Ihrem TV-Gerät verbinden und alle weiteren Zuspieler am
TV-Gerät anschließen. Um eine bestmögliche Tonwiedergabe zu erzielen empfiehlt es sich Sat-Receiver, Blu-Ray- oder DVD-Player direkt mit
dem DM System zu verbinden. Je nach Art und Ausstattung der verwendeten Quelle kann zwischen folgenden Möglichkeiten gewählt werden:
TV – Digitaleingang (optisch)
Moderne TV-Geräte verfügen über einen optischen Audio-Ausgang (Toslink). Verbinden Sie diesen mit dem durch „TV“ gekennzeichneten Eingang des DM Systems. Diese
Verbindung garantiert eine optimale Signalübertragung und beste Tonqualität.
DVD – Digitaleingang (Coax)
Zur Übertragung des DVD-Tonsignals verbinden Sie den digitalen Coax-Ausgang
Ihres Blu-Ray oder DVD-Players mit der durch „DVD“ gekennzeichneten Buchse
des DM Systems. Zur Übertragung des Bildsignals muss Ihr DVD-Player zusätzlich
mit dem TV-Gerät verbunden werden. Der mit „DVD“ gekennzeichnete Eingang
des DM Systems kann auch gewählt werden wenn Ihr TV-Gerat über keinen
optischen Ausgang verfügt.
AUX – Analogeingang
Sollte Ihr TV-Gerät nur mit einem als „Pre-Out“ bezeichneten Audio-Ausgang ausgestattet sein, dann verbinden Sie diesen mittels abgeschirmtem Stereo-Cinch Kabel
mit dem mit „AUX“ gekennzeichneten analogen Eingang des DM Systems. Ansonsten
dient dieser Eingang zur Verbindung mit Videorecordern oder Spielekonsolen.
SUB – Analogausgang
Diesen Ausgang verwenden Sie wenn ein externer aktiver Subwoofer angeschlossen
werden soll. SUB OUT ist in der Grundeinstellung nicht aktiv und muss über die Fernbedienung freigeschaltet werden. Siehe Seite 14 Erweiterte Funktionen.
TV
DVDTV
DVD
DIGITAL MOVIE
SUB
AUX
AUX
Bedienung
1
Power
ON – LED leuchtet grün
Standby – LED leuchtet rot
2
Mute (Stummschaltung)
3
Input (Tonquellenauswahl)
4
Volume (Lautstärkeeinstellung)
5
Play Mode (Wiedergabemodus)
Stereo – für Musikwiedergabe
Surround – virtueller Raumklang für Heimkino-Wiedergabe
6
Sound (Klangeinstellung)
Bass – Anpassung über Volume (+6... –6 dB)
Treble – Anpassung über Volume (+6... –6 dB)
7
Bluetooth®-Pairing
Verbindung mit einer Bluetooth
®
-fähigen Quelle
ON
STANDBY
STEREO
SURROUND
BLUETOOTH
PAIR ING
Fernbedienung
MUTE
BASS
TREBLE
10
11
DeutschDeutsch
Wiedergabe über Bluetooth
Voraussetzung für die Anmeldung
- Bluetooth
aktiviert sein
- Das mobile Endgerät muss mindestens
Bluetooth
- Das mobile Endgerät muss sich in Reichweite
des DM Systems befinden (max. 10 m)
Anmeldevorgang
- Eingang
- Taste „Bluetooth
- Im Display erscheint
- Sie haben nun 30 Sekunden Zeit
zur Anmeldung Ihres mobilen Endgerätes
- Starten Sie den Suchlauf an Ihrem
mobilen Endgerät
- Wählen Sie „DM 9“ als Wiedergabegerät
- Die Verbindung stellt sich, nach Bestätigung,
automatisch her und wird Ihnen mit der
Meldung
- Sollte die Verbindung fehlgeschlagen sein,
erhalten Sie die Meldung
- Sollte das mobile Endgerät einen Zugangscode
verlangen, geben sie 0000 ein
- Erscheint im Display
Endgerät ausser Reichweite oder abgemeldet
®
muss am mobilen Endgerät
®
2.0 unterstützen
BT
wählen
®
-Pairing“ betätigen
BTP
Con
im Display angezeigt
FAI
DIS
ist Ihr mobiles
BLUETOOTH
- Canton DM 9 -
®
BT
PAIR ING
BTP
Con Fai
Betrieb eines mobilen Endgerätes
- Das jeweils zuletzt mit dem DM System verbundene Gerät stellt automatisch die Verbindung
her, sofern Bluetooth
gang für die Bluetooth
Sie erhalten in diesem Fall die Meldung
- Starten Sie die Wiedergabe eines Mediums auf
Ihrem mobilen Endgerät, und es wird automatisch der Ton an dem DM System ausgegeben.
®
aktiviert ist und der Ein-
®
Wiedergabe gewählt ist.
Con
Displayanzeigen
Das DM System verfügt über ein Multifunktions-Display, das bei einem von der Fernbedienung gesendeten Befehl für
ca. fünf Sekunden aufleuchtet. Die möglichen Anzeigen und ihre Bedeutung sind hier aufgeführt. Der Standby-Modus des
DM Systems wird durch eine rot leuchtende LED angezeigt. Ist Ihr DM System in Betrieb, leuchtet diese LED grün.
Input
Soundmode
Playmode
Bluetooth
®
TV
TV Eingang (optisch)
V30
Volumen (0 – 9 9)
ST
Stereo
DVD
DVD Eingang (koaxial)
MUT
Stumm (Mute)
SUR
Surround
AUX
AUX Eingang (analog)
B 6
Bassregelung (+/–6)
BT
Bluetooth
®
T 6
Höhenregelung (+/– 6)
BTP
12
Pairing Mode
CON
Verbindung hergestellt
DIS
Verbindung unterbrochen
FAI
Fehlermeldung
13
Loading...
