Canton DIGITAL MOVIE DM 70 User Manual

1

DeutschEnglish

DIGITAL MOVIE

pure music

Bedienungsanleitung · Owners Manual DM 70

DM70_Manual2008.pmd 09.10.2008, 12:041

2

Canton Elektronik GmbH + Co KG
Neugasse 21-23
D-61276 Weilrod
Deutschland / Germany

Tel.: [phone]
Fax: [phone]

e-mail: [e-mail]

Die Adressen der internationalen Canton-Vertriebspartner finden Sie unter:
The addresses of Canton’s international distributors can be found at:

www.canton.de

Canton Electronics Corp.
504 Malcolm Avenue SE, Suite 400
Minneapolis, MN 55414
USA

Phone: [phone]
Fax: [phone]

e-mail: [e-mail]

DM70_Manual2008.pmd 09.10.2008, 12:042

3

DeutschEnglish

Achtung:

Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch. Heben Sie diese
auf, um auch später noch nachschlagen zu können.

Canton kann für Schäden, die aus Nichtbeachtung der folgenden Punkte
resultieren, nicht haftbar gemacht werden.

Wählen Sie für Ihre Lautsprecher einen möglichst ebenen Untergrund. Der
Neigungswinkel des Lautsprechers darf 5 Grad nicht überschreiten. Wählen Sie
außerdem einen trockenen und sauberen Platz, entfernt von Fenstern mit direkter
Sonneneinstrahlung, Wärmequellen, Erschütterungen, hoher Feuchtigkeit und
extremer Kälte.

Niemals das Gehäuse öffnen. Wenden Sie sich bei Problemen oder Defekten an
Ihren Fachhändler bzw. an qualifiziertes Fachpersonal.

Um Schäden zu vermeiden, darf Ihr DM-System nur mit der auf dem Typenschild
spezifizierten Spannung betrieben werden.

Um Feuergefahr und die Möglichkeit eines elektrischen Schlages zu vermeiden,
darf das DM-System weder Regen noch hoher Luftfeuchtigkeit (> 80%)
ausgesetzt werden. Das Gerät entspricht den gültigen EMV Vorschriften bei einer
Umgebungstemperatur von +10°C… +40°C.

Üben Sie keine Gewalt auf die Bedienungselemente, Anschlüsse und Kabel aus.
Zum Aufstellen an einem anderen Ort lösen Sie zuerst das Netzkabel und dann
die Verbindungskabel zu anderen Geräten. Immer an den Steckern und nicht an
den Kabeln ziehen. Fassen Sie das Netzkabel nie mit nassen Händen an.

Um die Endstufen des DM-Systems vor Überhitzung zu schützen, muss bei der
Aufstellung ein Mindestabstand von 5 cm zu Wänden und Möbeln eingehalten
werden. Vermeiden Sie einen Hitzestau und decken Sie Ihr DM-System nicht
durch Gardinen, Tischdecken o. ä. ab.

Das DM 70 ist magnetisch abgeschirmt und kann somit problemlos in direkter
Nähe des TV-Geräts plaziert werden.

Stellen Sie Ihr DM-System nicht in der Nähe von Hitzequellen oder offenen
Flammen (z.B. Kerzen) auf. Bitte trennen Sie zu Ihrer Sicherheit bei längerem
Nichtgebrauch, einem Gewitter oder Wassereinbruch das DM-System vom Netz.

Stellen Sie nichts auf die Gehäuse der DM-Systeme oder vor die Bassreflex­öffnung. Schwingungen und Vibrationen können zur Beschädigung von Gegen­ständen führen.

Stecken Sie keine Gegenstände oder Körperteile in die Öffnung des Subwoofers.
Stromführende Teile im Inneren des Gehäuses könnten berührt und beschädigt
werden. Dies kann zu Kurzschluss, elektrischen Schlägen und Feuerentwicklung
führen.

Falls bei der Wiedergabe Tonverzerrungen wie z. B. unnatürliches Klopfen,
Pochen oder hochfrequentes Klicken auftreten, ist der Lautstärkepegel umgehend
zu reduzieren.

Verwenden Sie keine chemischen Lösungen zur Reinigung der Geräte. Benutzen
Sie ein sauberes, trockenes Tuch.

Bei starken Temperaturschwankungen kann es zu Kondensniederschlag
(Wassertropfen) im Inneren der DM-Systeme kommen. Warten Sie mit der
Inbetriebnahme bis sich die entstandene Feuchtigkeit verflüchtigt hat (mindestens
2 Stunden).

Die Batterie der Fernbedienung muss bei einer Batteriesammelstelle entsorgt
werden. Batterien sind von Kindern fernzuhalten. Die Batterie darf nicht extremer
Hitze wie Sonnenlicht, Feuer oder ähnlichem ausgesetzt werden. Sie muss
entsprechend dem Polungsaufdruck korrekt eingelegt werden. Verwenden sie
ausschließlich die für dieses System spezifizierte Batterie (CR2450).

Der Zugang zum Netzstecker muss jederzeit gegeben sein, um diesen bei Gefahr
entfernen zu können!

Die richtige Aufstellung sowie der richtige Anschluss der DM-Systeme fällt in
die Verantwortung des Anwenders. Canton übernimmt

keine Verantwortung für
Schäden oder Unfälle, die durch unsachgemäße Aufstellung oder falsches
Anschließen verursacht wurden.

Warnung: Musikhören mit hohen Lautstärken, insbesondere über einen längeren
Zeitraum, kann zu Gehörschäden führen.

DM70_Manual2008.pmd 09.10.2008, 12:043

4

Systembeschreibung

Die Virtual-Surround-Systeme der DM-Serie erzeugen ein vollwertiges Klangfeld, wie es sonst nur bei 5.1 Systemen möglich ist. Hierzu werden die
einzelnen Kanäle einer Mehrkanalaufnahme in einem speziellen Verfahren frequenzspezifisch aufbereitet und derart auf zwei Kanäle gemischt,
dass bei der Wiedergabe ein räumlicher Surround-Eindruck entsteht. Das bedeutet minimaler Installationsaufwand bei großem Klangvergnügen.
Sollte die mitgelieferte Fernbedienung nicht funktionieren, schauen Sie bitte in das Kapitel „Problembehebung und Optimierung“ auf Seite 18.

Sehr geehrter Kunde,

willkommen in der Canton-Familie und vielen Dank für Ihr Vertrauen, das Sie uns mit dem Kauf dieses Systems entgegenbringen. Sie haben sich
für ein hochwertiges Lautsprecher-System entschieden und damit Ihren hohen Anspruch an Klang- und Verarbeitungsqualität bewiesen.

Bitte lesen Sie vor dem Aufstellen und Anschließen Ihres DM-Systems diese Bedienungsanleitung sorgfältig durch. Sie wird Ihnen bei der optimalen
Nutzung Ihrer Systeme helfen. Canton verfügt über ein Vertriebsnetz in über 40 Ländern. Bei eventuellen Fragen wird Ihnen dieses Team von
erfahrenen Distributoren gemeinsam mit dem autorisierten Fachhandel gerne weiterhelfen.

Viel Freude und lange Zufriedenheit mit Ihrem DM-System wünscht das Canton-Team.

Packungsinhalt DM 70

Zum Lieferumfang des Digital-Movie-Systems DM 70 gehören folgende Komponenten:

1) Ein aktiver Center-Surround Lautsprecher mit integriertem Audio Receiver.

2) Eine einfach zu bedienende Funkfernbedienung.

3) Ein Kabelsatz zum Anschluss von 2 digitalen und einer analogen Stereoquelle.

4) Ein Netzkabel zur Stromversorgung.

5) Eine Knopfzelle (CR2450) für die Fernbedienung (ohne Abb.)

DM70_Manual2008.pmd 09.10.2008, 12:044

5

DeutschEnglish

1

4

3

2

DM70_Manual2008.pmd 09.10.2008, 12:045

6

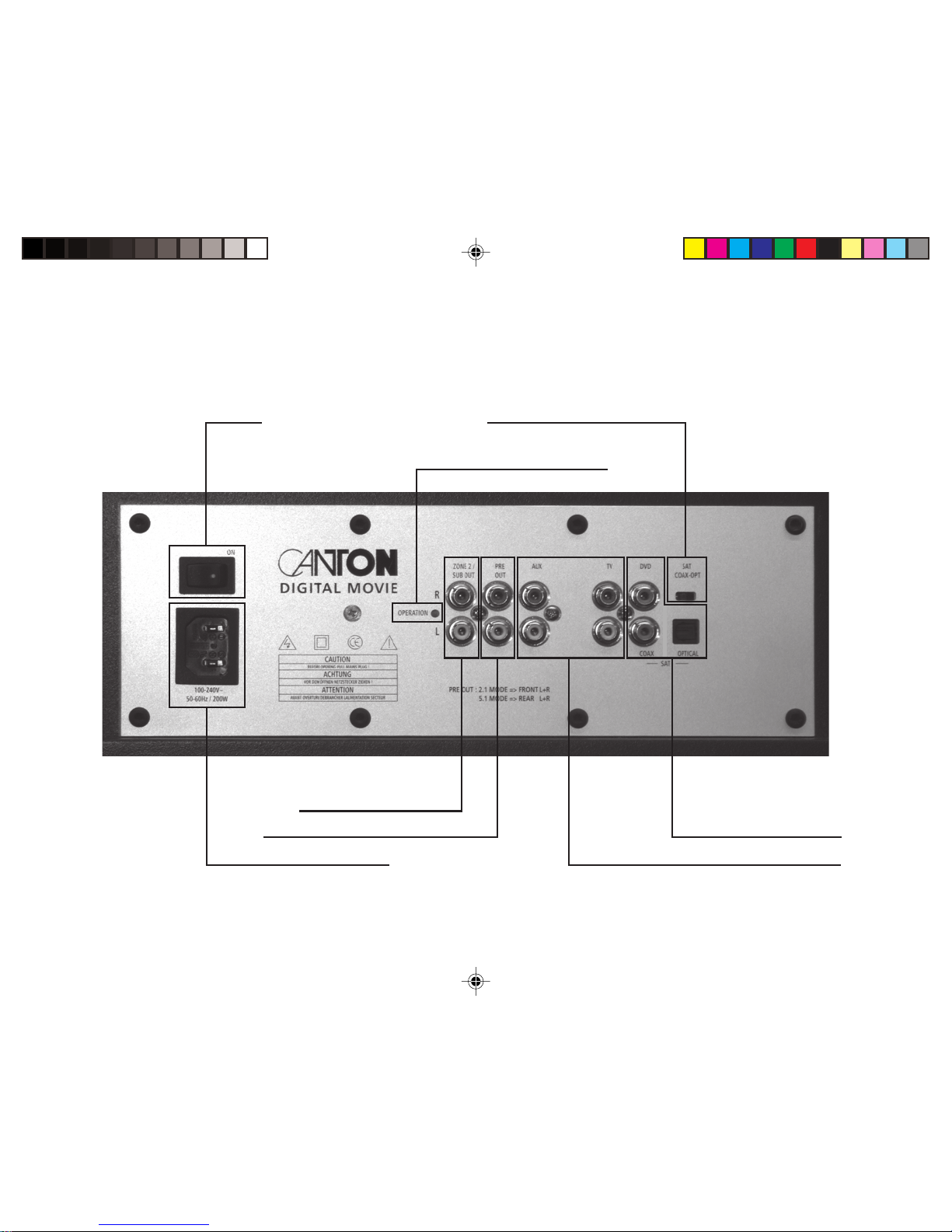

Rückansicht des DM 70

Digital Eingänge für SAT und DVD

Analoge Eingänge für TV und AUX (sonstiges Gerät)

SUB OUT - Ausgang

PRE OUT 2.1/5.1 Mode Vorverstärker - Ausgang

Buchse zum Anschluss des Netzkabels

Umschalter SAT (optisch oder coaxial)

Netzschalter

Betriebsanzeige (rot = standby, grün = ein)

DM70_Manual2008.pmd 09.10.2008, 12:046

7

DeutschEnglish

Platzierung der Lautsprecher

Der DM Lautsprecher sollte unter bzw. über dem Fernsehgerät positioniert werden. Ein Flachbildschirm darf direkt auf dem DM 70 platziert
werden.

Anschluss der Quellgeräte

Die Canton DM-Systeme bieten eine Vielzahl von Anschlussmöglichkeiten für alle gängigen Quellgeräte, wie zum Beispiel DVD-Player, Videorecor­der, Satelliten-Receiver, Multimedia-Konsolen (Playstation®, X-Box®, ...) etc. Hierbei werden die Audioanschlüsse Ihrer Quellgeräte mit den

entsprechenden Anschlüssen auf der Rückseite des DM 70 verbunden (DVD an DVD, SAT an SAT, usw. ...). Quellgeräte, die über einen digitalen

Ausgang für Dolby Digital und DTS Bitstreams verfügen, sollten auch digital mit dem DM System verbunden werden. Dies gewährleistet volle
Dolby Digital und DTS Klangqualität.

Die Videosignal-Verbindungen werden direkt zwischen den Quellgeräten und dem Bildwiedergabegerät hergestellt. Die Auswahl der wieder­zugebenden Bildquelle wird direkt im Auswahlmenu des Bildwiedergabegerätes vorgenommen.

Ein digitaler Satelliten-Receiver kann wahlweise über einen optischen oder einen coaxialen Digitaleingang mit dem DM-System verbunden
werden. Hierzu muss der gewünschte Eingang auf der Rückseite des DM 70 per Schiebeschalter (OPT/COAX) festgelegt werden.

Der PRE-OUT 2.1/5.1 Mode Ausgang ermöglicht den Anschluss zum Beispiel aktiver Funklautsprecher. Je nach gewählter Preset-Einstellung
(Seite 17) werden im 2.1 Mode die Frontkanäle und im 5.1 Mode die Surround-Kanäle ausgegeben.

- Sub Out, Ausgang zum optionalen Anschluss eines aktiven Subwoofers.

Hinweis: Wenn Sie einen aktiven Subwoofer an das DM 70
anschließen, stellen Sie bitte den Pegel (Volume) im „Speaker Setup“
für den Subwoofer auf -6 dB ein. Am Subwoofer selbst erhöhen Sie
bitte den Pegel um 6 dB.

Weitere Informationen finden Sie auf Seite 13.

DM70_Manual2008.pmd 09.10.2008, 12:047

8

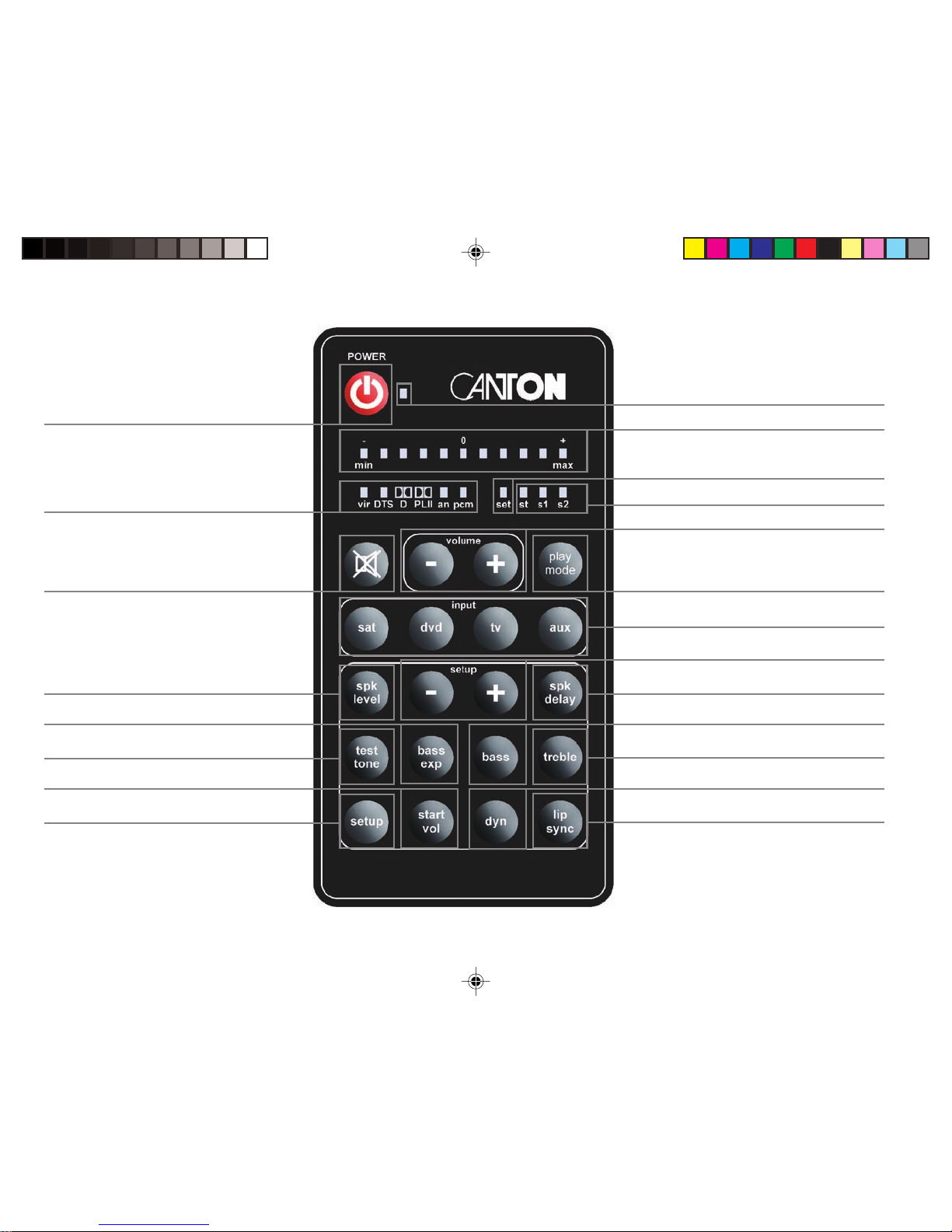

Fernbedienung

Mute-Taste

Speaker-Level

Wiedergabe-Modus

Lautstärke-Tasten

Geräteauswahl-Tasten

Dekodier-Modus

Multifunktionsanzeige

Wiedergabe-Modus-Anzeige

Ein/Standby-Taste

Setup (+/-)-Tasten

Speaker-Delay (Distance)

Test-Tone

Taste zur Einstellung der Höhen

Setup

Taste zum Einstellen der Lippensynchronität

Taste zur Einstellung der Bässe

Dynamik-Anpassung

Basskorrektur-Taste

Tasten zur Einstellung der Einschaltlautstärke

Standby-Anzeige

Setup-Anzeige

DM70_Manual2008.pmd 09.10.2008, 12:048

9

DeutschEnglish

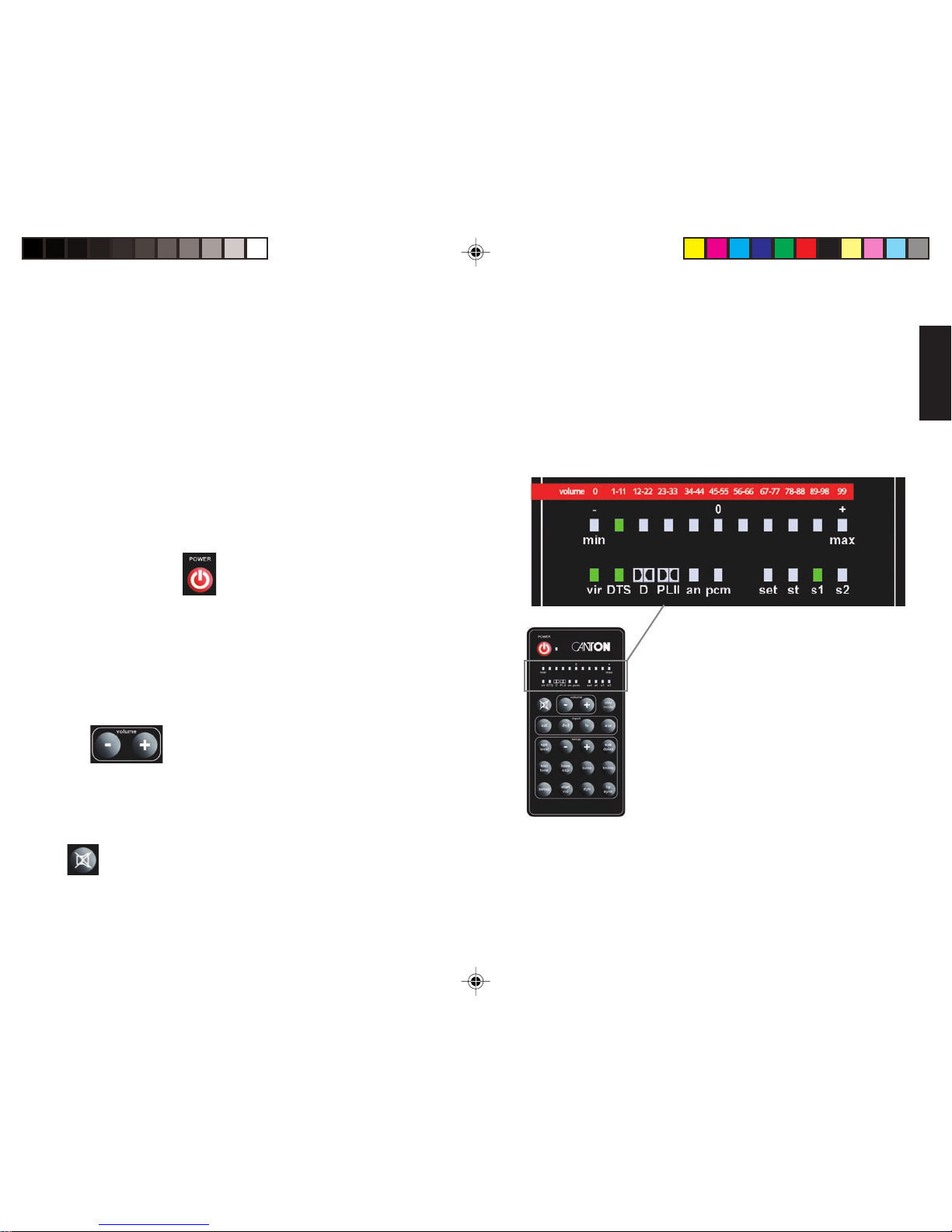

Inbetriebnahme der Fernbedienung

Bitte legen Sie die Fernbedienung mit dem Tastenfeld nach unten auf eine ebene Fläche und entfernen Sie den Batteriedeckel auf der Rückseite
der Fernbedienung. Achten Sie darauf, dass Sie die mitgelieferte Batterie entsprechend der Polaritätsmarkierungen (+/-) korrekt eingelegen. Um
eine frühzeitige Entladung zu vermeiden, sollten Sie die Batterie nur am +Pol anfassen.

Gebrauch der Fernbedienung

Wenn alle Geräte miteinander verbunden sind und der Netzschalter am
System eingeschaltet ist, befindet sich das Canton DM-System im Standby­Modus. Durch einmaliges Drücken einer beliebigen Taste wird die Fernbe­dienung aktiviert. Wird sie länger als 30 Sek. nicht benutzt, geht sie in den
Ruhezustand über. Durch Drücken einer beliebigen Taste wird sie wieder
aktiviert.

Durch Drücken von wird das DM-System eingeschaltet bzw. wieder in
den Standby-Modus gesetzt.

Blinkt die rote Power-Leuchtdiode (LED), besteht keine Funkverbindung
zwischen der Fernbedienung und dem System. Überprüfen sie bitte, ob das
System eingeschaltet ist bzw. mit Strom versorgt wird oder verringern Sie
ggf. die Distanz zwischen der Fernbedienung und dem DM System.

Mit kann die Lautstärke des DM-Systems im Hauptmenü in 100
Stufen von 0 ... 99 angepasst werden. Angezeigt werden jedoch nur
11 Wertebereiche. Das System quittiert die Eingabe durch blinken der
jeweiligen LED.

Mute schaltet den Ton aus bzw. an.

DM70_Manual2008.pmd 09.10.2008, 12:049

10

Drücken Sie , um das DM-System zu starten. Danach leuchten:

- eine Lautstärke LED

- eine Wiedergabemodus LED

- eine oder zwei Dekodiermodus LEDs

Wenn Sie das DM-System wieder
ausschalten möchten, drücken Sie erneut .
Das DM-System wird in den Standby-Modus versetzt.

Hauptmenü

Bedienung des DM-Systems

Mit den Tasten „sat“, „dvd“, „tv“und „aux“ können Sie die Eingän­ge des DM-Systems direkt umschalten.

Mit wählen Sie aus, ob die Tonwiedergabe im Stereo- oder
Surround-Modus erfolgen soll. Die Anzeige erfolgt über die drei
entsprechenden Leuchtdioden (LEDs).

st = Stereo, s1 = Surround1, s2 = Surround2

Das System stellt je nach Eingangssignal automatisch den entspre­chenden Dekodier-Modus ein.
Im Playmode „stereo“ werden Analog Stereo oder PCM aktiviert
Im Playmode „surround 1 und surround 2 / 2.1 Mode“: Virtual Dolby
Digital, Virtual Dolby Pro Logic II oder Virtual DTS.
Im Playmode „surround 5.1 Mode“: Dolby Digital, Dolby Pro Logic II
oder DTS.

Hinweis: Um den verschiedenen Aufnahmephilosophien speziell bei
Musikaufnahmen Rechnung zu tragen, haben wir zwei Surroundmodi
implementiert. Nutzen Sie „surround 2“ vor allem in Fällen schlechter
Sprachverständlichkeit (wenn z.B. die Stimmenwiedergabe unge­wohnt dumpf und unverständlich erscheint).

DM70_Manual2008.pmd 09.10.2008, 12:0410

11

DeutschEnglish

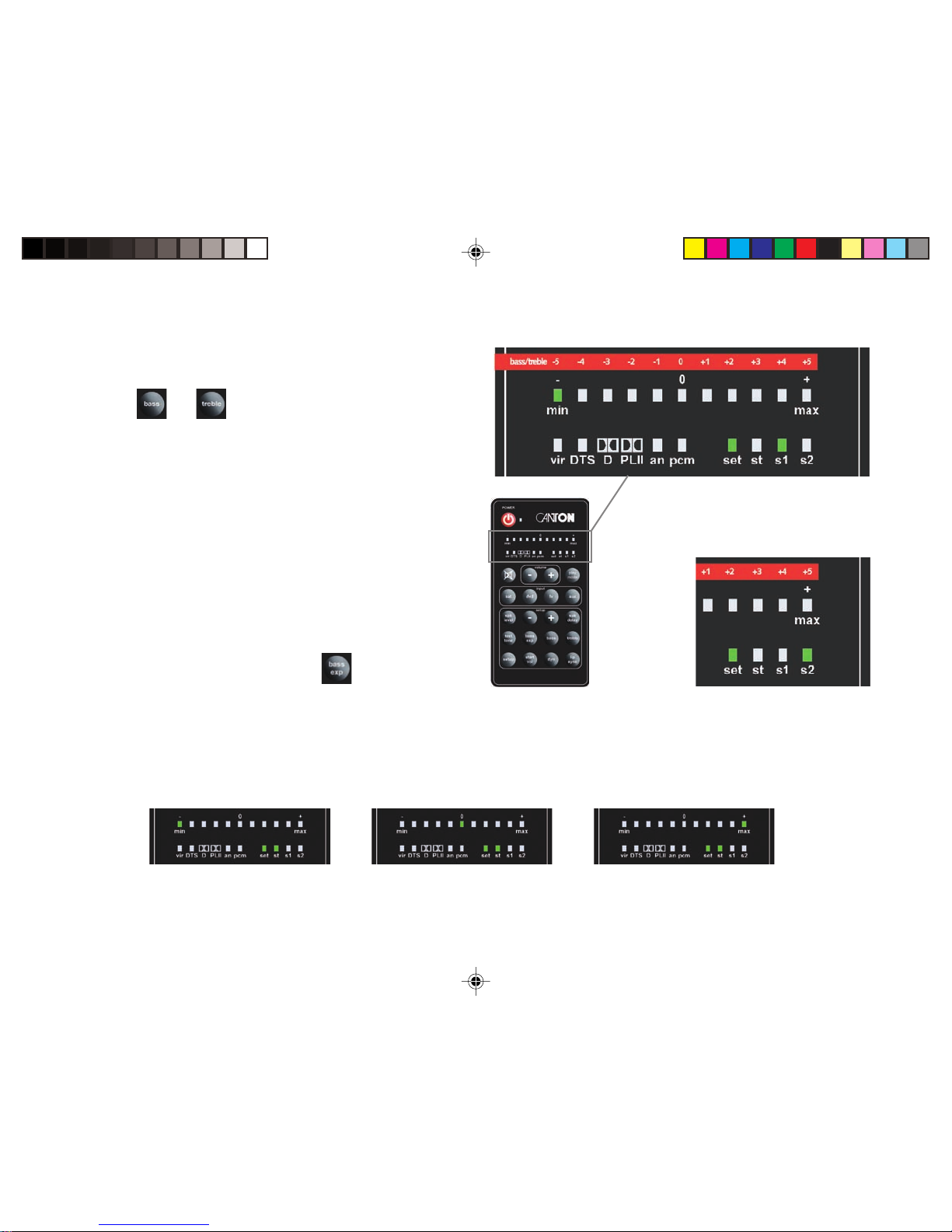

Nachdem Sie Ihr DM-System erfolgreich angeschlossen haben, sollten
Sie als nächstes die einzelnen Komponenten auf Ihren Hörraum
anpassen.
Wenn Sie Einstellungen am DM-System vornehmen wollen, schalten
Sie dieses bitte ein und drücken Sie zunächst die Taste für
ca. 3 Sekunden. Die LED „Set“ beginnt zu blinken. Anschließend
können Sie durch Drücken der entsprechenden Taste (spk level, spk
delay, bass exp…) die gewünschte Funktion aktivieren. Die Werte
lassen sich innerhalb jeder Funktion mit den –setup+ Tasten verän­dern. Zum Verlassen des Setup drücken Sie entweder eine der Input
Tasten, erneut die Taste oder warten Sie bis die Fernbedienung
nach ca. 30 Sekunden in Ruhezustand (Standby) geht.

Einstellen des DIGITAL MOVIE

DM70_Manual2008.pmd 09.10.2008, 12:0411

12

Speaker Setup

Speaker Delay (Distance)

Messen Sie zunächst die Entfernung zwischen den Einzel-

komponenten des DM Systems und Ihrer bevorzugten Hörposition.

Gehen Sie wie zuvor beschrieben vor um die Funktion (Entfer-

nung der Lautsprecher) zu aktivieren. Drücken Sie die Taste so

oft bis sie den gewünschten Lautsprecher ausgewählt haben. Die

sechs linken Leuchtdioden der unteren Reihe zeigen, welcher

Lautsprecher zur Zeit ausgewählt ist. Die Reihenfolge ist wie folgt:

Subwoofer - vorne links - Center - vorne rechts - hinten rechts - hinten links

Stellen Sie nun mit den Tasten die gewünschte Entfer-

nung ein. Die Entfernung wird über die obere Reihe dargestellt. Die

Entfernung ist in einem Wertebereich zwischen 1m und 4m mit einer

Schrittweite von 0,1m einstellbar. Das System quittiert die Eingabe

durch blinken der jeweiligen LED.

Distance Setup DM 70

Distance Front Right

Distance

Subwoofer

Distance Front Left

DM70_Manual2008.pmd 09.10.2008, 12:0412

13

DeutschEnglish

Speaker Level

Zur Lautstärkeanpassung des DM-Systems dient der . Dieser ist

erst nach Aktivierung der Funktion aktivierbar.

Achtung! Bevor Sie den Testton aktivieren, stellen Sie die Lautstärke

des Systems im normalen Bedienmodus über die auf

einen moderaten Wert (40-50). Über die Tasten kann

der Pegel des ausgewählten Lautsprechers separat verändert

werden. Durch mehrmaligen Druck auf die Taste können Sie den

gewünschten Lautsprecher auswählen.

Hinweis: Da es sich im 2.1 Modus bei dem „Center, Rear Right und

Rear Left“ um virtuelle Lautsprecher handelt, kann hierbei keine

„Distance“ Einstellung vorgenommen werden und auch der Testton

ist auf diesen Kanälen nicht hörbar.

DM70_Manual2008.pmd 09.10.2008, 12:0413

14

System Setup

Raumanpassung

Über die Tasten und können Sie das System an Ihren
Hörraum anpassen. Der Wertebereich reicht von -6dB bis +6dB. Die
Maximalwerte (-6dB und +6dB) werden durch Leuchten der
„beiden“ linken bzw. der beiden rechten LEDs angezeigt.

Hierzu als Hilfe:
Bei akustisch stark bedämpften Räumen - evtl. Höhen anheben
Bei halligen Räumen - evtl. Höhen absenken
Bei einer freien Positionierung - evtl. Bässe anheben
Bei einer Positionierung nahe einer Wand - evtl. Bässe absenken.

Unabhängig davon gilt: Lassen Sie Ihr eigenes Ohr entscheiden.

Dynamische Basskorrektur

Die dynamische Basskorrektur des DM-Systems passt gehör­physiologisch lautstärkeabhängig die Tieftonintensität an. Bei der
Wiedergabe von Kinofilmen empfehlen wir die Einstellungen
„normal“ oder „medium“ zu nutzen. Bei audiophiler Stereo­wiedergabe empfehlen wir die Einstellung „bypass“.

Hierzu als Hilfe:

normal

bypass

medium

bass

treble

DM70_Manual2008.pmd 09.10.2008, 12:0414
