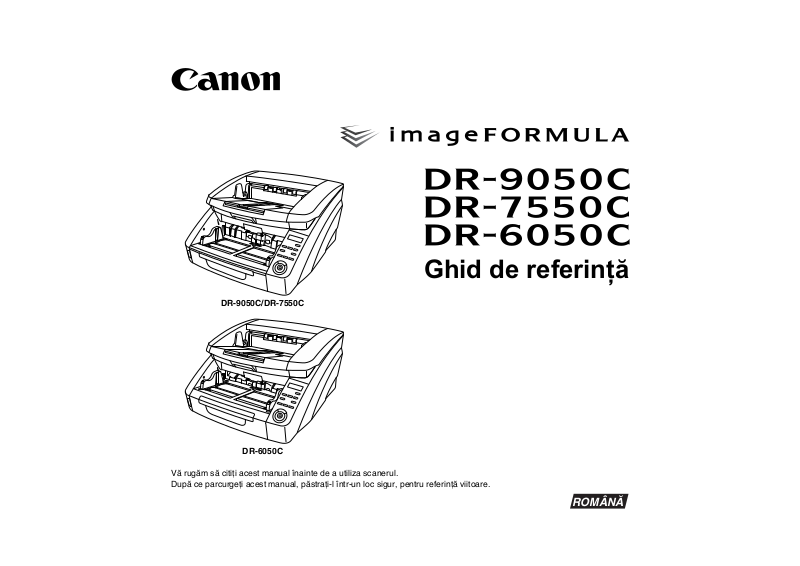

Canon IMAGEFORMULA DR-7550C, IMAGEFORMULA DR-9050C, IMAGEFORMULA DR-6050C Reference Manual [ro]

ROMÂNĂ

Ghid de referinţă

DR-9050C/DR-7550C

DR-6050C

Vă rugăm să citiţi acest manual înainte de a utiliza scanerul. După ce parcurgeţi acest manual, păstraţi-l într-un loc sigur, pentru referinţă viitoare.

VĂ RUGĂM SĂ CITIŢI CU ATENŢIE ACESTE INFORMAŢII ÎNAINTE DE A DESCHIDE AMBALAJUL DISCULUI SIGILAT

ACORD DE LICENŢĂ SOFTWARE CANON

IMPORTANT - VĂ RUGĂM SĂ CITIŢI ACEST ACORD ÎNAINTE DE A DESCHIDE AMBALAJUL DISCULUI SIGILAT! DESCHIZÂND AMBALAJUL DISCULUI SIGILAT, SE CONSIDERĂ CĂ ACCEPTAŢI PREZENTUL ACORD.

Acest document legal este un acord de licenţă între dumneavoastră şi Canon Electronics Inc. („Canon”). DESCHIZÂND AMBALAJUL DISCULUI SIGILAT, SUNTEŢI OBLIGAŢI SĂ RESPECTAŢI CLAUZELE PREZENTULUI ACORD. DACĂ NU SUNTEŢI DE ACORD CU ACESTE CLAUZE CONTRACTUALE, NU DESCHIDEŢI AMBALAJUL DISCULUI SIGILAT ŞI RESTITUIŢI IMEDIAT SCANERUL CANON, AMBALAJUL DISCULUI CARE CONŢINE PROGRAMELE SOFTWARE ALE DRIVER-ULUI SCANERULUI ŞI/SAU PROGRAMUL UTILITAR AL SOFTWARE-ULUI SCANERULUI PROPRIETATEA CANON SAU A LICENŢIATORULUI ACESTUIA („SOFTWARE”), PRECUM ŞI DOCUMENTAŢIA DE ÎNSOŢIRE ŞI CELELALTE ELEMENTE ÎN LOCUL DIN CARE LE-AŢI ACHIZIŢIONAT PENTRU O RAMBURSARE, ÎNAINTE DE A LE UTILIZA, DESCHIDE SAU DESPACHETA.

Ţinând cont de dreptul de utilizare al SOFTWARE-ului, sunteţi de acord să respectaţi termenii şi condiţiile prezentului Acord.

1. ACORDAREA LICENŢEI: Canon vă acordă dreptul personal, neexclusiv, de utilizare a SOFTWARE-ului pe un singur calculator. Dacă instalaţi SOFTWARE-ul pe mai multe calculatoare, trebuie să obţineţi licenţe multiple, separat, de la Canon.

Nu puteţi să atribuiţi, sublicenţiaţi, vindeţi, închiriaţi, cedaţi, transmiteţi sau transferaţi niciunui terţ sau să expediaţi, ori să scoateţi SOFTWARE-ul în afara ţării din care l-aţi achiziţionat, fără să obţineţi autorizarea necesară din partea guvernelor competente sau să copiaţi, duplicaţi, traduceţi sau convertiţi SOFTWARE-ul sau documenta de programare, cu excepţia cazurilor prevăzute expres aici.

Cu excepţia cazurilor prevăzute de legislaţia în vigoare, nu puteţi să schimbaţi, modificaţi, dezasamblaţi, decompilaţi sau să aplicaţi tehnici de retro-inginerie SOFTWARE-ului sau documentaţiei de însoţire şi nu puteţi să autorizaţi un terţ să facă aceste operaţiuni.

2. COPII DE REZERVĂ:

SOFTWARE-ului exclusiv pentru realizarea unei copii de rezervă sau să copiaţi SOFTWARE-ul pe un dispozitiv de stocare permanentă (de exemplu, un hard disc) al calculatorului dumneavoastră şi să păstraţi originalul pentru copii de rezervă. Cu excepţia cazurilor prevăzute de legislaţia în vigoare, oricare altă acţiune de copiere a SOFTWARE-ului reprezintă o încălcare a prezentului acord. Dumneavoastră trebuie să reproduceţi şi să includeţi în copia de rezervă informaţiile despre drepturile de autor.

3. ASISTENŢĂ ŞI ACTUALIZARE: Canon, partenerii Canon şi distribuitorii sau furnizorii acestuia nu sunt responsabili de întreţinerea sau oferirea asistenţei privind modul de utilizare al SOFTWARE-ului. Pentru SOFTWARE, nu vor fi disponibile actualizări, reparaţii sau asistenţă.

4. GARANŢIE LIMITATĂ ŞI PRECIZĂRI PRIVIND DESPĂGUBIRILE: Canon, partenerii Canon, distribuitorii sau

furnizorii acestuia nu vor garanta funcţionarea neîntreruptă sau absenţa ori corectarea erorilor. Prin urmare, SOFTWARE-ul este licenţiat „CA ATARE”, fără niciun fel de garanţie. Discheta pe care este înregistrat SOFTWARE-ul este garantată că nu va manifesta defecte materiale sau de fabricaţie în condiţii normale de funcţionare pe o perioadă de nouăzeci (90) de zile de la data achiziţiei, aspect dovedit de chitanţa de achiziţionare sau de un alt element asemănător. Garanţia limitată nu se aplică în cazul în care defectarea dischetei este provocată de un accident, abuz sau utilizare greşită a SOFTWARE-ului şi nu se va extinde asupra niciunei alte persoane decât utilizatorul original al SOFTWARE-ului.

ţia de însoţire într-un alt limbaj

Puteţi să efectuaţi o copie a

CANON, PARTENERII CANON, DISTRIBUITORII SAU FURNIZORII ACESTEIA, ÎŞI DECLINĂ RESPONSABILITATEA ÎN CAZUL TUTUROR GARANŢIILOR IMPLICITE, INCLUSIV GARANŢIA DE VÂNZARE SAU ADAPTAREA PENTRU O ANUMITĂ UTILIZARE, REFERITOARE LA SOFTWARE SAU LA DOCUMENTAŢIA DE ÎNSOŢIRE.

NICI CANON, PARTENERII CANON, NICI DISTRIBUITORII SAU FURNIZORII ACESTUIA NU SUNT RĂSPUNZĂTORI PENTRU NICIO PIERDERE SAU VĂTĂMARE DE ORICE NATURĂ, INCLUSIV INDIRECTĂ SAU ACCIDENTALĂ, DE EXEMPLU PIERDERILE SAU CHELTUIELILE REZULTATE DE PE URMA SOFTWARE-ULUI, A DOCUMENTAŢIEI DE ÎNSOŢIRE SAU A UTILIZĂRII ACESTORA.

CANON, PARTENERII CANON, DISTRIBUITORII SAU FURNIZORII ACESTEIA NU VOR AVEA NICIO OBLIGAŢIE DE A VĂ DESPĂGUBI PENTRU NICIO CERERE SAU ACŢIUNE INTRODUSĂ DE UN TERŢ CARE PRETINDE CĂ SOFTWARE-UL, DOCUMENTAŢIA DE ÎNSOŢIRE SAU UTILIZAREA ACESTORA ÎNCALCĂ DREPTURILE DE PROPRIETATE INTELECTUALĂ ALE UNUI ASTFEL DE TERŢ.

CELE PREZENTATE MAI SUS REPREZINTĂ SINGURA RESPONSABILITATE A COMPANIEI CANON ŞI SINGURELE DUMNEAVOASTRĂ DESPĂGUBIRI PENTRU SOFTWARE ŞI DOCUMENTAŢIA DE ÎNSOŢIRE A ACESTUIA.

5. TERMEN: Acest Acord intră în vigoare la deschiderea ambalajului discului sigilat ş rezilierea acestuia. Puteţi să reziliaţi acest Acord, distrugând SOFTWARE-ul şi toate copiile acestuia. De asemenea, acest Acord va fi reziliat dacă dumneavoastră nu respectaţi termenii prezentului Acord. În plus faţă de respectarea drepturilor legale respective ale Canon, trebuie să distrugeţi imediat SOFTWARE-ul şi toate copiile acestuia.

i rămâne în vigoare până la

6. NOTIFICARE PRIVIND DREPTURILE RESTRICŢIONATE PENTRU GUVERNUL S.U.A.:

SOFTWARE-ul este furnizat cu DREPTURI RESTRICŢIONATE. Utilizarea, duplicarea sau divulgarea este supusă limitării aşa cum este stipulat în subparagraful (c) (1) (ii) din Drepturile asupra datelor tehnice şi în Clauzele pentru software de computer din DFARs 252.227-7013 sau în subparagraful (c) (1) şi (2) din Drepturile comerciale asupra software-ului restricţionat pentru calculator FAR 52.227-19, după cum este cazul.

7. DIVIZIBILITATE: În cazul în care o prevedere a prezentului Contract este declarată sau de dovedeşte a fi ilegală de către orice instanţă sau tribunal din jurisdicţia competentă, o astfel de prevedere va fi nulă şi neavenită în baza jurisdicţiei instanţei sau tribunalului, iar toate celelalte clauze ale prezentului acord rămân în vigoare şi cu efecte depline.

8. RECUNOAŞTERE: DESCHIZÂND AMBALAJUL DISCULUI SIGILAT, DUMNEAVOASTRĂ CONFIRMAŢI CĂ AŢI PARCURS, AŢI ÎNŢELES PREZENTUL ACORD ŞI VĂ OBLIGAŢI SĂ RESPECTAŢI CLAUZELE ŞI CONDIŢIILE ACESTUIA. DE ASEMENEA, ACCEPTAŢI CĂ PREZENTUL ACORD REPREZINTĂ SINGURUL ACORD DINTRE DUMNEAVOASTRĂ ŞI CANON PRIVIND OBIECTUL ACESTUI ACORD ŞI CĂ ÎNLOCUIEŞTE TOATE PROPUNERILE SAU ACORDURILE ANTERIOARE, VERBALE SAU SCRISE, PRECUM ŞI TOATE CELELALTE COMUNICĂRI DINTRE DUMNEAVOASTRĂ ŞI CANON PRIVIND OBIECTUL ACESTUI ACORD. NICIO MODIFICARE A ACESTUI ACORD NU VA INTRA ÎN VIGOARE DECÂT DUPĂ SEMNAREA ACESTUIA DE CĂTRE UN REPREZENTANT AUTORIZAT AL CANON.

Pentru întrebări suplimentare despre acest Acord, ori dacă, din orice motive, doriţi să contactaţi Canon, vă rugăm să contactaţi reprezentantul local Canon.

CONFORMITATE CU REGLEMENTĂRILE FCC (Pentru modelul 120 V)

Scaner de documente: – DR-6050C: Model M11070 – DR-7550C: Model M11069 – DR-9050C: Model M11068 Acest dispozitiv respectă normele din Secţiunea 15 a Reglementărilor FCC. Utilizarea este supusă următoarelor două condiţii: (1) Acest dispozitiv nu produce interferenţe dăunătoare şi (2) acest dispozitiv trebuie să accepte orice interferenţă recepţionată, inclusiv interferenţele care pot produce o funcţionare nedorită. Notă: Acest echipament a fost testat şi s-a constatat că respectă limitele pentru un dispozitiv digital Clasa B, în conformitate cu Secţiunea 15 a Reglementărilor FCC. Aceste limite sunt stabilite astfel încât să ofere o protecţie rezonabilă împotriva interferenţelor nocive într-un mediu destinat locuirii. Acest echipament generează, utilizează şi poate emite energie de radiofrecvenţă şi, în cazul în care nu este instalat şi utilizat în conformitate cu instrucţiunile, poate cauza interferenţe dăunătoare comunicaţiilor radio. Totu

şi, nu există nicio garanţie că nu vor apărea interferenţe în anumite cazuri de instalări. Dacă acest echipament cauzează interferenţe dăunătoare recepţiei radio sau de televiziune, ceea ce poate fi stabilit prin oprirea şi pornirea echipamentului, utilizatorul este încurajat să încerce să corecteze interferenţele prin una sau mai multe dintre măsurile următoare: – Reorientaţi sau repoziţionaţi antena receptoare. –Măriţi distanţa dintre echipament şi receptor. – Conectaţi echipamentul la o priză de pe un circuit diferit de

cel la care este conectat receptorul.

– Pentru asistenţă, consultaţi distribuitorul sau un tehnician

radio/TV cu experienţă. Utilizarea unui cablu ecranat este necesară în conformitate cu limitele clasei B în Subsecţiunea B din Partea 15 a Reglementărilor FCC.

Nu efectuaţi nicio schimbare sau modificare a echipamentului, cu excepţia cazului în care este specificat altfel în manual. În cazul în care trebuie să efectuaţi schimbări sau modific

ări, ar putea fi necesară oprirea utilizării echipamentului. Canon U.S.A. Inc. One Canon Plaza, Lake Success NY 11042, S.U.A. Nr. tel. (516)328-5000

REGLEMENTĂRI PRIVIND INTERFERENŢELE RADIOELECTRICE (Pentru modelele la 120 V)

Acest dispozitiv digital respectă limitele Clasei B pentru emisiile de zgomote radioelectrice aplicabile dispozitivelor digitale, aşa cum este prevăzut în standardul privind echipamentele care produc interferenţe denumit „Dispozitive digitale”, ICES-003 al Industry Canada.

RÈGLEMENT SUR LE BROUILLAGE RADIOÉLECTRIQUE (For 120 V models)

Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de Classe B prescrites dans la norme sur le matériel brouilleur: „Appareils Numériques”, NMB-003 édictée par l’Industrie Canada.

Programul internaţional pentru echipamente de birou ENERGY STAR

Ca partener ENERGY STAR®, Canon Electronics Inc. a stabilit că acest produs îndeplineşte cerinţele Programului ENERGY STAR

Programul internaţional pentru echipamente

de birou ENERGY STAR

pentru eficienţa energetică.

este un program care promovează economisirea energiei la utilizarea computerelor şi a altor echipamente de birou. Programul susţine dezvoltarea şi crearea de produse cu funcţii care reduc efectiv consumul de energie. Acesta este un sistem deschis la care proprietarii de afaceri pot participa voluntar. Produsele vizate sunt echipamentele de birou, cum ar fi computere, monitoare, imprimante, aparate fax, copiatoare şi scanere. Standardele şi siglele sunt aceleaşi pentru toate naţiunile participante.

iii

Doar pentru Uniunea Europeană (şi Zona Economică Europeană, EEA)

Acest simbol indică faptul că acest produs nu trebuie aruncat împreună cu celelalte deşeuri menajere, conform Directivei WEEE (2002/96/CE) şi reglementărilor naţionale. Acest produs trebuie predat unui punct de colectare desemnat, de

exemplu pe baza unui sistem unu-pentru-unu, prin care achiziţionaţi un produs similar nou sau unui centru autorizat de colectare pentru reciclarea deşeurilor electrice şi electronice (EEE). Manevrarea necorespunzătoare a acestui tip de deşeuri poate avea un impact negativ asupra mediului şi sănătăţii umane ca urmare a substanţelor posibil periculoase asociate cu echipamentele electrice şi electronice (EEE). În acelaşi timp, cooperarea dumneavoastră în administrarea corespunzătoare a acestui produs va contribui la utilizarea eficientă a resurselor naturale. Pentru mai multe informaţii despre punctele de colectare a deşeurilor ce urmează a fi reciclate, contactaţi centrul local din oraşul dumneavoastră, autoritatea pentru administrarea deşeurilor, Centrul WEEE autorizat sau serviciul de administrare a deşeurilor menajere din zona dumneavoastră. Pentru mai multe informaţii privind returnarea ş www.canon-europe.com/environment

i reciclarea produselor WEEE, vizitaţi

(EEA: Norvegia, Islanda şi Liechtenstein)

Für EMVG

Dieses Produkt ist zum Gebrauch im Wohnbereich, Geschäfts-und Gewerbebereich sowie in Kleinbetrieben vorgesehen.

Für 3. GPSGV

„Maschinenlärminformations-Verordnung 3. GPSGV: Der höchste Schalldruckpegel beträgt 70 dB(A) oder weniger gemäß EN ISO 7779”

Nume de modele

Numele următoare pot fi furnizate pentru normele de siguranţă în fiecare regiune de comercializare a Scanerului de documente. DR-6050C: Model M11070 DR-7550C: Model M11069 DR-9050C: Model M11068

Mărci comerciale

• Canon şi sigla Canon sunt mărci înregistrate în S.U.A. ale Canon Inc. şi pot fi mărci comerciale sau mărci înregistrate în alte ţări.

• imageFORMULA este o marcă înregistrată a Canon Electronics Inc.

• Microsoft şi Windows sunt mărci comerciale sau mărci înregistrate ale Microsoft Corporation în S.U.A. şi în alte ţări.

• Adobe, Acrobat şi Adobe Reader sunt mărci comerciale sau mărci înregistrate ale Adobe Systems Incorporated în Statele Unite şi în alte ţări.

•ISIS

este o marcă înregistrată a EMC Corporation în

Statele Unite.

• Alte nume de produse şi companii prezentate în prezentul document sunt sau pot fi mărci comerciale ale respectivelor proprietari.

Drepturi de autor

Drepturi de autor 2009 ale Canon Electronics Inc. Toate drepturile rezervate. Nicio parte a acestei publicaţii nu poate fi reprodusă sau transmisă în nicio formă sau prin niciun mijloc, electronic sau mecanic, inclusiv prin fotocopiere sau înregistrare sau prin niciun sistem de stocare sau recuperare a datelor fără permisiunea scrisă prealabilă a Canon Inc.

Declinări ale responsabilităţii

Informaţiile din acest document se pot modifica fără înştiinţare prealabilă.

CANON ELECTRONICS INC. NU OFERĂ NICIUN FEL DE GARANŢIE REFERITOARE LA ACEST MATERIAL, FIE ACEASTA EXPRESĂ SAU IMPLICITĂ, CU EXCEPŢIA CELOR MENŢIONATE AICI, INCLUSIV, DAR FĂRĂ A SE LIMITA LA INCLUDERE, GARANŢII DE PIAŢĂ, DE VÂNZARE, ADAPTAREA PENTRU O ANUMITĂ UTILIZARE SAU NEÎNCĂLCAREA UNOR DREPTURI. CANON ELECTRONICS INC. NU ESTE RĂSPUNZĂTOARE PENTRU NICIO VĂTĂMARE DE ORICE NATURĂ, DIRECTĂ, ACCIDENTALĂ SAU SECUNDARĂ ŞI NICI PENTRU PIERDERILE SAU CHELTUIELILE REZULTATE DE PE URMA UTILIZĂRII ACESTUI MATERIAL.

Prefaţă

Sugestie

Vă mulţumim pentru achiziţionarea scanerului de documente Canon imageFORMULA DR-6050C/DR-7550C/DR-9050C. Vă rugăm să parcurgeţi cu atenţie acest manual, precum şi manualele următoare, înainte de utilizarea scanerului, pentru a vă familiariza cu caracteristicile acestuia şi pentru a utiliza la capacitate maximă numeroasele sale funcţii. După parcurgerea acestor manuale, păstraţi-le într-un loc sigur pentru referinţe viitoare.

Manuale pentru scaner

Documentaţia pentru scaner constă din Ghid de pornire simplă şi Ghid de referinţă (acest manual) (furnizat cu scanerul), Manualul utilizatorului şi Ghid de utilizare CapturePerfect3.0, care sunt furnizate în format electronic şi

înregistrate în meniu în timpul instalării software-ului.

Ghid de pornire simplă

Acest manual descrie procedurile de configurare a scanerului pentru utilizare. Vă rugăm să urmaţi procedurile din Ghid de pornire simplă pentru a configura scanerul.

Ghid de referinţă (acest manual)

Acest manual constă din instrucţiunile de operare de bază a scanerului, extrase din Manualul utilizatorului.

Manualul utilizatorului (manual electronic)

Acest manual este format din două secţiuni: Hardware şi Software. Secţiunea Hardware oferă informaţii generale privind setările de operare, întreţinerea şi depanarea scanerului. Secţiunea Software descrie modul de utilizare a driver-ului ISIS/TWAIN cu scanerul, precum şi modul de configurare a instrumentelor de înregistrare lucrări.

•Fişierele cu documentele ale Manualului utilizatorului şi ghidului CapturePerfect 3.0 sunt instalate în următoarele locaţii în timpul instalării software-ului.

Manualul utilizatorului

Ghid de utilizare CapturePerfect 3.0

• Versiuni electronice ale manualelor sunt disponibile pentru vizualizare pe CD-ul de instalare.

Ghid de utilizare CapturePerfect 3.0 (manual electronic)

Acesta este ghidul de utilizare pentru CapturePerfect 3.0, aplicaţia scanerului de documente Canon.

Simboluri utilizate în acest manual

AVERTISMENT

ATENŢIE

IMPORTANT

Sugestie

În acest manual sunt utilizate următoarele simboluri pentru a explica procedurile, restricţiile, precauţiile de manevrare şi instrucţiunile care trebuie respectate pentru a garanta siguranţa.

Indică un avertisment referitor la operaţiuni care, dacă nu sunt realizate corect, pot provoca moartea sau rănirea unor persoane. Pentru a utiliza scanerul în siguranţă, acordaţi mereu atenţia cuvenită acestor avertismente.

Indică o atenţionare referitoare la operaţiuni care, dacă nu sunt realizate corect, pot provoca rănirea unor persoane sau deteriorarea unor bunuri. Pentru a utiliza scanerul în siguranţă, acordaţi mereu atenţia cuvenită acestor atenţionări.

Indică cerinţe sau restricţii de funcţionare. Asiguraţi-vă că citiţi cu atenţie aceste texte pentru a utiliza corect scanerul şi pentru a evita deteriorarea acestuia.

Modul de organizare al acestui manual

Prezentul manual cuprinde următoarele capitole.

Capitolul 1 Înainte de utilizarea scanerului

Oferă o prezentare generală a scanerului

Capitolul 2 Operaţii de bază

Descrie utilizările de bază ale scanerului

Capitolul 3 Întreţinerea

Descrie curăţarea de rutină şi înlocuirea cilindrilor

Capitolul 4 Exemple practice

Descrie mesajele afişate şi soluţiile de depanare

Capitolul 5 Anexă

Oferă o listă de specificaţii şi informaţii de asistenţă

Indică o clarificare a unei operaţii sau prezintă explicaţii suplimentare pentru o procedură. Se recomandă insistent citirea acestor texte.

Cuprins

Prefaţă..................................................................... v

Manuale pentru scaner.............................................v

Simboluri utilizate în acest manual.......................... vi

Modul de organizare al acestui manual...................vi

Capitolul 1 Înainte de utilizarea scanerului

1. Instrucţiuni importante privind siguranţa .............2

Locaţia de instalare ................................................. 2

Alimentare ............................................................... 2

Mutarea scanerului .................................................. 3

Manevrarea ............................................................. 3

Depunerea la deşeuri .............................................. 5

2. Caracteristici .......................................................6

3. Denumirile şi funcţiile componentelor................ 10

Vedere frontală, admisie alimentare şi suport de

evacuare................................................................ 10

Vedere din spate ................................................... 11

Panou de control ................................................... 12

Capitolul 2 Operaţii de bază

1. Pornirea şi oprirea.............................................14

Despre întrerupătorul de alimentare...................... 14

2. Documente........................................................ 15

Documente acceptate............................................ 15

3. Tăvi de alimentare şi evacuare

a documentelor..................................................18

Pregătirea tăvii de alimentare a documentelor...... 18

Reglarea ghidajelor de document.......................... 20

Pregătirea tăvii de evacuare a documentelor........ 22

4. Metode de alimentare document.......................23

Selectarea metodei de alimentare

a documentelor...................................................... 23

5. Scanarea...........................................................26

Despre Job Function (Funcţie de lucru) ................ 26

CapturePerfect 3.0 ................................................ 27

6. Eliminarea unui blocaj de hârtie sau

a unei erori de alimentare dublă ....................... 32

Soluţionarea blocajelor de hârtie........................... 32

Soluţionarea unei alimentări duble ........................ 34

Capitolul 3 Întreţinerea

1. Întreţinere regulată............................................ 36

Curăţarea scanerului ............................................. 36

Curăţarea senzorilor .............................................. 36

Curăţarea sticlei de scanare şi a cilindrilor............ 37

Priză de alimentare................................................ 38

2. Înlocuirea cilindrilor de transport ....................... 39

Ciclu de înlocuire cilindru....................................... 39

Verificarea şi resetarea contorului de pagini ......... 40

Demontarea şi reinstalarea cilindrilor .................... 41

Capitolul 4 Exemple practice

1. Mesaje .............................................................. 48

Afişare stare .......................................................... 48

Mesaje de eroare................................................... 49

2. Depanare .......................................................... 51

Categorii de probleme ........................................... 51

Problemă şi soluţie ................................................ 51

Capitolul 5 Anexă

1. Specificaţii......................................................... 56

Specificaţii unitate.................................................. 56

Consumabile.......................................................... 57

Dimensiuni exterioare............................................ 58

2. Index ................................................................. 59

vii

Capitolul 1 Înainte de utilizarea scanerului

1. Instrucţiuni importante privind siguranţa ............. 2

Locaţia de instalare ..................................................2

Alimentare ................................................................2

Mutarea scanerului...................................................3

Manevrarea .............................................................. 3

Depunerea la deşeuri...............................................5

2. Caracteristici ....................................................... 6

3. Denumirile şi funcţiile componentelor ............... 10

Vedere frontală, admisie alimentare şi suport de

evacuare ................................................................ 10

Vedere din spate ....................................................11

Panou de control .................................................... 12

1. Instrucţiuni importante privind siguranţa

32,20" (818 mm) sau mai mult

3,9" (100 mm) sau mai mult

24,84" (631 mm) sau mai mult

Pentru o utilizare în siguranţă a scanerului, vă rugăm să vă asiguraţi că aţi citit avertismentele şi precauţiile descrise în continuare.

Locaţia de instalare

Randamentul scanerului este influenţat de mediul în care acesta este instalat. Asiguraţi-vă c ă locaţia în care este instalat scanerul respectă următoarele cerinţe de mediu.

● Asiguraţi-vă că există suficient spaţiu în jurul scanerului pentru operarea, întreţinerea şi ventilaţia acestuia.

● Evitaţi să instalaţi aparatul în lumina directă a soarelui. Dacă nu puteţi evita această situaţie, utilizaţi perdele pentru a proteja scanerul.

● Evitaţi locaţiile unde se acumulează o cantitate considerabilă de praf.

● Evitaţi locaţiile călduroase sau cu umiditate, de exemplu în apropierea robinetelor de apă, încălzitoarelor de apă sau a unui umidificator şi evitaţi locaţiile în care pot exista vapori de amoniac, diluant sau alte substanţe chimice volatile.

● Evitaţ

i locaţiile care sunt supuse vibraţiilor.

● Evitaţi expunerea scanerului la modificări bruşte de temperatură. În cazul în care camera în care este instalat scanerul este rece dar este încălzită rapid, picăturile de apă (condensul) pot pătrunde în scaner. Astfel, calitatea scanării poate scădea semnificativ.

Pentru a obţine cea mai bună calitate de scanare, se recomandă următoarele condiţii: Temperatura camerei: 10 °C - 32,5 °C (50 °F - 90,5 °F) Umiditate: 20% - 80% UR

● Evitaţi instalarea scanerului în apropierea echipamentelor care generează un câmp magnetic (de exemplu: boxe, televizoare sau aparate radio).

Alimentare

● Conectaţi scanerul numai la o priză la tensiunea nominală şi frecvenţa de alimentare specificate (120 V, 60 Hz sau 220-240 V, 50/60 Hz, în funcţie de zona dumneavoastră).

● Nu utilizaţi scanerul cu o sursă de alimentare care nu este conformă pentru tensiunea specificată. Aceasta ar putea duce la producerea unui incendiu sau şoc electric.

● Nu conectaţi un alt echipament electric la aceeaşi priză la care este conectat scanerul. De asemenea, dacă utilizaţi un prelungitor, asiguraţi- vă că acesta corespunde cerinţelor privind tensiunea scanerului.

● Cablul de alimentare poate fi deteriorat dacă se calcă adesea pe el sau dacă sunt amplasate obiecte grele peste acesta. Continuarea utilizării unui cablu de alimentare deteriorat poate determina un accident, cum ar fi un incendiu sau un şoc electric.

● Nu utilizaţi cablul de alimentare dacă acesta este

AVERTISMENT

răsucit.

● Nu trageţi direct de cablul de alimentare. Când deconectaţi cablul de alimentare, prindeţi întotdeauna ştecărul şi scoateţi-l din priză.

● Menţineţi liberă zona din jurul ştecărului, astfel încât cablul de alimentare să poată fi deconectat uşor, în caz de urgenţă.

● Pentru informaţii suplimentare despre alimentare, vă rugăm să contactaţi distribuitorul local autorizat Canon sau reprezentantul de service.

Mutarea scanerului

● Scanerul cântăreşte aproximativ 50 lbs (22,5 kg). Pentru a ridica sau muta scanerul, sunt necesare întotdeauna două persoane, una de fiecare parte a acestuia. Nu încercaţi niciodată să ridicaţi scanerul de unul singur. Puteţi scăpa scanerul sau vă puteţi prinde degetele, rezultând accidentări sau defectarea scanerului. Acordaţi atenţie maximă la mutarea acestuia.

● Înainte de a muta scanerul, asiguraţi-vă că aţi deconectat cablul de interfaţă şi cablul de alimentare. Dacă scanerul este mutat cu aceste elemente conectate, mufele şi conectorii se pot deteriora sau pot cauza căderea scanerului şi vătămarea corporală a persoanelor implicate sau deteriorarea scanerului.

Manevrarea

De fiecare dată când utilizaţi scanerul, respectaţi următoarele măsuri de precauţie. În caz contrar există riscul producerii unui incendiu sau a unui şoc electric.

■ Nu utilizaţi niciodată alcool, benzen, diluant, spray-uri cu aerosoli sau alte substanţe foarte inflamabile în apropierea scanerului.

■ Nu tăiaţi, deterioraţi sau modificaţi cablul de alimentare cu energie electrică. Nu aşezaţi obiecte grele pe cablul de alimentare şi nu trageţi sau îndoiţi excesiv cablul de alimentare.

■ Nu conectaţi niciodată cablul de alimentare dacă aveţi mâinile ude.

■ Nu conectaţi scanerul la un prelungitor cu mai multe prize.

■ Nu înnodaţi şi nu răsuciţi cablul de alimentare, deoarece se pot produce incendii sau şocuri electrice. La conectarea cablului de alimentare, asiguraţi-vă că aţi introdus complet şi sigur ştecărul în priză.

■ Pentru a utiliza un prelungitor tip bobină, desfăşuraţi tot cablul de pe bobină. Utilizarea pe termen lung cu cablul răsucit pe bobină, poate provoca supraîncălzirea cablului şi producerea unui incendiu.

Înainte de utilizarea scanerului

■ Nu utilizaţi alte cabluri de alimentare decât cel

ATENŢIE

furnizat cu acest scaner.

■ Nu încercaţi să dezasamblaţi sau să modificaţi scanerul, deoarece aceste operaţiuni sunt periculoase şi se pot produce incendii sau şocuri electrice.

■ Nu utilizaţi în apropierea scanerului spray-uri cu aerosoli, inflamabile.

■ Când curăţaţi scanerul, OPRIŢI întrerupătorul şi deconectaţi cablul de alimentare de la sursa de alimentare.

■ Curăţaţi scanerul utilizând o cârpă umezită uşor care a fost stoarsă bine. Nu utilizaţi niciodată alcool, benzen, diluant pentru vopsea sau oricare altă substanţă inflamabilă.

■ Dacă scanerul emite sunete ciudate sau fum, căldură sau mirosuri neobişnuite, ori dacă scanerul nu funcţionează sau apar alte anomalii atunci când utilizaţi scanerul, OPRIŢI imediat întrerupătorul şi scoate pentru informaţii suplimentare, contactaţi reprezentantul local autorizat Canon sau departamentul de service.

■ Nu scăpaţi scanerul şi nu îl supuneţi unor impacturi sau şocuri puternice. În cazul în care scanerul se defectează, OPRIŢI imediat întrerupătorul şi scoateţi ştecărul din priză. Apoi, pentru depanare, contactaţi reprezentantul local autorizat Canon sau departamentul de service.

■ Înainte de a muta scanerul, asiguraţi-vă că întrerupătorul este OPRIT şi că aţi scos ştecărul din priză.

ţi ştecărul din priză. Apoi,

■ Nu instalaţi scanerul pe o suprafaţă instabilă sau înclinată sau într-o zonă expusă unor vibraţii excesive, deoarece acestea pot determina căderea scanerului şi vătămarea corporală a persoanelor implicate sau deteriorarea scanerului.

■ Nu blocaţi orificiile de ventilaţie. Aceasta ar putea duce la supraîncălzirea scanerului, existând riscul de producere a unor incendii.

■ Nu aşezaţi niciodată pe scaner obiecte mici de metal, de exemplu capse, agrafe de hârtie sau bijuterii. Aceste articole pot cădea în scaner şi pot provoca incendii sau şocuri electrice. În cazul în care obiecte de acest gen cad în scaner, OPRIŢI imediat alimentarea cu energie şi scoateţi ştecărul din priză. Apoi, pentru depanare, contactaţi reprezentantul local autorizat Canon sau departamentul de service.

■ Nu aşezaţi scanerul într-o locaţie cu umiditate sau praf. Aceasta ar putea duce la producerea unor incendii sau şocuri electrice.

■ Nu aşezaţi obiecte deasupra scanerului. Acestea pot cădea sau se pot răsturna, ducând astfel la accidentarea persoanelor implicate.

■ Când deconecta ferm de ştecăr. Nu trageţi direct de cablul de alimentare, deoarece acesta acesta sau conductoarele interne ale cablului se pot deteriora, producând incendii sau şocuri electrice.

■ Păstraţi un spaţiu suficient în jurul cablului de alimentare pentru a permite deconectarea facilă a acestuia. Dacă sunt plasate obiecte în jurul ştecărului cablului de alimentare, nu îl veţi putea deconecta în caz de urgenţă.

ţi cablul de alimentare, prindeţi-l

■ Aveţi grijă să nu vărsaţi apă sau substanţe inflamabile (alcool, diluant, benzen etc.) în scaner, deoarece se pot produce incendii sau şocuri electrice.

■ Din motive de siguranţă, OPRIŢI întrerupătorul dacă scanerul nu va fi folosit pentru o perioadă lungă de timp, cum ar fi peste noapte. De asemenea, din motive de siguranţă, OPRIŢI întrerupătorul şi deconectaţi cablul de alimentare de la priză dacă aparatul nu va fi folosit pentru o perioadă extinsă de timp, cum ar fi în timpul vacanţelor prelungite.

■ Nu purtaţi haine largi sau bijuterii care se pot prinde în scaner în timpul utilizării acestuia. Aceasta ar putea cauza accidentări. Aveţi foarte mare grijă la cravate şi la părul lung. n cazul în care sunt prinse obiecte în scaner, deconectaţi imediat cablul de alimentare pentru a opri scanerul.

■ Aveţi grijă când aşezaţi hârtia în scaner şi când îndepărtaţ degete într-o coală de hârtie.

i hârtia blocată. Puteţi să vă tăiaţi la

Depunerea la deşeuri

● Când doriţi să depuneţi la deşeuri acest scaner, aveţi grijă să respectaţi toate legile şi ordonanţele locale sau să consultaţi vânzătorul care v-a vândut acest scaner.

Înainte de utilizarea scanerului

2. Caracteristici

Caracteristicile principale ale scanerului DR-6050C/7550C/9050C sunt descrise mai jos.

Caracteristici ale scanerului

● O varietate de moduri de scanare

Scanerul este prevăzut cu şase moduri de scanare: Black and White (Alb-negru), Error Diffusion (Difuziune eroare), Advanced Text Enhancement II (Mod de îmbunătăţire avansată a textului II), 256-Color Grayscale (Nivel de tonuri de gri: 256), 24-bit Color (Culori pe 24 de biţi)

* Funcţia Advanced Text Enhancement (Mod de

îmbunătăţire avansată a textului) poate accentua textul scanat prin procesarea fundalului sau culorilor din primplan.

● Fast Document Feeding (Alimentare rapidă documente)

Scanerul poate scana până la 90 de coli pe minut de hârtie în format LTR/A4, în moduri de scanare alb-negru, pe scală de gri şi color. (Pentru DR-9050C)

* Condiţii de scanare: Portret LTR/A4, duplex, 200 dpi

● Alimentator de mare capacitate

Până la 500 de coli de hârtie normală pot fi încărcate în tava de alimentare cu documente. (Maximum 300 de coli de hârtie pentru DR-6050C)

● Mod Count-Only (Doar contorizare)

La operarea scanerului ca dispozitiv autonom, acest mod permite contorizarea numărului de coli de documente încărcate.

● Tavă de alimentare a documentelor reglabilă

Poziţia tăvii de alimentare a documentelor poate fi reglată în sus şi în jos, în funcţie de numărul de coli de document care va fi încărcat. (Consultaţi „Pregătirea tăvii de alimentare a documentelor” la pag. 18.)

● Long Document Mode (Mod document lung)

Pot fi scanate coli de document cu o lungime de până la 3 metri (118,1 inci). (Consultaţi „Setări Long Document Mode (Mod document lung)” la pag. 16.)

● Job Function (Funcţie de lucru)

Condiţiile de scanare şi destinaţia de salvare pentru fişierele de imagini sunt înregistrate cu operaţia, astfel încât veţi putea scana utilizând doar operaţiile cu taste ale panoului de control. (Consultaţi „Despre Job Function (Funcţie de lucru)” la pag. 26.)

● Ghidaje de document liber ajustabile

Ghidajele de document din partea stângă şi dreaptă pot fi ajustate astfel încât documentele pot fi pozi

ţionate pentru a fi scanată fie partea stângă, fie partea dreaptă. (Consultaţi „Reglarea ghidajelor de document” la pag. 20.)

● User Mode (Mod Utilizator)

Funcţiile User Mode (Mod Utilizator) pot fi folosite pentru a seta scanerul pentru aproape orice condiţie. Pentru detalii privind setările User Mode (Mod Utilizator), consultaţi Manualul utilizatorului.

Funcţii de detectare

Fixed-Size Scanning

(Scanare cu dimensiune fixă)

Auto-Size Detection Scanning

(Scanare cu detectare automată

a dimensiunii)

Feeding Direction

(Direcţie de alimentare)

Este detectată orientarea textului, iar imaginea este

rotită

● Auto Image Type Detection (Detectare automată a tipului de imagine)

Scanerul detectează automat dacă documentele sunt alb-negru sau color.

● Auto Paper Size Detection (Detectare automată a dimensiunii paginii)

Dimensiunea de pagină a documentului este detectată înaintea scanării.

● Skew Detection (Detectare document introdus incorect)

Scanerul opreşte alimentarea cu documente atunci când este detectat un document introdus incorect care atinge marginile admisiei de alimentare documente.

● Staple Detection (Detectare capse)

Scanerul opreşte alimentarea cu documente atunci când detectează prezenţa unor documente capsate.

● Ultrasonic Double-Feed Detection (Detectare ultrasonică de alimentare dublă)

Scanerul opreşte alimentarea atunci când senzorul ultrasonic detectează faptul că două sau mai multe pagini de document sunt alimentate în acelaşi timp.

* Poate fi specificată o zonă de non-detectare pentru a evita

detectarea alimentării duble în zone precum cele conţinând etichete adezive.

● Double-Feed Detection by Document Length (Detectare alimentare dublă în funcţie de lungimea documentului)

Scanerul opreşte alimentarea când este detectată o alimentare dublă prin compararea lungimilor de document.

* Utilizând lungimea primei pagini a documentului ca

referinţă, scanerul detectează o alimentare dublă atunci când este alimentată o pagină cu o lungime diferită.

● Prescan (Prescanare)

La începerea scanării, această funcţie prescanează prima pagină a documentului şi întrerupe activitatea, astfel încât dumneavoastră să puteţi să utilizaţi prima imagine pentru a regla luminozitatea şi contrastul înaintea de a relua scanarea.

● Verify Scan (Verificare scanare)

În timpul scanării, numărul de pagini de document scanate este verificat prin comparare cu un număr specificat în prealabil sau cu numărul obţinut din modul Count-Only (Doar contorizare).

● Text Orientation Detection (Detectare orientare text)

Este detectată orientarea textului de pe fiecare pagină, iar imaginea scanată este rotită în trepte de 90 de grade pentru normalizare.

Înainte de utilizarea scanerului

Image Processing (Procesare imagine)

Imagine înclinată Imagine îndreptată

Color Document

(Document color)

Imagine cu setare de

eliminare a culorii roşu

(filtrare roşu)

Imagine cu orificii de

legătură

Imagine fără orificii de

legătură

Documente cu două feţe,

cu o faţă goală

Imagini cu o paginile goale

omise

Imagini faţă şi spate Imagine reconstruită

● Prevent Bleed Through / Remove Background (Prevenire infiltrare/Îndepărtare fundal)

Previne ca fundalul sau imaginea originală de pe versoul documentelor cu pagini subţiri să apară în imaginile scanate.

● Image Rotation (Rotire imagine)

Scanerul poate roti imaginile scanate în trepte de 90°, sau poate detecta orientarea textului şi roti imaginea în trepte de 90° pentru a-i corecta orientarea.

● Deskew (Îndreptare automată)

Scanerul îndreaptă o imagine atunci când determină faptul că pagina de document nu a fost alimentată drept.

● Dropout and Color Enhancement (Eliminare culoare şi accentuare culoare)

Scanerul este prevăzut cu funcţii de eliminare şi accentuare care vă permit să specificaţi o culoare (roşu, albastru sau verde) care va fi omisă (eliminată) sau accentuată în timpul scanării.

● Remove Binder Holes (Îndepărtare orificii de legătură)

Şterge umbrele care apar pe imaginile scanate de la orificiile de legătură ale documentului original.

● Skip Blank Page (Omitere pagini goale)

Scanerul scanează ambele feţe ale documentului şi omite salvarea imaginii de pe faţa care a fost stabilită ca fiind o pagină albă.

● Folio Scan (Scanare folio)

Documentele care sunt prea mari pentru a se încadra în admisia de alimentare pot fi pliate şi scanate pe ambele părţi, iar apoi imaginile pot fi combinate într-o singură imagine.

* Funcţia Folio Scan (Scanare folio) suportă documente în

format A1 (23,4" × 33,1" (594 × 841 mm)) la utilizare în combinaţie cu Long Document Mode (Mod document lung).

● MultiStream

Documente care vor fi

scanate

(150 dpi, Color)

(300 dpi, alb-negru)

Două tipuri de imagine rezultată

Scanerul acceptă funcţia MultiStream, care, în funcţie de aplicaţia software, poate crea două imagini cu condiţii de scanare diferite pe baza unei singure scanări. Totuşi, această funcţie este disponibilă doar la utilizarea aplicaţiei CapturePerfect 3.0 (furnizată cu scanerul) sau la utilizarea unui alt program de aplicaţie care acceptă funcţia Multi-Stream.

Alte funcţii

● Rapid Recovery System (Sistem de recuperare rapidă)

Când această funcţie este activată şi un senzor detectează o alimentare incorectă din cauza unui blocaj de hârtie sau a unei alimentări duble care duc la oprirea operaţiei de alimentare, scanarea este întreruptă temporar pentru a vă permite să corectaţi cauza alimentării incorecte, apoi continuă de la pagina de document la care a fost detectată anomalia. (Consultaţi „Eliminarea unui blocaj de hârtie sau a unei erori de alimentare dublă” la pag. 32.)

* Rapid Recovery System (Sistem de recuperare rapidă)

acţionează atunci când alimentarea se opreşte ca rezultat a detectării unui blocaj de hârtie, a unei alimentări duble, incorecte sau a unei capse.

Opţiuni

● Imprimator (Opţiune)

Opţional, tipărirea poate fi efectuată pe documente scanate.

● Detectare cod de bare (Opţiune)

Codurile de bare de pe documente pot fi detectate prin instalarea modulului opţional de cod de bare.

● Suport cod de corecţie (Opţiune)

Prin instalarea decodorului de cod de corecţie opţional, colile cu cod de corecţie introduse între paginile documentului pot fi detectate pentru separarea lotului.

Înainte de utilizarea scanerului

3. Denumirile şi funcţiile componentelor

ATENŢIE

Denumirile şi funcţiile componentelor DR-6050C/7550C/9050C sunt indicate mai jos.

Vedere frontală, admisie alimentare şi suport de evacuare

햲 Unitate superioară

Deschideţi la curăţarea cilindrilor sau la eliminarea blocajelor de hârtie.

햳 Capac imprimator

Deschideţi la înlocuirea cartuşului de cerneală din imprimatorul opţional sau la curăţarea imprimatorului.

햴 Tavă de evacuare a documentelor

Documentele scanate ies aici.

햵 Panou de control (Consultaţi pag. 12.) 햶 Întrerupător de alimentare

Porneşte şi opreşte scanerul.

햷 Prelungire tavă de evacuare a documentelor

Deschideţi prelungirea tăvii de evacuare a documentelor atunci când documentele pot cădea de pe tava de evacuare.

햸 Opritoare ieşire documente

Reglaţi pentru a se potrivi cu lungimea documentului şi pentru a evita ieşirea accidentală a documentelor.

햹 Ghidaje de document

Reglaţi pentru potrivire cu lăţimea documentelor, astfel încât documentele evacuate să fie stivuite îngrijit.

햺 Ghidaje de document

Reglaţi pentru potrivire cu lăţimea documentelor.

햻 Manetă de blocare ghidaj de document

Blochează ghidajele de document.

햽 Tavă de alimentare a documentelor

ţi documentele care vor fi scanate aici.

Încărca

햾 Prelungire tavă de alimentare a documentelor / Fir de

prelungire

Extindeţi în funcţie de lungimea documentelor.

Nu deschideţi capacul de imprimator dacă imprimatorul opţional nu este instalat.

Vedere din spate

ATENŢIE

햲 Orificii de ventilaţie (Ventilator de evacuare)

Evacuează căldura din interiorul scanerului.

햳 Conector de alimentare

Conectaţi cablul de alimentare furnizat aici.

햴 Conector USB (Tip B)

Conectaţi cablul USB furnizat aici.

햵 Conector SCSI (fişă D-sub cu 50 de pini)

Conectaţi cablul SCSI aici.

햶 Comutatoare de fază (SCSI ID)

Selectează numărul de identificare SCSI al scanerului.

Nu blocaţi orificiile de ventilaţie. Aceasta ar putea duce la supraîncălzirea scanerului, existând riscul de producere a unui incendiu.

Înainte de utilizarea scanerului

Panou de control

햲 Panou de afişare

Afişează modul de utilizator, informaţii privind operaţia desfăşurată, mesaje şi un contor.

햳 Tastă Count Clear (Ştergere contorizare)

Resetează contorul de pe panoul de afişare.

햴 Tastă Enter

Selectează modul de utilizator şi acceptă setările.

햵 Taste

Selectează modul de utilizator şi lucrarea.

햶 Tastă Menu (Meniu)

Afişează modul de utilizator.

햷 Tastă Job (Lucrare)

Selectează lucrările.

햸 Tastă Count Only (Doar contorizare)

Alimentează şi contorizează numărul de pagini de document.

햹 Tastă Separation Off (Dezactivare separare)

Ridică tava de alimentare a documentelor pentru modul fără separare (manual).

햺 Tastă New File (Fiş

Când este apăsată tasta File Separation by (Separare fişier în funcţie de), fişierele sunt separate.

햻 Tastă Start (Pornire)

Porneşte scanarea.

햽 Tastă Stop (Oprire)

Opreşte procesul de scanare.

ier nou)

Capitolul 2 Operaţii de bază

1. Pornirea şi oprirea............................................. 14

Despre întrerupătorul de alimentare ......................14

2. Documente........................................................ 15

Documente acceptate ............................................ 15

3. Tăvi de alimentare şi evacuare

a documentelor ................................................. 18

Pregătirea tăvii de alimentare a documentelor.......18

Reglarea ghidajelor de document ..........................20

Pregătirea tăvii de evacuare a documentelor.........22

4. Metode de alimentare document ...................... 23

Selectarea metodei de alimentare

a documentelor ...................................................... 23

5. Scanarea .......................................................... 26

Despre Job Function (Funcţie de lucru).................26

CapturePerfect 3.0 .................................................27

6. Eliminarea unui blocaj de hârtie sau

a unei erori de alimentare dublă ....................... 32

Soluţionarea blocajelor de hârtie............................32

Soluţionarea unei alimentări duble......................... 34

1. Pornirea şi oprirea

ATENŢIE

Sugestie

IMPORTANT

Întrerupător de alimentare

Utilizaţi întrerupătorul de alimentare pentru a porni şi opri scanerul sau, dacă folosiţi o conexiune USB, puteţi seta un întrerupător de pornire corelat la USB.

•După oprirea scanerului, aşteptaţi cel puţin zece secunde înainte de a-l reporni.

•Dacă scanerul este conectat printr-un cablul SCSI, porniţi întotdeauna scanerul înainte de a porni calculatorul. Dacă porniţi calculatorul înaintea scanerului, este posibil ca acesta să nu recunoască scanerul în mod corect.

Despre întrerupătorul de alimentare

Întrerupătorul de alimentare este amplasat în partea stângă jos pe partea frontală a scanerului. Apăsaţi întrerupătorul de alimentare pentru a PORNI scanerul. (Consultaţi pag. 18.) Apăsaţi întrerupătorul de alimentare din nou pentru a OPRI scanerul.

În User Mode (Mod Utilizator), dacă poziţia tăvii este setată la o altă înălţime decât cea mai joasă poziţie, atunci tava de alimentare a documentelor se deplasează în sus şi în jos la pornirea scanerului. În acest caz, tava de alimentare a documentelor este coborâtă o dată la cea mai joasă poziţie, apoi se deplasează la înălţimea configurată. Când scanerul este oprit, tava de alimentare a documentelor nu se deplasează şi rămâne la înălţimea configurată. (Consultaţi pag. 18.)

• La conectarea scanerului la calculator utilizând un cablu SCSI, asiguraţi-vă că porniţi mai întâi scanerul şi apoi calculatorul. Dacă veţi porni mai întâi calculatorul, este posibil ca scanerul să nu fie recunoscut corect de calculator.

•După oprirea scanerului, aşteptaţi cel puţin 10 secunde înainte de a-l reporni.

•Dacă nu veţi utiliza scanerul pentru o perioadă mai lungă de timp, deconectaţi cablul de alimentare de la priza de curent, pentru mai multă siguranţă.

2. Documente

Sugestie

IMPORTANT

Tastă Separation Off

(Dezactivare separare)

Scanerul poate scana documente care variază ca dimensiune de la cărţi de vizită şi cecuri până la 11" × 17"/A3. Dimensiunea şi tipul colii de hârtie care poate fi alimentată depinde de metoda de alimentare.

• Modul de alimentare manuală necesită alimentarea unui

Documente acceptate

Scanerul poate alimenta următoarele dimensiuni de documente.

Dimensiune

Lăţime: între 2" şi 12,01" (între 50,8 mm şi 305 mm) Lungime: între 2,76" şi 17,01" (între 70 mm şi 432 mm)

(fără utilizarea Long Document Mode (Mod document lung)) între 2,76" şi 39,37" (între 70 mm şi 1m) (utilizând [ON1] [ACTIVARE1] în Long Document Mode (Mod document lung)) între 2,76" şi 118,11" (între 70 mm şi 3m) (utilizând [ON2] [ACTIVARE2] în Long Document Mode (Mod document lung))

Când este selectat Long Document Mode (Mod document lung), funcţia Paper Size Detection (Detectare dimensiune pagină) poate fi utilizată pentru scanarea documentelor cu o lungime de până la 118,11" (3 m). (Consultaţi „Setări Long Document Mode (Mod document lung)” la pag. 16.)

Grosime hârtie

Alimentare continuă: între 14 şi 56 lb bond (între 52 g/m2

şi 209 g/m

Alimentare manuală: între 11 lb şi 64 lb bond

(între 42 g/m2 şi 255 g/m2) (între 0,05 mm şi 0,30 mm)

• În modul de alimentare continuă, paginile documentului sunt alimentate una după cealaltă cu ajutorul cilindrilor de alimentare şi reţinere, după amplasarea unui lot de documente în tava de alimentare a documentelor.

) (între 0,06 mm şi 0,25 mm)

document o dată în timp ce tasta [Separation Off] [Dezactivare separare] de pe panoul de control este aprinsă, iar tava de alimentare a documentelor este ridicată.

Pentru a putea fi scanat, un document trebuie să îndeplinească următoarele criterii:

• Atunci când scanaţi un document cu pagini multiple, paginile trebuie să fie grupate în aşa fel încât să fie de aceeaşi dimensiune, grosime şi greutate. Scanarea unor tipuri diferite de hârtie în acelaşi timp poate cauza blocarea scanerului.

• Asiguraţi-vă întotdeauna că cerneala de pe un document s-a uscat înainte de a-l scana. Scanarea documentelor pe care nu s-a uscat încă cerneala poate murdări cilindrii sau sticla de scanare, poate cauza apariţia liniilor sau a petelor pe imagini sau a murdăriei pe alte documente.

•Curăţaţi întotdeauna cilindrii sau sticla de scanare după scanarea unui document scris cu creion. Scanarea documentelor scrise cu un creion poate murdări cilindrii sau sticla de scanare, poate cauza apariţia liniilor pe imagini sau a murdăriei pe alte documente.

• Când scanaţi un document cu două feţe care este tipărit pe hârtie subţire, imaginea de pe una dintre feţe poate apărea şi pe cealaltă faţă. Reglaţi luminozitatea scanării din programul de aplicaţie sau activaţi setarea [Prevent Bleed Through/ Remove Background] [Prevenire infiltrare/Îndepărtare fundal] înaintea scanării.

Operaţii de bază

•Notă: scanarea următoarelor tipuri de documente poate cauza

IMPORTANT

Marcaj de limitare dimensiune mare

Marcaj de limitare dimensiune mică

Tastă Menu (Meniu)

blocarea hârtiei sau funcţionarea defectuoasă. Pentru a scana un astfel de document, faceţi o fotocopie a documentului şi apoi scanaţi fotocopia.

Documente încreţite sau cutate

Documente ondulate Hârtie cretată

Documente rupte

Documente cu agrafe sau capse

• Pentru a scana documente cu mai multe pagini legate, precum facturiere, amplasaţi marginea legată pe admisia de alimentare şi scanaţi prin alimentare manuală.

• Pentru a utiliza Long Document Mode (Mod document lung), alimentaţi paginile documentului manual, una după cealaltă.

Indigo

Hârtie extrem de subţire, transparentă

Capacitatea alimentatorului de documente

DR-6050C:

Până la 300 de coli de hârtie de bună calitate sau până la 1,10" (28 mm) (maximum)

DR-7550C/9050C:

Până la 500 de coli de hârtie de bună calitate sau până la 1,89" (48 mm) (maximum)

Nu depăşiţi marcajul de limită de încărcare la amplasarea documentelor în tava de alimentare a documentelor. Pot apărea blocaje ale hârtiei.

Marcaj de limitare dimensiune mică: La amplasarea unor documente cu o dimensiune mai mică decât LTR/A4. Marcaj de limitare dimensiune mare: La amplasarea unor documente cu o dimensiune mai mare decât LTR/A4.

■ Setări Long Document Mode (Mod document lung)

Utilizând Long Document Mode (Mod document lung), pot fi scanate pagini cu o lungime de până la 118,11" (3 m). Puteţi efectua setările Long Document Mode (Mod document lung) din User Mode (Mod Utilizator).

1. Apăsaţi tasta Menu (Meniu) de pe panoul de control.

User Mode (Mod Utilizator) este activat.

2. Apăsaţi tasta [ ] de patru ori pentru a afişa Long Document Mode (Mod document lung).

3. Confirmaţi setările.

IMPORTANT

Tastă Enter

Tastă Separation Off (Dezactivare separare)

[ON2] [ACTIVARE2]: Când este selectată dimensiunea

de pagină [Auto Detection] [Detectare automată] sau [Scanner’s Maximum] [Dimensiune maximă a scanerului], pot fi detectate lungimi de pagini de document de până la 118,11" (3 m).

[ON1] [ACTIVARE1]: Când este selectată dimensiunea

de pagină [Auto Detection] [Detectare automată] sau [Scanner’s Maximum] [Dimensiune maximă a scanerului], pot fi detectate lungimi de pagini de document de până la 39,37" (1 m).

[OFF] [DEZACTIVARE]: Când este selectată setarea de

dimensiune pagină [Auto Detection] [Detectare automată], pot fi detectate lungimi de pagini de document de până la 17,01" (432 mm).

4. Apăsaţi [Enter].

• Când scanaţi cu Long Document Mode (Mod document lung) setat la [ON1] [ACTIVARE1], dacă scanarea este efectuată cu modul de scanare setat la color şi calitatea imaginii setată la [Image quality priority] [Prioritate calitate imagine], imaginea se poate pierde. În acest caz, scanaţi utilizând modul albnegru sau reducând calitatea imaginii.

• Când scanaţi cu Long Document Mode (Mod document lung) setat la [ON2] [ACTIVARE2], dacă scanarea este efectuată la 400/600 dpi sau scanarea este efectuată cu modul de scanare setat la color i partea de scanare setată la [Duplex], imaginea se poate pierde. În acest caz, scanaţi reducând rezoluţia, utilizând modul alb-negru sau setând partea de scanare la Simplex].

• Când scanaţi cu Long Document Mode (Mod document lung), funcţiile [High-Quality Moire Reduction] [Reducere moaraj de înaltă calitate], [Deskew] [Îndreptare] sau orientarea documentului la [90 degrees] [90 de grade] sau [270 degrees] [270 de grade] nu pot fi utilizate.

•Dacă o pagină este încărcată la un unghi incorect atunci când scanaţi documente lungi, aceasta poate fi deteriorată prin intrarea în contact cu ambele părţi ale căii de transport. Drept urmare, evitaţi încărcarea documentelor la unghiuri incorecte.

•Funcţia de detectare a blocajului de hârtie poate reacţiona mai lent la scanarea documentelor lungi, ceea ce ar putea duce la deteriorarea documentelor blocate. Acordaţi o atenţie maximă, pentru a evita blocajele de hârtie.

• Pentru a alimenta manual fiecare pagină a documentului atunci când scanaţi documente lungi, apăsaţi tasta [Separation Off] [Dezactivare separare] de pe panoul de control.

Operaţii de bază

Setarea curentă este indicată prin paranteze drepte care luminează intermitent [ ].

5. Apăsaţi tasta [ ] sau [ ] pentru a selecta [ON] [ACTIVARE] sau [OFF] [DEZACTIVARE] şi apăsaţi [Enter] pentru a accepta selecţia.

6. Apăsaţi tasta Stop (Oprire) pentru a ieşi din User Mode (Mod Utilizator).

• Procesarea poate fi mai lentă atunci când scanaţi în Long

Document Mode (Mod document lung).

3. Tăvi de alimentare şi evacuare a documentelor

Tastă Menu (Meniu)

Înaintea scanării, pregătiţi tăvile de alimentare şi evacuare a documentelor pentru dimensiunea de hârtie dorită.

Pregătirea tăvii de alimentare a documentelor

■ Tavă de alimentare a documentelor

Înălţimea tăvii de alimentare a documentelor poate fi reglată în funcţie de numărul de pagini de document care vor fi încărcate (setarea predefinită este cea mai joasă poziţie).

Setarea poziţiei tăvii

Înălţimea tăvii de alimentare a documentelor este setată prin setarea Tray Position (Poziţie tavă) în User Mode (Mod Utilizator), care minimizează timpul necesar pentru iniţierea alimentării, specificând în prealabil poziţia corectă pentru documentele care vor fi încărcate.

1. Apăsaţi tasta Menu (Meniu) de pe panoul de control.

User Mode (Mod Utilizator) este activat.

2. Apăsaţi tasta [ ] de cinci ori pentru a afişa Tray Position (Poziţie tavă).

3. Confirmaţi setările.

Pentru DR-6050C [0]: Pentru a încărca până la 300 de coli [1]: Pentru a încărca până la 100 de coli Pentru DR-7550C/9050C [0]: Pentru a încărca până la 500 de coli [1]: Pentru a încărca până la 300 de coli [2]: Pentru a încărca până la 100 de coli

4. Apăsaţi [Enter].

Sugestie

Tastă Enter

■ Ghidaje de document

Glisaţi ghidajele de document pentru a se potrivi la lăţimea documentului.

Operaţii de bază

Setarea curentă este indicată prin paranteze drepte care luminează intermitent [ ].

5. Apăsaţi tasta [ ] sau tasta [ ] pentru a selecta [0], [1] sau [2].

6. Apăsaţi [Enter] pentru a accepta selecţia.

Tava de alimentare a documentelor se deplasează la înălţimea selectată.

7. Apăsaţi tasta Stop (Oprire) pentru a ieşi din User Mode (Mod Utilizator).

Poziţiile ghidajelor de document din partea stângă şi din partea dreaptă pot fi, de asemenea, blocate independent pentru încărcare excentrică. Pentru detalii, consultaţi „Reglarea ghidajelor de document” (p. 20).

■ Prelungire tavă de alimentare a documentelor / Fir de prelungire

Trageţi de prelungirea tăvii în funcţie de lungimea documentului.

Deschideţi uşor firul de prelungire.

Sugestie

Utilizaţi firul de prelungire dacă documentele se extind dincolo de marginea tăvii de documente.

■ Încărcarea documentelor prin partea stângă

Acest exemplu indică procedeul pentru încărcarea documentelor prin partea stângă a alimentatorului.

1. Distanţaţi la maximum ghidajele de document în partea stângă şi dreaptă.

Reglarea ghidajelor de document

Ghidajele de document se extind în mod normal la distanţe egale de partea stângă şi dreaptă a centrului de alimentare, astfel încât documentele sunt centrate în admisia de alimentare. Totuşi, fiecare ghidaj de document are propriul mâner de blocare, astfel încât să puteţi încărca documentele prin partea stângă şi dreaptă a centrului prin blocarea ghidajelor de document în poziţiile corespunzătoare.

2. Încărcaţi documentele amplasându-le pe ghidajul de alimentare stâng.

3. Blocaţi ghidajul de document stâng (햲) trăgând mânerul de blocare, apoi glisaţi ghidajul de document drept spre marginea dreaptă a documentelor (햳).

4. Blocaţi ghidajul de document drept (햲) şi deblocaţi ghidajul de document stâng (햳).

5. Glisaţi ghidajul de document stâng spre marginea stângă a documentelor.

■ Resetarea ghidajelor de document

Pentru a reseta ghidajele de document astfel încât acestea să fie echidistante faţă de centru, efectuaţi următoarele proceduri pentru a distanţa ghidajele la maximum spre stânga şi dreapta.

1. Confirmaţi faptul că ghidajul de document drept este blocat (햲) şi glisaţi ghidajul stâng la maximum spre stânga (햳).

2. Blocaţi ghidajul de document stâng (햲) şi deblocaţi ghidajul de document drept (햳).

Operaţii de bază

Glisaţi ghidajul de document drept la maximum spre dreapta.

4. Deblocaţi ghidajul de document stâng.

Sugestie

■ Prelungire tavă de evacuare a documentelor

Deschideţi prelungirea tăvii de evacuare a documentelor atunci când documentele pot cădea de pe tava de evacuare.

Pregătirea tăvii de evacuare a documentelor

Tava de evacuare include două ghidaje de evacuare document, prelungirea tăvii de evacuare şi opritorul de ieşire documente, care vor fi reglate pentru a corespunde lăţimii şi lungimii documentelor dumneavoastră.

■ Ghidaje de document

Glisaţi ghidajele de evacuare document pentru a se potrivi la lăţimea documentelor dumneavoastră. Poziţia de evacuare a documentului poate fi verificată prin alimentarea unei singure coli în modul Count-Only (Doar contorizare). Pentru detalii privind modul Count-Only (Doar contorizare), consultaţi Manualul utilizatorului.

■ Opritoare ieşire documente

Ridicaţi opritoarele corespunzătoare de ieşire documente pentru a opri ieşirea documentelor evacuate din tava de evacuare.

Opritoarele de ieşire documente sunt ataşate la prelungirea tăvii de evacuare a documentelor, astfel încât să puteţi regla poziţia acestora pentru a corespunde lungimii documentului. Când este încărcat un document cu format LTR/A4, închideţi prelungirea tăvii de evacuare a documentelor şi ridicaţi opritoarele de ieşire documente. Când este încărcat un document cu format A3, deschideţi prelungirea tăvii de evacuare a documentelor şi ridicaţi opritoarele de ieşire documente.

4. Metode de alimentare document

IMPORTANT

Sugestie

Cilindru de prindere

Cilindru de reţinere

Cilindru de alimentare

Tastă Separation Off

(Dezactivare

separare)

Sunt disponibile două metode de alimentare a documentului: Alimentare continuă, în care documentele sunt alimentate în mod automat din tava de documente cu ajutorului cilindrului de prindere; şi alimentare manuală, care necesită poziţionarea manuală a unui document o dată pentru a fi transportat de cilindrul de alimentare, în timp ce cilindrul de prindere este dezactivat.

Selectarea metodei de alimentare a documentelor

Alimentarea continuă reprezintă metoda de alimentare predefinită, dar alimentarea manuală poate fi activată selectând Manual Feeding (Alimentare manuală) ca Feeding Option (Opţiune de alimentare) pentru driverul ISIS/TWAIN sau apăsând tasta Separation Off (Dezactivare separare) de pe panoul de control. Este prevăzut şi un Continuous Manual Feeding Mode (Mod de alimentare manuală continuă) ca mod de scanare a unui lot de pagini de document care nu pot fi transportate automat.

Alimentare continuă

Prin alimentare continuă, documentele încărcate în tava de alimentare a documentelor sunt ridicate automat de cilindrul de prindere şi transportate de cilindrul de alimentare, în timp ce cilindrul de reţinere separă fiecare pagină pentru evitarea alimentării duble.

Alimentare manuală

Tasta Separation Off (Dezactivare separare) luminează, iar tava de alimentare a documentelor se ridică astfel încât documentele să poată fi alimentate manual, unul o dată. La alimentarea manuală, trebuie să introduceţi fiecare

pagină de document suficient de mult încât să fie trasă de cilindrul de alimentare (deoarece cilindrul de prindere este dezactivat).

• Deoarece paginile nu sunt separate de cilindrul de reţinere în

timpul alimentării manuale, poate apărea un blocaj de hârtie dacă sunt încărcate prea multe pagini în acelaşi timp.

• Pentru a scana documente cu mai multe pagini legate,

precum facturiere, amplasaţi marginea legată pe admisia de alimentare şi scanaţi utilizând alimentarea manuală.

Operaţii de bază

• Tasta [Separation Off] [Dezactivare separare] este corelată cu

setarea de opţiune de alimentare [Manual Feeding] [Alimentare manuală] a driverului ISIS/TWAIN.

• Când tasta [Separation Off] [Dezactivare separare] de pe

panoul de control este apăsată sau este selectată opţiunea de alimentare [Manual Feeding] [Alimentare manuală], tasta [Separation Off] [Dezactivare separare] luminează, iar tava de alimentare a documentelor se ridică.

Continuous Manual Feeding Mode (Mod de

IMPORTANT

Sugestie

Cilindru de reţinere

Cilindru de alimentare

Tastă Menu (Meniu)

alimentare manuală continuă)

Activează Continuous Manual Feeding Mode (Mod de alimentare manuală continuă) din User Mode (Mod Utilizator) atunci când paginile documentului nu sunt separate corect utilizând alimentarea continuă.

Când Continuous Manual Feeding Mode (Mod de alimentare manuală continuă) este setat la ON (ACTIVARE) din User Mode (Mod Utilizator), asiguraţi-vă că îl dezactivaţi (setaţi la OFF DEZACTIVARE) la finalizarea scanării. În caz contrar, alimentarea continuă normală va fi dezactivată la următoarea utilizare a scanerului.

■ Setări Continuous Manual Feeding Mode (Mod de alimentare manuală continuă)

Selectaţi Manual Feed Mode (Mod de alimentare manuală) în setările User Mode (Mod Utilizator) pentru a activa alimentarea manuală continuă.

1. Apăsaţi tasta Menu (Meniu) de pe panoul de control.

User Mode (Mod Utilizator) este activat.

Pentru alimentarea manuală, trebuie să alimentaţi o pagină a documentului o dată. Pentru alimentarea manuală continuă, trebuie să amplasaţi documentele pe tava de alimentare a documentelor şi să introduceţi o pagină o dată în deschiderea tăvii de alimentare a documentelor, uşurând astfel operaţia.

2. Apăsaţi tasta [ ] de cinci ori pentru a afişa „Manual Feed Mode” („Mod alimentare manuală”).

3. Confirmaţi setările.

[ON] [ACTIVARE]: Dezactivează cilindrul de prindere,

astfel încât documentele încărcate trebuie să fie alimentate manual la cilindrul de alimentare, o pagină o dată.

[OFF] [DEZACTIVARE]: Documentele sunt alimentate

continuu de cilindrul de prindere, cu excepţia cazului în care tasta Separation Off (Dezactivare separare) este aprinsă.

4. Apăsaţi [Enter].

Tastă Enter

Setarea curentă este indicată prin paranteze drepte care luminează intermitent [ ].

5. Apăsaţi tasta [ ] sau [ ] pentru a selecta [ON] [ACTIVARE] sau [OFF] [DEZACTIVARE] şi apăsaţi [Enter] pentru a accepta selecţia.

6. Apăsaţi tasta Stop (Oprire) pentru a ieşi din User Mode (Mod Utilizator).

Operaţii de bază

5. Scanarea

Sugestie

Tastă Job (Lucrare)

Tastă Start (Pornire)

Operaţiile de scanare pot fi controlate cu un program de aplicaţie de scanare, precum software-ul CapturePerfect 3.0 inclus cu scanerul sau direct de la panoul de control al DR-6050C/7550C/9050C, utilizând Job Function (Funcţie de lucru). Această secţiune descrie Job Function (Funcţie de lucru) şi oferă o prezentare generală a software-ului CapturePerfect 3.0.

Lucrările înregistrate sunt afişate.

Despre Job Function (Funcţie de lucru)

Job Function (Funcţie de lucru) vă permite să utilizaţi Job Registration Tool (Instrument de înregistrare lucrare) pentru a înregistra lucrări diferite care pot fi apoi selectate pentru scanare apăsând tasta [Job] [Lucrare] de pe panoul de control. Funcţia de înregistrare a lucrării stochează setările de condiţie de

scanare, selectarea formatului de fişier de imagine, destinaţia de salvare şi setările de procesare a datelor de imagine pentru fiecare lucrare care va fi utilizată cu Job Function (Funcţie de lucru).

Job Registration Tool (Instrument de înregistrare lucrare) este o aplicaţie compatibilă TWAIN, instalată împreună cu driverul ISIS/ TWAIN. Pentru detalii, consultaţi Capitolul 9 „Setări Job Registration Tool (Instrument de înregistrare lucrare)” din Manualul utilizatorului.

■ Executarea lucrărilor

Folosiţi următorul procedeu pentru a executa lucrări care au fost înregistrate cu Job Registration Tool (Instrument de înregistrare lucrare).

1. Apăsaţi tasta Job (Lucrare) de pe panoul de control.

Dacă nu este afişată nicio lucrare, trebuie să înregistraţi o lucrare utilizând Job Registration Tool (Instrument de înregistrare lucrare).

2. Apăsaţi tasta [ ] sau [ ] pentru a selecta o lucrare.

3. Executaţi lucrarea afişată apăsând tasta Start

(Pornire).

4. Deschideţi folderul specificat în timpul înregistrării lucrării pentru a confirma crearea fişierelor de imagine.

CapturePerfect 3.0

Scan Batch to Printer (Scanare lot la imprimantă)

Tipăreşte imaginile scanate pe o imprimantă specificată

(Reţea)

Scan Batch to File (Scanare lot la fişier)

Salvează imaginile scanate ca fişiere într-un folder specificat

Scan Batch to Mail (Scanare lot la e-mail)

Porneşte programul de e-mail şiataşează imaginile scanate

într-un nou mesaj e-mail

CapturePerfect 3.0 este o aplicaţie compatibilă ISIS, dezvoltată pentru scanerele de documente Canon. CapturePerfect 3.0 include următoarele moduri. Selectaţi modul de scanare dorit din meniul Scan (Scanare) pentru a efectua scanarea. Pentru informaţii suplimentare despre CapturePerfect 3.0, consultaţi Ghid de utilizare

CapturePerfect 3.0

■ Scanarea folosind CapturePerfect

Următoarele trei metode de scanare sunt disponibile din meniul CapturePerfect Scan (Scanare CapturePerfect).

Operaţii de bază

Scan Batch to File (Scanare lot la fişier)

Documentele sunt scanate cu condiţiile de scanare setate din fabrică, iar datele cu imaginile scanate sunt salvate într-un folder specificat.

Scan Batch to Printer (Scanare lot la imprimantă)

Documentele sunt scanate cu condiţiile de scanare setate din fabrică, iar datele cu imaginile scanate sunt tipărite cu o imprimantă specificată.

Scan Batch to Mail (Scanare lot la e-mail)

Scanarea este efectuată cu condiţiile de scanare setate din fabrică, iar pentru a genera un nou mesaj de e-mail cu imaginile scanate ca ataşamente, este pornit un client de poştă electronic compatibil MAPI.

Scan Page (Scanare o singură pagină)

Este scanată o singură pagină a documentului.

Scan Job (Lucrare de scanare)

Sugestie

햲 햳

Condiţiile şi modul de scanare sunt înregistrate în prealabil ca lucrare (Scan Batch to File (Scanare lot la fişier), Scan Batch to Printer (Scanare lot la imprimantă) sau Scan Batch to Mail (Scanare lot la e-mail)) sunt înregistrate în prealabil ca lucrare. Lucrarea de scanare poate fi, apoi, efectuată selectând lucrarea înregistrată din lista verticală (햲),sau executând clic pe (Scan Job) (Lucrare de scanare) din bara de instrumente (햳).

Următoarele două lucrări de scanare sunt deja înregistrate şi mai pot fi înregistrate până la 99 de lucrări adiţionale.

• Color Document (Document color) Scanaţi documentul utilizând culori pe 24 de biţi, mod simplex, la rezoluţie de 300 dpi şi salvaţi fişierul în folderul [Pictures] [Imagini].

• Binary Document (Document binar) Scanaţi documentul în alb-negru, mod simplex, la rezoluţie de 200 dpi şi salvaţi fişierul în folderul [Pictures] [Imagini].

Scan To Presentation (Scanare la prezentare)

Acest mod este util când un scaner compact este utilizat într-un mediu în care este conectat la un ecran mare sau la un proiector, de exemplu într-o sală de conferinţă. Dacă setaţi aplicaţia CapturePerfect să prezinte imaginea pe tot ecranul înainte de scanare, imaginile scanate sunt afişate la dimensiune completă pe ecran.

Din bara de activităţi Windows, faceţi clic pe [Start] ➔, clic pe [All Programs] [Toate programele] [CapturePerfect 3.0]

➔

[CapturePerfect 3.0].

➔

CapturePerfect 3.0 porneşte.

2. Din meniul [Scan] [Scanare], selectaţi [Select Scanner] [Selectare scaner].

Această funcţie nu este, de obicei, practică pentru scanere mari.

■ Utilizarea CapturePerfect 3.0

Această secţiune descrie modul de iniţiere a software-ului CapturePerfect 3.0 şi modul de scanare a documentelor. Procedeul pentru utilizarea funcţiei Scan Batch to File (Scanare lot la fişier) este descris aici ca exemplu. Pentru detalii, consultaţi

Ghid de utilizare CapturePerfect 3.0

Caseta de dialog [Select Scanner] [Selectare scaner] se deschide.

3. Selectaţi [CANON DR-XXXX] şi faceţi clic pe

IMPORTANT

[Settings] [Setări]. (XXXX variază în funcţie de modelul utilizat)

Dacă nu se afişează [CANON DR-XXXX] în lista de scanere, trebuie să reinstalaţi driverul ISIS/TWAIN.

4. Selectaţi dimensiunea de pagină predefinită şi faceţi clic pe [OK].

Dacă selectaţi [Default] [Predefinit] în caseta de dialog cu proprietăţi ale driverului ISIS, setarea respectivă este aplicată aici.

5. Faceţi clic pe [OK] pentru a termina selectarea scanerului.

6. Din meniul [Scan] [Scanare], selectaţi [Scan Batch to File] [Scanare lot la fişier].

Se deschide caseta de dialog [Scan Batch to File Setting] [Setări Scanare lot la fişier].

Operaţii de bază

7. Faceţi clic pe butonul [Scanner Setting] [Setări scaner].

Se deschide caseta de dialog Properties (Proprietăţi)

Sugestie

IMPORTANT

Tastă Separation Off

(Dezactivare

separare)

pentru driverul ISIS.

8. Setaţi setările de scanare.

Pentru detalii privind caseta de dialog Properties (Proprietăţi), consultaţi Manualul utilizatorului.

9. Faceţi clic pe butonul [OK] pentru a ieşi din setările scanerului.

10.Specificaţi numele de fişier şi tipul de fişier pentru salvarea datelor de imagine.

Pentru detalii privind setările disponibile în caseta de dialog [Scan Batch to File Setting] [Setări Scanare lot la fişier], consultaţi Ghid de utilizare CapturePerfect 3.0.

11.Amplasaţi documentul şi executaţi clic pe [Save] [Salvare] pentru a începe scanarea.

Trebuie să încărcaţi documentele în modul descris mai jos, în funcţie de setările Feed Option (Opţiune de alimentare) specificate.

•Dacă aţi activat [Standard Feeding] [Alimentare standard] în Feed Option (Opţiune de alimentare), încărcaţi documentele înaintea scanării. Când toate documentele au fost scanate, apare caseta de dialog Continue Scanning (Continuare scanare).

•Dacă aţi activat [Manual Feeding] [Alimentare manuală] în Feed Option (Opţiune de alimentare), tasta Separation Off (Dezactivare separare) este aprinsă, iar tava de alimentare a documentelor este ridicată. Trebuie să introduceţi o pagină o dată pentru scanare şi să apăsaţi tasta Stop (Oprire) pentru a afişa caseta de dialog Continue Scanning (Continuare scanare).

•Dacă aţi selectat o altă Feed Option (Opţiune de alimentare) decât [Standard Feeding] [Alimentare standard] sau [Manual Feeding] [Alimentare manuală], după începerea scanării fiecare document amplasat în tava de alimentare a documentelor este scanat, iar atunci când nu este încărcat un document, scanerul intră în modul standby.

•Dacă aţi activat [Automatic Feeding] [Alimentare automată] în

IMPORTANT

Tastă Start (Pornire) (Indicatorul luminos luminează în verde)

Feed Option (Opţiune de alimentare), scanarea este efectu ată automat de fiecare dată când un senzor din tava de alimentare a documentelor detectează un document încărcat, iar apăsarea tastei Stop (Oprire) va duce la apariţia casetei de dialog Continue Scanning (Continuare scanare).

•Dacă aţi activat [Panel-Feeding] [Alimentare-Panou] în Feed Option (Opţiune de alimentare), tasta Start (Pornire) se va aprinde. Trebuie să încărcaţi un document şi să apăsaţi tasta Start (Pornire) pentru a scana. Apăsarea tastei Stop (Oprire) va duce la apariţia casetei de dialog Continue Scanning (Continuare scanare).

12.Când apare caseta de dialog [Continue Scanning] [Continuare scanare], verificaţi dacă este încărcat un document şi faceţi clic pe [Continue Scanning] [Continuare scanare] sau [Stop Scanning] [Oprire scanare].

Dacă setarea Use Continue Scanning dialog (Utilizare casetă de dialog Continuare scanare) nu este bifată în meniul [Scan] [Scanare], scanarea se încheie fără să fie afişată caseta de dialog Continue Scanning (Continuare scanare).

13.Când scanarea se încheie, selectaţi [Exit] [Ieşire] din meniul [File] [Fişier] pentru a închide aplicaţia CapturePerfect 3.0.

Operaţii de bază

6. Eliminarea unui blocaj de hârtie sau a unei erori de alimentare dublă

ATENŢIE

Sugestie

IMPORTANT

Buton Open/Close (Deschidere/Închidere)

Dacă apare un blocaj de hârtie sau o alimentare dublă în timpul scanării, un mesaj de blocaj hârtie apare pe calculator şi pe panoul de afişare al scanerului. Utilizaţi următorul procedeu pentru a elimina blocajul de hârtie.

• Când înlăturaţi hârtia blocată, aveţi grijă să nu vă tăiaţi la mâini în marginile hârtiei.

• Asiguraţi-vă că îndepărtaţi toată hârtia blocată. Hârtia ruptă rămasă în scaner poate cauza viitoare blocaje sau poate duce la defectarea scanerului.

• La deschiderea şi închiderea unităţii superioare, aveţi grijă să nu vă prindeţi degetele, deoarece vă puteţi răni.

Soluţionarea blocajelor de hârtie

Atunci când apare un blocaj de hârtie în timpul unei scanări, următorul mesaj apare pe panoul de afişare, iar transportul se opreşte.

Codul de eroare afişat indică locaţia blocajului de hârtie. Pentru detalii, consultaţi „Mesaje de eroare” la pag. 49.

1. Îndepărtaţi toate documentele rămase în tava de

evacuare.

2. Apăsaţi butonul Open/Close (Deschidere/Închidere)

şi ridicaţi uşor unitatea superioară.

3. Scoateţi hârtia blocată.

•Dacă hârtia s-a oprit în timpul evacuării prin tava de evacuare, ridicaţi uşor unitatea superioară pentru a o îndepărta.

• Pentru a îndepărta hârtia care s-a oprit în interiorul scanerului, deschideţi cât mai mult posibil unitatea superioară.

4. Închideţi uşor unitatea superioară (햲). Asiguraţi-vă că unitatea superioară este complet închisă prin apăsarea ambelor margini cu ambele mâini până se aude clic (햳).

5. Verificaţi ultima imagine salvată şi reluaţi scanarea.

■ Când apare mesajul „Press Start Key”

IMPORTANT

Tastă Start (Pornire)

(„Apăsaţi tasta Pornire”)

Când aţi activat Rapid Recovery System (Sistem de recuperare rapidă) în setările de driver ISIS/TWAIN, următorul mesaj apare pe panoul de afişare după ce îndepărtaţi hârtia blocată.

Setările Rapid Recovery System (Sistem de recuperare rapidă) în driverul ISIS/TWAIN duc la apariţia următorului proces după un blocaj de hârtie.

•Dacă aţi dezactivat Rapid Recovery System (Sistem de recuperare rapidă), imaginile scanate înainte de apariţia unui blocaj de hârtie sunt salvate ca fişiere, scanarea se încheie şi este afişat un mesaj de eroare. În acest caz, reporniţi scanarea de la pagina de document unde a apărut blocajul de hârtie sau reluaţi de la început.

•Dacă aţi activat Rapid Recovery System (Sistem de recuperare rapidă), scanarea se întrerupe la detectarea unui blocaj de hârtie şi este afişat un mesaj de eroare.

Reaşezaţi pagina de document blocată în partea superioară a stivei de documente care urmează s ă fie scanate şi apăsaţi tasta Start (Pornire) pentru a relua scanarea.

Operaţii de bază

•După ce apăsaţi tasta Start (Pornire), imaginea paginii de document care a cauzat blocajul de hârtie este ştearsă înainte de reluarea scanării.

•Dacă apăsaţi tasta Stop (Oprire), imaginile paginilor anterioare blocajului de hârtie detectat sunt salvate, iar scanarea se încheie. În acest caz, reporniţi scanarea de la pagina de document unde a apărut blocajul de hârtie sau reluaţi de la început.

Soluţionarea unei alimentări duble

IMPORTANT

Sugestie

IMPORTANT

Când este detectată o alimentare dublă în timpul scanării, apare un mesaj de eroare pe calculator şi pe panoul de afişare, iar transportul se opreşte.

•Dacă aţi activat Rapid Recovery System (Sistem de recuperare rapidă), scanarea se întrerupe la detectarea unei alimentări duble şi este afişat următorul mesaj de eroare.

■ Când Rapid Recovery System (Sistem de

recuperare rapidă) este dezactivat

Reaşezaţi paginile de document care au fost alimentate dublu în partea superioară a stivei de documente care urmează să fie scanate şi reluaţi scanarea.

■ Când Rapid Recovery System (Sistem de

recuperare rapidă) este activat

1. Verificaţi paginile de document alimentate dublu.

Când este detectată o alimentare dublă, apare următorul proces, iar mesajele sunt afişate în funcţie de setările Rapid Recovery System (Sistem de recuperare rapidă) din driverul ISIS/TWAIN.

•Dacă aţi dezactivat Rapid Recovery System (Sistem de recuperare rapidă), imaginile scanate înainte de apariţia unei alimentări duble sunt salvate ca fişiere, scanarea se încheie şi este afişat următorul mesaj de eroare.

La detectarea alimentărilor duble în funcţie de lungimea documentului

La detectarea ultrasonică a alimentărilor duble

•Dacă o hârtie ataşată, precum o etichetă pe pagina de document, pare a fi cauza detectării alimentării duble, ignoraţi detectarea.

•Dacă două pagini de document au fost alimentate împreună, scanaţi din nou paginile care au fost alimentate dublu.

2. Apăsaţi [ ] sau [ ] pentru a selecta [IGNORE] [IGNORARE] sau [RETRY] [REÎNCERCARE] şi apăsaţi tasta [Enter].

[IGNORE] [IGNORARE]:

Salvează imaginea paginii care a fost detectată ca alimentare dublă şi reia scanarea.

[RETRY] [REÎNCERCARE]:

Panoul de afişare apare ca în modul prezentat mai jos. Reaşezaţi paginile de document care au fost alimentate dublu în tavă şi apăsaţi tasta Start (Pornire).

•Apăsaţi tasta Start (Pornire) pentru a şterge imaginea care a fost

scanată la detectarea alimentării duble şi reluaţi scanarea.

•Dacă apăsaţi tasta Stop (Oprire), imaginile paginilor anterioare

alimentării duble detectate sunt salvate, iar scanarea se încheie. În acest caz, reporniţi scanarea de la pagina de document unde a fost detectată alimentarea dublă sau reluaţi de la început.

Capitolul 3 Întreţinerea

1. Întreţinere regulată............................................ 36

Curăţarea scanerului..............................................36

Curăţarea senzorilor...............................................36

Curăţarea sticlei de scanare şi a cilindrilor............. 37

Priză de alimentare ................................................ 38

2. Înlocuirea cilindrilor de transport....................... 39

Ciclu de înlocuire cilindru .......................................39

Verificarea şi resetarea contorului de pagini..........40

Demontarea şi reinstalarea cilindrilor..................... 41

1. Întreţinere regulată

ATENŢIE

Senzori

Pentru a păstra calitatea scanării, curăţaţi regulat scanerul în modul descris mai jos.

• Nu utilizaţi soluţii spray pentru curăţarea scanerului. Mecanismele de precizie se pot uda şi defecta.

• Nu utilizaţi niciodată diluant, alcool sau alţi solvenţi organici pentru curăţarea scanerului. Astfel de solvenţi pot deforma sau decolora exteriorul scanerului şi pot cauza alte defecţiuni.

• La deschiderea şi închiderea unităţii superioare, aveţi grijă să nu vă prindeţi degetele, deoarece vă puteţi răni.

Curăţarea scanerului

■ Despre cârpa de curăţare

Utilizaţi cârpa de curăţare furnizată cu scanerul pentru acurăţa interiorul acestuia.

■ Curăţarea exteriorului scanerului

Pentru a curăţa exteriorul scanerului, utilizaţi o cârpă uşor umezită cu apă sau cu o soluţie de detergent slab. Stoarceţi bine cârpa şi folosiţi o cârpă uscată şi curată pentru a usca scanerul.

■ Curăţarea admisiei de alimentare cu documente şi a căii de transport

Praful sau bucăţile de hârtie din admisia de alimentare cu documente sau din interiorul scanerului pot provoca apariţia unor pete pe imaginile scanate. Utilizaţi aer comprimat pentru a curăa periodic praful şi bucăţile de hârtie din zona de admisie şi din interiorul scanerului. La finalizarea unor operaţiuni mari de scanare, OPRIŢI scanerul şi eliminaţi toate bucăţile de hârtie.

Curăţarea senzorilor

Praful şi reziduurile care se acumulează pe senzori pot cauza recunoaşterea incorectă a documentelor. Curăţaţi periodic senzorii utilizând un ventilator etc, astfel încât praful şi reziduurile să nu se acumuleze pe aceştia. Parte inferioară a interiorului unităţii principale

Parte superioară a interiorului unităţii principale (unitate

IMPORTANT

ATENŢIE

Senzori

Buton Open/Close (Deschidere/Închidere)

Sticlă de scanare

superioară)

Curăţarea sticlei de scanare şi a cilindrilor

Dacă imaginile scanate conţin pete sau documentele devin murdare după scanare, este posibil ca sticla de scanare sau cilindrii de transport din interiorul scanerului să fie murdari. Vă rugăm să-i curăţaţi periodic.

Zgârieturile de pe sticla de scanare pot cauza apariţia unor pete sau dungi pe imaginile scanate, precum şi erori de alimentare. Dacă observaţi o zgârietură pe sticla de scanare, contactaţi distribuitorul local autorizat Canon sau un reprezentant service pentru înlocuirea sticlei.

1. Opriţi scanerul şi deconectaţi cablul de alimentare de la priză.

2. Închideţi prelungirea tăvii de evacuare a documentelor, dacă aceasta este deschisă.

3. Apăsaţi butonul Open/Close (Deschidere/Închidere) şi ridicaţi cu atenţie unitatea superioară până când se opreşte.

Întreţinerea

4. Ştergeţi orice urmă de praf de pe sticla de scanare cu o lavetă de curăţare sau cu o cârpă uscată şi curată.

Asiguraţi-vă că aţi curăţat ambele sticle de scanare, atât cea de sus, cât şi cea de jos.

Nu pulverizaţi niciodată detergentul moale sau apa direct pe sticla de scanare. Soluţia pulverizată ar putea pătrunde sub sticlă, contaminând sursa de lumină internă şi lentilele.

5. Ştergeţi cilindrii utilizând o cârpă uşor umezită şi bine

IMPORTANT

Cilindru de transport

Cilindru de prindere

Cilindru de alimentare

Cilindru de contact

Cilindru de reţinere

stoarsă, în timp ce rotiţi cilindrii.

Cilindrii sunt amplasaţi în poziţiile indicate în figura de mai jos.

6. Scoateţi cilindrul de prindere, cilindrul de alimentare şi cilindrul de reţinere. (Consultaţi „Demontarea şi

reinstalarea cilindrilor” la pag. 41.)

Ştergeţi cilindrul de prindere, cilindrul de alimentare şi cilindrul de reţinere după demontarea acestora.

7. Ştergeţi cilindrii demontaţi utilizând o cârpă uşor umezită şi bine stoarsă.

8. Remontaţi cilindrii care au fost înlăturaţi. (Consultaţi „Demontarea şi reinstalarea cilindrilor” la pag. 41.)

9. Coborâţi uşor unitatea superioară (햲). Apăsaţi pe ambele părţi ale unităţii superioare, pentru a vă asigura că aceasta este închisă corect (햳).

Dacă apar frecvent blocaje de hârtie sau alimentări duble chiar şi după curăţarea cilindrilor, cauza probabilă este fricţiunea cilindrilor. În acest caz, înlocuiţi cilindrii. Contactai reprezentantul service.

Priză de alimentare

Dacă lăsaţi cablul de alimentare conectat la priza de alimentare pentru o lungă perioadă de timp, praful se poate acumula la priza de alimentare cauzând un incendiu sau şoc electric. Curăaţi în mod regulat fişa de alimentare, precum şi priza de alimentare.

IMPORTANT

Cilindru de prindere

Cilindru de alimentare

Cilindru de reţinere

2. Înlocuirea cilindrilor de transport

Pe măsură ce cilindrii se uzează, calitatea alimentării se reduce şi erorile de alimentare a documentelor, precum blocajele de hârtie, devin mult mai probabile. Dacă erorile de alimentare a documentelor continuă şi după curăţarea cilindrilor, achiziţionaţi setul de înlocuire a cilindrilor şi înlocuiţi cilindrii de transport (cilindrii de prindere, de alimentare şi de reţinere).

Ciclu de înlocuire cilindru

Cilindrii de alimentare reprezintă componente consumabile care trebuie înlocuite după alimentarea a aproximativ

250.000 de pagini. După ce cilindrii au alimentat peste 250.000 de pagini, un mesaj de înlocuire a cilindrilor apare pe panoul de afişare la fiecare pornire a scanerului. Când scanerul este configurat pentru repornire o dată cu calculatorul, un mesaj de înlocuire a cilindrilor apare, de asemenea, pe ecranul calculatorului.

• Când apare mesajul de înlocuire a cilindrilor, achiziţionaţi setul de înlocuire a cilindrilor şi înlocuiţi cilindrii urmând paşii relevanţi din cadrul procedurilor de demontare şi reinstalare. – (Consultaţi „Demontarea şi reinstalarea cilindrului de prindere”

la pag. 41.)

– (Consultaţi „Demontarea şi reinstalarea cilindrului de

alimentare” la pag. 42.)

– (Consultaţi „Demontarea şi reinstalarea cilindrului de reţinere”

la pag. 44.)

• Atunci când cilindrii încep să se uzeze, probleme precum blocaje de hârtie şi alimentări incorecte ale documentelor pot apărea mult mai frecvent. În acest caz, înlocuiţi cilindrii, indiferent de numărul de pagini afişat de contorul de uzură a cilindrilor.

• Mesajele de pe panoul de afişare pot fi anulate apăsând tasta Count Clear (Ştergere contorizare). Totuşi, mesajele vor continua să fie afişate la fiecare pornire a scanerului, până când contorul de cilindrii este resetat.

• Asiguraţi-vă că resetaţi contorul de cilindrii atunci când înlocuiţi cilindrii. (Consultaţi „Verificarea şi resetarea contorului de pagini” la pag. 40.)

■ Set de înlocuire a cilindrilor

Setul de înlocuire a cilindrilor constă din cilindrii de prindere, alimentare şi reţinere de schimb. Pentru detalii, contactaţi distribuitorul local autorizat Canon sau reprezentantul de service.

Denumire produs: Set de înlocuire a cilindrilor Cod produs: 4009B001

Întreţinerea

Verificarea şi resetarea contorului de pagini

IMPORTANT

Tastă Menu (Meniu)

Tastă Enter

Contorul de utilizare a cilindrilor poate fi verificat şi resetat utilizând Roller Counter (Contor cilindru) în setările User Mode (Mod Utilizator).

• Acest contor indică numărul de pagini transportate de cilindrii de alimentare instalaţi în mod curent. Asiguraţi-vă că resetaţi contorul atunci când înlocuiţi cilindrii.

• Total Counter (Contor total) indică numărul total de pagini alimentate pe întreaga durată de viaţă a scanerului şi nu poate fi resetat.

1. Apăsaţi tasta Menu (Meniu) pe panoul de control

pentru a activa User Mode (Mod Utilizator).

3. Verificaţi numărul de pagini alimentate de cilindrii şi apăsaţi [Enter].

Modul de resetare a contorului este activat.

4. Apăsaţi tasta [ ] pentru a selecta [RESET] [RESETARE] şi apăsaţi [Enter].

Contorul este resetat la zero.

2. Apăsaţi tasta [ ] de două ori pentru a afişa [Roller Counter] [Contor cilindru].

5. Apăsaţi tasta [Stop] [Oprire] pentru a ieşi din User Mode (Mod Utilizator).

Demontarea şi reinstalarea cilindrilor

ATENŢIE

Sugestie

Cilindru de prindere

Cilindru de alimentare

Cilindru de reţinere

Buton Open/Close (Deschidere/Închidere)

Urmaţi procedeul indicat mai jos pentru a demonta şi reinstala cilindrii atunci când este necesară curăţarea sau înlocuirea cilindrilor de prindere, de alimentare sau de reţinere.

2. Deschideţi capacul cilindrului.

•Opriţi scanerul şi deconectaţi fişa de alimentare de la priza de alimentare înainte de a demonta sau reinstala cilindrii. În cazul în care lăsaţi scanerul pornit, pot rezulta şocuri electrice.

•Nu forţaţi cilindrii la demontarea sau reinstalarea acestora. Deformarea cilindrilor poate cauza erori de alimentare.

■

Demontarea şi reinstalarea cilindrului de prindere

1. Apăsaţi butonul Open/Close (Deschidere/Închidere)

şi ridicaţi cu atenţie unitatea superioară până când se opreşte.

Întreţinerea

3. Deschideţi suportul cilindrului.

Suportul de cilindru revine în poziţia originală când este eliberat.

4. Scoateţi cilindrul de prindere.

5. Deschideţi suportul de cilindru şi introduceţi noul

IMPORTANT

Mecanism de acţionare

Buton Open/Close (Deschidere/Închidere)

cilindru de prindere.

Montaţi cilindrul de prindere astfel încât partea cu mecanismul de acţionare să se afle în stânga.

6. Închideţi capacul cilindrului. Verificaţi dacă acesta emite un sunet de cuplare şi dacă revine în siguranţă în poziţia originală.

Neînchiderea fermă a suportului şi capacului de cilindru poate cauza o eroare de alimentare. Asiguraţi-vă întotdeauna că aţi verificat închiderea corectă a capacului şi suportului de cilindru.

7. Coborâţi uşor unitatea superioară (햲). Apăsaţi pe ambele părţi ale unităţii superioare, pentru a vă asigura că aceasta este închisă corect (햳).

■ Demontarea şi reinstalarea cilindrului de alimentare

1. Apăsaţi butonul Open/Close (Deschidere/Închidere) şi ridicaţi cu atenţie unitatea superioară până când se

opreşte.

2. Deschideţi capacul cilindrului.

5. Scoateţi cilindrul de alimentare.

Întreţinerea

3. Apăsaţi maneta de blocare a cilindrului.

4. Glisaţi cilindrul de alimentare spre dreapta, apoi

trageţi spre dumneavoastră.

6. Amplasaţi noul cilindru de alimentare pe ştift.

7. Introduceţi cilindrul de alimentare (햲) şi aliniaţi fanta

de pe axul cilindrului cu pinionul din scaner (햳).

8. Împingeţi maneta de blocare a cilindrului în sus

IMPORTANT

Buton Open/Close (Deschidere/Închidere)

pentru a bloca cilindrul de alimentare.

9. Închideţi capacul cilindrului. Verificaţi dacă acesta emite un sunet de cuplare şi dacă revine în siguranţă în poziţia originală.

10.Coborâţi uşor unitatea superioară (햲). Apăsaţi pe ambele părţi ale unităţii superioare, pentru a vă asigura că aceasta este închisă corect (햳).

■ Demontarea şi reinstalarea cilindrului de reţinere

1. Apăsaţi butonul Open/Close (Deschidere/Închidere) şi ridicaţi cu atenţie unitatea superioară până când se

opreşte.

Neînchiderea fermă a capacului de cilindru poate cauza o eroare de alimentare. Asiguraţi-vă întotdeauna că aţi verificat închiderea corectă a capacului de cilindru.

2. Prindeţi capacul de cilindru cu degetele şi trageţi în sus pentru a-l demonta.

5. Introduceţi cilindrul de reţinere în poziţia corectă în scaner.

Întreţinerea

3. Împingeţi maneta de blocare a cilindrului în sus (햲) şi deplasaţi spre stânga (햳) pentru a debloca

cilindrul.

4. Scoateţi cilindrul de reţinere.

6. Aliniaţi fantele de pe cilindru cu pinioanele din

scaner, apoi glisaţi maneta de blocare a cilindrului în direcţia indicată de săgeată.

7. Apăsaţi maneta de blocare a cilindrului pentru a bloca cilindrul de reţinere în poziţia respectivă.

8. Remontaţi capacul cilindrului.

ATENŢIE

9. Apăsaţi partea frontală a capacului în interior. Verificaţi dacă acesta emite un sunet de cuplare şidacă revine în siguranţă în poziţia originală.

10.Coborâţi uşor unitatea superioară (햲). Apăsaţi pe ambele părţi ale unităţii superioare, pentru a vă asigura că aceasta este închisă corect (햳).

Cârligul trebuie să fie complet cuplat, iar capacul de cilindru nu trebuie să se mişte. În cazul în care capacul de cilindru se mişcă, tava de alimentare a documentelor va intra în contact cu acesta, rezultând defectarea scanerului.

Capitolul 4 Exemple practice

1. Mesaje .............................................................. 48

Afişare stare ........................................................... 48

Mesaje de eroare ................................................... 49

2. Depanare .......................................................... 51

Categorii de probleme............................................51

Problemă şi soluţie................................................. 51

1. Mesaje

Există două tipuri de mesaje afişate pe panoul de afişare: „status indicator messages” („mesaje de indicare stare”) şi „error messages” („mesaje de eroare”), care apar atunci când scanerul întâmpină o problemă.

Afişare stare

Următoarele mesaje apar pe panoul de afişare pentru a indica starea de operare a scanerului:

■ Counting... (Contorizare...)

Stare: Operare în modul Count-Only (Doar contorizare).

■ Press Start Key (Apăsaţi tasta Pornire)

Stare: În aşteptare. Încărcaţi un document şi apăsaţi tasta Start (Pornire).

■ Ready (Pregătit)

Stare: Scanerul este pregătit de utilizare.

■ Scanning... (Scanare...)

■ Sleeping... (Inactiv...)

Stare: Scanerul intră în modul Sleep (Repaus). Apăsaţi orice tastă pentru revenire.

■ Please wait... (Vă rugăm să aşteptaţi...)

Stare: Scanerul desfăşoară o operaţie de procesare. Aşteptaţi modificarea afişajului.

■ Verifying… (Verificare...)

Stare: Scanerul verifică o scanare.

■ Replace Roller (Înlocuiţi cilindrul)

Stare: Este timpul să înlocuiţi cilindrii (numărul de pagini alimentate a depăşit 250.000). (Consultaţi „Ciclu de înlocuire cilindru” la pag. 39.)

Stare: Scanare în curs de desfăşurare.

Mesaje de eroare

Hint

Când apare unul dintre următoarele mesaje pe panoul de afişare, a apărut o eroare în operarea scanerului. Urmaţi procedeul indicat pentru a rezolva eroarea.

■ Check Imprinter (Verificaţi imprimatorul)

Cod eroare: H001 Problemă: Nu este instalat niciun cartuş de cerneală în

imprimator. Soluţie: Instalaţi un cartuş de cerneală.

■ Cover Open (Capac deschis)

Cod eroare: C001 Problemă: Unitatea superioară a scanerului este deschisă. Soluţie: Închideţi (coborâţi) unitatea superioară.

(Consultaţi pag. 38.)

Cod eroare: C009 Problemă: Capacul imprimatorului este deschis. Soluţie: Închideţi capacul imprimatorului. Cod eroare: C010 Problemă: Capacul cilindrului de prindere este deschis. Soluţie: Închideţi capacul cilindrului de prindere.

(Consultaţi pag. 42.)

Codul de eroare afişat indică locaţia blocajului de hârtie.

• P001, P002: Documentul este blocat lângă admisia de alimentare.

• P004: Documentul este blocat în interiorul scanerului.

• P006, P007: Documentul este blocat lângă suportul de evacuare.

* P001, P006 pot fi considerate ca reprezentând erori cauzate

de alimentarea prea rapidă a documentului sau de alimentarea incorectă a marginii din faţă a documentului.

■ Call for Service (Apelaţi la service)

Cod eroare: Exxx Problemă: Eroare internă a scanerului. Soluţie: Opriţi şi apoi reporniţi scanerul. Dacă acest lucru

nu rezolvă problema, notaţi codul de eroare şi contactaţi reprezentantul service Canon.

■ Skew Detected (Introducere incorectă detectată)

Cod eroare: J018 Problemă: O pagină de document introdusă incorect a

intrat în contact cu peretele căii de transport. Soluţie: Scoateţi şi repoziţionaţi pagina documentului.

Exemple practice

■ Jam (Blocaj)

Cod eroare: Pxxx Problemă: Hârtia este blocată. Soluţie: Deschideţi unitatea superioară şi îndepărtaţi

hârtia blocată. (Consultaţi pag. 32.)

■ Double Feed (Alimentare dublă)

■ Tray Error (Eroare tavă)

Cod eroare: D002 Problemă: A fost detectată o alimentare dublă în funcţie

de lungimea documentului. Soluţie: Scoateţi paginile de document alimentate dublu, aşezaţi-le din nou pe tava de alimentare a documentelor şi repetaţi scanarea. (Consultaţi pag. 34.)

Cod eroare: D004 Problemă: A fost detectată ultrasonic o alimentare dublă. Soluţie: Scoateţi paginile de document alimentate dublu,

aşezaţi-le din nou pe tava de alimentare a documentelor şi repetaţi scanarea. (Consultaţi pag. 34.)

■ Double Feed (Rapid Recovery System) (Alimentare dublă (Sistem de recuperare rapidă))

Problemă: A fost detectată o alimentare dublă a documentelor în timpul scanării cu Rapid Recovery System (Sistem de recuperare rapidă) activat. Soluţie: Scoateţi paginile de document alimentate dublu, aşezaţi-le din nou pe tava de alimentare a documentelor şi repetaţi scanarea. (Consultaţi pag. 34.)

■ Staple Detected (Capse detectate)

Cod eroare: E021 Problemă: A apărut o eroare cu tava de alimentare a

documentelor. Soluţie: Opriţi şi apoi reporniţi scanerul.

■ Count Mismatch (Nepotrivire contorizare)

Cod eroare: U001 Problemă: Numărul specificat nu a fost încă atins. Soluţie: Verificaţi numărul de documente şi scanaţi din

nou.

Cod eroare: U002 Problemă: Scanarea s-a finalizat fără a se atinge numărul

specificat. Soluţie: Verificaţi numărul de documente şi scanaţi din nou.

Cod eroare: J001 Problemă: A fost detectat un document capsat. Soluţie: Îndepărtaţi capsa (capsele) şi scanaţi din nou

documentul.

2. Depanare

IMPORTANT

Această secţiune descrie problemele care pot apărea în timpul utilizării scanerului şi soluţii pentru rezolvarea acestora.

Categorii de probleme

Sunt abordate următoarele categorii de probleme:

• Scanerul nu porneşte (Consultaţi pagina 51)

• Scanerul nu este recunoscut (Conexiune prin USB) (Consultaţi pagina 51)

• Scanerul nu este recunoscut (Conexiune prin SCSI) (Consultaţi pagina 51)

• Scanarea nu se efectuează (Consultaţi pagina 52)

•Viteză redusă de scanare (Consultaţi pagina 52)

• Documentele nu sunt alimentate corespunzător (Consultaţi pagina 53)

•Fişierele cu imagini salvate nu se deschid (Consultaţi pagina 53)

• Rezultatele de scanare nu sunt cele aşteptate (Consultaţi pagina 53)

Dacă nu puteţi să rezolvaţi o problemă, contactaţi distribuitorul local autorizat Canon sau reprezentantul de service.

Problemă şi soluţie

■ Scanerul nu porneşte

Dacă scanerul nu porneşte, confirmaţi mai întâi următoarele:

✔ Cablul de alimentare este conectat corect? ✔ Cablul de alimentare este introdus corect în priza de

alimentare?

■ Scanerul nu este recunoscut (Conexiune prin

USB)

În cazul în care conexiunea USB a scanerului nu este recunoscută, confirmaţi mai întâi următoarele: ✔ Scanerul şi calculatorul sunt conectate corect, utilizând

cablul corespunzător?

✔ Întrerupătorul de alimentare a scanerului este pornit?

Dacă acest lucru nu rezolvă problema, luaţi în considerare următoarele cauze posibile:

Cauză Scanerul nu suportă interfaţa USB.

Soluţie Acest produs nu este garantat să funcţioneze

cu toate tipurile de interfeţe USB. Contactaţi distribuitorul local autorizat Canon sau reprezentantul de service pentru mai multe informaţii.

Cauză Scanerul nu suportă cablul USB.

Soluţie Utilizaţi cablul USB furnizat împreună cu

scanerul.

Cauză Hub-ul USB nu este compatibil cu scanerul.

Soluţie Îndepărtaţi hub-ul USB.

■ Scanerul nu este recunoscut (Conexiune prin SCSI)

În cazul în care conexiunea SCSI a scanerului nu este recunoscută, confirmaţi mai întâi următoarele: ✔ Scanerul şi calculatorul sunt conectate corect, utilizând

cablul corespunzător?

✔ Întrerupătorul de alimentare a scanerului este pornit? ✔ Cardul SCSI din calculator operează corect? ✔ Calculatorul a fost pornit înaintea scanerului?

La utilizarea conexiunii SCSI, dacă scanerul este pornit după calculator, acesta nu va fi recunoscut de calculator în mod corect.

Exemple practice

Dacă acest lucru nu rezolvă problema, luaţi în considerare

IMPORTANT

următoarele cauze posibile:

Cauză Cardul SCSI nu este compatibil cu

scanerul.

Soluţie Utilizaţi un card SCSI recomandat.

Cauză Numărul de identificare SCSI al scanerului

este identic cu numărul de identificare SCSI al altui dispozitiv.

Soluţie Verificaţi numerele de identificare SCSI ale

tuturor dispozitivelor SCSI conectate la sistem şi setaţi un număr de identificare SCSI unic pentru scaner.

Cauză Terminatorul nu este setat corect.

Soluţie Când un alt dispozitiv SCSI este conectat între

scaner şi PC, terminatorul dispozitivului trebuie dezactivat (setat la OFF - DEZACTIVARE).

Cauză A apărut o problemă cu un alt dispozitiv

SCSI care este conectat în cascadă.

Soluţie Nu utilizaţi configuraţia de conectare în cascadă.

■ Scanarea nu se efectuează

Dacă scanarea nu începe în momentul stabilit, confirmaţi, mai întâi, următoarele: ✔ Scanerul şi calculatorul sunt conectate corect cu cablul

corespunzător?

✔ Întrerupătorul de alimentare a scanerului este pornit? Dacă acest lucru nu rezolvă problema, luaţi în considerare

următoarele cauze posibile:

Cauză Driverul ISIS/TWAIN şi Job Registration

Tool (Instrument de înregistrare lucrare) nu sunt instalate corect.

Soluţie Dezinstalaţi şi apoi reinstalaţi driverul ISIS/

TWAIN şi Job Registration Tool (Instrument de înregistrare lucrare).

•Dacă scanerul nu operează din cauza unei erori de sistem, opriţi scanerul şi aşteptaţi cel puţin 10 secunde înainte de a-l reporni. Dacă eroarea persistă, reporniţi scanerul şi calculatorul.

• Când scanaţi cu configuraţii care utilizează o cantitate mare din memoria calculatorului, prima scanare va fi efectuată corect. Însă, dacă este efectuată o a doua scanare cu aceeaşi configuraţie, poate apărea o eroare din cauza memorie insuficiente, iar scanarea nu va fi posibilă. În astfel de cazuri, reporniţi aplicaţia utilizată şi modificaţi configuraţia înainte de a scana din nou.

■ Viteză redusă de scanare

Dacă viteza de scanare este redusă, confirmaţi, mai întâi, următoarele: Scanarea poate fi lentă dacă interfaţa USB nu suportă standardul Hi-Speed USB 2.0. ✔ Interfaţa USB a calculatorului suportă doar Full-Speed

USB 1.1?

✔ Cablul USB utilizat este cel furnizat împreună cu

scanerul (compatibil Hi-Speed USB 2.0)?

✔ Aţi conectat un dispozitiv compatibil USB 1.1 la

hub-ul USB în acelaşi timp?

Dacă acest lucru nu rezolvă problema, luaţi în considerare următoarele cauze posibile:

Cauză Alte aplicaţii rulează în fundalul

calculatorului dumneavoastră.

Soluţie Închideţi toate celelalte aplicaţii care rulează.

Cauză Aplicaţiile din sistem, cu ar fi software-ul

anti-virus, utilizează resursele de memorie.

Soluţie Închideţi toate aplicaţiile de acest gen.

Cauză Fişierele temporare nu pot fi create în

folderul TEMP deoarece nu este suficient spaţiu liber pe hard disc.

Soluţie Ştergeţi fişierele inutile de pe hard disc pentru

a mări spaţiul liber.

■ Documentele nu sunt alimentate

IMPORTANT

corespunzător

Dacă un document nu este alimentat corespunzător, confirmaţi, mai întâi, următoarele: ✔ Paginile sunt lipite între ele din cauza electricităţii

statice sau din alte cauze?

✔ Încercaţi să scanaţi un document cu o dimensiune,

grosime sau calitate a hârtiei care nu sunt suportate de scaner? (Consultaţi „Documente” la pag. 15.)

✔ Cilindrii de alimentare sunt murdari? ✔ Cilindrii de alimentare sunt uzaţi?

• Alimentarea dublă apare atunci când paginile de document sunt lipite între ele, iar o grosime sau calitate necorespunzătoare a hârtiei cauzează blocaje de hârtie. Verificaţi documentele cu atenţie înaintea încărcării.

• Cilindrii de schimb pot fi achiziţionaţi ca şi componente consumabile. Dacă performanţa nu se îmbunătăţeşte după curăţarea cilindrilor, contactaţi distribuitorul local Canon sau reprezentantul de service pentru a achiziţiona un set de înlocuire a cilindrilor şi înlocuiţi cilindrii (cilindrul de prindere, de alimentare şi de reţinere). (Consultaţi „Înlocuirea cilindrilor de transport” la pag. 39.)

Dacă acest lucru nu rezolvă problema, luaţi în considerare următoarele probleme şi cauze posibile:

Problemă Documentele nu sunt alimentate. Cauză Este activat Continuous Manual Feed

Mode (Mod de alimentare manuală continuă).

Soluţie Setaţi Continuous Manual Feed Mode (Mod

de alimentare manuală continuă) la [OFF] [DEZACTIVARE] din User Mode (Mod Utilizator). (Consultaţi „Setări Continuous Manual Feeding Mode (Mod de alimentare manuală continuă)” la pag. 24.)

■ Fişierele cu imagini salvate nu se deschid

Dacă fişierele de imagini salvate cu CapturePerfect 3.0 nu pot fi deschise cu o altă aplicaţie, confirmaţi, mai întâi, următoarele: ✔ Aplicaţia utilizată suportă tipuri de fişiere de imagini

CapturePerfect 3.0 (*.bmp, *.tif, *.jpg şi *.pdf)?

Dacă acest lucru nu rezolvă problema, luaţi în considerare următoarele cauze posibile:

Cauză Aplicaţia nu suportă fişiere TIFF cu pagini

multiple.

Soluţie Deschideţi fişierele utilizând o aplicaţie care

suportă fişiere TIFF cu pagini multiple sau salvaţi imaginile ca fişiere TIFF cu o singură pagină utilizând CapturePerfect 3.0.

Cauză Formatul de comprimare utilizat de

CapturePerfect 3.0 nu este suportat.

Soluţie Deschideţi fişierul de imagine

CapturePerfect 3.0, setaţi formatul de comprimare la [None] [Niciunul] şi salvaţi din nou.

■ Rezultatele de scanare nu sunt cele aşteptate

Dacă imaginile scanate nu apar în modul aşteptat, este posibil ca una sau mai multe setări ale driverului ISIS/ TWAIN să fie incorecte sau aplicaţia dumneavoastră nu suportă anumite funcţii ale scanerului.

Problemă Imaginea scanată este prea întunecată

(sau ştearsă).

Cauză Setarea [Brightness] [Luminozitate] nu

este setată la o valoare adecvată.

Soluţie Dacă imaginea este prea întunecată, setaţi

[Brightness] [Luminozitate] la o valoare mai mare, iar dacă imaginea este prea ştearsă setaţi [Brightness] [Luminozitate] la o valoare mai mică.

Exemple practice

Problemă Textul sau imaginile de pe faţa verso a

documentului apar în imaginea scanată.

Cauză Luminozitatea este setată la o valoare

prea redusă.

Soluţie Măriţi valoarea setării de luminozitate. Sau

activaţi setarea [Prevent Bleed Through/ Remove Background] [Prevenire infiltrare/ Îndepărtare fundal].

Cauză Hârtia este prea subţire.

Soluţie Fotocopiaţi documentul şi scanaţi copia.

Problemă Scanarea pe ambele feţe nu este posibilă. Cauză Scanning Side (Faţă scanare) este setată

la [Simplex].

Solution Setaţi Scanning Side (Faţă scanare) la [Duplex].

Dacă aţi setat Scanning Side (Faţă scanare) la [Skip blank page] [Omitere pagini goale], imaginile paginilor goale nu sunt salvate.

Problemă Un cadru negru apare în jurul

documentului scanat.

Cauză A fost scanat un document mai mic decât

dimensiunea presetată a hârtiei. Sau documentul încărcat s-a mişcat din poziţia stabilită.

Soluţie Alegeţi una dintre următoarele metode:

(1) Setaţi [Page Size] [Dimensiune pagină] la

[Auto-detection] [Detectare automată].

(2) Reglaţi setarea de margine într-o singură

direcţie.

(3) Activaţi Border Removal (Îndepărtare

cadru).

Problemă Imaginea scanată este înclinată.

(înclinare)

Cauză Documentul a fost alimentat la un unghi.

Soluţie Glisaţi ghidajele de document pentru a se

potrivi la lăţimea documentului.

Problemă Linii, pete sau murdărie apar pe imaginile

scanate.

Cauză Sticla de scanare sau cilindrii din interiorul

scanerului sunt murdari.

Soluţie Curăţaţi sticla de scanare şi cilindrii.

(Consultaţi „Întreţinere regulată” la pag. 36.) Dacă apar linii pe imagine chiar şi după curăţarea sticlei de scanare şi a cilindrilor, este posibil ca sticla de scanare din interiorul scanerului să fie zgâriată. Contactaţi distribuitorul local autorizat Canon sau reprezentantul de service.

Problemă Imaginea scanată este anormală pentru

anumite documente.

Cauză O funcţie de detectare, precum funcţia de

îndepărtare cadru, este activată la scanarea unui document care include text sau fotografii ce se extind spre marginile paginii (scanerul nu poate procesa cu precizie marginile documentului).

Soluţie Când o pagină are text sau fotografii care

extind spre margini, dezactivaţi funcţiile de detectare sau scanaţi pagina individual.

Problemă Imaginea scanată este anormală în unele

aplicaţii.

Cauză A fost utilizată o funcţie care nu este

suportată de aplicaţie.

Soluţie Unele aplicaţii nu suportă funcţii precum

detectarea automată a dimensiunii paginii, deci scanarea cu astfel de aplicaţii va produce imagini scanate anormal. Dacă aspectul anormal al imaginii pare să depindă de aplicaţie, încercaţi să scanaţi cu funcţia de detectare automată dezactivată.

Capitolul 5 Anexă

1. Specificaţii......................................................... 56

Specificaţii unitate .................................................. 56

Consumabile ..........................................................57

Dimensiuni exterioare ............................................58

2. Index ................................................................. 59

1. Specificaţii

Specificaţii unitate

Tip

Scaner tip desktop pentru coli de hârtie

Cerinţe privind documentele scanabile

Lăţime: între 2" şi 12,01" (între 50,8 mm şi 305 mm) Lungime: între 2,76" şi 17,01" (între 70 mm şi 432 mm) Greutate: Alimentare continuă: între 14 lb şi 56 lb bond

(între 52 g/m 0,25 mm) Alimentare manuală: între 11 lb şi 64 lb bond (între 42 g/m 0,30 mm)

Metode de alimentare document

Continuă, manuală şi manuală continuă

Capacitatea alimentatorului de documente

DR-6050C:

Până la 300 de coli de hârtie de bună calitate sau până la 1,10" (28 mm) (maximum)

DR-7550C/9050C:

Până la 500 de coli de hârtie de bună calitate sau până la 1,89" (48 mm) (maximum)

Senzor scanare

Senzor imagine de contact

Sursă de lumină

LED

Feţe de scanare

Simplex/Duplex/Omitere pagini goale

Moduri de scanare

Black and White (Alb-negru), Error Diffusion (Difuziune eroare), Advanced Text Enhancement II (Mod de îmbunătăţire avansată a textului II), 256-Level Grayscale (Nivel de tonuri de gri: 256), 24-bit Color (Culori pe 24 de biţi)

Rezoluţie scanare

100, 150, 200, 240, 300, 400 şi 600 dpi

şi 209 g/m2) (între 0,06 mm şi

şi 255 g/m2) (între 0,05 mm şi

Viteză de scanare (portret LTR/A4)

Black and White (Alb-negru)

DR-6050C DR-7550C DR-9050C

Simplex 200 dpi Simplex 300 dpi Duplex 200 dpi Duplex 300 dpi

60 pagini/min. 75 pagini/min. 90 pagini/min.

120 imagini/min. 150 imagini/min. 180 imagini/min.

Tonuri de gri

DR-6050C DR-7550C DR-9050C Simplex 200 dpi Simplex 300 dpi Duplex 200 dpi Duplex 300 dpi

60 pagini/min. 75 pagini/min. 90 pagini/min.

120 imagini/min. 150 imagini/min. 180 imagini/min.

Color

DR-6050C DR-7550C DR-9050C Simplex 200 dpi Simplex 300 dpi Duplex 200 dpi Duplex 300 dpi

60 pagini/min. 75 pagini/min. 90 pagini/min.

120 imagini/min. 150 imagini/min. 180 imagini/min.

120 imagini/min. 150 imagini/min. 170 imagini/min.

Diverse

IMPORTANT

Double-Feed Detection (Detectare alimentare dublă), Deskew (Îndreptare), User Mode (Mod Utilizator), Long Document Mode (Mod document lung) şi Folio Scan (Scanare folio)

Dimensiuni exterioare

18,90" (l) × 20,91" (g) × 12,24" (H) 480 mm (l) × 531 mm (g) × 311 mm (H)

Dimensiuni exterioare maxime (cu prelungire tavă de alimentare a documentelor / fir de prelungire şi prelungire tavă de evacuare a documentelor / opritoare ieşire documente deschise)

18,90" (l) × 28,27" (g) × 15,35" (H) 480 mm (l) × 718 mm (g) × 390 mm (H)

Greutate

Aprox. 50 lbs (22,5 kg)

Alimentare cu energie electrică

Model la 120 V

CA 120 V (60 Hz), 1,4 A

Model de 220-240 V

CA 220-240 V (50/60 Hz), 0,8 A

Consum de putere

Model la 120 V

Scanare: 83 W Mod Stand-by (Mod de repaus): 3,2 W

Model de 220-240 V

Scanare: 84 W Mod Stand-by (Mod de repaus): 3,9 W

Zgomot

Maxim 72 dB

Mediu de operare

Temperatură: între 10 şi 32,5 °C (între 50 şi 90,5 °F) Umiditate: între 20% şi 80% UR

Consumabile

Set de înlocuire a cilindrilor (Cod produs: 4009B001)

Set de înlocuire pentru cilindrii de transport (cilindru de prindere, cilindri de alimentare şi cilindru de reţinere). (Consultaţi „Înlocuirea cilindrilor de transport” la pag. 39.)

• Cilindrii sunt componente consumabile. Atunci când cilindrii încep să se uzeze, probleme precum blocaje de hârtie şi alimentări incorecte ale documentelor vor apărea mult mai frecvent. În astfel de cazuri, înlocuiţi cilindrii, indiferent de numărul de pagini scanate.

• Pentru informaţii privind setul de înlocuire a cilindrilor, contactaţi distribuitorul local autorizat Canon sau reprezentantul de service.

Cartuş de cerneală: Albastru (Cod produs: 3693A002)

Acest cartuş de cerneală albastră este utilizat de imprimator.

Cartuş de cerneală: Roşu (Cod produs: 3693A003)

Acest cartuş de cerneală roşie este utilizat de imprimator.

Cartuş de cerneală: Verde (Cod produs: 3693A004)

Acest cartuş de cerneală verde este utilizat de imprimator.

Anexă

*Specificaţiile pot fi modificate fără înştiinţare.

Dimensiuni exterioare

28,27" (718 mm)

23,62" (600 mm)

20,91" (531 mm)

12,24" (311 mm)

15,35" (390 mm)

18,90" (480 mm)

6,38"

(162 mm)

2. Index

Afişare stare .................................................................... 48

Alimentare ........................................................................2

Pornire şi oprire ........................................................14

Blocaje de hârtie ............................................................. 32

CapturePerfect 3.0 ..........................................................27

Cârpă de curăţare ............................................................36

Contor ............................................................................. 40

Curăţare

cilindri ...................................................................... 37

priză de alimentare ...................................................38

scaner ........................................................................ 36

senzori ...................................................................... 36

sticlă ......................................................................... 37

Denumiri componente şi funcţii .....................................10

Depanare ......................................................................... 51

categorii de probleme ...............................................51

Depunerea la deşeuri ........................................................5

Documente ...................................................................... 15

Erori de alimentare dublă ...............................................34

Funcţie de lucru (Job Function) ......................................26

Ghidaje de document ................................................19, 22

reglare ....................................................................... 22

Instrucţiuni privind siguranţa ............................................2

Înlocuirea cilindrilor de transport ...................................39

ciclu de înlocuire ......................................................39

Întrerupător de alimentare ..............................................14

Întreţinerea ...................................................................... 36

Job Function (Funcţie de lucru) ..................................... 26

Locaţia de instalare .......................................................... 2

Long Document Mode (Mod document lung) ............... 16

Manevrarea ....................................................................... 3

Manuale ............................................................................ v

Mesaje ............................................................................ 48

Mesaje de eroare ............................................................ 49

Metode de alimentare document .................................... 23

alimentare continuă .................................................. 23

alimentare manuală .................................................. 23

alimentare manuală continuă ................................... 24

Mod document lung (Long Document Mode) ............... 16

Mutarea scanerului ........................................................... 3

Opritoare ieşire documente ............................................ 22

Panou de control ............................................................. 12

Prefaţă .............................................................................. v

Probleme şi soluţii .......................................................... 51

Rapid Recovery System

(Sistem de recuperare rapidă) ......................................... 34

Scanarea ......................................................................... 26

Set de înlocuire a cilindrilor ........................................... 39

Sistem de recuperare rapidă (Rapid Recovery System) ..34

Tavă de alimentare a documentelor ............................... 18

poziţie tavă ............................................................... 18

prelungire ................................................................. 19

Tavă de evacuare a documentelor .................................. 22

prelungire ................................................................. 22

Anexă

Notă

CANON ELECTRONICS INC.
