Grazie per aver scelto questo prodotto.
Siamo orgogliosi di offrirti un prodotto ideale
per te e la miglior gamma completa di
elettrodomestici per la vita di tutti i giorni.
La lettura completa di questo libretto
permetterà un utilizzo corretto e sicuro
dell’apparecchiatura e darà anche utili
consigli sulla manutenzione più efficiente.
Mettere in funzione la lavatrice solo
dopo aver letto attentamente le istruzioni. Si
consiglia di tenere sempre il manuale a
portata di mano e di conservarlo con cura
per eventuali futuri proprietari.
Ogni prodotto è identificato da un codice
univoco di 16 caratteri, definito anche
“numero di serie”, che si trova nell’adesivo
applicato sull’elettrodomestico (zona oblò) o
nella busta documenti posta all’interno del
prodotto. Questo codice è una sorta di carta
d’identità specifica per il prodotto che
servirà per registrare il prodotto e se fosse
necessario contattare il Centro Assistenza
Tecnica.
Questo elettrodomestico è marcato
conformemente alla Direttiva Europea
2012/19/UE sui Rifiuti da
Apparecchiature Elettriche ed
Elettroniche (RAEE).
I RAEE contengono sia sostanze inquinanti
(che possono avere un impatto negativo
sull’ambiente) sia materie prime (che possono
essere riutilizzate). E’ perciò necessario
sottoporre i RAEE ad apposite operazioni di
trattamento, per rimuovere e smaltire in modo
sicuro le sostanze inquinanti ed estrarre e
riciclare le materie prime. Ogni cittadino può
giocare un ruolo decisivo nell’assicurare che i
RAEE non diventino un problema ambientale;
basta seguire qualche semplice regola:
l i RAEE non vanno mai buttati nella
spazzatura indifferenziata;
l i RAEE devono essere consegnati ai Centri di
Raccolta (chiamati anche isole ecologiche,
riciclerie, piattaforme ecologiche …) allestiti dai
Comuni o dalle Società di igiene urbana; in
molte località viene anche effettuato il servizio
di ritiro a domicilio dei RAEE ingombranti.
In molte nazioni, quando si acquista una nuova
apparecchiatura, si può consegnare il RAEE al
negoziante, che è tenuto a ritirarlo gratuitamente
(ritiro "uno contro uno") a patto che il nuovo
apparecchio sia dello stesso tipo e svolga le
stesse funzioni di quello reso.
1. NORME GENERALI DI SICUREZZA
2. INSTALLAZIONE
3. CASSETTO DETERSIVO
4. CONSIGLI PRATICI
5. PULIZIA E MANUTENZIONE ORDINARIA
6. APERTURA D'EMERGENZA OBLO'
7. CONTROLLO REMOTO (Wi-Fi)
8. GUIDA RAPIDA ALL'USO

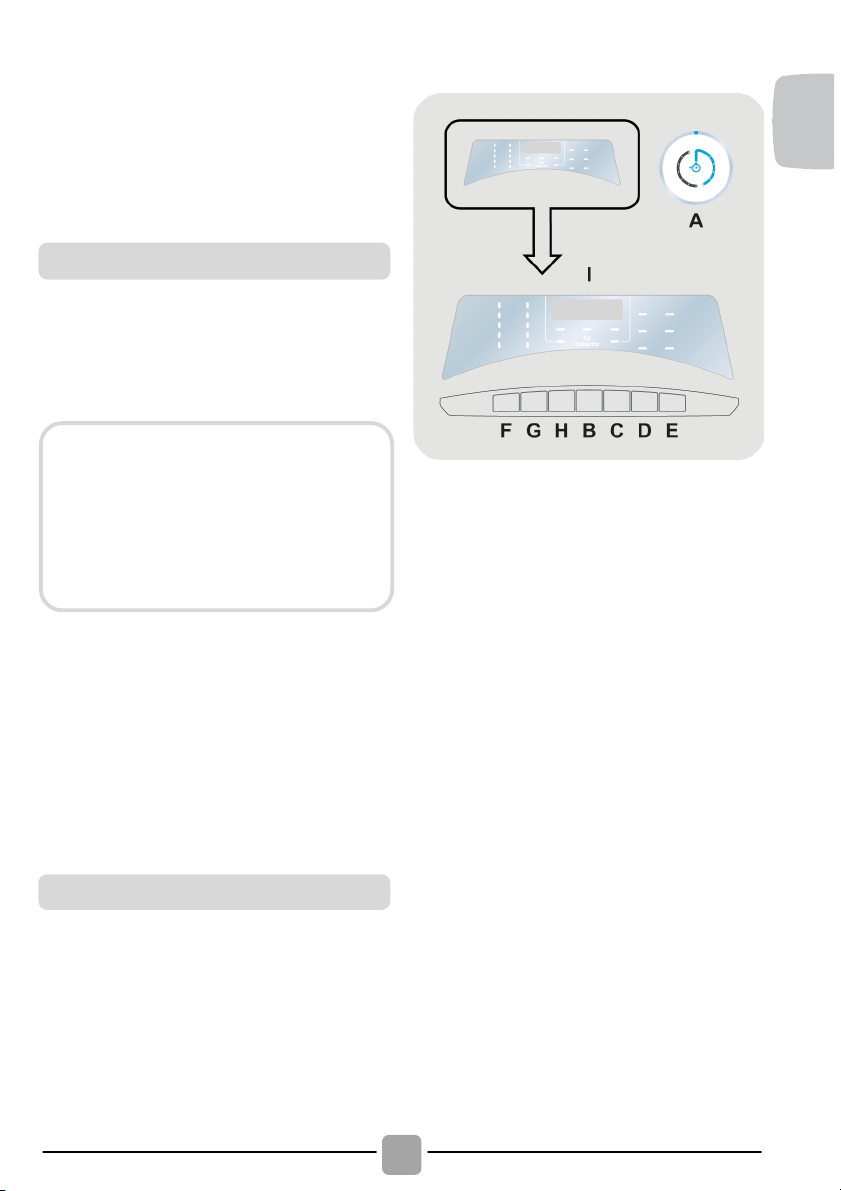

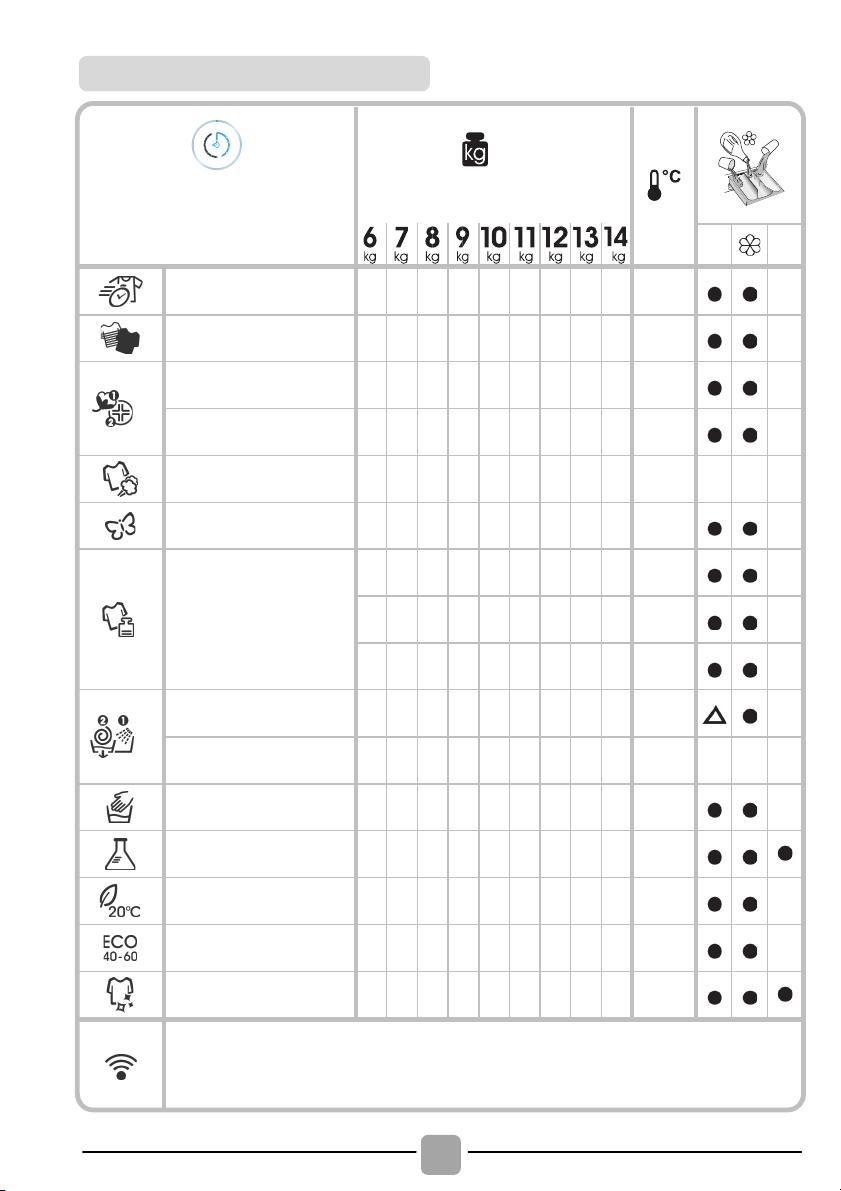

9. COMANDI E PROGRAMMI
10. RISOLUZIONE PROBLEMI E GARANZIA
Indicazioni ambientali
Indice
IT
3
1. NORME GENERALI DI
SICUREZZA
l Questo apparecchio è destinato
ad uso in ambienti domestici e
simili come per esempio:
− aree di ristoro di negozi, uffici
o altri ambienti di lavoro;
− negli agriturismo;
− dai clienti di hotel, motel o
altre aree residenziali simili;
− nei bed & breakfast.
Un utilizzo diverso da quello tipico
dell’ambiente domestico, come
l’uso professionale da parte di
esperti o di persone addestrate, è
escluso anche dagli ambienti
sopra descritti. Un utilizzo non
coerente con quello riportato, può
ridurre la vita del prodotto e può
invalidare la garanzia del
costruttore. Qualsiasi danno
all’apparecchio o ad altro, derivante da
un utilizzo diverso da quello domestico
(anche quando l’apparecchio è
installato in un ambiente domestico)
non sarà ammesso dal costruttore
in sede legale.
l
Questo apparecchio può essere
utilizzato da bambini di 8 anni e
oltre e da persone con capacità
fisiche, sensoriali o mentali ridotte
o con mancanza di esperienza e
di conoscenza a patto che siano
supervisionate o che siano date
loro istruzioni in merito all’utilizzo
sicuro dell’apparecchio e che
capiscano i pericoli del suo utilizzo.
Evitare che i bambini giochino
con la lavatrice o che si occupino
della sua pulizia e manutenzione
senza supervisione.
l I bambini dovrebbero essere
supervisionati per assicurarsi che
non giochino con l'apparecchio.
l I bambini di età inferiore a 3 anni
devono essere tenuti lontano
dalla macchina, a meno che non
vengano continuamente sorvegliati.
l Se il cavo di alimentazione è
danneggiato, esso deve essere
sostituito da un cavo o da un
assemblaggio speciale, disponibile
presso il costruttore o il suo
servizio assistenza tecnica.
l Utilizzare unicamente il tubo di carico
fornito con l'apparecchio per il
collegamento alla rete idrica. I vecchi
tubi non devono essere riutilizzati.
l La pressione idrica deve essere
compresa tra un minimo di 0,05
MPa ed un massimo di 0,8 Mpa.
l Assicurarsi che nessun tappeto
ostruisca la base della lavatrice
né i condotti di ventilazione.
l Dopo l’installazione, l’apparecchio
deve essere posizionato in modo
che la spina sia raggiungibile.
l La massima capacità di carico
di biancheria asciutta differisce
a seconda del modello (fare
riferimento al cruscotto).
4
l Per ulteriori informazioni sul
prodotto o per consultare la
scheda tecnica fare riferimento
al sito internet del produttore.
l I dati elettrici (tensione di
alimentazione e potenza
assorbita) sono riportati nella
targhetta dati apposta sul
prodotto.
l Assicurarsi che l'impianto
elettrico sia provvisto di messa
a terra, che la presa di corrente
sia conforme alle normative
nazionali e che la spina e la
presa di alimentazione
corrispondano.
l L'uso di adattatori, prese
multiple e/o prolunghe è
fortemente sconsigliato.
l Prima di qualsiasi intervento di
pulizia e manutenzione della
lavatrice, togliere la spina e
chiudere il rubinetto dell’acqua.
l Non tirare il cavo di
alimentazione o l’apparecchio
stesso per staccare la spina
dalla presa di corrente.
l Prima di aprire l’oblò, assicurarsi
che non ci sia acqua nel cestello.
l Non lasciare la lavatrice
esposta a pioggia, sole o ad
altri agenti atmosferici.
l In caso di trasloco, non sollevare
la lavatrice dalle manopole né
dal cassetto del detersivo;
durante il trasporto, non
appoggiare mai l’oblò al carrello.
Si consiglia di sollevare la
lavatrice in due persone.
l In ogni caso di guasto e/o di
malfunzionamento, si consiglia di
spegnere la lavatrice, chiudere
il rubinetto dell’acqua e non
manomettere l’apparecchio.
Contattare immediatamente il
Centro
Assistenza Tecnica,
richiedendo solo ricambi originali.
Il mancato rispetto di quanto
sopra, può compromettere la
sicurezza dell’apparecchio.
Collegamento elettrico e
prescrizioni di sicurezza
ATTENZIONE:
durante il lavaggio, l’acqua
può raggiungere temperature
molto elevate.
IT
5
2. INSTALLAZIONE

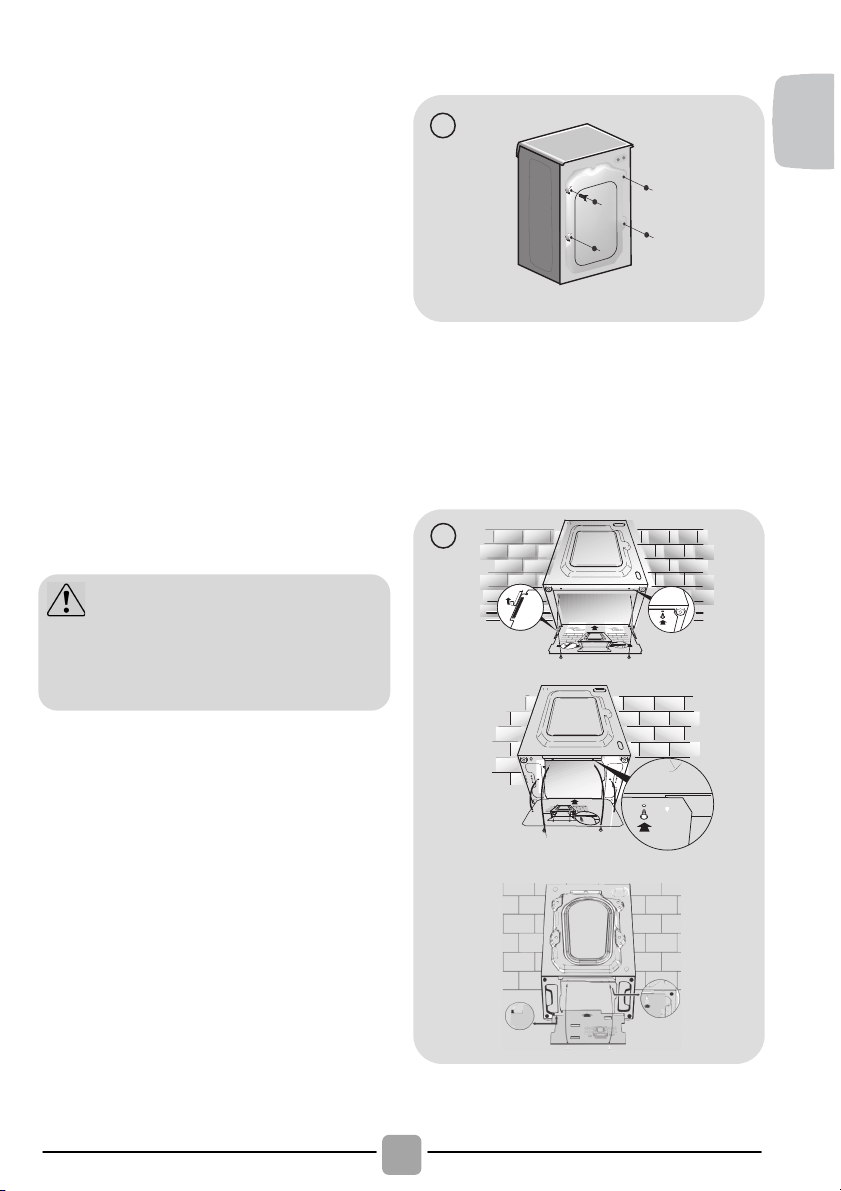

l Svitare le 2 o 4 viti (A) sul lato
posteriore e rimuovere i 2 o 4
distanziali (B) come in figura 1.
l Richiudere i 2 o 4 fori utilizzando
i tappi contenuti nella busta
istruzioni.
l Se la lavatrice è da incasso,
svitare le 3 o 4 viti (A) e rimuovere
i 3 o 4 distanziali (B).
l In alcuni modelli, 1 o più
distanziali cadranno all’interno
della macchina: inclinare avanti
la lavatrice per rimuoverli.
Richiudere i fori utilizzando i
tappi contenuti nella busta.
l Applicare il pannello di plastica
corrugata, trovato sul piano
superiore dell'apparecchio durante
il suo disimballaggio*, sul fondo
dell'elettrodomestico, come mostrato
in figura 2 (a seconda del
modello, considerare la versione
A, B o C).
* In alcuni modelli, il pannello
di plastica corrugata non è
presente.
A
A
A
A
B
B
B
B
1
3
2
1
3
1
2
A
C
B
2
ATTENZIONE:
non lasciare gli elementi
dell’imballaggio a portata dei
bambini.
6
l Allacciare il tubo dell’acqua al rubinetto
(fig. 3) utilizzando solamente il tubo
fornito con l'apparecchio (i vecchi tubi non
devono essere riutilizzati).
l IN ALCUNI MODELLI, potrebbero essere
presenti una o più delle seguenti
caratteristiche:
l HOT&COLD (fig. 4): predisposizione al
collegamento alla rete idrica con acqua
calda e fredda per un maggiore risparmio
energetico.
Collegare il tubo grigio al rubinetto
dell’acqua fredda e quello rosso al
rubinetto dell’acqua calda. La macchina può
essere comunque collegata anche solo
all’acqua fredda: in tal caso, l’inizio di alcuni
programmi sarà ritardato di alcuni minuti.
l AQUASTOP (fig. 5): dispositivo posizionato
sul tubo di carico che blocca l’afflusso
dell’acqua se il tubo si deteriora; in tal caso,
apparirà una tacca rossa nella finestrella “A”
e sarà necessario sostituire il tubo. Per
svitare la ghiera, premere il dispositivo di
antisvitamento “B”.
l AQUAPROTECT - TUBO DI CARICO
CON PROTEZIONE (fig. 6): in caso di
perdita d’acqua dal tubo primario interno
“A”, la guaina di contenimento trasparente
“B” conterrà l’acqua, permettendo di
terminare il lavaggio. Finito il ciclo,
sostituire il tubo di carico contattando il
Centro Assistenza Tecnica.
3
4
B
A
5
B
A
6
Collegamento idraulico
IT
7

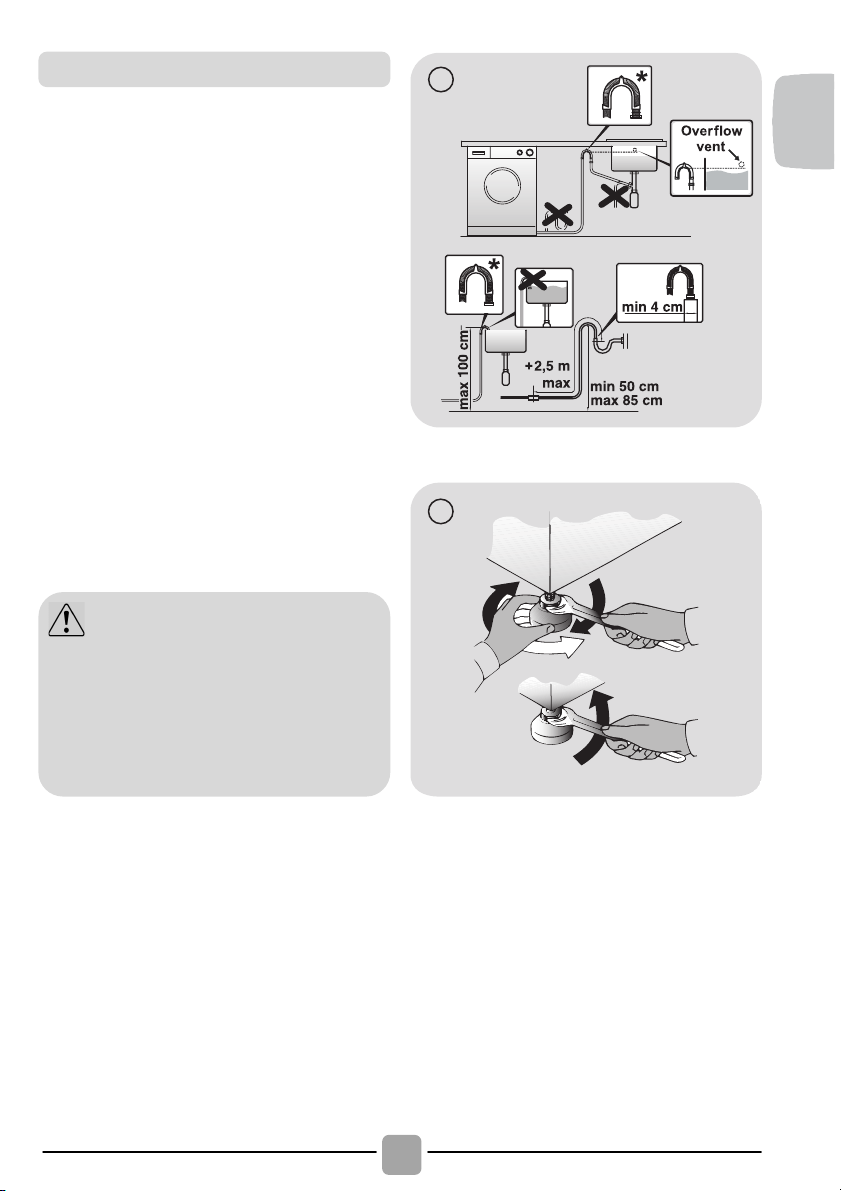

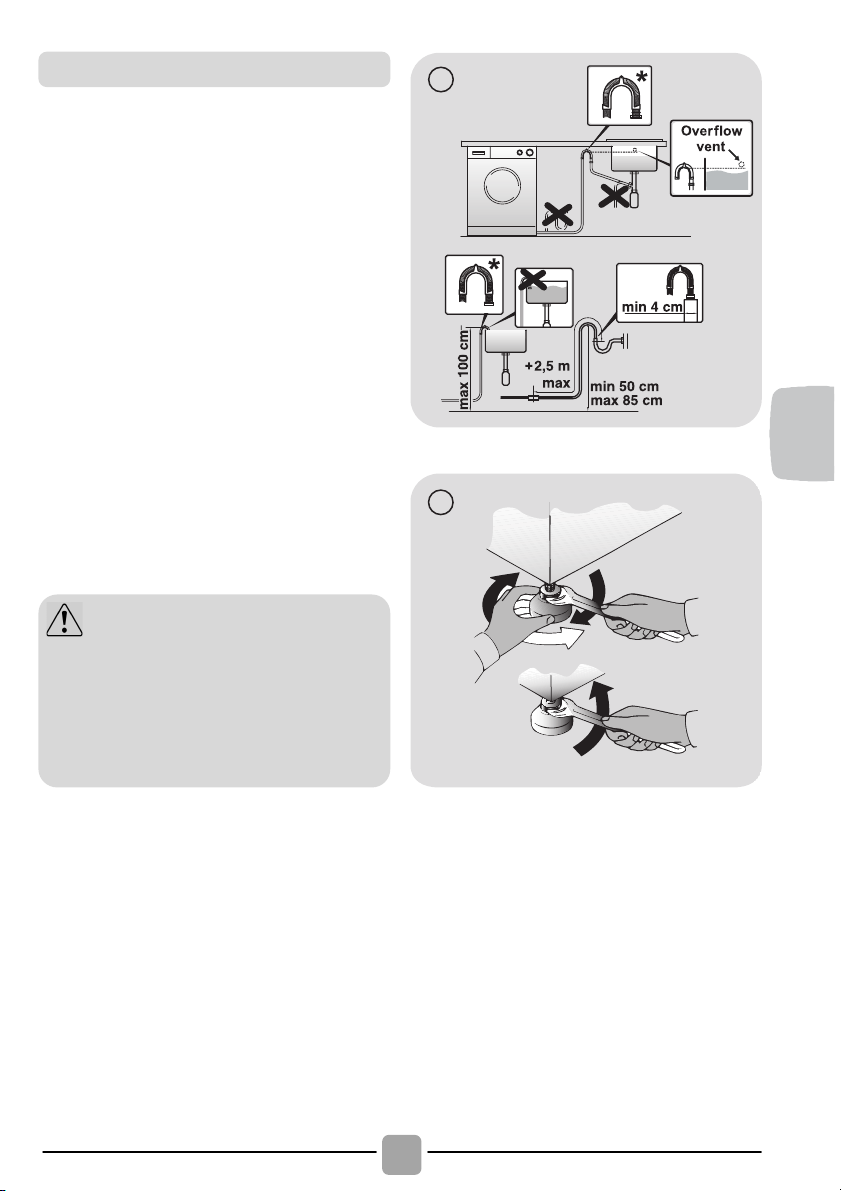

l Accostare la lavatrice al muro, facendo
attenzione che il tubo non abbia curve o
strozzature e allacciare il tubo di scarico a
bordo della vasca o, preferibilmente, ad
uno scarico fisso di altezza minima 50 cm
e di diametro superiore al tubo della
lavatrice (fig. 7).

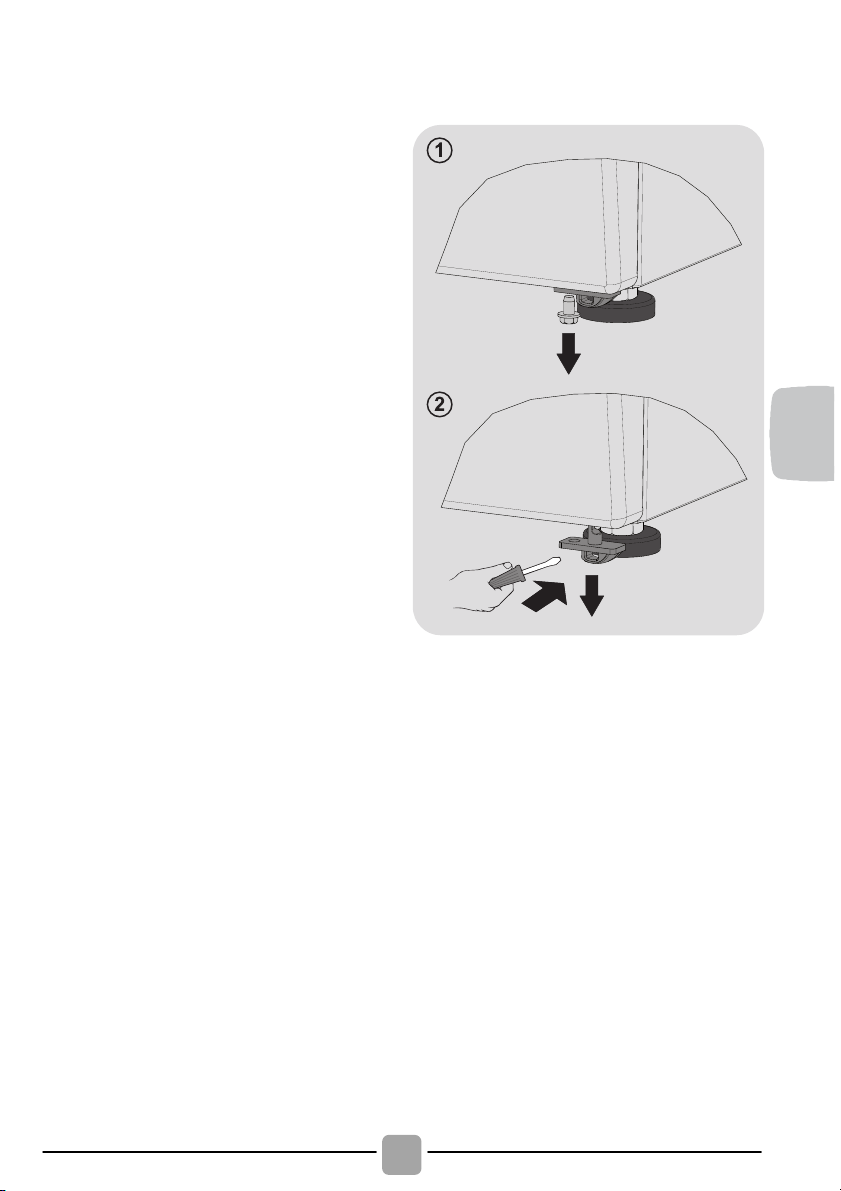

l Livellare la macchina agendo sui piedini
come in figura 8:
a.girare in senso orario il dado per
sbloccare la vite;
b.ruotare il piedino e farlo salire o
scendere finché non aderisce al suolo;
c.bloccare infine il piedino, riavvitando il dado,
fino a farlo aderire al fondo della lavatrice.
l Inserire la spina.
7
* ACCESSORIO VENDUTO SEPARATAMENTE
A
B
C
8
Posizionamento
ATTENZIONE:
nel caso si renda necessario sostituire il
cavo di alimentazione, si consiglia di
chiamare il Centro Assistenza Tecnica.
Malfunzionamenti o danni dovuti a
installazione errata non sono coperti
dalla garanzia del produttore.
8

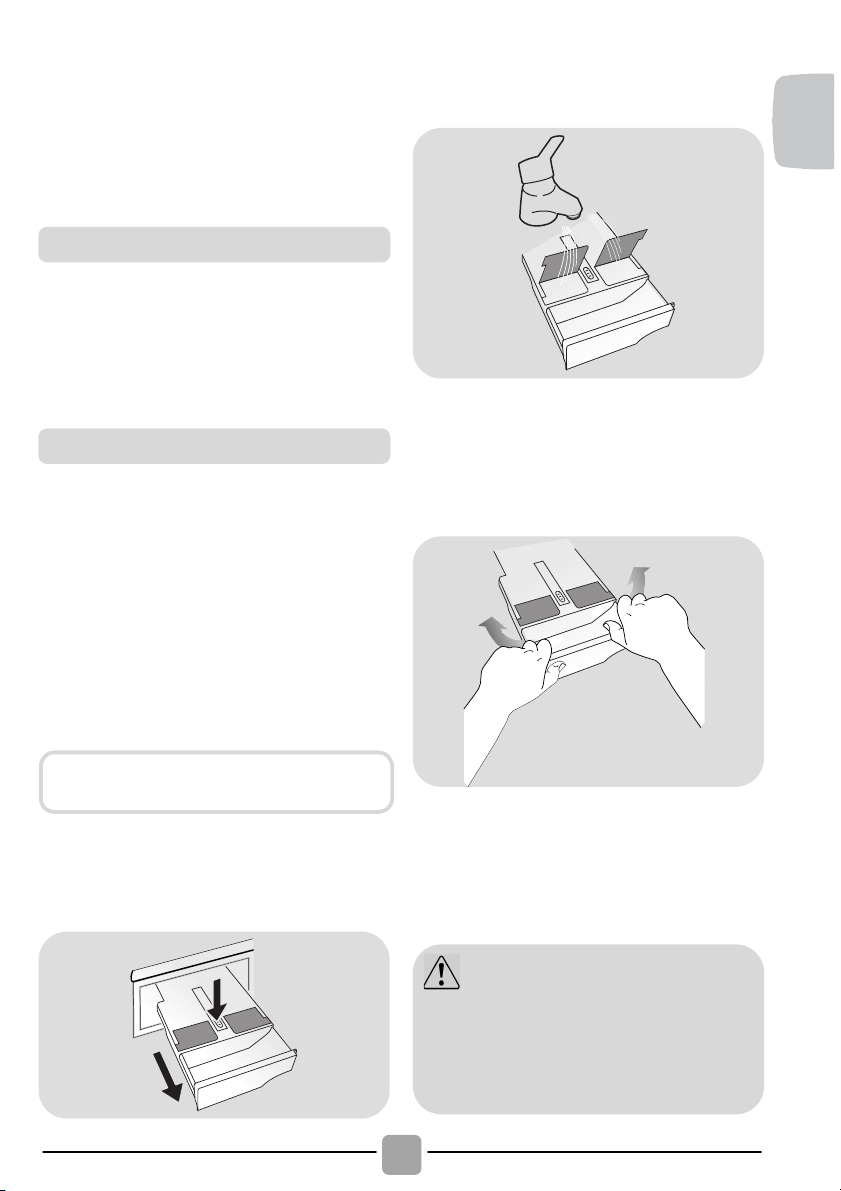

3. CASSETTO DETERSIVO
Il cassetto detersivo è suddiviso in 3
vaschette come mostrato in figura 9:
l vaschetta “1”: per il detersivo del
prelavaggio;
l vaschetta “ ”: per additivi speciali,
ammorbidenti, profumi inamidanti, ecc;
l vaschetta “2”: per il detersivo di lavaggio.
IN ALCUNI MODELLI è presente anche la
bacinella per il detersivo liquido (fig. 10).
Per utilizzarla, introdurla nella vaschetta
“2”. In questo modo, il detersivo liquido
andrà nel cesto solo nel momento
opportuno. Questa bacinella è utile anche
se si desidera candeggiare, scegliendo il
programma “Risciacqui”.
2
1
9
10
ATTENZIONE:
mettere solo prodotti liquidi; la
lavatrice è predisposta al prelievo
automatico degli additivi in ogni ciclo
durante l’ultimo risciacquo.
ATTENZIONE:
alcuni detersivi non sono stati
concepiti per essere introdotti nel
cassetto per i detersivi, ma sono
forniti di apposito contenitore da porre
direttamente nel cestello.
IN ALCUNI MODELLI è presente un
sistema di dosaggio automatico del
detersivo liquido e dell'ammorbidente.
In tal caso, per i dettagli fare riferimento
alla sezione specifica nel capitolo
COMANDI E PROGRAMMI.
IT
9
4. CONSIGLI PRATICI
Durante la selezione del bucato,
assicurarsi:
- di avere eliminato dalla biancheria oggetti
metallici, come fermagli, spille, monete;
- di aver abbottonato federe, chiuso le
cerniere lampo, annodato cinghie sciolte e
lunghi nastri di vestaglie;
- di aver tolto dalle tendine anche i rulli di
scorrimento;
- di aver osservato attentamente le indicazioni
dei tessuti sulle etichette;
- di aver rimosso eventuali macchie persistenti
con un apposito detersivo.
l In caso si debbano lavare tappeti,
copriletto o altri indumenti pesanti, si
consiglia di evitare la centrifuga.
l In caso si debba lavare biancheria di lana,
assicurarsi che sia idonea al lavaggio in
lavatrice, controllando l'etichetta dei tessuti.
l Si consiglia di lasciare lo sportello
dell'apparecchio socchiuso tra un ciclo e
l'altro, per prevenire l'eventuale formazione
di
cattivi odori all'interno della macchina.
Brevi suggerimenti per un utilizzo del
proprio elettrodomestico nel rispetto
dell’ambiente e con il massimo risparmio.
l Caricare la macchina fino alla massima
capacità indicata nella tabella programmi
per i rispettivi programmi contribuirà al
RISPARMIO di energia e acqua.
l Il rumore e l’umidità residua nella
biancheria sono influenzati dalla velocità
di centrifuga: più alta è la velocità nella
fase di centrifuga, maggiore è il rumore e
minore è l’umidità residua nella biancheria.
l I programmi più efficienti in termini di
consumo combinato di acqua e energia
sono generalmente quelli che operano ad
una temperatura più bassa e con una
maggior durata.
Caricare al massimo la propria
lavabiancheria
l Per eliminare eventuali sprechi di
energia, acqua o detersivo si raccomanda
di utilizzare la massima capacità di carico
della propria lavabiancheria. È possibile
infatti risparmiare fino al 50% di energia
con un carico pieno effettuato con un
unico lavaggio rispetto a due lavaggi a
mezzo carico.
Quando serve veramente il prelavaggio?
l Solamente per carichi particolarmente
sporchi! Si risparmia dal 5 al 15% di
energia evitando di selezionare l’opzione
prelavaggio per biancheria normalmente
sporca.
E' necessario lavare ad alte temperature?
l L’utilizzo di smacchiatori prima del
lavaggio in lavabiancheria riduce la
necessità di lavare ad alte temperature.
È possibile risparmiare energia utilizzando
un programma di lavaggio a bassa
temperatura.
Prima di utilizzare un programma di
asciugatura (LAVASCIUGA)
l Selezionare un alto numero di giri prima
di un programma di asciugatura per
ridurre l’umidità residua nella biancheria.
Si ottengono così notevoli RISPARMI di
energia e acqua.
Di seguito, viene riportata una breve guida
con consigli e raccomandazioni sull’uso del
detersivo.
l Utilizzate soltanto detersivi adatti per
l’impiego in lavatrice.
l Scegliere il detersivo in base al tipo di
tessuto (cotone, delicato, sintetico, lana,
seta, ecc… ) al colore, al tipo e grado di
sporco e alla temperatura di lavaggio
impostata.
Indicazioni sul carico
Consigli utili per risparmiare
Dosaggio del detersivo
10
l Per utilizzare la quantità appropriata di
detersivo, ammorbidente o eventuali altri
additivi, ad ogni lavaggio attenersi
scrupolosamente alle indicazioni fornite
dal produttore: un uso e un dosaggio
corretto permettono di evitare sprechi
e di ridurre l'impatto sull'ambiente.
l Un utilizzo eccessivo di detersivo
produrrà schiuma che non consentirà un
corretto svolgimento del ciclo e potrebbe
pregiudicare la qualità del lavaggio e del
risciacquo.
L’utilizzo di detersivi ecologici senza fosfati
può produrre i seguenti effetti:
- acqua di scarico dei risciacqui più
torbida: è un effetto legato alla presenza
di zeoliti in sospensione che non ha effetti
negativi sull’efficacia del risciacquo.
- presenza di polvere bianca (zeoliti) sul
bucato al termine del lavaggio: è un
effetto normale, la polvere non si ingloba
nei tessuti e non ne altererà il loro colore.
Per rimuoverla, effettuare un ciclo di
risciacqui. Provare ad utilizzare meno
detersivo per i futuri lavaggi.
- presenza di schiuma nell’acqua
dell’ultimo risciacquo: non è
necessariamente indice di un cattivo
risciacquo. Provare ad utilizzare meno
detersivo per i futuri lavaggi.
- vistosa formazione di schiuma: è
spesso dovuta ai tensioattivi anionici
presenti nella formulazione dei detersivi
che difficilmente sono allontanabili dalla
biancheria stessa.
In questi casi, non è necessario eseguire
più cicli di risciacquo per eliminare questi
effetti: non si otterrà alcun beneficio.
Se l’inconveniente persiste o se si pensi
che ci sia un malfunzionamento, contattare
immediatamente un nostro Centro
Assistenza Tecnica Autorizzato.
Per lavaggi con programmi cotone a
temperature da 60°C in su di capi bianchi
resistenti molto sporchi, si consiglia
l’utilizzo di un detersivo in polvere normale
(heavy-duty) che contiene agenti
sbiancanti e che a temperature medio-alte
fornisce ottime prestazioni.
Per lavaggi con programmi a
temperature tra 60°C e 40°C, la scelta
del detersivo deve essere fatta in base
al tessuto, ai colori e al grado di sporco.
In generale, per capi bianchi resistenti
con un grado di sporco elevato, si
raccomanda un detersivo in polvere
normale; per capi colorati e in assenza
di macchie difficili, si consiglia un
detersivo liquido o in polvere indicato per
la protezione dei colori.
Per lavaggi a basse temperature fino
a 40°C, è consigliabile l’utilizzo di
detersivi liquidi o polvere specifici per le
basse temperature.
Per lana e seta, utilizzare esclusivamente
prodotti specifici.
IT
11
5. PULIZIA E
MANUTENZIONE
ORDINARIA
Una corretta cura dell’elettrodomestico può
prolungarne il ciclo di vita.
l Scollegare la macchina dalla rete
elettrica.
l Pulire il mobile esterno dell'apparecchio,
utilizzando un panno umido, EVITANDO
ABRASIVI, ALCOL E/O DILUENTI.
l E’ consigliabile pulire il cassetto detersivo
ad intervalli regolari, per evitare
l’accumulo di residui di detersivo e
additivi.
l Estrarre il cassetto con leggera forza.
l Pulire il cassetto con un getto d’acqua e
reinserirlo nella propria sede.
PER I MODELLI CON SISTEMA DI
DOSAGGIO AUTOMATICO DEL DETERSIVO
LIQUIDO E AMMORBIDENTE:
l Estrarre completamente il cassetto
premendo il tasto di sblocco, facendo
attenzione alla fuoriuscita di residui di
detersivo.
1
2
l Riempire il cassetto con acqua calda.
l Agitare il cassetto in modo da far fluire
l’acqua in tutti i comparti.
l Svuotare il cassetto dall’acqua in eccesso
e reinserirlo completamente.
Pulizia esterna dell'apparecchio
Pulizia cassetto detersivo
Prima di procedere nel pulire, tutti i
comparti devono essere vuoti.
ATTENZIONE:
NON utilizzare prodotti acidi (ad
esempio aceto) o detersivi aggressivi
per la pulizia del cassetto, per evitare di
danneggiare guarnizioni e/o parti
interne dell'apparecchio.
12
• L'apparecchio è dotato di uno speciale
filtro in grado di trattenere i residui più
grossi che potrebbero bloccare lo scarico,
come ad esempio bottoni o monete (a
seconda
del modello, considerare la
versione A o B).
Si consiglia di controllare e pulire il filtro
5 o 6 volte all'anno.
l Scollegare la macchina dalla rete
elettrica.
l Prima di svitare il filtro, è consigliabile
collocare sotto di esso un panno assorbente
onde evitare che l’acqua residua bagni il
pavimento.
l Ruotare il filtro in senso antiorario fino
all’arresto, in posizione verticale.
l Estrarre il filtro e pulirlo; successivamente
riposizionarlo e girarlo in senso orario.
l Ripetere le precedenti istruzioni all’inverso
per rimontare tutti gli elementi.
B
A
l Nel caso l'apparecchio resti in un luogo
non riscaldato per molto tempo, è
necessario svuotare completamente i tubi
da ogni residuo d’acqua.
l Scollegare la macchina dalla presa di
corrente.
l Staccare il tubo dalla fascetta e portare il
tubo verso il basso, svuotando l’acqua
completamente in un catino.
l Fissare infine il tubo di scarico
all’apposita fascetta.
Pulizia filtro della pompa di
scarico
Suggerimenti in caso di
traslochi o periodi di fermo
PER I MODELLI CON SISTEMA
DI DOSAGGIO AUTOMATICO DEL
DETERSIVO LIQUIDO E AMMORBIDENTE:
nel caso in cui si debba inclinare o
spostare la macchina, prima di
procedere estrarre il cassetto
detersivo, mantenendolo in posizione
orizzontale in modo da evitare
eventuali fuoriuscite.
IT
13
6. APERTURA D'EMERGENZA OBLO'
Nel caso l’oblò rimanga bloccato per
interruzione della corrente (se viene
rimossa la spina prima della fine del ciclo,
re-inserire la spina e spegnere la macchina
premendo ON/OFF per poter aprire la
porta) o a causa di un guasto, sarà
possibile aprirlo tramite la seguente
procedura di sblocco di emergenza:
1. Scollegare la macchina dalla presa di
corrente.
2. Controllare che il livello dell'acqua sia al
di sotto dell'oblò prima di aprirlo, per
evitare allagamenti. In caso contrario,
scaricare l'acqua in eccesso tramite il
tubo di scarico, raccogliendola in un
secchio.
3. Inclinare la macchina (o aumentare
l’altezza dei piedini) e rimuovere la vite
visibile nella zona frontale inferiore della
macchina (fig. 1).
4. Inserire un cacciavite o un utensile simile
nel foro visibile e, facendo leva verso il
basso, aprire l’oblò (fig. 2).
5. Ricordarsi di rimontare la vite una volta
completato il processo.
14
7. CONTROLLO REMOTO (WI-FI)
Questo apparecchio è equipaggiato di
tecnologia Wi-Fi che consente il controllo da
remoto della macchina tramite App.
ASSOCIAZIONE ELETTRODOMESTICO SU
APP
l Scaricare l'App hOn sul proprio
dispositivo inquadrando il seguente codice
QR:
oppure accedendo al link:
go.haier-europe.com/download-app
l Aprire l’App, creare il profilo utente (o fare
il login se già creato in precedenza) e
associare l'elettrodomestico seguendo le
indicazioni sul display del dispositivo.
ABILITAZIONE CONTROLLO REMOTO
l Verificare che il router sia acceso e
collegato a Internet.
l Caricare la biancheria, chiudere l'oblò,
introdurre eventualmente il detersivo.
l Ruotare lo SMART RING (ghiera di
selezione programmi) in posizione
CONTROLLO REMOTO (Wi-Fi) :
l'oblò si blocca, i tasti del pannello
comandi vengono disabilitati.
l Aprire l'App e procedere con l'avvio del
ciclo. Al termine, spegnere la macchina
ruotando lo SMART RING su OFF per
sbloccare l'oblò.
DISABILITAZIONE CONTROLLO REMOTO
l Per uscire dalla modalità CONTROLLO
REMOTO durante un ciclo, ruotare lo
SMART RING in una posizione differente
da CONTROLLO REMOTO (Wi-Fi)
senza passare da OFF. Il pannello
comandi dell'apparecchio torna ad essere
operativo e, se il ciclo è in pausa, dopo lo
spegnimento della spia PORTA
BLOCCATA si potrà aprire lo sportello.
l Con oblò chiuso, ruotando lo SMART
RING in posizione CONTROLLO
REMOTO (Wi-Fi), si potrà tornare ad
avere il controllo della macchina da App.
L'eventuale ciclo in esecuzione
proseguirà.
L’App è disponibile sia per dispositivi
con sistema operativo Android che per
iOS, sia per tablet che per smartphone.
Per scoprire tutti i dettagli delle
funzioni Wi-Fi, esplora i menu dell'App
accedendo in modalità DEMO.
La frequenza della rete Wi-Fi domestica
deve essere impostata sulla banda a 2,4
GHz. Non è possibile configurare la
macchina se la rete di casa è impostata
sulla banda a 5 GHz.
Per ragioni di sicurezza, in alcune
fasi del ciclo di lavaggio, l’apertura
dell’oblò può avvenire solo se il
livello dell’acqua è al di sotto del suo
bordo inferiore e la temperatura è
minore di 45°C. Se queste condizioni
sono soddisfatte, attendere lo
spegnimento della spia PORTA
BLOCCATA prima di aprire l’oblò.
IT
15
8. GUIDA RAPIDA ALL'USO
Questo apparecchio è in grado di adattare
automaticamente il livello dell’acqua al tipo
e alla quantità della biancheria. Questo
sistema porta ad una diminuzione dei
consumi d’energia e ad una riduzione
sensibile dei tempi di lavaggio.
l Accendere l'apparecchio e selezionare il
programma desiderato.
l Eventualmente modificare le impostazioni
di lavaggio e selezionare le opzioni
desiderate.
l Premere il tasto di avvio programma.
l La fine del programma verrà indicata
tramite un messaggio sul display (in
alcuni modelli si illumineranno tutte le
spie delle fasi di lavaggio).
l Spegnere l'apparecchio.
Per qualsiasi tipo di lavaggio consultare
la tabella dei programmi e seguire la
sequenza delle operazioni come indicato.
Pressione dell’impianto idraulico:
min 0,05 Mpa / max 0,8 Mpa
Giri di centrifuga:
vedere targhetta dati.
Potenza Assorbita/ Ampere fusibile /
Tensione:
vedere targhetta dati.
9.
COMANDI E PROGRAMMI
A
SMART RING (ghiera di selezione
programmi)
B
Tasto AVVIO/PAUSA
C
Tasto PARTENZA DIFFERITA
D
Tasto OPZIONI
E
Tasto PROGRAMMI SPECIALI
F
Tasto SELEZIONE TEMPERATURA
G
Tasto SELEZIONE CENTRIFUGA
H
Tasto LIVELLO DI SPORCO/
SELEZIONE PROGRAMMA
ALTERNATIVO/LIVELLO VAPORE
F+G
PROTEZIONE BAMBINI
I
Display
Selezione del programma
ASCIUGATURA (solo per LAVASCIUGA)
Se si vuole che alla fine del lavaggio
inizi automaticamente il ciclo di
asciugatura, selezionare il programma
di lavaggio desiderato e selezionare il
ciclo di asciugatura. In alternativa, si può
selezionare un ciclo di
asciugatura
dopo la fine del ciclo di lavaggio.
Dati tecnici
16
l Ruotando lo SMART RING l'apparecchio
si accenderà e il display visualizzerà la
descrizione e i parametri del programma
selezionato.
l A fine ciclo ricordarsi di spegnere
l'apparecchio ruotando lo SMART RING
sulla posizione OFF, togliere la spina e
chiudere il rubinetto dell’acqua.
- Impostazione lingua
l Dopo aver collegato la macchina alla rete
e averla accesa, premere il tasto "F" o
"G" per visualizzare le lingue disponibili.
l Selezionare la lingua desiderata
premendo il tasto AVVIO/PAUSA.
- Modifica lingua impostata
Se si desidera modificare la lingua
impostata, sarà necessario tenere premuto
contemporaneamente i tasti "C" e "H" per
circa 5 secondi. Sul display apparirà il la
scritta ENGLISH e sarà possibile scegliere
una nuova lingua (premendo i tasti "F" o
"G").
l Per far partire il ciclo selezionato con i
parametri preimpostati premere il tasto
AVVIO/PAUSA. A programma in corso
verrà visualizzato sul display il tempo
rimanente.
l
Se invece si vuole modificare il programma
scelto, premere i tasti delle opzioni desiderate,
modificare i parametri preimpostati dopodiché
premere AVVIO/PAUSA per iniziare il
ciclo.
l Dopo avere avviato la lavabiancheria si
dovrà attendere alcuni secondi affinché la
macchina inizi il programma.
DURATA PROGRAMMA
l Al momento della selezione di un
programma, verrà automaticamente
indicata la durata del ciclo che potrà
variare a seconda delle opzioni che
verranno selezionate.
l Dopo l’avvio del programma il display vi
terrà costantemente informati sul tempo
restante alla fine del lavaggio.
l L’apparecchio calcola tale tempo in base
a un carico standard, ma durante il ciclo
la macchina corregge il tempo a seconda
del volume e della composizione del
carico.
FINE PROGRAMMA
l Dopo la visualizzazione della scritta "FINE"
sul display e lo spegnimento della spia
PORTA BLOCCATA sarà possibile aprire
l'oblò.
l A fine ciclo spegnere la lavabiancheria
ruotando lo SMART RING sulla posizione
OFF.
ATTENZIONE:
Non toccare i tasti all'inserimento della
spina perché la macchina, nei primi
secondi, effettua un'autocalibrazione
che potrebbe essere interrotta: se ciò
avvenisse la macchina potrebbe non
funzionare in maniera ottimale. In tal
caso, togliere la spina e ripetere
l'operazione.
SMART RING (ghiera di selezione
programmi)
Prima accensione
Tasto AVVIO/PAUSA
Chiudere l'oblò PRIMA di premere il
tasto AVVIO/PAUSA.
Sono selezionabili solo le opzioni
compatibili con il programma scelto.
Lo SMART RING deve essere SEMPRE
portato in posizione di OFF alla fine di
un lavaggio e prima di selezionarne
uno nuovo.
IT
17
METTERE LA MACCHINA IN PAUSA
l Durante l'esecuzione di un ciclo è
possibile
mettere la macchina in pausa
semplicemente p
remendo il tasto
AVVIO/PAUSA.
l Premere nuovamente il tasto AVVIO/
PAUSA per riavviare il programma dalla
fase del ciclo in cui era stato interrotto.
CANCELLAZIONE PROGRAMMA
IMPOSTATO
l Per annullare il programma, ruotare lo
SMART RING sulla posizione OFF.
l Attendere lo spegnimento della spia
PORTA BLOCCATA prima di aprire
l'oblò.
l Questo tasto permette di programmare
l’avvio del ciclo di lavaggio con un ritardo
massimo di 24h.
l Per impostare la partenza ritardata
procedere nel seguente modo:
- Impostare il programma desiderato.
- Premere il pulsante una prima volta per
attivare la partenza differita poi premerlo
nuovamente (o tener premuto) per
impostare il ritardo desiderato. Ad ogni
pressione successiva il ritardo
impostato aumenterà fino a un massimo
di 24 ore, dopodiché un’ulteriore
pressione azzererà la partenza
ritardata.
- Confermare premendo il tasto
AVVIO/PAUSA per iniziare il conteggio
alla fine del quale il programma inizierà
automaticamente.
l È possibile annullare la partenza ritardata,
ruotando lo SMART RING sulla posizione
OFF.
Se dovesse mancare la corrente durante
il funzionamento dell’apparecchio, una
speciale memoria conserverà l’impostazione
effettuata e, al ritorno della corrente, la
macchina ripartirà dalla fase del ciclo in
cui si era fermata.
Questo tasto permette di scegliere tra tre
differenti opzioni:
- PRELAVAGGIO
l Questa opzione permette di effettuare un
prelavaggio ed è particolarmente utile per
la biancheria molto sporca (può essere
utilizzata solo in alcuni programmi
come riportato nella tabella programmi).
l Si consiglia di utilizzare solo il 20% della
quantità consigliata sulla confezione del
detersivo.
- EXTRA RISCIACQUO
l Questa opzione permette di aggiungere
un risciacquo alla fine del ciclo di lavaggio
ed è stata studiata appositamente per le
persone con pelle delicata e sensibile,
per le quali anche un minimo residuo di
detersivo può causare irritazioni o
allergie.
l Si consiglia di utilizzare questa funzione
anche per i capi dei bambini e per tessuti
molto sporchi, per i quali è necessario
utilizzare più detersivo, oppure nel
lavaggio di capi di spugna le cui fibre
tendono maggiormente a trattenere il
detersivo.
Per ragioni di sicurezza, in alcune fasi
del ciclo di lavaggio, l’apertura
dell’oblò può avvenire solo se il livello
dell’acqua è al di sotto del suo bordo
inferiore e la temperatura è minore di
45°C. Se queste condizioni sono
soddisfatte, attendere lo spegnimento
della spia PORTA BLOCCATA prima
di aprire l’oblò.
Tasto PARTENZA DIFFERITA
Le seguenti opzioni devono essere
selezionate prima di premere il tasto
AVVIO/PAUSA.
Tasto OPZIONI
18
- STIRO FACILE (VAPORE)
l Questa opzione permette di accodare ad
alcuni cicli di lavaggio (vedi tabella
programmi) uno specifico trattamento vapore.
l La funzione vapore agisce sui capi
bagnati rilassando le pieghe, riducendo
quindi i tempi di stiratura.
l Le fibre vengono rigenerate e rinfrescate
eliminando i cattivi odori dai capi.
l Per ogni programma è stato studiato un
trattamento vapore dedicato per garantire
la massima efficienza di lavaggio a
seconda dei tessuti e colori dei capi.
Questo tasto permette di scegliere tre
differenti opzioni (selezionabili solo in
alcuni programmi):
- STEAM HYGIENE PLUS
Grazie a STEAM HYGIENE PLUS la
macchina è capace di raggiungere per un
tempo prolungato la temperatura di 60°C,
combinando l'azione del vapore con un
potente risciacquo per rendere il bucato
profondamente pulito e igienizzato. È
consigliato per tessuti in cotone.
- CICLO NOTTURNO
l Questa opzione limita le centrifughe
intermedie a 400 giri, dove previsto,
aumenta il livello d’acqua nei risciacqui e
lascia i capi immersi nell’acqua alla fine
dell’ultimo risciacquo, al fine di distendere
perfettamente le fibre.
l Durante la fase di fermo acqua in vasca,
la macchina è in pausa.
l Premere AVVIO per terminare il ciclo con
la fase di centrifuga (eventualmente
riducibile o annullabile tramite l’apposito
tasto) e scarico.
l Grazie ad un controllo elettronico lo
scarico dell’acqua nelle fasi intermedie
viene fatto in modo silenzioso rendendo
questa opzione molto utile per lavaggi
notturni.
- PULIZIA CESTO
l L'opzione è stata sviluppata per pulire il
cesto della lavatrice.
l Utilizzare solo detersivo in polvere.
l Avviare il ciclo con il cesto della lavatrice
vuoto.
l Si suggerisce l'utilizzo di questa opzione
ogni 50 cicli di lavaggio.
l L'opzione può essere selezionata solo per
il programma SCARICO E CENTRIFUGA.
l Questo tasto permette di cambiare la
temperatura dei cicli di lavaggio.
l Per la salvaguardia dei tessuti, non è
possibile aumentare la temperatura oltre
la massima prevista per ogni programma.
l Se si vuole eseguire un programma di
lavaggio a freddo le spie devono essere
tutte spente.
l Premendo questo tasto, si può ridurre la
massima velocità di centrifuga possibile per
il programma selezionato, fino alla sua
completa esclusione.
l Se l’etichetta non riporta alcuna
indicazione è possibile centrifugare
alla massima velocità prevista dal
programma.
Nel caso sia stata selezionata
un’opzione non compatibile con il
programma scelto, la relativa spia
prima lampeggerà e poi si spegnerà.
Tasto PROGRAMMI SPECIALI
Queste opzioni devono essere
selezionate prima di premere il tasto
AVVIO/PAUSA.
Nel caso sia stata selezionata
un’opzione non compatibile con il
programma scelto, la relativa spia
prima lampeggerà e poi si spegnerà.
Tasto SELEZIONE TEMPERATURA
Tasto SELEZIONE CENTRIFUGA
IT
19
l Per riattivare la centrifuga, è sufficiente
premere nuovamente il tasto, fino al
raggiungimento della velocità scelta.
l È possibile modificare la velocità della
centrifuga in qualsiasi momento, anche
senza portare la macchina in PAUSA.
Questo tasto permette di selezionare tre
differenti funzioni, a seconda del programma
selezionato:
- LIVELLO DI SPORCO
l Al momento della selezione di un
programma, verrà automaticamente
indicato il tempo di lavaggio preimpostato
per quel programma.
l Questa opzione permette di scegliere
tra 3 livelli di intensità di lavaggio, a
seconda del grado di sporco dei tessuti,
modificando la durata del programma
selezionato (può essere utilizzata solo
in alcuni programmi come riportato
nella tabella programmi).
- SELEZIONE PROGRAMMA ALTERNATIVO
Dove indicato in tabella, questa opzione
permette di selezionare un programma
alternativo a quello preimpostato (nel caso
del programma RAPIDO (14'/30'/44') permette
di scegliere una delle tre durate disponibili).
- LIVELLO VAPORE
Dopo aver selezionato il programma STIRO
FACILE PLUS, tramite questo tasto sarà
possibile scegliere tra tre trattamenti vapore
di differente intensità, studiati per capi
asciutti o bagnati e a seconda del tipo di
tessuto:
− COTONE (selezione predefinita)
Questo programma si utilizza per capi in
cotone. Su tessuti bagnati (ad esempio,
dopo il lavaggio) è indicato per rilassare
le pieghe dopo la centrifuga, su tessuti
asciutti è studiato per raggiungere il
livello di umidità ideale per una stiratura
più agevole.
− SINTETICI (una pressione del tasto)
Questo programma si utilizza per capi
sintetici. Su tessuti bagnati (ad esempio,
dopo il lavaggio) è indicato per rilassare
le pieghe dopo la centrifuga, su tessuti
asciutti è studiato per raggiungere il
livello di umidità ideale per una stiratura
più agevole.
− DELICATI (due pressioni del tasto)
Grazie all’ausilio del vapore, il ciclo
consente di rinfrescare e rilassare le
pieghe dei capi dopo l’uso. Il
programma è composto da una fase
iniziale in cui agisce il vapore e da una
finale in cui viene eliminata l’umidità in
eccesso per un utilizzo immediato. Il
ciclo è adatto per tessuti asciutti.
l La pressione contemporanea dei tasti "F"
e "G" per circa 3 secondi permette di
bloccare i tasti. In questo modo, si può
evitare che vengano effettuate modifiche
indesiderate o accidentali.
Per la salvaguardia dei tessuti, non è
possibile aumentare la velocità oltre la
massima prevista per ogni programma.
Un sovradosaggio di detersivo può
causare un'eccessiva formazione
di schiuma. Se la lavatrice rileva
un'eccessiva presenza di schiuma,
può escludere la centrifuga o
prolungare la durata del programma e
aumentare il consumo d'acqua.
Il modello è dotato di un particolare
dispositivo elettronico che impedisce
la partenza della centrifuga con carichi
particolarmente sbilanciati. Questo serve
a ridurre le vibrazioni e a migliorare la
silenziosità, salvaguardando la durata
della lavabiancheria.
Tasto LIVELLO DI SPORCO/
SELEZIONE PROGAMMA
ALTERNATIVO
/LIVELLO VAPORE
BLOCCO TASTI
20
l Il blocco tasti può essere annullato,
semplicemente premendo nuovamente i
due tasti di attivazione o spegnendo
l'apparecchio.
Il display consente di essere costantemente
informati sul funzionamento dell’apparecchio.
1) SPIE SELEZIONE TEMPERATURA
Indicano la temperatura di lavaggio del
programma selezionato che può essere
cambiata (dove previsto) tramite il relativo
tasto. Se si vuole eseguire un programma
di lavaggio a freddo le spie devono essere
tutte spente.
2) SPIE SELEZIONE CENTRIFUGA
Indicano la velocità di centrifuga del
programma selezionato che può essere
variata o annullata, tramite l'apposito tasto.
3) SPIA PORTA BLOCCATA
l La spia indica la chiusura dell'oblò.
l Dopo aver premuto il tasto AVVIO/
PAUSA, inizialmente la spia lampeggia
per poi diventare fissa sino alla fine del
lavaggio.
l Attendere lo spegnimento della spia
PORTA BLOCCATA prima di aprire
l'oblò.
4) Kg Detector (attiva solo in alcuni
programmi)
l Durante i primi minuti di funzionamento la
spia "Kg Detector" rimane accesa mentre
la macchina calcola il tempo restante alla
fine del ciclo, in base alla quantità
di biancheria effettivamente introdotta
all’interno del cestello.
l "Kg Detector" consente di misurare
durante tutte le fasi del lavaggio una serie
di informazioni sulla biancheria inserita
all’ interno del cesto e nei primi minuti del
ciclo di lavaggio:
- regola la quantità di acqua necessaria;
- determina la durata del lavaggio;
- regola i risciacqui in base al carico e al
tipo di biancheria che si è scelto di
lavare;
- regola il ritmo di rotazione del cesto per
adattarlo al tipo di tessuto;
- riconosce la presenza di schiuma,
aumentando eventualmente il livello
dell’acqua durante i risciacqui;
- regola il numero di giri della centrifuga
in funzione del carico, evitando che ci
siano squilibri.
5) SPIA BLOCCO TASTI
Indica che i tasti sono stati bloccati.
6) SPIE OPZIONI
Indicano le opzioni selezionabili tramite
l'apposito tasto.
7) SPIE PROGRAMMI SPECIALI
Indicano le opzioni selezionabili tramite
l'apposito tasto.
Display
Chiudere l'oblò PRIMA di premere il
tasto AVVIO/PAUSA.
Nel caso in cui l'oblò non venga chiuso
correttamente la spia continuerà a
lampeggiare per circa 7 secondi,
dopodiché il comando d'avvio si
cancellerà automaticamente. In tal
caso, chiudere correttamente l'oblò
e premere nuovamente il tasto
AVVIO/PAUSA.
IT
21
8) SPIA LIVELLO DI SPORCO
Indica la selezione della relativa opzione.
9) SPIA Wi-Fi
l Nei modelli dotati di Wi-Fi, indica lo stato
della connessione. Può essere:
- ACCESA FISSA: controllo remoto attivo.
- LAMPEGGIANTE LENTA: controllo
remoto disattivo.
- LAMPEGGIANTE VELOCE PER 3
SECONDI, POI SPENTA: la macchina
non riesce a connettersi alla rete Wi-Fi
domestica o non è ancora stata
associata all'App.
-
LAMPEGGIANTE LENTA PER 3 VOLTE,
POI SPENTA PER 2 SECONDI: reset
della rete Wi-Fi (durante l'associazione
all'App).
- ACCESA PER 1 SECONDO, POI
SPENTA PER 3 SECONDI: l'oblò è
aperto. Non è possibile attivare il
controllo remoto.
l Per tutte le informazioni relative alle
funzionalità e alle istruzioni per una facile
configurazione del Wi-Fi, fare riferimento
al sito:
go.he.services/rm-h
22
PROGRAMMA
(MAX.) *
1)
2
1
(fare riferimento al cruscotto)
(MAX.)
2 1
SPECIAL 39'
4)
6 7 8 9 10
11
12
13
14
40°
MISTI &
COLORATI 59'
4)
6 7 8 9 10
11
12
13
14
40°
3)
COTONE
PERFETTO 59'
4)
3
3,5 4 4,5 5 5,5 6 6,5
7
40°
IGIENE PLUS 59'
2 2 2 2 2 2 2 2 2
60°
STIRO FACILE PLUS
1,5
1,5
1,5
1,5
1,5
1,5
1,5
1,5
1,5
-
DELICATI 59'
4)
2
2,5
2,5
2,5
2,5
2,5 3 3
3,5
40°
3)
RAPIDO
14'
1 1 1,5
1,5
1,5
1,5 2 2
2
30°
30'
2
2,5
2,5
2,5
2,5
2,5 3 3
3
30°
44'
3
3,5
3,5
3,5
3,5
3,5 4 4
4
40°
3)
RISCIACQUI
- - - - - - - - -
-
SCARICO E
CENTRIFUGA
- - - - - - - - -
-
LANA/A MANO
1 1 2 2 2 2 2,5
2,5
2,5
30°
SINTETICI E
COLORATI
2)
4)
3
3,5 4 4,5 5 5,5 6 6,5
7
60°
( )
20°C
2)
4)
6 7 8 9 10
11
12
13
14
20°
ECO 40-60
2)
6 7 8 9 10
11
12
13
14
60°
COTONE
2)
4)
6 7 8 9 10
11
12
13
14
90°
( )
CONTROLLO REMOTO (WI-FI)
Posizione da selezionare per abilitare/disabilitare il controllo da remoto tramite App, via
Wi-Fi.
Tabella programmi
IT
23
Note da considerare
* La massima capacità di carico di
biancheria asciutta differisce a seconda
del modello (fare riferimento al cruscotto).
(Solo per i modelli dotati di
bacinella per il detersivo liquido)
Quando solo alcuni capi presentano
macchie che richiedono un
trattamento con prodotti candeggianti
liquidi, si può procedere ad una
smacchiatura preliminare in
lavatrice. Introdurre nello scomparto
"2" del cassetto detersivo l'apposita
vaschetta in dotazione nella quale
versare il candeggiante ed impostare
il programma RISCIACQUI. Finito
questo trattamento, spegnere
l'apparecchio, aggiungere ai capi
candeggiati il resto della
biancheria e procedere al bucato
normale con il programma più
adatto.
( )
Solo con l’opzione PRELAVAGGIO
selezionata (programmi con opzione
PRELAVAGGIO disponibile).
1)
Quando si seleziona un
programma, sul display viene
indicata la temperatura consigliata
che può essere cambiata (dove
previsto) tramite il relativo tasto,
ma non può essere aumentata
oltre la massima prevista.
2)
Per i programmi indicati è possibile,
tramite il tasto LIVELLO DI SPORCO,
regolare il tempo e l'intensità del
lavaggio.
3)
Nei programmi indicati, tramite il tasto
LIVELLO DI SPORCO/SELEZIONE
PROGRAMMA ALTERNATIVO/
LIVELLO VAPORE è
possibile
selezionare un programma alternativo
a quello preimpostato (nel caso del
programma RAPIDO 14'/30'/44'
permette di scegliere una delle tre
durate disponibili).
4)
Funzione vapore disponibile.
4)
INFORMAZIONI PER I
LABORATORI DI PROVA
PROGRAMMI DI PROVA SECONDO
(UE) No 1015/2010 e No 1061/2010
PROGRAMMA ECO 40-60
IMPOSTANDO LA TEMPERATURA
A 40°C
PROGRAMMA ECO 40-60
IMPOSTANDO LA TEMPERATURA
A 60°C
________________________________________
PROGRAMMA DI PROVA SECONDO
(UE) No 2019/2023
PROGRAMMA ECO 40-60
24
Per trattare i vari tipi di tessuto e le varie
gradazioni di sporco, la lavatrice è dotata di
programmi specifici, adatti ad ogni esigenza
di lavaggio (vedere tabella programmi).
SPECIAL 39'
La perfetta combinazione di tempo e
performance. Il programma consente di
ottenere un bucato eccellente, in soli 39
minuti. Consigliato per il lavaggio di
indumenti mediamente sporchi.
MISTI & COLORATI 59'
Il programma offre la libertà di lavare tutti i
tipi di tessuti e di colori non stingenti
insieme, a pieno carico, con eccellenti
risultati in soli 59 minuti. Con un lavaggio a
temperatura media, si raccomanda tale
programma per capi poco sporchi.
COTONE PERFETTO 59'/IGIENE PLUS 59'
Premendo sul tasto LIVELLO DI SPORCO/
SELEZIONE PROGRAMMA ALTERNATIVO/
LIVELLO VAPORE sarà possibile scegliere
uno dei 2 programmi
a disposizione:
- COTONE PERFETTO 59'
Questo programma garantisce ottimi
risultati per i capi in cotone. L'opzione è
stata progettata per ridurre il tempo di
lavaggio, a media temperatura, dei capi in
cotone mediamente sporchi. Si consiglia il
mezzo carico per ottenere i risultati migliori.
- IGIENE PLUS 59'
Questo programma, grazie alla miglior
combinazione tra alta temperatura, tempo e
azione pulente, garantisce in soli 59 minuti,
la massima forza igienizzante contro i
batteri. Indicato per capi in cotone, prevede
una temperatura di 60°C ed è suggerito per
un carico ridotto.
STIRO FACILE PLUS
Questo programma utilizza un trattamento a
vapore che permette un'azione di
rilassamento delle pieghe ed il
raggiungimento del grado di umidità ideale
per una stiratura più agevole. Tramite
l'apposito tasto sarà possibile selezionare
tre livelli di differente intensità, studiati per
capi asciutti o bagnati e a seconda del tipo
di tessuto.
DELICATI 59'
Sviluppato per lavare e trattare i delicati ed i
tessuti più preziosi. Il Programma prevede
un lavaggio a bassa temperatura in 59’
minuti. Consigliato per piccoli carichi.
RAPIDO (14'/30'/44')
Risparmio, ma senza compromessi. Il nuovo
programma consente di ottenere un
eccellente bucato risparmiando acqua,
consumi energetici, detersivo e tempo. Tale
opzione, lavando a media temperatura, si
adatta perfettamente a tutti i tipi di tessuto.
Si consiglia per piccoli carichi e indumenti
poco sporchi. Tramite il tasto LIVELLO DI
SPORCO/SELEZIONE PROGRAMMA
ALTERNATIVO/LIVELLO VAPORE è possibile
scegliere una delle tre durate disponibili.
RISCIACQUI/SCARICO E CENTRIFUGA
Premendo sul tasto LIVELLO DI SPORCO/
SELEZIONE PROGRAMMA ALTERNATIVO/
LIVELLO VAPORE
sarà possibile scegliere
uno dei 2 programmi
a disposizione:
- RISCIACQUI
Questo programma effettua 3 risciacqui
della biancheria con centrifuga intermedia
Descrizione programmi
Nella scelta del programma, attenersi
alle raccomandazioni riportate sulle
etichette dei capi, in particolare alla
temperatura massima consigliata.
ATTENZIONE:
CONSIGLI IMPORTANTI PER LE
PRESTAZIONI DI LAVAGGIO.
l Il primo lavaggio di capi colorati
nuovi deve essere effettuato
separatamente.
l Capi scuri voluminosi come jeans
ed asciugamani dovrebbero essere
lavati separatamente.
l In ogni caso, non mischiare mai
CAPI COLORATI STINGENTI.
IT
25
(eventualmente riducibile o annullabile tramite
l’apposito tasto). È utilizzabile per risciacquare
qualsiasi tipo di tessuto, ad esempio dopo
un lavaggio effettuato a mano.
- SCARICO E CENTRIFUGA
Tramite questo programma la macchina
effettuerà direttamente lo scarico dell’acqua
e una centrifuga ad alta velocità. Qualora si
voglia effettuare solo lo scarico o ridurre
l’intensità della centrifuga, sarà sufficiente
agire sul tasto SELEZIONE CENTRIFUGA.
LANA/A MANO
Questo programma effettua un ciclo di
lavaggio dedicato ai tessuti in "Lana
lavabile in lavatrice", per i capi da lavare
esclusivamente a mano o per capi in seta
lavabili in lavatrice.
SINTETICI E COLORATI
Questo programma permette di lavare in
modo congiunto biancheria di diverso
colore e tessuto. Il lavaggio ed il risciacquo
sono ottimizzati nei ritmi di rotazione del
cesto e nei livelli di acqua. La centrifuga ad
azione delicata, assicura una ridotta
formazione di pieghe sui tessuti.
20°C
Questo innovativo programma consente di
lavare insieme diversi tessuti quali cotone,
misti e sintetici alla temperatura di 20°C,
con prestazioni ottimali. Consente inoltre di
trattare diversi colori contemporaneamente.
Il consumo risulta essere circa il 40% di un
programma Cotone 40°C.
ECO 40-60
Il programma ECO 40-60 è in grado di
lavare biancheria di cotone normalmente
sporca, dichiarata lavabile a 40°C o 60°C,
insieme nello stesso ciclo. Questo
programma viene utilizzato per valutare la
conformità con la Direttiva UE Ecodesign
(progettazione ecocompatibile dei prodotti).
COTONE
Questo programma è indicato per lavare
capi di cotone colorato a 40°C oppure per
sviluppare il massimo grado di lavaggio per
biancheria di cotone resistente, a 60°C o
90°C. La centrifuga finale alla massima
velocità assicura un’ottima strizzatura.
CONTROLLO REMOTO (WI-FI)
Posizione da selezionare per abilitare/
disabilitare il controllo remoto tramite App,
via Wi-Fi. In tal caso, la partenza del ciclo
avverrà mediante i comandi stessi dell'App.
Maggiori dettagli nel capitolo CONTROLLO
REMOTO (Wi-Fi).
26
10. RISOLUZIONE PROBLEMI E GARANZIA
Nel caso si pensi che la lavatrice non funzioni in modo corretto, consultare la breve guida
sotto riportata, con alcuni suggerimenti pratici per risolvere le anomalie più comuni.
SEGNALAZIONE ERRORI
Errore visualizzato
Significato e soluzioni
E2 (con display)
2 lampeggìi delle spie
(senza display)
La macchina non carica acqua.
Verificare che il rubinetto dell’acqua sia aperto.
Appurare che il tubo di carico non sia piegato o schiacciato.
Tubo scarico non ad altezza corretta (vedere sezione istallazione).
Chiudere il rubinetto, svitare il tubo di carico dal retro della lavatrice e
verificare che il filtro "antisabbia" non sia intasato.
Verificare che il filtro non sia intasato o che non ci siano corpi
estranei all'interno del vano filtro che possano ostruire il corretto
deflusso dell'acqua.
E3 (con display)
3 lampeggìi delle spie
(senza display)
La macchina non scarica l’acqua.
Verificare che il filtro non sia intasato o che non ci siano corpi
estranei all'interno del vano filtro che possano ostruire il corretto
deflusso dell'acqua.
Appurare che il tubo di scarico non sia piegato, schiacciato o
ostruito.
Verificare che l’impianto di scarico a muro non sia intasato, provando
a far scaricare la macchina nel lavandino.
E4 (con display)
4 lampeggìi delle spie
(senza display)
La macchina ha rilevato eccessiva schiuma e/o acqua.
Verificare di non aver usato dosi eccessive di detersivo oppure un
prodotto non adatto al lavaggio in lavatrice.
E7 (con display)
7 lampeggìi delle spie
(senza display)
Problema oblò.
Verificare la corretta chiusura dell'oblò. Assicurarsi che non vi siano
panni all'interno del cesto che possano ostacolarne la chiusura.
Se l'oblò è bloccato, staccare la spina ed attendere 2-3 minuti prima
di riprovare ad aprirlo.
Qualsiasi altro codice
d'errore
Spegnere la lavatrice, staccare la spina e attendere un minuto.
Accendere nuovamente la macchina e avviare un programma. Se
l'errore dovesse ripresentarsi, contattare un Centro Assistenza
Tecnica Autorizzato, comunicando l'errore visualizzato.
l Modelli dotati di display: gli errori verranno visualizzati tramite un numero
preceduto da una "E" (esempio: Errore 2 = E2).
l Modelli senza display: gli errori verranno indicati tramite il lampeggìo di tutte le spie
per un numero di volte pari al codice dell'errore, seguiti da una pausa di 5 secondi
(esempio: Errore 2 = 2 lampeggìi, pausa di 5 secondi, 2 lampeggìi, ecc…).
IT
27
ALTRE ANOMALIE
Problema
Possibili cause e soluzioni pratiche
La lavatrice non
funziona / non parte
Verificare che la spina sia inserita in modo corretto.
Controllare che non manchi l’alimentazione elettrica.
Appurare che la presa di corrente funzioni, provandola con un altro
apparecchio come ad esempio una lampada.
Verificare la corretta chiusura dell'oblò.
Verificare di aver selezionato e avviato correttamente il programma
di lavaggio.
Assicurarsi che la macchina non sia stata messa erroneamente in
pausa.
Presenza di acqua sul
pavimento vicino alla
lavatrice
È possibile che sia dovuto ad una perdita dalla guarnizione posta tra
rubinetto e tubo di carico. Verificare il corretto serraggio del tubo ed
eventualmente sostituire la guarnizione.
Assicurarsi che il filtro sia chiuso correttamente.
La lavatrice non
centrifuga
In alcuni condizioni di disposizione non ottimale della biancheria nel
cesto, la lavatrice potrebbe:
• Aumentare il tempo d’esecuzione della centrifuga nel tentativo di
ridistribuire in maniera omogenea il carico.
• Abbassare la velocità di centrifuga per ridurre le vibrazioni e
migliorare la silenziosità.
• Escludere la centrifuga per salvaguardare la durata della
lavabiancheria.
Assicurarsi che il carico sia distribuito in modo uniforme; in caso
contrario, riposizionarlo e riavviare la macchina.
Potrebbe essere dovuto al fatto che l’acqua non sia ancora stata
scaricata completamente: attendere alcuni minuti. Se il problema
persiste, vedere descrizione Errore 3.
In alcuni modelli, è presente la funzione "esclusione centrifuga":
verificare che non sia stata attivata.
Verificare che non siano state selezionate opzioni che modifichino la
centrifuga.
Un eccessivo utilizzo di detersivo può impedire l’esecuzione della
centrifuga: ridurre il quantitativo per i successivi lavaggi.
Si sentono forti
vibrazioni / rumore
durante la centrifuga
La lavatrice potrebbe non essere completamente in piano: in caso,
regolare i piedini come indicato nell’apposita sezione.
Verificare di aver disimballato correttamente la macchina
rimuovendo tutte le viti, i gommini e i distanziali presenti sul retro
della stessa.
Assicurarsi che non vi siano corpi estranei nel cesto (monete,
cerniere, bottoni, ecc…).
La garanzia convenzionale copre difetti elettrici e/o meccanici del prodotto
attribuibili ad un'azione o omissione del produttore.
Se un difetto riscontrato è imputabile a fattori esterni, uso scorretto, errata
installazione o mancato rispetto di quanto riportato nelle istruzioni d'uso, i costi
per l'eventuale riparazione saranno a carico del cliente.
28
Si consiglia di utilizzare sempre ricambi
originali, disponibili presso i nostri Centri
Assistenza Tecnica Autorizzati.
Apponendo la marcatura su questo
prodotto, dichiariamo, sotto la nostra
responsabilità, di ottemperare a tutti i
requisiti relativi alla tutela di sicurezza,
salute e ambiente previsti dalla
legislazione europea in essere per
questo prodotto.
La ditta costruttrice declina ogni
responsabilità per eventuali errori di stampa
contenuti nel libretto presente in questo
prodotto. Si riserva inoltre il diritto di
apportare le modifiche che si renderanno
utili ai proprio prodotti senza
compromettere le caratteristiche essenziali.
Garanzia
Il prodotto è garantito, oltre che ai sensi di
legge, alle condizioni e nei termini riportati
sul certificato di garanzia convenzionale
inserito nel prodotto. Il certificato dovrà
essere conservato e mostrato al nostro
Centro di Assistenza Tecnica Autorizzato, in
caso di necessità, insieme allo scontrino
comprovante l’acquisto dell’elettrodomestico.
Puoi consultare le condizioni di garanzia
anche sul nostro sito internet.
Per ottenere assistenza compila l’apposito
form on-line oppure contattaci al numero
che trovi indicato nella pagina di assistenza
del nostro sito internet.
DE
29
30
Vielen Dank, dass Sie sich für dieses Produkt
entschieden haben. Wir freuen uns, Ihnen das
ideale Produkt und das bestmögliche,
vollständige Sortiment an Haushaltsgeräten
für Ihren Alltag bieten zu können.
Bitte nehmen Sie sich vor der
Installation und vor dem ersten Gebrauch
unbedingt ausreichend Zeit, um die vorliegende
Gebrauchsanleitung aufmerksam zu lesen und
sich in Ruhe mit der Bedienung des Gerätes
vertraut zu machen. Dadurch schützen Sie
sich und verhindern Schäden an der
Waschmaschine. Die Anleitung enthält wichtige
Hinweise - bitte daher für evtl. Rückfragen
unbedingt aufbewahren bzw. bei der
Weitergabe des Gerätes an Nachbesitzer
mitgeben.
Jedes unserer Geräte verfügt über eine 16stellige Matrikelnummer, die sich auf dem
Typenschild im Innenbereich des Bullauges
befindet. Bitte notieren Sie sich diese
unbedingt, damit Ihnen der Kundendienst bei
Fragen oder im Servicefall schneller und
gezielter helfen kann.
Dieses Gerät ist entsprechend der
europäischen Richtlinie 2012/19/EU
als elektrisches / elektronisches Altgerät
(WEEE) gekennzeichnet.
Elektrische und elektronische Altgeräte
enthalten vielfach noch wertvolle Materialien.
Sie enthalten aber auch schädliche Stoffe, die
für ihre Funktion und Sicherheit notwendig
waren. Im Restmüll oder bei falscher
Behandlung können diese der menschlichen
Gesundheit und der Umwelt schaden. Es ist
daher sehr wichtig, dass elektrische und
elektronische Altgeräte (WEEE) einer
speziellen Verwertung zugeführt werden, damit
die schädlichen Stoffe ordnungsgemäß entfernt
und entsorgt werden bzw. wertvolle Rohstoffe der
Wiederverwertung zugeführt werden können. Sie
können mit der Beachtung der folgenden simplen
Hinweise einen wichtigen Beitrag dazu leisten,
dass elektrische und elektronische Altgeräte
(WEEE) der menschlichen Gesundheit und der
Umwelt nicht schaden:
l Elektrische- und elektronische Altgeräte
(WEEE) sollten keinesfalls wie Rest- oder
Haushaltsmüll behandelt werden.
l Nutzen Sie stattdessen die an Ihrem Wohnort
eingerichteten kommunalen oder gewerblichen
Sammelstellen zur Rückgabe und Verwertung
elektrischer und elektronischer Altgeräte (WEEE).
Informieren Sie sich, ob ggf. in Ihrem Land bzw.
Ihrer Region für große/sperrige elektrische und
elektronische Altgeräte (WEEE) eine Abholung
angeboten wird. Sorgen Sie in jedem Falle dafür,
dass Ihr Altgerät bis zum Abtransport kindersicher
aufbewahrt wird.
In einigen Ländern sind Händler unterbestimmten
Voraussetzungen beim Geräteneukauf auch zur
Rücknahme des Altgerätes verpflichtet, wenn das
Altgerät dem neuen Fabrikat in der Funktion
entspricht.
1. GENERELLE SICHERHEITSHINWEISE
2. INSTALLATION
3. WASCHMITTELSCHUBLADE
4. PRAKTISCHE TIPPS
5. WARTUNG UND REINIGUNG
6. NOTÖFFNEN DER TÜR
7. FERNBEDIENUNG (WLAN)
8. KURZANLEITUNG
9. STEUERUNG UND PROGRAMME
10. PROBLEMLÖSUNGEN UND GARANTIE
Umweltbedingungen
Inhalt
DE
31
1. GENERELLE
SICHERHEITSHINWEISE
l Dieses Gerät ist ausschließlich
für den Haushaltsgebrauch konzipiert
bzw. für den haushaltsnahen
Gebrauch, wie z.B:
- Teeküchen für das Personal von
Büros, Geschäften oder ähnlichen
Arbeitsbereichen;
- Ferienhäuser;
- Gäste von Hotels, Motels und
anderen Wohneinrichtungen;
- Gäste von Apartments/
Ferienwohnungen, Bed and
Breakfast Einrichtungen
Eine andere Nutzung als die
normale Haushaltsnutzung, wie z.B.
gewerbliche oder professionelle
Nutzung durch Fachpersonal, ist
auch im Falle der oben erwähnten
Einrichtungen ausgeschlossen.
Sollte das Gerät entgegen diesen
Vorschriften betrieben werden,
kann dies die Lebensdauer des
Gerätes beeinträchtigen und den
Garantieanspruch gegenüber dem
Hersteller verwirken.
Eventuelle Schäden am Gerät oder
andere Schäden oder Verluste, die
durch eine nicht haushaltsnahe
Nutzung hervorgerufen werden
sollten (selbst wenn sie in einem
Haushalt erfolgen), werden, so weit
vom Gesetz ermöglicht, vom
Hersteller nicht anerkannt.
l
Kinder unter 8 Jahren sowie
Personen, die aufgrund ihrer
physischen, sensorischen oder
geistigen Fähigkeiten oder ihrer
Unerfahrenheit oder Unkenntnis
nicht in der Lage sind, die
Waschmaschine sicher zu bedienen,
dürfen die Waschmaschine nicht
ohne Aufsicht oder Anweisung durch
eine verantwortliche Person benutzen,
sich in der Nähe aufhalten oder das
Gerät saubermachen. Kinder sollten
nicht mit dem Gerät
spielen. Reinigung
und Benutzerwartung
sollten nicht
von Kindern ohne Einführung,
ausgeführt werden.
l Kinder sollten über das Gerät
aufgeklärt werden, damit Sie
nicht mit dem gerät spielen.
l Kinder unter 3 Jahren dürfen
sich nicht unbeaufsichtigt in der
Nähe des Gerätes aufhalten
oder spielen.
l
Sollte das Anschlusskabel
beschädigt sein, so muss es
durch einen Fachmann mittels
eines Orginalteils ersetzt werden.
l Verwenden Sie nur die mit dem
Gerät zusammen gelieferten
Schläuche.
l
Für einen ordnungsgemäßen Betrieb
muss der Wasserleitungsdruck
konstant zwischen min. 0,05 MPa
und max. 0,8 MPa liegen.
32
l
Vergewissern Sie sich, dass
ein Teppich nicht die Maschine
und Ventilatorenöffnungen,
behindert.
l Nach der Installation, sollte das
Gerät so positioniert sein, dass
der Stecker frei zugänglich ist.
l Die maximale Beladungskapazität
(trockene Kleidung lt. Normtest)
hängt von dem jeweiligen
Gerätemodell ab (s. Bedienblende).
l
Für die technischen Daten des
Produktes schauen Sie bitte
auf der Internetseite des
Herstellers nach.
l Die technischen Details
(Versorgungsspannung und
Leistungsaufnahme) sind auf
dem Typenschild angegeben
l Vergewissern Sie sich, dass die
elektrische Anlage geerdet ist, alle
geltenden Gesetze eingehalten
werden und dass Ihre Steckdose
mit dem Stecker des Gerätes
kompatibel ist. Ansonsten
holen Sie sich bitte qualifizierte
professionelle Unterstützung.
l
Die Verwendung von Spannungswandlern, Mehrfachsteckdosen
oder Verlängerungskabeln bitte
in jedem Fall unterlassen.
l
Bevor Sie die Waschmaschine
reinigen, ziehen Sie das Gerät vor
und drehen Sie die Wasserzufuhr ab.
l Bringen Sie keine Schnur an,
um die Maschine vorzuziehen.
l Stellen Sie sicher, dass sich
kein Wasser mehr in der
Trommel befindet, wenn Sie
das Bullauge öffnen.
l Setzen Sie das Gerät keinem
Regen, direktem Sonnenlicht oder
anderen Wetterelementen aus.
l Heben Sie die Maschine nicht
an den Drehknöpfen oder dem
Bullauge an; lassen Sie das
Bullauge nicht im Wagen. Wir
empfehlen, die Maschine, immer
zu zweit anzuheben.
l Im Falle einer Störung schalten
Sie die Maschine aus, schließen
Sie die Wasserzufuhr und ändern
Sie nichts mehr an dem Gerät.
Kontaktieren Sie umgehend den
Kundendienst und verwenden Sie
nur Originale als Ersatzteile.
Elektrische Anschlüsse und
Sicherheitshinweise
WARNUNG:
Wasser kann eine hohe
Temperatur während des
Waschvorgangs annehmen.
DE
33
2. INSTALLATION
l Lösen Sie die 2 bzw. 4 Schrauben
(A) auf der Geräterückseite und
entfernen die 2 bzw. 4 Distanzstücke
(B) wie in Abbildung 1 gezeigt.
l Schließen Sie 2 bzw. 4 Öffnungen
anschließend mit den beigefügten
Abdeckungen.
l Wenn es sich bei Ihrem Gerät
um ein Einbaumodell handelt,
die 3 bzw. Schrauben (A) lösen
und die 3 bzw. 4 Distanzstücke
(B) entfernen.
l Je nach Modell fallen eine oder
mehrere der Distanzstücke in das
Gerät. Das Gerät dann vorsichtig
nach vorne neigen und die
Distanzstücke entfernen. Die
Öffnungen anschließend mit den
beigefügten Abdeckungen schließen.
l Die gewellte Kunststofffolie, die
sich beim Auspacken* oben
auf dem Gerät befand, wie in
Abbildung 2 dargestellt (je
nach Modell Version A, B oder
C), in den Geräteboden legen.
* Bei einigen Modellen ist die
gewellte Kunststofffolie nicht
enthalten.
A
A
A
A
B
B
B
B
1
3
2
1
3
1
2
A
C
B
2
WARNUNG:
Bewahren Sie die Verpackung
abseits von Kindern auf.
34
l Bitte das Gerät ausschließlich mit dem
mitgelieferten Zulaufschlauch (keinesfalls
alten Schlauch benutzen) mit dem
Wasseranschluß verbinden (s. Abbildung 3).
l EINIGE MODELLE enthalten ein oder
mehrere der folgenden Eigenschaften:
l HEIß&KALT (Abbildung 4):
Wasserverbindungseinstellungen mit heiß
und kalt für höhere Energieeinsparungen.
Verbinden Sie den grauen Schlauch mit
dem Wasserhahn und den roten mit dem
Heißwasserhahn. Die Waschmaschine
kann auch nur mit dem Kaltwasserhahn
verbunden werden: In diesem Fall brauche
einige Programme etwas länger, um zu
starten.
l WASSERSTOP (Abbildung 5): Im Falle
eines defekten Schlauches stoppt die
Wasserzufuhr. In diesem Fall erscheint auf
dem Fenster „A“ ein rotes Feld und der
Schlauch muss entfernt werden. Um die
Schraubenmutter zu lösen, drücken Sie den
Entsicherungsknopf „B“.
l WASSERSCHUTZ (Abbildung 6): Sollte
Wasser aus dem Hauptschlauch „A“
austreten, schützt die Hülle „B“ vor
kompletten Wasseraustritt. Am Ende
dieses Vorganges kontaktieren Sie den
Kundenservice, damit der Schlauch
ausgewechselt wird.
3
4
B
A
5
B
A
6
Wasseranschluss
DE
35
l Seien Sie mit dem Abstand zwischen
Waschmaschine und Wand vorsichtig, da
der Schlauch eingequetscht werden
könnte. Es sollte ein Mindestabstand von
50 cm eingehalten werden (Abbildung 7).
l Justieren Sie die Höhe der Standfüße wie
in Abbildung 8 beschrieben:
a.Drehen Sie die Schraubenmuttern im
Uhrzeigersinn, um diese zu lösen.
b.Drehen Sie den Standfuß, um die Höhe
einzustellen.
c.Sichern Sie den Standfuß durch
Drehen der Schraubmuttern gegen
den Uhrzeigersinn bis zum festen Sitz.
l Stecker einstecken.
7
* SEPARAT ERHÄLTLICHES ZUBEHÖR
A
B
C
8
Aufstellung des Gerätes
WARNUNG:
Bitte versuchen Sie keinesfalls den
Wasserablaufschlauch selber zu
wechseln, sondern setzen sich hierfür mit
dem Kundendienst in Verbindung.
Sollte das Gerät auf einen Sockel
aufgestellt werden, ist es durch eine
Sockelbefestigung zu sichern.
Erkundigen Sie sich bitte hierfür im
Fachhandel. Der Hersteller haftet nicht
für unsachgemäße Aufstellung und
Installation. Installationsfehler sind nicht
über die Herstellergarantie abgedeckt.
36
3.
WASCHMITTELSCHUBLADE
Die Waschmittelschublade ist in drei Fächer
aufgeteilt (Abbildung 9):
l Fach "1": ist für das in der Vorwäsche
benötige Waschmittel vorgesehen;
l Fach " ": ist für spezielle
Wäschezusatzstoffe wie Weichspüler etc.
l Fach "2": ist für das in der Hauptwäsche
benötige Waschmittel vorgesehen.
JE NACH MODELL ist im Lieferumfang des Gerätes
ein spezieller Einsatz für Flüssigwaschmittel
enthalten (Abbildung 10), der die Einspülung des
Waschmittels in die Trommel richtig reguliert. Bei
Einsatz von flüssigen Waschmitteln den Einsatz in
Fach "2" einlegen. In Kombination mit dem
Programm "Spülen" kann dieser Einsatz auch für
den Bleichvorgang genutzt werden (s. Beschreibung).
2
1
9
10
WARNUNG:
Benutzen Sie im mittleren Fach
ausschließlich Flüssigprodukte!
WARNUNG:
Einige Waschmittel sind nicht für den
Einsatz in die Waschmitteleinspülschale
ausgelegt, sondern werden mit einem
eigenen Dosierhilfe verkauft, die
direkt in der Trommel platziert wird.
EINIGE MODELLE sind mit einer
automatischen Dosierung ausgestattet,
die Waschmittel und Weichspüler
exakt dosiert. In diesem Fall ziehen
Sie den spezifischen Abschnitt im
Kapitel STEUERUNG UND PROGRAMME
für weiterführende Informationen hinzu.
DE
37
4. PRAKTISCHE TIPPS
Beim Sortieren der Wäsche, beachten
Sie folgende Punkte:
- Wurden metallische Objekte aus der
Wäsche entfernt;
- Reißverschlüsse geschlossen;
- Kissen auf links gezogen;
- Clips von Vorhängen entfernt;
- Waschanweisungen auf Schildchen in der
Kleidung gelesen.
l Wir empfehlen beim Waschen von
Teppichen/Läufern, Oberbetten und
anderen schweren Textilien den
Schleudervorgang gänzlich abzustellen,
um mögliche Schäden am Gerät zu
vermeiden.
l Stellen Sie sicher, dass Ihr
Kleidungsstück aus Wolle mit der
Maschine gewaschen werden darf.
Überprüfen Sie das Stoff-Etikett.
l
Gerätetüre zwischen den einzelnen
Waschgängen offen stehen lassen, um
das Entstehen unangenehmer Gerüche in
der Maschine zu vermeiden.
Tipps, wie Sie bei der Nutzung Ihres Geräts
Geld sparen und etwas für die Umwelt tun
können.
l Füllen Sie die Maschine bis zur
maximalen Kapazität, die in der Tabelle
für jedes Programm angegeben ist.
Dadurch SPAREN Sie Energie und
Wasser.
l Lautstärke und restliche Feuchtigkeit der
Wäsche hängen von der Drehzahl des
Schleudergangs ab: Ein schnellerer
Schleudergang erzeugt mehr Lärm, die
Wäsche ist dann jedoch weniger feucht.
l Die effizientesten Programme bei
Energie- und Wasserverbrauch sind für
gewöhnlich die längeren Programme mit
niedrigerer Temperatur.
Maximieren Sie die Füllmenge
l Erzielen Sie den besten Energie-, Wasser-
und Waschmittelverbrauch, in dem sie Ihre
Waschmaschine immer voll füllen. Sichern
Sie 50% Energie beim Waschen einer vollen
Ladung im Gegensatz zu zwei halben
Ladungen.
Wann ist eine Vorwäsche wirklich notwendig?
l In der Regel nur für stark verschmutzte
Wäsche!
Wenn Sie normal oder wenig
verschmutzte Wäsche waschen, sparen
Sie zwischen 5% und 15% Strom, wenn
Sie keine Vorwäsche wählen.
Ist eine Warm- oder Heißwäsche zwingend
erforderlich?
l
Flecken mit Fleckenentferner vorbehandeln
oder vor dem Waschen eingetrocknete
Flecken in Wasser einweichen, um die
Notwendigkeit eines Warm- oder
Heißwaschprogramms zu reduzieren.
Sparen Sie Energie durch ein
Niedrigtemperatur-Waschprogramm.
Bevor Sie ein Trockenprogramm starten
(WASCHTROCKNER)
l Sie SPAREN Energie und Zeit, indem Sie
eine hohe Schleuderdrehzahl auswählen,
um den Restfeuchtegehalt in der Wäsche
bereits vor der Trockenprogramms zu
reduzieren.
Unten finden Sie eine kurze
Dosierungsanleitung mit Tipps und
Ratschlägen zur Verwendung von
Waschmittel.
l Verwenden Sie nur Waschmittel, die für
die Waschmaschine geeignet sind.
Beladungstipps
Praktischer Spartipp
Einfüllen von Waschmittel
38
l Wählen Sie das zum Stoff (Baumwolle,
Feines, Synthetik, Wolle, Seide usw.), zur
Farbe, zum Grad der Verschmutzung und
zur gewählten Waschtemperatur
passende Waschmittel aus.
l Befolgen Sie für eine richtige Dosierung
des Waschmittels, Weichspüler oder
sonstiger Reinigungsmittel immer die
Empfehlungen des Herstellers:
Eine ordnungsgemäße Verwendung
des Geräts mit der richtigen Dosierung
verhindert Verschwendung und ist
umweltfreundlicher.
l Zu viel Waschmittel führt zu übermäßiger
Schaumbildung, die verhindert, dass der
Waschgang richtig ausgeführt werden
kann. Sie kann auch die Qualität der
Wäsche und des Spülgangs
beeinträchtigen.
Bei der Nutzung von phosphatfreien
Waschmitteln können folgende Dinge
resultieren:
- Trüberes Abwasser: Dieser Effekt
ist bedingt durch die suspendierten
Zeolithe, was jedoch keine negativen
Auswirkungen auf die Wascheffizienz hat.
- Weißer Schleier auf der Kleidung am
Ende des Waschvorgangs: Dies ist
normal, da das Waschmittel nicht von der
Wäsche aufgenommen wird.
- Schaumbildung im letzten Spülgang:
Dies ist nicht zwingend ein Zeichen für ein
schlechtes Spülergebnis.
- Übermäßige Schaumbildung: Dies tritt
häufig beim Einsatz von anionischen
Tensiden in Waschmitteln auf.
Starten Sie in den vorgenannten Fällen
keinen erneuten Waschvorgang, da dies
nicht helfen wird.
Wenn das Problem fortbesteht oder wenn
Sie einen technischen Defekt vermuten,
kontaktieren Sie umgehend ein autorisiertes
Kundendienstzentrum.
Beim Waschen von weißen Sachen,
empfehlen wir das 60 Grad
Baumwollprogramm und ein normales
Waschpulver.
Für Waschvorgänge zwischen 40 und
60 Grad muss ein für die Verschmutzung
der Wäsche passendes Waschmittel
ausgewählt werden. Normale
Waschpulver können für weiße oder
leichte Farben verwendet werden,
während flüssige Waschmittel für
Farbschutz geeignet sind.
Für Waschvorgänge unter 40 Grad
empfehlen wir den Gebrauch von
flüssigen Waschmitteln, die für niedrige
Temperaturen geeignet sind.
Zum Waschen von Wolle oder Seide
empfehlen wir nur den Gebrauch von
Spezial- und Feinwaschmitteln.
DE
39
5. WARTUNG UND
REINIGUNG
Die richtige Wartung und Pflege Ihres
Elektrogeräts kann seine Lebensdauer
verlängern.
l Das Gerät von der Stromversorgung
trennen.
l Die Außenseite des Geräts mit einem
feuchten Tuch reinigen, dabei möglichst
keine SCHEUERMITTEL, ALKOHOL
ODER VERDÜNNER VERWENDEN.
•
Es wird empfohlen, die Waschmittelschublade
regelmäßig zu reinigen, damit sich dort
keine Waschmittel- und andere
Rückstände ablagern können.
l Schublade vorsichtig aber mit sicherem
Griff herausziehen.
l Schublade unter fließendem Wasser
reinigen und zurück in das Fach stecken.
FÜR MODELLE MIT AUTOMATISCHEM
FLÜSSIGWASCHMITTEL- UND
WEICHSPÜLER-DOSIERSYSTEM
l Drücken Sie die Freigabetaste und
ziehen Sie die Schublade vollständig
heraus. Achten Sie darauf, dass Sie
keine Waschmittelreste verschütten.
1
2
l Füllen Sie heißes Wasser in die
Schublade.
l Schütteln Sie die Schublade, damit das
Wasser in alle Fächer fließen kann.
l Entfernen Sie überschüssiges Wasser
aus der Schublade und setzen Sie sie
wieder vollständig ein.
Reinigen der Außenseite
Reinigung der
Waschmittelschublade
Vor dem Beginn der Reinigung
müssen alle Fächer leer sein.
WARNUNG:
Verwenden Sie keine säurehaltigen
Produkte (zum Beispiel Essig) oder
aggressive Reinigungsmittel für die
Reinigung der Schubladen, weil sonst
die Dichtungen und/oder Innenbauteile
des Gerätes beschädigt werden.
40
• Das Gerät hat einen besonderen Filter,
der größere Rückstände wie Knöpfe oder
Geldstücke zurückhält, die das Ablaufsystem
verstopfen könnten (befolgen Sie je nach
Modell die Version A oder B).
Es wird empfohlen, den Filter fünf- oder
sechsmal im Jahr zu reinigen.
l Das Gerät von der Stromversorgung
trennen.
l Bevor Sie die Klammerfalle öffnen,
empfehlen wir, den Boden mit einer
saugfähigen Unterlage auszulegen.
l Drehen Sie den Verschluss gegen den
Uhrzeigersinn.
l Entnehmen und Reinigen Sie die
Abdeckung mit dem Grobschmutzfilter
und drehen sie anschließend im
Uhrzeigersinn wieder ein.
l Wiederholen Sie die restlichen Schritte in
umgekehrter Reihenfolge, um die Teile
wieder einzubauen.
B
A
l Wird das Gerät längere Zeit in einem
nicht beheizten Raum aufgestellt, müssen
alle Wasserrückstände vollständig aus
den Schläuchen entfernt werden.
l Das Gerät von der Stromversorgung
trennen.
l Trennen Sie den Schlauch von dem
Riegel und füllen Sie das gesamte
Wasser in eine Schüssel.
l Sichern Sie den Schlauch wieder mit den
Riegeln.
Reinigen des Pumpenfilters
Vorschläge für anhaltenden
Nichtgebrauch
FÜR MODELLE MIT AUTOMATISCHEM
FLÜSSIGWASCHMITTEL- UND
WEICHSPÜLER-DOSIERSYSTEM:
wenn Sie die Maschine neigen oder
bewegen müssen, nehmen Sie zuerst
den Waschmittel-Schubkasten heraus,
und halten Sie ihn horizontal, damit
nichts auslaufen kann.
DE
41
6. NOTÖFFNEN DER TÜR
Sollte bei einem Stromausfall oder aufgrund
eines Defekts die Einfülltür verriegelt sein
(wenn der Netzstecker vor dem Ende des
Waschgangs gezogen wurde, stecken Sie
ihn wieder ein, und schalten Sie die
Maschine aus, um die Türe zu öffnen),
dann kann man sie mit der Notentriegelung
öffnen:
1. Trennen Sie die Maschine von der
Steckdose.
2. Beachten Sie vor dem Öffnen, dass der
Wasserstand unterhalb der Einfülltür
liegen muss, sonst tritt Wasser aus.
Lassen Sie ggf. überschüssiges Wasser
durch das Abflussrohr abfließen und
sammeln es in einem Eimer.
3. Kippen Sie die Maschine (oder stellen
Sie die Standfüße höher) und entfernen
Sie die sichtbare Schraube in der
unteren Ecke der Waschmaschine
(Abb. 1).
4. Führen Sie einen Schraubenzieher oder
ein ähnliches Werkzeug in den
sichtbaren Haken ein. Hebeln Sie den
Schraubenzieher nach unten und öffnen
Sie gleichzeitig das Bullauge wie in
Abbildung 2 gezeigt.
5. Denken Sie daran, die Schraube am
Ende wieder einzusetzen.
42
7. FERNBEDIENUNG (WLAN)
Dieses Gerät ist mit WLAN-Technologie
ausgestattet, so dass Sie es über eine App
steuern können.
GERÄTEPAARUNG (AUF APP)
l Laden Sie die hOn-App auf Ihr Gerät,
indem Sie folgenden QR-Code scannen:
Oder gehen sie zu diesem Link:
go.haier-europe.com/download-app
l Öffnen Sie die App, erstellen Sie das
Benutzerprofil (oder loggen Sie sich ein,
wenn es schon vorher erstellt wurde) und
koppeln Sie das Gerät gemäß den
Anweisungen auf dem Gerätedisplay.
ZUR AKTIVIERUNG DER FERNBEDIENUNG
l Der Router sollte eingeschaltet und mit
dem Internet verbunden sein.
l Beladen Sie die Waschmaschine,
schließen Sie die Tür, geben Sie ggf.
Waschmittel hinzu.
l
Drehen Sie den SMART RING (Wählscheibe
für Programme) auf FERNBEDIENUNG
(WLAN) : Die Türe wird verriegelt und
das Bedienfeld deaktiviert.
l
Starten Sie den Waschgang über die
App.
Wenn der Waschgang
beendet ist,
schalten Sie die Maschine aus, indem Sie
den SMART RING auf OFF (AUS)
stellen. Erst dann lässt sich die Türe
öffnen.
ZUR DEAKTIVIERUNG DER FERNBEDIENUNG
l Wenn der Modus FERNBEDIENUNG
beendet werden soll, während die
Maschine läuft, drehen Sie den SMART
RING auf eine andere Position als
FERNBEDIENUNG (WLAN), ohne dabei
über OFF (AUS) zu gehen. Jetzt lässt
sich das Bedienfeld wieder bedienen und
die Maschine wird angehalten. Sobald die
Leuchte TÜRVERRIEGELUNG erlischt,
kann die Türe geöffnet werden.
l Drehen Sie bei geschlossener Türe den
SMART RING
auf FERNBEDIENUNG
(WLAN), um das Gerät wieder über die
App zu bedienen. Wenn gerade ein
Waschgang läuft, wird dieser fortgesetzt.
Die App ist für Geräte mit Android und
iOS erhältlich, sowohl für Tablets als
auch für Smartphones.
Informieren Sie sich über alle WLANFunktionen im DEMO-Modus der App.
Ihr Wi-Fi zu Hause muss einen
Frequenzbereich von 2.4 GHz haben. Sie
können das Gerät nicht konfigurieren,
wenn Ihr Heimnetzwerk auf 5-GHz
eingestellt ist.
Aus Sicherheitsgründen kann die
Tür während einiger Waschzyklen
nur geöffnet werden, wenn der
Wasserstand das untere Niveau und
die Temperatur 45°C unterschreitet.
Wenn diese Bedingungen erfüllt
sind, warten Sie bis die Leuchte
TÜRVERRIEGELUNG erlischt, bevor
Sie die Tür öffnen.
DE
43
8. KURZANLEITUNG
Dieses Gerät verfügt über eine moderne
Mengenautomatik, die automatisch die benötigte
Wassermenge, den Energieverbrauch und die
Waschdauer anpasst.
l Schalten Sie die Maschine an und wählen
Sie das gewünschte Programm aus.
l Passen Sie gegebenenfalls die
Wascheinstellungen an und wählen Sie
die gewünschten Optionen aus.
l Drücken Sie die Starttaste.
l Das Programmende wird durch eine
Nachricht im Display angezeigt (bei
einigen Modellen leuchten alle
Anzeigeleuchten zur Phase auf).
l Schalten Sie die Maschine ab.
Für jeden Waschtyp sehen Sie in der
Tabelle die passenden Sequenzen.
Wasserdruck:
min 0,05 Mpa / max 0,8 Mpa
Schleuderdrehzahl:
Siehe Typenschild.
Gesamtanschlußwert/Absicherung/
Spannung:
Siehe Typenschild.
9. STEUERUNG UND
PROGRAMME
A
SMART RING (Wählscheibe für
Programme)
B
Taste START/PAUSE
C
Taste STARTZEITVORWAHL
D
OPTIONEN-Taste
E
Taste SONDERPROGRAMME
F
Taste WASCHTEMPERATURWAHL
G
Taste SCHLEUDERDREHZAHLWAHL
H
Taste VERSCHMUTZUNGSGRAD/
ALTERNATIVE
PROGRAMMAUSWAHL/
DAMPFSTUFE
F+G
KINDERSICHERUNG
I
Anzeigebereich
Programmauswahl
TROCKNEN (nur WASCHTROCKNER)
Soll der Trockenvorgang nach dem
Waschgang automatisch beginnen,
dann wählen Sie das gewünschte
Waschprogramm und den Trockenvorgang.
Sie können auch
zuerst den Waschvorgang
abschließen und anschließend das
Trockenprogramm auswählen.
Technische Daten
44
l Wird der SMART RING gedreht, wird das
Gerät eingeschaltet und im Display
werden die Beschreibung und die
Parameter des ausgewählten Programms
angezeigt.
l
Schalten Sie das Gerät nach Programmende
aus, indem Sie den SMART RING auf
OFF (AUS) stellen. Ziehen Sie dann den
Stecker heraus und schließen Sie die
Wasserzufuhr.
- Spracheinstellung
l Wenn Sie die Maschine an den Strom
angeschlossen und eingeschaltet
haben, drücken Sie die Taste "F" oder
"G" zum Anzeigen der verfügbaren
Sprachen.
l Wählen Sie die gewünschte Sprache mit
der START/PAUSE-Taste.
- Sprache ändern
Zum Ändern der eingestellten Sprache
müssen Sie gleichzeitig die Tasten "C" und
"H" für ca. 5 Sekunden drücken. ENGLISH
erscheint auf der Anzeige, und Sie können
eine neue Sprache auswählen (durch
Drücken der Tasten "F" oder "G").
l Zum Starten des gewählten Waschgangs
mit den voreingestellten Parametern
drücken Sie START/PAUSE. Wenn das
Programm läuft, zeigt die Anzeige die zu
erwartende Zeitdauer an.
l Falls Sie die Programmauswahl wechseln
möchten, drücken Sie die gewünschten
Funktionstasten, ändern die
Standardparameter und drücken die
Taste START/PAUSE zum Starten des
Waschvorgangs.
l Warten Sie nach dem Einschalten des
Geräts einige Sekunden, bis das
Programm startet.
PROGRAMMDAUER
l Bei der Programmauswahl zeigt die
Anzeige automatisch die Waschzeit an,
die je nach gewählter Funktion
unterschiedlich ausfallen kann.
l Nach dem Programmstart werden Sie
ständig über die Restdauer bis zum Ende
des Waschvorgangs informiert.
l Das Gerät ermittelt die Restdauer bis
zum Abschluss des gewählten
Programms mittels einer Standardladung,
während des Waschgangs korrigiert es
sie entsprechend der Größe und
Zusammensetzung der Wäsche.
PROGRAMMENDE
l Das Bullauge kann nach Anzeigen von
"ENDE" im Display und Erlischen der
Anzeige TÜRVERRIEGELUNG geöffnet
werden.
l Schalten Sie die Waschmaschine nach
Programmende aus, indem Sie den
SMART RING auf OFF (AUS) stellen.
WARNUNG:
Berühren beim Einstecken des Geräts
in keinem Fall die Tasten, da sich die
Maschine in den ersten Sekunden
kalibriert. Sollte dies dennoch passieren
,
nehmen Sie das Gerät vom Netz und
wiederholen Sie den Vorgang.
SMART RING (Wählscheibe für
programme)
Erstinbetriebnahme
START/PAUSE-Taste
Schließen Sie die Frontluke, BEVOR
Sie die Taste START/PAUSE drücken.
Sie können nur Funktionen auswählen,
die zum eingestellten Programm passen.
DE
45
UNTERBRECHEN DER MASCHINE
l Während ein Programm läuft, kann die
Maschine durch einfaches Drücken der
Taste START/PAUSE angehalten werden.
l Drücken Sie auf START/PAUSE, um das
Programm dort wieder aufzunehmen, wo
es unterbrochen wurde.
ABBRUCH DES EINGESTELLTEN
PROGRAMMS
l Brechen Sie das Waschprogramm ab,
indem Sie den SMART RING auf OFF
(AUS) stellen.
l
Warten bis die Anzeige TÜRVERRIEGELUNG
erloschen ist, bevor die Tür geöffnet wird.
l Der Programmstart kann zwischen 1
Stunde und 24 Stunden verzögert
werden.
l Um den Programmstart zu verzögern,
bitte diesen Schritten folgen:
- Stellen Sie das gewünschte Programm ein.
- Drücken Sie die Taste einmal, um den
verzögerten Start zu aktivieren, drücken
Sie dann erneut (oder halten Sie die
Taste gedrückt), um die Verzögerung
einzustellen. Die Verzögerung erhöht
sich mit jedem Drücken der Taste auf
bis zu 24 Stunden, danach wird die
Verzögerung bei erneutem Drücken der
Taste auf Null zurückgesetzt.
- Durch das Drücken der Taste
START/PAUSE bestätigen Sie Ihre
Auswahl. Der Countdown beginnt und
das Programm startet automatisch.
l Sie können den verzögerten Start
abbrechen, indem Sie den SMART RING
auf OFF (AUS) stellen.
Fällt der Strom aus, während die
Maschine läuft, nimmt die Maschine das
Programm am unterbrochenen Zeitpunkt
wieder auf, wenn der Strom zurück ist.
Mit dieser Taste haben Sie die Auswahl
zwischen drei Optionen:
- VORWÄSCHE
l
Diese Option erlaubt es Ihnen bei stark
verschmutzter vor dem Hauptwaschgang
eine Vorwäsche durchzuführen (nur in
bestimmten Programmen; s. Programmtabelle).
l Es wird empfohlen hierfür 20% der
vom Waschmittelhersteller empfohlenen
Waschmitteldosis im angegebenen
Waschmittelfach zu verwenden.
- EXTRA SPÜLEN
l Mit dieser Option können Sie am Ende
des Waschgangs noch ein weiteres Mal
spülen. Diese Option wurde für
Menschen mit empfindlicher und
sensibler Haut entwickelt, bei denen
schon kleinste Waschmittelrückstände zu
Hautreizungen oder Allergien führen.
Der SMART RING muss nach dem
Waschgang IMMER auf OFF (AUS)
gestellt werden, bevor ein neuer
Waschgang ausgewählt werden kann.
Aus Sicherheitsgründen kann die Tür
während einiger Waschzyklen nur
geöffnet werden, wenn der Wasserstand
das untere Niveau und die Temperatur
45°C unterschreitet. Wenn diese
Bedingungen erfüllt sind, warten Sie bis
die Leuchte TÜRVERRIEGELUNG
erlischt, bevor Sie die Tür öffnen.
Taste STARTZEITVORWAHL
Die folgenden Optionen müssen
ausgewählt werden, bevor die
START/PAUSE-Taste gedrückt wird.
OPTIONEN-Taste
46
l Der Einsatz dieser Funktion ist auch
ratsam für Gegenstände von Kindern und
für den Fall stark verschmutzter Wäsche,
für die eine größere Menge an
Waschmittel notwendig ist, oder beim
Waschen von Hand- und Badetüchern,
deren Fasern meistens die Tendenz
haben, das Waschmittel zu speichern.
- LEICHTBÜGELN (DAMPF)
l Mit dieser Option können einige
Waschprogramme (siehe Tabelle) mit
einer spezifischen Dampfnachbehandlung
beendet werden.
l Der Dampf wirkt auf die noch nassen
Textilien ein, glättet Falten aus und
verringert den Bügelbedarf.
l Der Dampf dringt in die Fasern ein und
frischt die Gewebe auf. Gleichzeitig
werden unangenehme Gerüche neutralisiert.
l Für jedes Programm wurde eine
spezifische Dampfbehandlung entworfen,
damit die Textilien nicht nur sauber sind,
sondern auch farbschonend behandelt
werden.
Mit dieser Taste können Sie zwischen drei
verschiedenen Optionen auswählen (nur
für bestimmte Programme verfügbar):
- DAMPF HYGIENE PLUS
Das Programm DAMPF HYGIENE PLUS
ist in der Lage, über einen längeren
Zeitraum eine Temperatur von 60°C zu
erreichen und kombiniert die Dampfwirkung
mit einer kräftigen Spülwirkung für gründlich
saubere und hygienische Kleidung.
Empfohlen für Baumwolltextilien.
- NACHTWASCHGANG
l Diese Option reduziert alle auftretenden
Waschgeräusche auf ein Minimum,
indem die Geschwindigkeit der
Zwischenschleudergänge auf 400 U/Min.
reguliert wird, je nach Programm der
Wäscheposten nach dem letzten Spülgang
komplett im sauberen Spülwasser liegenbleibt,
bis der Waschvorgang durch erneute
Betätigung der Optionstaste mit einem
Endschleudergang beendet wird.
l Während das Wasser in der Trommel
steht, befindet sich die Maschine im
Pausenmodus.
l Drücken Sie START, um das Programm
mit Schleudern und Abpumpen zu
beenden (Drehzahl kann über die
entsprechende Schaltfläche reduziert
oder entfernt werden).
l Diese Option eignet sich durch die
elektronische, sehr geräuscharme
Überwachung ideal für den nächtlichen
Betrieb des Gerätes.
- REINIGUNG DER TROMMEL
l Die Option wurde entwickelt, um die
Waschmaschinentrommel zu reinigen.
l Verwenden Sie nur Pulverwaschmittel.
l Starten Sie den Zyklus nur mit leerer
Waschtrommel.
l Wir empfehlen, diese Option alle 50
Waschgänge anzuwenden.
l Diese Option kann nur für das Programm
ABPUMPEN & SCHLEUDERN ausgewählt
werden.
Wenn eine Option ausgewählt wurde,
die mit dem ausgewählten Programm
nicht kompatibel ist, dann blinkt die
Optionsanzeigelampe zuerst und geht
dann aus.
Taste SONDERPROGRAMME
Diese Optionen müssen vor dem
Drücken der Taste START/PAUSE
ausgewählt werden. Wenn eine Option
ausgewählt wurde, die mit dem
ausgewählten Programm nicht kompatibel
ist, dann blinkt die Optionsanzeigelampe
zuerst und geht dann aus.
DE
47
l Mit dieser Taste können Sie die
Temperatur des Waschgangs verändern.
l Um die Stoffe zu schützen, kann die für
jedes Programm erlaubte Höchsttemperatur
nicht überschritten werden.
l Wenn Sie eine Kaltwäsche durchführen
wollen, müssen alle Anzeigelampen
ausgeschaltet sein.
l Durch das Drücken dieser Taste kann die
Höchstgeschwindigkeit gesenkt und,
wenn Sie wollen, der Schleudergang
abgebrochen werden.
l Wenn das Etikett keine spezifischen
Angaben macht, kann die in dem Programm
erwartete maximale Schleudergeschwindigkeit
verwendet werden.
l Drücken Sie für die Reaktivierung des
Schleudergangs die Taste, bis Sie die
gewünschte Schleudergeschwindigkeit
eingestellt haben.
l Sie können die Schleudergeschwindigkeit
ohne ein Anhalten der Maschine ändern.
Mit dieser Taste können Sie je nach
gewähltem Programm zwei unterschiedliche
Funktionen auswählen:
- VERSCHMUTZUNGSGRAD
l Sobald das Programm ausgewählt wurde,
wird die eingestellte Waschzeit für dieses
Programm automatisch angezeigt.
l Mit dieser Option haben Sie je nach
Verschmutzungsgrad des Stoffs die
Auswahl zwischen 3 Waschintensitätsstufen,
die die Länge des Programms verändern
(sie kann nur bei einigen Programmen
genutzt werden – siehe Programmtabelle).
- ALTERNATIVE PROGRAMMAUSWAHL
Falls in der Tabelle angegeben, ermöglicht
diese Option die Auswahl einer Alternative
für das voreingestellte Programm (beim
Programm KURZ (14'/30'/44') ist dies die
Auswahl der drei verschiedenen Programmdauern).
- DAMPFSTUFE
Nach der Auswahl des Programms
LEICHTBÜGELN PLUS können Sie mit
dieser Taste zwischen drei
Dampfbehandlungen unterschiedlicher
Intensität auswählen, die für trockene
oder nasse Kleidungsstücke und je nach
Art des Stoffes konzipiert sind:
- BAUMWOLLE (Standardauswahl)
Dieses Programm wird für Kleidungsstücke
aus Baumwolle verwendet. Bei nassen
Stoffen (z. B. nach dem Waschen) ist es
Taste WASCHTEMPERATURWAHL
Taste SCHLEUDERDREHZAHLWAHL
Um eine Schädigung des Stoffes zu
vermeiden, kann die für jedes Programm
erlaubte Höchstgeschwindigkeit nicht
überschritten werden.
Eine Überdosierung von Waschmittel
kann zu übermäßiger Schaumbildung
führen. Wenn das Gerät übermäßigen
Schaum entdeckt, kann es die
Schleuderphase aussetzen oder die
Dauer des Programms verlängern
und den Wasserverbrauch erhöhen.
Die Maschine ist mit einem speziellen
elektronischen Gerät ausgestattet,
welches den Schleudergang im Falle
einer Unwucht verhindert. Dadurch
werden Lärm und Schwingungen in der
Maschine verringert und die Lebensdauer
Ihrer Waschmaschine verlängert.
Taste VERSCHMUTZUNGSGRAD/
ALTERNATIVE PROGRAMMAUSWAHL/
DAMPFSTUFE
48
zum Auflockern von Knitterfalten nach
dem Schleudern geeignet; bei
trockenen Stoffen soll es stattdessen
den idealen
Feuchtigkeitsgrad für ein leichteres
Bügeln erreichen.
- SYNTHETIK (Taste einmal drücken)
Dieses Programm wird für synthetische
Kleidungsstücke verwendet.
Bei nassen Stoffen (z. B. nach dem
Waschen) ist es zum Auflockern von
Knitterfalten nach dem Schleudern
geeignet; bei trockenen Stoffen soll
es stattdessen den idealen
Feuchtigkeitsgrad für ein leichteres
Bügeln erreichen.
- FEINWÄSCHE (Taste zweimal drücken)
Das Programm frischt die Fasern auf
und glättet Falten in Kleidungsstücken
nach dem Gebrauch.
Das Programm besteht aus einer
Anfangsphase, in der der Dampf wirkt,
und einer Endphase, in
der die
überschüssige Feuchtigkeit entfernt
wird,
damit das Kleidungsstück sofort
getragen werden kann. Das Programm
ist für trockene Textilien geeignet.
l Drücken Sie gleichzeitig die Tasten "F"
und "G" für ungefähr 3 Sekunden, dann
können die Tasten der Maschine gesperrt
werden. Auf diese Art können Sie
versehentliche oder ungewollte
Änderungen vermeiden, wenn eine Taste
auf der Anzeige während eines
Waschgangs aus Versehen gedrückt
wird.
l Die Tastensperre kann ganz einfach
durch das gleichzeitige Drücken der zwei
Tasten oder durch das Abschalten des
Geräts aufgehoben werden.
Das Anzeigesystem informiert Sie ständig
über den Zustand der Waschmaschine.
1) ANZEIGEN WASCHTEMPERATUR
Das zeigt die Waschtemperatur des
ausgewählten Programms an, das mit der
entsprechenden Taste (falls erlaubt)
geändert werden kann. Wenn Sie eine
Kaltwäsche durchführen wollen, müssen
alle Anzeigelampen ausgeschaltet sein.
2) ANZEIGEN SCHLEUDERDREHZAHL
Das zeigt die Schleudergeschwindigkeit des
ausgewählten Programms an, das mit der
entsprechenden Taste geändert oder
weggelassen werden kann.
3)
KONTROLLEUCHTE TÜRVERRIEGELUNG
l Die Kontrollleuchte beginnt zu leuchten,
sobald das Bullauge richtig geschlossen.
l Wenn die Taste START/PAUSE gedrückt
wird blinkt die Kontrollleuchte zuerst kurz
auf und leuchtet dann permanent.
l Warten bis die Anzeige TÜRVERRIEGELUNG
erloschen ist, bevor die Tür geöffnet wird.
KINDERSICHERUNG
Anzeigebereich
ZUERST das Bullauge schliessen und
dann die Taste START/PAUSE drücken.
Wird die START/PAUSE Taste nicht
innerhalb von 7 Sekunden nach dem
Schließen des Bullauges gedrückt, muss
das Programm neu gestartet werden.
DE
49
9) WLAN-ANZEIGE
l
Bei Modellen mit WLAN wird hier der
Verbindungszustand angezeigt. Möglich
sind:
- LEUCHTEND: Fernbedienung aktiv.
- LANGSAM BLINKEND: Fernbedienung
inaktiv.
- 3 S SCHNELL BLITZEND, DANN AUS:
Das Gerät kann sich nicht mit dem
Wi-Fi-Netzwerk verbinden oder es
wurde noch nicht mit der App gekoppelt.
- 3 x LANGSAM BLINKEND, DANN 2 S
AUS: Zurücksetzen des Wi-Fi-Netzwerks
(während der Verbindung mit der App).
- 1 S EIN, 3 S AUS: Die Luke ist offen.
Die Fernbedienung kann nicht
eingeschaltet werden.
l
Mehr zu Funktionen und Anweisungen
zur mühelosen Einstellung des WLANS
im Folgenden:
go.he.services/rm-h
4)
ANZEIGE "Kg Detector" (Mengenautomatik)
(nur in einigen Programmen aktiv)
l
Während der ersten Minuten des
Waschprogramm ermittelt die moderne
Mengenautomatik alle Waschparameter
Verbrauchswerte Dieses wird durch die
Anzeige "Kg Detector" im Display visualisiert.
l
Alle Verbrauchswerte und Programmschritte
werden dahingehend automatisch optimiert
und angepasst:
- Benötigte Wassermenge nach Art und
Menge der eingefüllten Wäsche
- Programmdauer nach Art und Menge
des eingefüllten Wäsche
- Anzahl und Intensität der Spülgänge
nach Art und Menge des eingesetzten
Waschmittels
- Trommeldrehrhythmus nach Art und
Menge der eingefüllten Wäsche
- Zusätzliche Spülgänge bei übermäßiger
Schaumbildung
- Schleuderdrehzahl nach Art und Menge
der eingefüllten Wäsche, um Unwuchten
zu vermeiden.
5) ANZEIGE TASTENSPERRE
Die Anzeigelampe zeigt an, dass die
Funktion Tastensperre aktiviert ist.
6) OPTIONEN-ANZEIGE
Die Anzeige zeigt die ausgewählten
Zusatzoptionen an.
7)
ANZEIGEN SONDERPROGRAMME
Die Anzeigelampen zeigen die Optionen an,
die mit der entsprechenden Taste
ausgewählt werden können.
8)
ANZEIGE VERSCHMUTZUNGSGRADWAHL
Die Kontrollleuchte zeigt die Auswahl der
entsprechenden Option.
50
PROGRAMM
(MAX.) *
1)
2
1
(siehe Steuertafel)
(MAX.)
2 1
SPECIAL 39'
4)
6 7 8 9 10
11
12
13
14
40°
MISCH &
BUNTWÄSCHE 59'
4)
6 7 8 9 10
11
12
13
14
40°
3)
BAUMWOLLE
PERFEKT 59'
4)
3
3,5 4 4,5 5 5,5 6 6,5
7
40°
HYGIENE PLUS 59'
2 2 2 2 2 2 2 2 2
60°
LEICHTBÜGELN
PLUS
1,5
1,5
1,5
1,5
1,5
1,5
1,5
1,5
1,5
-
FEINWÄSCHE 59'
4)
2
2,5
2,5
2,5
2,5
2,5 3 3
3,5
40°
3)
KURZ
14'
1 1 1,5
1,5
1,5
1,5 2 2
2
30°
30'
2
2,5
2,5
2,5
2,5
2,5 3 3
3
30°
44'
3
3,5
3,5
3,5
3,5
3,5 4 4
4
40°
3)
SPÜLEN
- - - - - - - - -
-
ABPUMPEN &
SCHLEUDERN
- - - - - - - - -
-
WOLLE/HANDWÄSCHE
1 1 2 2 2 2 2,5
2,5
2,5
30°
SYNTHETIK UND
BUNTWÄSCHE
2)
4)
3
3,5 4 4,5 5 5,5 6 6,5
7
60°
( ) 20°C
2)
4)
6 7 8 9 10
11
12
13
14
20°
ECO 40-60
2)
6 7 8 9 10
11
12
13
14
60°
BAUMWOLLE
2)
4)
6 7 8 9 10
11
12
13
14
90°
( )
FERNBEDIENUNG (WLAN)
Diesen Punkt müssen Sie zum Einschalten der Fernsteuerung über die App (via
WLAN) auswählen.
Programmübersicht
DE
51
Bitte beachten Sie folgende Hinweise:
*
Die maximale Beladungskapazität (trockene
Kleidung lt. Normtest) hängt von dem
jeweiligen Gerätemodell ab (s. Bedienblende).
(Nur für Modelle mit entsprechendem
Waschmittelfach für Flüssigwaschmittel)
Wenn nur eine begrenzte Menge
von Textilien mit Flecken behaftet
ist, die mit einem flüssigen
Vorreinigungs- oder Bleichmittel
behandelt werden soll, kann eine
entsprechende Fleckenbehandlung
mit dem Gerät durchgeführt werden.
Gießen Sie das Vorreinigungs/Bleichmittel in die Vorrichtung für
Flüssigwaschmittel und setzen
diese in das mit der Ziffer "2"
markierte Fach der Waschmittelschublade.
Wählen Sie anschließend das
Programm SPÜLEN aus und
starten den Vorgang. Nach dem
Ende dieses Waschgangs schalten
Sie die Maschine bitte aus. Geben
Sie den Rest der Wäsche hinzu
und fahren Sie mit der normalen
Wäsche Ihres gewünschten
Programms fort.
( )
Nur bei gewählter VORWÄSCHEOption verfügbar (Nur bei
Programmen verfügbar, in denen
die VORWÄSCHE-Option zuwählbar
ist).
1)
Wenn ein Programm ausgewählt
wurde, wird auf der Anzeige
die empfohlene Waschtemperatur
angezeigt, die mit der entsprechenden
Taste (falls erlaubt) geändert werden
kann. Die für jedes Programm erlaubte
Höchsttemperatur kann jedoch nicht
überschritten werden.
2)
Für die aufgeführten Programme
kann über die Optionstaste
VERSCHMUTZUNGSGRAD die
Dauer und Intensität des
Waschprogramms angepasst werden.
3)
In den angegebenen Programmen
kann über die Taste
VERSCHMUTZUNGSGRAD/
ALTERNATIVE
PROGRAMMAUSWAHL
/
DAMPFSTUFE
eine Alternative für
das voreingestellte Programm
ausgewählt werden (beim Programm
KURZ 14'/30'/44' ermöglicht dies
die Auswahl aus drei verfügbaren
Programmdauern).
4)
Verfügbare Dampffunktion.
INFORMATION FÜR PRÜFLABORE
STANDARD-PROGRAMME
GEMÄSS
(EU) Nr 1015/2010 und Nr 1061/2010
ECO 40-60 PROGRAMM
TEMPERATUR AUF 40°C
EINSTELLEN
ECO 40-60 PROGRAMM
TEMPERATUR AUF 60°C
EINSTELLEN
________________________________________
STANDARD-PROGRAMM
GEMÄSS
(EU) Nr 2019/2023
ECO 40-60 PROGRAMM
52
Zur Reinigung unterschiedlicher Gewebesorten
und Verschmutzungen bietet die Waschmaschine
eigene programme an, die allen Anforderungen
gerecht werden (siehe Programmtabelle).
SPECIAL 39'
Die perfekte Kombination aus Zeitersparnis
und Leistung. Dieses Programm ermöglicht
einen gründlichen Wäschewaschgang in
nur 39 Minuten. Empfohlen für Wäsche mit
mittlerem Verschmutzungsgrad.
MISCH & BUNTWÄSCHE 59'
Dieses Programm wäscht alle Textilien und
waschechte Farben zusammen in einer
vollen Waschladung in nur 59 Minuten
perfekt sauber. Bei einer mittleren
Temperatur wird dieses Programm für leicht
verschmutzte Wäsche empfohlen.
BAUMWOLLE PERFEKT 59'/HYGIENE
PLUS 59'
Drücken Sie die Taste VERSCHMUTZUNGSGRAD/
ALTERNATIVE
PROGRAMMAUSWAHL/
DAMPFSTUFE
, um
eins der beiden
verfügbaren Programme auszuwählen:
- BAUMWOLLE PERFEKT 59'
Dieses Programm garantiert für perfekt
saubere Baumwollwäsche. Die Option
wurde speziell für eine verkürzte Waschdauer
mittelstark verschmutzter Baumwollwäsche
bei mittlerer Temperatur entwickelt. Für bessere
Resultate wird eine halbe Waschladung
empfohlen.
- HYGIENE PLUS 59'
Dieses Programm bietet die bestmögliche
Kombination aus hoher Temperatur, Waschdauer
und Reinigung, um eine maximale Desinfektion
von Bakterien in nur 59 Minuten zu
garantieren. Empfohlen für
Baumwolltextilien
und kleine Waschladungen
bei 60°C.
LEICHTBÜGELN PLUS
Dieses Programm glättet Falten mit Dampf
und erzielt den idealen Feuchtigkeitsgrad
für leichteres Bügeln. Über die Taste
können drei verschiedene Intensitätsstufen
gewählt werden, die für trockene oder
nasse Kleidungsstücke und abhängig von
der Art des Stoffes ausgelegt sind.
FEINWÄSCHE 59'
Entwickelt für die Feinwäsche und kostbare
Textilien. Dieses Programm wäscht 59
Minuten bei niedriger Temperatur.
Empfohlen für kleine Waschladungen.
KURZ (14'/30'/44')
Schont den Geldbeutel ohne Kompromisse!
Dieses neue Programm erzielt hervorragende
Ergebnisse und spart gleichzeitig Wasser,
Strom, Waschmittel und Zeit. Es ist
geeignet für alle Textilien, die bei mittlerer
Temperatur gewaschen werden können.
Empfohlen für kleine Waschladungen und
leicht verschmutzte Wäsche.
Wählen Sie
über die Taste VERSCHMUTZUNGSGRAD/
ALTERNATIVE PROGRAMMAUSWAHL/
DAMPFSTUFE
eine
der drei verfügbaren
Waschdauern aus.
SPÜLEN/ABPUMPEN & SCHLEUDERN
Drücken Sie die Taste VERSCHMUTZUNGSGRAD/
ALTERNATIVE PROGRAMMAUSWAHL/
DAMPFSTUFE
, um
eins der beiden
verfügbaren Programme auszuwählen:
- SPÜLEN
Bei diesem Waschgang werden drei
Spülgänge bei mittlerer Schleuder-leistung
durchgeführt (das Schleudern kann mit der
entsprechenden Taste verrkürzt oder
ausgeschaltet werden), was z. B. nach
einer Handwäsche nützlich ist.
Programmbeschreibungen
Wählen Sie das zur Waschanleitung
auf dem Etikett des Kleidungsstücks
passende Programm, vor allem die
empfohlene Höchsttemperatur, aus.
WARNUNG:
WICHTIGER HINWEIS ZUR
WASCHLEISTUNG.
l Neue, bunte Wäschestücke sollten
mindestens fünf- bis sechsmal
separat gewaschen werden.
l Bestimmte große, dunkle
Wäschestücke wie Jeans und
große Handtücher sollten immer
separat gewaschen werden.
l
Keine Textilien, die NICHT FARBECHT
sind, mit anderen waschen.
DE
53
- ABPUMPEN & SCHLEUDERN
Dieses Programm ist eine Kombination aus
Abpumpen und maximaler Schleuderleistung. Sie können den Schleudervorgang
mit der SCHLEUDERGANG-Taste auch
verkürzten oder ganz entfallen lassen.
WOLLE/HANDWÄSCHE
Dieses Programm wäscht Textilien aus
Wolle, die laut Etikett für die
Maschinenwäsche oder ausschließlich für
die Wäsche von Hand geeignet sind, oder
Textilien aus Seide, die für die
Maschinenwäsche geeignet sind.
SYNTHETIK UND BUNTWÄSCHE
Bei diesem Programm können Sie
verschiedene Stoffe und Farben gemeinsam
waschen. Das präzise Schleudern und die
Wasserstände werden beim Waschen und
Spülen optimiert. Optimal angepasstes
Schleudern bedeutet weniger Knitterfalten.
20°C
Bei diesem innovativen Programm können
Sie verschiedene Stoffe und Farben wie
Baumwoll-, Synthetik- und Mischgewebe
gemeinsam bei nur 20°C waschen, und
zwar mit einer hervorragenden Waschkraft.
Der Verbrauch liegt hierbei um die 40%
unter dem einer herkömmlichen 40°C-
Baumwollwäsche.
ECO 40-60
Das ECO 40-60 Programm wäscht normal
verschmutzte Baumwollwäsche, die laut
Etikett bei 40°C oder 60°C gewaschen
werden kann, zusammen in einem
Waschgang sauber. Dieses Programm wird
verwendet, um die Einhaltung der EURichtlinie Ecodesign (umweltgerechte
Gestaltung von Produkten) zu bewerten.
BAUMWOLLE
Das Programm eignet sich besonders zum
Waschen von farbigen Baumwollkleidungsstücken
bei 40°C oder zur Reinigung für
baumwollhaltige Wäsche bei 60°C oder
90°C mit besten Ergebnissen. Der letzte
Schleudergang erfolgt bei maximaler
Drehzahl und hinterlässt somit eine geringe
Restfeuchte der Wäsche.
FERNBEDIENUNG (WLAN)
Diesen Punkt müssen Sie auswählen, wenn
Sie die Fernsteuerung via WLAN über die
App ein-/ausschalten möchten. In diesem
Fall wird der Waschgang über die App
gestartet. Mehr dazu im Abschnitt
FERNBEDIENUNG (WLAN).
54
10. PROBLEMLÖSUNGEN UND GARANTIE
Wenn Sie der Meinung sind, das Gerät würde nicht korrekt funktionieren, dann finden Sie
in der beigelegten Kurzanleitung einige praktische Tipps, wie die häufigsten Probleme zu
beheben sind.
FEHLER-BERICHT
Fehleranzeige
Mögliche Ursachen und praktische Lösungen
E2 (mit Display)
2 x Blinken der
LED (ohne Display)
Das Gerät erhält kein Wasser.
Stellen Sie sicher, dass der Wasserhahn geöffnet ist.
Stellen Sie sicher, dass der Schlauch für den Wasserzulauf nicht geknickt
oder eingeklemmt ist.
Wasser-Anschlüsse nicht in der korrekten Höhe (s. unter Installation)
Wasserhahn des Wasserzulaufs schliessen, am Gerät aufschrauben und
prüfen, ob der "Sandfilter" sauber ist und nicht verstopft.
Vergewissern Sie sich, dass der Filter nicht verstopft ist und dass sich
keine Fremdkörper im Filterabteil befinden, die den Wasserfluss
behindern können.
E3 (mit Display)
3 x Blinken der
LED (ohne Display)
Wasser in der Waschmaschine läuft nicht ab.!
Vergewissern Sie sich, dass der Filter nicht verstopft ist und dass sich
keine Fremdkörper im Filterabteil befinden, die den Wasserfluss
behindern können.
Stellen Sie sicher, dass der Schlauch nicht geknickt, oder eingeklemmt ist.
Vergewissern Sie sich, dass die Abflüsse im Haus nicht verstopft sind
und Wasser ohne Probleme ablaufen kann. Prüfen Sie, ob das Wasser
im Waschbecken abläuft.
E4 (mit Display)
4 x Blinken der
LED (ohne Display)
Es gibt zu viel Schaum und/oder Wasser.
Überprüfen Sie, ob Sie eventuell zuviel Waschmittel benutzt haben oder
ein für Waschmaschinen ungeeignetes Waschmittel.
E7 (mit Display)
7 x Blinken der
LED (ohne Display)
Probleme mit der Tür.
Stellen Sie sicher, dass die Tür richtig geschlossen ist. Stellen Sie sicher,
daß keine Wäsche im Gerät das Schließen der Tür behindert.
Falls die Tür sich nicht öffnen lässt, das Gerät ausschalten, den Stecker aus der
Steckdose ziehen, 2-3 Minuten warten und die Tür noch einmal öffnen.
Alle anderen
Codes
Schalten Sie das Gerät aus und ziehen Sie den Stecker aus der
Steckdose. Schalten Sie das Gerät wieder ein und starten Sie ein
Programm. Wenn der Fehler erneut auftritt, wenden Sie sich bitte an ein
autorisiertes Kunden-Service-Center.
l Geräte mit Display: die Störung wird durch den Buchstaben E zusammen mit einer
Nummer angezeigt (Beispiel: Error 2 = E2)
l Geräte ohne Display: die Störung wird angezeigt, indem die LED so häufig blinken,
wie es dem Fehlercode entspricht, gefolgt von einer Pause von 5 Sekunden
(Beispiel: Error 2 = 2 x Blinken - Pause - 2 x Blinken - usw...)
DE
55
SONSTIGE AUFFÄLLIGKEITEN
Problem
Mögliche Ursachen und praktische Lösungen
Die Waschmaschine
geht nicht/startet nicht
.
Stellen Sie sicher, dass das Gerät an einer funktionierenden
Steckdose angeschlossen ist.
Stellen Sie sicher, dass das Gerät eingeschaltet ist.
Stellen Sie sicher, dass die Steckdose funktioniert, und testen Sie
das mit einem anderen Gerät (eine Lampe)
Es kann sein, dass die Tür nicht korrekt geschlossen ist: öffnen und
schließen Sie es noch einmal.
Überprüfen Sie, ob das gewünschte Programm richtig gewählt und
die Start-Taste gedrückt ist.
Stellen Sie sicher, dass sich das Gerät nicht im Pause-Modus
befindet.
Wasser ist auf den
Boden in der Nähe
Waschmaschine
ausgelaufen.!
Dies kann an einem Leck in der Dichtung zwischen Wasserhahn und
Schlauch liegen; in diesem Fall die Dichtung erneuern und alles gut
festziehen.
Stellen Sie sicher, dass der Filter richtig geschlossen ist.
Die Trommel der
Waschmaschine dreht
sich nicht.
Falls die Wäsche nicht optimal in die Maschine geladen wurde, kann
folgendes passieren:
• Es wird versucht, das Gewicht auszubalanzieren, und dadurch
verlangsamt sich die Umdrehungszahl.
• Drehzahl der Trommel wird langsamer, um Vibrationen und Lärm
zu verringern.
• Trommel schaltet sich ab, um die Waschmachine zu schützen.
Stellen Sie sicher, dass die Wäsche gleichmäßig verteilt ist. Falls
dies nicht so ist, entwirren Sie die Wäsche, füllen Sie die Maschine
erneut und starten Sie das Programm noch einmal.
Dies könnte daran liegen, dass das Wasser noch nicht komplett
eingelaufen ist:
warten Sie ein paar Minuten. Falls dies Problem sich nicht beheben
läßt, schauen Sie unter Abschnitt Fehler 3.
Einige Modelle verfügen über eine Funktion "Nicht schleudern":
stellen Sie sicher, dass diese nicht aktiviert ist.
Stellen Sie sicher, dass nichts aktiviert ist, was das Schleudern
beeinträchtigt.
Zu viel Waschmittel könnte den Beginn des Schleuderorgangs
verzögern.
Während des
Schleuderns hört man
starke Vibrationen /
Geräusche.
Eventuell steht die Waschmaschine nicht vollständig eben: falls
notwendig,
die Füße einstellen, wie in der Anleitung beschrieben.
Stellen Sie sicher, dass Befestigungsschrauben, Gummistopfen
und Schlauchverlängerungen für den Transport entfernt wurden.
Stellen Sie sicher, daß keine Fremdkörper in die Trommel
(Münzen, Scharniere, Knöpfe, usw...) gelangen.
Die Standard-Garantie des Herstellers umfasst Fehler, welche durch elektrische
oder mechanische Fehler des Produktes verursacht wurden, als Handlung oder
Unterlassung des Herstellers. Falls ein Fehler durch Faktoren außerhalb des
gelieferten Produktes verursacht wurde, durch Fehlbedienung oder als Resultat
einer nicht beachteten Gebrauchsanleitung, kann eine Gebühr erhoben werden.
56
Es empfiehlt sich immer Originalersatzteile
zu benutzen, die in unseren autorisierten
Kundendienstzentren erhältlich sind.
Mit der Anbringung des -Zeichens
am Gerät zeigen wir an, dass wir
sämtliche für dieses Produkt geltenden
und notwendigen europäischen
Sicherheits-,
Gesundheits-
und
Umweltstandards einhalten und hierfür
haftbar sind.
Wir schließen die Haftung für alle evtl.
Druckfehler aus.
Kleinere Änderungen und technische
Weiterentwicklungen im Detail
vorbehalten.
Garantie
Die Garantiezeit des Gerätes entspricht
den jeweiligen gesetzlichen Vorschriften.
Nähere Angaben zu Art und Umfang
der Garantiebedingungen finden
Sie im Garantieheft. Bitte das
Original der Kaufrechnung für die
Garantieersatzansprüche aufbewahren,
um diese im Bedarfsfall unserem
Werkskundendienst vorzulegen. Ohne
diese Nachweise können wir und unser
Werkskundendienst den Anspruch nicht
anerkennen
EN
57
58
Thank you for choosing this product.
We are proud to offer the ideal product for
you and the best complete range of home
appliances for your daily routine.
Carefully read this manual for correct and
safe appliance use and for helpful tips on
efficient maintenance.
Only use the washing machine after
carefully reading these instructions. We
recommend you always keep this manual on
hand and in good condition for any future
owners.
Each product is identified by a unique 16character code, also called the “serial
number”, printed on the sticker. This can be
found inside the door opening. This code is
a unique code for your product that you will
need to register the product warranty, or if
you need to contact the Customer Service
Centre.
This appliance is marked according to
the European directive 2012/19/EU
on Waste Electrical and Electronic
Equipment (WEEE).
WEEE contains both polluting substances (which
can cause negative consequences for the
environment) and basic components (which can
be re-used). It is important to have WEEE
subjected to specific treatments, in order to
remove and dispose properly all pollutants, and
recover and recycle all materials. Individuals can
play an important role in ensuring that WEEE
does not become an environmental issue; it is
essential to follow some basic rules:
l WEEE should not be treated as household
waste;
l WEEE should be handed over to the relevant
collection points managed by the municipality or
by registered companies. In many countries, for
large WEEE, home collection could be present.
In many countries, when you buy a new
appliance, the old one may be returned to the
retailer who has to collect it free of charge on a
one-to-one basis, as long as the equipment is of
equivalent type and has the same functions as
the supplied equipment.
1. GENERAL SAFETY RULES
2. INSTALLATION
3. DETERGENT DRAWER
4. PRACTICAL HINTS
5. CLEANING AND MAINTENANCE
6. PORTHOLE EMERGENCY OPENING
7. REMOTE CONTROL (WI-FI)
8. QUICK USER GUIDE
9. CONTROLS AND PROGRAMMES
10. TROUBLESHOOTING AND WARRANTY
FOR U.K. ONLY
On receipt of your appliance please
check it carefully for damage. Any
damage found must be reported
to the
delivery driver immediately.
Alternatively damage found must be
reported to the retailer within 2 days of
receipt.
Environmental conditions
Contents
EN
59
1. GENERAL SAFETY
RULES
l This appliance is intended to
be used in household and
similar applications such as:
- Staff kitchen areas in shops, offices
and other working environments;
- Farm houses;
- By clients in hotels, motels and
other residential type environments;
- Bed and breakfast type environments.
A different use of this appliance
from household environment
or from typical housekeeping
functions, as commercial use by
expert or trained users, is excluded
even in the above applications. If
the appliance is used in a manner
inconsistent with this it may reduce
the life of the appliance and may
void the manufacturer’s warranty.
Any damage to the appliance or
other damage or loss arising
through use that is not consistent
with domestic or household use
(even if located in a domestic or
household environment) shall not
be accepted by the manufacturer to
the fullest extent permitted by law.
l This appliance can be used by
children aged from 8 years and
above and persons with reduced
physical, sensory or mental
capabilities or lack of experience
and knowledge if they have been
given supervision or instruction
concerning use of the appliance
in a safe way and understand the
hazards involved.
Children shall not play with the
appliance. Cleaning and user
maintenance shall not be made
by children without supervision.
l Children should be supervised
to ensure that they do not play
with the appliance.
l Children of less than 3 years
should be kept away unless
continuously supervised.
l If the supply cord is damaged, it
must be replaced by a special
cord or assembly available from
the manufacturer or its service
agent.
l Only use the hose-sets
supplied with the appliance for
the water supply connection
(do not reuse old hose-sets).
l Water pressure must be between
0.05 MPa and 0.8 MPa.
l Make sure carpets or rugs do
not obstruct the base or any of
the ventilation openings.
l After installation, the appliance
must be positioned so that the
plug is accessible.
l The maximum load capacity of
dry clothes depends on the
model used (see control panel).
l To consult the product technical
specification please refer to the
manufacturer website.
60
l The technical details (supply
voltage and power input) are
indicated on the product rating
plate
l Make sure that the electrical
system is earthed, complies
with all applicable law and that
the (electricity) socket is
compatible with the plug of the
appliance. Otherwise, seek
qualified professional assistance.
l The use of converters, multiple
sockets or extension cords is
strongly advised against
l Before cleaning or maintaining
the washing machine, unplug
the appliance and turn off the
water tap.
l Do not pull on the power cord
or appliance to unplug the
machine.
l Make sure there is no water in
the drum before opening the
door.
l Do not expose the washing
machine to rain, direct sunlight
or other weather elements.
Protect from possible freezing.
l When moving, do not lift the
washing machine by the knobs
or detergent drawer; during
transport, never rest the door on
the trolley. We recommend two
people lift the washing machine.
l In the event of fault and/or
malfunction, turn off the
washing machine, close the
water tap and do not tamper
with the appliance.
Immediately contact the
Customer Service Centre and
only use original spare parts.
Failure to observe these
instruction may jeopardise
appliance safety.
Electrical connections and
safety instructions
WARNING:
water may reach very high
temperatures during the
wash cycle.
EN
61
2. INSTALLATION
l Remove the 2 or 4 transportation
screws (A) on the back and
remove the 2 or 4 flat washers,
rubber bungs and plastic spacer
tubes (B) as illustrated in figure 1.
l If the washing machine is built-
in, unscrew the 3 or 4
transportation screws (A) and
remove the 3 or 4 flat washers,
rubber bungs and plastic spacer
tubes (B).
l
During the removal of the screws
occasionally spacer tubes fall
inside the product, these can be
remove by tilting the product forward
and recovering them from the floor
or inside the base of the machine.
l Cover the open transportation screw
holes with the 2 or 4 plastic caps
included in the instruction bag.
l
Place the corrugated plastic
sheet, found on top of the
appliance during the unpacking
process*, into the base of the
appliance as shown in figure 2
(according to the model,
consider version A, B or C).
*
In some models, the corrugated
plastic sheet is not provided.
A
A
A
A
B
B
B
B
1
3
2
1
3
1
2
A
C
B
2
WARNING:
keep packaging materials
away from children.
62
l Connect the water hose to the water
supply tap (fig. 3) only using the hose
supplied with the appliance (do not
reuse old hose-sets).
l SOME MODELS may include one or
more of the following features:
l HOT&COLD (fig. 4):
water mains connection settings with hot
and cold water for higher energy savings.
Connect the grey tube to the cold water
tap and the red one to the hot water
tap. The machine can be connected to
the cold water tap only: in this case, some
programs may start a few minutes later.
l AQUASTOP (fig. 5):
a device located on the supply tube that
stops water flow if the tube deteriorates;
in this case, a red mark will appear in the
window “A” and the tube must be
replaced. To unscrew the nut, press the
one-way lock device "B".
l AQUAPROTECT – SUPPLY TUBE WITH
GUARD (fig. 6):
Should water leak from the primary
internal tube "A", the transparent
containment sheath "B" will contain water
to permit the washing cycle to complete.
At the end of the cycle, contact the
Customer Service Centre to replace the
supply tube.
3
4
B
A
5
B
A
6
Hydraulic connections
EN
63
l The washing machine should be installed in
its final position such that the water fill hose
is not kinked or trapped. The corrugated
drain hose should be inserted into suitable
drain pipe of between 50 cm and 85 cm
height above the floor using the curved drain
hose support. If an under sink connection is
used the drain hose must be routed above
the sink overfill opening to prevent back
siphoning. Care must be taken to avoid
kinking or trapping the drain hose (fig. 7).
l Level the appliance using the feet as
illustrated in figure 8:
a. turn the nut clockwise to release the
screw;
b. rotate the foot to raise or lower it until it
touches to the floor;
c. lock the foot, screwing in the nut, until it
tightens against to the bottom of the
washing machine.
l Plug in the appliance.
7
* ACCESSORY SOLD SEPARATELY
A
B
C
8
Setting
WARNING:
contact the Customer Service Centre
should the power cord need
replacement.
Installation faults are not covered by
the manufacturers warranty.
64
3. DETERGENT DRAWER
The detergent draw is split into 3
compartments as illustrated in figure 9:
l compartment "1": for prewash detergent;
l compartment “ ”: for special additives,
softeners, starch fragrances, etc.;
l compartment "2": for washing
detergent.
A liquid detergent cup is also included IN
SOME MODELS (fig. 10). To use it, place it
in compartment "2". This way, liquid
detergent will only enter the drum at the
right time. The cup can also be used for
bleach when the “Rinse” program is
selected.
2
1
9
10
WARNING:
only use liquid products; the washing
machine is set to automatically dose
additives at each cycle during the last
rinse.
WARNING:
some detergents are not designed for
use in the dispenser drawer but are
supplied with their own dispenser that
is placed in the drum directly.
SOME MODELS are provided with the
automatic dosage, this carries out a
precise measurement of detergent and
softener.
In this case, refer to the
specific section in the CONTROLS
AND PROGRAMS chapter for details.
EN
65
4. PRACTICAL HINTS
When sorting laundry, make sure:
- have eliminated metallic objects such as
hair clips, pins, coins, from laundry;
- to have buttoned pillow cases, closed
zips, tied loose belts and long robe
ribbons;
- to have removed rollers, hooks or clips
from curtains;
- to have carefully read clothing washing
labels;
- to have removed any persistent stains
using specific detergents.
l When washing rugs, bedcovers or other
heavy clothing, we recommend you avoid
the spinning cycle.
l To wash wool, make sure the item can be
machine washed. Check the fabric label.
l Leave the appliance’s door slightly open
between washes, to prevent possible bad
smells developing inside the machine.
Tips on how to save money and not
damage the environment when using your
appliance.
l Load the machine to the highest capacity
shown in the programme table for each
programme - this will allow you to SAVE
energy and water.
l Noise and residual laundry moisture are
affected by spin speed: a faster spin is
associated with greater noise and lower
residual moisture in the laundry.
l The most efficient programmes in terms
of combined use of water and energy are
usually the longer-lasting ones with lower
temperature.
Maximise the load size
l Achieve the best use of energy, water,
detergent and time by using the
recommended maximum load size.
Save up to 50% energy by washing a full
load instead of 2 half loads.
Do you need to pre-wash?
l For heavily soiled laundry only!
SAVE detergent, time, water and
between 5 to 15% energy consumption
by NOT selecting Prewash for slight to
normally soiled laundry.
Is a hot wash required?
l Pretreat stains with stain remover or soak
dried in stains in water before washing to
reduce the necessity of a hot wash
programme. Save energy by using a low
temperature wash programme.
Before using a drying programme
(WASHER-DRYERS)
l SAVE energy and time by selecting a
high spin speed to reduce the water
content in laundry before using a drying
programme.
Below is a short guide with tips and advice
on the use of detergent.
l Only use detergents suitable for machine
washing.
l Select your detergent according to the
type of fabric (cotton, delicates,
synthetics, wool, silk, etc.), the colour, the
type and level of soiling and the
programmed washing temperature.
l To use the right amount of detergent,
softener or any other additives, carefully
follow the manufacturer’s instructions
every time: correctly using the
appliance with the right dose allows
you to avoid waste and to reduce the
environmental impact.
Load tips
Useful advice for saving
Dosing the detergent
66
l Too much detergent leads to excessive
foam, which prevents the cycle being
carried out correctly. It could also affect
the quality of the washing and rinsing.
The use of ecological detergents without
phosphates may cause the following
effects:
- cloudier rinse drain water: This effect is
tied to the suspended zeolites which do
not have negative effects on rinse
efficiency.
- white powder (zeolites) on laundry at
the end of the wash: this is normal, the
powder is not absorbed by fabric and does
not change its colour.
To remove the zeolites, select a rinse
programme. In the future consider using
slightly less detergent.
- foam in the water at last rinse: this does
not necessary indicate poor rinsing.
Consider using less detergent in future
washes.
- abundant foam: This is often due to the
anionic surfactants found in the detergents
which are hard to eliminate from laundry.
In this case, do not re-rinse to eliminate
these effects: it will not help at all.
We suggest conducting a maintenance
wash using a proprietary cleaner.
If the problem persists or if you suspect a
malfunction, immediately contact an
Authorised Customer Service Centre.
When washing heavily soiled whites,
we recommend using cotton programs
of
60°C or above and a normal washing
powder (heavy duty) that contains
bleaching agents that at medium/high
temperatures provide excellent results.
For washes between 40°C and 60°C
the type of detergent used needs to be
appropriate for the type of fabric and
level of soiling. Normal powders are
suitable for “white” or colour fast fabrics
with high soiling, while liquid detergents
or “colour protecting” powders are
suitable for coloured fabrics with light
levels of soiling.
For washing at temperatures below
40°C we recommend the use of liquid
detergents or detergents specifically
labeled as suitable for low temperature
washing.
For washing wool or silk, only use
detergents specifically formulated for
these fabrics.
EN
67
5. CLEANING AND
MAINTENANCE
Looking after your appliance correctly can
extend its lifespan.
l Disconnect the machine from the power
supply.
l Clean the appliance’s external cabinet,
using a damp cloth and AVOIDING
ABRASIVES, ALCOHOL AND/OR
DILUENTS.
l It is advisable to regularly clean the
detergent drawer to avoid the
accumulation of detergent and additive
residues.
l Remove the drawer gently but firmly.
l Clean the drawer under running water
and put it back into its compartment.
FOR MODELS WITH AUTOMATIC LIQUID
DETERGENT AND SOFTENER DOSING
SYSTEM:
l Pull out the drawer completely by
pressing the release button, paying
attention to the leakage of detergent
residues.
1
2
l Fill the drawer with hot water.
l Shake the drawer in order to let the water
flow in all the compartments.
l Empty the drawer from excess water and
reinsert it completely.
Cleaning the appliance’s exterior
Drawer cleaning
Before proceeding with cleaning, all
the compartments must be empty.
WARNING:
DO NOT use acid products (for example
vinegar) or aggressive detergents to
clean the drawer, in order to avoid
damaging the seals and/or internal
parts of the appliance.
68
l The appliance has a special filter that
traps larger residues that could block the
draining system, such as buttons or coins
(depending on the model, consider
version A or B).
We recommend checking and cleaning
the filter 5 or 6 times a year.
l Disconnect the machine from the power
supply.
l Ensure all the water has been emptied
from the drum.
l Before unscrewing the filter, we
recommend you place an absorbent cloth
under it to keep the floor dry. A small
amount of water will come out of the filter
as you remove it - this is normal.
l Turn the filter counter-clockwise to the
limit stop.
l Remove and clean the filter; when
finished, replace it turning it clockwise.
The filter handle will be locked when it is
not possible to turn any further and the
handle is horizontal. Smearing a small
amount of liquid soap on the filter seal will
help refitting.
l Repeat the previous steps in reverse
order to reassemble all parts.
B
A
l If the appliance is kept in a non-heated
room for long periods of time, all water
residues must be completely removed
from the pipes.
l Disconnect the machine from the power
supply socket.
l Detach the tube from the drainage system
and clip on the rear of the machine and
lower it, fully draining water into a bowl.
l Secure the drain tube with the drainage
system and clip on the rear of the
machine when finished.
l Keep the door glass and gasket clean.
Cleaning the pump filter
Suggestions for moves or
prolonged disuse
FOR MODELS WITH AUTOMATIC
LIQUID DETERGENT AND SOFTENER
DOSING SYSTEM:
should you need to tilt or move the
machine, remove the detergent drawer
before proceeding, keeping it
horizontal so as to avoid any leakage.
EN
69
6. PORTHOLE EMERGENCY OPENING
Should the porthole be locked due to power
Shortage (if the plug is removed before the
end of the cycle, re-plug it and turn off the
machine to open the door) or as a result of
a fault, it can be opened according to the
following emergency unlocking procedure:
1. Disconnect the machine from the power
socket.
2. Ensure that the water level is below the
porthole before opening it, to prevent any
flooding. Otherwise, drain excess water
through the drain tube and collect it in a
bucket.
3. Tilt the machine (or increase the feet
height) and remove the visible screw in
the front bottom corner of the washing
machine (fig. 1).
4.
Insert a screw driver or a similar tool in the
visible hook. Lever down and simultaneously
open the porthole as shown in figure 2.
5. Remember to re-assemble the screw at
the end of the process.
70
7. REMOTE CONTROL (WI-FI)
This appliance is equipped with Wi-Fi
technology that allows you to control it
remotely via App.
APPLIANCE PAIRING (ON APP)
l Download the hOn App on your device by
framing the following QR code:
or by the link:
go.haier-europe.com/download-app
l Open the App, create the user profile (or
log-in if it is already created previously)
and pairing the appliance following the
instructions on the device display.
TO ENABLE REMOTE CONTROL
l Check that the router is switched on and
connected to the Internet.
l Load the laundry, close the door, add the
detergent if it’s necessary.
l Turn the SMART RING (programme
selection ring) to the REMOTE CONTROL
(Wi-Fi) position : the door will lock and
the controls on the control panel will be
disabled.
l Start the cycle using the app. When the
cycle has been completed, turn off the
machine by turning the SMART RING to
the OFF position to unlock the door.
TO DISABLE REMOTE CONTROL
l To exit REMOTE CONTROL mode while
a cycle is underway, turn the SMART
RING to any position other than REMOTE
CONTROL (Wi-Fi), without going
through the OFF. The control panel on
the appliance will be operative once
again, and if the cycle is paused, you will
be able to open the door once the DOOR
LOCKED indicator light switches off.
l With the door closed, turn the SMART
RING to the REMOTE CONTROL (Wi-Fi)
position to control the appliance using the
app once again. If there is a cycle
underway, it will continue.
The App is available for devices
running both Android and iOS, both
for tablets and for smartphones.
Get all the details of the Wi-Fi
functions by browsing the App in
DEMO mode.
The frequency of the home Wi-Fi network
has to be set on the 2.4 GHz band. You
can not configure the machine if your
home network is set to the 5 GHz band.
For safety reasons, in some wash
cycle phases, the door can be
opened only if the level of the water
is below its lower edge and if the
temperature is less than 45°C. If
these conditions are met, wait for the
DOOR LOCKED light to switch off
before opening the door.
EN
71
8. QUICK USER GUIDE
This appliance automatically adjusts the
level of the water to the type and quantity of
washing. This system gives a reduction in
energy consumption and a saving in
washing times.
l Turn on the appliance and select the
required program.
l Adjust the washing settings if necessary
and select the required options.
l Press the programme start button.
l The end of the programme will be
indicated by a message on the display
(on some models, all the indicator lights
on the stage will light up).
l Turn off the appliance.
For any type of wash, see the program
table and follow the operating sequence
as indicated.
Water pressure:
min 0.05 Mpa / max 0.8 Mpa
(0.05 MPa dispenses approximately 1 litre
of water in 10 seconds)
Spin r.p.m.: See rating plate.
Power input / Power current fuse amp /
Supply voltage: See rating plate.
9. CONTROLS AND
PROGRAMMES
A
SMART RING (programme
selection ring)
B
PLAY/PAUSE button
C
DELAY START button
D
OPTIONS button
E
SPECIAL PROGRAMMES button
F
TEMPERATURE SELECTION
button
G
SPIN SELECTION button
H
STAIN LEVEL/ALTERNATIVE
PROGRAMME SELECTION/STEAM
LEVEL button
F+G
CHILD LOCK
I
Digital display
Program selection
DRYING (WASHER-DRYERS only)
If you would like the drying cycle to
begin automatically after washing,
select the washing programme
required and select the drying cycle.
Or you can finish the wash and then
select the drying programme.
Technical data
72
l When the SMART RING is turned, the
appliance will be turned on and the
display will show the description and
parameters of the selected programme.
l At the end of the cycle, remember to
switch off the appliance by turning the
SMART RING to the OFF position, then
unplug the appliance and turn off the
water supply.
- Language setting
l After connecting the machine to the
network and turning it on, press the "F"
or "G" button to display the available
languages.
l Select the desired language pressing the
PLAY/PAUSE button.
- Change the language
If you want to change the setting language
you will have to press simultaneously "C"
and "H" buttons for about 5 seconds. The
word ENGLISH will appear on the display
and it will be possible to choose a new
language (by pressing button "F" or "G").
l To start the selected cycle with the preset
parameters, press PLAY/PAUSE. When
the programme is running, the display will
show the time to elapse.
l Moreover, if you want to modify the
chosen program, press the desired
options buttons, modify the default
parameters and then press PLAY/
PAUSE button to start the cycle.
l After switching on the appliance, wait a
few seconds for the programme to start
running.
PROGRAMME DURATION
l When a programme is selected the
display automatically shows the cycle
duration, which can vary, depending on
the options selected.
l Once the programme has started you will
be kept informed constantly of the time
remaining to the end of the wash.
l The appliance calculates the time to the
end of the selected programme based
upon a standard loading, during the cycle,
the appliance corrects the time to that
applicable to the size and composition of
the load.
PROGRAMME END
l "END" will appear in the display at the
end of the program and the DOOR
LOCKED light will go off, it is now
possible to open the door.
l At the end of the cycle, turn off the
washing machine by turning the SMART
RING to the OFF position.
WARNING:
Don’t touch the buttons while inserting
the plug because the machines
calibrates the systems during the first
seconds: touching the buttons, the
machine couldn’t work property. In
this case, remove the plug and repeat
the operation.
SMART RING (ring for selecting
programmes)
First starting
PLAY/PAUSE button
Close the porthole BEFORE pressing
the PLAY/PAUSE button.
Only the options compatible with the
set programme can be selected.
The SMART RING must ALWAYS be
put in the OFF position at the end of
the washing cycle before you can
select a new washing cycle.
EN
73
PAUSING THE MACHINE
l While a cycle is running, the machine can
be paused by simply pressing the
PLAY/PAUSE button.
l Press the PLAY/PAUSE button again to
resume the programme from the cycle
phase where it left off.
CANCELLING THE SET PROGRAMME
l To cancel the programme, turn the
SMART RING to the OFF position.
l Wait until the DOOR LOCKED light has
gone out before opening the door.
l This button allows you to pre-programme
the wash cycle to delay the start of the
cycle for up to 24 hours.
l To delay the start use the following
procedure:
- Select the required programme.
- Press the button once to activate the
delay start and then press it again (or
hold it) to set the desired delay. The
delay increases each time the button is
pressed up to 24 hours, at which point
pressing the button again will reset the
delay start to zero.
- Confirm by pressing the PLAY/PAUSE
button. The delay countdown will begin
and when it has finished the programme
will start automatically.
l You can cancel the start delay by turning
the SMART RING to the OFF position.
If there is a break in the power supply
whilst the machine is operating, when
the power is restored, the machine will
restart from the beginning of the phase it
was in when the power was lost.
This button allows you to choose between
three different options:
- PREWASH
l This option allows you to make a prewash
and it is particularly useful for heavily
soiled loads (can be used only on some
programmes as shown in the table of
programmes).
l We recommend you use only 20% of the
recommended quantities shown on the
detergent pack.
- EXTRA RINSE
l This option allows you to add one rinse at
the end of the washing cycle and is useful
for people with delicate and sensitive
skin, for which a small amount of
detergent residue can cause irritations or
allergies.
l It is advisable to also use this function for
the children clothes and for the washing
of heavily soiled items, which requires a
lot of detergent to be used, or for the
washing of toweling items whose fibres
mostly have the tendency to hold the
detergent.
- EASY IRON (STEAM)
l By this option you can add a specific
steam treatment to some washing cycles
(see programme table).
For safety reasons, in some wash
cycle phases, the door can be opened
only if the level of the water is below
its lower edge and if the temperature
is less than 45°C. If these conditions
are met, wait for the DOOR LOCKED
light to switch off before opening the
door.
DELAY START button
The following options must be
selected before pressing the PLAY/
PAUSE button.
OPTIONS button
74
l The steam function relaxes the folds and
makes ironing times shorter.
l Fibres are regenerated and refreshed,
removing all smells from the items.
l A dedicated steam treatment was devised
for each programme, to guarantee
washing top efficiency depending on item
fabrics and colours.
This button allows you to choose between
three different options (available for some
programmes only):
- STEAM HYGIENE PLUS
Thanks to STEAM HYGIENE PLUS, the
machine is able to reach a temperature of
60°C for an extended period of time,
combining the steam action with a powerful
rinsing action for thoroughly clean and
hygienic laundry. Recommended for cotton
fabrics.
- NIGHT WASH
l This option reduces the intermediate spin
speed to 400 rpm, where applicable,
increase the water level during rinsing
and keep the laundry immersed in water
after the final rinse, in order to spread the
fiber perfectly.
l During the drum water retention phase,
the machine is in pause mode.
l Press PLAY to end the cycle with the
spin (which can be reduced or removed
with the specific button) and drain phase.
l Thanks to electronic control, the water in
the intermediate phases is emptied
silently, making this option very useful for
washing at night.
- DRUM CLEAN
l Developed to clean the washing machine
drum.
l Use only powder detergent.
l Do not start the programme with laundry
in the washing machine.
l It is suggested that this is carried out after
every 50 washing cycles.
l The option can only be selected for the
DRAIN & SPIN programme.
l This button allows you to change the
temperature of the wash cycles.
l It is not possible to raise the temperature
over the maximum allowed for the
programme, in order to protect the fabrics.
l If you want carry out a cold wash all the
indicators must be off.
l By pressing this button, it is possible to
reduce the maximum speed, and if you
wish, the spin cycle can be cancelled.
l If the label does not indicate specific
information, it is possible to use the
maximum spin expected in the program.
If an option is selected that is not
compatible with the selected
programme then the option indicator
light first flashes and then goes off.
SPECIAL PROGRAMMES button
These options must be selected
before pressing the PLAY/PAUSE
button.
If an option is selected that is not
compatible with the selected
programme then the option indicator
light first flashes and then goes off.
TEMPERATURE SELECTION
button
SPIN SELECTION button
To prevent damage to the fabrics, it is
not possible to increase the speed
over the maximum allowed for the
programme.
EN
75
l To reactivate the spin cycle press the
button until you reach the spin speed you
would like to set.
l It is possible to modify the spin speed
without pausing the machine.
This button can be used to select three
different functions, depending on the
selected programme:
- STAIN LEVEL button
l Once the programme has been selected
the wash time set for that programme will
be automatically shown.
l This option allows you to choose between
3 levels of wash intensity modifying the
length of the programme, depending on
how much the fabrics are soiled (can
only be used on some programmes as
shown in the table of programmes).
- ALTERNATIVE PROGRAMME
SELECTION
Where shown in the table, this option
permits selection of an alternative to the
pre-set programme (in the case of the
RAPID (14'/30'/44') programme, it allows
you to choose one of the three available
durations).
- STEAM LEVEL
After selecting the EASY IRON PLUS
programme, you can use this button to
choose between three steam treatments of
different intensities, designed for dry or wet
garments and depending on the type of
fabric:
- COTTON (default selection)
This programme is used for cotton
garments. On wet fabrics (e.g., after
washing), it is suitable for relaxing
creases after spinning; on dry fabrics it
is instead designed to achieve the ideal
humidity level for easier ironing.
- SYNTHETIC (press button once)
This programme is used for synthetic
garments. On wet fabrics (e.g., after
washing), it is suitable for relaxing
creases after spinning; on dry fabrics it
is instead designed to achieve the ideal
humidity level for easier ironing.
- DELICATES (press button twice)
With the help of steam, the cycle
refreshes and relaxes creases in
garments after use. The programme
consists of an initial phase in which the
steam acts and a final phase in which
the excess humidity is removed for
immediate use. The cycle is suitable for
dry fabrics.
l Pressing simultaneously the buttons "F"
and "G" for about 3 seconds, the
machine allows you to lock the keys. In
this way, you can avoid making
accidental or unwanted changes if a
button on the display is pressed
accidently during a cycle.
l The key lock can be simply cancelled by
pressing the two buttons simultaneously
again or turning off the appliance.
An over dosing of detergent can cause
excessive foaming. If the appliance
detects the presence of excessive foam,
it may exclude the spinning phase or
extend the duration of the program
and increase water consumption.
The machine is fitted with a special
electronic device, which prevents the
spin cycle should the load be
unbalanced. This reduces the noise
and vibration in the machine and so
prolongs the life of your machine.
STAIN LEVEL/ALTERNATIVE
PROGRAMME SELECTION/
STEAM LEVEL button
CHILD LOCK
76
The display’s indicator system allows you to
be constantly informed about the status of
the machine.
1)
WASH TEMPERATURE INDICATOR LIGHTS
This show the washing temperature of the
selected programme that can be changed
(where allowed) by the relevant button. If
you want carry out a cold wash all the
indicators must be off.
2) SPIN SPEED INDICATOR LIGHTS
This show the spin speed of the selected
programme, you can reduce or omit by the
relevant button.
3) DOOR LOCKED INDICATOR LIGHT
l The indicator light is illuminated when the
door is fully closed.
l When PLAY/PAUSE is pressed on the
machine with the door closed, the
indicator will flash momentarily and then
illuminate.
l Wait until the DOOR LOCKED light has
gone out before opening the door.
4) Kg Detector (function active only on
certain programmes)
l During the first minutes of the cycle, the
"Kg Detector" indicator remain on while
the intelligent sensor will weigh the
laundry and adjust the cycle time, water
and electricity consumption accordingly.
l
Through every wash phase "Kg Detector"
allows to monitor information on the wash
load in the drum and in the first minutes
of the wash it:
- adjusts the amount of water required;
- determines the length of the wash cycle;
- controls rinsing according to the type of
fabric selected to be washed it;
- adjusts the rhythm of drum rotation for
the type of fabric being washed;
- recognizes the presence of lather,
increasing, if necessary, the amount of
water during rinsing;
- adjusts the spin speed according to the
load, thus avoiding any imbalance.
5) KEY LOCK INDICATOR LIGHT
The indicator light show that the keys
are locked.
6) OPTIONS INDICATOR LIGHTS
The indicator lights show the option that
can be selected by the relevant button.
7) SPECIAL PROGRAMMES INDICATOR
LIGHTS
The indicator lights show the option that
can be selected by the relevant button.
8) STAIN LEVEL INDICATOR LIGHT
The indicator light shows the selection of
the relevant option.
Digital display
Close the door BEFORE selecting the
PLAY/PAUSE button.
If the door is not properly closed,
the light will continue to flash for
about 7 seconds, after which the
start command will be automatically
delete. In this case, close the door in
the proper way and press the
PLAY/PAUSE button.
EN
77
9) Wi-Fi INDICATOR LIGHT
l On models equipped with Wi-Fi, it
indicates the status of the connection. It
could be:
- FIXED ON: remote control enabled.
- SLOW FLASHING: remote control
disabled.
- QUICK FLASHING FOR 3 SECONDS,
THEN OFF: the machine cannot connect
to the home Wi-Fi network or has not yet
been associated with the App.
- SLOW BLINKING FOR 3 TIMES, THEN
OFF FOR 2 SECONDS: reset of the Wi-Fi
network (during the association with the
App).
- ON FOR 1 SECOND, THEN OFF FOR 3
SECONDS: the door is open. Remote
control cannot be activated.
l For all the information about the
functionality and the instructions for an
easy configuration of the Wi-Fi, please
refer to:
go.he.services/rm-h
78
PROGRAMME
(MAX.) *
1)
2
1
(see control panel)
(MAX.)
2 1
SPECIAL 39'
4)
6 7 8 9 10
11
12
13
14
40°
MIXED &
COLOURED 59'
4)
6 7 8 9 10
11
12
13
14
40°
3)
PERFECT
COTTON 59'
4)
3
3,5 4 4,5 5 5,5 6 6,5
7
40°
HYGIENE PLUS 59'
2 2 2 2 2 2 2 2 2
60°
EASY IRON PLUS
1,5
1,5
1,5
1,5
1,5
1,5
1,5
1,5
1,5
-
DELICATE 59'
4)
2
2,5
2,5
2,5
2,5
2,5 3 3
3,5
40°
3)
RAPID
14'
1 1 1,5
1,5
1,5
1,5 2 2
2
30°
30'
2
2,5
2,5
2,5
2,5
2,5 3 3
3
30°
44'
3
3,5
3,5
3,5
3,5
3,5 4 4
4
40°
3)
RINSE
- - - - - - - - -
-
DRAIN & SPIN
- - - - - - - - -
-
WOOL/HAND WASH
1 1 2 2 2 2 2,5
2,5
2,5
30°
SYNTHETIC AND
COLOURED
2)
4)
3
3,5 4 4,5 5 5,5 6 6,5
7
60°
( ) 20°C
2)
4)
6 7 8 9 10
11
12
13
14
20°
ECO 40-60
2)
6 7 8 9 10
11
12
13
14
60°
COTTONS
2)
4)
6 7 8 9 10
11
12
13
14
90°
( )
REMOTE CONTROL (Wi-Fi)
Position that you have to select when you want to enable remote control through the
App (via Wi-Fi).
Table of programmes
EN
79
Please read these notes:
* Maximum load capacity of dry clothes,
according to the model used (see control
panel).
(Only for models with liquid
detergent compartment)
When only a limited number of
articles have stains which require
treatment with liquid bleaching
agents, preliminary removal of
stain can be carried out in the
washing machine.
Pour the bleach into the liquid
bleach
container, inserted into the
compartment marked "2" in the
detergent drawer, and set the
special programme RINSE.
When this phase has terminated,
switch off the appliance, add
the rest of the fabrics and
proceed with a normal wash on
the most suitable programme.
( )
Only with PREWASH option
selected (programmes with
PREWASH option available).
1)
When a programme is selected,
on the display is shown the
display shows the recommended
wash temperature that can be
reduced (where allowed) by the
relevant button.
2)
For the programmes shown you
can adjust the duration and
intensity of the wash using the
STAIN LEVEL button.
3)
In the programmes specified, the
STAIN LEVEL/ALTERNATIVE
PROGRAMME SELECTION/STEAM
LEVEL button
may be used to select
an alternative
to the pre-set
programme (in the case of the
RAPID 14'/30'/44' programme, it
allows you to choose one of the
three available durations).
4)
Steam function available
INFORMATION FOR THE TEST
LABORATORIES
STANDARD PROGRAMMES
ACCORDING TO
(EU) No 1015/2010 e No 1061/2010
ECO 40-60 PROGRAMME
SETTING THE TEMPERATURE TO
40°C
ECO 40-60 PROGRAMME
SETTING THE TEMPERATURE TO
60°C
________________________________________
STANDARD PROGRAMME
ACCORDING TO
(EU) No 2019/2023
ECO 40-60 PROGRAMME
80
To clean different types of fabrics and
various levels of dirt, the washing machine
has specific programs to meet every need
of washing (see table of programmes).
SPECIAL 39’
The perfect combination of time saving and
performance. This programme allows for a
thorough laundry washing cycle in just 39
minutes. Recommended for washing
garments with average levels of soiling.
MIXED & COLOURED 59'
This programme offers you the freedom to
wash all kinds of fabrics and non-fading
colours together, with a full load, obtaining
excellent results in only 59 minutes. With
washing at medium temperature, this
programme is recommended for laundry
that is not particularly dirty.
PERFECT COTTON 59'/HYGIENE PLUS 59'
Press the STAIN LEVEL/ALTERNATIVE
PROGRAMME SELECTION/STEAM LEVEL
button to
choose one of the two available
programmes:
- PERFECT COTTON 59'
This programme guarantees excellent results
for cotton laundry. This option was
designed to cut washing time at medium
temperatures for medium-soiled cotton
laundry. Fill the machine only halfway for
best results.
- HYGIENE PLUS 59'
This programme offers the best possible
combination of high temperature, time and
cleaning action to guarantee maximum
sanitising power against bacteria in only 59
minutes. Recommended for cotton laundry,
it washes at a temperature of 60°C and is
best used with small loads.
EASY IRON PLUS
This programme uses a steam treatment to
relax creases and achieve the ideal degree
of humidity for easier ironing. Three
different intensity levels can be selected via
the button, designed for dry or wet garments
and depending on the type of fabric.
DELICATE 59'
Developed to wash and treat delicate
garments and precious fabrics. This
programme washes at a low temperature
for 59 minutes. Recommended for small
loads.
RAPID (14'/30'/44')
Saving without compromising! This new
programme may be used to obtain excellent
results while saving water, energy,
detergent and time. This option washes at a
medium temperature suitable for any kind of
fabric. Recommended for small loads and
lightly soiled items.
Use the STAIN LEVEL/ALTERNATIVE
PROGRAMME SELECTION/STEAM LEVEL
button to choose one of the three available
durations.
RINSE/DRAIN & SPIN
Press the STAIN LEVEL/ALTERNATIVE
PROGRAMME SELECTION/STEAM LEVEL
button to choose one of the two available
programmes:
- RINSE
This program performs 3 rinses with an
intermediate spin (which can be reduced or
excluded by using the appropriate button). It
is used for rinsing any type of fabric, for
example after a wash carried out by hand.
Description of programmes
Choose programme in accordance
with the laundry instructions appearing
on labels, especially the maximum
recommended temperature.
WARNING:
IMPORTANT WASH PERFORMANCE
ADVICE.
l New, coloured garments should be
washed separately for at least 5 or 6
washes.
l Certain large dark items such as
jeans and towels should always be
washed separately.
l Never mix NON COLOURFAST fabrics.
EN
81
- DRAIN & SPIN
The program completes the drain and a
maximum spin. It is possible to delete or
reduce the spin through the SPIN
SELECTION button.
WOOL/HAND WASH
This programme performs a wash cycle
dedicated to the wool fabrics that can be
washed in a washing machine, the articles
to be washed by hand or laundry items
made from silk or specified as "Wash as
Silk" on the fabric label.
SYNTHETIC AND COLOURED
This programme allows you to wash
different type’s fabrics and different colours
all together. The rotation movement of the
drum and the water levels are optimized,
both during the washing the rinsing phase.
The accurate spin action, ensures a
reduced formation of creases in the fabrics.
20°C
This innovative programme, allows you to
wash different fabrics and colours together,
such as cottons, synthetics and mixed
fabrics at only 20°C and provides an
excellent cleaning performance. Consumption
on this program is about 40% of a
conventional 40°C cottons wash.
ECO 40-60
The ECO 40-60 programme is able to clean
normally soiled cotton laundry declared to
be washable at 40°C or 60°C, together in
the same cycle. This programme is used
to assess the compliance with the EU
Ecodesign legislation (environmentally
friendly products design).
COTTONS
This programme is suitable for washing
coloured cotton garments at 40°C or for
ensuring the highest degree of cleanliness for
cotton resistant laundry washing at 60°C or
90°C. The final spin is at maximum speed that
ensures excellent water removal.
REMOTE CONTROL (Wi-Fi)
Position that you have to select when you
want to enable / disable remote control
through the App, via Wi-Fi. In this case, the
start of cycle will take place through the App
commands. More details in the REMOTE
CONTROL (Wi-Fi) section.
82
10. TROUBLESHOOTING AND WARRANTY
If you believe the washing machine is not working correctly, consult the quick guide
provided below which includes some practical tips on how to fix the most common
problems.
ERROR CODE FORMAT
Error shown
Possible causes and practical solutions
E2 (with display)
2 flashes of the LEDs
(without display)
The machine cannot load water.
Make sure the water supply tap is open.
Make sure the water supply hose isn’t bent, kinked or trapped.
Make sure the drain pipe is at the proper height (see installation section).
Close the water supply tap, unscrew the filler hose from the back of
the washing machine and make sure the “anti-sand” filter is clean
and not blocked.
Check that the filter is not clogged or that there are no foreign bodies
inside the filter compartment that can obstruct the proper flow of
water.
E3 (with display)
3 flashes of the LEDs
(without display)
The washing machine does not drain water.!
Check that the filter is not clogged or that there are no foreign bodies
inside the filter compartment that can obstruct the proper flow of
water.
Make sure the drain hose isn’t bent, kinked or trapped.
Make sure the home drainage system is not blocked and is allowing
water to flow through without obstruction. Try to drain the water in the sink.
E4 (with display)
4 flashes of the LEDs
(without display)
There is too much foam and/or water.
Ensure the correct amount of detergent is being used and the
detergent is designed for use in a washing machine.
E7 (with display)
7 flashes of the LEDs
(without display)
Door problem.
Make sure the door is correctly closed.
Make sure the clothes inside the drum are not preventing the door
from closing fully.
If the door is locked, turn off and unplug the washing machine from
the electrical supply socket, wait 2-3 minutes and reopen the door.
Any other code
Turn off and unplug the washing machine, wait a minute. Turn on the
machine and restart a program. If the error occurs again contact an
Authorised Customer Service Centre directly.
l Models with a display: the error is shown by a number preceded by the letter “E”
(example: E2 = Error 2).
l Models without display: an error is shown by a sequence of flashes of every LED.
The error code is shown by the number of flashes followed by a pause of 5 seconds
(example: two flashes – pause 5 seconds – two flashes – repeating = Error 2).
EN
83
OTHER ANOMALIES
Problem
Possible causes and practical solutions
The washing machine
does not work / start
Make sure the product is plugged into a working supply socket.
Make sure power is on.
Make sure the wall socket is working, testing it with another
appliance such as a lamp.
The door may not be correctly closed: open and close it again.
Check whether the required program was correctly selected and the
start button pressed.
Make sure the washing machine is not in pause or time delay mode.
Water leaked on the
floor near the
washing machine!
This may be due to a leak from the seal between the tap, supply
hose and fill valve; in this case, replace it and tighten the hose
connections correctly.
Make sure the front filter is correctly closed.
The washing machine
does not spin
The machine is fitted with a detection system that protects the load
and product from damage if the load is not balanced before spinning.
This may result in:-
• The machine attempts to balance the load, increasing the time of
spin.
• Reduction of the speed of spin to decrease vibrations and noise.
• The spin cycle aborting to protect the machine and load.
If this is experienced remove the load de-tangle it, reload it and
restart the spin program.
This could be due to the fact that water has not been completely
drained: wait a few minutes. If the problem persists, see Error 3
section.
Some models include a "no spin" function: make sure it is not
selected.
Check which options are selected and their effect on the spin cycle.
Excessive detergent can impede the spin cycle, ensure the correct
amount of detergent is being used.
Strong vibrations /
noises are heard
during the spin cycle
The washing machine may not be fully levelled: if necessary, adjust
the feet as indicated in the specific section.
Make sure transport screws, rubber bungs and spacer tubes were
removed.
Make sure there are no foreign objects inside the drum (coins,
hinges, buttons, etc…).
The standard manufacturer warranty covers faults caused by electrical or
mechanical faults in the product due to an act or omission of the manufacturer. If
a fault is found to be caused by factors outside the product supplied, miss-use or
as a result of the instructions on use not being followed, a charge may be
applied.
84
It is always recommended to use original
spare parts, that are available at our
Authorised Customer Service Centres.
By placing the mark on this
product, we are confirming compliance
to all relevant European safety, health
and environmental requirements which
are applicable in legislation for this
product.
The manufacturer declines all
responsibility for any printing errors in
the booklet included with this product.
Moreover, it also reserves the right to
make any changes deemed useful to its
products without changing their
essential characteristics.
Warranty
The product is guaranteed under the
terms and conditions stated on the
certificate included with the product. The
certificate has to be stored so as to be
shown to the Authorized Customer
Service Centre in case of need. You can
also check the warranty conditions on
our web site. To obtain assistance,
please fill in the form on-line or contact
us at the number indicated on the
support page of our web site.
ES
85
86
Gracias por haber elegido este producto.
Estamos orgullosos de ofrecer el producto
ideal para ti y la mejor gama completa de
electrodomésticos para tu rutina diaria.
Lea atentamente este manual de instrucciones
para aprender a usar la lavadora de manera
correcta y segura y para obtener consejos útiles
acerca de su mantenimiento.
Antes de usar su nueva lavadora,
lea atentamente este manual de
instrucciones para optimizar su
funcionamiento. Guarde el manual en buen
estado para otros usuarios que pudieran
necesitarlo más adelante.
Todos los productos están identificados con
un único código o número de serie de 16
caracteres, que figura en una etiqueta
adherida al aparato (puerta de carga) o en
el sobre que se encuentra dentro de la
lavadora. El código es una especie de
documento de identidad, necesario para
registrar el producto y para solicitar la
asistencia del Servicio de Atención al
Cliente.
Este dispositivo tiene el distintivo de la
directiva europea 2012/19/UE sobre
Residuos de Aparatos Eléctricos y
Electrónicos (RAEE).
Los RAEE contienen tanto sustancias
contaminantes (que pueden repercutir
negativamente en el medio ambiente) como
componentes básicos (que pueden
reutilizarse). Es importante que los RAEE
se sometan a tratamientos específicos
con el objeto de extraer y eliminar, de
forma adecuada, todos los agentes
contaminantes. Igual de importante es
recuperar y reciclar todo el material posible.
La gente puede desempeñar una función
importante a la hora de asegurarse de que
los RAEE no se convierten en un problema
medioambiental; es crucial seguir algunas
normas básicas:
l Los RAEE no han de tratarse como
residuos domésticos.
l Los RAEE han de depositarse en los
puntos de recogida habilitados para ello
que gestiona el ayuntamiento o empresas
contratadas para ello. En muchos países
se ofrece la posibilidad de recogida a
domicilio de los RAEE de mayor volumen.
En muchos países, cuando la gente compra
un nuevo dispositivo, el antiguo se puede
entregar al vendedor, quien lo recoge de
forma gratuita (un dispositivo antiguo por
cada dispositivo adquirido) siempre que el
equipo entregado sea similar y disponga de
las mismas funciones que el adquirido.
1. NORMAS DE SEGURIDAD
2. INSTALACIÓN
3. CUBETA PARA DETERGENTE
4. CONSEJOS PRÁCTICOS
5. LIMPIEZA Y MANTENIMIENTO
6. APERTURA DE EMERGENCIA DE LA
PUERTA DE CARGA
7. CONTROL REMOTO (Wi-Fi)
8. GUÍA RÁPIDA
9. CONTROLES Y PROGRAMAS
10. DIAGNÓSTICO DE AVERÍAS Y GARANTÍA
Normas ambientales
Índice
ES
87
1. NORMAS DE
SEGURIDAD
l Este producto es exclusivamente
para uso doméstico o similar:
− zona de cocina para el
personal de tiendas, oficinas y
otros entornos laborales;
− granjas;
− pasajeros de hoteles, moteles
u otros entornos residenciales;
− hostales (B&B).
No se recomienda el uso de este
producto con fines diferentes del
doméstico o similar, por ejemplo,
con fines comerciales o
profesionales. El empleo de
la lavadora con fines no
recomendados puede reducir la
vida útil del artefacto e invalidar
la garantía. Todos los daños,
averías o pérdidas ocasionados
por un uso diferente del
doméstico o similar (aunque ese
uso se realice en un entorno
doméstico) no serán reconocidos
por el fabricante en la medida en
que lo permita la ley.
l Este electrodoméstico puede ser
utilizado por niños mayores de 8
años y por personas con
capacidades físicas, sensoriales
o mentales limitadas o que
carezcan de la experiencia
y el conocimiento necesarios,
siempre y cuando estén
supervisadas por una persona
encargada de velar por su
seguridad o hayan sido
instruidas en su utilización de
manera segura.
Los niños no deben jugar con el
electrodoméstico. Los niños no
deben ocuparse del mantenimiento
ni de la limpieza del electrodoméstico,
salvo que estén supervisados una
persona encargada de velar por su
seguridad.
l Vigile a los niños de manera
que se asegure que no juegan
con el aparato.
l Los niños menores de 3 años se
deben mantener lejos a menos que
estén supervisados de forma continua.
l Si el cable de alimentación está
dañado, deberá ser reemplazado
por un cable o conjunto especial
disponible a través del fabricante
o su servicio técnico.
l
Sólo deben emplearse las
mangueras de suministro de
agua proporcionadas con el
electrodoméstico. No reutilizar
mangueras de lavadoras antiguas
.
l La presión de agua debe estar
entre 0,05 MPa y 0,8 MPa.
l Ninguna alfombrilla debe obstruir
las rejillas de ventilación situadas
en la base de la lavadora.
l
Una vez instalado el
electrodoméstico, se debe poder
acceder fácilmente al enchufe.
88
l La capacidad máxima de colada
seca depende del modelo
usado (ver panel de control).
l Para consultar la ficha del
producto, visitar la web del
fabricante.
l Los detalles técnicos (suministro
de corriente y entrada de
alimentación) están indicados en
la placa de características del
producto.
l Asegúrate de que el Sistema
eléctrico dispone de conexión
de tierra, de que cumple con
los requisitos legales y de que la
toma de corriente es compatible
con el enchufe. También puede
pedir asistencia profesional
cualificada.
l Se recomienda evitar el uso
de transformadores, múltiples
enchufes o alargadores.
l Desenchufar la lavadora y
cerrar el grifo del agua antes de
proceder a su limpieza o a
cualquier operación de
mantenimiento.
l No desenchufar la lavadora
tirando del cable de alimentación
ni del aparato.
l Asegurarse de que no quede
agua residual en el tambor antes
de abrir la puerta de carga.
l No instalar la lavadora en el
exterior, ni exponerla a la
lluvia, a los rayos del sol, o a
otros factores ambientales.
l Para transportar la lavadora, no
levantarla sosteniéndola de los
mandos ni de la cubeta del
detergente y no apoyarla sobre la
puerta de carga. Para levantar la
lavadora, se recomienda la
colaboración de al menos dos
personas.
l En caso de fallo o mal
funcionamiento, apagar la lavadora,
cerrar el grifo del agua y no intentar
repararla. Llamar de inmediato al
Servicio de Atención al Cliente y
utilizar sólo piezas de recambio
originales. El incumplimiento de
estas instrucciones puede afectar
la seguridad del aparato.
Conexiones eléctricas e
instrucciones de seguridad
ATENCIÓN:
el agua puede alcanzar
temperaturas muy elevadas
durante el ciclo de lavado.
ES
89
2. INSTALACIÓN
l Extraer los 2 o 4 tornillos (A) que
se encuentran en la parte posterior
de la lavadora y quitar los dos 2 o
4 seguros de transporte (B), tal y
como se muestra en la figura 1.
l Obstruir los 2 o 4 orificios que
quedan tras retirar los tornillos con
los tapones que se encuentran
en el sobre que contiene las
instrucciones.
l Para lavadoras de encastre,
extraer los 3 o 4 tornillos (A) y los 3 o 4
seguros de transporte (B).
l En ciertos modelos, 1 o más seguros de
transporte pueden caer dentro de la
lavadora. Para quitarlos, inclinar el
aparato hacia delante de modo de poder
cogerlos. Obstruir los orificios que
quedan tras retirar los tornillos con los
tapones que se encuentran en el sobre.
l Coloque la lámina de plástico
ondulada, que se encuentra en
la parte superior del aparato
durante el proceso de
desembalaje*, en la base del
aparato como se muestra en la
figura 2 (según el modelo,
consulte la versión A, B o C).
* En algunos modelos no se
suministra la lámina de
plástico ondulada.
A
A
A
A
B
B
B
B
1
3
2
1
3
1
2
A
C
B
2
ATENCIÓN:
los niños no deben jugar con
los materiales de embalaje.
90
l Conectar la manguera de agua al grifo
(fig. 3), empleando únicamente la manguera
suministrada con el electrodoméstico (no
reutilizar mangueras antiguas).
l ALGUNOS MODELOS tienen una o más
de las siguientes características:
l Conexiones HOT&COLD para agua fría
y caliente (fig. 4): Favorecen el ahorro
de energía.
Conectar el tubo gris al grifo del agua fría
y el rojo, al del agua caliente. El
electrodoméstico se puede conectar sólo
al grifo del agua fría, en cuyo caso se
retrasará el inicio de algunos programas.
l AQUASTOP (fig.
5):
Un dispositivo
situado en el tubo de alimentación impide
la entrada de agua si el tubo está
deteriorado. En caso de avería, aparece
una marca de color rojo en la ventana
"A", que indica que debe reemplazarse el
tubo. Para extraer la tuerca, presionar el
dispositivo de bloqueo unidireccional "B".
l
AQUAPROTECT – TUBO DE ALIMENTACIÓN
CON PROTECCIÓN (fig. 6): Si el tubo
principal "A" pierde agua, el depósito
transparente "B" contiene agua que
permite que se complete el ciclo de
lavado. Al finalizar el ciclo, solicitar al
Servicio de Atención al Cliente el
reemplazo del tubo de entrada de agua.
3
4
B
A
5
B
A
6
Conexión a la red de agua
ES
91
l
La lavadora debe quedar cerca de la
pared en su parte posterior, evitando que
el tubo quede doblado o deformado.
Ubicar el tubo de descarga en el
fregadero o, preferentemente, conectarlo
al desagüe de la pared a 50 cm de altura
como mínimo, con un diámetro mayor
que el tubo de la lavadora (fig. 7).
l Nivelar el electrodoméstico ajustando las
patas fig. 8:
a. girar la tuerca en el sentido de las
agujas del reloj para extraer el tornillo;
b. girar la pata regulable hasta que toque
el suelo;
c. bloquear el movimiento de la pata
insertando la tuerca hasta que toque la
parte inferior de la lavadora.
l Enchufar el aparato.
7
* ACCESORIO VENDIDO POR SEPARADO
A
B
C
8
Instalación
ATENCIÓN:
si es necesario reemplazar el cable de
alimentación, solicitar la asistencia del
Servicio de Atención al Cliente.
Los fallos de instalación no están
cubiertos por la garantía del
fabricante.
92
3. CUBETA PARA
DETERGENTE
La cubeta se divide en tres compartimentos (fig. 9):
l compartimento "1": detergente para el
prelavado;
l compartimento “ ”: otros productos líquidos
como suavizantes, almidón, fragancias, etc;
l compartimento "2": detergente para el lavado.
CON ALGUNOS MODELOS se suministra
una pieza especial para el detergente
líquido (fig. 10). Si se desea usar detergente
líquido, ubicar la pieza especial en el
compartimento "2". De ese modo, el
detergente líquido pasará al tambor en el
momento adecuado del ciclo de lavado. La
pieza especial puede emplearse para la lejía
cuando se selecciona el programa de aclarado.
2
1
9
10
ATENCIÓN:
sólo deben emplearse productos
líquidos. La lavadora está configurada
para dosificar automáticamente los
productos durante el último aclarado.
ATENCIÓN:
Algunos detergentes no están diseñados
para ser usados en el cajón dispensador,
pero pueden ser empleados con su propio
dispensador e introducirlo directamente en
el tambor.
ALGUNOS MODELOS cuentan con un
sistema de dosificación automática, que
lleva a cabo una dosificación precisa del
detergente y del suavizante.
En este
caso, para más detalles consúltese la
sección específica en el capítulo
CONTROLES Y PROGRAMAS.
ES
93
4. CONSEJOS PRÁCTICOS
Al clasificar las prendas, asegurarse de:
- quitar objetos metálicos como broches,
ganchos, monedas, etc.;
- abotonar fundas, cerrar cremalleras,
ajustar cinturones y cintas;
- retirar enganches de las cortinas;
- leer las instrucciones de lavado de cada
prenda;
- tratar previamente las manchas difíciles con
productos especiales.
l Al lavar alfombras, mantas o prendas
pesadas, se recomienda desactivar la
función de centrifugado.
l Para lavar lana, asegúrate de que la
prenda puede ser lavada a máquina.
Verifica la etiqueta de la prenda.
l
Entre lavados, deje la puerta del
electrodoméstico ligeramente abierta
para evitar la posible formación de malos
olores en su interior.
Cómo reducir el consumo y no perjudicar el
medio ambiente al utilizar el electrodoméstico.
l Cargue el electrodoméstico hasta su
máxima capacidad en función del
programa elegido (consulte la tabla de
programas), de este modo podrá
REDUCIR EL CONSUMO de agua y
energía.
l El ruido y la humedad residual en la
colada dependerán de las revoluciones
durante el centrifugado: a mayor número
de revoluciones, más elevado será el
nivel de ruido y menor la humedad
residual en la colada.
l Los programas más eficientes en
términos de uso combinado de agua y
energía suelen ser los más largos a las
temperaturas más bajas.
Cargar al máximo la lavadora
l Para ahorrar energía, detergente y tiempo,
se recomienda cargar al máximo la lavadora.
Es posible ahorrar hasta un 50% de energía
con una única colada de carga llena, en
lugar de dos coladas a media carga.
¿Cuándo es necesario el prelavado?
l ¡Sólo cuando las prendas están muy
sucias! Cuando la ropa tiene una
suciedad normal, es posible ahorrar entre
un 5% y un 15% de energía si no se
utiliza la función de prelavado.
¿ Es necesario lavar a altas temperaturas?
l Si se emplea un quitamanchas o se
sumergen las prendas manchadas antes
de lavarlas en la lavadora, se reduce la
necesidad de seleccionar un programa
de
lavado de alta temperatura. Seleccionando
un programa de lavado de baja
temperatura se puede ahorrar energía.
Antes de utilizar un programa de secado
(LAVASECADORAS)
l AHORRE energía y tiempo seleccionando
una velocidad de centrifugado elevada para
reducir el contenido de agua en la colada
antes de utilizar un programa de secado.
A continuación, se incluye una guía breve
con sugerencias y consejos sobre el uso
del detergente.
l Utilice solo detergentes aptos para los
lavados en lavadora.
l Elija su detergente en función del tipo de
tejido (algodón, tejidos delicados, tejidos
sintéticos, lana, seda, etc.), el color, el
tipo y el grado de suciedad y la
temperatura de lavado del programa
elegido.
Consejos para colocar la ropa
en la lavadora
Consejos prácticos para reducir
el consumo
Dosificación del detergente
94
Para utilizar la cantidad adecuada de
detergente, suavizante y otros aditivos, siga
detenidamente las instrucciones del
fabricante: utilizar correctamente el
electrodoméstico con la dosis adecuada
evitará el despilfarro y reducirá el
impacto medioambiental.
l Un exceso de detergente producirá un
exceso de espuma, lo cual evitará que el
ciclo se desarrolle correctamente.
También podría afectar a la calidad del
lavado y del aclarado.
El uso de detergentes ecológicos sin
fosfatos puede producir los siguientes
efectos:
- El agua de vaciado del aclarado es más
turbia debido a la presencia de zeolitos
en suspensión, sin que resulte
perjudicada la eficacia del aclarado.
- Presencia de polvo blanco (zeolitos) en
la ropa al finalizar el lavado, que no se
incrusta en el tejido ni altera los colores.
- Presencia de espuma en el agua del
último aclarado, que no necesariamente
es indicación de un aclarado deficiente.
- Presencia de abundante espuma debido
a los tensoactivos aniónicos presentes en
las formulaciones de los detergentes para
lavadoras y que son difíciles de separar
de la ropa.
Volver a aclarar la ropa en estos casos no
conlleva ningún beneficio.
Si el problema persiste o sospechas de la
existencia de una avería, contacta
inmediatamente con el Servicio de Atención
al Cliente autorizado.
Para lavar ropa blanca muy sucia
y obtener excelentes resultados, emplear
programas para algodón con temperaturas
de 60°C o superiores y un detergente en
polvo normal con agentes blanqueadores.
Para temperaturas de lavado de 40°C
a 60°C, se debe elegir un detergente
apropiado para el tipo de género y el
nivel de suciedad. Los detergentes
en polvo normales dan excelentes
resultados en el lavado de ropa muy
sucia "blanca" o de colores resistentes,
mientras que los detergentes en
polvo para prendas de color son
recomendables para el lavado de ropa
de color con bajo nivel de suciedad.
Para temperaturas de lavado inferiores
a 40°C, se recomienda emplear
detergentes líquidos o adecuados para
el lavado a bajas temperaturas.
Para el lavado de prendas de lana o seda,
emplear sólo detergentes formulados
especialmente para ese tipo de géneros.
ES
95
5. LIMPIEZA Y
MANTENIMIENTO
Un mantenimiento adecuado de su electrodoméstico puede prolongar su vida útil.
l Desconecte el electrodoméstico de la red
eléctrica.
l
Limpie las superficies externas del
electrodoméstico con un paño húmedo y
EVITE EL USO DE PRODUCTOS
ABRASIVOS, ALCOHOL Y/O DISOLVENTES.
• Se recomienda limpiar periódicamente el
cajetín del detergente para evitar que se
acumulen residuos de detergente y de
aditivos.
l Retire el cajetín con movimientos suaves
pero firmes.
l Lave el cajetín bajo un grifo de agua y
vuelva a colocarlo en su lugar.
PARA LOS MODELOS CON SISTEMA
AUTOMÁTICO DE DOSIFICACIÓN DE
DETERGENTE Y SUAVIZANTE LÍQUIDOS:
l Saque el cajón por completo presionando
el botón de desenganche, prestando
atención al eventual derrame de
residuos de detergente.
1
2
l Llene el cajetín con agua caliente.
l Sacuda el cajetín de manera que el agua
fluya en todos los compartimentos.
l Escurra toda el agua del cajetín y vuelva
a ponerlo en su sitio en la lavadora.
Limpieza exterior del
electrodoméstico
Limpieza de la cubeta para el
detergente
Antes de proceder a efectuar la
limpieza, todos los compartimentos
deben estar vacíos.
ATENCIÓN:
NO utilice productos ácidos (por
ejemplo vinagre) ni detergentes
agresivos para limpiar el cajetín, esto
para evitar dañar las juntas y/o las
partes internas del electrodoméstico.
96
• El electrodoméstico tiene un filtro especial
que atrapa residuos de mayor tamaño,
como botones o monedas, que podrían
atascar el sistema de drenaje
(dependiendo del modelo, opte por la
versión A o B).
Recomendamos revisar y limpiar el filtro
de 5 a 6 veces al año.
l Desconecte el electrodoméstico de la red
eléctrica.
l Antes de extraer el filtro, se recomienda
colocar un paño absorbente en el suelo para
evitar que se moje.
l Girar el filtro en sentido contrario al de las
agujas del reloj hasta que se detenga en
la posición vertical.
l Extraer el filtro, limpiarlo y volver a colocarlo
girándolo en el sentido de las agujas del
reloj.
l Para volver a colocar todo en su sitio, repetir
los pasos previos siguiendo las instrucciones
en sentido contrario.
B
A
l Si el electrodoméstico permanece
instalado en una estancia sin sistema de
calefacción durante largos periodos de
tiempo, los tubos deben quedar
totalmente vacíos de agua.
l Desconecte el electrodoméstico de la
toma de corriente.
l Soltar el tubo de la abrazadera y colocar
el extremo en un recipiente en el suelo
para recoger toda el agua.
l Volver a asegurar el tubo de desagüe con
la abrazadera una vez concluida la
operación.
Limpie el filtro de la bomba
Recomendaciones para el traslado
o para largos períodos de
inactividad de la lavadora
PARA LOS MODELOS CON SISTEMA
AUTOMÁTICO DE DOSIFICACIÓN DE
DETERGENTE Y SUAVIZANTE
LÍQUIDOS:
si tuviera que inclinar o mover la
lavadora, quite el cajón de detergente
antes de continuar, manteniéndolo
horizontal para evitar cualquier
derrame.
ES
97
6. APERTURA DE EMERGENCIA DE LA PUERTA DE
CARGA
Si la puerta de la lavadora se bloqueara
debido a un corte de suministro eléctrico
(en caso de que el enchufe se
desconectara antes de finalizar el ciclo,
vuelva a enchufarlo y apague la lavadora
para poder abrir la puerta) o como
resultado de un fallo, la escotilla se puede
abrir siguiendo el siguiente procedimiento
de desbloqueo de emergencia:
1. Desconecte la lavadora de la toma de
corriente.
2. Asegúrese de que el nivel de agua se
encuentra por debajo de la escotilla
antes de abrirla para evitar cualquier tipo
de inundación. En caso contrario, drene
el exceso de agua con la ayuda del tubo
de drenaje y depositando el agua en un
cubo.
3. Incline la lavadora (o suba la altura
actuando sobre los pies) y quite el
tornillo a la vista en el borde delantero
inferior de la lavadora (fig. 1).
4. Inserte un destornillador o una
herramienta parecida en el gancho a la
vista. Haga palanca hacia abajo y al
mismo tiempo abra la tapa como se
muestra en la figura 2.
5. Al final del proceso acuérdese de volver
a poner el tornillo.
98
7. CONTROL REMOTO (WI-FI)
Este electrodoméstico está equipado con
tecnología Wi-Fi que le permite controlarlo
de forma remoto a través de una app.
EMPAREJAMIENTO DE
ELECTRODOMÉSTICOS
(EN LA APLICACIÓN)
l Descarga la aplicación hOn en tu
dispositivo encuadrando el siguiente
código QR:
o desde el enlace:
go.haier-europe.com/download-app
l Abre la aplicación, crea un perfil de usuario (o
inicia sesión si ya lo has creado
anteriormente) y empareja el electrodoméstico
siguiendo las instrucciones mostradas en la
pantalla del dispositivo.
PARA ACTIVAR EL CONTROL REMOTO
l Compruebe que el enrutador esté
encendido y conectado a Internet.
l Cargue la ropa, cierre la puerta y añada el
detergente si fuera necesario.
l Gire el SMART RING (mando de
selección programas) hasta la posición
CONTROL REMOTO (Wi-Fi) : la
puerta se bloqueará y los mandos en el
panel de control se desactivarán.
l Empiece el ciclo utilizando la aplicación
.
Cuando se ha completado el ciclo, apague el
electrodoméstico girando
el SMART RING
hasta la posición OFF (APAGADO) para
desbloquear la puerta.
PARA DESACTIVAR EL CONTROL
REMOTO
l Para salir del modo de CONTROL
REMOTO mientras se está llevando a
cabo un ciclo, gire el SMART RING hasta
cualquier posición distinta de CONTROL
REMOTO (Wi-Fi) sin pasar por la posición
de
OFF (APAGADO)
. Volverá a estar
operativo
el panel de control del
electrodoméstico y, si el ciclo está en
pausa, podrá abrir la puerta cuando se
apague el piloto indicador de PUERTA
BLOQUEADA.
l Con la puerta cerrada, gire el SMART
RING hasta la posición CONTROL
REMOTO (Wi-Fi) para controlar de
nuevo el electrodoméstico utilizando la
aplicación. Si hay un ciclo en curso,
seguirá adelante.
La App está disponible para dispositivos
tanto Android como
iOS, así como para
tablets y smartphones.
Para conocer todos los detalles de las
funciones Wi-Fi, explore la App en modo
DEMO
.
La banda de frecuencia de la red Wi-Fi
doméstica debe ser la de 2,4 GHz. No
puedes configurar el electrodoméstico si
tu red doméstica está configurada en la
banda de 5 GHz.
Por razones de seguridad, en algunas
fases del ciclo de lavado la puerta
solo se puede abrir si el nivel del
agua está por debajo de su borde
inferior y si la temperatura es
inferior a 45°C. Si se cumplen estas
condiciones, espere a que se
apague
la luz de PUERTA BLOQUEADA antes
de abrir la puerta.
ES
99
8. GUÍA RÁPIDA
El aparato regula automáticamente el nivel
de agua según el tipo de ropa y la carga.
Este sistema reduce el consumo energético
y el tiempo de lavado.
l Enciende el aparato y selecciona el
programa requerido.
l Modifica los ajustes de lavado si es
necesario y selecciona las opciones
requeridas.
l Pulse el botón de inicio del programa.
l El final del programa se indicará con un
mensaje en la pantalla (en algunos
modelos, todos los testigos se encenderán).
l Apaga el aparato.
Para distintos tipos de lavado, consultar
la tabla de programas y seguir los pasos
indicados.
Presión en el circuito hidráulico:
min 0,05 Mpa / max 0,8 Mpa
Revoluciones de centrifugado:
ver tarjeta de datos.
Potencia absorbida/ Amperios del
fusible de la red/ Tension:
ver tarjeta de datos.
9. CONTROLES Y
PROGRAMAS
A
SMART RING (mando de
selección programas)
B
Tecla INICIAR/PAUSA
C
Tecla INICIO DIFERIDO
D
Tecla OPCIONES
E
Tecla PROGRAMAS ESPECIALES
F
Tecla SELECCIÓN TEMPERATURA
G
Tecla SELECCIÓN CENTRIFUGADO
H
Tecla NIVEL DE SUCIEDAD/
SELECCIÓN DE PROGRAMA
ALTERNATIVO/NIVEL DE
VAPOR
F+G
BLOQUEO INFANTIL
I
Display digital
Selección de programas
SECAR (solo LAVASECADORAS)
Si desea que el ciclo de secado
empiece automáticamente después
del lavado, seleccione el programa de
lavado requerido y seleccione el ciclo
de secado. O también, puede finalizar
el lavado y posteriormente, escoger el
programa de secado.
Datos técnicos
100
l
Al girar el SMART RING, el electrodoméstico
se enciende y en la pantalla se muestran
la descripción y los parámetros del
programa seleccionado.
l Al terminar el ciclo, acuérdese de apagar
el electrodoméstico girando el mando
SMART RING hasta la posición OFF
(APAGADO), seguidamente desenchufe
el electrodoméstico e interrumpa el
suministro de agua.
- Configuración de idioma
l Después de enchufar el aparato a la red
eléctrica y encenderlo, pulse el botón "F"
o "G" para mostrar los idiomas disponibles.
l Seleccione el idioma deseado pulsando
el botón INCIAR/PAUSA.
- Cambiar de idioma
Si desea cambiar el ajuste de idioma,
tendrá que pulsar simultáneamente los
botones de "C" y "H" durante unos 5
segundos. En la pantalla se mostrará
ENGLISH y se le dará la posibilidad de
elegir otro idioma (pulsando las teclas "F" o
"G").
l Para iniciar el ciclo seleccionado con
los parámetros preconfigurados, pulse
INCIAR/PAUSA. Cuando el programa se
esté ejecutando, la pantalla mostrará el
tiempo restante.
l Además, si desea modificar el programa
seleccionado, pulse los botones de
opciones correspondientes, modifique
los parámetros predeterminados y,
seguidamente, pulse el botón de
INCIAR/PAUSA para empezar el ciclo.
l Tras encender el electrodoméstico,
espere unos segundos para que se
ponga en marcha el programa.
DURACIÓN DEL PROGRAMA
l Cuando se selecciona un programa, la
pantalla mostrará automáticamente la
duración del ciclo, el cual podrá variar en
función de las opciones seleccionadas.
l Una vez iniciado el programa, se
informará de manera permanente del
tiempo restante hasta el final del lavado.
l El electrodoméstico calcula el tiempo
hasta el final del programa seleccionado
sobre la base de una carga estándar; durante
el ciclo, la lavadora corrige el tiempo en función
del tamaño y la composición de la carga.
FIN DE PROGRAMA
l Abrir la puerta después de visualizar la
palabra "FIN" en la pantalla y se apague
la luz de PUERTA BLOQUEADA.
l Al final del ciclo, apague la lavadora
girando el mando SMART RING hasta la
posición OFF (APAGADO).
ATENCIÓN:
No toque las teclas al enchufar la
clavija en la toma de corriente, ya que
el aparato calibra los sistemas
durante los primeros segundos: si se
tocan las teclas, la máquina podría no
funcionar correctamente. En tal caso,
desenchufe el aparato y repita la
operación.
SMART RING (corona de selección
programas)
Primer uso
Botón de INCIAR/PAUSA
Cierre la puerta ANTES de pulsar el
botón de INCIAR/PAUSA.
Solo se podrán seleccionar las opciones
compatibles con el programa ajustado.
Al final del ciclo de lavado el SMART
RING se tiene que colocar SIEMPRE
en la posición de apagado OFF, de lo
contrario no podrá seleccionar un
nuevo ciclo de lavado.
Loading...
