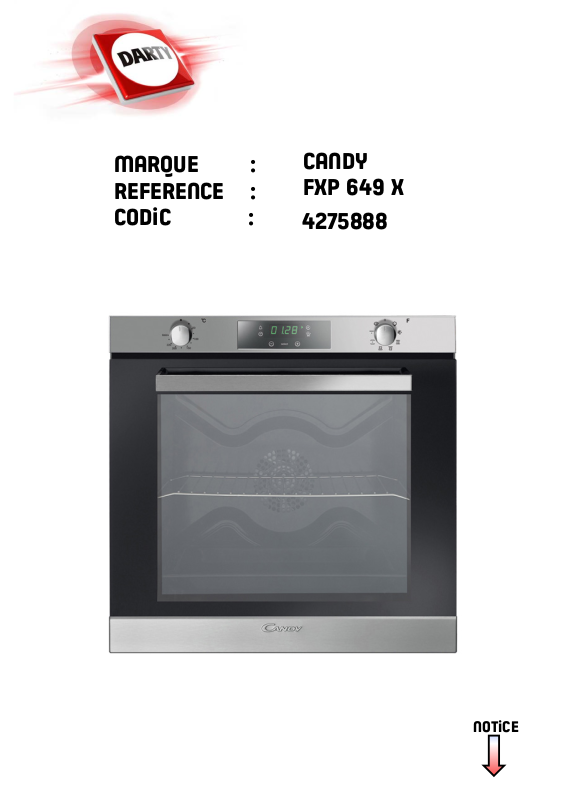

Page 1

MARQUE :

CANDY

REFERENCE : CODIC :

FXP 649 X 4275888

NOTICE

Page 2

OVENS

USER INSTRUCTIONS

FORNI

ISTRUZIONI PER L'USO

HORNOS EMPOTRABLES

INSTRUCCIONES DE USO

PIEKARNIKI DO ZABUDOWY

INSTRUKJA OBSŁUGI

TROUBY

NÁVOD K OBSLUZE

ДУХОВКИ

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

PEČICE

NAVODILA ZA UPORABO

PEĆNICE

KORIŠTENJE PRIRUČNIK

EINBAUBACKÖFEN

BEDIENUNGSANLEITUNG

ANKASTRE FIRIN

KULLANIM KILAVUZU

NOTICE D'EMPLOI ET D'INSTALLATION

DES FOURS ENCASTRABLES

OVEN

GEBRUIKSAANWIJZING

CANDY HOOVER GROUP S.R.L. • Via Privata Eden Fumagalli • 20047 Brugherio Milano Italy

Page 3

CONSEILS DE SÉCURITÉ

• AVERTISSEMENT: L'appareil et les parties accessibles deviennent chauds pendant l'utilisation. Des précautions doivent être prises pour éviter de toucher les éléments chauffants.

• Les enfants de moins de 8 ans doivent être tenus à l'écart à moins d'être surveillés continuellement.

• Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou ayant un manque d'expérience et de connaissances, à moins qu'elles n'aient été formées à l'utilisation de l'appareil, par une personne responsable de leur sécurité.

• Les enfants ne doivent jouer avec l'appareil.

• Le nettoyage et l'entretien par l'utilisateur ne doit pas être fait par des enfants sans surveillance.

• En cours d'utilisation l'appareil devient chaud. Des précautions doivent être prises pour éviter de toucher les éléments chauds à l'intérieur du four. AVERTISSEMENT: Les parties accessibles peuvent devenir chaudes pendant l'utilisation. Les jeunes enfants doivent être tenus à l'écart.

• Ne pas utiliser de nettoyants abrasifs ou de racloirs métalliques tranchants pour nettoyer la vitre de la porte du four car ils peuvent rayer la surface, entrainant des risques d'explosion.

•Le four doit être éteint avant d'enlever la protection et après le nettoyage, la protection doit être replacé en respectant les instructions.

• Utiliser seulement la sonde de température recommandée pour ce four.

• Ne pas utiliser de nettoyants vapeur pour le nettoyage.

• AVERTISSEMENT: Assurez-vous que l'appareil est éteint avant de remplacer la lampe afin d'éviter les risques d'électrocution.

• Un système de déconnexion doit être incorporé dans le compteur conformément aux règles de câblage.

• Les instructions ndiquent le type de cordon à utiliser, en tenant compte de la température de la surface arrière de l'appareil.

• Si le cordon d'alimentation est endommagé, il doit être remplacé par un cordon spécial disponible auprès du fabricant ou de stations de dépannage agrées. ATTENTION: Pour éviter tout danger dû à une réinitialisation accidentelle, cet appareil ne doit pas être alimenté par un dispositif de commutation externe, comme une minuterie, ou connecté à un circuit qui est régulièrement allumé et éteint par l'utilitaire. ATTENTION: Les parties accessibles peuvent être chaudes lorsque le barbecue est en cours d'utilisation. les jeunes enfants doivent être tenus à l'écart.

• Le liquide débordé doit être enlevé avant de nettoyer.

• Pendant le fonctionnement de la pyrolyse, les surfaces peut devenir plus chaude que d'habitude et les enfants doivent être tenus à l'écart.

76 FR

Page 4

1. INSTRUCTIONS GENERALES

Lire attentivement les instructions contenues dans cette brochure, elles fournissent d’importantes indications sur la sécurité d’installation, l’emploi du four et son entretien. Conserver soigneusement cette notice d’utilisation pour toutes consultations ultérieures.

- Après avoir déballé votre four, vérifier que l’appareil est complet. Les emballages comme le plastique, le polystyrène, peuvent constituer un danger pour les enfants. Ne pas les laisser à leur portée. Notre responsabilité ne saurait être engagée en cas de non respect des instructions fournies dans la notice. Lors de la première utilisation du four, il peut se produire un dégagement de fumée âcre provoqué par le premier échauffement du collant des panneaux d’isolation enveloppant le four. Ce phénomène est normal. Attendez que la fumée cesse avant de cuire des aliments.

Noter le numéro de série pour tout contact avec le service après-vente NOTE: Les fonctions, propriétés et accessoires du four peuvent changer selon le modéle.

1.1 DECLARATION DE CONFORMITÉ:

Les parties de cet appareil pouvant être en contact avec des substances alimentaires sont conformes à la prescription de la Dir.

CEE 89/109.Produit compatible avec les Directives Européennes 2006/95/EC et 2004/108/EC, et les modifications successives.

1.2 CONSIGNES DE SECURITE

Cet appareil est conçu pour cuire des aliments. Tout autre utilisation (exemple chauffage d’appoint) doit être considéré comme impropre. Le constructeur ne peut être tenu comme responsable en cas de dommages liés à une mauvaise utilisation ou à des modifications techniques du produit.

•L’emploi d’un appareil électrique néce sécurité.

- Ne pas tirer sur le fil électrique pour débrancher la prise.

- Ne pas toucher l’appareil avec les pieds ou les mains mouillés.

- Evitez d’utiliser l’appareil pieds nus. L’utilisation de multiprises et de rallonges pour raccorder votre appareil est fortement déconseillé. En cas de panne ou de mauvais fonctionnement il faut éteindre le four avant de le démonter. En cas de détérioration du fil électrique, remplacez-le rapidement en suivant les indications suivantes: ôtez le fil d’alimentation électrique et remplacez-le par un (du type H05VV-F) adapté à la puissance de l’appareil.Vous veillerez à ce que cette opération soit effectuée par un centre technique agréé. Pour l’utilisateur c’est la certitude d’obtenir des pièces de rechange d’origine. Le non-respect de ces règles peut compromettre la sécurité de l’appareil.

•Le four que vous venez d'acquérir possède des caractéristiques techniques définies et en aucun cas vous ne pourrez apporter des modifications sur cet appareil.

•Ne jamais utiliser de nettoyeur vapeur ou à haute pression pour le nettoyage du four.

•Ne pas stocker de produits inflammables dans le four ; ils pourraient s'enflammer lors d'une mise en route involontaire du four.

•Ne pas s'appuyer et ne pas laisser les enfants s'asseoir sur la porte du four.

•Utiliser des gants thermiques de cuisine, pour enfourner ou pour retirer un plat du four.

•Si votre four présente un défaut quelconque, ne pas le brancher ou le débrancher de l'alimentation générale et faire appel directement à un service technique agréé du constructeur.

ssite quelques règles de

1.3 RECOMMANDATIONS

Après chaque utilisation du four, réaliser un petit entretien qui favorisera le nettoyage parfait du four.

• Ne pas tapisser les parois du four avec des feuilles en aluminium ou des protections jetables du commerce. La feuille d'aluminium ou toute autre protection, en contact direct avec l'émail chauffé, risque de fondre et de détériorer l'émail du moufle.

Avant installation de l'appareil, il faut relever le numéro de série et le noter ci-dessous en cas d'éventuelle demande d'intervention. Plaque signalétique

Code produit: Numéro de série :

Afin d'éviter les salissures excessives de votre four ainsi que les fortes odeurs de fumées pouvant en résulter, nous recommandons de ne pas utiliser le four à trop forte température. Il est préférable de rallonger le temps de cuisson et de baisser la température.

• Nous vous conseillons de n'utiliser que des plats, des moules à pâtisserie résistants à de très hautes températures.

1.4 INSTALLATION

La mise en service de l’appareil est à la charge de l’acheteur, le constructeur est dégagé de ce service. Les pannes liées à une mauvaise installation ne seront pas couvertes par la garantie. Une mauvaise installation peut provoquer des dommages aux personnes, aux animaux domestiques; dans ce cas la responsabilité du constructeur ne peut être engagée. L'installation du four doit être réalisée par un installateur agréé ou un technicien de qualification similaire. Le meuble dans lequel le four doit être encastré doit être réalisé en matériaux résistant à de hautes températures 70°C. Le four peut être placé en hauteur dans une colonne ou enchâssé sous un plan de travail. Avant sa fixation: il est indispensable d'assurer une bonne aération dans la niche d'encastrement afin de permettre la bonne circulation de l'air frais nécessaire au refroidissement et à la protection des organes intérieurs. Pour cela, réaliser les ouvertures spécifiées selon le type d'encastrement (dernière page).

1.5 RACCORDEMENT ELECTRIQUE

LE BRANCHEMENT ELECTRIQUE DOIT ÊTRE REALISE PAR UN INSTALLATEUR AGREE OU UN TECHNICIEN DE QUALIFICATION SIMILAIRE.

• L'installation recevant l'appareil doit être conforme à NFC 15100. Le constructeur décline toute responsabilité en cas de non respect de cette exigence.

Important:

Faire vérifier la continuité de la terre de l’installation avant de procéder au raccordement. Notre responsabilité ne saurait être engagée pour tout incident, ou ses conséquences éventuelles qui pourraient survenir à l'usage d'un appareil non relié à la terre, ou relié à une terre dont la continuité serait défectueuse.

Le raccordement au réseau doit être effectué par une prise de courant avec prise de terre, ou par l'intermédiaire d'un dispositif à coupure omnipolaire, selon norme en vigueur dans le pays d’installation.

• L'installation doit obligatoirement être protégée par des fusibles appropriés, et comporter des fils d'une section suffisante pour alimenter normalement l'appareil.

Raccordement: cet appareil est équipé d’un cordon d’alimentation permettant le raccordement exclusivement sous une tension de 220240 V~ entre phases ou entre phase et neutre.

• Le raccordement devra être effectué après avoir vérifié : . la tension d’alimentation indiquée au compteur et, . le réglage du disjoncteur.

• Le fil de protection du cordon (vert/jaune) relié à la Borne Terre de l’appareil doit être relié à la Borne Terre de l’installation.

NOTA: ne pas oublier que l'appareil peut nécessiter une opération de S.A.V. Aussi, placez la prise de courant de façon à pouvoir brancher le four une fois sorti de sa niche. Câble d'alimentation: si le changement du câble d'alimentation s'avère nécessaire, nous vous demandons de faire réaliser cette opération par le service après-vente ou une personne de qualification similaire.

77 FR

Page 5

2. EQUIPEMENT DU FOUR (PAR MODÈLE)

2.1 EQUIPEMENT DU FOUR

Avant la première utilisation des différents accessoires, nous recommandons un nettoyage avec une éponge suivi d'un rinçage et d'un séchage.

La grille simple sert de support aux moules et aux plats.

COMMENT UTILISER TOURNEBROCHE?

1. Dévisser les crochets

2. Insérer la broche dans la viande à cuire

3. Fixer la viande grâce aux crochets

4. Serrer les vis

5. Insérer la broche dans le trou où se trouve le moteur

6. Enlever le poignée

Pendant l’utilisation du four, les accessoires non utilisés doivent être retirés du four.

Le plat récolte-sauce est destiné à recevoir le jus des grillades.

Ne jamais utiliser ce plat comme plat à rôtir, il en résulterait des dégagements de fumée, des projections de graisse et un encrassement rapide du four.

Ne jamais placer cet accessoire sur la sole du four.

La pierre à pizza pour une pizza plus croustillante, livrée selon modèle avec son support inox et la roulette à pizza.

Le plat à pâtisserie - on y déposera les petites pâtisseries telles que choux, sablés, meringues. Il vous permettra de confectionner des fonds de tarte, génoise, etc...

Ne jamais placer cet accessoire sur la sole du four.

2.3

Ce système d éclairage remplace les « ampoules » traditionnelles. 14 LED (pour les versions non-pyrolyse) ou 10 LED haute puissance (pour les versions pyrolyse) sont intégrés dans la contre porte du four. Celles-ci illuminent la cavité avec une lumière diffuse permettant une vision de la cuisson sans ombres, sur plusieurs niveaux. Les leds s'éteignent les fours à pyrolyse).

Les avantages :

-Visibilité optimale des plats

-Durée de vie prolongée

-Consommation énergétique extrêmement basse “-95%” par rapport au système traditionnel d'éclairage du four.

’

lors de l'ouverture de la porte (uniquement pour

2.4 RETRAIT ET NETTOYAGEDES GRILLES

1-Retirez lesgrillesen les tirant vers l’intérieur du four (voir schéma) 2- Mettez les grilles directement au lave-vaisselle ou lavez-les simplement avec une éponge humide et veillez à bien les essuyer. 3-Une fois les grilles nettoyées, reclipser-les dans le four ( voir schéma)

2.2 TOURNEBROCHE

Le préchauffage n'est pas nécessaire pour les cuissons au tournebroche. Les cuissons au tournebroche se font porte fermée. Le gain d’énérgie est de 90-95°% par rapport au système tradionnel.

1- Grille 2- Broche 3- Crochets et vis 4- Poignée

78 FR

Page 6

3. ENTRETIEN GENERAL DU FOUR

•Attendre le refroidissement du four, avant de réaliser une opération de nettoyage manuel.

•Ne jamais utiliser de produits abrasifs, d’éponges métalliques ou d’objets tranchants pour nettoyer de four, l’émail serait irrémédiablement abîmé.

•N’utiliser que de l’eau savonneuse ou des produits liquides ammoniaqués.

•Ne jamais tapisser les parois du four avec du papier aluminium.

•Les objets métalliques tels que les couteaux, les fourchettes, les cuillères et les couvercles ne doivent pas être mis sur la table de cuisson car ils peuvent devenir chaudes.

•Le nettoyage et l'entretien par l'utilisateur ne doit pas être fait par des enfants sans surveillance

LES PARTIES VITREES

A la fin de chaque utilisation, essuyer avec un papier absorbant. Si les projections sont trop importantes, nettoyer avec une éponge et un produit détergent.

* e pas utiliser de nettoyants abrasifs ou de racloirs métalliques

N tranchants pour nettoyer la vitre de la porte du four car ils peuvent rayer la surface, entrainant des risques d'explosion.

LE JOINT PORTE DE FOUR

Nettoyer avec une éponge et un produit détergent.

NETTOYAGE DE LA VITRE DU FOUR

La vitre intérieure de ce four peut être enlevée et nettoyée. Pour nettoyer la vitre intérieure du four, merci de suivre les instructions suivantes:

• Ouvrir la porte du four. (Image 1)

Image 1

• Bloquer les charnieres comme il est montré sur l'image 2 avant de commencer l'opération de nettoyage. Débloquer les charnières quand l' opération de nettoyage est finie.

Image 2

LES ACCESSOIRES

Nettoyer avec une éponge imbibée d’eau savonneuse. Rincer avec de l’eau propre et sècher. Eviter les produits abrasifs.

LE PLAT RECOLTE-SAUCE

Après une grillade, retirer le plat récolte-sauce du four. Prendre soin de reverser les graisses (tièdes) dans l’évier. Laver et rincer le plat récolte-sauce dans de l’eau chaude, avec une éponge imbibée de produit lessiviel. Si les résidus restent collés, le faire tremper dans de l’eau et un produit détergent. Il peut aussi être nettoyé dans un lavevaisselle ou avec un produit du commerce. Ne jamais replacer le plat récolte-sauce encrassé dans un four.

ECLAIRAGE DU FOUR

Pour changer l’ampoule d’éclairage du four veillez à débrancher électriquement le four. Les ampoules de four sont spécifiques, elles sont conçues pour résister à une température élevée.

• Enlever les vis comme présenté sur l'image 3.

Image 4

• Retirer les verres en le tirant délicatement du cadre de porte.

(Figure 5)

Image 3

•

Enlever la partie métallique supérieure, pour pouvoir enlever les vitres.

Image 5

Caractéristiques de l'ampoule :

230 V~ - 25 W - Culot E 14 - Température 300°C Pour la substitution de l'ampoule défectueuse, il vous suffit de:

•Démonter le cache en verre en le dévissant,

•Dévisser l'ampoule,

•La remplacer par un modèle identique:

Voir caractéristiques ci-dessus,

•Après remplacement de l'ampoule défectueuse, remonter

le cache verre qui sert de protection en le revissant.

Image 6

• Apres le nettoyage des vitres, replacer les vitres dans le même ordre qu'avant le nettoyage.

• Sur toutes les vitres le signe LOW-E doit être correctement lisible et doit être positionné sur le coin gauche de la porte, près de la charnière gauche. De cette façon, la surface imprimée de la 1ère vitre restera à l'intérieur de la porte.

79 FR

• * Pour les fours pyrolyse, merci d'enlever également les deuxieme et troisieme vitre. (Image 6)

Image 7

Page 7

4. PRESENTATION DU TABLEAU DE BORD

MAX

220

200

100

150

100

150

120

110

10 0

4.1 CONSEILS AVANT LA PREMIERE UTILISATION

•UN PREMIER NETTOYAGE

utilisation

-passer un chiffon doux et humide sur les surfaces extérieures de l'appareil.

-nettoyer avec une éponge additionnée de produit lessiviel, les accessoires et l'intérieur du four. Rincer et sécher.

-faire chauffer le four à vide une bonne heure à la température maximale pour faire disparaître l'odeur du neuf. Pendant cette opération, bien aérer la pièce.

• CE QU’IL FAUT SAVOIR

Toute modificiation doit être validée, en appuyant sur la touche centrale.

Arrêt du four:

il est possible qu’en cours de manipulation, une fausse manoeuvre intervienne. Pour arrêter le four ... ramener la manette du sélecteur de fonction sur la position arrêt.

La sécurité «enfant»:

un verrouillage des commandes du four est possible en sélectionnant la sécurité enfant. Se reporter au chapitre “La sécurité enfant”.

doit être réalisé avant la première

4.2

UTILISATION DU MINUTEUR COUPE-CIRCUIT

110

120

10 0

Il est possible de programmer la durée de la cuisson et l'extinction automatique du four (max. 120 minutes). A l'expiration du temps désigné, la

manette sera en position O, une sonnerie retentira et le four s'arrêtera automatiquement. Si l'on souhaite utiliser le four sans programmer d'arrêt automatique, positionner la manette en position .

Le tour peut être allumé seulement en sélectionnant un temps de cuisson ou en tournant le bouton en position .

Turbine de refroidissement:

elle protège et refroidit les commandes électroniques ainsi que le tableau de bord du four, elle se déclenche et s’arrête automatiquement même si le four est à l’arrêt.

Eclairage du four:

il reste allumé pendant toute la durée de fonctionnement et dès ouverture de la porte. S’allume en tournant la manette de programmation sur le symbole “Eclairage”.

80 FR

Page 8

4.3 L'HEURE REGLAGE DE

ATTENTION: la première opération à exécuter après l'installation ou

après une coupure de courant (de telles situations se reconnaissent parce que le atticheur est sur 12:00 et clignote)est réglage de l'heure, comme décrit ci-dessus.

00:00

•Appuyer 1 foi sur la touche centrale.

•

select

ATTENTION: Le four fonctionne uniquement si l'horloge est réglée.

4.4 HORLOGE À COMMANDE SENSITIVE

Régler l'heure à l'aide des boutons ."-" "+"

•Relâcher les touches.

FONCTION

SECURITE

ENFANT

MINUTEUR

TEMPS

DE CUISSON

HEURE DE

FIN DE

CUISSON

COMMENT L’UTILISER

• Vous activez la sécurité enfants en pressant la touche pendant au moins 5 secondes, l'écran affiche alternativement : STOP et le temps programmé A partir de cet instant, toutes les fonctions sont bloquées.

•

Appuyer 1 foi sur la touche

centrale.

•Appuyer sur les touches ou pour régler la dureé

"+"

•Relâcher les touches.

•Appuyer 2 fois sur la touche centrale.

•Appuyer sur les touches ou pour régler la durée

"+"

•Relâcher les touches

•Choisir la fonction de cuisson avec le bouton de sélection

•3 fois

•Appuyer sur les touches ou pour régler la durée

"-" "+"

•Relâcher les touches

•Choisir la fonction de cuisson

avec le bouton de sélection

"-"

COMMENT L’ARRETER

• Vous désactivez la sécurité enfants en pressant la touche pendant au moins 5 secondes. A partir de cet instant, toutes les fonctions sont à nouveau utilisables.

•A la fin de la durée sélectionnée, le minuteur se coupe et un signal sonore retentit (il s'arrête automatique-ment, mais pour le stopper de suite, appuyer sur la touche SELECT

•A la fin du temps de cuisson, lefoursera automatiquementmis horsfonction. Si vous souhaitez arreter la cuisson avant, vous pouvez soit positionner le bouton de selection sur o, soit régler le temps de cuisson à 0:00.(touches SELECT+ et )"-" "+"

•A l'heure sélectionnée le four s'éteint tout seul; pour l'arrêter en avant il est nécessaire de porter le bouton de sélection en position O.

BUT

•

Emission d'un signal sonore à

la fin d'un temps sélectionné

•Durant l'utilisation, l'écran affiche le temps restant.

•Sélectionner la durée de la cuisson des alimentes dans le four.

•Pour visualiser le temps restant appuyer la touche SELECT.

•Pour modifier le temps restant appuyer la touche SELECT + ou "-" "+"

•Mémoriser l'heure de fin de cuisson

•Pour visualiser l'heure 3 fois

•Pour modifier l'heure sélectionnée appuyer sur les touche SELECT + ou "-""+"

Á QUOI SERT-IL ?

•II permet d' programmateur du four comme un rêveilmémoire (il peut être utilisé avec le four allumé ou éteint).

•Pour arrêter le signal, appuyer sur l'une des touches au choix. Appuyer sur la touche centrale pour retourner à la fonction horloge.

•Cette fonction est utilisée pour des cuissons que l'on peut programmer à l'avance. Par exemple, votre plat doit cuire 45 mn et être prêt à 12:30; réglez alors simplement la durée sur 45 mn et l'heure de fin de cuisson sur 12:30.

•Quand le temps de cuisson est écoulé, la cuisson s'arrête automati quemen et l'alarme sonne quelques secondes. La cuisson

commencera auto- matiquement à 11:45 (12:30 moins 45 mn) et continuera jusqu'à ce que l'heure de fin de cuisson soit atteinte. A ce moment, le tour s'arrêtera automatiq uement.

utiliser le

81 FR

Page 9

4.5 RECOMMANDATIONS

• LES MODES DE CUISSON

- Toutes les cuissons sont réalisées porte fermée -

turbine qui brasse l'air dans l'enceinte du four. Cette fonction est idéale pour les tartes à fruits juteux, les tourtes, les quiches, les pâtés. Elle évite le dessèchement des aliments et favorise la levée pour les cuissons de cake, pâte à pain et autres cuissons par le dessous. Placer la grille sur le gradin inférieur.

cuisson de crème caramel, flans, terrine, cuissons lentes, en cocotte (poulet, boeuf ...).

résistance de sole et de voûte. Cette fonction est idéale pour toutes les cuissons à l'ancienne, pour saisir les viandes rouges, les rosbifs, gigots, gibiers, le pain, les papillotes, les feuilletages.

résistance de sole, de voûte, et de la turbine qui brasse l'air dans l'enceinte du four. Cette fonction est recommandée pour les volailles,

les pâtisseries, les poissons, les légumes.... La chaleur pénètre mieux

à l'intérieur du mets à cuire et réduit le temps de cuisson. Vous pouvez réaliser des cuissons combinées avec préparations identiques ou non sur un ou deux gradins. Ce mode de cuisson assure en effet une répartition homogène de la chaleur et ne mélange pas les odeurs. Prévoir une dizaine de minutes de plus, pour la cuisson combinée.

Utilisation simultanée de la résistance circulaire et de la turbine qui brasse l'air dans l'enceinte du four. La définition de cette fonction est équivalente à celle de la chaleur brassée.

préchauffage de 5 minutes est nécessaire pour le rougissement de la résistance. C'est le succès assuré pour les grillades, les brochettes et pour les gratins. Les viandes blanches doivent être écartées du grilloir ; le temps de cuisson sera alors plus long,mais la viande sera plus savoureuse. Pour les viandes rouges et filets de poissons, ils peuvent être placés sur la grille avec le plat récolte sauce glissé dessous. Le récolte-sauce peut également être positionné sur une grille située sur le gradin inférieur.

turbine qui brasse l'air dans l'enceinte du four. Un préchauffage est nécessaire pour les viandes rouges et inutile pour les viandes blanches. Idéal pour les cuissons de volume épais, de pièce entière telles que rôti de porc, volailles etc... Placer le mets à cuire directement sur la grille au centre du four, à un niveau moyen. Glisser le récolte-sauce sous la grille de façon à récupérer les graisses. S'assurer que le mets ne soit pas trop près du grilloir. Retourner la pièce à cuire à mi-cuisson.

de voûte, de la turbine, et du tournebroche qui permet la rotation du mets à cuire.Le tournebroche est temporisé en mode programmation c'est-à-dire il continue de tourner cinq minutes après la fin de cuisson pour répartir les derniers rayonnements résiduels. Idéal pour retrouver toutes les saveurs de la rôtisserie à l'ancienne. On ne fait pas de préchauffage pour les cuissons au tournebroche.

cuisson qui brasse l’air dans l’enceinte du four. Idéale pour réaliser une décongélation avant une cuisson. La température est pré-réglée à 40°C constants, aucun réglage n'est possible.

de voûte et de sole plus la turbine qui brasse l'air dans l'enceinte du four. Idéal pour maintenir un plat au chaud sans risque de surcuisson et pratique aussi pour chauffer les assiettes vides. La température est pré-réglée à 60°C constants aucun réglage n' possible.

très proche de celle d’un feu de bois dans un four traditionnel.

SOLE BRASSEE - Utilisation de la résistance de sole plus la

SOLE - Utilisation de la résistance de sole. Idéale pour la

CONVECTION NATURELLE - Utilisation simultanée de la

CHALEUR BRASSEE - Utilisation simultanée de la

ÉLÉMENT DE CHAUFFAGE CIRCULAIR + BRASSÉE -

GRIL - Utilisation de la résistance de voûte uniquement. Un

TURBO GRIL - Utilisation de la résistance de voûte plus la

TOURNEBROCHE VENTILE - Utilisation de la résistance

DECONGELATION - Fonctionnement de la turbine de

LE MODE ETUVE - Utilisation simultanée de la résistance

est

PIZZA - La forte chaleur produite par la fonction Pizza est

SOFT COOK-

4.6 QUELQUES CONSEILS DE CUISSON

Il est préférable de ne saler les viandes qu'en fin de cuisson, car le sel favorise les projections de graisse, donc un encrassage rapide du four et des fumées importantes. Les rôtis de viande blanche, porc, veau, agneau, les poissons peuvent être placés dans le four froid. La cuisson est alors plus longue que dans le four chauffé préalablement, mais elle se fait mieux au centre de l'aliment à cuire, la chaleur ayant plus de temps pour se propager vers le milieu de l'aliment. Un bon préchauffage est toujours à l'origine de la réussite d'une cuisson de viande rouge.

POUR LES GRILLADES :

. avant d’enfourner : sortir la viande du réfrigérateur quelques heures avant de la griller. Nous vous conseillons de la poser sur des épaisseurs de papier absorbant : elle sera mieux saisie, plus savoureuse et ne risquera pas de rester froide à l'intérieur. Poivrer et épicer la viande avant de la faire griller, mais ne la saler qu'une fois cuite, sinon elle serait mal saisie et moins juteuse. Badigeonner toutes les pièces à cuire avec un peu d'huile. Le mieux est d'utiliser un pinceau large et plat. Saupoudrer ensuite de poivre et de quelques herbes (thym, etc..). . Pendant la cuisson : ne jamais piquer les aliments en cours de cuisson, ni lorsque vous les retournez : leur jus s'écoulerait et la grillade serait sèche. Les viandes devront être retournées à mi-cuisson, exceptées avec le Tournebroche qui se charge lui-même de la rotation du mets à cuire.

Attention : si votre four est enfumé, la température affichée est trop forte, pour y remédier, il faut réduire la température. Ne jamais utiliser le plat récolte-sauce comme plat à rôtir.

POUR LES PATISSERIES : éviter d'utiliser des moules brillants.Ils réfléchissent la chaleur et peuvent nuire à la cuisson des gâteaux. Si vos gâteaux dorent trop vite, recouvrez-les avec une feuille de papier sulfurisé, ou bien avec une feuille de papier aluminium. Attention : utiliser la feuille d'aluminium dans le bon sens : la face brillante doit être face au gâteau. Dans le cas contraire, la chaleur se réflètera sur la face brillante et ne pénètrera pas à l'intérieur du plat. Eviter d'ouvrir la porte du four pendant les 20 à 25 premières minutes de cuisson : les soufflés, brioches, biscuits de Savoie, etc... retomberaient aussitôt. Pour contrôler la cuisson de vos pâtisseries, piquer le centre avec la lame d'un couteau. Si elle ressort bien sèche, votre gâteau est cuit.Vous pouvez arrêter la cuisson. Si la lame ressort humide ou avec quelques particules de gâteau collées dessus, continuer la cuisson mais en baissant légèrement la température pour que la pâtisserie finisse de cuire sans brûler.

5. ASSISTANCE TECHNIQUE

En cas de mauvais fonctionnement, vérifier si la prise est branchée. Après ces vérifications, adressez vous à votre revendeur ou prévenez directement notre service technique qui interviendra dans les plus brefs délais. Veiller à ce que le coupon de garantie fourni avec le produit soit correctement rempli, avec la date d’achat du four.

Le présent appareil est marqué conformément à la directive 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE). Les DEEE contiennent à la fois des substances polluantes (qui peuvent avoir des conséquences négatives sur l'environnement) et des éléments de base (réutilisables). Il est important de soumettre les DEEE à des traitements spécifiques, en vue d'extraire et d'éliminer de façon

appropriée toutes les substances polluantes, puis de récupérer et recycler tous les matériaux. Chacun peut jouer un rôle important quant à la protection de l'environnement contre les DEEE. Pour atteindre cet objectif, il est impératif de suivre quelques règles élémentaires :

• Les DEEE ne doivent pas être traités comme des déchets ménagers.

• Ils doivent être remis aux points de collecte appropriés gérés par la municipalité ou par des sociétés immatriculées. Dans plusieurs pays, il est possible de collecter à domicile les DEEE volumineux.

• Lorsque vous achetez un nouvel appareil, vous devez retourner l'ancien au vendeur qui le récupère gratuitement, au cas par cas, à condition que l'équipement soit de type équivalent et possède les mêmes fonctions que celui fourni.

82 FR

Page 10

ISTN ALLATION GB INSTALLAZIONE IT

Oven in column (dimensions mm)

Forno in colonna (dimensioni in mm)

Horno en columna (dimensiones en mm)

Piekarnik w kolumnie (wymiar w mm)

Trouba ve vysoké skříni (rozměry v mm)

Установка духовки в стойке

(размеры в миллиметрах)

560

500 x 45

590

Opening 500 x 10

Apertura 500 x 10

Otwór 500 x 10

Otvor 500 x 10

Отверстие 500 x 10

If the furniture is equpped w bottom at the back part, provide an opening for the power supply cable.

Se il mobile è equipaggiato con

una copertura posteriore, provvedere ad una apertura per il passaggio del cavo di alimentazione.

Si el mueble tiene fondo en la parte trasera hacer una apertura para el cable eléctrico.

Jeśli meble posiadają dno w tylnej części, należy zadbać o odpowiedni otwór na kabel zasilający.

Pokud je nábytek vybavený stěnou v zadní části, udělejte otvor pro přívodní kabel

Если кухонная мебель имеет

заднюю стенку, сделайте в ней отверстие для ввода кабеля питания

560

min

Opening 500 x 45

Apertura 500 x 45

Otwór 500 x 45

Otvor

500 x 45

Отверстие

INSTALACIÓN ES ISTN ALACJA

560

550

ith a

578

546

TABLE / TOP

FOUR / OVEN

552

440

595

600 min

INSTALACE CZ

ATTENTION !

Applying torque more than needed to fix the screws can close the ventilation channels on both sides. Please be sure that, these ventilation channels are

2mm open after installation to furniture.

ATTENZIONE!

L'applicazione di una coppia superiore a quella necessaria per fissare le viti in posizione potrebbe ostruire le aperture di ventilazione su entrambi i lati.

Verificare che l'apertura di questi canali di ventilazione sia pari ad almeno 2 mm dopo l'installazione nel mobile. Il sacchetto all'interno del forno contiene quattro viti

di fissaggio.

¡ATENCIÓN!

Más presión de la necesaria para fijar los tornillos podría cerrar los canales de ventilación de ambos lados. Asegurar una apertura de 2 mm de los canales de

ventilación después de instalar el horno en el mueble. UWAGA!

Należy zwrócić uwagę, aby nie przykręcić śrub zbyt mocno, gdyż może to spowodować zamknięcie kanałów wentylacyjnych z obu stron. Proszę upewnić się czy kanały

wentylacyjne mają prześwit 2 mm po zamontowaniu urządzenia.

UPOZORNĚNÍ!

Použitím většího než potřebného tahu při utažení šroubů můžete uzavřít ventilační kanály po stranách.

Ujistěte se, zda jsou ventilační kanály otevřené 2 mm po instalaci do nábytku.

ВНИМАНИЕ!

Заворачивание крепежных винтов с приложением слишком большого крутящего момента может привести к закрыванию вентиляционных каналов на обеих сторонах духовки. Проверьте, что эти вентиляционные каналы открыты на 2

мм после установки духовки в кухонную мебель.

УСТАНОВКА

di serraggio

2mm

10 min

Oven fitted under worktop (dimensions mm)

Forno installato sotto il piano di lavoro

Horno colocado debajo de la encimera

Piekarnik umieszczony pod blatem.

Trouba pod pracovní deskou

Установка духовки под рабочей поверхностью

4x4.5 5x2

Opening 560 x 45

Apertura 560 x 45

Opening 500 x 10

Apertura 560 x 45

Apertura 500 x 10

Fixing in the location

Inside the oven there is a bag with four fixing screws. When the oven door is open, holes are accessible, they are located on each side. Use the screws provided to fix the oven.

Fissaggio in nicchia

Dentro al forno, c'è una busta con quattro viti di fissaggio. Quando la porta forno è aperta, i fori di fissaggio sono accessibili e si trovano sui montanti laterali. Utilizzare le viti fornite per fissare il forno.

Fijación del horno

Dentro del horno hay una bolsa con tornillos fijadores. Con la puerta abierta se accede a los agujeros y se encuentran a los lados. Para fijar el horno utilizar los tornillos que se proporcionan con el mismo.

Instalowanie piekarnika

W środku piekarnika znajduje się woreczek z czterema śrubami mocującymi. Instalowanie: Otwory znajdujące się po obu stronach piekarnika są dostępne po otwarciu drzwiczek piekarnika. Do instalacji piekarnika należy używać tylko śrub będących w zestawie.

Upevnění v pozici

Uvnitř trouby je sáček se čtyřma upevňovacími šrouby. Po otevření dvířek zpřístupníte upevňovací otvory, jsou v rozích.Použijte dodané šrouby k upevnění.

Крепление духовки на месте установки

Внутри духовки имеется пакет с четырьмя крепежными винтами. Когда дверца духовки открыта, обеспечивается доступ к крепежным отверстиям. Эти отверстия расположены на боковых сторонах духовки. Закрепите духовку с помощью винтов, которые поставляются вместе с ду хо вк ой .

Otwór 500 x 10

Otvor 500 x 10

Отверстие 500 x 10

Fixing:

Fissaggio:

Fijación:

Upevnění:

Крепление:

Otwór 560 x 45

Otvor 560 x 45

Отверстие 560 x 45

Page 11

VGRADNJA PEČICE SL INSTALLATION

560

min

Odprtina 500 x 45

Otvor 500 x 45

Öffnung 500 x 45

Açıklık 500 x 45

Ouvertureе

Opening 500 x 45

4x4.5 5x2

500 x 45

590

Odprtina 500 x 10

Otvor 500 x 10

Öffnung 500 x 10

Açıklık 500 x 10

Ouverture 500 x 10

Opening 500 x 10

SL HR DE TR FR NL

Če je na omarici tudi hrbtna stran, morate v njej narediti odprtino za napajalni kabel.

Ako je kuhinjski element sa stražnje strane zatvoren potrebno je napraviti otvor za električni kabel.

Wenn der Küchenschrank mit einer Hinterwand ausgestattet ist, dann ist eine Öffnung notwendig damit das Stromkabel angeschlossen werden kann.

Mobilyanın arka kısmı kapalıysa, elektrik kablosunun geçebileceği bir açıklık oluşturun.

Si le meuble est équipé d’un fond à l’arrière : prévoir une ouverture pour le passage du câble d'alimentation.

Een opening aan de achterkant van de niche is nodig voor de voedingskabel.

UGRADNJA HR

INSTALLATION DU FOUR

V visoko omarico (mere v mm)

Ugradnja pećnica u kuhinjski element (dimenzije u mm) Einbau des Ofens in einem säulenförmigen Hohlraum

Sütun üzerinde fırın (mm cinsinden boyutları)

Four en colonne (dimensions en mm)

Oven op kolom (afmetingen in mm)

560

550

440

595

SL HR DE

578

546

TABLE / TOP

600 min

Odprtina 500 x 10 Otvor 500 x 10

Opening 500 x 10

FOUR / OVEN

552

TR FR NL

KURULUM TR

INSTALLATIE

VGRADNJA POZOR!

Če privijete vijake z večjim navorom, kot je to res potrebno, lahko zaprete odprtini za zračenje na obeh straneh. Poskrbite, da po vgradnji v pohištvo odprtina meri 2 mm!

UPOZORENJE !

Ne stežite vijke više nego je potrebno jer možete zatvoriti ventilacijske otvore s obje strane pećnice. Budite oprezni i provjerite da ovi ventilacijski otvori nakon

ugradnje u namješaj imaju slobodan prostor od 2 mm. Achtung!

Vergewissern Sie sich, dass Sie beim Einbau des Backofens einen 2 mm Spalt zu den Küchenschränken einhalten. Dieser Spalt muss für die Lüftungskanäle

sichergestellt werden. DİKKAT!

Vidaları sıkmak için gereğinden fazla kuvvet uygulamak her iki taraftaki havalandırma kanallarını kapatabilir. Mobilya içine kurulumdan sonra bu havalandırma

kanallarının 2 mm açık olduğundan emin olun.

ATTENTION !

Un Serrage excessif des vis de fixation peut entraîner une obstruction de la ventilation sur les deux côtès du produit. Assurez-vous qu›un espace de 2 mm est toujours prèsent après

installation dans le meuble.

OPGEPAST!

De schroeven te hard aanspannen kan deventilatiekanalenaan beide zijden sluiten. Zorg ervoor dat de ventilatiekanalen 2mm open blijven nadat de

oven in de niche werd geplaatst.

2mm

10 min

Za vgradnjo pod delovni pult

Ugradnja pećnice u kuhinjsku radnu ploču

Backofen unter der Arbeitsplatte montiert

(Abmessungen mm) Tezgah altına yerleştirilmiş fırın (mm cinsinden boyutları)

Four enchâssé sous plan de travail (dimensions en mm)

De oven onder het werkblad plaatsen (afmetingen mm)

Odprtina 560 x 45

Otvor 560 x 45

Açıklık 500 x 10

Ouverture 500 x 10

Opening 500 x 10

Opening 560 x 45

Açıklık 560 x 45

Ouverture 560 x 45

Opening 560 x 45

Pritrditev V Nišo

V pečici je vrečka s štirimi vijaki za pritrditev. Ko so vrata pečice odprta, so dostopne luknje na straneh pečice.Pritrdite jo na omarico s priloženimi vijaki.

Učvršćivanje na položaj

U unutrašnjosti pećnice nalazi se vrećica s četiri pričvrsna vijka.Učvršćivanje: Pri otvorenim vratima pećnice uočit ćete 4 otvora, po 2 sa svake strane.Pomoću 4 isporučena vijka učvrstite pećnicu u pravilan položaj.

Montage (Fixierung der Schrauben)

Im Inneren des Backofens befindet sich ein Plastikbeutel mit insgesamt 4 Befestigungsschrauben. Fixierung: Wenn Sie den Backofen öffnen, sehen Sie auf der linken und rechten Seite 2 Löcher die für die Fixierung vorgesehen sind. Verwenden Sie für die Fixierung die mitgelieferten Schrauben.

Herhangi bir yere montaj

Fırının içindeki poşette dört adet sabitleme vidası vardır. Fırın kapağı açıkken deliklere erişebilirsiniz, bunlar yüzeylerin her birinde yer alır. Fırını yerleştirmek için vidaları kullanın.

Fixation dans la niche d'encastrement

Vous trouverez dans un sachet à l'intérieur du four les vis de fixation. Pour la fixation: lorsque la porte du four est ouverte, les trous sont accessibles, ils sont situés de chaque côté des montants latéraux. Utiliser les vis fournies pour fixer le four.

Het toestel vast maken

In de oven bevindt zich een zak met vier schroeven. Het toestel vastmaken: Bij de opening van de ovendeur, zijn er gaten zichtbaar aan weerszijden. Gebruik de bijgeleverde schroeven om de oven vast te maken.

Pritrditev:

Yerleştirme:

Page 12

The manufacturer will not be responsible for any inaccuracy resulting from printing or transcript errors contained in this brochure. We reserve the right to carry out modifications to products as required, including the interests of consumption, without prejudice to the characteristics relating to safety or function.

Il produttore declina ogni responsabilità per inesattezze contenute nel documento stampato o per errori di trascrizione contenuti in questa brochure. Inoltre, si riserva il diritto di apportare modifiche al prodotto, nell'interesse dei consumatori, senza alcun pregiudizio per la sua sicurezza o funzionalità.

El fabricante no se responsabiliza de las inexactitudes debidas a fallos de impresión o transcripción contenidos en este folleto. Nos reservamos el derecho a modificar los productos como sea necesario, incluidos los intereses de consumo, sin perjuicio de las características relacionadas con la seguridad o su funcionamiento.

Producent nie odpowiada za jakiekolwiek błędy drukarskie. Zastrzegamy sobie prawo do wprowadzania zmian i modyfikacji naszych produktów zgodnie z potrzebami wynikającymi z zainteresowania konsumentów, bez jakiejkolwiek szkody dla właściwości bezpieczeństwa lub funkcji

Výrobce neodpovídá za tiskové chyby v návodu. Vyhrazujeme si právo na změny spotřebiče podle potřeby, včetně údajů spotřeby, bez vlivu na bezpečnost nebo funkci.

Производитель не несет ответственности за неточности, связанные с опечатками и неправильным переводом, которые могут иметь место в данной брошюре. Производитель оставляет за собой право вносить изменения в конструкцию выпускаемых им изделий, включая такие изменения, которые могут оказывать влияние на их эксплуатационные характеристики, при условии, что эти изменения не снижают безопасность и функциональные возможности изделия.

Proizvajalec ne prevzema odgovornosti za morebitne tiskarske napake v tej knjižici. Pridržuje si pravico do sprememb na aparatu brez predhodnega obvestila vključno s porabo, ki ne vplivajo na varnost ali delovanje pečice.

Proizvođač nije odgovoran za greške u tisku ili prijepisu ove knjižice. Proizvođač zadržava pravo na svaku izmjenu proizvoda koju bude smatrao potrebnom ili korisnom uključujući i udio u potrošnji a koja neće imati negativnih utjecaja na rad i sigurnost proizvoda.

Der Hersteller übernimmt keine Haftung für eventuelle Druck- oder Übersetzungsfehler dieser Bedienungsanleitung. Der Hersteller behält sich vor technische Änderungen zurVerbesserung der Produktqualität im Interesse des Endverbrauchers vorzunehmen.

Üretici bu broşürde bulunan basım veya kopyalama hatalarından kaynaklanan herhangi bir yanlışlıktan sorumlu olmayacaktır. Güvenlik veya işlevle ilgili özelliklere zarar vermeden tüketim istekleri dahil olmak üzere ürünlerde gerektiğinde değişiklik yapma hakkımız mahfuzdur.

Le constructeur décline toute responsabilité concernant d’éventuelles inexacitudes imputables à des erreurs d’impression ou de transcription contenue dans cette notice. Le constructeur se réserve le droit de modifier les produits en cas de nécessité, même dans l’intérêt de l’utilisation, sans causer de préjudices aux caractéristiques de fonctionnement de sécurité des appareils.

De fabrikant is niet aansprakelijkvoor eniğe onnauvvkeurigheid die hetgevolg is van drukfouten of transcriptiefouten in deze brochure. Wij behouden ons het recht voor zo nodig, önder meer in het belang van een gunstiger verbruik, vvijzigingen aan producten aan te brengen, zonder dat dit gevolgen heeft voor de kenmerken ten aanzien van veiligheid of functionering.

03 5 0.201 • REV: • 42817007
