CANDY EVOGT 11701D User Manual [fr]

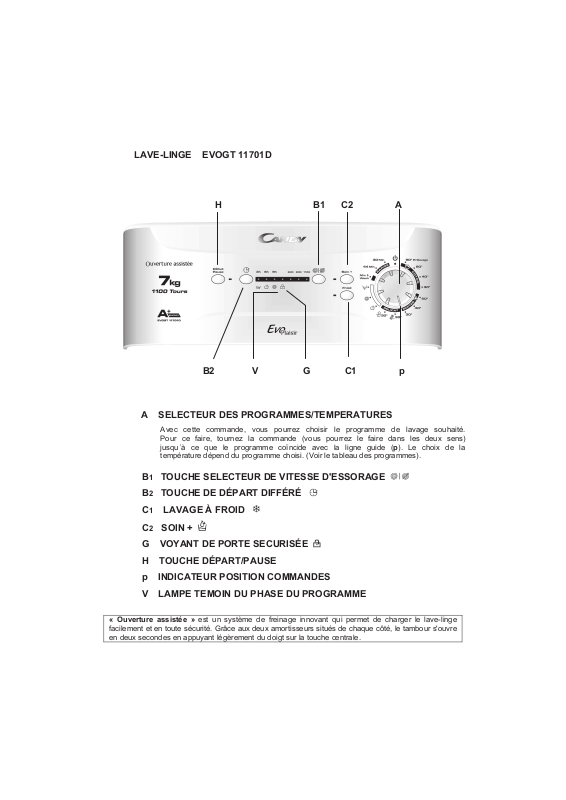

LAVE-LINGE EVOGT 11701D

H B1 C2 A

B2 V G C1 p

A SELECTEUR DES PROGRAMMES/TEMPERATURES

Avec cette commande, vous pourrez choisir le programme de lavage souhaité.
Pour ce faire, tournez la commande (vous pourrez le faire dans les deux sens)
jusqu´à ce que le programme coïncide avec la ligne guide (p). Le choix de la
température dépend du programme choisi. (Voir le tableau des programmes).

B1 TOUCHE SELECTEUR DE VITESSE D'ESSORAGE
B

2 TOUCHE DE DÉPART DIFFÉRÉ

C

1 LAVAGE À FROID

C

2 SOIN +

G VOYANT DE PORTE SECURISÉE
H TOUCHE DÉPART/PAUSE
p INDICATEUR POSITION COMMANDES
V LAMPE TEMOIN DU

PHASE DU PROGRAMME

« Ouverture assistée » est un système de freinage innovant qui permet de charger le lave-linge

facilement et en toute sécurité. Grâce aux deux amortisseurs situés de chaque côté, le tambour s'ouvre
en deux secondes en appuyant légèrement du doigt sur la touche centrale.

Tableau des programmes mod. EVOGT 11701D

charge detergent

touche

option C

Programme Programme pour

durée

máx.

aprox.

min.

temp.

reg.

máx.ºC

vitesse

d'essorage

rpm/min

charge

máx

Kg.

I II

Couleurs resistantes avec prelavagge

195 90º 1100 7

x x x x x

* Couleurs resistantes 180 60º 1100 7

x x x x

* Couleurs resistantes 125 40º 1100 7

x x x x

COTONS

Couleurs delicates 110 30º 1100 7

x x x x

Couleurs resistantes 90 50º display 4

x x x x

Couleurs delicates 80 40º display 4

x x x x

MIXTES

SYNTHETIQUES

Couleurs delicates 70 30º display 4

x x x x

Laine

55 30º display 2

x x x

DELICATS

Lavage a main

50 30º display 1,5

x x x

Rincage

25 display

x

x

Essorage

9 1100

Vidange

4

Mix&wash (Mix) 108 40º display 7

x x x x

Rapide 44 44 40º display 3,5

x x x

SPECIAUX

Rapide 30 30 30º display 2,5

x x x

*programmes de coton d’essai selon la (eu) nº 1015/2010 et nº 1061/2010

PROGRAMME COTON à température de 60ºC
PROGRAMME COTON à température de 40ºC
Ces programmes sont indiqués pour laver des tissus en coton normalement sales et sont les plus
efficaces en termes de consommations combinées d’eau et d’énergie.
Ces programmes ont été conçus pour respecter les températures de lavage des étiquettes du linge : la
température réelle de l’eau pourrait être légèrement différente de celle indiquée lors du cycle.

Donnees techniques mod.
EVOGT 11701D

Voltage réseau

Ampères

du fusible du réseau

Pression circuit

hydraulique

Puissance

Maximale absorbée

220-230V.

50Hz.

10 A. 0,05-0,8 Mpa 1500

phases du programme

lavage

rinçage

essorage - vidange

IMPORTANT:

.- ne pas utiliser produit liquides dans les program

mes avec prèlavage et/ou avec départ différé.

PRÉPARATION DU CYCLE DE LAVAGE

1. Une fois charg

é le linge, fermer les couvercles du tambour et s’assurer qu’ils sont bien emboîtés et

fermés.

2. Versez le détergent et les additifs, sans dépasser le niveau maximum ( « MAX » ) de produit
indiqué.
.- produit en poudre pour le programme de prélavage I
.- produit en poudre pour le programme de lavage II

.- le produit adoucisseur

SÉLECTION DES PROGRAMMES ET DES OPTIONS SOUHAITÉES

3.- Pour sélectionner le pro

gramme souhaité, tournez le commande ( A ).

4.- Appuyer sur les touches d’option souhaitées ( C1, C2,).
.- Il est recommandé de sélectionner les options souhaitées avant d’appuyer sur la touche de début
de programme (H).
.- Lorsque la phase de lavage a dépassé le passage de fonctionnement de l’option, celle-ci ne va
pas s’activer.

C1 touche lavage à froid

En appuyant sur cette touche, tous les cycles de lavage peuvent être réalisés à froid, sans modifier
toutes les autres caractéristiques (niveau de l´eau, temps, rythmes de lavage, etc.)
Les programmes à froid sont recommandés pour le lavage de toute sorte de vêtements aux couleurs
peu résistantes, ainsi que pour le lavage de rideaux, couvre-lits, fibres synthétiques particulièrement
délicates, petits tapis ou tissus légèrement sales.

C2 touche soin +

Grâce au nouveau SENSOR ACTIVA SYSTEM, en appuyant sur cette touche vous pouvez effectuer
un cycle spécial de lavage applicable à tous les programmes et à tous les types de tissus, tout en
prenant soin des fibres et en protégeant la peau délicate des personnes.
La charge avec beaucoup plus d’eau et la nouvelle action combinée de cycles de rotation du tambour
avec des charges et des vidanges d’eau, permettent d’obtenir un linge impeccablement propre et
rincé. L’eau de lavage est plus abondante pour une dissolution parfaite du détergent et garantir une
action de lavage efficace. L’eau des rinçages est également plus abondante pour pouvoir éliminer
toute trace de détergent dans les fibres.
Cette fonction a été particulièrement conçue pour les personnes à la peau délicate et sensible, pour
lesquelles le moindre résidu de détergent peut provoquer des irritations ou des allergies.
Il est également conseillé d’utiliser cette fonction pour le linge des enfants et les lavages délicats, et
en général pour les serviettes de bain, dont les fibres tendent à retenir le détergent.

Cette option n’est pas disponible avec le programme laine.

B1 touche de sélection d’essorage

Avec cette touche vous pouvez sélectionner la vitesse de centrifugation finale souhaitée, toujours
dans l’échelle des vitesses du programme sélectionné. Ces vitesses sont indiquées sur le voyant
correspondant. Pour supprimer totalement la centrifugation, (

) appuyez sur la touche jusq’a
etteindre les voyants indicateurs de vitesse.
On peut sélectionner la vitesse souhaitée à n’importe quel momen

t du programme.

5.- Une fois sélectionnées les options souhaitées, appuyez sur la touche dèpart/pause (H) pour
démarrer le programme. La lave-linge reprendra le programme avec la nouvelle option et le temps
restant (V) pour la fin du programme / phase du programme s'affichera sur l'écran.Sur cet affichage
vous verrez le temps maximum approximatif manquant avant la fin de cycle ou la phase du
programme. La durée des programmes diminue selon la marche du programme. Pour annuler une
option après l’avoir sélectionnée, appuyer de nouveau sur la touche (la lampe témoin s’éteint).

B2 touche de départ différé

On peut retarder le début du programme sélectionné afin que la machine commence à fonctionner
dans 3, 6, ou 9 heures. Pour ce faire, suivre le processus suivant :

- Sélectionner le programme souhaité avec le sélecteur de programmes A.

- Appuyer sur la touche de démarrage retardé jusqu’à ce que le voyant indiquant le retard s’allume.

- Appuyer sur la touche H de départ/pause.

- Le lave-linge se mettra en marche après le temps sélectionné.

- Si vous souhaitez annuler le démarrage différé du programme, appuyer de nouveau sur la touche
(B2) jusqu’à ce que toutes les lampes témoin du différé soient éteintes.

Afficheur du temps restant fin de cycle ou phase de programme (V)

Dans les modèles qui en sont équipés, on peut visualiser le temps (donné comme orientation) restant
en minutes pour terminer le programme, ou la phase de lavage du programme choisi. Ce temps
pourra varier en fonction de la température sélectionnée, de la température ambiante, de la pression
de l´eau dans le réseau, du type et quantité de charge.

Voyant de porte securisée (G)

Lorsque le programme de lavage commence, la lampe témoin de la porte clignote pendant quelques
instants et passe ensuite à s’allumer fixe, indiquant que la porte est bloquée ( PORTE SECURISÉE).
Pendant tout le programme de lavage, cette lampe témoin reste allumée et la porte ne pourra pas
s’ouvrir.
À la fin du programme de lavage, les dispositifs de sécurité se désactivent et la lampe s’éteint
indiquant que l’on peut ouvrir la porte de la machine.

Annuler le programme - sélectionner un autre programme

Si vous souhaitez annuler le

programme ou sélectionner un autre programme après qu’il ait

commencé, procédez de la façon suivante:

- Mettez le sélecteur de programmes sur OFF(

). Vous avez annulé le programme, et, si vous le

souhaitez, vous pouvez en sélectionner un autre.

- Sélectionnez le nouveau programme.

- Appuyer de nouveau sur la touche (H) jusqu’à ce que s’allume une des lampes témoin de la phase
du programme.
Le lave-linge réalisera le nouveau programme sélectionné.

Touche pause programme

Vous pourr

ez arrêter le programme de lavage pour rajouter du linge. Il faudra procéder du mode

suivant :

- Appuyer sur la touche (H) jusqu’à ce que s’allument les lampes témoin des touches d’option et la
lampe témoin de la phase du programme.

- Lorsque le voyant de porte sécurisée sera éteint ( temps approximatif 2 minutes), ouvrez la porte et
introduisez le linge à rajouter dans le tambour.

- Fermez correctement les portillons du tambour et le couvercle extérieur.

- Appuyer sur la touche (H), la lampe témoin de la phase du programme s’allumera et le lave-linge
continuera le programme.

A la fin du programme, toutes les lampes témoin de la phase du programme resteront allumées, et la
lampe témoin de sécurité de la porte s’éteindra.

Par mesure de sécurité, à la fin du programme mettre le sélecteur de programmes sur OFF(

)

et ouvrir la porte et les couvercles du tambour pour sortir le linge.

24.02.12/ H- 46006567 FR

Mise en place – installation

• Défaire l’emballage

• Défaire les 4 vis (A) des deux
bridages et les 4 vis (B).

• Remettre en place les 4 vis (A)

et poser les enjoliveurs (D), livrés

avec l’appareil.

Dans le cas où votre modèle en serait doté :

Installer le capot de protection, tel qu’indiqué
sur la figure.

1.- Lave-linge avec chariot-roulettes

2.- Lave-linge sans chariot-roulettes

ATTENTION : NE PAS OUVRIR LE ROBINET

• La lave-linge peut être connectée au réseau de
distribution d’eau par voie d’un tuyau nouveau fourni par
l’appareil ( à l’intérieur du tambour ). Ne pas utiliser le
vieux tuyau pour cette connexion.

• Raccorder l’extrémité coudée du tuyau d’entrée d’eau
à l’électrovanne ( partie supérieure arrière de l’appareil
) et l’autre extrémité au robinet ou la prise d’eau, à l’aide
d’un raccord fileté 3/4" gaz.

• Rapprocher la machine du mur, en faisant bien
attention à éviter tout coude ou étranglement du tuyau,
et raccorder le tuyau d’écoulement au rebord de l’evier
ou, mieux encore, à un dispositif fixe d’évacuation, au
diamètre supérieur au tuyau du lave-linge et au moins
50 cm de hauteur et 75 cm. maximum du sol.
Si nécessaire, utilisez l’accessoire courbe, pour vous
aider à mieux fixer l’appareil et le support du tube
d’évacuation.

5
