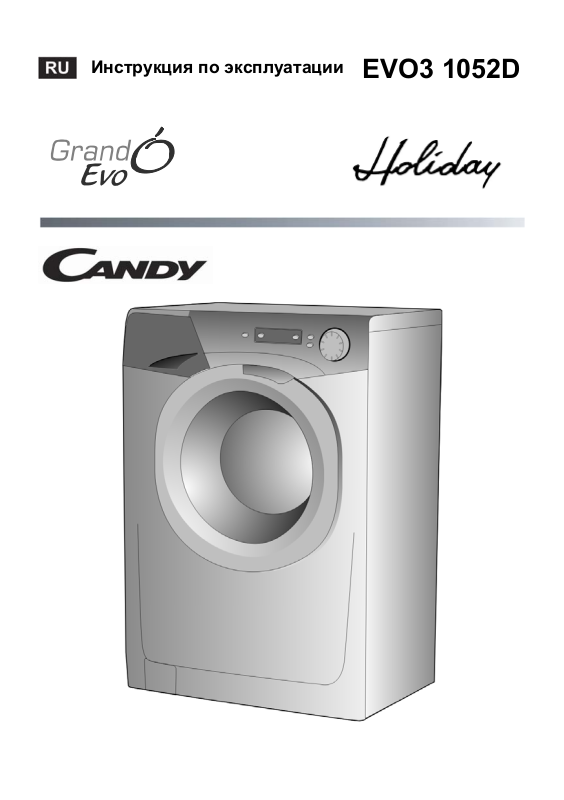

Candy EVO3 1052D-07 User Manual

Инструкция по эксплуатации

EVO3 1052D

СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ

Машина имеет сертификат соответствия требованиям безопасности и
электромагнитной совместимости, выданный органом по сертификации
продукции и услуг ООО "Кировский центр сертификации и качества"
г. Киров.

Производитель - ОАО "Веста", 610035, Россия,
г. Киров, ул. П

Машина стиральная автоматическая бытовая типа СМА–5 ФБ модели:

роизводственная, 24

Candy EVO3 1052D - 07 № 31005066 ________________

(в нужной графе проставить номер машины)

соответствует техническим условиям ТУ 5156-002-46092527-2005

Дата выпуска " __ " ____________ 20 ___ г.

Штамп ОТК (клеймо приемщика)

Продана ________________________________________________________________

(наименование торгующей организации, адрес)

Продавец _______________________________________________________________

(Ф.И.О.) (подпись)

Штамп Дата "____"_____________20____г.
Ремонтное предприятие, осуществляющее установку, гарантийный ремонт и сервис-

ное обслуживание машины:

________________________________________________________________________

(наименование предприятия, адрес, телефон)

________________________________________________________________________

2

Поздравляем!

Приобретя эту стиральную машину Candy, Вы ре­шили не идти на компромисс: Вы пожелали лучшее.
Фирма Candy рада предложить Вам эту новую сти­ральную машину - плод многолетних научно­исследовательских работ и приобретенного на рын­ке, в тесном контакте с потребителем, опыта.
Вы выбрали качество, долговечность и широкие
возможности, которые Вам предоставляет эта сти­ральная машина.

Кроме того, Candy предлагает Вам широкую гамму
электробытовой техники: стиральные машины,

посудомоечные машины, стиральные машины
с сушкой, кухонные плиты, микроволновые печи,

духовки, варочные панели, холодильники, моро­зильники.
Спросите у Вашего продавца полный каталог про­дукции фирмы Candy.
Просим Вас внимательно ознакомиться с преду­преждениями, содержащимися в этой инструкции,
которые дадут Вам важные сведения, касающие­ся безопасности, установки, эксплуатации и об­служивания, некоторые полезные советы по луч­шему использованию машины.
Бережно храните эту книжку инструкций для по­следующих консультаций.
При общении с фирмой Candy или с ее специали­стами по техническому обслуживанию постоянно
ссылайтесь на модель и номер G (если таковой
имеется). Практически, ссылайтесь на все, что
содержится в табличке.

Серийный номер машины состоит из 16 цифр.

Первые 8 цифр – код модели.
Следующие 4 цифры – дата производства (год, неделя).
Последние 4 цифры – порядковый номер в партии

3

Содержание Страница

Введение 5
Общие сведения 5
Технические характеристики 6
Меры безопасности 7
Быстрый старт 9
Полезные советы 9
Установка 10
Описание панели управления 13
Моющие средства, добавки и их дозировка 20
Выбор программ 22
Стирка 24
Таблица программ стирки 28
Чистка и периодическое обслуживание 30
Устранение неполадок 32
Сервис 34

Перед включением машины убедитесь, что она правильно установле­на и с нее снят весь транспортный крепеж, как показано в разделе

"Установка".

4

Введение

Внимательно изучите данную инструкцию по эксплуатации и другую информацию,
относящуюся к стиральной машине и ее работе.
Сохраните всю документацию для последующих консультаций или передачи другим
пользователям.

Внимание!
Данная машина предназначена исключительно для бытового применения.

Рекомендации по утилизации.

Все упаковочные материалы экологически чистые и подлежат переработке. Пожа­луйста, помогите утилизировать их в целях сохранения окружающей среды.

Продавец стиральной машины может подсказать Вам, как это сделать.

Если Вы прекратили пользоваться машиной, помните, что она не бесполезный му­сор. Ценные материалы могут быть переработаны.

Примечание. Отсоедините от сети питания машину, которой Вы прекратили
пользоваться. Отрежьте питающий кабель вместе с вилкой. Утилизируйте
их.

При утилизации старой стиральной машины убедитесь, что защелка люка не рабо­тает, чтобы дети не могли запереть себя в машине.

Общие сведения

При покупке убедитесь, чтобы с машиной были:

 Инструкция по эксплуатации на русском языке;
 Адреса служб технического обслуживания;
 Сертификат гарантии;
 Заглушки;
 Жесткое устройство для загиба сливного шланга;
 Наливной шланг;
 Этикетка энергоэффективности с данными по классу машины.

ХРАНИТЕ ИХ

Проверьте отсутствие повреждений машины при транспортировке. При их обнару­жении звоните в ближайший Уполномоченный Сервисный Центр.

5

Технические характеристики

Загрузка (сухого белья) кг 5
Напряжение в сети В 220-240, частотой 50 Гц
Потребляемая мощность Вт 1850
Потребление энергии (программа 90°С) кВтч 1,8
Электрический предохранитель А 10
Нормальный уровень воды л 6…15
Давление в гидравлической системе МПа мин. 0,05 макс. 0,8
Скорость вращения центрифуги: об/мин 1000
Класс защиты от поражения
электрическим током I (первый)
Степень защиты IPX4

Класс энергетической эффективности А

Примечание. Электрические параметры машины указаны на табличке, располо-

женной на передней панели в районе люка.

Знак указывает, что машина соответствует требованиям европейских стандар­тов, 73/23/СЕЕ и 89/336/СЕЕ, в дальнейшем замененных соответственно регламен­тами 2006/95/СЕ и 2004/108/СЕ с изменениями и дополнениями к ним.

6

Электрическое подключение и меры безопасности

Стиральная машина работает от сети однофазного переменного тока 220-240 В,
частотой 50 Гц.
Убедитесь, что электропроводка рассчитана на мощность не менее 3 кВт.
Убедитесь в наличии заземляющего провода в розетке, рассчитанной на ток 10А,
для подключения стиральной машины. Затем вставьте вилку в розетку.
Вилка стиральной машины и розетка в Вашем доме должны быть одного типа.
Не рекомендуется использовать тройники, адаптеры и удлинители.
Все стиральные машины Candy соответствуют нормам безопасности, предписывае­мыми Quality Trademark Institute и государственными стандартами безопасности.

Меры безопасности

Примечание. При всех операциях по чистке и обслуживанию стиральной
машины:

a. Выньте вилку из розетки;

b. He тяните за питающий кабель или за

саму машину, чтобы вынуть вилку из ро­зетки;

c. Все стиральные машины Candy должны быть заземлены.
Убедитесь в том, что сеть электропитания имеет заземляющий
провод, в противном случае обращайтесь к квалифицированным
специалистам.

При необходимости замены питающего кабеля обращайтесь
в Уполномоченный Сервисный Центр.

d. Не рекомендуется пользоваться адаптерами, тройни-
ками и/или удлинителями.

e. Перекройте кран подачи воды;

7

f. He прикасайтесь к машине влажными руками или
ногами. Не пользуйтесь машиной, если Вы разуты;

g. Перед тем, как открыть дверцу, убедитесь в отсут­ствии воды в барабане;

Внимание!
Во время стирки вода может нагреваться до
90°С.

h. Машина не предназначена для использования лицами (включая детей) с пони-
женными физическими, чувственными или умственными способностями или при от­сутствии у них жизненного опыта или знаний, если они не находятся под контролем
или не проинструктированы об использовании машины лицом, ответственным за их
безопасность;

i. Дети должны находиться под контролем для недопущения игры с машиной;
j. He оставляйте машину под воздействием атмосферных явлений (дождь, прямые

солнечные лучи и т.д.);

k. Внимание! При установке машины на ковровых покрытиях убедитесь, что вен-
тиляционные отверстия гофрированного листа не закрыты ворсом;

l. Поднимайте машину вдвоем;
m. При перемещении машины не под-

нимайте ее за ручки управления или за
дозатор для моющих средств. При пере­возке люк не должен опираться на те­лежку;

n. Если машина работает неправильно или вышла из строя,
выключите машину, перекройте подачу воды и не пользуйтесь
ею. Для возможного ремонта обращайтесь только в Уполномо­ченный Сервисный Центр и требуйте использования ориги­нальных запчастей.

Нарушение вышеуказанных требований может привести к
поломке машины.

8

Быстрый старт

Стирка

- Чтобы открыть люк, нажмите на клавишу в ручке люка;

- Отсортируйте белье и загрузите его в машину;

- Закройте люк;

- Поместите моющие средства в соответствующие отделения дозатора для моющих

средств:
отделение "1" - для предварительной стирки, а отделение "2" - для всех остальных про­грамм.

- Выберите программу с помощью переключателя программ (заданная программа ото­бразится на дисплее);

- Нажмите, если необходимо, дополнительные функциональные кнопки;

- Нажмите кнопку "Старт / Пауза" ;

- С небольшой задержкой в несколько секунд машина начнет выполнение программы.

Когда стирка окончена

- На дисплее загорается надпись "End" (Конец цикла).

- Подождите около 2 минут, пока не откроется устройство блокировки люка;

- Выключите машину поворотом переключателя программ в положение "Выкл."

- Откройте люк и выгрузите белье;

- После каждой стирки выньте вилку из розетки и перекройте кран подачи воды к

ральной машине.

сти-

Полезные советы

Для экономной эксплуатации Вашей стиральной машины и в целях сохранения окружающей
среды.

Старайтесь загружать машину полностью.
В целях экономного использования электроэнергии, воды, моющих средств рекомен­дуется производить полную загрузку белья в машину.
Вы сэкономите до 50 % электроэнергии, стирая один раз при полной загрузке, по срав­нению с двумя стирками при половинной загрузке.

Есть ли необходимость в предварительной стирке?

Только для сильно загрязненного белья!
Вы сэкономите моющее средство, время, воду и от 5 до 15 % электроэнергии, не применяя
предварительной стирки для слабо и нормально загрязненного белья.

Как выбрать температуру стирки?

Удалите пятна специальными средствами, что позволит избежать необходимости стирки при
температуре выше 60 °С.

Стирка при температуре 60 °С позволит сэкономить до 50% электроэнергии.

9

Установка

- Снимите упаковку и поддон.

- Поместите машину вблизи места ее использования.

- Закрепите лист гофрированного материала на дне

машины, как показано на рисунке (детали крепления
входят в комплект машины).

Внимание! При установке машины на ковровых по­крытиях убедитесь, что вентиляционные отверстия
гофрированного листа не закрыты ворсом.

- Открутите 4 винта (А) на
задней стенке и извлеките
4 распорные втулки (В).

- Закройте 4 отверстия спе­циальными заглушками. Вы
найдете их в полиэтилено­вом пакете с инструкцией.

Примечание. Рекомендуем сохранить элементы транспортного крепления,
чтобы использовать их в случае возможной будущей транспортировки.
Производитель не несет ответственности за любые возможные поврежде­ния машины по причине невыполнения правил, касающихся транспортного
крепежа. Установка машины производится за счет ее владельца.

ВНИМАНИЕ! Не оставляйте элементы упаковки детям для игр.

10

- Отрежьте ленты, крепящие шланг.

- Перережьте пластмассовый хомут. Действуйте осто-

рожно, чтобы не повредить шланг и электрический
провод.

- Установите машину по уровню с помощью 4 ножек.

A. Разблокируйте винт ножки, ослабив гайку.
B. Вращая ножку, поднимите или опустите машину до

хорошей ее опоры на пол.

C. Заблокируйте винт ножки, затянув контргайку до упо-

ра.

ВНИМАНИЕ:

При повреждении сетевого питающего кабеля его необ­ходимо заменить специальным кабелем. Провода кабе­ля должны коммутироваться в соответствии с их цвет­ной маркировкой:

СИНИЙ - НЕЙТРАЛЬ (N)
КОРИЧНЕВЫЙ -ФАЗА (L)
ЖЕЛТО-ЗЕЛЕНЫЙ - ЗЕМЛЯ ( )

При необходимости замены питающего кабеля об­ращайтесь в Уполномоченный Сервисный Центр.

11
