CANDY CTDF 6013-47 User Manual

Manuel d’instructions dútilisation et installatión

08.09.09/M-46005557

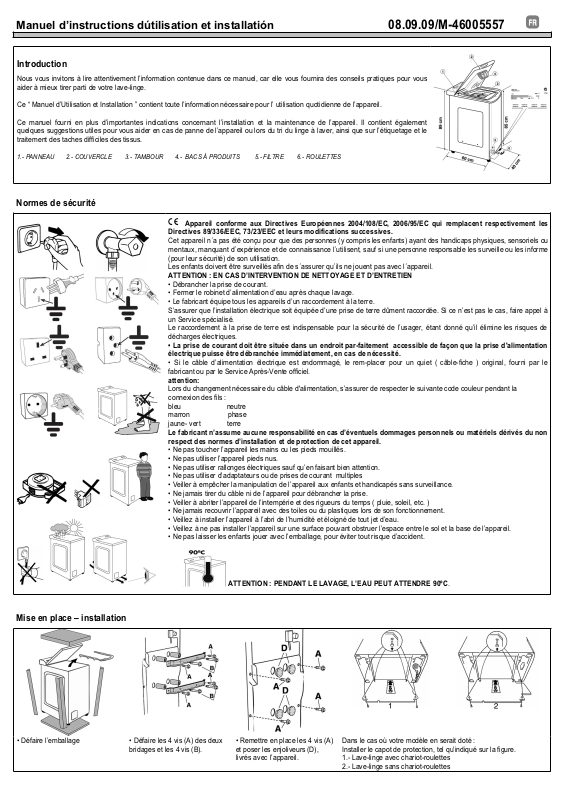

Introduction

Nous vous invitons à lire attentivement l’information contenue dans ce manuel, car elle vous fournira des conseils pratiques pour vous aider à mieux tirer parti de votre lave-linge.

Ce “ Manuel d’Utilisation et Installation ” contient toute l’information nécessaire pour l’ utilisation quotidienne de l’appareil.

Ce manuel fourni en plus d’importantes indications concernant l’installation et la maintenance de l’appareil. Il contient également quelques suggestions utiles pour vous aider en cas de panne de l’appareil ou lors du tri du linge à laver, ainsi que sur l’étiquetage et le traitement des taches difficiles des tissus.

1.- PANNEAU 2.- COUVERCLE 3.- TAMBOUR 4.- BACS À PRODUITS 5.- FILTRE 6.- ROULETTES

Normes de sécurité

Appareil conforme aux Directives Européennes 2004/108/EC, 2006/95/EC qui remplacent respectivement les

Directives 89/336/EEC, 73/23/EEC et leurs modifications successives.

Cet appareil n´a pas été conçu pour que des personnes (y compris les enfants) ayant des handicaps physiques, sensoriels ou mentaux, manquant d´expérience et de connaissance l´utilisent, sauf si une personne responsable les surveille ou les informe (pour leur sécurité) de son utilisation. Les enfants doivent être surveillés afin de s´assurer qu´ils ne jouent pas avec l´appareil.

ATTENTION : EN CAS D’INTERVENTION DE NETTOYAGE ET D’ENTRETIEN

• Débrancher la prise de courant.

• Fermer le robinet d’alimentation d’eau après chaque lavage.

• Le fabricant équipe tous les appareils d’un raccordement à la terre. S’assurer que l’installation électrique soit équipée d’une prise de terre dûment raccordée. Si ce n’est pas le cas, faire appel à un Service spécialisé. Le raccordement à la prise de terre est indispensable pour la sécurité de l’usager, étant donné qu’il élimine les risques de décharges électriques.

• La prise de courant doit être située dans un endroit par-faitement accessible de façon que la prise d'alimentation électrique puisse être débranchée immédiatement, en cas de nécessité.

• Si le câble d’alimentation électrique est endommagé, le rem-placer pour un quiet ( câble-fiche ) original, fourni par le fabricant ou par le Service Après-Vente officiel.

attention:

Lors du changement nécessaire du câble d'alimentation, s’assurer de respecter le suivante code couleur pendant la connexion des fils : bleu neutre marron phase jaune- vert terre

Le fabricant n’assume aucune responsabilité en cas d’éventuels dommages personnels ou matériels dérivés du non respect des normes d’installation et de protection de cet appareil.

• Ne pas toucher l’appareil les mains ou les pieds mouillés.

• Ne pas utiliser l’appareil pieds nus.

• Ne pas utiliser rallonges électriques sauf qu’en faisant bien attention.

• Ne pas utiliser d’adaptateurs ou de prises de courant multiples

• Veiller à empêcher la manipulation de l’appareil aux enfants et handicapés sans surveillance.

• Ne jamais tirer du câble ni de l’appareil pour débrancher la prise.

• Veiller à abriter l’appareil de l’intempérie et des rigueurs du temps ( pluie, soleil, etc. )

• Ne jamais recouvrir l’appareil avec des toiles ou du plastiques lors de son fonctionnement.

• Veillez à installer l’appareil à l’abri de l’humidité et éloigné de tout jet d’eau.

• Veillez à ne pas installer l’appareil sur une surface pouvant obstruer l’espace entre le sol et la base de l’appareil.

• Ne pas laisser les enfants jouer avec l’emballage, pour éviter tout risque d’accident.

ATTENTION : PENDANT LE LAVAGE, L’EAU PEUT ATTENDRE 90ºC

Mise en place – installation

• Défaire l’emballage

• Défaire les 4 vis (A) des deux bridages et les 4 vis (B).

• Remettre en place les 4 vis (A) et poser les enjoliveurs (D), livrés avec l’appareil.

Dans le cas où votre modèle en serait doté : Installer le capot de protection, tel qu’indiqué sur la figure.

1.- Lave-linge avec chariot-roulettes

2.- Lave-linge sans chariot-roulettes

ATTENTION : NE PAS OUVRIR LE ROBINET

• La lave-linge peut être connectée au réseau de distribution d’eau par voie d’un tuyau nouveau fourni par l’appareil ( à l’intérieur du tambour ). Ne pas utiliser le vieux tuyau pour cette connexion.

• Raccorder l’extrémité coudée du tuyau d’entrée d’eau à l’électrovanne ( partie supérieure arrière de l’appareil ) et l’autre extrémité au robinet ou la prise d’eau, à l’aide d’un raccord fileté 3/4" gaz.

• Rapprocher la machine du mur, en faisant bien attention à éviter tout coude ou étranglement du tuyau, et raccorder le tuyau d’écoulement au rebord de l’evier ou, mieux encore, à un dispositif fixe d’évacuation, au diamètre supérieur au tuyau du lave-linge et au moins 50 cm de hauteur et 75 cm. maximum du sol. Si nécessaire, utilisez l’accessoire courbe, pour vous aider à mieux fixer l’appareil et le support du tube d’évacuation.

Au cas où votre modèle serait fourni avec l’accessoire :

• Pour pouvoir déplacer facilement le lava-linge, faire tourner vers la droite le levier de commande du chariot. Ensuite, l’opération achevée, remettre le levier dans sa position de départ.

• Procéder à la mise à niveau de l’appareil à l’aide des pieds avant. a) Faire tourner l’écrou dans le sens des aiguilles d’une montre, afin de débloquer la vis du pieds. b) Faire tourner le pied et le faire monter et descendre jusqu’à ce qu’il adhère parfaitement au sol. c) Bloquer le pied en faisant tourner l’écrou dans le sens inverse des aiguilles d’une montre, jusqu`à ce qu’il adhère parfaitement au fond du lave-linge. S’assurer que l’appareil soit parfaitement à niveau. Pour ce faire, essayer de faire bouger le lave-linge, sans le déplacer, en vous appuyant sur les extrémités en diagonale de la partie supérieur et vérifier qu’aucun balancement ne se produit.

• Si le lave-linge se déplace, procéder, une nouvelle fois, à la mise à niveau des pieds.

• Bancher le lave-linge.

Garantie

1. L’appareil est livré avec un Certificat de Garantie.

2. Le volet A doit être rempli et conservée pour pouvoir être présentée au Service d’Assistance Technique, en cas de besoin d’une intervention de ce dernier, avec la facture délivrée par le vendeur au moment de l’achat.

Préparation lavage. Ouverture/Fermeture tambour

ATTENTION : L’OUVERTURE ET LA FERMETURE DU TAMBOUR DOIVENT SE FAIRE AVEC SOIN, POUR EVITER D’ENDOMMAGER LE LINGE ET LA MACHINE. S’ASSURER QUE LES COUVERCLES SONT BIEN EMBOÎTÉS ET FERMÉS

Charge du linge

Ouvrir la porte du lave-linge

2.Ouvrir le tambour en appuyant sur le Bouton blanc et mettre l’autre main sur l’autre couvercle.

3.Introduire les pièces de linge une par une dans le tambour, sans comprimer. Respecter les charges recommandées à la “ table des programmes ”. Une surcharge du lavelinge ne donne pas un bon lavage et froisse le linge.

4.Pour Fermer le tambour, manipuler de nouveau les couvercles du tambour, en mettant le Bouton blanc sous l’autre, jusqu’à ce qu’ils soient bien accrochés.

Charge detergent

Le bac à produits est divisé en 4 compartiments : .-

Le compartiment I

sert à mettre le produit en poudre (prélavage).

Le compartiment II

sert à mettre le produit liquide (lavage).

.- Le compartiment

sert à mettre les produits adoucisseurs, parfumants et les additifs spéciaux (amidon, bleu, etc.) Le bac du détergent porte deux lignes indicatives: .-

Recommandation

(ligne inférieure), indique le niveau de produit conseillé dans les compartiments prélavage et lavage. .-

Max.

indique le niveau maximum de produit à ne pas dépasser.

Important:

.- ne pas utiliser produit liquides dans les programmes avec prèlavage et/ou avec départ différé. .-

Quand les tissus présentent des tâches qui nécessitent d'être traitées avec des produits blanchissants liquides, il est possible de procéder à un nettoyage préliminaire à la machine. Pour cela : Verser le produit blanchissant dans le "compartiment II" et actionner le programme de rinçage

. Une fois le traitement terminé, ramener le programmateur sur la position OFF, ajouter le reste de la lessive et procéder au lavage normal avec le programme souhaité.

Maximum lavage

Produit en poudre

Maximum lavage

Produit liquide

II I

Maximum prélavage

Produit en poudre

Recommandation

Maximum produits

parfumants

Capacité Variable Électronique – Kg. détecteur/mode

C'est la dernière avancée en matière d'électronique appliquée à la technologie de lavage. Kg détecteur/mode mesure pendant toute la phase de lavage une série d'informations relatives à la quantité de linge introduite dans le tambour. De cette manière, dans les 4 premières minutes de lavage, Kg détecteur/mode:

- règle la quantité d'eau et la consommation d'énergie.

- détermine la durée du lavage.

- règle l'efficacité des rinçages.

De plus, le lave-linge:

- détecte la présence de mousse et augmente, si nécessaire, la quantité d´eau de rinçage

- ajuste la vitesse d´essorage en fonction de la répartition de la charge, évitant ainsi tout « balourd ».

programmes spécifiques / spéciaux

PROGRAMME SPECIAL « RINÇAGE » :

Le programme effectue trois rinçages et un essorage à 800 t/min. ( qui peut être réduit ou supprimé au moyen de la

touche spécifique ). Il peut être utilisé pour rincer tous types de tissus, par exemple après un lavage à la main.

PROGRAMME SPECIAL « ESSORAGE ENERGIQUE » :

Le programme essore à la vitesse indiquée à la table des programmes.

VIDANGE UNIQUEMENT :

Ce programme permet d´effectuer la vidange de l´eau.

LAVAGE À LA MAIN :

Ce programme permet d´effectuer un cycle de lavage complet pour les vêtements qui exigent d´être lavés à la main. Le programme a

une température maximale de 30ºC et se termine par 3 rinçages et une phase essorage, étudiés spécifiquement pour le linge très délicat.

SOIE :

Cette machine à laver est également équipée d’un programme Soie et Lavage à la main. Ce programme permet d’effectuer un cycle de lavage complet pour les vêtements “Lavage à la main” et le linge en soie ou dont l’étiquette stipule “Traiter comme de la soie”. Le programme a une température maximum de 30°C et se termine par 3 rinçages, dont un pour l’assouplissant, et pas d’essorage final.

SPORTSWEAR :

Le lave-linge dispose du programme exclusif « sportswear ». Il s'agit d'un programme spécial pour le lavage de vêtements de sport mixtes qui ne peuvent pas se laver avec les programmes qui impliquent des températures élevées. Le programme débute par un prélavage froid qui adoucit et élimine l'excès de saleté puis continue avec un lavage des vêtements à 30º, un rinçage et un essorage délicat pour garantir le plus grand soin aux vêtements délicats et sales.

CLASE AA :

Il est possible d'obtenir un service optimum de lavage à une température de 40ºC avec une consommation d'énergie de classe A.

CLASSE A :

Il est possible d´obtenir un lavage optimum à une température de 60ºC, avec une charge maximale de 3 kg et une réduction considérable du temps

de lavage.

MIX

WASH

MIX & WASH :

Le programme MIXH & WASH (MELANGER et LAVER), permet de laver ensemble, dans une même lessive, toute sorte de tissus.

- les textiles couleurs neufs doivent être impérativement lavés séparément lors du premier lavage.

- ne jamais mélanger des couleurs deteignantes.

RAPIDES

PROGRAMME RAPIDE 59' MINUTES PROGRAMME RAPIDE 44' MINUTES PROGRAMME RAPIDE 30' MINUTES PROGRAMME RAPIDE 14' MINUTES

Le programme rapide permet de réaliser en (59’/44´/30´/14’) minutes un cycle complet de lavage pour un maximum de 3.5 kg de lessive à une température de 40/50º C.

REMARQUES

1. Dans le cas d´un linge très sale, il est conseillé de réduire la charge à 3 Kg maximum.

2. Le lave-linge a été conçu pour l´utilisation automatique d´adoucissant lors du dernier rinçage pour tous les cycles de lavage.

Recommandations générales

NETTOYAGE ET ENTRETIEN DE L’APPAREIL

Ne jamais utiliser de produits abrasifs, d’alcool et/ou de dissolvants pour nettoyer l’extérieur de l’appareil. Le nettoyer à l’aide d’un chiffon humide. L’appareil ne demande que très peu d’entretien :

• Séchage du caoutchouc d’accès au tambour.

• Nettoyage des bacs à produits et ses compartiments.

• Nettoyage du filtre.

• Nettoyage avant déménagement ou en cas de longues périodes d’inactivité de l’appareil.

Pour une bonne conservation de votre lave-linge, à la fin du cycle séchez le caoutchouc et laissez la porte ouverte.

NETTOYAGE DU FILTRE

Le lave-linge est doté d’un filtre spécial, situé sous le socle en façade de l’appareil, permettant de retenir les résidus de grande taille ( pièces de monnaie, bouton, etc. ), qui risquent de bloquer la pompe. Il est conseillé de nettoyer le filtre en cas de rinçages non satisfaisants ou si l’appareil ne se vide pas normalement.

Pour nettoyer le filtre, procéder comme suit : 1,2,3,4,5,6,7.

• Utiliser un récipient pour recueillir l’eau.

• Sortir le filtre et le nettoyer.

• Lorsque le filtre est propre, le remettre en place, en effectuant les opérations précédents en ses inverse.

NETTOYAGE DU BAC À PRODUITS ET SES COMPARTIMENTS

.- Il est conseillé de nettoyer, de temps en temps, les trois compartiments du bac à lessives: prélavage, lavage et assouplissant. Pour cela, retirer le bac et le remonter une fois lavé. Pour démonter ou remonter le bac à produits, procéder tel qu´indiqué sur les schémas.

pour démonter le bac à produits

.- Appuyer sur le bouton (A) .- Retirer le bac à produits tout en maintenant enfoncé le bouton .- Retirer le bac à produits et le nettoyer .- Dans les compartiments prélavage I et lavage II, il est conseillé d’éliminer tout reste de produit pouvant gêner l’écoulement du détergent dans le tambour.

.- Pour ce qui est du compartiment à assouplissant, il est nécessaire de retirer le siphon (S), qui se trouve sur la partie postèrieure du bac, en tirant vers l'extèrieur. Enlever les incrustations éventuelles qui pourraient obstruer l'orifice du compartiment.

pour remonter le bac à produits

.- Placer les ergots tel qu´indiqué (B) .- Introduire le bac à produits sous le couvercle jusqu´à ce que l´ergot s´encastre (C). Lors de l´emboîtement, l´utilisateur percevra un son caractéristique (clac).
