INTRODUZIONE
Leggere attentamente le informazioni contenute in questo manuale, dato che forniscono
alcuni consigli pratici affinché si possa sfruttare al meglio la lavatrice.
Questo “Manuale di
istruzioni per l’uso” contiene tutto quanto riguarda l’uso
quotidiano dell’apparecchio.
Conservarlo per poterlo
consultare quando sia necessario.
Si allega un “Manuale di
installazione e manutenzione” da usare al mo-
mento dell’installazione
dell’apparecchio e per la
manutenzione. Vi sono
anche raccomandazioni in
caso di avaria, per la
selezione dei capi prima del
lavaggio, i simboli delle
etichette dei capi e il
trattamento delle macchie
difficili.
1.- QUADRO COMANDI
2.- COPERCHIO
3.- CESTELLO
4.- VASCHETTA DEL DETERSIVO
5.- ZOCCOLO
6.- FILTRO
7.- CARRELLO CON RUOTE
2
Page 3
INDICE
pag.
GARANZIA / SERVIZIO ASSISTENZA CLIENTI...........................
DATI TECNICI .................................................................................
APERTURA DEL CESTELLO - CARICO DELLA BIANCHERIA ...
IMMISSIONE DEL DETERSIVO....................................................
CAPACITÁ VARIABLE AUTOMATICA - ELETTRONICA
FUZZY LOGICGIC..........................................................................
SELEZIONE DEL PROGRAMMA...................................................
DESCRIZIONE DEI COMANDI ...................................................
TABELLA DEI PROGRAMMI ......................................................
4
5
6
7
8
9
10
14
3
Page 4
GARANZIA / SERVIZIO ASSISTENZA CLIENTI
L´apparecchio è corredato di un certificato di garanzia
che Le permette di usufruire gratuitamente del Servizio
di Assistenza Tecnica Autorizzato con il solo addebito
di un diritto fisso di chiamata.
La parte A dovrà essere da Lei conservata, debitamente
compilata, per essere esibita al Servizio Assistenza
Tecnica Autorizzato, in caso di necessità di intervento,
insieme alla ricevuta fiscale rilasciata dal venditore al
momento dell´acquisto.
Le ricordiamo inoltre che nella busta all´interno del
prodotto Lei troverà le informazioni ed i documenti
necessari per prolungare la garanzia dell´apparecchio
A
sino a 5 anni e così, in caso di guasto, non pagare
manodopera e ricambi ma solamente il diritto fisso di
intervento a domicilio.
Per qualsiasi informazion, La preghiamo rivolgersi, in
ogni caso, al numero telefonico in basso citato.
Qualora il prodotto da Lei acquistato presenti anomalie
o mal funzionamenti, prima di rivolgersi al Servizio
Assistenza Autorizzato, Le consigliamo di effetuare i
controlli indicati nel Manuale di installazione e
manutenzione.
SERVIC
Se il problema dovesse persistere, componendo il «Numero Utile», sotto indicato, sarà messo in contatto
direttamente, al costo di una normale telefonata, con il
Servizio Assistenza Tecnica Autorizzato a Lei più vicino.
E´importante che comunichi al Servizio Assistenza
E
Tecnica Autorizzato la sigla del prodotto ed il numero di
matricola che troverà sul certificato di garanzia e sulla
targa matricola (situata nella sulla parte inferiore frontale
della lavabiancheria nella zona retrostante lo zoccolo).
In questo modo Lei potrà contribuire ad evitare trasferte
inutili del tecnico, risparmiando oltretutto i relativi costi.
SERVIZIO ASSISTENZA TECNICA
199.123.123
☎
4
Page 5
DATI TECNICI
CTAS 12 AA
Massima capacità di carico (biancheria asciutta) .................
Voltaggio ..................................................................................
Potenza del motore di lavaggio ...............................................
Potenza del motore di centrifuga ............................................
Potenza del motore dell’elettropompa ....................................
Potenza della resistenza.........................................................
Potenza massima assorbita....................................................
Ampere del fusibile della rete .................................................
Pressione nel circolo idraulico ............................................
Giri centrifuga ..............................................................
Consumo di acqua (programma 60ºC) ..................................
Consumo di energia (programma 60ºC) / 5 kg ..................
Classe efficienza energetica .......................................................
kg.
W.
W.
W.
W.
W.
MPa
giri/min
lit.
kWh
V.
A.
5
230
125
400
30
1.950
2.200
10
0,05 min.
0,8 max.
1200
45
0,95
A
5
Page 6

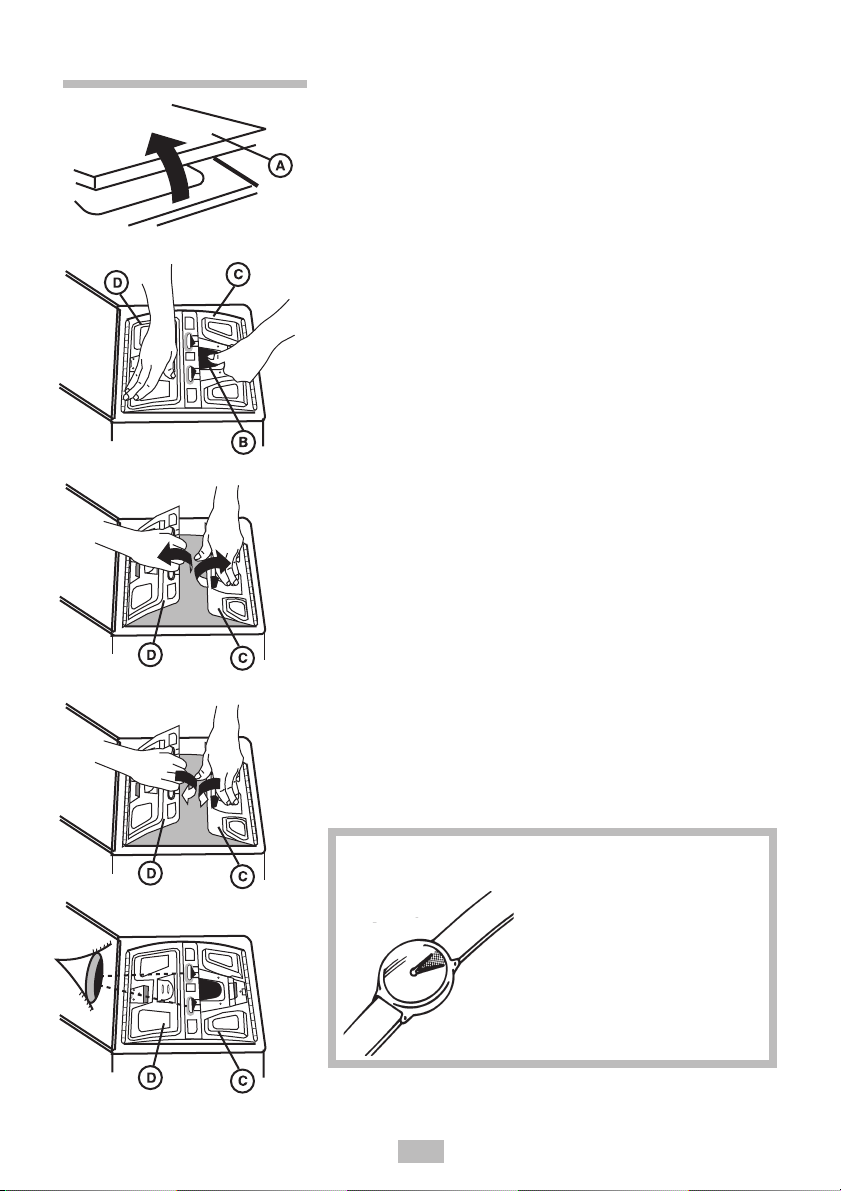

APERTURA DEL CESTELLO
COPERCHIO DELLA
LAVATRICE
DELLA LAVATRICE
PARTE FRONTALE
DELLA LAVATRICE
PARTE FRONTALE
1.
Sollevare lo sportello A ed aprirlo completamente. Aprire
quindi il cestello come di seguito riportato:
2.
Posizionare la mano sullo sportello posteriore D.
Premere il chiavistello
Spingere lo sportello anteriore
B
e tenerlo premuto.
C
in modo da sganciare i
due sportelli C e D.
3.
Aprire lo sportello posteriore D, e quello anteriore C.
Mettere la biancheria nel cestello.
4.
Abbassare lo sportello anteriore C.
Abbassare lo sportello posteriore
D
in modo da far
coincidere perfettamente le scanalature con i ganci dello
sportello anteriore
C
e quindi rilasciare.
5.
Assicurarsi che entrambi gli sportelli siano stati incastrati
e chiusi perfettamente.
ATTENZIONE:
È IMPORTANTE CHE L´OPERAZIONE DI CHIUSURA
DEL CESTELLO SIA EFFETTUATA CON CURA PER
EVITARE POSSIBILI DANNI ALLA BIANCHERIA E
ALLA LAVATRICE.
DELLA LAVATRICE
PARTE FRONTALE
2 min.
ATTENZIONE:
Uno speciale dispositivo di
sicurezza impedisce
l’apertura immediata dello
sportello alla fine del
lavaggio. Una volta
conclusa la fase di
centrifuga, attendere 2
DELLA LAVATRICE
PARTE FRONTALE
minuti prima di aprire lo
sportello.
6
Page 7

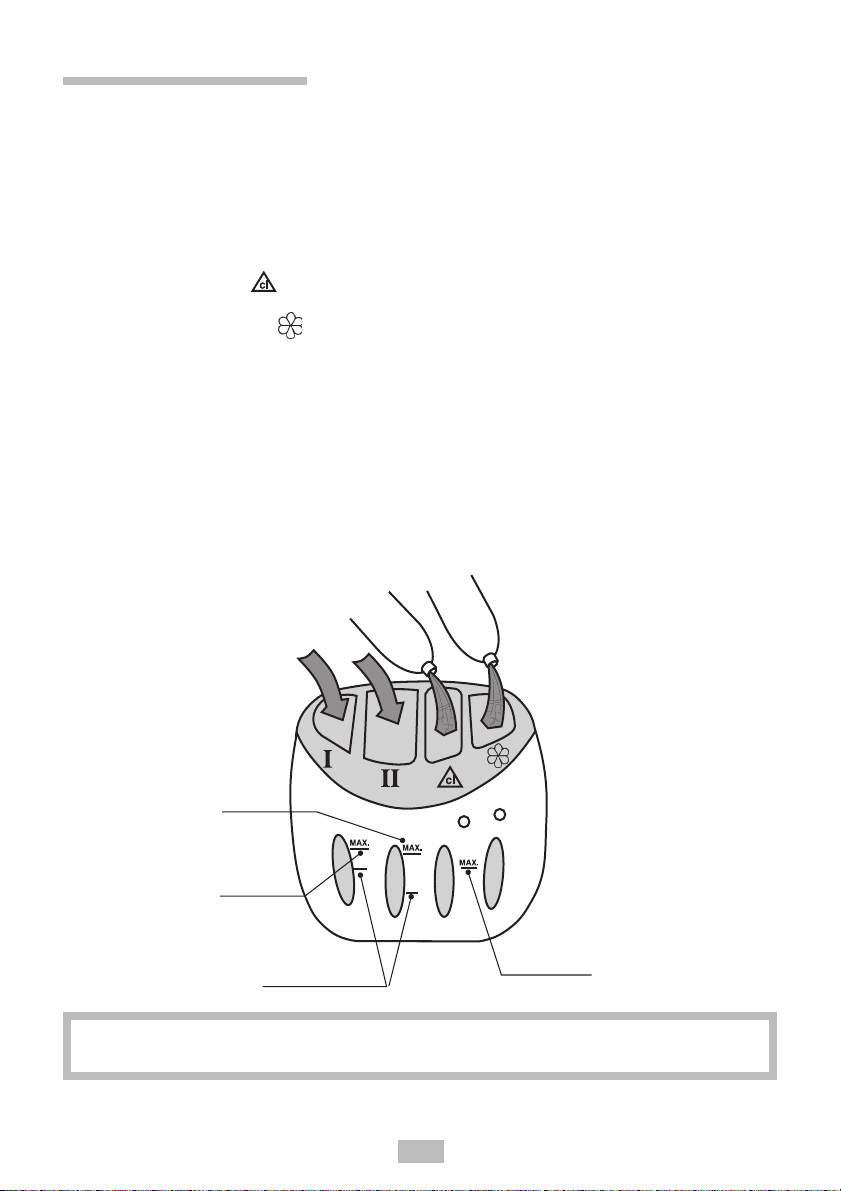

IMMISSIONE DEL DETERSIVO
La vaschetta del detersivo è divisa in 4 scomparti:
• Lo scomparto I serve per il detersivo in polvere per il prelavaggio. La quantità
consigliata è di 60 gr. di detersivo (per 5 kg. di biancheria).
• Lo scomparto II serve per il detersivo in polvere per il lavaggio. La quantità consigliata
è di 120 gr. di detersivo (per 5 kg. di biancheria).
• Lo scomparto serve per la candeggina. La quantità consigliata è di 7 cl.
• Lo scomparto serve per ammorbidenti, profumi inamidanti e gli additivi
speciali. La quantità consigliata è di 5 cl.
La vaschetta del detersivo presenta due tacche che indicano :
• LIVELLO CONSIGLIATO (tacca inferiore). Indica il livello consigliato negli scomparti
di prelavaggio e lavaggio.
• MAX. Indica il livello massimo che non deve essere superato.
MASSIMO
(lavaggio)
MASSIMO
(prelavaggio)
MASSIMO
CONSIGLIATO
(candeggina ed ammorbidente)
NB: NEL CASO SI DESIDERI UTILIZZARE IL PROGRAMMA CON IL
PRELAVAGGIO CONSIGLIAMO DI UTILIZZARE DETERSIVI IN POLVERE.
7
Page 8
CAPACITÀ VARIABILE AUTOMATICA - ELETTRONICA FUZZY LOGIC
Questa lavatrice è provvista di un sistema elettronico che elabora in modo automatico
tutte le fasi del lavaggio, in modo da ottenere dei qualitá di lavaggio eccezionali ed un
importante risparmio di tempo e denaro.
Dopo aver selezionato il programma, la lavatrice
ottimizza i vari elementi descritti di
seguito, in funzione del carico del bucato e del tipo di tessuti:
- la quantità d’acqua e il consumo di energia;
- la durata del lavaggio;
- il ritmo di rotazione del cestello;
- l’efficacia dei risciacqui;
Inoltre la lavatrice:
-rileva l’esistenza di schiuma ed aumenta, se necessario, la quantità d’acqua di
risciacquo;
- regola la velocità di centrifuga in funzione della distribuzione del carico, evitando in
questo modo qualsiasi squilibrio meccanico.
ESEMPIO DI SELEZIONE DEL PROGRAMMA DI LAVAGGIO DI COTONE A 60º
CARICO COMPLETO
CARICO
ENERGIA KWH
TEMPO MIN.
ACQUA LITRI
(5 KG)*
0,95
135
45
MEZZO CARICO CARICO PICCOLO
RISPARMIO RISPETTO AL CICLO DI 5 KG RISPARMIO RISPETTO AL CICLO DI 5 KG
CIRCA
5%
20%
20%
CIRCA
30%
30%
50%
La durata indicata per il programma è una durata APPROSSIMATIVA.
8
Page 9
SELEZIONE DEL PROGRAMMA
Per la selezione, procedere come segue:
• Il programma si seleziona mediante l’apposito comando (A). A tale scopo
consultare la Tabella Programmi.
• Selezionare le varie opzioni esistenti mediante i relativi tasti. Le opzioni dei
tasti sono in funzione del programma selezionato.
Se premendo il tasto esso “lampeggia” significa che non è consentita un’opzione
diversa da quella programmata, mentre la luce resta fissa si potranno selezionare le
varie alternative. Tali opzioni saranno visualizzate sul VISUALIZZATORE (V).
• Premere il tasto di start/pausa. Si accenderà il blocco portello. Sul visualizzatore
appariranno 3 lineette (---) seguite dalla durata media del programma e, dopo 10-15
minuti, durante i quali si determina la temperatura dell’acqua, la quantità di bucato
da lavare, ecc.., si visualizzerà il tempo restante per la conclusione del ciclo di lavaggio.
• Dato il concetto di lavabiancheria elettronica, l’inizio del programma può essere
ritardato fino a un massimo di un minuto.
La lavabiancheria con tecnologia di programmazione Fuzzy-Logic è in grado di controllare il bucato in modo intelligente, adattando acqua, ritmo di lavaggio e centrifu-
ga, anche senza l’ulteriore intervento dell’utente.
ATTENZIONE: Se si interrompe la corrente elettrica durante il funzionamento della
lavabiancheria, una memoria speciale conserverà la selezione effettuata e, al ripristino della corrente, la lavabiancheria continuerà il ciclo dal punto in cui si era interrotto.
FINE CICLO: Alla fine del ciclo di lavaggio, si spengono le luci e sul visualizzatore apparirà
(000); dopo 2 minuti, l’indicazione (000) inizia a lampeggiare, ad indicare che il bucato può
essere tolto dalla lavabiancheria.
Premere il tasto start/pausa e situare il comando in posizione OFF.
9
Page 10

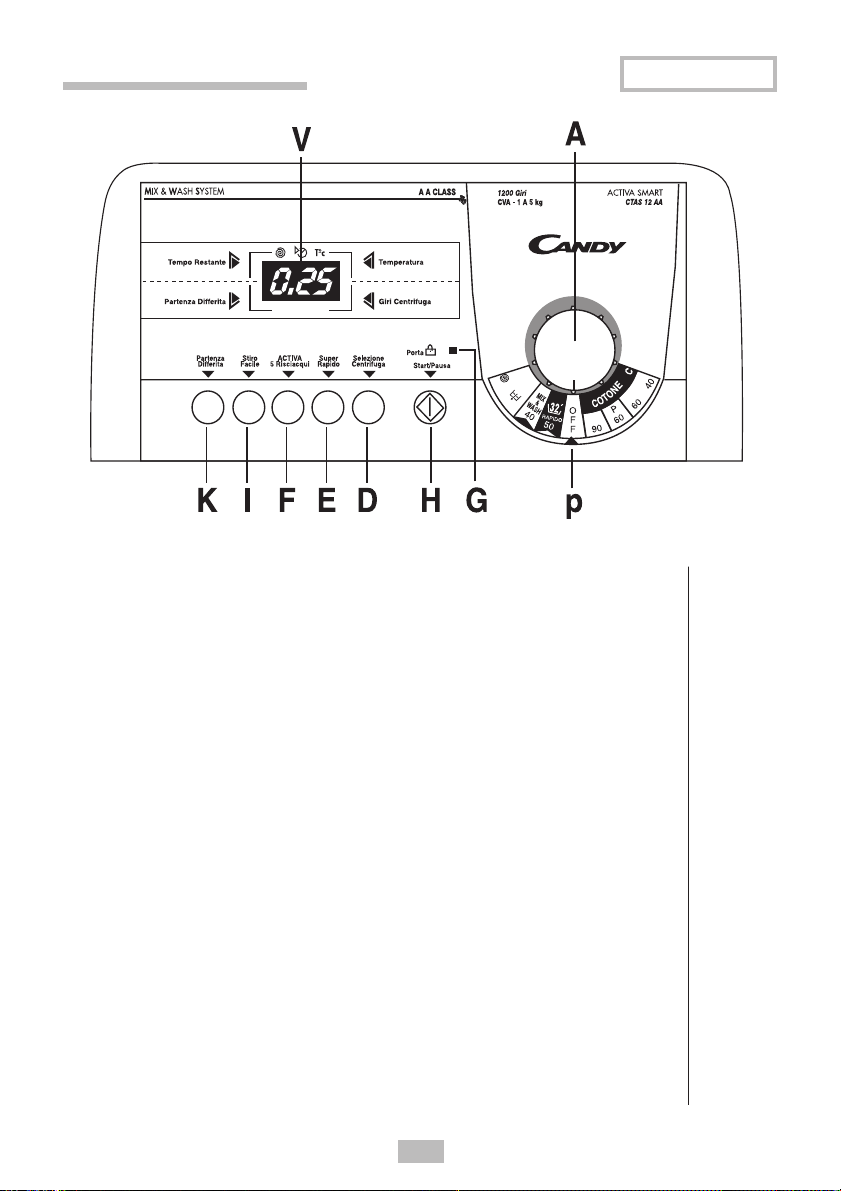

DESCRIZIONE DEI COMANDI
CTAS 12 AA
MANOPOLA DI SELEZIONE DEI PROGRAMMI/TEMPERATURE
VISUALIZZATORE: partenza differita, giri centrifuga,
temperatura, tempo restante ......................................................

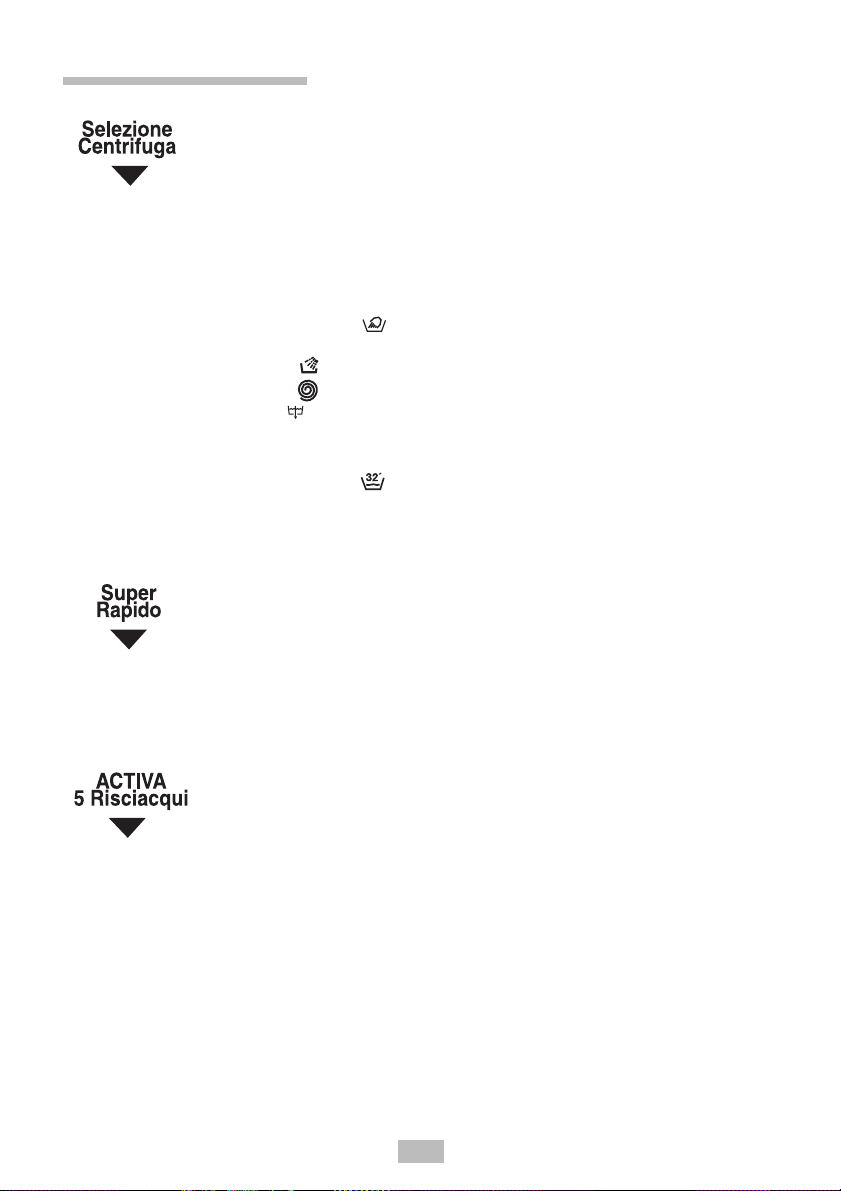

Tasto SELEZIONE CENTRIFUGA ..............................................
Tasto SUPER RAPIDO ...............................................................
Tasto RISCIACQUO ACTIVA ......................................................

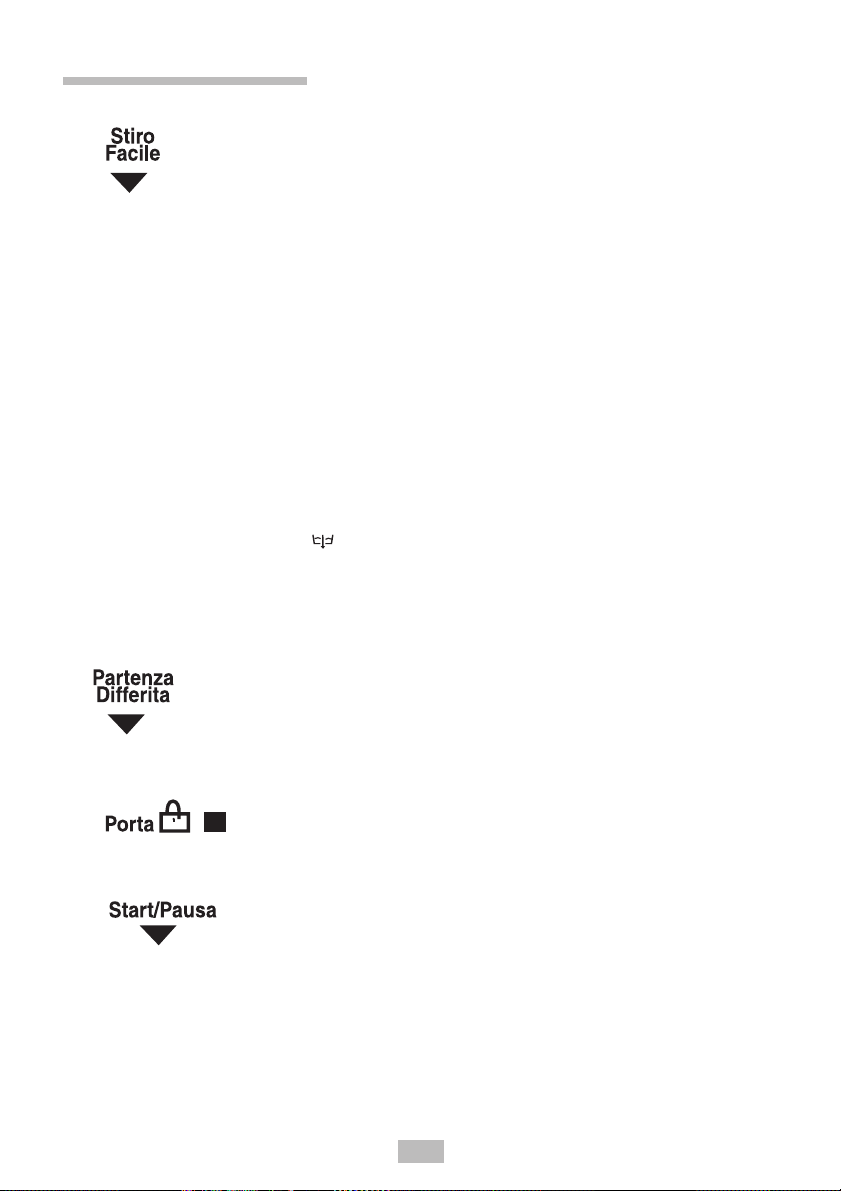

Tasto STIRO FACILE ..................................................................
Tasto PARTENZA DIFFERITA ....................................................
Tasto START/PAUSA ..................................................................
Spia luminosa porta chiusa ........................................................
Punto guida.................................................................................
10
A
V
D
E
F
I
K
H
G
p
Page 11
USO DEI COMANDI DI SELEZIONE
A

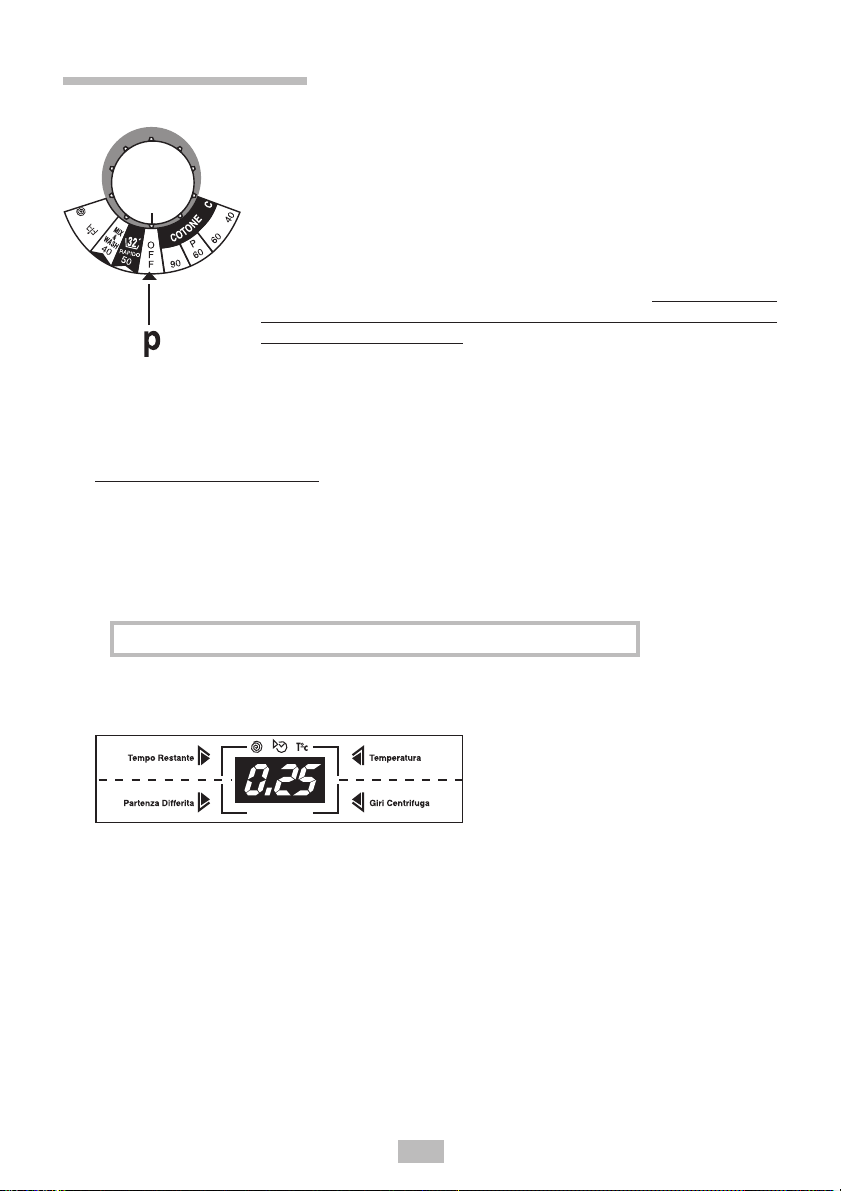

. MANOPOLA DI SELEZIONE DEI PROGRAMMI/TEMPERATURE
Mediante questo comando si potrà selezionare il Programma/
Temperatura di lavaggio desiderato. A tale scopo, ruotarlo fino a
far coincidere il programma (numero o simbolo) con il punto guida
(p). La selezione della temperatura dipende dal programma scelto
e sul VISUALIZZATORE apparirà la temperatura o l’indicazione
relativa ai programmi speciali.
Per la selezione del programma, consultare la tabella dei
programmi.
Nel caso in cui, una volta iniziato il programma,
modificare la posizione o selezionare un altro programma,
procedere come segue:
- Premere il tasto di start/pausa. Sul display apparirà (0 0 0).
- Selezionare con il comando selettore il nuovo programma. Apparirà la temperatura del
programma selezionato o l’indicazione relativa ai programmi speciali.
- Premere di nuovo il tasto di start/pausa.
- La lavabiancheria eseguirà il nuovo programma selezionato.
aggiungere più biancheria durante l’esecuzione del programma, procedere come
Per
segue:
- Premere il tasto start/pausa, fino a fare apparire sul visualizzatore tre lineette (---).
- Quando si spegnerà la spia luminosa di portello con sicura, aprire il portello ed aggiungere
il resto della biancheria del bucato.
- Chiudere correttamente il portello del cestello e il coperchio esterno.
- Premere il tasto di start/pausa.
QUESTO COMANDO SI PUÒ GIRARE IN ENTRAMBI I SENSI
si desiderasse
V
. VISUALIZZATORE:
ATTENZIONE: Se il tasto lampeggia, significa che l’opzione non è abilitata con il
programma selezionato. I tasti sono abilitati solo se si illuminano.
Se dopo l’inizio del programma si desidera modificare alcune delle opzioni dei tasti,
procedere come segue:
- Modificare il dato desiderato (es.: riduzione dei giri di centrifuga).
- La lavabiancheria continuerà il programma con la nuova opzione.
partenza differita, giri centrifuga, temperatura, tempo restante.
Sono visualizzati nell’indicare la
funzione.
11
Page 12
USO DEI COMANDI DI SELEZIONE
D
. TASTO SELEZIONE CENTRIFUGA
Consente di selezionare la velocità della centrifuga dell’ultimo risciacquo.
A tale scopo, premere il tasto e sul visualizzatore appariranno le varie
opzioni consentite dal programma selezionato.
Apparirà sul visualizzatore 0 per l’esclusione della centrifuga e una se-
quenza da 4 a 12, ad indicare da 400 a 1200 giri.
Per i programmi cotone, l’opzione è da 1200 a 400 e 0 (esclusione della centrifuga).
Per i programmi misti / sintetici, l’opzione è da 800 a 400 e 0 (esclusione della centrifuga).
Per i programmi delicati, l’opzione è 400 e 0 (esclusione della centrifuga).
Per i programmi lana, l’opzione è da 800 a 400 e 0 (esclusione della centrifuga).
Per i programmi lavaggio a mano l’opzione è da 800 a 400 e 0 (esclusione della
centrifuga).
Per il programma risciacquo l’opzione è da 800 a 400 e 0 (esclusione della centrifuga).
Per il programma centrifuga l’opzione è da 1200 a 400 e 0 (esclusione della centrifuga).
Per il programma scarico non esiste l’opzione di centrifuga.
Per il programma Mix & Wash System (mischiare e lavare), l’opzione è da 1000 a 400 e 0
(esclusione della centrifuga).
Per il programma ciclo 32 minuti l’opzione è da 800 a 400 e 0 (esclusione della
centrifuga).
E.
TASTO SUPER RAPIDO
Quando il tasto è premuto, la durata dei programmi diminuirà fino a un
massimo di 50 minuti, a seconda del programma e della temperatura di
lavaggio selezionati. Il tasto Super Rapido può essere utilizzato con bucati
da 1 a 5 kg.
(Questo tasto è funzionale solo per i programmi cotone e misti/sintetici).
F
. . TASTO ACTIVA 5 RISCIACQUI
Grazie a un nuovo sistema, è possibile accedere a un nuovo ciclo di
risciacquo speciale. L’aggiunta supplementare d’acqua e la nuova
azione combinata dei cicli di rotazione del cestello durante il
riempimento e lo scarico dell’acqua consentono di ottenere dei capi
perfettamente risciacquati.
Si tratta di una funzione concepita per le persone con pelle sensibile e delicata, per
le quali la minima presenza di residui di detersivo può provocare irritazioni o allergie.È
anche consigliabile utilizzare questa funzione per il lavaggio di capi per bambini e
nel lavaggio di capi molto sporchi, che hanno bisogno di molto detersivo, o per
lavare articoli spugnosi, che presentano una maggior tendenza a trattenere il detersivo.
12
Page 13
USO DEI COMANDI DI SELEZIONE
I.
TASTO STIRO FACILE
Grazie a questo tasto, si potrà ridurre la formazione di pieghe, a
seconda del programma selezionato e della natura del tessuto da
lavare.
MISTO:
- il raffreddamento dell’acqua si esegue gradualmente, allo scopo di
evitare sbalzi termici;
- lo scarico si eseguirà senza nessuna azione meccanica del cestello;
- una fase di centrifuga leggera per garantire la massima distensione delle fibre.
TESSUTI DELICATI (ECCETTO LANA):
- La lavatrice eseguirà le azioni di cui sopra e dopo l’ultimo risciacquo uno «fermo acqua
in vasca».
LANA:
- La lavatrice eseguirà uno «fermo acqua in vasca».
Per terminare il ciclo, si dovranno effettuare le seguenti operazioni:
1.- Rilasciare il tasto antipieghe o di stiratura facile per terminare il ciclo con lo scarico e la
centrifuga;
2.- Oppure eseguire uno scarico semplice:
- premere il tasto di «Start/Pausa» sul display apparirà (000);
- girare il comando dei programmi nella posizione OFF;
- selezionare il programma .
- attendere 5 secondi;
- avviare la lavatrice.
K
. TASTO PARTENZA DIFFERITA
Da 0 a 23 ore, disponibile per tutti i programmi. A tale scopo, premere il
relativo tasto e sul visualizzatore apparirà il numero di ore di inizio
differito.
Premendo il tasto, si incrementa il ritardo dell’inizio differito ad intervalli di
un’ora.
G.
H.
SPIA PORTA CHIUSA
Questa spia indicha che il dispositivo di sicurezza della porta
é attivo.
TASTO DI START/PAUSA
13
Page 14
TABELLA DEI PROGRAMMI
PROGRAMMA
COTONE
T ºC
90º
60º
P
60º
*
40º
30º
PROGRAMMA PER
BIANCHERIA
COLORI RESISTENTI CON PRELAVAGGIO
COLORI RESISTENTI
COLORI RESISTENTI
COLORI DELICATI
COLORI DELICATI
(lavaggio con acqua fredda, 15ºC)
CARICO
MAX. Kg
140
5
160
5
135
5
105
5
100
5
95
5
DUR.
I
CIRCA (min)
•
CARICO
DETERSIVO
II
•
•
•
•
•
•
•
•
•
CTAS 12 AA
TASTO
Activa
Stiro
•
•
•
•
•
•
Partenza
differita
5 Risci.
Facile
•
•
•
•
•
•
•
•
•
•
•
•
Super
Rapido
•
•
•
•
•
•
Selez.
centrif.
•
•
•
•
•
•
1,5
2
100
2
85
2
75
2
70
2
70
2
65
50
50
1
50
1
1
50
—
—
—
—
—
—
5
170
2
32
•
•
•
•
•
•
•
•
•
•
•
•
•
60º
P
60º
50º
40º
SINTETICI
30º
40º
30º
DELICATI
30º
—
—
—
MIX
SPECIALI
&
40º
WASH
PROGRAMMI
RAPIDO
50º
COLORI RESISTENTI CON PRELAVAGGIO
COLORI RESISTENTI
COLORI RESISTENTI
COLORI DELICATI
COLORI DELICATI
COLORI DELICATI
(lavaggio con acqua fredda, 15ºC)
TESSUTI DELICATI
LANA - CERTIFICATO WOOLMARK
LANA - CERTIFICATO WOOLMARK
(lavaggio con acqua fredda, 15ºC)
LAVAGGIO A MANO
RISCIACQUO
CENTRIFUGA
SCARICO
MIX & WASH
RAPIDO 32 MINUTI
Programma *, in conformità alla Norma EN 60456.
La durata indicata per il programma è una durata APPROSSIMATIVA.
Vi sono quattro gruppi di programmi (COTONE, SINTETICI, DELICATI e
SPECIALI). In corrispondenza di ciascun gruppo di programmi, i primi
hanno una maggiore durata e quindi garantiscono una maggiore
efficacia de lavaggio a parità di temperatura. Selezionare i programmi
successivi nel caso in cui i capi siano poco sporchi o particolarmente
delicati.
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
14
Page 15
PROGRAMMI SPECIALI
LAVAGGIO A MANO
Questa lavatrice dispone anche di un programma di «lavaggio a mano». Tale programma consente
di eseguire un ciclo di lavaggio completo per i capi da lavare a mano. Il programma lavora a una
temperatura di 30ºC e termina con 3 risciacqui e una fase di centrifuga, studiati in modo specifico
per i capi molto delicati.
PROGRAMMA SPECIALE «RISCIACQUO»
Il programma esegue tre risciacqui e una centrifuga a 800 giri/min. (che è possibile ridurre o
eliminare). Può essere utilizzato per il risciacquo di ogni tipo di tessuti, anche per capi precedentemente lavati a mano.
PROGRAMMA SPECIALE «CENTRIFUGA»
Il programma esegue una centrifuga a 1200 giri/min. (che è possibile ridurre).
SOLO SCARICO
Questo programma consente di eseguire lo scarico dell’acqua.
MIX
MIX & WASH
WASH
Il programma MIX & WASH (MISCHIARE e LAVARE) consente di lavare ogni tipo di tessuti
in uno stesso bucato. ATTENZIONE:
- Il primo lavaggio di capi colorati nuovi dovrà essere effettuato senza mischiarli con
altri capi.
- Non si dovranno mai mischiare colori che stingono.
PROGRAMMA RAPIDO DI 32 MINUTI
RAPIDO
Il programma rapido 32 minuti permette di effettuare in 32 minuti circa un ciclo completo di
lavaggio per un massimo di 2 kg. di biancheria ad una temperatura di 50ºC.
Si dovrà introdurre il detersivo nella vaschetta (scomparto II). La quantità massima di detersivo
che si potrà utilizzare sarà di circa 1/4 della quantità di prodotto consigliata (35 g. max.).
Il programma rapido 32 minuti può essere, inoltre, utilizzato come ciclo di prelavaggio nel caso
di carichi particolarmente sporchi selezionando successivamente il programma principale
desiderato.
OSSERVAZIONI
1. In caso di biancheria molto sporca, si consiglia di ridurre il carico ad un massimo di 3 kg.
2. Nei programmi COTONE (BIANCO 90º - COLORI RESISTENTI 60º) è possibile ottenere
il candeggio automatico, immettendo il candeggiante nello scomparto della vaschetta.
3. La machina è predisposta al prelievo automatico dell´ammorbidente durante l´ultimo
risciacquo in tutti i cicli di lavaggio.
DASH-SCELTO E
RACCOMANDATO
DA CANDY
15
Page 16
Loading...
