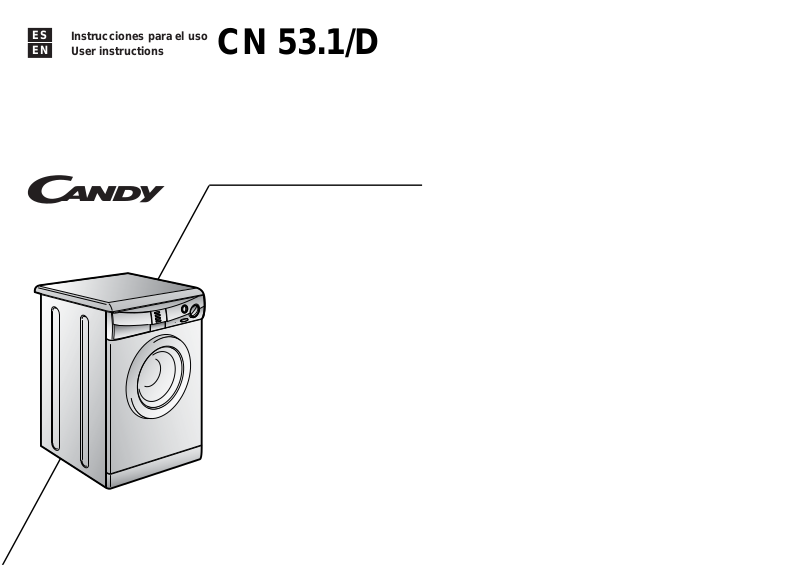

Candy CN53.1 User Manual
Instrucciones para el uso
User instructions
ES
EN
CN 53.1/D
CAPÍTULO
CHAPTER
1
2
3
4
5
6
7
8
9
10
11
12
13
3
ES
ÍNDICE CAPÍTULO
Introduccíon
Notas generales a la
entrega
Garantía
Normas de seguridad
Datos técnicos
Puesta en funcionamiento
instalación
Descripción de los mandos
Cubeta del detergente
Seleción/Consejos útiles
para el usuario
El producto
Ta bla de programas
Lavado
Limpieza y mantenimiento
ordinario
Causas de averías
EN
INDEX
Introduction
General points on delivery
Guarantee
Safety Measures
Technical Data
Setting up and Installation

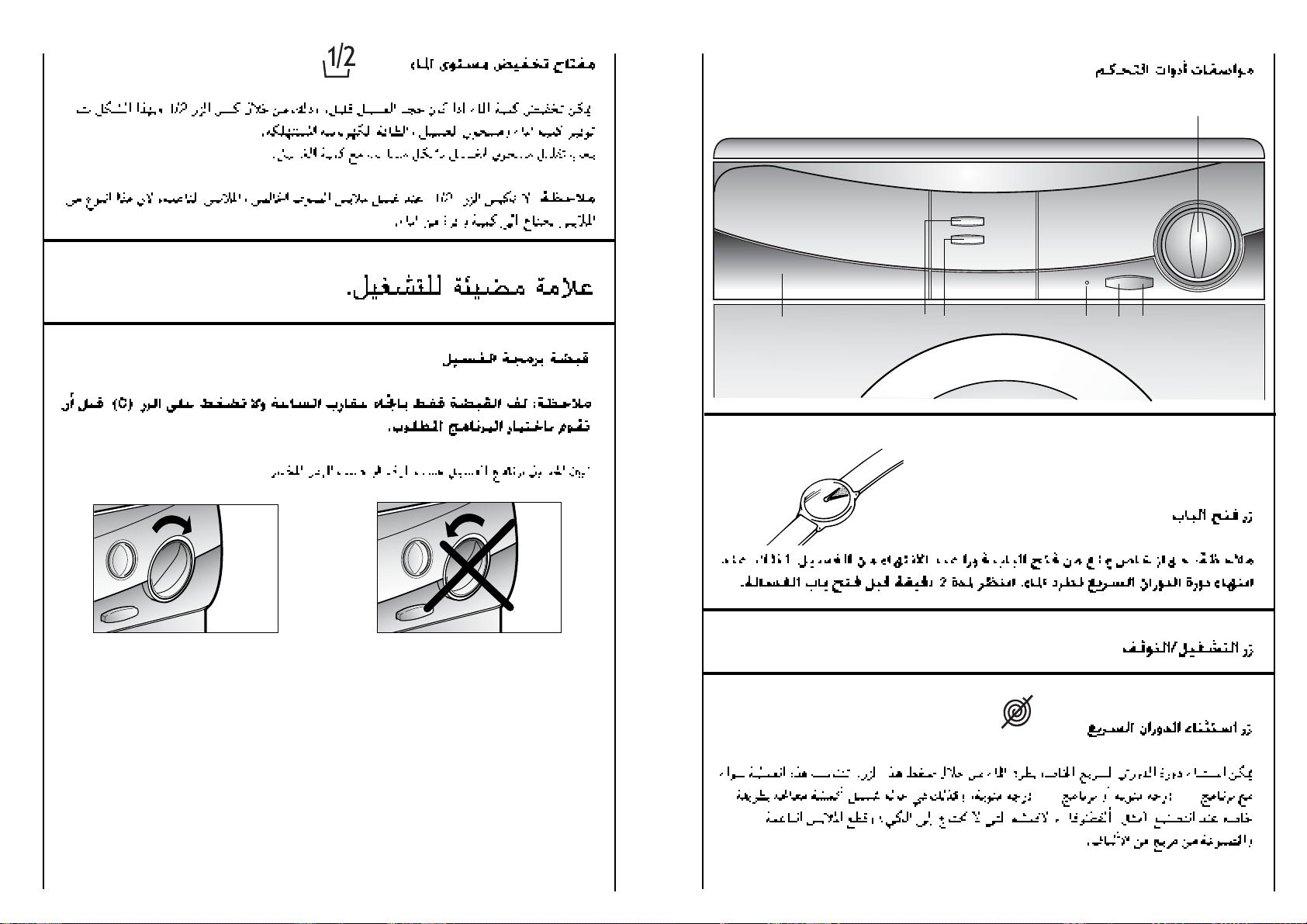

Control Description

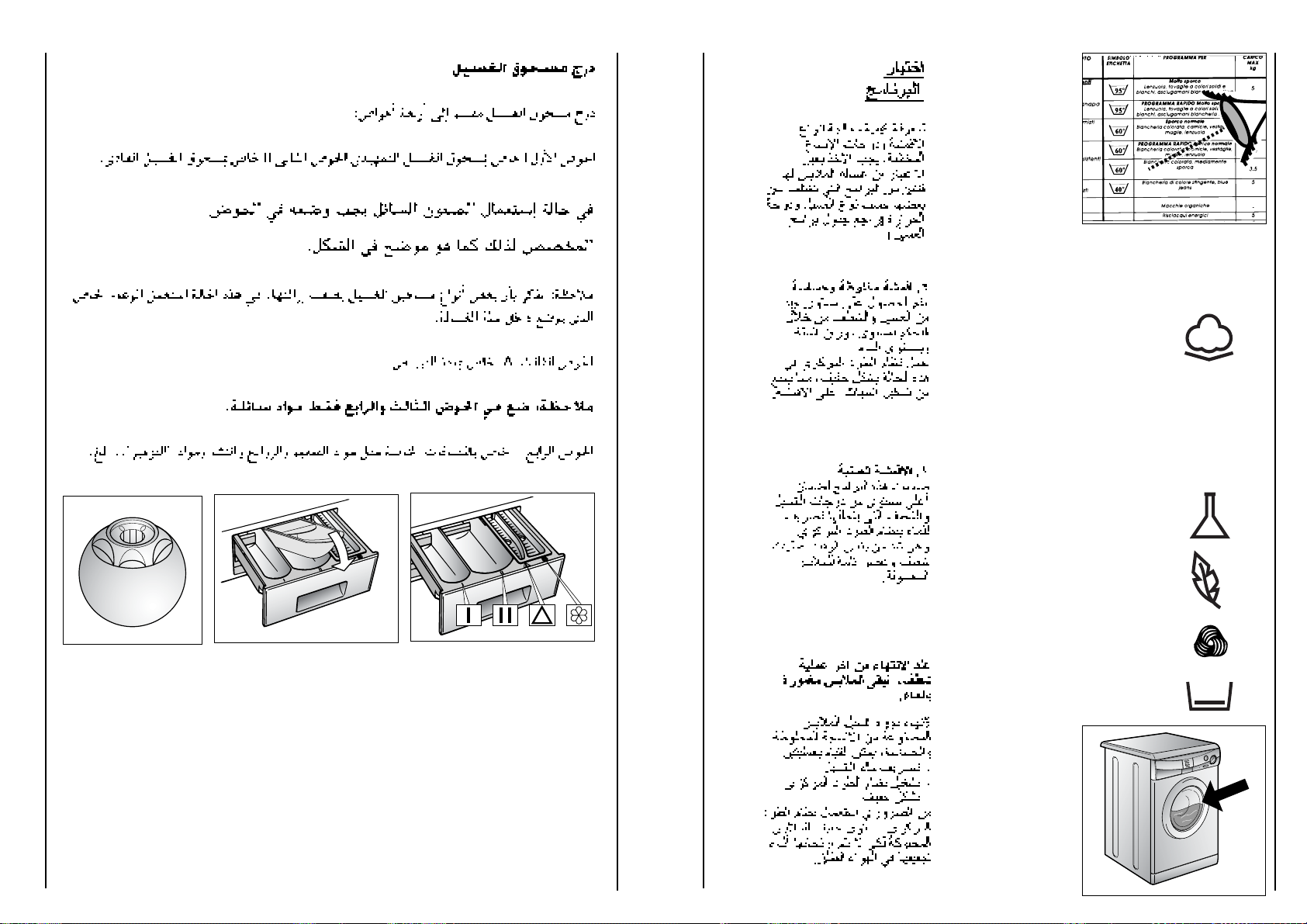

Detergent drawer
Selection/Customer
Awareness
The Product

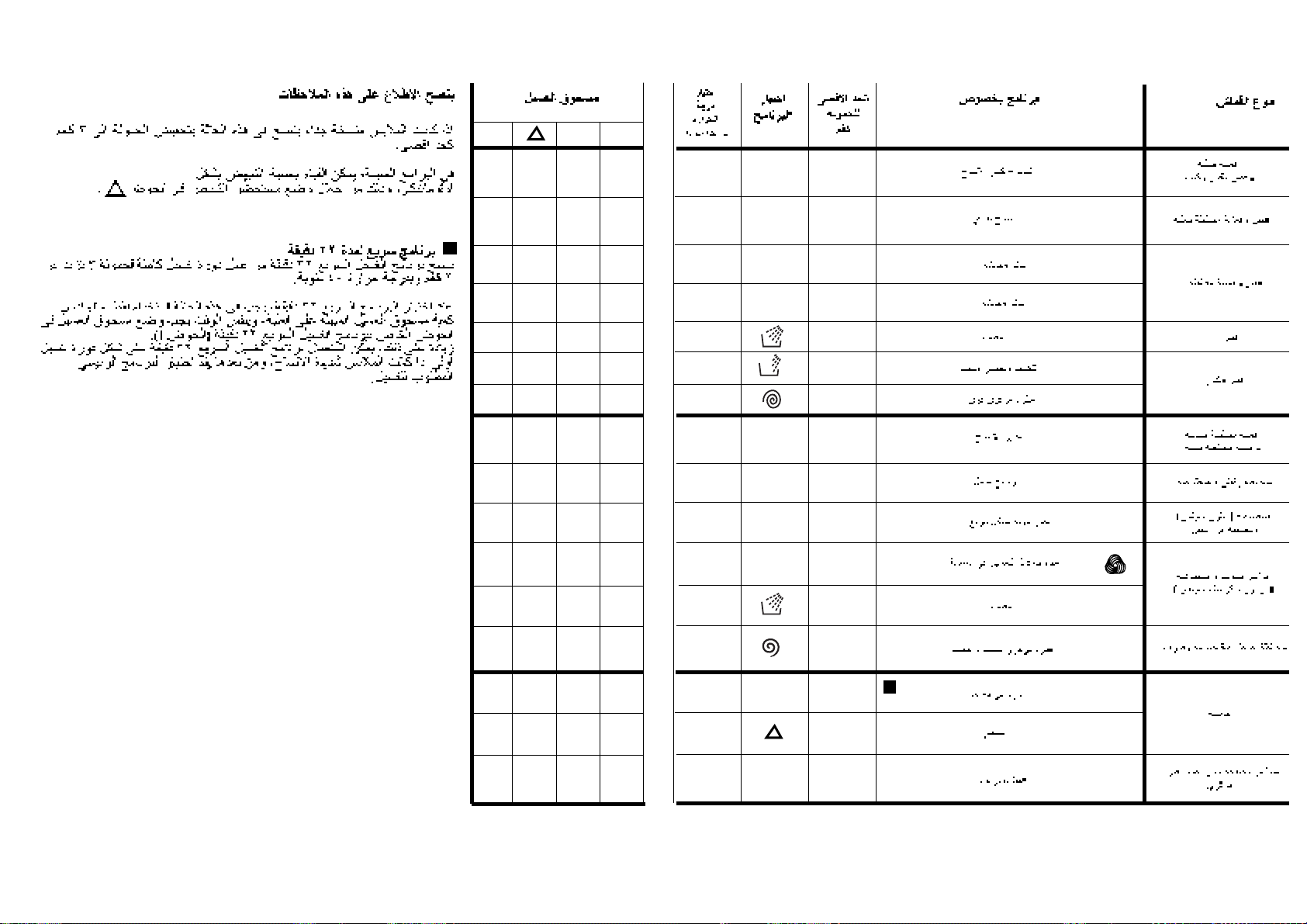

Ta bl e of Programmes
Washing
Cleaning and routine
maintenance
Faults Search
2
ES
ENHORABUENA
Con la compra de este
electrodoméstico Candy;
usted ha demostrado no
conformarse con cualquier
cosa: usted quiero lo mejor.
Candy se complace en
ofrecerle esta nueva
lavadora,fruto de años de
investigación y de
experiencia en el marcado y
del contacto directo con los
Consumidores. Usted ha
escogido la calidad, la
duración y las enormes
prestaciones que esta
lavadora le ofrece.
Candy le ofreces además,
una amplia gama de
electrodomésticos:
lavadoras,lavavajillas,
lavadoras-secadoras,
cocinas, microondas, hornos
y encimeras, frigoríficos y
congeladores.
Solicite a su vendedor el
catálogo completo de la
gama de productos Candy.
Le rogamos lea atentamente
la información contenida en
este manual ya que
proporciona importantes
instrucciones sobre
seguridad en su instalación,
uso, mantenimiento y
algunos consejos prácticos
para que ested saque el
mejor provecho de su
lavadora.
Conserve este manual para
cualquier consulta posterior.
Cuando se ponga en
contacto con Candy o con
sus centros de Asistencia
mencione siempre el
Modelo, el n° y el número G
(si lo tiene).
Es decir todo lo que viene
anotado en el recuadro.
EN
OUR COMPLIMENTS
With the purchase of this
Candy household appliance,
you have shown that you will
not accept compromises:
you want only the best.
Candy is happy to present
their new washing machine,
the result of years of research
and market experience
through direct contact with
Consumers. You have chosen
the quality, durability and
high performance that this
washing machine offers.
Candy is also able to offer a
vast range of other
household appliances:
washing machines,
dishwashers, washer-dryers,
cookers, microwave ovens.
Traditional ovens and hobs,
refrigerators and freezers.
Ask your local retailer for the
complete catalogue of
Candy products.
Please read this booklet
carefully as it provides
important guide lines for safe
installation, use and
maintenance and some
useful advise for best results
when using your washing
machine.
Keep this booklet in a safe
place for further consultation.
When contacting Candy
or a Customer Services
Centre always refer to the
Model, No., and G number (if
applicable of the appliance
see panel).
5
ES
CAPÍTULO 2
GARANTIA
El aparato va acompañado
de un Certificado de
Garantía.
EN
CHAPTER 2
GUARANTEE
The appliance is supplied
with a guarantee certificate
which allows free use of the
Technical Assistance Service.
4
SPEDIRE
TRATTENERE
AB
C
EUROPE
Dovunque
tu sia.
E
F
3
2
'
32'
G
EN
CHAPTER 1
GENERAL POINTS
ON DELIVERY
On delivery, check that the
following are included with
the machine:
A) INSTRUCTION MANUAL
B) CUSTOMER SERVICE
ADDRESSES
C) GUARANTEE
CERTIFICATES
D) CAP
E) BEND FOR OUTLET TUBE
F) LIQUID DETERGENT
COMPARTMENT
G) 32 MINUTE
PROGRAMME DOSING
SCOOP
KEEP THEM IN A SAFE
PLACE
Check that the machine has
not incurred damage during
transport. If this is the case,
contact your nearest Candy
Centre.
ES
CAPÍTULO 1
NOTAS GENERALES
DE ENTREGA
A la entrega compruebe
que con la máquina estén:
A) MANUAL DE
INSTRUCCIONES
B) DIRECCIONES DE
ASISTENCIA TÉCNICA
C) CERTIFICADOS DE
GARANTÍA
D) TAPONE
E) CURVAS PARA EL TUBO
DE DESAGÜE
F) DEPÓSITO
DETERGENTE LÍQUIDO
G) MEDIDOR
PROGRAMA 32’
CONSÉRVELOS
y compruebe que no haya
sufrido desperfectos durante
el transporte, en caso
contrario llame al centro
Candy más cercano.
D
7
ES
● No use adaptadores o
enchufes múltiples.
● No permita la
manipulación del aparato a
niños o incapacitados, sin
vigilancia.
● No tire del cable de
alimentación, ni del
aparato, para desconectar
la toma de corriente.
● No deje el aparato a la
intemperie o expuesto a la
acción de los agentes
atmosfericos (lluvia, sol,
etc..).
● En caso de traslado no la
sujete nunca por los mandos
ni por la cubeta de
detergente.
● Durante su transporte no
apoye el ojo de buey en la
carretilla.
Importante!
Si se va a instalar el aparato
sobre una alfombra o
moqueta, es necesario
tener cuidado para evitar
que se obstruyan las rejillas
de ventilación situadas en la
base de la lavadora.
● Levántela ayudado por
otra persona tal como
aparece en la figura.
● En caso de avería y/o mal
functionamiento del
aparato, desconéctelo,
cierre el grifo del agua y no
manipule el
electrodoméstico. Para su
eventual reparación diríjase
únicamente a un centro de
Asistencia Técnica Candy y
solicite el uso de recambios
originales. El incumplimiento
de estas sugerencias puede
comprometer la seguridad
del aparato.
● Si el cable de
alimentación resultase
dañado, tendrá que ser
sustituido por un cable
especiäl disponible en el
servicio de asistencia
técnica.
EN
● Do not use adaptors or
multiple plugs.
● Do not allow the appliance
to be used by children or the
incompetent without due
supervision.
● Do not pull the mains lead
or the appliance itself to
remove the plug from the
socket.
● Do not leave the
appliance exposed to
atmospheric agents (rain, sun
etc.)
● In the case of removal,
never lift the appliance by
the knobs or detersive
drawer.
● During transportation
do not lean the door against
the trolley.
Important!
When the appliance
location is on carpet floors,
attention must be paid so as
to ensure that there is no
obstruction to the bottom
vents.
● Lift the appliance in pairs
as illustrated in the diagram.
● In the case of failure
and/or incorrect operation,
turn the washing machine
off, close the water inlet tap
and do not tamper with the
appliance. Contact a Candy
Technical Assistance Centre
for any repairs and ask for
original Candy spare parts.
Avoidance of these norms
may compromise the safety
of the appliance.
● Should the supply cord
(mains cable) be demaged,
this is to be replaced by a
specific cable available from
the after sales service centre.
6
ES
CAPÍTULO 3
NORMAS DE
SEGURIDAD
ATENCION:
PARA
CUALQUIER TRABAJO
DE LIMPIEZA Y
MANTENIMIENTO
● Desenchúfela.
● Cierre el grifo del agua.
● Candy provede a todas
sus máquinas de toma de
tierra.
Asegúrese de que la
instalación electrica tenga
toma de tierra,en caso
contrario llame a un Servicio
cualificado.
Estos aparatos
cumplen con las Directivas
EEC 89/336, EEC 73/23 y
modificaciónes siguientes.
● No toque el aparato con
las manos, los pies mojados
o húmedos.
● No use el aparato
estando descalzo.
● No use, si no es con
especial cuidado, alargos
en cuartos de baño o
aseos.
ATENCION:
DURANTE EL LAVADO EL
AGUA PUEDE
ALCANZAR LOS 60°C.
● Antes de abrir el ojo de
buey, asegúrese de que no
haya agua en el tambor.
EN
CHAPTER 3
SAFETY MEASURES
IMPORTANT:
FOR ALL CLEANING
AND MAINTENANCE
WORK
● Remove the plug
● Turn off the water inlet tap.
● All Candy appliances are
earthed. Ensure that the main
electricity circuit is earthed.
Contact a qualified
electrician if this is not the
case.
This appliance
complies with Directives
89/336/EEC, 73/23/EEC and
following changes.
● Do not touch the appliance
with wet or damp hands or
feet.
● Do not use the appliance
when bare-footed.
● Extreme care should be
taken if extension leads are
used in bathrooms or shower
rooms. Avoid this where
possible.
WARNING: DURING THE
WASHING CYCLE, THE
WATER CAN REACH A
TEMPERATURE OF 60°C.
● Before opening the washing
machine door, ensure that
there is no water in the drum.
60°C
9
ES
CAPÍTULO 5
PUESTA EN
FUNCIONAMIENTO
INSTALACIÓN
Ponga la máquina cerca
del lugar de uso sin la base
del embalaje.
Corte las cintas del tubo.
Desenroscar el tornillo
central (A); desenroscar los
4 tornillos laterales (B) y
extraer el travesaño (C).
Inclinar la máquina hacia
delante y sacar los sacos de
plástico que contienen los
dos protectores de plástico
puestos sobre 2 lados,
tirando hacia abajo.
Ta par un agujero utilizando
el tapón que contiene la
bolsa con las instrucciones.
ATENCIÓN:
NO DEJE AL ALCANCE
DE LOS NIÑOS LOS
ELEMENTOS DE
EMBALAJE YA QUE
PUEDEN SER
PELIGROSOS.
EN
CHAPTER 5
SETTING UP
INSTALLATION
Move the machine near its
permanent position without
the packaging base.
Cut tube-holding straps.
Unscrew the central screw
(A); unscrew the 4 lateral
screws (B) and remove the
cross piece (C).
Lean the machine forward
and remove the plastic
bags containing the two
polystyrene blocks at the
sides, pulling downwards.
Press the plug (to be found
in the envelope with the
instructions) into the hole.
WARNING:
DO NOT LEAVE THE
PACKAGING IN THE
REACH OF CHILDREN AS
IT IS A POTENTIAL
SOURCE OF DANGER.
MPa
8
kg 5
19
1600
2,0
10
500
min. 0,05
max. 0,8
220/230
60
l
15l
W
kWh
A
giri/min.
V
Hz
ES
PRESIÓN EN EL CIRCUITO
HIDRÁULICO
TENSION
CAPÍTULO 4
CAPACIDAD DE ROPA
SECA
NIVEL NORMAL DE AGUA
POTENCIA
ABSORBIDA
CONSUMO DE ENERGÍA
(PROG. 1)
AMPERIOS DEL FUSIBLE
DE LA RED
REVOLUCIONES DE
CENTRIFUGADO (Rev./min.)
AGUA NIVEL ECONOMICO
EN
CHAPTER 4
WATER PRESSURE
SUPPLY
VOLTAGE
MAXIMUM WASH
LOAD DRY
NORMAL WATER LEVEL
POWER INPUT
ENERGY CONSUMPTION
(PROG. 1)
POWER CURRENT FUSE
AMP
SPIN
r.p .m.
ECONOMIC WATER LEVEL
85 cm
60 cm
52 cm
11
A
B
C
ES
Nivele la máquina con las
patas delantares
a) Girar la tuerca en el
sentido de las agujas del
reloj para desbloquear el
tornillo del pie.
b) Girar el pie y hacerlo
bajar o subir hasta
conseguir su perfecta
adherencia al suelo.
c) Bloquear el pie girando la
tuerca en el sentido
contrario a las agujas del
reloj hasta que se adhiera al
fondo de la lavadora.
Asegúrese de que el botón
Marcha/Paro (C) no esté
pulsado.
Asegúrese de que todos los
mandos estén en posición
“0” y que el ojo de buey
esté cerrado.
Enchúfela.
El aparato tiene que ser
colocado de forma que el
enchufe sea accesible una
vez instalado.
A continuación pulse el
botón START (C) se
encenderá el piloto de
funcionamiento “conexión
de corriente efectuada” (G)
si no se enciende vea “
causas de averías”
EN
Use front feet to level the
machine with the floor.
a) Turn the nut clockwise to
release the screw adjuster of
the foot.
b) Rotate foot to raise or
lower it until it stands firmly
on the ground.
c) Lock the foot in position
by turning the nut anticlockwise until it comes up
against the bottom of the
machine.
Ensure that the Off/On
button (C) is not pressed.
Ensure that all the knobs are
on the “0” position and that
the door is closed.
Insert the plug.
After installation, the
appliance must be
positioned so that the plug is
accessible.
Press the START (C) button.
The power on (G) light will
light up.
If this does not light up see
faults search.
10
ES
Aplique la lamina de
polionda como se muestra
en la figura.
Conecte el tubo del agua
al grifo.
El aparato debe ser
conectado a la red
hidraulica sólo con los
nuevos tubos de carga
disponibles en dotación.
Los viejos tubos de carga no
tienen que ser reutilizados.
ATENCIÓN:
NO ABRA EL GRIFO.
Acerque la lavadora a la
pared procurando que no
se formen curvas o
estrangulamientos, fije el
tubo desagüe al borde de
la pila.
o mejor aún, a un desagüe
fijo,con un diámetro mayor
que el del tubo de la
lavadora,a una altura
mínima de 50 cm.
En caso necesario, utilice la
curva rígida adjunta.
EN
Fix the sheet of corrugated
material on the bottom as
shown in picture.
Connect the fill hose
to the tap.
The appliance must be
connected to the water
mains using new hose-sets.
The old hose-sets should not
be reused.
IMPORTANT:
DO NOT TURN THE TAP
ON AT THIS TIME.
Position the washing
machine next to the wall.
Hook the outlet tube to the
edge of the bath tub,
paying attention that there
are no bends or
contractions along the tube.
It is better to connect the
discharge hose to a fixed
outlet of a diameter greater
than that of the outlet tube
and at a height of min. 50
cm. If is necessary to use the
plastic sleeve supplied.
max 100 cm
min 4 cm
+2,6 mt max
min 50 cm
max 85 cm
13
C
D
B
2 min.
ES
DESCRIPCIÓN DE
LOS MANDOS
BOTÓN DE APERTURA DEL
OJO DE BUEY
ATENCIÓN:
UN DISPOSITIVO DE
SEGURIDAD ESPECIAL
IMPIDE LA APERTURA
INMEDIATA DEL OJO DE
BUEY AL FINALIZAR EL
LAVADO. AL FINAL DE
LA FASE DE
CENTRIFUGADO, ESPERE
2 MINUTOS ANTES DE
ABRIR EL OJO DE BUEY.
BOTÓN DE PUESTA EN
MARCHA/PARO
ELIMINACIÓN DEL
CENTRIFUGADO
Pulsando esta tecla se
consigue la eliminación de
todos los centrifugados.
Dicha operación es muy útil
tanto en los programas a
60° como en los de a 40°, en
el caso de lavado de trjidos
que presentan particulares
tratamientos de acabado
(algodón nuevo,permanent
press) o para prendas
delicadas de fibra mixta
EN
DESCRIPTION OF
CONTROL
DOOR OPEN BUTTON
IMPORTANT:
A SPECIAL SAFETY
DEVICE PREVENTS THE
DOOR FROM OPENING
AT THE END OF THE
WASH/SPIN CYCLE. AT
THE END OF THE SPIN
PHASE WAIT UP TO 2
MINUTES BEFORE
OPENING THE DOOR.
OFF/ON BUTTON
NO SPIN BUTTON
By pressing this button it is
possible to eliminate the
spin-drying on all
programmes.This operation
is suitable for programmes at
60°C and at 40°C in case of
special treated fabrics
(cottonova or permanent
press) or for mixed delicate
fabrics.
12
A
B
C
D
E
G
L
ES
EN
CAPÍTULO 6
CUADRO DE MANDOS
Cubeta del detergente
Botón de apertura del ojo de
buey
Botón de puesta en
marcha/paro
Botón exclusión de
centrifugado
Botón media carga
Piloto luminoso de
funcionamiento
Selector de programas de
lavado
CHAPTER 6
CONTROLS
Detergent drawer
Door open button
Off/On button
No spin button
Reduced water level
Off/On indicator light
Timer knob for wash
programmes
AD E
L
G B C
15
L
ES
SELECTOR DE PROGRAMAS
DE LAVADO
ATENCIÓN:
NO GIRE NUNCA EL
PROGRAMADOR EN
SENTIDO CONTRARIO
A LAS MANECILLAS
DEL RELOJ, SINO EN EL
SENTIDO DE ÉSTAS Y
NO PULSE EL BOTÓN DE
PUESTA EN MARCHA
(C) ANTES DE LA
SELECCION DEL
PROGRAMA.
Las tablas indican el
programa de lavado en
base al número o símbolo
seleccionado.
EN
TIMER KNOB FOR WASH
PROGRAMMES
IMPORTANT:
ALWAYS ROTATE THE
KNOB IN A CLOCKWISE
DIRECTION, NEVER IN
AN ANTI-CLOCKWISE
DIRECTION. DO NOT
PRESS THE “ON” BUTTON
(C) BEFORE SELECTING
THE PROGRAMME
The tables describe the
washing programme on the
basis of the number or
symbol chosen.
OK
14
E
G
ES
BOTÓN DE MEDIA CARGA
Para las coladas de poco
peso puede reducirse el
nivel de agua a utilizar
accionando la tecla 1/2
que le ahorrarà agua,
detergente y energía
eléctrica.
La dosis de detergente
debe reducirse en
proporciön a la carga.
ATENCION: no pulse la tecla
“1/2” en el caso de PURA
LANA VIRGEN y de tejidos
muy delicados. Para
conseguir los mejores
resultados en el lavado,
estos tejidos precisan una
gran cantidad de agua.
PILOTO LUMINOSO DE
FUNCIONAMIENTO
EN
REDUCED WATER LEVEL
The water level for a small
wash may be reduced right
through the wash from
soaking to rinsing by pressing
the 1/2 pushbutton, this way
you will save electricity,
detergent, and water too.
WARNING: NEVER press the
1/2 pushbutton when you
are washing PURE NEW
WOOL, since wool absorbs
water and therefore needs
all the water the machine will
hold. DO NOT use it for
delicate fabrics either,since
they need the extra water to
float them and protect them.
ON/OFF INDICATOR LIGHT
Loading...
