Candy CMD 94 AL User Manual

CMD 94

INSTRUCTIONS FOR INSTALLATION AND USE

MONTAGE- UND GEBRAUCHSANWEISUNG

INSTRUCTIONS POUR L'INSTALLATION ET L’UTILISATION

ISTRUZIONI PER L'INSTALLAZIONE E L’USO

INSTRUCCIONES PARA INSTALACIÓN Y USO

INSTRUÇÕES DE INSTALAÇÃO Y UTILIZAÇÃO

AANWIJZING VOOR GEBRUIK EN INSTALLATIE

ENGLISH

DESCRIPTION

The unit can be found in filtering hoods, exhaust hoods or in hoods with an outside motor. In the Filtering hoods (Fig.

1) the air and steam taken up by the unit are purified with carbon filters and returned to the environment through the
aeration grids on the side of the flue. WARNING: When using filtering hoods, both carbon filters and an air deflector
must be used. Located in the upper part of the pipe, this deflector recycles the air to the environment (Fig. 1A). In the
Exhaust hoods (Fig.2) an exhaust duct conveys the steam and cooking odors directly outside through the wall/ceiling.
Therefore they do not require carbon filters. In the hoods with an outside motor (Fig. 3), a vacuum suction unit must
be connected; this exhaust will operate separately, conveying the exhaust air through the unit. Only use vacuum units

suggested in the original catalogue.

INSTALLATION

To facilitate installation, before starting remove the grease filter/s: press inward on the clamp at the handle and pull
the filter downward (Fig. 4).

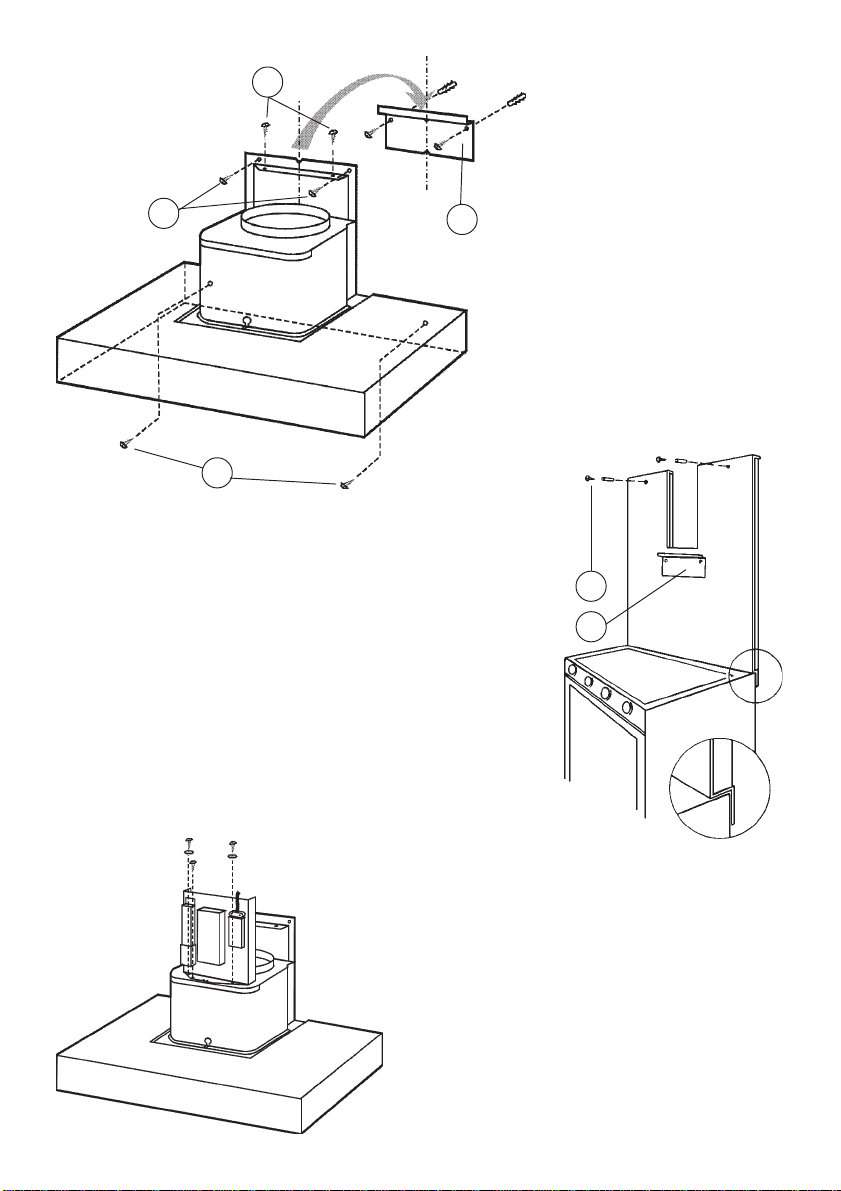

Installation on the wall (Fig. 5): Using the special drilling template, drill the required holes in the wall. As previously
specified in the chapter “Warning” remember there must be a minimum of 650 mm between the bottom edge of the hood
and the stop of the stove. Secure the metal bracket (B) to the wall using the screws and plugs (bracket, screws and
plugs are all supplied with the unit). Use the 2 triangles cut into the bracket to position it precisely along the vertical
axis of the hood. Then set the hood onto the bracket. Adjust the horizontal position, shifting the hood to the right or left
as needed lining it up with the wall units. If the height of the hood also requires adjustment, use the special regulation
screws (V) (supplied). Once regulation has been completed, finish securing the hood with 4 more screws (M): mark the
points for the 4 holes on the wall, remove the hood and drill (8mm diameter holes); then use the plugs and screws to

complete installation.
Installation with rear panel (Fig. 6): The rear panel is positioned at the top of the stove, flush against the wall. Rest

the lower edge of the panel behind the stove and anchor the upper edge to the wall using the two holes found on the
panel. Insert the screws and plugs provided (A). The unit is secured to the rear panel as though it were being installed
on the wall: use the supplied metal bracket (B) and the screws and plugs supplied with the panel.

Mount the plate of the electrical system fixing it with 3 screws and 2 metal washers (Fig. 7).
Securing the extension pipes:

Basic installation requirements: – Set the electrical power supply within the space covered by the decorative piping. –
If your unit is installed in an Exhaust hood or in a hood with outside motor, prepare the air exhaust hole.
When installing exhaust hoods and hoods with outside motor, to achieve the best possible conditions use an air exhaust
pipe that : is as short as possible, has a minimum of curves (maximum angle: 90°), is made of a material that complies

with the standards (which vary from nation to nation) and iv) is smooth on the inside. It is also advisable to avoid any
drastic changes in pipe section (diameter: 150 mm).

Adjust the width of the extension pipe support bracket (W) using screws A indicated in Fig. 8. Then use the plugs and
screws provided to secure it to the ceiling. Make certain it is aligned with the hood. For filtering hoods, the air exhaust
grids are positioned in the upper part (Fig. 9). For exhaust hoods, turn the upper pipe over so that the air exhaust grid
is in the lower section (Fig. 10).
Exhaust hoods and hoods with outside motors: Connect the hood flange to the exhaust hole in the wall/ceiling using a
flexible pipe. Only for models with outside motor (Fig. 11): plug the hood into the outside control unit using the special
terminal block: remove wire clamp A and lid B from the wiring junction box. Secure the wire connecting the control unit
to terminal C. Then replace wire clamp A and lid B on the wiring junction box. The other end of the wire is secured to the
terminal block on the outside control unit. Plug in the hood. Insert the extension pipes setting them on the hood; extend
the upper pipe to the ceiling and secure with the 2 screws (G) - Fig. 12.
Filtering hood: Secure the deflector to the upper pipe using the 4 special screws (provided) – Fig. 13; hook up the flexible
pipe (diameter: 125) to the deflector. Install the reduction (provided) on the hood air outlet point (Fig. 14). Take the 2
assembled extension pipes and set them on the hood; extend the upper pipe to the ceiling and secure with the 2 screws
(G) - Fig. 12. Extend the lower pipe taping it in place and then connect the flexible pipe to the hood reduction. Plug in
the hood. Extend the lower pipe downward setting it against the hood. Install the carbon filter by pressing the 2 tabs on
the filter down into the special housing (Fig. 15) and rotating upward.

OPERA TION

AUTOMATIC OPERATION WITH SENSOR:

See Figure 16. Key A : switches the lights on/off. Key B : enables/disables “Automatic” function. When
this function is selected, an “A” appears on the display C, and the speed of the motor increases or decreases
depending on the smoke, odours and gas present in the kitchen. Display C : - indicates the automatic operation
of the sensor (the letter “A” appears);- indicates the motor speed selected automatically by the sensor;
indicates the filter alarm whenever the central segment is illuminated or flashing. Key D : decreases motor
speed / Reset; decreases motor speed to zero (stopping); in any case however, after approximately 1 minute,
the hood resumes automatic operation at the speed set by the sensor. Whenever the key is pressed during

the display of filter alarms, a RESET occurs, and the counting of the hours resumes again. Key E : increases
motor speed; in any case however, after approximately 1 minute, the hood resumes automatic operation at
the speed set by the sensor.
Modification of sensor sensitivity: sensor sensitivity can be modified by operating as follows:

- stop the hood by pressing key B. – Simultaneously press keys D and E (the sensor’s sensitivity index will
appear on the display) - Pressing keys D or E, the sensor’s sensitivity will either increase or decrease (1
: minimum sensitivity / 9: maximum sensitivity). – whenever the power supply is interrupted, the sensor will
resume operation with a sensitivity index of 5.

Warning: in order to avoid damaging the sensor, never use silicone products near the hood!

OPERATION AS TRADITIONAL HOOD:

See Figure 16. Key A : switches the lights on/off. Display C : - indicates the motor speed selected (from
1 to 4); - indicates the operation of the Timer when the number is flashing; - indicates filter alarms whenever
the central segment is illuminated or flashing. Key D : decreases motor speed / Stop / Reset; decreases
motor speed to zero (stopping). Whenever the key is pressing during filter alarm display, a RESET occurs, and
the counting of the hours resumes again. Key E : enables the motor / increases motor speed /TIMER. Pressing
this key starts the motor (at the latest speed set); pressing the key again increases motor speed, while keeping
the key pressed down for a few seconds enables the TIMER, and 5 minutes later the motor will stop (while
the number of speed setting selected will simultaneously begin flashing on the display); the Timer will remain
enabled if motor speed is changed. In order to disable the Timer, press the key again.

Controls in Fig. 17

Button A: Turns the lights on/off. If held down for about 2" when the filter alarm is active, it resets the hour counter.
Button B: Activates/deactivates the “Automatic” function. Light S – Filter alarm: When the light comes on, it indicates
that 30 h of use have elapsed; it remains on for 30". When the light S flashes, it means that about 120 h of operation
have elapsed. The filter reset is indicated only when the motor is off, both in manual and automatic mode.

Automatic operation with sensor:

When the button B is pressed, the automatic function is activated. This is indicated by the corresponding LED coming
on. When the LED B flashes, it means that the sensor is waiting for data.
Modifying sensor sensitivity:
While in manual mode and with the motor off, simultaneously press the buttons B and C. At this point, the set
sensitivity is indicated by the LED C, D or E coming on. To set the desired sensitivity press one of the buttons C, D
or E (min, med, max). Press B again to store it.
Press button B once again to go to manual mode.

Operation as traditional hood:

If in automatic mode, press the button B to change to manual mode; the LED B goes off.
Press one of the buttons C, D or E to start the motor in 1st, 2nd or 3rd speed, respectively. Hold the same button
down for 2" to turn off the motor.

Grease Filters: special care must be given to the grease filters, which require regular cleaning. The hood
indicates the moment when the grease filters must be cleaned (after approx. 30 hours of operation) by showing
the “Grease filter Alarm” message and the illumination/flashing of the central segment on the display (C). Clean
these filters as required by use every two months on the average. To remove the filters: press inward on the
clamps at the handles and pull the filter downward (Fig. 3/4). Wash out the filter using a neutral soap.

Charcoal filters: whenever the unit is supplied with charcoal filters, these filters must be regularly replaced.
The hood indicates the moment when the charcoal filters must be replaced (after approx. 120 hours of operation)
by showing the “Charcoal filters Alarm” message and the illumination/flashing of the central segment on the
display (C). Replace these charcoal filters as required by use every 6 months on the average. Replacing the
charcoal filters: If the unit is a filtering hood, the charcoal filters must be replaced: to remove them press inward
on the clamp (Fig. 15) and rotate the filter downward until the 2 tabs can be removed from the housing.

IMPORTANT : interruptions in the power supply will automatically set the hour count used for the
cleaning of the filters to zero.

Lighting (Fig. 18): to remove the halogen lamps, turn the locknut counter-clockwise. Replace with the

same type of lamp.
these fail to work, allow the appliance to cool and then interrupt power for a few seconds.

CAUTION: Do not handle glass bulb with bare hands. If, after replacing the halogen lights,

DEUTSCH

BESCHREIBUNG

Das Gerät kann in Filterversion, in Aspirationsversion und in der Version mit externem Motor geliefert werden. In der
Filterversion (Abb. 1) werden die durch das Gerät geleitete Luft und der Dampf durch Kohlefilter gereinigt und dann über
die seitlichen Lüftungsgitter der Haube wieder in Zirkulation gebracht. ACHTUNG! Beim Einsatz der Filterversion müssen
die Kohlefilter zusammen mit einem Luftablenker eingesetzt werden, der in den oberen Rohrabschnitt montiert wird und
die Rezirkulation der Luft und Ableitung in die Umgebung ermöglicht (Abb. 1A). In der Aspirationsversion (Abb. 2) werden
die Dämpfe und Küchengerüche direkt über eine Evakuationsöfffnung in der Wand oder Decke nach außen abgezogen.
Daher sind keine Kohlefilter notwendig. In der Version mit externem Motor (Abb. 3) ist das Gerät mit einer
Aspirationszentrale zu verbinden, die getrennt arbeitet und das Gerät als Verbindungsbasis für die abzuleitende Luft
benutzt. Bitte verwenden Sie nur eine der im Originalkatalog vorgeschlagenen Zentralen.

INSTALLATION

Vor den Montageoperationen muß/müssen zur leichteren Handhabung des Geräts der/die Antifettfilter entfernt werden:
Den Festhalter in der Nähe des Griffs nach innen drücken und den Filter nach unten ziehen (Abb. 4).

Befestigung an der Wand (Abb. 5): Bohren Sie mit der mitgelieferten Bohrschablone die Löcher an den jeweiligen Stellen
an der Wand. Wie bereits im Kapitel “Montage und Gebrauchsanweisung” beschrieben ist darauf zu achten, daß der
Abstand zwischen dem unteren Rand der Haube und der Kochfläche mindestens 650 mm beträgt. Den Metallbügel (B)
mit Schrauben und Dübeln (Bügel, Schrauben und Dübel werden mitgeliefert) befestigen. Benutzen sie die beiden auf
dem Bügel ausgesparten Dreiecke, um diesen ganz in Richtung auf die Längsachse der Haube hin auszurichten. Dann
die Haube mit dem Bügel verhaken. Die horizontale Position regulieren, indem die Haube in Übereinstimmung mit der
Anordnung der Hängeschränke nach rechts oder nach links verschoben wird. Soll die Haube auch in der Höhe reguliert

werden, so nimmt man auf die Regulierschrauben (V) (m Lieferumfang inbegriffen) Einfluß. Nach erfolgter Regulierung
wird die Haube definitiv mit 4 Schrauben (M) befestigt: Markieren Sie die 4 zu bohrenden Löcher auf der Wand, entfernen
Sie die Haube und bohren Sie (Durchmesser 8mm); benutzen Sie dann zur definitiven Befestigung die mitgelieferten Dübel.

Befestigung mit der Rückwand (Abb. 6): Die Rückwand wird in Höhe der Kochfläche an der Wand angebracht. Die
Unterseite der Rückwand hinter die Kochfläche stellen und den oberen Rand über die beiden speziell auf der Wand
vorgesehenen Löcher mit den mitgelieferten Schrauben und Dübeln (A) befestigen. Die Befestigung des Geräts an der
Rückwand erfolgt genauso wie die Befestigung an der Wand unter Einsatz des mitgelieferten Metallbügels (B) und der

mit der Rückwand gelieferten Schrauben und Dübel.
Die Platte der elektrischen Anlage anbringen und mit 3 Schrauben und 2 Unterlegscheiben aus Metall befestigen

(Abb.7).
Befestigung der Teleskoprohre: Wichtige Montagevoraussetzungen: – Die Stromversorgung im dekorativen Rohr

unterbringen. – Wird ein Gerät in Aspirationsversion oder in der Version mit externem Motor installiert, ist eine
Luftaustrittsöffnung vorzusehen.
Zum Erzielen optimaler Bedingungen für die Aspirationsversion und die Version mit externem Motor ist ein Luftaustrittsrohr
zu benutzen, das über die unbedingt erforderliche Mindestlänge, eine möglichst geringe Krümmungszahl (maximaler
Krümmungswinkel von 90°), ein genormtes Material (gemäß dem Herkunftsland) und eine möglichst glatte Innenfläche
verfügt. Außerdem wird von drastischen Querschnittänderungen abgeraten (Durchmesser 150 mm). Die Breite des
Teleskoprohr-Tragbügels (W) über die in Abb. 8 abgebildeten Schrauben A regeln. Diesen dann über die mitgelieferten
Dübel und die Befestigungsschrauben an der Decke befestigen und darauf achten, daß es sich in axialer Position zu
Ihrer Haube befindet. Bei der Filterversion dürfen die Luftaustrittsgitter nicht im oberen Teil angebracht werden (Abb.

9). Bei der Aspirationsversion ist das obere Rohr umzudrehen, damit sich die Luftaustrittsgitter unten befinden (Abb.

10).
Aspirationsversion und Version mit externem Motor: Den Flansch der Haube mit der Luftaustrittsöffnung über einen
Schlauch an der Wand/Decke befestigen. Nur bei der Version mit externem Motor (Abb. 11) wird die Haube über die
entsprechenden Klemmleisten elektrisch mit der externen Zentrale verbunden: Entfernen Sie den Kabelfeststeller A
und den Deckel B vom Anschlußkasten. Befestigen Sie das Verbindungskabel der Zentrale an der Klemmleiste C. Den
Kabelfeststeller A und den Deckel B des Schaltkastens wieder montieren. Das andere Kabelende ist an der Klemmleiste
der externen Zentrale zu befestigen. Über das Versorgungskabel die Stromversorgung der Haube herstellen. Die
Teleskoprohre in die Haube einfügen; das obere Rohr bis zur Decke führen und mit 2 Schrauben (G) – befestigen (Abb.12).
Filterversion: Den Ablenker über 4 Schrauben (im Lieferumfang inbegriffen) am oberen Rohr befestigen - Abb. 13; am
Ablenker einen Schlauch mit Durchmesser 125 befestigen. Die Untersetzung (im Lieferumfang inbegriffen) am
Luftaustrittspunkt auf die Haube montieren (Abb. 14). Die 2 zusammengebauten Teleskoprohre nehmen und auf die Haube
legen; das obere Rohr bis zur Decke führen und mit den 2 Schrauben (G) befestigen - Abb. 12. Das untere Rohr anheben,
mit Klebeband befestigen und den Schlauch mit der Haubenuntersetzung verbinden. Die elektrische Verbindung der Haube
über das Versorgungskabel herstellen. Das untere Rohr senken und auf die Haube legen. Installieren Sie die Kohlefilter
und fügen Sie die beiden Filterzungen in den Sitz ein (Abb. 15), indem Sie sie nach oben drehen.

FUNKTIONSWEISE

AUTOMATISCHER BETRIEB MIT SENSOR:

Bezug Abb. 16. Taste A: Ein- und Ausschalten der Lampen. Taste B: Ein- und Ausschalten des “automatischen”
Betriebs. Das Einschalten dieser Funktion wird durch ein “A” auf dem Display C angezeigt; die Geschwindigkeit
des Motors passt sich automatisch der in der Küche vorhandenen Konzentration von Dunst, Gerüchen und
Gas an. Display C: Auf diesem wird der automatische Betrieb des Sensors angezeigt (Buchstabe “A”), weiters
die durch den Sensor vorgegebene Motorgeschwindigkeit. Das Einschalten bzw. Blinken des mittleren Teiles
deutet auf einen Filteralarm hin. Taste D: Vermindern der Motorgeschwindigkeit / Reset. Die Motorgeschwindigkeit
wird bis auf Null vermindert (Anhalten); nach etwa 1 Minute schaltet die Haube automatisch wieder mit der
vom Sensor vorgegebenen Geschwindigkeit ein. Drückt man diese Taste während der Anzeige des Filteralarms,
so erzielt man die Rückstellung (RESET) des Zählwerks der Betriebsstunden, das in der Folge neu anläuft. Taste
E: Erhöhen der Motorgeschwindigkeit. Nach etwa 1 Minute schaltet die Haube automatisch wieder auf die vom
Sensor vorgegebene Geschwindigkeit um.

Einstellen der Sensorsensibilität: Die Sensibilität des Sensors kann folgendermaßen eingestellt werden:

- Die Haube durch Drücken der Taste B ausschalten. Gleichzeitig die Tasten D und E drücken (auf dem Display
erscheint die Anzeige der Sensorsensibilität). Taste D oder E drücken, um die Sensibilität des Sensors zu
erhöhen bzw. zu vermindern (1 : geringste Sensibilität / 9: höchste Sensibilität). - Bei einem Stromausfall stellt
sich der Sensor automatisch auf Sensibilitätsstufe 5 ein.

Achtung: Verwenden Sie in der Nähe der Haube keine Silikonprodukte, weil diese den Sensor
beschädigen könnten!

BETRIEB ALS HERKÖMMLICHE ABZUGSHAUBE:

Bezug Abb. 16. Taste A: Ein- und Ausschalten der Lampen. Display C: - Zeigt die gewählte Motorgeschwindigkeit
an (von 1 bis 4); das Blinken der Zahl zeigt den Betrieb des Timers an. Das Einschalten bzw. Blinken des
mittleren Teiles deutet auf einen Filteralarm hin. Taste D: Vermindern der Motorgeschwindigkeit / Anhalten /
Reset. Die Motorgeschwindigkeit wird bis auf Null vermindert (Anhalten). Drückt man diese Taste während der
Anzeige des Filteralarms, so erzielt man die Rückstellung (RESET) des Zählwerks der Betriebsstunden, das neu
anläuft. Taste E: Einschalten des Motors / Erhöhen der Motorgeschwindigkeit / TIMER. Durch Drücken dieser
Taste wird der Motor eingeschaltet (mit der letzten gewählten Geschwindigkeit). Durch erneutes Drücken erhöht
man die Motorgeschwindigkeit. Hält man die Taste einige Sekunden lang gedrückt, so aktiviert man den TIMER,
durch den der Motor nach 5 Minuten angehalten wird (gleichzeitig blinkt auf dem Display die der gewählten
Geschwindigkeit entsprechende Nummer). Der Timer bleibt bei Ändern der Motorgeschwindigkeit in Betrieb und
kann durch erneutes Drücken der Taste ausgeschaltet werden.

Bedienelemente von Abb. 17

Taste A: Schaltet die Lichter ein/aus; wird sie circa 2" gedrückt gehalten, wenn der Filteralarm aktiv ist, stellt sie die
Stundenzählung zurück. Taste B: Aktiviert / deaktiviert die Funktion “Automatisch”. Kontrollampe S -Filteralarm:
Leuchtet die Kontrollampe auf, bedeutet dies, daß 30 Betriebsstunden vergangen sind; sie bleibt 30" lang eingeschaltet.
Wenn die Kontrollampe S blinkt, bedeutet dies, daß circa 120 Betriebsstunden vergangen sind. Die Filterrückstellung
wird nur bei abgeschaltetem Motor bei der manuellen sowie automatischen Betriebsart angezeigt.

Automatischer Betrieb mit Sensor:

Durch Betätigung der Taste B wird der automatische Betrieb aktiviert, der durch das Aufleuchten der zutreffenden
LED angezeigt wird. Blinkt die LED, wartet der Sensor auf die Daten.
Änderung der Sensorempfindlichkeit:
Bei manueller Betriebsart und ausgeschaltetem Motor gleichzeitig auf die Tasten B und C drücken. Nun wird durch
das Aufleuchten der LED C, D oder E die bereits eingestellte Empfindlichkeit angezeigt. Zum Einstellen der
gewünschten Empfindlichkeit eine der Tasten C, D, E ((min, Med. MAX) betätigen. Zum Speichern erneut auf die Taste
B drücken.
Durch die nochmalige Betätigung der Taste B erfolgt die Einstellung auf den manuellen Betrieb.

Betriebsweise als herkömmliche Abzugshaube:

Bei automatischer Betriebsart auf die Taste B drücken. Somit erfolgt der Übergang auf die manuelle Betriebsart und
die LED B erlischt.
Durch Betätigung einer der Tasten C, D, E läuft der Motor jeweils mit 1., 2. und 3. Geschwindigkeit an. Wird dieselbe
Taste 2" lang gedrückt gehalten, schaltet der Motor ab.

Fettfilter: Die Fettfilter müssen in regelmäßigen Abständen sorgfältig gereinigt werden. Auf der Haube wird
durch den “Alarm Fettfilter” angezeigt, wann eine Reinigung der Fettfilter erforderlich ist (nach etwa 30
Betriebsstunden). Auf dem Display (C) blinkt oder leuchtet der mittlere Teil auf. Die Fettfilter sind in jedem Fall,
abhängig vom Gebrauch, durchschnittlich alle 2 Monate zu reinigen. Entfernung der Filter: Den Halter in der
Nähe des Griffs nach innen drücken und den Filter nach unten ziehen (Abb. 3/4). Die Filter mit einem neutralen
Reiniger waschen.

Kohlefilter: Wird die Haube als Umluftversion installiert und verwendet, so müssen in regelmäßigen
Zeitabständen die Kohlefilter ersetzt werden. Auf der Haube wird durch den “Alarm Kohlefilter” angezeigt, wann
diese ersetzt werden müssen (nach etwa 120 Betriebsstunden). Diese geschieht durch Blinken des mittleren
Teiles des Displays (C). Die Kohlefilter sind in jedem Fall, abhängig vom Gebrauch, durchschnittlich alle 6 Monate
zu ersetzen.Ersatz der Kohlefilter: Wird ein Gerät in Filterversion eingesetzt, so müssen die Kohlefilter ersetzt

werden: Den Festhalter nach innen drücken (Abb. 15) und nach unten drehen, bis die beiden Filterzungen aus
ihrem Sitz entfernt werden können.

ACHTUNG : Bei einem Stromausfall wird das Zählwerk der Betriebsstunden (gültig für die Reinigung
der Filter) rückgestellt.

Beleuchtung (Abb. 18): Zur Entfernung der Halogenbirnen ist die Fassung entgegen dem Uhrzeigersinn zu

drehen. Setzen Sie Ersatzbirnen desselben Typs ein. ACHTUNG: Glaskolben nicht mit bloßen Händen anfassen.
Falls die Halogenlampen nach dem Auswechseln nicht funktionieren, das Gerät abkühlen lassen und anschließend
die Versorgung ein paar Sekunden lang unterbrechen.

FRANCAIS

DESCRIPTION

L'appareil peut être en version recyclage, en version aspirante, ou en version avec moteur extérieur. Dans la version
Recyclage (Fig. 1), l’air et les vapeurs convoyés par l’appareil sont épurés par les filtres à charbons et remis en circulation
à travers les grilles latérales d’aération du tuyau. ATTENTION: Pour la version Recyclage utiliser les filtres à charbons
et un déflecteur placé dans la partie haute du conduit permettant la circulation de l’air dans le local (Fig. 1A). Dans la
version Aspirante (Fig. 2), les vapeurs et les odeurs de la cuisine sont convoyées directement à l’extérieur par un tuyau
d’évacuation à travers la paroi/plafond. Il n’est donc pas nécessaire d’utiliser les filtres à charbons. Dans la version
avec moteur extérieur (Fig. 3) l'appareil doit être relié à un moteur extérieur séparée. Il sert de base d'installation
d'évacuation de l'air. Employer uniquement les moteurs proposés dans le catalogue original.

INSTALLATION

Avant de procéder aux opérations de montage, pour manoeuvrer plus aisément l’appareil, démontez les filtres à graisse:
à l'aide de la poignée, pousser l’arrêt vers l’intérieur et tirer le filtre vers le bas (Fig. 4).

Fixation murale (Fig. 5): En utilisant le gabarit de perçage spécial faites les trous dans le mur. Comme indiqué au chapitre
«Attention», ne pas oublier que la distance entre le bord inférieur de la hotte et le plan de cuisson doit être au minimum
de 650 mm. Fixer le support métallique (B) au mur à l’aide des vis et des chevilles (support, vis et chevilles sont fournis
en équipement). Utiliser les deux petits triangles découpés sur le support afin de le placer exactement le long de l’axe

vertical de la hotte. Ensuite, accrocher la hotte au support. Régler la position horizontale de l’appareil en déplaçant la
hotte vers la droite ou vers la gauche suivant les exigences d’alignement des meubles suspendus. S’il faut aussi régler
la hotte en hauteur, agir sur les vis (V) de réglage (fournies en équipement). Après avoir réglé, fixer définitivement la hotte
à l’aide de 4 autres vis (M): tracer sur le mur l’emplacement des 4 trous à percer, décrocher la hotte et percer les trous
(diamètre 8 mm) ; ensuite utiliser les chevilles et les vis fournies en équipement pour la fixation définitive.

Fixation avec panneau arrière (Fig. 6): Le panneau arrière sera placé contre le mur, dans la partie supérieure de la
table de cuisson. Appuyez le bord inférieur du panneau derrière la table de cuisson et ancrez le bord supérieur au mur
par les deux trous prévus dans le panneau, en y introduisant les vis et les chevilles fournis (A). La fixation de l’appareil
au panneau arrière a lieu de la façon que la fixation murale, en utilisant le support métallique fourni en équipement (B),

ainsi que les vis et les chevilles fournies avec le panneau.

Monter la plaque de l’installation électrique en la fixant avec 3 vis et 2 rondelles métalliques (Fig. 7).
Fixation des tuyaux télescopiques:

Conditions essentielles pour le montage: – Prévoyez l’alimentation électrique à l’intérieur du tuyau télescopique. – Si
l'appareil doit être installé en version Aspirante ou en version avec moteur extérieur, prévoyer le trou d’évacuation de
l’air.
Pour obtenir des conditions optimales, vous devez, pour ce qui concerne la version aspirante et la version avec moteur
extérieur, employer un tuyau d’évacuation qui ait: une longueur suffisante, le moins de courbes possible (l'angle
maximum des courbes ne doit pas dépasser 90°), soit fait d'une matière approuvée par la loi (qui peut varier selon les
Etats), partie interne le plus lisse possible. De plus, nous vous conseillons d’éviter des changements brusques de section
du tuyau (diamètre conseillé: 150 mm).
Réglez la largeur de l’étrier du support (W) du tuyau télescopique au moyen des vis A indiquées dans la Fig. 8. Puis
fixez-le successivement au plafond, au moyen des chevilles et des vis qui vous sont fournies, en faisant de sorte qu’il
soit dans l’axe de votre hotte. Pour la version recyclage, les grilles d’évacua-tion de l’air doivent être positionnées dans
la partie haute (Fig. 9). Pour la version aspirante retournez le tuyau supérieur de façon à ce que les grilles d'évacuation
d'air soit dans la partie du bas (Fig. 10).
Version aspirante et version avec moteur extérieur: Raccordez la bride de la hotte au trou d’éva-cuation sur le
mur/plafond, au moyen d’un tuyau flexible.
Seulement pour la version avec moteur extérieur (Fig. 11): faire la connexion électrique entre le moteur extérieur
et la hotte en utilisant les plaques de jonction appropriées: enlever l'élément A et le couvercle B de la boîte
de connexion; fixer le cable de raccordement du moteur à la plaque de jonction C. Remonter l'élément A et le
couvercle B de la boîte de connexion; l'autre extrémité du câble doit être fixée à la plaque de jonction du moteur
extérieur. Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation.
Installer les tuyaux télescopiques en les appuyant sur la hotte ; soulever le tuyau supérieur jusqu’au plafond et le fixer

à l’aide des 2 vis (G) – Fig. 12.
Versione recyclage: Fixer le déflecteur au tuyau supérieur à l’aide des 4 vis (fournies en équipement) - Fig. 13; raccorder
un tuyau souple, de 125 de diamètre, au déflecteur. Monter la réduction (en équipement) sur la hotte en face du point
de sortie de l’air (Fig. 14). Prendre les 2 tuyaux télescopiques assemblés et les poser sur la hotte ; soulever le tuyau
supérieur jusqu’au plafond et le fixer à l’aide des 2 vis (G) – Fig. 12. Soulever le tuyau inférieur, en le bloquant avec
un ruban adhésif et raccorder le tuyau souple à la réduction de la hotte. Effectuez le raccordement électrique de la hotte
au moyen du câble d'alimentation. Redescendre le tuyau inférieur en le posant sur la hotte. Installer le filtre à charbon
en enfilant les 2 languettes du filtre dans le logement prévu à cet effet (Fig. 15) et en le faisant tourner vers le haut.

FONCTIONNEMENT

FONCTIONNEMENT AUTOMATIQUE AVEC CAPTEUR:

Référence Figure 16. Touche A : allume / éteint l’éclairage. Touche B : active / désactive la fonction
“Automatique”. En activant cette fonction, la lettre “A” apparaît sur l’afficheur C, et la vitesse du moteur
augmente ou diminue automatiquement en fonction des fumées, des odeurs et des gaz présents dans la
cuisine. Afficheur C : - signale le fonctionnement automatique du capteur (en visualisant la lettre “A”);- indique
la vitesse du moteur sélectionnée automatiquement par le capteur; - signale l’alarme filtres quand le segment
central est allumé de manière fixe ou clignotante. Touche D : diminue la vitesse du moteur / Remise à zéro;
diminue la vitesse du moteur jusque zéro (arrêt), cependant ,après environ 1 minute, la hotte se remet en
fonction automatique, à la vitesse déterminée par le capteur. En appuyant sur la touche pendant l’affichage
de l’alarme filtres, on effectue la Remise à zéro et le comptage des heures redémarre. Touche E : augmente
la vitesse du moteur; cependant, après environ 1 minute, la hotte est de nouveau activée en fonctionnement
automatique, à la vitesse déterminée par le capteur.

Modification de la sensibilité du capteur: il est possible de modifier la sensibilité du capteur en agissant
de la façon suivante:

- arrêter la hotte en appuyant sur la touche B. - Appuyer en même temps sur les touches D et E (l’afficheur
visualise l’indice de sensibilité du capteur). - En appuyant sur les touches D ou E, on augmente ou diminue
l’indice de sensibilité du capteur (1 : sensibilité minimum / 9: sensibilité maximum). - en cas de coupure de
l’alimentation électrique, le capteur fonctionne de nouveau avec sensibilité 5.

Attention: afin d’éviter d’endommager le capteur, ne pas utiliser des produits aux silicones à

proximité de la hotte!

FONCTIONNEMENT EN HOTTE TRADITIONNELLE:

Référence Figure 16. Touche A : allume / éteint l’éclairage. Afficheur C : - indique la vitesse du moteur
sélectionnée (de 1 à 4); - signale l’activation du Minuteur quand le chiffre clignote; - signale l’alarme filtres
quand le segment central est allumé de manière fixe ou clignotante.
/ Arrêt / Remise à zéro; diminue la vitesse du moteur jusqu’à zéro (arrêt). En appuyant sur la touche pendant
l’affichage de l’alarme filtres, on effectue la Remise à zéro et le comptage des heures redémarre. Touche E
: actionne le moteur / augmente la vitesse du moteur / Minuteur. En appuyant sur la touche, on actionne le
moteur (à la dernière vitesse sélectionnée); en appuyant encore dessus, on augmente la vitesse du moteur;
en maintenant la touche appuyée pendant quelques secondes, on active le Minuteur. Dans ce cas, le moteur
s’arrête après 5 minutes (en même temps, sur l’afficheur, le chiffre de la vitesse sélectionnée clignote); le
minuteur reste activé si l’on modifie la vitesse du moteur. Pour désactiver le Minuteur, appuyer de nouveau
sur la touche.

Commandes de la Fig. 17

Touche A: Allume / Éteint les lumières, si la touche reste enfoncée pendant environ 2" lorsque l’alarme des filtres est
active, le comptage des heures est réinitialisé. Touche B: Active / Désactive la fonction “Automatique”. Voyant S ­Alarme filtres: lorsque le voyant s’allume, cela indique que 30 h d’utilisation se sont écoulées, il demeure allumé
pendant 30", quand le voyant S clignote, cela veut dire qu’environ 120 h de fonctionnement se sont écoulées. La
réinitialisation des filtres est mise en évidence uniquement le moteur à l’arrêt, aussi bien en mode manuel qu’en
automatique.

Fonctionnement automatique avec capteur:

Si on appuie sur la touche B, la fonction automatique est activée, cette dernière est mise en évidence par l’allumage
de la DEL correspondante; le clignotement de la DEL B signifie que le capteur est dans l’attente de données.
Modification de la sensibilité du capteur:
Pendant qu’on est prévus en mode manuel et le moteur à l’arrêt, appuyer en même temps sur les touches B et C, ce
qui fera allumer les DEL C, D, ou E qui mettront en évidence la sensibilité déjà programmée, dans ces conditions pour
entrer la sensibilité souhaitée, appuyer sur l’une des touches C, D, E (Minimum, Moyenne, Maximum); appuyer à
nouveau sur la touche B pour la mémoriser.
En enfonçant à nouveau la touche B, s’active le mode manuel.

Fonctionnement comme hotte traditionnelle:

Si on est prévus en mode automatique, appuyer sur la touche B, de cette façon on passe au mode manuel et la Del
B s’éteint.
Si on enfonce l’une des touches C, D, E, le moteur démarre respectivement en 1ère, 2e et 3e vitesse; en tenant la
même touche enfoncée pendant 2", le moteur s’arrête.

Touche D : diminue la vitesse du moteur
