Инструкция по эксплуатации
Вытяжка
CMD 64 CMD 94
Уважаемые господа!
Доводим до Вашего сведения, что данное изделие сертифицировано на соответствие требованиям безопасности органом по сертификации промышленной продукции «РОСТЕСТ#МОСКВА».
В соответствии с Постановлением Правительства Российской Феде# рации № 720 от 16.06.1997 г. производитель должен определить срок службы выпускаемых им изделий.
Срок службы наших изделий, при условии их нормальной эксплуатации в домашних условиях с соблюдением всех требований, содержащихся в Инструкции по эксплуатации, в зависимости от типа изделия состав# ляет от 7 до 15 лет, а именно:
Стиральные машины от 7 до 10 лет Посудомоечные машины от 7 до 10 лет Холодильники от 7 до 15 лет Плиты от 10 до 15 лет Пылесосы (все типы) от 7 до 10 лет Воздухоочистители от 7 до 10 лет
Часть срока службы, соответствующая тому, что в международной прак# тике известно как срок гарантии, составляет двенадцать месяцев. Данное положение действительно для всех торговых марок, входящих в Группу (Candy, Hoover, Zerowatt, Rosieres, Iberna, Otsein, Kelvinator).
Фирмаизготовитель не несет ответственности за ошибки печати, которые могут содержаться в инструкциях, и оставляет за собой право улучшения качества собственных изделий, сохраняя неизменными основные технические характеристики.
КАНДИ ЭЛЕТТРОДОМЕСТИЧИ
Бругерио (Милан)
ПРЕДУПРЕЖДЕНИЕ
Минимальное расстояние между рабо чей поверхностью плиты и нижним кра ем вытяжки должно быть 65 см. Если ин струкции по установке варочной повер хности предусматривают большее рас стояние, это требование должно быть соблюдено.
Вытягиваемый воздух нельзя направ лять в дымоходы, через которые выво дятся отработанный воздух и пары от ус тановок, в которых используется иной, нежели электрический, тип энергии (си стемы центрального отопления, термо сифоны, водонагреватели и т.д.).
Для вывода отработанного воздуха тре буется соблюдать установленные нор мы. Кроме того, отработанный воздух не следует выводить наружу через полос ти в стене, если только таковые полости не сконструированы специально для этих целей.
Надлежащим образом проветривайте помещение, если в нем одновременно работают вытяжка и аппараты, исполь зующие неэлектрические виды энергии (газовые, масляные, угольные печи), поскольку колпак, вытягивая воздух, может создать отрицательное давление в помещении. Отрицательное давление в помещении не должно превышать 0,04 мбар, иначе может так случится, что бу дет всосан использованный газ от источ ника тепла. Важно, чтобы помещение было оборудовано надлежащей венти ляционной системой для обеспечения притока свежего воздуха.
Ознакомьтесь с техническими характе ристиками, указанными на шильдике внутри аппарата; если на шильдике есть символ ( ), это значит, что аппарат име ет такие конструкционные особенности, которые позволяют отнести его техни чески к классу изоляции II и, следова тельно, его можно не заземлять.
Ознакомьтесь с техническими харак теристиками, указанными на шиль дике внутри аппарата; если на шиль дике НЕТ символа ( ), это значит: ВНИМАНИЕ: этот аппарат необходи мо заземлять.
При подключении аппарата к электросе ти нужно убедиться, что розетка имеет заземление.
При подключении аппарата к электросе ти нужно убедиться, что напряжение со ответствует значениям, указанным на шильдике внутри аппарата. Если у Ваше го аппарата отсутствует сетевой шнур и вилка, либо иное устройство, которое обеспечивает полное отключение от сети, с расстоянием между разъемами не менее 3 мм, тогда необходимо обя зательно предусмотреть систему отклю чения от электросети при установке ап парата. Если Ваш аппарат имеет сете вой шнур и вилку, устанавливать аппа рат следует так, чтобы вилка была легко доступна.
Перед чисткой или ремонтом аппарат следует отключать от сети.
ЭКСПЛУАТАЦИЯ
Следует избегать использования легко воспламеняющихся материалов вблизи аппарата.
При приготовлении во фритюре с боль шим количеством масла и жира не за бывайте об опасности возникновения пожара. Особенно опасно по своим го рючим свойствам уже использованное масло. Не пользуйтесь открытыми элек трическими грилями.
Во избежание возможного возгорания строго выполняйте инструкции по очис тке сажеулавливающих фильтров, а так же своевременно удаляйте частицы жира с самого аппарата.
УХОД И ОЧИСТКА
Тщательная и своевременная чистка га рантирует эффективную продолжитель ную работу аппарата.
Удалять частицы жира с аппарата сле дует периодически по мере необходи мости (по крайней мере, раз в 2 меся ца). Не используйте коррозионные или абразивные моющие средства. Для чи стки корпуса окрашенного аппарата пользуйтесь мягкой влажной тряпкой и нейтральным моющим средством. Для чистки аппаратов из нержавеющей ста ли, меди или латуни рекомендуется ис пользовать специальные средства, при этом следовать инструкциям на эти средства. Для чистки внутренней части аппарата пользуйтесь мягкой тряпкой/ кистью, смоченной в спирте.
ОПИСАНИЕ

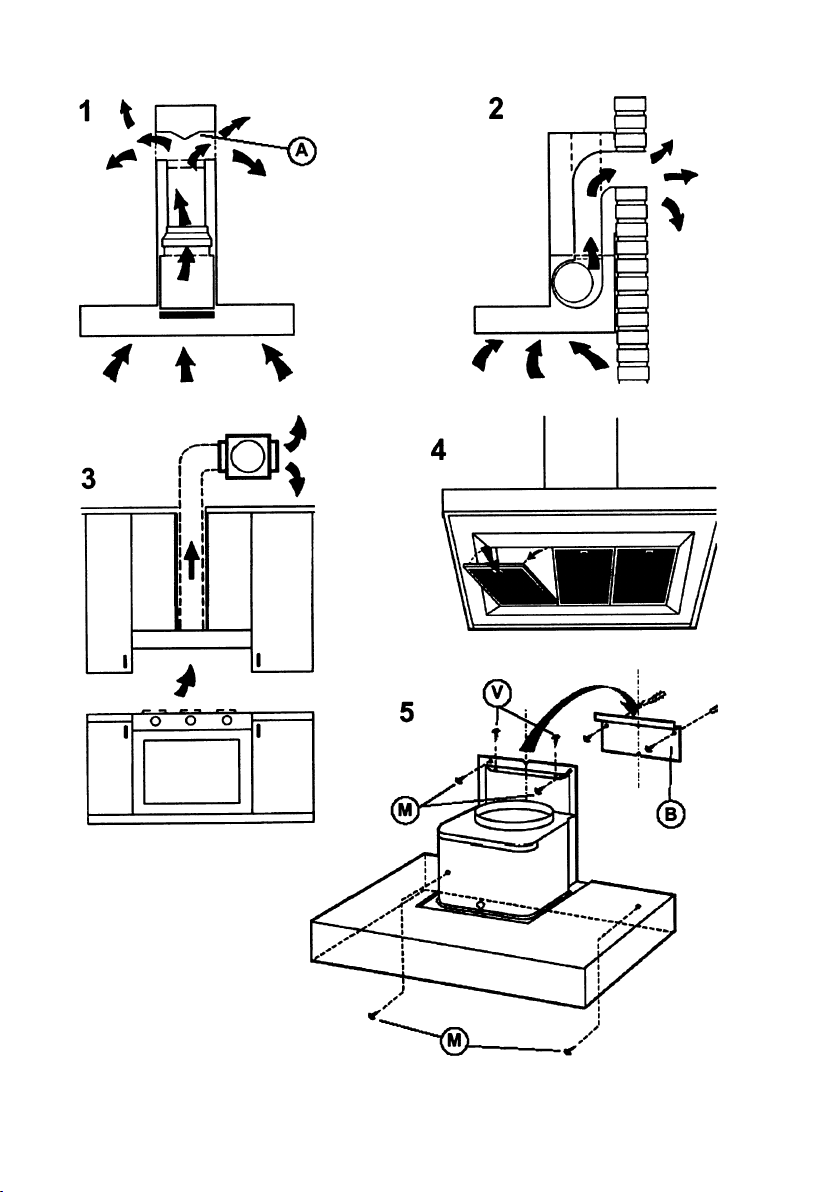

Установка вытяжки может быть произведе на в трех различных конфигурациях: просто фильтрация, конфигурация с вытяжкой, вы тяжка с внешним мотором. Вариант с фильтрацией (рис.1): вытяжка засасывает воздух и пар, пропускает этот воздух через угольные фильтры, после чего очищенный воздух поступает через боковые решетки в помещение. ВНИМАНИЕ: для варианта с фильтрацией нужны угольные фильтры и дефлектор для воздуха, который располагается в передней части трубы и обеспечивает рециркуляцию воздуха в по мещении (рис. 1 А). Вариант с вытяжкой (рис. 2): вытяжной кол пак засасывает насыщенный запахами и паром воздух из кухни, и выпускает его че рез дымоход в потолке или на стене из по мещения наружу. При таком варианте уголь ные фильтры не требуются. Вариант с выносным мотором (рис. 3): вы тяжной колпак соединен с вытяжным блоком, который располагается вне кухни, или даже снаружи здания; при этом сам аппарат слу жит в основном в качестве воздухозаборно го устройства. Рекомендуем использовать
только вытяжные блоки, предлагаемые в оригинальном каталоге.
УСТАНОВКА
Перед началом монтажа вытяжного колпака, для облегчения работы рекомендуется снять фильтры/сажеуловители. Для этого надо от жать специальный фиксатор, затем вытащить фильтр, направляя его чуть вниз (рис. 4).
Навешивание на стене (рис. 5):
Наметьте и просверлите отверстия на стене. Как уже указывалось в разделе «Предупреждения», нужно учитывать, что расстояние от нижней плоскости вы тяжного колпака до поверхности плиты должно быть не менее 650 мм.
Прикрутите металлический кронштейн (В) к стене, используя винты и дюбеля (кронштейны, винты и дюбеля поставля ются в комплекте). Используйте треу гольные отверстия, вырезанные на кронштейне, для выравнивания вытяж ки по вертикальной оси.
Теперь навесьте колпак на кронштейн. Выровняйте колпак по горизонтали, смещая его вправо и влево. Если Вам необходимо выровнять колпак по высо те, используйте специальные регулиру ющие винты (V) (в комплекте).
2
После того, как вытяжка окончательно выровнена, ее следует закрепить окон чательно при помощи четырех винтов (М): сделать на стене 4 отметки для от верстий, снять колпак и просверлить от верстия (диаметр 8 мм); для надежного крепления используйте винты и дюбеля, поставляемые в комплекте.

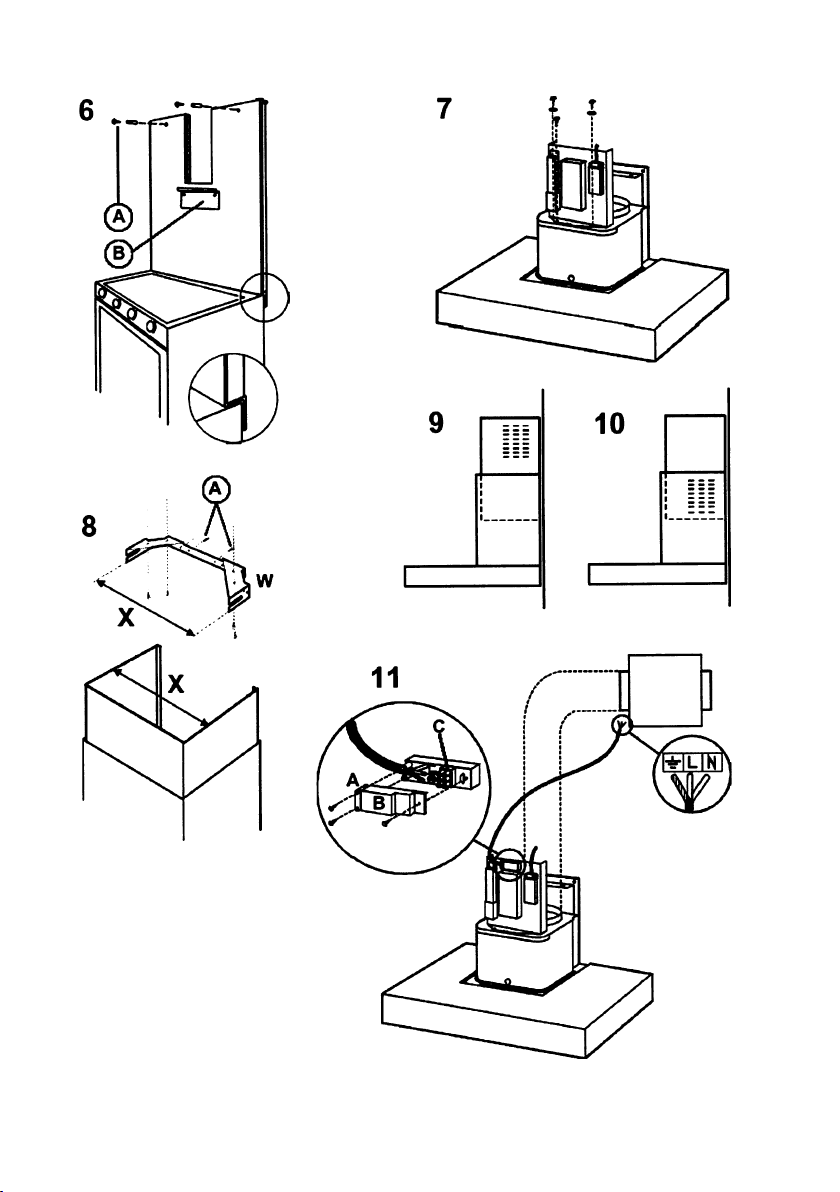

Навешивание на стене с задней панелью (рис. 6):
Задняя металлическая панель крепится к стене вровень с верхней плоскостью плиты. Для этого установите нижний край панели чуть ниже плоскости плиты, при крутите верхний край панели к стене че рез имеющиеся отверстия при помощи винтов и дюбелей (А) (в комплекте).
Крепление аппарата к панели осуществ ляется тем же способом, что и к стене при помощи кронштейнов, прилагаемых к колпаку (В), винтов и дюбелей, прила гаемых к панели.
Установите пластину с электричес кими устройствами, закрепив ее при
помощи 3 винтов и 2 металлических шайб (рис.7).
Установка выдвижных труб
Перед началом монтажа необходимо обес печить следующее:
Подвод электропитания не должен вы ходить за размеры декоративной трубы.
Если вы устанавливаете вытяжной кол пак в конфигурации «Вытяжка» или с внешним мотором, необходимо иметь отверстие для дымохода.
Для наилучшей работы в конфигурации «Вы тяжка» или с внешним мотором, гибкий ды моход должен отвечать следующим требо ваниям:
минимально необходимая длина;
минимально возможное количество из гибов (максимальный угол не более 90°);
соответствующий нормам материал (госстандарты);
как можно более гладкая внутренняя по верхность дымохода. Кроме того, жела тельно избегать резких перепадов сече ния дымохода (рекомендуемый диа метр: 150 мм).
Установите ширину кронштейна (W) для выдвижной трубы при помощи винтов (А) как показано на рис. 8.
Далее при помощи винтов и дюбелей, поставляемых в комплекте, прикрепите к потолку верхний кронштейн для фик сации выдвижной трубы, таким обра зом, чтобы труба была выровнена по оси с самой вытяжкой.
При конфигурации «Фильтрация» возду хозаборные решетки должны устанавли ваться в верхнем положении (рис. 9). При конфигурации «Вытяжка» верхнюю трубу следует перевернуть таким обра зом, чтобы вытяжные решетки оказа лись в нижнем положении (рис. 10).
Вариант установки с вытяжкой или с внешним мотором
Соедините фланец вытяжного колпака с от верстием в стене/потолке при помощи гиб кого дымохода. При конфигурации с вне шним мотором (рис. 11):
выполните электрическое соединение вытяжного колпака с внешним блоком, используя специальный клеммник:
снимите фиксатор А и крышку В от со единительной коробки;
подсоедините соединительный кабель к клеммнику С;
установите фиксатор А и крышку В;
другой конец кабеля подсоедините к клеммнику внешнего блока.

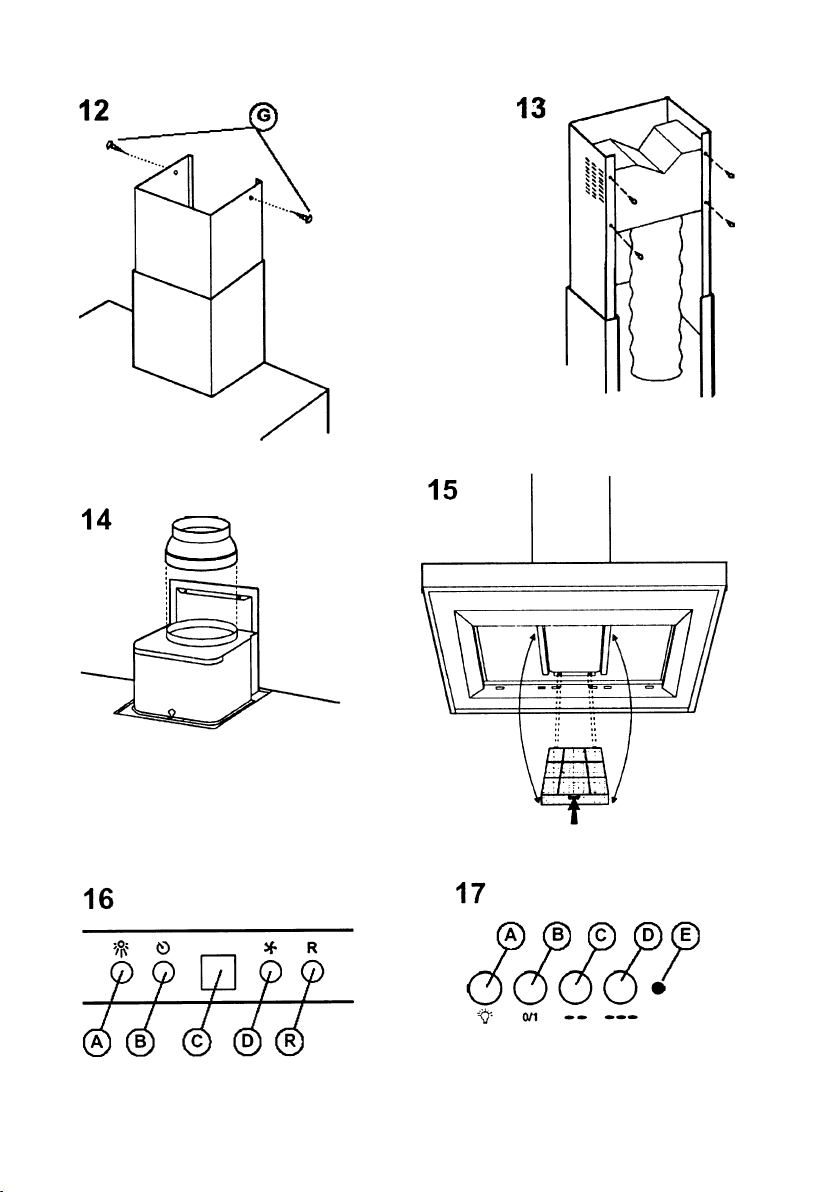

Подключите к электрической сети при помо щи шнура. Установите выдвижные трубы на корпус; выдвиньте верхнюю трубу до потол ка, закрепив ее двумя винтами (G) (рис. 12).
Версия «Фильтрация»
Закрепите дефлектор на верхней трубе с помощью 4 специальных винтов (в комп лекте) (рис.13); подсоедините к дефлек тору гибкий дымоход диаметром 125 мм.
Установите на отверстии вытяжки пере ходник (в комплекте) (рис. 14). Вставьте 2 выдвижные трубы; выдвиньте верхнюю трубу до самого потолка, после чего зак репите ее двумя винтами (G) (рис. 12).
Выдвиньте нижнюю трубу вверх и вре менно зафиксируйте ее при помощи липкой ленты на переходнике.
Произведите подключение к электри ческой сети при помощи шнура.
Выдвиньте вниз нижнюю трубу до кор пуса вытяжки.
Установите угольный фильтр – для это го два язычка нужно установить в соот ветствующие пазы (рис. 15), после чего поднимите и зафиксируйте фильтр.
ФУНКЦИОНИРОВАНИЕ
В зависимости от конфигурации аппарат имеет следующие кнопки управления:
Кнопки на рис. 16:
Кнопка А: включение/выключение света. Кнопка В: включает/выключает ТАЙМЕР:
нажав один раз, включается таймер, после чего мотор останавливается через 5 минут (одновременно на дисплее появляется ско рость мотора); при изменении скорости мотора таймер продолжает работать.
Дисплей С: показывает скорость мотора (от 1 до 4); если скорость мигает, значит таймер включен; если центральный сегмент горит или мигает, нужно проверить фильтры.
Кнопка D: включает мотор (на той скорос ти, на которой он был остановлен): нажимая эту кнопку можно установить скорость пос ледовательно с 1 до 4; удерживая кнопку в течение 2 секунд можно остановить мотор.
Кнопка R: переустановка индикатора филь тров; когда появляется сигнал предупреж дения о фильтрах (при этом на дисплее за горается центральный сегмент) – необходи мо очистить сажеулавливающие решетки (через 30 ч работы); если же центральный сегмент на дисплее мигает, то надо очистить сажеулавливающие решетки и заменить угольные фильтры (через 120 ч работы).
Понятно, что если Ваша вытяжка не фильт рующей конфигурации, то есть у нее нет угольного фильтра, Вам нужно только очис тить сажеулавливающие решетки, горит ли или мигает сегмент на дисплее. Сигнал о фильтрах появляется при выключенном мо торе и виден в течение 30". Для запуска от счета времени необходимо удерживать кнопку в течение 2 секунд во время появле ния сигнала предупреждения.
Кнопки на рис.17:
Кнопка А: включение/выключение света; Кнопка В: включение/выключение мотора
на I скорости;
Кнопка С: II скорость; Кнопка D: III скорость; Кнопка Е: индикатор работающего мотора

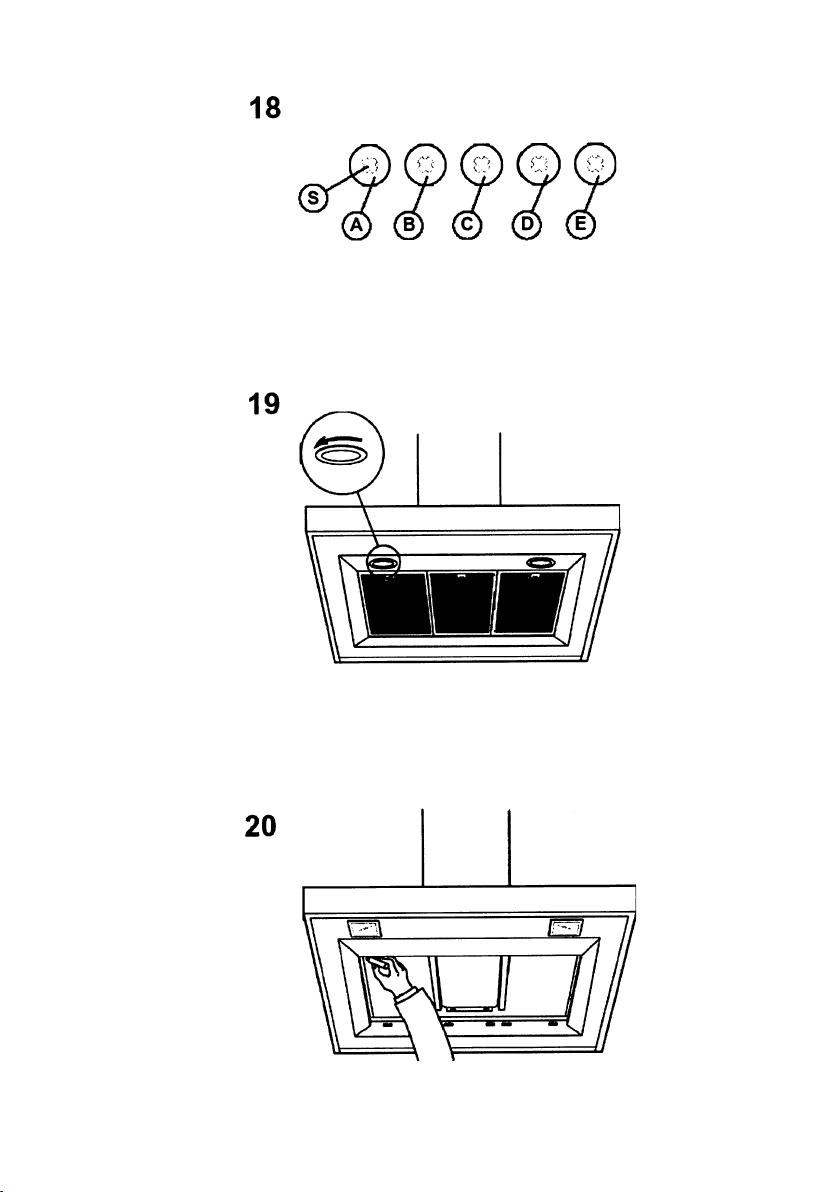

Кнопки на рис.18:
Кнопка А: включение/выключение света;
через каждые 30 часов работы соответству ющий индикатор (S) зажигается, показывая, что пора очистить сажеулавливающие ре шетки; через каждые 120 часов работы со ответствующий индикатор (S) мигает, пока
3
