Page 1
REFRIGERATEUR ENCASTRABLE
FR
Page 2
1
Cher client,
Cette notice contient des informations importantes relatives à l'installation, à
l'utilisation et à la maintenance de votre nouveau réfrigérateur. Nous vous
recommandons de la lire attentivement de manière à optimiser l'utilisation de votre
appareil en toute sécurité.
Conservez ce document et n'oubliez pas de le confier à l'acquéreur en cas de
revente.
Veuillez noter que pour une meilleure lecture de cette notice, les principes de
fonctionnement importants sont précédés par les termes Important !, Attention !
Ces termes sont destinés à vous alerter sur l’importance d’une information pour votre
sécurité. Assurez-vous d’avoir bien compris tous les avertissements signalés dans
cette notice.
FR
Page 3
2
Sommaire
Important ! Instructions de sécurité 3
Comment enlever le packaging de protection 4
Installation de votre appareil 5
Encastrement de votre appareil 5
Inversion du sens d’ouverture des portes 6
Comment positionner votre appareil 7
Description de l’appareil 8
Démarrer et régler la température 8
Aménagement intérieur 9
Comment nettoyer votre appareil 10
Conseils divers 10
Dysfonctionnements éventuels 11
Changer l’ampoule 12
Bruits pendant le fonctionnement 12
Normes 12
Mise hors d’usage de l’appareil 12
FR
Page 4
3
IMPORTANT : INSTRUCTIONS DE SECURITE
Ces avertissements vous sont donnés dans la cadre de votre sécurité. Assurezvous d'avoir tout compris avant d'installer et d'utiliser votre appareil. N'hésitez pas à
contacter votre revendeur si un doute relatif à la compréhension de ces
avertissements subsiste.
Usage habituel :
Cet appareil est exclusivement destiné à un usage domestique dans le cadre de la
conservation de produits alimentaires comestibles à basse température. Si le
réfrigérateur est utilisé à d'autres fins, tel que dans un cadre commercial, ou mal
utilisé, le constructeur ne peut être tenu responsable des dommages
éventuellement causés.
Pour des raisons de sécurité, ne cherchez en aucun cas à modifier les paramètres
techniques de votre appareil.
Avant toute utilisation :
Après avoir déballé votre appareil, vérifiez son bon état. Il ne doit en aucun cas être
branché s'il est endommagé. Signalez toute anomalie à votre revendeur.
Réfrigérant :
Le réfrigérant isobutane (R600a) est contenu dans le circuit de votre appareil. Il
s'agit d'un gaz naturel respectueux de l'environnement, qui est cependant
inflammable. Assurez-vous qu'aucun composant du circuit de réfrigération ne vienne
à être endommagé lors du transport ou de l'installation de l'appareil.
Si le circuit réfrigérant venait à être endommagé :
- tenez l'appareil à l'écart de toutes flammes et sources inflammables;
- ventilez au maximum la pièce dans laquelle se trouve l'appareil.
/!\ Autres points d'alerte :
ATTENTION - Maintenir les ventilations ouvertes et libres de toute obstruction, à
l'extérieur comme à l'intérieur de l'appareil.
ATTENTION - N'utilisez aucun dispositif mécanique ou tout autre moyen en vue
d'accélérer le processus de dégivrage autre que ceux recommandés par le fabricant.
ATTENTION - N'endommagez pas le circuit de réfrigération.
ATTENTION - N'utilisez pas d'appareil électrique à l'intérieur des compartiments du
réfrigérateur.
ATTENTION - L'appareil ne doit pas être utilisé par les enfants sans la présence
d'un adulte.
ATTENTION - Les jeunes enfants doivent être surveillés afin qu'ils ne jouent pas
avec l'appareil.
FR
Page 5
4
ATTENTION - Ne vous débarrassez pas de votre appareil ailleurs que chez un
spécialiste autorisé. Retirez la porte avant de vous en débarrasser.
ATTENTION - Si le fil électrique est abîmé, il doit impérativement être remplacé par
le fabricant, un réparateur agréé ou une personne qualifiée dans le but d'éviter tout
danger.
ATTENTION – Gardez éloigné de l’appareil toute substance qui pourrait causer le
départ d’une étincelle.
Pour la sécurité des enfants :
L'emballage peut-être dangereux pour les enfants (risque de suffocation). Gardez-le
à l'écart des enfants!
Prenez vos dispositions pour mettre hors d'usage votre ancien appareil :
débranchez-les prises et les autres connections et retirez les vis s'il était fixé.
Assurez-vous que les enfants ne puissent pas s'enfermer dans l'appareil en jouant (il
y a un risque de suffocation) ou qu'ils ne puissent se mettre en danger, n'étant eux
mêmes pas toujours conscients des dangers des appareils électroménagers. Par
conséquent, il est très important que les parents surveillent de près leurs enfants s'ils
viennent à jouer avec l'appareil.
L'utilisation quotidienne :
Les composants contenant des gaz inflammables ou des liquides peuvent fuir à
basse température. Un risque d'explosion existe! Ne jamais mettre aucun produit
inflammable (comme des produits en spray), ni d'appareil électrique (ex : mixers, etc.)
dans votre réfrigérateur.
Avant de nettoyer votre appareil, pensez toujours à l'éteindre ou à le débrancher.
En cas de dysfonctionnement :
Si un dysfonctionnement apparaît, reportez-vous s'il vous plait en premier lieu à la
section "dysfonctionnements éventuels" de cette notice. Si les informations fournies
dans cette dernière ne suffisent pas, demandez de l'aide à votre revendeur.
N'entreprenez en aucun cas de réparer votre appareil vous même.
Comment enlever le packaging de protection?
L’appareil et l’aménagement intérieur sont protégés pour le transport.
Retirez l’adhésif qui se trouve sur les côtés droit et gauche de la porte. Vous pouvez
retirer tout reste d’adhésif en utilisant du White Spirit. Retirez tous les adhésifs et les
protections des pièces intérieures.
FR
Page 6
5
Installation de votre appareil
Avant d’installer votre appareil, veuillez lire attentivement et entièrement la
notice d’installation afin d’éviter tout problème.
Attention: pour éviter tout risqué dû à une mauvaise installation de l’appareil,
ce dernier doit être fixé selon les instructions présentées ci-dessous.
Encastrement
Dimensions d’encastrement
Hauteur mm min 1225
Profondeur mm min 550
Largeur mm min 560
Il est nécessaire que le caisson soit équipé
d’une niche d’aération aux dimensions
suivantes :
Profondeur 50mm
Largeur 540mm
Pour une aération appropriée, veuillez
suivre les indications ci-dessous sur le
dessin.
1. Placer l’appareil dans le caisson
jusqu’à ce que la lamelle (A) touché le
caisson.
2. Placer les joints entre l’appareil et le
caisson de la cuisine (seulement sur le
côté sans charnière)
FR
Page 7
6
3. Ouvrir la porte et pousser l’appareil
contre le côté du caisson de cuisine
oppose aux charnières de la cuisine.
Fixer l’appareil avec les 6 écrous
prévus à et effet dans le kit inclus dans
l’appareil. Repositionner la charnière
(D) dans sa position.
4. Positionnez les plaques de protection
(B) comme indiqué ci-dessous.
5. Séparez les parties A, B, C, D comme
montré dans le dessin ci-dessous.
6. Placez la glissière (A) sur le côté
intérieur de la porte de cuisine, aux
distances indiquées dans le dessin cidessous, et marquez les positions des
trous. Après avoir percé les trous, fixez
la glissière avec les vis fournies.
7. Placez le cache (C) sur la charnière (C)
jusqu’à ce qu’il se clipse.
8. Ouvrir la porte de l’appareil et la porte
de la cuisine à 90°C. Insérer la petite
pièce carrée (B) dans la charnière (A).
Poussez ensemble la porte de
l’appareil et celle de la cuisine et faîtez
les marques pour les trous comme
indiqué dans le dessin ci-dessous. Z
des trous de ij 2mm de diamètre à
FR
Page 8
7
8mm de la tranche de la porte. Placez
une nouvelle fois la petite pièce carrée
dans la charnière et fixez la avec les
vis fournies.
9. Afin d’aligner la porte de la cuisine,
aidez vous de l’ajustement des
encoches. A la fin de l’opération, il est
nécessaire de vérifier que la porte de
la cuisine ferme correctement.
10. Fixez le cache (D) sur la charnière (B)
jusqu’à ce qu’il se clipse.
FR
Page 9
8
INVERSION DU SENS D'OUVERTURE DES PORTES
Votre réfrigérateur vous est livré avec les charnières de la porte montées à
droite. Voici les instructions à suivre si vous désirez changer le sens
d'ouverture de la porte.
Attention!
Votre appareil ne doit pas être branché lorsque vous changez le sens
d'ouverture de la porte.
Penchez légèrement l’appareil vers l’arrière et appuyez-le contre un mur avec
précaution.
Dévissez la charnière de la porte et retirez les attaches de la charnière.
Ouvrir légèrement la porte et retirez-la de haut en bas.
Dévissez la charnière supérieure et vissez-la du côté opposé.
Placez la porte sur la charnière supérieure et fermez-la.
Vissez attentivement les attaches de la charnière sur le côté opposé en utilisant les
vis fournies.
Schéma d’encastrement
FR
Page 10
9
COMMENT POSITIONNER VOTRE APPAREIL?
L'appareil doit être placé dans une pièce sèche et bien ventilée. La
performance et la consommation d'énergie de votre appareil pouvant être
affectées par la température ambiante, assurez-vous que les conditions
suivantes sont bien réunies :
- ne pas exposer l'appareil aux rayons du soleil ;
- ne pas installer l'appareil à proximité d'un radiateur, d'un appareil de cuisson
ou de toute autre source de chaleur ;
- placer l'appareil dans un endroit où la température ambiante correspond à la
classe climatique de l'appareil. Vous pouvez trouver la classe climatique sur
la plaque de données de l'appareil située dans le coin en haut à gauche. La
table suivante résume cette classification climatique et la correspondance
avec la température ambiante :
Classe climatique Température ambiante
SN 10~32°C
N 16~32°C
ST 16~38°C
T 16~43°C
Cet appareil fonctionne de manière optimale dans la classe climatique SN à
ST.
Alimentation électrique
L'appareil est seulement compatible avec une prise de 220-240V, (50±1)Hz.
Cordon d'alimentation
Le fil ne doit pas être plié quand l'appareil est en service ni rallongé. Par
ailleurs, il est important de veiller à ce que le fil ne soit pas proche ou ne
touche pas le compresseur à l'arrière de l'appareil car il peut chauffer lorsqu'il
fonctionne et l'isolant peut ainsi s'altérer et provoquer une fuite électrique.
Protection de l'humidité
Il est nécessaire d'éviter de placer l'appareil dans une pièce où il y a un fort
taux d'humidité afin de minimiser la possibilité qu'une pièce métallique ne
rouille. Il est également impératif de veiller à ce que l'appareil ne soit pas
éclaboussé d'eau, cela pourrait impacter le pouvoir d'isolation et causer une
perte d'énergie.
La surface au sol
La surface sur laquelle le réfrigérateur est positionné doit être parfaitement
plate et solide. Il ne doit absolument pas être posé sur une surface instable.
Les pieds de l'appareil vous permettent d'ajuster sa hauteur à souhait.
Protection de la chaleur
Le réfrigérateur ne doit pas être exposé à une source de chaleur ni aux
rayons du soleil.
FR
Page 11
10
Eviter tout danger
Il est déconseillé de placer le réfrigérateur à proximité d'un quelconque
combustible tel que du gaz, de l'essence, de l'alcool… Ces derniers ne
doivent pas non plus être stockés dans votre appareil.
Déplacer l'appareil
Ne coucher pas l'appareil horizontalement ou à un angle inférieur à 45°
lorsque vous le déplacez.
Description de l’appareil

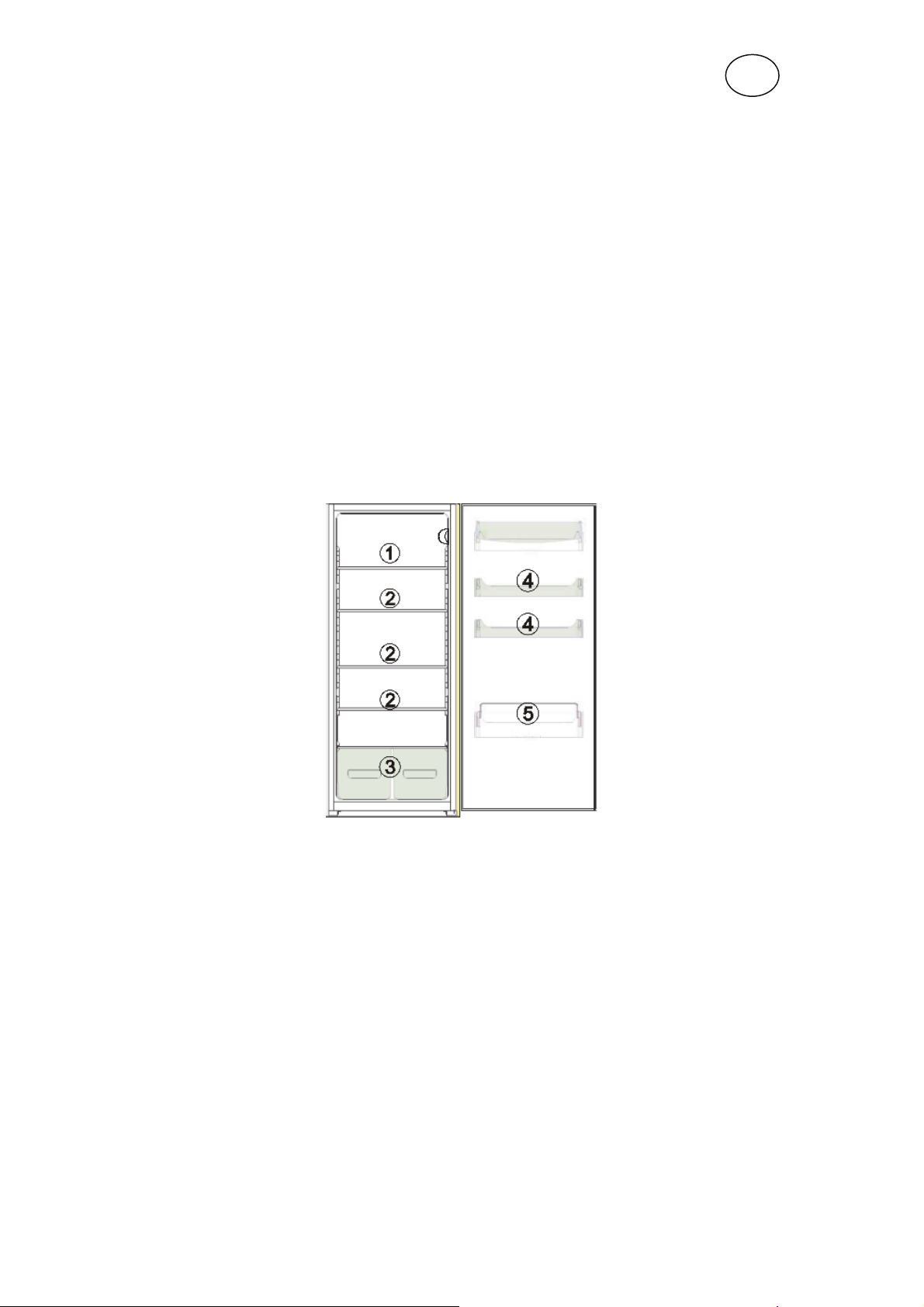

Vue de l’appareil
1. Balconnet supérieur avec couvercle (pour rangement beurre, fromage et oeufs)
2. Commandes de la température
3. Balconnets de porte
4. Etagères (clayettes)
5. Balconnet à bouteilles
6. Bacs à légumes
Démarrer et régler la température
Brancher la prise. Lorsque la porte du réfrigérateur est ouverte, la lampe interne
s’allume.
Le sélecteur de temperature est situé sur le côté droit du réfrigérateur.
Le réglage “0” signifie :
Eteint.
Tourner dans le sens des aiguilles d’une montre, la mise en route se fait
automatiquement.
Le réglage « 1 » signifie :
Le réglage de la température la plus haute.
Paramètre « 7 » signifie :
Le réglage de la température la plus basse.
Pour une température ambiante d’environ 16°, le réglage sur la position 1 devrait être
choisi. Pour une température ambiante d’environ 25°, sélectionnez la position 2. Si
vous désirez une température plus basse, sélectionnez les positions 3 ou 4.
FR
Page 12
11
Important!
Les températures ambiantes élevées (ie pendant les jours d’été) et un réglage sur
une basse température (position 6 ou 7) peut provoquer un fonctionnement continu
du compresseur.
La raison: lorsque la température ambiante est élevée, le compresseur doit
fonctionner de façon continue pour maintenir la basse température de l’appareil.
Aménagement intérieur
Clayettes
Divers clayettes en verre ou plastique sont fournis avec l’appareil (l’équipement se
fait en fonction des modèles).
Vous devriez toujours intégrer une grande clayette en verre au dessus des bacs à
légumes
La hauteur des clayettes peut être ajustée. Pour ce faire, tirez la clayette jusqu’à ce
que celle-ci puisse être abaissée ou soulevée et l’enlever.
Faire la manipulation inverse pour positionner la clayette à une hauteur différente.
Conseils sur le rangement des aliments
Votre réfrigérateur est destiné à conserver de la nourriture qui n’a pas besoin d’être
congelée. Les températures de chaque compartiment de votre appareil étant
différentes, nous vous conseillons de ranger vos aliments comme suit :
1/ Adapté aux plats cuisinés, denrées fraîches, yaourts
2/ Adapté aux plats préparés, pâtisserie
3/ Adapté aux fruits et légumes
4/ Pour le stockage des œufs et des fromages
5/ Adapté au stockage des bouteilles
Conseil :
Pensez toujours à couvrir et à bien emballer la nourriture qui se trouve dans votre
appareil.
Les emballages suivants conviennent à la conservation :
- sacs et pochettes hermétiques en polyéthylène
- les boîtes en plastique avec couvercle
- les sachets en plastique spécifiques
- feuilles d'aluminium
FR
Page 13
12
Mise en hors service de l’appareil.
Afin d’éteindre l’appareil, réglez la température sur la position « 0 ».
Si l’appareil est destine à ne pas être utilisé pour une période prolongée :
Retirez du réfrigérateur pour les emballages réfrigérés.
Eteindre l'appareil en réglant la température sur la position « 0 ».
Débrancher la prise et couper l’arrivée d’électricité.
Nettoyer soigneusement (voir le chapitre “Comment nettoyer votre appareil?”)
Laissez la porte ouverte pour éviter l’apparition d’odeurs de renfermé.
Comment nettoyer votre appareil ?
Pour des raisons d’hygiène, l’appareil, y compris les accessoires intérieurs, doit être
nettoyé régulièrement.
Attention!
L’appareil ne doit pas être connecté pendant le nettoyage car il y a danger
d’électrocution ! Avant de nettoyer l’appareil, éteindre l’appareil et débrancher la
prise (ou couper l’arrivée d’électricité).
Ne jamais nettoyer l’appareil avec un appareil à vapeur. L’humidité pourrait
endommager les composants électriques (risque d’électrocution). Les vapeurs
chaudes peuvent endommager les parties en plastique.
L’appareil doit être séché avant de le remettre en service.
Important!
> Les solvants organiques peuvent endommager les parties en plastique (par
exemple le jus de citron ou le jus d’une orange).
> Ne pas utiliser de nettoyants abrasifs.
> Retirez la nourriture du réfrigérateur. La placer dans un endroit frais, bien
enveloppée.
> Eteindre l’appareil et débrancher la prise ou couper l’arrivée d’électricité.
> Nettoyer l’appareil et les accessoires intérieurs avec un chiffon humide.
> Un nettoyant spécifique réfrigérateur peut être aussi utilisé.
> L’accumulation de poussière sur le condenseur induit une augmentation de la
consommation d’énergie.
C’est pour cette raison que nous vous recommandons de bien nettoyer le
condenseur situé à l’arrière de l’appareil une fois par an.
> Vérifiez régulièrement la gouttière d’évacuation d’eau située dans le fond du
réfrigérateur.
Nettoyez si cette dernière si elle est bouchée à l’aide de la pointe verte dans les
accessoires fournis avec l’appareil.
> Une fois que tout est sec, remettre l’appareil en service.
Conseils divers
Ne pas placer l'appareil à proximité des sources de chaleur comme une cuisinière,
un lave-vaisselle ou un radiateur. S'assurer que l'appareil est placé dans une pièce
qui soit bien ventilée de manière à ce que l'air soit renouvelé et circule correctement.
Eviter de laisser la porte ouverte trop longtemps et inutilement afin que l'air chaud
n'entre pas et que l'air froid ne s'échappe pas de l'appareil, ce qui serait source de
gaspillage d'énergie.S'assurer qu'aucun n'objet n'empêche la bonne fermeture de la
porte.
FR
Page 14
13
Dysfonctionnements éventuels
Important!
La réparation de l'appareil doit exclusivement être effectuée par les services d'une
personne qualifiée. Un réparateur non qualifié pourrait provoquer un danger pour les
utilisateurs. Si votre appareil a besoin d'être réparé, contactez votre revendeur.
PROBLEME CAUSE POSSIBLE SOLUTION
Vérifier qu'il est bien branché. Brancher l’appareil.
La prise est mal branchée. Brancher la prise.
Le fusible ou que le disjoncteur
ont sauté.
Vérifier le fusible et le
changer si besoin.
Le réfrigérateur ne
fonctionne pas
La prise électrique est
défectueuse.
Vous adresser à une
personne agréée.
L’appareil refroidit trop Le réglage de la température est
trop bas.
Changer la température pour
un réglage plus élevé.
La température n’est pas
correctement ajustée.
Veuillez regarder dans le
chapitre « Démarrer et régler
la température ».
La porte était ouverte pendant
une période prolongée.
N’ouvrir la porte que pour le
temps nécessaire.
Une large quantité de nourriture
tiède a été placée dans l’appareil
depuis les dernières 24h.
Régler la température à un
niveau plus bas.
La nourriture est tiède.
L’appareil se situe près d’une
source de chaleur.
Veuillez regarder dans le
chapitre «Installation de votre
appareil»
La lumière interne ne
fonctionne pas
L’ampoule est défectueuse. Veuillez regarder dans le
chapitre «Changer
l’ampoule»
L’appareil n’est pas à niveau. Réajuster les pieds
L’appareil touche le mur ou autre
chose.
Déplacer avec précaution
l’appareil.
Bruits inhabituels
Un composant, par exemple un
tuyau, à l’arrière de l’appareil
touche un autre partie de
l’appareil ou le mur.
Déplacer doucement
l’appareil ou si nécessaire
faire dévier le composant.
Le compresseur ne
démarre pas
automatiquement
immédiatement après avoir
réglé la température.
C’est normal. Le compresseur démarre
après un certain temps.
Apparition d’eau sur le sol
ou sur les étagères.
La gouttière d’évacuation de l’eau
est bouchée.
Veuillez regarder dans le
chapitre «Comment nettoyer
votre appareil ?»
Changer l’ampoule
Attention!
Avant de changer l’ampoule, éteindre l’appareil et le débrancher (ou couper l’arrivée
d’électricité).
Ampoule requise : 220-240 V, max. 15 W
Pour éteindre l’appareil, réglez la température sur la position « 0 ».
Débrancher la prise.
FR
Page 15
14
Pour changer l’ampoule, enlever les vis.
Presser sur le cache ampoule et l’enlever.
Changer l’ampoule défectueuse.
Replacer le cache ampoule et les vis.
Remettre l’appareil en service.
Bruits pendant le fonctionnement
Les bruits suivants sont caractéristiques des appareils réfrigérés :
« Click »
Dès que le compresseur démarre ou s’arrête de fonctionner, un « click » se fait
entendre.
« Ronronnement »
Dès que l’appareil est en fonctionnement, vous pouvez l’entendre « ronronner ».
« Barbotage »
Lorsque le liquide réfrigérant s’infiltre dans les tuyaux, vous pouvez entendre du
« barbotage » ou des bruits de dégagement de bulles.
« Clapotis »
Même après que le compresseur soit éteint, ce bruit de “clapotis” peut être audible
pendant un court moment.
Normes
Cet appareil est en accord avec les normes européennes suivantes :
-2006/95/EC faible voltage normes.
-2004/108/EC EMC Directive
Mise hors d’usage de l’appareil
Cet appareil ne doit pas être traité comme un déchet ménager. Il doit être rapporté
jusqu'à un point de recyclage des déchets électriques et électroniques en accord
avec la réglementation en vigueur (DEEE).
Le réfrigérant isobutane (R600a) est contenu dans le circuit de votre appareil. Il s'agit
d'un gaz naturel respectueux de l'environnement, qui est cependant inflammable.
Assurez-vous qu'aucun composant du circuit de réfrigération ne vienne à être
endommagé.
En vous assurant que ce produit est correctement recyclé, vous participez à la
prévention des conséquences négatives sur l’environnement et la santé publique qui
pourraient être causées par une mise au rebut inappropriée du produit.
FR
Loading...
