Page 1
IT
Guida pratica all’uso
CDPE 6655
LAVASTOVIGLIE
Page 2
Complimenti,
con l'acquisto di questo elettrodomestico Candy, Lei ha dimostrato di non accettare compromessi: Lei vuole il meglio.
Candy è lieta di proporLe questa nuova lavastoviglie, frutto di anni di ricerche e di esperienze maturate sul mercato, a
contatto diretto con i Consumatori.
Lei ha scelto la qualità, la durata e le elevate prestazioni che questa lavastoviglie Le offre.
Candy Le propone inoltre una vasta gamma di elettrodomestici:
lavatrici, lavastoviglie, lavasciuga, cucine, forni a microonde, forni e piani di cottura, frigoriferi e congelatori.
Chieda al Suo Rivenditore il catalogo completo dei prodotti Candy.
La preghiamo di leggere attentamente le avvertenze contenute nel presente libretto in quanto forniscono importanti indicazioni
riguardanti la sicurezza di installazione, d'uso, di manutenzione ed alcuni utili consigli per il migliore utilizzo della lavastoviglie.
Conservi con cura questo libretto per ogni ulteriore consultazione.
Servizio Assistenza Clienti
CERTIFICATO DI GARANZIA CONVENZIONALE: cosa fare?
Il Suo prodotto è garantito, alle condizioni e nei termini riportati sul certificato inserito nel prodotto ed in base alle previsioni del
decreto legislativo 24/02, nonché del decreto legislativo 6 settembre 2005, n. 206, per un periodo di 24 mesi decorrenti dalla
data di consegna del bene.
Così come riportato nei testi dei Decreti Legislativi citati, il certificato di garanzia dovrà essere da Lei conservato, debitamente
compilato, per essere mostrato al Servizio Assistenza Tecnica Autorizzato, in caso di necessità, unitamente ad un documento
fiscalmente valido rilasciato dal rivenditore al momento dell’acquisto (bolla di consegna, fattura, scontrino fiscale, altro) sul quale
siano indicati il nominativo del rivenditore, la data di consegna, gli estremi identificativi del prodotto ed il prezzo di cessione.
Resta pure inteso che, salvo prova contraria, poiché si presume che i difetti di conformità che si manifestano entro sei mesi
dalla consegna del bene esistessero già a tale data, a meno che tale ipotesi sia incompatibile con la natura del bene o con la
natura del difetto di conformità, il Servizio di Assistenza Tecnica Autorizzato, verificato il diritto all’intervento, lo effettuerà senza
addebitare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi. Per contro, nel successivo periodo di diciotto
mesi di vigenza della garanzia, sarà invece onere del consumatore che intenda fruire dei rimedi accordati dalla garanzia stessa
provare l’esistenza del difetto di conformità del bene sin dal momento della consegna; nel caso in cui il consumatore non fosse
in grado di fornire detta prova, non potranno essere applicate le condizioni di garanzia previste e pertanto il Servizio di
Assistenza Tecnica Autorizzato effettuerà l’intervento addebitando al consumatore tutti i costi relativi.
Le ricordiamo inoltre che sullo stesso certificato di garanzia convenzionale Lei troverà le informazioni ed i documenti
necessari per una copertura sino a 5 anni e così, in caso di guasto, non pagare il diritto fisso di intervento a domicilio, la
manodopera ed i ricambi.
Per qualsiasi informazione necessitasse, La preghiamo rivolgersi al numero telefonico del Servizio Clienti
ANOMALIE E MALFUNZIONAMENTI: a chi rivolgersi ?
Per qualsiasi necessità il centro assistenza autorizzato è a Sua completa disposizione per fornirLe i chiarimenti necessari;
comunque qualora il Suo prodotto presenti anomalie o mal funzionamenti, prima di rivolgersi al Servizio Assistenza
Autorizzato, consigliamo vivamente di effettuare i controlli indicati nel capitolo "Ricerca piccoli guasti".
UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA.
Qualora il problema dovesse persistere, componendo il “Numero Utile” sotto indicato, sarà messo in contatto direttamente
con il Servizio Assistenza Tecnica Autorizzato che opera nella Sua zona di residenza.
Attenzione:
la chiamata è a pagamento; il costo verrà comunicato, tramite messaggio vocale, dal Servizio clienti dell’operatore telefonico
utilizzato. Dettagli sono presenti sul sito internet www.candy.it.
MATRICOLADEL PRODOTTO. Dove si trova?
E’ indispensabile che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16
caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia oppure sulla targa matricola posta all'interno dello
sportello, sul bordo superiore destro. In questo modo Lei potrà contribuire ad evitare trasferte inutili del tecnico, risparmiando
oltretutto i relativi costi.
2
199 12 13 14
.
Page 3
INDICE
Norme generali di sicurezza
Installazione
Alimentazione Idrica
Caricare il sale
Regolazione del cesto superiore
Caricamento delle stoviglie
Informazioni per laboratori di prova
Caricamento detersivo
Tipi di detersivo
Caricamento brillantante
Pulizia filtri
Consigli pratici
Pulizia e manutenzione ordinaria
Descrizione dei comandi
Dati tecnici
Scelta dei programmi e funzioni particolari
Impianto di decalcificazione
Elenco dei programmi
Ricerca piccoli guasti
pag. 4
pag. 6
pag. 7
pag. 9
pag. 10
pag. 11
pag. 13
pag. 14
pag. 15
pag. 16
pag. 17
pag. 18
pag. 19
pag. 20
pag. 20
pag. 21
pag. 25
pag. 26
pag. 28
Fig. A
5
1
4
3
La preghiamo di leggere attentamente le avvertenze contenute nel presente libretto, in
quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d'uso,
di manutenzione ed alcuni utili consigli per utilizzare al meglio la propria nuova lavastoviglie.
Conservi con cura questo libretto per ogni ulteriore consultazione.
3
2
Page 4
NORME GENERALI DI
SICUREZZA
■ Questo apparecchio è destinato
ad un uso in ambienti domestici e
simili come per esempio:
scano i pericoli del suo utilizzo.
Evitare che i bambini giochino con
l’apparecchio o che si occupino
della sua pulizia e manutenzione
senza supervisione.
- nelle aree ristoro di negozi, uffici e
altri ambienti di lavoro;
- negli agriturismo;
- dai clienti negli hotels, motels e
altre aree residenziali simili;
- nei bed & breakfast.
Un utilizzo diverso da quello tipico
dell’ambiente domestico, come
l’uso professionale da parte di
esperti o di persone addestrate, è
escluso anche negli ambienti
sopra descritti.
Un utilizzo non coerente con quello riportato, può ridurre la vita del
prodotto e può invalidare la garanzia del costruttore.
Qualsiasi danno all’apparecchio o
ad altro, derivante da un uso
diverso da quello domestico
(anche quando l’apparecchio è
installato in un ambiente domestico), non sarà ammesso dal
costruttore in sede legale.
■ Questo apparecchio può essere
utilizzato da bambini di 8 anni e
oltre e da persone con capacità
fisiche, sensoriali o mentali ridotte
o con mancanza di esperienza e
di conoscenza a patto che siano
supervisionate o che siano date
loro istruzioni in merito all’utilizzo
sicuro dell’apparecchio e che capi-
■ I bambini dovrebbero essere
supervisionati per assicurarsi che
non giochino con l'apparecchio.
■ I bambini di età inferiore a 3 anni
devono essere tenuti lontano dalla
macchina, a meno che non vengano continuamente sorvegliati.
■ Qualora si rendesse necessaria la
sostituzione del cavo di alimentazione dell’apparecchio, rivolgersi
al Servizio di Assistenza Tecnica
Autorizzato.
■ L’apparecchio deve essere connesso alla rete idrica, solo con i
nuovi tubi di carico forniti in dotazione. I vecchi tubi di carico non
devono essere riutilizzati.
■ La pressione idrica deve essere
compresa tra un minimo di 0,08
MPa e un massimo di 0,8 MPa.
■ Nel caso si installi la macchina su
un pavimento ricoperto da tappeti
o con moquette, controllare che le
aperture di ventilazione alla base
dell'apparecchio non vengano
ostruite.
■ Dopo l’installazione, l’apparecchio
deve essere posizionato in modo
che la spina sia raggiungibile.
4
Page 5
■ Per il numero massimo di coperti
fare riferimento alla tabella "DATI
TECNICI".
ATTENZIONE!
Coltelli ed altri utensili con
l’estremità appuntite devono
essere collocati nel cesto con
le punte rivolte verso il basso
o in posizione orizzontale.
■ Non lasciare la porta aperta in
posizione orizzontale, al fine di
evitare potenziali pericoli (es.
inciampare).
■ Per ulteriori informazioni sul prodotto o per consultare la scheda
tecnica fare riferimento al sito
internet del produttore
■ In generale è sconsigliabile l'uso di
adattatori, prese multiple e/o prolunghe.
■ Non tirare il cavo di alimentazione,
o l'apparecchio stesso, per staccare la spina dalla presa di corrente.
■ Non esporre l'apparecchio ad
agenti atmosferici (pioggia, sole,
ecc.).
■ Appoggiarsi o sedersi sulla porta
aperta della lavastoviglie, può
causarne il ribaltamento.
■ La lavastoviglie è progettata per il
lavaggio di normali utensili domestici: oggetti contaminati da benzina, vernice, avanzi di acciaio o
ferro, prodotti chimici corrosivi,
acidi o alcalini non devono essere
lavati in lavastoviglie.
Prescrizioni di sicurezza
■ Assicurarsi che l’impianto elettrico
sia provvisto di messa a terra, in
caso contrario richiedere l’intervento di personale qualificato.
La società costruttrice resta
sollevata da ogni responsabilità per eventuali danni a persone o cose, derivanti dal mancato allacciamento della linea di
terra.
■ Fare attenzione che l'apparecchiatura non schiacci il cavo di alimentazione.
■ Se l'abitazione è dotata di impianto per addolcire l'acqua non è
necessario aggiungere sale nell'addolcitore della lavastoviglie.
■ In caso di guasto e/o di cattivo funzionamento dell'apparecchio, spegnerlo, chiudere il rubinetto dell'acqua e non manomettere l'elettrodomestico.
Per l'eventuale riparazione rivolgersi solamente ad un Centro di
Assistenza Tecnica e richiedere
l'utilizzo di ricambi originali.
Il mancato rispetto di quanto
sopra può compromettere la sicurezza dell'apparecchio e dell'utilizzatore.
5
Page 6
■ Qualora fosse necessario trasportare manualmente la macchina
disimballata, non impugnare la
porta in basso, ma aprire leggermente la porta e sollevare impugnando il ripiano superiore.
Questo apparecchio è conforme alle Direttive Europee:
■ 2006/95/EC (LVD);
■ 2004/108/EC (EMC);
■ 2009/125/EC (ErP);
■ Per le modalità di installazione
degli apparecchi da incasso, fare
riferimento all'apposito capitolo o
alle istruzioni allegate al presente
libretto.
INSTALLAZIONE NELLE
CUCINE COMPONIBILI
Per accosto
■ La lavastoviglie è stata studiata con l'al-
tezza modulare di 85 cm e quindi può
essere accostata ai mobili delle moderne cucine componibili di analoga altezza. Per allinearla esattamente, regolare i
piedini dell'apparecchio.
■ Il piano superiore, in laminato ad alta
resistenza, può essere usato senza nessun particolare riguardo perchè resistente al calore, all'abrasione ed è antimacchia
(fig. 5).
■ 2011/65/EU (RoHS);
e a tutte le successive.
Per inserimento sottopiano
■ Le più moderne cucine componibili
hanno un piano di lavoro unico, sotto il
quale vengono inseriti i mobili base e gli
elettrodomestici.
In questo caso, basta asportare il piano
di lavoro, svitando le viti che si trovano
sotto di esso nella parte posteriore
(fig. 6a).
IMPORTANTE
Dopo aver asportato il piano di
lavoro, le viti DEVONO essere
riposizionate nella loro sede (fig. 6b).
■ L'altezza si riduce così a 82 cm, come
previsto dalle Norme internazionali (ISO)
e la lavastoviglie si inserisce perfettamente sotto il piano continuo della cucina (fig. 7).
5
6
a
b
6
a
b
7
598
556/573
Page 7
ALIMENTAZIONE IDRICA
IMPORTANTE
L’apparecchio deve essere connesso
alla rete idrica, solo con i nuovi tubi
di carico forniti in dotazione. I vecchi
tubi di carico non devono essere riutilizzati.
■ I tubi di carico e scarico possono essere orientati indifferentemente verso
destra o verso sinistra.
IMPORTANTE
La lavastoviglie può essere allacciata all'impianto dell'acqua fredda o
calda purchè non superi i 60°C.
1
■ La pressione idrica deve essere compresa tra un minimo di 0,08 MPa e un massimo di 0,8 MPa.
■ E' necessario un rubinetto a monte del
tubo di carico per isolare la macchina
dall'impianto idrico quando non è in funzione (fig. 1 B).
■ La lavastoviglie è dotata di un tubo per la
presa d'acqua terminante con ghiera
filettata 3/4" (fig. 2).
■ Il tubo di carico “A” deve essere avvitato
ad un rubinetto dell'acqua “B” con
attacco da 3/4" assicurandosi che la
ghiera sia ben stretta.
■ Se necessario, si può allungare il tubo di
carico fino a 2,5 m. A tale scopo, contattare il Centro Assistenza Tecnica.
■ Se la macchina viene collegata a tubazioni nuove o rimaste inutilizzate per
lungo tempo, è consigliabile far scorrere
l'acqua per alcuni minuti prima di allacciare il tubo di carico. In tal modo eviterete che depositi di sabbia o di ruggine
possano otturare il filtrino di ingresso
acqua.
2
7
Page 8
Collegamento allo scarico
d'acqua
■ Infilare il tubo nell'impianto di scarico,
senza creare pieghe (fig. 4).
■ Lo scarico fisso deve avere il diametro
interno di almeno 4 cm e dev'essere
posto ad una altezza minima di 40 cm.
■ Si raccomanda di predisporre il sifone
antiodore (fig. 4X).
■ Se necessario si può allungare il tubo di
scarico fino a 2,5 m, tenendolo però ad
una altezza massima di 85 cm dal pavimento. A tale scopo, contattare il Centro
Assistenza Tecnica.
4
■ L'estremità ricurva del tubo di scarico
può essere appoggiata al bordo di un
lavello, ma non deve rimanere immersa
nell'acqua, per evitare il risucchio
nell'apparecchio durante il programma di
lavaggio (fig. 4Y).
■ Nel caso di installazione sotto piano continuo, la curva deve essere fissata
immediatamente sotto il piano nel punto
più alto possibile (fig. 4Z).
■ Nell'installare la macchina, controllare
che i tubi di carico e scarico non siano
piegati.
8
Page 9
CARICARE IL SALE
■ La comparsa di macchie biancastre
sulle stoviglie è generalmente un indice
importante di mancanza del sale.
■ Sul fondo della macchina, è sistemato il
contenitore del sale che serve a rigenerare l'apparecchio decalcificatore.
■ È importante utilizzare esclusivamente
sale specifico per lavastoviglie, altri tipi
di sale contengono sensibili percentuali
di sostanze insolubili che potrebbero col
tempo rendere inefficiente l'impianto di
decalcificazione.
■ Per l'introduzione del sale, svitare il
tappo del contenitore che si trova sul
fondo.
■ Durante l'operazione un po' d'acqua trabocca; continuate in ogni caso a versare il sale fino al riempimento del contenitore, mescolando la miscela con un
cucchiaio. Ultimata l'operazione, pulire
la filettatura dai resti di sale e riavvitare
il tappo.
IMPORTANTE
Dopo ogni rifornimento di sale, È
NECESSARIO far eseguire alla macchina un ciclo di lavaggio completo,
oppure il programma AMMOLLO/
PRELAVAGGIO.
■ Il contenitore ha una capacità di circa
1,5÷1,8 kg di sale e, per una efficace
utilizzazione dell'apparecchio, è necessario riempirlo periodicamente a secondo della regolazione del proprio impianto di decalcificazione.
IMPORTANTE
Solo all'installazione della lavastoviglie, dopo aver riempito completamente il contenitore del sale, è
necessario aggiungere dell'acqua
fino al trabocco dal contenitore.
9
Page 10
a
b
a
b
REGOLAZIONE DEL
CESTELLO SUPERIORE
(solo nei modelli predisposti)
Utilizzando abitualmente piatti da 29 cm a
32,5 cm di diametro, caricarli nel cesto inferiore dopo aver spostato quello superiore
nella posizione più alta, procedendo nel
seguente modo (a seconda dei modelli):
Tipo “A”:
1. Ruotare i fermi anteriori “A” verso
l'esterno;
2. Sfilare il cesto e rimontarlo nella
posizione più alta;
3. Rimettere i fermi “A” nella posizione
originale.
Con questa operazione, nel cesto superiore
non si possono caricare stoviglie con diametro superiore a 20 cm e non si possono utilizzare i supporti mobili nella posizione alta.
Tipo “B”:
1. Estrarre il cesto superiore;
2. Impugnare il cesto da entrambi i lati e
tirarlo verso l’alto (fig. 1).
Tipo “A”
A
A
Tipo “B”
1
Con questa operazione, nel cesto superiore
non si possono caricare stoviglie con diametro superiore a 20 cm e non si possono utilizzare i supporti mobili nella posizione alta.
PER RIPORTARE IL CESTO IN POSIZIONE BASSA:
1. Impugnare il cesto da entrambi i lati e
tirarlo leggermente verso l’alto (fig. 2a);
2. Lasciare lentamente ricadere il cesto
accompagnandolo (fig. 2b).
N. B. : NON SOLLEVARE O ABBASSARE MAI IL CESTO DA UN SOLO LATO
(fig. 3).
Attenzione :
si consiglia di effettuare la regolazione del
cestello prima del carico delle stoviglie.
2
3
10
Page 11
CARICAMENTO DELLE
STOVIGLIE
Utilizzo del cesto superiore
■ Il cesto superiore è dotato di supporti
mobili agganciati alla sponda laterale, in
grado di assumere 4 posizioni.
■ Nella posizione abbassata (A-A1) i sup-
porti servono per appoggiarvi tazze da
the, caffè, lunghi coltelli e mestoli. Sulle
estremità dei supporti stessi, si possono
appendere i bicchieri a forma di calice.
AA1
Un carico standard giornaliero è rappresentato nelle fig. 1, 2 e 3.
Cesto superiore (fig. 1)
A = piatti fondi
B = piatti piani
C = piatti dessert
D = sottotazze
E = tazze
F = bicchieri
1
■ In posizione rialzata (B-B1) i supporti
permettono l'alloggiamento di piatti piani
e fondi. Questi ultimi vanno sistemati in
posizione verticale con la parte concava
rivolta verso il lato anteriore, avendo cura
di verificare che rimanga sempre uno
spazio tra un piatto e l'altro, per consentire all'acqua di passare liberamente.
BB1
■ Si consiglia di posizionare i piatti di
dimensione maggiore, con un diametro
di circa 26 cm, leggermente inclinati
verso il lato anteriore in modo da favorire il facile inserimento del cesto all'interno della macchina.
■ Nel cesto superiore possono trovare
alloggiamento anche stoviglie quali insalatiere e ciotole di plastica, che si consiglia di bloccare per evitarne il capovolgimento a causa dei getti.
■ Il cesto superiore è stato studiato al fine
di offrire la massima flessibilità di utilizzo.
Esso può essere caricato con soli piatti,
posizionati in doppia fila sino ad un massimo di 24 pezzi, con soli bicchieri, su cinque
file sino a 30 pezzi, oppure per carichi misti.
Cesto superiore (fig. 2)
A = piatti fondi
B = piatti piani
C = piatti dessert
D = sottotazze
E = tazze
F = calici
G = bicchiere
H = cesto posate
2
A
H
11
A
B
G
C
F
B
C
D
E
D
F
F
E
Page 12
Cesto superiore (fig. 3)
A = bicchieri
B = sottotazze
C = tazze
D = coppa piccola
E = coppa media
F = coppa grande
G = piatto da dessert
H = cucchiai da servizio
I = mestolo
L = posate
I
3
L
- POSIZIONE "B": per piatti di forma par-
ticolare anche se di dimensioni standard
(fondine molto profonde, quadrate o
senza bordo, ecc…).
- POSIZIONE "C": per piatti piani più
grandi della media e/o di forma particolare (quadrati, esagonali, ovali, piatti per
pizza, ecc…).
4
B
A
D
G
C
B
F
C
C
E
H
A
Utilizzo del cesto inferiore
■ Nel cesto inferiore vengono alloggiate
pentole, padelle, zuppiere, insalatiere,
coperchi, piatti da portata, piatti piani,
piatti fondi e mestoli.
■ Le posate vanno sistemate con il manico
verso il basso, nell'apposito contenitore
in plastica posizionato nel cesto inferiore
(fig. 7 e 8) assicurandosi che le posate
stesse non impediscano la rotazione
delle rampe.
■ Il cesto inferiore è dotato di una speciale
griglia mobile centrale (fig. 4 e 5) utile
per avere sempre il carico stabile e ottimale dei piatti, anche quando le dimensioni e/o la forma sono diverse da quelle
standard.
- POSIZIONE "A": per un carico di piatti
standard o per un carico esclusivo di
pentole, insalatiere, ecc…
H
5
C
A
■ I piatti di ridotte dimensioni, come ad
esempio quelli da dessert, devono essere caricati nel cesto inferiore come indicato in figura 6, con gli appositi supporti
mobili posizionati verso l' esterno ("B").
Per i piatti di normali o grandi dimensioni,
supporti devono trovarsi in posizione
interna ("A").
6
A
ATTENZIONE!
Se i piatti piccoli vengono posizionati
senza il corretto utilizzo delle ribaltine,
il braccio lavante inferiore si blocca
interferendo con i piatti stessi.
12
B
Page 13
Un carico standard giornaliero è rappresentato nella fig. 7 e 8.
Cesto inferiore (fig. 7)
A = pentola media
B = pentola grande
C = padella
D = zuppiere, piatti da portata
E = posate
F = tegami, teglie
G = coppa media
H = coppa piccola
La disposizione razionale e corretta delle
stoviglie è condizione essenziale per un
buon risultato di lavaggio.
IMPORTANTE
Il cesto inferiore è dotato di un dispositivo di fine corsa per rendere sicura
la sua estrazione anche a pieno carico.
Per le operazioni di carico sale, pulizia filtro e manutenzione ordinaria, è
necessaria l'estrazione completa del
cesto.
7
B
A
F
G
E
Cesto inferiore (fig. 8)
A = piatti fondi
B = piatti piani
C = piatti dessert
D = piatto da portata
E = posate
8
D
A
B
C
D
H
INFORMAZIONE PER I
LABORATORI DI PROVA
Richiedere le informazioni necessarie per
effettuare i test comparativi e le misure di
rumuore, secondo le Norme EN, al
seguente indirizzo:
testinfo-dishwasher@candy.it
Nella richiesta, si prega di specificare il
modello ed il numero di matricola della
lavastoviglie (vedere targhetta dati).
C
C
E
13
Page 14
CARICAMENTO DETERSIVO
Il detersivo
IMPORTANTE
Utilizzare esclusivamente detersivi
in polvere, liquidi o in pastiglie specifici per lavastoviglie.
Nella lavastoviglie si trova una confezione
campione di ”FINISH” che assicura ottimi
risultati di lavaggio.
Detersivi non idonei (come quelli per il
lavaggio a mano) non contengono gli
ingredienti adatti al lavaggio in lavastoviglie
ed impediscono il corretto funzionamento
della macchina.
Caricare il detersivo
La vaschetta per il detersivo del lavaggio è
situata all'interno della porta (fig. A "2").
Se lo sportellino del contenitore risultasse
chiuso, per aprirlo basterà agire sul
pulsante di aggancio (A): al termine di
un qualsiasi programma di lavaggio lo
sportellino risulta sempre aperto, pronto
per il successivo impiego.
B
Dopo aver versato il detersivo nel
contenitore, richiudete lo sportellino, prima
spingendolo (1) ed infine premendo
leggermente su di esso (2) fino a sentire lo
scatto d'arresto.
ATTENZIONE!
Nel cesto inferiore, non caricare le
stoviglie in posizione tale da impedire
l'apertura dello sportellino o da non
permettere l'asportazione del detersivo.
La dose di detersivo può variare in funzione
del grado di sporco e del tipo di stoviglie. Si
consiglia di versare 20 ÷ 30 g di detersivo
nella vaschetta lavaggio (B).
A
Poichè i detersivi non sono tutti uguali,
consultate anche le istruzioni sulle confezioni.
Ricordiamo che quantità insufficienti di
detersivo provocano una incompleta
asportazione dello sporco, mentre un
eccesso di detersivo, oltre a non migliorare
i risultati di lavaggio, rappresenta uno spreco.
IMPORTANTE
Non eccedere nell'uso di detersivo
rappresenta un contributo al
contenimento dell'inquinamento
ambientale.
14
Page 15
TIPI DI DETERSIVO
Detersivi in pastiglie
I detersivi in pastiglie di differenti produttori
si sciolgono a velocità diverse, quindi nei
programmi brevi, alcune pastiglie
potrebbero non riuscire ad essere
pienamente efficaci non essendosi dissolte
completamente. Se si utilizzano questi
prodotti, si consiglia di scegliere programmi
più lunghi per garantire la completa
utilizzazione del detersivo.
IMPORTANTE
Per ottenere risultati di lavaggio
soddisfacenti, le pastiglie DEVONO
essere inserite nella vaschetta per
il detersivo di lavaggio e NON
direttamente in vasca.
e alle avvertenze indicate sulla confezione
del detersivo combinato che si intende
utilizzare;
■ l’efficacia dei prodotti che rendono non
necessario l’utilizzo del sale dipende
dalla durezza dell’acqua di alimentazione
dell’apparecchio. Verificare allo scopo
che la durezza dell’acqua sia compresa
nell’intervallo di funzionamento indicato
nelle istruzioni del detersivo.
Se con l'uso di questo tipo di prodotto si
ottenessero risultati di lavaggio non
soddisfacenti, rivolgersi al produttore
del detersivo.
L’utilizzo improprio di questi prodotti
potrebbe portare:
■ alla formazione di depositi di calcare
nell’apparecchio e sulle stoviglie;
Detersivi concentrati
I detersivi concentrati, a ridotta alcalinità e
con enzimi naturali, combinati con i
programmi di lavaggio a 50°C, permettono
di avere un minor impatto sull'ambiente e
salvaguardano le stoviglie rispettando
anche la lavastoviglie.
I programmi di lavaggio a 50°C sono stati
ideati appositamente per sfruttare in pieno
le proprietà di scioglimento dello sporco da
parte degli enzimi, permettendo quindi, con
l'utilizzo dei detersivi concentrati, di ottenere
gli stessi risultati dei programmi a 65°C già
ad una temperatura inferiore.
Detersivi combinati
I detersivi che contengono anche il
brillantante devono essere inseriti nella
vaschetta per il detersivo di lavaggio.
Il contenitore del brillantante deve essere
vuoto (se non fosse così, prima di utilizzare
i detersivi combinati, regolare al minimo il
dosatore del brillantante).
Detersivi combinati “ALLin 1”
Qualora si decida di utilizzare detersivi
combinati ("3 in 1"/"4 in 1"/"5 in 1”, ecc.)
che potrebbero rendere superfluo l’impiego
di sale e/o brillantante, si devono rispettare
scrupolosamente le seguenti avvertenze:
■ leggere attentamente ed attenersi
scrupolosamente alle istruzioni per l’uso
■ ad un degrado delle prestazioni di
asciugatura e/o di lavaggio.
IMPORTANTE
Nel caso di reclami che possono
essere legati direttamente all’impiego improprio di questi prodotti, non
verrà fornita alcuna prestazione in
garanzia.
Si ricorda che l'uso dei detersivi combinati “ALL in 1” rende superfluo l'uso
delle segnalazioni di mancanza sale e
brillantante (previsti solo in alcuni
modelli).
Nel caso in cui si verificassero problemi di
lavaggio e/o asciugatura si consiglia di
riprendere l’uso dei prodotti tradizionali
(sale, brillantante, detersivo in polvere).
In questo caso, si raccomanda di:
■ riempire nuovamente i contenitori del
sale e del brillantante;
■ eseguire un normale ciclo di lavaggio
senza carico.
Si evidenzia che ritornando all’utilizzo del
sale di tipo tradizionale, saranno necessari
alcuni cicli di lavaggio prima che il sistema
di decalcificazione dell’acqua ritorni a
funzionare in modo ottimale.
15
Page 16
CARICAMENTO BRILLANTANTE
Il brillantante
Questo additivo, che viene immesso
automaticamente nell'ultima fase di risciacquo,
favorisce una rapida asciugatura delle
stoviglie evitando il formarsi di macchie e
sedimenti opachi.
Caricare il brillantante
Alla sinistra della vaschetta del detersivo, si
trova il contenitore del brillantante
(fig. A "3").
Per aprire il coperchio, premere in
corrispondenza del riferimento posto su di
esso e contemporaneamente, tirare verso
l'alto la linguetta d'apertura.
Usare sempre additivi di risciacquo adatti a
lavastoviglie automatiche.
E' possibile controllare il livello del
brillantante per mezzo del visualizzatore
ottico (C) posto sul contenitore di erogazione.
PIENO VUOTO
riflesso scuro riflesso chiaro
Regolazione del brillantante da 1 a 6
Il regolatore (D) è posto sotto il coperchio
e si può ruotare con una moneta. La
posizione consigliata è 4.
Il contenuto in calcare dell'acqua influenza
notevolmente sia la presenza di incrostazioni
che il grado di asciugatura.
E' perciò importante regolare il dosaggio del
brillantante per ottenere prestazioni sempre
ottimali.
Nel caso le stoviglie presentino delle striature
al termine del lavaggio, diminuire la
regolazione di una posizione. Nel caso le
stoviglie presentino macchie o aloni biancastri
aumentare la regolazione di una posizione.
C
D
16
Page 17
PULIZIA DEI FILTRI
Il sistema filtrante (fig. A "4") è costituito da:
Bicchierino centrale, che trattiene le parti-
celle più grosse di sporco;
Piastra, che filtra continuamente l'acqua di
lavaggio;
Microfiltro, posto sotto la piastra, che trat-
tiene anche le particelle di sporco più piccole assicurando un'ottimo risciacquo.
■ Per ottenere sempre ottimi risultati, è
necessario ispezionare e pulire i filtri
prima di ogni lavaggio.
■ Per estrarre il gruppo dei filtri, basta
impugnare il manico e ruotarlo in senso
antiorario (fig. 1).
■ Il bicchierino centrale è asportabile, per
facilitare le operazioni di pulizia (fig. 2).
■ Rimuovere la piastra filtro (fig. 3) e
lavare il tutto sotto un getto di acqua,
eventualmente aiutandosi con uno
spazzolino.
■ Con il Microfiltro Autopulente, la
manutenzione è ridotta e l'ispezione del
gruppo filtri può essere effettuata ogni
15 giorni. Tuttavia, è consigliabile controllare dopo ogni lavaggio che il bicchierino centrale e la piastra non siano
intasati.
1
2
ATTENZIONE!
Dopo aver pulito i filtri, assicurarsi
che siano fissati correttamente tra
loro e che la piastra sia inserita perfettamente sul fondo della lavastoviglie.
Avere cura di riavvitare, in senso
orario, il filtro nella piastra perchè un
inserimento impreciso del gruppo filtrante può pregiudicare il funzionamento della macchina.
IMPORTANTE
Non usare la lavastoviglie senza filtri.
3
17
Page 18
CONSIGLI PRATICI
Consigli utili per risparmiare
Consigli per ottenere ottimi
risultati di lavaggio
■ Prima di disporre le stoviglie nella macchina, asportare i residui di cibo (ossicini, lische, avanzi di carne o verdure,
residui di caffè, bucce di frutta, cenere
di sigaretta, stuzzicadenti ecc.) per evitare di intasare i filtri, lo scarico e gli
spruzzatori dei bracci lavanti.
■ Non è necessario risciacquare le stoviglie prima di collocarle nella macchina.
■ Qualora le pentole e padelle fossero
eccessivamente incrostate da residui di
cibo bruciati o arrostiti, si consiglia di
tenerle in ammollo in attesa del lavaggio.
■ Sistemare le stoviglie con l'apertura
rivolta verso il basso.
■ Se possibile evitare che le stoviglie stiano a contatto tra di loro, una corretta
sistemazione vi darà migliori risultati di
lavaggio.
■ Dopo aver sistemato le stoviglie, verificare che i bracci lavanti possano girare
liberamente.
■ Pentole ed altre stoviglie che presentano residui di cibo molto tenaci o bruciacchiati, dovranno essere messe in
ammollo con acqua e detersivo per
lavastoviglie.
■ Per il perfetto lavaggio di argenteria è
necessario:
a) sciacquarla appena dopo l'uso,
sopratutto se è stata impiegata per
maionese, uova, pesce, ecc.;
b) non cospargerla con detersivo;
■ Nel caso si volesse lavare a pieno carico, riponete le stoviglie nella macchina
appena terminati i pasti, sistemandole
in più riprese, effettuando eventualmente il programma AMMOLLO per ammorbidire lo sporco ed eliminare i residui
più grossi tra un carico e l'altro, in attesa di eseguire il programma di lavaggio
completo.
■ In presenza di sporchi poco consistenti
o cesti non molto carichi, selezionate un
programma ECONOMICO, seguendo
le indicazioni riportate nell'elenco programmi.
Cosa non lavare
■ È bene ricordare che non tutte le stoviglie sono adatte per essere lavate nella
lavastoviglie; evitare di utilizzare pezzi
in materiale termoplastico, posate con
manici di legno o di plastica, pentole
con manici di legno, stoviglie in alluminio, di cristallo o vetro piombato se non
specificatamente indicato.
■ Certe decorazioni possono tendere a
sbiadire, pertanto si consiglia di effettuare più volte il lavaggio in macchina di
un solo pezzo e solo dopo essere certi
che non si scolori, inserire il carico totale.
■ È consigliabile non lavare posate in
argento con posate in acciaio ossidabile, per evitare che si verifichi una reazione chimica tra esse.
IMPORTANTE
Quando si acquistano nuove stoviglie accertarsi sempre che siano idonee al lavaggio in lavastoviglie.
Suggerimenti al termine del
programma
c) non metterla a contatto con altri
metalli.
■ Per evitare eventuali sgocciolamenti dal
cestello superiore, estrarre prima il
cestello inferiore.
■ Se le stoviglie vengono lasciate per
qualche tempo nella macchina, aprire
leggermente lo sportello, per favorire la
circolazione d'aria e migliorare ulteriormente l'asciugatura.
18
Page 19
PULIZIA E MANUTENZIONE
ORDINARIA
■ Per pulire l'esterno della lavastoviglie
non si devono usare, né solventi (sgrassanti) né abrasivi, ma solo un panno
imbevuto di acqua tiepida.
■ La lavastoviglie non richiede alcuna
manutenzione speciale, poichè la vasca
di lavaggio è autopulente.
■ Pulire regolarmente la guarnizione in
gomma dello sportello con un panno
umido, eliminando accuratamente eventuali tracce di cibo, o brillantante.
■ Per meglio garantire la rimozione di piccoli depositi di calcare o di sporco, si consiglia di eseguire periodicamente un lavaggio con prodotti specifici per la pulizia e la
cura della lavastoviglie.
■ Se malgrado la normale pulizia dei filtri si
notano stoviglie o pentole insufficientemente lavate o sciacquate, controllare che tutti
gli spruzzatori dei bracci lavanti (fig. A "5")
siano liberi da residui di sporco.
Se ciò non fosse, procedere alla loro pulizia nel seguente modo:

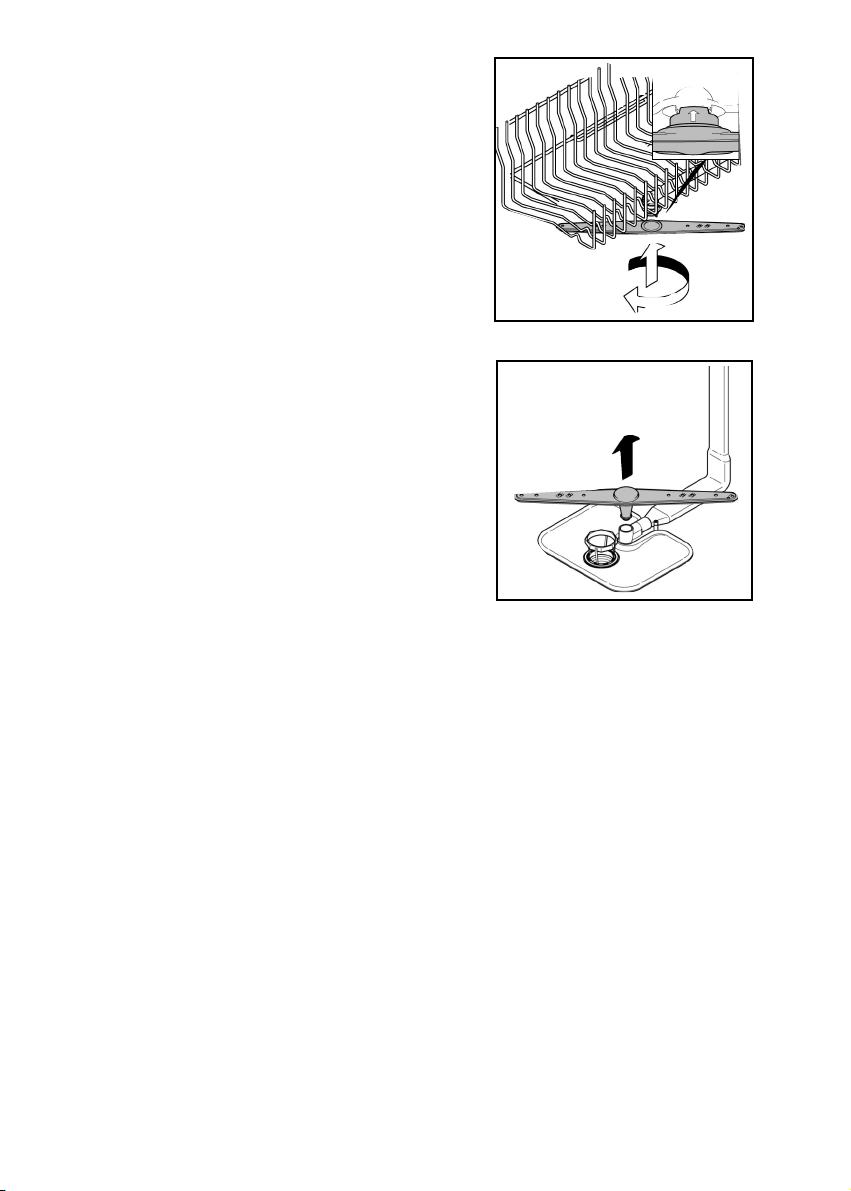

1.togliere il braccio lavante superiore,
ruotandolo fino a portare in posizione il
fermo contrassegnato dalla freccia
(fig. 1b). Spingerlo verso l'alto (fig. 1) e,
mantenendolo premuto, svitare in senso
orario (per rimontarlo ripetere l'opera-
zione, ma ruotare in senso antiorario).
Il braccio lavante inferiore si estrae tirandolo semplicemente verso l'alto (fig. 2) ;
2.lavare i bracci rotanti sotto un getto d'ac-
qua, liberando dallo sporco gli spruzzatori otturati;
3.al termine dell'operazione, rimettere i
bracci lavanti nella identica posizione,
ricordando per quello superiore di portare in posizione il fermo e di avvitare a
fondo.
■ Sia la vasca che l'interno dello sportello
sono d'acciaio inossidabile. Se tuttavia
dovessero riscontrarsi formazioni di
macchie di ossido, ciò dovrà essere
imputato solo ad una forte presenza di
sali di ferro nell'acqua.
■ Per togliere le macchie si consiglia l'uso
di abrasivo a grana sottile; non usare
mai sostanze al cloro, pagliette d'acciaio, ecc.
1
1b
2
DOPO L'USO
Dopo ogni lavaggio chiudere il rubinetto
dell'acqua, per isolare la lavastoviglie dalla
rete idrica di alimentazione e disinserire il
tasto di avvio/arresto per isolare la
macchina dalla rete elettrica.
Se la macchina deve rimanere ferma a
lungo, consigliamo le seguenti operazioni:
1. eseguire un programma di lavaggio
senza stoviglie, ma con detersivo per
sgrassare la macchina;
2. togliere la spina;
3. chiudere il rubinetto dell'acqua;
4. riempire il contenitore del brillantante
per risciacqui;
5. lasciare la porta leggermente aperta;
6. lasciare l'interno della macchina pulito;
7. se la macchina viene lasciata in ambienti
dove la temperatura è inferiore a 0°C, l'acqua residua nelle condutture può gelare.
Assicurarsi perciò che la temperatura sia
sopra gli 0°C ed attendere circa 24 ore
prima di attivare la macchina.
19
Page 20
DESCRIZIONE DEI COMANDI
A Pulsante "ON/OFF"
B Pulsante "SELEZIONE PROGRAMMA"
C Pulsante "PARTENZA DIFFERITA"
G Spia "ESAURIMENTO SALE"
Spia "SELEZIONE OPZIONE"
H
I Spie "FASI PROGRAMMA"/
Tempo "RITARDO PARTENZA"
Pulsante opzione "EXPRESS"
D
Spie "SELEZIONE PROGRAMMA"
L
E Pulsante "RESET" SPIA SALE
M DESCRIZIONE PROGRAMMI
F Pulsante "START"/"RESET"
(avvio/annullamento programma)
DIMENSIONI
Con piano lavoro Senza piano lavoro
Larghezza x Altezza x Profondità (cm) 60 x 85 x 60
Ingombro con porta aperta (cm) 120
DATI TECNICI
Coperti (EN 50242)
Capacità con pentole e piatti
Pressione nell'impianto idraulico (MPa)
Ampere fusibile / Potenza max. assorbita / Tensione d'alimentazione
CONSUMI (programmi principali)*
Programma Energia (kWh) Acqua (L)
INTENSIVO
UNIVERSALE
ECO
ULTRA RAPIDO 29'
Consumo di energia nei modi spento e stand-by: 0,10 W / 0,60 W
*Valori misurati in laboratorio secondo la Norma Europea EN 50242 (nell’uso quotidiano, sono
possibili differenze).
2,14
1,58
1,08
0,73
59,8 x 82 x 57,3
117
16
9 persone
Min. 0,08 - Max. 0,8
Vedere targhetta dati
22
16
12
9
20
Page 21
SCELTA DEL PROGRAMMA
E FUNZIONI PARTICOLARI
Impostazione dei programmi
■ Aprire lo sportello ed introdurre le stoviglie da lavare.
■ Premere il pulsante "ON/OFF" per circa 2
secondi.
Tutte le spie dei programmi lampeggeranno.
■ Scegliere un programma premendo il
pulsante "SELEZIONE PROGRAMMA".
La spia del programma scelto lampeggerà.
■ Se si desidera selezionare un'opzione,
premere il pulsante corrispondente (la
relativa spia s'illuminerà).
Le opzioni possono essere attivate o
disattivate ENTRO un minuto dalla
partenza del programma.
■ Premere il pulsante "START" (la spia del
programma scelto passerà da luce lampeggiante a fissa).
■ A sportello chiuso, dopo un segnale acustico, il programma si avvierà automaticamente.
ENTRO un minuto dalla partenza del
ciclo di lavaggio, è possibile scegliere
un altro programma, semplicemente
premendo il pulsante "SELEZIONE
PROGRAMMA".
aggiungere delle stoviglie) la macchina si
ferma automaticamente.
Richiudendo lo sportello, senza premere
alcun pulsante, il ciclo ripartirà dal punto
in cui era stato interrotto.
IMPORTANTE
E’ possibile interrompere il program-
ma in corso anche senza aprire lo
sportello, premendo il tasto
"ON/OFF".
In tal caso, affinché il ciclo riparta
dal punto in cui era stato interrotto,
sarà sufficiente premere nuovamente il tasto "ON/OFF".
ATTENZIONE!
Se si apre lo sportello mentre la lavastoviglie è nella fase di asciugatura,
viene attivato un segnale acustico
intermittente, per avvisare che il
ciclo non è ancora terminato.
Modifica di un programma in
corso
Se si vuole cambiare o annullare un programma già in corso, procedere nel
seguente modo:
■ Tenere premuto per almeno 3 secondi il
pulsante "RESET".
Verranno emessi dei segnali acustici e
le spie dei programmi si accenderanno
e spegneranno singolarmente e in
sequenza.
■ Il programma in corso verrà annullato e
tutte le spie dei programmi lampeggeranno.
Interruzione di un programma
Sconsigliamo l’apertura dello sportello
durante lo svolgimento del programma, in
particolare durante la fase centrale del
lavaggio e del risciacquo finale caldo.
Tuttavia, se a programma avviato si apre lo
sportello (per esempio perché si vogliono
■ A questo punto sarà possibile impostare
un nuovo programma.
ATTENZIONE!
Prima di far partire un nuovo programma, è bene accertarsi che non
sia già stato asportato il detersivo;
se lo fosse, ripristinare la dose nel
contenitore.
21
Page 22
Svolgimento del programma
Pulsante "RESET" SPIA SALE
Durante lo svolgimento del programma, la
spia del ciclo scelto rimarrà illuminata a
luce fissa e le 3 spie di visualizzazione
"FASI PROGRAMMA" (corrispondenti a
"LAVAGGIO", "ASCIUGATURA"e
"FINE" ) si illumineranno singolarmen-
te e sequenzialmente per indicare la fase
in corso.
Nel caso d’interruzione di corrente, la
lavastoviglie conserverà in memoria
il programma in fase di svolgimento che
verrà ripreso, dal punto in cui era stato
interrotto, non appena sarà ripristinata
l’alimentazione elettrica.
Fine del programma
La fine del programma verrà indicata tramite
un segnale acustico (se non disattivato) della
durata di 5 secondi, ripetuto per 3 volte ad
intervalli di 30 secondi e dalla spia del programma eseguito che inizierà a lampeggiare.
La lavastoviglie si spegnerà automaticamente.
Pulsanti opzione
Pulsante "EXPRESS"
Questo pulsante consente un risparmio di
tempo e di energia mediamente del 25% (a
seconda del ciclo scelto) riducendo il riscaldamento finale dell’acqua ed i tempi d'asciugatura, durante l’ultimo risciacquo.
E’ consigliato per il lavaggio serale, se non
è necessario riavere subito, perfettamente
asciutte, le stoviglie appena lavate.
Per ottenere una migliore asciugatura, si
consiglia di socchiudere la porta a fine
ciclo, per favorire la circolazione naturale
dell’aria nella lavastoviglie.
Dopo aver riempito il contenitore del sale, è
necessario tenere premuto questo tasto
fino allo spegnimento della relativa spia.
ATTENZIONE!
Effettuare questa operazione senza
aver riempito il contenitore del sale,
compromette il corretto funzionamento della relativa spia.
IMPORTANTE
Per garantire il corretto funzionamento della spia che indica l'esaurimento
del sale, RIEMPIRE SEMPRE IL CONTENITORE COMPLETAMENTE.
Pulsante "PARTENZA DIFFERITA"
Questo pulsante permette di programmare
l'avvio del ciclo di lavaggio, con un ritardo di
3, 6 o 9 ore.
Per impostare la partenza ritardata procedere nel seguente modo:
■ Scegliere un programma premendo il pul-
sante "SELEZIONE PROGRAMMA".
■Premere il pulsante "PARTENZA DIFFE-
RITA" (ad ogni pressione si potrà impo-
stare una partenza ritardata rispettivamente di 3, 6 o 9 ore e la spia corrispondente al tempo scelto s'illuminerà a luce
fissa).
■ Per avviare il conteggio, premere il pul-
sante "START" (la spia relativa al tempo
impostato inizierà a lampeggiare).
Indicatore di riempimento sale
Questo modello è dotato di una spia sul
cruscotto che si accende quando diviene
necessario provvedere a riempire il contenitore del sale. La comparsa di macchie
biancastre sulle stovigli e è generalmente
un indice importante di mancanza del sale.
Nel caso si imposti un ritardo di 9 ore, il decremento del tempo alla partenza viene visualizzato attraverso l'accensione della spia 6h
dopo 3 ore e della spia 3h dopo 6 ore.
Al termine delle ultime 3 ore (alla fine del conteggio) la spia 3h passerà da luce lampeggiante a fissa indicando la fase di lavaggio ed
il programma partirà automaticamente.
22
Page 23
Se il conto alla rovescia non è ancora terminato e quindi il programma non è ancora
partito, è possibile cambiare o annullare la
partenza ritardata, scegliere un altro programma o selezionare/deselezionare il pulsante opzione, procedendo nel seguente
modo:
■ Tenere premuto per almeno 3 secondi il
pulsante "RESET".
Verranno emessi dei segnali acustici e le
spie dei programmi si accenderanno e
spegneranno singolarmente e in
sequenza.
■ La partenza ritardata ed il programma
selezionato verranno annullati.
Le spie dei programmi lampeggeranno.
■ Premere il pulsante "PARTENZA DIF-
FERITA", per impostare un altro tempo
di partenza ritardata (la spia corrispondente al tempo scelto si illuminerà a luce
fissa).
■ Dopo aver cambiato o annullato la partenza ritardata, sarà possibile impostare
un nuovo programma e selezionare o
deselezionare il pulsante opzione.
Esclusione segnalazione
acustica di FINE PROGRAMMA
La segnalazione acustica di fine programma può essere disattivata nel seguente
modo:
IMPORTANTE
Iniziare la procedura SEMPRE dalla
condizione di lavastoviglie spenta.
1. Mantenere premuto il pulsante "SELEZIONE PROGRAMMA" e contempora-
neamente accendere la lavastoviglie
con il pulsante "ON/OFF" (verrà emesso
un breve suono).
2. Continuare a tenere premuto il pulsante
"SELEZIONE PROGRAMMA" per almeno
15 secondi (durante questo periodo si
udiranno 2 segnali acustici).
3. Rilasciare il pulsante nel momento in cui
verrà emesso il secondo segnale
acustico (s'illumineranno 3 spie "SELE-
ZIONE PROGRAMMA").
4. Premere nuovamente lo stesso pulsan-
te: le 3 spie passeranno da luce fissa
(suoneria attivata) a lampeggiante (suoneria disattivata).
5. Spegnere la lavastoviglie premendo il
pulsante "ON/OFF" per rendere effettiva
la nuova impostazione.
Per riattivare la suoneria, seguire la stessa
procedura.
Memorizzazione dell'ultimo
programma utilizzato
Per abilitare la memorizzazione dell'ultimo programma utilizzato procedere nel seguente
modo:
IMPORTANTE
Iniziare la procedura SEMPRE dalla
condizione di lavastoviglie spenta.
1. Mantenere premuto il pulsante "SELEZIONE PROGRAMMA" e contempora-
neamente accendere la lavastoviglie
con il pulsante "ON/OFF" (verrà emesso
un breve suono).
2. Continuare a tenere premuto il pulsante
"SELEZIONE PROGRAMMA" per almeno
30 secondi (durante questo periodo si
udiranno 3 segnali acustici).
3. Rilasciare il pulsante nel momento in cui
verrà emesso il TERZO segnale acustico (tutte le spie lampeggeranno).
4. Premere nuovamente lo stesso pulsante: le spie passeranno da lampeggianti
(memorizzazione disattivata) a fisse
(memorizzazione attivata).
5. Spegnere la lavastoviglie premendo il
pulsante "ON/OFF" per rendere effettiva
la nuova impostazione.
Per disattivare la memorizzazione, seguire
la stessa procedura.
23
Page 24
Segnalazione anomalie
Qualora durante lo svolgimento di un programma si dovesse verificare un malfunzionamento o un’anomalia, la spia corrispondente al ciclo scelto lampeggerà in
maniera molto veloce e verrà emesso un
segnale acustico intermittente.
In questo caso, spegnere la lavastoviglie
premendo il pulsante "ON/OFF".
Dopo aver controllato che il rubinetto
dell'acqua sia aperto, che il tubo di scarico non sia piegato, che il sifone non
sia otturato o i filtri intasati, impostare
nuovamente il programma scelto.
Se l’anomalia dovesse ripetersi, sarà
necessario contattare il Servizio Assistenza
Tecnica.
IMPORTANTE
Questa lavastoviglie è dotata di un
dispositivo di sicurezza antitrabocco
che, in caso di anomalia, interviene
scaricando l’acqua in eccesso.
ATTENZIONE!
Per evitare l'intervento intempestivo
del dispositivo di sicurezza antitrabocco, si raccomanda di non muovere o inclinare la lavastoviglie durante
il funzionamento.
Nel caso sia necessario muovere o
inclinare la lavastoviglie, assicurarsi
prima che abbia completato il ciclo di
lavaggio e che non ci sia acqua nella
vasca.
24
Page 25
IMPIANTO DI DECALCIFICAZIONE
5
L'acqua contiene in misura variabile, a
seconda delle località, sali calcarei e
minerali che si possono depositare sulle
stoviglie lasciando macchie e depositi
biancastri.
Più elevato è il contenuto di questi sali,
maggiore è la durezza dell'acqua.
La lavastoviglie è corredata di un decalcificatore che, utilizzando del sale rigenerante
specifico per lavastoviglie, fornisce acqua
priva di calcare (addolcita) per il lavaggio
delle stoviglie.
Potete richiedere il grado di durezza della
vostra acqua all'Ente erogatore di zona.
Regolazione del decalcificatore
Il decalcificatore può trattare acqua con
durezza fino a 90°fH (gradi francesi) 50°dH
(gradi tedeschi) tramite 6 livelli di regolazione.
I livelli di regolazione vengono riportati
nella tabella seguente con la relativa acqua
da trattare.
Durezza
dell'acqua
di
Regolazione
decalcificazione
Nessuna
spia
Spia 1
Spie 1, 2
Spie 1, 2, 3
Spie
1, 2, 3, 4
Spie
1, 2, 3, 4,5
lampeggianti
0
1
2
*3
4
5
Livello
6-15
16-30
31-45
46-60
61-90
°fH
0-5
(gradi
francesi)
10-16
17-25
26-33
34-50
°dH
0-3
4-9
(gradi
Uso sale
rigenerante
tedeschi)
NO
SI
SI
SI
SI
SI
* La regolazione è stata impostata dalla
fabbrica al livello 3 in quanto questo
soddisfa la maggior parte dell'utenza.
A seconda del livello di appartenenza della
vostra acqua, impostare il valore di decalcificazione nel seguente modo:
IMPORTANTE
Iniziare la procedura SEMPRE dalla
condizione di lavastoviglie spenta.
1. Mantenere premuto il pulsante "SELEZIO-
NE PROGRAMMA" e contemporanea-
mente accendere la lavastoviglie con il
pulsante "ON/OFF" (verrà emesso un
breve suono).
2. Continuare a tenere premuto il pulsante
"SELEZIONE PROGRAMMA" per alme-
no 5 secondi, rilasciandolo SOLO dopo
aver udito un segnale acustico. Alcune spie
"SELEZIONE PROGRAMMA" s'illumineranno per indicare il livello di decalcificazione corrente.
3. Premere nuovamente lo stesso pulsante
per scegliere il livello di decalcificazione
voluto: ad ogni pressione s'illuminerà una
spia (il livello sarà indicato dal numero di
spie accese). Per il livello 0 tutte le spie
saranno spente.
4. Spegnere la lavastoviglie premendo il
pulsante "ON/OFF" per rendere effettiva
la nuova impostazione.
ATTENZIONE!
Se per qualsiasi motivo non si riuscisse a terminare la procedura, spegnere la lavastoviglie premendo il
pulsante "ON/OFF" e ripartire dall'inizio (PUNTO 1).
Spie “SELEZIONE PROGRAMMA”
Pulsante
“ON/OFF”
25
Pulsante
“SELEZIONE PROGRAMMA”
Page 26
ELENCO DEI PROGRAMMI
Programma
Intensivo
Universale
Eco
Ultra Rapido 29’
Descrizione
Adatto al lavaggio di pentole e di tutte le altre
stoviglie particolarmente sporche.
Adatto al lavaggio di stoviglie e pentole
normalmente sporche.
Programma per stoviglie normalmente
sporche (il più efficiente in termini di consumo
combinato d'acqua ed energia per il lavaggio
di tali stoviglie).
Programma normalizzato EN 50242.
Ciclo superveloce da eseguire a fine pasto,
indicato per un lavaggio di stoviglie fino a 4/6
coperti.
Breve prelavaggio per le stoviglie usate al
Prelavaggio
Cura
lavastoviglie
Lavaggio con prelavaggio
Per i programmi con prelavaggio, si consiglia di aggiungere una seconda dose di detersivo
(MAX. 10 grammi) direttamente nella lavastoviglie.
mattino o mezzogiorno, quando si vuole
rimandare il lavaggio del carico completo.
Programma indicato per la cura della lavastoviglie, in abbinamento a specifici prodotti
disponibili in commercio. Da utilizzare a macchina vuota.
26
Page 27
Operazioni da compiere Svolgimento del Programma
Detersivo
prelavaggio
Detersivo
lavaggio
Pulizia filtro e piastra
Controllo scorta
brillantante
Controllo scorta sale
Prelavaggio caldo
Prelavaggio freddo
Lavaggio
Primo
risciacquo freddo
Secondo
risciacquo freddo
••••
•
••
75°C
••
•• ••
Durata
media
in minuti
Risciacquo caldo con
brillantante
Con acqua fredda (15°C)
(Tolleranza ± 10%)
130
SI
Funzione
facoltativa
Pulsante
“PARTENZADIFFERITA”
SI
Pulsante “EXPRESS”
••••
•
••••
•••
•
•
N.D.= OPZIONE NON DISPONIBILE
••
••
••
60°C
45°C
50°C
70°C
••
••
••
••
••
120
170
29
5
45
SI
SI
SI
SI
SI N.D.
SI N.D.
SI
27
Page 28
RICERCA PICCOLI GUASTI
Se la Vostra lavastoviglie non funzionasse, prima di chiamare il Servizio Assistenza,
fare i seguenti controlli:
ANOMALIA CAUSA RIMEDIO
1 - Non funziona con qualsiasi
programma
2 - Non carica acqua
3 - Non scarica acqua
Spina corrente elettrica non inserita
nella presa
Tasto O/I non inserito
Sportello aperto
Manca energia elettrica
Vedi cause 1
E’ chiuso il rubinetto acqua
Programmatore non
correttamente posizionato
Il tubo di carico è piegato
Il filtrino del tubo di carico acqua è
intasato
Filtro sporco
Tubo di scarico piegato
La prolunga del tubo di scarico non
è corretta
Lo scarico a muro non ha
lo sfiato in aria
Inserire spina
Inserire tasto
Chiudere sportello
Controllare
Controllare
Aprire il rubinetto acqua
Posizionare correttamente il programmatore
Eliminate le pieghe del tubo
Pulite il filtrino posto
all’estremità del tubo di carico
Pulire filtro
Raddrizzare tubo di scarico
Seguite esattamente le
istruzioni per il collegamento
del tubo di scarico
Consultate un tecnico
qualificato
4 - Scarica acqua in continuazio-
ne
5 - Non si sentono ruotare
i bracci di lavaggio
6 - Nelle macchine elettroniche
senza display: una o più spie
lampeggiano rapidamente
Tubo di scarico in posizione troppo
bassa
Eccessivo dosaggio di detersivo
Oggetto del carico che impedisce la
rotazione dei bracci
Piastra filtrante e filtro
eccessivamente sporchi
Rubinetto dell'acqua chiuso
28
Alzare il tubo di scarico ad almeno
40 cm dal pavimento
Ridurre dose detersivo.
Utilizzare detersivo specifico
Controllare
Pulire piastra e filtro
Spegnere la macchina.
Aprire il rubinetto.
Reimpostare il ciclo.
Page 29
ANOMALIA CAUSA RIMEDIO
SERVIZIO ASSISTENZA TECNICA
☎
199. 123. 123
7 - Se il carico viene
parzialmente lavato
8 - Mancata o parziale
asportazione del detersivo
9 - Presenza di macchie
bianche sulle stoviglie
10 - Rumorosità durante
il lavaggio
11 - Le stoviglie non sono
perfettamente asciutte
Vedi cause 5
Fondo di pentole non
perfettamente lavato
Bordo di pentole non
perfettamente lavato
Spruzzatori parzialmente otturati
Le stoviglie non sono sistemate bene
L’estremità del tubo di scarico è
immersa nell’acqua
Il detersivo non è dosato
adeguatamente, è vecchio o
indurito
Il tappo del contenitore sale non è
chiuso bene
Il programma di lavaggio scelto è
troppo blando
Posate, piatti, pentole, ecc…
interferiscono con l'apertura dello
sportellino della vaschetta detersivo.
Acqua di rete con eccessiva durezza
Le stoviglie sbattono tra di loro
I bracci rotanti sbattono sulle stoviglie
Mancanza di circolazione d’aria
Mancanza brillantante
Controllare
Croste troppo tenaci, da ammorbidire
prima del lavaggio in lavastoviglie
Posizionare meglio la pentola
Smontare i bracci di lavaggio,
svitando le ghiere di fissaggio in
senso orario e lavare il tutto sotto un
getto d’acqua
Non addossate troppo le
stoviglie tra di loro
L’estremità del tubo di scarico non
deve toccare l’acqua scaricata
Aumentate la dose in funzione della
quantità di sporco o sostituite il
prodotto
Avvitatelo fino in fondo
Scegliete un programma più
energico
Caricare le stoviglie in modo che
non impediscano l'apertura dello
sportellino della vaschetta detersivo.
Controllare il livello del sale e del
brillantante e regolarne il dosaggio.
Se l’anomalia persiste, richiedere
intervento Assistenza Tecnica
Sistematele meglio nei cesti
Sistemate meglio le stoviglie
Lasciate socchiusa la porta della
macchina alla fine del
programma di lavaggio per
favorire l’asciugatura naturale
Utilizzare il brillantante
NOTA BENE: Qualora un inconveniente sopracitato provocasse un cattivo lavaggio o una insufficiente
sciacquatura, è necessario rimuovere manualmente lo sporco dalle stoviglie, in quanto la fase finale di
asciugatura provoca l’essicazione dello sporco che un secondo lavaggio in macchina non è in grado di
asportare.
Se il malfunzionamento dovesse persistere, si rivolga al Centro di Assistenza Tecnica comunicando il
modello di lavastoviglie, riportato sulla targhetta posta all’interno dello sportello nella parte superiore o sul
foglio di garanzia. Fornendo tali informazioni, otterrete un intervento più tempestivo ed efficace.
La Ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri
prodotti senza comprometterne le caratteristiche essenziali.
29
Page 30
Page 31
La Ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti
nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si
renderanno utili ai propri prodotti senza compromettere le caratteristiche essenziali.
Per consultare la scheda tecnica relativa al prodotto, fare riferimento al sito web del produttore.
Page 32
Questo elettrodomestico è marcato conformemente alla Direttiva Europea 2012/19/UE sui Rifiuti da Apparecchiature Elettriche
ed Elettroniche (RAEE).
I RAEE contengono sia sostanze inquinanti (che possono cioè avere un impatto negativo anche molto pesante sull’ambiente)
sia materie prime (che possono essere riutilizzate). E’ perciò necessario sottoporre i RAEE ad apposite operazioni di trattamento, per rimuovere e smaltire in modo sicuro le sostanze inquinanti ed estrarre e riciclare le materie prime.
Ogni cittadino può giocare un ruolo decisivo nell’assicurare che i RAEE non diventino un problema ambientale; basta seguire
qualche semplice regola:
- i RAEE non vanno mai buttati nella spazzatura indifferenziata;
- i RAEE devono essere consegnati ai Centri di Raccolta (chiamati anche isole ecologiche, riciclerie, piattaforme ecologiche
…) allestiti dai Comuni o dalle Società di igiene urbana; in molte località viene anche effettuato il servizio di ritiro a domicilio
dei RAEE ingombranti.
In molte nazioni, quando si acquista una nuova apparecchiatura, si può consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente (ritiro "uno contro uno") a patto che il nuovo apparecchio sia dello stesso tipo e svolga le stesse funzioni di
quello reso.
IT
15.01 - 41901986
Loading...
