Candy CDM 6750 LN User Manual

РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

МОДЕЛИ:

CDM9750LNJV

CDM9570LWJV

CDM6750LNJV

CDM6750LWJV

CCR61BAJV

CCR61GHJV

201407

СОДЕРЖАНИЕ
ВВЕДЕНИЕ .........................................................................	2
ТЕХНИКА БЕЗОПАСНОСТИ .............................................	3
НАСТЕННЫЙ МОНТАЖ ................................................	4-8
ПОДГОТОВКА К УСТАНОВКЕ .......................................	4
УСТАНОВКА (С ОТВОДОМ ВОЗДУХА НАРУЖУ).....	5-7
УСТАНОВКА (С ВНУТРЕННЕЙ ЦИРКУЛЯЦИЕЙ)........	8
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ................................	9
ЗАМЕНА ЛАМП.................................................................	10
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ..............	10
ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ .................................	11

Размещая маркировку на этой продукции, мы заявляем, под нашу ответственность, о соответствии всем Европейским нормам безопасности, охраны здоровья и экологическим требованиям, изложенным в законодательстве для данного вида продукции.

2

ВВЕДЕНИЕ

Благодарим вас за выбор данной кухонной вытяжки.

В настоящем руководстве изложены все необходимые инструкции по установке, использованию и техническому обслуживанию данного бытового прибора.

Перед установкой и использованием необходимо внимательно ознакомиться с настоящим руководством, для того чтобы обеспечить его правильную и безопасную эксплуатацию.

Кухонная вытяжка изготовлена из высококачественных материалов и имеет обтекаемую конструкцию. Оборудованная мощным электродвигателем и центробежным вентилятором, она также обеспечивает высокую мощность всасывания, низкий уровень шума, имеет фильтр-жироуловитель с антипригарным покрытием и проста в установке.

ТЕХНИКА БЕЗОПАСНОСТИ

Не разрешать детям использовать данный прибор.

Кухонная вытяжка предназначена только для домашнего использования и не предназначена для использования в барбекю, горячих цехах предприятий общественного питания и для других коммерческих целей.

Для поддержания хорошего рабочего состояния необходимо регулярно проводить чистку кухонной вытяжки и ее фильтра.

Чистку кухонной вытяжки проводить в соответствии с настоящим руководством и беречь устройство от возгорания. Несоблюдение инструкции по чистке ведет к риску возникновения пожара.

Не допускать попадания на вытяжку прямого огня от газовой плиты.

Обеспечить хорошую конвекцию воздуха в помещении кухни.

В случае повреждения шнура питания во избежание каких-либо опасностей необходимо заменить его на заводе-изготовителе, в авторизованной мастерской или силами квалифицированных мастеров.

При использовании вытяжки одновременно с приборами, работающими от газа или другого топлива, необходимо обеспечить достаточную вентиляцию в помещении.

Не допускать отвода воздуха в дымовую трубу, используемую для вытяжки дыма от приборов, работающих от газа или другого топлива.

Необходимо соблюдать правила отвода воздуха.

Данный прибор не предназначен для использования лицами (включая детей) с пониженными физическими, психическими или умственными способностями или при отсутствии у них опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании прибора лицом, отвечающим за их безопасность.

Дети должны находиться под присмотром для недопущения игры с прибором

Во время пребывания на кухне дети должны находиться под контролем. Запрещается играть с прибором.

Не допускать горения открытого огня под кухонной вытяжкой.

ОСТОРОЖНО: открытые части вытяжки могут сильно нагреваться при работе плиты.

Необходимо соблюдать меры предосторожности, содержащиеся в инструкции по монтажу оборудования.

Опасность поражения электрическим током

Устройство можно включать только в розетку с соответствующим заземлением. При наличии сомнений необходимо обратиться за консультацией к инженеру, квалифицированному в данной области.

Несоблюдение данной инструкции может привести к летальному исходу, пожару или поражению электрическим током.

3

НАСТЕННЫЙ МОНТАЖ

1. Подготовка к установке:

a. При наличии вентиляционного выхода наружу можно подключить кухонную вытяжку, как показано на рисунке ниже, с помощью вытяжного воздуховода (эмалированной, алюминиевой, гибкой трубы или трубы из негорючего материала с внутренним диаметром 150 мм)

b. Перед установкой выключить устройство и отключить его от сети.

c. Для достижения наилучшего эффекта кухонную вытяжку следует устанавливать на высоте 65–75 см от поверхности плиты.

4

2.Установка (с отводом воздуха наружу)

Внимание! При отведении воздуха из помещения необходимо соблюдать меры предосторожности, приведенные в инструкции по эксплуатации прибора.

В случае одновременного использования кухонной вытяжки и прибора, работающего не от электрической энергии, отрицательное давление в помещении не должно превышать 4 Па (4 × 10-5 бар)

Просверлить 3 отверстия диаметром 8 мм для установки кронштейна. Привинтить кронштейн к стене с помощью имеющихся винтов и дюбелей и затянуть крепеж.

Винт

Отверстия	(4 мм × 30 мм)
в стене
Дюбель
Настенный
кронштейн

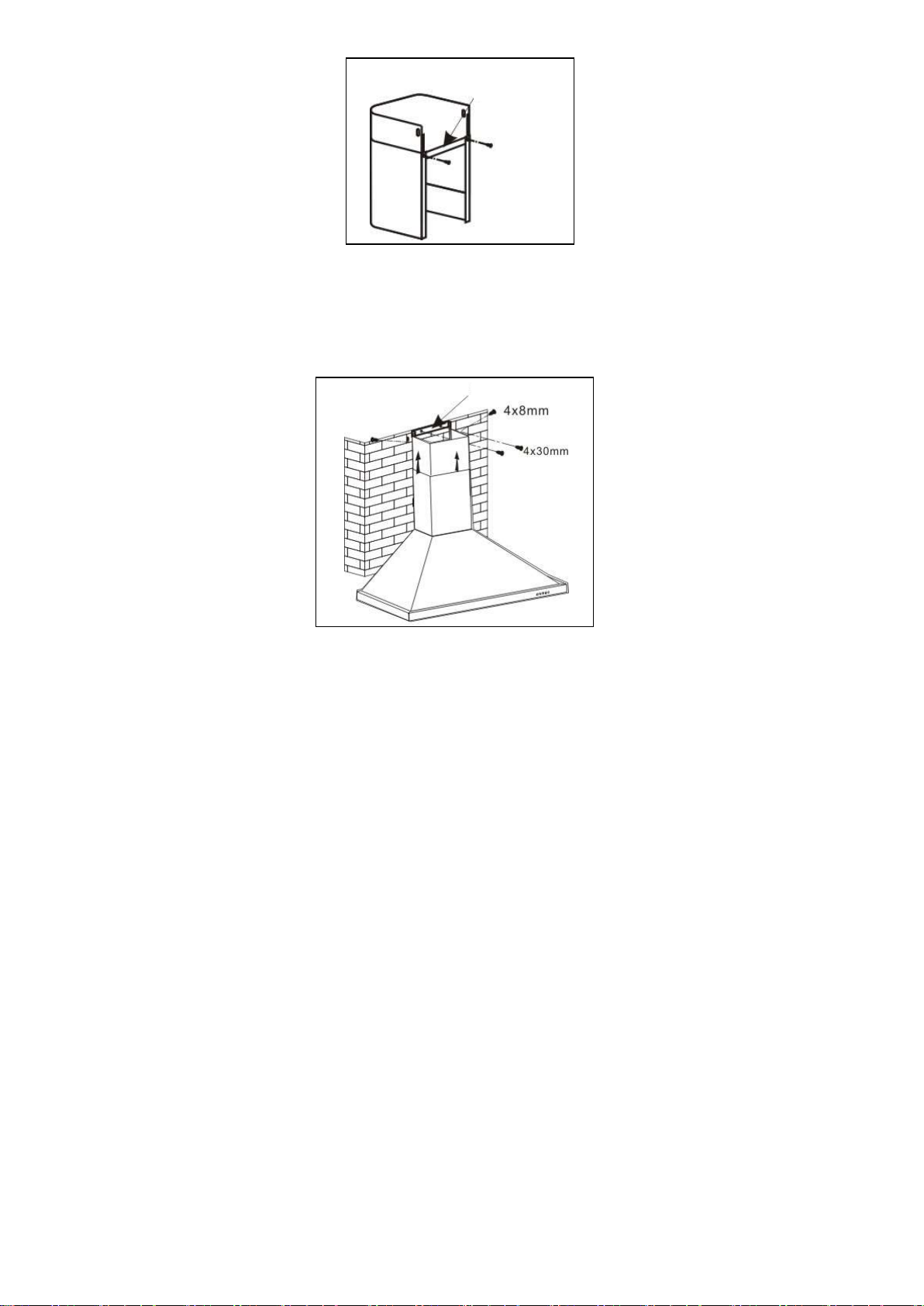

Для модели с наклонной панелью необходимо просверлить 4 дополнительных отверстия диаметром 8 мм, вставить дюбели и ввернуть шурупы перед установкой вытяжки. (Модели: CDM9750LNJV, CDM9570LWJV,

CDM6750LNJV, CDM6750LWJV)
