Guida pratica all’uso User instructions Mode d’emploi Bedienungsanleitung

CDI 3415

LAVASTOVIGLIE

DISHWASHER

LAVE-VAISSELLE GESCHIRRSPÜLER

Complimenti,

con l'acquisto di questo elettrodomestico Candy, Lei ha dimostrato di non accettare compromessi: Lei vuole il meglio.

Candy è lieta di proporLe questa nuova lavastoviglie, frutto di anni di ricerche e di esperienze maturate sul mercato, a contatto diretto con i Consumatori.

Lei ha scelto la qualità, la durata e le elevate prestazioni che questa lavastoviglie Le offre.

Candy Le propone inoltre una vasta gamma di elettrodomestici:

lavatrici, lavastoviglie, lavasciuga, cucine, forni a microonde, forni e piani di cottura, frigoriferi e congelatori.

Chieda al Suo Rivenditore il catalogo completo dei prodotti Candy.

La preghiamo di leggere attentamente le avvertenze contenute nel presente libretto in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d'uso, di manutenzione ed alcuni utili consigli per il migliore utilizzo della lavastoviglie.

Conservi con cura questo libretto per ogni ulteriore consultazione.

SERVIZIO ASSISTENZA CLIENTI

CERTIFICATO DI GARANZIA: cosa fare?

Il Suo prodotto è garantito, alle condizioni e nei termini riportati sul certificato inserito nel prodotto ed in base alle previsioni del decreto legislativo 24/02, nonché del decreto legislativo 6 settembre 2005, n. 206, per un periodo di 24 mesi decorrenti dalla data di consegna del bene.

Così come riportato nei testi dei Decreti Legislativi citati, il certificato di garanzia dovrà essere da Lei conservato, debitamente compilato, per essere mostrato al Servizio Assistenza TecnicaAutorizzato, in caso di necessità, unitamente ad un documento fiscalmente valido rilasciato dal rivenditore al momento dell’acquisto (bolla di consegna, fattura, scontrino fiscale, altro) sul quale siano indicati il nominativo del rivenditore, la data di consegna, gli estremi identificativi del prodotto ed il prezzo di cessione.

Resta pure inteso che, salvo prova contraria, poiché si presume che i difetti di conformità che si manifestano entro sei mesi dalla consegna del bene esistessero già a tale data, a meno che tale ipotesi sia incompatibile con la natura del bene o con la natura del difetto di conformità, il Servizio di Assistenza Tecnica Autorizzato Gias, verificato il diritto all’intervento, lo effettuerà senza addebitare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi. Per contro, nel successivo periodo di diciotto mesi di vigenza della garanzia, sarà invece onere del consumatore che intenda fruire dei rimedi accordati dalla garanzia stessa provare l’esistenza del difetto di conformità del bene sin dal momento della consegna; nel caso in cui il consumatore non fosse in grado di fornire detta prova, non potranno essere applicate le condizioni di garanzia previste e pertanto il Servizio di Assistenza Tecnica Autorizzato Gias effettuerà l’intervento addebitando al consumatore tutti i costi relativi.

Le ricordiamo inoltre che sullo stesso certificato di garanzia convenzionale Lei troverà le informazioni ed i documenti necessari per una copertura sino a 5 anni e così, in caso di guasto, non pagare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi.

Per qualsiasi informazione necessitasse, La preghiamo rivolgersi al numero telefonico del Servizio Clienti

199 12 13 14.

ANOMALIE E MALFUNZIONAMENTI: a chi rivolgersi?

Per qualsiasi necessità il centro assistenza autorizzato è a Sua completa disposizione per fornirLe i chiarimenti necessari; comunque qualora il Suo prodotto presenti anomalie o mal funzionamenti, prima di rivolgersi al Servizio Assistenza Autorizzato, consigliamo vivamente di effettuare i controlli indicati nel capitolo "Ricerca piccoli guasti".

UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA

Qualora il problema dovesse persistere, componendo il “Numero Utile” sotto indicato, sarà messo in contatto direttamente con il Servizio Assistenza Tecnica Autorizzato che opera nella Sua zona di residenza.

Attenzione:

la chiamata è a pagamento; il costo verrà comunicato, tramite messaggio vocale, dal Servizio clienti dell’operatore telefonico utilizzato. Dettagli sono presenti sul sito internet www.candy.it.

MATRICOLA DEL PRODOTTO. Dove si trova?

E’ indispensabile che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che troverà sul certificato di garanzia oppure sulla targa matricola posta all'interno dello sportello, sul bordo superiore destro. In questo modo Lei potrà contribuire ad evitare trasferte inutili del tecnico, risparmiando oltretutto i relativi costi.

2

INDICE

Indicazioni di sicurezza Messa in opera, Installazione Impianto di decalcificazione Caricare il sale

Regolazione del cesto superiore Caricamento delle stoviglie Informazioni per laboratori di prova Caricamento detersivo

Tipi di detersivo Caricamento brillantante Pulizia filtri

Consigli pratici

Pulizia e manutenzione ordinaria Descrizione dei comandi

Dati tecnici

Scelta dei programmi e funzioni particolari Elenco dei programmi

Ricerca piccoli guasti

pag. 4 pag. 5 pag. 8 pag. 9 pag. 10 pag. 11 pag. 13 pag. 14 pag. 15 pag. 16 pag. 17 pag. 18 pag. 19 pag. 20 pag. 20 pag. 21 pag. 24 pag. 26

	Fig. A
5	1
	4

3 2

La preghiamo di leggere attentamente le avvertenze contenute nel presente libretto, in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d'uso, di manutenzione ed alcuni utili consigli per utilizzare al meglio la propria nuova lavastoviglie.

Conservi con cura questo libretto per ogni ulteriore consultazione.

3

INDICAZIONI DI SICUREZZA

L'uso di un qualsiasi apparecchio elettrico comporta l'osservanza di alcune regole fondamentali.

Installazione

■In caso di incompatibilità tra la presa e la spina dell'apparecchio, fare sostituire la presa con altra di tipo adatto, da personale qualificato. Quest'ultimo, in particolare, dovrà anche accertare che la sezione dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio.

■Fare attenzione che l'apparecchiatura non schiacci il cavo di alimentazione.

■In generale è sconsigliabile l'uso di adattatori, prese multiple e/o prolunghe.

■Qualora si rendesse necessaria la sostituzione del cavo di alimentazione del- l’apparecchio, rivolgersi al Servizio di Assistenza Tecnica Autorizzato.

Sicurezza

■Non toccare l'apparecchio con mani o piedi bagnati o umidi.

■Non usare l'apparecchio a piedi nudi.

■Non tirare il cavo di alimentazione, o l'apparecchio stesso, per staccare la spina dalla presa di corrente.

■Non esporre l'apparecchio ad agenti atmosferici (pioggia, sole, ecc.).

■Questo apparecchio non è destinato ad essere usato da bambini e persone incapaci o inesperte all'uso del prodotto, a meno che non vengano sorvegliate o istruite riguardo all'uso dell'apparecchio da una persona responsabile della loro sicurezza.

Sorvegliare i bambini in modo tale da assicurarsi che non giochino con l'apparecchio.

■Non si deve bere l'acqua che rimane nella macchina o sulle stoviglie alla fine dei programmi di lavaggio.

■Non lasciare la porta aperta in posizione orizzontale, al fine di evitare potenziali pericoli (es. inciampare).

■Appoggiarsi o sedersi sulla porta aperta della lavastoviglie, può causarne il ribaltamento.

ATTENZIONE!

Coltelli ed altri utensili con l’estremità appuntite devono essere collocati nel cesto con le punte rivolte verso il basso o in posizione orizzontale.

Utilizzo quotidiano

■Questo apparecchio è destinato ad un uso in ambienti domestici e simili come per esempio:

-nelle aree ristoro di negozi, uffici e altri ambienti di lavoro;

-negli agriturismo;

-dai clienti negli hotels, motels e altre aree residenziali simili;

-nei bed & breakfast.

Un utilizzo diverso da quello tipico dell’ambiente domestico, come l’uso professionale da parte di esperti o di persone addestrate, è escluso anche negli ambienti sopra descritti.

Un utilizzo non coerente con quello riportato, può ridurre la vita del prodotto e può invalidare la garanzia del costruttore.

Qualsiasi danno all’apparecchio o ad altro, derivante da un uso diverso da quello domestico (anche quando l’apparecchio è installato in un ambiente domestico), non sarà ammesso dal costruttore in sede legale.

■La lavastoviglie è progettata per il lavaggio di normali utensili domestici:

oggetti contaminati da benzina, vernice, avanzi di acciaio o ferro, prodotti chimici corrosivi, acidi o alcalini non devono essere lavati in lavastoviglie.

■Se l'abitazione è dotata di impianto per addolcire l'acqua non è necessario aggiungere sale nell'addolcitore della lavastoviglie.

4

■I coltelli e le posate ottengono un lavaggio migliore se posti nel cestello con i manici in basso.

■In caso di guasto e/o di cattivo funzionamento dell'apparecchio, spegnerlo, chiudere il rubinetto dell'acqua e non manomettere l'elettrodomestico.

Per l'eventuale riparazione rivolgersi solamente ad un Centro di Assistenza Tecnica (GIAS) e richiedere l'utilizzo di ricambi originali.

Il mancato rispetto di quanto sopra può compromettere la sicurezza dell'apparecchio e dell'utilizzatore.

Smaltimento

■Questo apparecchio è fabbricato con materiali riciclabili, per permetterne un corretto smaltimento degli stessi.

■Volendo eliminare una vecchia lavastoviglie, si abbia cura di togliere la chiusura sportello, per evitare che i bambini possano chiudersi nella macchina. Dopo aver staccato la spina dalla presa di corrente, è importante tagliare il cavo di alimentazione.

INSTALLAZIONE

(Notazioni tecniche)

IMPORTANTE

Nel caso si installi la macchina su un pavimento ricoperto da tappeti o con moquette, controllare che le aperture di ventilazione alla base dell'apparecchio non vengano ostruite.

Inoltre, la spina dell'apparecchio deve rimanere accessibile anche dopo l'installazione.

Alimentazione elettrica

L'apparecchio è conforme ai requisiti di sicurezza previsti dagli istituti normativi ed è munito di spina tripolare con polo di terra che assicura la completa messa a terra del prodotto.

Prima di alimentare elettricamente l'elettrodomestico accertarsi:

1.che la presa abbia un corretto collegamento di messa a terra;

2.che la portata amperometrica del contatore elettrico risulti idonea per l'assorbimento indicato dai dati di targa del- l'elettrodomestico.

ATTENZIONE!

L'efficacia della sicurezza è comunque subordinata anche alla corretta messa a terra del Vostro impianto.

Per la mancanza di un efficiente impianto di terra, si avverte una lieve dispersione di corrente sulle parti metalliche dell'elettrodomestico per la presenza del filtro antidisturbo radio.

La società costruttrice resta sollevata da ogni responsabilità per eventuali danni a persone o cose, derivanti dal mancato allacciamento della linea di terra.

Apparecchio conforme alle Direttive Europee 73/23/CEE e 89/336/CEE, sostituite rispettivamente da 2006/95/CE e 2004/108/CE, e successive modifiche.

5

Alimentazione idrica

IMPORTANTE

L’apparecchio deve essere connesso alla rete idrica, solo con i nuovi tubi di carico forniti in dotazione. I vecchi tubi di carico non devono essere riutilizzati.

■I tubi di carico e scarico possono essere orientati indifferentemente verso destra o verso sinistra.

IMPORTANTE

La lavastoviglie può essere allacciata all'impianto dell'acqua fredda o calda purchè non superi i 60°C.

■La pressione idrica deve essere compresa tra un minimo di 0,08 MPa e un massimo di 0,8 MPa. Per pressioni inferiori consultare il Centro Assistenza Tecnica.

■E' necessario un rubinetto a monte del tubo di carico per isolare la macchina dall'impianto idrico quando non è in funzione (fig. 1 B).

■La lavastoviglie è dotata di un tubo per la presa d'acqua terminante con ghiera filettata 3/4" (fig. 2).

■Il tubo di carico “A” deve essere avvitato ad un rubinetto dell'acqua “B” con

attacco da 3/4" assicurandosi che la ghiera sia ben stretta.

■Se necessario, si può allungare il tubo di carico fino a 2,5 m. A tale scopo, contattare il Centro Assistenza Tecnica.

■Qualora l'acqua di rete presentasse dei residui calcarei o sabbia, è consigliabile richiedere presso il Centro Assistenza Tecnica, il filtro accessorio art. 9226085

(fig. 3).

Il filtro “D” va inserito tra la presa d'acqua da 3/4" “B” ed il tubo di carico “A”, ricordando di mettere le guarnizioni “C”.

■Se la macchina viene collegata a tubazioni nuove o rimaste inutilizzate per lungo tempo, è consigliabile far scorrere l'acqua per alcuni minuti prima di allacciare il tubo di carico. In tal modo eviterete che depositi di sabbia o di ruggine possano otturare il filtrino di ingresso acqua.

1

2

3

6

Collegamento allo scarico d'acqua

■Infilare il tubo nell'impianto di scarico, senza creare pieghe (fig. 4).

■Lo scarico fisso deve avere il diametro interno di almeno 4 cm e dev'essere posto ad una altezza minima di 40 cm.

■Si raccomanda di predisporre il sifone antiodore (fig. 4X).

■Se necessario si può allungare il tubo di scarico fino a 2,5 m, tenendolo però ad una altezza massima di 85 cm dal pavimento. A tale scopo, contattare il Centro Assistenza Tecnica.

■L'estremità ricurva del tubo di scarico può essere appoggiata al bordo di un lavello, ma non deve rimanere immersa nell'acqua, per evitare il risucchio nell'apparecchio durante il programma di lavaggio (fig. 4Y).

■Nel caso di installazione sotto piano continuo, la curva deve essere fissata immediatamente sotto il piano nel punto più alto possibile (fig. 4Z).

■Nell'installare la macchina, controllare che i tubi di carico e scarico non siano piegati.

4

Apertura dello sportello

Se lo sportello viene aperto durante il funzionamento della macchina, una sicurezza elettrica fa si che tutte le funzioni vengano automaticamente interrotte.

IMPORTANTE

Per un corretto funzionamento evitare di aprire lo sportello mentre la lavastoviglie è in funzione.

Chiusura dello sportello

Inserire i cestelli.

Verificare che entrambi i bracci lavanti possano ruotare e che non ci siano posate, pentole o piatti che ne limitino o impediscano la rotazione.

Chiudere lo sportello e bloccarlo mediante leggera pressione.

7

IMPIANTO DI DECALCIFICAZIONE

L'acqua contiene in misura variabile, a seconda delle località, sali calcarei e minerali che si possono depositare sulle stoviglie lasciando macchie e depositi biancastri.

Più elevato è il contenuto di questi sali, maggiore è la durezza dell'acqua.

La lavastoviglie è corredata di un decalcificatore che, utilizzando del sale rigenerante specifico per lavastoviglie, fornisce acqua priva di calcare (addolcita) per il lavaggio delle stoviglie.

Potete richiedere il grado di durezza della vostra acqua all'Ente erogatore di zona.

Regolazione del decalcificatore

Il decalcificatore può trattare acqua con durezza fino a 90°fH (gradi francesi) 50°dH (gradi tedeschi) tramite 6 livelli di regolazione.

I livelli di regolazione vengono riportati nella tabella seguente con la relativa acqua da trattare.

	Durezza		Uso sale rigenerante	Regolazione di decalcificazione
Livello	dell'acqua
	°fH (gradi francesi)	°dH (gradi tedeschi)
0	0-5	0-3	NO	Nessuna
				spia
1	6-15	4-9	SI	Spia 1
2	16-30	10-16	SI	Spie 1, 2
*3	31-45	17-25	SI	Spie 1, 2, 3
4	46-60	26-33	SI	Spie
				1, 2, 3, 4
5	61-90	34-50	SI	Spie
				1, 2, 3, 4
				lampeggianti

*La regolazione è stata impostata dalla fabbrica al livello 3 in quanto questo soddisfa la maggior parte dell'utenza.

A seconda del livello di appartenenza della vostra acqua, impostare il valore di decalcificazione nel seguente modo:

IMPORTANTE

Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta.

1.Mantenere premuto il PRIMO pulsante "PROGRAMMA" (da destra) e contemporaneamente accendere la lavastoviglie con il tasto "AVVIO/ARRESTO"

(verrà emesso un breve suono).

2.Continuare a tenere premuto il pulsante "PROGRAMMA" per almeno 5 secondi, rilasciandolo SOLO dopo aver udito un segnale acustico.

Alcune spie "SELEZIONE PROGRAMMA" s'illumineranno per indicare il livello di decalcificazione corrente.

3.Premere nuovamente lo stesso pulsante per scegliere il livello di decalcificazione voluto: ad ogni pressione s'illuminerà

una spia (il livello sarà indicato dal numero di spie accese). Per il livello 5 le 4 spie lampeggeranno, per il livello 0 tutte le spie saranno spente.

4.Spegnere la lavastoviglie premendo il tasto "AVVIO/ARRESTO" per rendere effettiva la nuova impostazione.

ATTENZIONE!

Se per qualsiasi motivo non si riuscisse a terminare la procedura, spegnere la lavastoviglie premendo il tasto "AVVIO/ARRESTO" e ripartire dall'inizio (PUNTO 1).

Spie “SELEZIONE PROGRAMMA”

Pulsanti “PROGRAMMA”
	Tasto
	“AVVIO/ARRESTO”

8

CARICARE IL SALE

■Sul fondo della macchina, è sistemato il contenitore del sale che serve a rigenerare l'apparecchio decalcificatore.

■È importante utilizzare esclusivamente sale specifico per lavastoviglie, altri tipi di sale contengono sensibili percentuali di sostanze insolubili che potrebbero col tempo rendere inefficiente l'impianto di decalcificazione.

■Per l'introduzione del sale, svitare il tappo del contenitore che si trova sul fondo.

■Durante l'operazione un po' d'acqua trabocca; continuate in ogni caso a versare il sale fino al riempimento del contenitore, mescolando la miscela con un cucchiaio. Ultimata l'operazione, pulire la filettatura dai resti di sale e riavvitare il tappo.

■Si consiglia di far seguire al rifornimento, un ciclo di lavaggio completo, oppure il programma AMMOLLO. Il contenitore ha una capacità di circa 1,5÷1,8 kg di sale e, per una efficace utilizzazione dell'apparecchio, è necessario riempirlo periodicamente a secondo della regolazione del proprio impianto di decalcificazione.

IMPORTANTE

Solo all'installazione della lavastoviglie, dopo aver riempito completamente il contenitore del sale, è necessario aggiungere dell'acqua fino al trabocco dal contenitore.

Indicatore di riempimento sale

Questo modello è dotato di una spia elettrica sul cruscotto che si accende quando diviene necessario provvedere a riempire il contenitore del sale.

IMPORTANTE

La comparsa di macchie biancastre sulle stoviglie è generalmente un indice importante di mancanza del sale.

9

REGOLAZIONE DEL CESTELLO SUPERIORE

Utilizzando abitualmente piatti da 29 cm a 32,5 cm di diametro, caricarli nel cesto inferiore dopo aver spostato quello superiore nella posizione più alta, procedendo nel seguente modo:

1.Estrarre il cesto superiore;

2.Impugnare il cesto da entrambi i lati e tirarlo verso l’alto (fig. 1).

Con questa operazione, nel cesto superiore non si possono caricare stoviglie con diametro superiore a 20 cm e non si possono utilizzare i supporti mobili nella posizione alta.

PER RIPORTARE IL CESTO IN POSIZIONE BASSA:

1.Impugnare il cesto da entrambi i lati e tirarlo leggermente verso l’alto (fig. 2a);

2.Lasciare lentamente ricadere il cesto accompagnandolo (fig. 2b).

N. B. : NON SOLLEVARE O ABBASSARE MAI IL CESTO DA UN SOLO LATO (fig. 3).

Attenzione :

si consiglia di effettuare la regolazione del cestello prima del carico delle stoviglie.

1

2	a
	b
	a
	b

3

10

CARICAMENTO DELLE STOVIGLIE

Utilizzo del cesto superiore

■Il cesto superiore è dotato di supporti mobili agganciati alla sponda laterale, in grado di assumere 4 posizioni.

■Nella posizione abbassata (A-A1) i supporti servono per appoggiarvi tazze da the, caffè, lunghi coltelli e mestoli. Sulle estremità dei supporti stessi, si possono appendere i bicchieri a forma di calice.

AA1

■In posizione rialzata (B-B1) i supporti permettono l'alloggiamento di piatti piani e fondi. Questi ultimi vanno sistemati in posizione verticale con la parte concava rivolta verso il lato anteriore, avendo cura di verificare che rimanga sempre uno spazio tra un piatto e l'altro, per consentire all'acqua di passare liberamente.

BB1

■Si consiglia di posizionare i piatti di dimensione maggiore, con un diametro di circa 26 cm, leggermente inclinati verso il lato anteriore in modo da favorire il facile inserimento del cesto all'interno della macchina.

■Nel cesto superiore possono trovare alloggiamento anche stoviglie quali insalatiere e ciotole di plastica, che si consiglia di bloccare per evitarne il capovolgimento a causa dei getti.

■Il cesto superiore è stato studiato al fine di offrire la massima flessibilità di utilizzo. Esso può essere caricato con soli piatti, posizionati in doppia fila sino ad un massimo di 24 pezzi, con soli bicchieri, su cinque file sino a 30 pezzi, oppure per carichi misti.

Un carico standard giornaliero è rappresentato nelle fig. 1, 2 e 3.

Cesto superiore (fig. 1)

A = piatti fondi

B = piatti piani

C = piatti dessert

D = sottotazze

E = tazze

F = bicchieri

1

A C E

BD

F

Cesto superiore (fig. 2)

A = piatti fondi

B = piatti piani

C = piatti dessert

D = sottotazze

E = tazze

F = calici

G = bicchiere

H = cesto posate

2

B

A

C

D F

H G F E

11

Cesto superiore (fig. 3)

A = bicchieri

B = sottotazze

C = tazze

D = coppa piccola

E	= coppa media
F	= coppa grande
G	= piatto da dessert
H	= cucchiai da servizio
I	= mestolo
L	= posate

3	L	I
C	F		G
	C	D	C
			B
	E
H	A		H

Utilizzo del cesto inferiore

■Nel cesto inferiore vengono alloggiate pentole, padelle, zuppiere, insalatiere, coperchi, piatti da portata, piatti piani, piatti fondi e mestoli.

■Le posate vanno sistemate con il manico verso il basso, nell'apposito contenitore in plastica posizionato nel cesto inferiore (fig. 7 e 8) assicurandosi che le posate stesse non impediscano la rotazione delle rampe.

■Il cesto inferiore è dotato di una speciale griglia mobile centrale (fig. 4 e 5) utile per avere sempre il carico stabile e ottimale dei piatti, anche quando le dimensioni e/o la forma sono diverse da quelle standard.

-POSIZIONE "A": per un carico di piatti standard o per un carico esclusivo di pentole, insalatiere, ecc…

-POSIZIONE "B": per piatti di forma particolare anche se di dimensioni standard (fondine molto profonde, quadrate o senza bordo, ecc…).

-POSIZIONE "C": per piatti piani più grandi della media e/o di forma particolare (quadrati, esagonali, ovali, piatti per pizza, ecc…).

4B

A

5C

A

■I piatti di ridotte dimensioni, come ad esempio quelli da dessert, devono essere caricati nel cesto inferiore come indicato in figura 6, con gli appositi supporti mobili posizionati verso l' esterno ("B"). Per i piatti di normali o grandi dimensioni, supporti devono trovarsi in posizione interna ("A").

6

AB

ATTENZIONE!

Se i piatti piccoli vengono posizionati senza il corretto utilizzo delle ribaltine, il braccio lavante inferiore si blocca interferendo con i piatti stessi.

12

Un carico standard giornaliero è rappresentato nella fig. 7 e 8.

Cesto inferiore (fig. 7)

A = pentola media

B = pentola grande

C = padella

D = zuppiere, piatti da portata

E = posate

F = tegami, teglie

G = coppa media

H = coppa piccola

7

B A

C

F

G D

E H

Cesto inferiore (fig. 8)

A = piatti fondi

B = piatti piani

C = piatti dessert

D = piatto da portata

E = posate

La disposizione razionale e corretta delle stoviglie è condizione essenziale per un buon risultato di lavaggio.

IMPORTANTE

Il cesto inferiore è dotato di un dispositivo di fine corsa per rendere sicura la sua estrazione anche a pieno carico. Per le operazioni di carico sale, pulizia filtro e manutenzione ordinaria, è necessaria l'estrazione completa del cesto.

Cesto posate (fig. 9)

La parte superiore del cesto porta posate può essere rimossa, così da poter offrire diverse possibilità di carico

9

8D

A B

C

C

E

INFORMAZIONE PER I LABORATORI DI PROVA

Richiedere le informazioni necessarie per effettuare i test comparativi e le misure di rumuore, secondo le Norme EN, al seguente indirizzo:

[e-mail]

Nella richiesta, si prega di specificare il modello ed il numero di matricola della lavastoviglie (vedere targhetta dati).

13

CARICAMENTO DETERSIVO

Il detersivo

IMPORTANTE

Utilizzare esclusivamente detersivi in polvere, liquidi o in pastiglie specifici per lavastoviglie.

Nella lavastoviglie si trova una confezione campione di ”FINISH” che assicura ottimi risultati di lavaggio.

Detersivi non idonei (come quelli per il lavaggio a mano) non contengono gli ingredienti adatti al lavaggio in lavastoviglie ed impediscono il corretto funzionamento della macchina.

B

Dopo aver versato il detersivo nel contenitore, richiudete lo sportellino, prima spingendolo (1) ed infine premendo leggermente su di esso (2) fino a sentire lo scatto d'arresto.

Caricare il detersivo

La vaschetta per il detersivo del lavaggio è situata all'interno della porta (fig. A "2"). Se lo sportellino del contenitore risultasse chiuso, per aprirlo basterà agire sul pulsante di aggancio (A): al termine di un qualsiasi programma di lavaggio lo sportellino risulta sempre aperto, pronto per il successivo impiego.

ATTENZIONE!

Nel cesto inferiore, non caricare le stoviglie in posizione tale da impedire l'apertura dello sportellino o da non permettere l'asportazione del detersivo.

La dose di detersivo può variare in funzione del grado di sporco e del tipo di stoviglie. Si consiglia di versare 20 ÷ 30 g di detersivo nella vaschetta lavaggio (B).

A

Poichè i detersivi non sono tutti uguali, consultate anche le istruzioni sulle confezioni. Ricordiamo che quantità insufficienti di detersivo provocano una incompleta asportazione dello sporco, mentre un eccesso di detersivo, oltre a non migliorare i risultati di lavaggio, rappresenta uno spreco.

IMPORTANTE

Non eccedere nell'uso di detersivo rappresenta un contributo al contenimento dell'inquinamento ambientale.

14

TIPI DI DETERSIVO

Detersivi in pastiglie

I detersivi in pastiglie di differenti produttori si sciolgono a velocità diverse, quindi nei programmi brevi, alcune pastiglie potrebbero non riuscire ad essere pienamente efficaci non essendosi dissolte completamente. Se si utilizzano questi prodotti, si consiglia di scegliere programmi più lunghi per garantire la completa utilizzazione del detersivo.

IMPORTANTE

Per ottenere risultati di lavaggio soddisfacenti, le pastiglie DEVONO essere inserite nella vaschetta per il detersivo di lavaggio e NON direttamente in vasca.

Detersivi concentrati

I detersivi concentrati, a ridotta alcalinità e con enzimi naturali, combinati con i programmi di lavaggio a 50°C, permettono di avere un minor impatto sull'ambiente e salvaguardano le stoviglie rispettando anche la lavastoviglie.

I programmi di lavaggio a 50°C sono stati ideati appositamente per sfruttare in pieno le proprietà di scioglimento dello sporco da parte degli enzimi, permettendo quindi, con l'utilizzo dei detersivi concentrati, di ottenere gli stessi risultati dei programmi a 65°C già ad una temperatura inferiore.

Detersivi combinati

I detersivi che contengono anche il brillantante devono essere inseriti nella vaschetta per il detersivo di lavaggio. Il contenitore del brillantante deve essere vuoto (se non fosse così, prima di utilizzare i detersivi combinati, regolare al minimo il dosatore del brillantante).

Detersivi combinati “ALL in 1”

Qualora si decida di utilizzare detersivi combinati ("3 in 1"/"4 in 1"/"5 in 1”, ecc.) che potrebbero rendere superfluo l’impiego di sale e/o brillantante, si devono rispettare scrupolosamente le seguenti avvertenze:

■leggere attentamente ed attenersi scrupolosamente alle istruzioni per l’uso

e alle avvertenze indicate sulla confezione del detersivo combinato che si intende utilizzare;

■l’efficacia dei prodotti che rendono non necessario l’utilizzo del sale dipende dalla durezza dell’acqua di alimentazione dell’apparecchio. Verificare allo scopo che la durezza dell’acqua sia compresa nell’intervallo di funzionamento indicato nelle istruzioni del detersivo.

Se con l'uso di questo tipo di prodotto si ottenessero risultati di lavaggio non soddisfacenti, rivolgersi al produttore del detersivo.

L’utilizzo improprio di questi prodotti potrebbe portare:

■alla formazione di depositi di calcare nell’apparecchio e sulle stoviglie;

■ad un degrado delle prestazioni di asciugatura e/o di lavaggio.

IMPORTANTE

Nel caso di reclami che possono essere legati direttamente all’impiego improprio di questi prodotti, non verrà fornita alcuna prestazione in garanzia.

Si ricorda che l'uso dei detersivi combinati “ALL in 1” rende superfluo l'uso delle segnalazioni di mancanza sale e brillantante (previsti solo in alcuni modelli).

Nel caso in cui si verificassero problemi di lavaggio e/o asciugatura si consiglia di riprendere l’uso dei prodotti tradizionali (sale, brillantante, detersivo in polvere).

In questo caso, si raccomanda di:

■riempire nuovamente i contenitori del sale e del brillantante;

■eseguire un normale ciclo di lavaggio senza carico.

Si evidenzia che ritornando all’utilizzo del sale di tipo tradizionale, saranno necessari alcuni cicli di lavaggio prima che il sistema di decalcificazione dell’acqua ritorni a funzionare in modo ottimale.

15

CARICAMENTO BRILLANTANTE

Il brillantante

Questo additivo, che viene immesso automaticamente nell'ultima fase di risciacquo, favorisce una rapida asciugatura delle stoviglie evitando il formarsi di macchie e sedimenti opachi.

Caricare il brillantante

Alla sinistra della vaschetta del detersivo, si trova il contenitore del brillantante

(fig. A "3").

Per aprire il coperchio, premere in corrispondenza del riferimento posto su di esso e contemporaneamente, tirare verso l'alto la linguetta d'apertura.

Usare sempre additivi di risciacquo adatti a lavastoviglie automatiche.

E' possibile controllare il livello del brillantante per mezzo del visualizzatore ottico (C) posto sul contenitore di erogazione.

PIENO VUOTO

C

riflesso scuro	riflesso chiaro

Regolazione del brillantante da 1 a 6

Il regolatore (D) è posto sotto il coperchio e si può ruotare con una moneta. La posizione consigliata è 4.

Il contenuto in calcare dell'acqua influenza notevolmente sia la presenza di incrostazioni che il grado di asciugatura.

E' perciò importante regolare il dosaggio del brillantante per ottenere prestazioni sempre ottimali.

Nel caso le stoviglie presentino delle striature al termine del lavaggio, diminuire la regolazione di una posizione. Nel caso le stoviglie presentino macchie o aloni biancastri aumentare la regolazione di una posizione.

D

16

PULIZIA DEI FILTRI

Il sistema filtrante (fig. A "4") è costituito da:

Bicchierino centrale, che trattiene le particelle più grosse di sporco;

Piastra, che filtra continuamente l'acqua di lavaggio;

Microfiltro, posto sotto la piastra, che trattiene anche le particelle di sporco più piccole assicurando un'ottimo risciacquo.

■Per ottenere sempre ottimi risultati, è necessario ispezionare e pulire i filtri prima di ogni lavaggio.

■Per estrarre il gruppo dei filtri, basta impugnare il manico e ruotarlo in senso antiorario (fig. 1).

■Il bicchierino centrale è asportabile, per facilitare le operazioni di pulizia (fig. 2).

■Rimuovere la piastra filtro (fig. 3) e lavare il tutto sotto un getto di acqua, eventualmente aiutandosi con uno spazzolino.

■Con il Microfiltro Autopulente, la manutenzione è ridotta e l'ispezione del gruppo filtri può essere effettuata ogni 15 giorni. Tuttavia, è consigliabile controllare dopo ogni lavaggio che il bicchierino centrale e la piastra non siano intasati.

ATTENZIONE!

Dopo aver pulito i filtri, assicurarsi che siano fissati correttamente tra loro e che la piastra sia inserita perfettamente sul fondo della lavastoviglie.

Avere cura di riavvitare, in senso orario, il filtro nella piastra perchè un inserimento impreciso del gruppo filtrante può pregiudicare il funzionamento della macchina.

IMPORTANTE

Non usare la lavastoviglie senza filtri.

1

2

3

17

CONSIGLI PRATICI

Consigli per ottenere ottimi risultati di lavaggio

■Prima di disporre le stoviglie nella macchina, asportare i residui di cibo (ossicini, lische, avanzi di carne o verdure, residui di caffè, bucce di frutta, cenere di sigaretta, stuzzicadenti ecc.) per evitare di intasare i filtri, lo scarico e gli spruzzatori dei bracci lavanti.

■Non è necessario risciacquare le stoviglie prima di collocarle nella macchina.

■Qualora le pentole e padelle fossero eccessivamente incrostate da residui di cibo bruciati o arrostiti, si consiglia di tenerle in ammollo in attesa del lavaggio.

■Sistemare le stoviglie con l'apertura rivolta verso il basso.

■Se possibile evitare che le stoviglie stiano a contatto tra di loro, una corretta sistemazione vi darà migliori risultati di lavaggio.

■Dopo aver sistemato le stoviglie, verificare che i bracci lavanti possano girare liberamente.

■Pentole ed altre stoviglie che presentano residui di cibo molto tenaci o bruciacchiati, dovranno essere messe in ammollo con acqua e detersivo per lavastoviglie.

■Per il perfetto lavaggio di argenteria è necessario:

a)sciacquarla appena dopo l'uso, sopratutto se è stata impiegata per maionese, uova, pesce, ecc.;

b)non cospargerla con detersivo;

c)non metterla a contatto con altri metalli.

Consigli utili per risparmiare

■Nel caso si volesse lavare a pieno carico, riponete le stoviglie nella macchina appena terminati i pasti, sistemandole in più riprese, effettuando eventualmente il programma AMMOLLO per ammorbidire lo sporco ed eliminare i residui più grossi tra un carico e l'altro, in attesa di eseguire il programma di lavaggio completo.

■In presenza di sporchi poco consistenti o cesti non molto carichi, selezionate un programma ECONOMICO, seguendo le indicazioni riportate nell'elenco programmi.

Cosa non lavare

■È bene ricordare che non tutte le stoviglie sono adatte per essere lavate nella lavastoviglie; evitare di utilizzare pezzi in materiale termoplastico, posate con manici di legno o di plastica, pentole con manici di legno, stoviglie in alluminio, di cristallo o vetro piombato se non specificatamente indicato.

■Certe decorazioni possono tendere a sbiadire, pertanto si consiglia di effettuare più volte il lavaggio in macchina di un solo pezzo e solo dopo essere certi che non si scolori, inserire il carico totale.

■È consigliabile non lavare posate in argento con posate in acciaio ossidabile, per evitare che si verifichi una reazione chimica tra esse.

IMPORTANTE

Quando si acquistano nuove stoviglie accertarsi sempre che siano idonee al lavaggio in lavastoviglie.

Suggerimenti al termine del programma

■Per evitare eventuali sgocciolamenti dal cestello superiore, estrarre prima il cestello inferiore.

■Se le stoviglie vengono lasciate per qualche tempo nella macchina, aprire leggermente lo sportello, per favorire la circolazione d'aria e migliorare ulteriormente l'asciugatura.

18

PULIZIA E MANUTENZIONE ORDINARIA

■Per pulire l'esterno della lavastoviglie non si devono usare, né solventi (sgrassanti) né abrasivi, ma solo un panno imbevuto di acqua tiepida.

■La lavastoviglie non richiede alcuna manutenzione speciale, poichè la vasca di lavaggio è autopulente.

■Pulire regolarmente la guarnizione in gomma dello sportello con un panno umido, eliminando accuratamente eventuali tracce di cibo, o brillantante.

■Per meglio garantire la rimozione di piccoli depositi di calcare o di sporco, si consiglia di eseguire periodicamente un lavaggio completo, versando preventivamente un bicchiere di aceto sul fondo della macchina ed impostando il programma delicato.

■Se malgrado la normale pulizia dei filtri si notano stoviglie o pentole insufficientemente lavate o sciacquate, controllare che tutti gli spruzzatori dei bracci lavanti (fig. A "5") siano liberi da residui di sporco.

Se ciò non fosse, procedere alla loro pulizia nel seguente modo:

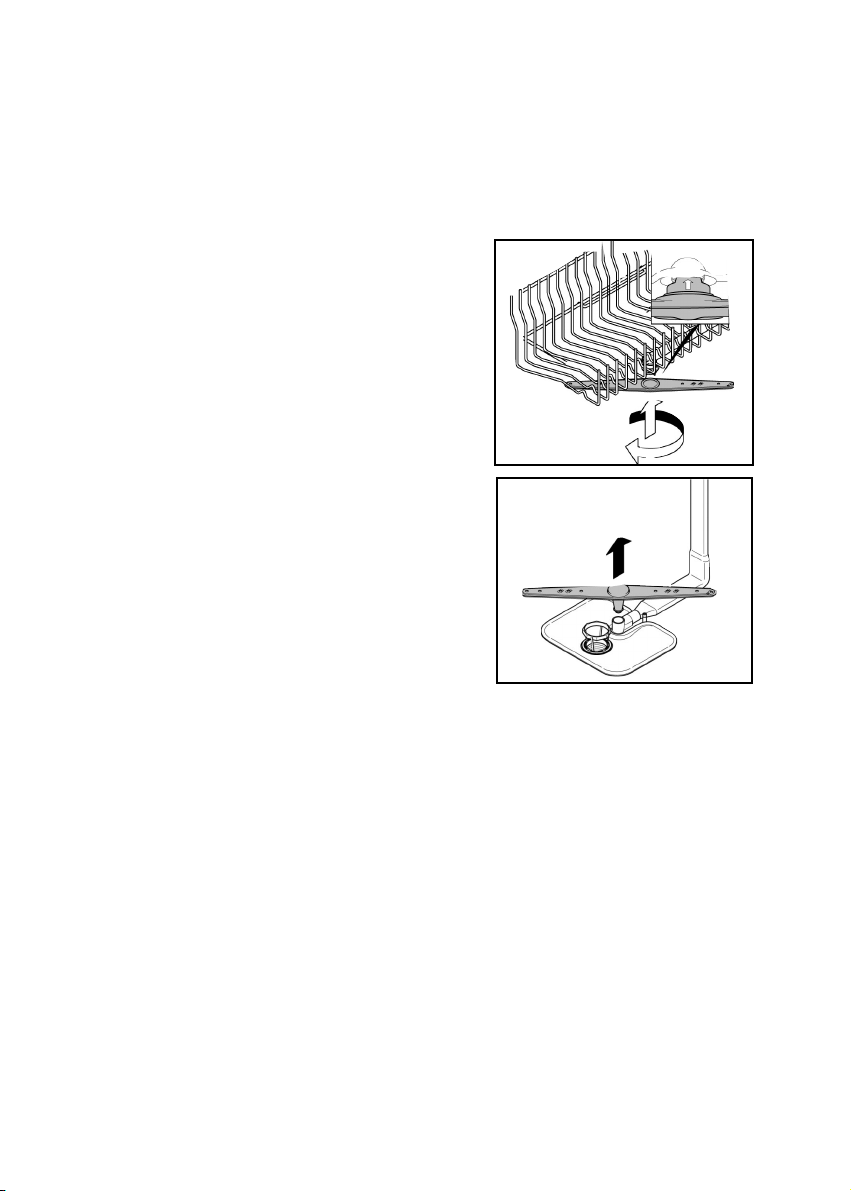

1.togliere il braccio lavante superiore, ruotandolo fino a portare in posizione il fermo contrassegnato dalla freccia (fig. 1b). Spingerlo verso l'alto (fig. 1) e, mantenendolo premuto, svitare in senso orario (per rimontarlo ripetere l'operazione, ma ruotare in senso antiorario). Il braccio lavante inferiore si estrae tirandolo semplicemente verso l'alto (fig. 2) ;

2.lavare i bracci rotanti sotto un getto d'acqua, liberando dallo sporco gli spruzzatori otturati;

3.al termine dell'operazione, rimettere i bracci lavanti nella identica posizione, ricordando per quello superiore di portare in posizione il fermo e di avvitare a fondo.

■Sia la vasca che l'interno dello sportello sono d'acciaio inossidabile. Se tuttavia dovessero riscontrarsi formazioni di macchie di ossido, ciò dovrà essere imputato solo ad una forte presenza di sali di ferro nell'acqua.

■Per togliere le macchie si consiglia l'uso

di abrasivo a grana sottile; non usare
mai sostanze al cloro, pagliette d'ac-
ciaio, ecc.	19

1 1b

2

DOPO L'USO

Dopo ogni lavaggio chiudere il rubinetto dell'acqua, per isolare la lavastoviglie dalla rete idrica di alimentazione e disinserire il tasto di avvio/arresto per isolare la macchina dalla rete elettrica.

Se la macchina deve rimanere ferma a lungo, consigliamo le seguenti operazioni:

1.eseguire un programma di lavaggio senza stoviglie, ma con detersivo per sgrassare la macchina;

2.togliere la spina;

3.chiudere il rubinetto dell'acqua;

4.riempire il contenitore del brillantante per risciacqui;

5.lasciare la porta leggermente aperta;

6.lasciare l'interno della macchina pulito;

7.se la macchina viene lasciata in ambienti dove la temperatura è inferiore a 0°C, l'acqua residua nelle condutture può gelare. Assicurarsi perciò che la temperatura sia sopra gli 0°C ed attendere circa 24 ore prima di attivare la macchina.

DESCRIZIONE DEI COMANDI

F

G

H

I

		E D	C		B				A
A		Tasto "AVVIO/ARRESTO"			F	Spie "FASI PROGRAMMA"/
B DESCRIZIONE PROGRAMMI						Tempo "RITARDO PARTENZA"
					G Spia "SELEZIONE OPZIONE"
C Pulsanti "PROGRAMMA"
					H	Spie "SELEZIONE PROGRAMMA"
D		Pulsante opzione "HPS"
					I	Spia "ESAURIMENTO SALE"
E
		Pulsante "PARTENZA DIFFERITA"
				DIMENSIONI
	Larghezza x Altezza x Profondità (cm)					59,8 x 82 ÷ 90 x 55
	Ingombro con porta aperta (cm)							117
				DATI TECNICI
	Coperti (EN 50242)							15
	Capacità con pentole e piatti								9 persone
	Pressione nell'impianto idraulico (MPa)								Min. 0,08 - Max. 0,8
	Ampere fusibile / Potenza max. assorbita / Tensione d'alimentazione								Vedere targhetta dati
			CONSUMI (programmi principali)*
		Programma			Energia (kWh)				Acqua (L)
	UNIVERSALE					1,50			14
	IGIENIZZANTE					2,03			20
	ECO					1,04			10
	RAPIDO 32'					0,73			9
		Consumo di energia nei modi spento e stand-by: 0,30 W / 0,80 W
	*Valori misurati in laboratorio secondo la Norma Europea EN 50242 (nell’uso quotidiano, sono
	possibili differenze).

20

SCELTA DEL PROGRAMMA E FUNZIONI PARTICOLARI

Impostazione dei programmi

■Aprire lo sportello ed introdurre le stoviglie da lavare.

■Premere il tasto "AVVIO/ARRESTO" . Tutte le spie dei programmi lampeggeranno.

■Se lo si desidera, premere il pulsante opzione (la spia corrispondente si illuminerà).

L'opzione può essere attivata o disattivata ENTRO un minuto dalla partenza del programma.

■Scegliere un programma premendo il pulsante corrispondente.

■Chiudere lo sportello (dopo un segnale acustico il programma si avvierà automaticamente).

ENTRO un minuto dalla partenza del ciclo di lavaggio, è possibile scegliere un altro programma, semplicemente premendo il pulsante corrispondente.

IMPORTANTE

Per la selezione del programma "AMMOLLO", è necessario premere contemporaneamente il pulsante del programma "RAPIDO" e quello dell'opzione "HPS".

Programmi "IMPULSE"

I programmi "IMPULSE" utilizzano una tecnica di lavaggio ad impulsi, che riduce i consumi, il rumore e migliora le prestazioni.

IMPORTANTE

Il funzionamento "intermittente" della pompa di lavaggio NON è indice di un malfunzionamento, ma è una caratteristica peculiare del lavaggio ad impulsi ed è quindi segnale del corretto svolgimento del programma.

21

Interruzione di un programma

Sconsigliamo l’apertura dello sportello durante lo svolgimento del programma, in particolare durante la fase centrale del lavaggio e del risciacquo finale caldo. Tuttavia, se a programma avviato si apre lo sportello (per esempio perché si vogliono aggiungere delle stoviglie) la macchina si ferma automaticamente.Richiudendo lo sportello, senza premere alcun pulsante, il ciclo ripartirà dal punto in cui era stato interrotto.

ATTENZIONE!

Se si apre lo sportello mentre la lavastoviglie è nella fase di asciugatura, viene attivato un segnale acustico per avvisare che il ciclo non è ancora terminato.

Modifica di un programma in corso

Se si vuole cambiare o annullare un programma già in corso, procedere nel seguente modo:

■Aprire lo sportello.

■Tenere premuto per almeno 5 secondi il pulsante del programma in corso (con la spia accesa a luce fissa).

Le spie dei programmi si accenderanno e spegneranno singolarmente e in sequenza e verranno emessi dei segnali acustici.

■Il programma in corso verrà annullato e tutte le spie dei programmi lampeggeranno.

■A questo punto sarà possibile impostare un nuovo programma.

IMPORTANTE

Per annullare il programma "AMMOLLO", è necessario tenere premuti contemporaneamente il pulsante del programma "RAPIDO" e quello del- l'opzione "HPS".

ATTENZIONE!

Prima di far partire un nuovo programma, è bene accertarsi che non sia già stato asportato il detersivo; se lo fosse, ripristinare la dose nel contenitore.

Svolgimento del programma

Durante lo svolgimento del programma, la spia del ciclo scelto rimarrà illuminata a luce fissa e le 3 spie di visualizzazione “FASI PROGRAMMA” (corrispondenti a "LAVAGGIO" , "RISCIACQUO" e "ASCIUGATURA" ) si illumineranno singolarmente e sequenzialmente per indicare la fase in corso.

Nel caso d’interruzione di corrente, la lavastoviglie conserverà in memoria il programma in fase di svolgimento che verrà ripreso, dal punto in cui era stato interrotto, non appena sarà ripristinata l’alimentazione elettrica.

Fine del programma

La fine del programma verrà indicata tramite un segnale acustico (se non disattivato) della durata di 5 secondi, ripetuto per 3 volte ad intervalli di 30 secondi.

La spia del programma eseguito (2 spie per il programma "AMMOLLO") inizierà a lampeggiare.

Sarà quindi possibile prelevare le stoviglie appena lavate e spegnere la lavastoviglie premendo il tasto "AVVIO/ARRESTO", oppure effettuare un nuovo carico per un altro ciclo di lavaggio.

Pulsante opzione

Pulsante "HPS"

Premendo questo pulsante si aumenta l’intensità del ciclo scelto, aggiungendo un risciacquo e, dove previsto, aumentando la temperatura e la pressione dell’acqua nella fase di lavaggio.

Il pulsante "HPS" permette di aggredire con maggior forza gli sporchi difficili, garantendo sempre i migliori risultati.

E’ consigliato per stoviglie molto sporche o quando, non effettuando subito il lavaggio, lo sporco è diventato secco.

IMPORTANTE

Selezionando questa opzione, viene disattivato il lavaggio ad impulsi.

Pulsante "PARTENZADIFFERITA"

Questo pulsante permette di programmare l'avvio del ciclo di lavaggio, con un ritardo di 3, 6 o 9 ore.

Per impostare la partenza ritardata procedere nel seguente modo:

■Premere il pulsante "PARTENZA DIFFERITA" (ad ogni pressione si potrà impostare una partenza ritardata rispettivamente di 3, 6 o 9 ore e la spia corrispondente al tempo scelto s'illuminerà a luce fissa).

■Per avviare il conteggio, premere il pulsante del programma scelto (la spia corrispondente si illuminerà a luce fissa, mentre quella relativa al tempo impostato passerà da luce fissa a lampeggiante).

Nel caso si imposti un ritardo di 9 ore, il decremento del tempo alla partenza viene visualizzato attraverso l'accensione della spia 6h dopo 3 ore e della spia 3h dopo 6 ore.

Al termine delle ultime 3 ore (alla fine del conteggio) la spia 3h passerà da luce lampeggiante a fissa indicando la fase di lavaggio ed il programma partirà automaticamente.

Se il conto alla rovescia non è ancora terminato e quindi il programma non è ancora partito, è possibile cambiare o annullare la partenza ritardata, scegliere un altro programma o selezionare/deselezionare il pulsante opzione, procedendo nel seguente modo:

■Tenere premuto per almeno 5 secondi il pulsante del programma selezionato. Le spie dei programmi si accenderanno e spegneranno singolarmente e in sequenza e verranno emessi dei segnali acustici.

■La partenza ritardata ed il programma selezionato verranno annullati.

Tutte le spie dei programmi lampeggeranno.

■Premere il pulsante "PARTENZA DIFFERITA", per impostare un altro tempo di partenza ritardata (la spia corrispondente al tempo scelto si illuminerà a luce fissa).

■Dopo aver cambiato o annullato la partenza ritardata, sarà possibile impostare un nuovo programma e selezionare o deselezionare il tasto opzione.

22

Esclusione segnalazione acustica di FINE PROGRAMMA

La segnalazione acustica di fine programma può essere disattivata nel seguente modo:

IMPORTANTE

Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta.

1.Mantenere premuto il PRIMO pulsante "PROGRAMMA" (da destra) e contemporaneamente accendere la lavastoviglie con il tasto "AVVIO/ARRESTO" (verrà emesso un breve suono).

2.Continuare a tenere premuto il pulsante "PROGRAMMA" per almeno 15 secondi (durante questo periodo si udiranno 2 segnali acustici).

3.Rilasciare il pulsante nel momento in cui verrà emesso il secondo segnale acustico (s'illumineranno 3 spie

"SELEZIONE PROGRAMMA").

4.Premere nuovamente lo stesso pulsante: le 3 spie passeranno da luce fissa (suoneria attivata) a lampeggiante (suoneria disattivata).

5.Spegnere la lavastoviglie premendo il tasto "AVVIO/ARRESTO" per rendere effettiva la nuova impostazione.

Per riattivare la suoneria, seguire la stessa procedura.

Memorizzazione dell'ultimo programma utilizzato

Per abilitare la memorizzazione dell'ultimo programma utilizzato procedere nel seguente modo:

IMPORTANTE

Iniziare la procedura SEMPRE dalla condizione di lavastoviglie spenta.

1.Mantenere premuto il PRIMO pulsante "PROGRAMMA" (da destra) e contemporaneamente accendere la lavastoviglie con il tasto "AVVIO/ARRESTO" (verrà emesso un breve suono).

2.Continuare a tenere premuto il pulsante

"SELEZIONE PROGRAMMA" per almeno

30 secondi (durante questo periodo si udiranno 3 segnali acustici).

3.Rilasciare il pulsante nel momento in cui verrà emesso il TERZO segnale acustico (tutte le spie lampeggeranno).

4.Premere nuovamente lo stesso pulsante: le spie passeranno da lampeggianti (memorizzazione disattivata) a fisse (memorizzazione attivata).

5.Spegnere la lavastoviglie premendo il tasto "AVVIO/ARRESTO" per rendere effettiva la nuova impostazione.

Per disattivare la memorizzazione, seguire la stessa procedura.

Segnalazione anomalie

Qualora durante lo svolgimento di un programma si dovesse verificare un malfunzionamento o un’anomalia, la spia corrispondente al ciclo scelto (2 spie per il programma "AMMOLLO") lampeggerà in maniera molto veloce e verrà emesso un segnale acustico.

In questo caso, spegnere la lavastoviglie premendo il tasto "AVVIO/ARRESTO".

Dopo aver controllato che il rubinetto dell'acqua sia aperto, che il tubo di scarico non sia piegato, che il sifone non sia otturato o i filtri intasati, impostare nuovamente il programma scelto.

Se l’anomalia dovesse ripetersi, sarà necessario contattare il Servizio Assistenza Tecnica.

IMPORTANTE

Questa lavastoviglie è dotata di un dispositivo di sicurezza antitrabocco che, in caso di anomalia, interviene scaricando l’acqua in eccesso.

ATTENZIONE!

Per evitare l'intervento intempestivo del dispositivo di sicurezza antitrabocco, si raccomanda di non muovere o inclinare la lavastoviglie durante il funzionamento.

Nel caso sia necessario muovere o inclinare la lavastoviglie, assicurarsi prima che abbia completato il ciclo di lavaggio e che non ci sia acqua nella vasca.

23

ELENCO DEI PROGRAMMI

Programma	Descrizione

Programmi “IMPULSE”

UNIVERSALE	Adatto al lavaggio di stoviglie e pentole
	normalmente sporche.

Adatto al lavaggio di pentole e di tutte le altre IGIENIZZANTE stoviglie particolarmente sporche.

ECO

Programma per stoviglie normalmente sporche (il più efficiente in termini di consumo combinato d'acqua ed energia per il lavaggio di tali stoviglie).

Programma normalizzato EN 50242.

NOTTE

Programma a massima silenziosità. Ideale per il funzionamento nelle ore notturne e per poter usufruire delle tariffe energetiche agevolate.

Ciclo superveloce da eseguire a fine pasto, RAPIDO 32’ indicato per un lavaggio di stoviglie fino a 4/6

coperti.

AMMOLLO

+

Breve prelavaggio per le stoviglie usate al mattino o mezzogiorno, quando si vuole rimandare il lavaggio del carico completo.

Lavaggio con prelavaggio

Nel caso si imposti il programma IGIENIZZANTE, occorre aggiungere una seconda dose di detersivo, circa 20 grammi (1 cucchiaio da tavola) direttamente nella lavastoviglie.

24

Operazioni da compiere

Svolgimento del Programma

Durata

Funzione

media

facoltativa

in minuti

Detersivo prelavaggio

Detersivo lavaggio

Pulizia filtro e piastra

Controllo scorta brillantante

Controllo scorta sale

Prelavaggio caldo

Prelavaggio freddo

Lavaggio

Primo risciacquo freddo

Secondo risciacquo freddo

Risciacquo caldo con brillantante

Con acqua fredda (15°C) (Tolleranza ± 10%)

Pulsante “PARTENZADIFFERITA”

Pulsante “HPS”

•

•

•

•

• 60°C

•

•

120

SI

SI

•

•

•

•

•

•

75°C

•

•

•

130

SI

SI

•

•

•

•

•

• 45°C

•

170

SI

SI

•

•

•

•

• 55°C

•

•

240

SI

•

•

•

•

50°C

•

32

SI

N.D.

•

•

5

SI

N.D.

N.D.= OPZIONE NON DISPONIBILE

25

RICERCA PICCOLI GUASTI

Se la Vostra lavastoviglie non funzionasse, prima di chiamare il Servizio Assistenza, fare i seguenti controlli:

	ANOMALIA	CAUSA	RIMEDIO
		Spina corrente elettrica non inserita	Inserire spina
		nella presa
1 -	Non funziona con qualsiasi
		Tasto O/I non inserito	Inserire tasto
	programma
		Sportello aperto	Chiudere sportello
		Manca energia elettrica	Controllare
		Vedi cause 1	Controllare
		E’ chiuso il rubinetto acqua	Aprire il rubinetto acqua
2 -	Non carica acqua	Programmatore non	Posizionare correttamente il pro-
		correttamente posizionato	grammatore
		Il tubo di carico è piegato	Eliminate le pieghe del tubo
		Il filtrino del tubo di carico acqua è	Pulite il filtrino posto
		intasato	all’estremità del tubo di carico
		Filtro sporco	Pulire filtro
		Tubo di scarico piegato	Raddrizzare tubo di scarico
3 -	Non scarica acqua
		La prolunga del tubo di scarico non	Seguite esattamente le
		è corretta	istruzioni per il collegamento
			del tubo di scarico
		Lo scarico a muro non ha	Consultate un tecnico
		lo sfiato in aria	qualificato
4 - Scarica acqua in continuazio-		Tubo di scarico in posizione troppo	Alzare il tubo di scarico ad almeno
	ne	bassa	40 cm dal pavimento
		Eccessivo dosaggio di detersivo	Ridurre dose detersivo.
			Utilizzare detersivo specifico
5 -	Non si sentono ruotare	Oggetto del carico che impedisce la	Controllare
		rotazione dei bracci
	i bracci di lavaggio
		Piastra filtrante e filtro	Pulire piastra e filtro
		eccessivamente sporchi
6 -	Nelle macchine elettroniche	Rubinetto dell'acqua chiuso	Spegnere la macchina.
	senza display: una o più spie		Aprire il rubinetto.
	lampeggiano rapidamente		Reimpostare il ciclo.

26

	ANOMALIA	CAUSA	RIMEDIO
		Vedi cause 5	Controllare
		Fondo di pentole non	Croste troppo tenaci, da ammorbidire
		perfettamente lavato	prima del lavaggio in lavastoviglie
		Bordo di pentole non	Posizionare meglio la pentola
		perfettamente lavato
		Spruzzatori parzialmente otturati	Smontare i bracci di lavaggio,
			svitando le ghiere di fissaggio in
			senso orario e lavare il tutto sotto un
			getto d’acqua
7 - Se il carico viene		Le stoviglie non sono sistemate bene	Non addossate troppo le
	parzialmente lavato		stoviglie tra di loro
		L’estremità del tubo di scarico è	L’estremità del tubo di scarico non
		immersa nell’acqua	deve toccare l’acqua scaricata
		Il detersivo non è dosato	Aumentate la dose in funzione della
		adeguatamente, è vecchio o	quantità di sporco o sostituite il
		indurito	prodotto
		Il tappo del contenitore sale non è	Avvitatelo fino in fondo
		chiuso bene
		Il programma di lavaggio scelto è	Scegliete un programma più
		troppo blando	energico
8 -	Mancata o parziale	Posate, piatti, pentole, ecc…	Caricare le stoviglie in modo che
	asportazione del detersivo	interferiscono con l'apertura dello	non impediscano l'apertura dello
		sportellino della vaschetta detersivo.	sportellino della vaschetta detersivo.
9 -	Presenza di macchie	Acqua di rete con eccessiva durezza	Controllare il livello del sale e del
	bianche sulle stoviglie		brillantante e regolarne il dosaggio.
			Se l’anomalia persiste, richiedere
			intervento Assistenza Tecnica
10 - Rumorosità durante		Le stoviglie sbattono tra di loro	Sistematele meglio nei cesti
	il lavaggio	I bracci rotanti sbattono sulle stoviglie	Sistemate meglio le stoviglie
11 -	Le stoviglie non sono	Mancanza di circolazione d’aria	Lasciate socchiusa la porta della
	perfettamente asciutte		macchina alla fine del
			programma di lavaggio per
			favorire l’asciugatura naturale
		Mancanza brillantante	Utilizzare il brillantante

NOTA BENE: Qualora un inconveniente sopracitato provocasse un cattivo lavaggio o una insufficiente sciacquatura, è necessario rimuovere manualmente lo sporco dalle stoviglie, in quanto la fase finale di asciugatura provoca l’essicazione dello sporco che un secondo lavaggio in macchina non è in grado di asportare.

Se il malfunzionamento dovesse persistere, si rivolga al Centro di Assistenza Tecnica comunicando il modello di lavastoviglie, riportato sulla targhetta posta all’interno dello sportello nella parte superiore o sul foglio di garanzia. Fornendo tali informazioni, otterrete un intervento più tempestivo ed efficace.

SERVIZIO ASSISTENZA TECNICA

199. 123. 123

La Ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti nel presente libretto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodotti senza comprometterne le caratteristiche essenziali.

27

Congratulations!

Thank you for choosing a Candy appliance; quality dishwashers which guarantee high performance and reliability.

Candy manufacture a vast range of domestic appliances: washing machines, washer/dryers, cookers, microwave ovens, ovens and hobs, refrigerators and freezers.

Ask your dealer for the catalogue with the complete range of Candy products. Please read this booklet carefully as it provides important information regarding the safe installation, use, and maintenance of the machine, together with some useful advice on how to achieve the best results from your dishwasher.

For future reference please keep this instruction booklet in a safe place.

CUSTOMER SERVICE AND GUARANTEE

Your new appliance is fully guaranteed by the manufacturer for 12 months against electrical/mechanical breakdown excluding:

A.Any faults which occur due to bad installation or misuse of the machine.

B.Any faults which occur due to repair of, or interference with, the machine by any person not authorised by the manufacturer to carry out service.

C.Any faults which occur due to any parts which are fitted to the machine which are not the original manufacturers parts.

D.Any faults arising from non-domestic use or unusual or abnormal use of the machine.

E.Any faults arising from operation at incorrect voltage.

F.Any faults arising from incorrect operation of the machine.

The guarantee applies to Gt Britain and Northern Ireland only, and is an addition to your statutory rights.

AFTER SALES SERVICE

For service and repairs call your local engineer on our national telephone number:

GIAS Service	Tel: [phone]
Support Service	(Eire 0818 200021)

28

CONTENTS

Safety advice	pag.	30
Setting up, installation	pag.	31
Water softener unit	pag.	34
Loading the salt	pag.	35
Adjusting the upper basket	pag.	36
Loading the dishes	pag.	37
Information for test laboratories	pag.	39
Loading the detergent	pag.	40
Types of detergent	pag.	41
Loading the rinse aid	pag.	42
Cleaning the filters	pag.	43
Some practical hints	pag.	44
Routine cleaning and maintenance	pag.	45
Description of the control panel	pag.	46
Technical data	pag.	46
Programme selection and special functions	pag.	47
Programme guide	pag.	50
Identifying minor faults	pag.	52

	Fig. A
5	1
	4

3 2

Please read the instructions in this booklet carefully because they contain important information on how to install, use and maintain your dishwasher safely as well as containing useful tips on how to make the most of it.

Keep this booklet safe for future reference.

29

SAFETY INSTRUCTIONS

There are certain basic safety rules which are valid for any domestic appliance.

Installation

■Make sure that the plug fitted to the machine is compatible with the power supply socket. If it is not, get a suitably qualified person to fit the correct type, and to make sure that the cables to the mains socket are able to cope with the power rating of the appliance.

■Ensure that the dishwasher does not crush power cables.

■In general it is not advisable to use adaptors, multiple plugs and/or extension cables.

■Should it be necessary to replace the supply cord, call the After Sales Service Centre.

Safety

■Never touch the appliance when your hands or feet are wet or damp.

■Do not use when your feet are bare.

■Do not remove the plug from the mains supply socket by pulling the mains cable or the machine itself.

■Do not leave the appliance exposed to the elements (rain, sun etc).

■This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

Children should be supervised to ensure that they do not play with the appliance.

■Water left in the machine or on the dishes at the end of the wash programme should not be swallowed.

■The door should not be left in the open position since this could present a potential hazard ( es. tripping ).

■Leaning or sitting on the open door of the dishwasher could cause it to tip over.

WARNING !

Knives and other utensils with sharp points must be loaded in the basket with their points down or placed in a horizontal position.

Daily use

■This appliances is intended to be used in household and similar applications such as:

-staff kitchen areas in shops, offices and other working environments;

-farm houses;

-by clients in hotels, motels and other residential type environments;

-bed and breakfast type environments.

A different use of this appliance from household environment or from typical housekeeping functions, as commercial use by expert or trained users, is excluded even in the above applications.

If the appliance is used in a manner inconsistent with this it may reduce the life of the appliance and may void the manufacturer’s warranty.

Any damage to the appliance or other damage or loss arising through use that is not consistent with domestic or household use (even if located in a domestic or household environment) shall not be accepted by the manufacturer to the fullest extent permitted by law.

■The dishwasher is designed for normal kitchen utensils.

Objects that have been contamined by petrol, paint, traces of steel or iron, corrosive chemicals, acids or alkalis must not be washed in the dishwasher.

■If there is a water softening device installed in the home there is no need to add salt to the water softener fitted in the dishwasher.

30
