Candy CDI1020 User Manual

 

Návod k použití

Myčka nádobí

Pozorně si přečtěte tento návod k použití

Tento návod obsahuje kapitoly: bezpečnostní instrukce, návod k použití, návod k instalaci, tipy pro vyhledávání závad, atd. Přečtěte si návod pozorně dříve, než začnete myčku používat, pomůže vám ji správně používat a udržovat.

Než zavoláte servis

Přehled tipů pro vyhledávání závad uvedený v této kapitole vám pomůže vyřešit některé obecné problémy, tudíž nebude muset žádat o pomoc profesionální techniky.

Poznámka

Výrobce může v souvislosti s neustálým rozvojem a aktualizací bez předchozího upozornění provést úpravy výrobku.

Obsah

Ovládací panel ..................................................................................................................... 5

Popis myčky ......................................................................................................................... 5

Tabulka mycích

Zapnutí spotřebiče

Změkčovač

Zásobník mycího prostředku ............................................................................................. 8

Dávkovač leštidla

Naplnění košů myčky nádobí

Systém ﬁltrování

Péče o myčku nádobí

Údržba myčky

Zapojení elektrického přívodu ........................................................................................... 13

O bezpečnostní přívodní hadici ....................................................................................... 14

Postavení spotřebiče

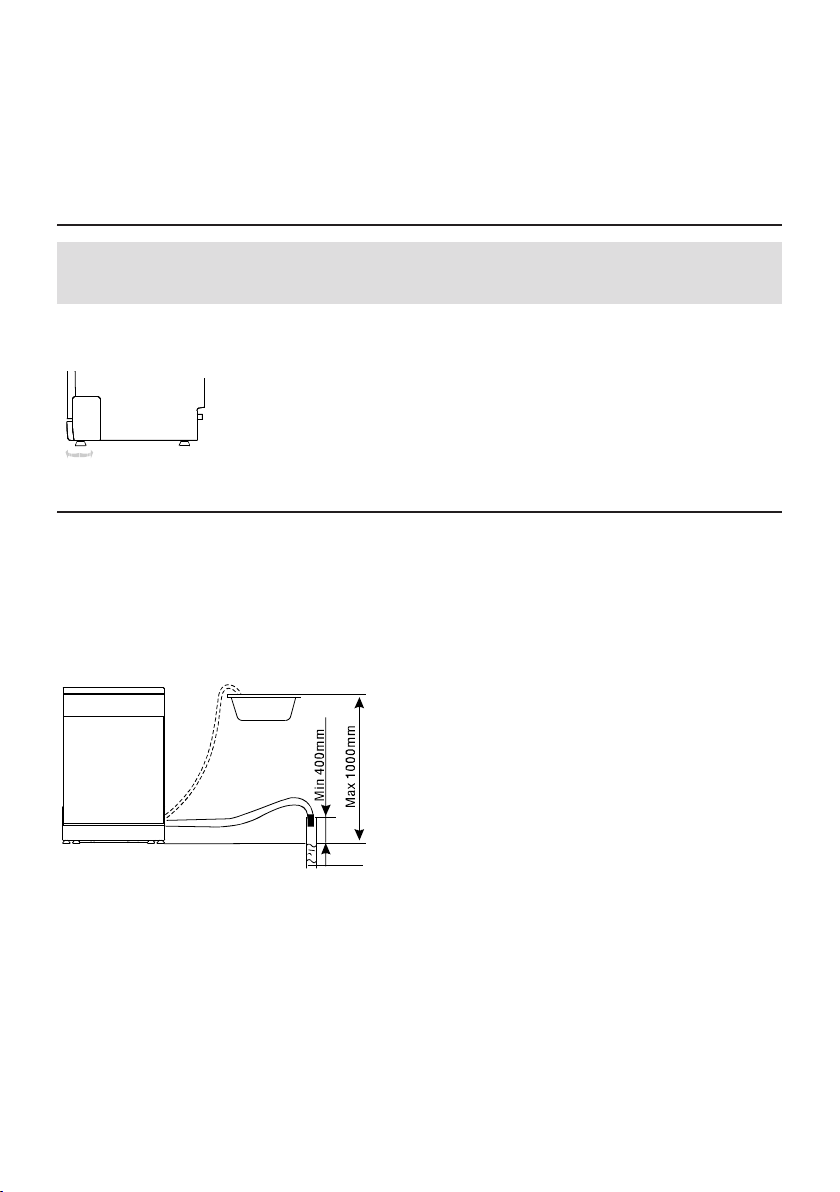

Připojení odtokové

cyklů .......................................................................................................... 6

.............................................................................................................. 6

vody .................................................................................................................. 7

................................................................................................................ 8

............................................................................................. 9

............................................................................................................... 11

......................................................................................................... 11

nádobí ....................................................................................................... 13

........................................................................................................ 15

hadice ................................................................................................ 15

DŮLEŽITÉ BEZPEČNOSTNÍ INFORMACE PŘED POUŽITÍM SI PŘEČTĚTE VŠECHNY POKYNY

Varování Při používání myčky dodržujte níže uvedené základní bezpečnostní pokyny včetně

POKYNY PRO UZEMNĚNÍ

Tento spotřebič vyhovuje všem bezpečnostním normám a předpisům a je vybaven zástrčkou se

zemnícím zapojením, které zaručuje dokonalé uzemnění výrobku. Před zapojením spotřebiče k hlavnímu: napájení je důležité zajistit:

• Přívodní zásuvka musí být správně uzemněna.

• Elektrický rozvod včetně zásuvky musí být proveden a dimenzován dle údajů o příkonu , elektrickém napětí a proudu uvedených na typovém štítku Vašeho spotřebiče.

Varování

Ujistěte se, že Váš výrobek je správně uzemněný. Pokud není k dispozici vhodné uzemnění,

můžete si všimnout, že při dotyku s kovovými částmi spotřebiče cítíte elektrické chvění díky přítomnosti odrušovače rádiového rušení.

UPOZORNĚNÍ: SPRÁVNÉ POUŽITÍ

 Na dvířka myčky nebo koše si nesedejte ani nestoupejte.

 Nedotýkejte se topných těles během nebo těsně po použití.

 Nemyjte v myčce plastové nádobí, pokud není označené jako nádobí vhodné do myčky. U

plastového nádobí, které nemá toto označení, ověřte doporučení výrobce.

 Nepoužívejte myčku, pokud nejsou všechny kryty na svém místě. Dvířka otvírejte opatrně, pokud je

myčka v provozu, neboť hrozí popálení stříkající vodou.

pokyny včetně varování.

Varovanie

 Neukládejte těžké předměty ani si nestoupejte na dvířka myčky. Spotřebič se může převrátit. Při

vkládání nádobí:

1) Pozor na ostré předměty, které mohou poškodit těsnění;

2) Nože vkládejte za rukojeť, abyste zabránili možnému poranění.

3) Pozor: Nože a jiné předměty s ostrými hroty musíte umístit do koše hrotem nahoru, nebo v hirzontální poloze.

 Zkontrolujte, zda je zásobník mycího prostředku prázdný po skončení mycího cyklu.

 Používejte pouze mycí prostředky a přípravky pro oplachování určená do automatických myček

nádobí. Nikdy ve Vaší myčce nepoužívejte mýdlo, prací prostředky nebo prostředky na ruční mytí. Tyto výrobky nenechávejte v dosahu dětí.

 Odpojení spotřebiče od elektrické sítě musí být zajištěné zapojením odpojovacího zařízení s

minimálním odstupem mezi kontakty 3 mm ve vypnutém stavu.

 Nenechávejte v dosahu dětí mycí prostředky a leštidlo, nenechávejte děti poblíž otevřených dvířek

myčky, uvnitř by mohl zůstat nějaký mycí prostředek.

 Nedovolte dětem hrát si se spotřebičem.

 Spotřebič není konstruován tak, aby ho obsluhovaly děti nebo nezpůsobilé osoby bez dohledu.

 Mycí prostředky do myčky jsou silně zásadité, při spolknutí mohou být mimořádně nebezpečné.

Vyhněte se kontaktu s pokožkou a očima, když jsou dvířka Vaší myčky otevřená, nedovolte dětem, aby se pohybovaly poblíž.

 Pokud je poškozený přívodní kabel, výrobce, jeho servisní zástupce nebo stejně kvalifikovaná

osoba ho musí vyměnit, aby nemohlo dojít k úrazu.

 Pokud vyhazujete nebo vyřazujete starou myčku, demontujte dvířka mycího prostoru.

 Obalový materiál zlikvidujte, prosím, řádným způsobem. Používejte myčku pouze k účelům, ke

kterým je určena.

 Spotřebič používejte pouze k určenému účelu.

 Během instalace zabraňte zalomení nebo skřípnutí přívodního kabelu.

 Nedemontujte ovladače.

 Při připojování spotřebiče k dodávce vody použijte nové hadice, nepoužívejte opětovně staré

hadice.

 Maximální počet sad nádobí na mytí je 12.

 Maximální tlak přiváděné vody je 1 Mpa.

 Minimální tlak přiváděné vody je 0.04 Mpa.

PŘEČTĚTE SI POZORNĚ TYTO POKYNY.

ODLOŽTE SI NÁVOD NA BEZPEČNÉ MÍSTO.

DŮLEŽITÉ







Aby Vaše myčka podávala ty nejlepší výkony, přečtěte si před prvním použitím všechny pokyny k používání Uchovejte tento návod pro případné budoucí použití.

Ovládací panel

1 Kontrolka programu: když zvolíte mycí program, rozsvítí se odpovídající světelná kontrolka.

2 Tlačítko programu: stisknutím tlačítka programu zvolíte program mytí.

3 Tlačítko ON/OFF: Zapíná/vypíná spotřebič.

Popis myčky

1 Horní koš 2 Ostřikovací ramena 3 Spodní koš 4 Změkčovač vody 5 Hlavní filtr 6 Zásobník mycího prostředku

7 Šuplík na sklenice 8 Koš na příbory 9 Hrubý filtr 10 Zásobník leštidla 11 Přípojka vypouštěcí hadice 12 Přípojka přívodní hadice

Tabulka mycích cyklů

Program Cyklus Informace o

P1 Intenzivní

P2 Normální (EN 50242)

P3 Ekonomický

P4 Rychlý

zvoleném cyklu

SIlně znečištěné nádobí, hrnce, pánve, kastroly a talíře se zaschlým jídlem.

Běžně znečištěné nádobí, hrnce, talíře, sklenice a lehce znečištěné pánve. Denní cyklus.

Mírně znečištěné nádobí, talíře, sklenice, misky a lehce znečištěné pánve.

Kratší mytí pro lehce znečištěné nádobí (max. 4 sady nádobí).

Popis cyklu Prostředek

Předmytí Předmytí 45°C) Mytí (70°C) Oplachování (75°C) Sušení

Předmytí Mytí (55°C) Oplachování (65°C) Sušení

Předmytí Mytí (45°C) Oplachování (65°C) Sušení

Mytí (50°C) Oplachování (55°C) Sušení

předmytí/ hlavní

10/30 g

5/25 g

20 g

Leštění

P5 Namočení

Předmytí talířů, hrnců a pánev, které budete mýt později během dne.

Předmytí

Zapnutí spotřebiče

Spuštění mycího cyklu ...

1. Vytáhněte spodní i horní koš, naplňte nádobí a zatlačte je zpět. Nejdříve naplňte spodní koš a poté horní (viz kapitola s názvem „Naplnění myčky“).

2. Naplňte mycí prostředek (viz kapitola „Sůl, mycí prostředek a leštidlo“).

3. Ujistěte se, zda jsou dvířka správně zavřená.

Pozn. Při správném zavření uslyšíte cvaknutí.

4. Připojte zástrčku do zásuvky. Napájení 220240 V, 50 Hz. Parametry zásuvky 12A 250V. Otevřete přívod vody.

5. Stiskněte tlačítko ON/OFF.

6. Stisknutím tlačítka programu zvolte program.

7. Zavřete dvířka pro spuštění programu.

8. Po skončení mytí můžete myčku vypnout

stisknutím tlačítka ON/OFF.

Poznámka:

Pokud začnou blikat všechny kontrolky, znamená to, že myčka nefunguje správně, odpojte přívodní kabel a zavřete vodovodní kohoutek dříve, než budete kontaktovat servisního technika.

Změna programu

Podmínka: spuštěný cyklus lze změnit pouze v případě, že běží pouze krátkou dobu. Jinak již došlo k uvolnění mycího prostředku a spotřebič již načerpal vodu na mytí. V tomto případě bude nutné opět naplnit dávkovač prostředku (viz odstavec „Plnění mycího prostředku“).

1. Stiskněte tlačítko programu - podržte stisknuté déle než 3 sekundy, tím zrušíte program.

2. Stisknutím tlačítka programu zvolte požadovaný program.

3. Zavřete dvířka pro spuštění programu.

POZNÁMKA: pokud otevřete dvířka během mytí, spotřebič se zastaví. Po zavření dvířek bude myčka pokračovat v mytí po 10 sekundách.

Poznámka: Pokud Váš model nemá změkčovač vody, tuto část můžete přeskočit.

Změkčovač vody

Existují dva způsoby snížení tvrdosti vody: jedním z nich je použití změkčovače vody, druhým způsobem je použití mycího prostředku.

Tvrdost vody se mění v závislosti na místě. Pokud používáte v myčce tvrdou vodu, budou se na talířích a nádobí objevovat skvrny. Spotřebič je vybaven speciálním zařízením k změkčování vody, které používá speciální sůl, která odstraňuje usazeniny vodního kamene a minerálů z vody.

Plnění soli do změkčovače

Používejte vždy sůl určenou do myček nádobí. Zásobník soli je umístěný pod spodním košem a musíte jej plnit následujícím způsobem:

1 Odstraňte spodní koš a pak odšroubujte a vyndejte víčko zásobníku

soli.

2 Pokud plníte tento zásobník poprvé, naplňte 2/3 jeho objemu vodou. 3 Umístěte konec nálevky (v příslušenství) do otvoru a nasypte asi 2 kg

soli Je normální, když malé množství vody ze zásobníku soli vyteče.

4 Po naplnění pečlivě zašroubujte a dotáhněte víčko zásobníku

Pozn.:

1 Zásobník soli je nutno naplnit vždy, když se rozsvítí kontrolka ukazatele soli. I když je zásobník soli

naplněný dostatečně, ukazatel nemusí zhasnout, může zhasnout až po rozpuštění soli .

2 Pokud se sůl rozsype, můžete zvolit program namáčení, abyste ji odstranili.

Nastavení spotřeby soli

Myčka je vybavená tak, aby umožňovala nastavení dávkování soli v závislosti na tvrdosti používané vody. Tím se optimalizuje a individualizuje úroveň spotřeby soli. Nastavení spotřeby soli se provede následujícím způsobem:

1 Odšroubujte víčko ze zásobníku soli. 2 Na zásobníku je umístěn kroužek, na kterém je šipka (viz vedlejší obr.),

v případě nutnosti otočte kroužkem proti směru hodinových ručiček z nastavení „-“ směrem ke značce „+“ v závislosti na tvrdosti vody, kterou budete používat. Doporučujeme, abyste seřízení provedli podle následujícího přehledu:

Tvrdost vody Pozice voliče Spotřeba soli

°fH °dH mmol/l

0-10 0-5 0-1,0 - 0 / 10-25 5-14 1.0-2.5 / 20 60 25-50 14-28 2,5-5,0 Střed 40 40

>50 >28 >5.0 + 60 25

Informace o tvrdosti vody Vám sdělí dodavatel vody.

(g/cyklus)

Autonomie

(cykly/kg)

Zásobník mycího prostředku

NENÍ NUTNÉ PLNIT PŘÍLIŠ VELKÉ MNOŽSTVÍ MYCÍHO PROSTŘEDKU, ABY NEDOCHÁZELO K VYTVÁŘENÍ USAZENIN, PROTOŽE VAŠE MYČKA JE VYBAVENA SPECIÁLNÍM ZAŘÍZENÍM NA ZMĚKČOVÁNÍ VODY. Zásobník musíte plnit před spuštěním každého mycího cyklu podle pokynů uvedených v „ Tabulce mycích cyklů“. Vaše myčka používá méně mycího prostředku a leštidla než tradiční myčky. Obecně je potřeba pouze jedna polévková lžíce mycího prostředku na jednu normální mycí náplň. Více zašpiněné nádobí vyžaduje více mycího prostředku. Doplňujte mycí prostředek vždy těsně před spuštěním myčky, jinak absorbuje vlhkost a pak se správně nerozpustí.

Používané množství mycího prostředku

POKUD VODA NENÍ PŘÍLIŠ TVRDÁ, MŮŽETE TAKÉ ZABRÁNIT VYTVÁŘENÍ USAZENIN PŘIDÁNÍM MYCÍHO PROSTŘEDKU. Potřebné množství mycího prostředku se může měnit v závislosti na rozdílech v tvrdosti vody. K určení tvrdosti vody ve Vaší oblasti kontaktujte Vašeho dodavatele a úpravnu vody. Čím je voda tvrdší, tím více mycího prostředku budete potřebovat. Pamatujte si, měli byste nastavovat množství používaného mycího prostředku po malých dávkách dokud nenajdete to správné množství..

Odstranění skvrn od tvrdé vody

Pro odstranění skvrn od tvrdé vody zkuste provést následující:

 Omyjte nádobí v normálním mycím programu.  Odstraňte všechno kovové nádobí jako jsou nože, pánve, atd., z myčky.

Nepřidávejte mycí prostředek.

 Nalijte dva šálky vinného do octa do misky a položte ji do spodního koše myčky.  Omyjte nádobí v normálním mycím programu. Pokud to nebude fungovat, zkuste

stejný postup s 1/4 šálku krystalické kyseliny citrónové namísto octa.

Správné používání mycího prostředku

VAROVÁNÍ

Dbejte o to, aby se mycí prostředek nedostal do rukou dětem.

Používejte pouze mycí prostředky speciálně určené pro mytí v myčkách na nádobí. Uchovávejte mycí prostředek na čerstvém vzduchu a v suchu. Nedávejte práškový

mycí prostředek do zásobníku, dokud není nádobí připraveno k mytí.

DÁVKOVAČ LEŠTÍCÍHO PROSTŘEDKU

Leštidlo se uvolňuje během konečného oplachování, aby voda nevytvářela na nádobí kapky, které by mohly zanechávat skvrny a mapy. Zlepšuje také sušení, protože umožňuje, aby voda po nádobí „klouzala“.

Vaše myčka je navržena pro používání kapalných leštících prostředků. Dávkovač leštidla je umístěný ve dvířkách vedle zásobníku mycího prostředku. Při plnění

 Pro otevření dávkovače otočte víčkem na šipku

„open“ (vlevo) a vyndejte ho ven.

 Nalijte leštící prostředek do dávkovače, dejte pozor,

abyste ho nepřeplnili.

 Dejte víčko zpět, vložte ho tak, aby bylo nastaveno

na šipku „open“, pak ho otočte na šipku zavřeno (doprava).

dávkovače otevřete víčko a nalijte leštidlo do dávkovače, ukazatel hladiny musí úplně ztmavnout. Dávkovač pojme kolem 100 ml kapalného leštidla.

Dejte pozor, abyste dávkovač nepřeplnili, protože by to mohlo způsobit vytvoření velkého množství mýdlové pěny. Setřete vlhkým hadrem veškeré ukápnuté leštidlo. Nezapomeňte dát zpět na místo víčko, teprve pak zavřete dvířka myčky. Pokud máte měkkou vodu, nemusíte používat leštidlo, protože to může způsobit vytváření bílého povlaku na Vašem nádobí.

Nastavení dávkovače leštícího prostředku

�



















Příslušné množství leštícího prostředku se uvolňuje do myčky během konečné fáze oplachování. Stejně jako u mycího prostředku je množství leštidla potřebné pro Vaše nádobí závislé na tvrdosti vody ve Vaší oblasti. Příliš mnoho leštidla má za následek vytváření pěny a způsobuje na Vašem nádobí zakalení nebo mapy. Pokud je voda ve Vaší oblasti velmi měkká, nemusíte leštidlo používat. Pokud leštidlo chcete použít, nařeďte ho stejným množstvím vody.

Dávkovač leštidla má k dispozici šest možností nastavení. Začínejte vždy s nastavením dávkovače na polohu „1“. Pokud skvrny a špatné sušení způsobují problémy, zvyšte množství dávkovaného leštidla tak, že sejmete víčko dávkovače a otočíte otočný přepínač na polohu „2“. Pokud nádobí stále není správné usušené, nastavte přepínač na vyšší číslo. Navrhujeme nastavení na polohu „4“. (Pokud jsou pro nastavení 4 pozice, doporučujeme nastavit „2“.) Ve shodě se standardem EN 50242, za provozu by měla být rozvodka nastavená na maximum.

Plnění dávkovače leštícího prostředku

Pokud není na ovládacím panelu kontrolka leštidla, můžete posuzovat množství leštidla následujícími způsoby. Černá tečka na dávkovači leštidla znamená, že v dávkovači je dostatečné množství leštidla. Jakmile se množství leštidla sníží, zmenší se i velikost černé tečky. Nikdy byste neměli nechat množství leštidla klesnout pod 1/4 naplnění.

Jakmile se sníží množství leštidla, velikost černé tečky na ukazateli leštidla se změní tak, jak je vidět na spodním obr. Plný

Plný do 3/4 Plný do 1/2 Plný do 1 /4 - je potřeba doplnit, aby se nezačaly tvořit skvrny Prázdný

Naplnění košů myčky

Pro lepší výkon myčky postupujte podle následujících hlavních zásad. Vlastnosti a vzhled košů a polic se může lišit, závisí to na Vašem modelu.

Použití horního koše

Horní koš je určený pro uložení jemnějšího a lehčího nádobí jako jsou skleničky, kávové a čajové šálky i talíře, malé misky a malé pánve (pokud nejsou příliš zašpiněné). Umístěte nádobí a kuchyňské náčiní tak, aby se nemohlo při ostřikování vodou pohnout. Horní koš lze nastavit do výšky tak, že se na vodící lišty položí horní nebo dolní kolečka.

1 Šálky 2 Malá servírovací miska 3 Velká servírovací mísa 4 Sklenice 5 Podšálky 6 Mísa 7 Desertní talířky

Koš na příbory  Naběračka

Koš na příbory 

Servírovací lžíce

Použití spodního koše

�









      

         



         



         



   

   



Doporučujeme, abyste do spodního koše umístili širší kusy nádobí, které se obtížněji myje: hrnce, pánve, poklice, tácy a mísy, a to způsobem, který vidíte na obr. vpravo. Tácy a poklice je lepší umístit na stranu koše tak, aby nemohly zablokovat otáčení horního odstřikovacího ramene.

 Hrnce, mísy, atd., musí být vždy umístěny horní částí směrem dolů.  Hluboké hrnce by měly být uloženy šikmo, aby voda mohla vytékat.  Uspořádání úchytů spodního koše je takové, aby do něj mohlo být uloženy širší hrnce nebo více

hrnců a pánví.

7 Desertní talířky 8 Ovální tác 9 Velké talíře 10 Hluboké talíře 11 Koš na příbory

Koš na příbory

Příbory se ukládají do koše na příbory rukojetí směrem dolů. Dlouhé nářadí by se mělo umísťovat v horizontální poloze v přední části horního koše.

1 Vidličky

2 Polévkové lžíce

3 Desertní lžičky

4 Čajové lžičky

VAROVÁNÍ!

Žádný předmět nesmí přesahovat přes spodek koše. Nenechávejte žádné dlouhé předměty na dně. Nože a jiné kuchyňské náčiní s ostrými hroty musí být uloženo v košíku směrem dolů nebo v horizontální poloze.

5 Nůž

6 Servírovací lžíce

7 Naběračka

8 Servírovací vidlička

Po skončení mytí





�

Když skončí umývací cyklus, bzučák myčky vydá zvukový signál na 8 sekund, pak zastaví. Vypněte myčku pomocí tlačítka ON/OFF, uzavřete přívod vody a otevřete dvířka myčky. Počkejte několik minut před vyprázdněním myčky,

abyste se vyhnuli doteku s nádobím, protože může být ještě horké a citlivé na prasknutí. Také lépe uschne.

Zapomněli jste přidat nádobí?

Zapomenutý kus nádobí můžete dodat do myčky kdykoli, než se otevře zásobník mycího prostředku.

1 Pootevřete dvířka a zastavte mytí. 2 Jakmile přestane odstřikovací rameno fungovat, můžete dvířka otevřít úplně. 3 Přidejte zapomenuté nádobí. 4 Zavřete dvířka, po deseti sekundách začne myčka pracovat.

VAROVÁNÍ !

Je nebezpečné otvírat dvířka během mytí, protože by Vás horká voda mohla opařit. Voda v myčce nádobí může být horká, proto je nebezpečné otvírat dvířka během mytí. Dvířka nenechávejte

otevřená, neboť mohou být překážkou v cestě.

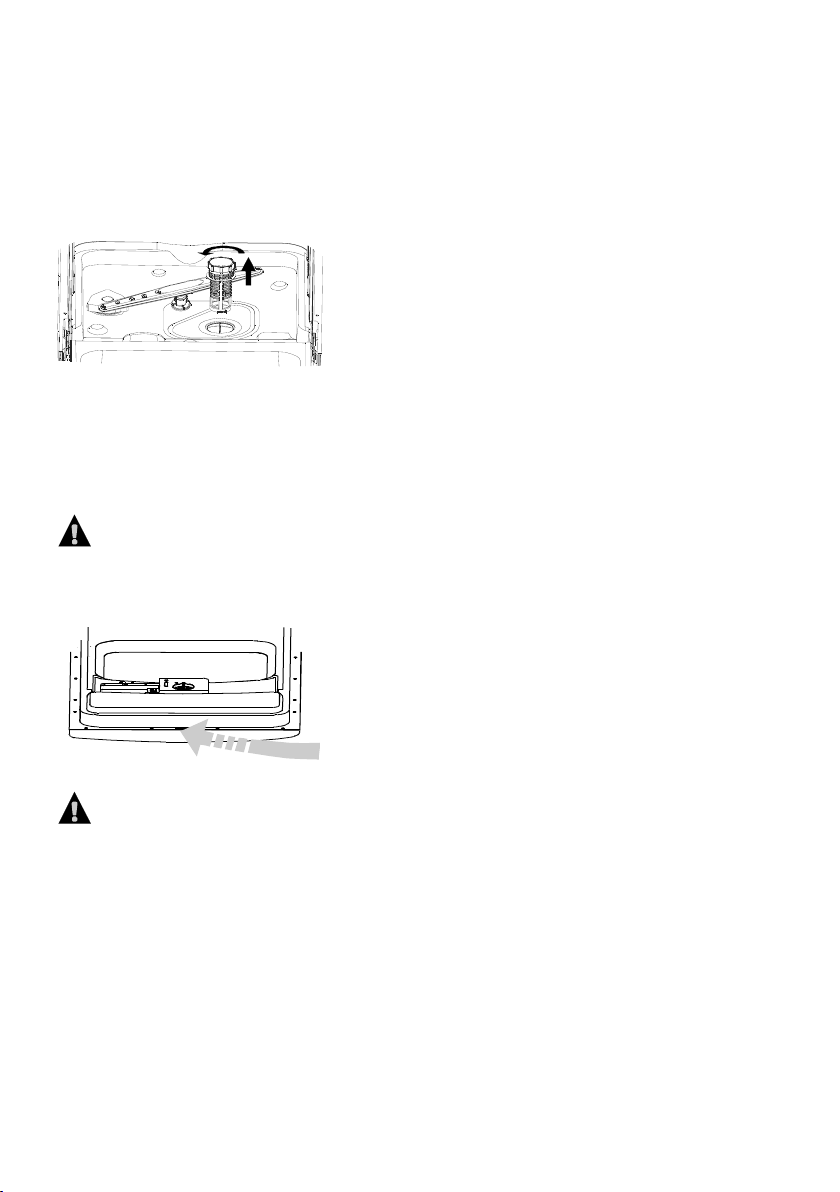

Systém filtrování

Pro Vaše pohodlí jsme do myčky umístili vypouštěcí čerpadlo a systém filtrování, který je snadno přístupný zevnitř vany. Systém filtrování se skládá ze tří součástí: hlavní filtr, hrubý filtr a jemný filtr

1 Hlavní filtr

Zbytky jídla a nečistoty zachycené ve filtrech jsou rozdrceny speciální

tryskou na spodním odstřikovacím rameni a spláchnuty do výpusti.

2 Hrubý filtr

Širší předměty jako jsou kosti nebo sklo, které by mohly ucpat

vypouštění, jsou zachycovány v hrubém filtru. Pro odstranění předmětu zachyceného v tomto filtru jemně zmáčkněte příchytku na horní části filtru a vyndejte ho ven.

3 Jemný filtr

Tento filtr zachycuje nečistoty a zbytky jídla v oblasti vypouštění a

zabraňuje jejich usazení na nádobí při mycím cyklu.

Péče o myčku

K očištění ovládacího panelu použijte mírně navlhčený hadr, pak ho důkladně osušte. K čištění vnitřku vnějšího povrchu myčky nepoužívejte rozpouštědla (pro odmaštění) ani abrazivní prostředky, ale pouze hadr namočený ve vodě. Nikdy nepoužívejte na jakoukoli část myčky ostré předměty, škrabky nebo hrubé kartáče.

Ochrana proti zamrznutí

Pokud je Vaše myčka během zimy umístěna v nevyhřívaném místě, požádejte servisního technika o:

Vyšroubujte

1 Přerušení přívodu elektrického napájení k myčce. Demontujte

pojistky nebo vypněte jistič.

2 Vypněte přívod vody a odpojte přívodní potrubí vody od vodního

ventilu.

3 Vypusťte vodu z přívodního potrubí a vodního ventilu. (Použijte

nádobu na zachycení vody.)

4 Znovu připojte přívodní potrubí vody k vodnímu ventilu. 5 Demontujte kryt plastové výpusti ve spodní části vany a pomocí

houby vysušte vodu v pryžovém obložení.

Čištění odstřikovacích ramen

Je nutné pravidelně čistit odstřikovací ramena, aby chemikálie z tvrdé vody neucpaly trysky odstřikovacích ramen a ložiska. Pro demontáž odstřikovacího ramena vyšroubujte matici, vyndejte podložku z horní části odstřikovacího ramene a demontujte rameno. Omyjte rameno v teplé mýdlové vodě a použijte jemný kartáč na očištění trysek. Důkladně ramena opláchněte a vraťte je zpět.

Čištění filtrů

Sestava filtrů Pro lepší výkon a lepší výsledky je nutné čistit sestavu filtrů. Filtr účinně odstraňuje zbytky jídla z mycí vody a umožňuje recirkulaci vody během mycího cyklu. Z tohoto důvodu je dobré odstranit větší části jídla zachycené ve filtru po každém mycím cyklu opláchnutím polokruhového filtru a misky pod tekoucí vodou. Pro demontáž sestavy filtru zatáhněte za rukojeť misky směrem nahoru. Celá sestava filtru by se měla vyčistit přinejmenším jednou za měsíc.

K očištění hrubého filtru a jemného filtru použijte čistící kartáč. Pak sestavte znovu součásti filtru tak, jak je vidět na obrázcích vlevo a vložte znovu celou sestavu do myčky, usaďte ho do uložení a stlačte dolů. Myčku nesmíte nikdy používat bez filtrů. Nesprávně provedená výměna filtru může snížit úroveň výkonu spotřebiče, může dojít i k poškození nádobí a kuchyňského náčiní.

VAROVÁNÍ!

Myčku nesmíte nikdy používat bez filtrů!

Čištění dvířek

K očištění okraje kolem dvířek byste měli používat pouze měkký navlhčený hadr. Aby nemohlo dojít k proniknutí vody do zámku dvířek a elektrických součástí, nepoužívejte žádný typ čističe ve spreji. Nikdy také na vnější povrch nepoužívejte abrazivní čistící prostředky nebo drátěnku, protože by mohlo dojít k poškrábání povrchové úpravy. Některé papírové utěrky mohou povrch poškrábat nebo na něm zanechat stopy.

VAROVÁNÍ!

Nikdy nepoužívejte k čištění panelu dvířek čistič ve spreji, mohl by poškodit zámek dveří a elektrické součásti. Není povoleno používat abrazivní prostředky nebo některé typy papírových utěrek, protože hrozí, že poškrábají nerezový povrch nebo na něm zanechají stopy.

Údržba myčky nádobí

 Po každém mytí Po každém mytí vypněte přívod vody ke spotřebiči a nechejte dvířka mírně pootevřená tak, aby vlhkost a pachy nebyly zachyceny uvnitř.

 Vytáhněte zástrčku Před čištěním nebo prováděním údržby vytáhněte zástrčku ze zásuvky. Neriskujte.

 Žádné čištění abrazivními prostředky nebo rozpouštědly

K čištění vnějších nebo pryžových částí myčky nepoužívejte rozpouštědla nebo abrazivní čistící prostředky. Raději použijte pouze hadr a teplou mýdlovou vodu. Pro odstranění skvrn nebo map z vnitřního povrchu použijte hadr navlhčený vodou a trochu vinného octa nebo čistící prostředky speciálně určené pro čištění myček.

 Když odjíždíte na dovolenou Když odjíždíte na dovolenou, doporučujeme, abyste spustili jeden mycí cyklus s prázdnou myčkou. Pak vytáhněte zástrčku ze zásuvky, vypněte přívod vody a nechejte dvířka spotřebiče pootevřená. Tak budou mít těsnění delší životnost a uvnitř spotřebiče se nebudou tvořit pachy.

 Manipulace Pokud je nutné spotřebič posunout, pokuste se ho udržet ve svislé poloze. Pokud je to absolutné nezbytné, lze ho položit na záda.

 Těsnění Jedním z faktorů, který způsobuje vytváření pachů uvnitř myčky, je jídlo, které zůstává zachycené v těsnění. Periodické čištění vlhkou houbou zabrání vzniku tohoto problému.

Zapojení elektrického přívodu

UPOZORNĚNÍ, pro osobní bezpečnost:

NEPOUŽÍVEJTE K TOMUTO SPOTŘEBIČI PRODLUŽOVACÍ KABEL , NEBO ROZBOČKU DO ZÁSUVKY. ZA ŽÁDNÝCH OKOLNOSTÍ NEODSTRAŇUJTE TŘETÍ ZEMNÍCÍ KONTAKT Z NAPÁJECÍHO KABELU.

Elektrický přívod

Elektrický přívod musí být veden pouze měděnými vodiči. Pojistka odloženého startu nebo jistič vyžadují samostatný obvod určený pouze pro tento spotřebič. Výstup by měl být umístěn ve vedlejší skříňce. Ujistěte se, že zástrčka zůstane přístupná i po instalaci.

VAROVÁNÍ!

Před použitím se ujistěte, že má zásuvka pro připojení myčky správné uzemnění.

Zapojení přívodu elektrického proudu

Jakmile se ujistíte, že hodnoty el .napětí a el. proudu v domácnosti odpovídají hodnotám na typovém štítku a elektrické příslušenství vyhovuje maximálnímu napětí na typovém štítku, zapojte zástrčku do elektrické zásuvky, která je řádně uzemněna. Pokud elektrická zásuvka pro zapojení spotřebiče není vhodná pro daný typ zástrčky, nechejte zásuvku vyměnit kvalifikovaným elektrikářem, nikdy nepoužívejte adaptéry.

O bezpečnostní přívodní hadici

Existují dva typy připojení, jeden je zobrazený níže a druhý má 3/4 palcový závit.

Spotřebič musí být připojený k hlavnímu přívodu vody pomocí sady nových hadic. Nepoužívejte opětovně staré hadice.

Tlak vody se musí pohybovat v rozmezí 0,04 MPa až 1 MPa. Pokud je tlak pod minimální hodnotou, poraďte se s autorizovaným servisním technikem. Upevněte adaptér kohoutku. Speciální adaptér dodaný s myčkou musíte připojit k vodovodnímu kohoutku před použitím myčky, pokud kohout nemá závit. Adaptér je připojený k přípojce. Pokud kohoutek nemá závity: připevněte adaptér ke kohoutku, poté utáhnete každý šrub k adaptéru. Abyste zabránili kapání, adaptér dobře utáhněte.

Připojení bezpečnostní přívodní hadice

1 Vytáhněte přívodní hadice zcela z úložného prostoru umístěného

na zadní stěně myčky.

2 Připevněte konektor přípojky k adaptéru kohoutku zatlačením

objímky v horní části přípojky. Když je spojka nasazená na adaptéru, uvolněte objímku. Zacvakne do pozice. Hadice spoje vede vodu z kohoutku do myčky. Velká hadice slouží k odvodu vody do odpadu. Nasměrujte odtokovou hadici do otvoru odpadu a zajistěte, aby byl otvor volný pro odvod vody z myčky. Pokud myčka vypouští vodu do zásobníku, před spuštěním myčky zásobník zcela vyprázdněte.

VAROVÁNÍ!

Hadice, která je připojená na baterii dřezu, může prasknout, pokud ji instalujete na stejné vedení jako myčka nádobí. Pokud má váš dřez pouze jednu, doporučujeme, aby tato hadice byla odpojená a otvor zazátkovaný.

3 Dříve než spustíte myčku, otevřete zcela přívod vody.

Odpojení bezpečnostní přívodní hadice

1 Zastavte vodu. 2 Uvolněte tlak vody stisknutím tlačítka tlaku. Tím se uvolní tlak vody a Vy i místnost budete chráněni před

postříkáním.

3 Vyšroubujte bezpečnostní přívodní hadici na kohoutku.

Odpojení myčky nádobí

1 Vytáhněte zástrčku přívodního kabelu z elektrické zásuvky. 2 Odpojte spojku z adaptéru kohoutku.

Pozn.: Pokud se motor zastaví po ukončení konečného oplachování, můžete odpojit armaturu Unicouple.

Připojení studené vody

Připojte hadici přívodu studené vody k závitové přípojce 3/4 (palce) a ujistěte se, že je na svém místĚ bezpečně upevněná. Pokud je vodovodní potrubí nové nebo nebylo delší dobu používané, nechte vodu vytékat, abyste se ujistili, že voda je čistá a bez nečistot. Pokud toto bezpečnostní opatření neuskutečníte, riskujete, že přítok vody může být zablokovaný a může tak poškodit spotřebič.

Připojení horké vody (MAX 60 °C)

 

Přívod vody ke spotřebiči může být také napojený na domácí rozvod vody (centrální rozvod teplé vody, systém topení), pokud nepřesahuje teplotu 60°C. V takovém případě se cyklus mytí zkrátí přibližně o 15 minut a účinnost mytí mírně poklesne. Připojení musí být provedené k vedení horké vody stejným způsobem jako připojení na studenou vodu.

Umístění spotřebiče

Umístěte spotřebič do požadované pozice. Ze zadní strany od stěny musí být volný prostor a také z bočních stran od skříněk. Myčka je vybavená přívodní hadicí a hadicí na odtok vody, které můžete umístit na pravou nebo levou stranu myčky.

Vyrovnání spotřebiče

Po umístění spotřebiče nastavte nožičky (vyšroubováním nebo zašroubováním) pro nastavení výšky myčky do roviny. V tomto případě by neměl být spotřebič nakloněný více než 2°.

Připojení odtokové hadice

Připojte odtokovou hadici k odpadu s minimálním průměrem 4 cm, nebo nechte vodu vytékat do výlevky, zajistěte, aby nebyla v žádném bodu přelomená. Použijte speciální plastový držák, který je dodávaný se spotřebičem. Volný konec hadice musí být ve výšce mezi 40 a 100 cm a nesmí být ponořený do vody.

Jak vypustit přebytečnou vodu z hadic

Pokud je výlevka výše než 80 cm od podlahy, nadbytečnou vodu z vypouštěcí hadice nelze vypustit přímo do výlevky. Je nutné ji vylít do mísy nebo vhodného zásobníku, který umístíte do nižší pozice.

Dříve než zavoláte servis

Tipy pro vyhledávání závad Přehled v tabulce na následujících stránkách vám pomůže vyřešit některé problémy, aniž byste museli volat servis.

Problém Možná příčina Řešení

Myčka nefunguje. Spálená pojistka nebo

Vypouštěcí čerpadlo se nezastaví.

Hluk Některé zvuky, které slyšíte,

Mýdlová pěna ve vaně.

Obarvený vnitřek vany

Nádobí není suché. Dávkovač leštidla je prázdný. Ujistěte se, že je dávkovač leštidla

Nádobí a příbory nejsou čisté.

aktivovaný jistič.

Přívodní napájení se nezapne.

Tlak vody je nízký. Zkontrolujte, zda je přívod vody správně

Přetečení. Systém je vybaven tak, aby detekoval

jsou normální. Příbory a kuchyňské nářadí

není zajištěno v košíku nebo něco malého padlo do koše.

Motor bzučí. Myčka nebyla pravidelně používána.

Nevhodný mycí prostředek. Používejte pouze speciální mycí

Vylití leštidla Byl použit mycí prostředek s

barvivem.

Nevhodný program. Zvolte silnější program. Nevhodné uložení. Ujistěte se, že působení mycího prostředku

Vyměňte pojistku nebo resetujte jistič. Demontujte všechny ostatní spotřebiče, které sdílejí stejný obvod s myčkou.

Ujistěte se, že je myčka zapnutá a dvířka jsou bezpečně zavřená. Ujistěte se, že je přívodní napájecí kabel správně zastrčený v síťové zásuvce.

zapojený a voda je otevřený.

přetečení. Pokud nastane, přeruší oběhové čerpadlo a zapne vypouštěcí čerpadlo.

Zvuky likvidace jídla a otvírání zásobníku mycího prostředku.

Ujistěte se, že je všechno bezpečně umístěno v myčce.

Pokud ji často nepoužíváte, nezapomeňte každý týden naplnit a vyčerpat, to pomůže udržet těsnění vlhké.

prostředky určené pro mytí v myčkách, vyhnete se vytváření pěny. Pokud tento jev nastane, otevřete myčku a nechejte pěnu odpařit. Přidejte 4 litry studené vody do vany. Zavřete a zamkněte myčku, pak vypusťte vodu pomalým otáčením přepínače, dokud nenaleznete dobu vypouštění . V případě potřeby opakujte.

Vždy okamžitě otřete rozlité leštidlo. barvivem Ujistěte se, že je mycí

prostředek bez barviva.

naplněný.

z dávkovače a odstřikovací ramena nejsou zablokována velkými kusy nádobí.

Dříve než zavoláte servis

Problém Možná příčina Řešení

Skvrny a povlak na skleničkách a příborech.

Skleněné nádobí je matné.

Žlutý nebo hnědý povlak na vnitřním povrchu.

Bílý povlak na vnitřním povrchu.

Víčko zásobníku mycího prostředku nezapadne.

V zásobnících dávkovače mycího prostředku zbývá mycí prostředek.

Pára.

1 Mimořádně tvrdá voda

2. Nízká přívodní teplota

3. Přeplnění myčky

4. Nevhodné naplnění

5. Starý nebo vlhký mycí

prostředek

6. Dávkovač leštidla je prázdný

7. Nesprávné dávkování mycího

prostředku

Kombinace měkké vody a příliš velkého množství mycího prostředku.

Skvrny od čaje nebo od kávy.

Železité usazeniny ve vodě mohou způsobit povlak

Těžká mineralizovaná voda. K čištění vnitřku použijte vlhkou houbu a

Stupnice není v poloze OFF.

Nádobí blokuje zásobníky mycího prostředku.

Normální jev.

Odstranění skvrn ze skleněných kusů:

1. Vyndejte kovové předměty z myčky.

2. Nepřidávejte mycí prostředek.

3. Zvolte delší cyklus.

4. Spusťte myčku a nechejte ji běžet asi 18 až

22 minut, nyní bude v hlavním mytí.

5. Otevřete dvířka a nalijte 2 šálky vinného octa do spodní části myčky.

6. Zavřete dvířka a nechejte myčku dokončit cyklus. Pokud vinný ocet nebude fungovat: Opakujte stejný postup, použijte pouze 1/4 šálku (60 ml) krystalické kyseliny citrónové namísto octa.

prostředku Použijte méně mycího prostředku, pokud máte měkkou vodu, a zvolte kratší cyklus pro mytí skleniček.

Použijte roztok z 1/2 šálku bělidla a 3 šálky teplé vody a odstraňte skvrny ručně.

VAROVÁNÍ

ukončení cyklu, aby topná tělesa zchladla, teprve pak můžete čistit vnitřek myčky. Jinak hrozí popálení. Musíte zavolat do úpravny vody, která Vám poskytne příslušný filtr.

s mycím prostředkem do myčky, použijte gumové rukavice. Nikdy nepoužívejte jiný čistící prostředek než mycí prostředek, aby nemohlo dojít k vytváření pěny.

Otočte přepínač do polohy OFF a posuňte zámek dveří doleva.

Znovu správně uložte nádobí.

Přes ventilační otvory u západky dvířek vychází během sušení a vypouštění vody trochu páry.

Musíte počkat asi 20 minut po

Dříve než zavoláte servis

Problém Možná příčina Řešení

Černé nebo šedé stopy na nádobí.

Voda zůstává ve spodku vany.

Netěsnost myčky.

Hliníkové kuchyňské nářadí se odíralo o nádobí.

To je normální.

Přeplnění dávkovače nebo rozlití leštidla.

Myčka není vyrovnaná ve vodorovné poloze.

Použijte středně abrazivní čistící prostředek a tyto stopy odstraňte.

Malé množství čisté vody kolem výpusti na spodku vany v zadní části udržuje těsnění namazané.

Dejte pozor, abyste nepřeplnili dávkovač leštidla. Rozlité leštidlo může způsobit zpěnění a může vést k přetečení. Setřete vlhkým hadrem veškeré ukápnuté leštidlo.

Ujistěte se, že je myčka vyrovnaná.

Poruchové kódy

Kódy Význam Možná příčina

Kontrolky programů intenzivní a normální rozsvíceny současně.

Kontrolky programů intenzivní, normální a Eco rozsvíceny současně.

Kontrolky programů intenzivní, normální, Eco a rychlý rozsvíceny současně.

Kontrolky programů intenzivní a Eco rozsvíceny současně.

Kontrolky programů intenzivní a rychlý rozsvíceny současně.

Dlouho se spouští. Kohoutek není otevřený.

Delší doba ohřevu, ale není dosaženo požadované teploty.

Přeplnění. Nadměrné množství napuštěné vody.

Porucha snímače teploty.

Porucha snímače teploty. Zkrat nebo poškozený tepelní senzor.

Závada tepelného senzoru nebo vadné topné těleso.

Zkrat nebo porucha teplotního senzoru.

 

Myčka nádobí

Návod k instalaci

• Poznámky

Před instalací si přečtěte pozorně tuto příručku. Přečtení návodu Vám pomůže porozumět, jak zapojit přívody, vypouštěcí hadice a přívodní napájecí kabel a najít optimální pozici pro myčku nádobí.

Pozor:

Instalace rozvodu vody a elektrická instalace musí být provedena kvalifikovaným odborníkem a podle příslušných předpisů a norem, platných v místě (státu) ve kterém bude spotřebič používán.

• Příprava instalace

Místo pro připojení myčky nádobí se musí nacházet v dosahu existujících hadic pro přívod a odpad vody a přívodního napájecího kabelu. Ze zásady se nedoporučuje použití nastavovacích prvků k prodloužení hadic, ani prodlužovacích kabelů k nastavení délky elek. kabelu spotřebiče !!!!!!! Z jedné strany by měla být skříňka dřezu, usnadní to připojení vypouštěcích hadic myčky nádobí. Pozn.: zkontrolujte, prosím, příslušenství k instalaci (příchytka na šroub krycího panelu).

• Návod k instalaci

Přečtěte si, prosím, pozorně návod k instalaci.

Zobrazení rozměrů skříňky a místa pro instalaci myčky nádobí.

Před instalací myčky nádobí na místo je nutné provést následující přípravu.

1 Zvolte místo poblíž kuchyňského dřezu, usnadníte tím instalaci přívodních a vypouštěcích hadic

(viz obr. 1).

2 Pokud je myčka nádobí instalovaná do rohu skříňky, musí zde při otevřených dvířkách zbýt určitý

minimální prostor (zobrazený na obr. 2).

Varování

Nebezpečí zasažení elektrickým proudem. Před instalací, stejně tak před každou další manipulací, čištěním, opravami apod. vždy odpojte elektrické napájení. Nedodržením riskujete úraz elektrickým proudem s možným následkem smrti!!!!!!!!!!

132

 









Vstup pro vedení přívodu elektřiny, vypouštění a přívodu vody.

Prostor mezi spodní částí skříňky a podlahou.

Skříňka

Minimální prostor

Myčka

nádobí

Dvířka myčky

nádobí

[Obr. 1]

Rozměry skříňky méně než 5 mm mezi vrchní částí myčky nádobí a skříňkou a vnější dvířka vyrovnaná se skříňkou.

[Obr. 2]

Minimální prostor při otevřených dvířkách.

• Rozměry a instalace krycího panelu

1 Krycí dřevěný panel se upravuje podle následujícího obrázku 3.

594

540 0.2

568 0.2

254 0.2 250 0.2

1.5

[Obr. 3]

Krycí panel je nutné upravit podle zobrazených rozměrů.

(Jednotka: mm)

Hloubka otvoru 10

2 Namontujte příchytku na dřevěný krycí panel a vložte ji do otvoru ve vnějších dvířkách myčky

nádobí (viz obr.

4a). Jakmile panel umístíte, upevněte jej na vnější dvířka šrouby (viz obr. 4b).

 

[Obr. 4a]

Instalace krycího panelu.

[Obr. 4b]

Instalace dřevěného krycího panelu.

1 odstraňte krytku 2 zašroubujte šroub 3 dejte krytku zpět

Příchytka

Šrouby se zápustnou hlavou St4

Spodní příchytka

Krytka

Vymezovací podložka krycího panelu

Příchytka krycího panelu

Krycí panel

Vnější dvířka

myčky nádobí

šroub 4 x 18

• Nastavení napnutí pružiny dvířek

Dveřní pružiny jsou nastaveny v továrně tak, aby vyhovovali správnému napnutí vnějších dvířek. Dokud je nainstalovaný dřevěný krycí panel, musíte nastavit napnutí pružiny dvířek. Otočte nastavovací šroubem tak, abyste pohybovali nastavením, které napíná nebo povoluje ocelové lanko (viz obr. 5).

Napnutí pružiny dvířek je správné, když dveře zůstávají horizontálně v plně otevřené poloze, pak se zvedají do zavřené polohy lehkým zvedáním pomocí prstů.

• Připojení vypouštěcích hadic

Připojte vypouštěcí hadici k hrdlu vypouštěcího potrubí s minimálním průměrem 4 cm nebo nechte vytékat do dřezu, ujistěte se, zda hadice není zkroucená nebo skřípnutá. Použijte speciální plastovou podpěru, která je dodávaná s příslušenstvím (obr. 6). Volný konec hadice musí být ve výšce 400 až 1000 mm a nesmí být ponořený do vody, aby nemohlo dojít ke zpětnému toku vody do hadice. POZOR: Speciální plastová podpěra hadice musí být pevně upevněná ke stěně tak, aby se vypouštěcí hadice nemohla pohybovat a voda se nemohla vylít ven z výpusti.

rel ax

  

 

Připojení vypouštěcího potrubí

Hák vypouštěcí hadice

[Obr. 5]

Nastavení napnutí pružiny dveří.

[Obr. 5]

• Postup instalace myčky nádobí

1 Instalujte dvířka nábytku k vnějším dvířkům myčky nádobí použitím dodaných držáků. Viz šablonu

pro umístění držáků.

2 Nastavte napnutí pružin dvířek pomocí klíče ve směru hodinových ručiček pro utažení pružin.

Zanedbáním tohoto postupu můžete způsobit poškození myčky (Obrázek 2).

3 Připojte přívodní hadici k ventilu studené vody. 4 Připojte odtokovou hadici. Viz obrázek 6. 5 Připojte přívodní kabel. 6 Nalepte anti kondenzační ochranu pod pracovní desku skříňky nábytku. Ujistěte se, zda je

kondenzační pás zarovnaný s okrajem pracovní plochy.

7 Umístěte myčku do pozice. 8 Vyrovnejte myčku. Zadní nožičku lze nastavit z přední částí myčky otáčením šroubu na levé a

pravé straně skříňky (obrázek 6A). Pro nastavení přední nožičky použijte klíč a otáčejte, dokud

nestojí myčka rovně (obrázek 6B). 9 Myčka musí stát pevně na místě. Dřevěná pracovní deska - upevněte k pracovní desce pomocí šroubů do dřeva tak, aby myčka

nevisela celou svou váhou na desce (obrázek 7).

SCREW

CONE GEAR





[Obr. 7]

šroub

ozubený

převod

dvířka nábytku

Myčka musí být vyrovnaná, aby posuv košů a výkon mytí fungoval správným způsobem. 1 Položte vodováhu na dveře a ozubenou kolejnicí uvnitř vany tak, jak je vidět na obr. a zkontrolujte,

zda je myčka nádobí ve vodováze. 2 Vyrovnejte myčku individuálním seřízením 4 vyrovnávacích nožiček.

2.1 Viz značku A obrázku 2 níže pro nastavení zadních nožiček, poté otáčejte šroub ve směru

hodinových ručiček pro snížení zadních nožiček, dokud nedosáhnete správné výšky.

2.2 Viz značku B obrázku 2 níže pro nastavení předních nožiček pro dosažení správné výšky. 3 Když vyrovnáte myčku, dejte pozor, aby se myčka nepřeklopila.

• Zapnutí myčky nádobí

Před spuštěním myčky je nutné zkontrolovat následující.

1 Zda je myčka nádobí vyrovnaná a zda stojí pevně. 2 Zda je přívodní ventil otevřený. 3 Zda nedochází k netěsnostem v připojení jednotlivých vedení. 4 Zda jsou kabely pevně připojené. 5 Zda je zapnuté napájení. 6 Zda jsou napojeny přívodní a vypouštěcí hadice. 7 Všechny balicí a tištěné materiály je nutné z myčky vyndat.

• Pozor

Po instalaci vložte, prosím, návod k instalaci do sáčku. Obsah tohoto návodu je pro uživatele velmi důležitý.

[Obr. 8]

Vyobrazení nastavení nožiček.

Zkontrolujte vyrovnání zepředu dozadu

Zkontrolujte vyrovnání bočně

Značka A. Bod nastavení výšky zadních nožiček.

Značka B. Bod nastavení výšky předních nožiček klíčem.

Pozn.:

Výrobce může v souladu s politikou neustálého rozvoje a aktualizace výrobku bez předchozího upozornění provést úpravy výrobku.

Informace pro uživatele k likvidaci elektrických

a elektronických zařízení (domácnosti)

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci doručte tyto výrobky na určená sběrná místa, kde budou přijata zdarma. Alternativně v některých zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Pro získání informací o likvidaci a recyklaci tohoto spotřebiče se prosím obraťte na společnost Elektrowin a.s. tel. 241 091 843 nebo www.elektrowin.cz, kde naleznete i seznam míst zpětného odběru. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové uživatele v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.

Informace k likvidaci v ostatních zemích mimo Evropskou unii

Tento symbol je platný jen v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.

 

Návod k instalaci

Myčka nádobí

• Poznámky

Pozor:

Varování

• Příprava instalace

• Návod k instalaci

Přečtěte si, prosím, pozorně návod k instalaci.

Zobrazení rozměrů skříňky a místa pro instalaci myčky nádobí.

Před instalací myčky nádobí na místo je nutné provést následující přípravu.

1 Zvolte místo poblíž kuchyňského dřezu, usnadníte tím instalaci přívodních a vypouštěcích hadic

(viz obr. 1).

2 Pokud je myčka nádobí instalovaná do rohu skříňky, musí zde při otevřených dvířkách zbýt určitý

minimální prostor (zobrazený na obr. 2).

132

 









[Obr. 1]

594

540 0.2

568 0.2

254 0.2 250 0.2

1.5

Rozměry skříňky méně než 5 mm mezi vrchní částí myčky nádobí a skříňkou a vnější dvířka vyrovnaná se skříňkou.

[Obr. 2]

Minimální prostor při otevřených dvířkách.

• Rozměry a instalace krycího panelu

Vstup pro vedení přívodu elektřiny, vypouštění a přívodu vody.

Prostor mezi spodní částí skříňky a podlahou.

Dvířka myčky

Minimální prostor

Myčka

nádobí

Skříňka

1 Krycí dřevěný panel se upravuje podle následujícího obrázku 3.

[Obr. 3]

Krycí panel je nutné upravit podle zobrazených rozměrů.

Hloubka otvoru 10

(Jednotka: mm)

2 Namontujte příchytku na dřevěný krycí panel a vložte ji do otvoru ve vnějších dvířkách myčky

 

nádobí (viz obr.

4a). Jakmile panel umístíte, upevněte jej na vnější dvířka šrouby (viz obr. 4b).

[Obr. 4a]

Instalace krycího panelu.

[Obr. 4b]

Instalace dřevěného krycího panelu.

Příchytka

Šrouby se zápustnou hlavou St4

Spodní příchytka

šroub 4 x 18

Krytka

Vymezovací podložka krycího panelu

1 odstraňte krytku 2 zašroubujte šroub 3 dejte krytku zpět

Vnější dvířka

myčky nádobí

Příchytka krycího panelu

Krycí panel

• Nastavení napnutí pružiny dvířek

rel ax

  

 

Napnutí pružiny dvířek je správné, když dveře zůstávají horizontálně v plně otevřené poloze, pak se zvedají do zavřené polohy lehkým zvedáním pomocí prstů.

[Obr. 5]

Nastavení napnutí pružiny dveří.

• Připojení vypouštěcích hadic

[Obr. 5]

Připojení vypouštěcího potrubí

Hák vypouštěcí hadice

• Postup instalace myčky nádobí

SCREW

CONE GEAR





1 Instalujte dvířka nábytku k vnějším dvířkům myčky nádobí použitím dodaných držáků. Viz šablonu

pro umístění držáků. 2 Nastavte napnutí pružin dvířek pomocí klíče ve směru hodinových ručiček pro utažení pružin.

Zanedbáním tohoto postupu můžete způsobit poškození myčky (Obrázek 2).

kondenzační pás zarovnaný s okrajem pracovní plochy.

7 Umístěte myčku do pozice. 8 Vyrovnejte myčku. Zadní nožičku lze nastavit z přední částí myčky otáčením šroubu na levé a

pravé straně skříňky (obrázek 6A). Pro nastavení přední nožičky použijte klíč a otáčejte, dokud

nestojí myčka rovně (obrázek 6B). 9 Myčka musí stát pevně na místě. Dřevěná pracovní deska - upevněte k pracovní desce pomocí šroubů do dřeva tak, aby myčka

nevisela celou svou váhou na desce (obrázek 7).

šroub

ozubený

převod

dvířka nábytku

[Obr. 7]

Myčka musí být vyrovnaná, aby posuv košů a výkon mytí fungoval správným způsobem.

1 Položte vodováhu na dveře a ozubenou kolejnicí uvnitř vany tak, jak je vidět na obr. a zkontrolujte,

zda je myčka nádobí ve vodováze. 2 Vyrovnejte myčku individuálním seřízením 4 vyrovnávacích nožiček.

2.1 Viz značku A obrázku 2 níže pro nastavení zadních nožiček, poté otáčejte šroub ve směru

hodinových ručiček pro snížení zadních nožiček, dokud nedosáhnete správné výšky.

2.2 Viz značku B obrázku 2 níže pro nastavení předních nožiček pro dosažení správné výšky. 3 Když vyrovnáte myčku, dejte pozor, aby se myčka nepřeklopila.

Zkontrolujte vyrovnání zepředu dozadu

Zkontrolujte vyrovnání bočně

[Obr. 8]

Vyobrazení nastavení

Značka A. Bod nastavení výšky zadních nožiček.

Značka B. Bod nastavení výšky předních nožiček klíčem.

nožiček.

• Zapnutí myčky nádobí

Před spuštěním myčky je nutné zkontrolovat následující.

• Pozor

Po instalaci vložte, prosím, návod k instalaci do sáčku. Obsah tohoto návodu je pro uživatele velmi důležitý.

Pozn.:

Výrobce může v souladu s politikou neustálého rozvoje a aktualizace výrobku bez předchozího upozornění provést úpravy výrobku.

Candy CDI1020 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
