Candy CDG5T717ES User guide



CDG5T717ES

CDG5T717EW

Revision C

DOWNLOAD THE hOn App

Discover extra contents and

create your inventory list

2

I. SAFETY

WARNING!

I

t is hazardous for anyone other than authorized service personnel to carry out servicing or repairs which involves the

removal of covers. To avoid the risk of an electric shock do not attempt to repair this appliance yoursel

f.

WARNING!

isk of fire / flammable materials.

R

Safety tips

o not use electrical appliances such as a hair dryer or heater to defrost your Fridge/Freezer.

D
Containers with flammable gases or liquids can leak at low temperatures.
Do not store any containers with flammable materials, such as spray cans, fire extinguisher refill cartridges etc. in the

Fridge/Freezer.

Do not place carbonated or fizzy drinks in the Freezer compartment. Ice lollies can cause “Frost/Freeze burns”. If

consumed straight from the Fridge/Freezer.

Do not remove items from the Fridge/Freezer compartment if your hands are damp/wet, as this could cause skin

abrasions or “Frost/Freezer burns”. Bottles and cans must not be placed in the Freezer compartment as they can burst
when the contents freeze.

Manufacturer’s recommended storage times should be adhered to. Refer to relevant instructions.
Do not allow children to tamper with the controls or play with the Fridge/Freezer. The Fridge/Freezer is heavy. Care

should be taken when moving it. It is dangerous to alter the specification or attempt to modify this product in any way.

Do not store inflammable gases or liquids inside your Fridge/Freezer.
If the power cable is damaged, it must be replaced by the manufacturer, its service agent or similarly qualified persons in

order to avoid a hazard.

This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or

mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use
of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning
and user maintenance shall not be made by children without supervision.

This refrigerating appliance is not intended to be used as a built-in appliance.

This appliance is intended to be used in household and similar applications such as

·staff kitchen areas in shops, offices and other working environments;

·farm houses and by clients in hotels, motels and other residential type environments;

·bed and breakfast type environments;

·catering and similar non-retail applications.

Keep ventilation openings, in the appliance enclosure or in the built-in structure, clear of obstruction.
Do not use mechanical devices or other means to accelerate the defrosting process, other than those recommended by

the manufacturer.

3

Do not damage the refrigerant circuit.
Do not use electrical appliances inside the food storage compartments of the appliance, unless they are of type

recommended by the manufacturer.

Do not store explosive substances such as aerosol cans with a flammable propellant in this appliance.
This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental

capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use
of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play
with the appliance.

WARNING: Keep ventilation openings, in the appliance enclosure or in the built-in structure, clear of

–
obstruction.

–

WARNING: Do not use mechanical devices or other means to accelerate the defrosting process, other than

those recommended by the manufacturer.

–

WARNING: Do not damage the refrigerant circuit.

–

WARNING: Do not use electrical appliances inside the food storage compartments of the appliance, unless

they are of the type recommended by the manufacturer.

–

WARNING: Refrigerating appliances – in particular a refrigerator-freezer Type I – might not operate

consistently (possibility of defrosting of contents or temperature becoming too warm in the frozen food compartment)
when sited for an extended period of time below the cold end of the range of temperatures for which the refrigerating
appliance is designed;

WARNING: The necessity that, for doors or lids fitted with locks and keys, the keys be kept out of the reach

–
of children and not in the vicinity of the refrigerating appliance, in order to prevent children from being locked inside.

–

WARNING: The refrigerant used in your appliance and insulation materials requires special disposal

procedures.

–

WARNING: When positioning the appliance, ensure the supply cord is not trapped or damaged.

–

WARNING: Do not locate multiple portable socket-outlets or portable power supplies at the rear of the

appliance
Children aged from 3 to 8 years are allowed to load and unload refrigerating appliances.
To avoid contamination of food, please respect the following instructions:
– Opening the door for long periods can cause a significant increase of the temperature in the

compartments of the appliance.
–Clean regularly surfaces that can come in contact with food and accessible drainage systems.
–Clean water tanks if they have not been used for 48 h; flush the water system connected to a water supply if water has
not been drawn for 5 days.
– Store raw meat and fish in suitable containers in the refrigerator, so that it is not in contact with or
drip onto other food.
– Two-star frozen-food compartments are suitable for storing pre-frozen food, storing or making ice­ cream and making ice cubes.
– One-, two- and three-star compartments are not suitable for the freezing of fresh food.
–If the refrigerating appliance is left empty for long periods, switch off, defrost, clean, dry, and leave the door open to

prevent mould developing within the appliance.

Electrical Connection

WARNING

The power cord of this appliance is equipped with a plug which mates with the standard wall outlets to minimize the pos
sibility of electrical shock.
Under any circumstances, ensure that the power cord is grounded.
This refrigerator appliance requires a standard 220-240VAC 50/60Hz electrical outlet with grounding.
This refrigerator appliance is not designed to be used with an inverter.
The cord should be secured behind the appliance and not left exposed or dangling to prevent accidental injury.
Never unplug the refrigerator by pulling the power cord. Always grip the plug firmly and pull straight out from the
receptacle.
Do not use an extension cord with this appliance. If the power cord is too short, have a qualified electrician or service
technician install an outlet near the appliance. Use of an extension cord can negatively affect the performance of the unit.
Improper use of the grounded plug can result in the risk of electrical shock. If the power cord is damaged, have it
replaced by an authorized service center.

Climate Range

4

The information about the climate range of the appliance is provided on the rating plate. It indicates at which ambient

Climate range

Permissible ambient temperature

SN

from +10°C to +32°C

N

from +16°C to +32°C

ST

from +16°C to +38°C

T

from +16°C to +43°C

temperature (that is, room temperature, in which the appliance is working) the operation of the appliance is optimal
(proper).

Note：Given the limit values of the ambient temperature range for the climate classes for which the refrigerating appliance
is designed and the fact that the internal temperatures could be affected by such factors as location of the refrigerating
appliance, ambient temperature and the frequency of door opening, the setting of any temperature control device might
have to be varied to allow for these factors, if appropriate.

Note：When operating in an environment other than the specified climate type (i.e., beyond the rated ambient

temperature range), the appliance may not be able to maintain the desirable compartment temperatures.

Locks

If your Refrigerator is fitted with a lock, keep the key out of reach and not in the vicinity of the appliance to prevent children
being entrapped. When disposing of an old Refrigerator, break off any old locks or latches as a safeguard.

Freon-free

The freon-free refrigerant (R600a) and the foaming insulation material (cyclopentane) that is environmentally friendly are
used for the refrigerator, causing no damage to the ozone layer and having a very small impact on the global warming.
R600a is flammable, and sealed in a refrigeration system, without leakage during normal use. But, in case of refrigerant
leakage due to the refrigerant circuit being damaged, be sure to keep the appliance away from open flames and open the
windows for ventilation as quickly as possible.

II. Product Features

No Description

1 Freezer Shelf

2 Freezer Temperature Control

3 Refrigerator Shelves

4 Crisper Cover

5 Crisper

6 Adjustable Feet

7 Freezer Racks

8 Refrigerator Racks

Due to technological innovation, the descriptions of the product in this manual may not be completely consistent with your
refrigerator. Details are in accordance with the material item.

III. Preparations for use

Installation location

1. Ventilation condition
The position you select for the refrigerator installation should be well-ventilated and has less hot air. Do not locate the
refrigerator near a heat source such as cooker, boiler, and avoid it from direct sunlight, thus guaranteeing the refrigeration
effect while saving energy consumption. Do not locate the refrigerator in the damp place, so as to prevent the refrigerator
from rusting and leaking electricity. The result of the refrigerant charge amount of the refrigerator being divided by
the total space of the room in which the refrigerator is installed shall be less than 8g / m³.

Note: The amount of refrigerant charged for the refrigerator can be found on the nameplate.

2. Heat dissipation space
When working, the refrigerator gives off heat to surroundings. Therefore, at least 30mm of free space should be spared
at the top side, more than 100mm on both sides, and above 50mm at the back side of the refrigerator.

Dimensions in mm

W D H A B
700 700 1680 1147 1359

C(°)
130±5

E F
50 100

Note：Figure 1, Figure 2 only as a product space demand size schematic diagram.

Level ground
Place the refrigerator on the solid and flat ground (floor) to keep it stable, or else, it will give rise to vibration and noise.

When the refrigerator is placed on such flooring materials as carpet, straw mat, polyvinyl chloride, the solid backing plates
should be applied underneath the refrigerator, so as to prevent color change due to heat dissipation.

Unobstructed ventilation shall be maintained around the appliance or in an embedded structure.

Preparations for use

1. Standing time
After the refrigerator is properly installed and well cleaned, do not switch it on immediately. Make sure to energize the
refrigerator after more than 1 hour of standing, so as to ensure its normal operation.

2. Cleaning
Confirm the accessory parts inside the refrigerator and wipe the inside with a soft cloth.

3. Power-on
Insert the plug into the solid socket to start the compressor. After 1 hour, open the freezer door, if the temperature inside
the freezer compartment drops obviously, it indicates the refrigeration system is working normally.

4. Storage of food
After the refrigerator runs for a period of time, the internal temperature of the refrigerator will be automatically controlled
according to the user’s temperature setting. After the refrigerator is fully cooled, put in foods, which usually need 2~3
hours to be fully cooled. In summer, when the temperature is high, it takes more than 4 hours for the foods to be fully
cooled (Try to open the refrigerator door as less as possible before the internal temperature cools down).

If the refrigerator is installed in the moisture place, make sure to check whether the ground wire and leakage circuit
breaker are normal. If vibration noises are produced due to the refrigerator contacting the wall or if the wall gets blackened
by air convection around the compressor, move the refrigerator away from the wall. Setting up the refrigerator may cause
jamming noise or image chaos to the mobile phone, fixed-line telephone, radio receiver, television set surrounding it, so
try to keep the refrigerator as far away as possible in such case.

5

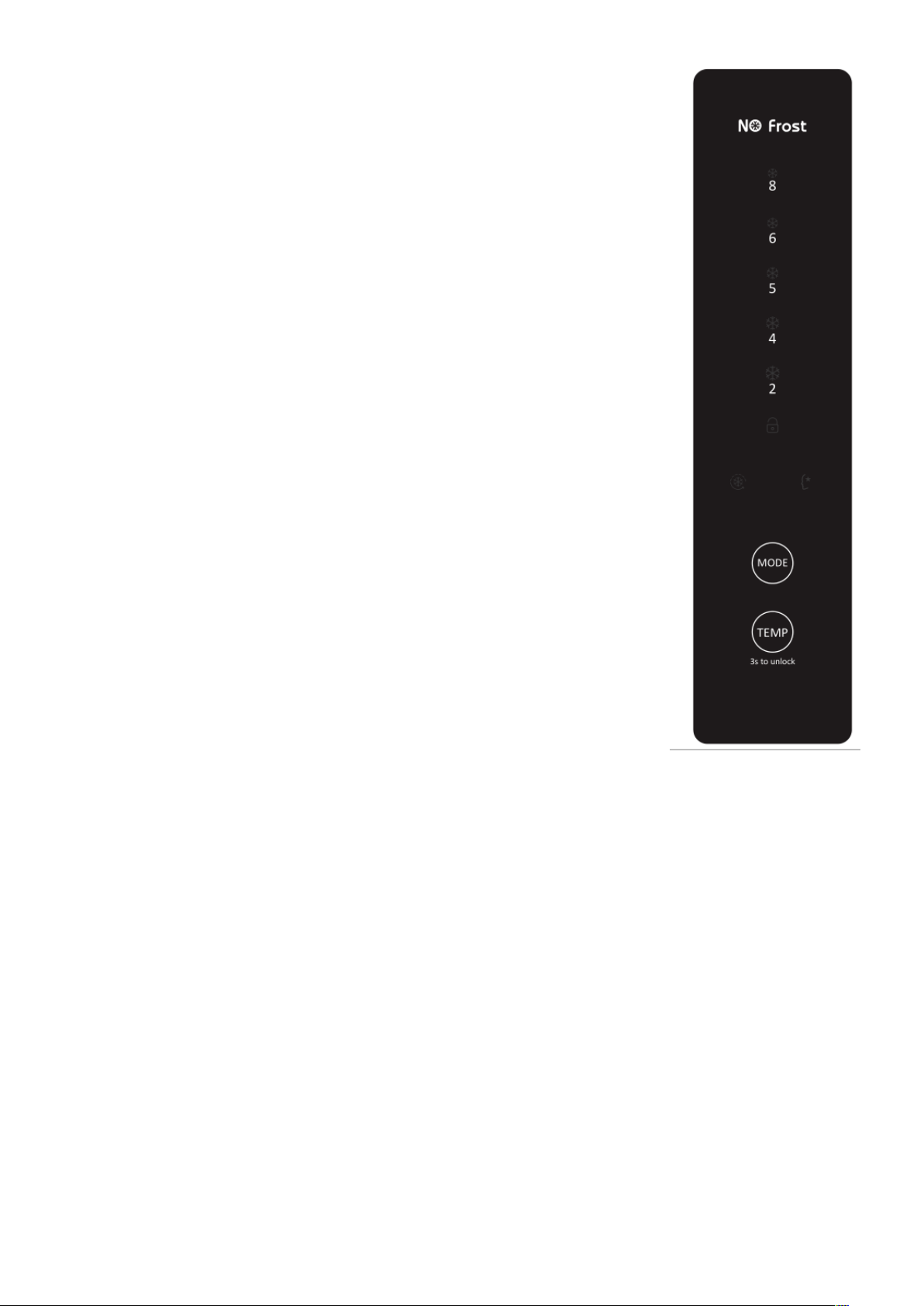

Functions

1.1 temperature setting
Press the Temp button to adjust the temperature. After the temperature is adjusted to the

expected gear, the setting will take effect if no more key operation is performed within 5
seconds, and the corresponding gear will be operated immediately.
Temperature gear setting cycle sequence: "5-4-2-8-6-5"

1.2 fast cooling
1）As the fridge chamber cools quickly, so does the temperature of the freezer to ensure that
the food is well preserved with nutrition and good taste. Quick cooling function can be
maintained for up to 30 hours.
After that, it will automatically exit and the temperature gear will return to the setting before
the quick-cooling feature was enabled.
2）how to enter the fast cooling function
Press the Mode button till the fast-cooling icon blinks. Within 5 seconds, if no more key
operation is performed, the fast-cooling icon remains steady on to complete the
setting.

3) Exit the fast-cooling function
After 30 hours of operation, the fast-cooling function will automatically exit.
Under the fast-cooling function, press the Mode button until the Intelligence icon flashes.
Within 5 seconds, if no more key operation is performed, it will enter the intelligence function
and exit the fast-cooling function.
Under the fast-cooling function, press the Temp key to adjust the temperature to the
expected gear. Within 5 seconds, if no more key operation is performed, it will enter the
corresponding temperature gear control operation and exit the fast-cooling function;

1.3 Intelligence

1)The fridge chamber enters the intelligent mode, and the products will adjust the
temperature in the chamber automatically according to the real-time monitoring of the
temperature in the fridge and the ambient temperature, so as to ensure the fresh and
long-term storage of the ingredients in the fridge.
2）How to enter the intelligence function

Press the Mode button until the intelligence icon blinks. Within 5 seconds, if no more button operation is performed, the
intelligence icon remains steady on to complete the setting.
3）Exit the intelligence function
Under the intelligence function, press the Mode button till the icon of fast cooling flashes. Within 5 seconds, if no more key
operation is performed, it will enter the fast-cooling function and exit the intelligence function;

Under the intelligence function, press the Temp key to adjust the temperature to the expected gear. Within 5 seconds, if
no more key operation is performed, it will enter the corresponding temperature gear control operation, and exit the
intelligent function.

6

Child Lock

When the Child Lock function is enabled, the temperature and function are subjected to no change to
prevent maloperation.
In case of no key operation within 3 minutes, the Child Lock function will be enabled automatically.
Exiting the Child Lock function manually
Press and hold down the TEMP（3s to Unlock）for 3s, then the Child Lock function can be disabled.

Door open alarm

If the refrigerator door is open for more than 3 minutes, buzzer alarms will be continuously issued, which
can be stopped when any key is pressed, but will be restored after 3 minutes if the door keeps open. The
alarms will not be lifted until the refrigerator door is closed.

Power cut memory

In the case of power failure, the refrigerator will maintain the running state that is set before the power
outage when the power supply is restored.

-

Power-on delay

In order to protect the refrigerator compressor from being damaged in the case of short-time power
failure (i.e., less than 5 minutes), the compressor will not be started immediately after it is powered on.

Fault alarm

When the indicator light of temperature gear 2, temperature gear 5 or temperature gear 8 keeps flashing,
the refrigerator is faulty, please contact the after-sales staff for home service as soon as possible.

When the communication fails, the gear indicator "4" blinks to alarm.
When the freezer sensor is faulty, the gear indicator "6" blinks to alarm.
When two or more faults occur at the same time, the corresponding fault indicator blinks at the same
time.

Freezer temperature adjustment

1. When the temperature mode keeps unchanged, adjust the air regulating rod from left to right, the fridge temperature
gets increased while the freezer temperature decreased.

2. When the temperature mode keeps unchanged, adjust the air regulating rod from right to left, the fridge temperature
gets decreased while the freezer temperature increased.

3. It is recommended to adjust the air regulating rod in the middle position. When the user needs a lower freezer

7

temperature, adjust the air regulating rod to the right properly, then the freezer temperature decreases while the

Use
Recommended mode setting on

Recommended air regulating rod

Higher than

2) The temperature modes
can be adjusted as

in case of change to the
ambient temperature around

fridge temperature rises. When the temperature meets the requirement, adjust the air regulating rod back to the
middle position again in a timely manner.

The fridge control panel and the air regulating rod should be used in combination.

Temperature adjustment

environment

35℃

16℃-35℃

the display panel

position

Notes

1) It is recommended to set at
the middle mode.

recommended in the left table

the refrigerator

8

Lower than

16℃ )

When the air regulating rod in the freezer is set in the middle position, the fridge temperatures for different gear settings
are set out below.

IV. Instructions for food storage

Precautions for use

 The appliance might not operate consistently (there is possibility of defrosting or temperature becoming too warm in

 The information of climate type of the appliance is provided on the rating plate.
 The internal temperature could be affected by such factors as the location of refrigerating appliance, ambient

 Effervescent drinks should not be stored in the freezer compartment or the low-temperature compartment, and some

Food storage location

Due to the cold air circulation in the refrigerator, the temperature of each area in the refrigerator is different, so different
kinds of food should be placed in different areas.
The fresh food compartment is suitable for the storage of such foods as need not to be frozen, the cooked food, beer,
eggs, some condiments that need cold preservation, milk, fruit juice, etc. The crisper box is suitable for the preservation of
vegetables, fruits, etc.
The freezer compartment is suitable for the storage of ice cream, frozen food and the foods to be preserved for a long
time.

Use of the fresh food compartment

Set the temperature of the fresh food storage compartment between 2 ℃ ~ 8 ℃, and store the foods that are intended
for short-term storage, or to be eaten at any time in the fresh food compartment.
Fridge shelf: When removing the shelf, lift it up first, and then pull it out; and when installing the shelf, place it into position
before putting it down. (For the two-section shelf, push the first section to the rear end, and then pull the second section
out). Keep the shelf rear flange upward, to prevent foods from contact the liner wall. When taking out or putting in the shelf,
hold it firmly, and handle with care to avoid damage.
Crisper box: Pull out the crisper box for access to food. After using or cleaning the cover plate of the crisper box, be sure
to put it back onto the crisper, so that the internal temperature of the crisper box will not be affected.
Use of the humidity regulating rod of the crisper box
The humidity regulating rod is used to preserve moisture inside the crisper box, so as to keep fresh the vegetables and
fruits stored inside.
When the humidity regulating rod is adjusted to the right side, with more holes exposed, the internal moisture of the
crisper box can be maintained at the low level.
When the humidity regulating rod is adjusted to the left side, with less holes exposed, the internal humidity of the crisper
box can be maintained at the high level.

How to use the ice-making box

Place the ice-making box in the upper position of the freezer compartment, so that it ices up as soon as possible.

Cautions for food storage

You’d better clean the foods and wipe them dry before storing them inside the refrigerator. Before foods are put in the
refrigerator, it is advisable to seal them up, so as to prevent water evaporation to keep fresh fruits and vegetables on one
hand, and prevent taint of odor on the other hand.
Do not put too many or too weight foods inside the refrigerator. Keep enough space between foods; if too close, the cold

Gear setting

(°C)

the frozen food compartment) when sited for an extended period of time below the cold limit of the temperature
range for which the refrigerating appliance is designed

temperature, and frequency of door open, etc., and if appropriate, a warning that setting of any temperature control
device might have to be varied to allow for these factors should be made.

products such as water ices should not be consumed too cold.

2

4 5 6 8

0-3 2-5 3-6 4-7 6-9

9

air flow will be blocked, thus affecting the refrigeration effect. Do not store excessive or overweight foods, to avoid the
shelf from being crushed. When storing the foods, keep a distance away from the inner wall; and do not place the
water-rich foods too close to the fridge rear wall, lest they get frozen on the inner wall.
Categorized storage of foods：Foods should be stored by category, with the foods you eat every day placed in front of the
shelf, so that the door open duration can be shortened and food spoilage due to expiration can be avoid.
Energy-saving tips: Allow the hot food cool down to the room temperature before putting it in the refrigerator. Put the
frozen food in the fresh food compartment to thaw, using the low temperature of the frozen food to cool the fresh food,
thus saving energy.

Storage of fruits and vegetables

In the case of refrigerating appliances with chill compartment, a statement to the effect that some types of fresh
vegetables and fruits are sensitive to cold and therefore are not suitable for storage in this kind of compartment should be
made.

Use of the frozen food storage compartment

The freezer temperature is controlled below -18 ℃, and it is advisable to store the food for long-term preservation in the
freezer compartment, but the storage duration indicated on the food packaging should be adhered to.
The freezer drawers are used to store food that needs to be frozen. Fish and meat of large block size should be cut into
small pieces and packed into fresh-keeping bags before they are evenly distributed inside the freezer drawers.

★ Allow the hot foods to cool down to the room temperature before putting them in the freezer compartment.
★Do not put a glass container with liquid or the canned liquid that is sealed in the freezer compartment, so as to avoid

burst due to volume expansion after the liquid gets frozen up.

★Divide the food into appropriately small portions
★You’d better pack the food up before freezing it, and the packing bag used should be dry, in case the packing bags are

frozen together. Foods should be packed or covered by such suitable materials as are firm, tasteless, impervious to air
and water, non-toxic and pollution-free, to avoid cross-contamination and transfer of odor.

Tips for shopping the frozen foods

1.When you are buying frozen food, look at the Storage Guidelines on the packaging. You will be able to store each item

of frozen food for the period shown against the star rating. This is usually the period stated as “Best to use them before×”,
found on the front of the packaging.

2.Check the temperature of the frozen food cabinet in the shop where you buy the frozen foods.

3.Make sure the frozen food package is in perfect condition.

4.Always buy frozen products last on your shopping trip or visit to the supermarket.

5.Try to keep frozen food together whilst shopping and on the journey home, as this will help to keep the food cooler.

6.Don’t buy frozen food unless you can freeze it straight away. Special insulated bags can be bought from most

supermarkets and hardware shops. These keep the frozen foods cold longer.

7.For some foods, thawing before cooking is unnecessary. Vegetables and pasta can be added directly to boiling water or

steam cooked. Frozen sauces and soups can be put into a saucepan and heated gently until thawed.

8.Use quality food and handle it as little as possible. When foods are frozen in small quantities, it will take less than for

them to freeze up and thaw.

9.Estimate the amount of foods to be frozen up. When freezing large amounts of fresh food, adjust the temperature

control knob to the low mode, with the freezer temperature lowered. So, foods can be frozen up in fast manner, with the
food freshness well kept.

Tips for Water dispenser (if this function is available to your appliance)

The refrigerator includes a water dispenser which makes it easier to fill your cup of water and have access to cold water
almost immediately. The water dispenser includes one tank of 2.5 litres of water which has to be filled out. To use water
dispenser, follow the instructions below:

1. Open the refrigerator door to ensure the water

dispenser fixed well.

2. Open the filler cover of the water tank, slowly fill

the water tank to prevent any spills until the tank
is filled. Then close the filler cover of the water

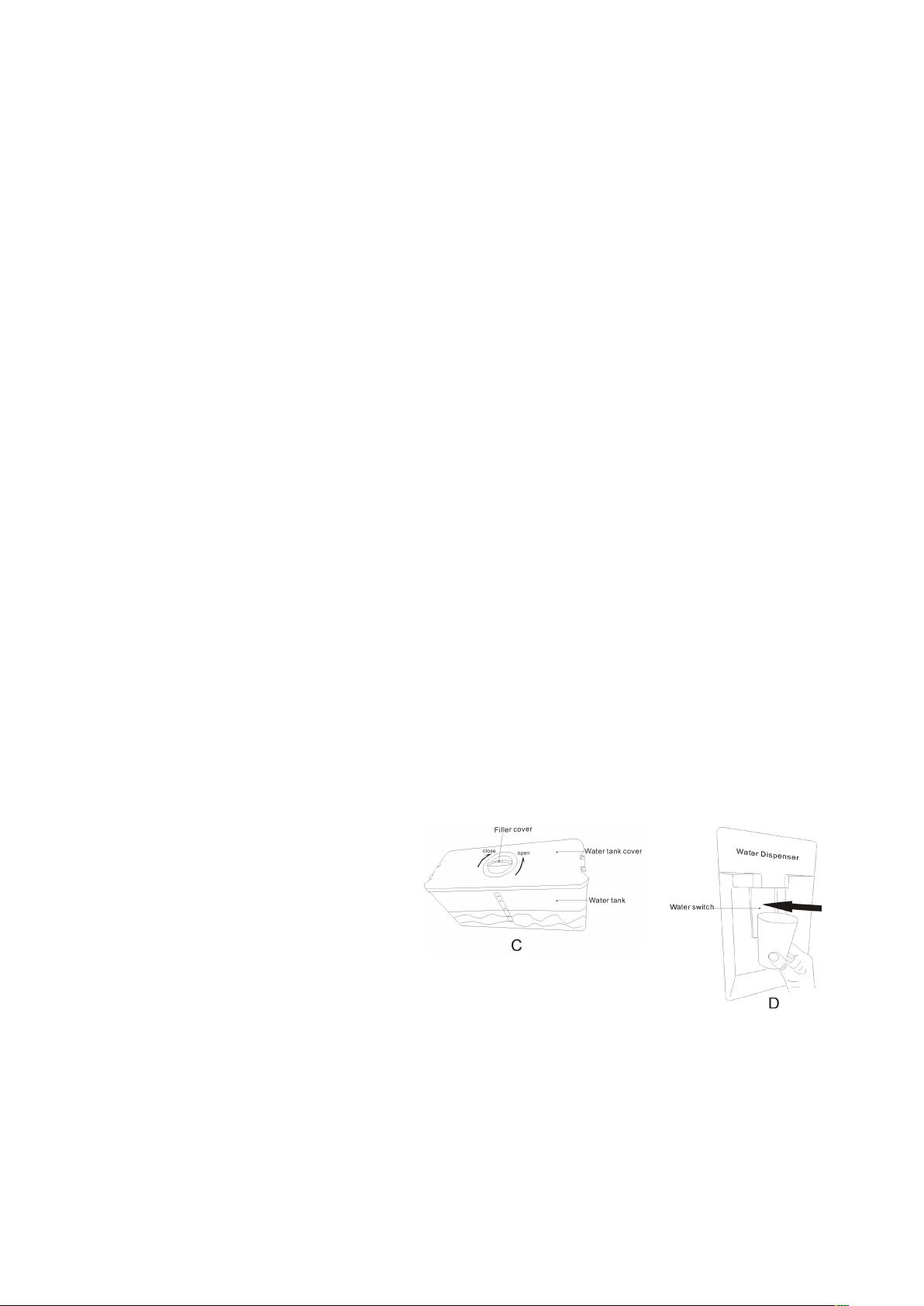

tank. See image C.

3. Once the water tank is full, set the thermostat at

the lowest mode or the Fast Cool mode, and one hour later you can dispense water for
drinking. See image D.

4. When using the water dispenser, some water may drip and accumulate at the bottom of

the water dispenser. Please wipe it with a cloth when necessary.

5. The maximum fill must be lower than the tank cover is indicated by the maximum fill line.

：Don't take away the cup until no waterdrop.

NOTE

V. Tips for special needs

Moving the refrigerator/freezer

•Location

Do not place your refrigerator/freezer near a heat source, e.g. cooker, boiler or radiator. Avoid it from direct sunlight in
out-buildings or sun lounges.

10

•Leveling

Make sure to level your refrigerator/freezer using the front leveling feet. If not level, the refrigerator/freezer door gasket
sealing performance will be affected, or even it may lead to the operating failure of your refrigerator/freezer.
After locating the refrigerator/freezer in position, wait for 4 hours before using it, so as to allow the refrigerant to settle.

•Installation

Do not cover or block the vents or grilles of your appliance.
When you are out for a long time

•If the appliance will not be used for several months, turn it off first, and then unplug the plug from the wall outlet.

•Take out all foods.

•Clean and dry the interior thoroughly. To prevent odor and mold growth, leave the door ajar: block it open or have the

door removed if necessary.

•Keep the cleaned appliance in a dry, ventilated place and away from the heat source, place the appliance smoothly, and

do not place heavy objects on top of it.

•The unit should not be accessible to child’s play.

VI. Maintenance and cleaning

Before cleaning, unplug the power plug first; Do not plug in or plug out the plug with wet hand, because
there is a risk of electric shock and injury. Do not spill water directly on the refrigerator, to avoid rust, electricity
leakage and accidents. Do not stretch your hands into the bottom of the refrigerator, since you might be
scratched by sharp metal corners.
Internal cleaning and external cleaning

The food residuals in the refrigerator are liable to produce bad odor, so the refrigerator must be cleaned regularly. The
fresh food compartment is usually cleaned once a month.
Remove all shelves, crisper box, bottle racks, cover board, and drawers etc., and clean them with a soft towel or sponge
dipped in warm water or neutral detergent.
Clear off the dusts accumulated on the rear panel and side plates of the refrigerator often.
After using detergent, be sure to rinse it with clean water, and then wipe it dry.

Do not use bristle brush, steel wire brush, detergent, soap powder, alkaline detergent, benzene, gasoline,
acid, hot water and other corrosive or soluble items to cleanse the cabinet surface, door gasket, plastic
decorative parts, etc., so as to avoid damage.

Carefully wipe dry the door gasket, clean the groove using a wooden chopstick wrapped with cotton string. After the
cleaning, fix the four corners of the door gasket first, and then embed it segment by segment into the door groove.
Interruption of power supply or failure of the refrigerating system

•Take care of the frozen foods in the event of an extended non-running of the refrigerating appliance (such as interruption

of power supply or failure of the refrigerating system).

•Try to open the refrigerator door as less as possible, in this way can food safely and freshly kept for hours even in hot

summer.

•If you get the power outage notice in advance：

1) Adjust the thermostat knob to the high mode an hour in advance, so that foods get fully frozen (Do not store new

food during this time!). Restore the temperature mode to the original setting when power supply becomes normal in a
timely manner.

2) You can also make ice with a watertight container, and put it in the upper part of the freezer, so as to extend the time

for fresh food to be stored.

Note: Once the refrigerator is used, you’d better use it continuously; and under normal circumstance, do not
stop its use, so as not to affect the service life.
Defrosting

This appliance is designed with automatic defrosting function, thus no need to defrost it manually.

Changing the lamp

The LED lamp is used by the refrigerator for lighting, which features low energy consumption and long service life. In case
of any abnormality, please contact the after-sales personnel for visiting service.
manufacturer.

The lamps can only be replaced by the

Lamp type：LED light.
Energy efficiency level

： F

Safety-check after maintenance

Is the power cord broken or damaged?
Is the power plug firmly inserted into the socket?
Is the power plug abnormally overheated?

Note: Electric shock and fire accident may be caused in case the power cord and plugs damaged or stained
by dust. If any abnormality, please unplug the power plug and get in contact with the vendor.

VII. Simple fault analysis and elimination

11

With regard to the following small faults, not every failure needs to be fixed by the technical service personnel; you can try

Case

Inspection

Solutions

• Is power plug off?

• Re-plug

is above

ly.

• Is refrigerator stable?

• Adjusting refrigerator's adjustable feet.

• Do you put hot food or too much food?

• Putting food into refrigerator when hot food

• Setting to the appropriate temperature.

• Any spoiled food?

• Throwing away spoiled food.

ousehold wastes

to solve the problem.

• Completely
non-refrigeration

•Abnormal noise

• Poor

refrigerating
efficiency

•Peculiar smell in
refrigerator

Note: If the above descriptions are inapplicable to troubleshooting, do not disassemble and repair it yourself. Repairs
carried out by inexperienced persons may cause injury or serious malfunctioning. Contact the local store where your
purchase was made. This product should be serviced by an authorized engineer and only genuine spare parts should be
used.
When the appliance is not in use for long periods, disconnect from the electricity supply, empty all foods and clean the
appliance, leaving the door ajar to prevent unpleasant smells.

• Are breakers and fuses broken?

• No electricity or line trip?

• Where is the refrigerator installed? Is it

placed in balconies, garages, storage rooms
and other places where the ambient
temperature is below 10℃?

• Does refrigerator reach the wall?

• Do you open the door frequently?

• Do you clip food bag to the seal of door?

• Direct sunlight or near a furnace or stove?

• Is it well-ventilated?

• Temperature setting in too high?

• Do you need to clean refrigerator?

• Do you pack food of strong flavors?

• Opening the door and checking whether the

lamp is lit.

Power outage or line tripping?

•

• Install refrigerator in a location that is protected

and the ambient temperature
10 ℃ .If your refrigerator is installed in too low t
emperature,
the internal cooling system may not work correct

• Off the wall.

becomes cool.

• Checking and closing the door.

• Removing the refrigerator from the heat source.

• Emptying the distance to maintain good

ventilation.

• Cleaning refrigerator.

• Packing food of strong flavors.

VIII. Certifications

Electrical information
This electrical appliance must be grounded
This product is equipped with a plug, which is suitable for all houses equipped with sockets meeting the current
specifications
If the fitted plug is not suitable for your socket outlets, it should be cut off and carefully disposed of. To avoid a possible
shock hazard, do not insert the discarded plug into a socket.
This product complies the EEC directives.

IX. Safe recovery instructions

Disposal

Old appliances still have some surplus value. An environmentally friendly approach will ensure that valuable raw materials
are recycled.
The refrigerants used in your equipment and insulation materials require special handling procedures. Make sure there is
no pipe damage on the back of the equipment before handling.
Up-to-date information on the options for disposing of old equipment and packaging from old equipment can be obtained
from the local municipal office.

Correct Disposal of this product

This marking indicates that this product should not be disposed with other h
throughout the EU. To prevent possible harm to the environment or human health from uncontrolled
waste disposal, recycle it responsibly to promote the sustainable reuse of material resources. To
return your used device, please use the return and collection systems or contact the retailer where
the product was purchased. They can take this product for environmentally safe recycling.

Warnings for disposal

Refrigerant and cyclopentane foaming material used for the refrigerator are flammable. Therefore, when the refrigerator is
scrapped, it shall be kept away from any fire source and be recovered by a special recovering company with

12

corresponding qualification other than be disposed by combustion, so as to prevent damage to the environment or any
other harm.
When the refrigerator is scrapped, disassemble the doors, and remove gasket of door and shelves; put the doors and
shelves in a proper place, so as to prevent trapping of any child.

To contact the technical assistance, visit our website: https://corporate.haiereurope.com/en/
Under the section “website”, choose the brand of your product and your country. You will be
redirected to the specific website where you can find the telephone number and form to contact the
technical assistance.
For further information about the product, please consult https://eprel.ec.europa.eu/ or
scan the QR on the energy label supplied with the appliance.

I. BEZPEČNOST

VAROVÁNÍ!

Nebezpečí požáru / hořlavý materiál.

Tipy týkající se bezpečnosti

VAROVÁNÍ!

Provádění servisu nebo oprav, které zahrnují demontáž krytů, je pro jiné než autorizované servisní pracovníky

nebezpečné. Abyste předešli riziku úrazu elektrickým proudem, nepokoušejte se tento spotřebič opravovat sami.

K odmrazování chladničky/mrazničky nepoužívejte elektrické spotřebiče, jako je fén nebo topení.
Nádoby s hořlavými plyny nebo kapalinami mohou při nízkých teplotách unikat.
V chladničce/mrazničce neskladujte žádné nádoby s hořlavými materiály, jako jsou spreje, náplně do hasicích přístrojů

apod.

Do prostoru mrazničky nevkládejte sycené nebo perlivé nápoje. Nanuky mohou způsobit omrzliny. pokud jsou konzumovány

ihned po vytažení z chladničky/mrazničky.

Nevyjímejte předměty z prostoru chladničky/mrazničky, pokud máte vlhké/mokré ruce, protože by mohlo dojít k odřeninám

nebo omrzlinám pokožky. Do mrazničky se nesmí vkládat lahve a plechovky, protože mohou při zamrznutí obsahu prasknout.

Měly by se dodržovat doby skladování doporučené výrobcem. Viz příslušné pokyny.
Nedovolte dětem manipulovat s ovládacími prvky nebo si s chladničkou/mrazničkou hrát. Chladnička/mraznička je těžká.

Při jejím přemisťování je třeba dbát zvýšené opatrnosti. Je nebezpečné měnit specifikace nebo se pokoušet tento výrobek
jakkoli upravovat.

Uvnitř chladničky/mrazničky neskladujte hořlavé plyny nebo kapaliny.
Pokud se poškodí napájecí kabel, výměnu musí provést výrobce, jeho servisní zástupce nebo osoba s podobnou

kvalifikací, aby se vyloučilo riziko.

Tento spotřebič mohou používat děti starší osmi let a osoby s omezenými fyzickými, smyslovými nebo duševními

schopnostmi nebo osoby nezkušené a neznalé za předpokladu, že mají zajištěný dohled nebo byly poučeny o bezpečném
používání spotřebiče a chápou související rizika. Děti si se spotřebičem nesmějí hrát. Děti nesmějí provádět čištění
a uživatelskou údržbu bez dozoru.

Tento chladicí spotřebič není určen k používání jako vestavný spotřebič.
Tento spotřebič je určen k používání v domácnostech a podobných oblastech, jako jsou

• kuchyňky pro personál v obchodech, kancelářích a na dalších pracovištích;

• chalupy a hotely, motely a další obytné objekty, kde je používají zákazníci;

• ubytovací zařízení typu penzionu se snídaní;

• cateringové služby a podobné aplikace, ve kterých se nejedná o maloobchodní prodej.

Zajistěte, aby ve skříni spotřebiče nebo v konstrukci pro vestavění nic nezakrývalo větrací otvory.
K rozmrazování nepoužívejte mechanické nástroje ani jiné prostředky. Používejte pouze prostředky doporučené výrobcem.
Nepoškoďte okruh chladiva.
Uvnitř prostoru pro skladování potravin ve spotřebiči nepoužívejte elektrické spotřebiče, pokud se nejedná o spotřebiče

doporučené výrobcem.

2

V tomto spotřebiči neskladujte výbušné látky, jako jsou nádoby s aerosolem, v nichž se používá hořlavý hnací plyn.
Tento spotřebič není určen k používání osobami (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními

schopnostmi nebo osobami nezkušenými a neznalými, pokud nejsou pod dohledem nebo nebyly poučeny o používání
spotřebiče osobou odpovědnou za jejich bezpečnost. Děti by měly být pod dohledem, aby si se spotřebičem nehrály.

− VAROVÁNÍ: Zajistěte, aby ve skříni spotřebiče nebo v konstrukci pro vestavění nic nezakrývalo větrací

otvory.

− VAROVÁNÍ: Nepoužívejte mechanické nástroje ani jinak neurychlujte proces rozmrazování. Používejte

pouze prostředky doporučené výrobcem.

− VAROVÁNÍ: Nepoškoďte okruh chladiva.

− VAROVÁNÍ: Uvnitř prostoru pro skladování potravin ve spotřebiči nepoužívejte elektrické spotřebiče,

pokud se nejedná o spotřebiče doporučené výrobcem.

− VAROVÁNÍ: Jestliže se chladicí spotřebiče (zejména chladnička s mrazničkou typu I) používají delší dobu pod

spodní hranicí rozsahu teplot, pro které jsou určeny, jejich provoz nemusí být konzistentní (může docházet k rozmrazování
obsahu nebo příliš velkému nárůstu teploty v prostoru pro mražené potraviny);

− VAROVÁNÍ: Jestliže jsou dvířka nebo víka opatřena zámky, je nutné uchovávat klíče mimo dosah dětí

a nikoli v blízkosti chladicího spotřebiče, aby se zamezilo uzamknutí dětí uvnitř spotřebiče.

− VAROVÁNÍ: Chladivo a izolační materiály použité ve spotřebiči vyžadují speciální postupy likvidace.

− VAROVÁNÍ: Při umisťování spotřebiče se ujistěte, že napájecí kabel není zachycený nebo poškozený.

− VAROVÁNÍ: Neumisťujte za spotřebič přenosné rozbočovací zásuvky ani prodlužovací kabely

Děti ve věku od tří do osmi let smějí vkládat potraviny do spotřebičů a vyjímat je z nich.
Aby nedošlo ke kontaminaci potravin, dodržujte následující pokyny:

− Otevírání dvířek na delší dobu může významně zvýšit teplotu v jednotlivých prostorech spotřebiče.

− Pravidelně čistěte povrchy, které mohou přijít do styku s potravinami, a přístupné vypouštěcí systémy.

− Pokud se nádrže na vodu nepoužívaly po dobu 48 h, vyčistěte je. Pokud nebyla vypuštěna voda po dobu 5 dnů,

propláchněte vodní systém připojený k přívodu vody.

− Syrové maso a ryby skladujte uvnitř mrazáku ve vhodných nádobách, aby se nedostaly do styku s jinými potravinami,
nebo z nich neodkapávala šťáva na jiné potraviny.

− Prostory pro zmrazené potraviny označené dvěma hvězdičkami jsou vhodné k ukládání mražených potravin, ukládání
nebo výrobě zmrzliny a výrobě ledových kostek.

− Prostory označené jednou, dvěma a třemi hvězdičkami nejsou vhodné k zmrazování čerstvých potravin.

− Pokud je chladicí spotřebič ponechán delší dobu prázdný, vypněte ho, odmrazte, vyčistěte, vysušte a nechte otevřená

dvířka, aby se zamezilo vzniku plísně uvnitř spotřebiče.

Elektrické zapojení

VAROVÁNÍ

Napájecí kabel tohoto spotřebiče je vybaven zástrčkou, která se zasunuje do standardních zásuvek, aby se minimalizovala
možnost úrazu elektrickým proudem.
Za všech okolností se ujistěte, že je napájecí kabel uzemněn.
Tento chladicí spotřebič vyžaduje standardní elektrickou zásuvku 220-240 V AC 50/60 Hz s uzemněním.
Tento chladicí spotřebič není určen k použití se střídačem.
Kabel by měl být upevněn za spotřebičem a neměl by se nechat odkrytý nebo volně visící, aby se předešlo náhodnému
úrazu.
Chladničku nikdy neodpojujte vytažením napájecího kabelu. Vždy pevně uchopte zástrčku a vytáhněte ji rovně ze zásuvky.
S tímto spotřebičem nepoužívejte prodlužovací kabel. Pokud je napájecí kabel příliš krátký, nechte kvalifikovaného
elektrikáře nebo servisního technika nainstalovat zásuvku v blízkosti spotřebiče. Použití prodlužovacího kabelu může
negativně ovlivnit výkon spotřebiče. Nesprávné použití uzemněné zástrčky může vést k riziku úrazu elektrickým proudem.
Pokud je napájecí kabel poškozený, nechte ho vyměnit autorizovaným servisním střediskem.

3

Klimatický rozsah

Klimatický rozsah

Přípustná okolní teplota

SN

+10 °C až +32 °C

N

+16 °C až +32 °C

ST

+16 °C až +38 °C

T

+16 °C až +43 °C

Poznámka: Při provozu v jiném než určeném typu klimatu (tj. mimo jmenovitý rozsah okolní teploty) nemusí být
spotřebič schopen udržet žádoucí teplotu v prostoru.

Č.

Popis

1

Police mrazničky

2

Ovládání teploty mrazničky

3

Police chladničky

4

Kryt přihrádky na ovoce a zeleninu

5

Přihrádka na ovoce a zeleninu

6

Nastavitelné nohy

7

Police mrazničky

8

Police chladničky

Informace o klimatickém rozsahu spotřebiče jsou uvedeny na výrobním štítku. Uvádí, při jaké teplotě okolí (tj. teplotě
místnosti, ve které spotřebič pracuje) je provoz spotřebiče optimální (správný).

Poznámka: Vzhledem k mezním hodnotám rozsahu okolní teploty pro klimatické třídy, pro které je chladicí spotřebič určen,
a ke skutečnosti, že vnitřní teploty mohou být ovlivněny takovými faktory, jako je umístění chladicího spotřebiče, okolní
teplota a četnost otevírání dveří, může být pro zohlednění těchto faktorů nutné změnit nastavení jakéhokoli zařízení pro
regulaci teploty.

Zámky

Pokud je vaše mraznička vybavena zámkem, uchovávejte klíč dál od spotřebiče a mimo dosah dětí, aby nedošlo k jejich
uvěznění. Při likvidaci staré chladničky rozbijte z bezpečnostních důvodů všechny staré zámky a západky.

Bezfreonové

V mrazáku se používá chladivo bez freonů (R600a) a pěnový izolační materiál (cyklopentan), který je šetrný k životnímu
prostředí, nepoškozuje ozónovou vrstvu a má velmi malý vliv na globální oteplování. R600a je hořlavý a uzavřený v
chladicím systému, aniž by při běžném používání unikal. V případě úniku chladiva v důsledku poškození chladicího okruhu
se však ujistěte, že spotřebič není v dosahu otevřeného ohně a co nejrychleji otevřete okna pro větrání.

II. Vlastnosti výrobku

Kvůli technickými inovacím nemusí popis výrobku v této příručce zcela odpovídat vaší chladničce. Podrobnosti odpovídají
výrobku.

4

III. Příprava k použití

W D H A B

C(°) E F

700

700

1680

1147

1359

130 ± 5

50

100

Kolem spotřebiče nebo ve vestavěné konstrukci musí být zajištěno neomezené větrání.

Pokud je chladnička instalována na vlhkém místě, ujistěte se, že je uzemňovací vodič a jistič uzemnění v pořádku.
Pokud se ozývají vibrace způsobené kontaktem chladničky se stěnou nebo pokud stěna zčerná konvekcí vzduchu
kolem kompresoru, odsuňte chladničku od stěny. Nastavení chladničky může způsobit rušivý šum nebo narušit
obraz mobilního telefonu, pevného telefonu, rozhlasového přijímače nebo televizoru v jejím okolí, proto se v takovém
případě snažte chladničku umístit co nejdále od těchto zařízení.

Obr. 1

Obr. 2

Místo instalace

1. Podmínky větrání
Zvolené místo pro instalaci chladničky by mělo být dobře větrané a vzduch by neměl být příliš horký. Neumisťujte chladničku
do blízkosti zdrojů tepla, například sporáku nebo kotle, a chraňte ji před přímým slunečním světlem, aby byl zaručen
chladicí účinek současně s úsporou energie. Neumisťujte chladničku na vlhké místo, aby se zamezilo jejímu rezivění a
svodu elektrického proudu. Výsledek dělení množství chladiva v chladničce celkovým prostorem místnosti, ve které je
chladnička instalována, musí být menší než 8 g/m3.

Poznámka: Množství náplně chladiva pro chladničku lze nalézt na typovém štítku.

2. Prostor pro odvádění tepla

Chladnička za provozu vypouští teplo do okolního prostředí. Proto je třeba zajistit nejméně 30 mm volného místa nad
chladničkou, více než 100 mm po obou stranách a asi 50 mm za zadní stranou.

Rozměry v mm

Poznámka: Obrázek 1, Obrázek 2 slouží pouze jako schéma indikující potřebný prostor pro umístění výrobku.

Rovná zem

Postavte chladničku na pevnou a rovnou zem (podlahu), aby byla stabilní, jinak bude zdrojem vibrací a hluku. Když se
chladnička umisťuje na takové podlahové materiály jako koberec, slaměná rohož nebo PVC, měla by se podložit pevnou
nosnou deskou, aby se předešlo změně barvy v důsledku odvádění tepla.

Příprava k použití

1. Doba stání
Po správné instalaci a vyčištění chladničky ji ihned nezapínejte. Chladničku zapněte po více než 1 hodině stání, aby byl
zajištěn její normální provoz.

2. Čištění
Ujistěte se, že vnitřek chladničky obsahuje veškeré příslušenství a otřete ji uvnitř měkkým hadříkem.

3. Zapnutí napájení
Zasuňte zástrčku do pevné zásuvky, abyste spustili kompresor. Po 1 hodině otevřete dveře mrazničky, pokud teplota uvnitř
prostoru mrazničky výrazně klesne, znamená to, že chladicí systém pracuje normálně.

4. Skladování potravin
Po určité době chodu chladničky bude její vnitřní teplota řízena automaticky podle nastavení uživatele. Po úplném ochlazení
chladničky do ní vložte potraviny, které obvykle potřebují k úplnému ochlazení 2~3 hodiny. V létě, kdy jsou teploty vysoké,
trvá více než 4 hodiny, než se potraviny plně ochladí (zkuste otevírat dveře chladničky co nejméně, dokud teplota uvnitř
neklesne).

5

Funkce

1.1 nastavení teploty
Stisknutím tlačítka Temp nastavte teplotu. Po nastavení teploty na očekávaný stupeň se
nastavení projeví, pokud během 5 sekund s tlačítkem neprovedete žádnou další operaci,
a příslušný stupeň se okamžitě uvede do provozu.
Sekvence cyklu nastavení teplotního stupně: „5-4-2-8-6-5“

1.2 Fast Cooling

1) Vzhledem k tomu, že se komora chladničky rychle ochlazuje, snižuje se i teplota
mrazničky, aby se potraviny dobře uchovávaly a měly dobrou výživnou hodnotu a chuť.
Funkce Quick Cooling vydrží až 30 hodin.
Poté se automaticky ukončí a teplotní stupeň se vrátí na nastavení před zapnutím funkce
Quick-Cooling.

2) jak zadat funkci Fast Cooling
Stiskněte tlačítko Mode, dokud nezačne blikat ikona funkce Fast-Cooling. Pokud během 5 sekund
neprovedete s tlačítkem žádnou další operaci, zůstane ikona funkce Fast-Cooling trvale svítit
a nastavení se dokončí.

3) Ukončení funkce Fast-Cooling
Po 30 hodinách provozu se funkce Fast-Cooling automaticky ukončí.
V rámci funkce Fast-Cooling stiskněte tlačítko Mode, dokud nezačne blikat ikona inteligence.
Pokud během 5 sekund neprovedete žádnou další operaci s tlačítkem, funkce přejde do
funkce inteligence a ukončí funkci Fast-Cooling.
V rámci funkce Fast-Cooling stiskněte tlačítko Temp a nastavte teplotu na očekávaný stupeň.
Pokud do 5 sekund neprovedete s tlačítkem žádnou další operaci, funkce přejde do příslušné
operace regulace teplotního stupně a ukončí funkci Fast-Cooling;

1.3 Inteligence

1) Chladicí komora přejde do inteligentního režimu a výrobky automaticky upraví teplotu
v komoře podle sledování teploty v chladničce a okolní teploty v reálném čase, aby přísady
v chladničce zůstaly čerstvé a bylo zajištěno jejich dlouhodobé skladování.

2) Jak vstoupit do funkce inteligence

Stiskněte tlačítko Mode, dokud nezačne blikat ikona inteligence. Pokud během 5 sekund neprovedete žádnou další operaci
s tlačítkem, zůstane ikona inteligence trvale svítit a nastavení se dokončí.

3) Ukončení funkce inteligence
V rámci funkce inteligence stiskněte tlačítko Mode, dokud nezačne blikat ikona funkce Fast Cooling. Pokud během 5 sekund
neprovedete s tlačítkem žádnou další operaci, funkce přejde do funkce Fast-Cooling a ukončí funkci inteligence;

V rámci funkce inteligence stiskněte tlačítko Temp a nastavte teplotu na očekávaný stupeň. Pokud do 5 sekund
neprovedete s tlačítkem žádnou další operaci, funkce přejde do příslušné operace řízení teplotního stupně a ukončí
inteligentní funkci.

6

Dětský zámek

Když je aktivována funkce dětského zámku, teplota a funkce se nemění, aby se zabránilo nesprávné obsluze.
Pokud během 3 minut nedojde k žádnému stisknutí tlačítka, funkce dětského zámku se automaticky aktivuje.
Ruční ukončení funkce dětského zámku
Stiskněte a podržte tlačítko TEMP (3 s pro odemknutí) po dobu 3 s, poté lze funkci dětského zámku vypnout.

Alarm při otevření dvířek

Pokud jsou dvířka chladničky otevřená déle než 3 minuty, bude nepřetržitě vydáván zvukový signál, který lze
zastavit stisknutím libovolného tlačítka, ale po 3 minutách se obnoví, pokud jsou dvířka stále otevřená. Alarmy
se zruší až po zavření dvířek chladničky.

Paměť pro případ výpadku napájení

V případě výpadku proudu si chladnička po obnovení napájení zachová provozní stav nastavený před
výpadkem proudu.

-

Odložené spuštění

V případě krátkodobého výpadku napájení (tj. kratšího než 5 minut) se kompresor chladničky nespustí ihned
po zapnutí, aby se zamezilo jeho poškození.

Alarm při závadě

Pokud kontrolka teplotního stupně 2, teplotního stupně 5 nebo teplotního stupně 8 stále bliká, je chladnička
vadná, obraťte se co nejdříve na poprodejní servis.
Pokud komunikace selže, bliká indikátor stupně „4“, který signalizuje poruchu.
Pokud je snímač mrazničky vadný, bliká indikátor stupně „6“, který signalizuje poruchu.
Pokud se vyskytnou dvě nebo více poruch současně, bliká současně příslušný indikátor poruchy.

Nastavení teploty mrazničky

1. Když se teplotní režim nemění, nastavte regulátor vzduchu zleva doprava, teplota chladničky se zvýší, zatímco

teplota mrazničky se sníží.

2. Když se teplotní režim nemění, nastavte táhlo regulátor zprava doleva, teplota chladničky se sníží, zatímco teplota

mrazničky se zvýší.

3. Doporučuje se nastavit regulátor vzduchu do střední polohy. Pokud uživatel potřebuje nižší teplotu v mrazničce,

nastaví regulátor vzduchu správně, pak se teplota v mrazničce sníží, zatímco teplota v chladničce se zvýší. Jakmile
teplota splní požadavky, nastavte regulátor vzduchu včas zpět do střední polohy.

7

Ovládací panel chladničky a regulátor vzduchu by se měly používat v kombinaci.

Nastavení teploty

Prostředí pro
použití

Doporučené nastavení režimu na
panelu displeje

Doporučená poloha regulátoru
vzduchu

Poznámky

Vyšší než 35 °C

1) Doporučuje se nastavit na
střední režim.

2) V případě změny okolní
teploty v okolí chladničky lze
teplotní režimy nastavit podle
doporučení v levé tabulce

16 °C – 35 °C

MIN

MRAZNIČKA

CHLADNIČKA

REGULACE TEPLOTY

MIN

MAX

DOPORUČENÁ

MAX

MIN

MRAZNIČKA

CHLADNIČKA

MAX

REGULACE TEPLOTY

MIN

MAX

DOPORUČENÁ

MIN

MRAZNIČKA

CHLADNIČKA

MAX

REGULACE TEPLOTY

MIN

MAX

DOPORUČENÁ

NEJCHLADNĚJŠÍ

NEJSTUDENĚJŠÍ

NEJCHLADNĚJŠÍ

NEJSTUDENĚJŠÍ

NEJCHLADNĚJŠÍ

NEJSTUDENĚJŠÍ

8

Nižší než
16 °C)

MIN

MRAZNIČK

CHLADNIČKA

MAX

REGULACE TEPLOTY

MIN

MAX

DOPORUČENÁ

NEJCHLADNĚJŠÍ

NEJSTUDENĚJŠÍ

Když je ovládací tyč vzduchu v mrazničce nastavena do střední polohy, teploty chladničky pro různá nastavení
převodových stupňů jsou nastaveny níže.

Nastavení převodovky

(°C)

2

4 5 6 8

0-3 2-5 3-6 4-7 6-9

IV. Pokyny pro skladování potravin

Bezpečnostní opatření při používání

⚫ Jestliže se spotřebič používá delší dobu pod spodní hranicí teplotního rozsahu, pro který je určen, jeho provoz nemusí

být konzistentní (může docházet k rozmrazování obsahu nebo příliš velkému nárůstu teploty v prostoru pro mražené
potraviny).

⚫ Informace o klimatické třídě spotřebiče jsou uvedeny na typovém štítku.
⚫ Vnitřní teplota může být ovlivněna takovými faktory, jako je umístění chladicího spotřebiče, okolní teplota, četnost

otevírání dveří atd., a uživatel by měl být případně upozorněn na možnou potřebu změny nastavení jakéhokoli
zařízení pro regulaci teploty s ohledem na tyto faktory.

⚫ Šumivé nápoje by se neměly skladovat v prostoru mrazničky nebo v nízkoteplotním prostoru a některé produkty, jako

je vodní zmrzlina, by se neměly konzumovat příliš studené.

Místo pro skladování potravin

Vzhledem k cirkulaci studeného vzduchu v chladničce se teplota v jednotlivých částech chladničky liší, takže různé druhy
potravin by měly být umístěny v různých částech.
Přihrádka na čerstvé potraviny je vhodná pro skladování takových potravin, které není třeba zmrazovat, jako je vařené
jídlo, pivo, vejce, některé druhy koření, které je třeba uchovávat v chladu, mléko, ovocné šťávy atd. Přihrádka na ovoce a
zeleninu je vhodná pro skladování zeleniny, ovoce atd.
Prostor mrazničky je vhodný pro skladování zmrzliny, mražených potravin a potravin, které je třeba uchovávat dlouhodobě.

Využití přihrádky na čerstvé potraviny

Nastavte teplotu v přihrádce na čerstvé potraviny v rozmezí 2 °C ~ 8 °C a potraviny určené ke krátkodobému skladování
nebo ke konzumaci kdykoli do této přihrádky uložte.
Police chladničky: Při vyjímání police ji nejprve zvedněte a poté vytáhněte; a při vkládání police ji před položením umístěte
na místo. (U dvoudílné police zatlačte první část dozadu a druhou část vytáhněte). Zadní přírubu police držte nahoře, aby
se potraviny nedotýkaly stěny vložky. Při vyjímání nebo vkládání police ji držte pevně a zacházejte s ní opatrně, aby
nedošlo k jejímu poškození.
Přihrádka na ovoce a zeleninu: Pro přístup k potravinám vytáhněte přihrádku na ovoce a zeleninu. Po použití nebo vyčištění
krytu přihrádky na ovoce a zeleninu ho nezapomeňte nasadit zpět na příslušnou přihrádku, aby nebyla ovlivněna její vnitřní
teplota.
Použití regulátoru vlhkosti přihrádky na ovoce a zeleninu
Regulátor vlhkosti slouží k udržení vlhkosti uvnitř přihrádky na ovoce a zeleninu, aby zelenina a ovoce uložené uvnitř
zůstaly čerstvé.
Pokud je regulátor vlhkosti nastaven na pravou stranu s více odkrytými otvory, lze vnitřní vlhkost přihrádky na ovoce a
zeleninu udržovat na nízké úrovni.
Když je regulátor vlhkosti nastaven na levou stranu s menším počtem odkrytých otvorů, lze vnitřní vlhkost v přihrádce na
ovoce a zeleninu udržet na vysoké úrovni.

Jak používat box na výrobu ledu

Umístěte box na výrobu ledu do horní části prostoru mrazničky tak, aby se led co nejdříve vytvořil.

9

Upozornění týkající se skladování potravin

1. Otevřete dveře chladničky a ujistěte se, že je
dávkovač vody dobře upevněn.

2. Otevřete plnicí víko zásobníku na vodu a pomalu
do něj nalévejte vodu tak, aby se nerozlila, a to
dokud zásobník nebude plný. Poté plnicí víko
zásobníku na vodu zavřete. Viz obrázek C.

3. Jakmile je zásobník na vodu plný, nastavte
termostat na nejnižší režim nebo režim Fast Cool
a za hodinu si můžete vodu nalít. Viz obrázek D.

4. Při používání dávkovače vody může část vody odkapávat a hromadit se na dně
dávkovače. V případě potřeby jej otřete hadříkem.

5. Hladina vody musí být níž než kryt zásobníku, jak ukazuje ryska označující maximální
hladinu vody.

POZNÁMKA: Neodebírejte skleničku, dokud voda nepřestane kapat.

Plnicí víko

Zásobník
na vodu

Kryt zásobníku na
vodu

zavřen

otevřen

Dávkovač vody

Spínač vody

Před vložením potravin do chladničky je raději očistěte a otřete do sucha. Před vložením potravin do chladničky je vhodné
je uzavřít, aby se zabránilo odpařování vody a ovoce a zelenina si tak na jedné straně zachovaly čerstvost a na druhé
straně se zabránilo vzniku zápachu.
Do chladničky nevkládejte příliš mnoho nebo příliš těžkých potravin. Mezi potravinami udržujte dostatečný odstup; pokud
jsou příliš blízko,
dochází k zablokování proudění studeného vzduchu, což ovlivňuje chladicí účinek. Neskladujte nadměrné množství
potravin nebo příliš těžké potraviny, aby nedošlo k rozdrcení police. Při skladování potravin je držte dál od vnitřní stěny a
potraviny bohaté na vodu neumisťujte příliš blízko zadní stěny chladničky, aby nepřimrzly k vnitřní stěně.
Skladování potravin podle kategorií: Potraviny by měly být skladovány podle kategorií, přičemž potraviny, které jíte každý
den, by měly být umístěny v přední části police, aby se zkrátila doba otevření dveří a zabránilo se zkažení potravin kvůli
uplynutí datumu spotřeby.
Tipy pro úsporu energie: Než do chladničky uložíte horké jídlo, nechte ho vychladnout na pokojovou teplotu. Vložte mražené
potraviny do přihrádky pro čerstvé potraviny, aby se rozmrazily, a využijte nízkou teplotu mražených potravin k ochlazení
čerstvých potravin, čímž ušetříte energii.

Skladování ovoce a zeleniny

V případě chladicích zařízení s chladicím prostorem by mělo být uvedeno, že některé druhy čerstvé zeleniny a ovoce jsou
citlivé na chlad, a proto není vhodné je skladovat v tomto druhu prostoru.

Využití přihrádky na mražené potraviny

Teplota v mrazničce je regulována pod −18 °C a doporučuje se v ní skladovat potraviny pro dlouhodobé uchování, avšak
je třeba dodržovat dobu skladování uvedenou na obalu potravin.
Zásuvky mrazničky se používají ke skladování potravin, které je třeba zmrazit. Ryby a velké kusy masa by měly být
nakrájeny na malé kousky a zabaleny do sáčků na uchování čerstvosti potravin, než se rovnoměrně rozdělí a uloží do
zásuvek mrazničky.

 Než do mrazničky uložíte horké jídlo, nechte ho vychladnout na pokojovou teplotu.
 Do prostoru mrazničky nevkládejte skleněné nebo plechové nádoby s tekutinou, aby nedošlo k jejich prasknutí v důsledku

expanze objemu poté, co kapalina zmrzne.

 Rozdělte jídlo na přiměřeně malé porce
 Potraviny před zmrazením raději zabalte a použitý obal by měl být suchý pro případ, že by mohl přimrznout k dalším

obalům. Potraviny by měly být zabaleny nebo přikryty vhodnými materiály, které jsou pevné, bez chuti, netoxické,
neznečišťující a které nepropouští vzduch ani vodu, aby se zabránilo křížové kontaminaci a přenosu zápachu.

Tipy pro nakupování mražených potravin

1. Při nákupu mraženého zboží se podívejte na pokyny pro skladování uvedené na obalu. Každé mražené zboží budete
moci skladovat po dobu uvedenou vedle hvězdiček. Obvykle se jedná o dobu, která je na přední straně obalu označena
textem „Spotřebujte do“.

2. Při nákupu mražených potravin v obchodě zkontrolujte teplotu mrazicího boxu.

3. Ujistěte se, že balení mražených potravin je neporušené.

4. Vždy kupujte mražené potraviny až na konci nakupování nebo návštěvy supermarketu.

5. Během nakupování a cesty domů se snažte držet mražené potraviny pohromadě, lépe si tak uchovají chlad.

6. Nekupujte mražené potraviny, jestliže je nemůžete ihned zmrazit. Většina supermarketů a obchodů s domácími
potřebami nabízí tašky se speciální izolací. Ty udržují zmrazené potraviny déle chladné.

7. Některé potraviny se před vařením nerozmrazují. Zeleninu a těstoviny lze vložit přímo do vroucí vody nebo vařit v páře.
Mražené omáčky a polévky lze vložit do hrnce a mírně zahřívat, dokud nerozmrznou.

8. Používejte kvalitní potraviny a omezte manipulaci s nimi na minimum. Pokud jsou potraviny zmrazeny v malém množství,
jejich zmrazení a rozmrazení trvá kratší dobu.

9. Odhadněte množství potravin, které má být zmrazeno. Při zmrazování velkého množství čerstvých potravin nastavte
otočný regulátor teploty na nízký režim se sníženou teplotou mrazničky. Potraviny tak lze rychle zmrazit a zároveň zachovat
jejich čerstvost.

Tipy pro dávkovač vody (pokud je tato funkce u vašeho spotřebiče k dispozici)

Chladnička obsahuje dávkovač vody, díky kterému si snadno naplníte sklenici studenou vodou a to téměř okamžitě.
Dávkovač vody obsahuje jeden zásobník o objemu 2,5 litru, který je třeba plnit vodou. Chcete-li používat dávkovač vody,
postupujte podle níže uvedených pokynů:

10

V. Tipy pro speciální potřeby

Před čištěním nejprve odpojte zástrčku ze zásuvky; zástrčku nezapojujte ani nevytahujte mokrýma
rukama, protože hrozí nebezpečí úrazu elektrickým proudem a poranění. Nevylévejte vodu přímo na
chladničku, abyste zabránili korozi, úniku elektřiny a nehodám. Nedotýkejte se rukama spodní části
chladničky, protože byste se mohli poškrábat o ostré kovové rohy.

K čištění povrchu skříně, těsnění dveří, plastových ozdobných dílů atd. nepoužívejte štětky, kartáče s ocelovými
dráty, čisticí prostředky, mýdlový prášek, alkalické čisticí prostředky, benzen, benzín, kyseliny, horkou
vodu a jiné korozivní nebo rozpustné předměty, aby nedošlo k jejich poškození.

Poznámka: Jakmile chladničku uvedete do provozu, měli byste ji používat nepřetržitě a za normálních
okolností ji používat nepřestávali, abyste neovlivnili její životnost.

Poznámka: V případě poškození nebo znečištění napájecího kabelu a zástrčky prachem může dojít k požáru
a úrazu elektrickým proudem. V případě jakýchkoli abnormalit odpojte zástrčku a kontaktujte prodejce.

Přesun chladničky/mrazničky

• Umístění
Neumisťujte chladničku/mrazničku do blízkosti zdroje tepla, např. sporáku, kotle nebo radiátoru. Pokud je spotřebič
umístěn ve venkovní stavbě nebo na terase, nevystavujte ho přímému slunečnímu záření.

• Vyrovnání
Ujistěte se, že je chladnička/mraznička vyrovnána pomocí předních vyrovnávacích nožiček. Pokud nebude v rovině, ovlivní
to těsnění dveří chladničky/mrazničky, nebo to dokonce může vést k provozní poruše chladničky/mrazničky.
Po umístění chladničky/mrazničky na požadované místo počkejte 4 hodiny, než ji začnete používat, aby se chladivo
usadilo.

• Instalace
Nezakrývejte ani neblokujte větrací otvory ani mřížky spotřebiče.
Když odjíždíte na dlouhou dobu

• Pokud spotřebič nebudete několik měsíců používat, nejprve jej vypněte a poté odpojte zástrčku ze zásuvky.

• Vyjměte všechny potraviny.

• Důkladně vyčistěte a vysušte vnitřek spotřebiče. Abyste zabránili vzniku zápachu a plísní, nechte dveře otevřené: v případě
potřeby je zablokujte v otevřené poloze nebo je nechte vysadit.

• Vyčištěný spotřebič uchovávejte na suchém, větraném místě a mimo dosah zdroje tepla, umístěte jej na rovný povrch
a nepokládejte na něj těžké předměty.

• Spotřebič by neměl být přístupný dětem na hraní.

VI. Údržba a čištění

Vnitřní a vnější čištění

Zbytky potravin v chladničce mohou způsobovat nepříjemný zápach, proto je nutné chladničku pravidelně čistit. Přihrádka
na čerstvé potraviny se obvykle čistí jednou měsíčně.
Vyjměte všechny police, přihrádky, stojany na láhve, krycí desky, zásuvky atd. a vyčistěte je měkkou utěrkou nebo
houbičkou navlhčenou v teplé vodě nebo neutrálním čisticím prostředku.
Často odstraňujte prach nahromaděný na zadním panelu a bočních deskách chladničky.
Po použití čistícího prostředku je nezapomeňte opláchnout čistou vodou a otřít do sucha.

Pečlivě otřete těsnění dveří do sucha a vyčistěte drážku pomocí dřevěné paličky omotané bavlněným provázkem. Po vyčištění
nejprve upevněte čtyři rohy těsnění dveří a poté jej po částech zasuňte do drážky dveří.
Přerušení napájení nebo porucha chladicího systému

• Postarejte se o zmrazené potraviny v případě delšího výpadku chladicího zařízení (např. přerušení napájení nebo porucha
chladicího systému).

• Snažte se otevírat dveře chladničky co nejméně, tak můžete potraviny bezpečně a čerstvé uchovávat po celé hodiny i v horkém
létě.

• Pokud obdržíte upozornění na výpadek proudu předem:

1) Nastavte ovladač termostatu na vysoký režim hodinu předem, aby se potraviny úplně zmrazily (během této doby do

chladničky neukládejte nové potraviny!). Jakmile se napájení obnoví, včas vraťte teplotní režim na původní nastavení.

2) Můžete si také vyrobit led pomocí vodotěsné nádoby a umístit ji do horní části mrazničky, abyste prodloužili dobu

skladování čerstvých potravin.

Odmrazování

Tento spotřebič je vybaven funkcí automatického odmrazování, takže jej nemusíte odmrazovat ručně.

Výměna žárovky

Mrazák používá k osvětlení žárovku LED, která má nízkou spotřebu energie a dlouhou životnost. V případě jakýchkoli
abnormalit se obraťte na poprodejní servis. Žárovky může vyměnit pouze výrobce.

Typ žárovky: Světlo LED.
Třída energetické účinnosti: F
Bezpečnostní kontrola po provedení údržby

Je napájecí kabel přerušený nebo poškozený?
Je zástrčka pevně zasunuta do zásuvky?
Je zástrčka abnormálně přehřátá?

11

VII. Jednoduchá analýza a odstranění závad

Závada

Kontrola

Řešení

• Zařízení vůbec
nechladí

• Je zařízení zapojené do zásuvky?

• Nesou poškozené jističe a pojistky?

• Nedošlo k výpadku proudu nebo přerušení

vedení?

• Kde je chladnička umístěna? Nestojí na
balkoně, v garáži, skladu nebo jiném místě,
kde je okolní teplota nižší než 10 °C?

• Zkuste zařízení znovu zapojit

• Otevřete dveře a zkontrolujte, zda svítí světlo.

• Nedošlo k výpadku proudu nebo přerušení

vedení?

• Chladničku umístěte na bezpečné místo, kde
je okolní teplota vyšší než 10 °C. Pokud je
chladnička instalována při příliš nízké teplotě,

• vnitřní chladicí systém nemusí pracovat
správně.

• Neobvyklý hluk

• Je chladnička stabilní?

• Dotýká se chladnička stěny?

• Upravte nastavitelné nohy chladničky.

• Odsuňte ji od stěny.

• Nízká účinnost

chlazení

• Vkládáte horké jídlo nebo příliš mnoho jídla?

• Otevíráte dveře často?

• Připevňujete sáček s potravinami k těsnění

dveří?

• Nachází se chladnička na přímém slunečním
světle nebo v blízkosti pece nebo sporáku?

• Je dobře větraná?

• Není nastavená teplota příliš vysoká?

• Nevkládejte do chladničky horké jídlo, ale

počkejte, až se ochladí.

• Kontrolujte a zavírejte dveře.

• Odsuňte chladničku dál od zdroje tepla.

• Uvolněte prostor pro zachování dobrého

větrání.

• Nastavte chladničku na požadovanou teplotu.

• Z chladničky
vychází nezvyklý
zápach

• Není v ní zkažené jídlo?

• Není potřeba chladničku vyčistit?

• Zabalujete jídla, která výrazně voní?

• Vyhoďte zkažené jídlo.

• Vyčistěte chladničku.

• Zabalujte jídla, která výrazně voní.

Poznámka: Pokud výše uvedené příklady nesouvisí s vašim problémem, chladničku sami nerozebírejte a
neopravujte. Opravy provedené nekvalifikovanými osobami mohou vést k úrazu nebo vážné poruše spotřebiče.
Kontaktujte obchod, ve kterém jste spotřebič koupili. Servis tohoto spotřebiče musí provádět autorizovaný technik
a musí se používat pouze originální náhradní díly.

Správná likvidace tohoto výrobku

Tato značka indikuje, že tento výrobek nesmí být v EU likvidován s ostatním domovním odpadem.
Aby nedošlo k poškození životního prostředí či zdraví osob v důsledku nekontrolované likvidace
odpadu, odpovědně spotřebič zlikvidujte, čímž podpoříte udržitelné opětovné využití materiálních
zdrojů. Chcete-li spotřebič vrátit, využijte systémy pro vracení a sběr nebo se obraťte na prodejce, od
kterého jste spotřebič zakoupili. Ti mohou zajistit ekologickou recyklaci spotřebiče.

Pokud jde o následující drobné závady, ne každou poruchu musí odstranit pracovníci technického servisu; problém se
můžete pokusit vyřešit sami.

Pokud spotřebič delší dobu nepoužíváte, odpojte jej od napájení, vyjměte všechny potraviny a spotřebič vyčistěte. Nechte
dveře pootevřené, abyste zabránili vzniku nepříjemného zápachu.

VIII. Certifikace

Elektrické údaje
Tento elektrický spotřebič musí být uzemněn
Tento výrobek je vybaven zástrčkou, která je vhodná pro všechny domy vybavené zásuvkami splňujícími aktuální specifikace.
Pokud namontovaná zástrčka není vhodná pro vaši zásuvku, je třeba ji odříznout a pečlivě zlikvidovat. Abyste předešli
možnému nebezpečí úrazu elektrickým proudem, nezasouvejte vyřazenou zástrčku do zásuvky.
Tento výrobek je v souladu se směrnicemi EHS.

IX. Pokyny pro bezpečnou recyklaci

Likvidace

Staré spotřebiče mají stále určitou nadhodnotu. Přístup šetrný k životnímu prostředí zajistí recyklaci cenných surovin.
Chladiva a izolační materiály použité ve spotřebiči vyžadují speciální postupy pro jejich zpracování. Před manipulací se
spotřebičem se ujistěte, že na jeho zadní straně není poškozená žádná trubka.
Aktuální informace o možnostech likvidace starých zařízení a obalů z nich lze získat na místním obecním úřadě.

12

Varování týkající se likvidace

Chladivo a pěnové materiály s cyklopentanem, které se používají ve spotřebiči, jsou hořlavé. Proto je nutné uchovávat
likvidovanou chladničku mimo dosah jakéhokoli zdroje ohně a předat ji k recyklaci specializované recyklační společnosti
s odpovídající kvalifikací, která neprovádí likvidaci spalováním, aby se předešlo poškození životního prostředí nebo nějaké
jiné újmě.
Po vyřazení chladničky demontujte dveře a odstraňte těsnění dveří a polic; dveře a police umístěte na vhodné místo, aby
nedošlo k uvěznění dítěte.

Chcete-li kontaktovat technickou pomoc, navštivte naše webové stránky: https://corporate.haier-europe.com/en/
V části „Website“ zvolte značku vašeho výrobku a vaši zemi. Budete přesměrováni na konkrétní webovou stránku, kde
najdete telefonní číslo a kontaktní formulář technické pomoci.
Chcete-li další informace o výrobku, navštivte stránky https://eprel.ec.europa.eu/ nebo naskenujte kód QR na energetickém
štítku dodaném se spotřebičem.

13

I. SICHERHEIT

WARNUNG!

Brandgefahr/entzündliches Material.

Sicherheitstipps

WARNUNG!

Es ist gefährlich, wenn andere Personen als autorisiertes Servicepersonal Wartungs- oder Reparaturarbeiten durchführen,

bei denen die Abdeckungen entfernt werden müssen. Versuchen Sie nicht, das Gerät selbst zu reparieren, um das Risiko
eines Stromschlags zu vermeiden.

Verwenden Sie zum Abtauen Ihrer Kühl-Gefrierkombination keine elektrischen Geräte wie Haartrockner oder Heizgeräte.
Behälter mit brennbaren Gasen oder Flüssigkeiten können bei niedrigen Temperaturen auslaufen.
Bewahren Sie keine Behälter mit brennbaren Materialien wie Spraydosen, Nachfüllpatronen für Feuerlöscher usw. in der

Kühl-Gefrierkombination auf.

Stellen Sie keine kohlensäurehaltigen oder sprudelnden Getränke in das Gefrierfach. Eislutscher können „Frost-

/Gefrierverbrennungen“ verursachen. Daher den Verzehr direkt nach der Entnahme aus der Kühl-Gefrierkombination
vermeiden.

Nehmen Sie keine Gegenstände aus der Kühl-Gefrierkombination, wenn Ihre Hände feucht/nass sind, da dies zu

Hautabschürfungen oder „Frost-/Gefrierverbrennungen“ führen kann. Flaschen und Dosen dürfen nicht in das Gefrierfach
gestellt werden, da sie platzen können, wenn der Inhalt gefriert.

Die vom Hersteller empfohlenen Lagerzeiten sollten eingehalten werden. Siehe die entsprechenden Anweisungen.
Erlauben Sie Kindern nicht, an den Bedienelementen oder mit der Kühl-Gefrierkombination zu spielen. Die Kühl-

Gefrierkombination ist schwer. Beim Transport ist Vorsicht geboten. Es ist gefährlich, die Spezifikationen zu ändern oder
zu versuchen, dieses Produkt in irgendeiner Weise umzubauen.

Lagern Sie keine brennbaren Gase oder Flüssigkeiten in Ihrer Kühl-Gefrierkombination.
Wenn das Stromkabel beschädigt ist, muss es vom Hersteller oder von seinem Service-Mitarbeiter oder einer

gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder

geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen benutzt werden, wenn diese in die sichere
Bedienung des Geräts eingewiesen wurden oder beaufsichtigt werden und die damit verbundenen Gefahren verstanden
haben. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Pflege darf nicht von Kindern ohne Aufsicht erfolgen.

Dieses Kühlgerät ist nicht zur Verwendung als Einbaugerät bestimmt.
Dieses Gerät ist ausschließlich für den Hausgebrauch und vergleichbare Verwendung bestimmt, wie:

• Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen;

• in landwirtschaftlichen Betrieben, für die Nutzung durch Gäste von Hotels, Pensionen und ähnlichen Unterkünften;

• Bed & Breakfast (B&B);

• Catering-Dienste und ähnliche, nicht kommerzielle Zwecke.

Die Lüftungsschlitze am Gehäuse des Geräts oder in der Einbauöffnung freihalten.
Verwenden Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauvorgang zu beschleunigen. Es sei denn,

es wird vom Hersteller so empfohlen.

Den Kühlkreislauf nicht beschädigen.

2

Im Inneren des Haushaltsgeräts keine elektrischen Geräte benutzen, es sei denn, sie sind vom Hersteller empfohlen.
Keine explosiven Substanzen mit entzündlichen Treibgasen, wie Sprühdosen, in diesem Gerät lagern.
Das Gerät ist nicht zur Nutzung durch Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen

oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen bestimmt, sofern diese nicht in die
Bedienung des Geräts durch eine Person eingewiesen wurden, die für ihre Sicherheit verantwortlich ist oder von einer
solchen Person beaufsichtigt werden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät
spielen.

− WARNUNG: Die Lüftungsschlitze am Gehäuse des Geräts oder in der Einbauöffnung freihalten.

− WARNUNG: Keine mechanischen oder sonstigen Hilfsmittel verwenden, um den Abtauvorgang zu

beschleunigen, es sei denn, dies wird vom Hersteller empfohlen.

− WARNUNG: Den Kühlkreislauf nicht beschädigen.

− WARNUNG: Im Inneren des Haushaltsgeräts keine elektrischen Geräte benutzen, es sei denn, sie sind

vom Hersteller empfohlen.

− WARNUNG: Kühlgeräte (insbesondere Kühl-Gefrierkombinationen vom Typ I) arbeiten möglicherweise

nicht gleichmäßig (Möglichkeit des Abtauvorgangs oder steigende Temperatur im Gefrierfach), wenn sie über einen
längeren Zeitraum bei einer Temperatur unter dem Temperaturbereich aufgestellt werden, für den das Kühlgerät ausgelegt
ist.

− WARNUNG: Bei verschließbaren Türen oder Klappen mit Schlössern müssen die Schlüssel außerhalb

der Reichweite von Kindern und nicht in der Nähe des Kühlgeräts aufbewahrt werden, damit keine spielenden Kinder im
Gerät eingeschlossen werden.

− WARNUNG: Das in Ihrem Gerät verwendete Kältemittel und die Isoliermaterialien erfordern besondere

Entsorgungsverfahren.

− WARNUNG: Beim Aufstellen des Geräts darauf achten, dass das Stromkabel nicht eingeklemmt oder

beschädigt wird.

− WARNUNG: Keine Mehrfachsteckdosen oder Verlängerungen hinter dem Gerät platzieren.

Kinder im Alter von 3 bis 8 Jahren dürfen Lebensmittel in Kühlgeräte legen und herausnehmen.
Um eine Verunreinigung der Lebensmittel zu vermeiden, beachten Sie die folgenden Hinweise:

− Ein längeres Öffnen der Klappe kann zu einem bedeutenden Temperaturanstieg in den Kühl- und Gefrierfächern des
Geräts führen.

− Die mit den Lebensmitteln in Berührung kommenden Oberflächen und zugänglichen Ablaufsysteme müssen regelmäßig
gereinigt werden.

− Reinigen Sie die Wassertanks, wenn sie 48 Stunden lang nicht benutzt wurden. Spülen Sie den an eine Wasserleitung
angeschlossenen Wasserkreislauf, wenn fünf Tage lang kein Wasser entnommen wurde.

− Bewahren Sie rohes Fleisch und Fisch in geeigneten Behältern im Kühlgerät auf, damit es nicht mit anderen
Lebensmitteln in Berührung kommt oder Flüssigkeit auf diese tropft.

− Zwei-Sterne-Gefrierfächer eignen sich zur Aufbewahrung von tiefgefrorenen Lebensmitteln, zur Lagerung oder Herstellung
von Speiseeis und zur Herstellung von Eiswürfeln.

− Ein-, Zwei- und Drei-Sterne-Fächer sind nicht zum Einfrieren von frischen Lebensmitteln geeignet.

− Wenn das Kühlgerät längere Zeit leer bleibt, schalten Sie es aus, tauen Sie es ab, reinigen und trocknen Sie es, und

lassen Sie die Klappe offen, um zu verhindern, dass sich im Innenraum Schimmel bildet.

Elektrischer Anschluss

WARNUNG

Das Stromkabel des Gerätes ist mit einem Stecker für normale Steckdosen ausgestattet, wodurch die Gefahr eines
Stromschlags gemindert wird.
Stellen Sie auf jeden Fall sicher, dass das Stromkabel geerdet ist.
Dieses Kühlgerät benötigt eine Standard-Steckdose mit 220-240VAC 50/60Hz und Erdung.
Dieses Kühlgerät ist nicht für den Betrieb mit einem Wechselrichter vorgesehen.
Das Kabel muss hinter dem Gerät und zum Schutz vor Unfällen stolperfrei verlegt werden.
Ziehen Sie niemals den Stecker des Kühlschranks am Kabel aus der Steckdose. Halten Sie den Stecker fest und ziehen
Sie ihn gerade aus der Steckdose.
Verwenden Sie kein Verlängerungskabel mit diesem Gerät. Wenn das Netzkabel zu kurz ist, lassen Sie von einem
qualifizierten Elektriker oder Servicetechniker eine Steckdose in der Nähe des Geräts installieren. Die Verwendung eines
Verlängerungskabels kann sich negativ auf die Leistung des Geräts auswirken. Ein nicht fachgerechter Anschluss des
Erdungssteckers kann das Risiko von elektrischen Schlägen mit sich bringen. Ein beschädigtes Stromkabel muss von
einem autorisierten Kundendienstcenter ausgetauscht werden.

3

Klimabereich

Klimabereich

Zulässige Umgebungstemperatur

SN

von +10 °C bis +32 °C

N

von +16 °C bis +32 °C

ST

von +16 °C bis +38 °C

T

von +16 °C bis +43 °C

Hinweis: Wenn das Gerät in einer Umgebung betrieben wird, die nicht dem angegebenen Klimatyp entspricht (d. h.
außerhalb des angegebenen Umgebungstemperaturbereichs), kann es sein, dass es nicht in der Lage ist, die
gewünschten Temperaturen zu halten.

Nr.

Beschreibung

1

Gefrierschrankablage

2

Temperatursteuerung Gefrierschrank

3

Kühlschrankfächer

4

Abdeckung Obst und Gemüse

5

Crisper-Schubladen

6

Verstellbare Füße

7

Gefrierschrankregale

8

Kühlschrankablagen

Die Informationen über den Klimabereich des Geräts finden Sie auf dem Typenschild. Sie geben an, bei welcher
Umgebungstemperatur (d. h. Raumtemperatur, in der das Gerät arbeitet) das Gerät optimal (ordnungsgemäß) funktioniert.

Hinweis: In Anbetracht der Grenzwerte des Umgebungstemperaturbereichs für die Klimaklassen, für die das Kühlgerät
ausgelegt ist, und der Tatsache, dass die Innentemperaturen durch Faktoren wie der Standort des Kühlgeräts, die
Umgebungstemperatur und die Häufigkeit des Öffnens der Türen beeinflusst werden können, muss die Einstellung einer
Temperaturregeleinrichtung gegebenenfalls angepasst werden, um diesen Faktoren Rechnung zu tragen.

Schlösser

Falls Ihr Kühlgerät mit einem Schloss versehen ist, den Schlüssel außerhalb der Reichweite von Kindern und nicht in der
Nähe des Geräts aufbewahren, damit spielende Kinder nicht im Gerät eingeschlossen werden können. Wenn Sie ein
Altgerät entsorgen, zerstören oder entfernen Sie zur Sicherheit alle Schlösser und Riegel.

Freonfrei

Für das Gefriergerät werden ein freonfreies Kältemittel (R600a) und ein umweltfreundliches, aufgeschäumtes Isoliermaterial
(Cyclopentan) verwendet, das die Ozonschicht nicht schädigt und nur geringe Auswirkungen auf die globale Erwärmung
hat. R600a ist entflammbar und in einem Kühlsystem versiegelt, ohne dass es bei normalem Gebrauch zu Leckagen
kommt. Sollte jedoch aufgrund einer Beschädigung des Kühlmittelkreislaufs Kältemittel austreten, halten Sie das Gerät
unbedingt von offenen Flammen fern und öffnen Sie so schnell wie möglich die Fenster zur Belüftung.

II. Produktmerkmale

Aufgrund technischer Neuerungen stimmen die Produktbeschreibungen in diesem Handbuch möglicherweise nicht
vollständig mit Ihrem Kühlschrank überein. Die Details entsprechen den Komponenten des Produkts.

4

III. Vorbereitungen für die Verwendung

B T H A B

C(° )

E F 700

700

1680

1147

1359

130 ± 5

50

100

Eine ungehinderte Belüftung muss um das Gerät herum oder in einem Einbau gewährleistet sein.

Wenn der Kühlschrank an einem feuchten Ort aufgestellt wird, überprüfen Sie, ob das Erdungskabel und der
Fehlerstromschutzschalter in Ordnung sind. Wenn durch den Kontakt des Kühlschranks mit der Wand
Vibrationsgeräusche entstehen oder wenn die Wand durch die Luftkonvektion um den Kompressor herum
geschwärzt wird, rücken Sie den Kühlschrank etwas von der Wand ab. Die Aufstellung des Kühlschranks kann
Störgeräusche oder Bildstörungen bei Mobiltelefonen, Festnetztelefonen, Radioempfängern und Fernsehgeräten
in der Umgebung verursachen. Halten Sie den Kühlschrank in diesem Fall so weit wie möglich von diesen Geräten
entfernt.

Abb. 1

Abb. 2

Aufstellungsort

1. Belüftungssituation
Der Standort, den Sie für das Gerät wählen, sollte gut belüftet sein und möglichst kühl stehen. Stellen Sie den Kühlschrank
nicht in der Nähe einer Wärmequelle, wie z.B. einem Herd oder Boiler, auf und vermeiden Sie direkte Sonneneinstrahlung,
um die Kühlwirkung zu gewährleisten und gleichzeitig Energie zu sparen. Stellen Sie den Kühlschrank nicht an einem
feuchten Ort auf, um zu verhindern, dass er rostet und Strom entweicht. Das Ergebnis der Division der Kältemittelfüllmenge
des Kühlschranks durch die Gesamtfläche des Raumes, in dem der Kühlschrank aufgestellt ist, darf nicht weniger als
8g/m3 betragen.

Hinweis: Die Kältemittelfüllmenge des Kühlschranks ist auf dem Typenschild zu finden.

2. Platz für Wärmeabgabe
Wenn der Kühlschrank arbeitet, gibt er Wärme an die Umgebung ab. Daher sollten an der Oberseite mindestens
30 mm, an beiden Seiten mehr als 100 mm und an der Rückseite des Kühlschranks mehr als 50 mm frei bleiben.

Abmessungen in mm:

Hinweis: Abbildung 1, Abbildung 2 nur als schematische Darstellung des Produktraumbedarfs.

Ebener Boden

Stellen Sie den Kühlschrank auf einen festen und ebenen Untergrund (Fußboden), damit er stabil steht, da es sonst zu
Vibrationen und lauten Geräuschen kommen kann. Wenn der Kühlschrank auf Bodenmaterialien wie Teppich, Strohmatten
oder Polyvinylchlorid aufgestellt wird, sollten unter dem Kühlschrank solide Unterlegplatten angebracht werden, um
Farbveränderungen durch Wärmeabgabe zu vermeiden.

Vorbereitungen für die Verwendung

1. Stehzeit

Nachdem der Kühlschrank ordnungsgemäß installiert und gut gereinigt wurde, sollten Sie ihn nicht sofort einschalten.
Stellen Sie sicher, dass Sie den Kühlschrank erst nach mehr als einer Stunde Standzeit einschalten, um seinen normalen
Betrieb zu gewährleisten.

2. Reinigung

Überprüfen Sie die Zubehörteile im Inneren des Kühlschranks und wischen Sie ihn mit einem weichen Tuch aus.

3. Anschalten

Stecken Sie den Stecker in die Steckdose, um den Kompressor zu starten. Öffnen Sie nach einer Stunde die Gefrierschranktür.
Wenn die Temperatur im Gefrierfach deutlich sinkt, zeigt dies, dass das Kühlsystem normal funktioniert.

4. Lagerung von Lebensmitteln

Nachdem der Kühlschrank eine Zeit lang in Betrieb war, wird die Temperatur automatisch entsprechend der
Temperatureinstellung des Benutzers geregelt. Nachdem der Kühlschrank vollständig heruntergekühlt ist, können Sie
Lebensmittel hineinlegen. Es dauert normalerweise zwei bis drei Stunden, bis sie vollständig durchgekühlt sind. Im
Sommer dauert es bei hohen Außentemperaturen mehr als vier Stunden, bis die Lebensmittel vollständig abgekühlt sind
(versuchen Sie, die Kühlschranktür so wenig wie möglich zu öffnen, damit er nicht zu warm wird).

5

Funktionen

1.1 Temperatureinstellung
Drücken Sie die Taste „Temp“, um die Temperatur einzustellen. Nachdem die Temperatur
auf den gewünschten Grad eingestellt wurde, wird die Einstellung wirksam, wenn innerhalb
von 5 Sekunden keine weitere Tastenbetätigung erfolgt, und der entsprechende Grad wird
sofort angewendet.
Reihenfolge der Temperaturgrade: "5-4-2-8-6-5"

1.2 Fast Cooling

1) Während die Kühlkammer schnell abkühlt, kühlt auch die Temperatur des Gefrierschranks
schnell ab, um sicherzustellen, dass die Lebensmittel nahrhaft und geschmacklich gut
erhalten bleiben. Die Quick-Cooling-Funktion kann bis zu 30 Stunden lang aktiviert bleiben.
Danach wird die Funktion automatisch beendet und der Temperaturgrad kehrt zu der
Einstellung zurück, die vor der Aktivierung der Quick-Cooling-Funktion bestand.

2) Aktivieren der Fast Cooling-Funktion
Drücken Sie die Taste „Mode“ bis das Symbol für die Fast-Cooling blinkt. Wenn innerhalb
von 5 Sekunden keine weitere Tastenbetätigung erfolgt, leuchtet das Fast-Cooling-Symbol
konstant, um die Einstellung abzuschließen.

3) Beenden der Fast-Cooling-Funktion
Nach 30 Betriebsstunden wird die Fast-Cooling-Funktion automatisch beendet.
Drücken Sie bei der Fast-Cooling-Funktion die Taste „Mode“, bis das Intelligence-Symbol
blinkt. Wenn innerhalb von 5 Sekunden keine weitere Tastenbetätigung erfolgt, wird die
Intelligence-Funktion aktiviert und die Fast-Cooling-Funktion beendet.
Drücken Sie bei der Fast-Cooling-Funktion die Taste „Temp“, um die Temperatur auf den
gewünschten Grad einzustellen. Wenn innerhalb von 5 Sekunden keine weitere Tastenbetätigung
erfolgt, schaltet das Gerät auf den entsprechenden Temperaturgrad um und beendet die
Fast-Cooling-Funktion.

1.3 Intelligence

1) Der Kühlschrank geht in den Smart-Modus „Intelligence“ über und die Kühltemperatur
wird automatisch entsprechend der Echtzeitüberwachung angepasst. Damit werden die
Lebensmittel optimal gelagert und bleiben länger frisch.

2) Aktivierung der Intelligence-Funktion

Drücken Sie die Taste „Mode“, bis das Intelligence-Symbol blinkt. Wenn innerhalb von 5 Sekunden keine weitere
Tastenbetätigung erfolgt, leuchtet das Intelligence-Symbol konstant, um die Einstellung abzuschließen.

3) Beenden der Intelligence-Funktion

Drücken Sie unter der Intelligence-Funktion die Taste „Mode“, bis das Symbol der Fast Cooling blinkt. Wenn innerhalb von
5 Sekunden keine weitere Tastenbetätigung erfolgt, wird die Fast-Cooling-Funktion aktiviert und die Intelligence-Funktion
beendet.

Drücken Sie bei aktivierter Intelligence-Funktion die Taste „Temp“, um die Temperatur auf den gewünschten Grad einzustellen.
Wenn innerhalb von 5 Sekunden keine weitere Tastenbetätigung erfolgt, schaltet das Gerät auf den entsprechenden
Temperaturgrad um und verlässt den Smart-Modus.

6

Kindersicherung

Wenn die Kindersicherungsfunktion aktiviert ist, können die Temperatur und die Funktionen nicht verändert
werden, um eine Fehlbedienung zu verhindern.
Wenn innerhalb von 3 Minuten keine Tastenbetätigung erfolgt, wird die Kindersicherung automatisch aktiviert.
So beenden Sie die Kindersicherungsfunktion manuell.
Halten Sie die „TEMP“-Taste (3s zum Entsperren) 3 Sekunden lang gedrückt, dann kann die Kindersicherung
deaktiviert werden.

Türöffnungsalarm

Wenn die Kühlschranktür länger als 3 Minuten geöffnet ist, ertönt ein ständiger Signalton, der durch Drücken
einer beliebigen Taste unterbrochen werden kann. Bleibt die Türe weiterhin offen, wird er nach 3 Minuten
wieder aktiviert. Die Alarme werden erst aufgehoben, wenn die Kühlschranktür geschlossen wird.

Ausschaltspeicher

Im Falle eines Stromausfalls behält der Kühlschrank den vor dem Stromausfall eingestellten Betriebszustand
bei, wenn die Stromversorgung wiederhergestellt ist.

-

Einschaltverzögerung

Um den Kompressor des Kühlschranks im Falle eines kurzzeitigen Stromausfalls (d.h. weniger als 5 Minuten)
vor Schäden zu schützen, wird der Kompressor nicht sofort nach dem Einschalten des Geräts gestartet.

Störungsalarm

Wenn die Kontrollleuchte von Temperaturgrad 2, Temperaturgrad 5 oder Temperaturgrad 8 ständig blinkt, ist
der Kühlschrank defekt. Wenden Sie sich so bald wie möglich an den Kundendienst.
Wenn die Kommunikation fehlschlägt, blinkt die Temperaturgradanzeige „4“ als Alarm.
Wenn der Gefriersensor defekt ist, blinkt die Temperaturgradanzeige „6“ als Alarm.
Wenn zwei oder mehr Fehler gleichzeitig auftreten, blinkt die entsprechende Fehleranzeige gleichzeitig.

So passen Sie die Temperatur des Tiefkühlschranks an

1. Wenn der Temperaturmodus unverändert bleibt, verstellen Sie den Luftregler von links nach rechts. Dadurch wird

die Kühlschranktemperatur erhöht und die Gefrierschranktemperatur verringert.

2. Wenn der Temperaturmodus unverändert bleibt, verstellen Sie den Luftregler von rechts nach links. Dadurch wird

die Kühlschranktemperatur gesenkt und die Gefrierschranktemperatur erhöht.

3. Es wird empfohlen, den Luftregler in der mittleren Position einzustellen. Wenn eine niedrigere Gefriertemperatur

benötigt wird, muss der Luftregler richtig eingestellt werden, damit die Gefriertemperatur sinkt, während die
Kühltemperatur steigt. Wenn die Temperatur den Anforderungen entspricht, stellen Sie den Luftregler rechtzeitig
wieder in die mittlere Position zurück.

7

Das Bedienfeld des Kühlschranks und der Luftregler sollten in Kombination verwendet werden.

Temperatureinstellung

Nutzungsumge
bung

Empfohlene Moduseinstellung auf
dem Anzeigefeld

Empfohlene Position des Luftreglers

Hinweise

Höher als 35°C

1) Es wird empfohlen, den
mittleren Modus einzustellen.

2) Die Temperaturmodi können
wie in der nebenstehenden
Tabelle empfohlen angepasst
werden, wenn sich die
Umgebungstemperatur ändert.

16°C-35°C

MIN

GEFRIERSCHRANK

KÜHLSCHRANK

TEMP.CONTROL

MIN

MAX

EMPFOHLEN

MAX

MIN

GEFRIERSCHRANK

KÜHLSCHRANK

MAX

TEMP.CONTROL

MIN

MAX

EMPFOHLEN

MIN

GEFRIERSCHRANK

KÜHLSCHRANK

MAX

TEMP.CONTROL

MIN

MAX

EMPFOHLEN

KÄLTESTE

KÄLTESTE

KÄLTESTE

KÄLTESTE

KÄLTESTE

KÄLTESTE

8

MIN

GEFRIERSCHRANK

KÄLTESTE

MAX

KÜHLSCHRANK

MAX

KÄLTESTE

MIN

Weniger als
16 °C)

EMPFOHLEN

TEMP.CONTROL

Wenn sich der Gefrierluftsteuerknüppel in der Mittelstellung befindet, werden die Kühlschranktemperaturen für
verschiedene Gangstufen wie folgt angezeigt.

Gangeinstellung

(°C)

2

4 5 6 8

0-3 2-5 3-6 4-7 6-9

IV. Anweisungen für die Aufbewahrung von Lebensmitteln

Vorsichtsmaßnahmen für die Verwendung

⚫ Das Gerät arbeitet möglicherweise nicht gleichmäßig (Möglichkeit des Abtauvorgangs oder steigende Temperatur im

Gefrierfach), wenn es über einen längeren Zeitraum bei einer Temperatur unter dem Kältelimit des Temperatur­bereichs aufgestellt wird, für den das Kühlgerät ausgelegt ist.

⚫ Die Angaben zum Klimatyp des Geräts finden Sie auf dem Typenschild.
⚫ Die Innentemperatur kann durch Faktoren wie den Standort des Kühlgeräts, die Umgebungstemperatur, die Häufigkeit

des Öffnens der Tür usw. beeinflusst werden; gegebenenfalls sollte darauf hingewiesen werden, dass die Einstellung
eines Temperaturreglers möglicherweise geändert werden muss, um diesen Faktoren Rechnung zu tragen.

⚫ Brausegetränke sollten nicht im Gefrierfach oder im Tiefkühlfach gelagert werden, und einige Produkte wie Wassereis

sollten nicht zu kalt verzehrt werden.

Ort der Lebensmittellagerung

Aufgrund der Kaltluftzirkulation im Kühlschrank ist die Temperatur in jedem Bereich unterschiedlich, so dass verschiedene
Lebensmittel an unterschiedlichen Stellen gelagert werden sollten.
Das Frischhaltefach eignet sich für die Aufbewahrung von Lebensmitteln, die nicht eingefroren werden müssen, wie
gekochte Speisen, Bier, Eier, einige Gewürze, die kalt aufbewahrt werden müssen, Milch, Fruchtsaft usw. Die Crisper-Box
eignet sich für die Aufbewahrung von Gemüse, Obst usw.
Das Gefrierfach eignet sich für die Aufbewahrung von Eis, Tiefkühlkost und für Lebensmittel, die länger haltbar sein sollen.

Verwendung des Frischhaltefachs

Stellen Sie die Temperatur des Frischhaltefachs auf 2°C bis 8°C ein und lagern Sie die Lebensmittel, die für eine
kurzfristige Lagerung oder für den Verzehr zu einem beliebigen Zeitpunkt bestimmt sind, im Frischhaltefach.
Regalboden im Kühlschrank: Zum Herausheben des Regalbodens heben Sie diesen zuerst an und ziehen Sie ihn heraus;
wenn Sie ihn wieder einsetzen wollen, bringen Sie ihn in Position, bevor Sie ihn absenken. (Bei der zweiteiligen Ablage
schieben Sie den ersten Teil nach hinten und ziehen dann den zweiten Teil heraus). Sorgen Sie dafür, dass der hintere
Abschluss des Regalbodens nach oben zeigt, um zu verhindern, dass die Lebensmittel mit der Innenwand in Berührung
kommen. Halten Sie den Regalboden beim Herausnehmen oder Einsetzen fest in der Hand und seien Sie vorsichtig, um
Beschädigungen zu vermeiden.
Crisper Box: Ziehen Sie die Crisper-Schublade heraus, um an die Lebensmittel zu gelangen. Achten Sie darauf, dass Sie
die Abdeckplatte der Crisper-Schublade nach der Benutzung oder Reinigung wieder schließen, damit die Innentemperatur
des Fachs nicht beeinträchtigt wird.
Verwendung des Feuchtigkeitsreglers des Frischhaltefachs
Der Feuchtigkeitsregler wird verwendet, um die Feuchtigkeit im Inneren der Gemüsebox zu bewahren, damit das darin
gelagerte Gemüse und Obst frisch bleibt.
Wenn der Feuchtigkeitsregler auf die rechte Seite gestellt wird, so dass mehrere Löcher freiliegen, bleibt die Feuchtigkeit
in der Crisper-Schublade niedrig.
Wenn der Feuchtigkeitsregler auf die linke Seite gestellt wird, so dass weniger Löcher freiliegen, bleibt die Luftfeuchtigkeit
in der Crisper-Schublade hoch.

Verwendung des Eiswürfelbehälters

Stellen Sie den Eiswürfelbehälter oben in das Gefrierfach, da das Wasser dort am schnellsten gefriert.

Vorsichtshinweise für die Lagerung von Lebensmitteln

Waschen Sie die Lebensmittel und wischen Sie sie trocken, bevor Sie sie im Kühlschrank aufbewahren. Bevor Lebensmittel
in den Kühlschrank gelegt werden, sollten sie luftdicht verpackt werden. Damit wird einerseits die Wasserverdunstung
verhindert, damit Obst und Gemüse frisch bleiben, und andererseits werden Geruchsbelästigungen vermieden.

9

Legen Sie nicht zu viele oder zu schwere Lebensmittel in den Kühlschrank. Halten Sie genügend Abstand zwischen den

1. Öffnen Sie die Kühlschranktür und sehen Sie
nach, ob der Wasserspender gut befestigt ist.

2. Öffnen Sie den Einfülldeckel des Wassertanks
und füllen Sie den Wassertank langsam auf, um
ein Verschütten zu vermeiden. Schließen Sie dann
den Einfülldeckel des Wassertanks. Siehe Bild C.

3. Sobald der Wassertank voll ist, stellen Sie den
Thermostat auf die niedrigste Stellung oder auf
„Fast Cool“ ein. Eine Stunde später können Sie
gekühltes Wasser zum Trinken ausgeben. Siehe
Bild D.

4. Bei der Wasserausgabe können einige Tropfen daneben spritzen und sich am Boden
des Wasserspenders ansammeln. Wischen Sie dieses Wasser bei Bedarf mit einem
Tuch auf.

5. Die maximale Füllmenge muss unterhalb des Tankdeckels liegen, wie durch die Linie für
die maximale Füllmenge angezeigt.

HINWEIS: Das Glas erst dann wegnehmen, wenn kein Wasser mehr austritt.

Einfülldeckel

Wassertank

Abdeckung des
Wassertanks

schließ

öffnen

Wasserspender

Wasserschalter

Lebensmitteln. Wenn sie zu nahe beieinander liegen, wird der Luftstrom blockiert, wodurch die Kühlwirkung beeinträchtigt
wird. Lagern Sie nicht zu viele oder zu schwere Lebensmittel, um zu vermeiden, dass der Regalboden zerbricht. Halten
Sie bei der Lagerung von Lebensmitteln einen gewissen Abstand zur Innenwand ein, und stellen Sie wasserhaltige
Lebensmittel nicht zu nah an die Rückwand, damit sie dort nicht festfrieren.
Kategorisierte Lagerung von Lebensmitteln: Lebensmittel sollten nach Kategorien aufbewahrt werden, wobei die Lebensmittel,
die Sie täglich essen, vorne stehen sollten. Damit wird die Dauer der Türöffnung verkürzt und der schnellere Verderb von
Lebensmitteln vermieden.
Energiespartipps: Lassen Sie heiße Speisen auf Zimmertemperatur abkühlen, bevor Sie sie in den Kühlschrank stellen.
Legen Sie gefrorene Lebensmittel zum Auftauen in das Frischhaltefach und nutzen Sie die niedrige Temperatur der
gefrorenen Lebensmittel, um andere zu kühlen und somit Energie zu sparen.

Lagerung von Obst und Gemüse

Bei Kühlgeräten mit Kühlfach sollte darauf hingewiesen werden, dass einige Arten von frischem Gemüse und Obst
kälteempfindlich sind und sich daher nicht für die Lagerung in einem solchen Fach eignen.

Verwendung des Gefrierfachs für Lebensmittel

Die Gefriertemperatur wird auf unter -18°C geregelt, und es ist ratsam, die Lebensmittel zur langfristigen Aufbewahrung
im Gefrierfach zu lagern, wobei die auf der Lebensmittelverpackung angegebene Lagerdauer eingehalten werden sollte.
In den Schubladen des Gefrierschranks werden Lebensmittel gelagert, die eingefroren werden müssen. Fisch und Fleisch
mit schwerem Gewicht sollten in kleinere Stücke geschnitten und in Gefrierbeutel verpackt werden, bevor sie gleichmäßig
in den Gefrierfächern verteilt werden.

 Lassen Sie heiße Lebensmittel auf Zimmertemperatur abkühlen, bevor Sie sie in das Gefrierfach legen.
 Stellen Sie keine Glasbehälter mit Flüssigkeit oder Konserven in das Gefrierfach, um ein Bersten durch Volumenausdehnung

nach dem Einfrieren der Flüssigkeit zu vermeiden.

 Teilen Sie die Lebensmittel in angemessen kleine Portionen auf.
 Verpacken Sie Lebensmittel vor dem Einfrieren in saubere und trockene Gefrierbeutel, damit sie nicht aneinander

festkleben. Packen Sie Lebensmittel in geschmacksneutrale, luft- und wasserundurchlässige, ungiftige und saubere Materialien
ein, um Verunreinigungen, Kreuzkontaminationen und Geruchsübertragungen zu vermeiden.

Tipps für den Einkauf von Tiefkühlprodukten

1. Achten Sie beim Kauf von Tiefkühlprodukten auf die Lagerhinweise auf der Verpackung. Sie können jeden Tiefkühlartikel
für den Zeitraum aufbewahren, der unter der Sternebewertung angezeigt ist. In der Regel ist dies der Zeitraum, der als
„Mindesthaltbarkeitsdatum“ auf der Vorderseite der Verpackung angegeben ist.

2. Achten Sie auf die Temperatur des Tiefkühlfachs im Geschäft, in dem Sie Ihre Tiefkühlprodukte einkaufen.

3. Kaufen Sie nur Tiefkühlprodukte mit Verpackungen, die sich in einem einwandfreien Zustand befinden.

4. Kaufen Sie im Supermarkt Tiefkühlprodukte grundsätzlich zuletzt ein.

5. Bewahren Sie Tiefkühlprodukte beim Einkauf und auf dem Nachhauseweg zusammen auf, weil sie dadurch kühler bleiben.

6. Kaufen Sie Tiefkühlprodukte nur dann ein, wenn Sie sie auch sofort tiefkühlen können. In den meisten Supermärkten
können Sie spezielle Kühltüten kaufen. Diese halten die gefrorenen Lebensmittel länger kalt.

7. Einige Lebensmittel müssen vor dem Kochen nicht aufgetaut werden. Gemüse und Pasta können direkt in kochendes
Wasser gegeben oder dampfgekocht werden. Tiefkühlsaucen und Tiefkühlsuppen können in einen Topf gegeben und
langsam erwärmt werden, bis sie aufgetaut sind.

8. Verwenden Sie erstklassige Lebensmittel und verarbeiten Sie sie so wenig wie möglich. Wenn Lebensmittel in kleinen
Portionen eingefroren werden, dauert es kürzer, bis sie tiefgefroren und wieder aufgetaut sind.

9. Schätzen Sie die Menge der einzufrierenden Lebensmittel. Wenn Sie große Mengen frischer Lebensmittel einfrieren
möchten, stellen Sie den Temperaturregler auf die niedrige Stufe. Dann wird die Gefriertemperatur gesenkt. So können
Lebensmittel schnell tiefgefroren werden, wobei Nährwerte und Frische erhalten bleiben.

Tipps für den Wasserspender (falls diese Funktion bei Ihrem Gerät verfügbar ist)

Der Kühlschrank hat einen Wasserspender, über den Sie sofort kaltes Wasser zapfen können. Der Tank des Wasserspenders
hat ein Füllvermögen von 2,5 Litern Wasser, das nachgefüllt werden muss. Um den Wasserspender zu benutzen, befolgen
Sie die nachstehenden Anweisungen:

10

V. Tipps für besondere Anforderungen

Ziehen Sie vor der Reinigung zuerst den Netzstecker. Stecken Sie den Stecker nicht mit nassen Händen ein
oder aus, da sonst die Gefahr eines Stromschlags und von Verletzungen besteht. Schütten Sie kein Wasser
direkt auf den Kühlschrank, um Rost, Stromausfälle und Unfälle zu vermeiden. Greifen Sie nicht mit den
Händen unter den Boden des Kühlschranks, da Sie sich an den scharfen Metallecken verletzen könnten.

Verwenden Sie keine Borstenbürsten, Stahldrahtbürsten, Reinigungsmittel, Seifenpulver, alkalische
Reinigungsmittel, Benzol, Waschbenzin, Säuren, heißes Wasser und andere ätzende oder lösliche Mittel,
um die Oberfläche des Gehäuses, die Türdichtung, dekorative Kunststoffteile usw. zu reinigen, um
Schäden zu vermeiden.

Hinweis: Wenn der Kühlschrank einmal in Betrieb ist, sollte er im Idealfall ständig laufen; unter normalen
Umständen sollte der Betrieb nicht unterbrochen werden, um die Gerätelebensdauer nicht zu beeinträchtigen.

Umzug des Kühl-/Gefrierschranks

• Aufstellort
Stellen Sie Ihren Kühl-/Gefrierschrank nicht in der Nähe einer Wärmequelle wie beispielsweise einem Herd, Boiler oder
Heizkörper auf. Vermeiden Sie außerdem direktes Sonnenlicht in Nebengebäuden oder Glasveranden.

• Gerät in die Waage bringen
Bringen sie den Kühl-/Gefrierschrank mit Hilfe der vorderen Stellfüße in die Waage. Wenn die Türdichtung des Kühl­/Gefrierschranks nicht waagerecht ausgerichtet ist, kann sie undicht werden, oder es kann sogar zu einem Geräteausfall
führen.
Warten Sie nach dem Aufstellen des Kühl-/Gefriergeräts vier Stunden, bevor Sie es in Betrieb nehmen, damit sich das
Kältemittel absetzen kann.

• Installation
Decken Sie die Lüftungsschlitze oder Kühlschleifen Ihres Geräts nicht ab und blockieren Sie sie nicht.
Wenn Sie länger unterwegs sind

• Wenn das Gerät mehrere Monate lang nicht benutzt wird, schalten Sie es zuerst aus und ziehen Sie dann den Stecker
aus der Steckdose.

• Nehmen Sie alle Lebensmittel heraus.

• Reinigen Sie den Innenraum gründlich und trocknen Sie ihn. Um Geruchs- und Schimmelbildung vorzubeugen, lassen
Sie die Tür einen Spalt offen oder lassen Sie die Tür gegebenenfalls entfernen.

• Achten Sie darauf, dass das gereinigte Gerät an einem trockenen, gut belüfteten Ort und nicht in der Nähe einer
Wärmequelle steht, und legen Sie keine schweren Gegenstände darauf.

• Das Gerät sollte nicht für Kinderspiele zugänglich sein.

VI. Wartung und Reinigung

Innenreinigung und Außenreinigung

Lebensmittelverunreinigungen im Kühlschrank können einen unangenehmen Geruch verursachen, weshalb er regelmäßig
gereinigt werden muss. Das Frischhaltefach sollte etwa einmal im Monat gereinigt werden.
Nehmen Sie die Crisper-Box, alle Einlegeböden, Flaschenhalterungen, Abdeckplatten, Schubladen usw. heraus und reinigen
Sie sie mit einem feuchten, weichen Schwammtuch oder in warmem Wasser mit neutralem Spülmittel.
Entfernen Sie regelmäßig den Staub, der sich auf der Rückwand und den Seitenwänden des Kühlschranks angesammelt hat.
Wenn Sie Reinigungsmittel verwendet haben, wischen Sie unbedingt mit klarem Wasser nach und im Anschluss gut trocken.

Wischen Sie die Türdichtung vorsichtig trocken und reinigen Sie die Rille mit einem Wattestäbchen. Nach der Reinigung
drücken Sie die Türdichtung in die vier Ecken und danach rundum fest in die Nut.
Unterbrechung der Stromzufuhr oder Ausfall der Kühlanlage

• Kümmern Sie sich um gefrorene Lebensmittel, wenn das Kühlgerät längere Zeit nicht in Betrieb ist (z. B. bei Stromausfall
oder Ausfall des Kühlsystems).

• Versuchen Sie, die Kühlschranktür so wenig wie möglich zu öffnen. So bleiben Lebensmittel auch an heißen
Sommertagen stundenlang gut gekühlt.

• Wenn Sie im Voraus über den Stromausfall benachrichtigt werden:

1) Stellen Sie den Thermostatknopf eine Stunde vorher auf die höchste Stufe, damit die Lebensmittel gut tiefgefroren

sind (lagern Sie während dieser Zeit keine neuen Lebensmittel ein). Stellen Sie die Temperatur auf die ursprüngliche
Einstellung zurück, wenn die Stromversorgung in absehbarer Zeit wiederhergestellt wird.

2) Sie können auch im Voraus Eiswürfel einfrieren und diese im oberen Teil des Gefrierschranks aufbewahren, um die

Lagerzeit für die Lebensmittel zu verlängern.

Abtauen

Dieses Gerät ist mit einer automatischen Abtaufunktion ausgestattet, sodass es nicht manuell abgetaut werden muss.

Austausch der Leuchtmittel

Für die Beleuchtung des Kühlschranks wird eine LED-Lampe verwendet, die sich durch geringen Energieverbrauch und
lange Lebensdauer auszeichnet. Im Falle von Anomalien kontaktieren Sie den Kundenservice und vereinbaren Sie einen
Termin. Die Lampen können nur durch den Hersteller ersetzt werden.

Lampentyp: LED-Beleuchtung.
Energieeffizienzklasse: F
Sicherheits-Check nach der Wartung

Ist das Netzkabel gebrochen oder beschädigt?
Ist der Netzstecker fest in die Steckdose eingesteckt?

11

Ist der Netzstecker unnormal heiß?

Hinweis: Wenn das Netzkabel und der Stecker beschädigt oder durch Staub verschmutzt sind, kann es zu
einem Stromschlag oder Brand kommen. Bei Anomalien ziehen Sie den Netzstecker und setzen Sie sich
mit dem Verkäufer in Verbindung.

Fall

Prüfen Sie Folgendes

Lösungen

• Überhaupt keine
Kühlung

• Ist der Netzstecker gezogen?

• Sind Schalter oder Sicherungen defekt?

• Stromausfall oder Leitungsstörung?

• Wo steht der Kühlschrank? Steht er auf

Balkonen, in Garagen, Lagerräumen und an
anderen Orten, an denen die
Umgebungstemperatur unter 10ºC liegt?

• Stecken Sie den Netzstecker wieder in die
Steckdose.

• Öffnen Sie die Tür und kontrollieren Sie, ob
die Lampe leuchtet.

• Stromausfall oder Leitungsunterbrechung?

• Stellen Sie den Kühlschrank an einem

geschützten Ort auf, an dem die Umgebungs­temperatur über 10ºC liegt. Wenn Ihr
Kühlschrank bei zu niedriger Temperatur
installiert ist,

• funktioniert das interne Kühlsystem möglich­erweise nicht richtig.

• Ungewöhnliches

Geräusch

• Steht der Kühlschrank stabil?

• Berührt der Kühlschrank die Wand?

• Stellen Sie die verstellbaren Füße des

Kühlschranks richtig ein.

• Rücken Sie den Kühlschrank von der Wand
weg.

• Schlechte

Kühleffizienz

• Haben Sie heiße Mahlzeiten oder zu viele
Lebensmittel in den Kühlschrank gestellt?

• Öffnen Sie den Kühlschrank häufig?

• Ist ein Lebensmittelbeutel in der Türdichtung

eingeklemmt?

• Ist der Kühlschrank direktem Sonnenlicht
ausgesetzt oder steht er neben einem
Backofen oder Herd?

• Wird er gut belüftet?

• Ist die Temperatur zu hoch eingestellt?

• Stellen Sie warme Mahlzeiten erst dann in

den Kühlschrank, wenn sie abgekühlt sind.

• Kontrollieren Sie die Tür und schließen Sie
sie.

• Entfernen Sie den Kühlschrank von der
Hitzequelle.

• Beseitigen Sie Hindernisse aus dem
Zwischenraum zwischen Kühlschrank und
Wand, um eine gute Belüftung sicherzustellen.

• Stellen Sie die richtige Temperatur ein.

• Seltsamer

Geruch im
Kühlschrank

• Sind Lebensmittel schlecht geworden?

• Müssen Sie den Kühlschrank reinigen?

• Haben Sie streng riechende Lebensmittel

unverpackt eingeräumt?

• Werfen Sie schlecht gewordene Lebensmittel
weg.

• Reinigen Sie den Kühlschrank.

• Verpacken Sie streng riechende Lebensmittel.

Hinweis: Wenn die obigen Beschreibungen nicht zur Fehlersuche beitragen, dürfen Sie das Gerät nicht selbst
zerlegen und reparieren. Von Personen ohne Fachkenntnisse ausgeführte Reparaturen können zu Verletzungen
und Betriebsstörungen führen. Nehmen Sie Kontakt zu dem Händler auf, bei dem Sie den Kühlschrank gekauft
haben. Dieses Produkt sollte nur durch autorisierte Techniker repariert werden und zur Reparatur sind ausschließlich
Original-Ersatzteile zu verwenden.

VII. Einfache Fehleranalyse und Fehlerbehebung

Bei den folgenden kleinen Störungen muss nicht jede vom technischen Kundendienst behoben werden; manche Fehler
können Sie auch selbst beheben.

Wenn das Gerät für einen längeren Zeitraum nicht verwendet wird, ist der Netzstecker zu ziehen. Alle Lebensmittel
herausnehmen und das Gerät reinigen. Die Tür offen lassen, um die Bildung unangenehmer Gerüche zu vermeiden.

VIII. Zertifizierungen

Elektrische Informationen
Dieses Elektrogerät muss geerdet sein.
Dieses Produkt ist mit einem Stecker ausgestattet, der in Steckdosen gemäß den aktuellen Spezifikationen für
Haushaltsgeräte passt.
Wenn der montierte Stecker nicht für Ihre Steckdose geeignet ist, sollte er getrennt und sorgfältig entsorgt werden. Um einen
möglichen Stromschlag zu vermeiden, stecken Sie den ausrangierten Stecker nicht in eine Steckdose.
Dieses Produkt entspricht den EWG-Richtlinien.

IX. Anweisungen zur sicheren Geräteentsorgung

Entsorgung

Alte Geräte haben noch einen gewissen Mehrwert. Ein umweltfreundlicher Ansatz sorgt dafür, dass wertvolle Rohstoffe
recycelt werden.
Die in Ihren Geräten verwendeten Kältemittel und Isoliermaterialien erfordern eine besondere Handhabung. Vergewissern
Sie sich vor dem Entsorgen des Geräts, dass die Kühlleitungen auf der Rückseite nicht beschädigt sind.
Aktuelle Informationen zur Entsorgung von Altgeräten und deren Verpackungsteilen erhalten Sie bei der örtlichen
Gemeindeverwaltung.

12

Korrekte Entsorgung dieses Produkts

Diese Kennzeichnung weist darauf hin, dass dieses Produkt in der gesamten EU nicht mit anderen
Haushaltsabfällen entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche
Gesundheit durch unkontrollierte Abfallentsorgung zu vermeiden, müssen Altgeräte
verantwortungsbewusst recycelt werden. Dies fördert zudem die nachhaltige Wiederverwendung von
Materialressourcen. Um Ihr gebrauchtes Gerät zurückzugeben, nutzen Sie bitte die Rückgabe- und
Abholsysteme oder wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben.
Abfallentsorger und Händler können dieses Produkt dem umweltgerechten Recycling zuführen.

Warnhinweise für die Entsorgung

Das für den Kühlschrank verwendete Kältemittel und der Cyclopentan-Schaumstoff sind brennbar. Bei der Verschrottung
des Kühlgeräts ist dieses daher von jeglicher Feuerquelle fernzuhalten und von einem speziellen Verwertungsunternehmen
mit entsprechender Qualifikation zu verwerten. So darf es beispielsweise nicht durch Verbrennung entsorgt werden, um
Umwelt- oder andere Schäden zu vermeiden.
Wenn das Kühlgerät verschrottet wird, demontieren Sie die Türen und entfernen Sie die Dichtungen und Regalböden;
stellen Sie die Türen und Regalböden an einen geeigneten Platz, damit kein Kind zwischen ihnen eingeklemmt oder im
Gerät eingeschlossen wird.

Um den technischen Kundendienst zu kontaktieren, besuchen Sie unsere Website: https://corporate.haiereurope.com/en/
Wählen Sie im Abschnitt „Website“ die Marke Ihres Produkts und Ihr Land aus. Sie werden auf die entsprechende Website
weitergeleitet, auf der Sie die Telefonnummer und das Formular zur Kontaktaufnahme mit dem technischen Kundendienst
finden.
Weitere Informationen zum Produkt finden Sie unter https://eprel.ec.europa.eu/ oder scannen Sie den QR-Code auf dem
Energielabel, das dem Gerät beiliegt.

13

I. SEGURIDAD

¡ADVERTENCIA!

Riesgo de incendio/material inflamable.

Consejos de seguridad

¡ADVERTENCIA!

Es peligroso para cualquiera que no pertenezca al personal de servicio autorizado realizar tareas de mantenimiento

o reparaciones que impliquen quitar las cubiertas. Para evitar el riesgo de descarga eléctrica, no intente reparar este
electrodoméstico usted mismo.

No utilice aparatos eléctricos como secadores de pelo o calentadores para descongelar su frigorífico/congelador.
Los recipientes con gases o líquidos inflamables pueden tener fugas a bajas temperaturas.
No guarde en el frigorífico/congelador ningún recipiente con materiales inflamables, como latas de aerosol, cartuchos

de repuesto para extintores, etc.

No coloque bebidas carbonatadas o gaseosas en el compartimiento del congelador. Los polos de hielo pueden causar

«quemaduras por hielo/congelación». Si se consume directamente del frigorífico/congelador.

No saque artículos del compartimento frigorífico/congelador con las manos húmedas o mojadas, ya que esto podría

causar abrasiones en la piel o quemaduras por congelación. Las botellas y latas no deben colocarse en el compartimento
del congelador, ya que pueden explotar cuando el contenido se congela.

Deben respetarse los tiempos de almacenamiento recomendados por el fabricante. Consulte las instrucciones pertinentes.
No permita que los niños manipulen los controles del frigorífico/congelador o jueguen con él. El frigorífico/congelador es

pesado. Hay que tener cuidado al moverlo. Es peligroso alterar las especificaciones o intentar modificar este producto de
cualquier forma.

No almacene gases o líquidos inflamables en el interior del frigorífico/congelador.
Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por su servicio técnico o por cualquier

profesional cualificado similar para evitar riesgos.

Este electrodoméstico puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas,

sensoriales o mentales disminuidas, o sin experiencia o conocimientos previos, siempre y cuando lo hagan bajo supervisión,
hayan recibido las instrucciones necesarias para un uso seguro y comprendan los riesgos que esto implica. Los niños no
deben jugar con este electrodoméstico. Las operaciones de limpieza y mantenimiento no deben dejarse en manos de
niños sin supervisión.

Este frigorífico no está diseñado para ser utilizado como electrodoméstico empotrado.
Este aparato está diseñado para su uso doméstico y para aplicaciones similares, tales como:

• Cocinas para personal de tiendas, oficinas y otros entornos de trabajo.

• Granjas y uso por clientes de hoteles, moteles y otros entornos de tipo residencial.

• Entornos tipo pensión.

• Catering y aplicaciones similares no minoristas.

No obstruya las aberturas de ventilación del armazón del electrodoméstico o de la estructura empotrada.
No utilice utensilios mecánicos o similares para acelerar el proceso de descongelación, salvo aquellos recomendados

por el fabricante.

No dañe el circuito del refrigerante.

2

No use dispositivos eléctricos dentro de los compartimentos para alimentos del electrodoméstico, salvo que sean del

tipo recomendado por el fabricante.

No almacene en este electrodoméstico sustancias explosivas, como botes de aerosol con propelente inflamable.
Este electrodoméstico no está pensado para ser utilizado por personas (incluidos niños) con capacidades físicas,

sensoriales o mentales reducidas o con falta de experiencia y conocimiento, a no ser que sea bajo supervisión o después
de recibir instrucciones precisas respecto al uso del electrodoméstico por parte de una persona responsable de su
seguridad. En presencia de niños, mantenga el aparato bajo control para evitar que jueguen con él.

− ADVERTENCIA: No obstruya las aberturas de ventilación del armazón del electrodoméstico o de la

estructura integrada.

− ADVERTENCIA: No utilice utensilios mecánicos o similares para acelerar el proceso de descongelación,

salvo aquellos recomendados por el fabricante.

− ADVERTENCIA: No dañe el circuito del refrigerante.

− ADVERTENCIA: No use dispositivos eléctricos dentro de los compartimentos para alimentos del

electrodoméstico, salvo que sean del tipo recomendado por el fabricante.

− ADVERTENCIA: Es posible que los electrodomésticos de refrigeración (en particular, un frigorífico-

congelador Tipo I) no funcionen correctamente (posibilidad de descongelación del contenido o de aumento excesivo de
la temperatura en el compartimento de alimentos congelados) cuando se deja durante un período prolongado de tiempo
por debajo del límite de temperatura para el que ha sido diseñado.

− ADVERTENCIA: La necesidad de que, para puertas o tapas dotadas de cerraduras y llaves, las llaves

se mantengan fuera del alcance de los niños y lejos del electrodoméstico de refrigeración, a fin de evitar que los niños
queden encerrados en su interior.

− ADVERTENCIA: El refrigerante utilizado en su electrodoméstico y los materiales aislantes requieren

procedimientos especiales de eliminación.

− ADVERTENCIA: Al posicionar el electrodoméstico, asegúrese de que el cable de alimentación no

está atrapado o dañado.

− ADVERTENCIA: No coloque múltiples tomas de corriente portátiles ni fuentes de alimentación

portátiles en la parte trasera del electrodoméstico.
Se permite que niños de entre 3 y 8 años pongan y saquen alimentos en y de los aparatos de refrigeración.
Para evitar que los alimentos puedan contaminarse, cíñase a las siguientes instrucciones:

− Dejar la puerta abierta durante largos períodos de tiempo puede causar un aumento significativo de la temperatura en
los compartimentos del electrodoméstico.

− Limpie regularmente las superficies que puedan entrar en contacto con alimentos y los sistemas de drenaje accesibles.

− Limpie los depósitos de agua si no se han utilizado durante 48 h; enjuague el circuito del agua conectado a un

suministro de agua si no se ha utilizado agua durante 5 días.

− Guarde la carne cruda y el pescado en recipientes adecuados en el refrigerador de manera que no entren en contacto
ni goteen sobre otros alimentos.

− Los compartimentos marcados con dos estrellas para alimentos congelados son adecuados para guardar alimentos
congelados previamente, para guardar o hacer helados y para hacer cubitos de hielo.

− Los compartimentos marcados con una, dos y tres estrellas no son aptos para congelar alimentos frescos.

− Si deja el frigorífico vacío durante largos períodos, apáguelo, elimine la escarcha, límpielo, séquelo y deje la puerta

abierta para evitar la proliferación de moho en su interior.

Conexión eléctrica

ADVERTENCIA

El cable de alimentación de este electrodoméstico está equipado con un enchufe que se acopla a las tomas de corriente
de pared estándar para minimizar la posibilidad de descarga eléctrica.
En cualquier circunstancia, asegúrese de que el cable de alimentación esté conectado a tierra.
Este frigorífico requiere una toma de corriente estándar de 220-240 V CA y 50/60 Hz con toma de tierra.
Este frigorífico no está diseñado para ser utilizado con un inversor.
El cable debe fijarse detrás del electrodoméstico y no debe dejarse expuesto o colgando para evitar lesiones accidentales.
Nunca desenchufe el frigorífico tirando del cable de alimentación. Agarre siempre el enchufe firmemente y tire directamente
del receptáculo.
No utilice cables alargadores con este aparato. Si el cable de alimentación es demasiado corto, solicite a un electricista
o técnico cualificado que instale una toma de corriente cerca del aparato. El uso de un cable alargador puede afectar
negativamente al rendimiento de la unidad. Una conexión incorrecta del conector de puesta a tierra puede generar un
riesgo de sufrir descargas eléctricas. Si el cable de alimentación está dañado, hágalo reemplazar por un centro de servicio
autorizado.

3

Rango climático

Rango climático

Temperatura ambiente admisible

SN

de +10 °C a +32 °C

N

de +16 °C a +32 °C

ST

de +16 °C a +38 °C

T

de +16 °C a +43 °C

Nota: Cuando se trabaje en un entorno distinto al tipo de clima especificado (es decir, más allá del rango de
temperaturas ambiente nominal), el aparato puede no ser capaz de mantener las temperaturas deseadas en el
compartimento.

No

Descripción

1

Estante congelador

2

Control de temperatura del congelador

3

Estantes del frigorífico

4

Puerta del cajón de las verduras

5

Cajón para verduras

6

Patas ajustables

7

Cajones del congelador

8

Cajones de frigorífico

La información sobre el rango climático del electrodoméstico se proporciona en la placa de datos. Indica a qué temperatura
ambiente (es decir, la temperatura ambiente a la que funciona el electrodoméstico) el funcionamiento del aparato es
óptimo (adecuado).

Nota: Teniendo en cuenta los valores límite del rango de temperaturas ambiente para las clases climáticas para las que
está diseñado el aparato de refrigeración y el hecho de que las temperaturas internas podrían verse afectadas por factores
como la ubicación del aparato, la temperatura ambiente y la frecuencia de apertura de la puerta, el ajuste de cualquier
dispositivo de control de temperatura podría variar para permitir estos factores, si procede.

Bloqueos

Si su refrigerador está dotado de un bloqueo, guarde la llave fuera de su alcance y no en las cercanías de la aplicación
para evitar que los niños se queden atrapados. Al eliminar un viejo refrigerador, rompa todos los bloqueos o pasadores
como una medida de seguridad.

Libre de freón

El refrigerante sin freón (R600a) y el material de aislamiento espumante (ciclopentano) respetuoso con el medio ambiente
que se utilizan para el refrigerador no provocan daños en la capa de ozono y tienen un impacto muy pequeño en el
calentamiento global. El R600a es inflamable y está sellado en el sistema de refrigeración, sin fugas durante el uso normal.
Sin embargo, en caso de fugas de refrigerante debido a que el circuito refrigerante está dañado, asegúrese de mantener
el electrodoméstico lejos de las llamas abiertas y abra las ventanas para ventilar lo más rápidamente posible.

II. Características del producto

Debido a las evoluciones tecnológicas, es posible que las descripciones del producto de este manual no coincidan
completamente con su frigorífico. Los detalles se ajustan al artículo material.

4

III. Preparaciones para su uso

W D H A B

C(° )

E F 700

700

1680

1147

1359

130±5

50

100

Debe mantenerse una ventilación sin obstáculos alrededor del aparato o en una estructura empotrada.

Si el frigorífico está instalado en un lugar húmedo, asegúrese de comprobar si el cable de tierra y el disyuntor de
fugas son normales. Si se producen ruidos de vibración debido al contacto del frigorífico con la pared o si la pared
se ennegrece por la convección de aire alrededor del compresor, aleje el frigorífico de la pared. La instalación del
frigorífico puede provocar interferencias o caos de imagen en el teléfono móvil, teléfono fijo, receptor de radio
o televisor que lo rodee, por lo que, en tal caso, procure mantener el frigorífico lo más alejado posible.

Fig. 1

Fig. 2

Lugar de instalación

1. Estado de ventilación
El lugar que elija para colocar el frigorífico debe estar bien ventilado y con la menor cantidad posible de aire caliente. No sitúe
el frigorífico cerca de una fuente de calor como los fuegos o placas de cocina o las calderas, y evite que le dé la luz solar
directa, garantizando así el efecto de la refrigeración y ahorrando el consumo de energía. No coloque el frigorífico en un
lugar húmedo, para evitar que se oxide y pierda electricidad. El resultado de dividir el volumen de carga de refrigerante
del frigorífico por el espacio total de la habitación en la que está instalado el frigorífico debe ser inferior a 8 g/m3.

Nota: En la placa de características puede consultar la cantidad de carga de refrigerante para el frigorífico.

2. Espacio para la disipación del calor
Cuando está en funcionamiento, el frigorífico desprende calor a su alrededor. Por lo tanto, debe dejarse al menos 30 mm
de espacio libre en la parte superior, más de 100mm en ambos lados y más de 50mm en la parte trasera del frigorífico.

Dimensiones en mm

Nota: Figura 1, Figura 2 solo como diagrama esquemático del tamaño de la demanda del espacio del producto.

Características del suelo

Coloque el frigorífico sobre el suelo estable y listo, ya que de lo contrario se producirán vibraciones y ruidos. Cuando el
frigorífico se coloca sobre superficies como alfombras, esteras de paja o PVC (cloruro de polivinilo), deben colocarse
planchas de apoyo solidas debajo del frigorífico, para evitar el cambio de color debido a la disipación del calor.

Preparaciones para su uso

1. Tiempo de espera

Después de instalar y limpiar bien el frigorífico, no lo encienda inmediatamente. Asegúrese de poner en marcha el
frigorífico después de más de 1 hora de inactividad, para garantizar su funcionamiento normal.

2. Limpieza

Confirme las piezas accesorias del interior del frigorífico y limpie el interior con un paño suave.

3. Encendido

Inserte la clavija en el enchufe para arrancar el compresor. Después de 1 hora, abra la puerta del congelador; si la
temperatura en el interior del compartimento del congelador desciende de forma evidente, indica que el sistema de
refrigeración funciona con normalidad.

4. Almacenamiento de alimentos

Después de que el frigorífico funcione durante un periodo de tiempo, la temperatura interna del frigorífico se controlará
automáticamente según el ajuste de temperatura del usuario. Una vez que el frigorífico se haya enfriado del todo,
introduzca los alimentos, que suelen necesitar entre 2 y 3 horas para enfriarse del todo. En verano, cuando la temperatura
es alta, los alimentos tardan más de 4 horas en enfriarse del todo (intente abrir la puerta del frigorífico lo menos posible
antes de que se enfríe la temperatura interna).

5

Funciones

1.1 Ajuste de la temperatura
Pulse el botón Temp para ajustar la temperatura. Una vez ajustada la temperatura al valor
previsto, el ajuste surtirá efecto si no se vuelve a pulsar ninguna tecla en 5 segundos, y el
aparato se pondrá en funcionamiento inmediatamente para alcanzar la temperatura de la
posición ajustada.
Secuencia del ciclo de ajuste del valor de la temperatura: "5-4-2-8-6-5"

1.2 fast cooling

1) A medida que la cámara del frigorífico se enfría rápidamente baja también la temperatura
del congelador para garantizar que los alimentos conserven sus propiedades nutritivas y su
buen sabor. La función Quick Cooling puede mantenerse hasta 30 horas.
Después de eso, saldrá automáticamente y el valor de la temperatura volverá al ajuste
anterior a la activación de la función Quick-Cooling.

2) Cómo acceder a la función Fast Cooling.
Pulse el botón Mode hasta que el icono Fast-Cooling parpadee. En 5 segundos, si no se toca
ninguna otra tecla, el icono Fast-Cooling se queda encendido de forma permanente para
completar el ajuste.

3) Salida de la función Fast-Cooling
Tras 30 horas de funcionamiento, la función Fast-Cooling se desactivará automáticamente.
En la función Fast-Cooling, pulse el botón Mode hasta que el icono Inteligencia parpadee. Si no
se toca ninguna otra tecla en un plazo de 5 segundos, se accederá a la función Inteligencia
y se saldrá de la función Fast-Cooling.
En la función Fast-Cooling, pulse la tecla Temp para ajustar la temperatura al valor previsto.
Si no se toca ninguna otra tecla en un plazo de 5 segundos, se procederá a ajustar el valor
fijado para la temperatura correspondiente y saldrá de la función Fast-Cooling;

1.3 Inteligencia

1) La cámara frigorífica entra en el modo inteligente, y los productos ajustarán la temperatura
en la cámara automáticamente de acuerdo con la monitorización en tiempo real de la
temperatura en el frigorífico y la temperatura ambiente, para garantizar el almacenamiento
fresco y a largo plazo de los alimentos en el frigorífico.

2) Cómo acceder a la función Inteligencia

Pulse el botón Mode hasta que el icono Inteligencia parpadee. Si no se toca ninguna otra tecla en un plazo de 5 segundos,
el icono Inteligencia se queda encendido de forma permanente para completar el ajuste.

3) Salida de la función Inteligencia

En la función Inteligencia, pulse el botón Mode hasta que el icono Fast Cooling parpadee. Si no se toca ninguna otra tecla
en un plazo de 5 segundos, se accederá a la función Fast-Cooling y se saldrá de la función Inteligencia;

En la función Inteligencia, pulse la tecla Temp para ajustar la temperatura al valor previsto. En 5 segundos, si no se realiza
ninguna otra operación de tecla, entrará en la operación de control del valor de la temperatura correspondiente, y saldrá
de la función inteligente.

6

Bloqueo para niños

Cuando está activada la función Bloqueo para niños, la temperatura y la función no se podrán modificar para
evitar manipulaciones indebidas.
Si no se toca ninguna tecla en 3 minutos, la función Bloqueo para niños se habilitará automáticamente. Salida
manual de la función Bloqueo para niños
Mantenga pulsada la tecla TEMP (3s to Unlock) durante 3 segundos; entonces, la función Bloqueo para niños
podrá desactivarse.

Alarma de puerta abierta

Si la puerta del frigorífico está abierta durante más de 3 minutos, se emitirán continuamente alarmas sonoras,
que pueden detenerse al pulsar cualquier tecla pero se restablecerán al cabo de 3 minutos si la puerta sigue
abierta. Las alarmas no se cancelarán hasta que se cierre la puerta del frigorífico.

Memoria de interrupción de energía

En caso de corte del suministro eléctrico, el frigorífico reanudará su funcionamiento en el estado establecido
antes del corte cuando se restablezca el suministro.

-

Encendido retardado

Para evitar que el compresor del frigorífico se dañe en caso de producirse una interrupción del suministro
eléctrico de corta duración (es decir, menos de 5 minutos), el compresor no se pondrá en marcha
inmediatamente después de encenderse.

Alarma de fallo

Cuando la luz indicadora del valor de temperatura 2, el valor de temperatura 5 o el valor de temperatura 8 sigue
parpadeando, el frigorífico está defectuoso, póngase en contacto con el personal de posventa para obtener
asistencia en el domicilio lo antes posible.
Cuando falla la comunicación, el indicador de valor "4" parpadea en señal de alarma.
Cuando el sensor del congelador está averiado, el indicador de valor "6" parpadea en señal de alarma.
Cuando se producen dos o más fallos al mismo tiempo, los indicadores de fallo correspondientes parpadean
al mismo tiempo.

Ajuste de temperatura del congelador

1. Cuando el modo de temperatura se mantiene sin cambios, ajuste la varilla reguladora de aire de izquierda a derecha;

la temperatura del frigorífico aumenta mientras que la del congelador disminuye.

2. Cuando el modo de temperatura se mantiene sin cambios, ajuste la varilla reguladora de aire de derecha a izquierda;

la temperatura del frigorífico disminuye mientras que la del congelador aumenta.

3. Se recomienda ajustar la varilla reguladora de aire en la posición media. Cuando el usuario requiera que la temperatura

del congelador sea más baja, ajusta la varilla reguladora de aire a la derecha correctamente; la temperatura del
congelador disminuirá mientras que la del frigorífico aumentará. Cuando la temperatura cumpla los requisitos, vuelva
a ajustar la varilla reguladora de aire a la posición central en el momento oportuno.

7

El panel de control del frigorífico y la varilla reguladora del aire deben utilizarse en combinación.

Ajuste de temperatura

Entorno de uso

Ajuste de modo recomendado en
el panel de visualización

Posición recomendada de la varilla
reguladora de aire

Notas

Superior a
35 °C

1) Se recomienda ajustar en
el modo central.

2) Los modos de temperatura
pueden ajustarse de la forma
recomendada en la tabla de la
izquierda en caso de que cambie
la temperatura ambiente en
torno al frigorífico

+16 °C ~
+35 °C

MÍN.

CONGELADOR

FRIGORÍFICO

RECOMENDADO

MÍN.

MÁX

CONTROL TEMP.

MÁX

MÍN.

CONGELADOR

FRIGORÍFICO

MÁX

CONTROL TEMP.

MÍN.

MÁX

RECOMENDADO

MÍN.

CONGELADOR

FRIGORÍFICO

MÁX

CONTROL TEMP.

MÍN.

MÁX

RECOMENDADO

MENOS FRÍO

MÁS FRÍO

MENOS FRÍO

MÁS FRÍO

MENOS FRÍO

MÁS FRÍO

8

MÍN.

MENOS FRÍO

MÁX

CONGELA
DOR

FRIGORÍFICO

MÁX

MÁS FRÍO

MÍN.

Inferior a 16 °C)

RECOMENDADO

CONTROL TEMP.

Cuando la varilla de control de aire del congelador se coloca en la posición media, a continuación se muestran las
temperaturas del refrigerador para diferentes configuraciones de engranajes.

Ajuste de engranajes

(°C)

2

4 5 6 8

0-3 2-5 3-6 4-7 6-9

IV. Instrucciones para el almacenamiento de alimentos

Precauciones de uso

⚫ Es posible que el electrodoméstico no funcione correctamente (hay posibilidad de descongelación o de aumento

excesivo de la temperatura en el compartimento de alimentos congelados) cuando se deja durante un período
prolongado de tiempo por debajo del límite de temperatura para el que ha sido diseñado.

⚫ La información sobre el tipo climático del electrodoméstico se proporciona en la placa de datos.
⚫ La temperatura interna puede verse afectada por factores como la ubicación del aparato frigorífico, la temperatura

ambiente, la frecuencia de apertura de la puerta, etc., y, si procede, debe advertirse de que el ajuste de cualquier
dispositivo de control de la temperatura puede tener que variar para tener en cuenta estos factores.

⚫ Las bebidas efervescentes no deben guardarse en el congelador ni en el compartimento de baja temperatura, y algunos

productos como los polos no deben consumirse demasiado fríos.

Almacén de alimentos

Debido a la circulación de aire frío en el frigorífico, la temperatura de cada zona del frigorífico es diferente, por lo que los
distintos tipos de alimentos deben colocarse en zonas diferentes.
El compartimento de alimentos frescos es adecuado para el almacenamiento de alimentos que no necesitan ser
congelados, los alimentos cocinados, cerveza, huevos, algunos condimentos que necesitan conservación en frío, leche,
zumo de frutas, etc. El cajón para verduras es adecuado para la conservación de verduras, frutas, etc.
El compartimento del congelador es adecuado para guardar helados, alimentos congelados y alimentos que deban
conservarse durante mucho tiempo.

Uso del compartimento de alimentos frescos

Ajuste la temperatura del compartimento de conservación de alimentos frescos entre 2 °C y 8 °C, y guarde en el
compartimento de alimentos frescos los alimentos destinados a ser almacenados a corto plazo, o a ser consumidos en breve.
Estante del frigorífico: Al retirar la balda, levántela primero y tire de ella después; y al instalarla, colóquela en su posición
antes de bajarla. (Para la estantería de dos secciones, empuje la primera sección hacia el extremo posterior y, a
continuación, tire de la segunda sección hacia fuera). Mantenga la pestaña trasera del estante hacia arriba, para evitar
que los alimentos entren en contacto con la pared del revestimiento. Al sacar o colocar la estantería, sujétela firmemente
y manipúlela con cuidado para evitar daños.
Cajón para verduras: Extraiga el cajón de las verduras para acceder a los alimentos. Después de usar o limpiar la tapa
del cajón de verduras, asegúrese de volver a colocarla en el cajón para que la temperatura interna del cajón no se vea
afectada.
Uso de la varilla reguladora de humedad del cajón de verduras
La varilla reguladora de humedad se utiliza para conservar la humedad en el interior del cajón de verduras, a fin de
mantener frescas las verduras y frutas almacenadas en su interior.
Al ajustar la varilla reguladora de humedad hacia el lado derecho, con más orificios expuestos, la humedad interna del
cajón de verduras puede mantenerse en un nivel bajo.
Al ajustar la varilla reguladora de humedad hacia el lado izquierdo, con menos orificios expuestos, la humedad interna de
la caja de conservas puede mantenerse en un nivel alto.

Cómo utilizar la cubitera

Coloque la cubitera en la posición superior del compartimento congelador, para que se congele lo antes posible.

Precauciones para el almacenamiento de alimentos

Es mejor que limpie los alimentos y los seque antes de guardarlos en el frigorífico. Antes de introducir los alimentos en el
frigorífico, es aconsejable precintarlos para evitar la evaporación del agua y mantener frescas las frutas y verduras, por
un lado, y prevenir la aparición de malos olores, por otro.
No ponga demasiados alimentos ni demasiado peso dentro del frigorífico. Deje suficiente espacio entre los alimentos;
si están demasiado cerca, el flujo

9

de aire frío se bloqueará, lo que afectará al efecto de refrigeración. No almacene alimentos en exceso o muy pesados,

1. Abra la puerta del frigorífico para asegurarse de
que el dispensador de agua está bien fijado.

2. Abra la tapa de llenado del depósito de agua,
llene lentamente el depósito de agua para evitar
derrames hasta que el depósito esté lleno. A
continuación, cierre la tapa de llenado del
depósito de agua. Véase la imagen C.

3. Una vez que el depósito de agua esté lleno,
ajuste el termostato en el modo más bajo o en
el modo Fast Cool, y una hora más tarde podrá
dispensar agua para beber. Véase la imagen D.

4. Al utilizar el dispensador de agua, es posible que gotee algo de agua y se acumule en la
parte inferior del dispensador. Límpielo con un paño cuando sea necesario.

5. El nivel de agua debe estar por debajo de la tapa del depósito, tal como indica la línea
de llenado máximo.

NOTA: No retire la taza hasta que deje de gotear.

Tapa de llenado

Depósito
de agua

Tapa del depósito
de agua

cerrar

abrir

Dispensador de agua

Interruptor
del agua

para evitar que la estantería se rompa. Cuando almacene los alimentos, manténgalos a cierta distancia de la pared interior;
no coloque los alimentos ricos en agua demasiado cerca de la pared trasera del frigorífico, no vaya a ser que se congelen
en la pared interior.
Almacenamiento de alimentos por categorías: Los alimentos deben almacenarse por categorías, colocando los que se
consumen a diario delante de la estantería, para acortar el tiempo de apertura de la puerta y evitar que se estropeen por
caducidad.
Consejos de ahorro de energía: Deje que los alimentos calientes se enfríen a temperatura ambiente antes de meterlos en
el frigorífico. Ponga los alimentos congelados en el compartimento de alimentos frescos para descongelarlos, utilizando
la baja temperatura de los alimentos congelados para enfriar los alimentos frescos, ahorrando así energía.

Almacenamiento de frutas y verduras

En el caso de los aparatos frigoríficos con compartimento refrigerador, deberá indicarse que algunos tipos de hortalizas y
frutas frescas son sensibles al frío y, por tanto, no son adecuadas para su almacenamiento en este tipo de compartimento.

Uso del compartimento de congelados

La temperatura del congelador se controla por debajo de -18 °C, y es aconsejable almacenar los alimentos para su
conservación a largo plazo en el congelador, pero debe respetarse la duración de almacenamiento indicada en el envase
de los alimentos.
Los cajones del congelador se utilizan para guardar los alimentos que deben congelarse. Los trozos de pescado y carne
de gran tamaño deben cortarse en trozos pequeños y meterse en bolsas de conservación en fresco antes de distribuirlos
uniformemente en los cajones del congelador.
 Deje que los alimentos calientes se enfríen hasta alcanzar la temperatura ambiente antes de introducirlos en el
congelador.
 No coloque recipientes de vidrio con líquido o líquido enlatado sellado en el compartimento del congelador, para evitar
que estalle debido a la expansión del volumen después de que el líquido se congele.

 Divida la comida en porciones adecuadamente pequeñas.
 Es mejor envasar los alimentos antes de congelarlos, y la bolsa de envasado utilizada debe estar seca, en caso de

que las bolsas de envasado se congelen juntas. Los alimentos deben envasarse o cubrirse con materiales adecuados
que sean firmes, insípidos, impermeables al aire y al agua, no tóxicos y no contaminantes, para evitar la contaminación
cruzada y la transferencia de olores.

Sugerencias para comprar alimentos congelados

1. A la hora de comprar alimentos congelados, consulte las instrucciones de conservación en el envase. Podrá guardar
cada alimento congelado durante el periodo mostrado en el apartado correspondiente a la clasificación de estrellas. Este periodo
suele indicarse con el formato «Consumir preferentemente antes del ×» y suele figurar en la parte frontal del embalaje.

2. Compruebe la temperatura del mueble refrigerado en el establecimiento donde compra los alimentos congelados.

3. Asegúrese de que el embalaje de los alimentos congelados está en perfecto estado.

4. Cuando vaya de compras o al supermercado, ponga en el carrito o la cesta de la compra los alimentos congelados al final.

5. Durante las compras y de camino a casa, intente transportar juntos los alimentos congelados pues esto ayuda a
mantener la temperatura de los alimentos.

6. No compre alimentos congelados si no va a poder introducirlos enseguida en un congelador. En la mayoría de super­mercados y tiendas especializadas, se venden unas bolsas isotérmicas especiales. Estas mantienen fríos los alimentos
congelados durante más tiempo.

7. Algunos alimentos no precisan descongelarse antes de la cocción. Las verduras y la pasta se puede incorporar
directamente al agua hirviendo o cocinarse al vapor. Las salsas y sopas congeladas pueden calentarse a fuego suave en
una sartén hasta su total descongelación.

8. Utilice alimentos de buena calidad y manipúlelos lo menos posible. Cuando los alimentos se congelan en pequeñas
cantidades, tardan menos en congelarse y descongelarse.

9. Calcule la cantidad de alimentos que va a congelar. Cuando congele grandes cantidades de alimentos frescos, ajuste
el mando de control de temperatura al modo bajo, con la temperatura del congelador bajada. Así, los alimentos se pueden
congelar rápidamente, conservando bien su frescura.

Consejos para el dispensador de agua (si su aparato dispone de esta función)

El frigorífico incluye un dispensador de agua que facilita el llenado del vaso de agua y permite disponer de agua fría casi
de inmediato. El dispensador de agua incluye un depósito de 2,5 litros de agua que hay que rellenar. Para utilizar el
dispensador de agua, siga las instrucciones siguientes:

10

V. Consejos para necesidades especiales

Antes de limpiar, desenchufe primero la clavija de alimentación; no enchufe ni desenchufe la clavija con
la mano mojada, ya que existe riesgo de descarga eléctrica y lesiones. No derrame agua directamente
sobre el frigorífico, para evitar óxido, fugas de electricidad y accidentes. No introduzca las manos en el
fondo del frigorífico, ya que podría arañarse con las esquinas metálicas afiladas.

No utilice cepillos de cerdas, cepillos de alambre de acero, detergente, jabón en polvo, detergente alcalino,
benceno, gasolina, ácido, agua caliente y otros elementos corrosivos o solubles para limpiar la superficie
del armario, la junta de la puerta, las piezas decorativas de plástico, etc., para evitar daños.

Nota: Una vez utilizado el frigorífico, es mejor que lo utilice de forma continuada; y en circunstancias
normales, no deje de utilizarlo, para no afectar a su vida útil.

Trasladar el frigorífico/congelador

• Colocación
No coloque el frigorífico/congelador cerca de una fuente de calor, por ejemplo, una cocina, una caldera o un radiador.
Evite la luz directa del sol en galerías o solanas.

• Nivelación
Asegúrese de nivelar su frigorífico/congelador utilizando las patas niveladoras delanteras. Si no se nivela, el rendimiento
de sellado de la junta de la puerta del frigorífico/congelador se verá afectado, o incluso puede provocar el fallo de
funcionamiento de su frigorífico/congelador.
Después de colocar el frigorífico/congelador en posición, espere 4 horas antes de utilizarlo, para permitir que el refrigerante
se asiente.

• Instalación
No cubra ni bloquee las salidas o rejillas de ventilación del electrodoméstico.
Cuando esté fuera mucho tiempo

• Si no va a utilizar el aparato durante varios meses, apáguelo primero y desenchúfelo de la toma de corriente.

• Saque todos los alimentos.

• Limpie y seque a fondo el interior. Para evitar olores y la aparición de moho, deje la puerta entreabierta: bloquéela
abierta o retírela si es necesario.

• Mantenga el aparato limpio en un lugar seco, ventilado y alejado de fuentes de calor, coloque el aparato con suavidad
y no ponga objetos pesados encima.

• El electrodoméstico debe estar fuera del alcance de los niños.

VI. Mantenimiento y limpieza

Limpieza interior y exterior

Los restos de comida que quedan en el frigorífico pueden producir malos olores, por lo que hay que limpiarlo con regularidad.
El compartimento de alimentos frescos suele limpiarse una vez al mes.
Retire todos los estantes, el cajón de la cesta, los botelleros, el tablero de la tapa y los cajones, etc., y límpielos con una
toalla suave o una esponja humedecida en agua tibia o detergente neutro.
Limpie a menudo el polvo acumulado en el panel trasero y las placas laterales del frigorífico.
Después de usar detergente, asegúrese de aclararlo con agua limpia y secarlo con un paño.

Seque con cuidado la junta de la puerta, limpie la ranura con un palillo de madera envuelto en hilo de algodón. Después
de la limpieza, fije primero las cuatro esquinas de la junta de la puerta y, a continuación, introdúzcala segmento a segmento
en la ranura de la puerta.
Interrupción del suministro eléctrico o fallo del sistema de refrigeración

• Cuide de los alimentos congelados en caso de parada prolongada del aparato frigorífico (como interrupción del
suministro eléctrico o avería del sistema de refrigeración).

• Intente abrir la puerta del frigorífico lo menos posible, de esta forma podrá conservar los alimentos de forma segura y
fresca durante horas incluso en un verano caluroso.

• Si recibe el aviso de corte de luz con antelación:

1) Ajuste el mando del termostato al modo alto con una hora de antelación, para que los alimentos se congelen por

completo (¡No guarde alimentos nuevos durante este tiempo!). Restaure el modo de temperatura al ajuste original
cuando el suministro eléctrico se normalice de forma oportuna.

2) También puede hacer hielo con un recipiente hermético y colocarlo en la parte superior del congelador, para

prolongar el tiempo de conservación de los alimentos frescos.

Descongelación

Este aparato está diseñado con función de descongelación automática, por lo que no es necesario descongelarlo
manualmente.

Sustitución de la bombilla

El refrigerador utiliza la lámpara LED para la iluminación, y presenta un bajo consumo de energía y una larga vida útil. En caso
de anomalías, póngase en contacto con el personal de posventa para el servicio de visitas. Las lámparas solo pueden ser
sustituidas por el fabricante.

Tipo de lámpara: Iluminación LED.
Nivel de eficiencia energética: F
Comprobación de seguridad tras el mantenimiento

¿El cable de alimentación está roto o dañado?
¿Está el enchufe bien insertado en la toma de corriente?

11

¿El enchufe está anormalmente sobrecalentado?

Nota: Pueden producirse descargas eléctricas e incendios si el cable de alimentación y los enchufes están
dañados o manchados de polvo. En caso de anomalía, desenchufe el cable de alimentación y póngase en
contacto con el vendedor.

Problema

Inspección

Soluciones

• El electro­doméstico no
refrigera
correctamente

• ¿Está enchufado el electrodoméstico?

• ¿Los fusibles o disyuntores funcionan

correctamente?

• ¿Ha saltado el automático?

• ¿Dónde está instalado el frigorífico? ¿Está

instalado en balcones, garajes, trasteros u
otros lugares donde la temperatura ambiente
es inferior a 10 ºC?

• Vuelva a enchufar el electrodoméstico.

• Abra la puerta y compruebe si se enciende la

luz.

• ¿Corte de luz o desconexión de la línea?

• Instale el frigorífico en un lugar protegido y

con una temperatura ambiente superior a
10 ºC. Si su frigorífico está instalado en un
entorno cuya temperatura es demasiado baja,

• es posible que el sistema de refrigeración
interno no funcione correctamente.

• Se escuchan

ruidos extraños

• ¿El electrodoméstico está en una posición
estable?

• ¿El electrodoméstico está en contacto con la
pared?

• Ajustar las patas regulables del
electrodoméstico.

• Separar de la pared.

• Refrigeración

deficiente

• ¿Ha introducido en el electrodoméstico
alimentos calientes o una cantidad excesiva
de alimentos?

• ¿Abre la puerta con frecuencia?

• ¿Introduce bolsas de alimentos en el sello de

la puerta?

• ¿Está instalado el electrodoméstico en un
lugar donde recibe la luz directa del sol o
está cerca de un horno o estufa?

• ¿Goza de una buena ventilación?

• ¿El ajuste de temperatura es demasiado alto?

• Introducir los alimentos cocinados en el

frigorífico cuando estos se hayan enfriado por
completo.

• Comprobar y cerrar la puerta.

• Alejar el frigorífico de la fuente de calor.

• Ampliar las distancias para favorecer una

buena ventilación.

• Ajustar la temperatura adecuada.

• Olor particular
en el frigorífico

• ¿Hay alimentos en mal estado?

• ¿Necesita limpiar el frigorífico?

• ¿Ha envasado aquellos alimentos con

sabores y olores más intensos?

• Desechar alimentos en mal estado.

• Limpiar el frigorífico.

• Envasar correctamente aquellos alimentos

con sabores y olores más intensos.

Nota: Si las descripciones anteriores no son aplicables a la solución del problema, no lo desmonte ni lo repare
usted mismo. Las reparaciones llevadas a cabo por personas no cualificadas pueden provocar lesiones o averías
graves. Póngase en contacto con el comercio donde adquirió el frigorífico. Solo un ingeniero autorizado puede
reparar este electrodoméstico y solo se deben utilizar piezas originales.

VII. Resolución problemas sencillos

Con respecto a las siguientes pequeñas averías, no todas deben ser reparadas por el personal del servicio técnico; puede
intentar solucionar el problema usted mismo.

Cuando el aparato no esté en uso durante largos periodos de tiempo, desconéctelo de la alimentación eléctrica, vacíelo
y límpielo, dejando la puerta entreabierta para evitar olores desagradables.

VIII. Certificaciones

Información eléctrica
Este aparato eléctrico debe estar conectado a tierra.
Este producto está equipado con un enchufe apto para todas las viviendas equipadas con tomas de corriente que cumplan
las especificaciones actuales.
Si el enchufe no es adecuado para sus tomas de corriente, se debe cortar y desechar cuidadosamente. Para evitar un
posible peligro de descarga, no inserte el enchufe desechado en una toma de corriente.
Este producto cumple las directivas de la CEE.

IX. Instrucciones para una recuperación segura

Eliminación

Los electrodomésticos viejos siguen teniendo cierta plusvalía. Un enfoque respetuoso con el medio ambiente garantizará
el reciclaje de valiosas materias primas.
Los refrigerantes utilizados en sus equipos y materiales de aislamiento requieren procedimientos especiales de
manipulación. Asegúrese de que no hay daños en las tuberías de la parte posterior del equipo antes de manipularlo.
La información actualizada sobre las opciones de eliminación de equipos y envases viejos puede obtenerse en la oficina
municipal local.

12

Correcta eliminación de este producto

Este marcado indica que este producto no debe eliminarse con otros desechos domésticos en toda
la UE. Para prevenir posibles daños al medio ambiente o a la salud humana debido a la eliminación
incontrolada de residuos, recíclelo responsablemente para promover la reutilización sostenible de los
recursos materiales. Para devolver su dispositivo usado, utilice los sistemas de devolución y recogida
o póngase en contacto con el vendedor al que le compró el producto. Ellos pueden encargarse de
reciclar este producto de manera segura para el medio ambiente.

Advertencias para su eliminación

El refrigerante y el material de espuma utilizado para el refrigerador son inflamables. Por lo tanto, cuando el refrigerador
sea desechado, deberá mantenerse alejado de cualquier fuente de fuego y ser recuperado por una empresa de
recuperación especial con la calificación correspondiente distinta de la eliminación por combustión, para evitar daños al
medio ambiente o cualquier otro daño.
Cuando se deseche el refrigerador, desmonte las puertas y retire la junta de la puerta y los estantes; coloque las puertas
y los estantes en un lugar adecuado para evitar que los niños queden atrapados.

Para ponerse en contacto con el servicio de asistencia técnica, visite nuestro sitio web:
https://corporate.haiereurope.com/en/
En la sección «website», elija la marca de su producto y su país. Se le redirigirá a la página web específica donde podrá
encontrar el número de teléfono y el formulario para ponerse en contacto con el servicio de asistencia técnica.
Para más información sobre el producto, consulte https://eprel.ec.europa.eu/o escanee el código QR en la etiqueta
energética suministrada con el electrodoméstico.

13

I. SÉCURITÉ

AVERTISSEMENT !

Risque d’incendie / matériaux inflammables.

Conseils de sécurité

AVERTISSEMENT !

Il est dangereux pour toute personne, autre que le personnel d’entretien autorisé, d’effectuer des travaux d’entretien ou

des réparations qui impliquent le retrait des caches. Pour éviter tout risque d’électrocution, n’essayez pas de réparer cet
appareil vous-même.

N’utilisez pas d’appareils électriques tels qu’un sèche-cheveux ou un radiateur pour dégivrer le réfrigérateur/congélateur.
Les contenants de gaz ou liquides inflammables peuvent fuir à basse température.
N’entreposez pas les contenants de matériaux inflammables, tels que les aérosols, les cartouches d’extincteurs, etc.

dans le réfrigérateur/congélateur.

Ne placez pas de boissons pétillantes ou gazeuses dans le congélateur. Les sucettes glacées peuvent provoquer des

brûlures/gelures. Si elles sont consommées directement à la sortie du réfrigérateur/congélateur.

Ne sortez pas les articles du compartiment du réfrigérateur/congélateur avec les mains mouillées/humides, car cela peut

provoquer des abrasions cutanées ou des brûlures/gelures. Les bouteilles et les boîtes de conserve ne doivent pas être
placées dans le compartiment du congélateur, car elles peuvent éclater lorsque le contenu gèle.

Les durées de conservation recommandées par le fabricant doivent être respectées. Reportez-vous aux instructions

correspondantes.

Ne laissez pas les enfants toucher les commandes ou jouer avec le réfrigérateur/congélateur. Le réfrigérateur/

congélateur est lourd. Vous devez faire attention lorsque vous le déplacez. Il est dangereux d’altérer les spécifications ou
de tenter de modifier ce produit d’une manière ou d’une autre.

Ne stockez pas de gaz ou de liquides inflammables à l’intérieur de votre réfrigérateur/congélateur.
Si le cordon d’alimentation est endommagé, faites-le remplacer par le fabricant, le service après-vente ou un électricien

qualifié pour éviter tout risque d’accident.

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacités physiques,

sensorielles ou mentales réduites, ou connaissant mal l’appareil, s’ils bénéficient d’une surveillance ou reçoivent des instructions
concernant l’utilisation de l’appareil de manière sûre et qu’ils comprennent les risques encourus. Les enfants ne doivent
pas jouer avec l’appareil. Le nettoyage et l’entretien ne doivent pas être effectués par des enfants sans surveillance.

Cet appareil de réfrigération n’est pas destiné à être utilisé comme un appareil encastré.
Cet appareil est conçu pour être utilisé dans une habitation et pour des applications similaires telles que :

• coins-cuisine du personnel dans des magasins, bureaux et autres environnements de travail ;

• habitations rurales et par des clients dans des hôtels, motels et autres environnements de type résidentiel ;

• environnements de type chambres d’hôtes ou B&B ;

• restauration et applications similaires non dédiées à la vente au détail.

Gardez les ouvertures de ventilation, dans le bâti de l’appareil ou dans la structure intégrée, exemptes d’obstruction.
N’utilisez pas de dispositifs mécaniques ou d’autres moyens pour accélérer le processus de dégivrage, hormis ceux

recommandés par le fabricant.

N’endommagez pas le circuit réfrigérant.

2

N’utilisez pas d’appareils électriques à l’intérieur des compartiments de conservation des aliments de l’appareil, sauf s’ils

correspondent aux modèles recommandés par le fabricant.

Ne rangez pas de substances explosives comme des bombes d’aérosol contenant un gaz propulseur inflammable dans

cet appareil.

Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris des enfants) à capacités physiques,

sensorielles ou intellectuelles réduites ou sans expérience et connaissances, à moins d’être surveillés ou d’avoir appris à
utiliser l’appareil avec une personne responsable de leur sécurité. Surveillez les enfants pour éviter qu’ils ne jouent avec
l’appareil.

− AVERTISSEMENT : Gardez les ouvertures de ventilation, dans le bâti de l’appareil ou dans la

structure intégrée, exemptes d’obstruction.

− AVERTISSEMENT : N’utilisez pas de dispositifs mécaniques ou d’autres moyens pour accélérer

le processus de dégivrage, hormis ceux recommandés par le fabricant.

− AVERTISSEMENT : N’endommagez pas le circuit réfrigérant.

− AVERTISSEMENT : N’utilisez pas d’appareils électriques à l’intérieur des compartiments de

conservation des aliments de l’appareil, sauf s’ils correspondent aux modèles recommandés par le fabricant.

− AVERTISSEMENT : Les appareils de réfrigération, notamment de type réfrigérateur-congélateur,

pourraient ne pas fonctionner de façon uniforme (possibilité de dégivrage du contenu ou température devenant trop chaude
dans le compartiment des aliments congelés) lorsqu’ils sont situés pendant une période prolongée en dessous de la limite
froide de la plage de températures pour laquelle l’appareil de réfrigération est conçu ;

− AVERTISSEMENT : La nécessité que, pour les portes ou les couvercles équipés de serrures et

de clés, les clés soient maintenues hors de portée des enfants et non à proximité de l’appareil de réfrigération, afin d’éviter
que les enfants ne se retrouvent bloqués à l’intérieur.

− AVERTISSEMENT : Le réfrigérant utilisé dans votre appareil et les matériaux d’isolation nécessitent

des procédures spéciales de mise au rebut.

− AVERTISSEMENT : Lors du positionnement de l’appareil, vérifiez que le cordon d’alimentation

n’est pas coincé ou abîmé.

− AVERTISSEMENT : Ne placez pas de systèmes multiprises portatifs ou d’alimentations portatives

à l’arrière de l’appareil.
Les enfants âgés de 3 à 8 ans sont autorisés à remplir et à vider les appareils de réfrigération.
Pour éviter la contamination des aliments, veuillez respecter les instructions suivantes :

− L’ouverture prolongée de la porte peut entraîner une augmentation significative de la température dans les compartiments
de l’appareil.

− Nettoyez régulièrement les surfaces pouvant se retrouver au contact des aliments et les systèmes d’écoulement accessibles.

− Nettoyez les réservoirs d’eau s’ils n’ont pas été utilisés pendant 48 h ; rincez le système d’eau raccordé à l’arrivée

d’eau si l’eau n’a pas été tirée pendant 5 jours.

− Conservez au réfrigérateur la viande et le poisson crus dans des récipients adaptés, afin qu’ils ne se retrouvent pas
au contact d’autres aliments et qu’ils ne s’égouttent pas dessus.

− Les compartiments pour produits surgelés à deux étoiles sont adaptés pour conserver les aliments pré-surgelés,
conserver ou préparer des crèmes glacées et fabriquer des glaçons.

− Les compartiments à une, deux et trois étoiles ne sont pas adaptés pour surgeler les aliments frais.

− Si l’appareil de réfrigération reste vide pendant de longues périodes, éteignez-le, dégivrez-le, nettoyez-le, séchez-le et

laissez la porte ouverte pour prévenir la formation de moisissure à l’intérieur de l’appareil.

Branchement électrique

AVERTISSEMENT

Le cordon électrique de cet appareil est muni d’une fiche, conforme à la norme des prises murales, afin de réduire le risque
d’électrocution.
En toutes circonstances, assurez-vous que le cordon d’alimentation est mis à la terre.
Ce réfrigérateur nécessite une prise électrique standard 220-240 VCA 50/60 Hz avec mise à la terre.
Ce réfrigérateur n’est pas conçu pour être utilisé avec un onduleur.
Le cordon doit être fixé au dos de l’appareil et ne doit être ni exposé ni flottant pour éviter toute blessure accidentelle.
Ne débranchez jamais le réfrigérateur en tirant sur le cordon d’alimentation. Saisissez toujours solidement la fiche et tirez­la droit vers vous.
N’utilisez pas de rallonge avec cet appareil. Si le cordon d’alimentation est trop court, demandez à un électricien ou à un
technicien qualifié d’installer une prise à proximité de l’appareil. L’utilisation d’une rallonge peut affecter négativement les
performances de l’appareil. Toute utilisation impropre du conducteur de mise à la terre vous expose à un risque
d’électrocution. Si le cordon électrique est endommagé, faites-le remplacer par un SAV autorisé.

3

Classe climatique

Classe climatique

Température ambiante admissible

SN

de +10 °C à +32 °C

N

de +16 °C à +32 °C

ST

de +16 °C à +38 °C

T

de +16 °C à +43 °C

Remarque : lorsqu’il fonctionne dans un environnement autre que le type de climat spécifié (c.-à-d. au-delà de la
plage de température ambiante nominale), l’appareil peut ne pas être en mesure de maintenir les températures
des compartiments souhaitables.

N°

Description

1

Clayette de congélateur

2

Contrôle de la température du
congélateur

3

Clayettes du réfrigérateur

4

Couvercle du bac à légumes

5

Bac à légumes

6

Pieds réglables

7

Balconnets du congélateur

8

Balconnets du réfrigérateur

Les informations sur la classe climatique de l’appareil sont fournies sur la plaque signalétique. Elle indique à quelle
température ambiante (c’est-à-dire la température de la pièce dans laquelle l’appareil est placé) le fonctionnement de
l’appareil est optimal (correct).

Remarque : étant donné les valeurs limites de la plage de température ambiante des classes climatiques pour lesquelles
l’appareil de réfrigération est conçu et le fait que les températures internes peuvent être impactées par des facteurs tels que
l’emplacement de l’appareil de réfrigération, la température ambiante et la fréquence d’ouverture de la porte, il est possible
que le réglage de tout dispositif de contrôle de la température doive être modifié conformément à ces facteurs, le cas échéant.

Verrous

Si votre réfrigérateur est équipé d’un verrou, rangez la clé hors de portée et loin de l’appareil pour empêcher les enfants
de se faire piéger. Si vous éliminez un vieux réfrigérateur, cassez tous les vieux verrous ou loquets par mesure de sécurité.

Sans fréon

Un réfrigérant sans fréon (R600a) et un matériau d’isolation moussant (cyclopentane) respectueux de l’environnement
sont utilisés pour le réfrigérateur. Ils ne causent aucun dommage à la couche d’ozone et ont un très faible impact sur le
réchauffement climatique. Le R600a est inflammable et scellé dans un système de réfrigération, sans fuite lors d’une
utilisation normale. Toutefois, en cas de fuite de réfrigérant due à l’endommagement du circuit de réfrigérant, assurez­vous de maintenir l’appareil à l’écart des flammes nues et d’ouvrir les fenêtres pour ventiler le plus rapidement possible.

II. Caractéristiques du produit

Avec les innovations technologiques, les descriptions du produit contenues dans ce manuel ne correspondent peut-être
pas totalement à votre réfrigérateur. Les détails sont conformes à l’élément matériel.

4

III. Avant toute utilisation

L P H A B

C(° )

E F 700

700

1 680

1 147

1 359

130 ± 5

50

100

Une ventilation non obstruée doit être maintenue autour de l’appareil ou dans une structure encastrée.

Si le réfrigérateur est installé dans un endroit humide, assurez-vous de vérifier si le fil de terre et le disjoncteur de
fuite sont normaux. Si des bruits de vibration sont produits en raison du contact du réfrigérateur avec le mur ou si
le mur est noirci par la convection de l’air autour du compresseur, éloignez le réfrigérateur du mur. L’installation
du réfrigérateur peut provoquer des bruits de brouillage ou un désordre de l’image sur les téléphones mobiles,
téléphones fixes, récepteurs radio et téléviseurs à proximité. Essayez d’éloigner le réfrigérateur le plus possible
dans ce cas.

Fig. 1

Fig. 2

Lieu d’installation

1. État de ventilation
La position sélectionnée pour l’installation du réfrigérateur doit être bien ventilée et présenter moins d’air chaud. Ne placez
pas le réfrigérateur à proximité d’une source de chaleur telle qu’une cuisinière ou une chaudière et évitez la lumière directe
du soleil, garantissant ainsi l’effet de réfrigération tout en économisant de l’énergie. Ne placez pas le réfrigérateur dans un
endroit humide afin d’éviter que le réfrigérateur ne rouille et ne présente de perte d’électricité. Le résultat de la quantité de
charge de réfrigérant du réfrigérateur divisée par l’espace total de la pièce dans laquelle le réfrigérateur est installé doit
être inférieur à 8 g/m3.

Remarque : La quantité de réfrigérant chargé pour le réfrigérateur se trouve sur la plaque signalétique.

2. Espace de dissipation de la chaleur
Lorsqu’il fonctionne, le réfrigérateur émet de la chaleur dans son environnement. Par conséquent, il faut laisser au moins
30 mm d’espace libre sur le dessus, plus de 100 mm des deux côtés, et plus de 50 mm à l’arrière du réfrigérateur.

Dimensions en mm

Remarque : Les Figure 1 et Figure 2 sont uniquement fournis en tant que schémas des dimensions nécessaires à
l’installation du produit.

Sol à niveau

Placez le réfrigérateur sur le sol solide et plat pour le maintenir stable, sinon il provoquera des vibrations et des bruits.
Lorsque le réfrigérateur est placé sur des matériaux de sol tels que de la moquette, des tapis de paille ou du PVC, les
plaques de support solides doivent être appliquées sous le réfrigérateur, de manière à empêcher le changement de couleur
due à la dissipation de chaleur.

Avant toute utilisation

1. Temps d’attente

Une fois que le réfrigérateur est correctement installé et bien nettoyé, ne l’allumez pas immédiatement. Veillez à mettre le
réfrigérateur sous tension après plus d’1 heure de repos, afin de garantir un fonctionnement normal de l’appareil.

2. Nettoyage

Vérifiez les accessoires à l’intérieur du réfrigérateur et essuyez l’intérieur à l’aide d’un chiffon doux.

3. Mise sous tension

Insérez la fiche dans la prise solide pour démarrer le compresseur. Au bout d’1 heure, ouvrez la porte du congélateur, si
la température à l’intérieur du compartiment du congélateur baisse naturellement, cela indique que le système de
réfrigération fonctionne normalement.

4. Conservation des aliments

Une fois que le réfrigérateur fonctionne pendant un certain temps, la température à l’intérieur du réfrigérateur est auto­matiquement contrôlée en fonction du réglage de la température de l’utilisateur. Une fois que le réfrigérateur est
entièrement refroidi, mettez dedans les aliments, qui ont généralement besoin de 2 à 3 heures pour être entièrement
refroidis. En été, lorsque la température est élevée, il faut plus de 4 heures pour que les aliments soient entièrement
refroidis (essayez d’ouvrir la porte du réfrigérateur le moins possible avant que la température interne n’ait baissé).

5

Fonctions

1.1 Réglage de la température
Appuyez sur la touche Temp pour régler la température. Une fois que la température est
réglée sur le niveau attendu, le réglage prend effet si aucune autre opération n’est effectuée
sur la touche dans les 5 secondes, et le niveau correspondant est immédiatement actionné.
Séquence du cycle de réglage du niveau de température : « 5-4-2-8-6-5 »

1.2 fast cooling

1) La température du compartiment réfrigérateur se refroidit rapidement, tout comme celle
du compartiment congélateur, afin de garantir la bonne conservation des aliments, leur valeur
nutritive et leur goût. La fonction Quick Cooling peut être maintenue jusqu’à 30 heures.
Ensuite, elle sera automatiquement arrêtée et le niveau de température reviendra au réglage
précédant l’activation de la fonction Quick-Cooling.

2) Comment activer la fonction Fast Cooling
Appuyez sur la touche Mode jusqu’à ce que l’icône Fast-Cooling clignote. Dans les 5 secondes
qui suivent, si aucune autre opération n’est effectuée, l’icône Fast-Cooling restera allumée
pour terminer le réglage.

3) Quitter la fonction Fast-Cooling
Après 30 heures de fonctionnement, la fonction Fast-Cooling s’arrête automatiquement.
Lorsque vous êtes en mode Fast-Cooling, appuyez sur la touche Mode jusqu’à ce que l’icône
Intelligence clignote. Dans les 5 secondes qui suivent, si aucune autre opération n’est
effectuée, l’appareil passe en mode « Intelligence » et quitte la fonction Fast-Cooling.
Lorsque vous êtes en mode Fast-Cooling, appuyez sur la touche Temp pour ajuster la
température au niveau prévu. Dans les 5 secondes qui suivent, si aucune autre opération
n’est effectuée, l’appareil passe au niveau de température correspondant et quitte la fonction
Fast-Cooling.

1.3 Intelligence

1) Le compartiment réfrigérateur passe en mode intelligent et les produits ajustent
automatiquement la température en fonction de la surveillance en temps réel de la
température du réfrigérateur et de la température ambiante, afin de garantir la fraîcheur et la
conservation à long terme des ingrédients dans le réfrigérateur.

2) Comment passer en mode Intelligence

Appuyez sur la touche Mode jusqu’à ce que l’icône Intelligence clignote. Dans les 5 secondes qui suivent, si aucune autre
opération n’est effectuée, l’icône Intelligence reste allumée pour terminer le réglage.

3) Quitter le mode Intelligence

Lorsque vous êtes en mode Intelligence, appuyez sur la touche Mode jusqu’à ce que l’icône Fast Cooling clignote. Dans
les 5 secondes qui suivent, si aucune autre opération n’est effectuée, l’appareil passe en mode Fast-Cooling et quitte le
mode Intelligence.

Lorsque vous êtes en mode Intelligence, appuyez sur la touche Temp pour ajuster la température au niveau prévu. Dans
les 5 secondes qui suivent, si aucune autre opération n’est effectuée, l’appareil passe au niveau de température
correspondant et quitte le mode Intelligence.

6

Sécurité enfant

Lorsque la fonction « Sécurité enfant » est activée, la température et la fonction ne peuvent pas être modifiées
afin d’éviter toute mauvaise utilisation.
Si aucune opération n’est effectuée dans les 3 minutes, la fonction « Sécurité enfant » s’active automatiquement.
Quitter manuellement la Sécurité enfant
Appuyez sur TEMP (3s pour déverrouiller) et maintenez-la enfoncée pendant 3 secondes. Vous pourrez
ensuite désactiver la Sécurité enfant.

Alarme d’ouverture de porte

Si la porte du réfrigérateur est ouverte pendant plus de 3 minutes, des alarmes sonores sont émises en
continu. Elles peuvent être arrêtées en appuyant sur n’importe quelle touche, mais elles sont rétablies après
3 minutes si la porte reste ouverte. Les alarmes ne seront pas levées tant que la porte du réfrigérateur ne sera
pas fermée.

Mémoire de coupure de courant

En cas de panne de courant, le réfrigérateur maintient l’état de fonctionnement défini avant la panne de courant
lorsque l’alimentation est rétablie.

-

Mise sous tension différée

Afin de protéger le compresseur du réfrigérateur d’être endommagé en cas de coupure de courant de courte
durée (p.ex. moins de 5 minutes), le compresseur ne sera pas mis en marche immédiatement après
l’allumage.

Alarme d’anomalie

Si le voyant du niveau de température 2, du niveau de température 5 ou du niveau de température 8 continue
de clignoter, le réfrigérateur est défectueux. Veuillez contacter le personnel du service après-vente pour
planifier une intervention à domicile dans les plus brefs délais.
Lorsque la communication échoue, l’indicateur de niveau « 4 » clignote pour donner l’alerte.
Lorsque le capteur de congélation est défectueux, l’indicateur de niveau « 6 » clignote pour donner l’alerte.
Lorsque deux défauts ou plus se produisent en même temps, l’indicateur de défaut correspondant clignote en
même temps.

Réglage de la température du congélateur

1. Lorsque le mode de température reste inchangé, ajustez le levier de réglage de l’air de gauche à droite, la température

du réfrigérateur augmente tandis que celle du congélateur diminue.

2. Lorsque le mode de température reste inchangé, ajustez le levier de réglage de l’air de gauche à droite, la température

du réfrigérateur diminue tandis que celle du congélateur augmente.

3. Il est recommandé de placer le levier de réglage de l’air en position centrale. Lorsque l’utilisateur a besoin d’une

température de congélation plus basse, il ajuste correctement le levier de réglage de l’air, ce qui permet de réduire
la température du congélateur et d’augmenter celle du réfrigérateur. Lorsque la température est conforme aux
exigences, ramenez le levier de réglage de l’air en position centrale.

7

Le panneau de commande du réfrigérateur et le levier de réglage de l’air doivent être utilisés en combinaison.

Réglage de la température

Environnement
d’utilisation

Réglage du mode recommandé
sur le panneau d’affichage

Position recommandée de la tige de
régulation de l’air

Remarques

Supérieure à
35 °C

1) Il est recommandé de
choisir le mode intermédiaire.

2) Les modes de température
peuvent être ajustés selon les
recommandations du tableau
de gauche en cas de change­ment de la température ambiante
autour du réfrigérateur.

16 °C-35 °C

MIN

CONGÉLATEUR

RÉFRIGÉRATEUR

COMMANDE DE LA

TEMPÉRATURE

MIN

MAX

RECOMMANDÉ

MAX

MIN

CONGÉLATEUR

RÉFRIGÉRATEUR

MAX

COMMANDE DE LA

TEMPÉRATURE

MIN

MAX

RECOMMANDÉ

MIN

CONGÉLATEUR

RÉFRIGÉRATEUR

MAX

COMMANDE DE LA

TEMPÉRATURE

MIN

MAX

RECOMMANDÉ

LE PLUS FROID

PLUS FROID

LE PLUS FROID

PLUS FROID

LE PLUS FROID

PLUS FROID

8

MIN

LE PLUS FROID

MAX

CONGÉLATEUR

RÉFRIGÉRATEUR

MAX

PLUS FROID

MIN

Inférieure à
16 °C

RECOMMANDÉ

COMMANDE DE LA

TEMPÉRATURE

Lorsque la tige de régulation d'air dans le congélateur est réglée sur la position médiane, les températures du réfrigérateur
pour différents réglages de vitesse sont réglées comme ci-dessous.

Réglage de la vitesse

(°C)

2

4 5 6 8

0-3 2-5 3-6 4-7 6-9

IV. Instructions pour le stockage des aliments

Précautions d’emploi

⚫ L’appareil pourrait ne pas fonctionner de façon uniforme (possibilité de décongélation ou température devenant trop

chaude dans le compartiment des aliments congelés) lorsqu’il est situé pendant une période prolongée en dessous
de la limite froide de la plage de températures pour laquelle l’appareil de réfrigération a été conçu.

⚫ Les informations sur la classe climatique de l’appareil sont fournies sur la plaque signalétique.
⚫ La température interne peut être affectée par des facteurs tels que l’emplacement de l’appareil de réfrigération,

la température ambiante, la fréquence d’ouverture de la porte, etc. et, le cas échéant, il convient de signaler que le
réglage de tout dispositif de contrôle de la température peut devoir être modifié pour tenir compte de ces facteurs.

⚫ Les boissons effervescentes ne doivent pas être stockées dans le compartiment congélateur ou le compartiment

basse température, et certains produits comme les glaces à l’eau ne doivent pas être consommés trop froids.

Lieu de stockage des aliments

En raison de la circulation d’air froid dans le réfrigérateur, la température de chaque zone du réfrigérateur est différente,
de sorte que différents types d’aliments doivent être placés dans différentes zones.
Le compartiment des aliments frais convient au stockage des aliments qui ne doivent pas être congelés tels que les aliments
cuits, la bière, les œufs, certains condiments qui doivent être conservés au frais, le lait, les jus de fruits, etc. Le bac à
légumes convient à la conservation des légumes, des fruits, etc.
Le compartiment congélateur est adapté au stockage des glaces, des aliments surgelés et des aliments à conserver
longtemps.

Utilisation du compartiment pour aliments frais

Réglez la température du compartiment de conservation des aliments frais entre 2 °C et 8 °C et conservez les aliments
destinés à un stockage de courte durée ou à être consommés à tout moment dans le compartiment des aliments frais.
Clayette du réfrigérateur : lorsque vous retirez la clayette, soulevez-la d’abord, puis tirez-la ; et lorsque vous installez la
clayette, mettez-la en place avant de la poser. (Pour la clayette à deux sections, poussez la première section vers l’arrière,
puis tirez la seconde section). Maintenez le rebord arrière de la clayette vers le haut, pour éviter que les aliments n’entrent
en contact avec le revêtement. Lors du retrait ou de la mise en place de la clayette, tenez-la fermement et manipulez-la
avec précaution pour éviter de l’endommager.
Bac à légumes : tirez le bac à légumes pour accéder aux aliments. Après avoir utilisé ou nettoyé le couvercle du bac à légumes,
veillez à le remettre en place sur le bac à légumes, afin que la température interne du bac à légumes ne soit pas affectée.
Utilisation du levier de réglage de l’humidité du bac à légumes
Le levier de réglage de l’humidité est utilisé pour préserver l’humidité à l’intérieur du bac à légumes, afin de conserver la
fraîcheur des légumes et des fruits qui y sont stockés.
Lorsque le levier de réglage de l’humidité est réglé à droite, avec plus de trous exposés, l’humidité interne du bac à légumes
peut être maintenue à un faible niveau.
Lorsque le levier de réglage de l’humidité est réglé à gauche, avec moins de trous exposés, l’humidité interne du bac à légumes
peut être maintenue à un niveau élevé.

Comment utiliser le bac à glaçons

Placez le bac à glaçons dans la partie supérieure du compartiment congélateur, de manière à ce qu’il soit glacé le plus
rapidement possible.

Précautions à prendre pour le stockage des aliments

Il est préférable de nettoyer les aliments et de les essuyer avant de les ranger dans le réfrigérateur. Avant de mettre les
aliments au réfrigérateur, il est conseillé de les sceller, afin d’empêcher l’évaporation de l’eau pour conserver la fraîcheur
des fruits et légumes d’une part, et d’éviter les mauvaises odeurs d’autre part.
Ne mettez pas d’aliments trop nombreux ou trop lourds dans le réfrigérateur. Laissez suffisamment d’espace entre les
aliments ; s’ils sont trop proches, le flux d’air froid sera bloqué, ce qui affectera l’effet de réfrigération. Ne stockez pas
d’aliments trop gros ou trop lourds, pour éviter d’endommager la clayette. Lorsque vous rangez les aliments, éloignez-les
de la paroi intérieure et ne placez pas les aliments riches en eau trop près de la paroi arrière du réfrigérateur, car ils
risquent de geler sur la paroi intérieure.

9

Stockage catégorisé des aliments : les aliments doivent être rangés par catégorie, les aliments que vous consommez tous

1. Ouvrez la porte du réfrigérateur pour vérifier que
le distributeur d’eau est bien fixé.

2. Ouvrez le couvercle de remplissage du réservoir
d’eau, remplissez lentement le réservoir d’eau
pour éviter tout déversement jusqu’à ce que le
réservoir soit rempli. Fermez ensuite le
couvercle de remplissage du réservoir d’eau.
Voir l’image C.

3. Une fois que le réservoir d’eau est plein, réglez
le thermostat sur le mode le plus bas ou sur le
mode Fast Cool. Une heure plus tard, vous
pouvez boire l’eau. Voir l’image D.

4. Lors de l’utilisation du distributeur d’eau, un peu d’eau peut s’égoutter et s’accumuler au
fond du distributeur d’eau. Veuillez l’essuyer avec un chiffon si nécessaire.

5. Le remplissage maximal doit se situer en dessous du couvercle du réservoir, comme
l’indique la ligne de remplissage maximal.

REMARQUE : N’enlevez pas le verre avant qu’il n’y ait plus de goutte d’eau.

Couvercle de remplissage

Réservoir
d’eau

Couvercle du
réservoir d’eau

fermet

ouvertu

Distributeur d’eau

Actionneur
d’eau

les jours étant placés à l’avant de la clayette, afin de réduire la durée d’ouverture de la porte et d’éviter la détérioration des
aliments due à la péremption.
Conseils d’économie d’énergie : laissez les aliments chauds refroidir à température ambiante avant de les mettre au
réfrigérateur. Mettez les aliments congelés dans le compartiment des aliments frais pour les décongeler, en utilisant la
basse température des aliments congelés pour refroidir les aliments frais, ce qui permet d’économiser de l’énergie.

Stockage des fruits et légumes

Dans le cas des appareils frigorifiques avec compartiment réfrigérant, il convient d’indiquer que certains types de légumes
et de fruits frais sont sensibles au froid et ne peuvent donc pas être stockés dans ce type de compartiment.

Utilisation du compartiment de conservation des aliments congelés

La température du congélateur est contrôlée en dessous de -18 °C. Il est conseillé de stocker les aliments pour une
conservation à long terme dans le compartiment congélateur, mais il faut respecter la durée de conservation indiquée sur
l’emballage des aliments.
Les tiroirs du congélateur sont utilisés pour stocker les aliments qui doivent être congelés. Le poisson et la viande en gros
blocs doivent être coupés en petits morceaux et emballés dans des sacs de conservation avant d’être répartis
uniformément dans les tiroirs du congélateur.

 Laissez les aliments chauds refroidir à température ambiante avant de les placer dans le compartiment congélateur.
 Ne mettez pas un récipient en verre contenant du liquide ou une conserve de liquide scellée dans le compartiment

congélateur, afin d’éviter qu’elle n’éclate en raison de l’expansion du volume après la congélation du liquide.

 Divisez la nourriture en petites portions appropriées.
 Il est préférable d’emballer les aliments avant de les congeler, et le sac d’emballage utilisé doit être sec, au cas où

plusieurs sacs seraient congelés ensemble. Les aliments doivent être emballés ou recouverts de matériaux appropriés,
solides, neutres, imperméables à l’air et à l’eau, non toxiques et non polluants, afin d’éviter la contamination croisée et le
transfert d’odeurs.

Astuces pour acheter des aliments surgelés

1. Quand vous achetez des aliments surgelés, lisez les consignes de conservation figurant sur l’emballage. Vous pourrez
conserver chaque aliment surgelé pendant la période indiquée en face du niveau d’étoiles. Il s’agit habituellement de la
période indiquée comme « À consommer de préférence avant » figurant sur le devant de l’emballage.

2. Contrôlez la température de l’armoire des aliments surgelés dans le magasin où vous achetez vos aliments surgelés.

3. Assurez-vous que l’emballage des aliments surgelés est en parfait état.

4. Achetez toujours les produits surgelés en dernier quand vous faites vos courses ou que vous êtes au supermarché.

5. Efforcez-vous de garder les aliments surgelés ensemble pendant que vous faites vos courses et lorsque vous rentrez
chez vous, car cela aidera à garder les aliments plus froids.

6. N’achetez pas des aliments surgelés si vous ne pouvez pas les congeler immédiatement. Il est possible d’acheter des
sacs isolants spéciaux dans la plupart des supermarchés et des magasins d’équipement. Ils permettent de garder les
aliments congelés au froid plus longtemps.

7. Certains aliments n’ont pas besoin d’être décongelés avant d’être cuisinés. Les légumes et les pâtes peuvent être
versés directement dans l’eau bouillante ou cuits à la vapeur. Les sauces et les soupes surgelées peuvent être placées
dans une casserole et réchauffées à feu doux jusqu’à ce qu’elles soient décongelées.

8. Utilisez des aliments de bonne qualité et manipulez-les le moins possible. Lorsque les aliments sont congelés en
petites quantités, il leur faut moins de temps pour se congeler et se décongeler.

9. Estimez la quantité d’aliments à congeler. Lorsque vous congelez de grandes quantités d’aliments frais, réglez le
bouton de contrôle de la température sur le mode bas, pour abaisser la température du congélateur. Ainsi, les aliments
peuvent être congelés rapidement, tout en conservant leur fraîcheur.

Astuces relatives au distributeur d’eau (si votre appareil dispose de cette fonction)

Le réfrigérateur comprend un distributeur d’eau qui permet de remplir plus facilement votre verre d’eau et d’avoir accès à
de l’eau froide presque immédiatement. Le distributeur d’eau comprend un réservoir de 2,5 litres d’eau qui doit être rempli.
Pour utiliser le distributeur d’eau, suivez les instructions ci-dessous :

10

V. Conseils pour les besoins spécifiques

Avant de procéder au nettoyage, débranchez d’abord la fiche d’alimentation. Ne branchez ou ne débranchez
pas la fiche avec des mains mouillées, car il existe un risque d’électrocution et de blessure. Ne renversez
pas d’eau directement sur le réfrigérateur, pour éviter la rouille, les fuites électriques et les accidents. Ne
mettez pas vos mains dans le fond du réfrigérateur, car vous risqueriez d’être éraflé par les coins

métalliques tranchants.

N’utilisez pas de brosse à poils, de brosse métallique, de détergent, de savon en poudre, de détergent
alcalin, de benzène, d’essence, d’acide, d’eau chaude et autres éléments corrosifs ou solubles pour

nettoyer la surface du compartiment, le joint de porte, les pièces décoratives en plastique, etc. afin d’éviter
tout dommage.

Remarque : une fois que le réfrigérateur est utilisé, il vaut mieux l’utiliser de manière continue ; et dans
des circonstances normales, ne pas arrêter son utilisation, afin de ne pas affecter sa durée de vie.

Déplacement du réfrigérateur/congélateur

• Emplacement
Ne placez pas votre réfrigérateur/congélateur près d’une source de chaleur, par exemple une cuisinière, une chaudière
ou un radiateur. Évitez également de le placer en plein soleil dans des dépendances ou sur des terrasses.

• Mise à niveau
Veillez à mettre votre réfrigérateur/congélateur à niveau à l’aide des pieds de nivellement avant. S’il n’est pas mis à niveau,
la performance d’étanchéité du joint de la porte du réfrigérateur/congélateur sera affectée, ou bien cela peut conduire à une
défaillance de fonctionnement de votre réfrigérateur/congélateur.
Après avoir mis le réfrigérateur/congélateur en place, attendez 4 heures avant de l’utiliser, afin de permettre au réfrigérant
de se décanter.

• Installation
Ne couvrez pas et ne bloquez pas les évents ou les grilles de votre appareil.
Quand vous êtes absent pendant une longue période

• Si l’appareil ne doit pas être utilisé pendant plusieurs mois, éteignez-le d’abord, puis débranchez la fiche de la prise
murale.

• Sortez tous les aliments.

• Nettoyez et essuyez intégralement l’intérieur. Pour éviter les odeurs et le développement de moisissures, laissez la
porte entrouverte : bloquez-la ou faites-la enlever si nécessaire.

• Gardez l’appareil propre dans un endroit sec et ventilé et à l’écart de toute source de chaleur, déplacez l’appareil en
douceur et ne placez pas d’objets lourds sur le dessus.

• Les enfants ne doivent pas jouer avec l’appareil.

VI. Entretien et nettoyage

Nettoyage interne et nettoyage externe

Les résidus alimentaires dans le réfrigérateur sont susceptibles de produire une mauvaise odeur, il faut donc nettoyer
régulièrement le réfrigérateur. Le compartiment à aliments frais est généralement nettoyé une fois par mois.
Retirez toutes les clayettes, le bac à légumes, les porte-bouteilles, les cache-bouteilles et les tiroirs, etc., et nettoyez-les
avec un linge doux ou une éponge trempée dans de l’eau tiède ou un détergent neutre.
Enlevez souvent les poussières accumulées sur le panneau arrière et les plaques latérales du réfrigérateur.
Après avoir utilisé un détergent, veillez à bien le rincer à l’eau claire, puis essuyez-le.

Essuyez soigneusement le joint de la porte, nettoyez la rainure à l’aide d’une baguette en bois enveloppée d’une ficelle
en coton. Après le nettoyage, fixez d’abord les quatre coins du joint de la porte, puis insérez-le segment par segment dans
la rainure de la porte.
Interruption de l’alimentation électrique ou défaillance du système de réfrigération

• Faites attention aux aliments congelés en cas de non-fonctionnement prolongé de l’appareil de réfrigération (par exemple,
panne de courant ou panne du système de réfrigération).

• Essayez d’ouvrir la porte du réfrigérateur le moins possible, de cette façon les aliments peuvent être conservés en toute
sécurité pendant des heures, même l’été quand il fait chaud.

• Si vous recevez l’avis de coupure de courant à l’avance :

1) Réglez le bouton du thermostat sur le mode élevé une heure à l’avance, de sorte que les aliments soient

complètement congelés (ne stockez pas de nouveaux aliments pendant cette période !). Remettez le mode de
température sur le réglage d’origine lorsque l’alimentation électrique redevient normale en temps opportun.

2) Vous pouvez également faire de la glace avec un récipient étanche, et la mettre dans la partie supérieure du

congélateur, de manière à prolonger le temps de conservation des aliments frais.

Dégivrage

Cet appareil est conçu avec la fonction de dégivrage automatique, vous n’avez donc pas besoin de le décongeler
manuellement.

Changement de la lampe

La lampe LED est utilisée par le réfrigérateur pour l’éclairage et présente une faible consommation d’énergie et une longue
durée de vie. En cas d’anomalie, veuillez contacter le personnel du service après-vente pour obtenir l’intervention d’un
technicien. Les lampes ne peuvent être remplacées que par le fabricant.

Type de lampe : éclairage LED.
Niveau d’efficacité énergétique : F

11

Contrôle de sécurité après l’entretien

Remarque : des risques d’électrocution et d’incendie existent si le cordon d’alimentation et les fiches sont

endommagés ou poussiéreux. En cas d’anomalie, veuillez débrancher la fiche d’alimentation et prendre

contact avec le vendeur.

Problème

Inspection

Solutions

• Pas de
réfrigération du tout

• L’appareil est-il débranché ?

• Les disjoncteurs et les fusibles ont-ils sauté ?

• Panne de courant ou de ligne ?

• Où le réfrigérateur est-il installé ? Est-il placé

sur un balcon, dans un garage, un entrepôt
et autres endroits où la température
ambiante est inférieure à 10 °C ?

• Rebranchez.

• Ouvrez la porte et vérifiez si la lampe est

allumée.

• Panne de courant ou de ligne ?

• Installez le réfrigérateur dans un endroit

protégé où la température ambiante est
supérieure à 10 °C. Si votre réfrigérateur est
installé à une température trop basse,

• le système de refroidissement interne peut ne
pas fonctionner correctement.

• Bruit anormal

• Le réfrigérateur est-il stable ?

• Le réfrigérateur touche-t-il le mur ?

• Réglez les pieds réglables du réfrigérateur.

• Éloignez-le du mur.

• Mauvaise

efficacité de
réfrigération

• Avez-vous mis dedans des aliments chauds
ou trop d’aliments ?

• Ouvrez-vous souvent la porte ?

• Avez-vous coincé un sachet d’aliments dans

le joint de la porte ?

• L’appareil est-il en plein soleil ou à proximité
d’un four ?

• Est-il bien aéré ?

• Le réglage de la température est-il trop élevé ?

• Placez les aliments dans le réfrigérateur

quand les aliments chauds ont refroidi.

• Contrôlez et fermez la porte.

• Déplacez le réfrigérateur pour l’éloigner de la

source de chaleur.

• Laissez de l’espace libre pour maintenir une
bonne ventilation.

• Réglez la température appropriée.

• Odeur

particulière dans le
réfrigérateur

• Des aliments sont-ils abîmés ?

• Avez-vous besoin de nettoyer le réfrigérateur ?

• Avez-vous placé des aliments ayant des

odeurs fortes ?

• Jetez les aliments abîmés.

• Nettoyez le réfrigérateur.

• Emballez les aliments ayant des odeurs fortes.

Remarque : si les descriptions ci-dessus ne s’appliquent pas au dépannage, ne le démontez pas et ne le réparez
pas vous-même. Les réparations accomplies par des personnes non qualifiées peuvent provoquer des blessures
ou compromettre sérieusement le fonctionnement. Contactez le revendeur local chez qui votre achat a été effectué.
Le dépannage de l’appareil doit être confié à un technicien qualifié qui utilisera des pièces détachées d’origine.

Le cordon d’alimentation est-il cassé ou endommagé ?
La fiche d’alimentation est-elle bien insérée dans la prise ?
La fiche d’alimentation est-elle anormalement chaude ?

VII. Analyse et résolution des défaillances simples

Les petites défaillances suivantes ne nécessitent pas forcément une réparation par le personnel du service technique ;
vous pouvez essayer de résoudre le problème.

Si l’appareil n’est pas utilisé pendant de longues périodes, débranchez-le de l’alimentation électrique, videz-le des aliments
et nettoyez-le, puis laissez la porte entrouverte pour éviter les mauvaises odeurs.

VIII. Certifications

Informations électriques
Cet appareil électrique doit être mis à la terre.
Ce produit est équipé d’une fiche qui convient à toutes les maisons équipées de prises répondant aux spécifications actuelles.
Si la fiche n’est pas adaptée à vos prises de courant, elle doit être coupée et mise au rebut soigneusement. Pour éviter
tout risque d’électrocution, ne pas insérer la fiche mise au rebut dans une prise.
Ce produit est conforme aux directives de la CEE.

IX. Instructions pour une récupération sûre

Mise au rebut

Les vieux appareils ont encore une certaine valeur ajoutée. Une approche respectueuse de l’environnement permettra de
recycler les précieuses matières premières.
Les réfrigérants utilisés dans vos équipements et les matériaux d’isolation nécessitent des procédures de manipulation
particulières. Assurez-vous que l’arrière de l’équipement n’est pas endommagé au niveau des tuyaux avant de le manipuler.
Des informations actualisées sur les possibilités de mise au rebut des vieux équipements et des emballages des vieux
équipements peuvent être obtenues auprès de la municipalité locale.

12

Mise au rebut correcte de ce produit

Ce marquage indique que ce produit ne doit pas être mis au rebut avec d’autres déchets ménagers
partout dans l’UE. Pour éviter tout préjudice éventuel à l’environnement ou à la santé humaine suite
à la mise au rebut incontrôlée des déchets, recyclez-le de manière responsable afin de promouvoir la
réutilisation durable des ressources matérielles. Pour retourner votre appareil usagé, utilisez les
systèmes de retour et de collecte ou contactez le revendeur auprès duquel le produit a été acheté. Ils
peuvent collecter ce produit pour un recyclage sans danger pour l’environnement.

Avertissements pour la mise au rebut

Le réfrigérant et le matériau moussant au cyclopentane utilisés dans le réfrigérateur sont inflammables. Par conséquent,
lorsque le réfrigérateur est mis au rebut, il doit être tenu à l’écart de toute source de flammes et récupéré par une société
spécialisée disposant des qualifications nécessaires afin qu’il ne soit pas brûlé, de manière à protéger l’environnement ou
à éviter tout autre dommage.
Lorsque le réfrigérateur est mis au rebut, désassembler les portes et retirer le joint de la porte et des clayettes ; placer les
portes et les clayettes dans un endroit approprié afin d’éviter qu’un enfant ne se blesse.

Pour contacter l’assistance technique, visitez notre site Web : https://corporate.haiereurope.com/en/
Dans la section « site web », choisissez la marque de votre produit et votre pays. Vous serez redirigé vers le site web
spécifique où vous trouverez le numéro de téléphone et le formulaire pour contacter l’assistance technique.
Pour plus d’informations sur le produit, consultez https://eprel.ec.europa.eu/ ou scannez le code QR sur l’étiquette
énergétique fournie avec l’appareil.

13

I. BIZTONSÁG

FIGYELMEZTETÉS!

Tűzveszély/gyúlékony anyagok.

Biztonsági tippek

FIGYELMEZTETÉS!

A felhatalmazott szervizszemélyzeten kívül bárki más számára veszélyes olyan szervizelést vagy javítást végezni, amely

magában foglalja a burkolatok eltávolítását. Az áramütés kockázatának elkerülése érdekében ne próbálja meg saját maga
megjavítani a készüléket.

Ne használjon elektromos készülékeket, például hajszárítót vagy fűtőtestet a hűtő/fagyasztó kiolvasztásához.
A gyúlékony gázokat vagy folyadékokat tartalmazó tartályok szivároghatnak alacsony hőmérsékleten.
Ne tároljon semmilyen gyúlékony anyagot tartalmazó tárolóedényt, például permetezőedényt, tűzoltókészülék-utántöltő

patronokat stb. a hűtőben/fagyasztóban.

Ne tegyen szénsavas italokat a fagyasztórekeszbe. A jégnyalókák „fagyási sérüléseket” okozhatnak, ha közvetlenül a

hűtőből/fagyasztóból fogyasztják.

Ne távolítson el semmit a fagyasztórekeszből, ha a keze nedves, mert ez bőrsérülést vagy fagyás okozta égési sérülést

okozhat. A palackokat és dobozokat nem szabad a fagyasztórekeszbe helyezni, mert szétrepedhetnek, ha a tartalom
megfagy.

Be kell tartani a gyártó által javasolt tárolási időket. Lásd a vonatkozó utasításokat.
Ne engedje, hogy gyermekek babráljanak a kezelőszervekkel, vagy játsszanak a hűtővel/fagyasztóval. A hűtő/fagyasztó

nehéz. Óvatosan mozgassa. A műszaki adatok megváltoztatása vagy a termék bármilyen módon történő módosításának
megkísérlése veszélyes.

Ne tároljon gyúlékony gázokat vagy folyadékokat a hűtőben/fagyasztóban.
Ha a tápkábel megsérül, a veszély elkerülése érdekében cseréltesse ki a gyártóval, a gyártó szervizközpontjával vagy

más szakemberrel.

A berendezést 8 évnél idősebb gyermekek vagy csökkent fizikai, érzékszervi vagy mentális képességű, vagy tapasztalattal

és ismerettel nem rendelkező személyek akkor használhatják, ha felügyelet alatt állnak vagy ha megfelelő utasításokkal
látták el őket a berendezés biztonságos használatát illetően, és megértették a használatból eredő veszélyeket. Gyermekek
nem játszhatnak a berendezéssel. A berendezés tisztítását és karbantartását gyermekek csak felügyelet alatt végezhetik.

Ez a hűtőberendezés kialakításából adódóan nem arra készült, hogy beépíthető készülékként üzemeljen.
A berendezések kizárólag háztartási célra vagy hasonló alkalmazásokban használhatók, pl.:

• üzletek, irodák és egyéb gazdasági munkakörnyezetek személyzeti konyhája;

• falusi vendéglátás és ügyfelek szállodákban, motelekben és egyéb szállást adó helyeken;

• szállást és reggelit biztosító szállások;

• vendéglátás, és hasonló nem kiskereskedelmi alkalmazások.

A berendezés tokozásában vagy a beépített szerkezetben a ventilációs nyílásokat hagyja akadálymentesen.
A kiolvasztási folyamat felgyorsításához csak a gyártó által javasolt mechanikai berendezéseket vagy egyéb eszközöket

használja.

Ne okozza a hűtőközegkör sérülését.

2

Ne használjon elektromos berendezéseket a berendezés élelmiszer tároló rekeszében, kivéve a gyártó által jóváhagyott

típust.

Ne tároljon robbanásveszélyes anyagokat, például gyúlékony hajtóanyagot tartalmazó aeroszolos palackot a berendezésben.
A készüléket fizikai, érzékszervi vagy mentális problémákkal küzdő személyek (ideértve a gyermekeket is), illetve a

készülék működtetésében tapasztalattal vagy jártassággal nem rendelkező személyek csak felügyelet alatt használhatják,
illetve akkor, ha a biztonságukért felelős személy megtanította nekik a készülék használatát. A gyermekek felügyeletre
szorulnak annak biztosítása érdekében, hogy nem játszanak a készülékkel.

− FIGYELMEZTETÉS: A berendezés tokozásában vagy a beépített szerkezetben a ventilációs

nyílásokat hagyja akadálymentesen.

− FIGYELMEZTETÉS: A kiolvasztási folyamat felgyorsításához csak a gyártó által javasolt

mechanikai berendezéseket vagy egyéb eszközöket használja.

− FIGYELMEZTETÉS: Ne okozza a hűtőközeg kör sérülését.

− FIGYELMEZTETÉS: Ne használjon elektromos berendezéseket a berendezés élelmiszer tároló

rekeszében, kivéve a gyártó által jóváhagyott típust.

− FIGYELMEZTETÉS: A hűtőberendezések - különösen az 1. típusú hűtő-fagyasztó - esetében

előfordulhat, hogy egyenetlen teljesítményt nyújtanak (a behelyezett tartalom kiolvadhat, vagy a hőmérséklet a fagyasztó
rekeszben túlságosan megemelkedik), amennyiben sokáig tárolják olyan környezetben, ahol a hűtőberendezés tervezési
hőmérséklet-tartomány alsó értékeinél hidegebb van.

− FIGYELMEZTETÉS: Javasoljuk, hogy az ajtókat vagy fedeleket lássa el kulccsal működő zárral,

a kulcsokat pedig tárolja gyermekektől és a hűtőberendezéstől távol, így megelőzheti, hogy gyermekek magukra zárják az
ajtókat vagy fedeleket.

− FIGYELMEZTETÉS: A készülékben használt hűtőközeg és a szigetelőanyagok különleges

ártalmatlanítási eljárásokat igényelnek.

− FIGYELMEZTETÉS: A berendezés elhelyezésekor ellenőrizze, hogy a tápkábel nincs-e beszorulva

vagy nem sérült-e.

− FIGYELMEZTETÉS: Ne helyezzen több hordozható csatlakozót vagy hordozható tápegységet a

berendezés mögé.
A hűtőberendezés be- és kirakodása 3 és 8 év közötti gyermekek számára engedélyezett.
Az élelmiszerek szennyeződésének az elkerülése érdekében, kérjük, tartsa be a következő utasításokat:

− Ha hosszú ideig nyitva tartja az ajtót, a készülék rekeszeiben jelentősen megemelkedhet a hőmérséklet.

− Rendszeres időközönként tisztítsa meg az élelmiszerrel érintkező felületeket, illetve a hozzáférhető vízelvezető

csatornákat.

− Tisztítsa meg a víztartályokat, amennyiben ezeket nem használta 48 óránál hosszabb ideje; öblítse át a vízellátáshoz
csatlakoztatott vízrendszert, ha nem csapolt vizet legalább 5 napig.

− A nyers húst és halat megfelelő tartályokban tárolja a fagyasztón belül, hogy ne érintkezhessenek egyéb élelmiszerekkel,
illetve levük ne csepeghessen egyéb élelmiszerre.

− A kétcsillagos fagyasztott élelmiszerek rekeszei alkalmasak előfagyasztott élelmiszerek tárolására, fagylalt tárolására
vagy készítésére, illetve jégkockák készítésére.

− Az egy-, két- és háromcsillagos rekeszek nem alkalmasak a friss élelmiszerek fagyasztásához.

− Ha a hűtőberendezést hosszú ideig üresen hagyja, kapcsolja ki, olvassza le, tisztítsa meg, szárítsa ki, illetve hagyja az

ajtót nyitva, így megelőzve penész megjelenését a készülékben.

Elektromos csatlakoztatás

FIGYELMEZTETÉS

A készülék tápkábele olyan csatlakozóval van ellátva, amely illeszkedik a szabványos fali aljzatokhoz annak érdekében,
hogy minimálisra csökkentse az áramütés valószínűségét.
Minden esetben ügyeljen arra, hogy a tápkábel földelve legyen.
Ez a hűtőberendezés szabványos 220–240 VAC 50/60 Hz-es, földelt hálózati aljzatot igényel.
Ez a hűtőszekrény nem használható inverterrel.
A kábelt a készülék mögött kell rögzíteni, a balesetveszély elkerülése érdekében ne hagyja lógni.
Soha ne húzza ki a hűtőszekrényt a fali aljzatból a tápkábelnél fogva. Minden esetben erősen fogja meg a csatlakozót, és
egyenesen húzza ki az aljzatból.
Ne használjon hosszabbítót a készülékhez. Ha a tápkábel túl rövid, szereltessen szakképzett villanyszerelővel vagy
szerviztechnikussal egy fali aljzatot a készülék közelébe. A hosszabbító használata negatívan befolyásolhatja az egység
teljesítményét. A földelt csatlakozó nem megfelelő használata elektromos áramütést okozhat. Ha a tápkábel sérült,
cseréltesse ki a gyártó szervizközpontjával.

3

Éghajlati besorolás

Éghajlati besorolás

Megengedett környezeti hőmérséklet

SN

+10 °C és +32 °C között

N

+16 °C és +32 °C között

ST

+16 °C és +38 °C között

T

+16 °C és +43 °C között

Megjegyzés: Ha a készülék a megadott éghajlati viszonyoktól eltérő (azaz a névleges környezeti hőmérséklet­tartományon kívüli) környezetben működik, előfordulhat, hogy nem tudja fenntartani a kívánt rekeszhőmérsékletet.

Sz.

Leírás

1

Fagyasztó polc

2

Fagyasztó hőmérséklet-vezérlés

3

Hűtőszekrény polc

4

Tároló fedél

5

Frissen tartó

6

Állítható lábak

7

Fagyasztó állványok

8

Hűtőszekrény állványok

A készülék éghajlati besorolására vonatkozó információk az adattáblán találhatók. Azt jelzi, hogy milyen környezeti
hőmérsékleten (azaz szobahőmérsékleten, ahol a készülék működik) optimális (megfelelő) a készülék működése.

Megjegyzés: Tekintettel a környezeti hőmérsékleti tartomány határértékeire azon éghajlati osztályok esetében, amelyekhez
a hűtőberendezést tervezték, valamint arra a tényre, hogy a belső hőmérsékletet befolyásolhatják olyan tényezők, mint a
hűtőberendezés elhelyezkedése, a környezeti hőmérséklet és az ajtónyitás gyakorisága, adott esetben bármely
hőmérséklet-szabályozó berendezés beállítását módosítani kell e tényezők érvényesítése érdekében.

Zárak

Ha hűtője zárral van felszerelve, a gyermekek beragadásának megakadályozása érdekében tartsa a kulcsot a készüléktől
távol eső helyen. A hűtőberendezés ártalmatlanítása esetén a biztonság érdekében szerelje le a régi zárakat vagy
lakatokat.

Freonmentes

A hűtőberendezésben freonmentes hűtőközeget (R600a) és a környezetbarát habszigetelő anyagot (ciklopentán)
használnak, ami nem károsítja az ózonréteget, és nagyon kis hatással van a globális felmelegedésre. Az R600a gyúlékony,
és normál használat során szivárgásmentes hűtőrendszerbe van zárva. Ha azonban a hűtőközeg szivárog a hűtőkör
sérülése miatt, tartsa távol a készüléket a nyílt lángtól, és a lehető leggyorsabban nyissa ki az ablakokat a szellőztetés
érdekében.

II. Termék jellemzői

A technológiai újítások miatt előfordulhat, hogy a jelen kézikönyvben szereplő termékleírások nem teljesen egyeznek meg
a hűtőberendezésével. A részletek összhangban vannak az anyagi tétellel.

4

III. Előkészületek a használatra

SZ D H A B

C(°) E F

700

700

1680

1147

1359

130 ± 5

50

100

Akadálymentes szellőzést kell fenntartani a készülék körül vagy a beágyazott szerkezetben.

Ha a hűtőszekrényt magas nedvességtartalmú helyre telepítette, ellenőrizze, hogy a földelővezeték és a FI-relé
működése megfelelő-e. Ha rezgési zajok keletkeznek amiatt, hogy a hűtőszekrény érintkezik a fallal, vagy ha a
falat a kompresszor körüli légáramlás megfeketíti, akkor helyezze távolabbra a hűtőszekrényt a faltól. A hűtő
elhelyezése zavaró zajt vagy képzavart okozhat a mobiltelefonokban, a vezetékes telefonokban, a rádióvevőkben,
a televíziót körülvevő készülékekben, ezért ilyen esetben próbálja meg a hűtőt a lehető legtávolabbra helyezni
ezektől a készülékektől.

1. ábra

2. ábra

Telepítés helye

1. Szellőzésre vonatkozó kitétel
A fagyasztószekrényt jól szellőző, és forró levegővel kevésbé telített helyre telepítse. Ne helyezze a fagyasztószekrényt
hőforrás, például tűzhely vagy bojler közelébe, és kerülje a közvetlen napfényt, így garantálva a hűtési hatást, miközben
energiát takarít meg. Ne helyezze a fagyasztószekrényt nedves helyre, így megelőzve a rozsdásodást és az elektromos
áram szivárgását. A hűtőberendezés hűtőközegének a mennyisége elosztva azon helyiség légterének teljes térfogatával,
ahol a hűtőberendezés el van helyezve, nem eredményezhet 8 g/m3-nél alacsonyabb hányadost.

Megjegyzés: A fagyasztószekrénybe töltött hűtőközeg mennyisége az adattáblán található.

2. Hődisszipációs tér
Működés közben a fagyasztószekrény hőt bocsát ki a környezetnek. Ezért legalább 30 mm szabad helyet kell hagyni
a felső oldalon, több mint 100 mm-t mindkét oldalon, és több mint 50 mm-t a fagyasztószekrény mögött.

Méretek mm-ben

Megjegyzés: Az 1. ábrán és a 2. ábrán csak a termék térigénye méretének sematikus ábrája látható.

Vízszintes talaj

Helyezze a fagyasztószekrényt szilárd és sík talajra (padlóra), hogy stabil maradjon, különben a készülék rezgést és zajt
okozhat. Ha a fagyasztószekrényt olyan padlóra helyezi, mint például egy szőnyeg, szalmaszőnyeg, PVC-burkolat, a szilárd
alaplemezeket a fagyasztószekrény alá helyezze, hogy megakadályozza a disszipáció miatti színváltozást.

Előkészületek a használatra

1. Állási idő

Miután a hűtőszekrényt megfelelően telepítette és kitisztította, ne kapcsolja be azonnal. Győződjön meg róla, hogy a
hűtőszekrényt több mint 1 óra állás után helyezi áram alá, hogy biztosítsa a normál működését.

2. Tisztítás

Erősítse meg a hűtőberendezés belsejében található tartozékokat, és törölje át a belsejét puha kendővel.

3. Bekapcsolás

Helyezze a csatlakozódugót a fali aljzatba a kompresszor elindításához. 1 óra elteltével nyissa ki a fagyasztó ajtaját; ha a
fagyasztórekesz belsejében a hőmérséklet nyilvánvalóan csökken, ez azt jelzi, hogy a hűtőrendszer normálisan működik.

4. Élelmiszerek tárolása

Miután a hűtő egy ideig működik, a hűtő belső hőmérséklete automatikusan szabályozható a felhasználó hőmérsékleti
beállításának megfelelően. Miután a hűtőszekrény teljesen lehűlt, tegyen be olyan ételeket, amelyeknek általában 2–3 órára
van szükségük a teljes lehűtéshez. Nyáron, amikor a hőmérséklet magas, több mint 4 órát vesz igénybe, hogy az
élelmiszerek teljesen lehűljenek (próbálja meg a hűtőszekrény ajtaját a lehető legkevesebb alkalommal kinyitni, mielőtt a
belső hőmérséklet lehűl).

5

Funkciók

1.1 hőmérséklet beállítása
Nyomja meg a Temp gombot a hőmérséklet beállításához. Miután a hőmérsékletet beállította
a kívánt szintre, a beállítás akkor lép életbe, ha 5 másodpercen belül nem hajt végre további
gombműveletet; a megfelelő hőmérsékletszint azonnal működésbe lép.
Hőmérsékletszint beállítási ciklusának sorrendje: „5-4-2-8-6-5”

1.2 Fast Cooling

1) A hűtőszekrényrekesz gyorsan lehűl, és a fagyasztó hőmérséklete is gyorsan eléri a
szükséges hőmérsékletet, hogy az élelmiszer megfelelően, megőrzött tápértékkel és ízzel
legyen tartósítva. A Quick Cooling funkció akár 30 órán keresztül is fenntartható.
Ezt követően automatikusan kikapcsol, és a hőmérsékletszint visszatér a Quick-Cooling
funkció engedélyezése előtti beállításhoz.

2) a Fast Cooling funkció kiválasztása
Nyomja meg a Mode gombot, amíg a Fast-Cooling ikon villogni nem kezd. 5 másodpercen
belül, ha nem végez további gombműveletet, a Fast-Cooling ikon folyamatosan világít a
beállítás befejezéséhez.

3) Kilépés a Fast-Cooling funkcióból
30 óra működés után a Fast-Cooling funkció automatikusan kikapcsol.
A Fast-Cooling funkció közben nyomja meg a Mode gombot, amíg az Intelligence ikon villogni
nem kezd. 5 másodpercen belül, ha nem végez további gombműveletet, a hűtő belép az
intelligens funkcióba, és kilép a Fast-Cooling funkcióból.
A Fast-Cooling funkció közben nyomja meg a Temp gombot a hőmérsékletnek a kívánt szintre
történő beállításához. 5 másodpercen belül, ha nem végez további gombműveletet, a hűtő
belép a megfelelő hőmérsékletszint-vezérlés funkcióba, és kilép a Fast-Cooling funkcióból;

1.3 Intelligens

1) A hűtőrekesz intelligens üzemmódba lép, és a termék automatikusan beállítja a rekesz
hőmérsékletét a hűtőszekrény hőmérsékletének és a környezeti hőmérsékletnek a valós
idejű felügyeletének megfelelően, hogy biztosítsák a termékek friss és hosszú távú tárolását
a hűtőszekrényben.

2) Belépés az intelligens funkcióba

Nyomja meg a Mode gombot, amíg az Intelligence ikon villogni nem kezd. 5 másodpercen belül, ha nem végez további
gombműveletet, az Intelligence ikon folyamatosan világít a beállítás befejezéséhez.

3) Kilépés az intelligens funkcióból

Az intelligens funkció közben nyomja meg a Mode gombot, amíg a Fast Cooling ikonja villogni nem kezd. 5 másodpercen
belül, ha nem végez további gombműveletet, a hűtő belép a Fast-Cooling funkcióba, és kilép az intelligens funkcióból.

Az intelligens funkció közben nyomja meg a Temp gombot a hőmérsékletnek a kívánt szintre történő beállításához.
5 másodpercen belül, ha nem végez további gombműveletet, a hűtő belép a megfelelő hőmérsékletszint-vezérlés funkcióba,
és kilép az intelligens funkcióból.

6

Gyermekzár

Ha a Gyermekzár funkció engedélyezve van, a hőmérséklet és a funkció nem változik, elkerülve a rendellenes
működést.
Ha 3 percen belül nem kerül sor gombműveletre, a Gyermekzár funkció automatikusan bekapcsol. A Gyermekzár
funkció kézi kikapcsolása
Nyomja meg és tartsa lenyomva a TEMP gombot (3 másodperc a feloldáshoz) 3 másodpercig, és a
Gyermekzár funkció kikapcsolható lesz.

Nyitott ajtó riasztás

Ha a hűtőszekrény ajtaja 3 percnél hosszabb ideig nyitva van, a hangjelzés folyamatosan jelez, amely bármely
gomb megnyomásakor leállítható, de 3 perc elteltével visszaáll, ha az ajtó nyitva marad. A riasztások nem
szűnnek meg, amíg a hűtőszekrény ajtaja be nem záródik.

Áramkimaradási memória

Áramkimaradás esetén a hűtőszekrény fenntartja az áramkimaradás előtt beállított működési állapotot, amikor
az áramellátás helyreáll.

-

Bekapcsolási késleltetés

A fagyasztószekrény kompresszorának a károsodását megelőzendő a tápellátás rövid (azaz 5 percnél
rövidebb) idejű visszaállítása esetén a kompresszor nem kapcsol be.

Hiba riasztás

Ha a 2. hőmérsékletszint, az 5. hőmérsékletszint vagy a 8. hőmérsékletszint jelzőfénye folyamatosan villog,
a hűtőszekrény meghibásodott, kérjük, vegye fel a lehető leghamarabb a kapcsolatot az értékesítés utáni
személyzettel az otthoni szervizeléshez.
Ha a kommunikáció sikertelen, a „4.” hőmérsékletszint jelzőfény villogással riaszt.
Ha a fagyasztó érzékelője hibás, a „6.” hőmérsékletszint jelzőfény villogással riaszt.
Ha egyszerre két vagy több hiba történik, a megfelelő hibajelző egyszerre villog.

A fagyasztó hőmérsékletének beállítása

1. Ha a hőmérséklet üzemmód változatlan marad, állítsa a levegőszabályozó rudat a bal állásból a jobb állásba, és a

hűtőszekrény hőmérséklete megnő, miközben a fagyasztó hőmérséklete lecsökken.

2. Ha a hőmérséklet üzemmód változatlan marad, állítsa a levegőszabályozó rudat a jobb állásból a bal állásba, és a

hűtőszekrény hőmérséklete lecsökken, miközben a fagyasztó hőmérséklete megnő.

3. Javasoljuk, hogy a levegőszabályozó rudat állítsa középső helyzetbe. Ha a felhasználónak alacsonyabb fagyasztási

hőmérsékletre van szüksége, állítsa a levegőszabályozó rudat jobbra; ekkor a fagyasztó hőmérséklete lecsökken,
miközben a hűtőszekrény hőmérséklete megnő. Amikor a hőmérséklet megfelel a követelménynek, haladéktalanul
állítsa vissza a levegőszabályozó rudat a középső helyzetbe.

7

A hűtő vezérlőpaneljét és a levegőszabályozó rudat együttesen kell használni.

Hőmérséklet beállítás

Használati
környezet

Javasolt üzemmód-beállítás a
kijelzőpanelen

Ajánlott levegőszabályozó-rúd
pozíció

Megjegyzések

35 °C felett

1) Javasoljuk, hogy a középső
üzemmódra állítsa be.

2) A hőmérséklet üzemmódok
a bal oldali táblázatban javasolt
módon állíthatók be arra az
esetre, ha a hűtőszekrény körül
megváltozik a környezeti
hőmérséklet

16 °C-35 °C

MIN

FAGYASZTÓ

HŰTŐBERENDEZÉS

TEMP.CONTROL

MIN

MAX

AJÁNLOTT

MAX

MIN

FAGYASZTÓ

HŰTŐBERENDEZÉS

MAX

TEMP.CONTROL

MIN

MAX

AJÁNLOTT

MIN

FAGYASZTÓ

HŰTŐBERENDEZÉS

MAX

TEMP.CONTROL

MIN

MAX

AJÁNLOTT

LEGHŰVÖSEBB

LEGHIDEGEBB

LEGHŰVÖSEBB

LEGHIDEGEBB

LEGHŰVÖSEBB

LEGHIDEGEBB

8

MIN

LEGHŰVÖSEBB

MAX

HŰTŐBERENDEZÉS

FAGYASZTÓ

MAX

LEGHIDEGEBB

MIN

Alacsonyabb,
mint 16 °C)

AJÁNLOTT

TEMP.CONTROL

Ha a fagyasztólevegő-szabályozó rúd középső helyzetbe van állítva, a hűtőszekrény hőmérséklete a különböző
sebességbeállításokhoz az alábbiak szerint történik.

Fogaskerék beállítás

(°C)

2

4 5 6 8

0-3 2-5 3-6 4-7 6-9

IV. Az élelmiszer tárolására vonatkozó utasítások

Használattal kapcsolatos óvintézkedések

⚫ A hűtőberendezések esetében előfordulhat, hogy egyenetlen teljesítményt nyújtanak (a behelyezett tartalom

kiolvadhat, vagy a hőmérséklet a fagyasztó rekeszben túlságosan megemelkedik), amennyiben sokáig tárolják olyan
környezetben, ahol a hűtőberendezés tervezési hőmérséklet-tartomány alsó értékeinél hidegebb van.

⚫ A készülék éghajlati besorolására vonatkozó információk az adattáblán találhatók.
⚫ A belső hőmérsékletet befolyásolhatják olyan tényezők, mint a hűtőberendezés elhelyezkedése, a környezeti

hőmérséklet és az ajtónyitás gyakorisága stb. Adott esetben bármely hőmérséklet-szabályozó berendezés beállítását
módosítani kell e tényezők érvényesítése érdekében.

⚫ Szénsavas italok nem tárolhatók a fagyasztórekeszekben vagy az alacsony hőmérsékletű rekeszekben, és egyes

termékek, például a fagylaltok fogyasztása nem javasolt túlságosan hidegen

Élelmiszertároló hely

A hűtőszekrényben lévő hideg levegő keringése miatt a hűtőszekrény egyes területeinek hőmérséklete eltérő, ezért a
különböző élelmiszereket különböző területeken kell elhelyezni.
A friss élelmiszer rekesz olyan élelmiszerek tárolására alkalmas, amelyeket nem kell fagyasztani, például a főtt étel, a sör,
a tojás, a hideg tartósítást igénylő fűszerek, a tej, a gyümölcslé stb. A frissen tartó doboz zöldségek, gyümölcsök stb.
tartósítására alkalmas.
A fagyasztórekesz fagylalt, fagyasztott élelmiszerek és tartósítandó élelmiszerek hosszú távú tárolására alkalmas.

A friss élelmiszer rekesz használata

Állítsa be a friss élelmiszer tárolására szolgáló rekesz hőmérsékletét 2 °C ~ 8 °C közé, és tárolja a rövid távú tárolásra
szánt vagy hamarosan elfogyasztandó élelmiszereket a friss élelmiszer tárolására szolgáló rekeszben.
Hűtőpolc: A polc eltávolításához először emelje fel, majd húzza ki a polcot; a polc felszerelésekor helyezze a helyére,
mielőtt letenné. (A kétrészes polchoz nyomja az első részt a hátsó részhez, majd húzza ki a másodikat). Tartsa felfelé a polc
hátsó peremét, hogy az élelmiszerek ne érintkezzenek a készülék belső falával. A polc eltávolításakor vagy behelyezésekor
tartsa meg a polcot erősen, és óvatosan kezelje, hogy elkerülje a sérülést.
Frissen tartó doboz: Húzza ki a frissen tartó dobozt, hogy hozzáférjen az ételhez. A frissen tartó doboz fedelének
használata vagy tisztítása után feltétlenül tegye vissza a fedelet a frissen tartó dobozra, hogy az ne befolyásolja a frissen
tartó doboz belső hőmérsékletét.
A frissen tartó doboz páratartalom-szabályozó rúdjának használata
A páratartalom-szabályozó rúd a frissen tartó doboz páratartalmának megőrzésére használatos, elősegítve a benne tárolt
zöldségek és gyümölcsök frissességének megőrzését.
Ha a páratartalom-szabályozó rudat a jobb oldalra állítja, és több nyílás válik szabaddá, a frissen tartó doboz belső
páratartalma alacsony szinten tartható.
Ha a páratartalom-szabályozó rudat a bal oldalra állítja, és kevesebb nyílás válik szabaddá, a frissen tartó doboz belső
páratartalma magas szinten tartható.

Hogyan kell használni a jégkészítő dobozt

Helyezze a jégkészítő dobozt a fagyasztórekesz felső helyére, hogy a lehető leghamarabb jég képződjön.

Élelmiszerek tárolására vonatkozó óvintézkedések

Tisztítsa meg az élelmiszereket, és törölje őket szárazra, mielőtt a hűtőszekrényben tárolná őket. Az élelmiszerek
hűtőszekrénybe helyezése előtt ajánlatos becsomagolni őket, a víz elpárolgásának megakadályozása, a gyümölcsök és
zöldség frissességének fenntartása és a kellemetlen szagok kialakulásának megakadályozása érdekében.
Ne tegyen túl sok vagy túl nehéz élelmiszert a hűtőszekrénybe. Hagyjon elegendő helyet az ételek között; ha túl közel
vannak egymáshoz, a hideg levegő áramlása blokkolva lesz, ami befolyásolja a hűtőhatást. A polc eltörésének elkerülése
érdekében ne tároljon túl sok vagy túl nehéz élelmiszert. Az élelmiszerek tárolásakor tartson távolságot a belső faltól; ne
tegye a vízben gazdag ételeket túl közel a hűtőszekrény hátsó falához, mert hozzáfagyhatnak a belső falhoz.

9

Élelmiszerek kategorizált tárolása: Az élelmiszereket kategóriánként kell tárolni, és a naponta elfogyasztott ételeket a polc

1. Nyissa ki a hűtőszekrény ajtaját, és győződjön meg
róla, hogy a vízadagoló megfelelően rögzítve van.

2. Nyissa ki a víztartály betöltő fedelét; lassan töltse
fel a víztartályt annak megelőzéséhez, hogy a
tartályból víz folyjon ki, amikor megtelik. Ezután
zárja le a víztartály betöltő fedelét. Lásd a C. ábrát.

3. Miután a víztartály megtelt, állítsa a termosztátot
a legalacsonyabb módba vagy a Fast Cool módba,
és egy órával később fogyaszthatja is a vizet.
Lásd a D. ábrát.

4. A vízadagoló használatakor némi víz csepeghet ki és gyűlhet össze a vízadagoló alján.
Szükség esetén törölje le egy törlőkendővel.

5. A maximális töltési szintnek a tartály fedele alatt kell lennie, a maximális töltési vonalnak
megfelelően.

MEGJEGYZÉS: Akkor vegye el a poharat, amikor a víz már nem csepeg.

Betöltő fedele

Víztartály

Víztartály fedele

zárás

nyitás

Vízadagoló

Vízkapcsoló

elejére kell helyezni az ajtó nyitvatartási idejének csökkentéséhez, és a lejárati idő miatti élelmiszer-megromlás elkerüléséhez.
Energiatakarékossági tippek: Hagyja a forró ételt szobahőmérsékletűre hűlni, mielőtt betenné a hűtőbe. Helyezze a
fagyasztott élelmiszert a friss élelmiszer rekeszbe, hogy felolvadjon, és a fagyasztott élelmiszer hozzájáruljon a friss
élelmiszer hűtéséhez, ezáltal energiát takarítva meg.

Gyümölcsök és zöldségek tárolása

A hűtőrekesszel rendelkező hűtőberendezések esetében tisztában kell lenni azzal, hogy bizonyos típusú friss zöldségek
és gyümölcsök érzékenyek a hidegre, és ezért nem alkalmasak az ilyen típusú térben történő tárolásra.

A fagyasztott élelmiszerek tárolására szolgáló rekesz használata

A fagyasztó hőmérséklete -18 °C alá van szabályozva, és ajánlatos az élelmiszert hosszú távú tartósítás céljából a
fagyasztórekeszben tárolni, de az élelmiszer csomagolásán feltüntetett tárolási időtartamot be kell tartani.
A fagyasztófiókok olyan élelmiszerek tárolására szolgálnak, amelyeket le kell fagyasztani. A nagy tömbméretű halakat és
húsokat apró darabokra kell vágni, és frissen tartó tasakokba kell csomagolni, mielőtt egyenletesen elosztanák őket a
fagyasztófiókokban.

 Hagyja a forró ételeket szobahőmérsékletre hűlni, mielőtt betenné őket a fagyasztórekeszbe.
 Ne tegyen folyadékot tartalmazó üvegtartályt vagy lezárt dobozt a fagyasztórekeszbe, mert ellenkező esetben a megfagyott

folyadék térfogatnövekedése szétrepedést eredményez.

 Ossza fel az ételt megfelelő kis adagokra
 Jobb, ha becsomagolja be az ételt, mielőtt lefagyasztaná, és a csomagoló tasakoknak szárazaknak kell lennie, ha

egymás mellé helyezik be őket. A keresztszennyeződés és a szag kialakulásának elkerülése érdekében az élelmiszereket
olyan megfelelő anyagokkal kell becsomagolni vagy letakarni, amelyek szilárdak, ízetlenek, a levegő és a víz számára
áthatolhatatlanok, nem mérgezőek és szennyezésmentesek.

Fagyasztott élelmiszerek vásárlásával kapcsolatos tanácsok

1. Ha fagyasztott élelmiszert vásárol, olvassa el a csomagoláson található tárolási útmutatót. Minden fagyasztott élelmiszert a
csillaggal jelzett időtartamig tárolhat. Ez általában az az időszak, amelyet a csomagolás elején található „Felhasználható
X dátumig” felirat jelöl.

2. Ellenőrizze a fagyasztott élelmiszerek hőmérsékletét abban a boltban, ahol a fagyasztott élelmiszereket vásárolja.

3. Győződjön meg róla, hogy a fagyasztott élelmiszercsomag tökéletes állapotban van.

4. A fagyasztott termékeket mindig a bevásárlási folyamat végén vásárolja meg.

5. Próbálja meg együtt tartani a fagyasztott ételeket vásárlás közben és hazafelé, mivel ez segít az étel alacsonyabb
hőmérsékletének fenntartásában.

6. Ne vásároljon fagyasztott élelmiszert, ha nem tudja azonnal lefagyasztani. A legtöbb szupermarketben és háztartási
boltban különleges szigetelt táskák vásárolhatók. Ezek hosszabb ideig megőrzik a fagyasztott élelmiszerek alacsony
hőmérsékletét.

7. Egyes ételek esetében felesleges a főzés előtti kiolvasztás. A zöldségek és a tészták közvetlenül forrásban lévő vízben
vagy gőzöléssel készíthetők el. A fagyasztott szószok és levesek serpenyőbe helyezve, lassú tűzön olvaszthatók ki.

8. Használjon minőségi élelmiszereket, és a lehető legkevesebbet kezelje őket. Amikor az élelmiszereket kis mennyiségben
fagyasztják le, a fagyasztáshoz és a kiolvasztáshoz kevesebb idő szükséges.

9. Becsülje meg a lefagyasztandó élelmiszerek mennyiségét. Ha nagy mennyiségű friss élelmiszert fagyaszt le, állítsa a
hőmérséklet-szabályozó gombot alacsony üzemmódba, csökkentve a fagyasztó hőmérsékletét. Így az élelmiszereket
gyorsan le lehet fagyasztani, jól megőrizve az élelmiszer frissességét.

Tippek a vízadagolóhoz (ha a készülék rendelkezik ezzel a funkcióval)

A hűtőszekrény egy vízadagolót tartalmaz, amelynek segítségével csaknem azonnal hideg vízhez férhet hozzá. A vízadagoló
egy 2,5 literes víztartályt tartalmaz, amelyet fel kell tölteni. A vízadagoló használatához kövesse az alábbi utasításokat:

V. Speciális igényekkel kapcsolatos tanácsok

A hűtő/fagyasztó mozgatása

• Elhelyezés
Ne helyezze a hűtőt/fagyasztót hőforrás, például tűzhely, bojler vagy radiátor közelébe. Védje a közvetlen napfénytől a
külső épületekben vagy az üvegezett verandákon.

10

• Szintezés

Tisztítás előtt először húzza ki a hálózati csatlakozódugót; Ne dugja be, és ne húzza ki a csatlakozódugót

nedves kézzel, mert az áramütést vagy sérülést okozhat. A rozsdásodás, az áramszivárgás és a balesetek

elkerülése érdekében ne öntsön vizet közvetlenül a hűtőre. Ne dugja be a kezét a hűtőszekrény aljába, mert

az éles fém sarkok megkarcolhatják a kezét.

A károsodások elkerülése érdekében ne használjon sörtés kefét, drótkefét, mosószert, szappanport, lúgos
mosószert, benzolt, benzint, savat, forró vizet és más korrozív vagy oldható termékeket a szekrény

felületének, az ajtótömítésnek, a műanyag díszítőelemeknek stb. tisztításához.

Megjegyzés: A hűtő üzembe helyezése tanácsos azt folyamatosan használni; és normál körülmények

között ne hagyja abba a használatát, mert az befolyásolhatja a hűtő élettartamát.

Megjegyzés: Ha a tápkábel és a csatlakozók megsérülnek vagy porral szennyezettek, az áramütést vagy

tűzet okozhat. Ha bármilyen rendellenességet észlel, húzza ki a tápkábelt, és lépjen kapcsolatba az
értékesítővel.

Ügyeljen arra, hogy a hűtőt/fagyasztót vízszintbe helyezze az elülső szintező lábakkal. Ha nincs vízszintben, az hatással
lesz a hűtő/fagyasztó ajtaja tömítésének teljesítményére, vagy akár a hűtő/fagyasztó működési hibájához is vezethet.
Miután a hűtőt/fagyasztót a helyére tette, használat előtt várjon 4 órát, hogy a hűtőközeg leülepedhessen.

• Telepítés
Ne takarja el, és ne zárja el a készülék szellőzőnyílásait vagy rácsait.
Ha sokáig távol van

• Ha a készüléket több hónapig nem fogja használni, először kapcsolja ki, majd húzza ki a csatlakozót a fali aljzatból.

• Vegye ki az összes ételt.

• Tisztítsa meg és szárítsa meg alaposan a belső felületet. A szag- és penészképződés elkerülése érdekében hagyja az
ajtót enyhén nyitva: szükség esetén rögzítse nyitott állapotban, vagy vegye le az ajtót.

• A megtisztított készüléket száraz, szellőztetett helyen, hőforrástól távol tárolja, a készüléket óvatosan, rázkódásmentesen
helyezze át, és ne helyezzen rá nehéz tárgyakat.

• Az egységgel nem játszhatnak gyermekek.

VI. Karbantartás és tisztítás

Belső és külső tisztítás

A hűtőszekrényben lévő ételmaradékok kellemetlen szagot okozhatnak, ezért a hűtőszekrényt rendszeresen tisztítani kell.
A friss élelmiszer rekeszt általában havonta egyszer meg kell tisztítani.
Távolítsa el az összes polcot, frissen tartó dobozt, palacktartót, fedőlapot és fiókot stb., és tisztítsa meg őket meleg vízbe
vagy semleges mosószerbe mártott puha törülközővel vagy szivaccsal.
Szükség van a hűtőszekrény hátsó paneljén és oldallemezein felgyülemlett por gyakori eltávolítására.
Mosószer használata után öblítse le tiszta vízzel, majd törölje szárazra.

Óvatosan törölje szárazra az ajtótömítést, és tisztítsa meg a hornyot vattapálcikával. A tisztítás után először rögzítse az
ajtótömítés négy sarkát, majd szegmensenként ágyazza be az ajtó hornyába.
Áramszünet vagy a hűtőrendszer meghibásodása esetén

• Gondoskodjon a fagyasztott élelmiszerekről a hűtőkészülék hosszabb ideig tartó üzemen kívüli állapota esetén (például
áramszünet vagy a hűtőrendszer meghibásodása esetén).

• Próbálja meg a lehető legkevesebbszer kinyitni a hűtőszekrény ajtaját, így az étel még forró nyári napokon is biztonságosan
és frissen tárolható.

• Ha előre értesítést kap az áramszünetről:

1) Állítsa a termosztát gombját magas üzemmódba egy órával előre, hogy az élelmiszerek teljesen megfagyjanak (ez idő

alatt ne helyezzen be új élelmiszert!). Állítsa vissza időben a hőmérséklet módot az eredeti beállításra az
áramszolgáltatás visszaállása után.

2) Jeget is készíthet egy vízzáró tartályban, és a fagyasztó felső részébe helyezheti a friss élelmiszerek tárolásának

meghosszabbítsa érdekében.

Leolvasztás

Ez a készülék automatikus leolvasztási funkcióval rendelkezik, így nincs szükség kézi leolvasztásra.

A lámpa cseréje

A LED-lámpa a hűtőszekrény világítására használatos, és alacsony energiafogyasztással és hosszú élettartammal
rendelkezik. Bármilyen rendellenesség esetén, kérjük, vegye fel a kapcsolatot az értékesítés utáni személyzettel a szerviz
felkereséséhez. A lámpákat csak a gyártó cserélheti ki.

Lámpa típusa: LED-lámpa
Energiahatékonysági szint: F

Karbantartás utáni biztonsági ellenőrzés

Szakadt vagy sérült a tápkábel?
Szilárdan be van helyezve az aljzatba a tápkábel?
Rendellenesen túlmelegedett a tápkábel?

11

VII. Egyszerű hibaelemzés és -elhárítás

Eset

Ellenőrzés

Megoldások

• A készülék
egyáltalán nem hűt

• Ki van húzva a tápkábel?

• Lekapcsoltak a megszakítók vagy a

biztosítékok?

• Nincs áram, vagy leoldott a vezeték?

• Hol van a hűtőszekrény telepítve? Erkélyen,

garázsban, raktárhelyiségben és egyéb olyan
helyeken helyezték el, ahol a környezeti
hőmérséklet 10 °C alatt van?

• Csatlakoztassa újra

• Nyissa ki az ajtót, és ellenőrizze, hogy a

lámpa világít-e.

• Áramkimaradás vagy vezetékleoldás?

• Telepítse a hűtőszekrényt védett helyre, ahol

a környezeti hőmérséklet 10 °C felett van. Ha
a hűtőszekrény túl alacsony hőmérsékletű
környezetben van elhelyezve,

• előfordulhat, hogy a belső hűtőrendszer nem
működik megfelelően.

• Rendellenes zaj

• Stabilan áll a hűtő?

• Eléri a hűtő a falat?

• Állítsa be a hűtő állítható lábait.

• Ne érjen a falhoz!

• Gyenge hűtési

hatékonyság

• Meleg ételt vagy túl sok ételt helyezett be?

• Gyakran nyitogatja az ajtót?

• Az ajtótömítés becsípi az élelmiszeres

tasakot?

• Közvetlen napfény vagy kemence vagy
tűzhely közelében helyezkedik el?

• Jól szellőzik?

• Túl magasra van állítva a hőmérséklet?

• A meleg ételt csak akkor helyezze be a

hűtőbe, amikor lehűlt.

• Ellenőrizze és csukja be az ajtót.

• Távolítsa el a hűtőt a hőforrástól.

• Hagyjon távolságot a megfelelő szellőzés

biztosításához.

• Állítson be megfelelő hőmérsékletet.

• Furcsa szag a
hűtőben

• Megromlott étel?

• Szükséges a hűtő tisztítása?

• Becsomagolta az erős ízű ételeket?

• Dobja ki a megromlott ételt.

• Tisztítsa meg a hűtőt.

• Csomagolja be az erős ízű ételeket.

Megjegyzés: Ha a fenti leírások nem alkalmazhatók a hibaelhárításra, ne szerelje szét, és ne és javítsa meg saját
maga. A javítások nem tapasztalt személyek által történő végzése sérülést vagy súlyos rendellenességet okozhat.
Forduljon a helyi kereskedőhöz, ahonnan a vásárlás történt. Ezt a terméket csak hivatalos szakember szervizelheti,
és csak eredeti alkatrészek használhatók.

A termék megfelelő ártalmatlanítása

Ez a jelölés azt jelzi, hogy az EU-ban ezt a terméket nem szabad más háztartási hulladékkal együtt
kidobni. Annak érdekében, hogy megelőzzük az ellenőrizetlen hulladékártalmatlanításból származó
esetleges környezeti kárt vagy emberi egészségkárosodást, az anyagokat felelősségteljesen újra kell
hasznosítani az anyagi erőforrások fenntartható újrafelhasználásának előmozdítása érdekében.
A használt eszköz visszaküldéséhez, kérjük, használja a visszaküldési és gyűjtési rendszereket, vagy
lépjen kapcsolatba azzal a kiskereskedővel, ahol a terméket vásárolta. Ők elküldik a terméket
környezetvédelmi szempontból biztonságos újrahasznosításra.

A következő apró hibák tekintetében nem minden hibát kell a műszaki szerviz személyzetének kijavítania; Ön is megpróbálhatja
megoldani a problémát.

Amennyiben hosszabb ideig nem használja a készüléket, válassza le az áramellátásról, távolítsa el az élelmiszereket, és
tisztítsa meg a készüléket, nyitva hagyva az ajtót a kellemetlen szagok megelőzése érdekében.

VIII. Tanúsítványok

Elektromos információk
Ezt az elektromos készüléket földelni kell
Ez a termék olyan csatlakozódugóval van felszerelve, amely alkalmas minden olyan házban való használatra alkalmas,
amely az aktuális előírásoknak megfelelő fali aljzattal rendelkezik
Ha a csatlakoztatott csatlakozódugó nem megfelelő az aljzathoz, akkor azt le kell vágni, és gondosan ártalmatlanítani kell.
Az esetleges áramütésveszély elkerülése érdekében ne dugja be a kiselejtezett csatlakozót az aljzatba.
Ez a termék megfelel az EGK-irányelveknek.

IX. Biztonságos újrahasznosítással kapcsolatos utasítások

Ártalmatlanítás

A régi készülékeknek még mindig van némi többletértékük. A környezetbarát megközelítés biztosítja az értékes
nyersanyagok újrahasznosítását.
A berendezésekben használt hűtőközegek és szigetelőanyagok különleges kezelési eljárásokat igényelnek. Kezelés előtt
győződjön meg róla, hogy a berendezés hátoldalán lévő csövek nem sérültek meg.
A régi berendezések és a régi berendezések csomagolásának ártalmatlanítási lehetőségeire vonatkozó naprakész
információk a helyi önkormányzattól szerezhetők be.

12

Ártalmatlanításra vonatkozó figyelmeztetések

A hűtőhöz használt hűtőközeg és ciklopentán habszigetelő anyag gyúlékony. Ezért, amikor a hűtőszekrényt leselejtezik,
tűzforrástól távol kell tartani, és egy speciális, égetésmentes hasznosítást végző vállalatnak kell ártalmatlanítania a
környezet károsodásának vagy bármely egyéb károsodásnak az elkerülése érdekében.
Amikor a hűtőszekrényt leselejtezik, szerelje szét az ajtókat, és távolítsa el az ajtó és a polcok tömítését; helyezze az
ajtókat és a polcokat megfelelő helyre, hogy megakadályozza a gyermekek beszorulását.

A műszaki támogatással való kapcsolatfelvételhez látogasson el a következő webhelyre: https://corporate.haiereurope.com/en/
A „webhely” (website) rész alatt válassza ki a termék márkáját és országát. Az oldal átirányítja az adott webhelyre, ahol
megtalálható a műszaki támogatás eléréséhez szükséges telefonszám és űrlap.
A termékre vonatkozó további tájékoztatással kapcsolatosan tekintse meg a https://eprel.ec.europa.eu/ oldalt, vagy
olvassa be a készüléken elhelyezett, energiafogyasztást jelölő címkén található QR-kódot.

13

I. SICUREZZA

AVVERTENZA!

Rischio di incendio/materiali infiammabili.

Consigli per la sicurezza

AVVERTENZA!

Per i soggetti diversi dal personale di assistenza autorizzato è pericoloso eseguire interventi di assistenza o riparazioni

che prevedano la rimozione dei coperchi. Per evitare il rischio di scosse elettriche, non tentare di riparare questo
apparecchio da soli.

Non utilizzare apparecchi elettrici come asciugacapelli o stufe per sbrinare il frigo/congelatore.
I contenitori con gas o liquidi infiammabili possono esplodere a basse temperature.
Non conservare contenitori con materiali infiammabili, come bombolette spray, cartucce di ricarica per estintori, ecc. nel

frigo/congelatore.

Non collocare bevande gassate nel congelatore. I ghiaccioli possono causare "ustioni da gelo/congelamento", se

consumati direttamente dal frigo/congelatore.

Non togliere gli alimenti dal frigo/congelatore con le mani umide o bagnate per evitare la formazione di abrasioni cutanee

o "ustioni da gelo/congelamento". Non mettere bottiglie e lattine nel congelatore, che potrebbero scoppiare quando il
contenuto si congela.

Rispettare i tempi di conservazione consigliati dal produttore. Fare riferimento alle relative istruzioni.
Non consentire ai bambini di manomettere i controlli o di giocare con il frigo/congelatore. Il frigo/congelatore è pesante

e deve quindi essere movimentato con cautela. Non modificare le caratteristiche tecniche o il prodotto in alcun modo,
poiché modifiche non autorizzate possono causare problemi.

Non conservare gas o liquidi infiammabili all'interno del frigo/congelatore.
Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico dell'assistenza o da una

persona con analoga qualifica per evitare rischi.

Questo elettrodomestico può essere utilizzato da bambini di almeno 8 anni, da persone con ridotte capacità fisiche,

sensoriali o mentali e da persone inesperte solo sotto stretta sorveglianza o se hanno appreso le modalità di utilizzo sicuro
dell’elettrodomestico e sono consapevoli dei relativi pericoli. Impedire ai bambini di giocare con l'elettrodomestico. La pulizia
e la manutenzione non devono essere effettuate da bambini non sorvegliati.

Questo elettrodomestico refrigerante non è progettato per l’installazione a incasso.
Questo elettrodomestico è destinato all'uso domestico e a utilizzi simili a quelli di seguito indicati:

• zone cucina per il personale di negozi, uffici e altri ambienti lavorativi;

• aziende agricole e clienti di hotel, motel e altri ambienti residenziali;

• Bed & breakfast;

• Catering e servizi simili non al dettaglio.

Le aperture di ventilazione nell’involucro dell’elettrodomestico o nella struttura a incasso devono rimanere sempre libere.
Non usare oggetti meccanici o utensili diversi da quelli consigliati dal produttore per accelerare lo sbrinamento.
Non danneggiare il circuito di refrigerazione.

2

Non adoperare apparecchiature elettriche all'interno dei vani dell'elettrodomestico destinati alla conservazione degli

alimenti, a meno che non siano del tipo consigliato dal produttore.

Non collocare sostanze esplosive (ad es. lattine di aerosol con propellente infiammabile) all'interno di questo

elettrodomestico.

Questo elettrodomestico può essere utilizzato da persone (bambini inclusi) con ridotte capacità fisiche, sensoriali o mentali

oppure senza esperienza e conoscenza sufficiente dell'uso solo sotto sorveglianza di una persona responsabile della loro
sicurezza e solo se hanno appreso come utilizzarlo. Impedire ai bambini di giocare con l'elettrodomestico.

− AVVERTENZA: Le aperture di ventilazione nell'involucro dell'elettrodomestico o nella struttura a

incasso devono rimanere sempre libere.

− AVVERTENZA: Non usare oggetti meccanici o utensili diversi da quelli consigliati dal produttore per

accelerare lo sbrinamento.

− AVVERTENZA: Non danneggiare il circuito di refrigerazione.

− AVVERTENZA: non adoperare apparecchiature elettriche all'interno dei vani dell'elettrodomestico

destinati alla conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore.

− AVVERTENZA: i frigoriferi - in particolare il frigorifero-congelatore di Tipo I - potrebbero non funzionare

regolarmente (il contenuto potrebbe scongelarsi o la temperatura nel comparto alimenti congelati potrebbe aumentare
eccessivamente) se collocati per un lungo periodo di tempo in un'area con temperatura inferiore alla temperatura minima
di regolazione prevista.

− AVVERTENZA: è necessario che, per gli sportelli o i coperchi dotati di serrature e chiavi, le chiavi

siano conservate fuori dalla portata dei bambini e non in prossimità dell'elettrodomestico, per evitare che i bambini
rimangano intrappolati.

− AVVERTENZA: il refrigerante utilizzato nell'apparecchio e i materiali isolanti richiedono procedure di

smaltimento particolari.

− AVVERTENZA: quando l'elettrodomestico viene collocato nella sede prescelta, accertarsi che il cavo

di alimentazione non sia incastrato o danneggiato.

− AVVERTENZA: non collocare prese multiple o alimentatori portatili nella parte posteriore dell'elettro-

domestico.
I bambini di età compresa tra 3 e 8 anni possono caricare e scaricare il frigo.
Per evitare la contaminazione degli alimenti, attenersi alle seguenti istruzioni:

− Se gli sportelli rimangono aperti a lungo, la temperatura nei comparti dell'elettrodomestico aumenta notevolmente.

− Pulire regolarmente le superfici che entrano a contatto con gli alimenti e i sistemi di scarico accessibili.

− Pulire i serbatoi dell'acqua se non sono stati utilizzati per 48 ore; lavare il sistema idrico collegato alla fonte idrica se

l'acqua non è stata scaricata per 5 giorni.

− Conservare carne e pesce crudo nel frigorifero in contenitori idonei, in modo che non gocciolino o entrino a contatto
con altri alimenti.

− I vani congelatore a due stelle sono adatti alla conservazione di alimenti precongelati e alla conservazione o preparazione
di gelati e cubetti di ghiaccio.

− I vani congelatore a una, due o tre stelle non sono adatti al congelamento di alimenti freschi.

− Se il frigorifero dovrà rimanere vuoto per lunghi periodi, spegnerlo, sbrinarlo, pulirlo, asciugarlo e lasciare lo sportello

aperto per evitare la formazione di muffa all'interno dell'elettrodomestico.

Collegamento elettrico

AVVERTENZA

Per ridurre il rischio di scosse elettriche, il cavo di alimentazione dell’elettrodomestico è dotato di una spina compatibile
con le normali prese a parete.
In ogni caso, assicurarsi che il cavo di alimentazione sia dotato di messa a terra.
Questo frigorifero richiede una presa elettrica standard da 220-240 V CA 50/60 Hz con messa a terra.
Questo frigorifero non è progettato per essere utilizzato con un inverter.
Per evitare lesioni accidentali, fissare il cavo sulla parte posteriore dell’elettrodomestico e non lasciarlo esposto o penzolante.
Non scollegare mai il frigorifero tirando il cavo di alimentazione. Mantenere saldamente la spina ed estrarla dalla presa
senza ruotarla.
Non adoperare prolunghe con questo elettrodomestico. Se il cavo di alimentazione è troppo corto, rivolgersi a un elettricista
qualificato o a un tecnico dell'assistenza per l'installazione di una presa in prossimità dell'elettrodomestico. L'utilizzo di una
prolunga può influire negativamente sulle prestazioni dell'elettrodomestico. L’uso improprio della spina dotata di messa a
terra può provocare scosse elettriche. Se il cavo di alimentazione è danneggiato, rivolgersi a un centro assistenza
autorizzato per la sostituzione.

3

Classe climatica

Classe climatica

Temperatura ambiente consentita

SN

Da +10°C a +32°C

N

Da +16°C a +32°C

ST

Da +16°C a +38°C

T

Da +16°C a +43°C

Nota: quando l'apparecchio è in funzione in un ambiente con temperature diverse dal tipo di clima specificato
(ovvero, al di fuori dell'intervallo di temperatura ambiente nominale), è possibile che non riesca a mantenere le
temperature richieste.

N.

Descrizione

1

Ripiano del congelatore

2

Controllo della temperatura del
congelatore

3

Ripiani del frigorifero

4

Copertura del cassetto frutta e verdura

5

Cassetto frutta e verdura

6

Piedini regolabili

7

Ripiano incassato del congelatore

8

Ripiano incassato del frigorifero

Le informazioni relative alla classe climatica dell'apparecchio sono riportate sulla targhetta e indicano a quale temperatura
ambiente (cioè la temperatura dell'ambiente in cui l'elettrodomestico è in funzione) il funzionamento dell'apparecchio è
ottimale (corretto).

Nota: considerando valori limite dell'intervallo di temperatura ambiente per le classi climatiche per le quali il frigorifero è
stato progettato e il fatto che le temperature interne potrebbero essere influenzate da fattori quali la collocazione
dell'apparecchio, la temperatura ambiente e la frequenza di apertura delle porte, è possibile che le impostazioni di eventuali
dispositivi di controllo della temperatura debbano essere modificate per tenere conto di questi fattori.

Blocchi

Se il frigorifero è provvisto di serrature, tenere le chiavi fuori dalla portata dei bambini e non nelle vicinanze
dell'elettrodomestico per evitare che i bambini rimangano intrappolati. Prima di smaltire un vecchio frigorifero, smontare
i vecchi dispositivi di blocco per motivi di sicurezza.

Senza freon

Per il frigorifero si utilizzano il refrigerante privo di freon (R600a) e il materiale isolante schiumogeno (ciclopentano)
rispettoso dell'ambiente, che non danneggia lo strato di ozono e ha un impatto minimo sul riscaldamento globale. R600a
è infiammabile, pertanto durante il normale utilizzo è sigillato in un sistema di refrigerazione che non prevede fuoriuscite.
Tuttavia, in caso di perdite di refrigerante dovute al danneggiamento del circuito frigorifero, assicurarsi di tenere
l'apparecchio lontano da fiamme libere e di aprire le finestre per la ventilazione il più rapidamente possibile.

II. Caratteristiche del prodotto

Siccome le tecnologie si evolvono, le descrizioni del prodotto contenute in questo manuale potrebbero non essere
completamente coerenti con il frigorifero. I dettagli dipendono dall'apparecchio.

4

III. Preparazione all'uso

L P H A B

C(° )

E F 700

700

1680

1147

1359

130 ± 5

50

100

Attorno all'elettrodomestico o nel vano di incasso deve essere mantenuta una ventilazione priva di ostruzioni.

Se il frigorifero è installato in un luogo umido, verificare che il filo di terra e l'interruttore automatico di dispersione
siano in buone condizioni. Se si producono rumori di vibrazione dovuti al contatto del frigorifero con la parete o se
la parete si annerisce a causa della convezione dell'aria all'altezza del compressore, allontanare il frigorifero dalla
parete. L'installazione del frigorifero può causare disturbi o interferenze ai telefoni cellulari, alla linea del telefono
fisso, ai radioricevitori e ai televisori posti nelle sue vicinanze; in tal caso cercare di tenere il frigorifero il più lontano
possibile da tali apparecchi.

Fig. 1

Fig. 2

Luogo di installazione

1. Condizioni di ventilazione
La posizione scelta per l'installazione del frigorifero deve essere ben ventilata e riparata dall'aria calda. Non collocare il
frigorifero vicino a fonti di calore, ad es. i fornelli o la caldaia, e non esporlo alla luce solare diretta, allo scopo di migliorare
la refrigerazione e ridurre i consumi energetici. Non collocare il frigorifero in luoghi umidi, per evitare perdite elettriche e la
formazione di ruggine. Il rapporto tra la quantità di carica di refrigerante del frigorifero e lo spazio totale dell'ambiente in
cui è installato il frigorifero non deve essere inferiore a 8 g/m3.

Nota: la quantità di refrigerante caricata nel frigorifero è indicata sulla targhetta.

2. Spazio per la dissipazione del calore
Quando è in funzione, il frigorifero cede calore all'ambiente circostante. Pertanto, è necessario lasciare almeno 30 mm
di spazio libero sul lato superiore, almeno 100 mm su entrambi i lati e almeno 50 mm dalla parte posteriore del frigorifero.

Dimensioni in mm

Nota: la figura 1 e la figura 2 sono solo un diagramma schematico dello spazio di ingombro richiesto dal prodotto.

Pavimento a livello

Collocare il frigorifero su un pavimento solida e a livello per garantirne la stabilità; in caso contrario, produrrà rumori e
vibrazioni. Quando il frigorifero viene collocato su pavimenti di un determinato materiale, ad es. moquette, paglia, cloruro
di polivinile, applicare le piastre di supporto piene sotto il frigorifero per evitare cambiamenti di colori causati dalla
dissipazione del calore.

Preparazione all'uso

1. Tempo di riposo

Dopo che il frigorifero è stato installato correttamente e opportunamente pulito, non accenderlo immediatamente. Lasciare
il frigorifero a riposo almeno per 1 ora prima di alimentarlo elettricamente al fine di garantirne il normale funzionamento.

2. Pulizia

Verificare gli accessori all'interno del frigorifero e pulire l'interno con un panno morbido.

3. Accensione

Inserire la spina nella presa a muro per avviare il compressore. Dopo 1 ora, aprire la porta del congelatore: se la temperatura
all'interno del comparto congelatore scende in modo evidente, significa che il sistema di refrigerazione funziona
regolarmente.

4. Conservazione degli alimenti

Dopo che il frigorifero è in funzione per un certo periodo di tempo, la temperatura al suo interno si regola automaticamente
sulla temperatura impostata dall'utente. Una volta che il frigorifero è completamente raffreddato, inserire gli alimenti, per il
cui completo raffreddamento occorre attendere di norma 2~3 ore. In estate, o comunque quando la temperatura è alta,
occorrono più di 4 ore perché i cibi si raffreddino completamente (cercare di aprire la porta del frigorifero il meno possibile
nell'attesa che la temperatura interna si abbassi).

5

Funzioni

1.1 Impostazione della temperatura
Per regolare la temperatura premere il pulsante Temp. Dopo aver regolato la temperatura al
livello previsto, l'impostazione entrerà in funzione se non vengono azionati i tasti entro 5 secondi,
dopodiché il livello corrispondente verrà azionato immediatamente.
Sequenza del ciclo di impostazione del livello di temperatura: "5-4-2-8-6-5"

1.2 Fast Cooling

1) Per garantire che gli alimenti preservino il proprio valore nutrizionale e gustativo, la camera
del frigorifero e la temperatura del congelatore si raffreddano rapidamente. La funzione Quick
Cooling può essere mantenuta per un massimo di 30 ore.
Successivamente, verrà disattivata automaticamente e il livello della temperatura tornerà
all'impostazione precedente rispetto all'attivazione della funzione Quick-Cooling.

2) come attivare la funzione Fast Cooling
Premere il pulsante Mode finché l'icona Fast-Cooling non lampeggia. Entro 5 secondi, se non
vengono azionati i tasti, l'icona Fast-Cooling rimarrà fissa per completare l'impostazione.

3) Uscire dalla funzione Fast-Cooling
Dopo 30 ore di funzionamento, la funzione Fast-Cooling verrà disattivata automaticamente.
Nella funzione Fast-Cooling, premere il pulsante Mode finché l'icona Intelligence non
lampeggia. Entro 5 secondi, se non vengono azionati i tasti, la funzione Intelligence verrà
attivata e la funzione Fast-Cooling verrà disattivata.
Nella funzione Fast-Cooling, premere il tasto Temp per regolare la temperatura al livello
previsto. Entro 5 secondi, se non vengono azionati i tasti, l'operazione di controllo del livello
della temperatura corrispondente verrà attivata, mentre la funzione Fast-Cooling verrà
disattivata.

1.3 Intelligence

1) La camera del frigorifero entra in modalità intelligente e i prodotti regoleranno auto­maticamente la temperatura nella camera in base al monitoraggio in tempo reale della
temperatura nel frigorifero e della temperatura ambiente, in modo da garantire la
conservazione fresca e a lungo termine degli alimenti all’interno del frigo.

2) Come attivare la funzione Intelligence

Premere il pulsante Mode finché l'icona Intelligence non lampeggia. Entro 5 secondi, se non vengono azionati i tasti, l'icona
Intelligence rimarrà fissa per completare l'impostazione.

3) Uscire dalla funzione Intelligence

Nella funzione Intelligence, premere il pulsante Mode finché l'icona Fast Cooling non lampeggia. Entro 5 secondi, se non
vengono azionati i tasti, la funzione Fast-Cooling verrà attivata e la funzione Intelligence verrà disattivata.

Nella funzione Intelligence, premere il tasto Temp per regolare la temperatura al livello previsto. Entro 5 secondi, se non
vengono azionati i tasti, l'operazione di controllo del livello della temperatura corrispondente verrà attivata, mentre la
funzione Intelligence verrà disattivata.

6

Sicurezza bambini

Per evitare malfunzionamenti, quando è abilitata la funzione "Sicurezza bambini" non è possibile regolare la
temperatura e la funzione.
Se non vengono azionati i tasti entro 3 minuti, la funzione "Sicurezza bambini" si abilita automaticamente.
Uscire manualmente dalla funzione "Sicurezza bambini"
Premere e tenere premuto il tasto TEMP (3s per sbloccare) per 3s; ora la funzione "Sicurezza bambini" può
essere disabilitata.

Allarme sportello aperto

Se lo sportello del frigorifero rimane aperto per più di 3 minuti, verranno emessi ininterrottamente gli allarmi
del segnalatore acustico, che possono essere interrotti premendo un tasto qualsiasi, ma verranno ripristinati
dopo 3 minuti se lo sportello rimane aperto. Gli allarmi non verranno disattivati fino a quando lo sportello del
frigorifero non verrà chiuso.

Memoria spegnimento

In caso di interruzione di corrente, il frigorifero manterrà lo stato corrente impostato prima dell'interruzione di
corrente quando l'alimentazione viene ripristinata.

-

Ritardo dell'accensione

Per proteggere dai danni il compressore del frigorifero in caso di interruzione di corrente di breve durata (cioè
meno di 5 minuti), il compressore non verrà avviato immediatamente dopo l'accensione.

Allarme in caso di guasto

Se la spia dei livelli di temperatura 2, 5 o 8 continua a lampeggiare, significa che il frigorifero è difettoso.
Contattare il personale post-vendita per l'assistenza a domicilio il prima possibile.
In caso di errore di comunicazione, l'indicatore del livello "4" lampeggia per dare l'allarme.
In caso di guasto del sensore del congelatore, l'indicatore del livello "6" lampeggia per dare l'allarme.
Quando si verificano due o più guasti contemporaneamente, gli indicatori di guasto corrispondenti
lampeggiano contemporaneamente.

Regolazione della temperatura del congelatore

1. Quando la modalità di temperatura rimane invariata, regolare l'asta di regolazione dell'aria da sinistra a destra: in

questo modo la temperatura del frigorifero aumenta e la temperatura del congelatore diminuisce.

2. Quando la modalità di temperatura rimane invariata, regolare l'asta di regolazione dell'aria da destra a sinistra: in

questo modo la temperatura del frigorifero diminuisce e la temperatura del congelatore aumenta.

3. Si consiglia di posizionare l'asta di regolazione dell'aria in posizione centrale. Quando l'utente necessita di una

temperatura del congelatore più bassa, regolare correttamente l'asta di regolazione dell'aria verso destra: la
temperatura del congelatore diminuirà e la temperatura del frigorifero aumenterà. Una volta ottenuta la temperatura
desiderata, posizionare immediatamente nuovamente l'asta di regolazione dell'aria in posizione centrale.

7

Il pannello di controllo del frigorifero e l'asta di regolazione dell'aria devono essere utilizzati in modo combinato.

Regolazione della temperatura

Luogo di utilizzo

Impostazione della modalità
consigliata sul quadro comandi

Posizione consigliata dell'asta di
regolazione dell'aria

Note

Superiore a
35°C

1) Si consiglia di impostarla
alla modalità intermedia.

2) In caso di variazione della
temperatura ambiente intorno
al frigorifero, le modalità di
temperatura possono essere
regolate come consigliato nella
tabella a sinistra.

16°C-35°C

MIN

CONGELATORE

FRIGORIFERO

CONTROLLO TEMP.

MIN

MAX

CONSIGLIATO

MAX

MIN

CONGELATORE

FRIGORIFERO

MAX

CONTROLLO TEMP.

MIN

MAX

CONSIGLIATO

MIN

CONGELATORE

FRIGORIFERO

MAX

CONTROLLO TEMP.

MIN

MAX

CONSIGLIATO

PIÙ FRESCO

PIÙ FREDDO

PIÙ FRESCO

PIÙ FREDDO

PIÙ FRESCO

PIÙ FREDDO

8

MIN

PIÙ FRESCO

MAX

CONGELATORE

FRIGORIFERO

MAX

PIÙ FREDDO

MIN

Inferiore
a 16 °C)

CONSIGLIATO

CONTROLLO TEMP.

Quando l'asta di regolazione dell'aria nel congelatore è impostata nella posizione centrale, le temperature del frigorifero per
le diverse impostazioni degli ingranaggi sono impostate come segue.

Regolazione dell'ingranaggio

(°C)

2

4 5 6 8

0-3 2-5 3-6 4-7 6-9

IV. Istruzioni per la conservazione degli alimenti

Precauzioni per l'uso

⚫ L’elettrodomestico potrebbe non funzionare regolarmente (con il rischio di scongelamento o di eccessivo aumento

della temperatura nel comparto alimenti congelati) quando rimangono per lunghi periodi di tempo al di sotto del limite
del freddo degli intervalli di temperatura per cui sono stati progettati.

⚫ Le informazioni sulla classe climatica dell'apparecchio sono riportate sulla targhetta.
⚫ La temperatura interna potrebbe essere influenzata da fattori quali l'ubicazione dell'apparecchio di refrigerazione, la

temperatura ambiente, la frequenza di apertura della porta, ecc. Se necessario, per adattarsi a tali fattori potrebbe
essere necessario intervenire sulla regolazione della temperatura del dispositivo di controllo.

⚫ Le bevande gassate non devono essere conservate nel comparto congelatore o nel comparto a bassa temperatura,

e alcuni prodotti (ad es. cubetti di ghiaccio) non devono essere consumati troppo freddi.

Posizione di conservazione degli alimenti

Per effetto della circolazione dell'aria fredda nel frigorifero, la temperatura di ciascuna zona al suo interno è diversa, e pertanto
i diversi tipi di alimenti devono essere collocati in zone diverse.
Il comparto alimenti freschi è adatto alla conservazione di alimenti che non devono essere congelati, già cotti, birra, uova,
alcuni condimenti che necessitano di conservazione a freddo, latte, succhi di frutta, ecc. Il cassetto verdure è indicato
appunto per la conservazione di verdure, frutta, ecc.
Il comparto congelatore è adatto alla conservazione di gelato, surgelati e alimenti da conservare a lungo.

Utilizzo del comparto alimenti freschi

Impostare la temperatura del comparto alimenti freschi tra 2°C ~ 8°C e collocarvi gli alimenti destinati alla conservazione
a breve termine o da consumare in qualsiasi momento.
Ripiani del frigorifero: per la rimozione di un ripiano, prima sollevarlo, quindi estrarlo; per l'installazione, prima inserire il
ripiano e poi abbassarlo. (Per il ripiano a due sezioni, spingere la prima sezione verso l'estremità posteriore, quindi estrarre
la seconda sezione). Mantenere la flangia posteriore del ripiano rivolta verso l'alto, in modo da evitare che gli alimenti
vengano a contatto con la parete del rivestimento interno. Quando si estrae o si inserisce lo scaffale, tenerlo saldamente
e maneggiarlo con cura per evitare di danneggiarlo.
Cassetto verdure: estrarre il cassetto verdure per accedere agli alimenti riposti al suo interno. Dopo aver utilizzato o pulito
la piastra di copertura del cassetto verdure, rimetterla sempre sul relativo cassetto, in modo che la temperatura al suo
interno non ne risenta.
Utilizzo dell'asta di regolazione dell'umidità del cassetto verdure
L'asta di regolazione dell'umidità serve a preservare l'umidità all'interno del cassetto verdure, in modo da mantenere
fresche le verdure e la frutta conservate al suo interno.
Quando l'asta di regolazione dell'umidità è regolata sul lato destro, con più fori esposti, l'umidità interna del cassetto può
essere mantenuta a un livello basso.
Quando l'asta di regolazione dell'umidità è regolata sul lato sinistro, con meno fori esposti, l'umidità interna del cassetto
può essere mantenuta a un livello elevato.

Come usare la macchina per il ghiaccio

Posizionare la macchina per il ghiaccio nella parte superiore del comparto congelatore, in modo che crei il ghiaccio il prima
possibile.

Precauzioni per la conservazione degli alimenti

È consigliabile pulire gli alimenti e asciugarli prima di riporli all'interno del frigorifero. Prima di riporre gli alimenti in
frigorifero, è consigliabile inserirli in contenitori o sacchetti chiusi. Ciò consente di evitare l'evaporazione e pertanto di
preservare la freschezza della frutta e verdura e al tempo stesso impedire la comparsa di odori sgradevoli.

9

Non riporre troppi alimenti o cibi troppo pesanti all'interno del frigorifero. Mantenere uno spazio sufficiente tra un alimento

1. Aprire lo sportello del frigorifero per assicurarsi
che l'erogatore dell'acqua sia ben fissato.

2. Aprire il coperchio del bocchettone del serbatoio
dell'acqua e versare acqua lentamente per
evitare fuoriuscite fino a riempire il serbatoio.
Quindi, chiudere il coperchio del bocchettone
del serbatoio dell'acqua. Vedi immagine C.

3. Una volta che il serbatoio dell'acqua è pieno,
impostare il termostato sul valore più basso o
sulla modalità Fast Cool e dopo un'ora sarà
possibile attingere acqua potabile all'erogatore.
Vedi immagine D.

4. Quando si utilizza l'erogatore, gocce d'acqua potrebbero cadere e accumularsi nella
parte inferiore dello stesso. In tal caso, asciugare con panno.

5. L'acqua non deve raggiungere il coperchio del serbatoio, come indicato dalla linea del
massimo livello di riempimento.

NOTA: attendere che sia terminato il gocciolio prima di allontanare il bicchiere.

Coperchio del bocchettone

Serbatoio
dell'acqua

Coperchio del
serbatoio dell'acqua

chiuso

aperto

Erogatore
dell'acqua

Interruttore
dell'acqua

e l’altro; se troppo vicini, il flusso d’aria freddo
sarà bloccato, influenzando così l'effetto di refrigerazione. Non conservare cibi in eccesso o troppo pesanti, per evitare
che il ripiano si schiacci. Quando si ripongono gli alimenti nel frigorifero, tenerli a una certa distanza dalla parete interna,
e non posizionare i cibi ricchi di acqua troppo vicino alla parete posteriore, per evitare che si congelino.
Conservazione degli alimenti per categorie: Gli alimenti dovrebbero essere conservati per categoria. Gli alimenti che si
consumano tutti i giorni, ad esempio, andrebbero riposti nella parte anteriore dei ripiani, in modo da ridurre la durata
dell'apertura dello sportello ed evitare il deterioramento degli alimenti dovuto alla scadenza.
Suggerimenti per il risparmio energetico: Lasciare raffreddare il cibo caldo a temperatura ambiente prima di metterlo in
frigorifero. Mettere a scongelare i cibi congelati nel comparto dei cibi freschi, sfruttando la loro bassa temperatura per
raffreddare i cibi freschi e risparmiando così energia.

Conservazione di frutta e verdura

Nel caso degli apparecchi di refrigerazione dotati di vano congelatore, occorre specificare che alcuni tipi di frutta e verdura
fresca sono sensibili al freddo e quindi non sono adatti alla conservazione in quel tipo di comparto.

Utilizzo del comparto per la conservazione di alimenti congelati

Poiché la temperatura del congelatore è regolata al di sotto di -18°C, è consigliabile conservare al suo interno alimenti per
la conservazione a lungo termine, rispettando tuttavia la durata di conservazione indicata sulle confezioni.
I cassetti del congelatore vengono utilizzati per conservare gli alimenti che devono essere congelati. Il pesce e la carne in
tagli di grandi dimensioni devono essere divisi in piccoli pezzi e confezionati in sacchetti salvafreschezza prima di essere
ripartiti uniformemente all'interno dei cassetti del congelatore.

 Lasciare raffreddare gli alimenti caldi a temperatura ambiente prima di riporli nel vano congelatore.
 Evitare di riporre nel comparto congelatore recipienti in vetro contenenti liquido o lattine chiuse contenenti liquido, per

evitare che scoppino a causa dell'espansione del volume dovuta al congelamento dei liquidi.

 Dividere il cibo in porzioni opportunamente piccole
 Prima del congelamento, gli alimenti dovrebbero essere inseriti in appositi sacchetti. Se più sacchetti dovranno essere

riposti insieme nel congelatore, verificare che siano ben asciutti. Gli alimenti dovrebbero essere riposti in sacchetti o avvolti
in materiali idonei, ossia resistenti, insapori, impermeabili all'aria e all'acqua, non tossici e privi di sostanze che potrebbero
causare la contaminazione incrociata o il trasferimento di odori.

Suggerimenti per l'acquisto dei surgelati

1. Quando si acquistano alimenti surgelati, consultare le indicazioni per la conservazione riportate sulla confezione. Gli
alimenti surgelati possono essere conservati per il periodo indicato con le stelle. Si tratta in genere del periodo indicato
come "Da consumarsi preferibilmente entro" riportato sulla confezione.

2. Controllare la temperatura del vano congelatore del punto vendita dove si acquistano i surgelati.

3. Accertarsi che le confezioni dei surgelati siano perfettamente integre.

4. Quando si fa la spesa, acquistare i surgelati sempre per ultimi.

5. Cercare di tenere insieme i surgelati mentre si fa la spesa e nel percorso verso casa per mantenerli più freddi.

6. Non acquistare surgelati se non è possibile riporli rapidamente nel congelatore. Nella maggior parte dei supermercati
e nei negozi specializzati è possibile acquistare borse termiche che consentono di mantenere freddi più a lungo i surgelati.

7. Determinati alimenti non richiedono lo scongelamento prima della cottura. Verdure e pasta possono essere collocati
direttamente in acqua bollente o cucinati al vapore. Zuppe e sughi surgelati possono essere collocati in una casseruola e
riscaldati a fuoco lento fino a quando non si scongelano.

8. Scegliere alimenti di qualità e manipolarli meno possibile. Se congelati in piccole porzioni, i cibi si congelano e
scongelano in meno tempo.

9. Stimare la quantità di alimenti da congelare. Quando si congelano grandi quantità di alimenti freschi, portare la
manopola di regolazione della temperatura sui valori inferiori, in modo da abbassare la temperatura del congelatore. Così
facendo gli alimenti possono essere congelati in modo rapido, preservandone la freschezza.

Suggerimenti per l'erogatore dell'acqua (se la funzione è disponibile per l’apparecchio)

Il frigorifero è dotato di un erogatore dell'acqua che permette di riempire facilmente un bicchiere d'acqua, oltre a mettere
a disposizione acqua fredda pressoché all'istante. L'erogatore dell'acqua dispone di un serbatoio da 2,5 litri che deve
essere riempito dall'utilizzatore. Per usufruire dell'erogatore dell'acqua attenersi alle seguenti istruzioni:

10

V. Suggerimenti per esigenze particolari

Prima della pulizia, staccare la spina di alimentazione. Per evitare ogni rischio di scosse elettriche o altre
lesioni, non inserire o staccare la spina con le mani bagnate. Per evitare la formazione di ruggine,
dispersioni elettriche e incidenti, non versare acqua direttamente sul frigorifero. Non infilare le mani sotto
il frigorifero, perché gli spigoli metallici potrebbero graffiare.

Per evitare danni, non utilizzare spazzole metalliche o a setole dure, detersivi alcalini, sapone in polvere,
benzene, benzina, acidi, acqua bollente e altri prodotti corrosivi o solubili per pulire le superfici del vano,
la guarnizione dello sportello, le parti decorative in plastica, ecc.

Nota: Una volta iniziato a usare, è consigliabile tenere in funzione il frigorifero in modo continuativo,
evitando di spegnerlo se non per motivi eccezionali, in modo da non influire sulla sua durata.

Spostamento del frigo/congelatore

• Posizione
Non collocare il frigo/congelatore in prossimità di fonti di calore ad es. forno, caldaia o radiatori. In caso di installazione in
verande o ambienti secondari, evitare l'esposizione alla luce solare diretta.

• Livellamento
Per il livellamento del frigo/congelatore agire sugli appositi piedini anteriori. Se il frigo/congelatore non è correttamente
livellato, le prestazioni di tenuta della guarnizione dello sportello ne risentiranno, causando persino il malfunzionamento
dell'elettrodomestico.
Una volta sistemato il frigo/congelatore nella posizione desiderata, attendere 4 ore prima di utilizzarlo, per dare modo al
refrigerante di stabilizzarsi.

• Installazione
Non coprire né ostruire le prese d'aria o le griglie dell'elettrodomestico.
In caso di assenze prolungate da casa

• Se l'apparecchio non verrà utilizzato per diversi mesi, prima spegnerlo e poi staccare la spina dalla presa a muro.

• Estrarre tutti gli alimenti.

• Pulire e asciugare accuratamente la parte interna. Per evitare la formazione di odori e muffa, lasciare socchiuso lo
sportello, bloccandolo o rimuovendolo se necessario.

• Tenere l'elettrodomestico pulito in un luogo asciutto, ventilato e lontano da fonti di calore, spostarlo senza strattoni ed
evitare di appoggiarvi sopra oggetti pesanti.

• L'unità non deve essere accessibile ai bambini.

VI. Pulizia e manutenzione

Pulizia interna ed esterna

Poiché i residui di cibo possono produrre cattivi odori, il frigorifero deve essere pulito regolarmente. In condizioni di utilizzo
normali, il comparto alimenti freschi può essere pulito una volta al mese.
Rimuovere tutti i ripiani, il cassetto verdure, i portabottiglie, il pannello di copertura, i cassetti ecc. e pulirli con un panno
morbido o una spugna imbevuti di acqua tiepida o detersivo neutro.
Rimuovere spesso la polvere accumulata sul pannello posteriore e sulle superfici laterali del frigorifero.
Dopo aver utilizzato il detersivo, risciacquare con acqua pulita e asciugare.

Asciugare accuratamente la guarnizione dello sportello e pulire la scanalatura utilizzando una bacchetta di legno avvolta
con filo di cotone. Dopo la pulizia, fissare prima i quattro angoli della guarnizione dello sportello, quindi inserirla spezzone
per spezzone nella scanalatura dello sportello.
Interruzione dell'alimentazione elettrica o guasto all'impianto frigorifero

• In caso di prolungato mancato funzionamento dell'apparecchio di refrigerazione (ad es. per interruzione dell'alimentazione
o un guasto all'impianto frigorifero) occorre adottare alcuni utili accorgimenti.

• Cercare di aprire lo sportello del frigorifero il meno possibile, in modo da preservare la sicurezza e la freschezza dei cibi
per ore anche nei giorni estivi più caldi.

• Se si riceve un avviso di interruzione di corrente in anticipo:

1) Portare la manopola del termostato sul valore più alto un'ora prima, in modo che gli alimenti si congelino

completamente (non riporre altri alimenti durante questo periodo!). Una volta ripristinata l'alimentazione, riportare
tempestivamente la temperatura all'impostazione originaria.

2) In alternativa, è possibile produrre del ghiaccio e metterlo in un contenitore a tenuta stagna nella parte alta del

congelatore, in modo da prolungare il tempo di conservazione dei cibi freschi.

Sbrinamento

Questo apparecchio è dotato della funzione di sbrinamento automatico, per cui non richiede lo sbrinamento manuale.

Sostituzione della lampadina

Per l'illuminazione il frigorifero impiega una lampada a LED, che garantisce un basso consumo energetico e una lunga
durata. In caso di eventuali anomalie, contattare il personale post-vendita per il servizio di assistenza. Le lampadine
possono essere sostituite solo dal produttore.

Tipo di lampadina: Illuminazione a LED.
Livello di efficienza energetica: F

Controllo della sicurezza dopo la manutenzione

Il cavo di alimentazione è rotto o danneggiato?

11

La spina di alimentazione è inserita saldamente nella presa?

Nota: Il danneggiamento o l'accumulo di polvere sul cavo d'alimentazione e sulla spina possono essere
causa di scosse elettriche o incendi. In caso di anomalie, scollegare la spina del cavo di alimentazione e
mettersi in contatto con il venditore.

Caso

Ispezione

Soluzioni

• Assenza totale
di refrigerazione

• L'alimentazione è spenta?

• L'interruttore generale è spento o il fusibile è

bruciato?

• Elettricità assente o interruttore staccato?

• Dove è installato il frigorifero? Viene

posizionato in balconi, garage, ripostigli e altri
luoghi in cui la temperatura ambiente è
inferiore a 10°C?

• Ricollegare la linea

• Aprire lo sportello e controllare se la luce si

accende.

• Guasto dell'alimentazione o intervento del
circuito di sgancio?

• Installare il frigorifero in un luogo protetto e a
una temperatura ambiente superiore a 10°C.
Se il frigorifero è installato a una temperatura
troppo bassa,

• il sistema di raffreddamento interno potrebbe
non funzionare correttamente.

• Rumore insolito

• Il frigorifero è stabile?

• Il frigorifero è a contatto con la parete?

• Regolare i piedini del frigorifero.

• Allontanare il frigorifero dalla parete.

• Efficienza di

refrigerazione
ridotta

• Sono stati inseriti alimenti caldi o in quantità
eccessiva?

• Lo sportello viene aperto frequentemente?

• È rimasto impigliato un sacchetto di alimenti

nella guarnizione dello sportello?

• Il frigorifero è esposto alla luce solare diretta
oppure è collocato accanto a un forno o una
stufa?

• È adeguatamente ventilato?

• L'impostazione della temperatura è troppo alta?

• Attendere che gli alimenti caldi si raffreddino

prima di metterli in frigorifero.

• Controllo e chiusura dello sportello.

• Collocare il frigorifero lontano da fonti di

calore.

• Lasciare vuoto lo spazio circostante per
garantire un'adeguata ventilazione.

• Impostare la temperatura appropriata.

• Odore

particolare nel
frigorifero

• Sono presenti alimenti guasti?

• È necessario pulire il frigorifero?

• Gli alimenti che emettono odori forti sono

chiusi in recipienti o avvolti in pellicola?

• Gettare gli alimenti guasti.

• Pulire il frigorifero.

• Confezionare gli alimenti che emettono odori

forti.

Nota: se il problema da risolvere non corrisponde a una delle situazioni descritte sopra, non tentare di smontare e
riparare autonomamente l'elettrodomestico. Eventuali riparazioni non autorizzate possono provocare lesioni o gravi
malfunzionamenti. Rivolgersi al rivenditore da cui è stato acquistato l'elettrodomestico. Il prodotto deve essere
riparato solo da tecnici autorizzati, adoperando solo ricambi originali.

La spina di alimentazione è surriscaldata in modo anomalo?

VII. Analisi e soluzione di problemi semplici

I guasti di piccola entità come quelli elencati di seguito possono essere riparati autonomamente dall'utilizzatore, senza
contattare necessariamente il personale dell'assistenza tecnica.

Se l'elettrodomestico non verrà utilizzato per lunghi periodi, scollegarlo dalla fonte di alimentazione elettrica, togliere tutti
gli alimenti, pulire l'elettrodomestico e lasciare socchiuso lo sportello per evitare odori sgradevoli.

VIII. Eventuali certificazioni

Informazioni elettriche
L’elettrodomestico deve essere dotato di messa a terra
Questo prodotto è dotato di una spina adatta a tutte le abitazioni con prese conformi alle specifiche vigenti
Se la spina inserita non è adatta alle prese della propria abitazione, deve essere tagliata e smaltita in modo sicuro. Per
evitare possibili scosse elettriche, non inserire la spina scartata in una presa.
Questo prodotto è conforme alle direttive CEE.

IX. Istruzioni per il recupero in sicurezza

Smaltimento

Gli elettrodomestici vecchi possono avere ancora un valore residuo. Adottando un approccio rispettoso dell'ambiente è
possibile assicurare il riciclaggio di preziose materie prime.
I refrigeranti utilizzati nell'apparecchio e i materiali isolanti richiedono procedure di trattamento particolari. Assicurarsi che
non vi siano danni ai tubi sul retro dell'apparecchiatura prima di movimentarla.
Informazioni aggiornate sulle possibilità di smaltimento di apparecchiature vecchie e relativi imballaggi possono essere
ottenute presso le autorità locali competenti.

12

Corretto smaltimento del prodotto

Questo simbolo indica che questo prodotto non deve essere smaltito con i comuni rifiuti domestici in
tutta l'UE. Al fine di evitare eventuali danni all'ambiente o alla salute delle persone a causa dello
smaltimento incontrollato, riciclare i rifiuti responsabilmente e favorire il riutilizzo sostenibile delle
risorse materiali. Utilizzare i sistemi di restituzione e ritiro degli elettrodomestici usati o contattare il
rivenditore presso cui è stato acquistato il prodotto, che potrà ritirarlo e garantirne il riciclaggio sicuro
per l'ambiente.

Avvertenze per lo smaltimento

Il refrigerante e il materiale schiumogeno a base di ciclopentano utilizzati per il frigorifero sono infiammabili. Al momento
della rottamazione il frigorifero deve pertanto essere tenuto lontano da qualsiasi fonte di ignizione e recuperato da
un'apposita ditta di recupero con qualifica corrispondente evitando lo smaltimento per combustione, responsabile di danni
all'ambiente o di eventuali altri danni.
Per preparare il frigorifero alla rottamazione, smontare le porte e rimuovere la guarnizione della porta e dei ripiani; collocare
le ante e le mensole in una posizione adeguata, in modo da evitare che i bambini rimangano intrappolati.

Per rivolgersi all'assistenza tecnica, visitare il nostro sito web: https://corporate.haiereurope.com/en/
Nella sezione "sito web", scegliere la marca del proprio prodotto e il proprio paese. Si aprirà il sito Web specifico contenente
il numero di telefono e il modulo per contattare l'assistenza tecnica.
*Per ulteriori informazioni sul prodotto, consultare https://eprel.ec.europa.eu/ o effettuare una scansione del codice QR
apposto sull'etichetta fornita con l'elettrodomestico.

13

I. VEILIGHEID

WAARSCHUWING!

Risico op brand/ontvlambaar materiaal.

Veiligheidstips

WAARSCHUWING!

Het is gevaarlijk voor iemand anders dan bevoegd onderhoudspersoneel om onderhoud of reparaties uit te voeren

waarbij afdekkingen moeten worden verwijderd. Probeer dit apparaat niet zelf te repareren om het risico van een
elektrische schok te vermijden.

Gebruik geen elektrische apparaten zoals een haardroger of verwarming om uw koel-vriescombinatie te ontdooien.
Containers met brandbare gassen of vloeistoffen kunnen bij lage temperaturen gaan lekken.
Bewaar geen containers met brandbare materialen, zoals spuitbussen, navulpatronen van brandblussers etc. in de koel-

vriescombinatie.

Plaats geen koolzuurhoudende of mousserende dranken in de vriezer. IJslolly's kunnen vrieswonden veroorzaken. Indien

rechtstreeks uit de koel-vriescombinatie geconsumeerd.

Haal geen artikelen uit de koel-vriescombinatie met vochtige/natte handen; dit kan namelijk schaafwonden of

vrieswonden veroorzaken. Flessen en blikjes mogen niet in het vriezergedeelte worden geplaatst, aangezien ze kunnen
barsten wanneer de inhoud bevriest.

De door de fabrikant aanbevolen bewaartijden moeten worden aangehouden. Raadpleeg de relevante instructies.
Laat kinderen niet met de bediening knoeien of met de koel-vriescombinatie spelen. De koel-vriescombinatie is zwaar.

Wees voorzichtig bij verplaatsing. Het is gevaarlijk om de specificatie te wijzigen of te proberen dit product op welke manier
dan ook te veranderen.

Bewaar geen ontvlambare gassen of vloeistoffen in uw koel-vriescombinatie.
Als de stroomkabel beschadigd is, moet het worden vervangen door de fabrikant, diens servicevertegenwoordiger of

vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.

Dit apparaat mag worden gebruikt door kinderen vanaf 8 jaar en door personen met verminderde lichamelijke, zintuiglijke

of geestelijke vermogens of met een gebrek aan kennis en ervaring, mits zij onder toezicht worden gehouden of instructies
hebben gekregen om het apparaat veilig te kunnen gebruiken en de gevaren begrijpen die ermee gepaard gaan. Kinderen
mogen niet met het apparaat spelen. Het schoonmaken en het onderhoud mag niet door kinderen worden uitgevoerd als
er geen toezicht is.

Dit koelapparaat is niet bedoeld voor gebruik als inbouwapparaat.
Dit apparaat is bedoeld voor huishoudelijk gebruik of voor soortgelijke toepassingen, zoals:

• personeelskeukens in winkels, kantoren en andere werkomgevingen;

• op boerderijen en door gasten van hotels, motels en andere woonomgevingen;

• in bed-and-breakfastomgevingen;

• voor catering en dergelijke toepassingen die niet voor de kleinhandel zijn.

Zorg ervoor dat de ventilatieopeningen in de behuizing van het apparaat of in de ingebouwde constructie open blijven.
Gebruik geen mechanische apparaten of andere middelen om het ontdooien te versnellen, behalve als deze door de

fabrikant worden aanbevolen.

Beschadig het koelcircuit niet.

2

Gebruik geen elektrische apparaten in de bewaarruimten voor levensmiddelen van het apparaat, tenzij deze van het type

zijn dat door de fabrikant wordt aanbevolen.

Sla geen explosieve stoffen, zoals spuitbussen met een brandbaar drijfgas, op in dit apparaat.
Dit apparaat mag niet worden gebruikt door personen (waaronder kinderen) met verminderde fysieke, zintuiglijke of

geestelijke vermogens of met een gebrek aan kennis en ervaring, tenzij deze personen door iemand die verantwoordelijk
is voor hun veiligheid onder toezicht worden gehouden of instructies hebben gekregen over de werking van het apparaat.
Houd kinderen in de gaten, om te voorkomen dat zij met het apparaat spelen.

− WAARSCHUWING: Zorg ervoor dat de ventilatieopeningen in de behuizing van het apparaat of in

de ingebouwde constructie open blijven.

− WAARSCHUWING: Gebruik geen mechanische apparaten of andere middelen om het ontdooien

te versnellen, behalve als deze door de fabrikant worden aanbevolen.

− WAARSCHUWING: Beschadig het koelcircuit niet.

− WAARSCHUWING: Gebruik geen elektrische apparaten in de bewaarruimten voor levensmiddelen

van het apparaat, tenzij deze van het type zijn dat door de fabrikant wordt aanbevolen.

− WAARSCHUWING: Het is mogelijk dat een koelapparaat – met name koel-vriescombinaties type I

– niet regelmatig werkt (er bestaat de kans op ontdooien of een te hoge temperatuur in het diepvriesvak) wanneer het
apparaat zich gedurende langere tijd onder de koudegrens van het temperatuurbereik waarvoor het koelapparaat is
ontworpen, bevindt;

− WAARSCHUWING: Voor deuren of deksels die voorzien zijn van sloten en sleutels moeten de

sleutels buiten het bereik van kinderen worden gehouden en niet in de buurt van het koelapparaat, om te voorkomen dat
kinderen erin opgesloten raken.

− WAARSCHUWING: Het in uw apparaat gebruikte koelmiddel en de isolatiematerialen vereisen

speciale verwijderingsprocedures.

− WAARSCHUWING: Zorg er bij het neerzetten van het apparaat voor dat het netsnoer niet bekneld

of beschadigd raakt.

− WAARSCHUWING: Plaats niet meerdere draagbare stopcontacten of draagbare voedingen op de

achterkant van het apparaat
Kinderen van 3 tot 8 jaar mogen een koelkast vullen en legen.
Volg de volgende instructies om besmetting van voedsel te voorkomen:

− Het langere tijd open houden van de deur kan leiden tot een aanzienlijke verhoging van de temperatuur in de
compartimenten van het apparaat.

− Reinig oppervlakken die in contact kunnen komen met voedsel en toegankelijke afvoersystemen regelmatig.

− Maak waterreservoirs schoon als ze 48 uur niet zijn gebruikt. Spoel het watersysteem dat is aangesloten op een

watertoevoer als er gedurende 5 dagen geen water is getapt.

− Bewaar rauw vlees en rauwe vis in geschikte bakken in de koelkast, zodat ze niet in contact komen met of op ander
voedsel druppen.

− Vriezercompartimenten met twee sterren zijn geschikt voor het bewaren van diepgevroren levensmiddelen, het
bewaren of maken van ijs en het maken van ijsblokjes.

− Compartimenten met één ster, twee sterren en drie sterren zijn niet geschikt voor het invriezen van vers voedsel.

− Als het koelapparaat langere tijd leeg wordt gelaten, moet u het uitschakelen, ontdooien, reinigen en drogen, en de

deur openzetten om te voorkomen dat er zich in het apparaat schimmel ontwikkelt.

Elektrische aansluiting

WAARSCHUWING

De stroomkabel van dit apparaat is voorzien van een stekker die in de standaard stopcontacten past om het risico op
elektrische schokken te minimaliseren.
Zorg er onder alle omstandigheden voor dat de stroomkabel geaard is.
Dit koelapparaat vereist een standaard 220–240 VAC 50/60Hz stopcontact met aarding.
Dit koelapparaat is niet ontworpen voor gebruik met een omvormer.
Het snoer moet achter het apparaat worden bevestigd en mag niet blootliggen of bungelen om onopzettelijk letsel te
voorkomen.
Trek de stekker nooit uit het stopcontact door aan het snoer te trekken. Pak de stekker altijd stevig vast en trek hem recht
uit het stopcontact.
Gebruik geen verlengsnoer bij dit apparaat. Als de stroomkabel te kort is, laat dan een gekwalificeerde elektricien of
onderhoudsmonteur een stopcontact in de buurt van het apparaat installeren. Het gebruik van een verlengsnoer kan de
prestaties van de eenheid negatief beïnvloeden. Onjuist gebruik van de geaarde stekker kan resulteren in een risico op
elektrische schok. Als de stroomkabel beschadigd is, laat het dan vervangen door een erkend servicecentrum.

3

Klimaatbereik

Klimaatbereik

Toelaatbare omgevingstemperatuur

SN

van +10°C tot +32°C

N

van +16°C tot +32°C

ST

van +16°C tot +38°C

T

van +16°C tot +43°C

Opmerking: Bij gebruik in een andere omgeving dan het gespecificeerde klimaattype (d.w.z. buiten het nominale
omgevingstemperatuurbereik) is het mogelijk dat het apparaat de gewenste compartimenttemperaturen niet kan
handhaven.

Nr.

Beschrijving

1

Vriezerplank

2

Temperatuurregeling vriezer

3

Koelkastplanken

4

Deksel groentelade

5

Groentelade

6

Verstelbare pootjes

7

Vriezerrekken

8

Koelkastrekken

De informatie over het klimaatbereik van het apparaat staat op het typeplaatje. Het geeft aan bij welke omgevings­temperatuur (d.w.z. de kamertemperatuur waarin het apparaat werkt) de werking van het apparaat optimaal (goed) is.

Opmerking: Gezien de grenswaarden van het omgevingstemperatuurbereik voor de klimaatklassen waarvoor het
koelapparaat is ontworpen en het feit dat de binnentemperatuur kan worden beïnvloed door factoren zoals de locatie van
het koelapparaat, de omgevingstemperatuur en de frequentie waarmee de deur wordt geopend, moet de instelling van
een eventuele temperatuurregelaar worden aangepast om met deze factoren rekening te houden, indien van toepassing.

Sloten

Als uw koelkast een slot heeft, bewaar de sleutel dan buiten het bereik en niet in de buurt van het apparaat om zo te
voorkomen dat kinderen erin vast komen te zitten. Als u een oude koelkast wegdoet, verwijder dan voor de veiligheid de
oude sloten of grendels.

Freonvrij

Voor de koelkast worden het freonvrije koelmiddel (R600a) en het milieuvriendelijke schuimende isolatiemateriaal
(cyclopentaan) gebruikt, die geen schade toebrengen aan de ozonlaag en een zeer gering effect hebben op de opwarming
van de aarde. R600a is ontvlambaar, en in een koelsysteem afgesloten, zonder lekkage bij normaal gebruik. Maar in geval
van koelmiddellekkage als gevolg van beschadiging van het koelcircuit moet u het apparaat uit de buurt van open vuur
houden en zo snel mogelijk de ramen openen voor ventilatie.

II. Productkenmerken

Door technologische innovaties zijn de beschrijvingen van het product in deze handleiding mogelijk niet volledig in
overeenstemming met uw koelkast. De details zijn in overeenstemming met het genoemde item.

4

III. Voorbereidingen voor gebruik

W D H A B

C(° )

E F 700

700

1680

1147

1359

130 ± 5

50

100

Rond het apparaat of in een ingebedde structuur moet een onbelemmerde ventilatie worden gehandhaafd.

Als de koelkast op een vochtige plaats is geïnstalleerd, controleer dan of de aardedraad en de lekstroomonderbreker
normaal zijn. Als er trillingsgeluiden ontstaan doordat de koelkast in contact komt met de muur of als de muur zwart
wordt door luchtconvectie rond de compressor, verplaats de koelkast dan van de muur. Het opstellen van de
koelkast kan storingsgeluiden of beeldchaos veroorzaken bij een mobiele telefoon, vaste telefoon, radio-ontvanger
of televisietoestel in de omgeving, dus probeer in dat geval de koelkast zo ver mogelijk uit de buurt te houden.

Afb. 1

Afb. 2

Installatieplaats

1. Ventilatievoorwaarde
De positie die u kiest om de koelkast te installeren moet goed geventileerd zijn met weinig hete lucht. Plaats de koelkast
niet in de buurt van een warmtebron, zoals een fornuis of boiler, en vermijd direct zonlicht, waardoor het koelingseffect
wordt gegarandeerd terwijl op het energieverbruik wordt bespaard. Plaats de koelkast niet op een vochtige plaats om te
voorkomen dat de koelkast gaat roesten en stroom gaat lekken. Het resultaat van de hoeveelheid koelmiddel in de koelkast
gedeeld door de totale ruimte waarin de koelkast wordt geïnstalleerd, moet minder zijn dan 8 g/m3.

Opmerking: De voor de koelkast benodigde hoeveelheid koelmiddelen is te vinden op het typeplaatje.

2. Ruimte voor warmteafvoer
Als de koelkast aan staat, geeft deze warmte af aan de omgeving. Daarom moet minstens 30 mm vrije ruimte aan de
bovenkant worden vrijgelaten, meer dan 100 mm aan beide zijkanten en meer dan 50 mm aan de achterkant van de
koelkast.

Afmetingen in mm

Opmerking: Afbeelding 1 en afbeelding 2 zijn enkel schematische voorstellingen van de benodigde ruimte van het product.

Vlakke ondergrond

Plaats de koelkast op de stevige en vlakke grond (vloer) om hem stabiel te houden, anders zal het leiden tot trillingen en
lawaai. Wanneer de koelkast op vloermaterialen zoals tapijt, stromat en polyvinylchloride wordt geplaatst, moeten de
massieve ankerplaten onder de koelkast worden aangebracht om kleurverandering door warmteverlies te voorkomen.

Voorbereidingen voor gebruik

1. Stilstandtijd

Nadat de koelkast goed is geïnstalleerd en schoongemaakt, mag u hem niet onmiddellijk inschakelen. Zorg ervoor dat u
de koelkast pas na minimaal 1 uur stilstand weer van stroom voorziet, zodat deze normaal kan functioneren.

2. Schoonmaken

Bevestig de accessoireonderdelen in de koelkast en veeg de binnenkant af met een zachte doek.

3. Inschakelen

Steek de stekker in het vaste stopcontact om de compressor te starten. Open na 1 uur de vriezerdeur; als de temperatuur
in het vriezergedeelte duidelijk daalt, betekent dit dat het koelsysteem normaal werkt.

4. Bewaring van levensmiddelen

Nadat de koelkast een tijdje heeft gewerkt, wordt de interne temperatuur van de koelkast automatisch geregeld volgens
de temperatuurinstelling van de gebruiker. Nadat de koelkast volledig is afgekoeld, kunt u er levensmiddelen in plaatsen,
die gewoonlijk 2~3 uur nodig hebben om volledig af te koelen. In de zomer, wanneer de temperatuur hoog is, duurt het
meer dan 4 uur voordat de levensmiddelen volledig zijn afgekoeld. (Probeer de deur van de koelkast zo min mogelijk te
openen voordat de interne temperatuur is afgekoeld).

5

Functies

1.1 temperatuurinstelling
Druk op de toets Temp om de temperatuur aan te passen. Nadat de temperatuur is aangepast
aan het verwachte vermogen, wordt de instelling van kracht als er binnen 5 seconden geen
toetsen meer worden aangeraakt, en wordt het betreffende vermogen onmiddellijk van
kracht.
Cycli voor het instellen van de temperatuur: "5-4-2-8-6-5"

1.2 fast cooling

1) Terwijl de koelruimte snel afkoelt, daalt de temperatuur van de vriezer ook snel, zodat
de voedingswaarde en de goede smaak van het voedsel goed bewaard blijven. De Quick
Cooling-functie kan tot 30 uur worden gehandhaafd.
Daarna wordt de functie automatisch afgesloten en keert de temperatuur terug naar de
instelling van voordat de Quick-Cooling-functie werd ingeschakeld.

2) de Fast Cooling-functie openen
Druk op de toets Mode totdat het Fast-Cooling-pictogram knippert. Als er binnen 5 seconden
geen toetsen meer worden aangeraakt, blijft het Fast-Cooling-pictogram branden om de
instelling te voltooien.

3) De Fast-Cooling-functie afsluiten
Na 30 uur werking wordt de Fast-Cooling-functie automatisch uitgeschakeld.
Onder de Fast-Cooling-functie drukt u op de toets Mode totdat het Intelligentiepictogram
knippert. Als er binnen 5 seconden geen toetsen meer worden aangeraakt, wordt de
intelligentiefunctie gestart en de Fast-Cooling-functie afgesloten.
Onder de Fast-Cooling-functie drukt u op de toets Temp om de temperatuur aan te passen
aan het verwachte vermogen. Als er binnen 5 seconden geen toetsen meer worden
aangeraakt, wordt de bijbehorende temperatuurregeling gestart en wordt de Fast-Cooling­functie afgesloten;

1.3 Intelligentie

1) De koelkastruimte gaat in de intelligente modus, en de producten passen de temperatuur
in de ruimte automatisch aan volgens de controle in real time van de temperatuur in de
koelkast en de omgevingstemperatuur, om ervoor te zorgen dat de producten in de koelkast
lang vers blijven.

2) De intelligentiefunctie openen

Druk op de toets Mode totdat het pictogram Intelligentie knippert. Als binnen 5 seconden geen toetsen meer worden
aangeraakt, blijft het intelligentiepictogram branden om de instelling te voltooien.

3) De intelligentiefunctie afsluiten

Druk onder de intelligentiefunctie op de toets Mode totdat het pictogram van Fast Cooling knippert. Als er binnen 5 seconden
geen toetsen meer worden aangeraakt, wordt de Fast-Cooling-functie geopend en de intelligentiefunctie afgesloten;

Druk onder de intelligentiefunctie op de toets Temp om de temperatuur aan te passen aan het verwachte vermogen. Als
er binnen 5 seconden geen toetsen meer worden aangeraakt, wordt de bijbehorende temperatuurregeling gestart en wordt
de intelligentiefunctie afgesloten.

6

Kinderslot

Wanneer de functie Kinderslot is ingeschakeld, kunnen de temperatuur en de functie niet worden gewijzigd,
om verkeerde bediening te voorkomen.
Als er binnen 3 minuten geen toetsen worden bediend, wordt het kinderslot automatisch ingeschakeld. De functie
Kinderslot handmatig afsluiten
Houd de toets TEMP (3s om te ontgrendelen) gedurende 3s ingedrukt, dan kan de Kinderslotfunctie worden
uitgeschakeld.

Alarm deur open

Als de deur van de koelkast langer dan 3 minuten open staat, gaat er continu een zoemeralarm af, dat kan
worden gestopt als er op een willekeurige toets wordt gedrukt, maar dat na 3 minuten weer afgaat als de deur
open blijft staan. Het alarm wordt pas opgeheven als de deur van de koelkast gesloten is.

Geheugen stroomuitval

In het geval van een stroomuitval zal de koelkast de bedrijfstoestand van vóór de stroomuitval handhaven
wanneer de stroomvoorziening wordt hersteld.

-

Opstartvertraging

Om de compressor van de koelkast te beschermen tegen schade in het geval van een kortstondige stroomstoring
(d.w.z. minder dan 5 minuten), start de compressor niet direct op nadat de koelkast weer aan gaat.

Alarm storing

Wanneer het indicatielampje van vermogen 2, vermogen 5 of vermogen 8 blijft knipperen, is de koelkast defect,
neem dan zo snel mogelijk contact op met de klantenservice.
Wanneer de communicatie mislukt, knippert de vermogensindicator "4" als alarm.
Wanneer de vriessensor defect is, knippert de vermogensindicator "6" als alarm.
Wanneer twee of meer storingen tegelijkertijd optreden, knippert de bijbehorende storingsindicator tegelijkertijd.

Aanpassing vriezertemperatuur

1. Wanneer de temperatuurmodus ongewijzigd blijft, stelt u de luchtregelbalk van links naar rechts bij, zodat de

koelkasttemperatuur stijgt en de vriezertemperatuur daalt.

2. Wanneer de temperatuurmodus ongewijzigd blijft, stelt u de luchtregelbalk van rechts naar links bij, zodat de

koelkasttemperatuur daalt en de vriezertemperatuur stijgt.

3. Het wordt aanbevolen om de luchtregelbalk in de middelste stand te zetten. Als er een lagere vriestemperatuur nodig

is, stelt u de luchtregelbalk goed naar rechts in; dan daalt de vriezertemperatuur terwijl de koelkasttemperatuur stijgt.
Wanneer de temperatuur aan de eis voldoet, stelt u de luchtregelbalk zo snel mogelijk weer in het midden in.

7

Het bedieningspaneel van de koelkast en de luchtregelbalk moeten in combinatie worden gebruikt.

Temperatuurinstelling

Gebruik in
omgeving van

Aanbevolen modusinstelling op
het displaypaneel

Aanbevolen positie van de
luchtregelbalk

Opmerkingen

Hoger dan 35°C

1) Het wordt aanbevolen om
de middelste stand in te stellen.

2) De temperatuurmodi kunnen
worden aangepast zoals
aanbevolen in de linkertabel in
het geval van een verandering
van de omgevingstemperatuur
rondom de koelkast

16°C-35°C

MIN

VRIEZER

KOELKAST

TEMP.REGELING

MIN

MAX

AANBEVOLEN

MAX

MIN

VRIEZER

KOELKAST

MAX

TEMP.REGELING

MIN

MAX

AANBEVOLEN

MIN

VRIEZER

KOELKAST

MAX

TEMP.REGELING

MIN

MAX

AANBEVOLEN

KOELST

KOUDST

KOELST

KOUDST

KOELST

KOUDST

8

MIN

KOELST

MAX

VRIEZER

KOELKAST

MAX

KOUDST

MIN

Lager dan
16 °C)

AANBEVOLEN

TEMP.REGELING

Wanneer de luchtregelstang in de vriezer in de middelste stand staat, worden de koelkasttemperaturen voor verschillende
versnellingsstanden weergegeven zoals hieronder.

Versnelling instellen

(°C)

2

4 5 6 8

0-3 2-5 3-6 4-7 6-9

IV. Instructies voor voedselbewaring

Voorzorgsmaatregelen voor gebruik

⚫ Het is mogelijk dat het apparaat niet regelmatig werkt (er bestaat de kans op ontdooien of een te hoge temperatuur

in het diepvriesvak) wanneer het apparaat zich gedurende langere tijd onder de koudegrens van het temperatuurbereik
waarvoor het koelapparaat is ontworpen, bevindt

⚫ De informatie over het klimaattype van het apparaat staat op het typeplaatje.
⚫ De binnentemperatuur kan worden beïnvloed door factoren als de locatie van het koelapparaat, de omgevings-

temperatuur, de frequentie waarmee de deur wordt geopend, etc. In voorkomend geval moet een waarschuwing
worden opgenomen dat de temperatuurregeling eventueel moet worden aangepast aan deze factoren.

⚫ Koolzuurhoudende dranken mogen niet in het vriezergedeelte of het lagetemperatuurgedeelte worden bewaard en

sommige producten zoals waterijsje mogen niet te koud worden geconsumeerd.

Locatie voor voedselbewaring

Door de koude luchtcirculatie in de koelkast is de temperatuur van elk gebied in de koelkast anders, zodat verschillende
soorten voedsel op verschillende plekken moeten worden geplaatst.
Het vershoudvak is geschikt voor het bewaren van levensmiddelen die niet hoeven te worden ingevroren, gekookt voedsel,
bier, eieren, bepaalde specerijen die koud moeten worden bewaard, melk, vruchtensap, etc. De verslade is geschikt voor
het bewaren van groenten, fruit, etc.
Het vriezergedeelte is geschikt voor het bewaren van ijs, diepvriesproducten en levensmiddelen die lang moeten worden
bewaard.

Gebruik van het vershoudvak

Stel de temperatuur van het vershoudvak in tussen 2 °C ~ 8 °C, en bewaar de levensmiddelen die bestemd zijn om kort
te worden bewaard of die op elk moment zullen worden gegeten in het vershoudvak.
Koelkastplank: Als u de plank wilt verwijderen, til hem dan eerst op en trek hem er dan uit; en als u de plank wilt installeren,
plaats hem dan op zijn plaats voordat u hem omlaag duwt. (Voor de tweedelige plank duwt u de eerste sectie naar achteren
en trekt u de tweede sectie eruit). Houd de achterrand van de plank omhoog, om te voorkomen dat voedsel in contact
komt met de binnenwand. Houd de plank stevig vast wanneer u hem eruit haalt of erin zet, en ga er voorzichtig mee om,
om schade te voorkomen.
Groentelade: Trek de groentelade uit voor toegang tot het voedsel. Na gebruik of reiniging van de afdekplaat van de
groentelade moet u deze weer op de groentelade plaatsen, zodat de interne temperatuur van de groentelade niet wordt
beïnvloed.
Gebruik van de vochtigheidsregelbalk van de groentelade
De vochtigheidsregelbalk wordt gebruikt om de vochtigheid binnen de groentelade te behouden, zodat de groenten en het
fruit die erin worden bewaard vers blijven.
Wanneer de vochtigheidsregelbalk naar rechts wordt gebracht, met meer openingen, kan de interne vochtigheid van de
groentelade op een laag niveau worden gehouden.
Wanneer de vochtigheidsregelbalk naar links wordt gebracht, met minder openingen, kan de interne vochtigheid van de
groentelade op een hoog niveau worden gehouden.

De ijsblokjesvorm gebruiken

Plaats de ijsblokjesvorm boven in het vriezergedeelte, zodat hij zo snel mogelijk bevriest.

Voorzorgsmaatregelen voor het bewaren van voedsel

U kunt het voedsel beter schoonmaken en afdrogen voordat u het in de koelkast bewaart. Voordat levensmiddelen in de
koelkast worden gezet, is het raadzaam ze af te sluiten, om te voorkomen dat water verdampt, zodat fruit en groenten
enerzijds vers blijven en anderzijds niet aangetast raken door geuren.
Zet niet te veel of te zware levensmiddelen in de koelkast. Houd voldoende ruimte tussen de levensmiddelen; als ze te
dicht op elkaar staan, wordt de koude luchtstroom geblokkeerd, waardoor het koeleffect wordt beïnvloed. Sla niet te veel
of te zware levensmiddelen op, om te voorkomen dat de plank verbrijzelt. Houd bij het bewaren van de levensmiddelen

9
